Udhëzues i Shpejtë i Serisë National Instruments NI CVS-1450

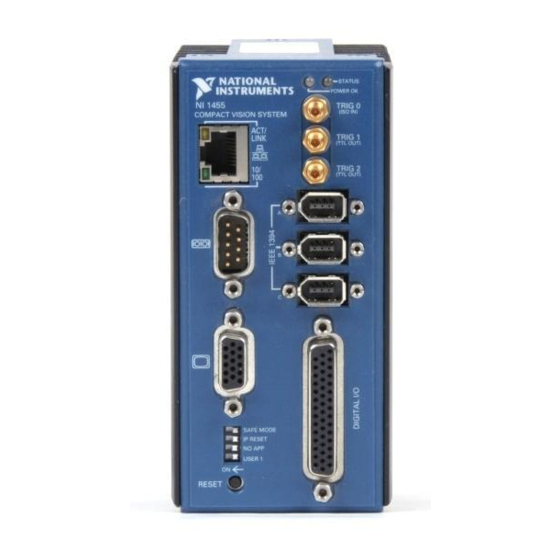

Ky dokument përshkruan se si të konfiguroni dhe të merrni një imazh duke përdorur sistemin kompakt të shikimit të serisë NI CVS-1450 me NI Vision Builder for Automated Inspection ose LabVIEW Real-Time Module dhe NI Vision Development Module. Përdorni këto udhëzime për të verifikuar që hardueri dhe softueri janë instaluar siç duhet, për të konfiguruar një adresë IP për pajisjen CVS-1450 dhe për të marrë një imazh.

Shënim: Këto udhëzime janë të destinuara për instalimin dhe konfigurimin bazë. Referojuni Manualit të Përdoruesit të Serisë NI CVS-1450 dhe dokumentacionit të softuerit të aplikimit për udhëzime të detajuara të instalimit dhe konfigurimit.

Referojuni seksionit të parë të këtij dokumenti nëse jeni duke përdorur Vision Builder for Automated Inspection

Referojuni seksionit të dytë të këtij dokumenti nëse jeni duke përdorur LabVIEW Real-Time Module me NI Vision Development Module

Vision Builder for Automated Inspection

Lidhni Harduerin

Përpara se të instaloni harduerin e serisë NI CVS-1450, referojuni informacionit të sigurisë në Manualin e Përdoruesit të Serisë NI CVS-1450.

Lidhni Kamerën dhe Monitorin me Pajisjen NI CVS-1450

1. Lidhni kabllon VGA nga monitori në portën VGA në pajisjen NI CVS-1450.
2. Futeni kabllon IEEE 1394 në njërën nga portat IEEE 1394 në pajisjen NI CVS-1450. Futeni skajin tjetër të kabllos në portën IEEE 1394 të kamerës.
3. Futeni në prizë dhe ndizeni monitorin.

Lidhni Energjinë Elektrike me Pajisjen NI CVS-1450

Ky seksion shpjegon se si të lidhni furnizimin me energji elektrike (numri i pjesës 778794-01) me pajisjen NI CVS-1450. Për udhëzime se si të lidhni një furnizim kryesor të veçantë, referojuni Manualit të Përdoruesit të Serisë NI CVS-1450.

Mos e lidhni pajisjen NI CVS-1450 me një burim energjie tjetër përveç 24 VDC +10%. Referojuni Manualit të Përdoruesit të Serisë NI CVS-1450 për informacion në lidhje me kërkesat e energjisë.

4. Futeni lidhësin me 4 pozicione nga furnizimi me energji elektrike në folezën e energjisë në pajisjen NI CVS-1450.
5. Futeni kordonin e energjisë në furnizimin me energji elektrike.
6. Futeni kordonin e energjisë në një prizë.

Pasi të lidhet, pajisja NI CVS-1450 ekzekuton një program fillimi që merr imazhe dhe i shfaq ato në monitor. Këto imazhe verifikojnë që hardueri është lidhur siç duhet.

Lidhni Pajisjen NI CVS-1450 me Kompjuterin e Zhvillimit

Verifikoni që kompjuteri i zhvillimit është i lidhur me rrjetin dhe është i ndezur.

7. Duke përdorur një kabllo standarde CAT 5 Ethernet (numri i pjesës 189174), lidhuni nga porta e rrjetit me portën Ethernet në pajisjen NI CVS-1450.
8. Duke përdorur një kabllo standarde CAT 5 Ethernet, lidhuni nga porta e rrjetit me portën Ethernet në kompjuterin e zhvillimit.

Shënim: Nëse nuk jeni duke u lidhur përmes një rrjeti, përdorni një kabllo crossover (numri i pjesës 187375) për të lidhur pajisjen NI CVS-1450 me kompjuterin e zhvillimit.

Instaloni Softuerin

Shënim: Duhet të instaloni Vision Builder for Automated Inspection (Vision Builder AI) përpara se të instaloni softuerin e drajverit NI-IMAQ for IEEE 1394 Cameras.

Instaloni Vision Builder AI dhe NI-IMAQ for IEEE 1394 Cameras

1. Futeni CD-në e Vision Builder AI. Kur të shfaqet ekrani hyrës i instalimit, klikoni Install Vision Builder for Automated Inspection (Instalo Vision Builder për Inspektim të Automatizuar) dhe ndiqni udhëzimet e konfigurimit.


Instaloni NI-IMAQ for IEEE 1394 Cameras

2. Kur t'ju kërkohet, futeni CD-në e NI Vision Acquisition Software.


3. Në pemën Features (Veçoritë), zgjidhni NI-IMAQ for IEEE 1394 Cameras dhe NI-IMAQ for IEEE 1394 Hardware Support.


4. Klikoni Next (Tjetër).
5. Ndiqni udhëzimet e instaluesit për të përfunduar instalimin.

Konfiguroni Pajisjen NI CVS-1450

Merrni një Adresë IP

1. Nisni Vision Builder AI.
2. Zgjeroni listën zbritëse Execution Target (Objektivi i Ekzekutimit) dhe klikoni Select Network Target (Zgjidh Objektivin e Rrjetit).


3. Në dritaren Select Remote Target (Zgjidh Objektivin e Largët), klikoni 192.168.10.12 për të theksuar rreshtin. Kjo adresë IP u caktohet të gjitha pajisjeve NI CVS-1450 të pakonfiguruara.

   Këshillë: Për të identifikuar në mënyrë unike pajisjet NI CVS-1450 të pakonfiguruara, lidhni dhe konfiguroni një pajisje NI CVS-1450 në të njëjtën kohë.
4. Klikoni Configure (Konfiguro) për të nisur Remote Target Configuration Wizard (Magjistari i Konfigurimit të Objektivit të Largët).
5. Në dritaren Identification (Identifikimi), futni një emër për pajisjen NI CVS-1450 në fushën Name (Emri) dhe një përshkrim të pajisjes NI CVS-1450 në fushën Description (Përshkrimi).
   Shënim: Emrat e pajisjeve janë të kufizuara në 15 karaktere pa hapësira ose karaktere speciale. Shkronjat e para dhe të fundit duhet të jenë alfanumerike.


6. Klikoni Next (Tjetër).
7. Nëse rrjeti është konfiguruar për të lëshuar adresa IP duke përdorur DHCP, zgjidhni Obtain IP Address from DHCP Server (Merr Adresën IP nga Serveri DHCP).
   Përndryshe, vendosni adresën IP manualisht duke zgjedhur Edit IP Settings, Suggest Values (Redakto Cilësimet e IP-së, Sugjero Vlerat) dhe OK.


8. Klikoni Next (Tjetër).

Shkarkoni Softuerin në Pajisjen NI CVS-1450

9. Zgjidhni kutinë e zgjedhjes Update Target Software (Përditëso Softuerin e Objektivit).


10. Klikoni OK për të filluar konfigurimin e adresës IP dhe shkarkimin e softuerit në pajisjen NI CVS-1450. Ky proces fillestar i instalimit zgjat disa minuta.

Merrni një Imazh

1. Nisni Vision Builder AI.
2. Zgjeroni listën zbritëse Execution Target (Objektivi i Ekzekutimit) dhe klikoni Select Network Target (Zgjidh Objektivin e Rrjetit).


3. Zgjidhni pajisjen NI CVS-1450 që konfiguroni dhe klikoni OK.


4. Në ekranin e mirëseardhjes të Vision Builder AI, klikoni Configure Inspection (Konfiguro Inspektimin).
5. Nga paleta Acquire Images (Merrni Imazhe), klikoni Acquire Image (IEEE 1394) (Merrni Imazh (IEEE 1394)).


6. Klikoni butonin Snap për të marrë një imazh të vetëm, ose klikoni butonin Grab për të marrë imazhe të vazhdueshme.


Pasi të keni konfiguruar blerjen tuaj, klikoni OK për të shtuar hapin. Tani mund të shtoni hapa inspektimi siç përshkruhet në NI Vision Builder for Automated Inspection: Configuration Help.

LabVIEW Real-Time Module me NI Vision Development Module

Lidhni Pajisjet

Para se të instaloni pajisjen NI CVS-1450 Series, referojuni informacionit të sigurisë në NI CVS-1450 Series User Manual.

Lidhni Kamerën dhe Monitorin me Pajisjen NI CVS-1450

1. Lidhni kabllon VGA nga monitori në portin VGA në pajisjen NI CVS-1450.
2. Futeni kabllon IEEE 1394 në një nga portet IEEE 1394 në pajisjen NI CVS-1450. Futeni skajin tjetër të kabllos në portin IEEE 1394 të kamerës.
3. Futeni në prizë dhe ndizeni monitorin.

Lidhni Energjinë Elektrike me Pajisjen NI CVS-1450

Kjo seksion shpjegon se si të lidhni furnizimin me energji elektrike (numri i pjesës 778794-01) me pajisjen NI CVS-1450. Për udhëzime se si të lidhni një furnizim kryesor të veçantë, referojuni NI CVS-1450 Series User Manual.

Mos e lidhni pajisjen NI CVS-1450 me një burim energjie tjetër përveç 24 VDC +10%. Referojuni NI CVS-1450 Series User Manual për informacion rreth kërkesave të energjisë.

4. Futeni lidhësin me 4 pozicione nga furnizimi me energji elektrike në prizën e energjisë në pajisjen NI CVS-1450.
5. Futeni kordonin e energjisë elektrike në furnizimin me energji elektrike.
6. Futeni kordonin e energjisë elektrike në një prizë.

Pasi të jetë lidhur, pajisja NI CVS-1450 ekzekuton një program fillestar që merr imazhe dhe i shfaq ato në monitor. Këto imazhe verifikojnë që pajisja është lidhur siç duhet.

Lidhni Pajisjen NI CVS-1450 me Kompjuterin e Zhvillimit

Verifikoni që kompjuteri i zhvillimit është i lidhur me rrjetin dhe i ndezur.

7. Duke përdorur një kabllo standarde CAT 5 Ethernet (numri i pjesës 189174), lidheni nga porti i rrjetit në portin Ethernet në pajisjen NI CVS-1450.
8. Duke përdorur një kabllo standarde CAT 5 Ethernet, lidheni nga porti i rrjetit në portin Ethernet në kompjuterin e zhvillimit.

Shënim: Nëse nuk po lidheni përmes një rrjeti, përdorni një kabllo crossover (numri i pjesës 187375) për të lidhur pajisjen NI CVS-1450 me kompjuterin e zhvillimit.

Instaloni Softuerin

Shënim: Duhet të instaloni LabVIEW, LabVIEW Real-Time Module, dhe softuerin NI Vision Development Module para se të instaloni softuerin e drajverit NI-IMAQ për IEEE 1394 Cameras.

Instaloni LabVIEW dhe LabVIEW Real-Time Module

1. Futeni CD-në e LabVIEW. Kur të shfaqet ekrani i instalimit, klikoni Install LabVIEW (Instalo LabVIEW) dhe ndiqni udhëzimet e konfigurimit.


2. Futeni CD-në e LabVIEW Real-Time Module. Kur të shfaqet ekrani i instalimit, klikoni Install LabVIEW Real-Time Module (Instalo LabVIEW Real-Time Module) dhe ndiqni udhëzimet e konfigurimit.


Instaloni NI Vision Development Module dhe NI-IMAQ për IEEE 1394 Cameras

3. Futeni CD-në e NI Vision Development Module. Kur të shfaqet ekrani i instalimit, klikoni Install NI Vision Development Module (Instalo NI Vision Development Module) dhe ndiqni udhëzimet e konfigurimit.


4. Kur të kërkohet, futeni CD-në e NI Vision Acquisition Software.


5. Në pemën Features, zgjidhni NI-IMAQ for IEEE 1394 Cameras dhe NI-IMAQ for IEEE 1394 Hardware Support.


6. Klikoni Next (Tjetër).
7. Ndiqni udhëzimet e instaluesit për të përfunduar instalimin.

Konfiguroni Pajisjen NI CVS-1450

Merrni një Adresë IP

1. Nisni Measurement & Automation Explorer (MAX) dhe zgjeroni degën Remote Systems (Sistemet e Largëta) të pemës së konfigurimit.
2. Klikoni 192.168.10.12 për të shfaqur dritaren Network Settings. Kjo adresë IP i caktohet të gjitha pajisjeve NI CVS-1450 të pakonfiguruara.
   Këshillë: Për të identifikuar në mënyrë unike pajisjet NI CVS-1450 të pakonfiguruara, lidhni dhe konfiguroni një pajisje NI CVS-1450 në të njëjtën kohë.
3. Në dritaren Network Settings, shkruani një emër për pajisjen NI CVS-1450 në fushën Name (Emri) dhe një përshkrim të pajisjes NI CVS-1450 në fushën Comment (Koment).
   Shënim: Emrat e pajisjeve janë të kufizuara në 15 karaktere pa hapësira ose karaktere speciale. Shkronjat e para dhe të fundit duhet të jenë pajisje alfanumerike.
4. Nëse rrjeti është konfiguruar për të lëshuar adresa IP duke përdorur DHCP, zgjidhni Obtain IP address from DHCP server (Merr adresën IP nga serveri DHCP). Përndryshe, vendosni adresën IP manualisht duke zgjedhur Edit the IP settings, Suggest Values (Edito cilësimet e IP, Sugjero Vlera), dhe OK.
5. Klikoni Apply (Apliko). Kur të kërkohet, klikoni Yes (Po) për të rindezur pajisjen NI CVS-1450. Ky proces fillestar i instalimit zgjat disa minuta.
   Ndërsa pajisja NI CVS-1450 po rindizet, një X e kuqe shfaqet pranë emrit të pajisjes për të treguar se pajisja NI CVS-1450 është e shkëputur.
   Shiriti i statusit MAX gjithashtu tregon statusin e lidhjes së pajisjes NI CVS-1450.

Shkarkoni Softuer në Pajisjen NI CVS-1450

6. Në pemën e konfigurimit MAX, zgjeroni dosjen e pajisjes duke klikuar shenjën plus pranë emrit të pajisjes.
7. Klikoni degën Software (Softueri).
8. Klikoni butonin Add/Remove Software (Shto/Hiq Softuer).
9. Zgjidhni softuerin për të instaluar në pajisjen NI CVS-1450.


10. Klikoni Next (Tjetër).
    Pajisja NI CVS-1450 do të rindizet automatikisht. Ky proces zgjat disa sekonda.

Merrni një Imazh

Mund të merrni një imazh duke përdorur MAX ose LabVIEW Real-Time Module.

Merrni një Imazh duke përdorur MAX

1. Nisni MAX.
2. Në pemën e konfigurimit MAX, zgjeroni dosjen e pajisjes.
3. Zgjeroni Devices and Interfaces (Pajisjet dhe Ndërfaqet).
4. Zgjeroni NI-IMAQ IEEE 1394 Devices.
5. Zgjidhni një kamerë.
6. Klikoni butonin Snap (Shkrep) për të marrë një imazh të vetëm, ose klikoni butonin Grab (Kap) për të marrë imazhe të vazhdueshme.

Merrni një Imazh duke përdorur LabVIEW Real-Time Module

1. Nisni LabVIEW, dhe zgjidhni të krijoni një Real-Time Project (Projekt Real-Time) të ri.
2. Zgjidhni Custom project (Projekt i personalizuar) për Project type (Lloji i projektit), shkruani një Project name (Emër projekti), zgjidhni Project folder (Dosje projekti) ku dëshironi të ruani projektin, dhe klikoni Next (Tjetër).


3. Zgjidhni Add blank vi to target (Shto vi bosh në objektiv), dhe klikoni Next (Tjetër).
4. Zgjidhni opsionin Networked (I rrjetëzuar) për Browse targets, dhe klikoni Browse (Shfleto).


5. Zgjidhni opsionin Existing target or device (Objektiv ose pajisje ekzistuese) nga Targets and Devices, zgjeroni degën Compact Vision System, zgjidhni pajisjen tuaj, dhe klikoni OK.


6. Klikoni Next (Tjetër).
7. Verifikoni që pajisja NI CVS-1450 shfaqet saktë në LabVIEW Real-Time Project, dhe klikoni Finish (Përfundo).


8. Në dritaren Project Explorer, klikoni me të djathtën emrin e pajisjes tuaj NI CVS-1450, dhe zgjidhni Add File (Shto Skedar).


9. Navigoni te Program Files\National Instruments\LabVIEW 8.0\examples\IMAQ\IMAQ1394examples.llb, dhe klikoni Add File (Shto Skedar).
10. Klikoni Grab.vi, dhe klikoni Select (Zgjidh).
11. Klikoni butonin Run (Ekzekuto) për të filluar marrjen e imazheve.

Tani që po merrni imazhe në LabVIEW, mund të përdorni NI Vision Development Module dhe drajverët e instaluar të pajisjes NI CVS-1450 për të përpunuar imazhe dhe për të kontrolluar hyrjet dhe daljet.
