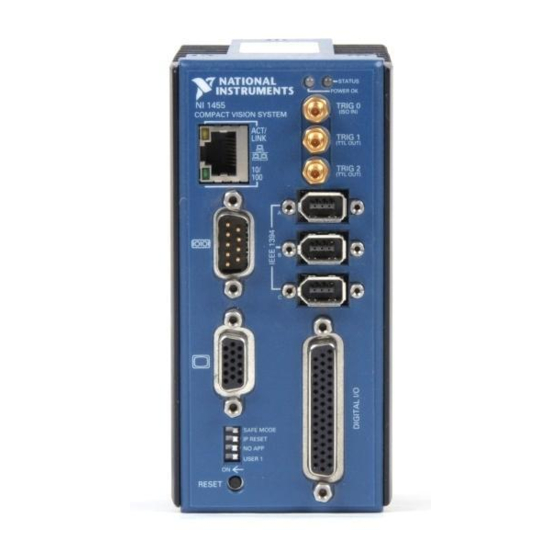

Mwongozo wa Kuanza Haraka wa National Instruments NI CVS-1450

Hati hii inaeleza jinsi ya kusanidi na kupata picha kwa kutumia mfumo wa kuona wa NI CVS-1450 Series compact na NI Vision Builder for Automated Inspection au LabVIEW Real-Time Module na NI Vision Development Module. Tumia maagizo haya kuthibitisha kuwa vifaa na programu vimewekwa vizuri, kusanidi anwani ya IP kwa kifaa cha CVS-1450, na kupata picha.

Kumbuka: Maagizo haya yanalenga usakinishaji na usanidi wa msingi. Rejelea NI CVS-1450 Series User Manual na hati ya programu ya programu kwa maagizo ya kina ya usakinishaji na usanidi.

Rejelea sehemu ya kwanza ya hati hii ikiwa unatumia Vision Builder for Automated Inspection

Rejelea sehemu ya pili ya hati hii ikiwa unatumia LabVIEW Real-Time Module with the NI Vision Development Module

Vision Builder for Automated Inspection

Unganisha Vifaa

Kabla ya kusakinisha vifaa vya NI CVS-1450 Series, rejelea habari ya usalama katika NI CVS-1450 Series User Manual.

Unganisha Kamera na Kichunguzi kwenye Kifaa cha NI CVS-1450

1. Unganisha kebo ya VGA kutoka kwa kichunguzi hadi bandari ya VGA kwenye kifaa cha NI CVS-1450.
2. Chomeka kebo ya IEEE 1394 kwenye mojawapo ya bandari za IEEE 1394 kwenye kifaa cha NI CVS-1450. Chomeka ncha nyingine ya kebo kwenye bandari ya IEEE 1394 ya kamera.
3. Chomeka na uwashe kichunguzi.

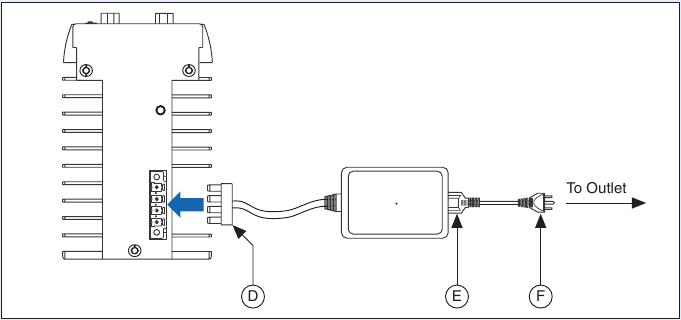

Waya Nguvu kwenye Kifaa cha NI CVS-1450

Sehemu hii inaeleza jinsi ya kuunganisha usambazaji wa umeme (nambari ya sehemu 778794-01) kwenye kifaa cha NI CVS-1450. Kwa maagizo ya jinsi ya kuunganisha usambazaji mkuu tofauti, rejelea NI CVS-1450 Series User Manual.

Usiunganishe kifaa cha NI CVS-1450 kwenye chanzo cha nguvu isipokuwa 24 VDC +10%. Rejelea NI CVS-1450 Series User Manual kwa habari kuhusu mahitaji ya nguvu.

4. Chomeka kiunganishi cha nafasi 4 kutoka kwa usambazaji wa umeme kwenye kipokezi cha umeme kwenye kifaa cha NI CVS-1450.
5. Chomeka kamba ya umeme kwenye usambazaji wa umeme.
6. Chomeka kamba ya umeme kwenye plagi.

Mara baada ya kuunganishwa, kifaa cha NI CVS-1450 huendesha programu ya kuanzisha ambayo hupata picha na kuzionyesha kwenye kichunguzi. Picha hizi huthibitisha kuwa vifaa vimeunganishwa vizuri.

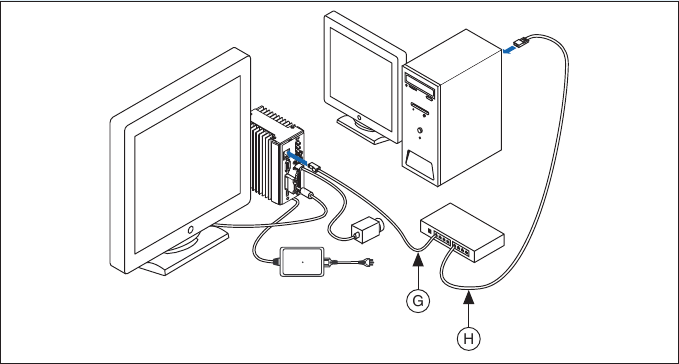

Unganisha Kifaa cha NI CVS-1450 kwenye Kompyuta ya Uendelezaji

Thibitisha kuwa kompyuta ya uendelezaji imeunganishwa kwenye mtandao na kuwashwa.

7. Kwa kutumia kebo ya kawaida ya CAT 5 Ethernet (nambari ya sehemu 189174), unganisha kutoka bandari ya mtandao hadi bandari ya Ethernet kwenye kifaa cha NI CVS-1450.
8. Kwa kutumia kebo ya kawaida ya CAT 5 Ethernet, unganisha kutoka bandari ya mtandao hadi bandari ya Ethernet kwenye kompyuta ya uendelezaji.

Kumbuka: Ikiwa hauunganishi kupitia mtandao, tumia kebo ya crossover (nambari ya sehemu 187375) kuunganisha kifaa cha NI CVS-1450 kwenye kompyuta ya uendelezaji.

Sakinisha Programu

Kumbuka: Lazima usakinishe Vision Builder for Automated Inspection (Vision Builder AI) kabla ya kusakinisha programu ya kiendeshi ya NI-IMAQ for IEEE 1394 Cameras.

Sakinisha Vision Builder AI na NI-IMAQ for IEEE 1394 Cameras

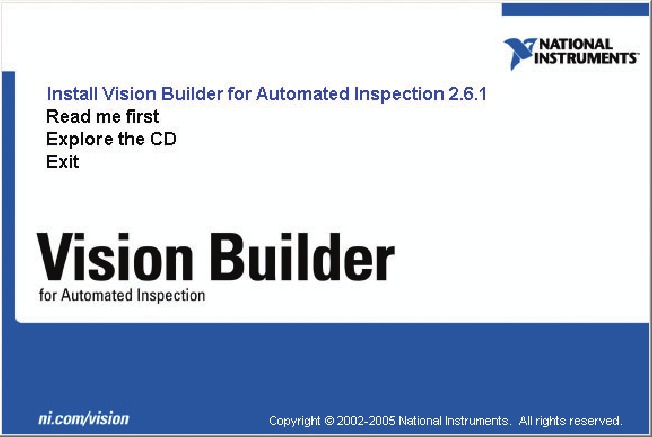

1. Ingiza CD ya Vision Builder AI. Skrini ya kuanza ya usakinishaji inapoonekana, bofya Install Vision Builder for Automated Inspection na ufuate maagizo ya usanidi.


Sakinisha NI-IMAQ for IEEE 1394 Cameras

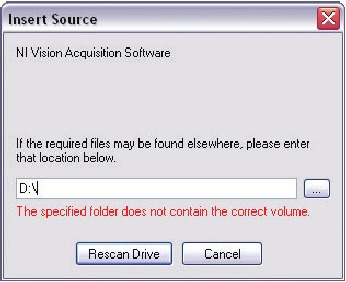

2. Unapoombwa, ingiza CD ya NI Vision Acquisition Software.

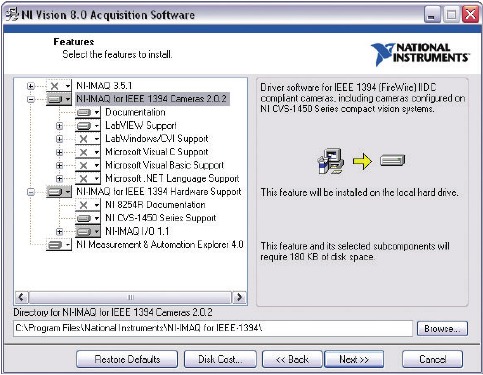

3. Kwenye mti wa Vipengele, chagua NI-IMAQ for IEEE 1394 Cameras na NI-IMAQ for IEEE 1394 Hardware Support.


4. Bofya Next.
5. Fuata vidokezo vya kisakinishi ili kukamilisha usakinishaji.

Sanidi Kifaa cha NI CVS-1450

Pata Anwani ya IP

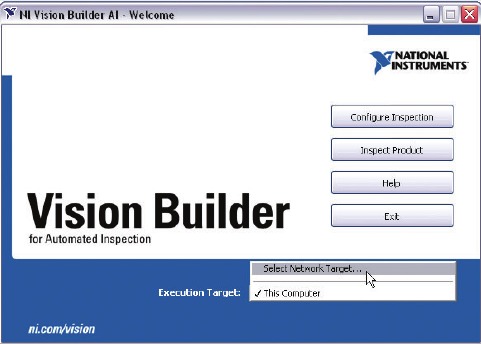

1. Zindua Vision Builder AI.
2. Panua orodha kunjuzi ya Execution Target na ubofye Select Network Target.

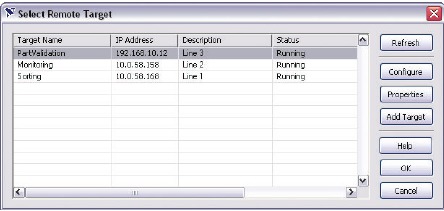

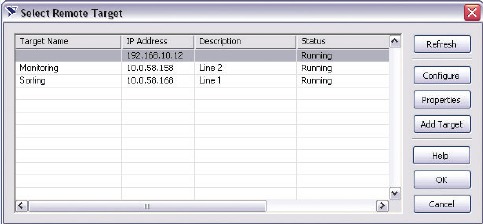

3. Kwenye dirisha la Select Remote Target, bofya 192.168.10.12 ili kuangazia safu mlalo. Anwani hii ya IP imetolewa kwa vifaa vyote vya NI CVS-1450 ambavyo havijasanidiwa.

   Kidokezo: Ili kutambua kipekee vifaa vya NI CVS-1450 ambavyo havijasanidiwa, unganisha na usanidi kifaa kimoja cha NI CVS-1450 kwa wakati mmoja.
4. Bofya Configure ili kuzindua Mchawi wa Usanidi wa Lengo la Mbali.

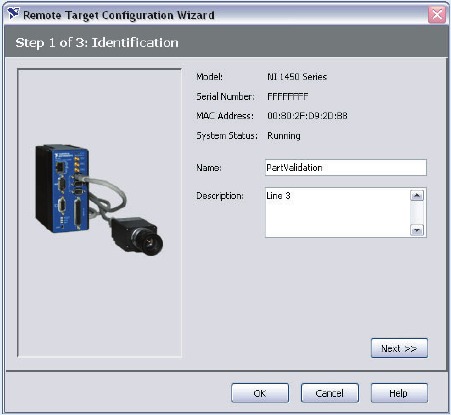

5. Kwenye dirisha la Utambulisho, weka jina la kifaa cha NI CVS-1450 kwenye uga wa Name na maelezo ya kifaa cha NI CVS-1450 kwenye uga wa Description .
   Kumbuka: Majina ya vifaa yamepunguzwa hadi herufi 15 bila nafasi au herufi maalum. Herufi za kwanza na za mwisho lazima ziwe alfanumeri.


6. Bofya Next.

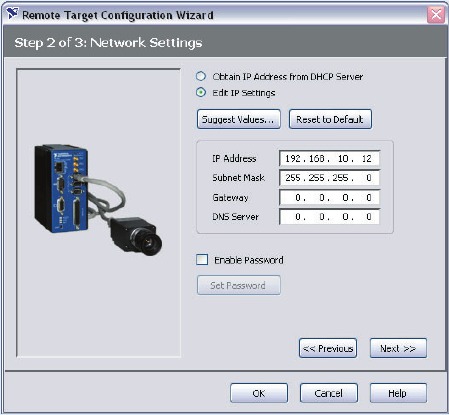

7. Ikiwa mtandao umesanidiwa kutoa anwani za IP kwa kutumia DHCP, chagua Obtain IP Address from DHCP Server.
   Vinginevyo, weka anwani ya IP kwa mikono kwa kuchagua Edit IP Settings, Suggest Values, na OK.


8. Bofya Next.

Pakua Programu kwenye Kifaa cha NI CVS-1450

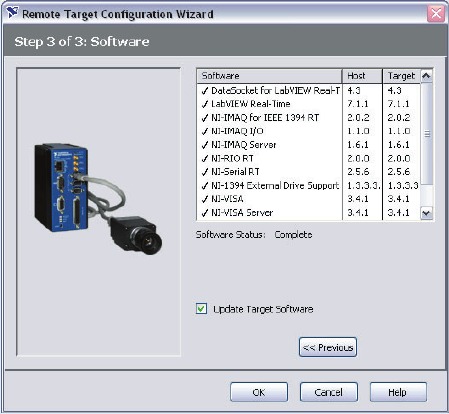

9. Chagua kisanduku cha kuteua cha Update Target Software.


10. Bofya OK ili kuanza kusanidi anwani ya IP na kupakua programu kwenye kifaa cha NI CVS-1450. Mchakato huu wa awali wa usakinishaji huchukua dakika kadhaa.

Pata Picha

1. Zindua Vision Builder AI.
2. Panua orodha kunjuzi ya Execution Target, na ubofye Select Network Target.


3. Chagua kifaa cha NI CVS-1450 ulichosanidi, na ubofye OK.


4. Kwenye skrini ya Karibu ya Vision Builder AI, bofya Configure Inspection.
5. Kutoka kwenye palette ya Acquire Images, bofya Acquire Image (IEEE 1394).


6. Bofya kitufe cha Snap ili kupata picha moja, au bofya kitufe cha Grab ili kupata picha zinazoendelea.


Mara tu unaposanidi upataji wako, bofya OK ili kuongeza hatua. Sasa unaweza kuongeza hatua za ukaguzi kama ilivyoelezwa katika NI Vision Builder for Automated Inspection: Configuration Help.

Moduli ya LabVIEW Real-Time pamoja na Moduli ya NI Vision Development

Unganisha Vifaa

Kabla ya kusakinisha maunzi ya NI CVS-1450 Series, rejelea taarifa za kiusalama kwenye Mwongozo wa Mtumiaji wa NI CVS-1450 Series.

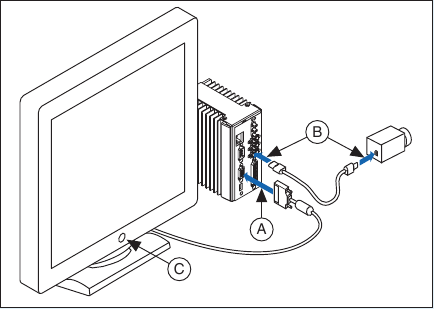

Unganisha Kamera na Kichunguzi kwenye Kifaa cha NI CVS-1450

1. Unganisha kebo ya VGA kutoka kwenye kichunguzi hadi kwenye mlango wa VGA kwenye kifaa cha NI CVS-1450.
2. Chomeka kebo ya IEEE 1394 kwenye mojawapo ya milango ya IEEE 1394 kwenye kifaa cha NI CVS-1450. Chomeka ncha nyingine ya kebo kwenye mlango wa IEEE 1394 wa kamera.
3. Chomeka na uwashe kichunguzi.

Waya ya Umeme kwa Kifaa cha NI CVS-1450

Sehemu hii inaeleza jinsi ya kuunganisha usambazaji wa umeme (nambari ya sehemu 778794-01) kwenye kifaa cha NI CVS-1450. Kwa maelekezo kuhusu jinsi ya kuunganisha usambazaji mkuu tofauti, rejelea Mwongozo wa Mtumiaji wa NI CVS-1450 Series.

Usiunganishe kifaa cha NI CVS-1450 kwenye chanzo cha umeme kingine isipokuwa 24 VDC +10%. Rejelea Mwongozo wa Mtumiaji wa NI CVS-1450 Series kwa taarifa kuhusu mahitaji ya umeme.

4. Chomeka kiunganishi cha nafasi 4 kutoka kwa usambazaji wa umeme kwenye chombo cha umeme kwenye kifaa cha NI CVS-1450.
5. Chomeka waya wa umeme kwenye usambazaji wa umeme.
6. Chomeka waya wa umeme kwenye plagi.

Mara baada ya kuunganishwa, kifaa cha NI CVS-1450 huendesha programu ya kuanzisha ambayo hupata picha na kuzionyesha kwenye kichunguzi. Picha hizi huthibitisha kwamba maunzi yameunganishwa vizuri.

Unganisha Kifaa cha NI CVS-1450 kwenye Kompyuta ya Maendeleo

Hakikisha kwamba kompyuta ya maendeleo imeunganishwa kwenye mtandao na imewashwa.

7. Kwa kutumia kebo ya kawaida ya CAT 5 Ethernet (nambari ya sehemu 189174), unganisha kutoka kwenye mlango wa mtandao hadi kwenye mlango wa Ethernet kwenye kifaa cha NI CVS-1450.
8. Kwa kutumia kebo ya kawaida ya CAT 5 Ethernet, unganisha kutoka kwenye mlango wa mtandao hadi kwenye mlango wa Ethernet kwenye kompyuta ya maendeleo.

Kumbuka: Ikiwa huunganishi kupitia mtandao, tumia kebo ya crossover (nambari ya sehemu 187375) kuunganisha kifaa cha NI CVS-1450 kwenye kompyuta ya maendeleo.

Sakinisha Programu

Kumbuka: Lazima usakinishe LabVIEW, Moduli ya LabVIEW Real-Time, na programu ya Moduli ya NI Vision Development kabla ya kusakinisha programu ya kiendeshi cha NI-IMAQ kwa Kamera za IEEE 1394.

Sakinisha LabVIEW na Moduli ya LabVIEW Real-Time

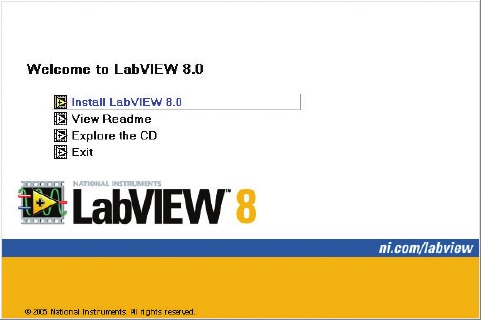

1. Ingiza CD ya LabVIEW. Skrini ya usakinishaji inapoonekana, bofya Install LabVIEW (Sakinisha LabVIEW) na ufuate maelekezo ya usanidi.

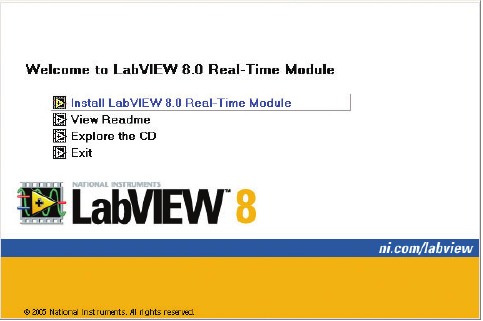

2. Ingiza CD ya Moduli ya LabVIEW Real-Time. Skrini ya usakinishaji inapoonekana, bofya Install LabVIEW Real-Time Module (Sakinisha Moduli ya LabVIEW Real-Time) na ufuate maelekezo ya usanidi.


Sakinisha Moduli ya NI Vision Development na NI-IMAQ kwa Kamera za IEEE 1394

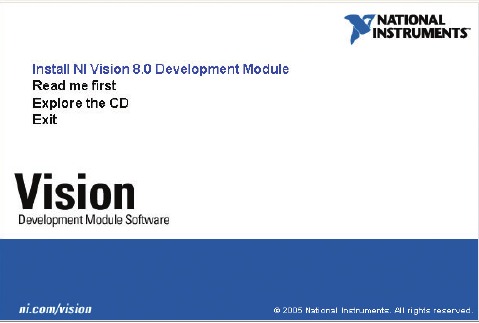

3. Ingiza CD ya Moduli ya NI Vision Development. Skrini ya usakinishaji inapoonekana, bofya Install NI Vision Development Module (Sakinisha Moduli ya NI Vision Development) na ufuate maelekezo ya usanidi.

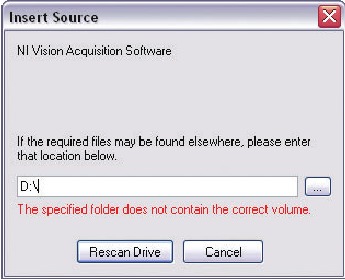

4. Unapoombwa, ingiza CD ya Programu ya NI Vision Acquisition.

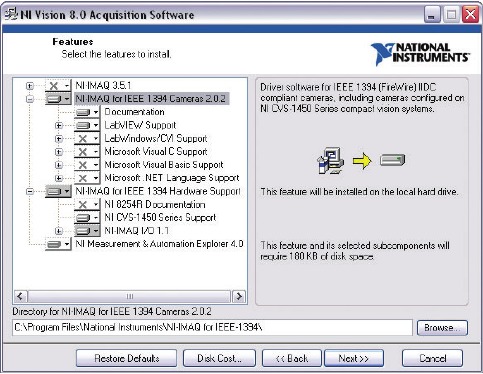

5. Katika mti wa Vipengele, chagua NI-IMAQ for IEEE 1394 Cameras (NI-IMAQ kwa Kamera za IEEE 1394) na NI-IMAQ for IEEE 1394 Hardware Support (NI-IMAQ kwa Usaidizi wa Maunzi ya IEEE 1394).


6. Bofya Next (Inayofuata).
7. Fuata madokezo ya kisakinishi ili kukamilisha usakinishaji.

Sanidi Kifaa cha NI CVS-1450

Pata Anwani ya IP

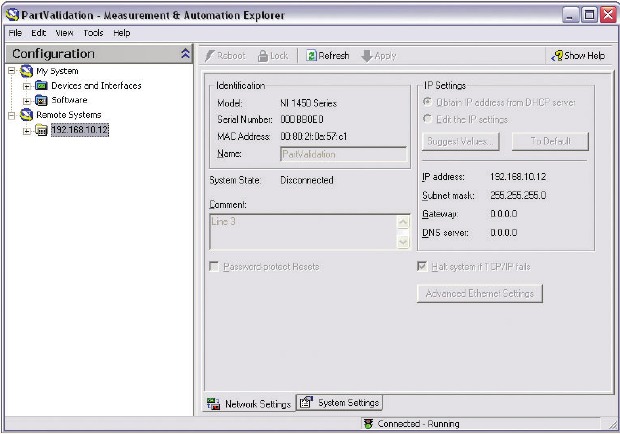

1. Zindua Measurement & Automation Explorer (MAX) na upanue tawi la Remote Systems la mti wa usanidi.
2. Bofya 192.168.10.12 ili kuonyesha dirisha la Mipangilio ya Mtandao. Anwani hii ya IP imeteuliwa kwa vifaa vyote vya NI CVS-1450 ambavyo havijasakinishwa.
   Kidokezo: Ili kutambua kipekee vifaa vya NI CVS-1450 ambavyo havijasakinishwa, unganisha na usanidi kifaa kimoja cha NI CVS-1450 kwa wakati mmoja.
3. Katika dirisha la Mipangilio ya Mtandao, andika jina la kifaa cha NI CVS-1450 katika uga wa Name (Jina) na maelezo ya kifaa cha NI CVS-1450 katika uga wa Comment (Maoni)
   Kumbuka: Majina ya vifaa yana ukomo wa herufi 15 bila nafasi au herufi maalum. Herufi za kwanza na za mwisho lazima ziwe vifaa vya alfanumeri.
4. Ikiwa mtandao umesanidiwa kutoa anwani za IP kwa kutumia DHCP, chagua Obtain IP address from DHCP server (Pata anwani ya IP kutoka kwa seva ya DHCP). Vinginevyo, weka anwani ya IP mwenyewe kwa kuchagua Edit the IP settings, Suggest Values (Hariri mipangilio ya IP, Pendekeza Thamani), na OK.
5. Bofya Apply (Tumia). Unapoombwa, bofya Yes (Ndio) ili kuwasha upya kifaa cha NI CVS-1450. Mchakato huu wa awali wa usakinishaji huchukua dakika kadhaa.
   Wakati kifaa cha NI CVS-1450 kinawashwa upya, X nyekundu huonekana karibu na jina la kifaa kuonyesha kwamba kifaa cha NI CVS-1450 kimekatika.
   Pau ya hali ya MAX pia inaonyesha hali ya muunganisho wa kifaa cha NI CVS-1450.

Pakua Programu kwenye Kifaa cha NI CVS-1450

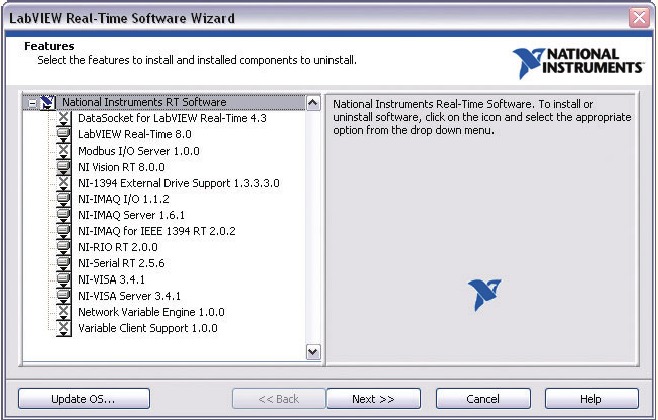

6. Katika mti wa usanidi wa MAX, panua folda ya kifaa kwa kubofya alama ya jumlisha karibu na jina la kifaa.
7. Bofya tawi la Software (Programu).
8. Bofya kitufe cha Add/Remove Software (Ongeza/Ondoa Programu).
9. Chagua programu ya kusakinisha kwenye kifaa cha NI CVS-1450.


10. Bofya Next (Inayofuata).
    Kifaa cha NI CVS-1450 kitaanza upya kiotomatiki. Mchakato huu huchukua sekunde kadhaa.

Pata Picha

Unaweza kupata picha kwa kutumia MAX au Moduli ya LabVIEW Real-Time.

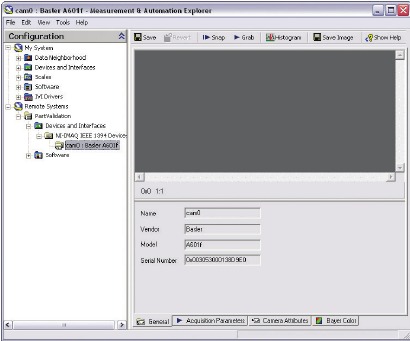

Pata Picha kwa kutumia MAX

1. Zindua MAX.
2. Katika mti wa usanidi wa MAX, panua folda ya kifaa.
3. Panua Devices and Interfaces (Vifaa na Miingiliano).
4. Panua NI-IMAQ IEEE 1394 Devices (Vifaa vya NI-IMAQ IEEE 1394).
5. Chagua kamera.
6. Bofya kitufe cha Snap (Piga Picha) ili kupata picha moja, au ubofye kitufe cha Grab (Nasa) ili kupata picha zinazoendelea.

Pata Picha kwa kutumia Moduli ya LabVIEW Real-Time

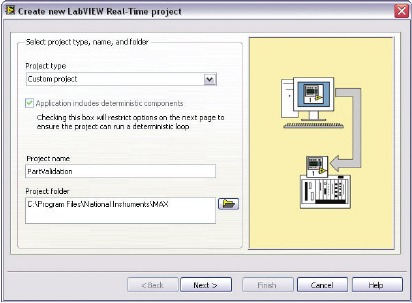

1. Zindua LabVIEW, na uchague kuunda Real-Time Project (Mradi wa Real-Time) mpya.
2. Chagua Custom project (Mradi maalum) kwa Project type (Aina ya mradi), weka Project name (Jina la mradi), chagua Project folder (Folda ya mradi) ambapo unataka kuhifadhi mradi, na ubofye Next (Inayofuata).


3. Chagua Add blank vi to target (Ongeza vi tupu kwenye lengo), na ubofye Next (Inayofuata).

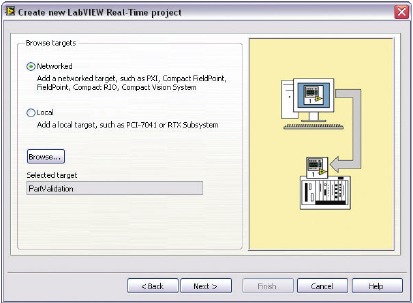

4. Chagua chaguo la Networked (Imeunganishwa kwenye mtandao) kwa Browse targets (Vinjari malengo), na ubofye Browse (Vinjari).

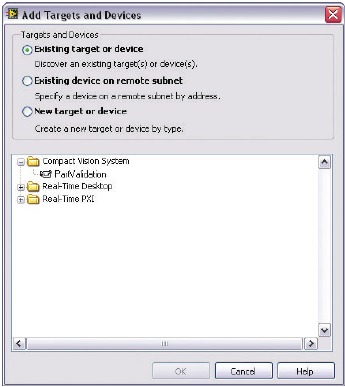

5. Chagua chaguo la Existing target or device (Lengo au kifaa kilichopo) kutoka Malengo na Vifaa, panua tawi la Compact Vision System (Mfumo Compact Vision), chagua kifaa chako, na ubofye OK.


6. Bofya Next (Inayofuata).

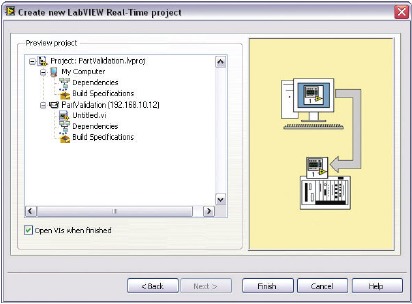

7. Thibitisha kuwa kifaa cha NI CVS-1450 kinaonekana kwa usahihi katika Mradi wa LabVIEW Real-Time, na ubofye Finish (Maliza).

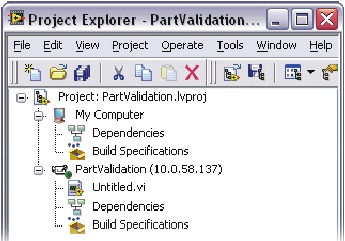

8. Katika dirisha la Project Explorer (Kivinjari Mradi), bofya kulia jina la kifaa chako cha NI CVS-1450, na uchague Add File (Ongeza Faili).


9. Nenda kwenye Program Files\National Instruments\LabVIEW 8.0\examples\IMAQ\IMAQ1394examples.llb, na ubofye Add File (Ongeza Faili).
10. Bofya Grab.vi, na ubofye Select (Chagua).
11. Bofya kitufe cha Run (Endesha) ili kuanza kupata picha.

Sasa kwa kuwa unapata picha katika LabVIEW, unaweza kutumia Moduli ya NI Vision Development na viendeshi vilivyosakinishwa vya kifaa cha NI CVS-1450 ili kuchakata picha na kudhibiti ingizo na matokeo.

373609B-01
Mar06

National Instruments, NI, ni.com, na LabVIEW ni alama za biashara za National Instruments Corporation. Rejelea sehemu ya Sheria na Masharti ya Matumizi kwenye ni.com/legal kwa maelezo zaidi kuhusu alama za biashara za National Instruments. Majina mengine ya bidhaa na kampuni yaliyotajwa hapa ni alama za biashara au majina ya biashara ya kampuni zao husika. Kwa ruhusu zinazoshughulikia bidhaa za National Instruments, rejelea eneo linalofaa: Help»Patents (Usaidizi»Ruhusu) katika programu yako, faili ya patents.txt kwenye CD yako, au ni.com/patents.

© 2003–2006 National Instruments Corporation. Haki zote zimehifadhiwa.
