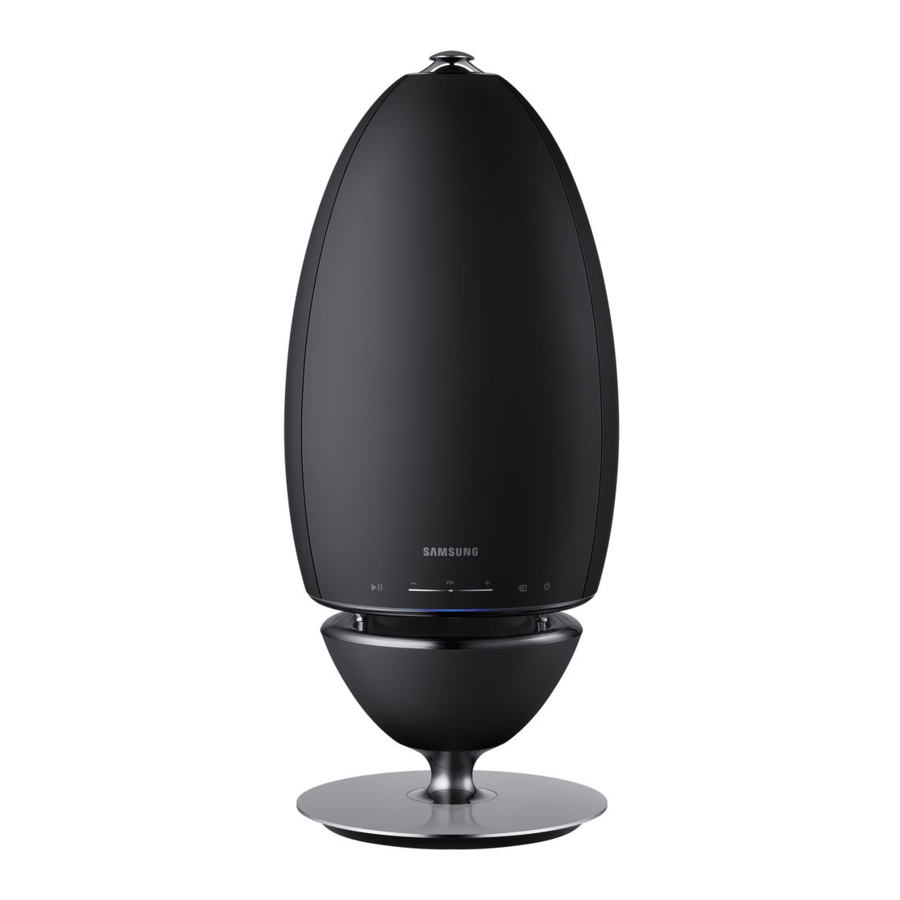

Samsung Radiant 360 R7/R6 (WAM7500, WAM6500) - Buku Petunjuk Subwoofer Nirkabel

Terima kasih telah membeli produk Samsung ini. Untuk mendapatkan layanan yang lebih lengkap, daftarkan produk Anda di www.samsung.com/register

Mulai

Aksesori

Konfirmasikan bahwa Anda memiliki aksesori yang disertakan seperti yang ditunjukkan di bawah ini.

Panel Depan

1	Tombol sumber ()	Sentuh tombol ini untuk beralih ke TV SoundConnect atau Bluetooth. Sentuh dan tahan tombol ini selama lebih dari 5 detik untuk mencari ulang TV SoundConnect.
2	Tombol Siaga ()	Sentuh tombol ini untuk mengalihkan speaker ke mode Siaga. Mode Siaga: Mode ini mematikan fungsi dasar produk dan hanya mempertahankan koneksi Wi-Fi. Jika Anda menyentuh dan menahan tombol ini selama 5 detik, speaker akan mati. (WAM7500, WAM7501 saja)
3	Tombol Putar/Jeda ()	Sentuh tombol ini untuk memutar atau menjeda pemutaran. Suara dimatikan saat fungsi TV SoundConnect diaktifkan.
4	Tombol Kontrol Volume ()	Mengontrol level volume. Sentuh dan tahan tombol + untuk menambah level volume. Sentuh dan tahan tombol - untuk mengurangi level volume. Sentuh dan tahan tombol + dan - secara bersamaan selama 5 detik untuk mengatur ulang produk.

CATATAN

• Indikasi LED Speaker
  • Biru (Menyala): Koneksi tersambung (Wi-Fi, Bluetooth, TV SoundConnect)
  • Biru (Berkedip): Koneksi sedang berlangsung (Wi-Fi, Bluetooth, TV SoundConnect)
  • Ungu (Berkedip setiap 1 detik dan mati): Pembaruan selesai
  • Merah: Saat menghidupkan, atau saat koneksi Wi-Fi gagal

5	Status Baterai () (WAM6500, WAM6501 Saja)	Anda dapat memeriksa status baterai speaker melalui indikator LED di bawah ikon baterai.
		Indikator LED baterai saat adaptor daya tersambung.	Indikator LED baterai saat adaptor daya tidak tersambung.
		Merah LED : Mengisi daya. LED MATI : Terisi penuh. Berkedip merah cepat: Tidak mengisi daya.	Hijau LED : 100% hingga 10% daya tersisa. Berkedip merah lambat: 10~0% tersisa. Berkedip merah lambat menunjukkan bahwa baterai perlu diisi daya. Sambungkan adaptor daya. Anda dapat memainkan produk selama 6 jam dengan baterai yang terisi penuh. (Waktu pemutaran dapat berbeda tergantung pada sumber musik, volume, status baterai, dll.) Volume suara dapat berkurang dan speaker dapat mati secara otomatis saat baterai lemah.

CATATAN

• Tambahkan Speaker : Sentuh dan tahan kedua tombol secara bersamaan selama 5 detik untuk menggunakan fungsi Tambahkan Speaker.
• Pengaturan Wi-Fi : Sentuh dan tahan kedua tombol secara bersamaan selama 5 detik saat menghubungkan speaker ini ke jaringan Anda menggunakan metode Pengaturan Wi-Fi.
  • Untuk detail selengkapnya, ikuti petunjuk di aplikasi pada perangkat pintar Anda.
• Anda dapat memeriksa status baterai yang terhubung ke produk di Aplikasi. (WAM6500, WAM6501 Saja)

Seluruh ikon berkedip. (berkedip)	Energi baterai tersisa kurang dari 10%.
	Mengisi daya.
	Jika volume 25 atau lebih tinggi. Tidak akan mengisi daya. Kurangi hingga di bawah volume 25 untuk mengisi daya.
Seluruh ikon berkedip. (berkedip)	Pengisian daya tidak normal. Coba isi daya produk dalam rentang suhu pengisian daya (5°C hingga 35°C).

• 1 batang mewakili sekitar 30% masa pakai baterai. 3 batang mewakili seluruh masa pakai baterai. (WAM6500, WAM6501 Saja) (Tampilan sisa baterai dapat bervariasi tergantung pada sumber suara dan volume.)

Panel Belakang - WAM6500/WAM6501

1	DAYA	Untuk menghidupkan atau mematikan produk, tekan dan tahan tombol ini selama lebih dari 2 detik.
2	DC 24V	Sambungan untuk adaptor daya speaker. Pengisian daya berhenti jika level volume mencapai 25 atau lebih. (Level volume maksimum produk ini adalah 30.)
3	SERVIS	Hanya untuk servis. Memungkinkan teknisi servis memperbarui firmware produk.

Mode Siaga

Dalam mode Wi-Fi / Bluetooth / TV SoundConnect

• Produk beralih ke mode Siaga jika tidak ada operasi (pemutaran musik, operasi tombol, penggunaan aplikasi) selama 15 menit.

CATATAN

• Saat memutar musik dalam mode koneksi Wi-Fi, Bluetooth, atau TV SoundConnect, speaker WAM tidak akan beralih ke mode Siaga.
• Model WAM6500 dan WAM6501 menggunakan daya baterai jika adaptor daya dicabut dan mode Siaga diaktifkan. Anda dapat meminimalkan konsumsi baterai dengan menekan tombol DAYA di bagian belakang speaker (dan mematikan speaker.)

Menyambungkan ke jaringan Wi-Fi

Menyambungkan ke Perangkat Bluetooth

Anda dapat menyambungkan speaker WAM ke perangkat Bluetooth dan menikmati musik yang tersimpan di perangkat.

1. Hidupkan speaker, lalu tekan tombol tombol Sumber pada panel atasnya.
2. Aktifkan fungsi Bluetooth perangkat pintar Anda, lalu pilih Cari.
3. Pilih Koneksi Bluetooth antara perangkat pintar dan speaker WAM dibuat.[Samsung] R7 atau [Samsung] R6 Portable.

CATATAN

• Perangkat Bluetooth dapat menyebabkan kebisingan atau kerusakan, tergantung pada penggunaan, jika:
  • Sebagian tubuh Anda bersentuhan dengan sistem penerima/pengirim perangkat Bluetooth atau speaker.
  • Itu mengalami variasi listrik dari penghalang yang disebabkan oleh dinding, sudut, atau oleh partisi kantor.
  • Itu terpapar interferensi listrik dari perangkat pita frekuensi yang sama termasuk peralatan medis, oven microwave, dan LAN nirkabel.
• Pasangkan speaker dengan perangkat Bluetooth saat mereka berdekatan.
• Koneksi Bluetooth akan hilang jika jarak antara speaker dan perangkat Bluetooth melebihi 32 kaki (10 m). Bahkan dalam jangkauan, kualitas suara dapat menurun karena rintangan seperti dinding atau pintu.
• Speaker ini dapat menyebabkan interferensi listrik selama pengoperasiannya.
• Speaker mendukung data SBC (44.1kHz, 48kHz).
• Fitur AVRCP tidak didukung.
• Hanya sambungkan ke perangkat Bluetooth yang mendukung fungsi A2DP (AV).
• Anda tidak dapat menyambungkan ke perangkat Bluetooth yang hanya mendukung fungsi HF (Hands Free).
• Hanya satu perangkat Bluetooth yang dapat dipasangkan dalam satu waktu.
• Jika Anda mencabut speaker, koneksi Bluetooth akan dihentikan. Untuk membangun kembali koneksi, colokkan speaker ke stopkontak, lalu setel ulang koneksi Bluetooth.

Menyambungkan TV ke speaker

Menyambungkan ke TV melalui Bluetooth (TV SoundConnect)
Fungsi TV SoundConnect memungkinkan Anda untuk dengan mudah menyambungkan TV Samsung ke speaker eksternal secara nirkabel dan menikmati suara TV.

1. Colokkan speaker WAM ke stopkontak, lalu sentuh tombol tombol Sumber pada panel depannya.

2. Pesan yang menanyakan apakah akan melanjutkan dengan pemasangan Bluetooth muncul.

CATATAN

• Setel Tambahkan Perangkat Baru ke Aktif di menu Pengaturan TV SoundConnect TV. (Lihat buku petunjuk pengguna TV untuk detailnya.)

3. Saat pesan muncul untuk memeriksa apakah akan membuat pemasangan Bluetooth atau tidak, pilih Ya. Speaker dipasangkan ke TV.

CATATAN

• Tekan dan tahan tombol tombol Sumber selama lebih dari 5 detik untuk mengatur ulang TV SoundConnect.
• Jarak pemasangan optimal adalah 6.5 kaki (2 m) atau kurang.
• Jika Anda mencabut speaker WAM, koneksi TV SoundConnect akan dihentikan. Untuk membangun kembali koneksi, colokkan speaker ke stopkontak, lalu setel ulang koneksi TV SoundConnect.
• Saat speaker dalam mode Siaga, koneksi TV SoundConnect tidak dihentikan.
• Jangkauan operasional TV SoundConnect
  • Jangkauan pemasangan yang direkomendasikan: hingga 6.5 kaki (2 m).
  • Jangkauan pengoperasian yang direkomendasikan: hingga 32 kaki (10 m).
  • Koneksi dapat hilang atau suara dapat tersendat jika jarak antara TV dan produk melebihi 32 kaki (10 m).
• Fitur SoundConnect tersedia di beberapa TV Samsung yang dirilis sejak 2012. Periksa apakah TV Anda mendukung fungsi SoundShare atau SoundConnect. (Untuk detail lebih lanjut, lihat buku petunjuk pengguna TV.)
• Ketidakstabilan di lingkungan jaringan dapat menyebabkan koneksi hilang atau suara tersendat.

Pemecahan Masalah

Lihat tabel di bawah ini jika produk ini tidak berfungsi dengan baik. Jika masalah yang Anda alami tidak tercantum di bawah ini atau jika petunjuk di bawah ini tidak membantu, matikan produk, cabut kabel daya, dan hubungi Samsung Electronics di 1-800-SAMSUNG (1-800-726-7864).

CATATAN

• Jika masalah berlanjut, hubungi Pusat Panggilan Samsung untuk pemecahan masalah.

Spesifikasi

• WAM7500/WAM7501

• WAM6500/WAM6501

Umum	Persyaratan Daya	DC24V 2,5A
	Berat	4,0 Ibs
	Dimensi	6,2 (L) X 9,1 (T) X 6,2 (D) inci
	Rentang Suhu Operasi	+41°F hingga +95°F
	Rentang Kelembapan Operasi	10% hingga 75%
Jaringan	LAN Nirkabel	Terpasang
	Keamanan	WEP (TERBUKA/BERBAGI)
		WPA-PSK (TKIP/AES)
		WPA2-PSK (TKIP/AES)

• Kecepatan jaringan yang sama dengan atau di bawah 10Mbps tidak didukung.
• Desain dan spesifikasi dapat berubah tanpa pemberitahuan sebelumnya.
• Untuk informasi catu daya dan konsumsi daya, lihat label yang terpasang pada produk.
• Lihat bagian bawah produk untuk informasi keselamatan penting.
• Berat dan dimensi bersifat perkiraan.
• Buang barang elektronik yang tidak diinginkan melalui pendaur ulang yang disetujui. Untuk menemukan lokasi daur ulang terdekat, kunjungi situs web kami:www.samsung.com/recyclingdirect atau hubungi (877) 278 - 0799.
• Untuk detail lebih lanjut tentang penggunaan produk, kunjungiwww.samsung.com.

	RISIKO SENGATAN LISTRIK JANGAN DIBUKA
Kilatan petir dan ujung panah di dalam segitiga adalah tanda peringatan yang mengingatkan Anda akan adanya tegangan berbahaya di dalam produk.	PERHATIAN: SENGATAN LISTRIK, JANGAN DILEPAS UNTUK MENGURANGI RISIKO PENUTUP (ATAU BELAKANG). TIDAK ADA SUKU CADANG YANG DAPAT DIPERBAIKI PENGGUNA DI DALAMNYA. SERAHKAN SERVIS KEPADA PERSONEL SERVIS YANG BERKUALIFIKASI.	Tanda seru di dalam segitiga adalah tanda peringatan yang mengingatkan Anda akan petunjuk penting yang menyertai produk.

• Produk ini mengandung bahan kimia yang diketahui oleh Negara Bagian California dapat menyebabkan kanker, cacat lahir, atau gangguan reproduksi lainnya.
• Untuk mengurangi risiko kebakaran atau sengatan listrik, jangan biarkan alat ini terkena hujan atau lembap.
• Jangan biarkan alat ini terkena tetesan atau percikan. Jangan meletakkan benda yang berisi cairan, seperti vas, di atas alat.
• Untuk mematikan alat ini sepenuhnya, Anda harus mencabut steker listrik dari stopkontak. Akibatnya, steker listrik harus mudah dan siap diakses setiap saat.

Petunjuk Keselamatan Penting

Baca petunjuk pengoperasian ini dengan saksama sebelum menggunakan unit. Ikuti semua petunjuk keselamatan yang tercantum di bawah ini.

Simpan petunjuk pengoperasian ini agar mudah dijangkau untuk referensi di masa mendatang.

1. Baca petunjuk ini.
2. Simpan petunjuk ini.
3. Perhatikan semua peringatan.
4. Ikuti semua petunjuk.
5. Jangan gunakan alat ini di dekat air.
6. Bersihkan hanya dengan kain kering.
7. Jangan halangi celah ventilasi. Pasang sesuai dengan petunjuk pabrikan.
8. Jangan pasang di dekat sumber panas apa pun seperti radiator, kisi-kisi panas, kompor, atau peralatan lain (termasuk penerima AV) yang menghasilkan panas.
9. Jangan abaikan tujuan keselamatan dari steker terpolarisasi atau jenis arde. Steker terpolarisasi memiliki dua bilah dengan satu bilah lebih lebar dari yang lain. Steker jenis arde memiliki dua bilah dan cabang arde ketiga. Bilah lebar atau cabang ketiga disediakan untuk keselamatan Anda. Jika steker yang disediakan tidak cocok dengan stopkontak Anda, hubungi teknisi listrik untuk mengganti stopkontak yang sudah usang.
10. Lindungi kabel daya agar tidak terinjak atau terjepit terutama di bagian steker, stopkontak, dan titik keluarnya dari alat.
11. Hanya gunakan alat tambahan/aksesori yang ditentukan oleh pabrikan.
12. Gunakan hanya dengan troli, dudukan, tripod, braket, atau meja yang ditentukan oleh pabrikan, atau dijual bersama alat. Saat menggunakan troli, berhati-hatilah saat memindahkan kombinasi troli/alat untuk menghindari cedera akibat terjungkal.

13. Cabut alat ini selama badai petir atau saat tidak digunakan dalam waktu lama.
14. Serahkan semua servis kepada personel servis yang berkualifikasi. Servis diperlukan jika alat telah rusak dengan cara apa pun, seperti ketika kabel atau steker catu daya rusak, cairan tumpah atau benda jatuh ke dalam alat, alat terkena hujan atau lembap, tidak beroperasi secara normal, atau terjatuh.

Tindakan pencegahan keselamatan

Tindakan Pencegahan Catu Daya

• Jangan membebani stop kontak atau kabel ekstensi secara berlebihan.
  • Ini dapat mengakibatkan panas abnormal atau kebakaran.
• Jangan mencolokkan atau mencabut kabel daya dengan tangan basah.
• Jangan letakkan produk di dekat peralatan pemanas.
• Untuk membersihkan bilah steker listrik, lepaskan steker dari stop kontak dan bersihkan bilah dengan kain kering saja.
• Jangan menekuk kabel daya atau menariknya dengan paksa.
• Jangan meletakkan benda berat di atas kabel daya.
• Jangan mencolokkan kabel daya ke stop kontak yang longgar atau rusak.
• Masukkan steker kabel daya sepenuhnya ke stop kontak sehingga steker terpasang dengan kuat ke stop kontak.
  • Jika sambungan tidak stabil, ada risiko kebakaran.

Tindakan Pencegahan Pemasangan

• Jangan memasang produk di dekat peralatan atau benda yang menghasilkan panas atau api (lilin, obat nyamuk bakar, pemanas, radiator, dll.). Jangan pasang di bawah sinar matahari langsung.
• Saat memindahkan produk, matikan daya dan lepaskan semua kabel (termasuk kabel daya) dari unit.
  • Kabel yang rusak dapat menyebabkan kebakaran dan menimbulkan risiko sengatan listrik.
• Memasang produk di lingkungan dengan panas atau kelembapan tinggi, debu, atau dingin ekstrem, dapat menyebabkan masalah kualitas atau menyebabkan produk tidak berfungsi. Sebelum Anda memasang produk di lingkungan yang berada di luar norma, harap hubungi pusat layanan Samsung untuk informasi tambahan.
• Saat meletakkan produk di rak, lemari, atau meja, pastikan panel atas menghadap ke atas.
• Jangan letakkan produk di permukaan yang tidak stabil (mis. rak yang goyah, meja yang miring, dll.).
  • Menjatuhkan produk dapat menyebabkan produk tidak berfungsi dan menimbulkan risiko cedera. Getaran atau benturan yang parah juga dapat menyebabkan produk tidak berfungsi dan menyebabkan bahaya kebakaran.
• Pasang produk Anda dengan ruang yang cukup di sekitarnya untuk ventilasi.
  • Sisakan setidaknya 4 inci (10cm) di bagian belakang produk dan lebih dari 2 inci (5cm) di setiap sisi produk.
• Jauhkan bahan kemasan plastik dari jangkauan anak-anak Anda.
  • Anak-anak yang bermain dengan bahan kemasan plastik berisiko mati lemas.

Tindakan Pencegahan Penggunaan

• Penggunaan dalam waktu lama dengan volume tinggi dapat menyebabkan kerusakan serius pada pendengaran Anda.
  • Jika Anda terpapar suara lebih keras dari 85db dalam waktu lama, Anda dapat memengaruhi pendengaran Anda secara negatif. Semakin keras suaranya, semakin parah kerusakan pendengaran Anda. Perhatikan bahwa percakapan biasa adalah antara 50 hingga 60 db dan kebisingan jalan sekitar 80 db.
• Produk ini mengandung tegangan tinggi yang berbahaya. Jangan mencoba membongkar, memperbaiki, atau memodifikasinya sendiri.
  • Hubungi pusat layanan Samsung jika produk Anda perlu diperbaiki.
• Jangan letakkan wadah apa pun yang berisi cairan di atas produk (mis. vas, minuman, kosmetik, bahan kimia, dll.). Jangan biarkan benda logam apa pun (mis. koin, jepit rambut, dll.) atau bahan yang mudah terbakar (mis. kertas, korek api, dll.) masuk ke dalam produk (melalui ventilasi udara, port I/O, dll.).
  • Jika ada bahan atau cairan berbahaya yang masuk ke dalam produk, segera matikan produk, cabut kabel daya, lalu hubungi pusat layanan Samsung.
• Jangan menjatuhkan produk. Jika terjadi kerusakan mekanis, cabut kabel daya dan hubungi pusat layanan Samsung.
  • Ada risiko kebakaran atau sengatan listrik.
• Jangan menahan atau menarik produk dengan kabel daya atau kabel sinyal.
  • Kabel yang rusak dapat menyebabkan produk tidak berfungsi, menyebabkan kebakaran, dan menimbulkan risiko sengatan listrik.
• Jangan gunakan atau simpan bahan yang mudah terbakar di dekat produk.
• Jika produk mengeluarkan suara abnormal atau bau terbakar atau berasap, segera cabut kabel daya dan hubungi pusat layanan Samsung.
• Jika Anda mencium bau gas, segera ventilasi ruangan. Jangan sentuh steker listrik produk. Jangan mematikan atau menghidupkan produk.
• Jangan memukul atau membuat produk mengalami guncangan mendadak. Jangan menusuk produk dengan benda tajam.
• Produk ini dapat dipindahkan dan ditempatkan di dalam ruangan.
• Produk ini tidak tahan air atau debu.
• Berhati-hatilah saat memindahkan produk agar tidak menjatuhkannya dan mungkin merusaknya.

Tindakan Pencegahan Pembersihan

• Jangan pernah menggunakan alkohol, pelarut, lilin, bensin, tiner, pengharum ruangan, atau pelumas untuk membersihkan produk, atau menyemprotkan insektisida pada produk.
  • Menggunakan salah satu bahan ini dapat mengubah warna lapisan luar atau menyebabkannya pecah atau mengelupas, atau menghilangkan label pada produk.
• Untuk membersihkan produk, cabut kabel daya, lalu bersihkan produk dengan kain bersih, kering, dan lembut (Microfiber, katun).
  • Hindari meninggalkan debu pada produk. Debu dapat menggores permukaannya.

Tentang Koneksi Jaringan

• Bergantung pada router nirkabel yang digunakan, beberapa operasi jaringan mungkin berfungsi berbeda.
• Untuk informasi terperinci tentang jaringan dengan router atau modem nirkabel, lihat dokumentasi router atau modem.
• Pilih satu saluran nirkabel yang tidak digunakan saat ini. Jika saluran yang dipilih digunakan oleh perangkat komunikasi lain di dekatnya, interferensi radio dapat mengakibatkan kegagalan komunikasi.
• Sesuai dengan spesifikasi sertifikasi Wi-Fi terbaru, HUB tidak mendukung enkripsi keamanan WEP, TKIP, atau TKIP-AES (WPA2 Mixed) di jaringan yang berjalan dalam mode 802.11n.
• Karena sifatnya, LAN nirkabel dapat mengalami interferensi radio tergantung pada kondisi lingkungan (seperti kinerja router nirkabel, jarak, penghalang, interferensi dengan perangkat nirkabel lain, dll.)
• Enkripsi WEP tidak berfungsi dengan WPS (PBC) / WPS (PIN).

Untuk daftar pengecer resmi Samsung, silakan kunjungi: http://www.samsung.com/us/peaceofmind/authorized_resellers.html.

Hubungi SAMSUNG di Seluruh Dunia

Jika Anda memiliki pertanyaan atau komentar terkait produk Samsung, hubungi pusat layanan pelanggan SAMSUNG yang terdaftar untuk negara Anda.

0680PREMIUM (0680-773-648)

PERTANYAAN ATAU KOMENTAR?

Referensi

• Cara Mendaur Ulang | Keberlanjutan | Samsung AS
• Samsung AS | Seluler | TV | Elektronik Rumah Tangga | Peralatan Rumah Tangga | Samsung AS
• Pengecer Resmi Samsung
• Beranda Dukungan | Dukungan Resmi Samsung AS
• Bantuan & Dukungan Produk | Samsung CA
• Aide et assistance : produits | Samsung Canada
• Soporte y ayuda con tus productos Samsung | Samsung México
• Ajuda e suporte de produto | Samsung Brasil
• Ayuda y soporte del producto | Samsung Latinoamérica
• Bantuan & Dukungan Produk | Samsung Caribbean
• Samsung Latinoamérica | Celulares | TVs | Electrodomésticos
• Ayuda y soporte del producto | Samsung Colombia
• Ayuda y soporte del producto | Samsung Chile
• Ayuda y soporte del producto | Samsung Perú
• Ayuda y soporte del producto | Samsung Argentina
• Bantuan & Dukungan Produk | Samsung UK
• Bantuan & Dukungan Produk | Samsung Ireland
• Hilfe und Support für Samsung Produkte | Samsung DE
• Aide et assistance produit | Samsung France
• Aiuto e servizio di assistenza per i prodotti | Samsung Italia

Unduh manual

Di sini Anda dapat mengunduh versi pdf lengkap manual, mungkin berisi instruksi keselamatan tambahan, informasi garansi, aturan FCC, dll.

Unduh Samsung Radiant 360 R7/R6 (WAM7500, WAM6500) - Buku Petunjuk Subwoofer Nirkabel

Bahasa yang tersedia
