GIGABYTE A520M S2H handleiding

Inhoud

Uw moederbordrevisie identificeren

Het revisienummer op uw moederbord ziet er als volgt uit: "REV:X X." Bijvoorbeeld, "REV: 1.0" betekent dat de revisie van het moederbord 1.0 is. Controleer uw moederbordrevisie voordat u het moederbord-BIOS, de stuurprogramma's bijwerkt of wanneer u op zoek bent naar technische informatie.
Voorbeeld:
Uw moederbordrevisie identificeren - Voorbeeld

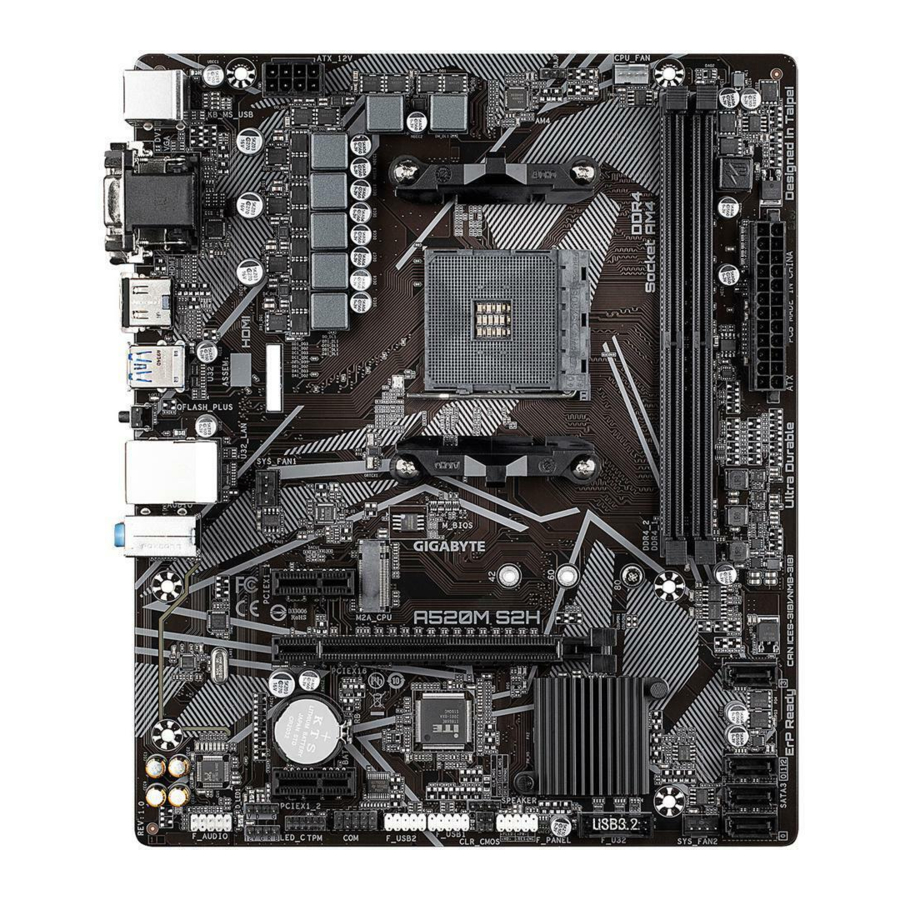

A520M S2H-moederbordindeling

Moederbordindeling

Hardware-installatie

Installatievoorzorgsmaatregelen

Het moederbord bevat talloze delicate elektronische circuits en componenten die beschadigd kunnen raken als gevolg van elektrostatische ontlading (ESD). Lees voor de installatie de gebruikershandleiding zorgvuldig door en volg deze procedures:

  • Zorg er voor de installatie voor dat de behuizing geschikt is voor het moederbord.
  • Verwijder of breek voor de installatie geen S/N-sticker (serienummer) van het moederbord of garantiesticker die door uw dealer is verstrekt. Deze stickers zijn vereist voor garantievalidatie.
  • Verwijder altijd de wisselstroom door het netsnoer uit het stopcontact te halen voordat u het moederbord of andere hardwarecomponenten installeert of verwijdert.
  • Wanneer u hardwarecomponenten aansluit op de interne connectoren op het moederbord, zorg er dan voor dat ze stevig en veilig zijn aangesloten.
  • Vermijd bij het hanteren van het moederbord het aanraken van metalen pennen of connectoren.
  • Het is het beste om een elektrostatische ontlading (ESD) polsband te dragen bij het hanteren van elektronische componenten zoals een moederbord, CPU of geheugen. Als u geen ESD-polsband hebt, houd uw handen dan droog en raak eerst een metalen voorwerp aan om statische elektriciteit te verwijderen.
  • Plaats het moederbord voor de installatie op een antistatische pad of in een elektrostatisch afgeschermde container.
  • Voordat u de voedingskabel op het moederbord aansluit of loskoppelt, moet u ervoor zorgen dat de voeding is uitgeschakeld.
  • Voordat u de stroom inschakelt, moet u ervoor zorgen dat de voedingsspanning is ingesteld volgens de lokale spanningsnorm.
  • Controleer voordat u het product gebruikt of alle kabels en stroomconnectoren van uw hardwarecomponenten zijn aangesloten.
  • Om schade aan het moederbord te voorkomen, mag u niet toestaan dat schroeven in contact komen met het moederbordcircuit of de componenten ervan.
  • Zorg ervoor dat er geen achtergebleven schroeven of metalen componenten op het moederbord of in de computerbehuizing zijn geplaatst.
  • Plaats het computersysteem niet op een oneffen ondergrond.
  • Plaats het computersysteem niet in een omgeving met hoge temperaturen of een vochtige omgeving.
  • Het inschakelen van de computer tijdens het installatieproces kan leiden tot schade aan systeemcomponenten en lichamelijk letsel bij de gebruiker.
  • Als u niet zeker bent over installatiestappen of een probleem hebt met betrekking tot het gebruik van het product, raadpleeg dan een gecertificeerde computertechnicus.
  • Als u een adapter, verlengkabel of stekkerdoos gebruikt, raadpleeg dan de installatie- en/of aardingsinstructies.

Productspecificaties

CPU
  • AMD Socket AM4, ondersteuning voor:
    AMD Ryzen™ 5000 G-Series Processors/
    AMD Ryzen™ 5000 Series Processors/
    AMD Ryzen™ 4000 G-Series Processors/
    AMD Ryzen™ 3000 Series Processors
    (Ga naar de website van GIGABYTE voor de meest recente lijst met CPU-ondersteuning)
Chipset
  • AMD A520
Memory
  • 2 x DDR4 DIMM-sockets die tot 64 GB (32 GB enkele DIMM-capaciteit) systeemgeheugen ondersteunen
  • Ondersteuning voor DDR4 3200/2933/2667/2400/2133 MT/s geheugenmodules
  • Dual channel-geheugenarchitectuur
  • Ondersteuning voor ECC Un-buffered DIMM 1Rx8/2Rx8 geheugenmodules
  • Ondersteuning voor non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 geheugenmodules
  • Ondersteuning voor Extreme Memory Profile (XMP) geheugenmodules
    (Ga naar de website van GIGABYTE voor de meest recente ondersteunde geheugensnelheden en geheugenmodules.)
Onboard Graphics
  • Geïntegreerde grafische processor:
    • 1 x D-Sub-poort, die een maximale resolutie van 1920x1200@60 Hz ondersteunt
    • 1 x DVI-D-poort, die een maximale resolutie van 1920x1200@60 Hz ondersteunt
      • De DVI-D-poort ondersteunt geen D-Sub-verbinding via een adapter.
    • 1 x HDMI-poort, die een maximale resolutie van 4096x2160@60 Hz ondersteunt
      • Ondersteuning voor HDMI 2.1-versie, HDCP 2.3 en HDR.
  • Ondersteuning voor maximaal 3 schermen tegelijk
  • Maximaal gedeeld geheugen van 16 GB
Audio
  • Realtek® audio CODEC
  • High Definition Audio
  • 2/4/5.1/7.1-kanaals
    • U kunt de functionaliteit van een audio-aansluiting wijzigen met behulp van de audiosoftware. Om 7.1-kanaals audio te configureren, opent u de audiosoftware voor audio-instellingen.
LAN
  • Realtek® GbE LAN-chip (1 Gbps/100 Mbps)
Expansion Slots
  • CPU:
    • 1 x PCI Express x16-slot, ondersteuning voor PCIe 3.0 en draait op x16
  • Chipset:
    • 2 x PCI Express x1-slots, ondersteuning voor PCIe 3.0
Storage Interface
  • CPU:
    • 1 x M.2-connector (Socket 3, M key, type 2242/2260/2280 SATA en PCIe 3.0 x4/x2 SSD-ondersteuning)
  • Chipset:
    • 4 x SATA 6Gb/s-connectoren
    • Ondersteuning voor RAID 0, RAID 1 en RAID 10
USB
  • CPU:
    • 4 x USB 3.2 Gen 1-poorten op het achterpaneel
  • Chipset:
    • 2 x USB 3.2 Gen 1-poorten beschikbaar via de interne USB-header
    • 6 x USB 2.0/1.1-poorten (2 poorten op het achterpaneel, 4 poorten beschikbaar via de interne USB-headers)
Internal Connectors
  • 1 x 24-pins ATX-hoofdstroomconnector
  • 1 x 8-pins ATX 12V-stroomconnector
  • 1 x CPU-ventilatorheader
  • 2 x systeemventilatorheaders
  • 1 x adresseerbare LED-stripheader
  • 1 x RGB LED-stripheader
  • 1 x M.2 Socket 3-connector
  • 4 x SATA 6Gb/s-connectoren
  • 1 x header voor het voorpaneel
  • 1 x audioheader voor het voorpaneel
  • 1 x USB 3.2 Gen 1-header
  • 2 x USB 2.0/1.1-headers
  • 1 x Trusted Platform Module (TPM)-header (2x6-pins, alleen voor de GC-TPM2.0_S-module)
  • 1 x seriële poort header
  • 1 x speaker header
  • 1 x chassis intrusion header
  • 1 x Clear CMOS jumper
Back Panel Connectors
  • 1 x PS/2 toetsenbord/muis-poort
  • 1 x D-Sub-poort
  • 1 x DVI-D-poort
  • 1 x HDMI-poort
  • 4 x USB 3.2 Gen 1-poorten
  • USB 2.0/1.1-poorten
  • 1 x RJ-45-poort
  • 1 x Q-Flash Plus-knop
  • 3 x audio-aansluitingen
I/O Controller
  • iTE® I/O Controller Chip
Hardware Monitor
  • Spanningsdetectie
  • Temperatuurdetectie
  • Ventilatorsnelheidsdetectie
  • Waarschuwing voor oververhitting
  • Waarschuwing voor ventilatoruitval
  • Ventilatorsnelheidsregeling
    • Of de functie voor het regelen van de ventilatorsnelheid wordt ondersteund, is afhankelijk van de ventilator die u installeert.
BIOS
  • 1 x 128 Mbit flash
  • Gebruik van gelicentieerde AMI UEFI BIOS
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACP' 5.0
Unique Features
  • Ondersteuning voor APP Center
    * Beschikbare applicaties in APP Center kunnen variëren per moederbordmodel. Ondersteunde functies van elke applicatie kunnen ook variëren, afhankelijk van de specificaties van het moederbord.
    • @BIOS
    • EasyTune
    • RGB Fusion
    • Smart Backup
    • System Information Viewer
  • Ondersteuning voor Q-Flash Plus
  • Ondersteuning voor Q-Flash
Bundled Software
  • Norton® Internet Security (OEM-versie)
  • LAN-bandbreedtebeheersoftware
Operating System
  • Ondersteuning voor Windows 11 64-bits
  • Ondersteuning voor Windows 10 64-bits
Form Factor
  • Micro ATX Form Factor; 24,4 cm x 20,5 cm

* GIGABYTE behoudt zich het recht voor om zonder voorafgaande kennisgeving wijzigingen aan te brengen in de productspecificaties en productgerelateerde informatie.
Ga naar de website van GIGABYTE voor ondersteuningslijsten van CPU, geheugenmodules, SSD's en M.2-apparaten.

Ga naar de pagina SERVICE/SUPPORT/Utility op de website van GIGABYTE om de nieuwste versie van apps te downloaden.

De CPU installeren

voorzichtigheid Lees de volgende richtlijnen voordat u begint met het installeren van de CPU:

  • Zorg ervoor dat het moederbord de CPU ondersteunt.
    (Ga naar de website van GIGABYTE voor de meest recente lijst met CPU-ondersteuning.)
  • Schakel altijd de computer uit en haal het netsnoer uit het stopcontact voordat u de CPU installeert om schade aan de hardware te voorkomen.
  • Zoek pin één van de CPU. De CPU kan niet worden geplaatst als deze verkeerd is georiënteerd.
  • Breng een gelijkmatige en dunne laag koelpasta aan op het oppervlak van de CPU.
  • Schakel de computer niet in als de CPU-koeler niet is geïnstalleerd, anders kan oververhitting en schade aan de CPU optreden.
  • Stel de CPU-hostfrequentie in volgens de CPU-specificaties. Het wordt niet aanbevolen om de systeembusfrequentie in te stellen boven de hardwarespecificaties, omdat deze niet voldoet aan de standaardvereisten voor de randapparatuur. Als u de frequentie wilt instellen boven de standaardspecificaties, doe dit dan volgens uw hardwarespecificaties, inclusief de CPU, grafische kaart, geheugen, harde schijf, enz.

De CPU installeren
Til de vergrendelingshendel van de CPU-socket volledig omhoog. Zoek pin één (aangegeven door een kleine driehoek) van de CPU-socket en de CPU. Zodra de CPU in de socket is geplaatst, plaatst u één vinger in het midden van de CPU, laat u de vergrendelingshendel zakken en vergrendelt u deze in de volledig vergrendelde positie.
De CPU installeren
waarschuwing Forceer de CPU niet in de CPU-socket voordat de vergrendelingshendel van de CPU-socket is opgetild, anders kan de CPU en de CPU-socket beschadigd raken.

Het geheugen installeren

voorzichtigheid Lees de volgende richtlijnen voordat u begint met het installeren van het geheugen:

  • Zorg ervoor dat het moederbord het geheugen ondersteunt. Het wordt aanbevolen om geheugen met dezelfde capaciteit, merk, snelheid en chips te gebruiken.
    (Ga naar de website van GIGABYTE voor de meest recente ondersteunde geheugensnelheden en geheugenmodules.)
  • Schakel altijd de computer uit en haal het netsnoer uit het stopcontact voordat u het geheugen installeert om schade aan de hardware te voorkomen.
  • Geheugenmodules hebben een foolproof ontwerp. Een geheugenmodule kan slechts in één richting worden geïnstalleerd. Als u het geheugen niet kunt plaatsen, draai dan de richting om.

Dual Channel-geheugenconfiguratie
Dit moederbord biedt twee geheugensockets en ondersteunt Dual Channel Technology. Nadat het geheugen is geïnstalleerd, detecteert het BIOS automatisch de specificaties en capaciteit van het geheugen. Het inschakelen van de Dual Channel-geheugenmodus verdubbelt de oorspronkelijke geheugenbandbreedte.
De twee geheugensockets zijn verdeeld in twee kanalen en elk kanaal heeft één geheugensocket als volgt:

  • Kanaal A: DDR4 A1
  • Kanaal B: DDR4_B1

Vanwege CPU-beperkingen, lees de volgende richtlijnen voordat u het geheugen in de Dual Channel-modus installeert.

  1. De Dual Channel-modus kan niet worden ingeschakeld als er slechts één geheugenmodule is geïnstalleerd.
  2. Bij het inschakelen van de Dual Channel-modus met twee geheugenmodules, wordt aanbevolen om geheugen met dezelfde capaciteit, merk, snelheid en chips te gebruiken.

Ga naar de website van GIGABYTE voor meer informatie over hardware-installatie.

Een uitbreidingskaart installeren

let op Lees de volgende richtlijnen voordat u begint met het installeren van een uitbreidingskaart:

  • Zorg ervoor dat het moederbord de uitbreidingskaart ondersteunt. Lees de handleiding die bij uw uitbreidingskaart is geleverd zorgvuldig door.
  • Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat u een uitbreidingskaart installeert om schade aan de hardware te voorkomen.

Aansluitingen op het achterpaneel

Overzicht van aansluitingen op het achterpaneel

  1. USB 2.0/1.1-poort
    De USB-poort ondersteunt de USB 2.0/1.1-specificatie. Gebruik deze poort voor USB-apparaten.
  2. PS/2-toetsenbord/muispoort
    Gebruik deze poort om een PS/2-muis of -toetsenbord aan te sluiten.
  3. D-Sub-poort (Opmerking 1)
    De D-Sub-poort ondersteunt een 15-pins D-Sub-connector en ondersteunt een maximale resolutie van 1920x1200 bij 60 Hz (de werkelijk ondersteunde resoluties zijn afhankelijk van de gebruikte monitor). Sluit een monitor die D-Sub-verbinding ondersteunt aan op deze poort.
  4. DVI-D-poort (Opmerking 1)(Opmerking 2)
    De DVI-D-poort voldoet aan de DVI-D-specificatie en ondersteunt een maximale resolutie van 1920x1200 bij 60 Hz (de werkelijk ondersteunde resoluties zijn afhankelijk van de gebruikte monitor). Sluit een monitor die DVI-D-verbinding ondersteunt aan op deze poort.
  5. HDMI-poort (Opmerking 1)

    De HDMI-poort is HDCP 2.3-compatibel en ondersteunt de Dolby True HD- en DTS HD Master Audio-formaten. Het ondersteunt ook tot 192 KHz/24 bit 7.1-kanaals LPCM-audio-uitvoer. U kunt deze poort gebruiken om uw HDMI-ondersteunde monitor aan te sluiten. De maximaal ondersteunde resolutie is 4096x2160 bij 60 Hz, maar de werkelijk ondersteunde resoluties zijn afhankelijk van de gebruikte monitor.
    informatie
    • Om een triple-displayconfiguratie in te stellen, moet u eerst de moederborddrivers in het besturingssysteem installeren.
    • Zorg er na de installatie van het HDMI-apparaat voor dat u het standaard geluidsweergaveapparaat instelt op HDMI.
      (De itemnaam kan verschillen afhankelijk van uw besturingssysteem.)

Triple-displayconfiguraties voor de onboard graphics:
Triple-displayconfiguraties worden ondersteund nadat u moederborddrivers in OS hebt geïnstalleerd. Tijdens de BIOS Setup of het POST-proces is slechts één display beschikbaar.
waarschuwing

  • Wanneer u de kabel verwijdert die is aangesloten op een connector op het achterpaneel, verwijdert u eerst de kabel van uw apparaat en vervolgens van het moederbord.
  • Wanneer u de kabel verwijdert, trekt u deze recht uit de connector. Beweeg hem niet heen en weer om een elektrische kortsluiting in de kabelconnector te voorkomen.
  1. USB 3.2 Gen 1-poort
    De USB 3.2 Gen 1-poort ondersteunt de USB 3.2 Gen 1-specificatie en is compatibel met de USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten.
  2. USB 3.2 Gen 1-poort (Q-Flash Plus-poort)
    De USB-poort ondersteunt de USB 3.2 Gen 1-specificatie. Gebruik deze poort voor USB-apparaten. Voordat u Q-Flash Plus (Opmerking 3) gebruikt, moet u eerst de USB-flashdrive in deze poort plaatsen.
  3. Q-Flash Plus Button (Q-Flash Plus-knop) (Opmerking 3)
    Met Q-Flash Plus kunt u het BIOS updaten wanneer uw systeem is uitgeschakeld (S5-uitschakelstatus). Sla de nieuwste BIOS op een USB-stick op en sluit deze aan op de Q-Flash Plus-poort, waarna u het BIOS automatisch kunt flashen door simpelweg op de Q-Flash Plus button (Q-Flash Plus-knop) te drukken. De QFLED knippert wanneer de BIOS-matching- en flashing-activiteiten beginnen en stopt met knipperen wanneer de main BIOS flashing (main BIOS flashing) is voltooid.
  4. RJ-45 LAN-poort
    De Gigabit Ethernet LAN-poort biedt een internetverbinding met een datasnelheid tot 1 Gbps. Het volgende beschrijft de statussen van de LAN-poort-LED's.

    Speed LED (Speed LED):
    State Description
    Orange 1 Gbps data rate
    Green 100 Mbps data rate
    Off 10 Mbps data rate

    Activity LED (Activity LED):

    State Description
    Blinking Data transmission or receiving is occurring
    Off No data transmission or receiving is occurring
  5. Line In/Rear Speaker Out (blauw)
    De line-in-aansluiting. Gebruik deze audio-aansluiting voor line-in-apparaten zoals een optisch station, walkman, enz.
  6. Line Out/Front Speaker Out (groen)
    De line-out-aansluiting.
  7. Mic In/Center/Subwoofer Speaker Out (roze)
    De microfooningang.
    Audio Jack Configurations (Audio Jack Configurations):
    Jack Headphone/2-channel 4-channel 5 1-channel 7 1-channel
    1. Line In/Rear Speaker Out
    		 ✓ ✓ ✓
    1. Line Out/Front Speaker Out
    		 ✓ ✓ ✓ ✓
    1. Mic In/CenterlSubwoofer o Speaker Out
    		 ✓ ✓
    Front Panel Line Out/Side Speaker Out ✓

    informatie U kunt de functionaliteit van een audio-aansluiting wijzigen met behulp van de audiosoftware. Voor het configureren van 7.1-kanaals audio opent u de audiosoftware voor audio-instellingen.
    Ga naar de website van GIGABYTE voor meer informatie over het configureren van de audiosoftware.

(Opmerking 1) Alleen voor AMD Ryzen" 5000 G-Series/4000 G-Series Processors.
(Opmerking 2) De DVI-D-poort ondersteunt geen D-Sub-verbinding via een adapter.
(Opmerking 3) Om de Q-Flash Plus-functie in te schakelen, gaat u naar de webpagina "Unique Features" op de website van GIGABYTE.

Interne connectoren

Overzicht interne connectoren

  1. ATX_12V
  2. ATX
  3. CPU_FAN
  4. SYS_FANI/2
  5. D_LED1
  6. LED_C
  7. SATA3 0/1/2/3
  8. M2A_CPU
  9. F_PANEL
  10. F_AUDIO
  11. F_U32
  12. F_USB1/F_USB2
  13. TPM
  14. COM
  15. SPEAKER
  16. CI
  17. CLR_CMOS
  18. BAT

waarschuwing Lees de volgende richtlijnen voordat u externe apparaten aansluit:

  • Zorg er eerst voor dat uw apparaten compatibel zijn met de connectoren die u wilt aansluiten.
  • Zorg ervoor dat u de apparaten en uw computer uitschakelt voordat u de apparaten installeert. Haal het netsnoer uit het stopcontact om schade aan de apparaten te voorkomen.
  • Nadat u het apparaat hebt geïnstalleerd en voordat u de computer inschakelt, moet u ervoor zorgen dat de apparaatkabel stevig is bevestigd aan de connector op het moederbord.

1/2) ATX_12V/ATX (2x4 12V-voedingsconnector en 2x12 hoofdvoedingsconnector)
Met behulp van de voedingsconnector kan de voeding voldoende stabiel vermogen leveren aan alle componenten op het moederbord. Voordat u de voedingsconnector aansluit, moet u eerst controleren of de voeding is uitgeschakeld en of alle apparaten correct zijn geïnstalleerd. De voedingsconnector heeft een foolproof ontwerp. Sluit de voedingskabel in de juiste richting aan op de voedingsconnector.
De 12V-voedingsconnector levert voornamelijk stroom aan de CPU. Als de 12V-voedingsconnector niet is aangesloten, start de computer niet op.
informatie Om aan de uitbreidingsvereisten te voldoen, wordt aanbevolen om een voeding te gebruiken die bestand is tegen een hoog stroomverbruik (500 W of meer). Als er een voeding wordt gebruikt die niet het vereiste vermogen levert, kan dit leiden tot een instabiel of niet-opstartbaar systeem.

Pin nr. Definitie
1 GND (alleen voor 2x4-pins 12V)
2 GND (alleen voor 2x4-pins 12V)
3 GND
4 GND
5 +12V (alleen voor 2x4-pins 12V)
6 +12V (alleen voor 2x4-pins 12V)
7 + 12V
8 +12V

Pin nr. Definitie
1 3.3V
2 3.3V
3 GND
4 +5V
5 GND
6 +5V
7 GND
8 Power Good
9 5VSB (stand-by +5V)
10 +12V
11 +12V (alleen voor 2x12-pins ATX)
12 3.3V (alleen voor 2x12-pins ATX)
13 3.3V
14 -12V
15 GND
16 ps_0N (soft on/0ff)
17 GND
18 GND
19 GND
20 NC
21 +5V
22 +5V
23 +5V (alleen voor 2x12-pins ATX)
24 GND(alleen

3/4) CPU_FAN/SYS_FAN1/2 (ventilatorheaders)
Alle ventilatorheaders op dit moederbord zijn 4-pins. De meeste ventilatorheaders hebben een foolproof insteekontwerp. Wanneer u een ventilatorkabel aansluit, moet u deze in de juiste richting aansluiten (de zwarte connector is de massadraad). De functie voor snelheidsregeling vereist het gebruik van een ventilator met een ontwerp voor snelheidsregeling van de ventilator. Voor een optimale warmteafvoer wordt aanbevolen om een systeemventilator in de behuizing te installeren.

Pin nr. Definitie
1 GND
2 Spanningssnelheidsregeling
3 Sense
4 PWM-snelheidsregeling

waarschuwing

  • Zorg ervoor dat u ventilatorkabels aansluit op de ventilatorheaders om te voorkomen dat uw CPU en systeem oververhit raken. Oververhitting kan leiden tot schade aan de CPU of het systeem kan vastlopen.
  • Deze ventilatorheaders zijn geen configuratiejumperblokken. Plaats geen jumperkap op de headers.
  1. D_LED1 (Adresseerbare LED-stripheader)
    De header kan worden gebruikt om een standaard 5050 adresseerbare LED-strip aan te sluiten, met een maximaal vermogen van 5A (5V) en een maximaal aantal van 1000 LED's.
    Pin nr. Definitie
    1 V (5V)
    2 Gegevens
    3 Geen pin
    4 GND

    Sluit uw adresseerbare LED-strip aan op de header. De voedingspin (gemarkeerd met een driehoek op de stekker) van de LED-strip moet worden aangesloten op pin 1 van de adresseerbare LED-stripheader. Een onjuiste aansluiting kan leiden tot schade aan de LED-strip.

  2. LED_C (RGB LED-stripheader)
    De header kan worden gebruikt om een standaard 5050 RGB LED-strip (12V/G/R/B) aan te sluiten, met een maximaal vermogen van 2A (12V) en een maximale lengte van 2 m.
    Pin nr. Definitie
    1 12V
    2 G
    3 R
    4 B

    Sluit uw RGB LED-strip aan op de header. De stroompin (gemarkeerd met een driehoek op de stekker) van de LED-strip moet worden aangesloten op Pin 1 (12V) van deze header. Een onjuiste aansluiting kan leiden tot beschadiging van de LED-strip.
    informatie Voor informatie over het in- en uitschakelen van de lichten van de LED-strip gaat u naar de webpagina "Unique Features" van de website van GIGABYTE.
    waarschuwing Voordat u de apparaten installeert, moet u de apparaten en uw computer uitschakelen. Haal de stekker uit het stopcontact om schade aan de apparaten te voorkomen.

  3. SATA3 0/1/2/3 (SATA 6Gb/s-connectoren)
    De SATA-connectoren voldoen aan de SATA 6Gb/s-standaard en zijn compatibel met de SATA 3Gb/s- en SATA 1.5Gb/s-standaard. Elke SATA-connector ondersteunt één SATA-apparaat. De SATA-connectoren ondersteunen RAID 0, RAID 1 en RAID 10. Raadpleeg het hoofdstuk "Een RAID-set configureren" voor instructies over het configureren van een RAID-array.
    Pin-nr. Definitie
    1 GND
    2 TXP
    3 TXN
    4 GND
    5 RXN
    6 RXP
    7 GND
  4. M2A_CPU (M.2 Socket 3-connector)
    De M.2-connector ondersteunt M.2 SATA SSD's of M.2 PCle SSD's en ondersteunt RAID-configuratie. Houd er rekening mee dat een M.2 PCle SSD niet kan worden gebruikt om een RAID-set te maken met een SATA-harde schijf. Raadpleeg het hoofdstuk "Een RAID-set configureren" voor instructies over het configureren van een RAID-array.

    Volg de onderstaande stappen om een M.2 SSD correct in de M.2-connector te installeren.
    1. Gebruik een schroevendraaier om de schroef en de afstandhouder van het moederbord los te maken. Zoek het juiste montagegat voor de te installeren M.2 SSD en schroef eerst de afstandhouder vast.
    2. Schuif de M.2 SSD in een hoek in de connector.
    3. Druk de M.2 SSD omlaag en zet deze vervolgens vast met de schroef.
      informatie Selecteer het juiste gat voor de te installeren M.2 SSD en draai de schroef en de afstandhouder weer vast.
  5. F_PANEL (Frontpaneel-header)
    Sluit de aan/uit-schakelaar, de reset-schakelaar en de systeemstatusindicator op de behuizing aan op deze header volgens de onderstaande pintoewijzingen. Let op de positieve en negatieve pinnen voordat u de kabels aansluit.
    • PLED (PowerLED):
      Systeemstatus LED
      S0 Aan
      S3/S4/S5 Uit
      Wordt aangesloten op de aan/uit-statusindicator op het voorpaneel van de behuizing. De LED brandt wanneer het systeem in bedrijf is. De LED is uitgeschakeld wanneer het systeem zich in de S3/S4-slaapstand bevindt of is uitgeschakeld (S5).
    • PW (Aan/uit-schakelaar):
      Wordt aangesloten op de aan/uit-schakelaar op het voorpaneel van de behuizing. U kunt de manier configureren om uw systeem uit te schakelen met behulp van de aan/uit-schakelaar (raadpleeg hoofdstuk "BIOS Setup", "Settings\Platform Power" voor meer informatie).
    • HD (Harde schijf activiteit LED):
      Wordt aangesloten op de harde schijf activiteit LED op het voorpaneel van de behuizing. De LED brandt wanneer de harde schijf gegevens leest of schrijft.
    • RES (Reset-schakelaar):
      Wordt aangesloten op de reset-schakelaar op het voorpaneel van de behuizing. Druk op de reset-schakelaar om de computer opnieuw op te starten als de computer vastloopt en er geen normale herstart kan worden uitgevoerd.
    • NC: Geen verbinding.

informatie Het ontwerp van het voorpaneel kan per behuizing verschillen. Een frontpaneelmodule bestaat voornamelijk uit een aan/uit-schakelaar, reset-schakelaar, aan/uit-LED, harde schijf activiteit LED enz. Wanneer u de frontpaneelmodule van uw behuizing op deze header aansluit, moet u ervoor zorgen dat de draadtoewijzingen en de pintoewijzingen correct overeenkomen.

  1. F_AUDIO (Audioheader op het voorpaneel)
    De audioheader op het voorpaneel ondersteunt High Definition audio (HD). U kunt uw audiomodule op het voorpaneel van de behuizing aansluiten op deze header. Zorg ervoor dat de draadtoewijzingen van de moduleconnector overeenkomen met de pintoewijzingen van de moederbordheader. Een onjuiste verbinding tussen de moduleconnector en de moederbordheader zorgt ervoor dat het apparaat niet kan werken of zelfs beschadigd raakt.
    Pin-nr. Definitie
    1 MIC L
    2 GND
    3 MIC R
    4 NC
    5 Head Phone R
    6 MIC Detection
    7 SENSE_SEND
    8 Geen pin
    9 Head Phone L
    10 Head Phone Detection

    informatie Sommige behuizingen bieden een audiopaneelmodule aan de voorkant die gescheiden connectoren op elke draad heeft in plaats van een enkele stekker. Neem contact op met de fabrikant van de behuizing voor informatie over het aansluiten van de audiopaneelmodule aan de voorkant die verschillende draadtoewijzingen heeft.

  2. F_U32 (USB 3.2 Gen 1-header)
    De header voldoet aan de USB 3.2 Gen 1- en USB 2.0-specificatie en kan twee USB-poorten leveren. Neem contact op met de plaatselijke dealer voor de aanschaf van het optionele 3,5-inch voorpaneel met twee USB 3.2 Gen 1-poorten.
    Pin nr. Definitie
    1 VBUS
    2 SSRX1-
    3 SSRX1+
    4 GND
    5 SSTX1-
    6 SSTX1+
    7 GND
    8 D1-
    9 D1+
    10 NC
    11 D2+
    12 D2-
    13 GND
    14 SSTX2+
    15 SSTX2-
    16 GND
    17 SSRX2+
    18 SSRX2
    19 VBUS
    20 Geen pin
  3. F_USB1/F_USB2 (USB 2.0/1.1-headers)
    De headers voldoen aan de USB 2.0/1.1-specificatie. Elke USB-header kan twee USB-poorten leveren via een optionele USB-beugel. Neem contact op met de plaatselijke dealer voor de aanschaf van de optionele USB-beugel.
    Pin nr. Definitie
    1 Voeding (5V)
    2 Voeding (5V)
    3 USB DX-
    4 USB DY-
    5 USB DX+
    6 USB DY+
    7 GND
    8 GND
    9 Geen pin
    10 NC
    waarschuwing
    • Sluit de IEEE 1394-beugelkabel (2x5-pins) niet aan op de USB 2.0/1.1-header.
    • Schakel voordat u de USB-beugel installeert de computer uit en haal de stekker uit het stopcontact om schade aan de USB-beugel te voorkomen.
  4. TPM (Trusted Platform Module-header)
    U kunt een TPM (Trusted Platform Module) op deze header aansluiten.
    Pin nr. Definitie
    1 LADO
    2 VCC3
    3 LADI
    4 Geen pin
    5 LAD2
    6 LCLK
    7 LAD3
    8 GND
    9 IFRAME
    10 NC
    11 SERIRQ
    12 LRESET
  5. COM (seriële poort-header)
    De COM-header kan een seriële poort leveren via een optionele COM-poortkabel. Neem contact op met de plaatselijke dealer voor de aanschaf van de optionele COM-poortkabel.
    Pin nr. Definitie
    1 NDCD-
    2 NSIN
    3 NSOUT
    4 NDTR-
    5 GND
    6 NDSR-
    7 NRTS-
    8 NCTS-
    9 NRI-
    10 Geen pin
  6. SPEAKER (speaker-header)
    Wordt aangesloten op de speaker op het voorpaneel van de behuizing. Het systeem rapporteert de opstartstatus van het systeem door een pieptoon te geven. Er is één korte pieptoon te horen als er geen probleem wordt gedetecteerd bij het opstarten van het systeem.
    Pin nr. Definitie
    1 VCC
    2 NC
    3 NC
    4 SPK-
  7. CI (Chassis Intrusion-header)
    Dit moederbord biedt een functie voor het detecteren van de behuizing die detecteert of de behuizing is verwijderd. Voor deze functie is een behuizing met een ontwerp voor het detecteren van het binnendringen van de behuizing vereist.
    Pin nr. Definitie
    1 Signaal
    2 GND
  8. CLR_CMOS (Clear CMOS-jumper)
    Gebruik deze jumper om de BIOS-configuratie te wissen en de CMOS-waarden terug te zetten naar de fabrieksinstellingen. Om de CMOS-waarden te wissen, gebruikt u een metalen voorwerp zoals een schroevendraaier om de twee pinnen enkele seconden aan te raken.
    Open: Normaal

    Kortsluiting: CMOS-waarden wissen

    waarschuwing
    • Schakel altijd uw computer uit voordat u de CMOS-waarden wist.
    • Ga na het opnieuw opstarten van het systeem naar BIOS Setup om de fabrieksinstellingen te laden (selecteer Load Optimized Defaults (Geoptimaliseerde standaardwaarden laden)) of configureer de BIOS-instellingen handmatig (raadpleeg Hoofdstuk "BIOS Setup" voor BIOS-configuraties).
  9. BAT (batterij)
    De batterij levert stroom om de waarden (zoals BIOS-configuraties, datum en tijd) in de CMOS te bewaren wanneer de computer is uitgeschakeld. Vervang de batterij wanneer de batterijspanning tot een laag niveau daalt, anders zijn de CMOS-waarden mogelijk niet nauwkeurig of gaan ze verloren.

    U kunt de CMOS-waarden wissen door de batterij te verwijderen:
    1. Schakel uw computer uit en trek de stekker uit het stopcontact.
    2. Verwijder voorzichtig de batterij uit de batterijhouder en wacht één minuut. (Of gebruik een metalen voorwerp, zoals een schroevendraaier, om de positieve en negatieve aansluitingen van de batterijhouder aan te raken, waardoor ze 5 seconden kortsluiten.)
    3. Vervang de batterij.
    4. Steek de stekker in het stopcontact en start uw computer opnieuw op.

waarschuwing

  • Schakel altijd uw computer uit en trek de stekker uit het stopcontact voordat u de batterij vervangt.
  • Vervang de batterij door een gelijkwaardige. Er kan schade aan uw apparaten optreden als de batterij wordt vervangen door een onjuist model.
  • Neem contact op met de plaats van aankoop of de plaatselijke dealer als u de batterij niet zelf kunt vervangen of als u niet zeker bent van het batterijmodel.
  • Let er bij het plaatsen van de batterij op dat de positieve (+) en de negatieve (-) kant van de batterij correct zijn geplaatst (de positieve kant moet naar boven wijzen).
  • Gebruikte batterijen moeten worden behandeld in overeenstemming met de lokale milieuvoorschriften.

BIOS Setup

Het BIOS (Basic Input and Output System) registreert hardwareparameters van het systeem in de CMOS op het moederbord. De belangrijkste functies omvatten het uitvoeren van de Power-On Self-Test (POST) tijdens het opstarten van het systeem, het opslaan van systeemparameters en het laden van het besturingssysteem, enz. Het BIOS bevat een BIOS-setup programma waarmee de gebruiker basis systeemconfiguratie instellingen kan wijzigen of bepaalde systeemfuncties kan activeren.
Wanneer de stroom is uitgeschakeld, levert de batterij op het moederbord de nodige stroom aan de CMOS om de configuratiewaarden in de CMOS te behouden.
Om toegang te krijgen tot het BIOS-setup programma, drukt u op de <Delete>-toets tijdens de POST wanneer de stroom is ingeschakeld. Gebruik de GIGABYTE Q-Flash of het @BIOS-hulpprogramma om het BIOS te upgraden.

  • Met Q-Flash kan de gebruiker snel en gemakkelijk het BIOS upgraden of er een back-up van maken zonder het besturingssysteem te openen.
  • @BIOS is een op Windows gebaseerd hulpprogramma dat de nieuwste versie van het BIOS op het internet zoekt en downloadt en het BIOS bijwerkt.
    waarschuwing
    • Omdat het flashen van het BIOS potentieel riskant is, wordt aanbevolen het BIOS niet te flashen als u geen problemen ondervindt met de huidige versie van het BIOS. Flash het BIOS met de nodige voorzichtigheid. Onvoldoende BIOS-flashing kan leiden tot systeemstoringen.
    • Het wordt aanbevolen de standaardinstellingen niet te wijzigen (tenzij dat nodig is) om systeeminstabiliteit of andere onverwachte resultaten te voorkomen. Het onvoldoende wijzigen van de instellingen kan ertoe leiden dat het systeem niet meer opstart. Als dit gebeurt, probeer dan de CMOS-waarden te wissen en het bord terug te zetten naar de standaardwaarden. (Raadpleeg het gedeelte "Load Optimized Defaults" in dit hoofdstuk of de inleidingen van de batterij/clear CMOS-jumper in het hoofdstuk Hardware-installatie voor het wissen van de CMOS-waarden.)

Opstartscherm

Het volgende opstartlogoscherm verschijnt wanneer de computer opstart.

Er zijn twee verschillende BIOS-modi, zoals hieronder, en u kunt de <F2>-toets gebruiken om tussen de twee modi te schakelen. In de Easy Mode kunnen gebruikers snel hun huidige systeeminformatie bekijken of aanpassingen maken voor optimale prestaties. In de Easy Mode kunt u uw muis gebruiken om door de configuratie-items te bewegen. De Advanced Mode biedt gedetailleerde BIOS-instellingen. U kunt op de pijltjestoetsen op uw toetsenbord drukken om tussen de items te bewegen en op <Enter> drukken om een submenu te accepteren of te openen. U kunt ook uw muis gebruiken om het gewenste item te selecteren.
informatie

  • Als het systeem niet stabiel is zoals gewoonlijk, selecteert u het item Load Optimized Defaults om uw systeem terug te zetten naar de standaardinstellingen.
  • De BIOS-setupmenu's die in dit hoofdstuk worden beschreven, zijn uitsluitend bedoeld als referentie en kunnen verschillen per BIOS-versie.

Het hoofdmenu

Het overzicht van het hoofdmenu

Functietoetsen in de Advanced Mode

<←><→> Verplaats de selectiebalk om een setupmenu te selecteren
<↑><↓> Verplaats de selectiebalk om een configuratie-item in een menu te selecteren
<Enter>/Dubbelklik Voer een opdracht uit of open een menu
<+>/<Page Up> Verhoog de numerieke waarde of breng wijzigingen aan
<->/<Page Down> Verlaag de numerieke waarde of breng wijzigingen aan
<F1> Toon beschrijvingen van de functietoetsen
<F2> Schakel over naar de Easy Mode
<F3> Sla de huidige BIOS-instellingen op in een profiel
<F4> Laad de BIOS-instellingen van een eerder gemaakt profiel
<F5> Herstel de vorige BIOS-instellingen voor de huidige submenu's
<F6> Toon het Smart Fan 5-scherm
<F7> Laad de geoptimaliseerde BIOS-standaardinstellingen voor de huidige submenu's
<F8> Open het Q-Flash-hulpprogramma
<F10> Sla alle wijzigingen op en sluit het BIOS-setup programma af
<F11> Schakel over naar het submenu Favorites
<F12> Leg het huidige scherm vast als een afbeelding en sla het op uw USB-station op
<Insert> Voeg een favoriete optie toe of verwijder deze
<Ctrl>+<S> Geef informatie weer over het geïnstalleerde geheugen
<Esc> Hoofdmenu: Sluit het BIOS-setup programma af
Submenu's: Sluit het huidige submenu af

Favorieten (F11)

Stel uw veelgebruikte opties in als uw favorieten en gebruik de <F11>-toets om snel over te schakelen naar de pagina waar al uw favoriete opties zich bevinden. Om een favoriete optie toe te voegen of te verwijderen, gaat u naar de oorspronkelijke pagina en drukt u op <Insert> op de optie. De optie is gemarkeerd met een ster als deze is ingesteld als "favoriet."

Tweaker

waarschuwing Of het systeem stabiel werkt met de overklok-/overspanningsinstellingen die u hebt gemaakt, is afhankelijk van uw algehele systeemconfiguraties. Het verkeerd uitvoeren van overklokken/overspanning kan leiden tot schade aan de CPU, chipset of het geheugen en de levensduur van deze componenten verkorten. Deze pagina is alleen voor gevorderde gebruikers en we raden u aan de standaardinstellingen niet te wijzigen om systeeminstabiliteit of andere onverwachte resultaten te voorkomen. (Het onvoldoende wijzigen van de instellingen kan ertoe leiden dat het systeem niet meer opstart. Als dit gebeurt, wis dan de CMOS-waarden en zet het bord terug naar de standaardwaarden.)

  • CPU Clock Control
    Hiermee kunt u de CPU-basisfrequentie handmatig instellen in stappen van 1 MHz. (Standaard: Auto)

    Het wordt ten zeerste aanbevolen om de CPU-frequentie in te stellen in overeenstemming met de CPU-specificaties.
  • Spread Spectrum Control
    Schakelt CPU/PCle Spread Spectrum in of uit. (Standaard: Auto)
  • Advanced CPU Settings
    • Core Performance Boost (Opmerking)
      Hiermee kunt u bepalen of u de Core Performance Boost (CPB)-technologie wilt inschakelen, een CPU-prestatieverbeteringstechnologie. (Standaard: Auto)
    • SVM Mode
      Virtualisatie verbeterd door Virtualization Technology stelt een platform in staat om meerdere besturingssystemen en applicaties in onafhankelijke partities uit te voeren. Met virtualisatie kan één computersysteem functioneren als meerdere virtuele systemen. (Standaard: Uitgeschakeld)
    • AMD Cool&Quiet function
      • Ingeschakeld
        Laat het AMD Cool'n'Quiet-stuurprogramma de CPU-klok en VID dynamisch aanpassen om de warmteafgifte van uw computer en het stroomverbruik te verminderen. (Standaard)
      • Uitgeschakeld
        Schakelt deze functie uit.
    • PPC Adjustment (Opmerking)
      Hiermee kunt u de PState van de CPU vastzetten. (Standaard: PState 0)
    • Global C-state Control (Opmerking)
      Hiermee kunt u bepalen of de CPU C-states mag betreden. Indien ingeschakeld, wordt de CPU-kernfrequentie verlaagd tijdens de systeemstoptoestand om het stroomverbruik te verminderen. (Standaard: Auto)
    • Power Supply Idle Control (Opmerking 1)
      Schakelt Package C6 State in of uit.
      • Typical Current Idie
        Schakelt deze functie uit.
      • Low Current Idle
        Schakelt deze functie in.
        Auto
        Laat het BIOS deze instelling automatisch configureren. (Standaard)
    • CCD Control (Opmerking 1)
      Stelt het aantal te gebruiken CCD's in. (Standaard: Auto)
    • Downcore Control
      Hiermee kunt u het aantal in te schakelen CPU-kernen selecteren (het aantal CPU-kernen kan variëren per CPU). (Standaard: Auto)
    • SMT Mode
      Hiermee kunt u de CPU Simultaneous Multi-Threading technologie in- of uitschakelen. (Standaard: Auto)
    • CPPC (Opmerking 1)
      Schakelt de CPPC-functie in of uit. (Standaard: Auto)
    • CPPC Preferred Cores (Opmerking 1)
      Schakelt de CPPC Preferred Cores-functie in of uit. (Standaard: Auto)
    • Extreme Memory Profile (X.M.P.) (Opmerking2)
      Hiermee kan het BIOS de SPD-gegevens op XMP-geheugenmodule(s) lezen om de geheugenprestaties te verbeteren wanneer deze is ingeschakeld.
      • Uitgeschakeld
        Schakelt deze functie uit. (Standaard)
      • Profile1
        Gebruikt Profile 1-instellingen.
      • Profile2 (Opmerking2)
        Gebruikt Profile 2-instellingen.
    • XMP High Frequency Support (Opmerking 2)
      Hiermee kunt u het compatibiliteitsniveau voor hoogfrequent geheugen selecteren. Dit item kan alleen worden geconfigureerd wanneer Extreme Memory Profile (X.M.P.) is ingesteld op Profile1 of Profile2. (Standaard: Auto)
    • System Memory Multiplier
      Hiermee kunt u de systeemgeheugenvermenigvuldiger instellen. Auto stelt de geheugenvermenigvuldiger in op basis van de geheugen-SPD-gegevens. (Standaard: Auto)
  • Advanced Memory Settings
  • Memory Subtimings
    • Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus Drive Strength, Data Bus Configuration
      Deze secties bieden geheugentiminginstellingen. Opmerking: Uw systeem kan instabiel worden of niet meer opstarten nadat u wijzigingen hebt aangebracht in de geheugentimings. Als dit gebeurt, zet u het bord terug naar de standaardwaarden door geoptimaliseerde standaardwaarden te laden of de CMOS-waarden te wissen.
  • SPD Info
    Geeft informatie weer over het geïnstalleerde geheugen.
    • CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/CPU VDDP/A_VDD18S5/DRAM Voltage (CH A/B)/DDRVPP Voltage (CH A/B)/DRAM Termination (CH A/B)
      Met deze items kunt u de CPU Vcore- en geheugenspanningen aanpassen.
  • CPU/VRM Settings
    In dit submenu kunt u het Load-Line Calibration-niveau configureren.

Instellingen

  • Platform Power
    • AC BACK
      Bepaalt de toestand van het systeem na het terugkeren van de stroom na een stroomuitval.
      • Memory (Geheugen)
        Het systeem keert terug naar de laatst bekende actieve staat bij het terugkeren van de netstroom.
      • Always On (Altijd aan)
        Het systeem wordt ingeschakeld bij het terugkeren van de netstroom.
      • Always Off (Altijd uit)
        Het systeem blijft uitgeschakeld bij het terugkeren van de netstroom. (Standaard)
    • Power On By Keyboard
      Hiermee kan het systeem worden ingeschakeld door een PS/2-toetsenbord wake-up event.
      Opmerking: Om deze functie te gebruiken, hebt u een ATX-voeding nodig die ten minste 1 A levert op de +5VSB-draad.
      • Disabled (Uitgeschakeld)
        Schakelt deze functie uit. (Standaard)
      • Password (Wachtwoord)
        Stel een wachtwoord met 1~5 tekens in om het systeem in te schakelen.
      • Keyboard 98 (Toetsenbord 98)
        Druk op de POWER-knop op het Windows 98-toetsenbord om het systeem in te schakelen.
      • Any key (Willekeurige toets)
        Druk op een willekeurige toets om het systeem in te schakelen.
    • Power On Password
      Stel het password (wachtwoord) in wanneer Power On By Keyboard (Inschakelen via toetsenbord) is ingesteld op Password (Wachtwoord).
      Druk op <Enter> op dit item en stel een wachtwoord in met maximaal 5 tekens en druk vervolgens op <Enter> om te accepteren. Om het systeem in te schakelen, voert u het wachtwoord in en drukt u op <Enter>.
      Opmerking: Om het wachtwoord te annuleren, drukt u op <Enter> op dit item. Wanneer u om het wachtwoord wordt gevraagd, drukt u nogmaals op <Enter> zonder het wachtwoord in te voeren om de wachtwoordinstellingen te wissen.
    • Power On By Mouse
      Hiermee kan het systeem worden ingeschakeld door een PS/2-muis wake-up event.
      Opmerking: Om deze functie te gebruiken, hebt u een ATX-voeding nodig die ten minste 1 A levert op de +5VSB-draad.
      • Disabled (Uitgeschakeld)
        Schakelt deze functie uit. (Standaard)
      • Move (Bewegen)
        Beweeg de muis om het systeem in te schakelen.
      • Double Click (Dubbelklikken)
        Dubbelklik op de linkermuisknop om het systeem in te schakelen.
    • Erp
      Bepaalt of het systeem het minste stroom moet verbruiken in de S5-status (afsluiten). (Standaard: Uitgeschakeld)
      Opmerking: Wanneer dit item is ingesteld op Enabled (Ingeschakeld), zijn de volgende functies niet beschikbaar: Resume by Alarm, inschakelen via muis, inschakelen via toetsenbord en wake on LAN.
    • Soft-Off by PWR-BTTN
      Configureert de manier om de computer uit te schakelen in MS-DOS-modus met behulp van de aan/uit-knop.
      • Instant-Off (Direct uitschakelen)
        Druk op de aan/uit-knop en het systeem wordt direct uitgeschakeld. (Standaard)
      • Delay 4 Sec. (Vertraging 4 sec.)
        Houd de aan/uit-knop 4 seconden ingedrukt om het systeem uit te schakelen. Als de aan/uit-knop minder dan 4 seconden wordt ingedrukt, gaat het systeem naar de sluimerstand.
    • Power Loading
      Schakelt dummy load in of uit. Wanneer de voeding een lage belasting heeft, wordt een zelfbescherming geactiveerd waardoor deze wordt uitgeschakeld of uitvalt. Als dit gebeurt, stel dan in op Enabled. Auto (Ingeschakeld. Auto) laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
    • Resume by Alarm
      Bepaalt of het systeem op een gewenst tijdstip moet worden ingeschakeld. (Standaard: Uitgeschakeld)
      Indien ingeschakeld, stel dan de datum en tijd als volgt in:
      • Wake up day: (Dag van inschakelen:) Schakel het systeem op een bepaald tijdstip in op elke dag of op een specifieke dag in een maand.
      • Wake up hour/minute/second: (Uur/minuut/seconde van inschakelen:) Stel de tijd in waarop het systeem automatisch wordt ingeschakeld.

Opmerking: Vermijd bij het gebruik van deze functie een onvoldoende afsluiting vanuit het besturingssysteem of het verwijderen van de netstroom, anders zijn de instellingen mogelijk niet effectief.

  • Wake on LAN
    Schakelt de wake on LAN-functie in of uit. (Standaard: Ingeschakeld)
  • High Precision Event Timer
    Schakelt High Precision Event Timer (HPET) in het besturingssysteem in of uit. (Standaard: Ingeschakeld)
  • CEC 2019 Ready
    Hiermee kunt u selecteren of het systeem het stroomverbruik mag aanpassen wanneer het zich in de status van afsluiten, inactiviteit of stand-by bevindt, om te voldoen aan de CEC (California Energy Commission) 2019-normen. (Standaard: Uitgeschakeld)
  • IO Ports
    • Initial Display Output
      Specificeert de eerste initiatie van de monitorweergave vanaf de geïnstalleerde PCI Express-grafische kaart of de onboard grafische kaart.
      • IGD Video (Opmerking)
        Stelt de onboard grafische kaart in als de eerste weergave.
      • PCle 1 Slot
        Stelt de grafische kaart op de PCIEX16-sleuf in als de eerste weergave. (Standaard)
    • Integrated Graphics (Opmerking)
      Schakelt de onboard grafische functie in of uit.
      • Auto
        Het BIOS schakelt de onboard grafische kaart automatisch in of uit, afhankelijk van de grafische kaart die wordt geïnstalleerd. (Standaard)
      • Forces (Forceert)
        Schakelt de onboard grafische kaart in.
      • Disabled (Uitgeschakeld)
        Schakelt de onboard grafische kaart uit.
    • UMA Mode (Opmerking)
      Specificeer de UMA-modus.
      • Auto
        Laat het BIOS deze instelling automatisch configureren. (Standaard)
      • UMA Specified (UMA gespecificeerd)
        Stelt de UMA Frame Buffer Size (UMA-framebuffergrootte) in.
      • UMA Auto
        Stelt de schermresolutie in.
      • UMA Game Optimized (UMA geoptimaliseerd voor games)
        Past de framebuffergrootte aan op basis van de totale grootte van het systeemgeheugen.

Dit item kan alleen worden geconfigureerd wanneer Integrated Graphics (Geïntegreerde grafische kaart) is ingesteld op Forces (Forceert).

  • UMA Frame Buffer Size (Opmerking)
    De framebuffergrootte is de totale hoeveelheid systeemgeheugen die uitsluitend is toegewezen aan de onboard grafische controller. MS-DOS gebruikt bijvoorbeeld alleen dit geheugen voor de weergave. Opties zijn: Auto (standaard), 64M~2G.
    Dit item kan alleen worden geconfigureerd wanneer UMA Mode (UMA-modus) is ingesteld op UMA Specified (UMA gespecificeerd).
  • Display Resolution (Opmerking)
    Hiermee kunt u de schermresolutie instellen. Opties zijn: Auto (standaard), 1920x1080 en lager, 2560x1600, 3840x2160. Dit item kan alleen worden geconfigureerd wanneer UMA Mode (UMA-modus) is ingesteld op UMA Auto.
  • HD Audio Controller
    Schakelt de onboard audiofunctie in of uit. (Standaard: Ingeschakeld)
    Als u een audio-uitbreidingskaart van een derde partij wilt installeren in plaats van de onboard audio te gebruiken, stelt u dit item in op Disabled (Uitgeschakeld).
  • PCIEX16 Bifurcation
    Hiermee kunt u bepalen hoe de bandbreedte van de PCIEX16-sleuf wordt verdeeld. Opties: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 2x4/1x8 (Opmerking) PCIE 2x4/1x8, PCIE 4x4 (Opmerking) (Standaard: Auto)
  • Above 4G Decoding
    Schakelt 64-bits compatibele apparaten in of uit om te worden gedecodeerd in de adresruimte boven 4 GB (alleen als uw systeem 64-bits PCI-decodering ondersteunt). Stel in op Enabled (Ingeschakeld) als er meer dan één geavanceerde grafische kaart is geïnstalleerd en de stuurprogramma's niet kunnen worden gestart bij het openen van het besturingssysteem (vanwege de beperkte geheugenadresruimte van 4 GB). (Standaard: Uitgeschakeld)
  • Onboard LAN Controller
    Schakelt de onboard LAN-functie in of uit. (Standaard: Ingeschakeld)
    Als u een netwerkkaart van een derde partij wilt installeren in plaats van de onboard LAN te gebruiken, stelt u dit item in op Disabled (Uitgeschakeld).
  • Super IO Configuration
    • Serial Port 1
      Schakelt de onboard seriële poort in of uit. (Standaard: Ingeschakeld)
  • USB Configuration
    • Legacy USB Support
      Hiermee kan het USB-toetsenbord/de USB-muis in MS-DOS worden gebruikt. (Standaard: Ingeschakeld)
    • XHCI Hand-off
      Bepaalt of de XHCI Hand-off-functie moet worden ingeschakeld voor een besturingssysteem zonder XHCI Hand-off-ondersteuning. (Standaard: Ingeschakeld)
    • USB Mass Storage Driver Support
      Schakelt ondersteuning voor USB-opslagapparaten in of uit. (Standaard: Ingeschakeld)
    • Port 60/64 Emulation
      Schakelt emulatie van I/O-poorten 64h en 60h in of uit. Dit moet worden ingeschakeld voor volledige legacy-ondersteuning voor USB-toetsenborden/muizen in MS-DOS of in een besturingssysteem dat geen native ondersteuning biedt voor USB-apparaten. (Standaard: Uitgeschakeld)
    • Mass Storage Devices
      Geeft een lijst weer van aangesloten USB-opslagapparaten. Dit item verschijnt alleen wanneer een USB-opslagapparaat is geïnstalleerd.
  • NVMe Configuration
    Geeft informatie weer over uw M.2 NVME PCle SSD indien geïnstalleerd.
  • SATA Configuration
    • SATA Mode
      Schakelt RAID in of uit voor de SATA-controllers die in de chipset zijn geïntegreerd of configureert de SATA-controllers in AHCI-modus.
      • RAID
        Schakelt RAID in voor de SATA-controller.
      • АНСI
        Configureert de SATA-controllers in AHCI-modus. Advanced Host Controller Interface (AHCI) is een interfacespecificatie waarmee het opslagstuurprogramma geavanceerde Serial ATA-functies kan inschakelen, zoals Native Command Queuing en hot-plug. (Standaard)
    • NVMe RAID mode
      Hiermee kunt u bepalen of u uw M.2 NVMe PCle SSD's wilt gebruiken om RAID te configureren. (Standaard: Uitgeschakeld)
    • Chipset SATA Port Enable
      Schakelt de geïntegreerde SATA-controllers in of uit. (Standaard: Ingeschakeld)
    • Chipset SATA Port 0/1/2/3
      Geeft de informatie weer van de aangesloten SATA-appara(a)t(en).
  • Network Stack Configuration
    • Network Stack
      Schakelt het opstarten vanaf het netwerk in of uit om een ​​GPT-indeling OS te installeren, zoals het installeren van het OS vanaf de Windows Deployment Services-server. (Standaard: Uitgeschakeld)
    • IPv4 PXE Support
      Schakelt IPv4 PXE-ondersteuning in of uit. Dit item kan alleen worden geconfigureerd als Network Stack (Netwerkstack) is ingeschakeld.
    • IPv4 HTTP Support
      Schakelt HTTP-opstartondersteuning voor IPv4 in of uit. Dit item kan alleen worden geconfigureerd als Network Stack (Netwerkstack) is ingeschakeld.
    • IPv6 PXE Support
      Schakelt IPv6 PXE-ondersteuning in of uit. Dit item kan alleen worden geconfigureerd als Network Stack (Netwerkstack) is ingeschakeld.
    • IPv6 HTTP Support
      Schakelt HTTP-opstartondersteuning voor IPv6 in of uit. Dit item kan alleen worden geconfigureerd als Network Stack (Netwerkstack) is ingeschakeld.
    • PXE boot wait time
      Hiermee kunt u configureren hoe lang u moet wachten voordat u op <Esc> kunt drukken om het PXE-opstarten af ​​te breken. Dit item kan alleen worden geconfigureerd als Network Stack (Netwerkstack) is ingeschakeld. (Standaard: 0)
    • Media detect count
      Hiermee kunt u het aantal keren instellen dat de aanwezigheid van media moet worden gecontroleerd. Dit item kan alleen worden geconfigureerd als Network Stack (Netwerkstack) is ingeschakeld. (Standaard: 1)
  • Realtek PCle GBE Family Controller
    Dit submenu biedt informatie over LAN-configuratie en gerelateerde configuratieopties.
  • Miscellaneous
    • LEDs in System Power On State
      Hiermee kunt u de LED-verlichting van het moederbord in- of uitschakelen wanneer het systeem is ingeschakeld.
      • Off (Uit)
        Schakelt de geselecteerde verlichtingsmodus uit wanneer het systeem is ingeschakeld.
      • On (Aan)
        Schakelt de geselecteerde verlichtingsmodus in wanneer het systeem is ingeschakeld. (Standaard)
    • LEDs in Sleep, Hibernation, and Soft Off States
      Hiermee kunt u de verlichtingsmodus van de moederbord-LED's instellen in de systeemstatus S3/S4/S5.
      Dit item kan worden geconfigureerd wanneer LEDs in System Power On State (LED's in systeem aan-status) is ingesteld op On (Aan).
      • Off (Uit)
        Schakelt de geselecteerde verlichtingsmodus uit wanneer het systeem de S3/S4/S5-status ingaat. (Standaard)
      • On (Aan)
        Schakelt de geselecteerde verlichtingsmodus in wanneer het systeem de S3/S4/S5-status ingaat.
    • PCle Slot Configuration
      Hiermee kunt u de bewerkingsmodus van de PCI Express-slots instellen op Gen 1, Gen 2 of Gen 3. De werkelijke bewerkingsmodus is afhankelijk van de hardwarespecificatie van elke slot. Auto (Automatisch) laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
    • 3DMark01 Enhancement
      Hiermee kunt u bepalen of u de prestaties van een aantal oudere benchmarks wilt verbeteren. (Standaard: Uitgeschakeld)
    • IOMMU
      Schakelt AMD IOMMU-ondersteuning in of uit. (Standaard: Auto)
    • AMD CPU fTPM
      Schakelt de TPM 2.0-functie in of uit die is geïntegreerd in de AMD CPU. (Standaard: Uitgeschakeld)
  • Trusted Computing
    Schakelt Trusted Platform Module (TPM) in of uit.
  • AMD CBS
    Dit submenu biedt AMD CBS-gerelateerde configuratieopties.
  • PC Health
    • Reset Case Open Status
      • Disabled (Uitgeschakeld)
        Behoudt of wist het record van de vorige status van de chassisindringing. (Standaard)
      • Enabled (Ingeschakeld)
        Wist het record van de vorige status van de chassisindringing en het veld Case Open (Behuizing geopend) toont "No" (Nee) bij de volgende keer opstarten.
    • Case Open
      Geeft de detectiestatus weer van het chassisindringingsdetectieapparaat dat is aangesloten op de Cl-header van het moederbord. Als de systeemchassisbehuizing is verwijderd, toont dit veld "Yes" (Ja), anders toont het "No" (Nee). Om het statusrecord van de chassisindringing te wissen, stelt u Reset Case Open Status (Status van behuizing openen opnieuw instellen) in op Enabled (Ingeschakeld), slaat u de instellingen op in de CMOS en start u het systeem opnieuw op.
    • CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
      Geeft de huidige systeemspanningen weer.
  • Smart Fan 5
    • Monitor
      Hiermee kunt u een doel selecteren om te bewaken en verdere aanpassingen te maken. (Standaard: CPU FAN)
    • Fan Speed Control
      Hiermee kunt u bepalen of u de functie voor het regelen van de ventilatorsnelheid wilt inschakelen en de ventilatorsnelheid wilt aanpassen.
      • Normal (Normaal)
        Laat de ventilator op verschillende snelheden draaien, afhankelijk van de temperatuur. U kunt de ventilatorsnelheid aanpassen met System Information Viewer op basis van uw systeemvereisten. (Standaard)
      • Silent (Stil)
        Laat de ventilator op lage snelheid draaien.
      • Manual (Handmatig)
        Hiermee kunt u de ventilatorsnelheid in de curvegrafiek regelen.
      • Full Speed (Volledige snelheid)
        Laat de ventilator op volle snelheid draaien.
    • Fan Control Use Temperature Input
      Hiermee kunt u de referentietemperatuur selecteren voor het regelen van de ventilatorsnelheid.
    • Temperature Interval
      Hiermee kunt u het temperatuurinterval selecteren voor het wijzigen van de ventilatorsnelheid.
    • Fan Control mode
      • Auto
        Laat het BIOS automatisch het type geïnstalleerde ventilator detecteren en stelt de optimale regelmodus in. (Standaard)
      • Voltage (Spanning)
        De spanningsmodus wordt aanbevolen voor een 3-pins ventilator.
      • PWM
        De PWM-modus wordt aanbevolen voor een 4-pins ventilator.
    • Fan Stop
      Schakelt de ventilatorstopfunctie in of uit. U kunt de temperatuurlimiet instellen met behulp van de temperatuurcurve. De ventilator stopt met werken wanneer de temperatuur lager is dan de limiet. (Standaard: Uitgeschakeld)
    • Temperature
      Geeft de huidige temperatuur van het geselecteerde doelgebied weer.
    • Fan Speed
      Geeft de huidige ventilatorsnelheden weer.
    • Temperature Warning Control
      Stelt de waarschuwingdrempel in voor temperatuur. Wanneer de temperatuur de drempel overschrijdt, geeft het BIOS een waarschuwingsgeluid. Opties zijn: Disabled (uitgeschakeld) (standaard), 60°C/140°F, 70°C/158°F, 80°C/176°F, 90°C/194°F.
    • Fan Fail Warning
      Laat het systeem een ​​waarschuwingsgeluid geven als de ventilator niet is aangesloten of uitvalt. Controleer de ventilatorconditie of de ventilatoraansluiting wanneer dit gebeurt. (Standaard: Uitgeschakeld)

(Opmerking) Dit item is alleen aanwezig wanneer u een CPU installeert die deze functie ondersteunt.
(Opmerking 1) Dit item is alleen aanwezig wanneer u een CPU installeert die deze functie ondersteunt.
(Opmerking 2) Dit item is alleen aanwezig wanneer u een CPU en een geheugenmodule installeert die deze functie ondersteunen.

Systeeminformatie

In dit gedeelte vindt u informatie over uw moederbordmodel en BIOS-versie. U kunt ook de standaardtaal selecteren die door het BIOS wordt gebruikt en de systeem tijd handmatig instellen.
Systeeminformatie

  • Systeemtaal
    Selecteert de standaardtaal die door het BIOS wordt gebruikt.
  • Systeemdatum
    Stelt de systeemdatum in. De datumnotatie is week (alleen-lezen), maand, dag en jaar. Gebruik <Enter> om te schakelen tussen de velden Maand, Dag en Jaar en gebruik de toets <Page Up> of <Page Down> om de gewenste waarde in te stellen.
  • Systeem tijd
    Stelt de systeem tijd in. De tijdnotatie is uur, minuut en seconde. 13:00:00 is bijvoorbeeld 1 uur 's middags. Gebruik <Enter> om te schakelen tussen de velden Uur, Minuut en Seconde en gebruik de toets <Page Up> of <Page Down> om de gewenste waarde in te stellen.
  • Toegangsniveau
    Geeft het huidige toegangsniveau weer, afhankelijk van het type wachtwoordbeveiliging dat wordt gebruikt. (Als er geen wachtwoord is ingesteld, wordt standaard Beheerder weergegeven.) Met het beheerdersniveau kunt u wijzigingen aanbrengen in alle BIOS-instellingen; met het gebruikersniveau kunt u alleen wijzigingen aanbrengen in bepaalde BIOS-instellingen, maar niet in alle.
  • Plug in Devices Info
    Geeft informatie weer over uw SATA-, PCI Express- en M.2-apparaten, indien geïnstalleerd.
  • Q-Flash
    Hiermee krijgt u toegang tot het Q-Flash-hulpprogramma om het BIOS bij te werken of een back-up te maken van de huidige BIOS-configuratie.

Opstarten

Opstart instellingen

  • Opstartoptie Prioriteiten
    Specificeert de algemene opstartvolgorde van de beschikbare apparaten. Verwijderbare opslagapparaten die de GPT-indeling ondersteunen, krijgen het voorvoegsel "UEFI:" in de lijst met opstartapparaten. Om op te starten vanaf een besturingssysteem dat GPT-partitionering ondersteunt, selecteert u het apparaat met het voorvoegsel "UEFI:".
    Of als u een besturingssysteem wilt installeren dat GPT-partitionering ondersteunt, zoals Windows 10 64-bits, selecteert u het optische station met de Windows 10 64-bits installatieschijf en het voorvoegsel "UEFI:".
  • Bootup NumLock State
    Schakelt de Numlock-functie op het numerieke toetsenblok van het toetsenbord in of uit na de POST. (Standaard: Aan)
  • Beveiligingsoptie
    Specificeert of een wachtwoord vereist is telkens wanneer het systeem opstart, of alleen wanneer u de BIOS Setup opent. Nadat u dit item hebt geconfigureerd, stelt u het/de wachtwoord(en) in onder het item Administrator Password/User Password.
    • Setup
      Er is alleen een wachtwoord vereist voor het openen van het BIOS Setup-programma.
    • Systeem
      Er is een wachtwoord vereist voor het opstarten van het systeem en voor het openen van het BIOS Setup-programma. (Standaard)
  • Full Screen LOGO Show
    Hiermee kunt u bepalen of het GIGABYTE-logo moet worden weergegeven bij het opstarten van het systeem. Disabled (uitgeschakeld) slaat het GIGABYTE-logo over wanneer het systeem opstart. (Standaard: Ingeschakeld)
  • Fast Boot
    Schakelt Fast Boot in of uit om het opstartproces van het besturingssysteem te verkorten. Ultra Fast biedt de snelste opstartsnelheid. (Standaard: Uitgeschakeld)
  • SATA Support
    • Last Boot SATA Devices Only
      Met uitzondering van de vorige opstartschijf zijn alle SATA-apparaten uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid. (Standaard)
    • All SATA Devices
      Alle SATA-apparaten zijn functioneel in het besturingssysteem en tijdens de POST.

Dit item kan alleen worden geconfigureerd als Fast Boot is ingesteld op Enabled (ingeschakeld) of Ultra Fast.

  • NVMe Support
    Hiermee kunt u NVMe-apparaat(en) in- of uitschakelen. (Standaard: Ingeschakeld)
    Dit item kan alleen worden geconfigureerd als Fast Boot is ingesteld op Enabled (ingeschakeld) of Ultra Fast.
  • VGA Support
    Hiermee kunt u selecteren welk type besturingssysteem moet worden opgestart.
    • Auto
      Schakelt alleen de legacy-optie-ROM in.
    • EFI Driver
      Schakelt EFI-optie-ROM in. (Standaard)

Dit item kan alleen worden geconfigureerd als Fast Boot is ingesteld op Enabled (ingeschakeld) of Ultra Fast.

  • USB Support
    • Disabled
      Alle USB-apparaten zijn uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid.
    • Full Initial
      Alle USB-apparaten zijn functioneel in het besturingssysteem en tijdens de POST. (Standaard)
    • Partial Initial
      Een deel van de USB-apparaten is uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid.

Dit item kan alleen worden geconfigureerd als Fast Boot is ingesteld op Enabled (ingeschakeld). Deze functie is uitgeschakeld als Fast Boot is ingesteld op Ultra Fast.

  • PS2 Devices Support
    • Disabled
      Alle PS/2-apparaten zijn uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid.
    • Enabled
      Alle PS/2-apparaten zijn functioneel in het besturingssysteem en tijdens de POST. (Standaard)

Dit item kan alleen worden geconfigureerd als Fast Boot is ingesteld op Enabled (ingeschakeld). Deze functie is uitgeschakeld als Fast Boot is ingesteld op Ultra Fast.

  • NetWork Stack Driver Support
    • Disabled
      Schakelt opstarten vanaf het netwerk uit. (Standaard)
    • Enabled
      Schakelt opstarten vanaf het netwerk in.

Dit item kan alleen worden geconfigureerd als Fast Boot is ingesteld op Enabled (ingeschakeld) of Ultra Fast.

  • CSM Support
    Schakelt UEFI CSM (Compatibility Support Module) in of uit om een legacy PC-opstartproces te ondersteunen.
    • Disabled
      Schakelt UEFI CSM uit en ondersteunt alleen het UEFI BIOS-opstartproces.
    • Enabled
      Schakelt UEFI CSM in. (Standaard)
  • LAN PXE Boot Option ROM
    Hiermee kunt u selecteren of de legacy-optie-ROM voor de LAN-controller moet worden ingeschakeld. (Standaard: Uitgeschakeld)
    Dit item kan alleen worden geconfigureerd als CSM Support is ingesteld op Enabled (ingeschakeld).
  • Storage Boot Option Control
    Hiermee kunt u selecteren of de UEFI- of legacy-optie-ROM voor de opslagapparaatcontroller moet worden ingeschakeld.
    • Disabled
      Schakelt optie-ROM uit.
    • UEFI Only
      Schakelt alleen UEFI-optie-ROM in. (Standaard)
    • Legacy Only
      Schakelt alleen legacy-optie-ROM in.

Dit item kan alleen worden geconfigureerd als CSM Support is ingesteld op Enabled (ingeschakeld).

  • Other PCI Device ROM Priority
    Hiermee kunt u selecteren of de UEFI- of Legacy-optie-ROM moet worden ingeschakeld voor de PCI-apparaatcontroller anders dan de LAN-, opslagapparaat- en grafische controllers.
    • Disabled
      Schakelt optie-ROM uit.
    • UEFI Only
      Schakelt alleen UEFI-optie-ROM in. (Standaard)
    • Legacy Only
      Schakelt alleen legacy-optie-ROM in.

Dit item kan alleen worden geconfigureerd als CSM Support is ingesteld op Enabled (ingeschakeld).

  • Administrator Password
    Hiermee kunt u een beheerderswachtwoord configureren. Druk op <Enter> op dit item, typ het wachtwoord en druk vervolgens op <Enter>. U wordt gevraagd het wachtwoord te bevestigen. Typ het wachtwoord opnieuw en druk op <Enter>. U moet het beheerderswachtwoord (of gebruikerswachtwoord) invoeren bij het opstarten van het systeem en bij het openen van BIOS Setup. In tegenstelling tot het gebruikerswachtwoord kunt u met het beheerderswachtwoord wijzigingen aanbrengen in alle BIOS-instellingen.
  • User Password
    Hiermee kunt u een gebruikerswachtwoord configureren. Druk op <Enter> op dit item, typ het wachtwoord en druk vervolgens op <Enter>. U wordt gevraagd het wachtwoord te bevestigen. Typ het wachtwoord opnieuw en druk op <Enter>. U moet het beheerderswachtwoord (of gebruikerswachtwoord) invoeren bij het opstarten van het systeem en bij het openen van BIOS Setup. Met het gebruikerswachtwoord kunt u echter alleen wijzigingen aanbrengen in bepaalde BIOS-instellingen, maar niet in alle. Om het wachtwoord te annuleren, drukt u op <Enter> op het wachtwoorditem en wanneer u om het wachtwoord wordt gevraagd, voert u eerst het juiste wachtwoord in. Wanneer u om een ​​nieuw wachtwoord wordt gevraagd, drukt u op <Enter> zonder een wachtwoord in te voeren. Druk nogmaals op <Enter> wanneer u wordt gevraagd om te bevestigen.
    OPMERKING: voordat u het gebruikerswachtwoord instelt, moet u eerst het beheerderswachtwoord instellen.
  • Secure Boot
    Hiermee kunt u Secure Boot in- of uitschakelen en gerelateerde instellingen configureren. Dit item kan alleen worden geconfigureerd als CSM Support is ingesteld op Disabled.
    • Preferred Operating Mode
      Hiermee kunt u selecteren of u na het openen van BIOS Setup naar de Easy-modus of de Advanced-modus wilt gaan. Auto opent de BIOS-modus waar u de vorige keer was. (Standaard: Auto)

Opslaan en afsluiten

Opslaan en afsluiten

  • Save & Exit Setup
    Druk op <Enter> op dit item en selecteer Yes (ja). Hiermee worden de wijzigingen in de CMOS opgeslagen en wordt het BIOS Setup-programma afgesloten. Selecteer No (nee) of druk op <Esc> om terug te keren naar het BIOS Setup-hoofdmenu.
  • Exit Without Saving
    Druk op <Enter> op dit item en selecteer Yes (ja). Hiermee wordt de BIOS Setup afgesloten zonder de wijzigingen die in de BIOS Setup zijn aangebracht, op te slaan in de CMOS. Selecteer No (nee) of druk op <Esc> om terug te keren naar het BIOS Setup-hoofdmenu.
  • Load Optimized Defaults
    Druk op <Enter> op dit item en selecteer Yes (ja) om de optimale standaard BIOS-instellingen te laden. De standaard BIOS-instellingen helpen het systeem optimaal te werken. Laad altijd de geoptimaliseerde standaardwaarden na het updaten van het BIOS of na het wissen van de CMOS-waarden.
  • Boot Override
    Hiermee kunt u een apparaat selecteren om onmiddellijk op te starten. Druk op <Enter> op het apparaat dat u selecteert en selecteer Yes (ja) om te bevestigen. Uw systeem wordt automatisch opnieuw opgestart en opgestart vanaf dat apparaat.
  • Save Profiles
    Met deze functie kunt u de huidige BIOS-instellingen opslaan in een profiel. U kunt maximaal 8 profielen maken en opslaan als Setup Profile 1~ Setup Profile 8. Druk op <Enter> om te voltooien. Of u kunt Select File in HDD/FDD/USB (bestand selecteren in HDD/FDD/USB) selecteren om het profiel op te slaan op uw opslagapparaat.
  • Load Profiles
    Als uw systeem instabiel wordt en u de standaard BIOS-instellingen hebt geladen, kunt u deze functie gebruiken om de BIOS-instellingen te laden vanuit een eerder gemaakt profiel, zonder het gedoe van het opnieuw configureren van de BIOS-instellingen. Selecteer eerst het profiel dat u wilt laden en druk vervolgens op <Enter> om te voltooien. U kunt Select File in HDD/FDD/USB (bestand selecteren in HDD/FDD/USB) selecteren om het eerder gemaakte profiel van uw opslagapparaat in te voeren of het profiel automatisch te laten maken door het BIOS, bijvoorbeeld door de BIOS-instellingen terug te zetten naar de laatste instellingen die correct werkten (laatst bekende goede record).

Een RAID-set configureren

RAID-niveaus

RAID 0 RAID 1 RAID 10
Minimum aantal harde schijven ≥2 2 4
Arraycapaciteit Aantal harde schijven *
Grootte van de kleinste schijf		 Grootte van de kleinste schijf (Aantal harde schijven/2) *
Grootte van de kleinste schijf
Fouttolerantie Nee Ja Ja

Voordat u begint, bereidt u de volgende items voor:

  • Ten minste twee SATA-harde schijven of SSD's. (Opmerking) (Om optimale prestaties te garanderen, wordt aanbevolen om twee harde schijven te gebruiken met een identiek model en een identieke capaciteit).
  • Windows-installatieschijf.
  • Een USB-stick.

De ingebouwde SATA-controller configureren

  1. SATA-harde schijf(ven) in uw computer installeren
    Installeer de harde schijven/SSD's in de SATA/M.2-connectoren op het moederbord. Sluit vervolgens de stroomconnectoren van uw voeding aan op de harde schijven.
  2. De SATA-controllermodus configureren in BIOS Setup
    Zorg ervoor dat u de SATA-controllermodus correct configureert in de systeem BIOS Setup.
    Stappen:
    Zet uw computer aan en druk op <Delete> om BIOS Setup te openen tijdens de POST (Power-On Self-Test). Stel onder Settings\IO Ports de optie SATA Configuration\SATA Mode in op RAID. Sla vervolgens de instellingen op en start uw computer opnieuw. (Als u NVMe PCle SSD's wilt gebruiken om RAID te configureren, zorg er dan voor dat u NVMe RAID mode instelt op Enabled.)
    informatie De BIOS Setup-menu's die in dit gedeelte worden beschreven, kunnen afwijken van de exacte instellingen voor uw moederbord. De daadwerkelijke BIOS Setup-menu-opties die u ziet, zijn afhankelijk van het moederbord dat u hebt en de BIOS-versie.
  3. UEFI RAID-configuratie
    Stappen:
    1. Ga in BIOS Setup naar Boot en stel CSM Support in op Disabled. Sla de wijzigingen op en sluit BIOS Setup af.
    2. Nadat het systeem opnieuw is opgestart, opent u BIOS Setup opnieuw. Open vervolgens het submenu Settings\IO Ports\RAIDXpert2 Configuration Utility.
    3. Druk in het scherm RAIDXpert2 Configuration Utility op <Enter> op Array Management om het scherm Create Array te openen. Selecteer vervolgens een RAID-niveau. Ondersteunde RAID-niveaus zijn RAID 0, RAID 1 en RAID 10 (de beschikbare selecties zijn afhankelijk van het aantal geïnstalleerde harde schijven). Druk vervolgens op <Enter> op Select Physical Disks om het scherm Select Physical Disks te openen.
    4. Selecteer in het scherm Select Physical Disks de harde schijven die in de RAID-array moeten worden opgenomen en stel ze in op Enabled. Gebruik vervolgens de pijl-omlaagtoets om naar Apply Changes te gaan en druk op <Enter>. Keer vervolgens terug naar het vorige scherm en stel de Select CacheTagSize, Read Cache Policy en Write Cache Policy in.
    5. Ga naar Create Array en druk op <Enter> om te beginnen.
    6. Na voltooiing keert u terug naar het scherm Array Management. Onder Manage Array Properties kunt u het nieuwe RAID-volume bekijken en informatie over RAID-niveau, arraynaam, arraycapaciteit enz.

(Opmerking) Een M.2 PCle SSD kan niet worden gebruikt om een RAID-set in te stellen met een SATA-harde schijf.

Het RAID-stuurprogramma en het besturingssysteem installeren

Met de juiste BIOS-instellingen bent u klaar om het besturingssysteem te installeren.

Het besturingssysteem installeren
Omdat sommige besturingssystemen al een RAID-stuurprogramma bevatten, hoeft u geen afzonderlijk RAID-stuurprogramma te installeren tijdens het Windows-installatieproces. Nadat het besturingssysteem is geïnstalleerd, raden we u aan alle vereiste stuurprogramma's van het GIGABYTE APP Center te installeren om systeemprestaties en compatibiliteit te garanderen. Als het te installeren besturingssysteem vereist dat u een extra RAID-stuurprogramma verstrekt tijdens het OS-installatieproces, raadpleeg dan de onderstaande stappen:

  1. Ga naar de website van GIGABYTE, blader naar de webpagina van het moederbordmodel, download het bestand AMD RAID Preinstall Driver op de pagina Support\Download\SATA RAID/AHCI, pak het bestand uit en kopieer de bestanden naar uw USB-stick.
  2. Start op vanaf de Windows-installatieschijf en voer de standaard OS-installatiestappen uit. Wanneer het scherm verschijnt waarin u wordt gevraagd om het stuurprogramma te laden, selecteert u Browse (Bladeren).
  3. Plaats de USB-stick en blader naar de locatie van het stuurprogramma. Selecteer eerst AMD-RAID Bottom Device en klik op Next (Volgende) om het stuurprogramma te laden. Selecteer vervolgens AMD-RAID Controller en klik op Next (Volgende) om het stuurprogramma te laden. Ga ten slotte verder met de OS-installatie.

Bezoek de website van GIGABYTE voor meer informatie over het configureren van een RAID-array.

Installatie van stuurprogramma's

Nadat u het besturingssysteem hebt geïnstalleerd, verschijnt er een dialoogvenster in de rechteronderhoek van het bureaublad waarin wordt gevraagd of u de stuurprogramma's en GIGABYTE-applicaties wilt downloaden en installeren via APP Center. Klik op Install (Installeren) om door te gaan met de installatie. (Zorg ervoor dat in BIOS Setup de optie Advanced\APP Center Download & Install Configuration\APP Center Download & Install is ingesteld op Enabled (Ingeschakeld).)

Wanneer het dialoogvenster End User License Agreement (Eindgebruikerslicentieovereenkomst) verschijnt, drukt u op <Accept> om APP Center te installeren. Selecteer in het APP Center-scherm de stuurprogramma's en applicaties die u wilt installeren en klik op Install (Installeren).

informatie Zorg ervoor dat het systeem vóór de installatie verbonden is met internet.
Bezoek de website van GIGABYTE voor meer informatie over het oplossen van problemen.

Contact

GIGA-BYTE TECHNOLOGY CO., LTD.
Adres: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tech, and Non-Tech. Support (Sales/Marketing): https://esupport.gigabyte.com
WEB address (English): https://www.gigabyte.com
WEB address (Chinese): https://www.gigabyte.com/tw

GIGABYTE eSupport
Om een technische of niet-technische vraag (Verkoop/Marketing) in te dienen, ga naar: https://esupport.gigabyte.com

Bezoek de website van GIGABYTE voor meer productdetails.

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download GIGABYTE A520M S2H handleiding

Beschikbare talen

Gerelateerde Handleidingen voor Gigabyte A520M S2H

Inhoudsopgave
