Manual GIGABYTE A520M S2H

Cuprins

Identificarea versiunii plăcii de bază

Numărul versiunii de pe placa de bază arată astfel: "REV:X X." De exemplu, "REV: 1.0" înseamnă că versiunea plăcii de bază este 1 0. Verificați versiunea plăcii de bază înainte de a actualiza BIOS-ul plăcii de bază, driverele sau când căutați informații tehnice.
Exemplu:
Identificarea versiunii plăcii de bază - Exemplu

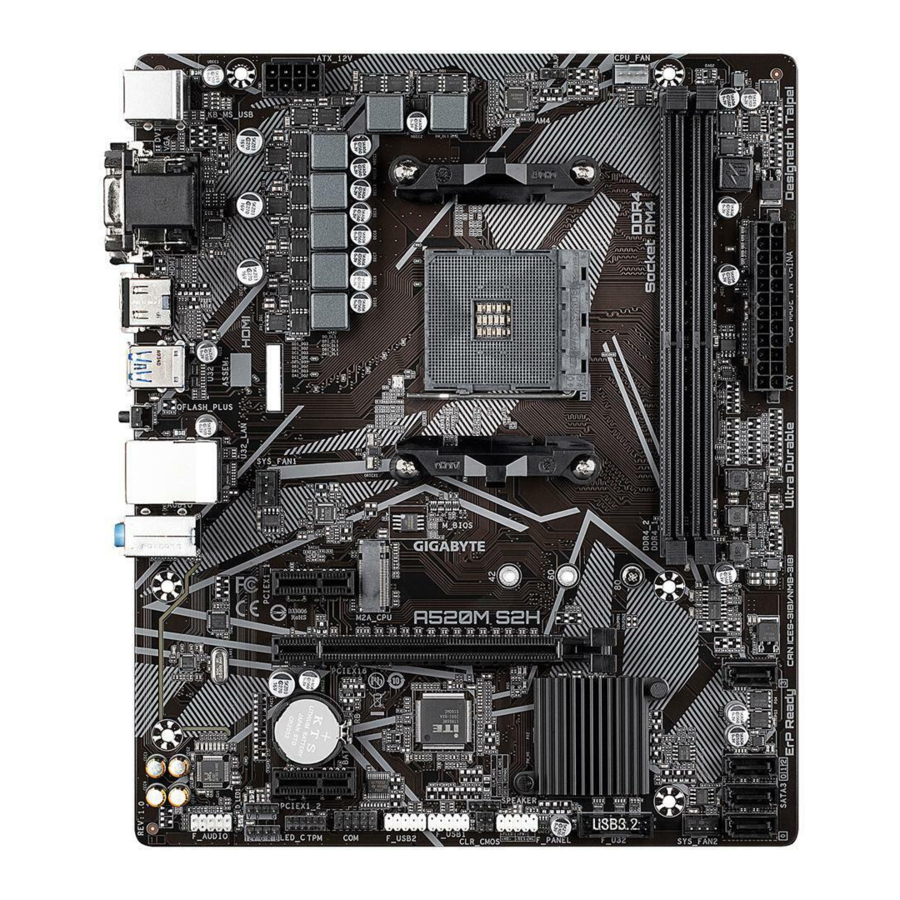

Aspectul plăcii de bază A520M S2H

Aspectul plăcii de bază

Instalarea hardware

Precauții de instalare

Placa de bază conține numeroase circuite și componente electronice delicate, care pot fi deteriorate ca urmare a descărcărilor electrostatice (ESD). Înainte de instalare, citiți cu atenție manualul de utilizare și urmați aceste proceduri:

  • Înainte de instalare, asigurați-vă că șasiul este adecvat pentru placa de bază.
  • Înainte de instalare, nu îndepărtați și nu rupeți autocolantul S/N (număr de serie) al plăcii de bază sau autocolantul de garanție furnizat de dealerul dvs. Aceste autocolante sunt necesare pentru validarea garanției.
  • Scoateți întotdeauna alimentarea cu curent alternativ deconectând cablul de alimentare de la priza de alimentare înainte de a instala sau scoate placa de bază sau alte componente hardware.
  • Când conectați componente hardware la conectorii interni de pe placa de bază, asigurați-vă că sunt conectate strâns și sigur.
  • Când manipulați placa de bază, evitați să atingeți conductoarele sau conectorii metalici.
  • Cel mai bine este să purtați o brățară de descărcare electrostatică (ESD) atunci când manipulați componente electronice, cum ar fi o placă de bază, CPU sau memorie. Dacă nu aveți o brățară ESD, păstrați-vă mâinile uscate și atingeți mai întâi un obiect metalic pentru a elimina electricitatea statică.
  • Înainte de a instala placa de bază, așezați-o deasupra unei plăcuțe antistatice sau într-un recipient de ecranare electrostatică.
  • Înainte de a conecta sau deconecta cablul de alimentare de la placa de bază, asigurați-vă că sursa de alimentare a fost oprită.
  • Înainte de a porni alimentarea, asigurați-vă că tensiunea sursei de alimentare a fost setată conform standardului local de tensiune.
  • Înainte de a utiliza produsul, vă rugăm să verificați dacă toate cablurile și conectorii de alimentare ale componentelor hardware sunt conectate.
  • Pentru a preveni deteriorarea plăcii de bază, nu permiteți șuruburilor să intre în contact cu circuitul plăcii de bază sau cu componentele sale.
  • Asigurați-vă că nu există șuruburi rămase sau componente metalice plasate pe placa de bază sau în interiorul carcasei computerului.
  • Nu așezați sistemul de calculatoare pe o suprafață neuniformă.
  • Nu așezați sistemul de calculatoare într-un mediu cu temperatură ridicată sau umed.
  • Pornirea alimentării computerului în timpul procesului de instalare poate duce la deteriorarea componentelor sistemului, precum și la vătămări corporale ale utilizatorului.
  • Dacă nu sunteți sigur cu privire la pașii de instalare sau aveți o problemă legată de utilizarea produsului, vă rugăm să consultați un tehnician de calculatoare certificat.
  • Dacă utilizați un adaptor, un cablu de alimentare prelungitor sau o bandă de alimentare, asigurați-vă că consultați instrucțiunile de instalare și/sau împământare ale acestuia.

Specificațiile produsului

CPU
  • Soclu AMD AM4, suport pentru:
    procesoare AMD Ryzen™ seria 5000 G/
    procesoare AMD Ryzen™ seria 5000/
    procesoare AMD Ryzen™ seria 4000 G/
    procesoare AMD Ryzen™ seria 3000
    (Accesați site-ul web GIGABYTE pentru cea mai recentă listă de suport CPU)
Chipset
  • AMD A520
Memory
  • 2 x socluri DDR4 DIMM care acceptă până la 64 GB (capacitate DIMM unică de 32 GB) de memorie de sistem
  • Suport pentru module de memorie DDR4 3200/2933/2667/2400/2133 MT/s
  • Arhitectură de memorie cu două canale
  • Suport pentru module de memorie ECC Un-buffered DIMM 1Rx8/2Rx8
  • Suport pentru module de memorie non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
  • Suport pentru module de memorie Extreme Memory Profile (XMP)
    (Accesați site-ul web GIGABYTE pentru cele mai recente viteze de memorie și module de memorie acceptate.)
Onboard Graphics
  • Procesor grafic integrat:
    • 1 x port D-Sub, care acceptă o rezoluție maximă de 1920x1200@60 Hz
    • 1 x port DVI-D, care acceptă o rezoluție maximă de 1920x1200@60 Hz
      • Portul DVI-D nu acceptă conexiunea D-Sub prin adaptor.
    • 1 x port HDMI, care acceptă o rezoluție maximă de 4096x2160@60 Hz
      • Suport pentru versiunea HDMI 2.1, HDCP 2.3 și HDR.
  • Suport pentru până la 3 ecrane în același timp
  • Memorie partajată maximă de 16 GB
Audio
  • CODEC audio Realtek®
  • Audio de înaltă definiție
  • canal 214/5.1/7.1
    • Puteți schimba funcționalitatea unei mufe audio utilizând software-ul audio. Pentru a configura audio pe 7.1 canale, accesați software-ul audio pentru setările audio.
LAN
  • Cip LAN Realtek® GbE (1 Gbps/100 Mbps)
Expansion Slots
  • CPU:
    • 1 x slot PCI Express x16, care acceptă PCIe 3.0 și rulează la x16
  • Chipset:
    • 2 x sloturi PCI Express x1, care acceptă PCIe 3.0
Storage Interface
  • CPU:
    • 1 x conector M.2 (Socket 3, M key, tip 2242/2260/2280 SATA și PCIe 3.0 x4/x2 SSD support)
  • Chipset:
    • 4 x conectori SATA 6Gb/s
    • Suport pentru RAID 0, RAID 1 și RAID 10
USB
  • CPU:
    • 4 x porturi USB 3.2 Gen 1 pe panoul din spate
  • Chipset:
    • 2 x porturi USB 3.2 Gen 1 disponibile prin headerul USB intern
    • 6 x porturi USB 2.0/1.1 (2 porturi pe panoul din spate, 4 porturi disponibile prin headerul USB intern)
Internal Connectors
  • 1 x conector de alimentare principal ATX cu 24 de pini
  • 1 x conector de alimentare ATX 12V cu 8 pini
  • 1 x header ventilator CPU
  • 2 x headere ventilator de sistem
  • 1 x header pentru bandă LED adresabilă
  • 1 x header pentru bandă LED RGB
  • 1 x conector M.2 Socket 3
  • 4 x conectori SATA 6Gb/s
  • 1 x header pentru panoul frontal
  • 1 x header audio pentru panoul frontal
  • 1 x header USB 3.2 Gen 1
  • 2 x headere USB 2.0/1.1
  • 1 x header Trusted Platform Module (TPM) (2x6 pini, numai pentru modulul GC-TPM2.0_S)
  • 1 x header port serial
  • 1 x header difuzor
  • 1 x header de intruziune în șasiu
  • 1 x jumper Clear CMOS
Back Panel Connectors
  • 1 x port PS/2 pentru tastatură/mouse
  • 1 x port D-Sub
  • 1 x port DVI-D
  • 1 x port HDMI
  • 4 x porturi USB 3.2 Gen 1
  • Porturi USB 2.0/1.1
  • 1 x port RJ-45
  • 1 x buton Q-Flash Plus
  • 3 x mufe audio
I/O Controller
  • Cip controler I/O iTE®
Hardware Monitor
  • Detectarea tensiunii
  • Detectarea temperaturii
  • Detectarea vitezei ventilatorului
  • Avertisment de supraîncălzire
  • Avertisment de defectare a ventilatorului
  • Controlul vitezei ventilatorului
    • Dacă funcția de control al vitezei ventilatorului este acceptată va depinde de ventilatorul pe care îl instalați.
BIOS
  • 1 x flash de 128 Mbit
  • Utilizarea BIOS-ului AMI UEFI licențiat
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACP' 5.0
Unique Features
  • Suport pentru APP Center
    * Aplicațiile disponibile în APP Center pot varia în funcție de modelul plăcii de bază. Funcțiile acceptate ale fiecărei aplicații pot varia, de asemenea, în funcție de specificațiile plăcii de bază.
    • @BIOS
    • EasyTune
    • RGB Fusion
    • Smart Backup
    • System Information Viewer
  • Suport pentru Q-Flash Plus
  • Suport pentru Q-Flash
Bundled Software
  • Norton® Internet Security (versiunea OEM)
  • Software de gestionare a lățimii de bandă LAN
Operating System
  • Suport pentru Windows 11 pe 64 de biți
  • Suport pentru Windows 10 pe 64 de biți
Form Factor
  • Factor de formă Micro ATX; 24,4 cm x 20,5 cm

* GIGABYTE își rezervă dreptul de a face orice modificări ale specificațiilor produsului și ale informațiilor referitoare la produs fără notificare prealabilă.
Vă rugăm să vizitați site-ul web GIGABYTE pentru listele de suport ale CPU, modulelor de memorie, SSD-urilor și dispozitivelor M.2.

Vizitați site-ul web GIGABYTE pentru lista de suport

Vă rugăm să vizitați pagina SERVICE/SUPPORT/Utility de pe site-ul web GIGABYTE pentru a descărca cea mai recentă versiune a aplicațiilor.

Vizitați pagina SERVICE/SUPPORT/Utility de pe site-ul web GIGABYTE pentru a descărca cea mai recentă versiune a aplicațiilor

Instalarea CPU

atenție Citiți următoarele instrucțiuni înainte de a începe să instalați CPU:

  • Asigurați-vă că placa de bază acceptă CPU.
    (Accesați site-ul web GIGABYTE pentru cea mai recentă listă de suport CPU.)
  • Opriți întotdeauna computerul și deconectați cablul de alimentare de la priza de alimentare înainte de a instala CPU pentru a preveni deteriorarea hardware.
  • Localizați pinul unu al CPU. CPU nu poate fi introdus dacă este orientat incorect.
  • Aplicați un strat uniform și subțire de grăsime termică pe suprafața CPU.
  • Nu porniți computerul dacă coolerul CPU nu este instalat, altfel pot apărea supraîncălzirea și deteriorarea CPU.
  • Setați frecvența gazdei CPU în conformitate cu specificațiile CPU. Nu este recomandat ca frecvența magistralei sistemului să fie setată dincolo de specificațiile hardware, deoarece nu îndeplinește cerințele standard pentru periferice. Dacă doriți să setați frecvența dincolo de specificațiile standard, vă rugăm să faceți acest lucru conform specificațiilor hardware, inclusiv CPU, placa grafică, memorie, hard disk etc.

Instalarea CPU
Ridicați complet maneta de blocare a soclului CPU. Localizați pinul unu (indicat de un triunghi mic) al soclului CPU și CPU. Odată ce CPU este poziționat în soclul său, puneți un deget în jos pe mijlocul CPU, coborând maneta de blocare și blocând-o în poziția complet blocată.
Instalarea CPU
avertisment Nu forțați CPU în soclul CPU înainte ca maneta de blocare a soclului CPU să fie ridicată, altfel pot apărea deteriorări ale CPU și ale soclului CPU.

Instalarea memoriei

atenție Citiți următoarele instrucțiuni înainte de a începe să instalați memoria:

  • Asigurați-vă că placa de bază acceptă memoria. Se recomandă utilizarea memoriei cu aceeași capacitate, marcă, viteză și cipuri.
    (Accesați site-ul web GIGABYTE pentru cele mai recente viteze de memorie și module de memorie acceptate.)
  • Opriți întotdeauna computerul și deconectați cablul de alimentare de la priza de alimentare înainte de a instala memoria pentru a preveni deteriorarea hardware.
  • Modulele de memorie au un design infailibil. Un modul de memorie poate fi instalat într-o singură direcție. Dacă nu puteți introduce memoria, schimbați direcția.

Configurarea memoriei cu două canale
Această placă de bază oferă două socluri de memorie și acceptă tehnologia Dual Channel. După instalarea memoriei, BIOS-ul va detecta automat specificațiile și capacitatea memoriei. Activarea modului de memorie Dual Channel va dubla lățimea de bandă originală a memoriei.
Cele două socluri de memorie sunt împărțite în două canale și fiecare canal are un soclu de memorie după cum urmează:

  • Canalul A: DDR4 A1
  • Canalul B: DDR4_B1

Datorită limitărilor CPU, citiți următoarele instrucțiuni înainte de a instala memoria în modul Dual Channel.

  1. Modul Dual Channel nu poate fi activat dacă este instalat un singur modul de memorie.
  2. Când activați modul Dual Channel cu două module de memorie, se recomandă utilizarea memoriei cu aceeași capacitate, marcă, viteză și cipuri.

Vă rugăm să vizitați site-ul web GIGABYTE pentru detalii despre instalarea hardware.

Ghid de instalare rapidă

Instalarea unei plăci de expansiune

atenție Citiți următoarele recomandări înainte de a începe instalarea unei plăci de expansiune:

  • Asigurați-vă că placa de bază acceptă placa de expansiune. Citiți cu atenție manualul care a venit cu placa de expansiune.
  • Opriți întotdeauna computerul și scoateți cablul de alimentare din priză înainte de a instala o placă de expansiune pentru a preveni deteriorarea hardware.

Conectori panoului din spate

Prezentare generală a conectorilor panoului din spate

  1. Port USB 2.0/1.1
    Portul USB acceptă specificația USB 2.0/1.1. Utilizați acest port pentru dispozitivele USB.
  2. Port tastatură/mouse PS/2
    Utilizați acest port pentru a conecta un mouse sau o tastatură PS/2.
  3. Port D-Sub (Nota 1)
    Portul D-Sub acceptă un conector D-Sub cu 15 pini și acceptă o rezoluție maximă de 1920x1200@60 Hz (rezoluțiile reale acceptate depind de monitorul utilizat). Conectați un monitor care acceptă conexiunea D-Sub la acest port.
  4. Port DVI-D (Nota 1)(Nota 2)
    Portul DVI-D este conform cu specificația DVI-D și acceptă o rezoluție maximă de 1920x1200@60 Hz (rezoluțiile reale acceptate depind de monitorul utilizat). Conectați un monitor care acceptă conexiunea DVI-D la acest port.
  5. Port HDMI (Nota 1)

    Portul HDMI este compatibil HDCP 2.3 și acceptă formatele Dolby True HD și DTS HD Master Audio. De asemenea, acceptă ieșire audio LPCM pe 7.1 canale de până la 192KHz/24bit. Puteți utiliza acest port pentru a conecta monitorul compatibil HDMI. Rezoluția maximă acceptată este de 4096x2160@60 Hz, dar rezoluțiile reale acceptate depind de monitorul utilizat.
    informație
    • Pentru a configura o configurație cu afișaj triplu, trebuie mai întâi să instalați driverele plăcii de bază în sistemul de operare.
    • După instalarea dispozitivului HDMI, asigurați-vă că setați dispozitivul de redare sunet implicit la HDMI.
      (Numele articolului poate diferi în funcție de sistemul dvs. de operare.)

Configurații cu afișaj triplu pentru placa grafică integrată:
Configurațiile cu afișaj triplu sunt acceptate după ce instalați driverele plăcii de bază în sistemul de operare. Doar un singur afișaj este disponibil în timpul procesului de configurare BIOS sau POST.
avertisment

  • Când scoateți cablul conectat la un conector al panoului din spate, scoateți mai întâi cablul din dispozitiv și apoi scoateți-l din placa de bază.
  • Când scoateți cablul, trageți-l drept din conector. Nu-l balansați dintr-o parte în alta pentru a preveni un scurtcircuit electric în interiorul conectorului cablului.
  1. Port USB 3.2 Gen 1
    Portul USB 3.2 Gen 1 acceptă specificația USB 3.2 Gen 1 și este compatibil cu specificația USB 2.0. Utilizați acest port pentru dispozitivele USB.
  2. Port USB 3.2 Gen 1 (port Q-Flash Plus)
    Portul USB acceptă specificația USB 3.2 Gen 1. Utilizați acest port pentru dispozitivele USB. Înainte de a utiliza Q-Flash Plus (Nota 3), asigurați-vă că introduceți mai întâi unitatea flash USB în acest port.
  3. Buton Q-Flash Plus (Nota 3)
    Q-Flash Plus vă permite să actualizați BIOS-ul când sistemul este oprit (stare de oprire S5). Salvați cel mai recent BIOS pe o unitate USB și conectați-o la portul Q-Flash Plus, apoi puteți acum să flash-uiți BIOS-ul automat, pur și simplu apăsând butonul Q-Flash Plus. QFLED va clipi când încep activitățile de potrivire și flashing BIOS și se va opri din clipire când flashing-ul BIOS principal este finalizat.
  4. Port LAN RJ-45
    Portul Gigabit Ethernet LAN oferă conexiune la Internet la o rată de date de până la 1 Gbps. Următorul descrie stările LED-urilor portului LAN.

    LED viteză:
    Stare Descriere
    Portocaliu Rată de date de 1 Gbps
    Verde Rată de date de 100 Mbps
    Oprit Rată de date de 10 Mbps

    LED activitate:

    Stare Descriere
    Clipește Transmisia sau primirea de date este în curs
    Oprit Nu are loc nicio transmisie sau primire de date
  5. Intrare linie/Ieșire difuzor spate (albastru)
    Mufa de intrare linie. Utilizați această mufă audio pentru dispozitivele de intrare linie, cum ar fi o unitate optică, walkman etc.
  6. Ieșire linie/Ieșire difuzor frontal (verde)
    Mufa de ieșire linie.
  7. Intrare microfon/Ieșire difuzor centru/subwoofer (roz)
    Mufa de intrare microfon.
    Configurații ale mufelor audio:
    Mufă Căști/2 canale 4 canale 5 1 canale 7 1 canale
    1. Intrare linie/Ieșire difuzor spate
    		 ✓ ✓ ✓
    1. Ieșire linie/Ieșire difuzor frontal
    		 ✓ ✓ ✓ ✓
    1. Intrare microfon/Ieșire difuzor centru/subwoofer
    		 ✓ ✓
    Ieșire linie panou frontal/Ieșire difuzor lateral ✓

    informație Puteți schimba funcționalitatea unei mufe audio utilizând software-ul audio. Pentru a configura audio pe 7.1 canale, accesați software-ul audio pentru setările audio.
    Vă rugăm să vizitați site-ul web GIGABYTE pentru detalii despre configurarea software-ului audio.

(Nota 1) Numai pentru procesoarele AMD Ryzen" Seria 5000 G/Seria 4000 G.
(Nota 2) Portul DVI-D nu acceptă conexiunea D-Sub prin adaptor.
(Nota 3) Pentru a activa funcția Q-Flash Plus, vă rugăm să vizitați pagina web "Caracteristici unice" a site-ului web GIGABYTE.

Conectori interni

Prezentare generală a conectorilor interni

  1. ATX_12V
  2. ATX
  3. CPU_FAN
  4. SYS_FANI/2
  5. D_LED1
  6. LED_C
  7. SATA3 0/1/2/3
  8. M2A_CPU
  9. F_PANEL
  10. F_AUDIO
  11. F_U32
  12. F_USB1/F_USB2
  13. TPM
  14. COM
  15. SPEAKER
  16. CI
  17. CLR_CMOS
  18. BAT

avertisment Citiți următoarele instrucțiuni înainte de a conecta dispozitive externe:

  • Mai întâi, asigurați-vă că dispozitivele dvs. sunt conforme cu conectorii pe care doriți să-i conectați.
  • Înainte de a instala dispozitivele, asigurați-vă că opriți dispozitivele și computerul. Deconectați cablul de alimentare de la priză pentru a preveni deteriorarea dispozitivelor.
  • După instalarea dispozitivului și înainte de a porni computerul, asigurați-vă că cablul dispozitivului a fost atașat în siguranță la conectorul de pe placa de bază.

1/2) ATX_12V/ATX (conector de alimentare 2x4 12V și conector de alimentare principal 2x12)
Cu ajutorul conectorului de alimentare, sursa de alimentare poate furniza suficientă energie stabilă tuturor componentelor de pe placa de bază. Înainte de a conecta conectorul de alimentare, mai întâi asigurați-vă că sursa de alimentare este oprită și toate dispozitivele sunt instalate corect. Conectorul de alimentare are un design sigur. Conectați cablul de alimentare la conectorul de alimentare în orientarea corectă.
Conectorul de alimentare de 12 V alimentează în principal CPU-ul. Dacă conectorul de alimentare de 12 V nu este conectat, computerul nu va porni.
informație Pentru a satisface cerințele de extindere, se recomandă utilizarea unei surse de alimentare care să poată rezista la un consum mare de energie (500 W sau mai mare). Dacă se utilizează o sursă de alimentare care nu furnizează energia necesară, rezultatul poate duce la un sistem instabil sau care nu poate fi pornit.

Nr. pinului Definiție
1 GND (numai pentru 2x4-pini 12V)
2 GND (numai pentru 2x4-pini 12V)
3 GND
4 GND
5 +12V (numai pentru 2x4-pini 12V)
6 +12V (numai pentru 2x4-pini 12V)
7 + 12V
8 +12V

Nr. pinului Definiție
1 3.3V
2 3.3V
3 GND
4 +5V
5 GND
6 +5V
7 GND
8 Power Good
9 5VSB (stand by +5V)
10 +12V
11 +12V (numai pentru 2x12-pini ATX)
12 3.3V (numai pentru 2x12-pini ATX)
13 3.3V
14 -12V
15 GND
16 ps_0N (soft on/0ff)
17 GND
18 GND
19 GND
20 NC
21 +5V
22 +5V
23 +5V (numai pentru 2x12-pini ATX)
24 GND(numai

3/4) CPU_FAN/SYS_FAN1/2 (Anteturi pentru ventilator)
Toate anteturile pentru ventilator de pe această placă de bază sunt cu 4 pini. Majoritatea anteturilor pentru ventilator au un design de inserție sigur. Când conectați un cablu de ventilator, asigurați-vă că îl conectați în orientarea corectă (firul negru al conectorului este firul de împământare). Funcția de control al vitezei necesită utilizarea unui ventilator cu design de control al vitezei ventilatorului. Pentru o disipare optimă a căldurii, se recomandă instalarea unui ventilator de sistem în interiorul carcasei.

Nr. pinului Definiție
1 GND
2 Controlul vitezei de tensiune
3 Senzor
4 Controlul vitezei PWM

avertisment

  • Asigurați-vă că conectați cablurile ventilatorului la anteturile ventilatorului pentru a preveni supraîncălzirea procesorului și a sistemului. Supraîncălzirea poate duce la deteriorarea procesorului sau sistemul se poate bloca.
  • Aceste anteturi pentru ventilator nu sunt blocuri jumper de configurare. Nu puneți un capac jumper pe anteturi.
  1. D_LED1 (Antet pentru bandă LED adresabilă)
    Antetul poate fi utilizat pentru a conecta o bandă LED adresabilă standard 5050, cu o putere nominală maximă de 5A (5V) și un număr maxim de 1000 de LED-uri.
    Nr. pinului Definiție
    1 V (5V)
    2 Date
    3 Fără pin
    4 GND

    Conectați banda LED adresabilă la antet. Pinul de alimentare (marcat cu un triunghi pe ștecher) al benzii LED trebuie să fie conectat la pinul 1 al antetului benzii LED adresabile. Conectarea incorectă poate duce la deteriorarea benzii LED.

  2. LED_C (Antet pentru bandă LED RGB)
    Antetul poate fi utilizat pentru a conecta o bandă LED RGB standard 5050 (12V/G/R/B), cu o putere nominală maximă de 2A (12V) și o lungime maximă de 2m.
    Nr. pinului Definiție
    1 12V
    2 G
    3 R
    4 B

    Conectați banda LED RGB la header. Pinul de alimentare (marcat cu un triunghi pe conector) al benzii LED trebuie conectat la Pinul 1 (12V) al acestui header. Conectarea incorectă poate duce la deteriorarea benzii LED.
    informație Pentru a afla cum să activați/dezactivați luminile benzii LED, vizitați pagina web "Funcții unice" a site-ului GIGABYTE.
    avertisment Înainte de a instala dispozitivele, asigurați-vă că opriți dispozitivele și computerul. Deconectați cablul de alimentare de la priză pentru a preveni deteriorarea dispozitivelor.

  3. SATA3 0/1/2/3 (Conectori SATA 6Gb/s)
    Conectorii SATA sunt conformi cu standardul SATA 6Gb/s și sunt compatibili cu standardul SATA 3Gb/s și SATA 1.5Gb/s. Fiecare conector SATA acceptă un singur dispozitiv SATA. Conectorii SATA acceptă RAID 0, RAID 1 și RAID 10. Consultați capitolul "Configurarea unui set RAID" pentru instrucțiuni despre configurarea unui array RAID.
    Nr. pinului Definiție
    1 GND
    2 TXP
    3 TXN
    4 GND
    5 RXN
    6 RXP
    7 GND
  4. M2A_CPU (Conector M.2 Socket 3)
    Conectorul M.2 acceptă SSD-uri M.2 SATA sau SSD-uri M.2 PCle și acceptă configurația RAID. Vă rugăm să rețineți că un SSD M.2 PCle nu poate fi utilizat pentru a crea un set RAID cu o unitate hard disk SATA. Consultați capitolul "Configurarea unui set RAID" pentru instrucțiuni despre configurarea unui array RAID.

    Urmați pașii de mai jos pentru a instala corect un SSD M.2 în conectorul M.2.
    1. Utilizați o șurubelniță pentru a desface șurubul și distanțierul de pe placa de bază. Localizați orificiul de montare adecvat pentru SSD-ul M.2 care urmează să fie instalat și apoi înșurubați mai întâi distanțierul.
    2. Glisați SSD-ul M.2 în conector într-un unghi.
    3. Apăsați SSD-ul M.2 în jos și apoi fixați-l cu șurubul.
      informație Selectați orificiul adecvat pentru SSD-ul M.2 care urmează să fie instalat și fixați din nou șurubul și distanțierul.
  5. F_PANEL (Header panou frontal)
    Conectați comutatorul de alimentare, comutatorul de resetare și indicatorul de stare a sistemului de pe carcasă la acest header în conformitate cu atribuirile pinilor de mai jos. Rețineți pinii pozitivi și negativi înainte de a conecta cablurile.
    • PLED (PowerLED):
      Stare sistem LED
      S0 Pornit
      S3/S4/S5 Oprit
      Se conectează la indicatorul de stare a alimentării de pe panoul frontal al carcasei. LED-ul este aprins când sistemul funcționează. LED-ul este stins când sistemul este în starea de repaus S3/S4 sau oprit (S5).
    • PW (Comutator de alimentare):
      Se conectează la comutatorul de alimentare de pe panoul frontal al carcasei. Puteți configura modul de oprire a sistemului utilizând comutatorul de alimentare (consultați capitolul "Configurare BIOS", "Setări\Alimentare platformă" pentru mai multe informații).
    • HD (LED de activitate a hard disk-ului):
      Se conectează la LED-ul de activitate a hard disk-ului de pe panoul frontal al carcasei. LED-ul este aprins când hard disk-ul citește sau scrie date.
    • RES (Comutator de resetare):
      Se conectează la comutatorul de resetare de pe panoul frontal al carcasei. Apăsați comutatorul de resetare pentru a reporni computerul dacă acesta se blochează și nu reușește să efectueze o repornire normală.
    • NC: Fără conexiune.

informație Designul panoului frontal poate diferi în funcție de carcasă. Un modul de panou frontal constă în principal din comutator de alimentare, comutator de resetare, LED de alimentare, LED de activitate a hard disk-ului etc. Când conectați modulul panoului frontal al carcasei la acest header, asigurați-vă că atribuirile firelor și atribuirile pinilor sunt potrivite corect.

  1. F_AUDIO (Header audio panou frontal)
    Headerul audio al panoului frontal acceptă audio de înaltă definiție (HD). Puteți conecta modulul audio al panoului frontal al carcasei la acest header. Asigurați-vă că atribuirile firelor conectorului modulului se potrivesc cu atribuirile pinilor headerului plăcii de bază. Conectarea incorectă între conectorul modulului și headerul plăcii de bază va face ca dispozitivul să nu poată funcționa sau chiar să îl deterioreze.
    Nr. pinului Definiție
    1 MIC L
    2 GND
    3 MIC R
    4 NC
    5 Head Phone R
    6 Detectare MIC
    7 SENSE_SEND
    8 Fără pin
    9 Head Phone L
    10 Detectare Head Phone

    informație Unele carcase oferă un modul audio pe panoul frontal care are conectori separați pe fiecare fir în loc de o singură mufă. Pentru informații despre conectarea modulului audio al panoului frontal care are alocări diferite ale firelor, vă rugăm să contactați producătorul carcasei.

  2. F_U32 (USB 3.2 Gen 1 Header)
    Header-ul este conform cu specificațiile USB 3.2 Gen 1 și USB 2.0 și poate oferi două porturi USB. Pentru achiziționarea panoului frontal opțional de 3,5" care oferă două porturi USB 3.2 Gen 1, vă rugăm să contactați dealerul local.
    Nr. pinului Definiție
    1 VBUS
    2 SSRX1-
    3 SSRX1+
    4 GND
    5 SSTX1-
    6 SSTX1+
    7 GND
    8 D1-
    9 D1+
    10 NC
    11 D2+
    12 D2-
    13 GND
    14 SSTX2+
    15 SSTX2-
    16 GND
    17 SSRX2+
    18 SSRX2
    19 VBUS
    20 No Pin
  3. F_USB1/F_USB2 (USB 2.0/1.1 Headers)
    Header-ele sunt conforme cu specificațiile USB 2.0/1.1. Fiecare header USB poate oferi două porturi USB printr-un bracket USB opțional. Pentru achiziționarea bracket-ului USB opțional, vă rugăm să contactați dealerul local.
    Nr. pinului Definiție
    1 Power (5V)
    2 Power (5V)
    3 USB DX-
    4 USB DY-
    5 USB DX+
    6 USB DY+
    7 GND
    8 GND
    9 No Pin
    10 NC
    avertisment
    • Nu conectați cablul bracket-ului IEEE 1394 (2x5 pini) în header-ul USB 2.0/1.1.
    • Înainte de a instala bracket-ul USB, asigurați-vă că opriți computerul și scoateți cablul de alimentare din priză pentru a preveni deteriorarea bracket-ului USB.
  4. TPM (Trusted Platform Module Header)
    Puteți conecta un TPM (Trusted Platform Module) la acest header.
    Nr. pinului Definiție
    1 LADO
    2 VCC3
    3 LADI
    4 No Pin
    5 LAD2
    6 LCLK
    7 LAD3
    8 GND
    9 IFRAME
    10 NC
    11 SERIRQ
    12 LRESET
  5. COM (Serial Port Header)
    Header-ul COM poate oferi un port serial printr-un cablu de port COM opțional. Pentru achiziționarea cablului de port COM opțional, vă rugăm să contactați dealerul local.
    Nr. pinului Definiție
    1 NDCD-
    2 NSIN
    3 NSOUT
    4 NDTR-
    5 GND
    6 NDSR-
    7 NRTS-
    8 NCTS-
    9 NRI-
    10 No Pin
  6. SPEAKER (Speaker Header)
    Se conectează la difuzorul de pe panoul frontal al carcasei. Sistemul raportează starea de pornire a sistemului prin emiterea unui cod sonor. Un singur bip scurt va fi auzit dacă nu este detectată nicio problemă la pornirea sistemului.
    Nr. pinului Definiție
    1 VCC
    2 NC
    3 NC
    4 SPK-
  7. CI (Chassis Intrusion Header)
    Această placă de bază oferă o funcție de detectare a carcasei care detectează dacă capacul carcasei a fost îndepărtat. Această funcție necesită o carcasă cu design de detectare a intruziunii în carcasă.
    Nr. pinului Definiție
    1 Semnal
    2 GND
  8. CLR_CMOS (Clear CMOS Jumper)
    Utilizați acest jumper pentru a șterge configurația BIOS și a reseta valorile CMOS la valorile implicite din fabrică. Pentru a șterge valorile CMOS, utilizați un obiect metalic, cum ar fi o șurubelniță, pentru a atinge cei doi pini timp de câteva secunde.
    Open: Normal (Deschis: Normal)

    Short: Clear CMOS Values (Scurt: Șterge valorile CMOS)

    avertisment
    • Opriți întotdeauna computerul înainte de a șterge valorile CMOS.
    • După repornirea sistemului, accesați BIOS Setup pentru a încărca valorile implicite din fabrică (selectați Load Optimized Defaults (Încarcă valorile implicite optimizate)) sau configurați manual setările BIOS (consultați capitolul "BIOS Setup" (Configurare BIOS), pentru configurațiile BIOS).
  9. BAT (Battery)
    Bateria furnizează energie pentru a păstra valorile (cum ar fi configurațiile BIOS, informațiile despre dată și oră) în CMOS când computerul este oprit. Înlocuiți bateria când tensiunea bateriei scade la un nivel scăzut sau valorile CMOS pot să nu fie exacte sau pot fi pierdute.

    Puteți șterge valorile CMOS scoțând bateria:
    1. Opriți computerul și scoateți cablul de alimentare.
    2. Scoateți ușor bateria din suportul bateriei și așteptați un minut. (Sau utilizați un obiect metalic, cum ar fi o șurubelniță, pentru a atinge bornele pozitive și negative ale suportului bateriei, făcându-le scurtcircuit timp de 5 secunde.)
    3. Înlocuiți bateria.
    4. Conectați cablul de alimentare și reporniți computerul.

avertisment

  • Opriți întotdeauna computerul și scoateți cablul de alimentare înainte de a înlocui bateria.
  • Înlocuiți bateria cu una echivalentă. Pot apărea daune dispozitivelor dumneavoastră dacă bateria este înlocuită cu un model incorect.
  • Contactați locul de achiziție sau dealerul local dacă nu puteți înlocui bateria singur sau nu sunteți sigur de modelul bateriei.
  • Când instalați bateria, rețineți orientarea părții pozitive (+) și a părții negative (-) a bateriei (partea pozitivă ar trebui să fie orientată în sus).
  • Bateriile uzate trebuie manipulate în conformitate cu reglementările locale de mediu.

Configurarea BIOS-ului

BIOS (Basic Input and Output System) înregistrează parametrii hardware ai sistemului în CMOS-ul de pe placa de bază. Funcțiile sale majore includ efectuarea testului Power-On Self-Test (POST) în timpul pornirii sistemului, salvarea parametrilor sistemului și încărcarea sistemului de operare, etc. BIOS include un program de configurare BIOS care permite utilizatorului să modifice setările de bază ale configurației sistemului sau să activeze anumite funcții ale sistemului.
Când alimentarea este oprită, bateria de pe placa de bază furnizează energia necesară CMOS-ului pentru a păstra valorile de configurare în CMOS.
Pentru a accesa programul de configurare BIOS, apăsați tasta <Delete> în timpul POST când alimentarea este pornită. Pentru a actualiza BIOS-ul, utilizați utilitarul GIGABYTE Q-Flash sau @BIOS.

  • Q-Flash permite utilizatorului să actualizeze sau să facă backup rapid și ușor BIOS-ului fără a intra în sistemul de operare.
  • @BIOS este un utilitar bazat pe Windows care caută și descarcă cea mai recentă versiune de BIOS de pe Internet și actualizează BIOS-ul.
    avertisment
    • Deoarece flash-uirea BIOS-ului este potențial riscantă, dacă nu întâmpinați probleme la utilizarea versiunii curente de BIOS, este recomandat să nu flash-uiți BIOS-ul. Pentru a flash-ui BIOS-ul, faceți-o cu precauție. Flash-uirea inadecvată a BIOS-ului poate duce la funcționarea defectuoasă a sistemului.
    • Se recomandă să nu modificați setările implicite (decât dacă este necesar) pentru a preveni instabilitatea sistemului sau alte rezultate neașteptate. Modificarea inadecvată a setărilor poate duce la eșecul de pornire a sistemului. Dacă se întâmplă acest lucru, încercați să ștergeți valorile CMOS și să resetați placa la valorile implicite. (Consultați secțiunea "Load Optimized Defaults" din acest capitol sau introducerile jumperului bateriei/clear CMOS din capitolul Instalare hardware pentru modul de ștergere a valorilor CMOS.)

Ecranul de pornire

Următorul ecran cu Logo-ul de pornire va apărea când computerul pornește.

Există două moduri BIOS diferite, după cum urmează, și puteți utiliza tasta <F2> pentru a comuta între cele două moduri. Easy Mode (Modul ușor) permite utilizatorilor să vizualizeze rapid informațiile curente ale sistemului sau să facă ajustări pentru performanțe optime. În Easy Mode (Modul ușor), puteți utiliza mouse-ul pentru a naviga prin elementele de configurare. Advanced Mode (Modul avansat) oferă setări detaliate ale BIOS-ului. Puteți apăsa tastele săgeată de pe tastatură pentru a vă deplasa printre elemente și apăsați <Enter> pentru a accepta sau a intra într-un submeniu. Sau puteți utiliza mouse-ul pentru a selecta elementul dorit.
informație

  • Când sistemul nu este stabil ca de obicei, selectați elementul Load Optimized Defaults (Încarcă setările implicite optimizate) pentru a seta sistemul la valorile sale implicite.
  • Meniurile de configurare BIOS descrise în acest capitol sunt doar pentru referință și pot diferi în funcție de versiunea BIOS-ului.

Meniul principal

Prezentare generală a meniului principal

Advanced Mode Function Keys (Taste funcționale ale modului avansat)

<←><→> Mutați bara de selecție pentru a selecta un meniu de configurare
<↑><↓> Mutați bara de selecție pentru a selecta un element de configurare dintr-un meniu
<Enter>/Double Click (Dublu clic) Execută comanda sau intră într-un meniu
<+>/<Page Up> Mărește valoarea numerică sau efectuează modificări
<->/<Page Down> Reduce valoarea numerică sau efectuează modificări
<F1> Afișează descrierile tastelor funcționale
<F2> Comută la Easy Mode (Modul ușor)
<F3> Salvează setările curente ale BIOS-ului într-un profil
<F4> Încarcă setările BIOS-ului dintr-un profil creat anterior
<F5> Restabilește setările BIOS-ului anterioare pentru submeniurile curente
<F6> Afișează ecranul Smart Fan 5
<F7> Încarcă setările implicite optimizate ale BIOS-ului pentru submeniurile curente
<F8> Accesează utilitarul Q-Flash
<F10> Salvează toate modificările și iese din programul de configurare BIOS
<F11> Comută la submeniul Favorites (Favorite)
<F12> Capturează ecranul curent ca imagine și îl salvează pe unitatea USB
<Insert> Adaugă sau elimină o opțiune favorită
<Ctrl>+<S> Afișează informații despre memoria instalată
<Esc> Main Menu (Meniul principal): Iese din programul de configurare BIOS
Submenus (Submeniuri): Iese din submeniul curent

Favorites (F11) (Favorite (F11))

Setați opțiunile utilizate frecvent ca favorite și utilizați tasta <F11> pentru a comuta rapid la pagina în care se află toate opțiunile dvs. favorite. Pentru a adăuga sau a elimina o opțiune favorită, accesați pagina sa originală și apăsați <Insert> pe opțiune. Opțiunea este marcată cu un semn de stea dacă este setată ca "favorite" (favorită).

Tweaker

avertisment Dacă sistemul va funcționa stabil cu setările de overclock/supratensiune pe care le-ați făcut depinde de configurațiile generale ale sistemului dvs. Efectuarea incorectă a overclock-ului/supratensiunii poate duce la deteriorarea procesorului, chipset-ului sau a memoriei și poate reduce durata de viață utilă a acestor componente. Această pagină este doar pentru utilizatorii avansați și vă recomandăm să nu modificați setările implicite pentru a preveni instabilitatea sistemului sau alte rezultate neașteptate. (Modificarea inadecvată a setărilor poate duce la eșecul de pornire a sistemului. Dacă se întâmplă acest lucru, ștergeți valorile CMOS și resetați placa la valorile implicite.)

  • CPU Clock Control (Controlul frecvenței procesorului)
    Vă permite să setați manual frecvența de bază a procesorului în incrementări de 1 MHz. (Implicit: Auto)

    Se recomandă insistent ca frecvența procesorului să fie setată în conformitate cu specificațiile procesorului.
  • Spread Spectrum Control (Controlul spectrului extins)
    Activează sau dezactivează CPU/PCle Spread Spectrum. (Implicit: Auto)
  • Advanced CPU Settings (Setări avansate ale procesorului)
    • Core Performance Boost (Notă)
      Vă permite să stabiliți dacă să activați tehnologia Core Performance Boost (CPB), o tehnologie de creștere a performanței procesorului. (Implicit: Auto)
    • SVM Mode (Modul SVM)
      Virtualizarea îmbunătățită de Tehnologia de Virtualizare va permite unei platforme să ruleze mai multe sisteme de operare și aplicații în partiții independente. Cu virtualizarea, un sistem de computer poate funcționa ca mai multe sisteme virtuale. (Implicit: Dezactivat)
    • AMD Cool&Quiet function (Funcția AMD Cool&Quiet)
      • Enabled (Activat)
        Permite driverului AMD Cool'n'Quiet să ajusteze dinamic frecvența ceasului CPU și VID-ul pentru a reduce producția de căldură de la computer și consumul de energie. (Implicit)
      • Disabled (Dezactivat)
        Dezactivează această funcție.
    • PPC Adjustment (Notă)
      Vă permite să fixați PState-ul procesorului. (Implicit: PState 0)
    • Global C-state Control (Notă)
      Vă permite să stabiliți dacă să lăsați procesorul să intre în stări C. Când este activat, frecvența nucleului CPU va fi redusă în timpul stării de oprire a sistemului pentru a reduce consumul de energie. (Implicit: Auto)
    • Power Supply Idle Control (Notă 1)
      Activează sau dezactivează starea Package C6.
      • Typical Current Idie (Curent tipic inactiv)
        Dezactivează această funcție.
      • Low Current Idle (Curent scăzut inactiv)
        Activează această funcție.
        Auto
        Permite BIOS-ului să configureze automat această setare. (Implicit)
    • CCD Control (Notă 1)
      Setează numărul de CCD-uri care vor fi utilizate. (Implicit: Auto)
    • Downcore Control (Controlul nucleelor reduse)
      Vă permite să selectați numărul de nuclee CPU de activat (numărul de nuclee CPU poate varia în funcție de CPU). (Implicit: Auto)
    • SMT Mode (Modul SMT)
      Vă permite să activați sau să dezactivați tehnologia CPU Simultaneous Multi-Threading. (Implicit: Auto)
    • CPPC (Notă 1)
      Activează sau dezactivează funcția CPPC. (Implicit: Auto)
    • CPPC Preferred Cores (Notă 1)
      Activează sau dezactivează funcția CPPC Preferred Cores. (Implicit: Auto)
    • Extreme Memory Profile (X.M.P.) (Notă2)
      Permite BIOS-ului să citească datele SPD de pe modulul(ele) de memorie XMP pentru a îmbunătăți performanța memoriei când este activat.
      • Disabled (Dezactivat)
        Dezactivează această funcție. (Implicit)
      • Profile1
        Utilizează setările Profile 1.
      • Profile2 (Notă2)
        Utilizează setările Profile 2.
    • XMP High Frequency Support (Notă 2)
      Vă permite să selectați nivelul de compatibilitate pentru memoria de înaltă frecvență. Acest element este configurabil numai atunci când Extreme Memory Profile (X.M.P.) este setat la Profile1 sau Profile2. (Implicit: Auto)
    • System Memory Multiplier (Multiplicatorul memoriei sistemului)
      Vă permite să setați multiplicatorul memoriei sistemului. Auto setează multiplicatorul memoriei în funcție de datele SPD ale memoriei. (Implicit: Auto)
  • Advanced Memory Settings (Setări avansate ale memoriei)
  • Memory Subtimings (Subtimpizări ale memoriei)
    • Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus Drive Strength, Data Bus Configuration (Controlul standard al timpului, Controlul avansat al timpului, Sincronizarea configurării magistralei CAD, Puterea de antrenare a magistralei CAD, Configurația magistralei de date)
      Aceste secțiuni oferă setări de sincronizare a memoriei. Notă: Sistemul dvs. poate deveni instabil sau nu poate porni după ce faceți modificări la sincronizarea memoriei. Dacă se întâmplă acest lucru, vă rugăm să resetați placa la valorile implicite încărcând valorile implicite optimizate sau ștergând valorile CMOS.
  • SPD Info (Informații SPD)
    Afișează informații despre memoria instalată.
    • CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/CPU VDDP/A_VDD18S5/DRAM Voltage (CH A/B)/DDRVPP Voltage (CH A/B)/DRAM Termination (CH A/B) (CPU Vcore/Vcore dinamic(DVID)/VCORE SOC/VCORE SOC dinamic(DVID)/CPU VDD18/CPU VDDP/A_VDD18S5/Tensiune DRAM (CH A/B)/Tensiune DDRVPP (CH A/B)/Terminație DRAM (CH A/B))
      Aceste elemente vă permit să reglați tensiunile CPU Vcore și ale memoriei.
  • CPU/VRM Settings (Setări CPU/VRM)
    Acest submeniu vă permite să configurați nivelul de calibrare Load-Line.

Setări

Imagine cu setările BIOS

  • Platform Power
    • AC BACK
      Determină starea sistemului după revenirea alimentării în urma unei pierderi de curent AC.
      • Memory (Memorie)
        Sistemul revine la ultima sa stare de veghe cunoscută la revenirea alimentării AC.
      • Always On (Întotdeauna pornit)
        Sistemul este pornit la revenirea alimentării AC.
      • Always Off (Întotdeauna oprit)
        Sistemul rămâne oprit la revenirea alimentării AC. (Implicit)
    • Power On By Keyboard
      Permite ca sistemul să fie pornit de un eveniment de trezire de la tastatura PS/2.
      Notă: Pentru a utiliza această funcție, aveți nevoie de o sursă de alimentare ATX care să furnizeze cel puțin 1A pe firul +5VSB.
      • Disabled (Dezactivat)
        Dezactivează această funcție. (Implicit)
      • Password (Parolă)
        Setați o parolă cu 1~5 caractere pentru a porni sistemul.
      • Keyboard 98 (Tastatură 98)
        Apăsați butonul POWER de pe tastatura Windows 98 pentru a porni sistemul.
      • Any key (Orice tastă)
        Apăsați orice tastă pentru a porni sistemul.
    • Power On Password
      Setați password (parola) când Power On By Keyboard este setat la Password (Parolă).
      Apăsați <Enter> pe acest element și setați o parolă cu până la 5 caractere, apoi apăsați <Enter> pentru a accepta. Pentru a porni sistemul, introduceți parola și apăsați <Enter>.
      Notă: Pentru a anula parola, apăsați <Enter> pe acest element. Când vi se solicită parola, apăsați din nou <Enter> fără a introduce parola pentru a șterge setările parolei.
    • Power On By Mouse
      Permite ca sistemul să fie pornit de un eveniment de trezire de la mouse-ul PS/2.
      Notă: Pentru a utiliza această funcție, aveți nevoie de o sursă de alimentare ATX care să furnizeze cel puțin 1A pe firul +5VSB.
      • Disabled (Dezactivat)
        Dezactivează această funcție. (Implicit)
      • Move (Mutare)
        Mutați mouse-ul pentru a porni sistemul.
      • Double Click (Dublu clic)
        Faceți dublu clic pe butonul stâng al mouse-ului pentru a porni sistemul.
    • Erp
      Determină dacă sistemul va consuma cea mai mică putere în starea S5 (oprire). (Implicit: Dezactivat)
      Notă: Când acest element este setat la Enabled (Activat), următoarele funcții vor deveni indisponibile: Resume by Alarm (Revenire după alarmă), power on by mouse (pornire prin mouse), power on by keyboard (pornire prin tastatură) și wake on LAN (trezire prin LAN).
    • Soft-Off by PWR-BTTN
      Configurează modul de oprire a computerului în modul MS-DOS folosind butonul de alimentare.
      • Instant-Off (Oprire instantanee)
        Apăsați butonul de alimentare și sistemul va fi oprit instantaneu. (Implicit)
      • Delay 4 Sec. (Întârziere 4 sec.)
        Apăsați și mențineți apăsat butonul de alimentare timp de 4 secunde pentru a opri sistemul. Dacă butonul de alimentare este apăsat mai puțin de 4 secunde, sistemul va intra în modul de suspendare.
    • Power Loading
      Activează sau dezactivează sarcina artificială. Când sursa de alimentare este la sarcină scăzută, se va activa o auto-protecție care va determina oprirea sau defectarea acesteia. Dacă se întâmplă acest lucru, vă rugăm să setați la Enabled. Auto (Activat. Automat) permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
    • Resume by Alarm
      Determină dacă sistemul va fi pornit la ora dorită. (Implicit: Dezactivat)
      Dacă este activat, setați data și ora după cum urmează:
      • Wake up day (Ziua de trezire): Porniți sistemul la o anumită oră în fiecare zi sau într-o anumită zi a lunii.
      • Wake up hour/minute/second (Ora/minutul/secunda de trezire): Setați ora la care sistemul va fi pornit automat.

Notă: Când utilizați această funcție, evitați oprirea necorespunzătoare de la sistemul de operare sau scoaterea alimentării AC, altfel setările pot să nu fie eficiente.

  • Wake on LAN
    Activează sau dezactivează funcția wake on LAN (trezire prin LAN). (Implicit: Activat)
  • High Precision Event Timer
    Activează sau dezactivează High Precision Event Timer (HPET) în sistemul de operare. (Implicit: Activat)
  • CEC 2019 Ready
    Vă permite să selectați dacă permiteți sistemului să ajusteze consumul de energie atunci când este în starea de oprire, inactivitate sau standby pentru a respecta standardele CEC (California Energy Commission) 2019. (Implicit: Dezactivat)
  • IO Ports
    • Initial Display Output
      Specifică prima inițiere a afișajului monitorului de la placa grafică PCI Express instalată sau de la grafica onboard.
      • IGD Video (Notă)
        Setează grafica onboard ca prim afișaj.
      • PCle 1 Slot
        Setează placa grafică de pe slotul PCIEX16 ca prim afișaj. (Implicit)
    • Integrated Graphics (Notă)
      Activează sau dezactivează funcția grafică onboard.
      • Auto
        BIOS-ul va activa sau dezactiva automat grafica onboard în funcție de placa grafică instalată. (Implicit)
      • Forces (Forțează)
        Activează grafica onboard.
      • Disabled (Dezactivat)
        Dezactivează grafica onboard.
    • UMA Mode (Notă)
      Specificați modul UMA.
      • Auto
        Permite BIOS-ului să configureze automat această setare. (Implicit)
      • UMA Specified (UMA Specificat)
        Setează dimensiunea bufferului de cadre UMA.
      • UMA Auto (UMA Automat)
        Setează rezoluția afișajului.
      • UMA Game Optimized (UMA Optimizat pentru jocuri)
        Ajustează dimensiunea bufferului de cadre în funcție de dimensiunea totală a memoriei sistemului.

Acest element este configurabil numai când Integrated Graphics este setat la Forces.

  • UMA Frame Buffer Size (Notă)
    Dimensiunea bufferului de cadre este cantitatea totală de memorie a sistemului alocată exclusiv controlerului grafic onboard. MS-DOS, de exemplu, va utiliza doar această memorie pentru afișare. Opțiunile sunt: Auto (implicit), 64M~2G.
    Acest element este configurabil numai când UMA Mode este setat la UMA Specified.
  • Display Resolution (Notă)
    Vă permite să setați rezoluția afișajului. Opțiunile sunt: Auto (implicit), 1920x1080 și mai jos, 2560x1600, 3840x2160. Acest element este configurabil numai când UMA Mode este setat la UMA Auto.
  • HD Audio Controller
    Activează sau dezactivează funcția audio onboard. (Implicit: Activat)
    Dacă doriți să instalați o placă audio suplimentară de la o terță parte în loc să utilizați audio onboard, setați acest element la Disabled.
  • PCIEX16 Bifurcation
    Vă permite să determinați modul în care este împărțită lățimea de bandă a slotului PCIEX16. Opțiuni: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 2x4/1x8 (Notă) PCIE 2x4/1x8, PCIE 4x4 (Notă) (Implicit: Auto)
  • Above 4G Decoding
    Activează sau dezactivează dispozitivele cu capacitate de 64 de biți pentru a fi decodate în spațiul de adrese de peste 4 GB (numai dacă sistemul dvs. acceptă decodare PCI pe 64 de biți). Setați la Enabled dacă sunt instalate mai multe plăci grafice avansate și driverele lor nu pot fi lansate la intrarea în sistemul de operare (din cauza spațiului de adrese de memorie limitat de 4 GB). (Implicit: Dezactivat)
  • Onboard LAN Controller
    Activează sau dezactivează funcția LAN onboard. (Implicit: Activat)
    Dacă doriți să instalați o placă de rețea suplimentară de la o terță parte în loc să utilizați LAN onboard, setați acest element la Disabled.
  • Super IO Configuration
    • Serial Port 1
      Activează sau dezactivează portul serial onboard. (Implicit: Activat)
  • USB Configuration
    • Legacy USB Support
      Permite utilizarea tastaturii/mouse-ului USB în MS-DOS. (Implicit: Activat)
    • XHCI Hand-off
      Determină dacă se activează funcția XHCI Hand-off pentru un sistem de operare fără suport XHCI Hand-off. (Implicit: Activat)
    • USB Mass Storage Driver Support
      Activează sau dezactivează suportul pentru dispozitivele de stocare USB. (Implicit: Activat)
    • Port 60/64 Emulation
      Activează sau dezactivează emularea porturilor I/O 64h și 60h. Aceasta ar trebui să fie activată pentru suportul complet legacy pentru tastaturi/mouse-uri USB în MS-DOS sau în sistemul de operare care nu acceptă nativ dispozitivele USB. (Implicit: Dezactivat)
    • Mass Storage Devices
      Afișează o listă a dispozitivelor de stocare în masă USB conectate. Acest element apare numai când este instalat un dispozitiv de stocare USB.
  • NVMe Configuration
    Afișează informații despre SSD-ul dvs. M.2 NVME PCle dacă este instalat.
  • SATA Configuration
    • SATA Mode
      Activează sau dezactivează RAID pentru controlerele SATA integrate în Chipset sau configurează controlerele SATA în modul AHCI.
      • RAID
        Activează RAID pentru controlerul SATA.
      • АНСI
        Configurează controlerele SATA în modul AHCI. Advanced Host Controller Interface (AHCI) este o specificație de interfață care permite driverului de stocare să activeze funcții Serial ATA avansate, cum ar fi Native Command Queuing și hot plug. (Implicit)
    • NVMe RAID mode
      Vă permite să determinați dacă să utilizați SSD-urile dvs. M.2 NVMe PCle pentru a configura RAID. (Implicit: Dezactivat)
    • Chipset SATA Port Enable
      Activează sau dezactivează controlerele SATA integrate. (Implicit: Activat)
    • Chipset SATA Port 0/1/2/3
      Afișează informațiile despre dispozitivul(ele) SATA conectat(e).
  • Network Stack Configuration
    • Network Stack
      Dezactivează sau activează boot-area de la rețea pentru a instala un sistem de operare în format GPT, cum ar fi instalarea sistemului de operare de pe serverul Windows Deployment Services. (Implicit: Dezactivat)
    • IPv4 PXE Support
      Activează sau dezactivează suportul IPv4 PXE. Acest element este configurabil numai când Network Stack este activat.
    • IPv4 HTTP Support
      Activează sau dezactivează suportul de boot HTTP pentru IPv4. Acest element este configurabil numai când Network Stack este activat.
    • IPv6 PXE Support
      Activează sau dezactivează suportul IPv6 PXE. Acest element este configurabil numai când Network Stack este activat.
    • IPv6 HTTP Support
      Activează sau dezactivează suportul de boot HTTP pentru IPv6. Acest element este configurabil numai când Network Stack este activat.
    • PXE boot wait time
      Vă permite să configurați cât timp să așteptați înainte de a putea apăsa <Esc> pentru a întrerupe boot-area PXE. Acest element este configurabil numai când Network Stack este activat. (Implicit: 0)
    • Media detect count
      Vă permite să setați numărul de ori pentru a verifica prezența suportului media. Acest element este configurabil numai când Network Stack este activat. (Implicit: 1)
  • Realtek PCle GBE Family Controller
    Acest submeniu oferă informații despre configurația LAN și opțiunile de configurare conexe.
  • Miscellaneous
    • LEDs in System Power On State
      Vă permite să activați sau să dezactivați iluminarea LED-urilor plăcii de bază când sistemul este pornit.
      • Off (Oprit)
        Dezactivează modul de iluminare selectat când sistemul este pornit.
      • On (Pornit)
        Activează modul de iluminare selectat când sistemul este pornit. (Implicit)
    • LEDs in Sleep, Hibernation, and Soft Off States
      Vă permite să setați modul de iluminare al LED-urilor plăcii de bază în starea S3/S4/S5 a sistemului.
      Acest element este configurabil când LEDs in System Power On State este setat la On.
      • Off (Oprit)
        Dezactivează modul de iluminare selectat când sistemul intră în starea S3/S4/S5. (Implicit)
      • On (Pornit)
        Activează modul de iluminare selectat când sistemul intră în starea S3/S4/S5.
    • PCle Slot Configuration
      Vă permite să setați modul de funcționare al sloturilor PCI Express la Gen 1, Gen 2 sau Gen 3. Modul de funcționare efectiv este supus specificațiilor hardware ale fiecărui slot. Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
    • 3DMark01 Enhancement
      Vă permite să determinați dacă să îmbunătățiți performanța unor benchmark-uri legacy. (Implicit: Dezactivat)
    • IOMMU
      Activează sau dezactivează suportul AMD IOMMU. (Implicit: Auto)
    • AMD CPU fTPM
      Activează sau dezactivează funcția TPM 2.0 integrată în procesorul AMD. (Implicit: Dezactivat)
  • Trusted Computing
    Activează sau dezactivează Trusted Platform Module (TPM).
  • AMD CBS
    Acest submeniu oferă opțiuni de configurare legate de AMD CBS.
  • PC Health
    • Reset Case Open Status
      • Disabled (Dezactivat)
        Păstrează sau șterge înregistrarea stării anterioare de intruziune în carcasă. (Implicit)
      • Enabled (Activat)
        Șterge înregistrarea stării anterioare de intruziune în carcasă, iar câmpul Case Open va afișa "No" la următoarea boot-are.
    • Case Open
      Afișează starea de detectare a dispozitivului de detectare a intruziunilor în carcasă atașat la header-ul Cl al plăcii de bază. Dacă capacul carcasei sistemului este îndepărtat, acest câmp va afișa "Yes", altfel va afișa "No". Pentru a șterge înregistrarea stării de intruziune în carcasă, setați Reset Case Open Status la Enabled, salvați setările în CMOS și apoi reporniți sistemul.
    • CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
      Afișează tensiunile curente ale sistemului.
  • Smart Fan 5
    • Monitor
      Vă permite să selectați o țintă de monitorizat și să faceți ajustări suplimentare. (Implicit: CPU FAN)
    • Fan Speed Control
      Vă permite să determinați dacă să activați funcția de control al vitezei ventilatorului și să ajustați viteza ventilatorului.
      • Normal
        Permite ventilatorului să funcționeze la viteze diferite în funcție de temperatură. Puteți ajusta viteza ventilatorului cu System Information Viewer în funcție de cerințele sistemului dvs. (Implicit)
      • Silent (Silențios)
        Permite ventilatorului să funcționeze la viteze mici.
      • Manual
        Vă permite să controlați viteza ventilatorului în graficul curbei.
      • Full Speed (Viteză maximă)
        Permite ventilatorului să funcționeze la viteze maxime.
    • Fan Control Use Temperature Input
      Vă permite să selectați temperatura de referință pentru controlul vitezei ventilatorului.
    • Temperature Interval
      Vă permite să selectați intervalul de temperatură pentru schimbarea vitezei ventilatorului.
    • Fan Control mode
      • Auto
        Permite BIOS-ului să detecteze automat tipul de ventilator instalat și setează modul optim de control. (Implicit)
      • Voltage (Tensiune)
        Modul de tensiune este recomandat pentru un ventilator cu 3 pini.
      • PWM
        Modul PWM este recomandat pentru un ventilator cu 4 pini.
    • Fan Stop
      Activează sau dezactivează funcția de oprire a ventilatorului. Puteți seta limita de temperatură folosind curba de temperatură. Ventilatorul se oprește când temperatura este mai mică decât limita. (Implicit: Dezactivat)
    • Temperature
      Afișează temperatura curentă a zonei țintă selectate.
    • Fan Speed
      Afișează vitezele curente ale ventilatorului.
    • Temperature Warning Control
      Setează pragul de avertizare pentru temperatură. Când temperatura depășește pragul, BIOS-ul va emite un sunet de avertizare. Opțiunile sunt: Disabled (implicit), 60°C/140°F, 70°C/158°F, 80°C/176°F, 90°C/194°F.
    • Fan Fail Warning
      Permite sistemului să emită un sunet de avertizare dacă ventilatorul nu este conectat sau nu funcționează. Verificați starea ventilatorului sau conexiunea ventilatorului când se întâmplă acest lucru. (Implicit: Dezactivat)

(Notă) Acest element este prezent numai când instalați un procesor care acceptă această caracteristică.
(Notă 1) Acest element este prezent numai când instalați un procesor care acceptă această caracteristică.
(Notă 2) Acest element este prezent numai când instalați un procesor și un modul de memorie care acceptă această caracteristică.

Informații sistem

Această secțiune oferă informații despre modelul plăcii de bază și versiunea BIOS-ului. Puteți selecta, de asemenea, limba implicită utilizată de BIOS și puteți seta manual ora sistemului.
Informații sistem

  • Limba sistemului
    Selectează limba implicită utilizată de BIOS.
  • Data sistemului
    Setează data sistemului. Formatul datei este săptămâna (doar pentru citire), luna, ziua și anul. Utilizați <Enter> pentru a comuta între câmpurile Lună, Zi și An și utilizați tasta <Page Up> sau <Page Down> pentru a seta valoarea dorită.
  • Ora sistemului
    Setează ora sistemului. Formatul orei este oră, minut și secundă. De exemplu, ora 13:00 este 13:00:00. Utilizați <Enter> pentru a comuta între câmpurile Oră, Minut și Secundă și utilizați tasta <Page Up> sau <Page Down> pentru a seta valoarea dorită.
  • Nivel de acces
    Afișează nivelul curent de acces, în funcție de tipul de protecție cu parolă utilizat. (Dacă nu este setată nicio parolă, implicit va fi afișat Administrator.) Nivelul Administrator vă permite să faceți modificări tuturor setărilor BIOS; nivelul Utilizator vă permite să faceți modificări numai anumitor setări BIOS, dar nu tuturor.
  • Informații despre dispozitivele conectate
    Afișează informații despre dispozitivele SATA, PCI Express și M.2 dacă sunt instalate.
  • Q-Flash
    Vă permite să accesați utilitarul Q-Flash pentru a actualiza BIOS-ul sau a face o copie de rezervă a configurației curente a BIOS-ului.

Boot

Boot

  • Priorități opțiuni de boot
    Specifică ordinea generală de bootare de pe dispozitivele disponibile. Dispozitivele de stocare amovibile care acceptă formatul GPT vor avea prefixul "UEFI:" pe lista de dispozitive de bootare. Pentru a boot-a de pe un sistem de operare care acceptă partiționarea GPT, selectați dispozitivul prefixat cu "UEFI:".
    Sau, dacă doriți să instalați un sistem de operare care acceptă partiționarea GPT, cum ar fi Windows 10 64-bit, selectați unitatea optică care conține discul de instalare Windows 10 64-bit și are prefixul "UEFI:".
  • Bootup NumLock State
    Activează sau dezactivează funcția Numlock de pe tastatura numerică a tastaturii după POST. (Implicit: Activat)
  • Opțiune de securitate
    Specifică dacă este necesară o parolă de fiecare dată când sistemul bootează sau numai când intrați în BIOS Setup. După configurarea acestui element, setați parola/parolele sub elementul Parola administrator/Parola utilizator.
    • Configurare
      Este necesară o parolă doar pentru a intra în programul de configurare BIOS.
    • Sistem
      Este necesară o parolă pentru a boot-a sistemul și pentru a intra în programul de configurare BIOS. (Implicit)
  • Full Screen LOGO Show
    Vă permite să stabiliți dacă să afișați sigla GIGABYTE la pornirea sistemului. Dezactivat omite sigla GIGABYTE când pornește sistemul. (Implicit: Activat)
  • Fast Boot
    Activează sau dezactivează Fast Boot pentru a scurta procesul de bootare al sistemului de operare. Ultra Fast oferă cea mai rapidă viteză de bootare. (Implicit: Dezactivat)
  • SATA Support
    • Last Boot SATA Devices Only
      Cu excepția unității de bootare anterioare, toate dispozitivele SATA sunt dezactivate înainte de finalizarea procesului de bootare a sistemului de operare. (Implicit)
    • All SATA Devices
      Toate dispozitivele SATA sunt funcționale în sistemul de operare și în timpul POST.

Acest element este configurabil numai când Fast Boot este setat pe Enabled sau Ultra Fast.

  • NVMe Support
    Vă permite să activați sau să dezactivați dispozitivul/dispozitivele NVMe. (Implicit: Activat)
    Acest element este configurabil numai când Fast Boot este setat pe Enabled sau Ultra Fast.
  • VGA Support
    Vă permite să selectați ce tip de sistem de operare să booteze.
    • Auto
      Activează doar ROM-ul opțiunii moștenite.
    • EFI Driver
      Activează ROM-ul opțiunii EFI. (Implicit)

Acest element este configurabil numai când Fast Boot este setat pe Enabled sau Ultra Fast.

  • USB Support
    • Disabled
      Toate dispozitivele USB sunt dezactivate înainte de finalizarea procesului de bootare al sistemului de operare.
    • Full Initial
      Toate dispozitivele USB sunt funcționale în sistemul de operare și în timpul POST. (Implicit)
    • Partial Initial
      O parte din dispozitivele USB sunt dezactivate înainte de finalizarea procesului de bootare al sistemului de operare.

Acest element este configurabil numai când Fast Boot este setat pe Enabled. Această funcție este dezactivată când Fast Boot este setat pe Ultra Fast.

  • PS2 Devices Support
    • Disabled
      Toate dispozitivele PS/2 sunt dezactivate înainte de finalizarea procesului de bootare al sistemului de operare.
    • Enabled
      Toate dispozitivele PS/2 sunt funcționale în sistemul de operare și în timpul POST. (Implicit)

Acest element este configurabil numai când Fast Boot este setat pe Enabled. Această funcție este dezactivată când Fast Boot este setat pe Ultra Fast.

  • NetWork Stack Driver Support
    • Disabled
      Dezactivează bootarea de la rețea. (Implicit)
    • Enabled
      Activează bootarea de la rețea.

Acest element este configurabil numai când Fast Boot este setat pe Enabled sau Ultra Fast.

  • CSM Support
    Activează sau dezactivează UEFI CSM (Compatibility Support Module) pentru a accepta un proces de bootare PC moștenit.
    • Disabled
      Dezactivează UEFI CSM și acceptă doar procesul de bootare UEFI BIOS.
    • Enabled
      Activează UEFI CSM. (Implicit)
  • LAN PXE Boot Option ROM
    Vă permite să selectați dacă să activați ROM-ul opțiunii moștenite pentru controlerul LAN. (Implicit: Dezactivat)
    Acest element este configurabil numai când CSM Support este setat pe Enabled.
  • Storage Boot Option Control
    Vă permite să selectați dacă să activați UEFI sau ROM-ul opțiunii moștenite pentru controlerul dispozitivului de stocare.
    • Disabled
      Dezactivează ROM-ul opțiunii.
    • UEFI Only
      Activează doar ROM-ul opțiunii UEFI. (Implicit)
    • Legacy Only
      Activează doar ROM-ul opțiunii moștenite.

Acest element este configurabil numai când CSM Support este setat pe Enabled.

  • Other PCI Device ROM Priority
    Vă permite să selectați dacă să activați UEFI sau ROM-ul opțiunii Legacy pentru controlerul dispozitivului PCI, altul decât controlerele LAN, ale dispozitivului de stocare și grafice.
    • Disabled
      Dezactivează ROM-ul opțiunii.
    • UEFI Only
      Activează doar ROM-ul opțiunii UEFI. (Implicit)
    • Legacy Only
      Activează doar ROM-ul opțiunii moștenite.

Acest element este configurabil numai când CSM Support este setat pe Enabled.

  • Administrator Password
    Vă permite să configurați o parolă de administrator. Apăsați <Enter> pe acest element, introduceți parola și apoi apăsați <Enter>. Vi se va solicita să confirmați parola. Introduceți din nou parola și apăsați <Enter>. Trebuie să introduceți parola de administrator (sau parola de utilizator) la pornirea sistemului și când intrați în BIOS Setup. Spre deosebire de parola de utilizator, parola de administrator vă permite să faceți modificări tuturor setărilor BIOS.
  • User Password
    Vă permite să configurați o parolă de utilizator. Apăsați <Enter> pe acest element, introduceți parola și apoi apăsați <Enter>. Vi se va solicita să confirmați parola. Introduceți din nou parola și apăsați <Enter>. Trebuie să introduceți parola de administrator (sau parola de utilizator) la pornirea sistemului și când intrați în BIOS Setup. Cu toate acestea, parola de utilizator vă permite să faceți modificări doar anumitor setări BIOS, dar nu tuturor. Pentru a anula parola, apăsați <Enter> pe elementul parolei și când vi se solicită parola, introduceți-o mai întâi pe cea corectă. Când vi se solicită o parolă nouă, apăsați <Enter> fără a introduce nicio parolă. Apăsați din nou <Enter> când vi se solicită confirmarea.
    NOTĂ: Înainte de a seta parola de utilizator, asigurați-vă că setați mai întâi parola de administrator.
  • Secure Boot
    Vă permite să activați sau să dezactivați Secure Boot și să configurați setările aferente. Acest element este configurabil numai când CSM Support este setat pe Disabled.
    • Preferred Operating Mode
      Vă permite să selectați dacă să intrați în modul Ușor sau în modul Avansat după ce intrați în BIOS Setup. Auto intră în modul BIOS unde a fost ultima dată. (Implicit: Auto)

Salvare și ieșire

Salvare și ieșire

  • Salvare și ieșire din configurare
    Apăsați <Enter> pe acest element și selectați Yes (Da). Aceasta salvează modificările în CMOS și iese din programul de configurare BIOS. Selectați No (Nu) sau apăsați <Esc> pentru a reveni la meniul principal de configurare BIOS.
  • Ieșire fără salvare
    Apăsați <Enter> pe acest element și selectați Yes (Da). Aceasta iese din configurarea BIOS fără a salva modificările efectuate în configurarea BIOS în CMOS. Selectați No (Nu) sau apăsați <Esc> pentru a reveni la meniul principal de configurare BIOS.
  • Încărcare valori implicite optimizate
    Apăsați <Enter> pe acest element și selectați Yes (Da) pentru a încărca setările implicite optime ale BIOS-ului. Setările implicite ale BIOS-ului ajută sistemul să funcționeze în stare optimă. Încărcați întotdeauna valorile implicite optimizate după actualizarea BIOS-ului sau după ștergerea valorilor CMOS.
  • Boot Override
    Vă permite să selectați un dispozitiv pentru a boot-a imediat. Apăsați <Enter> pe dispozitivul pe care îl selectați și selectați Yes (Da) pentru a confirma. Sistemul dvs. va reporni automat și va boot-a de pe acel dispozitiv.
  • Save Profiles
    Această funcție vă permite să salvați setările BIOS curente într-un profil. Puteți crea până la 8 profiluri și să le salvați ca Setup Profile 1~ Setup Profile 8. Apăsați <Enter> pentru a finaliza. Sau puteți selecta Select File in HDD/FDD/USB (Selectați fișierul de pe HDD/FDD/USB) pentru a salva profilul pe dispozitivul dvs. de stocare.
  • Load Profiles
    Dacă sistemul dvs. devine instabil și ați încărcat setările implicite ale BIOS-ului, puteți utiliza această funcție pentru a încărca setările BIOS dintr-un profil creat anterior, fără bătăile de cap ale reconfigurării setărilor BIOS. Mai întâi selectați profilul pe care doriți să îl încărcați și apoi apăsați <Enter> pentru a finaliza. Puteți selecta Select File in HDD/FDD/USB (Selectați fișierul de pe HDD/FDD/USB) pentru a introduce profilul creat anterior de pe dispozitivul dvs. de stocare sau pentru a încărca profilul creat automat de BIOS, cum ar fi revenirea setărilor BIOS la ultimele setări care au funcționat corect (ultima înregistrare bună cunoscută).

Configurarea unui set RAID

Niveluri RAID

RAID 0 RAID 1 RAID 10
Numărul minim de hard disk-uri ≥2 2 4
Capacitatea matricei Numărul de hard disk-uri *
Dimensiunea celui mai mic hard disk		 Dimensiunea celui mai mic hard disk (Numărul de hard disk-uri/2) *
Dimensiunea celui mai mic hard disk
Toleranță la erori Nu Da Da

Înainte de a începe, pregătiți următoarele elemente:

  • Cel puțin două hard disk-uri SATA sau SSD-uri. (Notă) (Pentru a asigura o performanță optimă, se recomandă să utilizați două hard disk-uri cu model și capacitate identice).
  • Disc de instalare Windows.
  • O unitate USB.

Configurarea controlerului SATA integrat

  1. Instalarea hard disk-urilor SATA în computer
    Instalați hard disk-urile/SSD-urile în conectorii SATA/M.2 de pe placa de bază. Apoi conectați conectorii de alimentare de la sursa de alimentare la hard disk-uri.
  2. Configurarea modului controlerului SATA în BIOS Setup
    Asigurați-vă că configurați corect modul controlerului SATA în BIOS Setup.
    Pași:
    Porniți computerul și apăsați <Delete> pentru a intra în BIOS Setup în timpul POST (Power-On Self-Test). Sub Settings\IO Ports, setați SATA Configuration\SATA Mode la RAID. Apoi salvați setările și reporniți computerul. (Dacă doriți să utilizați SSD-uri NVMe PCle pentru a configura RAID, asigurați-vă că setați NVMe RAID mode la Enabled.)
    informații Meniurile BIOS Setup descrise în această secțiune pot diferi de setările exacte pentru placa dvs. de bază. Opțiunile reale ale meniului BIOS Setup pe care le veți vedea depind de placa de bază pe care o aveți și de versiunea BIOS-ului.
  3. Configurare UEFI RAID
    Pași:
    1. În BIOS Setup, accesați Boot și setați CSM Support la Disabled. Salvați modificările și ieșiți din BIOS Setup.
    2. După repornirea sistemului, intrați din nou în BIOS Setup. Apoi intrați în submeniul Settings\IO Ports\RAIDXpert2 Configuration Utility.
    3. Pe ecranul RAIDXpert2 Configuration Utility, apăsați <Enter> pe Array Management pentru a intra în ecranul Create Array. Apoi, selectați un nivel RAID. Nivelurile RAID acceptate includ RAID 0, RAID 1 și RAID 10 (selecțiile disponibile depind de numărul de hard disk-uri instalate). Apoi, apăsați <Enter> pe Select Physical Disks pentru a intra în ecranul Select Physical Disks.
    4. Pe ecranul Select Physical Disks, selectați hard disk-urile care vor fi incluse în matricea RAID și setați-le la Enabled. Apoi, utilizați tasta săgeată în jos pentru a trece la Apply Changes și apăsați <Enter>. Apoi reveniți la ecranul anterior și setați Select CacheTagSize, Read Cache Policy și Write Cache Policy.
    5. Treceți la Create Array și apăsați <Enter> pentru a începe.
    6. După finalizare, veți fi readus la ecranul Array Management. Sub Manage Array Properties puteți vedea noul volum RAID și informații despre nivelul RAID, numele matricei, capacitatea matricei etc.

(Notă) Un SSD M.2 PCle nu poate fi utilizat pentru a configura un set RAID nici cu un hard disk SATA.

Instalați driverul RAID și sistemul de operare

Cu setările corecte ale BIOS-ului, sunteți gata să instalați sistemul de operare.

Instalarea sistemului de operare
Deoarece unele sisteme de operare includ deja driverul RAID, nu trebuie să instalați un driver RAID separat în timpul procesului de instalare Windows. După instalarea sistemului de operare, vă recomandăm să instalați toate driverele necesare din GIGABYTE APP Center pentru a asigura performanța și compatibilitatea sistemului. Dacă sistemul de operare care urmează să fie instalat necesită să furnizați un driver RAID suplimentar în timpul procesului de instalare a sistemului de operare, consultați pașii de mai jos:

  1. Accesați site-ul web GIGABYTE, navigați la pagina web a modelului plăcii de bază, descărcați fișierul AMD RAID Preinstall Driver de pe pagina Support\Download\SATA RAID/AHCI, dezarhivați fișierul și copiați fișierele pe unitatea dvs. USB.
  2. Porniți de pe discul de instalare Windows și efectuați pașii standard de instalare a sistemului de operare. Când apare ecranul care vă solicită să încărcați driverul, selectați Browse (Răsfoire).
  3. Introduceți unitatea USB și apoi navigați la locația driverului. Selectați mai întâi AMD-RAID Bottom Device și faceți clic pe Next (Următorul) pentru a încărca driverul. Apoi selectați AMD-RAID Controller și faceți clic pe Next (Următorul) pentru a încărca driverul. În cele din urmă, continuați instalarea sistemului de operare.

Vă rugăm să vizitați site-ul web GIGABYTE pentru detalii despre configurarea unei matrice RAID.

Instalarea driverelor

După ce instalați sistemul de operare, o casetă de dialog va apărea în colțul din dreapta jos al desktopului, întrebându-vă dacă doriți să descărcați și să instalați driverele și aplicațiile GIGABYTE prin APP Center. Faceți clic pe Install (Instalare) pentru a continua cu instalarea. (În BIOS Setup, asigurați-vă că Advanced\APP Center Download & Install Configuration\APP Center Download & Install este setat la Enabled.)

Când apare caseta de dialog Acord de licență pentru utilizatorul final, apăsați <Accept> pentru a instala APP Center. Pe ecranul APP Center, selectați driverele și aplicațiile pe care doriți să le instalați și faceți clic pe Install (Instalare).

informații Înainte de instalare, asigurați-vă că sistemul este conectat la internet.
Vă rugăm să vizitați site-ul web GIGABYTE pentru mai multe informații despre depanare.

Contactați-ne

GIGA-BYTE TECHNOLOGY CO., LTD.
Adresă: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tech, and Non-Tech. Support (Sales/Marketing): https://esupport.gigabyte.com
WEB address (English): https://www.gigabyte.com
WEB address (Chinese): https://www.gigabyte.com/tw

GIGABYTE eSupport
Pentru a trimite o întrebare tehnică sau non-tehnică (vânzări/marketing), vă rugăm să accesați: https://esupport.gigabyte.com

Pentru mai multe detalii despre produs, vă rugăm să vizitați site-ul web GIGABYTE.

Referințe

Descărcați manualul

Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.

Descărcați Manual GIGABYTE A520M S2H

Limbi disponibile

Manuale conexe pentru Gigabyte A520M S2H

Cuprins
