Priručnik za GIGABYTE A520M S2H

Sadržaj

Identifikacija revizije vaše matične ploče

Broj revizije na vašoj matičnoj ploči izgleda ovako: "REV:X X." Na primjer, "REV: 1.0" znači da je revizija matične ploče 1 0. Provjerite reviziju svoje matične ploče prije ažuriranja BIOS-a matične ploče, upravljačkih programa ili kada tražite tehničke informacije.
Primjer:
Identifikacija revizije vaše matične ploče - primjer

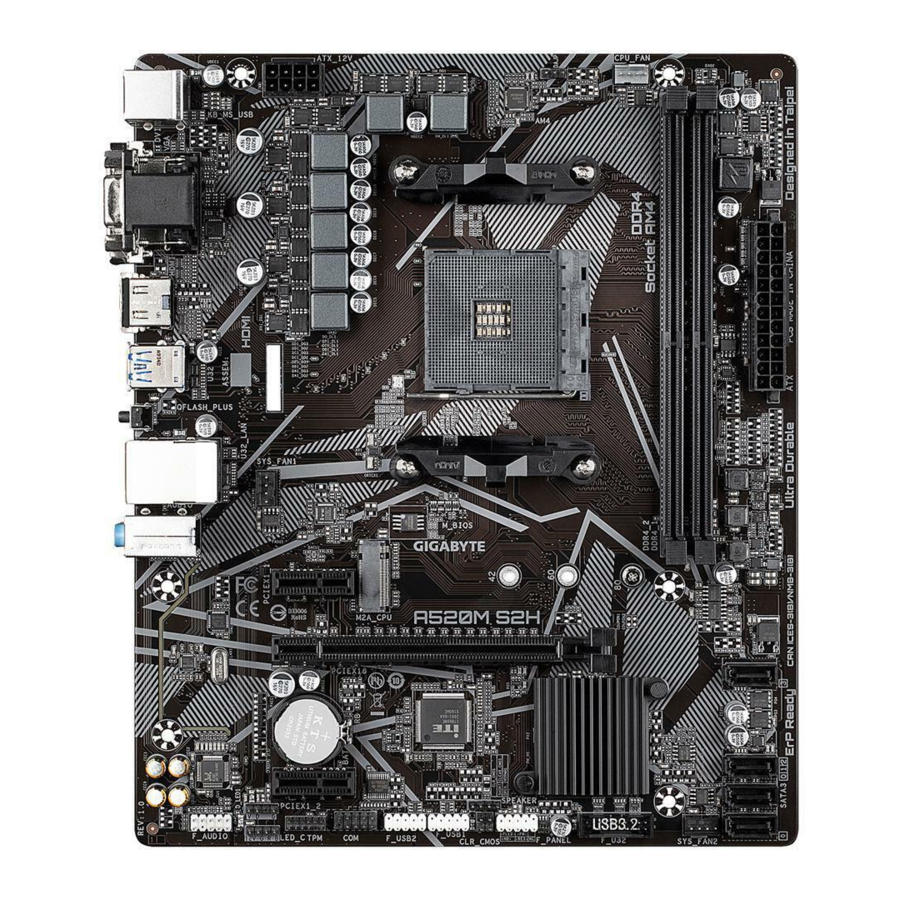

Raspored matične ploče A520M S2H

Raspored matične ploče

Instalacija hardvera

Mjere opreza pri instalaciji

Matična ploča sadrži brojne osjetljive elektroničke krugove i komponente koje se mogu oštetiti kao posljedica elektrostatskog pražnjenja (ESD). Prije instalacije pažljivo pročitajte korisnički priručnik i slijedite ove postupke:

  • Prije instalacije provjerite je li kućište prikladno za matičnu ploču.
  • Prije instalacije nemojte uklanjati niti oštetiti naljepnicu S/N (serijski broj) matične ploče ili jamstvenu naljepnicu koju je osigurao vaš dobavljač. Ove su naljepnice potrebne za potvrdu valjanosti jamstva.
  • Uvijek isključite napajanje izmjeničnom strujom tako da iskopčate kabel za napajanje iz utičnice prije instaliranja ili uklanjanja matične ploče ili drugih hardverskih komponenti.
  • Kada spajate hardverske komponente na unutarnje priključke na matičnoj ploči, provjerite jesu li čvrsto i sigurno spojene.
  • Kada rukujete s matičnom pločom, izbjegavajte dodirivanje metalnih vodova ili priključaka.
  • Najbolje je nositi narukvicu za zaštitu od elektrostatskog pražnjenja (ESD) kada rukujete elektroničkim komponentama kao što su matična ploča, CPU ili memorija. Ako nemate ESD narukvicu, držite ruke suhima i prvo dodirnite metalni predmet kako biste uklonili statički elektricitet.
  • Prije instaliranja matične ploče, stavite je na antistatičku podlogu ili u spremnik za zaštitu od elektrostatskog pražnjenja.
  • Prije spajanja ili iskopčavanja kabela za napajanje s matične ploče, provjerite je li napajanje isključeno.
  • Prije uključivanja provjerite je li napon napajanja postavljen u skladu s lokalnim standardom napona.
  • Prije korištenja proizvoda provjerite jesu li svi kabeli i priključci za napajanje vaših hardverskih komponenti spojeni.
  • Kako biste spriječili oštećenje matične ploče, nemojte dopustiti da vijci dođu u dodir s krugom matične ploče ili njezinim komponentama.
  • Provjerite da nema preostalih vijaka ili metalnih komponenti na matičnoj ploči ili unutar kućišta računala.
  • Nemojte postavljati računalni sustav na neravnu površinu.
  • Nemojte postavljati računalni sustav u okruženje s visokom temperaturom ili vlagom.
  • Uključivanje računala tijekom procesa instalacije može dovesti do oštećenja komponenti sustava, kao i do fizičke ozljede korisnika.
  • Ako niste sigurni u bilo koji korak instalacije ili imate problem vezan uz korištenje proizvoda, obratite se certificiranom računalnom tehničaru.
  • Ako koristite adapter, produžni kabel za napajanje ili razdjelnik, obavezno se posavjetujte s uputama za instalaciju i/ili uzemljenje.

Specifikacije proizvoda

CPU
  • AMD Socket AM4, podrška za:
    AMD Ryzen™ 5000 G-Series procesore/
    AMD Ryzen™ 5000 Series procesore/
    AMD Ryzen™ 4000 G-Series procesore/
    AMD Ryzen™ 3000 Series procesore
    (Posjetite web stranicu GIGABYTE za najnoviji popis podržanih CPU-a)
Čipset
  • AMD A520
Memorija
  • 2 x DDR4 DIMM utora koji podržavaju do 64 GB (32 GB pojedinačni DIMM kapacitet) sistemske memorije
  • Podrška za DDR4 3200/2933/2667/2400/2133 MT/s memorijske module
  • Dvokanalna memorijska arhitektura
  • Podrška za ECC Un-buffered DIMM 1Rx8/2Rx8 memorijske module
  • Podrška za non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memorijske module
  • Podrška za Extreme Memory Profile (XMP) memorijske module
    (Posjetite web stranicu GIGABYTE za najnovije podržane brzine memorije i memorijske module.)
Ugrađena grafika
  • Integrirani grafički procesor:
    • 1 x D-Sub priključak, podržava maksimalnu rezoluciju od 1920x1200@60 Hz
    • 1 x DVI-D priključak, podržava maksimalnu rezoluciju od 1920x1200@60 Hz
      • DVI-D priključak ne podržava D-Sub vezu putem adaptera.
    • 1 x HDMI priključak, podržava maksimalnu rezoluciju od 4096x2160@60 Hz
      • Podrška za HDMI 2.1 verziju, HDCP 2.3 i HDR.
  • Podrška za do 3 zaslona istovremeno
  • Maksimalna dijeljena memorija od 16 GB
Audio
  • Realtek® audio CODEC
  • High Definition Audio
  • 2/4/5.1/7.1-kanalni
    • Možete promijeniti funkcionalnost audio priključka pomoću audio softvera. Za konfiguriranje 7.1-kanalnog zvuka, pristupite audio softveru za audio postavke.
LAN
  • Realtek® GbE LAN čip (1 Gbps/100 Mbps)
Utori za proširenje
  • CPU:
    • 1 x PCI Express x16 utor, podržava PCIe 3.0 i radi na x16
  • Čipset:
    • 2 x PCI Express x1 utora, podržavaju PCIe 3.0
Sučelje za pohranu
  • CPU:
    • 1 x M.2 priključak (Socket 3, M key, type 2242/2260/2280 SATA i PCIe 3.0 x4/x2 SSD podrška)
  • Čipset:
    • 4 x SATA 6Gb/s priključaka
    • Podrška za RAID 0, RAID 1 i RAID 10
USB
  • CPU:
    • 4 x USB 3.2 Gen 1 priključaka na stražnjoj ploči
  • Čipset:
    • 2 x USB 3.2 Gen 1 priključka dostupna putem unutarnjeg USB konektora
    • 6 x USB 2.0/1.1 priključaka (2 priključka na stražnjoj ploči, 4 priključka dostupna putem unutarnjih USB konektora)
Unutarnji priključci
  • 1 x 24-pinski ATX glavni priključak za napajanje
  • 1 x 8-pinski ATX 12V priključak za napajanje
  • 1 x header ventilatora CPU-a
  • 2 x headera ventilatora sustava
  • 1 x adresabilni header LED trake
  • 1 x RGB header LED trake
  • 1 x M.2 Socket 3 priključak
  • 4 x SATA 6Gb/s priključaka
  • 1 x header prednje ploče
  • 1 x audio header prednje ploče
  • 1 x USB 3.2 Gen 1 header
  • 2 x USB 2.0/1.1 headera
  • 1 x Trusted Platform Module (TPM) header (2x6 pin, samo za GC-TPM2.0_S modul)
  • 1 x header serijskog porta
  • 1 x header zvučnika
  • 1 x header upada u kućište
  • 1 x Clear CMOS kratkospojnik
Priključci stražnje ploče
  • 1 x PS/2 priključak za tipkovnicu/miš
  • 1 x D-Sub priključak
  • 1 x DVI-D priključak
  • 1 x HDMI priključak
  • 4 x USB 3.2 Gen 1 priključka
  • USB 2.0/1.1 priključci
  • 1 x RJ-45 priključak
  • 1 x Q-Flash Plus tipka
  • 3 x audio priključka
I/O kontroler
  • iTE® I/O kontrolerski čip
Hardverski monitor
  • Detekcija napona
  • Detekcija temperature
  • Detekcija brzine ventilatora
  • Upozorenje na pregrijavanje
  • Upozorenje na kvar ventilatora
  • Kontrola brzine ventilatora
    • Podrška za funkciju kontrole brzine ventilatora ovisit će o ventilatoru koji instalirate.
BIOS
  • 1 x 128 Mbit flash
  • Korištenje licenciranog AMI UEFI BIOS-a
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACP' 5.0
Jedinstvene značajke
  • Podrška za APP Center
    * Dostupne aplikacije u APP Center mogu se razlikovati ovisno o modelu matične ploče. Podržane funkcije svake aplikacije također se mogu razlikovati ovisno o specifikacijama matične ploče.
    • @BIOS
    • EasyTune
    • RGB Fusion
    • Smart Backup
    • System Information Viewer
  • Podrška za Q-Flash Plus
  • Podrška za Q-Flash
Priloženi softver
  • Norton® Internet Security (OEM verzija)
  • Softver za upravljanje propusnošću LAN-a
Operativni sustav
  • Podrška za Windows 11 64-bitni
  • Podrška za Windows 10 64-bitni
Faktor oblika
  • Micro ATX faktor oblika; 24,4 cm x 20,5 cm

* GIGABYTE zadržava pravo izmjene specifikacija proizvoda i informacija vezanih uz proizvod bez prethodne najave.
Posjetite web stranicu GIGABYTE za popise podrške za CPU, memorijske module, SSD-ove i M.2 uređaje.

Posjetite stranicu SERVIS/PODRŠKA/Utility na web stranici GIGABYTE za preuzimanje najnovije verzije aplikacija.

Instalacija CPU-a

oprez Pročitajte sljedeće smjernice prije nego što počnete instalirati CPU:

  • Provjerite podržava li matična ploča CPU.
    (Posjetite web stranicu GIGABYTE za najnoviji popis podržanih CPU-a.)
  • Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije instaliranja CPU-a kako biste spriječili oštećenje hardvera.
  • Pronađite pin jedan od CPU-a. CPU se ne može umetnuti ako je pogrešno usmjeren.
  • Nanesite ravnomjeran i tanak sloj termalne paste na površinu CPU-a.
  • Nemojte uključivati računalo ako hladnjak CPU-a nije instaliran, inače može doći do pregrijavanja i oštećenja CPU-a.
  • Postavite frekvenciju glavnog CPU-a u skladu sa specifikacijama CPU-a. Ne preporučuje se postavljanje frekvencije sistemske sabirnice iznad hardverskih specifikacija jer ne ispunjava standardne zahtjeve za periferne uređaje. Ako želite postaviti frekvenciju iznad standardnih specifikacija, učinite to u skladu sa svojim hardverskim specifikacijama, uključujući CPU, grafičku karticu, memoriju, tvrdi disk itd.

Instaliranje CPU-a
Potpuno podignite polugu za zaključavanje utičnice CPU-a. Pronađite pin jedan (označen malim trokutom) utičnice CPU-a i CPU-a. Nakon što je CPU postavljen u utičnicu, stavite jedan prst na sredinu CPU-a, spuštajući polugu za zaključavanje i pričvršćujući je u potpuno zaključani položaj.
Instaliranje CPU-a
upozorenje Nemojte na silu gurati CPU u utičnicu CPU-a prije nego što se podigne poluga za zaključavanje utičnice CPU-a, inače može doći do oštećenja CPU-a i utičnice CPU-a.

Instaliranje memorije

oprez Pročitajte sljedeće smjernice prije nego što počnete instalirati memoriju:

  • Provjerite podržava li matična ploča memoriju. Preporučuje se korištenje memorije istog kapaciteta, marke, brzine i čipova.
    (Posjetite web stranicu GIGABYTE za najnovije podržane brzine memorije i memorijske module.)
  • Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije instaliranja memorije kako biste spriječili oštećenje hardvera.
  • Memorijski moduli imaju dizajn otporan na pogreške. Memorijski modul može se instalirati samo u jednom smjeru. Ako ne možete umetnuti memoriju, promijenite smjer.

Dvokanalna konfiguracija memorije
Ova matična ploča ima dva memorijska utora i podržava dvokanalnu tehnologiju. Nakon što je memorija instalirana, BIOS će automatski otkriti specifikacije i kapacitet memorije. Omogućavanje dvokanalnog načina rada memorije udvostručit će izvornu propusnost memorije.
Dva memorijska utora podijeljena su u dva kanala, a svaki kanal ima jedan memorijski utor kao što slijedi:

  • Kanal A: DDR4 A1
  • Kanal B: DDR4_B1

Zbog ograničenja CPU-a, pročitajte sljedeće smjernice prije instaliranja memorije u dvokanalnom načinu rada.

  1. Dvokanalni način rada ne može se omogućiti ako je instaliran samo jedan memorijski modul.
  2. Kada omogućujete dvokanalni način rada s dva memorijska modula, preporučuje se korištenje memorije istog kapaciteta, marke, brzine i čipova.

Posjetite web stranicu GIGABYTE za detalje o instalaciji hardvera.

Ugradnja kartice za proširenje

Oprez Pročitajte sljedeće smjernice prije nego što počnete ugrađivati karticu za proširenje:

  • Provjerite podržava li matična ploča karticu za proširenje. Pažljivo pročitajte priručnik koji ste dobili s karticom za proširenje.
  • Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije ugradnje kartice za proširenje kako biste spriječili oštećenje hardvera.

Priključci na stražnjoj ploči

Pregled priključaka na stražnjoj ploči

  1. USB 2.0/1.1 priključak
    USB priključak podržava specifikaciju USB 2.0/1.1. Koristite ovaj priključak za USB uređaje.
  2. PS/2 priključak za tipkovnicu/miš
    Koristite ovaj priključak za spajanje PS/2 miša ili tipkovnice.
  3. D-Sub priključak (Napomena 1)
    D-Sub priključak podržava 15-pinski D-Sub priključak i podržava maksimalnu rezoluciju od 1920x1200 pri 60 Hz (stvarne podržane rezolucije ovise o monitoru koji se koristi). Spojite monitor koji podržava D-Sub vezu na ovaj priključak.
  4. DVI-D priključak (Napomena 1)(Napomena 2)
    DVI-D priključak je u skladu sa specifikacijom DVI-D i podržava maksimalnu rezoluciju od 1920x1200 pri 60 Hz (stvarne podržane rezolucije ovise o monitoru koji se koristi). Spojite monitor koji podržava DVI-D vezu na ovaj priključak.
  5. HDMI priključak (Napomena 1)

    HDMI priključak je u skladu s HDCP 2.3 i podržava Dolby True HD i DTS HD Master Audio formate. Također podržava do 192 KHz/24 bita 7.1-kanalni LPCM audio izlaz. Možete koristiti ovaj priključak za spajanje monitora koji podržava HDMI. Maksimalna podržana razlučivost je 4096x2160@60 Hz, ali stvarne podržane razlučivosti ovise o monitoru koji se koristi.
    informacije
    • Da biste postavili konfiguraciju s tri zaslona, prvo morate instalirati upravljačke programe matične ploče u operativnom sustavu.
    • Nakon instaliranja HDMI uređaja, provjerite jeste li postavili zadani uređaj za reprodukciju zvuka na HDMI.
      (Naziv stavke može se razlikovati ovisno o vašem operativnom sustavu.)

Konfiguracije s tri zaslona za ugrađenu grafiku:
Konfiguracije s tri zaslona podržane su nakon što instalirate upravljačke programe matične ploče u OS. Tijekom postavljanja BIOS-a ili POST procesa dostupan je samo jedan zaslon.
upozorenje

  • Kada uklanjate kabel spojen na priključak na stražnjoj ploči, prvo uklonite kabel s uređaja, a zatim ga uklonite s matične ploče.
  • Kada uklanjate kabel, povucite ga ravno iz priključka. Nemojte ga pomicati s jedne na drugu stranu kako biste spriječili električni kratki spoj unutar priključka kabela.
  1. USB 3.2 Gen 1 priključak
    USB 3.2 Gen 1 priključak podržava specifikaciju USB 3.2 Gen 1 i kompatibilan je sa specifikacijom USB 2.0. Koristite ovaj priključak za USB uređaje.
  2. USB 3.2 Gen 1 priključak (Q-Flash Plus priključak)
    USB priključak podržava specifikaciju USB 3.2 Gen 1. Koristite ovaj priključak za USB uređaje. Prije korištenja Q-Flash Plus (Napomena 3), provjerite jeste li prvo umetnuli USB flash pogon u ovaj priključak.
  3. Q-Flash Plus gumb (Napomena 3)
    Q-Flash Plus vam omogućuje ažuriranje BIOS-a kada je vaš sustav isključen (S5 stanje isključenosti). Spremite najnoviji BIOS na USB memoriju i priključite ga u Q-Flash Plus priključak, a zatim sada možete automatski flashati BIOS jednostavnim pritiskom na Q-Flash Plus gumb. QFLED će bljeskati kada započnu aktivnosti podudaranja i bljeskanja BIOS-a i prestat će bljeskati kada se završi glavno bljeskanje BIOS-a.
  4. RJ-45 LAN priključak
    Gigabit Ethernet LAN priključak omogućuje internetsku vezu brzinom do 1 Gbps. Slijedi opis stanja LED dioda LAN priključka.

    Speed LED:
    Stanje Opis
    Narančasta Brzina prijenosa podataka 1 Gbps
    Zelena Brzina prijenosa podataka 100 Mbps
    Isključeno Brzina prijenosa podataka 10 Mbps

    LED aktivnosti:

    Stanje Opis
    Trepće U tijeku je prijenos ili primanje podataka
    Isključeno Nema prijenosa ili primanja podataka
  5. Line In/Rear Speaker Out (plava)
    Ulazna utičnica. Koristite ovu audio utičnicu za ulazne uređaje kao što su optički pogon, walkman itd.
  6. Line Out/Front Speaker Out (zelena)
    Izlazna utičnica.
  7. Mic In/Center/Subwoofer Speaker Out (ružičasta)
    Ulazna utičnica za mikrofon.
    Konfiguracije audio utičnica:
    Utičnica Slušalice/2-kanalni 4-kanalni 5 1-kanalni 7 1-kanalni
    1. Line In/Rear Speaker Out
    		 ✓ ✓ ✓
    1. Line Out/Front Speaker Out
    		 ✓ ✓ ✓ ✓
    1. Mic In/CenterlSubwoofer o Speaker Out
    		 ✓ ✓
    Front Panel Line Out/Side Speaker Out ✓

    informacije Možete promijeniti funkcionalnost audio utičnice pomoću audio softvera. Da biste konfigurirali 7.1-kanalni zvuk, pristupite audio softveru za audio postavke.
    Posjetite web-mjesto tvrtke GIGABYTE za pojedinosti o konfiguriranju audio softvera.

(Napomena 1) Samo za AMD Ryzen" 5000 G-Series/4000 G-Series procesore.
(Napomena 2) DVI-D priključak ne podržava D-Sub vezu putem adaptera.
(Napomena 3) Da biste omogućili funkciju Q-Flash Plus, posjetite web-stranicu "Unique Features" na web-mjestu GIGABYTE.

Unutarnji priključci

Pregled unutarnjih priključaka

  1. ATX_12V
  2. ATX
  3. CPU_FAN
  4. SYS_FANI/2
  5. D_LED1
  6. LED_C
  7. SATA3 0/1/2/3
  8. M2A_CPU
  9. F_PANEL
  10. F_AUDIO
  11. F_U32
  12. F_USB1/F_USB2
  13. TPM
  14. COM
  15. SPEAKER
  16. CI
  17. CLR_CMOS
  18. BAT

upozorenje Pročitajte sljedeće smjernice prije spajanja vanjskih uređaja:

  • Najprije provjerite jesu li vaši uređaji u skladu s priključcima koje želite spojiti.
  • Prije instaliranja uređaja, obavezno isključite uređaje i računalo. Isključite kabel za napajanje iz utičnice kako biste spriječili oštećenje uređaja.
  • Nakon instaliranja uređaja i prije uključivanja računala, provjerite je li kabel uređaja sigurno pričvršćen na priključak na matičnoj ploči.

1/2) ATX_12V/ATX (2x4 12V priključak za napajanje i 2x12 glavni priključak za napajanje)
Korištenjem priključka za napajanje, napajanje može osigurati dovoljno stabilne energije za sve komponente na matičnoj ploči. Prije spajanja priključka za napajanje, najprije provjerite je li napajanje isključeno i jesu li svi uređaji pravilno instalirani. Priključak za napajanje ima dizajn otporan na pogreške. Spojite kabel za napajanje na priključak za napajanje u ispravnoj orijentaciji.
12V priključak za napajanje uglavnom napaja CPU. Ako 12V priključak za napajanje nije spojen, računalo se neće pokrenuti.
informacija Kako bi se zadovoljili zahtjevi proširenja, preporučuje se korištenje napajanja koje može izdržati veliku potrošnju energije (500 W ili više). Ako se koristi napajanje koje ne osigurava potrebnu snagu, rezultat može dovesti do nestabilnog ili nemogućeg pokretanja sustava.

Broj pina Definicija
1 GND (samo za 2x4-pinski 12V)
2 GND (samo za 2x4-pinski 12V)
3 GND
4 GND
5 +12V (samo za 2x4-pinski 12V)
6 +12V (samo za 2x4-pinski 12V)
7 + 12V
8 +12V

Broj pina Definicija
1 3.3V
2 3.3V
3 GND
4 +5V
5 GND
6 +5V
7 GND
8 Power Good
9 5VSB (stand by +5V)
10 +12V
11 +12V (samo za 2x12-pinski ATX)
12 3.3V (samo za 2x12-pinski ATX)
13 3.3V
14 -12V
15 GND
16 ps_0N (soft on/0ff)
17 GND
18 GND
19 GND
20 NC
21 +5V
22 +5V
23 +5V (samo za 2x12-pinski ATX)
24 GND(samo

3/4) CPU_FAN/SYS_FAN1/2 (priključci za ventilatore)
Svi priključci za ventilatore na ovoj matičnoj ploči su 4-pinski. Većina priključaka za ventilatore ima dizajn umetanja otporan na pogreške. Kada spajate kabel ventilatora, obavezno ga spojite u ispravnoj orijentaciji (crna žica priključka je žica uzemljenja). Funkcija kontrole brzine zahtijeva korištenje ventilatora s dizajnom kontrole brzine ventilatora. Za optimalno odvođenje topline, preporučuje se da se unutar kućišta ugradi ventilator sustava.

Broj pina Definicija
1 GND
2 Kontrola brzine napona
3 Osjetilo
4 PWM kontrola brzine

upozorenje

  • Obavezno spojite kabele ventilatora na priključke ventilatora kako biste spriječili pregrijavanje CPU-a i sustava. Pregrijavanje može dovesti do oštećenja CPU-a ili se sustav može zamrznuti.
  • Ovi priključci za ventilatore nisu konfiguracijski kratkospojnici. Nemojte stavljati poklopac kratkospojnika na priključke.
  1. D_LED1 (adresabilni priključak za LED traku)
    Priključak se može koristiti za spajanje standardne 5050 adresabilne LED trake, s maksimalnom snagom od 5 A (5 V) i maksimalnim brojem od 1000 LED dioda.
    Broj pina Definicija
    1 V (5V)
    2 Podaci
    3 Nema pina
    4 GND

    Spojite svoju adresabilnu LED traku na priključak. Pinsnagae za napajanje (označena trokutom na utikaču) LED trake mora biti spojena na Pin 1 adresabilnog priključka za LED traku. Neispravno spajanje može dovesti do oštećenja LED trake.

  2. LED_C (RGB priključak za LED traku)
    Priključak se može koristiti za spajanje standardne 5050 RGB LED trake (12V/G/R/B), s maksimalnom snagom od 2 A (12 V) i maksimalnom duljinom od 2 m.
    Broj pina Definicija
    1 12V
    2 G
    3 R
    4 B

    Priključite svoj RGB LED pojas na zaglavlje. Priključak za napajanje (označen trokutom na utikaču) LED pojasa mora biti spojen na pin 1 (12V) ovog zaglavlja. Neispravno spajanje može dovesti do oštećenja LED pojasa.
    informacija Za informacije o tome kako uključiti/isključiti svjetla LED pojasa posjetite web-stranicu "Jedinstvene značajke" na GIGABYTE web-mjestu.
    upozorenje Prije instaliranja uređaja obavezno isključite uređaje i računalo. Iskopčajte kabel za napajanje iz utičnice kako biste spriječili oštećenje uređaja.

  3. SATA3 0/1/2/3 (SATA 6Gb/s priključci)
    SATA priključci sukladni su standardu SATA 6Gb/s i kompatibilni su sa standardima SATA 3Gb/s i SATA 1.5Gb/s. Svaki SATA priključak podržava jedan SATA uređaj. SATA priključci podržavaju RAID 0, RAID 1 i RAID 10. Pogledajte poglavlje "Konfiguriranje RAID seta" za upute o konfiguriranju RAID niza.
    Broj pina Definicija
    1 GND
    2 TXP
    3 TXN
    4 GND
    5 RXN
    6 RXP
    7 GND
  4. M2A_CPU (M.2 Socket 3 priključak)
    M.2 priključak podržava M.2 SATA SSD-ove ili M.2 PCle SSD-ove i podržava RAID konfiguraciju. Imajte na umu da se M.2 PCle SSD ne može koristiti za izradu RAID seta s SATA tvrdim diskom. Pogledajte poglavlje "Konfiguriranje RAID seta" za upute o konfiguriranju RAID niza.

    Slijedite korake u nastavku kako biste pravilno instalirali M.2 SSD u M.2 priključak.
    1. Upotrijebite odvijač da biste olabavili vijak i odstojnik s matične ploče. Pronađite odgovarajuću rupu za montiranje M.2 SSD-a koji će se instalirati i zatim prvo zavijte odstojnik.
    2. Umetnite M.2 SSD u priključak pod kutom.
    3. Pritisnite M.2 SSD prema dolje i zatim ga pričvrstite vijkom.
      informacija Odaberite odgovarajuću rupu za M.2 SSD koji će se instalirati i ponovno pričvrstite vijak i odstojnik.
  5. F_PANEL (zaglavlje prednje ploče)
    Spojite prekidač za napajanje, prekidač za resetiranje i indikator statusa sustava na kućištu na ovo zaglavlje prema dolje navedenim dodjelama pinova. Obratite pozornost na pozitivne i negativne pinove prije spajanja kabela.
    • PLED (PowerLED):
      Status sustava LED
      S0 Uključeno
      S3/S4/S5 Isključeno
      Spaja se na indikator statusa napajanja na prednjoj ploči kućišta. LED je uključen kada sustav radi. LED je isključen kada je sustav u stanju mirovanja S3/S4 ili isključen (S5).
    • PW (prekidač napajanja):
      Spaja se na prekidač napajanja na prednjoj ploči kućišta. Možete konfigurirati način isključivanja sustava pomoću prekidača napajanja (pogledajte poglavlje "Postavljanje BIOS-a", "Postavke\Napajanje platforme" za više informacija).
    • HD (LED aktivnosti tvrdog diska):
      Spaja se na LED aktivnosti tvrdog diska na prednjoj ploči kućišta. LED je uključen kada tvrdi disk čita ili upisuje podatke.
    • RES (prekidač za resetiranje):
      Spaja se na prekidač za resetiranje na prednjoj ploči kućišta. Pritisnite prekidač za resetiranje da biste ponovno pokrenuli računalo ako se računalo zamrzne i ne uspije izvršiti normalno ponovno pokretanje.
    • NC: Nema veze.

informacija Dizajn prednje ploče može se razlikovati ovisno o kućištu. Modul prednje ploče uglavnom se sastoji od prekidača za napajanje, prekidača za resetiranje, LED-a za napajanje, LED-a za aktivnost tvrdog diska itd. Kada spajate modul prednje ploče kućišta na ovo zaglavlje, provjerite jesu li dodjele žica i dodjele pinova ispravno usklađene.

  1. F_AUDIO (audio zaglavlje prednje ploče)
    Audio zaglavlje prednje ploče podržava High Definition audio (HD). Možete spojiti audio modul prednje ploče kućišta na ovo zaglavlje. Provjerite odgovaraju li dodjele žica priključka modula dodjelama pinova zaglavlja matične ploče. Neispravno spajanje priključka modula i zaglavlja matične ploče onemogućit će rad uređaja ili ga čak oštetiti.
    Broj pina Definicija
    1 MIC L
    2 GND
    3 MIC R
    4 NC
    5 Slušalice R
    6 Otkrivanje MIC-a
    7 SENSE_SEND
    8 Nema pina
    9 Slušalice L
    10 Otkrivanje slušalica

    informacije Neka kućišta imaju prednju ploču audio modula koja ima odvojene konektore na svakoj žici umjesto jednog utikača. Za informacije o povezivanju prednje ploče audio modula koja ima različite dodjele žica, molimo kontaktirajte proizvođača kućišta.

  2. F_U32 (USB 3.2 Gen 1 Header)
    Priključak je u skladu sa specifikacijama USB 3.2 Gen 1 i USB 2.0 i može osigurati dva USB priključka. Za kupnju dodatne prednje ploče od 3,5" koja osigurava dva USB 3.2 Gen 1 priključka, molimo kontaktirajte lokalnog trgovca.
    Br. pina Definicija
    1 VBUS
    2 SSRX1-
    3 SSRX1+
    4 GND
    5 SSTX1-
    6 SSTX1+
    7 GND
    8 D1-
    9 D1+
    10 NC
    11 D2+
    12 D2-
    13 GND
    14 SSTX2+
    15 SSTX2-
    16 GND
    17 SSRX2+
    18 SSRX2
    19 VBUS
    20 Nema pina
  3. F_USB1/F_USB2 (USB 2.0/1.1 Headers)
    Priključci su u skladu sa specifikacijama USB 2.0/1.1. Svaki USB priključak može osigurati dva USB priključka putem dodatnog USB nosača. Za kupnju dodatnog USB nosača, molimo kontaktirajte lokalnog trgovca.
    Br. pina Definicija
    1 Napajanje (5V)
    2 Napajanje (5V)
    3 USB DX-
    4 USB DY-
    5 USB DX+
    6 USB DY+
    7 GND
    8 GND
    9 Nema pina
    10 NC
    upozorenje
    • Nemojte priključivati kabel IEEE 1394 nosača (2x5-pinski) u USB 2.0/1.1 priključak.
    • Prije instaliranja USB nosača, obavezno isključite računalo i izvucite kabel za napajanje iz utičnice kako biste spriječili oštećenje USB nosača.
  4. TPM (Trusted Platform Module Header)
    Na ovaj priključak možete priključiti TPM (Trusted Platform Module).
    Br. pina Definicija
    1 LADO
    2 VCC3
    3 LADI
    4 Nema pina
    5 LAD2
    6 LCLK
    7 LAD3
    8 GND
    9 IFRAME
    10 NC
    11 SERIRQ
    12 LRESET
  5. COM (Serial Port Header)
    COM priključak može osigurati jedan serijski priključak putem dodatnog COM priključnog kabela. Za kupnju dodatnog COM priključnog kabela, molimo kontaktirajte lokalnog trgovca.
    Br. pina Definicija
    1 NDCD-
    2 NSIN
    3 NSOUT
    4 NDTR-
    5 GND
    6 NDSR-
    7 NRTS-
    8 NCTS-
    9 NRI-
    10 Nema pina
  6. SPEAKER (Speaker Header)
    Spaja se na zvučnik na prednjoj ploči kućišta. Sustav prijavljuje status pokretanja sustava izdavanjem zvučnog koda. Jedan kratki zvučni signal čut će se ako se ne otkrije problem pri pokretanju sustava.
    Br. pina Definicija
    1 VCC
    2 NC
    3 NC
    4 SPK-
  7. CI (Chassis Intrusion Header)
    Ova matična ploča pruža značajku otkrivanja kućišta koja otkriva je li uklonjen poklopac kućišta. Za ovu funkciju potrebno je kućište s dizajnom otkrivanja provale u kućište.
    Br. pina Definicija
    1 Signal
    2 GND
  8. CLR_CMOS (Clear CMOS Jumper)
    Koristite ovaj kratkospojnik za brisanje konfiguracije BIOS-a i vraćanje CMOS vrijednosti na tvorničke postavke. Za brisanje CMOS vrijednosti, koristite metalni predmet kao što je odvijač da dodirnete dva pina na nekoliko sekundi.
    Otvoreno: Normalno

    Kratko: Obriši CMOS vrijednosti

    upozorenje
    • Uvijek isključite računalo prije brisanja CMOS vrijednosti.
    • Nakon ponovnog pokretanja sustava, idite na BIOS Setup da biste učitali tvorničke postavke (odaberite Load Optimized Defaults (Učitaj optimizirane zadane postavke)) ili ručno konfigurirajte postavke BIOS-a (pogledajte poglavlje "BIOS Setup" za konfiguracije BIOS-a).
  9. BAT (Battery)
    Baterija osigurava napajanje za održavanje vrijednosti (kao što su konfiguracije BIOS-a, informacije o datumu i vremenu) u CMOS-u kada je računalo isključeno. Zamijenite bateriju kada napon baterije padne na nisku razinu ili CMOS vrijednosti možda neće biti točne ili se mogu izgubiti.

    Možete obrisati CMOS vrijednosti uklanjanjem baterije:
    1. Isključite računalo i izvucite kabel za napajanje.
    2. Pažljivo uklonite bateriju iz držača baterije i pričekajte jednu minutu. (Ili koristite metalni predmet kao što je odvijač da dodirnete pozitivni i negativni pol držača baterije, čineći ih kratkima 5 sekundi.)
    3. Vratite bateriju.
    4. Uključite kabel za napajanje i ponovno pokrenite računalo.

upozorenje

  • Uvijek isključite računalo i izvucite kabel za napajanje prije zamjene baterije.
  • Zamijenite bateriju ekvivalentnom. Može doći do oštećenja vaših uređaja ako se baterija zamijeni pogrešnim modelom.
  • Obratite se mjestu kupnje ili lokalnom trgovcu ako ne možete sami zamijeniti bateriju ili niste sigurni u model baterije.
  • Prilikom ugradnje baterije, obratite pažnju na orijentaciju pozitivne strane (+) i negativne strane (-) baterije (pozitivna strana treba biti okrenuta prema gore).
  • Istrošene baterije moraju se zbrinuti u skladu s lokalnim propisima o zaštiti okoliša.

Postavljanje BIOS-a

BIOS (Basic Input and Output System) bilježi hardverske parametre sustava u CMOS na matičnoj ploči. Njegove glavne funkcije uključuju provođenje samodijagnostike pri uključivanju (POST) tijekom pokretanja sustava, spremanje parametara sustava i učitavanje operativnog sustava itd. BIOS uključuje program za postavljanje BIOS-a koji korisniku omogućuje izmjenu osnovnih postavki konfiguracije sustava ili aktiviranje određenih značajki sustava.
Kada je napajanje isključeno, baterija na matičnoj ploči osigurava potrebno napajanje za CMOS kako bi se zadržale vrijednosti konfiguracije u CMOS-u.
Za pristup programu za postavljanje BIOS-a, pritisnite tipku <Delete> tijekom POST-a kada je napajanje uključeno. Za nadogradnju BIOS-a, koristite GIGABYTE Q-Flash ili @BIOS uslužni program.

  • Q-Flash omogućuje korisniku da brzo i jednostavno nadogradi ili izradi sigurnosnu kopiju BIOS-a bez ulaska u operativni sustav.
  • @BIOS je uslužni program temeljen na sustavu Windows koji pretražuje i preuzima najnoviju verziju BIOS-a s Interneta i ažurira BIOS.
    upozorenje
    • Budući da je ažuriranje BIOS-a potencijalno rizično, ako ne naiđete na probleme pri korištenju trenutne verzije BIOS-a, preporučuje se da ne ažurirate BIOS. Da biste ažurirali BIOS, učinite to oprezno. Neadekvatno ažuriranje BIOS-a može dovesti do kvara sustava.
    • Preporučuje se da ne mijenjate zadane postavke (osim ako to ne trebate) kako biste spriječili nestabilnost sustava ili druge neočekivane rezultate. Neadekvatna promjena postavki može dovesti do toga da se sustav ne pokrene. Ako se to dogodi, pokušajte izbrisati CMOS vrijednosti i vratiti ploču na zadane vrijednosti. (Pogledajte odjeljak "Učitavanje optimiziranih zadanih postavki" u ovom poglavlju ili upute za kratkospojnik baterije/čišćenja CMOS-a u poglavlju o instalaciji hardvera o tome kako izbrisati CMOS vrijednosti.)

Početni zaslon

Sljedeći početni zaslon s logotipom pojavit će se kada se računalo pokrene.

Postoje dva različita načina rada BIOS-a, kao što slijedi, a možete koristiti tipku <F2> za prebacivanje između dva načina rada. Easy Mode (jednostavan način rada) omogućuje korisnicima da brzo pregledaju svoje trenutne informacije o sustavu ili da izvrše prilagodbe za optimalne performanse. U Easy Mode (jednostavnom načinu rada) možete koristiti miš za kretanje kroz stavke konfiguracije. Advanced Mode (napredni način rada) pruža detaljne postavke BIOS-a. Možete pritisnuti tipke sa strelicama na tipkovnici za kretanje između stavki i pritisnuti <Enter> za prihvaćanje ili ulazak u podizbornik. Ili možete koristiti miš za odabir željene stavke.
informacije

  • Kada sustav nije stabilan kao obično, odaberite stavku Load Optimized Defaults (učitaj optimizirane zadane postavke) da biste sustav postavili na njegove zadane postavke.
  • Izbornici za postavljanje BIOS-a opisani u ovom poglavlju služe samo kao referenca i mogu se razlikovati ovisno o verziji BIOS-a.

Glavni izbornik

Pregled glavnog izbornika

Funkcijske tipke u naprednom načinu rada

<←><→> Pomaknite traku za odabir da biste odabrali izbornik postavki
<↑><↓> Pomaknite traku za odabir da biste odabrali stavku konfiguracije u izborniku
<Enter>/Double Click (dvostruki klik) Izvršite naredbu ili uđite u izbornik
<+>/<Page Up> Povećajte brojčanu vrijednost ili izvršite promjene
<->/<Page Down> Smanjite brojčanu vrijednost ili izvršite promjene
<F1> Prikažite opise funkcijskih tipki
<F2> Prebacite se na Easy Mode (jednostavan način rada)
<F3> Spremite trenutne postavke BIOS-a u profil
<F4> Učitajte postavke BIOS-a iz profila koji je prethodno stvoren
<F5> Vratite prethodne postavke BIOS-a za trenutne podizbornike
<F6> Prikažite zaslon Smart Fan 5
<F7> Učitajte optimizirane zadane postavke BIOS-a za trenutne podizbornike
<F8> Pristupite uslužnom programu Q-Flash
<F10> Spremite sve promjene i izađite iz programa za postavljanje BIOS-a
<F11> Prebacite se na Favorites (favoriti) podizbornik
<F12> Snimite trenutni zaslon kao sliku i spremite ga na svoj USB pogon
<Insert> Dodajte ili uklonite omiljenu opciju
<Ctrl>+<S> Prikažite informacije o instaliranoj memoriji
<Esc> Glavni izbornik: Izađite iz programa za postavljanje BIOS-a
Podizbornici: Izađite iz trenutnog podizbornika

Favoriti (F11)

Postavite svoje često korištene opcije kao svoje favorite i koristite tipku <F11> za brzo prebacivanje na stranicu na kojoj se nalaze sve vaše omiljene opcije. Da biste dodali ili uklonili omiljenu opciju, idite na njezinu izvornu stranicu i pritisnite <Insert> na opciji. Opcija je označena zvjezdicom ako je postavljena kao "favorite" (omiljena).

Tweaker

upozorenje Hoće li sustav stabilno raditi s postavkama za overclock/prenapon koje ste postavili ovisi o vašim ukupnim konfiguracijama sustava. Neispravno izvođenje overclocka/prenapona može dovesti do oštećenja CPU-a, čipseta ili memorije i smanjiti vijek trajanja ovih komponenti. Ova je stranica namijenjena samo naprednim korisnicima i preporučujemo da ne mijenjate zadane postavke kako biste spriječili nestabilnost sustava ili druge neočekivane rezultate. (Neadekvatna promjena postavki može dovesti do toga da se sustav ne pokrene. Ako se to dogodi, izbrišite CMOS vrijednosti i vratite ploču na zadane vrijednosti.)

  • CPU Clock Control (upravljanje taktom procesora)
    Omogućuje vam ručno postavljanje osnovnog takta CPU-a u koracima od 1 MHz. (Zadano: Auto)

    Preporučuje se da se frekvencija CPU-a postavi u skladu sa specifikacijama CPU-a.
  • Spread Spectrum Control (upravljanje proširenim spektrom)
    Omogućuje ili onemogućuje CPU/PCle Spread Spectrum. (Zadano: Auto)
  • Advanced CPU Settings (napredne postavke CPU-a)
    • Core Performance Boost (Napomena)
      Omogućuje vam da odredite hoćete li omogućiti tehnologiju Core Performance Boost (CPB), tehnologiju za povećanje performansi CPU-a. (Zadano: Auto)
    • SVM Mode (SVM način rada)
      Virtualizacija poboljšana tehnologijom virtualizacije omogućit će platformi pokretanje više operativnih sustava i aplikacija u neovisnim particijama. S virtualizacijom, jedan računalni sustav može funkcionirati kao više virtualnih sustava. (Zadano: Disabled (onemogućeno))
    • AMD Cool&Quiet function (AMD Cool&Quiet funkcija)
      • Enabled (omogućeno)
        Omogućuje AMD Cool'n'Quiet upravljačkom programu da dinamički prilagodi takt CPU-a i VID kako bi smanjio izlaz topline iz vašeg računala i njegovu potrošnju energije. (Zadano)
      • Disabled (onemogućeno)
        Onemogućuje ovu funkciju.
    • PPC Adjustment (Napomena)
      Omogućuje vam popravljanje PState CPU-a. (Zadano: PState 0)
    • Global C-state Control (Napomena)
      Omogućuje vam da odredite hoćete li dopustiti CPU-u da uđe u C stanja. Kada je omogućeno, frekvencija jezgre CPU-a bit će smanjena tijekom stanja zaustavljanja sustava kako bi se smanjila potrošnja energije. (Zadano: Auto)
    • Power Supply Idle Control (Napomena 1)
      Omogućuje ili onemogućuje Package C6 State.
      • Typical Current Idie (tipična struja u praznom hodu)
        Onemogućuje ovu funkciju.
      • Low Current Idle (niska struja u praznom hodu)
        Omogućuje ovu funkciju.
        Auto
        Omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano)
    • CCD Control (Napomena 1)
      Postavlja broj CCD-ova koji će se koristiti. (Zadano: Auto)
    • Downcore Control
      Omogućuje vam odabir broja jezgri CPU-a koje želite omogućiti (broj jezgri CPU-a može varirati ovisno o CPU-u). (Zadano: Auto)
    • SMT Mode
      Omogućuje vam da omogućite ili onemogućite CPU Simultaneous Multi-Threading tehnologiju. (Zadano: Auto)
    • CPPC (Napomena 1)
      Omogućuje ili onemogućuje CPPC značajku. (Zadano: Auto)
    • CPPC Preferred Cores (Napomena 1)
      Omogućuje ili onemogućuje CPPC Preferred Cores značajku. (Zadano: Auto)
    • Extreme Memory Profile (X.M.P.) (Napomena2)
      Omogućuje BIOS-u da pročita SPD podatke na XMP memorijskom modulu(ima) kako bi poboljšao performanse memorije kada je omogućeno.
      • Disabled (onemogućeno)
        Onemogućuje ovu funkciju. (Zadano)
      • Profile1
        Koristi postavke Profile 1.
      • Profile2 (Napomena2)
        Koristi postavke Profile 2.
    • XMP High Frequency Support (Napomena 2)
      Omogućuje vam odabir razine kompatibilnosti za memoriju visoke frekvencije. Ova se stavka može konfigurirati samo kada je Extreme Memory Profile (X.M.P.) postavljeno na Profile1 ili Profile2. (Zadano: Auto)
    • System Memory Multiplier (multiplikator sistemske memorije)
      Omogućuje vam postavljanje multiplikatora sistemske memorije. Auto postavlja multiplikator memorije prema SPD podacima memorije. (Zadano: Auto)
  • Advanced Memory Settings (napredne postavke memorije)
  • Memory Subtimings (podudaranja vremena memorije)
    • Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus Drive Strength, Data Bus Configuration
      Ovi odjeljci pružaju postavke vremena memorije. Napomena: Vaš sustav može postati nestabilan ili se neće moći pokrenuti nakon što izvršite promjene na vremenima memorije. Ako se to dogodi, vratite ploču na zadane vrijednosti učitavanjem optimiziranih zadanih postavki ili brisanjem CMOS vrijednosti.
  • SPD Info (SPD informacije)
    Prikazuje informacije o instaliranoj memoriji.
    • CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/CPU VDDP/A_VDD18S5/DRAM Voltage (CH A/B)/DDRVPP Voltage (CH A/B)/DRAM Termination (CH A/B)
      Ove stavke omogućuju vam podešavanje CPU Vcore i napona memorije.
  • CPU/VRM Settings (postavke CPU/VRM)
    Ovaj podizbornik omogućuje vam konfiguriranje razine kalibracije Load-Line.

Postavke

  • Platform Power (Napajanje platforme)
    • AC BACK (Povratak napajanja)
      Određuje stanje sustava nakon povratka napajanja nakon gubitka izmjenične struje.
      • Memory (Memorija)
        Sustav se vraća u svoje zadnje poznato budno stanje nakon povratka napajanja izmjeničnom strujom.
      • Always On (Uvijek uključen)
        Sustav se uključuje nakon povratka napajanja izmjeničnom strujom.
      • Always Off (Uvijek isključen)
        Sustav ostaje isključen nakon povratka napajanja izmjeničnom strujom. (Zadano)
    • Power On By Keyboard (Uključi tipkovnicom)
      Omogućuje uključivanje sustava putem PS/2 događaja buđenja tipkovnice.
      Napomena: Da biste koristili ovu funkciju, potreban vam je ATX izvor napajanja koji osigurava najmanje 1A na +5VSB vodu.
      • Disabled (Onemogućeno)
        Onemogućuje ovu funkciju. (Zadano)
      • Password (Lozinka)
        Postavite lozinku s 1~5 znakova za uključivanje sustava.
      • Keyboard 98 (Tipkovnica 98)
        Pritisnite tipku POWER na tipkovnici Windows 98 za uključivanje sustava.
      • Any key (Bilo koja tipka)
        Pritisnite bilo koju tipku za uključivanje sustava.
    • Power On Password (Lozinka za uključivanje)
      Postavite password (lozinku) kada je Power On By Keyboard (Uključi tipkovnicom) postavljeno na Lozinka.
      Pritisnite <Enter> na ovoj stavci i postavite lozinku s do 5 znakova, a zatim pritisnite <Enter> za prihvaćanje. Za uključivanje sustava unesite lozinku i pritisnite <Enter>.
      Napomena: Za poništavanje lozinke pritisnite <Enter> na ovoj stavci. Kada se zatraži lozinka, ponovno pritisnite <Enter> bez unosa lozinke da biste poništili postavke lozinke.
    • Power On By Mouse (Uključi mišem)
      Omogućuje uključivanje sustava putem PS/2 događaja buđenja miša.
      Napomena: Da biste koristili ovu funkciju, potreban vam je ATX izvor napajanja koji osigurava najmanje 1A na +5VSB vodu.
      • Disabled (Onemogućeno)
        Onemogućuje ovu funkciju. (Zadano)
      • Move (Pomakni)
        Pomaknite miš za uključivanje sustava.
      • Double Click (Dvostruki klik)
        Dvaput kliknite lijevu tipku miša za uključivanje sustava.
    • Erp
      Određuje hoće li sustav trošiti najmanje energije u S5 (gašenje) stanju. (Zadano: Onemogućeno)
      Napomena: Kada je ova stavka postavljena na Enabled (Omogućeno), sljedeće funkcije neće biti dostupne: Resume by Alarm (Nastavi s alarmom), uključivanje mišem, uključivanje tipkovnicom i wake on LAN (buđenje putem LAN-a).
    • Soft-Off by PWR-BTTN (Isključenje softverom putem PWR-BTTN)
      Konfigurira način isključivanja računala u MS-DOS načinu rada pomoću tipke za napajanje.
      • Instant-Off (Trenutno isključivanje)
        Pritisnite tipku za napajanje i sustav će se odmah isključiti. (Zadano)
      • Delay 4 Sec. (Odgoda 4 sek.)
        Pritisnite i držite tipku za napajanje 4 sekunde da biste isključili sustav. Ako se tipka za napajanje pritisne kraće od 4 sekunde, sustav će ući u stanje mirovanja.
    • Power Loading (Učitavanje napajanja)
      Omogućuje ili onemogućuje lažno opterećenje. Kada je napajanje pri malom opterećenju, aktivirat će se samozaštita koja će uzrokovati njegovo gašenje ili kvar. Ako se to dogodi, postavite na Enabled. Auto (Omogućeno. Automatski) omogućuje BIOS-u automatsko konfiguriranje ove postavke. (Zadano: Automatski)
    • Resume by Alarm (Nastavi s alarmom)
      Određuje hoće li se sustav uključiti u željeno vrijeme. (Zadano: Onemogućeno)
      Ako je omogućeno, postavite datum i vrijeme na sljedeći način:
      • Wake up day (Dan buđenja): Uključite sustav u određeno vrijeme svaki dan ili na određeni dan u mjesecu.
      • Wake up hour/minute/second (Sat/minuta/sekunda buđenja): Postavite vrijeme u koje će se sustav automatski uključiti.

Napomena: Kada koristite ovu funkciju, izbjegavajte neadekvatno gašenje iz operativnog sustava ili uklanjanje napajanja izmjeničnom strujom, jer postavke možda neće biti učinkovite.

  • Wake on LAN (Buđenje putem LAN-a)
    Omogućuje ili onemogućuje funkciju buđenja putem LAN-a. (Zadano: Omogućeno)
  • High Precision Event Timer (Brojač događaja visoke preciznosti)
    Omogućuje ili onemogućuje High Precision Event Timer (HPET) u operativnom sustavu. (Zadano: Omogućeno)
  • CEC 2019 Ready (Spreman za CEC 2019)
    Omogućuje vam da odaberete hoćete li dopustiti sustavu da prilagodi potrošnju energije kada je u stanju gašenja, mirovanja ili čekanja kako bi udovoljio standardima CEC (California Energy Commission) 2019. (Zadano: Onemogućeno)
  • IO Ports (IO priključci)
    • Initial Display Output (Početni izlaz zaslona)
      Određuje prvo pokretanje zaslona monitora s instalirane PCI Express grafičke kartice ili integrirane grafike.
      • IGD Video (Napomena)
        Postavlja integriranu grafiku kao prvi zaslon.
      • PCle 1 Slot (PCle utor 1)
        Postavlja grafičku karticu na PCIEX16 utoru kao prvi zaslon. (Zadano)
    • Integrated Graphics (Napomena) (Integrirana grafika)
      Omogućuje ili onemogućuje funkciju integrirane grafike.
      • Auto (Automatski)
        BIOS će automatski omogućiti ili onemogućiti integriranu grafiku ovisno o instaliranoj grafičkoj kartici. (Zadano)
      • Forces (Forsira)
        Omogućuje integriranu grafiku.
      • Disabled (Onemogućeno)
        Onemogućuje integriranu grafiku.
    • UMA Mode (Napomena) (UMA način rada)
      Odredite UMA način rada.
      • Auto (Automatski)
        Omogućuje BIOS-u automatsko konfiguriranje ove postavke. (Zadano)
      • UMA Specified (UMA određeno)
        Postavlja UMA Frame Buffer Size (Veličina međuspremnika UMA okvira).
      • UMA Auto (UMA automatski)
        Postavlja razlučivost zaslona.
      • UMA Game Optimized (UMA optimizirano za igranje)
        Prilagođava veličinu međuspremnika okvira na temelju ukupne veličine sistemske memorije.

Ova se stavka može konfigurirati samo kada je Integrated Graphics (Integrirana grafika) postavljena na Forces (Forsira).

  • UMA Frame Buffer Size (Napomena) (Veličina međuspremnika UMA okvira)
    Veličina međuspremnika okvira je ukupan iznos sistemske memorije dodijeljen isključivo za integrirani grafički kontroler. MS-DOS, na primjer, koristit će samo ovu memoriju za prikaz. Opcije su: Auto (automatski) (zadano), 64M~2G.
    Ova se stavka može konfigurirati samo kada je UMA Mode (UMA način rada) postavljena na UMA Specified (UMA određeno).
  • Display Resolution (Napomena) (Razlučivost zaslona)
    Omogućuje vam postavljanje razlučivosti zaslona. Opcije su: Auto (automatski) (zadano), 1920x1080 i niže, 2560x1600, 3840x2160. Ova se stavka može konfigurirati samo kada je UMA Mode (UMA način rada) postavljena na UMA Auto (UMA automatski).
  • HD Audio Controller (HD audio kontroler)
    Omogućuje ili onemogućuje funkciju integriranog zvuka. (Zadano: Omogućeno)
    Ako želite instalirati audio karticu treće strane umjesto korištenja integriranog zvuka, postavite ovu stavku na Disabled (Onemogućeno).
  • PCIEX16 Bifurcation (Bifurkacija PCIEX16)
    Omogućuje vam da odredite kako je podijeljena širina pojasa PCIEX16 utora. Opcije: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 2x4/1x8 (Napomena) PCIE 2x4/1x8, PCIE 4x4 (Napomena) (Zadano: Automatski)
  • Above 4G Decoding (Dekodiranje iznad 4G)
    Omogućuje ili onemogućuje dekodiranje 64-bitnih uređaja u adresnom prostoru iznad 4 GB (samo ako vaš sustav podržava 64-bitno PCI dekodiranje). Postavite na Enabled (Omogućeno) ako je instalirano više od jedne napredne grafičke kartice i njihovi se upravljački programi ne mogu pokrenuti prilikom ulaska u operativni sustav (zbog ograničenog adresnog prostora memorije od 4 GB). (Zadano: Onemogućeno)
  • Onboard LAN Controller (Integrirani LAN kontroler)
    Omogućuje ili onemogućuje funkciju integriranog LAN-a. (Zadano: Omogućeno)
    Ako želite instalirati mrežnu karticu treće strane umjesto korištenja integriranog LAN-a, postavite ovu stavku na Disabled (Onemogućeno).
  • Super IO Configuration (Super IO konfiguracija)
    • Serial Port 1 (Serijski priključak 1)
      Omogućuje ili onemogućuje integrirani serijski priključak. (Zadano: Omogućeno)
  • USB Configuration (USB konfiguracija)
    • Legacy USB Support (Podrška za naslijeđeni USB)
      Omogućuje korištenje USB tipkovnice/miša u MS-DOS-u. (Zadano: Omogućeno)
    • XHCI Hand-off (XHCI predaja)
      Određuje hoće li se omogućiti značajka XHCI Hand-off za operativni sustav bez podrške za XHCI Hand-off. (Zadano: Omogućeno)
    • USB Mass Storage Driver Support (Podrška upravljačkog programa za USB uređaje za masovnu pohranu)
      Omogućuje ili onemogućuje podršku za USB uređaje za pohranu. (Zadano: Omogućeno)
    • Port 60/64 Emulation (Emulacija priključka 60/64)
      Omogućuje ili onemogućuje emulaciju I/O priključaka 64h i 60h. To bi trebalo biti omogućeno za potpunu naslijeđenu podršku za USB tipkovnice/miševe u MS-DOS-u ili u operativnom sustavu koji izvorno ne podržava USB uređaje. (Zadano: Onemogućeno)
    • Mass Storage Devices (Uređaji za masovnu pohranu)
      Prikazuje popis povezanih USB uređaja za masovnu pohranu. Ova se stavka pojavljuje samo kada je instaliran USB uređaj za pohranu.
  • NVMe Configuration (NVMe konfiguracija)
    Prikazuje informacije o vašem M.2 NVME PCle SSD-u ako je instaliran.
  • SATA Configuration (SATA konfiguracija)
    • SATA Mode (SATA način rada)
      Omogućuje ili onemogućuje RAID za SATA kontrolere integrirane u čipset ili konfigurira SATA kontrolere u AHCI način rada.
      • RAID
        Omogućuje RAID za SATA kontroler.
      • АНСI
        Konfigurira SATA kontrolere u AHCI način rada. Advanced Host Controller Interface (AHCI) je specifikacija sučelja koja omogućuje upravljačkom programu za pohranu da omogući napredne značajke Serial ATA, kao što su Native Command Queuing i hot plug. (Zadano)
    • NVMe RAID mode (NVMe RAID način rada)
      Omogućuje vam da odredite hoćete li koristiti svoje M.2 NVMe PCle SSD-ove za konfiguriranje RAID-a. (Zadano: Onemogućeno)
    • Chipset SATA Port Enable (Omogući SATA priključak čipseta)
      Omogućuje ili onemogućuje integrirane SATA kontrolere. (Zadano: Omogućeno)
    • Chipset SATA Port 0/1/2/3 (SATA priključak čipseta 0/1/2/3)
      Prikazuje informacije o spojenim SATA uređajima.
  • Network Stack Configuration (Konfiguracija mrežnog stoga)
    • Network Stack (Mrežni stog)
      Onemogućuje ili omogućuje pokretanje s mreže za instaliranje OS-a u GPT formatu, kao što je instaliranje OS-a s poslužitelja Windows Deployment Services. (Zadano: Onemogućeno)
    • IPv4 PXE Support (IPv4 PXE podrška)
      Omogućuje ili onemogućuje IPv4 PXE podršku. Ova se stavka može konfigurirati samo kada je Network Stack (Mrežni stog) omogućen.
    • IPv4 HTTP Support (IPv4 HTTP podrška)
      Omogućuje ili onemogućuje HTTP podršku za pokretanje za IPv4. Ova se stavka može konfigurirati samo kada je Network Stack (Mrežni stog) omogućen.
    • IPv6 PXE Support (IPv6 PXE podrška)
      Omogućuje ili onemogućuje IPv6 PXE podršku. Ova se stavka može konfigurirati samo kada je Network Stack (Mrežni stog) omogućen.
    • IPv6 HTTP Support (IPv6 HTTP podrška)
      Omogućuje ili onemogućuje HTTP podršku za pokretanje za IPv6. Ova se stavka može konfigurirati samo kada je Network Stack (Mrežni stog) omogućen.
    • PXE boot wait time (Vrijeme čekanja za PXE pokretanje)
      Omogućuje vam da konfigurirate koliko dugo čekati prije nego što možete pritisnuti <Esc> za prekid PXE pokretanja. Ova se stavka može konfigurirati samo kada je Network Stack (Mrežni stog) omogućen. (Zadano: 0)
    • Media detect count (Broj otkrivanja medija)
      Omogućuje vam postavljanje broja provjera prisutnosti medija. Ova se stavka može konfigurirati samo kada je Network Stack (Mrežni stog) omogućen. (Zadano: 1)
  • Realtek PCle GBE Family Controller
    Ovaj podizbornik pruža informacije o LAN konfiguraciji i povezanim opcijama konfiguracije.
  • Miscellaneous (Razno)
    • LEDs in System Power On State (LED diode u stanju uključenog sustava)
      Omogućuje vam da omogućite ili onemogućite LED osvjetljenje matične ploče kada je sustav uključen.
      • Off (Isključeno)
        Onemogućuje odabrani način osvjetljenja kada je sustav uključen.
      • On (Uključeno)
        Omogućuje odabrani način osvjetljenja kada je sustav uključen. (Zadano)
    • LEDs in Sleep, Hibernation, and Soft Off States (LED diode u stanju mirovanja, hibernacije i softverskog isključivanja)
      Omogućuje vam postavljanje načina osvjetljenja LED dioda matične ploče u stanju sustava S3/S4/S5.
      Ova se stavka može konfigurirati kada je LEDs in System Power On State (LED diode u stanju uključenog sustava) postavljeno na On (Uključeno).
      • Off (Isključeno)
        Onemogućuje odabrani način osvjetljenja kada sustav uđe u stanje S3/S4/S5. (Zadano)
      • On (Uključeno)
        Omogućuje odabrani način osvjetljenja kada sustav uđe u stanje S3/S4/S5.
    • PCle Slot Configuration (Konfiguracija PCle utora)
      Omogućuje vam postavljanje načina rada PCI Express utora na Gen 1, Gen 2 ili Gen 3. Stvarni način rada ovisi o hardverskoj specifikaciji svakog utora. Auto (Automatski) omogućuje BIOS-u automatsko konfiguriranje ove postavke. (Zadano: Automatski)
    • 3DMark01 Enhancement (Poboljšanje za 3DMark01)
      Omogućuje vam da odredite hoćete li poboljšati neke performanse naslijeđenih benchmarkova. (Zadano: Onemogućeno)
    • IOMMU
      Omogućuje ili onemogućuje AMD IOMMU podršku. (Zadano: Automatski)
    • AMD CPU fTPM
      Omogućuje ili onemogućuje funkciju TPM 2.0 integriranu u AMD CPU. (Zadano: Onemogućeno)
  • Trusted Computing (Pouzdano računalstvo)
    Omogućuje ili onemogućuje Trusted Platform Module (TPM).
  • AMD CBS
    Ovaj podizbornik pruža opcije konfiguracije povezane s AMD CBS-om.
  • PC Health (Zdravlje računala)
    • Reset Case Open Status (Poništi status otvorenog kućišta)
      • Disabled (Onemogućeno)
        Zadržava ili briše zapis o prethodnom statusu upada u kućište. (Zadano)
      • Enabled (Omogućeno)
        Briše zapis o prethodnom statusu upada u kućište i polje Case Open (Otvoreno kućište) prikazat će "No" (Ne) pri sljedećem pokretanju.
    • Case Open (Otvoreno kućište)
      Prikazuje status detekcije uređaja za detekciju upada u kućište priključenog na Cl konektor matične ploče. Ako se poklopac kućišta sustava ukloni, ovo će polje prikazati "Yes" (Da), inače će prikazati "No" (Ne). Da biste izbrisali zapis statusa upada u kućište, postavite Reset Case Open Status (Poništi status otvorenog kućišta) na Enabled (Omogućeno), spremite postavke u CMOS, a zatim ponovno pokrenite sustav.
    • CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
      Prikazuje trenutne napone sustava.
  • Smart Fan 5
    • Monitor (Monitor)
      Omogućuje vam odabir cilja za nadzor i daljnje prilagodbe. (Zadano: CPU FAN)
    • Fan Speed Control (Kontrola brzine ventilatora)
      Omogućuje vam da odredite hoćete li omogućiti funkciju kontrole brzine ventilatora i prilagoditi brzinu ventilatora.
      • Normal (Normalno)
        Omogućuje ventilatoru da radi različitim brzinama ovisno o temperaturi. Brzinu ventilatora možete prilagoditi pomoću System Information Viewer-a na temelju zahtjeva vašeg sustava. (Zadano)
      • Silent (Tiho)
        Omogućuje ventilatoru da radi malim brzinama.
      • Manual (Ručno)
        Omogućuje vam kontrolu brzine ventilatora u grafikonu krivulje.
      • Full Speed (Puna brzina)
        Omogućuje ventilatoru da radi punom brzinom.
    • Fan Control Use Temperature Input (Kontrola ventilatora koristi temperaturni ulaz)
      Omogućuje vam odabir referentne temperature za kontrolu brzine ventilatora.
    • Temperature Interval (Temperaturni interval)
      Omogućuje vam odabir temperaturnog intervala za promjenu brzine ventilatora.
    • Fan Control mode (Način kontrole ventilatora)
      • Auto (Automatski)
        Omogućuje BIOS-u automatsko otkrivanje vrste instaliranog ventilatora i postavlja optimalni način upravljanja. (Zadano)
      • Voltage (Napon)
        Način napona preporučuje se za 3-pinski ventilator.
      • PWM
        PWM način rada preporučuje se za 4-pinski ventilator.
    • Fan Stop (Zaustavljanje ventilatora)
      Omogućuje ili onemogućuje funkciju zaustavljanja ventilatora. Temperaturnu granicu možete postaviti pomoću temperaturne krivulje. Ventilator prestaje raditi kada je temperatura niža od granice. (Zadano: Onemogućeno)
    • Temperature (Temperatura)
      Prikazuje trenutnu temperaturu odabranog ciljnog područja.
    • Fan Speed (Brzina ventilatora)
      Prikazuje trenutne brzine ventilatora.
    • Temperature Warning Control (Kontrola upozorenja temperature)
      Postavlja prag upozorenja za temperaturu. Kada temperatura prijeđe prag, BIOS će emitirati zvuk upozorenja. Opcije su: Disabled (onemogućeno) (zadano), 60°C/140°F, 70°C/158°F, 80°C/176°F, 90°C/194°F.
    • Fan Fail Warning (Upozorenje na kvar ventilatora)
      Omogućuje sustavu da emitira zvuk upozorenja ako ventilator nije spojen ili ne radi. Provjerite stanje ventilatora ili spoj ventilatora kada se to dogodi. (Zadano: Onemogućeno)

(Note) (Napomena) Ova je stavka prisutna samo kada instalirate CPU koji podržava ovu značajku.
(Note 1) (Napomena 1) Ova je stavka prisutna samo kada instalirate CPU koji podržava ovu značajku.
(Note 2) (Napomena 2) Ova je stavka prisutna samo kada instalirate CPU i memorijski modul koji podržavaju ovu značajku.

Informacije o sustavu

Ovaj odjeljak pruža informacije o modelu matične ploče i verziji BIOS-a. Također možete odabrati zadani jezik koji BIOS koristi i ručno postaviti sistemsko vrijeme.
Snimka zaslona stranice BIOS-a sustava koja prikazuje informacije o sustavu

  • Jezik sustava
    Odabire zadani jezik koji BIOS koristi.
  • Datum sustava
    Postavlja datum sustava. Format datuma je tjedan (samo za čitanje), mjesec, dan i godina. Upotrijebite <Enter> za prebacivanje između polja Mjesec, Datum i Godina i upotrijebite tipku <Page Up> ili <Page Down> za postavljanje željene vrijednosti.
  • Vrijeme sustava
    Postavlja vrijeme sustava. Format vremena je sat, minuta i sekunda. Na primjer, 13 sati je 13:00:00. Upotrijebite <Enter> za prebacivanje između polja Sat, Minuta i Sekunda i upotrijebite tipku <Page Up> ili <Page Down> za postavljanje željene vrijednosti.
  • Razina pristupa
    Prikazuje trenutnu razinu pristupa ovisno o vrsti zaštite lozinkom koja se koristi. (Ako nije postavljena lozinka, zadana će se prikazati kao Administrator.) Razina administratora omogućuje vam izmjene svih postavki BIOS-a; razina korisnika omogućuje vam izmjene samo određenih postavki BIOS-a, ali ne svih.
  • Informacije o priključenim uređajima
    Prikazuje informacije o vašim SATA, PCI Express i M.2 uređajima ako su instalirani.
  • Q-Flash
    Omogućuje vam pristup uslužnom programu Q-Flash za ažuriranje BIOS-a ili izradu sigurnosne kopije trenutne konfiguracije BIOS-a.

Pokretanje sustava

Snimka zaslona stranice BIOS-a za pokretanje sustava

  • Prioriteti opcija pokretanja
    Određuje ukupni redoslijed pokretanja s dostupnih uređaja. Uklonjivi uređaji za pohranu koji podržavaju GPT format bit će prefiksirani nizom "UEFI:" na popisu uređaja za pokretanje. Da biste pokrenuli operativni sustav koji podržava GPT particioniranje, odaberite uređaj s prefiksom "UEFI:".
    Ili ako želite instalirati operativni sustav koji podržava GPT particioniranje kao što je Windows 10 64-bitni, odaberite optički pogon koji sadrži instalacijski disk za Windows 10 64-bitni i prefiksiran je nizom "UEFI:".
  • Stanje NumLock pri pokretanju
    Omogućuje ili onemogućuje značajku Numlock na numeričkoj tipkovnici tipkovnice nakon POST-a. (Zadano: uključeno)
  • Sigurnosna opcija
    Određuje je li lozinka potrebna svaki put kada se sustav pokrene ili samo kada uđete u BIOS Setup. Nakon konfiguriranja ove stavke, postavite lozinke pod stavkom Administratorska lozinka/Korisnička lozinka.
    • Postavljanje
      Lozinka je potrebna samo za ulazak u program za postavljanje BIOS-a.
    • Sustav
      Lozinka je potrebna za pokretanje sustava i za ulazak u program za postavljanje BIOS-a. (Zadano)
  • Prikaz logotipa preko cijelog zaslona
    Omogućuje vam da odredite hoće li se logotip GIGABYTE prikazati pri pokretanju sustava. Onemogućeno preskače logotip GIGABYTE kada se sustav pokrene. (Zadano: Omogućeno)
  • Brzo pokretanje
    Omogućuje ili onemogućuje brzo pokretanje kako bi se skratio postupak pokretanja OS-a. Ultra brzo pruža najbržu brzinu pokretanja. (Zadano: Onemogućeno)
  • SATA podrška
    • Samo zadnji uređaji za pokretanje SATA
      Osim pogona za prethodno pokretanje, svi SATA uređaji su onemogućeni prije dovršetka procesa pokretanja OS-a. (Zadano)
    • Svi SATA uređaji
      Svi SATA uređaji su funkcionalni u operativnom sustavu i tijekom POST-a.

Ova se stavka može konfigurirati samo kada je Brzo pokretanje postavljeno na Omogućeno ili Ultra brzo.

  • NVMe podrška
    Omogućuje vam da omogućite ili onemogućite NVMe uređaj(e). (Zadano: Omogućeno)
    Ova se stavka može konfigurirati samo kada je Brzo pokretanje postavljeno na Omogućeno ili Ultra brzo.
  • VGA podrška
    Omogućuje vam da odaberete koju vrstu operativnog sustava pokrenuti.
    • Automatski
      Omogućuje samo naslijeđeni ROM opcije.
    • EFI upravljački program
      Omogućuje EFI ROM opcije. (Zadano)

Ova se stavka može konfigurirati samo kada je Brzo pokretanje postavljeno na Omogućeno ili Ultra brzo.

  • USB podrška
    • Onemogućeno
      Svi USB uređaji su onemogućeni prije dovršetka procesa pokretanja OS-a.
    • Potpuno početno
      Svi USB uređaji su funkcionalni u operativnom sustavu i tijekom POST-a. (Zadano)
    • Djelomično početno
      Dio USB uređaja je onemogućen prije dovršetka procesa pokretanja OS-a.

Ova se stavka može konfigurirati samo kada je Brzo pokretanje postavljeno na Omogućeno. Ova je funkcija onemogućena kada je Brzo pokretanje postavljeno na Ultra brzo.

  • Podrška za PS2 uređaje
    • Onemogućeno
      Svi PS/2 uređaji su onemogućeni prije dovršetka procesa pokretanja OS-a.
    • Omogućeno
      Svi PS/2 uređaji su funkcionalni u operativnom sustavu i tijekom POST-a. (Zadano)

Ova se stavka može konfigurirati samo kada je Brzo pokretanje postavljeno na Omogućeno. Ova je funkcija onemogućena kada je Brzo pokretanje postavljeno na Ultra brzo.

  • Podrška za upravljački program mrežnog stoga
    • Onemogućeno
      Onemogućuje pokretanje s mreže. (Zadano)
    • Omogućeno
      Omogućuje pokretanje s mreže.

Ova se stavka može konfigurirati samo kada je Brzo pokretanje postavljeno na Omogućeno ili Ultra brzo.

  • CSM podrška
    Omogućuje ili onemogućuje UEFI CSM (Compatibility Support Module) za podršku naslijeđenog procesa pokretanja računala.
    • Onemogućeno
      Onemogućuje UEFI CSM i podržava samo UEFI BIOS proces pokretanja.
    • Omogućeno
      Omogućuje UEFI CSM. (Zadano)
  • LAN PXE Boot Option ROM
    Omogućuje vam da odaberete želite li omogućiti naslijeđeni ROM opcije za LAN kontroler. (Zadano: Onemogućeno)
    Ova se stavka može konfigurirati samo kada je CSM Support postavljena na Enabled.
  • Kontrola opcije pokretanja pohrane
    Omogućuje vam da odaberete želite li omogućiti UEFI ili naslijeđeni ROM opcije za kontroler uređaja za pohranu.
    • Onemogućeno
      Onemogućuje ROM opcije.
    • Samo UEFI
      Omogućuje samo UEFI ROM opcije. (Zadano)
    • Samo naslijeđeno
      Omogućuje samo naslijeđeni ROM opcije.

Ova se stavka može konfigurirati samo kada je CSM Support postavljena na Enabled.

  • Prioritet ROM-a drugih PCI uređaja
    Omogućuje vam da odaberete želite li omogućiti UEFI ili Legacy ROM opciju za PCI kontroler uređaja osim LAN, uređaja za pohranu i grafičkih kontrolera.
    • Onemogućeno
      Onemogućuje ROM opcije.
    • Samo UEFI
      Omogućuje samo UEFI ROM opcije. (Zadano)
    • Samo naslijeđeno
      Omogućuje samo naslijeđeni ROM opcije.

Ova se stavka može konfigurirati samo kada je CSM Support postavljena na Enabled.

  • Administratorska lozinka
    Omogućuje vam konfiguriranje administratorske lozinke. Pritisnite <Enter> na ovoj stavci, upišite lozinku, a zatim pritisnite <Enter>. Od vas će se tražiti da potvrdite lozinku. Ponovno upišite lozinku i pritisnite <Enter>. Morate unijeti administratorsku lozinku (ili korisničku lozinku) pri pokretanju sustava i prilikom ulaska u BIOS Setup. Za razliku od korisničke lozinke, administratorska lozinka omogućuje vam izmjene svih postavki BIOS-a.
  • Korisnička lozinka
    Omogućuje vam konfiguriranje korisničke lozinke. Pritisnite <Enter> na ovoj stavci, upišite lozinku, a zatim pritisnite <Enter>. Od vas će se tražiti da potvrdite lozinku. Ponovno upišite lozinku i pritisnite <Enter>. Morate unijeti administratorsku lozinku (ili korisničku lozinku) pri pokretanju sustava i prilikom ulaska u BIOS Setup. Međutim, korisnička lozinka omogućuje vam izmjene samo određenih postavki BIOS-a, ali ne svih. Da biste poništili lozinku, pritisnite <Enter> na stavci lozinke i kada se zatraži lozinka, prvo unesite ispravnu lozinku. Kada se zatraži nova lozinka, pritisnite <Enter> bez unosa lozinke. Ponovno pritisnite <Enter> kada se zatraži potvrda.
    NAPOMENA: Prije postavljanja korisničke lozinke, obavezno prvo postavite administratorsku lozinku.
  • Sigurno pokretanje
    Omogućuje vam da omogućite ili onemogućite sigurno pokretanje i konfigurirate povezane postavke. Ova se stavka može konfigurirati samo kada je CSM Support postavljena na Disabled.
    • Željeni način rada
      Omogućuje vam da odaberete želite li ući u jednostavni ili napredni način rada nakon ulaska u BIOS Setup. Automatski ulazi u BIOS način rada u kojem je bio zadnji put. (Zadano: Automatski)

Spremi & izađi

Snimka zaslona stranice izbornika Save & Exit BIOS-a

  • Spremi & izađi iz postavljanja
    Pritisnite <Enter> na ovoj stavci i odaberite Da. Time se spremaju promjene u CMOS i izlazi iz programa za postavljanje BIOS-a. Odaberite Ne ili pritisnite <Esc> za povratak u glavni izbornik za postavljanje BIOS-a.
  • Izađite bez spremanja
    Pritisnite <Enter> na ovoj stavci i odaberite Da. Time se izlazi iz postavljanja BIOS-a bez spremanja promjena napravljenih u postavljanju BIOS-a u CMOS. Odaberite Ne ili pritisnite <Esc> za povratak u glavni izbornik za postavljanje BIOS-a.
  • Učitaj optimizirane zadane postavke
    Pritisnite <Enter> na ovoj stavci i odaberite Da za učitavanje optimalnih zadanih postavki BIOS-a. Zadane postavke BIOS-a pomažu sustavu da radi u optimalnom stanju. Uvijek učitajte optimizirane zadane postavke nakon ažuriranja BIOS-a ili nakon brisanja vrijednosti CMOS-a.
  • Poništi pokretanje
    Omogućuje vam da odaberete uređaj za trenutno pokretanje. Pritisnite <Enter> na uređaju koji odaberete i odaberite Da za potvrdu. Vaš će se sustav automatski ponovno pokrenuti i pokrenuti s tog uređaja.
  • Spremi profile
    Ova funkcija omogućuje vam spremanje trenutnih postavki BIOS-a u profil. Možete stvoriti do 8 profila i spremiti ih kao Profil postavljanja 1 ~ Profil postavljanja 8. Pritisnite <Enter> za dovršetak. Ili možete odabrati Odaberi datoteku na HDD/FDD/USB da biste spremili profil na svoj uređaj za pohranu.
  • Učitaj profile
    Ako vaš sustav postane nestabilan i učitali ste zadane postavke BIOS-a, možete koristiti ovu funkciju za učitavanje postavki BIOS-a iz prethodno stvorenog profila, bez problema s ponovnom konfiguracijom postavki BIOS-a. Prvo odaberite profil koji želite učitati, a zatim pritisnite <Enter> za dovršetak. Možete odabrati Odaberi datoteku na HDD/FDD/USB za unos profila koji ste prethodno stvorili sa svog uređaja za pohranu ili učitavanje profila koji je automatski stvorio BIOS, kao što je vraćanje postavki BIOS-a na zadnje postavke koje su ispravno radile (zadnji poznati dobar zapis).

Konfiguriranje RAID seta

RAID razine

RAID 0 RAID 1 RAID 10
Minimalni broj tvrdih diskova ≥2 2 4
Kapacitet polja Broj tvrdih diskova *
Veličina najmanjeg diska		 Veličina najmanjeg diska (Broj tvrdih diskova/2) *
Veličina najmanjeg diska
Tolerancija grešaka Ne Da Da

Prije nego što započnete, pripremite sljedeće stavke:

  • Najmanje dva SATA tvrda diska ili SSD-a. (Napomena) (Za optimalne performanse, preporučuje se korištenje dva tvrda diska identičnog modela i kapaciteta).
  • Disk za postavljanje sustava Windows.
  • USB memorija.

Konfiguriranje ugrađenog SATA kontrolera

  1. Instaliranje SATA tvrdog diska(ova) u vaše računalo
    Instalirajte tvrde diskove/SSD-ove u SATA/M.2 konektore na matičnoj ploči. Zatim spojite konektore za napajanje s napajanja na tvrde diskove.
  2. Konfiguriranje načina rada SATA kontrolera u BIOS Setupu
    Provjerite jeste li pravilno konfigurirali način rada SATA kontrolera u BIOS Setupu.
    Koraci:
    Uključite računalo i pritisnite <Delete> za ulazak u BIOS Setup tijekom POST-a (Power-On Self-Test). Pod Settings\IO Ports, postavite SATA Configuration\SATA Mode na RAID. Zatim spremite postavke i ponovno pokrenite računalo. (Ako želite koristiti NVMe PCle SSD-ove za konfiguriranje RAID-a, provjerite jeste li postavili NVMe RAID mode na Enabled.)
    informacije BIOS Setup izbornici opisani u ovom odjeljku mogu se razlikovati od točnih postavki za vašu matičnu ploču. Stvarne opcije BIOS Setup izbornika koje ćete vidjeti ovisit će o matičnoj ploči koju imate i verziji BIOS-a.
  3. UEFI RAID konfiguracija
    Koraci:
    1. U BIOS Setupu idite na Boot i postavite CSM Support na Disabled. Spremite promjene i izađite iz BIOS Setupa.
    2. Nakon ponovnog pokretanja sustava, ponovno uđite u BIOS Setup. Zatim uđite u podizbornik Settings\IO Ports\RAIDXpert2 Configuration Utility.
    3. Na zaslonu RAIDXpert2 Configuration Utility, pritisnite <Enter> na Array Management za ulazak na zaslon Create Array. Zatim odaberite RAID razinu. Podržane RAID razine uključuju RAID 0, RAID 1 i RAID 10 (dostupni odabiri ovise o broju instaliranih tvrdih diskova). Zatim pritisnite <Enter> na Select Physical Disks za ulazak na zaslon Select Physical Disks.
    4. Na zaslonu Select Physical Disks, odaberite tvrde diskove koje želite uključiti u RAID polje i postavite ih na Enabled. Zatim koristite tipku sa strelicom prema dolje za pomicanje na Apply Changes i pritisnite <Enter>. Zatim se vratite na prethodni zaslon i postavite Select CacheTagSize, Read Cache Policy i Write Cache Policy.
    5. Pomaknite se na Create Array i pritisnite <Enter> za početak.
    6. Nakon dovršetka, bit ćete vraćeni na zaslon Array Management. Pod Manage Array Properties možete vidjeti novi RAID volumen i informacije o RAID razini, nazivu polja, kapacitetu polja itd.

(Napomena) M.2 PCle SSD ne može se koristiti za postavljanje RAID seta s SATA tvrdim diskom.

Instalirajte RAID upravljački program i operativni sustav

Uz ispravne BIOS postavke, spremni ste za instalaciju operativnog sustava.

Instaliranje operativnog sustava
Budući da neki operativni sustavi već uključuju RAID upravljački program, ne morate instalirati zaseban RAID upravljački program tijekom postupka instalacije sustava Windows. Nakon što je operativni sustav instaliran, preporučujemo da instalirate sve potrebne upravljačke programe iz centra GIGABYTE APP Center kako biste osigurali performanse i kompatibilnost sustava. Ako operativni sustav koji se instalira zahtijeva da osigurate dodatni RAID upravljački program tijekom postupka instalacije OS-a, pogledajte korake u nastavku:

  1. Idite na web stranicu GIGABYTE, pregledajte web stranicu modela matične ploče, preuzmite datoteku AMD RAID Preinstall Driver na stranici Support\Download\SATA RAID/AHCI, raspakirajte datoteku i kopirajte datoteke na USB memoriju.
  2. Pokrenite sustav s diska za postavljanje sustava Windows i izvedite standardne korake instalacije OS-a. Kada se pojavi zaslon koji traži da učitate upravljački program, odaberite Browse (Pregledaj).
  3. Umetnite USB memoriju, a zatim pregledajte mjesto upravljačkog programa. Prvo odaberite AMD-RAID Bottom Device i kliknite Next (Dalje) za učitavanje upravljačkog programa. Zatim odaberite AMD-RAID Controller i kliknite Next (Dalje) za učitavanje upravljačkog programa. Na kraju, nastavite s instalacijom OS-a.

Posjetite web stranicu GIGABYTE za detalje o konfiguriranju RAID polja.

Instalacija upravljačkih programa

Nakon instalacije operativnog sustava, u donjem desnom kutu radne površine pojavit će se dijaloški okvir koji pita želite li preuzeti i instalirati upravljačke programe i aplikacije GIGABYTE putem APP Centera. Kliknite Install (Instaliraj) za nastavak instalacije. (U BIOS Setupu provjerite je li Advanced\APP Center Download & Install Configuration\APP Center Download & Install postavljeno na Enabled.)

Kada se pojavi dijaloški okvir Ugovora o licenci za krajnjeg korisnika, pritisnite <Accept> (Prihvati) za instalaciju APP Centera. Na zaslonu APP Centera odaberite upravljačke programe i aplikacije koje želite instalirati i kliknite Install (Instaliraj).

informacije Prije instalacije provjerite je li sustav spojen na Internet.
Molimo posjetite web stranicu GIGABYTE za više informacija o rješavanju problema.

Kontaktirajte nas

GIGA-BYTE TECHNOLOGY CO., LTD.
Adresa: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tehnička i netehnička podrška (prodaja/marketing): https://esupport.gigabyte.com
WEB adresa (engleski): https://www.gigabyte.com
WEB adresa (kineski): https://www.gigabyte.com/tw

GIGABYTE eSupport
Za postavljanje tehničkog ili netehničkog (prodaja/marketing) pitanja, molimo povežite se na: https://esupport.gigabyte.com

Za više detalja o proizvodu, posjetite web stranicu GIGABYTE.

Reference

Preuzmi priručnik

Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.

Preuzmi Priručnik za GIGABYTE A520M S2H

Dostupni jezici

Povezani priručnici za Gigabyte A520M S2H

Sadržaj
