Mwongozo wa GIGABYTE A520M S2H

Yaliyomo

1 Kutambua Toleo la Ubao Mama Wako
2 Mpangilio wa Ubao Mama wa A520M S2H
3 Usakinishaji wa Vifaa
4 Usanidi wa BIOS
5 Kusanidi Seti ya RAID
- 5.1 Kusanidi Kidhibiti cha SATA Kilichojengwa Ndani
- 5.2 Sakinisha kiendeshi cha RAID na mfumo wa uendeshaji
6 Ufungaji wa Viendeshi
7 Wasiliana Nasi
8 Marejeleo
9 Pakua mwongozo
10 Katika Lugha Nyingine

Hakuna mchoro

Kutambua Toleo la Ubao Mama Wako

Nambari ya toleo kwenye ubao mama wako inaonekana hivi: "REV:X X." Kwa mfano, "REV: 1.0" inamaanisha toleo la ubao mama ni 1 0. Angalia toleo la ubao mama wako kabla ya kusasisha BIOS ya ubao mama, viendeshi, au unapotafuta maelezo ya kiufundi.
Mfano:

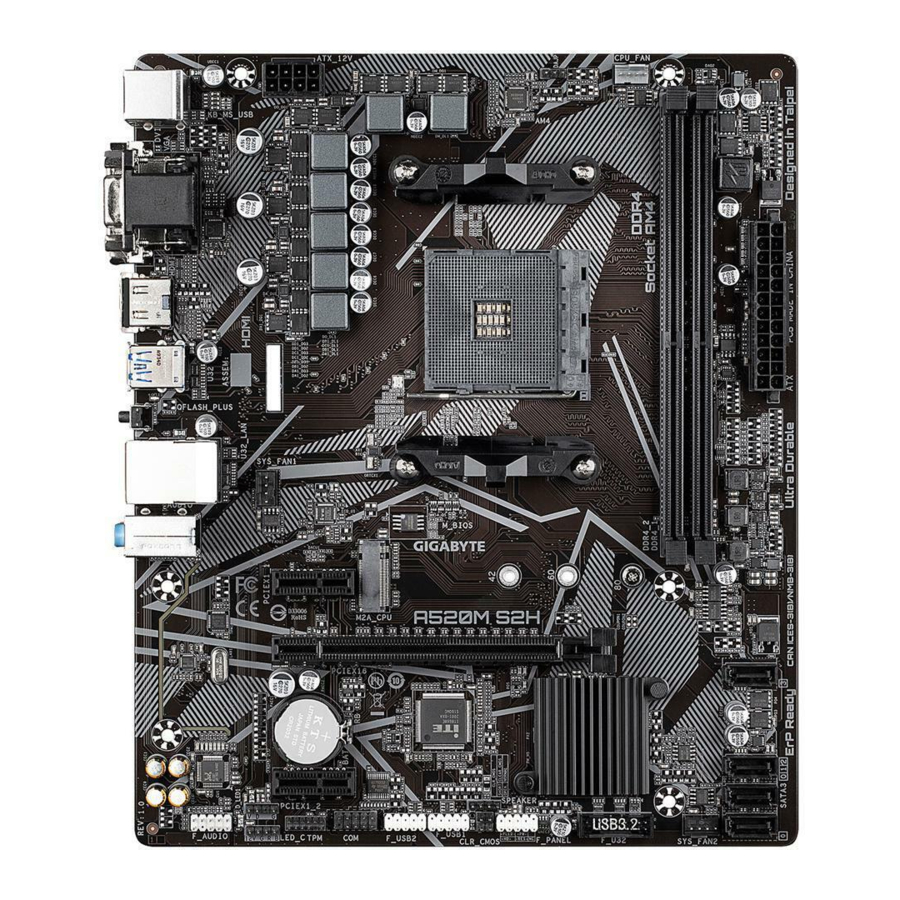

Mpangilio wa Ubao Mama wa A520M S2H

Usakinishaji wa Vifaa

Tahadhari za Usakinishaji

Ubao mama una saketi na vipengele vingi nyeti vya kielektroniki ambavyo vinaweza kuharibika kutokana na msukumo wa elektrostatici (ESD). Kabla ya usakinishaji, soma kwa makini mwongozo wa mtumiaji na ufuate taratibu hizi:

Kabla ya usakinishaji, hakikisha chasi inafaa kwa ubao mama.
Kabla ya usakinishaji, usiondoe au kuvunja kibandiko cha S/N (Nambari ya Ufuatiliaji) cha ubao mama au kibandiko cha udhamini kilichotolewa na muuzaji wako. Vibandiko hivi vinahitajika kwa uthibitishaji wa udhamini.
Ondoa nguvu za AC kila mara kwa kuchomoa kebo ya umeme kutoka kwa plagi ya umeme kabla ya kusakinisha au kuondoa ubao mama au vipengele vingine vya maunzi.
Unapounganisha vipengele vya maunzi kwenye viunganishi vya ndani kwenye ubao mama, hakikisha vimeunganishwa kwa nguvu na kwa usalama.
Unaposhughulikia ubao mama, epuka kugusa njia zozote za chuma au viunganishi.
Ni bora kuvaa kifaa cha kuzuia msukumo wa elektrostatici (ESD) kwenye mkono unaposhughulikia vipengele vya kielektroniki kama vile ubao mama, CPU au kumbukumbu. Ikiwa huna kifaa cha ESD kwenye mkono, weka mikono yako ikiwa mikavu na kwanza gusa kitu cha chuma ili kuondoa umeme tuli.
Kabla ya kusakinisha ubao mama, tafadhali uweke juu ya pedi ya antistatiki au ndani ya chombo cha kuzuia elektrostatiki.
Kabla ya kuunganisha au kuchomoa kebo ya usambazaji wa umeme kutoka kwa ubao mama, hakikisha usambazaji wa umeme umezimwa.
Kabla ya kuwasha umeme, hakikisha volti ya usambazaji wa umeme imewekwa kulingana na kiwango cha volti cha eneo lako.
Kabla ya kutumia bidhaa, tafadhali hakikisha kuwa nyaya zote na viunganishi vya umeme vya vipengele vyako vya maunzi vimeunganishwa.
Ili kuzuia uharibifu wa ubao mama, usiruhusu skrubu kugusana na saketi ya ubao mama au vipengele vyake.
Hakikisha hakuna skrubu zilizobaki au vipengele vya chuma vilivyowekwa kwenye ubao mama au ndani ya casing ya kompyuta.
Usiweke mfumo wa kompyuta kwenye uso usio sawa.
Usiweke mfumo wa kompyuta katika mazingira ya joto la juu au yenye unyevu.
Kuwasha umeme wa kompyuta wakati wa mchakato wa usakinishaji kunaweza kusababisha uharibifu wa vipengele vya mfumo pamoja na madhara ya kimwili kwa mtumiaji.
Ikiwa huna uhakika kuhusu hatua zozote za usakinishaji au una tatizo linalohusiana na matumizi ya bidhaa, tafadhali wasiliana na fundi aliyeidhinishwa wa kompyuta.
Ukitumia adapta, kebo ya umeme ya ziada, au kamba ya umeme, hakikisha umeangalia maelekezo yake ya usakinishaji na/au kuweka msingi.

Vipimo vya Bidhaa

CPU	AMD Socket AM4, msaada kwa: AMD Ryzen™ 5000 G-Series Processors/ AMD Ryzen™ 5000 Series Processors/ AMD Ryzen™ 4000 G-Series Processors/ AMD Ryzen™ 3000 Series Processors (Nenda kwenye tovuti ya GIGABYTE kwa orodha ya hivi karibuni ya msaada wa CPU)
Chipset	AMD A520
Memory	Soketi 2 za DDR4 DIMM zinazosaidia hadi 64 GB (uwezo wa 32 GB DIMM moja) wa kumbukumbu ya mfumo Msaada kwa moduli za kumbukumbu za DDR4 3200/2933/2667/2400/2133 MT/s Usanifu wa kumbukumbu ya njia mbili Msaada kwa moduli za kumbukumbu za ECC zisizo na bafa DIMM 1Rx8/2Rx8 Msaada kwa moduli za kumbukumbu za DIMM 1Rx8/2Rx8/1Rx16 zisizo za ECC zisizo na bafa Msaada kwa moduli za kumbukumbu za Extreme Memory Profile (XMP) (Nenda kwenye tovuti ya GIGABYTE kwa kasi za kumbukumbu na moduli za kumbukumbu zinazosaidiwa za hivi karibuni.)
Onboard Graphics	Kichakataji Picha Jumuishi: Bandari 1 ya D-Sub, inayosaidia azimio la juu zaidi la 1920x1200@60 Hz Bandari 1 ya DVI-D, inayosaidia azimio la juu zaidi la 1920x1200@60 Hz Bandari ya DVI-D haisaidii muunganisho wa D-Sub kwa adapta. Bandari 1 ya HDMI, inayosaidia azimio la juu zaidi la 4096x2160@60 Hz Msaada kwa toleo la HDMI 2.1, HDCP 2.3, na HDR. Msaada kwa maonyesho hadi 3 kwa wakati mmoja Kiwango cha juu cha kumbukumbu iliyoshirikiwa cha 16 GB
Audio	CODEC ya sauti ya Realtek^® Sauti ya Ufafanuzi wa Juu Chaneli 214/5.1/7.1 Unaweza kubadilisha utendaji wa jeki ya sauti kwa kutumia programu ya sauti. Ili kusanidi sauti ya chaneli 7.1, fikia programu ya sauti kwa mipangilio ya sauti.
LAN	Chipu ya LAN ya Realtek^® GbE (1 Gbps/100 Mbps)
Expansion Slots	CPU: Slot 1 ya PCI Express x 16, inayosaidia PCIe 3.0 na inayoendeshwa kwa x 16 Chipset: Slot 2 za PCI Express x 1, zinazosaidia PCIe 3.0
Storage Interface	CPU: Kiunganishi 1 cha M.2 (Soketi 3, ufunguo wa M, aina ya 2242/2260/2280 SATA na msaada wa PCIe 3.0 x4/x2 SSD) Chipset: Viunganishi 4 vya SATA 6Gb/s Msaada kwa RAID 0, RAID 1, na RAID 10
USB	CPU: Bandari 4 za USB 3.2 Gen 1 kwenye paneli ya nyuma Chipset: Bandari 2 za USB 3.2 Gen 1 zinazopatikana kupitia kichwa cha ndani cha USB Bandari 6 za USB 2.0/1.1 (bandari 2 kwenye paneli ya nyuma, bandari 4 zinazopatikana kupitia vichwa vya ndani vya USB)
Internal Connectors	Kiunganishi 1 cha pini 24 cha umeme mkuu cha ATX Kiunganishi 1 cha pini 8 cha umeme cha ATX 12V Kichwa 1 cha feni ya CPU Vichwa 2 vya feni ya mfumo Kichwa 1 cha ukanda wa LED kinachoweza kushughulikiwa Kichwa 1 cha ukanda wa RGB LED Kiunganishi 1 cha M.2 Soketi 3 Viunganishi 4 vya SATA 6Gb/s Kichwa 1 cha paneli ya mbele Kichwa 1 cha sauti cha paneli ya mbele Kichwa 1 cha USB 3.2 Gen 1 Vichwa 2 vya USB 2.0/1.1 Kichwa 1 cha Moduli ya Jukwaa Inayoaminika (TPM) (pini 2x6, kwa moduli ya GC-TPM2.0_S pekee) Kichwa 1 cha bandari ya serial Kichwa 1 cha spika Kichwa 1 cha uingiliaji wa chasi Kirukaji 1 cha Futa CMOS
Back Panel Connectors	Bandari 1 ya kibodi/kipanya ya PS/2 Bandari 1 ya D-Sub Bandari 1 ya DVI-D Bandari 1 ya HDMI Bandari 4 za USB 3.2 Gen 1 Bandari za USB 2.0/1.1 Bandari 1 ya RJ-45 Kitufe 1 cha Q-Flash Plus Jeki 3 za sauti
I/O Controller	Chipu ya Kidhibiti cha iTE^® I/O
Hardware Monitor	Ugunduzi wa volti Ugunduzi wa joto Ugunduzi wa kasi ya feni Onyo la joto kali Onyo la kushindwa kwa feni Udhibiti wa kasi ya feni Ikiwa utendaji wa udhibiti wa kasi ya feni unasaidiwa itategemea feni unayoweka.
BIOS	Flash 1 x 128 Mbit Matumizi ya AMI UEFI BIOS yenye leseni PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACP' 5.0
Unique Features	Msaada kwa APP Center * Programu zinazopatikana katika APP Center zinaweza kutofautiana kulingana na mfumo wa ubao mama. Utendaji unaosaidiwa wa kila programu pia unaweza kutofautiana kulingana na vipimo vya ubao mama. @BIOS EasyTune RGB Fusion Smart Backup System Information Viewer Msaada kwa Q-Flash Plus Msaada kwa Q-Flash
Bundled Software	Norton^® Internet Security (toleo la OEM) Programu ya usimamizi wa upana wa bendi ya LAN
Operating System	Msaada kwa Windows 11 yenye biti 64 Msaada kwa Windows 10 yenye biti 64
Form Factor	Micro ATX Form Factor; 24.4cm x 20.5cm

* GIGABYTE inahifadhi haki ya kufanya mabadiliko yoyote kwa vipimo vya bidhaa na habari inayohusiana na bidhaa bila taarifa ya mapema.
Tafadhali tembelea tovuti ya GIGABYTE kwa orodha za usaidizi za CPU, moduli za kumbukumbu, SSD, na vifaa vya M.2.

Tafadhali tembelea ukurasa wa HUDUMA/MSAADA/Huduma kwenye tovuti ya GIGABYTE ili kupakua toleo jipya zaidi la programu.

Kusakinisha CPU

Soma miongozo ifuatayo kabla ya kuanza kusakinisha CPU:

Hakikisha kwamba ubao mama unasaidia CPU.
(Nenda kwenye tovuti ya GIGABYTE kwa orodha ya hivi karibuni ya msaada wa CPU.)
Zima kompyuta kila mara na uchomoe kebo ya umeme kutoka kwa plagi ya umeme kabla ya kusakinisha CPU ili kuzuia uharibifu wa maunzi.
Tafuta pini moja ya CPU. CPU haiwezi kuingizwa ikiwa imeelekezwa vibaya.
Weka safu hata na nyembamba ya grisi ya joto kwenye uso wa CPU.
Usiwashe kompyuta ikiwa kipoezaji cha CPU hakijasakinishwa, vinginevyo joto kali na uharibifu wa CPU unaweza kutokea.
Weka marudio ya mwenyeji wa CPU kulingana na vipimo vya CPU. Haipendekezwi kwamba marudio ya basi ya mfumo iwekwe zaidi ya vipimo vya maunzi kwani hayakidhi mahitaji ya kawaida ya vifaa vya pembeni. Ikiwa ungependa kuweka marudio zaidi ya vipimo vya kawaida, tafadhali fanya hivyo kulingana na vipimo vya maunzi yako ikiwa ni pamoja na CPU, kadi ya michoro, kumbukumbu, diski kuu, nk.

Kusakinisha CPU
Inua kikamilifu lever ya kufunga soketi ya CPU. Tafuta pini moja (iliyowekwa alama na pembetatu ndogo) ya soketi ya CPU na CPU. Mara tu CPU imewekwa kwenye soketi yake, weka kidole kimoja katikati ya CPU, ukishusha lever ya kufunga na kuifunga kwenye nafasi iliyofungwa kikamilifu.

onyo Usilazimishe CPU kwenye soketi ya CPU kabla ya lever ya kufunga soketi ya CPU kuinuliwa, au uharibifu wa CPU na soketi ya CPU unaweza kutokea.

Kusakinisha Kumbukumbu

Soma miongozo ifuatayo kabla ya kuanza kusakinisha kumbukumbu:

Hakikisha kwamba ubao mama unasaidia kumbukumbu. Inapendekezwa kwamba kumbukumbu ya uwezo sawa, chapa, kasi, na chips itumike.
(Nenda kwenye tovuti ya GIGABYTE kwa kasi za kumbukumbu na moduli za kumbukumbu zinazosaidiwa za hivi karibuni.)
Zima kompyuta kila mara na uchomoe kebo ya umeme kutoka kwa plagi ya umeme kabla ya kusakinisha kumbukumbu ili kuzuia uharibifu wa maunzi.
Moduli za kumbukumbu zina muundo usio na ujinga. Moduli ya kumbukumbu inaweza kusakinishwa katika mwelekeo mmoja tu. Ikiwa huwezi kuingiza kumbukumbu, badilisha mwelekeo.

Usanidi wa Kumbukumbu ya Chaneli Mbili
Ubao mama huu hutoa soketi mbili za kumbukumbu na unasaidia Teknolojia ya Chaneli Mbili. Baada ya kumbukumbu kusakinishwa, BIOS itatambua kiotomatiki vipimo na uwezo wa kumbukumbu. Kuwezesha modi ya kumbukumbu ya Chaneli Mbili kutaongeza maradufu upana wa bendi ya kumbukumbu ya asili.
Soketi mbili za kumbukumbu zimegawanywa katika chaneli mbili na kila chaneli ina soketi moja ya kumbukumbu kama ifuatavyo:

Chaneli A: DDR4 A1
Chaneli B: DDR4_B1

Kwa sababu ya mapungufu ya CPU, soma miongozo ifuatayo kabla ya kusakinisha kumbukumbu katika modi ya Chaneli Mbili.

Modi ya Chaneli Mbili haiwezi kuwezeshwa ikiwa moduli moja tu ya kumbukumbu imewekwa.
Unapowezesha modi ya Chaneli Mbili na moduli mbili za kumbukumbu, inashauriwa kwamba kumbukumbu ya uwezo sawa, chapa, kasi, na chips itumike.

Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo kuhusu usakinishaji wa maunzi.

Kusakinisha Kadi ya Upanuzi

Soma miongozo ifuatayo kabla ya kuanza kusakinisha kadi ya upanuzi:

Hakikisha ubao mama unaunga mkono kadi ya upanuzi. Soma kwa makini mwongozo uliokuja na kadi yako ya upanuzi.
Daima zima kompyuta na uchomoe kamba ya umeme kutoka kwenye plagi ya umeme kabla ya kusakinisha kadi ya upanuzi ili kuzuia uharibifu wa maunzi.

Viunganishi vya Paneli ya Nyuma

Lango la USB 2.0/1.1
Lango la USB linaunga mkono vipimo vya USB 2.0/1.1. Tumia lango hili kwa vifaa vya USB.
Lango la Kibodi/Panya la PS/2
Tumia lango hili kuunganisha panya au kibodi ya PS/2.
Lango la D-Sub ^{(Kumbuka 1)}
Lango la D-Sub linaunga mkono kiunganishi cha pini 15 cha D-Sub na linaunga mkono azimio la juu la 1920x1200@60 Hz (azimio halisi linaloungwa mkono linategemea kichungi kinachotumiwa). Unganisha kichungi kinachounga mkono muunganisho wa D-Sub kwenye lango hili.
Lango la DVI-D ^{(Kumbuka 1)(Kumbuka 2)}
Lango la DVI-D linafuata vipimo vya DVI-D na linaunga mkono azimio la juu la 1920x1200@60 Hz (azimio halisi linaloungwa mkono linategemea kichungi kinachotumiwa). Unganisha kichungi kinachounga mkono muunganisho wa DVI-D kwenye lango hili.
Lango la HDMI ^{(Kumbuka 1)}

Lango la HDMI linafuata HDCP 2.3 na linaunga mkono miundo ya Dolby True HD na DTS HD Master Audio. Pia linaunga mkono hadi utoaji wa sauti wa 192KHz/24bit 7.1-channel LPCM. Unaweza kutumia lango hili kuunganisha kichungi chako kinachounga mkono HDMI. Azimio la juu linaloungwa mkono ni 4096x2160@60 Hz, lakini azimio halisi linaloungwa mkono linategemea kichungi kinachotumiwa.
- Ili kusanidi usanidi wa onyesho tatu, lazima usakinishe viendeshaji vya ubao mama katika mfumo endeshi kwanza.
- Baada ya kusakinisha kifaa cha HDMI, hakikisha umeweka kifaa chaguo-msingi cha kucheza sauti kuwa HDMI.
  (Jina la kipengee linaweza kutofautiana kulingana na mfumo wako endeshi.)

Usanidi wa Onyesho Tatu kwa Picha za Ndani:
Usanidi wa onyesho tatu unaungwa mkono baada ya kusakinisha viendeshaji vya ubao mama katika OS. Onyesho moja pekee linapatikana wakati wa Usanidi wa BIOS au mchakato wa POST.

Unapoondoa kebo iliyounganishwa kwenye kiunganishi cha paneli ya nyuma, kwanza ondoa kebo kutoka kwenye kifaa chako na kisha uiondoe kutoka kwenye ubao mama.
Unapoondoa kebo, ivute moja kwa moja kutoka kwenye kiunganishi. Usiyumbe upande hadi upande ili kuzuia mzunguko mfupi wa umeme ndani ya kiunganishi cha kebo.

Lango la USB 3.2 Gen 1
Lango la USB 3.2 Gen 1 linaunga mkono vipimo vya USB 3.2 Gen 1 na linaendana na vipimo vya USB 2.0. Tumia lango hili kwa vifaa vya USB.
Lango la USB 3.2 Gen 1 (Lango la Q-Flash Plus)
Lango la USB linaunga mkono vipimo vya USB 3.2 Gen 1. Tumia lango hili kwa vifaa vya USB. Kabla ya kutumia Q-Flash Plus ^{(Kumbuka 3)}, hakikisha umeweka kiendeshi cha USB flash kwenye lango hili kwanza.
Kitufe cha Q-Flash Plus ^{(Kumbuka 3)}
Q-Flash Plus hukuruhusu kusasisha BIOS wakati mfumo wako umezimwa (hali ya kuzima ya S5). Hifadhi BIOS ya hivi karibuni kwenye kiendeshi cha kidole cha USB na uichomeke kwenye lango la Q-Flash Plus, na kisha sasa unaweza kuwasha BIOS kiotomatiki kwa kubonyeza tu kitufe cha Q-Flash Plus. QFLED itawaka wakati shughuli za kulinganisha na kuwasha BIOS zinaanza na itakoma kuwaka wakati kuwasha BIOS kuu kumekamilika.
Lango la RJ-45 LAN
Lango la Gigabit Ethernet LAN hutoa muunganisho wa Intaneti kwa kasi ya data ya hadi 1 Gbps. Ifuatayo inaelezea majimbo ya LED za lango la LAN.

LED ya Kasi:

Jimbo Maelezo

Chungwa Kiwango cha data cha 1 Gbps

Kijani Kiwango cha data cha 100 Mbps

Imezimwa Kiwango cha data cha 10 Mbps

LED ya Shughuli:

Jimbo Maelezo

Inamulika Usambazaji au upokeaji wa data unafanyika

Imezimwa Hakuna usambazaji au upokeaji wa data unaofanyika
Ingizo la Laini/Toleo la Spika wa Nyuma (Bluu)
Jeki ya ingizo la laini. Tumia jeki hii ya sauti kwa vifaa vya ingizo la laini kama vile kiendeshi cha macho, walkman, n.k.
Toleo la Laini/Toleo la Spika wa Mbele (Kijani)
Jeki ya toleo la laini.

Ingizo la Maikrofoni/Toleo la Spika wa Kati/Subwoofer (Pinki)
Jeki ya ingizo la maikrofoni.
Usanidi wa Jeki ya Sauti:

Jeki	Kifaa cha kusikilizia/Chaneli 2	Chaneli 4	Chaneli 5 1	Chaneli 7 1
Ingizo la Laini/Toleo la Spika wa Nyuma		✓	✓	✓
Toleo la Laini/Toleo la Spika wa Mbele	✓	✓	✓	✓
Ingizo la Maikrofoni/Toleo la Spika wa Kati/Subwoofer			✓	✓
Toleo la Laini la Paneli ya Mbele/Toleo la Spika wa Pembeni				✓

habari Unaweza kubadilisha utendakazi wa jeki ya sauti kwa kutumia programu ya sauti. Ili kusanidi sauti ya chaneli 7.1, fikia programu ya sauti kwa mipangilio ya sauti.
Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo kuhusu kusanidi programu ya sauti.

(Kumbuka 1) Kwa Vichakataji vya AMD Ryzen" 5000 G-Series/4000 G-Series pekee.
(Kumbuka 2) Lango la DVI-D haliungi mkono muunganisho wa D-Sub kwa adapta.
(Kumbuka 3) Ili kuwezesha utendakazi wa Q-Flash Plus tafadhali tembelea ukurasa wa wavuti wa "Vipengele vya Kipekee" wa tovuti ya GIGABYTE.

Viunganishi vya Ndani

ATX_12V
ATX
CPU_FAN
SYS_FANI/2
D_LED1
LED_C
SATA3 0/1/2/3
M2A_CPU
F_PANEL
F_AUDIO
F_U32
F_USB1/F_USB2
TPM
COM
SPEAKER
CI
CLR_CMOS
BAT

Soma miongozo ifuatayo kabla ya kuunganisha vifaa vya nje:

Kwanza hakikisha vifaa vyako vinafuata viunganishi unavyotaka kuunganisha.
Kabla ya kusakinisha vifaa, hakikisha umezima vifaa na kompyuta yako. Chomoa kamba ya umeme kutoka kwa plagi ili kuzuia uharibifu wa vifaa.
Baada ya kusakinisha kifaa na kabla ya kuwasha kompyuta, hakikisha kuwa kebo ya kifaa imeunganishwa kwa usalama kwenye kiunganishi kwenye ubao mama.

1/2) ATX_12V/ATX (Kiunganishi cha Nguvu cha 2x4 12V na Kiunganishi Kikuu cha Nguvu cha 2x12)
Kwa matumizi ya kiunganishi cha nguvu, usambazaji wa nguvu unaweza kutoa nguvu thabiti ya kutosha kwa vipengele vyote kwenye ubao mama. Kabla ya kuunganisha kiunganishi cha nguvu, kwanza hakikisha kuwa usambazaji wa nguvu umezimwa na vifaa vyote vimewekwa vizuri. Kiunganishi cha nguvu kina muundo usio na ujinga. Unganisha kebo ya usambazaji wa nguvu kwenye kiunganishi cha nguvu katika mwelekeo sahihi.
Kiunganishi cha nguvu cha 12V hasa hutoa nguvu kwa CPU. Ikiwa kiunganishi cha nguvu cha 12V hakijaunganishwa, kompyuta haitaanza.
habari Ili kukidhi mahitaji ya upanuzi, inashauriwa kwamba usambazaji wa nguvu unaoweza kuhimili matumizi ya nguvu ya juu utumike (500W au zaidi). Ikiwa usambazaji wa nguvu unatumika ambao hautoi nguvu inayohitajika, matokeo yanaweza kusababisha mfumo usio thabiti au usioanzishwa.

Na. ya Pini	Ufafanuzi
1	GND (Kwa 2x4-pini 12V pekee)
2	GND (Kwa 2x4-pini 12V pekee)
3	GND
4	GND
5	+12V (Kwa 2x4-pini 12V pekee)
6	+12V (Kwa 2x4-pini 12V pekee)
7	+ 12V
8	+12V

Na. ya Pini	Ufafanuzi
1	3.3V
2	3.3V
3	GND
4	+5V
5	GND
6	+5V
7	GND
8	Nguvu Nzuri
9	5VSB (simama kwa +5V)
10	+12V
11	+12V (Kwa ATX ya 2x12-pini pekee)
12	3.3V (Kwa ATX ya 2x12-pini pekee)
13	3.3V
14	-12V
15	GND
16	ps_0N (washa/zima laini)
17	GND
18	GND
19	GND
20	NC
21	+5V
22	+5V
23	+5V (Kwa ATX ya 2x12-pini pekee)
24	GND(Peke

3/4) CPU_FAN/SYS_FAN1/2 (Vichwa vya Feni)
Vichwa vyote vya feni kwenye ubao mama huu ni vya pini 4. Vichwa vingi vya feni vina muundo usio na ujinga wa kuingiza. Unapounganisha kebo ya feni, hakikisha kuwa umeunganisha katika mwelekeo sahihi (waya mweusi wa kiunganishi ni waya wa ardhini). Kitendaji cha udhibiti wa kasi kinahitaji matumizi ya feni yenye muundo wa udhibiti wa kasi ya feni. Kwa utaftaji bora wa joto, inashauriwa kuwa feni ya mfumo imewekwa ndani ya chasi.

Na. ya Pini	Ufafanuzi
1	GND
2	Udhibiti wa Kasi ya Voltage
3	Hisia
4	Udhibiti wa Kasi ya PWM

Hakikisha umeunganisha nyaya za feni kwenye vichwa vya feni ili kuzuia CPU yako na mfumo kutoka kwa joto kupita kiasi. Joto kupita kiasi linaweza kusababisha uharibifu wa CPU au mfumo unaweza kukwama.
Vichwa hivi vya feni si vizuizi vya jumper vya usanidi. Usiweke kofia ya jumper kwenye vichwa.

D_LED1 (Kichwa cha Ukanda wa LED kinachoweza kushughulikiwa)
Kichwa kinaweza kutumika kuunganisha ukanda wa kawaida wa LED unaoweza kushughulikiwa wa 5050, na kiwango cha juu cha nguvu cha 5A (5V) na idadi ya juu ya LED 1000.

Na. ya Pini Ufafanuzi

1 V (5V)

2 Data

3 Hakuna Pini

4 GND

Unganisha ukanda wako wa LED unaoweza kushughulikiwa kwenye kichwa. Pini ya nguvu (iliyowekwa alama na pembetatu kwenye plagi) ya ukanda wa LED lazima iunganishwe kwenye Pini 1 ya kichwa cha ukanda wa LED kinachoweza kushughulikiwa. Muunganisho usio sahihi unaweza kusababisha uharibifu wa ukanda wa LED.
LED_C (Kichwa cha Ukanda wa RGB LED)
Kichwa kinaweza kutumika kuunganisha ukanda wa kawaida wa RGB LED wa 5050 (12V/G/R/B), na kiwango cha juu cha nguvu cha 2A (12V) na urefu wa juu wa 2m.

Na. ya Pini Ufafanuzi

1 12V

2 G

3 R

4 B

Unganisha ukanda wako wa RGB LED kwenye kichwa. Pini ya nguvu (iliyoashiriwa na pembetatu kwenye plagi) ya ukanda wa LED lazima iunganishwe kwenye Pini ya 1 (12V) ya kichwa hiki. Muunganisho usio sahihi unaweza kusababisha uharibifu wa ukanda wa LED.
Kwa jinsi ya kuwasha/kuzima taa za ukanda wa LED, tafadhali tembelea ukurasa wa wavuti wa "Sifa za Kipekee" wa tovuti ya GIGABYTE.
Kabla ya kusakinisha vifaa, hakikisha umezima vifaa na kompyuta yako. Chomoa waya wa umeme kutoka kwenye plagi ya umeme ili kuzuia uharibifu wa vifaa.
SATA3 0/1/2/3 (Viunganishi vya SATA 6Gb/s)
Viunganishi vya SATA vinatii kiwango cha SATA 6Gb/s na vinaendana na viwango vya SATA 3Gb/s na SATA 1.5Gb/s. Kila kiunganishi cha SATA kinaauni kifaa kimoja cha SATA. Viunganishi vya SATA vinaauni RAID 0, RAID 1, na RAID 10. Rejelea Sura ya "Kusanidi Seti ya RAID," kwa maagizo ya kusanidi safu ya RAID.

Na. ya Pini Ufafanuzi

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND
M2A_CPU (Kiunganishi cha Soketi 3 cha M.2)
Kiunganishi cha M.2 kinaauni SSD za M.2 SATA au SSD za M.2 PCle na kinaauni usanidi wa RAID. Tafadhali kumbuka kuwa SSD ya M.2 PCle haiwezi kutumiwa kuunda seti ya RAID na diski kuu ya SATA. Rejelea Sura ya "Kusanidi Seti ya RAID," kwa maagizo ya kusanidi safu ya RAID.

Fuata hatua zilizo hapa chini ili kusakinisha kwa usahihi SSD ya M.2 kwenye kiunganishi cha M.2.
1. Tumia bisibisi kufungua skrubu na kitenganishi kutoka kwenye ubao mama. Tafuta shimo linalofaa la kupachika kwa SSD ya M.2 itakayosakinishwa na kisha ufunge kitenganishi kwanza.
2. Telezesha SSD ya M.2 kwenye kiunganishi kwa pembe.
3. Bonyeza SSD ya M.2 chini na kisha uilinde kwa skrubu.
  Chagua shimo linalofaa kwa SSD ya M.2 itakayosakinishwa na ufunge tena skrubu na kitenganishi.
F_PANEL (Kichwa cha Paneli ya Mbele)
Unganisha swichi ya nguvu, swichi ya kuweka upya, na kiashiria cha hali ya mfumo kwenye chasisi kwenye kichwa hiki kulingana na migawo ya pini iliyo hapa chini. Kumbuka pini chanya na hasi kabla ya kuunganisha nyaya.
- PLED (PowerLED):

  Hali ya Mfumo LED

  S0 Imewashwa

  S3/S4/S5 Imezimwa

  Huunganisha kwenye kiashiria cha hali ya nguvu kwenye paneli ya mbele ya chasisi. LED huwashwa wakati mfumo unafanya kazi. LED huzimwa wakati mfumo uko katika hali ya kulala ya S3/S4 au umezimwa (S5).
- PW (Swichi ya Nguvu):
  Huunganisha kwenye swichi ya nguvu kwenye paneli ya mbele ya chasisi. Unaweza kusanidi njia ya kuzima mfumo wako kwa kutumia swichi ya nguvu (rejelea Sura ya "Usanidi wa BIOS," "Mipangilio\Nguvu ya Jukwaa," kwa maelezo zaidi).
- HD (LED ya Shughuli ya Diski Kuu):
  Huunganisha kwenye LED ya shughuli ya diski kuu kwenye paneli ya mbele ya chasisi. LED huwashwa wakati diski kuu inasoma au kuandika data.
- RES (Swichi ya Kuweka Upya):
  Huunganisha kwenye swichi ya kuweka upya kwenye paneli ya mbele ya chasisi. Bonyeza swichi ya kuweka upya ili kuanzisha upya kompyuta ikiwa kompyuta itaganda na itashindwa kufanya uanzishaji upya wa kawaida.
- NC: Hakuna muunganisho.

habari Muundo wa paneli ya mbele unaweza kutofautiana na chasisi. Moduli ya paneli ya mbele kimsingi inajumuisha swichi ya nguvu, swichi ya kuweka upya, LED ya nguvu, LED ya shughuli ya diski kuu na nk. Unapounganisha moduli yako ya paneli ya mbele ya chasisi kwenye kichwa hiki, hakikisha migawo ya waya na migawo ya pini inalingana kwa usahihi.

F_AUDIO (Kichwa cha Sauti cha Paneli ya Mbele)
Kichwa cha sauti cha paneli ya mbele kinaauni sauti ya Ubora wa Juu (HD). Unaweza kuunganisha moduli yako ya sauti ya paneli ya mbele ya chasisi kwenye kichwa hiki. Hakikisha migawo ya waya ya kiunganishi cha moduli inalingana na migawo ya pini ya kichwa cha ubao mama. Muunganisho usio sahihi kati ya kiunganishi cha moduli na kichwa cha ubao mama utafanya kifaa kishindwe kufanya kazi au hata kukiharibu.

Na. ya Pini	Ufafanuzi
1	MIC L
2	GND
3	MIC R
4	NC
5	Head Phone R
6	Utambuzi wa MIC
7	SENSE_SEND
8	Hakuna Pini
9	Head Phone L
10	Utambuzi wa Head Phone

habari Baadhi ya chasi hutoa moduli ya sauti ya paneli ya mbele ambayo ina viunganishi vilivyotenganishwa kwenye kila waya badala ya plagi moja. Kwa habari kuhusu kuunganisha moduli ya sauti ya paneli ya mbele ambayo ina migao tofauti ya waya, tafadhali wasiliana na mtengenezaji wa chasi.

F_U32 (USB 3.2 Gen 1 Header)
Header inakubaliana na USB 3.2 Gen 1 na maelezo ya USB 2.0 na inaweza kutoa bandari mbili za USB. Kwa ununuzi wa paneli ya mbele ya hiari ya 3.5" ambayo hutoa bandari mbili za USB 3.2 Gen 1, tafadhali wasiliana na muuzaji wa eneo lako.

Nambari ya Pini	Ufafanuzi
1	VBUS
2	SSRX1-
3	SSRX1+
4	GND
5	SSTX1-
6	SSTX1+
7	GND
8	D1-
9	D1+
10	NC
11	D2+
12	D2-
13	GND
14	SSTX2+
15	SSTX2-
16	GND
17	SSRX2+
18	SSRX2
19	VBUS
20	Hakuna Pini

F_USB1/F_USB2 (USB 2.0/1.1 Headers)
Header zinakubaliana na maelezo ya USB 2.0/1.1. Kila header ya USB inaweza kutoa bandari mbili za USB kupitia bracket ya hiari ya USB. Kwa ununuzi wa bracket ya hiari ya USB, tafadhali wasiliana na muuzaji wa eneo lako.

Nambari ya Pini Ufafanuzi

1 Nguvu (5V)

2 Nguvu (5V)

3 USB DX-

4 USB DY-

5 USB DX+

6 USB DY+

7 GND

8 GND

9 Hakuna Pini

10 NC
- Usichomeke kebo ya bracket ya IEEE 1394 (2x5-pin) kwenye header ya USB 2.0/1.1.
- Kabla ya kusakinisha bracket ya USB, hakikisha umezima kompyuta yako na umechomoa kebo ya umeme kutoka kwenye plagi ya umeme ili kuzuia uharibifu wa bracket ya USB.
TPM (Trusted Platform Module Header)
Unaweza kuunganisha TPM (Trusted Platform Module) kwenye header hii.

Nambari ya Pini Ufafanuzi

1 LADO

2 VCC3

3 LADI

4 Hakuna Pini

5 LAD2

6 LCLK

7 LAD3

8 GND

9 IFRAME

10 NC

11 SERIRQ

12 LRESET
COM (Serial Port Header)
Header ya COM inaweza kutoa bandari moja ya serial kupitia kebo ya hiari ya bandari ya COM. Kwa ununuzi wa kebo ya hiari ya bandari ya COM, tafadhali wasiliana na muuzaji wa eneo lako.

Nambari ya Pini Ufafanuzi

1 NDCD-

2 NSIN

3 NSOUT

4 NDTR-

5 GND

6 NDSR-

7 NRTS-

8 NCTS-

9 NRI-

10 Hakuna Pini
SPEAKER (Speaker Header)
Inaunganisha kwa spika kwenye paneli ya mbele ya chasi. Mfumo huripoti hali ya kuanza kwa mfumo kwa kutoa msimbo wa mlio. Mlio mmoja mfupi utasikika ikiwa hakuna tatizo litagunduliwa wakati wa kuanza kwa mfumo.

Nambari ya Pini Ufafanuzi

1 VCC

2 NC

3 NC

4 SPK-
CI (Chassis Intrusion Header)
Ubao huu mama hutoa kipengele cha kugundua chasi ambacho hugundua ikiwa kifuniko cha chasi kimeondolewa. Kazi hii inahitaji chasi na muundo wa kugundua uingiliaji wa chasi.

Nambari ya Pini Ufafanuzi

1 Ishara

2 GND
CLR_CMOS (Clear CMOS Jumper)
Tumia jumper hii kufuta usanidi wa BIOS na kuweka upya thamani za CMOS kwa chaguomsingi za kiwandani. Ili kufuta thamani za CMOS, tumia kitu cha chuma kama vile bisibisi kugusa pini mbili kwa sekunde chache.
Fungua: Kawaida

Fupi: Futa Thamani za CMOS
- Daima zima kompyuta yako kabla ya kufuta thamani za CMOS.
- Baada ya kuwasha upya mfumo, nenda kwenye Usanidi wa BIOS ili kupakia chaguomsingi za kiwandani (chagua Load Optimized Defaults (Pakia Chaguo Msingi Zilizoboreshwa)) au usanidi mwenyewe mipangilio ya BIOS (rejelea Sura ya "Usanidi wa BIOS," kwa usanidi wa BIOS).
BAT (Battery)
Betri hutoa nguvu ili kuweka thamani (kama vile usanidi wa BIOS, tarehe, na habari ya saa) katika CMOS wakati kompyuta imezimwa. Badilisha betri wakati voltage ya betri inapungua hadi kiwango cha chini, au thamani za CMOS zinaweza kuwa si sahihi au zinaweza kupotea.

Unaweza kufuta thamani za CMOS kwa kuondoa betri:
1. Zima kompyuta yako na uchomoe kebo ya umeme.
2. Ondoa betri kwa upole kutoka kwa kishikilia betri na usubiri kwa dakika moja. (Au tumia kitu cha chuma kama vile bisibisi kugusa vituo chanya na hasi vya kishikilia betri, na kuifanya iwe fupi kwa sekunde 5.)
3. Badilisha betri.
4. Chomeka kebo ya umeme na uwashe upya kompyuta yako.

onyo

Daima zima kompyuta yako na uchomoe kebo ya umeme kabla ya kubadilisha betri.
Badilisha betri na inayolingana. Uharibifu kwa vifaa vyako unaweza kutokea ikiwa betri itabadilishwa na muundo usio sahihi.
Wasiliana na mahali pa ununuzi au muuzaji wa eneo lako ikiwa huwezi kubadilisha betri mwenyewe au hauna uhakika kuhusu muundo wa betri.
Wakati wa kusakinisha betri, kumbuka mwelekeo wa upande chanya (+) na upande hasi (-) wa betri (upande chanya unapaswa kuelekea juu).
Betri zilizotumika lazima zishughulikiwe kwa mujibu wa kanuni za mazingira za eneo lako.

Usanidi wa BIOS

BIOS (Mfumo Mkuu wa Ingizo na Toleo) hurekodi vipimo vya maunzi ya mfumo katika CMOS kwenye ubao mama. Kazi zake kuu ni pamoja na kufanya Jaribio la Kibinafsi la Kuwasha (POST) wakati wa kuwasha mfumo, kuhifadhi vipimo vya mfumo na kupakia mfumo endeshaji, n.k. BIOS inajumuisha programu ya Usanidi wa BIOS ambayo inamruhusu mtumiaji kurekebisha mipangilio ya msingi ya usanidi wa mfumo au kuamilisha vipengele fulani vya mfumo.
Wakati umeme umezimwa, betri kwenye ubao mama hutoa nguvu muhimu kwa CMOS ili kuweka thamani za usanidi katika CMOS.
Ili kufikia programu ya Usanidi wa BIOS, bonyeza kitufe cha <Delete> wakati wa POST wakati umeme umewashwa. Ili kuboresha BIOS, tumia huduma ya GIGABYTE Q-Flash au @BIOS.

Q-Flash inamruhusu mtumiaji kuboresha au kuweka nakala rudufu ya BIOS haraka na kwa urahisi bila kuingia kwenye mfumo endeshaji.
@BIOS ni huduma inayotegemea Windows ambayo hutafuta na kupakua toleo jipya zaidi la BIOS kutoka kwenye mtandao na kusasisha BIOS.
- Kwa sababu kuwasha BIOS kuna hatari, ikiwa hukumbana na matatizo yoyote unapotumia toleo la sasa la BIOS, inashauriwa usiwashe BIOS. Ili kuwasha BIOS, fanya hivyo kwa tahadhari. Kuwasha BIOS isivyofaa kunaweza kusababisha hitilafu ya mfumo.
- Inashauriwa usibadilishe mipangilio chaguo-msingi (isipokuwa unahitaji kufanya hivyo) ili kuzuia uthabiti wa mfumo au matokeo mengine yasiyotarajiwa. Kubadilisha mipangilio isivyofaa kunaweza kusababisha mfumo kushindwa kuwasha. Ikiwa hili litatokea, jaribu kuondoa thamani za CMOS na uweke upya ubao kwa thamani chaguo-msingi. (Rejelea sehemu ya "Pakia Chaguo-msingi Zilizoboreshwa" katika sura hii au utangulizi wa jumper ya betri/wazi ya CMOS katika Sura ya Ufungaji wa Maunzi kwa jinsi ya kuondoa thamani za CMOS.)

Skrini ya Uanzishaji

Skrini ifuatayo ya nembo ya uanzishaji itaonekana wakati kompyuta itawashwa.

Kuna aina mbili tofauti za BIOS kama ifuatavyo na unaweza kutumia kitufe cha <F2> kubadili kati ya aina hizo mbili. Hali Rahisi inaruhusu watumiaji kutazama haraka maelezo yao ya sasa ya mfumo au kufanya marekebisho kwa ajili ya utendaji bora. Katika Hali Rahisi, unaweza kutumia panya yako kusogea kupitia vipengee vya usanidi. Hali ya Kina hutoa mipangilio ya kina ya BIOS. Unaweza kubonyeza vitufe vya vishale kwenye kibodi yako ili kusogea kati ya vipengee na ubonyeze <Enter> ili kukubali au kuingiza menyu ndogo. Au unaweza kutumia panya yako kuchagua kipengee unachotaka.
taarifa

Wakati mfumo hauko thabiti kama kawaida, chagua kipengee cha Pakia Chaguo-msingi Zilizoboreshwa ili kuweka mfumo wako kwa chaguo-msingi zake.
Menyu za Usanidi wa BIOS zilizoelezwa katika sura hii ni za rejeleo pekee na zinaweza kutofautiana kulingana na toleo la BIOS.

Vifunguo vya Kukokotoa vya Hali ya Kina

<←><→>	Sogeza upau wa uteuzi ili kuchagua menyu ya usanidi
<↑><↓>	Sogeza upau wa uteuzi ili kuchagua kipengee cha usanidi kwenye menyu
<Enter>/Bofya Mara Mbili	Tekeleza amri au ingiza menyu
<+>/<Ukurasa Juu>	Ongeza thamani ya nambari au fanya mabadiliko
<->/<Ukurasa Chini>	Punguza thamani ya nambari au fanya mabadiliko
<F1>	Onyesha maelezo ya vitufe vya kukokotoa
<F2>	Badili hadi Hali Rahisi
<F3>	Hifadhi mipangilio ya sasa ya BIOS kwenye wasifu
<F4>	Pakia mipangilio ya BIOS kutoka kwenye wasifu ulioundwa hapo awali
<F5>	Rejesha mipangilio ya awali ya BIOS kwa menyu ndogo za sasa
<F6>	Onyesha skrini ya Smart Fan 5
<F7>	Pakia mipangilio chaguo-msingi ya BIOS iliyoboreshwa kwa menyu ndogo za sasa
<F8>	Fikia huduma ya Q-Flash
<F10>	Hifadhi mabadiliko yote na uondoke kwenye programu ya Usanidi wa BIOS
<F11>	Badili hadi kwenye menyu ndogo ya Vipendwa
<F12>	Nasa skrini ya sasa kama picha na uihifadhi kwenye kiendeshi chako cha USB
<Insert>	Ongeza au uondoe chaguo unalolipenda
<Ctrl>+<S>	Onyesha maelezo kuhusu kumbukumbu iliyosakinishwa
<Esc>	Menyu Kuu: Toka kwenye programu ya Usanidi wa BIOS Menyu Ndogo: Toka kwenye menyu ndogo ya sasa

Vipendwa (F11)

Weka chaguo zako zinazotumiwa mara kwa mara kama vipendwa vyako na utumie kitufe cha <F11> ili kubadili haraka hadi kwenye ukurasa ambapo chaguo zako zote unazozipenda ziko. Ili kuongeza au kuondoa chaguo unalolipenda, nenda kwenye ukurasa wake wa asili na ubonyeze <Insert> kwenye chaguo. Chaguo hilo lina alama ya nyota ikiwa limewekwa kama "kipendwa."

Kirekebishaji

onyo Ikiwa mfumo utafanya kazi kwa uthabiti na mipangilio ya upitishaji saa/voltage ya ziada uliyofanya inategemea usanidi wako mkuu wa mfumo. Kufanya upitishaji saa/voltage ya ziada isivyosahihi kunaweza kusababisha uharibifu kwa CPU, chipset, au kumbukumbu na kupunguza maisha muhimu ya vipengele hivi. Ukurasa huu ni wa watumiaji wa hali ya juu pekee na tunapendekeza usibadilishe mipangilio chaguo-msingi ili kuzuia uthabiti wa mfumo au matokeo mengine yasiyotarajiwa. (Kubadilisha mipangilio isivyofaa kunaweza kusababisha mfumo kushindwa kuwasha. Ikiwa hili litatokea, ondoa thamani za CMOS na uweke upya ubao kwa thamani chaguo-msingi.)

Udhibiti wa Saa ya CPU
Inakuruhusu kuweka mwenyewe saa ya msingi ya CPU katika nyongeza za 1 MHz. (Chaguo-msingi: Otomatiki)

Inapendekezwa sana kwamba marudio ya CPU yawekwe kulingana na vipimo vya CPU.
Udhibiti wa Ueneaji wa Wigo
Huwezesha au kulemaza Ueneaji wa Wigo wa CPU/PCle. (Chaguo-msingi: Otomatiki)

Mipangilio ya Kina ya CPU
- Nyongeza ya Utendaji wa Msingi ^(Kumbuka)
  Inakuruhusu kuamua ikiwa utawezesha teknolojia ya Nyongeza ya Utendaji wa Msingi (CPB), teknolojia ya kuongeza utendaji wa CPU. (Chaguo-msingi: Otomatiki)
- Hali ya SVM
  Uboreshaji wa Uigaji kupitia Teknolojia ya Uigaji itaruhusu jukwaa kuendesha mifumo endeshaji na programu nyingi katika sehemu huru. Kwa uigaji, mfumo mmoja wa kompyuta unaweza kufanya kazi kama mifumo mingi pepe. (Chaguo-msingi: Imelemazwa)
- Kazi ya AMD Cool&Quiet
  - Imewezeshwa
    Huruhusu kiendeshi cha AMD Cool'n'Quiet kurekebisha kwa nguvu saa ya CPU na VID ili kupunguza utoaji wa joto kutoka kwa kompyuta yako na matumizi yake ya nguvu. (Chaguo-msingi)
  - Imelemazwa
    Hulemaza kazi hii.
- Marekebisho ya PPC ^(Kumbuka)
  Inakuruhusu kurekebisha PState ya CPU. (Chaguo-msingi: PState 0)
- Udhibiti wa Hali ya Kimataifa ya C ^(Kumbuka)
  Inakuruhusu kuamua ikiwa utaruhusu CPU kuingiza hali za C. Ikiwezeshwa, marudio ya msingi ya CPU yatapunguzwa wakati wa hali ya kusimamisha mfumo ili kupunguza matumizi ya nguvu. (Chaguo-msingi: Otomatiki)
- Udhibiti Usio na Shughuli wa Ugavi wa Nishati ^{(Kumbuka 1)}
  Huwezesha au hulemaza Hali ya Kifurushi C6.
  - Kidogo cha Sasa Bila Shughuli
    Hulemaza kazi hii.
  - Sasa Ndogo Bila Shughuli
    Huwezesha kazi hii.
    Otomatiki
    Huruhusu BIOS kusanidi kiotomatiki mpangilio huu. (Chaguo-msingi)
- Udhibiti wa CCD ^{(Kumbuka 1)}
  Huweka idadi ya CCD za kutumika. (Chaguo-msingi: Otomatiki)
- Udhibiti wa Kupunguza Msingi
  Inakuruhusu kuchagua idadi ya cores za CPU za kuwezesha (idadi ya cores za CPU inaweza kutofautiana kulingana na CPU). (Chaguo-msingi: Otomatiki)
- Hali ya SMT
  Inakuruhusu kuwezesha au kulemaza teknolojia ya CPU ya Usawazishaji wa Nyuzi Nyingi. (Chaguo-msingi: Otomatiki)
- CPPC ^{(Kumbuka 1)}
  Huwezesha au hulemaza kipengele cha CPPC. (Chaguo-msingi: Otomatiki)
- Cores Zinazopendekezwa za CPPC ^{(Kumbuka 1)}
  Huwezesha au hulemaza kipengele cha Cores Zinazopendekezwa za CPPC. (Chaguo-msingi: Otomatiki)
- Wasifu wa Kumbukumbu Uliokithiri (X.M.P.) ^(Kumbuka2)
  Huruhusu BIOS kusoma data ya SPD kwenye moduli ya kumbukumbu ya XMP ili kuboresha utendaji wa kumbukumbu ikiwa imewezeshwa.
  - Imelemazwa
    Hulemaza kazi hii. (Chaguo-msingi)
  - Wasifu1
    Hutumia mipangilio ya Wasifu 1.
  - Wasifu2 ^(Kumbuka2)
    Hutumia mipangilio ya Wasifu 2.
- Usaidizi wa Marudio ya Juu ya XMP ^{(Kumbuka 2)}
  Inakuruhusu kuchagua kiwango cha uoanifu kwa kumbukumbu ya marudio ya juu. Kipengee hiki kinaweza kusanidiwa tu wakati Wasifu wa Kumbukumbu Uliokithiri (X.M.P.) umewekwa kuwa Wasifu1 au Wasifu2. (Chaguo-msingi: Otomatiki)
- Kizidishi cha Kumbukumbu ya Mfumo
  Inakuruhusu kuweka kizidishi cha kumbukumbu ya mfumo. Otomatiki huweka kizidishi cha kumbukumbu kulingana na data ya SPD ya kumbukumbu. (Chaguo-msingi: Otomatiki)
Mipangilio ya Kina ya Kumbukumbu
Nyakati Ndogo za Kumbukumbu
- Udhibiti wa Muda wa Kawaida, Udhibiti wa Muda wa Kina, Muda wa Usanidi wa Basi ya CAD, Nguvu ya Hifadhi ya Basi ya CAD, Usanidi wa Basi ya Data
  Sehemu hizi hutoa mipangilio ya muda wa kumbukumbu. Kumbuka: Mfumo wako unaweza kuwa si thabiti au kushindwa kuwasha baada ya kufanya mabadiliko kwenye nyakati za kumbukumbu. Ikiwa hili litatokea, tafadhali weka upya ubao kwa thamani chaguo-msingi kwa kupakia chaguo-msingi zilizoboreshwa au kuondoa thamani za CMOS.
Maelezo ya SPD
Huonyesha maelezo kuhusu kumbukumbu iliyosakinishwa.
- CPU Vcore/Vcore Inayobadilika(DVID)/VCORE SOC/VCORE SOC Inayobadilika(DVID)/CPU VDD18/CPU VDDP/A_VDD18S5/Voltage ya DRAM (CH A/B)/Voltage ya DDRVPP (CH A/B)/Usitishaji wa DRAM (CH A/B)
  Vipengee hivi vinakuruhusu kurekebisha CPU Vcore na volti za kumbukumbu.
Mipangilio ya CPU/VRM
Menyu hii ndogo inakuruhusu kusanidi kiwango cha Usawazishaji wa Mzigo-Mstari.

Mipangilio

Nguvu ya Jukwaa
- AC BACK
  Huamua hali ya mfumo baada ya kurudi kwa nishati kutoka kwa upotezaji wa nishati ya AC.
  - Kumbukumbu
    Mfumo hurudi katika hali yake ya mwisho inayojulikana ya kuamka baada ya kurudi kwa nishati ya AC.
  - Imewashwa Kila Wakati
    Mfumo huwashwa baada ya kurudi kwa nishati ya AC.
  - Imezimwa Kila Wakati
    Mfumo unabaki umezimwa baada ya kurudi kwa nishati ya AC. (Chaguo-msingi)
- Washa kwa Kibodi
  Huruhusu mfumo kuwashwa na tukio la kuamsha kibodi ya PS/2.
  Kumbuka: Ili kutumia kazi hii, unahitaji usambazaji wa nishati wa ATX unaotoa angalau 1A kwenye risasi ya +5VSB.
  - Imezimwa
    Huzima kazi hii. (Chaguo-msingi)
  - Nenosiri
    Weka nenosiri lenye herufi 1~5 ili kuwasha mfumo.
  - Kibodi 98
    Bonyeza kitufe cha POWER kwenye kibodi ya Windows 98 ili kuwasha mfumo.
  - Kitufe Chochote
    Bonyeza kitufe chochote ili kuwasha mfumo.
- Nenosiri la Kuwasha
  Weka nenosiri wakati Washa kwa Kibodi imewekwa kuwa Nenosiri.
  Bonyeza <Enter> kwenye kipengee hiki na uweke nenosiri lenye hadi herufi 5 kisha ubonyeze <Enter> ili kukubali. Ili kuwasha mfumo, weka nenosiri na ubonyeze <Enter>.
  Kumbuka: Ili kughairi nenosiri, bonyeza <Enter> kwenye kipengee hiki. Unapoombwa nenosiri, bonyeza <Enter> tena bila kuingiza nenosiri ili kufuta mipangilio ya nenosiri.
- Washa kwa Panya
  Huruhusu mfumo kuwashwa na tukio la kuamsha panya ya PS/2.
  Kumbuka: Ili kutumia kazi hii, unahitaji usambazaji wa nishati wa ATX unaotoa angalau 1A kwenye risasi ya +5VSB.
  - Sogeza
    Sogeza panya ili kuwasha mfumo.
  - Bofya Mara Mbili
    Bofya mara mbili kwenye kitufe cha kushoto kwenye panya ili kuwasha mfumo.
- Erp
  Huamua kama kuruhusu mfumo utumie nishati kidogo katika hali ya S5 (kuzima). (Chaguo-msingi: Imezimwa)
  Kumbuka: Wakati kipengee hiki kimewekwa kuwa Imewashwa, kazi zifuatazo hazitapatikana: Endeleza kwa Kengele, washa kwa panya, washa kwa kibodi, na amsha kwenye LAN.
- Zima Laini kwa PWR-BTTN
  Huunganisha njia ya kuzima kompyuta katika hali ya MS-DOS kwa kutumia kitufe cha nguvu.
  - Zima Mara Moja
    Bonyeza kitufe cha nguvu kisha mfumo utazimwa mara moja. (Chaguo-msingi)
  - Chelewesha Sekunde 4.
    Bonyeza na ushikilie kitufe cha nguvu kwa sekunde 4 ili kuzima mfumo. Ikiwa kitufe cha nguvu kimebonyezwa kwa chini ya sekunde 4, mfumo utaingia katika hali ya kusimamishwa.
- Upakiaji wa Nguvu
  Huwasha au kuzima mzigo bandia. Wakati usambazaji wa nguvu uko kwenye mzigo mdogo, ulinzi binafsi utawashwa na kusababisha kuzima au kushindwa. Ikiwa hii itatokea, tafadhali weka kuwa Imewashwa. Otomatiki huruhusu BIOS iunganishe kiotomatiki mpangilio huu. (Chaguo-msingi: Otomatiki)
- Endeleza kwa Kengele
  Huamua kama kuwasha mfumo kwa wakati uliotaka. (Chaguo-msingi: Imezimwa)
  Ikiwa imewezeshwa, weka tarehe na saa kama ifuatavyo:
  - Amka siku: Washa mfumo kwa wakati maalum kila siku au siku maalum katika mwezi.
  - Saa/dakika/sekunde ya kuamka: Weka wakati ambao mfumo utawashwa kiotomatiki.

Kumbuka: Unapotumia kazi hii, epuka kuzima kusikofaa kutoka kwa mfumo wa uendeshaji au kuondolewa kwa nguvu ya AC, au mipangilio inaweza isifanye kazi.

Amsha kwenye LAN
Huwasha au kuzima kazi ya kuamsha kwenye LAN. (Chaguo-msingi: Imewashwa)
Kipima Muda cha Tukio cha Usahihi wa Juu
Huwasha au kuzima Kipima Muda cha Tukio cha Usahihi wa Juu (HPET) katika mfumo wa uendeshaji. (Chaguo-msingi: Imewashwa)
Tayari kwa CEC 2019
Hukuruhusu kuchagua kama kuruhusu mfumo kurekebisha matumizi ya nishati ukiwa katika hali ya kuzima, kutofanya kazi au kusubiri ili kuzingatia Viwango vya CEC (Tume ya Nishati ya California) 2019. (Chaguo-msingi: Imezimwa)

Bandari za IO
- Toleo la Kwanza la Onyesho
  Huainisha uanzishaji wa kwanza wa onyesho la kichungi kutoka kwa kadi ya michoro ya PCI Express iliyosakinishwa au michoro iliyojumuishwa.
  - Video ya IGD ^(Kumbuka)
    Huweka michoro iliyojumuishwa kama onyesho la kwanza.
  - Nafasi ya PCle 1
    Huweka kadi ya michoro kwenye nafasi ya PCIEX16 kama onyesho la kwanza. (Chaguo-msingi)
- Michoro Iliyojumuishwa ^(Kumbuka)
  Huwasha au kuzima kazi ya michoro iliyojumuishwa.
  - Otomatiki
    BIOS itawasha au kuzima kiotomatiki michoro iliyojumuishwa kulingana na kadi ya michoro inayowekwa. (Chaguo-msingi)
  - Nguvu
    Huwasha michoro iliyojumuishwa.
  - Imezimwa
    Huzima michoro iliyojumuishwa.
- Hali ya UMA ^(Kumbuka)
  Ainisha hali ya UMA.
  - Otomatiki
    Huruhusu BIOS iunganishe kiotomatiki mpangilio huu. (Chaguo-msingi)
  - UMA Iliyoainishwa
    Huweka Ukubwa wa Bafa ya Fremu ya UMA.
  - UMA Otomatiki
    Huweka azimio la onyesho.
  - UMA Imeboreshwa kwa Mchezo
    Hurekebisha ukubwa wa bafa ya fremu kulingana na ukubwa wa jumla wa kumbukumbu ya mfumo.

Kipengee hiki kinaweza kusanidiwa tu wakati Michoro Iliyojumuishwa imewekwa kuwa Nguvu.

Ukubwa wa Bafa ya Fremu ya UMA ^(Kumbuka)
Ukubwa wa bafa ya fremu ni jumla ya kumbukumbu ya mfumo iliyotengwa pekee kwa kidhibiti cha michoro iliyojumuishwa. MS-DOS, kwa mfano, itatumia tu kumbukumbu hii kwa onyesho. Chaguo ni: Otomatiki (chaguo-msingi), 64M~2G.
Kipengee hiki kinaweza kusanidiwa tu wakati Hali ya UMA imewekwa kuwa UMA Iliyoainishwa.
Azimio la Onyesho ^(Kumbuka)
Hukuruhusu kuweka azimio la onyesho. Chaguo ni: Otomatiki (chaguo-msingi), 1920x1080 na chini, 2560x1600, 3840x2160. Kipengee hiki kinaweza kusanidiwa tu wakati Hali ya UMA imewekwa kuwa UMA Otomatiki.
Kidhibiti cha Sauti cha HD
Huwasha au kuzima kazi ya sauti iliyojumuishwa. (Chaguo-msingi: Imewashwa)
Ikiwa unataka kusakinisha kadi ya sauti ya nyongeza ya mtu wa 3 badala ya kutumia sauti iliyojumuishwa, weka kipengee hiki kuwa Imezimwa.
Bifurcation ya PCIEX16
Hukuruhusu kuamua jinsi upana wa bendi ya nafasi ya PCIEX16 umegawanywa. Chaguo: Otomatiki, PCIE 2x8, PCIE 1x8/2x4, PCIE 2x4/1x8 ^(Kumbuka) PCIE 2x4/1x8, PCIE 4x4 ^(Kumbuka) (Chaguo-msingi: Otomatiki)
Usimbaji wa Juu ya 4G
Huwasha au kuzima vifaa vyenye uwezo wa biti 64 kusimbwa katika nafasi ya anwani ya juu ya 4 GB (ikiwa tu mfumo wako unaauni usimbaji wa PCI wa biti 64). Weka kuwa Imewashwa ikiwa zaidi ya kadi moja ya michoro ya hali ya juu imesakinishwa na viendeshaji vyake haviwezi kuzinduliwa wakati wa kuingia kwenye mfumo wa uendeshaji (kwa sababu ya nafasi ndogo ya anwani ya kumbukumbu ya 4 GB). (Chaguo-msingi: Imezimwa)
Kidhibiti cha LAN Kilichojumuishwa
Huwasha au kuzima kazi ya LAN iliyojumuishwa. (Chaguo-msingi: Imewashwa)
Ikiwa unataka kusakinisha kadi ya mtandao ya nyongeza ya mtu wa 3 badala ya kutumia LAN iliyojumuishwa, weka kipengee hiki kuwa Imezimwa.

Usanidi Mkuu wa IO
- Bandari Mfululizo 1
  Huwasha au kuzima bandari mfululizo iliyojumuishwa. (Chaguo-msingi: Imewashwa)
Usanidi wa USB
- Usaidizi wa USB wa Zamani
  Huruhusu kibodi/panya ya USB itumike katika MS-DOS. (Chaguo-msingi: Imewashwa)
- Kukabidhi kwa XHCI
  Huamua kama kuwezesha kipengele cha Kukabidhi kwa XHCI kwa mfumo wa uendeshaji bila usaidizi wa Kukabidhi kwa XHCI. (Chaguo-msingi: Imewashwa)
- Usaidizi wa Kiendeshi cha Hifadhi ya Misa ya USB
  Huwasha au kuzima usaidizi kwa vifaa vya hifadhi ya USB. (Chaguo-msingi: Imewashwa)
- Uigaji wa Bandari 60/64
  Huwasha au kuzima uigaji wa bandari za I/O 64h na 60h. Hii inapaswa kuwashwa kwa usaidizi kamili wa zamani kwa kibodi/panya za USB katika MS-DOS au katika mfumo wa uendeshaji ambao hauungi mkono vifaa vya USB kiasili. (Chaguo-msingi: Imezimwa)
- Vifaa vya Hifadhi ya Misa
  Huonyesha orodha ya vifaa vya hifadhi ya misa ya USB vilivyounganishwa. Kipengee hiki kinaonekana tu wakati kifaa cha hifadhi ya USB kimesakinishwa.
Usanidi wa NVMe
Huonyesha habari kwenye M.2 NVME PCle SSD yako ikiwa imesakinishwa.
Usanidi wa SATA
- Hali ya SATA
  Huwasha au kuzima RAID kwa vidhibiti vya SATA vilivyojumuishwa kwenye Chipset au huunganisha vidhibiti vya SATA kwa hali ya AHCI.
  - RAID
    Huwasha RAID kwa kidhibiti cha SATA.
  - АНСI
    Huunganisha vidhibiti vya SATA kwa hali ya AHCI. Kiolesura cha Juu cha Kidhibiti Mwenyeji (AHCI) ni vipimo vya kiolesura ambavyo huruhusu kiendeshi cha hifadhi kuwezesha vipengele vya juu vya Serial ATA kama vile Ufuatiliaji wa Amri Asili na plagi moto. (Chaguo-msingi)
- Hali ya NVMe RAID
  Hukuruhusu kuamua kama utumie SSD zako za M.2 NVMe PCle kusanidi RAID. (Chaguo-msingi: Imezimwa)
- Washa Bandari ya SATA ya Chipset
  Huwasha au kuzima vidhibiti vya SATA vilivyojumuishwa. (Chaguo-msingi: Imewashwa)
- Bandari ya SATA ya Chipset 0/1/2/3
  Huonyesha habari ya kifaa/vifaa vya SATA vilivyounganishwa.
Usanidi wa Mrundiko wa Mtandao
- Mrundiko wa Mtandao
  Huzima au huwasha kuwasha kutoka kwa mtandao ili kusakinisha OS ya umbizo la GPT, kama vile kusakinisha OS kutoka kwa seva ya Huduma za Usambazaji wa Windows. (Chaguo-msingi: Imezimwa)
- Usaidizi wa IPv4 PXE
  Huwasha au kuzima Usaidizi wa IPv4 PXE. Kipengee hiki kinaweza kusanidiwa tu wakati Mrundiko wa Mtandao umewashwa.
- Usaidizi wa IPv4 HTTP
  Huwasha au kuzima usaidizi wa kuwasha HTTP kwa IPv4. Kipengee hiki kinaweza kusanidiwa tu wakati Mrundiko wa Mtandao umewashwa.
- Usaidizi wa IPv6 PXE
  Huwasha au kuzima Usaidizi wa IPv6 PXE. Kipengee hiki kinaweza kusanidiwa tu wakati Mrundiko wa Mtandao umewashwa.
- Usaidizi wa IPv6 HTTP
  Huwasha au kuzima usaidizi wa kuwasha HTTP kwa IPv6. Kipengee hiki kinaweza kusanidiwa tu wakati Mrundiko wa Mtandao umewashwa.
- Muda wa kusubiri wa kuwasha PXE
  Hukuruhusu kusanidi muda wa kusubiri kabla ya kuweza kubonyeza <Esc> ili kughairi kuwasha PXE. Kipengee hiki kinaweza kusanidiwa tu wakati Mrundiko wa Mtandao umewashwa. (Chaguo-msingi: 0)
- Hesabu ya kugundua midia
  Hukuruhusu kuweka idadi ya mara za kuangalia uwepo wa midia. Kipengee hiki kinaweza kusanidiwa tu wakati Mrundiko wa Mtandao umewashwa. (Chaguo-msingi: 1)
Kidhibiti cha Familia ya Realtek PCle GBE
Menyu hii ndogo hutoa habari kuhusu usanidi wa LAN na chaguo zinazohusiana za usanidi.
Mbalimbali
- LED katika Hali ya Nishati ya Mfumo Imewashwa
  Hukuruhusu kuwasha au kuzima taa za LED za ubao mama wakati mfumo umewashwa.
  - Zima
    Huzima hali ya taa iliyochaguliwa wakati mfumo umewashwa.
  - Washa
    Huwasha hali ya taa iliyochaguliwa wakati mfumo umewashwa. (Chaguo-msingi)
- LED katika Hali za Kulala, Hibernation na Zima Laini
  Hukuruhusu kuweka hali ya taa ya LED za ubao mama katika hali ya mfumo ya S3/S4/S5.
  Kipengee hiki kinaweza kusanidiwa wakati LED katika Hali ya Nishati ya Mfumo Imewashwa imewekwa kuwa Imewashwa.
  - Zima
    Huzima hali ya taa iliyochaguliwa wakati mfumo unaingia katika hali ya S3/S4/S5. (Chaguo-msingi)
  - Washa
    Huwasha hali ya taa iliyochaguliwa wakati mfumo unaingia katika hali ya S3/S4/S5.
- Usanidi wa Nafasi ya PCle
  Hukuruhusu kuweka hali ya uendeshaji ya nafasi za PCI Express kuwa Gen 1, Gen 2 au Gen 3. Hali halisi ya uendeshaji inategemea vipimo vya maunzi vya kila nafasi. Otomatiki huruhusu BIOS iunganishe kiotomatiki mpangilio huu. (Chaguo-msingi: Otomatiki)
- Uboreshaji wa 3DMark01
  Hukuruhusu kuamua kama kuboresha utendaji fulani wa kihistoria wa alama za majaribio. (Chaguo-msingi: Imezimwa)
- IOMMU
  Huwasha au kuzima usaidizi wa AMD IOMMU. (Chaguo-msingi: Otomatiki)
- AMD CPU fTPM
  Huwasha au kuzima kazi ya TPM 2.0 iliyojumuishwa katika AMD CPU. (Chaguo-msingi: Imezimwa)
Kompyuta Inayoaminika
Huwasha au kuzima Moduli ya Jukwaa Inayoaminika (TPM).
AMD CBS
Menyu hii ndogo hutoa chaguo za usanidi zinazohusiana na AMD CBS.
Afya ya Kompyuta
- Weka Upya Hali ya Kufungua Kesi
  - Imezimwa
    Huweka au hufuta rekodi ya hali ya awali ya uingiliaji wa chasi. (Chaguo-msingi)
  - Imewashwa
    Hufuta rekodi ya hali ya awali ya uingiliaji wa chasi na sehemu ya Kesi Imefunguliwa itaonyesha "Hapana" kwenye kuwasha inayofuata.
- Kesi Imefunguliwa
  Huonyesha hali ya utambuzi ya kifaa cha kugundua uingiliaji wa chasi kilichoambatishwa kwenye kichwa cha Cl cha ubao mama. Ikiwa kifuniko cha chasi ya mfumo kimeondolewa, sehemu hii itaonyesha "Ndio", vinginevyo itaonyesha "Hapana". Ili kufuta rekodi ya hali ya uingiliaji wa chasi, weka Weka Upya Hali ya Kufungua Kesi kuwa Imewashwa, hifadhi mipangilio kwenye CMOS, na kisha uanzishe upya mfumo wako.
- CPU Vcore/CPU VDDP/Kituo cha DRAM A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
  Huonyesha voltaji za sasa za mfumo.
Smart Fan 5
- Fuatilia
  Hukuruhusu kuchagua lengo la kufuatilia na kufanya marekebisho zaidi. (Chaguo-msingi: FAN YA CPU)
- Udhibiti wa Kasi ya Feni
  Hukuruhusu kuamua kama kuwezesha kazi ya kudhibiti kasi ya feni na kurekebisha kasi ya feni.
  - Kawaida
    Huruhusu feni ifanye kazi kwa kasi tofauti kulingana na halijoto. Unaweza kurekebisha kasi ya feni na Mtazamaji wa Habari za Mfumo kulingana na mahitaji yako ya mfumo. (Chaguo-msingi)
  - Kimya
    Huruhusu feni ifanye kazi kwa kasi ndogo.
  - Mwongozo
    Hukuruhusu kudhibiti kasi ya feni kwenye grafu ya mkondo.
  - Kasi Kamili
    Huruhusu feni ifanye kazi kwa kasi kamili.
- Tumia Ingizo la Halijoto la Udhibiti wa Feni
  Hukuruhusu kuchagua halijoto ya marejeleo kwa udhibiti wa kasi ya feni.
- Muda wa Halijoto
  Hukuruhusu kuchagua muda wa halijoto kwa mabadiliko ya kasi ya feni.
- Hali ya Udhibiti wa Feni
  - Otomatiki
    Huruhusu BIOS itambue kiotomatiki aina ya feni iliyosakinishwa na kuweka hali bora ya udhibiti. (Chaguo-msingi)
  - Volteji
    Hali ya volteji inapendekezwa kwa feni ya pini 3.
  - PWM
    Hali ya PWM inapendekezwa kwa feni ya pini 4.
- Acha Feni
  Huwasha au kuzima kazi ya kuacha feni. Unaweza kuweka kikomo cha halijoto kwa kutumia mkondo wa halijoto. Feni huacha kufanya kazi wakati halijoto iko chini kuliko kikomo. (Chaguo-msingi: Imezimwa)
- Halijoto
  Huonyesha halijoto ya sasa ya eneo lengwa lililochaguliwa.
- Kasi ya Feni
  Huonyesha kasi ya sasa ya feni.
- Udhibiti wa Onyo la Halijoto
  Huweka kizingiti cha onyo kwa halijoto. Wakati halijoto inapozidi kizingiti, BIOS itatoa sauti ya onyo. Chaguo ni: Imezimwa (chaguo-msingi), 60°C/140°F, 70°C/158°F, 80°C/176°F, 90°C/194°F.
- Onyo la Kushindwa kwa Feni
  Huruhusu mfumo kutoa sauti ya onyo ikiwa feni haijaunganishwa au imeshindwa. Angalia hali ya feni au muunganisho wa feni wakati hii itatokea. (Chaguo-msingi: Imezimwa)

(Kumbuka) Kipengee hiki kipo tu wakati unasakinisha CPU inayoauni kipengele hiki.
(Kumbuka 1) Kipengee hiki kipo tu wakati unasakinisha CPU inayoauni kipengele hiki.
(Kumbuka 2) Kipengee hiki kipo tu wakati unasakinisha CPU na moduli ya kumbukumbu inayoauni kipengele hiki.

Maelezo ya Mfumo

Sehemu hii hutoa maelezo kuhusu mfumo mkuu wa kompyuta yako na toleo la BIOS. Unaweza pia kuchagua lugha chaguo-msingi inayotumiwa na BIOS na kuweka saa ya mfumo wewe mwenyewe.

Lugha ya Mfumo
Huchagua lugha chaguo-msingi inayotumiwa na BIOS.
Tarehe ya Mfumo
Huweka tarehe ya mfumo. Umbizo la tarehe ni wiki (inayosomeka tu), mwezi, tarehe na mwaka. Tumia <Enter> kubadilisha kati ya sehemu za Mwezi, Tarehe na Mwaka na utumie kitufe cha <Page Up> au <Page Down> kuweka thamani unayotaka.
Saa ya Mfumo
Huweka saa ya mfumo. Umbizo la saa ni saa, dakika na sekunde. Kwa mfano, saa 1 kamili mchana ni 13:00:00. Tumia <Enter> kubadilisha kati ya sehemu za Saa, Dakika na Sekunde na utumie kitufe cha <Page Up> au <Page Down> kuweka thamani unayotaka.
Ngazi ya Ufikiaji
Huonyesha kiwango cha sasa cha ufikiaji kulingana na aina ya ulinzi wa nenosiri unaotumika. (Ikiwa hakuna nenosiri lililowekwa, chaguo-msingi litaonyeshwa kama Msimamizi.) Ngazi ya Msimamizi hukuruhusu kufanya mabadiliko kwenye mipangilio yote ya BIOS; kiwango cha Mtumiaji hukuruhusu tu kufanya mabadiliko kwenye mipangilio fulani ya BIOS lakini sio yote.

Maelezo ya Vifaa Vilivyounganishwa
Huonyesha maelezo kuhusu vifaa vyako vya SATA, PCI Express na M.2 ikiwa vimewekwa.
Q-Flash
Hukuruhusu kufikia huduma ya Q-Flash ili kusasisha BIOS au kuhifadhi nakala ya usanidi wa sasa wa BIOS.

Anzisha

Kipaumbele cha Chaguo la Uanzishaji
Huainisha mpangilio mkuu wa uanzishaji kutoka kwa vifaa vinavyopatikana. Vifaa vya kuhifadhi vinavyoweza kuondolewa ambavyo vinaauni umbizo la GPT vitaanza na mfuatano wa "UEFI:" kwenye orodha ya kifaa cha uanzishaji. Ili kuwasha kutoka kwa mfumo wa uendeshaji unaoauni ugawaji wa GPT, chagua kifaa kilichoanza na mfuatano wa "UEFI:".
Au ikiwa unataka kusakinisha mfumo wa uendeshaji unaoauni ugawaji wa GPT kama vile Windows 10 64-bit, chagua kiendeshi cha macho kilicho na diski ya usakinishaji ya Windows 10 64-bit na kilichoanza na mfuatano wa "UEFI:".
Hali ya Bootup NumLock
Huwezesha au huzima kipengele cha Numlock kwenye vitufe vya nambari vya kibodi baada ya POST. (Chaguo-msingi: Imewashwa)
Chaguo la Usalama
Huainisha ikiwa nenosiri linahitajika kila wakati mfumo unapoanzisha, au tu unapoingia kwenye Usanidi wa BIOS. Baada ya kusanidi kipengee hiki, weka nenosiri chini ya kipengee cha Nenosiri la Msimamizi/Nenosiri la Mtumiaji.
- Usanidi
  Nenosiri linahitajika tu kwa kuingia kwenye programu ya Usanidi wa BIOS.
- Mfumo
  Nenosiri linahitajika kwa kuwasha mfumo na kwa kuingia kwenye programu ya Usanidi wa BIOS. (Chaguo-msingi)
Onyesho la Nembo ya Skrini Kamili
Hukuruhusu kuamua kama uonyeshe Nembo ya GIGABYTE wakati mfumo unapoanza. Imezimwa huruka Nembo ya GIGABYTE wakati mfumo unapoanza. (Chaguo-msingi: Imewashwa)
Uanzishaji wa Haraka
Huwezesha au huzima Uanzishaji wa Haraka ili kufupisha mchakato wa uanzishaji wa OS. Haraka Zaidi hutoa kasi ya haraka zaidi ya uanzishaji. (Chaguo-msingi: Imezimwa)
Usaidizi wa SATA
- Vifaa vya SATA vya Uanzishaji wa Mwisho Tu
  Isipokuwa kiendeshi cha uanzishaji kilichopita, vifaa vyote vya SATA huzimwa kabla ya mchakato wa uanzishaji wa OS kukamilika. (Chaguo-msingi)
- Vifaa Vyote vya SATA
  Vifaa vyote vya SATA vinafanya kazi katika mfumo wa uendeshaji na wakati wa POST.

Kipengee hiki kinaweza kusanidiwa tu wakati Uanzishaji wa Haraka umewekwa kuwa Imewashwa au Haraka Zaidi.

Usaidizi wa NVMe
Hukuruhusu kuwezesha au kuzima kifaa (vifaa) cha NVMe. (Chaguo-msingi: Imewashwa)
Kipengee hiki kinaweza kusanidiwa tu wakati Uanzishaji wa Haraka umewekwa kuwa Imewashwa au Haraka Zaidi.
Usaidizi wa VGA
Hukuruhusu kuchagua aina gani ya mfumo wa uendeshaji wa kuwasha.
- Otomatiki
  Huwezesha ROM ya chaguo la urithi pekee.
- Kiendeshi cha EFI
  Huwezesha ROM ya chaguo la EFI. (Chaguo-msingi)

Kipengee hiki kinaweza kusanidiwa tu wakati Uanzishaji wa Haraka umewekwa kuwa Imewashwa au Haraka Zaidi.

Usaidizi wa USB
- Imezimwa
  Vifaa vyote vya USB huzimwa kabla ya mchakato wa uanzishaji wa OS kukamilika.
- Uanzishaji Kamili
  Vifaa vyote vya USB vinafanya kazi katika mfumo wa uendeshaji na wakati wa POST. (Chaguo-msingi)
- Uanzishaji wa Sehemu
  Sehemu ya vifaa vya USB huzimwa kabla ya mchakato wa uanzishaji wa OS kukamilika.

Kipengee hiki kinaweza kusanidiwa tu wakati Uanzishaji wa Haraka umewekwa kuwa Imewashwa. Kitendaji hiki huzimwa wakati Uanzishaji wa Haraka umewekwa kuwa Haraka Zaidi.

Usaidizi wa Vifaa vya PS2
- Imezimwa
  Vifaa vyote vya PS/2 huzimwa kabla ya mchakato wa uanzishaji wa OS kukamilika.
- Imewashwa
  Vifaa vyote vya PS/2 vinafanya kazi katika mfumo wa uendeshaji na wakati wa POST. (Chaguo-msingi)

Kipengee hiki kinaweza kusanidiwa tu wakati Uanzishaji wa Haraka umewekwa kuwa Imewashwa. Kitendaji hiki huzimwa wakati Uanzishaji wa Haraka umewekwa kuwa Haraka Zaidi.

Usaidizi wa Kiendeshi cha NetWork Stack
- Imezimwa
  Huzima kuwasha kutoka kwa mtandao. (Chaguo-msingi)
- Imewashwa
  Huwezesha kuwasha kutoka kwa mtandao.

Kipengee hiki kinaweza kusanidiwa tu wakati Uanzishaji wa Haraka umewekwa kuwa Imewashwa au Haraka Zaidi.

Usaidizi wa CSM
Huwezesha au huzima UEFI CSM (Moduli ya Usaidizi wa Upatanifu) ili kusaidia mchakato wa uanzishaji wa PC ya urithi.
- Imezimwa
  Huzima UEFI CSM na inasaidia mchakato wa uanzishaji wa UEFI BIOS pekee.
- Imewashwa
  Huwezesha UEFI CSM. (Chaguo-msingi)
ROM ya Chaguo la LAN PXE Boot
Hukuruhusu kuchagua ikiwa uwezeshe ROM ya chaguo la urithi kwa kidhibiti cha LAN. (Chaguo-msingi: Imezimwa)
Kipengee hiki kinaweza kusanidiwa tu wakati Usaidizi wa CSM umewekwa kuwa Imewashwa.
Udhibiti wa Chaguo la Uanzishaji wa Hifadhi
Hukuruhusu kuchagua ikiwa uwezeshe UEFI au ROM ya chaguo la urithi kwa kidhibiti cha kifaa cha kuhifadhi.
- Imezimwa
  Huzima ROM ya chaguo.
- UEFI pekee
  Huwezesha ROM ya chaguo la UEFI pekee. (Chaguo-msingi)
- Urithi pekee
  Huwezesha ROM ya chaguo la urithi pekee.

Kipengee hiki kinaweza kusanidiwa tu wakati Usaidizi wa CSM umewekwa kuwa Imewashwa.

Kipaumbele cha ROM Nyingine ya Kifaa cha PCI
Hukuruhusu kuchagua ikiwa uwezeshe UEFI au ROM ya chaguo la Urithi kwa kidhibiti cha kifaa cha PCI isipokuwa LAN, kifaa cha kuhifadhi na vidhibiti vya picha.
- Imezimwa
  Huzima ROM ya chaguo.
- UEFI pekee
  Huwezesha ROM ya chaguo la UEFI pekee. (Chaguo-msingi)
- Urithi pekee
  Huwezesha ROM ya chaguo la urithi pekee.

Kipengee hiki kinaweza kusanidiwa tu wakati Usaidizi wa CSM umewekwa kuwa Imewashwa.

Nenosiri la Msimamizi
Hukuruhusu kusanidi nenosiri la msimamizi. Bonyeza <Enter> kwenye kipengee hiki, andika nenosiri, na kisha ubonyeze <Enter>. Utaombwa kuthibitisha nenosiri. Andika nenosiri tena na ubonyeze <Enter>. Lazima uweke nenosiri la msimamizi (au nenosiri la mtumiaji) wakati wa kuwasha mfumo na unapoingia Usanidi wa BIOS. Tofauti na nenosiri la mtumiaji, nenosiri la msimamizi hukuruhusu kufanya mabadiliko kwenye mipangilio yote ya BIOS.
Nenosiri la Mtumiaji
Hukuruhusu kusanidi nenosiri la mtumiaji. Bonyeza <Enter> kwenye kipengee hiki, andika nenosiri, na kisha ubonyeze <Enter>. Utaombwa kuthibitisha nenosiri. Andika nenosiri tena na ubonyeze <Enter>. Lazima uweke nenosiri la msimamizi (au nenosiri la mtumiaji) wakati wa kuwasha mfumo na unapoingia Usanidi wa BIOS. Hata hivyo, nenosiri la mtumiaji hukuruhusu tu kufanya mabadiliko kwenye mipangilio fulani ya BIOS lakini sio yote. Ili kughairi nenosiri, bonyeza <Enter> kwenye kipengee cha nenosiri na unapoombwa nenosiri, weka sahihi kwanza. Unapoombwa nenosiri jipya, bonyeza <Enter> bila kuweka nenosiri lolote. Bonyeza <Enter> tena unapoombwa kuthibitisha.
KUMBUKA: Kabla ya kuweka Nenosiri la Mtumiaji, hakikisha umeweka Nenosiri la Msimamizi kwanza.

Uanzishaji Salama
Hukuruhusu kuwezesha au kuzima Uanzishaji Salama na kusanidi mipangilio inayohusiana. Kipengee hiki kinaweza kusanidiwa tu wakati Usaidizi wa CSM umewekwa kuwa Imezimwa.
- Hali ya Uendeshaji Iliyopendekezwa
  Hukuruhusu kuchagua ikiwa uingie hali Rahisi au hali ya Kina baada ya kuingia Usanidi wa BIOS. Otomatiki huingia katika hali ya BIOS ambapo ilikuwa mara ya mwisho. (Chaguo-msingi: Otomatiki)

Hifadhi & Toka

Hifadhi & Toka Usanidi
Bonyeza <Enter> kwenye kipengee hiki na uchague Ndio. Hii huhifadhi mabadiliko kwenye CMOS na hutoka kwenye programu ya Usanidi wa BIOS. Chagua Hapana au ubonyeze <Esc> ili kurudi kwenye Menyu Kuu ya Usanidi wa BIOS.
Toka Bila Kuhifadhi
Bonyeza <Enter> kwenye kipengee hiki na uchague Ndio. Hii hutoka kwenye Usanidi wa BIOS bila kuhifadhi mabadiliko yaliyofanywa katika Usanidi wa BIOS kwenye CMOS. Chagua Hapana au ubonyeze <Esc> ili kurudi kwenye Menyu Kuu ya Usanidi wa BIOS.
Pakia Chaguo-msingi Zilizoboreshwa
Bonyeza <Enter> kwenye kipengee hiki na uchague Ndio ili kupakia mipangilio bora ya chaguo-msingi ya BIOS. Mipangilio chaguomsingi ya BIOS husaidia mfumo kufanya kazi katika hali bora. Daima pakia chaguo-msingi Zilizoboreshwa baada ya kusasisha BIOS au baada ya kufuta thamani za CMOS.
Batilisha Uanzishaji
Hukuruhusu kuchagua kifaa cha kuwasha mara moja. Bonyeza <Enter> kwenye kifaa unachochagua na uchague Ndio ili kuthibitisha. Mfumo wako utaanza upya kiotomatiki na kuwasha kutoka kwa kifaa hicho.
Hifadhi Profaili
Kitendaji hiki hukuruhusu kuhifadhi mipangilio ya sasa ya BIOS kwa wasifu. Unaweza kuunda hadi wasifu 8 na kuhifadhi kama Profaili ya Usanidi 1~ Profaili ya Usanidi 8. Bonyeza <Enter> ili kukamilisha. Au unaweza kuchagua Chagua Faili katika HDD/FDD/USB ili kuhifadhi wasifu kwenye kifaa chako cha kuhifadhi.
Pakia Profaili
Ikiwa mfumo wako unakuwa si thabiti na umepakia mipangilio chaguomsingi ya BIOS, unaweza kutumia kitendaji hiki kupakia mipangilio ya BIOS kutoka kwa wasifu ulioundwa hapo awali, bila usumbufu wa kusanidi upya mipangilio ya BIOS. Kwanza chagua wasifu unaotaka kupakia na kisha ubonyeze <Enter> ili kukamilisha. Unaweza kuchagua Chagua Faili katika HDD/FDD/USB ili kuingiza wasifu ulioundwa hapo awali kutoka kwa kifaa chako cha kuhifadhi au kupakia wasifu ulioundwa kiotomatiki na BIOS, kama vile kurejesha mipangilio ya BIOS kwenye mipangilio ya mwisho ambayo ilifanya kazi vizuri (rekodi ya mwisho inayojulikana kuwa nzuri).

Kusanidi Seti ya RAID

Viwango vya RAID

	RAID 0	RAID 1	RAID 10
Idadi ya Chini Kabisa ya Hifadhi Ngumu	≥2	2	4
Uwezo wa Safu	Idadi ya hifadhi ngumu * Ukubwa wa hifadhi ndogo zaidi	Ukubwa wa hifadhi ndogo zaidi	(Idadi ya hifadhi ngumu/2) * Ukubwa wa hifadhi ndogo zaidi
Uvumilivu wa Hitilafu	Hapana	Ndio	Ndio

Kabla ya kuanza, tafadhali andaa vitu vifuatavyo:

Angalau hifadhi ngumu mbili za SATA au SSD. ^(Kumbuka) (Ili kuhakikisha utendaji bora, inashauriwa utumie hifadhi ngumu mbili zilizo na modeli na uwezo sawa).
Diski ya usanidi wa Windows.
Hifadhi ya kidole gumba ya USB.

Kusanidi Kidhibiti cha SATA Kilichojengwa Ndani

Kusakinisha hifadhi ngumu za SATA kwenye kompyuta yako
Sakinisha hifadhi ngumu/SSD kwenye viunganishi vya SATA/M.2 kwenye ubao mama. Kisha unganisha viunganishi vya nishati kutoka kwa usambazaji wako wa nishati hadi kwenye hifadhi ngumu.
Kusanidi modi ya kidhibiti cha SATA katika Usanidi wa BIOS
Hakikisha umesanidi modi ya kidhibiti cha SATA kwa usahihi katika Usanidi wa BIOS ya mfumo.
Hatua:
Washa kompyuta yako na ubonyeze <Delete> ili uingie kwenye Usanidi wa BIOS wakati wa POST (Jaribio la Kujiendesha Wakati wa Kuwasha). Chini ya Settings\IO Ports, weka SATA Configuration\SATA Mode kuwa RAID. Kisha hifadhi mipangilio na uwashe tena kompyuta yako. (Ikiwa unataka kutumia SSD za NVMe PCle kusanidi RAID, hakikisha umeweka NVMe RAID mode kuwa Enabled.)
Menyu za Usanidi wa BIOS zilizoelezewa katika sehemu hii zinaweza kutofautiana na mipangilio halisi ya ubao mama wako. Chaguo halisi za menyu ya Usanidi wa BIOS utakazoona zitategea ubao mama ulio nao na toleo la BIOS.
Usanidi wa UEFI RAID
Hatua:
1. Katika Usanidi wa BIOS, nenda kwenye Boot na uweke CSM Support kuwa Disabled. Hifadhi mabadiliko na uondoke kwenye Usanidi wa BIOS.
2. Baada ya mfumo kuwashwa tena, ingia tena kwenye Usanidi wa BIOS. Kisha ingiza menyu ndogo ya Settings\IO Ports\RAIDXpert2 Configuration Utility.
3. Kwenye skrini ya RAIDXpert2 Configuration Utility, bonyeza <Enter> kwenye Array Management ili kuingia kwenye skrini ya Create Array. Kisha, chagua kiwango cha RAID. Viwango vya RAID vinavyoungwa mkono ni pamoja na RAID 0, RAID 1, na RAID 10 (uteuzi unaopatikana unategemea idadi ya hifadhi ngumu inayowekwa). Ifuatayo, bonyeza <Enter> kwenye Select Physical Disks ili kuingia kwenye skrini ya Select Physical Disks.
4. Kwenye skrini ya Select Physical Disks, chagua hifadhi ngumu zitakazojumuishwa kwenye safu ya RAID na uziweke kuwa Enabled. Ifuatayo, tumia kitufe cha mshale chini kusonga hadi Apply Changes na ubonyeze <Enter>. Kisha rudi kwenye skrini iliyotangulia na uweke Select CacheTagSize, Read Cache Policy na Write Cache Policy.
5. Nenda kwenye Create Array na ubonyeze <Enter> ili kuanza.
6. Baada ya kukamilika, utarudishwa kwenye skrini ya Array Management. Chini ya Manage Array Properties unaweza kuona ujazo mpya wa RAID na habari juu ya kiwango cha RAID, jina la safu, uwezo wa safu, n.k.

(Kumbuka) SSD ya M.2 PCle haiwezi kutumiwa kuanzisha seti ya RAID na hifadhi ngumu ya SATA.

Sakinisha kiendeshi cha RAID na mfumo wa uendeshaji

Ukiwa na mipangilio sahihi ya BIOS, uko tayari kusakinisha mfumo wa uendeshaji.

Kusakinisha Mfumo wa Uendeshaji
Kwa kuwa mifumo mingine ya uendeshaji tayari inajumuisha kiendeshi cha RAID, hauitaji kusakinisha kiendeshi tofauti cha RAID wakati wa mchakato wa usakinishaji wa Windows. Baada ya mfumo wa uendeshaji kusakinishwa, tunapendekeza usakinishe viendeshi vyote vinavyohitajika kutoka kwa GIGABYTE APP Center ili kuhakikisha utendaji na uoanifu wa mfumo. Ikiwa mfumo wa uendeshaji utakaosakinishwa unahitaji utoe kiendeshi cha ziada cha RAID wakati wa mchakato wa usakinishaji wa OS, tafadhali rejelea hatua zifuatazo:

Nenda kwenye tovuti ya GIGABYTE, vinjari hadi ukurasa wa wavuti wa modeli ya ubao mama, pakua faili ya AMD RAID Preinstall Driver kwenye ukurasa wa Support\Download\SATA RAID/AHCI, fungua faili na unakili faili kwenye hifadhi yako ya kidole gumba ya USB.
Washa kutoka kwenye diski ya usanidi wa Windows na ufanye hatua za kawaida za usakinishaji wa OS. Skrini inayokuomba kupakia kiendeshi inapoonekana, chagua Browse (Vinjari).
Ingiza hifadhi ya kidole gumba ya USB na kisha uvinjari hadi eneo la kiendeshi. Chagua AMD-RAID Bottom Device kwanza na ubofye Next (Inayofuata) ili kupakia kiendeshi. Kisha chagua AMD-RAID Controller na ubofye Next (Inayofuata) ili kupakia kiendeshi. Hatimaye, endelea na usakinishaji wa OS.

Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo zaidi juu ya kusanidi safu ya RAID.

Ufungaji wa Viendeshi

Baada ya kusakinisha mfumo wa uendeshaji, kisanduku cha mazungumzo kitaonekana kwenye kona ya chini kulia ya eneo-kazi kikuuliza ikiwa unataka kupakua na kusakinisha viendeshi na programu za GIGABYTE kupitia APP Center. Bofya Install (Sakinisha) ili kuendelea na usakinishaji. (Katika Usanidi wa BIOS, hakikisha Advanced\APP Center Download & Install Configuration\APP Center Download & Install imewekwa kuwa Enabled.)

Kisanduku cha mazungumzo cha Mkataba wa Leseni ya Mtumiaji wa Mwisho kinapoonekana, bonyeza <Accept> (Kubali) ili kusakinisha APP Center. Kwenye skrini ya APP Center, chagua viendeshi na programu unazotaka kusakinisha na ubofye Install (Sakinisha).

habari Kabla ya usakinishaji, hakikisha mfumo umeunganishwa kwenye mtandao.
Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo zaidi ya utatuzi.

Wasiliana Nasi

GIGA-BYTE TECHNOLOGY CO., LTD.
Anwani: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
SIMU: +886-2-8912-4000, FAX: +886-2-8912-4005
Tech, and Non-Tech. Support (Sales/Marketing): https://esupport.gigabyte.com
WEB address (English): https://www.gigabyte.com
WEB address (Chinese): https://www.gigabyte.com/tw

GIGABYTE eSupport
To submit a technical or non-technical (Sales/Marketing) question, please link to: https://esupport.gigabyte.com
