Εγχειρίδιο GIGABYTE A520M S2H

Περιεχόμενα

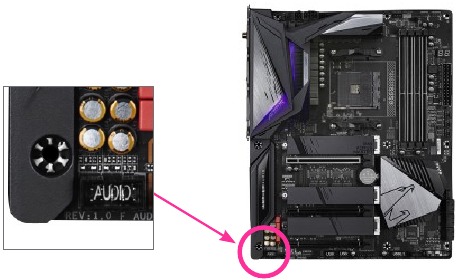

Αναγνώριση της αναθεώρησης της μητρικής σας κάρτας

Ο αριθμός αναθεώρησης στη μητρική σας κάρτα μοιάζει με αυτόν: "REV:X X." Για παράδειγμα, "REV: 1.0" σημαίνει ότι η αναθεώρηση της μητρικής κάρτας είναι 1 0. Ελέγξτε την αναθεώρηση της μητρικής σας κάρτας πριν ενημερώσετε το BIOS της μητρικής κάρτας, τα προγράμματα οδήγησης ή όταν αναζητάτε τεχνικές πληροφορίες.
Παράδειγμα:
Αναγνώριση της αναθεώρησης της μητρικής σας κάρτας - Παράδειγμα

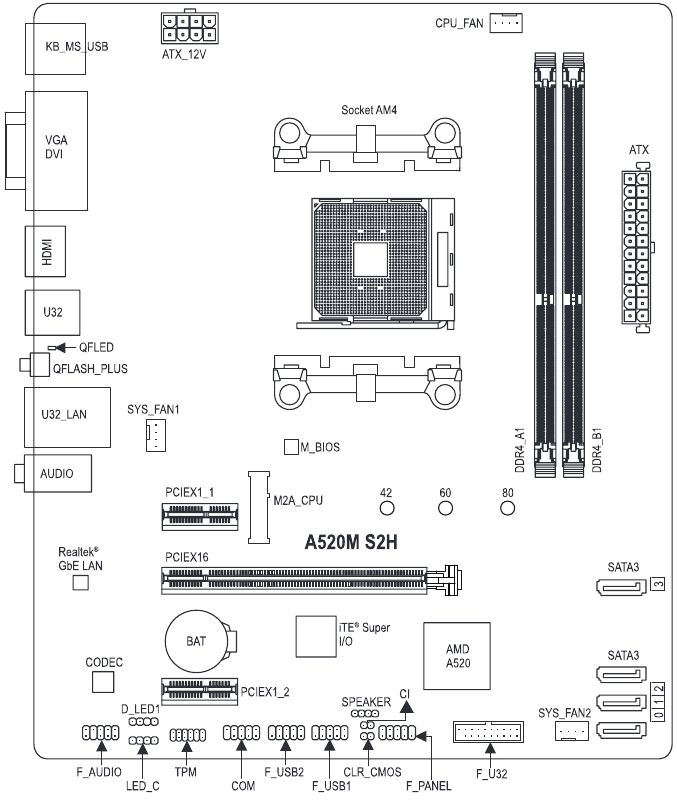

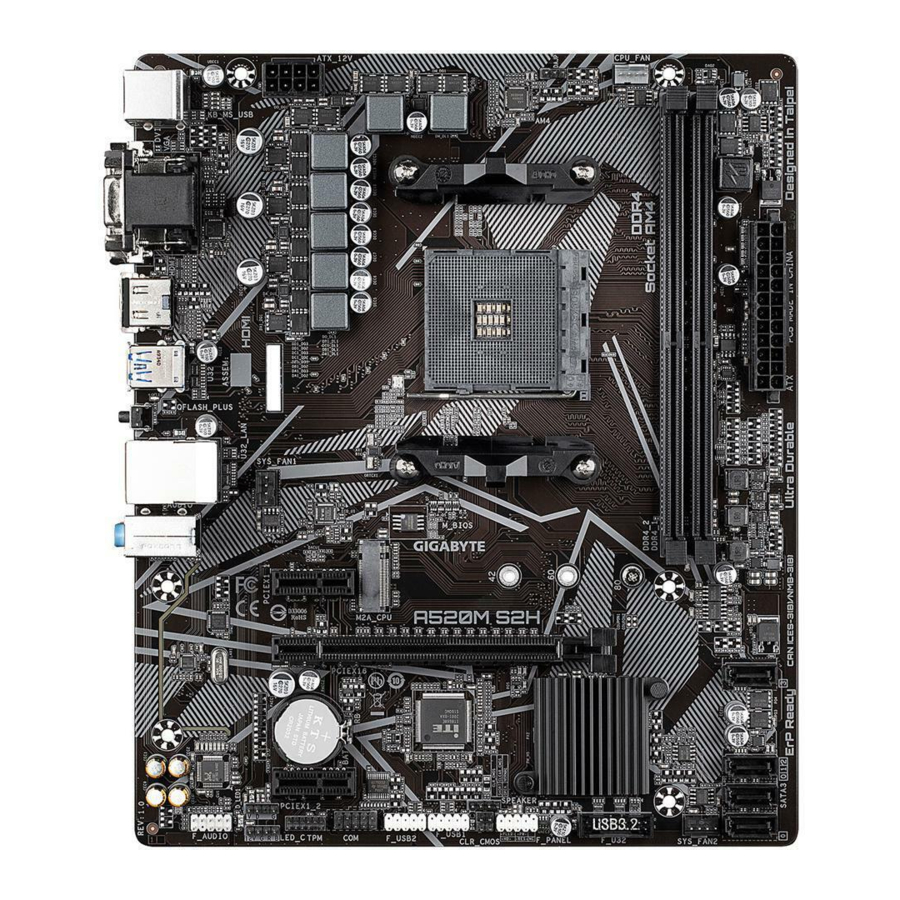

Διάταξη μητρικής κάρτας A520M S2H

Διάταξη μητρικής κάρτας

Εγκατάσταση υλικού

Προφυλάξεις εγκατάστασης

Η μητρική πλακέτα περιέχει πολλά ευαίσθητα ηλεκτρονικά κυκλώματα και εξαρτήματα που μπορεί να υποστούν ζημιά ως αποτέλεσμα ηλεκτροστατικής εκφόρτισης (ESD). Πριν από την εγκατάσταση, διαβάστε προσεκτικά το εγχειρίδιο χρήσης και ακολουθήστε αυτές τις διαδικασίες:

  • Πριν από την εγκατάσταση, βεβαιωθείτε ότι το πλαίσιο είναι κατάλληλο για τη μητρική πλακέτα.
  • Πριν από την εγκατάσταση, μην αφαιρέσετε ή σπάσετε το αυτοκόλλητο S/N (Σειριακός αριθμός) της μητρικής πλακέτας ή το αυτοκόλλητο εγγύησης που παρέχεται από τον αντιπρόσωπό σας. Αυτά τα αυτοκόλλητα απαιτούνται για την επικύρωση της εγγύησης.
  • Να αφαιρείτε πάντα την τροφοδοσία AC αποσυνδέοντας το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε ή αφαιρέσετε τη μητρική πλακέτα ή άλλα εξαρτήματα υλικού.
  • Όταν συνδέετε εξαρτήματα υλικού στους εσωτερικούς συνδετήρες της μητρικής πλακέτας, βεβαιωθείτε ότι είναι συνδεδεμένα σφιχτά και με ασφάλεια.
  • Όταν χειρίζεστε τη μητρική πλακέτα, αποφύγετε να αγγίζετε οποιονδήποτε μεταλλικό αγωγό ή συνδετήρα.
  • Είναι καλύτερο να φοράτε έναν ιμάντα καρπού ηλεκτροστατικής εκφόρτισης (ESD) όταν χειρίζεστε ηλεκτρονικά εξαρτήματα, όπως μια μητρική πλακέτα, μια CPU ή μια μνήμη. Εάν δεν έχετε ιμάντα καρπού ESD, κρατήστε τα χέρια σας στεγνά και αγγίξτε πρώτα ένα μεταλλικό αντικείμενο για να εξαλείψετε τον στατικό ηλεκτρισμό.
  • Πριν εγκαταστήσετε τη μητρική πλακέτα, τοποθετήστε τη πάνω σε ένα αντιστατικό ταμπλό ή μέσα σε ένα ηλεκτροστατικό θωρακισμένο δοχείο.
  • Πριν συνδέσετε ή αποσυνδέσετε το καλώδιο τροφοδοσίας από τη μητρική πλακέτα, βεβαιωθείτε ότι το τροφοδοτικό έχει απενεργοποιηθεί.
  • Πριν ενεργοποιήσετε την τροφοδοσία, βεβαιωθείτε ότι η τάση του τροφοδοτικού έχει ρυθμιστεί σύμφωνα με το τοπικό πρότυπο τάσης.
  • Πριν χρησιμοποιήσετε το προϊόν, βεβαιωθείτε ότι όλα τα καλώδια και οι συνδετήρες τροφοδοσίας των εξαρτημάτων υλικού σας είναι συνδεδεμένα.
  • Για να αποφύγετε ζημιά στη μητρική πλακέτα, μην επιτρέψετε στις βίδες να έρθουν σε επαφή με το κύκλωμα της μητρικής πλακέτας ή τα εξαρτήματά της.
  • Βεβαιωθείτε ότι δεν υπάρχουν βίδες ή μεταλλικά εξαρτήματα που έχουν απομείνει τοποθετημένα στη μητρική πλακέτα ή μέσα στη θήκη του υπολογιστή.
  • Μην τοποθετείτε το σύστημα του υπολογιστή σε μια ανώμαλη επιφάνεια.
  • Μην τοποθετείτε το σύστημα του υπολογιστή σε περιβάλλον υψηλής θερμοκρασίας ή υγρό περιβάλλον.
  • Η ενεργοποίηση της τροφοδοσίας του υπολογιστή κατά τη διαδικασία εγκατάστασης μπορεί να οδηγήσει σε ζημιά στα εξαρτήματα του συστήματος καθώς και σε σωματική βλάβη στον χρήστη.
  • Εάν δεν είστε βέβαιοι για οποιοδήποτε βήμα εγκατάστασης ή έχετε πρόβλημα που σχετίζεται με τη χρήση του προϊόντος, συμβουλευτείτε έναν πιστοποιημένο τεχνικό υπολογιστών.
  • Εάν χρησιμοποιείτε έναν προσαρμογέα, ένα καλώδιο επέκτασης τροφοδοσίας ή ένα πολύμπριζο, φροντίστε να συμβουλευτείτε τις οδηγίες εγκατάστασης ή/και γείωσης.

Προδιαγραφές προϊόντος

CPU
  • AMD Socket AM4, υποστήριξη για:
    AMD Ryzen™ 5000 G-Series Processors/
    AMD Ryzen™ 5000 Series Processors/
    AMD Ryzen™ 4000 G-Series Processors/
    AMD Ryzen™ 3000 Series Processors
    (Μεταβείτε στον ιστότοπο της GIGABYTE για την πιο πρόσφατη λίστα υποστήριξης CPU)
Chipset
  • AMD A520
Memory
  • 2 x υποδοχές DDR4 DIMM που υποστηρίζουν έως 64 GB (32 GB χωρητικότητα single DIMM) μνήμης συστήματος
  • Υποστήριξη για μονάδες μνήμης DDR4 3200/2933/2667/2400/2133 MT/s
  • Αρχιτεκτονική μνήμης Dual channel
  • Υποστήριξη για μονάδες μνήμης ECC Un-buffered DIMM 1Rx8/2Rx8
  • Υποστήριξη για μονάδες μνήμης non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
  • Υποστήριξη για μονάδες μνήμης Extreme Memory Profile (XMP)
    (Μεταβείτε στον ιστότοπο της GIGABYTE για τις πιο πρόσφατες υποστηριζόμενες ταχύτητες μνήμης και μονάδες μνήμης.)
Onboard Graphics
  • Ενσωματωμένος επεξεργαστής γραφικών:
    • 1 x θύρα D-Sub, που υποστηρίζει μέγιστη ανάλυση 1920x1200@60 Hz
    • 1 x θύρα DVI-D, που υποστηρίζει μέγιστη ανάλυση 1920x1200@60 Hz
      • Η θύρα DVI-D δεν υποστηρίζει σύνδεση D-Sub μέσω προσαρμογέα.
    • 1 x θύρα HDMI, που υποστηρίζει μέγιστη ανάλυση 4096x2160@60 Hz
      • Υποστήριξη για έκδοση HDMI 2.1, HDCP 2.3 και HDR.
  • Υποστήριξη για έως και 3 οθόνες ταυτόχρονα
  • Μέγιστη κοινόχρηστη μνήμη 16 GB
Audio
  • Realtek® κωδικοποιητής ήχου
  • Ήχος υψηλής ευκρίνειας
  • 214/5.1/7.1 -καναλιών
    • Μπορείτε να αλλάξετε τη λειτουργικότητα μιας υποδοχής ήχου χρησιμοποιώντας το λογισμικό ήχου. Για να διαμορφώσετε ήχο 7.1 καναλιών, αποκτήστε πρόσβαση στο λογισμικό ήχου για ρυθμίσεις ήχου.
LAN
  • Realtek® GbE LAN chip (1 Gbps/100 Mbps)
Expansion Slots
  • CPU:
    • 1 x υποδοχή PCI Express x 16, που υποστηρίζει PCIe 3.0 και λειτουργεί σε x16
  • Chipset:
    • 2 x υποδοχές PCI Express x 1, που υποστηρίζουν PCIe 3.0
Storage Interface
  • CPU:
    • 1 x υποδοχή M.2 (Socket 3, M key, type 2242/2260/2280 SATA και PCIe 3.0 x4/x2 SSD support)
  • Chipset:
    • 4 x συνδέσεις SATA 6Gb/s
    • Υποστήριξη για RAID 0, RAID 1 και RAID 10
USB
  • CPU:
    • 4 x θύρες USB 3.2 Gen 1 στο πίσω πλαίσιο
  • Chipset:
    • 2 x θύρες USB 3.2 Gen 1 διαθέσιμες μέσω της εσωτερικής κεφαλίδας USB
    • 6 x θύρες USB 2.0/1.1 (2 θύρες στο πίσω πλαίσιο, 4 θύρες διαθέσιμες μέσω των εσωτερικών κεφαλίδων USB)
Internal Connectors
  • 1 x 24-pin σύνδεση τροφοδοσίας ATX
  • 1 x 8-pin σύνδεση τροφοδοσίας ATX 12V
  • 1 x κεφαλίδα ανεμιστήρα CPU
  • 2 x κεφαλίδες ανεμιστήρα συστήματος
  • 1 x κεφαλίδα addressable LED strip
  • 1 x κεφαλίδα RGB LED strip
  • 1 x σύνδεση M.2 Socket 3
  • 4 x συνδέσεις SATA 6Gb/s
  • 1 x κεφαλίδα μπροστινού πλαισίου
  • 1 x κεφαλίδα ήχου μπροστινού πλαισίου
  • 1 x κεφαλίδα USB 3.2 Gen 1
  • 2 x κεφαλίδες USB 2.0/1.1
  • 1 x κεφαλίδα Trusted Platform Module (TPM) (2x6 pin, μόνο για την μονάδα GC-TPM2.0_S)
  • 1 x κεφαλίδα σειριακής θύρας
  • 1 x κεφαλίδα ηχείου
  • 1 x κεφαλίδα εισβολής πλαισίου
  • 1 x βραχυκυκλωτήρας Clear CMOS
Back Panel Connectors
  • 1 x θύρα πληκτρολογίου/ποντικιού PS/2
  • 1 x θύρα D-Sub
  • 1 x θύρα DVI-D
  • 1 x θύρα HDMI
  • 4 x θύρες USB 3.2 Gen 1
  • Θύρες USB 2.0/1.1
  • 1 x θύρα RJ-45
  • 1 x κουμπί Q-Flash Plus
  • 3 x υποδοχές ήχου
I/O Controller
  • iTE® I/O Controller Chip
Hardware Monitor
  • Ανίχνευση τάσης
  • Ανίχνευση θερμοκρασίας
  • Ανίχνευση ταχύτητας ανεμιστήρα
  • Προειδοποίηση υπερθέρμανσης
  • Προειδοποίηση αποτυχίας ανεμιστήρα
  • Έλεγχος ταχύτητας ανεμιστήρα
    • Εάν υποστηρίζεται η λειτουργία ελέγχου ταχύτητας ανεμιστήρα θα εξαρτηθεί από τον ανεμιστήρα που θα εγκαταστήσετε.
BIOS
  • 1 x 128 Mbit flash
  • Χρήση αδειοδοτημένου AMI UEFI BIOS
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACP' 5.0
Unique Features

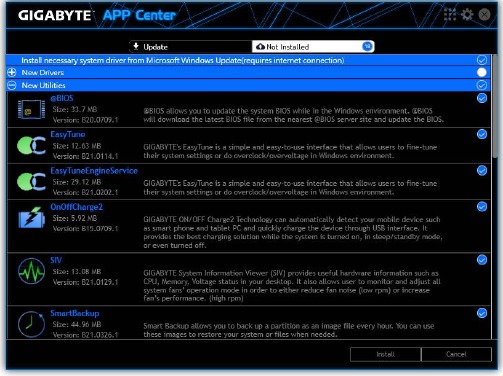

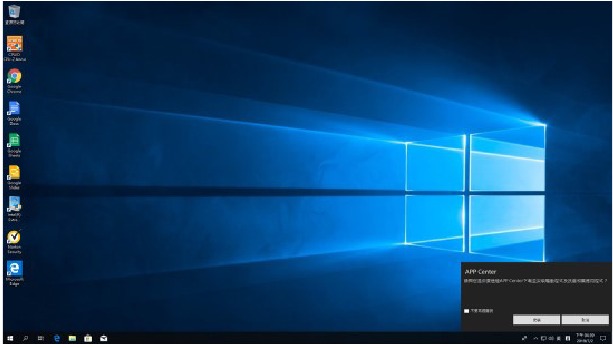

  • Υποστήριξη για APP Center
    * Οι διαθέσιμες εφαρμογές στο APP Center ενδέχεται να διαφέρουν ανάλογα με το μοντέλο της μητρικής πλακέτας. Οι υποστηριζόμενες λειτουργίες κάθε εφαρμογής ενδέχεται επίσης να διαφέρουν ανάλογα με τις προδιαγραφές της μητρικής πλακέτας.
    • @BIOS
    • EasyTune
    • RGB Fusion
    • Smart Backup
    • System Information Viewer
  • Υποστήριξη για Q-Flash Plus
  • Υποστήριξη για Q-Flash
Bundled Software
  • Norton® Internet Security (έκδοση OEM)
  • Λογισμικό διαχείρισης εύρους ζώνης LAN
Operating System
  • Υποστήριξη για Windows 11 64-bit
  • Υποστήριξη για Windows 10 64-bit
Form Factor
  • Micro ATX Form Factor; 24,4cm x 20,5cm

* Η GIGABYTE διατηρεί το δικαίωμα να προβεί σε οποιεσδήποτε αλλαγές στις προδιαγραφές του προϊόντος και στις πληροφορίες που σχετίζονται με το προϊόν χωρίς προηγούμενη ειδοποίηση.
Επισκεφθείτε τον ιστότοπο της GIGABYTE για λίστες υποστήριξης CPU, μονάδων μνήμης, SSD και συσκευών M.2.

Λήψη

Επισκεφθείτε τη σελίδα SERVICE/SUPPORT/Utility στον ιστότοπο της GIGABYTE για να κατεβάσετε την πιο πρόσφατη έκδοση των εφαρμογών.

Βοηθητικό πρόγραμμα

Εγκατάσταση της CPU

προσοχή Διαβάστε τις ακόλουθες οδηγίες πριν ξεκινήσετε την εγκατάσταση της CPU:

  • Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την CPU.
    (Μεταβείτε στον ιστότοπο της GIGABYTE για την πιο πρόσφατη λίστα υποστήριξης CPU.)
  • Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε την CPU για να αποφύγετε ζημιά στο υλικό.
  • Εντοπίστε το pin ένα της CPU. Η CPU δεν μπορεί να εισαχθεί εάν είναι λανθασμένα προσανατολισμένη.
  • Εφαρμόστε μια ομοιόμορφη και λεπτή στρώση θερμικής πάστας στην επιφάνεια της CPU.
  • Μην ενεργοποιείτε τον υπολογιστή εάν δεν είναι εγκατεστημένο το ψυγείο της CPU, διαφορετικά μπορεί να προκληθεί υπερθέρμανση και ζημιά της CPU.
  • Ρυθμίστε τη συχνότητα κεντρικού υπολογιστή CPU σύμφωνα με τις προδιαγραφές της CPU. Δεν συνιστάται η ρύθμιση της συχνότητας του δίαυλου συστήματος πέρα από τις προδιαγραφές του υλικού, καθώς δεν πληροί τις τυπικές απαιτήσεις για τα περιφερειακά. Εάν επιθυμείτε να ρυθμίσετε τη συχνότητα πέρα από τις τυπικές προδιαγραφές, κάντε το σύμφωνα με τις προδιαγραφές του υλικού σας, συμπεριλαμβανομένης της CPU, της κάρτας γραφικών, της μνήμης, του σκληρού δίσκου κ.λπ.

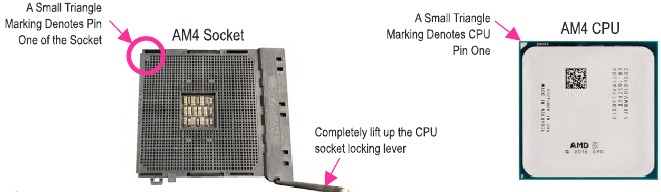

Εγκατάσταση της CPU
Σηκώστε εντελώς τον μοχλό ασφάλισης της υποδοχής CPU. Εντοπίστε το pin ένα (που υποδηλώνεται με ένα μικρό τρίγωνο) της υποδοχής CPU και της CPU. Αφού τοποθετηθεί η CPU στην υποδοχή της, τοποθετήστε ένα δάχτυλο στο μέσο της CPU, χαμηλώνοντας τον μοχλό ασφάλισης και ασφαλίζοντάς τον στην πλήρως κλειδωμένη θέση.
Εγκατάσταση της CPU
προειδοποίηση Μην πιέσετε με δύναμη την CPU στην υποδοχή CPU πριν σηκωθεί ο μοχλός ασφάλισης της υποδοχής CPU, διαφορετικά μπορεί να προκληθεί ζημιά στην CPU και στην υποδοχή CPU.

Εγκατάσταση της μνήμης

προσοχή Διαβάστε τις ακόλουθες οδηγίες πριν ξεκινήσετε την εγκατάσταση της μνήμης:

  • Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει τη μνήμη. Συνιστάται να χρησιμοποιείται μνήμη ίδιας χωρητικότητας, μάρκας, ταχύτητας και τσιπ.
    (Μεταβείτε στον ιστότοπο της GIGABYTE για τις πιο πρόσφατες υποστηριζόμενες ταχύτητες μνήμης και μονάδες μνήμης.)
  • Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε τη μνήμη για να αποφύγετε ζημιά στο υλικό.
  • Οι μονάδες μνήμης έχουν αδιάβροχο σχεδιασμό. Μια μονάδα μνήμης μπορεί να εγκατασταθεί μόνο σε μία κατεύθυνση. Εάν δεν μπορείτε να εισαγάγετε τη μνήμη, αλλάξτε την κατεύθυνση.

Διαμόρφωση μνήμης Dual Channel
Αυτή η μητρική πλακέτα παρέχει δύο υποδοχές μνήμης και υποστηρίζει την τεχνολογία Dual Channel. Αφού εγκατασταθεί η μνήμη, το BIOS θα ανιχνεύσει αυτόματα τις προδιαγραφές και τη χωρητικότητα της μνήμης. Η ενεργοποίηση της λειτουργίας μνήμης Dual Channel θα διπλασιάσει το αρχικό εύρος ζώνης μνήμης.
Οι δύο υποδοχές μνήμης χωρίζονται σε δύο κανάλια και κάθε κανάλι έχει μία υποδοχή μνήμης ως εξής:

  • Κανάλι A: DDR4 A1
  • Κανάλι B: DDR4_B1

Λόγω περιορισμών της CPU, διαβάστε τις ακόλουθες οδηγίες πριν εγκαταστήσετε τη μνήμη σε λειτουργία Dual Channel.

  1. Δεν είναι δυνατή η ενεργοποίηση της λειτουργίας Dual Channel εάν είναι εγκατεστημένη μόνο μία μονάδα μνήμης.
  2. Όταν ενεργοποιείτε τη λειτουργία Dual Channel με δύο μονάδες μνήμης, συνιστάται να χρησιμοποιείτε μνήμη ίδιας χωρητικότητας, μάρκας, ταχύτητας και τσιπ.

Επισκεφθείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με την εγκατάσταση υλικού.

Εγκατάσταση μιας κάρτας επέκτασης

προσοχή Διαβάστε τις ακόλουθες οδηγίες πριν ξεκινήσετε την εγκατάσταση μιας κάρτας επέκτασης:

  • Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την κάρτα επέκτασης. Διαβάστε προσεκτικά το εγχειρίδιο που συνόδευε την κάρτα επέκτασης.
  • Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε μια κάρτα επέκτασης για να αποφύγετε υλικές ζημιές.

Συνδέσεις πίσω πλαισίου

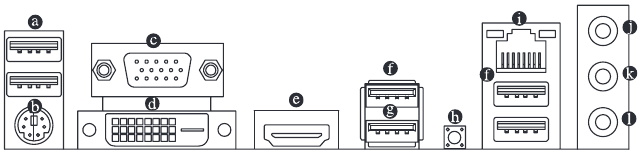

Επισκόπηση συνδέσεων πίσω πλαισίου

  1. Θύρα USB 2.0/1.1
    Η θύρα USB υποστηρίζει τις προδιαγραφές USB 2.0/1.1. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
  2. Θύρα πληκτρολογίου/ποντικιού PS/2
    Χρησιμοποιήστε αυτήν τη θύρα για να συνδέσετε ένα ποντίκι ή πληκτρολόγιο PS/2.
  3. Θύρα D-Sub (Σημείωση 1)
    Η θύρα D-Sub υποστηρίζει μια υποδοχή D-Sub 15 ακίδων και υποστηρίζει μέγιστη ανάλυση 1920x1200@60 Hz (οι πραγματικές υποστηριζόμενες αναλύσεις εξαρτώνται από την οθόνη που χρησιμοποιείται). Συνδέστε μια οθόνη που υποστηρίζει σύνδεση D-Sub σε αυτήν τη θύρα.
  4. Θύρα DVI-D (Σημείωση 1)(Σημείωση 2)
    Η θύρα DVI-D συμμορφώνεται με τις προδιαγραφές DVI-D και υποστηρίζει μέγιστη ανάλυση 1920x1200@60 Hz (οι πραγματικές υποστηριζόμενες αναλύσεις εξαρτώνται από την οθόνη που χρησιμοποιείται). Συνδέστε μια οθόνη που υποστηρίζει σύνδεση DVI-D σε αυτήν τη θύρα.
  5. Θύρα HDMI (Σημείωση 1)

    Η θύρα HDMI είναι συμβατή με HDCP 2.3 και υποστηρίζει μορφές Dolby True HD και DTS HD Master Audio. Υποστηρίζει επίσης έξοδο ήχου LPCM 7.1 καναλιών έως 192KHz/24bit. Μπορείτε να χρησιμοποιήσετε αυτήν τη θύρα για να συνδέσετε την οθόνη που υποστηρίζει HDMI. Η μέγιστη υποστηριζόμενη ανάλυση είναι 4096x2160@60 Hz, αλλά οι πραγματικές υποστηριζόμενες αναλύσεις εξαρτώνται από την οθόνη που χρησιμοποιείται.
    πληροφορίες
    • Για να ρυθμίσετε μια διαμόρφωση τριπλής οθόνης, πρέπει πρώτα να εγκαταστήσετε προγράμματα οδήγησης μητρικής πλακέτας στο λειτουργικό σύστημα.
    • Μετά την εγκατάσταση της συσκευής HDMI, βεβαιωθείτε ότι έχετε ρυθμίσει την προεπιλεγμένη συσκευή αναπαραγωγής ήχου σε HDMI.
      (Το όνομα στοιχείου ενδέχεται να διαφέρει ανάλογα με το λειτουργικό σας σύστημα.)

Διαμορφώσεις τριπλής οθόνης για τα ενσωματωμένα γραφικά:
Οι διαμορφώσεις τριπλής οθόνης υποστηρίζονται μετά την εγκατάσταση των προγραμμάτων οδήγησης μητρικής πλακέτας στο λειτουργικό σύστημα. Μόνο η μονή οθόνη είναι διαθέσιμη κατά τη διάρκεια της ρύθμισης του BIOS ή της διαδικασίας POST.
προειδοποίηση

  • Όταν αφαιρείτε το καλώδιο που είναι συνδεδεμένο σε μια σύνδεση πίσω πλαισίου, αφαιρέστε πρώτα το καλώδιο από τη συσκευή σας και, στη συνέχεια, αφαιρέστε το από τη μητρική πλακέτα.
  • Όταν αφαιρείτε το καλώδιο, τραβήξτε το ευθεία έξω από την υποδοχή. Μην το ταλαντεύετε από τη μία πλευρά στην άλλη για να αποτρέψετε ένα ηλεκτρικό βραχυκύκλωμα μέσα στην υποδοχή του καλωδίου.
  1. Θύρα USB 3.2 Gen 1
    Η θύρα USB 3.2 Gen 1 υποστηρίζει τις προδιαγραφές USB 3.2 Gen 1 και είναι συμβατή με τις προδιαγραφές USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
  2. Θύρα USB 3.2 Gen 1 (Θύρα Q-Flash Plus)
    Η θύρα USB υποστηρίζει τις προδιαγραφές USB 3.2 Gen 1. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB. Πριν χρησιμοποιήσετε το Q-Flash Plus (Σημείωση 3), φροντίστε πρώτα να εισαγάγετε τη μονάδα flash USB σε αυτήν τη θύρα.
  3. Κουμπί Q-Flash Plus (Σημείωση 3)
    Το Q-Flash Plus σάς επιτρέπει να ενημερώσετε το BIOS όταν το σύστημά σας είναι απενεργοποιημένο (κατάσταση τερματισμού λειτουργίας S5). Αποθηκεύστε το πιο πρόσφατο BIOS σε μια μονάδα USB και συνδέστε το στη θύρα Q-Flash Plus και, στη συνέχεια, μπορείτε πλέον να αναβοσβήσετε αυτόματα το BIOS απλώς πατώντας το κουμπί Q-Flash Plus. Το QFLED θα αναβοσβήνει όταν ξεκινήσουν οι δραστηριότητες αντιστοίχισης και αναβοσβήματος του BIOS και θα σταματήσει να αναβοσβήνει όταν ολοκληρωθεί το κύριο αναβόσβημα του BIOS.
  4. Θύρα RJ-45 LAN
    Η θύρα Gigabit Ethernet LAN παρέχει σύνδεση στο Internet με ρυθμό δεδομένων έως και 1 Gbps. Τα παρακάτω περιγράφουν τις καταστάσεις των LED της θύρας LAN.

    Speed LED:
    Κατάσταση Περιγραφή
    Πορτοκαλί Ρυθμός δεδομένων 1 Gbps
    Πράσινο Ρυθμός δεδομένων 100 Mbps
    Απενεργοποίηση Ρυθμός δεδομένων 10 Mbps

    Activity LED:

    Κατάσταση Περιγραφή
    Αναβοσβήνει Πραγματοποιείται μετάδοση ή λήψη δεδομένων
    Απενεργοποίηση Δεν πραγματοποιείται μετάδοση ή λήψη δεδομένων
  5. Line In/Rear Speaker Out (Μπλε)
    Η υποδοχή εισόδου γραμμής. Χρησιμοποιήστε αυτήν την υποδοχή ήχου για συσκευές εισόδου γραμμής, όπως μια μονάδα οπτικού δίσκου, walkman κ.λπ.
  6. Line Out/Front Speaker Out (Πράσινο)
    Η υποδοχή εξόδου γραμμής.
  7. Mic In/Center/Subwoofer Speaker Out (Ροζ)
    Η υποδοχή εισόδου μικροφώνου.
    Διαμορφώσεις υποδοχών ήχου:
    Υποδοχή Ακουστικά/2 καναλιών 4 καναλιών 5 1 καναλιών 7 1 καναλιών
    1. Line In/Rear Speaker Out
    		 ✓ ✓ ✓
    1. Line Out/Front Speaker Out
    		 ✓ ✓ ✓ ✓
    1. Mic In/CenterlSubwoofer o Speaker Out
    		 ✓ ✓
    Front Panel Line Out/Side Speaker Out ✓

    πληροφορίες Μπορείτε να αλλάξετε τη λειτουργικότητα μιας υποδοχής ήχου χρησιμοποιώντας το λογισμικό ήχου. Για να διαμορφώσετε ήχο 7.1 καναλιών, αποκτήστε πρόσβαση στο λογισμικό ήχου για ρυθμίσεις ήχου.
    Επισκεφθείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση του λογισμικού ήχου.

(Σημείωση 1) Μόνο για επεξεργαστές AMD Ryzen" 5000 G-Series/4000 G-Series.
(Σημείωση 2) Η θύρα DVI-D δεν υποστηρίζει σύνδεση D-Sub μέσω προσαρμογέα.
(Σημείωση 3) Για να ενεργοποιήσετε τη λειτουργία Q-Flash Plus, επισκεφθείτε την ιστοσελίδα "Unique Features" (Μοναδικά χαρακτηριστικά) του ιστότοπου της GIGABYTE.

Εσωτερικές συνδέσεις

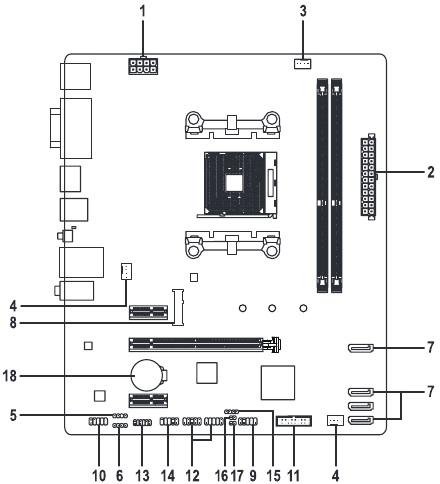

Επισκόπηση εσωτερικών συνδέσεων

  1. ATX_12V
  2. ATX
  3. CPU_FAN
  4. SYS_FANI/2
  5. D_LED1
  6. LED_C
  7. SATA3 0/1/2/3
  8. M2A_CPU
  9. F_PANEL
  10. F_AUDIO
  11. F_U32
  12. F_USB1/F_USB2
  13. TPM
  14. COM
  15. SPEAKER
  16. CI
  17. CLR_CMOS
  18. BAT

προειδοποίηση Διαβάστε τις ακόλουθες οδηγίες πριν συνδέσετε εξωτερικές συσκευές:

  • Πρώτα βεβαιωθείτε ότι οι συσκευές σας είναι συμβατές με τις υποδοχές που θέλετε να συνδέσετε.
  • Πριν εγκαταστήσετε τις συσκευές, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στις συσκευές.
  • Αφού εγκαταστήσετε τη συσκευή και πριν ενεργοποιήσετε τον υπολογιστή, βεβαιωθείτε ότι το καλώδιο της συσκευής έχει συνδεθεί καλά στην υποδοχή της μητρικής πλακέτας.

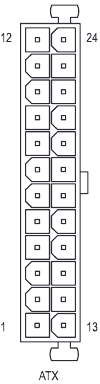

1/2) ATX_12V/ATX (Υποδοχή τροφοδοσίας 2x4 12V και υποδοχή κύριας τροφοδοσίας 2x12)
Με τη χρήση της υποδοχής τροφοδοσίας, το τροφοδοτικό μπορεί να παρέχει αρκετή σταθερή ισχύ σε όλα τα εξαρτήματα της μητρικής πλακέτας. Πριν συνδέσετε την υποδοχή τροφοδοσίας, βεβαιωθείτε πρώτα ότι το τροφοδοτικό είναι απενεργοποιημένο και ότι όλες οι συσκευές είναι σωστά εγκατεστημένες. Η υποδοχή τροφοδοσίας διαθέτει μια ασφαλή σχεδίαση. Συνδέστε το καλώδιο τροφοδοσίας στην υποδοχή τροφοδοσίας με τον σωστό προσανατολισμό.
Η υποδοχή τροφοδοσίας 12V τροφοδοτεί κυρίως την CPU. Εάν η υποδοχή τροφοδοσίας 12V δεν είναι συνδεδεμένη, ο υπολογιστής δεν θα ξεκινήσει.
πληροφορίες Για την κάλυψη των απαιτήσεων επέκτασης, συνιστάται η χρήση τροφοδοτικού που μπορεί να αντέξει υψηλή κατανάλωση ενέργειας (500W ή μεγαλύτερη). Εάν χρησιμοποιηθεί τροφοδοτικό που δεν παρέχει την απαιτούμενη ισχύ, το αποτέλεσμα μπορεί να οδηγήσει σε ένα ασταθές ή μη εκκινήσιμο σύστημα.

Αριθμός ακροδέκτη Ορισμός
1 GND (Μόνο για 2x4 ακίδες 12V)
2 GND (Μόνο για 2x4 ακίδες 12V)
3 GND
4 GND
5 +12V (Μόνο για 2x4 ακίδες 12V)
6 +12V (Μόνο για 2x4 ακίδες 12V)
7 + 12V
8 +12V

Αριθμός ακροδέκτη Ορισμός
1 3.3V
2 3.3V
3 GND
4 +5V
5 GND
6 +5V
7 GND
8 Power Good
9 5VSB (αναμονή +5V)
10 +12V
11 +12V (Μόνο για ATX 2x12 ακίδων)
12 3.3V (Μόνο για ATX 2x12 ακίδων)
13 3.3V
14 -12V
15 GND
16 ps_0N (απαλό on/0ff)
17 GND
18 GND
19 GND
20 NC
21 +5V
22 +5V
23 +5V (Μόνο για ATX 2x12 ακίδων)
24 GND(Μόνο

3/4) CPU_FAN/SYS_FAN1/2 (Κεφαλίδες ανεμιστήρα)
Όλες οι κεφαλίδες ανεμιστήρα σε αυτήν τη μητρική πλακέτα είναι 4 ακίδων. Οι περισσότερες κεφαλίδες ανεμιστήρα διαθέτουν μια ασφαλή σχεδίαση εισαγωγής. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε με τον σωστό προσανατολισμό (το μαύρο καλώδιο σύνδεσης είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ανεμιστήρα με σχεδίαση ελέγχου ταχύτητας ανεμιστήρα. Για βέλτιστη απαγωγή θερμότητας, συνιστάται η εγκατάσταση ανεμιστήρα συστήματος μέσα στο πλαίσιο.

Αριθμός ακροδέκτη Ορισμός
1 GND
2 Έλεγχος ταχύτητας τάσης
3 Αίσθηση
4 Έλεγχος ταχύτητας PWM

προειδοποίηση

  • Βεβαιωθείτε ότι έχετε συνδέσει καλώδια ανεμιστήρα στις κεφαλίδες ανεμιστήρα για να αποφύγετε την υπερθέρμανση της CPU και του συστήματός σας. Η υπερθέρμανση μπορεί να προκαλέσει ζημιά στην CPU ή το σύστημα μπορεί να κολλήσει.
  • Αυτές οι κεφαλίδες ανεμιστήρα δεν είναι μπλοκ βραχυκυκλωτήρα διαμόρφωσης. Μην τοποθετείτε ένα κάλυμμα βραχυκυκλωτήρα στις κεφαλίδες.
  1. D_LED1 (Διευθυνσιοδοτούμενη κεφαλίδα ταινίας LED)
    Η κεφαλίδα μπορεί να χρησιμοποιηθεί για τη σύνδεση μιας τυπικής διευθυνσιοδοτούμενης ταινίας LED 5050, με μέγιστη ονομαστική ισχύ 5A (5V) και μέγιστο αριθμό 1000 LED.
    Αριθμός ακροδέκτη Ορισμός
    1 V (5V)
    2 Δεδομένα
    3 Χωρίς ακροδέκτη
    4 GND

    Συνδέστε την διευθυνσιοδοτούμενη ταινία LED στην κεφαλίδα. Ο ακροδέκτης τροφοδοσίας (σημειωμένος με ένα τρίγωνο στο βύσμα) της ταινίας LED πρέπει να συνδεθεί στον ακροδέκτη 1 της διευθυνσιοδοτούμενης κεφαλίδας ταινίας LED. Η λανθασμένη σύνδεση μπορεί να οδηγήσει σε ζημιά της ταινίας LED.

  2. LED_C (Κεφαλίδα ταινίας RGB LED)
    Η κεφαλίδα μπορεί να χρησιμοποιηθεί για τη σύνδεση μιας τυπικής ταινίας RGB LED 5050 (12V/G/R/B), με μέγιστη ονομαστική ισχύ 2A (12V) και μέγιστο μήκος 2m.
    Αριθμός ακροδέκτη Ορισμός
    1 12V
    2 G
    3 R
    4 B

    Συνδέστε την λωρίδα RGB LED στην κεφαλίδα. Ο ακροδέκτης τροφοδοσίας (σημειωμένος με ένα τρίγωνο στο βύσμα) της λωρίδας LED πρέπει να συνδεθεί στον ακροδέκτη 1 (12V) αυτής της κεφαλίδας. Η λανθασμένη σύνδεση μπορεί να οδηγήσει σε ζημιά της λωρίδας LED.
    πληροφορίες Για το πώς να ενεργοποιήσετε/απενεργοποιήσετε τα φώτα της λωρίδας LED, επισκεφθείτε την ιστοσελίδα "Μοναδικά χαρακτηριστικά" του ιστότοπου της GIGABYTE.
    προειδοποίηση Πριν εγκαταστήσετε τις συσκευές, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στις συσκευές.

  3. SATA3 0/1/2/3 (Υποδοχές SATA 6Gb/s)
    Οι υποδοχές SATA συμμορφώνονται με το πρότυπο SATA 6Gb/s και είναι συμβατές με το πρότυπο SATA 3Gb/s και SATA 1.5Gb/s. Κάθε υποδοχή SATA υποστηρίζει μία μόνο συσκευή SATA. Οι υποδοχές SATA υποστηρίζουν RAID 0, RAID 1 και RAID 10. Ανατρέξτε στο κεφάλαιο "Διαμόρφωση ενός συνόλου RAID", για οδηγίες σχετικά με τη διαμόρφωση ενός πίνακα RAID.
    Αριθμός ακροδέκτη Ορισμός
    1 GND
    2 TXP
    3 TXN
    4 GND
    5 RXN
    6 RXP
    7 GND
  4. M2A_CPU (Υποδοχή 3 M.2)
    Η υποδοχή M.2 υποστηρίζει M.2 SATA SSD ή M.2 PCle SSD και υποστηρίζει διαμόρφωση RAID. Σημειώστε ότι ένα M.2 PCle SSD δεν μπορεί να χρησιμοποιηθεί για τη δημιουργία ενός συνόλου RAID με έναν σκληρό δίσκο SATA. Ανατρέξτε στο κεφάλαιο "Διαμόρφωση ενός συνόλου RAID", για οδηγίες σχετικά με τη διαμόρφωση ενός πίνακα RAID.

    Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε σωστά ένα M.2 SSD στην υποδοχή M.2.
    1. Χρησιμοποιήστε ένα κατσαβίδι για να χαλαρώσετε τη βίδα και το αποστάτη από τη μητρική πλακέτα. Εντοπίστε την κατάλληλη οπή στήριξης για το M.2 SSD που θα εγκατασταθεί και, στη συνέχεια, βιδώστε πρώτα το αποστάτη.
    2. Σύρετε το M.2 SSD στην υποδοχή υπό γωνία.
    3. Πιέστε το M.2 SSD προς τα κάτω και, στη συνέχεια, ασφαλίστε το με τη βίδα.
      πληροφορίες Επιλέξτε την κατάλληλη οπή για να εγκατασταθεί το M.2 SSD και επανασφίξτε τη βίδα και το αποστάτη.
  5. F_PANEL (Κεφαλίδα μπροστινού πίνακα)
    Συνδέστε τον διακόπτη τροφοδοσίας, τον διακόπτη επαναφοράς και την ένδειξη κατάστασης συστήματος στο περίβλημα σε αυτήν την κεφαλίδα σύμφωνα με τις παρακάτω αντιστοιχίσεις ακροδεκτών. Σημειώστε τους θετικούς και αρνητικούς ακροδέκτες πριν συνδέσετε τα καλώδια.
    • PLED (PowerLED):
      Κατάσταση συστήματος LED
      S0 Ενεργό
      S3/S4/S5 Ανενεργό
      Συνδέεται με την ένδειξη κατάστασης τροφοδοσίας στην μπροστινή όψη του πλαισίου. Η λυχνία LED είναι αναμμένη όταν το σύστημα λειτουργεί. Η λυχνία LED είναι σβηστή όταν το σύστημα βρίσκεται σε κατάσταση αναστολής λειτουργίας S3/S4 ή είναι απενεργοποιημένο (S5).
    • PW (Διακόπτης τροφοδοσίας):
      Συνδέεται με τον διακόπτη τροφοδοσίας στην μπροστινή όψη του πλαισίου. Μπορείτε να διαμορφώσετε τον τρόπο απενεργοποίησης του συστήματός σας χρησιμοποιώντας τον διακόπτη τροφοδοσίας (ανατρέξτε στο κεφάλαιο "BIOS Setup," "Settings\Platform Power," για περισσότερες πληροφορίες).
    • HD (LED δραστηριότητας σκληρού δίσκου):
      Συνδέεται με τη λυχνία LED δραστηριότητας σκληρού δίσκου στην μπροστινή όψη του πλαισίου. Η λυχνία LED είναι αναμμένη όταν ο σκληρός δίσκος διαβάζει ή εγγράφει δεδομένα.
    • RES (Διακόπτης επαναφοράς):
      Συνδέεται με τον διακόπτη επαναφοράς στην μπροστινή όψη του πλαισίου. Πατήστε τον διακόπτη επαναφοράς για να επανεκκινήσετε τον υπολογιστή εάν ο υπολογιστής "παγώσει" και αποτύχει να εκτελέσει μια κανονική επανεκκίνηση.
    • NC: Καμία σύνδεση.

πληροφορίες Ο σχεδιασμός του μπροστινού πίνακα μπορεί να διαφέρει ανάλογα με το περίβλημα. Μια μονάδα μπροστινού πίνακα αποτελείται κυρίως από διακόπτη τροφοδοσίας, διακόπτη επαναφοράς, LED τροφοδοσίας, LED δραστηριότητας σκληρού δίσκου κ.λπ. Όταν συνδέετε τη μονάδα μπροστινού πίνακα του πλαισίου σας σε αυτήν την κεφαλίδα, βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων και οι αντιστοιχίσεις ακροδεκτών αντιστοιχούν σωστά.

  1. F_AUDIO (Κεφαλίδα ήχου μπροστινού πίνακα)
    Η κεφαλίδα ήχου μπροστινού πίνακα υποστηρίζει ήχο High Definition (HD). Μπορείτε να συνδέσετε τη μονάδα ήχου μπροστινού πίνακα του πλαισίου σας σε αυτήν την κεφαλίδα. Βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων του συνδετήρα της μονάδας αντιστοιχούν στις αντιστοιχίσεις ακροδεκτών της κεφαλίδας της μητρικής πλακέτας. Η εσφαλμένη σύνδεση μεταξύ του συνδετήρα της μονάδας και της κεφαλίδας της μητρικής πλακέτας θα καταστήσει τη συσκευή ανίκανη να λειτουργήσει ή ακόμη και να την καταστρέψει.
    Αριθμός ακροδέκτη Ορισμός
    1 MIC L
    2 GND
    3 MIC R
    4 NC
    5 Head Phone R
    6 MIC Detection
    7 SENSE_SEND
    8 No Pin
    9 Head Phone L
    10 Head Phone Detection

    πληροφορίες Ορισμένα πλαίσια παρέχουν μια μπροστινή μονάδα ήχου πάνελ που έχει διαχωρισμένους συνδέσμους σε κάθε καλώδιο αντί για ένα μόνο βύσμα. Για πληροφορίες σχετικά με τη σύνδεση της μπροστινής μονάδας ήχου πάνελ που έχει διαφορετικές αντιστοιχίσεις καλωδίων, επικοινωνήστε με τον κατασκευαστή του πλαισίου.

  2. F_U32 (USB 3.2 Gen 1 Header)
    Η υποδοχή συμμορφώνεται με τις προδιαγραφές USB 3.2 Gen 1 και USB 2.0 και μπορεί να παρέχει δύο θύρες USB. Για την αγορά του προαιρετικού μπροστινού πίνακα 3,5" που παρέχει δύο θύρες USB 3.2 Gen 1, επικοινωνήστε με τον τοπικό αντιπρόσωπο.
    Αρ. ακροδέκτη Ορισμός
    1 VBUS
    2 SSRX1-
    3 SSRX1+
    4 GND
    5 SSTX1-
    6 SSTX1+
    7 GND
    8 D1-
    9 D1+
    10 NC
    11 D2+
    12 D2-
    13 GND
    14 SSTX2+
    15 SSTX2-
    16 GND
    17 SSRX2+
    18 SSRX2
    19 VBUS
    20 No Pin
  3. F_USB1/F_USB2 (USB 2.0/1.1 Headers)
    Οι υποδοχές συμμορφώνονται με τις προδιαγραφές USB 2.0/1.1. Κάθε υποδοχή USB μπορεί να παρέχει δύο θύρες USB μέσω ενός προαιρετικού βραχίονα USB. Για την αγορά του προαιρετικού βραχίονα USB, επικοινωνήστε με τον τοπικό αντιπρόσωπο.
    Αρ. ακροδέκτη Ορισμός
    1 Power (5V)
    2 Power (5V)
    3 USB DX-
    4 USB DY-
    5 USB DX+
    6 USB DY+
    7 GND
    8 GND
    9 No Pin
    10 NC
    προειδοποίηση
    • Μην συνδέετε το καλώδιο του βραχίονα IEEE 1394 (2x5 ακίδων) στην κεφαλίδα USB 2.0/1.1.
    • Πριν εγκαταστήσετε το βραχίονα USB, φροντίστε να απενεργοποιήσετε τον υπολογιστή σας και να αποσυνδέσετε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στο βραχίονα USB.
  4. TPM (Trusted Platform Module Header)
    Μπορείτε να συνδέσετε ένα TPM (Trusted Platform Module) σε αυτήν την υποδοχή.
    Αρ. ακροδέκτη Ορισμός
    1 LADO
    2 VCC3
    3 LADI
    4 No Pin
    5 LAD2
    6 LCLK
    7 LAD3
    8 GND
    9 IFRAME
    10 NC
    11 SERIRQ
    12 LRESET
  5. COM (Serial Port Header)
    Η υποδοχή COM μπορεί να παρέχει μια σειριακή θύρα μέσω ενός προαιρετικού καλωδίου θύρας COM. Για την αγορά του προαιρετικού καλωδίου θύρας COM, επικοινωνήστε με τον τοπικό αντιπρόσωπο.
    Αρ. ακροδέκτη Ορισμός
    1 NDCD-
    2 NSIN
    3 NSOUT
    4 NDTR-
    5 GND
    6 NDSR-
    7 NRTS-
    8 NCTS-
    9 NRI-
    10 No Pin
  6. SPEAKER (Speaker Header)
    Συνδέεται στο ηχείο στην μπροστινή όψη του πλαισίου. Το σύστημα αναφέρει την κατάσταση εκκίνησης του συστήματος εκδίδοντας έναν κωδικό ηχητικού σήματος. Θα ακουστεί ένα μόνο σύντομο ηχητικό σήμα εάν δεν εντοπιστεί κανένα πρόβλημα κατά την εκκίνηση του συστήματος.
    Αρ. ακροδέκτη Ορισμός
    1 VCC
    2 NC
    3 NC
    4 SPK-
  7. CI (Chassis Intrusion Header)
    Αυτή η μητρική πλακέτα παρέχει μια δυνατότητα ανίχνευσης πλαισίου που ανιχνεύει εάν έχει αφαιρεθεί το κάλυμμα του πλαισίου. Αυτή η λειτουργία απαιτεί ένα πλαίσιο με σχεδίαση ανίχνευσης παραβίασης πλαισίου.
    Αρ. ακροδέκτη Ορισμός
    1 Signal
    2 GND
  8. CLR_CMOS (Clear CMOS Jumper)
    Χρησιμοποιήστε αυτόν τον βραχυκυκλωτήρα για να διαγράψετε τη διαμόρφωση του BIOS και να επαναφέρετε τις τιμές CMOS στις εργοστασιακές προεπιλογές. Για να διαγράψετε τις τιμές CMOS, χρησιμοποιήστε ένα μεταλλικό αντικείμενο, όπως ένα κατσαβίδι, για να αγγίξετε τις δύο ακίδες για μερικά δευτερόλεπτα.
    Open (Άνοιγμα): Normal (Κανονικό)

    Short (Κλείσιμο): Clear CMOS Values (Διαγραφή τιμών CMOS)

    προειδοποίηση
    • Να απενεργοποιείτε πάντα τον υπολογιστή σας πριν διαγράψετε τις τιμές CMOS.
    • Μετά την επανεκκίνηση του συστήματος, μεταβείτε στο BIOS Setup (Ρύθμιση BIOS) για να φορτώσετε τις εργοστασιακές προεπιλογές (επιλέξτε Load Optimized Defaults (Φόρτωση βελτιστοποιημένων προεπιλογών)) ή να διαμορφώσετε χειροκίνητα τις ρυθμίσεις του BIOS (ανατρέξτε στο κεφάλαιο "BIOS Setup (Ρύθμιση BIOS)," για διαμορφώσεις BIOS).
  9. BAT (Battery)
    Η μπαταρία παρέχει ρεύμα για να διατηρεί τις τιμές (όπως διαμορφώσεις BIOS, ημερομηνία και ώρα) στην CMOS όταν ο υπολογιστής είναι απενεργοποιημένος. Αντικαταστήστε την μπαταρία όταν η τάση της μπαταρίας πέσει σε χαμηλό επίπεδο ή οι τιμές CMOS ενδέχεται να μην είναι ακριβείς ή να χαθούν.

    Μπορείτε να διαγράψετε τις τιμές CMOS αφαιρώντας την μπαταρία:
    1. Απενεργοποιήστε τον υπολογιστή σας και αποσυνδέστε το καλώδιο ρεύματος.
    2. Αφαιρέστε απαλά την μπαταρία από τη θήκη της μπαταρίας και περιμένετε ένα λεπτό. (Ή χρησιμοποιήστε ένα μεταλλικό αντικείμενο, όπως ένα κατσαβίδι, για να αγγίξετε τους θετικούς και αρνητικούς ακροδέκτες της θήκης της μπαταρίας, βραχυκυκλώνοντάς τους για 5 δευτερόλεπτα.)
    3. Αντικαταστήστε την μπαταρία.
    4. Συνδέστε το καλώδιο ρεύματος και επανεκκινήστε τον υπολογιστή σας.

προειδοποίηση

  • Να απενεργοποιείτε πάντα τον υπολογιστή σας και να αποσυνδέετε το καλώδιο ρεύματος πριν αντικαταστήσετε την μπαταρία.
  • Αντικαταστήστε την μπαταρία με μια ισοδύναμη. Ενδέχεται να προκληθεί ζημιά στις συσκευές σας εάν η μπαταρία αντικατασταθεί με ένα λανθασμένο μοντέλο.
  • Επικοινωνήστε με τον τόπο αγοράς ή τον τοπικό αντιπρόσωπο εάν δεν μπορείτε να αντικαταστήσετε την μπαταρία μόνοι σας ή δεν είστε βέβαιοι για το μοντέλο της μπαταρίας.
  • Κατά την εγκατάσταση της μπαταρίας, σημειώστε τον προσανατολισμό της θετικής (+) και της αρνητικής (-) πλευράς της μπαταρίας (η θετική πλευρά θα πρέπει να είναι στραμμένη προς τα πάνω).
  • Οι χρησιμοποιημένες μπαταρίες πρέπει να αντιμετωπίζονται σύμφωνα με τους τοπικούς περιβαλλοντικούς κανονισμούς.

Ρύθμιση BIOS

Το BIOS (Basic Input and Output System) καταγράφει τις παραμέτρους υλικού του συστήματος στο CMOS στη μητρική πλακέτα. Οι κύριες λειτουργίες του περιλαμβάνουν τη διεξαγωγή του Power-On Self-Test (POST) κατά την εκκίνηση του συστήματος, την αποθήκευση των παραμέτρων του συστήματος και τη φόρτωση του λειτουργικού συστήματος, κ.λπ. Το BIOS περιλαμβάνει ένα πρόγραμμα ρύθμισης BIOS που επιτρέπει στον χρήστη να τροποποιήσει τις βασικές ρυθμίσεις διαμόρφωσης του συστήματος ή να ενεργοποιήσει ορισμένες λειτουργίες του συστήματος.
Όταν απενεργοποιηθεί η τροφοδοσία, η μπαταρία στη μητρική πλακέτα παρέχει την απαραίτητη ισχύ στο CMOS για να διατηρήσει τις τιμές διαμόρφωσης στο CMOS.
Για να αποκτήσετε πρόσβαση στο πρόγραμμα ρύθμισης BIOS, πατήστε το πλήκτρο <Delete> κατά τη διάρκεια του POST όταν ενεργοποιηθεί η τροφοδοσία. Για να αναβαθμίσετε το BIOS, χρησιμοποιήστε είτε το βοηθητικό πρόγραμμα GIGABYTE Q-Flash είτε το @BIOS.

  • Το Q-Flash επιτρέπει στον χρήστη να αναβαθμίσει ή να δημιουργήσει αντίγραφα ασφαλείας του BIOS γρήγορα και εύκολα χωρίς να εισέλθει στο λειτουργικό σύστημα.
  • Το @BIOS είναι ένα βοηθητικό πρόγραμμα βασισμένο στα Windows που αναζητά και κατεβάζει την πιο πρόσφατη έκδοση του BIOS από το Διαδίκτυο και ενημερώνει το BIOS.
    προειδοποίηση
    • Επειδή η αναβάθμιση του BIOS είναι δυνητικά επικίνδυνη, εάν δεν αντιμετωπίζετε προβλήματα χρησιμοποιώντας την τρέχουσα έκδοση του BIOS, συνιστάται να μην αναβαθμίσετε το BIOS. Για να αναβαθμίσετε το BIOS, κάντε το με προσοχή. Η ακατάλληλη αναβάθμιση του BIOS μπορεί να οδηγήσει σε δυσλειτουργία του συστήματος.
    • Συνιστάται να μην αλλάξετε τις προεπιλεγμένες ρυθμίσεις (εκτός εάν χρειάζεται) για να αποφύγετε την αστάθεια του συστήματος ή άλλα απροσδόκητα αποτελέσματα. Η ακατάλληλη αλλαγή των ρυθμίσεων μπορεί να οδηγήσει σε αποτυχία εκκίνησης του συστήματος. Εάν συμβεί αυτό, δοκιμάστε να διαγράψετε τις τιμές CMOS και να επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές. (Ανατρέξτε στην ενότητα "Load Optimized Defaults" (Φόρτωση βελτιστοποιημένων προεπιλογών) σε αυτό το κεφάλαιο ή στις εισαγωγές του βραχυκυκλωτήρα μπαταρίας/εκκαθάρισης CMOS στο κεφάλαιο Εγκατάσταση υλικού για τον τρόπο εκκαθάρισης των τιμών CMOS.)

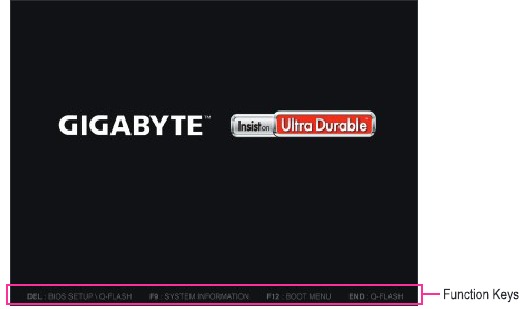

Οθόνη εκκίνησης

Θα εμφανιστεί η ακόλουθη οθόνη λογότυπου εκκίνησης κατά την εκκίνηση του υπολογιστή.

Υπάρχουν δύο διαφορετικές λειτουργίες BIOS ως εξής και μπορείτε να χρησιμοποιήσετε το πλήκτρο <F2> για εναλλαγή μεταξύ των δύο λειτουργιών. Η εύκολη λειτουργία επιτρέπει στους χρήστες να προβάλλουν γρήγορα τις τρέχουσες πληροφορίες του συστήματός τους ή να κάνουν προσαρμογές για βέλτιστη απόδοση. Στην εύκολη λειτουργία, μπορείτε να χρησιμοποιήσετε το ποντίκι σας για να μετακινηθείτε στα στοιχεία διαμόρφωσης. Η σύνθετη λειτουργία παρέχει λεπτομερείς ρυθμίσεις BIOS. Μπορείτε να πατήσετε τα πλήκτρα βέλους στο πληκτρολόγιό σας για να μετακινηθείτε μεταξύ των στοιχείων και να πατήσετε <Enter> για να αποδεχτείτε ή να εισέλθετε σε ένα υπομενού. Ή μπορείτε να χρησιμοποιήσετε το ποντίκι σας για να επιλέξετε το στοιχείο που θέλετε.
πληροφορίες

  • Όταν το σύστημα δεν είναι σταθερό ως συνήθως, επιλέξτε το στοιχείο Load Optimized Defaults (Φόρτωση βελτιστοποιημένων προεπιλογών) για να ρυθμίσετε το σύστημά σας στις προεπιλογές του.
  • Τα μενού ρύθμισης BIOS που περιγράφονται σε αυτό το κεφάλαιο προορίζονται μόνο για αναφορά και ενδέχεται να διαφέρουν ανάλογα με την έκδοση του BIOS.

Το κύριο μενού

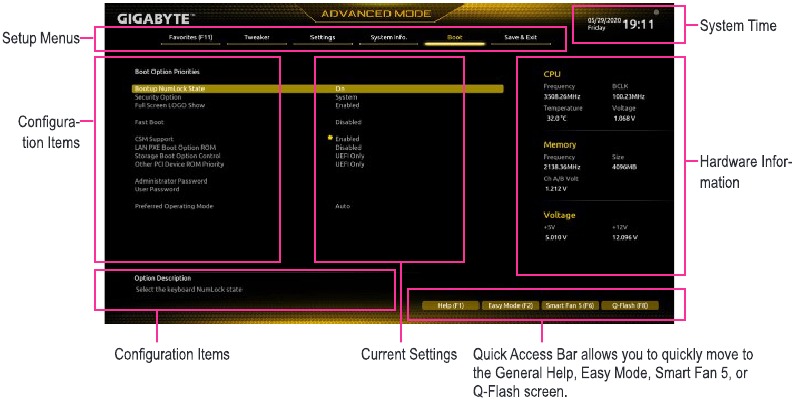

Επισκόπηση του κύριου μενού

Πλήκτρα λειτουργιών σύνθετης λειτουργίας

<←><→> Μετακινήστε τη γραμμή επιλογής για να επιλέξετε ένα μενού ρύθμισης
<↑><↓> Μετακινήστε τη γραμμή επιλογής για να επιλέξετε ένα στοιχείο διαμόρφωσης σε ένα μενού
<Enter>/Διπλό κλικ Εκτελέστε εντολή ή εισέλθετε σε ένα μενού
<+>/<Page Up> Αυξήστε την αριθμητική τιμή ή κάντε αλλαγές
<->/<Page Down> Μειώστε την αριθμητική τιμή ή κάντε αλλαγές
<F1> Εμφανίστε περιγραφές των πλήκτρων λειτουργιών
<F2> Μεταβείτε στην εύκολη λειτουργία
<F3> Αποθηκεύστε τις τρέχουσες ρυθμίσεις BIOS σε ένα προφίλ
<F4> Φορτώστε τις ρυθμίσεις BIOS από ένα προφίλ που δημιουργήθηκε πριν
<F5> Επαναφέρετε τις προηγούμενες ρυθμίσεις BIOS για τα τρέχοντα υπομενού
<F6> Εμφανίστε την οθόνη Smart Fan 5
<F7> Φορτώστε τις βελτιστοποιημένες προεπιλεγμένες ρυθμίσεις BIOS για τα τρέχοντα υπομενού
<F8> Αποκτήστε πρόσβαση στο βοηθητικό πρόγραμμα Q-Flash
<F10> Αποθηκεύστε όλες τις αλλαγές και έξοδος από το πρόγραμμα ρύθμισης BIOS
<F11> Μεταβείτε στο υπομενού Favorites (Αγαπημένα)
<F12> Αποτυπώστε την τρέχουσα οθόνη ως εικόνα και αποθηκεύστε την στη μονάδα USB
<Insert> Προσθέστε ή αφαιρέστε μια αγαπημένη επιλογή
<Ctrl>+<S> Εμφανίστε πληροφορίες για την εγκατεστημένη μνήμη
<Esc> Κύριο μενού: Έξοδος από το πρόγραμμα ρύθμισης BIOS
Υπομενού: Έξοδος από το τρέχον υπομενού

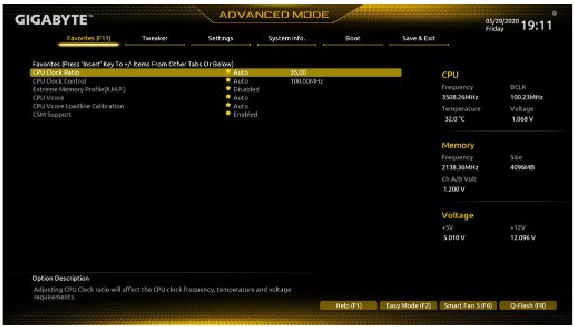

Αγαπημένα (F11)

Ορίστε τις επιλογές που χρησιμοποιείτε συχνά ως αγαπημένα και χρησιμοποιήστε το πλήκτρο <F11> για να μεταβείτε γρήγορα στη σελίδα όπου βρίσκονται όλες οι αγαπημένες σας επιλογές. Για να προσθέσετε ή να αφαιρέσετε μια αγαπημένη επιλογή, μεταβείτε στην αρχική της σελίδα και πατήστε <Insert> στην επιλογή. Η επιλογή επισημαίνεται με ένα αστεράκι εάν έχει οριστεί ως "αγαπημένη".

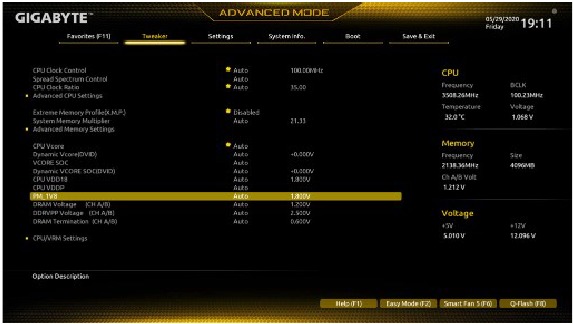

Tweaker

προειδοποίηση Το αν το σύστημα θα λειτουργήσει σταθερά με τις ρυθμίσεις υπερχρονισμού/υπερβολικής τάσης που κάνατε εξαρτάται από τις συνολικές διαμορφώσεις του συστήματός σας. Η εσφαλμένη πραγματοποίηση υπερχρονισμού/υπερβολικής τάσης μπορεί να οδηγήσει σε ζημιά στην CPU, στο chipset ή στη μνήμη και να μειώσει τη ωφέλιμη διάρκεια ζωής αυτών των εξαρτημάτων. Αυτή η σελίδα είναι μόνο για προχωρημένους χρήστες και συνιστούμε να μην αλλάξετε τις προεπιλεγμένες ρυθμίσεις για να αποφύγετε την αστάθεια του συστήματος ή άλλα απροσδόκητα αποτελέσματα. (Η ακατάλληλη αλλαγή των ρυθμίσεων μπορεί να οδηγήσει σε αποτυχία εκκίνησης του συστήματος. Εάν συμβεί αυτό, διαγράψτε τις τιμές CMOS και επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές.)

  • CPU Clock Control (Έλεγχος ρολογιού CPU)
    Σας επιτρέπει να ορίσετε χειροκίνητα το βασικό ρολόι της CPU σε αυξήσεις 1 MHz. (Προεπιλογή: Auto)

    Συνιστάται ιδιαίτερα η συχνότητα της CPU να ρυθμίζεται σύμφωνα με τις προδιαγραφές της CPU.
  • Spread Spectrum Control (Έλεγχος φάσματος διασποράς)
    Ενεργοποιεί ή απενεργοποιεί το φάσμα διασποράς CPU/PCle. (Προεπιλογή: Auto)
  • Advanced CPU Settings (Σύνθετες ρυθμίσεις CPU)
    • Core Performance Boost (Σημείωση)
      Σας επιτρέπει να προσδιορίσετε εάν θα ενεργοποιήσετε την τεχνολογία Core Performance Boost (CPB), μια τεχνολογία ενίσχυσης της απόδοσης της CPU. (Προεπιλογή: Auto)
    • SVM Mode (Λειτουργία SVM)
      Η βελτιωμένη εικονικοποίηση με την τεχνολογία εικονικοποίησης θα επιτρέψει σε μια πλατφόρμα να εκτελεί πολλαπλά λειτουργικά συστήματα και εφαρμογές σε ανεξάρτητους καταμερισμούς. Με την εικονικοποίηση, ένα σύστημα υπολογιστή μπορεί να λειτουργήσει ως πολλαπλά εικονικά συστήματα. (Προεπιλογή: Απενεργοποιημένο)
    • AMD Cool&Quiet function (Λειτουργία AMD Cool&Quiet)
      • Enabled (Ενεργοποιημένο)
        Επιτρέπει στο πρόγραμμα οδήγησης AMD Cool'n'Quiet να προσαρμόζει δυναμικά το ρολόι και το VID της CPU για να μειώσει την παραγωγή θερμότητας από τον υπολογιστή σας και την κατανάλωση ενέργειας. (Προεπιλογή)
      • Disabled (Απενεργοποιημένο)
        Απενεργοποιεί αυτήν τη λειτουργία.
    • PPC Adjustment (Σημείωση)
      Σας επιτρέπει να διορθώσετε το PState της CPU. (Προεπιλογή: PState 0)
    • Global C-state Control (Σημείωση)
      Σας επιτρέπει να προσδιορίσετε εάν θα αφήσετε την CPU να εισέλθει σε καταστάσεις C. Όταν είναι ενεργοποιημένο, η συχνότητα του πυρήνα της CPU θα μειωθεί κατά τη διάρκεια της κατάστασης διακοπής του συστήματος για να μειωθεί η κατανάλωση ενέργειας. (Προεπιλογή: Auto)
    • Power Supply Idle Control (Σημείωση 1) (Έλεγχος αδράνειας τροφοδοτικού)
      Ενεργοποιεί ή απενεργοποιεί την κατάσταση Package C6.
      • Typical Current Idie (Τυπικό ρεύμα αδράνειας)
        Απενεργοποιεί αυτήν τη λειτουργία.
      • Low Current Idle (Χαμηλό ρεύμα αδράνειας)
        Ενεργοποιεί αυτήν τη λειτουργία.
        Auto (Αυτόματα)
        Επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή)
    • CCD Control (Σημείωση 1) (Έλεγχος CCD)
      Ορίζει τον αριθμό των CCD που θα χρησιμοποιηθούν. (Προεπιλογή: Auto)
    • Downcore Control (Έλεγχος Downcore)
      Σας επιτρέπει να επιλέξετε τον αριθμό των πυρήνων CPU που θα ενεργοποιηθούν (ο αριθμός των πυρήνων CPU ενδέχεται να διαφέρει ανάλογα με την CPU). (Προεπιλογή: Auto)
    • SMT Mode (Λειτουργία SMT)
      Σας επιτρέπει να ενεργοποιήσετε ή να απενεργοποιήσετε την τεχνολογία ταυτόχρονου πολυνηματισμού CPU. (Προεπιλογή: Auto)
    • CPPC (Σημείωση 1)
      Ενεργοποιεί ή απενεργοποιεί τη δυνατότητα CPPC. (Προεπιλογή: Auto)
    • CPPC Preferred Cores (Σημείωση 1) (Προτιμώμενοι πυρήνες CPPC)
      Ενεργοποιεί ή απενεργοποιεί τη δυνατότητα CPPC Preferred Cores. (Προεπιλογή: Auto)
    • Extreme Memory Profile (X.M.P.) (Note2) (Προφίλ ακραίας μνήμης (X.M.P.))
      Επιτρέπει στο BIOS να διαβάσει τα δεδομένα SPD στην(στις) μονάδα(ες) μνήμης XMP για να βελτιώσει την απόδοση της μνήμης όταν είναι ενεργοποιημένο.
      • Disabled (Απενεργοποιημένο)
        Απενεργοποιεί αυτήν τη λειτουργία. (Προεπιλογή)
      • Profile1 (Προφίλ 1)
        Χρησιμοποιεί τις ρυθμίσεις του προφίλ 1.
      • Profile2 (Σημείωση 2)
        Χρησιμοποιεί τις ρυθμίσεις του προφίλ 2.
    • XMP High Frequency Support (Σημείωση 2) (Υποστήριξη υψηλής συχνότητας XMP)
      Σας επιτρέπει να επιλέξετε το επίπεδο συμβατότητας για μνήμη υψηλής συχνότητας. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το Extreme Memory Profile (X.M.P.) (Προφίλ ακραίας μνήμης (X.M.P.)) έχει οριστεί σε Profile1 (Προφίλ 1) ή Profile2 (Προφίλ 2). (Προεπιλογή: Auto)
    • System Memory Multiplier (Πολλαπλασιαστής μνήμης συστήματος)
      Σας επιτρέπει να ορίσετε τον πολλαπλασιαστή μνήμης συστήματος. Η αυτόματη ρύθμιση του πολλαπλασιαστή μνήμης σύμφωνα με τα δεδομένα SPD μνήμης. (Προεπιλογή: Auto)
  • Advanced Memory Settings (Σύνθετες ρυθμίσεις μνήμης)
  • Memory Subtimings (Υποχρονισμοί μνήμης)
    • Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus Drive Strength, Data Bus Configuration (Τυπικός έλεγχος χρονισμού, Σύνθετος έλεγχος χρονισμού, Χρονισμός ρύθμισης CAD Bus, Ισχύς μονάδας δίσκου CAD Bus, Διαμόρφωση διαύλου δεδομένων)
      Αυτές οι ενότητες παρέχουν ρυθμίσεις χρονισμού μνήμης. Σημείωση: Το σύστημά σας ενδέχεται να καταστεί ασταθές ή να αποτύχει να εκκινήσει μετά την πραγματοποίηση αλλαγών στους χρονισμούς μνήμης. Εάν συμβεί αυτό, επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές φορτώνοντας βελτιστοποιημένες προεπιλογές ή εκκαθαρίζοντας τις τιμές CMOS.
  • SPD Info (Πληροφορίες SPD)
    Εμφανίζει πληροφορίες για την εγκατεστημένη μνήμη.
    • CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/CPU VDDP/A_VDD18S5/DRAM Voltage (CH A/B)/DDRVPP Voltage (CH A/B)/DRAM Termination (CH A/B) (CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/CPU VDDP/A_VDD18S5/Τάση DRAM (CH A/B)/Τάση DDRVPP (CH A/B)/Τερματισμός DRAM (CH A/B))
      Αυτά τα στοιχεία σάς επιτρέπουν να προσαρμόσετε τις τάσεις CPU Vcore και μνήμης.
  • CPU/VRM Settings (Ρυθμίσεις CPU/VRM)
    Αυτό το υπομενού σάς επιτρέπει να διαμορφώσετε το επίπεδο βαθμονόμησης Load-Line.

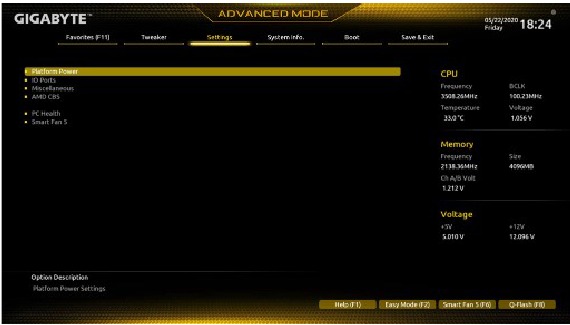

Ρυθμίσεις

Ρυθμίσεις

  • Platform Power
    • AC BACK
      Καθορίζει την κατάσταση του συστήματος μετά την επαναφορά ρεύματος από διακοπή ρεύματος AC.
      • Memory
        Το σύστημα επιστρέφει στην τελευταία γνωστή κατάσταση αφύπνισης κατά την επαναφορά του ρεύματος AC.
      • Always On
        Το σύστημα ενεργοποιείται κατά την επαναφορά του ρεύματος AC.
      • Always Off
        Το σύστημα παραμένει απενεργοποιημένο κατά την επαναφορά του ρεύματος AC. (Προεπιλογή)
    • Power On By Keyboard
      Επιτρέπει την ενεργοποίηση του συστήματος μέσω ενός συμβάντος αφύπνισης πληκτρολογίου PS/2.
      Σημείωση: Για να χρησιμοποιήσετε αυτήν τη λειτουργία, χρειάζεστε ένα τροφοδοτικό ATX που να παρέχει τουλάχιστον 1Α στον ακροδέκτη +5VSB.
      • Disabled
        Απενεργοποιεί αυτήν τη λειτουργία. (Προεπιλογή)
      • Password
        Ορίστε έναν κωδικό πρόσβασης με 1~5 χαρακτήρες για να ενεργοποιήσετε το σύστημα.
      • Keyboard 98
        Πατήστε το κουμπί POWER στο πληκτρολόγιο Windows 98 για να ενεργοποιήσετε το σύστημα.
      • Any key
        Πατήστε οποιοδήποτε πλήκτρο για να ενεργοποιήσετε το σύστημα.
    • Power On Password
      Ορίστε τον κωδικό πρόσβασης όταν η επιλογή Power On By Keyboard έχει οριστεί σε Password.
      Πατήστε <Enter> σε αυτό το στοιχείο και ορίστε έναν κωδικό πρόσβασης με έως και 5 χαρακτήρες και, στη συνέχεια, πατήστε <Enter> για να αποδεχτείτε. Για να ενεργοποιήσετε το σύστημα, πληκτρολογήστε τον κωδικό πρόσβασης και πατήστε <Enter>.
      Σημείωση: Για να ακυρώσετε τον κωδικό πρόσβασης, πατήστε <Enter> σε αυτό το στοιχείο. Όταν σας ζητηθεί ο κωδικός πρόσβασης, πατήστε ξανά <Enter> χωρίς να εισαγάγετε τον κωδικό πρόσβασης για να διαγράψετε τις ρυθμίσεις κωδικού πρόσβασης.
    • Power On By Mouse
      Επιτρέπει την ενεργοποίηση του συστήματος μέσω ενός συμβάντος αφύπνισης ποντικιού PS/2.
      Σημείωση: Για να χρησιμοποιήσετε αυτήν τη λειτουργία, χρειάζεστε ένα τροφοδοτικό ATX που να παρέχει τουλάχιστον 1Α στον ακροδέκτη +5VSB.
      • Disabled
        Απενεργοποιεί αυτήν τη λειτουργία. (Προεπιλογή)
      • Move
        Μετακινήστε το ποντίκι για να ενεργοποιήσετε το σύστημα.
      • Double Click
        Κάντε διπλό κλικ στο αριστερό κουμπί του ποντικιού για να ενεργοποιήσετε το σύστημα.
    • Erp
      Καθορίζει εάν θα επιτρέπεται στο σύστημα να καταναλώνει ελάχιστη ισχύ στην κατάσταση S5 (τερματισμός λειτουργίας). (Προεπιλογή: Disabled)
      Σημείωση: Όταν αυτό το στοιχείο έχει οριστεί σε Enabled, οι ακόλουθες λειτουργίες δεν θα είναι διαθέσιμες: Resume by Alarm, power on by mouse, power on by keyboard, και wake on LAN.
    • Soft-Off by PWR-BTTN
      Ρυθμίζει τον τρόπο απενεργοποίησης του υπολογιστή σε λειτουργία MS-DOS χρησιμοποιώντας το κουμπί λειτουργίας.
      • Instant-Off
        Πατήστε το κουμπί λειτουργίας και, στη συνέχεια, το σύστημα θα απενεργοποιηθεί αμέσως. (Προεπιλογή)
      • Delay 4 Sec.
        Πατήστε και κρατήστε πατημένο το κουμπί λειτουργίας για 4 δευτερόλεπτα για να απενεργοποιήσετε το σύστημα. Εάν πατήσετε το κουμπί λειτουργίας για λιγότερο από 4 δευτερόλεπτα, το σύστημα θα εισέλθει σε κατάσταση αναστολής λειτουργίας.
    • Power Loading
      Ενεργοποιεί ή απενεργοποιεί το εικονικό φορτίο. Όταν το τροφοδοτικό βρίσκεται σε χαμηλό φορτίο, θα ενεργοποιηθεί μια αυτοπροστασία που θα προκαλέσει τον τερματισμό ή την αποτυχία του. Εάν συμβεί αυτό, ορίστε την επιλογή σε Enabled. Auto (Ενεργοποιημένο. Αυτόματη) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
    • Resume by Alarm
      Καθορίζει εάν θα ενεργοποιηθεί το σύστημα σε μια επιθυμητή ώρα. (Προεπιλογή: Disabled)
      Εάν είναι ενεργοποιημένο, ορίστε την ημερομηνία και την ώρα ως εξής:
      • Wake up day: Ενεργοποιήστε το σύστημα σε μια συγκεκριμένη ώρα κάθε ημέρα ή σε μια συγκεκριμένη ημέρα του μήνα.
      • Wake up hour/minute/second: Ορίστε την ώρα κατά την οποία το σύστημα θα ενεργοποιηθεί αυτόματα.

Σημείωση: Όταν χρησιμοποιείτε αυτήν τη λειτουργία, αποφύγετε τον ακατάλληλο τερματισμό λειτουργίας από το λειτουργικό σύστημα ή την αφαίρεση του ρεύματος AC, διαφορετικά οι ρυθμίσεις ενδέχεται να μην είναι αποτελεσματικές.

  • Wake on LAN
    Ενεργοποιεί ή απενεργοποιεί τη λειτουργία αφύπνισης μέσω LAN. (Προεπιλογή: Enabled)
  • High Precision Event Timer
    Ενεργοποιεί ή απενεργοποιεί το High Precision Event Timer (HPET) στο λειτουργικό σύστημα. (Προεπιλογή: Enabled)
  • CEC 2019 Ready
    Σας επιτρέπει να επιλέξετε εάν θα επιτρέπεται στο σύστημα να προσαρμόζει την κατανάλωση ενέργειας όταν βρίσκεται σε κατάσταση τερματισμού λειτουργίας, αδράνειας ή αναμονής, προκειμένου να συμμορφώνεται με τα πρότυπα CEC (California Energy Commission) 2019. (Προεπιλογή: Disabled)
  • IO Ports
    • Initial Display Output
      Καθορίζει την πρώτη έναρξη της οθόνης από την εγκατεστημένη κάρτα γραφικών PCI Express ή τα ενσωματωμένα γραφικά.
      • IGD Video (Note)
        Ορίζει τα ενσωματωμένα γραφικά ως την πρώτη οθόνη.
      • PCle 1 Slot
        Ορίζει την κάρτα γραφικών στην υποδοχή PCIEX16 ως την πρώτη οθόνη. (Προεπιλογή)
    • Integrated Graphics (Note)
      Ενεργοποιεί ή απενεργοποιεί τη λειτουργία ενσωματωμένων γραφικών.
      • Auto
        Το BIOS θα ενεργοποιήσει ή θα απενεργοποιήσει αυτόματα τα ενσωματωμένα γραφικά ανάλογα με την εγκατεστημένη κάρτα γραφικών. (Προεπιλογή)
      • Forces
        Ενεργοποιεί τα ενσωματωμένα γραφικά.
      • Disabled
        Απενεργοποιεί τα ενσωματωμένα γραφικά.
    • UMA Mode (Note)
      Καθορίστε τη λειτουργία UMA.
      • Auto
        Επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή)
      • UMA Specified
        Ορίζει το μέγεθος του buffer καρέ UMA.
      • UMA Auto
        Ορίζει την ανάλυση οθόνης.
      • UMA Game Optimized
        Προσαρμόζει το μέγεθος του buffer καρέ με βάση το συνολικό μέγεθος της μνήμης του συστήματος.

Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το Integrated Graphics έχει οριστεί σε Forces.

  • UMA Frame Buffer Size (Note)
    Το μέγεθος του buffer καρέ είναι η συνολική ποσότητα μνήμης συστήματος που διατίθεται αποκλειστικά για τον ενσωματωμένο ελεγκτή γραφικών. Το MS-DOS, για παράδειγμα, θα χρησιμοποιεί μόνο αυτήν τη μνήμη για την οθόνη. Οι επιλογές είναι: Auto (προεπιλογή), 64M~2G.
    Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το UMA Mode έχει οριστεί σε UMA Specified.
  • Display Resolution (Note)
    Σας επιτρέπει να ορίσετε την ανάλυση οθόνης. Οι επιλογές είναι: Auto (προεπιλογή), 1920x1080 και χαμηλότερη, 2560x1600, 3840x2160. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το UMA Mode έχει οριστεί σε UMA Auto.
  • HD Audio Controller
    Ενεργοποιεί ή απενεργοποιεί τη λειτουργία ενσωματωμένου ήχου. (Προεπιλογή: Enabled)
    Εάν επιθυμείτε να εγκαταστήσετε μια κάρτα ήχου προσθήκης τρίτου κατασκευαστή αντί να χρησιμοποιήσετε τον ενσωματωμένο ήχο, ορίστε αυτό το στοιχείο σε Disabled.
  • PCIEX16 Bifurcation
    Σας επιτρέπει να καθορίσετε τον τρόπο διαίρεσης του εύρους ζώνης της υποδοχής PCIEX16. Επιλογές: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 2x4/1x8 (Note) PCIE 2x4/1x8, PCIE 4x4 (Note) (Προεπιλογή: Auto)
  • Above 4G Decoding
    Ενεργοποιεί ή απενεργοποιεί τις συσκευές με δυνατότητα 64-bit για αποκωδικοποίηση σε χώρο διευθύνσεων άνω των 4 GB (μόνο εάν το σύστημά σας υποστηρίζει αποκωδικοποίηση PCI 64-bit). Ορίστε σε Enabled εάν είναι εγκατεστημένες περισσότερες από μία κάρτες γραφικών και τα προγράμματα οδήγησής τους δεν μπορούν να ξεκινήσουν κατά την είσοδο στο λειτουργικό σύστημα (λόγω του περιορισμένου χώρου διευθύνσεων μνήμης 4 GB). (Προεπιλογή: Disabled)
  • Onboard LAN Controller
    Ενεργοποιεί ή απενεργοποιεί τη λειτουργία ενσωματωμένου LAN. (Προεπιλογή: Enabled)
    Εάν επιθυμείτε να εγκαταστήσετε μια κάρτα δικτύου προσθήκης τρίτου κατασκευαστή αντί να χρησιμοποιήσετε το ενσωματωμένο LAN, ορίστε αυτό το στοιχείο σε Disabled.
  • Super IO Configuration
    • Serial Port 1
      Ενεργοποιεί ή απενεργοποιεί τη σειριακή θύρα. (Προεπιλογή: Enabled)
  • USB Configuration
    • Legacy USB Support
      Επιτρέπει τη χρήση πληκτρολογίου/ποντικιού USB σε MS-DOS. (Προεπιλογή: Enabled)
    • XHCI Hand-off
      Καθορίζει εάν θα ενεργοποιηθεί η δυνατότητα XHCI Hand-off για ένα λειτουργικό σύστημα χωρίς υποστήριξη XHCI Hand-off. (Προεπιλογή: Enabled)
    • USB Mass Storage Driver Support
      Ενεργοποιεί ή απενεργοποιεί την υποστήριξη για συσκευές αποθήκευσης USB. (Προεπιλογή: Enabled)
    • Port 60/64 Emulation
      Ενεργοποιεί ή απενεργοποιεί την εξομοίωση των θυρών I/O 64h και 60h. Αυτό θα πρέπει να είναι ενεργοποιημένο για πλήρη υποστήριξη παλαιού τύπου για πληκτρολόγια/ποντίκια USB σε MS-DOS ή σε λειτουργικό σύστημα που δεν υποστηρίζει εγγενώς συσκευές USB. (Προεπιλογή: Disabled)
    • Mass Storage Devices
      Εμφανίζει μια λίστα συνδεδεμένων συσκευών μαζικής αποθήκευσης USB. Αυτό το στοιχείο εμφανίζεται μόνο όταν είναι εγκατεστημένη μια συσκευή αποθήκευσης USB.
  • NVMe Configuration
    Εμφανίζει πληροφορίες για το M.2 NVME PCle SSD σας, εάν είναι εγκατεστημένο.
  • SATA Configuration
    • SATA Mode
      Ενεργοποιεί ή απενεργοποιεί το RAID για τους ελεγκτές SATA που είναι ενσωματωμένοι στο Chipset ή ρυθμίζει τους ελεγκτές SATA σε λειτουργία AHCI.
      • RAID
        Ενεργοποιεί το RAID για τον ελεγκτή SATA.
      • АНСI
        Ρυθμίζει τους ελεγκτές SATA σε λειτουργία AHCI. Το Advanced Host Controller Interface (AHCI) είναι μια προδιαγραφή διεπαφής που επιτρέπει στο πρόγραμμα οδήγησης αποθήκευσης να ενεργοποιεί προηγμένες λειτουργίες Serial ATA, όπως η Native Command Queuing και η άμεση σύνδεση. (Προεπιλογή)
    • NVMe RAID mode
      Σας επιτρέπει να καθορίσετε εάν θα χρησιμοποιήσετε τα M.2 NVMe PCle SSD σας για να διαμορφώσετε το RAID. (Προεπιλογή: Disabled)
    • Chipset SATA Port Enable
      Ενεργοποιεί ή απενεργοποιεί τους ενσωματωμένους ελεγκτές SATA. (Προεπιλογή: Enabled)
    • Chipset SATA Port 0/1/2/3
      Εμφανίζει τις πληροφορίες των συνδεδεμένων συσκευών SATA.
  • Network Stack Configuration
    • Network Stack
      Απενεργοποιεί ή ενεργοποιεί την εκκίνηση από το δίκτυο για την εγκατάσταση ενός λειτουργικού συστήματος μορφής GPT, όπως η εγκατάσταση του λειτουργικού συστήματος από τον διακομιστή Windows Deployment Services. (Προεπιλογή: Disabled)
    • IPv4 PXE Support
      Ενεργοποιεί ή απενεργοποιεί την υποστήριξη IPv4 PXE. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν είναι ενεργοποιημένο το Network Stack.
    • IPv4 HTTP Support
      Ενεργοποιεί ή απενεργοποιεί την υποστήριξη εκκίνησης HTTP για IPv4. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν είναι ενεργοποιημένο το Network Stack.
    • IPv6 PXE Support
      Ενεργοποιεί ή απενεργοποιεί την υποστήριξη IPv6 PXE. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν είναι ενεργοποιημένο το Network Stack.
    • IPv6 HTTP Support
      Ενεργοποιεί ή απενεργοποιεί την υποστήριξη εκκίνησης HTTP για IPv6. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν είναι ενεργοποιημένο το Network Stack.
    • PXE boot wait time
      Σας επιτρέπει να διαμορφώσετε το χρονικό διάστημα αναμονής πριν μπορέσετε να πατήσετε <Esc> για να ακυρώσετε την εκκίνηση PXE. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν είναι ενεργοποιημένο το Network Stack. (Προεπιλογή: 0)
    • Media detect count
      Σας επιτρέπει να ορίσετε τον αριθμό των φορών που θα ελεγχθεί η παρουσία μέσων. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν είναι ενεργοποιημένο το Network Stack. (Προεπιλογή: 1)
  • Realtek PCle GBE Family Controller
    Αυτό το υπομενού παρέχει πληροφορίες σχετικά με τη διαμόρφωση LAN και τις σχετικές επιλογές διαμόρφωσης.
  • Miscellaneous
    • LEDs in System Power On State
      Σας επιτρέπει να ενεργοποιήσετε ή να απενεργοποιήσετε τον φωτισμό LED της μητρικής πλακέτας όταν το σύστημα είναι ενεργοποιημένο.
      • Off
        Απενεργοποιεί την επιλεγμένη λειτουργία φωτισμού όταν το σύστημα είναι ενεργοποιημένο.
      • On
        Ενεργοποιεί την επιλεγμένη λειτουργία φωτισμού όταν το σύστημα είναι ενεργοποιημένο. (Προεπιλογή)
    • LEDs in Sleep, Hibernation, and Soft Off States
      Σας επιτρέπει να ορίσετε τη λειτουργία φωτισμού των LED της μητρικής πλακέτας στην κατάσταση S3/S4/S5 του συστήματος.
      Αυτό το στοιχείο είναι διαμορφώσιμο όταν το LEDs in System Power On State έχει οριστεί σε On.
      • Off
        Απενεργοποιεί την επιλεγμένη λειτουργία φωτισμού όταν το σύστημα εισέρχεται σε κατάσταση S3/S4/S5. (Προεπιλογή)
      • On
        Ενεργοποιεί την επιλεγμένη λειτουργία φωτισμού όταν το σύστημα εισέρχεται σε κατάσταση S3/S4/S5.
    • PCle Slot Configuration
      Σας επιτρέπει να ορίσετε τη λειτουργία λειτουργίας των υποδοχών PCI Express σε Gen 1, Gen 2 ή Gen 3. Η πραγματική λειτουργία λειτουργίας υπόκειται στις προδιαγραφές υλικού κάθε υποδοχής. Η επιλογή Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
    • 3DMark01 Enhancement
      Σας επιτρέπει να καθορίσετε εάν θα βελτιωθεί η απόδοση ορισμένων παλαιών benchmark. (Προεπιλογή: Disabled)
    • IOMMU
      Ενεργοποιεί ή απενεργοποιεί την υποστήριξη AMD IOMMU. (Προεπιλογή: Auto)
    • AMD CPU fTPM
      Ενεργοποιεί ή απενεργοποιεί τη λειτουργία TPM 2.0 που είναι ενσωματωμένη στην CPU AMD. (Προεπιλογή: Disabled)
  • Trusted Computing
    Ενεργοποιεί ή απενεργοποιεί το Trusted Platform Module (TPM).
  • AMD CBS
    Αυτό το υπομενού παρέχει επιλογές διαμόρφωσης που σχετίζονται με το AMD CBS.
  • PC Health
    • Reset Case Open Status
      • Disabled
        Διατηρεί ή διαγράφει την εγγραφή της προηγούμενης κατάστασης εισβολής στο περίβλημα. (Προεπιλογή)
      • Enabled
        Διαγράφει την εγγραφή της προηγούμενης κατάστασης εισβολής στο περίβλημα και το πεδίο Case Open θα εμφανίζει "No" κατά την επόμενη εκκίνηση.
    • Case Open
      Εμφανίζει την κατάσταση ανίχνευσης της συσκευής ανίχνευσης εισβολής στο περίβλημα που είναι συνδεδεμένη στην κεφαλίδα Cl της μητρικής πλακέτας. Εάν αφαιρεθεί το κάλυμμα του πλαισίου του συστήματος, αυτό το πεδίο θα εμφανίζει "Yes", διαφορετικά θα εμφανίζει "No". Για να διαγράψετε την εγγραφή κατάστασης εισβολής στο περίβλημα, ορίστε την επιλογή Reset Case Open Status σε Enabled, αποθηκεύστε τις ρυθμίσεις στο CMOS και, στη συνέχεια, επανεκκινήστε το σύστημά σας.
    • CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
      Εμφανίζει τις τρέχουσες τάσεις του συστήματος.
  • Smart Fan 5
    • Monitor
      Σας επιτρέπει να επιλέξετε έναν στόχο για παρακολούθηση και να κάνετε περαιτέρω προσαρμογές. (Προεπιλογή: CPU FAN)
    • Fan Speed Control
      Σας επιτρέπει να καθορίσετε εάν θα ενεργοποιήσετε τη λειτουργία ελέγχου ταχύτητας ανεμιστήρα και να προσαρμόσετε την ταχύτητα του ανεμιστήρα.
      • Normal
        Επιτρέπει στον ανεμιστήρα να λειτουργεί σε διαφορετικές ταχύτητες ανάλογα με τη θερμοκρασία. Μπορείτε να προσαρμόσετε την ταχύτητα του ανεμιστήρα με το System Information Viewer με βάση τις απαιτήσεις του συστήματός σας. (Προεπιλογή)
      • Silent
        Επιτρέπει στον ανεμιστήρα να λειτουργεί σε χαμηλές ταχύτητες.
      • Manual
        Σας επιτρέπει να ελέγχετε την ταχύτητα του ανεμιστήρα στο γράφημα καμπύλης.
      • Full Speed
        Επιτρέπει στον ανεμιστήρα να λειτουργεί σε πλήρεις ταχύτητες.
    • Fan Control Use Temperature Input
      Σας επιτρέπει να επιλέξετε τη θερμοκρασία αναφοράς για τον έλεγχο της ταχύτητας του ανεμιστήρα.
    • Temperature Interval
      Σας επιτρέπει να επιλέξετε το εύρος θερμοκρασίας για την αλλαγή της ταχύτητας του ανεμιστήρα.
    • Fan Control mode
      • Auto
        Επιτρέπει στο BIOS να εντοπίσει αυτόματα τον τύπο του εγκατεστημένου ανεμιστήρα και να ορίσει τη βέλτιστη λειτουργία ελέγχου. (Προεπιλογή)
      • Voltage
        Η λειτουργία τάσης συνιστάται για έναν ανεμιστήρα 3 ακίδων.
      • PWM
        Η λειτουργία PWM συνιστάται για έναν ανεμιστήρα 4 ακίδων.
    • Fan Stop
      Ενεργοποιεί ή απενεργοποιεί τη λειτουργία διακοπής ανεμιστήρα. Μπορείτε να ορίσετε το όριο θερμοκρασίας χρησιμοποιώντας την καμπύλη θερμοκρασίας. Ο ανεμιστήρας σταματά τη λειτουργία όταν η θερμοκρασία είναι χαμηλότερη από το όριο. (Προεπιλογή: Disabled)
    • Temperature
      Εμφανίζει την τρέχουσα θερμοκρασία της επιλεγμένης περιοχής προορισμού.
    • Fan Speed
      Εμφανίζει τις τρέχουσες ταχύτητες του ανεμιστήρα.
    • Temperature Warning Control
      Ορίζει το όριο προειδοποίησης για τη θερμοκρασία. Όταν η θερμοκρασία υπερβεί το όριο, το BIOS θα εκπέμψει προειδοποιητικό ήχο. Οι επιλογές είναι: Disabled (προεπιλογή), 60°C/140°F, 70°C/158°F, 80°C/176°F, 90°C/194°F.
    • Fan Fail Warning
      Επιτρέπει στο σύστημα να εκπέμψει προειδοποιητικό ήχο εάν ο ανεμιστήρας δεν είναι συνδεδεμένος ή αποτύχει. Ελέγξτε την κατάσταση του ανεμιστήρα ή τη σύνδεση του ανεμιστήρα όταν συμβεί αυτό. (Προεπιλογή: Disabled)

(Note) Αυτό το στοιχείο υπάρχει μόνο όταν εγκαθιστάτε μια CPU που υποστηρίζει αυτήν τη δυνατότητα.
(Note 1) Αυτό το στοιχείο υπάρχει μόνο όταν εγκαθιστάτε μια CPU που υποστηρίζει αυτήν τη δυνατότητα.
(Note 2) Αυτό το στοιχείο υπάρχει μόνο όταν εγκαθιστάτε μια CPU και μια μονάδα μνήμης που υποστηρίζουν αυτήν τη δυνατότητα.

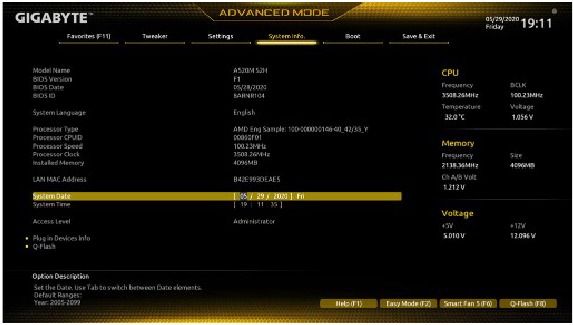

Πληροφορίες συστήματος

Αυτή η ενότητα παρέχει πληροφορίες σχετικά με το μοντέλο της μητρικής πλακέτας και την έκδοση του BIOS σας. Μπορείτε επίσης να επιλέξετε την προεπιλεγμένη γλώσσα που χρησιμοποιείται από το BIOS και να ορίσετε χειροκίνητα την ώρα του συστήματος.
Πληροφορίες συστήματος

  • Γλώσσα συστήματος
    Επιλέγει την προεπιλεγμένη γλώσσα που χρησιμοποιείται από το BIOS.
  • Ημερομηνία συστήματος
    Ορίζει την ημερομηνία του συστήματος. Η μορφή της ημερομηνίας είναι εβδομάδα (μόνο για ανάγνωση), μήνας, ημέρα και έτος. Χρησιμοποιήστε το <Enter> για να κάνετε εναλλαγή μεταξύ των πεδίων Μήνας, Ημέρα και Έτος και χρησιμοποιήστε το πλήκτρο <Page Up> ή <Page Down> για να ορίσετε την επιθυμητή τιμή.
  • Ώρα συστήματος
    Ορίζει την ώρα του συστήματος. Η μορφή της ώρας είναι ώρα, λεπτό και δευτερόλεπτο. Για παράδειγμα, 1 μ.μ. είναι 13:00:00. Χρησιμοποιήστε το <Enter> για να κάνετε εναλλαγή μεταξύ των πεδίων Ώρα, Λεπτό και Δευτερόλεπτο και χρησιμοποιήστε το πλήκτρο <Page Up> ή <Page Down> για να ορίσετε την επιθυμητή τιμή.
  • Επίπεδο πρόσβασης
    Εμφανίζει το τρέχον επίπεδο πρόσβασης ανάλογα με τον τύπο προστασίας με κωδικό πρόσβασης που χρησιμοποιείται. (Εάν δεν έχει οριστεί κωδικός πρόσβασης, η προεπιλογή θα εμφανίζεται ως Administrator.) Το επίπεδο Administrator σάς επιτρέπει να κάνετε αλλαγές σε όλες τις ρυθμίσεις του BIOS. Το επίπεδο User σάς επιτρέπει να κάνετε αλλαγές μόνο σε ορισμένες ρυθμίσεις του BIOS, αλλά όχι σε όλες.
  • Πληροφορίες συσκευών Plug in
    Εμφανίζει πληροφορίες σχετικά με τις συσκευές SATA, PCI Express και M.2, εάν είναι εγκατεστημένες.
  • Q-Flash
    Σας επιτρέπει να αποκτήσετε πρόσβαση στο βοηθητικό πρόγραμμα Q-Flash για να ενημερώσετε το BIOS ή να δημιουργήσετε αντίγραφα ασφαλείας της τρέχουσας διαμόρφωσης του BIOS.

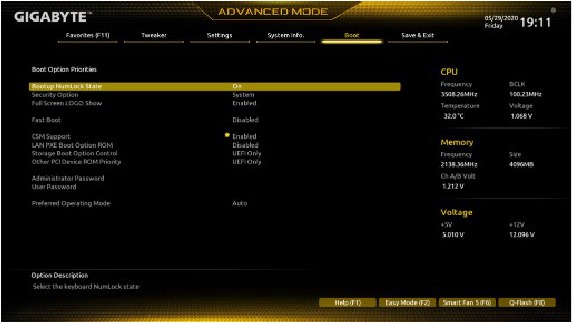

Εκκίνηση

Εκκίνηση

  • Προτεραιότητες επιλογών εκκίνησης
    Καθορίζει τη συνολική σειρά εκκίνησης από τις διαθέσιμες συσκευές. Οι αφαιρούμενες συσκευές αποθήκευσης που υποστηρίζουν μορφή GPT θα έχουν το πρόθεμα "UEFI:" στοιχείο στη λίστα συσκευών εκκίνησης. Για να κάνετε εκκίνηση από ένα λειτουργικό σύστημα που υποστηρίζει διαμερισματοποίηση GPT, επιλέξτε τη συσκευή με το πρόθεμα "UEFI:".
    Ή εάν θέλετε να εγκαταστήσετε ένα λειτουργικό σύστημα που υποστηρίζει διαμερισματοποίηση GPT, όπως τα Windows 10 64-bit, επιλέξτε τη μονάδα οπτικού δίσκου που περιέχει το δίσκο εγκατάστασης των Windows 10 64-bit και έχει το πρόθεμα "UEFI:".
  • Κατάσταση NumLock κατά την εκκίνηση
    Ενεργοποιεί ή απενεργοποιεί τη δυνατότητα Numlock στο αριθμητικό πληκτρολόγιο του πληκτρολογίου μετά το POST (αυτόματη δοκιμή κατά την εκκίνηση). (Προεπιλογή: Ενεργοποιημένο)
  • Επιλογή ασφαλείας
    Καθορίζει εάν απαιτείται κωδικός πρόσβασης κάθε φορά που εκκινείται το σύστημα ή μόνο όταν εισέρχεστε στο BIOS Setup. Αφού ρυθμίσετε αυτό το στοιχείο, ορίστε τους κωδικούς πρόσβασης στο στοιχείο Administrator Password/User Password (Κωδικός πρόσβασης διαχειριστή/Κωδικός πρόσβασης χρήστη).
    • Setup (Ρύθμιση)
      Απαιτείται κωδικός πρόσβασης μόνο για την είσοδο στο πρόγραμμα BIOS Setup.
    • System (Σύστημα)
      Απαιτείται κωδικός πρόσβασης για την εκκίνηση του συστήματος και για την είσοδο στο πρόγραμμα BIOS Setup. (Προεπιλογή)
  • Εμφάνιση λογότυπου σε πλήρη οθόνη
    Σας επιτρέπει να καθορίσετε εάν θα εμφανίζεται το λογότυπο GIGABYTE κατά την εκκίνηση του συστήματος. Η επιλογή Disabled (Απενεργοποιημένο) παραλείπει το λογότυπο GIGABYTE όταν ξεκινά το σύστημα. (Προεπιλογή: Ενεργοποιημένο)
  • Γρήγορη εκκίνηση
    Ενεργοποιεί ή απενεργοποιεί τη Γρήγορη εκκίνηση για να συντομεύσει τη διαδικασία εκκίνησης του λειτουργικού συστήματος. Η επιλογή Ultra Fast (Εξαιρετικά γρήγορη) παρέχει την ταχύτερη ταχύτητα εκκίνησης. (Προεπιλογή: Απενεργοποιημένο)
  • Υποστήριξη SATA
    • Last Boot SATA Devices Only (Μόνο οι συσκευές SATA τελευταίας εκκίνησης)
      Εκτός από τη μονάδα δίσκου προηγούμενης εκκίνησης, όλες οι συσκευές SATA απενεργοποιούνται πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος. (Προεπιλογή)
    • All SATA Devices (Όλες οι συσκευές SATA)
      Όλες οι συσκευές SATA είναι λειτουργικές στο λειτουργικό σύστημα και κατά τη διάρκεια του POST (αυτόματη δοκιμή κατά την εκκίνηση).

Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Γρήγορη εκκίνηση έχει οριστεί σε Enabled (Ενεργοποιημένο) ή Ultra Fast (Εξαιρετικά γρήγορη).

  • Υποστήριξη NVMe
    Σας επιτρέπει να ενεργοποιήσετε ή να απενεργοποιήσετε τις συσκευές NVMe. (Προεπιλογή: Ενεργοποιημένο)
    Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Γρήγορη εκκίνηση έχει οριστεί σε Enabled (Ενεργοποιημένο) ή Ultra Fast (Εξαιρετικά γρήγορη).
  • Υποστήριξη VGA
    Σας επιτρέπει να επιλέξετε τον τύπο λειτουργικού συστήματος για εκκίνηση.
    • Auto (Αυτόματα)
      Ενεργοποιεί μόνο το παλαιού τύπου option ROM.
    • EFI Driver (Πρόγραμμα οδήγησης EFI)
      Ενεργοποιεί το EFI option ROM. (Προεπιλογή)

Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Γρήγορη εκκίνηση έχει οριστεί σε Enabled (Ενεργοποιημένο) ή Ultra Fast (Εξαιρετικά γρήγορη).

  • Υποστήριξη USB
    • Disabled (Απενεργοποιημένο)
      Όλες οι συσκευές USB απενεργοποιούνται πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος.
    • Full Initial (Πλήρης αρχικοποίηση)
      Όλες οι συσκευές USB είναι λειτουργικές στο λειτουργικό σύστημα και κατά τη διάρκεια του POST (αυτόματη δοκιμή κατά την εκκίνηση). (Προεπιλογή)
    • Partial Initial (Μερική αρχικοποίηση)
      Ένα μέρος των συσκευών USB απενεργοποιείται πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος.

Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Γρήγορη εκκίνηση έχει οριστεί σε Enabled (Ενεργοποιημένο). Αυτή η λειτουργία απενεργοποιείται όταν η Γρήγορη εκκίνηση έχει οριστεί σε Ultra Fast (Εξαιρετικά γρήγορη).

  • Υποστήριξη συσκευών PS2
    • Disabled (Απενεργοποιημένο)
      Όλες οι συσκευές PS/2 απενεργοποιούνται πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος.
    • Enabled (Ενεργοποιημένο)
      Όλες οι συσκευές PS/2 είναι λειτουργικές στο λειτουργικό σύστημα και κατά τη διάρκεια του POST (αυτόματη δοκιμή κατά την εκκίνηση). (Προεπιλογή)

Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Γρήγορη εκκίνηση έχει οριστεί σε Enabled (Ενεργοποιημένο). Αυτή η λειτουργία απενεργοποιείται όταν η Γρήγορη εκκίνηση έχει οριστεί σε Ultra Fast (Εξαιρετικά γρήγορη).

  • Υποστήριξη προγράμματος οδήγησης στοίβας δικτύου
    • Disabled (Απενεργοποιημένο)
      Απενεργοποιεί την εκκίνηση από το δίκτυο. (Προεπιλογή)
    • Enabled (Ενεργοποιημένο)
      Ενεργοποιεί την εκκίνηση από το δίκτυο.

Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Γρήγορη εκκίνηση έχει οριστεί σε Enabled (Ενεργοποιημένο) ή Ultra Fast (Εξαιρετικά γρήγορη).

  • Υποστήριξη CSM
    Ενεργοποιεί ή απενεργοποιεί το UEFI CSM (Compatibility Support Module - Μονάδα υποστήριξης συμβατότητας) για την υποστήριξη μιας παλαιού τύπου διαδικασίας εκκίνησης υπολογιστή.
    • Disabled (Απενεργοποιημένο)
      Απενεργοποιεί το UEFI CSM και υποστηρίζει μόνο τη διαδικασία εκκίνησης UEFI BIOS.
    • Enabled (Ενεργοποιημένο)
      Ενεργοποιεί το UEFI CSM. (Προεπιλογή)
  • LAN PXE Boot Option ROM
    Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε το παλαιού τύπου option ROM για τον ελεγκτή LAN. (Προεπιλογή: Απενεργοποιημένο)
    Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Υποστήριξη CSM έχει οριστεί σε Enabled (Ενεργοποιημένο).
  • Έλεγχος επιλογής εκκίνησης αποθήκευσης
    Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε το UEFI ή το παλαιού τύπου option ROM για τον ελεγκτή συσκευής αποθήκευσης.
    • Disabled (Απενεργοποιημένο)
      Απενεργοποιεί το option ROM.
    • UEFI Only (Μόνο UEFI)
      Ενεργοποιεί μόνο το UEFI option ROM. (Προεπιλογή)
    • Legacy Only (Μόνο παλαιού τύπου)
      Ενεργοποιεί μόνο το παλαιού τύπου option ROM.

Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Υποστήριξη CSM έχει οριστεί σε Enabled (Ενεργοποιημένο).

  • Άλλη προτεραιότητα PCI Device ROM
    Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε το UEFI ή το παλαιού τύπου option ROM για τον ελεγκτή συσκευής PCI εκτός από τους ελεγκτές LAN, συσκευής αποθήκευσης και γραφικών.
    • Disabled (Απενεργοποιημένο)
      Απενεργοποιεί το option ROM.
    • UEFI Only (Μόνο UEFI)
      Ενεργοποιεί μόνο το UEFI option ROM. (Προεπιλογή)
    • Legacy Only (Μόνο παλαιού τύπου)
      Ενεργοποιεί μόνο το παλαιού τύπου option ROM.

Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Υποστήριξη CSM έχει οριστεί σε Enabled (Ενεργοποιημένο).

  • Administrator Password (Κωδικός πρόσβασης διαχειριστή)
    Σας επιτρέπει να διαμορφώσετε έναν κωδικό πρόσβασης διαχειριστή. Πατήστε <Enter> σε αυτό το στοιχείο, πληκτρολογήστε τον κωδικό πρόσβασης και, στη συνέχεια, πατήστε <Enter>. Θα σας ζητηθεί να επιβεβαιώσετε τον κωδικό πρόσβασης. Πληκτρολογήστε ξανά τον κωδικό πρόσβασης και πατήστε <Enter>. Πρέπει να εισαγάγετε τον κωδικό πρόσβασης διαχειριστή (ή τον κωδικό πρόσβασης χρήστη) κατά την εκκίνηση του συστήματος και κατά την είσοδο στο BIOS Setup. Σε αντίθεση με τον κωδικό πρόσβασης χρήστη, ο κωδικός πρόσβασης διαχειριστή σάς επιτρέπει να κάνετε αλλαγές σε όλες τις ρυθμίσεις του BIOS.
  • User Password (Κωδικός πρόσβασης χρήστη)
    Σας επιτρέπει να διαμορφώσετε έναν κωδικό πρόσβασης χρήστη. Πατήστε <Enter> σε αυτό το στοιχείο, πληκτρολογήστε τον κωδικό πρόσβασης και, στη συνέχεια, πατήστε <Enter>. Θα σας ζητηθεί να επιβεβαιώσετε τον κωδικό πρόσβασης. Πληκτρολογήστε ξανά τον κωδικό πρόσβασης και πατήστε <Enter>. Πρέπει να εισαγάγετε τον κωδικό πρόσβασης διαχειριστή (ή τον κωδικό πρόσβασης χρήστη) κατά την εκκίνηση του συστήματος και κατά την είσοδο στο BIOS Setup. Ωστόσο, ο κωδικός πρόσβασης χρήστη σάς επιτρέπει να κάνετε αλλαγές μόνο σε ορισμένες ρυθμίσεις του BIOS, αλλά όχι σε όλες. Για να ακυρώσετε τον κωδικό πρόσβασης, πατήστε <Enter> στο στοιχείο κωδικού πρόσβασης και όταν σας ζητηθεί ο κωδικός πρόσβασης, εισαγάγετε πρώτα τον σωστό κωδικό. Όταν σας ζητηθεί ένας νέος κωδικός πρόσβασης, πατήστε <Enter> χωρίς να εισαγάγετε κανέναν κωδικό πρόσβασης. Πατήστε ξανά <Enter> όταν σας ζητηθεί να επιβεβαιώσετε.
    ΣΗΜΕΙΩΣΗ: Πριν ορίσετε τον κωδικό πρόσβασης χρήστη, φροντίστε να ορίσετε πρώτα τον κωδικό πρόσβασης διαχειριστή.
  • Ασφαλής εκκίνηση
    Σας επιτρέπει να ενεργοποιήσετε ή να απενεργοποιήσετε την Ασφαλή εκκίνηση και να διαμορφώσετε σχετικές ρυθμίσεις. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Υποστήριξη CSM έχει οριστεί σε Απενεργοποιημένο.
    • Preferred Operating Mode (Προτιμώμενη λειτουργία λειτουργίας)
      Σας επιτρέπει να επιλέξετε εάν θα εισέλθετε σε Εύκολη λειτουργία ή σε Προηγμένη λειτουργία μετά την είσοδο στο BIOS Setup. Η επιλογή Auto (Αυτόματα) εισέρχεται στη λειτουργία BIOS όπου ήταν την τελευταία φορά. (Προεπιλογή: Auto (Αυτόματα))

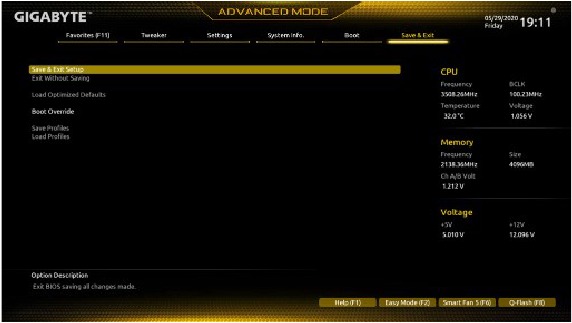

Αποθήκευση & Έξοδος

Αποθήκευση και έξοδος

  • Save & Exit Setup (Αποθήκευση & Έξοδος από το Setup)
    Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Yes (Ναι). Αυτό αποθηκεύει τις αλλαγές στο CMOS και εξέρχεται από το πρόγραμμα BIOS Setup. Επιλέξτε No (Όχι) ή πατήστε <Esc> για να επιστρέψετε στο Κύριο μενού του BIOS Setup.
  • Exit Without Saving (Έξοδος χωρίς αποθήκευση)
    Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Yes (Ναι). Αυτό εξέρχεται από το BIOS Setup χωρίς να αποθηκεύσει τις αλλαγές που έγιναν στο BIOS Setup στο CMOS. Επιλέξτε No (Όχι) ή πατήστε <Esc> για να επιστρέψετε στο Κύριο μενού του BIOS Setup.
  • Load Optimized Defaults (Φόρτωση βελτιστοποιημένων προεπιλογών)
    Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Yes (Ναι) για να φορτώσετε τις βέλτιστες προεπιλεγμένες ρυθμίσεις του BIOS. Οι προεπιλεγμένες ρυθμίσεις του BIOS βοηθούν το σύστημα να λειτουργεί σε βέλτιστη κατάσταση. Να φορτώνετε πάντα τις Βελτιστοποιημένες προεπιλογές μετά την ενημέρωση του BIOS ή μετά την εκκαθάριση των τιμών CMOS.
  • Boot Override (Παράκαμψη εκκίνησης)
    Σας επιτρέπει να επιλέξετε μια συσκευή για άμεση εκκίνηση. Πατήστε <Enter> στη συσκευή που επιλέγετε και επιλέξτε Yes (Ναι) για επιβεβαίωση. Το σύστημά σας θα επανεκκινηθεί αυτόματα και θα εκκινήσει από αυτήν τη συσκευή.
  • Save Profiles (Αποθήκευση προφίλ)
    Αυτή η λειτουργία σάς επιτρέπει να αποθηκεύσετε τις τρέχουσες ρυθμίσεις του BIOS σε ένα προφίλ. Μπορείτε να δημιουργήσετε έως και 8 προφίλ και να αποθηκεύσετε ως Setup Profile 1~ Setup Profile 8. Πατήστε <Enter> για να ολοκληρώσετε. Ή μπορείτε να επιλέξετε Select File in HDD/FDD/USB (Επιλογή αρχείου σε HDD/FDD/USB) για να αποθηκεύσετε το προφίλ στη συσκευή αποθήκευσης.
  • Load Profiles (Φόρτωση προφίλ)
    Εάν το σύστημά σας καταστεί ασταθές και έχετε φορτώσει τις προεπιλεγμένες ρυθμίσεις του BIOS, μπορείτε να χρησιμοποιήσετε αυτήν τη λειτουργία για να φορτώσετε τις ρυθμίσεις του BIOS από ένα προφίλ που δημιουργήθηκε πριν, χωρίς την ταλαιπωρία της εκ νέου διαμόρφωσης των ρυθμίσεων του BIOS. Πρώτα επιλέξτε το προφίλ που θέλετε να φορτώσετε και, στη συνέχεια, πατήστε <Enter> για να ολοκληρώσετε. Μπορείτε να επιλέξετε Select File in HDD/FDD/USB (Επιλογή αρχείου σε HDD/FDD/USB) για να εισαγάγετε το προφίλ που δημιουργήθηκε προηγουμένως από τη συσκευή αποθήκευσης ή να φορτώσετε το προφίλ που δημιουργήθηκε αυτόματα από το BIOS, όπως η επαναφορά των ρυθμίσεων του BIOS στις τελευταίες ρυθμίσεις που λειτουργούσαν σωστά (τελευταία γνωστή καλή εγγραφή).

Ρύθμιση παραμέτρων συνόλου RAID

Επίπεδα RAID

RAID 0 RAID 1 RAID 10
Ελάχιστος αριθμός σκληρών δίσκων ≥2 2 4
Χωρητικότητα συστοιχίας Αριθμός σκληρών δίσκων *
Μέγεθος του μικρότερου δίσκου		 Μέγεθος του μικρότερου δίσκου (Αριθμός σκληρών δίσκων/2) *
Μέγεθος του μικρότερου δίσκου
Ανοχή σφαλμάτων Όχι Ναι Ναι

Πριν ξεκινήσετε, ετοιμάστε τα ακόλουθα στοιχεία:

  • Τουλάχιστον δύο σκληρούς δίσκους SATA ή SSD. (Σημείωση) (Για να εξασφαλίσετε βέλτιστη απόδοση, συνιστάται να χρησιμοποιήσετε δύο σκληρούς δίσκους με πανομοιότυπο μοντέλο και χωρητικότητα).
  • Δίσκος εγκατάστασης Windows.
  • Μια μονάδα flash USB.

Ρύθμιση παραμέτρων του ενσωματωμένου ελεγκτή SATA

  1. Εγκατάσταση σκληρού(ών) δίσκου(ων) SATA στον υπολογιστή σας
    Εγκαταστήστε τους σκληρούς δίσκους/SSD στις υποδοχές SATA/M.2 στη μητρική πλακέτα. Στη συνέχεια, συνδέστε τις υποδοχές τροφοδοσίας από το τροφοδοτικό σας στους σκληρούς δίσκους.
  2. Ρύθμιση παραμέτρων της λειτουργίας του ελεγκτή SATA στο BIOS Setup
    Βεβαιωθείτε ότι έχετε ρυθμίσει σωστά τη λειτουργία του ελεγκτή SATA στο BIOS Setup του συστήματος.
    Βήματα:
    Ενεργοποιήστε τον υπολογιστή σας και πατήστε <Delete> για να μπείτε στο BIOS Setup κατά τη διάρκεια του POST (Power-On Self-Test). Στην ενότητα Settings\IO Ports, ορίστε την SATA Configuration\SATA Mode σε RAID. Στη συνέχεια, αποθηκεύστε τις ρυθμίσεις και επανεκκινήστε τον υπολογιστή σας. (Εάν θέλετε να χρησιμοποιήσετε NVMe PCle SSD για να ρυθμίσετε το RAID, βεβαιωθείτε ότι έχετε ορίσει την NVMe RAID mode σε Enabled.)
    πληροφορίες Τα μενού του BIOS Setup που περιγράφονται σε αυτήν την ενότητα ενδέχεται να διαφέρουν από τις ακριβείς ρυθμίσεις για τη μητρική σας πλακέτα. Οι πραγματικές επιλογές του μενού BIOS Setup που θα δείτε θα εξαρτηθούν από τη μητρική πλακέτα που έχετε και την έκδοση του BIOS.
  3. Διαμόρφωση UEFI RAID
    Βήματα:
    1. Στο BIOS Setup, μεταβείτε στο Boot και ορίστε το CSM Support σε Disabled. Αποθηκεύστε τις αλλαγές και βγείτε από το BIOS Setup.
    2. Μετά την επανεκκίνηση του συστήματος, μπείτε ξανά στο BIOS Setup. Στη συνέχεια, μπείτε στο υπο-μενού Settings\IO Ports\RAIDXpert2 Configuration Utility.
    3. Στην οθόνη RAIDXpert2 Configuration Utility, πατήστε <Enter> στην επιλογή Array Management για να μπείτε στην οθόνη Create Array. Στη συνέχεια, επιλέξτε ένα επίπεδο RAID. Τα υποστηριζόμενα επίπεδα RAID περιλαμβάνουν RAID 0, RAID 1 και RAID 10 (οι διαθέσιμες επιλογές εξαρτώνται από τον αριθμό των σκληρών δίσκων που είναι εγκατεστημένοι). Στη συνέχεια, πατήστε <Enter> στην επιλογή Select Physical Disks για να μπείτε στην οθόνη Select Physical Disks.
    4. Στην οθόνη Select Physical Disks, επιλέξτε τους σκληρούς δίσκους που θα συμπεριληφθούν στη συστοιχία RAID και ορίστε τους σε Enabled. Στη συνέχεια, χρησιμοποιήστε το πλήκτρο κάτω βέλους για να μεταβείτε στο Apply Changes και πατήστε <Enter>. Στη συνέχεια, επιστρέψτε στην προηγούμενη οθόνη και ορίστε τα Select CacheTagSize, Read Cache Policy και Write Cache Policy.
    5. Μεταβείτε στο Create Array και πατήστε <Enter> για να ξεκινήσετε.
    6. Μετά την ολοκλήρωση, θα επιστρέψετε στην οθόνη Array Management. Στην ενότητα Manage Array Properties μπορείτε να δείτε τον νέο τόμο RAID και πληροφορίες σχετικά με το επίπεδο RAID, το όνομα συστοιχίας, τη χωρητικότητα συστοιχίας κ.λπ.

(Σημείωση) Ένα M.2 PCle SSD δεν μπορεί να χρησιμοποιηθεί για τη δημιουργία ενός συνόλου RAID είτε με έναν σκληρό δίσκο SATA.

Εγκαταστήστε το πρόγραμμα οδήγησης RAID και το λειτουργικό σύστημα

Με τις σωστές ρυθμίσεις BIOS, είστε έτοιμοι να εγκαταστήσετε το λειτουργικό σύστημα.

Εγκατάσταση του λειτουργικού συστήματος
Καθώς ορισμένα λειτουργικά συστήματα περιλαμβάνουν ήδη το πρόγραμμα οδήγησης RAID, δεν χρειάζεται να εγκαταστήσετε ξεχωριστό πρόγραμμα οδήγησης RAID κατά τη διάρκεια της διαδικασίας εγκατάστασης των Windows. Μετά την εγκατάσταση του λειτουργικού συστήματος, συνιστούμε να εγκαταστήσετε όλα τα απαιτούμενα προγράμματα οδήγησης από το GIGABYTE APP Center για να εξασφαλίσετε την απόδοση και τη συμβατότητα του συστήματος. Εάν το λειτουργικό σύστημα που πρόκειται να εγκατασταθεί απαιτεί να παρέχετε επιπλέον πρόγραμμα οδήγησης RAID κατά τη διάρκεια της διαδικασίας εγκατάστασης του λειτουργικού συστήματος, ανατρέξτε στα παρακάτω βήματα:

  1. Μεταβείτε στον ιστότοπο της GIGABYTE, μεταβείτε στην ιστοσελίδα του μοντέλου της μητρικής πλακέτας, κατεβάστε το αρχείο AMD RAID Preinstall Driver στη σελίδα Support\Download\SATA RAID/AHCI, αποσυμπιέστε το αρχείο και αντιγράψτε τα αρχεία στη μονάδα flash USB.
  2. Κάντε εκκίνηση από τον δίσκο εγκατάστασης των Windows και εκτελέστε τα τυπικά βήματα εγκατάστασης του λειτουργικού συστήματος. Όταν εμφανιστεί η οθόνη που σας ζητά να φορτώσετε το πρόγραμμα οδήγησης, επιλέξτε Browse (Αναζήτηση).
  3. Εισαγάγετε τη μονάδα flash USB και, στη συνέχεια, μεταβείτε στη θέση του προγράμματος οδήγησης. Επιλέξτε πρώτα AMD-RAID Bottom Device και κάντε κλικ στο Next (Επόμενο) για να φορτώσετε το πρόγραμμα οδήγησης. Στη συνέχεια, επιλέξτε AMD-RAID Controller και κάντε κλικ στο Next (Επόμενο) για να φορτώσετε το πρόγραμμα οδήγησης. Τέλος, συνεχίστε την εγκατάσταση του λειτουργικού συστήματος.

Επισκεφθείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη ρύθμιση μιας συστοιχίας RAID.

Εγκατάσταση προγραμμάτων οδήγησης

Αφού εγκαταστήσετε το λειτουργικό σύστημα, θα εμφανιστεί ένα παράθυρο διαλόγου στην κάτω δεξιά γωνία της επιφάνειας εργασίας, το οποίο θα σας ρωτήσει αν θέλετε να κατεβάσετε και να εγκαταστήσετε τα προγράμματα οδήγησης και τις εφαρμογές GIGABYTE μέσω του APP Center. Κάντε κλικ στο Install (Εγκατάσταση) για να συνεχίσετε την εγκατάσταση. (Στο BIOS Setup, βεβαιωθείτε ότι η Advanced\APP Center Download & Install Configuration\APP Center Download & Install έχει οριστεί σε Enabled.)

Όταν εμφανιστεί το παράθυρο διαλόγου της Άδειας Χρήσης Τελικού Χρήστη, πατήστε <Accept> για να εγκαταστήσετε το APP Center. Στην οθόνη APP Center, επιλέξτε τα προγράμματα οδήγησης και τις εφαρμογές που θέλετε να εγκαταστήσετε και κάντε κλικ στο Install (Εγκατάσταση).

πληροφορίες Πριν από την εγκατάσταση, βεβαιωθείτε ότι το σύστημα είναι συνδεδεμένο στο Διαδίκτυο.
Επισκεφθείτε τον ιστότοπο της GIGABYTE για περισσότερες πληροφορίες σχετικά με την αντιμετώπιση προβλημάτων.

Επικοινωνήστε μαζί μας

GIGA-BYTE TECHNOLOGY CO., LTD.
Address: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
ΤΗΛ: +886-2-8912-4000, ΦΑΞ: +886-2-8912-4005
Tech, and Non-Tech. Support (Sales/Marketing): https://esupport.gigabyte.com
WEB address (English): https://www.gigabyte.com
WEB address (Chinese): https://www.gigabyte.com/tw

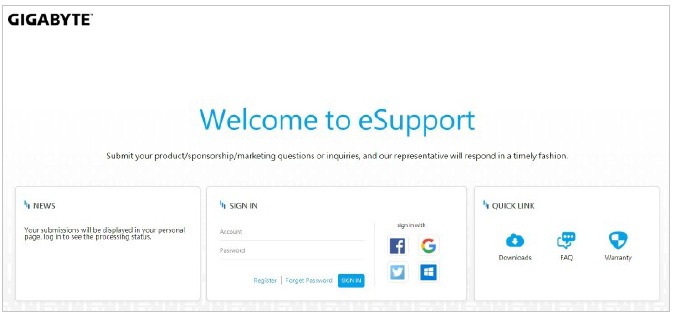

GIGABYTE eSupport
Για να υποβάλετε μια τεχνική ή μη τεχνική ερώτηση (Πωλήσεις/Μάρκετινγκ), συνδεθείτε στη διεύθυνση: https://esupport.gigabyte.com

Για περισσότερες λεπτομέρειες σχετικά με το προϊόν, επισκεφθείτε τον ιστότοπο της GIGABYTE.

Αναφορές

Λήψη εγχειριδίου

Εδώ μπορείτε να κατεβάσετε την πλήρη έκδοση pdf του εγχειριδίου, μπορεί να περιέχει πρόσθετες οδηγίες ασφαλείας, πληροφορίες εγγύησης, κανόνες FCC κ.λπ.

Λήψη Εγχειρίδιο GIGABYTE A520M S2H

Διαθέσιμες γλώσσες

Σχετικά εγχειρίδια για Gigabyte A520M S2H

Πίνακας περιεχομένων
