Panduan GIGABYTE A520M S2H

Isi

Mengidentifikasi Revisi Motherboard Anda

Nomor revisi pada motherboard Anda terlihat seperti ini: "REV:X X." Contohnya, "REV: 1.0" berarti revisi motherboard adalah 1 0. Periksa revisi motherboard Anda sebelum memperbarui BIOS, driver motherboard, atau saat mencari informasi teknis.
Contoh:
Mengidentifikasi Revisi Motherboard Anda - Contoh

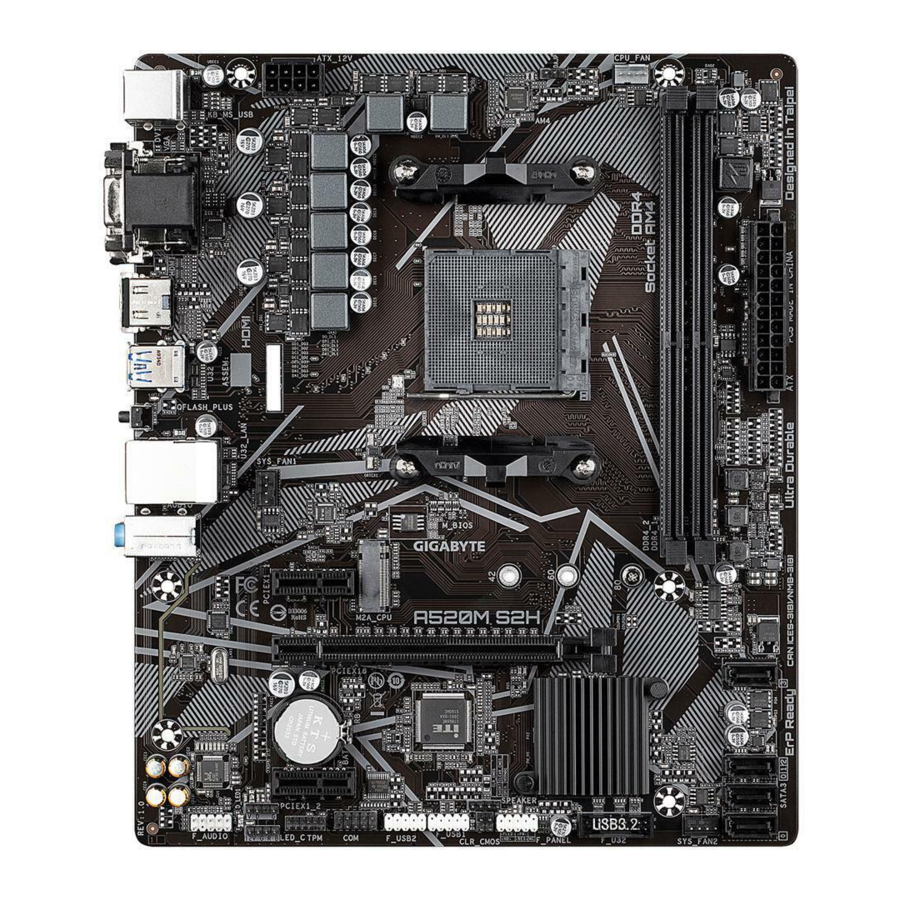

Tata Letak Motherboard A520M S2H

Tata Letak Motherboard

Instalasi Perangkat Keras

Tindakan Pencegahan Instalasi

Motherboard berisi banyak sirkuit dan komponen elektronik yang halus yang dapat rusak akibat pelepasan muatan listrik statis (ESD). Sebelum pemasangan, baca dengan saksama buku petunjuk pengguna dan ikuti prosedur berikut:

  • Sebelum pemasangan, pastikan sasis sesuai untuk motherboard.
  • Sebelum pemasangan, jangan lepas atau rusak stiker S/N (Nomor Seri) motherboard atau stiker garansi yang disediakan oleh dealer Anda. Stiker ini diperlukan untuk validasi garansi.
  • Selalu cabut daya AC dengan mencabut kabel daya dari stopkontak sebelum memasang atau melepas motherboard atau komponen perangkat keras lainnya.
  • Saat menghubungkan komponen perangkat keras ke konektor internal pada motherboard, pastikan komponen tersebut terhubung dengan erat dan aman.
  • Saat menangani motherboard, hindari menyentuh kabel atau konektor logam apa pun.
  • Sebaiknya kenakan tali pergelangan tangan pelepasan muatan listrik statis (ESD) saat menangani komponen elektronik seperti motherboard, CPU, atau memori. Jika Anda tidak memiliki tali pergelangan tangan ESD, jaga agar tangan Anda tetap kering dan sentuh terlebih dahulu benda logam untuk menghilangkan listrik statis.
  • Sebelum memasang motherboard, letakkan di atas alas antistatis atau di dalam wadah pelindung elektrostatik.
  • Sebelum menghubungkan atau mencabut kabel catu daya dari motherboard, pastikan catu daya telah dimatikan.
  • Sebelum menghidupkan daya, pastikan voltase catu daya telah diatur sesuai dengan standar voltase setempat.
  • Sebelum menggunakan produk, harap verifikasi bahwa semua kabel dan konektor daya komponen perangkat keras Anda terhubung.
  • Untuk mencegah kerusakan pada motherboard, jangan biarkan sekrup bersentuhan dengan sirkuit motherboard atau komponennya.
  • Pastikan tidak ada sekrup atau komponen logam sisa yang ditempatkan di motherboard atau di dalam casing komputer.
  • Jangan letakkan sistem komputer di permukaan yang tidak rata.
  • Jangan letakkan sistem komputer di lingkungan yang bersuhu tinggi atau basah.
  • Menghidupkan daya komputer selama proses instalasi dapat menyebabkan kerusakan pada komponen sistem serta bahaya fisik bagi pengguna.
  • Jika Anda tidak yakin tentang langkah-langkah instalasi apa pun atau memiliki masalah terkait dengan penggunaan produk, konsultasikan dengan teknisi komputer bersertifikat.
  • Jika Anda menggunakan adaptor, kabel daya ekstensi, atau stopkontak, pastikan untuk berkonsultasi dengan petunjuk pemasangan dan/atau pembumiannya.

Spesifikasi Produk

CPU
  • Soket AMD AM4, dukungan untuk:
    Prosesor AMD Ryzen™ 5000 G-Series/
    Prosesor AMD Ryzen™ 5000 Series/
    Prosesor AMD Ryzen™ 4000 G-Series/
    Prosesor AMD Ryzen™ 3000 Series
    (Kunjungi situs web GIGABYTE untuk daftar dukungan CPU terbaru)
Chipset
  • AMD A520
Memory
  • 2 x soket DDR4 DIMM yang mendukung hingga 64 GB (kapasitas DIMM tunggal 32 GB) memori sistem
  • Dukungan untuk modul memori DDR4 3200/2933/2667/2400/2133 MT/s
  • Arsitektur memori dual channel
  • Dukungan untuk modul memori ECC Un-buffered DIMM 1Rx8/2Rx8
  • Dukungan untuk modul memori non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
  • Dukungan untuk modul memori Extreme Memory Profile (XMP)
    (Kunjungi situs web GIGABYTE untuk kecepatan memori dan modul memori yang didukung terbaru.)
Onboard Graphics
  • Prosesor Grafis Terintegrasi:
    • 1 x port D-Sub, mendukung resolusi maksimum 1920x1200@60 Hz
    • 1 x port DVI-D, mendukung resolusi maksimum 1920x1200@60 Hz
      • Port DVI-D tidak mendukung koneksi D-Sub melalui adaptor.
    • 1 x port HDMI, mendukung resolusi maksimum 4096x2160@60 Hz
      • Dukungan untuk versi HDMI 2.1, HDCP 2.3, dan HDR.
  • Dukungan hingga 3 tampilan secara bersamaan
  • Memori bersama maksimum 16 GB
Audio
  • Realtek® audio CODEC
  • Audio Definisi Tinggi
  • 2/4/5.1/7.1 -channel
    • Anda dapat mengubah fungsi jack audio menggunakan perangkat lunak audio. Untuk mengonfigurasi audio 7.1-channel, akses perangkat lunak audio untuk pengaturan audio.
LAN
  • Realtek® GbE LAN chip (1 Gbps/100 Mbps)
Expansion Slots
  • CPU:
    • 1 x slot PCI Express x 16, mendukung PCIe 3.0 dan berjalan pada x 16
  • Chipset:
    • 2 x slot PCI Express x 1, mendukung PCIe 3.0
Storage Interface
  • CPU:
    • 1 x konektor M.2 (Soket 3, kunci M, tipe 2242/2260/2280 SATA dan dukungan PCIe 3.0 x4/x2 SSD)
  • Chipset:
    • 4 x konektor SATA 6Gb/s
    • Dukungan untuk RAID 0, RAID 1, dan RAID 10
USB
  • CPU:
    • 4 x port USB 3.2 Gen 1 pada panel belakang
  • Chipset:
    • 2 x port USB 3.2 Gen 1 tersedia melalui header USB internal
    • 6 x port USB 2.0/1.1 (2 port pada panel belakang, 4 port tersedia melalui header USB internal)
Internal Connectors
  • 1 x konektor daya utama ATX 24-pin
  • 1 x konektor daya ATX 12V 8-pin
  • 1 x header kipas CPU
  • 2 x header kipas sistem
  • 1 x header strip LED yang dapat dialamatkan
  • 1 x header strip RGB LED
  • 1 x konektor M.2 Soket 3
  • 4 x konektor SATA 6Gb/s
  • 1 x header panel depan
  • 1 x header audio panel depan
  • 1 x header USB 3.2 Gen 1
  • 2 x header USB 2.0/1.1
  • 1 x header Trusted Platform Module (TPM) (2x6 pin, hanya untuk modul GC-TPM2.0_S)
  • 1 x header port serial
  • 1 x header speaker
  • 1 x header intrusi sasis
  • 1 x jumper Clear CMOS
Back Panel Connectors
  • 1 x port keyboard/mouse PS/2
  • 1 x port D-Sub
  • 1 x port DVI-D
  • 1 x port HDMI
  • 4 x port USB 3.2 Gen 1
  • Port USB 2.0/1.1
  • 1 x port RJ-45
  • 1 x tombol Q-Flash Plus
  • 3 x jack audio
I/O Controller
  • Chip Pengontrol I/O iTE®
Hardware Monitor
  • Deteksi voltase
  • Deteksi suhu
  • Deteksi kecepatan kipas
  • Peringatan panas berlebih
  • Peringatan kegagalan kipas
  • Kontrol kecepatan kipas
    • Apakah fungsi kontrol kecepatan kipas didukung akan bergantung pada kipas yang Anda pasang.
BIOS
  • 1 x flash 128 Mbit
  • Penggunaan AMI UEFI BIOS berlisensi
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACP' 5.0
Unique Features
  • Dukungan untuk APP Center
    * Aplikasi yang tersedia di APP Center mungkin berbeda menurut model motherboard. Fungsi yang didukung dari setiap aplikasi juga dapat berbeda tergantung pada spesifikasi motherboard.
    • @BIOS
    • EasyTune
    • RGB Fusion
    • Smart Backup
    • System Information Viewer
  • Dukungan untuk Q-Flash Plus
  • Dukungan untuk Q-Flash
Bundled Software
  • Norton® Internet Security (versi OEM)
  • Perangkat lunak manajemen bandwidth LAN
Operating System
  • Dukungan untuk Windows 11 64-bit
  • Dukungan untuk Windows 10 64-bit
Form Factor
  • Micro ATX Form Factor; 24.4cm x 20.5cm

* GIGABYTE berhak untuk membuat perubahan apa pun pada spesifikasi produk dan informasi terkait produk tanpa pemberitahuan sebelumnya.
Silakan kunjungi situs web GIGABYTE untuk daftar dukungan CPU, modul memori, SSD, dan perangkat M.2.

Silakan kunjungi halaman SERVICE/SUPPORT/Utility di situs web GIGABYTE untuk mengunduh versi terbaru aplikasi.

Memasang CPU

perhatian Baca panduan berikut sebelum Anda mulai memasang CPU:

  • Pastikan motherboard mendukung CPU.
    (Kunjungi situs web GIGABYTE untuk daftar dukungan CPU terbaru.)
  • Selalu matikan komputer dan cabut kabel daya dari stopkontak sebelum memasang CPU untuk mencegah kerusakan perangkat keras.
  • Temukan pin satu CPU. CPU tidak dapat dimasukkan jika orientasinya salah.
  • Oleskan lapisan tipis dan merata gemuk termal pada permukaan CPU.
  • Jangan hidupkan komputer jika pendingin CPU tidak terpasang, jika tidak, panas berlebih dan kerusakan CPU dapat terjadi.
  • Atur frekuensi host CPU sesuai dengan spesifikasi CPU. Tidak disarankan agar frekuensi bus sistem diatur di luar spesifikasi perangkat keras karena tidak memenuhi persyaratan standar untuk periferal. Jika Anda ingin mengatur frekuensi di luar spesifikasi standar, lakukan sesuai dengan spesifikasi perangkat keras Anda termasuk CPU, kartu grafis, memori, hard drive, dll.

Memasang CPU
Angkat sepenuhnya tuas pengunci soket CPU. Temukan pin satu (ditandai dengan segitiga kecil) dari soket CPU dan CPU. Setelah CPU diposisikan ke dalam soketnya, letakkan satu jari di tengah CPU, turunkan tuas pengunci dan kaitkan ke posisi terkunci sepenuhnya.
Memasang CPU
peringatan Jangan paksa CPU masuk ke soket CPU sebelum tuas pengunci soket CPU diangkat, atau kerusakan pada CPU dan soket CPU dapat terjadi.

Memasang Memori

perhatian Baca panduan berikut sebelum Anda mulai memasang memori:

  • Pastikan motherboard mendukung memori. Disarankan agar memori dengan kapasitas, merek, kecepatan, dan chip yang sama digunakan.
    (Kunjungi situs web GIGABYTE untuk kecepatan memori dan modul memori yang didukung terbaru.)
  • Selalu matikan komputer dan cabut kabel daya dari stopkontak sebelum memasang memori untuk mencegah kerusakan perangkat keras.
  • Modul memori memiliki desain yang mudah digunakan. Modul memori hanya dapat dipasang dalam satu arah. Jika Anda tidak dapat memasukkan memori, ubah arahnya.

Konfigurasi Memori Dual Channel
Motherboard ini menyediakan dua soket memori dan mendukung Teknologi Dual Channel. Setelah memori dipasang, BIOS akan secara otomatis mendeteksi spesifikasi dan kapasitas memori. Mengaktifkan mode memori Dual Channel akan menggandakan bandwidth memori asli.
Dua soket memori dibagi menjadi dua channel dan setiap channel memiliki satu soket memori sebagai berikut:

  • Channel A: DDR4 A1
  • Channel B: DDR4_B1

Karena keterbatasan CPU, baca panduan berikut sebelum memasang memori dalam mode Dual Channel.

  1. Mode Dual Channel tidak dapat diaktifkan jika hanya satu modul memori yang dipasang.
  2. Saat mengaktifkan mode Dual Channel dengan dua modul memori, disarankan agar memori dengan kapasitas, merek, kecepatan, dan chip yang sama digunakan.

Silakan kunjungi situs web GIGABYTE untuk detail tentang pemasangan perangkat keras.

Memasang Kartu Ekspansi

perhatian Baca panduan berikut sebelum Anda mulai memasang kartu ekspansi:

  • Pastikan motherboard mendukung kartu ekspansi. Baca dengan cermat manual yang disertakan dengan kartu ekspansi Anda.
  • Selalu matikan komputer dan cabut kabel daya dari stopkontak sebelum memasang kartu ekspansi untuk mencegah kerusakan perangkat keras.

Konektor Panel Belakang

Ikhtisar Konektor Panel Belakang

  1. Port USB 2.0/1.1
    Port USB mendukung spesifikasi USB 2.0/1.1. Gunakan port ini untuk perangkat USB.
  2. Port Keyboard/Mouse PS/2
    Gunakan port ini untuk menghubungkan mouse atau keyboard PS/2.
  3. Port D-Sub (Catatan 1)
    Port D-Sub mendukung konektor D-Sub 15-pin dan mendukung resolusi maksimum 1920x1200@60 Hz (resolusi aktual yang didukung bergantung pada monitor yang digunakan). Hubungkan monitor yang mendukung koneksi D-Sub ke port ini.
  4. Port DVI-D (Catatan 1)(Catatan 2)
    Port DVI-D sesuai dengan spesifikasi DVI-D dan mendukung resolusi maksimum 1920x1200@60 Hz (resolusi aktual yang didukung bergantung pada monitor yang digunakan). Hubungkan monitor yang mendukung koneksi DVI-D ke port ini.
  5. Port HDMI (Catatan 1)

    Port HDMI sesuai dengan HDCP 2.3 dan mendukung format Dolby True HD dan DTS HD Master Audio. Ini juga mendukung output audio LPCM 7.1 channel hingga 192KHz/24bit. Anda dapat menggunakan port ini untuk menghubungkan monitor yang didukung HDMI Anda. Resolusi maksimum yang didukung adalah 4096x2160@60 Hz, tetapi resolusi aktual yang didukung bergantung pada monitor yang digunakan.
    informasi
    • Untuk mengatur konfigurasi tiga tampilan, Anda harus menginstal driver motherboard di sistem operasi terlebih dahulu.
    • Setelah memasang perangkat HDMI, pastikan untuk mengatur perangkat pemutaran suara default ke HDMI.
      (Nama item mungkin berbeda tergantung pada sistem operasi Anda.)

Konfigurasi Tiga Tampilan untuk Grafis Onboard:
Konfigurasi tiga tampilan didukung setelah Anda menginstal driver motherboard di OS. Hanya tampilan tunggal yang tersedia selama BIOS Setup atau proses POST.
peringatan

  • Saat melepas kabel yang terhubung ke konektor panel belakang, pertama-tama lepaskan kabel dari perangkat Anda, lalu lepaskan dari motherboard.
  • Saat melepas kabel, tarik lurus keluar dari konektor. Jangan menggoyangkannya dari sisi ke sisi untuk mencegah korsleting listrik di dalam konektor kabel.
  1. Port USB 3.2 Gen 1
    Port USB 3.2 Gen 1 mendukung spesifikasi USB 3.2 Gen 1 dan kompatibel dengan spesifikasi USB 2.0. Gunakan port ini untuk perangkat USB.
  2. Port USB 3.2 Gen 1 (Port Q-Flash Plus)
    Port USB mendukung spesifikasi USB 3.2 Gen 1. Gunakan port ini untuk perangkat USB. Sebelum menggunakan Q-Flash Plus (Catatan 3), pastikan untuk memasukkan drive flash USB ke port ini terlebih dahulu.
  3. Tombol Q-Flash Plus (Catatan 3)
    Q-Flash Plus memungkinkan Anda memperbarui BIOS saat sistem Anda mati (status shutdown S5). Simpan BIOS terbaru pada drive thumb USB dan colokkan ke port Q-Flash Plus, lalu Anda sekarang dapat mem-flash BIOS secara otomatis hanya dengan menekan tombol Q-Flash Plus. QFLED akan berkedip ketika kegiatan pencocokan dan flashing BIOS dimulai dan akan berhenti berkedip ketika flashing BIOS utama selesai.
  4. Port LAN RJ-45
    Port LAN Gigabit Ethernet menyediakan koneksi Internet dengan kecepatan data hingga 1 Gbps. Berikut ini menjelaskan status LED port LAN.

    LED Kecepatan:
    Status Deskripsi
    Oranye Kecepatan data 1 Gbps
    Hijau Kecepatan data 100 Mbps
    Mati Kecepatan data 10 Mbps

    LED Aktivitas:

    Status Deskripsi
    Berkedip Transmisi atau penerimaan data sedang terjadi
    Mati Tidak ada transmisi atau penerimaan data yang terjadi
  5. Line In/Rear Speaker Out (Biru)
    Jack line in. Gunakan jack audio ini untuk perangkat line in seperti drive optik, walkman, dll.
  6. Line Out/Front Speaker Out (Hijau)
    Jack line out.
  7. Mic In/Center/Subwoofer Speaker Out (Merah Muda)
    Jack Mic in.
    Konfigurasi Jack Audio:
    Jack Headphone/2-channel 4-channel 5 1-channel 7 1-channel
    1. Line In/Rear Speaker Out
    		 ✓ ✓ ✓
    1. Line Out/Front Speaker Out
    		 ✓ ✓ ✓ ✓
    1. Mic In/CenterlSubwoofer o Speaker Out
    		 ✓ ✓
    Front Panel Line Out/Side Speaker Out ✓

    informasi Anda dapat mengubah fungsionalitas jack audio menggunakan perangkat lunak audio. Untuk mengonfigurasi audio 7.1-channel, akses perangkat lunak audio untuk pengaturan audio.
    Silakan kunjungi situs web GIGABYTE untuk detail tentang mengonfigurasi perangkat lunak audio.

(Catatan 1) Hanya untuk Prosesor AMD Ryzen" 5000 G-Series/4000 G-Series.
(Catatan 2) Port DVI-D tidak mendukung koneksi D-Sub oleh adaptor.
(Catatan 3) Untuk mengaktifkan fungsi Q-Flash Plus, silakan kunjungi halaman web "Fitur Unik" dari situs web GIGABYTE.

Konektor Internal

Ikhtisar Konektor Internal

  1. ATX_12V
  2. ATX
  3. CPU_FAN
  4. SYS_FANI/2
  5. D_LED1
  6. LED_C
  7. SATA3 0/1/2/3
  8. M2A_CPU
  9. F_PANEL
  10. F_AUDIO
  11. F_U32
  12. F_USB1/F_USB2
  13. TPM
  14. COM
  15. SPEAKER
  16. CI
  17. CLR_CMOS
  18. BAT

peringatan Baca panduan berikut sebelum menghubungkan perangkat eksternal:

  • Pastikan terlebih dahulu perangkat Anda sesuai dengan konektor yang ingin Anda sambungkan.
  • Sebelum memasang perangkat, pastikan untuk mematikan perangkat dan komputer Anda. Cabut kabel daya dari stopkontak untuk mencegah kerusakan pada perangkat.
  • Setelah memasang perangkat dan sebelum menghidupkan komputer, pastikan kabel perangkat telah terpasang dengan aman ke konektor di motherboard.

1/2) ATX_12V/ATX (Konektor Daya 12V 2x4 dan Konektor Daya Utama 2x12)
Dengan penggunaan konektor daya, catu daya dapat memasok daya yang cukup stabil ke semua komponen pada motherboard. Sebelum menghubungkan konektor daya, pertama-tama pastikan catu daya dimatikan dan semua perangkat terpasang dengan benar. Konektor daya memiliki desain yang mudah dipasang. Hubungkan kabel catu daya ke konektor daya dengan orientasi yang benar.
Konektor daya 12V terutama memasok daya ke CPU. Jika konektor daya 12V tidak terhubung, komputer tidak akan menyala.
informasi Untuk memenuhi persyaratan ekspansi, disarankan agar catu daya yang dapat menahan konsumsi daya tinggi digunakan (500W atau lebih tinggi). Jika catu daya digunakan yang tidak menyediakan daya yang diperlukan, hasilnya dapat menyebabkan sistem tidak stabil atau tidak dapat di-boot.

No. Pin Definisi
1 GND (Hanya untuk 12V 2x4-pin)
2 GND (Hanya untuk 12V 2x4-pin)
3 GND
4 GND
5 +12V (Hanya untuk 12V 2x4-pin)
6 +12V (Hanya untuk 12V 2x4-pin)
7 + 12V
8 +12V

No. Pin Definisi
1 3.3V
2 3.3V
3 GND
4 +5V
5 GND
6 +5V
7 GND
8 Power Good
9 5VSB (stand by +5V)
10 +12V
11 +12V (Hanya untuk ATX 2x12-pin)
12 3.3V (Hanya untuk ATX 2x12-pin)
13 3.3V
14 -12V
15 GND
16 ps_0N (soft on/0ff)
17 GND
18 GND
19 GND
20 NC
21 +5V
22 +5V
23 +5V (Hanya untuk ATX 2x12-pin)
24 GND(Hanya

3/4) CPU_FAN/SYS_FAN1/2 (Header Kipas)
Semua header kipas pada motherboard ini adalah 4-pin. Sebagian besar header kipas memiliki desain penyisipan yang mudah dipasang. Saat menghubungkan kabel kipas, pastikan untuk menghubungkannya dengan orientasi yang benar (kabel konektor hitam adalah kabel ground). Fungsi kontrol kecepatan memerlukan penggunaan kipas dengan desain kontrol kecepatan kipas. Untuk pembuangan panas yang optimal, disarankan agar kipas sistem dipasang di dalam sasis.

No. Pin Definisi
1 GND
2 Kontrol Kecepatan Tegangan
3 Sense
4 Kontrol Kecepatan PWM

peringatan

  • Pastikan untuk menghubungkan kabel kipas ke header kipas untuk mencegah CPU dan sistem Anda dari panas berlebih. Panas berlebih dapat mengakibatkan kerusakan pada CPU atau sistem dapat hang.
  • Header kipas ini bukan blok jumper konfigurasi. Jangan letakkan tutup jumper pada header.
  1. D_LED1 (Header Strip LED yang Dapat Dialamatkan)
    Header ini dapat digunakan untuk menghubungkan strip LED yang dapat dialamatkan 5050 standar, dengan peringkat daya maksimum 5A (5V) dan jumlah maksimum 1000 LED.
    No. Pin Definisi
    1 V (5V)
    2 Data
    3 Tanpa Pin
    4 GND

    Hubungkan strip LED yang dapat dialamatkan ke header. Pin daya (ditandai dengan segitiga pada steker) strip LED harus dihubungkan ke Pin 1 header strip LED yang dapat dialamatkan. Sambungan yang salah dapat menyebabkan kerusakan pada strip LED.

  2. LED_C (Header Strip LED RGB)
    Header ini dapat digunakan untuk menghubungkan strip LED RGB 5050 standar (12V/G/R/B), dengan peringkat daya maksimum 2A (12V) dan panjang maksimum 2m.
    No. Pin Definisi
    1 12V
    2 G
    3 R
    4 B

    Hubungkan strip LED RGB Anda ke header. Pin daya (ditandai dengan segitiga pada steker) strip LED harus dihubungkan ke Pin 1 (12V) dari header ini. Sambungan yang salah dapat menyebabkan kerusakan pada strip LED.
    informasi Untuk cara menghidupkan/mematikan lampu strip LED, silakan kunjungi halaman web "Fitur Unik" di situs web GIGABYTE.
    peringatan Sebelum memasang perangkat, pastikan untuk mematikan perangkat dan komputer Anda. Cabut kabel daya dari stopkontak untuk mencegah kerusakan pada perangkat.

  3. SATA3 0/1/2/3 (Konektor SATA 6Gb/s)
    Konektor SATA sesuai dengan standar SATA 6Gb/s dan kompatibel dengan standar SATA 3Gb/s dan SATA 1.5Gb/s. Setiap konektor SATA mendukung satu perangkat SATA. Konektor SATA mendukung RAID 0, RAID 1, dan RAID 10. Lihat Bab "Mengonfigurasi Set RAID," untuk instruksi tentang mengonfigurasi array RAID.
    No. Pin Definisi
    1 GND
    2 TXP
    3 TXN
    4 GND
    5 RXN
    6 RXP
    7 GND
  4. M2A_CPU (Konektor Soket 3 M.2)
    Konektor M.2 mendukung M.2 SATA SSD atau M.2 PCle SSD dan mendukung konfigurasi RAID. Harap diperhatikan bahwa M.2 PCle SSD tidak dapat digunakan untuk membuat set RAID dengan hard drive SATA. Lihat Bab "Mengonfigurasi Set RAID," untuk instruksi tentang mengonfigurasi array RAID.

    Ikuti langkah-langkah di bawah ini untuk memasang M.2 SSD dengan benar di konektor M.2.
    1. Gunakan obeng untuk melepaskan sekrup dan penopang dari motherboard. Temukan lubang pemasangan yang tepat untuk M.2 SSD yang akan dipasang, lalu pasang sekrup penopang terlebih dahulu.
    2. Geser M.2 SSD ke dalam konektor pada sudut tertentu.
    3. Tekan M.2 SSD ke bawah, lalu kencangkan dengan sekrup.
      informasi Pilih lubang yang tepat untuk M.2 SSD yang akan dipasang dan pasang kembali sekrup dan penopang.
  5. F_PANEL (Header Panel Depan)
    Hubungkan sakelar daya, sakelar reset, dan indikator status sistem pada sasis ke header ini sesuai dengan penetapan pin di bawah ini. Perhatikan pin positif dan negatif sebelum menghubungkan kabel.
    • PLED (PowerLED):
      Status Sistem LED
      S0 Hidup
      S3/S4/S5 Mati
      Menghubungkan ke indikator status daya pada panel depan sasis. LED menyala saat sistem beroperasi. LED mati saat sistem dalam keadaan tidur S3/S4 atau dimatikan (S5).
    • PW (Sakelar Daya):
      Menghubungkan ke sakelar daya pada panel depan sasis. Anda dapat mengonfigurasi cara mematikan sistem Anda menggunakan sakelar daya (lihat Bab "Pengaturan BIOS," "Pengaturan\Daya Platform," untuk informasi lebih lanjut).
    • HD (LED Aktivitas Hard Drive):
      Menghubungkan ke LED aktivitas hard drive pada panel depan sasis. LED menyala saat hard drive membaca atau menulis data.
    • RES (Sakelar Reset):
      Menghubungkan ke sakelar reset pada panel depan sasis. Tekan sakelar reset untuk memulai ulang komputer jika komputer membeku dan gagal melakukan mulai ulang normal.
    • NC: Tidak ada koneksi.

informasi Desain panel depan mungkin berbeda menurut sasis. Modul panel depan terutama terdiri dari sakelar daya, sakelar reset, LED daya, LED aktivitas hard drive, dan lain-lain. Saat menghubungkan modul panel depan sasis Anda ke header ini, pastikan penetapan kabel dan penetapan pin cocok dengan benar.

  1. F_AUDIO (Header Audio Panel Depan)
    Header audio panel depan mendukung audio High Definition (HD). Anda dapat menghubungkan modul audio panel depan sasis Anda ke header ini. Pastikan penetapan kabel konektor modul cocok dengan penetapan pin header motherboard. Sambungan yang salah antara konektor modul dan header motherboard akan menyebabkan perangkat tidak dapat berfungsi atau bahkan merusaknya.
    No. Pin Definisi
    1 MIC L
    2 GND
    3 MIC R
    4 NC
    5 Head Phone R
    6 Deteksi MIC
    7 SENSE_SEND
    8 Tidak Ada Pin
    9 Head Phone L
    10 Deteksi Head Phone

    informasi Beberapa sasis menyediakan modul audio panel depan yang memiliki konektor terpisah pada setiap kabel, bukan colokan tunggal. Untuk informasi tentang menghubungkan modul audio panel depan yang memiliki tugas kabel yang berbeda, harap hubungi produsen sasis.

  2. F_U32 (Header USB 3.2 Gen 1)
    Header sesuai dengan spesifikasi USB 3.2 Gen 1 dan USB 2.0 dan dapat menyediakan dua port USB. Untuk membeli panel depan 3,5" opsional yang menyediakan dua port USB 3.2 Gen 1, harap hubungi dealer lokal.
    No. Pin Definisi
    1 VBUS
    2 SSRX1-
    3 SSRX1+
    4 GND
    5 SSTX1-
    6 SSTX1+
    7 GND
    8 D1-
    9 D1+
    10 NC
    11 D2+
    12 D2-
    13 GND
    14 SSTX2+
    15 SSTX2-
    16 GND
    17 SSRX2+
    18 SSRX2
    19 VBUS
    20 Tanpa Pin
  3. F_USB1/F_USB2 (Header USB 2.0/1.1)
    Header sesuai dengan spesifikasi USB 2.0/1.1. Setiap header USB dapat menyediakan dua port USB melalui braket USB opsional. Untuk membeli braket USB opsional, harap hubungi dealer lokal.
    No. Pin Definisi
    1 Daya (5V)
    2 Daya (5V)
    3 USB DX-
    4 USB DY-
    5 USB DX+
    6 USB DY+
    7 GND
    8 GND
    9 Tanpa Pin
    10 NC
    peringatan
    • Jangan colokkan kabel braket IEEE 1394 (2x5-pin) ke header USB 2.0/1.1.
    • Sebelum memasang braket USB, pastikan untuk mematikan komputer Anda dan mencabut kabel daya dari stopkontak untuk mencegah kerusakan pada braket USB.
  4. TPM (Header Trusted Platform Module)
    Anda dapat menyambungkan TPM (Trusted Platform Module) ke header ini.
    No. Pin Definisi
    1 LADO
    2 VCC3
    3 LADI
    4 Tanpa Pin
    5 LAD2
    6 LCLK
    7 LAD3
    8 GND
    9 IFRAME
    10 NC
    11 SERIRQ
    12 LRESET
  5. COM (Header Port Serial)
    Header COM dapat menyediakan satu port serial melalui kabel port COM opsional. Untuk membeli kabel port COM opsional, harap hubungi dealer lokal.
    No. Pin Definisi
    1 NDCD-
    2 NSIN
    3 NSOUT
    4 NDTR-
    5 GND
    6 NDSR-
    7 NRTS-
    8 NCTS-
    9 NRI-
    10 Tanpa Pin
  6. SPEAKER (Header Speaker)
    Menyambung ke speaker pada panel depan sasis. Sistem melaporkan status startup sistem dengan mengeluarkan kode bunyi. Satu bunyi bip pendek akan terdengar jika tidak ada masalah yang terdeteksi saat startup sistem.
    No. Pin Definisi
    1 VCC
    2 NC
    3 NC
    4 SPK-
  7. CI (Header Intrusi Sasis)
    Motherboard ini menyediakan fitur deteksi sasis yang mendeteksi apakah penutup sasis telah dilepas. Fungsi ini memerlukan sasis dengan desain deteksi intrusi sasis.
    peringatan
    No. Pin Definisi
    1 Sinyal
    2 GND
  8. CLR_CMOS (Jumper Clear CMOS)
    Gunakan jumper ini untuk menghapus konfigurasi BIOS dan mengatur ulang nilai CMOS ke default pabrik. Untuk menghapus nilai CMOS, gunakan benda logam seperti obeng untuk menyentuh kedua pin selama beberapa detik.
    Buka: Normal

    Pendek: Hapus Nilai CMOS

    peringatan
    • Selalu matikan komputer Anda sebelum menghapus nilai CMOS.
    • Setelah sistem dimulai ulang, buka BIOS Setup untuk memuat default pabrik (pilih Load Optimized Defaults (Muat Default yang Dioptimalkan)) atau konfigurasi pengaturan BIOS secara manual (lihat Bab "BIOS Setup," untuk konfigurasi BIOS).
  9. BAT (Baterai)
    Baterai menyediakan daya untuk menyimpan nilai (seperti konfigurasi BIOS, tanggal, dan informasi waktu) dalam CMOS saat komputer dimatikan. Ganti baterai saat voltase baterai turun ke level rendah, atau nilai CMOS mungkin tidak akurat atau mungkin hilang.

    Anda dapat menghapus nilai CMOS dengan melepas baterai:
    1. Matikan komputer Anda dan cabut kabel daya.
    2. Lepaskan baterai dengan hati-hati dari dudukan baterai dan tunggu selama satu menit. (Atau gunakan benda logam seperti obeng untuk menyentuh terminal positif dan negatif dudukan baterai, sehingga terhubung singkat selama 5 detik.)
    3. Ganti baterai.
    4. Colokkan kabel daya dan mulai ulang komputer Anda.

peringatan

  • Selalu matikan komputer Anda dan cabut kabel daya sebelum mengganti baterai.
  • Ganti baterai dengan yang setara. Kerusakan pada perangkat Anda dapat terjadi jika baterai diganti dengan model yang salah.
  • Hubungi tempat pembelian atau dealer lokal jika Anda tidak dapat mengganti baterai sendiri atau tidak yakin tentang model baterai.
  • Saat memasang baterai, perhatikan orientasi sisi positif (+) dan sisi negatif (-) baterai (sisi positif harus menghadap ke atas).
  • Baterai bekas harus ditangani sesuai dengan peraturan lingkungan setempat.

Pengaturan BIOS

BIOS (Basic Input and Output System) mencatat parameter perangkat keras sistem dalam CMOS pada motherboard. Fungsi utamanya termasuk melakukan Power-On Self-Test (POST) selama penyalaan sistem, menyimpan parameter sistem dan memuat sistem operasi, dll. BIOS menyertakan program Pengaturan BIOS yang memungkinkan pengguna untuk memodifikasi pengaturan konfigurasi sistem dasar atau mengaktifkan fitur sistem tertentu.
Saat daya dimatikan, baterai pada motherboard memasok daya yang diperlukan ke CMOS untuk menyimpan nilai konfigurasi di CMOS.
Untuk mengakses program Pengaturan BIOS, tekan tombol <Delete> selama POST saat daya dihidupkan. Untuk meningkatkan versi BIOS, gunakan utilitas GIGABYTE Q-Flash atau @BIOS.

  • Q-Flash memungkinkan pengguna untuk meningkatkan atau mencadangkan BIOS dengan cepat dan mudah tanpa memasuki sistem operasi.
  • @BIOS adalah utilitas berbasis Windows yang mencari dan mengunduh versi BIOS terbaru dari Internet dan memperbarui BIOS.
    peringatan
    • Karena mem-flash BIOS berpotensi berisiko, jika Anda tidak mengalami masalah saat menggunakan versi BIOS saat ini, disarankan agar Anda tidak mem-flash BIOS. Untuk mem-flash BIOS, lakukan dengan hati-hati. Mem-flash BIOS yang tidak memadai dapat mengakibatkan kerusakan sistem.
    • Disarankan agar Anda tidak mengubah pengaturan default (kecuali jika Anda perlu melakukannya) untuk mencegah ketidakstabilan sistem atau hasil tak terduga lainnya. Mengubah pengaturan yang tidak memadai dapat mengakibatkan kegagalan sistem untuk melakukan booting. Jika ini terjadi, coba hapus nilai CMOS dan atur ulang board ke nilai default. (Lihat bagian "Muat Default yang Dioptimalkan" di bab ini atau pengenalan jumper baterai/hapus CMOS di Bab Instalasi Perangkat Keras tentang cara menghapus nilai CMOS.)

Layar Startup

Layar Logo startup berikut akan muncul saat komputer melakukan booting.

Ada dua mode BIOS yang berbeda seperti berikut dan Anda dapat menggunakan tombol <F2> untuk beralih di antara kedua mode tersebut. Easy Mode (Mode Mudah) memungkinkan pengguna untuk dengan cepat melihat informasi sistem mereka saat ini atau melakukan penyesuaian untuk kinerja optimal. Dalam Easy Mode (Mode Mudah), Anda dapat menggunakan mouse untuk berpindah melalui item konfigurasi. Advanced Mode (Mode Lanjutan) menyediakan pengaturan BIOS yang terperinci. Anda dapat menekan tombol panah pada keyboard untuk berpindah di antara item dan menekan <Enter> untuk menerima atau memasuki sub-menu. Atau Anda dapat menggunakan mouse untuk memilih item yang Anda inginkan.
informasi

  • Ketika sistem tidak stabil seperti biasa, pilih item Load Optimized Defaults (Muat Default yang Dioptimalkan) untuk mengatur sistem Anda ke default-nya.
  • Menu Pengaturan BIOS yang dijelaskan dalam bab ini hanya untuk referensi dan mungkin berbeda menurut versi BIOS.

Menu Utama

Ikhtisar Menu Utama

Tombol Fungsi Advanced Mode (Mode Lanjutan)

<←><→> Pindahkan bilah pilihan untuk memilih menu pengaturan
<↑><↓> Pindahkan bilah pilihan untuk memilih item konfigurasi pada menu
<Enter>/Klik Ganda Jalankan perintah atau masukkan menu
<+>/<Page Up> Tingkatkan nilai numerik atau buat perubahan
<->/<Page Down> Kurangi nilai numerik atau buat perubahan
<F1> Tampilkan deskripsi tombol fungsi
<F2> Beralih ke Easy Mode (Mode Mudah)
<F3> Simpan pengaturan BIOS saat ini ke profil
<F4> Muat pengaturan BIOS dari profil yang dibuat sebelumnya
<F5> Pulihkan pengaturan BIOS sebelumnya untuk submenu saat ini
<F6> Tampilkan layar Smart Fan 5
<F7> Muat pengaturan default BIOS yang dioptimalkan untuk submenu saat ini
<F8> Akses utilitas Q-Flash
<F10> Simpan semua perubahan dan keluar dari program Pengaturan BIOS
<F11> Beralih ke submenu Favorites (Favorit)
<F12> Ambil layar saat ini sebagai gambar dan simpan ke drive USB Anda
<Insert> Tambahkan atau hapus opsi favorit
<Ctrl>+<S> Tampilkan informasi tentang memori yang terpasang
<Esc> Menu Utama: Keluar dari program Pengaturan BIOS
Submenu: Keluar dari submenu saat ini

Favorites (Favorit) (F11)

Atur opsi yang sering Anda gunakan sebagai favorit dan gunakan tombol <F11> untuk dengan cepat beralih ke halaman tempat semua opsi favorit Anda berada. Untuk menambahkan atau menghapus opsi favorit, buka halaman aslinya dan tekan <Insert> pada opsi tersebut. Opsi ditandai dengan tanda bintang jika diatur sebagai "favorite" (favorit).

Tweaker

peringatan Apakah sistem akan bekerja secara stabil dengan pengaturan overclock/overvoltage yang Anda buat tergantung pada konfigurasi sistem Anda secara keseluruhan. Melakukan overclock/overvoltage yang salah dapat mengakibatkan kerusakan pada CPU, chipset, atau memori dan mengurangi masa pakai komponen ini. Halaman ini hanya untuk pengguna tingkat lanjut dan kami menyarankan Anda untuk tidak mengubah pengaturan default untuk mencegah ketidakstabilan sistem atau hasil tak terduga lainnya. (Mengubah pengaturan yang tidak memadai dapat mengakibatkan kegagalan sistem untuk melakukan booting. Jika ini terjadi, hapus nilai CMOS dan atur ulang board ke nilai default.)

  • CPU Clock Control (Kontrol Clock CPU)
    Memungkinkan Anda untuk secara manual mengatur clock dasar CPU dalam peningkatan 1 MHz. (Default: Auto)

    Sangat disarankan agar frekuensi CPU diatur sesuai dengan spesifikasi CPU.
  • Spread Spectrum Control (Kontrol Spread Spectrum)
    Mengaktifkan atau menonaktifkan CPU/PCle Spread Spectrum. (Default: Auto)
  • Advanced CPU Settings (Pengaturan CPU Lanjutan)
    • Core Performance Boost (Catatan)
      Memungkinkan Anda untuk menentukan apakah akan mengaktifkan teknologi Core Performance Boost (CPB), teknologi peningkatan kinerja CPU. (Default: Auto)
    • SVM Mode (Mode SVM)
      Virtualisasi yang ditingkatkan oleh Virtualization Technology akan memungkinkan platform untuk menjalankan beberapa sistem operasi dan aplikasi dalam partisi independen. Dengan virtualisasi, satu sistem komputer dapat berfungsi sebagai beberapa sistem virtual. (Default: Disabled (Dinonaktifkan))
    • AMD Cool&Quiet function (Fungsi AMD Cool&Quiet)
      • Enabled (Diaktifkan)
        Memungkinkan driver AMD Cool'n'Quiet secara dinamis menyesuaikan clock CPU dan VID untuk mengurangi output panas dari komputer Anda dan konsumsi dayanya. (Default)
      • Disabled (Dinonaktifkan)
        Menonaktifkan fungsi ini.
    • PPC Adjustment (Catatan)
      Memungkinkan Anda untuk memperbaiki PState CPU. (Default: PState 0)
    • Global C-state Control (Catatan)
      Memungkinkan Anda untuk menentukan apakah akan membiarkan CPU memasuki C state (keadaan C). Saat diaktifkan, frekuensi inti CPU akan dikurangi selama keadaan penghentian sistem untuk mengurangi konsumsi daya. (Default: Auto)
    • Power Supply Idle Control (Catatan 1)
      Mengaktifkan atau menonaktifkan Package C6 State (Keadaan Paket C6).
      • Typical Current Idie (Arus Khas Idie)
        Menonaktifkan fungsi ini.
      • Low Current Idle (Arus Rendah Idle)
        Mengaktifkan fungsi ini.
        Auto
        Memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default)
    • CCD Control (Catatan 1)
      Mengatur jumlah CCD yang akan digunakan. (Default: Auto)
    • Downcore Control (Kontrol Downcore)
      Memungkinkan Anda untuk memilih jumlah inti CPU yang akan diaktifkan (jumlah inti CPU dapat bervariasi menurut CPU). (Default: Auto)
    • SMT Mode (Mode SMT)
      Memungkinkan Anda untuk mengaktifkan atau menonaktifkan teknologi Multi-Threading Simultan CPU. (Default: Auto)
    • CPPC (Catatan 1)
      Mengaktifkan atau menonaktifkan fitur CPPC. (Default: Auto)
    • CPPC Preferred Cores (Catatan 1)
      Mengaktifkan atau menonaktifkan fitur CPPC Preferred Cores. (Default: Auto)
    • Extreme Memory Profile (X.M.P.) (Catatan2)
      Memungkinkan BIOS untuk membaca data SPD pada modul memori XMP untuk meningkatkan kinerja memori saat diaktifkan.
      • Disabled (Dinonaktifkan)
        Menonaktifkan fungsi ini. (Default)
      • Profile1
        Menggunakan pengaturan Profile 1.
      • Profile2 (Catatan2)
        Menggunakan pengaturan Profile 2.
    • XMP High Frequency Support (Catatan 2)
      Memungkinkan Anda untuk memilih tingkat kompatibilitas untuk memori frekuensi tinggi. Item ini dapat dikonfigurasi hanya ketika Extreme Memory Profile (X.M.P.) diatur ke Profile1 atau Profile2. (Default: Auto)
    • System Memory Multiplier (Pengganda Memori Sistem)
      Memungkinkan Anda untuk mengatur pengganda memori sistem. Auto mengatur pengganda memori sesuai dengan data SPD memori. (Default: Auto)
  • Advanced Memory Settings (Pengaturan Memori Lanjutan)
  • Memory Subtimings (Subtiming Memori)
    • Standard Timing Control (Kontrol Waktu Standar), Advanced Timing Control (Kontrol Waktu Lanjutan), CAD Bus Setup Timing (Waktu Pengaturan Bus CAD), CAD Bus Drive Strength (Kekuatan Drive Bus CAD), Data Bus Configuration (Konfigurasi Bus Data)
      Bagian-bagian ini menyediakan pengaturan waktu memori. Catatan: Sistem Anda mungkin menjadi tidak stabil atau gagal melakukan booting setelah Anda membuat perubahan pada waktu memori. Jika ini terjadi, harap atur ulang board ke nilai default dengan memuat default yang dioptimalkan atau menghapus nilai CMOS.
  • SPD Info (Info SPD)
    Menampilkan informasi tentang memori yang terpasang.
    • CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/CPU VDDP/A_VDD18S5/DRAM Voltage (CH A/B)/DDRVPP Voltage (CH A/B)/DRAM Termination (CH A/B)
      Item-item ini memungkinkan Anda untuk menyesuaikan voltase CPU Vcore dan memori.
  • CPU/VRM Settings (Pengaturan CPU/VRM)
    Submenu ini memungkinkan Anda untuk mengonfigurasi tingkat Kalibrasi Load-Line.

Pengaturan

  • Platform Power
    • AC BACK
      Menentukan keadaan sistem setelah daya kembali dari kehilangan daya AC.
      • Memory (Memori)
        Sistem kembali ke keadaan aktif terakhir yang diketahui setelah daya AC kembali.
      • Always On (Selalu Hidup)
        Sistem dihidupkan setelah daya AC kembali.
      • Always Off (Selalu Mati)
        Sistem tetap mati setelah daya AC kembali. (Default)
    • Power On By Keyboard
      Memungkinkan sistem dihidupkan oleh kejadian wake-up keyboard PS/2.
      Catatan: Untuk menggunakan fungsi ini, Anda memerlukan catu daya ATX yang menyediakan setidaknya 1A pada lead +5VSB.
      • Disabled (Dinonaktifkan)
        Menonaktifkan fungsi ini. (Default)
      • Password (Kata Sandi)
        Atur kata sandi dengan 1~5 karakter untuk menghidupkan sistem.
      • Keyboard 98 (Keyboard 98)
        Tekan tombol POWER pada keyboard Windows 98 untuk menghidupkan sistem.
      • Any key (Tombol Apa Saja)
        Tekan tombol apa saja untuk menghidupkan sistem.
    • Power On Password
      Atur password (kata sandi) saat Power On By Keyboard diatur ke Password (Kata Sandi).
      Tekan <Enter> pada item ini dan atur kata sandi hingga 5 karakter lalu tekan <Enter> untuk menerima. Untuk menghidupkan sistem, masukkan kata sandi dan tekan <Enter>.
      Catatan: Untuk membatalkan kata sandi, tekan <Enter> pada item ini. Saat diminta kata sandi, tekan <Enter> lagi tanpa memasukkan kata sandi untuk menghapus pengaturan kata sandi.
    • Power On By Mouse
      Memungkinkan sistem dihidupkan oleh kejadian wake-up mouse PS/2.
      Catatan: Untuk menggunakan fungsi ini, Anda memerlukan catu daya ATX yang menyediakan setidaknya 1A pada lead +5VSB.
      • Disabled (Dinonaktifkan)
        Menonaktifkan fungsi ini. (Default)
      • Move (Gerakkan)
        Gerakkan mouse untuk menghidupkan sistem.
      • Double Click (Klik Dua Kali)
        Klik dua kali tombol kiri pada mouse untuk menghidupkan sistem.
    • Erp
      Menentukan apakah sistem diizinkan untuk menggunakan daya paling sedikit dalam keadaan S5 (shutdown). (Default: Disabled)
      Catatan: Saat item ini diatur ke Enabled, fungsi-fungsi berikut tidak akan tersedia: Resume by Alarm, power on by mouse, power on by keyboard, dan wake on LAN.
    • Soft-Off by PWR-BTTN
      Mengonfigurasi cara mematikan komputer dalam mode MS-DOS menggunakan tombol daya.
      • Instant-Off (Mati Instan)
        Tekan tombol daya dan sistem akan mati secara instan. (Default)
      • Delay 4 Sec. (Tunda 4 Detik)
        Tekan dan tahan tombol daya selama 4 detik untuk mematikan sistem. Jika tombol daya ditekan kurang dari 4 detik, sistem akan masuk ke mode suspend.
    • Power Loading
      Mengaktifkan atau menonaktifkan dummy load. Saat catu daya berada pada beban rendah, perlindungan diri akan aktif yang menyebabkan catu daya tersebut shutdown atau gagal. Jika ini terjadi, harap atur ke Enabled. Auto (Diaktifkan. Otomatis) memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Auto)
    • Resume by Alarm
      Menentukan apakah akan menghidupkan sistem pada waktu yang diinginkan. (Default: Disabled)
      Jika diaktifkan, atur tanggal dan waktu sebagai berikut:
      • Wake up day (Hari bangun): Menghidupkan sistem pada waktu tertentu setiap hari atau pada hari tertentu dalam sebulan.
      • Wake up hour/minute/second (Jam/menit/detik bangun): Atur waktu sistem akan dihidupkan secara otomatis.

Catatan: Saat menggunakan fungsi ini, hindari shutdown yang tidak memadai dari sistem operasi atau pelepasan daya AC, atau pengaturan mungkin tidak efektif.

  • Wake on LAN
    Mengaktifkan atau menonaktifkan fungsi wake on LAN. (Default: Enabled)
  • High Precision Event Timer
    Mengaktifkan atau menonaktifkan High Precision Event Timer (HPET) dalam sistem operasi. (Default: Enabled)
  • CEC 2019 Ready
    Memungkinkan Anda memilih apakah akan mengizinkan sistem menyesuaikan konsumsi daya saat dalam keadaan shutdown, idle, atau standby untuk mematuhi Standar CEC (California Energy Commission) 2019. (Default: Disabled)
  • IO Ports
    • Initial Display Output
      Menentukan inisiasi pertama tampilan monitor dari kartu grafis PCI Express yang terpasang atau grafis onboard.
      • IGD Video (Catatan)
        Mengatur grafis onboard sebagai tampilan pertama.
      • PCle 1 Slot
        Mengatur kartu grafis pada slot PCIEX16 sebagai tampilan pertama. (Default)
    • Integrated Graphics (Catatan)
      Mengaktifkan atau menonaktifkan fungsi grafis onboard.
      • Auto (Otomatis)
        BIOS akan secara otomatis mengaktifkan atau menonaktifkan grafis onboard tergantung pada kartu grafis yang dipasang. (Default)
      • Forces (Paksa)
        Mengaktifkan grafis onboard.
      • Disabled (Dinonaktifkan)
        Menonaktifkan grafis onboard.
    • UMA Mode (Catatan)
      Tentukan mode UMA.
      • Auto (Otomatis)
        Membiarkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default)
      • UMA Specified (UMA Ditentukan)
        Mengatur UMA Frame Buffer Size (Ukuran Frame Buffer UMA).
      • UMA Auto (UMA Otomatis)
        Mengatur resolusi tampilan.
      • UMA Game Optimized (UMA Dioptimalkan untuk Game)
        Menyesuaikan ukuran frame buffer berdasarkan ukuran memori sistem total.

Item ini dapat dikonfigurasi hanya jika Integrated Graphics (Grafis Terintegrasi) diatur ke Forces (Paksa).

  • UMA Frame Buffer Size (Catatan)
    Frame buffer size (ukuran frame buffer) adalah jumlah total memori sistem yang dialokasikan hanya untuk pengontrol grafis onboard. MS-DOS, misalnya, hanya akan menggunakan memori ini untuk tampilan. Pilihannya adalah: Auto (otomatis) (default), 64M~2G.
    Item ini dapat dikonfigurasi hanya jika UMA Mode (Mode UMA) diatur ke UMA Specified (UMA Ditentukan).
  • Display Resolution (Catatan)
    Memungkinkan Anda mengatur resolusi tampilan. Pilihannya adalah: Auto (otomatis) (default), 1920x1080 dan di bawahnya, 2560x1600, 3840x2160. Item ini dapat dikonfigurasi hanya jika UMA Mode (Mode UMA) diatur ke UMA Auto (UMA Otomatis).
  • HD Audio Controller
    Mengaktifkan atau menonaktifkan fungsi audio onboard. (Default: Enabled)
    Jika Anda ingin memasang kartu audio add-in pihak ke-3 alih-alih menggunakan audio onboard, atur item ini ke Disabled (Dinonaktifkan).
  • PCIEX16 Bifurcation
    Memungkinkan Anda menentukan bagaimana bandwidth slot PCIEX16 dibagi. Pilihannya: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 2x4/1x8 (Catatan) PCIE 2x4/1x8, PCIE 4x4 (Catatan) (Default: Auto)
  • Above 4G Decoding
    Mengaktifkan atau menonaktifkan perangkat berkemampuan 64-bit untuk didekodekan di atas ruang alamat 4 GB (hanya jika sistem Anda mendukung dekode PCI 64-bit). Atur ke Enabled (Diaktifkan) jika lebih dari satu kartu grafis canggih dipasang dan drivernya tidak dapat diluncurkan saat memasuki sistem operasi (karena ruang alamat memori 4 GB yang terbatas). (Default: Disabled)
  • Onboard LAN Controller
    Mengaktifkan atau menonaktifkan fungsi LAN onboard. (Default: Enabled)
    Jika Anda ingin memasang kartu jaringan add-in pihak ke-3 alih-alih menggunakan LAN onboard, atur item ini ke Disabled (Dinonaktifkan).
  • Super IO Configuration
    • Serial Port 1
      Mengaktifkan atau menonaktifkan port serial onboard. (Default: Enabled)
  • USB Configuration
    • Legacy USB Support
      Memungkinkan keyboard/mouse USB digunakan di MS-DOS. (Default: Enabled)
    • XHCI Hand-off
      Menentukan apakah akan mengaktifkan fitur XHCI Hand-off untuk sistem operasi tanpa dukungan XHCI Hand-off. (Default: Enabled)
    • USB Mass Storage Driver Support
      Mengaktifkan atau menonaktifkan dukungan untuk perangkat penyimpanan USB. (Default: Enabled)
    • Port 60/64 Emulation
      Mengaktifkan atau menonaktifkan emulasi port I/O 64h dan 60h. Ini harus diaktifkan untuk dukungan legacy penuh untuk keyboard/mouse USB di MS-DOS atau dalam sistem operasi yang tidak mendukung perangkat USB secara native. (Default: Disabled)
    • Mass Storage Devices
      Menampilkan daftar perangkat penyimpanan massal USB yang terhubung. Item ini hanya muncul saat perangkat penyimpanan USB dipasang.
  • NVMe Configuration
    Menampilkan informasi tentang M.2 NVME PCle SSD Anda jika dipasang.
  • SATA Configuration
    • SATA Mode
      Mengaktifkan atau menonaktifkan RAID untuk pengontrol SATA yang terintegrasi dalam Chipset atau mengonfigurasi pengontrol SATA ke mode AHCI.
      • RAID
        Mengaktifkan RAID untuk pengontrol SATA.
      • АНСI
        Mengonfigurasi pengontrol SATA ke mode AHCI. Advanced Host Controller Interface (AHCI) adalah spesifikasi antarmuka yang memungkinkan driver penyimpanan untuk mengaktifkan fitur Serial ATA canggih seperti Native Command Queuing dan hot plug. (Default)
    • NVMe RAID mode
      Memungkinkan Anda menentukan apakah akan menggunakan M.2 NVMe PCle SSD Anda untuk mengonfigurasi RAID. (Default: Disabled)
    • Chipset SATA Port Enable
      Mengaktifkan atau menonaktifkan pengontrol SATA terintegrasi. (Default: Enabled)
    • Chipset SATA Port 0/1/2/3
      Menampilkan informasi perangkat SATA yang terhubung.
  • Network Stack Configuration
    • Network Stack
      Menonaktifkan atau mengaktifkan booting dari jaringan untuk memasang OS format GPT, seperti memasang OS dari server Windows Deployment Services. (Default: Disabled)
    • IPv4 PXE Support
      Mengaktifkan atau menonaktifkan Dukungan IPv4 PXE. Item ini dapat dikonfigurasi hanya jika Network Stack diaktifkan.
    • IPv4 HTTP Support
      Mengaktifkan atau menonaktifkan dukungan boot HTTP untuk IPv4. Item ini dapat dikonfigurasi hanya jika Network Stack diaktifkan.
    • IPv6 PXE Support
      Mengaktifkan atau menonaktifkan Dukungan IPv6 PXE. Item ini dapat dikonfigurasi hanya jika Network Stack diaktifkan.
    • IPv6 HTTP Support
      Mengaktifkan atau menonaktifkan dukungan boot HTTP untuk IPv6. Item ini dapat dikonfigurasi hanya jika Network Stack diaktifkan.
    • PXE boot wait time
      Memungkinkan Anda mengonfigurasi berapa lama untuk menunggu sebelum Anda dapat menekan <Esc> untuk membatalkan boot PXE. Item ini dapat dikonfigurasi hanya jika Network Stack diaktifkan. (Default: 0)
    • Media detect count
      Memungkinkan Anda mengatur berapa kali untuk memeriksa keberadaan media. Item ini dapat dikonfigurasi hanya jika Network Stack diaktifkan. (Default: 1)
  • Realtek PCle GBE Family Controller
    Sub-menu ini menyediakan informasi tentang konfigurasi LAN dan opsi konfigurasi terkait.
  • Miscellaneous
    • LEDs in System Power On State
      Memungkinkan Anda mengaktifkan atau menonaktifkan pencahayaan LED motherboard saat sistem hidup.
      • Off (Mati)
        Menonaktifkan mode pencahayaan yang dipilih saat sistem hidup.
      • On (Hidup)
        Mengaktifkan mode pencahayaan yang dipilih saat sistem hidup. (Default)
    • LEDs in Sleep, Hibernation, and Soft Off States
      Memungkinkan Anda mengatur mode pencahayaan LED motherboard dalam keadaan sistem S3/S4/S5.
      Item ini dapat dikonfigurasi saat LEDs in System Power On State (LED dalam Keadaan Sistem Hidup) diatur ke On (Hidup).
      • Off (Mati)
        Menonaktifkan mode pencahayaan yang dipilih saat sistem memasuki keadaan S3/S4/S5. (Default)
      • On (Hidup)
        Mengaktifkan mode pencahayaan yang dipilih saat sistem memasuki keadaan S3/S4/S5.
    • PCle Slot Configuration
      Memungkinkan Anda mengatur mode operasi slot PCI Express ke Gen 1, Gen 2, atau Gen 3. Mode operasi aktual tunduk pada spesifikasi perangkat keras masing-masing slot. Auto (Otomatis) membiarkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Auto)
    • 3DMark01 Enhancement
      Memungkinkan Anda menentukan apakah akan meningkatkan beberapa kinerja benchmark legacy. (Default: Disabled)
    • IOMMU
      Mengaktifkan atau menonaktifkan dukungan AMD IOMMU. (Default: Auto)
    • AMD CPU fTPM
      Mengaktifkan atau menonaktifkan fungsi TPM 2.0 yang terintegrasi dalam CPU AMD. (Default: Disabled)
  • Trusted Computing
    Mengaktifkan atau menonaktifkan Trusted Platform Module (TPM).
  • AMD CBS
    Sub-menu ini menyediakan opsi konfigurasi terkait AMD CBS.
  • PC Health
    • Reset Case Open Status
      • Disabled (Dinonaktifkan)
        Menyimpan atau menghapus catatan status intrusi sasis sebelumnya. (Default)
      • Enabled (Diaktifkan)
        Menghapus catatan status intrusi sasis sebelumnya dan bidang Case Open (Casing Terbuka) akan menampilkan "No" (Tidak) saat boot berikutnya.
    • Case Open
      Menampilkan status deteksi perangkat deteksi intrusi sasis yang terpasang ke header Cl motherboard. Jika penutup sasis sistem dilepas, bidang ini akan menampilkan "Yes" (Ya), jika tidak maka akan menampilkan "No" (Tidak). Untuk menghapus catatan status intrusi sasis, atur Reset Case Open Status (Atur Ulang Status Casing Terbuka) ke Enabled (Diaktifkan), simpan pengaturan ke CMOS, lalu mulai ulang sistem Anda.
    • CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
      Menampilkan voltase sistem saat ini.
  • Smart Fan 5
    • Monitor
      Memungkinkan Anda memilih target untuk dipantau dan melakukan penyesuaian lebih lanjut. (Default: CPU FAN)
    • Fan Speed Control
      Memungkinkan Anda menentukan apakah akan mengaktifkan fungsi kontrol kecepatan kipas dan menyesuaikan kecepatan kipas.
      • Normal
        Memungkinkan kipas berjalan pada kecepatan yang berbeda sesuai dengan suhu. Anda dapat menyesuaikan kecepatan kipas dengan System Information Viewer berdasarkan persyaratan sistem Anda. (Default)
      • Silent (Senyap)
        Memungkinkan kipas berjalan pada kecepatan rendah.
      • Manual
        Memungkinkan Anda mengontrol kecepatan kipas dalam grafik kurva.
      • Full Speed (Kecepatan Penuh)
        Memungkinkan kipas berjalan pada kecepatan penuh.
    • Fan Control Use Temperature Input
      Memungkinkan Anda memilih suhu referensi untuk kontrol kecepatan kipas.
    • Temperature Interval
      Memungkinkan Anda memilih interval suhu untuk perubahan kecepatan kipas.
    • Fan Control mode
      • Auto (Otomatis)
        Membiarkan BIOS secara otomatis mendeteksi jenis kipas yang dipasang dan mengatur mode kontrol optimal. (Default)
      • Voltage (Voltase)
        Mode voltase direkomendasikan untuk kipas 3-pin.
      • PWM
        Mode PWM direkomendasikan untuk kipas 4-pin.
    • Fan Stop
      Mengaktifkan atau menonaktifkan fungsi fan stop. Anda dapat mengatur batas suhu menggunakan kurva suhu. Kipas berhenti beroperasi saat suhu lebih rendah dari batas. (Default: Disabled)
    • Temperature
      Menampilkan suhu area target yang dipilih saat ini.
    • Fan Speed
      Menampilkan kecepatan kipas saat ini.
    • Temperature Warning Control
      Mengatur ambang peringatan untuk suhu. Saat suhu melebihi ambang batas, BIOS akan mengeluarkan suara peringatan. Pilihannya adalah: Disabled (dinonaktifkan) (default), 60°C/140°F, 70°C/158°F, 80°C/176°F, 90°C/194°F.
    • Fan Fail Warning
      Memungkinkan sistem mengeluarkan suara peringatan jika kipas tidak terhubung atau gagal. Periksa kondisi kipas atau koneksi kipas saat ini terjadi. (Default: Disabled)

(Catatan) Item ini hanya ada saat Anda memasang CPU yang mendukung fitur ini.
(Catatan 1) Item ini hanya ada saat Anda memasang CPU yang mendukung fitur ini.
(Catatan 2) Item ini hanya ada saat Anda memasang CPU dan modul memori yang mendukung fitur ini.

Info Sistem

Bagian ini memberikan informasi tentang model motherboard dan versi BIOS Anda. Anda juga dapat memilih bahasa default yang digunakan oleh BIOS dan mengatur waktu sistem secara manual.
Info Sistem

  • System Language
    Memilih bahasa default yang digunakan oleh BIOS.
  • System Date
    Menyetel tanggal sistem. Format tanggal adalah minggu (hanya baca), bulan, tanggal, dan tahun. Gunakan <Enter> untuk beralih antara bidang Bulan, Tanggal, dan Tahun dan gunakan tombol <Page Up> atau <Page Down> untuk mengatur nilai yang diinginkan.
  • System Time
    Menyetel waktu sistem. Format waktu adalah jam, menit, dan detik. Misalnya, pukul 1 siang adalah 13:00:00. Gunakan <Enter> untuk beralih antara bidang Jam, Menit, dan Detik dan gunakan tombol <Page Up> atau <Page Down> untuk mengatur nilai yang diinginkan.
  • Access Level
    Menampilkan tingkat akses saat ini tergantung pada jenis perlindungan kata sandi yang digunakan. (Jika tidak ada kata sandi yang disetel, default akan ditampilkan sebagai Administrator.) Tingkat Administrator memungkinkan Anda untuk membuat perubahan pada semua pengaturan BIOS; tingkat Pengguna hanya memungkinkan Anda untuk membuat perubahan pada pengaturan BIOS tertentu tetapi tidak semuanya.
  • Plug in Devices Info
    Menampilkan informasi tentang perangkat SATA, PCI Express, dan M.2 Anda jika terpasang.
  • Q-Flash
    Memungkinkan Anda mengakses utilitas Q-Flash untuk memperbarui BIOS atau mencadangkan konfigurasi BIOS saat ini.

Boot

Boot

  • Boot Option Priorities
    Menentukan urutan boot keseluruhan dari perangkat yang tersedia. Perangkat penyimpanan yang dapat dilepas yang mendukung format GPT akan diawali dengan string "UEFI:" pada daftar perangkat boot. Untuk melakukan boot dari sistem operasi yang mendukung partisi GPT, pilih perangkat yang diawali dengan string "UEFI:".
    Atau jika Anda ingin menginstal sistem operasi yang mendukung partisi GPT seperti Windows 10 64-bit, pilih drive optik yang berisi disk instalasi Windows 10 64-bit dan diawali dengan string "UEFI:".
  • Bootup NumLock State
    Mengaktifkan atau menonaktifkan fitur Numlock pada keypad numerik keyboard setelah POST. (Default: On)
  • Security Option
    Menentukan apakah kata sandi diperlukan setiap kali sistem melakukan boot, atau hanya ketika Anda masuk ke BIOS Setup. Setelah mengonfigurasi item ini, atur kata sandi di bawah item Administrator Password/User Password.
    • Setup
      Kata sandi hanya diperlukan untuk memasuki program BIOS Setup.
    • System
      Kata sandi diperlukan untuk mem-boot sistem dan untuk memasuki program BIOS Setup. (Default)
  • Full Screen LOGO Show
    Memungkinkan Anda untuk menentukan apakah akan menampilkan Logo GIGABYTE saat sistem dimulai. Disabled (Dinonaktifkan) melewati Logo GIGABYTE saat sistem dimulai. (Default: Enabled)
  • Fast Boot
    Mengaktifkan atau menonaktifkan Fast Boot (Boot Cepat) untuk memperpendek proses boot OS. Ultra Fast (Ultra Cepat) menyediakan kecepatan boot tercepat. (Default: Disabled)
  • SATA Support
    • Last Boot SATA Devices Only
      Kecuali untuk drive boot sebelumnya, semua perangkat SATA dinonaktifkan sebelum proses boot OS selesai. (Default)
    • All SATA Devices
      Semua perangkat SATA berfungsi di sistem operasi dan selama POST.

Item ini hanya dapat dikonfigurasi ketika Fast Boot disetel ke Enabled (Diaktifkan) atau Ultra Fast (Ultra Cepat).

  • NVMe Support
    Memungkinkan Anda untuk mengaktifkan atau menonaktifkan perangkat NVMe. (Default: Enabled)
    Item ini hanya dapat dikonfigurasi ketika Fast Boot disetel ke Enabled (Diaktifkan) atau Ultra Fast (Ultra Cepat).
  • VGA Support
    Memungkinkan Anda untuk memilih jenis sistem operasi mana yang akan di-boot.
    • Auto
      Hanya mengaktifkan legacy option ROM.
    • EFI Driver
      Mengaktifkan EFI option ROM. (Default)

Item ini hanya dapat dikonfigurasi ketika Fast Boot disetel ke Enabled (Diaktifkan) atau Ultra Fast (Ultra Cepat).

  • USB Support
    • Disabled
      Semua perangkat USB dinonaktifkan sebelum proses boot OS selesai.
    • Full Initial
      Semua perangkat USB berfungsi di sistem operasi dan selama POST. (Default)
    • Partial Initial
      Sebagian perangkat USB dinonaktifkan sebelum proses boot OS selesai.

Item ini hanya dapat dikonfigurasi ketika Fast Boot disetel ke Enabled (Diaktifkan). Fungsi ini dinonaktifkan ketika Fast Boot disetel ke Ultra Fast (Ultra Cepat).

  • PS2 Devices Support
    • Disabled
      Semua perangkat PS/2 dinonaktifkan sebelum proses boot OS selesai.
    • Enabled
      Semua perangkat PS/2 berfungsi di sistem operasi dan selama POST. (Default)

Item ini hanya dapat dikonfigurasi ketika Fast Boot disetel ke Enabled (Diaktifkan). Fungsi ini dinonaktifkan ketika Fast Boot disetel ke Ultra Fast (Ultra Cepat).

  • NetWork Stack Driver Support
    • Disabled
      Menonaktifkan booting dari jaringan. (Default)
    • Enabled
      Mengaktifkan booting dari jaringan.

Item ini hanya dapat dikonfigurasi ketika Fast Boot disetel ke Enabled (Diaktifkan) atau Ultra Fast (Ultra Cepat).

  • CSM Support
    Mengaktifkan atau menonaktifkan UEFI CSM (Compatibility Support Module) untuk mendukung proses boot PC legacy.
    • Disabled
      Menonaktifkan UEFI CSM dan hanya mendukung proses boot UEFI BIOS.
    • Enabled
      Mengaktifkan UEFI CSM. (Default)
  • LAN PXE Boot Option ROM
    Memungkinkan Anda untuk memilih apakah akan mengaktifkan legacy option ROM untuk pengontrol LAN. (Default: Disabled)
    Item ini hanya dapat dikonfigurasi ketika CSM Support disetel ke Enabled (Diaktifkan).
  • Storage Boot Option Control
    Memungkinkan Anda untuk memilih apakah akan mengaktifkan UEFI atau legacy option ROM untuk pengontrol perangkat penyimpanan.
    • Disabled
      Menonaktifkan option ROM.
    • UEFI Only
      Hanya mengaktifkan UEFI option ROM. (Default)
    • Legacy Only
      Hanya mengaktifkan legacy option ROM.

Item ini hanya dapat dikonfigurasi ketika CSM Support disetel ke Enabled (Diaktifkan).

  • Other PCI Device ROM Priority
    Memungkinkan Anda untuk memilih apakah akan mengaktifkan UEFI atau Legacy option ROM untuk pengontrol perangkat PCI selain pengontrol LAN, perangkat penyimpanan, dan grafis.
    • Disabled
      Menonaktifkan option ROM.
    • UEFI Only
      Hanya mengaktifkan UEFI option ROM. (Default)
    • Legacy Only
      Hanya mengaktifkan legacy option ROM.

Item ini hanya dapat dikonfigurasi ketika CSM Support disetel ke Enabled (Diaktifkan).

  • Administrator Password
    Memungkinkan Anda untuk mengonfigurasi kata sandi administrator. Tekan <Enter> pada item ini, ketik kata sandi, lalu tekan <Enter>. Anda akan diminta untuk mengonfirmasi kata sandi. Ketik kata sandi lagi dan tekan <Enter>. Anda harus memasukkan kata sandi administrator (atau kata sandi pengguna) saat sistem dimulai dan saat memasuki BIOS Setup. Berbeda dari kata sandi pengguna, kata sandi administrator memungkinkan Anda untuk membuat perubahan pada semua pengaturan BIOS.
  • User Password
    Memungkinkan Anda untuk mengonfigurasi kata sandi pengguna. Tekan <Enter> pada item ini, ketik kata sandi, lalu tekan <Enter>. Anda akan diminta untuk mengonfirmasi kata sandi. Ketik kata sandi lagi dan tekan <Enter>. Anda harus memasukkan kata sandi administrator (atau kata sandi pengguna) saat sistem dimulai dan saat memasuki BIOS Setup. Namun, kata sandi pengguna hanya memungkinkan Anda untuk membuat perubahan pada pengaturan BIOS tertentu tetapi tidak semuanya. Untuk membatalkan kata sandi, tekan <Enter> pada item kata sandi dan ketika diminta kata sandi, masukkan yang benar terlebih dahulu. Ketika diminta kata sandi baru, tekan <Enter> tanpa memasukkan kata sandi apa pun. Tekan <Enter> lagi ketika diminta untuk mengonfirmasi.
    CATATAN: Sebelum menyetel Kata Sandi Pengguna, pastikan untuk menyetel Kata Sandi Administrator terlebih dahulu.
  • Secure Boot
    Memungkinkan Anda untuk mengaktifkan atau menonaktifkan Secure Boot dan mengonfigurasi pengaturan terkait. Item ini hanya dapat dikonfigurasi ketika CSM Support disetel ke Disabled.
    • Preferred Operating Mode
      Memungkinkan Anda untuk memilih apakah akan memasuki mode Easy atau mode Advanced setelah memasuki BIOS Setup. Auto memasuki mode BIOS tempat terakhir kali berada. (Default: Auto)

Simpan & Keluar

Simpan & Keluar

  • Save & Exit Setup
    Tekan <Enter> pada item ini dan pilih Yes (Ya). Ini menyimpan perubahan ke CMOS dan keluar dari program BIOS Setup. Pilih No (Tidak) atau tekan <Esc> untuk kembali ke Menu Utama BIOS Setup.
  • Exit Without Saving
    Tekan <Enter> pada item ini dan pilih Yes (Ya). Ini keluar dari BIOS Setup tanpa menyimpan perubahan yang dibuat di BIOS Setup ke CMOS. Pilih No (Tidak) atau tekan <Esc> untuk kembali ke Menu Utama BIOS Setup.
  • Load Optimized Defaults
    Tekan <Enter> pada item ini dan pilih Yes (Ya) untuk memuat pengaturan default BIOS yang optimal. Pengaturan default BIOS membantu sistem untuk beroperasi dalam keadaan optimal. Selalu muat default yang Dioptimalkan setelah memperbarui BIOS atau setelah membersihkan nilai CMOS.
  • Boot Override
    Memungkinkan Anda untuk memilih perangkat untuk segera melakukan boot. Tekan <Enter> pada perangkat yang Anda pilih dan pilih Yes (Ya) untuk mengonfirmasi. Sistem Anda akan memulai ulang secara otomatis dan boot dari perangkat tersebut.
  • Save Profiles
    Fungsi ini memungkinkan Anda untuk menyimpan pengaturan BIOS saat ini ke profil. Anda dapat membuat hingga 8 profil dan menyimpan sebagai Setup Profile 1~ Setup Profile 8. Tekan <Enter> untuk menyelesaikan. Atau Anda dapat memilih Select File in HDD/FDD/USB (Pilih File di HDD/FDD/USB) untuk menyimpan profil ke perangkat penyimpanan Anda.
  • Load Profiles
    Jika sistem Anda menjadi tidak stabil dan Anda telah memuat pengaturan default BIOS, Anda dapat menggunakan fungsi ini untuk memuat pengaturan BIOS dari profil yang dibuat sebelumnya, tanpa kesulitan mengonfigurasi ulang pengaturan BIOS. Pertama pilih profil yang ingin Anda muat dan kemudian tekan <Enter> untuk menyelesaikan. Anda dapat memilih Select File in HDD/FDD/USB (Pilih File di HDD/FDD/USB) untuk memasukkan profil yang sebelumnya dibuat dari perangkat penyimpanan Anda atau memuat profil yang dibuat secara otomatis oleh BIOS, seperti mengembalikan pengaturan BIOS ke pengaturan terakhir yang berfungsi dengan baik (catatan baik terakhir yang diketahui).

Mengonfigurasi Set RAID

Tingkat RAID

RAID 0 RAID 1 RAID 10
Jumlah Minimum Hard Drive ≥2 2 4
Kapasitas Array Jumlah hard drive *
Ukuran drive terkecil		 Ukuran drive terkecil (Jumlah hard drive/2) *
Ukuran drive terkecil
Toleransi Kesalahan Tidak Ya Ya

Sebelum Anda memulai, harap siapkan item-item berikut:

  • Setidaknya dua hard drive SATA atau SSD. (Catatan) (Untuk memastikan performa optimal, disarankan agar Anda menggunakan dua hard drive dengan model dan kapasitas yang identik).
  • Disk pengaturan Windows.
  • Drive thumb USB.

Mengonfigurasi Pengontrol SATA Onboard

  1. Memasang hard drive SATA di komputer Anda
    Pasang hard drive/SSD di konektor SATA/M.2 pada motherboard. Kemudian sambungkan konektor daya dari catu daya Anda ke hard drive.
  2. Mengonfigurasi mode pengontrol SATA di Pengaturan BIOS
    Pastikan untuk mengonfigurasi mode pengontrol SATA dengan benar di Pengaturan BIOS sistem.
    Langkah-langkah:
    Nyalakan komputer Anda dan tekan <Delete> untuk masuk ke Pengaturan BIOS selama POST (Power-On Self-Test). Di bawah Settings\IO Ports, atur SATA Configuration\SATA Mode ke RAID. Kemudian simpan pengaturan dan mulai ulang komputer Anda. (Jika Anda ingin menggunakan SSD NVMe PCle untuk mengonfigurasi RAID, pastikan untuk mengatur NVMe RAID mode ke Enabled.)
    informasi Menu Pengaturan BIOS yang dijelaskan di bagian ini mungkin berbeda dari pengaturan yang tepat untuk motherboard Anda. Opsi menu Pengaturan BIOS aktual yang akan Anda lihat akan bergantung pada motherboard yang Anda miliki dan versi BIOS.
  3. Konfigurasi RAID UEFI
    Langkah-langkah:
    1. Di Pengaturan BIOS, buka Boot dan atur CSM Support ke Disabled. Simpan perubahan dan keluar dari Pengaturan BIOS.
    2. Setelah sistem melakukan booting ulang, masuk lagi ke Pengaturan BIOS. Kemudian masuk ke sub-menu Settings\IO Ports\RAIDXpert2 Configuration Utility.
    3. Pada layar RAIDXpert2 Configuration Utility, tekan <Enter> pada Array Management untuk masuk ke layar Create Array. Kemudian, pilih tingkat RAID. Tingkat RAID yang didukung mencakup RAID 0, RAID 1, dan RAID 10 (pilihan yang tersedia bergantung pada jumlah hard drive yang dipasang). Selanjutnya, tekan <Enter> pada Select Physical Disks untuk masuk ke layar Select Physical Disks.
    4. Pada layar Select Physical Disks, pilih hard drive yang akan disertakan dalam array RAID dan atur ke Enabled. Selanjutnya, gunakan tombol panah bawah untuk berpindah ke Apply Changes dan tekan <Enter>. Kemudian kembali ke layar sebelumnya dan atur Select CacheTagSize, Read Cache Policy dan Write Cache Policy.
    5. Pindah ke Create Array dan tekan <Enter> untuk memulai.
    6. Setelah selesai, Anda akan dibawa kembali ke layar Array Management. Di bawah Manage Array Properties Anda dapat melihat volume RAID baru dan informasi tentang tingkat RAID, nama array, kapasitas array, dll.

(Catatan) SSD M.2 PCle tidak dapat digunakan untuk menyiapkan set RAID dengan hard drive SATA.

Instal driver RAID dan sistem operasi

Dengan pengaturan BIOS yang benar, Anda siap untuk menginstal sistem operasi.

Memasang Sistem Operasi
Karena beberapa sistem operasi sudah menyertakan driver RAID, Anda tidak perlu memasang driver RAID terpisah selama proses instalasi Windows. Setelah sistem operasi dipasang, kami sarankan agar Anda memasang semua driver yang diperlukan dari GIGABYTE APP Center untuk memastikan performa dan kompatibilitas sistem. Jika sistem operasi yang akan dipasang mengharuskan Anda untuk menyediakan driver RAID tambahan selama proses instalasi OS, silakan lihat langkah-langkah di bawah ini:

  1. Buka situs web GIGABYTE, telusuri ke halaman web model motherboard, unduh file AMD RAID Preinstall Driver pada halaman Support\Download\SATA RAID/AHCI, unzip file tersebut dan salin file ke drive thumb USB Anda.
  2. Boot dari disk pengaturan Windows dan lakukan langkah-langkah instalasi OS standar. Saat layar yang meminta Anda untuk memuat driver muncul, pilih Browse (Telusuri).
  3. Masukkan drive thumb USB dan kemudian telusuri ke lokasi driver. Pilih AMD-RAID Bottom Device terlebih dahulu dan klik Next (Berikutnya) untuk memuat driver. Kemudian pilih AMD-RAID Controller dan klik Next (Berikutnya) untuk memuat driver. Terakhir, lanjutkan instalasi OS.

Silakan kunjungi situs web GIGABYTE untuk detail tentang mengonfigurasi array RAID.

Instalasi Driver

Setelah Anda memasang sistem operasi, kotak dialog akan muncul di sudut kanan bawah desktop menanyakan apakah Anda ingin mengunduh dan memasang driver dan aplikasi GIGABYTE melalui APP Center. Klik Install (Pasang) untuk melanjutkan instalasi. (Di Pengaturan BIOS, pastikan Advanced\APP Center Download & Install Configuration\APP Center Download & Install diatur ke Enabled.)

Saat kotak dialog Perjanjian Lisensi Pengguna Akhir muncul, tekan <Accept> untuk memasang APP Center. Pada layar APP Center, pilih driver dan aplikasi yang ingin Anda pasang dan klik Install (Pasang).

informasi Sebelum instalasi, pastikan sistem terhubung ke Internet.
Silakan kunjungi situs web GIGABYTE untuk informasi pemecahan masalah lebih lanjut.

Hubungi Kami

GIGA-BYTE TECHNOLOGY CO., LTD.
Alamat: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAKS: +886-2-8912-4005
Tech, dan Dukungan Non-Tech. (Penjualan/Pemasaran): https://esupport.gigabyte.com
Alamat WEB (Bahasa Inggris): https://www.gigabyte.com
Alamat WEB (Bahasa Mandarin): https://www.gigabyte.com/tw

GIGABYTE eSupport
Untuk mengajukan pertanyaan teknis atau non-teknis (Penjualan/Pemasaran), silakan tautkan ke: https://esupport.gigabyte.com

Untuk detail produk selengkapnya, silakan kunjungi situs web GIGABYTE.

Referensi

Unduh manual

Di sini Anda dapat mengunduh versi pdf lengkap manual, mungkin berisi instruksi keselamatan tambahan, informasi garansi, aturan FCC, dll.

Unduh Panduan GIGABYTE A520M S2H

Bahasa yang tersedia

Manual Terkait untuk Gigabyte A520M S2H

Daftar Isi
