GIGABYTE A520M S2H Manuál

Identifikácia revízie základnej dosky

Číslo revízie na vašej základnej doske vyzerá takto: "REV:X X." Napríklad "REV: 1.0" znamená, že revízia základnej dosky je 1 0. Pred aktualizáciou BIOSu základnej dosky, ovládačov alebo pri hľadaní technických informácií skontrolujte revíziu svojej základnej dosky.
Príklad:

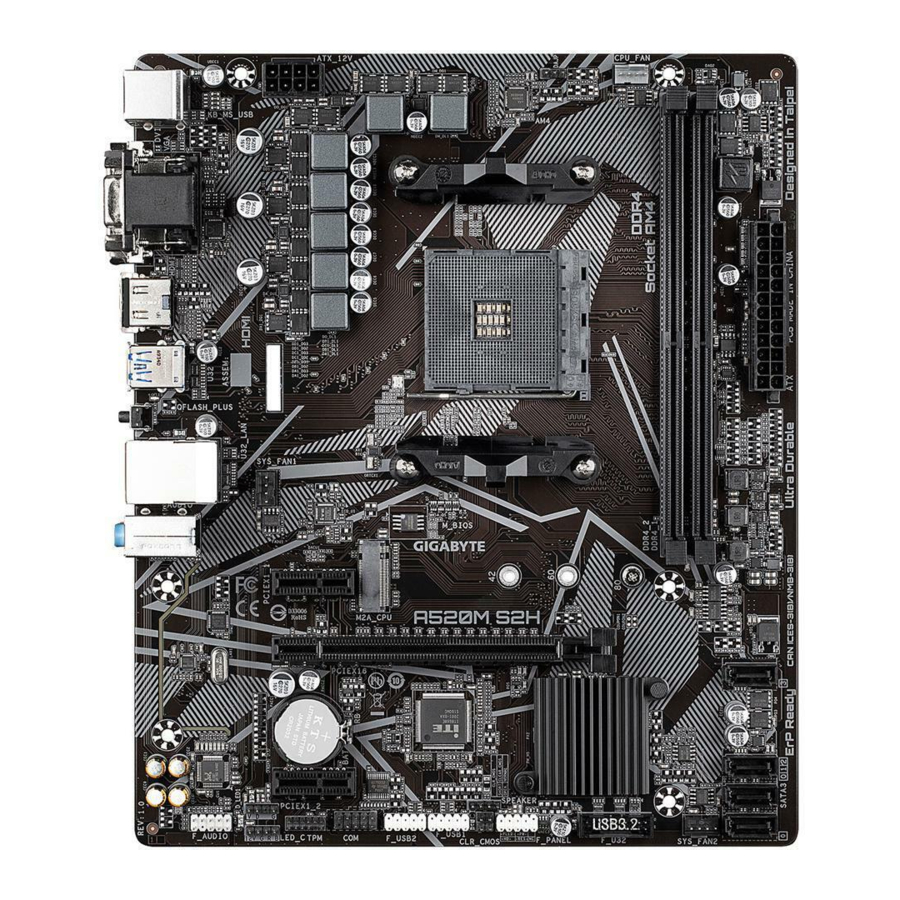

Rozloženie základnej dosky A520M S2H

Inštalácia hardvéru

Bezpečnostné opatrenia pri inštalácii

Základná doska obsahuje množstvo citlivých elektronických obvodov a komponentov, ktoré sa môžu poškodiť v dôsledku elektrostatického výboja (ESD). Pred inštaláciou si pozorne prečítajte používateľskú príručku a postupujte podľa týchto postupov:

• Pred inštaláciou sa uistite, že šasi je vhodné pre základnú dosku.
• Pred inštaláciou neodstraňujte ani nepoškodzujte nálepku S/N (sériové číslo) základnej dosky alebo záručnú nálepku poskytnutú vaším predajcom. Tieto nálepky sú potrebné na overenie záruky.
• Pred inštaláciou alebo demontážou základnej dosky alebo iných hardvérových komponentov vždy odpojte napájanie striedavým prúdom odpojením napájacieho kábla zo zásuvky.
• Pri pripájaní hardvérových komponentov k interným konektorom na základnej doske sa uistite, že sú pevne a bezpečne pripojené.
• Pri manipulácii so základnou doskou sa nedotýkajte žiadnych kovových kontaktov alebo konektorov.
• Pri manipulácii s elektronickými komponentmi, ako je základná doska, CPU alebo pamäť, je najlepšie nosiť náramok na ochranu pred elektrostatickým výbojom (ESD). Ak nemáte náramok ESD, udržujte ruky suché a najprv sa dotknite kovového predmetu, aby ste eliminovali statickú elektrinu.
• Pred inštaláciou základnej dosky ju umiestnite na antistatickú podložku alebo do elektrostatického tieneného kontajnera.
• Pred pripojením alebo odpojením napájacieho kábla zo základnej dosky sa uistite, že je napájanie vypnuté.
• Pred zapnutím napájania sa uistite, že je napájacie napätie nastavené podľa miestnej normy napätia.
• Pred použitím produktu overte, či sú všetky káble a napájacie konektory vašich hardvérových komponentov pripojené.
• Aby ste predišli poškodeniu základnej dosky, zabráňte tomu, aby sa skrutky dostali do kontaktu s obvodom základnej dosky alebo jej komponentmi.
• Uistite sa, že na základnej doske alebo vnútri skrinky počítača nezostali žiadne zvyšné skrutky alebo kovové komponenty.
• Neumiestňujte počítačový systém na nerovný povrch.
• Neumiestňujte počítačový systém do prostredia s vysokou teplotou alebo vlhkosťou.
• Zapnutie napájania počítača počas procesu inštalácie môže viesť k poškodeniu systémových komponentov, ako aj k fyzickému poškodeniu používateľa.
• Ak si nie ste istí žiadnymi krokmi inštalácie alebo máte problém súvisiaci s používaním produktu, poraďte sa s certifikovaným technikom počítačov.
• Ak používate adaptér, predlžovací napájací kábel alebo napájací pásik, uistite sa, že ste si prečítali jeho inštalačné a/alebo uzemňovacie pokyny.

Špecifikácie produktu

CPU	AMD Socket AM4, podpora pre: AMD Ryzen™ 5000 G-Series Processors/ AMD Ryzen™ 5000 Series Processors/ AMD Ryzen™ 4000 G-Series Processors/ AMD Ryzen™ 3000 Series Processors (Najnovší zoznam podporovaných CPU nájdete na webovej stránke spoločnosti GIGABYTE)
Čipová súprava	AMD A520
Pamäť	2 x DDR4 DIMM zásuvky podporujúce až 64 GB (32 GB single DIMM capacity) systémovej pamäte Podpora pre pamäťové moduly DDR4 3200/2933/2667/2400/2133 MT/s Dvojkanálová architektúra pamäte Podpora pre pamäťové moduly ECC Un-buffered DIMM 1Rx8/2Rx8 Podpora pre pamäťové moduly non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Podpora pre pamäťové moduly Extreme Memory Profile (XMP) (Najnovšie podporované rýchlosti pamäte a pamäťové moduly nájdete na webovej stránke spoločnosti GIGABYTE.)
Integrovaná grafika	Integrovaný grafický procesor: 1 x D-Sub port, podporujúci maximálne rozlíšenie 1920x1200@60 Hz 1 x DVI-D port, podporujúci maximálne rozlíšenie 1920x1200@60 Hz Port DVI-D nepodporuje pripojenie D-Sub cez adaptér. 1 x HDMI port, podporujúci maximálne rozlíšenie 4096x2160@60 Hz Podpora pre verziu HDMI 2.1, HDCP 2.3 a HDR. Podpora až pre 3 displeje súčasne Maximálna zdieľaná pamäť 16 GB
Zvuk	Realtek® audio CODEC High Definition Audio 214/5.1/7.1 -kanálov Funkciu audio jacku môžete zmeniť pomocou audio softvéru. Ak chcete nakonfigurovať 7.1-kanálový zvuk, prejdite do audio softvéru pre nastavenia zvuku.
LAN	Realtek® GbE LAN chip (1 Gbps/100 Mbps)
Rozširujúce sloty	CPU: 1 x PCI Express x 16 slot, podporujúci PCIe 3.0 a bežiaci na x 16 Čipová súprava: 2 x PCI Express x 1 sloty, podporujúce PCIe 3.0
Úložné rozhranie	CPU: 1 x M.2 konektor (Socket 3, M key, type 2242/2260/2280 SATA and PCIe 3.0 x4/x2 SSD support) Čipová súprava: 4 x SATA 6Gb/s konektory Podpora pre RAID 0, RAID 1 a RAID 10
USB	CPU: 4 x USB 3.2 Gen 1 porty na zadnom paneli Čipová súprava: 2 x USB 3.2 Gen 1 porty dostupné cez interný USB header 6 x USB 2.0/1.1 porty (2 porty na zadnom paneli, 4 porty dostupné cez interné USB headre)
Interné konektory	1 x 24-pin ATX hlavný napájací konektor 1 x 8-pin ATX 12V napájací konektor 1 x CPU fan header 2 x system fan headre 1 x addressable LED strip header 1 x RGB LED strip header 1 x M.2 Socket 3 konektor 4 x SATA 6Gb/s konektory 1 x front panel header 1 x front panel audio header 1 x USB 3.2 Gen 1 header 2 x USB 2.0/1.1 headre 1 x Trusted Platform Module (TPM) header (2x6 pin, iba pre modul GC-TPM2.0_S) 1 x serial port header 1 x speaker header 1 x chassis intrusion header 1 x Clear CMOS jumper
Konektory zadného panela	1 x PS/2 keyboard/mouse port 1 x D-Sub port 1 x DVI-D port 1 x HDMI port 4 x USB 3.2 Gen 1 porty USB 2.0/1.1 porty 1 x RJ-45 port 1 x Q-Flash Plus button 3 x audio jacky
I/O Controller	iTE® I/O Controller Chip
Monitorovanie hardvéru	Detekcia napätia Detekcia teploty Detekcia rýchlosti ventilátora Upozornenie na prehriatie Upozornenie na zlyhanie ventilátora Ovládanie rýchlosti ventilátora Či je funkcia ovládania rýchlosti ventilátora podporovaná, závisí od ventilátora, ktorý nainštalujete.
BIOS	1 x 128 Mbit flash Použitie licencovaného AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACP' 5.0
Jedinečné funkcie	Podpora pre APP Center * Dostupné aplikácie v APP Center sa môžu líšiť v závislosti od modelu základnej dosky. Podporované funkcie každej aplikácie sa môžu tiež líšiť v závislosti od špecifikácií základnej dosky. @BIOS EasyTune RGB Fusion Smart Backup System Information Viewer Podpora pre Q-Flash Plus Podpora pre Q-Flash
Pribalený softvér	Norton® Internet Security (OEM version) Softvér na správu šírky pásma LAN
Operačný systém	Podpora pre Windows 11 64-bit Podpora pre Windows 10 64-bit
Form Factor	Micro ATX Form Factor; 24.4cm x 20.5cm

* Spoločnosť GIGABYTE si vyhradzuje právo vykonať akékoľvek zmeny v špecifikáciách produktu a informáciách súvisiacich s produktom bez predchádzajúceho upozornenia.
Zoznamy podpory pre CPU, pamäťové moduly, SSD a M.2 zariadenia nájdete na webovej stránke spoločnosti GIGABYTE.

Ak chcete stiahnuť najnovšiu verziu aplikácií, navštívte stránku SERVICE/SUPPORT/Utility na webovej stránke spoločnosti GIGABYTE.

Inštalácia CPU

Pred začatím inštalácie CPU si prečítajte nasledujúce pokyny:

• Uistite sa, že základná doska podporuje CPU.
  (Najnovší zoznam podporovaných CPU nájdete na webovej stránke spoločnosti GIGABYTE.)
• Pred inštaláciou CPU vždy vypnite počítač a odpojte napájací kábel zo zásuvky, aby ste predišli poškodeniu hardvéru.
• Nájdite pin jedna CPU. CPU sa nedá vložiť, ak je orientovaný nesprávne.
• Na povrch CPU naneste rovnomernú a tenkú vrstvu termálnej pasty.
• Nezapínajte počítač, ak nie je nainštalovaný chladič CPU, inak môže dôjsť k prehriatiu a poškodeniu CPU.
• Nastavte frekvenciu hostiteľa CPU podľa špecifikácií CPU. Neodporúča sa nastavovať frekvenciu systémovej zbernice nad rámec špecifikácií hardvéru, pretože nespĺňa štandardné požiadavky na periférie. Ak chcete nastaviť frekvenciu nad rámec štandardných špecifikácií, urobte tak podľa špecifikácií hardvéru vrátane CPU, grafickej karty, pamäte, pevného disku atď.

Inštalácia CPU
Úplne zdvihnite uzamykaciu páčku CPU pätice. Nájdite pin jedna (označený malým trojuholníkom) CPU pätice a CPU. Keď je CPU umiestnený v pätici, položte jeden prst na stred CPU, spustite uzamykaciu páčku a zaistite ju do úplne uzamknutej polohy.

Netlačte CPU do CPU pätice skôr, ako sa zdvihne uzamykacia páčka CPU pätice, inak môže dôjsť k poškodeniu CPU a CPU pätice.

Inštalácia pamäte

Pred začatím inštalácie pamäte si prečítajte nasledujúce pokyny:

• Uistite sa, že základná doska podporuje pamäť. Odporúča sa používať pamäť s rovnakou kapacitou, značkou, rýchlosťou a čipmi.
  (Najnovšie podporované rýchlosti pamäte a pamäťové moduly nájdete na webovej stránke spoločnosti GIGABYTE.)
• Pred inštaláciou pamäte vždy vypnite počítač a odpojte napájací kábel zo zásuvky, aby ste predišli poškodeniu hardvéru.
• Pamäťové moduly majú dizajn odolný voči chybám. Pamäťový modul je možné nainštalovať iba jedným smerom. Ak nemôžete vložiť pamäť, prepnite smer.

Konfigurácia dvojkanálovej pamäte
Táto základná doska poskytuje dve pamäťové zásuvky a podporuje technológiu Dual Channel. Po nainštalovaní pamäte systém BIOS automaticky zistí špecifikácie a kapacitu pamäte. Povolenie režimu dvojkanálovej pamäte zdvojnásobí pôvodnú šírku pásma pamäte.
Dve pamäťové zásuvky sú rozdelené do dvoch kanálov a každý kanál má jednu pamäťovú zásuvku nasledovne:

• Kanál A: DDR4 A1
• Kanál B: DDR4_B1

Kvôli obmedzeniam CPU si pred inštaláciou pamäte v režime Dual Channel prečítajte nasledujúce pokyny.

1. Režim Dual Channel nie je možné povoliť, ak je nainštalovaný iba jeden pamäťový modul.
2. Pri povolení režimu Dual Channel s dvoma pamäťovými modulmi sa odporúča používať pamäť s rovnakou kapacitou, značkou, rýchlosťou a čipmi.

Podrobnosti o inštalácii hardvéru nájdete na webovej stránke spoločnosti GIGABYTE.

Inštalácia rozširujúcej karty

Predtým, ako začnete inštalovať rozširujúcu kartu, prečítajte si nasledujúce pokyny:

• Uistite sa, že základná doska podporuje rozširujúcu kartu. Pozorne si prečítajte návod, ktorý ste dostali s rozširujúcou kartou.
• Pred inštaláciou rozširujúcej karty vždy vypnite počítač a odpojte napájací kábel zo zásuvky, aby ste predišli poškodeniu hardvéru.

Konektory na zadnom paneli

1. USB 2.0/1.1 Port
   Port USB podporuje špecifikáciu USB 2.0/1.1. Použite tento port pre zariadenia USB.
2. PS/2 Keyboard/Mouse Port
   Použite tento port na pripojenie myši alebo klávesnice PS/2.
3. D-Sub Port ^{(Note 1)}
   Port D-Sub podporuje 15-pinový konektor D-Sub a maximálne rozlíšenie 1920x1200@60 Hz (skutočné podporované rozlíšenia závisia od použitého monitora). Pripojte monitor, ktorý podporuje pripojenie D-Sub, k tomuto portu.
4. DVI-D Port ^{(Note 1)(Note 2)}
   Port DVI-D zodpovedá špecifikácii DVI-D a podporuje maximálne rozlíšenie 1920x1200@60 Hz (skutočné podporované rozlíšenia závisia od použitého monitora). Pripojte monitor, ktorý podporuje pripojenie DVI-D, k tomuto portu.
5. HDMI Port ^{(Note 1)}

   Port HDMI je kompatibilný s HDCP 2.3 a podporuje formáty Dolby True HD a DTS HD Master Audio. Podporuje tiež až 192 kHz/24 bitový 7.1-kanálový audio výstup LPCM. Tento port môžete použiť na pripojenie monitora s podporou HDMI. Maximálne podporované rozlíšenie je 4096x2160@60 Hz, ale skutočné podporované rozlíšenia závisia od použitého monitora.

   • Ak chcete nastaviť konfiguráciu s tromi displejmi, musíte najprv nainštalovať ovládače základnej dosky v operačnom systéme.
   • Po inštalácii zariadenia HDMI sa uistite, že ste nastavili predvolené zariadenie na prehrávanie zvuku na HDMI.
     (Názov položky sa môže líšiť v závislosti od vášho operačného systému.)

Konfigurácie s tromi displejmi pre integrovanú grafiku:
Konfigurácie s tromi displejmi sú podporované po nainštalovaní ovládačov základnej dosky v OS. Počas procesu BIOS Setup alebo POST je k dispozícii iba jeden displej.

• Pri odpájaní kábla pripojeného ku konektoru na zadnom paneli najskôr odpojte kábel od zariadenia a potom ho odpojte od základnej dosky.
• Pri odpájaní kábla ho ťahajte rovno z konektora. Nekývajte ním zo strany na stranu, aby ste predišli elektrickému skratu vo vnútri konektora kábla.

6. USB 3.2 Gen 1 Port
   Port USB 3.2 Gen 1 podporuje špecifikáciu USB 3.2 Gen 1 a je kompatibilný so špecifikáciou USB 2.0. Použite tento port pre zariadenia USB.
7. USB 3.2 Gen 1 Port (Q-Flash Plus Port)
   Port USB podporuje špecifikáciu USB 3.2 Gen 1. Použite tento port pre zariadenia USB. Pred použitím funkcie Q-Flash Plus ^{(Note 3)} sa uistite, že ste najskôr vložili USB flash disk do tohto portu.
8. Q-Flash Plus Button ^{(Note 3)}
   Q-Flash Plus vám umožňuje aktualizovať systém BIOS, keď je váš systém vypnutý (stav vypnutia S5). Uložte si najnovší systém BIOS na USB kľúč a zapojte ho do portu Q-Flash Plus a potom môžete automaticky flashovať systém BIOS jednoduchým stlačením tlačidla Q-Flash Plus. QFLED bude blikať, keď sa spustia aktivity zodpovedajúce a flashujúce BIOS, a prestane blikať, keď sa dokončí flashovanie hlavného systému BIOS.
9. RJ-45 LAN Port
   Port Gigabit Ethernet LAN poskytuje internetové pripojenie s rýchlosťou dát až 1 Gbps. Nasledujúce informácie popisujú stavy LED diód portu LAN.

   LED dióda rýchlosti:

   Stav	Popis
   Oranžová	Rýchlosť prenosu dát 1 Gbps
   Zelená	Rýchlosť prenosu dát 100 Mbps
   Vypnuté	Rýchlosť prenosu dát 10 Mbps

   LED dióda aktivity:

   Stav	Popis
   Bliká	Prebieha prenos alebo príjem dát
   Vypnuté	Neprebieha prenos ani príjem dát

10. Line In/Rear Speaker Out (Blue)
    Vstupný konektor. Použite tento zvukový konektor pre vstupné zariadenia, ako je optická jednotka, walkman atď.
11. Line Out/Front Speaker Out (Green)
    Výstupný konektor.
12. Mic In/Center/Subwoofer Speaker Out (Pink)
    Vstupný konektor pre mikrofón.
    Konfigurácie zvukových konektorov:

    Konektor	Slúchadlá/2-kanálový	4-kanálový	5 1-kanálový	7 1-kanálový
    Line In/Rear Speaker Out		✓	✓	✓
    Line Out/Front Speaker Out	✓	✓	✓	✓
    Mic In/CenterlSubwoofer o Speaker Out			✓	✓
    Front Panel Line Out/Side Speaker Out				✓

    Funkciu zvukového konektora môžete zmeniť pomocou zvukového softvéru. Ak chcete nakonfigurovať 7.1-kanálový zvuk, prejdite do zvukového softvéru a nastavte zvuk.
    Podrobnosti o konfigurácii zvukového softvéru nájdete na webovej stránke spoločnosti GIGABYTE.

(Note 1) Iba pre procesory AMD Ryzen" 5000 G-Series/4000 G-Series.
(Note 2) Port DVI-D nepodporuje pripojenie D-Sub pomocou adaptéra.
(Note 3) Ak chcete povoliť funkciu Q-Flash Plus, navštívte webovú stránku "Unique Features" spoločnosti GIGABYTE.

Interné konektory

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FANI/2
5. D_LED1
6. LED_C
7. SATA3 0/1/2/3
8. M2A_CPU
9. F_PANEL
10. F_AUDIO
11. F_U32
12. F_USB1/F_USB2
13. TPM
14. COM
15. SPEAKER
16. CI
17. CLR_CMOS
18. BAT

Pred pripojením externých zariadení si prečítajte nasledujúce pokyny:

• Najskôr sa uistite, že sú vaše zariadenia kompatibilné s konektormi, ktoré chcete pripojiť.
• Pred inštaláciou zariadení vypnite zariadenia a počítač. Odpojte napájací kábel zo zásuvky, aby ste predišli poškodeniu zariadení.
• Po inštalácii zariadenia a pred zapnutím počítača sa uistite, že je kábel zariadenia bezpečne pripojený ku konektoru na základnej doske.

1/2) ATX_12V/ATX (2x4 12V napájací konektor a 2x12 hlavný napájací konektor)
Pomocou napájacieho konektora môže napájací zdroj dodávať dostatok stabilného napájania všetkým komponentom na základnej doske. Pred pripojením napájacieho konektora sa najskôr uistite, že je napájací zdroj vypnutý a všetky zariadenia sú správne nainštalované. Napájací konektor má dizajn odolný voči bláznom. Pripojte napájací kábel k napájaciemu konektoru v správnej orientácii.
12V napájací konektor napája hlavne CPU. Ak 12V napájací konektor nie je pripojený, počítač sa nespustí.
Na splnenie požiadaviek na rozšírenie sa odporúča použiť napájací zdroj, ktorý vydrží vysokú spotrebu energie (500 W alebo viac). Ak sa použije napájací zdroj, ktorý neposkytuje požadovaný výkon, výsledkom môže byť nestabilný alebo nespustiteľný systém.

Číslo pinu	Definícia
1	GND (Len pre 2x4-pin 12V)
2	GND (Len pre 2x4-pin 12V)
3	GND
4	GND
5	+12V (Len pre 2x4-pin 12V)
6	+12V (Len pre 2x4-pin 12V)
7	+ 12V
8	+12V

Číslo pinu	Definícia
1	3.3V
2	3.3V
3	GND
4	+5V
5	GND
6	+5V
7	GND
8	Power Good
9	5VSB (pohotovostný režim +5V)
10	+12V
11	+12V (Len pre 2x12-pin ATX)
12	3.3V (Len pre 2x12-pin ATX)
13	3.3V
14	-12V
15	GND
16	ps_0N (soft on/0ff)
17	GND
18	GND
19	GND
20	NC
21	+5V
22	+5V
23	+5V (Len pre 2x12-pin ATX)
24	GND(Len

3/4) CPU_FAN/SYS_FAN1/2 (Konektory ventilátorov)
Všetky konektory ventilátorov na tejto základnej doske sú 4-pinové. Väčšina konektorov ventilátorov má dizajn odolný voči bláznom. Pri pripájaní kábla ventilátora ho pripojte v správnej orientácii (čierny vodič konektora je uzemňovací vodič). Funkcia regulácie otáčok vyžaduje použitie ventilátora s dizajnom regulácie otáčok ventilátora. Pre optimálny odvod tepla sa odporúča nainštalovať systémový ventilátor dovnútra šasi.

Číslo pinu	Definícia
1	GND
2	Regulácia otáčok napätia
3	Snímanie
4	PWM regulácia otáčok

• Pripojte káble ventilátorov ku konektorom ventilátorov, aby ste zabránili prehriatiu procesora a systému. Prehriatie môže viesť k poškodeniu procesora alebo zablokovaniu systému.
• Tieto konektory ventilátorov nie sú konfiguračné prepojky. Neumiestňujte na konektory prepojovaciu krytku.

5. D_LED1 (Adresovateľný konektor LED pásika)
   Konektor je možné použiť na pripojenie štandardného adresovateľného LED pásika 5050 s maximálnym výkonom 5 A (5 V) a maximálnym počtom 1 000 LED.


   Číslo pinu	Definícia
   1	V (5V)
   2	Data
   3	Žiadny pin
   4	GND

   Pripojte adresovateľný LED pásik ku konektoru. Napájací pin (označený trojuholníkom na zástrčke) LED pásika musí byť pripojený ku pinu 1 adresovateľného konektora LED pásika. Nesprávne pripojenie môže viesť k poškodeniu LED pásika.

6. LED_C (RGB konektor LED pásika)
   Konektor je možné použiť na pripojenie štandardného RGB LED pásika 5050 (12V/G/R/B) s maximálnym výkonom 2 A (12 V) a maximálnou dĺžkou 2 m.


   Číslo pinu	Definícia
   1	12V
   2	G
   3	R
   4	B

   Pripojte svoj RGB LED pásik ku konektoru. Napájací pin (označený trojuholníkom na zástrčke) LED pásika musí byť pripojený k pinu 1 (12V) tohto konektora. Nesprávne pripojenie môže viesť k poškodeniu LED pásika.
   Informácie o tom, ako zapnúť/vypnúť svetlá LED pásika, nájdete na webovej stránke "Jedinečné funkcie" na webovej stránke spoločnosti GIGABYTE.
   Pred inštaláciou zariadení sa uistite, že ste zariadenia a počítač vypli. Odpojte napájací kábel zo zásuvky, aby ste predišli poškodeniu zariadení.

7. SATA3 0/1/2/3 (SATA 6Gb/s konektory)
   Konektory SATA vyhovujú štandardu SATA 6Gb/s a sú kompatibilné so štandardmi SATA 3Gb/s a SATA 1.5Gb/s. Každý konektor SATA podporuje jedno zariadenie SATA. Konektory SATA podporujú RAID 0, RAID 1 a RAID 10. Pokyny na konfiguráciu poľa RAID nájdete v kapitole "Konfigurácia sady RAID".


   Číslo pinu	Definícia
   1	GND
   2	TXP
   3	TXN
   4	GND
   5	RXN
   6	RXP
   7	GND

8. M2A_CPU (M.2 Socket 3 konektor)
   Konektor M.2 podporuje M.2 SATA SSD alebo M.2 PCle SSD a podporuje konfiguráciu RAID. Upozorňujeme, že M.2 PCle SSD sa nedá použiť na vytvorenie sady RAID s pevným diskom SATA. Pokyny na konfiguráciu poľa RAID nájdete v kapitole "Konfigurácia sady RAID".

   Ak chcete správne nainštalovať disk M.2 SSD do konektora M.2, postupujte podľa nasledujúcich krokov.
   1. Pomocou skrutkovača uvoľnite skrutku a stĺpik z matičnej dosky. Nájdite správny montážny otvor pre inštalovaný disk M.2 SSD a potom najprv priskrutkujte stĺpik.
   2. Zasuňte disk M.2 SSD do konektora pod uhlom.
   3. Zatlačte disk M.2 SSD nadol a potom ho zaistite skrutkou.
      Vyberte správny otvor pre inštalovaný disk M.2 SSD a znova upevnite skrutku a stĺpik.
9. F_PANEL (konektor predného panela)
   Pripojte vypínač, resetovací spínač a indikátor stavu systému na šasi k tomuto konektoru podľa nižšie uvedeného priradenia pinov. Pred pripojením káblov si všimnite kladné a záporné piny.

   • PLED (PowerLED):


     Stav systému	LED dióda
     S0	Zapnuté
     S3/S4/S5	Vypnuté

     Pripojí sa k indikátoru stavu napájania na prednom paneli šasi. LED dióda svieti, keď je systém v prevádzke. LED dióda nesvieti, keď je systém v režime spánku S3/S4 alebo je vypnutý (S5).
   • PW (vypínač):
     Pripojí sa k vypínaču na prednom paneli šasi. Môžete nakonfigurovať spôsob vypnutia systému pomocou vypínača (ďalšie informácie nájdete v kapitole "Nastavenie systému BIOS", "Nastavenia\Napájanie platformy").
   • HD (LED dióda aktivity pevného disku):
     Pripojí sa k LED dióde aktivity pevného disku na prednom paneli šasi. LED dióda svieti, keď pevný disk číta alebo zapisuje dáta.
   • RES (resetovací spínač):
     Pripojí sa k resetovaciemu spínaču na prednom paneli šasi. Ak počítač zamrzne a nepodarí sa mu vykonať normálny reštart, reštartujte ho stlačením resetovacieho spínača.
   • NC: Žiadne pripojenie.

Dizajn predného panela sa môže líšiť podľa šasi. Modul predného panela pozostáva hlavne z vypínača, resetovacieho spínača, LED diódy napájania, LED diódy aktivity pevného disku atď. Pri pripájaní modulu predného panela šasi k tomuto konektoru sa uistite, že priradenie vodičov a priradenie pinov správne zodpovedajú.

10. F_AUDIO (konektor zvuku predného panela)
    Konektor zvuku predného panela podporuje zvuk s vysokým rozlíšením (HD). K tomuto konektoru môžete pripojiť zvukový modul predného panela šasi. Uistite sa, že priradenie vodičov konektora modulu zodpovedá priradeniu pinov konektora základnej dosky. Nesprávne pripojenie medzi konektorom modulu a konektorom základnej dosky spôsobí, že zariadenie nebude fungovať alebo ho dokonca poškodí.


    Číslo pinu	Definícia
    1	MIC L
    2	GND
    3	MIC R
    4	NC
    5	Slúchadlo R
    6	Detekcia MIC
    7	SENSE_SEND
    8	Žiadny pin
    9	Slúchadlo L
    10	Detekcia slúchadiel

    Niektoré šasi poskytujú predný panelový audio modul, ktorý má samostatné konektory na každom vodiči namiesto jednej zástrčky. Informácie o pripojení predného panelového audio modulu, ktorý má rôzne priradenia vodičov, získate od výrobcu šasi.

11. F_U32 (USB 3.2 Gen 1 Header)
    Hlavička zodpovedá špecifikácii USB 3.2 Gen 1 a USB 2.0 a môže poskytovať dva USB porty. Ak si chcete zakúpiť voliteľný 3,5" predný panel, ktorý poskytuje dva USB 3.2 Gen 1 porty, kontaktujte svojho miestneho predajcu.


    Číslo pinu.	Definícia
    1	VBUS
    2	SSRX1-
    3	SSRX1+
    4	GND
    5	SSTX1-
    6	SSTX1+
    7	GND
    8	D1-
    9	D1+
    10	NC
    11	D2+
    12	D2-
    13	GND
    14	SSTX2+
    15	SSTX2-
    16	GND
    17	SSRX2+
    18	SSRX2
    19	VBUS
    20	Žiadny pin

12. F_USB1/F_USB2 (USB 2.0/1.1 Headers)
    Hlavičky zodpovedajú špecifikácii USB 2.0/1.1. Každá USB hlavička môže poskytovať dva USB porty prostredníctvom voliteľnej USB konzoly. Ak si chcete zakúpiť voliteľnú USB konzolu, kontaktujte svojho miestneho predajcu.


    Číslo pinu.	Definícia
    1	Napájanie (5V)
    2	Napájanie (5V)
    3	USB DX-
    4	USB DY-
    5	USB DX+
    6	USB DY+
    7	GND
    8	GND
    9	Žiadny pin
    10	NC

    • Nezapájajte kábel konzoly IEEE 1394 (2x5-pin) do hlavičky USB 2.0/1.1.
    • Pred inštaláciou USB konzoly sa uistite, že ste vypli počítač a odpojili napájací kábel zo zásuvky, aby ste predišli poškodeniu USB konzoly.
13. TPM (Trusted Platform Module Header)
    Do tejto hlavičky môžete pripojiť TPM (Trusted Platform Module).


    Číslo pinu.	Definícia
    1	LADO
    2	VCC3
    3	LADI
    4	Žiadny pin
    5	LAD2
    6	LCLK
    7	LAD3
    8	GND
    9	IFRAME
    10	NC
    11	SERIRQ
    12	LRESET

14. COM (Serial Port Header)
    Hlavička COM môže poskytovať jeden sériový port prostredníctvom voliteľného kábla portu COM. Ak si chcete zakúpiť voliteľný kábel portu COM, kontaktujte svojho miestneho predajcu.


    Číslo pinu.	Definícia
    1	NDCD-
    2	NSIN
    3	NSOUT
    4	NDTR-
    5	GND
    6	NDSR-
    7	NRTS-
    8	NCTS-
    9	NRI-
    10	Žiadny pin

15. SPEAKER (Hlavička reproduktora)
    Pripája sa k reproduktoru na prednom paneli šasi. Systém hlási stav spustenia systému vydaním zvukového kódu. Ak sa pri spustení systému nezistí žiadny problém, zaznie jedno krátke pípnutie.


    Číslo pinu.	Definícia
    1	VCC
    2	NC
    3	NC
    4	SPK-

16. CI (Hlavička narušenia šasi)
    Táto základná doska poskytuje funkciu detekcie šasi, ktorá zisťuje, či bol odstránený kryt šasi. Táto funkcia vyžaduje šasi s dizajnom detekcie narušenia šasi.


    Číslo pinu.	Definícia
    1	Signál
    2	GND

17. CLR_CMOS (Jumper Clear CMOS)
    Pomocou tohto jumpera vymažete konfiguráciu systému BIOS a resetujete hodnoty CMOS na predvolené výrobné nastavenia. Ak chcete vymazať hodnoty CMOS, dotknite sa dvoch pinov kovovým predmetom, ako je skrutkovač, na niekoľko sekúnd.
    Otvorené: Normálne

    Skrat: Vymazať hodnoty CMOS


    • Pred vymazaním hodnôt CMOS vždy vypnite počítač.
    • Po reštarte systému prejdite do nastavenia systému BIOS a načítajte predvolené výrobné nastavenia (vyberte možnosť Load Optimized Defaults) alebo manuálne nakonfigurujte nastavenia systému BIOS (konfigurácie systému BIOS nájdete v kapitole "BIOS Setup").
18. BAT (Batéria)
    Batéria napája CMOS, aby uchovávala hodnoty (ako sú konfigurácie systému BIOS, informácie o dátume a čase), keď je počítač vypnutý. Vymeňte batériu, keď napätie batérie klesne na nízku úroveň, inak hodnoty CMOS nemusia byť presné alebo sa môžu stratiť.

    Hodnoty CMOS môžete vymazať vybratím batérie:
    1. Vypnite počítač a odpojte napájací kábel.
    2. Jemne vyberte batériu z držiaka batérie a počkajte jednu minútu. (Alebo použite kovový predmet, ako je skrutkovač, na dotyk kladného a záporného pólu držiaka batérie a skratujte ich na 5 sekúnd.)
    3. Vložte batériu späť.
    4. Zapojte napájací kábel a reštartujte počítač.

• Pred výmenou batérie vždy vypnite počítač a odpojte napájací kábel.
• Batériu vymeňte za ekvivalentnú. Ak batériu vymeníte za nesprávny model, môže dôjsť k poškodeniu zariadení.
• Ak si batériu neviete vymeniť sami alebo si nie ste istí modelom batérie, obráťte sa na miesto zakúpenia alebo na miestneho predajcu.
• Pri inštalácii batérie dbajte na orientáciu kladnej (+) a zápornej (-) strany batérie (kladná strana by mala smerovať nahor).
• Použité batérie sa musia likvidovať v súlade s miestnymi environmentálnymi predpismi.

Nastavenie systému BIOS

BIOS (Basic Input and Output System) zaznamenáva hardvérové parametre systému v CMOS na základnej doske. Medzi jeho hlavné funkcie patrí vykonávanie autotestu pri zapnutí (POST) počas spustenia systému, ukladanie systémových parametrov a načítavanie operačného systému atď. BIOS obsahuje program BIOS Setup, ktorý umožňuje používateľovi upraviť základné nastavenia konfigurácie systému alebo aktivovať určité funkcie systému.
Keď je napájanie vypnuté, batéria na základnej doske dodáva potrebnú energiu do CMOS, aby uchovala hodnoty konfigurácie v CMOS.
Ak chcete vstúpiť do programu BIOS Setup, stlačte kláves <Delete> počas testu POST pri zapnutí napájania. Ak chcete inovovať systém BIOS, použite buď nástroj GIGABYTE Q-Flash alebo @BIOS.

• Q-Flash umožňuje používateľovi rýchlo a jednoducho inovovať alebo zálohovať systém BIOS bez toho, aby musel vstupovať do operačného systému.
• @BIOS je nástroj pre systém Windows, ktorý vyhľadáva a sťahuje najnovšiu verziu systému BIOS z internetu a aktualizuje systém BIOS.

  • Pretože aktualizácia systému BIOS je potenciálne riskantná, ak nemáte problémy s používaním aktuálnej verzie systému BIOS, odporúča sa systém BIOS neaktualizovať. Ak chcete aktualizovať systém BIOS, robte to opatrne. Nedostatočná aktualizácia systému BIOS môže spôsobiť poruchu systému.
  • Odporúča sa nemeniť predvolené nastavenia (pokiaľ to nie je potrebné), aby ste predišli nestabilite systému alebo iným neočakávaným výsledkom. Neadekvátna zmena nastavení môže spôsobiť zlyhanie spustenia systému. Ak k tomu dôjde, skúste vymazať hodnoty CMOS a resetovať dosku na predvolené hodnoty. (Pozrite si časť "Load Optimized Defaults" v tejto kapitole alebo úvody o prepojke batérie/vymazania CMOS v kapitole Inštalácia hardvéru, kde nájdete informácie o vymazaní hodnôt CMOS.)

Úvodná obrazovka

Počas spúšťania počítača sa zobrazí nasledujúca úvodná obrazovka s logom.

Existujú dva rôzne režimy systému BIOS, ako je uvedené nižšie, a na prepínanie medzi týmito dvoma režimami môžete použiť kláves <F2>. Jednoduchý režim umožňuje používateľom rýchlo zobraziť aktuálne informácie o systéme alebo vykonať úpravy pre optimálny výkon. V jednoduchom režime môžete používať myš na pohyb medzi položkami konfigurácie. Rozšírený režim poskytuje podrobné nastavenia systému BIOS. Medzi položkami sa môžete pohybovať pomocou klávesov so šípkami na klávesnici a stlačením klávesu <Enter> potvrdiť alebo vstúpiť do podponuky. Alebo môžete použiť myš na výber požadovanej položky.

• Ak systém nie je stabilný ako zvyčajne, vyberte položku Load Optimized Defaults (Načítať optimalizované predvolené nastavenia) na nastavenie systému na predvolené hodnoty.
• Ponuky nastavenia systému BIOS opísané v tejto kapitole slúžia len na informačné účely a môžu sa líšiť v závislosti od verzie systému BIOS.

Hlavné menu

Funkčné klávesy rozšíreného režimu

<←><→>	Presuňte výberový pruh na výber ponuky nastavenia
<↑><↓>	Presuňte výberový pruh na výber konfiguračnej položky v ponuke
<Enter>/Double Click	Vykonanie príkazu alebo vstup do ponuky
<+>/<Page Up>	Zvýšte číselnú hodnotu alebo vykonajte zmeny
<->/<Page Down>	Znížte číselnú hodnotu alebo vykonajte zmeny
<F1>	Zobrazenie popisov funkčných klávesov
<F2>	Prepnúť do jednoduchého režimu
<F3>	Uloženie aktuálnych nastavení systému BIOS do profilu
<F4>	Načítanie nastavení systému BIOS z predtým vytvoreného profilu
<F5>	Obnovenie predchádzajúcich nastavení systému BIOS pre aktuálne podponuky
<F6>	Zobrazenie obrazovky Smart Fan 5
<F7>	Načítanie optimalizovaných predvolených nastavení systému BIOS pre aktuálne podponuky
<F8>	Prístup k nástroju Q-Flash
<F10>	Uloženie všetkých zmien a ukončenie programu BIOS Setup
<F11>	Prepnúť do podponuky Obľúbené
<F12>	Zaznamenanie aktuálnej obrazovky ako obrázka a jeho uloženie na USB disk
<Insert>	Pridanie alebo odstránenie obľúbenej možnosti
<Ctrl>+<S>	Zobrazenie informácií o nainštalovanej pamäti
<Esc>	Hlavné menu: Ukončenie programu BIOS Setup Podponuky: Ukončenie aktuálnej podponuky

Obľúbené položky (F11)

Nastavte často používané možnosti ako obľúbené a pomocou klávesu <F11> rýchlo prepnite na stránku, kde sa nachádzajú všetky obľúbené možnosti. Ak chcete pridať alebo odstrániť obľúbenú možnosť, prejdite na jej pôvodnú stránku a stlačte kláves <Insert> na tejto možnosti. Ak je možnosť nastavená ako "obľúbená", je označená hviezdičkou.

Tweaker

To, či bude systém fungovať stabilne s nastaveniami pretaktovania/prepätia, ktoré ste vykonali, závisí od celkovej konfigurácie systému. Nesprávne pretaktovanie/prepätie môže spôsobiť poškodenie procesora CPU, čipovej sady alebo pamäte a znížiť životnosť týchto komponentov. Táto stránka je určená len pre pokročilých používateľov a odporúčame vám, aby ste nemenili predvolené nastavenia, aby ste predišli nestabilite systému alebo iným neočakávaným výsledkom. (Neadekvátna zmena nastavení môže spôsobiť zlyhanie spustenia systému. Ak k tomu dôjde, vymažte hodnoty CMOS a resetujte dosku na predvolené hodnoty.)

• CPU Clock Control (Riadenie frekvencie hodín procesora)
  Umožňuje manuálne nastavenie základnej frekvencie hodín procesora v krokoch po 1 MHz. (Predvolené: Auto)

  Dôrazne sa odporúča, aby sa frekvencia procesora CPU nastavila v súlade so špecifikáciami procesora CPU.
• Spread Spectrum Control (Riadenie rozšíreného spektra)
  Umožňuje povolenie alebo zakázanie rozšíreného spektra CPU/PCle. (Predvolené: Auto)

• Advanced CPU Settings (Rozšírené nastavenia procesora CPU)
  • Core Performance Boost ^(Poznámka)
    Umožňuje určiť, či sa má povoliť technológia Core Performance Boost (CPB), technológia zvýšenia výkonu procesora CPU. (Predvolené: Auto)
  • SVM Mode (Režim SVM)
    Virtualizácia vylepšená technológiou Virtualization umožní platforme spúšťať viacero operačných systémov a aplikácií v nezávislých oblastiach. Vďaka virtualizácii môže jeden počítačový systém fungovať ako viacero virtuálnych systémov. (Predvolené: Zakázané)
  • AMD Cool&Quiet function (Funkcia AMD Cool&Quiet)
    • Enabled (Povolené)
      Umožňuje ovládaču AMD Cool'n'Quiet dynamicky upravovať hodiny a VID procesora CPU, aby sa znížilo tepelné vyžarovanie z počítača a jeho spotreba energie. (Predvolené)
    • Disabled (Zakázané)
      Zakáže túto funkciu.
  • PPC Adjustment ^(Poznámka)
    Umožňuje opraviť stav P procesora CPU. (Predvolené: PState 0)
  • Global C-state Control ^(Poznámka)
    Umožňuje určiť, či má procesor CPU vstúpiť do stavov C. Keď je táto možnosť povolená, frekvencia jadra procesora CPU sa zníži počas stavu zastavenia systému, aby sa znížila spotreba energie. (Predvolené: Auto)
  • Power Supply Idle Control ^{(Poznámka 1)}
    Umožňuje povolenie alebo zakázanie stavu Package C6.
    • Typical Current Idie (Typický prúd v pohotovostnom režime)
      Zakáže túto funkciu.
    • Low Current Idle (Nízky prúd v pohotovostnom režime)
      Umožňuje túto funkciu.
      Auto
      Umožňuje systému BIOS automaticky nakonfigurovať toto nastavenie. (Predvolené)
  • CCD Control ^{(Poznámka 1)}
    Nastavuje počet používaných CCD. (Predvolené: Auto)
  • Downcore Control (Riadenie zníženého počtu jadier)
    Umožňuje vybrať počet jadier procesora CPU, ktoré sa majú povoliť (počet jadier procesora CPU sa môže líšiť v závislosti od procesora CPU). (Predvolené: Auto)
  • SMT Mode (Režim SMT)
    Umožňuje povolenie alebo zakázanie technológie Simultaneous Multi-Threading procesora CPU. (Predvolené: Auto)
  • CPPC ^{(Poznámka 1)}
    Umožňuje povolenie alebo zakázanie funkcie CPPC. (Predvolené: Auto)
  • CPPC Preferred Cores ^{(Poznámka 1)}
    Umožňuje povolenie alebo zakázanie funkcie CPPC Preferred Cores. (Predvolené: Auto)
  • Extreme Memory Profile (X.M.P.) ^(Poznámka2)
    Umožňuje systému BIOS čítať údaje SPD na pamäťových moduloch XMP na zvýšenie výkonu pamäte, keď je táto možnosť povolená.
    • Disabled (Zakázané)
      Zakáže túto funkciu. (Predvolené)
    • Profile1
      Používa nastavenia profilu 1.
    • Profile2 ^(Poznámka2)
      Používa nastavenia profilu 2.
  • XMP High Frequency Support ^{(Poznámka 2)}
    Umožňuje vybrať úroveň kompatibility pre vysokofrekvenčnú pamäť. Táto položka sa dá konfigurovať len vtedy, keď je položka Extreme Memory Profile (X.M.P.) nastavená na hodnotu Profile1 alebo Profile2. (Predvolené: Auto)
  • System Memory Multiplier (Násobič systémovej pamäte)
    Umožňuje nastaviť násobič systémovej pamäte. Automatické nastavenie násobiča pamäte podľa údajov SPD pamäte. (Predvolené: Auto)
• Advanced Memory Settings (Rozšírené nastavenia pamäte)
• Memory Subtimings (Podčasovanie pamäte)
  • Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus Drive Strength, Data Bus Configuration (Štandardné riadenie časovania, Rozšírené riadenie časovania, Nastavenie časovania zbernice CAD, Sila budenia zbernice CAD, Konfigurácia dátovej zbernice)
    Tieto časti poskytujú nastavenia časovania pamäte. Poznámka: Po vykonaní zmien v časovaniach pamäte sa váš systém môže stať nestabilným alebo sa nepodarí spustiť. Ak k tomu dôjde, resetujte dosku na predvolené hodnoty načítaním optimalizovaných predvolených hodnôt alebo vymazaním hodnôt CMOS.
• SPD Info (Informácie SPD)
  Zobrazí informácie o nainštalovanej pamäti.
  • CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/CPU VDDP/A_VDD18S5/DRAM Voltage (CH A/B)/DDRVPP Voltage (CH A/B)/DRAM Termination (CH A/B) (Napätie jadra CPU/Dynamické napätie jadra (DVID)/VCORE SOC/Dynamické VCORE SOC (DVID)/CPU VDD18/CPU VDDP/A_VDD18S5/Napätie DRAM (CH A/B)/Napätie DDRVPP (CH A/B)/Ukončenie DRAM (CH A/B))
    Tieto položky vám umožňujú nastaviť napätie jadra CPU a pamäte.
• CPU/VRM Settings (Nastavenia CPU/VRM)
  Táto podponuka umožňuje konfigurovať úroveň Load-Line Calibration (Kalibrácia záťažovej čiary).

Nastavenia

• Platform Power
  • AC BACK
    Určuje stav systému po obnovení napájania po výpadku striedavého prúdu.
    • Memory
      Systém sa vráti do svojho posledného známeho stavu prebudenia po obnovení napájania striedavým prúdom.
    • Always On
      Systém sa zapne po obnovení napájania striedavým prúdom.
    • Always Off
      Systém zostane vypnutý po obnovení napájania striedavým prúdom. (Predvolené)
  • Power On By Keyboard
    Umožňuje zapnutie systému pomocou udalosti prebudenia klávesnicou PS/2.
    Poznámka: Ak chcete používať túto funkciu, potrebujete napájací zdroj ATX poskytujúci aspoň 1A na vodiči +5VSB.
    • Disabled
      Deaktivuje túto funkciu. (Predvolené)
    • Password
      Nastavte heslo s 1~5 znakmi na zapnutie systému.
    • Keyboard 98
      Stlačením tlačidla POWER (NAPÁJANIE) na klávesnici Windows 98 zapnete systém.
    • Any key
      Stlačením ľubovoľného klávesu zapnete systém.
  • Power On Password
    Nastavte heslo, keď je možnosť Power On By Keyboard nastavená na Password (Heslo).
    Stlačte <Enter> na tejto položke a nastavte heslo s dĺžkou až 5 znakov a potom stlačte <Enter> na potvrdenie. Ak chcete zapnúť systém, zadajte heslo a stlačte <Enter>.
    Poznámka: Ak chcete heslo zrušiť, stlačte <Enter> na tejto položke. Keď sa zobrazí výzva na zadanie hesla, stlačte <Enter> znova bez zadania hesla, čím vymažete nastavenia hesla.
  • Power On By Mouse
    Umožňuje zapnutie systému pomocou udalosti prebudenia myšou PS/2.
    Poznámka: Ak chcete používať túto funkciu, potrebujete napájací zdroj ATX poskytujúci aspoň 1A na vodiči +5VSB.
    • Disabled
      Deaktivuje túto funkciu. (Predvolené)
    • Move
      Presunutím myši zapnete systém.
    • Double Click
      Dvojitým kliknutím na ľavé tlačidlo myši zapnete systém.
  • Erp
    Určuje, či má systém spotrebovať najmenej energie v stave S5 (vypnutie). (Predvolené: Disabled)
    Poznámka: Keď je táto položka nastavená na Enabled (Povolené), nasledujúce funkcie budú nedostupné: Obnovenie pomocou budíka, zapnutie myšou, zapnutie klávesnicou a prebudenie cez LAN.
  • Soft-Off by PWR-BTTN
    Konfiguruje spôsob vypnutia počítača v režime MS-DOS pomocou tlačidla napájania.
    • Instant-Off
      Stlačte tlačidlo napájania a systém sa okamžite vypne. (Predvolené)
    • Delay 4 Sec.
      Stlačte a podržte tlačidlo napájania na 4 sekundy, aby ste vypli systém. Ak sa tlačidlo napájania stlačí na menej ako 4 sekundy, systém prejde do režimu spánku.
  • Power Loading
    Povolí alebo zakáže falošné zaťaženie. Keď je napájací zdroj pri nízkom zaťažení, aktivuje sa samočinná ochrana, ktorá spôsobí jeho vypnutie alebo zlyhanie. Ak k tomu dôjde, nastavte možnosť Enabled. Auto umožňuje systému BIOS automaticky konfigurovať toto nastavenie. (Predvolené: Auto)
  • Resume by Alarm
    Určuje, či sa má systém zapnúť v požadovanom čase. (Predvolené: Disabled)
    Ak je povolené, nastavte dátum a čas nasledovne:
    • Wake up day: (Deň prebudenia) Zapnite systém v konkrétny čas každý deň alebo v konkrétny deň v mesiaci.
    • Wake up hour/minute/second: (Hodina/minúta/sekunda prebudenia) Nastavte čas, kedy sa systém automaticky zapne.

Poznámka: Pri používaní tejto funkcie sa vyhnite nedostatočnému vypnutiu z operačného systému alebo odpojeniu napájania striedavým prúdom, inak nemusia byť nastavenia účinné.

• Wake on LAN
  Povolí alebo zakáže funkciu prebudenia cez LAN. (Predvolené: Enabled)
• High Precision Event Timer
  Povolí alebo zakáže High Precision Event Timer (HPET) v operačnom systéme. (Predvolené: Enabled)
• CEC 2019 Ready
  Umožňuje vám vybrať, či chcete systému povoliť úpravu spotreby energie, keď je vo vypnutom, nečinnom alebo pohotovostnom stave, aby vyhovoval normám CEC (California Energy Commission) 2019. (Predvolené: Disabled)

• IO Ports
  • Initial Display Output
    Určuje prvú iniciáciu monitora z nainštalovanej grafickej karty PCI Express alebo integrovanej grafiky.
    • IGD Video ^(Poznámka)
      Nastaví integrovanú grafiku ako prvý displej.
    • PCle 1 Slot
      Nastaví grafickú kartu v slote PCIEX16 ako prvý displej. (Predvolené)
  • Integrated Graphics ^(Poznámka)
    Povolí alebo zakáže funkciu integrovanej grafiky.
    • Auto
      Systém BIOS automaticky povolí alebo zakáže integrovanú grafiku v závislosti od nainštalovanej grafickej karty. (Predvolené)
    • Forces
      Povolí integrovanú grafiku.
    • Disabled
      Zakáže integrovanú grafiku.
  • UMA Mode ^(Poznámka)
    Určuje režim UMA.
    • Auto
      Umožňuje systému BIOS automaticky konfigurovať toto nastavenie. (Predvolené)
    • UMA Specified
      Nastaví veľkosť vyrovnávacej pamäte rámca UMA.
    • UMA Auto
      Nastaví rozlíšenie displeja.
    • UMA Game Optimized
      Upravuje veľkosť vyrovnávacej pamäte rámca na základe celkovej veľkosti systémovej pamäte.

Táto položka je konfigurovateľná len vtedy, keď je možnosť Integrated Graphics nastavená na Forces.

• UMA Frame Buffer Size ^(Poznámka)
  Veľkosť vyrovnávacej pamäte rámca je celkové množstvo systémovej pamäte vyhradenej výlučne pre integrovaný grafický radič. Napríklad MS-DOS použije pre zobrazenie iba túto pamäť. Dostupné možnosti: Auto (predvolené), 64M~2G.
  Táto položka je konfigurovateľná len vtedy, keď je možnosť UMA Mode nastavená na UMA Specified.
• Display Resolution ^(Poznámka)
  Umožňuje vám nastaviť rozlíšenie displeja. Dostupné možnosti: Auto (predvolené), 1920x1080 a menej, 2560x1600, 3840x2160. Táto položka je konfigurovateľná len vtedy, keď je možnosť UMA Mode nastavená na UMA Auto.
• HD Audio Controller
  Povolí alebo zakáže funkciu integrovanej zvukovej karty. (Predvolené: Enabled)
  Ak chcete nainštalovať zvukovú kartu tretej strany namiesto použitia integrovanej zvukovej karty, nastavte túto položku na Disabled.
• PCIEX16 Bifurcation
  Umožňuje vám určiť, ako sa má rozdeliť šírka pásma slotu PCIEX16. Dostupné možnosti: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 2x4/1x8 ^(Poznámka) PCIE 2x4/1x8, PCIE 4x4 ^(Poznámka) (Predvolené: Auto)
• Above 4G Decoding
  Povolí alebo zakáže dekódovanie 64-bitových zariadení nad 4 GB adresným priestorom (iba ak váš systém podporuje 64-bitové dekódovanie PCI). Nastavte na Enabled (Povolené), ak je nainštalovaných viacero pokročilých grafických kariet a ich ovládače sa nedajú spustiť pri vstupe do operačného systému (kvôli obmedzenému 4 GB priestoru pamäte). (Predvolené: Disabled)
• Onboard LAN Controller
  Povolí alebo zakáže funkciu integrovanej siete LAN. (Predvolené: Enabled)
  Ak chcete nainštalovať sieťovú kartu tretej strany namiesto použitia integrovanej siete LAN, nastavte túto položku na Disabled.

• Super IO Configuration
  • Serial Port 1
    Povolí alebo zakáže integrovaný sériový port. (Predvolené: Enabled)
• USB Configuration
  • Legacy USB Support
    Umožňuje používať klávesnicu/myš USB v systéme MS-DOS. (Predvolené: Enabled)
  • XHCI Hand-off
    Určuje, či sa má povoliť funkcia XHCI Hand-off pre operačný systém bez podpory XHCI Hand-off. (Predvolené: Enabled)
  • USB Mass Storage Driver Support
    Povolí alebo zakáže podporu pre úložné zariadenia USB. (Predvolené: Enabled)
  • Port 60/64 Emulation
    Povolí alebo zakáže emuláciu vstupno-výstupných portov 64h a 60h. Toto by malo byť povolené pre úplnú staršiu podporu pre klávesnice/myši USB v MS-DOS alebo v operačnom systéme, ktorý natívne nepodporuje zariadenia USB. (Predvolené: Disabled)
  • Mass Storage Devices
    Zobrazí zoznam pripojených úložných zariadení USB. Táto položka sa zobrazí iba vtedy, keď je nainštalované úložné zariadenie USB.
• NVMe Configuration
  Zobrazuje informácie o vašom disku M.2 NVME PCle SSD, ak je nainštalovaný.
• SATA Configuration
  • SATA Mode
    Povolí alebo zakáže RAID pre radiče SATA integrované v čipovej sade alebo konfiguruje radiče SATA do režimu AHCI.
    • RAID
      Povolí RAID pre radič SATA.
    • АНСI
      Konfiguruje radiče SATA do režimu AHCI. Advanced Host Controller Interface (AHCI) je špecifikácia rozhrania, ktorá umožňuje ovládaču úložiska povoliť pokročilé funkcie Serial ATA, ako je Native Command Queuing a hot plug. (Predvolené)
  • NVMe RAID mode
    Umožňuje vám určiť, či chcete použiť svoje disky M.2 NVMe PCle SSD na konfiguráciu RAID. (Predvolené: Disabled)
  • Chipset SATA Port Enable
    Povolí alebo zakáže integrované radiče SATA. (Predvolené: Enabled)
  • Chipset SATA Port 0/1/2/3
    Zobrazí informácie o pripojených zariadeniach SATA.
• Network Stack Configuration
  • Network Stack
    Zakáže alebo povolí spúšťanie zo siete na inštaláciu operačného systému vo formáte GPT, ako napríklad inštalácia operačného systému zo servera Windows Deployment Services. (Predvolené: Disabled)
  • IPv4 PXE Support
    Povolí alebo zakáže podporu IPv4 PXE. Táto položka je konfigurovateľná len vtedy, keď je Network Stack povolený.
  • IPv4 HTTP Support
    Povolí alebo zakáže podporu zavádzania HTTP pre IPv4. Táto položka je konfigurovateľná len vtedy, keď je Network Stack povolený.
  • IPv6 PXE Support
    Povolí alebo zakáže podporu IPv6 PXE. Táto položka je konfigurovateľná len vtedy, keď je Network Stack povolený.
  • IPv6 HTTP Support
    Povolí alebo zakáže podporu zavádzania HTTP pre IPv6. Táto položka je konfigurovateľná len vtedy, keď je Network Stack povolený.
  • PXE boot wait time
    Umožňuje vám konfigurovať, ako dlho čakať, kým budete môcť stlačiť <Esc> na zrušenie zavádzania PXE. Táto položka je konfigurovateľná len vtedy, keď je Network Stack povolený. (Predvolené: 0)
  • Media detect count
    Umožňuje vám nastaviť počet kontrol prítomnosti médií. Táto položka je konfigurovateľná len vtedy, keď je Network Stack povolený. (Predvolené: 1)
• Realtek PCle GBE Family Controller
  Toto podmenu poskytuje informácie o konfigurácii LAN a súvisiace možnosti konfigurácie.
• Miscellaneous
  • LEDs in System Power On State
    Umožňuje povoliť alebo zakázať osvetlenie LED základnej dosky, keď je systém zapnutý.
    • Off
      Zakáže vybratý režim osvetlenia, keď je systém zapnutý.
    • On
      Povolí vybratý režim osvetlenia, keď je systém zapnutý. (Predvolené)
  • LEDs in Sleep, Hibernation, and Soft Off States
    Umožňuje vám nastaviť režim osvetlenia LED diód základnej dosky v stave systému S3/S4/S5.
    Táto položka je konfigurovateľná, keď je LEDs in System Power On State nastavená na On.
    • Off
      Zakáže vybratý režim osvetlenia, keď systém prejde do stavu S3/S4/S5. (Predvolené)
    • On
      Povolí vybratý režim osvetlenia, keď systém prejde do stavu S3/S4/S5.
  • PCle Slot Configuration
    Umožňuje vám nastaviť prevádzkový režim slotov PCI Express na Gen 1, Gen 2 alebo Gen 3. Skutočný prevádzkový režim závisí od hardvérovej špecifikácie každého slotu. Auto umožňuje systému BIOS automaticky konfigurovať toto nastavenie. (Predvolené: Auto)
  • 3DMark01 Enhancement
    Umožňuje vám určiť, či chcete zvýšiť výkon niektorých starších benchmarkov. (Predvolené: Disabled)
  • IOMMU
    Povolí alebo zakáže podporu AMD IOMMU. (Predvolené: Auto)
  • AMD CPU fTPM
    Povolí alebo zakáže funkciu TPM 2.0 integrovanú v procesore AMD CPU. (Predvolené: Disabled)
• Trusted Computing
  Povolí alebo zakáže Trusted Platform Module (TPM).
• AMD CBS
  Toto podmenu poskytuje možnosti konfigurácie súvisiace s AMD CBS.
• PC Health
  • Reset Case Open Status
    • Disabled
      Zachová alebo vymaže záznam o predchádzajúcom stave narušenia šasi. (Predvolené)
    • Enabled
      Vymaže záznam o predchádzajúcom stave narušenia šasi a pole Case Open zobrazí pri ďalšom spustení systému "No".
  • Case Open
    Zobrazuje stav detekcie zariadenia na detekciu narušenia šasi pripojeného k hlavičke Cl základnej dosky. Ak sa kryt šasi systému odstráni, toto pole zobrazí "Yes", inak zobrazí "No". Ak chcete vymazať záznam o stave narušenia šasi, nastavte Reset Case Open Status na Enabled, uložte nastavenia do CMOS a potom reštartujte systém.
  • CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
    Zobrazuje aktuálne systémové napätia.
• Smart Fan 5
  • Monitor
    Umožňuje vybrať cieľ na monitorovanie a vykonať ďalšie úpravy. (Predvolené: CPU FAN)
  • Fan Speed Control
    Umožňuje vám určiť, či chcete povoliť funkciu riadenia rýchlosti ventilátora a upraviť rýchlosť ventilátora.
    • Normal
      Umožňuje ventilátoru bežať rôznymi rýchlosťami v závislosti od teploty. Rýchlosť ventilátora môžete upraviť pomocou nástroja System Information Viewer na základe systémových požiadaviek. (Predvolené)
    • Silent
      Umožňuje ventilátoru bežať nízkou rýchlosťou.
    • Manual
      Umožňuje vám ovládať rýchlosť ventilátora v krivkovom grafe.
    • Full Speed
      Umožňuje ventilátoru bežať plnou rýchlosťou.
  • Fan Control Use Temperature Input
    Umožňuje vám vybrať referenčnú teplotu pre riadenie rýchlosti ventilátora.
  • Temperature Interval
    Umožňuje vám vybrať teplotný interval pre zmenu rýchlosti ventilátora.
  • Fan Control mode
    • Auto
      Umožňuje systému BIOS automaticky rozpoznať typ nainštalovaného ventilátora a nastaví optimálny režim riadenia. (Predvolené)
    • Voltage
      Režim Voltage sa odporúča pre 3-pinový ventilátor.
    • PWM
      Režim PWM sa odporúča pre 4-pinový ventilátor.
  • Fan Stop
    Povolí alebo zakáže funkciu zastavenia ventilátora. Teplotný limit môžete nastaviť pomocou teplotnej krivky. Ventilátor prestane fungovať, keď je teplota nižšia ako limit. (Predvolené: Disabled)
  • Temperature
    Zobrazuje aktuálnu teplotu vybranej cieľovej oblasti.
  • Fan Speed
    Zobrazuje aktuálne rýchlosti ventilátora.
  • Temperature Warning Control
    Nastaví prahovú hodnotu varovania pre teplotu. Keď teplota prekročí prahovú hodnotu, systém BIOS vydá varovný zvuk. Dostupné možnosti: Disabled (predvolené), 60°C/140°F, 70°C/158°F, 80°C/176°F, 90°C/194°F.
  • Fan Fail Warning
    Umožňuje systému vydať varovný zvuk, ak ventilátor nie je pripojený alebo zlyhá. V takom prípade skontrolujte stav ventilátora alebo pripojenie ventilátora. (Predvolené: Disabled)

(Poznámka) Táto položka je prítomná iba vtedy, keď nainštalujete CPU, ktorý podporuje túto funkciu.
(Poznámka 1) Táto položka je prítomná iba vtedy, keď nainštalujete CPU, ktorý podporuje túto funkciu.
(Poznámka 2) Táto položka je prítomná iba vtedy, keď nainštalujete CPU a pamäťový modul, ktoré podporujú túto funkciu.

Informácie o systéme

Táto časť poskytuje informácie o modeli základnej dosky a verzii systému BIOS. Môžete tiež vybrať predvolený jazyk používaný systémom BIOS a manuálne nastaviť systémový čas.

• System Language
  Vyberie predvolený jazyk používaný systémom BIOS.
• System Date
  Nastaví systémový dátum. Formát dátumu je týždeň (len na čítanie), mesiac, deň a rok. Použite <Enter> na prepínanie medzi poľami Mesiac, Deň a Rok a pomocou klávesu <Page Up> alebo <Page Down> nastavte požadovanú hodnotu.
• System Time
  Nastaví systémový čas. Formát času je hodina, minúta a sekunda. Napríklad 13:00 je 13:00:00. Použite <Enter> na prepínanie medzi poľami Hodina, Minúta a Sekunda a pomocou klávesu <Page Up> alebo <Page Down> nastavte požadovanú hodnotu.
• Access Level
  Zobrazuje aktuálnu úroveň prístupu v závislosti od typu použitej ochrany heslom. (Ak nie je nastavené žiadne heslo, predvolene sa zobrazí možnosť Administrator.) Úroveň Administrator vám umožňuje vykonávať zmeny vo všetkých nastaveniach systému BIOS; úroveň User vám umožňuje vykonávať zmeny len v určitých nastaveniach systému BIOS, ale nie vo všetkých.

• Plug in Devices Info
  Zobrazuje informácie o zariadeniach SATA, PCI Express a M.2, ak sú nainštalované.
• Q-Flash
  Umožňuje prístup k nástroju Q-Flash na aktualizáciu systému BIOS alebo zálohovanie aktuálnej konfigurácie systému BIOS.

Boot

• Boot Option Priorities
  Určuje celkové poradie spúšťania z dostupných zariadení. Vymeniteľné úložné zariadenia, ktoré podporujú formát GPT, budú v zozname zavádzacích zariadení označené reťazcom „UEFI:“. Ak chcete zaviesť systém z operačného systému, ktorý podporuje rozdelenie GPT, vyberte zariadenie označené reťazcom „UEFI:”.
  Alebo ak chcete nainštalovať operačný systém, ktorý podporuje rozdelenie GPT, ako napríklad Windows 10 64-bit, vyberte optickú jednotku, ktorá obsahuje inštalačný disk Windows 10 64-bit a je označená reťazcom „UEFI:“.
• Bootup NumLock State
  Zapne alebo vypne funkciu Numlock na numerickej klávesnici po teste POST. (Predvolené: On (Zapnuté))
• Security Option
  Určuje, či sa heslo vyžaduje pri každom spustení systému, alebo len pri vstupe do nastavenia systému BIOS. Po nakonfigurovaní tejto položky nastavte heslo (heslá) v položke Administrator Password/User Password.
  • Setup
    Heslo sa vyžaduje len na vstup do programu nastavenia systému BIOS.
  • System
    Heslo sa vyžaduje na spustenie systému a na vstup do programu nastavenia systému BIOS. (Predvolené)
• Full Screen LOGO Show
  Umožňuje určiť, či sa má pri spustení systému zobraziť logo GIGABYTE. Disabled (Zakázané) preskočí logo GIGABYTE pri spustení systému. (Predvolené: Enabled (Povolené))
• Fast Boot
  Zapne alebo vypne funkciu Fast Boot na skrátenie procesu spúšťania operačného systému. Ultra Fast poskytuje najrýchlejšiu rýchlosť spúšťania. (Predvolené: Disabled (Zakázané))
• SATA Support
  • Last Boot SATA Devices Only
    Okrem predchádzajúceho zavádzacieho disku sú všetky zariadenia SATA zakázané pred dokončením procesu spúšťania operačného systému. (Predvolené)
  • All SATA Devices
    Všetky zariadenia SATA sú funkčné v operačnom systéme a počas testu POST.

Táto položka je konfigurovateľná len vtedy, keď je funkcia Fast Boot nastavená na hodnotu Enabled (Povolené) alebo Ultra Fast.

• NVMe Support
  Umožňuje zapnúť alebo vypnúť zariadenie (zariadenia) NVMe. (Predvolené: Enabled (Povolené))
  Táto položka je konfigurovateľná len vtedy, keď je funkcia Fast Boot nastavená na hodnotu Enabled (Povolené) alebo Ultra Fast.
• VGA Support
  Umožňuje vybrať, ktorý typ operačného systému sa má zaviesť.
  • Auto
    Povolená je len staršia verzia option ROM.
  • EFI Driver
    Povolí EFI option ROM. (Predvolené)

Táto položka je konfigurovateľná len vtedy, keď je funkcia Fast Boot nastavená na hodnotu Enabled (Povolené) alebo Ultra Fast.

• USB Support
  • Disabled
    Všetky zariadenia USB sú zakázané pred dokončením procesu spúšťania operačného systému.
  • Full Initial
    Všetky zariadenia USB sú funkčné v operačnom systéme a počas testu POST. (Predvolené)
  • Partial Initial
    Časť zariadení USB je zakázaná pred dokončením procesu spúšťania operačného systému.

Táto položka je konfigurovateľná len vtedy, keď je funkcia Fast Boot nastavená na hodnotu Enabled (Povolené). Táto funkcia je zakázaná, keď je funkcia Fast Boot nastavená na hodnotu Ultra Fast.

• PS2 Devices Support
  • Disabled
    Všetky zariadenia PS/2 sú zakázané pred dokončením procesu spúšťania operačného systému.
  • Enabled
    Všetky zariadenia PS/2 sú funkčné v operačnom systéme a počas testu POST. (Predvolené)

Táto položka je konfigurovateľná len vtedy, keď je funkcia Fast Boot nastavená na hodnotu Enabled (Povolené). Táto funkcia je zakázaná, keď je funkcia Fast Boot nastavená na hodnotu Ultra Fast.

• NetWork Stack Driver Support
  • Disabled
    Zakáže zavádzanie zo siete. (Predvolené)
  • Enabled
    Povolené zavádzanie zo siete.

Táto položka je konfigurovateľná len vtedy, keď je funkcia Fast Boot nastavená na hodnotu Enabled (Povolené) alebo Ultra Fast.

• CSM Support
  Zapne alebo vypne modul UEFI CSM (Compatibility Support Module) na podporu staršieho procesu zavádzania počítača.
  • Disabled
    Zakáže UEFI CSM a podporuje len proces zavádzania UEFI BIOS.
  • Enabled
    Povolí UEFI CSM. (Predvolené)
• LAN PXE Boot Option ROM
  Umožňuje vybrať, či sa má povoliť staršia verzia option ROM pre radič LAN. (Predvolené: Disabled (Zakázané))
  Táto položka je konfigurovateľná len vtedy, keď je funkcia CSM Support nastavená na hodnotu Enabled (Povolené).
• Storage Boot Option Control
  Umožňuje vybrať, či sa má povoliť UEFI alebo staršia verzia option ROM pre radič úložného zariadenia.
  • Disabled
    Zakáže option ROM.
  • UEFI Only
    Povolí len UEFI option ROM. (Predvolené)
  • Legacy Only
    Povolí len staršiu verziu option ROM.

Táto položka je konfigurovateľná len vtedy, keď je funkcia CSM Support nastavená na hodnotu Enabled (Povolené).

• Other PCI Device ROM Priority
  Umožňuje vybrať, či sa má povoliť UEFI alebo staršia verzia option ROM pre radič zariadenia PCI iného ako LAN, úložné zariadenie a grafické radiče.
  • Disabled
    Zakáže option ROM.
  • UEFI Only
    Povolí len UEFI option ROM. (Predvolené)
  • Legacy Only
    Povolí len staršiu verziu option ROM.

Táto položka je konfigurovateľná len vtedy, keď je funkcia CSM Support nastavená na hodnotu Enabled (Povolené).

• Administrator Password
  Umožňuje nakonfigurovať heslo správcu. Stlačte <Enter> na tejto položke, zadajte heslo a potom stlačte <Enter>. Budete požiadaní o potvrdenie hesla. Zadajte heslo znova a stlačte <Enter>. Heslo správcu (alebo heslo používateľa) musíte zadať pri spustení systému a pri vstupe do nastavenia systému BIOS. Na rozdiel od hesla používateľa vám heslo správcu umožňuje vykonávať zmeny vo všetkých nastaveniach systému BIOS.
• User Password
  Umožňuje nakonfigurovať heslo používateľa. Stlačte <Enter> na tejto položke, zadajte heslo a potom stlačte <Enter>. Budete požiadaní o potvrdenie hesla. Zadajte heslo znova a stlačte <Enter>. Heslo správcu (alebo heslo používateľa) musíte zadať pri spustení systému a pri vstupe do nastavenia systému BIOS. Používateľské heslo vám však umožňuje vykonávať zmeny len v určitých nastaveniach systému BIOS, ale nie vo všetkých. Ak chcete heslo zrušiť, stlačte <Enter> na položke hesla a keď budete požiadaní o heslo, najprv zadajte správne heslo. Keď budete vyzvaní na zadanie nového hesla, stlačte <Enter> bez zadania akéhokoľvek hesla. Pri výzve na potvrdenie znova stlačte <Enter>.
  POZNÁMKA: Pred nastavením hesla používateľa sa uistite, že ste najprv nastavili heslo správcu.

• Secure Boot
  Umožňuje zapnúť alebo vypnúť funkciu Secure Boot a nakonfigurovať súvisiace nastavenia. Táto položka je konfigurovateľná len vtedy, keď je funkcia CSM Support nastavená na hodnotu Disabled (Zakázané).
  • Preferred Operating Mode
    Umožňuje vybrať, či sa má po vstupe do nastavenia systému BIOS vstúpiť do jednoduchého režimu alebo rozšíreného režimu. Auto vstúpi do režimu systému BIOS, v ktorom bol naposledy. (Predvolené: Auto)

Save & Exit

• Save & Exit Setup
  Stlačte <Enter> na tejto položke a vyberte Yes (Áno). Týmto sa uložia zmeny do systému CMOS a ukončí sa program nastavenia systému BIOS. Vyberte No (Nie) alebo stlačte <Esc> na návrat do hlavného menu nastavenia systému BIOS.
• Exit Without Saving
  Stlačte <Enter> na tejto položke a vyberte Yes (Áno). Týmto sa ukončí nastavenie systému BIOS bez uloženia zmien vykonaných v nastavení systému BIOS do systému CMOS. Vyberte No (Nie) alebo stlačte <Esc> na návrat do hlavného menu nastavenia systému BIOS.
• Load Optimized Defaults
  Stlačte <Enter> na tejto položke a vyberte Yes (Áno) na načítanie optimálnych predvolených nastavení systému BIOS. Predvolené nastavenia systému BIOS pomáhajú systému fungovať v optimálnom stave. Vždy načítajte optimalizované predvolené nastavenia po aktualizácii systému BIOS alebo po vymazaní hodnôt CMOS.
• Boot Override
  Umožňuje vybrať zariadenie, z ktorého sa má okamžite spustiť systém. Stlačte <Enter> na zariadení, ktoré vyberiete, a vyberte Yes (Áno) na potvrdenie. Váš systém sa automaticky reštartuje a spustí sa z daného zariadenia.
• Save Profiles
  Táto funkcia umožňuje uložiť aktuálne nastavenia systému BIOS do profilu. Môžete vytvoriť až 8 profilov a uložiť ich ako Setup Profile 1~ Setup Profile 8. Stlačte <Enter> na dokončenie. Alebo môžete vybrať Select File in HDD/FDD/USB (Vybrať súbor v HDD/FDD/USB) na uloženie profilu do úložného zariadenia.
• Load Profiles
  Ak sa váš systém stane nestabilným a načítali ste predvolené nastavenia systému BIOS, môžete použiť túto funkciu na načítanie nastavení systému BIOS z profilu vytvoreného predtým, bez problémov s prekonfigurovaním nastavení systému BIOS. Najprv vyberte profil, ktorý chcete načítať, a potom stlačte <Enter> na dokončenie. Môžete vybrať Select File in HDD/FDD/USB (Vybrať súbor v HDD/FDD/USB) na zadanie profilu, ktorý bol predtým vytvorený z vášho úložného zariadenia, alebo na načítanie profilu automaticky vytvoreného systémom BIOS, napríklad na obnovenie nastavení systému BIOS na posledné nastavenia, ktoré fungovali správne (posledný známy funkčný záznam).

Konfigurácia sady RAID

Úrovne RAID

	RAID 0	RAID 1	RAID 10
Minimálny počet pevných diskov	≥2	2	4
Kapacita poľa	Počet pevných diskov * Veľkosť najmenšieho disku	Veľkosť najmenšieho disku	(Počet pevných diskov/2) * Veľkosť najmenšieho disku
Tolerancia porúch	Nie	Áno	Áno

Pred začatím si pripravte nasledujúce položky:

• Aspoň dva pevné disky SATA alebo SSD. ^(Poznámka) (Na zabezpečenie optimálneho výkonu sa odporúča použiť dva pevné disky s identickým modelom a kapacitou).
• Inštalačný disk systému Windows.
• USB kľúč.

Konfigurácia integrovanej radiča SATA

1. Inštalácia pevných diskov SATA do počítača
   Nainštalujte pevné disky/SSD do konektorov SATA/M.2 na základnej doske. Potom pripojte napájacie konektory zo zdroja napájania k pevným diskom.
2. Konfigurácia režimu radiča SATA v systéme BIOS Setup
   Uistite sa, že ste správne nakonfigurovali režim radiča SATA v systéme BIOS Setup.
   Kroky:
   Zapnite počítač a stlačte <Delete> pre vstup do systému BIOS Setup počas POST (Power-On Self-Test). V časti Settings\IO Ports nastavte SATA Configuration\SATA Mode na RAID. Potom uložte nastavenia a reštartujte počítač. (Ak chcete použiť NVMe PCle SSD na konfiguráciu RAID, uistite sa, že ste nastavili NVMe RAID mode na Enabled.)
   Ponuky systému BIOS Setup popísané v tejto časti sa môžu líšiť od presných nastavení pre vašu základnú dosku. Skutočné možnosti ponuky systému BIOS Setup, ktoré uvidíte, budú závisieť od základnej dosky, ktorú máte, a od verzie systému BIOS.
3. Konfigurácia UEFI RAID
   Kroky:
   1. V systéme BIOS Setup prejdite na Boot a nastavte CSM Support na Disabled. Uložte zmeny a ukončite systém BIOS Setup.
   2. Po reštarte systému opäť vstúpte do systému BIOS Setup. Potom vstúpte do podponuky Settings\IO Ports\RAIDXpert2 Configuration Utility.
   3. Na obrazovke RAIDXpert2 Configuration Utility stlačte <Enter> na Array Management pre vstup na obrazovku Create Array. Potom vyberte úroveň RAID. Podporované úrovne RAID zahŕňajú RAID 0, RAID 1 a RAID 10 (dostupné možnosti závisia od počtu nainštalovaných pevných diskov). Potom stlačte <Enter> na Select Physical Disks pre vstup na obrazovku Select Physical Disks.
   4. Na obrazovke Select Physical Disks vyberte pevné disky, ktoré sa majú zahrnúť do poľa RAID, a nastavte ich na Enabled. Potom použite kláves so šípkou nadol na presun na Apply Changes a stlačte <Enter>. Potom sa vráťte na predchádzajúcu obrazovku a nastavte Select CacheTagSize, Read Cache Policy a Write Cache Policy.
   5. Presuňte sa na Create Array a stlačením <Enter> začnite.
   6. Po dokončení sa vrátite na obrazovku Array Management. V časti Manage Array Properties môžete vidieť nový zväzok RAID a informácie o úrovni RAID, názve poľa, kapacite poľa atď.

(Poznámka) SSD M.2 PCle nie je možné použiť na vytvorenie sady RAID s pevným diskom SATA.

Inštalácia ovládača RAID a operačného systému

So správnymi nastaveniami systému BIOS ste pripravení na inštaláciu operačného systému.

Inštalácia operačného systému
Keďže niektoré operačné systémy už obsahujú ovládač RAID, nemusíte počas procesu inštalácie systému Windows inštalovať samostatný ovládač RAID. Po inštalácii operačného systému odporúčame nainštalovať všetky potrebné ovládače z GIGABYTE APP Center, aby sa zabezpečil výkon a kompatibilita systému. Ak inštalovaný operačný systém vyžaduje, aby ste počas procesu inštalácie operačného systému poskytli ďalší ovládač RAID, postupujte podľa nasledujúcich krokov:

1. Prejdite na webovú stránku spoločnosti GIGABYTE, vyhľadajte webovú stránku modelu základnej dosky, stiahnite súbor AMD RAID Preinstall Driver na stránke Support\Download\SATA RAID/AHCI, rozbaľte súbor a skopírujte súbory na USB kľúč.
2. Spustite systém z inštalačného disku systému Windows a vykonajte štandardné kroky inštalácie operačného systému. Keď sa zobrazí obrazovka so žiadosťou o načítanie ovládača, vyberte možnosť Browse (Prehľadávať).
3. Vložte USB kľúč a potom prejdite na umiestnenie ovládača. Najprv vyberte AMD-RAID Bottom Device a kliknutím na Next (Ďalej) načítajte ovládač. Potom vyberte AMD-RAID Controller a kliknutím na Next (Ďalej) načítajte ovládač. Nakoniec pokračujte v inštalácii operačného systému.

Podrobnosti o konfigurácii poľa RAID nájdete na webovej stránke spoločnosti GIGABYTE.

Inštalácia ovládačov

Po inštalácii operačného systému sa v pravom dolnom rohu pracovnej plochy zobrazí dialógové okno s otázkou, či chcete stiahnuť a nainštalovať ovládače a aplikácie GIGABYTE prostredníctvom APP Center. Kliknutím na Install (Inštalovať) pokračujte v inštalácii. (V systéme BIOS Setup sa uistite, že Advanced\APP Center Download & Install Configuration\APP Center Download & Install je nastavené na Enabled.)

Keď sa zobrazí dialógové okno Licenčná zmluva s koncovým používateľom, stlačením <Accept> nainštalujte APP Center. Na obrazovke APP Center vyberte ovládače a aplikácie, ktoré chcete nainštalovať, a kliknite na Install (Inštalovať).

Pred inštaláciou sa uistite, že je systém pripojený k internetu.
Viac informácií o riešení problémov nájdete na webovej stránke spoločnosti GIGABYTE.

Kontaktujte nás

GIGA-BYTE TECHNOLOGY CO., LTD.
Adresa: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tech, and Non-Tech. Support (Sales/Marketing): https://esupport.gigabyte.com
WEB address (English): https://www.gigabyte.com
WEB address (Chinese): https://www.gigabyte.com/tw

GIGABYTE eSupport
Ak chcete odoslať technickú alebo netechnickú (predaj/marketing) otázku, prejdite na: https://esupport.gigabyte.com

Viac podrobností o produkte nájdete na webovej stránke spoločnosti GIGABYTE.

Referencie

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Stiahnuť návod

Tu si môžete stiahnuť úplnú verziu návodu vo formáte pdf, môže obsahovať ďalšie bezpečnostné pokyny, informácie o záruke, pravidlá FCC atď.

Stiahnuť GIGABYTE A520M S2H Manuál

Dostupné jazyky
