GIGABYTE A520M S2H Instrukcja obsługi

Zawartość

Identyfikacja wersji płyty głównej

Numer wersji na twojej płycie głównej wygląda tak: "REV:X X." Na przykład, "REV: 1.0" oznacza, że wersja płyty głównej to 1 0. Sprawdź wersję swojej płyty głównej przed aktualizacją BIOS-u, sterowników lub podczas szukania informacji technicznych.
Przykład:
Identyfikacja wersji płyty głównej - Przykład

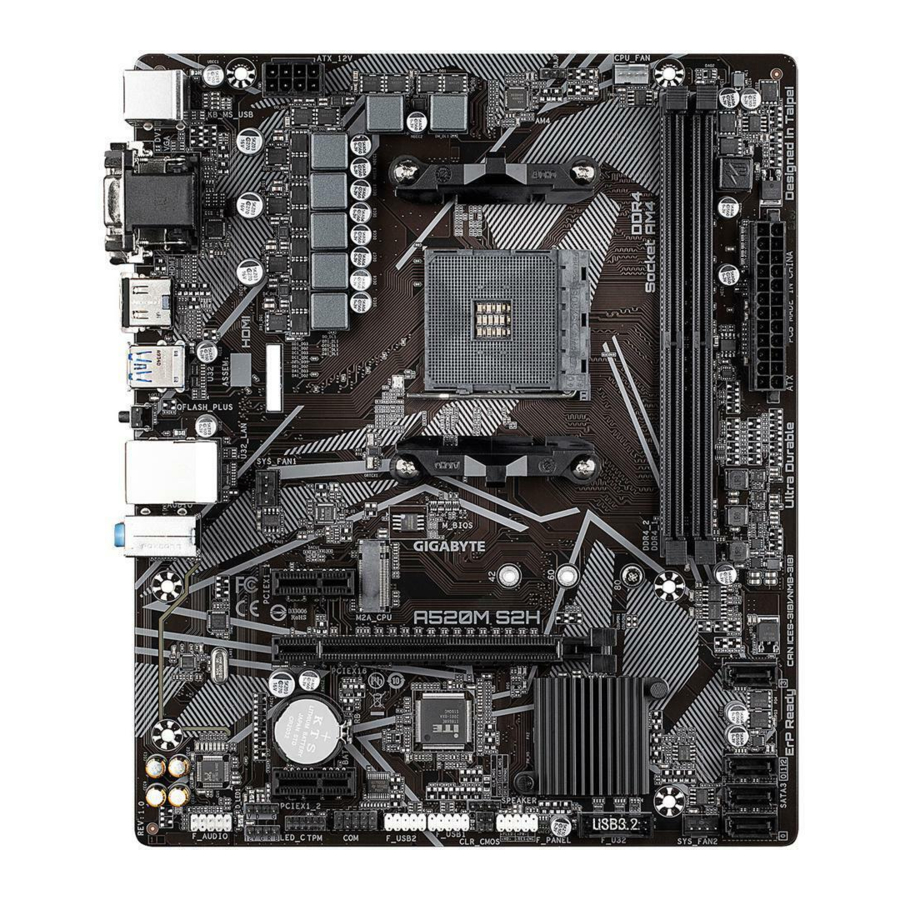

Układ płyty głównej A520M S2H

Układ płyty głównej

Instalacja sprzętu

Środki ostrożności podczas instalacji

Płyta główna zawiera liczne delikatne obwody i komponenty elektroniczne, które mogą ulec uszkodzeniu w wyniku wyładowań elektrostatycznych (ESD). Przed instalacją należy uważnie przeczytać instrukcję obsługi i postępować zgodnie z poniższymi procedurami:

  • Przed instalacją upewnij się, że obudowa jest odpowiednia dla płyty głównej.
  • Przed instalacją nie należy usuwać ani uszkadzać naklejki z numerem seryjnym (S/N) płyty głównej ani naklejki gwarancyjnej dostarczonej przez sprzedawcę. Naklejki te są wymagane do walidacji gwarancji.
  • Zawsze odłączaj zasilanie prądem zmiennym, odłączając przewód zasilający od gniazdka elektrycznego przed zainstalowaniem lub usunięciem płyty głównej lub innych elementów sprzętowych.
  • Podczas podłączania elementów sprzętowych do wewnętrznych złączy na płycie głównej upewnij się, że są one podłączone ciasno i bezpiecznie.
  • Podczas obsługi płyty głównej unikaj dotykania jakichkolwiek metalowych przewodów lub złączy.
  • Najlepiej jest nosić pasek antystatyczny (ESD) podczas obsługi elementów elektronicznych, takich jak płyta główna, CPU lub pamięć. Jeśli nie masz paska antystatycznego, utrzymuj dłonie suche i najpierw dotknij metalowego przedmiotu, aby wyeliminować elektryczność statyczną.
  • Przed zainstalowaniem płyty głównej umieść ją na podkładce antystatycznej lub wewnątrz pojemnika ekranującego przed wyładowaniami elektrostatycznymi.
  • Przed podłączeniem lub odłączeniem kabla zasilającego od płyty głównej upewnij się, że zasilacz jest wyłączony.
  • Przed włączeniem zasilania upewnij się, że napięcie zasilania zostało ustawione zgodnie z lokalną normą napięcia.
  • Przed użyciem produktu sprawdź, czy wszystkie kable i złącza zasilania elementów sprzętowych są podłączone.
  • Aby zapobiec uszkodzeniu płyty głównej, nie dopuszczaj do kontaktu śrub z obwodem płyty głównej lub jej elementami.
  • Upewnij się, że na płycie głównej lub w obudowie komputera nie znajdują się żadne resztki śrub lub elementów metalowych.
  • Nie umieszczaj systemu komputerowego na nierównej powierzchni.
  • Nie umieszczaj systemu komputerowego w środowisku o wysokiej temperaturze lub wilgotności.
  • Włączenie zasilania komputera podczas procesu instalacji może prowadzić do uszkodzenia elementów systemu, a także do obrażeń fizycznych użytkownika.
  • Jeśli nie masz pewności co do jakichkolwiek kroków instalacji lub masz problem związany z użytkowaniem produktu, skonsultuj się z certyfikowanym technikiem komputerowym.
  • W przypadku korzystania z adaptera, przedłużacza lub listwy zasilającej należy zapoznać się z instrukcjami instalacji i/lub uziemienia.

Specyfikacje produktu

CPU
  • Gniazdo AMD Socket AM4, obsługa:
    Procesory AMD Ryzen™ z serii 5000 G/
    Procesory AMD Ryzen™ z serii 5000/
    Procesory AMD Ryzen™ z serii 4000 G/
    Procesory AMD Ryzen™ z serii 3000
    (Przejdź na stronę internetową GIGABYTE, aby uzyskać najnowszą listę obsługiwanych procesorów CPU)
Chipset
  • AMD A520
Memory
  • 2 x gniazda DDR4 DIMM obsługujące do 64 GB (pojedyncza pojemność DIMM 32 GB) pamięci systemowej
  • Obsługa modułów pamięci DDR4 3200/2933/2667/2400/2133 MT/s
  • Dwukanałowa architektura pamięci
  • Obsługa modułów pamięci ECC Un-buffered DIMM 1Rx8/2Rx8
  • Obsługa modułów pamięci non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
  • Obsługa modułów pamięci Extreme Memory Profile (XMP)
    (Przejdź na stronę internetową GIGABYTE, aby uzyskać najnowszą listę obsługiwanych prędkości i modułów pamięci).
Onboard Graphics
  • Zintegrowany procesor graficzny:
    • 1 x port D-Sub, obsługujący maksymalną rozdzielczość 1920x1200 przy 60 Hz
    • 1 x port DVI-D, obsługujący maksymalną rozdzielczość 1920x1200 przy 60 Hz
      • Port DVI-D nie obsługuje połączenia D-Sub za pomocą adaptera.
    • 1 x port HDMI, obsługujący maksymalną rozdzielczość 4096x2160 przy 60 Hz
      • Obsługa wersji HDMI 2.1, HDCP 2.3 i HDR.
  • Obsługa do 3 wyświetlaczy jednocześnie
  • Maksymalna współdzielona pamięć 16 GB
Audio
  • Kodek audio Realtek®
  • High Definition Audio
  • Kanały 214/5.1/7.1
    • Możesz zmienić funkcjonalność gniazda audio za pomocą oprogramowania audio. Aby skonfigurować dźwięk 7.1-kanałowy, uzyskaj dostęp do oprogramowania audio, aby zmienić ustawienia dźwięku.
LAN
  • Układ Realtek® GbE LAN (1 Gbps/100 Mbps)
Expansion Slots
  • CPU:
    • 1 x gniazdo PCI Express x 16, obsługujące PCIe 3.0 i działające z prędkością x 16
  • Chipset:
    • 2 x gniazda PCI Express x 1, obsługujące PCIe 3.0
Storage Interface
  • CPU:
    • 1 x złącze M.2 (Socket 3, M key, typ 2242/2260/2280 SATA i PCIe 3.0 x4/x2 SSD)
  • Chipset:
    • 4 x złącza SATA 6Gb/s
    • Obsługa RAID 0, RAID 1 i RAID 10
USB
  • CPU:
    • 4 x porty USB 3.2 Gen 1 na tylnym panelu
  • Chipset:
    • 2 x porty USB 3.2 Gen 1 dostępne przez wewnętrzny nagłówek USB
    • 6 x porty USB 2.0/1.1 (2 porty na tylnym panelu, 4 porty dostępne przez wewnętrzne nagłówki USB)
Internal Connectors
  • 1 x 24-pinowe złącze zasilania ATX
  • 1 x 8-pinowe złącze zasilania ATX 12V
  • 1 x nagłówek wentylatora CPU
  • 2 x nagłówki wentylatorów systemowych
  • 1 x adresowalny nagłówek paska LED
  • 1 x nagłówek paska LED RGB
  • 1 x złącze M.2 Socket 3
  • 4 x złącza SATA 6Gb/s
  • 1 x nagłówek panelu przedniego
  • 1 x nagłówek audio panelu przedniego
  • 1 x nagłówek USB 3.2 Gen 1
  • 2 x nagłówki USB 2.0/1.1
  • 1 x nagłówek Trusted Platform Module (TPM) (2x6 pin, tylko dla modułu GC-TPM2.0_S)
  • 1 x nagłówek portu szeregowego
  • 1 x nagłówek głośnika
  • 1 x nagłówek naruszenia obudowy
  • 1 x zworka Clear CMOS
Back Panel Connectors
  • 1 x port klawiatury/myszy PS/2
  • 1 x port D-Sub
  • 1 x port DVI-D
  • 1 x port HDMI
  • 4 x porty USB 3.2 Gen 1
  • Porty USB 2.0/1.1
  • 1 x port RJ-45
  • 1 x przycisk Q-Flash Plus
  • 3 x gniazda audio
I/O Controller
  • Układ kontrolera I/O iTE®
Hardware Monitor
  • Wykrywanie napięcia
  • Wykrywanie temperatury
  • Wykrywanie prędkości wentylatora
  • Ostrzeżenie o przegrzaniu
  • Ostrzeżenie o awarii wentylatora
  • Kontrola prędkości wentylatora
    • To, czy funkcja kontroli prędkości wentylatora jest obsługiwana, zależy od zainstalowanego wentylatora.
BIOS
  • 1 x 128 Mbit flash
  • Korzystanie z licencjonowanego AMI UEFI BIOS
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACP' 5.0
Unique Features
  • Obsługa APP Center
    * Dostępne aplikacje w APP Center mogą się różnić w zależności od modelu płyty głównej. Obsługiwane funkcje każdej aplikacji mogą się również różnić w zależności od specyfikacji płyty głównej.
    • @BIOS
    • EasyTune
    • RGB Fusion
    • Smart Backup
    • System Information Viewer
  • Obsługa Q-Flash Plus
  • Obsługa Q-Flash
Bundled Software
  • Norton® Internet Security (wersja OEM)
  • Oprogramowanie do zarządzania przepustowością LAN
Operating System
  • Obsługa 64-bitowego systemu Windows 11
  • Obsługa 64-bitowego systemu Windows 10
Form Factor
  • Współczynnik kształtu Micro ATX; 24,4 cm x 20,5 cm

* GIGABYTE zastrzega sobie prawo do wprowadzania zmian w specyfikacjach produktu i informacjach związanych z produktem bez wcześniejszego powiadomienia.
Odwiedź stronę internetową GIGABYTE, aby uzyskać listy obsługiwanych procesorów CPU, modułów pamięci, dysków SSD i urządzeń M.2.

ostrzeżenie

Odwiedź stronę SERVICE/SUPPORT/Utility na stronie internetowej GIGABYTE, aby pobrać najnowszą wersję aplikacji.

pobierz aplikacje

Instalacja CPU

ostrożność Przeczytaj poniższe wskazówki przed rozpoczęciem instalacji CPU:

  • Upewnij się, że płyta główna obsługuje CPU.
    (Przejdź na stronę internetową GIGABYTE, aby uzyskać najnowszą listę obsługiwanych procesorów CPU).
  • Zawsze wyłączaj komputer i odłączaj przewód zasilający od gniazdka elektrycznego przed zainstalowaniem CPU, aby zapobiec uszkodzeniu sprzętu.
  • Zlokalizuj pin pierwszy CPU. CPU nie można włożyć, jeśli jest nieprawidłowo zorientowany.
  • Nałóż równą i cienką warstwę smaru termoprzewodzącego na powierzchnię CPU.
  • Nie włączaj komputera, jeśli cooler CPU nie jest zainstalowany, w przeciwnym razie może dojść do przegrzania i uszkodzenia CPU.
  • Ustaw częstotliwość hosta CPU zgodnie ze specyfikacjami CPU. Nie zaleca się ustawiania częstotliwości magistrali systemowej powyżej specyfikacji sprzętowych, ponieważ nie spełnia ona standardowych wymagań dla urządzeń peryferyjnych. Jeśli chcesz ustawić częstotliwość powyżej standardowych specyfikacji, zrób to zgodnie ze specyfikacjami sprzętowymi, w tym CPU, kartą graficzną, pamięcią, dyskiem twardym itp.

Instalacja CPU
Całkowicie podnieś dźwignię blokującą gniazdo CPU. Zlokalizuj pin pierwszy (oznaczony małym trójkątem) gniazda CPU i CPU. Po umieszczeniu CPU w gnieździe połóż jeden palec na środku CPU, opuszczając dźwignię blokującą i zatrzaskując ją w pozycji całkowicie zablokowanej.
Instalacja CPU
ostrzeżenie Nie wkładaj na siłę CPU do gniazda CPU przed podniesieniem dźwigni blokującej gniazdo CPU, ponieważ może dojść do uszkodzenia CPU i gniazda CPU.

Instalacja pamięci

ostrożność Przeczytaj poniższe wskazówki przed rozpoczęciem instalacji pamięci:

  • Upewnij się, że płyta główna obsługuje pamięć. Zaleca się stosowanie pamięci o tej samej pojemności, marce, prędkości i układach.
    (Przejdź na stronę internetową GIGABYTE, aby uzyskać najnowszą listę obsługiwanych prędkości i modułów pamięci).
  • Zawsze wyłączaj komputer i odłączaj przewód zasilający od gniazdka elektrycznego przed zainstalowaniem pamięci, aby zapobiec uszkodzeniu sprzętu.
  • Moduły pamięci mają niezawodną konstrukcję. Moduł pamięci można zainstalować tylko w jednym kierunku. Jeśli nie możesz włożyć pamięci, zmień kierunek.

Konfiguracja pamięci dwukanałowej
Ta płyta główna jest wyposażona w dwa gniazda pamięci i obsługuje technologię dwukanałową. Po zainstalowaniu pamięci BIOS automatycznie wykryje specyfikacje i pojemność pamięci. Włączenie trybu pamięci dwukanałowej podwoi oryginalną przepustowość pamięci.
Dwa gniazda pamięci są podzielone na dwa kanały, a każdy kanał ma jedno gniazdo pamięci, jak poniżej:

  • Kanał A: DDR4 A1
  • Kanał B: DDR4_B1

Ze względu na ograniczenia CPU, przeczytaj poniższe wskazówki przed zainstalowaniem pamięci w trybie dwukanałowym.

  1. Trybu dwukanałowego nie można włączyć, jeśli zainstalowany jest tylko jeden moduł pamięci.
  2. Podczas włączania trybu dwukanałowego z dwoma modułami pamięci zaleca się stosowanie pamięci o tej samej pojemności, marce, prędkości i układach.

Odwiedź stronę internetową GIGABYTE, aby uzyskać szczegółowe informacje na temat instalacji sprzętu.

Instalacja karty rozszerzeń

Ostrzeżenie Przed rozpoczęciem instalacji karty rozszerzeń przeczytaj poniższe wskazówki:

  • Upewnij się, że płyta główna obsługuje kartę rozszerzeń. Przeczytaj uważnie instrukcję dołączoną do karty rozszerzeń.
  • Zawsze wyłącz komputer i odłącz kabel zasilający od gniazdka elektrycznego przed zainstalowaniem karty rozszerzeń, aby zapobiec uszkodzeniu sprzętu.

Złącza panelu tylnego

Przegląd złączy panelu tylnego

  1. Port USB 2.0/1.1
    Port USB obsługuje specyfikację USB 2.0/1.1. Użyj tego portu dla urządzeń USB.
  2. Port klawiatury/myszy PS/2
    Użyj tego portu, aby podłączyć mysz lub klawiaturę PS/2.
  3. Port D-Sub (Uwaga 1)
    Port D-Sub obsługuje 15-pinowe złącze D-Sub i obsługuje maksymalną rozdzielczość 1920x1200@60 Hz (rzeczywiste obsługiwane rozdzielczości zależą od używanego monitora). Podłącz monitor obsługujący połączenie D-Sub do tego portu.
  4. Port DVI-D (Uwaga 1)(Uwaga 2)
    Port DVI-D jest zgodny ze specyfikacją DVI-D i obsługuje maksymalną rozdzielczość 1920x1200@60 Hz (rzeczywiste obsługiwane rozdzielczości zależą od używanego monitora). Podłącz monitor obsługujący połączenie DVI-D do tego portu.
  5. Port HDMI (Uwaga 1)

    Port HDMI jest zgodny z HDCP 2.3 i obsługuje formaty Dolby True HD i DTS HD Master Audio. Obsługuje również do 192 KHz/24bit 7.1-kanałowe wyjście audio LPCM. Możesz użyć tego portu do podłączenia monitora obsługującego HDMI. Maksymalna obsługiwana rozdzielczość to 4096x2160@60 Hz, ale rzeczywiste obsługiwane rozdzielczości zależą od używanego monitora.
    informacja
    • Aby skonfigurować konfigurację z trzema wyświetlaczami, musisz najpierw zainstalować sterowniki płyty głównej w systemie operacyjnym.
    • Po zainstalowaniu urządzenia HDMI upewnij się, że domyślne urządzenie odtwarzania dźwięku jest ustawione na HDMI.
      (Nazwa elementu może się różnić w zależności od systemu operacyjnego.)

Konfiguracje z trzema wyświetlaczami dla wbudowanej karty graficznej:
Konfiguracje z trzema wyświetlaczami są obsługiwane po zainstalowaniu sterowników płyty głównej w systemie operacyjnym. Podczas konfiguracji BIOS lub procesu POST dostępny jest tylko jeden wyświetlacz.
ostrzeżenie

  • Podczas odłączania kabla podłączonego do złącza panelu tylnego, najpierw odłącz kabel od urządzenia, a następnie od płyty głównej.
  • Podczas odłączania kabla wyciągnij go prosto ze złącza. Nie kołysz nim na boki, aby zapobiec zwarciu elektrycznemu wewnątrz złącza kabla.
  1. Port USB 3.2 Gen 1
    Port USB 3.2 Gen 1 obsługuje specyfikację USB 3.2 Gen 1 i jest kompatybilny ze specyfikacją USB 2.0. Użyj tego portu dla urządzeń USB.
  2. Port USB 3.2 Gen 1 (port Q-Flash Plus)
    Port USB obsługuje specyfikację USB 3.2 Gen 1. Użyj tego portu dla urządzeń USB. Przed użyciem Q-Flash Plus (Uwaga 3) upewnij się, że najpierw włożysz pamięć flash USB do tego portu.
  3. Przycisk Q-Flash Plus (Uwaga 3)
    Q-Flash Plus umożliwia aktualizację BIOS-u, gdy system jest wyłączony (stan wyłączenia S5). Zapisz najnowszy BIOS na pamięci USB i podłącz ją do portu Q-Flash Plus, a następnie możesz teraz automatycznie flashować BIOS, po prostu naciskając przycisk Q-Flash Plus. Dioda QFLED będzie migać, gdy rozpocznie się dopasowywanie i flashowanie BIOS-u, a przestanie migać, gdy główne flashowanie BIOS-u zostanie zakończone.
  4. Port LAN RJ-45
    Port Gigabit Ethernet LAN zapewnia połączenie z Internetem z prędkością do 1 Gb/s. Poniżej opisano stany diod LED portu LAN.

    Dioda LED prędkości:
    Stan Opis
    Pomarańczowy Prędkość transmisji danych 1 Gb/s
    Zielony Prędkość transmisji danych 100 Mb/s
    Wyłączony Prędkość transmisji danych 10 Mb/s

    Dioda LED aktywności:

    Stan Opis
    Miga Trwa transmisja lub odbiór danych
    Wyłączony Nie występuje transmisja ani odbiór danych
  5. Wejście liniowe/Wyjście głośnika tylnego (niebieski)
    Gniazdo wejścia liniowego. Użyj tego gniazda audio dla urządzeń wejściowych, takich jak napęd optyczny, walkman itp.
  6. Wyjście liniowe/Wyjście głośnika przedniego (zielony)
    Gniazdo wyjścia liniowego.
  7. Wejście mikrofonowe/Wyjście głośnika centralnego/subwoofera (różowy)
    Gniazdo wejścia mikrofonowego.
    Konfiguracje gniazd audio:
    Gniazdo Słuchawki/2-kanałowe 4-kanałowe 5 1-kanałowe 7 1-kanałowe
    1. Wejście liniowe/Wyjście głośnika tylnego
    		 ✓ ✓ ✓
    1. Wyjście liniowe/Wyjście głośnika przedniego
    		 ✓ ✓ ✓ ✓
    1. Wejście mikrofonowe/Wyjście głośnika centralnego/subwoofera
    		 ✓ ✓
    Wyjście liniowe panelu przedniego/Wyjście głośnika bocznego ✓

    informacja Możesz zmienić funkcjonalność gniazda audio za pomocą oprogramowania audio. Aby skonfigurować dźwięk 7.1-kanałowy, uzyskaj dostęp do oprogramowania audio, aby zmienić ustawienia audio.
    Odwiedź witrynę internetową GIGABYTE, aby uzyskać szczegółowe informacje na temat konfigurowania oprogramowania audio.

(Uwaga 1) Tylko dla procesorów AMD Ryzen" serii 5000 G/serii 4000 G.
(Uwaga 2) Port DVI-D nie obsługuje połączenia D-Sub za pomocą adaptera.
(Uwaga 3) Aby włączyć funkcję Q-Flash Plus, odwiedź stronę internetową "Unikalne funkcje" firmy GIGABYTE.

Złącza wewnętrzne

Przegląd złączy wewnętrznych

  1. ATX_12V
  2. ATX
  3. CPU_FAN
  4. SYS_FANI/2
  5. D_LED1
  6. LED_C
  7. SATA3 0/1/2/3
  8. M2A_CPU
  9. F_PANEL
  10. F_AUDIO
  11. F_U32
  12. F_USB1/F_USB2
  13. TPM
  14. COM
  15. SPEAKER
  16. CI
  17. CLR_CMOS
  18. BAT

ostrzeżenie Przeczytaj poniższe wskazówki przed podłączeniem urządzeń zewnętrznych:

  • Najpierw upewnij się, że Twoje urządzenia są zgodne ze złączami, do których chcesz je podłączyć.
  • Przed zainstalowaniem urządzeń wyłącz je oraz komputer. Odłącz przewód zasilający od gniazdka, aby zapobiec uszkodzeniu urządzeń.
  • Po zainstalowaniu urządzenia i przed włączeniem komputera upewnij się, że kabel urządzenia został bezpiecznie podłączony do złącza na płycie głównej.

1/2) ATX_12V/ATX (Złącze zasilania 2x4 12V i złącze zasilania głównego 2x12)
Dzięki użyciu złącza zasilania, zasilacz może dostarczyć wystarczająco stabilne zasilanie do wszystkich komponentów na płycie głównej. Przed podłączeniem złącza zasilania upewnij się, że zasilacz jest wyłączony, a wszystkie urządzenia są prawidłowo zainstalowane. Złącze zasilania posiada konstrukcję zabezpieczającą przed błędami. Podłącz kabel zasilający do złącza zasilania w prawidłowej orientacji.
Złącze zasilania 12V zasila głównie procesor. Jeśli złącze zasilania 12V nie jest podłączone, komputer nie uruchomi się.
informacja Aby spełnić wymagania dotyczące rozbudowy, zaleca się stosowanie zasilacza, który wytrzyma wysoki pobór mocy (500W lub więcej). Użycie zasilacza, który nie zapewnia wymaganej mocy, może prowadzić do niestabilnego lub nieuruchamialnego systemu.

Nr pinu Definicja
1 GND (tylko dla 2x4-pin 12V)
2 GND (tylko dla 2x4-pin 12V)
3 GND
4 GND
5 +12V (tylko dla 2x4-pin 12V)
6 +12V (tylko dla 2x4-pin 12V)
7 + 12V
8 +12V

Nr pinu Definicja
1 3.3V
2 3.3V
3 GND
4 +5V
5 GND
6 +5V
7 GND
8 Power Good
9 5VSB (stand by +5V)
10 +12V
11 +12V (tylko dla 2x12-pin ATX)
12 3.3V (tylko dla 2x12-pin ATX)
13 3.3V
14 -12V
15 GND
16 ps_0N (soft on/0ff)
17 GND
18 GND
19 GND
20 NC
21 +5V
22 +5V
23 +5V (tylko dla 2x12-pin ATX)
24 GND(Only

3/4) CPU_FAN/SYS_FAN1/2 (Nagłówki wentylatorów)
Wszystkie nagłówki wentylatorów na tej płycie głównej są 4-pinowe. Większość nagłówków wentylatorów posiada konstrukcję zabezpieczającą przed błędami. Podczas podłączania kabla wentylatora, należy go podłączyć w prawidłowej orientacji (czarny przewód złącza jest przewodem uziemiającym). Funkcja kontroli prędkości wymaga użycia wentylatora z konstrukcją kontroli prędkości wentylatora. Dla optymalnego rozpraszania ciepła, zaleca się zainstalowanie wentylatora systemowego wewnątrz obudowy.

Nr pinu Definicja
1 GND
2 Kontrola prędkości napięcia
3 Sense
4 Kontrola prędkości PWM

ostrzeżenie

  • Upewnij się, że kable wentylatorów są podłączone do nagłówków wentylatorów, aby zapobiec przegrzaniu procesora i systemu. Przegrzanie może spowodować uszkodzenie procesora lub zawieszenie się systemu.
  • Te nagłówki wentylatorów nie są blokami zworek konfiguracyjnych. Nie umieszczaj zworki na nagłówkach.
  1. D_LED1 (nagłówek adresowalnej taśmy LED)
    Nagłówek może być używany do podłączenia standardowej adresowalnej taśmy LED 5050, o maksymalnej mocy znamionowej 5A (5V) i maksymalnej liczbie 1000 diod LED.
    Nr pinu Definicja
    1 V (5V)
    2 Dane
    3 Brak pinu
    4 GND

    Podłącz adresowalną taśmę LED do nagłówka. Pin zasilania (oznaczony trójkątem na wtyczce) taśmy LED musi być podłączony do pinu 1 nagłówka adresowalnej taśmy LED. Nieprawidłowe podłączenie może prowadzić do uszkodzenia taśmy LED.

  2. LED_C (nagłówek taśmy LED RGB)
    Nagłówek może być używany do podłączenia standardowej taśmy LED RGB 5050 (12V/G/R/B), o maksymalnej mocy znamionowej 2A (12V) i maksymalnej długości 2m.
    Nr pinu Definicja
    1 12V
    2 G
    3 R
    4 B

    Podłącz pasek LED RGB do złącza. Pin zasilania (oznaczony trójkątem na wtyczce) paska LED musi być podłączony do Pinu 1 (12V) tego złącza. Nieprawidłowe podłączenie może doprowadzić do uszkodzenia paska LED.
    informacja Informacje na temat włączania/wyłączania świateł paska LED można znaleźć na stronie "Unikalne funkcje" w witrynie GIGABYTE.
    ostrzeżenie Przed instalacją urządzeń upewnij się, że są one wyłączone, a także komputer. Odłącz przewód zasilający od gniazdka elektrycznego, aby zapobiec uszkodzeniu urządzeń.

  3. SATA3 0/1/2/3 (Złącza SATA 6Gb/s)
    Złącza SATA są zgodne ze standardem SATA 6Gb/s i są kompatybilne ze standardem SATA 3Gb/s i SATA 1.5Gb/s. Każde złącze SATA obsługuje jedno urządzenie SATA. Złącza SATA obsługują RAID 0, RAID 1 i RAID 10. Zapoznaj się z rozdziałem "Konfigurowanie zestawu RAID", aby uzyskać instrukcje dotyczące konfigurowania macierzy RAID.
    Nr pinu Definicja
    1 GND
    2 TXP
    3 TXN
    4 GND
    5 RXN
    6 RXP
    7 GND
  4. M2A_CPU (Złącze M.2 Socket 3)
    Złącze M.2 obsługuje dyski SSD M.2 SATA lub dyski SSD M.2 PCle i obsługuje konfigurację RAID. Należy pamiętać, że dysku SSD M.2 PCle nie można użyć do utworzenia zestawu RAID z dyskiem twardym SATA. Zapoznaj się z rozdziałem "Konfigurowanie zestawu RAID", aby uzyskać instrukcje dotyczące konfigurowania macierzy RAID.

    Wykonaj poniższe kroki, aby prawidłowo zainstalować dysk SSD M.2 w złączu M.2.
    1. Użyj śrubokręta, aby odkręcić śrubę i słupek dystansowy od płyty głównej. Znajdź odpowiedni otwór montażowy dla instalowanego dysku SSD M.2, a następnie najpierw wkręć słupek dystansowy.
    2. Wsuń dysk SSD M.2 do złącza pod kątem.
    3. Naciśnij dysk SSD M.2 w dół, a następnie zabezpiecz go śrubą.
      informacja Wybierz odpowiedni otwór dla instalowanego dysku SSD M.2 i ponownie dokręć śrubę i słupek dystansowy.
  5. F_PANEL (Złącze panelu przedniego)
    Podłącz przełącznik zasilania, przełącznik resetowania i wskaźnik stanu systemu na obudowie do tego złącza zgodnie z poniższymi przypisaniami pinów. Zwróć uwagę na piny dodatnie i ujemne przed podłączeniem kabli.
    • PLED (PowerLED):
      Stan systemu LED
      S0 Włączony
      S3/S4/S5 Wyłączony
      Podłącza się do wskaźnika stanu zasilania na panelu przednim obudowy. Dioda LED świeci, gdy system pracuje. Dioda LED jest wyłączona, gdy system jest w stanie uśpienia S3/S4 lub wyłączony (S5).
    • PW (Przełącznik zasilania):
      Podłącza się do przełącznika zasilania na panelu przednim obudowy. Możesz skonfigurować sposób wyłączania systemu za pomocą przełącznika zasilania (więcej informacji można znaleźć w rozdziale "Ustawienia BIOS", "Ustawienia\Zasilanie platformy").
    • HD (Dioda LED aktywności dysku twardego):
      Podłącza się do diody LED aktywności dysku twardego na panelu przednim obudowy. Dioda LED świeci, gdy dysk twardy odczytuje lub zapisuje dane.
    • RES (Przełącznik resetowania):
      Podłącza się do przełącznika resetowania na panelu przednim obudowy. Naciśnij przełącznik resetowania, aby ponownie uruchomić komputer, jeśli komputer zawiesza się i nie można go normalnie uruchomić ponownie.
    • NC: Brak połączenia.

informacja Konstrukcja panelu przedniego może się różnić w zależności od obudowy. Moduł panelu przedniego składa się głównie z przełącznika zasilania, przełącznika resetowania, diody LED zasilania, diody LED aktywności dysku twardego itp. Podczas podłączania modułu panelu przedniego obudowy do tego złącza upewnij się, że przypisanie przewodów i przypisanie pinów są prawidłowo dopasowane.

  1. F_AUDIO (Złącze audio panelu przedniego)
    Złącze audio panelu przedniego obsługuje dźwięk High Definition (HD). Możesz podłączyć moduł audio panelu przedniego obudowy do tego złącza. Upewnij się, że przypisanie przewodów złącza modułu pasuje do przypisania pinów złącza płyty głównej. Nieprawidłowe połączenie złącza modułu i złącza płyty głównej spowoduje, że urządzenie nie będzie działać lub nawet je uszkodzi.
    Nr pinu Definicja
    1 MIC L
    2 GND
    3 MIC R
    4 NC
    5 Head Phone R
    6 MIC Detection
    7 SENSE_SEND
    8 No Pin
    9 Head Phone L
    10 Head Phone Detection

    informacje Niektóre obudowy posiadają moduł audio na panelu przednim, który ma oddzielne złącza na każdym przewodzie zamiast pojedynczego wtyku. Aby uzyskać informacje na temat podłączania modułu audio na panelu przednim, który ma różne przypisania przewodów, skontaktuj się z producentem obudowy.

  2. F_U32 (Nagłówek USB 3.2 Gen 1)
    Nagłówek jest zgodny ze specyfikacją USB 3.2 Gen 1 i USB 2.0 i może zapewnić dwa porty USB. Aby zakupić opcjonalny panel przedni 3,5", który zapewnia dwa porty USB 3.2 Gen 1, skontaktuj się z lokalnym sprzedawcą.
    Nr pinu Definicja
    1 VBUS
    2 SSRX1-
    3 SSRX1+
    4 GND
    5 SSTX1-
    6 SSTX1+
    7 GND
    8 D1-
    9 D1+
    10 NC
    11 D2+
    12 D2-
    13 GND
    14 SSTX2+
    15 SSTX2-
    16 GND
    17 SSRX2+
    18 SSRX2
    19 VBUS
    20 Brak pinu
  3. F_USB1/F_USB2 (Nagłówki USB 2.0/1.1)
    Nagłówki są zgodne ze specyfikacją USB 2.0/1.1. Każdy nagłówek USB może zapewnić dwa porty USB za pośrednictwem opcjonalnego wspornika USB. Aby zakupić opcjonalny wspornik USB, skontaktuj się z lokalnym sprzedawcą.
    Nr pinu Definicja
    1 Zasilanie (5V)
    2 Zasilanie (5V)
    3 USB DX-
    4 USB DY-
    5 USB DX+
    6 USB DY+
    7 GND
    8 GND
    9 Brak pinu
    10 NC
    ostrzeżenie
    • Nie podłączaj kabla wspornika IEEE 1394 (2x5-pin) do nagłówka USB 2.0/1.1.
    • Przed zainstalowaniem wspornika USB upewnij się, że komputer jest wyłączony, a kabel zasilający jest odłączony od gniazdka, aby zapobiec uszkodzeniu wspornika USB.
  4. TPM (Nagłówek modułu Trusted Platform)
    Do tego nagłówka można podłączyć moduł TPM (Trusted Platform Module).
    Nr pinu Definicja
    1 LADO
    2 VCC3
    3 LADI
    4 Brak pinu
    5 LAD2
    6 LCLK
    7 LAD3
    8 GND
    9 IFRAME
    10 NC
    11 SERIRQ
    12 LRESET
  5. COM (Nagłówek portu szeregowego)
    Nagłówek COM może zapewnić jeden port szeregowy za pośrednictwem opcjonalnego kabla portu COM. Aby zakupić opcjonalny kabel portu COM, skontaktuj się z lokalnym sprzedawcą.
    Nr pinu Definicja
    1 NDCD-
    2 NSIN
    3 NSOUT
    4 NDTR-
    5 GND
    6 NDSR-
    7 NRTS-
    8 NCTS-
    9 NRI-
    10 Brak pinu
  6. SPEAKER (Nagłówek głośnika)
    Podłącza się do głośnika na panelu przednim obudowy. System zgłasza stan uruchamiania systemu, emitując kod dźwiękowy. Jeśli podczas uruchamiania systemu nie zostanie wykryty żaden problem, usłyszysz jeden krótki sygnał dźwiękowy.
    Nr pinu Definicja
    1 VCC
    2 NC
    3 NC
    4 SPK-
  7. CI (Nagłówek wykrywania otwarcia obudowy)
    Ta płyta główna zapewnia funkcję wykrywania obudowy, która wykrywa, czy pokrywa obudowy została zdjęta. Ta funkcja wymaga obudowy z konstrukcją wykrywania otwarcia obudowy.
    Nr pinu Definicja
    1 Sygnał
    2 GND
  8. CLR_CMOS (Zworka Clear CMOS)
    Użyj tej zworki, aby wyczyścić konfigurację BIOS-u i zresetować wartości CMOS do ustawień fabrycznych. Aby wyczyścić wartości CMOS, użyj metalowego przedmiotu, takiego jak śrubokręt, aby dotknąć dwóch pinów przez kilka sekund.
    Otwarte: Normalne

    Krótkie: Wyczyść wartości CMOS

    ostrzeżenie
    • Zawsze wyłącz komputer przed wyczyszczeniem wartości CMOS.
    • Po ponownym uruchomieniu systemu przejdź do ustawień BIOS-u, aby załadować ustawienia fabryczne (wybierz Load Optimized Defaults (Załaduj zoptymalizowane ustawienia domyślne)) lub ręcznie skonfiguruj ustawienia BIOS-u (patrz rozdział "Ustawienia BIOS-u" dotyczący konfiguracji BIOS-u).
  9. BAT (Bateria)
    Bateria zapewnia zasilanie, aby zachować wartości (takie jak konfiguracje BIOS-u, data i godzina) w CMOS, gdy komputer jest wyłączony. Wymień baterię, gdy napięcie baterii spadnie do niskiego poziomu, w przeciwnym razie wartości CMOS mogą być niedokładne lub mogą zostać utracone.

    Możesz wyczyścić wartości CMOS, wyjmując baterię:
    1. Wyłącz komputer i odłącz kabel zasilający.
    2. Delikatnie wyjmij baterię z uchwytu i odczekaj jedną minutę. (Lub użyj metalowego przedmiotu, takiego jak śrubokręt, aby dotknąć dodatnich i ujemnych zacisków uchwytu baterii, zwierając je na 5 sekund).
    3. Wymień baterię.
    4. Podłącz kabel zasilający i ponownie uruchom komputer.

ostrzeżenie

  • Zawsze wyłącz komputer i odłącz kabel zasilający przed wymianą baterii.
  • Wymień baterię na równoważną. Uszkodzenie urządzeń może wystąpić, jeśli bateria zostanie wymieniona na nieprawidłowy model.
  • Skontaktuj się z miejscem zakupu lub lokalnym sprzedawcą, jeśli nie możesz samodzielnie wymienić baterii lub nie masz pewności co do modelu baterii.
  • Podczas instalowania baterii należy zwrócić uwagę na orientację strony dodatniej (+) i strony ujemnej (-) baterii (strona dodatnia powinna być skierowana do góry).
  • Zużyte baterie należy utylizować zgodnie z lokalnymi przepisami ochrony środowiska.

Konfiguracja BIOS

BIOS (Basic Input and Output System) rejestruje parametry sprzętowe systemu w CMOS na płycie głównej. Jego główne funkcje obejmują przeprowadzenie autotestu po włączeniu zasilania (POST) podczas uruchamiania systemu, zapisywanie parametrów systemu i ładowanie systemu operacyjnego itp. BIOS zawiera program konfiguracji BIOS, który umożliwia użytkownikowi modyfikację podstawowych ustawień konfiguracji systemu lub aktywację niektórych funkcji systemu.
Gdy zasilanie jest wyłączone, bateria na płycie głównej dostarcza niezbędną moc do CMOS, aby zachować wartości konfiguracyjne w CMOS.
Aby uzyskać dostęp do programu konfiguracji BIOS, naciśnij klawisz <Delete> podczas testu POST po włączeniu zasilania. Aby zaktualizować BIOS, użyj narzędzia GIGABYTE Q-Flash lub @BIOS.

  • Q-Flash umożliwia użytkownikowi szybką i łatwą aktualizację lub tworzenie kopii zapasowych BIOS bez wchodzenia do systemu operacyjnego.
  • @BIOS to narzędzie oparte na systemie Windows, które wyszukuje i pobiera najnowszą wersję BIOS z Internetu i aktualizuje BIOS.
    ostrzeżenie
    • Ponieważ flashowanie BIOS jest potencjalnie ryzykowne, jeśli nie napotkasz problemów podczas korzystania z bieżącej wersji BIOS, zaleca się, aby nie flashować BIOS. Aby flashować BIOS, rób to ostrożnie. Nieodpowiednie flashowanie BIOS może spowodować wadliwe działanie systemu.
    • Zaleca się, aby nie zmieniać ustawień domyślnych (chyba że jest to konieczne), aby zapobiec niestabilności systemu lub innym nieoczekiwanym wynikom. Nieodpowiednia zmiana ustawień może spowodować, że system nie uruchomi się. W takim przypadku spróbuj wyczyścić wartości CMOS i przywrócić domyślne wartości płyty. (Informacje na temat czyszczenia wartości CMOS znajdują się w rozdziale "Wczytaj ustawienia domyślne zoptymalizowane" w tym rozdziale lub we wprowadzeniach do zworki baterii/czyszczenia CMOS w rozdziale dotyczącym instalacji sprzętu).

Ekran startowy

Po uruchomieniu komputera pojawi się następujący ekran z logo startowym.

Istnieją dwa różne tryby BIOS, jak poniżej, i możesz użyć klawisza <F2>, aby przełączać się między tymi dwoma trybami. Tryb Easy umożliwia użytkownikom szybki podgląd aktualnych informacji o systemie lub wprowadzenie zmian w celu uzyskania optymalnej wydajności. W trybie Easy możesz użyć myszy do poruszania się po elementach konfiguracji. Tryb zaawansowany zapewnia szczegółowe ustawienia BIOS. Możesz naciskać klawisze strzałek na klawiaturze, aby poruszać się między elementami i nacisnąć <Enter>, aby zaakceptować lub wejść do podmenu. Możesz też użyć myszy, aby wybrać żądany element.
informacja

  • Gdy system nie jest stabilny jak zwykle, wybierz element Load Optimized Defaults (Załaduj zoptymalizowane ustawienia domyślne), aby ustawić domyślne ustawienia systemu.
  • Opisane w tym rozdziale menu konfiguracji BIOS służą wyłącznie jako odniesienie i mogą się różnić w zależności od wersji BIOS.

Menu główne

Przegląd menu głównego

Klawisze funkcyjne trybu zaawansowanego

<←><→> Przesuń pasek wyboru, aby wybrać menu konfiguracji
<↑><↓> Przesuń pasek wyboru, aby wybrać element konfiguracji w menu
<Enter>/Podwójne kliknięcie Wykonaj polecenie lub wejdź do menu
<+>/<Page Up> Zwiększ wartość liczbową lub wprowadź zmiany
<->/<Page Down> Zmniejsz wartość liczbową lub wprowadź zmiany
<F1> Pokaż opisy klawiszy funkcyjnych
<F2> Przełącz na tryb Easy
<F3> Zapisz bieżące ustawienia BIOS w profilu
<F4> Załaduj ustawienia BIOS z wcześniej utworzonego profilu
<F5> Przywróć poprzednie ustawienia BIOS dla bieżących podmenu
<F6> Wyświetl ekran Smart Fan 5
<F7> Załaduj zoptymalizowane ustawienia domyślne BIOS dla bieżących podmenu
<F8> Uzyskaj dostęp do narzędzia Q-Flash
<F10> Zapisz wszystkie zmiany i wyjdź z programu konfiguracji BIOS
<F11> Przełącz na podmenu Ulubione
<F12> Przechwyć bieżący ekran jako obraz i zapisz go na dysku USB
<Insert> Dodaj lub usuń ulubioną opcję
<Ctrl>+<S> Wyświetl informacje o zainstalowanej pamięci
<Esc> Menu główne: Wyjdź z programu konfiguracji BIOS
Podmenu: Wyjdź z bieżącego podmenu

Ulubione (F11)

Ustaw często używane opcje jako ulubione i użyj klawisza <F11>, aby szybko przełączyć się na stronę, na której znajdują się wszystkie ulubione opcje. Aby dodać lub usunąć ulubioną opcję, przejdź do jej oryginalnej strony i naciśnij <Insert> na opcji. Opcja jest oznaczona gwiazdką, jeśli jest ustawiona jako "favorite" (ulubiona).

Tweaker

ostrzeżenie To, czy system będzie działał stabilnie z wprowadzonymi ustawieniami podkręcania/podwyższania napięcia, zależy od ogólnej konfiguracji systemu. Nieprawidłowe podkręcanie/podwyższanie napięcia może spowodować uszkodzenie procesora, chipsetu lub pamięci oraz skrócić okres użytkowania tych komponentów. Ta strona jest przeznaczona tylko dla zaawansowanych użytkowników i zalecamy, aby nie zmieniać ustawień domyślnych, aby zapobiec niestabilności systemu lub innym nieoczekiwanym wynikom. (Nieodpowiednia zmiana ustawień może spowodować, że system nie uruchomi się. W takim przypadku wyczyść wartości CMOS i przywróć domyślne wartości płyty).

  • CPU Clock Control
    Umożliwia ręczne ustawienie zegara bazowego procesora w krokach co 1 MHz. (Domyślnie: Auto)

    Zdecydowanie zaleca się ustawienie częstotliwości procesora zgodnie ze specyfikacjami procesora.
  • Spread Spectrum Control
    Włącza lub wyłącza CPU/PCle Spread Spectrum. (Domyślnie: Auto)
  • Advanced CPU Settings
    • Core Performance Boost (Note)
      Umożliwia określenie, czy włączyć technologię Core Performance Boost (CPB), technologię zwiększającą wydajność procesora. (Domyślnie: Auto)
    • SVM Mode
      Wirtualizacja rozszerzona przez Virtualization Technology umożliwi platformie uruchamianie wielu systemów operacyjnych i aplikacji w niezależnych partycjach. Dzięki wirtualizacji jeden system komputerowy może funkcjonować jako wiele systemów wirtualnych. (Domyślnie: Wyłączone)
    • AMD Cool&Quiet function
      • Enabled (Włączone)
        Umożliwia sterownikowi AMD Cool'n'Quiet dynamiczne dostosowywanie zegara procesora i VID w celu zmniejszenia wydzielania ciepła przez komputer i jego zużycia energii. (Domyślnie)
      • Disabled (Wyłączone)
        Wyłącza tę funkcję.
    • PPC Adjustment (Note)
      Umożliwia naprawienie PState procesora. (Domyślnie: PState 0)
    • Global C-state Control (Note)
      Umożliwia określenie, czy procesor ma wchodzić w stany C. Po włączeniu częstotliwość rdzenia procesora zostanie zmniejszona podczas stanu zatrzymania systemu w celu zmniejszenia zużycia energii. (Domyślnie: Auto)
    • Power Supply Idle Control (Note 1)
      Włącza lub wyłącza stan Package C6.
      • Typical Current Idie (Typowy prąd jałowy)
        Wyłącza tę funkcję.
      • Low Current Idle (Niski prąd jałowy)
        Włącza tę funkcję.
        Auto
        Umożliwia BIOS automatyczne skonfigurowanie tego ustawienia. (Domyślnie)
    • CCD Control (Note 1)
      Ustawia liczbę używanych CCD. (Domyślnie: Auto)
    • Downcore Control
      Umożliwia wybranie liczby rdzeni procesora do włączenia (liczba rdzeni procesora może się różnić w zależności od procesora). (Domyślnie: Auto)
    • SMT Mode
      Umożliwia włączenie lub wyłączenie technologii CPU Simultaneous Multi-Threading. (Domyślnie: Auto)
    • CPPC (Note 1)
      Włącza lub wyłącza funkcję CPPC. (Domyślnie: Auto)
    • CPPC Preferred Cores (Note 1)
      Włącza lub wyłącza funkcję CPPC Preferred Cores. (Domyślnie: Auto)
    • Extreme Memory Profile (X.M.P.) (Note2)
      Umożliwia BIOS odczytanie danych SPD z modułu(ów) pamięci XMP w celu zwiększenia wydajności pamięci po włączeniu.
      • Disabled (Wyłączone)
        Wyłącza tę funkcję. (Domyślnie)
      • Profile1
        Używa ustawień Profil 1.
      • Profile2 (Note2)
        Używa ustawień Profil 2.
    • XMP High Frequency Support (Note 2)
      Umożliwia wybranie poziomu kompatybilności dla pamięci o wysokiej częstotliwości. Ten element można skonfigurować tylko wtedy, gdy opcja Extreme Memory Profile (X.M.P.) jest ustawiona na Profile1 lub Profile2. (Domyślnie: Auto)
    • System Memory Multiplier
      Umożliwia ustawienie mnożnika pamięci systemowej. Auto ustawia mnożnik pamięci zgodnie z danymi SPD pamięci. (Domyślnie: Auto)
  • Advanced Memory Settings
  • Memory Subtimings
    • Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus Drive Strength, Data Bus Configuration
      Te sekcje zawierają ustawienia taktowania pamięci. Uwaga: System może stać się niestabilny lub nie uruchomić się po wprowadzeniu zmian w taktowaniu pamięci. W takim przypadku zresetuj płytę do wartości domyślnych, ładując zoptymalizowane wartości domyślne lub czyszcząc wartości CMOS.
  • SPD Info
    Wyświetla informacje o zainstalowanej pamięci.
    • CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/CPU VDDP/A_VDD18S5/DRAM Voltage (CH A/B)/DDRVPP Voltage (CH A/B)/DRAM Termination (CH A/B)
      Te elementy umożliwiają regulację napięcia CPU Vcore i napięcia pamięci.
  • CPU/VRM Settings
    To podmenu umożliwia skonfigurowanie poziomu Load-Line Calibration.

Ustawienia

Ustawienia

  • Platform Power
    • AC BACK
      Określa stan systemu po powrocie zasilania po utracie zasilania prądem zmiennym.
      • Memory
        System powraca do ostatniego znanego stanu aktywności po powrocie zasilania prądem zmiennym.
      • Always On
        System jest włączany po powrocie zasilania prądem zmiennym.
      • Always Off
        System pozostaje wyłączony po powrocie zasilania prądem zmiennym. (Domyślnie)
    • Power On By Keyboard
      Umożliwia włączenie systemu przez zdarzenie wybudzenia klawiatury PS/2.
      Uwaga: Aby korzystać z tej funkcji, potrzebny jest zasilacz ATX dostarczający co najmniej 1A na przewodzie +5VSB.
      • Disabled
        Wyłącza tę funkcję. (Domyślnie)
      • Password
        Ustaw hasło składające się z 1~5 znaków, aby włączyć system.
      • Keyboard 98
        Naciśnij przycisk POWER na klawiaturze Windows 98, aby włączyć system.
      • Any key
        Naciśnij dowolny klawisz, aby włączyć system.
    • Power On Password
      Ustaw hasło, gdy opcja Power On By Keyboard jest ustawiona na Password (Hasło).
      Naciśnij <Enter> na tym elemencie i ustaw hasło składające się z maksymalnie 5 znaków, a następnie naciśnij <Enter>, aby zaakceptować. Aby włączyć system, wprowadź hasło i naciśnij <Enter>.
      Uwaga: Aby anulować hasło, naciśnij <Enter> na tym elemencie. Po wyświetleniu monitu o hasło, naciśnij ponownie <Enter> bez wprowadzania hasła, aby wyczyścić ustawienia hasła.
    • Power On By Mouse
      Umożliwia włączenie systemu przez zdarzenie wybudzenia myszy PS/2.
      Uwaga: Aby korzystać z tej funkcji, potrzebny jest zasilacz ATX dostarczający co najmniej 1A na przewodzie +5VSB.
      • Disabled
        Wyłącza tę funkcję. (Domyślnie)
      • Move
        Porusz myszą, aby włączyć system.
      • Double Click
        Kliknij dwukrotnie lewym przyciskiem myszy, aby włączyć system.
    • Erp
      Określa, czy system ma zużywać najmniej energii w stanie S5 (wyłączenie). (Domyślnie: Wyłączone)
      Uwaga: Gdy ta opcja jest ustawiona na Włączone (Enabled), następujące funkcje staną się niedostępne: Wznów przez alarm, włączanie przez mysz, włączanie przez klawiaturę i Wake on LAN.
    • Soft-Off by PWR-BTTN
      Konfiguruje sposób wyłączania komputera w trybie MS-DOS za pomocą przycisku zasilania.
      • Instant-Off
        Naciśnij przycisk zasilania, a system zostanie natychmiast wyłączony. (Domyślnie)
      • Delay 4 Sec.
        Naciśnij i przytrzymaj przycisk zasilania przez 4 sekundy, aby wyłączyć system. Jeśli przycisk zasilania zostanie naciśnięty na krócej niż 4 sekundy, system przejdzie w tryb uśpienia.
    • Power Loading
      Włącza lub wyłącza obciążenie pozorne. Gdy zasilacz jest obciążony niskim obciążeniem, uruchomi się funkcja samoobrony, powodując jego wyłączenie lub awarię. W takim przypadku ustaw opcję na Enabled. Auto (Włączone. Automatycznie) umożliwia BIOS-owi automatyczną konfigurację tego ustawienia. (Domyślnie: Auto)
    • Resume by Alarm
      Określa, czy włączyć system o żądanej godzinie. (Domyślnie: Wyłączone)
      Jeśli włączone, ustaw datę i godzinę w następujący sposób:
      • Wake up day: Włącz system o określonej godzinie każdego dnia lub w określony dzień miesiąca.
      • Wake up hour/minute/second: Ustaw godzinę, o której system zostanie włączony automatycznie.

Uwaga: Podczas korzystania z tej funkcji należy unikać nieprawidłowego zamykania systemu operacyjnego lub odłączania zasilania prądem zmiennym, ponieważ ustawienia mogą nie być skuteczne.

  • Wake on LAN
    Włącza lub wyłącza funkcję Wake on LAN. (Domyślnie: Włączone)
  • High Precision Event Timer
    Włącza lub wyłącza High Precision Event Timer (HPET) w systemie operacyjnym. (Domyślnie: Włączone)
  • CEC 2019 Ready
    Umożliwia wybranie, czy zezwolić systemowi na dostosowanie zużycia energii, gdy jest w stanie wyłączenia, bezczynności lub gotowości, aby był zgodny ze standardami CEC (California Energy Commission) 2019. (Domyślnie: Wyłączone)
  • IO Ports
    • Initial Display Output
      Określa pierwsze uruchomienie monitora z zainstalowanej karty graficznej PCI Express lub zintegrowanej karty graficznej.
      • IGD Video (Uwaga)
        Ustawia zintegrowaną kartę graficzną jako pierwszy wyświetlacz.
      • PCle 1 Slot
        Ustawia kartę graficzną w gnieździe PCIEX16 jako pierwszy wyświetlacz. (Domyślnie)
    • Integrated Graphics (Uwaga)
      Włącza lub wyłącza funkcję zintegrowanej karty graficznej.
      • Auto
        BIOS automatycznie włączy lub wyłączy zintegrowaną kartę graficzną w zależności od zainstalowanej karty graficznej. (Domyślnie)
      • Forces
        Włącza zintegrowaną kartę graficzną.
      • Disabled
        Wyłącza zintegrowaną kartę graficzną.
    • UMA Mode (Uwaga)
      Określ tryb UMA.
      • Auto
        Umożliwia BIOS-owi automatyczną konfigurację tego ustawienia. (Domyślnie)
      • UMA Specified
        Ustawia rozmiar bufora ramki UMA.
      • UMA Auto
        Ustawia rozdzielczość wyświetlania.
      • UMA Game Optimized
        Dostosowuje rozmiar bufora ramki w zależności od całkowitej wielkości pamięci systemowej.

Ten element można konfigurować tylko wtedy, gdy opcja Integrated Graphics jest ustawiona na Forces (Wymuś).

  • UMA Frame Buffer Size (Uwaga)
    Rozmiar bufora ramki to całkowita ilość pamięci systemowej przydzielona wyłącznie dla zintegrowanego kontrolera graficznego. Na przykład MS-DOS będzie używał tylko tej pamięci do wyświetlania. Dostępne opcje to: Auto (domyślnie), 64M~2G.
    Ten element można konfigurować tylko wtedy, gdy opcja UMA Mode jest ustawiona na UMA Specified (Określone UMA).
  • Display Resolution (Uwaga)
    Umożliwia ustawienie rozdzielczości wyświetlania. Dostępne opcje to: Auto (domyślnie), 1920x1080 i niższe, 2560x1600, 3840x2160. Ten element można konfigurować tylko wtedy, gdy opcja UMA Mode jest ustawiona na UMA Auto.
  • HD Audio Controller
    Włącza lub wyłącza funkcję zintegrowanego dźwięku. (Domyślnie: Włączone)
    Jeśli chcesz zainstalować kartę dźwiękową innej firmy zamiast korzystać ze zintegrowanego dźwięku, ustaw tę opcję na Disabled (Wyłączone).
  • PCIEX16 Bifurcation
    Umożliwia określenie, w jaki sposób dzielona jest przepustowość gniazda PCIEX16. Opcje: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 2x4/1x8 (Uwaga) PCIE 2x4/1x8, PCIE 4x4 (Uwaga) (Domyślnie: Auto)
  • Above 4G Decoding
    Włącza lub wyłącza możliwość dekodowania urządzeń obsługujących 64-bit w przestrzeni adresowej powyżej 4 GB (tylko jeśli system obsługuje 64-bitowe dekodowanie PCI). Ustaw na Enabled (Włączone), jeśli zainstalowano więcej niż jedną zaawansowaną kartę graficzną, a ich sterowniki nie mogą zostać uruchomione podczas wchodzenia do systemu operacyjnego (z powodu ograniczonej przestrzeni adresowej pamięci 4 GB). (Domyślnie: Wyłączone)
  • Onboard LAN Controller
    Włącza lub wyłącza funkcję zintegrowanej karty LAN. (Domyślnie: Włączone)
    Jeśli chcesz zainstalować kartę sieciową innej firmy zamiast korzystać ze zintegrowanej karty LAN, ustaw tę opcję na Disabled (Wyłączone).
  • Super IO Configuration
    • Serial Port 1
      Włącza lub wyłącza zintegrowany port szeregowy. (Domyślnie: Włączone)
  • USB Configuration
    • Legacy USB Support
      Umożliwia korzystanie z klawiatury/myszy USB w MS-DOS. (Domyślnie: Włączone)
    • XHCI Hand-off
      Określa, czy włączyć funkcję XHCI Hand-off dla systemu operacyjnego bez obsługi XHCI Hand-off. (Domyślnie: Włączone)
    • USB Mass Storage Driver Support
      Włącza lub wyłącza obsługę urządzeń pamięci masowej USB. (Domyślnie: Włączone)
    • Port 60/64 Emulation
      Włącza lub wyłącza emulację portów I/O 64h i 60h. Należy to włączyć w celu pełnej obsługi starszych klawiatur/myszy USB w MS-DOS lub w systemie operacyjnym, który natywnie nie obsługuje urządzeń USB. (Domyślnie: Wyłączone)
    • Mass Storage Devices
      Wyświetla listę podłączonych urządzeń pamięci masowej USB. Ten element pojawia się tylko wtedy, gdy jest zainstalowane urządzenie pamięci masowej USB.
  • NVMe Configuration
    Wyświetla informacje o dysku SSD M.2 NVME PCle, jeśli jest zainstalowany.
  • SATA Configuration
    • SATA Mode
      Włącza lub wyłącza RAID dla kontrolerów SATA zintegrowanych w Chipsecie lub konfiguruje kontrolery SATA do trybu AHCI.
      • RAID
        Włącza RAID dla kontrolera SATA.
      • АНСI
        Konfiguruje kontrolery SATA do trybu AHCI. Advanced Host Controller Interface (AHCI) to specyfikacja interfejsu, która umożliwia sterownikowi pamięci masowej włączenie zaawansowanych funkcji Serial ATA, takich jak Native Command Queuing i hot plug. (Domyślnie)
    • NVMe RAID mode
      Umożliwia określenie, czy używać dysków SSD M.2 NVMe PCle do konfigurowania RAID. (Domyślnie: Wyłączone)
    • Chipset SATA Port Enable
      Włącza lub wyłącza zintegrowane kontrolery SATA. (Domyślnie: Włączone)
    • Chipset SATA Port 0/1/2/3
      Wyświetla informacje o podłączonych urządzeniach SATA.
  • Network Stack Configuration
    • Network Stack
      Wyłącza lub włącza uruchamianie z sieci w celu zainstalowania systemu operacyjnego w formacie GPT, takiego jak instalowanie systemu operacyjnego z serwera Windows Deployment Services. (Domyślnie: Wyłączone)
    • IPv4 PXE Support
      Włącza lub wyłącza obsługę IPv4 PXE. Ten element można konfigurować tylko wtedy, gdy opcja Network Stack jest włączona.
    • IPv4 HTTP Support
      Włącza lub wyłącza obsługę uruchamiania HTTP dla IPv4. Ten element można konfigurować tylko wtedy, gdy opcja Network Stack jest włączona.
    • IPv6 PXE Support
      Włącza lub wyłącza obsługę IPv6 PXE. Ten element można konfigurować tylko wtedy, gdy opcja Network Stack jest włączona.
    • IPv6 HTTP Support
      Włącza lub wyłącza obsługę uruchamiania HTTP dla IPv6. Ten element można konfigurować tylko wtedy, gdy opcja Network Stack jest włączona.
    • PXE boot wait time
      Umożliwia skonfigurowanie czasu oczekiwania przed naciśnięciem <Esc> w celu przerwania uruchamiania PXE. Ten element można konfigurować tylko wtedy, gdy opcja Network Stack jest włączona. (Domyślnie: 0)
    • Media detect count
      Umożliwia ustawienie liczby prób sprawdzenia obecności nośnika. Ten element można konfigurować tylko wtedy, gdy opcja Network Stack jest włączona. (Domyślnie: 1)
  • Realtek PCle GBE Family Controller
    To podmenu zawiera informacje o konfiguracji sieci LAN i powiązanych opcjach konfiguracyjnych.
  • Miscellaneous
    • LEDs in System Power On State
      Umożliwia włączenie lub wyłączenie oświetlenia LED płyty głównej, gdy system jest włączony.
      • Off
        Wyłącza wybrany tryb oświetlenia, gdy system jest włączony.
      • On
        Włącza wybrany tryb oświetlenia, gdy system jest włączony. (Domyślnie)
    • LEDs in Sleep, Hibernation, and Soft Off States
      Umożliwia ustawienie trybu oświetlenia diod LED płyty głównej w stanie systemu S3/S4/S5.
      Ten element można konfigurować, gdy opcja LEDs in System Power On State jest ustawiona na On (Włączone).
      • Off
        Wyłącza wybrany tryb oświetlenia, gdy system przechodzi w stan S3/S4/S5. (Domyślnie)
      • On
        Włącza wybrany tryb oświetlenia, gdy system przechodzi w stan S3/S4/S5.
    • PCle Slot Configuration
      Umożliwia ustawienie trybu pracy gniazd PCI Express na Gen 1, Gen 2 lub Gen 3. Rzeczywisty tryb pracy zależy od specyfikacji sprzętowej każdego gniazda. Auto (Automatycznie) umożliwia BIOS-owi automatyczną konfigurację tego ustawienia. (Domyślnie: Auto)
    • 3DMark01 Enhancement
      Umożliwia określenie, czy poprawić wydajność niektórych starszych testów porównawczych. (Domyślnie: Wyłączone)
    • IOMMU
      Włącza lub wyłącza obsługę AMD IOMMU. (Domyślnie: Auto)
    • AMD CPU fTPM
      Włącza lub wyłącza funkcję TPM 2.0 zintegrowaną z procesorem AMD. (Domyślnie: Wyłączone)
  • Trusted Computing
    Włącza lub wyłącza Trusted Platform Module (TPM).
  • AMD CBS
    To podmenu zawiera opcje konfiguracyjne związane z AMD CBS.
  • PC Health
    • Reset Case Open Status
      • Disabled
        Zachowuje lub czyści zapis poprzedniego stanu naruszenia obudowy. (Domyślnie)
      • Enabled
        Czyści zapis poprzedniego stanu naruszenia obudowy, a pole Case Open (Otwarta obudowa) pokaże "No" (Nie) przy następnym uruchomieniu.
    • Case Open
      Wyświetla stan wykrywania urządzenia wykrywającego naruszenie obudowy podłączonego do nagłówka płyty głównej Cl. Jeśli pokrywa obudowy systemu zostanie zdjęta, to pole pokaże "Yes" (Tak), w przeciwnym razie pokaże "No" (Nie). Aby wyczyścić zapis stanu naruszenia obudowy, ustaw opcję Reset Case Open Status na Enabled (Włączone), zapisz ustawienia w CMOS, a następnie uruchom ponownie system.
    • CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
      Wyświetla bieżące napięcia systemu.
  • Smart Fan 5
    • Monitor
      Umożliwia wybranie celu do monitorowania i dalszej regulacji. (Domyślnie: CPU FAN (Wentylator procesora))
    • Fan Speed Control
      Umożliwia określenie, czy włączyć funkcję regulacji prędkości wentylatora i dostosować prędkość wentylatora.
      • Normal
        Umożliwia wentylatorowi pracę z różnymi prędkościami w zależności od temperatury. Możesz dostosować prędkość wentylatora za pomocą System Information Viewer w zależności od wymagań systemu. (Domyślnie)
      • Silent
        Umożliwia wentylatorowi pracę z niską prędkością.
      • Manual
        Umożliwia sterowanie prędkością wentylatora na wykresie krzywej.
      • Full Speed
        Umożliwia wentylatorowi pracę z pełną prędkością.
    • Fan Control Use Temperature Input
      Umożliwia wybranie temperatury odniesienia do regulacji prędkości wentylatora.
    • Temperature Interval
      Umożliwia wybranie przedziału temperatury dla zmiany prędkości wentylatora.
    • Fan Control mode
      • Auto
        Umożliwia BIOS-owi automatyczne wykrycie typu zainstalowanego wentylatora i ustawienie optymalnego trybu sterowania. (Domyślnie)
      • Voltage
        Tryb napięcia jest zalecany dla wentylatora 3-pinowego.
      • PWM
        Tryb PWM jest zalecany dla wentylatora 4-pinowego.
    • Fan Stop
      Włącza lub wyłącza funkcję zatrzymania wentylatora. Możesz ustawić limit temperatury za pomocą krzywej temperatury. Wentylator przestaje działać, gdy temperatura jest niższa niż limit. (Domyślnie: Wyłączone)
    • Temperature
      Wyświetla bieżącą temperaturę wybranego obszaru docelowego.
    • Fan Speed
      Wyświetla bieżące prędkości wentylatora.
    • Temperature Warning Control
      Ustawia próg ostrzegawczy dla temperatury. Gdy temperatura przekroczy próg, BIOS wyemituje dźwięk ostrzegawczy. Dostępne opcje to: Disabled (wyłączone) (domyślnie), 60°C/140°F, 70°C/158°F, 80°C/176°F, 90°C/194°F.
    • Fan Fail Warning
      Umożliwia systemowi emitowanie dźwięku ostrzegawczego, jeśli wentylator nie jest podłączony lub ulegnie awarii. Sprawdź stan wentylatora lub jego podłączenie, gdy to nastąpi. (Domyślnie: Wyłączone)

(Uwaga) Ten element jest obecny tylko wtedy, gdy zainstalujesz procesor, który obsługuje tę funkcję.
(Uwaga 1) Ten element jest obecny tylko wtedy, gdy zainstalujesz procesor, który obsługuje tę funkcję.
(Uwaga 2) Ten element jest obecny tylko wtedy, gdy zainstalujesz procesor i moduł pamięci, które obsługują tę funkcję.

Informacje o systemie

Ta sekcja zawiera informacje o modelu płyty głównej i wersji BIOS-u. Możesz również wybrać domyślny język używany przez BIOS i ręcznie ustawić czas systemowy.
Informacje o systemie

  • Język systemu
    Wybiera domyślny język używany przez BIOS.
  • Data systemowa
    Ustawia datę systemową. Format daty to dzień tygodnia (tylko do odczytu), miesiąc, dzień i rok. Użyj <Enter>, aby przełączać się między polami Miesiąc, Dzień i Rok, i użyj klawisza <Page Up> lub <Page Down>, aby ustawić żądaną wartość.
  • Czas systemowy
    Ustawia czas systemowy. Format czasu to godzina, minuta i sekunda. Na przykład 13:00 to 13:00:00. Użyj <Enter>, aby przełączać się między polami Godzina, Minuta i Sekunda, i użyj klawisza <Page Up> lub <Page Down>, aby ustawić żądaną wartość.
  • Poziom dostępu
    Wyświetla bieżący poziom dostępu w zależności od rodzaju używanego zabezpieczenia hasłem. (Jeśli nie ustawiono hasła, domyślnie wyświetlany jest Administrator). Poziom administratora umożliwia wprowadzanie zmian we wszystkich ustawieniach BIOS-u; poziom użytkownika umożliwia wprowadzanie zmian tylko w niektórych ustawieniach BIOS-u, ale nie we wszystkich.
  • Informacje o podłączonych urządzeniach
    Wyświetla informacje o urządzeniach SATA, PCI Express i M.2, jeśli są zainstalowane.
  • Q-Flash
    Umożliwia dostęp do narzędzia Q-Flash w celu aktualizacji BIOS-u lub utworzenia kopii zapasowej bieżącej konfiguracji BIOS-u.

Boot

Boot

  • Priorytety opcji rozruchu
    Określa ogólną kolejność rozruchu z dostępnych urządzeń. Nośniki wymienne obsługujące format GPT będą poprzedzone ciągiem "UEFI:" na liście urządzeń rozruchowych. Aby uruchomić system operacyjny obsługujący partycjonowanie GPT, wybierz urządzenie poprzedzone ciągiem "UEFI:".
    Lub jeśli chcesz zainstalować system operacyjny obsługujący partycjonowanie GPT, taki jak Windows 10 64-bit, wybierz napęd optyczny zawierający dysk instalacyjny Windows 10 64-bit i poprzedzony ciągiem "UEFI:".
  • Bootup NumLock State
    Włącza lub wyłącza funkcję Numlock na klawiaturze numerycznej klawiatury po POST. (Domyślnie: Włączone)
  • Security Option
    Określa, czy hasło jest wymagane za każdym razem, gdy system się uruchamia, czy tylko podczas wchodzenia do BIOS Setup. Po skonfigurowaniu tej opcji ustaw hasła w opcji Administrator Password/User Password.
    • Setup
      Hasło jest wymagane tylko do wejścia do programu BIOS Setup.
    • System
      Hasło jest wymagane do uruchomienia systemu i wejścia do programu BIOS Setup. (Domyślnie)
  • Full Screen LOGO Show
    Umożliwia określenie, czy logo GIGABYTE ma być wyświetlane podczas uruchamiania systemu. Disabled pomija logo GIGABYTE podczas uruchamiania systemu. (Domyślnie: Włączone)
  • Fast Boot
    Włącza lub wyłącza szybki rozruch, aby skrócić proces rozruchu systemu operacyjnego. Ultra Fast zapewnia najszybszą prędkość uruchamiania. (Domyślnie: Wyłączone)
  • SATA Support
    • Last Boot SATA Devices Only
      Z wyjątkiem poprzedniego dysku rozruchowego, wszystkie urządzenia SATA są wyłączone przed zakończeniem procesu rozruchu systemu operacyjnego. (Domyślnie)
    • All SATA Devices
      Wszystkie urządzenia SATA są funkcjonalne w systemie operacyjnym i podczas POST.

Ta opcja jest konfigurowalna tylko wtedy, gdy Fast Boot jest ustawiona na Enabled lub Ultra Fast.

  • NVMe Support
    Umożliwia włączenie lub wyłączenie urządzeń NVMe. (Domyślnie: Włączone)
    Ta opcja jest konfigurowalna tylko wtedy, gdy Fast Boot jest ustawiona na Enabled lub Ultra Fast.
  • VGA Support
    Umożliwia wybranie typu systemu operacyjnego do uruchomienia.
    • Auto
      Włącza tylko starszą opcję ROM.
    • EFI Driver
      Włącza opcję EFI ROM. (Domyślnie)

Ta opcja jest konfigurowalna tylko wtedy, gdy Fast Boot jest ustawiona na Enabled lub Ultra Fast.

  • USB Support
    • Disabled
      Wszystkie urządzenia USB są wyłączone przed zakończeniem procesu rozruchu systemu operacyjnego.
    • Full Initial
      Wszystkie urządzenia USB są funkcjonalne w systemie operacyjnym i podczas POST. (Domyślnie)
    • Partial Initial
      Część urządzeń USB jest wyłączona przed zakończeniem procesu rozruchu systemu operacyjnego.

Ta opcja jest konfigurowalna tylko wtedy, gdy Fast Boot jest ustawiona na Enabled. Ta funkcja jest wyłączona, gdy Fast Boot jest ustawiona na Ultra Fast.

  • PS2 Devices Support
    • Disabled
      Wszystkie urządzenia PS/2 są wyłączone przed zakończeniem procesu rozruchu systemu operacyjnego.
    • Enabled
      Wszystkie urządzenia PS/2 są funkcjonalne w systemie operacyjnym i podczas POST. (Domyślnie)

Ta opcja jest konfigurowalna tylko wtedy, gdy Fast Boot jest ustawiona na Enabled. Ta funkcja jest wyłączona, gdy Fast Boot jest ustawiona na Ultra Fast.

  • NetWork Stack Driver Support
    • Disabled
      Wyłącza rozruch z sieci. (Domyślnie)
    • Enabled
      Włącza rozruch z sieci.

Ta opcja jest konfigurowalna tylko wtedy, gdy Fast Boot jest ustawiona na Enabled lub Ultra Fast.

  • CSM Support
    Włącza lub wyłącza UEFI CSM (Compatibility Support Module), aby obsługiwać starszy proces rozruchu komputera PC.
    • Disabled
      Wyłącza UEFI CSM i obsługuje tylko proces rozruchu UEFI BIOS.
    • Enabled
      Włącza UEFI CSM. (Domyślnie)
  • LAN PXE Boot Option ROM
    Umożliwia wybranie, czy włączyć starszą opcję ROM dla kontrolera LAN. (Domyślnie: Wyłączone)
    Ta opcja jest konfigurowalna tylko wtedy, gdy CSM Support jest ustawiona na Enabled.
  • Storage Boot Option Control
    Umożliwia wybranie, czy włączyć UEFI, czy starszą opcję ROM dla kontrolera urządzenia pamięci masowej.
    • Disabled
      Wyłącza opcję ROM.
    • UEFI Only
      Włącza tylko opcję UEFI ROM. (Domyślnie)
    • Legacy Only
      Włącza tylko starszą opcję ROM.

Ta opcja jest konfigurowalna tylko wtedy, gdy CSM Support jest ustawiona na Enabled.

  • Other PCI Device ROM Priority
    Umożliwia wybranie, czy włączyć UEFI, czy starszą opcję ROM dla kontrolera urządzenia PCI innego niż kontrolery LAN, urządzeń pamięci masowej i grafiki.
    • Disabled
      Wyłącza opcję ROM.
    • UEFI Only
      Włącza tylko opcję UEFI ROM. (Domyślnie)
    • Legacy Only
      Włącza tylko starszą opcję ROM.

Ta opcja jest konfigurowalna tylko wtedy, gdy CSM Support jest ustawiona na Enabled.

  • Administrator Password
    Umożliwia skonfigurowanie hasła administratora. Naciśnij <Enter> na tej opcji, wpisz hasło, a następnie naciśnij <Enter>. Zostaniesz poproszony o potwierdzenie hasła. Wpisz hasło ponownie i naciśnij <Enter>. Musisz wprowadzić hasło administratora (lub hasło użytkownika) podczas uruchamiania systemu i wchodzenia do BIOS Setup. W przeciwieństwie do hasła użytkownika, hasło administratora umożliwia wprowadzanie zmian we wszystkich ustawieniach BIOS-u.
  • User Password
    Umożliwia skonfigurowanie hasła użytkownika. Naciśnij <Enter> na tej opcji, wpisz hasło, a następnie naciśnij <Enter>. Zostaniesz poproszony o potwierdzenie hasła. Wpisz hasło ponownie i naciśnij <Enter>. Musisz wprowadzić hasło administratora (lub hasło użytkownika) podczas uruchamiania systemu i wchodzenia do BIOS Setup. Jednak hasło użytkownika umożliwia wprowadzanie zmian tylko w niektórych ustawieniach BIOS-u, ale nie we wszystkich. Aby anulować hasło, naciśnij <Enter> na opcji hasła, a gdy zostaniesz poproszony o hasło, wprowadź najpierw poprawne hasło. Gdy zostaniesz poproszony o nowe hasło, naciśnij <Enter> bez wprowadzania hasła. Naciśnij <Enter> ponownie, gdy zostaniesz poproszony o potwierdzenie.
    UWAGA: Przed ustawieniem hasła użytkownika należy najpierw ustawić hasło administratora.
  • Secure Boot
    Umożliwia włączenie lub wyłączenie funkcji Secure Boot i skonfigurowanie powiązanych ustawień. Ta opcja jest konfigurowalna tylko wtedy, gdy opcja CSM Support jest ustawiona na Disabled.
    • Preferred Operating Mode
      Umożliwia wybranie, czy po wejściu do BIOS Setup wejść w tryb Easy, czy Advanced. Auto wchodzi w tryb BIOS, w którym był ostatnio. (Domyślnie: Auto)

Zapisz i wyjdź

Zapisz i wyjdź

  • Save & Exit Setup
    Naciśnij <Enter> na tej opcji i wybierz Yes (Tak). Spowoduje to zapisanie zmian w CMOS i wyjście z programu BIOS Setup. Wybierz No (Nie) lub naciśnij <Esc>, aby powrócić do głównego menu BIOS Setup.
  • Exit Without Saving
    Naciśnij <Enter> na tej opcji i wybierz Yes (Tak). Spowoduje to wyjście z BIOS Setup bez zapisywania zmian wprowadzonych w BIOS Setup do CMOS. Wybierz No (Nie) lub naciśnij <Esc>, aby powrócić do głównego menu BIOS Setup.
  • Load Optimized Defaults
    Naciśnij <Enter> na tej opcji i wybierz Yes (Tak), aby załadować optymalne domyślne ustawienia BIOS-u. Domyślne ustawienia BIOS-u pomagają systemowi działać w optymalnym stanie. Zawsze ładuj zoptymalizowane ustawienia domyślne po aktualizacji BIOS-u lub po wyczyszczeniu wartości CMOS.
  • Boot Override
    Umożliwia wybranie urządzenia, z którego ma nastąpić natychmiastowy rozruch. Naciśnij <Enter> na wybranym urządzeniu i wybierz Yes (Tak), aby potwierdzić. System zostanie automatycznie uruchomiony ponownie i nastąpi rozruch z tego urządzenia.
  • Save Profiles
    Ta funkcja umożliwia zapisanie bieżących ustawień BIOS-u w profilu. Możesz utworzyć do 8 profili i zapisać je jako Setup Profile 1~ Setup Profile 8. Naciśnij <Enter>, aby zakończyć. Możesz też wybrać Select File in HDD/FDD/USB (Wybierz plik w HDD/FDD/USB), aby zapisać profil na urządzeniu pamięci masowej.
  • Load Profiles
    Jeśli system stanie się niestabilny i załadowano domyślne ustawienia BIOS-u, można użyć tej funkcji do załadowania ustawień BIOS-u z wcześniej utworzonego profilu, bez konieczności ponownej konfiguracji ustawień BIOS-u. Najpierw wybierz profil, który chcesz załadować, a następnie naciśnij <Enter>, aby zakończyć. Możesz wybrać Select File in HDD/FDD/USB (Wybierz plik w HDD/FDD/USB), aby wprowadzić profil utworzony wcześniej z urządzenia pamięci masowej lub załadować profil automatycznie utworzony przez BIOS, na przykład przywracając ustawienia BIOS-u do ostatnich ustawień, które działały prawidłowo (ostatni znany dobry rekord).

Konfiguracja zestawu RAID

Poziomy RAID

RAID 0 RAID 1 RAID 10
Minimalna liczba dysków twardych ≥2 2 4
Pojemność macierzy Liczba dysków twardych *
Rozmiar najmniejszego dysku		 Rozmiar najmniejszego dysku (Liczba dysków twardych/2) *
Rozmiar najmniejszego dysku
Odporność na awarie Nie Tak Tak

Przed rozpoczęciem przygotuj następujące elementy:

  • Co najmniej dwa dyski twarde SATA lub SSD. (Uwaga) (Aby zapewnić optymalną wydajność, zaleca się użycie dwóch dysków twardych o identycznym modelu i pojemności).
  • Płyta instalacyjna systemu Windows.
  • Pamięć USB.

Konfiguracja wbudowanego kontrolera SATA

  1. Instalacja dysku(ów) twardego(ych) SATA w komputerze
    Zainstaluj dyski twarde/SSD w złączach SATA/M.2 na płycie głównej. Następnie podłącz złącza zasilania z zasilacza do dysków twardych.
  2. Konfiguracja trybu kontrolera SATA w ustawieniach BIOS
    Upewnij się, że tryb kontrolera SATA jest poprawnie skonfigurowany w ustawieniach BIOS systemu.
    Kroki:
    Włącz komputer i naciśnij <Delete>, aby wejść do ustawień BIOS podczas testu POST (Power-On Self-Test). W Settings\IO Ports ustaw SATA Configuration\SATA Mode na RAID. Następnie zapisz ustawienia i uruchom ponownie komputer. (Jeśli chcesz użyć dysków SSD NVMe PCle do konfiguracji RAID, upewnij się, że ustawiłeś NVMe RAID mode na Enabled).
    informacja Menu ustawień BIOS opisane w tej sekcji mogą różnić się od dokładnych ustawień dla twojej płyty głównej. Rzeczywiste opcje menu ustawień BIOS, które zobaczysz, zależą od posiadanej płyty głównej i wersji BIOS.
  3. Konfiguracja UEFI RAID
    Kroki:
    1. W ustawieniach BIOS przejdź do Boot i ustaw CSM Support na Disabled. Zapisz zmiany i wyjdź z ustawień BIOS.
    2. Po ponownym uruchomieniu systemu ponownie wejdź do ustawień BIOS. Następnie wejdź do podmenu Settings\IO Ports\RAIDXpert2 Configuration Utility.
    3. Na ekranie RAIDXpert2 Configuration Utility naciśnij <Enter> na Array Management, aby wejść na ekran Create Array. Następnie wybierz poziom RAID. Obsługiwane poziomy RAID obejmują RAID 0, RAID 1 i RAID 10 (dostępne opcje zależą od liczby zainstalowanych dysków twardych). Następnie naciśnij <Enter> na Select Physical Disks, aby wejść na ekran Select Physical Disks.
    4. Na ekranie Select Physical Disks wybierz dyski twarde, które mają być uwzględnione w macierzy RAID, i ustaw je na Enabled. Następnie użyj klawisza strzałki w dół, aby przejść do Apply Changes i naciśnij <Enter>. Następnie wróć do poprzedniego ekranu i ustaw Select CacheTagSize, Read Cache Policy i Write Cache Policy.
    5. Przejdź do Create Array i naciśnij <Enter>, aby rozpocząć.
    6. Po zakończeniu zostaniesz przeniesiony z powrotem do ekranu Array Management. W Manage Array Properties możesz zobaczyć nowy wolumin RAID i informacje o poziomie RAID, nazwie macierzy, pojemności macierzy itp.

(Uwaga) Dysku SSD M.2 PCle nie można użyć do utworzenia zestawu RAID z dyskiem twardym SATA.

Zainstaluj sterownik RAID i system operacyjny

Z poprawnymi ustawieniami BIOS możesz zainstalować system operacyjny.

Instalacja systemu operacyjnego
Ponieważ niektóre systemy operacyjne zawierają już sterownik RAID, nie musisz instalować oddzielnego sterownika RAID podczas procesu instalacji systemu Windows. Po zainstalowaniu systemu operacyjnego zalecamy zainstalowanie wszystkich wymaganych sterowników z GIGABYTE APP Center, aby zapewnić wydajność i kompatybilność systemu. Jeśli instalowany system operacyjny wymaga dostarczenia dodatkowego sterownika RAID podczas procesu instalacji systemu operacyjnego, zapoznaj się z poniższymi krokami:

  1. Przejdź do witryny internetowej GIGABYTE, przejdź do strony internetowej modelu płyty głównej, pobierz plik AMD RAID Preinstall Driver na stronie Support\Download\SATA RAID/AHCI, rozpakuj plik i skopiuj pliki na pamięć USB.
  2. Uruchom komputer z płyty instalacyjnej systemu Windows i wykonaj standardowe kroki instalacji systemu operacyjnego. Gdy pojawi się ekran z prośbą o załadowanie sterownika, wybierz Browse (Przeglądaj).
  3. Włóż pamięć USB, a następnie przejdź do lokalizacji sterownika. Najpierw wybierz AMD-RAID Bottom Device i kliknij Next (Dalej), aby załadować sterownik. Następnie wybierz AMD-RAID Controller i kliknij Next (Dalej), aby załadować sterownik. Na koniec kontynuuj instalację systemu operacyjnego.

Odwiedź witrynę internetową GIGABYTE, aby uzyskać szczegółowe informacje na temat konfigurowania macierzy RAID.

Instalacja sterowników

Po zainstalowaniu systemu operacyjnego w prawym dolnym rogu pulpitu pojawi się okno dialogowe z pytaniem, czy chcesz pobrać i zainstalować sterowniki i aplikacje GIGABYTE za pośrednictwem APP Center. Kliknij Install (Zainstaluj), aby kontynuować instalację. (W ustawieniach BIOS upewnij się, że Advanced\APP Center Download & Install Configuration\APP Center Download & Install jest ustawione na Enabled).

Gdy pojawi się okno dialogowe Umowy licencyjnej użytkownika końcowego, naciśnij <Accept>, aby zainstalować APP Center. Na ekranie APP Center wybierz sterowniki i aplikacje, które chcesz zainstalować, i kliknij Install (Zainstaluj).

informacja Przed instalacją upewnij się, że system jest podłączony do Internetu.
Odwiedź witrynę internetową GIGABYTE, aby uzyskać więcej informacji na temat rozwiązywania problemów.

Kontakt z nami

GIGA-BYTE TECHNOLOGY CO., LTD.
Adres: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Wsparcie techniczne i nietechniczne (sprzedaż/marketing): https://esupport.gigabyte.com
Adres internetowy (angielski): https://www.gigabyte.com
Adres internetowy (chiński): https://www.gigabyte.com/tw

GIGABYTE eSupport
Aby zadać pytanie techniczne lub nietechniczne (sprzedaż/marketing), przejdź do: https://esupport.gigabyte.com

Aby uzyskać więcej informacji o produkcie, odwiedź witrynę internetową GIGABYTE.

Referencje

Pobierz instrukcję

Tutaj możesz pobrać pełną wersję instrukcji w formacie pdf, może ona zawierać dodatkowe instrukcje bezpieczeństwa, informacje o gwarancji, przepisy FCC itp.

Pobierz GIGABYTE A520M S2H Instrukcja obsługi

Dostępne języki

Powiązane instrukcje dla Gigabyte A520M S2H

Spis treści
