GIGABYTE A520M S2H Kılavuzu

İçerikler

1 Anakart Revizyonunuzu Tanımlama
2 A520M S2H Anakart Düzeni
3 Donanım Kurulumu
4 BIOS Kurulumu
5 Bir RAID Seti Yapılandırma
- 5.1 Yerleşik SATA Denetleyicisini Yapılandırma
- 5.2 RAID sürücüsünü ve işletim sistemini yükleyin
6 Sürücülerin Yüklenmesi
7 Bize Ulaşın
8 Referanslar
9 Kılavuzu indir
10 Diğer Dillerde

Anakart Revizyonunuzu Tanımlama

Anakartınızdaki revizyon numarası şu şekildedir: "REV:X X." Örneğin, "REV: 1.0", anakartın revizyonunun 1 0 olduğu anlamına gelir. Anakart BIOS'unu, sürücülerini güncellemeden veya teknik bilgi ararken anakart revizyonunuzu kontrol edin.
Örnek:

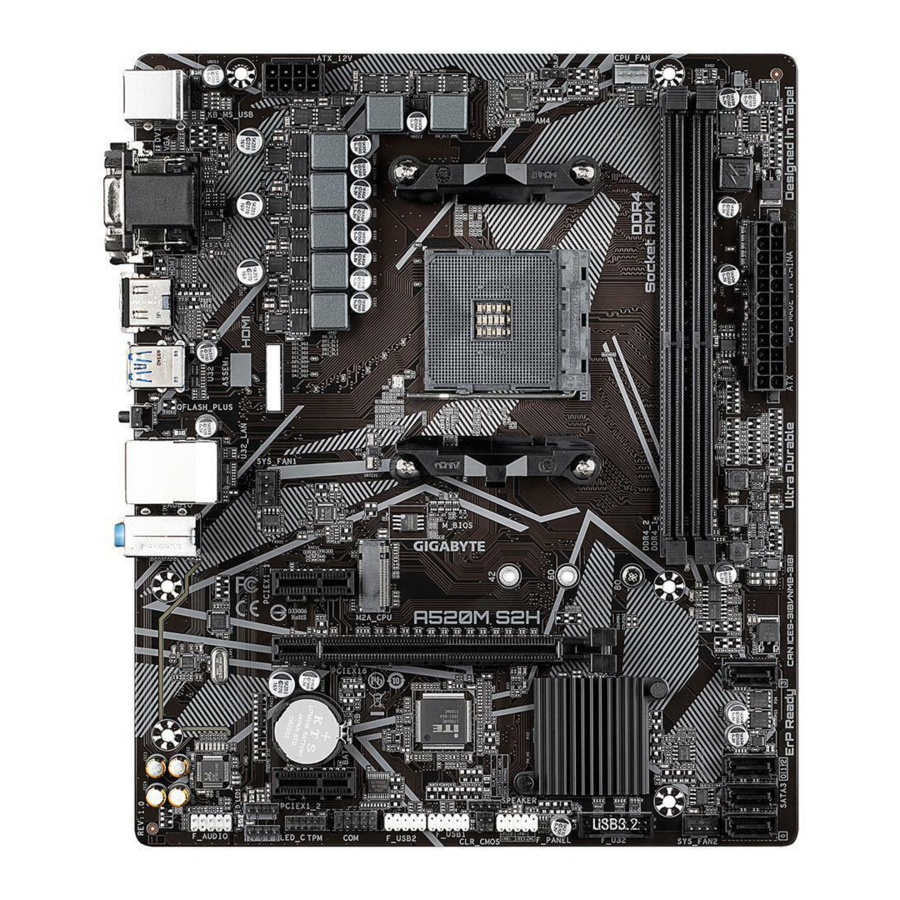

A520M S2H Anakart Düzeni

Donanım Kurulumu

Kurulum Önlemleri

Anakart, elektrostatik deşarj (ESD) sonucu hasar görebilecek çok sayıda hassas elektronik devre ve bileşen içerir. Kurulumdan önce, kullanım kılavuzunu dikkatlice okuyun ve şu prosedürleri izleyin:

Kurulumdan önce, kasanın anakart için uygun olduğundan emin olun.
Kurulumdan önce, satıcınız tarafından sağlanan anakart S/N (Seri Numarası) etiketini veya garanti etiketini çıkarmayın veya kırmayın. Bu etiketler, garanti doğrulaması için gereklidir.
Anakartı veya diğer donanım bileşenlerini takmadan veya çıkarmadan önce her zaman güç kablosunu prizden çekerek AC gücünü kesin.
Donanım bileşenlerini anakart üzerindeki dahili konektörlere bağlarken, sıkıca ve güvenli bir şekilde bağlandıklarından emin olun.
Anakartı tutarken, herhangi bir metal uca veya konektöre dokunmaktan kaçının.
Anakart, CPU veya bellek gibi elektronik bileşenleri tutarken bir elektrostatik deşarj (ESD) bilekliği takmak en iyisidir. Bir ESD bilekliğiniz yoksa, ellerinizi kuru tutun ve önce statik elektriği gidermek için metal bir nesneye dokunun.
Anakartı takmadan önce, lütfen antistatik bir pedin üzerinde veya elektrostatik koruyucu bir kap içinde bulundurun.
Güç kaynağı kablosunu anakarttan bağlamadan veya çıkarmadan önce, güç kaynağının kapalı olduğundan emin olun.
Gücü açmadan önce, güç kaynağı voltajının yerel voltaj standardına göre ayarlandığından emin olun.
Ürünü kullanmadan önce, donanım bileşenlerinizin tüm kablolarının ve güç konektörlerinin bağlı olduğunu doğrulayın.
Anakartın zarar görmesini önlemek için, vidaların anakart devresine veya bileşenlerine temas etmesine izin vermeyin.
Anakartın üzerinde veya bilgisayar kasasının içinde kalan vida veya metal bileşen olmadığından emin olun.
Bilgisayar sistemini düz olmayan bir yüzeye koymayın.
Bilgisayar sistemini yüksek sıcaklıkta veya ıslak bir ortama koymayın.
Kurulum işlemi sırasında bilgisayar gücünün açılması, sistem bileşenlerine zarar verebileceği gibi kullanıcıya da fiziksel zarar verebilir.
Herhangi bir kurulum adımından emin değilseniz veya ürünün kullanımıyla ilgili bir sorununuz varsa, lütfen sertifikalı bir bilgisayar teknisyenine danışın.
Bir adaptör, uzatma güç kablosu veya güç şeridi kullanıyorsanız, kurulum ve/veya topraklama talimatlarına danışmayı unutmayın.

Ürün Özellikleri

CPU	AMD Socket AM4, desteklediği işlemciler: AMD Ryzen™ 5000 G-Serisi İşlemciler/ AMD Ryzen™ 5000 Serisi İşlemciler/ AMD Ryzen™ 4000 G-Serisi İşlemciler/ AMD Ryzen™ 3000 Serisi İşlemciler (En son CPU destek listesi için GIGABYTE'ın web sitesine gidin)
Yonga Seti	AMD A520
Bellek	64 GB'a kadar (32 GB tek DIMM kapasitesi) sistem belleğini destekleyen 2 x DDR4 DIMM soketi DDR4 3200/2933/2667/2400/2133 MT/s bellek modülleri desteği Çift kanal bellek mimarisi ECC Tamponsuz DIMM 1Rx8/2Rx8 bellek modülleri desteği ECC Olmayan Tamponsuz DIMM 1Rx8/2Rx8/1Rx16 bellek modülleri desteği Extreme Memory Profile (XMP) bellek modülleri desteği (En son desteklenen bellek hızları ve bellek modülleri için GIGABYTE'ın web sitesine gidin.)
Yerleşik Grafik	Tümleşik Grafik İşlemcisi: Maksimum 1920x1200@60 Hz çözünürlüğü destekleyen 1 x D-Sub bağlantı noktası Maksimum 1920x1200@60 Hz çözünürlüğü destekleyen 1 x DVI-D bağlantı noktası DVI-D bağlantı noktası, adaptörle D-Sub bağlantısını desteklemez. Maksimum 4096x2160@60 Hz çözünürlüğü destekleyen 1 x HDMI bağlantı noktası HDMI 2.1 sürümü, HDCP 2.3 ve HDR desteği. Aynı anda 3 ekrana kadar destek Maksimum 16 GB paylaşımlı bellek
Ses	Realtek^® ses CODEC'i Yüksek Tanımlı Ses 2/4/5.1/7.1 kanal Ses yazılımını kullanarak bir ses jakının işlevselliğini değiştirebilirsiniz. 7.1 kanallı sesi yapılandırmak için, ses ayarları için ses yazılımına erişin.
LAN	Realtek^®GbE LAN çipi (1 Gbps/100 Mbps)
Genişletme Yuvaları	CPU: PCIe 3.0'ı destekleyen ve x16'da çalışan 1 x PCI Express x16 yuvası Yonga Seti: PCIe 3.0'ı destekleyen 2 x PCI Express x1 yuvası
Depolama Arayüzü	CPU: 1 x M.2 konektörü (Soket 3, M anahtarı, tip 2242/2260/2280 SATA ve PCIe 3.0 x4/x2 SSD desteği) Yonga Seti: 4 x SATA 6Gb/s konektörü RAID 0, RAID 1 ve RAID 10 desteği
USB	CPU: Arka panelde 4 x USB 3.2 Gen 1 bağlantı noktası Yonga Seti: Dahili USB başlığı aracılığıyla kullanılabilen 2 x USB 3.2 Gen 1 bağlantı noktası 6 x USB 2.0/1.1 bağlantı noktası (arka panelde 2 bağlantı noktası, dahili USB başlıkları aracılığıyla kullanılabilen 4 bağlantı noktası)
Dahili Konektörler	1 x 24 pimli ATX ana güç konektörü 1 x 8 pimli ATX 12V güç konektörü 1 x CPU fanı başlığı 2 x sistem fanı başlığı 1 x adreslenebilir LED şerit başlığı 1 x RGB LED şerit başlığı 1 x M.2 Soket 3 konektörü 4 x SATA 6Gb/s konektörü 1 x ön panel başlığı 1 x ön panel ses başlığı 1 x USB 3.2 Gen 1 başlığı 2 x USB 2.0/1.1 başlığı 1 x Güvenilir Platform Modülü (TPM) başlığı (yalnızca GC-TPM2.0_S modülü için 2x6 pim) 1 x seri bağlantı noktası başlığı 1 x hoparlör başlığı 1 x kasa izinsiz giriş başlığı 1 x Clear CMOS atlama teli
Arka Panel Konektörleri	1 x PS/2 klavye/fare bağlantı noktası 1 x D-Sub bağlantı noktası 1 x DVI-D bağlantı noktası 1 x HDMI bağlantı noktası 4 x USB 3.2 Gen 1 bağlantı noktası USB 2.0/1.1 bağlantı noktası 1 x RJ-45 bağlantı noktası 1 x Q-Flash Plus düğmesi 3 x ses jakı
G/Ç Denetleyicisi	iTE^® G/Ç Denetleyici Çipi
Donanım İzleme	Voltaj algılama Sıcaklık algılama Fan hızı algılama Aşırı ısınma uyarısı Fan arızası uyarısı Fan hızı kontrolü Fan hızı kontrol fonksiyonunun desteklenip desteklenmeyeceği, taktığınız fana bağlı olacaktır.
BIOS	1 x 128 Mbit flash Lisanslı AMI UEFI BIOS kullanımı PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACP' 5.0
Benzersiz Özellikler	APP Center desteği * APP Center'daki uygulamalar, anakart modeline göre değişiklik gösterebilir. Her uygulamanın desteklenen fonksiyonları da anakart özelliklerine bağlı olarak değişiklik gösterebilir. @BIOS EasyTune RGB Fusion Smart Backup System Information Viewer Q-Flash Plus desteği Q-Flash desteği
Birlikte Verilen Yazılım	Norton^® Internet Security (OEM sürümü) LAN bant genişliği yönetimi yazılımı
İşletim Sistemi	Windows 11 64-bit desteği Windows 10 64-bit desteği
Form Faktörü	Mikro ATX Form Faktörü; 24,4cm x 20,5cm

* GIGABYTE, önceden haber vermeksizin ürün özelliklerinde ve ürünle ilgili bilgilerde herhangi bir değişiklik yapma hakkını saklı tutar.
CPU, bellek modülleri, SSD'ler ve M.2 cihazlarının destek listeleri için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Uygulamaların en son sürümünü indirmek için lütfen GIGABYTE'ın web sitesindeki HİZMET/DESTEK/Yardımcı Program sayfasını ziyaret edin.

CPU'yu Takma

dikkat CPU'yu takmaya başlamadan önce aşağıdaki yönergeleri okuyun:

Anakartın CPU'yu desteklediğinden emin olun.
(En son CPU destek listesi için GIGABYTE'ın web sitesine gidin.)
Donanım hasarını önlemek için CPU'yu takmadan önce daima bilgisayarı kapatın ve güç kablosunu prizden çekin.
CPU'nun bir numarasını bulun. CPU yanlış yönlendirilirse takılamaz.
CPU yüzeyine eşit ve ince bir termal gres tabakası uygulayın.
CPU soğutucusu takılı değilse bilgisayarı açmayın, aksi takdirde CPU aşırı ısınabilir ve hasar görebilir.
CPU ana frekansını CPU özelliklerine göre ayarlayın. Çevre birimleri için standart gereksinimleri karşılamadığından, sistem veri yolu frekansının donanım özelliklerinin ötesine ayarlanması önerilmez. Frekansı standart özelliklerin ötesine ayarlamak istiyorsanız, lütfen CPU, grafik kartı, bellek, sabit sürücü vb. dahil olmak üzere donanım özelliklerinize göre yapın.

CPU'nun Takılması
CPU soketi kilitleme kolunu tamamen kaldırın. CPU soketinin ve CPU'nun bir numarasını (küçük bir üçgenle gösterilir) bulun. CPU soketine yerleştirildikten sonra, kilitleme kolunu indirerek ve tamamen kilitli konuma getirerek bir parmağınızı CPU'nun ortasına koyun.

uyarı CPU soketi kilitleme kolu kaldırılmadan CPU'yu CPU soketine zorlamayın, aksi takdirde CPU ve CPU soketi hasar görebilir.

Belleği Takma

dikkat Belleği takmaya başlamadan önce aşağıdaki yönergeleri okuyun:

Anakartın belleği desteklediğinden emin olun. Aynı kapasite, marka, hız ve çiplere sahip bellek kullanılması önerilir.
(En son desteklenen bellek hızları ve bellek modülleri için GIGABYTE'ın web sitesine gidin.)
Donanım hasarını önlemek için belleği takmadan önce daima bilgisayarı kapatın ve güç kablosunu prizden çekin.
Bellek modüllerinin hatasız bir tasarımı vardır. Bir bellek modülü yalnızca tek yönde takılabilir. Belleği takamıyorsanız, yönü değiştirin.

Çift Kanal Bellek Yapılandırması
Bu anakart iki bellek soketi sağlar ve Çift Kanal Teknolojisini destekler. Bellek takıldıktan sonra, BIOS belleğin özelliklerini ve kapasitesini otomatik olarak algılar. Çift Kanal bellek modunu etkinleştirmek, orijinal bellek bant genişliğini ikiye katlayacaktır.
İki bellek soketi iki kanala bölünmüştür ve her kanalda aşağıdaki gibi bir bellek soketi bulunur:

Kanal A: DDR4 A1
Kanal B: DDR4_B1

CPU sınırlamaları nedeniyle, belleği Çift Kanal modunda takmadan önce aşağıdaki yönergeleri okuyun.

Yalnızca bir bellek modülü takılıysa Çift Kanal modu etkinleştirilemez.
İki bellek modülüyle Çift Kanal modunu etkinleştirirken, aynı kapasite, marka, hız ve çiplere sahip bellek kullanılması önerilir.

Donanım kurulumuyla ilgili ayrıntılar için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Bir Genişletme Kartı Takma

dikkat Bir genişletme kartı takmaya başlamadan önce aşağıdaki yönergeleri okuyun:

Anakartın genişletme kartını desteklediğinden emin olun. Genişletme kartınızla birlikte gelen kılavuzu dikkatlice okuyun.
Donanım hasarını önlemek için bir genişletme kartı takmadan önce daima bilgisayarı kapatın ve güç kablosunu prizden çekin.

Arka Panel Bağlantı Noktaları

USB 2.0/1.1 Bağlantı Noktası
USB bağlantı noktası, USB 2.0/1.1 spesifikasyonunu destekler. Bu bağlantı noktasını USB cihazları için kullanın.
PS/2 Klavye/Fare Bağlantı Noktası
Bir PS/2 fare veya klavye bağlamak için bu bağlantı noktasını kullanın.
D-Sub Bağlantı Noktası ^{(Not 1)}
D-Sub bağlantı noktası, 15 pinli bir D-Sub konektörünü destekler ve maksimum 1920x1200@60 Hz çözünürlüğü destekler (desteklenen gerçek çözünürlükler kullanılan monitöre bağlıdır). Bu bağlantı noktasına D-Sub bağlantısını destekleyen bir monitör bağlayın.
DVI-D Bağlantı Noktası ^{(Not 1)(Not 2)}
DVI-D bağlantı noktası, DVI-D spesifikasyonuna uygundur ve maksimum 1920x1200@60 Hz çözünürlüğü destekler (desteklenen gerçek çözünürlükler kullanılan monitöre bağlıdır). Bu bağlantı noktasına DVI-D bağlantısını destekleyen bir monitör bağlayın.
HDMI Bağlantı Noktası ^{(Not 1)}

HDMI bağlantı noktası HDCP 2.3 uyumludur ve Dolby True HD ve DTS HD Master Audio formatlarını destekler. Ayrıca 192 KHz/24 bit 7.1 kanallı LPCM ses çıkışını da destekler. HDMI destekli monitörünüzü bağlamak için bu bağlantı noktasını kullanabilirsiniz. Desteklenen maksimum çözünürlük 4096x2160@60 Hz'dir, ancak desteklenen gerçek çözünürlükler kullanılan monitöre bağlıdır.
- Üçlü ekran yapılandırması ayarlamak için önce anakart sürücülerini işletim sistemine yüklemelisiniz.
- HDMI cihazını kurduktan sonra, varsayılan ses çalma cihazını HDMI olarak ayarladığınızdan emin olun.
  (Öğe adı, işletim sisteminize bağlı olarak farklılık gösterebilir.)

Yerleşik Grafik için Üçlü Ekran Yapılandırmaları:
Üçlü ekran yapılandırmaları, işletim sistemine anakart sürücülerini yükledikten sonra desteklenir. BIOS Kurulumu veya POST işlemi sırasında yalnızca tek ekran kullanılabilir.
uyarı

Bir arka panel konektörüne bağlı kabloyu çıkarırken, önce kabloyu cihazınızdan çıkarın ve ardından anakarttan çıkarın.
Kabloyu çıkarırken, konektörden düz bir şekilde dışarı çekin. Kablo konektörünün içinde elektriksel kısa devre olmasını önlemek için onu yan yana sallamayın.

USB 3.2 Gen 1 Bağlantı Noktası
USB 3.2 Gen 1 bağlantı noktası, USB 3.2 Gen 1 spesifikasyonunu destekler ve USB 2.0 spesifikasyonuyla uyumludur. Bu bağlantı noktasını USB cihazları için kullanın.
USB 3.2 Gen 1 Bağlantı Noktası (Q-Flash Plus Bağlantı Noktası)
USB bağlantı noktası, USB 3.2 Gen 1 spesifikasyonunu destekler. Bu bağlantı noktasını USB cihazları için kullanın. Q-Flash Plus ^{(Not 3)} kullanmadan önce, USB flash sürücüyü önce bu bağlantı noktasına taktığınızdan emin olun.
Q-Flash Plus Düğmesi ^{(Not 3)}
Q-Flash Plus, sisteminiz kapalıyken (S5 kapatma durumu) BIOS'u güncellemenizi sağlar. En son BIOS'u bir USB başparmak sürücüsüne kaydedin ve Q-Flash Plus bağlantı noktasına takın ve şimdi sadece Q-Flash Plus düğmesine basarak BIOS'u otomatik olarak flaşlayabilirsiniz. BIOS eşleştirme ve flaşlama etkinlikleri başladığında QFLED yanıp söner ve ana BIOS flaşlama tamamlandığında yanıp sönmeyi durdurur.
RJ-45 LAN Bağlantı Noktası
Gigabit Ethernet LAN bağlantı noktası, 1 Gbps'ye kadar veri hızında İnternet bağlantısı sağlar. Aşağıda, LAN bağlantı noktası LED'lerinin durumları açıklanmaktadır.

Hız LED'i:

Durum Açıklama

Turuncu 1 Gbps veri hızı

Yeşil 100 Mbps veri hızı

Kapalı 10 Mbps veri hızı

Etkinlik LED'i:

Durum Açıklama

Yanıp Sönüyor Veri iletimi veya alımı gerçekleşiyor

Kapalı Veri iletimi veya alımı gerçekleşmiyor
Hat Girişi/Arka Hoparlör Çıkışı (Mavi)
Hat girişi jakı. Bu ses jakını optik sürücü, walkman vb. gibi hat girişi cihazları için kullanın.
Hat Çıkışı/Ön Hoparlör Çıkışı (Yeşil)
Hat çıkışı jakı.

Mikrofon Girişi/Orta/Subwoofer Hoparlör Çıkışı (Pembe)
Mikrofon girişi jakı.
Ses Jakı Yapılandırmaları:

Jak	Kulaklık/2 kanallı	4 kanallı	5 1 kanallı	7 1 kanallı
Hat Girişi/Arka Hoparlör Çıkışı		✓	✓	✓
Hat Çıkışı/Ön Hoparlör Çıkışı	✓	✓	✓	✓
Mikrofon Girişi/Orta/Subwoofer o Hoparlör Çıkışı			✓	✓
Ön Panel Hat Çıkışı/Yan Hoparlör Çıkışı				✓

bilgi Ses yazılımını kullanarak bir ses jakının işlevselliğini değiştirebilirsiniz. 7.1 kanallı sesi yapılandırmak için, ses ayarları için ses yazılımına erişin.
Ses yazılımını yapılandırma hakkında ayrıntılar için lütfen GIGABYTE'ın web sitesini ziyaret edin.

(Not 1) Yalnızca AMD Ryzen" 5000 G Serisi/4000 G Serisi İşlemciler için.
(Not 2) DVI-D bağlantı noktası, adaptörle D-Sub bağlantısını desteklemez.
(Not 3) Q-Flash Plus işlevini etkinleştirmek için lütfen GIGABYTE'ın web sitesinin "Benzersiz Özellikler" web sayfasını ziyaret edin.

Dahili Bağlantı Noktaları

ATX_12V
ATX
CPU_FAN
SYS_FANI/2
D_LED1
LED_C
SATA3 0/1/2/3
M2A_CPU
F_PANEL
F_AUDIO
F_U32
F_USB1/F_USB2
TPM
COM
SPEAKER
CI
CLR_CMOS
BAT

uyarı Harici aygıtları bağlamadan önce aşağıdaki yönergeleri okuyun:

Öncelikle aygıtlarınızın bağlamak istediğiniz bağlantı noktalarıyla uyumlu olduğundan emin olun.
Aygıtları kurmadan önce aygıtları ve bilgisayarınızı kapattığınızdan emin olun. Aygıtlara zarar gelmesini önlemek için güç kablosunu elektrik prizinden çekin.
Aygıtı kurduktan sonra ve bilgisayarı açmadan önce aygıt kablosunun anakart üzerindeki bağlantı noktasına güvenli bir şekilde takıldığından emin olun.

1/2) ATX_12V/ATX (2x4 12V Güç Bağlantı Noktası ve 2x12 Ana Güç Bağlantı Noktası)
Güç bağlantı noktasının kullanımıyla güç kaynağı, anakart üzerindeki tüm bileşenlere yeterli düzeyde kararlı güç sağlayabilir. Güç bağlantı noktasını bağlamadan önce öncelikle güç kaynağının kapalı olduğundan ve tüm aygıtların düzgün şekilde kurulduğundan emin olun. Güç bağlantı noktası hatasız bir tasarıma sahiptir. Güç kaynağı kablosunu güç bağlantı noktasına doğru yönde bağlayın.
12V güç bağlantı noktası temel olarak CPU'ya güç sağlar. 12V güç bağlantı noktası bağlı değilse bilgisayar başlamaz.
bilgi Genişletme gereksinimlerini karşılamak için yüksek güç tüketimine dayanabilecek bir güç kaynağı kullanılması önerilir (500W veya daha yüksek). Gerekli gücü sağlamayan bir güç kaynağı kullanıldığında sonuç, kararsız veya başlatılamayan bir sistem olabilir.

Pin No.	Tanım
1	GND (Yalnızca 2x4 pinli 12V için)
2	GND (Yalnızca 2x4 pinli 12V için)
3	GND
4	GND
5	+12V (Yalnızca 2x4 pinli 12V için)
6	+12V (Yalnızca 2x4 pinli 12V için)
7	+ 12V
8	+12V

Pin No	Tanım
1	3.3V
2	3.3V
3	GND
4	+5V
5	GND
6	+5V
7	GND
8	Power Good
9	5VSB (bekleme +5V)
10	+12V
11	+12V (Yalnızca 2x12 pinli ATX için)
12	3.3V (Yalnızca 2x12 pinli ATX için)
13	3.3V
14	-12V
15	GND
16	ps_0N (soft on/0ff)
17	GND
18	GND
19	GND
20	NC
21	+5V
22	+5V
23	+5V (Yalnızca 2x12 pinli ATX için)
24	GND(Yalnızca

3/4) CPU_FAN/SYS_FAN1/2 (Fan Başlıkları)
Bu anakart üzerindeki tüm fan başlıkları 4 pinlidir. Çoğu fan başlığı hatasız bir takma tasarımına sahiptir. Bir fan kablosunu bağlarken doğru yönde bağladığınızdan emin olun (siyah bağlantı kablosu, toprak kablosudur). Hız kontrol işlevi, fan hızı kontrol tasarımına sahip bir fanın kullanılmasını gerektirir. Optimum ısı dağılımı için şasinin içine bir sistem fanı takılması önerilir.

Pin No.	Tanım
1	GND
2	Voltaj Hız Kontrolü
3	Algılama
4	PWM Hız Kontrolü

uyarı

CPU'nuzun ve sisteminizin aşırı ısınmasını önlemek için fan kablolarını fan başlıklarına bağladığınızdan emin olun. Aşırı ısınma, CPU'ya zarar verebilir veya sistemin kilitlenmesine neden olabilir.
Bu fan başlıkları, yapılandırma atlama bloğu değildir. Başlıklara bir atlama başlığı yerleştirmeyin.

D_LED1 (Adreslenebilir LED Şerit Başlığı)
Bu başlık, maksimum 5A (5V) güç değerine ve maksimum 1000 LED sayısına sahip standart bir 5050 adreslenebilir LED şeridi bağlamak için kullanılabilir.

Pin No. Tanım

1 V (5V)

2 Veri

3 Pin Yok

4 GND

Adreslenebilir LED şeridinizi başlığa bağlayın. LED şeridinin güç pimi (fiş üzerinde bir üçgenle işaretlenmiştir), adreslenebilir LED şerit başlığının 1 numaralı Pinine bağlanmalıdır. Yanlış bağlantı, LED şeridinin hasar görmesine neden olabilir.
LED_C (RGB LED Şerit Başlığı)
Bu başlık, maksimum 2A (12V) güç değerine ve maksimum 2 m uzunluğa sahip standart bir 5050 RGB LED şeridi (12V/G/R/B) bağlamak için kullanılabilir.

Pin No. Tanım

1 12V

2 G

3 R

4 B

RGB LED şeridinizi başlığa bağlayın. LED şeridin güç pimi (fiş üzerindeki üçgenle işaretlenmiştir), bu başlığın 1 numaralı Pin'ine (12V) bağlanmalıdır. Yanlış bağlantı, LED şeridine zarar verebilir.
LED şeridin ışıklarını nasıl açıp kapatacağınız hakkında bilgi almak için GIGABYTE'ın web sitesindeki "Benzersiz Özellikler" web sayfasını ziyaret edin.
Aygıtları kurmadan önce, aygıtları ve bilgisayarınızı kapattığınızdan emin olun. Aygıtlara zarar gelmesini önlemek için güç kablosunu prizden çekin.
SATA3 0/1/2/3 (SATA 6Gb/s Konnektörleri)
SATA konnektörleri, SATA 6Gb/s standardına uygundur ve SATA 3Gb/s ve SATA 1.5Gb/s standardıyla uyumludur. Her SATA konnektörü, tek bir SATA aygıtını destekler. SATA konnektörleri RAID 0, RAID 1 ve RAID 10'u destekler. Bir RAID dizisi yapılandırma yönergeleri için "Bir RAID Kümesi Yapılandırma" bölümüne bakın.

Pin No. Tanım

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND
M2A_CPU (M.2 Soket 3 Konnektörü)
M.2 konnektörü, M.2 SATA SSD'leri veya M.2 PCle SSD'leri destekler ve RAID yapılandırmasını destekler. Bir SATA sabit sürücüsü ile bir RAID kümesi oluşturmak için bir M.2 PCle SSD'nin kullanılamayacağını lütfen unutmayın. Bir RAID dizisi yapılandırma yönergeleri için "Bir RAID Kümesi Yapılandırma" bölümüne bakın.

Bir M.2 SSD'yi M.2 konnektörüne doğru şekilde takmak için aşağıdaki adımları izleyin.
1. Vidayı ve yükselticiyi anakarttan sökmek için bir tornavida kullanın. Takılacak M.2 SSD için uygun montaj deliğini bulun ve ardından önce yükselticiyi vidalayın.
2. M.2 SSD'yi açılı olarak konnektöre kaydırın.
3. M.2 SSD'ye bastırın ve ardından vidayla sabitleyin.
  Takılacak M.2 SSD için uygun deliği seçin ve vidayı ve yükselticiyi yeniden sıkın.
F_PANEL (Ön Panel Başlığı)
Şasi üzerindeki güç anahtarını, sıfırlama anahtarını ve sistem durumu göstergesini aşağıdaki pin atamalarına göre bu başlığa bağlayın. Kabloları bağlamadan önce pozitif ve negatif pinlere dikkat edin.
- PLED (GüçLED):

  Sistem Durumu LED

  S0 Açık

  S3/S4/S5 Kapalı

  Şasi ön panelindeki güç durumu göstergesine bağlanır. Sistem çalışırken LED yanar. Sistem S3/S4 uyku durumundayken veya kapalıyken (S5) LED kapalıdır.
- PW (Güç Anahtarı):
  Şasi ön panelindeki güç anahtarına bağlanır. Güç anahtarını kullanarak sisteminizi kapatma yöntemini yapılandırabilirsiniz ("BIOS Kurulumu," "Ayarlar\Platform Gücü" bölümüne bakın, daha fazla bilgi için).
- HD (Sabit Sürücü Etkinlik LED'i):
  Şasi ön panelindeki sabit sürücü etkinliği LED'ine bağlanır. Sabit sürücü veri okurken veya yazarken LED yanar.
- RES (Sıfırlama Anahtarı):
  Şasi ön panelindeki sıfırlama anahtarına bağlanır. Bilgisayar donarsa ve normal bir yeniden başlatma gerçekleştirilemezse bilgisayarı yeniden başlatmak için sıfırlama anahtarına basın.
- NC: Bağlantı yok.

bilgi Ön panel tasarımı kasaya göre farklılık gösterebilir. Bir ön panel modülü temel olarak güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü etkinliği LED'i ve vb. içerir. Kasanızın ön panel modülünü bu başlığa bağlarken, kablo atamalarının ve pin atamalarının doğru şekilde eşleştiğinden emin olun.

F_AUDIO (Ön Panel Ses Başlığı)
Ön panel ses başlığı, Yüksek Çözünürlüklü sesi (HD) destekler. Kasanızın ön panel ses modülünü bu başlığa bağlayabilirsiniz. Modül konektörünün kablo atamalarının anakart başlığının pin atamalarıyla eşleştiğinden emin olun. Modül konektörü ile anakart başlığı arasındaki yanlış bağlantı, aygıtın çalışmamasına ve hatta zarar görmesine neden olur.

Pin No. Tanım

1 MIC L

2 GND

3 MIC R

4 NC

5 Kulaklık R

6 MIC Algılama

7 SENSE_SEND

8 Pin Yok

9 Kulaklık L

10 Kulaklık Algılama

Bazı kasalar, tek bir fiş yerine her kabloda ayrı konektörlere sahip bir ön panel ses modülü sağlar. Farklı kablo atamalarına sahip ön panel ses modülünü bağlama hakkında bilgi için lütfen kasa üreticisine başvurun.

F_U32 (USB 3.2 Gen 1 Başlığı)
Başlık, USB 3.2 Gen 1 ve USB 2.0 spesifikasyonuna uygundur ve iki USB bağlantı noktası sağlayabilir. İki USB 3.2 Gen 1 bağlantı noktası sağlayan isteğe bağlı 3,5" ön paneli satın almak için lütfen yerel satıcınıza başvurun.

Pin No.	Tanım
1	VBUS
2	SSRX1-
3	SSRX1+
4	GND
5	SSTX1-
6	SSTX1+
7	GND
8	D1-
9	D1+
10	NC
11	D2+
12	D2-
13	GND
14	SSTX2+
15	SSTX2-
16	GND
17	SSRX2+
18	SSRX2
19	VBUS
20	No Pin

F_USB1/F_USB2 (USB 2.0/1.1 Başlıkları)
Başlıklar, USB 2.0/1.1 spesifikasyonuna uygundur. Her USB başlığı, isteğe bağlı bir USB braketi aracılığıyla iki USB bağlantı noktası sağlayabilir. İsteğe bağlı USB braketini satın almak için lütfen yerel satıcınıza başvurun.

Pin No. Tanım

1 Güç (5V)

2 Güç (5V)

3 USB DX-

4 USB DY-

5 USB DX+

6 USB DY+

7 GND

8 GND

9 No Pin

10 NC
- IEEE 1394 braketi (2x5-pin) kablosunu USB 2.0/1.1 başlığına takmayın.
- USB braketini takmadan önce, USB braketine zarar gelmesini önlemek için bilgisayarınızı kapattığınızdan ve güç kablosunu prizden çektiğinizden emin olun.
TPM (Güvenilir Platform Modülü Başlığı)
Bu başlığa bir TPM (Güvenilir Platform Modülü) bağlayabilirsiniz.

Pin No. Tanım

1 LADO

2 VCC3

3 LADI

4 No Pin

5 LAD2

6 LCLK

7 LAD3

8 GND

9 IFRAME

10 NC

11 SERIRQ

12 LRESET
COM (Seri Bağlantı Noktası Başlığı)
COM başlığı, isteğe bağlı bir COM bağlantı noktası kablosu aracılığıyla bir seri bağlantı noktası sağlayabilir. İsteğe bağlı COM bağlantı noktası kablosunu satın almak için lütfen yerel satıcınıza başvurun.

Pin No. Tanım

1 NDCD-

2 NSIN

3 NSOUT

4 NDTR-

5 GND

6 NDSR-

7 NRTS-

8 NCTS-

9 NRI-

10 No Pin
SPEAKER (Hoparlör Başlığı)
Kasanın ön panelindeki hoparlöre bağlanır. Sistem, bir bip kodu vererek sistem başlatma durumunu bildirir. Sistem başlatılırken herhangi bir sorun algılanmazsa tek bir kısa bip sesi duyulur.

Pin No. Tanım

1 VCC

2 NC

3 NC

4 SPK-
CI (Kasa İzinsiz Giriş Başlığı)
Bu anakart, kasa kapağının çıkarılıp çıkarılmadığını algılayan bir kasa algılama özelliği sağlar. Bu işlev, kasa izinsiz giriş algılama tasarımına sahip bir kasa gerektirir.

Pin No. Tanım

1 Sinyal

2 GND
CLR_CMOS (CMOS Jumper'ını Temizle)
BIOS yapılandırmasını temizlemek ve CMOS değerlerini fabrika varsayılanlarına sıfırlamak için bu jumper'ı kullanın. CMOS değerlerini temizlemek için, birkaç saniye boyunca iki pime dokunmak için tornavida gibi metal bir nesne kullanın.
Açık: Normal

Kısa: CMOS Değerlerini Temizle
- CMOS değerlerini temizlemeden önce daima bilgisayarınızı kapatın.
- Sistemi yeniden başlattıktan sonra, fabrika varsayılanlarını yüklemek (Optimize Edilmiş Varsayılanları Yükle'yi seçin) veya BIOS ayarlarını manuel olarak yapılandırmak için BIOS Kurulumuna gidin ("BIOS Kurulumu" bölümüne bakın, BIOS yapılandırmaları için).
BAT (Pil)
Pil, bilgisayar kapalıyken CMOS'deki değerleri (BIOS yapılandırmaları, tarih ve saat bilgileri gibi) korumak için güç sağlar. Pil voltajı düşük bir seviyeye düştüğünde pili değiştirin, aksi takdirde CMOS değerleri doğru olmayabilir veya kaybolabilir.

Pili çıkararak CMOS değerlerini temizleyebilirsiniz:
1. Bilgisayarınızı kapatın ve güç kablosunu çıkarın.
2. Pili pil yuvasından yavaşça çıkarın ve bir dakika bekleyin. (Veya pil yuvasının pozitif ve negatif terminallerine dokunmak için tornavida gibi metal bir nesne kullanın ve 5 saniye boyunca kısa devre yapın.)
3. Pili değiştirin.
4. Güç kablosunu takın ve bilgisayarınızı yeniden başlatın.

uyarı

Pili değiştirmeden önce daima bilgisayarınızı kapatın ve güç kablosunu çıkarın.
Pili eşdeğer bir pille değiştirin. Pil yanlış bir modelle değiştirilirse cihazlarınızda hasar oluşabilir.
Pili kendiniz değiştiremiyorsanız veya pil modeli hakkında emin değilseniz, satın aldığınız yerle veya yerel satıcınızla iletişime geçin.
Pili takarken, pilin pozitif (+) tarafının ve negatif (-) tarafının yönüne dikkat edin (pozitif taraf yukarı bakmalıdır).
Kullanılmış piller yerel çevre düzenlemelerine uygun olarak işlenmelidir.

BIOS Kurulumu

BIOS (Temel Giriş ve Çıkış Sistemi), sistemin donanım parametrelerini anakart üzerindeki CMOS'a kaydeder. Başlıca işlevleri arasında sistem başlatılırken Güç Açma Kendi Kendine Testini (POST) yapmak, sistem parametrelerini kaydetmek ve işletim sistemini yüklemek vb. yer alır. BIOS, kullanıcının temel sistem yapılandırma ayarlarını değiştirmesine veya belirli sistem özelliklerini etkinleştirmesine olanak tanıyan bir BIOS Kurulum programı içerir.
Güç kapatıldığında, anakart üzerindeki pil, CMOS'taki yapılandırma değerlerini korumak için CMOS'a gerekli gücü sağlar.
BIOS Kurulum programına erişmek için, güç açıldığında POST sırasında <Delete> tuşuna basın. BIOS'u yükseltmek için GIGABYTE Q-Flash veya @BIOS yardımcı programını kullanın.

Q-Flash, kullanıcının işletim sistemine girmeden BIOS'u hızlı ve kolay bir şekilde yükseltmesine veya yedeklemesine olanak tanır.
@BIOS, İnternet'ten BIOS'un en son sürümünü arayan ve indiren ve BIOS'u güncelleyen Windows tabanlı bir yardımcı programdır.
- BIOS flaşlama potansiyel olarak riskli olduğundan, BIOS'un mevcut sürümünü kullanırken sorun yaşamıyorsanız, BIOS'u flaşlamamanız önerilir. BIOS'u flaşlamak için dikkatli olun. Yetersiz BIOS flaşlama, sistem arızasına neden olabilir.
- Sistem kararsızlığını veya diğer beklenmedik sonuçları önlemek için varsayılan ayarları değiştirmemeniz önerilir (gerekli olmadıkça). Ayarların yetersiz şekilde değiştirilmesi, sistemin başlatılamamasına neden olabilir. Bu meydana gelirse, CMOS değerlerini temizlemeyi ve kartı varsayılan değerlere sıfırlamayı deneyin. (CMOS değerlerinin nasıl temizleneceğiyle ilgili olarak bu bölümdeki "Optimize Edilmiş Varsayılanları Yükle" bölümüne veya Donanım Kurulumu Bölümündeki pil/CMOS temizleme atlama teli tanıtımlarına bakın.)

Başlangıç Ekranı

Bilgisayar açıldığında aşağıdaki başlangıç Logo ekranı görünecektir.

Aşağıdaki gibi iki farklı BIOS modu vardır ve iki mod arasında geçiş yapmak için <F2> tuşunu kullanabilirsiniz. Kolay Mod, kullanıcıların mevcut sistem bilgilerini hızlı bir şekilde görüntülemesine veya optimum performans için ayarlamalar yapmasına olanak tanır. Kolay Modda, yapılandırma öğeleri arasında hareket etmek için farenizi kullanabilirsiniz. Gelişmiş Mod, ayrıntılı BIOS ayarları sağlar. Öğeler arasında hareket etmek için klavyenizdeki ok tuşlarına basabilir ve bir alt menüyü kabul etmek veya girmek için <Enter> tuşuna basabilirsiniz. Veya istediğiniz öğeyi seçmek için farenizi kullanabilirsiniz.
bilgi

Sistem normalde olduğu gibi kararlı olmadığında, sisteminizi varsayılan ayarlarına ayarlamak için Optimize Edilmiş Varsayılanları Yükle öğesini seçin.
Bu bölümde açıklanan BIOS Kurulum menüleri yalnızca referans amaçlıdır ve BIOS sürümüne göre farklılık gösterebilir.

Gelişmiş Mod İşlev Tuşları

<←><→>	Bir kurulum menüsü seçmek için seçim çubuğunu hareket ettirin
<↑><↓>	Bir menüde bir yapılandırma öğesi seçmek için seçim çubuğunu hareket ettirin
<Enter>/Çift Tıklama	Komutu yürütün veya bir menüye girin
<+>/<Page Up>	Sayısal değeri artırın veya değişiklikler yapın
<->/<Page Down>	Sayısal değeri azaltın veya değişiklikler yapın
<F1>	İşlev tuşlarının açıklamalarını göster
<F2>	Kolay Moda geç
<F3>	Mevcut BIOS ayarlarını bir profile kaydet
<F4>	BIOS ayarlarını daha önce oluşturulmuş bir profilden yükle
<F5>	Mevcut alt menüler için önceki BIOS ayarlarını geri yükle
<F6>	Akıllı Fan 5 ekranını görüntüle
<F7>	Mevcut alt menüler için Optimize Edilmiş BIOS varsayılan ayarlarını yükle
<F8>	Q-Flash yardımcı programına eriş
<F10>	Tüm değişiklikleri kaydet ve BIOS Kurulum programından çık
<F11>	Sık Kullanılanlar alt menüsüne geç
<F12>	Mevcut ekranı bir görüntü olarak yakalayın ve USB sürücünüze kaydedin
<Insert>	Sık kullanılan bir seçeneği ekle veya kaldır
<Ctrl>+<S>	Yüklü bellek hakkında bilgi görüntüle
<Esc>	Ana Menü: BIOS Kurulum programından çık Alt menüler: Mevcut alt menüden çık

Sık Kullanılanlar (F11)

Sık kullandığınız seçenekleri sık kullanılanlarınız olarak ayarlayın ve sık kullanılan tüm seçeneklerinizin bulunduğu sayfaya hızlıca geçmek için <F11> tuşunu kullanın. Sık kullanılan bir seçeneği eklemek veya kaldırmak için, orijinal sayfasına gidin ve seçenekte <Insert> tuşuna basın. Seçenek, "sık kullanılan" olarak ayarlanmışsa bir yıldız işaretiyle işaretlenir.

Tweaker

uyarı Yaptığınız hız aşırtma/aşırı voltaj ayarlarıyla sistemin kararlı çalışıp çalışmayacağı, genel sistem yapılandırmalarınıza bağlıdır. Hız aşırtma/aşırı voltajın yanlış yapılması, CPU, yonga seti veya belleğe zarar verebilir ve bu bileşenlerin kullanım ömrünü kısaltabilir. Bu sayfa yalnızca ileri düzey kullanıcılar içindir ve sistem kararsızlığını veya diğer beklenmedik sonuçları önlemek için varsayılan ayarları değiştirmemenizi öneririz. (Ayarların yetersiz şekilde değiştirilmesi, sistemin başlatılamamasına neden olabilir. Bu meydana gelirse, CMOS değerlerini temizleyin ve kartı varsayılan değerlere sıfırlayın.)

CPU Saat Kontrolü
CPU temel saatini 1 MHz'lik artışlarla manuel olarak ayarlamanıza olanak tanır. (Varsayılan: Otomatik)

CPU frekansının CPU özelliklerine uygun olarak ayarlanması şiddetle tavsiye edilir.
Yayılma Spektrumu Kontrolü
CPU/PCle Yayılma Spektrumunu etkinleştirir veya devre dışı bırakır. (Varsayılan: Otomatik)

Gelişmiş CPU Ayarları
- Çekirdek Performans Artışı ^(Not)
  Bir CPU performans artışı teknolojisi olan Çekirdek Performans Artışı (CPB) teknolojisini etkinleştirip etkinleştirmeyeceğinizi belirlemenizi sağlar. (Varsayılan: Otomatik)
- SVM Modu
  Sanallaştırma Teknolojisi ile geliştirilmiş sanallaştırma, bir platformun bağımsız bölümlerde birden çok işletim sistemi ve uygulama çalıştırmasına olanak tanır. Sanallaştırma ile bir bilgisayar sistemi birden çok sanal sistem olarak işlev görebilir. (Varsayılan: Devre Dışı)
- AMD Cool&Quiet işlevi
  - Etkinleştirildi
    AMD Cool'n'Quiet sürücüsünün, bilgisayarınızdan gelen ısı çıkışını ve güç tüketimini azaltmak için CPU saatini ve VID'yi dinamik olarak ayarlamasını sağlar. (Varsayılan)
  - Devre Dışı
    Bu işlevi devre dışı bırakır.
- PPC Ayarı ^(Not)
  CPU'nun PState'ini düzeltmenizi sağlar. (Varsayılan: PState 0)
- Global C-state Kontrolü ^(Not)
  CPU'nun C durumlarına girip girmeyeceğini belirlemenizi sağlar. Etkinleştirildiğinde, güç tüketimini azaltmak için sistem durdurma durumunda CPU çekirdek frekansı azaltılacaktır. (Varsayılan: Otomatik)
- Güç Kaynağı Boşta Kontrolü ^{(Not 1)}
  Paket C6 Durumunu etkinleştirir veya devre dışı bırakır.
  - Tipik Akım Boşta
    Bu işlevi devre dışı bırakır.
  - Düşük Akım Boşta
    Bu işlevi etkinleştirir.
    Otomatik
    BIOS'un bu ayarı otomatik olarak yapılandırmasına izin verir. (Varsayılan)
- CCD Kontrolü ^{(Not 1)}
  Kullanılacak CCD sayısını ayarlar. (Varsayılan: Otomatik)
- Downcore Kontrolü
  Etkinleştirilecek CPU çekirdeklerinin sayısını seçmenizi sağlar (CPU çekirdeklerinin sayısı CPU'ya göre değişebilir). (Varsayılan: Otomatik)
- SMT Modu
  CPU Eşzamanlı Çoklu İş Parçacığı teknolojisini etkinleştirmenizi veya devre dışı bırakmanızı sağlar. (Varsayılan: Otomatik)
- CPPC ^{(Not 1)}
  CPPC özelliğini etkinleştirir veya devre dışı bırakır. (Varsayılan: Otomatik)
- CPPC Tercih Edilen Çekirdekler ^{(Not 1)}
  CPPC Tercih Edilen Çekirdekler özelliğini etkinleştirir veya devre dışı bırakır. (Varsayılan: Otomatik)
- Extreme Memory Profile (X.M.P.) ^(Not2)
  Etkinleştirildiğinde bellek performansını artırmak için BIOS'un XMP bellek modül(ler)indeki SPD verilerini okumasını sağlar.
  - Devre Dışı
    Bu işlevi devre dışı bırakır. (Varsayılan)
  - Profil1
    Profil 1 ayarlarını kullanır.
  - Profil2 ^(Not2)
    Profil 2 ayarlarını kullanır.
- XMP Yüksek Frekans Desteği ^{(Not 2)}
  Yüksek frekanslı bellek için uyumluluk seviyesini seçmenizi sağlar. Bu öğe yalnızca Extreme Memory Profile (X.M.P.) Profil1 veya Profil2 olarak ayarlandığında yapılandırılabilir. (Varsayılan: Otomatik)
- Sistem Belleği Çarpanı
  Sistem belleği çarpanını ayarlamanıza olanak tanır. Otomatik, bellek çarpanını bellek SPD verilerine göre ayarlar. (Varsayılan: Otomatik)
Gelişmiş Bellek Ayarları
Bellek Alt Zamanlamaları
- Standart Zamanlama Kontrolü, Gelişmiş Zamanlama Kontrolü, CAD Veriyolu Kurulum Zamanlaması, CAD Veriyolu Sürücü Gücü, Veri Yolu Yapılandırması
  Bu bölümler bellek zamanlama ayarlarını sağlar. Not: Bellek zamanlamalarında değişiklik yaptıktan sonra sisteminiz kararsız hale gelebilir veya başlatılamayabilir. Bu meydana gelirse, optimize edilmiş varsayılanları yükleyerek veya CMOS değerlerini temizleyerek lütfen kartı varsayılan değerlere sıfırlayın.
SPD Bilgisi
Yüklü bellek hakkında bilgi görüntüler.
- CPU Vcore/Dinamik Vcore(DVID)/VCORE SOC/Dinamik VCORE SOC(DVID)/CPU VDD18/CPU VDDP/A_VDD18S5/DRAM Voltajı (CH A/B)/DDRVPP Voltajı (CH A/B)/DRAM Sonlandırma (CH A/B)
  Bu öğeler CPU Vcore ve bellek voltajlarını ayarlamanıza olanak tanır.
CPU/VRM Ayarları
Bu alt menü, Yük Hattı Kalibrasyon seviyesini yapılandırmanıza olanak tanır.

Ayarlar

Platform Gücü
- AC BACK
  AC güç kaybından sonra güç geri geldiğinde sistemin durumunu belirler.
  - Bellek
    AC gücü geri geldiğinde sistem, bilinen son uyanık durumuna geri döner.
  - Her Zaman Açık
    AC gücü geri geldiğinde sistem açılır.
  - Her Zaman Kapalı
    AC gücü geri geldiğinde sistem kapalı kalır. (Varsayılan)
- Klavye ile Güç Açma
  Sistemin bir PS/2 klavye uyandırma olayı ile açılmasını sağlar.
  Not: Bu işlevi kullanmak için, +5VSB ucunda en az 1A sağlayan bir ATX güç kaynağına ihtiyacınız vardır.
  - Devre Dışı
    Bu işlevi devre dışı bırakır. (Varsayılan)
  - Şifre
    Sistemi açmak için 1~5 karakterli bir şifre ayarlayın.
  - Klavye 98
    Sistemi açmak için Windows 98 klavyesindeki GÜÇ düğmesine basın.
  - Herhangi bir tuş
    Sistemi açmak için herhangi bir tuşa basın.
- Güç Açma Şifresi
  Klavye ile Güç Açma Şifre olarak ayarlandığında şifreyi ayarlayın.
  Bu öğede <Enter>'a basın ve en fazla 5 karakterli bir şifre ayarlayın, ardından kabul etmek için <Enter>'a basın. Sistemi açmak için şifreyi girin ve <Enter>'a basın.
  Not: Şifreyi iptal etmek için bu öğede <Enter>'a basın. Şifre istendiğinde, şifre ayarlarını temizlemek için şifreyi girmeden tekrar <Enter>'a basın.
- Fare ile Güç Açma
  Sistemin bir PS/2 fare uyandırma olayı ile açılmasını sağlar.
  Not: Bu işlevi kullanmak için, +5VSB ucunda en az 1A sağlayan bir ATX güç kaynağına ihtiyacınız vardır.
  - Hareket Ettir
    Sistemi açmak için fareyi hareket ettirin.
  - Çift Tıklama
    Sistemi açmak için faredeki sol düğmeye çift tıklayın.
- Erp
  Sistemin S5 (kapatma) durumunda en az gücü tüketmesine izin verilip verilmeyeceğini belirler. (Varsayılan: Devre Dışı)
  Not: Bu öğe Etkin olarak ayarlandığında, aşağıdaki işlevler kullanılamaz hale gelir: Alarm ile Devam Et, fare ile güç açma, klavye ile güç açma ve LAN'da uyandırma.
- PWR-BTTN ile Yazılımla Kapatma
  Güç düğmesini kullanarak MS-DOS modunda bilgisayarı kapatma yöntemini yapılandırır.
  - Anında Kapatma
    Güç düğmesine basın, ardından sistem anında kapanacaktır. (Varsayılan)
  - 4 Saniye Gecikmeli.
    Sistemi kapatmak için güç düğmesini 4 saniye basılı tutun. Güç düğmesine 4 saniyeden kısa süre basılırsa, sistem askıya alma moduna girer.
- Güç Yükleme
  Hayali yükü etkinleştirir veya devre dışı bırakır. Güç kaynağı düşük yükte olduğunda, kendi kendini koruma etkinleşerek kapanmasına veya arızalanmasına neden olur. Bu meydana gelirse, lütfen Etkin olarak ayarlayın. Otomatik, BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. (Varsayılan: Otomatik)
- Alarm ile Devam Et
  Sistemin istenen bir zamanda açılıp açılmayacağını belirler. (Varsayılan: Devre Dışı)
  Etkinleştirilirse, tarih ve saati aşağıdaki gibi ayarlayın:
  - Uyandırma günü: Sistemi her gün belirli bir saatte veya ayın belirli bir gününde açın.
  - Uyandırma saati/dakikası/saniyesi: Sistemin otomatik olarak açılacağı saati ayarlayın.

Not: Bu işlevi kullanırken, işletim sisteminden yetersiz kapatmadan veya AC gücünün çıkarılmasından kaçının, aksi takdirde ayarlar etkili olmayabilir.

LAN'da Uyandırma
LAN'da uyandırma işlevini etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
Yüksek Hassasiyetli Olay Zamanlayıcısı
İşletim sisteminde Yüksek Hassasiyetli Olay Zamanlayıcısını (HPET) etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
CEC 2019 Hazır
Sistemin, CEC (California Enerji Komisyonu) 2019 Standartlarına uymak için kapatma, boşta veya bekleme durumundayken güç tüketimini ayarlamasına izin verip vermeyeceğinizi seçmenize olanak tanır. (Varsayılan: Devre Dışı)

IO Bağlantı Noktaları
- İlk Ekran Çıkışı
  Takılı PCI Express grafik kartından veya yerleşik grafiklerden monitör ekranının ilk başlatılmasını belirtir.
  - IGD Video ^(Not)
    Yerleşik grafikleri ilk ekran olarak ayarlar.
  - PCle 1 Yuvası
    PCIEX16 yuvasındaki grafik kartını ilk ekran olarak ayarlar. (Varsayılan)
- Tümleşik Grafik ^(Not)
  Yerleşik grafik işlevini etkinleştirir veya devre dışı bırakır.
  - Otomatik
    BIOS, takılan grafik kartına bağlı olarak yerleşik grafikleri otomatik olarak etkinleştirir veya devre dışı bırakır. (Varsayılan)
  - Zorla
    Yerleşik grafikleri etkinleştirir.
  - Devre Dışı
    Yerleşik grafikleri devre dışı bırakır.
- UMA Modu ^(Not)
  UMA modunu belirtin.
  - Otomatik
    BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. (Varsayılan)
  - UMA Belirtilmiş
    UMA Çerçeve Arabelleği Boyutunu ayarlar.
  - UMA Otomatik
    Ekran çözünürlüğünü ayarlar.
  - UMA Oyun İçin Optimize Edilmiş
    Çerçeve arabelleği boyutunu toplam sistem belleği boyutuna göre ayarlar.

Bu öğe yalnızca Tümleşik Grafik Zorla olarak ayarlandığında yapılandırılabilir.

UMA Çerçeve Arabelleği Boyutu ^(Not)
Çerçeve arabelleği boyutu, yalnızca yerleşik grafik denetleyicisi için ayrılan toplam sistem belleği miktarıdır. Örneğin, MS-DOS, ekran için yalnızca bu belleği kullanacaktır. Seçenekler şunlardır: Otomatik (varsayılan), 64M~2G.
Bu öğe yalnızca UMA Modu UMA Belirtilmiş olarak ayarlandığında yapılandırılabilir.
Ekran Çözünürlüğü ^(Not)
Ekran çözünürlüğünü ayarlamanıza olanak tanır. Seçenekler şunlardır: Otomatik (varsayılan), 1920x1080 ve altı, 2560x1600, 3840x2160. Bu öğe yalnızca UMA Modu UMA Otomatik olarak ayarlandığında yapılandırılabilir.
HD Ses Denetleyicisi
Yerleşik ses işlevini etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
Yerleşik ses yerine 3. taraf bir ek ses kartı kurmak isterseniz, bu öğeyi Devre Dışı olarak ayarlayın.
PCIEX16 Çift Yönlendirme
PCIEX16 yuvasının bant genişliğinin nasıl bölüneceğini belirlemenize olanak tanır. Seçenekler: Otomatik, PCIE 2x8, PCIE 1x8/2x4, PCIE 2x4/1x8 ^(Not) PCIE 2x4/1x8, PCIE 4x4 ^(Not) (Varsayılan: Otomatik)
4G Üzeri Kod Çözme
64 bit özellikli cihazların 4 GB'ın üzerindeki adres alanında kodunun çözülmesini sağlar veya devre dışı bırakır (yalnızca sisteminiz 64 bit PCI kod çözmeyi destekliyorsa). Birden fazla gelişmiş grafik kartı takılıysa ve sürücüleri işletim sistemine girerken başlatılamıyorsa (sınırlı 4 GB bellek adresi alanı nedeniyle) Etkin olarak ayarlayın. (Varsayılan: Devre Dışı)
Yerleşik LAN Denetleyicisi
Yerleşik LAN işlevini etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
Yerleşik LAN yerine 3. taraf bir ek ağ kartı kurmak isterseniz, bu öğeyi Devre Dışı olarak ayarlayın.

Süper IO Yapılandırması
- Seri Bağlantı Noktası 1
  Yerleşik seri bağlantı noktasını etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
USB Yapılandırması
- Eski USB Desteği
  MS-DOS'ta USB klavye/fare kullanımına izin verir. (Varsayılan: Etkin)
- XHCI Devri
  XHCI Devri desteği olmayan bir işletim sistemi için XHCI Devri özelliğinin etkinleştirilip etkinleştirilmeyeceğini belirler. (Varsayılan: Etkin)
- USB Yığın Depolama Sürücüsü Desteği
  USB depolama cihazları için desteği etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
- Bağlantı Noktası 60/64 Öykünmesi
  G/Ç bağlantı noktaları 64h ve 60h'nin öykünmesini etkinleştirir veya devre dışı bırakır. Bunun, MS-DOS'ta veya USB cihazlarını yerel olarak desteklemeyen işletim sisteminde USB klavyeler/fareler için tam eski destek için etkinleştirilmesi gerekir. (Varsayılan: Devre Dışı)
- Yığın Depolama Cihazları
  Bağlı USB yığın depolama cihazlarının bir listesini görüntüler. Bu öğe yalnızca bir USB depolama cihazı takılı olduğunda görünür.
NVMe Yapılandırması
Takılıysa M.2 NVME PCle SSD'nizle ilgili bilgileri görüntüler.
SATA Yapılandırması
- SATA Modu
  Yonga Setine entegre SATA denetleyicileri için RAID'i etkinleştirir veya devre dışı bırakır ya da SATA denetleyicilerini AHCI moduna yapılandırır.
  - RAID
    SATA denetleyicisi için RAID'i etkinleştirir.
  - АНСI
    SATA denetleyicilerini AHCI moduna yapılandırır. Gelişmiş Ana Bilgisayar Denetleyicisi Arabirimi (AHCI), depolama sürücüsünün Yerel Komut Kuyruğu ve çalışırken takma gibi gelişmiş Seri ATA özelliklerini etkinleştirmesine olanak tanıyan bir arabirim belirtimidir. (Varsayılan)
- NVMe RAID modu
  RAID'i yapılandırmak için M.2 NVMe PCle SSD'lerinizi kullanıp kullanmayacağınızı belirlemenizi sağlar. (Varsayılan: Devre Dışı)
- Yonga Seti SATA Bağlantı Noktası Etkinleştirme
  Entegre SATA denetleyicilerini etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
- Yonga Seti SATA Bağlantı Noktası 0/1/2/3
  Bağlı SATA cihaz(lar)ının bilgilerini görüntüler.
Ağ Yığını Yapılandırması
- Ağ Yığını
  Windows Dağıtım Hizmetleri sunucusundan işletim sistemini yüklemek gibi bir GPT biçimi işletim sistemini yüklemek için ağdan önyüklemeyi devre dışı bırakır veya etkinleştirir. (Varsayılan: Devre Dışı)
- IPv4 PXE Desteği
  IPv4 PXE Desteğini etkinleştirir veya devre dışı bırakır. Bu öğe yalnızca Ağ Yığını etkinleştirildiğinde yapılandırılabilir.
- IPv4 HTTP Desteği
  IPv4 için HTTP önyükleme desteğini etkinleştirir veya devre dışı bırakır. Bu öğe yalnızca Ağ Yığını etkinleştirildiğinde yapılandırılabilir.
- IPv6 PXE Desteği
  IPv6 PXE Desteğini etkinleştirir veya devre dışı bırakır. Bu öğe yalnızca Ağ Yığını etkinleştirildiğinde yapılandırılabilir.
- IPv6 HTTP Desteği
  IPv6 için HTTP önyükleme desteğini etkinleştirir veya devre dışı bırakır. Bu öğe yalnızca Ağ Yığını etkinleştirildiğinde yapılandırılabilir.
- PXE önyükleme bekleme süresi
  PXE önyüklemesini durdurmak için <Esc>'ye basmadan önce ne kadar süre bekleneceğini yapılandırmanıza olanak tanır. Bu öğe yalnızca Ağ Yığını etkinleştirildiğinde yapılandırılabilir. (Varsayılan: 0)
- Ortam algılama sayısı
  Ortamın varlığını kaç kez kontrol edeceğinizi ayarlamanıza olanak tanır. Bu öğe yalnızca Ağ Yığını etkinleştirildiğinde yapılandırılabilir. (Varsayılan: 1)
Realtek PCle GBE Aile Denetleyicisi
Bu alt menü, LAN yapılandırması ve ilgili yapılandırma seçenekleri hakkında bilgi sağlar.
Çeşitli
- Sistem Gücü Açık Durumunda LED'ler
  Sistem açıkken anakart LED aydınlatmasını etkinleştirmenize veya devre dışı bırakmanıza olanak tanır.
  - Kapalı
    Sistem açıkken seçilen aydınlatma modunu devre dışı bırakır.
  - Açık
    Sistem açıkken seçilen aydınlatma modunu etkinleştirir. (Varsayılan)
- Uyku, Hazırda Bekleme ve Yazılımla Kapatma Durumlarında LED'ler
  Sistem S3/S4/S5 durumunda anakart LED'lerinin aydınlatma modunu ayarlamanıza olanak tanır.
  Bu öğe, Sistem Gücü Açık Durumunda LED'ler Açık olarak ayarlandığında yapılandırılabilir.
  - Kapalı
    Sistem S3/S4/S5 durumuna girdiğinde seçilen aydınlatma modunu devre dışı bırakır. (Varsayılan)
  - Açık
    Sistem S3/S4/S5 durumuna girdiğinde seçilen aydınlatma modunu etkinleştirir.
- PCle Yuvası Yapılandırması
  PCI Express yuvalarının çalışma modunu Gen 1, Gen 2 veya Gen 3 olarak ayarlamanıza olanak tanır. Gerçek çalışma modu, her yuvanın donanım özelliklerine tabidir. Otomatik, BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. (Varsayılan: Otomatik)
- 3DMark01 Geliştirmesi
  Bazı eski kıyaslama performansını geliştirip geliştirmeyeceğinizi belirlemenize olanak tanır. (Varsayılan: Devre Dışı)
- IOMMU
  AMD IOMMU desteğini etkinleştirir veya devre dışı bırakır. (Varsayılan: Otomatik)
- AMD CPU fTPM
  AMD CPU'ya entegre TPM 2.0 işlevini etkinleştirir veya devre dışı bırakır. (Varsayılan: Devre Dışı)
Güvenilir Hesaplama
Güvenilir Platform Modülünü (TPM) etkinleştirir veya devre dışı bırakır.
AMD CBS
Bu alt menü, AMD CBS ile ilgili yapılandırma seçenekleri sağlar.
PC Sağlığı
- Kasa Açık Durumunu Sıfırla
  - Devre Dışı
    Önceki şasi izinsiz giriş durumunun kaydını tutar veya temizler. (Varsayılan)
  - Etkin
    Önceki şasi izinsiz giriş durumu kaydını temizler ve Kasa Açık alanı sonraki önyüklemede "Hayır" gösterecektir.
- Kasa Açık
  Anakart Cl başlığına bağlı şasi izinsiz giriş algılama cihazının algılama durumunu görüntüler. Sistem şasisi kapağı çıkarılırsa, bu alan "Evet" gösterir, aksi takdirde "Hayır" gösterir. Şasi izinsiz giriş durumu kaydını temizlemek için Kasa Açık Durumunu Sıfırla'yı Etkin olarak ayarlayın, ayarları CMOS'a kaydedin ve ardından sisteminizi yeniden başlatın.
- CPU Vcore/CPU VDDP/DRAM Kanalı A/B Voltajı/+3.3V/+5V/+12V/VCORE SOC
  Geçerli sistem voltajlarını görüntüler.
Smart Fan 5
- Monitör
  İzlemek ve daha fazla ayarlama yapmak için bir hedef seçmenize olanak tanır. (Varsayılan: CPU FAN)
- Fan Hızı Kontrolü
  Fan hızı kontrol işlevini etkinleştirip etkinleştirmeyeceğinizi belirlemenize ve fan hızını ayarlamanıza olanak tanır.
  - Normal
    Fanın sıcaklığa göre farklı hızlarda çalışmasını sağlar. Sistem gereksinimlerinize göre Sistem Bilgisi Görüntüleyicisi ile fan hızını ayarlayabilirsiniz. (Varsayılan)
  - Sessiz
    Fanın yavaş hızlarda çalışmasını sağlar.
  - Manuel
    Eğri grafiğinde fan hızını kontrol etmenizi sağlar.
  - Tam Hız
    Fanın tam hızlarda çalışmasını sağlar.
- Fan Kontrolü Kullanım Sıcaklığı Girişi
  Fan hızı kontrolü için referans sıcaklığı seçmenize olanak tanır.
- Sıcaklık Aralığı
  Fan hızı değişikliği için sıcaklık aralığını seçmenize olanak tanır.
- Fan Kontrol modu
  - Otomatik
    BIOS'un takılı fanın türünü otomatik olarak algılamasını ve optimal kontrol modunu ayarlamasını sağlar. (Varsayılan)
  - Voltaj
    Voltaj modu 3 pinli bir fan için önerilir.
  - PWM
    PWM modu 4 pinli bir fan için önerilir.
- Fan Durdurma
  Fan durdurma işlevini etkinleştirir veya devre dışı bırakır. Sıcaklık eğrisini kullanarak sıcaklık sınırını ayarlayabilirsiniz. Sıcaklık sınırdan düşük olduğunda fan çalışmayı durdurur. (Varsayılan: Devre Dışı)
- Sıcaklık
  Seçilen hedef alanın geçerli sıcaklığını görüntüler.
- Fan Hızı
  Geçerli fan hızlarını görüntüler.
- Sıcaklık Uyarı Kontrolü
  Sıcaklık için uyarı eşiğini ayarlar. Sıcaklık eşiği aştığında, BIOS uyarı sesi çıkaracaktır. Seçenekler şunlardır: Devre Dışı (varsayılan), 60°C/140°F, 70°C/158°F, 80°C/176°F, 90°C/194°F.
- Fan Arızası Uyarısı
  Fan bağlı değilse veya arızalanırsa sistemin uyarı sesi çıkarmasına olanak tanır. Bu meydana geldiğinde fan durumunu veya fan bağlantısını kontrol edin. (Varsayılan: Devre Dışı)

(Not) Bu öğe yalnızca bu özelliği destekleyen bir CPU taktığınızda bulunur.
(Not 1) Bu öğe yalnızca bu özelliği destekleyen bir CPU taktığınızda bulunur.
(Not 2) Bu öğe yalnızca bu özelliği destekleyen bir CPU ve bu özelliği destekleyen bir bellek modülü taktığınızda bulunur.

Sistem Bilgisi

Bu bölüm, anakart modeliniz ve BIOS sürümünüz hakkında bilgi sağlar. Ayrıca BIOS tarafından kullanılan varsayılan dili seçebilir ve sistem saatini manuel olarak ayarlayabilirsiniz.

Sistem Dili
BIOS tarafından kullanılan varsayılan dili seçer.
Sistem Tarihi
Sistem tarihini ayarlar. Tarih biçimi hafta (salt okunur), ay, gün ve yıldır. Ay, Gün ve Yıl alanları arasında geçiş yapmak için <Enter> tuşunu kullanın ve istenen değeri ayarlamak için <Page Up> veya <Page Down> tuşunu kullanın.
Sistem Saati
Sistem saatini ayarlar. Saat biçimi saat, dakika ve saniyedir. Örneğin, öğleden sonra 1, 13:00:00'dır. Saat, Dakika ve Saniye alanları arasında geçiş yapmak için <Enter> tuşunu kullanın ve istenen değeri ayarlamak için <Page Up> veya <Page Down> tuşunu kullanın.
Erişim Seviyesi
Kullanılan parola koruma türüne bağlı olarak mevcut erişim seviyesini görüntüler. (Parola ayarlanmamışsa, varsayılan olarak Yönetici görüntülenir.) Yönetici seviyesi, tüm BIOS ayarlarında değişiklik yapmanıza olanak tanır; Kullanıcı seviyesi, yalnızca belirli BIOS ayarlarında değişiklik yapmanıza izin verir, hepsinde değil.

Takılı Aygıt Bilgisi
Takılıysa SATA, PCI Express ve M.2 aygıtlarınız hakkında bilgi görüntüler.
Q-Flash
BIOS'u güncellemek veya mevcut BIOS yapılandırmasını yedeklemek için Q-Flash yardımcı programına erişmenizi sağlar.

Önyükleme

Önyükleme Seçeneği Öncelikleri
Kullanılabilir aygıtlardan genel önyükleme sırasını belirtir. GPT biçimini destekleyen çıkarılabilir depolama aygıtlarına, önyükleme aygıtı listesinde "UEFI:" dizesi önek olarak eklenir. GPT bölümlemeyi destekleyen bir işletim sisteminden önyükleme yapmak için, "UEFI:" dizesiyle öneklenmiş aygıtı seçin.
Veya Windows 10 64 bit gibi GPT bölümlemeyi destekleyen bir işletim sistemi yüklemek istiyorsanız, Windows 10 64 bit yükleme diskini içeren ve "UEFI:" dizesiyle öneklenmiş optik sürücüyü seçin.
Bootup NumLock Durumu
POST'tan sonra klavyenin sayısal tuş takımındaki Numlock özelliğini etkinleştirir veya devre dışı bırakır. (Varsayılan: Açık)
Güvenlik Seçeneği
Sistemin her önyüklemesinde veya yalnızca BIOS Kurulumuna girdiğinizde bir parola gerekip gerekmediğini belirtir. Bu öğeyi yapılandırdıktan sonra, Yönetici Parolası/Kullanıcı Parolası öğesi altında parolaları ayarlayın.
- Kurulum (Setup)
  Yalnızca BIOS Kurulum programına girmek için bir parola gereklidir.
- Sistem (System)
  Sistemi önyüklemek ve BIOS Kurulum programına girmek için bir parola gereklidir. (Varsayılan)
Tam Ekran LOGO Gösterimi
Sistem başlangıcında GIGABYTE Logosu'nu görüntüleyip görüntülemeyeceğinizi belirlemenizi sağlar. Devre Dışı, sistem başladığında GIGABYTE Logosu'nu atlar. (Varsayılan: Etkin)
Hızlı Önyükleme
İşletim sistemi önyükleme işlemini kısaltmak için Hızlı Önyükleme'yi etkinleştirir veya devre dışı bırakır. Ultra Hızlı en hızlı önyükleme hızını sağlar. (Varsayılan: Devre Dışı)
SATA Desteği
- Yalnızca Son Önyükleme SATA Aygıtları (Last Boot SATA Devices Only)
  Önceki önyükleme sürücüsü hariç, tüm SATA aygıtları işletim sistemi önyükleme işlemi tamamlanmadan önce devre dışı bırakılır. (Varsayılan)
- Tüm SATA Aygıtları (All SATA Devices)
  Tüm SATA aygıtları işletim sisteminde ve POST sırasında işlevseldir.

Bu öğe yalnızca Hızlı Önyükleme Etkin veya Ultra Hızlı olarak ayarlandığında yapılandırılabilir.

NVMe Desteği
NVMe aygıtlarını etkinleştirmenizi veya devre dışı bırakmanızı sağlar. (Varsayılan: Etkin)
Bu öğe yalnızca Hızlı Önyükleme Etkin veya Ultra Hızlı olarak ayarlandığında yapılandırılabilir.
VGA Desteği
Hangi tür işletim sisteminin önyükleneceğini seçmenizi sağlar.
- Otomatik (Auto)
  Yalnızca eski seçenek ROM'unu etkinleştirir.
- EFI Sürücüsü (EFI Driver)
  EFI seçenek ROM'unu etkinleştirir. (Varsayılan)

Bu öğe yalnızca Hızlı Önyükleme Etkin veya Ultra Hızlı olarak ayarlandığında yapılandırılabilir.

USB Desteği
- Devre Dışı (Disabled)
  Tüm USB aygıtları işletim sistemi önyükleme işlemi tamamlanmadan önce devre dışı bırakılır.
- Tam Başlangıç (Full Initial)
  Tüm USB aygıtları işletim sisteminde ve POST sırasında işlevseldir. (Varsayılan)
- Kısmi Başlangıç (Partial Initial)
  USB aygıtlarının bir kısmı işletim sistemi önyükleme işlemi tamamlanmadan önce devre dışı bırakılır.

Bu öğe yalnızca Hızlı Önyükleme Etkin olarak ayarlandığında yapılandırılabilir. Hızlı Önyükleme Ultra Hızlı olarak ayarlandığında bu işlev devre dışı bırakılır.

PS2 Aygıtları Desteği
- Devre Dışı
  Tüm PS/2 aygıtları işletim sistemi önyükleme işlemi tamamlanmadan önce devre dışı bırakılır.
- Etkin
  Tüm PS/2 aygıtları işletim sisteminde ve POST sırasında işlevseldir. (Varsayılan)

Ağ Yığını Sürücüsü Desteği
- Devre Dışı (Disabled)
  Ağdan önyüklemeyi devre dışı bırakır. (Varsayılan)
- Etkin (Enabled)
  Ağdan önyüklemeyi etkinleştirir.

Bu öğe yalnızca Hızlı Önyükleme Etkin veya Ultra Hızlı olarak ayarlandığında yapılandırılabilir.

CSM Desteği
Eski bir PC önyükleme işlemini desteklemek için UEFI CSM'yi (Uyumluluk Destek Modülü) etkinleştirir veya devre dışı bırakır.
- Devre Dışı (Disabled)
  UEFI CSM'yi devre dışı bırakır ve yalnızca UEFI BIOS önyükleme işlemini destekler.
- Etkin (Enabled)
  UEFI CSM'yi etkinleştirir. (Varsayılan)
LAN PXE Önyükleme Seçeneği ROM'u
LAN denetleyicisi için eski seçenek ROM'unu etkinleştirip etkinleştirmeyeceğinizi seçmenizi sağlar. (Varsayılan: Devre Dışı)
Bu öğe yalnızca CSM Desteği Etkin olarak ayarlandığında yapılandırılabilir.
Depolama Önyükleme Seçeneği Denetimi
Depolama aygıtı denetleyicisi için UEFI veya eski seçenek ROM'unu etkinleştirip etkinleştirmeyeceğinizi seçmenizi sağlar.
- Devre Dışı (Disabled)
  Seçenek ROM'unu devre dışı bırakır.
- Yalnızca UEFI (UEFI Only)
  Yalnızca UEFI seçenek ROM'unu etkinleştirir. (Varsayılan)
- Yalnızca Eski (Legacy Only)
  Yalnızca eski seçenek ROM'unu etkinleştirir.

Bu öğe yalnızca CSM Desteği Etkin olarak ayarlandığında yapılandırılabilir.

Diğer PCI Aygıtı ROM Önceliği
LAN, depolama aygıtı ve grafik denetleyicileri dışındaki PCI aygıtı denetleyicisi için UEFI veya Eski seçenek ROM'unu etkinleştirip etkinleştirmeyeceğinizi seçmenizi sağlar.
- Devre Dışı (Disabled)
  Seçenek ROM'unu devre dışı bırakır.
- Yalnızca UEFI (UEFI Only)
  Yalnızca UEFI seçenek ROM'unu etkinleştirir. (Varsayılan)
- Yalnızca Eski (Legacy Only)
  Yalnızca eski seçenek ROM'unu etkinleştirir.

Bu öğe yalnızca CSM Desteği Etkin olarak ayarlandığında yapılandırılabilir.

Yönetici Parolası
Bir yönetici parolası yapılandırmanıza olanak tanır. Bu öğede <Enter> tuşuna basın, parolayı yazın ve ardından <Enter> tuşuna basın. Parolayı onaylamanız istenecektir. Parolayı tekrar yazın ve <Enter> tuşuna basın. Sistem başlangıcında ve BIOS Kurulumuna girerken yönetici parolasını (veya kullanıcı parolasını) girmelisiniz. Kullanıcı parolasından farklı olarak, yönetici parolası tüm BIOS ayarlarında değişiklik yapmanıza olanak tanır.
Kullanıcı Parolası
Bir kullanıcı parolası yapılandırmanıza olanak tanır. Bu öğede <Enter> tuşuna basın, parolayı yazın ve ardından <Enter> tuşuna basın. Parolayı onaylamanız istenecektir. Parolayı tekrar yazın ve <Enter> tuşuna basın. Sistem başlangıcında ve BIOS Kurulumuna girerken yönetici parolasını (veya kullanıcı parolasını) girmelisiniz. Ancak, kullanıcı parolası yalnızca belirli BIOS ayarlarında değişiklik yapmanıza izin verir, hepsinde değil. Parolayı iptal etmek için, parola öğesinde <Enter> tuşuna basın ve parola istendiğinde önce doğru olanı girin. Yeni bir parola istendiğinde, herhangi bir parola girmeden <Enter> tuşuna basın. Onaylamanız istendiğinde tekrar <Enter> tuşuna basın.
NOT: Kullanıcı Parolasını ayarlamadan önce, Yönetici Parolasını ayarladığınızdan emin olun.

Güvenli Önyükleme
Güvenli Önyükleme'yi etkinleştirmenize veya devre dışı bırakmanıza ve ilgili ayarları yapılandırmanıza olanak tanır. Bu öğe yalnızca CSM Desteği Devre Dışı olarak ayarlandığında yapılandırılabilir.
- Tercih Edilen Çalışma Modu
  BIOS Kurulumuna girdikten sonra Kolay moda mı yoksa Gelişmiş moda mı gireceğinizi seçmenizi sağlar. Otomatik, en son olduğu BIOS moduna girer. (Varsayılan: Otomatik)

Kaydet & Çık

Kaydet & Kurulumdan Çık
Bu öğede <Enter> tuşuna basın ve Evet'i seçin. Bu, CMOS'ye yapılan değişiklikleri kaydeder ve BIOS Kurulum programından çıkar. BIOS Kurulum Ana Menüsüne dönmek için Hayır'ı seçin veya <Esc> tuşuna basın.
Kaydetmeden Çık
Bu öğede <Enter> tuşuna basın ve Evet'i seçin. Bu, BIOS Kurulumunda CMOS'ye yapılan değişiklikleri kaydetmeden BIOS Kurulumundan çıkar. BIOS Kurulum Ana Menüsüne dönmek için Hayır'ı seçin veya <Esc> tuşuna basın.
Optimize Edilmiş Varsayılanları Yükle
Bu öğede <Enter> tuşuna basın ve en uygun BIOS varsayılan ayarlarını yüklemek için Evet'i seçin. BIOS varsayılan ayarları, sistemin optimum durumda çalışmasına yardımcı olur. BIOS'u güncelledikten sonra veya CMOS değerlerini temizledikten sonra her zaman Optimize edilmiş varsayılanları yükleyin.
Önyüklemeyi Geçersiz Kıl
Hemen önyüklenecek bir aygıt seçmenizi sağlar. Seçtiğiniz aygıtta <Enter> tuşuna basın ve onaylamak için Evet'i seçin. Sisteminiz otomatik olarak yeniden başlatılır ve o aygıttan önyüklenir.
Profilleri Kaydet
Bu işlev, mevcut BIOS ayarlarını bir profile kaydetmenizi sağlar. En fazla 8 profil oluşturabilir ve Kurulum Profili 1~ Kurulum Profili 8 olarak kaydedebilirsiniz. Tamamlamak için <Enter> tuşuna basın. Veya profili depolama aygıtınıza kaydetmek için HDD/FDD/USB'de Dosya Seç'i seçebilirsiniz.
Profilleri Yükle
Sisteminiz kararsız hale gelirse ve BIOS varsayılan ayarlarını yüklediyseniz, BIOS ayarlarını daha önce oluşturulmuş bir profilden yüklemek için bu işlevi kullanabilirsiniz, BIOS ayarlarını yeniden yapılandırmak zorunda kalmadan. Önce yüklemek istediğiniz profili seçin ve ardından tamamlamak için <Enter> tuşuna basın. Depolama aygıtınızdan daha önce oluşturulmuş profili girmek veya BIOS ayarlarını düzgün çalışan son ayarlara (bilinen son iyi kayıt) döndürmek gibi BIOS tarafından otomatik olarak oluşturulan profili yüklemek için HDD/FDD/USB'de Dosya Seç'i seçebilirsiniz.

Bir RAID Seti Yapılandırma

RAID Seviyeleri

	RAID 0	RAID 1	RAID 10
Minimum Sabit Sürücü Sayısı	≥2	2	4
Dizi Kapasitesi	Sabit sürücü sayısı * En küçük sürücünün boyutu	En küçük sürücünün boyutu	(Sabit sürücü sayısı/2) * En küçük sürücünün boyutu
Hata Toleransı	Hayır	Evet	Evet

Başlamadan önce lütfen aşağıdaki öğeleri hazırlayın:

En az iki SATA sabit sürücüsü veya SSD. ^(Not) (Optimum performansı sağlamak için, aynı model ve kapasiteye sahip iki sabit sürücü kullanmanız önerilir).
Windows kurulum diski.
Bir USB bellek.

Yerleşik SATA Denetleyicisini Yapılandırma

SATA sabit sürücüsünü(lerini) bilgisayarınıza takma
Sabit sürücüleri/SSD'leri anakart üzerindeki SATA/M.2 konektörlerine takın. Ardından güç kaynağınızdan gelen güç konektörlerini sabit sürücülere bağlayın.
BIOS Kurulumunda SATA denetleyici modunu yapılandırma
Sistem BIOS Kurulumunda SATA denetleyici modunu doğru şekilde yapılandırdığınızdan emin olun.
Adımlar:
Bilgisayarınızı açın ve POST (Güç Açılış Kendi Kendini Testi) sırasında BIOS Kurulumuna girmek için <Delete> tuşuna basın. Settings\IO Ports altında, SATA Configuration\SATA Mode ayarını RAID olarak ayarlayın. Ardından ayarları kaydedin ve bilgisayarınızı yeniden başlatın. (RAID'i yapılandırmak için NVMe PCle SSD'leri kullanmak istiyorsanız, NVMe RAID mode ayarını Enabled olarak ayarladığınızdan emin olun.)
Bu bölümde açıklanan BIOS Kurulum menüleri, anakartınızın tam ayarlarından farklı olabilir. Göreceğiniz gerçek BIOS Kurulum menü seçenekleri, sahip olduğunuz anakarta ve BIOS sürümüne bağlı olacaktır.
UEFI RAID Yapılandırması
Adımlar:
1. BIOS Kurulumunda, Boot bölümüne gidin ve CSM Support ayarını Disabled olarak ayarlayın. Değişiklikleri kaydedin ve BIOS Kurulumundan çıkın.
2. Sistem yeniden başlatıldıktan sonra, tekrar BIOS Kurulumuna girin. Ardından Settings\IO Ports\RAIDXpert2 Configuration Utility alt menüsüne girin.
3. RAIDXpert2 Configuration Utility ekranında, Create Array ekranına girmek için Array Management üzerinde <Enter> tuşuna basın. Ardından bir RAID seviyesi seçin. Desteklenen RAID seviyeleri arasında RAID 0, RAID 1 ve RAID 10 bulunur (mevcut seçimler, takılan sabit sürücü sayısına bağlıdır). Ardından, Select Physical Disks ekranına girmek için Select Physical Disks üzerinde <Enter> tuşuna basın.
4. Select Physical Disks ekranında, RAID dizisine dahil edilecek sabit sürücüleri seçin ve bunları Enabled olarak ayarlayın. Ardından, aşağı ok tuşunu kullanarak Apply Changes bölümüne gidin ve <Enter> tuşuna basın. Ardından önceki ekrana dönün ve Select CacheTagSize, Read Cache Policy ve Write Cache Policy ayarlarını yapın.
5. Başlamak için Create Array bölümüne gidin ve <Enter> tuşuna basın.
6. Tamamlandıktan sonra, Array Management ekranına geri döneceksiniz. Manage Array Properties altında, yeni RAID birimini ve RAID seviyesi, dizi adı, dizi kapasitesi vb. hakkındaki bilgileri görebilirsiniz.

(Not) Bir M.2 PCle SSD, bir SATA sabit sürücüsüyle de RAID seti oluşturmak için kullanılamaz.

RAID sürücüsünü ve işletim sistemini yükleyin

Doğru BIOS ayarlarıyla, işletim sistemini yüklemeye hazırsınız.

İşletim Sistemini Yükleme
Bazı işletim sistemleri zaten RAID sürücüsü içerdiğinden, Windows yükleme işlemi sırasında ayrı bir RAID sürücüsü yüklemenize gerek yoktur. İşletim sistemi yüklendikten sonra, sistem performansı ve uyumluluğu sağlamak için GIGABYTE APP Center'dan gerekli tüm sürücüleri yüklemenizi öneririz. Yüklenecek işletim sistemi, işletim sistemi yükleme işlemi sırasında ek RAID sürücüsü sağlamanızı gerektiriyorsa, lütfen aşağıdaki adımlara bakın:

GIGABYTE'ın web sitesine gidin, anakart modelinin web sayfasına göz atın, Support\Download\SATA RAID/AHCI sayfasındaki AMD RAID Preinstall Driver dosyasını indirin, dosyayı açın ve dosyaları USB belleğinize kopyalayın.
Windows kurulum diskinden önyükleme yapın ve standart işletim sistemi yükleme adımlarını gerçekleştirin. Sürücüyü yüklemenizi isteyen ekran göründüğünde, Browse (Gözat) öğesini seçin.
USB belleği takın ve ardından sürücünün konumuna göz atın. Önce AMD-RAID Bottom Device öğesini seçin ve sürücüyü yüklemek için Next (İleri) öğesini tıklayın. Ardından AMD-RAID Controller öğesini seçin ve sürücüyü yüklemek için Next (İleri) öğesini tıklayın. Son olarak, işletim sistemi yüklemesine devam edin.

RAID dizisini yapılandırma hakkında ayrıntılı bilgi için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Sürücülerin Yüklenmesi

İşletim sistemini yükledikten sonra, masaüstünün sağ alt köşesinde, sürücüleri ve GIGABYTE uygulamalarını APP Center aracılığıyla indirip yüklemek isteyip istemediğinizi soran bir iletişim kutusu görünecektir. Yüklemeye devam etmek için Install (Yükle) öğesini tıklayın. (BIOS Kurulumunda, Advanced\APP Center Download & Install Configuration\APP Center Download & Install ayarının Enabled (Etkin) olarak ayarlandığından emin olun.)

Son Kullanıcı Lisans Sözleşmesi iletişim kutusu göründüğünde, APP Center'ı yüklemek için <Accept> tuşuna basın. APP Center ekranında, yüklemek istediğiniz sürücüleri ve uygulamaları seçin ve Install (Yükle) öğesini tıklayın.

bilgi Yüklemeden önce sistemin İnternet'e bağlı olduğundan emin olun.
Daha fazla sorun giderme bilgisi için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Bize Ulaşın

GIGA-BYTE TECHNOLOGY CO., LTD.
Adres: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAKS: +886-2-8912-4005
Teknik ve Teknik Olmayan Destek (Satış/Pazarlama): https://esupport.gigabyte.com
WEB adresi (İngilizce): https://www.gigabyte.com
WEB adresi (Çince): https://www.gigabyte.com/tw

GIGABYTE eSupport
Teknik veya teknik olmayan (Satış/Pazarlama) bir soru göndermek için lütfen şu adrese bağlanın: https://esupport.gigabyte.com
