Manual GIGABYTE A520M S2H

Identificarea versiunii plăcii tale de bază
Numărul de versiune de pe placa ta de bază arată astfel: "REV:X X". De exemplu, "REV: 1.0" înseamnă că versiunea plăcii de bază este 1 0. Verifică versiunea plăcii tale de bază înainte de a actualiza BIOS-ul plăcii de bază, driverele sau când cauți informații tehnice.
Exemplu:

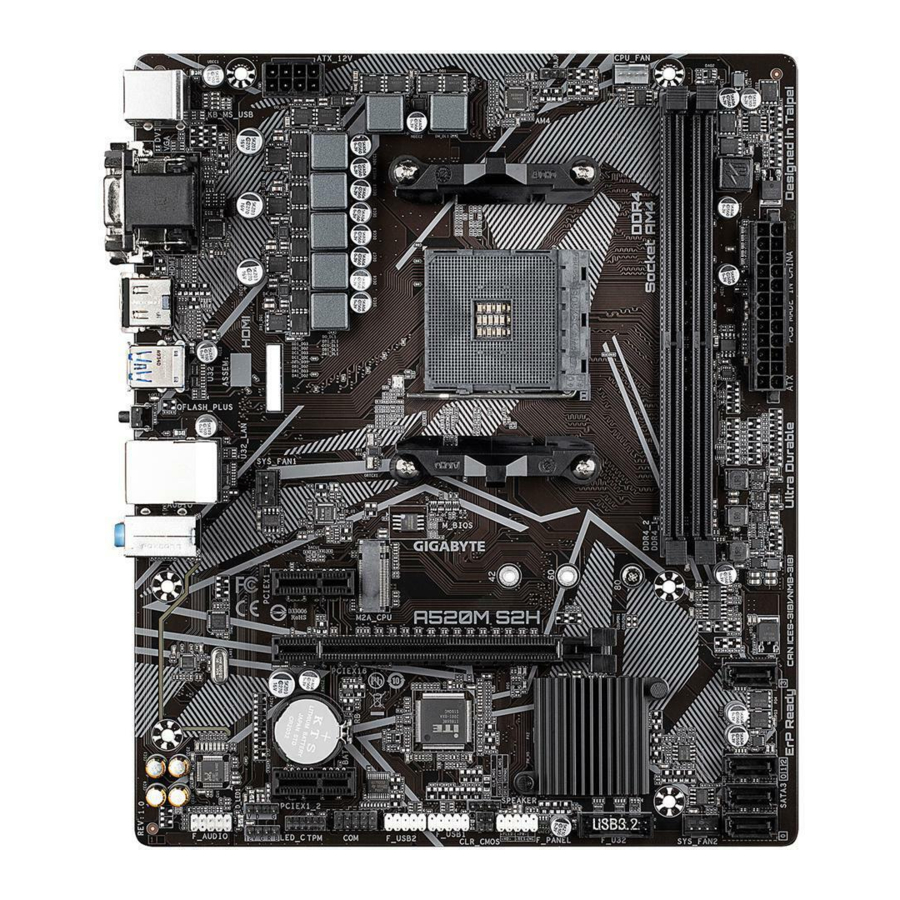

Aspectul plăcii de bază A520M S2H

Instalarea hardware
Precauții de instalare
Placa de bază conține numeroase circuite electronice și componente delicate care pot fi deteriorate ca urmare a descărcărilor electrostatice (ESD). Înainte de instalare, citiți cu atenție manualul de utilizare și urmați aceste proceduri:
- Înainte de instalare, asigurați-vă că șasiul este adecvat pentru placa de bază.
- Înainte de instalare, nu îndepărtați și nu rupeți autocolantul cu S/N (numărul de serie) al plăcii de bază sau autocolantul de garanție furnizat de distribuitorul dumneavoastră. Aceste autocolante sunt necesare pentru validarea garanției.
- Întrerupeți întotdeauna alimentarea cu curent alternativ prin deconectarea cablului de alimentare de la priza de curent înainte de a instala sau scoate placa de bază sau alte componente hardware.
- Când conectați componente hardware la conectorii interni de pe placa de bază, asigurați-vă că sunt conectate strâns și sigur.
- Când manipulați placa de bază, evitați să atingeți orice conductori sau conectori metalici.
- Cel mai bine este să purtați o brățară antistatică (ESD) atunci când manipulați componente electronice, cum ar fi o placă de bază, un procesor sau o memorie. Dacă nu aveți o brățară ESD, păstrați-vă mâinile uscate și atingeți mai întâi un obiect metalic pentru a elimina electricitatea statică.
- Înainte de a instala placa de bază, așezați-o pe un suport antistatic sau într-un container de protecție electrostatică.
- Înainte de a conecta sau deconecta cablul de alimentare de la placa de bază, asigurați-vă că alimentarea a fost oprită.
- Înainte de a porni alimentarea, asigurați-vă că tensiunea de alimentare a fost setată conform standardului local de tensiune.
- Înainte de a utiliza produsul, vă rugăm să verificați dacă toate cablurile și conectorii de alimentare ale componentelor hardware sunt conectate.
- Pentru a preveni deteriorarea plăcii de bază, nu permiteți șuruburilor să intre în contact cu circuitul plăcii de bază sau cu componentele acesteia.
- Asigurați-vă că nu există șuruburi sau componente metalice rămase plasate pe placa de bază sau în interiorul carcasei computerului.
- Nu așezați sistemul computerului pe o suprafață neuniformă.
- Nu așezați sistemul computerului într-un mediu cu temperatură ridicată sau umed.
- Pornirea alimentării computerului în timpul procesului de instalare poate duce la deteriorarea componentelor sistemului, precum și la vătămări corporale ale utilizatorului.
- Dacă nu sunteți sigur cu privire la oricare dintre pașii de instalare sau aveți o problemă legată de utilizarea produsului, vă rugăm să consultați un tehnician informatician autorizat.
- Dacă utilizați un adaptor, un cablu de alimentare prelungitor sau o bandă de alimentare, asigurați-vă că consultați instrucțiunile de instalare și/sau de împământare ale acestuia.
Specificațiile produsului
| CPU |
|
| Chipset |
|
| Memory |
|
| Onboard Graphics |
|
| Audio |
|
| LAN |
|
| Expansion Slots |
|
| Storage Interface |
|
| USB |
|
| Internal Connectors |
|
| Back Panel Connectors |
|
| I/O Controller |
|
| Hardware Monitor |
|
| BIOS |
|
| Unique Features |
|
| Bundled Software |
|
| Operating System |
|
| Form Factor |
|
* GIGABYTE își rezervă dreptul de a face orice modificări ale specificațiilor produsului și informațiilor legate de produs fără notificare prealabilă.
Vă rugăm să vizitați site-ul web al GIGABYTE pentru listele de suport pentru CPU, module de memorie, SSD-uri și dispozitive M.2.
Vă rugăm să vizitați pagina SERVICE/SUPPORT/Utility de pe site-ul web al GIGABYTE pentru a descărca cea mai recentă versiune a aplicațiilor.
Instalarea procesorului
Citiți următoarele instrucțiuni înainte de a începe instalarea procesorului:
- Asigurați-vă că placa de bază acceptă procesorul.
(Accesați site-ul web al GIGABYTE pentru cea mai recentă listă de suport CPU.) - Opriți întotdeauna computerul și deconectați cablul de alimentare de la priza de curent înainte de a instala procesorul pentru a preveni deteriorarea hardware-ului.
- Localizați pinul unu al procesorului. Procesorul nu poate fi introdus dacă este orientat incorect.
- Aplicați un strat uniform și subțire de pastă termică pe suprafața procesorului.
- Nu porniți computerul dacă cooler-ul procesorului nu este instalat, altfel pot apărea supraîncălzirea și deteriorarea procesorului.
- Setați frecvența gazdă a procesorului în conformitate cu specificațiile procesorului. Nu este recomandat ca frecvența magistralei de sistem să fie setată dincolo de specificațiile hardware, deoarece nu îndeplinește cerințele standard pentru periferice. Dacă doriți să setați frecvența dincolo de specificațiile standard, vă rugăm să faceți acest lucru în conformitate cu specificațiile hardware, inclusiv CPU, placa grafică, memorie, hard disk etc.
Instalarea procesorului
Ridicați complet maneta de blocare a soclului CPU. Localizați pinul unu (notat printr-un triunghi mic) al soclului CPU și al procesorului. Odată ce procesorul este poziționat în soclul său, puneți un deget pe mijlocul procesorului, coborâți maneta de blocare și blocați-o în poziția complet blocată.

Nu forțați procesorul în soclul CPU înainte ca maneta de blocare a soclului CPU să fie ridicată, altfel pot apărea deteriorări ale procesorului și ale soclului CPU.
Instalarea memoriei
Citiți următoarele instrucțiuni înainte de a începe instalarea memoriei:
- Asigurați-vă că placa de bază acceptă memoria. Se recomandă utilizarea memoriei cu aceeași capacitate, marcă, viteză și cipuri.
(Accesați site-ul web al GIGABYTE pentru cele mai recente viteze de memorie și module de memorie acceptate.) - Opriți întotdeauna computerul și deconectați cablul de alimentare de la priza de curent înainte de a instala memoria pentru a preveni deteriorarea hardware-ului.
- Modulele de memorie au un design sigur. Un modul de memorie poate fi instalat într-o singură direcție. Dacă nu puteți introduce memoria, schimbați direcția.
Configurație de memorie cu două canale
Această placă de bază oferă două socluri de memorie și acceptă tehnologia Dual Channel. După instalarea memoriei, BIOS-ul va detecta automat specificațiile și capacitatea memoriei. Activarea modului de memorie Dual Channel va dubla lățimea de bandă originală a memoriei.
Cele două socluri de memorie sunt împărțite în două canale, iar fiecare canal are un soclu de memorie după cum urmează:
- Canal A: DDR4 A1
- Canal B: DDR4_B1
Datorită limitărilor procesorului, citiți următoarele instrucțiuni înainte de a instala memoria în modul Dual Channel.
- Modul Dual Channel nu poate fi activat dacă este instalat un singur modul de memorie.
- Când activați modul Dual Channel cu două module de memorie, se recomandă utilizarea memoriei cu aceeași capacitate, marcă, viteză și cipuri.
Vă rugăm să vizitați site-ul web al GIGABYTE pentru detalii despre instalarea hardware-ului.
Instalarea unei plăci de expansiune
Citiți următoarele instrucțiuni înainte de a începe instalarea unei plăci de expansiune:
- Asigurați-vă că placa de bază acceptă placa de expansiune. Citiți cu atenție manualul care a venit împreună cu placa dvs. de expansiune.
- Opriți întotdeauna computerul și scoateți cablul de alimentare din priză înainte de a instala o placă de expansiune pentru a preveni deteriorarea hardware-ului.
Conectorii panoului din spate

- Port USB 2.0/1.1
Portul USB acceptă specificația USB 2.0/1.1. Utilizați acest port pentru dispozitive USB. - Port tastatură/mouse PS/2
Utilizați acest port pentru a conecta un mouse sau o tastatură PS/2. - Port D-Sub (Nota 1)
Portul D-Sub acceptă un conector D-Sub cu 15 pini și acceptă o rezoluție maximă de 1920x1200@60 Hz (rezoluțiile efective acceptate depind de monitorul utilizat). Conectați un monitor care acceptă conexiunea D-Sub la acest port. - Port DVI-D (Nota 1)(Nota 2)
Portul DVI-D este conform cu specificația DVI-D și acceptă o rezoluție maximă de 1920x1200@60 Hz (rezoluțiile efective acceptate depind de monitorul utilizat). Conectați un monitor care acceptă conexiunea DVI-D la acest port. - Port HDMI (Nota 1)
![]()
Portul HDMI este compatibil cu HDCP 2.3 și acceptă formatele Dolby True HD și DTS HD Master Audio. De asemenea, acceptă ieșire audio LPCM pe 7.1 canale de până la 192 KHz/24 biți. Puteți utiliza acest port pentru a vă conecta monitorul compatibil HDMI. Rezoluția maximă acceptată este de 4096x2160@60 Hz, dar rezoluțiile efective acceptate depind de monitorul utilizat.
- Pentru a configura o configurație cu afișaj triplu, trebuie să instalați mai întâi driverele plăcii de bază în sistemul de operare.
- După instalarea dispozitivului HDMI, asigurați-vă că setați dispozitivul de redare audio implicit la HDMI.
(Numele elementului poate diferi în funcție de sistemul dvs. de operare.)
Configurații cu afișaj triplu pentru grafica integrată:
Configurațiile cu afișaj triplu sunt acceptate după ce instalați driverele plăcii de bază în SO. Doar afișajul unic este disponibil în timpul configurării BIOS sau a procesului POST.
- Când scoateți cablul conectat la un conector al panoului din spate, mai întâi scoateți cablul de pe dispozitiv și apoi scoateți-l de pe placa de bază.
- Când scoateți cablul, trageți-l drept afară din conector. Nu-l balansați dintr-o parte în alta pentru a preveni un scurtcircuit electric în interiorul conectorului cablului.
- Port USB 3.2 Gen 1
Portul USB 3.2 Gen 1 acceptă specificația USB 3.2 Gen 1 și este compatibil cu specificația USB 2.0. Utilizați acest port pentru dispozitive USB. - Port USB 3.2 Gen 1 (port Q-Flash Plus)
Portul USB acceptă specificația USB 3.2 Gen 1. Utilizați acest port pentru dispozitive USB. Înainte de a utiliza Q-Flash Plus (Nota 3), asigurați-vă că introduceți mai întâi unitatea flash USB în acest port. - Buton Q-Flash Plus (Nota 3)
Q-Flash Plus vă permite să actualizați BIOS-ul atunci când sistemul este oprit (starea de oprire S5). Salvați cel mai recent BIOS pe o unitate thumb USB și conectați-o la portul Q-Flash Plus, apoi puteți acum să flash-uiți automat BIOS-ul pur și simplu apăsând butonul Q-Flash Plus. QFLED va clipi când încep activitățile de potrivire și flash-uire a BIOS-ului și va înceta să clipească când flash-uirea BIOS-ului principal este completă. - Port LAN RJ-45
Portul Gigabit Ethernet LAN oferă conexiune la internet la o rată de date de până la 1 Gbps. Următoarele descriu stările LED-urilor portului LAN.
![]()
LED viteză:Stare Descriere Portocaliu Rată de date de 1 Gbps Verde Rată de date de 100 Mbps Oprit Rată de date de 10 Mbps LED activitate:
Stare Descriere Clipește Transmisia sau primirea de date este în curs Oprit Nu are loc nicio transmisie sau primire de date - Intrare linie/Ieșire difuzor spate (albastru)
Mufa de intrare linie. Utilizați această mufă audio pentru dispozitive de intrare linie, cum ar fi o unitate optică, walkman etc. - Ieșire linie/Ieșire difuzor față (verde)
Mufa de ieșire linie. - Intrare microfon/Ieșire difuzor centru/subwoofer (roz)
Mufa de intrare microfon.
Configurații ale mufelor audio:Mufă Căști/2 canale 4 canale 5 1 canale 7 1 canale - Intrare linie/Ieșire difuzor spate
✓ ✓ ✓ - Ieșire linie/Ieșire difuzor față
✓ ✓ ✓ ✓ - Intrare microfon/Ieșire difuzor centru/subwoofer
✓ ✓ Ieșire linie panou frontal/Ieșire difuzor lateral ✓ Puteți schimba funcționalitatea unei mufe audio utilizând software-ul audio. Pentru a configura sunetul pe 7.1 canale, accesați software-ul audio pentru setările audio.
Vă rugăm să vizitați site-ul web GIGABYTE pentru detalii despre configurarea software-ului audio.
(Nota 1) Numai pentru procesoarele AMD Ryzen" 5000 G-Series/4000 G-Series.
(Nota 2) Portul DVI-D nu acceptă conexiunea D-Sub prin adaptor.
(Nota 3) Pentru a activa funcția Q-Flash Plus, vă rugăm să vizitați pagina web „Funcții unice” de pe site-ul GIGABYTE.
Conectori interni

- ATX_12V
- ATX
- CPU_FAN
- SYS_FANI/2
- D_LED1
- LED_C
- SATA3 0/1/2/3
- M2A_CPU
- F_PANEL
- F_AUDIO
- F_U32
- F_USB1/F_USB2
- TPM
- COM
- SPEAKER
- CI
- CLR_CMOS
- BAT
Citiți următoarele instrucțiuni înainte de a conecta dispozitive externe:
- Mai întâi, asigurați-vă că dispozitivele dvs. sunt conforme cu conectorii pe care doriți să-i conectați.
- Înainte de a instala dispozitivele, asigurați-vă că opriți dispozitivele și computerul. Deconectați cablul de alimentare de la priza de curent pentru a preveni deteriorarea dispozitivelor.
- După instalarea dispozitivului și înainte de a porni computerul, asigurați-vă că cablul dispozitivului a fost atașat în siguranță la conectorul de pe placa de bază.
1/2) ATX_12V/ATX (conector de alimentare 2x4 12V și conector de alimentare principal 2x12)
Cu ajutorul conectorului de alimentare, sursa de alimentare poate furniza suficientă energie stabilă tuturor componentelor de pe placa de bază. Înainte de a conecta conectorul de alimentare, asigurați-vă mai întâi că sursa de alimentare este oprită și că toate dispozitivele sunt instalate corect. Conectorul de alimentare are un design sigur. Conectați cablul de alimentare la conectorul de alimentare în orientarea corectă.
Conectorul de alimentare de 12 V alimentează în principal CPU-ul. Dacă conectorul de alimentare de 12 V nu este conectat, computerul nu va porni.
Pentru a satisface cerințele de extindere, se recomandă utilizarea unei surse de alimentare care să poată rezista la un consum mare de energie (500 W sau mai mult). Dacă se utilizează o sursă de alimentare care nu furnizează puterea necesară, rezultatul poate duce la un sistem instabil sau care nu poate fi pornit.

| Nr. pin | Definiție |
| 1 | GND (numai pentru 2x4 pini 12V) |
| 2 | GND (numai pentru 2x4 pini 12V) |
| 3 | GND |
| 4 | GND |
| 5 | +12V (numai pentru 2x4 pini 12V) |
| 6 | +12V (numai pentru 2x4 pini 12V) |
| 7 | + 12V |
| 8 | +12V |

| Nr. pin | Definiție |
| 1 | 3.3V |
| 2 | 3.3V |
| 3 | GND |
| 4 | +5V |
| 5 | GND |
| 6 | +5V |
| 7 | GND |
| 8 | Power Good |
| 9 | 5VSB (stand by +5V) |
| 10 | +12V |
| 11 | +12V (numai pentru ATX 2x12 pini) |
| 12 | 3.3V (numai pentru ATX 2x12 pini) |
| 13 | 3.3V |
| 14 | -12V |
| 15 | GND |
| 16 | ps_0N (soft on/0ff) |
| 17 | GND |
| 18 | GND |
| 19 | GND |
| 20 | NC |
| 21 | +5V |
| 22 | +5V |
| 23 | +5V (numai pentru ATX 2x12 pini) |
| 24 | GND(numai |
3/4) CPU_FAN/SYS_FAN1/2 (conectori pentru ventilator)
Toți conectorii pentru ventilator de pe această placă de bază au 4 pini. Majoritatea conectorilor pentru ventilator au un design de inserție sigur. Când conectați un cablu de ventilator, asigurați-vă că îl conectați în orientarea corectă (firul conectorului negru este firul de împământare). Funcția de control al vitezei necesită utilizarea unui ventilator cu design de control al vitezei ventilatorului. Pentru o disipare optimă a căldurii, se recomandă instalarea unui ventilator de sistem în interiorul carcasei.

| Nr. pin | Definiție |
| 1 | GND |
| 2 | Controlul vitezei tensiunii |
| 3 | Senzor |
| 4 | Controlul vitezei PWM |
- Asigurați-vă că conectați cablurile ventilatorului la conectorii ventilatorului pentru a preveni supraîncălzirea CPU-ului și a sistemului. Supraîncălzirea poate duce la deteriorarea CPU-ului sau sistemul se poate bloca.
- Acești conectori pentru ventilator nu sunt blocuri jumper de configurare. Nu puneți un capac jumper pe conectori.
- D_LED1 (conector pentru bandă LED adresabilă)
Conectorul poate fi utilizat pentru a conecta o bandă LED adresabilă standard 5050, cu o putere nominală maximă de 5A (5V) și un număr maxim de 1000 de LED-uri.
Nr. pin Definiție 1 V (5V) 2 Date 3 Fără pin 4 GND Conectați banda LED adresabilă la conector. Pinul de alimentare (marcat cu un triunghi pe fișă) al benzii LED trebuie să fie conectat la Pinul 1 al conectorului pentru bandă LED adresabilă. Conectarea incorectă poate duce la deteriorarea benzii LED.
- LED_C (conector pentru bandă LED RGB)
Conectorul poate fi utilizat pentru a conecta o bandă LED RGB standard 5050 (12V/G/R/B), cu o putere nominală maximă de 2A (12V) și o lungime maximă de 2m.
Nr. pin Definiție 1 12V 2 G 3 R 4 B Conectați banda LED RGB la conector. Pinul de alimentare (marcat cu un triunghi pe ștecher) al benzii LED trebuie conectat la pinul 1 (12V) al acestui conector. Conectarea incorectă poate duce la deteriorarea benzii LED.
Pentru a afla cum să porniți/opriți luminile benzii LED, vă rugăm să vizitați pagina web "Unique Features" (Caracteristici unice) de pe site-ul web GIGABYTE.
Înainte de a instala dispozitivele, asigurați-vă că opriți dispozitivele și computerul. Deconectați cablul de alimentare de la priză pentru a preveni deteriorarea dispozitivelor.
- SATA3 0/1/2/3 (Conectori SATA 6Gb/s)
Conectorii SATA sunt conformi cu standardul SATA 6Gb/s și sunt compatibili cu standardele SATA 3Gb/s și SATA 1.5Gb/s. Fiecare conector SATA acceptă un singur dispozitiv SATA. Conectorii SATA acceptă RAID 0, RAID 1 și RAID 10. Consultați capitolul "Configurarea unui set RAID" pentru instrucțiuni despre configurarea unei matrice RAID.
Nr. pin Definiție 1 GND 2 TXP 3 TXN 4 GND 5 RXN 6 RXP 7 GND - M2A_CPU (Conector M.2 Socket 3)
Conectorul M.2 acceptă SSD-uri M.2 SATA sau SSD-uri M.2 PCle și acceptă configurația RAID. Vă rugăm să rețineți că un SSD M.2 PCle nu poate fi utilizat pentru a crea un set RAID cu o unitate hard disk SATA. Consultați capitolul "Configurarea unui set RAID" pentru instrucțiuni despre configurarea unei matrice RAID.
![]()
Urmați pașii de mai jos pentru a instala corect un SSD M.2 în conectorul M.2.- Utilizați o șurubelniță pentru a desface șurubul și distanțierul de pe placa de bază. Localizați orificiul de montare adecvat pentru SSD-ul M.2 care urmează să fie instalat și apoi înșurubați mai întâi distanțierul.
- Glisați SSD-ul M.2 în conector într-un unghi.
- Apăsați SSD-ul M.2 în jos și apoi fixați-l cu șurubul.
Selectați orificiul adecvat pentru SSD-ul M.2 care urmează să fie instalat și reînșurubați șurubul și distanțierul.
- F_PANEL (Conector panou frontal)
Conectați comutatorul de alimentare, comutatorul de resetare și indicatorul de stare a sistemului de pe șasiu la acest conector conform alocărilor de pini de mai jos. Rețineți pinii pozitivi și negativi înainte de a conecta cablurile.
- PLED (PowerLED):
Se conectează la indicatorul de stare de alimentare de pe panoul frontal al șasiului. LED-ul este aprins când sistemul funcționează. LED-ul este stins când sistemul este în starea de repaus S3/S4 sau oprit (S5).Starea sistemului LED S0 Pornit S3/S4/S5 Oprit - PW (Comutator de alimentare):
Se conectează la comutatorul de alimentare de pe panoul frontal al șasiului. Puteți configura modul de oprire a sistemului utilizând comutatorul de alimentare (consultați capitolul "Configurare BIOS", "Setări\Alimentare platformă" pentru mai multe informații). - HD (LED activitate unitate hard disk):
Se conectează la LED-ul de activitate a unității hard disk de pe panoul frontal al șasiului. LED-ul este aprins când unitatea hard disk citește sau scrie date. - RES (Comutator de resetare):
Se conectează la comutatorul de resetare de pe panoul frontal al șasiului. Apăsați comutatorul de resetare pentru a reporni computerul dacă acesta se blochează și nu reușește să efectueze o repornire normală. - NC: Fără conexiune.
- PLED (PowerLED):
Designul panoului frontal poate diferi în funcție de șasiu. Un modul de panou frontal constă în principal din comutator de alimentare, comutator de resetare, LED de alimentare, LED de activitate a unității hard disk etc. Când conectați modulul panoului frontal al șasiului la acest conector, asigurați-vă că alocările firelor și alocările pinilor se potrivesc corect.
- F_AUDIO (Conector audio panou frontal)
Conectorul audio al panoului frontal acceptă audio de înaltă definiție (HD). Puteți conecta modulul audio al panoului frontal al șasiului la acest conector. Asigurați-vă că alocările firelor conectorului modulului se potrivesc cu alocările pinilor conectorului plăcii de bază. Conectarea incorectă între conectorul modulului și conectorul plăcii de bază va face ca dispozitivul să nu funcționeze sau chiar să îl deterioreze.
Nr. pin Definiție 1 MIC L 2 GND 3 MIC R 4 NC 5 Head Phone R 6 Detectare MIC 7 SENSE_SEND 8 Fără pin 9 Head Phone L 10 Detectare căști Unele carcase oferă un modul audio pe panoul frontal care are conectori separați pe fiecare fir în loc de o singură mufă. Pentru informații despre conectarea modulului audio al panoului frontal care are atribuiri de fire diferite, vă rugăm să contactați producătorul carcasei.
- F_U32 (USB 3.2 Gen 1 Header)
Conectorul respectă specificațiile USB 3.2 Gen 1 și USB 2.0 și poate oferi două porturi USB. Pentru achiziționarea panoului frontal opțional de 3,5" care oferă două porturi USB 3.2 Gen 1, vă rugăm să contactați dealerul local.
Nr. pinului Definiție 1 VBUS 2 SSRX1- 3 SSRX1+ 4 GND 5 SSTX1- 6 SSTX1+ 7 GND 8 D1- 9 D1+ 10 NC 11 D2+ 12 D2- 13 GND 14 SSTX2+ 15 SSTX2- 16 GND 17 SSRX2+ 18 SSRX2 19 VBUS 20 Fără pin - F_USB1/F_USB2 (Conectori USB 2.0/1.1)
Conectorii respectă specificația USB 2.0/1.1. Fiecare conector USB poate oferi două porturi USB printr-o consolă USB opțională. Pentru achiziționarea consolei USB opționale, vă rugăm să contactați dealerul local.
Nr. pinului Definiție 1 Alimentare (5V) 2 Alimentare (5V) 3 USB DX- 4 USB DY- 5 USB DX+ 6 USB DY+ 7 GND 8 GND 9 Fără pin 10 NC - Nu conectați cablul consolei IEEE 1394 (2x5 pini) în conectorul USB 2.0/1.1.
- Înainte de a instala consola USB, asigurați-vă că opriți computerul și scoateți cablul de alimentare din priză pentru a preveni deteriorarea consolei USB.
- TPM (Trusted Platform Module Header)
Puteți conecta un TPM (Trusted Platform Module) la acest conector.
Nr. pinului Definiție 1 LADO 2 VCC3 3 LADI 4 Fără pin 5 LAD2 6 LCLK 7 LAD3 8 GND 9 IFRAME 10 NC 11 SERIRQ 12 LRESET - COM (Conector port serial)
Conectorul COM poate oferi un port serial printr-un cablu de port COM opțional. Pentru achiziționarea cablului de port COM opțional, vă rugăm să contactați dealerul local.
Nr. pinului Definiție 1 NDCD- 2 NSIN 3 NSOUT 4 NDTR- 5 GND 6 NDSR- 7 NRTS- 8 NCTS- 9 NRI- 10 Fără pin - SPEAKER (Conector difuzor)
Se conectează la difuzorul de pe panoul frontal al carcasei. Sistemul raportează starea de pornire a sistemului prin emiterea unui cod sonor. Se va auzi un singur bip scurt dacă nu este detectată nicio problemă la pornirea sistemului.
Nr. pinului Definiție 1 VCC 2 NC 3 NC 4 SPK- - CI (Conector intruziune carcasă)
Această placă de bază oferă o funcție de detectare a carcasei care detectează dacă capacul carcasei a fost îndepărtat. Această funcție necesită o carcasă cu design de detectare a intruziunii în carcasă.
Nr. pinului Definiție 1 Semnal 2 GND - CLR_CMOS (Jumper Clear CMOS)
Utilizați acest jumper pentru a șterge configurația BIOS și a reseta valorile CMOS la valorile implicite din fabrică. Pentru a șterge valorile CMOS, utilizați un obiect metalic, cum ar fi o șurubelniță, pentru a atinge cei doi pini timp de câteva secunde.
Deschis: Normal
![]()
Scurt: Șterge valorile CMOS
![]()
- Opriți întotdeauna computerul înainte de a șterge valorile CMOS.
- După repornirea sistemului, accesați Configurare BIOS pentru a încărca valorile implicite din fabrică (selectați Load Optimized Defaults (Încarcă valorile implicite optimizate)) sau configurați manual setările BIOS (consultați capitolul "Configurare BIOS" pentru configurațiile BIOS).
- BAT (Baterie)
Bateria furnizează energie pentru a păstra valorile (cum ar fi configurațiile BIOS, informațiile despre dată și oră) în CMOS când computerul este oprit. Înlocuiți bateria când tensiunea bateriei scade la un nivel scăzut, altfel valorile CMOS pot să nu fie exacte sau pot fi pierdute.
![]()
Puteți șterge valorile CMOS scoțând bateria:- Opriți computerul și scoateți cablul de alimentare.
- Scoateți cu grijă bateria din suportul bateriei și așteptați un minut. (Sau utilizați un obiect metalic, cum ar fi o șurubelniță, pentru a atinge bornele pozitive și negative ale suportului bateriei, scurtcircuitându-le timp de 5 secunde.)
- Înlocuiți bateria.
- Introduceți cablul de alimentare și reporniți computerul.
- Opriți întotdeauna computerul și scoateți cablul de alimentare înainte de a înlocui bateria.
- Înlocuiți bateria cu una echivalentă. Pot apărea daune dispozitivelor dvs. dacă bateria este înlocuită cu un model incorect.
- Contactați locul de achiziție sau dealerul local dacă nu puteți înlocui bateria singur sau nu sunteți sigur de modelul bateriei.
- Când instalați bateria, rețineți orientarea părții pozitive (+) și a părții negative (-) a bateriei (partea pozitivă trebuie să fie orientată în sus).
- Bateriile uzate trebuie manipulate în conformitate cu reglementările locale de mediu.
Configurarea BIOS-ului
BIOS (Basic Input and Output System) înregistrează parametrii hardware ai sistemului în CMOS-ul de pe placa de bază. Funcțiile sale principale includ efectuarea testului Power-On Self-Test (POST) în timpul pornirii sistemului, salvarea parametrilor de sistem și încărcarea sistemului de operare, etc. BIOS include un program de configurare BIOS care permite utilizatorului să modifice setările de bază ale configurației sistemului sau să activeze anumite caracteristici ale sistemului.
Când alimentarea este oprită, bateria de pe placa de bază furnizează energia necesară CMOS-ului pentru a păstra valorile de configurare în CMOS.
Pentru a accesa programul de configurare BIOS, apăsați tasta <Delete> în timpul POST când alimentarea este pornită. Pentru a face upgrade la BIOS, utilizați fie utilitarul GIGABYTE Q-Flash, fie @BIOS.
- Q-Flash permite utilizatorului să facă upgrade sau să facă backup rapid și ușor la BIOS fără a intra în sistemul de operare.
- @BIOS este un utilitar bazat pe Windows care caută și descarcă cea mai recentă versiune de BIOS de pe Internet și actualizează BIOS-ul.
- Deoarece flash-uirea BIOS-ului este potențial riscantă, dacă nu întâmpinați probleme cu utilizarea versiunii curente a BIOS-ului, se recomandă să nu flash-uiți BIOS-ul. Pentru a flash-ui BIOS-ul, faceți-o cu precauție. Flash-uirea inadecvată a BIOS-ului poate duce la funcționarea defectuoasă a sistemului.
- Se recomandă să nu modificați setările implicite (cu excepția cazului în care este necesar) pentru a preveni instabilitatea sistemului sau alte rezultate neașteptate. Modificarea inadecvată a setărilor poate duce la eșecul sistemului de a porni. Dacă se întâmplă acest lucru, încercați să ștergeți valorile CMOS și să resetați placa la valorile implicite. (Consultați secțiunea "Load Optimized Defaults" din acest capitol sau introducerile jumperului de baterie/clear CMOS din capitolul Instalare hardware pentru a șterge valorile CMOS.)
Ecranul de pornire
Următorul ecran cu logo-ul de pornire va apărea când computerul pornește.

Există două moduri BIOS diferite, după cum urmează și puteți utiliza tasta <F2> pentru a comuta între cele două moduri. Modul Easy permite utilizatorilor să vizualizeze rapid informațiile curente ale sistemului sau să facă ajustări pentru performanțe optime. În modul Easy, puteți utiliza mouse-ul pentru a vă deplasa prin elementele de configurare. Modul Advanced oferă setări BIOS detaliate. Puteți apăsa tastele săgeată de pe tastatură pentru a vă deplasa printre elemente și apăsați <Enter> pentru a accepta sau a intra într-un submeniu. Sau puteți utiliza mouse-ul pentru a selecta elementul dorit.
- Când sistemul nu este stabil ca de obicei, selectați elementul Load Optimized Defaults (Încarcă setările implicite optimizate) pentru a seta sistemul la valorile sale implicite.
- Meniurile de configurare BIOS descrise în acest capitol sunt doar pentru referință și pot diferi în funcție de versiunea BIOS-ului.
Meniul principal

Taste funcționale în modul avansat
| <←><→> | Mutați bara de selecție pentru a selecta un meniu de configurare |
| <↑><↓> | Mutați bara de selecție pentru a selecta un element de configurare dintr-un meniu |
| <Enter>/Double Click | Execută comanda sau intră într-un meniu |
| <+>/<Page Up> | Măriți valoarea numerică sau efectuați modificări |
| <->/<Page Down> | Micșorați valoarea numerică sau efectuați modificări |
| <F1> | Afișați descrierile tastelor funcționale |
| <F2> | Comutați la modul Easy |
| <F3> | Salvați setările curente ale BIOS-ului într-un profil |
| <F4> | Încărcați setările BIOS-ului dintr-un profil creat anterior |
| <F5> | Restabiliți setările anterioare ale BIOS-ului pentru submeniurile curente |
| <F6> | Afișați ecranul Smart Fan 5 |
| <F7> | Încărcați setările implicite optimizate ale BIOS-ului pentru submeniurile curente |
| <F8> | Accesați utilitarul Q-Flash |
| <F10> | Salvați toate modificările și ieșiți din programul de configurare BIOS |
| <F11> | Comutați la submeniul Favorites |
| <F12> | Capturați ecranul curent ca imagine și salvați-l pe unitatea USB |
| <Insert> | Adăugați sau eliminați o opțiune preferată |
| <Ctrl>+<S> | Afișați informații despre memoria instalată |
| <Esc> | Meniu principal: Ieșiți din programul de configurare BIOS Submeniuri: Ieșiți din submeniul curent |
Favorite (F11)
Setați opțiunile utilizate frecvent ca favorite și utilizați tasta <F11> pentru a comuta rapid la pagina în care se află toate opțiunile dvs. preferate. Pentru a adăuga sau elimina o opțiune preferată, accesați pagina sa originală și apăsați <Insert> pe opțiune. Opțiunea este marcată cu un semn de stea dacă este setată ca "favorită".

Tweaker
Dacă sistemul va funcționa stabil cu setările de overclock/supratensiune pe care le-ați făcut, depinde de configurațiile generale ale sistemului. Efectuarea incorectă a overclock-ului/supratensiunii poate duce la deteriorarea procesorului, chipset-ului sau memoriei și la reducerea duratei de viață utile a acestor componente. Această pagină este doar pentru utilizatorii avansați și vă recomandăm să nu modificați setările implicite pentru a preveni instabilitatea sistemului sau alte rezultate neașteptate. (Modificarea inadecvată a setărilor poate duce la eșecul sistemului de a porni. Dacă se întâmplă acest lucru, ștergeți valorile CMOS și resetați placa la valorile implicite.)

- CPU Clock Control (Control ceas CPU)
Vă permite să setați manual ceasul de bază al procesorului în incremente de 1 MHz. (Implicit: Auto)
Se recomandă insistent ca frecvența procesorului să fie setată în conformitate cu specificațiile procesorului. - Spread Spectrum Control (Control spectru împrăștiat)
Activează sau dezactivează CPU/PCle Spread Spectrum. (Implicit: Auto)
- Advanced CPU Settings (Setări avansate ale procesorului)
- Core Performance Boost (Notă)
Vă permite să stabiliți dacă să activați tehnologia Core Performance Boost (CPB), o tehnologie de creștere a performanței procesorului. (Implicit: Auto) - SVM Mode (Mod SVM)
Virtualizarea îmbunătățită de tehnologia de virtualizare va permite unei platforme să ruleze mai multe sisteme de operare și aplicații în partiții independente. Cu virtualizarea, un sistem informatic poate funcționa ca mai multe sisteme virtuale. (Implicit: Dezactivat) - AMD Cool&Quiet function (Funcția AMD Cool&Quiet)
- Enabled (Activat)
Permite driverului AMD Cool'n'Quiet să ajusteze dinamic ceasul CPU și VID-ul pentru a reduce emisia de căldură de la computer și consumul de energie. (Implicit) - Disabled (Dezactivat)
Dezactivează această funcție.
- Enabled (Activat)
- PPC Adjustment (Notă)
Vă permite să fixați PState-ul procesorului. (Implicit: PState 0) - Global C-state Control (Notă)
Vă permite să stabiliți dacă să permiteți procesorului să intre în stări C. Când este activat, frecvența nucleului procesorului va fi redusă în timpul stării de oprire a sistemului pentru a reduce consumul de energie. (Implicit: Auto) - Power Supply Idle Control (Notă 1)
Activează sau dezactivează starea Package C6.- Typical Current Idie (Curent tipic inactiv)
Dezactivează această funcție. - Low Current Idle (Curent scăzut inactiv)
Activează această funcție.
Auto
Permite BIOS-ului să configureze automat această setare. (Implicit)
- Typical Current Idie (Curent tipic inactiv)
- CCD Control (Notă 1)
Setează numărul de CCD-uri care vor fi utilizate. (Implicit: Auto) - Downcore Control (Control nuclee reduse)
Vă permite să selectați numărul de nuclee CPU de activat (numărul de nuclee CPU poate varia în funcție de CPU). (Implicit: Auto) - SMT Mode (Mod SMT)
Vă permite să activați sau să dezactivați tehnologia CPU Simultaneous Multi-Threading. (Implicit: Auto) - CPPC (Notă 1)
Activează sau dezactivează funcția CPPC. (Implicit: Auto) - CPPC Preferred Cores (Notă 1)
Activează sau dezactivează funcția CPPC Preferred Cores. (Implicit: Auto) - Extreme Memory Profile (X.M.P.) (Notă2)
Permite BIOS-ului să citească datele SPD de pe modulul(ele) de memorie XMP pentru a îmbunătăți performanța memoriei atunci când este activat.- Disabled (Dezactivat)
Dezactivează această funcție. (Implicit) - Profile1
Utilizează setările profilului 1. - Profile2 (Notă2)
Utilizează setările profilului 2.
- Disabled (Dezactivat)
- XMP High Frequency Support (Notă 2)
Vă permite să selectați nivelul de compatibilitate pentru memoria de înaltă frecvență. Acest element este configurabil numai când Extreme Memory Profile (X.M.P.) este setat la Profile1 sau Profile2. (Implicit: Auto) - System Memory Multiplier (Multiplicator memorie sistem)
Vă permite să setați multiplicatorul memoriei de sistem. Auto setează multiplicatorul memoriei conform datelor SPD ale memoriei. (Implicit: Auto)
- Core Performance Boost (Notă)
- Advanced Memory Settings (Setări avansate ale memoriei)
- Memory Subtimings (Subtimpi memorie)
- Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus Drive Strength, Data Bus Configuration (Control standard de temporizare, Control avansat de temporizare, Temporizare configurare magistrală CAD, Forță de acționare magistrală CAD, Configurare magistrală de date)
Aceste secțiuni oferă setări de temporizare a memoriei. Notă: Sistemul dvs. poate deveni instabil sau nu poate porni după ce efectuați modificări asupra temporizărilor memoriei. Dacă se întâmplă acest lucru, vă rugăm să resetați placa la valorile implicite încărcând valorile implicite optimizate sau ștergând valorile CMOS.
- Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus Drive Strength, Data Bus Configuration (Control standard de temporizare, Control avansat de temporizare, Temporizare configurare magistrală CAD, Forță de acționare magistrală CAD, Configurare magistrală de date)
- SPD Info (Informații SPD)
Afișează informații despre memoria instalată.- CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/CPU VDDP/A_VDD18S5/DRAM Voltage (CH A/B)/DDRVPP Voltage (CH A/B)/DRAM Termination (CH A/B) (CPU Vcore/Vcore dinamic(DVID)/VCORE SOC/VCORE SOC dinamic(DVID)/CPU VDD18/CPU VDDP/A_VDD18S5/Tensiune DRAM (CH A/B)/Tensiune DDRVPP (CH A/B)/Terminare DRAM (CH A/B))
Aceste elemente vă permit să reglați tensiunile CPU Vcore și ale memoriei.
- CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/CPU VDDP/A_VDD18S5/DRAM Voltage (CH A/B)/DDRVPP Voltage (CH A/B)/DRAM Termination (CH A/B) (CPU Vcore/Vcore dinamic(DVID)/VCORE SOC/VCORE SOC dinamic(DVID)/CPU VDD18/CPU VDDP/A_VDD18S5/Tensiune DRAM (CH A/B)/Tensiune DDRVPP (CH A/B)/Terminare DRAM (CH A/B))
- CPU/VRM Settings (Setări CPU/VRM)
Acest submeniu vă permite să configurați nivelul de calibrare a liniei de încărcare.
Setări

- Platform Power (Alimentare platformă)
- AC BACK (Revenire CA)
Determină starea sistemului după revenirea alimentării în urma unei pierderi de energie CA.- Memory (Memorie)
Sistemul revine la ultima sa stare activă cunoscută la revenirea alimentării CA. - Always On (Întotdeauna pornit)
Sistemul este pornit la revenirea alimentării CA. - Always Off (Întotdeauna oprit)
Sistemul rămâne oprit la revenirea alimentării CA. (Implicit)
- Memory (Memorie)
- Power On By Keyboard (Pornire prin tastatură)
Permite pornirea sistemului printr-un eveniment de trezire prin tastatură PS/2.
Notă: Pentru a utiliza această funcție, aveți nevoie de o sursă de alimentare ATX care să furnizeze cel puțin 1A pe cablul +5VSB.- Disabled (Dezactivat)
Dezactivează această funcție. (Implicit) - Password (Parolă)
Setați o parolă cu 1~5 caractere pentru a porni sistemul. - Keyboard 98 (Tastatură 98)
Apăsați butonul POWER de pe tastatura Windows 98 pentru a porni sistemul. - Any key (Orice tastă)
Apăsați orice tastă pentru a porni sistemul.
- Disabled (Dezactivat)
- Power On Password (Parolă de pornire)
Setați password (parola) când Power On By Keyboard (Pornire prin tastatură) este setat la Password (Parolă).
Apăsați <Enter> pe acest element și setați o parolă cu până la 5 caractere, apoi apăsați <Enter> pentru a accepta. Pentru a porni sistemul, introduceți parola și apăsați <Enter>.
Notă: Pentru a anula parola, apăsați <Enter> pe acest element. Când vi se solicită parola, apăsați din nou <Enter> fără a introduce parola pentru a șterge setările parolei. - Power On By Mouse (Pornire prin mouse)
Permite pornirea sistemului printr-un eveniment de trezire prin mouse PS/2.
Notă: Pentru a utiliza această funcție, aveți nevoie de o sursă de alimentare ATX care să furnizeze cel puțin 1A pe cablul +5VSB.- Disabled (Dezactivat)
Dezactivează această funcție. (Implicit) - Move (Deplasare)
Deplasați mouse-ul pentru a porni sistemul. - Double Click (Dublu clic)
Faceți dublu clic pe butonul stâng al mouse-ului pentru a porni sistemul.
- Disabled (Dezactivat)
- Erp
Determină dacă sistemul va consuma cea mai mică putere în starea S5 (oprire). (Implicit: Dezactivat)
Notă: Când acest element este setat la Enabled (Activat), următoarele funcții vor deveni indisponibile: Resume by Alarm (Reluare după alarmă), pornire prin mouse, pornire prin tastatură și Wake on LAN. - Soft-Off by PWR-BTTN
Configurează modul de oprire a computerului în modul MS-DOS utilizând butonul de alimentare.- Instant-Off (Oprire instantanee)
Apăsați butonul de alimentare și sistemul se va opri instantaneu. (Implicit) - Delay 4 Sec. (Întârziere 4 sec.)
Apăsați și mențineți apăsat butonul de alimentare timp de 4 secunde pentru a opri sistemul. Dacă butonul de alimentare este apăsat mai puțin de 4 secunde, sistemul va intra în modul de suspendare.
- Instant-Off (Oprire instantanee)
- Power Loading (Încărcare putere)
Activează sau dezactivează sarcina fictivă. Când sursa de alimentare este la sarcină redusă, o autoprotecție se va activa determinând oprirea sau defectarea acesteia. Dacă se întâmplă acest lucru, vă rugăm să setați la Enabled (Activat). Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto) - Resume by Alarm (Reluare după alarmă)
Determină dacă sistemul va fi pornit la o oră dorită. (Implicit: Dezactivat)
Dacă este activat, setați data și ora după cum urmează:- Wake up day (Ziua de trezire): Porniți sistemul la o anumită oră în fiecare zi sau într-o anumită zi a lunii.
- Wake up hour/minute/second (Ora/minutul/secunda de trezire): Setați ora la care sistemul va fi pornit automat.
- AC BACK (Revenire CA)
Notă: Când utilizați această funcție, evitați oprirea inadecvată din sistemul de operare sau scoaterea alimentării CA, altfel setările pot să nu fie eficiente.
- Wake on LAN
Activează sau dezactivează funcția Wake on LAN. (Implicit: Activat) - High Precision Event Timer (Temporizator de evenimente de înaltă precizie)
Activează sau dezactivează High Precision Event Timer (HPET) în sistemul de operare. (Implicit: Activat) - CEC 2019 Ready
Vă permite să selectați dacă să permiteți sistemului să ajusteze consumul de energie atunci când se află în starea de oprire, inactivitate sau standby pentru a respecta standardele CEC (California Energy Commission) 2019. (Implicit: Dezactivat)
- IO Ports (Porturi IO)
- Initial Display Output (Ieșire afișaj inițială)
Specifică prima inițiere a afișajului monitorului de la placa grafică PCI Express instalată sau de la grafica integrată.- IGD Video (Notă)
Setează grafica integrată ca prim afișaj. - PCle 1 Slot
Setează placa grafică de pe slotul PCIEX16 ca prim afișaj. (Implicit)
- IGD Video (Notă)
- Integrated Graphics (Notă) (Grafică integrată)
Activează sau dezactivează funcția grafică integrată.- Auto
BIOS-ul va activa sau dezactiva automat grafica integrată, în funcție de placa grafică instalată. (Implicit) - Forces (Forțează)
Activează grafica integrată. - Disabled (Dezactivat)
Dezactivează grafica integrată.
- Auto
- UMA Mode (Notă) (Mod UMA)
Specificați modul UMA.- Auto
Permite BIOS-ului să configureze automat această setare. (Implicit) - UMA Specified (UMA specificat)
Setează dimensiunea bufferului de cadre UMA. - UMA Auto (UMA automat)
Setează rezoluția afișajului. - UMA Game Optimized (UMA optimizat pentru jocuri)
Ajustează dimensiunea bufferului de cadre pe baza dimensiunii totale a memoriei sistemului.
- Auto
- Initial Display Output (Ieșire afișaj inițială)
Acest element este configurabil numai atunci când Integrated Graphics (Grafică integrată) este setat la Forces (Forțează).
- UMA Frame Buffer Size (Notă) (Dimensiune buffer de cadre UMA)
Dimensiunea bufferului de cadre este cantitatea totală de memorie a sistemului alocată exclusiv controlerului grafic integrat. MS-DOS, de exemplu, va utiliza doar această memorie pentru afișare. Opțiunile sunt: Auto (implicit), 64M~2G.
Acest element este configurabil numai atunci când UMA Mode (Mod UMA) este setat la UMA Specified (UMA specificat). - Display Resolution (Notă) (Rezoluție afișaj)
Vă permite să setați rezoluția afișajului. Opțiunile sunt: Auto (implicit), 1920x1080 și mai jos, 2560x1600, 3840x2160. Acest element este configurabil numai atunci când UMA Mode (Mod UMA) este setat la UMA Auto (UMA automat). - HD Audio Controller (Controler audio HD)
Activează sau dezactivează funcția audio integrată. (Implicit: Activat)
Dacă doriți să instalați o placă audio suplimentară de la terți în loc să utilizați sunetul integrat, setați acest element la Disabled (Dezactivat). - PCIEX16 Bifurcation
Vă permite să determinați modul în care este împărțită lățimea de bandă a slotului PCIEX16. Opțiuni: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 2x4/1x8 (Notă) PCIE 2x4/1x8, PCIE 4x4 (Notă) (Implicit: Auto) - Above 4G Decoding (Decodare peste 4G)
Activează sau dezactivează decodarea dispozitivelor compatibile cu 64 de biți în spațiul de adrese de peste 4 GB (numai dacă sistemul dvs. acceptă decodarea PCI pe 64 de biți). Setați la Enabled (Activat) dacă sunt instalate mai multe plăci grafice avansate și driverele acestora nu pot fi lansate la intrarea în sistemul de operare (din cauza spațiului de adrese de memorie limitat de 4 GB). (Implicit: Dezactivat) - Onboard LAN Controller (Controler LAN integrat)
Activează sau dezactivează funcția LAN integrată. (Implicit: Activat)
Dacă doriți să instalați o placă de rețea suplimentară de la terți în loc să utilizați LAN-ul integrat, setați acest element la Disabled (Dezactivat).
- Super IO Configuration (Configurare Super IO)
- Serial Port 1 (Port serial 1)
Activează sau dezactivează portul serial integrat. (Implicit: Activat)
- Serial Port 1 (Port serial 1)
- USB Configuration (Configurare USB)
- Legacy USB Support (Suport USB moștenit)
Permite utilizarea tastaturii/mouse-ului USB în MS-DOS. (Implicit: Activat) - XHCI Hand-off
Determină dacă se activează funcția XHCI Hand-off pentru un sistem de operare fără suport XHCI Hand-off. (Implicit: Activat) - USB Mass Storage Driver Support (Suport driver pentru dispozitive de stocare în masă USB)
Activează sau dezactivează suportul pentru dispozitivele de stocare USB. (Implicit: Activat) - Port 60/64 Emulation (Emulare port 60/64)
Activează sau dezactivează emularea porturilor I/O 64h și 60h. Aceasta ar trebui să fie activată pentru suport complet moștenit pentru tastaturi/mouse-uri USB în MS-DOS sau în sistemul de operare care nu acceptă nativ dispozitivele USB. (Implicit: Dezactivat) - Mass Storage Devices (Dispozitive de stocare în masă)
Afișează o listă de dispozitive de stocare în masă USB conectate. Acest element apare numai când este instalat un dispozitiv de stocare USB.
- Legacy USB Support (Suport USB moștenit)
- NVMe Configuration (Configurare NVMe)
Afișează informații despre SSD-ul M.2 NVME PCle dacă este instalat. - SATA Configuration (Configurare SATA)
- SATA Mode (Mod SATA)
Activează sau dezactivează RAID pentru controlerele SATA integrate în Chipset sau configurează controlerele SATA în modul AHCI.- RAID
Activează RAID pentru controlerul SATA. - АНСI
Configurează controlerele SATA în modul AHCI. Advanced Host Controller Interface (AHCI) este o specificație de interfață care permite driverului de stocare să activeze funcții Serial ATA avansate, cum ar fi Native Command Queuing și hot plug. (Implicit)
- RAID
- NVMe RAID mode
Vă permite să determinați dacă să utilizați SSD-urile M.2 NVMe PCle pentru a configura RAID. (Implicit: Dezactivat) - Chipset SATA Port Enable (Activare port SATA Chipset)
Activează sau dezactivează controlerele SATA integrate. (Implicit: Activat) - Chipset SATA Port 0/1/2/3
Afișează informațiile despre dispozitivul(ele) SATA conectat(e).
- SATA Mode (Mod SATA)
- Network Stack Configuration (Configurare stivă de rețea)
- Network Stack (Stivă de rețea)
Dezactivează sau activează boot-area de pe rețea pentru a instala un sistem de operare în format GPT, cum ar fi instalarea sistemului de operare de pe serverul Windows Deployment Services. (Implicit: Dezactivat) - IPv4 PXE Support (Suport IPv4 PXE)
Activează sau dezactivează suportul IPv4 PXE. Acest element este configurabil numai când Network Stack (Stivă de rețea) este activat. - IPv4 HTTP Support (Suport HTTP IPv4)
Activează sau dezactivează suportul pentru boot HTTP pentru IPv4. Acest element este configurabil numai când Network Stack (Stivă de rețea) este activat. - IPv6 PXE Support (Suport IPv6 PXE)
Activează sau dezactivează suportul IPv6 PXE. Acest element este configurabil numai când Network Stack (Stivă de rețea) este activat. - IPv6 HTTP Support (Suport HTTP IPv6)
Activează sau dezactivează suportul pentru boot HTTP pentru IPv6. Acest element este configurabil numai când Network Stack (Stivă de rețea) este activat. - PXE boot wait time (Timp de așteptare boot PXE)
Vă permite să configurați cât timp să așteptați înainte de a putea apăsa <Esc> pentru a întrerupe boot-area PXE. Acest element este configurabil numai când Network Stack (Stivă de rețea) este activat. (Implicit: 0) - Media detect count (Număr detectare media)
Vă permite să setați numărul de ori de verificare a prezenței media. Acest element este configurabil numai când Network Stack (Stivă de rețea) este activat. (Implicit: 1)
- Network Stack (Stivă de rețea)
- Realtek PCle GBE Family Controller
Acest submeniu oferă informații despre configurația LAN și opțiunile de configurare aferente. - Miscellaneous (Diverse)
- LEDs in System Power On State (LED-uri în starea de alimentare a sistemului)
Vă permite să activați sau să dezactivați iluminarea LED a plăcii de bază atunci când sistemul este pornit.- Off (Oprit)
Dezactivează modul de iluminare selectat când sistemul este pornit. - On (Pornit)
Activează modul de iluminare selectat când sistemul este pornit. (Implicit)
- Off (Oprit)
- LEDs in Sleep, Hibernation, and Soft Off States (LED-uri în stările de repaus, hibernare și oprire soft)
Vă permite să setați modul de iluminare al LED-urilor plăcii de bază în starea sistemului S3/S4/S5.
Acest element este configurabil când LEDs in System Power On State (LED-uri în starea de alimentare a sistemului) este setat la On (Pornit).- Off (Oprit)
Dezactivează modul de iluminare selectat când sistemul intră în starea S3/S4/S5. (Implicit) - On (Pornit)
Activează modul de iluminare selectat când sistemul intră în starea S3/S4/S5.
- Off (Oprit)
- PCle Slot Configuration (Configurare slot PCle)
Vă permite să setați modul de funcționare al sloturilor PCI Express la Gen 1, Gen 2 sau Gen 3. Modul de funcționare real depinde de specificațiile hardware ale fiecărui slot. Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto) - 3DMark01 Enhancement
Vă permite să determinați dacă să îmbunătățiți performanța unor benchmark-uri moștenite. (Implicit: Dezactivat) - IOMMU
Activează sau dezactivează suportul AMD IOMMU. (Implicit: Auto) - AMD CPU fTPM
Activează sau dezactivează funcția TPM 2.0 integrată în procesorul AMD. (Implicit: Dezactivat)
- LEDs in System Power On State (LED-uri în starea de alimentare a sistemului)
- Trusted Computing (Calcul de încredere)
Activează sau dezactivează Trusted Platform Module (TPM). - AMD CBS
Acest submeniu oferă opțiuni de configurare legate de AMD CBS. - PC Health (Starea PC-ului)
- Reset Case Open Status (Resetează starea de deschidere a carcasei)
- Disabled (Dezactivat)
Păstrează sau șterge înregistrarea stării anterioare de intruziune în carcasă. (Implicit) - Enabled (Activat)
Șterge înregistrarea stării anterioare de intruziune în carcasă, iar câmpul Case Open (Carcasă deschisă) va afișa "No" (Nu) la următoarea boot-are.
- Disabled (Dezactivat)
- Case Open (Carcasă deschisă)
Afișează starea de detectare a dispozitivului de detectare a intruziunii în carcasă atașat la antetul Cl al plăcii de bază. Dacă capacul carcasei sistemului este îndepărtat, acest câmp va afișa "Yes" (Da), altfel va afișa "No" (Nu). Pentru a șterge înregistrarea stării de intruziune în carcasă, setați Reset Case Open Status (Resetează starea de deschidere a carcasei) la Enabled (Activat), salvați setările în CMOS și apoi reporniți sistemul. - CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
Afișează tensiunile actuale ale sistemului.
- Reset Case Open Status (Resetează starea de deschidere a carcasei)
- Smart Fan 5
- Monitor
Vă permite să selectați o țintă de monitorizat și să faceți ajustări suplimentare. (Implicit: CPU FAN) - Fan Speed Control (Control viteză ventilator)
Vă permite să determinați dacă să activați funcția de control al vitezei ventilatorului și să ajustați viteza ventilatorului.- Normal
Permite ventilatorului să funcționeze la viteze diferite în funcție de temperatură. Puteți ajusta viteza ventilatorului cu System Information Viewer în funcție de cerințele sistemului dumneavoastră. (Implicit) - Silent (Silențios)
Permite ventilatorului să funcționeze la viteze mici. - Manual
Vă permite să controlați viteza ventilatorului în graficul curbei. - Full Speed (Viteză maximă)
Permite ventilatorului să funcționeze la viteze maxime.
- Normal
- Fan Control Use Temperature Input (Utilizare intrare temperatură control ventilator)
Vă permite să selectați temperatura de referință pentru controlul vitezei ventilatorului. - Temperature Interval (Interval temperatură)
Vă permite să selectați intervalul de temperatură pentru modificarea vitezei ventilatorului. - Fan Control mode (Mod control ventilator)
- Auto
Permite BIOS-ului să detecteze automat tipul de ventilator instalat și să seteze modul de control optim. (Implicit) - Voltage (Tensiune)
Modul de tensiune este recomandat pentru un ventilator cu 3 pini. - PWM
Modul PWM este recomandat pentru un ventilator cu 4 pini.
- Auto
- Fan Stop (Oprire ventilator)
Activează sau dezactivează funcția de oprire a ventilatorului. Puteți seta limita de temperatură utilizând curba de temperatură. Ventilatorul se oprește când temperatura este mai mică decât limita. (Implicit: Dezactivat) - Temperature (Temperatură)
Afișează temperatura curentă a zonei țintă selectate. - Fan Speed (Viteză ventilator)
Afișează vitezele curente ale ventilatorului. - Temperature Warning Control (Control avertizare temperatură)
Setează pragul de avertizare pentru temperatură. Când temperatura depășește pragul, BIOS-ul va emite un sunet de avertizare. Opțiunile sunt: Disabled (dezactivat) (implicit), 60°C/140°F, 70°C/158°F, 80°C/176°F, 90°C/194°F. - Fan Fail Warning (Avertizare defectare ventilator)
Permite sistemului să emită un sunet de avertizare dacă ventilatorul nu este conectat sau se defectează. Verificați starea ventilatorului sau conexiunea ventilatorului când se întâmplă acest lucru. (Implicit: Dezactivat)
- Monitor
(Notă) Acest element este prezent numai când instalați un procesor care acceptă această funcție.
(Notă 1) Acest element este prezent numai când instalați un procesor care acceptă această funcție.
(Notă 2) Acest element este prezent numai când instalați un procesor și un modul de memorie care acceptă această funcție.
Informații sistem
Această secțiune oferă informații despre modelul plăcii de bază și versiunea BIOS-ului. De asemenea, puteți selecta limba implicită utilizată de BIOS și puteți seta manual ora sistemului.

- Limba sistemului
Selectează limba implicită utilizată de BIOS. - Data sistemului
Setează data sistemului. Formatul datei este săptămâna (doar pentru citire), luna, ziua și anul. Utilizați <Enter> pentru a comuta între câmpurile Lună, Zi și An și utilizați tasta <Page Up> sau <Page Down> pentru a seta valoarea dorită. - Ora sistemului
Setează ora sistemului. Formatul orei este ora, minutul și secunda. De exemplu, ora 13:00 este 13:00:00. Utilizați <Enter> pentru a comuta între câmpurile Oră, Minut și Secundă și utilizați tasta <Page Up> sau <Page Down> pentru a seta valoarea dorită. - Nivel de acces
Afișează nivelul de acces curent, în funcție de tipul de protecție prin parolă utilizat. (Dacă nu este setată nicio parolă, valoarea implicită va fi Administrator.) Nivelul Administrator vă permite să efectuați modificări la toate setările BIOS-ului; nivelul Utilizator vă permite să efectuați modificări doar la anumite setări BIOS, dar nu la toate.
- Informații despre dispozitivele conectate
Afișează informații despre dispozitivele SATA, PCI Express și M.2 dacă sunt instalate. - Q-Flash
Vă permite să accesați utilitarul Q-Flash pentru a actualiza BIOS-ul sau pentru a face o copie de rezervă a configurației BIOS-ului curente.
Boot

- Prioritățile opțiunilor de boot
Specifică ordinea generală de boot de pe dispozitivele disponibile. Dispozitivele de stocare amovibile care acceptă formatul GPT vor avea prefixul "UEFI:" în lista de dispozitive de boot. Pentru a face boot de pe un sistem de operare care acceptă partiționarea GPT, selectați dispozitivul cu prefixul "UEFI:".
Sau, dacă doriți să instalați un sistem de operare care acceptă partiționarea GPT, cum ar fi Windows 10 pe 64 de biți, selectați unitatea optică care conține discul de instalare Windows 10 pe 64 de biți și care are prefixul "UEFI:". - Bootup NumLock State
Activează sau dezactivează funcția Numlock pe tastatura numerică a tastaturii după POST. (Implicit: Activat) - Opțiune de securitate
Specifică dacă este necesară o parolă de fiecare dată când sistemul pornește sau doar când accesați configurarea BIOS-ului. După configurarea acestui element, setați parola (parolele) la elementul Parola administratorului/Parola utilizatorului.- Setup (Configurare)
O parolă este necesară doar pentru a accesa programul de configurare a BIOS-ului. - Sistem
O parolă este necesară pentru a porni sistemul și pentru a accesa programul de configurare a BIOS-ului. (Implicit)
- Setup (Configurare)
- Full Screen LOGO Show
Vă permite să stabiliți dacă să afișați sigla GIGABYTE la pornirea sistemului. Dezactivat omite sigla GIGABYTE când sistemul pornește. (Implicit: Activat) - Fast Boot
Activează sau dezactivează funcția Fast Boot pentru a scurta procesul de bootare al sistemului de operare. Ultra Fast oferă cea mai rapidă viteză de bootare. (Implicit: Dezactivat) - Suport SATA
- Last Boot SATA Devices Only (Doar ultimele dispozitive SATA de boot)
Cu excepția unității de boot anterioare, toate dispozitivele SATA sunt dezactivate înainte de finalizarea procesului de bootare al sistemului de operare. (Implicit) - All SATA Devices (Toate dispozitivele SATA)
Toate dispozitivele SATA sunt funcționale în sistemul de operare și în timpul POST.
- Last Boot SATA Devices Only (Doar ultimele dispozitive SATA de boot)
Acest element poate fi configurat numai când Fast Boot este setat pe Activat sau Ultra Fast.
- Suport NVMe
Vă permite să activați sau să dezactivați dispozitivele NVMe. (Implicit: Activat)
Acest element poate fi configurat numai când Fast Boot este setat pe Activat sau Ultra Fast. - Suport VGA
Vă permite să selectați tipul de sistem de operare de pe care să faceți boot.- Auto
Activează doar opțiunea ROM moștenită. - EFI Driver (Driver EFI)
Activează opțiunea ROM EFI. (Implicit)
- Auto
Acest element poate fi configurat numai când Fast Boot este setat pe Activat sau Ultra Fast.
- Suport USB
- Dezactivat
Toate dispozitivele USB sunt dezactivate înainte de finalizarea procesului de bootare al sistemului de operare. - Full Initial (Inițializare completă)
Toate dispozitivele USB sunt funcționale în sistemul de operare și în timpul POST. (Implicit) - Partial Initial (Inițializare parțială)
O parte din dispozitivele USB sunt dezactivate înainte de finalizarea procesului de bootare al sistemului de operare.
- Dezactivat
Acest element poate fi configurat numai când Fast Boot este setat pe Activat. Această funcție este dezactivată când Fast Boot este setat pe Ultra Fast.
- Suport dispozitive PS2
- Dezactivat
Toate dispozitivele PS/2 sunt dezactivate înainte de finalizarea procesului de bootare al sistemului de operare. - Activat
Toate dispozitivele PS/2 sunt funcționale în sistemul de operare și în timpul POST. (Implicit)
- Dezactivat
Acest element poate fi configurat numai când Fast Boot este setat pe Activat. Această funcție este dezactivată când Fast Boot este setat pe Ultra Fast.
- Suport driver stivă de rețea
- Dezactivat
Dezactivează bootarea din rețea. (Implicit) - Activat
Activează bootarea din rețea.
- Dezactivat
Acest element poate fi configurat numai când Fast Boot este setat pe Activat sau Ultra Fast.
- Suport CSM
Activează sau dezactivează UEFI CSM (Compatibility Support Module - Modul de suport pentru compatibilitate) pentru a accepta un proces de bootare PC moștenit.- Dezactivat
Dezactivează UEFI CSM și acceptă numai procesul de bootare UEFI BIOS. - Activat
Activează UEFI CSM. (Implicit)
- Dezactivat
- LAN PXE Boot Option ROM
Vă permite să selectați dacă să activați opțiunea ROM moștenită pentru controlerul LAN. (Implicit: Dezactivat)
Acest element poate fi configurat numai când Suport CSM este setat pe Activat. - Control opțiune boot stocare
Vă permite să selectați dacă să activați opțiunea ROM UEFI sau moștenită pentru controlerul dispozitivului de stocare.- Dezactivat
Dezactivează opțiunea ROM. - UEFI Only (Doar UEFI)
Activează numai opțiunea ROM UEFI. (Implicit) - Legacy Only (Doar moștenită)
Activează numai opțiunea ROM moștenită.
- Dezactivat
Acest element poate fi configurat numai când Suport CSM este setat pe Activat.
- Altă prioritate ROM dispozitiv PCI
Vă permite să selectați dacă să activați opțiunea ROM UEFI sau moștenită pentru controlerul dispozitivului PCI, altul decât controlerele LAN, ale dispozitivului de stocare și grafice.- Dezactivat
Dezactivează opțiunea ROM. - UEFI Only (Doar UEFI)
Activează numai opțiunea ROM UEFI. (Implicit) - Legacy Only (Doar moștenită)
Activează numai opțiunea ROM moștenită.
- Dezactivat
Acest element poate fi configurat numai când Suport CSM este setat pe Activat.
- Parola administratorului
Vă permite să configurați o parolă de administrator. Apăsați <Enter> pe acest element, introduceți parola și apoi apăsați <Enter>. Vi se va solicita să confirmați parola. Introduceți din nou parola și apăsați <Enter>. Trebuie să introduceți parola de administrator (sau parola de utilizator) la pornirea sistemului și când accesați configurarea BIOS-ului. Spre deosebire de parola de utilizator, parola de administrator vă permite să efectuați modificări la toate setările BIOS-ului. - Parola utilizatorului
Vă permite să configurați o parolă de utilizator. Apăsați <Enter> pe acest element, introduceți parola și apoi apăsați <Enter>. Vi se va solicita să confirmați parola. Introduceți din nou parola și apăsați <Enter>. Trebuie să introduceți parola de administrator (sau parola de utilizator) la pornirea sistemului și când accesați configurarea BIOS-ului. Cu toate acestea, parola de utilizator vă permite să efectuați modificări doar la anumite setări BIOS, dar nu la toate. Pentru a anula parola, apăsați <Enter> pe elementul parolă și, când vi se solicită parola, introduceți-o mai întâi pe cea corectă. Când vi se solicită o parolă nouă, apăsați <Enter> fără a introduce nicio parolă. Apăsați din nou <Enter> când vi se solicită confirmarea.
NOTĂ: Înainte de a seta parola de utilizator, asigurați-vă că setați mai întâi parola de administrator.
- Boot securizat
Vă permite să activați sau să dezactivați Boot securizat și să configurați setările aferente. Acest element poate fi configurat numai când Suport CSM este setat pe Dezactivat.- Mod de operare preferat
Vă permite să selectați dacă să intrați în modul Easy sau în modul Advanced după accesarea configurării BIOS-ului. Auto accesează modul BIOS în care a fost ultima dată. (Implicit: Auto)
- Mod de operare preferat
Salvare și ieșire

- Salvați și ieșiți din configurare
Apăsați <Enter> pe acest element și selectați Da. Aceasta salvează modificările în CMOS și iese din programul de configurare a BIOS-ului. Selectați Nu sau apăsați <Esc> pentru a reveni la meniul principal de configurare a BIOS-ului. - Ieșiți fără a salva
Apăsați <Enter> pe acest element și selectați Da. Aceasta iese din configurarea BIOS-ului fără a salva modificările efectuate în configurarea BIOS-ului în CMOS. Selectați Nu sau apăsați <Esc> pentru a reveni la meniul principal de configurare a BIOS-ului. - Încărcați valorile implicite optimizate
Apăsați <Enter> pe acest element și selectați Da pentru a încărca setările implicite optime ale BIOS-ului. Setările implicite ale BIOS-ului ajută sistemul să funcționeze în stare optimă. Încărcați întotdeauna valorile implicite optimizate după actualizarea BIOS-ului sau după ștergerea valorilor CMOS. - Boot Override (Ignorare boot)
Vă permite să selectați un dispozitiv de pe care să faceți boot imediat. Apăsați <Enter> pe dispozitivul pe care îl selectați și selectați Da pentru a confirma. Sistemul dvs. va reporni automat și va face boot de pe acel dispozitiv. - Save Profiles (Salvare profiluri)
Această funcție vă permite să salvați setările curente ale BIOS-ului într-un profil. Puteți crea până la 8 profiluri și le puteți salva ca Setup Profile 1~ Setup Profile 8. Apăsați <Enter> pentru a finaliza. Sau puteți selecta Select File in HDD/FDD/USB pentru a salva profilul pe dispozitivul dvs. de stocare. - Load Profiles (Încărcare profiluri)
Dacă sistemul dvs. devine instabil și ați încărcat setările implicite ale BIOS-ului, puteți utiliza această funcție pentru a încărca setările BIOS-ului dintr-un profil creat anterior, fără bătăi de cap legate de reconfigurarea setărilor BIOS-ului. Mai întâi selectați profilul pe care doriți să-l încărcați și apoi apăsați <Enter> pentru a finaliza. Puteți selecta Select File in HDD/FDD/USB pentru a introduce profilul creat anterior de pe dispozitivul dvs. de stocare sau pentru a încărca profilul creat automat de BIOS, cum ar fi revenirea setărilor BIOS-ului la ultimele setări care au funcționat corect (ultima înregistrare bună cunoscută).
Configurarea unui set RAID
Niveluri RAID
| RAID 0 | RAID 1 | RAID 10 | |
| Numărul minim de hard disk-uri | ≥2 | 2 | 4 |
| Capacitatea matricei | Numărul de hard disk-uri * Dimensiunea celui mai mic hard disk | Dimensiunea celui mai mic hard disk | (Numărul de hard disk-uri/2) * Dimensiunea celui mai mic hard disk |
| Toleranță la erori | Nu | Da | Da |
Înainte de a începe, vă rugăm să pregătiți următoarele elemente:
- Cel puțin două hard disk-uri SATA sau SSD-uri. (Notă) (Pentru a asigura o performanță optimă, se recomandă să utilizați două hard disk-uri cu model și capacitate identice).
- Disc de instalare Windows.
- O unitate USB.
Configurarea controlerului SATA integrat
- Instalarea hard disk-ului (hard disk-urilor) SATA în computerul dumneavoastră
Instalați hard disk-urile/SSD-urile în conectorii SATA/M.2 de pe placa de bază. Apoi conectați conectorii de alimentare de la sursa de alimentare la hard disk-uri. - Configurarea modului controlerului SATA în configurarea BIOS
Asigurați-vă că configurați corect modul controlerului SATA în configurarea BIOS a sistemului.
Pași:
Porniți computerul și apăsați <Delete> pentru a intra în configurarea BIOS în timpul POST (Power-On Self-Test). Sub Settings\IO Ports, setați SATA Configuration\SATA Mode la RAID. Apoi salvați setările și reporniți computerul. (Dacă doriți să utilizați SSD-uri NVMe PCle pentru a configura RAID, asigurați-vă că setați NVMe RAID mode la Enabled.)
Meniurile de configurare BIOS descrise în această secțiune pot diferi de setările exacte pentru placa de bază. Opțiunile reale din meniul de configurare BIOS pe care le veți vedea vor depinde de placa de bază pe care o aveți și de versiunea BIOS.
- Configurare RAID UEFI
Pași:- În configurarea BIOS, accesați Boot și setați CSM Support la Disabled. Salvați modificările și ieșiți din configurarea BIOS.
- După repornirea sistemului, intrați din nou în configurarea BIOS. Apoi intrați în submeniul Settings\IO Ports\RAIDXpert2 Configuration Utility.
- Pe ecranul RAIDXpert2 Configuration Utility, apăsați <Enter> pe Array Management pentru a intra în ecranul Create Array. Apoi, selectați un nivel RAID. Nivelurile RAID acceptate includ RAID 0, RAID 1 și RAID 10 (selecțiile disponibile depind de numărul de hard disk-uri instalate). Apoi, apăsați <Enter> pe Select Physical Disks pentru a intra în ecranul Select Physical Disks.
- Pe ecranul Select Physical Disks, selectați hard disk-urile care urmează să fie incluse în matricea RAID și setați-le la Enabled. Apoi, utilizați tasta săgeată în jos pentru a vă deplasa la Apply Changes și apăsați <Enter>. Apoi reveniți la ecranul anterior și setați Select CacheTagSize, Read Cache Policy și Write Cache Policy.
- Deplasați-vă la Create Array și apăsați <Enter> pentru a începe.
- După finalizare, veți fi readus la ecranul Array Management. Sub Manage Array Properties puteți vedea noul volum RAID și informații despre nivelul RAID, numele matricei, capacitatea matricei etc.
(Notă) Un SSD M.2 PCle nu poate fi utilizat pentru a configura un set RAID nici cu un hard disk SATA.
Instalați driverul RAID și sistemul de operare
Cu setările BIOS corecte, sunteți gata să instalați sistemul de operare.
Instalarea sistemului de operare
Deoarece unele sisteme de operare includ deja driverul RAID, nu trebuie să instalați un driver RAID separat în timpul procesului de instalare Windows. După instalarea sistemului de operare, vă recomandăm să instalați toate driverele necesare din GIGABYTE APP Center pentru a asigura performanța și compatibilitatea sistemului. Dacă sistemul de operare care urmează să fie instalat necesită să furnizați un driver RAID suplimentar în timpul procesului de instalare a sistemului de operare, vă rugăm să consultați pașii de mai jos:
- Accesați site-ul web GIGABYTE, navigați la pagina web a modelului plăcii de bază, descărcați fișierul AMD RAID Preinstall Driver de pe pagina Support\Download\SATA RAID/AHCI, dezarhivați fișierul și copiați fișierele pe unitatea USB.
- Bootați de pe discul de instalare Windows și efectuați pașii standard de instalare a sistemului de operare. Când apare ecranul care vă solicită să încărcați driverul, selectați Browse (Răsfoire).
- Introduceți unitatea USB și apoi navigați la locația driverului. Selectați mai întâi AMD-RAID Bottom Device și faceți clic pe Next (Următorul) pentru a încărca driverul. Apoi selectați AMD-RAID Controller și faceți clic pe Next (Următorul) pentru a încărca driverul. În cele din urmă, continuați instalarea sistemului de operare.
Vă rugăm să vizitați site-ul web GIGABYTE pentru detalii despre configurarea unei matrice RAID.
Instalarea driverelor
După ce instalați sistemul de operare, va apărea o casetă de dialog în colțul din dreapta jos al desktopului, întrebându-vă dacă doriți să descărcați și să instalați driverele și aplicațiile GIGABYTE prin APP Center. Faceți clic pe Install (Instalare) pentru a continua cu instalarea. (În configurarea BIOS, asigurați-vă că Advanced\APP Center Download & Install Configuration\APP Center Download & Install este setat la Enabled.)

Când apare caseta de dialog Acord de licență pentru utilizatorul final, apăsați <Accept> pentru a instala APP Center. Pe ecranul APP Center, selectați driverele și aplicațiile pe care doriți să le instalați și faceți clic pe Install (Instalare).

Înainte de instalare, asigurați-vă că sistemul este conectat la Internet.
Vă rugăm să vizitați site-ul web GIGABYTE pentru mai multe informații despre depanare.
Contactați-ne
GIGA-BYTE TECHNOLOGY CO., LTD.
Adresa: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Asistență tehnică și non-tehnică (Vânzări/Marketing): https://esupport.gigabyte.com
Adresă WEB (engleză): https://www.gigabyte.com
Adresă WEB (chineză): https://www.gigabyte.com/tw
GIGABYTE eSupport
Pentru a trimite o întrebare tehnică sau non-tehnică (Vânzări/Marketing), vă rugăm să accesați: https://esupport.gigabyte.com

Pentru mai multe detalii despre produs, vă rugăm să vizitați site-ul web GIGABYTE.
Referințe
Descărcați manualul
Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.
Descărcați Manual GIGABYTE A520M S2H
