GIGABYTE A520M S2H-manual

Innhold

Identifisere hovedkortrevisjonen din

Revisjonsnummeret på hovedkortet ditt ser slik ut: "REV:X X." For eksempel betyr "REV: 1.0" at revisjonen av hovedkortet er 1 0. Sjekk hovedkortrevisjonen din før du oppdaterer hovedkort-BIOS, drivere eller når du leter etter teknisk informasjon.
Eksempel:
Identifisere hovedkortrevisjonen din - Eksempel

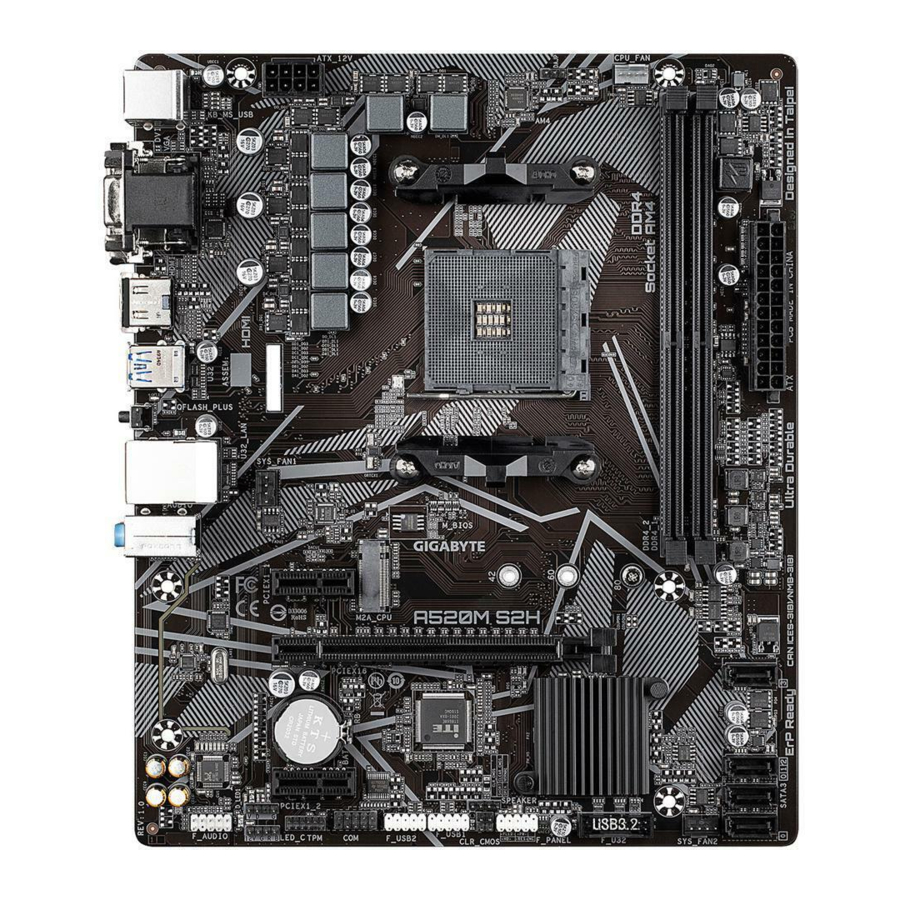

A520M S2H-hovedkortoppsett

Hovedkortoppsett

Maskinvareinstallasjon

Installasjonsforholdsregler

Hovedkortet inneholder en rekke følsomme elektroniske kretser og komponenter som kan bli skadet som følge av elektrostatisk utladning (ESD). Før installasjon må du lese bruksanvisningen nøye og følge disse prosedyrene:

  • Før installasjon må du sørge for at kabinettet er egnet for hovedkortet.
  • Før installasjon må du ikke fjerne eller ødelegge hovedkortets S/N-etikett (serienummer) eller garantietikett fra forhandleren din. Disse etikettene kreves for å validere garantien.
  • Fjern alltid vekselstrøm ved å trekke ut strømledningen fra stikkontakten før du installerer eller fjerner hovedkortet eller andre maskinvarekomponenter.
  • Når du kobler maskinvarekomponenter til de interne kontaktene på hovedkortet, må du sørge for at de er koblet til tett og sikkert.
  • Når du håndterer hovedkortet, må du unngå å berøre metallkabler eller kontakter.
  • Det er best å bruke en elektrostatisk utladningsarmbånd (ESD) når du håndterer elektroniske komponenter som hovedkort, CPU eller minne. Hvis du ikke har et ESD-armbånd, må du holde hendene tørre og først berøre en metallgjenstand for å eliminere statisk elektrisitet.
  • Før du installerer hovedkortet, må du plassere det på toppen av en antistatisk matte eller i en elektrostatisk skjermingsbeholder.
  • Før du kobler til eller fra strømforsyningskabelen fra hovedkortet, må du sørge for at strømforsyningen er slått av.
  • Før du slår på strømmen, må du sørge for at strømforsyningsspenningen er stilt inn i henhold til den lokale spenningsstandarden.
  • Før du bruker produktet, må du kontrollere at alle kabler og strømkontakter til maskinvarekomponentene dine er koblet til.
  • For å forhindre skade på hovedkortet må du ikke la skruer komme i kontakt med hovedkortkretsen eller dens komponenter.
  • Sørg for at det ikke er igjen skruer eller metallkomponenter plassert på hovedkortet eller inne i datamaskinhuset.
  • Ikke plasser datasystemet på en ujevn overflate.
  • Ikke plasser datasystemet i et miljø med høy temperatur eller fuktighet.
  • Å slå på datamaskinens strøm under installasjonsprosessen kan føre til skade på systemkomponenter samt fysisk skade på brukeren.
  • Hvis du er usikker på noen installasjonstrinn eller har et problem relatert til bruken av produktet, må du kontakte en sertifisert datamaskinmekaniker.
  • Hvis du bruker en adapter, skjøteledning eller strømskinne, må du sørge for å konsultere installasjons- og/eller jordingsinstruksjonene.

Produktspesifikasjoner

CPU
  • AMD Socket AM4, støtte for:
    AMD Ryzen™ 5000 G-Series Processors/
    AMD Ryzen™ 5000 Series Processors/
    AMD Ryzen™ 4000 G-Series Processors/
    AMD Ryzen™ 3000 Series Processors
    (Gå til GIGABYTEs nettsted for den nyeste CPU-støttelisten)
Chipset
  • AMD A520
Memory
  • 2 x DDR4 DIMM-kontakter som støtter opptil 64 GB (32 GB enkelt DIMM-kapasitet) systemminne
  • Støtte for DDR4 3200/2933/2667/2400/2133 MT/s minnemoduler
  • Dual channel-minnearkitektur
  • Støtte for ECC Un-buffered DIMM 1Rx8/2Rx8 minnemoduler
  • Støtte for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 minnemoduler
  • Støtte for Extreme Memory Profile (XMP) minnemoduler
    (Gå til GIGABYTEs nettsted for de nyeste støttede minnehastighetene og minnemodulene.)
Onboard Graphics
  • Integrert grafikkprosessor:
    • 1 x D-Sub-port, som støtter en maksimal oppløsning på 1920x1200 ved 60 Hz
    • 1 x DVI-D-port, som støtter en maksimal oppløsning på 1920x1200 ved 60 Hz
      • DVI-D-porten støtter ikke D-Sub-tilkobling via adapter.
    • 1 x HDMI-port, som støtter en maksimal oppløsning på 4096x2160 ved 60 Hz
      • Støtte for HDMI 2.1-versjon, HDCP 2.3 og HDR.
  • Støtte for opptil 3 skjermer samtidig
  • Maksimalt delt minne på 16 GB
Audio
  • Realtek® audio CODEC
  • High Definition Audio
  • 214/5.1/7.1-kanals
    • Du kan endre funksjonaliteten til en lydkontakt ved hjelp av lydprogramvaren. For å konfigurere 7.1-kanals lyd, gå til lydprogramvaren for lydinnstillinger.
LAN
  • Realtek® GbE LAN-brikke (1 Gbps/100 Mbps)
Expansion Slots
  • CPU:
    • 1 x PCI Express x 16-spor, som støtter PCIe 3.0 og kjører på x 16
  • Chipset:
    • 2 x PCI Express x 1-spor, som støtter PCIe 3.0
Storage Interface
  • CPU:
    • 1 x M.2-kontakt (Socket 3, M-tast, type 2242/2260/2280 SATA og PCIe 3.0 x4/x2 SSD-støtte)
  • Chipset:
    • 4 x SATA 6Gb/s-kontakter
    • Støtte for RAID 0, RAID 1 og RAID 10
USB
  • CPU:
    • 4 x USB 3.2 Gen 1-porter på bakpanelet
  • Chipset:
    • 2 x USB 3.2 Gen 1-porter tilgjengelig via den interne USB-headeren
    • 6 x USB 2.0/1.1-porter (2 porter på bakpanelet, 4 porter tilgjengelig via de interne USB-headerne)
Internal Connectors
  • 1 x 24-pin ATX hovedstrømkontakt
  • 1 x 8-pin ATX 12V strømkontakt
  • 1 x CPU-vifteheader
  • 2 x systemvifteheadere
  • 1 x adresserbar LED-stripheader
  • 1 x RGB LED-stripheader
  • 1 x M.2 Socket 3-kontakt
  • 4 x SATA 6Gb/s-kontakter
  • 1 x frontpanelheader
  • 1 x frontpanel lydheader
  • 1 x USB 3.2 Gen 1-header
  • 2 x USB 2.0/1.1-headere
  • 1 x Trusted Platform Module (TPM) header (2x6 pin, kun for GC-TPM2.0_S-modulen)
  • 1 x seriell portheader
  • 1 x høyttalerheader
  • 1 x chassis intrusion header
  • 1 x Clear CMOS-jumper
Back Panel Connectors
  • 1 x PS/2-tastatur/mus-port
  • 1 x D-Sub-port
  • 1 x DVI-D-port
  • 1 x HDMI-port
  • 4 x USB 3.2 Gen 1-porter
  • USB 2.0/1.1-porter
  • 1 x RJ-45-port
  • 1 x Q-Flash Plus-knapp
  • 3 x lydkontakter
I/O Controller
  • iTE® I/O Controller Chip
Hardware Monitor
  • Spenningsoppdagelse
  • Temperaturoppdagelse
  • Viftehastighetsoppdagelse
  • Overopphetingsvarsling
  • Viftefeilvarsling
  • Viftehastighetskontroll
    • Hvorvidt viftehastighetskontrollfunksjonen støttes, avhenger av viften du installerer.
BIOS
  • 1 x 128 Mbit flash
  • Bruk av lisensiert AMI UEFI BIOS
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACP' 5.0
Unique Features
  • Støtte for APP Center
    * Tilgjengelige applikasjoner i APP Center kan variere etter hovedkortmodell. Støttede funksjoner for hver applikasjon kan også variere avhengig av hovedkortspesifikasjoner.
    • @BIOS
    • EasyTune
    • RGB Fusion
    • Smart Backup
    • System Information Viewer
  • Støtte for Q-Flash Plus
  • Støtte for Q-Flash
Bundled Software
  • Norton® Internet Security (OEM-versjon)
  • Programvare for LAN-båndbreddeadministrasjon
Operating System
  • Støtte for Windows 11 64-bit
  • Støtte for Windows 10 64-bit
Form Factor
  • Micro ATX Form Factor; 24,4 cm x 20,5 cm

* GIGABYTE forbeholder seg retten til å gjøre endringer i produktspesifikasjonene og produktrelatert informasjon uten forvarsel.
Besøk GIGABYTEs nettsted for støttelister over CPU, minnemoduler, SSD-er og M.2-enheter.

Besøk siden SERVICE/SUPPORT/Utility på GIGABYTEs nettsted for å laste ned den nyeste versjonen av apper.

Installere CPU-en

forsiktig Les følgende retningslinjer før du begynner å installere CPU-en:

  • Sørg for at hovedkortet støtter CPU-en.
    (Gå til GIGABYTEs nettsted for den nyeste CPU-støttelisten.)
  • Slå alltid av datamaskinen og trekk ut strømledningen fra stikkontakten før du installerer CPU-en for å forhindre maskinvareskade.
  • Finn pinne én på CPU-en. CPU-en kan ikke settes inn hvis den er feil orientert.
  • Påfør et jevnt og tynt lag med termisk pasta på overflaten av CPU-en.
  • Ikke slå på datamaskinen hvis CPU-kjøleren ikke er installert, ellers kan overoppheting og skade på CPU-en oppstå.
  • Still inn CPU-vertsfrekvensen i henhold til CPU-spesifikasjonene. Det anbefales ikke at systembussfrekvensen stilles inn utover maskinvarespesifikasjonene, da den ikke oppfyller standardkravene for periferiutstyret. Hvis du ønsker å stille inn frekvensen utover standardspesifikasjonene, må du gjøre det i henhold til maskinvarespesifikasjonene dine, inkludert CPU, grafikkort, minne, harddisk osv.

Installere CPU-en
Løft CPU-sokkelens låsearm helt opp. Finn pinne én (angitt med en liten trekant) på CPU-sokkelen og CPU-en. Når CPU-en er plassert i sokkelen, plasserer du én finger midt på CPU-en, senker låsearmen og låser den i fullt låst posisjon.
Installere CPU-en
advarsel Ikke tving CPU-en inn i CPU-sokkelen før CPU-sokkelens låsearm er løftet opp, ellers kan skade på CPU-en og CPU-sokkelen oppstå.

Installere minnet

forsiktig Les følgende retningslinjer før du begynner å installere minnet:

  • Sørg for at hovedkortet støtter minnet. Det anbefales at minne av samme kapasitet, merke, hastighet og brikker brukes.
    (Gå til GIGABYTEs nettsted for de nyeste støttede minnehastighetene og minnemodulene.)
  • Slå alltid av datamaskinen og trekk ut strømledningen fra stikkontakten før du installerer minnet for å forhindre maskinvareskade.
  • Minnemoduler har en idiotsikker design. En minnemodul kan bare installeres i én retning. Hvis du ikke kan sette inn minnet, bytter du retning.

Dual Channel-minnekonfigurasjon
Dette hovedkortet har to minnekontakter og støtter Dual Channel Technology. Etter at minnet er installert, vil BIOS automatisk oppdage spesifikasjonene og kapasiteten til minnet. Aktivering av Dual Channel-minnemodus vil doble den opprinnelige minnebåndbredden.
De to minnekontaktene er delt inn i to kanaler, og hver kanal har én minnekontakt som følger:

  • Kanal A: DDR4 A1
  • Kanal B: DDR4_B1

På grunn av CPU-begrensninger, les følgende retningslinjer før du installerer minnet i Dual Channel-modus.

  1. Dual Channel-modus kan ikke aktiveres hvis bare én minnemodul er installert.
  2. Når du aktiverer Dual Channel-modus med to minnemoduler, anbefales det at minne av samme kapasitet, merke, hastighet og brikker brukes.

Besøk GIGABYTEs nettsted for mer informasjon om maskinvareinstallasjon.

Installere et utvidelseskort

forsiktig Les følgende retningslinjer før du begynner å installere et utvidelseskort:

  • Sørg for at hovedkortet støtter utvidelseskortet. Les nøye gjennom håndboken som fulgte med utvidelseskortet.
  • Slå alltid av datamaskinen og koble strømledningen fra stikkontakten før du installerer et utvidelseskort, for å forhindre maskinvareskade.

Koblinger på bakpanelet

Oversikt over koblinger på bakpanelet

  1. USB 2.0/1.1-port
    USB-porten støtter USB 2.0/1.1-spesifikasjonen. Bruk denne porten for USB-enheter.
  2. PS/2-port for tastatur/mus
    Bruk denne porten til å koble til en PS/2-mus eller -tastatur.
  3. D-Sub-port (Merk 1)
    D-Sub-porten støtter en 15-pinners D-Sub-kontakt og støtter en maksimal oppløsning på 1920x1200 ved 60 Hz (de faktiske oppløsningene som støttes, avhenger av skjermen som brukes). Koble en skjerm som støtter D-Sub-tilkobling til denne porten.
  4. DVI-D-port (Merk 1)(Merk 2)
    DVI-D-porten samsvarer med DVI-D-spesifikasjonen og støtter en maksimal oppløsning på 1920x1200 ved 60 Hz (de faktiske oppløsningene som støttes, avhenger av skjermen som brukes). Koble en skjerm som støtter DVI-D-tilkobling til denne porten.
  5. HDMI-port (Merk 1)

    HDMI-porten er HDCP 2.3-kompatibel og støtter Dolby True HD- og DTS HD Master Audio-formater. Den støtter også opptil 192 KHz/24 bit 7.1-kanals LPCM-lydutgang. Du kan bruke denne porten til å koble til din HDMI-støttede skjerm. Maksimal støttet oppløsning er 4096x2160 ved 60 Hz, men de faktiske oppløsningene som støttes, avhenger av skjermen som brukes.
    informasjon
    • For å sette opp en trippel-skjermkonfigurasjon, må du først installere hovedkortdrivere i operativsystemet.
    • Etter å ha installert HDMI-enheten, sørg for å sette standard lydavspillingsenhet til HDMI.
      (Elementnavnet kan variere avhengig av operativsystemet ditt.)

Trippel-skjermkonfigurasjoner for det innebygde grafikkortet:
Trippel-skjermkonfigurasjoner støttes etter at du har installert hovedkortdrivere i OS. Bare enkeltskjerm er tilgjengelig under BIOS Setup eller POST-prosessen.
advarsel

  • Når du fjerner kabelen som er koblet til en kontakt på bakpanelet, må du først fjerne kabelen fra enheten din og deretter fjerne den fra hovedkortet.
  • Når du fjerner kabelen, trekk den rett ut av kontakten. Ikke beveg den fra side til side for å forhindre en elektrisk kortslutning inne i kabelkontakten.
  1. USB 3.2 Gen 1-port
    USB 3.2 Gen 1-porten støtter USB 3.2 Gen 1-spesifikasjonen og er kompatibel med USB 2.0-spesifikasjonen. Bruk denne porten for USB-enheter.
  2. USB 3.2 Gen 1-port (Q-Flash Plus-port)
    USB-porten støtter USB 3.2 Gen 1-spesifikasjonen. Bruk denne porten for USB-enheter. Før du bruker Q-Flash Plus (Merk 3), må du sørge for å sette USB-minnepinnen i denne porten først.
  3. Q-Flash Plus-knapp (Merk 3)
    Q-Flash Plus lar deg oppdatere BIOS når systemet er slått av (S5-avslutningstilstand). Lagre den nyeste BIOS-en på en USB-minnepinne og koble den til Q-Flash Plus-porten, og så kan du nå oppdatere BIOS automatisk ved å trykke på Q-Flash Plus-knappen. QFLED vil blinke når BIOS-matching og flashing starter, og vil slutte å blinke når hoved-BIOS-flashing er fullført.
  4. RJ-45 LAN-port
    Gigabit Ethernet LAN-porten gir Internett-tilkobling med opptil 1 Gbps datahastighet. Følgende beskriver tilstandene til LAN-portens LED-lys.

    Hastighets-LED:
    Tilstand Beskrivelse
    Oransje 1 Gbps datahastighet
    Grønn 100 Mbps datahastighet
    Av 10 Mbps datahastighet

    Aktivitets-LED:

    Tilstand Beskrivelse
    Blinker Dataoverføring eller mottak pågår
    Av Ingen dataoverføring eller mottak pågår
  5. Linje inn/Bakre høyttalerutgang (blå)
    Linje inn-kontakten. Bruk denne lydkontakten for linje inn-enheter som en optisk stasjon, walkman osv.
  6. Linje ut/Fremre høyttalerutgang (grønn)
    Linje ut-kontakten.
  7. Mikrofon inn/Senter/Subwoofer-høyttalerutgang (rosa)
    Mikrofon inn-kontakten.
    Lydkontaktkonfigurasjoner:
    Kontakt Hodetelefon/2-kanals 4-kanals 5 1-kanals 7 1-kanals
    1. Linje inn/Bakre høyttalerutgang
    		 ✓ ✓ ✓
    1. Linje ut/Fremre høyttalerutgang
    		 ✓ ✓ ✓ ✓
    1. Mikrofon inn/SenterlSubwoofer o Høyttalerutgang
    		 ✓ ✓
    Fremre panel Linje ut/Sidehøyttalerutgang ✓

    informasjon Du kan endre funksjonaliteten til en lydkontakt ved hjelp av lydprogramvaren. For å konfigurere 7.1-kanals lyd, få tilgang til lydprogramvaren for lydinnstillinger.
    Besøk GIGABYTEs nettsted for detaljer om konfigurering av lydprogramvaren.

(Merk 1) Kun for AMD Ryzen" 5000 G-serien/4000 G-serien prosessorer.
(Merk 2) DVI-D-porten støtter ikke D-Sub-tilkobling med adapter.
(Merk 3) For å aktivere Q-Flash Plus-funksjonen, vennligst besøk "Unique Features"-nettsiden på GIGABYTEs nettsted.

Interne koblinger

Oversikt over interne koblinger

  1. ATX_12V
  2. ATX
  3. CPU_FAN
  4. SYS_FANI/2
  5. D_LED1
  6. LED_C
  7. SATA3 0/1/2/3
  8. M2A_CPU
  9. F_PANEL
  10. F_AUDIO
  11. F_U32
  12. F_USB1/F_USB2
  13. TPM
  14. COM
  15. HØYTTALER
  16. CI
  17. CLR_CMOS
  18. BAT

advarsel Les følgende retningslinjer før du kobler til eksterne enheter:

  • Først må du sørge for at enhetene dine er kompatible med kontaktene du ønsker å koble til.
  • Før du installerer enhetene, må du slå av enhetene og datamaskinen. Koble strømledningen fra stikkontakten for å unngå å skade enhetene.
  • Etter at du har installert enheten og før du slår på datamaskinen, må du sørge for at enhetskabelen er festet godt til kontakten på hovedkortet.

1/2) ATX_12V/ATX (2x4 12V-strømkontakt og 2x12 hovedstrømkontakt)
Ved bruk av strømkontakten kan strømforsyningen levere nok stabil strøm til alle komponentene på hovedkortet. Før du kobler til strømkontakten, må du først sørge for at strømforsyningen er slått av og at alle enheter er riktig installert. Strømkontakten har en idiotsikker design. Koble strømforsyningskabelen til strømkontakten i riktig retning.
12V-strømkontakten forsyner hovedsakelig strøm til CPU-en. Hvis 12V-strømkontakten ikke er koblet til, vil ikke datamaskinen starte.
informasjon For å oppfylle utvidelseskravene anbefales det å bruke en strømforsyning som tåler høyt strømforbruk (500 W eller mer). Hvis en strømforsyning brukes som ikke gir nødvendig strøm, kan resultatet føre til et ustabilt eller ikke-oppstartbart system.

Pin nr. Definisjon
1 GND (kun for 2x4-pinners 12V)
2 GND (kun for 2x4-pinners 12V)
3 GND
4 GND
5 +12V (kun for 2x4-pinners 12V)
6 +12V (kun for 2x4-pinners 12V)
7 + 12V
8 +12V

Pin nr. Definisjon
1 3,3V
2 3,3V
3 GND
4 +5V
5 GND
6 +5V
7 GND
8 Power Good
9 5VSB (stand by +5V)
10 +12V
11 +12V (kun for 2x12-pinners ATX)
12 3,3V (kun for 2x12-pinners ATX)
13 3,3V
14 -12V
15 GND
16 ps_0N (soft on/0ff)
17 GND
18 GND
19 GND
20 NC
21 +5V
22 +5V
23 +5V (kun for 2x12-pinners ATX)
24 GND(kun

3/4) CPU_FAN/SYS_FAN1/2 (viftehoder)
Alle viftehoder på dette hovedkortet er 4-pinners. De fleste viftehoder har en idiotsikker innsettingsdesign. Når du kobler til en viftekabel, må du sørge for å koble den til i riktig retning (den svarte kontaktledningen er jordledningen). Hastighetskontrollfunksjonen krever bruk av en vifte med viftehastighetskontroll. For optimal varmespredning anbefales det at en systemvifte installeres inne i kabinettet.

Pin nr. Definisjon
1 GND
2 Spenninghastighetskontroll
3 Sense
4 PWM-hastighetskontroll

advarsel

  • Sørg for å koble viftekabler til viftehodene for å forhindre at CPU-en og systemet overopphetes. Overoppheting kan føre til skade på CPU-en eller at systemet henger seg opp.
  • Disse viftehodene er ikke konfigurasjonsjumperblokker. Ikke plasser en jumperhette på hodene.
  1. D_LED1 (adresserbart LED-stripehode)
    Hodet kan brukes til å koble til en standard 5050 adresserbar LED-stripe, med maksimal effekt på 5A (5V) og maksimalt antall på 1000 lysdioder.
    Pin nr. Definisjon
    1 V (5V)
    2 Data
    3 Ingen pin
    4 GND

    Koble din adresserbare LED-stripe til hodet. Strømpinnen (merket med en trekant på pluggen) på LED-stripen må kobles til pin 1 på det adresserbare LED-stripehodet. Feil tilkobling kan føre til skade på LED-stripen.

  2. LED_C (RGB LED-stripehode)
    Hodet kan brukes til å koble til en standard 5050 RGB LED-stripe (12V/G/R/B), med maksimal effekt på 2A (12V) og maksimal lengde på 2m.
    Pin nr. Definisjon
    1 12V
    2 G
    3 R
    4 B

    Koble RGB LED-stripen til headeren. Strømstiften (merket med en trekant på pluggen) på LED-stripen må kobles til Pin 1 (12V) på denne headeren. Feil tilkobling kan føre til skade på LED-stripen.
    informasjon For hvordan du slår på/av lysene på LED-stripen, vennligst besøk "Unique Features"-nettsiden på GIGABYTEs nettsted.
    advarsel Før du installerer enhetene, må du sørge for å slå av enhetene og datamaskinen din. Koble strømledningen fra stikkontakten for å unngå skade på enhetene.

  3. SATA3 0/1/2/3 (SATA 6Gb/s-kontakter)
    SATA-kontaktene er i samsvar med SATA 6Gb/s-standarden og er kompatible med SATA 3Gb/s- og SATA 1,5Gb/s-standarden. Hver SATA-kontakt støtter en enkelt SATA-enhet. SATA-kontaktene støtter RAID 0, RAID 1 og RAID 10. Se kapittelet "Konfigurere et RAID-sett" for instruksjoner om hvordan du konfigurerer en RAID-array.
    Pin-nr. Definisjon
    1 GND
    2 TXP
    3 TXN
    4 GND
    5 RXN
    6 RXP
    7 GND
  4. M2A_CPU (M.2 Socket 3-kontakt)
    M.2-kontakten støtter M.2 SATA SSD-er eller M.2 PCle SSD-er og støtter RAID-konfigurasjon. Vær oppmerksom på at en M.2 PCle SSD ikke kan brukes til å opprette et RAID-sett med en SATA-harddisk. Se kapittelet "Konfigurere et RAID-sett" for instruksjoner om hvordan du konfigurerer en RAID-array.

    Følg trinnene nedenfor for å installere en M.2 SSD riktig i M.2-kontakten.
    1. Bruk en skrutrekker for å løsne skruen og avstandsstykket fra hovedkortet. Finn det riktige monteringshullet for M.2 SSD-en som skal installeres, og skru deretter inn avstandsstykket først.
    2. Skyv M.2 SSD-en inn i kontakten i en vinkel.
    3. Trykk M.2 SSD-en ned og fest den deretter med skruen.
      informasjon Velg riktig hull for M.2 SSD-en som skal installeres, og fest skruen og avstandsstykket på nytt.
  5. F_PANEL (Frontpanelheader)
    Koble strømbryteren, tilbakestillingsbryteren og systemstatusindikatoren på kabinettet til denne headeren i henhold til pin-tildelingene nedenfor. Vær oppmerksom på de positive og negative pinnene før du kobler til kablene.
    • PLED (PowerLED):
      Systemstatus LED
      S0 På
      S3/S4/S5 Av
      Kobles til strømstatusindikatoren på kabinettets frontpanel. LED-en lyser når systemet er i drift. LED-en er av når systemet er i S3/S4-hvilemodus eller slått av (S5).
    • PW (Strømbryter):
      Kobles til strømbryteren på kabinettets frontpanel. Du kan konfigurere måten du slår av systemet på ved hjelp av strømbryteren (se kapittelet "BIOS-oppsett", "Innstillinger\Plattformstrøm" for mer informasjon).
    • HD (Harddiskaktivitets-LED):
      Kobles til harddiskaktivitets-LED-en på kabinettets frontpanel. LED-en lyser når harddisken leser eller skriver data.
    • RES (Tilbakestillingsbryter):
      Kobles til tilbakestillingsbryteren på kabinettets frontpanel. Trykk på tilbakestillingsbryteren for å starte datamaskinen på nytt hvis datamaskinen fryser og ikke utfører en normal omstart.
    • NC: Ingen tilkobling.

informasjon Utformingen av frontpanelet kan variere fra kabinett til kabinett. En frontpanelmodul består hovedsakelig av strømbryter, tilbakestillingsbryter, strøm-LED, harddiskaktivitets-LED osv. Når du kobler kabinettets frontpanelmodul til denne headeren, må du sørge for at ledningstildelingene og pin-tildelingene stemmer overens.

  1. F_AUDIO (Frontpanel-lydheader)
    Frontpanel-lydheaderen støtter High Definition-lyd (HD). Du kan koble kabinettets frontpanel-lydmodul til denne headeren. Sørg for at ledningstildelingene til modulkontakten samsvarer med pin-tildelingene til hovedkortheaderen. Feil tilkobling mellom modulkontakten og hovedkortheaderen vil føre til at enheten ikke kan fungere eller til og med skade den.
    Pin-nr. Definisjon
    1 MIC L
    2 GND
    3 MIC R
    4 NC
    5 Hodetelefon R
    6 MIC-deteksjon
    7 SENSE_SEND
    8 Ingen pin
    9 Hodetelefon L
    10 Hodetelefondeteksjon

    informasjon Noen kabinetter har en lydmodul på frontpanelet som har separate kontakter på hver ledning i stedet for en enkelt plugg. For informasjon om hvordan du kobler til lydmodulen på frontpanelet som har forskjellige ledningstildelinger, kan du kontakte kabinettprodusenten.

  2. F_U32 (USB 3.2 Gen 1-header)
    Headeren er i samsvar med USB 3.2 Gen 1- og USB 2.0-spesifikasjonen og kan gi to USB-porter. For kjøp av det valgfrie 3,5" frontpanelet som gir to USB 3.2 Gen 1-porter, kan du kontakte den lokale forhandleren.
    Pin nr. Definisjon
    1 VBUS
    2 SSRX1-
    3 SSRX1+
    4 GND
    5 SSTX1-
    6 SSTX1+
    7 GND
    8 D1-
    9 D1+
    10 NC
    11 D2+
    12 D2-
    13 GND
    14 SSTX2+
    15 SSTX2-
    16 GND
    17 SSRX2+
    18 SSRX2
    19 VBUS
    20 Ingen pin
  3. F_USB1/F_USB2 (USB 2.0/1.1-headere)
    Headerne er i samsvar med USB 2.0/1.1-spesifikasjonen. Hver USB-header kan gi to USB-porter via et valgfritt USB-feste. For kjøp av det valgfrie USB-festet, kan du kontakte den lokale forhandleren.
    Pin nr. Definisjon
    1 Strøm (5V)
    2 Strøm (5V)
    3 USB DX-
    4 USB DY-
    5 USB DX+
    6 USB DY+
    7 GND
    8 GND
    9 Ingen pin
    10 NC
    advarsel
    • Ikke plugg IEEE 1394-festekabelen (2x5-pinners) inn i USB 2.0/1.1-headeren.
    • Før du installerer USB-festet, må du slå av datamaskinen og koble strømledningen fra stikkontakten for å unngå skade på USB-festet.
  4. TPM (Trusted Platform Module-header)
    Du kan koble en TPM (Trusted Platform Module) til denne headeren.
    Pin nr. Definisjon
    1 LADO
    2 VCC3
    3 LADI
    4 Ingen pin
    5 LAD2
    6 LCLK
    7 LAD3
    8 GND
    9 IFRAME
    10 NC
    11 SERIRQ
    12 LRESET
  5. COM (Serial Port-header)
    COM-headeren kan gi én seriell port via en valgfri COM-portkabel. For kjøp av den valgfrie COM-portkabelen, kan du kontakte den lokale forhandleren.
    Pin nr. Definisjon
    1 NDCD-
    2 NSIN
    3 NSOUT
    4 NDTR-
    5 GND
    6 NDSR-
    7 NRTS-
    8 NCTS-
    9 NRI-
    10 Ingen pin
  6. SPEAKER (høyttaler-header)
    Kobles til høyttaleren på kabinettets frontpanel. Systemet rapporterer systemoppstartsstatus ved å utstede en pipelyd. Ett enkelt kort pip vil høres hvis det ikke oppdages noe problem ved systemoppstart.
    Pin nr. Definisjon
    1 VCC
    2 NC
    3 NC
    4 SPK-
  7. CI (Chassis Intrusion-header)
    Dette hovedkortet har en chassisdeteksjonsfunksjon som oppdager om chassisdekselet er fjernet. Denne funksjonen krever et chassis med chassis intrusion-deteksjonsdesign.
    Pin nr. Definisjon
    1 Signal
    2 GND
  8. CLR_CMOS (Clear CMOS-jumper)
    Bruk denne jumperen til å fjerne BIOS-konfigurasjonen og tilbakestille CMOS-verdiene til fabrikkstandard. For å fjerne CMOS-verdiene, bruk en metallgjenstand som en skrutrekker for å berøre de to pinnene i noen sekunder.
    Åpen: Normal

    Kort: Fjern CMOS-verdier

    advarsel
    • Slå alltid av datamaskinen før du fjerner CMOS-verdiene.
    • Etter omstart av systemet, gå til BIOS Setup for å laste inn fabrikkstandarder (velg Load Optimized Defaults (Last inn optimaliserte standarder)) eller manuelt konfigurere BIOS-innstillingene (se kapittel "BIOS Setup" for BIOS-konfigurasjoner).
  9. BAT (batteri)
    Batteriet gir strøm for å opprettholde verdiene (som BIOS-konfigurasjoner, dato og klokkeslettinformasjon) i CMOS når datamaskinen er slått av. Bytt ut batteriet når batterispenningen synker til et lavt nivå, ellers kan CMOS-verdiene være unøyaktige eller gå tapt.

    Du kan fjerne CMOS-verdiene ved å fjerne batteriet:
    1. Slå av datamaskinen og koble fra strømledningen.
    2. Fjern batteriet forsiktig fra batteriholderen og vent i ett minutt. (Eller bruk en metallgjenstand som en skrutrekker for å berøre de positive og negative polene på batteriholderen, og gjør dem kortslutning i 5 sekunder.)
    3. Sett inn batteriet igjen.
    4. Koble til strømledningen og start datamaskinen på nytt.

advarsel

  • Slå alltid av datamaskinen og koble fra strømledningen før du bytter batteri.
  • Bytt ut batteriet med et tilsvarende. Skade på enhetene dine kan oppstå hvis batteriet byttes ut med feil modell.
  • Kontakt kjøpsstedet eller den lokale forhandleren hvis du ikke kan bytte batteriet selv eller er usikker på batterimodellen.
  • Når du installerer batteriet, må du være oppmerksom på retningen til den positive siden (+) og den negative siden (-) av batteriet (den positive siden skal vende opp).
  • Brukte batterier må håndteres i samsvar med lokale miljøbestemmelser.

BIOS-oppsett

BIOS (Basic Input and Output System) registrerer maskinvareparametere for systemet i CMOS på hovedkortet. Hovedfunksjonene inkluderer å utføre Power-On Self-Test (POST) under systemoppstart, lagre systemparametere og laste operativsystem osv. BIOS inkluderer et BIOS-oppsettprogram som lar brukeren endre grunnleggende systemkonfigurasjonsinnstillinger eller aktivere visse systemfunksjoner.
Når strømmen er slått av, forsyner batteriet på hovedkortet CMOS med nødvendig strøm for å beholde konfigurasjonsverdiene i CMOS.
For å få tilgang til BIOS-oppsettprogrammet, trykk på <Delete>-tasten under POST når strømmen er slått på. For å oppgradere BIOS, bruk enten GIGABYTE Q-Flash eller @BIOS-verktøyet.

  • Q-Flash lar brukeren raskt og enkelt oppgradere eller sikkerhetskopiere BIOS uten å gå inn i operativsystemet.
  • @BIOS er et Windows-basert verktøy som søker etter og laster ned den nyeste versjonen av BIOS fra Internett og oppdaterer BIOS.
    advarsel
    • Fordi BIOS-oppdatering er potensielt risikabelt, anbefales det at du ikke oppdaterer BIOS hvis du ikke har problemer med den nåværende versjonen av BIOS. Hvis du oppdaterer BIOS, gjør det med forsiktighet. Utilstrekkelig BIOS-oppdatering kan føre til systemfeil.
    • Det anbefales at du ikke endrer standardinnstillingene (med mindre du må) for å forhindre systemustabilitet eller andre uventede resultater. Utilstrekkelig endring av innstillingene kan føre til at systemet ikke starter opp. Hvis dette skjer, kan du prøve å tømme CMOS-verdiene og tilbakestille kortet til standardverdier. (Se avsnittet "Load Optimized Defaults" i dette kapittelet eller introduksjonen av batteriet/clear CMOS-jumperen i Hardware Installation Chapter for hvordan du tømmer CMOS-verdiene.)

Oppstartsskjerm

Følgende oppstartslogoskjerm vises når datamaskinen starter opp.

Det er to forskjellige BIOS-moduser som følger, og du kan bruke <F2>-tasten for å bytte mellom de to modusene. Easy Mode lar brukerne raskt se sin nåværende systeminformasjon eller gjøre justeringer for optimal ytelse. I Easy Mode kan du bruke musen til å flytte deg gjennom konfigurasjonselementer. Advanced Mode gir detaljerte BIOS-innstillinger. Du kan trykke piltastene på tastaturet for å flytte deg mellom elementene og trykke <Enter> for å godta eller gå inn i en undermeny. Eller du kan bruke musen til å velge elementet du vil ha.
informasjon

  • Når systemet ikke er stabilt som vanlig, velg elementet Load Optimized Defaults (Last inn optimaliserte standardinnstillinger) for å sette systemet til standardinnstillingene.
  • BIOS-oppsettmenyene som er beskrevet i dette kapittelet er kun for referanse og kan variere etter BIOS-versjon.

Hovedmenyen

Oversikt over hovedmenyen

Funksjonstaster for Advanced Mode

<←><→> Flytt valgmenyen for å velge en oppsettmeny
<↑><↓> Flytt valgmenyen for å velge et konfigurasjonselement på en meny
<Enter>/Double Click Utfør kommando eller gå inn i en meny
<+>/<Page Up> Øk den numeriske verdien eller gjør endringer
<->/<Page Down> Reduser den numeriske verdien eller gjør endringer
<F1> Vis beskrivelser av funksjonstastene
<F2> Bytt til Easy Mode
<F3> Lagre de gjeldende BIOS-innstillingene i en profil
<F4> Last inn BIOS-innstillingene fra en profil som er opprettet tidligere
<F5> Gjenopprett de forrige BIOS-innstillingene for de gjeldende undermenyene
<F6> Vis Smart Fan 5-skjermen
<F7> Last inn de optimaliserte BIOS-standardinnstillingene for de gjeldende undermenyene
<F8> Få tilgang til Q-Flash-verktøyet
<F10> Lagre alle endringene og avslutt BIOS-oppsettprogrammet
<F11> Bytt til undermenyen Favorites
<F12> Ta et bilde av den gjeldende skjermen og lagre det på USB-stasjonen
<Insert> Legg til eller fjern et favorittalternativ
<Ctrl>+<S> Vis informasjon om det installerte minnet
<Esc> Hovedmeny: Avslutt BIOS-oppsettprogrammet
Undermeny: Avslutt gjeldende undermeny

Favoritter (F11)

Angi dine ofte brukte alternativer som favoritter, og bruk <F11>-tasten for raskt å bytte til siden der alle favorittalternativene dine er plassert. For å legge til eller fjerne et favorittalternativ, gå til den opprinnelige siden og trykk <Insert> på alternativet. Alternativet er merket med en stjerne hvis det er angitt som en "favoritt".

Tweaker

advarsel Om systemet vil fungere stabilt med overklokkings-/overspenningsinnstillingene du har gjort, avhenger av de generelle systemkonfigurasjonene dine. Feilaktig overklokking/overspenning kan føre til skade på CPU, brikkesett eller minne og redusere levetiden til disse komponentene. Denne siden er kun for avanserte brukere, og vi anbefaler at du ikke endrer standardinnstillingene for å forhindre systemustabilitet eller andre uventede resultater. (Utilstrekkelig endring av innstillingene kan føre til at systemet ikke starter opp. Hvis dette skjer, tøm CMOS-verdiene og tilbakestill kortet til standardverdier.)

  • CPU Clock Control (CPU-klokkekontroll)
    Lar deg manuelt stille inn CPU-baseklokken i trinn på 1 MHz. (Standard: Auto)

    Det anbefales sterkt at CPU-frekvensen stilles inn i samsvar med CPU-spesifikasjonene.
  • Spread Spectrum Control (Kontroll av spredt spektrum)
    Aktiverer eller deaktiverer CPU/PCle Spread Spectrum. (Standard: Auto)
  • Advanced CPU Settings (Avanserte CPU-innstillinger)
    • Core Performance Boost (Note)
      Lar deg bestemme om du vil aktivere Core Performance Boost (CPB)-teknologien, en CPU-ytelsesøkningsteknologi. (Standard: Auto)
    • SVM Mode (SVM-modus)
      Virtualisering forbedret av Virtualization Technology vil tillate en plattform å kjøre flere operativsystemer og applikasjoner i uavhengige partisjoner. Med virtualisering kan ett datasystem fungere som flere virtuelle systemer. (Standard: Disabled)
    • AMD Cool&Quiet function (AMD Cool&Quiet-funksjon)
      • Enabled (Aktivert)
        Lar AMD Cool'n'Quiet-driveren dynamisk justere CPU-klokken og VID for å redusere varmeeffekten fra datamaskinen og strømforbruket. (Standard)
      • Disabled (Deaktivert)
        Deaktiverer denne funksjonen.
    • PPC Adjustment (Note)
      Lar deg fikse PState til CPU-en. (Standard: PState 0)
    • Global C-state Control (Note)
      Lar deg bestemme om CPU-en skal gå inn i C-tilstander. Når aktivert, vil CPU-kjernefrekvensen reduseres under systemstopptilstand for å redusere strømforbruket. (Standard: Auto)
    • Power Supply Idle Control (Note 1)
      Aktiverer eller deaktiverer Package C6 State.
      • Typical Current Idie (Typisk tomgangsstrøm)
        Deaktiverer denne funksjonen.
      • Low Current Idle (Lav tomgangsstrøm)
        Aktiverer denne funksjonen.
        Auto
        Lar BIOS automatisk konfigurere denne innstillingen. (Standard)
    • CCD Control (Note 1)
      Angir antall CCD-er som skal brukes. (Standard: Auto)
    • Downcore Control (Nedkjerningskontroll)
      Lar deg velge antall CPU-kjerner som skal aktiveres (antall CPU-kjerner kan variere etter CPU). (Standard: Auto)
    • SMT Mode (SMT-modus)
      Lar deg aktivere eller deaktivere CPU Simultaneous Multi-Threading-teknologien. (Standard: Auto)
    • CPPC (Note 1)
      Aktiverer eller deaktiverer CPPC-funksjonen. (Standard: Auto)
    • CPPC Preferred Cores (Note 1)
      Aktiverer eller deaktiverer CPPC Preferred Cores-funksjonen. (Standard: Auto)
    • Extreme Memory Profile (X.M.P.) (Note2)
      Lar BIOS lese SPD-dataene på XMP-minnemodul(er) for å forbedre minneytelsen når aktivert.
      • Disabled (Deaktivert)
        Deaktiverer denne funksjonen. (Standard)
      • Profile1
        Bruker Profil 1-innstillinger.
      • Profile2 (Note2)
        Bruker Profil 2-innstillinger.
    • XMP High Frequency Support (Note 2)
      Lar deg velge kompatibilitetsnivå for høyfrekvent minne. Dette elementet kan bare konfigureres når Extreme Memory Profile (X.M.P.) er satt til Profile1 eller Profile2. (Standard: Auto)
    • System Memory Multiplier (Systemminnemultiplikator)
      Lar deg angi systemminnemultiplikatoren. Auto angir minnemultiplikatoren i henhold til minne-SPD-data. (Standard: Auto)
  • Advanced Memory Settings (Avanserte minneinnstillinger)
  • Memory Subtimings (Minneundertiminger)
    • Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus Drive Strength, Data Bus Configuration
      Disse seksjonene gir minnetimingsinnstillinger. Merk: Systemet ditt kan bli ustabilt eller unnlate å starte opp etter at du har gjort endringer i minnetimingene. Hvis dette skjer, vennligst tilbakestill kortet til standardverdier ved å laste inn optimaliserte standardinnstillinger eller tømme CMOS-verdiene.
  • SPD Info
    Viser informasjon om det installerte minnet.
    • CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/CPU VDDP/A_VDD18S5/DRAM Voltage (CH A/B)/DDRVPP Voltage (CH A/B)/DRAM Termination (CH A/B)
      Disse elementene lar deg justere CPU Vcore og minnespenninger.
  • CPU/VRM Settings (CPU/VRM-innstillinger)
    Denne undermenyen lar deg konfigurere Load-Line Calibration-nivået.

Innstillinger

  • Platform Power (Plattformstrøm)
    • AC BACK
      Bestemmer systemets tilstand etter at strømmen er tilbake etter et strømbrudd.
      • Memory (Minne)
        Systemet går tilbake til sin sist kjente våken tilstand når vekselstrømmen er tilbake.
      • Always On (Alltid på)
        Systemet slås på når vekselstrømmen er tilbake.
      • Always Off (Alltid av)
        Systemet forblir av når vekselstrømmen er tilbake. (Standard)
    • Power On By Keyboard (Slå på med tastatur)
      Tillater at systemet slås på av en PS/2 tastatur vekke hendelse.
      Merk: For å bruke denne funksjonen trenger du en ATX strømforsyning som gir minst 1A på +5VSB ledningen.
      • Disabled (Deaktivert)
        Deaktiverer denne funksjonen. (Standard)
      • Password (Passord)
        Angi et passord med 1~5 tegn for å slå på systemet.
      • Keyboard 98 (Tastatur 98)
        Trykk på POWER knappen på Windows 98 tastaturet for å slå på systemet.
      • Any key (Hvilken som helst tast)
        Trykk på en hvilken som helst tast for å slå på systemet.
    • Power On Password (Slå på passord)
      Angi password (passordet) når Power On By Keyboard (Slå på med tastatur) er satt til Password.
      Trykk <Enter> på dette elementet og angi et passord med opptil 5 tegn, og trykk deretter <Enter> for å godta. For å slå på systemet, skriv inn passordet og trykk <Enter>.
      Merk: For å avbryte passordet, trykk <Enter> på dette elementet. Når du blir spurt om passordet, trykk <Enter> igjen uten å skrive inn passordet for å fjerne passordinnstillingene.
    • Power On By Mouse (Slå på med mus)
      Tillater at systemet slås på av en PS/2 mus vekke hendelse.
      Merk: For å bruke denne funksjonen trenger du en ATX strømforsyning som gir minst 1A på +5VSB ledningen.
      • Disabled (Deaktivert)
        Deaktiverer denne funksjonen. (Standard)
      • Move (Beveg)
        Beveg musen for å slå på systemet.
      • Double Click (Dobbeltklikk)
        Dobbeltklikk på venstre knapp på musen for å slå på systemet.
    • Erp
      Bestemmer om systemet skal bruke minst strøm i S5 (avstengt) tilstand. (Standard: Disabled (Deaktivert))
      Merk: Når dette elementet er satt til Enabled (Aktivert), vil følgende funksjoner bli utilgjengelige: Resume by Alarm (Gjenoppta ved alarm), slå på med mus, slå på med tastatur og Wake on LAN.
    • Soft-Off by PWR-BTTN
      Konfigurerer måten å slå av datamaskinen i MS-DOS modus ved hjelp av strømknappen.
      • Instant-Off (Umiddelbar av)
        Trykk på strømknappen og systemet vil bli slått av umiddelbart. (Standard)
      • Delay 4 Sec. (Forsinkelse 4 sek.)
        Trykk og hold inne strømknappen i 4 sekunder for å slå av systemet. Hvis strømknappen trykkes i mindre enn 4 sekunder, vil systemet gå i hvilemodus.
    • Power Loading (Strømbelastning)
      Aktiverer eller deaktiverer dummy load (falsk last). Når strømforsyningen er ved lav belastning, vil en selvbeskyttelse aktiveres og føre til at den slår seg av eller feiler. Hvis dette skjer, vennligst sett til Enabled (Aktivert). Auto (Auto) lar BIOS automatisk konfigurere denne innstillingen. (Standard: Auto)
    • Resume by Alarm (Gjenoppta ved alarm)
      Bestemmer om systemet skal slås på til et ønsket tidspunkt. (Standard: Disabled (Deaktivert))
      Hvis aktivert, angi dato og klokkeslett som følger:
      • Wake up day (Våkne dag): Slå på systemet til et bestemt tidspunkt hver dag eller på en bestemt dag i måneden.
      • Wake up hour/minute/second (Våkne time/minutt/sekund): Angi tidspunktet systemet skal slås på automatisk.

Merk: Når du bruker denne funksjonen, unngå utilstrekkelig avstengning fra operativsystemet eller fjerning av vekselstrømmen, ellers kan det hende at innstillingene ikke er effektive.

  • Wake on LAN
    Aktiverer eller deaktiverer Wake on LAN funksjonen. (Standard: Enabled (Aktivert))
  • High Precision Event Timer (Høy presisjons hendelsestidtaker)
    Aktiverer eller deaktiverer High Precision Event Timer (HPET) i operativsystemet. (Standard: Enabled (Aktivert))
  • CEC 2019 Ready
    Lar deg velge om du vil tillate at systemet justerer strømforbruket når det er i avstengt, inaktiv eller standby-tilstand for å overholde CEC (California Energy Commission) 2019-standardene. (Standard: Disabled (Deaktivert))
  • IO Ports (IO Porter)
    • Initial Display Output (Første skjermutgang)
      Spesifiserer den første initieringen av skjermvisningen fra det installerte PCI Express grafikkortet eller det integrerte grafikkortet.
      • IGD Video (Note)
        Setter det integrerte grafikkortet som den første skjermen.
      • PCle 1 Slot
        Setter grafikkortet på PCIEX16-sporet som den første skjermen. (Standard)
    • Integrated Graphics (Note) (Integrert grafikk)
      Aktiverer eller deaktiverer den integrerte grafikkfunksjonen.
      • Auto
        BIOS vil automatisk aktivere eller deaktivere den integrerte grafikken avhengig av grafikkortet som er installert. (Standard)
      • Forces (Tvinger)
        Aktiverer den integrerte grafikken.
      • Disabled (Deaktivert)
        Deaktiverer den integrerte grafikken.
    • UMA Mode (Note) (UMA Modus)
      Spesifiser UMA-modusen.
      • Auto
        Lar BIOS automatisk konfigurere denne innstillingen. (Standard)
      • UMA Specified (UMA Spesifisert)
        Angir UMA Frame Buffer Size (UMA Rammebufferstørrelse).
      • UMA Auto (UMA Auto)
        Angir skjermoppløsningen.
      • UMA Game Optimized (UMA Spilloptimalisert)
        Justerer rammebufferstørrelsen basert på total systemminnestørrelse.

Dette elementet kan bare konfigureres når Integrated Graphics (Integrert grafikk) er satt til Forces (Tvinger).

  • UMA Frame Buffer Size (Note) (UMA Rammebufferstørrelse)
    Rammebufferstørrelsen er den totale mengden systemminne som er tildelt utelukkende for den integrerte grafikkontrolleren. MS-DOS vil for eksempel bare bruke dette minnet til visning. Alternativer er: Auto (standard), 64M~2G.
    Dette elementet kan bare konfigureres når UMA Mode (UMA Modus) er satt til UMA Specified (UMA Spesifisert).
  • Display Resolution (Note) (Skjermoppløsning)
    Lar deg angi skjermoppløsningen. Alternativer er: Auto (standard), 1920x1080 og lavere, 2560x1600, 3840x2160. Dette elementet kan bare konfigureres når UMA Mode (UMA Modus) er satt til UMA Auto (UMA Auto).
  • HD Audio Controller (HD Lydkontroller)
    Aktiverer eller deaktiverer den integrerte lydfunksjonen. (Standard: Enabled (Aktivert))
    Hvis du ønsker å installere et tredjeparts tilleggslydkort i stedet for å bruke den integrerte lyden, sett dette elementet til Disabled (Deaktivert).
  • PCIEX16 Bifurcation
    Lar deg bestemme hvordan båndbredden til PCIEX16-sporet er delt. Alternativer: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 2x4/1x8 (Note) PCIE 2x4/1x8, PCIE 4x4 (Note) (Standard: Auto)
  • Above 4G Decoding (Dekoding over 4G)
    Aktiverer eller deaktiverer 64-biters kompatible enheter for å bli dekodet i adresseområdet over 4 GB (bare hvis systemet ditt støtter 64-biters PCI-dekoding). Sett til Enabled (Aktivert) hvis mer enn ett avansert grafikkort er installert og driverne deres ikke kan startes når du går inn i operativsystemet (på grunn av det begrensede 4 GB minneadresseområdet). (Standard: Disabled (Deaktivert))
  • Onboard LAN Controller (Integrert LAN Kontroller)
    Aktiverer eller deaktiverer den integrerte LAN-funksjonen. (Standard: Enabled (Aktivert))
    Hvis du ønsker å installere et tredjeparts tilleggsnettverkskort i stedet for å bruke det integrerte LAN, sett dette elementet til Disabled (Deaktivert).
  • Super IO Configuration
    • Serial Port 1 (Seriell Port 1)
      Aktiverer eller deaktiverer den integrerte serielle porten. (Standard: Enabled (Aktivert))
  • USB Configuration (USB Konfigurasjon)
    • Legacy USB Support (Eldre USB Støtte)
      Tillater at USB tastatur/mus brukes i MS-DOS. (Standard: Enabled (Aktivert))
    • XHCI Hand-off
      Bestemmer om XHCI Hand-off funksjonen skal aktiveres for et operativsystem uten XHCI Hand-off støtte. (Standard: Enabled (Aktivert))
    • USB Mass Storage Driver Support (USB Masselagring Driver Støtte)
      Aktiverer eller deaktiverer støtte for USB lagringsenheter. (Standard: Enabled (Aktivert))
    • Port 60/64 Emulation (Port 60/64 Emulering)
      Aktiverer eller deaktiverer emulering av I/O portene 64h og 60h. Dette bør aktiveres for full eldre støtte for USB tastatur/mus i MS-DOS eller i operativsystem som ikke har innebygd støtte for USB enheter. (Standard: Disabled (Deaktivert))
    • Mass Storage Devices (Masselagringsenheter)
      Viser en liste over tilkoblede USB masselagringsenheter. Dette elementet vises bare når en USB lagringsenhet er installert.
  • NVMe Configuration (NVMe Konfigurasjon)
    Viser informasjon om din M.2 NVME PCle SSD hvis installert.
  • SATA Configuration (SATA Konfigurasjon)
    • SATA Mode (SATA Modus)
      Aktiverer eller deaktiverer RAID for SATA kontrollerne integrert i brikkesettet eller konfigurerer SATA kontrollerne til AHCI modus.
      • RAID
        Aktiverer RAID for SATA kontrolleren.
      • АНСI
        Konfigurerer SATA-kontrollerne til AHCI-modus. Advanced Host Controller Interface (AHCI) er en grensesnittspesifikasjon som lar lagringsdriveren aktivere avanserte Serial ATA-funksjoner som Native Command Queuing og hot plug. (Standard)
    • NVMe RAID mode (NVMe RAID modus)
      Lar deg bestemme om du vil bruke M.2 NVMe PCle SSDene dine til å konfigurere RAID. (Standard: Disabled (Deaktivert))
    • Chipset SATA Port Enable (Brikkesett SATA Port Aktivering)
      Aktiverer eller deaktiverer de integrerte SATA-kontrollerne. (Standard: Enabled (Aktivert))
    • Chipset SATA Port 0/1/2/3 (Brikkesett SATA Port 0/1/2/3)
      Viser informasjonen om de tilkoblede SATA enhetene.
  • Network Stack Configuration (Nettverksstack Konfigurasjon)
    • Network Stack (Nettverksstack)
      Deaktiverer eller aktiverer oppstart fra nettverket for å installere et GPT format OS, for eksempel å installere OS fra Windows Deployment Services serveren. (Standard: Disabled (Deaktivert))
    • IPv4 PXE Support
      Aktiverer eller deaktiverer IPv4 PXE Support. Dette elementet kan bare konfigureres når Network Stack (Nettverksstack) er aktivert.
    • IPv4 HTTP Support
      Aktiverer eller deaktiverer HTTP boot support for IPv4. Dette elementet kan bare konfigureres når Network Stack (Nettverksstack) er aktivert.
    • IPv6 PXE Support
      Aktiverer eller deaktiverer IPv6 PXE Support. Dette elementet kan bare konfigureres når Network Stack (Nettverksstack) er aktivert.
    • IPv6 HTTP Support
      Aktiverer eller deaktiverer HTTP boot support for IPv6. Dette elementet kan bare konfigureres når Network Stack (Nettverksstack) er aktivert.
    • PXE boot wait time (PXE oppstart ventetid)
      Lar deg konfigurere hvor lenge du skal vente før du kan trykke <Esc> for å avbryte PXE oppstarten. Dette elementet kan bare konfigureres når Network Stack (Nettverksstack) er aktivert. (Standard: 0)
    • Media detect count (Mediedetekteringsantall)
      Lar deg angi antall ganger for å sjekke tilstedeværelsen av media. Dette elementet kan bare konfigureres når Network Stack (Nettverksstack) er aktivert. (Standard: 1)
  • Realtek PCle GBE Family Controller
    Denne undermenyen gir informasjon om LAN konfigurasjon og relaterte konfigurasjonsalternativer.
  • Miscellaneous (Diverse)
    • LEDs in System Power On State (LED i System Påslått Tilstand)
      Lar deg aktivere eller deaktivere hovedkort LED-belysning når systemet er på.
      • Off (Av)
        Deaktiverer den valgte lysmodusen når systemet er på.
      • On (På)
        Aktiverer den valgte lysmodusen når systemet er på. (Standard)
    • LEDs in Sleep, Hibernation, and Soft Off States (LED i Hvile, Dvale og Myke Av Tilstander)
      Lar deg angi lysmodusen for hovedkortets LED i system S3/S4/S5 tilstand.
      Dette elementet kan konfigureres når LEDs in System Power On State (LED i System Påslått Tilstand) er satt til On (På).
      • Off (Av)
        Deaktiverer den valgte lysmodusen når systemet går inn i S3/S4/S5 tilstand. (Standard)
      • On (På)
        Aktiverer den valgte lysmodusen når systemet går inn i S3/S4/S5 tilstand.
    • PCle Slot Configuration (PCle Spor Konfigurasjon)
      Lar deg angi driftsmodusen for PCI Express sporene til Gen 1, Gen 2 eller Gen 3. Faktisk driftsmodus er underlagt maskinvarespesifikasjonen for hvert spor. Auto (Auto) lar BIOS automatisk konfigurere denne innstillingen. (Standard: Auto)
    • 3DMark01 Enhancement (3DMark01 Forbedring)
      Lar deg bestemme om du vil forbedre noen eldre benchmark ytelse. (Standard: Disabled (Deaktivert))
    • IOMMU
      Aktiverer eller deaktiverer AMD IOMMU støtte. (Standard: Auto)
    • AMD CPU fTPM
      Aktiverer eller deaktiverer TPM 2.0 funksjonen integrert i AMD CPUen. (Standard: Disabled (Deaktivert))
  • Trusted Computing (Pålitelig Databehandling)
    Aktiverer eller deaktiverer Trusted Platform Module (TPM).
  • AMD CBS
    Denne undermenyen gir AMD CBS-relaterte konfigurasjonsalternativer.
  • PC Health (PC Helse)
    • Reset Case Open Status (Tilbakestill Status for Åpent Kabinett)
      • Disabled (Deaktivert)
        Beholder eller fjerner posten for tidligere chassis inntrengingsstatus. (Standard)
      • Enabled (Aktivert)
        Fjerner posten for tidligere chassis inntrengingsstatus og feltet Case Open (Åpent Kabinett) vil vise "No" ved neste oppstart.
    • Case Open (Åpent Kabinett)
      Viser deteksjonsstatusen til chassis inntrengingsdeteksjonsenheten som er festet til hovedkortets Cl header. Hvis systemets chassisdeksel er fjernet, vil dette feltet vise "Yes", ellers vil det vise "No". For å fjerne statusposten for chassisinntrenging, sett Reset Case Open Status (Tilbakestill Status for Åpent Kabinett) til Enabled (Aktivert), lagre innstillingene til CMOS, og start deretter systemet på nytt.
    • CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
      Viser de nåværende systemspenningene.
  • Smart Fan 5
    • Monitor (Overvåk)
      Lar deg velge et mål å overvåke og gjøre ytterligere justeringer. (Standard: CPU FAN)
    • Fan Speed Control (Viftehastighetskontroll)
      Lar deg bestemme om du vil aktivere viftehastighetskontrollfunksjonen og justere viftehastigheten.
      • Normal
        Lar viften kjøre med forskjellige hastigheter i henhold til temperaturen. Du kan justere viftehastigheten med System Information Viewer basert på systemkravene dine. (Standard)
      • Silent (Stille)
        Lar viften kjøre med lave hastigheter.
      • Manual (Manuell)
        Lar deg kontrollere viftehastigheten i kurvediagrammet.
      • Full Speed (Full Hastighet)
        Lar viften kjøre med full hastighet.
    • Fan Control Use Temperature Input (Viftekontroll Bruk Temperaturinngang)
      Lar deg velge referansetemperaturen for viftehastighetskontroll.
    • Temperature Interval (Temperaturintervall)
      Lar deg velge temperaturintervallet for viftehastighetsendring.
    • Fan Control mode (Viftekontrollmodus)
      • Auto
        Lar BIOS automatisk oppdage hvilken type vifte som er installert og setter den optimale kontrollmodusen. (Standard)
      • Voltage (Spenning)
        Spenning modus anbefales for en 3-pins vifte.
      • PWM
        PWM modus anbefales for en 4-pins vifte.
    • Fan Stop (Viftestopp)
      Aktiverer eller deaktiverer viftestoppfunksjonen. Du kan angi temperaturgrensen ved hjelp av temperaturkurven. Viften stopper driften når temperaturen er lavere enn grensen. (Standard: Disabled (Deaktivert))
    • Temperature (Temperatur)
      Viser den nåværende temperaturen i det valgte målområdet.
    • Fan Speed (Viftehastighet)
      Viser nåværende viftehastigheter.
    • Temperature Warning Control (Temperaturvarslingskontroll)
      Angir varslingsgrensen for temperatur. Når temperaturen overskrider grensen, vil BIOS avgi en varslingslyd. Alternativer er: Disabled (deaktivert) (standard), 60°C/140°F, 70°C/158°F, 80°C/176°F, 90°C/194°F.
    • Fan Fail Warning (Viftefeilvarsling)
      Lar systemet avgi en varsellyd hvis viften ikke er tilkoblet eller feiler. Sjekk vifteforholdet eller vifteforbindelsen når dette oppstår. (Standard: Disabled (Deaktivert))

(Note) (Merknad) Dette elementet er bare tilstede når du installerer en CPU som støtter denne funksjonen.
(Note 1) (Merknad 1) Dette elementet er bare tilstede når du installerer en CPU som støtter denne funksjonen.
(Note 2) (Merknad 2) Dette elementet er bare tilstede når du installerer en CPU og en minnemodul som støtter denne funksjonen.

Systeminformasjon

Denne delen gir informasjon om hovedkortmodellen og BIOS-versjonen. Du kan også velge standardspråk som brukes av BIOS, og angi systemtiden manuelt.
Systeminformasjon

  • System Language
    Velger standardspråket som brukes av BIOS.
  • System Date
    Angir systemdatoen. Datoformatet er uke (skrivebeskyttet), måned, dato og år. Bruk <Enter> for å bytte mellom feltene Måned, Dato og År, og bruk <Page Up> eller <Page Down>-tasten for å angi ønsket verdi.
  • System Time
    Angir systemtiden. Tidsformatet er time, minutt og sekund. For eksempel er kl. 13.00 13:00:00. Bruk <Enter> for å bytte mellom feltene Time, Minutt og Sekund, og bruk <Page Up> eller <Page Down>-tasten for å angi ønsket verdi.
  • Access Level
    Viser gjeldende tilgangsnivå avhengig av hvilken type passordbeskyttelse som brukes. (Hvis det ikke er angitt noe passord, vises Administrator som standard.) Administratornivået lar deg gjøre endringer i alle BIOS-innstillinger. Brukernivået lar deg bare gjøre endringer i visse BIOS-innstillinger, men ikke alle.
  • Plug in Devices Info
    Viser informasjon om SATA-, PCI Express- og M.2-enhetene dine hvis de er installert.
  • Q-Flash
    Lar deg få tilgang til Q-Flash-verktøyet for å oppdatere BIOS eller sikkerhetskopiere den gjeldende BIOS-konfigurasjonen.

Oppstart

Oppstart

  • Boot Option Priorities
    Spesifiserer den generelle oppstartsrekkefølgen fra de tilgjengelige enhetene. Flyttbare lagringsenheter som støtter GPT-format, vil ha prefikset "UEFI:" på listen over oppstartsenheter. For å starte opp fra et operativsystem som støtter GPT-partisjonering, velg enheten med prefikset "UEFI:".
    Eller hvis du vil installere et operativsystem som støtter GPT-partisjonering, for eksempel Windows 10 64-bit, velg den optiske stasjonen som inneholder Windows 10 64-bit installasjonsplaten og har prefikset "UEFI:".
  • Bootup NumLock State
    Aktiverer eller deaktiverer Numlock-funksjonen på det numeriske tastaturet etter POST. (Standard: På)
  • Security Option
    Spesifiserer om et passord kreves hver gang systemet starter opp, eller bare når du går inn i BIOS Setup. Etter at du har konfigurert dette elementet, angir du passordene under elementet Administrator Password/User Password.
    • Setup
      Et passord kreves bare for å gå inn i BIOS Setup-programmet.
    • System
      Et passord kreves for å starte systemet og for å gå inn i BIOS Setup-programmet. (Standard)
  • Full Screen LOGO Show
    Lar deg bestemme om du vil vise GIGABYTE-logoen ved systemoppstart. Disabled (Deaktivert) hopper over GIGABYTE-logoen når systemet starter opp. (Standard: Aktivert)
  • Fast Boot
    Aktiverer eller deaktiverer Fast Boot for å forkorte OS-oppstartsprosessen. Ultra Fast gir den raskeste oppstartshastigheten. (Standard: Deaktivert)
  • SATA Support
    • Last Boot SATA Devices Only
      Bortsett fra den forrige oppstartsstasjonen, er alle SATA-enheter deaktivert før OS-oppstartsprosessen er fullført. (Standard)
    • All SATA Devices
      Alle SATA-enheter er funksjonelle i operativsystemet og under POST.

Dette elementet kan bare konfigureres når Fast Boot er satt til Enabled (Aktivert) eller Ultra Fast.

  • NVMe Support
    Lar deg aktivere eller deaktivere NVMe-enheter. (Standard: Aktivert)
    Dette elementet kan bare konfigureres når Fast Boot er satt til Enabled (Aktivert) eller Ultra Fast.
  • VGA Support
    Lar deg velge hvilken type operativsystem du vil starte opp.
    • Auto
      Aktiverer bare eldre option ROM.
    • EFI Driver
      Aktiverer EFI option ROM. (Standard)

Dette elementet kan bare konfigureres når Fast Boot er satt til Enabled (Aktivert) eller Ultra Fast.

  • USB Support
    • Disabled
      Alle USB-enheter er deaktivert før OS-oppstartsprosessen er fullført.
    • Full Initial
      Alle USB-enheter er funksjonelle i operativsystemet og under POST. (Standard)
    • Partial Initial
      Deler av USB-enhetene er deaktivert før OS-oppstartsprosessen er fullført.

Dette elementet kan bare konfigureres når Fast Boot er satt til Enabled (Aktivert). Denne funksjonen er deaktivert når Fast Boot er satt til Ultra Fast.

  • PS2 Devices Support
    • Disabled
      Alle PS/2-enheter er deaktivert før OS-oppstartsprosessen er fullført.
    • Enabled
      Alle PS/2-enheter er funksjonelle i operativsystemet og under POST. (Standard)

Dette elementet kan bare konfigureres når Fast Boot er satt til Enabled (Aktivert). Denne funksjonen er deaktivert når Fast Boot er satt til Ultra Fast.

  • NetWork Stack Driver Support
    • Disabled
      Deaktiverer oppstart fra nettverket. (Standard)
    • Enabled
      Aktiverer oppstart fra nettverket.

Dette elementet kan bare konfigureres når Fast Boot er satt til Enabled (Aktivert) eller Ultra Fast.

  • CSM Support
    Aktiverer eller deaktiverer UEFI CSM (Compatibility Support Module) for å støtte en eldre PC-oppstartsprosess.
    • Disabled
      Deaktiverer UEFI CSM og støtter bare UEFI BIOS-oppstartsprosessen.
    • Enabled
      Aktiverer UEFI CSM. (Standard)
  • LAN PXE Boot Option ROM
    Lar deg velge om du vil aktivere den eldre option ROM for LAN-kontrolleren. (Standard: Deaktivert)
    Dette elementet kan bare konfigureres når CSM Support er satt til Enabled (Aktivert).
  • Storage Boot Option Control
    Lar deg velge om du vil aktivere UEFI eller eldre option ROM for lagringsenhetskontrolleren.
    • Disabled
      Deaktiverer option ROM.
    • UEFI Only
      Aktiverer bare UEFI option ROM. (Standard)
    • Legacy Only
      Aktiverer bare eldre option ROM.

Dette elementet kan bare konfigureres når CSM Support er satt til Enabled (Aktivert).

  • Other PCI Device ROM Priority
    Lar deg velge om du vil aktivere UEFI eller Legacy option ROM for PCI-enhetskontrolleren annet enn LAN-, lagringsenhets- og grafikkontrollerne.
    • Disabled
      Deaktiverer option ROM.
    • UEFI Only
      Aktiverer bare UEFI option ROM. (Standard)
    • Legacy Only
      Aktiverer bare eldre option ROM.

Dette elementet kan bare konfigureres når CSM Support er satt til Enabled (Aktivert).

  • Administrator Password
    Lar deg konfigurere et administratorpassord. Trykk <Enter> på dette elementet, skriv inn passordet og trykk deretter <Enter>. Du vil bli bedt om å bekrefte passordet. Skriv inn passordet på nytt og trykk <Enter>. Du må angi administratorpassordet (eller brukerpassordet) ved systemoppstart og når du går inn i BIOS Setup. I motsetning til brukerpassordet lar administratorpassordet deg gjøre endringer i alle BIOS-innstillinger.
  • User Password
    Lar deg konfigurere et brukerpassord. Trykk <Enter> på dette elementet, skriv inn passordet og trykk deretter <Enter>. Du vil bli bedt om å bekrefte passordet. Skriv inn passordet på nytt og trykk <Enter>. Du må angi administratorpassordet (eller brukerpassordet) ved systemoppstart og når du går inn i BIOS Setup. Brukerpassordet lar deg imidlertid bare gjøre endringer i visse BIOS-innstillinger, men ikke alle. For å avbryte passordet, trykk <Enter> på passordelementet, og når du blir bedt om passordet, skriv inn det riktige først. Når du blir bedt om et nytt passord, trykk <Enter> uten å skrive inn noe passord. Trykk <Enter> igjen når du blir bedt om å bekrefte.
    MERK: Før du angir brukerpassordet, må du først angi administratorpassordet.
  • Secure Boot
    Lar deg aktivere eller deaktivere Secure Boot og konfigurere relaterte innstillinger. Dette elementet kan bare konfigureres når CSM Support er satt til Disabled.
    • Preferred Operating Mode
      Lar deg velge om du vil gå inn i Easy mode eller Advanced mode etter å ha gått inn i BIOS Setup. Auto går inn i BIOS-modusen der den var sist gang. (Standard: Auto)

Lagre og avslutt

Lagre og avslutt

  • Save & Exit Setup
    Trykk <Enter> på dette elementet og velg Yes (Ja). Dette lagrer endringene i CMOS og avslutter BIOS Setup-programmet. Velg No (Nei) eller trykk <Esc> for å gå tilbake til BIOS Setup-hovedmenyen.
  • Exit Without Saving
    Trykk <Enter> på dette elementet og velg Yes (Ja). Dette avslutter BIOS Setup uten å lagre endringene som er gjort i BIOS Setup til CMOS. Velg No (Nei) eller trykk <Esc> for å gå tilbake til BIOS Setup-hovedmenyen.
  • Load Optimized Defaults
    Trykk <Enter> på dette elementet og velg Yes (Ja) for å laste inn de optimale BIOS-standardinnstillingene. BIOS-standardinnstillingene hjelper systemet med å fungere optimalt. Last alltid inn de optimaliserte standardinnstillingene etter at du har oppdatert BIOS eller etter at du har tømt CMOS-verdiene.
  • Boot Override
    Lar deg velge en enhet å starte opp umiddelbart. Trykk <Enter> på enheten du velger, og velg Yes (Ja) for å bekrefte. Systemet vil starte automatisk på nytt og starte opp fra den enheten.
  • Save Profiles
    Denne funksjonen lar deg lagre de gjeldende BIOS-innstillingene i en profil. Du kan opprette opptil 8 profiler og lagre som Setup Profile 1~ Setup Profile 8. Trykk <Enter> for å fullføre. Eller du kan velge Select File in HDD/FDD/USB for å lagre profilen på lagringsenheten din.
  • Load Profiles
    Hvis systemet ditt blir ustabilt og du har lastet inn BIOS-standardinnstillingene, kan du bruke denne funksjonen til å laste inn BIOS-innstillingene fra en profil som er opprettet før, uten å måtte konfigurere BIOS-innstillingene på nytt. Velg først profilen du vil laste inn, og trykk deretter <Enter> for å fullføre. Du kan velge Select File in HDD/FDD/USB for å legge inn profilen som tidligere er opprettet fra lagringsenheten din, eller laste inn profilen som automatisk er opprettet av BIOS, for eksempel å tilbakestille BIOS-innstillingene til de siste innstillingene som fungerte ordentlig (sist kjente gode post).

Konfigurere et RAID-sett

RAID-nivåer

RAID 0 RAID 1 RAID 10
Minimum antall harddisker ≥2 2 4
Array-kapasitet Antall harddisker *
Størrelsen på den minste stasjonen		 Størrelsen på den minste stasjonen (Antall harddisker/2) *
Størrelsen på den minste stasjonen
Feiltoleranse Nei Ja Ja

Før du begynner, må du forberede følgende elementer:

  • Minst to SATA-harddisker eller SSD-er. (Merk) (For å sikre optimal ytelse anbefales det at du bruker to harddisker med identisk modell og kapasitet).
  • Windows installasjonsdisk.
  • En USB-minnepinne.

Konfigurere den innebygde SATA-kontrolleren

  1. Installere SATA-harddisk(er) i datamaskinen
    Installer harddiskene/SSD-ene i SATA/M.2-kontaktene på hovedkortet. Koble deretter strømkontaktene fra strømforsyningen til harddiskene.
  2. Konfigurere SATA-kontrollermodus i BIOS-oppsett
    Sørg for å konfigurere SATA-kontrollermodusen riktig i systemets BIOS-oppsett.
    Trinn:
    Slå på datamaskinen og trykk <Delete> for å gå inn i BIOS-oppsettet under POST (Power-On Self-Test). Under Settings\IO Ports, sett SATA Configuration\SATA Mode til RAID. Lagre deretter innstillingene og start datamaskinen på nytt. (Hvis du vil bruke NVMe PCle SSD-er til å konfigurere RAID, må du sørge for å sette NVMe RAID mode til Enabled.)
    informasjon BIOS-oppsettmenyene som er beskrevet i denne delen, kan avvike fra de nøyaktige innstillingene for hovedkortet ditt. De faktiske BIOS-oppsettmenyalternativene du vil se, avhenger av hovedkortet du har og BIOS-versjonen.
  3. UEFI RAID-konfigurasjon
    Trinn:
    1. I BIOS-oppsettet, gå til Boot og sett CSM Support til Disabled. Lagre endringene og avslutt BIOS-oppsettet.
    2. Etter at systemet har startet på nytt, går du inn i BIOS-oppsettet igjen. Gå deretter inn i undermenyen Settings\IO Ports\RAIDXpert2 Configuration Utility.
    3. På skjermbildet RAIDXpert2 Configuration Utility trykker du <Enter> på Array Management for å gå inn på skjermbildet Create Array. Velg deretter et RAID-nivå. RAID-nivåer som støttes inkluderer RAID 0, RAID 1 og RAID 10 (valgene som er tilgjengelige, avhenger av antallet harddisker som er installert). Trykk deretter <Enter> på Select Physical Disks for å gå inn på skjermbildet Select Physical Disks.
    4. På skjermbildet Select Physical Disks velger du harddiskene som skal inkluderes i RAID-arrayet og setter dem til Enabled. Bruk deretter nedoverpilen for å flytte til Apply Changes og trykk <Enter>. Gå deretter tilbake til forrige skjermbilde og sett Select CacheTagSize, Read Cache Policy og Write Cache Policy.
    5. Flytt til Create Array og trykk <Enter> for å begynne.
    6. Når du er ferdig, blir du ført tilbake til skjermbildet Array Management. Under Manage Array Properties kan du se det nye RAID-volumet og informasjon om RAID-nivå, array-navn, array-kapasitet osv.

(Merk) En M.2 PCle SSD kan ikke brukes til å sette opp et RAID-sett sammen med en SATA-harddisk.

Installer RAID-driveren og operativsystemet

Med de riktige BIOS-innstillingene er du klar til å installere operativsystemet.

Installere operativsystemet
Siden noen operativsystemer allerede inkluderer RAID-driver, trenger du ikke å installere en separat RAID-driver under Windows-installasjonsprosessen. Etter at operativsystemet er installert, anbefaler vi at du installerer alle nødvendige drivere fra GIGABYTE APP Center for å sikre systemytelse og kompatibilitet. Hvis operativsystemet som skal installeres krever at du oppgir en ekstra RAID-driver under OS-installasjonsprosessen, kan du se trinnene nedenfor:

  1. Gå til GIGABYTEs nettsted, bla til hovedkortmodellens nettside, last ned filen AMD RAID Preinstall Driver på siden Support\Download\SATA RAID/AHCI, pakk ut filen og kopier filene til USB-minnepinnen.
  2. Start opp fra Windows-installasjonsdisken og utfør standard OS-installasjonstrinn. Når skjermen som ber deg om å laste inn driveren vises, velger du Browse (Bla gjennom).
  3. Sett inn USB-minnepinnen og bla deretter til plasseringen av driveren. Velg AMD-RAID Bottom Device først og klikk på Next (Neste) for å laste inn driveren. Velg deretter AMD-RAID Controller og klikk på Next (Neste) for å laste inn driveren. Til slutt fortsetter du OS-installasjonen.

Besøk GIGABYTEs nettsted for detaljer om konfigurering av en RAID-array.

Driverinstallasjon

Når du har installert operativsystemet, vises en dialogboks nederst til høyre på skrivebordet som spør om du vil laste ned og installere driverne og GIGABYTE-applikasjonene via APP Center. Klikk på Install (Installer) for å fortsette med installasjonen. (I BIOS-oppsettet må du sørge for at Advanced\APP Center Download & Install Configuration\APP Center Download & Install er satt til Enabled (Aktivert).)

Når dialogboksen Lisensavtale for sluttbrukere vises, trykker du på <Accept> for å installere APP Center. På APP Center-skjermen velger du driverne og applikasjonene du vil installere, og klikker på Install (Installer).

informasjon Før installasjonen må du sørge for at systemet er koblet til Internett.
Besøk GIGABYTEs nettsted for mer feilsøkingsinformasjon.

Kontakt oss

GIGA-BYTE TECHNOLOGY CO., LTD.
Adresse: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAKS: +886-2-8912-4005
Teknisk og ikke-teknisk støtte (salg/markedsføring): https://esupport.gigabyte.com
Nettadresse (engelsk): https://www.gigabyte.com
Nettadresse (kinesisk): https://www.gigabyte.com/tw

GIGABYTE eSupport
For å sende inn et teknisk eller ikke-teknisk spørsmål (salg/markedsføring), vennligst gå til: https://esupport.gigabyte.com

For mer produktinformasjon, vennligst besøk GIGABYTEs nettsted.

Referanser

Last ned manual

Her kan du laste ned fullstendig pdf-versjon av manualen, den kan inneholde ytterligere sikkerhetsinstruksjoner, garantiinformasjon, FCC-regler, etc.

Last ned GIGABYTE A520M S2H-manual

Tilgjengelige språk

Relaterte manualer for Gigabyte A520M S2H

Innholdsfortegnelse
