GIGABYTE GA-A320M-DS2 - Manuál základnej dosky

Obsah

1 Rozloženie základnej dosky GA-A320M-DS2
2 Inštalácia hardvéru
3 Nastavenie systému BIOS
4 Konfigurácia sady RAID
5 Inštalácia ovládačov
6 Odkazy
7 Stiahnuť návod
8 V iných jazykoch

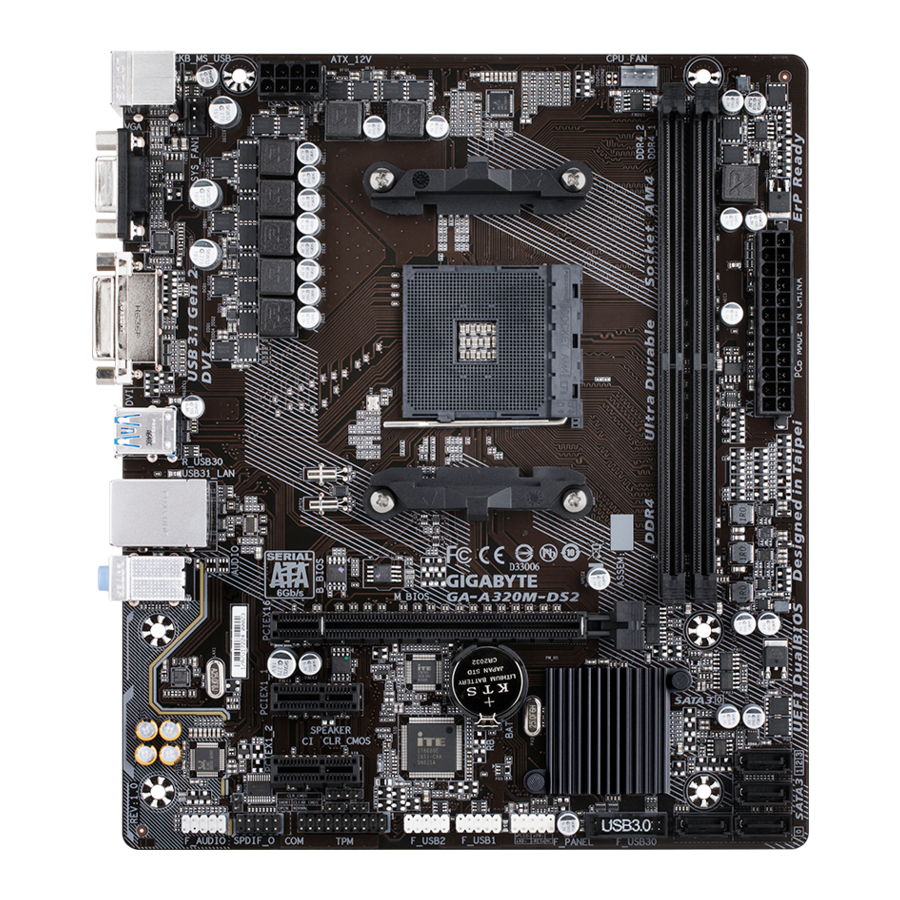

Rozloženie základnej dosky GA-A320M-DS2

Obsah balenia

Základná doska GA-A320M-DS2
Disk s ovládačmi základnej dosky
Používateľská príručka
Dva káble SATA
I/O kryt

* Vyššie uvedený obsah balenia slúži len na referenčné účely a skutočné položky závisia od balenia produktu, ktoré získate.
Obsah balenia sa môže zmeniť bez upozornenia.

Inštalácia hardvéru

Bezpečnostné opatrenia pri inštalácii

Základná doska obsahuje množstvo jemných elektronických obvodov a komponentov, ktoré sa môžu poškodiť v dôsledku elektrostatického výboja (ESD). Pred inštaláciou si pozorne prečítajte používateľskú príručku a dodržujte tieto postupy:

Pred inštaláciou sa uistite, že je šasi vhodné pre základnú dosku.
Pred inštaláciou neodstraňujte ani nepoškodzujte nálepku S/N (sériové číslo) základnej dosky alebo záručnú nálepku poskytnutú vaším predajcom. Tieto nálepky sú potrebné na overenie záruky.
Pred inštaláciou alebo odstraňovaním základnej dosky alebo iných hardvérových komponentov vždy odpojte napájanie striedavým prúdom odpojením napájacieho kábla zo zásuvky.
Pri pripájaní hardvérových komponentov k interným konektorom na základnej doske sa uistite, že sú pevne a bezpečne pripojené.
Pri manipulácii so základnou doskou sa nedotýkajte žiadnych kovových vodičov alebo konektorov.
Pri manipulácii s elektronickými komponentmi, ako je základná doska, CPU alebo pamäť, je najlepšie nosiť náramok proti elektrostatickému výboju (ESD). Ak nemáte náramok ESD, udržujte ruky suché a najskôr sa dotknite kovového predmetu, aby ste eliminovali statickú elektrinu.
Pred inštaláciou základnej dosky ju umiestnite na antistatickú podložku alebo do elektrostaticky tieneného kontajnera.
Pred pripojením alebo odpojením napájacieho kábla zo základnej dosky sa uistite, že je napájanie vypnuté.
Pred zapnutím napájania sa uistite, že napájacie napätie bolo nastavené podľa miestnej normy napätia.
Pred použitím produktu si overte, či sú všetky káble a napájacie konektory vášho hardvéru pripojené.
Aby ste predišli poškodeniu základnej dosky, zabráňte tomu, aby sa skrutky dostali do kontaktu s obvodom základnej dosky alebo jej komponentmi.
Uistite sa, že na základnej doske alebo v počítačovej skrini nezostali žiadne skrutky ani kovové komponenty.
Neumiestňujte počítačový systém na nerovný povrch.
Neumiestňujte počítačový systém do prostredia s vysokou teplotou alebo vlhkosťou.
Zapnutie napájania počítača počas procesu inštalácie môže viesť k poškodeniu systémových komponentov, ako aj k fyzickému poškodeniu používateľa.
Ak si nie ste istí niektorým z krokov inštalácie alebo máte problém súvisiaci s používaním produktu, obráťte sa na certifikovaného technika počítačov.
Ak používate adaptér, predlžovací napájací kábel alebo predlžovací kábel, nezabudnite si prečítať jeho inštaláciu a/alebo pokyny na uzemnenie.

Špecifikácie produktu

CPU	AM4 Socket: Procesor AMD Ryzen ™ Procesory AMD 7th Generation A-series/Athlon ™ (Najnovší zoznam podporovaných procesorov nájdete na webovej stránke spoločnosti GIGABYTE.)
Čipová súprava	AMD A320
Pamäť	2 x DDR4 DIMM zásuvky podporujúce až 32 GB systémovej pamäte Dvojkanálová architektúra pamäte Podpora pamäťových modulov DDR4 2667 (Poznámka) /2400/2133 MHz Podpora pre ECC Un-buffered DIMM 1Rx8/2Rx8 pamäťové moduly (prevádzka v non-ECC režime) Podpora pre non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 pamäťové moduly Podpora pre pamäťové moduly Extreme Memory Profile (XMP) (Najnovšie podporované rýchlosti pamäte a pamäťové moduly nájdete na webovej stránke spoločnosti GIGABYTE.)
Integrovaná grafika	Integrovaný grafický procesor: 1 x port D-Sub, podporujúci maximálne rozlíšenie 1920 x 1200 pri 60 Hz 1 x port DVI-D, podporujúci maximálne rozlíšenie 1920 x 1200 pri 60 Hz * Port DVI-D nepodporuje pripojenie D-Sub pomocou adaptéra. Maximálna zdieľaná pamäť 2 GB
Zvuk	Kodek Realtek ® ALC887 High Definition Audio 2/4/5.1/7.1-kanálový * Ak chcete nakonfigurovať 7.1-kanálový zvuk, musíte použiť zvukový modul HD na prednom paneli a aktivovať funkciu viackanálového zvuku prostredníctvom zvukového ovládača. Podpora pre S/PDIF Out
LAN	Čip Realtek ® GbE LAN (10/100/1000 Mbit)
Rozširujúce sloty	1x slot PCI Express x16, ktorý pracuje na x16 (PCIEX16) ^(Poznámka) * Ak chcete dosiahnuť optimálny výkon, ak sa má nainštalovať iba jedna grafická karta PCI Express, uistite sa, že ju nainštalujete do slotu PCIEX16. (Slot PCIEX16 vyhovuje štandardu PCI Express 3.0.) 2x sloty PCI Express x1 (Sloty PCI Express x1 vyhovujú štandardu PCI Express 2.0.)
Úložné rozhranie	4 x konektory SATA 6Gb/s Podpora pre RAID 0, RAID 1 a RAID 10
USB	Čipová súprava: 1 x port USB 3.1 Gen 2 Type-A (červený) na zadnom paneli 2 x porty USB 3.1 Gen 1 dostupné cez interný konektor USB 6 x porty USB 2.0/1.1 (2 porty na zadnom paneli, 4 porty dostupné cez interné konektory USB) CPU: 3 x porty USB 3.1 Gen 1 na zadnom paneli
Interné konektory	1 x 24-pinový hlavný napájací konektor ATX 1 x 8-pinový napájací konektor ATX 12V 4 x konektory SATA 6Gb/s 1 x konektor ventilátora CPU 1 x konektor ventilátora systému 1 x konektor predného panela 1 x konektor zvuku predného panela 1 x konektor S/PDIF Out 1 x konektor USB 3.1 Gen 1 2 x konektory USB 2.0/1.1 1 x konektor Trusted Platform Module (TPM) 1 x konektor sériového portu 1 x konektor reproduktora 1 x konektor preniknutia do šasi 1 x prepojka Clear CMOS
Konektory zadného panela	1 x port klávesnice/myši PS/2 1 x port D-Sub 1 x port DVI-D 3 x porty USB 3.1 Gen 1 1 x port USB 3.1 Gen 2 Type-A (červený) 2 x porty USB 2.0/1.1 1 x port RJ-45 3 x audio konektory (Line In, Line Out, Mic In)
I/O Controller	Čip iTE ® I/O Controller
Hardvérový monitor	Detekcia napätia Detekcia teploty Detekcia rýchlosti ventilátora Upozornenie na prehriatie Upozornenie na zlyhanie ventilátora Ovládanie rýchlosti ventilátora * Či je funkcia ovládania rýchlosti ventilátora podporovaná, závisí od ventilátora, ktorý nainštalujete.
BIOS	2 x 128 Mbit flash Používanie licencovaného AMI UEFI BIOS Podpora pre DualBIOS ™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unikátne funkcie	Podpora pre APP Center * Dostupné aplikácie v APP Center sa môžu líšiť v závislosti od modelu základnej dosky. Podporované funkcie každej aplikácie sa tiež môžu líšiť v závislosti od špecifikácií základnej dosky. @BIOS 3D OSD Ambient LED AutoGreen BIOS Setup Cloud Station Color Temperature EasyTune Fast Boot Game Boost ON/OFF Charge Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker V-Tuner Podpora pre Q-Flash Podpora pre Xpress Install
Pribalený softvér	Norton ® Internet Security (OEM verzia) cFosSpeed
Operačný systém	Podpora pre Windows 10 64-bit Podpora pre Windows 7 64-bit * Pred inštaláciou systému Windows 7 si stiahnite nástroj "Windows USB Installation Tool" z webovej stránky spoločnosti GIGABYTE a nainštalujte ho.
Formát	Formát Micro ATX; 22,6 cm x 19,5 cm

* Spoločnosť GIGABYTE si vyhradzuje právo vykonávať akékoľvek zmeny v špecifikáciách produktu a informáciách súvisiacich s produktom bez predchádzajúceho upozornenia.

^(Poznámka)Skutočná podpora sa môže líšiť v závislosti od procesora.

Navštívte webovú stránku spoločnosti GIGABYTE, kde nájdete zoznamy podpory procesorov, pamäťových modulov a zariadení SSD.

Navštívte stránku Support\Utility List (Zoznam podpory/pomôcok) na webovej stránke spoločnosti GIGABYTE, kde si môžete stiahnuť najnovšiu verziu aplikácií.

Inštalácia CPU

pozor Predtým, ako začnete s inštaláciou CPU, prečítajte si nasledujúce pokyny:

Uistite sa, že základná doska podporuje CPU. (Prejdite na webovú stránku spoločnosti GIGABYTE, kde nájdete najnovší zoznam podporovaných procesorov.)
Pred inštaláciou vždy vypnite počítač a odpojte napájací kábel zo zásuvky, aby ste predišli poškodeniu hardvéru. CPU.
Nájdite kolík číslo jedna CPU. CPU sa nedá vložiť, ak je orientovaný nesprávne.
Na povrch CPU naneste rovnomernú a tenkú vrstvu termálnej pasty.
Nezapínajte počítač, ak nie je nainštalovaný chladič CPU, inak môže dôjsť k prehriatiu a poškodeniu CPU.
Nastavte frekvenciu hostiteľa CPU podľa špecifikácií CPU. Neodporúča sa, aby sa frekvencia systémovej zbernice nastavila nad rámec hardvérových špecifikácií, pretože nespĺňa štandardné požiadavky na periférne zariadenia. Ak si želáte nastaviť frekvenciu nad rámec štandardných špecifikácií, urobte to podľa svojich hardvérových špecifikácií vrátane CPU, grafickej karty, pamäte, pevného disku atď.

Inštalácia CPU
Nájdite kolík číslo jedna (označený malým trojuholníkom) pätice CPU a CPU.

Inštalácia pamäte

pozor Predtým, ako začnete s inštaláciou pamäte, prečítajte si nasledujúce pokyny:

Uistite sa, že základná doska podporuje pamäť. Odporúča sa používať pamäť rovnakej kapacity, značky, rýchlosti a čipov. (Prejdite na webovú stránku spoločnosti GIGABYTE, kde nájdete najnovšie podporované rýchlosti pamäte a pamäťové moduly.)
Pred inštaláciou pamäte vždy vypnite počítač a odpojte napájací kábel zo zásuvky, aby ste predišli poškodeniu hardvéru. pamäte.
Pamäťové moduly majú konštrukciu odolnú voči chybám. Pamäťový modul je možné nainštalovať iba jedným smerom. Ak nemôžete vložiť pamäť, prepnite smer.

Konfigurácia pamäte Dual Channel
Táto základná doska poskytuje dve pamäťové zásuvky a podporuje technológiu Dual Channel. Po nainštalovaní pamäte systém BIOS automaticky zistí špecifikácie a kapacitu pamäte. Povolením režimu pamäte Dual Channel sa zdvojnásobí pôvodná šírka pásma pamäte. Dve pamäťové zásuvky sú rozdelené do dvoch kanálov a každý kanál má jednu pamäťovú zásuvku nasledovne:
Kanál A: DDR4_2
Kanál B: DDR4_1
Kvôli obmedzeniam CPU si pred inštaláciou pamäte v režime Dual Channel prečítajte nasledujúce pokyny.

Režim Dual Channel nie je možné povoliť, ak je nainštalovaný iba jeden pamäťový modul.
Pri povolení režimu Dual Channel s dvoma pamäťovými modulmi sa odporúča používať pamäť rovnakej kapacity, značky, rýchlosti a čipov.

Podrobnosti o inštalácii hardvéru nájdete na webovej stránke spoločnosti GIGABYTE.

Inštalácia rozširujúcej karty

pozor Predtým, ako začnete s inštaláciou rozširujúcej karty, prečítajte si nasledujúce pokyny:

Uistite sa, že základná doska podporuje rozširujúcu kartu. Pozorne si prečítajte príručku, ktorá sa dodáva s rozširujúcou kartou.
Pred inštaláciou rozširujúcej karty vždy vypnite počítač a odpojte napájací kábel zo zásuvky, aby ste predišli poškodeniu hardvéru. rozširujúcej karty.

Konektory zadného panela

Port USB 2.0/1.1
Port USB podporuje špecifikáciu USB 2.0. Použite tento port pre zariadenia USB.
Port klávesnice/myši PS/2
Použite tento port na pripojenie myši alebo klávesnice PS/2.
Port D-Sub
Port D-Sub podporuje 15-kolíkový konektor D-Sub a podporuje maximálne rozlíšenie 1920 x 1200 pri 60 Hz (skutočné podporované rozlíšenia závisia od používaného monitora). Pripojte monitor, ktorý podporuje pripojenie D-Sub, k tomuto portu.
Port DVI-D^(Poznámka)
Port DVI-D je v súlade so špecifikáciou DVI-D a podporuje maximálne rozlíšenie 1920 x 1200 pri 60 Hz (skutočné podporované rozlíšenia závisia od používaného monitora). Pripojte monitor, ktorý podporuje pripojenie DVI-D, k tomuto portu.
Port USB 3.1 Gen 1
Port USB 3.1 Gen 1 podporuje špecifikáciu USB 3.1 Gen 1 a je kompatibilný so špecifikáciou USB 2.0. Použite tento port pre zariadenia USB.
Port RJ-45 LAN
Gigabitový ethernetový port LAN poskytuje pripojenie na internet s rýchlosťou prenosu dát až 1 Gb/s. Nasledujúce časti popisujú stavy LED portu LAN.

LED pripojenia/rýchlosti:

Stav Popis

Oranžová Rýchlosť prenosu dát 1 Gb/s

Zelená Rýchlosť prenosu dát 100 Mb/s

Vypnuté Rýchlosť prenosu dát 10 Mb/s

LED aktivity:

Stav Popis

Bliká Prebieha prenos alebo príjem dát

Vypnuté Neprebieha prenos ani príjem dát
Port USB 3.1 Gen 2 typu A (červený)
Port USB 3.1 Gen 2 typu A podporuje špecifikáciu USB 3.1 Gen 2 a je kompatibilný so špecifikáciou USB 3.1 Gen 1 a USB 2.0. Použite tento port pre zariadenia USB.
Vstup linky (modrý)
Konektor vstupu linky. Použite tento audio konektor pre zariadenia vstupu linky, ako je optická jednotka, walkman atď.
Výstup linky (zelený)
Konektor výstupu linky. Použite tento audio konektor pre slúchadlá alebo 2-kanálový reproduktor. Tento konektor je možné použiť na pripojenie predných reproduktorov v 4/5.1/7.1-kanálovej audio konfigurácii.
Vstup mikrofónu (ružový)
Konektor vstupu mikrofónu.

Ak chcete nakonfigurovať 7.1-kanálový zvuk, musíte použiť HD audio modul predného panela a povoliť funkciu viackanálového zvuku prostredníctvom ovládača zvuku. Ďalšie informácie o softvéri nájdete na webovej stránke spoločnosti GIGABYTE.

pozor

Pri odpájaní kábla pripojeného ku konektoru zadného panela najskôr odpojte kábel od vášho zariadenia a potom ho odpojte od základnej dosky.
Pri odpájaní kábla ho ťahajte priamo z konektora. Nekývite ním zo strany na stranu, aby ste predišli skratu vnútri konektora kábla.

^(Poznámka)Port DVI-D nepodporuje pripojenie D-Sub pomocou adaptéra.

Interné konektory

ATX_12V
ATX
CPU_FAN
SYS_FAN1
SATA3 0/1/2/3
SPDIF_O
F_PANEL
F_AUDIO

SPEAKER
CI
F_USB30
F_USB1/F_USB2
COM
TPM
BAT
CLR_CMOS

pozor Pred pripojením externých zariadení si prečítajte nasledujúce pokyny:

Najskôr sa uistite, že vaše zariadenia sú kompatibilné s konektormi, ktoré chcete pripojiť.
Pred inštaláciou zariadení sa uistite, že sú zariadenia a počítač vypnuté. Odpojte napájací kábel zo zásuvky, aby ste predišli poškodeniu zariadení.
Po nainštalovaní zariadenia a pred zapnutím počítača sa uistite, že kábel zariadenia je bezpečne pripojený ku konektoru na základnej doske.

1/2) ATX_12V/ATX (2x4 12V napájací konektor a 2x12 hlavný napájací konektor)
Pomocou napájacieho konektora môže napájací zdroj dodávať dostatok stabilného napájania pre všetky komponenty na základnej doske. Pred pripojením napájacieho konektora sa najskôr uistite, že je napájací zdroj vypnutý a všetky zariadenia sú správne nainštalované. Napájací konektor má bezpečný dizajn. Pripojte napájací kábel k napájaciemu konektoru v správnej orientácii. 12V napájací konektor napája hlavne CPU. Ak 12V napájací konektor nie je pripojený, počítač sa nespustí.

Na splnenie požiadaviek na rozšírenie sa odporúča použiť napájací zdroj, ktorý vydrží vysokú spotrebu energie (500 W alebo viac). Ak sa použije napájací zdroj, ktorý neposkytuje požadovaný výkon, môže to viesť k nestabilnému alebo nespustiteľnému systému.

Číslo pinu	Definícia	Číslo pinu	Definícia
1	GND (Len pre 2x4-pin 12V)	5	+12V (Len pre 2x4-pin 12V)
2	GND (Len pre 2x4-pin 12V)	6	+12V (Len pre 2x4-pin 12V)
3	GND	7	+12V
4	GND	8	+12V

Číslo pinu	Definícia	Číslo pinu	Definícia
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Len pre 2x12-pin ATX)	23	+5V (Len pre 2x12-pin ATX)
12	3.3V (Len pre 2x12-pin ATX)	24	GND (Len pre 2x12-pin ATX)

3/4) CPU_FAN/SYS_FAN1 (hlavičky ventilátora)
Všetky hlavičky ventilátora na tejto základnej doske sú 4-pinové. Väčšina hlavičiek ventilátora má bezpečný dizajn vloženia. Pri pripájaní kábla ventilátora ho nezabudnite pripojiť v správnej orientácii (čierny vodič konektora je uzemňovací vodič). Funkcia regulácie otáčok vyžaduje použitie ventilátora s konštrukciou na reguláciu otáčok ventilátora. Pre optimálny odvod tepla sa odporúča inštalovať systémový ventilátor do vnútra šasi.

Číslo pinu	Definícia
1	GND
2	Regulácia rýchlosti napätia
3	Snímanie
4	PWM regulácia rýchlosti

pozor

Uistite sa, že ste pripojili káble ventilátora k hlavičkám ventilátora, aby ste zabránili prehriatiu procesora a systému. Prehriatie môže spôsobiť poškodenie procesora alebo zablokovanie systému.
Tieto hlavičky ventilátora nie sú konfiguračné prepojovacie bloky. Neumiestňujte na hlavičky prepojovaciu krytku.

SATA3 0/1/2/3 (SATA 6Gb/s konektory)
SATA konektory vyhovujú štandardu SATA 6Gb/s a sú kompatibilné so štandardmi SATA 3Gb/s a SATA 1.5Gb/s. Každý SATA konektor podporuje jedno SATA zariadenie. SATA konektory podporujú RAID 0, RAID 1 a RAID 10. Pokyny na konfiguráciu poľa RAID nájdete v kapitole „Konfigurácia množiny RAID“.

Číslo pinu Definícia

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND

SPDIF_O (S/PDIF Out Header)
Táto hlavička podporuje digitálny výstup S/PDIF a pripája digitálny audio kábel S/PDIF (poskytovaný rozširujúcimi kartami) pre digitálny audio výstup zo základnej dosky do určitých rozširujúcich kariet, ako sú grafické karty a zvukové karty. Niektoré grafické karty môžu napríklad vyžadovať použitie digitálneho audio kábla S/PDIF pre digitálny audio výstup zo základnej dosky do grafickej karty, ak chcete pripojiť displej HDMI ku grafickej karte a súčasne mať digitálny audio výstup z displeja HDMI. Informácie o pripojení digitálneho audio kábla S/PDIF nájdete v príručke k rozširujúcej karte.

Číslo pinu Definícia

1 SPDIFO

2 GND

F_PANEL (hlavička predného panela)
Pripojte vypínač, resetovací spínač a indikátor stavu systému na šasi k tejto hlavičke podľa nižšie uvedeného priradenia pinov. Pred pripojením káblov si všimnite kladné a záporné piny.
- PLED (napájacia LED):

  Stav systému LED

  S0 Zapnutá

  S3/S4/S5 Vypnutá

  Pripojí sa k indikátoru stavu napájania na prednom paneli šasi. LED dióda svieti, keď je systém v prevádzke. LED dióda nesvieti, keď je systém v režime spánku S3/S4 alebo je vypnutý (S5).
- PW (vypínač): Pripojí sa k vypínaču na prednom paneli šasi. Môžete nakonfigurovať spôsob vypnutia systému pomocou vypínača (ďalšie informácie nájdete v kapitole „Nastavenie systému BIOS“, „Napájanie“).
- HD (LED dióda aktivity pevného disku): Pripojí sa k LED dióde aktivity pevného disku na prednom paneli šasi. LED dióda svieti, keď pevný disk číta alebo zapisuje dáta.
- RES (resetovací spínač): Pripojí sa k resetovaciemu spínaču na prednom paneli šasi. Stlačením resetovacieho spínača reštartujte počítač, ak počítač zamrzne a nedokáže vykonať normálny reštart.
- NC: Žiadne pripojenie.

Dizajn predného panela sa môže líšiť v závislosti od šasi. Modul predného panela pozostáva hlavne z vypínača, resetovacieho spínača, napájacej LED diódy, LED diódy aktivity pevného disku atď. Pri pripájaní modulu predného panela šasi k tejto hlavičke sa uistite, že priradenie vodičov a priradenie pinov sú správne zhodné.

F_AUDIO (audio hlavička predného panela)
Audio hlavička predného panela podporuje audio Intel High Definition (HD) a audio AC'97. K tejto hlavičke môžete pripojiť audio modul predného panela šasi. Uistite sa, že priradenie vodičov konektora modulu zodpovedá priradeniu pinov hlavičky základnej dosky. Nesprávne pripojenie medzi konektorom modulu a hlavičkou základnej dosky spôsobí, že zariadenie nebude fungovať alebo ho dokonca poškodí.

Pre HD Front Panel Audio:

Číslo pinu Definícia

1 MIC2_L

2 GND

3 MIC2_R

4 NC

5 LINE2_R

6 Sense

7 FAUDIO_JD

8 Žiadny pin

9 LINE2_L

10 Sense

Pre AC'97 Audio na prednom paneli:

Číslo pinu Definícia

1 MIC

2 GND

3 Napájanie mikrofónu

4 NC

5 Line Out (R)

6 NC

7 NC

8 Žiadny pin

9 Line Out (L)

10 NC
- Audio konektor na prednom paneli predvolene podporuje HD audio.
- Audio signály budú prítomné súčasne na audio konektoroch na prednom aj zadnom paneli.
- Niektoré šasi poskytujú audio modul na prednom paneli, ktorý má oddelené konektory na každom kábli namiesto jednej zástrčky. Informácie o pripojení audio modulu na prednom paneli, ktorý má rôzne priradenia vodičov, získate od výrobcu šasi.

REPRODUKTOR (Konektor reproduktora)
Pripojí sa k reproduktoru na prednom paneli šasi. Systém hlási stav spustenia systému vydaním zvukového signálu. Ak sa pri spustení systému nezistí žiadny problém, zaznie jedno krátke pípnutie.

Číslo pinu Definícia

1 VCC

2 NC

3 NC

4 SPK-

CI (Konektor pre vniknutie do šasi)
Táto základná doska poskytuje funkciu detekcie šasi, ktorá zisťuje, či bol odstránený kryt šasi. Táto funkcia vyžaduje šasi s dizajnom detekcie vniknutia do šasi.

Číslo pinu Definícia

1 Signál

2 GND

F_USB30 (USB 3.1 Gen 1 konektor)
Konektor vyhovuje špecifikácii USB 3.1 Gen 1 a USB 2.0 a môže poskytnúť dva USB porty. Ak si chcete zakúpiť voliteľný 3,5" predný panel, ktorý poskytuje dva porty USB 3.1 Gen 1, kontaktujte miestneho predajcu.

Číslo pinu	Definícia	Číslo pinu	Definícia
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Žiadny pin

F_USB1/F_USB2 (USB 2.0/1.1 konektory)
Konektory vyhovujú špecifikácii USB 2.0/1.1. Každý USB konektor môže poskytnúť dva USB porty prostredníctvom voliteľnej USB konzoly. Ak si chcete zakúpiť voliteľnú USB konzolu, kontaktujte miestneho predajcu.

Číslo pinu Definícia Číslo pinu Definícia

1 Napájanie (5V) 6 USB DY+

2 Napájanie (5V) 7 GND S

3 USB DX- 8 GND

4 USB DY- 9 Žiadny pin

5 USB DX+ 10 NC

Nezapájajte kábel konzoly IEEE 1394 (2x5-pin) do konektora USB 2.0/1.1.
Pred inštaláciou USB konzoly sa uistite, že ste vypli počítač a odpojili napájací kábel zo zásuvky, aby ste predišli poškodeniu USB konzoly.

COM (Konektor sériového portu)
Konektor COM môže poskytnúť jeden sériový port prostredníctvom voliteľného kábla portu COM. Ak si chcete zakúpiť voliteľný kábel portu COM, kontaktujte miestneho predajcu.

Číslo pinu Definícia Číslo pinu Definícia

1 NDCD- 6 NDSR-

2 NSIN 7 NRTS-

3 NSOUT 8 NCTS-

4 NDTR- 9 NRI-

5 GND S F 10 Žiadny pin

TPM (Trusted Platform Module Header)
K tomuto konektoru môžete pripojiť modul TPM (Trusted Platform Module).

Číslo pinu	Definícia	Číslo pinu	Definícia
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	Žiadny pin	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

BAT (Batéria)
Batéria napája CMOS, aby uchovávala hodnoty (ako sú konfigurácie systému BIOS, informácie o dátume a čase), keď je počítač vypnutý. Keď napätie batérie klesne na nízku úroveň, batériu vymeňte, inak hodnoty CMOS nemusia byť presné alebo sa môžu stratiť.
Hodnoty CMOS môžete vymazať vybratím batérie:
1. Vypnite počítač a odpojte napájací kábel.
2. Opatrne vyberte batériu z držiaka batérie a počkajte jednu minútu. (Alebo použite kovový predmet, ako napríklad skrutkovač, na dotyk kladného a záporného pólu držiaka batérie, aby ste ich skratovali na 5 sekúnd.)
3. Vložte batériu.
4. Zapojte napájací kábel a reštartujte počítač.

pozor

Pred výmenou batérie vždy vypnite počítač a odpojte napájací kábel.
Batériu vymeňte za ekvivalentnú. Hrozí nebezpečenstvo výbuchu, ak je batéria vymenená za nesprávny model.
Ak batériu neviete vymeniť sami alebo si nie ste istí modelom batérie, kontaktujte miesto zakúpenia alebo miestneho predajcu.
Pri inštalácii batérie si všimnite orientáciu kladnej (+) a zápornej (-) strany batérie (kladná strana by mala smerovať nahor).
S použitými batériami sa musí zaobchádzať v súlade s miestnymi predpismi o ochrane životného prostredia.

CLR_CMOS (prepojka Clear CMOS)
Pomocou tejto prepojky vymažete konfiguráciu systému BIOS a obnovíte hodnoty CMOS na predvolené výrobné nastavenia. Ak chcete vymazať hodnoty CMOS, dotknite sa kovovým predmetom, ako napríklad skrutkovačom, oboch pinov na niekoľko sekúnd.

	Otvorené: Normálne
	Skrat: Vymazať hodnoty CMOS

Pred čistením hodnôt CMOS vždy vypnite počítač a odpojte napájací kábel zo zásuvky.
Po reštarte systému prejdite do nastavenia BIOS a načítajte výrobné nastavenia (vyberte možnosť Load Optimized Defaults) alebo manuálne nakonfigurujte nastavenia BIOS (pozrite si kapitolu "BIOS Setup" pre konfigurácie BIOS).

Nastavenie systému BIOS

BIOS (Basic Input and Output System) zaznamenáva hardvérové parametre systému v CMOS na základnej doske. Medzi jeho hlavné funkcie patrí vykonanie autotestu po zapnutí (POST) počas spúšťania systému, ukladanie systémových parametrov a načítanie operačného systému atď. BIOS obsahuje program BIOS Setup, ktorý používateľovi umožňuje upraviť základné nastavenia konfigurácie systému alebo aktivovať určité funkcie systému. Keď je napájanie vypnuté, batéria na základnej doske dodáva CMOS potrebné napájanie na udržanie konfiguračných hodnôt v CMOS. Ak chcete získať prístup do programu BIOS Setup, stlačte kláves <Delete> počas testu POST, keď je zapnuté napájanie. Na inováciu systému BIOS použite nástroj GIGABYTE Q-Flash alebo @BIOS.

Q-Flash umožňuje používateľovi rýchlo a jednoducho inovovať alebo zálohovať systém BIOS bez toho, aby musel vstupovať do operačného systému.
@BIOS je nástroj pre Windows, ktorý vyhľadáva a sťahuje najnovšiu verziu systému BIOS z internetu a aktualizuje systém BIOS.

pozor

Pretože aktualizácia systému BIOS je potenciálne riskantná, ak nenarazíte na problémy pri používaní aktuálnej verzie systému BIOS, odporúča sa systém BIOS neaktualizovať. Ak chcete systém BIOS aktualizovať, robte to opatrne. Nedostatočná aktualizácia systému BIOS môže spôsobiť poruchu systému.
Odporúča sa nemeniť predvolené nastavenia (pokiaľ to nie je potrebné), aby ste predišli nestabilite systému alebo iným neočakávaným výsledkom. Nedostatočná zmena nastavení môže spôsobiť zlyhanie spustenia systému. Ak k tomu dôjde, skúste vymazať hodnoty CMOS a resetovať dosku na predvolené hodnoty. (Informácie o vymazaní hodnôt CMOS nájdete v časti "Load Optimized Defaults" (Načítať optimalizované predvolené hodnoty) v tejto kapitole alebo v úvodoch o batérii/prepojke na vymazanie CMOS.)

Úvodná obrazovka

Počas spúšťania počítača sa zobrazí nasledujúca úvodná obrazovka s logom.
(Vzorová verzia systému BIOS: F1b)

Existujú dva rôzne režimy systému BIOS, ako je uvedené nižšie, a na prepínanie medzi týmito dvoma režimami môžete použiť kláves <F2>. Režim Classic Setup (Klasické nastavenie) poskytuje podrobné nastavenia systému BIOS. Pomocou klávesov so šípkami na klávesnici sa môžete pohybovať medzi položkami a stlačením klávesu <Enter> prijať alebo vstúpiť do podponuky. Prípadne môžete použiť myš na výber požadovanej položky. Režim Easy Mode (Jednoduchý režim) umožňuje používateľom rýchlo zobraziť aktuálne informácie o systéme alebo vykonať úpravy pre optimálny výkon. V režime Easy Mode (Jednoduchý režim) môžete použiť myš na pohyb medzi položkami konfigurácie.

Keď systém nie je stabilný ako zvyčajne, vyberte položku Load Optimized Defaults (Načítať optimalizované predvolené hodnoty) a nastavte systém na predvolené hodnoty.
Ponuky nastavenia systému BIOS opísané v tejto kapitole slúžia len na informačné účely a môžu sa líšiť v závislosti od verzie systému BIOS.

M.I.T.

Či bude systém stabilne fungovať s nastaveniami pretaktovania/prepätia, ktoré ste vykonali, závisí od vašich celkových konfigurácií systému. Nesprávne vykonanie pretaktovania/prepätia môže spôsobiť poškodenie CPU, čipovej sady alebo pamäte a skrátiť životnosť týchto komponentov. Táto stránka je určená len pre pokročilých používateľov a odporúčame, aby ste nemenili predvolené nastavenia, aby ste predišli nestabilite systému alebo iným neočakávaným výsledkom. (Neadekvátna zmena nastavení môže viesť k zlyhaniu spustenia systému. Ak k tomu dôjde, vymažte hodnoty CMOS a resetujte dosku na predvolené hodnoty.)

Rozšírené nastavenia frekvencie
Hodnota systémových hodín
Zobrazuje aktuálnu prevádzkovú frekvenciu systémových hodín.
Pomer hodín CPU
Umožňuje zmeniť pomer hodín pre nainštalovaný CPU. Nastaviteľný rozsah závisí od nainštalovaného CPU.
Frekvencia CPU
Zobrazuje aktuálnu prevádzkovú frekvenciu CPU.

Rozšírené nastavenia jadra CPU
Pomer hodín CPU, Frekvencia CPU
Vyššie uvedené nastavenia sú synchrónne s nastaveniami pod rovnakými položkami v ponuke Rozšírené nastavenia frekvencie.

Zvýšenie výkonu jadra^(Poznámka)
Umožňuje určiť, či sa má povoliť technológia Core Performance Boost (CPB), technológia na zvýšenie výkonu CPU. (Predvolené: Automaticky)

Pomer zvýšenia výkonu jadra^(Poznámka)
Umožňuje zmeniť pomer pre CPB. Nastaviteľný rozsah závisí od nainštalovaného CPU. (Predvolené: Automaticky)

Pomer zvýšenia výkonu Turbo^(Poznámka)
Umožňuje určiť, či sa má zlepšiť výkon CPU. (Predvolené: Zakázané)

Funkcia AMD Cool&Quiet

Povolené	Umožňuje ovládaču AMD Cool'n'Quiet dynamicky upravovať hodiny CPU a VID, aby sa znížil výstup tepla z počítača a jeho spotreba energie. (Predvolené)
Zakázané	Zakáže túto funkciu.

Režim SVM
Virtualizácia vylepšená technológiou Virtualization Technology umožní platforme spúšťať viacero operačných systémov a aplikácií v nezávislých oddieloch. S virtualizáciou môže jeden počítačový systém fungovať ako viacero virtuálnych systémov. (Predvolené: Zakázané)
Režim C6 ^{(Poznámka 1)}
Umožňuje určiť, či má CPU prejsť do režimu C6 v stave zastavenia systému. Ak je táto možnosť povolená, frekvencia jadra CPU sa počas stavu zastavenia systému zníži, aby sa znížila spotreba energie. Stav C6 je vylepšený stav úspory energie ako C1. (Predvolené: Povolené)
Globálne riadenie C-stavu ^{_{(Poznámka 1)}}
Umožňuje určiť, či má CPU prejsť do stavov C. Ak je táto možnosť povolená, frekvencia jadra CPU sa počas stavu zastavenia systému zníži, aby sa znížila spotreba energie. (Predvolené: Povolené)
Režim SMT ^{(Poznámka 1)}
Umožňuje povoliť alebo zakázať technológiu Simultaneous Multi-Threading CPU. Táto funkcia funguje len pre operačné systémy, ktoré podporujú režim viacerých procesorov. Automaticky umožňuje systému BIOS automaticky konfigurovať toto nastavenie. (Predvolené: Automaticky)
Ovládanie Downcore ^{(Poznámka 1)}
Umožňuje vybrať počet jadier CPU, ktoré sa majú povoliť (počet jadier CPU sa môže líšiť podľa CPU). Automaticky umožňuje systému BIOS automaticky konfigurovať toto nastavenie. (Predvolené: Automaticky)
Extreme Memory Profile (X.M.P.) ^{(Poznámka 2)}
Umožňuje systému BIOS čítať údaje SPD na pamäťovom module XMP, aby sa pri povolení zvýšil výkon pamäte.

Zakázané	Zakáže túto funkciu. (Predvolené)
Profil1	Používa nastavenia profilu 1.
Profil2 ^{(Poznámka 2)}	Používa nastavenia profilu 2.

Násobič systémovej pamäte
Umožňuje nastaviť násobič systémovej pamäte. Automaticky nastavuje násobič pamäte podľa údajov SPD pamäte. (Predvolené: Automaticky)
Frekvencia pamäte (MHz)
Prvá hodnota frekvencie pamäte je normálna prevádzková frekvencia používanej pamäte; druhá je frekvencia pamäte, ktorá sa automaticky upravuje podľa nastavení násobiča systémovej pamäte.

Rozšírené nastavenia pamäte
Extreme Memory Profile (X.M.P.) (Poznámka 2), Násobič systémovej pamäte, Frekvencia pamäte(MHz)
Vyššie uvedené nastavenia sú synchrónne s nastaveniami pod rovnakými položkami v ponuke Rozšírené nastavenia frekvencie.
Režim časovania pamäte
Manuálny a Rozšírený manuálny režim umožňuje konfigurovať prekladanie kanálov, prekladanie radov a nastavenia časovania pamäte uvedené nižšie. Dostupné možnosti: Automaticky (predvolené), Manuálne, Rozšírené manuálne.
Napätie profilu DDR
Pri použití pamäťového modulu iného ako XMP alebo ak je funkcia Extreme Memory Profile (X.M.P.) nastavená na Zakázané, hodnota sa zobrazí podľa špecifikácie vašej pamäte. Keď je funkcia Extreme Memory Profile (X.M.P.) nastavená na Profil 1 alebo Profil 2, hodnota sa zobrazí podľa údajov SPD v pamäti XMP.
Prekladanie kanálov
Povoľuje alebo zakazuje prekladanie pamäťových kanálov. Povolené umožňuje systému súčasne pristupovať k rôznym kanálom pamäte, aby sa zvýšil výkon a stabilita pamäte. Automaticky umožňuje systému BIOS automaticky konfigurovať toto nastavenie. (Predvolené: Automaticky)
Prekladanie radov
Povoľuje alebo zakazuje prekladanie radov pamäte. Povolené umožňuje systému súčasne pristupovať k rôznym radom pamäte, aby sa zvýšil výkon a stabilita pamäte. Automaticky umožňuje systému BIOS automaticky konfigurovať toto nastavenie. (Predvolené: Automaticky)
Čiastkové časovania pamäte kanála A/B
Táto podponuka poskytuje nastavenia časovania pamäte pre každý kanál pamäte. Príslušné obrazovky nastavenia časovania sú konfigurovateľné len vtedy, keď je Režim časovania pamäte nastavený na Manuálny alebo Rozšírený manuálny režim. Poznámka: Po vykonaní zmien časovania pamäte sa môže systém stať nestabilným alebo sa nespustí. Ak k tomu dôjde, resetujte dosku na predvolené hodnoty načítaním optimalizovaných predvolených hodnôt alebo vymazaním hodnôt CMOS.
Rozšírené nastavenia napätia
Táto podponuka umožňuje nastaviť napätie CPU, čipovej sady a pamäte.

Stav zdravia PC
Resetovať stav otvoreného krytu

Zakázané	Zachováva alebo vymaže záznam o predchádzajúcom stave narušenia šasi. (Predvolené)
Povolené	Vymaže záznam o predchádzajúcom stave narušenia šasi a pole Otvorený kryt zobrazí pri ďalšom spustení hodnotu „Nie“.

Otvorený kryt
Zobrazuje stav detekcie zariadenia na detekciu narušenia šasi pripojeného k hlavičke CI základnej dosky. Ak sa odstráni kryt šasi systému, toto pole zobrazí hodnotu „Áno“, inak zobrazí hodnotu „Nie“. Ak chcete vymazať záznam o stave narušenia šasi, nastavte možnosť Resetovať stav otvoreného krytu na Povolené, uložte nastavenia do CMOS a potom reštartujte systém.
Napätie CPU Vcore/CPU VDDP/DRAM Channel A/B/+3,3 V/+5 V/+12 V/VCORE SOC
Zobrazuje aktuálne napätia systému.

Rôzne nastavenia
Konfigurácia slotu PCIe
Umožňuje nastaviť prevádzkový režim slotov PCI Express na Gen 1, Gen 2 alebo Gen 3. Skutočný prevádzkový režim závisí od hardvérovej špecifikácie každého slotu. Automaticky umožňuje systému BIOS automaticky konfigurovať toto nastavenie. (Predvolené: Automaticky)
Vylepšenie 3DMark01
Umožňuje určiť, či sa má zvýšiť výkon niektorých starších verzií benchmarku. (Predvolené: Zakázané)

Nastavenia Smart Fan 5
Monitor
Umožňuje vybrať cieľ na monitorovanie a vykonať ďalšie úpravy. (Predvolené: CPU FAN)
Riadenie otáčok ventilátora
Umožňuje určiť, či sa má povoliť funkcia riadenia otáčok ventilátora a upraviť otáčky ventilátora.

Normálne	Umožňuje ventilátoru bežať pri rôznych otáčkach podľa teploty. Otáčky ventilátora môžete upraviť pomocou programu System Information Viewer na základe požiadaviek systému. (Predvolené)
Tichý	Umožňuje ventilátoru bežať pri nízkych otáčkach.
Manuálne	Umožňuje ovládať otáčky ventilátora v krivkovom grafe.
Plná rýchlosť	Umožňuje ventilátoru bežať pri plných otáčkach.

Použiť teplotný vstup na riadenie ventilátora
Umožňuje vybrať referenčnú teplotu na riadenie otáčok ventilátora.
Teplotný interval
Umožňuje vybrať teplotný interval pre zmenu otáčok ventilátora.
Režim riadenia ventilátora

Automaticky	Umožňuje systému BIOS automaticky zistiť typ nainštalovaného ventilátora a nastaviť optimálny režim riadenia. (Predvolené)
Napätie	Režim napätia sa odporúča pre 3-kolíkový ventilátor.
PWM	Režim PWM sa odporúča pre 4-kolíkový ventilátor.

Teplota
Zobrazuje aktuálnu teplotu vybranej cieľovej oblasti.
Otáčky ventilátora
Zobrazuje aktuálne otáčky ventilátora.
Riadenie teplotného varovania
Nastavuje prahovú hodnotu varovania pre teplotu. Keď teplota prekročí prahovú hodnotu, systém BIOS vydá varovný zvuk. Dostupné možnosti: Zakázané (predvolené), 60 °C/140 °F, 70 °C/158 °F, 80 °C/176 °F, 90 °C/194 °F.
Varovanie pri zlyhaní ventilátora
Umožňuje systému vydať varovný zvuk, ak ventilátor nie je pripojený alebo zlyhá. Skontrolujte stav ventilátora alebo pripojenie ventilátora, keď k tomu dôjde. (Predvolené: Zakázané)

^(Poznámka)Táto položka je prítomná len vtedy, keď nainštalujete CPU, ktorý podporuje túto funkciu.
^{(Poznámka 1)} Táto položka je prítomná len vtedy, keď nainštalujete CPU, ktorý podporuje túto funkciu.
^{(Poznámka 2)} Táto položka je prítomná len vtedy, keď nainštalujete CPU a pamäťový modul, ktoré podporujú túto funkciu.

Systém

Systém
Táto časť poskytuje informácie o modeli vašej základnej dosky a verzii systému BIOS. Môžete tiež vybrať predvolený jazyk, ktorý používa systém BIOS, a manuálne nastaviť systémový čas.
Jazyk systému
Vyberie predvolený jazyk, ktorý používa systém BIOS.
Dátum systému
Nastaví dátum systému. Formát dátumu je týždeň (len na čítanie), mesiac, deň a rok. Použite <Enter> na prepínanie medzi poľami Mesiac, Deň a Rok a pomocou klávesu <Page Up> alebo <Page Down> nastavte požadovanú hodnotu.
Čas systému
Nastaví čas systému. Formát času je hodina, minúta a sekunda. Napríklad 1 p.m. je 13:00:00. Použite <Enter> na prepínanie medzi poľami Hodina, Minúta a Sekunda a pomocou klávesu <Page Up> alebo <Page Down> nastavte požadovanú hodnotu.
Úroveň prístupu
Zobrazí aktuálnu úroveň prístupu v závislosti od typu použitej ochrany heslom. (Ak nie je nastavené žiadne heslo, predvolene sa zobrazí ako Administrator.) Úroveň Administrator vám umožňuje vykonávať zmeny vo všetkých nastaveniach systému BIOS; úroveň User vám umožňuje vykonávať zmeny iba v určitých nastaveniach systému BIOS, ale nie vo všetkých.

BIOS

BIOS
Priority možností spustenia
Určuje celkové poradie spustenia z dostupných zariadení. Vymeniteľné úložné zariadenia, ktoré podporujú formát GPT, budú v zozname zavádzacích zariadení označené predponou "UEFI:". Ak chcete zaviesť operačný systém, ktorý podporuje rozdelenie na partície GPT, vyberte zariadenie s predponou "UEFI:". Alebo ak chcete nainštalovať operačný systém, ktorý podporuje rozdelenie na partície GPT, ako napríklad Windows 7 64-bit, vyberte optickú jednotku, ktorá obsahuje inštalačný disk Windows 7 64-bit a je označená predponou "UEFI:".
Priority BBS pevných diskov/CD/DVD ROM jednotiek/disketových jednotiek/sieťových zariadení
Určuje poradie spúšťania pre konkrétny typ zariadenia, ako sú pevné disky, optické jednotky, disketové jednotky a zariadenia, ktoré podporujú funkciu Boot from LAN (Spustenie zo siete) atď. Stlačením <Enter> na tejto položke vstúpite do podponuky, ktorá zobrazuje zariadenia rovnakého typu, ktoré sú pripojené. Táto položka je prítomná iba vtedy, ak je nainštalované aspoň jedno zariadenie tohto typu.
Stav Bootup NumLock
Umožňuje zapnúť alebo vypnúť funkciu Numlock na numerickej klávesnici po teste POST. (Predvolené: On)
Možnosť zabezpečenia
Určuje, či sa heslo vyžaduje pri každom spustení systému, alebo iba pri vstupe do nastavenia systému BIOS.
Po nakonfigurovaní tejto položky nastavte heslá v časti Heslo správcu/Heslo používateľa.

Setup	Heslo sa vyžaduje iba na vstup do programu nastavenia systému BIOS.
Systém	Heslo sa vyžaduje na spustenie systému a na vstup do programu nastavenia systému BIOS. program. (Predvolené)

Zobrazenie loga na celej obrazovke
Umožňuje určiť, či sa má pri spustení systému zobraziť logo GIGABYTE. Zakázané preskočí logo GIGABYTE pri spustení systému. (Predvolené: Povolené)
Rýchle spustenie
Umožňuje povoliť alebo zakázať funkciu Fast Boot (Rýchle spustenie) na skrátenie procesu spustenia OS. Ultra Fast (Ultra rýchle) poskytuje najrýchlejšiu rýchlosť spustenia. (Predvolené: Zakázané)
Podpora SATA

Všetky zariadenia Sata	Všetky zariadenia SATA sú funkčné v operačnom systéme a počas testu POST.
Iba posledný spustený HDD	Okrem predchádzajúcej zavádzacej jednotky sú všetky zariadenia SATA deaktivované pred dokončením procesu spustenia OS. (Predvolené)

Táto položka je konfigurovateľná iba vtedy, keď je funkcia Fast Boot (Rýchle spustenie) nastavená na hodnotu Enabled (Povolené) alebo Ultra Fast (Ultra rýchle).
Podpora VGA
Umožňuje vybrať, ktorý typ operačného systému sa má spustiť.

Auto	Povolené je iba staršie rozhranie option ROM.
Ovládač EFI	Povolené je rozhranie EFI option ROM. (Predvolené)

Táto položka je konfigurovateľná iba vtedy, keď je funkcia Fast Boot (Rýchle spustenie) nastavená na hodnotu Enabled (Povolené) alebo Ultra Fast (Ultra rýchle).

Podpora USB

Zakázané	Všetky zariadenia USB sú deaktivované pred dokončením procesu spustenia OS.
Úplná inicializácia	Všetky zariadenia USB sú funkčné v operačnom systéme a počas testu POST. (Predvolené)
Čiastočná inicializácia	Časť zariadení USB je deaktivovaná pred dokončením procesu spustenia OS.

Táto položka je konfigurovateľná iba vtedy, keď je funkcia Fast Boot (Rýchle spustenie) nastavená na hodnotu Enabled (Povolené). Táto funkcia je deaktivovaná, keď je funkcia Fast Boot (Rýchle spustenie) nastavená na hodnotu Ultra Fast (Ultra rýchle).
Podpora zariadení PS2

Zakázané	Všetky zariadenia PS/2 sú deaktivované pred dokončením procesu spustenia OS.
Povolené	Všetky zariadenia PS/2 sú funkčné v operačnom systéme a počas testu POST. (Predvolené)

Zakázané	Zakáže spúšťanie zo siete. (Predvolené)
Povolené	Umožňuje spúšťanie zo siete.

Táto položka je konfigurovateľná iba vtedy, keď je funkcia Fast Boot (Rýchle spustenie) nastavená na hodnotu Enabled (Povolené) alebo Ultra Fast (Ultra rýchle).
Funkcie Windows 10
Umožňuje vybrať operačný systém, ktorý sa má nainštalovať. (Predvolené: Iný OS)
Podpora CSM
Umožňuje povoliť alebo zakázať UEFI CSM (Compatibility Support Module) na podporu staršieho procesu spúšťania počítača.

Povolené	Umožňuje UEFI CSM. (Predvolené)
Zakázané	Zakáže UEFI CSM a podporuje iba proces spúšťania UEFI BIOS.

Táto položka je konfigurovateľná iba vtedy, keď je funkcia Windows 10 Features (Funkcie Windows 10) nastavená na hodnotu Windows 10 alebo Windows 10 WHQL.
LAN PXE Boot Option ROM
Umožňuje vybrať, či sa má povoliť staršie rozhranie option ROM pre radič LAN. (Predvolené: Zakázané) Táto položka je konfigurovateľná iba vtedy, keď je funkcia CSM Support (Podpora CSM) nastavená na hodnotu Enabled (Povolené).
Storage Boot Option Control (Ovládanie možností zavádzania úložiska)
Umožňuje vybrať, či sa má povoliť rozhranie UEFI alebo staršie rozhranie option ROM pre radič úložného zariadenia.

Zakázané	Zakáže rozhranie option ROM.
Iba UEFI	Umožňuje iba rozhranie UEFI option ROM.
Iba staršie	Umožňuje iba staršie rozhranie option ROM. (Predvolené)

Táto položka je konfigurovateľná iba vtedy, keď je funkcia CSM Support (Podpora CSM) nastavená na hodnotu Enabled (Povolené).
Priorita ROM pre ostatné zariadenia PCI
Umožňuje vybrať, či sa má povoliť rozhranie UEFI alebo Legacy option ROM pre radič zariadenia PCI iný ako radiče LAN, úložného zariadenia a grafiky.

Zakázané	Zakáže rozhranie option ROM.
Iba UEFI	Umožňuje iba rozhranie UEFI option ROM. (Predvolené)
Iba staršie	Umožňuje iba staršie rozhranie option ROM.

Táto položka je konfigurovateľná iba vtedy, keď je funkcia CSM Support (Podpora CSM) nastavená na hodnotu Enabled (Povolené).
Sieťový zásobník
Zakáže alebo povolí spúšťanie zo siete na inštaláciu OS vo formáte GPT, ako napríklad inštalácia OS zo servera Windows Deployment Services. (Predvolené: Zakázané)
Podpora Ipv4 PXE
Umožňuje povoliť alebo zakázať funkciu IPv4 PXE Support (Podpora IPv4 PXE). Táto položka je konfigurovateľná iba vtedy, keď je povolená funkcia Network Stack (Sieťový zásobník).
Podpora Ipv4 HTTP
Umožňuje povoliť alebo zakázať podporu HTTP boot pre IPv4. Táto položka je konfigurovateľná iba vtedy, keď je povolená funkcia Network Stack (Sieťový zásobník).
Podpora Ipv6 PXE
Umožňuje povoliť alebo zakázať funkciu IPv6 PXE Support (Podpora IPv6 PXE). Táto položka je konfigurovateľná iba vtedy, keď je povolená funkcia Network Stack (Sieťový zásobník).
Podpora Ipv6 HTTP
Umožňuje povoliť alebo zakázať podporu HTTP boot pre IPv6. Táto položka je konfigurovateľná iba vtedy, keď je povolená funkcia Network Stack (Sieťový zásobník).
Heslo správcu
Umožňuje nakonfigurovať heslo správcu. Stlačte <Enter> na tejto položke, zadajte heslo a potom stlačte <Enter>. Budete požiadaní o potvrdenie hesla. Zadajte heslo znova a stlačte <Enter>. Heslo správcu (alebo heslo používateľa) musíte zadať pri spustení systému a pri vstupe do nastavenia systému BIOS. Na rozdiel od hesla používateľa vám heslo správcu umožňuje vykonávať zmeny vo všetkých nastaveniach systému BIOS.
Používateľské heslo
Umožňuje nakonfigurovať heslo používateľa. Stlačte <Enter> na tejto položke, zadajte heslo a potom stlačte <Enter>. Budete požiadaní o potvrdenie hesla. Zadajte heslo znova a stlačte <Enter>. Heslo správcu (alebo heslo používateľa) musíte zadať pri spustení systému a pri vstupe do nastavenia systému BIOS. Používateľské heslo vám však umožňuje vykonávať zmeny iba v určitých nastaveniach systému BIOS, ale nie vo všetkých. Ak chcete heslo zrušiť, stlačte <Enter> na položke hesla a keď budete požiadaní o heslo, najskôr zadajte správne heslo. Keď budete vyzvaní na zadanie nového hesla, stlačte <Enter> bez zadania akéhokoľvek hesla. Stlačte <Enter> znova, keď budete vyzvaní na potvrdenie.
POZNÁMKA: Pred nastavením používateľského hesla sa uistite, že ste najskôr nastavili heslo správcu.

Periférie

AMD CPU fTPM
Umožňuje alebo zakazuje funkciu TPM 2.0 integrovanú v procesore AMD CPU. (Predvolené: Zakázané)
Primary Video Device ^(Poznámka)
Špecifikuje prvé spustenie zobrazenia monitora z nainštalovanej grafickej karty PCI Express alebo integrovanej grafiky.

IGD Video	Nastaví integrovanú grafiku ako prvé zobrazenie.
NB PCIe Slot Video	Nastaví grafickú kartu PCI Express v slote PCI Express riadenom severným mostíkom ako prvé zobrazenie. (Predvolené)

Ambient LED
Umožňuje alebo zakazuje integrovanú zvukovú LED. (Predvolené: Zapnuté)
Legacy USB Support
Umožňuje používanie klávesnice/myši USB v MS-DOS. (Predvolené: Povolené)
XHCI Hand-off
Určuje, či sa má povoliť funkcia XHCI Hand-off pre operačný systém bez podpory XHCI Hand-off. (Predvolené: Povolené)
EHCI Hand-off
Určuje, či sa má povoliť funkcia EHCI Hand-off pre operačný systém bez podpory EHCI Hand-off. (Predvolené: Zakázané)
Port 60/64 Emulation
Umožňuje alebo zakazuje emuláciu I/O portov 64h a 60h. Toto by malo byť povolené pre plnú podporu starších zariadení pre klávesnice/myši USB v MS-DOS alebo v operačnom systéme, ktorý natívne nepodporuje zariadenia USB. (Predvolené: Zakázané)
USB Mass Storage Driver Support
Umožňuje alebo zakazuje podporu pre úložné zariadenia USB. (Predvolené: Povolené)
USB Storage Devices
Zobrazuje zoznam pripojených úložných zariadení USB. Táto položka sa zobrazí, len keď je nainštalované úložné zariadenie USB.

Trusted Computing
Umožňuje alebo zakazuje Trusted Platform Module (TPM).
Super IO Configuration
Serial Port 1
Umožňuje alebo zakazuje integrovaný sériový port. (Predvolené: Povolené)
NVMe Configuration
Zobrazuje informácie o vašom NVME PCIe SSD, ak je nainštalovaný.
OffBoard SATA Controller Configuration
Zobrazuje informácie o vašom PCIe SSD, ak je nainštalovaný.

^(Note)Táto položka je prítomná, len keď nainštalujete procesor CPU, ktorý podporuje túto funkciu.

Čipová súprava

IOMMU
Umožňuje alebo zakazuje podporu AMD IOMMU. (Predvolené: Automaticky)
Integrated Graphics ^(Poznámka)
Umožňuje alebo zakazuje funkciu integrovanej grafiky.

Auto	BIOS automaticky povolí alebo zakáže integrovanú grafiku v závislosti od nainštalovanej grafickej karty. (Predvolené)
Disabled	Zakáže integrovanú grafiku.

UMA Frame Buffer Size ^(Poznámka)
Veľkosť vyrovnávacej pamäte snímok je celkové množstvo systémovej pamäte vyhradenej výlučne pre integrovaný grafický radič. MS-DOS napríklad použije na zobrazenie len túto pamäť. Možnosti sú: Auto (predvolené), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA Mode
Umožňuje alebo zakazuje RAID pre radiče SATA alebo konfiguruje radiče SATA do režimu AHCI.

RAID	Umožňuje RAID pre radič SATA.
AHCI	Konfiguruje radiče SATA do režimu AHCI. Advanced Host Controller Interface (AHCI) je špecifikácia rozhrania, ktorá umožňuje ovládaču úložiska povoliť pokročilé funkcie Serial ATA, ako sú Native Command Queuing a hot plug. (Predvolené)

Chipset SATA Port Enable
Umožňuje alebo zakazuje integrované radiče SATA. (Predvolené: Povolené)
Chipset SATA Port 0/1/2/3
Umožňuje alebo zakazuje každý port SATA.

^(Note)Táto položka je prítomná, len keď nainštalujete procesor CPU, ktorý podporuje túto funkciu.

Napájanie

AC BACK
Určuje stav systému po obnovení napájania po výpadku napájania striedavým prúdom.

Memory	Systém sa vráti do posledného známeho stavu prebudenia po obnovení napájania striedavým prúdom.
Always On	Systém sa zapne po obnovení napájania striedavým prúdom.
Always Off	Systém zostane vypnutý po obnovení napájania striedavým prúdom. (Predvolené)

Power On By Keyboard
Umožňuje zapnutie systému udalosťou prebudenia klávesnicou PS/2.
Poznámka: Na používanie tejto funkcie potrebujete napájací zdroj ATX, ktorý poskytuje aspoň 1 A na vodiči +5VSB.

Disabled	Zakáže túto funkciu. (Predvolené)
Password	Nastavte heslo s 1~5 znakmi na zapnutie systému.
Keyboard 98	Stlačením tlačidla POWER na klávesnici Windows 98 zapnite systém.
Any key	Stlačením ľubovoľného klávesu zapnite systém.

Power On Password
Nastavte heslo, keď je možnosť Power On By Keyboard nastavená na Password. Stlačte <Enter> na tejto položke a nastavte heslo s dĺžkou až 5 znakov a potom stlačením <Enter> potvrďte. Ak chcete zapnúť systém, zadajte heslo a stlačte <Enter>.
Poznámka: Ak chcete heslo zrušiť, stlačte <Enter> na tejto položke. Keď sa zobrazí výzva na zadanie hesla, stlačte <Enter> znova bez zadania hesla, čím vymažete nastavenia hesla.
Power On By Mouse
Umožňuje zapnutie systému udalosťou prebudenia myšou PS/2.
Poznámka: Na používanie tejto funkcie potrebujete napájací zdroj ATX, ktorý poskytuje aspoň 1 A na vodiči +5VSB.

Disabled	Zakáže túto funkciu. (Predvolené)
Move	Pohybom myši zapnite systém.
Double Click	Dvojitým kliknutím na ľavé tlačidlo myši zapnite systém.

ErP
Určuje, či má systém spotrebovať najmenej energie v stave S5 (vypnutie). Poznámka: Ak je táto položka nastavená na Enabled, nasledujúce funkcie nebudú k dispozícii: Obnovenie budíkom, prebudenie udalosťou PME, zapnutie myšou, zapnutie klávesnicou a prebudenie cez LAN.
Soft-Off by PWR-BTTN
Konfiguruje spôsob vypnutia počítača v režime MS-DOS pomocou tlačidla napájania.

Instant-Off	Stlačte tlačidlo napájania a systém sa okamžite vypne. (Predvolené)
Delay 4 Sec.	Stlačte a podržte tlačidlo napájania 4 sekundy, aby ste vypli systém. Ak je tlačidlo napájania stlačené menej ako 4 sekundy, systém prejde do režimu spánku.

Resume by Alarm
Určuje, či sa má systém zapnúť v požadovanom čase. (Predvolené: Zakázané) Ak je povolené, nastavte dátum a čas nasledovne:
Wake up day: Zapnite systém v konkrétnom čase každý deň alebo v konkrétny deň v mesiaci.
Wake up hour/minute/second: Nastavte čas, kedy sa má systém automaticky zapnúť.
Poznámka: Pri používaní tejto funkcie sa vyhnite nedostatočnému vypnutiu z operačného systému alebo odpojeniu napájania striedavým prúdom, inak nemusia byť nastavenia účinné.
Wake on LAN
Umožňuje alebo zakazuje funkciu Wake on LAN. (Predvolené: Povolené)
High Precision Event Timer
Umožňuje alebo zakazuje High Precision Event Timer (HPET) v operačnom systéme. (Predvolené: Povolené)

Uložiť a ukončiť

Save & Exit Setup
Stlačte <Enter> na tejto položke a vyberte Yes. Tým sa uložia zmeny do CMOS a ukončí sa program BIOS Setup. Vyberte No alebo stlačte <Esc> pre návrat do hlavného menu BIOS Setup.
Exit Without Saving
Stlačte <Enter> na tejto položke a vyberte Yes. Tým sa ukončí BIOS Setup bez uloženia zmien vykonaných v BIOS Setup do CMOS. Vyberte No alebo stlačte <Esc> pre návrat do hlavného menu BIOS Setup.
Load Optimized Defaults
Stlačením <Enter> na tejto položke a výberom Yes načítate optimálne predvolené nastavenia systému BIOS. Predvolené nastavenia systému BIOS pomáhajú systému fungovať v optimálnom stave. Vždy načítajte optimalizované predvolené hodnoty po aktualizácii systému BIOS alebo po vymazaní hodnôt CMOS.
Boot Override
Umožňuje vybrať zariadenie, z ktorého sa má okamžite spustiť systém. Stlačte <Enter> na zariadení, ktoré vyberiete, a vyberte Yes na potvrdenie. Váš systém sa automaticky reštartuje a spustí systém z tohto zariadenia.
Save Profiles
Táto funkcia umožňuje uložiť aktuálne nastavenia systému BIOS do profilu. Môžete vytvoriť až 8 profilov a uložiť ich ako Setup Profile 1~ Setup Profile 8. Stlačením <Enter> dokončite. Alebo môžete vybrať Select File in HDD/FDD/USB (Vybrať súbor na HDD/FDD/USB) na uloženie profilu do vášho úložného zariadenia.
Load Profiles
Ak sa váš systém stane nestabilným a načítali ste predvolené nastavenia systému BIOS, môžete použiť túto funkciu na načítanie nastavení systému BIOS z predtým vytvoreného profilu bez problémov s opätovnou konfiguráciou nastavení systému BIOS. Najprv vyberte profil, ktorý chcete načítať, a potom stlačením <Enter> dokončite. Môžete vybrať Select File in HDD/FDD/USB (Vybrať súbor na HDD/FDD/USB) na zadanie profilu predtým vytvoreného z vášho úložného zariadenia alebo na načítanie profilu automaticky vytvoreného systémom BIOS, napríklad na obnovenie nastavení systému BIOS na posledné nastavenia, ktoré fungovali správne (posledný známy dobrý záznam).

Konfigurácia sady RAID

Úrovne RAID

	RAID 0	RAID 1	RAID 10
Minimálny počet pevných diskov	≥2	2	4
Kapacita poľa	Počet pevných diskov * Veľkosť najmenšieho disku	Veľkosť najmenšieho disku	(Počet pevných diskov/2) * Veľkosť najmenšieho disku
Tolerancia chýb	Nie	Áno	Áno

Pred začatím si pripravte nasledujúce položky:

Najmenej dva pevné disky SATA alebo SSD (na zabezpečenie optimálneho výkonu sa odporúča použiť dva pevné disky s identickým modelom a kapacitou).
Inštalačný disk Windows.
Disk s ovládačmi základnej dosky.
USB kľúč.

Konfigurácia radičov SATA

Inštalácia pevných diskov
Nainštalujte pevné disky do konektorov SATA na základnej doske. Potom pripojte napájacie konektory zo zdroja napájania k pevným diskom.
Konfigurácia režimu radiča SATA v nastavení systému BIOS
Uistite sa, že ste správne nakonfigurovali režim radiča SATA v nastavení systému BIOS.
Kroky:
1. Zapnite počítač a stlačením klávesu <Delete> vstúpte do nastavenia systému BIOS počas testu POST (Power-On Self-Test). V časti Čipová súprava sa uistite, že je povolené položky Chipset SATA Port Enable (Povolenie portu SATA čipovej súpravy). Nastavte položku SATA Mode (Režim SATA) na hodnotu RAID. Potom uložte nastavenia a reštartujte počítač.
2. Ak chcete nakonfigurovať systém UEFI RAID, postupujte podľa krokov v časti „C-1“. Ak chcete vstúpiť do staršej verzie systému RAID ROM, uložte nastavenia a ukončite nastavenie systému BIOS. Ďalšie informácie nájdete v časti „C-2“.

  Ponuky nastavenia systému BIOS popísané v tejto časti sa môžu líšiť od presných nastavení pre vašu základnú dosku. Skutočné možnosti ponuky nastavenia systému BIOS, ktoré sa zobrazia, závisia od základnej dosky a verzie systému BIOS.
1. Konfigurácia systému UEFI RAID
  Systém Windows 10 64-bit podporuje iba konfiguráciu systému UEFI RAID.
  Krok:
  1. V nastavení systému BIOS prejdite do systému BIOS a nastavte položku Windows 10 Features (Funkcie systému Windows 10) na hodnotu Windows 10 a položku CSM Support (Podpora CSM) na hodnotu Disabled (Zakázané). Uložte zmeny a ukončite nastavenie systému BIOS.
  2. Po reštartovaní systému znova vstúpte do nastavenia systému BIOS. Potom vstúpte do podponuky Peripherals\RAIDXpert2 Configuration Utility (Nástroj konfigurácie periférií\RAIDXpert2).
  3. Na obrazovke RAIDXpert2 Configuration Utility (Nástroj konfigurácie RAIDXpert2) stlačte kláves <Enter> na položke Array Management (Správa polí) a vstúpte na obrazovku Create Array (Vytvorenie poľa). Potom vyberte úroveň RAID. Podporované úrovne RAID zahŕňajú RAID 0, RAID 1 a RAID 10 (dostupné výbery závisia od počtu nainštalovaných pevných diskov). Ďalej stlačte kláves <Enter> na položke Select Physical Disks (Vybrať fyzické disky) a vstúpte na obrazovku Select Physical Disks (Vybrať fyzické disky).
  4. Na obrazovke Select Physical Disks (Vybrať fyzické disky) vyberte pevné disky, ktoré sa majú zahrnúť do poľa RAID, a nastavte ich na hodnotu Enabled (Povolené). Ďalej pomocou klávesu so šípkou nadol prejdite na položku Apply Changes (Použiť zmeny) a stlačte kláves <Enter>. Potom sa vráťte na predchádzajúcu obrazovku a nastavte položky Array Size (Veľkosť poľa), Array Size Unit (Jednotka veľkosti poľa), Read Cache Policy (Zásady vyrovnávacej pamäte čítania) a Write Cache Policy (Zásady vyrovnávacej pamäte zápisu).
  5. Po nastavení kapacity prejdite na položku Create Array (Vytvoriť pole) a stlačením klávesu <Enter> začnite.
  6. Po dokončení sa vrátite na obrazovku Array Management (Správa polí). V časti Manage Array Properties (Spravovať vlastnosti poľa) môžete vidieť nový zväzok RAID a informácie o úrovni RAID, názve poľa, kapacite poľa atď.
2. Konfigurácia staršej verzie systému RAID ROM
  Ak chcete nakonfigurovať pole RAID, vstúpte do staršieho nástroja nastavenia systému RAID BIOS. Tento krok preskočte a pokračujte v inštalácii operačného systému Windows pre konfiguráciu mimo systému RAID.
  Krok:

Po začatí testu pamäte POST a pred začatím spúšťania operačného systému vyhľadajte správu, ktorá hovorí „Press <Ctrl-R> to Configure“ (Stlačením klávesu <Ctrl-R> nakonfigurujete). Stlačením klávesov <Ctrl> + <R> vstúpte do nástroja nastavenia systému RAID BIOS.
Ak chcete vytvoriť nové pole, stlačte kláves <Enter> na možnosti Create Array (Vytvoriť pole).
Výberový panel sa presunie do časti Disks (Disky) na pravej strane obrazovky. Vyberte pevné disky, ktoré sa majú zahrnúť do poľa RAID. Pomocou klávesu so šípkou nahor alebo nadol vyberte pevný disk a stlačte kláves <Insert>. Vybraný pevný disk sa zobrazí zelenou farbou. Ak chcete použiť všetky pevné disky, jednoducho stlačte kláves <A> a vyberte všetky. Potom stlačte kláves <Enter> a výberový panel sa presunie do časti User Input (Vstup používateľa) v ľavom dolnom rohu obrazovky.
Najprv vyberte režim RAID a stlačte kláves <Enter>. Dostupné výbery závisia od počtu pevných diskov, ktoré sú nainštalované. Potom postupujte podľa pokynov na obrazovke a zadajte veľkosť poľa. Môžete vybrať možnosť All available space (Všetok dostupný priestor), aby ste použili maximálnu povolenú veľkosť, alebo pomocou klávesu so šípkou nahor alebo nadol upravte veľkosť a stlačte kláves <Enter>.
Vyberte režim ukladania do vyrovnávacej pamäte. Možnosti zahŕňajú Read/Write (Čítanie/zápis), Read Only (Iba čítanie) a None (Žiadne). Potom stlačením klávesu <Enter> pokračujte.
Nakoniec sa zobrazí správa s textom „Confirm Creation of Array“ (Potvrdiť vytvorenie poľa). Stlačením klávesu <C> potvrďte alebo stlačením klávesu <Esc> sa vrátite na predchádzajúcu obrazovku.
Po dokončení sa na hlavnej obrazovke zobrazí nové pole. Ak chcete ukončiť nástroj RAID BIOS, stlačte kláves <Esc> a potom stlačením klávesu <C> potvrďte.

Inštalácia ovládača SATA RAID/AHCI a operačného systému
So správnym nastavením systému BIOS ste pripravení nainštalovať operačný systém.

Inštalácia operačného systému
Keďže niektoré operačné systémy už obsahujú ovládač SATA RAID/AHCI, počas procesu inštalácie systému Windows nemusíte inštalovať samostatný ovládač RAID/AHCI. Po nainštalovaní operačného systému odporúčame nainštalovať všetky požadované ovládače z disku s ovládačmi základnej dosky pomocou funkcie „Xpress Install“, aby ste zabezpečili výkon a kompatibilitu systému. Ak inštalovaný operačný systém vyžaduje, aby ste počas procesu inštalácie operačného systému poskytli ďalší ovládač SATA RAID/AHCI, postupujte podľa pokynov uvedených nižšie:

Skopírujte priečinok Hw10 v priečinku \Boot na disku s ovládačmi na USB kľúč.
Spustite systém z inštalačného disku Windows a vykonajte štandardné kroky inštalácie operačného systému. Keď sa zobrazí obrazovka, ktorá vás požiada o načítanie ovládača, vyberte možnosť Browse (Prehľadávať).
Vložte USB kľúč a potom prejdite na umiestnenie ovládača. Umiestnenie ovládača je nasledovné: \Hw10\RAID\x64
Najprv vyberte možnosť AMD-RAID Bottom Device a kliknutím na tlačidlo Next (Ďalej) načítajte ovládač. Potom vyberte možnosť AMD-RAID Controller a kliknutím na tlačidlo Next (Ďalej) načítajte ovládač. Nakoniec pokračujte v inštalácii operačného systému.

Podrobnosti o konfigurácii poľa RAID nájdete na webovej stránke spoločnosti GIGABYTE.

Inštalácia ovládačov

Pred inštaláciou ovládačov najprv nainštalujte operačný systém. (Nasledujúce pokyny používajú systém Windows 10 ako príklad operačného systému.)
Po nainštalovaní operačného systému vložte disk s ovládačmi základnej dosky do optickej jednotky. Kliknite na správu „Ťuknutím vyberte, čo sa má s týmto diskom stať“ v pravom hornom rohu obrazovky a vyberte možnosť „Run Run.exe“ (Spustiť súbor Run.exe). (Alebo prejdite do časti My Computer (Tento počítač), dvakrát kliknite na optickú jednotku a spustite program Run.exe.)

Funkcia „Xpress Install“ automaticky naskenuje váš systém a potom zobrazí zoznam všetkých ovládačov, ktoré sa odporúčajú nainštalovať. Môžete kliknúť na tlačidlo Xpress Install a funkcia „Xpress Install“ nainštaluje všetky vybraté ovládače. Alebo kliknite na ikonu šípky a nainštalujte ovládače, ktoré potrebujete, jednotlivo.
Inštalácia ovládačov

Ďalšie informácie o softvéri nájdete na webovej stránke spoločnosti GIGABYTE.

Podrobnosti o konfigurácii zvukového softvéru nájdete na webovej stránke spoločnosti GIGABYTE.

Kontaktujte nás
GIGA-BYTE TECHNOLOGY CO., LTD.
Adresa: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Technická a netechnická podpora (predaj/marketing): http://esupport.gigabyte.com
Webová adresa (anglicky): http://www.gigabyte.com
Webová adresa (čínsky): http://www.gigabyte.tw

GIGABYTE eSupport
Ak chcete odoslať technickú alebo netechnickú (predaj/marketing) otázku, prejdite na: http://esupport.gigabyte.com

Identifikácia revízie základnej dosky
Číslo revízie na základnej doske vyzerá takto: „REV: X.X.“ Napríklad „REV: 1.0“ znamená, že revízia základnej dosky je 1.0. Pred aktualizáciou systému BIOS, ovládačov základnej dosky alebo pri hľadaní technických informácií skontrolujte revíziu základnej dosky.
Príklad:

Ďalšie podrobnosti o produkte nájdete na webovej stránke spoločnosti GIGABYTE.

Autorské práva
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Všetky práva vyhradené. Ochranné známky uvedené v tejto príručke sú právne zaregistrované ich príslušným vlastníkom.
