GIGABYTE GA-A320M-DS2 – emaplaadi kasutusjuhend

Sisu

1 GA-A320M-DS2 emaplaadi paigutus
2 Riistvara paigaldus
3 BIOS-i seadistamine
4 RAID-komplekti konfigureerimine
5 Draiverite installimine
6 Viited
7 Laadi alla juhend
8 Teistes keeltes

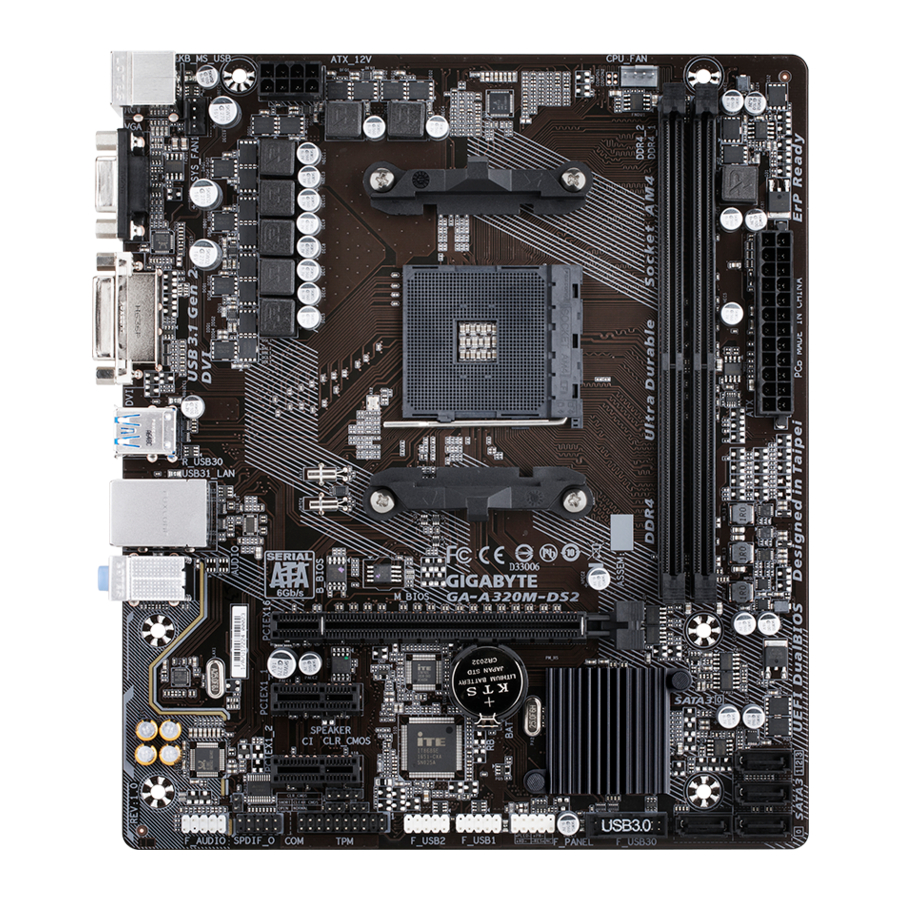

GA-A320M-DS2 emaplaadi paigutus

Karbi sisu

GA-A320M-DS2 emaplaat
Emaplaadi draiveri ketas
Kasutusjuhend
Kaks SATA-kaablit
I/O kaitseplaat

* Ülaltoodud karbi sisu on ainult viitamiseks ja tegelikud esemed sõltuvad teie saadud tootepaketist.
Karbi sisu võidakse ette teatamata muuta.

Riistvara paigaldus

Paigaldamise ettevaatusabinõud

Emaplaat sisaldab mitmeid delikaatseid elektroonilisi vooluringe ja komponente, mis võivad elektrostaatilise lahenduse (ESD) tagajärjel kahjustuda. Enne paigaldamist lugege hoolikalt kasutusjuhendit ja järgige neid protseduure:

Enne paigaldamist veenduge, et šassii sobib emaplaadiga.
Enne paigaldamist ärge eemaldage ega purustage emaplaadi S/N (seerianumbri) kleebist ega edasimüüja poolt väljastatud garantiikleebist. Neid kleebiseid on vaja garantii kinnitamiseks.
Enne emaplaadi või muude riistvarakomponentide paigaldamist või eemaldamist eemaldage alati vahelduvvool, tõmmates toitejuhtme pistikupesast välja.
Kui ühendate riistvarakomponente emaplaadi sisemiste pistikutega, veenduge, et need on tihedalt ja kindlalt ühendatud.
Emaplaadi käsitsemisel vältige metalljuhtmete või pistikute puudutamist.
Parim on kanda elektrostaatilise lahenduse (ESD) randmepaela elektrooniliste komponentide, näiteks emaplaadi, protsessori või mälu käsitsemisel. Kui teil pole ESD randmepaela, hoidke käed kuivana ja puudutage kõigepealt metalleset, et staatilist elektrit eemaldada.
Enne emaplaadi paigaldamist asetage see antistaatilisele padjale või elektrostaatilise varjestusega konteinerisse.
Enne toitekaabli ühendamist või lahtiühendamist emaplaadist veenduge, et toide on välja lülitatud.
Enne toite sisselülitamist veenduge, et toitepinge on seatud vastavalt kohalikule pingestandardile.
Enne toote kasutamist veenduge, et kõik teie riistvarakomponentide kaablid ja toitepistikud on ühendatud.
Emaplaadi kahjustamise vältimiseks ärge laske kruvidel kokku puutuda emaplaadi vooluringi või selle komponentidega.
Veenduge, et emaplaadil ega arvuti korpuses ei oleks üleliigseid kruvisid ega metallkomponente.
Ärge asetage arvutisüsteemi ebatasasele pinnale.
Ärge asetage arvutisüsteemi kõrge temperatuuriga või niiskesse keskkonda.
Arvuti toite sisselülitamine paigaldamise ajal võib põhjustada süsteemi komponentide kahjustusi ja kasutaja füüsilist kahju.
Kui te pole mõnes paigaldusetapis kindel või teil on tootega seotud probleem, konsulteerige sertifitseeritud arvutitehnikuga.
Kui kasutate adapterit, toite pikenduskaablit või pistikupesa, pidage kindlasti nõu selle paigaldus- ja/või maandusjuhistega.

Toote spetsifikatsioonid

CPU	AM4 Socket: AMD Ryzen ™ processor AMD 7th Generation A-series/Athlon ™ processors (uusima CPU tugiloendi leiate GIGABYTE'i veebisaidilt.)
Kiibistik	AMD A320
Mälu	2 x DDR4 DIMM pesa, mis toetavad kuni 32 GB süsteemimälu Kahe kanaliga mäluarhitektuur DDR4 2667 (Märkus) /2400/2133 MHz mälumoodulite tugi ECC Un-buffered DIMM 1Rx8/2Rx8 mälumoodulite tugi (töötavad mitte-ECC režiimis) Mitte-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 mälumoodulite tugi Extreme Memory Profile (XMP) mälumoodulite tugi (uusimate toetatud mälukiiruste ja mälumoodulite leiate GIGABYTE'i veebisaidilt.)
Integreeritud graafika	Integreeritud graafikaprotsessor: 1 x D-Sub port, mis toetab maksimaalset eraldusvõimet 1920x1200@60 Hz 1 x DVI-D port, mis toetab maksimaalset eraldusvõimet 1920x1200@60 Hz * DVI-D port ei toeta D-Sub ühendust adapteri abil. Maksimaalne jagatud mälu 2 GB
Heli	Realtek ® ALC887 codec High Definition Audio 2/4/5.1/7.1-kanal * 7.1-kanalilise heli konfigureerimiseks peate kasutama HD esipaneeli helimoodulit ja lubama mitmekanalilise heli funktsiooni helidraiveri kaudu. S/PDIF väljundi tugi
LAN	Realtek ® GbE LAN chip (10/100/1000 Mbit)
Laienduspesad	1x PCI Express x16 pesa, mis töötab kiirusel x16 (PCIEX16) ^(Märkus) * Optimaalse jõudluse saavutamiseks, kui paigaldatakse ainult üks PCI Express graafikakaart, paigaldage see kindlasti PCIEX16 pessa. (PCIEX16 pesa vastab PCI Express 3.0 standardile.) 2x PCI Express x1 pesa (PCI Express x1 pesad vastavad PCI Express 2.0 standardile.)
Salvestusliides	4 x SATA 6Gb/s pistikut RAID 0, RAID 1 ja RAID 10 tugi
USB	Kiibistik: 1 x USB 3.1 Gen 2 Type-A port (punane) tagapaneelil 2 x USB 3.1 Gen 1 porti, mis on saadaval sisemise USB päise kaudu 6 x USB 2.0/1.1 porti (2 porti tagapaneelil, 4 porti saadaval sisemise USB päise kaudu) CPU: 3 x USB 3.1 Gen 1 porti tagapaneelil
Sisemised pistikud	1 x 24-pin ATX peamine toitepistik 1 x 8-pin ATX 12V toitepistik 4 x SATA 6Gb/s pistikut 1 x CPU ventilaatori päis 1 x süsteemi ventilaatori päis 1 x esipaneeli päis 1 x esipaneeli helipäis 1 x S/PDIF väljundi päis 1 x USB 3.1 Gen 1 päis 2 x USB 2.0/1.1 päist 1 x Trusted Platform Module (TPM) päis 1 x jadapordi päis 1 x kõlari päis 1 x šassii sissetungi päis 1 x Clear CMOS jumper
Tagapaneeli pistikud	1 x PS/2 klaviatuuri/hiire port 1 x D-Sub port 1 x DVI-D port 3 x USB 3.1 Gen 1 porti 1 x USB 3.1 Gen 2 Type-A port (punane) 2 x USB 2.0/1.1 porti 1 x RJ-45 port 3 x helipesa (Line In, Line Out, Mic In)
I/O kontroller	iTE ® I/O Controller Chip
Riistvara monitor	Pinge tuvastamine Temperatuuri tuvastamine Ventilaatori kiiruse tuvastamine Ülekuumenemise hoiatus Ventilaatori rikke hoiatus Ventilaatori kiiruse juhtimine * Ventilaatori kiiruse juhtimise funktsiooni toetamine sõltub teie paigaldatavast ventilaatorist.
BIOS	2 x 128 Mbit flash Litsentsitud AMI UEFI BIOSi kasutamine DualBIOS ™ tugi PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unikaalsed funktsioonid	APP Centeri tugi * APP Centeris saadaolevad rakendused võivad erineda olenevalt emaplaadi mudelist. Iga rakenduse toetatud funktsioonid võivad samuti erineda olenevalt emaplaadi spetsifikatsioonidest. @BIOS 3D OSD Ambient LED AutoGreen BIOS Setup Cloud Station Color Temperature EasyTune Fast Boot Game Boost ON/OFF Charge Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker V-Tuner Q-Flash tugi Xpress Install tugi
Komplektis olev tarkvara	Norton ® Internet Security (OEM version) cFosSpeed
Operatsioonisüsteem	Windows 10 64-bitise versiooni tugi Windows 7 64-bitise versiooni tugi * Enne Windows 7 installimist laadige GIGABYTE'i veebisaidilt alla "Windows USB Installation Tool" ja installige see.
Vormitegur	Micro ATX Form Factor; 22.6cm x 19.5cm

* GIGABYTE jätab endale õiguse teha toote spetsifikatsioonides ja tootega seotud teabes muudatusi ilma eelneva teavituseta.

^(Märkus)Tegelik tugi võib olenevalt CPU-st erineda.

CPU, mälumoodulite ja SSD seadmete tugiloendite jaoks külastage GIGABYTE'i veebisaiti.

Rakenduste uusima versiooni allalaadimiseks külastage GIGABYTE'i veebisaidil Support\Utility List lehte.

Protsessori paigaldamine

Enne protsessori paigaldamist lugege järgmisi juhiseid:

Veenduge, et emaplaat toetab protsessorit. (Uusima protsessorite tugiloendi jaoks külastage GIGABYTE'i veebisaiti.)
Enne protsessori paigaldamist lülitage alati arvuti välja ja eemaldage toitejuhe pistikupesast, et vältida riistvara kahjustamist.
Leidke protsessori esimene kontakt. Kui protsessor on valesti paigutatud, ei saa seda sisestada.
Kandke protsessori pinnale ühtlane ja õhuke kiht termopastat.
Ärge lülitage arvutit sisse, kui protsessori jahutit pole paigaldatud, vastasel juhul võib tekkida ülekuumenemine ja protsessori kahjustus.
Seadke protsessori hosti sagedus vastavalt protsessori spetsifikatsioonidele. Ei ole soovitatav seada süsteemibussi sagedust üle riistvara spetsifikatsioonide, kuna see ei vasta välisseadmete standardnõuetele. Kui soovite seada sagedust üle standardsete spetsifikatsioonide, tehke seda vastavalt oma riistvara spetsifikatsioonidele, sealhulgas protsessorile, graafikakaardile, mälule, kõvakettale jne.

Protsessori paigaldamine
Leidke protsessori pesa ja protsessori esimene kontakt (tähistatud väikese kolmnurgaga).

Mälu paigaldamine

Enne mälu paigaldamist lugege järgmisi juhiseid:

Veenduge, et emaplaat toetab mälu. Soovitatav on kasutada sama mahutavusega, sama kaubamärgi, kiiruse ja kiibistikuga mälu. (Uusimate toetatud mälukiiruste ja mälumoodulite jaoks külastage GIGABYTE'i veebisaiti.)
Enne mälu paigaldamist lülitage alati arvuti välja ja eemaldage toitejuhe pistikupesast, et vältida riistvara kahjustamist.
Mälumoodulitel on lollikindel disain. Mälumoodulit saab paigaldada ainult ühes suunas. Kui te ei saa mälu sisestada, muutke suunda.

Kahekanalilise mälu konfiguratsioon
Sellel emaplaadil on kaks mälupesa ja see toetab Dual Channel Technology (kahekanalilist tehnoloogiat). Pärast mälu paigaldamist tuvastab BIOS automaatselt mälu spetsifikatsioonid ja mahu. Kahekanalilise mälu režiimi lubamine kahekordistab algse mälu ribalaiuse. Kaks mälupesa on jagatud kaheks kanaliks ja igal kanalil on üks mälupesa järgmiselt:
Kanal A: DDR4_2
Kanal B: DDR4_1
CPU piirangute tõttu lugege enne mälu paigaldamist kahekanalilises režiimis järgmisi juhiseid.

Kahekanalilist režiimi ei saa lubada, kui on paigaldatud ainult üks mälumoodul.
Kahekanalilise režiimi lubamisel kahe mälumooduliga on soovitatav kasutada sama mahutavusega, sama kaubamärgi, kiiruse ja kiibistikuga mälu.

Riistvara paigaldamise kohta lisateabe saamiseks külastage GIGABYTE'i veebisaiti.

Laienduskaardi paigaldamine

Enne laienduskaardi paigaldamist lugege järgmisi juhiseid:

Veenduge, et emaplaat toetab laienduskaarti. Lugege hoolikalt laienduskaardiga kaasas olnud kasutusjuhendit.
Enne laienduskaardi paigaldamist lülitage alati arvuti välja ja eemaldage toitejuhe pistikupesast, et vältida riistvara kahjustamist.

Tagapaneeli ühendused

USB 2.0/1.1 port
USB-port toetab USB 2.0 spetsifikatsiooni. Kasutage seda porti USB-seadmete jaoks.
PS/2 klaviatuuri/hiire port
Kasutage seda porti PS/2 hiire või klaviatuuri ühendamiseks.
D-Sub port
D-Sub port toetab 15-kontaktilist D-Sub ühendust ja toetab maksimaalset eraldusvõimet 1920x1200@60 Hz (tegelikud toetatud eraldusvõimed sõltuvad kasutatavast monitorist). Ühendage selle pordiga monitor, mis toetab D-Sub ühendust.
DVI-D port^(Märkus)
DVI-D port vastab DVI-D spetsifikatsioonile ja toetab maksimaalset eraldusvõimet 1920x1200@60 Hz (tegelikud toetatud eraldusvõimed sõltuvad kasutatavast monitorist). Ühendage selle pordiga monitor, mis toetab DVI-D ühendust.
USB 3.1 Gen 1 port
USB 3.1 Gen 1 port toetab USB 3.1 Gen 1 spetsifikatsiooni ja ühildub USB 2.0 spetsifikatsiooniga. Kasutage seda porti USB-seadmete jaoks.
RJ-45 LAN port
Gigabit Ethernet LAN-port pakub Interneti-ühendust kuni 1 Gbps andmeedastuskiirusel. Järgnev kirjeldab LAN-pordi LED-ide olekuid.

Ühenduse/kiiruse LED:

Olek Kirjeldus

Oranž 1 Gbps andmeedastuskiirus

Roheline 100 Mbps andmeedastuskiirus

Väljas 10 Mbps andmeedastuskiirus

Aktiivsuse LED:

Olek Kirjeldus

Vilgub Toimub andmeedastus või vastuvõtt

Väljas Andmeedastust või vastuvõttu ei toimu
USB 3.1 Gen 2 Type-A port (punane)
USB 3.1 Gen 2 Type-A port toetab USB 3.1 Gen 2 spetsifikatsiooni ja ühildub USB 3.1 Gen 1 ja USB 2.0 spetsifikatsiooniga. Kasutage seda porti USB-seadmete jaoks.
Line In (sinine)
Line in pesa. Kasutage seda helipesa line in seadmete jaoks, näiteks optilise draivi, Walkmani jne jaoks.
Line Out (roheline)
Line out pesa. Kasutage seda helipesa kõrvaklappide või 2-kanalilise kõlari jaoks. Seda pesa saab kasutada esi-kõlarite ühendamiseks 4/5.1/7.1-kanalilises helikonfiguratsioonis.
Mic In (roosa)
Mikrofoni sisendpesa.

7.1-kanalilise heli konfigureerimiseks peate kasutama HD esipaneeli helimoodulit ja lubama mitmekanalilise heli funktsiooni helidraiveri kaudu. Lisateabe saamiseks tarkvara kohta külastage GIGABYTE'i veebisaiti.

Tagapaneeli pistikuga ühendatud kaabli eemaldamisel eemaldage esmalt kaabel seadmest ja seejärel emaplaadilt.
Kaabli eemaldamisel tõmmake see pistikust otse välja. Ärge kõigutage seda küljelt küljele, et vältida kaabli pistiku sees elektrilist lühist.

^(Märkus)DVI-D port ei toeta D-Sub ühendust adapteri kaudu.

Sisemised ühendused

ATX_12V
ATX
CPU_FAN
SYS_FAN1
SATA3 0/1/2/3
SPDIF_O
F_PANEL
F_AUDIO

SPEAKER
CI
F_USB30
F_USB1/F_USB2
COM
TPM
BAT
CLR_CMOS

Enne väliste seadmete ühendamist lugege järgmisi juhiseid:

Esmalt veenduge, et teie seadmed ühilduvad ühendustega, mida soovite ühendada.
Enne seadmete paigaldamist lülitage kindlasti välja seadmed ja arvuti. Seadmete kahjustamise vältimiseks ühendage toitejuhe pistikupesast lahti.
Pärast seadme paigaldamist ja enne arvuti sisselülitamist veenduge, et seadme kaabel on kindlalt emaplaadi pistikuga ühendatud.

1/2) ATX_12V/ATX (2x4 12 V toitepistik ja 2x12 peatoitepistik)
Toitepistiku abil suudab toiteallikas varustada kõiki emaplaadi komponente piisavalt stabiilse vooluga. Enne toitepistiku ühendamist veenduge, et toide on välja lülitatud ja kõik seadmed on korralikult paigaldatud. Toitepistikul on lollikindel disain. Ühendage toitekaabel toitepistikuga õiges suunas. 12 V toitepistik varustab peamiselt protsessorit vooluga. Kui 12 V toitepistik pole ühendatud, ei käivitu arvuti.

Laiendusnõuete täitmiseks on soovitatav kasutada toiteallikat, mis talub suurt energiatarbimist (500 W või rohkem). Kui kasutatakse toiteallikat, mis ei anna vajalikku võimsust, võib see põhjustada ebastabiilse või mittekäivituva süsteemi.

Pistikupesa nr	Definitsioon	Pistikupesa nr	Definitsioon
1	GND (ainult 2x4-kontaktilise 12 V jaoks)	5	+12 V (ainult 2x4-kontaktilise 12 V jaoks)
2	GND (ainult 2x4-kontaktilise 12 V jaoks)	6	+12 V (ainult 2x4-kontaktilise 12 V jaoks)
3	GND	7	+12 V
4	GND	8	+12 V

Pistikupesa nr	Definitsioon	Pistikupesa nr	Definitsioon
1	3,3 V	13	3,3 V
2	3,3 V	14	-12 V
3	GND	15	GND
4	+5 V	16	PS_ON (pehme sisse/välja)
5	GND	17	GND
6	+5 V	18	GND
7	GND	19	GND
8	Toide OK	20	NC
9	5VSB (ooterežiimi +5 V)	21	+5 V
10	+12 V	22	+5 V
11	+12 V (ainult 2x12-kontaktilise ATX jaoks)	23	+5 V (ainult 2x12-kontaktilise ATX jaoks)
12	3,3 V (ainult 2x12-kontaktilise ATX jaoks)	24	GND (ainult 2x12-kontaktilise ATX jaoks)

3/4) CPU_FAN/SYS_FAN1 (ventilaatoripead)
Kõik selle emaplaadi ventilaatoripead on 4-kontaktilised. Enamikul ventilaatoripeadel on lollikindel sisestuskonstruktsioon. Ventilaatori kaabli ühendamisel ühendage see kindlasti õiges suunas (must pistiku juhe on maandusjuhe). Kiiruse reguleerimise funktsioon nõuab ventilaatori kasutamist ventilaatori kiiruse reguleerimise konstruktsiooniga. Optimaalse soojuse hajutamise tagamiseks on soovitatav paigaldada süsteemiventilaator šassii sisse.

Pistikupesa nr	Definitsioon
1	GND
2	Pinge kiiruse reguleerimine
3	Tuvastus
4	PWM kiiruse reguleerimine

Ühendage ventilaatori kaablid kindlasti ventilaatoripeadega, et vältida protsessori ja süsteemi ülekuumenemist. Ülekuumenemine võib põhjustada protsessori kahjustamist või süsteemi hangumist.
Need ventilaatoripead ei ole konfiguratsiooni džemprid. Ärge asetage džemprit päistele.

SATA3 0/1/2/3 (SATA 6Gb/s pistikud)
SATA pistikud vastavad SATA 6Gb/s standardile ja ühilduvad SATA 3Gb/s ja SATA 1.5Gb/s standardiga. Iga SATA pistik toetab ühte SATA seadet. SATA pistikud toetavad RAID 0, RAID 1 ja RAID 10. RAID-massiivi konfigureerimise juhised leiate peatükist "RAID-komplekti konfigureerimine".

Pistikupesa nr Definitsioon

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND

SPDIF_O (S/PDIF väljundpäis)
See päis toetab digitaalset S/PDIF-väljundit ja ühendab S/PDIF-digitaalse helikaabli (kaasas laienduskaartidega), et emaplaadilt saaks digitaalset heli teatud laienduskaartidele, nagu graafikakaardid ja helikaardid. Näiteks võivad mõned graafikakaardid nõuda S/PDIF-digitaalse helikaabli kasutamist digitaalse heli väljastamiseks emaplaadilt graafikakaardile, kui soovite ühendada HDMI-kuvari graafikakaardiga ja et HDMI-kuvarist tuleks samal ajal digitaalset heli. S/PDIF-digitaalse helikaabli ühendamise kohta leiate teavet oma laienduskaardi juhendist.

Pistikupesa nr Definitsioon

1 SPDIFO

2 GND

F_PANEL (esipaneeli päis)
Ühendage šassii toitelüliti, lähtestuslüliti ja süsteemi oleku indikaator selle päisega vastavalt alltoodud pistikupesa määramistele. Enne kaablite ühendamist pange tähele positiivseid ja negatiivseid kontakte.
- PLED (toite LED):

  Süsteemi olek LED

  S0 Sees

  S3/S4/S5 Väljas

  Ühendatakse šassii esipaneelil oleva toite oleku indikaatoriga. LED põleb, kui süsteem töötab. LED on välja lülitatud, kui süsteem on unerežiimis S3/S4 või välja lülitatud (S5).
- PW (toitelüliti): Ühendatakse šassii esipaneelil oleva toitelülitiga. Saate konfigureerida süsteemi väljalülitamise viisi toitelüliti abil (lisateavet leiate peatükist "BIOS-i seadistamine", "Toide").
- HD (kõvaketta aktiivsuse LED): Ühendatakse kõvaketta aktiivsuse LED-iga šassii esipaneelil. LED põleb, kui kõvaketas loeb või kirjutab andmeid.
- RES (lähtestuslüliti): Ühendatakse šassii esipaneelil oleva lähtestuslülitiga. Arvuti taaskäivitamiseks vajutage lähtestuslülitit, kui arvuti hangub ja tavaline taaskäivitamine ebaõnnestub.
- NC: puudub ühendus.

Esipaneeli disain võib šassiiti erineda. Esipaneeli moodul koosneb peamiselt toitelülitist, lähtestuslülitist, toite LED-ist, kõvaketta aktiivsuse LED-ist jne. Kui ühendate šassii esipaneeli mooduli selle päisega, veenduge, et juhtmete ja pistikupesade määramised ühtivad õigesti.

F_AUDIO (esipaneeli helipäis)
Esipaneeli helipäis toetab Intel High Definition heli (HD) ja AC'97 heli. Saate ühendada oma šassii esipaneeli helimooduli selle päisega. Veenduge, et mooduli pistiku juhtmeühendused ühtivad emaplaadi päise pistikupesa määramistega. Mooduli pistiku ja emaplaadi päise vale ühendamine muudab seadme töövõimetuks või isegi kahjustab seda.

HD esipaneeli heli jaoks:

Pistikupesa nr Definitsioon

1 MIC2_L

2 GND

3 MIC2_R

4 NC

5 LINE2_R

6 Tuvastus

7 FAUDIO_JD

8 Pistikupesa puudub

9 LINE2_L

10 Tuvastus

AC'97 esipaneeli heli jaoks:

Pini nr. Definitsioon

1 MIC

2 GND

3 MIC toide

4 NC

5 Line Out (R)

6 NC

7 NC

8 Pini pole

9 Line Out (L)

10 NC
- Esipaneeli helipesa toetab vaikimisi HD-heli.
- Helisignaalid on samaaegselt olemas nii esi- kui ka tagapaneeli heliühendustel.
- Mõnedel šassiidel on esipaneeli helimoodul, millel on igal juhtmel eraldi pistikud ühe pistiku asemel. Esipaneeli helimooduli ühendamise kohta, millel on erinevad juhtmete ühendused, võtke ühendust šassii tootjaga.

KÕLAR (Kõlari pesa)
Ühendatakse kõlariga šassii esipaneelil. Süsteem teatab süsteemi käivitamise oleku, väljastades piiksukoodi. Süsteemi käivitamisel on kuulda ühte lühikest piiksu, kui probleeme ei tuvastata.

Pini nr. Definitsioon

1 VCC

2 NC

3 NC

4 SPK-

CI (Šassii sissetungi pesa)
See emaplaat pakub šassii tuvastamise funktsiooni, mis tuvastab, kas šassii kate on eemaldatud. See funktsioon nõuab šassiid, millel on šassii sissetungi tuvastamise disain.

Pini nr. Definitsioon

1 Signaal

2 GND

F_USB30 (USB 3.1 Gen 1 pesa)
See pesa vastab USB 3.1 Gen 1 ja USB 2.0 spetsifikatsioonile ning suudab pakkuda kahte USB-porti. Valikulise 3,5" esipaneeli ostmiseks, mis pakub kahte USB 3.1 Gen 1 porti, võtke ühendust kohaliku edasimüüjaga.

Pini nr.	Definitsioon	Pini nr.	Definitsioon
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Pini pole

F_USB1/F_USB2 (USB 2.0/1.1 pesad)
Need pesad vastavad USB 2.0/1.1 spetsifikatsioonile. Iga USB-pesa suudab pakkuda kahte USB-porti valikulise USB-konsooli kaudu. Valikulise USB-konsooli ostmiseks võtke ühendust kohaliku edasimüüjaga.

Pini nr. Definitsioon Pini nr. Definitsioon

1 Toide (5 V) 6 USB DY+

2 Toide (5 V) 7 GND S

3 USB DX- 8 GND

4 USB DY- 9 Pini pole

5 USB DX+ 10 NC

Ärge ühendage IEEE 1394 konsooli (2x5 kontaktiga) kaablit USB 2.0/1.1 pesasse.
Enne USB-konsooli paigaldamist lülitage kindlasti arvuti välja ja eemaldage toitejuhe pistikupesast, et vältida USB-konsooli kahjustamist.

COM (Jadapordi pesa)
COM-pesa suudab pakkuda ühte jadaporti valikulise COM-pordi kaabli kaudu. Valikulise COM-pordi kaabli ostmiseks võtke ühendust kohaliku edasimüüjaga.

Pini nr. Definitsioon Pini nr. Definitsioon

1 NDCD- 6 NDSR-

2 NSIN 7 NRTS-

3 NSOUT 8 NCTS-

4 NDTR- 9 NRI-

5 GND S F 10 Pini pole

TPM (Trusted Platform Module pesa)
Saate selle pesaga ühendada TPM (Trusted Platform Module) mooduli.

Pini nr.	Definitsioon	Pini nr.	Definitsioon
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	Pini pole	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

BAT (Aku)
Aku annab toidet, et hoida väärtusi (nagu BIOS-i konfiguratsioonid, kuupäev ja kellaaeg) CMOS-is, kui arvuti on välja lülitatud. Vahetage aku välja, kui aku pinge langeb madalale tasemele või CMOS-i väärtused ei pruugi olla täpsed või võivad kaduda.
CMOS-i väärtused saate kustutada aku eemaldamisega:
1. Lülitage arvuti välja ja eemaldage toitejuhe.
2. Eemaldage aku ettevaatlikult akuhoidikust ja oodake üks minut. (Või kasutage metallist objekti, näiteks kruvikeerajat, et puudutada akuhoidiku positiivseid ja negatiivseid klemme, muutes need 5 sekundiks lühiseks.)
3. Vahetage aku välja.
4. Ühendage toitejuhe ja taaskäivitage arvuti.

Enne aku vahetamist lülitage alati arvuti välja ja eemaldage toitejuhe.
Vahetage aku samaväärse vastu. Plahvatusoht, kui aku asendatakse vale mudeliga.
Kui te ei saa akut ise välja vahetada või te pole aku mudelis kindel, võtke ühendust ostukoha või kohaliku edasimüüjaga.
Aku paigaldamisel pange tähele aku positiivse (+) ja negatiivse (-) külje orientatsiooni (positiivne külg peaks olema ülespoole).
Kasutatud akusid tuleb käidelda vastavalt kohalikele keskkonnaeeskirjadele.

CLR_CMOS (Clear CMOS Jumper)
Kasutage seda džemprit BIOS-i konfiguratsiooni tühjendamiseks ja CMOS-i väärtuste tehaseseadetele lähtestamiseks. CMOS-i väärtuste tühjendamiseks kasutage metallist objekti, näiteks kruvikeerajat, et puudutada kahte pini mõne sekundi jooksul.

	Avatud: normaalne
	Lühis: tühjenda CMOS-i väärtused

Enne CMOS-i väärtuste kustutamist lülitage alati oma arvuti välja ja eemaldage toitejuhe pistikupesast.
Pärast süsteemi taaskäivitamist minge BIOS-i seadistusse, et laadida tehaseseaded (valige Load Optimized Defaults (Laadi optimeeritud vaikesätted)) või konfigureerige BIOS-i sätted käsitsi (BIOS-i konfiguratsioonide kohta vt peatükki "BIOS-i seadistus").

BIOS-i seadistamine

BIOS (Basic Input and Output System) salvestab süsteemi riistvaraparameetrid emaplaadil olevasse CMOS-i. Selle peamised funktsioonid hõlmavad süsteemi käivitamisel Power-On Self-Test (POST) läbiviimist, süsteemiparameetrite salvestamist ja operatsioonisüsteemi laadimist jne. BIOS sisaldab BIOS-i seadistusprogrammi, mis võimaldab kasutajal muuta süsteemi põhilisi konfiguratsiooniseadeid või aktiveerida teatud süsteemifunktsioone. Kui toide on välja lülitatud, annab emaplaadil olev aku CMOS-ile vajaliku toite, et säilitada konfiguratsiooniväärtused CMOS-is. BIOS-i seadistusprogrammile juurdepääsuks vajutage toite sisselülitamisel POST-i ajal klahvi <Delete>. BIOS-i uuendamiseks kasutage kas GIGABYTE Q-Flash või @BIOS utiliiti.

Q-Flash võimaldab kasutajal BIOS-i kiiresti ja lihtsalt uuendada või varundada ilma operatsioonisüsteemi sisenemata.
@BIOS on Windowsi-põhine utiliit, mis otsib ja laadib Internetist alla BIOS-i uusima versiooni ning uuendab BIOS-i.

Kuna BIOS-i vilkumine on potentsiaalselt riskantne, siis kui teil ei esine BIOS-i praeguse versiooni kasutamisel probleeme, on soovitatav BIOS-i mitte vilkuda. BIOS-i vilkumisel tehke seda ettevaatusega. Puudulik BIOS-i vilkumine võib põhjustada süsteemi talitlushäireid.
On soovitatav vaikeseadeid mitte muuta (kui see pole vajalik), et vältida süsteemi ebastabiilsust või muid ootamatuid tulemusi. Seadete puudulik muutmine võib põhjustada süsteemi käivitamise tõrke. Kui see juhtub, proovige CMOS-i väärtused kustutada ja lähtestada plaat vaikeväärtustele. (Vaadake selle peatüki jaotist "Laadi optimeeritud vaikesätted" või aku/CMOS-i hüppaja tutvustusi, et teada saada, kuidas CMOS-i väärtusi kustutada.)

Käivituskuva

Arvuti käivitamisel ilmub järgmine käivituslogo kuva.
(BIOS-i näidisversioon: F1b)

On kaks erinevat BIOS-i režiimi, nagu allpool, ja nende kahe režiimi vahel vahetamiseks saate kasutada klahvi <F2>. Klassikaline seadistusrežiim pakub üksikasjalikke BIOS-i seadeid. Üksuste vahel liikumiseks võite kasutada klaviatuuril olevat nooleklahvi ja alammenüüsse sisenemiseks või selle vastuvõtmiseks vajutage klahvi <Enter>. Või võite soovitud üksuse valimiseks kasutada hiirt. Lihtne režiim võimaldab kasutajatel kiiresti vaadata oma praegust süsteemiteavet või teha optimaalse jõudluse saavutamiseks kohandusi. Lihtsas režiimis saate konfiguratsioonielementides liikumiseks kasutada hiirt.

Kui süsteem pole tavaliselt stabiilne, valige süsteemi vaikesätete määramiseks üksus Load Optimized Defaults (Laadi optimeeritud vaikesätted).
Selles peatükis kirjeldatud BIOS-i seadistusmenüüd on ainult viitamiseks ja võivad BIOS-i versiooniti erineda.

M.I.T.

See, kas süsteem töötab stabiilselt teie tehtud ülekiirendus-/ülepingeseadetega, sõltub teie üldistest süsteemikonfiguratsioonidest. Vale ülekiirendus/ülepinge võib põhjustada kahjustusi protsessorile, kiibistikule või mälule ning vähendada nende komponentide kasulikku eluiga. See leht on mõeldud ainult edasijõudnud kasutajatele ja me soovitame teil mitte muuta vaikeseadeid, et vältida süsteemi ebastabiilsust või muid ootamatuid tulemusi. (Seadete ebapiisav muutmine võib põhjustada süsteemi käivitamise tõrke. Kui see juhtub, tühjendage CMOS-i väärtused ja lähtestage plaat vaikeväärtustele.)

Täpsemad sagedusseaded
Hosti takti väärtus
Kuvab hosti takti hetkesagedust.
Protsessori takti suhe
Võimaldab muuta installitud protsessori takti suhet. Reguleeritav vahemik sõltub installitud protsessorist.
Protsessori sagedus
Kuvab protsessori hetkesagedust.

Protsessori tuuma täpsemad seaded
Protsessori takti suhe, protsessori sagedus
Ülaltoodud seaded on sünkroonsed nendega, mis on samade üksuste all menüüs Täpsemad sagedusseaded.

Tuuma jõudluse suurendamine^(Märkus)
Võimaldab teil määrata, kas lubada tuuma jõudluse suurendamise (Core Performance Boost, CPB) tehnoloogiat, mis on protsessori jõudlust suurendav tehnoloogia. (Vaikimisi: Automaatne)

Tuuma jõudluse suurendamise suhe^(Märkus)
Võimaldab muuta CPB suhet. Reguleeritav vahemik sõltub installitud protsessorist. (Vaikimisi: Automaatne)

Turbo jõudluse suurendamise suhe^(Märkus)
Võimaldab teil määrata, kas parandada protsessori jõudlust. (Vaikimisi: Keelatud)

AMD Cool&Quiet funktsioon

Lubatud	Laseb AMD Cool'n'Quiet draiveril dünaamiliselt reguleerida protsessori takti ja VID-i, et vähendada arvuti soojusväljundit ja selle energiatarbimist. (Vaikimisi)
Keelatud	Keelab selle funktsiooni.

SVM režiim
Virtualiseerimist, mida on täiustatud virtualiseerimistehnoloogia abil, võimaldab platvormil käitada mitut operatsioonisüsteemi ja rakendust sõltumatutes partitsioonides. Virtualiseerimise abil võib üks arvutisüsteem toimida mitme virtuaalse süsteemina. (Vaikimisi: Keelatud)
C6 režiim ^{(Märkus 1)}
Võimaldab teil määrata, kas lasta protsessoril siseneda süsteemi peatumise olekus C6 režiimi. Kui see on lubatud, vähendatakse protsessori tuuma sagedust süsteemi peatumise olekus, et vähendada energiatarbimist. C6 olek on C1-st täiustatum energiasäästu olek. (Vaikimisi: Lubatud)
Globaalne C-oleku juhtimine ^{_{(Märkus 1)}}
Võimaldab teil määrata, kas lasta protsessoril siseneda C-olekutesse. Kui see on lubatud, vähendatakse protsessori tuuma sagedust süsteemi peatumise olekus, et vähendada energiatarbimist. (Vaikimisi: Lubatud)
SMT režiim ^{(Märkus 1)}
Võimaldab teil lubada või keelata protsessori samaaegse mitmelõimelise tehnoloogia. See funktsioon töötab ainult operatsioonisüsteemide puhul, mis toetavad mitme protsessori režiimi. Automaatne laseb BIOS-il seda seadet automaatselt konfigureerida. (Vaikimisi: Automaatne)
Downcore'i juhtimine ^{(Märkus 1)}
Võimaldab teil valida lubatavate protsessori tuumade arvu (protsessori tuumade arv võib protsessori puhul erineda). Automaatne laseb BIOS-il seda seadet automaatselt konfigureerida. (Vaikimisi: Automaatne)
Extreme Memory Profile (X.M.P.) ^{(Märkus 2)}
Võimaldab BIOS-il lugeda XMP-mälumoodulitel SPD-andmeid, et suurendada mälujõudlust, kui see on lubatud.

Keelatud	Keelab selle funktsiooni. (Vaikimisi)
Profiil1	Kasutab profiili 1 seadeid.
Profiil2 ^{(Märkus 2)}	Kasutab profiili 2 seadeid.

Süsteemimälu korrutaja
Võimaldab teil määrata süsteemimälu korrutaja. Automaatne seab mälukorrutaja vastavalt mälu SPD andmetele. (Vaikimisi: Automaatne)
Mälu sagedus (MHz)
Esimene mälu sageduse väärtus on kasutatava mälu normaalne töö sagedus; teine on mälu sagedus, mida automaatselt reguleeritakse vastavalt süsteemimälu korrutaja seadetele.

Mälu täpsemad seaded
Extreme Memory Profile (X.M.P.) (Märkus 2), Süsteemimälu korrutaja, Mälu sagedus (MHz)
Ülaltoodud seaded on sünkroonsed nendega, mis on samade üksuste all menüüs Täpsemad sagedusseaded.
Mälu ajastusrežiim
Käsitsi ja täiustatud käsitsi režiim võimaldavad allpool olevaid kanali põimimise, astme põimimise ja mälu ajastuse seadeid konfigureerida. Valikud on: Automaatne (vaikimisi), Käsitsi, Täiustatud käsitsi.
Profiili DDR pinge
Kui kasutate mitte-XMP mälumoodulit või Extreme Memory Profile (X.M.P.) on seatud keelatuks, kuvatakse väärtus vastavalt teie mäluspetsifikatsioonile. Kui Extreme Memory Profile (X.M.P.) on seatud profiilile 1 või profiilile 2, kuvatakse väärtus vastavalt XMP mälu SPD andmetele.
Kanali põimimine
Lubab või keelab mälukanali põimimise. Lubatud võimaldab süsteemil samaaegselt juurde pääseda mälu erinevatele kanalitele, et suurendada mälu jõudlust ja stabiilsust. Automaatne laseb BIOS-il seda seadet automaatselt konfigureerida. (Vaikimisi: Automaatne)
Astme põimimine
Lubab või keelab mälu astme põimimise. Lubatud võimaldab süsteemil samaaegselt juurde pääseda mälu erinevatele astmetele, et suurendada mälu jõudlust ja stabiilsust. Automaatne laseb BIOS-il seda seadet automaatselt konfigureerida. (Vaikimisi: Automaatne)
Kanali A/B mälu alam-ajastused
See alammenüü pakub mälu ajastuse seadeid iga mälukanali jaoks. Vastavad ajastuse seadete ekraanid on konfigureeritavad ainult siis, kui mälu ajastusrežiim on seatud käsitsi või täiustatud käsitsi režiimile. Märkus: Teie süsteem võib muutuda ebastabiilseks või ei pruugi pärast mälu ajastuse muudatusi käivituda. Sel juhul lähtestage plaat vaikeväärtustele, laadides optimeeritud vaikeväärtused või tühjendades CMOS-i väärtused.
Pinge täpsemad seaded
See alammenüü võimaldab teil seada protsessori, kiibistiku ja mälu pingeid.

Arvuti seisundi staatus
Lähtesta korpuse avamise staatus

Keelatud	Säilitab või kustutab eelmise šassii sissetungi staatuse kirje. (Vaikimisi)
Lubatud	Kustutab eelmise šassii sissetungi staatuse kirje ja väli Korpuse avamine näitab järgmisel käivitamisel "Ei".

Korpuse avamine
Kuvab emaplaadi CI päisele kinnitatud šassii sissetungi tuvastamise seadme tuvastamise staatust. Kui süsteemi šassii kaas on eemaldatud, näitab see väli "Jah", vastasel juhul näitab see "Ei". Šassii sissetungi staatuse kirje kustutamiseks seadke Lähtesta korpuse avamise staatus väärtusele Lubatud, salvestage seaded CMOS-i ja seejärel taaskäivitage süsteem.
CPU Vcore/CPU VDDP/DRAM kanali A/B pinge/+3,3 V/+5 V/+12 V/VCORE SOC
Kuvab süsteemi hetkepingeid.

Muud seaded
PCIe pesa konfiguratsioon
Võimaldab teil seada PCI Expressi pesade töörežiimi Gen 1, Gen 2 või Gen 3. Tegelik töörežiim sõltub iga pesa riistvaraspetsifikatsioonist. Automaatne laseb BIOS-il seda seadet automaatselt konfigureerida. (Vaikimisi: Automaatne)
3DMark01 täiustus
Võimaldab teil määrata, kas suurendada mõnda vanemat võrdlustesti jõudlust. (Vaikimisi: Keelatud)

Smart Fan 5 seaded
Monitor
Võimaldab teil valida jälgitava sihtmärgi ja teha täiendavaid kohandusi. (Vaikimisi: CPU FAN)
Ventilaatori kiiruse juhtimine
Võimaldab teil määrata, kas lubada ventilaatori kiiruse juhtimise funktsioon ja reguleerida ventilaatori kiirust.

Normaalne	Võimaldab ventilaatoril töötada erinevatel kiirustel vastavalt temperatuurile. Saate ventilaatori kiirust reguleerida süsteemiteabe vaaturiga vastavalt oma süsteemi nõuetele. (Vaikimisi)
Vaikne	Võimaldab ventilaatoril töötada aeglastel kiirustel.
Käsitsi	Võimaldab teil ventilaatori kiirust kõvera graafikus juhtida.
Täiskiirus	Võimaldab ventilaatoril töötada täiskiirusel.

Ventilaatori juhtimise kasutatav temperatuuri sisend
Võimaldab teil valida ventilaatori kiiruse juhtimise võrdlustemperatuuri.
Temperatuuri intervall
Võimaldab teil valida ventilaatori kiiruse muutuse temperatuuri intervalli.
Ventilaatori juhtimise režiim

Automaatne	Laseb BIOS-il automaatselt tuvastada installitud ventilaatori tüübi ja seab optimaalse juhtimisrežiimi. (Vaikimisi)
Pinge	Pinge režiimi on soovitatav kasutada 3-kontaktilise ventilaatori puhul.
PWM	PWM režiimi on soovitatav kasutada 4-kontaktilise ventilaatori puhul.

Temperatuur
Kuvab valitud sihtala hetketemperatuuri.
Ventilaatori kiirus
Kuvab ventilaatori hetkekiirusi.
Temperatuuri hoiatuse juhtimine
Seab temperatuuri hoiatusläve. Kui temperatuur ületab läve, kostab BIOS-ist hoiatussignaal. Valikud on: Keelatud (vaikimisi), 60 ºC/140 ºF, 70 ºC/158 ºF, 80 ºC/176 ºF, 90 ºC/194 ºF.
Ventilaatori rikke hoiatus
Võimaldab süsteemil anda hoiatussignaali, kui ventilaator pole ühendatud või kui tekib rike. Kontrollige ventilaatori seisukorda või ventilaatori ühendust, kui see juhtub. (Vaikimisi: Keelatud)

^(Märkus)See üksus on olemas ainult siis, kui installite protsessori, mis toetab seda funktsiooni.
^{(Märkus 1)} See üksus on olemas ainult siis, kui installite protsessori, mis toetab seda funktsiooni.
^{(Märkus 2)} See üksus on olemas ainult siis, kui installite protsessori ja mälumooduli, mis toetavad seda funktsiooni.

Süsteem

See jaotis pakub teavet teie emaplaadi mudeli ja BIOS-i versiooni kohta. Saate valida ka BIOS-i kasutatava vaikekeele ja määrata süsteemi aja käsitsi.
Süsteemi keel
Valib BIOS-i kasutatava vaikekeele.
Süsteemi kuupäev
Määrab süsteemi kuupäeva. Kuupäeva formaat on nädal (ainult lugemiseks), kuu, päev ja aasta. Kasutage klahvi <Enter>, et vahetada kuu, päeva ja aasta väljade vahel ning kasutage soovitud väärtuse määramiseks klahvi <Page Up> või <Page Down>.
Süsteemi aeg
Määrab süsteemi aja. Aja formaat on tund, minut ja sekund. Näiteks 1 p.m. on 13:00:00. Kasutage klahvi <Enter>, et vahetada tunni, minuti ja sekundi väljade vahel ning kasutage soovitud väärtuse määramiseks klahvi <Page Up> või <Page Down>.
Juurdepääsu tase
Kuvab praeguse juurdepääsu taseme sõltuvalt kasutatava paroolikaitse tüübist. (Kui parooli pole määratud, kuvatakse vaikeväärtusena Administrator.) Administraatori tase võimaldab teil teha muudatusi kõikides BIOS-i seadetes; kasutaja tase võimaldab teil teha muudatusi ainult teatud BIOS-i seadetes, kuid mitte kõigis.

BIOS

BIOS
Bootimisvaliku prioriteedid
Määrab üldise käivitusjärjekorra saadaolevatest seadmetest. GPT-vormingut toetavatele eemaldatavatele salvestusseadmetele lisatakse käivituseadmete loendis eesliide "UEFI:". GPT-partitsioneerimist toetavast operatsioonisüsteemist käivitamiseks valige seade, millele on lisatud eesliide "UEFI:". Või kui soovite installida GPT-partitsioneerimist toetava operatsioonisüsteemi, näiteks Windows 7 64-bitise versiooni, valige optiline seade, mis sisaldab Windows 7 64-bitist installiketta ja millele on lisatud eesliide "UEFI:".
Kõvaketta/CD/DVD ROM-draivi/diskett-draivi/võrguseadme BBS-i prioriteedid
Määrab konkreetse seadme tüübi, näiteks kõvaketaste, optiliste draivide, diskettide ja seadmete käivitusjärjekorra, mis toetavad funktsiooni Boot from LAN jne. Vajutage sellel üksusel klahvi <Enter>, et siseneda alammenüüsse, mis esitab sama tüüpi ühendatud seadmed. See üksus on olemas ainult siis, kui vähemalt üks selle tüübi seade on installitud.
Bootup NumLock State
Lülitab sisse või välja Numlocki funktsiooni klaviatuuri numbrilisel klahvistikul pärast POST-i. (Vaikimisi: Sees)
Turvalisuse valik
Määrab, kas parool on vajalik iga kord, kui süsteem käivitub, või ainult siis, kui sisestate BIOS-i seadistuse.
Pärast selle üksuse konfigureerimist määrake parool(id) üksuse Administrator Password/User Password all.

Seadistus	Parool on vajalik ainult BIOS-i seadistusprogrammi sisenemiseks.
Süsteem	Parool on vajalik süsteemi käivitamiseks ja BIOS-i seadistusprogrammi sisenemiseks. (Vaikimisi)

Full Screen LOGO Show
Võimaldab teil määrata, kas süsteemi käivitamisel kuvada GIGABYTE Logo. Keelatud jätab GIGABYTE Logo süsteemi käivitamisel vahele. (Vaikimisi: Lubatud)
Fast Boot
Lülitab sisse või välja Fast Boot, et lühendada OS-i käivitusprotsessi. Ultra Fast pakub kõige kiiremat käivitamise kiirust. (Vaikimisi: Keelatud)
SATA tugi

Kõik Sata seadmed	Kõik SATA seadmed on operatsioonisüsteemis ja POST-i ajal funktsionaalsed.
Ainult viimase käivitamise HDD	Välja arvatud eelmine käivitusdraiv, on kõik SATA seadmed keelatud enne OS-i käivitusprotsessi lõpuleviimist. (Vaikimisi)

See üksus on konfigureeritav ainult siis, kui Fast Boot on seatud olekusse Enabled või Ultra Fast.
VGA tugi
Võimaldab teil valida, millist tüüpi operatsioonisüsteemi käivitada.

Auto	Lülitab sisse ainult pärandvaliku ROM-i.
EFI draiver	Lülitab sisse EFI valiku ROM-i. (Vaikimisi)

See üksus on konfigureeritav ainult siis, kui Fast Boot on seatud olekusse Enabled või Ultra Fast.

USB tugi

Keelatud	Kõik USB seadmed on keelatud enne OS-i käivitusprotsessi lõpuleviimist.
Täielik initsialiseerimine	Kõik USB seadmed on operatsioonisüsteemis ja POST-i ajal funktsionaalsed. (Vaikimisi)
Osaline initsialiseerimine	Osa USB seadmeid on keelatud enne OS-i käivitusprotsessi lõpuleviimist.

See üksus on konfigureeritav ainult siis, kui Fast Boot on seatud olekusse Enabled. See funktsioon on keelatud, kui Fast Boot on seatud olekusse Ultra Fast.
PS2 seadmete tugi

Keelatud	Kõik PS/2 seadmed on keelatud enne OS-i käivitusprotsessi lõpuleviimist.
Lubatud	Kõik PS/2 seadmed on operatsioonisüsteemis ja POST-i ajal funktsionaalsed. (Vaikimisi)

See üksus on konfigureeritav ainult siis, kui Fast Boot on seatud olekusse Enabled. See funktsioon on keelatud, kui Fast Boot on seatud olekusse Ultra Fast.
Võrgupinu draiveri tugi

Keelatud	Keelab võrgust käivitamise. (Vaikimisi)
Lubatud	Lülitab sisse võrgust käivitamise.

See üksus on konfigureeritav ainult siis, kui Fast Boot on seatud olekusse Enabled või Ultra Fast.
Windows 10 funktsioonid
Võimaldab teil valida, millist operatsioonisüsteemi installida. (Vaikimisi: Muu OS)
CSM tugi
Lülitab sisse või välja UEFI CSM-i (Compatibility Support Module), et toetada pärand-PC käivitusprotsessi.

Lubatud	Lülitab sisse UEFI CSM-i. (Vaikimisi)
Keelatud	Keelab UEFI CSM-i ja toetab ainult UEFI BIOS-i käivitusprotsessi.

See üksus on konfigureeritav ainult siis, kui Windows 10 Features on seatud olekusse Windows 10 või Windows 10 WHQL.
LAN PXE Boot Option ROM
Võimaldab teil valida, kas lubada LAN-kontrolleri jaoks pärandvaliku ROM-i. (Vaikimisi: Keelatud) See üksus on konfigureeritav ainult siis, kui CSM Support on seatud olekusse Enabled.
Storage Boot Option Control
Võimaldab teil valida, kas lubada salvestusseadme kontrolleri jaoks UEFI või pärandvaliku ROM-i.

Keelatud	Keelab valiku ROM-i.
Ainult UEFI	Lülitab sisse ainult UEFI valiku ROM-i.
Ainult pärand	Lülitab sisse ainult pärandvaliku ROM-i. (Vaikimisi)

See üksus on konfigureeritav ainult siis, kui CSM Support on seatud olekusse Enabled.
Muu PCI seadme ROM-i prioriteet
Võimaldab teil valida, kas lubada UEFI või Legacy valiku ROM-i PCI seadme kontrolleri jaoks peale LAN-i, salvestusseadme ja graafikakontrolleri.

Keelatud	Keelab valiku ROM-i.
Ainult UEFI	Lülitab sisse ainult UEFI valiku ROM-i. (Vaikimisi)
Ainult pärand	Lülitab sisse ainult pärandvaliku ROM-i.

See üksus on konfigureeritav ainult siis, kui CSM Support on seatud olekusse Enabled.
Võrgupinu
Keelab või lubab võrgust käivitamise GPT-vormingus OS-i installimiseks, näiteks OS-i installimiseks Windows Deployment Services serverist. (Vaikimisi: Keelatud)
Ipv4 PXE tugi
Lülitab sisse või välja IPv4 PXE toe. See üksus on konfigureeritav ainult siis, kui Network Stack on lubatud.
Ipv4 HTTP tugi
Lülitab sisse või välja HTTP bootimise toe IPv4 jaoks. See üksus on konfigureeritav ainult siis, kui Network Stack on lubatud.
Ipv6 PXE tugi
Lülitab sisse või välja IPv6 PXE toe. See üksus on konfigureeritav ainult siis, kui Network Stack on lubatud.
Ipv6 HTTP tugi
Lülitab sisse või välja HTTP bootimise toe IPv6 jaoks. See üksus on konfigureeritav ainult siis, kui Network Stack on lubatud.
Administraatori parool
Võimaldab teil konfigureerida administraatori parooli. Vajutage sellel üksusel klahvi <Enter>, sisestage parool ja seejärel vajutage klahvi <Enter>. Teil palutakse parool kinnitada. Sisestage parool uuesti ja vajutage klahvi <Enter>. Süsteemi käivitamisel ja BIOS-i seadistusse sisenemisel peate sisestama administraatori parooli (või kasutaja parooli). Erinevalt kasutaja paroolist võimaldab administraatori parool teil teha muudatusi kõikides BIOS-i seadetes.
Kasutaja parool
Võimaldab teil konfigureerida kasutaja parooli. Vajutage sellel üksusel klahvi <Enter>, sisestage parool ja seejärel vajutage klahvi <Enter>. Teil palutakse parool kinnitada. Sisestage parool uuesti ja vajutage klahvi <Enter>. Süsteemi käivitamisel ja BIOS-i seadistusse sisenemisel peate sisestama administraatori parooli (või kasutaja parooli). Kasutaja parool võimaldab teil aga teha muudatusi ainult teatud BIOS-i seadetes, kuid mitte kõigis. Parooli tühistamiseks vajutage parooliüksusel klahvi <Enter> ja kui teilt küsitakse parooli, sisestage kõigepealt õige parool. Kui teilt küsitakse uut parooli, vajutage klahvi <Enter> ilma parooli sisestamata. Vajutage uuesti klahvi <Enter>, kui teilt palutakse kinnitada.
MÄRKUS: Enne kasutaja parooli määramist määrake kindlasti kõigepealt administraatori parool.

Lisaseadmed

AMD CPU fTPM
Võimaldab või keelab AMD CPU-sse integreeritud TPM 2.0 funktsiooni. (Vaikimisi: keelatud)
Esmane videoseade ^(Märkus)
Määrab monitori esmase käivitamise installitud PCI Expressi graafikakaardilt või emaplaadi graafikakaardilt.

IGD Video	Määrab esmaseks ekraaniks emaplaadi graafika.
NB PCIe pesa video	Määrab esmaseks ekraaniks Põhjasilla poolt juhitaval PCI Expressi pesal oleva PCI Expressi graafikakaardi. (Vaikimisi)

Ümbritsev LED
Võimaldab või keelab emaplaadi heli LED-i. (Vaikimisi: sees)
Pärand-USB tugi
Võimaldab USB-klaviatuuri/hiirt kasutada MS-DOS-is. (Vaikimisi: lubatud)
XHCI Hand-off
Määrab, kas lubada XHCI Hand-off funktsioon operatsioonisüsteemile, millel puudub XHCI Hand-off tugi. (Vaikimisi: lubatud)
EHCI Hand-off
Määrab, kas lubada EHCI Hand-off funktsioon operatsioonisüsteemile, millel puudub EHCI Hand-off tugi. (Vaikimisi: keelatud)
Port 60/64 emuleerimine
Võimaldab või keelab I/O portide 64h ja 60h emuleerimise. See tuleks lubada USB-klaviatuuride/hiirte täieliku pärandtugi jaoks MS-DOS-is või operatsioonisüsteemis, mis ei toeta algselt USB-seadmeid. (Vaikimisi: keelatud)
USB massmäluseadme draiveri tugi
Võimaldab või keelab USB-mäluseadmete toe. (Vaikimisi: lubatud)
USB-mäluseadmed
Kuvab ühendatud USB-massmäluseadmete loendi. See üksus kuvatakse ainult siis, kui on installitud USB-mäluseade.

Usaldusväärne arvutus
Võimaldab või keelab Trusted Platform Module (TPM).
Super IO konfiguratsioon
Serial Port 1
Võimaldab või keelab emaplaadi jadapordi. (Vaikimisi: lubatud)
NVMe konfiguratsioon
Kuvab teavet teie NVME PCIe SSD kohta, kui see on installitud.
OffBoard SATA kontrolleri konfiguratsioon
Kuvab teavet teie PCIe SSD kohta, kui see on installitud.

^(Märkus)See üksus on olemas ainult siis, kui installite protsessori, mis seda funktsiooni toetab.

Kiibistik

IOMMU
Võimaldab või keelab AMD IOMMU toe. (Vaikimisi: automaatne)
Integreeritud graafika ^(Märkus)
Võimaldab või keelab emaplaadi graafikafunktsiooni.

Automaatne	BIOS lubab või keelab automaatselt emaplaadi graafika, sõltuvalt installitud graafikakaardist. (Vaikimisi)
Keelatud	Keelab emaplaadi graafika.

UMA puhverraami suurus ^(Märkus)
Puhverraami suurus on süsteemimälu kogumaht, mis on eraldatud ainult emaplaadi graafikakontrollerile. Näiteks MS-DOS kasutab kuva jaoks ainult seda mälu. Valikud on: Automaatne (vaikimisi), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA režiim
Võimaldab või keelab RAID-i SATA-kontrollerite jaoks või konfigureerib SATA-kontrollerid AHCI režiimile.

RAID	Võimaldab RAID-i SATA-kontrolleri jaoks.
AHCI	Konfigureerib SATA-kontrollerid AHCI režiimile. Advanced Host Controller Interface (AHCI) on liidese spetsifikatsioon, mis võimaldab salvestusdraiveril lubada täiustatud Serial ATA funktsioone, nagu Native Command Queuing ja hot plug. (Vaikimisi)

Kiibistiku SATA pordi lubamine
Võimaldab või keelab integreeritud SATA-kontrollerid. (Vaikimisi: lubatud)
Kiibistiku SATA port 0/1/2/3
Võimaldab või keelab iga SATA pordi.

^(Märkus)See üksus on olemas ainult siis, kui installite protsessori, mis seda funktsiooni toetab.

Toide

Toide
AC BACK
Määrab süsteemi oleku pärast toite taastumist vahelduvvoolu toitekaotusest.

Mälu	Süsteem naaseb vahelduvvoolu toite taastumisel oma viimasele teadaolevale ärkveloleku olekule.
Alati sees	Süsteem lülitatakse vahelduvvoolu toite taastumisel sisse.
Alati väljas	Süsteem jääb vahelduvvoolu toite taastumisel välja lülitatuks. (Vaikimisi)

Toide klaviatuuriga
Võimaldab süsteemi sisse lülitada PS/2 klaviatuuri äratusürituse abil.
Märkus: selle funktsiooni kasutamiseks on vaja ATX-toiteallikat, mis tagab +5VSB juhtmel vähemalt 1A.

Keelatud	Keelab selle funktsiooni. (Vaikimisi)
Parool	Määrake süsteemi sisselülitamiseks 1~5 tähemärgiga parool.
Klaviatuur 98	Süsteemi sisselülitamiseks vajutage Windows 98 klaviatuuril toitenuppu.
Iga klahv	Süsteemi sisselülitamiseks vajutage suvalist klahvi.

Toite sisselülitamise parool
Määrake parool, kui Toide klaviatuuriga on seatud väärtusele Parool (Password). Vajutage sellel üksusel <Enter> ja määrake kuni 5 tähemärgiga parool ning seejärel vajutage kinnitamiseks <Enter>. Süsteemi sisselülitamiseks sisestage parool ja vajutage <Enter>.
Märkus: parooli tühistamiseks vajutage sellel üksusel <Enter>. Kui küsitakse parooli, vajutage parooli seadete tühjendamiseks uuesti <Enter> ilma parooli sisestamata.
Toide hiirega
Võimaldab süsteemi sisse lülitada PS/2 hiire äratusürituse abil.
Märkus: selle funktsiooni kasutamiseks on vaja ATX-toiteallikat, mis tagab +5VSB juhtmel vähemalt 1A.

Keelatud	Keelab selle funktsiooni. (Vaikimisi)
Liiguta	Süsteemi sisselülitamiseks liigutage hiirt.
Topeltklõps	Süsteemi sisselülitamiseks topeltklõpsake hiire vasakut nuppu.

ErP
Määrab, kas süsteem peaks S5 (väljalülitatud) olekus tarbima võimalikult vähe energiat. Märkus: kui see üksus on seatud olekule Lubatud (Enabled), pole järgmised funktsioonid saadaval: äratus äratuse abil, PME ürituse äratus, toide hiirega, toide klaviatuuriga ja äratus kohtvõrgus (wake on LAN).
Pehme väljalülitamine PWR-BTTN-i abil
Konfigureerib viisi, kuidas arvuti MS-DOS-i režiimis toitenupu abil välja lülitada.

Kohene väljalülitus	Vajutage toitenuppu ja süsteem lülitatakse kohe välja. (Vaikimisi)
Viivitus 4 sek.	Süsteemi väljalülitamiseks vajutage ja hoidke toitenuppu 4 sekundit all. Kui toitenuppu vajutatakse vähem kui 4 sekundit, lülitub süsteem ooterežiimi.

Äratus äratuse abil
Määrab, kas süsteem lülitatakse sisse soovitud ajal. (Vaikimisi: keelatud) Kui lubatud, määrake kuupäev ja kellaaeg järgmiselt:
Ärkamispäev: lülitage süsteem sisse kindlal kellaajal igal päeval või kuu kindlal päeval.
Äratuse tund/minut/sekund: määrake kellaaeg, millal süsteem automaatselt sisse lülitatakse.
Märkus: selle funktsiooni kasutamisel vältige operatsioonisüsteemi ebapiisavat väljalülitamist või vahelduvvoolu toite eemaldamist, vastasel juhul ei pruugi sätted olla tõhusad.
Äratus kohtvõrgus
Võimaldab või keelab äratuse kohtvõrgus funktsiooni. (Vaikimisi: lubatud)
Kõrge täpsusega sündmuse taimer
Võimaldab või keelab operatsioonisüsteemis kõrge täpsusega sündmuste taimeri (HPET). (Vaikimisi: lubatud)

Salvesta ja välju

Salvesta ja välju seadistusest
Vajutage sellel üksusel <Enter> ja valige Jah (Yes). See salvestab muudatused CMOS-i ja väljub BIOS-i seadistusprogrammist. BIOS-i seadistuse peamenüüsse naasmiseks valige Ei (No) või vajutage <Esc>.
Välju salvestamata
Vajutage sellel üksusel <Enter> ja valige Jah (Yes). See väljub BIOS-i seadistusest, salvestamata BIOS-i seadistuses tehtud muudatusi CMOS-i. BIOS-i seadistuse peamenüüsse naasmiseks valige Ei (No) või vajutage <Esc>.
Laadi optimeeritud vaikesätted
Optimaalsete BIOS-i vaikesätete laadimiseks vajutage sellel üksusel <Enter> ja valige Jah (Yes). BIOS-i vaikesätted aitavad süsteemil optimaalselt töötada. Pärast BIOS-i värskendamist või CMOS-i väärtuste tühjendamist laadige alati optimeeritud vaikesätted.
Saapa alistamine
Võimaldab teil valida seadme, millest kohe käivitada. Vajutage valitud seadmel <Enter> ja kinnitamiseks valige Jah (Yes). Teie süsteem taaskäivitub automaatselt ja käivitub sellest seadmest.
Salvesta profiilid
See funktsioon võimaldab teil salvestada praegused BIOS-i sätted profiili. Saate luua kuni 8 profiili ja salvestada need kui Seadistuse profiil 1 ~ Seadistuse profiil 8. Lõpetamiseks vajutage <Enter>. Või saate profiili salvestamiseks oma salvestusseadmesse valida HDD/FDD/USB-s Vali fail (Select File).
Laadi profiilid
Kui teie süsteem muutub ebastabiilseks ja olete laadinud BIOS-i vaikesätted, saate selle funktsiooni abil laadida BIOS-i sätted varem loodud profiilist, ilma et peaksite BIOS-i sätteid uuesti konfigureerima. Esiteks valige profiil, mida soovite laadida, ja seejärel vajutage lõpetamiseks <Enter>. Saate valida HDD/FDD/USB-s Vali fail (Select File), et sisestada varem loodud profiil oma salvestusseadmest või laadida BIOS-i automaatselt loodud profiili, näiteks BIOS-i sätete taastamine viimastele sätetele, mis korralikult töötasid (viimane teadaolev hea kirje).

RAID-komplekti konfigureerimine

RAID-tasemed

	RAID 0	RAID 1	RAID 10
Kõvaketaste miinimumarv	≥2	2	4
Massiivi maht	Kõvaketaste arv * väikseima ketta suurus	Väikseima ketta suurus	(Kõvaketaste arv/2) * väikseima ketta suurus
Vigade taluvus	Ei	Jah	Jah

Enne alustamist valmistage ette järgmised asjad:

Vähemalt kaks SATA kõvaketast või SSD-d (optimaalse jõudluse tagamiseks on soovitatav kasutada kahte identsete mudelite ja mahuga kõvaketast).
Windowsi installiketas.
Emaplaadi draiveriketas.
USB-mälupulk.

SATA-kontrollerite konfigureerimine

Kõvaketaste paigaldamine
Paigaldage kõvakettad emaplaadi SATA-konnektoritesse. Seejärel ühendage toiteploki toitekonnektorid kõvaketastega.
SATA-kontrolleri režiimi konfigureerimine BIOS-i seadistuses
Veenduge, et olete SATA-kontrolleri režiimi süsteemi BIOS-i seadistuses õigesti konfigureerinud.
Sammud:
1. Lülitage arvuti sisse ja vajutage <Delete>, et siseneda BIOS-i seadistusse POST-i (Power-On Self-Test) ajal. Veenduge kiibistikus, et kiibistiku SATA-pordi lubamine (Chipset SATA Port Enable) on lubatud. Seadke SATA režiim RAID-ile (RAID). Seejärel salvestage sätted ja taaskäivitage arvuti.
2. Kui soovite konfigureerida UEFI RAID-i, järgige jaotises "C-1" toodud samme. Vanasse RAID ROM-i sisenemiseks salvestage sätted ja väljuge BIOS-i seadistusest. Lisateabe saamiseks vaadake "C-2".

  Selles jaotises kirjeldatud BIOS-i seadistusmenüüd võivad teie emaplaadi täpsetest sätetest erineda. Tegelikud BIOS-i seadistusmenüü valikud, mida näete, sõltuvad teie emaplaadist ja BIOS-i versioonist.
1. UEFI RAID konfiguratsioon
  Ainult Windows 10 64-bit toetab UEFI RAID konfiguratsiooni.
  Samm:
  1. Minge BIOS-i seadistuses BIOS-i ja seadke Windows 10 funktsioonid (Windows 10 Features) väärtusele Windows 10 ja CSM-i tugi (CSM Support) väärtusele Keelatud (Disabled). Salvestage muudatused ja väljuge BIOS-i seadistusest.
  2. Pärast süsteemi taaskäivitamist sisenege uuesti BIOS-i seadistusse. Seejärel sisenege alammenüüsse Peripherals\RAIDXpert2 Configuration Utility.
  3. Vajutage RAIDXpert2 Configuration Utility ekraanil massiivi halduse (Array Management) peal <Enter>, et siseneda loomise massiivi (Create Array) ekraanile. Seejärel valige RAID-i tase. Toetatud RAID-i tasemed on RAID 0, RAID 1 ja RAID 10 (saadaolevad valikud sõltuvad installitud kõvaketaste arvust). Järgmisena vajutage füüsiliste ketaste valimise (Select Physical Disks) peal <Enter>, et siseneda füüsiliste ketaste valimise (Select Physical Disks) ekraanile.
  4. Valige füüsiliste ketaste valimise (Select Physical Disks) ekraanil kõvakettad, mis tuleb RAID-massiivi kaasata, ja seadke need väärtusele Lubatud (Enabled). Järgmisena kasutage allanoolenuppu, et liikuda muudatuste rakendamise (Apply Changes) juurde ja vajutage <Enter>. Seejärel naaske eelmisele ekraanile ja seadke massiivi suurus (Array Size), massiivi suuruse ühik (Array Size Unit), lugemise vahemälu poliitika (Read Cache Policy) ja kirjutamise vahemälu poliitika (Write Cache Policy).
  5. Pärast mahu seadistamist liikuge massiivi loomise (Create Array) juurde ja vajutage alustamiseks <Enter>.
  6. Pärast lõpetamist suunatakse teid tagasi massiivi halduse (Array Management) ekraanile. Massiivi atribuutide haldamise (Manage Array Properties) all näete uut RAID-i mahtu ja teavet RAID-i taseme, massiivi nime, massiivi mahu jne kohta.
2. Pärand-RAID ROM-i konfigureerimine
  RAID-massiivi konfigureerimiseks sisenege pärand-RAID BIOS-i seadistusutiliiti. Jätke see samm vahele ja jätkake Windows operatsioonisüsteemi installimisega mitte-RAID konfiguratsiooni jaoks.
  Samm:

Pärast POST-i mälutesti algust ja enne operatsioonisüsteemi käivitamise algust otsige üles teade, mis ütleb "Konfigureerimiseks vajutage <Ctrl-R>". RAID BIOS-i seadistusutiliiti sisenemiseks vajutage <Ctrl> + <R>.
Uue massiivi loomiseks vajutage valiku Massiivi loomine (Create Array) peal <Enter>.
Valikuriba liigub ekraani paremal asuvasse jaotisesse Kettad (Disks). Valige kõvakettad, mis tuleb RAID-massiivi kaasata. Kõvaketta valimiseks kasutage üles- või allanoolenuppu ja vajutage <Insert>. Valitud kõvaketas kuvatakse rohelisena. Kõigi kõvaketaste kasutamiseks vajutage lihtsalt kõigi valimiseks <A>. Seejärel vajutage <Enter> ja valikuriba liigub ekraani vasakus alanurgas asuvasse jaotisesse Kasutaja sisestus (User Input).
Esmalt valige RAID-režiim ja vajutage <Enter>. Saadaolevad valikud sõltuvad kõvaketaste arvust mis on installitud. Seejärel järgige ekraanil kuvatavaid juhiseid massiivi suuruse määramiseks. Saate valida Kõik saadaolev ruum (All available space), et kasutada maksimaalset lubatud suurust, või kasutada suuruse reguleerimiseks üles- või allanoolenuppu ja vajutada <Enter>.
Valige vahemällu salvestamise režiim. Valikud on Lugemine/Kirjutamine (Read/Write), Ainult lugemine (Read Only) ja Puudub (None). Seejärel jätkamiseks vajutage <Enter>.
Lõpuks kuvatakse teade, mis ütleb "Kinnita massiivi loomine" (Confirm Creation of Array). Kinnitamiseks vajutage <C> või <Esc> eelmisele ekraanile naasmiseks.
Kui see on lõpetatud, näete uut massiivi põhiekraanil. RAID BIOS-i utiliidist väljumiseks vajutage <Esc> ja seejärel kinnitamiseks vajutage <C>.

SATA RAID/AHCI draiveri ja operatsioonisüsteemi installimine
Õigete BIOS-i sätetega olete valmis operatsioonisüsteemi installima.

Operatsioonisüsteemi installimine
Kuna mõned operatsioonisüsteemid sisaldavad juba SATA RAID/AHCI draiverit, ei pea te Windowsi installiprotsessi ajal eraldi RAID/AHCI draiverit installima. Pärast operatsioonisüsteemi installimist soovitame installida kõik vajalikud draiverid emaplaadi draiverikettalt, kasutades "Xpress Install", et tagada süsteemi jõudlus ja ühilduvus. Kui installitav operatsioonisüsteem nõuab, et esitaksite operatsioonisüsteemi installiprotsessi ajal täiendava SATA RAID/AHCI draiveri, vaadake alltoodud samme:

Kopeerige draiverikettal olev kaust Hw10 kausta \Boot alla oma USB-mälupulgale.
Käivitage Windowsi installikettalt ja tehke standardsed operatsioonisüsteemi installimise sammud. Kui ilmub ekraan, mis palub teil draiver laadida, valige Sirvi (Browse).
Sisestage USB-mälupulk ja seejärel sirvige draiveri asukohta. Draiveri asukoht on järgmine: \Hw10\RAID\x64
Valige esmalt AMD-RAID Bottom Device ja klõpsake draiveri laadimiseks nuppu Edasi (Next). Seejärel valige AMD-RAID Controller ja klõpsake draiveri laadimiseks nuppu Edasi (Next). Lõpuks jätkake operatsioonisüsteemi installimist.

RAID-massiivi konfigureerimise üksikasjade saamiseks külastage GIGABYTE'i veebisaiti.

Draiverite installimine

Enne draiverite installimist installige esmalt operatsioonisüsteem. (Järgmistes juhistes kasutatakse Windows 10 näidisoperatsioonisüsteemina.)
Pärast operatsioonisüsteemi installimist sisestage emaplaadi draiveriketas oma optilisse draivi. Klõpsake ekraani paremas ülanurgas oleval teatel "Puudutage, et valida, mis selle kettaga juhtub" (Tap to choose what happens with this disc) ja valige "Käivita Run.exe." (Run Run.exe.) (Või minge Minu arvutisse (My Computer), topeltklõpsake optilisel draivil ja käivitage programm Run.exe.)

"Xpress Install" skannib automaatselt teie süsteemi ja loetleb seejärel kõik installimiseks soovitatavad draiverid. Saate klõpsata nuppu Xpress Install ja "Xpress Install" installib kõik valitud draiverid. Või klõpsake nooleikoonil vajalike draiverite eraldi installimiseks.

Lisateabe saamiseks tarkvara kohta külastage GIGABYTE'i veebisaiti.

Helitarkvara konfigureerimise üksikasjade saamiseks külastage GIGABYTE'i veebisaiti.

Võtke meiega ühendust
GIGA-BYTE TECHNOLOGY CO., LTD.
Aadress: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tehniline ja mitte-tehniline tugi (müük/turundus): http://esupport.gigabyte.com
VEEBiaadress (inglise keel): http://www.gigabyte.com
VEEBiaadress (hiina keel): http://www.gigabyte.tw

GIGABYTE eSupport
Tehnilise või mitte-tehnilise (müük/turundus) küsimuse esitamiseks linkige aadressile: http://esupport.gigabyte.com

Emaplaadi versiooni tuvastamine
Teie emaplaadi versiooninumber näeb välja selline: "REV: X.X." Näiteks "REV: 1.0" tähendab, et emaplaadi versioon on 1.0. Kontrollige oma emaplaadi versiooni enne emaplaadi BIOS-i, draiverite värskendamist või tehnilise teabe otsimist.
Näide:

Lisateabe saamiseks toote kohta külastage GIGABYTE'i veebisaiti.

Autoriõigus
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Kõik õigused kaitstud. Selles juhendis mainitud kaubamärgid on seaduslikult registreeritud nende vastavatele omanikele.
