GA-A320M-DS2 Hovedkortoppsett

Innhold i esken

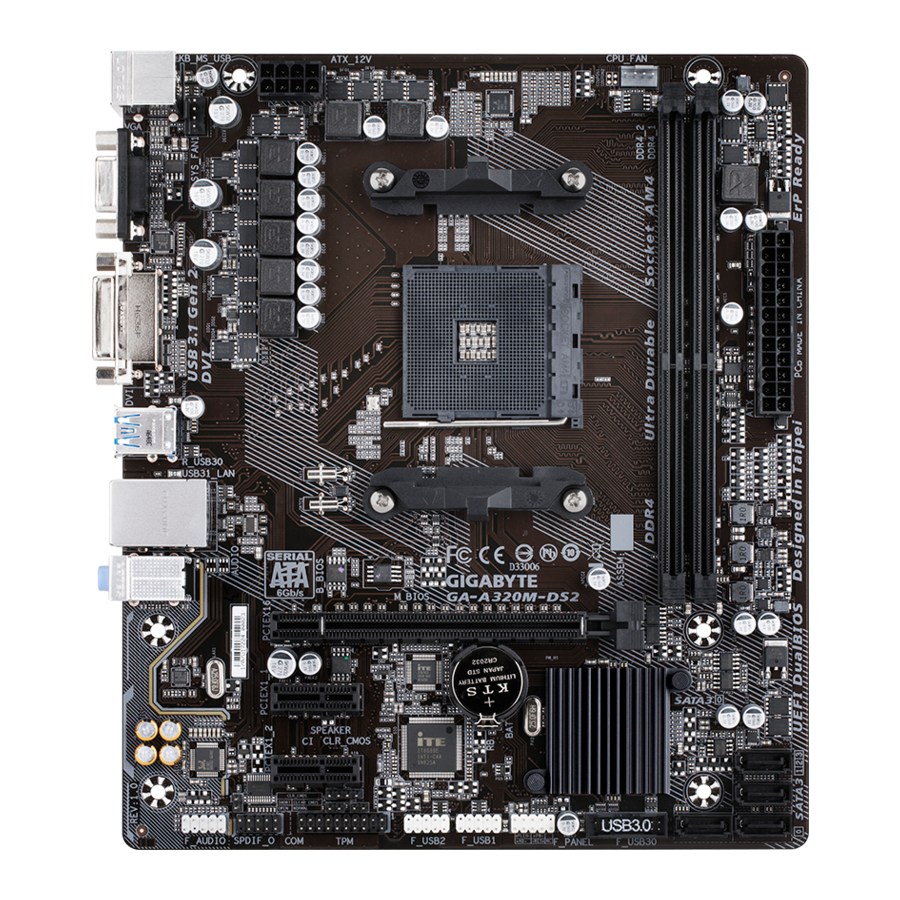

GA-A320M-DS2 hovedkort
Driverdisk for hovedkort
Brukerhåndbok
To SATA-kabler
I/O-skjold

* Innholdet i esken ovenfor er kun for referanse, og de faktiske elementene skal avhenge av produktpakken du får.
Innholdet i esken kan endres uten varsel.

Maskinvareinstallasjon

Installasjonsforsiktighetsregler

Hovedkortet inneholder en rekke ømfintlige elektroniske kretser og komponenter som kan bli skadet som følge av elektrostatisk utladning (ESD). Før installasjonen må du lese bruksanvisningen nøye og følge disse prosedyrene:

Før installasjonen må du sørge for at kabinettet er egnet for hovedkortet.
Før installasjonen må du ikke fjerne eller bryte hovedkortets S/N (serienummer) -klistremerke eller garantiklistremerke fra forhandleren. Disse klistremerkene kreves for garantiregistrering.
Fjern alltid vekselstrømmen ved å trekke ut strømledningen fra stikkontakten før du installerer eller fjerner hovedkortet eller andre maskinvarekomponenter.
Når du kobler maskinvarekomponenter til de interne kontaktene på hovedkortet, må du sørge for at de er koblet til godt og sikkert.
Når du håndterer hovedkortet, må du unngå å berøre metallkontakter eller -koblinger.
Det er best å bruke en elektrostatisk utladningsarmbånd (ESD) når du håndterer elektroniske komponenter som et hovedkort, CPU eller minne. Hvis du ikke har en ESD-armbånd, må du holde hendene tørre og først berøre en metallgjenstand for å eliminere statisk elektrisitet.
Før du installerer hovedkortet, må du plassere det oppå en antistatisk matte eller i en elektrostatisk skjermingsbeholder.
Før du kobler til eller fra strømforsyningskabelen fra hovedkortet, må du sørge for at strømforsyningen er slått av.
Før du slår på strømmen, må du sørge for at strømforsyningsspenningen er stilt inn i henhold til den lokale spenningsstandarden.
Før du bruker produktet, må du kontrollere at alle kabler og strømkontakter til maskinvarekomponentene er koblet til.
For å forhindre skade på hovedkortet, må du ikke la skruer komme i kontakt med hovedkortkretsen eller dens komponenter.
Sørg for at det ikke er noen gjenværende skruer eller metallkomponenter plassert på hovedkortet eller i datamaskinhuset.
Ikke plasser datasystemet på en ujevn overflate.
Ikke plasser datasystemet i et miljø med høy temperatur eller fuktighet.
Å slå på datamaskinens strøm under installasjonsprosessen kan føre til skade på systemkomponenter samt fysisk skade på brukeren.
Hvis du er usikker på noen installasjonstrinn eller har et problem knyttet til bruken av produktet, må du kontakte en sertifisert datatekniker.
Hvis du bruker en adapter, skjøteledning eller strømledning, må du sørge for å konsultere installasjons- og/eller jordingsinstruksjonene.

Produktspesifikasjoner

CPU	AM4 Socket: AMD Ryzen ™-prosessor AMD 7th Generation A-series/Athlon ™-prosessorer (Gå til GIGABYTEs nettsted for den nyeste listen over CPU-støtte.)
Chipset	AMD A320
Memory	2 x DDR4 DIMM-sokler som støtter opptil 32 GB systemminne Dual channel memory architecture Support for DDR4 2667 (Note) /2400/2133 MHz memory modules Støtte for ECC Un-buffered DIMM 1Rx8/2Rx8 minnemoduler (opererer i ikke-ECC-modus) Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules Support for Extreme Memory Profile (XMP) memory modules (Gå til GIGABYTEs nettsted for de nyeste støttede minnehastighetene og minnemodulene.)
Onboard Graphics	Integrated Graphics Processor: 1 x D-Sub-port, som støtter en maksimal oppløsning på 1920x1200@60 Hz 1 x DVI-D-port, som støtter en maksimal oppløsning på 1920x1200@60 Hz * DVI-D-porten støtter ikke D-Sub-tilkobling med adapter. Maximum shared memory of 2 GB
Audio	Realtek ® ALC887 codec High Definition Audio 2/4/5.1/7.1-channel * For å konfigurere 7.1-kanals lyd, må du bruke en HD-lydmodul på frontpanelet og aktivere flerkanalslydfunksjonen via lyddriveren. Support for S/PDIF Out
LAN	Realtek ® GbE LAN-brikke (10/100/1000 Mbit)
Expansion Slots	1x PCI Express x16-spor, kjører på x16 (PCIEX16) ^(Note) * For optimal ytelse, hvis bare ett PCI Express-grafikkort skal installeres, må du sørge for å installere det i PCIEX16-sporet. (PCIEX16-sporet er i samsvar med PCI Express 3.0-standarden.) 2x PCI Express x1-spor (PCI Express x1-sporene er i samsvar med PCI Express 2.0-standarden.)
Storage Interface	4 x SATA 6Gb/s-kontakter Support for RAID 0, RAID 1, and RAID 10
USB	Chipset: 1 x USB 3.1 Gen 2 Type-A-port (rød) på bakpanelet 2 x USB 3.1 Gen 1-porter tilgjengelig via den interne USB-headeren 6 x USB 2.0/1.1-porter (2 porter på bakpanelet, 4 porter tilgjengelig via de interne USB-headerne) CPU: 3 x USB 3.1 Gen 1-porter på bakpanelet
Internal Connectors	1 x 24-pin ATX hovedstrømkontakt 1 x 8-pin ATX 12V strømkontakt 4 x SATA 6Gb/s-kontakter 1 x CPU-vifteheader 1 x systemvifteheader 1 x frontpanelheader 1 x frontpanel lydheader 1 x S/PDIF Out header 1 x USB 3.1 Gen 1 header 2 x USB 2.0/1.1 headers 1 x Trusted Platform Module (TPM) header 1 x seriell port header 1 x høyttalerheader 1 x chassis intrusion header 1 x Clear CMOS jumper
Back Panel Connectors	1 x PS/2-tastatur/mus-port 1 x D-Sub port 1 x DVI-D port 3 x USB 3.1 Gen 1 ports 1 x USB 3.1 Gen 2 Type-A port (red) 2 x USB 2.0/1.1 ports 1 x RJ-45 port 3 x audio jacks (Line In, Line Out, Mic In)
I/O Controller	iTE ® I/O Controller Chip
Hardware Monitor	Voltage detection Temperature detection Fan speed detection Overheating warning Fan fail warning Fan speed control * Hvorvidt viftehastighetskontrollfunksjonen støttes, avhenger av viften du installerer.
BIOS	2 x 128 Mbit flash Use of licensed AMI UEFI BIOS Support for DualBIOS ™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features	Support for APP Center * Tilgjengelige applikasjoner i APP Center kan variere etter hovedkortmodell. Støttede funksjoner for hver applikasjon kan også variere avhengig av hovedkortspesifikasjoner. @BIOS 3D OSD Ambient LED AutoGreen BIOS Setup Cloud Station Color Temperature EasyTune Fast Boot Game Boost ON/OFF Charge Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker V-Tuner Support for Q-Flash Support for Xpress Install
Bundled Software	Norton ® Internet Security (OEM version) cFosSpeed
Operating System	Support for Windows 10 64-bit Support for Windows 7 64-bit * Last ned "Windows USB Installation Tool" fra GIGABYTEs nettsted og installer det før du installerer Windows 7.
Form Factor	Micro ATX Form Factor; 22.6cm x 19.5cm

* GIGABYTE forbeholder seg retten til å gjøre endringer i produktspesifikasjonene og produktrelatert informasjon uten forvarsel.

^(Note)Faktisk støtte kan variere etter CPU.

Besøk GIGABYTEs nettsted for støttelister over CPU-, minnemodul- og SSD-enheter.

Besøk siden Support\Utility List på GIGABYTEs nettsted for å laste ned den nyeste versjonen av apper.

Installere CPU-en

Les følgende retningslinjer før du begynner å installere CPU-en:

Sørg for at hovedkortet støtter CPU-en. (Gå til GIGABYTEs nettsted for den nyeste listen over CPU-støtte.)
Slå alltid av datamaskinen og trekk ut strømledningen fra stikkontakten før du installerer CPU-en for å forhindre maskinvareskade.
Finn pinne én på CPU-en. CPU-en kan ikke settes inn hvis den er feil orientert.
Påfør et jevnt og tynt lag med termisk fett på overflaten av CPU-en.
Ikke slå på datamaskinen hvis ikke CPU-kjøleren er installert, ellers kan overoppheting og skade på CPU-en oppstå.
Still inn CPU-vertsfrekvensen i samsvar med CPU-spesifikasjonene. Det anbefales ikke at systembussfrekvensen stilles inn utover maskinvarespesifikasjonene, siden den ikke oppfyller standardkravene for eksterne enheter. Hvis du ønsker å stille inn frekvensen utover standardspesifikasjonene, vennligst gjør det i henhold til maskinvarespesifikasjonene dine, inkludert CPU, grafikkort, minne, harddisk osv.

Installere CPU-en
Finn pinne én (angitt med en liten trekant) på CPU-sokkelen og CPU-en.

Installere minnet

Les følgende retningslinjer før du begynner å installere minnet:

Sørg for at hovedkortet støtter minnet. Det anbefales at minne med samme kapasitet, merke, hastighet og brikker brukes. (Gå til GIGABYTEs nettsted for de nyeste støttede minnehastighetene og minnemodulene.)
Slå alltid av datamaskinen og trekk ut strømledningen fra stikkontakten før du installerer minnet for å forhindre maskinvareskade.
Minnemoduler har en idiotsikker design. En minnemodul kan bare installeres i én retning. Hvis du ikke kan sette inn minnet, bytt retning.

Dual Channel Memory Configuration
Dette hovedkortet har to minnekontakter og støtter Dual Channel Technology. Etter at minnet er installert, vil BIOS automatisk oppdage spesifikasjonene og kapasiteten til minnet. Aktivering av Dual Channel-minnemodus vil doble den opprinnelige minnebåndbredden. De to minnekontaktene er delt inn i to kanaler, og hver kanal har én minnekontakt som følger:
Kanal A: DDR4_2
Kanal B: DDR4_1
På grunn av CPU-begrensninger, les følgende retningslinjer før du installerer minnet i Dual Channel-modus.

Dual Channel-modus kan ikke aktiveres hvis bare én minnemodul er installert.
Når du aktiverer Dual Channel-modus med to minnemoduler, anbefales det at minne med samme kapasitet, merke, hastighet og brikker brukes.

Vennligst besøk GIGABYTEs nettsted for detaljer om maskinvareinstallasjon.

Installere et utvidelseskort

Les følgende retningslinjer før du begynner å installere et utvidelseskort:

Sørg for at hovedkortet støtter utvidelseskortet. Les nøye gjennom håndboken som fulgte med utvidelseskortet.
Slå alltid av datamaskinen og trekk ut strømledningen fra stikkontakten før du installerer et utvidelseskort for å forhindre maskinvareskade.

Kontakter på bakpanelet

USB 2.0/1.1-port
USB-porten støtter USB 2.0-spesifikasjonen. Bruk denne porten for USB-enheter.
PS/2-tastatur/mus-port
Bruk denne porten til å koble til en PS/2-mus eller et tastatur.
D-Sub-port
D-Sub-porten støtter en 15-pinners D-Sub-kontakt og støtter en maksimal oppløsning på 1920x1200 ved 60 Hz (de faktiske oppløsningene som støttes, avhenger av skjermen som brukes). Koble en skjerm som støtter D-Sub-tilkobling til denne porten.
DVI-D-port^(Merk)
DVI-D-porten er i samsvar med DVI-D-spesifikasjonen og støtter en maksimal oppløsning på 1920x1200 ved 60 Hz (de faktiske oppløsningene som støttes, avhenger av skjermen som brukes). Koble en skjerm som støtter DVI-D-tilkobling til denne porten.
USB 3.1 Gen 1-port
USB 3.1 Gen 1-porten støtter USB 3.1 Gen 1-spesifikasjonen og er kompatibel med USB 2.0-spesifikasjonen. Bruk denne porten for USB-enheter.
RJ-45 LAN-port
Gigabit Ethernet LAN-porten gir Internett-tilkobling med en datahastighet på opptil 1 Gbps. Følgende beskriver tilstandene til LAN-portens LED-er.

Tilkoblings-/hastighets-LED:

Tilstand Beskrivelse

Oransje 1 Gbps datahastighet

Grønn 100 Mbps datahastighet

Av 10 Mbps datahastighet

Aktivitets-LED:

Tilstand Beskrivelse

Blinker Dataoverføring eller -mottak foregår

Av Ingen dataoverføring eller -mottak foregår
USB 3.1 Gen 2 Type-A-port (rød)
USB 3.1 Gen 2 Type-A-porten støtter USB 3.1 Gen 2-spesifikasjonen og er kompatibel med USB 3.1 Gen 1- og USB 2.0-spesifikasjonen. Bruk denne porten for USB-enheter.
Linje inn (blå)
Linje inn-kontakten. Bruk denne lydkontakten for linje inn-enheter, som for eksempel en optisk stasjon, walkman osv.
Linje ut (grønn)
Linje ut-kontakten. Bruk denne lydkontakten for hodetelefoner eller en 2-kanals høyttaler. Denne kontakten kan brukes til å koble til fronthøyttalere i en 4/5.1/7.1-kanals lydkonfigurasjon.
Mikrofon inn (rosa)
Mikrofon inn-kontakten.

For å konfigurere 7.1-kanals lyd må du bruke en HD-lydmodul på frontpanelet og aktivere flerkanalslydfunksjonen via lyddriveren. Vennligst besøk GIGABYTEs nettsted for mer programvareinformasjon.

Når du fjerner kabelen som er koblet til en kontakt på bakpanelet, må du først fjerne kabelen fra enheten din og deretter fjerne den fra hovedkortet.
Når du fjerner kabelen, trekker du den rett ut av kontakten. Ikke vri den fra side til side for å forhindre en elektrisk kortslutning inne i kabelkontakten.

^(Merk)DVI-D-porten støtter ikke D-Sub-tilkobling via adapter.

Interne kontakter

ATX_12V
ATX
CPU_FAN
SYS_FAN1
SATA3 0/1/2/3
SPDIF_O
F_PANEL
F_AUDIO

SPEAKER
CI
F_USB30
F_USB1/F_USB2
COM
TPM
BAT
CLR_CMOS

Les følgende retningslinjer før du kobler til eksterne enheter:

Forsikre deg først om at enhetene dine er kompatible med kontaktene du ønsker å koble til.
Før du installerer enhetene, må du slå av enhetene og datamaskinen. Koble strømledningen fra stikkontakten for å unngå skade på enhetene.
Etter at du har installert enheten og før du slår på datamaskinen, må du forsikre deg om at enhetskabelen er godt festet til kontakten på hovedkortet.

1/2) ATX_12V/ATX (2x4 12V strømkontakt og 2x12 hovedstrømkontakt)
Ved bruk av strømkontakten kan strømforsyningen levere nok stabil strøm til alle komponentene på hovedkortet. Før du kobler til strømkontakten, må du først forsikre deg om at strømforsyningen er slått av og at alle enheter er riktig installert. Strømkontakten har en idiotsikker design. Koble strømforsyningskabelen til strømkontakten i riktig retning. 12V-strømkontakten leverer hovedsakelig strøm til CPU-en. Hvis 12V-strømkontakten ikke er koblet til, vil ikke datamaskinen starte.

For å oppfylle utvidelseskravene anbefales det å bruke en strømforsyning som tåler høyt strømforbruk (500W eller høyere). Hvis en strømforsyning brukes som ikke gir nødvendig strøm, kan resultatet føre til et ustabilt eller ikke-oppstartbart system.

Pinne nr.	Definisjon	Pinne nr.	Definisjon
1	GND (Kun for 2x4-pinners 12V)	5	+12V (Kun for 2x4-pinners 12V)
2	GND (Kun for 2x4-pinners 12V)	6	+12V (Kun for 2x4-pinners 12V)
3	GND	7	+12V
4	GND	8	+12V

Pinne nr.	Definisjon	Pinne nr.	Definisjon
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Kun for 2x12-pinners ATX)	23	+5V (Kun for 2x12-pinners ATX)
12	3.3V (Kun for 2x12-pinners ATX)	24	GND (Kun for 2x12-pinners ATX)

3/4) CPU_FAN/SYS_FAN1 (Viftekontakter)
Alle viftekontaktene på dette hovedkortet er 4-pinners. De fleste viftekontakter har en idiotsikker innsettingsdesign. Når du kobler til en viftekabel, må du sørge for å koble den til i riktig retning (den svarte kontaktledningen er jordledningen). Hastighetskontrollfunksjonen krever bruk av en vifte med viftehastighetskontroll. For optimal varmeavledning anbefales det at en systemvifte installeres inne i kabinettet.

Pinne nr.	Definisjon
1	GND
2	Spenninghastighetskontroll
3	Sense
4	PWM-hastighetskontroll

Sørg for å koble viftekabler til viftekontaktene for å forhindre at CPU-en og systemet overopphetes. Overoppheting kan føre til skade på CPU-en eller at systemet henger seg.
Disse viftekontaktene er ikke konfigurasjonsjumperblokker. Ikke plasser en jumperhette på kontaktene.

SATA3 0/1/2/3 (SATA 6Gb/s-kontakter)
SATA-kontaktene er i samsvar med SATA 6Gb/s-standarden og er kompatible med SATA 3Gb/s- og SATA 1.5Gb/s-standardene. Hver SATA-kontakt støtter en enkelt SATA-enhet. SATA-kontaktene støtter RAID 0, RAID 1 og RAID 10. Se kapittel "Konfigurere et RAID-sett" for instruksjoner om hvordan du konfigurerer en RAID-matrise.

Pinne nr. Definisjon

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND

SPDIF_O (S/PDIF ut-kontakt)
Denne kontakten støtter digital S/PDIF-utgang og kobler til en digital S/PDIF-lydkabel (levert av utvidelseskort) for digital lydutgang fra hovedkortet til visse utvidelseskort som grafikkort og lydkort. For eksempel kan noen grafikkort kreve at du bruker en digital S/PDIF-lydkabel for digital lydutgang fra hovedkortet til grafikkortet hvis du ønsker å koble en HDMI-skjerm til grafikkortet og ha digital lydutgang fra HDMI-skjermen samtidig. For informasjon om tilkobling av den digitale S/PDIF-lydkabelen, les nøye håndboken for utvidelseskortet.

Pinne nr. Definisjon

1 SPDIFO

2 GND

F_PANEL (Frontpanelkontakt)
Koble strømbryteren, tilbakestillingsbryteren og systemstatusindikatoren på kabinettet til denne kontakten i henhold til pinneoppgavene nedenfor. Vær oppmerksom på de positive og negative pinnene før du kobler til kablene.
- PLED (Strøm-LED):

  Systemstatus LED

  S0 På

  S3/S4/S5 Av

  Kobles til strømstatusindikatoren på kabinettets frontpanel. LED-en lyser når systemet er i drift. LED-en er av når systemet er i S3/S4 hvilemodus eller slått av (S5).
- PW (Strømbryter): Kobles til strømbryteren på kabinettets frontpanel. Du kan konfigurere måten å slå av systemet på ved hjelp av strømbryteren (se kapittel "BIOS-oppsett", "Strøm" for mer informasjon).
- HD (Harddiskaktivitet-LED): Kobles til harddiskaktivitet-LED-en på kabinettets frontpanel. LED-en lyser når harddisken leser eller skriver data.
- RES (Tilbakestillingsbryter): Kobles til tilbakestillingsbryteren på kabinettets frontpanel. Trykk på tilbakestillingsbryteren for å starte datamaskinen på nytt hvis datamaskinen fryser og ikke utfører en normal omstart.
- NC: Ingen tilkobling.

Frontpaneldesignet kan variere fra kabinett til kabinett. En frontpanelmodul består hovedsakelig av strømbryter, tilbakestillingsbryter, strøm-LED, harddiskaktivitet-LED og lignende. Når du kobler kabinettets frontpanelmodul til denne kontakten, må du sørge for at ledningsoppgavene og pinneoppgavene samsvarer riktig.

F_AUDIO (Frontpanel lydkontakt)
Frontpanel lydkontakten støtter Intel High Definition audio (HD) og AC'97-lyd. Du kan koble kabinettets frontpanel lydmodul til denne kontakten. Sørg for at ledningsoppgavene til modulkontakten samsvarer med pinneoppgavene til hovedkortkontakten. Feil tilkobling mellom modulkontakten og hovedkortkontakten vil føre til at enheten ikke kan fungere eller til og med skade den.

For HD frontpanellyd:

Pinne nr. Definisjon

1 MIC2_L

2 GND

3 MIC2_R

4 NC

5 LINE2_R

6 Sense

7 FAUDIO_JD

8 Ingen pinne

9 LINE2_L

10 Sense

For AC'97 Front Panel Audio:

Pin No. Definisjon

1 MIC

2 GND

3 MIC Power

4 NC

5 Line Out (R)

6 NC

7 NC

8 No Pin

9 Line Out (L)

10 NC
- The front panel audio header supports HD audio by default.
- Audio signals will be present on both of the front and back panel audio connections simultaneously.
- Some chassis provide a front panel audio module that has separated connectors on each wire instead of a single plug. For information about connecting the front panel audio module that has different wire assignments, please contact the chassis manufacturer.

HØYTTALER (Høyttaler-header)
Kobles til høyttaleren på kabinettets frontpanel. Systemet rapporterer systemoppstartsstatus ved å sende ut en pipelyd. Ett enkelt kort pip høres hvis det ikke oppdages noe problem ved systemoppstart.

Pin No. Definisjon

1 VCC

2 NC

3 NC

4 SPK-

CI (Kabinettinntrengnings-header)
Dette hovedkortet har en kabinettdetekteringsfunksjon som oppdager om kabinettdekselet er fjernet. Denne funksjonen krever et kabinett med design for kabinettinntrengingsdeteksjon.

Pin No. Definisjon

1 Signal

2 GND

F_USB30 (USB 3.1 Gen 1 Header)
Headeren samsvarer med USB 3.1 Gen 1 og USB 2.0-spesifikasjonen og kan gi to USB-porter. For kjøp av det valgfrie 3,5" frontpanelet som gir to USB 3.1 Gen 1-porter, vennligst kontakt den lokale forhandleren.

Pin No.	Definisjon	Pin No.	Definisjon
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	No Pin

F_USB1/F_USB2 (USB 2.0/1.1 Headers)
Headerne samsvarer med USB 2.0/1.1-spesifikasjonen. Hver USB-header kan gi to USB-porter via en valgfri USB-brakett. For å kjøpe den valgfrie USB-braketten, vennligst kontakt den lokale forhandleren.

Pin No. Definisjon Pin No. Definisjon

1 Power (5V) 6 USB DY+

2 Power (5V) 7 GND S

3 USB DX- 8 GND

4 USB DY- 9 No Pin

5 USB DX+ 10 NC

Do not plug the IEEE 1394 bracket (2x5-pin) cable into the USB 2.0/1.1 header.
Prior to installing the USB bracket, be sure to turn off your computer and unplug the power cord from the power outlet to prevent damage to the USB bracket.

COM (Serial Port Header)
COM-headeren kan gi en seriell port via en valgfri COM-portkabel. For å kjøpe den valgfrie COM-portkabelen, vennligst kontakt den lokale forhandleren.

Pin No. Definisjon Pin No. Definisjon

1 NDCD- 6 NDSR-

2 NSIN 7 NRTS-

3 NSOUT 8 NCTS-

4 NDTR- 9 NRI-

5 GND S F 10 No Pin

TPM (Trusted Platform Module Header)
Du kan koble en TPM (Trusted Platform Module) til denne headeren.

Pin No.	Definisjon	Pin No.	Definisjon
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	No Pin	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

BAT (Batteri)
Batteriet gir strøm for å beholde verdiene (som BIOS-konfigurasjoner, dato og klokkeslett) i CMOS når datamaskinen er slått av. Bytt batteri når batterispenningen faller til et lavt nivå, ellers kan CMOS-verdiene være unøyaktige eller gå tapt.
Du kan fjerne CMOS-verdiene ved å fjerne batteriet:
1. Slå av datamaskinen og trekk ut strømledningen.
2. Fjern forsiktig batteriet fra batteriholderen og vent i ett minutt. (Eller bruk en metallgjenstand som en skrutrekker for å berøre de positive og negative polene på batteriholderen, og kortslutt dem i 5 sekunder.)
3. Sett inn batteriet igjen.
4. Koble til strømledningen og start datamaskinen på nytt.

Always turn off your computer and unplug the power cord before replacing the battery.
Replace the battery with an equivalent one. Danger of explosion if the battery is replaced with an incorrect model.
Contact the place of purchase or local dealer if you are not able to replace the battery by yourself or uncertain about the battery model.
When installing the battery, note the orientation of the positive side (+) and the negative side (-) of the battery (the positive side should face up).
Used batteries must be handled in accordance with local environmental regulations.

CLR_CMOS (Clear CMOS Jumper)
Bruk denne jumperen til å fjerne BIOS-konfigurasjonen og tilbakestille CMOS-verdiene til fabrikkstandard. For å fjerne CMOS-verdiene, bruk en metallgjenstand som en skrutrekker for å berøre de to pinnene i noen sekunder.

	Åpen: Normal
	Kortslutning: Fjern CMOS-verdier

Slå alltid av datamaskinen og trekk ut strømledningen fra stikkontakten før du fjerner CMOS-verdiene.
Etter omstart av systemet, gå til BIOS Setup for å laste fabrikkinnstillinger (velg Load Optimized Defaults (Last inn optimaliserte standardinnstillinger)) eller konfigurere BIOS-innstillingene manuelt (se kapittel "BIOS Setup" for BIOS-konfigurasjoner).

BIOS-oppsett

BIOS (Basic Input and Output System) registrerer maskinvareparametere for systemet i CMOS på hovedkortet. Hovedfunksjonene inkluderer å utføre Power-On Self-Test (POST) under systemoppstart, lagre systemparametere og laste operativsystem osv. BIOS inkluderer et BIOS-oppsettprogram som lar brukeren endre grunnleggende systemkonfigurasjonsinnstillinger eller aktivere visse systemfunksjoner. Når strømmen er slått av, leverer batteriet på hovedkortet nødvendig strøm til CMOS for å opprettholde konfigurasjonsverdiene i CMOS. For å få tilgang til BIOS-oppsettprogrammet, trykk på <Delete>-tasten under POST når strømmen slås på. For å oppgradere BIOS, bruk enten GIGABYTE Q-Flash eller @BIOS-verktøyet.

Q-Flash lar brukeren raskt og enkelt oppgradere eller sikkerhetskopiere BIOS uten å gå inn i operativsystemet.
@BIOS er et Windows-basert verktøy som søker og laster ned den nyeste versjonen av BIOS fra Internett og oppdaterer BIOS.

Fordi BIOS-flashing er potensielt risikabelt, hvis du ikke opplever problemer med den nåværende versjonen av BIOS, anbefales det at du ikke flasher BIOS. For å flashe BIOS, gjør det med forsiktighet. Utilstrekkelig BIOS-flashing kan føre til systemfeil.
Det anbefales at du ikke endrer standardinnstillingene (med mindre du trenger det) for å forhindre systemustabilitet eller andre uventede resultater. Utilstrekkelig endring av innstillingene kan føre til at systemet ikke starter opp. Hvis dette skjer, prøv å fjerne CMOS-verdiene og tilbakestille kortet til standardverdier. (Se avsnittet "Load Optimized Defaults" i dette kapittelet eller introduksjoner av batteri/clear CMOS-jumper for hvordan du fjerner CMOS-verdiene.)

Oppstartsskjerm

Følgende oppstartslogosskjerm vises når datamaskinen starter opp.
(Eksempel på BIOS-versjon: F1b)

Det er to forskjellige BIOS-moduser som følger, og du kan bruke <F2>-tasten for å bytte mellom de to modusene. Classic Setup-modusen gir detaljerte BIOS-innstillinger. Du kan trykke på piltastene på tastaturet for å flytte mellom elementene og trykke <Enter> for å akseptere eller gå inn i en undermeny. Eller du kan bruke musen til å velge elementet du vil ha. Easy Mode lar brukere raskt se sin nåværende systeminformasjon eller gjøre justeringer for optimal ytelse. I Easy Mode kan du bruke musen til å navigere gjennom konfigurasjonselementer.

Når systemet ikke er stabilt som vanlig, velg elementet Load Optimized Defaults (Last inn optimaliserte standardinnstillinger) for å sette systemet tilbake til standardinnstillingene.
BIOS-oppsettmenyene som er beskrevet i dette kapittelet er kun for referanse og kan variere etter BIOS-versjon.

M.I.T.

Om systemet vil fungere stabilt med overklokkings-/overspenningsinnstillingene du har gjort, avhenger av de generelle systemkonfigurasjonene dine. Feilaktig overklokking/overspenning kan føre til skade på CPU, brikkesett eller minne og redusere levetiden til disse komponentene. Denne siden er kun for avanserte brukere, og vi anbefaler at du ikke endrer standardinnstillingene for å forhindre systemustabilitet eller andre uventede resultater. (Utilstrekkelig endring av innstillingene kan føre til at systemet ikke starter opp. Hvis dette skjer, må du fjerne CMOS-verdiene og tilbakestille kortet til standardverdier.)

Avanserte frekvensinnstillinger
Vertsklokkeverdi
Viser gjeldende driftsfrekvens for vertsklokken.
CPU-klokkeforhold
Lar deg endre klokkeforholdet for den installerte CPU-en. Det justerbare området avhenger av CPU-en som er installert.
CPU-frekvens
Viser gjeldende driftsfrekvens for CPU-en.

Avanserte CPU-kjerneinnstillinger
CPU-klokkeforhold, CPU-frekvens
Innstillingene ovenfor er synkrone med de under de samme elementene på menyen Avanserte frekvensinnstillinger.

Kjerneytelsesforbedring^(Merk)
Lar deg avgjøre om du vil aktivere Core Performance Boost (CPB)-teknologien, en CPU-ytelsesforbedringsteknologi. (Standard: Auto)

Kjerneytelsesforbedringsforhold^(Merk)
Lar deg endre forholdet for CPB. Det justerbare området avhenger av CPU-en som er installert. (Standard: Auto)

Turbo ytelsesforbedringsforhold^(Merk)
Lar deg avgjøre om du vil forbedre CPU-ytelsen. (Standard: Deaktivert)

AMD Cool&Quiet-funksjon

Aktivert	Lar AMD Cool'n'Quiet-driveren dynamisk justere CPU-klokken og VID for å redusere varmeutslipp fra datamaskinen og strømforbruket. (Standard)
Deaktivert	Deaktiverer denne funksjonen.

SVM-modus
Virtualisering forbedret av Virtualization Technology vil tillate en plattform å kjøre flere operativsystemer og applikasjoner i uavhengige partisjoner. Med virtualisering kan ett datasystem fungere som flere virtuelle systemer. (Standard: Deaktivert)
C6-modus ^{(Merknad 1)}
Lar deg avgjøre om CPU-en skal gå inn i C6-modus i systemets stopptilstand. Når aktivert, vil CPU-kjernefrekvensen reduseres under systemets stopptilstand for å redusere strømforbruket. C6-tilstanden er en mer forbedret strømsparende tilstand enn C1. (Standard: Aktivert)
Global C-state Control ^{_{(Merknad 1)}}
Lar deg avgjøre om CPU-en skal gå inn i C-tilstander. Når aktivert, vil CPU-kjernefrekvensen reduseres under systemets stopptilstand for å redusere strømforbruket. (Standard: Aktivert)
SMT-modus ^{(Merknad 1)}
Lar deg aktivere eller deaktivere CPU Simultaneous Multi-Threading-teknologien. Denne funksjonen fungerer bare for operativsystemer som støtter modus for flere prosessorer. Auto lar BIOS automatisk konfigurere denne innstillingen. (Standard: Auto)
Downcore Control ^{(Merknad 1)}
Lar deg velge antall CPU-kjerner som skal aktiveres (antall CPU-kjerner kan variere fra CPU). Auto lar BIOS automatisk konfigurere denne innstillingen. (Standard: Auto)
Extreme Memory Profile (X.M.P.) ^{(Merknad 2)}
Lar BIOS lese SPD-dataene på XMP-minnemodul(er) for å forbedre minneytelsen når aktivert.

Deaktivert	Deaktiverer denne funksjonen. (Standard)
Profil 1	Bruker profil 1-innstillinger.
Profil 2 ^{(Merknad 2)}	Bruker profil 2-innstillinger.

Systemminnemultiplikator
Lar deg angi systemminnemultiplikatoren. Auto angir minnemultiplikatoren i henhold til minne-SPD-data. (Standard: Auto)
Minnefrekvens (MHz)
Den første minnefrekvensverdien er den normale driftsfrekvensen til minnet som brukes; den andre er minnefrekvensen som justeres automatisk i henhold til innstillingene for systemminnemultiplikator.

Avanserte minneinnstillinger
Extreme Memory Profile (X.M.P.) (Merknad 2), Systemminnemultiplikator, Minnefrekvens (MHz)
Innstillingene ovenfor er synkrone med de under de samme elementene på menyen Avanserte frekvensinnstillinger.
Minnetidtakingsmodus
Manuell og avansert manuell tillater at Channel Interleaving, Rank Interleaving og minnetidtakingsinnstillingene nedenfor kan konfigureres. Alternativene er: Auto (standard), Manuell, Avansert manuell.
Profil DDR-spenning
Når du bruker en ikke-XMP-minnemodul eller Extreme Memory Profile (X.M.P.) er satt til Deaktivert, vises verdien i henhold til minnespesifikasjonen din. Når Extreme Memory Profile (X.M.P.) er satt til Profile1 eller Profile2, vises verdien i henhold til SPD-dataene på XMP-minnet.
Kanalinterleaving
Aktiverer eller deaktiverer minnekanalinterleaving. Aktivert lar systemet samtidig få tilgang til forskjellige kanaler i minnet for å øke minneytelsen og stabiliteten. Auto lar BIOS automatisk konfigurere denne innstillingen. (Standard: Auto)
Ranginterleaving
Aktiverer eller deaktiverer minneranginterleaving. Aktivert lar systemet samtidig få tilgang til forskjellige rader i minnet for å øke minneytelsen og stabiliteten. Auto lar BIOS automatisk konfigurere denne innstillingen. (Standard: Auto)
A/B-minnesundertidtakingskanaler
Denne undermenyen gir minnetidtakingsinnstillinger for hver minnekanal. De respektive skjermene for tidtakingsinnstillinger kan bare konfigureres når Minnetidtakingsmodus er satt til Manuell eller Avansert manuell. Merk: Systemet ditt kan bli ustabilt eller ikke starte opp etter at du har gjort endringer i minnetidtakingen. Hvis dette skjer, må du tilbakestille kortet til standardverdier ved å laste inn optimaliserte standardinnstillinger eller fjerne CMOS-verdiene.
Avanserte spenningsinnstillinger
Denne undermenyen lar deg angi spenninger for CPU, brikkesett og minne.

PC-helsestatus
Tilbakestill status for åpent kabinett

Deaktivert	Beholder eller fjerner oversikten over tidligere status for inntrenging i kabinettet. (Standard)
Aktivert	Fjerner oversikten over tidligere status for inntrenging i kabinettet, og feltet Kabinett åpent vil vise "Nei" ved neste oppstart.

Kabinett åpent
Viser deteksjonsstatusen til enheten for deteksjon av inntrenging i kabinettet som er koblet til hovedkortets CI-header. Hvis systemkabinettdekselet fjernes, vil dette feltet vise "Ja", ellers vil det vise "Nei". For å fjerne statusoversikten for inntrenging i kabinettet, setter du Tilbakestill status for åpent kabinett til Aktivert, lagrer innstillingene i CMOS og starter deretter systemet på nytt.
CPU Vcore/CPU VDDP/DRAM kanal A/B spenning/+3,3 V/+5 V/+12 V/VCORE SOC
Viser gjeldende systemspenninger.

Diverse innstillinger
PCIe-sporkonfigurasjon
Lar deg angi driftsmodus for PCI Express-sporene til Gen 1, Gen 2 eller Gen 3. Faktisk driftsmodus er underlagt maskinvarespesifikasjonen for hvert spor. Auto lar BIOS automatisk konfigurere denne innstillingen. (Standard: Auto)
3DMark01-forbedring
Lar deg avgjøre om du vil forbedre ytelsen til noen eldre referansemålinger. (Standard: Deaktivert)

Smart Fan 5-innstillinger
Monitor
Lar deg velge et mål å overvåke og gjøre ytterligere justeringer. (Standard: CPU-VIFTE)
Viftehastighetskontroll
Lar deg avgjøre om du vil aktivere viftehastighetskontrollfunksjonen og justere viftehastigheten.

Normal	Lar viften kjøre med forskjellige hastigheter i henhold til temperaturen. Du kan justere viftehastigheten med System Information Viewer basert på systemkravene dine. (Standard)
Stille	Lar viften kjøre med lave hastigheter.
Manuell	Lar deg kontrollere viftehastigheten i kurvegrafen.
Full hastighet	Lar viften kjøre med full hastighet.

Viftekontroll Bruk temperaturinndata
Lar deg velge referansetemperaturen for viftehastighetskontroll.
Temperaturintervall
Lar deg velge temperaturintervallet for viftehastighetsendring.
Viftekontrollmodus

Auto	Lar BIOS automatisk oppdage hvilken type vifte som er installert, og angir den optimale kontrollmodusen. (Standard)
Spenning	Spenningsmodus anbefales for en 3-pinners vifte.
PWM	PWM-modus anbefales for en 4-pinners vifte.

Temperatur
Viser gjeldende temperatur i det valgte målområdet.
Viftehastighet
Viser gjeldende viftehastigheter.
Temperaturadvarselkontroll
Angir advarselsterskelen for temperatur. Når temperaturen overskrider terskelen, vil BIOS sende ut en advarsellyd. Alternativer er: Deaktivert (standard), 60 º C/140 º F, 70 º C/158 º F, 80 º C/176 º F, 90 º C/194 º F.
Viftefeilvarsel
Lar systemet sende ut en advarsellyd hvis viften ikke er koblet til eller feiler. Sjekk viftens tilstand eller viftetilkoblingen når dette skjer. (Standard: Deaktivert)

^(Merk)Dette elementet er bare til stede når du installerer en CPU som støtter denne funksjonen.
^{(Merknad 1)} Dette elementet er bare til stede når du installerer en CPU som støtter denne funksjonen.
^{(Merknad 2)} Dette elementet er bare til stede når du installerer en CPU og en minnemodul som støtter denne funksjonen.

System

System
Denne seksjonen gir informasjon om hovedkortmodellen og BIOS-versjonen din. Du kan også velge standardspråk for BIOS og angi systemtid manuelt.
System Language (Systemspråk)
Velger standardspråket som brukes av BIOS.
System Date (Systemdato)
Angir systemdatoen. Datoformatet er uke (skrivebeskyttet), måned, dato og år. Bruk <Enter> for å bytte mellom feltene Måned, Dato og År, og bruk tasten <Page Up> eller <Page Down> for å angi ønsket verdi.
System Time (Systemtid)
Angir systemtiden. Tidsformatet er time, minutt og sekund. For eksempel er kl. 13.00 13:00:00. Bruk <Enter> for å bytte mellom feltene Time, Minutt og Sekund, og bruk tasten <Page Up> eller <Page Down> for å angi ønsket verdi.
Access Level (Tilgangsnivå)
Viser gjeldende tilgangsnivå avhengig av hvilken type passordbeskyttelse som brukes. (Hvis ingen passord er angitt, vil standardinnstillingen vise som Administrator.) Administratornivået lar deg gjøre endringer i alle BIOS-innstillinger; brukernivået lar deg bare gjøre endringer i visse BIOS-innstillinger, men ikke alle.

BIOS

BIOS
Boot Option Priorities (Prioritering av oppstartsalternativer)
Angir den overordnede oppstartsrekkefølgen fra de tilgjengelige enhetene. Flyttbare lagringsenheter som støtter GPT-format, vil ha prefikset "UEFI:" på listen over oppstartsenheter. For å starte opp fra et operativsystem som støtter GPT-partisjonering, velg enheten med prefikset "UEFI:". Eller hvis du vil installere et operativsystem som støtter GPT-partisjonering, for eksempel Windows 7 64-bit, velger du den optiske stasjonen som inneholder Windows 7 64-bit installasjonsdisk og har prefikset "UEFI:".
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities (BBS-prioriteringer for harddisk/CD/DVD ROM-stasjon/diskettstasjon/nettverksenhet)
Angir oppstartsrekkefølgen for en bestemt enhetstype, for eksempel harddisker, optiske stasjoner, diskettstasjoner og enheter som støtter Boot from LAN-funksjonen, osv. Trykk <Enter> på dette elementet for å gå inn i undermenyen som viser enhetene av samme type som er tilkoblet. Dette elementet er bare til stede hvis minst én enhet for denne typen er installert.
Bootup NumLock State (NumLock-tilstand ved oppstart)
Aktiverer eller deaktiverer Numlock-funksjonen på det numeriske tastaturet etter POST. (Standard: På)
Security Option (Sikkerhetsalternativ)
Angir om et passord kreves hver gang systemet starter opp, eller bare når du går inn i BIOS Setup.
Etter å ha konfigurert dette elementet, angir du passordene under Administrator Password/User Password-elementet.

Setup	Et passord kreves bare for å gå inn i BIOS Setup-programmet.
System	Et passord kreves for å starte opp systemet og for å gå inn i BIOS Setup-programmet. (Standard)

Full Screen LOGO Show (Vis LOGO i fullskjerm)
Lar deg bestemme om du vil vise GIGABYTE-logoen ved systemoppstart. Deaktivert hopper over GIGABYTE-logoen når systemet starter opp. (Standard: Aktivert)
Fast Boot (Rask oppstart)
Aktiverer eller deaktiverer Fast Boot for å forkorte OS-oppstartsprosessen. Ultra Fast gir den raskeste oppstartshastigheten. (Standard: Deaktivert)
SATA Support (SATA-støtte)

All Sata Devices (Alle SATA-enheter)	Alle SATA-enheter er funksjonelle i operativsystemet og under POST.
Last Boot HDD Only (Bare siste oppstarts-HDD)	Bortsett fra den forrige oppstartsstasjonen, er alle SATA-enheter deaktivert før OS-oppstartsprosessen er fullført. (Standard)

Dette elementet kan bare konfigureres når Fast Boot er satt til Enabled eller Ultra Fast.
VGA Support (VGA-støtte)
Lar deg velge hvilken type operativsystem du vil starte opp.

Auto	Aktiverer bare eldre option ROM.
EFI Driver (EFI-driver)	Aktiverer EFI option ROM. (Standard)

Dette elementet kan bare konfigureres når Fast Boot er satt til Enabled eller Ultra Fast.

USB Support (USB-støtte)

Disabled (Deaktivert)	Alle USB-enheter er deaktivert før OS-oppstartsprosessen er fullført.
Full Initial (Full initialisering)	Alle USB-enheter er funksjonelle i operativsystemet og under POST. (Standard)
Partial Initial (Delvis initialisering)	Deler av USB-enhetene er deaktivert før OS-oppstartsprosessen er fullført.

Dette elementet kan bare konfigureres når Fast Boot er satt til Enabled. Denne funksjonen er deaktivert når Fast Boot er satt til Ultra Fast.
PS2 Devices Support (PS2-enhetsstøtte)

Disabled (Deaktivert)	Alle PS/2-enheter er deaktivert før OS-oppstartsprosessen er fullført.
Enabled (Aktivert)	Alle PS/2-enheter er funksjonelle i operativsystemet og under POST. (Standard)

Dette elementet kan bare konfigureres når Fast Boot er satt til Enabled. Denne funksjonen er deaktivert når Fast Boot er satt til Ultra Fast.
NetWork Stack Driver Support (Støtte for nettverksstakkdriver)

Disabled (Deaktivert)	Deaktiverer oppstart fra nettverket. (Standard)
Enabled (Aktivert)	Aktiverer oppstart fra nettverket.

Dette elementet kan bare konfigureres når Fast Boot er satt til Enabled eller Ultra Fast.
Windows 10 Features (Windows 10-funksjoner)
Lar deg velge operativsystemet som skal installeres. (Standard: Other OS)
CSM Support (CSM-støtte)
Aktiverer eller deaktiverer UEFI CSM (Compatibility Support Module) for å støtte en eldre PC-oppstartsprosess.

Enabled (Aktivert)	Aktiverer UEFI CSM. (Standard)
Disabled (Deaktivert)	Deaktiverer UEFI CSM og støtter bare UEFI BIOS-oppstartsprosessen.

Dette elementet kan bare konfigureres når Windows 10 Features er satt til Windows 10 eller Windows 10 WHQL.
LAN PXE Boot Option ROM
Lar deg velge om du vil aktivere den eldre option ROM for LAN-kontrolleren. (Standard: Deaktivert) Dette elementet kan bare konfigureres når CSM Support er satt til Enabled.
Storage Boot Option Control (Kontroll av oppstartsalternativer for lagring)
Lar deg velge om du vil aktivere UEFI eller eldre option ROM for lagringsenhetskontrolleren.

Disabled (Deaktivert)	Deaktiverer option ROM.
UEFI Only (Bare UEFI)	Aktiverer bare UEFI option ROM.
Legacy Only (Bare eldre)	Aktiverer bare eldre option ROM. (Standard)

Dette elementet kan bare konfigureres når CSM Support er satt til Enabled.
Other PCI Device ROM Priority (ROM-prioritet for andre PCI-enheter)
Lar deg velge om du vil aktivere UEFI eller Legacy option ROM for PCI-enhetskontrolleren annet enn LAN-, lagringsenhets- og grafikkontrollerne.

Disabled (Deaktivert)	Deaktiverer option ROM.
UEFI Only (Bare UEFI)	Aktiverer bare UEFI option ROM. (Standard)
Legacy Only (Bare eldre)	Aktiverer bare eldre option ROM.

Dette elementet kan bare konfigureres når CSM Support er satt til Enabled.
Network Stack (Nettverksstakk)
Deaktiverer eller aktiverer oppstart fra nettverket for å installere et GPT-format OS, for eksempel å installere OS fra Windows Deployment Services-serveren. (Standard: Deaktivert)
Ipv4 PXE Support
Aktiverer eller deaktiverer IPv4 PXE-støtte. Dette elementet kan bare konfigureres når Network Stack er aktivert.
Ipv4 HTTP Support
Aktiverer eller deaktiverer HTTP-oppstartsstøtte for IPv4. Dette elementet kan bare konfigureres når Network Stack er aktivert.
Ipv6 PXE Support
Aktiverer eller deaktiverer IPv6 PXE-støtte. Dette elementet kan bare konfigureres når Network Stack er aktivert.
Ipv6 HTTP Support
Aktiverer eller deaktiverer HTTP-oppstartsstøtte for IPv6. Dette elementet kan bare konfigureres når Network Stack er aktivert.
Administrator Password (Administratorpassord)
Lar deg konfigurere et administratorpassord. Trykk <Enter> på dette elementet, skriv inn passordet, og trykk deretter <Enter>. Du vil bli bedt om å bekrefte passordet. Skriv inn passordet igjen og trykk <Enter>. Du må angi administratorpassordet (eller brukerpassordet) ved systemoppstart og når du går inn i BIOS Setup. I motsetning til brukerpassordet lar administratorpassordet deg gjøre endringer i alle BIOS-innstillinger.
User Password (Brukerpassord)
Lar deg konfigurere et brukerpassord. Trykk <Enter> på dette elementet, skriv inn passordet, og trykk deretter <Enter>. Du vil bli bedt om å bekrefte passordet. Skriv inn passordet igjen og trykk <Enter>. Du må angi administratorpassordet (eller brukerpassordet) ved systemoppstart og når du går inn i BIOS Setup. Brukerpassordet lar deg imidlertid bare gjøre endringer i visse BIOS-innstillinger, men ikke alle. For å avbryte passordet, trykk <Enter> på passordelementet, og når du blir bedt om passordet, skriv inn det riktige først. Når du blir bedt om et nytt passord, trykk <Enter> uten å skrive inn noe passord. Trykk <Enter> igjen når du blir bedt om å bekrefte.
MERK: Før du angir brukerpassordet, må du sørge for å angi administratorpassordet først.

Periferiutstyr

AMD CPU fTPM
Aktiverer eller deaktiverer TPM 2.0-funksjonen integrert i AMD CPU-en. (Standard: Deaktivert)
Primær videoenhet ^(Merk)
Spesifiserer den første initieringen av skjermvisningen fra det installerte PCI Express-grafikkortet eller det innebygde grafikkortet.

IGD Video	Angir det innebygde grafikkortet som den første skjermen.
NB PCIe Slot Video	Angir PCI Express-grafikkortet på PCI Express-sporet som styres av North Bridge som den første skjermen. (Standard)

Ambient LED
Aktiverer eller deaktiverer den innebygde lyd-LED-en. (Standard: På)
Legacy USB Support
Tillater at USB-tastatur/mus brukes i MS-DOS. (Standard: Aktivert)
XHCI Hand-off
Avgjør om XHCI Hand-off-funksjonen skal aktiveres for et operativsystem uten XHCI Hand-off-støtte. (Standard: Aktivert)
EHCI Hand-off
Avgjør om EHCI Hand-off-funksjonen skal aktiveres for et operativsystem uten EHCI Hand-off-støtte. (Standard: Deaktivert)
Port 60/64 Emulation
Aktiverer eller deaktiverer emulering av I/O-porter 64h og 60h. Dette bør aktiveres for full eldre støtte for USB-tastaturer/mus i MS-DOS eller i operativsystemer som ikke har innebygd støtte for USB-enheter. (Standard: Deaktivert)
USB Mass Storage Driver Support
Aktiverer eller deaktiverer støtte for USB-lagringsenheter. (Standard: Aktivert)
USB Storage Devices
Viser en liste over tilkoblede USB-masselagringsenheter. Dette elementet vises bare når en USB-lagringsenhet er installert.

Trusted Computing
Aktiverer eller deaktiverer Trusted Platform Module (TPM).
Super IO Configuration
Serial Port 1
Aktiverer eller deaktiverer den innebygde serielle porten. (Standard: Aktivert)
NVMe Configuration
Viser informasjon om din NVME PCIe SSD hvis installert.
OffBoard SATA Controller Configuration
Viser informasjon om din PCIe SSD hvis installert.

^(Note)Dette elementet er bare til stede når du installerer en CPU som støtter denne funksjonen.

Chipset

IOMMU
Aktiverer eller deaktiverer AMD IOMMU-støtte. (Standard: Auto)
Integrated Graphics ^(Note)
Aktiverer eller deaktiverer den innebygde grafikkfunksjonen.

Auto	BIOS vil automatisk aktivere eller deaktivere det innebygde grafikkortet avhengig av hvilket grafikkort som er installert. (Standard)
Disabled	Deaktiverer det innebygde grafikkortet.

UMA Frame Buffer Size ^(Note)
Rammebufferstørrelse er den totale mengden systemminne som er tildelt utelukkende for den innebygde grafikkontrolleren. MS-DOS vil for eksempel bare bruke dette minnet til skjerm. Alternativer er: Auto (standard), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA Mode
Aktiverer eller deaktiverer RAID for SATA-kontrollerne eller konfigurerer SATA-kontrollerne til AHCI-modus.

RAID	Aktiverer RAID for SATA-kontrolleren.
AHCI	Konfigurerer SATA-kontrollerne til AHCI-modus. Advanced Host Controller Interface (AHCI) er en grensesnittspesifikasjon som lar lagringsdriveren aktivere avanserte Serial ATA-funksjoner som Native Command Queuing og hot plug. (Standard)

Chipset SATA Port Enable
Aktiverer eller deaktiverer de integrerte SATA-kontrollerne. (Standard: Aktivert)
Chipset SATA Port 0/1/2/3
Aktiverer eller deaktiverer hver SATA-port.

^(Note)Dette elementet er bare til stede når du installerer en CPU som støtter denne funksjonen.

Strøm

Strøm
AC BACK
Avgjør systemets tilstand etter at strømmen kommer tilbake etter et vekselstrømstap.

Memory	Systemet går tilbake til sin sist kjente våkne tilstand når vekselstrømmen kommer tilbake.
Always On	Systemet slås på når vekselstrømmen kommer tilbake.
Always Off	Systemet forblir av når vekselstrømmen kommer tilbake. (Standard)

Power On By Keyboard
Tillater at systemet slås på av en PS/2-tastaturvekkehendelse.
Note: For å bruke denne funksjonen trenger du en ATX-strømforsyning som gir minst 1A på +5VSB-ledningen.

Disabled	Deaktiverer denne funksjonen. (Standard)
Password	Angi et passord med 1~5 tegn for å slå på systemet.
Keyboard 98	Trykk på POWER-knappen på Windows 98-tastaturet for å slå på systemet.
Any key	Trykk på en vilkårlig tast for å slå på systemet.

Power On Password
Angi passordet når Power On By Keyboard er satt til Password. Trykk på <Enter> på dette elementet og angi et passord med opptil 5 tegn, og trykk deretter på <Enter> for å godta. For å slå på systemet, skriv inn passordet og trykk på <Enter>.
Note: For å avbryte passordet, trykk på <Enter> på dette elementet. Når du blir bedt om passordet, trykk på <Enter> igjen uten å skrive inn passordet for å fjerne passordinnstillingene.
Power On By Mouse
Tillater at systemet slås på av en PS/2-musvekkehendelse.
Note: For å bruke denne funksjonen trenger du en ATX-strømforsyning som gir minst 1A på +5VSB-ledningen.

Disabled	Deaktiverer denne funksjonen. (Standard)
Move	Flytt musen for å slå på systemet.
Double Click	Dobbeltklikk på venstre knapp på musen for å slå på systemet.

ErP
Avgjør om systemet skal bruke minst strøm i S5-tilstand (avstengning). Merk: Når dette elementet er satt til Aktivert, vil følgende funksjoner bli utilgjengelige: Gjenoppta etter alarm, PME-hendelsesvekking, slå på med mus, slå på med tastatur og vekking på LAN.
Soft-Off by PWR-BTTN
Konfigurerer måten å slå av datamaskinen på i MS-DOS-modus ved hjelp av strømknappen.

Instant-Off	Trykk på strømknappen, og systemet vil bli slått av umiddelbart. (Standard)
Delay 4 Sec.	Trykk og hold inne strømknappen i 4 sekunder for å slå av systemet. Hvis strømknappen trykkes i mindre enn 4 sekunder, vil systemet gå i hvilemodus.

Resume by Alarm
Avgjør om systemet skal slås på til et ønsket tidspunkt. (Standard: Deaktivert) Hvis aktivert, angi dato og klokkeslett som følger:
Wake up day: Slå på systemet til et bestemt tidspunkt hver dag eller på en bestemt dag i en måned.
Wake up hour/minute/second: Angi tidspunktet systemet skal slås på automatisk.
Note: Når du bruker denne funksjonen, unngå utilstrekkelig avstengning fra operativsystemet eller fjerning av vekselstrøm, ellers kan det hende at innstillingene ikke er effektive.
Wake on LAN
Aktiverer eller deaktiverer vekking på LAN-funksjonen. (Standard: Aktivert)
High Precision Event Timer
Aktiverer eller deaktiverer High Precision Event Timer (HPET) i operativsystemet. (Standard: Aktivert)

Lagre og avslutt

Save & Exit Setup
Trykk på <Enter> på dette elementet og velg Yes (Ja). Dette lagrer endringene i CMOS og avslutter BIOS Setup-programmet. Velg No (Nei) eller trykk på <Esc> for å gå tilbake til BIOS Setup-hovedmenyen.
Exit Without Saving
Trykk på <Enter> på dette elementet og velg Yes (Ja). Dette avslutter BIOS Setup uten å lagre endringene som er gjort i BIOS Setup til CMOS. Velg No (Nei) eller trykk på <Esc> for å gå tilbake til BIOS Setup-hovedmenyen.
Load Optimized Defaults
Trykk på <Enter> på dette elementet og velg Yes (Ja) for å laste inn de optimale BIOS-standardinnstillingene. BIOS-standardinnstillingene hjelper systemet med å fungere optimalt. Last alltid inn de Optimaliserte standardinnstillingene etter at du har oppdatert BIOS eller etter at du har slettet CMOS-verdiene.
Boot Override
Lar deg velge en enhet å starte opp umiddelbart. Trykk på <Enter> på enheten du velger, og velg Yes (Ja) for å bekrefte. Systemet starter automatisk på nytt og starter opp fra den enheten.
Save Profiles
Denne funksjonen lar deg lagre de gjeldende BIOS-innstillingene i en profil. Du kan opprette opptil 8 profiler og lagre som Setup Profile 1~ Setup Profile 8. Trykk på <Enter> for å fullføre. Eller du kan velge Select File in HDD/FDD/USB (Velg fil i HDD/FDD/USB) for å lagre profilen på lagringsenheten din.
Load Profiles
Hvis systemet blir ustabilt og du har lastet inn BIOS-standardinnstillingene, kan du bruke denne funksjonen til å laste inn BIOS-innstillingene fra en profil som er opprettet tidligere, uten å måtte konfigurere BIOS-innstillingene på nytt. Først velger du profilen du vil laste inn, og trykker deretter på <Enter> for å fullføre. Du kan velge Select File in HDD/FDD/USB (Velg fil i HDD/FDD/USB) for å legge inn profilen som tidligere er opprettet fra lagringsenheten din eller laste inn profilen som er opprettet automatisk av BIOS, for eksempel å tilbakestille BIOS-innstillingene til de siste innstillingene som fungerte som de skulle (sist kjente gode opptak).

Konfigurere et RAID-sett

RAID-nivåer

	RAID 0	RAID 1	RAID 10
Minimum antall harddisker	≥2	2	4
Array-kapasitet	Antall harddisker * Størrelsen på den minste disken	Størrelsen på den minste disken	(Antall harddisker/2) * Størrelsen på den minste disken
Feiltoleranse	Nei	Ja	Ja

Før du begynner, må du klargjøre følgende:

Minst to SATA-harddisker eller SSD-er (for å sikre optimal ytelse anbefales det at du bruker to harddisker med identisk modell og kapasitet).
En Windows-installasjonsdisk.
Hovedkortdriverdisk.
En USB-minnepinne.

Konfigurere SATA-kontrollere

Installere harddisker
Installer harddiskene i SATA-kontaktene på hovedkortet. Koble deretter strømkontaktene fra strømforsyningen til harddiskene.
Konfigurere SATA-kontrollermodus i BIOS-oppsett
Sørg for å konfigurere SATA-kontrollermodus riktig i systemets BIOS-oppsett.
Fremgangsmåte:
1. Slå på datamaskinen og trykk på <Delete> for å gå inn i BIOS-oppsettet under POST (Power-On Self-Test). Under Chipset må du sørge for at Chipset SATA Port Enable er aktivert. Sett SATA Mode til RAID. Lagre deretter innstillingene og start datamaskinen på nytt.
2. Hvis du vil konfigurere UEFI RAID, følger du trinnene i "C-1." For å gå inn i eldre RAID ROM, lagre innstillingene og avslutt BIOS-oppsettet. Se "C-2" for mer informasjon.

  BIOS-oppsettmenyene som er beskrevet i denne delen, kan avvike fra de nøyaktige innstillingene for hovedkortet ditt. De faktiske BIOS-oppsettmenyalternativene du vil se, vil avhenge av hovedkortet du har og BIOS-versjonen.
1. UEFI RAID-konfigurasjon
  Bare Windows 10 64-bit støtter UEFI RAID-konfigurasjon.
  Trinn:
  1. I BIOS-oppsettet går du til BIOS og setter Windows 10 Features til Windows 10 og CSM Support til Disabled. Lagre endringene og avslutt BIOS-oppsettet.
  2. Etter at systemet har startet på nytt, går du inn i BIOS-oppsettet igjen. Gå deretter inn i undermenyen Peripherals\RAIDXpert2 Configuration Utility.
  3. På RAIDXpert2 Configuration Utility-skjermen trykker du på <Enter> på Array Management for å gå inn i Create Array-skjermen. Velg deretter et RAID-nivå. RAID-nivåer som støttes inkluderer RAID 0, RAID 1 og RAID 10 (valgene som er tilgjengelige avhenger av antall harddisker som er installert). Trykk deretter på <Enter> på Select Physical Disks for å gå inn i Select Physical Disks-skjermen.
  4. På Select Physical Disks-skjermen velger du harddiskene som skal inkluderes i RAID-arrayet og setter dem til Enabled. Bruk deretter nedoverpilen for å flytte til Apply Changes og trykk på <Enter>. Gå deretter tilbake til forrige skjermbilde og angi Array Size, Array Size Unit, Read Cache Policy og Write Cache Policy.
  5. Etter at du har angitt kapasiteten, flytter du til Create Array og trykker på <Enter> for å starte.
  6. Etter fullføring vil du bli ført tilbake til Array Management-skjermen. Under Manage Array Properties kan du se det nye RAID-volumet og informasjon om RAID-nivå, array-navn, array-kapasitet osv.
2. Konfigurere Legacy RAID ROM
  Gå inn i det eldre RAID BIOS-oppsettverktøyet for å konfigurere et RAID-array. Hopp over dette trinnet og fortsett med installasjonen av Windows-operativsystemet for en ikke-RAID-konfigurasjon.
  Trinn:

Etter at POST-minnetesten starter og før oppstart av operativsystemet begynner, se etter en melding som sier "Press <Ctrl-R> to Configure". Trykk på <Ctrl> + <R> for å gå inn i RAID BIOS-oppsettverktøyet.
For å opprette et nytt array, trykk på <Enter> på alternativet Create Array.
Valglinjen vil flytte til Disks-delen til høyre på skjermen. Velg harddiskene som skal være inkludert i RAID-arrayet. Bruk pil opp eller ned for å velge en harddisk og trykk på <Insert>. Den valgte harddisken vil vises i grønt. For å bruke alle harddiskene, trykker du ganske enkelt på <A> for å velge alle. Trykk deretter på <Enter> og valglinjen vil flytte til User Input-delen nederst til venstre på skjermen.
Velg først en RAID-modus og trykk på <Enter>. Valgene som er tilgjengelige avhenger av antall harddisker som er installert. Følg deretter instruksjonene på skjermen for å spesifisere array-størrelsen. Du kan velge All available space for å bruke maksimal tillatt størrelse eller bruke pil opp eller ned for å justere størrelsen og trykke på <Enter>.
Velg en cachelagringsmodus. Alternativene inkluderer Read/Write, Read Only og None. Trykk deretter på <Enter> for å fortsette.
Til slutt vises en melding som sier "Confirm Creation of Array". Trykk på <C> for å bekrefte eller <Esc> for å gå tilbake til forrige skjermbilde.
Når du er ferdig, vil du se det nye arrayet på hovedskjermen. For å avslutte RAID BIOS-verktøyet, trykk på <Esc> og trykk deretter på <C> for å bekrefte.

Installere SATA RAID/AHCI-driveren og operativsystemet
Med de riktige BIOS-innstillingene er du klar til å installere operativsystemet.

Installere operativsystemet
Siden noen operativsystemer allerede inkluderer SATA RAID/AHCI-drivere, trenger du ikke å installere separate RAID/AHCI-drivere under Windows-installasjonsprosessen. Etter at operativsystemet er installert, anbefaler vi at du installerer alle nødvendige drivere fra hovedkortdriverdisken ved hjelp av "Xpress Install" for å sikre systemytelse og kompatibilitet. Hvis operativsystemet som skal installeres krever at du oppgir ytterligere SATA RAID/AHCI-drivere under OS-installasjonsprosessen, se trinnene nedenfor:

Kopier Hw10-mappen under \Boot-mappen på driverdisken til USB-minnepinnen din.
Start opp fra Windows-installasjonsdisken og utfør standard OS-installasjonstrinn. Når skjermen ber deg om å laste inn driveren, velger du Browse (Bla gjennom).
Sett inn USB-minnepinnen og bla deretter til plasseringen til driveren. Plasseringen til driveren er som følger: \Hw10\RAID\x64
Velg AMD-RAID Bottom Device først og klikk Next (Neste) for å laste inn driveren. Velg deretter AMD-RAID Controller og klikk Next (Neste) for å laste inn driveren. Fortsett til slutt OS-installasjonen.

Gå til GIGABYTEs nettsted for mer informasjon om hvordan du konfigurerer et RAID-array.

Driverinstallasjon

Før du installerer driverne, må du først installere operativsystemet. (Følgende instruksjoner bruker Windows 10 som eksempeloperativsystem.)
Etter at du har installert operativsystemet, setter du hovedkortdriverdisken inn i den optiske stasjonen. Klikk på meldingen "Trykk for å velge hva som skal skje med denne disken" øverst til høyre på skjermen og velg "Kjør Run.exe". (Eller gå til Min datamaskin, dobbeltklikk på den optiske stasjonen og kjør Run.exe-programmet.)

"Xpress Install" vil automatisk skanne systemet ditt og deretter liste opp alle driverne som anbefales å installere. Du kan klikke på Xpress Install-knappen, og "Xpress Install" vil installere alle de valgte driverne. Eller klikk på pilikonet for å installere driverne du trenger individuelt.

Gå til GIGABYTEs nettsted for mer programvareinformasjon.

Gå til GIGABYTEs nettsted for mer informasjon om hvordan du konfigurerer lydprogramvaren.

Kontakt oss
GIGA-BYTE TECHNOLOGY CO., LTD.
Adresse: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAKS: +886-2-8912-4005
Teknisk og ikke-teknisk støtte (salg/markedsføring): http://esupport.gigabyte.com
NETTadresse (engelsk): http://www.gigabyte.com
NETTadresse (kinesisk): http://www.gigabyte.tw

GIGABYTE eSupport
For å sende inn et teknisk eller ikke-teknisk (salg/markedsføring) spørsmål, kan du gå til: http://esupport.gigabyte.com

Identifisere hovedkortrevisjonen din
Revisjonsnummeret på hovedkortet ditt ser slik ut: "REV: X.X." For eksempel betyr "REV: 1.0" at revisjonen av hovedkortet er 1.0. Sjekk hovedkortrevisjonen din før du oppdaterer hovedkort-BIOS, drivere eller når du leter etter teknisk informasjon.
Eksempel:

For mer produktinformasjon, gå til GIGABYTEs nettsted.

Copyright
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Alle rettigheter forbeholdt. Varemerkene som er nevnt i denne håndboken, er lovlig registrert for sine respektive eiere.
