GIGABYTE GA-A320M-DS2 - pagrindinės plokštės vadovas

Turinys

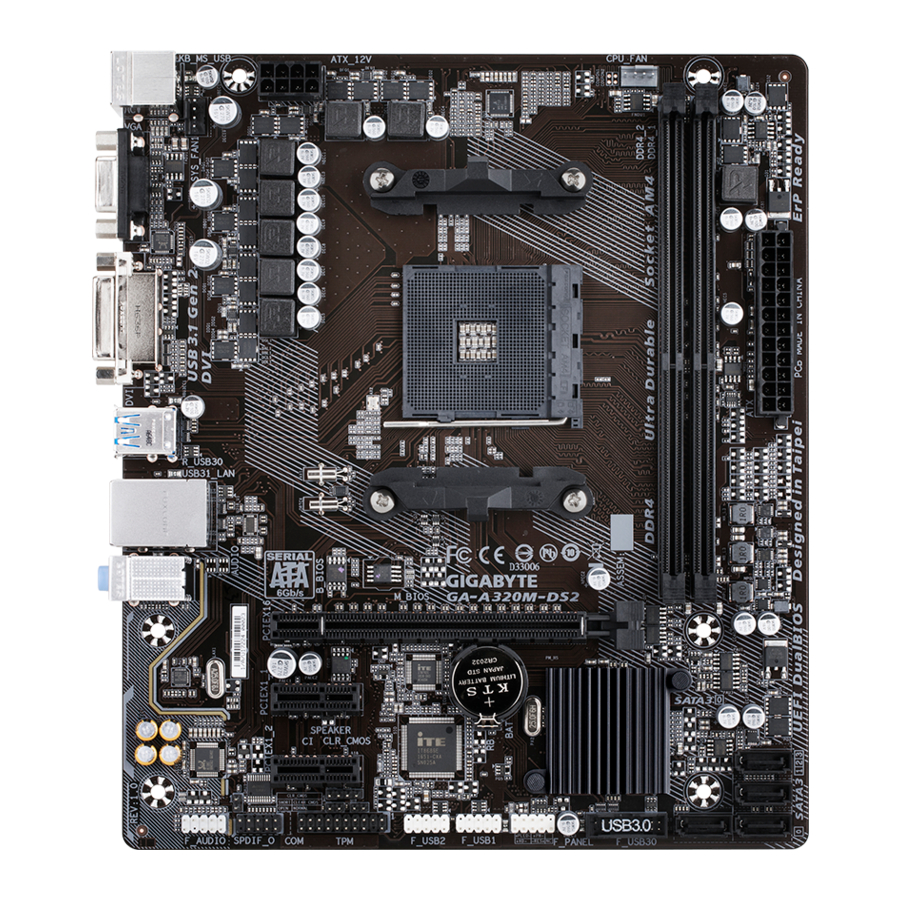

GA-A320M-DS2 pagrindinės plokštės išdėstymas

Pagrindinės plokštės išdėstymas

Dėžutės turinys

  • GA-A320M-DS2 pagrindinė plokštė
  • Pagrindinės plokštės tvarkyklės diskas
  • Vartotojo vadovas
  • Du SATA kabeliai
  • I/O ekranas

* Aukščiau pateiktas dėžutės turinys yra tik informacinio pobūdžio, o tikrieji elementai priklauso nuo įsigyto produkto paketo.
Dėžutės turinys gali būti keičiamas be išankstinio įspėjimo.

Aparatinės įrangos įdiegimas

Atsargumo priemonės diegiant

Pagrindinėje plokštėje yra daug subtilių elektroninių grandinių ir komponentų, kurie gali būti pažeisti dėl elektrostatinės iškrovos (ESD). Prieš diegdami atidžiai perskaitykite naudotojo vadovą ir laikykitės šių procedūrų:

  • Prieš diegdami įsitikinkite, kad korpusas tinkamas pagrindinei plokštei.
  • Prieš diegdami nenuimkite ir nelaužykite pagrindinės plokštės S/N (serijos numerio) lipduko arba garantijos lipduko, kurį pateikė jūsų pardavėjas. Šie lipdukai reikalingi garantijos patvirtinimui.
  • Visada atjunkite kintamosios srovės maitinimą atjungdami maitinimo laidą nuo maitinimo lizdo prieš diegdami arba išimdami pagrindinę plokštę ar kitus aparatinės įrangos komponentus.
  • Jungdami aparatinės įrangos komponentus prie vidinių jungčių pagrindinėje plokštėje, įsitikinkite, kad jie yra tvirtai ir saugiai prijungti.
  • Dirbdami su pagrindine plokšte venkite liesti metalinius laidus ar jungtis.
  • Dirbant su elektroniniais komponentais, tokiais kaip pagrindinė plokštė, CPU ar atmintinė, geriausia dėvėti elektrostatinės iškrovos (ESD) riešo dirželį. Jei neturite ESD riešo dirželio, laikykite rankas sausas ir pirmiausia palieskite metalinį daiktą, kad pašalintumėte statinę elektros energiją.
  • Prieš diegdami pagrindinę plokštę, padėkite ją ant antistatinio padėklo arba į elektrostatinį ekranavimo konteinerį.
  • Prieš prijungdami arba atjungdami maitinimo šaltinio kabelį nuo pagrindinės plokštės, įsitikinkite, kad maitinimo šaltinis yra išjungtas.
  • Prieš įjungdami maitinimą, įsitikinkite, kad maitinimo šaltinio įtampa nustatyta pagal vietinį įtampos standartą.
  • Prieš naudodami gaminį patikrinkite, ar visi jūsų aparatinės įrangos komponentų kabeliai ir maitinimo jungtys yra prijungti.
  • Kad nepažeistumėte pagrindinės plokštės, neleiskite, kad varžtai liestųsi su pagrindinės plokštės grandine ar jos komponentais.
  • Įsitikinkite, kad ant pagrindinės plokštės ar kompiuterio korpuse nėra likusių varžtų ar metalinių komponentų.
  • Nestatykite kompiuterio sistemos ant nelygaus paviršiaus.
  • Nestatykite kompiuterio sistemos aukštoje temperatūroje arba drėgnoje aplinkoje.
  • Kompiuterio maitinimo įjungimas diegimo proceso metu gali sugadinti sistemos komponentus, taip pat fiziškai pakenkti vartotojui.
  • Jei nesate tikri dėl kokių nors diegimo veiksmų arba turite problemų, susijusių su gaminio naudojimu, kreipkitės į sertifikuotą kompiuterių techniką.
  • Jei naudojate adapterį, ilginamąjį maitinimo laidą arba maitinimo skirstytuvą, būtinai pasitarkite su jo diegimo ir (arba) įžeminimo instrukcijomis.

Produkto specifikacijos

CPUCPU
  • AM4 Socket:
    • AMD Ryzen ™ procesorius
    • AMD 7th Generation A-series/Athlon ™ procesoriai (eikite į GIGABYTE svetainę, kur rasite naujausią CPU palaikymo sąrašą.)
Lustų rinkinysChipset
  • AMD A320
AtmintisMemory
  • 2 x DDR4 DIMM lizdai, palaikantys iki 32 GB sistemos atminties
  • Dual channel memory architecture
  • Support for DDR4 2667 (Pastaba) /2400/2133 MHz memory modules
  • S upport for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode)
  • Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
  • Support for Extreme Memory Profile (XMP) memory modules (Go to GIGABYTE's website for the latest supported memory speeds and memory modules.)
Integruota grafikaOnboard Graphics
  • Integrated Graphics Processor:
    • 1 x D-Sub port, supporting a maximum resolution of 1920x1200@60 Hz
    • 1 x DVI-D port, supporting a maximum resolution of 1920x1200@60 Hz
      * The DVI-D port does not support D-Sub connection by adapter.
    • Maximum shared memory of 2 GB
GarsasAudio
  • Realtek ® ALC887 kodekas
  • High Definition Audio
  • 2/4/5.1/7.1-channel
    * To configure 7.1-channel audio, you have to use an HD front panel audio module and enable the multi-channel audio feature through the audio driver.
  • Support for S/PDIF Out
LANLAN
  • Realtek ® GbE LAN chip (10/100/1000 Mbit)
Išplėtimo lizdaiExpansion Slots
  • 1x PCI Express x16 slot, running at x16 (PCIEX16) (Note)
    * For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot. (The PCIEX16 slot conforms to PCI Express 3.0 standard.)
  • 2x PCI Express x1 slots
    (The PCI Express x1 slots conform to PCI Express 2.0 standard.)
Saugojimo sąsajaStorage Interface
  • 4 x SATA 6Gb/s connectors
  • Support for RAID 0, RAID 1, and RAID 10
USBUSB
  • Chipset:
    • 1 x USB 3.1 Gen 2 Type-A port (red) on the back panel
    • 2 x USB 3.1 Gen 1 ports available through the internal USB header
    • 6 x USB 2.0/1.1 ports (2 ports on the back panel, 4 ports available through the internal USB headers)
  • CPU:
    • 3 x USB 3.1 Gen 1 ports on the back panel
Vidinės jungtysInternal Connectors
  • 1 x 24-pin ATX main power connector
  • 1 x 8-pin ATX 12V power connector
  • 4 x SATA 6Gb/s connectors
  • 1 x CPU fan header
  • 1 x system fan header
  • 1 x front panel header
  • 1 x front panel audio header
  • 1 x S/PDIF Out header
  • 1 x USB 3.1 Gen 1 header
  • 2 x USB 2.0/1.1 headers
  • 1 x Trusted Platform Module (TPM) header
  • 1 x serial port header
  • 1 x speaker header
  • 1 x chassis intrusion header
  • 1 x Clear CMOS jumper
Galinio skydelio jungtysBack Panel Connectors
  • 1 x PS/2 keyboard/mouse port
  • 1 x D-Sub port
  • 1 x DVI-D port
  • 3 x USB 3.1 Gen 1 ports
  • 1 x USB 3.1 Gen 2 Type-A port (red)
  • 2 x USB 2.0/1.1 ports
  • 1 x RJ-45 port
  • 3 x audio jacks (Line In, Line Out, Mic In)
I/O valdiklisI/O Controller
  • iTE ® I/O Controller Chip
Aparatinės įrangos monitoriusHardware Monitor
  • Voltage detection
  • Temperature detection
  • Fan speed detection
  • Overheating warning
  • Fan fail warning
  • Fan speed control
    * Whether the fan speed control function is supported will depend on the fan you install.
BIOSBIOS
  • 2 x 128 Mbit flash
  • Use of licensed AMI UEFI BIOS
  • Support for DualBIOS ™
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unikalios savybėsUnique Features
  • Support for APP Center
    * Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
    • @BIOS
    • 3D OSD
    • Ambient LED
    • AutoGreen
    • BIOS Setup
    • Cloud Station
    • Color Temperature
    • EasyTune
    • Fast Boot
    • Game Boost
    • ON/OFF Charge
    • Smart Backup
    • Smart Keyboard
    • Smart TimeLock
    • System Information Viewer
    • USB Blocker
    • V-Tuner
  • Support for Q-Flash
  • Support for Xpress Install
Pridedama programinė įrangaBundled Software
  • Norton ® Internet Security (OEM version)
  • cFosSpeed
Operacinė sistemaOperating System
  • Support for Windows 10 64-bit
  • Support for Windows 7 64-bit
    * Please download the "Windows USB Installation Tool" (atsisiųskite „Windows“ USB diegimo įrankį) from GIGABYTE's website and install it before installing Windows 7.
Formos faktoriusForm Factor
  • Micro ATX Form Factor; 22.6cm x 19.5cm

* GIGABYTE reserves the right to make any changes to the product specifications and product-related information without prior notice.

(Note) Actual support may vary by CPU.

Please visit GIGABYTE's website for support lists of CPU, memory modules, and SSDs devices.

Please visit the Support\Utility List page on GIGABYTE's website to download the latest version of apps.

CPU įdiegimas

atsargiaiPrieš pradėdami diegti CPU, perskaitykite šias gaires:

  • Įsitikinkite, kad pagrindinė plokštė palaiko CPU. (Norėdami pamatyti naujausią CPU palaikymo sąrašą, eikite į GIGABYTE svetainę.)
  • Prieš diegdami CPU, visada išjunkite kompiuterį ir atjunkite maitinimo laidą nuo maitinimo lizdo, kad išvengtumėte aparatūros sugadinimo.
  • Suraskite CPU pirmąjį kontaktą. Jei CPU orientuotas neteisingai, jo negalima įdėti.
  • Ant CPU paviršiaus užtepkite tolygų ir ploną terminio tepalo sluoksnį.
  • Neįjunkite kompiuterio, jei neįdėtas CPU aušintuvas, kitaip CPU gali perkaisti ir sugesti.
  • Nustatykite CPU pagrindinį dažnį pagal CPU specifikacijas. Nerekomenduojama nustatyti sistemos magistralės dažnio virš aparatūros specifikacijų, nes jis neatitinka standartinių periferinių įrenginių reikalavimų. Jei norite nustatyti dažnį virš standartinių specifikacijų, darykite tai pagal savo aparatūros specifikacijas, įskaitant CPU, vaizdo plokštę, atmintį, standųjį diską ir t. t.

CPU įdiegimas
Suraskite CPU lizdo ir CPU pirmąjį kontaktą (pažymėtą mažu trikampiu).
CPU įdiegimas

Atminties įdiegimas

atsargiaiPrieš pradėdami diegti atmintį, perskaitykite šias gaires:

  • Įsitikinkite, kad pagrindinė plokštė palaiko atmintį. Rekomenduojama naudoti tokios pačios talpos, prekės ženklo, greičio ir lustų atmintį. (Norėdami pamatyti naujausius palaikomus atminties greičius ir atminties modulius, eikite į GIGABYTE svetainę.)
  • Prieš diegdami atmintį, visada išjunkite kompiuterį ir atjunkite maitinimo laidą nuo maitinimo lizdo, kad išvengtumėte aparatūros sugadinimo.
  • Atminties moduliai turi apsauginę konstrukciją. Atminties modulį galima įdėti tik viena kryptimi. Jei negalite įdėti atminties, pakeiskite kryptį.

Dvigubo kanalo atminties konfigūracija
Ši pagrindinė plokštė turi du atminties lizdus ir palaiko dvigubo kanalo technologiją. Įdiegus atmintį, BIOS automatiškai aptiks atminties specifikacijas ir talpą. Įjungus dvigubo kanalo atminties režimą, atminties pralaidumas padvigubės. Du atminties lizdai yra padalyti į du kanalus ir kiekvienas kanalas turi vieną atminties lizdą, kaip nurodyta toliau:
Kanalas A: DDR4_2
Kanalas B: DDR4_1
Dėl CPU apribojimų, prieš diegdami atmintį dvigubo kanalo režimu, perskaitykite šias gaires.

  1. Dvigubo kanalo režimas negali būti įjungtas, jei įdiegtas tik vienas atminties modulis.
  2. Įjungiant dvigubo kanalo režimą su dviem atminties moduliais, rekomenduojama naudoti tokios pačios talpos, prekės ženklo, greičio ir lustų atmintį.

Apsilankykite GIGABYTE svetainėje, kad gautumėte daugiau informacijos apie aparatūros diegimą.

Plėtimo plokštės įdiegimas

atsargiaiPrieš pradėdami diegti plėtimo plokštę, perskaitykite šias gaires:

  • Įsitikinkite, kad pagrindinė plokštė palaiko plėtimo plokštę. Atidžiai perskaitykite vadovą, pateiktą kartu su plėtimo plokšte.
  • Prieš diegdami plėtimo plokštę, visada išjunkite kompiuterį ir atjunkite maitinimo laidą nuo maitinimo lizdo, kad išvengtumėte aparatūros sugadinimo.

Galinių plokščių jungtys

Galinių plokščių jungtys

  1. USB 2.0/1.1 prievadas
    USB prievadas palaiko USB 2.0 specifikaciją. Naudokite šį prievadą USB įrenginiams.
  2. PS/2 klaviatūros/pelės prievadas
    Naudokite šį prievadą PS/2 pelei arba klaviatūrai prijungti.
  3. D-Sub prievadas
    D-Sub prievadas palaiko 15 kontaktų D-Sub jungtį ir palaiko maksimalią 1920 x 1200 @ 60 Hz skiriamąją gebą (faktinės palaikomos skiriamosios gebos priklauso nuo naudojamo monitoriaus). Prijunkite monitorių, kuris palaiko D-Sub jungtį, prie šio prievado.
  4. DVI-D prievadas (Pastaba)
    DVI-D prievadas atitinka DVI-D specifikaciją ir palaiko maksimalią 1920 x 1200 @ 60 Hz skiriamąją gebą (faktinės palaikomos skiriamosios gebos priklauso nuo naudojamo monitoriaus). Prijunkite monitorių, kuris palaiko DVI-D jungtį, prie šio prievado.
  5. USB 3.1 Gen 1 prievadas
    USB 3.1 Gen 1 prievadas palaiko USB 3.1 Gen 1 specifikaciją ir yra suderinamas su USB 2.0 specifikacija. Naudokite šį prievadą USB įrenginiams.
  6. RJ-45 LAN prievadas
    Gigabit Ethernet LAN prievadas suteikia interneto ryšį iki 1 Gbps duomenų perdavimo sparta. Toliau aprašomos LAN prievado šviesos diodų būsenos.

    Ryšio/greičio šviesos diodas:
    Būsena Aprašymas
    Oranžinė 1 Gbps duomenų perdavimo sparta
    Žalia 100 Mbps duomenų perdavimo sparta
    Išjungta 10 Mbps duomenų perdavimo sparta
    Aktyvumo šviesos diodas:
    Būsena Aprašymas
    Mirksi Vyksta duomenų perdavimas arba priėmimas
    Išjungta Duomenų perdavimas arba priėmimas nevyksta
  7. USB 3.1 Gen 2 A tipo prievadas (raudonas)
    USB 3.1 Gen 2 A tipo prievadas palaiko USB 3.1 Gen 2 specifikaciją ir yra suderinamas su USB 3.1 Gen 1 ir USB 2.0 specifikacija. Naudokite šį prievadą USB įrenginiams.
  8. Linijos įvestis (mėlyna)
    Linijos įvesties lizdas. Naudokite šį garso lizdą linijos įvesties įrenginiams, pvz., optiniam įrenginiui, "walkman" ir kt.
  9. Linijos išvestis (žalia)
    Linijos išvesties lizdas. Naudokite šį garso lizdą ausinėms arba 2 kanalų garsiakalbiui. Šis lizdas gali būti naudojamas priekiniams garsiakalbiams prijungti 4/5.1/7.1 kanalų garso konfigūracijoje.
  10. Mikrofono įvestis (rožinė)
    Mikrofono įvesties lizdas.


Norėdami konfigūruoti 7.1 kanalų garsą, turite naudoti HD priekinės plokštės garso modulį ir įjungti daugiakanalio garso funkciją per garso tvarkyklę. Norėdami gauti daugiau informacijos apie programinę įrangą, apsilankykite GIGABYTE svetainėje.

atsargiai

  • Atjungdami laidą, prijungtą prie galinės plokštės jungties, pirmiausia atjunkite laidą nuo savo įrenginio, o tada atjunkite jį nuo pagrindinės plokštės.
  • Atjungdami laidą, traukite jį tiesiai iš jungties. Nepurkškite jo iš vienos pusės į kitą, kad išvengtumėte elektros trumpojo jungimo laido jungtyje.

(Pastaba) DVI-D prievadas nepalaiko D-Sub jungties per adapterį.

Vidinės jungtys

Vidinės jungtys

  1. ATX_12V
  2. ATX
  3. CPU_FAN
  4. SYS_FAN1
  5. SATA3 0/1/2/3
  6. SPDIF_O
  7. F_PANEL
  8. F_AUDIO
  1. SPEAKER
  2. CI
  3. F_USB30
  4. F_USB1/F_USB2
  5. COM
  6. TPM
  7. BAT
  8. CLR_CMOS

atsargiaiPrieš prijungdami išorinius įrenginius perskaitykite šias gaires:

  • Pirmiausia įsitikinkite, kad jūsų įrenginiai atitinka jungtis, prie kurių norite juos prijungti.
  • Prieš įdiegdami įrenginius, būtinai išjunkite juos ir kompiuterį. Atjunkite maitinimo laidą iš elektros lizdo, kad nepažeistumėte įrenginių.
  • Įdiegę įrenginį ir prieš įjungdami kompiuterį, įsitikinkite, kad įrenginio laidas yra saugiai pritvirtintas prie pagrindinės plokštės jungties.

1/2) ATX_12V/ATX (2x4 12 V maitinimo jungtis ir 2x12 pagrindinė maitinimo jungtis)
Naudojant maitinimo jungtį, maitinimo šaltinis gali tiekti pakankamai stabilios energijos visiems pagrindinės plokštės komponentams. Prieš prijungdami maitinimo jungtį, pirmiausia įsitikinkite, kad maitinimo šaltinis yra išjungtas ir visi įrenginiai tinkamai įdiegti. Maitinimo jungtis turi patikimą konstrukciją. Prijunkite maitinimo laido kabelį prie maitinimo jungties teisinga kryptimi. 12 V maitinimo jungtis daugiausia tiekia energiją procesoriui. Jei 12 V maitinimo jungtis neprijungta, kompiuteris neįsijungs.

Norint patenkinti plėtimo reikalavimus, rekomenduojama naudoti maitinimo šaltinį, kuris gali atlaikyti didelį energijos suvartojimą (500 W arba didesnį). Jei naudojamas maitinimo šaltinis, kuris netiekia reikalingos energijos, sistema gali tapti nestabili arba neįkraunama.

Kontaktas Nr. Apibrėžimas Kontaktas Nr. Apibrėžimas
1 GND (tik 2x4 kontaktų 12V) 5 +12V (tik 2x4 kontaktų 12V)
2 GND (tik 2x4 kontaktų 12V) 6 +12V (tik 2x4 kontaktų 12V)
3 GND 7 +12V
4 GND 8 +12V

Kontaktas Nr. Apibrėžimas Kontaktas Nr. Apibrėžimas
1 3.3V 13 3.3V
2 3.3V 14 -12V
3 GND 15 GND
4 +5V 16 PS_ON (soft On/Off)
5 GND 17 GND
6 +5V 18 GND
7 GND 19 GND
8 Power Good 20 NC
9 5VSB (stand by +5V) 21 +5V
10 +12V 22 +5V
11 +12V (tik 2x12 kontaktų ATX) 23 +5V (tik 2x12 kontaktų ATX)
12 3.3V (tik 2x12 kontaktų ATX) 24 GND (tik 2x12 kontaktų ATX)

3/4) CPU_FAN/SYS_FAN1 (Ventiliatoriaus jungtys)
Visos šios pagrindinės plokštės ventiliatoriaus jungtys yra 4 kontaktų. Dauguma ventiliatoriaus jungčių turi patikimą įterpimo konstrukciją. Jungdami ventiliatoriaus kabelį, būtinai prijunkite jį teisinga kryptimi (juodas jungties laidas yra įžeminimo laidas). Greičio valdymo funkcijai reikia naudoti ventiliatorių su ventiliatoriaus greičio valdymo konstrukcija. Norint optimalaus šilumos išsklaidymo, rekomenduojama korpuse įrengti sistemos ventiliatorių.

Kontaktas Nr. Apibrėžimas
1 GND
2 Įtampos greičio valdymas
3 Jutiklis
4 PWM greičio valdymas

atsargiai

  • Būtinai prijunkite ventiliatoriaus laidus prie ventiliatoriaus jungčių, kad procesorius ir sistema neperkaistų. Perkaitimas gali sugadinti procesorių arba sistema gali užstrigti.
  • Šios ventiliatoriaus jungtys nėra konfigūracijos trumpiklių blokai. Nedėkite trumpiklio dangtelio ant jungčių.
  1. SATA3 0/1/2/3 (SATA 6 Gb/s jungtys)
    SATA jungtys atitinka SATA 6 Gb/s standartą ir yra suderinamos su SATA 3 Gb/s ir SATA 1.5 Gb/s standartais. Kiekviena SATA jungtis palaiko vieną SATA įrenginį. SATA jungtys palaiko RAID 0, RAID 1 ir RAID 10. Žr. skyrių "RAID rinkinio konfigūravimas", kad gautumėte instrukcijas, kaip konfigūruoti RAID masyvą.
    SATA3 0/1/2/3 (SATA 6 Gb/s jungtys)
    Kontaktas Nr. Apibrėžimas
    1 GND
    2 TXP
    3 TXN
    4 GND
    5 RXN
    6 RXP
    7 GND
  1. SPDIF_O (S/PDIF išvesties jungtis)
    Ši jungtis palaiko skaitmeninę S/PDIF išvestį ir jungia S/PDIF skaitmeninio garso kabelį (pateikiamą su plėtimo kortelėmis), kad būtų galima perduoti skaitmeninį garsą iš pagrindinės plokštės į tam tikras plėtimo korteles, pvz., vaizdo plokštes ir garso plokštes. Pavyzdžiui, kai kurioms vaizdo plokštėms gali reikėti naudoti S/PDIF skaitmeninio garso kabelį, kad būtų galima perduoti skaitmeninį garsą iš pagrindinės plokštės į vaizdo plokštę, jei norite prijungti HDMI ekraną prie vaizdo plokštės ir tuo pačiu metu turėti skaitmeninį garso išvestį iš HDMI ekrano. Norėdami gauti informacijos apie S/PDIF skaitmeninio garso kabelio prijungimą, atidžiai perskaitykite plėtimo kortelės vadovą.
    Kontaktas Nr. Apibrėžimas
    1 SPDIFO
    2 GND
  1. F_PANEL (Priekinio skydelio jungtis)
    Prijunkite maitinimo jungiklį, atstatymo jungiklį ir sistemos būsenos indikatorių ant korpuso prie šios jungties pagal toliau pateiktas kontaktų priskyrimus. Prieš jungdami laidus, atkreipkite dėmesį į teigiamus ir neigiamus kontaktus.
    • PLED (Maitinimo LED):
      Sistemos būsena LED
      S0 Įjungtas
      S3/S4/S5 Išjungtas
      Jungiasi prie maitinimo būsenos indikatoriaus priekiniame korpuso skydelyje. LED dega, kai sistema veikia. LED nedega, kai sistema yra S3/S4 miego būsenoje arba išjungta (S5).
    • PW (Maitinimo jungiklis): Jungiasi prie maitinimo jungiklio priekiniame korpuso skydelyje. Galite konfigūruoti, kaip išjungti sistemą naudojant maitinimo jungiklį (daugiau informacijos rasite skyriuje "BIOS sąranka", "Maitinimas").
    • HD (Kietojo disko veiklos LED): Jungiasi prie kietojo disko veiklos LED priekiniame korpuso skydelyje. LED dega, kai kietasis diskas skaito arba rašo duomenis.
    • RES (Atstatymo jungiklis): Jungiasi prie atstatymo jungiklio priekiniame korpuso skydelyje. Paspauskite atstatymo jungiklį, kad iš naujo paleistumėte kompiuterį, jei kompiuteris užšąla ir nepavyksta atlikti įprasto paleidimo iš naujo.
    • NC: Nėra jungties.


Priekinio skydelio konstrukcija gali skirtis priklausomai nuo korpuso. Priekinio skydelio modulį daugiausia sudaro maitinimo jungiklis, atstatymo jungiklis, maitinimo LED, kietojo disko veiklos LED ir kt. Jungdami korpuso priekinio skydelio modulį prie šios jungties, įsitikinkite, kad laidų priskyrimai ir kontaktų priskyrimai atitinka.

  1. F_AUDIO (Priekinio skydelio garso jungtis)
    Priekinio skydelio garso jungtis palaiko Intel High Definition audio (HD) ir AC'97 audio. Galite prijungti korpuso priekinio skydelio garso modulį prie šios jungties. Įsitikinkite, kad modulio jungties laidų priskyrimai atitinka pagrindinės plokštės jungties kontaktų priskyrimus. Netinkamai prijungus modulio jungtį ir pagrindinės plokštės jungtį, įrenginys negalės veikti arba netgi bus sugadintas.

    HD priekinio skydelio garsui:

    Kontaktas Nr. Apibrėžimas
    1 MIC2_L
    2 GND
    3 MIC2_R
    4 NC
    5 LINE2_R
    6 Jutiklis
    7 FAUDIO_JD
    8 Nėra kontakto
    9 LINE2_L
    10 Jutiklis

    AC'97 priekinio skydelio garso įrašui:

    Kontakto Nr. Apibrėžimas
    1 MIC
    2 GND
    3 MIC maitinimas
    4 NC
    5 Linijinis išėjimas (R)
    6 NC
    7 NC
    8 Nėra kontakto
    9 Linijinis išėjimas (L)
    10 NC

    • Priekinio skydelio garso antraštė pagal numatytuosius nustatymus palaiko HD garsą.
    • Garso signalai bus vienu metu perduodami per priekinio ir galinio skydelio garso jungtis.
    • Kai kurie korpusai pateikia priekinio skydelio garso modulį, kuris turi atskirtas jungtis ant kiekvieno laido, o ne vieną kištuką. Norėdami gauti informacijos apie priekinio skydelio garso modulio, kuris turi skirtingas laidų užduotis, prijungimą, susisiekite su korpuso gamintoju.
  1. GARSIAKALBIS (Garsiakalbio antraštė)
    Jungiamas prie garsiakalbio korpuso priekiniame skydelyje. Sistema praneša apie sistemos paleisties būseną pyptelėjimo kodu. Vienas trumpas pyptelėjimas bus girdimas, jei sistemos paleisties metu neaptinkama jokių problemų.
    Kontakto Nr. Apibrėžimas
    1 VCC
    2 NC
    3 NC
    4 SPK-
  1. CI (Korpuso įsibrovimo antraštė)
    Ši pagrindinė plokštė suteikia korpuso aptikimo funkciją, kuri aptinka, ar korpuso dangtis buvo nuimtas. Šiai funkcijai reikalingas korpusas su korpuso įsibrovimo aptikimo konstrukcija.
    Kontakto Nr. Apibrėžimas
    1 Signalas
    2 GND
  1. F_USB30 (USB 3.1 Gen 1 antraštė)
    Antraštė atitinka USB 3.1 Gen 1 ir USB 2.0 specifikacijas ir gali pateikti du USB prievadus. Norėdami įsigyti papildomą 3,5" priekinį skydelį, kuris suteikia du USB 3.1 Gen 1 prievadus, susisiekite su vietiniu pardavėju.
    Kontakto Nr. Apibrėžimas Kontakto Nr. Apibrėžimas
    1 VBUS 11 D2+
    2 SSRX1- 12 D2-
    3 SSRX1+ 13 GND
    4 GND 14 SSTX2+
    5 SSTX1- 15 SSTX2-
    6 SSTX1+ 16 GND
    7 GND 17 SSRX2+
    8 D1- 18 SSRX2-
    9 D1+ 19 VBUS
    10 NC 20 Nėra kontakto
  1. F_USB1/F_USB2 (USB 2.0/1.1 antraštės)
    Antraštės atitinka USB 2.0/1.1 specifikacijas. Kiekviena USB antraštė gali pateikti du USB prievadus per papildomą USB laikiklį. Norėdami įsigyti papildomą USB laikiklį, susisiekite su vietiniu pardavėju.
    Kontakto Nr. Apibrėžimas Kontakto Nr. Apibrėžimas
    1 Maitinimas (5 V) 6 USB DY+
    2 Maitinimas (5 V) 7 GND S
    3 USB DX- 8 GND
    4 USB DY- 9 Nėra kontakto
    5 USB DX+ 10 NC

    atsargiai

  • Nejunkite IEEE 1394 laikiklio (2x5 kontaktų) kabelio į USB 2.0/1.1 antraštę.
  • Prieš įdėdami USB laikiklį, būtinai išjunkite kompiuterį ir atjunkite maitinimo laidą nuo maitinimo lizdo, kad nepažeistumėte USB laikiklio.
  1. COM (Nuosekliojo prievado antraštė)
    COM antraštė gali pateikti vieną nuoseklųjį prievadą per papildomą COM prievado kabelį. Norėdami įsigyti papildomą COM prievado kabelį, susisiekite su vietiniu pardavėju.
    Kontakto Nr. Apibrėžimas Kontakto Nr. Apibrėžimas
    1 NDCD- 6 NDSR-
    2 NSIN 7 NRTS-
    3 NSOUT 8 NCTS-
    4 NDTR- 9 NRI-
    5 GND S F 10 Nėra kontakto
  1. TPM (Patikimosios platformos modulio antraštė)
    Prie šios antraštės galite prijungti TPM (Patikimosios platformos modulį).
    Kontakto Nr. Apibrėžimas Kontakto Nr. Apibrėžimas
    1 LCLK 11 LAD0
    2 GND 12 GND
    3 LFRAME 13 NC
    4 Nėra kontakto 14 NC
    5 LRESET 15 SB3V
    6 NC 16 SERIRQ
    7 LAD3 17 GND
    8 LAD2 18 NC
    9 VCC3 19 NC
    10 LAD1 20 NC
  1. BAT (Baterija)
    Baterija tiekia energiją, kad išlaikytų reikšmes (pvz., BIOS konfigūracijas, datą ir laiką) CMOS, kai kompiuteris yra išjungtas. Pakeiskite bateriją, kai baterijos įtampa nukrenta iki žemo lygio, arba CMOS reikšmės gali būti netikslios arba gali būti prarastos.
    Galite išvalyti CMOS reikšmes išimdami bateriją:
    1. Išjunkite kompiuterį ir atjunkite maitinimo laidą.
    2. Atsargiai išimkite bateriją iš baterijos laikiklio ir palaukite vieną minutę. (Arba naudokite metalinį daiktą, pvz., atsuktuvą, kad paliestumėte teigiamą ir neigiamą baterijos laikiklio gnybtus, trumpai juos sujungdami 5 sekundėms.)
    3. Pakeiskite bateriją.
    4. Įjunkite maitinimo laidą ir iš naujo paleiskite kompiuterį.

atsargiai

  • Prieš keisdami bateriją, visada išjunkite kompiuterį ir atjunkite maitinimo laidą.
  • Pakeiskite bateriją lygiaverte. Jei baterija pakeičiama netinkamu modeliu, kyla sprogimo pavojus.
  • Susisiekite su pirkimo vieta arba vietiniu pardavėju, jei negalite patys pakeisti baterijos arba nesate tikri dėl baterijos modelio.
  • Įdėdami bateriją, atkreipkite dėmesį į teigiamos pusės (+) ir neigiamos pusės (-) orientaciją (teigiama pusė turi būti nukreipta į viršų).
  • Naudotos baterijos turi būti tvarkomos pagal vietinius aplinkosaugos reikalavimus.
  1. CLR_CMOS (CMOS valymo džemperis)
    Naudokite šį džemperį, kad išvalytumėte BIOS konfigūraciją ir atkurtumėte CMOS reikšmes į gamyklinius numatytuosius nustatymus. Norėdami išvalyti CMOS reikšmes, naudokite metalinį daiktą, pvz., atsuktuvą, kad paliestumėte du kontaktus kelias sekundes.
    Atidaryta: normalu
    Trumpas jungimas: išvalyti CMOS reikšmes

    Atsargiai

  • Prieš valydami CMOS reikšmes, visada išjunkite kompiuterį ir atjunkite maitinimo laidą nuo maitinimo lizdo.
  • Paleidus sistemą iš naujo, eikite į BIOS sąranką, kad įkeltumėte gamyklinius numatytuosius nustatymus (pasirinkite Load Optimized Defaults (įkelti optimizuotus numatytuosius nustatymus)) arba rankiniu būdu sukonfigūruokite BIOS nustatymus (žr. skyrių "BIOS Setup" (BIOS sąranka) apie BIOS konfigūracijas).

BIOS sąranka

BIOS (pagrindinė įvesties ir išvesties sistema) įrašo sistemos aparatūros parametrus CMOS, esančiame pagrindinėje plokštėje. Pagrindinės jos funkcijos apima savitikros (POST) atlikimą įjungiant sistemą, sistemos parametrų išsaugojimą ir operacinės sistemos įkėlimą ir kt. BIOS apima BIOS sąrankos programą, kuri leidžia vartotojui modifikuoti pagrindinius sistemos konfigūracijos nustatymus arba suaktyvinti tam tikras sistemos funkcijas. Išjungus maitinimą, pagrindinėje plokštėje esanti baterija tiekia reikiamą energiją CMOS, kad konfigūracijos reikšmės būtų išsaugotos CMOS. Norėdami pasiekti BIOS sąrankos programą, įjungę maitinimą POST metu paspauskite klavišą <Delete>. Norėdami atnaujinti BIOS, naudokite GIGABYTE Q-Flash arba @BIOS įrankį.

  • Q-Flash leidžia vartotojui greitai ir lengvai atnaujinti arba sukurti BIOS atsarginę kopiją neįeinant į operacinę sistemą.
  • @BIOS yra Windows pagrindu veikiantis įrankis, kuris ieško ir atsisiunčia naujausią BIOS versiją iš interneto ir atnaujina BIOS.

atsargiai

  • Kadangi BIOS atnaujinimas yra potencialiai rizikingas, jei nekyla problemų naudojant dabartinę BIOS versiją, rekomenduojama neatnaujinti BIOS. Atnaujinkite BIOS atsargiai. Netinkamas BIOS atnaujinimas gali sukelti sistemos gedimą.
  • Rekomenduojama nekeisti numatytųjų nustatymų (nebent jums reikia), kad išvengtumėte sistemos nestabilumo ar kitų netikėtų rezultatų. Netinkamas nustatymų keitimas gali sukelti sistemos neįsijungimą. Jei taip atsitiks, pabandykite išvalyti CMOS reikšmes ir nustatyti plokštę į numatytąsias reikšmes. (Žr. šio skyriaus skyrių "Įkelti optimizuotus numatytuosius nustatymus" arba baterijos / CMOS valymo trumpiklio įvadus, kaip išvalyti CMOS reikšmes.)

Paleidimo ekranas

Įjungus kompiuterį pasirodys toks paleidimo logotipo ekranas.
(BIOS versijos pavyzdys: F1b)
Paleidimo ekranas
Yra du skirtingi BIOS režimai, kaip nurodyta toliau, ir jūs galite naudoti klavišą <F2>, kad perjungtumėte du režimus. Klasikinis sąrankos režimas suteikia išsamius BIOS nustatymus. Galite paspausti rodyklių klavišus ant klaviatūros, kad judėtumėte tarp elementų, ir paspauskite <Enter>, kad priimtumėte arba įeitumėte į submeniu. Arba galite naudoti pelę, kad pasirinktumėte norimą elementą. Lengvasis režimas leidžia vartotojams greitai peržiūrėti savo dabartinę sistemos informaciją arba atlikti koregavimus, kad būtų pasiektas optimalus našumas. Lengvuoju režimu galite naudoti pelę, kad judėtumėte per konfigūracijos elementus.

  • Kai sistema nėra stabili kaip įprastai, pasirinkite elementą Load Optimized Defaults (įkelti optimizuotus numatytuosius nustatymus), kad nustatytumėte savo sistemą į numatytuosius nustatymus.
  • Šiame skyriuje aprašyti BIOS sąrankos meniu skirti tik informacijai ir gali skirtis priklausomai nuo BIOS versijos.

M.I.T.


AtsargiaiAr sistema stabiliai veiks su jūsų nustatytais spartinimo / viršįtampio nustatymais, priklauso nuo bendros sistemos konfigūracijos. Neteisingai spartinant / viršįtampius, galite sugadinti procesorių, lustų rinkinį ar atmintį ir sumažinti šių komponentų naudojimo trukmę. Šis puslapis skirtas tik pažengusiems vartotojams ir rekomenduojame nekeisti numatytųjų nustatymų, kad išvengtumėte sistemos nestabilumo ar kitų netikėtų rezultatų. (Netinkamai pakeitus nustatymus, sistema gali neįsijungti. Jei taip atsitiks, išvalykite CMOS reikšmes ir atkurkite numatytąsias plokštės reikšmes.)

  • Išplėstiniai dažnio nustatymai
    Pagrindinio laikrodžio vertė
    Rodo dabartinį pagrindinio laikrodžio dažnį.
    CPU takto dažnio santykis
    Leidžia keisti įdiegto CPU takto dažnio santykį. Reguliuojamas diapazonas priklauso nuo įdiegto CPU.
    CPU dažnis
    Rodo dabartinį CPU veikimo dažnį.
  • Išplėstiniai CPU pagrindiniai nustatymai
    CPU takto dažnio santykis, CPU dažnis
    Aukščiau pateikti nustatymai yra sinchroniniai su tais pačiais elementais, esančiais meniu Išplėstiniai dažnio nustatymai.
    Pagrindinio našumo padidinimas (Pastaba)
    Leidžia nustatyti, ar įjungti pagrindinio našumo padidinimo (CPB) technologiją, CPU našumo didinimo technologiją. (Numatytasis: automatinis)
    Pagrindinio našumo padidinimo santykis (Pastaba)
    Leidžia keisti CPB santykį. Reguliuojamas diapazonas priklauso nuo įdiegto CPU. (Numatytasis: automatinis)
    Turbo našumo padidinimo santykis (Pastaba)
    Leidžia nustatyti, ar pagerinti CPU našumą. (Numatytasis: išjungtas)
    AMD Cool&Quiet funkcija
    Įjungta Leidžia AMD Cool'n'Quiet tvarkyklei dinamiškai reguliuoti CPU takto dažnį ir VID, kad sumažintų šilumos išsiskyrimą iš kompiuterio ir jo energijos suvartojimą. (Numatytasis)
    Išjungta Išjungia šią funkciją.

    SVM režimas
    Virtualizacija, patobulinta virtualizacijos technologija, leis platformai vykdyti kelias operacines sistemas ir programas nepriklausomose skaidiniuose. Naudojant virtualizaciją, viena kompiuterinė sistema gali veikti kaip kelios virtualios sistemos. (Numatytasis: išjungtas)
    C6 režimas (1 pastaba)
    Leidžia nustatyti, ar leisti CPU pereiti į C6 režimą sistemos sustabdymo būsenoje. Kai įjungtas, CPU pagrindinis dažnis bus sumažintas sistemos sustabdymo būsenoje, kad sumažėtų energijos suvartojimas. C6 būsena yra labiau patobulinta energijos taupymo būsena nei C1. (Numatytasis: įjungtas)
    Globalus C būsenos valdymas (1 pastaba)
    Leidžia nustatyti, ar leisti CPU pereiti į C būsenas. Kai įjungtas, CPU pagrindinis dažnis bus sumažintas sistemos sustabdymo būsenoje, kad sumažėtų energijos suvartojimas. (Numatytasis: įjungtas)
    SMT režimas (1 pastaba)
    Leidžia įjungti arba išjungti CPU vienalaikio daugelio sriegių technologiją. Ši funkcija veikia tik operacinėse sistemose, kurios palaiko daugelio procesorių režimą. Automatinis leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: automatinis)
    Apatinio branduolio valdymas (1 pastaba)
    Leidžia pasirinkti, kiek CPU branduolių įjungti (CPU branduolių skaičius gali skirtis priklausomai nuo CPU). Automatinis leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: automatinis)
    Extreme Memory Profile (X.M.P.) (2 pastaba)
    Leidžia BIOS nuskaityti SPD duomenis XMP atminties modulyje (-iuose), kad pagerintų atminties našumą, kai įjungtas.

    Išjungta Išjungia šią funkciją. (Numatytasis)
    Profilis1 Naudoja 1 profilio nustatymus.
    Profilis2 (2 pastaba) Naudoja 2 profilio nustatymus.

    Sistemos atminties daugiklis
    Leidžia nustatyti sistemos atminties daugiklį. Automatinis nustato atminties daugiklį pagal atminties SPD duomenis. (Numatytasis: automatinis)
    Atminties dažnis (MHz)
    Pirmoji atminties dažnio vertė yra normalus naudojamos atminties veikimo dažnis; antrasis yra atminties dažnis, kuris automatiškai reguliuojamas pagal sistemos atminties daugiklio nustatymus.

  • Išplėstiniai atminties nustatymai
    Extreme Memory Profile (X.M.P.) (2 pastaba), Sistemos atminties daugiklis, Atminties dažnis (MHz)
    Aukščiau pateikti nustatymai yra sinchroniniai su tais pačiais elementais, esančiais meniu Išplėstiniai dažnio nustatymai.
    Atminties laiko nustatymo režimas
    Rankinis ir išplėstinis rankinis leidžia konfigūruoti kanalų susiejimą, rango susiejimą ir atminties laiko nustatymus, esančius toliau. Parinktys yra: automatinis (numatytasis), rankinis, išplėstinis rankinis.
    Profilio DDR įtampa
    Kai naudojamas ne XMP atminties modulis arba Extreme Memory Profile (X.M.P.) nustatytas kaip Išjungtas, vertė rodoma pagal jūsų atminties specifikaciją. Kai Extreme Memory Profile (X.M.P.) nustatytas kaip Profile1 arba Profile2, vertė rodoma pagal SPD duomenis XMP atmintyje.
    Kanalų susiejimas
    Įjungia arba išjungia atminties kanalų susiejimą. Įjungtas leidžia sistemai vienu metu pasiekti skirtingus atminties kanalus, kad padidėtų atminties našumas ir stabilumas. Automatinis leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: automatinis)
    Rango susiejimas
    Įjungia arba išjungia atminties rango susiejimą. Įjungtas leidžia sistemai vienu metu pasiekti skirtingus atminties rangus, kad padidėtų atminties našumas ir stabilumas. Automatinis leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: automatinis)

  • A/B kanalų atminties papildomi laiko nustatymai
    Šis papildomas meniu pateikia kiekvieno atminties kanalo atminties laiko nustatymus. Atitinkami laiko nustatymo ekranai yra konfigūruojami tik tada, kai atminties laiko nustatymo režimas nustatytas kaip Rankinis arba Išplėstinis rankinis. Pastaba: jūsų sistema gali tapti nestabili arba neįsijungti po to, kai pakeisite atminties laiko nustatymus. Jei taip atsitiks, atkurkite numatytąsias plokštės vertes įkeldami optimizuotus numatytuosius nustatymus arba išvalydami CMOS vertes.

  • Išplėstiniai įtampos nustatymai
    Šis papildomas meniu leidžia nustatyti CPU, lustų rinkinio ir atminties įtampas.

  • PC sveikatos būsena
    Atkurti korpuso atidarymo būseną

    Išjungta Išsaugo arba išvalo ankstesnės korpuso įsibrovimo būsenos įrašą. (Numatytasis)
    Įjungta Išvalo ankstesnės korpuso įsibrovimo būsenos įrašą, o lauke Korpusas atidarytas kitą kartą įjungus bus rodoma "Ne".

    Korpusas atidarytas
    Rodo korpuso įsibrovimo aptikimo įrenginio, prijungto prie pagrindinės plokštės CI antraštės, aptikimo būseną. Jei sistemos korpuso dangtis nuimtas, šiame lauke bus rodoma "Taip", kitu atveju bus rodoma "Ne". Norėdami išvalyti korpuso įsibrovimo būsenos įrašą, nustatykite Atkurti korpuso atidarymo būseną į Įjungta, išsaugokite nustatymus CMOS ir iš naujo paleiskite sistemą.
    CPU Vcore/CPU VDDP/DRAM A/B kanalo įtampa/+3,3 V/+5 V/+12 V/VCORE SOC
    Rodo dabartines sistemos įtampas.

  • Įvairūs nustatymai
    PCIe lizdo konfigūracija
    Leidžia nustatyti PCI Express lizdų veikimo režimą į Gen 1, Gen 2 arba Gen 3. Faktinis veikimo režimas priklauso nuo kiekvieno lizdo aparatinės įrangos specifikacijos. Automatinis leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: automatinis)
    3DMark01 patobulinimas
    Leidžia nustatyti, ar pagerinti kai kurių senesnių etalonų našumą. (Numatytasis: išjungtas)

  • Smart Fan 5 nustatymai
    Stebėti
    Leidžia pasirinkti tikslą, kurį norite stebėti, ir atlikti tolesnius koregavimus. (Numatytasis: CPU FAN)
    Ventiliatoriaus greičio valdymas
    Leidžia nustatyti, ar įjungti ventiliatoriaus greičio valdymo funkciją ir reguliuoti ventiliatoriaus greitį.

    Normalus Leidžia ventiliatoriui veikti skirtingais greičiais pagal temperatūrą. Galite reguliuoti ventiliatoriaus greitį naudodami System Information Viewer pagal savo sistemos reikalavimus. (Numatytasis)
    Tylus Leidžia ventiliatoriui veikti lėtu greičiu.
    Rankinis Leidžia valdyti ventiliatoriaus greitį kreivės grafike.
    Pilnas greitis Leidžia ventiliatoriui veikti visu greičiu.

    Ventiliatoriaus valdymo naudojimo temperatūros įvestis
    Leidžia pasirinkti atskaitos temperatūrą ventiliatoriaus greičio valdymui.
    Temperatūros intervalas
    Leidžia pasirinkti temperatūros intervalą ventiliatoriaus greičio keitimui.
    Ventiliatoriaus valdymo režimas

    Automatinis Leidžia BIOS automatiškai aptikti įdiegto ventiliatoriaus tipą ir nustato optimalų valdymo režimą. (Numatytasis)
    Įtampa Įtampos režimas rekomenduojamas 3 kontaktų ventiliatoriui.
    PWM PWM režimas rekomenduojamas 4 kontaktų ventiliatoriui.

    Temperatūra
    Rodo dabartinę pasirinktos srities temperatūrą.
    Ventiliatoriaus greitis
    Rodo dabartinius ventiliatoriaus greičius.
    Temperatūros įspėjimo valdymas
    Nustato įspėjimo ribą temperatūrai. Kai temperatūra viršija ribą, BIOS skleis įspėjamąjį garsą. Parinktys yra: išjungtas (numatytasis), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F.
    Ventiliatoriaus gedimo įspėjimas
    Leidžia sistemai skleisti įspėjamąjį garsą, jei ventiliatorius neprijungtas arba sugenda. Patikrinkite ventiliatoriaus būklę arba ventiliatoriaus jungtį, kai tai įvyksta. (Numatytasis: išjungtas)

(Pastaba) Šis elementas rodomas tik tada, kai įdiegiate CPU, kuris palaiko šią funkciją.
(1 pastaba) Šis elementas rodomas tik tada, kai įdiegiate CPU, kuris palaiko šią funkciją.
(2 pastaba) Šis elementas rodomas tik tada, kai įdiegiate CPU ir atminties modulį, kurie palaiko šią funkciją.

Sistema

Sistema
Šiame skyriuje pateikiama informacija apie jūsų pagrindinės plokštės modelį ir BIOS versiją. Taip pat galite pasirinkti numatytąją BIOS kalbą ir rankiniu būdu nustatyti sistemos laiką.
Sistemos kalba
Pasirenka numatytąją BIOS naudojamą kalbą.
Sistemos data
Nustato sistemos datą. Datos formatas yra savaitė (tik skaitymui), mėnuo, diena ir metai. Naudokite <Enter>, kad perjungtumėte mėnesio, dienos ir metų laukus, o norėdami nustatyti norimą reikšmę, naudokite <Page Up> arba <Page Down> klavišą.
Sistemos laikas
Nustato sistemos laiką. Laiko formatas yra valanda, minutė ir sekundė. Pavyzdžiui, 13 val. yra 13:00:00. Naudokite <Enter>, kad perjungtumėte valandos, minutės ir sekundės laukus, o norėdami nustatyti norimą reikšmę, naudokite <Page Up> arba <Page Down> klavišą.
Prieigos lygis
Rodo esamą prieigos lygį, priklausomai nuo naudojamo slaptažodžio apsaugos tipo. (Jei slaptažodis nenustatytas, pagal numatytuosius nustatymus bus rodoma Administratorius.) Administratoriaus lygis leidžia atlikti visų BIOS nustatymų pakeitimus; Vartotojo lygis leidžia atlikti tik tam tikrų BIOS nustatymų pakeitimus, bet ne visų.

BIOS

BIOS
Įkrovos parinkčių prioritetai
Nurodo bendrą įkrovos tvarką iš galimų įrenginių. Nuimami atminties įrenginiai, palaikantys GPT formatą, įkrovos įrenginių sąraše bus pažymėti priešdėliu "UEFI:". Norėdami paleisti iš operacinės sistemos, palaikančios GPT skaidymą, pasirinkite įrenginį, pažymėtą priešdėliu "UEFI:". Arba, jei norite įdiegti operacinę sistemą, palaikančią GPT skaidymą, pvz., Windows 7 64 bitų, pasirinkite optinį diskų įrenginį, kuriame yra Windows 7 64 bitų diegimo diskas ir kuris yra pažymėtas priešdėliu "UEFI:".
Kietojo disko / CD / DVD ROM disko / diskelių įrenginio / tinklo įrenginio BBS prioritetai
Nurodo konkretaus įrenginio tipo, pvz., kietųjų diskų, optinių diskų įrenginių, diskelių diskų ir įrenginių, palaikančių įkrovą iš LAN funkcijos ir kt., įkrovos tvarką. Paspauskite <Enter> ant šio elemento, kad patektumėte į submeniu, kuriame pateikiami to paties tipo prijungti įrenginiai. Šis elementas rodomas tik tuo atveju, jei įdiegtas bent vienas šio tipo įrenginys.
NumLock būsena įkrovos metu
Įjungia arba išjungia Numlock funkciją klaviatūros skaitmeninėje klaviatūroje po POST. (Numatytasis: Įjungta)
Saugos parinktis
Nurodo, ar slaptažodis reikalingas kiekvieną kartą paleidžiant sistemą, ar tik tada, kai įeinate į BIOS sąranką.
Sukonfigūravę šį elementą, nustatykite slaptažodžius po Administratoriaus slaptažodžio / Vartotojo slaptažodžio elementu.

Sąranka Slaptažodis reikalingas tik norint įeiti į BIOS sąrankos programą.
Sistema Slaptažodis reikalingas norint paleisti sistemą ir įeiti į BIOS sąrankos programą. (Numatytasis)

Viso ekrano LOGO rodymas
Leidžia nustatyti, ar sistemos paleidimo metu rodyti GIGABYTE logotipą. Išjungus praleidžiamas GIGABYTE logotipas, kai sistema paleidžiama. (Numatytasis: Įjungta)
Greitas įkrovimas
Įjungia arba išjungia greitą įkrovimą, kad sutrumpėtų OS įkrovos procesas. Itin greitas suteikia didžiausią įkrovos greitį. (Numatytasis: Išjungta)
SATA palaikymas

Visi SATA įrenginiai Visi SATA įrenginiai veikia operacinėje sistemoje ir POST metu.
Tik paskutinis įkrovos HDD Išskyrus ankstesnį įkrovos diską, visi SATA įrenginiai yra išjungti prieš baigiant OS įkrovos procesą. (Numatytasis)

Šį elementą galima konfigūruoti tik tada, kai greitas įkrovimas nustatytas kaip Įjungtas arba Itin greitas.
VGA palaikymas
Leidžia pasirinkti, kurią operacinės sistemos tipą įkelti.

Automatinis Įjungia tik senąją parinkčių ROM.
EFI tvarkyklė Įjungia EFI parinkčių ROM. (Numatytasis)

Šį elementą galima konfigūruoti tik tada, kai greitas įkrovimas nustatytas kaip Įjungtas arba Itin greitas.

USB palaikymas

Išjungtas Visi USB įrenginiai yra išjungti prieš baigiant OS įkrovos procesą.
Pilnas pradinis Visi USB įrenginiai veikia operacinėje sistemoje ir POST metu. (Numatytasis)
Dalinis pradinis Dalis USB įrenginių yra išjungta prieš baigiant OS įkrovos procesą.

Šį elementą galima konfigūruoti tik tada, kai greitas įkrovimas nustatytas kaip Įjungtas. Ši funkcija išjungta, kai greitas įkrovimas nustatytas kaip Itin greitas.
PS2 įrenginių palaikymas

Išjungtas Visi PS/2 įrenginiai yra išjungti prieš baigiant OS įkrovos procesą.
Įjungtas Visi PS/2 įrenginiai veikia operacinėje sistemoje ir POST metu. (Numatytasis)

Šį elementą galima konfigūruoti tik tada, kai greitas įkrovimas nustatytas kaip Įjungtas. Ši funkcija išjungta, kai greitas įkrovimas nustatytas kaip Itin greitas.
Tinklo dėklo tvarkyklės palaikymas

Išjungtas Išjungia įkrovą iš tinklo. (Numatytasis)
Įjungtas Įjungia įkrovą iš tinklo.

Šį elementą galima konfigūruoti tik tada, kai greitas įkrovimas nustatytas kaip Įjungtas arba Itin greitas.
Windows 10 funkcijos
Leidžia pasirinkti, kurią operacinę sistemą įdiegti. (Numatytasis: Kita OS)
CSM palaikymas
Įjungia arba išjungia UEFI CSM (suderinamumo palaikymo modulį), kad palaikytų senąjį kompiuterio įkrovos procesą.

Įjungtas Įjungia UEFI CSM. (Numatytasis)
Išjungtas Išjungia UEFI CSM ir palaiko tik UEFI BIOS įkrovos procesą.

Šį elementą galima konfigūruoti tik tada, kai Windows 10 funkcijos nustatytos kaip Windows 10 arba Windows 10 WHQL.
LAN PXE įkrovos parinkčių ROM
Leidžia pasirinkti, ar įjungti senąją parinkčių ROM LAN valdikliui. (Numatytasis: Išjungta) Šį elementą galima konfigūruoti tik tada, kai CSM palaikymas nustatytas kaip Įjungtas.
Atminties įkrovos parinkčių valdymas
Leidžia pasirinkti, ar įjungti UEFI arba senąją parinkčių ROM atminties įrenginio valdikliui.

Išjungtas Išjungia parinkčių ROM.
Tik UEFI Įjungia tik UEFI parinkčių ROM.
Tik senasis Įjungia tik senąją parinkčių ROM. (Numatytasis)

Šį elementą galima konfigūruoti tik tada, kai CSM palaikymas nustatytas kaip Įjungtas.
Kitas PCI įrenginio ROM prioritetas
Leidžia pasirinkti, ar įjungti UEFI arba senąją parinkčių ROM PCI įrenginio valdikliui, išskyrus LAN, atminties įrenginio ir grafikos valdiklius.

Išjungtas Išjungia parinkčių ROM.
Tik UEFI Įjungia tik UEFI parinkčių ROM. (Numatytasis)
Tik senasis Įjungia tik senąją parinkčių ROM.

Šį elementą galima konfigūruoti tik tada, kai CSM palaikymas nustatytas kaip Įjungtas.
Tinklo dėklas
Išjungia arba įjungia įkrovą iš tinklo, kad būtų galima įdiegti GPT formato OS, pvz., įdiegti OS iš Windows Deployment Services serverio. (Numatytasis: Išjungta)
Ipv4 PXE palaikymas
Įjungia arba išjungia IPv4 PXE palaikymą. Šį elementą galima konfigūruoti tik tada, kai įjungtas tinklo dėklas.
Ipv4 HTTP palaikymas
Įjungia arba išjungia HTTP įkrovos palaikymą IPv4. Šį elementą galima konfigūruoti tik tada, kai įjungtas tinklo dėklas.
Ipv6 PXE palaikymas
Įjungia arba išjungia IPv6 PXE palaikymą. Šį elementą galima konfigūruoti tik tada, kai įjungtas tinklo dėklas.
Ipv6 HTTP palaikymas
Įjungia arba išjungia HTTP įkrovos palaikymą IPv6. Šį elementą galima konfigūruoti tik tada, kai įjungtas tinklo dėklas.
Administratoriaus slaptažodis
Leidžia konfigūruoti administratoriaus slaptažodį. Paspauskite <Enter> ant šio elemento, įveskite slaptažodį ir tada paspauskite <Enter>. Būsite paprašyti patvirtinti slaptažodį. Dar kartą įveskite slaptažodį ir paspauskite <Enter>. Turite įvesti administratoriaus slaptažodį (arba vartotojo slaptažodį) paleidžiant sistemą ir įeinant į BIOS sąranką. Skirtingai nuo vartotojo slaptažodžio, administratoriaus slaptažodis leidžia atlikti visų BIOS nustatymų pakeitimus.
Vartotojo slaptažodis
Leidžia konfigūruoti vartotojo slaptažodį. Paspauskite <Enter> ant šio elemento, įveskite slaptažodį ir tada paspauskite <Enter>. Būsite paprašyti patvirtinti slaptažodį. Dar kartą įveskite slaptažodį ir paspauskite <Enter>. Turite įvesti administratoriaus slaptažodį (arba vartotojo slaptažodį) paleidžiant sistemą ir įeinant į BIOS sąranką. Tačiau vartotojo slaptažodis leidžia atlikti tik tam tikrų BIOS nustatymų pakeitimus, bet ne visų. Norėdami atšaukti slaptažodį, paspauskite <Enter> ant slaptažodžio elemento ir, kai būsite paprašyti slaptažodžio, pirmiausia įveskite teisingą slaptažodį. Kai būsite paraginti įvesti naują slaptažodį, paspauskite <Enter> neįvesdami jokio slaptažodžio. Dar kartą paspauskite <Enter>, kai būsite paraginti patvirtinti.
PASTABA: Prieš nustatydami vartotojo slaptažodį, būtinai pirmiausia nustatykite administratoriaus slaptažodį.

Periferiniai įrenginiai

Periferiniai įrenginiai
AMD CPU fTPM
Įjungia arba išjungia TPM 2.0 funkciją, integruotą AMD CPU. (Numatytasis: Išjungta)
Pirminis vaizdo įrenginys (Pastaba)
Nurodo pirmąjį monitoriaus ekrano inicijavimą iš įdiegtos PCI Express grafikos plokštės arba integruotos grafikos.

IGD vaizdas Nustato integruotą grafiką kaip pirmąjį ekraną.
NB PCIe lizdo vaizdas Nustato PCI Express grafikos plokštę PCI Express lizde, valdomame Šiaurės tilto, kaip pirmąjį ekraną. (Numatytasis)

Aplinkos LED
Įjungia arba išjungia integruotą garso LED. (Numatytasis: įjungtas)
Senstelėjęs USB palaikymas
Leidžia naudoti USB klaviatūrą / pelę MS-DOS. (Numatytasis: įjungtas)
XHCI Hand-off
Nustato, ar įjungti XHCI Hand-off funkciją operacinei sistemai be XHCI Hand-off palaikymo. (Numatytasis: įjungtas)
EHCI Hand-off
Nustato, ar įjungti EHCI Hand-off funkciją operacinei sistemai be EHCI Hand-off palaikymo. (Numatytasis: Išjungta)
Port 60/64 Emuliavimas
Įjungia arba išjungia I/O prievadų 64h ir 60h emuliavimą. Tai turėtų būti įjungta norint visiškai palaikyti senstelėjusias USB klaviatūras / peles MS-DOS arba operacinėje sistemoje, kuri natūraliai nepalaiko USB įrenginių. (Numatytasis: Išjungta)
USB masinės atminties tvarkyklės palaikymas
Įjungia arba išjungia USB atminties įrenginių palaikymą. (Numatytasis: įjungtas)
USB atminties įrenginiai
Rodo prijungtų USB masinės atminties įrenginių sąrašą. Šis elementas rodomas tik tada, kai įdiegtas USB atminties įrenginys.

  • Patikimas kompiuteris
    Įjungia arba išjungia patikimos platformos modulį (TPM).
  • „Super IO“ konfigūracija
    Nuoseklusis prievadas 1
    Įjungia arba išjungia integruotą nuoseklųjį prievadą. (Numatytasis: įjungtas)
  • NVMe konfigūracija
    Rodo informaciją apie jūsų NVME PCIe SSD, jei jis įdiegtas.
  • „OffBoard SATA“ valdiklio konfigūracija
    Rodo informaciją apie jūsų PCIe SSD, jei jis įdiegtas.

(Pastaba) Šis elementas yra tik tada, kai įdiegiate CPU, palaikantį šią funkciją.

Lustų rinkinys

Lustų rinkinys

IOMMU
Įjungia arba išjungia AMD IOMMU palaikymą. (Numatytasis: automatinis)
Integruota grafika (Pastaba)
Įjungia arba išjungia integruotą grafikos funkciją.

Automatinis BIOS automatiškai įjungs arba išjungs integruotą grafiką, atsižvelgiant į įdiegtą grafikos plokštę. (Numatytasis)
Išjungta Išjungia integruotą grafiką.

UMA Frame Buffer Size (Pastaba)
Kadravimo buferio dydis yra bendras sistemos atminties kiekis, skirtas tik integruotam grafikos valdikliui. Pavyzdžiui, MS-DOS naudos tik šią atmintį ekranui. Galimos parinktys: Automatinis (numatytasis), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA režimas
Įjungia arba išjungia RAID SATA valdikliams arba konfigūruoja SATA valdiklius į AHCI režimą.

RAID Įjungia RAID SATA valdikliui.
AHCI C onfigūruoja SATA valdiklius į AHCI režimą. „Advanced Host Controller Interface“ (AHCI) yra sąsajos specifikacija, leidžianti atminties tvarkyklei įjungti išplėstines „Serial ATA“ funkcijas, tokias kaip „Native Command Queuing“ ir „hot plug“. (Numatytasis)

Lustų rinkinio SATA prievado įjungimas
Įjungia arba išjungia integruotus SATA valdiklius. (Numatytasis: įjungtas)
Lustų rinkinio SATA prievadas 0/1/2/3
Įjungia arba išjungia kiekvieną SATA prievadą.

(Pastaba) Šis elementas yra tik tada, kai įdiegiate CPU, palaikantį šią funkciją.

Maitinimas

Maitinimas
AC ATGAL
Nustato sistemos būseną po to, kai atsiranda maitinimo atstatymas dėl kintamosios srovės maitinimo praradimo.

Atmintis Sistema grįžta į paskutinę žinomą pabudimo būseną, kai atstatomas kintamosios srovės maitinimas.
Visada įjungta Sistema įjungiama atstačius kintamosios srovės maitinimą.
Visada išjungta Sistema lieka išjungta atstačius kintamosios srovės maitinimą. (Numatytasis)

Įjungimas klaviatūra
Leidžia sistemą įjungti PS/2 klaviatūros pažadinimo įvykiu.
Pastaba: Norint naudoti šią funkciją, jums reikia ATX maitinimo šaltinio, teikiančio bent 1A ant +5VSB laido.

Išjungta Išjungia šią funkciją. (Numatytasis)
Slaptažodis Nustatykite slaptažodį su 1–5 simboliais, kad įjungtumėte sistemą.
Klaviatūra 98 Paspauskite POWER mygtuką Windows 98 klaviatūroje, kad įjungtumėte sistemą.
Bet kuris klavišas Paspauskite bet kurį klavišą, kad įjungtumėte sistemą.

Maitinimo įjungimo slaptažodis
Nustatykite slaptažodį, kai maitinimo įjungimas klaviatūra nustatytas į Slaptažodis. Paspauskite <Enter> ant šio elemento ir nustatykite slaptažodį iki 5 simbolių, tada paspauskite <Enter>, kad sutiktumėte. Norėdami įjungti sistemą, įveskite slaptažodį ir paspauskite <Enter>.
Pastaba: Norėdami atšaukti slaptažodį, paspauskite <Enter> ant šio elemento. Kai būsite paraginti įvesti slaptažodį, dar kartą paspauskite <Enter> neįvesdami slaptažodžio, kad išvalytumėte slaptažodžio nustatymus.
Įjungimas pele
Leidžia sistemą įjungti PS/2 pelės pažadinimo įvykiu.
Pastaba: Norint naudoti šią funkciją, jums reikia ATX maitinimo šaltinio, teikiančio bent 1A ant +5VSB laido.

Išjungta Išjungia šią funkciją. (Numatytasis)
Judėjimas Judinkite pelę, kad įjungtumėte sistemą.
Dvigubas spustelėjimas Dukart spustelėkite kairįjį pelės mygtuką, kad įjungtumėte sistemą.

ErP
Nustato, ar sistema turi sunaudoti mažiausiai energijos S5 (išjungimo) būsenoje. Pastaba: kai šis elementas nustatytas į Įjungta, šios funkcijos taps nepasiekiamos: Atnaujinimas pagal žadintuvą, PME įvykio pažadinimas, įjungimas pele, įjungimas klaviatūra ir pažadinimas per LAN.
Išjungimas PWR-BTTN
Konfigūruoja būdą, kaip išjungti kompiuterį MS-DOS režimu naudojant maitinimo mygtuką.

Momentinis išjungimas Paspauskite maitinimo mygtuką ir sistema bus išjungta iš karto. (Numatytasis)
Uždelsimas 4 sek. Paspauskite ir palaikykite maitinimo mygtuką 4 sekundes, kad išjungtumėte sistemą. Jei maitinimo mygtukas paspaudžiamas mažiau nei 4 sekundes, sistema pereis į miego režimą.

Atnaujinimas pagal žadintuvą
Nustato, ar įjungti sistemą norimu laiku. (Numatytasis: Išjungta) Jei įjungta, nustatykite datą ir laiką taip:
Pažadinimo diena: įjunkite sistemą tam tikru laiku kiekvieną dieną arba tam tikrą mėnesio dieną.
Pažadinimo valanda / minutė / sekundė: nustatykite laiką, kada sistema bus įjungta automatiškai.
Pastaba: naudojant šią funkciją, venkite netinkamo išjungimo iš operacinės sistemos arba kintamosios srovės maitinimo šalinimo, kitaip nustatymai gali būti neveiksmingi.
Pažadinimas per LAN
Įjungia arba išjungia pažadinimo per LAN funkciją. (Numatytasis: įjungtas)
Didelio tikslumo įvykių laikmatis
Įjungia arba išjungia didelio tikslumo įvykių laikmatį (HPET) operacinėje sistemoje. (Numatytasis: įjungtas)

Išsaugoti ir išeiti

Išsaugoti ir išeiti
Išsaugoti ir išeiti iš sąrankos
Paspauskite <Enter> ant šio elemento ir pasirinkite Taip. Tai išsaugo pakeitimus CMOS ir išeina iš BIOS sąrankos programos. Pasirinkite Ne arba paspauskite <Esc>, kad grįžtumėte į BIOS sąrankos pagrindinį meniu.
Išeiti neišsaugant
Paspauskite <Enter> ant šio elemento ir pasirinkite Taip. Tai išeina iš BIOS sąrankos neišsaugant BIOS sąrankoje atliktų pakeitimų CMOS. Pasirinkite Ne arba paspauskite <Esc>, kad grįžtumėte į BIOS sąrankos pagrindinį meniu.
Įkelti optimizuotas numatytąsias reikšmes
Paspauskite <Enter> ant šio elemento ir pasirinkite Taip, kad įkeltumėte optimalius BIOS numatytuosius nustatymus. BIOS numatytieji nustatymai padeda sistemai veikti optimaliai. Visada įkelkite optimizuotas numatytąsias reikšmes atnaujinę BIOS arba išvalę CMOS reikšmes.
Paleisties nepaisymas
Leidžia pasirinkti įrenginį, iš kurio iškart paleisti. Paspauskite <Enter> ant pasirinkto įrenginio ir pasirinkite Taip, kad patvirtintumėte. Jūsų sistema bus paleista iš naujo automatiškai ir paleista iš to įrenginio.
Išsaugoti profilius
Ši funkcija leidžia išsaugoti dabartinius BIOS nustatymus į profilį. Galite sukurti iki 8 profilių ir išsaugoti kaip Sąrankos profilis 1– Sąrankos profilis 8. Paspauskite <Enter>, kad užbaigtumėte. Arba galite pasirinkti Pasirinkti failą HDD / FDD / USB, kad išsaugotumėte profilį savo atminties įrenginyje.
Įkelti profilius
Jei jūsų sistema tampa nestabili ir įkėlėte BIOS numatytuosius nustatymus, galite naudoti šią funkciją, kad įkeltumėte BIOS nustatymus iš anksčiau sukurto profilio, be BIOS nustatymų perkėlimo. Pirmiausia pasirinkite profilį, kurį norite įkelti, ir paspauskite <Enter>, kad užbaigtumėte. Galite pasirinkti Pasirinkti failą HDD / FDD / USB, kad įvestumėte profilį, anksčiau sukurtą iš savo atminties įrenginio, arba įkeltumėte profilį, sukurtą automatiškai BIOS, pavyzdžiui, grąžinant BIOS nustatymus į paskutinius tinkamai veikusius nustatymus (paskutinis žinomas geras įrašas).

RAID rinkinio konfigūravimas

RAID lygiai

RAID 0 RAID 1 RAID 10
Minimalus standžiųjų diskų skaičius ≥2 2 4
Masyvo talpa Standžiųjų diskų skaičius
* Mažiausio disko dydis		 Mažiausio disko dydis (Standžiųjų diskų skaičius/2)
* Mažiausio disko dydis
Atsparumas gedimams Ne Taip Taip

Prieš pradėdami, paruoškite šiuos elementus:

  • Bent du SATA standžiuosius diskus arba SSD (kad užtikrintumėte optimalų veikimą, rekomenduojama naudoti du standžiuosius diskus su identišku modeliu ir talpa).
  • „Windows“ sąrankos diskas.
  • Pagrindinės plokštės tvarkyklės diskas.
  • USB atmintinė.

SATA valdiklių konfigūravimas

  1. Standžiųjų diskų įdiegimas
    Įdiekite standžiuosius diskus į SATA jungtis pagrindinėje plokštėje. Tada prijunkite maitinimo jungtis nuo maitinimo šaltinio prie standžiųjų diskų.
  2. SATA valdiklio režimo konfigūravimas BIOS sąrankoje
    Įsitikinkite, kad SATA valdiklio režimas teisingai sukonfigūruotas sistemos BIOS sąrankoje.
    Žingsniai:
    1. Įjunkite kompiuterį ir paspauskite <Delete>, kad įjungtumėte BIOS sąranką POST (įjungimo savitikros) metu. Skiltyje „Chipset“ įsitikinkite, kad „Chipset SATA Port Enable“ yra įjungtas. Nustatykite SATA režimą į RAID. Tada išsaugokite nustatymus ir iš naujo paleiskite kompiuterį.
    2. Jei norite konfigūruoti UEFI RAID, atlikite veiksmus, nurodytus "C-1". Norėdami įjungti senąją RAID ROM, išsaugokite nustatymus ir išeikite iš BIOS sąrankos. Daugiau informacijos rasite "C-2".

      BIOS sąrankos meniu, aprašyti šiame skyriuje, gali skirtis nuo tikslių jūsų pagrindinės plokštės nustatymų. Tikrosios BIOS sąrankos meniu parinktys, kurias matysite, priklausys nuo jūsų turimos pagrindinės plokštės ir BIOS versijos.
    1. UEFI RAID konfigūracija
      Tik „Windows 10“ 64 bitų versija palaiko UEFI RAID konfigūraciją.
      Žingsnis:
      1. BIOS sąrankoje eikite į BIOS ir nustatykite „Windows 10“ funkcijas į „Windows 10“, o CSM palaikymą į „Disabled“. Išsaugokite pakeitimus ir išeikite iš BIOS sąrankos.
      2. Paleidus sistemą iš naujo, vėl įjunkite BIOS sąranką. Tada įjunkite „Peripherals\RAIDXpert2 Configuration“ papildomą meniu.
      3. RAIDXpert2 konfigūracijos ekrane paspauskite <Enter> ant „Array Management“, kad įjungtumėte „Create Array“ ekraną. Tada pasirinkite RAID lygį. Palaikomi RAID lygiai yra RAID 0, RAID 1 ir RAID 10 (galimi pasirinkimai priklauso nuo įdiegtų standžiųjų diskų skaičiaus). Tada paspauskite <Enter> ant „Select Physical Disks“, kad įjungtumėte „Select Physical Disks“ ekraną.
      4. Ekrane „Select Physical Disks“ pasirinkite standžiuosius diskus, kurie bus įtraukti į RAID masyvą, ir nustatykite juos į „Enabled“. Tada naudokite rodyklės žemyn klavišą, kad pereitumėte prie „Apply Changes“ ir paspauskite <Enter>. Tada grįžkite į ankstesnį ekraną ir nustatykite „Array Size“, „Array Size Unit“, „Read Cache Policy“ ir „Write Cache Policy“.
      5. Nustatę talpą, pereikite prie „Create Array“ ir paspauskite <Enter>, kad pradėtumėte.
      6. Baigę būsite grąžinti į „Array Management“ ekraną. Skiltyje „Manage Array Properties“ galite pamatyti naują RAID tomą ir informaciją apie RAID lygį, masyvo pavadinimą, masyvo talpą ir kt.
    2. Senojo RAID ROM konfigūravimas
      Įjunkite senąją RAID BIOS sąrankos priemonę, kad sukonfigūruotumėte RAID masyvą. Praleiskite šį veiksmą ir tęskite „Windows“ operacinės sistemos diegimą, jei norite ne RAID konfigūracijos.
      Žingsnis:
  1. Kai prasideda POST atminties testas ir prieš pradedant operacinės sistemos įkrovą, ieškokite pranešimo, kuriame sakoma „Press <Ctrl-R> to Configure“. Paspauskite <Ctrl> + <R>, kad įjungtumėte RAID BIOS sąrankos priemonę.
  2. Norėdami sukurti naują masyvą, paspauskite <Enter> ant parinkties „Create Array“.
  3. Atrankos juosta persikels į „Disks“ skiltį ekrano dešinėje pusėje. Pasirinkite standžiuosius diskus, kurie bus įtraukti į RAID masyvą. Norėdami pasirinkti standųjį diską, naudokite rodyklės aukštyn arba žemyn klavišą ir paspauskite <Insert>. Pasirinktas standusis diskas bus rodomas žalia spalva. Norėdami naudoti visus standžiuosius diskus, tiesiog paspauskite <A>, kad pasirinktumėte visus. Tada paspauskite <Enter> ir atrankos juosta persikels į „User Input“ skiltį apatiniame kairiajame ekrano kampe.
  4. Pirmiausia pasirinkite RAID režimą ir paspauskite <Enter>. Galimi pasirinkimai priklauso nuo standžiųjų diskų skaičiaus, kurie yra įdiegti. Tada vadovaukitės ekrane pateikiamomis instrukcijomis, kad nurodytumėte masyvo dydį. Galite pasirinkti „All available space“, kad naudotumėte didžiausią leistiną dydį, arba naudoti rodyklės aukštyn arba žemyn klavišą, kad pakoreguotumėte dydį, ir paspauskite <Enter>.
  5. Pasirinkite talpyklos režimą. Parinktys apima „Read/Write“, „Read Only“ ir „None“. Tada paspauskite <Enter>, kad tęstumėte.
  6. Galiausiai pasirodys pranešimas, kuriame sakoma „Confirm Creation of Array“. Paspauskite <C>, kad patvirtintumėte, arba <Esc>, kad grįžtumėte į ankstesnį ekraną.
  7. Kai baigsite, pagrindiniame ekrane pamatysite naują masyvą. Norėdami išeiti iš RAID BIOS priemonės, paspauskite <Esc> ir tada paspauskite <C>, kad patvirtintumėte.

SATA RAID/AHCI tvarkyklės ir operacinės sistemos įdiegimas
Turėdami teisingus BIOS nustatymus, esate pasiruošę įdiegti operacinę sistemą.

Operacinės sistemos įdiegimas
Kadangi kai kurios operacinės sistemos jau turi SATA RAID/AHCI tvarkyklę, diegiant „Windows“ nereikia diegti atskiros RAID/AHCI tvarkyklės. Įdiegę operacinę sistemą, rekomenduojame įdiegti visas reikiamas tvarkykles iš pagrindinės plokštės tvarkyklės disko naudodami "Xpress Install", kad užtikrintumėte sistemos našumą ir suderinamumą. Jei operacinei sistemai, kurią norite įdiegti, reikia, kad OS diegimo metu pateiktumėte papildomą SATA RAID/AHCI tvarkyklę, skaitykite toliau pateiktus veiksmus:

  1. Nukopijuokite Hw10 aplanką iš tvarkyklės disko \Boot aplanko į USB atmintinę.
  2. Įkelkite iš „Windows“ sąrankos disko ir atlikite standartinius OS diegimo veiksmus. Kai pasirodys ekranas, kuriame prašoma įkelti tvarkyklę, pasirinkite „Browse“.
  3. Įdėkite USB atmintinę ir naršykite tvarkyklės vietą. Tvarkyklės vieta yra tokia: \Hw10\RAID\x64
  4. Pirmiausia pasirinkite „AMD-RAID Bottom Device“ ir spustelėkite „Next“, kad įkeltumėte tvarkyklę. Tada pasirinkite „AMD-RAID Controller“ ir spustelėkite „Next“, kad įkeltumėte tvarkyklę. Galiausiai tęskite OS diegimą.

Norėdami gauti daugiau informacijos apie RAID masyvo konfigūravimą, apsilankykite GIGABYTE svetainėje.

Tvarkyklių įdiegimas

  • Prieš diegdami tvarkykles, pirmiausia įdiekite operacinę sistemą. (Toliau pateiktose instrukcijose naudojama „Windows 10“ kaip operacinės sistemos pavyzdys.)
  • Įdiegę operacinę sistemą, įdėkite pagrindinės plokštės tvarkyklės diską į optinį įrenginį. Spustelėkite ant pranešimo „Tap to choose what happens with this disc“ viršutiniame dešiniajame ekrano kampe ir pasirinkite „Run Run.exe“. (Arba eikite į „My Computer“, dukart spustelėkite optinį įrenginį ir paleiskite programą Run.exe.)

"Xpress Install" automatiškai nuskaito jūsų sistemą ir tada išvardija visas tvarkykles, kurias rekomenduojama įdiegti. Galite spustelėti mygtuką "Xpress Install" ir "Xpress Install" įdiegs visas pasirinktas tvarkykles. Arba spustelėkite rodyklės piktogramą , kad atskirai įdiegtumėte reikiamas tvarkykles.
Tvarkyklių įdiegimas

Norėdami gauti daugiau informacijos apie programinę įrangą, apsilankykite GIGABYTE svetainėje.

Norėdami gauti daugiau informacijos apie garso programinės įrangos konfigūravimą, apsilankykite GIGABYTE svetainėje.


Susisiekite su mumis
GIGA-BYTE TECHNOLOGY CO., LTD.
Adresas: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taivanas
TEL: +886-2-8912-4000, FAKS: +886-2-8912-4005
Techninė ir netechninė pagalba (pardavimas/marketingas): http://esupport.gigabyte.com
ŽINIATINKLIO adresas (anglų kalba): http://www.gigabyte.com
ŽINIATINKLIO adresas (kinų kalba): http://www.gigabyte.tw

  • GIGABYTE eSupport
    Norėdami pateikti techninį arba netechninį (pardavimo/marketingo) klausimą, prašome prisijungti prie: http://esupport.gigabyte.com
    eSupport

Pagrindinės plokštės versijos nustatymas
Pagrindinės plokštės versijos numeris atrodo taip: "REV: X.X." Pavyzdžiui, "REV: 1.0" reiškia, kad pagrindinės plokštės versija yra 1.0. Prieš atnaujindami pagrindinės plokštės BIOS, tvarkykles arba ieškodami techninės informacijos, patikrinkite pagrindinės plokštės versiją.
Pavyzdys:
Pagrindinės plokštės versijos nustatymas

Norėdami gauti daugiau informacijos apie gaminį, apsilankykite GIGABYTE svetainėje.

Autorių teisės
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Visos teisės saugomos. Šiame vadove paminėti prekių ženklai yra teisėtai įregistruoti atitinkamiems jų savininkams.

Nuorodos

Atsisiųsti instrukciją

Čia galite atsisiųsti visą pdf instrukcijos versiją, kurioje gali būti papildomų saugos instrukcijų, garantijos informacijos, FCC taisyklių ir kt.

Atsisiųsti GIGABYTE GA-A320M-DS2 - pagrindinės plokštės vadovas

Prieinamos kalbos

Susijusios instrukcijos Gigabyte GA-A320M-DS2

Turinys
