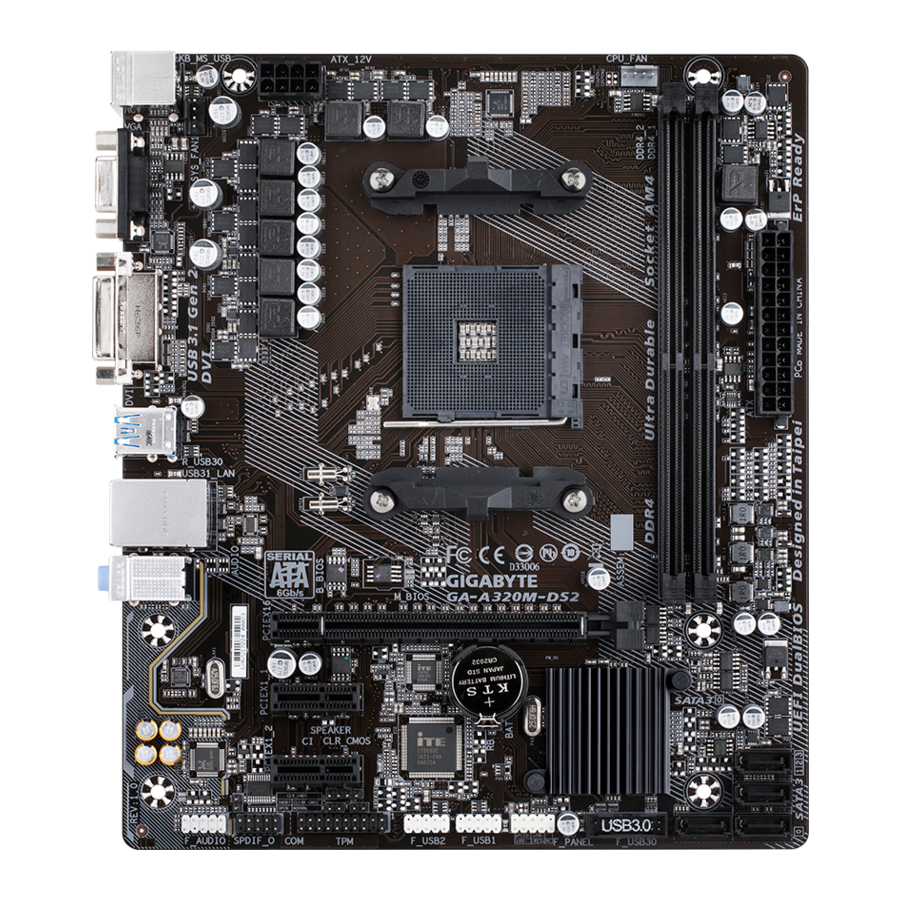

Tata Letak Papan Induk GA-A320M-DS2

Isi Kotak

Papan induk GA-A320M-DS2
Disk driver papan induk
Manual Pengguna
Dua kabel SATA
Pelindung I/O

* Isi kotak di atas hanya untuk referensi dan item sebenarnya akan tergantung pada paket produk yang Anda dapatkan.
Isi kotak dapat berubah tanpa pemberitahuan.

Pemasangan Perangkat Keras

Tindakan Pencegahan Pemasangan

Motherboard berisi banyak sirkuit dan komponen elektronik yang halus yang dapat rusak akibat pelepasan muatan listrik statis (ESD). Sebelum pemasangan, baca dengan saksama manual pengguna dan ikuti prosedur berikut:

Sebelum pemasangan, pastikan sasis sesuai untuk motherboard.
Sebelum pemasangan, jangan lepaskan atau rusak stiker S/N (Nomor Seri) motherboard atau stiker garansi yang disediakan oleh dealer Anda. Stiker ini diperlukan untuk validasi garansi.
Selalu cabut daya AC dengan mencabut kabel daya dari stopkontak sebelum memasang atau melepas motherboard atau komponen perangkat keras lainnya.
Saat menghubungkan komponen perangkat keras ke konektor internal pada motherboard, pastikan mereka terhubung dengan erat dan aman.
Saat menangani motherboard, hindari menyentuh kabel atau konektor logam apa pun.
Yang terbaik adalah memakai tali pergelangan tangan pelepasan muatan listrik statis (ESD) saat menangani komponen elektronik seperti motherboard, CPU, atau memori. Jika Anda tidak memiliki tali pergelangan tangan ESD, jaga agar tangan Anda tetap kering dan pertama-tama sentuh benda logam untuk menghilangkan listrik statis.
Sebelum memasang motherboard, letakkan di atas alas antistatis atau di dalam wadah pelindung elektrostatik.
Sebelum menghubungkan atau mencabut kabel catu daya dari motherboard, pastikan catu daya telah dimatikan.
Sebelum menghidupkan daya, pastikan voltase catu daya telah disetel sesuai dengan standar voltase setempat.
Sebelum menggunakan produk, harap verifikasi bahwa semua kabel dan konektor daya perangkat keras Anda komponen terhubung.
Untuk mencegah kerusakan pada motherboard, jangan biarkan sekrup bersentuhan dengan sirkuit motherboard atau komponennya.
Pastikan tidak ada sisa sekrup atau komponen logam yang diletakkan di motherboard atau di dalam casing komputer.
Jangan letakkan sistem komputer di permukaan yang tidak rata.
Jangan letakkan sistem komputer di lingkungan yang bersuhu tinggi atau basah.
Menghidupkan daya komputer selama proses pemasangan dapat menyebabkan kerusakan pada sistem komponen serta bahaya fisik bagi pengguna.
Jika Anda tidak yakin tentang langkah-langkah pemasangan atau memiliki masalah terkait dengan penggunaan produk, silakan berkonsultasi dengan teknisi komputer bersertifikat.
Jika Anda menggunakan adaptor, kabel daya ekstensi, atau strip daya, pastikan untuk berkonsultasi dengan pemasangannya dan/atau instruksi pembumian.

Spesifikasi Produk

CPU	Soket AM4: Prosesor AMD Ryzen ™ Prosesor AMD A-series/Athlon ™ Generasi ke-7 (Kunjungi situs web GIGABYTE untuk daftar dukungan CPU terbaru.)
Chipset	AMD A320
Memori	2 x soket DDR4 DIMM yang mendukung hingga 32 GB memori sistem Arsitektur memori dua saluran Dukungan untuk modul memori DDR4 2667 (Catatan) /2400/2133 MHz Dukungan untuk modul memori ECC Un-buffered DIMM 1Rx8/2Rx8 (beroperasi dalam mode non-ECC) Dukungan untuk modul memori non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Dukungan untuk modul memori Extreme Memory Profile (XMP) (Kunjungi situs web GIGABYTE untuk kecepatan memori dan modul memori yang didukung terbaru.)
Grafis Onboard	Prosesor Grafis Terintegrasi: 1 x port D-Sub, mendukung resolusi maksimum 1920x1200@60 Hz 1 x port DVI-D, mendukung resolusi maksimum 1920x1200@60 Hz * Port DVI-D tidak mendukung koneksi D-Sub oleh adaptor. Memori bersama maksimum 2 GB
Audio	Codec Realtek ® ALC887 Audio Definisi Tinggi 2/4/5.1/7.1-channel * Untuk mengonfigurasi audio 7.1-channel, Anda harus menggunakan modul audio panel depan HD dan mengaktifkan fitur audio multi-channel melalui driver audio. Dukungan untuk S/PDIF Out
LAN	Chip Realtek ® GbE LAN (10/100/1000 Mbit)
Slot Ekspansi	1x slot PCI Express x16, berjalan pada x16 (PCIEX16) ^(Catatan) * Untuk kinerja optimal, jika hanya satu kartu grafis PCI Express yang akan dipasang, pastikan untuk memasangnya di slot PCIEX16. (Slot PCIEX16 sesuai dengan standar PCI Express 3.0.) 2x slot PCI Express x1 (Slot PCI Express x1 sesuai dengan standar PCI Express 2.0.)
Antarmuka Penyimpanan	4 x konektor SATA 6Gb/s Dukungan untuk RAID 0, RAID 1, dan RAID 10
USB	Chipset: 1 x port USB 3.1 Gen 2 Type-A (merah) di panel belakang 2 x port USB 3.1 Gen 1 tersedia melalui header USB internal 6 x port USB 2.0/1.1 (2 port di panel belakang, 4 port tersedia melalui header USB internal) CPU: 3 x port USB 3.1 Gen 1 di panel belakang
Konektor Internal	1 x konektor daya utama ATX 24-pin 1 x konektor daya ATX 12V 8-pin 4 x konektor SATA 6Gb/s 1 x header kipas CPU 1 x header kipas sistem 1 x header panel depan 1 x header audio panel depan 1 x header S/PDIF Out 1 x header USB 3.1 Gen 1 2 x header USB 2.0/1.1 1 x header Trusted Platform Module (TPM) 1 x header port serial 1 x header speaker 1 x header intrusi sasis 1 x jumper Clear CMOS
Konektor Panel Belakang	1 x port keyboard/mouse PS/2 1 x port D-Sub 1 x port DVI-D 3 x port USB 3.1 Gen 1 1 x port USB 3.1 Gen 2 Type-A (merah) 2 x port USB 2.0/1.1 1 x port RJ-45 3 x jack audio (Line In, Line Out, Mic In)
Pengontrol I/O	Chip Pengontrol iTE ® I/O
Monitor Perangkat Keras	Deteksi voltase Deteksi suhu Deteksi kecepatan kipas Peringatan panas berlebih Peringatan gagal kipas Kontrol kecepatan kipas * Apakah fungsi kontrol kecepatan kipas didukung akan tergantung pada kipas yang Anda pasang.
BIOS	2 x flash 128 Mbit Penggunaan AMI UEFI BIOS berlisensi Dukungan untuk DualBIOS ™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Fitur Unik	Dukungan untuk APP Center * Aplikasi yang tersedia di APP Center mungkin berbeda menurut model motherboard. Fungsi yang didukung dari setiap aplikasi juga dapat berbeda tergantung pada spesifikasi motherboard. @BIOS 3D OSD Ambient LED AutoGreen BIOS Setup Cloud Station Color Temperature EasyTune Fast Boot Game Boost ON/OFF Charge Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker V-Tuner Dukungan untuk Q-Flash Dukungan untuk Xpress Install
Perangkat Lunak yang Dibundel	Norton ® Internet Security (versi OEM) cFosSpeed
Sistem Operasi	Dukungan untuk Windows 10 64-bit Dukungan untuk Windows 7 64-bit * Silakan unduh "Windows USB Installation Tool" dari situs web GIGABYTE dan instal sebelum menginstal Windows 7.
Faktor Bentuk	Faktor Bentuk Micro ATX; 22.6cm x 19.5cm

* GIGABYTE berhak untuk membuat perubahan apa pun pada spesifikasi produk dan informasi terkait produk tanpa pemberitahuan sebelumnya.

^(Catatan)Dukungan aktual dapat bervariasi berdasarkan CPU.

Silakan kunjungi situs web GIGABYTE untuk daftar dukungan CPU, modul memori, dan perangkat SSD.

Silakan kunjungi halaman Daftar Dukungan\Utilitas di situs web GIGABYTE untuk mengunduh versi aplikasi terbaru.

Memasang CPU

Baca panduan berikut sebelum Anda mulai memasang CPU:

Pastikan motherboard mendukung CPU. (Buka situs web GIGABYTE untuk daftar dukungan CPU terbaru.)
Selalu matikan komputer dan cabut kabel daya dari stopkontak sebelum memasang CPU untuk mencegah kerusakan perangkat keras.
Cari pin satu pada CPU. CPU tidak dapat dimasukkan jika orientasinya salah.
Oleskan lapisan gemuk termal yang rata dan tipis pada permukaan CPU.
Jangan hidupkan komputer jika pendingin CPU tidak dipasang, jika tidak, panas berlebih dan kerusakan pada CPU dapat terjadi.
Atur frekuensi host CPU sesuai dengan spesifikasi CPU. Tidak disarankan agar frekuensi bus sistem diatur di luar spesifikasi perangkat keras karena tidak memenuhi persyaratan standar untuk periferal. Jika Anda ingin mengatur frekuensi di luar spesifikasi standar, lakukan sesuai dengan spesifikasi perangkat keras Anda termasuk CPU, kartu grafis, memori, hard drive, dll.

Memasang CPU
Cari pin satu (ditandai dengan segitiga kecil) dari soket CPU dan CPU.

Memasang Memori

Baca panduan berikut sebelum Anda mulai memasang memori:

Pastikan motherboard mendukung memori. Disarankan agar memori dengan kapasitas, merek, kecepatan, dan chip yang sama digunakan. (Buka situs web GIGABYTE untuk kecepatan memori dan modul memori yang didukung terbaru.)
Selalu matikan komputer dan cabut kabel daya dari stopkontak sebelum memasang memori untuk mencegah kerusakan perangkat keras.
Modul memori memiliki desain yang mudah. Modul memori hanya dapat dipasang dalam satu arah. Jika Anda tidak dapat memasukkan memori, ubah arahnya.

Konfigurasi Memori Saluran Ganda
Motherboard ini menyediakan dua soket memori dan mendukung Teknologi Saluran Ganda. Setelah memori dipasang, BIOS akan secara otomatis mendeteksi spesifikasi dan kapasitas memori. Mengaktifkan mode memori Saluran Ganda akan menggandakan bandwidth memori asli. Dua soket memori dibagi menjadi dua saluran dan setiap saluran memiliki satu soket memori sebagai berikut:
Saluran A: DDR4_2
Saluran B: DDR4_1
Karena keterbatasan CPU, baca panduan berikut sebelum memasang memori dalam mode Saluran Ganda.

Mode Saluran Ganda tidak dapat diaktifkan jika hanya satu modul memori yang dipasang.
Saat mengaktifkan mode Saluran Ganda dengan dua modul memori, disarankan agar memori dengan kapasitas, merek, kecepatan, dan chip yang sama digunakan.

Silakan kunjungi situs web GIGABYTE untuk detail tentang pemasangan perangkat keras.

Memasang Kartu Ekspansi

Baca panduan berikut sebelum Anda mulai memasang kartu ekspansi:

Pastikan motherboard mendukung kartu ekspansi. Baca dengan cermat manual yang disertakan dengan kartu ekspansi Anda.
Selalu matikan komputer dan cabut kabel daya dari stopkontak sebelum memasang kartu ekspansi untuk mencegah kerusakan perangkat keras.

Konektor Panel Belakang

Port USB 2.0/1.1
Port USB mendukung spesifikasi USB 2.0. Gunakan port ini untuk perangkat USB.
Port Keyboard/Mouse PS/2
Gunakan port ini untuk menghubungkan mouse atau keyboard PS/2.
Port D-Sub
Port D-Sub mendukung konektor D-Sub 15-pin dan mendukung resolusi maksimum 1920x1200@60 Hz (resolusi aktual yang didukung bergantung pada monitor yang digunakan). Hubungkan monitor yang mendukung koneksi D-Sub ke port ini.
Port DVI-D^(Catatan)
Port DVI-D sesuai dengan spesifikasi DVI-D dan mendukung resolusi maksimum 1920x1200@60 Hz (resolusi aktual yang didukung bergantung pada monitor yang digunakan). Hubungkan monitor yang mendukung koneksi DVI-D ke port ini.
Port USB 3.1 Gen 1
Port USB 3.1 Gen 1 mendukung spesifikasi USB 3.1 Gen 1 dan kompatibel dengan spesifikasi USB 2.0. Gunakan port ini untuk perangkat USB.
Port LAN RJ-45
Port Gigabit Ethernet LAN menyediakan koneksi Internet hingga kecepatan data 1 Gbps. Berikut ini menjelaskan status LED port LAN.

LED Koneksi/Kecepatan:

Status Deskripsi

Oranye Kecepatan data 1 Gbps

Hijau Kecepatan data 100 Mbps

Mati Kecepatan data 10 Mbps

LED Aktivitas:

Status Deskripsi

Berkedip Transmisi atau penerimaan data sedang terjadi

Mati Tidak ada transmisi atau penerimaan data yang terjadi
Port USB 3.1 Gen 2 Tipe-A (Merah)
Port USB 3.1 Gen 2 Tipe-A mendukung spesifikasi USB 3.1 Gen 2 dan kompatibel dengan USB 3.1 Gen 1 dan spesifikasi USB 2.0. Gunakan port ini untuk perangkat USB.
Line In (Biru)
Jack line in. Gunakan jack audio ini untuk perangkat line in seperti drive optik, walkman, dll.
Line Out (Hijau)
Jack line out. Gunakan jack audio ini untuk headphone atau speaker 2 saluran. Jack ini dapat digunakan untuk menghubungkan speaker depan dalam konfigurasi audio 4/5.1/7.1 saluran.
Mic In (Merah Muda)
Jack Mic in.

Untuk mengonfigurasi audio 7.1 saluran, Anda harus menggunakan modul audio panel depan HD dan mengaktifkan fitur audio multi-saluran melalui driver audio. Silakan kunjungi situs web GIGABYTE untuk informasi perangkat lunak lebih lanjut.

Saat melepas kabel yang terhubung ke konektor panel belakang, pertama-tama lepaskan kabel dari perangkat Anda lalu lepaskan dari motherboard.
Saat melepas kabel, tarik lurus keluar dari konektor. Jangan goyangkan dari sisi ke sisi untuk mencegah korsleting listrik di dalam konektor kabel.

^(Catatan)Port DVI-D tidak mendukung koneksi D-Sub dengan adaptor.

Konektor Internal

ATX_12V
ATX
CPU_FAN
SYS_FAN1
SATA3 0/1/2/3
SPDIF_O
F_PANEL
F_AUDIO

SPEAKER
CI
F_USB30
F_USB1/F_USB2
COM
TPM
BAT
CLR_CMOS

Baca panduan berikut sebelum menghubungkan perangkat eksternal:

Pertama, pastikan perangkat Anda sesuai dengan konektor yang ingin Anda sambungkan.
Sebelum memasang perangkat, pastikan untuk mematikan perangkat dan komputer Anda. Cabut kabel daya dari stopkontak untuk mencegah kerusakan pada perangkat.
Setelah memasang perangkat dan sebelum menyalakan komputer, pastikan kabel perangkat telah terpasang dengan aman ke konektor di motherboard.

1/2) ATX_12V/ATX (Konektor Daya 2x4 12V dan Konektor Daya Utama 2x12)
Dengan menggunakan konektor daya, catu daya dapat menyediakan daya stabil yang cukup untuk semua komponen di motherboard. Sebelum menyambungkan konektor daya, pertama pastikan catu daya dimatikan dan semua perangkat telah terpasang dengan benar. Konektor daya memiliki desain yang aman. Sambungkan kabel catu daya ke konektor daya dengan orientasi yang benar. Konektor daya 12V terutama menyuplai daya ke CPU. Jika konektor daya 12V tidak tersambung, komputer tidak akan menyala.

Untuk memenuhi persyaratan ekspansi, disarankan agar catu daya yang tahan terhadap konsumsi daya tinggi digunakan (500W atau lebih besar). Jika catu daya digunakan yang tidak menyediakan daya yang diperlukan, hasilnya dapat menyebabkan sistem tidak stabil atau tidak dapat di-boot.

No. Pin	Definisi	No. Pin	Definisi
1	GND (Hanya untuk 2x4-pin 12V)	5	+12V (Hanya untuk 2x4-pin 12V)
2	GND (Hanya untuk 2x4-pin 12V)	6	+12V (Hanya untuk 2x4-pin 12V)
3	GND	7	+12V
4	GND	8	+12V

No. Pin	Definisi	No. Pin	Definisi
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Hanya untuk 2x12-pin ATX)	23	+5V (Hanya untuk 2x12-pin ATX)
12	3.3V (Hanya untuk 2x12-pin ATX)	24	GND (Hanya untuk 2x12-pin ATX)

3/4) CPU_FAN/SYS_FAN1 (Header Kipas)
Semua header kipas pada motherboard ini adalah 4-pin. Sebagian besar header kipas memiliki desain penyisipan yang aman. Saat menyambungkan kabel kipas, pastikan untuk menyambungkannya dengan orientasi yang benar (kabel konektor hitam adalah kabel ground). Fungsi kontrol kecepatan memerlukan penggunaan kipas dengan desain kontrol kecepatan kipas. Untuk pembuangan panas yang optimal, disarankan agar kipas sistem dipasang di dalam sasis.

No. Pin	Definisi
1	GND
2	Kontrol Kecepatan Tegangan
3	Sense
4	Kontrol Kecepatan PWM

Pastikan untuk menyambungkan kabel kipas ke header kipas untuk mencegah CPU dan sistem Anda dari panas berlebih. Panas berlebih dapat mengakibatkan kerusakan pada CPU atau sistem dapat hang.
Header kipas ini bukan blok jumper konfigurasi. Jangan letakkan tutup jumper pada header.

SATA3 0/1/2/3 (Konektor SATA 6Gb/s)
Konektor SATA sesuai dengan standar SATA 6Gb/s dan kompatibel dengan standar SATA 3Gb/s dan SATA 1.5Gb/s. Setiap konektor SATA mendukung satu perangkat SATA. Konektor SATA mendukung RAID 0, RAID 1, dan RAID 10. Lihat Bab "Mengonfigurasi Set RAID," untuk petunjuk tentang mengonfigurasi array RAID.

No. Pin Definisi

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND

SPDIF_O (Header S/PDIF Out)
Header ini mendukung S/PDIF Out digital dan menghubungkan kabel audio digital S/PDIF (disediakan oleh kartu ekspansi) untuk output audio digital dari motherboard Anda ke kartu ekspansi tertentu seperti kartu grafis dan kartu suara. Misalnya, beberapa kartu grafis mungkin mengharuskan Anda menggunakan kabel audio digital S/PDIF untuk output audio digital dari motherboard Anda ke kartu grafis Anda jika Anda ingin menyambungkan layar HDMI ke kartu grafis dan memiliki output audio digital dari layar HDMI pada saat yang sama. Untuk informasi tentang menyambungkan kabel audio digital S/PDIF, baca manual untuk kartu ekspansi Anda dengan saksama.

No. Pin Definisi

1 SPDIFO

2 GND

F_PANEL (Header Panel Depan)
Sambungkan sakelar daya, sakelar reset, dan indikator status sistem pada sasis ke header ini sesuai dengan penugasan pin di bawah ini. Perhatikan pin positif dan negatif sebelum menyambungkan kabel.
- PLED (LED Daya):

  Status Sistem LED

  S0 Menyala

  S3/S4/S5 Mati

  Menghubungkan ke indikator status daya pada panel depan sasis. LED menyala saat sistem beroperasi. LED mati saat sistem dalam keadaan tidur S3/S4 atau dimatikan (S5).
- PW (Sakelar Daya): Menghubungkan ke sakelar daya pada panel depan sasis. Anda dapat mengonfigurasi cara mematikan sistem Anda menggunakan sakelar daya (lihat Bab "Pengaturan BIOS," "Daya," untuk informasi selengkapnya).
- HD (LED Aktivitas Hard Drive): Menghubungkan ke LED aktivitas hard drive pada panel depan sasis. LED menyala saat hard drive sedang membaca atau menulis data.
- RES (Sakelar Reset): Menghubungkan ke sakelar reset pada panel depan sasis. Tekan sakelar reset untuk memulai ulang komputer jika komputer membeku dan gagal melakukan restart normal.
- NC: Tidak ada koneksi.

Desain panel depan dapat berbeda-beda menurut sasis. Modul panel depan terutama terdiri dari sakelar daya, sakelar reset, LED daya, LED aktivitas hard drive, dan lain-lain. Saat menyambungkan modul panel depan sasis Anda ke header ini, pastikan penugasan kabel dan penugasan pin cocok dengan benar.

F_AUDIO (Header Audio Panel Depan)
Header audio panel depan mendukung audio Intel High Definition (HD) dan audio AC'97. Anda dapat menyambungkan modul audio panel depan sasis Anda ke header ini. Pastikan penugasan kabel konektor modul cocok dengan penugasan pin header motherboard. Koneksi yang salah antara konektor modul dan header motherboard akan membuat perangkat tidak dapat berfungsi atau bahkan merusaknya.

Untuk Audio Panel Depan HD:

No. Pin Definisi

1 MIC2_L

2 GND

3 MIC2_R

4 NC

5 LINE2_R

6 Sense

7 FAUDIO_JD

8 Tidak Ada Pin

9 LINE2_L

10 Sense

Untuk Audio Panel Depan AC'97:

Nomor Pin Definisi

1 MIC

2 GND

3 Daya MIC

4 NC

5 Line Out (R)

6 NC

7 NC

8 Tanpa Pin

9 Line Out (L)

10 NC
- Header audio panel depan mendukung audio HD secara default.
- Sinyal audio akan hadir pada koneksi audio panel depan dan belakang secara bersamaan.
- Beberapa sasis menyediakan modul audio panel depan yang memiliki konektor terpisah pada setiap kabel, bukan colokan tunggal. Untuk informasi tentang menghubungkan modul audio panel depan yang memiliki pengaturan kabel berbeda, harap hubungi produsen sasis.

SPEAKER (Header Speaker)
Menghubungkan ke speaker pada panel depan sasis. Sistem melaporkan status startup sistem dengan mengeluarkan kode bunyi. Satu bunyi pendek akan terdengar jika tidak ada masalah yang terdeteksi saat startup sistem.

Nomor Pin Definisi

1 VCC

2 NC

3 NC

4 SPK-

CI (Header Intrusi Sasis)
Motherboard ini menyediakan fitur deteksi sasis yang mendeteksi apakah penutup sasis telah dilepas. Fungsi ini memerlukan sasis dengan desain deteksi intrusi sasis.

Nomor Pin Definisi

1 Sinyal

2 GND

F_USB30 (Header USB 3.1 Gen 1)
Header ini sesuai dengan spesifikasi USB 3.1 Gen 1 dan USB 2.0 dan dapat menyediakan dua port USB. Untuk membeli panel depan 3,5" opsional yang menyediakan dua port USB 3.1 Gen 1, hubungi dealer setempat.

Nomor Pin	Definisi	Nomor Pin	Definisi
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Tanpa Pin

F_USB1/F_USB2 (Header USB 2.0/1.1)
Header ini sesuai dengan spesifikasi USB 2.0/1.1. Setiap header USB dapat menyediakan dua port USB melalui braket USB opsional. Untuk membeli braket USB opsional, hubungi dealer setempat.

Nomor Pin Definisi Nomor Pin Definisi

1 Daya (5V) 6 USB DY+

2 Daya (5V) 7 GND S

3 USB DX- 8 GND

4 USB DY- 9 Tanpa Pin

5 USB DX+ 10 NC

Jangan colokkan kabel braket IEEE 1394 (2x5-pin) ke header USB 2.0/1.1.
Sebelum memasang braket USB, pastikan untuk mematikan komputer Anda dan mencabut kabel daya dari stopkontak untuk mencegah kerusakan pada braket USB.

COM (Header Port Serial)
Header COM dapat menyediakan satu port serial melalui kabel port COM opsional. Untuk membeli kabel port COM opsional, hubungi dealer setempat.

Nomor Pin Definisi Nomor Pin Definisi

1 NDCD- 6 NDSR-

2 NSIN 7 NRTS-

3 NSOUT 8 NCTS-

4 NDTR- 9 NRI-

5 GND S F 10 Tanpa Pin

TPM (Header Modul Platform Tepercaya)
Anda dapat menghubungkan TPM (Trusted Platform Module) ke header ini.

Nomor Pin	Definisi	Nomor Pin	Definisi
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	Tanpa Pin	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

BAT (Baterai)
Baterai menyediakan daya untuk menyimpan nilai (seperti konfigurasi BIOS, informasi tanggal, dan waktu) di dalam CMOS saat komputer dimatikan. Ganti baterai saat voltase baterai turun ke level rendah, atau nilai CMOS mungkin tidak akurat atau mungkin hilang.
Anda dapat menghapus nilai CMOS dengan melepas baterai:
1. Matikan komputer Anda dan cabut kabel daya.
2. Lepaskan baterai dengan hati-hati dari dudukan baterai dan tunggu selama satu menit. (Atau gunakan sebuah benda logam seperti obeng untuk menyentuh terminal positif dan negatif dari dudukan baterai, membuatnya pendek selama 5 detik.)
3. Ganti baterai.
4. Colokkan kabel daya dan hidupkan kembali komputer Anda.

Selalu matikan komputer Anda dan cabut kabel daya sebelum mengganti baterai.
Ganti baterai dengan yang setara. Bahaya ledakan jika baterai diganti dengan model yang salah.
Hubungi tempat pembelian atau dealer setempat jika Anda tidak dapat mengganti baterai sendiri atau tidak yakin tentang model baterai.
Saat memasang baterai, perhatikan orientasi sisi positif (+) dan sisi negatif (-) baterai (sisi positif harus menghadap ke atas).
Baterai bekas harus ditangani sesuai dengan peraturan lingkungan setempat.

CLR_CMOS (Jumper Clear CMOS)
Gunakan jumper ini untuk menghapus konfigurasi BIOS dan mengatur ulang nilai CMOS ke default pabrik. Untuk menghapus nilai CMOS, gunakan benda logam seperti obeng untuk menyentuh kedua pin selama beberapa detik.

	Terbuka: Normal
	Pendek: Hapus Nilai CMOS

Selalu matikan komputer Anda dan cabut kabel daya dari stopkontak sebelum membersihkan nilai CMOS.
Setelah sistem dimulai ulang, buka BIOS Setup untuk memuat pengaturan pabrik (pilih Load Optimized Defaults) atau konfigurasikan pengaturan BIOS secara manual (lihat Bab "BIOS Setup," untuk konfigurasi BIOS).

Pengaturan BIOS

BIOS (Basic Input and Output System) merekam parameter perangkat keras sistem dalam CMOS pada motherboard. Fungsi utamanya meliputi melakukan Power-On Self-Test (POST) selama penyalaan sistem, menyimpan parameter sistem dan memuat sistem operasi, dll. BIOS mencakup program Pengaturan BIOS yang memungkinkan pengguna untuk memodifikasi pengaturan konfigurasi sistem dasar atau mengaktifkan fitur sistem tertentu. Saat daya dimatikan, baterai pada motherboard memasok daya yang diperlukan ke CMOS untuk menyimpan nilai konfigurasi dalam CMOS. Untuk mengakses program Pengaturan BIOS, tekan tombol <Delete> selama POST saat daya dinyalakan. Untuk memutakhirkan BIOS, gunakan utilitas GIGABYTE Q-Flash atau @BIOS.

Q-Flash memungkinkan pengguna untuk dengan cepat dan mudah memutakhirkan atau mencadangkan BIOS tanpa memasuki sistem operasi.
@BIOS adalah utilitas berbasis Windows yang mencari dan mengunduh versi BIOS terbaru dari Internet dan memperbarui BIOS.

Karena flashing BIOS berpotensi berisiko, jika Anda tidak mengalami masalah saat menggunakan versi BIOS saat ini, disarankan agar Anda tidak melakukan flashing BIOS. Untuk melakukan flashing BIOS, lakukan dengan hati-hati. Flashing BIOS yang tidak memadai dapat mengakibatkan kerusakan sistem.
Disarankan agar Anda tidak mengubah pengaturan default (kecuali jika Anda perlu melakukannya) untuk mencegah ketidakstabilan sistem atau hasil yang tidak terduga lainnya. Mengubah pengaturan secara tidak memadai dapat mengakibatkan sistem gagal melakukan booting. Jika ini terjadi, coba hapus nilai CMOS dan atur ulang board ke nilai default. (Lihat bagian "Load Optimized Defaults" di bab ini atau pengantar jumper baterai/hapus CMOS untuk cara menghapus nilai CMOS.)

Layar Mulai

Layar Logo mulai berikut akan muncul saat komputer melakukan booting.
(Contoh Versi BIOS: F1b)

Ada dua mode BIOS yang berbeda sebagai berikut dan Anda dapat menggunakan tombol <F2> untuk beralih di antara kedua mode tersebut. Mode Pengaturan Klasik menyediakan pengaturan BIOS yang detail. Anda dapat menekan tombol panah pada keyboard untuk berpindah antar item dan tekan <Enter> untuk menerima atau masuk ke sub-menu. Atau Anda dapat menggunakan mouse untuk memilih item yang Anda inginkan. Mode Mudah memungkinkan pengguna untuk dengan cepat melihat informasi sistem mereka saat ini atau untuk membuat penyesuaian untuk kinerja optimal. Dalam Mode Mudah, Anda dapat menggunakan mouse untuk bergerak melalui item konfigurasi.

Saat sistem tidak stabil seperti biasa, pilih item Load Optimized Defaults (Muat Default yang Dioptimalkan) untuk mengatur sistem Anda ke defaultnya.
Menu Pengaturan BIOS yang dijelaskan dalam bab ini hanya untuk referensi dan mungkin berbeda menurut versi BIOS.

M.I.T.

Apakah sistem akan bekerja secara stabil dengan pengaturan overclock/overvoltage yang Anda buat bergantung pada konfigurasi sistem Anda secara keseluruhan. Melakukan overclock/overvoltage yang tidak benar dapat mengakibatkan kerusakan pada CPU, chipset, atau memori dan mengurangi masa pakai komponen-komponen ini. Halaman ini hanya untuk pengguna tingkat lanjut dan kami menyarankan Anda untuk tidak mengubah pengaturan default untuk mencegah ketidakstabilan sistem atau hasil tak terduga lainnya. (Mengubah pengaturan secara tidak tepat dapat mengakibatkan sistem gagal melakukan booting. Jika ini terjadi, hapus nilai CMOS dan setel ulang board ke nilai default.)

Pengaturan Frekuensi Lanjutan
Nilai Clock Host
Menampilkan frekuensi Clock Host yang sedang beroperasi.
Rasio Clock CPU
Memungkinkan Anda mengubah rasio clock untuk CPU yang terpasang. Rentang yang dapat disesuaikan bergantung pada CPU yang dipasang.
Frekuensi CPU
Menampilkan frekuensi CPU yang sedang beroperasi.

Pengaturan Inti CPU Lanjutan
Rasio Clock CPU, Frekuensi CPU
Pengaturan di atas sinkron dengan item yang sama di menu Pengaturan Frekuensi Lanjutan.

Core Performance Boost^(Catatan)
Memungkinkan Anda menentukan apakah akan mengaktifkan teknologi Core Performance Boost (CPB), teknologi peningkatan kinerja CPU. (Default: Otomatis)

Rasio Core Performance Boost^(Catatan)
Memungkinkan Anda mengubah rasio untuk CPB. Rentang yang dapat disesuaikan bergantung pada CPU yang dipasang. (Default: Otomatis)

Rasio Turbo Performance Boost^(Catatan)
Memungkinkan Anda menentukan apakah akan meningkatkan kinerja CPU. (Default: Dinonaktifkan)

fungsi AMD Cool&Quiet

Diaktifkan	Memungkinkan driver AMD Cool'n'Quiet secara dinamis menyesuaikan clock CPU dan VID untuk mengurangi output panas dari komputer Anda dan konsumsi dayanya. (Default)
Dinonaktifkan	Menonaktifkan fungsi ini.

Mode SVM
Virtualisasi yang ditingkatkan oleh Teknologi Virtualisasi akan memungkinkan platform menjalankan beberapa sistem operasi dan aplikasi dalam partisi independen. Dengan virtualisasi, satu sistem komputer dapat berfungsi sebagai beberapa sistem virtual. (Default: Dinonaktifkan)
Mode C6 ^{(Catatan 1)}
Memungkinkan Anda menentukan apakah akan membiarkan CPU memasuki mode C6 dalam keadaan sistem berhenti. Ketika diaktifkan, frekuensi inti CPU akan dikurangi selama keadaan sistem berhenti untuk mengurangi konsumsi daya. Keadaan C6 adalah keadaan hemat daya yang lebih ditingkatkan daripada C1. (Default: Diaktifkan)
Kontrol C-state Global ^{_{(Catatan 1)}}
Memungkinkan Anda menentukan apakah akan membiarkan CPU memasuki keadaan C. Ketika diaktifkan, frekuensi inti CPU akan dikurangi selama keadaan sistem berhenti untuk mengurangi konsumsi daya. (Default: Diaktifkan)
Mode SMT ^{(Catatan 1)}
Memungkinkan Anda mengaktifkan atau menonaktifkan teknologi Multi-Threading Simultan CPU. Fitur ini hanya berfungsi untuk sistem operasi yang mendukung mode multi-prosesor. Otomatis memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Otomatis)
Kontrol Downcore ^{(Catatan 1)}
Memungkinkan Anda memilih jumlah inti CPU yang akan diaktifkan (jumlah inti CPU dapat bervariasi menurut CPU). Otomatis memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Otomatis)
Extreme Memory Profile (X.M.P.) ^{(Catatan 2)}
Memungkinkan BIOS membaca data SPD pada modul memori XMP untuk meningkatkan kinerja memori saat diaktifkan.

Dinonaktifkan	Menonaktifkan fungsi ini. (Default)
Profile1	Menggunakan pengaturan Profile 1.
Profile2 ^{(Catatan 2)}	Menggunakan pengaturan Profile 2.

Pengganda Memori Sistem
Memungkinkan Anda mengatur pengganda memori sistem. Otomatis mengatur pengganda memori sesuai dengan data SPD memori. (Default: Otomatis)
Frekuensi Memori (MHz)
Nilai frekuensi memori pertama adalah frekuensi operasi normal memori yang digunakan; yang kedua adalah frekuensi memori yang secara otomatis disesuaikan sesuai dengan pengaturan Pengganda Memori Sistem.

Pengaturan Memori Lanjutan
Extreme Memory Profile (X.M.P.) (Catatan 2), Pengganda Memori Sistem, Frekuensi Memori(MHz)
Pengaturan di atas sinkron dengan item yang sama di menu Pengaturan Frekuensi Lanjutan.
Mode Pengaturan Waktu Memori
Manual dan Manual Lanjutan memungkinkan Interleaving Saluran, Interleaving Peringkat, dan pengaturan waktu memori di bawah ini dapat dikonfigurasi. Pilihannya adalah: Otomatis (default), Manual, Manual Lanjutan.
Voltase DDR Profil
Saat menggunakan modul memori non-XMP atau Extreme Memory Profile (X.M.P.) diatur ke Dinonaktifkan, nilai ditampilkan sesuai dengan spesifikasi memori Anda. Saat Extreme Memory Profile (X.M.P.) diatur ke Profile1 atau Profile2, nilai ditampilkan sesuai dengan data SPD pada memori XMP.
Interleaving Saluran
Mengaktifkan atau menonaktifkan interleaving saluran memori. Diaktifkan memungkinkan sistem untuk secara bersamaan mengakses saluran memori yang berbeda untuk meningkatkan kinerja dan stabilitas memori. Otomatis memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Otomatis)
Interleaving Peringkat
Mengaktifkan atau menonaktifkan interleaving peringkat memori. Diaktifkan memungkinkan sistem untuk secara bersamaan mengakses peringkat memori yang berbeda untuk meningkatkan kinerja dan stabilitas memori. Otomatis memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Otomatis)
Sub Pengaturan Waktu Memori Saluran A/B
Sub-menu ini menyediakan pengaturan waktu memori untuk setiap saluran memori. Layar pengaturan waktu masing-masing dapat dikonfigurasi hanya jika Mode Pengaturan Waktu Memori diatur ke Manual atau Manual Lanjutan. Catatan: Sistem Anda mungkin menjadi tidak stabil atau gagal melakukan booting setelah Anda membuat perubahan pada waktu memori. Jika ini terjadi, harap setel ulang board ke nilai default dengan memuat default yang dioptimalkan atau menghapus nilai CMOS.
Pengaturan Voltase Lanjutan
Sub-menu ini memungkinkan Anda mengatur voltase CPU, chipset, dan memori.

Status Kesehatan PC
Setel Ulang Status Pembukaan Casing

Dinonaktifkan	Menyimpan atau menghapus catatan status intrusi sasis sebelumnya. (Default)
Diaktifkan	Menghapus catatan status intrusi sasis sebelumnya dan bidang Casing Terbuka akan menampilkan "Tidak" saat booting berikutnya.

Casing Terbuka
Menampilkan status deteksi perangkat deteksi intrusi sasis yang terpasang ke header CI motherboard. Jika penutup sasis sistem dilepas, bidang ini akan menampilkan "Ya", jika tidak akan menampilkan "Tidak". Untuk menghapus catatan status intrusi sasis, atur Setel Ulang Status Pembukaan Casing ke Diaktifkan, simpan pengaturan ke CMOS, lalu mulai ulang sistem Anda.
Voltase CPU Vcore/CPU VDDP/Saluran DRAM A/B/+3.3V/+5V/+12V/VCORE SOC
Menampilkan voltase sistem saat ini.

Pengaturan Lain-lain
Konfigurasi Slot PCIe
Memungkinkan Anda mengatur mode operasi slot PCI Express ke Gen 1, Gen 2, atau Gen 3. Mode operasi aktual tunduk pada spesifikasi perangkat keras dari setiap slot. Otomatis memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Otomatis)
Peningkatan 3DMark01
Memungkinkan Anda menentukan apakah akan meningkatkan beberapa kinerja benchmark lama. (Default: Dinonaktifkan)

Pengaturan Kipas Pintar 5
Monitor
Memungkinkan Anda memilih target untuk dipantau dan untuk melakukan penyesuaian lebih lanjut. (Default: KIPAS CPU)
Kontrol Kecepatan Kipas
Memungkinkan Anda menentukan apakah akan mengaktifkan fungsi kontrol kecepatan kipas dan menyesuaikan kecepatan kipas.

Normal	Memungkinkan kipas berjalan pada kecepatan yang berbeda sesuai dengan suhu. Anda dapat menyesuaikan kecepatan kipas dengan System Information Viewer berdasarkan kebutuhan sistem Anda. (Default)
Senyap	Memungkinkan kipas berjalan pada kecepatan rendah.
Manual	Memungkinkan Anda mengontrol kecepatan kipas dalam grafik kurva.
Kecepatan Penuh	Memungkinkan kipas berjalan pada kecepatan penuh.

Input Suhu Penggunaan Kontrol Kipas
Memungkinkan Anda memilih suhu referensi untuk kontrol kecepatan kipas.
Interval Suhu
Memungkinkan Anda memilih interval suhu untuk perubahan kecepatan kipas.
Mode Kontrol Kipas

Otomatis	Membiarkan BIOS secara otomatis mendeteksi jenis kipas yang dipasang dan mengatur mode kontrol yang optimal. (Default)
Voltase	Mode voltase direkomendasikan untuk kipas 3-pin.
PWM	Mode PWM direkomendasikan untuk kipas 4-pin.

Suhu
Menampilkan suhu area target yang dipilih saat ini.
Kecepatan Kipas
Menampilkan kecepatan kipas saat ini.
Kontrol Peringatan Suhu
Mengatur ambang batas peringatan untuk suhu. Ketika suhu melebihi ambang batas, BIOS akan mengeluarkan suara peringatan. Pilihannya adalah: Dinonaktifkan (default), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F.
Peringatan Kegagalan Kipas
Memungkinkan sistem mengeluarkan suara peringatan jika kipas tidak terhubung atau gagal. Periksa kondisi kipas atau sambungan kipas saat ini terjadi. (Default: Dinonaktifkan)

^(Catatan)Item ini hanya ada jika Anda memasang CPU yang mendukung fitur ini.
^{(Catatan 1)} Item ini hanya ada jika Anda memasang CPU yang mendukung fitur ini.
^{(Catatan 2)} Item ini hanya ada jika Anda memasang CPU dan modul memori yang mendukung fitur ini.

Sistem

Sistem
Bagian ini menyediakan informasi tentang model motherboard dan versi BIOS Anda. Anda juga dapat memilih bahasa default yang digunakan oleh BIOS dan mengatur waktu sistem secara manual.
Bahasa Sistem
Memilih bahasa default yang digunakan oleh BIOS.
Tanggal Sistem
Menetapkan tanggal sistem. Format tanggal adalah minggu (hanya baca), bulan, tanggal, dan tahun. Gunakan <Enter> untuk beralih di antara bidang Bulan, Tanggal, dan Tahun dan gunakan tombol <Page Up> atau <Page Down> untuk menetapkan nilai yang diinginkan.
Waktu Sistem
Menetapkan waktu sistem. Format waktu adalah jam, menit, dan detik. Misalnya, pukul 1 siang adalah 13:00:00. Gunakan <Enter> untuk beralih di antara bidang Jam, Menit, dan Detik dan gunakan tombol <Page Up> atau <Page Down> untuk menetapkan nilai yang diinginkan.
Tingkat Akses
Menampilkan tingkat akses saat ini tergantung pada jenis perlindungan kata sandi yang digunakan. (Jika tidak ada kata sandi yang ditetapkan, default akan ditampilkan sebagai Administrator.) Tingkat Administrator memungkinkan Anda untuk membuat perubahan pada semua pengaturan BIOS; tingkat Pengguna hanya memungkinkan Anda untuk membuat perubahan pada pengaturan BIOS tertentu tetapi tidak semuanya.

BIOS

BIOS
Prioritas Opsi Boot
Menentukan urutan boot keseluruhan dari perangkat yang tersedia. Perangkat penyimpanan yang dapat dilepas yang mendukung format GPT akan diawali dengan string "UEFI:" pada daftar perangkat boot. Untuk melakukan boot dari sistem operasi yang mendukung partisi GPT, pilih perangkat yang diawali dengan string "UEFI:". Atau jika Anda ingin menginstal sistem operasi yang mendukung partisi GPT seperti Windows 7 64-bit, pilih drive optik yang berisi disk instalasi Windows 7 64-bit dan diawali dengan string "UEFI:".
Prioritas BBS Hard Drive/CD/DVD ROM Drive/Floppy Drive/Perangkat Jaringan
Menentukan urutan boot untuk jenis perangkat tertentu, seperti hard drive, drive optik, drive disket, dan perangkat yang mendukung fungsi Boot dari LAN, dll. Tekan <Enter> pada item ini untuk masuk ke submenu yang menyajikan perangkat dengan jenis yang sama yang terhubung. Item ini hanya ada jika setidaknya satu perangkat untuk jenis ini diinstal.
Status NumLock saat Boot
Mengaktifkan atau menonaktifkan fitur Numlock pada keypad numerik keyboard setelah POST. (Default: Aktif)
Opsi Keamanan
Menentukan apakah kata sandi diperlukan setiap kali sistem melakukan boot, atau hanya ketika Anda memasuki Pengaturan BIOS.
Setelah mengonfigurasi item ini, atur kata sandi di bawah item Kata Sandi Administrator/Kata Sandi Pengguna.

Pengaturan	Kata sandi hanya diperlukan untuk memasuki program Pengaturan BIOS.
Sistem	Kata sandi diperlukan untuk melakukan boot sistem dan untuk memasuki program Pengaturan BIOS. (Default)

Tampilan LOGO Layar Penuh
Memungkinkan Anda untuk menentukan apakah akan menampilkan Logo GIGABYTE saat sistem dimulai. Menonaktifkan akan melewati Logo GIGABYTE saat sistem dimulai. (Default: Diaktifkan)
Boot Cepat
Mengaktifkan atau menonaktifkan Boot Cepat untuk mempersingkat proses boot OS. Ultra Cepat memberikan kecepatan boot tercepat. (Default: Dinonaktifkan)
Dukungan SATA

Semua Perangkat Sata	Semua perangkat SATA berfungsi di sistem operasi dan selama POST.
Hanya HDD Boot Terakhir	Kecuali untuk drive boot sebelumnya, semua perangkat SATA dinonaktifkan sebelum proses boot OS selesai. (Default)

Item ini dapat dikonfigurasi hanya ketika Boot Cepat diatur ke Diaktifkan atau Ultra Cepat.
Dukungan VGA
Memungkinkan Anda untuk memilih jenis sistem operasi yang akan di-boot.

Otomatis	Mengaktifkan hanya ROM opsi warisan.
Driver EFI	Mengaktifkan ROM opsi EFI. (Default)

Item ini dapat dikonfigurasi hanya ketika Boot Cepat diatur ke Diaktifkan atau Ultra Cepat.

Dukungan USB

Dinonaktifkan	Semua perangkat USB dinonaktifkan sebelum proses boot OS selesai.
Inisialisasi Penuh	Semua perangkat USB berfungsi di sistem operasi dan selama POST. (Default)
Inisialisasi Parsial	Sebagian perangkat USB dinonaktifkan sebelum proses boot OS selesai.

Item ini dapat dikonfigurasi hanya ketika Boot Cepat diatur ke Diaktifkan. Fungsi ini dinonaktifkan ketika Boot Cepat diatur ke Ultra Cepat.
Dukungan Perangkat PS2

Dinonaktifkan	Semua perangkat PS/2 dinonaktifkan sebelum proses boot OS selesai.
Diaktifkan	Semua perangkat PS/2 berfungsi di sistem operasi dan selama POST. (Default)

Item ini dapat dikonfigurasi hanya ketika Boot Cepat diatur ke Diaktifkan. Fungsi ini dinonaktifkan ketika Boot Cepat diatur ke Ultra Cepat.
Dukungan Driver Tumpukan Jaringan

Dinonaktifkan	Menonaktifkan booting dari jaringan. (Default)
Diaktifkan	Mengaktifkan booting dari jaringan.

Item ini dapat dikonfigurasi hanya ketika Boot Cepat diatur ke Diaktifkan atau Ultra Cepat.
Fitur Windows 10
Memungkinkan Anda untuk memilih sistem operasi yang akan diinstal. (Default: OS Lain)
Dukungan CSM
Mengaktifkan atau menonaktifkan UEFI CSM (Modul Dukungan Kompatibilitas) untuk mendukung proses boot PC warisan.

Diaktifkan	Mengaktifkan UEFI CSM. (Default)
Dinonaktifkan	Menonaktifkan UEFI CSM dan hanya mendukung proses boot UEFI BIOS.

Item ini dapat dikonfigurasi hanya ketika Fitur Windows 10 diatur ke Windows 10 atau Windows 10 WHQL.
LAN PXE Boot Option ROM
Memungkinkan Anda untuk memilih apakah akan mengaktifkan ROM opsi warisan untuk pengontrol LAN. (Default: Dinonaktifkan) Item ini dapat dikonfigurasi hanya ketika Dukungan CSM diatur ke Diaktifkan.
Kontrol Opsi Boot Penyimpanan
Memungkinkan Anda untuk memilih apakah akan mengaktifkan UEFI atau ROM opsi warisan untuk pengontrol perangkat penyimpanan.

Dinonaktifkan	Menonaktifkan ROM opsi.
Hanya UEFI	Mengaktifkan hanya ROM opsi UEFI.
Hanya Warisan	Mengaktifkan hanya ROM opsi warisan. (Default)

Item ini dapat dikonfigurasi hanya ketika Dukungan CSM diatur ke Diaktifkan.
Prioritas ROM Perangkat PCI Lainnya
Memungkinkan Anda untuk memilih apakah akan mengaktifkan UEFI atau ROM opsi Warisan untuk pengontrol perangkat PCI selain pengontrol LAN, perangkat penyimpanan, dan grafis.

Dinonaktifkan	Menonaktifkan ROM opsi.
Hanya UEFI	Mengaktifkan hanya ROM opsi UEFI. (Default)
Hanya Warisan	Mengaktifkan hanya ROM opsi warisan.

Item ini dapat dikonfigurasi hanya ketika Dukungan CSM diatur ke Diaktifkan.
Tumpukan Jaringan
Menonaktifkan atau mengaktifkan booting dari jaringan untuk menginstal OS format GPT, seperti menginstal OS dari server Layanan Penyebaran Windows. (Default: Dinonaktifkan)
Dukungan Ipv4 PXE
Mengaktifkan atau menonaktifkan Dukungan IPv4 PXE. Item ini dapat dikonfigurasi hanya ketika Tumpukan Jaringan diaktifkan.
Dukungan HTTP Ipv4
Mengaktifkan atau menonaktifkan dukungan boot HTTP untuk IPv4. Item ini dapat dikonfigurasi hanya ketika Tumpukan Jaringan diaktifkan.
Dukungan Ipv6 PXE
Mengaktifkan atau menonaktifkan Dukungan IPv6 PXE. Item ini dapat dikonfigurasi hanya ketika Tumpukan Jaringan diaktifkan.
Dukungan HTTP Ipv6
Mengaktifkan atau menonaktifkan dukungan boot HTTP untuk IPv6. Item ini dapat dikonfigurasi hanya ketika Tumpakan Jaringan diaktifkan.
Kata Sandi Administrator
Memungkinkan Anda untuk mengonfigurasi kata sandi administrator. Tekan <Enter> pada item ini, ketik kata sandi, dan kemudian tekan <Enter>. Anda akan diminta untuk mengonfirmasi kata sandi. Ketik kata sandi lagi dan tekan <Enter>. Anda harus memasukkan kata sandi administrator (atau kata sandi pengguna) saat sistem dimulai dan saat memasuki Pengaturan BIOS. Berbeda dengan kata sandi pengguna, kata sandi administrator memungkinkan Anda untuk membuat perubahan pada semua pengaturan BIOS.
Kata Sandi Pengguna
Memungkinkan Anda untuk mengonfigurasi kata sandi pengguna. Tekan <Enter> pada item ini, ketik kata sandi, dan kemudian tekan <Enter>. Anda akan diminta untuk mengonfirmasi kata sandi. Ketik kata sandi lagi dan tekan <Enter>. Anda harus memasukkan kata sandi administrator (atau kata sandi pengguna) saat sistem dimulai dan saat memasuki Pengaturan BIOS. Namun, kata sandi pengguna hanya memungkinkan Anda untuk membuat perubahan pada pengaturan BIOS tertentu tetapi tidak semuanya. Untuk membatalkan kata sandi, tekan <Enter> pada item kata sandi dan ketika diminta kata sandi, masukkan yang benar terlebih dahulu. Ketika diminta kata sandi baru, tekan <Enter> tanpa memasukkan kata sandi apa pun. Tekan <Enter> lagi ketika diminta untuk mengonfirmasi.
CATATAN: Sebelum mengatur Kata Sandi Pengguna, pastikan untuk mengatur Kata Sandi Administrator terlebih dahulu.

Periferal

AMD CPU fTPM
Mengaktifkan atau menonaktifkan fungsi TPM 2.0 yang terintegrasi dalam AMD CPU. (Default: Dinonaktifkan)
Primary Video Device ^(Catatan)
Menentukan inisiasi pertama tampilan monitor dari kartu grafis PCI Express yang terpasang atau grafis onboard.

IGD Video	Menetapkan grafis onboard sebagai tampilan pertama.
NB PCIe Slot Video	Menetapkan kartu grafis PCI Express pada slot PCI Express yang dikendalikan oleh North Bridge sebagai tampilan pertama. (Default)

Ambient LED
Mengaktifkan atau menonaktifkan LED audio onboard. (Default: Aktif)
Legacy USB Support
Memungkinkan keyboard/mouse USB digunakan di MS-DOS. (Default: Diaktifkan)
XHCI Hand-off
Menentukan apakah akan mengaktifkan fitur XHCI Hand-off untuk sistem operasi tanpa dukungan XHCI Hand-off. (Default: Diaktifkan)
EHCI Hand-off
Menentukan apakah akan mengaktifkan fitur EHCI Hand-off untuk sistem operasi tanpa dukungan EHCI Hand-off. (Default: Dinonaktifkan)
Port 60/64 Emulation
Mengaktifkan atau menonaktifkan emulasi port I/O 64h dan 60h. Ini harus diaktifkan untuk dukungan legacy penuh untuk keyboard/mouse USB di MS-DOS atau di sistem operasi yang tidak mendukung perangkat USB secara asli. (Default: Dinonaktifkan)
USB Mass Storage Driver Support
Mengaktifkan atau menonaktifkan dukungan untuk perangkat penyimpanan USB. (Default: Diaktifkan)
USB Storage Devices
Menampilkan daftar perangkat penyimpanan massal USB yang terhubung. Item ini hanya muncul ketika perangkat penyimpanan USB dipasang.

Trusted Computing
Mengaktifkan atau menonaktifkan Trusted Platform Module (TPM).
Super IO Configuration
Serial Port 1
Mengaktifkan atau menonaktifkan port serial onboard. (Default: Diaktifkan)
NVMe Configuration
Menampilkan informasi tentang NVME PCIe SSD Anda jika terpasang.
OffBoard SATA Controller Configuration
Menampilkan informasi tentang PCIe SSD Anda jika terpasang.

^(Catatan)Item ini hanya ada ketika Anda memasang CPU yang mendukung fitur ini.

Chipset

IOMMU
Mengaktifkan atau menonaktifkan dukungan AMD IOMMU. (Default: Otomatis)
Integrated Graphics ^(Catatan)
Mengaktifkan atau menonaktifkan fungsi grafis onboard.

Auto	BIOS akan secara otomatis mengaktifkan atau menonaktifkan grafis onboard tergantung pada kartu grafis yang dipasang. (Default)
Disabled	Menonaktifkan grafis onboard.

UMA Frame Buffer Size ^(Catatan)
Ukuran frame buffer adalah jumlah total memori sistem yang dialokasikan hanya untuk pengontrol grafis onboard. MS-DOS, misalnya, hanya akan menggunakan memori ini untuk tampilan. Pilihannya adalah: Otomatis (default), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA Mode
Mengaktifkan atau menonaktifkan RAID untuk pengontrol SATA atau mengonfigurasi pengontrol SATA ke mode AHCI.

RAID	Mengaktifkan RAID untuk pengontrol SATA.
AHCI	Mengonfigurasi pengontrol SATA ke mode AHCI. Advanced Host Controller Interface (AHCI) adalah spesifikasi antarmuka yang memungkinkan driver penyimpanan untuk mengaktifkan fitur Serial ATA tingkat lanjut seperti Native Command Queuing dan hot plug. (Default)

Chipset SATA Port Enable
Mengaktifkan atau menonaktifkan pengontrol SATA terintegrasi. (Default: Diaktifkan)
Chipset SATA Port 0/1/2/3
Mengaktifkan atau menonaktifkan setiap port SATA.

^(Catatan)Item ini hanya ada ketika Anda memasang CPU yang mendukung fitur ini.

Daya

Daya
AC BACK
Menentukan keadaan sistem setelah kembalinya daya dari kehilangan daya AC.

Memory	Sistem kembali ke keadaan terjaga terakhir yang diketahui setelah kembalinya daya AC.
Always On	Sistem dihidupkan setelah kembalinya daya AC.
Always Off	Sistem tetap mati setelah kembalinya daya AC. (Default)

Power On By Keyboard
Memungkinkan sistem dihidupkan oleh peristiwa bangun keyboard PS/2.
Catatan: Untuk menggunakan fungsi ini, Anda memerlukan catu daya ATX yang menyediakan setidaknya 1A pada kabel +5VSB.

Disabled	Menonaktifkan fungsi ini. (Default)
Password	Tetapkan kata sandi dengan 1~5 karakter untuk menghidupkan sistem.
Keyboard 98	Tekan tombol POWER pada keyboard Windows 98 untuk menghidupkan sistem.
Any key	Tekan tombol apa saja untuk menghidupkan sistem.

Power On Password
Tetapkan kata sandi ketika Power On By Keyboard diatur ke Password. Tekan <Enter> pada item ini dan tetapkan kata sandi dengan hingga 5 karakter lalu tekan <Enter> untuk menerima. Untuk menghidupkan sistem, masukkan kata sandi dan tekan <Enter>.
Catatan: Untuk membatalkan kata sandi, tekan <Enter> pada item ini. Ketika diminta kata sandi, tekan <Enter> lagi tanpa memasukkan kata sandi untuk menghapus pengaturan kata sandi.
Power On By Mouse
Memungkinkan sistem dihidupkan oleh peristiwa bangun mouse PS/2.
Catatan: Untuk menggunakan fungsi ini, Anda memerlukan catu daya ATX yang menyediakan setidaknya 1A pada kabel +5VSB.

Disabled	Menonaktifkan fungsi ini. (Default)
Move	Gerakkan mouse untuk menghidupkan sistem.
Double Click	Klik dua kali pada tombol kiri pada mouse untuk menghidupkan sistem.

ErP
Menentukan apakah akan membiarkan sistem mengonsumsi daya paling sedikit dalam keadaan S5 (shutdown). Catatan: Ketika item ini diatur ke Enabled, fungsi berikut akan menjadi tidak tersedia: Resume by Alarm, PME event wake up, power on by mouse, power on by keyboard, dan wake on LAN.
Soft-Off by PWR-BTTN
Mengonfigurasi cara mematikan komputer dalam mode MS-DOS menggunakan tombol daya.

Instant-Off	Tekan tombol daya dan sistem akan dimatikan secara instan. (Default)
Delay 4 Sec.	Tekan dan tahan tombol daya selama 4 detik untuk mematikan sistem. Jika tombol daya ditekan kurang dari 4 detik, sistem akan masuk ke mode suspend.

Resume by Alarm
Menentukan apakah akan menghidupkan sistem pada waktu yang diinginkan. (Default: Dinonaktifkan) Jika diaktifkan, atur tanggal dan waktu sebagai berikut:
Wake up day: Menghidupkan sistem pada waktu tertentu setiap hari atau pada hari tertentu dalam sebulan.
Wake up hour/minute/second: Atur waktu di mana sistem akan dihidupkan secara otomatis.
Catatan: Saat menggunakan fungsi ini, hindari shutdown yang tidak memadai dari sistem operasi atau pelepasan daya AC, atau pengaturan mungkin tidak efektif.
Wake on LAN
Mengaktifkan atau menonaktifkan fungsi wake on LAN. (Default: Diaktifkan)
High Precision Event Timer
Mengaktifkan atau menonaktifkan High Precision Event Timer (HPET) dalam sistem operasi. (Default: Diaktifkan)

Simpan & Keluar

Save & Exit Setup
Tekan <Enter> pada item ini dan pilih Yes. Ini menyimpan perubahan ke CMOS dan keluar dari program BIOS Setup. Pilih No atau tekan <Esc> untuk kembali ke Menu Utama BIOS Setup.
Exit Without Saving
Tekan <Enter> pada item ini dan pilih Yes. Ini keluar dari BIOS Setup tanpa menyimpan perubahan yang dibuat di BIOS Setup ke CMOS. Pilih No atau tekan <Esc> untuk kembali ke Menu Utama BIOS Setup.
Load Optimized Defaults
Tekan <Enter> pada item ini dan pilih Yes untuk memuat pengaturan default BIOS yang optimal. Pengaturan default BIOS membantu sistem beroperasi dalam keadaan optimal. Selalu muat default Optimized setelah memperbarui BIOS atau setelah menghapus nilai CMOS.
Boot Override
Memungkinkan Anda memilih perangkat untuk segera boot. Tekan <Enter> pada perangkat yang Anda pilih dan pilih Yes untuk mengonfirmasi. Sistem Anda akan restart secara otomatis dan boot dari perangkat itu.
Save Profiles
Fungsi ini memungkinkan Anda menyimpan pengaturan BIOS saat ini ke profil. Anda dapat membuat hingga 8 profil dan menyimpan sebagai Setup Profile 1~ Setup Profile 8. Tekan <Enter> untuk menyelesaikan. Atau Anda dapat memilih Select File in HDD/FDD/USB untuk menyimpan profil ke perangkat penyimpanan Anda.
Load Profiles
Jika sistem Anda menjadi tidak stabil dan Anda telah memuat pengaturan default BIOS, Anda dapat menggunakan fungsi ini untuk memuat pengaturan BIOS dari profil yang dibuat sebelumnya, tanpa kesulitan mengonfigurasi ulang pengaturan BIOS. Pertama pilih profil yang ingin Anda muat dan kemudian tekan <Enter> untuk menyelesaikan. Anda dapat memilih Select File in HDD/FDD/USB untuk memasukkan profil yang sebelumnya dibuat dari perangkat penyimpanan Anda atau memuat profil yang dibuat secara otomatis oleh BIOS, seperti mengembalikan pengaturan BIOS ke pengaturan terakhir yang berfungsi dengan benar (catatan terakhir yang diketahui baik).

Mengonfigurasi Set RAID

Tingkat RAID

	RAID 0	RAID 1	RAID 10
Jumlah Minimum Hard Drive	≥2	2	4
Kapasitas Array	Jumlah hard drive * Ukuran drive terkecil	Ukuran drive terkecil	(Jumlah hard drive/2) * Ukuran drive terkecil
Toleransi Kesalahan	Tidak	Ya	Ya

Sebelum memulai, siapkan item berikut:

Setidaknya dua hard drive SATA atau SSD (untuk memastikan performa optimal, disarankan untuk menggunakan dua hard drive dengan model dan kapasitas yang identik).
Disk pengaturan Windows.
Disk driver motherboard.
USB thumb drive.

Mengonfigurasi Pengontrol SATA

Memasang hard drive
Pasang hard drive di konektor SATA pada motherboard. Kemudian sambungkan konektor daya dari catu daya Anda ke hard drive.
Mengonfigurasi mode pengontrol SATA di Pengaturan BIOS
Pastikan untuk mengonfigurasi mode pengontrol SATA dengan benar di Pengaturan BIOS sistem.
Langkah-langkah:
1. Nyalakan komputer Anda dan tekan <Delete> untuk masuk ke Pengaturan BIOS selama POST (Power-On Self-Test). Di bawah Chipset, pastikan Chipset SATA Port Enable diaktifkan. Setel SATA Mode ke RAID. Kemudian simpan pengaturan dan mulai ulang komputer Anda.
2. Jika Anda ingin mengonfigurasi UEFI RAID, ikuti langkah-langkah di "C-1." Untuk masuk ke legacy RAID ROM, simpan pengaturan dan keluar dari Pengaturan BIOS. Lihat "C-2" untuk informasi selengkapnya.

  Menu Pengaturan BIOS yang dijelaskan di bagian ini mungkin berbeda dari pengaturan yang tepat untuk motherboard Anda. Opsi menu Pengaturan BIOS aktual yang akan Anda lihat akan bergantung pada motherboard yang Anda miliki dan versi BIOS.
1. Konfigurasi UEFI RAID
  Hanya Windows 10 64-bit yang mendukung konfigurasi UEFI RAID.
  Langkah:
  1. Di Pengaturan BIOS, buka BIOS dan setel Windows 10 Features ke Windows 10 dan CSM Support ke Disabled. Simpan perubahan dan keluar dari Pengaturan BIOS.
  2. Setelah sistem di-reboot, masuk lagi ke Pengaturan BIOS. Kemudian masuk ke sub-menu Peripherals\RAIDXpert2 Configuration Utility.
  3. Pada layar RAIDXpert2 Configuration Utility, tekan <Enter> pada Array Management untuk masuk ke Create Array screen. Kemudian, pilih tingkat RAID. Tingkat RAID yang didukung mencakup RAID 0, RAID 1, dan RAID 10 (pilihan yang tersedia bergantung pada jumlah hard drive yang dipasang). Selanjutnya, tekan <Enter> pada Select Physical Disks untuk masuk ke Select Physical Disks screen.
  4. Pada layar Select Physical Disks, pilih hard drive yang akan disertakan dalam array RAID dan setel ke Enabled. Selanjutnya, gunakan tombol panah bawah untuk berpindah ke Apply Changes dan tekan <Enter>. Kemudian kembali ke layar sebelumnya dan setel Array Size, Array Size Unit, Read Cache Policy dan Write Cache Policy.
  5. Setelah menyetel kapasitas, pindah ke Create Array dan tekan <Enter> untuk memulai.
  6. Setelah selesai, Anda akan dibawa kembali ke Array Management screen. Di bawah Manage Array Properties Anda dapat melihat volume RAID baru dan informasi tentang tingkat RAID, nama array, kapasitas array, dll.
2. Mengonfigurasi Legacy RAID ROM
  Masuk ke utilitas pengaturan BIOS RAID legacy untuk mengonfigurasi array RAID. Lewati langkah ini dan lanjutkan dengan instalasi sistem operasi Windows untuk konfigurasi non-RAID.
  Langkah:

Setelah pengujian memori POST dimulai dan sebelum boot sistem operasi dimulai, cari pesan yang mengatakan "Press <Ctrl-R> to Configure" (Tekan <Ctrl-R> untuk Mengonfigurasi). Tekan <Ctrl> + <R> untuk masuk ke utilitas pengaturan BIOS RAID.
Untuk membuat array baru, tekan <Enter> pada opsi Create Array.
Bilah pilihan akan berpindah ke bagian Disks di sebelah kanan layar. Pilih hard drive yang akan disertakan dalam array RAID. Gunakan tombol panah atas atau bawah untuk memilih hard drive dan tekan <Insert>. Hard drive yang dipilih akan ditampilkan dalam warna hijau. Untuk menggunakan semua hard drive, cukup tekan <A> untuk memilih semua. Kemudian tekan <Enter> dan bilah pilihan akan berpindah ke bagian User Input di kiri bawah layar.
Pertama, pilih mode RAID dan tekan <Enter>. Pilihan yang tersedia bergantung pada jumlah hard drive yang dipasang. Kemudian ikuti instruksi di layar untuk menentukan ukuran array. Anda dapat memilih All available space untuk menggunakan ukuran maksimum yang diizinkan atau menggunakan tombol panah atas atau bawah untuk menyesuaikan ukuran dan tekan <Enter>.
Pilih mode caching. Pilihannya meliputi Read/Write, Read Only, dan None. Kemudian tekan <Enter> untuk melanjutkan.
Terakhir, pesan yang mengatakan "Confirm Creation of Array" (Konfirmasi Pembuatan Array) akan muncul. Tekan <C> untuk mengonfirmasi atau <Esc> untuk kembali ke layar sebelumnya.
Setelah selesai, Anda akan melihat array baru di layar utama. Untuk keluar dari utilitas BIOS RAID, tekan <Esc> lalu tekan <C> untuk mengonfirmasi.

Memasang Driver SATA RAID/AHCI dan Sistem Operasi
Dengan pengaturan BIOS yang benar, Anda siap untuk memasang sistem operasi.

Memasang Sistem Operasi
Karena beberapa sistem operasi sudah menyertakan driver SATA RAID/AHCI, Anda tidak perlu memasang driver RAID/AHCI terpisah selama proses pemasangan Windows. Setelah sistem operasi dipasang, kami sarankan Anda memasang semua driver yang diperlukan dari disk driver motherboard menggunakan "Xpress Install" untuk memastikan performa dan kompatibilitas sistem. Jika sistem operasi yang akan dipasang mengharuskan Anda menyediakan driver SATA RAID/AHCI tambahan selama proses pemasangan OS, lihat langkah-langkah di bawah ini:

Salin folder Hw10 di bawah folder \Boot di disk driver ke USB thumb drive Anda.
Boot dari disk pengaturan Windows dan lakukan langkah-langkah pemasangan OS standar. Ketika layar yang meminta Anda untuk memuat driver muncul, pilih Browse.
Masukkan USB thumb drive dan kemudian telusuri ke lokasi driver. Lokasi driver adalah sebagai berikut: \Hw10\RAID\x64
Pilih AMD-RAID Bottom Device terlebih dahulu dan klik Next untuk memuat driver. Kemudian pilih AMD-RAID Controller dan klik Next untuk memuat driver. Terakhir, lanjutkan pemasangan OS.

Kunjungi situs web GIGABYTE untuk detail tentang mengonfigurasi array RAID.

Pemasangan Driver

Sebelum memasang driver, pasang terlebih dahulu sistem operasi. (Instruksi berikut menggunakan Windows 10 sebagai contoh sistem operasi.)
Setelah memasang sistem operasi, masukkan disk driver motherboard ke drive optik Anda. Klik pada pesan "Tap to choose what happens with this disc" (Ketuk untuk memilih apa yang terjadi dengan disk ini) di sudut kanan atas layar dan pilih "Run Run.exe." (Atau buka My Computer, klik dua kali drive optik dan jalankan program Run.exe.)

"Xpress Install" akan secara otomatis memindai sistem Anda dan kemudian mencantumkan semua driver yang disarankan untuk dipasang. Anda dapat mengklik tombol Xpress Install dan "Xpress Install" akan memasang semua driver yang dipilih. Atau klik ikon panah untuk memasang driver yang Anda butuhkan satu per satu.

Kunjungi situs web GIGABYTE untuk informasi perangkat lunak lainnya.

Kunjungi situs web GIGABYTE untuk detail tentang mengonfigurasi perangkat lunak audio.

Hubungi Kami
GIGA-BYTE TECHNOLOGY CO., LTD.
Alamat: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAKS: +886-2-8912-4005
Dukungan Teknis dan Non-Teknis (Penjualan/Pemasaran): http://esupport.gigabyte.com
Alamat WEB (Bahasa Inggris): http://www.gigabyte.com
Alamat WEB (Bahasa Mandarin): http://www.gigabyte.tw

GIGABYTE eSupport
Untuk mengirimkan pertanyaan teknis atau non-teknis (Penjualan/Pemasaran), tautkan ke: http://esupport.gigabyte.com

Mengidentifikasi Revisi Motherboard Anda
Nomor revisi pada motherboard Anda terlihat seperti ini: "REV: X.X." Misalnya, "REV: 1.0" berarti revisi motherboard adalah 1.0. Periksa revisi motherboard Anda sebelum memperbarui BIOS, driver motherboard, atau saat mencari informasi teknis.
Contoh:
