GIGABYTE GA-A320M-DS2 - Manual de la placa base

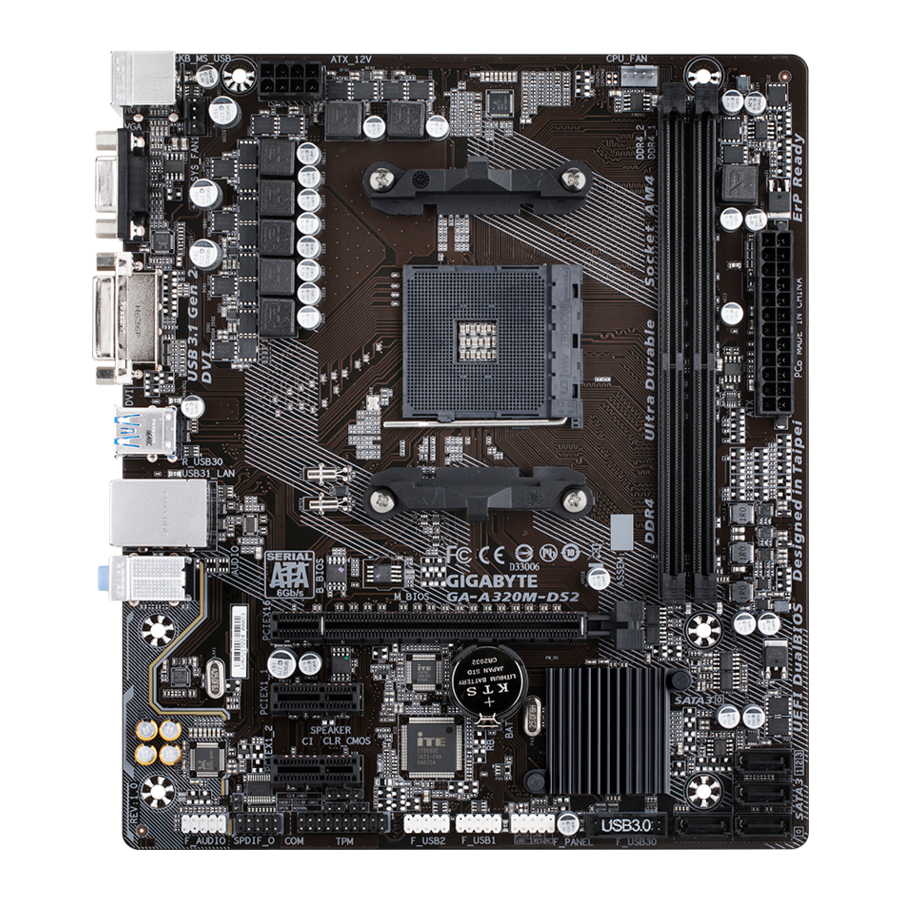

Diseño de la placa base GA-A320M-DS2

Contenido de la caja

• Placa base GA-A320M-DS2
• Disco de controladores de la placa base
• Manual del usuario
• Dos cables SATA
• Panel de E/S

* El contenido de la caja anterior es solo de referencia y los artículos reales dependerán del paquete del producto que obtenga.
El contenido de la caja está sujeto a cambios sin previo aviso.

Instalación del hardware

Precauciones de instalación

La placa base contiene numerosos circuitos y componentes electrónicos delicados que pueden dañarse como resultado de una descarga electrostática (ESD). Antes de la instalación, lea atentamente el manual del usuario y siga estos procedimientos:

• Antes de la instalación, asegúrese de que el chasis sea adecuado para la placa base.
• Antes de la instalación, no retire ni rompa la etiqueta del número de serie (S/N) de la placa base ni la etiqueta de garantía proporcionada por su distribuidor. Estas etiquetas son necesarias para la validación de la garantía.
• Siempre desconecte la alimentación de CA desenchufando el cable de alimentación de la toma de corriente antes de instalar o quitar la placa base u otros componentes de hardware.
• Cuando conecte componentes de hardware a los conectores internos de la placa base, asegúrese de que estén conectados de forma firme y segura.
• Cuando manipule la placa base, evite tocar los cables o conectores metálicos.
• Lo mejor es usar una pulsera antiestática (ESD) cuando manipule componentes electrónicos como una placa base, CPU o memoria. Si no tiene una pulsera antiestática, mantenga las manos secas y primero toque un objeto metálico para eliminar la electricidad estática.
• Antes de instalar la placa base, colóquela encima de una almohadilla antiestática o dentro de un contenedor de protección electrostática.
• Antes de conectar o desconectar el cable de alimentación de la placa base, asegúrese de que la fuente de alimentación esté apagada.
• Antes de encender la alimentación, asegúrese de que el voltaje de la fuente de alimentación se haya configurado de acuerdo con el estándar de voltaje local.
• Antes de usar el producto, verifique que todos los cables y conectores de alimentación de sus componentes de hardware estén conectados.
• Para evitar daños a la placa base, no permita que los tornillos entren en contacto con el circuito de la placa base o sus componentes.
• Asegúrese de que no queden tornillos o componentes metálicos colocados en la placa base o dentro de la carcasa de la computadora.
• No coloque el sistema informático sobre una superficie irregular.
• No coloque el sistema informático en un entorno húmedo o de alta temperatura.
• Encender la alimentación de la computadora durante el proceso de instalación puede provocar daños a los componentes del sistema, así como daños físicos al usuario.
• Si no está seguro de algún paso de la instalación o tiene un problema relacionado con el uso del producto, consulte a un técnico informático certificado.
• Si usa un adaptador, un cable de extensión de alimentación o una regleta, asegúrese de consultar sus instrucciones de instalación y/o conexión a tierra.

Especificaciones del producto

CPU	Socket AM4: Procesador AMD Ryzen ™ Procesadores AMD Serie A/Athlon ™ de 7.ª generación (Visite el sitio web de GIGABYTE para obtener la lista de CPU compatibles más reciente).
Chipset	AMD A320
Memoria	2 zócalos DIMM DDR4 que admiten hasta 32 GB de memoria del sistema Arquitectura de memoria de doble canal Compatibilidad con módulos de memoria DDR4 2667 (Nota) /2400/2133 MHz Soporte para módulos de memoria ECC Un-buffered DIMM 1Rx8/2Rx8 (funcionan en modo no ECC) Soporte para módulos de memoria non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Soporte para módulos de memoria Extreme Memory Profile (XMP) (Visite el sitio web de GIGABYTE para obtener las velocidades de memoria y los módulos de memoria compatibles más recientes).
Gráficos integrados	Procesador de gráficos integrado: 1 puerto D-Sub, que admite una resolución máxima de 1920x1200 a 60 Hz 1 puerto DVI-D, que admite una resolución máxima de 1920x1200 a 60 Hz * El puerto DVI-D no admite la conexión D-Sub mediante adaptador. Memoria compartida máxima de 2 GB
Audio	Códec Realtek ® ALC887 Audio de alta definición 2/4/5.1/7.1 canales * Para configurar el audio de 7.1 canales, debe usar un módulo de audio del panel frontal HD y habilitar la función de audio multicanal a través del controlador de audio. Soporte para salida S/PDIF
LAN	Chip Realtek ® GbE LAN (10/100/1000 Mbit)
Ranuras de expansión	1 ranura PCI Express x16, que funciona a x16 (PCIEX16) (Nota) * Para un rendimiento óptimo, si solo se va a instalar una tarjeta gráfica PCI Express, asegúrese de instalarla en la ranura PCIEX16. (La ranura PCIEX16 cumple con el estándar PCI Express 3.0). 2 ranuras PCI Express x1 (Las ranuras PCI Express x1 cumplen con el estándar PCI Express 2.0).
Interfaz de almacenamiento	4 conectores SATA de 6 Gb/s Soporte para RAID 0, RAID 1 y RAID 10
USB	Chipset: 1 puerto USB 3.1 Gen 2 Type-A (rojo) en el panel posterior 2 puertos USB 3.1 Gen 1 disponibles a través del conector USB interno 6 puertos USB 2.0/1.1 (2 puertos en el panel posterior, 4 puertos disponibles a través de los conectores USB internos) CPU: 3 puertos USB 3.1 Gen 1 en el panel posterior
Conectores internos	1 conector de alimentación principal ATX de 24 pines 1 conector de alimentación ATX 12V de 8 pines 4 conectores SATA de 6 Gb/s 1 cabezal de ventilador de CPU 1 cabezal de ventilador del sistema 1 cabezal del panel frontal 1 cabezal de audio del panel frontal 1 cabezal de salida S/PDIF 1 cabezal USB 3.1 Gen 1 2 cabezales USB 2.0/1.1 1 cabezal de módulo de plataforma segura (TPM) 1 cabezal de puerto serie 1 cabezal de altavoz 1 cabezal de intrusión en el chasis 1 puente Clear CMOS
Conectores del panel trasero	1 puerto PS/2 para teclado/ratón 1 puerto D-Sub 1 puerto DVI-D 3 puertos USB 3.1 Gen 1 1 puerto USB 3.1 Gen 2 Type-A (rojo) 2 puertos USB 2.0/1.1 1 puerto RJ-45 3 conectores de audio (entrada de línea, salida de línea, entrada de micrófono)
Controlador de E/S	Chip controlador de E/S iTE ®
Monitor de hardware	Detección de voltaje Detección de temperatura Detección de velocidad del ventilador Advertencia de sobrecalentamiento Advertencia de fallo del ventilador Control de velocidad del ventilador * La compatibilidad con la función de control de velocidad del ventilador dependerá del ventilador que instale.
BIOS	2 flash de 128 Mbit Uso de AMI UEFI BIOS con licencia Soporte para DualBIOS ™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características únicas	Soporte para APP Center * Las aplicaciones disponibles en APP Center pueden variar según el modelo de la placa base. Las funciones admitidas de cada aplicación también pueden variar según las especificaciones de la placa base. @BIOS 3D OSD Ambient LED AutoGreen BIOS Setup Cloud Station Color Temperature EasyTune Fast Boot Game Boost ON/OFF Charge Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker V-Tuner Soporte para Q-Flash Soporte para Xpress Install
Software incluido	Norton ® Internet Security (versión OEM) cFosSpeed
Sistema operativo	Soporte para Windows 10 de 64 bits Soporte para Windows 7 de 64 bits * Descargue la "Herramienta de instalación de Windows USB" del sitio web de GIGABYTE e instálela antes de instalar Windows 7.
Factor de forma	Factor de forma Micro ATX; 22,6 cm x 19,5 cm

* GIGABYTE se reserva el derecho a realizar cualquier cambio en las especificaciones del producto y la información relacionada con el producto sin previo aviso.

^(Nota) El soporte real puede variar según la CPU.

Visite el sitio web de GIGABYTE para obtener listas de soporte de CPU, módulos de memoria y dispositivos SSD.

Visite la página Lista de soporte\utilidades en el sitio web de GIGABYTE para descargar la última versión de las aplicaciones.

Instalación de la CPU

Lea las siguientes directrices antes de comenzar a instalar la CPU:

• Asegúrese de que la placa base sea compatible con la CPU. (Vaya al sitio web de GIGABYTE para obtener la lista de soporte de CPU más reciente).
• Siempre apague el equipo y desenchufe el cable de alimentación de la toma de corriente antes de instalar la CPU para evitar daños en el hardware.
• Localice la clavija uno de la CPU. La CPU no se puede insertar si está orientada incorrectamente.
• Aplique una capa uniforme y delgada de grasa térmica en la superficie de la CPU.
• No encienda el equipo si el refrigerador de la CPU no está instalado, de lo contrario, puede producirse un sobrecalentamiento y daños en la CPU.
• Configure la frecuencia del host de la CPU de acuerdo con las especificaciones de la CPU. No se recomienda que la frecuencia del bus del sistema se establezca más allá de las especificaciones del hardware, ya que no cumple con los requisitos estándar para los periféricos. Si desea establecer la frecuencia más allá de las especificaciones estándar, hágalo de acuerdo con las especificaciones de su hardware, incluida la CPU, la tarjeta gráfica, la memoria, el disco duro, etc.

Instalación de la CPU
Localice la clavija uno (indicada por un pequeño triángulo) del zócalo de la CPU y la CPU.

Instalación de la memoria

Lea las siguientes directrices antes de comenzar a instalar la memoria:

• Asegúrese de que la placa base sea compatible con la memoria. Se recomienda utilizar memoria de la misma capacidad, marca, velocidad y chips. (Vaya al sitio web de GIGABYTE para obtener las velocidades de memoria y los módulos de memoria compatibles más recientes).
• Siempre apague el equipo y desenchufe el cable de alimentación de la toma de corriente antes de instalar la memoria para evitar daños en el hardware.
• Los módulos de memoria tienen un diseño a prueba de fallos. Un módulo de memoria se puede instalar en una sola dirección. Si no puede insertar la memoria, cambie la dirección.

Configuración de memoria de doble canal
Esta placa base proporciona dos zócalos de memoria y es compatible con la tecnología de doble canal. Una vez instalada la memoria, la BIOS detectará automáticamente las especificaciones y la capacidad de la memoria. Habilitar el modo de memoria de doble canal duplicará el ancho de banda de memoria original. Los dos zócalos de memoria se dividen en dos canales y cada canal tiene un zócalo de memoria de la siguiente manera:
Canal A: DDR4_2
Canal B: DDR4_1
Debido a las limitaciones de la CPU, lea las siguientes directrices antes de instalar la memoria en el modo de doble canal.

1. El modo de doble canal no se puede habilitar si solo está instalado un módulo de memoria.
2. Al habilitar el modo de doble canal con dos módulos de memoria, se recomienda utilizar memoria de la misma capacidad, marca, velocidad y chips.

Visite el sitio web de GIGABYTE para obtener más información sobre la instalación del hardware.

Instalación de una tarjeta de expansión

Lea las siguientes directrices antes de comenzar a instalar una tarjeta de expansión:

• Asegúrese de que la placa base sea compatible con la tarjeta de expansión. Lea atentamente el manual que vino con su tarjeta de expansión.
• Siempre apague el equipo y desenchufe el cable de alimentación de la toma de corriente antes de instalar una tarjeta de expansión para evitar daños en el hardware.

Conectores del panel posterior

1. Puerto USB 2.0/1.1
   El puerto USB es compatible con la especificación USB 2.0. Utilice este puerto para dispositivos USB.
2. Puerto de teclado/ratón PS/2
   Utilice este puerto para conectar un ratón o teclado PS/2.
3. Puerto D-Sub
   El puerto D-Sub es compatible con un conector D-Sub de 15 pines y admite una resolución máxima de 1920x1200 a 60 Hz (las resoluciones reales admitidas dependen del monitor que se utilice). Conecte a este puerto un monitor que admita la conexión D-Sub.
4. Puerto DVI-D ^(Nota)
   El puerto DVI-D cumple con la especificación DVI-D y admite una resolución máxima de 1920x1200 a 60 Hz (las resoluciones reales admitidas dependen del monitor que se utilice). Conecte a este puerto un monitor que admita la conexión DVI-D.
5. Puerto USB 3.1 Gen 1
   El puerto USB 3.1 Gen 1 es compatible con la especificación USB 3.1 Gen 1 y es compatible con la especificación USB 2.0. Utilice este puerto para dispositivos USB.
6. Puerto LAN RJ-45
   El puerto LAN Gigabit Ethernet proporciona conexión a Internet a una velocidad de datos de hasta 1 Gbps. A continuación, se describen los estados de los LED del puerto LAN.

   LED de conexión/velocidad:

   Estado	Descripción
   Naranja	Velocidad de datos de 1 Gbps
   Verde	Velocidad de datos de 100 Mbps
   Apagado	Velocidad de datos de 10 Mbps

   LED de actividad:

   Estado	Descripción
   Parpadeando	Se está produciendo la transmisión o recepción de datos
   Apagado	No se está produciendo la transmisión ni la recepción de datos

7. Puerto USB 3.1 Gen 2 Type-A (rojo)
   El puerto USB 3.1 Gen 2 Type-A es compatible con la especificación USB 3.1 Gen 2 y es compatible con las especificaciones USB 3.1 Gen 1 y USB 2.0. Utilice este puerto para dispositivos USB.
8. Entrada de línea (azul)
   La toma de entrada de línea. Utilice esta toma de audio para dispositivos de entrada de línea, como una unidad óptica, un Walkman, etc.
9. Salida de línea (verde)
   La toma de salida de línea. Utilice esta toma de audio para auriculares o altavoces de 2 canales. Esta toma se puede utilizar para conectar los altavoces frontales en una configuración de audio de 4/5.1/7.1 canales.
10. Entrada de micrófono (rosa)
    La toma de entrada de micrófono.

Para configurar el audio de 7.1 canales, debe utilizar un módulo de audio del panel frontal HD y habilitar la función de audio multicanal a través del controlador de audio. Visite el sitio web de GIGABYTE para obtener más información sobre el software.

• Al quitar el cable conectado a un conector del panel posterior, primero retire el cable de su dispositivo y, a continuación, retírelo de la placa base.
• Al quitar el cable, tire de él directamente desde el conector. No lo mueva de lado a lado para evitar un cortocircuito eléctrico dentro del conector del cable.

^(Nota) El puerto DVI-D no admite la conexión D-Sub mediante un adaptador.

Conectores internos

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1
5. SATA3 0/1/2/3
6. SPDIF_O
7. F_PANEL
8. F_AUDIO

9. SPEAKER
10. CI
11. F_USB30
12. F_USB1/F_USB2
13. COM
14. TPM
15. BAT
16. CLR_CMOS

Lea las siguientes pautas antes de conectar dispositivos externos:

• Primero, asegúrese de que sus dispositivos sean compatibles con los conectores que desea conectar.
• Antes de instalar los dispositivos, asegúrese de apagar los dispositivos y su computadora. Desconecte el cable de alimentación del tomacorriente para evitar daños a los dispositivos.
• Después de instalar el dispositivo y antes de encender la computadora, asegúrese de que el cable del dispositivo se haya conectado de forma segura al conector de la placa base.

1/2) ATX_12V/ATX (Conector de alimentación de 12 V de 2x4 y conector de alimentación principal de 2x12)
Con el uso del conector de alimentación, la fuente de alimentación puede suministrar suficiente energía estable a todos los componentes de la placa base. Antes de conectar el conector de alimentación, primero asegúrese de que la fuente de alimentación esté apagada y de que todos los dispositivos estén instalados correctamente. El conector de alimentación posee un diseño a prueba de errores. Conecte el cable de la fuente de alimentación al conector de alimentación en la orientación correcta. El conector de alimentación de 12 V suministra principalmente energía a la CPU. Si el conector de alimentación de 12 V no está conectado, la computadora no se iniciará.

Para cumplir con los requisitos de expansión, se recomienda utilizar una fuente de alimentación que pueda soportar un alto consumo de energía (500 W o más). Si se utiliza una fuente de alimentación que no proporciona la energía necesaria, el resultado puede conducir a un sistema inestable o que no se puede arrancar.

Nº de pin	Definición	Nº de pin	Definición
1	GND (solo para 12V de 2x4 pines)	5	+12V (solo para 12V de 2x4 pines)
2	GND (solo para 12V de 2x4 pines)	6	+12V (solo para 12V de 2x4 pines)
3	GND	7	+12V
4	GND	8	+12V

Nº de pin	Definición	Nº de pin	Definición
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (encendido/apagado suave)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (espera +5V)	21	+5V
10	+12V	22	+5V
11	+12V (solo para ATX de 2x12 pines)	23	+5V (solo para ATX de 2x12 pines)
12	3.3V (solo para ATX de 2x12 pines)	24	GND (solo para ATX de 2x12 pines)

3/4) CPU_FAN/SYS_FAN1 (Cabezales de ventilador)
Todos los cabezales de ventilador de esta placa base son de 4 pines. La mayoría de los cabezales de ventilador poseen un diseño de inserción a prueba de errores. Cuando conecte un cable de ventilador, asegúrese de conectarlo en la orientación correcta (el cable del conector negro es el cable de tierra). La función de control de velocidad requiere el uso de un ventilador con diseño de control de velocidad del ventilador. Para una disipación de calor óptima, se recomienda instalar un ventilador del sistema dentro del chasis.

Nº de pin	Definición
1	GND
2	Control de velocidad de voltaje
3	Sentido
4	Control de velocidad PWM

• Asegúrese de conectar los cables del ventilador a los cabezales del ventilador para evitar que su CPU y sistema se sobrecalienten. El sobrecalentamiento puede provocar daños a la CPU o el sistema puede colgarse.
• Estos cabezales de ventilador no son bloques de puentes de configuración. No coloque una tapa de puente en los cabezales.

5. SATA3 0/1/2/3 (Conectores SATA de 6 Gb/s)
   Los conectores SATA cumplen con el estándar SATA de 6 Gb/s y son compatibles con los estándares SATA de 3 Gb/s y SATA de 1,5 Gb/s. Cada conector SATA admite un solo dispositivo SATA. Los conectores SATA admiten RAID 0, RAID 1 y RAID 10. Consulte el capítulo "Configuración de un conjunto RAID" para obtener instrucciones sobre cómo configurar una matriz RAID.


   Nº de pin	Definición
   1	GND
   2	TXP
   3	TXN
   4	GND
   5	RXN
   6	RXP
   7	GND

6. SPDIF_O (Cabezal de salida S/PDIF)
   Este cabezal admite la salida digital S/PDIF y conecta un cable de audio digital S/PDIF (proporcionado por las tarjetas de expansión) para la salida de audio digital desde su placa base a ciertas tarjetas de expansión, como tarjetas gráficas y tarjetas de sonido. Por ejemplo, algunas tarjetas gráficas pueden requerir que utilice un cable de audio digital S/PDIF para la salida de audio digital desde su placa base a su tarjeta gráfica si desea conectar una pantalla HDMI a la tarjeta gráfica y tener salida de audio digital desde la pantalla HDMI al mismo tiempo. Para obtener información sobre cómo conectar el cable de audio digital S/PDIF, lea atentamente el manual de su tarjeta de expansión.


   Nº de pin	Definición
   1	SPDIFO
   2	GND

7. F_PANEL (Cabezal del panel frontal)
   Conecte el interruptor de encendido, el interruptor de reinicio y el indicador de estado del sistema en el chasis a este cabezal de acuerdo con las asignaciones de pines a continuación. Tenga en cuenta los pines positivo y negativo antes de conectar los cables.

   • PLED (LED de alimentación):

     Estado del sistema	LED
     S0	Encendido
     S3/S4/S5	Apagado

     Se conecta al indicador de estado de energía en el panel frontal del chasis. El LED está encendido cuando el sistema está funcionando. El LED está apagado cuando el sistema está en estado de suspensión S3/S4 o apagado (S5).
   • PW (Interruptor de encendido): Se conecta al interruptor de encendido en el panel frontal del chasis. Puede configurar la forma de apagar su sistema usando el interruptor de encendido (consulte el capítulo "Configuración del BIOS", "Energía" para obtener más información).
   • HD (LED de actividad del disco duro): Se conecta al LED de actividad del disco duro en el panel frontal del chasis. El LED está encendido cuando el disco duro está leyendo o escribiendo datos.
   • RES (Interruptor de reinicio): Se conecta al interruptor de reinicio en el panel frontal del chasis. Presione el interruptor de reinicio para reiniciar la computadora si la computadora se congela y no puede realizar un reinicio normal.
   • NC: Sin conexión.

El diseño del panel frontal puede diferir según el chasis. Un módulo de panel frontal consta principalmente de interruptor de encendido, interruptor de reinicio, LED de alimentación, LED de actividad del disco duro, etc. Cuando conecte el módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de cables y las asignaciones de pines coincidan correctamente.

8. F_AUDIO (Cabezal de audio del panel frontal)
   El cabezal de audio del panel frontal admite audio de alta definición (HD) de Intel y audio AC'97. Puede conectar el módulo de audio del panel frontal del chasis a este cabezal. Asegúrese de que las asignaciones de cables del conector del módulo coincidan con las asignaciones de pines del cabezal de la placa base. La conexión incorrecta entre el conector del módulo y el cabezal de la placa base hará que el dispositivo no pueda funcionar o incluso lo dañe.


   Para audio HD del panel frontal:

   Nº de pin	Definición
   1	MIC2_L
   2	GND
   3	MIC2_R
   4	NC
   5	LINE2_R
   6	Sentido
   7	FAUDIO_JD
   8	Sin pin
   9	LINE2_L
   10	Sentido

   Para audio del panel frontal AC'97:

   N.º de pin	Definición
   1	MIC
   2	GND
   3	Alimentación del MIC
   4	NC
   5	Salida de línea (R)
   6	NC
   7	NC
   8	Sin pin
   9	Salida de línea (L)
   10	NC

   • El cabezal de audio del panel frontal es compatible con audio HD de forma predeterminada.
   • Las señales de audio estarán presentes tanto en las conexiones de audio del panel frontal como en las del panel posterior simultáneamente.
   • Algunos chasis proporcionan un módulo de audio del panel frontal que tiene conectores separados en cada cable en lugar de un solo enchufe. Para obtener información sobre cómo conectar el módulo de audio del panel frontal que tiene diferentes asignaciones de cables, póngase en contacto con el fabricante del chasis.

9. ALTAVOZ (Cabezal de altavoz)
   Se conecta al altavoz en el panel frontal del chasis. El sistema informa el estado de inicio del sistema emitiendo un código de pitido. Se escuchará un solo pitido corto si no se detecta ningún problema al inicio del sistema.


   N.º de pin	Definición
   1	VCC
   2	NC
   3	NC
   4	SPK-

10. CI (Cabezal de intrusión en el chasis)
    Esta placa base proporciona una función de detección del chasis que detecta si se ha retirado la cubierta del chasis. Esta función requiere un chasis con diseño de detección de intrusión en el chasis.


    N.º de pin	Definición
    1	Señal
    2	GND

11. F_USB30 (Cabezal USB 3.1 Gen 1)
    El cabezal cumple con la especificación USB 3.1 Gen 1 y USB 2.0 y puede proporcionar dos puertos USB. Para comprar el panel frontal opcional de 3,5" que proporciona dos puertos USB 3.1 Gen 1, póngase en contacto con el distribuidor local.


    N.º de pin	Definición	N.º de pin	Definición
    1	VBUS	11	D2+
    2	SSRX1-	12	D2-
    3	SSRX1+	13	GND
    4	GND	14	SSTX2+
    5	SSTX1-	15	SSTX2-
    6	SSTX1+	16	GND
    7	GND	17	SSRX2+
    8	D1-	18	SSRX2-
    9	D1+	19	VBUS
    10	NC	20	Sin pin

12. F_USB1/F_USB2 (Cabezales USB 2.0/1.1)
    Los cabezales cumplen con la especificación USB 2.0/1.1. Cada cabezal USB puede proporcionar dos puertos USB a través de un soporte USB opcional. Para comprar el soporte USB opcional, póngase en contacto con el distribuidor local.


    N.º de pin	Definición	N.º de pin	Definición
    1	Alimentación (5V)	6	USB DY+
    2	Alimentación (5V)	7	GND S
    3	USB DX-	8	GND
    4	USB DY-	9	Sin pin
    5	USB DX+	10	NC

• No enchufe el cable del soporte IEEE 1394 (2x5 pines) en el cabezal USB 2.0/1.1.
• Antes de instalar el soporte USB, asegúrese de apagar el equipo y desenchufar el cable de alimentación de la toma de corriente para evitar daños en el soporte USB.

13. COM (Cabezal de puerto serie)
    El cabezal COM puede proporcionar un puerto serie a través de un cable de puerto COM opcional. Para comprar el cable de puerto COM opcional, póngase en contacto con el distribuidor local.


    N.º de pin	Definición	N.º de pin	Definición
    1	NDCD-	6	NDSR-
    2	NSIN	7	NRTS-
    3	NSOUT	8	NCTS-
    4	NDTR-	9	NRI-
    5	GND S F	10	Sin pin

14. TPM (Cabezal del módulo de plataforma segura)
    Puede conectar un TPM (módulo de plataforma segura) a este cabezal.


    N.º de pin	Definición	N.º de pin	Definición
    1	LCLK	11	LAD0
    2	GND	12	GND
    3	LFRAME	13	NC
    4	Sin pin	14	NC
    5	LRESET	15	SB3V
    6	NC	16	SERIRQ
    7	LAD3	17	GND
    8	LAD2	18	NC
    9	VCC3	19	NC
    10	LAD1	20	NC

15. BAT (Batería)
    La batería proporciona alimentación para mantener los valores (como las configuraciones del BIOS, la fecha y la hora) en la CMOS cuando el equipo está apagado. Reemplace la batería cuando el voltaje de la batería caiga a un nivel bajo, o los valores de la CMOS podrían no ser precisos o podrían perderse.
    Puede borrar los valores de la CMOS retirando la batería:

    1. Apague el equipo y desenchufe el cable de alimentación.
    2. Retire con cuidado la batería del soporte de la batería y espere un minuto. (O use un objeto metálico como un destornillador para tocar los terminales positivo y negativo del soporte de la batería, haciéndolos cortos durante 5 segundos).
    3. Reemplace la batería.
    4. Enchufe el cable de alimentación y reinicie el equipo.

• Siempre apague el equipo y desenchufe el cable de alimentación antes de reemplazar la batería.
• Reemplace la batería por una equivalente. Peligro de explosión si la batería se reemplaza con un modelo incorrecto.
• Póngase en contacto con el lugar de compra o con el distribuidor local si no puede reemplazar la batería por sí mismo o si no está seguro del modelo de la batería.
• Al instalar la batería, tenga en cuenta la orientación del lado positivo (+) y el lado negativo (-) de la batería (el lado positivo debe estar hacia arriba).
• Las baterías usadas deben manipularse de acuerdo con las normas medioambientales locales.

16. CLR_CMOS (Jumper Clear CMOS)
    Use este jumper para borrar la configuración del BIOS y restablecer los valores de la CMOS a los valores predeterminados de fábrica. Para borrar los valores de la CMOS, use un objeto metálico como un destornillador para tocar los dos pines durante unos segundos.

    	Abierto: Normal
    	Corto: Borrar valores de la CMOS

• Siempre apague su computadora y desenchufe el cable de alimentación del tomacorriente antes de borrar los valores CMOS.
• Después de reiniciar el sistema, vaya a la configuración del BIOS para cargar los valores predeterminados de fábrica (seleccione Load Optimized Defaults) o configure manualmente los ajustes del BIOS (consulte el capítulo "Configuración del BIOS" para las configuraciones del BIOS).

Configuración del BIOS

El BIOS (Sistema Básico de Entrada/Salida) registra los parámetros de hardware del sistema en el CMOS de la placa base. Sus principales funciones incluyen la realización de la autoprueba de encendido (POST) durante el inicio del sistema, el almacenamiento de los parámetros del sistema y la carga del sistema operativo, etc. El BIOS incluye un programa de Configuración del BIOS que permite al usuario modificar la configuración básica del sistema o activar ciertas funciones del sistema. Cuando se apaga la alimentación, la batería de la placa base suministra la energía necesaria al CMOS para mantener los valores de configuración en el CMOS. Para acceder al programa de Configuración del BIOS, pulse la tecla <Delete> durante el POST al encender el equipo. Para actualizar el BIOS, utilice la utilidad GIGABYTE Q-Flash o @BIOS.

• Q-Flash permite al usuario actualizar o hacer una copia de seguridad del BIOS de forma rápida y sencilla sin necesidad de entrar en el sistema operativo.
• @BIOS es una utilidad basada en Windows que busca y descarga la última versión del BIOS de Internet y lo actualiza.

• Dado que la actualización del BIOS es potencialmente arriesgada, si no tiene problemas con la versión actual del BIOS, se recomienda no actualizarlo. Para actualizar el BIOS, hágalo con precaución. Una actualización inadecuada del BIOS puede provocar un mal funcionamiento del sistema.
• Se recomienda no modificar la configuración predeterminada (a menos que sea necesario) para evitar la inestabilidad del sistema u otros resultados inesperados. La alteración inadecuada de la configuración puede provocar que el sistema no arranque. Si esto ocurre, intente borrar los valores del CMOS y restablecer la placa a los valores predeterminados. (Consulte la sección "Cargar valores predeterminados optimizados" de este capítulo o las introducciones del puente de la batería/borrado del CMOS para saber cómo borrar los valores del CMOS).

Pantalla de inicio

La siguiente pantalla con el logotipo de inicio aparecerá cuando el ordenador arranque.
(Versión de BIOS de muestra: F1b)

Existen dos modos de BIOS diferentes, como se indica a continuación, y puede utilizar la tecla <F2> para cambiar entre los dos modos. El modo de configuración clásico ofrece ajustes detallados del BIOS. Puede pulsar las teclas de flecha del teclado para desplazarse entre los elementos y pulsar <Enter> para aceptar o entrar en un submenú. O puede utilizar el ratón para seleccionar el elemento que desee. El modo Easy permite a los usuarios ver rápidamente la información actual de su sistema o realizar ajustes para un rendimiento óptimo. En el modo Easy, puede utilizar el ratón para desplazarse por los elementos de configuración.

• Cuando el sistema no sea estable como de costumbre, seleccione el elemento Load Optimized Defaults (Cargar valores predeterminados optimizados) para establecer su sistema en sus valores predeterminados.
• Los menús de Configuración del BIOS descritos en este capítulo son sólo para referencia y pueden diferir según la versión del BIOS.

M.I.T.

Que el sistema funcione de forma estable con la configuración de overclocking/sobrevoltaje que haya realizado depende de las configuraciones generales del sistema. Hacer overclocking/sobrevoltaje de forma incorrecta puede provocar daños en la CPU, el chipset o la memoria, y reducir la vida útil de estos componentes. Esta página es solo para usuarios avanzados y le recomendamos que no altere la configuración predeterminada para evitar la inestabilidad del sistema u otros resultados inesperados. (La alteración inadecuada de la configuración puede provocar que el sistema no arranque. Si esto ocurre, borre los valores de la CMOS y restablezca la placa a los valores predeterminados).

• Configuración avanzada de frecuencia
  Valor del reloj del host
  Muestra la frecuencia actual del reloj del host.
  Relación de reloj de la CPU
  Le permite alterar la relación de reloj de la CPU instalada. El rango ajustable depende de la CPU que se esté instalando.
  Frecuencia de la CPU
  Muestra la frecuencia de funcionamiento actual de la CPU.
• Configuración avanzada del núcleo de la CPU
  Relación de reloj de la CPU, frecuencia de la CPU
  La configuración anterior es sincrónica a la de los mismos elementos en el menú Configuración avanzada de frecuencia.
  Core Performance Boost ^(Nota)
  Le permite determinar si desea activar la tecnología Core Performance Boost (CPB), una tecnología de mejora del rendimiento de la CPU. (Predeterminado: Automático)
  Core Performance Boost Ratio ^(Nota)
  Le permite alterar la relación del CPB. El rango ajustable depende de la CPU que se esté instalando. (Predeterminado: Automático)
  Turbo Performance Boost Ratio ^(Nota)
  Le permite determinar si desea mejorar el rendimiento de la CPU. (Predeterminado: Desactivado)
  Función AMD Cool&Quiet

  Activado	Permite que el controlador AMD Cool'n'Quiet ajuste dinámicamente el reloj de la CPU y el VID para reducir la salida de calor de su computadora y su consumo de energía. (Predeterminado)
  Desactivado	Desactiva esta función.

  Modo SVM
  La virtualización mejorada por la tecnología de virtualización permitirá que una plataforma ejecute múltiples sistemas operativos y aplicaciones en particiones independientes. Con la virtualización, un sistema informático puede funcionar como múltiples sistemas virtuales. (Predeterminado: Desactivado)
  Modo C6 ^{(Nota 1)}
  Le permite determinar si desea que la CPU entre en el modo C6 en estado de detención del sistema. Cuando está activado, la frecuencia del núcleo de la CPU se reducirá durante el estado de detención del sistema para disminuir el consumo de energía. El estado C6 es un estado de ahorro de energía más avanzado que el C1. (Predeterminado: Activado)
  Control global de estado C _{^{(Nota 1)}}
  Le permite determinar si desea que la CPU entre en los estados C. Cuando está activado, la frecuencia del núcleo de la CPU se reducirá durante el estado de detención del sistema para disminuir el consumo de energía. (Predeterminado: Activado)
  Modo SMT ^{(Nota 1)}
  Le permite activar o desactivar la tecnología de multihilo simultáneo de la CPU. Esta función solo funciona para sistemas operativos que admiten el modo multiprocesador. Automático permite que el BIOS configure automáticamente esta configuración. (Predeterminado: Automático)
  Downcore Control ^{(Nota 1)}
  Le permite seleccionar la cantidad de núcleos de CPU para activar (la cantidad de núcleos de CPU puede variar según la CPU). Automático permite que el BIOS configure automáticamente esta configuración. (Predeterminado: Automático)
  Extreme Memory Profile (X.M.P.) ^{(Nota 2)}
  Permite que el BIOS lea los datos SPD en el/los módulo(s) de memoria XMP para mejorar el rendimiento de la memoria cuando está activado.

  Desactivado	Desactiva esta función. (Predeterminado)
  Profile1	Utiliza la configuración del Perfil 1.
  Profile2 (Nota 2)	Utiliza la configuración del Perfil 2.

  Multiplicador de memoria del sistema
  Le permite establecer el multiplicador de memoria del sistema. Automático establece el multiplicador de memoria de acuerdo con los datos SPD de la memoria. (Predeterminado: Automático)
  Frecuencia de la memoria (MHz)
  El primer valor de frecuencia de la memoria es la frecuencia de funcionamiento normal de la memoria que se está utilizando; el segundo es la frecuencia de la memoria que se ajusta automáticamente de acuerdo con la configuración del multiplicador de memoria del sistema.

• Configuración avanzada de la memoria
  Extreme Memory Profile (X.M.P.) (Nota 2), Multiplicador de memoria del sistema, Frecuencia de la memoria (MHz)
  La configuración anterior es sincrónica a la de los mismos elementos en el menú Configuración avanzada de frecuencia.
  Modo de temporización de la memoria
  Manual y Manual avanzado permite que la configuración de entrelazado de canales, entrelazado de rangos y temporización de la memoria a continuación se pueda configurar. Las opciones son: Automático (predeterminado), Manual, Manual avanzado.
  Voltaje DDR del perfil
  Cuando se utiliza un módulo de memoria que no es XMP o Extreme Memory Profile (X.M.P.) está configurado como Desactivado, el valor se muestra de acuerdo con su especificación de memoria. Cuando Extreme Memory Profile (X.M.P.) está configurado como Perfil 1 o Perfil 2, el valor se muestra de acuerdo con los datos SPD en la memoria XMP.
  Entrelazado de canales
  Activa o desactiva el entrelazado de canales de memoria. Activado permite que el sistema acceda simultáneamente a diferentes canales de la memoria para aumentar el rendimiento y la estabilidad de la memoria. Automático permite que el BIOS configure automáticamente esta configuración. (Predeterminado: Automático)
  Entrelazado de rangos
  Activa o desactiva el entrelazado de rangos de memoria. Activado permite que el sistema acceda simultáneamente a diferentes rangos de la memoria para aumentar el rendimiento y la estabilidad de la memoria. Automático permite que el BIOS configure automáticamente esta configuración. (Predeterminado: Automático)

• Subtemporizaciones de memoria del canal A/B
  Este submenú proporciona la configuración de temporización de la memoria para cada canal de memoria. Las pantallas de configuración de temporización respectivas se pueden configurar solo cuando el Modo de temporización de la memoria está configurado como Manual o Manual avanzado. Nota: Su sistema puede volverse inestable o no arrancar después de realizar cambios en la temporización de la memoria. Si esto ocurre, restablezca la placa a los valores predeterminados cargando los valores predeterminados optimizados o borrando los valores de la CMOS.

• Configuración avanzada de voltaje
  Este submenú le permite establecer los voltajes de la CPU, el chipset y la memoria.

• Estado de salud de la PC
  Restablecer estado de apertura de la caja

  Desactivado	Mantiene o borra el registro del estado de intrusión anterior del chasis. (Predeterminado)
  Activado	Borra el registro del estado de intrusión anterior del chasis y el campo Apertura de la caja mostrará "No" en el próximo arranque.

  Apertura de la caja
  Muestra el estado de detección del dispositivo de detección de intrusión del chasis conectado al encabezado CI de la placa base. Si se quita la cubierta del chasis del sistema, este campo mostrará "Sí", de lo contrario, mostrará "No". Para borrar el registro de estado de intrusión del chasis, configure Restablecer estado de apertura de la caja en Activado, guarde la configuración en la CMOS y, a continuación, reinicie su sistema.
  Voltaje Vcore de la CPU/CPU VDDP/Canal A/B DRAM/+3,3 V/+5 V/+12 V/VCORE SOC
  Muestra los voltajes actuales del sistema.

• Configuración miscelánea
  Configuración de la ranura PCIe
  Le permite establecer el modo de funcionamiento de las ranuras PCI Express en Gen 1, Gen 2 o Gen 3. El modo de funcionamiento real está sujeto a la especificación de hardware de cada ranura. Automático permite que el BIOS configure automáticamente esta configuración. (Predeterminado: Automático)
  Mejora de 3DMark01
  Le permite determinar si desea mejorar el rendimiento de algunos puntos de referencia heredados. (Predeterminado: Desactivado)

• Configuración de Smart Fan 5
  Monitor
  Le permite seleccionar un objetivo para supervisar y realizar ajustes adicionales. (Predeterminado: Ventilador de la CPU)
  Control de velocidad del ventilador
  Le permite determinar si desea activar la función de control de velocidad del ventilador y ajustar la velocidad del ventilador.

  Normal	Permite que el ventilador funcione a diferentes velocidades según la temperatura. Puede ajustar la velocidad del ventilador con System Information Viewer según los requisitos de su sistema. (Predeterminado)
  Silencioso	Permite que el ventilador funcione a velocidades lentas.
  Manual	Le permite controlar la velocidad del ventilador en el gráfico de curvas.
  Velocidad máxima	Permite que el ventilador funcione a velocidades máximas.

  Entrada de temperatura de uso del control del ventilador
  Le permite seleccionar la temperatura de referencia para el control de velocidad del ventilador.
  Intervalo de temperatura
  Le permite seleccionar el intervalo de temperatura para el cambio de velocidad del ventilador.
  Modo de control del ventilador

  Automático	Permite que el BIOS detecte automáticamente el tipo de ventilador instalado y establece el modo de control óptimo. (Predeterminado)
  Voltaje	Se recomienda el modo de voltaje para un ventilador de 3 pines.
  PWM	Se recomienda el modo PWM para un ventilador de 4 pines.

  Temperatura
  Muestra la temperatura actual del área de destino seleccionada.
  Velocidad del ventilador
  Muestra las velocidades actuales del ventilador.
  Control de advertencia de temperatura
  Establece el umbral de advertencia para la temperatura. Cuando la temperatura excede el umbral, el BIOS emitirá un sonido de advertencia. Las opciones son: Desactivado (predeterminado), 60 ºC/140 ºF, 70 ºC/158 ºF, 80 ºC/176 ºF, 90 ºC/194 ºF.
  Advertencia de falla del ventilador
  Permite que el sistema emita un sonido de advertencia si el ventilador no está conectado o falla. Compruebe el estado del ventilador o la conexión del ventilador cuando esto ocurra. (Predeterminado: Desactivado)

^(Nota) Este elemento está presente solo cuando instala una CPU que admite esta función.
^{(Nota 1)} Este elemento está presente solo cuando instala una CPU que admite esta función.
^{(Nota 2)} Este elemento está presente solo cuando instala una CPU y un módulo de memoria que admiten esta función.

Sistema

Esta sección proporciona información sobre el modelo de su placa base y la versión del BIOS. También puede seleccionar el idioma predeterminado que utiliza el BIOS y establecer manualmente la hora del sistema.
Idioma del sistema
Selecciona el idioma predeterminado que utiliza el BIOS.
Fecha del sistema
Establece la fecha del sistema. El formato de la fecha es semana (solo lectura), mes, día y año. Utilice <Enter> para cambiar entre los campos Mes, Día y Año, y utilice la tecla <Page Up> o <Page Down> para establecer el valor deseado.
Hora del sistema
Establece la hora del sistema. El formato de la hora es hora, minuto y segundo. Por ejemplo, la 1 p.m. es 13:00:00. Utilice <Enter> para cambiar entre los campos Hora, Minuto y Segundo, y utilice la tecla <Page Up> o <Page Down> para establecer el valor deseado.
Nivel de acceso
Muestra el nivel de acceso actual dependiendo del tipo de protección con contraseña utilizada. (Si no se establece ninguna contraseña, el valor predeterminado se mostrará como Administrador). El nivel de Administrador le permite realizar cambios en todas las configuraciones del BIOS; el nivel de Usuario solo le permite realizar cambios en ciertas configuraciones del BIOS, pero no en todas.

BIOS

Prioridades de opción de arranque
Especifica el orden de arranque general desde los dispositivos disponibles. Los dispositivos de almacenamiento extraíbles que admiten el formato GPT se prefijarán con la cadena "UEFI:" en la lista de dispositivos de arranque. Para arrancar desde un sistema operativo que admita el particionamiento GPT, seleccione el dispositivo prefijado con la cadena "UEFI:". O si desea instalar un sistema operativo que admita el particionamiento GPT, como Windows 7 de 64 bits, seleccione la unidad óptica que contenga el disco de instalación de Windows 7 de 64 bits y que esté prefijada con la cadena "UEFI:".
Prioridades BBS de unidad de disco duro/CD/DVD ROM/unidad de disquete/dispositivo de red
Especifica el orden de arranque para un tipo de dispositivo específico, como unidades de disco duro, unidades ópticas, unidades de disquete y dispositivos que admiten la función Boot from LAN, etc. Presione <Enter> en este elemento para entrar en el submenú que presenta los dispositivos del mismo tipo que están conectados. Este elemento está presente solo si al menos un dispositivo de este tipo está instalado.
Estado de bloqueo numérico al arrancar
Activa o desactiva la función Numlock en el teclado numérico del teclado después del POST. (Predeterminado: Activado)
Opción de seguridad
Especifica si se requiere una contraseña cada vez que se inicia el sistema, o solo cuando entra a la configuración del BIOS.
Después de configurar este elemento, establezca las contraseñas en el elemento Contraseña de administrador/Contraseña de usuario.

Configuración	Solo se requiere una contraseña para entrar al programa de configuración del BIOS.
Sistema	Se requiere una contraseña para arrancar el sistema y para entrar al programa de configuración del BIOS. (Predeterminado)

Mostrar LOGOTIPO a pantalla completa
Le permite determinar si desea mostrar el logotipo de GIGABYTE al iniciar el sistema. Desactivado omite el logotipo de GIGABYTE cuando se inicia el sistema. (Predeterminado: Activado)
Arranque rápido
Activa o desactiva el Arranque rápido para acortar el proceso de arranque del SO. Ultra Fast proporciona la velocidad de arranque más rápida. (Predeterminado: Desactivado)
Soporte de SATA

Todos los dispositivos SATA	Todos los dispositivos SATA son funcionales en el sistema operativo y durante el POST.
Solo el último HDD de arranque	A excepción de la unidad de arranque anterior, todos los dispositivos SATA están desactivados antes de que se complete el proceso de arranque del SO. (Predeterminado)

Este elemento se puede configurar solo cuando Arranque rápido está establecido en Activado o Ultra Fast.
Soporte de VGA
Le permite seleccionar qué tipo de sistema operativo arrancar.

Auto	Activa solo la ROM de opción heredada.
Controlador EFI	Activa la ROM de opción EFI. (Predeterminado)

Este elemento se puede configurar solo cuando Arranque rápido está establecido en Activado o Ultra Fast.

Soporte de USB

Desactivado	Todos los dispositivos USB están desactivados antes de que se complete el proceso de arranque del SO.
Inicial completo	Todos los dispositivos USB son funcionales en el sistema operativo y durante el POST. (Predeterminado)
Inicial parcial	Parte de los dispositivos USB están desactivados antes de que se complete el proceso de arranque del SO.

Este elemento se puede configurar solo cuando Arranque rápido está establecido en Activado. Esta función está desactivada cuando Arranque rápido está establecido en Ultra Fast.
Soporte de dispositivos PS2

Desactivado	Todos los dispositivos PS/2 están desactivados antes de que se complete el proceso de arranque del SO.
Activado	Todos los dispositivos PS/2 son funcionales en el sistema operativo y durante el POST. (Predeterminado)

Este elemento se puede configurar solo cuando Arranque rápido está establecido en Activado. Esta función está desactivada cuando Arranque rápido está establecido en Ultra Fast.
Soporte de controlador de pila de red

Desactivado	Desactiva el arranque desde la red. (Predeterminado)
Activado	Activa el arranque desde la red.

Este elemento se puede configurar solo cuando Arranque rápido está establecido en Activado o Ultra Fast.
Funciones de Windows 10
Le permite seleccionar el sistema operativo que se va a instalar. (Predeterminado: Otro SO)
Soporte de CSM
Activa o desactiva UEFI CSM (Compatibility Support Module) para admitir un proceso de arranque de PC heredado.

Activado	Activa UEFI CSM. (Predeterminado)
Desactivado	Desactiva UEFI CSM y solo admite el proceso de arranque UEFI BIOS.

Este elemento se puede configurar solo cuando Funciones de Windows 10 está establecido en Windows 10 o Windows 10 WHQL.
ROM de opción de arranque LAN PXE
Le permite seleccionar si desea activar la ROM de opción heredada para el controlador LAN. (Predeterminado: Desactivado) Este elemento se puede configurar solo cuando Soporte de CSM está establecido en Activado.
Control de opción de arranque de almacenamiento
Le permite seleccionar si desea activar la ROM de opción UEFI o heredada para el controlador de dispositivos de almacenamiento.

Desactivado	Desactiva la ROM de opción.
Solo UEFI	Activa solo la ROM de opción UEFI.
Solo heredado	Activa solo la ROM de opción heredada. (Predeterminado)

Este elemento se puede configurar solo cuando Soporte de CSM está establecido en Activado.
Prioridad de ROM de otros dispositivos PCI
Le permite seleccionar si desea activar la ROM de opción UEFI o heredada para el controlador de dispositivos PCI que no sean los controladores LAN, de dispositivos de almacenamiento y gráficos.

Desactivado	Desactiva la ROM de opción.
Solo UEFI	Activa solo la ROM de opción UEFI. (Predeterminado)
Solo heredado	Activa solo la ROM de opción heredada.

Este elemento se puede configurar solo cuando Soporte de CSM está establecido en Activado.
Pila de red
Desactiva o activa el arranque desde la red para instalar un SO con formato GPT, como instalar el SO desde el servidor de Servicios de implementación de Windows. (Predeterminado: Desactivado)
Soporte de Ipv4 PXE
Activa o desactiva el Soporte de IPv4 PXE. Este elemento se puede configurar solo cuando Pila de red está activado.
Soporte de Ipv4 HTTP
Activa o desactiva el soporte de arranque HTTP para IPv4. Este elemento se puede configurar solo cuando Pila de red está activado.
Soporte de Ipv6 PXE
Activa o desactiva el Soporte de IPv6 PXE. Este elemento se puede configurar solo cuando Pila de red está activado.
Soporte de Ipv6 HTTP
Activa o desactiva el soporte de arranque HTTP para IPv6. Este elemento se puede configurar solo cuando Pila de red está activado.
Contraseña de administrador
Le permite configurar una contraseña de administrador. Presione <Enter> en este elemento, escriba la contraseña y luego presione <Enter>. Se le pedirá que confirme la contraseña. Escriba la contraseña de nuevo y presione <Enter>. Debe introducir la contraseña de administrador (o la contraseña de usuario) al iniciar el sistema y al entrar a la configuración del BIOS. A diferencia de la contraseña de usuario, la contraseña de administrador le permite realizar cambios en todas las configuraciones del BIOS.
Contraseña de usuario
Le permite configurar una contraseña de usuario. Presione <Enter> en este elemento, escriba la contraseña y luego presione <Enter>. Se le pedirá que confirme la contraseña. Escriba la contraseña de nuevo y presione <Enter>. Debe introducir la contraseña de administrador (o la contraseña de usuario) al iniciar el sistema y al entrar a la configuración del BIOS. Sin embargo, la contraseña de usuario solo le permite realizar cambios en ciertas configuraciones del BIOS, pero no en todas. Para cancelar la contraseña, presione <Enter> en el elemento de la contraseña y, cuando se le solicite la contraseña, introduzca primero la correcta. Cuando se le solicite una nueva contraseña, presione <Enter> sin introducir ninguna contraseña. Presione <Enter> de nuevo cuando se le solicite que confirme.
NOTA: Antes de establecer la Contraseña de usuario, asegúrese de establecer primero la Contraseña de administrador.

Periféricos

AMD CPU fTPM
Activa o desactiva la función TPM 2.0 integrada en la CPU AMD. (Predeterminado: Desactivado)
Dispositivo de vídeo principal ^(Nota)
Especifica la primera iniciación de la pantalla del monitor desde la tarjeta gráfica PCI Express instalada o la gráfica integrada.

IGD Video	Establece la gráfica integrada como la primera pantalla.
NB PCIe Slot Video	Establece la tarjeta gráfica PCI Express en la ranura PCI Express controlada por el puente norte como la primera pantalla. (Predeterminado)

LED ambiental
Activa o desactiva el LED de audio integrado. (Predeterminado: Activado)
Soporte USB heredado
Permite utilizar el teclado/ratón USB en MS-DOS. (Predeterminado: Activado)
Entrega XHCI
Determina si se debe activar la función XHCI Hand-off para un sistema operativo sin soporte XHCI Hand-off. (Predeterminado: Activado)
Entrega EHCI
Determina si se debe activar la función EHCI Hand-off para un sistema operativo sin soporte EHCI Hand-off. (Predeterminado: Desactivado)
Emulación de puerto 60/64
Activa o desactiva la emulación de los puertos de E/S 64h y 60h. Esto debe estar activado para una compatibilidad total con teclados/ratones USB heredados en MS-DOS o en un sistema operativo que no sea compatible de forma nativa con dispositivos USB. (Predeterminado: Desactivado)
Soporte de controlador de almacenamiento masivo USB
Activa o desactiva la compatibilidad con dispositivos de almacenamiento USB. (Predeterminado: Activado)
Dispositivos de almacenamiento USB
Muestra una lista de dispositivos de almacenamiento masivo USB conectados. Este elemento solo aparece cuando se instala un dispositivo de almacenamiento USB.

• Informática de confianza
  Activa o desactiva el Módulo de plataforma segura (TPM).
• Configuración Super IO
  Puerto serie 1
  Activa o desactiva el puerto serie integrado. (Predeterminado: Activado)
• Configuración NVMe
  Muestra información sobre su SSD PCIe NVME si está instalado.
• Configuración del controlador SATA OffBoard
  Muestra información sobre su SSD PCIe si está instalado.

^(Nota) Este elemento solo está presente cuando se instala una CPU que admite esta función.

Chipset

IOMMU
Activa o desactiva la compatibilidad con AMD IOMMU. (Predeterminado: Automático)
Gráficos integrados ^(Nota)
Activa o desactiva la función de gráficos integrada.

Auto	La BIOS activará o desactivará automáticamente los gráficos integrados dependiendo de la tarjeta gráfica que se esté instalando. (Predeterminado)
Desactivado	Desactiva los gráficos integrados.

Tamaño del búfer de tramas UMA ^(Nota)
El tamaño del búfer de tramas es la cantidad total de memoria del sistema asignada exclusivamente para el controlador de gráficos integrado. MS-DOS, por ejemplo, usará solo esta memoria para la pantalla. Las opciones son: Auto (predeterminado), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
Modo SATA
Activa o desactiva RAID para los controladores SATA o configura los controladores SATA al modo AHCI.

RAID	Activa RAID para el controlador SATA.
AHCI	Configura los controladores SATA al modo AHCI. La interfaz de controlador de host avanzado (AHCI) es una especificación de interfaz que permite al controlador de almacenamiento activar funciones avanzadas de Serial ATA, como la cola de comandos nativa y la conexión en caliente. (Predeterminado)

Activación de puerto SATA de Chipset
Activa o desactiva los controladores SATA integrados. (Predeterminado: Activado)
Puerto SATA 0/1/2/3 de Chipset
Activa o desactiva cada puerto SATA.

^(Nota) Este elemento solo está presente cuando se instala una CPU que admite esta función.

Energía

AC BACK
Determina el estado del sistema después del retorno de la energía de una pérdida de energía de CA.

Memoria	El sistema vuelve a su último estado de activación conocido tras el retorno de la alimentación de CA.
Siempre encendido	El sistema se enciende al volver la alimentación de CA.
Siempre apagado	El sistema permanece apagado al volver la alimentación de CA. (Predeterminado)

Encendido por teclado
Permite que el sistema se encienda mediante un evento de activación del teclado PS/2.
Nota: Para usar esta función, necesita una fuente de alimentación ATX que proporcione al menos 1A en el cable +5VSB.

Desactivado	Desactiva esta función. (Predeterminado)
Contraseña	Establezca una contraseña con 1~5 caracteres para encender el sistema.
Teclado 98	Presione el botón POWER en el teclado de Windows 98 para encender el sistema.
Cualquier tecla	Presione cualquier tecla para encender el sistema.

Contraseña de encendido
Establezca la contraseña cuando Encendido por teclado esté configurado en Contraseña. Presione <Enter> en este elemento y establezca una contraseña de hasta 5 caracteres y luego presione <Enter> para aceptar. Para encender el sistema, ingrese la contraseña y presione <Enter>.
Nota: Para cancelar la contraseña, presione <Enter> en este elemento. Cuando se le solicite la contraseña, presione <Enter> nuevamente sin ingresar la contraseña para borrar la configuración de la contraseña.
Encendido por ratón
Permite que el sistema se encienda mediante un evento de activación del ratón PS/2.
Nota: Para usar esta función, necesita una fuente de alimentación ATX que proporcione al menos 1A en el cable +5VSB.

Desactivado	Desactiva esta función. (Predeterminado)
Mover	Mueva el ratón para encender el sistema.
Doble clic	Haga doble clic en el botón izquierdo del ratón para encender el sistema.

ErP
Determina si se debe permitir que el sistema consuma la menor energía en estado S5 (apagado). Nota: Cuando este elemento está configurado en Activado, las siguientes funciones dejarán de estar disponibles: Reanudación por alarma, activación de evento PME, encendido por ratón, encendido por teclado y activación en LAN.
Apagado suave por PWR-BTTN
Configura la forma de apagar el ordenador en modo MS-DOS usando el botón de encendido.

Apagado instantáneo	Presione el botón de encendido y luego el sistema se apagará instantáneamente. (Predeterminado)
Retraso 4 segundos	Mantenga presionado el botón de encendido durante 4 segundos para apagar el sistema. Si se presiona el botón de encendido durante menos de 4 segundos, el sistema entrará en modo de suspensión.

Reanudar por alarma
Determina si se debe encender el sistema a una hora deseada. (Predeterminado: Desactivado) Si está activado, establezca la fecha y la hora de la siguiente manera:
Día de activación: Encienda el sistema a una hora específica de cada día o en un día específico del mes.
Hora/minuto/segundo de activación: Establezca la hora a la que el sistema se encenderá automáticamente.
Nota: Cuando use esta función, evite el apagado inadecuado del sistema operativo o la extracción de la alimentación de CA, o la configuración puede no ser efectiva.
Wake on LAN
Activa o desactiva la función de activación en LAN. (Predeterminado: Activado)
Temporizador de eventos de alta precisión
Activa o desactiva el temporizador de eventos de alta precisión (HPET) en el sistema operativo. (Predeterminado: Activado)

Guardar y salir

Guardar y salir de la configuración
Presione <Enter> en este elemento y seleccione Sí. Esto guarda los cambios en la CMOS y sale del programa de configuración de la BIOS. Seleccione No o presione <Esc> para volver al menú principal de configuración de la BIOS.
Salir sin guardar
Presione <Enter> en este elemento y seleccione Sí. Esto sale de la configuración de la BIOS sin guardar los cambios realizados en la configuración de la BIOS en la CMOS. Seleccione No o presione <Esc> para volver al menú principal de configuración de la BIOS.
Cargar valores predeterminados optimizados
Presione <Enter> en este elemento y seleccione Sí para cargar la configuración predeterminada óptima de la BIOS. La configuración predeterminada de la BIOS ayuda al sistema a funcionar en un estado óptimo. Siempre cargue los valores predeterminados optimizados después de actualizar la BIOS o después de borrar los valores de la CMOS.
Anulación de arranque
Le permite seleccionar un dispositivo para arrancar inmediatamente. Presione <Enter> en el dispositivo que seleccione y seleccione Sí para confirmar. Su sistema se reiniciará automáticamente y arrancará desde ese dispositivo.
Guardar perfiles
Esta función le permite guardar la configuración actual de la BIOS en un perfil. Puede crear hasta 8 perfiles y guardar como Perfil de configuración 1~ Perfil de configuración 8. Presione <Enter> para completar. O puede seleccionar Seleccionar archivo en HDD/FDD/USB para guardar el perfil en su dispositivo de almacenamiento.
Cargar perfiles
Si su sistema se vuelve inestable y ha cargado la configuración predeterminada de la BIOS, puede usar esta función para cargar la configuración de la BIOS desde un perfil creado antes, sin la molestia de reconfigurar la configuración de la BIOS. Primero seleccione el perfil que desea cargar y luego presione <Enter> para completar. Puede seleccionar Seleccionar archivo en HDD/FDD/USB para ingresar el perfil creado previamente desde su dispositivo de almacenamiento o cargar el perfil creado automáticamente por la BIOS, como revertir la configuración de la BIOS a la última configuración que funcionó correctamente (último registro bueno conocido).

Configuración de un conjunto RAID

Niveles de RAID

	RAID 0	RAID 1	RAID 10
Número mínimo de discos duros	≥2	2	4
Capacidad de la matriz	Número de discos duros * Tamaño del disco más pequeño	Tamaño del disco más pequeño	(Número de discos duros/2) * Tamaño del disco más pequeño
Tolerancia a fallos	No	Sí	Sí

Antes de comenzar, prepare los siguientes elementos:

• Al menos dos discos duros SATA o SSD (para garantizar un rendimiento óptimo, se recomienda utilizar dos discos duros con el mismo modelo y capacidad).
• Un disco de instalación de Windows.
• Disco de controladores de la placa base.
• Una unidad USB.

Configuración de controladores SATA

1. Instalación de discos duros
   Instale los discos duros en los conectores SATA de la placa base. A continuación, conecte los conectores de alimentación de la fuente de alimentación a los discos duros.
2. Configuración del modo de controlador SATA en la configuración del BIOS
   Asegúrese de configurar el modo de controlador SATA correctamente en la configuración del BIOS del sistema.
   Pasos:
   1. Encienda el equipo y pulse <Delete> para entrar en la configuración del BIOS durante la POST (autoprueba de encendido). En Chipset, asegúrese de que Chipset SATA Port Enable esté activado. Establezca SATA Mode en RAID. A continuación, guarde la configuración y reinicie el equipo.
   2. Si desea configurar UEFI RAID, siga los pasos en "C-1". Para entrar en la ROM RAID heredada, guarde la configuración y salga de la configuración del BIOS. Consulte "C-2" para obtener más información.

      Los menús de configuración del BIOS descritos en esta sección pueden diferir de la configuración exacta de su placa base. Las opciones reales del menú de configuración del BIOS que verá dependerán de la placa base que tenga y de la versión del BIOS.
3. 1. Configuración de UEFI RAID
      Solo Windows 10 de 64 bits es compatible con la configuración de UEFI RAID.
      Paso:
      1. En la configuración del BIOS, vaya a BIOS y establezca Windows 10 Features en Windows 10 y CSM Support en Disabled. Guarde los cambios y salga de la configuración del BIOS.
      2. Después de reiniciar el sistema, vuelva a entrar en la configuración del BIOS. A continuación, entre en el submenú Peripherals\RAIDXpert2 Configuration Utility.
      3. En la pantalla RAIDXpert2 Configuration Utility, pulse <Enter> en Array Management para entrar en la pantalla Create Array. A continuación, seleccione un nivel de RAID. Los niveles de RAID compatibles incluyen RAID 0, RAID 1 y RAID 10 (las selecciones disponibles dependen del número de discos duros instalados). A continuación, pulse <Enter> en Select Physical Disks para entrar en la pantalla Select Physical Disks.
      4. En la pantalla Select Physical Disks, seleccione los discos duros que se incluirán en la matriz RAID y establézcalos en Enabled. A continuación, utilice la tecla de flecha hacia abajo para desplazarse hasta Apply Changes y pulse <Enter>. A continuación, vuelva a la pantalla anterior y establezca Array Size, Array Size Unit, Read Cache Policy y Write Cache Policy.
      5. Después de establecer la capacidad, desplácese hasta Create Array y pulse <Enter> para comenzar.
      6. Una vez completado, volverá a la pantalla Array Management. En Manage Array Properties puede ver el nuevo volumen RAID e información sobre el nivel de RAID, el nombre de la matriz, la capacidad de la matriz, etc.
   2. Configuración de ROM RAID heredada
      Entre en la utilidad de configuración del BIOS RAID heredado para configurar una matriz RAID. Omita este paso y continúe con la instalación del sistema operativo Windows para una configuración no RAID.
      Paso:

1. Después de que comience la prueba de memoria POST y antes de que comience el arranque del sistema operativo, busque un mensaje que diga "Press <Ctrl-R> to Configure" (Pulse <Ctrl-R> para configurar). Pulse <Ctrl> + <R> para entrar en la utilidad de configuración del BIOS RAID.
2. Para crear una nueva matriz, pulse <Enter> en la opción Create Array (Crear matriz).
3. La barra de selección se desplazará a la sección Disks (Discos) de la derecha de la pantalla. Seleccione los discos duros que se van a incluir en la matriz RAID. Utilice la tecla de flecha hacia arriba o hacia abajo para seleccionar un disco duro y pulse <Insert>. El disco duro seleccionado se mostrará en verde. Para utilizar todos los discos duros, simplemente pulse <A> para seleccionarlos todos. A continuación, pulse <Enter> y la barra de selección se desplazará a la sección User Input (Entrada de usuario) en la parte inferior izquierda de la pantalla.
4. En primer lugar, seleccione un modo RAID y pulse <Enter>. Las selecciones disponibles dependen del número de discos duros instalados. A continuación, siga las instrucciones en pantalla para especificar el tamaño de la matriz. Puede seleccionar All available space (Todo el espacio disponible) para utilizar el tamaño máximo permitido o utilizar la tecla de flecha hacia arriba o hacia abajo para ajustar el tamaño y pulse <Enter>.
5. Seleccione un modo de almacenamiento en caché. Las opciones incluyen Read/Write (Lectura/Escritura), Read Only (Solo lectura) y None (Ninguno). A continuación, pulse <Enter> para continuar.
6. Por último, aparecerá un mensaje que dice "Confirm Creation of Array" (Confirmar creación de matriz). Pulse <C> para confirmar o <Esc> para volver a la pantalla anterior.
7. Cuando haya terminado, verá la nueva matriz en la pantalla principal. Para salir de la utilidad BIOS RAID, pulse <Esc> y, a continuación, pulse <C> para confirmar.

Instalación del controlador SATA RAID/AHCI y del sistema operativo
Con la configuración correcta del BIOS, estará listo para instalar el sistema operativo.

Instalación del sistema operativo
Como algunos sistemas operativos ya incluyen el controlador SATA RAID/AHCI, no es necesario que instale un controlador RAID/AHCI independiente durante el proceso de instalación de Windows. Una vez instalado el sistema operativo, le recomendamos que instale todos los controladores necesarios desde el disco de controladores de la placa base utilizando "Xpress Install" para garantizar el rendimiento y la compatibilidad del sistema. Si el sistema operativo que se va a instalar requiere que proporcione un controlador SATA RAID/AHCI adicional durante el proceso de instalación del sistema operativo, consulte los pasos siguientes:

1. Copie la carpeta Hw10 en la carpeta \Boot del disco de controladores en su unidad USB.
2. Arranque desde el disco de instalación de Windows y realice los pasos de instalación estándar del sistema operativo. Cuando aparezca la pantalla que solicita que cargue el controlador, seleccione Browse (Examinar).
3. Inserte la unidad USB y, a continuación, vaya a la ubicación del controlador. La ubicación del controlador es la siguiente: \Hw10\RAID\x64
4. Seleccione primero AMD-RAID Bottom Device y haga clic en Next (Siguiente) para cargar el controlador. A continuación, seleccione AMD-RAID Controller y haga clic en Next (Siguiente) para cargar el controlador. Por último, continúe con la instalación del sistema operativo.

Visite el sitio web de GIGABYTE para obtener más información sobre la configuración de una matriz RAID.

Instalación de controladores

• Antes de instalar los controladores, instale primero el sistema operativo. (Las siguientes instrucciones utilizan Windows 10 como sistema operativo de ejemplo).
• Después de instalar el sistema operativo, inserte el disco de controladores de la placa base en su unidad óptica. Haga clic en el mensaje "Tap to choose what happens with this disc" (Pulse para elegir qué ocurre con este disco) en la esquina superior derecha de la pantalla y seleccione "Run Run.exe" (Ejecutar Run.exe). (O vaya a Mi PC, haga doble clic en la unidad óptica y ejecute el programa Run.exe).

"Xpress Install" escaneará automáticamente su sistema y, a continuación, enumerará todos los controladores que se recomienda instalar. Puede hacer clic en el botón Xpress Install y "Xpress Install" instalará todos los controladores seleccionados. O haga clic en el icono de flecha para instalar individualmente los controladores que necesita.

Visite el sitio web de GIGABYTE para obtener más información sobre el software.

Visite el sitio web de GIGABYTE para obtener más información sobre la configuración del software de audio.

Póngase en contacto con nosotros
GIGA-BYTE TECHNOLOGY CO., LTD.
Dirección: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Asistencia técnica y no técnica (ventas/marketing): http://esupport.gigabyte.com
Dirección WEB (inglés): http://www.gigabyte.com
Dirección WEB (chino): http://www.gigabyte.tw

• GIGABYTE eSupport
  Para enviar una pregunta técnica o no técnica (ventas/marketing), enlace a: http://esupport.gigabyte.com


Identificación de la revisión de su placa base
El número de revisión de su placa base tiene este aspecto: "REV: X.X.". Por ejemplo, "REV: 1.0" significa que la revisión de la placa base es 1.0. Compruebe la revisión de su placa base antes de actualizar la BIOS de la placa base, los controladores o cuando busque información técnica.
Ejemplo:

Para obtener más información sobre el producto, visite el sitio web de GIGABYTE.

Copyright
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Todos los derechos reservados. Las marcas comerciales mencionadas en este manual están legalmente registradas a sus respectivos propietarios.

Referencias

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Descargar manual

Aquí puedes descargar la versión completa en pdf del manual, puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar GIGABYTE GA-A320M-DS2 - Manual de la placa base

Idiomas disponibles
