GIGABYTE GA-A320M-DS2 - Manual de la placa base

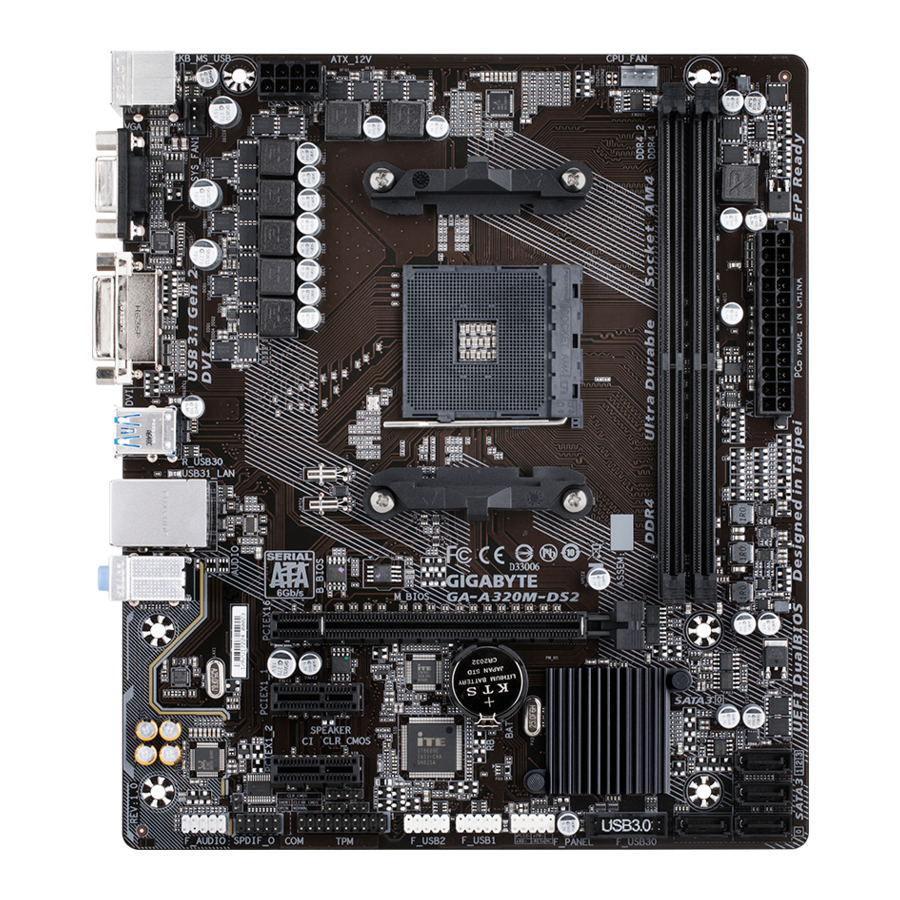

Diseño de la placa base GA-A320M-DS2

Contenido de la caja

• Placa base GA-A320M-DS2
• Disco de controladores de la placa base
• Manual del usuario
• Dos cables SATA
• Panel de E/S

* El contenido de la caja anterior es solo de referencia y los artículos reales dependerán del paquete de producto que obtenga.
El contenido de la caja está sujeto a cambios sin previo aviso.

Instalación del hardware

Precauciones de instalación

La placa base contiene numerosos circuitos electrónicos delicados y componentes que pueden resultar dañados como consecuencia de una descarga electrostática (ESD). Antes de la instalación, lea atentamente el manual del usuario y siga estos procedimientos:

• Antes de la instalación, asegúrese de que el chasis es adecuado para la placa base.
• Antes de la instalación, no retire ni rompa la etiqueta S/N (número de serie) de la placa base ni la etiqueta de garantía proporcionada por su distribuidor. Estas etiquetas son necesarias para la validación de la garantía.
• Desconecte siempre la alimentación de CA desenchufando el cable de alimentación de la toma de corriente antes de instalar o extraer la placa base u otros componentes de hardware.
• Al conectar componentes de hardware a los conectores internos de la placa base, asegúrese de que estén conectados de forma firme y segura.
• Cuando manipule la placa base, evite tocar los terminales o conectores metálicos.
• Lo mejor es usar una pulsera antiestática (ESD) cuando se manipulan componentes electrónicos como una placa base, CPU o memoria. Si no tiene una pulsera antiestática, mantenga las manos secas y primero toque un objeto metálico para eliminar la electricidad estática.
• Antes de instalar la placa base, colóquela encima de una almohadilla antiestática o dentro de un contenedor de protección electrostática.
• Antes de conectar o desconectar el cable de alimentación de la placa base, asegúrese de que la fuente de alimentación se ha apagado.
• Antes de encender la alimentación, asegúrese de que el voltaje de la fuente de alimentación se ha ajustado de acuerdo con el estándar de voltaje local.
• Antes de usar el producto, verifique que todos los cables y conectores de alimentación de sus componentes de hardware estén conectados.
• Para evitar daños a la placa base, no permita que los tornillos entren en contacto con el circuito de la placa base o sus componentes.
• Asegúrese de que no haya tornillos o componentes metálicos sobrantes colocados en la placa base o dentro de la carcasa del ordenador.
• No coloque el sistema informático sobre una superficie irregular.
• No coloque el sistema informático en un entorno húmedo o de alta temperatura.
• Encender la alimentación del ordenador durante el proceso de instalación puede provocar daños en los componentes del sistema, así como daños físicos al usuario.
• Si no está seguro de alguno de los pasos de la instalación o tiene un problema relacionado con el uso del producto, consulte a un técnico informático certificado.
• Si utiliza un adaptador, un cable de alimentación de extensión o una regleta, asegúrese de consultar sus instrucciones de instalación y/o conexión a tierra.

Especificaciones del producto

CPU	Socket AM4: Procesador AMD Ryzen ™ Procesadores AMD Serie A de 7ª generación/Athlon ™ (Visite el sitio web de GIGABYTE para obtener la lista de compatibilidad de CPU más reciente).
Chipset	AMD A320
Memory	2 zócalos DDR4 DIMM que admiten hasta 32 GB de memoria del sistema Arquitectura de memoria de doble canal Soporte para módulos de memoria DDR4 2667 (Nota) /2400/2133 MHz Soporte para módulos de memoria ECC Un-buffered DIMM 1Rx8/2Rx8 (funcionan en modo no ECC) Soporte para módulos de memoria no ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Soporte para módulos de memoria Extreme Memory Profile (XMP) (Visite el sitio web de GIGABYTE para obtener las velocidades de memoria y los módulos de memoria compatibles más recientes).
Onboard Graphics	Procesador de gráficos integrado: 1 puerto D-Sub, que admite una resolución máxima de 1920x1200 a 60 Hz 1 puerto DVI-D, que admite una resolución máxima de 1920x1200 a 60 Hz * El puerto DVI-D no admite la conexión D-Sub mediante un adaptador. Memoria compartida máxima de 2 GB
Audio	Códec Realtek ® ALC887 Audio de alta definición 2/4/5.1/7.1 canales * Para configurar el audio de 7.1 canales, debe utilizar un módulo de audio del panel frontal HD y activar la función de audio multicanal a través del controlador de audio. Soporte para salida S/PDIF
LAN	Chip Realtek ® GbE LAN (10/100/1000 Mbit)
Expansion Slots	1 ranura PCI Express x16, funcionando a x16 (PCIEX16) (Nota) * Para un rendimiento óptimo, si solo se va a instalar una tarjeta gráfica PCI Express, asegúrese de instalarla en la ranura PCIEX16. (La ranura PCIEX16 cumple con el estándar PCI Express 3.0). 2 ranuras PCI Express x1 (Las ranuras PCI Express x1 cumplen con el estándar PCI Express 2.0).
Storage Interface	4 conectores SATA 6Gb/s Soporte para RAID 0, RAID 1 y RAID 10
USB	Chipset: 1 puerto USB 3.1 Gen 2 Type-A (rojo) en el panel posterior 2 puertos USB 3.1 Gen 1 disponibles a través del conector USB interno 6 puertos USB 2.0/1.1 (2 puertos en el panel posterior, 4 puertos disponibles a través de los conectores USB internos) CPU: 3 puertos USB 3.1 Gen 1 en el panel posterior
Internal Connectors	1 conector de alimentación principal ATX de 24 pines 1 conector de alimentación ATX 12V de 8 pines 4 conectores SATA 6Gb/s 1 cabezal de ventilador de CPU 1 cabezal de ventilador del sistema 1 cabezal del panel frontal 1 cabezal de audio del panel frontal 1 cabezal de salida S/PDIF 1 cabezal USB 3.1 Gen 1 2 cabezales USB 2.0/1.1 1 cabezal Trusted Platform Module (TPM) 1 cabezal de puerto serie 1 cabezal de altavoz 1 cabezal de intrusión en el chasis 1 puente Clear CMOS
Back Panel Connectors	1 puerto PS/2 para teclado/ratón 1 puerto D-Sub 1 puerto DVI-D 3 puertos USB 3.1 Gen 1 1 puerto USB 3.1 Gen 2 Type-A (rojo) 2 puertos USB 2.0/1.1 1 puerto RJ-45 3 conectores de audio (Line In, Line Out, Mic In)
I/O Controller	Chip controlador de E/S iTE ®
Hardware Monitor	Detección de voltaje Detección de temperatura Detección de velocidad del ventilador Advertencia de sobrecalentamiento Advertencia de fallo del ventilador Control de velocidad del ventilador * La compatibilidad con la función de control de velocidad del ventilador dependerá del ventilador que instale.
BIOS	2 x flash de 128 Mbit Uso de AMI UEFI BIOS con licencia Soporte para DualBIOS ™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features	Soporte para APP Center * Las aplicaciones disponibles en APP Center pueden variar según el modelo de placa base. Las funciones compatibles de cada aplicación también pueden variar según las especificaciones de la placa base. @BIOS 3D OSD Ambient LED AutoGreen BIOS Setup Cloud Station Color Temperature EasyTune Fast Boot Game Boost ON/OFF Charge Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker V-Tuner Soporte para Q-Flash Soporte para Xpress Install
Bundled Software	Norton ® Internet Security (versión OEM) cFosSpeed
Operating System	Soporte para Windows 10 de 64 bits Soporte para Windows 7 de 64 bits * Descargue la "Herramienta de instalación de USB de Windows" del sitio web de GIGABYTE e instálela antes de instalar Windows 7.
Form Factor	Factor de forma Micro ATX; 22,6 cm x 19,5 cm

* GIGABYTE se reserva el derecho de realizar cualquier cambio en las especificaciones del producto y la información relacionada con el producto sin previo aviso.

^(Nota) El soporte real puede variar según la CPU.

Visite el sitio web de GIGABYTE para obtener listas de soporte de CPU, módulos de memoria y dispositivos SSD.

Visite la página Lista de soporte/utilidades en el sitio web de GIGABYTE para descargar la última versión de las aplicaciones.

Instalación de la CPU

Lea las siguientes directrices antes de empezar a instalar la CPU:

• Asegúrese de que la placa base es compatible con la CPU. (Vaya al sitio web de GIGABYTE para obtener la lista de compatibilidad de CPU más reciente).
• Apague siempre el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de instalar la CPU para evitar daños en el hardware.
• Localice la patilla uno de la CPU. La CPU no se puede insertar si no está orientada correctamente.
• Aplique una capa fina y uniforme de grasa térmica en la superficie de la CPU.
• No encienda el ordenador si el refrigerador de la CPU no está instalado, de lo contrario, podría producirse un sobrecalentamiento y daños en la CPU.
• Ajuste la frecuencia del host de la CPU de acuerdo con las especificaciones de la CPU. No se recomienda que la frecuencia del bus del sistema se ajuste más allá de las especificaciones del hardware, ya que no cumple los requisitos estándar para los periféricos. Si desea ajustar la frecuencia más allá de las especificaciones estándar, hágalo de acuerdo con las especificaciones de su hardware, incluida la CPU, la tarjeta gráfica, la memoria, el disco duro, etc.

Instalación de la CPU
Localice la patilla uno (denotada por un pequeño triángulo) del zócalo de la CPU y la CPU.

Instalación de la memoria

Lea las siguientes directrices antes de empezar a instalar la memoria:

• Asegúrese de que la placa base es compatible con la memoria. Se recomienda utilizar memoria de la misma capacidad, marca, velocidad y chips. (Vaya al sitio web de GIGABYTE para obtener las velocidades de memoria y los módulos de memoria compatibles más recientes).
• Apague siempre el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de instalar la memoria para evitar daños en el hardware.
• Los módulos de memoria tienen un diseño a prueba de errores. Un módulo de memoria solo se puede instalar en una dirección. Si no puede insertar la memoria, cambie la dirección.

Configuración de memoria de doble canal
Esta placa base proporciona dos zócalos de memoria y es compatible con la tecnología de doble canal. Una vez instalada la memoria, la BIOS detectará automáticamente las especificaciones y la capacidad de la memoria. La activación del modo de memoria de doble canal duplicará el ancho de banda de la memoria original. Los dos zócalos de memoria se dividen en dos canales y cada canal tiene un zócalo de memoria como se indica a continuación:
Canal A: DDR4_2
Canal B: DDR4_1
Debido a las limitaciones de la CPU, lea las siguientes directrices antes de instalar la memoria en modo de doble canal.

1. El modo de doble canal no se puede activar si solo se instala un módulo de memoria.
2. Cuando se activa el modo de doble canal con dos módulos de memoria, se recomienda utilizar memoria de la misma capacidad, marca, velocidad y chips.

Visite el sitio web de GIGABYTE para obtener más información sobre la instalación del hardware.

Instalación de una tarjeta de expansión

Lea las siguientes directrices antes de empezar a instalar una tarjeta de expansión:

• Asegúrese de que la placa base es compatible con la tarjeta de expansión. Lea atentamente el manual que viene con su tarjeta de expansión.
• Apague siempre el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de instalar una tarjeta de expansión para evitar daños en el hardware.

Conectores del panel trasero

1. Puerto USB 2.0/1.1
   El puerto USB es compatible con la especificación USB 2.0. Utilice este puerto para dispositivos USB.
2. Puerto de teclado/ratón PS/2
   Utilice este puerto para conectar un ratón o un teclado PS/2.
3. Puerto D-Sub
   El puerto D-Sub admite un conector D-Sub de 15 patillas y admite una resolución máxima de 1920x1200@60 Hz (las resoluciones reales admitidas dependen del monitor que se utilice). Conecte a este puerto un monitor que admita la conexión D-Sub.
4. Puerto DVI-D ^(Nota)
   El puerto DVI-D cumple con la especificación DVI-D y admite una resolución máxima de 1920x1200@60 Hz (las resoluciones reales admitidas dependen del monitor que se utilice). Conecte a este puerto un monitor que admita la conexión DVI-D.
5. Puerto USB 3.1 Gen 1
   El puerto USB 3.1 Gen 1 es compatible con la especificación USB 3.1 Gen 1 y es compatible con la especificación USB 2.0. Utilice este puerto para dispositivos USB.
6. Puerto LAN RJ-45
   El puerto LAN Gigabit Ethernet proporciona conexión a Internet a una velocidad de datos de hasta 1 Gbps. A continuación se describen los estados de los LED del puerto LAN.

   LED de conexión/velocidad:

   Estado	Descripción
   Naranja	Velocidad de datos de 1 Gbps
   Verde	Velocidad de datos de 100 Mbps
   Apagado	Velocidad de datos de 10 Mbps

   LED de actividad:

   Estado	Descripción
   Parpadeando	Se está produciendo la transmisión o recepción de datos
   Apagado	No se está produciendo la transmisión o recepción de datos

7. Puerto USB 3.1 Gen 2 tipo A (rojo)
   El puerto USB 3.1 Gen 2 tipo A es compatible con la especificación USB 3.1 Gen 2 y es compatible con la especificación USB 3.1 Gen 1 y USB 2.0. Utilice este puerto para dispositivos USB.
8. Entrada de línea (azul)
   El conector de entrada de línea. Utilice este conector de audio para dispositivos de entrada de línea como una unidad óptica, un walkman, etc.
9. Salida de línea (verde)
   El conector de salida de línea. Utilice este conector de audio para unos auriculares o un altavoz de 2 canales. Este conector se puede utilizar para conectar los altavoces frontales en una configuración de audio de 4/5.1/7.1 canales.
10. Entrada de micrófono (rosa)
    El conector de entrada de micrófono.

Para configurar el audio de 7.1 canales, tiene que utilizar un módulo de audio del panel frontal HD y activar la función de audio multicanal a través del controlador de audio. Visite el sitio web de GIGABYTE para obtener más información sobre el software.

• Cuando retire el cable conectado a un conector del panel trasero, primero retire el cable de su dispositivo y, a continuación, retírelo de la placa base.
• Cuando retire el cable, tire de él hacia fuera del conector. No lo balancee de lado a lado para evitar un cortocircuito eléctrico dentro del conector del cable.

^(Nota) El puerto DVI-D no admite la conexión D-Sub mediante un adaptador.

Conectores internos

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1
5. SATA3 0/1/2/3
6. SPDIF_O
7. F_PANEL
8. F_AUDIO

9. SPEAKER
10. CI
11. F_USB30
12. F_USB1/F_USB2
13. COM
14. TPM
15. BAT
16. CLR_CMOS

Lea las siguientes pautas antes de conectar dispositivos externos:

• Primero, asegúrese de que sus dispositivos sean compatibles con los conectores que desea conectar.
• Antes de instalar los dispositivos, asegúrese de apagar los dispositivos y el ordenador. Desconecte el cable de alimentación de la toma de corriente para evitar daños a los dispositivos.
• Después de instalar el dispositivo y antes de encender el ordenador, asegúrese de que el cable del dispositivo se haya conectado de forma segura al conector de la placa base.

1/2) ATX_12V/ATX (Conector de alimentación de 12 V de 2x4 y conector de alimentación principal de 2x12)
Con el uso del conector de alimentación, la fuente de alimentación puede suministrar suficiente energía estable a todos los componentes de la placa base. Antes de conectar el conector de alimentación, primero asegúrese de que la fuente de alimentación esté apagada y de que todos los dispositivos estén instalados correctamente. El conector de alimentación posee un diseño a prueba de errores. Conecte el cable de alimentación al conector de alimentación en la orientación correcta. El conector de alimentación de 12 V suministra principalmente energía a la CPU. Si el conector de alimentación de 12 V no está conectado, el ordenador no arrancará.

Para satisfacer los requisitos de expansión, se recomienda utilizar una fuente de alimentación que pueda soportar un alto consumo de energía (500 W o superior). Si se utiliza una fuente de alimentación que no proporciona la energía necesaria, el resultado puede ser un sistema inestable o que no se puede arrancar.

N.º de pin	Definición	N.º de pin	Definición
1	GND (solo para 12 V de 2x4 pines)	5	+12 V (solo para 12 V de 2x4 pines)
2	GND (solo para 12 V de 2x4 pines)	6	+12 V (solo para 12 V de 2x4 pines)
3	GND	7	+12 V
4	GND	8	+12 V

N.º de pin	Definición	N.º de pin	Definición
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (encendido/apagado suave)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (en espera +5V)	21	+5V
10	+12V	22	+5V
11	+12V (solo para ATX de 2x12 pines)	23	+5V (solo para ATX de 2x12 pines)
12	3.3V (solo para ATX de 2x12 pines)	24	GND (solo para ATX de 2x12 pines)

3/4) CPU_FAN/SYS_FAN1 (conectores de ventilador)
Todos los conectores de ventilador de esta placa base son de 4 pines. La mayoría de los conectores de ventilador poseen un diseño de inserción a prueba de errores. Al conectar un cable de ventilador, asegúrese de conectarlo en la orientación correcta (el cable conector negro es el cable de tierra). La función de control de velocidad requiere el uso de un ventilador con diseño de control de velocidad del ventilador. Para una disipación de calor óptima, se recomienda instalar un ventilador del sistema dentro del chasis.

N.º de pin	Definición
1	GND
2	Control de velocidad de voltaje
3	Sensor
4	Control de velocidad PWM

• Asegúrese de conectar los cables del ventilador a los conectores del ventilador para evitar que la CPU y el sistema se sobrecalienten. El sobrecalentamiento puede provocar daños en la CPU o que el sistema se bloquee.
• Estos conectores de ventilador no son bloques de puente de configuración. No coloque una tapa de puente en los conectores.

5. SATA3 0/1/2/3 (Conectores SATA de 6 Gb/s)
   Los conectores SATA cumplen con el estándar SATA de 6 Gb/s y son compatibles con el estándar SATA de 3 Gb/s y SATA de 1,5 Gb/s. Cada conector SATA admite un único dispositivo SATA. Los conectores SATA admiten RAID 0, RAID 1 y RAID 10. Consulte el capítulo "Configuración de un conjunto RAID" para obtener instrucciones sobre cómo configurar una matriz RAID.


   N.º de pin	Definición
   1	GND
   2	TXP
   3	TXN
   4	GND
   5	RXN
   6	RXP
   7	GND

6. SPDIF_O (Conector de salida S/PDIF)
   Este conector admite salida S/PDIF digital y conecta un cable de audio digital S/PDIF (proporcionado por tarjetas de expansión) para salida de audio digital desde la placa base a ciertas tarjetas de expansión, como tarjetas gráficas y tarjetas de sonido. Por ejemplo, algunas tarjetas gráficas pueden requerir que utilice un cable de audio digital S/PDIF para la salida de audio digital desde la placa base a la tarjeta gráfica si desea conectar una pantalla HDMI a la tarjeta gráfica y tener salida de audio digital desde la pantalla HDMI al mismo tiempo. Para obtener información sobre cómo conectar el cable de audio digital S/PDIF, lea atentamente el manual de la tarjeta de expansión.


   N.º de pin	Definición
   1	SPDIFO
   2	GND

7. F_PANEL (Conector del panel frontal)
   Conecte el interruptor de encendido, el interruptor de reinicio y el indicador de estado del sistema en el chasis a este conector de acuerdo con las asignaciones de pines a continuación. Tenga en cuenta los pines positivo y negativo antes de conectar los cables.

   • PLED (LED de encendido):

     Estado del sistema	LED
     S0	Encendido
     S3/S4/S5	Apagado

     Se conecta al indicador de estado de alimentación en el panel frontal del chasis. El LED está encendido cuando el sistema está en funcionamiento. El LED está apagado cuando el sistema está en estado de suspensión S3/S4 o apagado (S5).
   • PW (Interruptor de encendido): Se conecta al interruptor de encendido en el panel frontal del chasis. Puede configurar la forma de apagar el sistema mediante el interruptor de encendido (consulte el capítulo "Configuración del BIOS", "Alimentación" para obtener más información).
   • HD (LED de actividad del disco duro): Se conecta al LED de actividad del disco duro en el panel frontal del chasis. El LED está encendido cuando el disco duro está leyendo o escribiendo datos.
   • RES (Interruptor de reinicio): Se conecta al interruptor de reinicio en el panel frontal del chasis. Pulse el interruptor de reinicio para reiniciar el ordenador si este se bloquea y no se reinicia normalmente.
   • NC: Sin conexión.

El diseño del panel frontal puede variar según el chasis. Un módulo de panel frontal consta principalmente de interruptor de encendido, interruptor de reinicio, LED de encendido, LED de actividad del disco duro, etc. Al conectar el módulo del panel frontal del chasis a este conector, asegúrese de que las asignaciones de cables y las asignaciones de pines coincidan correctamente.

8. F_AUDIO (Conector de audio del panel frontal)
   El conector de audio del panel frontal admite audio de alta definición (HD) Intel y audio AC'97. Puede conectar el módulo de audio del panel frontal del chasis a este conector. Asegúrese de que las asignaciones de cables del conector del módulo coincidan con las asignaciones de pines del conector de la placa base. Una conexión incorrecta entre el conector del módulo y el conector de la placa base hará que el dispositivo no funcione o incluso lo dañe.


   Para audio del panel frontal HD:

   N.º de pin	Definición
   1	MIC2_L
   2	GND
   3	MIC2_R
   4	NC
   5	LINE2_R
   6	Sensor
   7	FAUDIO_JD
   8	Sin pin
   9	LINE2_L
   10	Sensor

   Para audio del panel frontal AC'97:

   Nº de pin	Definición
   1	MIC
   2	GND
   3	Alimentación del micrófono
   4	NC
   5	Salida de línea (R)
   6	NC
   7	NC
   8	Sin pin
   9	Salida de línea (L)
   10	NC

   • El encabezado de audio del panel frontal es compatible con audio HD de forma predeterminada.
   • Las señales de audio estarán presentes en las conexiones de audio del panel frontal y posterior simultáneamente.
   • Algunos chasis proporcionan un módulo de audio en el panel frontal que tiene conectores separados en cada cable en lugar de un solo enchufe. Para obtener información sobre cómo conectar el módulo de audio del panel frontal que tiene diferentes asignaciones de cables, póngase en contacto con el fabricante del chasis.

9. SPEAKER (Cabezal del altavoz)
   Se conecta al altavoz en el panel frontal del chasis. El sistema informa del estado de inicio del sistema mediante la emisión de un código de pitido. Se escuchará un pitido corto único si no se detecta ningún problema al iniciar el sistema.


   Nº de pin	Definición
   1	VCC
   2	NC
   3	NC
   4	SPK-

10. CI (Cabezal de intrusión en el chasis)
    Esta placa base proporciona una función de detección de chasis que detecta si se ha retirado la cubierta del chasis. Esta función requiere un chasis con diseño de detección de intrusión en el chasis.


    Nº de pin	Definición
    1	Señal
    2	GND

11. F_USB30 (Cabezal USB 3.1 Gen 1)
    El cabezal cumple con la especificación USB 3.1 Gen 1 y USB 2.0 y puede proporcionar dos puertos USB. Para comprar el panel frontal opcional de 3,5" que proporciona dos puertos USB 3.1 Gen 1, póngase en contacto con el distribuidor local.


    Nº de pin	Definición	Nº de pin	Definición
    1	VBUS	11	D2+
    2	SSRX1-	12	D2-
    3	SSRX1+	13	GND
    4	GND	14	SSTX2+
    5	SSTX1-	15	SSTX2-
    6	SSTX1+	16	GND
    7	GND	17	SSRX2+
    8	D1-	18	SSRX2-
    9	D1+	19	VBUS
    10	NC	20	Sin pin

12. F_USB1/F_USB2 (Cabezales USB 2.0/1.1)
    Los cabezales cumplen con la especificación USB 2.0/1.1. Cada cabezal USB puede proporcionar dos puertos USB a través de un soporte USB opcional. Para comprar el soporte USB opcional, póngase en contacto con el distribuidor local.


    Nº de pin	Definición	Nº de pin	Definición
    1	Alimentación (5V)	6	USB DY+
    2	Alimentación (5V)	7	GND S
    3	USB DX-	8	GND
    4	USB DY-	9	Sin pin
    5	USB DX+	10	NC

• No enchufe el cable del soporte IEEE 1394 (2x5 pines) en el cabezal USB 2.0/1.1.
• Antes de instalar el soporte USB, asegúrese de apagar el ordenador y desenchufar el cable de alimentación de la toma de corriente para evitar daños en el soporte USB.

13. COM (Cabezal de puerto serie)
    El cabezal COM puede proporcionar un puerto serie a través de un cable de puerto COM opcional. Para comprar el cable de puerto COM opcional, póngase en contacto con el distribuidor local.


    Nº de pin	Definición	Nº de pin	Definición
    1	NDCD-	6	NDSR-
    2	NSIN	7	NRTS-
    3	NSOUT	8	NCTS-
    4	NDTR-	9	NRI-
    5	GND S F	10	Sin pin

14. TPM (Cabezal del módulo de plataforma segura)
    Puede conectar un TPM (módulo de plataforma segura) a este cabezal.


    Nº de pin	Definición	Nº de pin	Definición
    1	LCLK	11	LAD0
    2	GND	12	GND
    3	LFRAME	13	NC
    4	Sin pin	14	NC
    5	LRESET	15	SB3V
    6	NC	16	SERIRQ
    7	LAD3	17	GND
    8	LAD2	18	NC
    9	VCC3	19	NC
    10	LAD1	20	NC

15. BAT (Batería)
    La batería proporciona energía para mantener los valores (como las configuraciones del BIOS, la fecha y la hora) en la CMOS cuando el ordenador está apagado. Sustituya la batería cuando la tensión de la batería baje a un nivel bajo, o es posible que los valores de la CMOS no sean precisos o que se pierdan.
    Puede borrar los valores de la CMOS retirando la batería:

    1. Apague el ordenador y desenchufe el cable de alimentación.
    2. Retire con cuidado la batería del soporte de la batería y espere un minuto. (O utilice un objeto de metal como un destornillador para tocar los terminales positivo y negativo del soporte de la batería, haciéndolos cortos durante 5 segundos).
    3. Vuelva a colocar la batería.
    4. Enchufe el cable de alimentación y reinicie el ordenador.

• Siempre apague el ordenador y desenchufe el cable de alimentación antes de sustituir la batería.
• Sustituya la batería por una equivalente. Peligro de explosión si la batería se sustituye por un modelo incorrecto.
• Póngase en contacto con el lugar de compra o con el distribuidor local si no puede sustituir la batería usted mismo o no está seguro del modelo de batería.
• Cuando instale la batería, tenga en cuenta la orientación del lado positivo (+) y el lado negativo (-) de la batería (el lado positivo debe estar hacia arriba).
• Las baterías usadas deben manipularse de acuerdo con las normativas medioambientales locales.

16. CLR_CMOS (Jumper Clear CMOS)
    Utilice este puente para borrar la configuración del BIOS y restablecer los valores de la CMOS a los valores predeterminados de fábrica. Para borrar los valores de la CMOS, utilice un objeto metálico como un destornillador para tocar los dos pines durante unos segundos.

    	Abierto: Normal
    	Corto: Borrar valores de la CMOS

• Siempre apague su ordenador y desenchufe el cable de alimentación de la toma de corriente antes de borrar los valores de la CMOS.
• Después de reiniciar el sistema, vaya a la configuración de la BIOS para cargar los valores predeterminados de fábrica (seleccione Load Optimized Defaults) o configure manualmente los ajustes de la BIOS (consulte el capítulo "Configuración de la BIOS" para las configuraciones de la BIOS).

Configuración del BIOS

El BIOS (Sistema Básico de Entrada/Salida) registra los parámetros de hardware del sistema en la CMOS de la placa base. Sus principales funciones incluyen la realización de la autoprueba de encendido (POST) durante el inicio del sistema, el guardado de los parámetros del sistema y la carga del sistema operativo, etc. El BIOS incluye un programa de configuración del BIOS que permite al usuario modificar la configuración básica del sistema o activar ciertas funciones del sistema. Cuando se apaga la alimentación, la batería de la placa base suministra la energía necesaria a la CMOS para mantener los valores de configuración en la CMOS. Para acceder al programa de configuración del BIOS, pulse la tecla <Delete> durante la POST cuando se encienda la alimentación. Para actualizar el BIOS, utilice la utilidad GIGABYTE Q-Flash o @BIOS.

• Q-Flash permite al usuario actualizar o realizar copias de seguridad del BIOS de forma rápida y sencilla sin necesidad de entrar en el sistema operativo.
• @BIOS es una utilidad basada en Windows que busca y descarga la última versión del BIOS de Internet y actualiza el BIOS.

• Dado que el flasheo del BIOS es potencialmente arriesgado, si no tiene problemas con la versión actual del BIOS, se recomienda que no flashee el BIOS. Para flashear el BIOS, hágalo con precaución. Un flasheo inadecuado del BIOS puede provocar un mal funcionamiento del sistema.
• Se recomienda no modificar la configuración predeterminada (a menos que sea necesario) para evitar la inestabilidad del sistema u otros resultados inesperados. Una alteración inadecuada de la configuración puede provocar que el sistema no arranque. Si esto ocurre, intente borrar los valores de la CMOS y restablecer la placa a los valores predeterminados. (Consulte la sección "Cargar valores predeterminados optimizados" de este capítulo o las presentaciones del puente de la batería/borrado de la CMOS para saber cómo borrar los valores de la CMOS).

Pantalla de inicio

La siguiente pantalla del logotipo de inicio aparecerá cuando el ordenador arranque.
(Ejemplo de versión de BIOS: F1b)

Existen dos modos de BIOS diferentes, como se indica a continuación, y puede utilizar la tecla <F2> para cambiar entre los dos modos. El modo de configuración clásico proporciona ajustes detallados del BIOS. Puede pulsar las teclas de flecha del teclado para desplazarse entre los elementos y pulsar <Enter> para aceptar o entrar en un submenú. O puede utilizar el ratón para seleccionar el elemento que desee. El modo fácil permite a los usuarios ver rápidamente la información actual de su sistema o realizar ajustes para un rendimiento óptimo. En el modo fácil, puede utilizar el ratón para desplazarse por los elementos de configuración.

• Cuando el sistema no es estable como de costumbre, seleccione el elemento Load Optimized Defaults para establecer su sistema a sus valores predeterminados.
• Los menús de configuración del BIOS descritos en este capítulo son sólo para referencia y pueden diferir según la versión del BIOS.

M.I.T.

Que el sistema funcione de forma estable con los ajustes de overclocking/sobrevoltaje que haya realizado depende de las configuraciones generales del sistema. Realizar overclocking/sobrevoltaje de forma incorrecta puede dañar la CPU, el chipset o la memoria y reducir la vida útil de estos componentes. Esta página es solo para usuarios avanzados y le recomendamos que no altere la configuración predeterminada para evitar la inestabilidad del sistema u otros resultados inesperados. (La alteración inadecuada de la configuración puede provocar que el sistema no arranque. Si esto ocurre, borre los valores del CMOS y restablezca la placa a los valores predeterminados).

• Ajustes de frecuencia avanzados
  Valor del reloj del host
  Muestra la frecuencia actual del reloj del host en funcionamiento.
  Relación de reloj de la CPU
  Le permite modificar la relación de reloj de la CPU instalada. El rango ajustable depende de la CPU que se esté instalando.
  Frecuencia de la CPU
  Muestra la frecuencia actual de la CPU en funcionamiento.
• Ajustes avanzados del núcleo de la CPU
  Relación de reloj de la CPU, Frecuencia de la CPU
  Los ajustes anteriores son sincrónicos a los de los mismos elementos en el menú Ajustes de frecuencia avanzados.
  Core Performance Boost ^(Nota)
  Le permite determinar si desea activar la tecnología Core Performance Boost (CPB), una tecnología de mejora del rendimiento de la CPU. (Predeterminado: Auto)
  Relación de Core Performance Boost ^(Nota)
  Le permite modificar la relación para el CPB. El rango ajustable depende de la CPU que se esté instalando. (Predeterminado: Auto)
  Relación de Turbo Performance Boost ^(Nota)
  Le permite determinar si desea mejorar el rendimiento de la CPU. (Predeterminado: Desactivado)
  Función AMD Cool&Quiet

  Activado	Permite que el controlador AMD Cool'n'Quiet ajuste dinámicamente el reloj de la CPU y el VID para reducir la salida de calor de su ordenador y su consumo de energía. (Predeterminado)
  Desactivado	Desactiva esta función.

  Modo SVM
  La virtualización mejorada por la tecnología de virtualización permitirá que una plataforma ejecute varios sistemas operativos y aplicaciones en particiones independientes. Con la virtualización, un sistema informático puede funcionar como varios sistemas virtuales. (Predeterminado: Desactivado)
  Modo C6 ^{(Nota 1)}
  Le permite determinar si desea que la CPU entre en el modo C6 en estado de parada del sistema. Cuando está activado, la frecuencia del núcleo de la CPU se reducirá durante el estado de parada del sistema para disminuir el consumo de energía. El estado C6 es un estado de ahorro de energía más avanzado que el C1. (Predeterminado: Activado)
  Control de estado C global _{^{(Nota 1)}}
  Le permite determinar si desea que la CPU entre en estados C. Cuando está activado, la frecuencia del núcleo de la CPU se reducirá durante el estado de parada del sistema para disminuir el consumo de energía. (Predeterminado: Activado)
  Modo SMT ^{(Nota 1)}
  Le permite activar o desactivar la tecnología Simultaneous Multi-Threading de la CPU. Esta función solo funciona para los sistemas operativos que admiten el modo multiprocesador. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
  Control de Downcore ^{(Nota 1)}
  Le permite seleccionar el número de núcleos de CPU que se van a activar (el número de núcleos de CPU puede variar según la CPU). Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
  Extreme Memory Profile (X.M.P.) ^{(Nota 2)}
  Permite que la BIOS lea los datos SPD en los módulos de memoria XMP para mejorar el rendimiento de la memoria cuando está activado.

  Desactivado	Desactiva esta función. (Predeterminado)
  Profile1	Utiliza los ajustes de Profile 1.
  Profile2 (Nota 2)	Utiliza los ajustes de Profile 2.

  Multiplicador de memoria del sistema
  Le permite establecer el multiplicador de memoria del sistema. Auto establece el multiplicador de memoria de acuerdo con los datos SPD de la memoria. (Predeterminado: Auto)
  Frecuencia de memoria (MHz)
  El primer valor de frecuencia de memoria es la frecuencia de funcionamiento normal de la memoria que se está utilizando; el segundo es la frecuencia de memoria que se ajusta automáticamente de acuerdo con los ajustes del multiplicador de memoria del sistema.

• Ajustes avanzados de la memoria
  Extreme Memory Profile (X.M.P.) (Nota 2), Multiplicador de memoria del sistema, Frecuencia de memoria (MHz)
  Los ajustes anteriores son sincrónicos a los de los mismos elementos en el menú Ajustes de frecuencia avanzados.
  Modo de temporización de la memoria
  Manual y Manual avanzado permite que la intercalación de canales, la intercalación de rangos y los ajustes de temporización de la memoria que se muestran a continuación sean configurables. Las opciones son: Auto (predeterminado), Manual, Manual avanzado.
  Voltaje DDR del perfil
  Cuando se utiliza un módulo de memoria que no es XMP o Extreme Memory Profile (X.M.P.) se establece en Desactivado, el valor se muestra de acuerdo con la especificación de la memoria. Cuando Extreme Memory Profile (X.M.P.) se establece en Profile1 o Profile2, el valor se muestra de acuerdo con los datos SPD en la memoria XMP.
  Intercalación de canales
  Activa o desactiva la intercalación de canales de memoria. Activado permite que el sistema acceda simultáneamente a diferentes canales de la memoria para aumentar el rendimiento y la estabilidad de la memoria. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
  Intercalación de rangos
  Activa o desactiva la intercalación de rangos de memoria. Activado permite que el sistema acceda simultáneamente a diferentes rangos de la memoria para aumentar el rendimiento y la estabilidad de la memoria. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)

• Subtemporizaciones de memoria del canal A/B
  Este submenú proporciona ajustes de temporización de la memoria para cada canal de memoria. Las pantallas de ajustes de temporización respectivas se pueden configurar solo cuando el modo de temporización de la memoria se establece en Manual o Manual avanzado. Nota: Su sistema puede volverse inestable o no arrancar después de realizar cambios en las temporizaciones de la memoria. Si esto ocurre, restablezca la placa a los valores predeterminados cargando los valores predeterminados optimizados o borrando los valores del CMOS.

• Ajustes avanzados de voltaje
  Este submenú le permite establecer los voltajes de la CPU, el chipset y la memoria.

• Estado de salud del PC
  Restablecer estado de apertura de la caja

  Desactivado	Mantiene o borra el registro del estado anterior de intrusión en el chasis. (Predeterminado)
  Activado	Borra el registro del estado anterior de intrusión en el chasis y el campo Apertura de la caja mostrará "No" en el siguiente arranque.

  Apertura de la caja
  Muestra el estado de detección del dispositivo de detección de intrusión en el chasis conectado al encabezado CI de la placa base. Si se retira la cubierta del chasis del sistema, este campo mostrará "Sí"; de lo contrario, mostrará "No". Para borrar el registro del estado de intrusión en el chasis, establezca Restablecer estado de apertura de la caja en Activado, guarde los ajustes en el CMOS y, a continuación, reinicie el sistema.
  Voltaje Vcore de la CPU/Voltaje VDDP de la CPU/Voltaje del canal A/B de la DRAM/+3,3 V/+5 V/+12 V/SOC de VCORE
  Muestra los voltajes actuales del sistema.

• Ajustes diversos
  Configuración de la ranura PCIe
  Le permite establecer el modo de funcionamiento de las ranuras PCI Express en Gen 1, Gen 2 o Gen 3. El modo de funcionamiento real está sujeto a la especificación de hardware de cada ranura. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
  Mejora de 3DMark01
  Le permite determinar si desea mejorar el rendimiento de algunos benchmark heredados. (Predeterminado: Desactivado)

• Ajustes de Smart Fan 5
  Monitor
  Le permite seleccionar un objetivo para supervisar y realizar más ajustes. (Predeterminado: Ventilador de la CPU)
  Control de velocidad del ventilador
  Le permite determinar si desea activar la función de control de velocidad del ventilador y ajustar la velocidad del ventilador.

  Normal	Permite que el ventilador funcione a diferentes velocidades según la temperatura. Puede ajustar la velocidad del ventilador con System Information Viewer según los requisitos de su sistema. (Predeterminado)
  Silencioso	Permite que el ventilador funcione a bajas velocidades.
  Manual	Le permite controlar la velocidad del ventilador en el gráfico de curvas.
  Velocidad máxima	Permite que el ventilador funcione a la máxima velocidad.

  Temperatura de entrada utilizada para el control del ventilador
  Le permite seleccionar la temperatura de referencia para el control de la velocidad del ventilador.
  Intervalo de temperatura
  Le permite seleccionar el intervalo de temperatura para el cambio de velocidad del ventilador.
  Modo de control del ventilador

  Auto	Permite que la BIOS detecte automáticamente el tipo de ventilador instalado y establece el modo de control óptimo. (Predeterminado)
  Voltaje	Se recomienda el modo de voltaje para un ventilador de 3 pines.
  PWM	Se recomienda el modo PWM para un ventilador de 4 pines.

  Temperatura
  Muestra la temperatura actual del área de destino seleccionada.
  Velocidad del ventilador
  Muestra las velocidades actuales del ventilador.
  Control de advertencia de temperatura
  Establece el umbral de advertencia para la temperatura. Cuando la temperatura supera el umbral, la BIOS emitirá un sonido de advertencia. Las opciones son: Desactivado (predeterminado), 60 ºC/140 ºF, 70 ºC/158 ºF, 80 ºC/176 ºF, 90 ºC/194 ºF.
  Advertencia de fallo del ventilador
  Permite que el sistema emita un sonido de advertencia si el ventilador no está conectado o falla. Compruebe el estado del ventilador o la conexión del ventilador cuando esto ocurra. (Predeterminado: Desactivado)

^(Nota) Este elemento solo está presente cuando instala una CPU que admite esta función.
^{(Nota 1)} Este elemento solo está presente cuando instala una CPU que admite esta función.
^{(Nota 2)} Este elemento solo está presente cuando instala una CPU y un módulo de memoria que admiten esta función.

Sistema

Esta sección proporciona información sobre el modelo de su placa base y la versión de la BIOS. También puede seleccionar el idioma predeterminado utilizado por la BIOS y configurar manualmente la hora del sistema.
Idioma del sistema
Selecciona el idioma predeterminado utilizado por la BIOS.
Fecha del sistema
Establece la fecha del sistema. El formato de la fecha es semana (solo lectura), mes, día y año. Utilice <Enter> para cambiar entre los campos Mes, Día y Año, y utilice la tecla <Page Up> o <Page Down> para establecer el valor deseado.
Hora del sistema
Establece la hora del sistema. El formato de la hora es hora, minuto y segundo. Por ejemplo, la 1 p.m. es 13:00:00. Utilice <Enter> para cambiar entre los campos Hora, Minuto y Segundo, y utilice la tecla <Page Up> o <Page Down> para establecer el valor deseado.
Nivel de acceso
Muestra el nivel de acceso actual según el tipo de protección con contraseña utilizada. (Si no se establece ninguna contraseña, el valor predeterminado se mostrará como Administrador). El nivel de Administrador le permite realizar cambios en todas las configuraciones de la BIOS; el nivel de Usuario solo le permite realizar cambios en ciertas configuraciones de la BIOS, pero no en todas.

BIOS

Prioridades de opción de arranque
Especifica el orden de arranque general de los dispositivos disponibles. Los dispositivos de almacenamiento extraíbles que admiten el formato GPT tendrán el prefijo "UEFI:" en la lista de dispositivos de arranque. Para arrancar desde un sistema operativo que admita el particionamiento GPT, seleccione el dispositivo con el prefijo "UEFI:". O si desea instalar un sistema operativo que admita el particionamiento GPT, como Windows 7 de 64 bits, seleccione la unidad óptica que contenga el disco de instalación de Windows 7 de 64 bits y que tenga el prefijo "UEFI:".
Prioridades BBS de disco duro/CD/DVD ROM/unidad de disquete/dispositivo de red
Especifica el orden de arranque para un tipo de dispositivo específico, como discos duros, unidades ópticas, unidades de disquete y dispositivos que admiten la función Boot from LAN, etc. Pulse <Enter> en este elemento para entrar en el submenú que presenta los dispositivos del mismo tipo que están conectados. Este elemento solo está presente si hay al menos un dispositivo instalado para este tipo.
Estado de bloqueo numérico al arrancar
Activa o desactiva la función Numlock en el teclado numérico del teclado después del POST. (Predeterminado: Activado)
Opción de seguridad
Especifica si se requiere una contraseña cada vez que se arranca el sistema, o solo cuando se entra en la configuración de la BIOS.
Después de configurar este elemento, establezca la(s) contraseña(s) en el elemento Contraseña de administrador/Contraseña de usuario.

Setup	Solo se requiere una contraseña para entrar en el programa de configuración de la BIOS.
System	Se requiere una contraseña para arrancar el sistema y para entrar en la configuración de la BIOS programa. (Predeterminado)

Mostrar LOGO a pantalla completa
Le permite determinar si desea mostrar el logotipo de GIGABYTE al iniciar el sistema. Desactivado omite el logotipo de GIGABYTE cuando se inicia el sistema. (Predeterminado: Activado)
Arranque rápido
Activa o desactiva el Arranque rápido para acortar el proceso de arranque del sistema operativo. Ultra Fast proporciona la velocidad de arranque más rápida. (Predeterminado: Desactivado)
Soporte SATA

Todos los dispositivos Sata	Todos los dispositivos SATA son funcionales en el sistema operativo y durante el POST.
Solo el último HDD de arranque	A excepción de la unidad de arranque anterior, todos los dispositivos SATA se desactivan antes de que se complete el proceso de arranque del sistema operativo. (Predeterminado)

Este elemento solo se puede configurar cuando el Arranque rápido está establecido en Activado o Ultra Rápido.
Soporte VGA
Le permite seleccionar qué tipo de sistema operativo arrancar.

Auto	Activa solo la ROM de opción heredada.
Controlador EFI	Activa la ROM de opción EFI. (Predeterminado)

Este elemento solo se puede configurar cuando el Arranque rápido está establecido en Activado o Ultra Rápido.

Soporte USB

Desactivado	Todos los dispositivos USB se desactivan antes de que se complete el proceso de arranque del sistema operativo.
Inicialización completa	Todos los dispositivos USB son funcionales en el sistema operativo y durante el POST. (Predeterminado)
Inicialización parcial	Parte de los dispositivos USB se desactivan antes de que se complete el proceso de arranque del sistema operativo.

Este elemento solo se puede configurar cuando el Arranque rápido está establecido en Activado. Esta función se desactiva cuando el Arranque rápido está establecido en Ultra Rápido.
Soporte de dispositivos PS2

Desactivado	Todos los dispositivos PS/2 se desactivan antes de que se complete el proceso de arranque del sistema operativo.
Activado	Todos los dispositivos PS/2 son funcionales en el sistema operativo y durante el POST. (Predeterminado)

Este elemento solo se puede configurar cuando el Arranque rápido está establecido en Activado. Esta función se desactiva cuando el Arranque rápido está establecido en Ultra Rápido.
Soporte del controlador de pila de red

Desactivado	Desactiva el arranque desde la red. (Predeterminado)
Activado	Activa el arranque desde la red.

Este elemento solo se puede configurar cuando el Arranque rápido está establecido en Activado o Ultra Rápido.
Características de Windows 10
Le permite seleccionar el sistema operativo que se va a instalar. (Predeterminado: Otro SO)
Soporte CSM
Activa o desactiva UEFI CSM (Módulo de soporte de compatibilidad) para soportar un proceso de arranque de PC heredado.

Activado	Activa UEFI CSM. (Predeterminado)
Desactivado	Desactiva UEFI CSM y solo soporta el proceso de arranque de UEFI BIOS.

Este elemento solo se puede configurar cuando Características de Windows 10 está establecido en Windows 10 o Windows 10 WHQL.
ROM de opción de arranque LAN PXE
Le permite seleccionar si desea activar la ROM de opción heredada para el controlador LAN. (Predeterminado: Desactivado) Este elemento solo se puede configurar cuando Soporte CSM está establecido en Activado.
Control de opción de arranque de almacenamiento
Le permite seleccionar si desea activar la ROM de opción UEFI o heredada para el controlador de dispositivo de almacenamiento.

Desactivado	Desactiva la ROM de opción.
Solo UEFI	Activa solo la ROM de opción UEFI.
Solo heredado	Activa solo la ROM de opción heredada. (Predeterminado)

Este elemento solo se puede configurar cuando Soporte CSM está establecido en Activado.
Prioridad de ROM de otros dispositivos PCI
Le permite seleccionar si desea activar la ROM de opción UEFI o heredada para el controlador de dispositivo PCI que no sea el controlador LAN, el dispositivo de almacenamiento y los controladores gráficos.

Desactivado	Desactiva la ROM de opción.
Solo UEFI	Activa solo la ROM de opción UEFI. (Predeterminado)
Solo heredado	Activa solo la ROM de opción heredada.

Este elemento solo se puede configurar cuando Soporte CSM está establecido en Activado.
Pila de red
Desactiva o activa el arranque desde la red para instalar un SO con formato GPT, como la instalación del SO desde el servidor de Servicios de implementación de Windows. (Predeterminado: Desactivado)
Soporte Ipv4 PXE
Activa o desactiva el Soporte IPv4 PXE. Este elemento solo se puede configurar cuando Pila de red está activado.
Soporte HTTP Ipv4
Activa o desactiva el soporte de arranque HTTP para IPv4. Este elemento solo se puede configurar cuando Pila de red está activado.
Soporte Ipv6 PXE
Activa o desactiva el Soporte IPv6 PXE. Este elemento solo se puede configurar cuando Pila de red está activado.
Soporte HTTP Ipv6
Activa o desactiva el soporte de arranque HTTP para IPv6. Este elemento solo se puede configurar cuando Pila de red está activado.
Contraseña de administrador
Le permite configurar una contraseña de administrador. Pulse <Enter> en este elemento, escriba la contraseña y, a continuación, pulse <Enter>. Se le pedirá que confirme la contraseña. Vuelva a escribir la contraseña y pulse <Enter>. Debe introducir la contraseña de administrador (o la contraseña de usuario) al iniciar el sistema y al entrar en la configuración de la BIOS. A diferencia de la contraseña de usuario, la contraseña de administrador le permite realizar cambios en todas las configuraciones de la BIOS.
Contraseña de usuario
Le permite configurar una contraseña de usuario. Pulse <Enter> en este elemento, escriba la contraseña y, a continuación, pulse <Enter>. Se le pedirá que confirme la contraseña. Vuelva a escribir la contraseña y pulse <Enter>. Debe introducir la contraseña de administrador (o la contraseña de usuario) al iniciar el sistema y al entrar en la configuración de la BIOS. Sin embargo, la contraseña de usuario solo le permite realizar cambios en ciertas configuraciones de la BIOS, pero no en todas. Para cancelar la contraseña, pulse <Enter> en el elemento de la contraseña y, cuando se le solicite la contraseña, introduzca primero la correcta. Cuando se le pida una nueva contraseña, pulse <Enter> sin introducir ninguna contraseña. Pulse <Enter> de nuevo cuando se le pida que confirme.
NOTA: Antes de establecer la Contraseña de usuario, asegúrese de establecer primero la Contraseña de administrador.

Periféricos

AMD CPU fTPM
Activa o desactiva la función TPM 2.0 integrada en la CPU AMD. (Predeterminado: Desactivado)
Primary Video Device ^(Nota)
Especifica la primera iniciación de la pantalla del monitor desde la tarjeta gráfica PCI Express instalada o la gráfica integrada.

IGD Video	Establece la gráfica integrada como la primera pantalla.
NB PCIe Slot Video	Establece la tarjeta gráfica PCI Express en la ranura PCI Express controlada por el puente norte como la primera pantalla. (Predeterminado)

Ambient LED
Activa o desactiva el LED de audio integrado. (Predeterminado: Activado)
Legacy USB Support
Permite utilizar el teclado/ratón USB en MS-DOS. (Predeterminado: Activado)
XHCI Hand-off
Determina si se debe activar la función XHCI Hand-off para un sistema operativo sin compatibilidad con XHCI Hand-off. (Predeterminado: Activado)
EHCI Hand-off
Determina si se debe activar la función EHCI Hand-off para un sistema operativo sin compatibilidad con EHCI Hand-off. (Predeterminado: Desactivado)
Port 60/64 Emulation
Activa o desactiva la emulación de los puertos de E/S 64h y 60h. Esto debe activarse para una compatibilidad completa con versiones anteriores para teclados/ratones USB en MS-DOS o en un sistema operativo que no sea compatible de forma nativa con dispositivos USB. (Predeterminado: Desactivado)
USB Mass Storage Driver Support
Activa o desactiva la compatibilidad con dispositivos de almacenamiento USB. (Predeterminado: Activado)
USB Storage Devices
Muestra una lista de dispositivos de almacenamiento masivo USB conectados. Este elemento solo aparece cuando se instala un dispositivo de almacenamiento USB.

• Trusted Computing
  Activa o desactiva el Módulo de plataforma segura (TPM).
• Super IO Configuration
  Serial Port 1
  Activa o desactiva el puerto serie integrado. (Predeterminado: Activado)
• NVMe Configuration
  Muestra información sobre su SSD PCIe NVME si está instalado.
• OffBoard SATA Controller Configuration
  Muestra información sobre su SSD PCIe si está instalado.

^(Note) Este elemento solo está presente cuando se instala una CPU que es compatible con esta función.

Chipset

IOMMU
Activa o desactiva la compatibilidad con AMD IOMMU. (Predeterminado: Automático)
Integrated Graphics ^(Note)
Activa o desactiva la función de gráficos integrados.

Auto	La BIOS activará o desactivará automáticamente la gráfica integrada dependiendo de la tarjeta gráfica que se esté instalando. (Predeterminado)
Disabled	Desactiva la gráfica integrada.

UMA Frame Buffer Size ^(Note)
El tamaño del búfer de fotogramas es la cantidad total de memoria del sistema asignada exclusivamente para el controlador de gráficos integrado. MS-DOS, por ejemplo, utilizará solo esta memoria para la pantalla. Las opciones son: Auto (predeterminado), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA Mode
Activa o desactiva RAID para los controladores SATA o configura los controladores SATA en modo AHCI.

RAID	Activa RAID para el controlador SATA.
AHCI	Configura los controladores SATA en modo AHCI. La Interfaz de controlador de host avanzado (AHCI) es una especificación de interfaz que permite al controlador de almacenamiento habilitar funciones Serial ATA avanzadas, como la cola de comandos nativa y la conexión en caliente. (Predeterminado)

Chipset SATA Port Enable
Activa o desactiva los controladores SATA integrados. (Predeterminado: Activado)
Chipset SATA Port 0/1/2/3
Activa o desactiva cada puerto SATA.

^(Note) Este elemento solo está presente cuando se instala una CPU que es compatible con esta función.

Alimentación

AC BACK
Determina el estado del sistema después del retorno de la alimentación tras un corte de alimentación de CA.

Memory	El sistema vuelve a su último estado de activación conocido tras el retorno de la alimentación de CA.
Always On	El sistema se enciende tras el retorno de la alimentación de CA.
Always Off	El sistema permanece apagado tras el retorno de la alimentación de CA. (Predeterminado)

Power On By Keyboard
Permite que el sistema se encienda mediante un evento de reactivación del teclado PS/2.
Note: Para utilizar esta función, necesita una fuente de alimentación ATX que proporcione al menos 1 A en el cable +5VSB.

Disabled	Desactiva esta función. (Predeterminado)
Password	Establezca una contraseña con 1~5 caracteres para encender el sistema.
Keyboard 98	Pulse el botón POWER del teclado de Windows 98 para encender el sistema.
Any key	Pulse cualquier tecla para encender el sistema.

Power On Password
Establezca la contraseña cuando Power On By Keyboard está establecido en Password. Pulse <Enter> en este elemento y establezca una contraseña de hasta 5 caracteres y, a continuación, pulse <Enter> para aceptar. Para encender el sistema, introduzca la contraseña y pulse <Enter>.
Note: Para cancelar la contraseña, pulse <Enter> en este elemento. Cuando se le solicite la contraseña, pulse <Enter> de nuevo sin introducir la contraseña para borrar la configuración de la contraseña.
Power On By Mouse
Permite que el sistema se encienda mediante un evento de reactivación del ratón PS/2.
Note: Para utilizar esta función, necesita una fuente de alimentación ATX que proporcione al menos 1 A en el cable +5VSB.

Disabled	Desactiva esta función. (Predeterminado)
Move	Mueva el ratón para encender el sistema.
Double Click	Haga doble clic en el botón izquierdo del ratón para encender el sistema.

ErP
Determina si se debe permitir que el sistema consuma la menor cantidad de energía en estado S5 (apagado). Nota: Cuando este elemento está establecido en Enabled, las siguientes funciones dejarán de estar disponibles: Reanudación por alarma, reactivación por evento PME, encendido por ratón, encendido por teclado y reactivación en LAN.
Soft-Off by PWR-BTTN
Configura la forma de apagar el ordenador en modo MS-DOS utilizando el botón de encendido.

Instant-Off	Pulse el botón de encendido y el sistema se apagará al instante. (Predeterminado)
Delay 4 Sec.	Mantenga pulsado el botón de encendido durante 4 segundos para apagar el sistema. Si se pulsa el botón de encendido durante menos de 4 segundos, el sistema entrará en modo de suspensión.

Resume by Alarm
Determina si se debe encender el sistema a la hora deseada. (Predeterminado: Desactivado) Si está activado, establezca la fecha y la hora de la siguiente manera:
Wake up day: Encienda el sistema a una hora específica cada día o en un día específico del mes.
Wake up hour/minute/second: Establezca la hora a la que el sistema se encenderá automáticamente.
Note: Cuando utilice esta función, evite un apagado inadecuado del sistema operativo o la desconexión de la alimentación de CA, ya que la configuración puede no ser efectiva.
Wake on LAN
Activa o desactiva la función de reactivación en LAN. (Predeterminado: Activado)
High Precision Event Timer
Activa o desactiva el Temporizador de eventos de alta precisión (HPET) en el sistema operativo. (Predeterminado: Activado)

Guardar y salir

Save & Exit Setup
Pulse <Enter> en este elemento y seleccione Yes. Esto guarda los cambios en la CMOS y sale del programa de configuración de la BIOS. Seleccione No o pulse <Esc> para volver al menú principal de configuración de la BIOS.
Exit Without Saving
Pulse <Enter> en este elemento y seleccione Yes. Esto sale de la configuración de la BIOS sin guardar los cambios realizados en la configuración de la BIOS en la CMOS. Seleccione No o pulse <Esc> para volver al menú principal de configuración de la BIOS.
Load Optimized Defaults
Pulse <Enter> en este elemento y seleccione Yes para cargar la configuración predeterminada óptima de la BIOS. La configuración predeterminada de la BIOS ayuda al sistema a funcionar en un estado óptimo. Cargue siempre los valores predeterminados optimizados después de actualizar la BIOS o después de borrar los valores de la CMOS.
Boot Override
Le permite seleccionar un dispositivo para arrancar inmediatamente. Pulse <Enter> en el dispositivo que seleccione y seleccione Yes para confirmar. El sistema se reiniciará automáticamente y arrancará desde ese dispositivo.
Save Profiles
Esta función le permite guardar la configuración actual de la BIOS en un perfil. Puede crear hasta 8 perfiles y guardarlos como Setup Profile 1~ Setup Profile 8. Pulse <Enter> para completar. O puede seleccionar Select File in HDD/FDD/USB (Seleccionar archivo en HDD/FDD/USB) para guardar el perfil en su dispositivo de almacenamiento.
Load Profiles
Si su sistema se vuelve inestable y ha cargado la configuración predeterminada de la BIOS, puede utilizar esta función para cargar la configuración de la BIOS desde un perfil creado antes, sin la molestia de reconfigurar la configuración de la BIOS. Primero seleccione el perfil que desea cargar y luego pulse <Enter> para completar. Puede seleccionar Select File in HDD/FDD/USB (Seleccionar archivo en HDD/FDD/USB) para introducir el perfil creado previamente desde su dispositivo de almacenamiento o cargar el perfil creado automáticamente por la BIOS, como revertir la configuración de la BIOS a la última configuración que funcionó correctamente (último registro bueno conocido).

Configuración de un conjunto RAID

Niveles de RAID

	RAID 0	RAID 1	RAID 10
Número mínimo de discos duros	≥2	2	4
Capacidad de la matriz	Número de discos duros * Tamaño de la unidad más pequeña	Tamaño de la unidad más pequeña	(Número de discos duros/2) * Tamaño de la unidad más pequeña
Tolerancia a fallos	No	Sí	Sí

Antes de empezar, prepare los siguientes elementos:

• Al menos dos discos duros SATA o SSD (para garantizar un rendimiento óptimo, se recomienda utilizar dos discos duros con el mismo modelo y capacidad).
• Un disco de configuración de Windows.
• Disco de controladores de la placa base.
• Una unidad USB.

Configuración de los controladores SATA

1. Instalación de discos duros
   Instale los discos duros en los conectores SATA de la placa base. A continuación, conecte los conectores de alimentación de la fuente de alimentación a los discos duros.
2. Configuración del modo del controlador SATA en la configuración del BIOS
   Asegúrese de configurar correctamente el modo del controlador SATA en la configuración del BIOS del sistema.
   Pasos:
   1. Encienda el ordenador y pulse <Delete> para entrar en la configuración del BIOS durante la POST (autoprueba de encendido). En Chipset, asegúrese de que Chipset SATA Port Enable esté activado. Configure SATA Mode en RAID. A continuación, guarde la configuración y reinicie el ordenador.
   2. Si desea configurar UEFI RAID, siga los pasos de "C-1". Para entrar en la ROM RAID heredada, guarde la configuración y salga de la configuración del BIOS. Consulte "C-2" para obtener más información.

      Los menús de configuración del BIOS descritos en esta sección pueden diferir de la configuración exacta de su placa base. Las opciones reales del menú de configuración del BIOS que verá dependerán de la placa base que tenga y de la versión del BIOS.
3. 1. Configuración de UEFI RAID
      Solo Windows 10 de 64 bits es compatible con la configuración de UEFI RAID.
      Paso:
      1. En la configuración del BIOS, vaya a BIOS y configure Windows 10 Features en Windows 10 y CSM Support en Disabled. Guarde los cambios y salga de la configuración del BIOS.
      2. Después de reiniciar el sistema, vuelva a entrar en la configuración del BIOS. A continuación, entre en el submenú Peripherals\RAIDXpert2 Configuration.
      3. En la pantalla RAIDXpert2 Configuration Utility, pulse <Enter> en Array Management para entrar en la pantalla Create Array. A continuación, seleccione un nivel RAID. Los niveles RAID compatibles incluyen RAID 0, RAID 1 y RAID 10 (las selecciones disponibles dependen del número de discos duros instalados). A continuación, pulse <Enter> en Select Physical Disks para entrar en la pantalla Select Physical Disks.
      4. En la pantalla Select Physical Disks, seleccione los discos duros que se incluirán en la matriz RAID y configúrelos en Enabled. A continuación, utilice la tecla de flecha hacia abajo para desplazarse hasta Apply Changes y pulse <Enter>. A continuación, vuelva a la pantalla anterior y configure Array Size, Array Size Unit, Read Cache Policy y Write Cache Policy.
      5. Después de configurar la capacidad, desplácese hasta Create Array y pulse <Enter> para empezar.
      6. Una vez completado, volverá a la pantalla Array Management. En Manage Array Properties puede ver el nuevo volumen RAID e información sobre el nivel RAID, el nombre de la matriz, la capacidad de la matriz, etc.
   2. Configuración de la ROM RAID heredada
      Entre en la utilidad de configuración del BIOS RAID heredado para configurar una matriz RAID. Omita este paso y proceda con la instalación del sistema operativo Windows para una configuración no RAID.
      Paso:

1. Después de que comience la prueba de memoria POST y antes de que comience el arranque del sistema operativo, busque un mensaje que diga "Press <Ctrl-R> to Configure". Pulse <Ctrl> + <R> para entrar en la utilidad de configuración del BIOS RAID.
2. Para crear una nueva matriz, pulse <Enter> en la opción Create Array.
3. La barra de selección se moverá a la sección Disks a la derecha de la pantalla. Seleccione los discos duros que se incluirán en la matriz RAID. Utilice la tecla de flecha hacia arriba o hacia abajo para seleccionar un disco duro y pulse <Insert>. El disco duro seleccionado se mostrará en verde. Para utilizar todos los discos duros, simplemente pulse <A> para seleccionar todos. A continuación, pulse <Enter> y la barra de selección se moverá a la sección User Input en la parte inferior izquierda de la pantalla.
4. En primer lugar, seleccione un modo RAID y pulse <Enter>. Las selecciones disponibles dependen del número de discos duros instalados. A continuación, siga las instrucciones en pantalla para especificar el tamaño de la matriz. Puede seleccionar All available space para utilizar el tamaño máximo permitido o utilizar la tecla de flecha hacia arriba o hacia abajo para ajustar el tamaño y pulse <Enter>.
5. Seleccione un modo de almacenamiento en caché. Las opciones incluyen Read/Write, Read Only y None. A continuación, pulse <Enter> para continuar.
6. Por último, aparecerá un mensaje que dice "Confirm Creation of Array". Pulse <C> para confirmar o <Esc> para volver a la pantalla anterior.
7. Cuando termine, verá la nueva matriz en la pantalla principal. Para salir de la utilidad BIOS RAID, pulse <Esc> y, a continuación, pulse <C> para confirmar.

Instalación del controlador SATA RAID/AHCI y del sistema operativo
Con la configuración correcta del BIOS, está listo para instalar el sistema operativo.

Instalación del sistema operativo
Como algunos sistemas operativos ya incluyen el controlador SATA RAID/AHCI, no es necesario instalar un controlador RAID/AHCI independiente durante el proceso de instalación de Windows. Una vez instalado el sistema operativo, le recomendamos que instale todos los controladores necesarios desde el disco de controladores de la placa base utilizando "Xpress Install" para garantizar el rendimiento y la compatibilidad del sistema. Si el sistema operativo que se va a instalar requiere que proporcione un controlador SATA RAID/AHCI adicional durante el proceso de instalación del sistema operativo, consulte los pasos siguientes:

1. Copie la carpeta Hw10 de la carpeta \Boot del disco de controladores en su unidad USB.
2. Arranque desde el disco de instalación de Windows y realice los pasos de instalación estándar del sistema operativo. Cuando aparezca la pantalla que solicita que cargue el controlador, seleccione Browse.
3. Inserte la unidad USB y, a continuación, busque la ubicación del controlador. La ubicación del controlador es la siguiente: \Hw10\RAID\x64
4. Seleccione primero AMD-RAID Bottom Device y haga clic en Next para cargar el controlador. A continuación, seleccione AMD-RAID Controller y haga clic en Next para cargar el controlador. Por último, continúe con la instalación del sistema operativo.

Visite el sitio web de GIGABYTE para obtener más información sobre la configuración de una matriz RAID.

Instalación de los controladores

• Antes de instalar los controladores, instale primero el sistema operativo. (Las siguientes instrucciones utilizan Windows 10 como sistema operativo de ejemplo).
• Después de instalar el sistema operativo, inserte el disco de controladores de la placa base en su unidad óptica. Haga clic en el mensaje "Tap to choose what happens with this disc" (Tocar para elegir qué ocurre con este disco) en la esquina superior derecha de la pantalla y seleccione "Run Run.exe" (Ejecutar Run.exe). (O vaya a Mi PC, haga doble clic en la unidad óptica y ejecute el programa Run.exe).

"Xpress Install" (Instalación Xpress) escaneará automáticamente su sistema y, a continuación, mostrará todos los controladores que se recomienda instalar. Puede hacer clic en el botón Xpress Install y "Xpress Install" (Instalación Xpress) instalará todos los controladores seleccionados. O haga clic en el icono de flecha para instalar individualmente los controladores que necesite.

Visite el sitio web de GIGABYTE para obtener más información sobre el software.

Visite el sitio web de GIGABYTE para obtener más información sobre la configuración del software de audio.

Contáctenos
GIGA-BYTE TECHNOLOGY CO., LTD.
Dirección: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Soporte técnico y no técnico (Ventas/Marketing): http://esupport.gigabyte.com
Dirección WEB (inglés): http://www.gigabyte.com
Dirección WEB (chino): http://www.gigabyte.tw

• GIGABYTE eSupport
  Para enviar una pregunta técnica o no técnica (Ventas/Marketing), enlace a: http://esupport.gigabyte.com


Identificación de la revisión de su placa base
El número de revisión de su placa base tiene este aspecto: "REV: X.X.". Por ejemplo, "REV: 1.0" significa que la revisión de la placa base es 1.0. Compruebe la revisión de su placa base antes de actualizar la BIOS, los controladores o buscar información técnica.
Ejemplo:

Para obtener más información sobre el producto, visite el sitio web de GIGABYTE.

Copyright
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Todos los derechos reservados. Las marcas comerciales mencionadas en este manual están legalmente registradas a sus respectivos propietarios.

Referencias

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar GIGABYTE GA-A320M-DS2 - Manual de la placa base

Idiomas disponibles
