GIGABYTE GA-A320M-DS2 - Priručnik za matičnu ploču

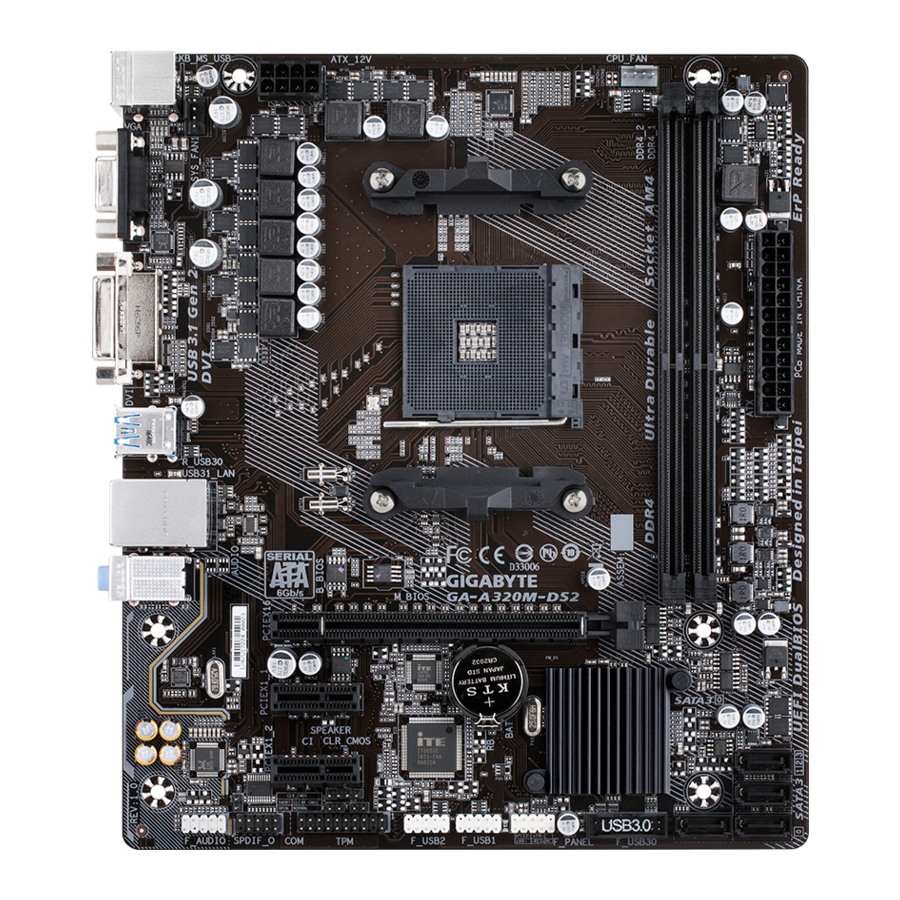

GA-A320M-DS2 Izgled matične ploče

Sadržaj kutije

• GA-A320M-DS2 matična ploča
• Disk s upravljačkim programima za matičnu ploču
• Korisnički priručnik
• Dva SATA kabela
• I/O štitnik

* Gornji sadržaj kutije služi samo kao referenca, a stvarni predmeti ovise o pakiranju proizvoda koji dobijete.
Sadržaj kutije podložan je promjenama bez prethodne najave.

Instalacija hardvera

Mjere opreza pri instalaciji

Matična ploča sadrži brojne osjetljive elektroničke sklopove i komponente koje se mogu oštetiti kao posljedica elektrostatičkog pražnjenja (ESD). Prije instalacije pažljivo pročitajte korisnički priručnik i slijedite ove postupke:

• Prije instalacije provjerite je li kućište prikladno za matičnu ploču.
• Prije instalacije nemojte uklanjati niti oštetiti naljepnicu S/N (serijski broj) matične ploče ili jamstvenu naljepnicu koju je dao vaš prodavač. Ove su naljepnice potrebne za provjeru valjanosti jamstva.
• Uvijek isključite napajanje izmjeničnom strujom isključivanjem kabela za napajanje iz utičnice prije instaliranja ili uklanjanja matične ploče ili drugih hardverskih komponenti.
• Prilikom spajanja hardverskih komponenti na unutarnje priključke na matičnoj ploči, provjerite jesu li čvrsto i sigurno spojeni.
• Prilikom rukovanja matičnom pločom izbjegavajte dodirivanje metalnih vodova ili priključaka.
• Najbolje je nositi narukvicu za zaštitu od elektrostatičkog pražnjenja (ESD) prilikom rukovanja elektroničkim komponentama kao što su matična ploča, CPU ili memorija. Ako nemate ESD narukvicu, držite ruke suhima i prvo dodirnite metalni predmet kako biste uklonili statički elektricitet.
• Prije instaliranja matične ploče, postavite je na antistatičku podlogu ili unutar elektrostatičkog zaštitnog spremnika.
• Prije spajanja ili odspajanja kabela za napajanje s matične ploče, provjerite je li napajanje isključeno.
• Prije uključivanja napajanja provjerite je li napon napajanja postavljen u skladu s lokalnim standardom napona.
• Prije korištenja proizvoda provjerite jesu li svi kablovi i priključci za napajanje vaših hardverskih komponenti spojeni.
• Kako biste spriječili oštećenje matične ploče, nemojte dopustiti da vijci dođu u kontakt s krugom matične ploče ili njezinim komponentama.
• Provjerite nema li preostalih vijaka ili metalnih komponenti na matičnoj ploči ili unutar kućišta računala.
• Ne postavljajte računalni sustav na neravnu površinu.
• Ne postavljajte računalni sustav u okruženje visoke temperature ili vlažnosti.
• Uključivanje napajanja računala tijekom procesa instalacije može dovesti do oštećenja sustava komponenti, kao i do fizičke ozljede korisnika.
• Ako niste sigurni u bilo koji korak instalacije ili imate problem povezan s korištenjem proizvoda, obratite se certificiranom računalnom tehničaru.
• Ako koristite adapter, produžni kabel za napajanje ili razdjelnik, obavezno se posavjetujte s uputama za instalaciju i/ili uzemljenje.

Specifikacije proizvoda

CPU	AM4 Socket: AMD Ryzen ™ procesor AMD 7th Generation A-series/Athlon ™ procesori (Posjetite GIGABYTE-ovu web stranicu za najnoviji popis podržanih CPU-a.)
Chipset	AMD A320
Memory	2 x DDR4 DIMM utora koji podržavaju do 32 GB sistemske memorije Dvokanalna arhitektura memorije Podrška za DDR4 2667 (Napomena) /2400/2133 MHz memorijske module Podrška za ECC Un-buffered DIMM 1Rx8/2Rx8 memorijske module (rade u non-ECC načinu rada) Podrška za non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memorijske module Podrška za Extreme Memory Profile (XMP) memorijske module (Posjetite GIGABYTE-ovu web stranicu za najnovije podržane brzine memorije i memorijske module.)
Onboard Graphics	Integrirani grafički procesor: 1 x D-Sub port, podržava maksimalnu rezoluciju od 1920x1200@60 Hz 1 x DVI-D port, podržava maksimalnu rezoluciju od 1920x1200@60 Hz * DVI-D priključak ne podržava D-Sub vezu putem adaptera. Maksimalna dijeljena memorija od 2 GB
Audio	Realtek ® ALC887 kodek High Definition Audio 2/4/5.1/7.1-kanalni * Za konfiguriranje 7.1-kanalnog zvuka, morate koristiti HD audio modul na prednjoj ploči i omogućiti višekanalnu audio značajku putem audio upravljačkog programa. Podrška za S/PDIF Out
LAN	Realtek ® GbE LAN čip (10/100/1000 Mbit)
Expansion Slots	1x PCI Express x16 utor, radi na x16 (PCIEX16) (Napomena) * Za optimalne performanse, ako se instalira samo jedna PCI Express grafička kartica, obavezno je instalirajte u PCIEX16 utor. (PCIEX16 utor je u skladu sa standardom PCI Express 3.0.) 2x PCI Express x1 utora (PCI Express x1 utori su u skladu sa standardom PCI Express 2.0.)
Storage Interface	4 x SATA 6Gb/s konektora Podrška za RAID 0, RAID 1 i RAID 10
USB	Chipset: 1 x USB 3.1 Gen 2 Type-A port (red) on the back panel 2 x USB 3.1 Gen 1 ports available through the internal USB header 6 x USB 2.0/1.1 ports (2 ports on the back panel, 4 ports available through the internal USB headers) CPU: 3 x USB 3.1 Gen 1 ports on the back panel
Internal Connectors	1 x 24-pin ATX glavni konektor za napajanje 1 x 8-pin ATX 12V konektor za napajanje 4 x SATA 6Gb/s konektora 1 x header ventilatora CPU-a 1 x header ventilatora sustava 1 x header prednje ploče 1 x audio header prednje ploče 1 x S/PDIF Out header 1 x USB 3.1 Gen 1 header 2 x USB 2.0/1.1 headers 1 x Trusted Platform Module (TPM) header 1 x header serijskog porta 1 x header zvučnika 1 x header za provalu kućišta 1 x Clear CMOS kratkospojnik
Back Panel Connectors	1 x PS/2 port za tipkovnicu/miš 1 x D-Sub port 1 x DVI-D port 3 x USB 3.1 Gen 1 porta 1 x USB 3.1 Gen 2 Type-A port (crveni) 2 x USB 2.0/1.1 porta 1 x RJ-45 port 3 x audio utičnice (Line In, Line Out, Mic In)
I/O Controller	iTE ® I/O kontrolerski čip
Hardware Monitor	Detekcija napona Detekcija temperature Detekcija brzine ventilatora Upozorenje na pregrijavanje Upozorenje na kvar ventilatora Kontrola brzine ventilatora * Hoće li funkcija kontrole brzine ventilatora biti podržana ovisit će o ventilatoru koji instalirate.
BIOS	2 x 128 Mbit flash Korištenje licenciranog AMI UEFI BIOS-a Podrška za DualBIOS ™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features	Podrška za APP Center * Dostupne aplikacije u APP Centeru mogu se razlikovati ovisno o modelu matične ploče. Podržane funkcije svake aplikacije također se mogu razlikovati ovisno o specifikacijama matične ploče. @BIOS 3D OSD Ambient LED AutoGreen BIOS Setup Cloud Station Color Temperature EasyTune Fast Boot Game Boost ON/OFF Charge Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker V-Tuner Support for Q-Flash Support for Xpress Install
Bundled Software	Norton ® Internet Security (OEM verzija) cFosSpeed
Operating System	Support for Windows 10 64-bit Support for Windows 7 64-bit * Please download the "Windows USB Installation Tool" (Preuzmite "Windows USB Installation Tool") from GIGABYTE's website and install it before installing Windows 7.
Form Factor	Micro ATX Form Factor; 22.6cm x 19.5cm

* GIGABYTE zadržava pravo izmjene specifikacija proizvoda i informacija povezanih s proizvodom bez prethodne obavijesti.

^(Napomena) Stvarna podrška može varirati ovisno o CPU-u.

Posjetite GIGABYTE-ovu web stranicu za popise podrške za CPU, memorijske module i SSD uređaje.

Posjetite stranicu Support\Utility List na GIGABYTE-ovoj web stranici kako biste preuzeli najnoviju verziju aplikacija.

Instaliranje CPU-a

Pročitajte sljedeće smjernice prije nego što počnete instalirati CPU:

• Provjerite podržava li matična ploča CPU. (Idite na web-mjesto tvrtke GIGABYTE za najnoviji popis podržanih CPU-a.)
• Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije instaliranja CPU-a kako biste spriječili oštećenje hardvera.
• Pronađite pin jedan na CPU-u. CPU se ne može umetnuti ako je pogrešno usmjeren.
• Nanesite ravnomjeran i tanak sloj toplinske paste na površinu CPU-a.
• Nemojte uključivati računalo ako hladnjak CPU-a nije instaliran, inače može doći do pregrijavanja i oštećenja CPU-a.
• Postavite glavnu frekvenciju CPU-a u skladu sa specifikacijama CPU-a. Ne preporučuje se da se frekvencija sabirnice sustava postavlja iznad hardverskih specifikacija jer ne ispunjava standardne zahtjeve za periferne uređaje. Ako želite postaviti frekvenciju iznad standardnih specifikacija, učinite to u skladu sa svojim hardverskim specifikacijama, uključujući CPU, grafičku karticu, memoriju, tvrdi disk itd.

Instaliranje CPU-a
Pronađite pin jedan (označen malim trokutom) na utičnici CPU-a i CPU-u.

Instaliranje memorije

Pročitajte sljedeće smjernice prije nego što počnete instalirati memoriju:

• Provjerite podržava li matična ploča memoriju. Preporučuje se da se koristi memorija istog kapaciteta, marke, brzine i čipova. (Idite na web-mjesto tvrtke GIGABYTE za najnovije podržane brzine memorije i memorijske module.)
• Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije instaliranja memorije kako biste spriječili oštećenje hardvera.
• Memorijski moduli imaju dizajn otporan na pogreške. Memorijski modul može se instalirati samo u jednom smjeru. Ako ne možete umetnuti memoriju, promijenite smjer.

Konfiguracija dvokanalne memorije
Ova matična ploča pruža dvije memorijske utičnice i podržava tehnologiju dvokanalne memorije. Nakon što se memorija instalira, BIOS će automatski otkriti specifikacije i kapacitet memorije. Omogućavanje načina dvokanalne memorije udvostručit će izvornu propusnost memorije. Dvije memorijske utičnice podijeljene su u dva kanala, a svaki kanal ima jednu memorijsku utičnicu kao što slijedi:
Kanal A: DDR4_2
Kanal B: DDR4_1
Zbog ograničenja CPU-a, pročitajte sljedeće smjernice prije instaliranja memorije u dvokanalnom načinu rada.

1. Način dvokanalne memorije ne može se omogućiti ako je instaliran samo jedan memorijski modul.
2. Prilikom omogućavanja načina dvokanalne memorije s dva memorijska modula, preporučuje se da se koristi memorija istog kapaciteta, marke, brzine i čipova.

Posjetite web-mjesto tvrtke GIGABYTE za pojedinosti o instalaciji hardvera.

Instaliranje kartice za proširenje

Pročitajte sljedeće smjernice prije nego što počnete instalirati karticu za proširenje:

• Provjerite podržava li matična ploča karticu za proširenje. Pažljivo pročitajte priručnik koji ste dobili s karticom za proširenje.
• Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije instaliranja kartice za proširenje kako biste spriječili oštećenje hardvera.

Priključci na stražnjoj ploči

1. USB 2.0/1.1 priključak
   USB priključak podržava specifikaciju USB 2.0. Koristite ovaj priključak za USB uređaje.
2. PS/2 priključak za tipkovnicu/miš
   Koristite ovaj priključak za spajanje PS/2 miša ili tipkovnice.
3. D-Sub priključak
   D-Sub priključak podržava 15-pinski D-Sub priključak i podržava maksimalnu razlučivost od 1920x1200@60 Hz (stvarne podržane razlučivosti ovise o monitoru koji se koristi). Spojite monitor koji podržava D-Sub vezu na ovaj priključak.
4. DVI-D priključak ^(Napomena)
   DVI-D priključak u skladu je sa specifikacijom DVI-D i podržava maksimalnu razlučivost od 1920x1200@60 Hz (stvarne podržane razlučivosti ovise o monitoru koji se koristi). Spojite monitor koji podržava DVI-D vezu na ovaj priključak.
5. USB 3.1 Gen 1 priključak
   USB 3.1 Gen 1 priključak podržava specifikaciju USB 3.1 Gen 1 i kompatibilan je sa specifikacijom USB 2.0. Koristite ovaj priključak za USB uređaje.
6. RJ-45 LAN priključak
   Gigabit Ethernet LAN priključak omogućuje internetsku vezu brzinom prijenosa podataka do 1 Gbps. Slijedi opis stanja LED dioda LAN priključka.

   LED za vezu/brzinu:

   Stanje	Opis
   Narančasta	Brzina prijenosa podataka od 1 Gbps
   Zelena	Brzina prijenosa podataka od 100 Mbps
   Isključeno	Brzina prijenosa podataka od 10 Mbps

   LED za aktivnost:

   Stanje	Opis
   Treperi	U tijeku je prijenos ili primanje podataka
   Isključeno	Nema prijenosa ili primanja podataka

7. USB 3.1 Gen 2 Type-A priključak (crveni)
   USB 3.1 Gen 2 Type-A priključak podržava specifikaciju USB 3.1 Gen 2 i kompatibilan je sa specifikacijama USB 3.1 Gen 1 i USB 2.0. Koristite ovaj priključak za USB uređaje.
8. Linijski ulaz (plavi)
   Utičnica linijskog ulaza. Koristite ovu audio utičnicu za linijske ulazne uređaje kao što su optički pogon, Walkman itd.
9. Linijski izlaz (zeleni)
   Utičnica linijskog izlaza. Koristite ovu audio utičnicu za slušalice ili 2-kanalni zvučnik. Ova se utičnica može koristiti za spajanje prednjih zvučnika u audio konfiguraciji 4/5.1/7.1 kanala.
10. Mikrofonski ulaz (ružičasti)
    Mikrofonska ulazna utičnica.

Da biste konfigurirali 7.1-kanalni audio, morate koristiti HD audio modul na prednjoj ploči i omogućiti značajku višekanalnog zvuka putem audio upravljačkog programa. Posjetite web-mjesto tvrtke GIGABYTE za više informacija o softveru.

• Prilikom uklanjanja kabela spojenog na priključak na stražnjoj ploči, prvo uklonite kabel sa svog uređaja, a zatim ga uklonite s matične ploče.
• Prilikom uklanjanja kabela povucite ga ravno iz priključka. Nemojte ga ljuljati s jedne strane na drugu kako biste spriječili kratki spoj unutar priključka kabela.

^(Napomena) DVI-D priključak ne podržava D-Sub vezu putem adaptera.

Interni priključci

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1
5. SATA3 0/1/2/3
6. SPDIF_O
7. F_PANEL
8. F_AUDIO

9. SPEAKER
10. CI
11. F_USB30
12. F_USB1/F_USB2
13. COM
14. TPM
15. BAT
16. CLR_CMOS

Pročitajte sljedeće smjernice prije spajanja vanjskih uređaja:

• Najprije provjerite jesu li vaši uređaji u skladu s priključcima koje želite spojiti.
• Prije instaliranja uređaja, obavezno isključite uređaje i računalo. Isključite napajanje kabel iz utičnice kako biste spriječili oštećenje uređaja.
• Nakon instaliranja uređaja i prije uključivanja računala, provjerite je li kabel uređaja sigurno pričvršćen na priključak na matičnoj ploči.

1/2) ATX_12V/ATX (2x4 12V priključak za napajanje i 2x12 glavni priključak za napajanje)
Korištenjem priključka za napajanje, napajanje može osigurati dovoljno stabilnog napajanja za sve komponente na matičnoj ploči. Prije spajanja priključka za napajanje, najprije provjerite je li napajanje isključeno i jesu li svi uređaji ispravno instalirani. Priključak za napajanje ima dizajn otporan na pogreške. Spojite kabel napajanja na priključak za napajanje u ispravnoj orijentaciji. 12V priključak za napajanje uglavnom napaja CPU. Ako 12V priključak za napajanje nije spojen, računalo se neće pokrenuti.

Kako bi se zadovoljili zahtjevi za proširenjem, preporučuje se korištenje napajanja koje može izdržati veliku potrošnju energije (500 W ili više). Ako se koristi napajanje koje ne osigurava potrebnu snagu, to može dovesti do nestabilnog ili nepokretljivog sustava.

Broj pina	Definicija	Broj pina	Definicija
1	GND (samo za 2x4-pinski 12V)	5	+12V (samo za 2x4-pinski 12V)
2	GND (samo za 2x4-pinski 12V)	6	+12V (samo za 2x4-pinski 12V)
3	GND	7	+12V
4	GND	8	+12V

Broj pina	Definicija	Broj pina	Definicija
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (samo za 2x12-pinski ATX)	23	+5V (samo za 2x12-pinski ATX)
12	3.3V (samo za 2x12-pinski ATX)	24	GND (samo za 2x12-pinski ATX)

3/4) CPU_FAN/SYS_FAN1 (priključci ventilatora)
Svi priključci ventilatora na ovoj matičnoj ploči su 4-pinski. Većina priključaka ventilatora ima dizajn za umetanje otporan na pogreške. Prilikom spajanja kabela ventilatora, obavezno ga spojite u ispravnoj orijentaciji (crna žica priključka je žica uzemljenja). Funkcija kontrole brzine zahtijeva korištenje ventilatora s dizajnom kontrole brzine ventilatora. Za optimalno raspršivanje topline, preporučuje se ugradnja ventilatora sustava unutar kućišta.

Broj pina	Definicija
1	GND
2	Kontrola brzine napona
3	Osjetiti
4	PWM kontrola brzine

• Obavezno spojite kabele ventilatora na priključke ventilatora kako biste spriječili pregrijavanje CPU-a i sustava. Pregrijavanje može dovesti do oštećenja CPU-a ili se sustav može zamrznuti.
• Ovi priključci ventilatora nisu konfiguracijski kratkospojnici. Ne stavljajte kratkospojnik na priključke.

5. SATA3 0/1/2/3 (SATA 6Gb/s priključci)
   SATA priključci su u skladu sa standardom SATA 6Gb/s i kompatibilni su sa standardima SATA 3Gb/s i SATA 1.5Gb/s. Svaki SATA priključak podržava jedan SATA uređaj. SATA priključci podržavaju RAID 0, RAID 1 i RAID 10. Pogledajte poglavlje "Konfiguriranje RAID skupa" za upute o konfiguriranju RAID polja.


   Broj pina	Definicija
   1	GND
   2	TXP
   3	TXN
   4	GND
   5	RXN
   6	RXP
   7	GND

6. SPDIF_O (S/PDIF izlazni priključak)
   Ovaj priključak podržava digitalni S/PDIF izlaz i spaja digitalni S/PDIF audio kabel (koji isporučuju kartice za proširenje) za digitalni audio izlaz s vaše matične ploče na određene kartice za proširenje kao što su grafičke kartice i zvučne kartice. Na primjer, neke grafičke kartice mogu zahtijevati da koristite digitalni S/PDIF audio kabel za digitalni audio izlaz s vaše matične ploče na vašu grafičku karticu ako želite spojiti HDMI zaslon na grafičku karticu i imati digitalni audio izlaz s HDMI zaslona u isto vrijeme. Za informacije o spajanju digitalnog S/PDIF audio kabela, pažljivo pročitajte priručnik za svoju karticu za proširenje.


   Broj pina	Definicija
   1	SPDIFO
   2	GND

7. F_PANEL (priključak prednje ploče)
   Spojite prekidač napajanja, prekidač za resetiranje i indikator statusa sustava na kućištu na ovaj priključak prema dolje navedenim rasporedima pinova. Obratite pozornost na pozitivne i negativne pinove prije spajanja kabela.

   • PLED (LED napajanja):

     Status sustava	LED
     S0	Uključeno
     S3/S4/S5	Isključeno

     Spaja se na indikator statusa napajanja na prednjoj ploči kućišta. LED svijetli kada sustav radi. LED je isključen kada je sustav u stanju mirovanja S3/S4/S5 ili isključen (S5).
   • PW (prekidač napajanja): Spaja se na prekidač napajanja na prednjoj ploči kućišta. Možete konfigurirati način isključivanja sustava pomoću prekidača napajanja (pogledajte poglavlje "BIOS Setup," "Power," za više informacija).
   • HD (LED aktivnosti tvrdog diska): Spaja se na LED aktivnosti tvrdog diska na prednjoj ploči kućišta. LED svijetli kada tvrdi disk čita ili piše podatke.
   • RES (prekidač za resetiranje): Spaja se na prekidač za resetiranje na prednjoj ploči kućišta. Pritisnite prekidač za resetiranje kako biste ponovno pokrenuli računalo ako se računalo zamrzne i ne uspije izvršiti normalno ponovno pokretanje.
   • NC: nema veze.

Dizajn prednje ploče može se razlikovati ovisno o kućištu. Modul prednje ploče uglavnom se sastoji od prekidača napajanja, prekidača za resetiranje, LED-a napajanja, LED-a aktivnosti tvrdog diska itd. Kada spajate modul prednje ploče kućišta na ovaj priključak, provjerite jesu li rasporedi žica i rasporedi pinova ispravno usklađeni.

8. F_AUDIO (priključak za audio prednje ploče)
   Priključak za audio prednje ploče podržava Intel High Definition audio (HD) i AC'97 audio. Možete spojiti audio modul prednje ploče kućišta na ovaj priključak. Provjerite odgovaraju li rasporedi žica priključka modula rasporedima pinova priključka matične ploče. Neispravno spajanje priključka modula i priključka matične ploče onemogućit će rad uređaja ili ga čak oštetiti.


   Za HD audio prednje ploče:

   Broj pina	Definicija
   1	MIC2_L
   2	GND
   3	MIC2_R
   4	NC
   5	LINE2_R
   6	Osjetiti
   7	FAUDIO_JD
   8	Nema pina
   9	LINE2_L
   10	Osjetiti

   Za AC'97 prednju audio ploču:

   Broj pina	Definicija
   1	MIC
   2	GND
   3	Snaga MIC-a
   4	NC
   5	Linijski izlaz (D)
   6	NC
   7	NC
   8	Nema pina
   9	Linijski izlaz (L)
   10	NC

   • Audio priključak prednje ploče prema zadanim postavkama podržava HD audio.
   • Audio signali bit će prisutni istovremeno na audio priključcima prednje i stražnje ploče.
   • Neka kućišta imaju audio modul prednje ploče koji ima odvojene priključke na svakoj žici umjesto jednog utikača. Za informacije o spajanju audio modula prednje ploče koji ima različite rasporede žica obratite se proizvođaču kućišta.

9. ZVUČNIK (priključak zvučnika)
   Spaja se na zvučnik na prednjoj ploči kućišta. Sustav prijavljuje status pokretanja sustava izdavanjem koda zvučnog signala. Jedan kratki zvučni signal čut će se ako se pri pokretanju sustava ne otkrije problem.


   Broj pina	Definicija
   1	VCC
   2	NC
   3	NC
   4	SPK-

10. CI (priključak za upad u kućište)
    Ova matična ploča pruža značajku detekcije kućišta koja otkriva je li poklopac kućišta uklonjen. Za ovu funkciju potrebno je kućište s dizajnom za detekciju upada u kućište.


    Broj pina	Definicija
    1	Signal
    2	GND

11. F_USB30 (USB 3.1 Gen 1 priključak)
    Priključak je u skladu sa specifikacijama USB 3.1 Gen 1 i USB 2.0 i može osigurati dva USB priključka. Za kupnju dodatne prednje ploče od 3,5 inča koja nudi dva USB 3.1 Gen 1 priključka, obratite se lokalnom prodavaču.


    Broj pina	Definicija	Broj pina	Definicija
    1	VBUS	11	D2+
    2	SSRX1-	12	D2-
    3	SSRX1+	13	GND
    4	GND	14	SSTX2+
    5	SSTX1-	15	SSTX2-
    6	SSTX1+	16	GND
    7	GND	17	SSRX2+
    8	D1-	18	SSRX2-
    9	D1+	19	VBUS
    10	NC	20	Nema pina

12. F_USB1/F_USB2 (USB 2.0/1.1 priključci)
    Priključci su u skladu sa specifikacijom USB 2.0/1.1. Svaki USB priključak može osigurati dva USB priključka putem dodatnog USB nosača. Za kupnju dodatnog USB nosača obratite se lokalnom prodavaču.


    Broj pina	Definicija	Broj pina	Definicija
    1	Napajanje (5V)	6	USB DY+
    2	Napajanje (5V)	7	GND S
    3	USB DX-	8	GND
    4	USB DY-	9	Nema pina
    5	USB DX+	10	NC

• Nemojte priključivati kabel IEEE 1394 nosača (2x5-pinski) u priključak USB 2.0/1.1.
• Prije postavljanja USB nosača, svakako isključite računalo i iskopčajte kabel za napajanje iz utičnice kako biste spriječili oštećenje USB nosača.

13. COM (priključak serijskog porta)
    COM priključak može osigurati jedan serijski port putem dodatnog kabela COM porta. Za kupnju dodatnog kabela COM porta obratite se lokalnom prodavaču.


    Broj pina	Definicija	Broj pina	Definicija
    1	NDCD-	6	NDSR-
    2	NSIN	7	NRTS-
    3	NSOUT	8	NCTS-
    4	NDTR-	9	NRI-
    5	GND S F	10	Nema pina

14. TPM (priključak modula pouzdane platforme)
    Možete spojiti TPM (Trusted Platform Module) na ovaj priključak.


    Broj pina	Definicija	Broj pina	Definicija
    1	LCLK	11	LAD0
    2	GND	12	GND
    3	LFRAME	13	NC
    4	Nema pina	14	NC
    5	LRESET	15	SB3V
    6	NC	16	SERIRQ
    7	LAD3	17	GND
    8	LAD2	18	NC
    9	VCC3	19	NC
    10	LAD1	20	NC

15. BAT (baterija)
    Baterija osigurava napajanje za zadržavanje vrijednosti (kao što su konfiguracije BIOS-a, informacije o datumu i vremenu) u CMOS-u kada je računalo isključeno. Zamijenite bateriju kada napon baterije padne na nisku razinu ili vrijednosti CMOS-a možda neće biti točne ili se mogu izgubiti.
    Vrijednosti CMOS-a možete izbrisati uklanjanjem baterije:

    1. Isključite računalo i iskopčajte kabel za napajanje.
    2. Pažljivo izvadite bateriju iz držača baterije i pričekajte jednu minutu. (Ili upotrijebite metalni predmet poput odvijača da dodirnete pozitivni i negativni pol držača baterije, čineći ih kratkim 5 sekundi.)
    3. Vratite bateriju.
    4. Uključite kabel za napajanje i ponovno pokrenite računalo.

• Uvijek isključite računalo i iskopčajte kabel za napajanje prije zamjene baterije.
• Zamijenite bateriju ekvivalentnom. Opasnost od eksplozije ako se baterija zamijeni s pogrešnim modelom.
• Obratite se mjestu kupnje ili lokalnom prodavaču ako ne možete sami zamijeniti bateriju ili niste sigurni u model baterije.
• Prilikom postavljanja baterije obratite pozornost na orijentaciju pozitivne strane (+) i negativne strane (-) baterije (pozitivna strana treba biti okrenuta prema gore).
• S iskorištenim baterijama mora se postupati u skladu s lokalnim propisima o zaštiti okoliša.

16. CLR_CMOS (jumper za brisanje CMOS-a)
    Upotrijebite ovaj kratkospojnik za brisanje konfiguracije BIOS-a i vraćanje CMOS vrijednosti na tvorničke postavke. Da biste izbrisali CMOS vrijednosti, upotrijebite metalni predmet poput odvijača da dodirnete dva pina na nekoliko sekundi.

    	Otvoreno: Normalno
    	Kratko: Obriši CMOS vrijednosti

• Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije brisanja CMOS vrijednosti.
• Nakon ponovnog pokretanja sustava, idite na BIOS Setup kako biste učitali tvorničke postavke (odaberite Load Optimized Defaults (Učitaj optimizirane zadane postavke)) ili ručno konfigurirali BIOS postavke (pogledajte poglavlje "BIOS Setup" za BIOS konfiguracije).

BIOS Setup

BIOS (Basic Input and Output System) bilježi hardverske parametre sustava u CMOS na matičnoj ploči. Njegove glavne funkcije uključuju provođenje samotestiranja pri uključivanju (Power-On Self-Test, POST) tijekom pokretanja sustava, spremanje parametara sustava i učitavanje operativnog sustava itd. BIOS uključuje BIOS Setup program koji korisniku omogućuje izmjenu osnovnih postavki konfiguracije sustava ili aktiviranje određenih značajki sustava. Kada se isključi napajanje, baterija na matičnoj ploči napaja CMOS potrebnom energijom za održavanje vrijednosti konfiguracije u CMOS-u. Za pristup BIOS Setup programu, pritisnite tipku <Delete> tijekom POST-a prilikom uključivanja napajanja. Za nadogradnju BIOS-a, koristite GIGABYTE Q-Flash ili @BIOS uslužni program.

• Q-Flash omogućuje korisniku brzu i jednostavnu nadogradnju ili sigurnosnu kopiju BIOS-a bez ulaska u operativni sustav.
• @BIOS je Windows-bazirani uslužni program koji pretražuje i preuzima najnoviju verziju BIOS-a s interneta i ažurira BIOS.

• Budući da je fleširanje BIOS-a potencijalno rizično, ako ne nailazite na probleme koristeći trenutnu verziju BIOS-a, preporučuje se da ne fleširate BIOS. Za fleširanje BIOS-a, učinite to s oprezom. Neadekvatno fleširanje BIOS-a može rezultirati neispravnim radom sustava.
• Preporučuje se da ne mijenjate zadane postavke (osim ako to ne trebate) kako biste spriječili nestabilnost sustava ili druge neočekivane rezultate. Neadekvatna promjena postavki može rezultirati neuspjehom pokretanja sustava. Ako se to dogodi, pokušajte izbrisati CMOS vrijednosti i vratiti ploču na zadane vrijednosti. (Pogledajte odjeljak "Load Optimized Defaults" u ovom poglavlju ili uvode baterije/clear CMOS kratkospojnika za način brisanja CMOS vrijednosti.)

Zaslon za pokretanje

Sljedeći zaslon s logotipom za pokretanje pojavit će se kada se računalo pokrene.
(Primjer verzije BIOS-a: F1b)

Postoje dva različita BIOS načina rada kao što slijedi i možete koristiti tipku <F2> za prebacivanje između dva načina rada. Classic Setup način rada pruža detaljne BIOS postavke. Možete pritisnuti tipke sa strelicama na tipkovnici za kretanje među stavkama i pritisnuti <Enter> za prihvaćanje ili ulazak u podizbornik. Ili možete koristiti miš za odabir željene stavke. Easy Mode omogućuje korisnicima brz pregled trenutnih informacija o sustavu ili prilagodbe za optimalne performanse. U Easy Mode, možete koristiti miš za kretanje kroz stavke konfiguracije.

• Kada sustav nije stabilan kao obično, odaberite stavku Load Optimized Defaults (Učitaj optimizirane zadane postavke) da biste postavili sustav na zadane vrijednosti.
• BIOS Setup izbornici opisani u ovom poglavlju služe samo kao referenca i mogu se razlikovati ovisno o verziji BIOS-a.

M.I.T.

Hoće li sustav stabilno raditi s postavkama overclockinga/prenapona koje ste napravili ovisi o vašim cjelokupnim konfiguracijama sustava. Nepravilno izvođenje overclockinga/prenapona može rezultirati oštećenjem CPU-a, čipseta ili memorije i smanjiti vijek trajanja tih komponenti. Ova je stranica samo za napredne korisnike i preporučujemo da ne mijenjate zadane postavke kako biste spriječili nestabilnost sustava ili druge neočekivane rezultate. (Neodgovarajuća promjena postavki može rezultirati time da se sustav ne može pokrenuti. Ako se to dogodi, obrišite CMOS vrijednosti i vratite ploču na zadane vrijednosti.)

• Napredne postavke frekvencije
  Vrijednost frekvencije glavnog takta
  Prikazuje trenutnu radnu frekvenciju glavnog takta.
  Omjer takta procesora
  Omogućuje promjenu omjera takta za instalirani CPU. Podesivi raspon ovisi o instaliranom CPU-u.
  Frekvencija procesora
  Prikazuje trenutnu radnu frekvenciju procesora.
• Napredne postavke jezgre procesora
  Omjer takta procesora, Frekvencija procesora
  Gore navedene postavke sinkronizirane su s onima pod istim stavkama u izborniku Napredne postavke frekvencije.
  Poboljšanje performansi jezgre ^(Napomena)
  Omogućuje vam da odredite želite li omogućiti tehnologiju Core Performance Boost (CPB), tehnologiju za poboljšanje performansi CPU-a. (Zadano: Automatski)
  Omjer poboljšanja performansi jezgre ^(Napomena)
  Omogućuje promjenu omjera za CPB. Podesivi raspon ovisi o instaliranom CPU-u. (Zadano: Automatski)
  Omjer poboljšanja turbo performansi ^(Napomena)
  Omogućuje vam da odredite želite li poboljšati performanse CPU-a. (Zadano: Onemogućeno)
  AMD Cool&Quiet funkcija

  Omogućeno	Omogućuje upravljačkom programu AMD Cool'n'Quiet da dinamički prilagodi takt CPU-a i VID kako bi smanjio izlaz topline iz vašeg računala i njegovu potrošnju energije. (Zadano)
  Onemogućeno	Onemogućuje ovu funkciju.

  SVM način rada
  Virtualizacija poboljšana tehnologijom virtualizacije omogućit će platformi pokretanje više operativnih sustava i aplikacija u neovisnim particijama. S virtualizacijom, jedan računalni sustav može funkcionirati kao više virtualnih sustava. (Zadano: Onemogućeno)
  C6 način rada ^{(Napomena 1)}
  Omogućuje vam da odredite hoće li CPU ući u C6 način rada u stanju zaustavljanja sustava. Kada je omogućeno, frekvencija jezgre CPU-a bit će smanjena tijekom stanja zaustavljanja sustava kako bi se smanjila potrošnja energije. Stanje C6 je poboljšano stanje uštede energije od C1. (Zadano: Omogućeno)
  Globalna kontrola C-stanja _{^{(Napomena 1)}}
  Omogućuje vam da odredite hoće li CPU ući u C stanja. Kada je omogućeno, frekvencija jezgre CPU-a bit će smanjena tijekom stanja zaustavljanja sustava kako bi se smanjila potrošnja energije. (Zadano: Omogućeno)
  SMT način rada ^{(Napomena 1)}
  Omogućuje vam da omogućite ili onemogućite tehnologiju simultanog višedretvenosti CPU-a. Ova značajka radi samo za operativne sustave koji podržavaju način rada s više procesora. Automatski omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Automatski)
  Kontrola Downcore ^{(Napomena 1)}
  Omogućuje vam odabir broja jezgri CPU-a za omogućavanje (broj jezgri CPU-a može se razlikovati ovisno o CPU-u). Automatski omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Automatski)
  Extreme Memory Profile (X.M.P.) ^{(Napomena 2)}
  Omogućuje BIOS-u da čita SPD podatke na XMP memorijskom modulu(ima) kako bi poboljšao performanse memorije kada je omogućen.

  Onemogućeno	Onemogućuje ovu funkciju. (Zadano)
  Profil1	Koristi postavke profila 1.
  Profil2 (Napomena 2)	Koristi postavke profila 2.

  Multiplikator sistemske memorije
  Omogućuje vam postavljanje multiplikatora sistemske memorije. Automatski postavlja množitelj memorije prema SPD podacima memorije. (Zadano: Automatski)
  Frekvencija memorije (MHz)
  Prva vrijednost frekvencije memorije je normalna radna frekvencija memorije koja se koristi; druga je frekvencija memorije koja se automatski podešava prema postavkama multiplikatora sistemske memorije.

• Napredne postavke memorije
  Extreme Memory Profile (X.M.P.) (Napomena 2), Multiplikator sistemske memorije, Frekvencija memorije (MHz)
  Gore navedene postavke sinkronizirane su s onima pod istim stavkama u izborniku Napredne postavke frekvencije.
  Način rada vremenskog rasporeda memorije
  Ručni i napredni ručni način rada omogućuju konfiguriranje preplitanja kanala, preplitanja rangova i postavki vremenskog rasporeda memorije u nastavku. Opcije su: Automatski (zadano), Ručno, Napredno ručno.
  Napon DDR profila
  Kada koristite memorijski modul koji nije XMP ili je Extreme Memory Profile (X.M.P.) postavljen na Onemogućeno, vrijednost se prikazuje prema specifikaciji vaše memorije. Kada je Extreme Memory Profile (X.M.P.) postavljen na Profil1 ili Profil2, vrijednost se prikazuje prema SPD podacima na XMP memoriji.
  Preplitanje kanala
  Omogućuje ili onemogućuje preplitanje memorijskih kanala. Omogućeno omogućuje sustavu istovremeni pristup različitim kanalima memorije kako bi se povećala izvedba i stabilnost memorije. Automatski omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Automatski)
  Preplitanje rangova
  Omogućuje ili onemogućuje preplitanje memorijskih rangova. Omogućeno omogućuje sustavu istovremeni pristup različitim rangovima memorije kako bi se povećala izvedba i stabilnost memorije. Automatski omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Automatski)

• Pod vremenski rasporedi memorije kanala A/B
  Ovaj podizbornik nudi postavke vremenskog rasporeda memorije za svaki kanal memorije. Zasloni s odgovarajućim postavkama vremenskog rasporeda mogu se konfigurirati samo kada je Način rada vremenskog rasporeda memorije postavljen na Ručno ili Napredno ručno. Napomena: Vaš sustav može postati nestabilan ili se neće pokrenuti nakon što napravite promjene u vremenskim rasporedima memorije. Ako se to dogodi, vratite ploču na zadane vrijednosti učitavanjem optimiziranih zadanih vrijednosti ili brisanjem CMOS vrijednosti.

• Napredne postavke napona
  Ovaj podizbornik omogućuje vam postavljanje napona CPU-a, čipseta i memorije.

• Status zdravlja računala
  Vraćanje statusa otvorenog kućišta

  Onemogućeno	Zadržava ili briše zapis o prethodnom statusu upada u kućište. (Zadano)
  Omogućeno	Briše zapis o prethodnom statusu upada u kućište i polje Otvoreno kućište će se prikazati "Ne" pri sljedećem pokretanju.

  Otvoreno kućište
  Prikazuje status detekcije uređaja za detekciju upada u kućište spojenog na CI zaglavlje matične ploče. Ako se poklopac kućišta sustava ukloni, ovo polje će pokazati "Da", inače će pokazati "Ne". Da biste obrisali zapis statusa upada u kućište, postavite Vraćanje statusa otvorenog kućišta na Omogućeno, spremite postavke u CMOS, a zatim ponovno pokrenite sustav.
  CPU Vcore/CPU VDDP/Napon DRAM kanala A/B/+3.3V/+5V/+12V/VCORE SOC
  Prikazuje trenutne napone sustava.

• Razne postavke
  Konfiguracija PCIe utora
  Omogućuje vam postavljanje načina rada PCI Express utora na Gen 1, Gen 2 ili Gen 3. Stvarni način rada ovisi o hardverskoj specifikaciji svakog utora. Automatski omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Automatski)
  Poboljšanje 3DMark01
  Omogućuje vam da odredite želite li poboljšati neke naslijeđene performanse benchmarka. (Zadano: Onemogućeno)

• Smart Fan 5 postavke
  Monitor
  Omogućuje vam odabir cilja za nadzor i daljnje podešavanje. (Zadano: CPU FAN)
  Kontrola brzine ventilatora
  Omogućuje vam da odredite želite li omogućiti funkciju kontrole brzine ventilatora i podesiti brzinu ventilatora.

  Normalno	Omogućuje ventilatoru da radi različitim brzinama ovisno o temperaturi. Brzinu ventilatora možete podesiti pomoću alata System Information Viewer na temelju zahtjeva vašeg sustava. (Zadano)
  Tiho	Omogućuje ventilatoru da radi malim brzinama.
  Ručno	Omogućuje vam upravljanje brzinom ventilatora u grafikonu krivulje.
  Puna brzina	Omogućuje ventilatoru da radi punom brzinom.

  Upotreba ulazne temperature za kontrolu ventilatora
  Omogućuje vam odabir referentne temperature za kontrolu brzine ventilatora.
  Temperaturni interval
  Omogućuje vam odabir temperaturnog intervala za promjenu brzine ventilatora.
  Način rada kontrole ventilatora

  Automatski	Omogućuje BIOS-u da automatski otkrije vrstu instaliranog ventilatora i postavlja optimalni način rada upravljanja. (Zadano)
  Napon	Način rada napona preporučuje se za ventilator s 3 pina.
  PWM	PWM način rada preporučuje se za ventilator s 4 pina.

  Temperatura
  Prikazuje trenutnu temperaturu odabranog ciljnog područja.
  Brzina ventilatora
  Prikazuje trenutne brzine ventilatora.
  Kontrola upozorenja o temperaturi
  Postavlja prag upozorenja za temperaturu. Kada temperatura prijeđe prag, BIOS će emitirati zvuk upozorenja. Opcije su: Onemogućeno (zadano), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F.
  Upozorenje o neispravnosti ventilatora
  Omogućuje sustavu da emitira zvuk upozorenja ako ventilator nije spojen ili ne radi. Provjerite stanje ventilatora ili priključak ventilatora kada se to dogodi. (Zadano: Onemogućeno)

^(Napomena) Ova stavka prisutna je samo kada instalirate CPU koji podržava ovu značajku.
^{(Napomena 1)} Ova stavka prisutna je samo kada instalirate CPU koji podržava ovu značajku.
^{(Napomena 2)} Ova stavka prisutna je samo kada instalirate CPU i memorijski modul koji podržavaju ovu značajku.

Sustav

Ovaj odjeljak pruža informacije o modelu matične ploče i verziji BIOS-a. Također možete odabrati zadani jezik koji koristi BIOS i ručno postaviti vrijeme sustava.
Jezik sustava
Odabire zadani jezik koji koristi BIOS.
Datum sustava
Postavlja datum sustava. Format datuma je tjedan (samo za čitanje), mjesec, datum i godina. Koristite <Enter> za prebacivanje između polja Mjesec, Datum i Godina i koristite tipku <Page Up> ili <Page Down> za postavljanje željene vrijednosti.
Vrijeme sustava
Postavlja vrijeme sustava. Format vremena je sat, minuta i sekunda. Na primjer, 1 p.m. je 13:00:00. Koristite <Enter> za prebacivanje između polja Sat, Minuta i Sekunda i koristite tipku <Page Up> ili <Page Down> za postavljanje željene vrijednosti.
Razina pristupa
Prikazuje trenutnu razinu pristupa ovisno o vrsti korištene zaštite lozinkom. (Ako lozinka nije postavljena, zadana će se prikazati kao Administrator.) Razina administratora omogućuje vam promjene svih postavki BIOS-a; razina korisnika omogućuje vam samo promjene određenih postavki BIOS-a, ali ne svih.

BIOS

Prioriteti opcija pokretanja
Određuje cjelokupni redoslijed pokretanja s dostupnih uređaja. Uklonjivi uređaji za pohranu koji podržavaju GPT format bit će prefiksirani nizom "UEFI:" na popisu uređaja za pokretanje. Za pokretanje s operativnog sustava koji podržava GPT particioniranje, odaberite uređaj s prefiksom "UEFI:". Ili ako želite instalirati operativni sustav koji podržava GPT particioniranje kao što je Windows 7 64-bit, odaberite optički pogon koji sadrži instalacijski disk za Windows 7 64-bit i ima prefiks "UEFI:".
Prioriteti BBS-a tvrdog diska/CD/DVD ROM pogona/diskete/mrežnog uređaja
Određuje redoslijed pokretanja za određenu vrstu uređaja, kao što su tvrdi diskovi, optički pogoni, disketni pogoni i uređaji koji podržavaju funkciju Boot from LAN, itd. Pritisnite <Enter> na ovoj stavci za ulazak u podizbornik koji predstavlja uređaje iste vrste koji su povezani. Ova stavka je prisutna samo ako je instaliran barem jedan uređaj ove vrste.
Stanje NumLock pri pokretanju
Omogućuje ili onemogućuje značajku Numlock na numeričkoj tipkovnici tipkovnice nakon POST-a. (Zadano: Uključeno)
Sigurnosna opcija
Određuje je li potrebna lozinka svaki put kada se sustav pokrene ili samo kada uđete u BIOS Setup.
Nakon konfiguriranja ove stavke, postavite lozinke pod stavkom Lozinka administratora/Lozinka korisnika.

Setup	Lozinka je potrebna samo za ulazak u program za postavljanje BIOS-a.
Sustav	Lozinka je potrebna za pokretanje sustava i za ulazak u program za postavljanje BIOS-a. (Zadano)

Prikaz logotipa na cijelom zaslonu
Omogućuje vam da odredite hoće li se logotip GIGABYTE prikazivati pri pokretanju sustava. Onemogućeno preskače logotip GIGABYTE kada se sustav pokrene. (Zadano: Omogućeno)
Brzo pokretanje
Omogućuje ili onemogućuje brzo pokretanje za skraćivanje procesa pokretanja OS-a. Ultra Fast pruža najveću brzinu pokretanja. (Zadano: Onemogućeno)
SATA podrška

Svi Sata uređaji	Svi SATA uređaji su funkcionalni u operativnom sustavu i tijekom POST-a.
Samo zadnji HDD za pokretanje	Osim prethodnog pogona za pokretanje, svi SATA uređaji su onemogućeni prije dovršetka procesa pokretanja OS-a. (Zadano)

Ova stavka se može konfigurirati samo kada je brzo pokretanje postavljeno na Omogućeno ili Ultra Fast.
VGA podrška
Omogućuje vam odabir vrste operativnog sustava za pokretanje.

Automatski	Omogućuje samo naslijeđeni opcijski ROM.
EFI upravljački program	Omogućuje EFI opcijski ROM. (Zadano)

Ova stavka se može konfigurirati samo kada je brzo pokretanje postavljeno na Omogućeno ili Ultra Fast.

USB podrška

Onemogućeno	Svi USB uređaji su onemogućeni prije dovršetka procesa pokretanja OS-a.
Potpuno početno	Svi USB uređaji su funkcionalni u operativnom sustavu i tijekom POST-a. (Zadano)
Djelomično početno	Dio USB uređaja je onemogućen prije dovršetka procesa pokretanja OS-a.

Ova stavka se može konfigurirati samo kada je brzo pokretanje postavljeno na Omogućeno. Ova funkcija je onemogućena kada je brzo pokretanje postavljeno na Ultra Fast.
Podrška za PS2 uređaje

Onemogućeno	Svi PS/2 uređaji su onemogućeni prije dovršetka procesa pokretanja OS-a.
Omogućeno	Svi PS/2 uređaji su funkcionalni u operativnom sustavu i tijekom POST-a. (Zadano)

Ova stavka se može konfigurirati samo kada je brzo pokretanje postavljeno na Omogućeno. Ova funkcija je onemogućena kada je brzo pokretanje postavljeno na Ultra Fast.
Podrška upravljačkog programa mrežnog stoga

Onemogućeno	Onemogućuje pokretanje s mreže. (Zadano)
Omogućeno	Omogućuje pokretanje s mreže.

Ova stavka se može konfigurirati samo kada je brzo pokretanje postavljeno na Omogućeno ili Ultra Fast.
Značajke Windows 10
Omogućuje vam odabir operativnog sustava koji će se instalirati. (Zadano: Drugi OS)
CSM podrška
Omogućuje ili onemogućuje UEFI CSM (Compatibility Support Module) za podršku naslijeđenom procesu pokretanja računala.

Omogućeno	Omogućuje UEFI CSM. (Zadano)
Onemogućeno	Onemogućuje UEFI CSM i podržava samo UEFI BIOS proces pokretanja.

Ova stavka se može konfigurirati samo kada su značajke Windows 10 postavljene na Windows 10 ili Windows 10 WHQL.
LAN PXE Boot Option ROM
Omogućuje vam da odaberete hoćete li omogućiti naslijeđeni opcijski ROM za LAN kontroler. (Zadano: Onemogućeno) Ova stavka se može konfigurirati samo kada je CSM podrška postavljena na Omogućeno.
Kontrola opcije pokretanja pohrane
Omogućuje vam da odaberete hoćete li omogućiti UEFI ili naslijeđeni opcijski ROM za kontroler uređaja za pohranu.

Onemogućeno	Onemogućuje opcijski ROM.
Samo UEFI	Omogućuje samo UEFI opcijski ROM.
Samo naslijeđeno	Omogućuje samo naslijeđeni opcijski ROM. (Zadano)

Ova stavka se može konfigurirati samo kada je CSM podrška postavljena na Omogućeno.
Prioritet ROM-a ostalih PCI uređaja
Omogućuje vam da odaberete hoćete li omogućiti UEFI ili Legacy opcijski ROM za PCI kontroler uređaja osim LAN-a, uređaja za pohranu i grafičkih kontrolera.

Onemogućeno	Onemogućuje opcijski ROM.
Samo UEFI	Omogućuje samo UEFI opcijski ROM. (Zadano)
Samo naslijeđeno	Omogućuje samo naslijeđeni opcijski ROM.

Ova stavka se može konfigurirati samo kada je CSM podrška postavljena na Omogućeno.
Mrežni stog
Onemogućuje ili omogućuje pokretanje s mreže za instalaciju OS-a u GPT formatu, kao što je instalacija OS-a sa poslužitelja Windows Deployment Services. (Zadano: Onemogućeno)
IPv4 PXE podrška
Omogućuje ili onemogućuje IPv4 PXE podršku. Ova stavka se može konfigurirati samo kada je mrežni stog omogućen.
Ipv4 HTTP podrška
Omogućuje ili onemogućuje HTTP podršku za pokretanje za IPv4. Ova stavka se može konfigurirati samo kada je mrežni stog omogućen.
IPv6 PXE podrška
Omogućuje ili onemogućuje IPv6 PXE podršku. Ova stavka se može konfigurirati samo kada je mrežni stog omogućen.
Ipv6 HTTP podrška
Omogućuje ili onemogućuje HTTP podršku za pokretanje za IPv6. Ova stavka se može konfigurirati samo kada je mrežni stog omogućen.
Lozinka administratora
Omogućuje vam konfiguriranje lozinke administratora. Pritisnite <Enter> na ovoj stavci, upišite lozinku i zatim pritisnite <Enter>. Bit će zatraženo da potvrdite lozinku. Ponovno upišite lozinku i pritisnite <Enter>. Morate unijeti administratorsku lozinku (ili korisničku lozinku) pri pokretanju sustava i prilikom ulaska u BIOS Setup. Za razliku od korisničke lozinke, administratorska lozinka omogućuje vam promjene svih postavki BIOS-a.
Korisnička lozinka
Omogućuje vam konfiguriranje korisničke lozinke. Pritisnite <Enter> na ovoj stavci, upišite lozinku i zatim pritisnite <Enter>. Bit će zatraženo da potvrdite lozinku. Ponovno upišite lozinku i pritisnite <Enter>. Morate unijeti administratorsku lozinku (ili korisničku lozinku) pri pokretanju sustava i prilikom ulaska u BIOS Setup. Međutim, korisnička lozinka omogućuje vam samo promjene određenih postavki BIOS-a, ali ne svih. Za poništavanje lozinke, pritisnite <Enter> na stavci lozinke i kada se zatraži lozinka, prvo unesite ispravnu. Kada se zatraži nova lozinka, pritisnite <Enter> bez unosa lozinke. Ponovno pritisnite <Enter> kada se zatraži potvrda.
NAPOMENA: Prije postavljanja korisničke lozinke, obavezno prvo postavite administratorsku lozinku.

Periferija

AMD CPU fTPM
Omogućuje ili onemogućuje funkciju TPM 2.0 integriranu u AMD CPU. (Zadano: Onemogućeno)
Primarni video uređaj ^(Napomena)
Određuje prvo pokretanje monitora s instalirane PCI Express grafičke kartice ili ugrađene grafike.

IGD Video	Postavlja ugrađenu grafiku kao prvi zaslon.
NB PCIe Slot Video	Postavlja PCI Express grafičku karticu na PCI Express utor koji kontrolira North Bridge kao prvi zaslon. (Zadano)

Ambient LED
Omogućuje ili onemogućuje ugrađeni audio LED. (Zadano: Uključeno)
Legacy USB Support
Omogućuje korištenje USB tipkovnice/miša u MS-DOS-u. (Zadano: Omogućeno)
XHCI Hand-off
Određuje hoće li se omogućiti značajka XHCI Hand-off za operativni sustav bez podrške za XHCI Hand-off. (Zadano: Omogućeno)
EHCI Hand-off
Određuje hoće li se omogućiti značajka EHCI Hand-off za operativni sustav bez podrške za EHCI Hand-off. (Zadano: Onemogućeno)
Port 60/64 Emulation
Omogućuje ili onemogućuje emulaciju I/O portova 64h i 60h. Ovo bi trebalo biti omogućeno za potpunu podršku za USB tipkovnice/miševe u MS-DOS-u ili u operativnom sustavu koji izvorno ne podržava USB uređaje. (Zadano: Onemogućeno)
USB Mass Storage Driver Support
Omogućuje ili onemogućuje podršku za USB uređaje za pohranu. (Zadano: Omogućeno)
USB Storage Devices
Prikazuje popis povezanih USB uređaja za masovnu pohranu. Ova se stavka pojavljuje samo kada je instaliran USB uređaj za pohranu.

• Trusted Computing
  Omogućuje ili onemogućuje Trusted Platform Module (TPM).
• Super IO Configuration
  Serial Port 1
  Omogućuje ili onemogućuje ugrađeni serijski priključak. (Zadano: Omogućeno)
• NVMe Configuration
  Prikazuje informacije o vašem NVME PCIe SSD-u ako je instaliran.
• OffBoard SATA Controller Configuration
  Prikazuje informacije o vašem PCIe SSD-u ako je instaliran.

^(Napomena) Ova stavka postoji samo kada instalirate CPU koji podržava ovu značajku.

Čipset

IOMMU
Omogućuje ili onemogućuje AMD IOMMU podršku. (Zadano: Automatski)
Integrated Graphics ^(Napomena)
Omogućuje ili onemogućuje funkciju ugrađene grafike.

Auto	BIOS će automatski omogućiti ili onemogućiti ugrađenu grafiku ovisno o instaliranoj grafičkoj kartici. (Zadano)
Disabled	Onemogućuje ugrađenu grafiku.

UMA Frame Buffer Size ^(Napomena)
Veličina frame buffera je ukupan iznos sistemske memorije dodijeljen isključivo za ugrađeni grafički kontroler. MS-DOS, na primjer, koristit će samo ovu memoriju za prikaz. Opcije su: Automatski (zadano), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA Mode
Omogućuje ili onemogućuje RAID za SATA kontrolere ili konfigurira SATA kontrolere u AHCI način rada.

RAID	Omogućuje RAID za SATA kontroler.
AHCI	Konfigurira SATA kontrolere u AHCI način rada. Advanced Host Controller Interface (AHCI) je specifikacija sučelja koja omogućuje upravljačkom programu za pohranu da omogući napredne značajke Serial ATA kao što su Native Command Queuing i hot plug. (Zadano)

Chipset SATA Port Enable
Omogućuje ili onemogućuje integrirane SATA kontrolere. (Zadano: Omogućeno)
Chipset SATA Port 0/1/2/3
Omogućuje ili onemogućuje svaki SATA port.

^(Napomena) Ova stavka postoji samo kada instalirate CPU koji podržava ovu značajku.

Napajanje

AC BACK
Određuje stanje sustava nakon povratka napajanja nakon gubitka izmjenične struje.

Memory	Sustav se vraća u svoje posljednje poznato budno stanje nakon povratka izmjenične struje.
Always On	Sustav se uključuje nakon povratka izmjenične struje.
Always Off	Sustav ostaje isključen nakon povratka izmjenične struje. (Zadano)

Power On By Keyboard
Omogućuje uključivanje sustava događajem buđenja PS/2 tipkovnice.
Napomena: Da biste koristili ovu funkciju, potreban vam je ATX izvor napajanja koji osigurava najmanje 1A na +5VSB vodilici.

Disabled	Onemogućuje ovu funkciju. (Zadano)
Password	Postavite lozinku s 1~5 znakova za uključivanje sustava.
Keyboard 98	Pritisnite tipku POWER na tipkovnici Windows 98 za uključivanje sustava.
Any key	Pritisnite bilo koju tipku za uključivanje sustava.

Power On Password
Postavite lozinku kada je Power On By Keyboard postavljeno na Password. Pritisnite <Enter> na ovoj stavci i postavite lozinku s do 5 znakova, a zatim pritisnite <Enter> da biste prihvatili. Za uključivanje sustava unesite lozinku i pritisnite <Enter>.
Napomena: Da biste otkazali lozinku, pritisnite <Enter> na ovoj stavci. Kada se zatraži lozinka, pritisnite <Enter> ponovno bez unosa lozinke da biste izbrisali postavke lozinke.
Power On By Mouse
Omogućuje uključivanje sustava događajem buđenja PS/2 miša.
Napomena: Da biste koristili ovu funkciju, potreban vam je ATX izvor napajanja koji osigurava najmanje 1A na +5VSB vodilici.

Disabled	Onemogućuje ovu funkciju. (Zadano)
Move	Pomaknite miš za uključivanje sustava.
Double Click	Dvaput kliknite lijevu tipku miša za uključivanje sustava.

ErP
Određuje hoće li sustav trošiti najmanje energije u stanju S5 (gašenje). Napomena: Kada je ova stavka postavljena na Enabled, sljedeće funkcije neće biti dostupne: Resume by Alarm, PME event wake up, power on by mouse, power on by keyboard i wake on LAN.
Soft-Off by PWR-BTTN
Konfigurira način isključivanja računala u MS-DOS načinu rada pomoću tipke za uključivanje.

Instant-Off	Pritisnite tipku za uključivanje i sustav će se odmah isključiti. (Zadano)
Delay 4 Sec.	Pritisnite i držite tipku za uključivanje 4 sekunde da biste isključili sustav. Ako se tipka za uključivanje pritisne kraće od 4 sekunde, sustav će ući u stanje mirovanja.

Resume by Alarm
Određuje hoće li se sustav uključiti u željeno vrijeme. (Zadano: Onemogućeno) Ako je omogućeno, postavite datum i vrijeme kako slijedi:
Wake up day: Uključite sustav u određeno vrijeme svakog dana ili na određeni dan u mjesecu.
Wake up hour/minute/second: Postavite vrijeme u koje će se sustav automatski uključiti.
Napomena: Kada koristite ovu funkciju, izbjegavajte neodgovarajuće gašenje iz operativnog sustava ili uklanjanje izmjenične struje, jer postavke možda neće biti učinkovite.
Wake on LAN
Omogućuje ili onemogućuje funkciju Wake on LAN. (Zadano: Omogućeno)
High Precision Event Timer
Omogućuje ili onemogućuje High Precision Event Timer (HPET) u operativnom sustavu. (Zadano: Omogućeno)

Spremi & Izlaz

Save & Exit Setup
Pritisnite <Enter> na ovoj stavci i odaberite Yes. Ovo sprema promjene u CMOS i izlazi iz programa BIOS Setup. Odaberite No ili pritisnite <Esc> za povratak u glavni izbornik BIOS Setup.
Exit Without Saving
Pritisnite <Enter> na ovoj stavci i odaberite Yes. Ovo izlazi iz BIOS Setup bez spremanja promjena napravljenih u BIOS Setup u CMOS. Odaberite No ili pritisnite <Esc> za povratak u glavni izbornik BIOS Setup.
Load Optimized Defaults
Pritisnite <Enter> na ovoj stavci i odaberite Yes za učitavanje optimalnih zadanih postavki BIOS-a. Zadane postavke BIOS-a pomažu sustavu da radi u optimalnom stanju. Uvijek učitajte optimizirane zadane vrijednosti nakon ažuriranja BIOS-a ili nakon brisanja CMOS vrijednosti.
Boot Override
Omogućuje odabir uređaja za neposredno pokretanje. Pritisnite <Enter> na uređaju koji odaberete i odaberite Yes za potvrdu. Vaš će se sustav automatski ponovno pokrenuti i pokrenuti s tog uređaja.
Save Profiles
Ova funkcija omogućuje spremanje trenutnih postavki BIOS-a u profil. Možete stvoriti do 8 profila i spremiti ih kao Setup Profile 1~ Setup Profile 8. Pritisnite <Enter> za dovršetak. Ili možete odabrati Select File in HDD/FDD/USB za spremanje profila na vaš uređaj za pohranu.
Load Profiles
Ako vaš sustav postane nestabilan i učitali ste zadane postavke BIOS-a, možete upotrijebiti ovu funkciju za učitavanje postavki BIOS-a iz prethodno stvorenog profila, bez gnjavaže ponovnog konfiguriranja postavki BIOS-a. Prvo odaberite profil koji želite učitati, a zatim pritisnite <Enter> za dovršetak. Možete odabrati Select File in HDD/FDD/USB za unos profila prethodno stvorenog s vašeg uređaja za pohranu ili automatsko učitavanje profila stvorenog od strane BIOS-a, kao što je vraćanje postavki BIOS-a na posljednje postavke koje su ispravno radile (last known good record).

Konfiguriranje RAID seta

RAID razine

	RAID 0	RAID 1	RAID 10
Minimalni broj tvrdih diskova	≥2	2	4
Kapacitet niza	Broj tvrdih diskova * Veličina najmanjeg diska	Veličina najmanjeg diska	(Broj tvrdih diskova/2) * Veličina najmanjeg diska
Tolerancija grešaka	Ne	Da	Da

Prije nego što počnete, pripremite sljedeće stavke:

• Najmanje dva SATA tvrda diska ili SSD-a (kako biste osigurali optimalne performanse, preporučuje se da koristite dva tvrda diska identičnog modela i kapaciteta).
• Disk za postavljanje sustava Windows.
• Disk s upravljačkim programima za matičnu ploču.
• USB memorija.

Konfiguriranje SATA kontrolera

1. Instaliranje tvrdih diskova
   Instalirajte tvrde diskove u SATA konektore na matičnoj ploči. Zatim spojite konektore za napajanje s napajanja na tvrde diskove.
2. Konfiguriranje načina rada SATA kontrolera u BIOS postavkama
   Provjerite jeste li ispravno konfigurirali način rada SATA kontrolera u postavkama sustava BIOS.
   Koraci:
   1. Uključite računalo i pritisnite <Delete> za ulazak u BIOS postavke tijekom POST-a (Power-On Self-Test). Pod Chipset, provjerite jesu li Chipset SATA Port Enable omogućeni. Postavite SATA Mode na RAID. Zatim spremite postavke i ponovno pokrenite računalo.
   2. Ako želite konfigurirati UEFI RAID, slijedite korake u "C-1." Da biste ušli u naslijeđeni RAID ROM, spremite postavke i izađite iz BIOS postavki. Pogledajte "C-2" za više informacija.

      Izbornici BIOS postavki opisani u ovom odjeljku mogu se razlikovati od točnih postavki za vašu matičnu ploču. Stvarne opcije izbornika BIOS postavki koje ćete vidjeti ovisit će o matičnoj ploči koju imate i verziji BIOS-a.
3. 1. UEFI RAID konfiguracija
      Samo Windows 10 64-bit podržava UEFI RAID konfiguraciju.
      Korak:
      1. U BIOS postavkama idite na BIOS i postavite Windows 10 Features na Windows 10 i CSM Support na Disabled. Spremite promjene i izađite iz BIOS postavki.
      2. Nakon ponovnog pokretanja sustava, ponovno uđite u BIOS postavke. Zatim uđite u podizbornik Peripherals\RAIDXpert2 Configuration Utility.
      3. Na zaslonu RAIDXpert2 Configuration Utility pritisnite <Enter> na Array Management za ulazak u Create zaslon niza. Zatim odaberite RAID razinu. Podržane RAID razine uključuju RAID 0, RAID 1 i RAID 10 (dostupni odabiri ovise o broju instaliranih tvrdih diskova). Zatim pritisnite <Enter> na Select Physical Disks za ulazak na zaslon Select Physical Disks.
      4. Na zaslonu Select Physical Disks odaberite tvrde diskove koje želite uključiti u RAID niz i postavite ih na Enabled. Zatim upotrijebite tipku sa strelicom prema dolje za pomicanje na Apply Changes i pritisnite <Enter>. Zatim se vratite na prethodni zaslon i postavite Array Size, Array Size Unit, Read Cache Policy i Write Cache Policy.
      5. Nakon postavljanja kapaciteta, pomaknite se na Create Array i pritisnite <Enter> za početak.
      6. Nakon dovršetka, bit ćete vraćeni na zaslon Array Management. Pod Manage Array Properties možete vidjeti novi RAID volumen i informacije o RAID razini, nazivu niza, kapacitetu niza itd.
   2. Konfiguriranje Legacy RAID ROM-a
      Uđite u uslužni program za postavljanje naslijeđenog RAID BIOS-a za konfiguriranje RAID niza. Preskočite ovaj korak i nastavite s instalacijom operativnog sustava Windows za konfiguraciju koja nije RAID.
      Korak:

1. Nakon što započne POST test memorije i prije nego što započne pokretanje operativnog sustava, potražite poruku koja kaže "Press <Ctrl-R> to Configure". Pritisnite <Ctrl> + <R> za ulazak u uslužni program za postavljanje RAID BIOS-a.
2. Da biste stvorili novi niz, pritisnite <Enter> na opciji Create Array.
3. Traka za odabir pomaknut će se na odjeljak Disks s desne strane zaslona. Odaberite tvrde diskove koje želite uključiti u RAID niz. Upotrijebite tipku sa strelicom prema gore ili prema dolje za odabir tvrdog diska i pritisnite <Insert>. Odabrani tvrdi disk bit će prikazan zelenom bojom. Da biste koristili sve tvrde diskove, jednostavno pritisnite <A> za odabir svih. Zatim pritisnite <Enter> i traka za odabir pomaknut će se na odjeljak User Input u donjem lijevom kutu zaslona.
4. Prvo odaberite RAID način rada i pritisnite <Enter>. Dostupni odabiri ovise o broju tvrdih diskova koji se instaliraju. Zatim slijedite upute na zaslonu za određivanje veličine niza. Možete odabrati All available space za korištenje maksimalne dopuštene veličine ili upotrijebiti tipku sa strelicom prema gore ili prema dolje za podešavanje veličine i pritisnite <Enter>.
5. Odaberite način rada predmemoriranja. Opcije uključuju Read/Write, Read Only i None. Zatim pritisnite <Enter> za nastavak.
6. Na kraju će se pojaviti poruka koja kaže "Confirm Creation of Array". Pritisnite <C> za potvrdu ili <Esc> za povratak na prethodni zaslon.
7. Kada završite, vidjet ćete novi niz na glavnom zaslonu. Da biste izašli iz uslužnog programa RAID BIOS, pritisnite <Esc> i zatim pritisnite <C> za potvrdu.

Instaliranje SATA RAID/AHCI upravljačkog programa i operativnog sustava
S ispravnim BIOS postavkama, spremni ste za instaliranje operativnog sustava.

Instaliranje operativnog sustava
Budući da neki operativni sustavi već uključuju SATA RAID/AHCI upravljački program, ne morate instalirati zasebni RAID/ AHCI upravljački program tijekom procesa instalacije sustava Windows. Nakon što je operativni sustav instaliran, preporučujemo da instalirate sve potrebne upravljačke programe s diska s upravljačkim programima za matičnu ploču pomoću "Xpress Install" kako biste osigurali performanse i kompatibilnost sustava. Ako operativni sustav koji se instalira zahtijeva da navedete dodatni SATA RAID/AHCI upravljački program tijekom procesa instalacije OS-a, pogledajte korake u nastavku:

1. Kopirajte mapu Hw10 pod \Boot mapom na disku s upravljačkim programima na svoj USB memorijski pogon.
2. Pokrenite sustav s diska za postavljanje sustava Windows i izvršite standardne korake instalacije OS-a. Kada se pojavi zaslon koji zahtijeva da učitate upravljački program, odaberite Browse (Pregledaj).
3. Umetnite USB memorijski pogon i zatim pregledajte mjesto upravljačkog programa. Mjesto upravljačkog programa je sljedeće: \Hw10\RAID\x64
4. Prvo odaberite AMD-RAID Bottom Device i kliknite Next za učitavanje upravljačkog programa. Zatim odaberite AMD-RAID Controller i kliknite Next za učitavanje upravljačkog programa. Na kraju, nastavite s instalacijom OS-a.

Posjetite web-mjesto tvrtke GIGABYTE za detalje o konfiguriranju RAID niza.

Instalacija upravljačkih programa

• Prije instaliranja upravljačkih programa, prvo instalirajte operativni sustav. (Sljedeće upute koriste Windows 10 kao primjer operativnog sustava.)
• Nakon instaliranja operativnog sustava, umetnite disk s upravljačkim programima za matičnu ploču u optički pogon. Kliknite na poruku "Dodirnite da biste odabrali što će se dogoditi s ovim diskom" u gornjem desnom kutu zaslona i odaberite "Run Run.exe." (Ili idite na Moje računalo, dvaput kliknite na optički pogon i pokrenite program Run.exe.)

"Xpress Install" automatski će skenirati vaš sustav i zatim navesti sve upravljačke programe koji se preporučuju za instalaciju. Možete kliknuti gumb Xpress Install i "Xpress Install" će instalirati sve odabrane upravljačke programe. Ili kliknite ikonu strelice za pojedinačnu instalaciju upravljačkih programa koji su vam potrebni.

Posjetite web-mjesto tvrtke GIGABYTE za više informacija o softveru.

Posjetite web-mjesto tvrtke GIGABYTE za detalje o konfiguriranju audio softvera.

Obratite nam se
GIGA-BYTE TECHNOLOGY CO., LTD.
Adresa: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tehnička i netehnička podrška (prodaja/marketing): http://esupport.gigabyte.com
WEB adresa (engleski): http://www.gigabyte.com
WEB adresa (kineski): http://www.gigabyte.tw

• GIGABYTE eSupport
  Da biste postavili tehničko ili netehničko pitanje (prodaja/marketing), povežite se na: http://esupport.gigabyte.com


Identificiranje revizije matične ploče
Broj revizije na vašoj matičnoj ploči izgleda ovako: "REV: X.X." Na primjer, "REV: 1.0" znači da je revizija matične ploče 1.0. Provjerite reviziju matične ploče prije ažuriranja BIOS-a matične ploče, upravljačkih programa ili kada tražite tehničke informacije.
Primjer:

Za više pojedinosti o proizvodu posjetite web-mjesto tvrtke GIGABYTE.

Autorska prava
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Sva prava pridržana. Zaštitni znakovi spomenuti u ovom priručniku zakonski su registrirani u vlasništvu njihovih vlasnika.

Reference

• GIGABYTE - ePodrška
• GIGABYTE Global
• GIGABYTE 技嘉科技

Preuzmi priručnik

Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.

Preuzmi GIGABYTE GA-A320M-DS2 - Priručnik za matičnu ploču

Dostupni jezici
