GIGABYTE GA-A320M-DS2 - Manuel de la carte mère

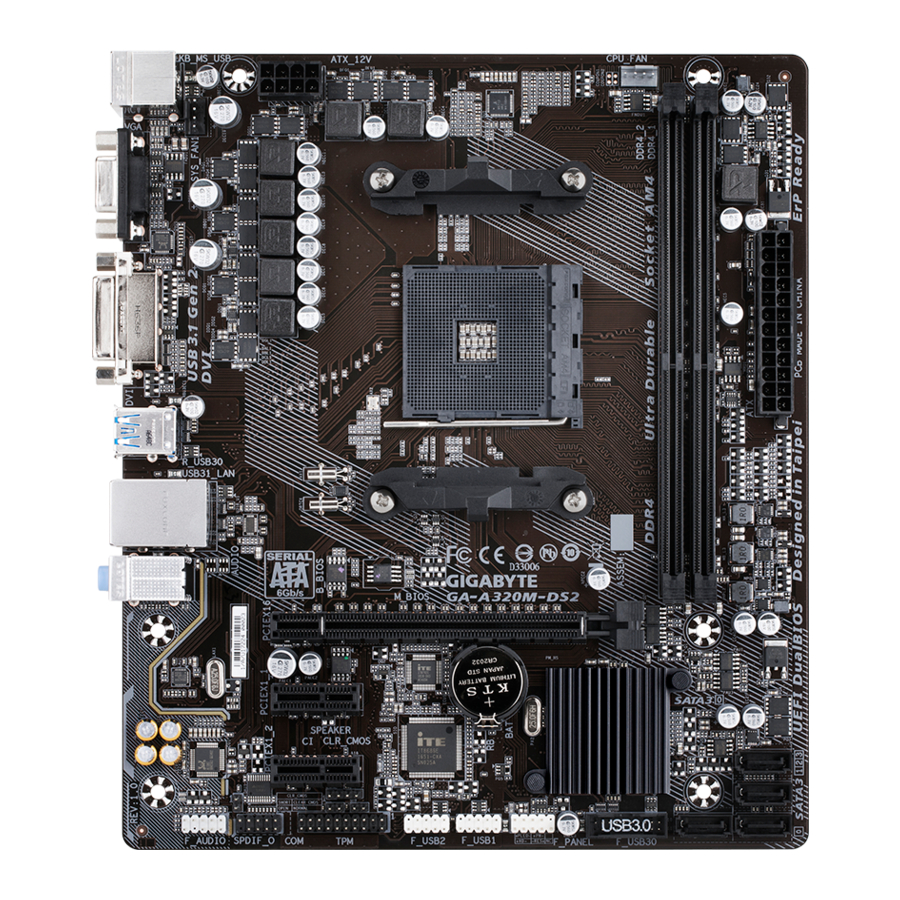

Disposition de la carte mère GA-A320M-DS2

Contenu de l'emballage

• Carte mère GA-A320M-DS2
• Disque de pilotes de la carte mère
• Manuel de l'utilisateur
• Deux câbles SATA
• Plaque d'E/S

* Le contenu de l'emballage ci-dessus est donné à titre indicatif uniquement et les éléments réels dépendront de l'emballage du produit que vous obtenez.
Le contenu de l'emballage est sujet à modification sans préavis.

Installation matérielle

Précautions d'installation

La carte mère contient de nombreux circuits et composants électroniques délicats qui peuvent être endommagés par une décharge électrostatique (DES). Avant l'installation, lisez attentivement le manuel de l'utilisateur et suivez ces procédures :

• Avant l'installation, assurez-vous que le châssis est adapté à la carte mère.
• Avant l'installation, ne retirez pas ou n'endommagez pas l'autocollant S/N (numéro de série) de la carte mère ou l'autocollant de garantie fourni par votre revendeur. Ces autocollants sont nécessaires pour la validation de la garantie.
• Coupez toujours l'alimentation CA en débranchant le cordon d'alimentation de la prise de courant avant d'installer ou de retirer la carte mère ou d'autres composants matériels.
• Lorsque vous connectez des composants matériels aux connecteurs internes de la carte mère, assurez-vous qu'ils sont branchés fermement et en toute sécurité.
• Lors de la manipulation de la carte mère, évitez de toucher les broches métalliques ou les connecteurs.
• Il est préférable de porter un bracelet antistatique (ESD) lors de la manipulation de composants électroniques tels qu'une carte mère, un CPU ou de la mémoire. Si vous n'avez pas de bracelet antistatique, gardez vos mains sèches et touchez d'abord un objet métallique pour éliminer l'électricité statique.
• Avant d'installer la carte mère, placez-la sur un tapis antistatique ou dans un conteneur de blindage électrostatique.
• Avant de connecter ou de débrancher le câble d'alimentation de la carte mère, assurez-vous que l'alimentation est coupée.
• Avant de mettre sous tension, assurez-vous que la tension d'alimentation a été réglée conformément à la norme de tension locale.
• Avant d'utiliser le produit, veuillez vérifier que tous les câbles et connecteurs d'alimentation de vos composants matériels sont connectés.
• Pour éviter d'endommager la carte mère, ne laissez pas les vis entrer en contact avec le circuit de la carte mère ou ses composants.
• Assurez-vous qu'aucune vis ou composant métallique n'est laissé sur la carte mère ou à l'intérieur du boîtier de l'ordinateur.
• Ne placez pas le système informatique sur une surface inégale.
• Ne placez pas le système informatique dans un environnement à haute température ou humide.
• La mise sous tension de l'ordinateur pendant le processus d'installation peut entraîner des dommages aux composants du système ainsi que des blessures physiques pour l'utilisateur.
• Si vous n'êtes pas sûr d'une étape d'installation ou si vous avez un problème lié à l'utilisation du produit, veuillez consulter un technicien informatique certifié.
• Si vous utilisez un adaptateur, une rallonge électrique ou une multiprise, assurez-vous de consulter ses instructions d'installation et/ou de mise à la terre.

Spécifications du produit

Processeur	Socket AM4 : Processeur AMD Ryzen ™ Processeurs AMD A-series/Athlon ™ de 7ème génération (Consultez le site web de GIGABYTE pour la liste des processeurs pris en charge la plus récente.)
Chipset	AMD A320
Mémoire	2 connecteurs DIMM DDR4 prenant en charge jusqu'à 32 Go de mémoire système Architecture mémoire double canal Prise en charge des modules de mémoire DDR4 2667 (Remarque) /2400/2133 MHz Prise en charge des modules de mémoire ECC Un-buffered DIMM 1Rx8/2Rx8 (fonctionnent en mode non-ECC) Prise en charge des modules de mémoire non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Prise en charge des modules de mémoire Extreme Memory Profile (XMP) (Consultez le site web de GIGABYTE pour les vitesses et les modules de mémoire pris en charge les plus récents.)
Graphiques intégrés	Processeur graphique intégré : 1 port D-Sub, prenant en charge une résolution maximale de 1920x1200@60 Hz 1 port DVI-D, prenant en charge une résolution maximale de 1920x1200@60 Hz * Le port DVI-D ne prend pas en charge la connexion D-Sub via un adaptateur. Mémoire partagée maximale de 2 Go
Audio	Codec Realtek ® ALC887 Audio haute définition 2/4/5.1/7.1 canaux * Pour configurer l'audio 7.1 canaux, vous devez utiliser un module audio de panneau avant HD et activer la fonction audio multicanal via le pilote audio. Prise en charge de la sortie S/PDIF
LAN	Puce LAN Realtek ® GbE (10/100/1000 Mbit)
Slots d'extension	1 slot PCI Express x16, fonctionnant en x16 (PCIEX16) (Remarque) * Pour des performances optimales, si une seule carte graphique PCI Express doit être installée, assurez-vous de l'installer dans le slot PCIEX16. (Le slot PCIEX16 est conforme à la norme PCI Express 3.0.) 2 slots PCI Express x1 (Les slots PCI Express x1 sont conformes à la norme PCI Express 2.0.)
Interface de stockage	4 connecteurs SATA 6Gb/s Prise en charge des RAID 0, RAID 1 et RAID 10
USB	Chipset : 1 port USB 3.1 Gen 2 Type-A (rouge) sur le panneau arrière 2 ports USB 3.1 Gen 1 disponibles via le connecteur USB interne 6 ports USB 2.0/1.1 (2 ports sur le panneau arrière, 4 ports disponibles via les connecteurs USB internes) CPU : 3 ports USB 3.1 Gen 1 sur le panneau arrière
Connecteurs internes	1 connecteur d'alimentation principal ATX 24 broches 1 connecteur d'alimentation ATX 12V 8 broches 4 connecteurs SATA 6Gb/s 1 connecteur de ventilateur CPU 1 connecteur de ventilateur système 1 connecteur de panneau avant 1 connecteur audio de panneau avant 1 connecteur de sortie S/PDIF 1 connecteur USB 3.1 Gen 1 2 connecteurs USB 2.0/1.1 1 connecteur Trusted Platform Module (TPM) 1 connecteur de port série 1 connecteur de haut-parleur 1 connecteur d'intrusion de châssis 1 cavalier Clear CMOS
Connecteurs du panneau arrière	1 port PS/2 clavier/souris 1 port D-Sub 1 port DVI-D 3 ports USB 3.1 Gen 1 1 port USB 3.1 Gen 2 Type-A (rouge) 2 ports USB 2.0/1.1 1 port RJ-45 3 prises audio (entrée ligne, sortie ligne, entrée micro)
Contrôleur E/S	Puce contrôleur E/S iTE ®
Surveillance matérielle	Détection de tension Détection de température Détection de vitesse de ventilateur Avertissement de surchauffe Avertissement de défaillance du ventilateur Contrôle de la vitesse du ventilateur * La prise en charge de la fonction de contrôle de la vitesse du ventilateur dépendra du ventilateur que vous installez.
BIOS	2 x flash 128 Mbit Utilisation du BIOS AMI UEFI sous licence Prise en charge de DualBIOS ™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Fonctionnalités uniques	Prise en charge de l'APP Center * Les applications disponibles dans l'APP Center peuvent varier selon le modèle de carte mère. Les fonctions prises en charge par chaque application peuvent également varier en fonction des spécifications de la carte mère. @BIOS 3D OSD Ambient LED AutoGreen BIOS Setup Cloud Station Color Temperature EasyTune Fast Boot Game Boost ON/OFF Charge Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker V-Tuner Prise en charge de Q-Flash Prise en charge de Xpress Install
Logiciels inclus	Norton ® Internet Security (version OEM) cFosSpeed
Système d'exploitation	Prise en charge de Windows 10 64 bits Prise en charge de Windows 7 64 bits * Veuillez télécharger le "Windows USB Installation Tool" (Outil d'installation USB Windows) depuis le site web de GIGABYTE et l'installer avant d'installer Windows 7.
Facteur de forme	Facteur de forme Micro ATX ; 22,6 cm x 19,5 cm

* GIGABYTE se réserve le droit d'apporter toute modification aux spécifications du produit et aux informations relatives au produit sans préavis.

^(Remarque) Le support réel peut varier selon le CPU.

Veuillez consulter le site web de GIGABYTE pour les listes de support des CPU, des modules de mémoire et des périphériques SSD.

Veuillez visiter la page Support\Utility List du site web de GIGABYTE pour télécharger la dernière version des applications.

Installation du CPU

Lisez les directives suivantes avant de commencer l'installation du CPU :

• Assurez-vous que la carte mère prend en charge le CPU. (Rendez-vous sur le site web de GIGABYTE pour la liste de support CPU la plus récente.)
• Éteignez toujours l'ordinateur et débranchez le cordon d'alimentation de la prise avant d'installer le CPU afin d'éviter d'endommager le matériel.
• Localisez la broche un du CPU. Le CPU ne peut pas être inséré s'il est mal orienté.
• Appliquez une couche uniforme et fine de pâte thermique sur la surface du CPU.
• N'allumez pas l'ordinateur si le refroidisseur de CPU n'est pas installé, sinon une surchauffe et des dommages au CPU pourraient survenir.
• Définissez la fréquence hôte du CPU conformément aux spécifications du CPU. Il n'est pas recommandé de régler la fréquence du bus système au-delà des spécifications matérielles, car cela ne répond pas aux exigences standard des périphériques. Si vous souhaitez régler la fréquence au-delà des spécifications standard, veuillez le faire en fonction de vos spécifications matérielles, y compris le CPU, la carte graphique, la mémoire, le disque dur, etc.

Installation du CPU
Localisez la broche un (indiquée par un petit triangle) du socket du CPU et le CPU.

Installation de la mémoire

Lisez les directives suivantes avant de commencer l'installation de la mémoire :

• Assurez-vous que la carte mère prend en charge la mémoire. Il est recommandé d'utiliser des modules de mémoire de même capacité, marque, vitesse et puces. (Rendez-vous sur le site web de GIGABYTE pour les dernières vitesses de mémoire et modules de mémoire pris en charge.)
• Éteignez toujours l'ordinateur et débranchez le cordon d'alimentation de la prise avant d'installer la mémoire afin d'éviter d'endommager le matériel.
• Les modules de mémoire ont une conception à l'épreuve des erreurs. Un module de mémoire ne peut être installé que dans une seule direction. Si vous ne parvenez pas à insérer la mémoire, changez la direction.

Configuration de la mémoire Dual Channel
Cette carte mère fournit deux sockets mémoire et prend en charge la technologie Dual Channel. Une fois la mémoire installée, le BIOS détectera automatiquement les spécifications et la capacité de la mémoire. L'activation du mode mémoire Dual Channel doublera la bande passante mémoire d'origine. Les deux sockets mémoire sont divisés en deux canaux, et chaque canal dispose d'un socket mémoire comme suit :
Canal A : DDR4_2
Canal B : DDR4_1
En raison des limitations du CPU, lisez les directives suivantes avant d'installer la mémoire en mode Dual Channel.

1. Le mode Dual Channel ne peut pas être activé si un seul module de mémoire est installé.
2. Lors de l'activation du mode Dual Channel avec deux modules de mémoire, il est recommandé d'utiliser des modules de mémoire de même capacité, marque, vitesse et puces.

Veuillez visiter le site web de GIGABYTE pour plus de détails sur l'installation du matériel.

Installation d'une carte d'extension

Lisez les directives suivantes avant de commencer l'installation d'une carte d'extension :

• Assurez-vous que la carte mère prend en charge la carte d'extension. Lisez attentivement le manuel fourni avec votre carte d'extension.
• Éteignez toujours l'ordinateur et débranchez le cordon d'alimentation de la prise avant d'installer une carte d'extension afin d'éviter d'endommager le matériel.

Connecteurs du panneau arrière

1. Port USB 2.0/1.1
   Le port USB prend en charge la spécification USB 2.0. Utilisez ce port pour les périphériques USB.
2. Port clavier/souris PS/2
   Utilisez ce port pour connecter une souris ou un clavier PS/2.
3. Port D-Sub
   Le port D-Sub prend en charge un connecteur D-Sub à 15 broches et une résolution maximale de 1920x1200@60 Hz (les résolutions réelles prises en charge dépendent du moniteur utilisé). Connectez un moniteur prenant en charge la connexion D-Sub à ce port.
4. Port DVI-D ^(Remarque)
   Le port DVI-D est conforme à la spécification DVI-D et prend en charge une résolution maximale de 1920x1200@60 Hz (les résolutions réelles prises en charge dépendent du moniteur utilisé). Connectez un moniteur prenant en charge la connexion DVI-D à ce port.
5. Port USB 3.1 Gen 1
   Le port USB 3.1 Gen 1 prend en charge la spécification USB 3.1 Gen 1 et est compatible avec la spécification USB 2.0. Utilisez ce port pour les périphériques USB.
6. Port LAN RJ-45
   Le port LAN Gigabit Ethernet offre une connexion Internet avec un débit de données allant jusqu'à 1 Gbit/s. Ce qui suit décrit les états des LED du port LAN.

   LED de connexion/vitesse :

   État	Description
   Orange	Débit de données de 1 Gbit/s
   Vert	Débit de données de 100 Mbit/s
   Éteint	Débit de données de 10 Mbit/s

   LED d'activité :

   État	Description
   Clignotant	Transmission ou réception de données en cours
   Éteint	Aucune transmission ou réception de données en cours

7. Port USB 3.1 Gen 2 Type-A (Rouge)
   Le port USB 3.1 Gen 2 Type-A prend en charge la spécification USB 3.1 Gen 2 et est compatible avec les spécifications USB 3.1 Gen 1 et USB 2.0. Utilisez ce port pour les périphériques USB.
8. Entrée ligne (Bleu)
   La prise d'entrée ligne. Utilisez cette prise audio pour les périphériques d'entrée ligne tels qu'un lecteur optique, un baladeur, etc.
9. Sortie ligne (Vert)
   La prise de sortie ligne. Utilisez cette prise audio pour un casque ou un haut-parleur 2 canaux. Cette prise peut être utilisée pour connecter les haut-parleurs avant dans une configuration audio 4/5.1/7.1 canaux.
10. Entrée micro (Rose)
    La prise d'entrée micro.

Pour configurer l'audio 7.1 canaux, vous devez utiliser un module audio de panneau avant HD et activer la fonction audio multi-canaux via le pilote audio. Veuillez visiter le site web de GIGABYTE pour plus d'informations sur les logiciels.

• Lorsque vous retirez le câble connecté à un connecteur du panneau arrière, retirez d'abord le câble de votre périphérique, puis retirez-le de la carte mère.
• Lorsque vous retirez le câble, tirez-le droit hors du connecteur. Ne le balancez pas de gauche à droite pour éviter un court-circuit électrique à l'intérieur du connecteur de câble.

^(Remarque) Le port DVI-D ne prend pas en charge la connexion D-Sub via un adaptateur.

Connecteurs internes

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1
5. SATA3 0/1/2/3
6. SPDIF_O
7. F_PANEL
8. F_AUDIO

9. SPEAKER
10. CI
11. F_USB30
12. F_USB1/F_USB2
13. COM
14. TPM
15. BAT
16. CLR_CMOS

Lisez les instructions suivantes avant de connecter des périphériques externes :

• Assurez-vous d'abord que vos appareils sont compatibles avec les connecteurs auxquels vous souhaitez les brancher.
• Avant d'installer les appareils, assurez-vous de les éteindre ainsi que votre ordinateur. Débranchez le cordon d'alimentation de la prise de courant pour éviter d'endommager les appareils.
• Après avoir installé l'appareil et avant d'allumer l'ordinateur, assurez-vous que le câble de l'appareil est bien fixé au connecteur de la carte mère.

1/2) ATX_12V/ATX (Connecteur d'alimentation 12V 2x4 et Connecteur d'alimentation principal 2x12)
Grâce à l'utilisation du connecteur d'alimentation, l'alimentation peut fournir une puissance stable suffisante à tous les composants de la carte mère. Avant de connecter le connecteur d'alimentation, assurez-vous d'abord que l'alimentation est coupée et que tous les appareils sont correctement installés. Le connecteur d'alimentation possède une conception anti-erreur. Connectez le câble d'alimentation au connecteur d'alimentation dans la bonne orientation. Le connecteur d'alimentation 12V alimente principalement le CPU. Si le connecteur d'alimentation 12V n'est pas connecté, l'ordinateur ne démarrera pas.

Pour répondre aux exigences d'extension, il est recommandé d'utiliser une alimentation capable de supporter une consommation électrique élevée (500W ou plus). Si une alimentation qui ne fournit pas la puissance requise est utilisée, cela peut entraîner un système instable ou impossible à démarrer.

N° de broche	Définition	N° de broche	Définition
1	GND (Only for 2x4-pin 12V)	5	+12V (Only for 2x4-pin 12V)
2	GND (Only for 2x4-pin 12V)	6	+12V (Only for 2x4-pin 12V)
3	GND	7	+12V
4	GND	8	+12V

N° de broche	Définition	N° de broche	Définition
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Only for 2x12-pin ATX)	23	+5V (Only for 2x12-pin ATX)
12	3.3V (Only for 2x12-pin ATX)	24	GND (Only for 2x12-pin ATX)

3/4) CPU_FAN/SYS_FAN1 (Connecteurs de ventilateur)
Tous les connecteurs de ventilateur de cette carte mère sont à 4 broches. La plupart des connecteurs de ventilateur possèdent une conception anti-erreur pour l'insertion. Lorsque vous connectez un câble de ventilateur, assurez-vous de le connecter dans la bonne orientation (le fil noir du connecteur est le fil de terre). La fonction de contrôle de vitesse nécessite l'utilisation d'un ventilateur avec une conception de contrôle de vitesse de ventilateur. Pour une dissipation thermique optimale, il est recommandé d'installer un ventilateur système à l'intérieur du châssis.

N° de broche	Définition
1	GND
2	Voltage Speed Control
3	Sense
4	PWM Speed Control

• Assurez-vous de connecter les câbles des ventilateurs aux connecteurs des ventilateurs pour éviter la surchauffe de votre CPU et de votre système. Une surchauffe peut endommager le CPU ou entraîner un blocage du système.
• Ces connecteurs de ventilateur ne sont pas des blocs de cavaliers de configuration. Ne placez pas de cavalier sur les connecteurs.

5. SATA3 0/1/2/3 (Connecteurs SATA 6Gb/s)
   Les connecteurs SATA sont conformes à la norme SATA 6Gb/s et sont compatibles avec les normes SATA 3Gb/s et SATA 1.5Gb/s. Chaque connecteur SATA prend en charge un seul périphérique SATA. Les connecteurs SATA prennent en charge RAID 0, RAID 1 et RAID 10. Reportez-vous au chapitre "Configuring a RAID Set" (Configuration d'un ensemble RAID) pour les instructions sur la configuration d'un tableau RAID.


   N° de broche	Définition
   1	GND
   2	TXP
   3	TXN
   4	GND
   5	RXN
   6	RXP
   7	GND

6. SPDIF_O (Connecteur de sortie S/PDIF)
   Ce connecteur prend en charge la sortie numérique S/PDIF et connecte un câble audio numérique S/PDIF (fourni par les cartes d'extension) pour la sortie audio numérique de votre carte mère vers certaines cartes d'extension comme les cartes graphiques et les cartes son. Par exemple, certaines cartes graphiques peuvent nécessiter l'utilisation d'un câble audio numérique S/PDIF pour la sortie audio numérique de votre carte mère vers votre carte graphique si vous souhaitez connecter un écran HDMI à la carte graphique et avoir en même temps une sortie audio numérique depuis l'écran HDMI. Pour plus d'informations sur la connexion du câble audio numérique S/PDIF, lisez attentivement le manuel de votre carte d'extension.


   N° de broche	Définition
   1	SPDIFO
   2	GND

7. F_PANEL (Connecteur du panneau avant)
   Connectez l'interrupteur d'alimentation, l'interrupteur de réinitialisation et l'indicateur d'état du système du châssis à ce connecteur selon les attributions de broches ci-dessous. Notez les broches positives et négatives avant de connecter les câbles.

   • PLED (Voyant d'alimentation) :

     État du système	Voyant
     S0	Allumé
     S3/S4/S5	Éteint

     Se connecte à l'indicateur d'état d'alimentation sur le panneau avant du châssis. Le voyant est allumé lorsque le système fonctionne. Le voyant est éteint lorsque le système est en état de veille S3/S4 ou hors tension (S5).
   • PW (Interrupteur d'alimentation) : Se connecte à l'interrupteur d'alimentation sur le panneau avant du châssis. Vous pouvez configurer la manière d'éteindre votre système à l'aide de l'interrupteur d'alimentation (reportez-vous au chapitre "BIOS Setup" (Configuration du BIOS), "Power" (Alimentation), pour plus d'informations).
   • HD (Voyant d'activité du disque dur) : Se connecte au voyant d'activité du disque dur sur le panneau avant du châssis. Le voyant est allumé lorsque le disque dur lit ou écrit des données.
   • RES (Interrupteur de réinitialisation) : Se connecte à l'interrupteur de réinitialisation sur le panneau avant du châssis. Appuyez sur l'interrupteur de réinitialisation pour redémarrer l'ordinateur si celui-ci se bloque et ne parvient pas à effectuer un redémarrage normal.
   • NC: Pas de connexion.

La conception du panneau avant peut varier selon le châssis. Un module de panneau avant se compose principalement d'un interrupteur d'alimentation, d'un interrupteur de réinitialisation, d'un voyant d'alimentation, d'un voyant d'activité du disque dur, etc. Lors de la connexion du module du panneau avant de votre châssis à ce connecteur, assurez-vous que les attributions de fils et les attributions de broches correspondent correctement.

8. F_AUDIO (Connecteur audio du panneau avant)
   Le connecteur audio du panneau avant prend en charge l'audio Intel High Definition (HD) et l'audio AC'97. Vous pouvez connecter le module audio du panneau avant de votre châssis à ce connecteur. Assurez-vous que les attributions de fils du connecteur du module correspondent aux attributions de broches du connecteur de la carte mère. Une connexion incorrecte entre le connecteur du module et le connecteur de la carte mère rendra l'appareil inutilisable ou pourra même l'endommager.


   Pour l'audio HD du panneau avant :

   N° de broche	Définition
   1	MIC2_L
   2	GND
   3	MIC2_R
   4	NC
   5	LINE2_R
   6	Sense
   7	FAUDIO_JD
   8	Pas de broche
   9	LINE2_L
   10	Sense

Pour l'audio du panneau avant AC'97 :

N° de broche	Définition
1	MIC
2	GND
3	MIC Power
4	NC
5	Line Out (R)
6	NC
7	NC
8	Pas de broche
9	Line Out (L)
10	NC

• L'en-tête audio du panneau avant prend en charge l'audio HD par défaut.
• Les signaux audio seront présents simultanément sur les connexions audio du panneau avant et arrière.
• Certains boîtiers sont équipés d'un module audio de panneau avant avec des connecteurs séparés sur chaque fil au lieu d'une seule prise. Pour des informations sur la connexion du module audio de panneau avant avec des affectations de fils différentes, veuillez contacter le fabricant du boîtier.

9. SPEAKER (En-tête de haut-parleur)
   Se connecte au haut-parleur sur le panneau avant du boîtier. Le système signale l'état de démarrage en émettant un code sonore. Un seul bip court sera entendu si aucun problème n'est détecté au démarrage du système.


   N° de broche	Définition
   1	VCC
   2	NC
   3	NC
   4	SPK-

10. CI (En-tête d'intrusion du châssis)
    Cette carte mère offre une fonction de détection d'intrusion du châssim qui détecte si le couvercle du boîtier a été retiré. Cette fonction nécessite un châssis doté d'une conception de détection d'intrusion de châssis.


    N° de broche	Définition
    1	Signal
    2	GND

11. F_USB30 (En-tête USB 3.1 Gen 1)
    L'en-tête est conforme aux spécifications USB 3.1 Gen 1 et USB 2.0 et peut fournir deux ports USB. Pour l'achat du panneau avant 3,5" optionnel qui fournit deux ports USB 3.1 Gen 1, veuillez contacter le revendeur local.


    N° de broche	Définition	N° de broche	Définition
    1	VBUS	11	D2+
    2	SSRX1-	12	D2-
    3	SSRX1+	13	GND
    4	GND	14	SSTX2+
    5	SSTX1-	15	SSTX2-
    6	SSTX1+	16	GND
    7	GND	17	SSRX2+
    8	D1-	18	SSRX2-
    9	D1+	19	VBUS
    10	NC	20	Pas de broche

12. F_USB1/F_USB2 (En-têtes USB 2.0/1.1)
    Les en-têtes sont conformes aux spécifications USB 2.0/1.1. Chaque en-tête USB peut fournir deux ports USB via un support USB optionnel. Pour l'achat du support USB optionnel, veuillez contacter le revendeur local.


    N° de broche	Définition	N° de broche	Définition
    1	Power (5V)	6	USB DY+
    2	Power (5V)	7	GND S
    3	USB DX-	8	GND
    4	USB DY-	9	Pas de broche
    5	USB DX+	10	NC

• Ne branchez pas le câble du support IEEE 1394 (2x5 broches) dans l'en-tête USB 2.0/1.1.
• Avant d'installer le support USB, assurez-vous d'éteindre votre ordinateur et de débrancher le cordon d'alimentation de la prise pour éviter d'endommager le support USB.

13. COM (En-tête de port série)
    L'en-tête COM peut fournir un port série via un câble de port COM optionnel. Pour l'achat du câble de port COM optionnel, veuillez contacter le revendeur local.


    N° de broche	Définition	N° de broche	Définition
    1	NDCD-	6	NDSR-
    2	NSIN	7	NRTS-
    3	NSOUT	8	NCTS-
    4	NDTR-	9	NRI-
    5	GND S F	10	Pas de broche

14. TPM (En-tête du module de plateforme sécurisée)
    Vous pouvez connecter un TPM (Trusted Platform Module) à cet en-tête.


    N° de broche	Définition	N° de broche	Définition
    1	LCLK	11	LAD0
    2	GND	12	GND
    3	LFRAME	13	NC
    4	Pas de broche	14	NC
    5	LRESET	15	SB3V
    6	NC	16	SERIRQ
    7	LAD3	17	GND
    8	LAD2	18	NC
    9	VCC3	19	NC
    10	LAD1	20	NC

15. BAT (Pile)
    La pile fournit l'alimentation pour conserver les valeurs (telles que les configurations du BIOS, la date et l'heure) dans le CMOS lorsque l'ordinateur est éteint. Remplacez la pile lorsque sa tension baisse à un niveau faible, sinon les valeurs CMOS pourraient ne pas être exactes ou pourraient être perdues.
    Vous pouvez effacer les valeurs CMOS en retirant la pile :

    1. Éteignez votre ordinateur et débranchez le cordon d'alimentation.
    2. Retirez délicatement la pile du support de pile et attendez une minute. (Ou utilisez un objet métallique comme un tournevis pour toucher les bornes positive et négative du support de pile, en les court-circuitant pendant 5 secondes.)
    3. Replacez la pile.
    4. Branchez le cordon d'alimentation et redémarrez votre ordinateur.

• Éteignez toujours votre ordinateur et débranchez le cordon d'alimentation avant de remplacer la pile.
• Remplacez la pile par une pile équivalente. Danger d'explosion si la pile est remplacée par un modèle incorrect.
• Contactez le lieu d'achat ou le revendeur local si vous n'êtes pas en mesure de remplacer la pile vous-même ou si vous n'êtes pas certain du modèle de pile.
• Lors de l'installation de la pile, notez l'orientation du côté positif (+) et du côté négatif (-) de la pile (le côté positif doit être orienté vers le haut).
• Les piles usagées doivent être traitées conformément aux réglementations environnementales locales.

16. CLR_CMOS (Cavalier d'effacement du CMOS)
    Utilisez ce cavalier pour effacer la configuration du BIOS et réinitialiser les valeurs CMOS aux paramètres d'usine par défaut. Pour effacer les valeurs CMOS, utilisez un objet métallique comme un tournevis pour toucher les deux broches pendant quelques secondes.

    	Ouvert : Normal
    	Court-circuité : Effacer les valeurs CMOS

• Éteignez toujours votre ordinateur et débranchez le cordon d'alimentation de la prise de courant avant d'effacer les valeurs CMOS.
• Après le redémarrage du système, accédez à la configuration du BIOS pour charger les paramètres d'usine par défaut (sélectionnez Load Optimized Defaults (Charger les paramètres optimisés par défaut)) ou configurez manuellement les paramètres du BIOS (reportez-vous au chapitre "BIOS Setup" (Configuration du BIOS) pour les configurations du BIOS).

Configuration du BIOS

Le BIOS (Basic Input and Output System) enregistre les paramètres matériels du système dans le CMOS sur la carte mère. Ses fonctions principales incluent l'exécution du test de démarrage (POST) pendant le démarrage du système, la sauvegarde des paramètres système et le chargement du système d'exploitation, etc. Le BIOS inclut un programme de configuration du BIOS qui permet à l'utilisateur de modifier les paramètres de configuration système de base ou d'activer certaines fonctionnalités système. Lorsque l'alimentation est coupée, la batterie sur la carte mère fournit l'énergie nécessaire au CMOS pour maintenir les valeurs de configuration dans le CMOS. Pour accéder au programme de configuration du BIOS, appuyez sur la touche <Delete> pendant le POST lorsque l'alimentation est activée. Pour mettre à niveau le BIOS, utilisez l'utilitaire GIGABYTE Q-Flash ou @BIOS.

• Q-Flash permet à l'utilisateur de mettre à niveau ou de sauvegarder rapidement et facilement le BIOS sans entrer dans le système d'exploitation.
• @BIOS est un utilitaire basé sur Windows qui recherche et télécharge la dernière version du BIOS depuis Internet et met à jour le BIOS.

• Étant donné que le flashage du BIOS est potentiellement risqué, si vous ne rencontrez pas de problèmes avec la version actuelle du BIOS, il est recommandé de ne pas flasher le BIOS. Pour flasher le BIOS, faites-le avec prudence. Un flashage inadéquat du BIOS peut entraîner un dysfonctionnement du système.
• Il est recommandé de ne pas modifier les paramètres par défaut (sauf si nécessaire) pour éviter l'instabilité du système ou d'autres résultats inattendus. Une modification inadéquate des paramètres peut entraîner l'échec du démarrage du système. Si cela se produit, essayez d'effacer les valeurs CMOS et de réinitialiser la carte aux valeurs par défaut. (Reportez-vous à la section "Load Optimized Defaults" (Charger les paramètres optimisés par défaut) de ce chapitre ou aux introductions du cavalier de batterie/effacement CMOS pour savoir comment effacer les valeurs CMOS.)

Écran de démarrage

L'écran du logo de démarrage suivant apparaîtra lorsque l'ordinateur démarrera.
(Exemple de version du BIOS : F1b)

Il existe deux modes BIOS différents, comme suit, et vous pouvez utiliser la touche <F2> pour basculer entre les deux modes. Le mode Classic Setup fournit des paramètres BIOS détaillés. Vous pouvez appuyer sur les touches fléchées de votre clavier pour vous déplacer parmi les éléments et appuyer sur <Enter> pour accepter ou entrer dans un sous-menu. Ou vous pouvez utiliser votre souris pour sélectionner l'élément souhaité. Le mode Easy Mode permet aux utilisateurs de visualiser rapidement leurs informations système actuelles ou d'effectuer des ajustements pour des performances optimales. En mode Easy Mode, vous pouvez utiliser votre souris pour parcourir les éléments de configuration.

• Lorsque le système n'est pas stable comme d'habitude, sélectionnez l'élément "Load Optimized Defaults" (Charger les paramètres optimisés par défaut) pour réinitialiser votre système à ses valeurs par défaut.
• Les menus de configuration du BIOS décrits dans ce chapitre sont fournis à titre de référence uniquement et peuvent différer selon la version du BIOS.

M.I.T.

La stabilité du système avec les paramètres d'overclocking/surtension que vous avez définis dépend de la configuration globale de votre système. Un overclocking/une surtension incorrects peuvent endommager le CPU, le chipset ou la mémoire et réduire la durée de vie utile de ces composants. Cette page est réservée aux utilisateurs avancés et nous vous recommandons de ne pas modifier les paramètres par défaut afin de prévenir l'instabilité du système ou d'autres résultats inattendus. (Une modification inadéquate des paramètres peut entraîner l'impossibilité de démarrer le système. Dans ce cas, effacez les valeurs CMOS et réinitialisez la carte aux valeurs par défaut.)

• Paramètres de Fréquence Avancés
  Valeur de l'Horloge Hôte
  Affiche la fréquence actuelle de l'horloge hôte en fonctionnement.
  Ratio d'Horloge CPU
  Permet de modifier le ratio d'horloge du CPU installé. La plage de réglage dépend du CPU installé.
  Fréquence CPU
  Affiche la fréquence actuelle du CPU en fonctionnement.
• Paramètres Avancés des Cœurs CPU
  Ratio d'Horloge CPU, Fréquence CPU
  Les paramètres ci-dessus sont synchronisés avec ceux des mêmes éléments du menu Paramètres de Fréquence Avancés.
  Core Performance Boost ^(Note)
  Permet de déterminer si la technologie Core Performance Boost (CPB), une technologie d'amélioration des performances du CPU, doit être activée. (Par défaut : Auto (Automatique))
  Core Performance Boost Ratio ^(Note)
  Permet de modifier le ratio pour le CPB. La plage de réglage dépend du CPU installé. (Par défaut : Auto (Automatique))
  Turbo Performance Boost Ratio ^(Note)
  Permet de déterminer si les performances du CPU doivent être améliorées. (Par défaut : Disabled (Désactivé))
  Fonction AMD Cool&Quiet

  Enabled (Activé)	Permet au pilote AMD Cool'n'Quiet d'ajuster dynamiquement l'horloge du CPU et le VID pour réduire la chaleur dégagée par votre ordinateur et sa consommation d'énergie. (Par défaut)
  Disabled (Désactivé)	Désactive cette fonction.

  Mode SVM
  La virtualisation améliorée par la Virtualization Technology permettra à une plateforme d'exécuter plusieurs systèmes d'exploitation et applications dans des partitions indépendantes. Avec la virtualisation, un seul système informatique peut fonctionner comme plusieurs systèmes virtuels. (Par défaut : Disabled (Désactivé))
  Mode C6 ^{(Note 1)}
  Permet de déterminer si le CPU doit entrer en mode C6 en état d'arrêt du système. Lorsqu'il est Enabled (Activé), la fréquence du cœur du CPU sera réduite pendant l'état d'arrêt du système afin de diminuer la consommation d'énergie. L'état C6 est un état d'économie d'énergie plus avancé que le C1. (Par défaut : Enabled (Activé))
  Contrôle Global des C-states _{^{(Note 1)}}
  Permet de déterminer si le CPU doit entrer dans les états C. Lorsqu'il est Enabled (Activé), la fréquence du cœur du CPU sera réduite pendant l'état d'arrêt du système afin de diminuer la consommation d'énergie. (Par défaut : Enabled (Activé))
  Mode SMT ^{(Note 1)}
  Permet d'activer ou de désactiver la technologie CPU Simultaneous Multi-Threading. Cette fonctionnalité ne fonctionne que pour les systèmes d'exploitation qui supportent le mode multiprocesseur. Auto (Automatique) permet au BIOS de configurer automatiquement ce paramètre. (Par défaut : Auto (Automatique))
  Downcore Control ^{(Note 1)}
  Permet de sélectionner le nombre de cœurs CPU à activer (le nombre de cœurs CPU peut varier selon le CPU). Auto (Automatique) permet au BIOS de configurer automatiquement ce paramètre. (Par défaut : Auto (Automatique))
  Extreme Memory Profile (X.M.P.) ^{(Note 2)}
  Permet au BIOS de lire les données SPD sur le(s) module(s) de mémoire XMP pour améliorer les performances de la mémoire lorsqu'il est Enabled (Activé).

  Disabled (Désactivé)	Désactive cette fonction. (Par défaut)
  Profile1 (Profil 1)	Utilise les paramètres du Profile 1 (Profil 1).
  Profile2 (Profil 2) (Note 2)	Utilise les paramètres du Profile 2 (Profil 2).

  Multiplicateur de Mémoire Système
  Permet de définir le multiplicateur de mémoire système. Auto (Automatique) règle le multiplicateur de mémoire selon les données SPD de la mémoire. (Par défaut : Auto (Automatique))
  Fréquence Mémoire (MHz)
  La première valeur de fréquence mémoire est la fréquence de fonctionnement normale de la mémoire utilisée ; la seconde est la fréquence mémoire qui est automatiquement ajustée en fonction des paramètres du Multiplicateur de Mémoire Système.

• Paramètres Mémoire Avancés
  Extreme Memory Profile (X.M.P.) (Note 2), Multiplicateur de Mémoire Système, Fréquence Mémoire (MHz)
  Les paramètres ci-dessus sont synchronisés avec ceux des mêmes éléments du menu Paramètres de Fréquence Avancés.
  Mode de Synchronisation Mémoire
  Manual (Manuel) et Advanced Manual (Manuel avancé) permettent de configurer l'entrelacement des canaux, l'entrelacement des rangs et les paramètres de synchronisation mémoire ci-dessous. Les options sont : Auto (Automatique) (par défaut), Manual (Manuel), Advanced Manual (Manuel avancé).
  Tension DDR du Profil
  Lors de l'utilisation d'un module de mémoire non-XMP ou si Extreme Memory Profile (X.M.P.) est défini sur Disabled (Désactivé), la valeur est affichée selon les spécifications de votre mémoire. Si Extreme Memory Profile (X.M.P.) est défini sur Profile1 (Profil 1) ou Profile2 (Profil 2), la valeur est affichée selon les données SPD de la mémoire XMP.
  Entrelacement des Canaux
  Active ou désactive l'entrelacement des canaux mémoire. Enabled (Activé) permet au système d'accéder simultanément à différents canaux de la mémoire pour augmenter les performances et la stabilité de la mémoire. Auto (Automatique) permet au BIOS de configurer automatiquement ce paramètre. (Par défaut : Auto (Automatique))
  Entrelacement des Rangs
  Active ou désactive l'entrelacement des rangs mémoire. Enabled (Activé) permet au système d'accéder simultanément à différents rangs de la mémoire pour augmenter les performances et la stabilité de la mémoire. Auto (Automatique) permet au BIOS de configurer automatiquement ce paramètre. (Par défaut : Auto (Automatique))

• Sous-synchronisations Mémoire des Canaux A/B
  Ce sous-menu fournit les paramètres de synchronisation mémoire pour chaque canal de mémoire. Les écrans de réglage de synchronisation respectifs ne sont configurables que lorsque le Mode de Synchronisation Mémoire est défini sur Manual (Manuel) ou Advanced Manual (Manuel avancé). Remarque : Votre système peut devenir instable ou échouer au démarrage après avoir modifié les synchronisations mémoire. Si cela se produit, veuillez réinitialiser la carte aux valeurs par défaut en chargeant les paramètres optimisés ou en effaçant les valeurs CMOS.

• Paramètres de Tension Avancés
  Ce sous-menu vous permet de définir les tensions du CPU, du chipset et de la mémoire.

• Statut de Santé du PC
  Réinitialiser le Statut d'Ouverture du Boîtier

  Disabled (Désactivé)	Conserve ou efface l'enregistrement du statut d'intrusion précédent du châssis. (Par défaut)
  Enabled (Activé)	Efface l'enregistrement du statut d'intrusion précédent du châssis et le champ Case Open (Boîtier Ouvert) affichera "No" (Non) au prochain démarrage.

  Case Open (Boîtier Ouvert)
  Affiche le statut de détection du dispositif de détection d'intrusion de châssis connecté à l'en-tête CI de la carte mère. Si le couvercle du châssis du système est retiré, ce champ affichera "Yes" (Oui), sinon il affichera "No" (Non). Pour effacer l'enregistrement du statut d'intrusion du châssis, définissez Reset Case Open Status (Réinitialiser le Statut d'Ouverture du Boîtier) sur Enabled (Activé), enregistrez les paramètres dans le CMOS, puis redémarrez votre système.
  CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
  Affiche les tensions actuelles du système.

• Paramètres Divers
  Configuration des Slots PCIe
  Permet de définir le mode de fonctionnement des slots PCI Express sur Gen 1, Gen 2 ou Gen 3. Le mode de fonctionnement réel dépend des spécifications matérielles de chaque slot. Auto (Automatique) permet au BIOS de configurer automatiquement ce paramètre. (Par défaut : Auto (Automatique))
  Amélioration 3DMark01
  Permet de déterminer si certaines performances de benchmarks hérités doivent être améliorées. (Par défaut : Disabled (Désactivé))

• Paramètres Smart Fan 5
  Moniteur
  Permet de sélectionner une cible à surveiller et d'effectuer des ajustements supplémentaires. (Par défaut : CPU FAN)
  Contrôle de la Vitesse du Ventilateur
  Permet de déterminer s'il faut activer la fonction de contrôle de la vitesse du ventilateur et d'ajuster la vitesse du ventilateur.

  Normal (Normal)	Permet au ventilateur de fonctionner à différentes vitesses selon la température. Vous pouvez ajuster la vitesse du ventilateur avec System Information Viewer en fonction des exigences de votre système. (Par défaut)
  Silent (Silencieux)	Permet au ventilateur de fonctionner à des vitesses lentes.
  Manual (Manuel)	Permet de contrôler la vitesse du ventilateur dans le graphique de la courbe.
  Full Speed (Pleine Vitesse)	Permet au ventilateur de fonctionner à pleine vitesse.

  Utilisation de la Température comme Entrée pour le Contrôle du Ventilateur
  Permet de sélectionner la température de référence pour le contrôle de la vitesse du ventilateur.
  Intervalle de Température
  Permet de sélectionner l'intervalle de température pour le changement de vitesse du ventilateur.
  Mode de Contrôle du Ventilateur

  Auto (Automatique)	Permet au BIOS de détecter automatiquement le type de ventilateur installé et de définir le mode de contrôle optimal. (Par défaut)
  Voltage (Tension)	Le mode Voltage (Tension) est recommandé pour un ventilateur à 3 broches.
  PWM	Le mode PWM est recommandé pour un ventilateur à 4 broches.

  Température
  Affiche la température actuelle de la zone cible sélectionnée.
  Vitesse du Ventilateur
  Affiche les vitesses actuelles du ventilateur.
  Contrôle de l'Avertissement de Température
  Définit le seuil d'avertissement de température. Lorsque la température dépasse le seuil, le BIOS émettra un son d'avertissement. Les options sont : Disabled (Désactivé) (par défaut), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F.
  Avertissement de Panne de Ventilateur
  Permet au système d'émettre un son d'avertissement si le ventilateur n'est pas connecté ou tombe en panne. Vérifiez l'état du ventilateur ou la connexion du ventilateur lorsque cela se produit. (Par défaut : Disabled (Désactivé))

^(Note) Cet élément n'est présent que si vous installez un CPU qui prend en charge cette fonctionnalité.
^{(Note 1)} Cet élément n'est présent que si vous installez un CPU qui prend en charge cette fonctionnalité.
^{(Note 2)} Cet élément n'est présent que si vous installez un CPU et un module de mémoire qui prennent en charge cette fonctionnalité.

Système

Cette section fournit des informations sur le modèle de votre carte mère et la version du BIOS. Vous pouvez également sélectionner la langue par défaut utilisée par le BIOS et régler manuellement l'heure du système.
Langue du système
Sélectionne la langue par défaut utilisée par le BIOS.
Date du système
Règle la date du système. Le format de la date est semaine (lecture seule), mois, date et année. Utilisez <Enter> pour basculer entre les champs Mois, Date et Année, et utilisez les touches <Page Up> ou <Page Down> pour définir la valeur souhaitée.
Heure du système
Règle l'heure du système. Le format de l'heure est heure, minute et seconde. Par exemple, 13h00 est 13:00:00. Utilisez <Enter> pour basculer entre les champs Heure, Minute et Seconde, et utilisez les touches <Page Up> ou <Page Down> pour définir la valeur souhaitée.
Niveau d'accès
Affiche le niveau d'accès actuel en fonction du type de protection par mot de passe utilisé. (Si aucun mot de passe n'est défini, la valeur par défaut affichera Administrateur.) Le niveau Administrateur vous permet d'apporter des modifications à tous les paramètres du BIOS ; le niveau Utilisateur vous permet uniquement d'apporter des modifications à certains paramètres du BIOS mais pas à tous.

BIOS

Priorités des options de démarrage
Spécifie l'ordre de démarrage général à partir des périphériques disponibles. Les périphériques de stockage amovibles qui prennent en charge le format GPT seront précédés de la chaîne "UEFI:" dans la liste des périphériques de démarrage. Pour démarrer à partir d'un système d'exploitation qui prend en charge le partitionnement GPT, sélectionnez le périphérique précédé de la chaîne "UEFI:". Ou si vous souhaitez installer un système d'exploitation qui prend en charge le partitionnement GPT tel que Windows 7 64-bit, sélectionnez le lecteur optique qui contient le disque d'installation de Windows 7 64-bit et est précédé de la chaîne "UEFI:".
Priorités BBS du disque dur/lecteur CD/DVD ROM/lecteur de disquette/périphérique réseau
Spécifie l'ordre de démarrage pour un type de périphérique spécifique, tel que les disques durs, les lecteurs optiques, les lecteurs de disquettes et les périphériques qui prennent en charge la fonction Boot from LAN, etc. Appuyez sur <Enter> sur cet élément pour accéder au sous-menu qui présente les périphériques du même type connectés. Cet élément n'est présent que si au moins un périphérique de ce type est installé.
État du verrouillage numérique au démarrage
Active ou désactive la fonction Numlock sur le pavé numérique du clavier après le POST. (Par défaut : Activé)
Option de sécurité
Spécifie si un mot de passe est requis à chaque démarrage du système, ou seulement lorsque vous accédez à la configuration du BIOS.
Après avoir configuré cet élément, définissez le(s) mot(s) de passe sous l'élément Mot de passe administrateur/Mot de passe utilisateur.

Configuration	Un mot de passe est uniquement requis pour entrer dans le programme de configuration du BIOS.
Système	Un mot de passe est requis pour démarrer le système et pour accéder à la configuration du BIOS. (Par défaut)

Affichage du logo plein écran
Vous permet de déterminer si le logo GIGABYTE doit être affiché au démarrage du système. Désactivé ignore le logo GIGABYTE lorsque le système démarre. (Par défaut : Activé)
Démarrage rapide
Active ou désactive le Démarrage rapide pour raccourcir le processus de démarrage de l'OS. Ultra Fast offre la vitesse de démarrage la plus rapide. (Par défaut : Désactivé)
Prise en charge SATA

Tous les périphériques SATA	Tous les périphériques SATA sont fonctionnels dans le système d'exploitation et pendant le POST.
Uniquement le dernier HDD de démarrage	À l'exception du précédent lecteur de démarrage, tous les périphériques SATA sont désactivés avant la fin du processus de démarrage de l'OS. (Par défaut)

Cet élément n'est configurable que si le Démarrage rapide est défini sur Activé ou Ultra Fast.
Prise en charge VGA
Vous permet de sélectionner le type de système d'exploitation à démarrer.

Auto	Active uniquement l'option ROM héritée.
Pilote EFI	Active l'option ROM EFI. (Par défaut)

Cet élément n'est configurable que si le Démarrage rapide est défini sur Activé ou Ultra Fast.

Prise en charge USB

Désactivé	Tous les périphériques USB sont désactivés avant la fin du processus de démarrage de l'OS.
Initialisation complète	Tous les périphériques USB sont fonctionnels dans le système d'exploitation et pendant le POST. (Par défaut)
Initialisation partielle	Une partie des périphériques USB est désactivée avant la fin du processus de démarrage de l'OS.

Cet élément n'est configurable que si le Démarrage rapide est défini sur Activé. Cette fonction est désactivée si le Démarrage rapide est défini sur Ultra Fast.
Prise en charge des périphériques PS/2

Désactivé	Tous les périphériques PS/2 sont désactivés avant la fin du processus de démarrage de l'OS.
Activé	Tous les périphériques PS/2 sont fonctionnels dans le système d'exploitation et pendant le POST. (Par défaut)

Cet élément n'est configurable que si le Démarrage rapide est défini sur Activé. Cette fonction est désactivée si le Démarrage rapide est défini sur Ultra Fast.
Prise en charge des pilotes de pile réseau

Désactivé	Désactive le démarrage depuis le réseau. (Par défaut)
Activé	Active le démarrage depuis le réseau.

Cet élément n'est configurable que si le Démarrage rapide est défini sur Activé ou Ultra Fast.
Fonctionnalités Windows 10
Vous permet de sélectionner le système d'exploitation à installer. (Par défaut : Autre OS)
Prise en charge CSM
Active ou désactive l'UEFI CSM (Compatibility Support Module) pour prendre en charge un processus de démarrage PC hérité.

Activé	Active l'UEFI CSM. (Par défaut)
Désactivé	Désactive l'UEFI CSM et ne prend en charge que le processus de démarrage UEFI BIOS.

Cet élément n'est configurable que si Fonctionnalités Windows 10 est défini sur Windows 10 ou Windows 10 WHQL.
Option ROM de démarrage LAN PXE
Vous permet de sélectionner si l'option ROM héritée pour le contrôleur LAN doit être activée. (Par défaut : Désactivé) Cet élément n'est configurable que si Prise en charge CSM est défini sur Activé.
Contrôle de l'option de démarrage du stockage
Vous permet de sélectionner si l'option ROM UEFI ou héritée pour le contrôleur de périphérique de stockage doit être activée.

Désactivé	Désactive l'option ROM.
UEFI uniquement	Active uniquement l'option ROM UEFI.
Ancien uniquement	Active uniquement l'option ROM héritée. (Par défaut)

Cet élément n'est configurable que si Prise en charge CSM est défini sur Activé.
Priorité ROM d'autres périphériques PCI
Vous permet de sélectionner si l'option ROM UEFI ou Legacy pour le contrôleur de périphérique PCI autre que les contrôleurs LAN, de périphérique de stockage et graphiques doit être activée.

Désactivé	Désactive l'option ROM.
UEFI uniquement	Active uniquement l'option ROM UEFI. (Par défaut)
Ancien uniquement	Active uniquement l'option ROM héritée.

Cet élément n'est configurable que si Prise en charge CSM est défini sur Activé.
Pile réseau
Désactive ou active le démarrage depuis le réseau pour installer un OS au format GPT, comme l'installation de l'OS depuis le serveur Windows Deployment Services. (Par défaut : Désactivé)
Prise en charge PXE IPv4
Active ou désactive la prise en charge PXE IPv4. Cet élément n'est configurable que si la Pile réseau est activée.
Prise en charge HTTP IPv4
Active ou désactive la prise en charge du démarrage HTTP pour IPv4. Cet élément n'est configurable que si la Pile réseau est activée.
Prise en charge PXE IPv6
Active ou désactive la prise en charge PXE IPv6. Cet élément n'est configurable que si la Pile réseau est activée.
Prise en charge HTTP IPv6
Active ou désactive la prise en charge du démarrage HTTP pour IPv6. Cet élément n'est configurable que si la Pile réseau est activée.
Mot de passe administrateur
Vous permet de configurer un mot de passe administrateur. Appuyez sur <Enter> sur cet élément, saisissez le mot de passe, puis appuyez sur <Enter>. Il vous sera demandé de confirmer le mot de passe. Saisissez à nouveau le mot de passe et appuyez sur <Enter>. Vous devez saisir le mot de passe administrateur (ou le mot de passe utilisateur) au démarrage du système et lors de l'accès à la configuration du BIOS. Contrairement au mot de passe utilisateur, le mot de passe administrateur vous permet d'apporter des modifications à tous les paramètres du BIOS.
Mot de passe utilisateur
Vous permet de configurer un mot de passe utilisateur. Appuyez sur <Enter> sur cet élément, saisissez le mot de passe, puis appuyez sur <Enter>. Il vous sera demandé de confirmer le mot de passe. Saisissez à nouveau le mot de passe et appuyez sur <Enter>. Vous devez saisir le mot de passe administrateur (ou le mot de passe utilisateur) au démarrage du système et lors de l'accès à la configuration du BIOS. Cependant, le mot de passe utilisateur ne vous permet d'apporter des modifications qu'à certains paramètres du BIOS mais pas à tous. Pour annuler le mot de passe, appuyez sur <Enter> sur l'élément du mot de passe et, lorsque le mot de passe est demandé, saisissez d'abord le bon. Lorsque vous êtes invité à saisir un nouveau mot de passe, appuyez sur <Enter> sans saisir de mot de passe. Appuyez à nouveau sur <Enter> lorsque vous êtes invité à confirmer.
REMARQUE : Avant de définir le mot de passe utilisateur, assurez-vous de définir d'abord le mot de passe administrateur.

Périphériques

AMD CPU fTPM
Active ou désactive la fonction TPM 2.0 intégrée dans le CPU AMD. (Par défaut : Désactivé)
Périphérique vidéo principal ^(Note)
Spécifie la première initialisation de l'affichage du moniteur à partir de la carte graphique PCI Express installée ou des graphiques intégrés.

Vidéo IGD	Définit les graphiques intégrés comme premier affichage.
Vidéo du slot PCIe NB	Définit la carte graphique PCI Express sur le slot PCI Express contrôlé par le North Bridge comme premier affichage. (Par défaut)

LED d'ambiance
Active ou désactive la LED audio intégrée. (Par défaut : Activé)
Prise en charge USB héritée
Permet l'utilisation d'un clavier/souris USB sous MS-DOS. (Par défaut : Activé)
XHCI Hand-off
Détermine s'il faut activer la fonction XHCI Hand-off pour un système d'exploitation sans prise en charge XHCI Hand-off. (Par défaut : Activé)
EHCI Hand-off
Détermine s'il faut activer la fonction EHCI Hand-off pour un système d'exploitation sans prise en charge EHCI Hand-off. (Par défaut : Désactivé)
Émulation des ports 60/64
Active ou désactive l'émulation des ports E/S 64h et 60h. Ceci doit être activé pour une prise en charge complète des claviers/souris USB hérités sous MS-DOS ou dans un système d'exploitation qui ne prend pas nativement en charge les périphériques USB. (Par défaut : Désactivé)
Prise en charge du pilote de périphérique de stockage de masse USB
Active ou désactive la prise en charge des périphériques de stockage USB. (Par défaut : Activé)
Périphériques de stockage USB
Affiche une liste des périphériques de stockage de masse USB connectés. Cet élément n'apparaît que lorsqu'un périphérique de stockage USB est installé.

• Trusted Computing (Informatique de confiance)
  Active ou désactive le Trusted Platform Module (TPM).
• Super IO Configuration (Configuration Super IO)
  Port série 1
  Active ou désactive le port série intégré. (Par défaut : Activé)
• NVMe Configuration (Configuration NVMe)
  Affiche des informations sur votre SSD NVMe PCIe s'il est installé.
• OffBoard SATA Controller Configuration (Configuration du contrôleur SATA externe)
  Affiche des informations sur votre SSD PCIe s'il est installé.

^(Note) Cet élément n'est présent que si vous installez un CPU prenant en charge cette fonction.

Chipset

IOMMU
Active ou désactive la prise en charge AMD IOMMU. (Par défaut : Auto)
Graphiques intégrés ^(Note)
Active ou désactive la fonction graphique intégrée.

Auto	Le BIOS activera ou désactivera automatiquement les graphiques intégrés en fonction de la carte graphique installée. (Par défaut)
Désactivé	Désactive les graphiques intégrés.

Taille du tampon de trame UMA ^(Note)
La taille du tampon de trame est la quantité totale de mémoire système allouée uniquement au contrôleur graphique intégré. MS-DOS, par exemple, utilisera uniquement cette mémoire pour l'affichage. Les options sont : Auto (par défaut), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
Mode SATA
Active ou désactive le mode RAID pour les contrôleurs SATA ou configure les contrôleurs SATA en mode AHCI.

RAID	Active le mode RAID pour le contrôleur SATA.
AHCI	Configure les contrôleurs SATA en mode AHCI. Advanced Host Controller Interface (AHCI) est une spécification d'interface qui permet au pilote de stockage d'activer des fonctionnalités Serial ATA avancées telles que Native Command Queuing et le branchement à chaud. (Par défaut)

Activation des ports SATA du Chipset
Active ou désactive les contrôleurs SATA intégrés. (Par défaut : Activé)
Ports SATA Chipset 0/1/2/3
Active ou désactive chaque port SATA.

^(Note) Cet élément n'est présent que si vous installez un CPU prenant en charge cette fonction.

Alimentation

Retour AC
Détermine l'état du système après le retour de l'alimentation suite à une coupure de courant alternatif.

Mémoire	Le système revient à son dernier état actif connu au retour de l'alimentation secteur.
Toujours activé	Le système est mis sous tension au retour de l'alimentation secteur.
Toujours désactivé	Le système reste éteint au retour de l'alimentation secteur. (Par défaut)

Allumage par le clavier
Permet de démarrer le système par un événement de réveil du clavier PS/2.
Note : Pour utiliser cette fonction, vous avez besoin d'une alimentation ATX fournissant au moins 1A sur la ligne +5VSB.

Désactivé	Désactive cette fonction. (Par défaut)
Mot de passe	Définissez un mot de passe de 1 à 5 caractères pour démarrer le système.
Clavier 98	Appuyez sur le bouton POWER du clavier Windows 98 pour démarrer le système.
N'importe quelle touche	Appuyez sur n'importe quelle touche pour démarrer le système.

Mot de passe de démarrage
Définissez le mot de passe lorsque l'option Allumage par le clavier est définie sur Mot de passe. Appuyez sur <Entrée> sur cet élément et définissez un mot de passe de 5 caractères maximum, puis appuyez sur <Entrée> pour accepter. Pour démarrer le système, entrez le mot de passe et appuyez sur <Entrée>.
Note : Pour annuler le mot de passe, appuyez sur <Entrée> sur cet élément. Lorsque vous êtes invité à entrer le mot de passe, appuyez à nouveau sur <Entrée> sans entrer de mot de passe pour effacer les paramètres du mot de passe.
Allumage par la souris
Permet de démarrer le système par un événement de réveil de la souris PS/2.
Note : Pour utiliser cette fonction, vous avez besoin d'une alimentation ATX fournissant au moins 1A sur la ligne +5VSB.

Désactivé	Désactive cette fonction. (Par défaut)
Déplacer	Déplacez la souris pour démarrer le système.
Double-clic	Double-cliquez sur le bouton gauche de la souris pour démarrer le système.

ErP
Détermine si le système doit consommer le moins d'énergie possible en état S5 (arrêt). Note : Lorsque cet élément est réglé sur Activé, les fonctions suivantes deviendront indisponibles : Reprise par alarme, Réveil par événement PME, allumage par la souris, allumage par le clavier et Wake on LAN (Réveil par le réseau).
Extinction douce par PWR-BTTN
Configure la manière d'éteindre l'ordinateur en mode MS-DOS à l'aide du bouton d'alimentation.

Extinction instantanée	Appuyez sur le bouton d'alimentation et le système s'éteindra instantanément. (Par défaut)
Délai de 4 s.	Maintenez le bouton d'alimentation enfoncé pendant 4 secondes pour éteindre le système. Si le bouton d'alimentation est enfoncé pendant moins de 4 secondes, le système entrera en mode veille.

Reprise par alarme
Détermine s'il faut allumer le système à une heure souhaitée. (Par défaut : Désactivé) Si activé, réglez la date et l'heure comme suit :
Jour de réveil : Allumez le système à une heure spécifique chaque jour ou un jour spécifique du mois.
Heure/minute/seconde de réveil : Réglez l'heure à laquelle le système sera automatiquement mis sous tension.
Note : Lors de l'utilisation de cette fonction, évitez un arrêt inadéquat depuis le système d'exploitation ou la suppression de l'alimentation secteur, car les réglages pourraient ne pas être efficaces.
Wake on LAN (Réveil par le réseau)
Active ou désactive la fonction Wake on LAN. (Par défaut : Activé)
High Precision Event Timer (Compteur d'événements de haute précision)
Active ou désactive le High Precision Event Timer (HPET) dans le système d'exploitation. (Par défaut : Activé)

Enregistrer et quitter

Save & Exit Setup (Sauvegarder et quitter le programme de configuration)
Appuyez sur <Entrée> sur cet élément et sélectionnez Oui. Cela enregistre les modifications dans le CMOS et quitte le programme de configuration du BIOS. Sélectionnez Non ou appuyez sur <Échap> pour revenir au menu principal de configuration du BIOS.
Exit Without Saving (Quitter sans sauvegarder)
Appuyez sur <Entrée> sur cet élément et sélectionnez Oui. Cela quitte la configuration du BIOS sans enregistrer les modifications apportées dans la configuration du BIOS au CMOS. Sélectionnez Non ou appuyez sur <Échap> pour revenir au menu principal de configuration du BIOS.
Load Optimized Defaults (Charger les paramètres par défaut optimisés)
Appuyez sur <Entrée> sur cet élément et sélectionnez Oui pour charger les paramètres par défaut optimaux du BIOS. Les paramètres par défaut du BIOS aident le système à fonctionner dans un état optimal. Chargez toujours les paramètres par défaut optimisés après la mise à jour du BIOS ou après avoir effacé les valeurs CMOS.
Boot Override (Surcharge de démarrage)
Vous permet de sélectionner un périphérique pour démarrer immédiatement. Appuyez sur <Entrée> sur le périphérique que vous sélectionnez et sélectionnez Oui pour confirmer. Votre système redémarrera automatiquement et démarrera à partir de ce périphérique.
Save Profiles (Sauvegarder les profils)
Cette fonction vous permet de sauvegarder les paramètres actuels du BIOS dans un profil. Vous pouvez créer jusqu'à 8 profils et les enregistrer sous Profil de configuration 1~ Profil de configuration 8. Appuyez sur <Entrée> pour terminer. Ou vous pouvez sélectionner "Select File in HDD/FDD/USB" (Sélectionner un fichier dans HDD/FDD/USB) pour enregistrer le profil sur votre périphérique de stockage.
Load Profiles (Charger les profils)
Si votre système devient instable et que vous avez chargé les paramètres par défaut du BIOS, vous pouvez utiliser cette fonction pour charger les paramètres du BIOS à partir d'un profil créé précédemment, sans les tracas de la reconfiguration des paramètres du BIOS. Sélectionnez d'abord le profil que vous souhaitez charger, puis appuyez sur <Entrée> pour terminer. Vous pouvez sélectionner "Select File in HDD/FDD/USB" (Sélectionner un fichier dans HDD/FDD/USB) pour importer le profil précédemment créé à partir de votre périphérique de stockage ou charger le profil créé automatiquement par le BIOS, comme la restauration des paramètres du BIOS aux derniers paramètres ayant fonctionné correctement (dernier bon enregistrement connu).

Configuration d'un ensemble RAID

Niveaux RAID

	RAID 0	RAID 1	RAID 10
Nombre minimum de disques durs	≥2	2	4
Capacité du groupe	Nombre de disques durs * Taille du plus petit disque	Taille du plus petit disque	(Nombre de disques durs/2) * Taille du plus petit disque
Tolérance aux pannes	Non	Oui	Oui

Avant de commencer, veuillez préparer les éléments suivants :

• Au moins deux disques durs SATA ou SSD (pour assurer des performances optimales, il est recommandé d'utiliser deux disques durs de modèle et de capacité identiques).
• Un disque d'installation Windows.
• Un disque de pilotes de carte mère.
• Une clé USB.

Configuration des contrôleurs SATA

1. Installation des disques durs
   Installez les disques durs dans les connecteurs SATA de la carte mère. Connectez ensuite les connecteurs d'alimentation de votre alimentation aux disques durs.
2. Configuration du mode contrôleur SATA dans le programme de configuration du BIOS
   Assurez-vous de configurer correctement le mode contrôleur SATA dans le programme de configuration du BIOS système.
   Étapes :
   1. Allumez votre ordinateur et appuyez sur <Delete> (Suppr) pour entrer dans le programme de configuration du BIOS pendant le POST (Power-On Self-Test). Sous Chipset, assurez-vous que Chipset SATA Port Enable est activé. Réglez SATA Mode sur RAID. Ensuite, enregistrez les paramètres et redémarrez votre ordinateur.
   2. Si vous souhaitez configurer un RAID UEFI, suivez les étapes de la section "C-1." Pour entrer dans le ROM RAID hérité, enregistrez les paramètres et quittez le programme de configuration du BIOS. Référez-vous à "C-2" pour plus d'informations.

      Les menus du programme de configuration du BIOS décrits dans cette section peuvent différer des paramètres exacts de votre carte mère. Les options de menu du programme de configuration du BIOS que vous verrez réellement dépendront de la carte mère que vous possédez et de la version du BIOS.
3. 1. Configuration RAID UEFI
      Seul Windows 10 64-bit prend en charge la configuration RAID UEFI.
      Étape :
      1. Dans le programme de configuration du BIOS, allez dans BIOS et réglez Windows 10 Features sur Windows 10 et CSM Support sur Disabled (Désactivé). Enregistrez les modifications et quittez le programme de configuration du BIOS.
      2. Après le redémarrage du système, entrez à nouveau dans le programme de configuration du BIOS. Ensuite, entrez dans le sous-menu Peripherals\RAIDXpert2 Configuration Utility.
      3. Sur l'écran RAIDXpert2 Configuration Utility, appuyez sur <Enter> (Entrée) sur Array Management (Gestion des groupes) pour entrer dans l'écran Create Array (Créer un groupe). Ensuite, sélectionnez un niveau RAID. Les niveaux RAID pris en charge incluent RAID 0, RAID 1 et RAID 10 (les sélections disponibles dépendent du nombre de disques durs installés). Ensuite, appuyez sur <Enter> (Entrée) sur Select Physical Disks (Sélectionner les disques physiques) pour entrer dans l'écran Select Physical Disks (Sélectionner les disques physiques).
      4. Sur l'écran Select Physical Disks (Sélectionner les disques physiques), sélectionnez les disques durs à inclure dans le groupe RAID et définissez-les sur Enabled (Activé). Ensuite, utilisez la touche flèche vers le bas pour vous déplacer vers Apply Changes (Appliquer les modifications) et appuyez sur <Enter> (Entrée). Puis revenez à l'écran précédent et définissez Array Size (Taille du groupe), Array Size Unit (Unité de taille du groupe), Read Cache Policy (Politique de cache en lecture) et Write Cache Policy (Politique de cache en écriture).
      5. Après avoir défini la capacité, passez à Create Array (Créer un groupe) et appuyez sur <Enter> (Entrée) pour commencer.
      6. Une fois terminé, vous serez ramené à l'écran Array Management (Gestion des groupes). Sous Manage Array Properties (Gérer les propriétés du groupe), vous pouvez voir le nouveau volume RAID et des informations sur le niveau RAID, le nom du groupe, la capacité du groupe, etc.
   2. Configuration du ROM RAID hérité
      Entrez dans l'utilitaire de configuration du BIOS RAID hérité pour configurer un groupe RAID. Ignorez cette étape et continuez avec l'installation du système d'exploitation Windows pour une configuration non-RAID.
      Étape:

1. Après le début du test de mémoire POST et avant le démarrage du système d'exploitation, recherchez un message indiquant "Press <Ctrl-R> to Configure" (Appuyez sur <Ctrl-R> pour configurer). Appuyez sur <Ctrl> + <R> pour entrer dans l'utilitaire de configuration du BIOS RAID.
2. Pour créer un nouveau groupe, appuyez sur <Enter> (Entrée) sur l'option Create Array (Créer un groupe).
3. La barre de sélection se déplacera vers la section Disks (Disques) sur la droite de l'écran. Sélectionnez les disques durs à inclure dans le groupe RAID. Utilisez la touche flèche haut ou bas pour sélectionner un disque dur et appuyez sur <Insert> (Inser). Le disque dur sélectionné sera affiché en vert. Pour utiliser tous les disques durs, appuyez simplement sur <A> pour Select All (Sélectionner tout). Ensuite, appuyez sur <Enter> (Entrée) et la barre de sélection se déplacera vers la section User Input (Saisie utilisateur) en bas à gauche de l'écran.
4. D'abord, sélectionnez un mode RAID et appuyez sur <Enter> (Entrée). Les sélections disponibles dépendent du nombre de disques durs installés. Suivez ensuite les instructions à l'écran pour spécifier la taille du groupe. Vous pouvez sélectionner All available space (Tout l'espace disponible) pour utiliser la taille maximale autorisée ou utiliser la touche flèche haut ou bas pour ajuster la taille et appuyer sur <Enter> (Entrée).
5. Sélectionnez un mode de mise en cache. Les options incluent Read/Write (Lecture/Écriture), Read Only (Lecture seule) et None (Aucun). Ensuite, appuyez sur <Enter> (Entrée) pour continuer.
6. Enfin, un message indiquant "Confirm Creation of Array" (Confirmer la création du groupe) apparaîtra. Appuyez sur <C> pour Confirm (Confirmer) ou <Esc> pour Return (Retourner) à l'écran précédent.
7. Une fois terminé, vous verrez le nouveau groupe sur l'écran principal. Pour quitter l'utilitaire du BIOS RAID, appuyez sur <Esc> et ensuite appuyez sur <C> pour Confirm (Confirmer).

Installation du pilote SATA RAID/AHCI et du système d'exploitation
Avec les bons paramètres BIOS, vous êtes prêt à installer le système d'exploitation.

Installation du système d'exploitation
Étant donné que certains systèmes d'exploitation incluent déjà le pilote SATA RAID/AHCI, vous n'avez pas besoin d'installer un pilote RAID/AHCI séparé pendant le processus d'installation de Windows. Une fois le système d'exploitation installé, nous vous recommandons d'installer tous les pilotes requis à partir du disque de pilotes de la carte mère en utilisant "Xpress Install" (Installation Express) pour garantir les performances et la compatibilité du système. Si le système d'exploitation à installer nécessite que vous fournissiez un pilote SATA RAID/AHCI supplémentaire pendant le processus d'installation de l'OS, veuillez vous référer aux étapes ci-dessous :

1. Copiez le dossier Hw10 du dossier \Boot du disque de pilotes sur votre clé USB.
2. Démarrez à partir du disque d'installation Windows et suivez les étapes standard d'installation de l'OS. Lorsque l'écran vous demandant de charger le pilote apparaît, sélectionnez Browse (Parcourir).
3. Insérez la clé USB, puis naviguez jusqu'à l'emplacement du pilote. L'emplacement du pilote est le suivant : \Hw10\RAID\x64
4. Sélectionnez d'abord AMD-RAID Bottom Device et cliquez sur Next (Suivant) pour charger le pilote. Ensuite, sélectionnez AMD-RAID Controller et cliquez sur Next (Suivant) pour charger le pilote. Enfin, continuez l'installation de l'OS.

Veuillez visiter le site web de GIGABYTE pour des détails sur la configuration d'un groupe RAID.

Installation des pilotes

• Avant d'installer les pilotes, installez d'abord le système d'exploitation. (Les instructions suivantes utilisent Windows 10 comme exemple de système d'exploitation.)
• Après avoir installé le système d'exploitation, insérez le disque de pilotes de la carte mère dans votre lecteur optique. Cliquez sur le message "Tap to choose what happens with this disc" (Appuyez pour choisir ce qui se passe avec ce disque) dans le coin supérieur droit de l'écran et sélectionnez "Run Run.exe." (Exécuter Run.exe). (Ou allez dans Mon ordinateur, double-cliquez sur le lecteur optique et exécutez le programme Run.exe.)

"Xpress Install" (Installation Express) analysera automatiquement votre système et listera ensuite tous les pilotes dont l'installation est recommandée. Vous pouvez cliquer sur le bouton Xpress Install (Installation Express) et "Xpress Install" (Installation Express) installera tous les pilotes sélectionnés. Ou cliquez sur l'icône de flèche pour installer individuellement les pilotes dont vous avez besoin.

Veuillez visiter le site web de GIGABYTE pour plus d'informations sur les logiciels.

Veuillez visiter le site web de GIGABYTE pour des détails sur la configuration du logiciel audio.

Contactez-nous
GIGA-BYTE TECHNOLOGY CO., LTD.
Adresse : No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TÉL : +886-2-8912-4000, FAX : +886-2-8912-4005
Support technique et non technique (Ventes/Marketing) : http://esupport.gigabyte.com
Adresse WEB (Anglais) : http://www.gigabyte.com
Adresse WEB (Chinois) : http://www.gigabyte.tw

• GIGABYTE eSupport
  Pour soumettre une question technique ou non technique (Ventes/Marketing), veuillez cliquer sur : http://esupport.gigabyte.com


Identification de la révision de votre carte mère
Le numéro de révision de votre carte mère se présente comme suit : "REV: X.X." (RÉV: X.X.). Par exemple, "REV: 1.0" (RÉV: 1.0) signifie que la révision de la carte mère est 1.0. Vérifiez la révision de votre carte mère avant de mettre à jour le BIOS de la carte mère, les pilotes, ou lorsque vous recherchez des informations techniques.
Exemple :

Pour plus de détails sur le produit, veuillez visiter le site web de GIGABYTE.

Droit d'auteur
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Tous droits réservés. Les marques commerciales mentionnées dans ce manuel sont légalement enregistrées auprès de leurs propriétaires respectifs.

Références

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger GIGABYTE GA-A320M-DS2 - Manuel de la carte mère

Les langues disponibles
