GIGABYTE GA-A320M-DS2 - Priročnik za matično ploščo

Vsebina

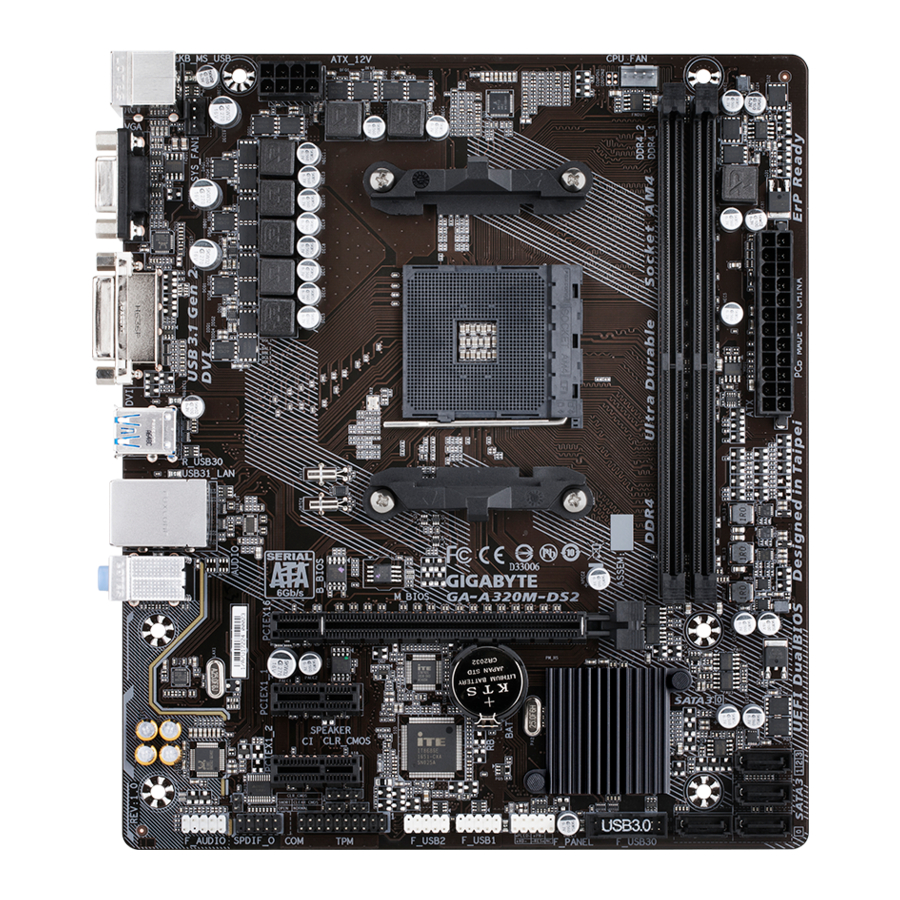

Postavitev matične plošče GA-A320M-DS2

Postavitev matične plošče

Vsebina škatle

  • matična plošča GA-A320M-DS2
  • Disk z gonilniki za matično ploščo
  • Uporabniški priročnik
  • Dva kabla SATA
  • I/O ščitnik

* Zgornja vsebina škatle je samo za referenco, dejanski predmeti pa so odvisni od paketa izdelka, ki ga dobite.
Vsebina škatle se lahko spremeni brez predhodnega obvestila.

Namestitev strojne opreme

Varnostni ukrepi pri namestitvi

Matična plošča vsebuje številna občutljiva elektronska vezja in komponente, ki se lahko poškodujejo zaradi elektrostatične razelektritve (ESD). Pred namestitvijo natančno preberite uporabniški priročnik in upoštevajte te postopke:

  • Pred namestitvijo se prepričajte, da je ohišje primerno za matično ploščo.
  • Pred namestitvijo ne odstranjujte ali poškodujte nalepke S/N (serijske številke) matične plošče ali garancijske nalepke, ki jo je priskrbel vaš prodajalec. Te nalepke so potrebne za potrditev garancije.
  • Preden namestite ali odstranite matično ploščo ali druge komponente strojne opreme, vedno izklopite napajanje iz električnega omrežja tako, da iztaknete napajalni kabel.
  • Ko priključujete komponente strojne opreme na notranje priključke na matični plošči, se prepričajte, da so tesno in varno priključeni.
  • Ko ravnate z matično ploščo, se izogibajte dotikanju kovinskih vodnikov ali priključkov.
  • Pri rokovanju z elektronskimi komponentami, kot so matična plošča, CPE ali pomnilnik, je najbolje nositi zapestni pašček za elektrostatično razelektritev (ESD). Če nimate zapestnega paščka ESD, naj bodo vaše roke suhe in se najprej dotaknite kovinskega predmeta, da odstranite statično elektriko.
  • Pred namestitvijo matične plošče jo postavite na antistatično podlogo ali v elektrostatično zaščitno posodo.
  • Preden priključite ali izključite napajalni kabel iz matične plošče, se prepričajte, da je napajalnik izklopljen.
  • Preden vklopite napajanje, se prepričajte, da je napetost napajalnika nastavljena v skladu z lokalnim standardom napetosti.
  • Pred uporabo izdelka preverite, ali so vsi kabli in napajalni priključki vaših komponent strojne opreme priključeni.
  • Da preprečite poškodbe matične plošče, ne dovolite, da bi vijaki prišli v stik z vezjem matične plošče ali njenimi komponentami.
  • Prepričajte se, da na matični plošči ali v ohišju računalnika ni ostankov vijakov ali kovinskih komponent.
  • Ne postavljajte računalniškega sistema na neravno površino.
  • Ne postavljajte računalniškega sistema v okolje z visoko temperaturo ali vlažnostjo.
  • Vklop računalnika med postopkom namestitve lahko povzroči poškodbe sistemskih komponent in fizično škodo uporabniku.
  • Če niste prepričani o katerem koli koraku namestitve ali imate težave v zvezi z uporabo izdelka, se posvetujte s certificiranim računalniškim tehnikom.
  • Če uporabljate adapter, podaljšek napajalnega kabla ali razdelilnik, se posvetujte z navodili za namestitev in/ali ozemljitev.

Specifikacije izdelka

CPUCPU
  • Podnožje AM4:
    • Procesor AMD Ryzen ™
    • Procesorji AMD 7th Generation A-series/Athlon ™ (Za najnovejši seznam podprtih procesorjev obiščite spletno mesto GIGABYTE.)
ČipovjeČipovje
  • AMD A320
PomnilnikPomnilnik
  • 2 x reži DDR4 DIMM, ki podpirata do 32 GB sistemskega pomnilnika
  • Dvo kanalna pomnilniška arhitektura
  • Podpora za pomnilniške module DDR4 2667 (Opomba) /2400/2133 MHz
  • Podpora za pomnilniške module ECC Un-buffered DIMM 1Rx8/2Rx8 (delujejo v načinu, ki ni ECC)
  • Podpora za pomnilniške module non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
  • Podpora za pomnilniške module Extreme Memory Profile (XMP) (Za najnovejše podprte hitrosti pomnilnika in pomnilniške module obiščite spletno mesto GIGABYTE.)
Integrirana grafikaIntegrirana grafika
  • Integriran grafični procesor:
    • 1 x priključek D-Sub, ki podpira največjo ločljivost 1920x1200 pri 60 Hz
    • 1 x priključek DVI-D, ki podpira največjo ločljivost 1920x1200 pri 60 Hz
      * Priključek DVI-D ne podpira povezave D-Sub z adapterjem.
    • Največja skupna količina pomnilnika 2 GB
ZvokZvok
  • Kodek Realtek ® ALC887
  • High Definition Audio
  • 2/4/5.1/7.1-kanalni
    * Za konfiguriranje 7.1-kanalnega zvoka morate uporabiti zvočni modul HD na sprednji plošči in omogočiti večkanalno zvočno funkcijo prek zvočnega gonilnika.
  • Podpora za izhod S/PDIF
LANLAN
  • Čip Realtek ® GbE LAN (10/100/1000 Mbit)
Razširitvene režeRazširitvene reže
  • 1x reža PCI Express x16, ki deluje pri x16 (PCIEX16) (Opomba)
    * Za optimalno delovanje, če bo nameščena samo ena grafična kartica PCI Express, jo namestite v režo PCIEX16. (Reža PCIEX16 je skladna s standardom PCI Express 3.0.)
  • 2x reži PCI Express x1
    (Reži PCI Express x1 sta skladni s standardom PCI Express 2.0.)
Vmesnik za shranjevanjeVmesnik za shranjevanje
  • 4 x priključki SATA 6Gb/s
  • Podpora za RAID 0, RAID 1 in RAID 10
USBUSB
  • Čipovje:
    • 1 x vrata USB 3.1 Gen 2 Type-A (rdeča) na zadnji plošči
    • 2 x vrata USB 3.1 Gen 1, ki so na voljo prek notranjega priključka USB
    • 6 x vrat USB 2.0/1.1 (2 vrata na zadnji plošči, 4 vrata na voljo prek notranjih priključkov USB)
  • CPU:
    • 3 x vrata USB 3.1 Gen 1 na zadnji plošči
Notranji priključkiNotranji priključki
  • 1 x 24-pinski glavni napajalni priključek ATX
  • 1 x 8-pinski napajalni priključek ATX 12V
  • 4 x priključki SATA 6Gb/s
  • 1 x glava ventilatorja CPU
  • 1 x glava ventilatorja sistema
  • 1 x glava sprednje plošče
  • 1 x glava zvoka sprednje plošče
  • 1 x glava izhoda S/PDIF
  • 1 x glava USB 3.1 Gen 1
  • 2 x glavi USB 2.0/1.1
  • 1 x glava modula zaupanja Trusted Platform Module (TPM)
  • 1 x glava serijskih vrat
  • 1 x glava zvočnika
  • 1 x glava vdora v ohišje
  • 1 x skakalec Clear CMOS
Priključki zadnje ploščePriključki zadnje plošče
  • 1 x vrata PS/2 za tipkovnico/miško
  • 1 x vrata D-Sub
  • 1 x vrata DVI-D
  • 3 x vrata USB 3.1 Gen 1
  • 1 x vrata USB 3.1 Gen 2 Type-A (rdeča)
  • 2 x vrata USB 2.0/1.1
  • 1 x vrata RJ-45
  • 3 x zvočni priključki (Line In, Line Out, Mic In)
Krmilnik V/IKrmilnik V/I
  • Čip krmilnika V/I iTE ®
Strojni monitorStrojni monitor
  • Zaznavanje napetosti
  • Zaznavanje temperature
  • Zaznavanje hitrosti ventilatorja
  • Opozorilo o pregrevanju
  • Opozorilo o odpovedi ventilatorja
  • Nadzor hitrosti ventilatorja
    * Ali funkcija nadzora hitrosti ventilatorja deluje, je odvisno od ventilatorja, ki ga namestite.
BIOSBIOS
  • 2 x 128 Mbit flash
  • Uporaba licenciranega AMI UEFI BIOS
  • Podpora za DualBIOS ™
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Edinstvene funkcijeEdinstvene funkcije
  • Podpora za APP Center
    * Razpoložljive aplikacije v APP Center se lahko razlikujejo glede na model matične plošče. Podprte funkcije posamezne aplikacije se lahko razlikujejo tudi glede na specifikacije matične plošče.
    • @BIOS
    • 3D OSD
    • Ambient LED
    • AutoGreen
    • BIOS Setup
    • Cloud Station
    • Color Temperature
    • EasyTune
    • Fast Boot
    • Game Boost
    • ON/OFF Charge
    • Smart Backup
    • Smart Keyboard
    • Smart TimeLock
    • System Information Viewer
    • USB Blocker
    • V-Tuner
  • Podpora za Q-Flash
  • Podpora za Xpress Install
Priložena programska opremaPriložena programska oprema
  • Norton ® Internet Security (različica OEM)
  • cFosSpeed
Operacijski sistemOperacijski sistem
  • Podpora za Windows 10 64-bit
  • Podpora za Windows 7 64-bit
    * Prenesite »Windows USB Installation Tool« (Orodje za namestitev sistema Windows USB) s spletnega mesta GIGABYTE in ga namestite pred namestitvijo sistema Windows 7.
Faktor oblikeFaktor oblike
  • Faktor oblike Micro ATX; 22,6 cm x 19,5 cm

* GIGABYTE si pridržuje pravico do kakršnih koli sprememb specifikacij izdelka in informacij, povezanih z izdelkom, brez predhodnega obvestila.

(Opomba) Dejanska podpora se lahko razlikuje glede na CPU.

Obiščite spletno mesto GIGABYTE za sezname podpore za CPU, pomnilniške module in naprave SSD.
Seznam podpore
Obiščite stran Support\Utility List (Seznam pripomočkov za podporo) na spletnem mestu GIGABYTE, da prenesete najnovejšo različico aplikacij.
Seznam pripomočkov

Namestitev CPE

pozorPreden začnete nameščati CPE, preberite naslednja navodila:

  • Prepričajte se, da matična plošča podpira CPE. (Za najnovejši seznam podprtih CPE-jev obiščite spletno mesto GIGABYTE.)
  • Preden namestite CPE, vedno izklopite računalnik in iztaknite napajalni kabel iz električne vtičnice, da preprečite poškodbe strojne opreme.
  • Poiščite prvi pin CPE-ja. Če je CPE nepravilno usmerjen, ga ni mogoče vstaviti.
  • Nanesite enakomeren in tanek sloj toplotne paste na površino CPE-ja.
  • Ne vklapljajte računalnika, če hladilnik CPE ni nameščen, sicer lahko pride do pregrevanja in poškodb CPE-ja.
  • Nastavite frekvenco gostitelja CPE v skladu s specifikacijami CPE. Ni priporočljivo, da se frekvenca sistemskega vodila nastavi prek specifikacij strojne opreme, saj ne izpolnjuje standardnih zahtev za zunanje naprave. Če želite frekvenco nastaviti prek standardnih specifikacij, to storite v skladu s specifikacijami strojne opreme, vključno s CPE-jem, grafično kartico, pomnilnikom, trdim diskom itd.

Namestitev CPE
Poiščite prvi pin (označen z majhnim trikotnikom) na podnožju CPE in na CPE.
Namestitev CPE

Namestitev pomnilnika

pozorPreden začnete nameščati pomnilnik, preberite naslednja navodila:

  • Prepričajte se, da matična plošča podpira pomnilnik. Priporočljivo je, da se uporablja pomnilnik enake kapacitete, znamke, hitrosti in čipov. (Za najnovejše podprte hitrosti pomnilnika in pomnilniške module obiščite spletno mesto GIGABYTE.)
  • Preden namestite pomnilnik, vedno izklopite računalnik in iztaknite napajalni kabel iz električne vtičnice, da preprečite poškodbe strojne opreme.
  • Pomnilniški moduli imajo zanesljivo zasnovo. Pomnilniški modul je mogoče namestiti samo v eni smeri. Če pomnilnika ne morete vstaviti, zamenjajte smer.

Konfiguracija dvokanalnega pomnilnika
Ta matična plošča ima dve pomnilniški vtičnici in podpira tehnologijo Dual Channel. Po namestitvi pomnilnika bo BIOS samodejno zaznal specifikacije in kapaciteto pomnilnika. Omogočanje načina dvokanalnega pomnilnika bo podvojilo originalno pasovno širino pomnilnika. Dve pomnilniški vtičnici sta razdeljeni na dva kanala in ima vsak kanal eno pomnilniško vtičnico, kot sledi:
Kanal A: DDR4_2
Kanal B: DDR4_1
Zaradi omejitev CPE-ja preberite naslednja navodila, preden namestite pomnilnik v načinu Dual Channel.

  1. Načina Dual Channel ni mogoče omogočiti, če je nameščen samo en pomnilniški modul.
  2. Pri omogočanju načina Dual Channel z dvema pomnilniškima moduloma je priporočljivo uporabljati pomnilnik enake kapacitete, znamke, hitrosti in čipov.

Za več informacij o namestitvi strojne opreme obiščite spletno mesto GIGABYTE.

Namestitev razširitvene kartice

pozorPreden začnete nameščati razširitveno kartico, preberite naslednja navodila:

  • Prepričajte se, da matična plošča podpira razširitveno kartico. Previdno preberite priročnik, ki ste ga prejeli z razširitveno kartico.
  • Preden namestite razširitveno kartico, vedno izklopite računalnik in iztaknite napajalni kabel iz električne vtičnice, da preprečite poškodbe strojne opreme.

Priključki na zadnji plošči

Priključki na zadnji plošči

  1. Vrata USB 2.0/1.1
    Vrata USB podpirajo specifikacijo USB 2.0. Uporabite ta vrata za naprave USB.
  2. Vrata PS/2 za tipkovnico/miško
    Uporabite ta vrata za priključitev miške ali tipkovnice PS/2.
  3. Vrata D-Sub
    Vrata D-Sub podpirajo 15-pinski priključek D-Sub in podpirajo največjo ločljivost 1920x1200 pri 60 Hz (dejanske podprte ločljivosti so odvisne od uporabljenega monitorja). Na ta vrata priključite monitor, ki podpira povezavo D-Sub.
  4. Vrata DVI-D (Opomba)
    Vrata DVI-D so skladna s specifikacijo DVI-D in podpirajo največjo ločljivost 1920x1200 pri 60 Hz (dejanske podprte ločljivosti so odvisne od uporabljenega monitorja). Na ta vrata priključite monitor, ki podpira povezavo DVI-D.
  5. Vrata USB 3.1 Gen 1
    Vrata USB 3.1 Gen 1 podpirajo specifikacijo USB 3.1 Gen 1 in so združljiva s specifikacijo USB 2.0. Uporabite ta vrata za naprave USB.
  6. Vrata RJ-45 LAN
    Gigabitna ethernetna vrata LAN omogočajo internetno povezavo s hitrostjo prenosa podatkov do 1 Gbps. V nadaljevanju so opisana stanja LED diod na vratih LAN.

    LED dioda za povezavo/hitrost:
    Stanje Opis
    Oranžna Hitrost prenosa podatkov 1 Gbps
    Zelena Hitrost prenosa podatkov 100 Mbps
    Izklopljena Hitrost prenosa podatkov 10 Mbps
    LED dioda za aktivnost:
    Stanje Opis
    Utripa Poteka prenos ali sprejem podatkov
    Izklopljena Ne poteka prenos ali sprejem podatkov
  7. Vrata USB 3.1 Gen 2 Type-A (rdeča)
    Vrata USB 3.1 Gen 2 Type-A podpirajo specifikacijo USB 3.1 Gen 2 in so združljiva s specifikacijo USB 3.1 Gen 1 in USB 2.0. Uporabite ta vrata za naprave USB.
  8. Linijski vhod (modra)
    Vtičnica za linijski vhod. Uporabite to zvočno vtičnico za naprave z linijskim vhodom, kot so optični pogon, walkman itd.
  9. Linijski izhod (zelena)
    Vtičnica za linijski izhod. Uporabite to zvočno vtičnico za slušalke ali 2-kanalni zvočnik. To vtičnico lahko uporabite za priključitev sprednjih zvočnikov v zvočni konfiguraciji 4/5.1/7.1-kanalov.
  10. Mikrofonski vhod (roza)
    Vtičnica za mikrofonski vhod.


Za konfiguriranje 7.1-kanalnega zvoka morate uporabiti zvočni modul HD na sprednji plošči in omogočiti funkcijo večkanalnega zvoka prek zvočnega gonilnika. Za več informacij o programski opremi obiščite spletno mesto GIGABYTE.

pozor

  • Ko odstranjujete kabel, priključen na priključek na zadnji plošči, najprej odstranite kabel iz vaše naprave in ga nato odstranite z matične plošče.
  • Ko odstranjujete kabel, ga povlecite naravnost iz priključka. Ne premikajte ga iz strani v stran, da preprečite električni kratek stik znotraj priključka kabla.

(Opomba) Vrata DVI-D ne podpirajo povezave D-Sub z adapterjem.

Notranji priključki

Notranji priključki

  1. ATX_12V
  2. ATX
  3. CPU_FAN
  4. SYS_FAN1
  5. SATA3 0/1/2/3
  6. SPDIF_O
  7. F_PANEL
  8. F_AUDIO
  1. SPEAKER
  2. CI
  3. F_USB30
  4. F_USB1/F_USB2
  5. COM
  6. TPM
  7. BAT
  8. CLR_CMOS

pozorPreden priključite zunanje naprave, preberite naslednja navodila:

  • Najprej se prepričajte, da so vaše naprave skladne s priključki, ki jih želite priključiti.
  • Preden namestite naprave, se prepričajte, da ste izklopili naprave in računalnik. Izključite napajalni kabel iz vtičnice, da preprečite poškodbe naprav.
  • Po namestitvi naprave in preden vklopite računalnik, se prepričajte, da je kabel naprave varno pritrjen na priključek na matični plošči.

1/2) ATX_12V/ATX (2x4 12V napajalni priključek in 2x12 glavni napajalni priključek)
Z uporabo napajalnega priključka lahko napajalnik zagotovi dovolj stabilne energije za vse komponente na matični plošči. Preden priključite napajalni priključek, se najprej prepričajte, da je napajalnik izklopljen in da so vse naprave pravilno nameščene. Napajalni priključek ima varno zasnovo. Priključite napajalni kabel na napajalni priključek v pravilni smeri. 12V napajalni priključek napaja predvsem CPU. Če 12V napajalni priključek ni priključen, se računalnik ne bo zagnal.

Za izpolnjevanje zahtev glede razširitve je priporočljivo uporabiti napajalnik, ki lahko prenese visoko porabo energije (500 W ali več). Če uporabljate napajalnik, ki ne zagotavlja potrebne moči, lahko to povzroči nestabilen ali nezagonski sistem.

Št. priključka Definicija Št. priključka Definicija
1 GND (samo za 2x4-pinski 12V) 5 +12V (samo za 2x4-pinski 12V)
2 GND (samo za 2x4-pinski 12V) 6 +12V (samo za 2x4-pinski 12V)
3 GND 7 +12V
4 GND 8 +12V

Št. priključka Definicija Št. priključka Definicija
1 3.3V 13 3.3V
2 3.3V 14 -12V
3 GND 15 GND
4 +5V 16 PS_ON (mehki vklop/izklop)
5 GND 17 GND
6 +5V 18 GND
7 GND 19 GND
8 Power Good 20 NC
9 5VSB (stanje pripravljenosti +5V) 21 +5V
10 +12V 22 +5V
11 +12V (samo za 2x12-pinski ATX) 23 +5V (samo za 2x12-pinski ATX)
12 3.3V (samo za 2x12-pinski ATX) 24 GND (samo za 2x12-pinski ATX)

3/4) CPU_FAN/SYS_FAN1 (priključki za ventilator)
Vsi priključki za ventilatorje na tej matični plošči so 4-pinski. Večina priključkov za ventilatorje ima varno zasnovo za vstavljanje. Ko priključujete kabel ventilatorja, ga priključite v pravilni smeri (črna žica priključka je ozemljitvena žica). Funkcija nadzora hitrosti zahteva uporabo ventilatorja z zasnovo za nadzor hitrosti ventilatorja. Za optimalno odvajanje toplote je priporočljivo namestiti sistemski ventilator v ohišje.

Št. priključka Definicija
1 GND
2 Nadzor hitrosti napetosti
3 Senzor
4 Nadzor hitrosti PWM

pozor

  • Priključite kable ventilatorja na priključke ventilatorja, da preprečite pregrevanje CPE in sistema. Pregrevanje lahko povzroči poškodbe CPE ali pa se sistem lahko obesi.
  • Ti priključki za ventilatorje niso konfiguracijski preklopni bloki. Ne nameščajte preklopnega pokrovčka na priključke.
  1. SATA3 0/1/2/3 (priključki SATA 6Gb/s)
    Priključki SATA so skladni s standardom SATA 6Gb/s in so združljivi s standardom SATA 3Gb/s in SATA 1.5Gb/s. Vsak priključek SATA podpira eno napravo SATA. Priključki SATA podpirajo RAID 0, RAID 1 in RAID 10. Za navodila o konfiguriranju polja RAID glejte poglavje »Konfiguriranje nabora RAID«.
    SATA3 0/1/2/3 (priključki SATA 6Gb/s)
    Št. priključka Definicija
    1 GND
    2 TXP
    3 TXN
    4 GND
    5 RXN
    6 RXP
    7 GND
  1. SPDIF_O (izhodni priključek S/PDIF)
    Ta priključek podpira digitalni izhod S/PDIF in priključuje digitalni avdio kabel S/PDIF (priložen razširitvenim karticam) za digitalni zvočni izhod iz matične plošče na nekatere razširitvene kartice, kot so grafične kartice in zvočne kartice. Na primer, nekatere grafične kartice lahko zahtevajo uporabo digitalnega avdio kabla S/PDIF za digitalni zvočni izhod iz matične plošče na grafično kartico, če želite priključiti zaslon HDMI na grafično kartico in imeti hkrati digitalni zvočni izhod iz zaslona HDMI. Za informacije o priključitvi digitalnega avdio kabla S/PDIF natančno preberite priročnik za vašo razširitveno kartico.
    Št. priključka Definicija
    1 SPDIFO
    2 GND
  1. F_PANEL (priključek sprednje plošče)
    Priključite stikalo za vklop, stikalo za ponastavitev in indikator stanja sistema na ohišju na ta priključek v skladu s spodnjimi dodelitvami priključkov. Pred priključitvijo kablov upoštevajte pozitivne in negativne priključke.
    • PLED (LED za vklop):
      Stanje sistema LED
      S0 Vklopljena
      S3/S4/S5 Izklopljena
      Priključi se na indikator stanja napajanja na sprednji plošči ohišja. LED sveti, ko sistem deluje. LED ne sveti, ko je sistem v stanju spanja S3/S4 ali izklopljen (S5).
    • PW (stikalo za vklop): Priključi se na stikalo za vklop na sprednji plošči ohišja. Način izklopa sistema lahko konfigurirate s stikalom za vklop (za več informacij glejte poglavje »BIOS Setup«, »Power«).
    • HD (LED za aktivnost trdega diska): Priključi se na LED za aktivnost trdega diska na sprednji plošči ohišja. LED sveti, ko trdi disk bere ali zapisuje podatke.
    • RES (stikalo za ponastavitev): Priključi se na stikalo za ponastavitev na sprednji plošči ohišja. Pritisnite stikalo za ponastavitev, da znova zaženete računalnik, če se računalnik zamrzne in ne uspe normalno znova zagnati.
    • NC: Brez povezave.


Zasnova sprednje plošče se lahko razlikuje glede na ohišje. Modul sprednje plošče je večinoma sestavljen iz stikala za vklop, stikala za ponastavitev, LED za vklop, LED za aktivnost trdega diska itd. Ko priključite modul sprednje plošče ohišja na ta priključek, se prepričajte, da se dodelitve žic in dodelitve priključkov pravilno ujemajo.

  1. F_AUDIO (avdio priključek sprednje plošče)
    Avdio priključek sprednje plošče podpira Intel High Definition audio (HD) in AC'97 audio. Na ta priključek lahko priključite avdio modul sprednje plošče ohišja. Prepričajte se, da se dodelitve žic priključka modula ujemajo z dodelitvami priključkov priključka matične plošče. Nepravilna povezava med priključkom modula in priključkom matične plošče bo povzročila, da naprava ne bo delovala ali jo celo poškodovala.

    Za HD Front Panel Audio:

    Št. priključka Definicija
    1 MIC2_L
    2 GND
    3 MIC2_R
    4 NC
    5 LINE2_R
    6 Sense
    7 FAUDIO_JD
    8 Brez priključka
    9 LINE2_L
    10 Sense

    Za AC'97 sprednji avdio panel:

    Št. pina Definicija
    1 MIC
    2 GND
    3 Moč MIC
    4 NC
    5 Izhod linije (D)
    6 NC
    7 NC
    8 Ni pina
    9 Izhod linije (L)
    10 NC

    • Glava avdio panela podpira HD audio privzeto.
    • Avdio signali bodo prisotni hkrati na sprednjih in zadnjih avdio povezavah panela.
    • Nekatera ohišja zagotavljajo avdio modul sprednjega panela, ki ima ločene konektorje na vsaki žici namesto enojnega priključka. Za informacije o priklopu avdio modula sprednjega panela, ki ima različne dodelitve žic, kontaktirajte proizvajalca ohišja.
  1. ZVOČNIK (Glava zvočnika)
    Poveže se z zvočnikom na sprednji strani ohišja. Sistem poroča o stanju zagona sistema z izdajo piska. En sam kratek pisk se bo zaslišal, če ob zagonu sistema ne bo zaznana nobena težava.
    Št. pina Definicija
    1 VCC
    2 NC
    3 NC
    4 SPK-
  1. CI (Glava za vdor v ohišje)
    Ta matična plošča nudi funkcijo zaznavanja ohišja, ki zazna, ali je bil odstranjen pokrov ohišja. Ta funkcija zahteva ohišje z zasnovo zaznavanja vdora v ohišje.
    Št. pina Definicija
    1 Signal
    2 GND
  1. F_USB30 (USB 3.1 Gen 1 glava)
    Glava je skladna s specifikacijama USB 3.1 Gen 1 in USB 2.0 in lahko zagotovi dve USB vmesniki. Za nakup opcijskega 3,5-palčnega sprednjega panela, ki nudi dva USB 3.1 Gen 1 vmesnika, kontaktirajte lokalnega prodajalca.
    Št. pina Definicija Št. pina Definicija
    1 VBUS 11 D2+
    2 SSRX1- 12 D2-
    3 SSRX1+ 13 GND
    4 GND 14 SSTX2+
    5 SSTX1- 15 SSTX2-
    6 SSTX1+ 16 GND
    7 GND 17 SSRX2+
    8 D1- 18 SSRX2-
    9 D1+ 19 VBUS
    10 NC 20 Ni pina
  1. F_USB1/F_USB2 (USB 2.0/1.1 glave)
    Glave so skladne s specifikacijo USB 2.0/1.1. Vsaka USB glava lahko nudi dva USB vmesnika preko opcijskega USB nosilca. Za nakup opcijskega USB nosilca kontaktirajte lokalnega prodajalca.
    Št. pina Definicija Št. pina Definicija
    1 Moč (5V) 6 USB DY+
    2 Moč (5V) 7 GND S
    3 USB DX- 8 GND
    4 USB DY- 9 Ni pina
    5 USB DX+ 10 NC

    pozor

  • Ne priklapljajte kabla nosilca IEEE 1394 (2x5-pinski) v USB 2.0/1.1 glavo.
  • Pred namestitvijo USB nosilca se prepričajte, da izklopite računalnik in iztaknite napajalni kabel iz električne vtičnice, da preprečite poškodbe USB nosilca.
  1. COM (Glava serijskega vmesnika)
    COM glava lahko zagotovi en serijski vmesnik preko opcijskega kabla COM vmesnika. Za nakup opcijskega kabla COM vmesnika kontaktirajte lokalnega prodajalca.
    Št. pina Definicija Št. pina Definicija
    1 NDCD- 6 NDSR-
    2 NSIN 7 NRTS-
    3 NSOUT 8 NCTS-
    4 NDTR- 9 NRI-
    5 GND S F 10 Ni pina
  1. TPM (glava modula zaupanja Trusted Platform Module)
    Na to glavo lahko priključite modul TPM (Trusted Platform Module).
    Št. pina Definicija Št. pina Definicija
    1 LCLK 11 LAD0
    2 GND 12 GND
    3 LFRAME 13 NC
    4 Ni pina 14 NC
    5 LRESET 15 SB3V
    6 NC 16 SERIRQ
    7 LAD3 17 GND
    8 LAD2 18 NC
    9 VCC3 19 NC
    10 LAD1 20 NC
  1. BAT (Baterija)
    Baterija zagotavlja moč za ohranjanje vrednosti (kot so konfiguracije BIOS-a, informacije o datumu in času) v CMOS-u, ko je računalnik izklopljen. Zamenjajte baterijo, ko napetost baterije pade na nizko raven, sicer vrednosti CMOS-a morda ne bodo točne ali pa se bodo izgubile.
    Vrednosti CMOS-a lahko počistite z odstranitvijo baterije:
    1. Izklopite računalnik in iztaknite napajalni kabel.
    2. Nežno odstranite baterijo iz držala baterije in počakajte eno minuto. (Ali uporabite kovinski predmet, kot je izvijač, da se dotaknete pozitivnega in negativnega terminala držala baterije in ju za 5 sekund staknite.)
    3. Zamenjajte baterijo.
    4. Priključite napajalni kabel in ponovno zaženite računalnik.

pozor

  • Pred zamenjavo baterije vedno izklopite računalnik in iztaknite napajalni kabel.
  • Baterijo zamenjajte z enakovredno. Nevarnost eksplozije, če je baterija zamenjana z napačnim modelom.
  • Če ne morete sami zamenjati baterije ali niste prepričani o modelu baterije, se obrnite na mesto nakupa ali lokalnega prodajalca.
  • Pri nameščanju baterije bodite pozorni na usmerjenost pozitivne strani (+) in negativne strani (-) baterije (pozitivna stran mora biti obrnjena navzgor).
  • Z izrabljenimi baterijami je treba ravnati v skladu z lokalnimi okoljskimi predpisi.
  1. CLR_CMOS (Jumper za brisanje CMOS-a)
    Uporabite ta jumper za brisanje konfiguracije BIOS-a in ponastavitev vrednosti CMOS-a na tovarniške nastavitve. Za brisanje vrednosti CMOS-a uporabite kovinski predmet, kot je izvijač, da se za nekaj sekund dotaknete obeh pinov.
    Odpri: Normalno
    Kratek stik: Počisti vrednosti CMOS-a

    pozor

  • Vedno izklopite računalnik in izključite napajalni kabel iz vtičnice, preden izbrišete vrednosti CMOS.
  • Po ponovnem zagonu sistema pojdite v BIOS Setup, da naložite tovarniške nastavitve (izberite Load Optimized Defaults (Naloži optimizirane privzete nastavitve)) ali ročno konfigurirajte nastavitve BIOS-a (za konfiguracije BIOS-a glejte poglavje "BIOS Setup").

Nastavitev BIOS-a

BIOS (osnovni vhodni in izhodni sistem) beleži parametre strojne opreme sistema v CMOS na matični plošči. Njegove glavne funkcije vključujejo izvajanje samotestiranja ob vklopu (POST) med zagonom sistema, shranjevanje sistemskih parametrov in nalaganje operacijskega sistema itd. BIOS vključuje program za nastavitev BIOS-a, ki uporabniku omogoča spreminjanje osnovnih nastavitev konfiguracije sistema ali aktiviranje določenih sistemskih funkcij. Ko je napajanje izklopljeno, baterija na matični plošči zagotavlja potrebno napajanje CMOS, da ohrani vrednosti konfiguracije v CMOS. Za dostop do programa za nastavitev BIOS-a pritisnite tipko <Delete> med POST-om, ko je vklopljeno napajanje. Za nadgradnjo BIOS-a uporabite pripomoček GIGABYTE Q-Flash ali @BIOS.

  • Q-Flash uporabniku omogoča hitro in enostavno nadgradnjo ali varnostno kopiranje BIOS-a brez vstopa v operacijski sistem.
  • @BIOS je pripomoček, ki temelji na sistemu Windows, ki išče in prenaša najnovejšo različico BIOS-a iz interneta ter posodablja BIOS.

pozor

  • Ker je posodabljanje BIOS-a potencialno tvegano, je priporočljivo, da ne posodabljate BIOS-a, če pri uporabi trenutne različice BIOS-a ne naletite na težave. Pri posodabljanju BIOS-a bodite previdni. Nepravilno posodabljanje BIOS-a lahko povzroči okvaro sistema.
  • Priporočljivo je, da ne spreminjate privzetih nastavitev (razen če morate), da preprečite nestabilnost sistema ali druge nepričakovane rezultate. Nepravilno spreminjanje nastavitev lahko povzroči, da se sistem ne bo zagnal. Če se to zgodi, poskusite počistiti vrednosti CMOS in ponastaviti ploščo na privzete vrednosti. (Za informacije o tem, kako počistiti vrednosti CMOS, glejte razdelek »Naloži optimizirane privzete vrednosti« v tem poglavju ali predstavitve kratkostičnika za baterijo/čiščenje CMOS.)

Zaslon ob zagonu

Ko se računalnik zažene, se prikaže naslednji zaslon z logotipom ob zagonu.
(Primer različice BIOS-a: F1b)
Zaslon ob zagonu
Obstajata dva različna načina BIOS-a, kot sledi, in za preklapljanje med njima lahko uporabite tipko <F2>. Način klasične nastavitve ponuja podrobne nastavitve BIOS-a. Za premikanje med elementi lahko pritisnete puščične tipke na tipkovnici in pritisnete <Enter>, da sprejmete ali vstopite v podmeni. Lahko pa z miško izberete želeni element. Enostavni način uporabnikom omogoča hiter ogled trenutnih sistemskih informacij ali prilagajanje za optimalno delovanje. V enostavnem načinu lahko z miško krmarite po konfiguracijskih elementih.

  • Ko sistem ni stabilen kot običajno, izberite element Load Optimized Defaults (Naloži optimizirane privzete vrednosti), da sistem nastavite na privzete vrednosti.
  • Meniji za nastavitev BIOS-a, opisani v tem poglavju, so samo za referenco in se lahko razlikujejo glede na različico BIOS-a.

M.I.T.


previdnostAli bo sistem stabilno deloval z nastavitvami overclockinga/prenapetosti, ki ste jih nastavili, je odvisno od vaše celotne konfiguracije sistema. Nepravilno izvajanje overclockinga/prenapetosti lahko povzroči škodo na CPE, naboru čipov ali pomnilniku in skrajša življenjsko dobo teh komponent. Ta stran je namenjena samo naprednim uporabnikom in priporočamo, da ne spreminjate privzetih nastavitev, da preprečite nestabilnost sistema ali druge nepričakovane rezultate. (Nepravilna sprememba nastavitev lahko povzroči, da se sistem ne zažene. Če se to zgodi, počistite vrednosti CMOS in ponastavite ploščo na privzete vrednosti.)

  • Napredne nastavitve frekvence
    Vrednost takta gostitelja
    Prikaže trenutno delovno frekvenco takta gostitelja.
    Razmerje takta CPE
    Omogoča spreminjanje razmerja takta za nameščen CPE. Nastavljivo območje je odvisno od nameščenega CPE.
    Frekvenca CPE
    Prikaže trenutno delovno frekvenco CPE.
  • Napredne nastavitve jeder CPE
    Razmerje takta CPE, Frekvenca CPE
    Zgornje nastavitve so sinhronizirane s tistimi pod enakimi elementi v meniju Napredne nastavitve frekvence.
    Povečanje zmogljivosti jedra (Opomba)
    Omogoča določanje, ali naj se omogoči tehnologija Core Performance Boost (CPB), tehnologija za povečanje zmogljivosti CPE. (Privzeto: Samodejno)
    Razmerje povečanja zmogljivosti jedra (Opomba)
    Omogoča spreminjanje razmerja za CPB. Nastavljivo območje je odvisno od nameščenega CPE. (Privzeto: Samodejno)
    Razmerje povečanja Turbo zmogljivosti (Opomba)
    Omogoča določanje, ali naj se izboljša zmogljivost CPE. (Privzeto: Onemogočeno)
    Funkcija AMD Cool&Quiet
    Omogočeno Omogoča gonilniku AMD Cool'n'Quiet, da dinamično prilagaja takt CPE in VID, da zmanjša toplotno moč iz vašega računalnika in njegovo porabo energije. (Privzeto)
    Onemogočeno Onemogoči to funkcijo.

    Način SVM
    Virtualizacija, izboljšana s tehnologijo virtualizacije, bo platformi omogočila izvajanje več operacijskih sistemov in aplikacij v neodvisnih particijah. Z virtualizacijo lahko en računalniški sistem deluje kot več virtualnih sistemov. (Privzeto: Onemogočeno)
    Način C6 (Opomba 1)
    Omogoča določanje, ali naj CPE preide v način C6 v stanju zaustavitve sistema. Ko je omogočeno, se bo frekvenca jedra CPE zmanjšala med stanjem zaustavitve sistema, da se zmanjša poraba energije. Stanje C6 je bolj izboljšano stanje varčevanja z energijo kot C1. (Privzeto: Omogočeno)
    Globalni nadzor stanja C (Opomba 1)
    Omogoča določanje, ali naj CPE preide v stanja C. Ko je omogočeno, se bo frekvenca jedra CPE zmanjšala med stanjem zaustavitve sistema, da se zmanjša poraba energije. (Privzeto: Omogočeno)
    Način SMT (Opomba 1)
    Omogoča omogočanje ali onemogočanje tehnologije sočasnega večnitja CPE. Ta funkcija deluje samo za operacijske sisteme, ki podpirajo način več procesorjev. Samodejno omogoča BIOS-u, da samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
    Nadzor Downcore (Opomba 1)
    Omogoča izbiro števila jeder CPE, ki jih želite omogočiti (število jeder CPE se lahko razlikuje glede na CPE). Samodejno omogoča BIOS-u, da samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
    Extreme Memory Profile (X.M.P.) (Opomba 2)
    Omogoča BIOS-u, da prebere podatke SPD na pomnilniškem modulu(ih) XMP za izboljšanje zmogljivosti pomnilnika, ko je omogočeno.

    Onemogočeno Onemogoči to funkcijo. (Privzeto)
    Profil1 Uporablja nastavitve profila 1.
    Profil2 (Opomba 2) Uporablja nastavitve profila 2.

    Množitelj sistemskega pomnilnika
    Omogoča nastavitev množitelja sistemskega pomnilnika. Samodejno nastavi množitelj pomnilnika glede na podatke SPD pomnilnika. (Privzeto: Samodejno)
    Frekvenca pomnilnika (MHz)
    Prva vrednost frekvence pomnilnika je običajna delovna frekvenca uporabljenega pomnilnika; druga je frekvenca pomnilnika, ki se samodejno prilagodi glede na nastavitve množitelja sistemskega pomnilnika.

  • Napredne nastavitve pomnilnika
    Extreme Memory Profile (X.M.P.) (Opomba 2), Množitelj sistemskega pomnilnika, Frekvenca pomnilnika (MHz)
    Zgornje nastavitve so sinhronizirane s tistimi pod enakimi elementi v meniju Napredne nastavitve frekvence.
    Način časovnega usklajevanja pomnilnika
    Ročno in Napredno ročno omogoča, da se nastavitve prepletanja kanalov, prepletanja rangov in časovnega usklajevanja pomnilnika spodaj lahko konfigurirajo. Možnosti so: Samodejno (privzeto), Ročno, Napredno ročno.
    Napetost profila DDR
    Pri uporabi pomnilniškega modula, ki ni XMP, ali če je Extreme Memory Profile (X.M.P.) nastavljen na Onemogočeno, se vrednost prikaže v skladu s specifikacijo vašega pomnilnika. Ko je Extreme Memory Profile (X.M.P.) nastavljen na Profil1 ali Profil2, se vrednost prikaže v skladu s podatki SPD na pomnilniku XMP.
    Prepletanje kanalov
    Omogoči ali onemogoči prepletanje pomnilniških kanalov. Omogočeno omogoča sistemu, da hkrati dostopa do različnih kanalov pomnilnika, da poveča zmogljivost in stabilnost pomnilnika. Samodejno omogoča BIOS-u, da samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
    Prepletanje rangov
    Omogoči ali onemogoči prepletanje pomnilniških rangov. Omogočeno omogoča sistemu, da hkrati dostopa do različnih rangov pomnilnika, da poveča zmogljivost in stabilnost pomnilnika. Samodejno omogoča BIOS-u, da samodejno konfigurira to nastavitev. (Privzeto: Samodejno)

  • Podčasovna usklajevanja pomnilnika kanala A/B
    Ta podmeni ponuja nastavitve časovnega usklajevanja pomnilnika za vsak kanal pomnilnika. Zasloni z ustreznimi nastavitvami časovnega usklajevanja so konfigurirani samo, ko je način časovnega usklajevanja pomnilnika nastavljen na Ročno ali Napredno ročno. Opomba: Vaš sistem lahko postane nestabilen ali se ne zažene, potem ko spremenite časovno usklajevanje pomnilnika. Če se to zgodi, ponastavite ploščo na privzete vrednosti tako, da naložite optimizirane privzete vrednosti ali počistite vrednosti CMOS.

  • Napredne nastavitve napetosti
    Ta podmeni vam omogoča nastavitev napetosti CPE, nabora čipov in pomnilnika.

  • Stanje zdravja računalnika
    Ponastavitev stanja odprtega ohišja

    Onemogočeno Ohrani ali počisti zapis o prejšnjem stanju vdora v ohišje. (Privzeto)
    Omogočeno Počisti zapis o prejšnjem stanju vdora v ohišje in polje Odprto ohišje bo ob naslednjem zagonu prikazalo "Ne".

    Odprto ohišje
    Prikaže stanje zaznavanja naprave za zaznavanje vdora v ohišje, priključene na glavo CI matične plošče. Če je pokrov ohišja sistema odstranjen, bo to polje prikazalo "Da", sicer pa "Ne". Če želite počistiti zapis stanja vdora v ohišje, nastavite Ponastavitev stanja odprtega ohišja na Omogočeno, shranite nastavitve v CMOS in nato znova zaženite sistem.
    CPE Vcore/CPE VDDP/Napetost kanala A/B DRAM/+3,3 V/+5 V/+12 V/VCORE SOC
    Prikaže trenutne sistemske napetosti.

  • Razne nastavitve
    Konfiguracija reže PCIe
    Omogoča nastavitev načina delovanja rež PCI Express na Gen 1, Gen 2 ali Gen 3. Dejanski način delovanja je odvisen od strojne specifikacije vsake reže. Samodejno omogoča BIOS-u, da samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
    Izboljšava 3DMark01
    Omogoča določanje, ali naj se izboljša zmogljivost nekaterih starejših merilnih testov. (Privzeto: Onemogočeno)

  • Nastavitve pametnega ventilatorja 5
    Monitor
    Omogoča izbiro cilja za spremljanje in nadaljnje prilagajanje. (Privzeto: CPE FAN)
    Nadzor hitrosti ventilatorja
    Omogoča določanje, ali naj se omogoči funkcija nadzora hitrosti ventilatorja in prilagajanje hitrosti ventilatorja.

    Normalno Omogoča ventilatorju, da deluje z različnimi hitrostmi glede na temperaturo. Hitrost ventilatorja lahko prilagodite z orodjem System Information Viewer glede na vaše sistemske zahteve. (Privzeto)
    Tiho Omogoča ventilatorju, da deluje pri nizkih hitrostih.
    Ročno Omogoča nadzor hitrosti ventilatorja v krivulji.
    Polna hitrost Omogoča ventilatorju, da deluje pri polni hitrosti.

    Uporaba temperaturnega vnosa za nadzor ventilatorja
    Omogoča izbiro referenčne temperature za nadzor hitrosti ventilatorja.
    Temperaturni interval
    Omogoča izbiro temperaturnega intervala za spremembo hitrosti ventilatorja.
    Način nadzora ventilatorja

    Samodejno Omogoča BIOS-u, da samodejno zazna vrsto nameščenega ventilatorja in nastavi optimalen način nadzora. (Privzeto)
    Napetost Način napetosti se priporoča za 3-pinski ventilator.
    PWM Način PWM se priporoča za 4-pinski ventilator.

    Temperatura
    Prikaže trenutno temperaturo izbranega ciljnega območja.
    Hitrost ventilatorja
    Prikaže trenutne hitrosti ventilatorja.
    Nadzor opozorila o temperaturi
    Nastavi opozorilni prag za temperaturo. Ko temperatura preseže prag, bo BIOS oddajal opozorilni zvok. Možnosti so: Onemogočeno (privzeto), 60 °C/140 °F, 70 °C/158 °F, 80 °C/176 °F, 90 °C/194 °F.
    Opozorilo o odpovedi ventilatorja
    Omogoča sistemu, da oddaja opozorilni zvok, če ventilator ni priključen ali odpove. Preverite stanje ventilatorja ali priključek ventilatorja, ko se to zgodi. (Privzeto: Onemogočeno)

(Opomba) Ta element je prisoten samo, ko namestite CPE, ki podpira to funkcijo.
(Opomba 1) Ta element je prisoten samo, ko namestite CPE, ki podpira to funkcijo.
(Opomba 2) Ta element je prisoten samo, ko namestite CPE in pomnilniški modul, ki podpirata to funkcijo.

Sistem

Sistem
Ta razdelek vsebuje informacije o modelu vaše matične plošče in različici BIOS-a. Izberete lahko tudi privzeti jezik, ki ga uporablja BIOS, in ročno nastavite sistemski čas.
Sistemski jezik
Izbere privzeti jezik, ki ga uporablja BIOS.
Sistemski datum
Nastavi sistemski datum. Oblika datuma je teden (samo za branje), mesec, dan in leto. Uporabite <Enter>, da preklopite med polji Mesec, Dan in Leto, in uporabite tipko <Page Up> ali <Page Down>, da nastavite želeno vrednost.
Sistemski čas
Nastavi sistemski čas. Oblika časa je ura, minuta in sekunda. Na primer, 13.00 je 13:00:00. Uporabite <Enter>, da preklopite med polji Ura, Minuta in Sekunda, in uporabite tipko <Page Up> ali <Page Down>, da nastavite želeno vrednost.
Raven dostopa
Prikaže trenutno raven dostopa, odvisno od vrste uporabljene zaščite z geslom. (Če geslo ni nastavljeno, se bo privzeto prikazalo kot Skrbnik.) Raven skrbnika vam omogoča spreminjanje vseh nastavitev BIOS-a; raven uporabnika vam omogoča le spreminjanje nekaterih nastavitev BIOS-a, ne pa vseh.

BIOS

BIOS
Prioritete možnosti zagona
Določa splošni vrstni red zagona iz razpoložljivih naprav. Prenosne naprave za shranjevanje, ki podpirajo format GPT, bodo na seznamu zagonskih naprav imele predpono "UEFI:". Za zagon iz operacijskega sistema, ki podpira particioniranje GPT, izberite napravo s predpono "UEFI:". Če pa želite namestiti operacijski sistem, ki podpira particioniranje GPT, kot je Windows 7 64-bit, izberite optični pogon, ki vsebuje namestitveni disk Windows 7 64-bit in ima predpono "UEFI:".
Prioritete BBS za trdi disk/CD/DVD ROM pogon/diskete/omrežno napravo
Določa vrstni red zagona za določeno vrsto naprave, kot so trdi diski, optični pogoni, disketni pogoni in naprave, ki podpirajo funkcijo Boot from LAN (Zagon iz omrežja) itd. Pritisnite <Enter> na tej postavki, da vstopite v podmeni, ki predstavlja naprave iste vrste, ki so povezane. Ta postavka je prisotna samo, če je nameščena vsaj ena naprava za to vrsto.
Stanje NumLock ob zagonu
Omogoči ali onemogoči funkcijo Numlock na numerični tipkovnici po POST-u. (Privzeto: Vklopljeno)
Varnostna možnost
Določa, ali je geslo potrebno vsakič, ko se sistem zažene, ali samo, ko vstopite v nastavitev BIOS-a.
Po konfiguraciji te postavke nastavite gesla pod postavko Administrator Password/User Password (Skrbniško geslo/Uporabniško geslo).

Setup Geslo je potrebno samo za vstop v program za nastavitev BIOS-a.
Sistem Geslo je potrebno za zagon sistema in za vstop v program za nastavitev BIOS-a. (Privzeto)

Prikaz LOGOTIPA na celotnem zaslonu
Omogoča vam, da določite, ali se bo logotip GIGABYTE prikazal ob zagonu sistema. Če je onemogočeno, se logotip GIGABYTE preskoči, ko se sistem zažene. (Privzeto: Omogočeno)
Hitri zagon
Omogoči ali onemogoči hitri zagon, da se skrajša postopek zagona operacijskega sistema. Ultra Fast (Izjemno hiter) zagotavlja najhitrejšo hitrost zagona. (Privzeto: Onemogočeno)
Podpora SATA

Vse naprave Sata Vse naprave SATA so funkcionalne v operacijskem sistemu in med POST-om.
Samo zadnji zagonski HDD Razen prejšnjega zagonskega pogona so vse naprave SATA onemogočene, preden se postopek zagona operacijskega sistema zaključi. (Privzeto)

To postavko je mogoče konfigurirati samo, če je možnost Fast Boot (Hitri zagon) nastavljena na Enabled (Omogočeno) ali Ultra Fast (Izjemno hiter).
Podpora VGA
Omogoča vam, da izberete, katero vrsto operacijskega sistema želite zagnati.

Samodejno Omogoči samo starejši option ROM.
Gonilnik EFI Omogoči option ROM EFI. (Privzeto)

To postavko je mogoče konfigurirati samo, če je možnost Fast Boot (Hitri zagon) nastavljena na Enabled (Omogočeno) ali Ultra Fast (Izjemno hiter).

Podpora USB

Onemogočeno Vse naprave USB so onemogočene, preden se postopek zagona operacijskega sistema zaključi.
Popolna inicializacija Vse naprave USB so funkcionalne v operacijskem sistemu in med POST-om. (Privzeto)
Delna inicializacija Del naprav USB je onemogočen, preden se postopek zagona operacijskega sistema zaključi.

To postavko je mogoče konfigurirati samo, če je možnost Fast Boot (Hitri zagon) nastavljena na Enabled (Omogočeno). Ta funkcija je onemogočena, ko je možnost Fast Boot (Hitri zagon) nastavljena na Ultra Fast (Izjemno hiter).
Podpora za naprave PS2

Onemogočeno Vse naprave PS/2 so onemogočene, preden se postopek zagona operacijskega sistema zaključi.
Omogočeno Vse naprave PS/2 so funkcionalne v operacijskem sistemu in med POST-om. (Privzeto)

To postavko je mogoče konfigurirati samo, če je možnost Fast Boot (Hitri zagon) nastavljena na Enabled (Omogočeno). Ta funkcija je onemogočena, ko je možnost Fast Boot (Hitri zagon) nastavljena na Ultra Fast (Izjemno hiter).
Podpora gonilnika omrežnega sklada

Onemogočeno Onemogoči zagon iz omrežja. (Privzeto)
Omogočeno Omogoči zagon iz omrežja.

To postavko je mogoče konfigurirati samo, če je možnost Fast Boot (Hitri zagon) nastavljena na Enabled (Omogočeno) ali Ultra Fast (Izjemno hiter).
Funkcije Windows 10
Omogoča vam, da izberete operacijski sistem, ki ga želite namestiti. (Privzeto: Drug OS)
Podpora CSM
Omogoči ali onemogoči UEFI CSM (Compatibility Support Module - Modul za podporo združljivosti) za podporo starejšemu postopku zagona osebnega računalnika.

Omogočeno Omogoči UEFI CSM. (Privzeto)
Onemogočeno Onemogoči UEFI CSM in podpira samo postopek zagona UEFI BIOS-a.

To postavko je mogoče konfigurirati samo, če je možnost Windows 10 Features (Funkcije Windows 10) nastavljena na Windows 10 ali Windows 10 WHQL.
LAN PXE Boot Option ROM
Omogoča vam, da izberete, ali želite omogočiti starejši option ROM za krmilnik LAN. (Privzeto: Onemogočeno) To postavko je mogoče konfigurirati samo, če je možnost CSM Support (Podpora CSM) nastavljena na Enabled (Omogočeno).
Storage Boot Option Control (Nadzor možnosti zagona shrambe)
Omogoča vam, da izberete, ali želite omogočiti UEFI ali starejši option ROM za krmilnik naprave za shranjevanje.

Onemogočeno Onemogoči option ROM.
Samo UEFI Omogoči samo option ROM UEFI.
Samo starejši Omogoči samo starejši option ROM. (Privzeto)

To postavko je mogoče konfigurirati samo, če je možnost CSM Support (Podpora CSM) nastavljena na Enabled (Omogočeno).
Other PCI Device ROM Priority (Prioriteta ROM-a drugih naprav PCI)
Omogoča vam, da izberete, ali želite omogočiti UEFI ali starejši option ROM za krmilnik naprave PCI, ki ni krmilnik LAN, naprave za shranjevanje in grafični krmilnik.

Onemogočeno Onemogoči option ROM.
Samo UEFI Omogoči samo option ROM UEFI. (Privzeto)
Samo starejši Omogoči samo starejši option ROM.

To postavko je mogoče konfigurirati samo, če je možnost CSM Support (Podpora CSM) nastavljena na Enabled (Omogočeno).
Omrežni sklad
Onemogoči ali omogoči zagon iz omrežja za namestitev operacijskega sistema formata GPT, na primer namestitev operacijskega sistema s strežnika Windows Deployment Services. (Privzeto: Onemogočeno)
Podpora Ipv4 PXE
Omogoči ali onemogoči podporo IPv4 PXE. To postavko je mogoče konfigurirati samo, če je omogočen Network Stack (Omrežni sklad).
Podpora Ipv4 HTTP
Omogoči ali onemogoči podporo za zagon HTTP za IPv4. To postavko je mogoče konfigurirati samo, če je omogočen Network Stack (Omrežni sklad).
Podpora Ipv6 PXE
Omogoči ali onemogoči podporo IPv6 PXE. To postavko je mogoče konfigurirati samo, če je omogočen Network Stack (Omrežni sklad).
Podpora Ipv6 HTTP
Omogoči ali onemogoči podporo za zagon HTTP za IPv6. To postavko je mogoče konfigurirati samo, če je omogočen Network Stack (Omrežni sklad).
Skrbniško geslo
Omogoča vam konfiguriranje skrbniškega gesla. Pritisnite <Enter> na tej postavki, vnesite geslo in nato pritisnite <Enter>. Pozvani boste, da potrdite geslo. Ponovno vnesite geslo in pritisnite <Enter>. Skrbniško geslo (ali uporabniško geslo) morate vnesti ob zagonu sistema in pri vstopu v nastavitev BIOS-a. Za razliko od uporabniškega gesla vam skrbniško geslo omogoča spreminjanje vseh nastavitev BIOS-a.
Uporabniško geslo
Omogoča vam konfiguriranje uporabniškega gesla. Pritisnite <Enter> na tej postavki, vnesite geslo in nato pritisnite <Enter>. Pozvani boste, da potrdite geslo. Ponovno vnesite geslo in pritisnite <Enter>. Uporabniško geslo (ali skrbniško geslo) morate vnesti ob zagonu sistema in pri vstopu v nastavitev BIOS-a. Vendar vam uporabniško geslo omogoča le spreminjanje nekaterih nastavitev BIOS-a, ne pa vseh. Če želite preklicati geslo, pritisnite <Enter> na postavki gesla in, ko vas pozove k vnosu gesla, najprej vnesite pravilno geslo. Ko vas pozove k vnosu novega gesla, pritisnite <Enter>, ne da bi vnesli katero koli geslo. Ponovno pritisnite <Enter>, ko ste pozvani k potrditvi.
OPOMBA: Pred nastavitvijo uporabniškega gesla se prepričajte, da ste najprej nastavili skrbniško geslo.

Periferni elementi

Periferni elementi
AMD CPU fTPM
Omogoči ali onemogoči funkcijo TPM 2.0, integrirano v procesor AMD CPU. (Privzeto: Onemogočeno)
Primary Video Device (Opomba)
Določa prvo aktivacijo prikaza monitorja z nameščene grafične kartice PCI Express ali integrirane grafike.

IGD Video Nastavi integrirano grafiko kot prvi zaslon.
NB PCIe Slot Video Nastavi grafično kartico PCI Express na reži PCI Express, ki jo nadzira severni most, kot prvi zaslon. (Privzeto)

Ambient LED
Omogoči ali onemogoči vgrajeno zvočno diodo LED. (Privzeto: Vklopljeno)
Legacy USB Support
Omogoča uporabo tipkovnice/miške USB v MS-DOS. (Privzeto: Omogočeno)
XHCI Hand-off
Določa, ali naj omogočite funkcijo XHCI Hand-off za operacijski sistem brez podpore za XHCI Hand-off. (Privzeto: Omogočeno)
EHCI Hand-off
Določa, ali naj omogočite funkcijo EHCI Hand-off za operacijski sistem brez podpore za EHCI Hand-off. (Privzeto: Onemogočeno)
Port 60/64 Emulation
Omogoči ali onemogoči emulacijo vhodno/izhodnih vrat 64h in 60h. To mora biti omogočeno za popolno podporo za starejše različice za tipkovnice/miške USB v MS-DOS ali v operacijskem sistemu, ki izvorno ne podpira naprav USB. (Privzeto: Onemogočeno)
USB Mass Storage Driver Support
Omogoči ali onemogoči podporo za naprave za shranjevanje USB. (Privzeto: Omogočeno)
USB Storage Devices
Prikaže seznam povezanih naprav za shranjevanje USB. Ta element se prikaže samo, ko je nameščena naprava za shranjevanje USB.

  • Trusted Computing
    Omogoči ali onemogoči modul zaupanja (TPM).
  • Super IO Configuration
    Serial Port 1
    Omogoči ali onemogoči vgrajena serijska vrata. (Privzeto: Omogočeno)
  • NVMe Configuration
    Prikaže informacije o vašem NVME PCIe SSD, če je nameščen.
  • OffBoard SATA Controller Configuration
    Prikaže informacije o vašem PCIe SSD, če je nameščen.

(Note) Ta element je prisoten samo, ko namestite procesor, ki podpira to funkcijo.

Nabor vezij

Nabor vezij

IOMMU
Omogoči ali onemogoči podporo za AMD IOMMU. (Privzeto: Samodejno)
Integrated Graphics (Opomba)
Omogoči ali onemogoči funkcijo integrirane grafike.

Auto BIOS bo samodejno omogočil ali onemogočil integrirano grafiko, odvisno od nameščene grafične kartice. (Privzeto)
Disabled Onemogoči integrirano grafiko.

UMA Frame Buffer Size (Opomba)
Velikost medpomnilnika okvirja je skupna količina sistemskega pomnilnika, dodeljena izključno za vgrajeni grafični krmilnik. MS-DOS bo na primer uporabil samo ta pomnilnik za prikaz. Možnosti so: Samodejno (privzeto), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA Mode
Omogoči ali onemogoči RAID za krmilnike SATA ali konfigurira krmilnike SATA v način AHCI.

RAID Omogoči RAID za krmilnik SATA.
AHCI Konfigurira krmilnike SATA v način AHCI. Advanced Host Controller Interface (AHCI) je specifikacija vmesnika, ki omogoča gonilniku za shranjevanje, da omogoči napredne funkcije Serial ATA, kot sta Native Command Queuing in hot plug. (Privzeto)

Chipset SATA Port Enable
Omogoči ali onemogoči integrirane krmilnike SATA. (Privzeto: Omogočeno)
Chipset SATA Port 0/1/2/3
Omogoči ali onemogoči vsaka vrata SATA.

(Note) Ta element je prisoten samo, ko namestite procesor, ki podpira to funkcijo.

Napajanje

Napajanje
AC BACK
Določa stanje sistema po vrnitvi napajanja po izpadu električne energije.

Memory Sistem se ob vrnitvi električne energije vrne v zadnje znano budno stanje.
Always On Sistem se ob vrnitvi električne energije vklopi.
Always Off Sistem ob vrnitvi električne energije ostane izklopljen. (Privzeto)

Power On By Keyboard
Omogoča vklop sistema z dogodkom prebujanja s tipkovnice PS/2.
Opomba: Za uporabo te funkcije potrebujete napajalnik ATX, ki zagotavlja vsaj 1 A na vodu +5VSB.

Disabled Onemogoči to funkcijo. (Privzeto)
Password Nastavite geslo z 1–5 znaki za vklop sistema.
Keyboard 98 Pritisnite gumb POWER na tipkovnici Windows 98, da vklopite sistem.
Any key Pritisnite katero koli tipko, da vklopite sistem.

Power On Password
Nastavite geslo, ko je možnost Vklop z tipkovnico nastavljena na Geslo (Password). Pritisnite <Enter> na tem elementu in nastavite geslo z do 5 znaki, nato pa pritisnite <Enter>, da ga sprejmete. Če želite vklopiti sistem, vnesite geslo in pritisnite <Enter>.
Opomba: Če želite preklicati geslo, pritisnite <Enter> na tem elementu. Ko vas pozove k vnosu gesla, znova pritisnite <Enter> brez vnosa gesla, da počistite nastavitve gesla.
Power On By Mouse
Omogoča vklop sistema z dogodkom prebujanja z miške PS/2.
Opomba: Za uporabo te funkcije potrebujete napajalnik ATX, ki zagotavlja vsaj 1 A na vodu +5VSB.

Disabled Onemogoči to funkcijo. (Privzeto)
Move Premaknite miško, da vklopite sistem.
Double Click Dvokliknite levi gumb na miški, da vklopite sistem.

ErP
Določa, ali naj sistem porabi najmanj energije v stanju S5 (zaustavitev). Opomba: Ko je ta element nastavljen na Omogočeno (Enabled), naslednje funkcije ne bodo na voljo: Nadaljevanje z alarmom, prebujanje ob dogodku PME, vklop z miško, vklop s tipkovnico in prebujanje v omrežju LAN.
Soft-Off by PWR-BTTN
Konfigurira način izklopa računalnika v načinu MS-DOS z gumbom za vklop.

Instant-Off Pritisnite gumb za vklop in sistem se bo takoj izklopil. (Privzeto)
Delay 4 Sec. Pritisnite in držite gumb za vklop 4 sekunde, da izklopite sistem. Če gumb za vklop pritisnete manj kot 4 sekunde, bo sistem prešel v stanje mirovanja.

Resume by Alarm
Določa, ali naj se sistem vklopi ob želenem času. (Privzeto: Onemogočeno) Če je omogočeno, nastavite datum in čas, kot sledi:
Dan prebujanja (Wake up day): Vklopite sistem ob določeni uri vsak dan ali na določen dan v mesecu.
Ura/minuta/sekunda prebujanja (Wake up hour/minute/second): Nastavite čas, ob katerem se bo sistem samodejno vklopil.
Opomba: Pri uporabi te funkcije se izogibajte neustrezni zaustavitvi iz operacijskega sistema ali odstranitvi napajanja iz električnega omrežja, sicer nastavitve morda ne bodo učinkovite.
Wake on LAN
Omogoči ali onemogoči funkcijo prebujanja v omrežju LAN. (Privzeto: Omogočeno)
High Precision Event Timer
Omogoči ali onemogoči časovnik dogodkov visoke natančnosti (HPET) v operacijskem sistemu. (Privzeto: Omogočeno)

Shranjevanje in izhod

Shranjevanje in izhod
Save & Exit Setup
Pritisnite <Enter> na tem elementu in izberite Da (Yes). S tem shranite spremembe v CMOS in zaprete program za nastavitev BIOS-a. Izberite Ne (No) ali pritisnite <Esc>, da se vrnete v glavni meni za nastavitev BIOS-a.
Exit Without Saving
Pritisnite <Enter> na tem elementu in izberite Da (Yes). S tem zaprete nastavitev BIOS-a, ne da bi shranili spremembe, narejene v nastavitvi BIOS-a, v CMOS. Izberite Ne (No) ali pritisnite <Esc>, da se vrnete v glavni meni za nastavitev BIOS-a.
Load Optimized Defaults
Pritisnite <Enter> na tem elementu in izberite Da (Yes), da naložite optimalne privzete nastavitve BIOS-a. Privzete nastavitve BIOS-a pomagajo sistemu delovati v optimalnem stanju. Vedno naložite optimizirane privzete nastavitve po posodobitvi BIOS-a ali po brisanju vrednosti CMOS.
Boot Override
Omogoča izbiro naprave za takojšnji zagon. Pritisnite <Enter> na napravi, ki jo izberete, in izberite Da (Yes) za potrditev. Vaš sistem se bo samodejno znova zagnal in zagnal iz te naprave.
Save Profiles
Ta funkcija vam omogoča, da shranite trenutne nastavitve BIOS-a v profil. Ustvarite lahko do 8 profilov in jih shranite kot Nastavitveni profil 1 ~ Nastavitveni profil 8. Pritisnite <Enter>, da dokončate. Lahko pa izberete Izberi datoteko v HDD/FDD/USB (Select File in HDD/FDD/USB), da shranite profil v napravo za shranjevanje.
Load Profiles
Če vaš sistem postane nestabilen in ste naložili privzete nastavitve BIOS-a, lahko s to funkcijo naložite nastavitve BIOS-a iz profila, ustvarjenega prej, brez težav znova konfigurirati nastavitve BIOS-a. Najprej izberite profil, ki ga želite naložiti, in nato pritisnite <Enter>, da dokončate. Izberete lahko Izberi datoteko v HDD/FDD/USB (Select File in HDD/FDD/USB), da vnesete profil, ki ste ga ustvarili prej iz naprave za shranjevanje, ali naložite profil, ki ga je samodejno ustvaril BIOS, na primer povrnitev nastavitev BIOS-a na zadnje nastavitve, ki so delovale pravilno (zadnji znani dober zapis).

Konfiguracija nabora RAID

Stopnje RAID

RAID 0 RAID 1 RAID 10
Najmanjše število trdih diskov ≥2 2 4
Kapaciteta polja Število trdih diskov
* Velikost najmanjšega diska		 Velikost najmanjšega diska (Število trdih diskov/2)
* Velikost najmanjšega diska
Prenos napak Ne Da Da

Preden začnete, pripravite naslednje elemente:

  • Vsaj dva trda diska SATA ali SSD (za zagotovitev optimalne učinkovitosti je priporočljivo uporabljati dva trda diska z identičnim modelom in kapaciteto).
  • Namestitveni disk Windows.
  • Disk z gonilnikom za matično ploščo.
  • USB-ključ.

Konfiguracija krmilnikov SATA

  1. Nameščanje trdih diskov
    Namestite trde diske v priključke SATA na matični plošči. Nato priključite napajalne priključke iz napajalnika na trde diske.
  2. Konfiguracija načina krmilnika SATA v BIOS Setup
    Prepričajte se, da ste pravilno konfigurirali način krmilnika SATA v nastavitvah sistema BIOS.
    Koraki:
    1. Vklopite računalnik in pritisnite <Delete>, da vstopite v BIOS Setup med POST (Power-On Self-Test). Pod možnostjo Chipset (Nabor čipov) zagotovite, da so Chipset SATA Port Enable (Omogočanje vrat SATA za nabor čipov) omogočena. Nastavite SATA Mode (Način SATA) na RAID. Nato shranite nastavitve in znova zaženite računalnik.
    2. Če želite konfigurirati UEFI RAID, sledite korakom v "C-1." Če želite vstopiti v starejši RAID ROM, shranite nastavitve in zaprite BIOS Setup. Za več informacij si oglejte "C-2".

      Meniji BIOS Setup, opisani v tem razdelku, se lahko razlikujejo od natančnih nastavitev za vašo matično ploščo. Dejanske možnosti menija BIOS Setup, ki jih boste videli, so odvisne od matične plošče, ki jo imate, in različice BIOS.
    1. Konfiguracija UEFI RAID
      Samo Windows 10 64-bit podpira konfiguracijo UEFI RAID.
      Korak:
      1. V BIOS Setup pojdite v BIOS in nastavite Windows 10 Features (Funkcije Windows 10) na Windows 10 in CSM Support (Podpora CSM) na Disabled (Onemogočeno). Shranite spremembe in zaprite BIOS Setup.
      2. Po ponovnem zagonu sistema ponovno vstopite v BIOS Setup. Nato vstopite v podmeni Peripherals\RAIDXpert2 Configuration Utility (Pripomoček za konfiguracijo zunanjih naprav\RAIDXpert2).
      3. Na zaslonu RAIDXpert2 Configuration Utility (Pripomoček za konfiguracijo RAIDXpert2) pritisnite <Enter> na Array Management (Upravljanje polja), da vstopite na zaslon Create Array (Ustvari polje). Nato izberite raven RAID. Podprte ravni RAID vključujejo RAID 0, RAID 1 in RAID 10 (razpoložljivi izbori so odvisni od števila nameščenih trdih diskov). Nato pritisnite <Enter> na Select Physical Disks (Izberi fizične diske), da vstopite na zaslon Select Physical Disks (Izberi fizične diske).
      4. Na zaslonu Select Physical Disks (Izberi fizične diske) izberite trde diske, ki jih želite vključiti v polje RAID, in jih nastavite na Enabled (Omogočeno). Nato uporabite puščico dol, da se premaknete na Apply Changes (Uveljavi spremembe) in pritisnite <Enter>. Nato se vrnite na prejšnji zaslon in nastavite Array Size (Velikost polja), Array Size Unit (Enota velikosti polja), Read Cache Policy (Politika predpomnilnika za branje) in Write Cache Policy (Politika predpomnilnika za pisanje).
      5. Po nastavitvi kapacitete se premaknite na Create Array (Ustvari polje) in pritisnite <Enter>, da začnete.
      6. Po dokončanju boste preusmerjeni nazaj na zaslon Array Management (Upravljanje polja). Pod Manage Array Properties (Upravljanje lastnosti polja) si lahko ogledate novo glasnost RAID in informacije o ravni RAID, imenu polja, kapaciteti polja itd.
    2. Konfiguracija starejšega RAID ROM
      Vstopite v starejši pripomoček za nastavitev RAID BIOS za konfiguracijo polja RAID. Preskočite ta korak in nadaljujte z namestitvijo operacijskega sistema Windows za konfiguracijo brez RAID.
      Korak:
  1. Ko se začne test pomnilnika POST in preden se začne zagon operacijskega sistema, poiščite sporočilo, ki pravi "Press <Ctrl-R> to Configure" (Pritisnite <Ctrl-R> za konfiguracijo). Pritisnite <Ctrl> + <R>, da vstopite v pripomoček za nastavitev RAID BIOS.
  2. Če želite ustvariti novo polje, pritisnite <Enter> na možnosti Create Array (Ustvari polje).
  3. Izbirna vrstica se bo premaknila na razdelek Disks (Diski) na desni strani zaslona. Izberite trde diske, ki jih želite vključiti v polje RAID. Uporabite puščico gor ali dol, da izberete trdi disk, in pritisnite <Insert>. Izbrani trdi disk bo prikazan zeleno. Če želite uporabiti vse trde diske, preprosto pritisnite <A>, da izberete vse. Nato pritisnite <Enter> in izbirna vrstica se bo premaknila na razdelek User Input (Uporabniški vnos) v spodnjem levem kotu zaslona.
  4. Najprej izberite način RAID in pritisnite <Enter>. Izbire, ki so na voljo, so odvisne od števila trdih diskov, ki so nameščeni. Nato sledite navodilom na zaslonu, da določite velikost polja. Izberete lahko All available space (Ves razpoložljivi prostor), da uporabite največjo dovoljeno velikost, ali pa uporabite puščico gor ali dol, da prilagodite velikost, in pritisnite <Enter>.
  5. Izberite način predpomnjenja. Možnosti vključujejo Read/Write (Branje/Pisanje), Read Only (Samo branje) in None (Brez). Nato pritisnite <Enter>, da nadaljujete.
  6. Nazadnje se bo prikazalo sporočilo "Confirm Creation of Array" (Potrdite ustvarjanje polja). Pritisnite <C>, da potrdite, ali <Esc> za vrnitev na prejšnji zaslon.
  7. Ko končate, boste na glavnem zaslonu videli novo polje. Če želite zapustiti pripomoček RAID BIOS, pritisnite <Esc> in nato pritisnite <C> za potrditev.

Namestitev gonilnika SATA RAID/AHCI in operacijskega sistema
S pravilnimi nastavitvami BIOS ste pripravljeni na namestitev operacijskega sistema.

Namestitev operacijskega sistema
Ker nekateri operacijski sistemi že vključujejo gonilnik SATA RAID/AHCI, vam ni treba namestiti ločenega gonilnika RAID/AHCI med postopkom namestitve sistema Windows. Po namestitvi operacijskega sistema priporočamo, da namestite vse zahtevane gonilnike z diska z gonilnikom za matično ploščo z možnostjo "Xpress Install" (Hitra namestitev), da zagotovite učinkovitost in združljivost sistema. Če operacijski sistem, ki ga želite namestiti, zahteva, da zagotovite dodaten gonilnik SATA RAID/AHCI med postopkom namestitve operacijskega sistema, si oglejte spodnje korake:

  1. Kopirajte mapo Hw10 pod mapo \Boot na disku z gonilnikom na svoj USB-ključ.
  2. Zaženite sistem z namestitvenega diska Windows in izvedite standardne korake za namestitev operacijskega sistema. Ko se prikaže zaslon, ki zahteva, da naložite gonilnik, izberite Browse (Prebrskaj).
  3. Vstavite USB-ključ in nato poiščite mesto gonilnika. Mesto gonilnika je naslednje: \Hw10\RAID\x64
  4. Najprej izberite AMD-RAID Bottom Device (Spodnja naprava AMD-RAID) in kliknite Next (Naprej), da naložite gonilnik. Nato izberite AMD-RAID Controller (Krmilnik AMD-RAID) in kliknite Next (Naprej), da naložite gonilnik. Na koncu nadaljujte z namestitvijo operacijskega sistema.

Za več podrobnosti o konfiguraciji polja RAID obiščite spletno mesto GIGABYTE.

Namestitev gonilnikov

  • Pred namestitvijo gonilnikov najprej namestite operacijski sistem. (Naslednja navodila uporabljajo Windows 10 kot primer operacijskega sistema.)
  • Po namestitvi operacijskega sistema vstavite disk z gonilnikom za matično ploščo v optični pogon. Kliknite na sporočilo "Tap to choose what happens with this disc" (Dotaknite se, da izberete, kaj se zgodi s tem diskom) v zgornjem desnem kotu zaslona in izberite "Run Run.exe" (Zaženi Run.exe). (Ali pa pojdite na My Computer (Moj računalnik), dvokliknite optični pogon in zaženite program Run.exe.)

"Xpress Install" (Hitra namestitev) bo samodejno pregledala vaš sistem in nato navedla vse gonilnike, ki jih priporočamo, da jih namestite. Kliknete lahko gumb Xpress Install (Hitra namestitev) in "Xpress Install" (Hitra namestitev) bo namestila vse izbrane gonilnike. Ali pa kliknite ikono puščice , da posamezno namestite gonilnike, ki jih potrebujete.
Namestitev gonilnikov

Za več informacij o programski opremi obiščite spletno mesto GIGABYTE.

Za več podrobnosti o konfiguraciji zvočne programske opreme obiščite spletno mesto GIGABYTE.


Pišite nam
GIGA-BYTE TECHNOLOGY CO., LTD.
Naslov: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Tajvan
TEL: +886-2-8912-4000, FAKS: +886-2-8912-4005
Tehnična in netehnična podpora (prodaja/trženje): http://esupport.gigabyte.com
Spletni naslov (angleščina): http://www.gigabyte.com
Spletni naslov (kitajščina): http://www.gigabyte.tw

  • GIGABYTE eSupport
    Če želite oddati tehnično ali netehnično vprašanje (prodaja/trženje), se povežite na: http://esupport.gigabyte.com
    ePodpora

Identifikacija različice vaše matične plošče
Številka različice na vaši matični plošči je videti takole: "REV: X.X." Na primer, "REV: 1.0" pomeni, da je različica matične plošče 1.0. Preverite različico vaše matične plošče, preden posodobite BIOS matične plošče, gonilnike ali ko iščete tehnične informacije.
Primer:
Identifikacija različice vaše matične plošče

Za več podrobnosti o izdelku obiščite spletno mesto GIGABYTE.

Avtorske pravice
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Vse pravice pridržane. Blagovne znamke, omenjene v tem priročniku, so pravno registrirane pri svojih lastnikih.

Reference

Prenesi navodilo

Tukaj lahko prenesete polno pdf različico navodila, ki lahko vsebuje dodatna varnostna navodila, informacije o garanciji, FCC pravila itd.

Prenesi GIGABYTE GA-A320M-DS2 - Priročnik za matično ploščo

Razpoložljivi jeziki

Povezana navodila za Gigabyte GA-A320M-DS2

Kazalo vsebine
