GIGABYTE GA-A320M-DS2 - Mwongozo wa Ubao Mama

Yaliyomo

1 Mpangilio wa Ubao Mama wa GA-A320M-DS2
2 Ufungaji wa Vifaa
3 Usanidi wa BIOS
4 Kusanidi Seti ya RAID
5 Ufungaji wa Viendeshi
6 Marejeleo
7 Pakua mwongozo
8 Katika Lugha Nyingine

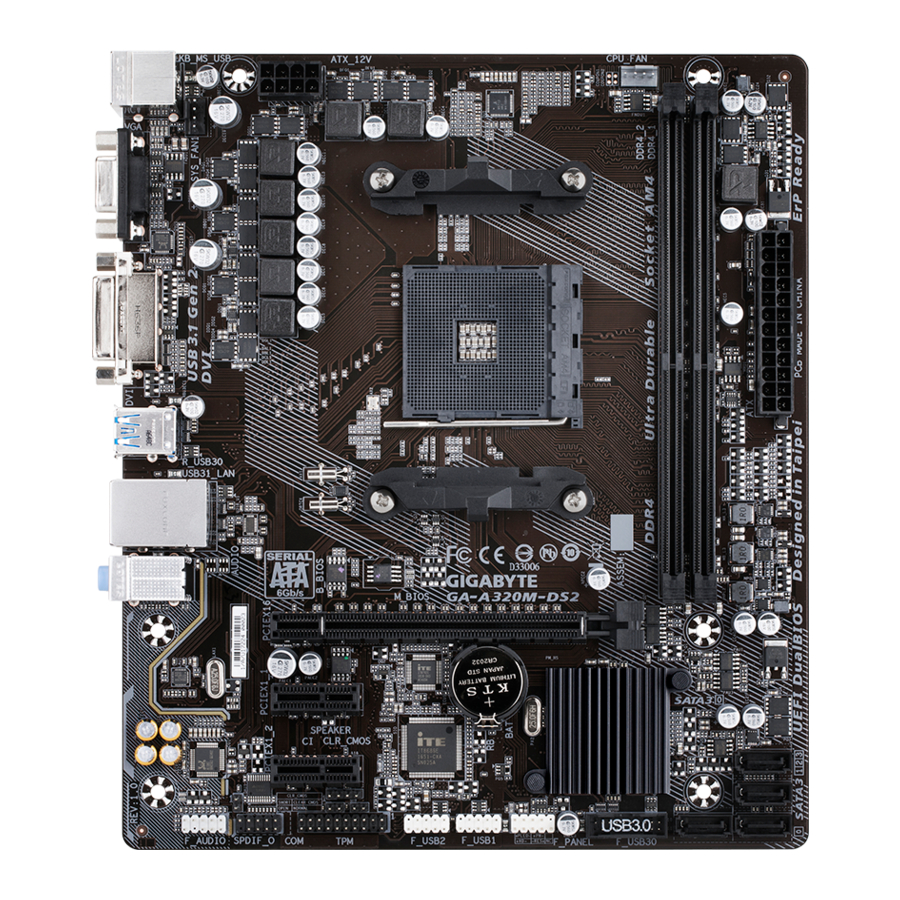

Mpangilio wa Ubao Mama wa GA-A320M-DS2

Yaliyomo Ndani ya Sanduku

Ubao mama wa GA-A320M-DS2
Diski ya kiendeshi cha ubao mama
Mwongozo wa Mtumiaji
Kebo mbili za SATA
Ngao ya I/O

* Yaliyomo ndani ya sanduku hapo juu ni kwa ajili ya marejeleo tu na vitu halisi vitategemea kifurushi cha bidhaa unachopata.
Yaliyomo ndani ya sanduku yanaweza kubadilika bila taarifa.

Ufungaji wa Vifaa

Tahadhari za Ufungaji

Ubao mama una saketi na vipengele vingi nyeti vya kielektroniki ambavyo vinaweza kuharibika kutokana na msukumo wa umeme tuli (ESD). Kabla ya kufunga, soma kwa uangalifu mwongozo wa mtumiaji na ufuate taratibu hizi:

Kabla ya kufunga, hakikisha chasi inafaa kwa ubao mama.
Kabla ya kufunga, usiondoe au kuvunja kibandiko cha S/N (Nambari ya Msururu) cha ubao mama au kibandiko cha udhamini kilichotolewa na muuzaji wako. Vibandiko hivi vinahitajika kwa uthibitishaji wa udhamini.
Daima ondoa nguvu ya AC kwa kukata waya wa umeme kutoka kwa plagi ya umeme kabla ya kufunga au kuondoa ubao mama au vipengele vingine vya vifaa.
Unapounganisha vipengele vya vifaa kwenye viunganishi vya ndani kwenye ubao mama, hakikisha vimeunganishwa kwa nguvu na kwa usalama.
Unaposhughulikia ubao mama, epuka kugusa njia zozote za chuma au viunganishi.
Ni bora kuvaa mkanda wa mkononi wa msukumo wa umeme tuli (ESD) unapo shughulikia vipengele vya kielektroniki kama vile ubao mama, CPU au kumbukumbu. Ikiwa huna mkanda wa mkononi wa ESD, weka mikono yako ikiwa mikavu na kwanza gusa kitu cha chuma ili kuondoa umeme tuli.
Kabla ya kufunga ubao mama, tafadhali uweke juu ya pedi ya kuzuia umeme tuli au ndani ya chombo cha kinga cha umeme tuli.
Kabla ya kuunganisha au kukata kebo ya usambazaji wa umeme kutoka kwa ubao mama, hakikisha usambazaji wa umeme umezimwa.
Kabla ya kuwasha umeme, hakikisha volteji ya usambazaji wa umeme imewekwa kulingana na kiwango cha volteji cha eneo lako.
Kabla ya kutumia bidhaa, tafadhali hakikisha kuwa nyaya na viunganishi vyote vya umeme vya vifaa vyako vimeunganishwa.
Ili kuzuia uharibifu wa ubao mama, usiruhusu skrubu ziguse saketi ya ubao mama au vipengele vyake.
Hakikisha hakuna skrubu au vipengele vya chuma vilivyosalia vilivyowekwa kwenye ubao mama au ndani ya casing ya kompyuta.
Usiweke mfumo wa kompyuta kwenye uso usio sawa.
Usiweke mfumo wa kompyuta katika mazingira ya joto la juu au yenye unyevunyevu.
Kuwasha nguvu ya kompyuta wakati wa mchakato wa ufungaji kunaweza kusababisha uharibifu wa vipengele vya mfumo pamoja na madhara ya kimwili kwa mtumiaji.
Ikiwa huna uhakika kuhusu hatua zozote za ufungaji au una tatizo linalohusiana na matumizi ya bidhaa, tafadhali wasiliana na fundi wa kompyuta aliyeidhinishwa.
Ukitumia adapta, kebo ya umeme ya kuongeza, au strip ya umeme, hakikisha unashauriana na maagizo yake ya ufungaji na/au kuweka msingi.

Vipimo vya Bidhaa

CPU	Soketi ya AM4: Kichakataji cha AMD Ryzen ™ Vichakataji vya AMD Mfululizo wa 7 wa A/Athlon ™ (Nenda kwenye tovuti ya GIGABYTE kwa orodha ya hivi karibuni ya CPU inayotumika.)
Chipset	AMD A320
Memory	Soketi 2 za DDR4 DIMM zinazotumia hadi GB 32 za kumbukumbu ya mfumo Usanifu wa kumbukumbu ya njia mbili Usaidizi kwa moduli za kumbukumbu za DDR4 2667 (Kumbuka) /2400/2133 MHz Usaidizi wa moduli za kumbukumbu za ECC Un-buffered DIMM 1Rx8/2Rx8 (zinatumika katika hali isiyo ya ECC) Usaidizi wa moduli za kumbukumbu zisizo za ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Usaidizi wa moduli za kumbukumbu za Extreme Memory Profile (XMP) (Nenda kwenye tovuti ya GIGABYTE kwa kasi za kumbukumbu na moduli za kumbukumbu zinazotumika hivi karibuni.)
Onboard Graphics	Kichakataji cha Picha Kilichounganishwa: Bandari 1 ya D-Sub, inayotumia azimio la juu zaidi la 1920x1200@60 Hz Bandari 1 ya DVI-D, inayotumia azimio la juu zaidi la 1920x1200@60 Hz * Bandari ya DVI-D haitumii muunganisho wa D-Sub kwa adapta. Kiwango cha juu cha kumbukumbu iliyoshirikiwa cha GB 2
Audio	Kodeki ya Realtek ® ALC887 Sauti ya Ubora wa Juu Chaneli 2/4/5.1/7.1 * Ili kusanidi sauti ya chaneli 7.1, lazima utumie moduli ya sauti ya paneli ya mbele ya HD na uwashe kipengele cha sauti ya chaneli nyingi kupitia kiendeshi cha sauti. Usaidizi wa S/PDIF Out
LAN	Chipu ya Realtek ® GbE LAN (10/100/1000 Mbit)
Expansion Slots	Nafasi 1 ya PCI Express x16, inayoendeshwa kwa x16 (PCIEX16) ^(Kumbuka) * Kwa utendaji bora, ikiwa kadi moja tu ya picha ya PCI Express itasakinishwa, hakikisha umesakinisha kwenye nafasi ya PCIEX16. (Nafasi ya PCIEX16 inatii kiwango cha PCI Express 3.0.) Nafasi 2 za PCI Express x1 (Nafasi za PCI Express x1 zinatii kiwango cha PCI Express 2.0.)
Storage Interface	Viunganishi 4 vya SATA 6Gb/s Usaidizi wa RAID 0, RAID 1, na RAID 10
USB	Chipset: Bandari 1 ya USB 3.1 Gen 2 Aina-A (nyekundu) kwenye paneli ya nyuma Bandari 2 za USB 3.1 Gen 1 zinapatikana kupitia kichwa cha ndani cha USB Bandari 6 za USB 2.0/1.1 (bandari 2 kwenye paneli ya nyuma, bandari 4 zinapatikana kupitia vichwa vya ndani vya USB) CPU: Bandari 3 za USB 3.1 Gen 1 kwenye paneli ya nyuma
Internal Connectors	Kiunganishi 1 cha pini 24 cha nguvu kuu cha ATX Kiunganishi 1 cha pini 8 cha nguvu cha ATX 12V Viunganishi 4 vya SATA 6Gb/s Kichwa 1 cha feni ya CPU Kichwa 1 cha feni ya mfumo Kichwa 1 cha paneli ya mbele Kichwa 1 cha sauti cha paneli ya mbele Kichwa 1 cha S/PDIF Out Kichwa 1 cha USB 3.1 Gen 1 Vichwa 2 vya USB 2.0/1.1 Kichwa 1 cha Trusted Platform Module (TPM) Kichwa 1 cha bandari ya mfululizo Kichwa 1 cha spika Kichwa 1 cha kuingilia kati chasi Jampa 1 ya Clear CMOS
Back Panel Connectors	Bandari 1 ya kibodi/kipanya cha PS/2 Bandari 1 ya D-Sub Bandari 1 ya DVI-D Bandari 3 za USB 3.1 Gen 1 Bandari 1 ya USB 3.1 Gen 2 Aina-A (nyekundu) Bandari 2 za USB 2.0/1.1 Bandari 1 ya RJ-45 Jeki 3 za sauti (Line In, Line Out, Mic In)
I/O Controller	Chipu ya Kidhibiti cha iTE ® I/O
Hardware Monitor	Ugunduzi wa voltage Ugunduzi wa halijoto Ugunduzi wa kasi ya feni Onyo la kuongezeka kwa joto Onyo la kushindwa kwa feni Udhibiti wa kasi ya feni * Iwapo utendaji wa udhibiti wa kasi ya feni utatumika itategemea feni unayosakinisha.
BIOS	Mweko 2 x 128 Mbit Matumizi ya AMI UEFI BIOS iliyo na leseni Usaidizi wa DualBIOS ™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features	Usaidizi wa APP Center * Programu zinazopatikana katika APP Center zinaweza kutofautiana kulingana na modeli ya ubao mama. Vitendaji vinavyotumika vya kila programu vinaweza pia kutofautiana kulingana na vipimo vya ubao mama. @BIOS 3D OSD Ambient LED AutoGreen BIOS Setup Cloud Station Color Temperature EasyTune Fast Boot Game Boost ON/OFF Charge Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker V-Tuner Usaidizi wa Q-Flash Usaidizi wa Xpress Install
Bundled Software	Norton ® Internet Security (toleo la OEM) cFosSpeed
Operating System	Usaidizi wa Windows 10 64-bit Usaidizi wa Windows 7 64-bit * Tafadhali pakua "Zana ya Usakinishaji ya USB ya Windows" kutoka kwa tovuti ya GIGABYTE na uisakinishe kabla ya kusakinisha Windows 7.
Form Factor	Kipengele cha Fomu ya Micro ATX; 22.6cm x 19.5cm

* GIGABYTE inahifadhi haki ya kufanya mabadiliko yoyote kwa vipimo vya bidhaa na habari inayohusiana na bidhaa bila taarifa ya awali.

^(Kumbuka)Usaidizi halisi unaweza kutofautiana na CPU.

Tafadhali tembelea tovuti ya GIGABYTE kwa orodha za usaidizi za CPU, moduli za kumbukumbu na vifaa vya SSD.

Tafadhali tembelea ukurasa wa Orodha ya Usaidizi\Huduma kwenye tovuti ya GIGABYTE ili kupakua toleo la hivi karibuni la programu.

Inavyosakinisha CPU

Soma miongozo ifuatayo kabla ya kuanza kusakinisha CPU:

Hakikisha ubao mama unaauni CPU. (Nenda kwenye tovuti ya GIGABYTE kwa orodha ya hivi karibuni ya uungwaji mkono wa CPU.)
Daima zima kompyuta na uchomoe waya wa umeme kutoka kwa kituo cha umeme kabla ya kusakinisha CPU ili kuzuia uharibifu wa vifaa.
Tafuta pini moja ya CPU. CPU haiwezi kuingizwa ikiwa imeelekezwa vibaya.
Paka safu hata na nyembamba ya grisi ya joto kwenye uso wa CPU.
Usiwashe kompyuta ikiwa kipoozi cha CPU hakijasakinishwa, vinginevyo joto kupita kiasi na uharibifu wa CPU unaweza kutokea.
Weka marudio ya mwenyeji wa CPU kulingana na vipimo vya CPU. Haipendekezwi kwamba masafa ya basi ya mfumo yamewekwa zaidi ya vipimo vya maunzi kwani hayakidhi mahitaji ya kawaida ya vifaa vya pembeni. Ikiwa unataka kuweka marudio zaidi ya vipimo vya kawaida, tafadhali fanya hivyo kulingana na vipimo vya maunzi yako ikiwa ni pamoja na CPU, kadi ya michoro, kumbukumbu, kiendeshi kikuu, nk.

Kusakinisha CPU
Tafuta pini moja (iliyoelezwa na pembetatu ndogo) ya soketi ya CPU na CPU.

Inavyosakinisha Kumbukumbu

Soma miongozo ifuatayo kabla ya kuanza kusakinisha kumbukumbu:

Hakikisha ubao mama unaauni kumbukumbu. Inapendekezwa kuwa kumbukumbu ya uwezo, chapa, kasi na chipsi sawa itumike. (Nenda kwenye tovuti ya GIGABYTE kwa kasi ya kumbukumbu na moduli za kumbukumbu zinazoungwa mkono hivi karibuni.)
Daima zima kompyuta na uchomoe waya wa umeme kutoka kwa kituo cha umeme kabla ya kusakinisha kumbukumbu ili kuzuia uharibifu wa vifaa.
Moduli za kumbukumbu zina muundo usio na kasoro. Moduli ya kumbukumbu inaweza kusakinishwa kwa mwelekeo mmoja tu. Ikiwa huwezi kuingiza kumbukumbu, badilisha mwelekeo.

Usanidi wa Kumbukumbu ya Chaneli Mbili
Ubao mama huu hutoa soketi mbili za kumbukumbu na unaauni Teknolojia ya Chaneli Mbili. Baada ya kumbukumbu kusakinishwa, BIOS itatambua kiotomatiki vipimo na uwezo wa kumbukumbu. Kuwezesha hali ya kumbukumbu ya Chaneli Mbili kutaongeza maradufu upana wa kumbukumbu ya asili. Soketi mbili za kumbukumbu zimegawanywa katika chaneli mbili na kila chaneli ina soketi moja ya kumbukumbu kama ifuatavyo:
Chaneli A: DDR4_2
Chaneli B: DDR4_1
Kwa sababu ya mapungufu ya CPU, soma miongozo ifuatayo kabla ya kusakinisha kumbukumbu katika hali ya Chaneli Mbili.

Hali ya Chaneli Mbili haiwezi kuwezeshwa ikiwa moduli moja tu ya kumbukumbu imesakinishwa.
Wakati wa kuwezesha hali ya Chaneli Mbili na moduli mbili za kumbukumbu, inashauriwa kuwa kumbukumbu ya uwezo, chapa, kasi na chipsi sawa itumike.

Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo kuhusu usakinishaji wa maunzi.

Inavyosakinisha Kadi ya Upanuzi

Soma miongozo ifuatayo kabla ya kuanza kusakinisha kadi ya upanuzi:

Hakikisha ubao mama unaauni kadi ya upanuzi. Soma kwa makini mwongozo uliokuja na kadi yako ya upanuzi.
Daima zima kompyuta na uchomoe waya wa umeme kutoka kwa kituo cha umeme kabla ya kusakinisha kadi ya upanuzi ili kuzuia uharibifu wa vifaa.

Viunganishi vya Paneli ya Nyuma

Lango la USB 2.0/1.1
Lango la USB linaauni vipimo vya USB 2.0. Tumia lango hili kwa vifaa vya USB.
Lango la Kibodi/Panya la PS/2
Tumia lango hili kuunganisha panya au kibodi ya PS/2.
Lango la D-Sub
Lango la D-Sub linaauni kiunganishi cha pini 15 cha D-Sub na linaauni azimio la juu zaidi la 1920x1200@60 Hz (azimio halisi linaloungwa mkono linategemea kifuatilia kinachotumiwa). Unganisha kifuatilia kinachounga mkono muunganisho wa D-Sub kwenye lango hili.
Lango la DVI-D^(Kumbuka)
Lango la DVI-D linafuata vipimo vya DVI-D na linaauni azimio la juu zaidi la 1920x1200@60 Hz (azimio halisi linaloungwa mkono linategemea kifuatilia kinachotumiwa). Unganisha kifuatilia kinachounga mkono muunganisho wa DVI-D kwenye lango hili.
Lango la USB 3.1 Gen 1
Lango la USB 3.1 Gen 1 linaauni vipimo vya USB 3.1 Gen 1 na linaoana na vipimo vya USB 2.0. Tumia lango hili kwa vifaa vya USB.
Lango la LAN la RJ-45
Lango la Gigabit Ethernet LAN hutoa muunganisho wa Mtandao kwa kiwango cha data cha hadi 1 Gbps. Ifuatayo inaelezea hali za LED za lango la LAN.

LED ya Muunganisho/Kasi:

Hali Maelezo

Chungwa Kiwango cha data cha 1 Gbps

Kijani Kiwango cha data cha 100 Mbps

Zima Kiwango cha data cha 10 Mbps

LED ya Shughuli:

Hali Maelezo

Inayomulika Usambazaji au upokeaji wa data unafanyika

Zima Hakuna usambazaji au upokeaji wa data unaofanyika
Lango la Aina-A la USB 3.1 Gen 2 (Nyekundu)
Lango la Aina-A la USB 3.1 Gen 2 linaauni vipimo vya USB 3.1 Gen 2 na linaoana na USB 3.1 Gen 1 na vipimo vya USB 2.0. Tumia lango hili kwa vifaa vya USB.
Ingizo la Mstari (Samawati)
Jeki ya ingizo la mstari. Tumia jeki hii ya sauti kwa vifaa vya ingizo la mstari kama vile kiendeshi cha macho, walkman, n.k.
Toleo la Mstari (Kijani)
Jeki ya toleo la mstari. Tumia jeki hii ya sauti kwa vipokea sauti vinavyobanwa kichwani au spika ya chaneli 2. Jeki hii inaweza kutumika kuunganisha spika za mbele katika usanidi wa sauti wa chaneli 4/5.1/7.1.
Ingizo la Maikrofoni (Waridi)
Jeki ya ingizo la Maikrofoni.

Ili kusanidi sauti ya chaneli 7.1, lazima utumie moduli ya sauti ya paneli ya mbele ya HD na uwashe kipengele cha sauti cha chaneli nyingi kupitia kiendeshi cha sauti. Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo zaidi ya programu.

Wakati wa kuondoa kebo iliyounganishwa na kiunganishi cha paneli ya nyuma, kwanza ondoa kebo kutoka kwa kifaa chako na kisha uiondoe kutoka kwa ubao mama.
Wakati wa kuondoa kebo, ivute moja kwa moja kutoka kwa kiunganishi. Usiyumbishe kutoka upande hadi upande ili kuzuia mzunguko mfupi wa umeme ndani ya kiunganishi cha kebo.

^(Kumbuka)Lango la DVI-D haliungi mkono muunganisho wa D-Sub kwa adapta.

Viunganishi vya Ndani

ATX_12V
ATX
CPU_FAN
SYS_FAN1
SATA3 0/1/2/3
SPDIF_O
F_PANEL
F_AUDIO

SPEAKER
CI
F_USB30
F_USB1/F_USB2
COM
TPM
BAT
CLR_CMOS

Soma miongozo ifuatayo kabla ya kuunganisha vifaa vya nje:

Kwanza hakikisha vifaa vyako vinakubaliana na viunganishi unavyotaka kuunganisha.
Kabla ya kusakinisha vifaa, hakikisha umezima vifaa na kompyuta yako. Chomoa kamba ya umeme kutoka kwa kituo cha umeme ili kuzuia uharibifu wa vifaa.
Baada ya kusakinisha kifaa na kabla ya kuwasha kompyuta, hakikisha kebo ya kifaa imeunganishwa kwa usalama kwenye kiunganishi kwenye ubao mama.

1/2) ATX_12V/ATX (Kiunganishi cha Nguvu cha 2x4 12V na Kiunganishi Kikuu cha Nguvu cha 2x12)
Kwa matumizi ya kiunganishi cha nguvu, usambazaji wa nguvu unaweza kusambaza nguvu ya kutosha kwa vipengele vyote kwenye ubao mama. Kabla ya kuunganisha kiunganishi cha nguvu, kwanza hakikisha usambazaji wa nguvu umezimwa na vifaa vyote vimewekwa vizuri. Kiunganishi cha nguvu kina muundo usio na ujinga. Unganisha kebo ya usambazaji wa nguvu kwenye kiunganishi cha nguvu katika mwelekeo sahihi. Kiunganishi cha nguvu cha 12V husambaza nguvu hasa kwa CPU. Ikiwa kiunganishi cha nguvu cha 12V hakijaunganishwa, kompyuta haitaanza.

Ili kukidhi mahitaji ya upanuzi, inashauriwa kwamba usambazaji wa nguvu unaoweza kuhimili matumizi ya nguvu ya juu utumike (500W au zaidi). Ikiwa usambazaji wa nguvu unatumiwa ambao hautoi nguvu inayohitajika, matokeo yanaweza kusababisha mfumo usio imara au usio bootable.

Nambari ya Pini	Ufafanuzi	Nambari ya Pini	Ufafanuzi
1	GND (Kwa 2x4-pin 12V pekee)	5	+12V (Kwa 2x4-pin 12V pekee)
2	GND (Kwa 2x4-pin 12V pekee)	6	+12V (Kwa 2x4-pin 12V pekee)
3	GND	7	+12V
4	GND	8	+12V

Nambari ya Pini	Ufafanuzi	Nambari ya Pini	Ufafanuzi
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (Washa/Zima laini)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Nguvu Nzuri	20	NC
9	5VSB (simama kwa +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Kwa ATX ya 2x12-pin pekee)	23	+5V (Kwa ATX ya 2x12-pin pekee)
12	3.3V (Kwa ATX ya 2x12-pin pekee)	24	GND (Kwa ATX ya 2x12-pin pekee)

3/4) CPU_FAN/SYS_FAN1 (Vichwa vya Feni)
Vichwa vyote vya feni kwenye ubao mama huu vina pini 4. Vichwa vingi vya feni vina muundo usio na ujinga wa kuingiza. Wakati wa kuunganisha kebo ya feni, hakikisha kuwa umeunganisha katika mwelekeo sahihi (waya nyeusi ya kiunganishi ni waya ya ardhini). Kazi ya kudhibiti kasi inahitaji matumizi ya feni yenye muundo wa kudhibiti kasi ya feni. Kwa utaftaji bora wa joto, inashauriwa kuwa feni ya mfumo imewekwa ndani ya chasi.

Nambari ya Pini	Ufafanuzi
1	GND
2	Udhibiti wa Kasi ya Voltage
3	Hisia
4	Udhibiti wa Kasi ya PWM

Hakikisha umeunganisha nyaya za feni kwenye vichwa vya feni ili kuzuia CPU yako na mfumo kuongezeka joto kupita kiasi. Kuongezeka kwa joto kupita kiasi kunaweza kusababisha uharibifu wa CPU au mfumo unaweza kuning'inia.
Vichwa hivi vya feni si vizuizi vya jumper vya usanidi. Usiweke kofia ya jumper kwenye vichwa.

SATA3 0/1/2/3 (Viunganishi vya SATA 6Gb/s)
Viunganishi vya SATA vinatii kiwango cha SATA 6Gb/s na vinaoana na kiwango cha SATA 3Gb/s na SATA 1.5Gb/s. Kila kiunganishi cha SATA kinaauni kifaa kimoja cha SATA. Viunganishi vya SATA vinaauni RAID 0, RAID 1, na RAID 10. Rejelea Sura ya "Kusanidi Seti ya RAID," kwa maelekezo kuhusu kusanidi safu ya RAID.

Nambari ya Pini Ufafanuzi

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND

SPDIF_O (Kichwa cha S/PDIF Out)
Kichwa hiki kinaauni S/PDIF Out ya kidijitali na huunganisha kebo ya sauti ya kidijitali ya S/PDIF (iliyotolewa na kadi za upanuzi) kwa ajili ya towe la sauti ya kidijitali kutoka kwa ubao mama wako hadi kadi fulani za upanuzi kama vile kadi za picha na kadi za sauti. Kwa mfano, baadhi ya kadi za picha zinaweza kuhitaji utumie kebo ya sauti ya kidijitali ya S/PDIF kwa towe la sauti ya kidijitali kutoka kwa ubao mama wako hadi kwenye kadi yako ya picha ikiwa ungependa kuunganisha onyesho la HDMI kwenye kadi ya picha na uwe na towe la sauti ya kidijitali kutoka kwa onyesho la HDMI kwa wakati mmoja. Kwa taarifa kuhusu kuunganisha kebo ya sauti ya kidijitali ya S/PDIF, soma kwa makini mwongozo wa kadi yako ya upanuzi.

Nambari ya Pini Ufafanuzi

1 SPDIFO

2 GND

F_PANEL (Kichwa cha Paneli ya Mbele)
Unganisha swichi ya nguvu, swichi ya kuweka upya na kiashiria cha hali ya mfumo kwenye chasi kwenye kichwa hiki kulingana na migawo ya pini hapa chini. Kumbuka pini chanya na hasi kabla ya kuunganisha nyaya.
- PLED (LED ya Nguvu):

  Hali ya Mfumo LED

  S0 Imewashwa

  S3/S4/S5 Imezimwa

  Huunganisha kwenye kiashiria cha hali ya nguvu kwenye paneli ya mbele ya chasi. LED imewashwa wakati mfumo unafanya kazi. LED imezimwa wakati mfumo uko katika hali ya kulala ya S3/S4 au umezimwa (S5).
- PW (Swichi ya Nguvu): Huunganisha kwenye swichi ya nguvu kwenye paneli ya mbele ya chasi. Unaweza kusanidi njia ya kuzima mfumo wako kwa kutumia swichi ya nguvu (rejelea Sura ya "Usanidi wa BIOS," "Nguvu," kwa taarifa zaidi).
- HD (LED ya Uendeshaji wa Diski Kuu): Huunganisha kwenye LED ya uendeshaji wa diski kuu kwenye paneli ya mbele ya chasi. LED imewashwa wakati diski kuu inasoma au kuandika data.
- RES (Swichi ya Kuweka Upya): Huunganisha kwenye swichi ya kuweka upya kwenye paneli ya mbele ya chasi. Bonyeza swichi ya kuweka upya ili kuanzisha upya kompyuta ikiwa kompyuta itaganda na itashindwa kutekeleza uanzishaji upya wa kawaida.
- NC: Hakuna muunganisho.

Muundo wa paneli ya mbele unaweza kutofautiana kwa chasi. Moduli ya paneli ya mbele hasa inajumuisha swichi ya nguvu, swichi ya kuweka upya, LED ya nguvu, LED ya uendeshaji wa diski kuu na n.k. Unapounganisha moduli ya paneli ya mbele ya chasi yako kwenye kichwa hiki, hakikisha kuwa migawo ya waya na migawo ya pini imelinganishwa kwa usahihi.

F_AUDIO (Kichwa cha Sauti cha Paneli ya Mbele)
Kichwa cha sauti cha paneli ya mbele kinaauni sauti ya Intel High Definition (HD) na sauti ya AC'97. Unaweza kuunganisha moduli yako ya sauti ya paneli ya mbele ya chasi kwenye kichwa hiki. Hakikisha migawo ya waya ya kiunganishi cha moduli inalingana na migawo ya pini ya kichwa cha ubao mama. Muunganisho usio sahihi kati ya kiunganishi cha moduli na kichwa cha ubao mama itafanya kifaa kishindwe kufanya kazi au hata kukiharibu.

Kwa Sauti ya HD ya Paneli ya Mbele:

Nambari ya Pini Ufafanuzi

1 MIC2_L

2 GND

3 MIC2_R

4 NC

5 LINE2_R

6 Hisia

7 FAUDIO_JD

8 Hakuna Pini

9 LINE2_L

10 Hisia

Kwa Sauti ya Paneli ya Mbele ya AC'97:

Namba ya Pini Ufafanuzi

1 MIC

2 GND

3 Nguvu ya MIC

4 NC

5 Toleo la Sauti (R)

6 NC

7 NC

8 Hakuna Pini

9 Toleo la Sauti (L)

10 NC
- Kichwa cha paneli ya mbele ya sauti kinasaidia sauti ya HD kwa msingi.
- Ishara za sauti zitakuwepo kwenye miunganisho ya sauti ya paneli ya mbele na ya nyuma kwa wakati mmoja.
- Baadhi ya chasi hutoa moduli ya sauti ya paneli ya mbele ambayo ina viunganishi tofauti kwenye kila waya badala ya plagi moja. Kwa habari kuhusu kuunganisha moduli ya sauti ya paneli ya mbele ambayo ina migawo tofauti ya waya, tafadhali wasiliana na mtengenezaji wa chasi.

SPIKA (Kichwa cha Spika)
Huunganisha kwa spika kwenye paneli ya mbele ya chasi. Mfumo huripoti hali ya uanzishaji wa mfumo kwa kutoa msimbo wa mlio. Mlio mmoja mfupi utasikika ikiwa hakuna tatizo litakalotambuliwa wakati wa uanzishaji wa mfumo.

Namba ya Pini Ufafanuzi

1 VCC

2 NC

3 NC

4 SPK-

CI (Kichwa cha Kuingilia Chasi)
Ubao mama huu hutoa kipengele cha kugundua chasi ambacho hutambua ikiwa kifuniko cha chasi kimeondolewa. Kazi hii inahitaji chasi iliyo na muundo wa kugundua kuingilia chasi.

Namba ya Pini Ufafanuzi

1 Ishara

2 GND

F_USB30 (Kichwa cha USB 3.1 Gen 1)
Kichwa kinatii USB 3.1 Gen 1 na vipimo vya USB 2.0 na kinaweza kutoa bandari mbili za USB. Kwa ununuzi wa paneli ya mbele ya hiari ya 3.5" ambayo hutoa bandari mbili za USB 3.1 Gen 1, tafadhali wasiliana na muuzaji wa eneo lako.

Namba ya Pini	Ufafanuzi	Namba ya Pini	Ufafanuzi
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Hakuna Pini

F_USB1/F_USB2 (Vichwa vya USB 2.0/1.1)
Vichwa vinatii vipimo vya USB 2.0/1.1. Kila kichwa cha USB kinaweza kutoa bandari mbili za USB kupitia bano la hiari la USB. Kwa ununuzi wa bano la hiari la USB, tafadhali wasiliana na muuzaji wa eneo lako.

Namba ya Pini Ufafanuzi Namba ya Pini Ufafanuzi

1 Nguvu (5V) 6 USB DY+

2 Nguvu (5V) 7 GND S

3 USB DX- 8 GND

4 USB DY- 9 Hakuna Pini

5 USB DX+ 10 NC

Usichomeke kebo ya bano la IEEE 1394 (pini 2x5) kwenye kichwa cha USB 2.0/1.1.
Kabla ya kusakinisha bano la USB, hakikisha umezima kompyuta yako na kuchomoa waya wa umeme kutoka kwa kituo cha umeme ili kuzuia uharibifu wa bano la USB.

COM (Kichwa cha Bandari ya Mfululizo)
Kichwa cha COM kinaweza kutoa bandari moja ya mfululizo kupitia kebo ya hiari ya bandari ya COM. Kwa ununuzi wa kebo ya hiari ya bandari ya COM, tafadhali wasiliana na muuzaji wa eneo lako.

Namba ya Pini Ufafanuzi Namba ya Pini Ufafanuzi

1 NDCD- 6 NDSR-

2 NSIN 7 NRTS-

3 NSOUT 8 NCTS-

4 NDTR- 9 NRI-

5 GND S F 10 Hakuna Pini

TPM (Kichwa cha Moduli ya Jukwaa Inayoaminika)
Unaweza kuunganisha TPM (Moduli ya Jukwaa Inayoaminika) kwenye kichwa hiki.

Namba ya Pini	Ufafanuzi	Namba ya Pini	Ufafanuzi
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	Hakuna Pini	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

BAT (Betri)
Betri hutoa nguvu ili kuweka thamani (kama vile usanidi wa BIOS, tarehe na taarifa za saa) katika CMOS wakati kompyuta imezimwa. Badilisha betri wakati voltage ya betri inapungua hadi kiwango cha chini, au thamani za CMOS zinaweza kuwa si sahihi au zinaweza kupotea.
Unaweza kufuta thamani za CMOS kwa kuondoa betri:
1. Zima kompyuta yako na uchomoe waya wa umeme.
2. Ondoa betri kwa upole kutoka kwa kishikilia betri na usubiri kwa dakika moja. (Au tumia kitu cha chuma kama vile bisibisi kugusa vituo chanya na hasi vya kishikilia betri, na kuvifanya vifupi kwa sekunde 5.)
3. Badilisha betri.
4. Chomeka waya wa umeme na uanzishe upya kompyuta yako.

Daima zima kompyuta yako na uchomoe waya wa umeme kabla ya kubadilisha betri.
Badilisha betri na inayolingana. Hatari ya mlipuko ikiwa betri itabadilishwa na mfumo usio sahihi.
Wasiliana na mahali pa ununuzi au muuzaji wa eneo lako ikiwa huwezi kubadilisha betri peke yako au huna uhakika kuhusu mfumo wa betri.
Unaposakinisha betri, kumbuka mwelekeo wa upande chanya (+) na upande hasi (-) wa betri (upande chanya unapaswa kuelekea juu).
Betri zilizotumika lazima zishughulikiwe kwa mujibu wa kanuni za mazingira za eneo lako.

CLR_CMOS (Kirukaji cha Futa CMOS)
Tumia kirukaji hiki kufuta usanidi wa BIOS na kuweka upya thamani za CMOS kwa chaguo-msingi za kiwandani. Ili kufuta thamani za CMOS, tumia kitu cha chuma kama vile bisibisi kugusa pini mbili kwa sekunde chache.

	Fungua: Kawaida
	Fupi: Futa Thamani za CMOS

Daima zima kompyuta yako na uchomoe kamba ya umeme kutoka kwenye plagi ya umeme kabla ya kufuta thamani za CMOS.
Baada ya kuwasha upya mfumo, nenda kwenye Usanidi wa BIOS ili kupakia chaguo msingi za kiwandani (chagua Load Optimized Defaults) au usanidi mipangilio ya BIOS mwenyewe (rejelea Sura ya "Usanidi wa BIOS," kwa usanidi wa BIOS).

Usanidi wa BIOS

BIOS (Mfumo Msingi wa Uingizaji na Utoaji) hurekodi vigezo vya maunzi vya mfumo katika CMOS kwenye ubao mama. Kazi zake kuu ni pamoja na kufanya Jaribio la Kujitegemea la Kuwasha (POST) wakati wa kuanzisha mfumo, kuhifadhi vigezo vya mfumo na kupakia mfumo wa uendeshaji, n.k. BIOS inajumuisha programu ya Usanidi wa BIOS ambayo inaruhusu mtumiaji kurekebisha mipangilio ya msingi ya usanidi wa mfumo au kuamilisha vipengele fulani vya mfumo. Nishati inapozimwa, betri kwenye ubao mama hutoa nguvu muhimu kwa CMOS ili kuweka thamani za usanidi katika CMOS. Ili kufikia programu ya Usanidi wa BIOS, bonyeza kitufe cha <Delete> wakati wa POST wakati nguvu imewashwa. Ili kuboresha BIOS, tumia GIGABYTE Q-Flash au huduma ya @BIOS.

Q-Flash humruhusu mtumiaji kuboresha au kuhifadhi nakala ya BIOS kwa haraka na kwa urahisi bila kuingia kwenye mfumo wa uendeshaji.
@BIOS ni huduma inayotegemea Windows ambayo hutafuta na kupakua toleo jipya zaidi la BIOS kutoka kwa Mtandao na kusasisha BIOS.

Kwa sababu kuwasha BIOS kuna hatari, ikiwa haupati matatizo unapotumia toleo la sasa la BIOS, inashauriwa usiwashe BIOS. Ili kuwasha BIOS, fanya hivyo kwa tahadhari. Kuwasha BIOS isivyofaa kunaweza kusababisha hitilafu ya mfumo.
Inapendekezwa usibadilishe mipangilio chaguo-msingi (isipokuwa ikiwa unahitaji kufanya hivyo) ili kuzuia kukosekana kwa uthabiti wa mfumo au matokeo mengine yasiyotarajiwa. Kubadilisha mipangilio isivyofaa kunaweza kusababisha mfumo kushindwa kuwaka. Hili likitokea, jaribu kufuta thamani za CMOS na uweke upya ubao kwa thamani chaguo-msingi. (Rejelea sehemu ya "Pakia Chaguo-msingi Zilizoboreshwa" katika sura hii au utangulizi wa jumper ya betri/futa CMOS kwa jinsi ya kufuta thamani za CMOS.)

Skrini ya Kuwasha

Skrini ifuatayo ya nembo ya kuwasha itaonekana wakati kompyuta inaanza.
(Mfano wa Toleo la BIOS: F1b)

Kuna aina mbili tofauti za BIOS kama ifuatavyo na unaweza kutumia kitufe cha <F2> kubadilisha kati ya aina hizo mbili. Aina ya Usanidi wa Kawaida hutoa mipangilio ya kina ya BIOS. Unaweza kubonyeza vitufe vya vishale kwenye kibodi yako ili kusogea kati ya vipengee na ubonyeze <Enter> ili kukubali au kuingiza menyu ndogo. Au unaweza kutumia kipanya chako kuchagua kipengee unachotaka. Aina Rahisi huruhusu watumiaji kuona haraka maelezo yao ya sasa ya mfumo au kufanya marekebisho kwa utendakazi bora. Katika Aina Rahisi, unaweza kutumia kipanya chako kusogea kupitia vipengee vya usanidi.

Wakati mfumo si thabiti kama kawaida, chagua kipengee cha Pakia Chaguo-msingi Zilizoboreshwa ili kuweka mfumo wako kwa chaguo-msingi zake.
Menyu za Usanidi wa BIOS zilizoelezwa katika sura hii ni za marejeleo pekee na zinaweza kutofautiana na toleo la BIOS.

M.I.T.

Kama mfumo utafanya kazi kwa uthabiti na mipangilio ya overclock/overvoltage uliyofanya inategemea usanidi wako mkuu wa mfumo. Kufanya overclock/overvoltage vibaya kunaweza kusababisha uharibifu kwa CPU, chipset, au kumbukumbu na kupunguza maisha muhimu ya vipengele hivi. Ukurasa huu ni kwa watumiaji wa hali ya juu tu na tunapendekeza usibadilishe mipangilio chaguomsingi ili kuzuia uthabiti wa mfumo au matokeo mengine yasiyotarajiwa. (Kubadilisha mipangilio isivyofaa kunaweza kusababisha mfumo kushindwa kuwasha. Hili likitokea, futa thamani za CMOS na uweke upya ubao kwa thamani chaguomsingi.)

Mipangilio ya Kina ya Marudio
Thamani ya Saa ya Mwenyeji
Huonyesha marudio ya sasa ya saa ya Mwenyeji inayofanya kazi.
Uwiano wa Saa ya CPU
Hukuruhusu kubadilisha uwiano wa saa kwa CPU iliyosakinishwa. Masafa yanayoweza kurekebishwa yanategemea CPU inayowekwa.
Marudio ya CPU
Huonyesha marudio ya sasa ya CPU inayofanya kazi.

Mipangilio ya Kina ya Msingi ya CPU
Uwiano wa Saa ya CPU, Marudio ya CPU
Mipangilio hapo juu inalingana na ile iliyo chini ya vipengee sawa kwenye menyu ya Mipangilio ya Kina ya Marudio.

Ongezeko la Utendaji wa Msingi^(Kumbuka)
Hukuruhusu kuamua kama uwashe teknolojia ya Ongezeko la Utendaji wa Msingi (CPB), teknolojia ya kuongeza utendaji wa CPU. (Chaguomsingi: Kiotomatiki)

Uwiano wa Ongezeko la Utendaji wa Msingi^(Kumbuka)
Hukuruhusu kubadilisha uwiano wa CPB. Masafa yanayoweza kurekebishwa yanategemea CPU inayowekwa. (Chaguomsingi: Kiotomatiki)

Uwiano wa Ongezeko la Utendaji wa Turbo^(Kumbuka)
Hukuruhusu kuamua kama uboreshe utendaji wa CPU. (Chaguomsingi: Imezimwa)

Kitendaji cha AMD Cool&Quiet

Imewashwa	Huruhusu kiendeshi cha AMD Cool'n'Quiet kurekebisha saa ya CPU na VID kwa nguvu ili kupunguza utoaji wa joto kutoka kwa kompyuta yako na matumizi yake ya nguvu. (Chaguomsingi)
Imezimwa	Huzima kitendaji hiki.

Modi ya SVM
Uboreshaji wa Uigaji pepe kwa Teknolojia ya Uigaji pepe utaruhusu jukwaa kuendesha mifumo na programu nyingi za uendeshaji katika sehemu huru. Kwa uigaji pepe, mfumo mmoja wa kompyuta unaweza kufanya kazi kama mifumo mingi pepe. (Chaguomsingi: Imezimwa)
Modi ya C6 ^{(Kumbuka 1)}
Hukuruhusu kuamua kama uruhusu CPU kuingia modi ya C6 katika hali ya kusitisha mfumo. Ikiwashwa, marudio ya msingi ya CPU yatapunguzwa wakati wa hali ya kusitisha mfumo ili kupunguza matumizi ya nguvu. Hali ya C6 ni hali iliyoimarishwa zaidi ya kuokoa nishati kuliko C1. (Chaguomsingi: Imewashwa)
Udhibiti wa Hali ya C ya Ulimwengu ^{_{(Kumbuka 1)}}
Hukuruhusu kuamua kama uruhusu CPU kuingia hali za C. Ikiwashwa, marudio ya msingi ya CPU yatapunguzwa wakati wa hali ya kusitisha mfumo ili kupunguza matumizi ya nguvu. (Chaguomsingi: Imewashwa)
Modi ya SMT ^{(Kumbuka 1)}
Hukuruhusu kuwasha au kuzima teknolojia ya CPU ya Wakati Mmoja ya Nyuzi Nyingi. Kipengele hiki hufanya kazi tu kwa mifumo ya uendeshaji ambayo inasaidia modi ya vichakataji vingi. Kiotomatiki huruhusu BIOS kusanidi mipangilio hii kiotomatiki. (Chaguomsingi: Kiotomatiki)
Udhibiti wa Kupunguza Msingi ^{(Kumbuka 1)}
Hukuruhusu kuchagua idadi ya cores za CPU ili kuwezesha (idadi ya cores za CPU inaweza kutofautiana na CPU). Kiotomatiki huruhusu BIOS kusanidi mipangilio hii kiotomatiki. (Chaguomsingi: Kiotomatiki)
Profaili ya Kumbukumbu Kali (X.M.P.) ^{(Kumbuka 2)}
Huruhusu BIOS kusoma data ya SPD kwenye moduli ya kumbukumbu ya XMP ili kuimarisha utendaji wa kumbukumbu inapoamilishwa.

Imezimwa	Huzima kitendaji hiki. (Chaguomsingi)
Profaili1	Hutumia mipangilio ya Profaili ya 1.
Profaili2 ^{(Kumbuka 2)}	Hutumia mipangilio ya Profaili ya 2.

Kizidishi cha Kumbukumbu ya Mfumo
Hukuruhusu kuweka kizidishi cha kumbukumbu ya mfumo. Kiotomatiki huweka kizidishi cha kumbukumbu kulingana na data ya SPD ya kumbukumbu. (Chaguomsingi: Kiotomatiki)
Marudio ya Kumbukumbu (MHz)
Thamani ya kwanza ya marudio ya kumbukumbu ni marudio ya kawaida ya uendeshaji wa kumbukumbu inayotumiwa; ya pili ni marudio ya kumbukumbu ambayo hubadilishwa kiotomatiki kulingana na mipangilio ya Kizidishi cha Kumbukumbu ya Mfumo.

Mipangilio ya Kina ya Kumbukumbu
Profaili ya Kumbukumbu Kali (X.M.P.) (Kumbuka 2), Kizidishi cha Kumbukumbu ya Mfumo, Marudio ya Kumbukumbu(MHz)
Mipangilio hapo juu inalingana na ile iliyo chini ya vipengee sawa kwenye menyu ya Mipangilio ya Kina ya Marudio.
Modi ya Muda ya Kumbukumbu
Mwongozo na Mwongozo wa Kina huruhusu Mpangilio wa Njia, Mpangilio wa Cheo, na mipangilio ya muda wa kumbukumbu hapa chini iweze kusanidiwa. Chaguo ni: Kiotomatiki (chaguomsingi), Mwongozo, Mwongozo wa Kina.
Voltage ya DDR ya Profaili
Unapotumia moduli ya kumbukumbu isiyo ya XMP au Profaili ya Kumbukumbu Kali (X.M.P.) imewekwa kuwa Imezimwa, thamani huonyeshwa kulingana na vipimo vyako vya kumbukumbu. Wakati Profaili ya Kumbukumbu Kali (X.M.P.) imewekwa kuwa Profaili1 au Profaili2, thamani huonyeshwa kulingana na data ya SPD kwenye kumbukumbu ya XMP.
Mpangilio wa Njia
Huwawezesha au huzima mpangilio wa njia ya kumbukumbu. Ikiwashwa huruhusu mfumo kufikia njia tofauti za kumbukumbu kwa wakati mmoja ili kuongeza utendaji na uthabiti wa kumbukumbu. Kiotomatiki huruhusu BIOS kusanidi mipangilio hii kiotomatiki. (Chaguomsingi: Kiotomatiki)
Mpangilio wa Cheo
Huwawezesha au huzima mpangilio wa cheo cha kumbukumbu. Ikiwashwa huruhusu mfumo kufikia safu tofauti za kumbukumbu kwa wakati mmoja ili kuongeza utendaji na uthabiti wa kumbukumbu. Kiotomatiki huruhusu BIOS kusanidi mipangilio hii kiotomatiki. (Chaguomsingi: Kiotomatiki)
Nyakati Ndogo za Kumbukumbu za Njia A/B
Menyu ndogo hii hutoa mipangilio ya muda wa kumbukumbu kwa kila njia ya kumbukumbu. Skrini husika za mipangilio ya muda zinaweza kusanidiwa tu wakati Modi ya Muda ya Kumbukumbu imewekwa kuwa Mwongozo au Mwongozo wa Kina. Kumbuka: Mfumo wako unaweza kuwa thabiti au kushindwa kuwasha baada ya kufanya mabadiliko kwenye nyakati za kumbukumbu. Hili likitokea, tafadhali weka upya ubao kwa thamani chaguomsingi kwa kupakia chaguomsingi zilizoboreshwa au kufuta thamani za CMOS.
Mipangilio ya Kina ya Voltage
Menyu ndogo hii hukuruhusu kuweka voltage za CPU, chipset na kumbukumbu.

Hali ya Afya ya Kompyuta
Weka Upya Hali ya Funguo la Kesi

Imezimwa	Huweka au kufuta rekodi ya hali ya uingiliaji wa chasi iliyopita. (Chaguomsingi)
Imewashwa	Hufuta rekodi ya hali ya uingiliaji wa chasi iliyopita na sehemu ya Funguo la Kesi itaonyesha "Hapana" wakati wa kuwasha inayofuata.

Funguo la Kesi
Huonyesha hali ya ugunduzi ya kifaa cha kugundua uingiliaji wa chasi kilichoambatishwa kwenye kichwa cha CI cha ubao mama. Ikiwa kifuniko cha chasi ya mfumo kitaondolewa, sehemu hii itaonyesha "Ndiyo", vinginevyo itaonyesha "Hapana". Ili kufuta rekodi ya hali ya uingiliaji wa chasi, weka Weka Upya Hali ya Funguo la Kesi kuwa Imewashwa, hifadhi mipangilio kwenye CMOS, na kisha uanze upya mfumo wako.
Voltage ya CPU Vcore/CPU VDDP/DRAM Njia A/B/+3.3V/+5V/+12V/VCORE SOC
Huonyesha voltage za sasa za mfumo.

Mipangilio Mbalimbali
Usanidi wa Slot ya PCIe
Hukuruhusu kuweka modi ya uendeshaji ya slot za PCI Express kuwa Gen 1, Gen 2, au Gen 3. Modi halisi ya uendeshaji inategemea vipimo vya maunzi ya kila slot. Kiotomatiki huruhusu BIOS kusanidi mipangilio hii kiotomatiki. (Chaguomsingi: Kiotomatiki)
Uboreshaji wa 3DMark01
Hukuruhusu kuamua kama uboreshe utendaji fulani wa kihistoria wa alama za vipimo. (Chaguomsingi: Imezimwa)

Mipangilio ya Feni Mahiri 5
Fuatilia
Hukuruhusu kuchagua lengo la kufuatilia na kufanya marekebisho zaidi. (Chaguomsingi: FENI YA CPU)
Udhibiti wa Kasi ya Feni
Hukuruhusu kuamua kama uwashe kitendaji cha udhibiti wa kasi ya feni na urekebishe kasi ya feni.

Kawaida	Huruhusu feni kuendesha kwa kasi tofauti kulingana na halijoto. Unaweza kurekebisha kasi ya feni na Kivinjari cha Habari za Mfumo kulingana na mahitaji yako ya mfumo. (Chaguomsingi)
Kimya	Huruhusu feni kuendesha kwa kasi ndogo.
Mwongozo	Hukuruhusu kudhibiti kasi ya feni kwenye grafu ya mkondo.
Kasi Kamili	Huruhusu feni kuendesha kwa kasi kamili.

Udhibiti wa Feni Tumia Ingizo la Halijoto
Hukuruhusu kuchagua halijoto rejeleo ya udhibiti wa kasi ya feni.
Kipindi cha Halijoto
Hukuruhusu kuchagua kipindi cha halijoto cha mabadiliko ya kasi ya feni.
Modi ya Udhibiti wa Feni

Kiotomatiki	Huruhusu BIOS kutambua kiotomatiki aina ya feni iliyosakinishwa na kuweka modi bora ya udhibiti. (Chaguomsingi)
Voltage	Modi ya Voltage inapendekezwa kwa feni ya pini 3.
PWM	Modi ya PWM inapendekezwa kwa feni ya pini 4.

Halijoto
Huonyesha halijoto ya sasa ya eneo lililochaguliwa lengwa.
Kasi ya Feni
Huonyesha kasi za sasa za feni.
Udhibiti wa Onyo la Halijoto
Huweka kizingiti cha onyo la halijoto. Wakati halijoto inapozidi kizingiti, BIOS itatoa sauti ya onyo. Chaguo ni: Imezimwa (chaguomsingi), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F.
Onyo la Kushindwa kwa Feni
Huruhusu mfumo kutoa sauti ya onyo ikiwa feni haijaunganishwa au itashindwa. Angalia hali ya feni au muunganisho wa feni hili linapotokea. (Chaguomsingi: Imezimwa)

^(Kumbuka)Kipengee hiki huwepo tu unaposakinisha CPU inayounga mkono kipengele hiki.
^{(Kumbuka 1)} Kipengee hiki huwepo tu unaposakinisha CPU inayounga mkono kipengele hiki.
^{(Kumbuka 2)} Kipengee hiki huwepo tu unaposakinisha CPU na moduli ya kumbukumbu inayounga mkono kipengele hiki.

Mfumo

Mfumo
Sehemu hii inatoa taarifa kuhusu modeli yako ya ubao mama na toleo la BIOS. Unaweza pia kuchagua lugha chaguo-msingi inayotumiwa na BIOS na kuweka saa ya mfumo mwenyewe.
Lugha ya Mfumo
Huchagua lugha chaguo-msingi inayotumiwa na BIOS.
Tarehe ya Mfumo
Huweka tarehe ya mfumo. Muundo wa tarehe ni wiki (inayosomeka tu), mwezi, tarehe, na mwaka. Tumia <Enter> kubadilisha kati ya sehemu za Mwezi, Tarehe, na Mwaka na utumie kitufe cha <Page Up> au <Page Down> kuweka thamani inayotakiwa.
Saa ya Mfumo
Huweka saa ya mfumo. Muundo wa saa ni saa, dakika, na sekunde. Kwa mfano, saa 1 kamili mchana ni 13:00:00. Tumia <Enter> kubadilisha kati ya sehemu za Saa, Dakika, na Sekunde na utumie kitufe cha <Page Up> au <Page Down> kuweka thamani inayotakiwa.
Ngazi ya Ufikiaji
Huonyesha ngazi ya ufikiaji ya sasa kulingana na aina ya ulinzi wa nywila uliotumiwa. (Ikiwa hakuna nywila iliyowekwa, chaguo-msingi itaonyesha kama Msimamizi.) Ngazi ya Msimamizi hukuruhusu kufanya mabadiliko kwa mipangilio yote ya BIOS; ngazi ya Mtumiaji hukuruhusu tu kufanya mabadiliko kwa mipangilio fulani ya BIOS lakini sio yote.

BIOS

BIOS
Kipaumbele cha Chaguo la Kuwasha
Huainisha mpangilio wa jumla wa kuwasha kutoka kwa vifaa vinavyopatikana. Vifaa vya kuhifadhi vinavyoondolewa ambavyo vinaauni umbizo la GPT vitaanza na mfuatano wa "UEFI:" kwenye orodha ya kifaa cha kuwasha. Ili kuwasha kutoka kwa mfumo wa uendeshaji ambao unaauni ugawaji wa GPT, chagua kifaa kilichoanza na mfuatano wa "UEFI:". Au ikiwa unataka kusakinisha mfumo wa uendeshaji ambao unaauni ugawaji wa GPT kama vile Windows 7 64-bit, chagua kiendeshi cha macho ambacho kina diski ya usakinishaji ya Windows 7 64-bit na imeanza na mfuatano wa "UEFI:".
Kipaumbele cha Hifadhi Ngumu/CD/DVD ROM/Kiendeshi cha Diski Tepetepe/Vifaa vya Mtandao vya BBS
Huainisha mpangilio wa kuwasha kwa aina maalum ya kifaa, kama vile hifadhi ngumu, viendeshi vya macho, viendeshi vya diski tepetepe, na vifaa vinavyoauni kitendakazi cha Kuwasha kutoka LAN, n.k. Bonyeza <Enter> kwenye kipengee hiki ili kuingia kwenye menyu ndogo ambayo inatoa vifaa vya aina sawa ambavyo vimeunganishwa. Kipengee hiki kipo tu ikiwa angalau kifaa kimoja cha aina hii kimesakinishwa.
Hali ya NumLock ya Kuwasha
Huamilisha au kulemaza kitendakazi cha Numlock kwenye vitufe vya nambari vya kibodi baada ya POST. (Chaguo-msingi: Imewashwa)
Chaguo la Usalama
Huainisha ikiwa nywila inahitajika kila wakati mfumo unapoanzishwa, au tu unapoingia kwenye Usanidi wa BIOS.
Baada ya kusanidi kipengee hiki, weka nywila chini ya kipengee cha Nywila ya Msimamizi/Nywila ya Mtumiaji.

Usanidi	Nywila inahitajika tu kwa kuingia kwenye programu ya Usanidi wa BIOS.
Mfumo	Nywila inahitajika kwa kuwasha mfumo na kwa kuingia kwenye programu ya Usanidi wa BIOS. (Chaguo-msingi)

Onyesho Kamili la NEMBO
Hukuruhusu kuamua ikiwa uonyeshe Nembo ya GIGABYTE wakati mfumo unapoanzishwa. Imezimwa huruka Nembo ya GIGABYTE wakati mfumo unapoanza. (Chaguo-msingi: Imewashwa)
Kuwasha kwa Haraka
Huamilisha au kulemaza Kuwasha kwa Haraka ili kufupisha mchakato wa kuwasha OS. Haraka Sana hutoa kasi ya kuwasha ya haraka zaidi. (Chaguo-msingi: Imezimwa)
Usaidizi wa SATA

Vifaa Vyote vya Sata	Vifaa vyote vya SATA vinafanya kazi katika mfumo wa uendeshaji na wakati wa POST.
HDD ya Kuwasha ya Mwisho Pekee	Isipokuwa kiendeshi cha kuwasha kilichopita, vifaa vyote vya SATA vimezimwa kabla ya mchakato wa kuwasha OS kukamilika. (Chaguo-msingi)

Kipengee hiki kinaweza kusanidiwa tu wakati Kuwasha kwa Haraka kumewekwa kuwa Kumewashwa au Haraka Sana.
Usaidizi wa VGA
Hukuruhusu kuchagua aina gani ya mfumo wa uendeshaji wa kuwasha.

Otomatiki	Huamilisha ROM ya chaguo la urithi pekee.
Kiendeshi cha EFI	Huamilisha ROM ya chaguo la EFI. (Chaguo-msingi)

Kipengee hiki kinaweza kusanidiwa tu wakati Kuwasha kwa Haraka kumewekwa kuwa Kumewashwa au Haraka Sana.

Usaidizi wa USB

Imezimwa	Vifaa vyote vya USB vimezimwa kabla ya mchakato wa kuwasha OS kukamilika.
Uanzishaji Kamili	Vifaa vyote vya USB vinafanya kazi katika mfumo wa uendeshaji na wakati wa POST. (Chaguo-msingi)
Uanzishaji wa Sehemu	Sehemu ya vifaa vya USB imezimwa kabla ya mchakato wa kuwasha OS kukamilika.

Kipengee hiki kinaweza kusanidiwa tu wakati Kuwasha kwa Haraka kumewekwa kuwa Kumewashwa. Kitendakazi hiki kimezimwa wakati Kuwasha kwa Haraka kumewekwa kuwa Haraka Sana.
Usaidizi wa Vifaa vya PS2

Imezimwa	Vifaa vyote vya PS/2 vimezimwa kabla ya mchakato wa kuwasha OS kukamilika.
Imewashwa	Vifaa vyote vya PS/2 vinafanya kazi katika mfumo wa uendeshaji na wakati wa POST. (Chaguo-msingi)

Imezimwa	Huzima kuwasha kutoka kwa mtandao. (Chaguo-msingi)
Imewashwa	Huamilisha kuwasha kutoka kwa mtandao.

Kipengee hiki kinaweza kusanidiwa tu wakati Kuwasha kwa Haraka kumewekwa kuwa Kumewashwa au Haraka Sana.
Vipengele vya Windows 10
Hukuruhusu kuchagua mfumo wa uendeshaji wa kusakinishwa. (Chaguo-msingi: OS Nyingine)
Usaidizi wa CSM
Huamilisha au kulemaza UEFI CSM (Moduli ya Usaidizi wa Upatanifu) ili kusaidia mchakato wa kuwasha wa PC ya urithi.

Imewashwa	Huamilisha UEFI CSM. (Chaguo-msingi)
Imezimwa	Huzima UEFI CSM na inasaidia mchakato wa kuwasha wa UEFI BIOS pekee.

Kipengee hiki kinaweza kusanidiwa tu wakati Vipengele vya Windows 10 vimewekwa kuwa Windows 10 au Windows 10 WHQL.
LAN PXE Boot Chaguo ROM
Hukuruhusu kuchagua ikiwa uamilishe ROM ya chaguo la urithi kwa kidhibiti cha LAN. (Chaguo-msingi: Imezimwa) Kipengee hiki kinaweza kusanidiwa tu wakati Usaidizi wa CSM umewekwa kuwa Umewashwa.
Udhibiti wa Chaguo la Kuwasha la Hifadhi
Hukuruhusu kuchagua ikiwa uamilishe UEFI au ROM ya chaguo la urithi kwa kidhibiti cha kifaa cha kuhifadhi.

Imezimwa	Huzima ROM ya chaguo.
UEFI Pekee	Huamilisha ROM ya chaguo la UEFI pekee.
Urithi Pekee	Huamilisha ROM ya chaguo la urithi pekee. (Chaguo-msingi)

Kipengee hiki kinaweza kusanidiwa tu wakati Usaidizi wa CSM umewekwa kuwa Umewashwa.
Kipaumbele Nyingine cha ROM ya Kifaa cha PCI
Hukuruhusu kuchagua ikiwa uamilishe UEFI au ROM ya chaguo la Urithi kwa kidhibiti cha kifaa cha PCI isipokuwa LAN, kifaa cha kuhifadhi, na vidhibiti vya michoro.

Imezimwa	Huzima ROM ya chaguo.
UEFI Pekee	Huamilisha ROM ya chaguo la UEFI pekee. (Chaguo-msingi)
Urithi Pekee	Huamilisha ROM ya chaguo la urithi pekee.

Kipengee hiki kinaweza kusanidiwa tu wakati Usaidizi wa CSM umewekwa kuwa Umewashwa.
Mrundiko wa Mtandao
Huzima au huamilisha kuwasha kutoka kwa mtandao ili kusakinisha OS ya umbizo la GPT, kama vile kusakinisha OS kutoka kwa seva ya Huduma za Usambazaji za Windows. (Chaguo-msingi: Imezimwa)
Usaidizi wa Ipv4 PXE
Huamilisha au huzima Usaidizi wa IPv4 PXE. Kipengee hiki kinaweza kusanidiwa tu wakati Mrundiko wa Mtandao umewashwa.
Usaidizi wa Ipv4 HTTP
Huamilisha au huzima usaidizi wa kuwasha wa HTTP kwa IPv4. Kipengee hiki kinaweza kusanidiwa tu wakati Mrundiko wa Mtandao umewashwa.
Usaidizi wa Ipv6 PXE
Huamilisha au huzima Usaidizi wa IPv6 PXE. Kipengee hiki kinaweza kusanidiwa tu wakati Mrundiko wa Mtandao umewashwa.
Usaidizi wa Ipv6 HTTP
Huamilisha au huzima usaidizi wa kuwasha wa HTTP kwa IPv6. Kipengee hiki kinaweza kusanidiwa tu wakati Mrundiko wa Mtandao umewashwa.
Nywila ya Msimamizi
Hukuruhusu kusanidi nywila ya msimamizi. Bonyeza <Enter> kwenye kipengee hiki, andika nywila, na kisha ubonyeze <Enter>. Utaombwa uthibitishe nywila. Andika nywila tena na ubonyeze <Enter>. Lazima uweke nywila ya msimamizi (au nywila ya mtumiaji) wakati mfumo unapoanza na unapoingia kwenye Usanidi wa BIOS. Tofauti na nywila ya mtumiaji, nywila ya msimamizi hukuruhusu kufanya mabadiliko kwa mipangilio yote ya BIOS.
Nywila ya Mtumiaji
Hukuruhusu kusanidi nywila ya mtumiaji. Bonyeza <Enter> kwenye kipengee hiki, andika nywila, na kisha ubonyeze <Enter>. Utaombwa uthibitishe nywila. Andika nywila tena na ubonyeze <Enter>. Lazima uweke nywila ya msimamizi (au nywila ya mtumiaji) wakati mfumo unapoanza na unapoingia kwenye Usanidi wa BIOS. Hata hivyo, nywila ya mtumiaji hukuruhusu tu kufanya mabadiliko kwa mipangilio fulani ya BIOS lakini sio yote. Ili kughairi nywila, bonyeza <Enter> kwenye kipengee cha nywila na ukiombwa nywila, weka sahihi kwanza. Unapoombwa nywila mpya, bonyeza <Enter> bila kuweka nywila yoyote. Bonyeza <Enter> tena unapoombwa uthibitishe.
KUMBUKA: Kabla ya kuweka Nywila ya Mtumiaji, hakikisha umeweka Nywila ya Msimamizi kwanza.

Vifaa Pembeni

AMD CPU fTPM
Huwezesha au kuzima kitendakazi cha TPM 2.0 kilichojumuishwa ndani ya AMD CPU. (Chaguo-msingi: Imekatishwa)
Kifaa Kikuu cha Video ^(Kumbuka)
Huainisha uanzishaji wa kwanza wa onyesho la kifuatiliaji kutoka kwa kadi ya picha ya PCI Express iliyosakinishwa au picha za ndani.

IGD Video	Huweka picha za ndani kama onyesho la kwanza.
NB PCIe Slot Video	Huweka kadi ya picha ya PCI Express kwenye slot ya PCI Express inayodhibitiwa na North Bridge kama onyesho la kwanza. (Chaguo-msingi)

LED ya Mandhari
Huwezesha au kuzima LED ya sauti ya ndani. (Chaguo-msingi: Imewashwa)
Usaidizi wa USB wa Zamani
Huruhusu kibodi/panya ya USB kutumika katika MS-DOS. (Chaguo-msingi: Imewezeshwa)
Utoaji wa XHCI
Huamua ikiwa itawezesha kipengele cha XHCI Hand-off kwa mfumo wa uendeshaji bila usaidizi wa XHCI Hand-off. (Chaguo-msingi: Imewezeshwa)
Utoaji wa EHCI
Huamua ikiwa itawezesha kipengele cha EHCI Hand-off kwa mfumo wa uendeshaji bila usaidizi wa EHCI Hand-off. (Chaguo-msingi: Imezimwa)
Uigaji wa Port 60/64
Huwezesha au kuzima uigaji wa bandari za I/O 64h na 60h. Hii inapaswa kuwezeshwa kwa usaidizi kamili wa urithi kwa kibodi/panya za USB katika MS-DOS au katika mfumo wa uendeshaji ambao hausaidii vifaa vya USB kwa asili. (Chaguo-msingi: Imezimwa)
Usaidizi wa Viendeshi vya Uhifadhi Mkubwa vya USB
Huwezesha au kuzima usaidizi wa vifaa vya hifadhi vya USB. (Chaguo-msingi: Imewezeshwa)
Vifaa vya Hifadhi vya USB
Huonyesha orodha ya vifaa vya hifadhi kubwa vya USB vilivyounganishwa. Kipengee hiki kinaonekana tu wakati kifaa cha hifadhi cha USB kimesakinishwa.

Kompyuta Inayoaminika
Huwezesha au kuzima Moduli ya Jukwaa Inayoaminika (TPM).
Usanidi wa Super IO
Lango la Mfululizo la 1
Huwezesha au kuzima lango la mfululizo la ndani. (Chaguo-msingi: Imewezeshwa)
Usanidi wa NVMe
Huonyesha maelezo kuhusu NVME PCIe SSD yako ikiwa imesakinishwa.
Usanidi wa Mdhibiti wa SATA wa Nje
Huonyesha maelezo kuhusu PCIe SSD yako ikiwa imesakinishwa.

^(Kumbuka)Kipengee hiki kipo tu unaposakinisha CPU inayosaidia kipengele hiki.

Chipset

IOMMU
Huwezesha au kuzima usaidizi wa AMD IOMMU. (Chaguo-msingi: Otomatiki)
Picha Jumuishi ^(Kumbuka)
Huwezesha au kuzima kitendakazi cha picha za ndani.

Otomatiki	BIOS itawasha au kuzima picha za ndani kiotomatiki kulingana na kadi ya picha iliyosakinishwa. (Chaguo-msingi)
Imezimwa	Huzima picha za ndani.

Ukubwa wa Bafa ya Fremu ya UMA ^(Kumbuka)
Ukubwa wa bafa ya fremu ni jumla ya kumbukumbu ya mfumo iliyotengwa tu kwa kidhibiti cha picha za ndani. MS-DOS, kwa mfano, itatumia kumbukumbu hii pekee kwa ajili ya kuonyesha. Chaguo ni: Otomatiki (chaguo-msingi), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
Hali ya SATA
Huwezesha au kuzima RAID kwa vidhibiti vya SATA au husanidi vidhibiti vya SATA kwa hali ya AHCI.

RAID	Huwezesha RAID kwa kidhibiti cha SATA.
AHCI	Husanidi vidhibiti vya SATA kwa hali ya AHCI. Kiolesura cha Kidhibiti Pangishi cha Juu (AHCI) ni vipimo vya kiolesura vinavyoruhusu kiendeshi cha hifadhi kuwezesha vipengele vya juu vya Serial ATA kama vile Upangaji wa Amri Asili na plagi moto. (Chaguo-msingi)

Washa Lango la SATA la Chipset
Huwezesha au kuzima vidhibiti vilivyojumuishwa vya SATA. (Chaguo-msingi: Imewezeshwa)
Chipset SATA Port 0/1/2/3
Huwezesha au kuzima kila lango la SATA.

^(Kumbuka)Kipengee hiki kipo tu unaposakinisha CPU inayosaidia kipengele hiki.

Nguvu

Nguvu
AC BACK
Huamua hali ya mfumo baada ya kurejeshwa kwa nguvu kutoka kwa upotezaji wa nguvu za AC.

Kumbukumbu	Mfumo unarudi katika hali yake ya mwisho iliyojulikana ya kuamka baada ya kurejeshwa kwa nguvu za AC.
Imewashwa Kila Wakati	Mfumo huwashwa baada ya kurejeshwa kwa nguvu za AC.
Imezimwa Kila Wakati	Mfumo unabaki umezimwa baada ya kurejeshwa kwa nguvu za AC. (Chaguo-msingi)

Washa kwa Kibodi
Huruhusu mfumo kuwashwa na tukio la kuamka la kibodi ya PS/2.
Kumbuka: Ili kutumia kitendakazi hiki, unahitaji usambazaji wa nguvu wa ATX unaotoa angalau 1A kwenye risasi ya +5VSB.

Imezimwa	Huzima kitendakazi hiki. (Chaguo-msingi)
Nenosiri	Weka nenosiri lenye herufi 1~5 ili kuwasha mfumo.
Kibodi 98	Bonyeza kitufe cha POWER kwenye kibodi ya Windows 98 ili kuwasha mfumo.
Kitufe Chochote	Bonyeza kitufe chochote ili kuwasha mfumo.

Nenosiri la Kuwasha
Weka nenosiri wakati Washa kwa Kibodi imewekwa kuwa Nenosiri. Bonyeza <Enter> kwenye kipengee hiki na uweke nenosiri lenye hadi herufi 5 kisha ubonyeze <Enter> ili kukubali. Ili kuwasha mfumo, ingiza nenosiri na ubonyeze <Enter>.
Kumbuka: Ili kughairi nenosiri, bonyeza <Enter> kwenye kipengee hiki. Unapoombwa nenosiri, bonyeza <Enter> tena bila kuingiza nenosiri ili kufuta mipangilio ya nenosiri.
Washa kwa Panya
Huruhusu mfumo kuwashwa na tukio la kuamka la panya ya PS/2.
Kumbuka: Ili kutumia kitendakazi hiki, unahitaji usambazaji wa nguvu wa ATX unaotoa angalau 1A kwenye risasi ya +5VSB.

Imezimwa	Huzima kitendakazi hiki. (Chaguo-msingi)
Sogeza	Sogeza panya ili kuwasha mfumo.
Bofya Mara Mbili	Bofya mara mbili kwenye kitufe cha kushoto kwenye panya ili kuwasha mfumo.

ErP
Huamua ikiwa mfumo utatumia nguvu ndogo zaidi katika hali ya S5 (kuzima). Kumbuka: Kipengee hiki kikiwekwa kuwa Imewezeshwa, vitendakazi vifuatavyo havipatikani: Endeleza kwa Kengele, tukio la PME huamka, washa kwa panya, washa kwa kibodi, na amka kwenye LAN.
Zima Laini kwa PWR-BTTN
Husanidi njia ya kuzima kompyuta katika hali ya MS-DOS kwa kutumia kitufe cha nguvu.

Zima Mara Moja	Bonyeza kitufe cha nguvu na kisha mfumo utazimwa mara moja. (Chaguo-msingi)
Chelewesha Sekunde 4.	Bonyeza na ushikilie kitufe cha nguvu kwa sekunde 4 ili kuzima mfumo. Ikiwa kitufe cha nguvu kinabonyezwa kwa chini ya sekunde 4, mfumo utaingia katika hali ya kusimamisha.

Endeleza kwa Kengele
Huamua ikiwa utawasha mfumo kwa wakati unaotaka. (Chaguo-msingi: Imezimwa) Ikiwa imewezeshwa, weka tarehe na saa kama ifuatavyo:
Amka siku: Washa mfumo kwa wakati maalum kila siku au siku maalum katika mwezi.
Amka saa/dakika/sekunde: Weka wakati ambapo mfumo utawashwa kiotomatiki.
Kumbuka: Unapotumia kitendakazi hiki, epuka kuzima kwa kutosha kutoka kwa mfumo wa uendeshaji au kuondolewa kwa nguvu za AC, au mipangilio inaweza kuwa haifai.
Amka kwenye LAN
Huwezesha au kuzima kitendakazi cha amka kwenye LAN. (Chaguo-msingi: Imewezeshwa)
Kipima Muda cha Tukio la Usahihi wa Juu
Huwezesha au kuzima Kipima Muda cha Tukio la Usahihi wa Juu (HPET) katika mfumo wa uendeshaji. (Chaguo-msingi: Imewezeshwa)

Hifadhi & Toka

Hifadhi & Toka Usanidi
Bonyeza <Enter> kwenye kipengee hiki na uchague Ndiyo. Hii inahifadhi mabadiliko kwenye CMOS na inatoka kwenye programu ya Usanidi wa BIOS. Chagua Hapana au ubonyeze <Esc> ili kurudi kwenye Menyu Kuu ya Usanidi wa BIOS.
Toka Bila Kuhifadhi
Bonyeza <Enter> kwenye kipengee hiki na uchague Ndiyo. Hii inatoka kwenye Usanidi wa BIOS bila kuhifadhi mabadiliko yaliyofanywa katika Usanidi wa BIOS kwenye CMOS. Chagua Hapana au ubonyeze <Esc> ili kurudi kwenye Menyu Kuu ya Usanidi wa BIOS.
Pakia Chaguo-msingi Zilizoboreshwa
Bonyeza <Enter> kwenye kipengee hiki na uchague Ndiyo ili kupakia mipangilio bora zaidi ya chaguo-msingi ya BIOS. Mipangilio ya chaguo-msingi ya BIOS husaidia mfumo kufanya kazi katika hali bora. Daima pakia chaguo-msingi Zilizoboreshwa baada ya kusasisha BIOS au baada ya kufuta thamani za CMOS.
Batilisha Uanzishaji
Hukuruhusu kuchagua kifaa cha kuanzisha mara moja. Bonyeza <Enter> kwenye kifaa unachochagua na uchague Ndiyo ili kuthibitisha. Mfumo wako utaanza upya kiotomatiki na utaanzisha kutoka kwa kifaa hicho.
Hifadhi Profaili
Kitendakazi hiki hukuruhusu kuhifadhi mipangilio ya sasa ya BIOS kwenye wasifu. Unaweza kuunda hadi wasifu 8 na kuhifadhi kama Usanidi wa Profaili 1~ Usanidi wa Profaili 8. Bonyeza <Enter> ili kukamilisha. Au unaweza kuchagua Chagua Faili katika HDD/FDD/USB ili kuhifadhi wasifu kwenye kifaa chako cha kuhifadhi.
Pakia Profaili
Ikiwa mfumo wako hauna uthabiti na umepakia mipangilio ya chaguo-msingi ya BIOS, unaweza kutumia kitendakazi hiki kupakia mipangilio ya BIOS kutoka kwa wasifu ulioundwa hapo awali, bila shida ya kusanidi upya mipangilio ya BIOS. Kwanza chagua wasifu unaotaka kupakia na kisha ubonyeze <Enter> ili kukamilisha. Unaweza kuchagua Chagua Faili katika HDD/FDD/USB ili kuingiza wasifu ulioundwa hapo awali kutoka kwa kifaa chako cha kuhifadhi au kupakia wasifu ulioundwa kiotomatiki na BIOS, kama vile kurejesha mipangilio ya BIOS kwenye mipangilio ya mwisho ambayo ilifanya kazi vizuri (rekodi nzuri ya mwisho inayojulikana).

Kusanidi Seti ya RAID

Viwango vya RAID

	RAID 0	RAID 1	RAID 10
Idadi ya Chini ya Diski Kuu	≥2	2	4
Uwezo wa Safu	Idadi ya diski kuu * Ukubwa wa diski ndogo zaidi	Ukubwa wa diski ndogo zaidi	(Idadi ya diski kuu/2) * Ukubwa wa diski ndogo zaidi
Uvumilivu wa Hitilafu	Hapana	Ndiyo	Ndiyo

Kabla ya kuanza, tafadhali andaa vitu vifuatavyo:

Angalau diski kuu mbili za SATA au SSD (ili kuhakikisha utendaji bora, inashauriwa utumie diski kuu mbili zenye modeli na uwezo sawa).
Diski ya kusanidi Windows.
Diski ya kiendeshi cha Motherboard.
Hifadhi ya kidole gumba ya USB.

Kusanidi Vidhibiti vya SATA

Kufunga diski kuu
Sakinisha diski kuu kwenye viunganishi vya SATA kwenye Motherboard. Kisha unganisha viunganishi vya nguvu kutoka kwa usambazaji wako wa nguvu hadi kwenye diski kuu.
Kusanidi modi ya kidhibiti cha SATA katika Usanidi wa BIOS
Hakikisha umesanidi modi ya kidhibiti cha SATA kwa usahihi katika Usanidi wa BIOS wa mfumo.
Hatua:
1. Washa kompyuta yako na ubonyeze <Delete> ili uingie kwenye Usanidi wa BIOS wakati wa POST (Power-On Self-Test). Chini ya Chipset, hakikisha Chipset SATA Port Enable zimewezeshwa. Weka SATA Mode iwe RAID. Kisha hifadhi mipangilio na uanzishe upya kompyuta yako.
2. Ikiwa unataka kusanidi UEFI RAID, fuata hatua katika "C-1." Ili kuingia kwenye RAID ROM ya zamani, hifadhi mipangilio na uondoke kwenye Usanidi wa BIOS. Rejelea "C-2" kwa habari zaidi.

  Menyu za Usanidi wa BIOS zilizoelezwa katika sehemu hii zinaweza kutofautiana na mipangilio kamili ya Motherboard yako. Chaguo halisi za menyu ya Usanidi wa BIOS utakazoona zitatengemea Motherboard uliyo nayo na toleo la BIOS.
1. Usanidi wa UEFI RAID
  Windows 10 ya biti 64 pekee ndiyo inaauni usanidi wa UEFI RAID.
  Hatua:
  1. Katika Usanidi wa BIOS, nenda kwenye BIOS na uweke Windows 10 Features iwe Windows 10 na CSM Support iwe Disabled. Hifadhi mabadiliko na uondoke kwenye Usanidi wa BIOS.
  2. Baada ya mfumo kuwasha upya, ingia tena kwenye Usanidi wa BIOS. Kisha ingiza kidirisha kidogo cha Peripherals\RAIDXpert2 Configuration.
  3. Kwenye skrini ya RAIDXpert2 Configuration Utility, bonyeza <Enter> kwenye Array Management ili uingie kwenye Create Array screen (skrini ya Kuunda Safu). Kisha, chagua kiwango cha RAID. Viwango vya RAID vinavyoungwa mkono ni pamoja na RAID 0, RAID 1, na RAID 10 (uteuzi unaopatikana unategemea idadi ya diski kuu zinazofungwa). Kisha, bonyeza <Enter> kwenye Select Physical Disks ili uingie kwenye Select Physical Disks screen (skrini ya Kuchagua Diski Halisi).
  4. Kwenye skrini ya Select Physical Disks, chagua diski kuu za kujumuishwa kwenye safu ya RAID na uziweke kuwa Enabled (zimewezeshwa). Kisha, tumia kitufe cha mshale wa chini kusogea hadi Apply Changes (tekeleza mabadiliko) na ubonyeze <Enter>. Kisha rudi kwenye skrini ya awali na uweke Array Size (ukubwa wa safu), Array Size Unit (kitengo cha ukubwa wa safu), Read Cache Policy (sera ya akiba ya kusoma) na Write Cache Policy (sera ya akiba ya kuandika).
  5. Baada ya kuweka uwezo, sogea hadi Create Array (unda safu) na ubonyeze <Enter> ili uanze.
  6. Baada ya kukamilisha, utarudishwa kwenye skrini ya Array Management. Chini ya Manage Array Properties unaweza kuona ujazo mpya wa RAID na habari kuhusu kiwango cha RAID, jina la safu, uwezo wa safu, n.k.
2. Kusanidi RAID ROM ya Zamani
  Ingiza huduma ya usanidi wa BIOS ya RAID ya zamani ili kusanidi safu ya RAID. Ruka hatua hii na uendelee na usakinishaji wa mfumo wa uendeshaji wa Windows kwa usanidi usio wa RAID.
  Hatua:

Baada ya jaribio la kumbukumbu la POST kuanza na kabla ya uanzishaji wa mfumo wa uendeshaji kuanza, tafuta ujumbe ambao unasema "Press <Ctrl-R> to Configure" (bonyeza <Ctrl-R> ili kusanidi). Bonyeza <Ctrl> + <R> ili uingie kwenye huduma ya usanidi wa BIOS ya RAID.
Ili kuunda safu mpya, bonyeza <Enter> kwenye chaguo la Create Array (unda safu).
Pau ya uteuzi itasogea hadi sehemu ya Disks (diski) upande wa kulia wa skrini. Chagua diski kuu za kujumuishwa katika safu ya RAID. Tumia kitufe cha mshale wa juu au chini kuchagua diski kuu na ubonyeze <Insert>. Diski kuu iliyochaguliwa itaonyeshwa kwa rangi ya kijani. Ili kutumia diski kuu zote, bonyeza tu <A> ili uchague zote. Kisha bonyeza <Enter> na pau ya uteuzi itasogea hadi sehemu ya User Input (ingizo la mtumiaji) upande wa chini wa kushoto wa skrini.
Kwanza, chagua modi ya RAID na ubonyeze <Enter>. Chaguo zinazopatikana zinategemea idadi ya diski kuu zinazofungwa. Kisha fuata maagizo kwenye skrini ili uainishe ukubwa wa safu. Unaweza kuchagua All available space (nafasi yote inayopatikana) ili utumie ukubwa wa juu zaidi unaoruhusiwa au utumie kitufe cha mshale wa juu au chini kurekebisha ukubwa na ubonyeze <Enter>.
Chagua modi ya kuweka akiba. Chaguo ni pamoja na Read/Write (soma/andika), Read Only (soma tu), na None (hakuna). Kisha bonyeza <Enter> ili uendelee.
Hatimaye, ujumbe ambao unasema "Confirm Creation of Array" (thibitisha uundaji wa safu) utaonekana. Bonyeza <C> ili uthibitishe au <Esc> ili urudi kwenye skrini ya awali.
Unapokamilisha, utaona safu mpya kwenye skrini kuu. Ili uondoke kwenye huduma ya BIOS ya RAID, bonyeza <Esc> na kisha ubonyeze <C> ili uthibitishe.

Kufunga Kiendeshi cha SATA RAID/AHCI na Mfumo wa Uendeshaji
Ukiwa na mipangilio sahihi ya BIOS, uko tayari kufunga mfumo wa uendeshaji.

Kufunga Mfumo wa Uendeshaji
Kwa kuwa mifumo mingine ya uendeshaji tayari inajumuisha kiendeshi cha SATA RAID/AHCI, hauitaji kufunga kiendeshi tofauti cha RAID/AHCI wakati wa mchakato wa kufunga Windows. Baada ya mfumo wa uendeshaji kufungwa, tunapendekeza kwamba ufunge viendeshi vyote vinavyohitajika kutoka kwenye diski ya kiendeshi cha Motherboard kwa kutumia "Xpress Install" ili kuhakikisha utendaji na uoanifu wa mfumo. Ikiwa mfumo wa uendeshaji unaofungwa unahitaji utoe kiendeshi cha ziada cha SATA RAID/AHCI wakati wa mchakato wa kufunga OS, tafadhali rejelea hatua zilizo hapa chini:

Nakili folda ya Hw10 chini ya folda ya \Boot kwenye diski ya kiendeshi hadi kwenye hifadhi yako ya kidole gumba ya USB.
Washa kutoka kwenye diski ya usanidi wa Windows na ufanye hatua za kawaida za kufunga OS. Wakati skrini inayoomba uwashe kiendeshi inaonekana, chagua Browse (vinjari).
Ingiza hifadhi ya kidole gumba ya USB na kisha uvinjari hadi eneo la kiendeshi. Eneo la kiendeshi ni kama ifuatavyo: \Hw10\RAID\x64
Chagua AMD-RAID Bottom Device kwanza na ubonyeze Next (inayofuata) ili uwashe kiendeshi. Kisha chagua AMD-RAID Controller na ubonyeze Next (inayofuata) ili uwashe kiendeshi. Hatimaye, endelea na usakinishaji wa OS.

Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo kuhusu kusanidi safu ya RAID.

Ufungaji wa Viendeshi

Kabla ya kufunga viendeshi, kwanza funga mfumo wa uendeshaji. (Maagizo yafuatayo yanatumia Windows 10 kama mfumo wa uendeshaji wa mfano.)
Baada ya kufunga mfumo wa uendeshaji, ingiza diski ya kiendeshi cha Motherboard kwenye kiendeshi chako cha macho. Bofya kwenye ujumbe "Tap to choose what happens with this disc" (gusa ili uchague kinachotendeka na diski hii) kwenye kona ya juu kulia ya skrini na uchague "Run Run.exe." (Au nenda kwenye My Computer, bonyeza mara mbili kiendeshi cha macho na utekeleze programu ya Run.exe.)

"Xpress Install" itachanganua mfumo wako kiotomatiki na kisha kuorodhesha viendeshi vyote ambavyo vinapendekezwa kufungwa. Unaweza kubofya kitufe cha Xpress Install na "Xpress Install" itafunga viendeshi vyote vilivyochaguliwa. Au bofya ikoni ya mshale ili ufunge viendeshi unavyohitaji kibinafsi.

Tafadhali tembelea tovuti ya GIGABYTE kwa habari zaidi ya programu.

Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo kuhusu kusanidi programu ya sauti.

Wasiliana Nasi
GIGA-BYTE TECHNOLOGY CO., LTD.
Anwani: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
SIMU: +886-2-8912-4000, FAX: +886-2-8912-4005
Usaidizi wa Ufundi na Usio wa Ufundi (Mauzo/Uuzaji): http://esupport.gigabyte.com
Anwani ya WEB (Kiingereza): http://www.gigabyte.com
Anwani ya WEB (Kichina): http://www.gigabyte.tw

GIGABYTE eSupport
Ili uwasilishe swali la kiufundi au lisilo la kiufundi (Mauzo/Uuzaji), tafadhali unganisha kwa: http://esupport.gigabyte.com

Kutambua Toleo la Motherboard Yako
Nambari ya toleo kwenye Motherboard yako inaonekana kama hii: "REV: X.X." Kwa mfano, "REV: 1.0" inamaanisha toleo la Motherboard ni 1.0. Angalia toleo lako la Motherboard kabla ya kusasisha BIOS ya Motherboard, viendeshi, au unapotafuta habari ya kiufundi.
Mfano:

Kwa maelezo zaidi ya bidhaa, tafadhali tembelea tovuti ya GIGABYTE.

Hakimiliki
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Haki zote zimehifadhiwa. Alama za biashara zilizotajwa katika mwongozo huu zimesajiliwa kisheria kwa wamiliki wao husika.
