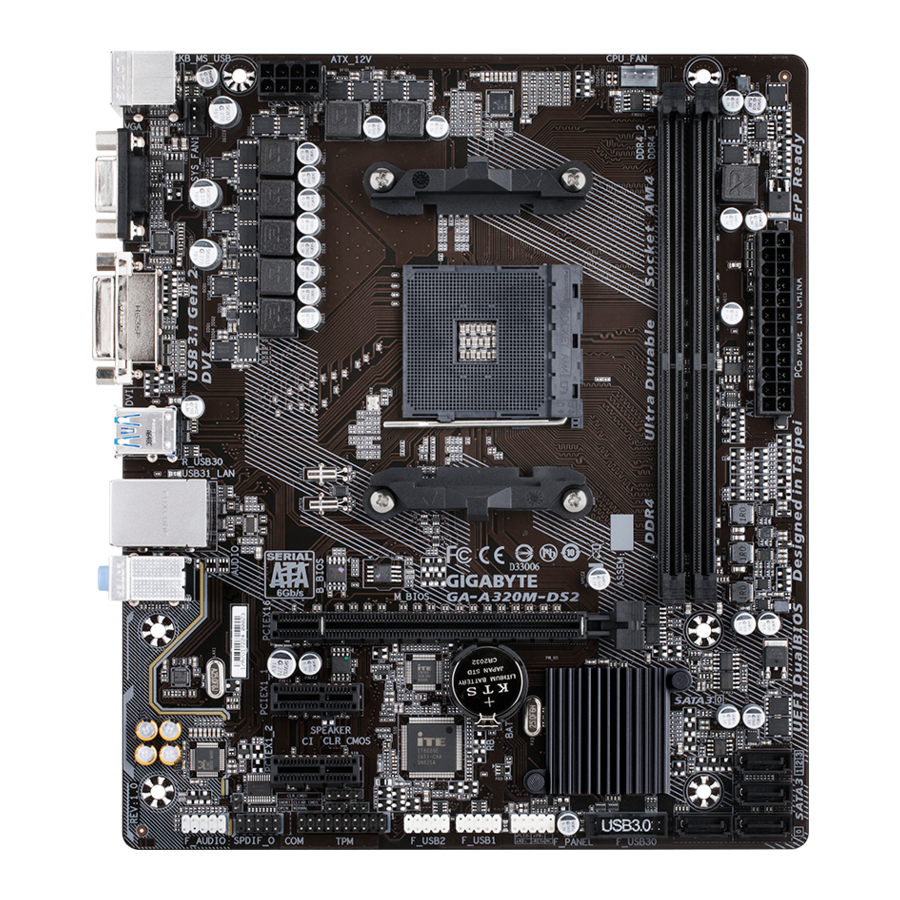

GA-A320M-DS2 Ona plata tuzilishi

Qutidagi tarkib

• GA-A320M-DS2 ona plata
• Ona plata drayver diski
• Foydalanuvchi qo'llanmasi
• Ikki SATA kabeli
• I/U qalqoni

* Yuqoridagi qutining tarkibi faqat ma'lumot uchun va haqiqiy narsalar siz olgan mahsulot paketiga bog'liq bo'ladi.
Qutidagi tarkib ogohlantirishsiz o'zgartirilishi mumkin.

Uskuna o‘rnatish

O‘rnatish bo‘yicha ehtiyot choralari

Ona plata elektrostatik razryad (ESD) natijasida shikastlanishi mumkin bo‘lgan ko‘plab nozik elektron zanjirlar va komponentlarni o‘z ichiga oladi. O‘rnatishdan oldin foydalanuvchi qo‘llanmasini diqqat bilan o‘qib chiqing va quyidagi tartiblarga rioya qiling:

• O‘rnatishdan oldin shassining ona plata uchun mos ekanligiga ishonch hosil qiling.
• O‘rnatishdan oldin, sotuvchingiz tomonidan taqdim etilgan ona plata S/N (Seriya raqami) stikerini yoki kafolat stikerini olib tashlamang yoki buzmang. Ushbu stikerlar kafolatni tasdiqlash uchun zarur.
• Ona plata yoki boshqa apparat komponentlarini o‘rnatish yoki olib tashlashdan oldin har doim elektr shnurini rozetkadan uzib, o‘zgaruvchan tok quvvatini o‘chiring.
• Ona platadagi ichki ulagichlarga apparat komponentlarini ulashda ularning mahkam va ishonchli ulanganligiga ishonch hosil qiling.
• Ona plata bilan ishlayotganda har qanday metall simlar yoki ulagichlarga tegishdan saqlaning.
• Ona plata, protsessor yoki xotira kabi elektron komponentlar bilan ishlayotganda elektrostatik razryad (ESD) bilaguzuk taqish yaxshiroqdir. Agar sizda ESD bilaguzuk bo‘lmasa, qo‘llaringizni quruq holda saqlang va avval statik elektrni yo‘qotish uchun metall predmetga teging.
• Ona platani o‘rnatishdan oldin, iltimos, uni antistatik prokladka ustiga yoki elektrostatik ekranlangan idish ichiga qo‘ying.
• Ona platadan quvvat manbai kabelini ulash yoki uzishdan oldin, quvvat manbai o‘chirilganligiga ishonch hosil qiling.
• Quvvatni yoqishdan oldin, quvvat manbai kuchlanishi mahalliy kuchlanish standartiga muvofiq o‘rnatilganligiga ishonch hosil qiling.
• Mahsulotdan foydalanishdan oldin, apparat komponentlaringizning barcha kabellari va quvvat ulagichlari ulanganligini tekshiring.
• Ona plataga zarar yetkazmaslik uchun vintlarning ona plata zanjiri yoki uning komponentlari bilan aloqa qilishiga yo‘l qo‘ymang.
• Ona platada yoki kompyuter korpusida qoldiq vintlar yoki metall komponentlar yo‘qligiga ishonch hosil qiling.
• Kompyuter tizimini notekis sirtga qo‘ymang.
• Kompyuter tizimini yuqori haroratli yoki nam muhitga qo‘ymang.
• O‘rnatish jarayonida kompyuter quvvatini yoqish tizim komponentlariga zarar yetkazishi, shuningdek foydalanuvchiga jismoniy zarar yetkazishi mumkin.
• Agar siz biron bir o‘rnatish bosqichiga ishonchingiz komil bo‘lmasa yoki mahsulotdan foydalanish bilan bog‘liq muammoga duch kelsangiz, sertifikatlangan kompyuter texnigi bilan maslahatlashing.
• Agar siz adapter, uzaytirish quvvat kabeli yoki quvvat stripidan foydalansangiz, uning o‘rnatish va/yoki topraklama yo‘riqnomasi bilan maslahatlashing.

Mahsulot xususiyatlari

CPU	AM4 Socket: AMD Ryzen ™ processor AMD 7th Generation A-series/Athlon ™ processors (Eng yangi CPU qo‘llab-quvvatlash ro‘yxati uchun GIGABYTE veb-saytiga o‘ting.)
Chipset	AMD A320
Memory	2 x DDR4 DIMM uyasi, 32 GB gacha tizim xotirasini qo‘llab-quvvatlaydi Dual channel memory architecture Support for DDR4 2667 (Note) /2400/2133 MHz memory modules S upport for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode) Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules Support for Extreme Memory Profile (XMP) memory modules (Eng so‘nggi qo‘llab-quvvatlanadigan xotira tezligi va xotira modullari uchun GIGABYTE veb-saytiga o‘ting.)
Onboard Graphics	Integrated Graphics Processor: 1 x D-Sub port, 1920x1200@60 Hz maksimal o‘lchamni qo‘llab-quvvatlaydi 1 x DVI-D port, 1920x1200@60 Hz maksimal o‘lchamni qo‘llab-quvvatlaydi * The DVI-D port does not support D-Sub connection by adapter. Maximum shared memory of 2 GB
Audio	Realtek ® ALC887 codec High Definition Audio 2/4/5.1/7.1-channel * To configure 7.1-channel audio, you have to use an HD front panel audio module and enable the multi-channel audio feature through the audio driver. Support for S/PDIF Out
LAN	Realtek ® GbE LAN chip (10/100/1000 Mbit)
Expansion Slots	1x PCI Express x16 slot, running at x16 (PCIEX16) (Note) * For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot. (The PCIEX16 slot conforms to PCI Express 3.0 standard.) 2x PCI Express x1 slots (The PCI Express x1 slots conform to PCI Express 2.0 standard.)
Storage Interface	4 x SATA 6Gb/s connectors Support for RAID 0, RAID 1, and RAID 10
USB	Chipset: 1 x USB 3.1 Gen 2 Type-A port (red) on the back panel 2 x USB 3.1 Gen 1 ports available through the internal USB header 6 x USB 2.0/1.1 ports (2 ports on the back panel, 4 ports available through the internal USB headers) CPU: 3 x USB 3.1 Gen 1 ports on the back panel
Internal Connectors	1 x 24-pin ATX main power connector 1 x 8-pin ATX 12V power connector 4 x SATA 6Gb/s connectors 1 x CPU fan header 1 x system fan header 1 x front panel header 1 x front panel audio header 1 x S/PDIF Out header 1 x USB 3.1 Gen 1 header 2 x USB 2.0/1.1 headers 1 x Trusted Platform Module (TPM) header 1 x serial port header 1 x speaker header 1 x chassis intrusion header 1 x Clear CMOS jumper
Back Panel Connectors	1 x PS/2 keyboard/mouse port 1 x D-Sub port 1 x DVI-D port 3 x USB 3.1 Gen 1 ports 1 x USB 3.1 Gen 2 Type-A port (red) 2 x USB 2.0/1.1 ports 1 x RJ-45 port 3 x audio jacks (Line In, Line Out, Mic In)
I/O Controller	iTE ® I/O Controller Chip
Hardware Monitor	Voltage detection Temperature detection Fan speed detection Overheating warning Fan fail warning Fan speed control * Whether the fan speed control function is supported will depend on the fan you install.
BIOS	2 x 128 Mbit flash Use of licensed AMI UEFI BIOS Support for DualBIOS ™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features	Support for APP Center * Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications. @BIOS 3D OSD Ambient LED AutoGreen BIOS Setup Cloud Station Color Temperature EasyTune Fast Boot Game Boost ON/OFF Charge Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker V-Tuner Support for Q-Flash Support for Xpress Install
Bundled Software	Norton ® Internet Security (OEM version) cFosSpeed
Operating System	Support for Windows 10 64-bit Support for Windows 7 64-bit * Please download the "Windows USB Installation Tool" (Windows USB o‘rnatish vositasi) from GIGABYTE's website and install it before installing Windows 7.
Form Factor	Micro ATX Form Factor; 22.6cm x 19.5cm

* GIGABYTE reserves the right to make any changes to the product specifications and product-related information without prior notice.

^(Note) Actual support may vary by CPU.

Please visit GIGABYTE's website for support lists of CPU, memory modules, and SSDs devices.

Please visit the Support\Utility List page on GIGABYTE's website to download the latest version of apps.

CPU o'rnatish

CPU o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

• Ona plata CPU'ni qo'llab-quvvatlashiga ishonch hosil qiling. (So'nggi CPU qo'llab-quvvatlash ro'yxati uchun GIGABYTE veb-saytiga o'ting.)
• Uskunaga zarar yetkazmaslik uchun CPU'ni o'rnatishdan oldin kompyuterni o'chiring va quvvat simini rozetkadan uzing.
• CPU ning birinchi pinini toping. Agar noto'g'ri yo'naltirilgan bo'lsa, CPU'ni kiritib bo'lmaydi.
• CPU yuzasiga termal moyning tekis va yupqa qatlamini surting.
• Agar CPU sovutgichi o'rnatilmagan bo'lsa, kompyuterni yoqmang, aks holda haddan tashqari qizib ketish va CPU shikastlanishi mumkin.
• CPU xost chastotasini CPU spetsifikatsiyalariga muvofiq sozlang. Tizim шина chastotasini apparat spetsifikatsiyalaridan tashqariga sozlash tavsiya etilmaydi, chunki u periferiya uchun standart talablarga javob bermaydi. Agar siz chastotani standart spetsifikatsiyalardan tashqariga o'rnatmoqchi bo'lsangiz, iltimos, CPU, grafik karta, xotira, qattiq disk va boshqalar kabi apparat spetsifikatsiyalaringizga muvofiq buni amalga oshiring.

CPU o'rnatish
CPU uyasining va CPU ning birinchi pinini (kichik uchburchak bilan belgilangan) toping.

Xotirani o'rnatish

Xotirani o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

• Ona plata xotirani qo'llab-quvvatlashiga ishonch hosil qiling. Bir xil sig'imli, brendli, tezlikli va chipli xotiradan foydalanish tavsiya etiladi. (So'nggi qo'llab-quvvatlanadigan xotira tezliklari va xotira modullari uchun GIGABYTE veb-saytiga o'ting.)
• Uskunaga zarar yetkazmaslik uchun xotirani o'rnatishdan oldin kompyuterni o'chiring va quvvat simini rozetkadan uzing.
• Xotira modullari bexato dizaynga ega. Xotira modulini faqat bitta yo'nalishda o'rnatish mumkin. Agar xotirani kirita olmasangiz, yo'nalishni o'zgartiring.

Dual Channel xotira konfiguratsiyasi
Ushbu ona plata ikkita xotira uyasi bilan ta'minlangan va Dual Channel texnologiyasini qo'llab-quvvatlaydi. Xotira o'rnatilgandan so'ng, BIOS avtomatik ravishda xotiraning spetsifikatsiyalari va sig'imini aniqlaydi. Dual Channel xotira rejimini yoqish asl xotira o'tkazish qobiliyatini ikki baravar oshiradi. Ikkala xotira uyasi ikkita kanalga bo'lingan va har bir kanalda bitta xotira uyasi mavjud:
A kanal: DDR4_2
B kanal: DDR4_1
CPU cheklovlari tufayli Dual Channel rejimida xotirani o'rnatishdan oldin quyidagi ko'rsatmalarni o'qing.

1. Agar faqat bitta xotira moduli o'rnatilgan bo'lsa, Dual Channel rejimini yoqib bo'lmaydi.
2. Ikkita xotira moduli bilan Dual Channel rejimini yoqishda bir xil sig'imli, brendli, tezlikli va chipli xotiradan foydalanish tavsiya etiladi.

Iltimos, apparatni o'rnatish bo'yicha batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.

Kengaytirish kartasini o'rnatish

Kengaytirish kartasini o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

• Ona plata kengaytirish kartasini qo'llab-quvvatlashiga ishonch hosil qiling. Kengaytirish kartangiz bilan birga kelgan qo'llanmani diqqat bilan o'qing.
• Uskunaga zarar yetkazmaslik uchun kengaytirish kartasini o'rnatishdan oldin kompyuterni o'chiring va quvvat simini rozetkadan uzing.

Orqa panel ulagichlari

1. USB 2.0/1.1 porti
   USB porti USB 2.0 spetsifikatsiyasini qo'llab-quvvatlaydi. Ushbu portni USB qurilmalari uchun ishlating.
2. PS/2 klaviatura/sichqoncha porti
   Ushbu portdan PS/2 sichqonchasi yoki klaviaturasini ulash uchun foydalaning.
3. D-Sub porti
   D-Sub porti 15 pinli D-Sub ulagichini qo'llab-quvvatlaydi va maksimal 1920x1200@60 Gts o'lchamini qo'llab-quvvatlaydi (qo'llab-quvvatlanadigan haqiqiy o'lchamlar ishlatiladigan monitorga bog'liq). Ushbu portga D-Sub ulanishini qo'llab-quvvatlaydigan monitorni ulang.
4. DVI-D porti ^(Eslatma)
   DVI-D porti DVI-D spetsifikatsiyasiga mos keladi va maksimal 1920x1200@60 Gts o'lchamini qo'llab-quvvatlaydi (qo'llab-quvvatlanadigan haqiqiy o'lchamlar ishlatiladigan monitorga bog'liq). Ushbu portga DVI-D ulanishini qo'llab-quvvatlaydigan monitorni ulang.
5. USB 3.1 Gen 1 porti
   USB 3.1 Gen 1 porti USB 3.1 Gen 1 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 2.0 spetsifikatsiyasiga mos keladi. Ushbu portni USB qurilmalari uchun ishlating.
6. RJ-45 LAN porti
   Gigabit Ethernet LAN porti 1 Gbps gacha bo'lgan ma'lumotlar tezligida Internetga ulanishni ta'minlaydi. Quyida LAN porti LEDlarining holatlari tasvirlangan.

   Ulanish/Tezlik LEDi:

   Holat	Tavsif
   To'q sariq	1 Gbps ma'lumotlar tezligi
   Yashil	100 Mbps ma'lumotlar tezligi
   O'chirilgan	10 Mbps ma'lumotlar tezligi

   Faollik LEDi:

   Holat	Tavsif
   Miltillaydi	Ma'lumotlar uzatish yoki qabul qilish sodir bo'lmoqda
   O'chirilgan	Ma'lumotlar uzatish yoki qabul qilish sodir bo'lmayapti

7. USB 3.1 Gen 2 Type-A porti (qizil)
   USB 3.1 Gen 2 Type-A porti USB 3.1 Gen 2 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 3.1 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi. Ushbu portni USB qurilmalari uchun ishlating.
8. Line In (ko'k)
   Line in разъем. Ushbu audio razъemdan optik disk, walkman va boshqalar kabi line in qurilmalari uchun foydalaning.
9. Line Out (yashil)
   Line out разъем. Ushbu audio razъemdan naushnik yoki 2 kanalli dinamik uchun foydalaning. Ushbu разъемdan 4/5.1/7.1 kanalli audio konfiguratsiyasida old dinamiklarni ulash uchun foydalanish mumkin.
10. Mic In (pushti)
    Mic in разъем.

7.1 kanalli audioni sozlash uchun siz HD old panel audio modulidan foydalanishingiz va audio drayver orqali ko'p kanalli audio funksiyasini yoqishingiz kerak. Qo'shimcha dasturiy ta'minot ma'lumotlari uchun GIGABYTE veb-saytiga tashrif buyuring.

• Orqa panel ulagichiga ulangan kabelni olib tashlashda avval kabelni qurilmangizdan, so'ngra ona платдан olib tashlang.
• Kabelni olib tashlashda uni ulagichdan to'g'ri tortib oling. Kabel ulagichi ichida elektr qisqa tutashuvining oldini olish uchun uni yon tomonga tebratib qo'ymang.

^(Eslatma) DVI-D porti adapter orqali D-Sub ulanishini qo'llab-quvvatlamaydi.

Ichki ulagichlar

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1
5. SATA3 0/1/2/3
6. SPDIF_O
7. F_PANEL
8. F_AUDIO

9. SPEAKER
10. CI
11. F_USB30
12. F_USB1/F_USB2
13. COM
14. TPM
15. BAT
16. CLR_CMOS

Tashqi qurilmalarni ulashdan oldin quyidagi ko'rsatmalarni o'qing:

• Avvalo, qurilmalaringiz ulashni istagan ulagichlarga mos kelishiga ishonch hosil qiling.
• Qurilmalarni o'rnatishdan oldin, qurilmalarni va kompyuteringizni o'chirib qo'yganingizga ishonch hosil qiling. Elektr simini elektr tarmog'idan uzib qo'ying, qurilmalarga zarar yetkazmaslik uchun.
• Qurilmani o'rnatgandan so'ng va kompyuterni yoqishdan oldin, qurilma kabeli ona plata ulagichiga mahkam o'rnatilganligiga ishonch hosil qiling.

1/2) ATX_12V/ATX (2x4 12V quvvat ulagichi va 2x12 asosiy quvvat ulagichi)
Quvvat ulagichi yordamida quvvat manbai ona plata barcha komponentlariga yetarli barqaror quvvat yetkazib bera oladi. Quvvat ulagichini ulashdan oldin, avvalo quvvat manbai o'chirilganligiga va barcha qurilmalar to'g'ri o'rnatilganligiga ishonch hosil qiling. Quvvat ulagichi xatolikka yo'l qo'ymaydigan dizaynga ega. Quvvat manbai kabelini quvvat ulagichiga to'g'ri yo'nalishda ulang. 12V quvvat ulagichi asosan protsessorga quvvat yetkazib beradi. Agar 12V quvvat ulagichi ulanmagan bo'lsa, kompyuter ishga tushmaydi.

Kengaytirish talablariga javob berish uchun yuqori quvvat sarfini ko'tara oladigan quvvat manbaini (500W yoki undan yuqori) ishlatish tavsiya etiladi. Agar kerakli quvvatni ta'minlamaydigan quvvat manbai ishlatilsa, natijada beqaror yoki yuklanmaydigan tizimga olib kelishi mumkin.

Pin raqami	Ta'rif	Pin raqami	Ta'rif
1	GND (faqat 2x4-pin 12V uchun)	5	+12V (faqat 2x4-pin 12V uchun)
2	GND (faqat 2x4-pin 12V uchun)	6	+12V (faqat 2x4-pin 12V uchun)
3	GND	7	+12V
4	GND	8	+12V

Pin raqami	Ta'rif	Pin raqami	Ta'rif
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (faqat 2x12-pin ATX uchun)	23	+5V (faqat 2x12-pin ATX uchun)
12	3.3V (faqat 2x12-pin ATX uchun)	24	GND (faqat 2x12-pin ATX uchun)

3/4) CPU_FAN/SYS_FAN1 (Fan sarlavhalari)
Ushbu ona platadagi barcha fan sarlavhalari 4 pinli. Ko'pgina fan sarlavhalari xatolikka yo'l qo'ymaydigan kiritish dizayniga ega. Fan kabelini ulaganda, uni to'g'ri yo'nalishda ulashga ishonch hosil qiling (qora ulagich simi - bu yer simi). Tezlikni boshqarish funktsiyasi fan tezligini boshqarish dizayniga ega bo'lgan fandan foydalanishni talab qiladi. Optimal issiqlik tarqalishi uchun shassi ichiga tizimli fan o'rnatish tavsiya etiladi.

Pin raqami	Ta'rif
1	GND
2	Voltaj tezligini boshqarish
3	Sezish
4	PWM tezligini boshqarish

• Protsessor va tizimingiz haddan tashqari qizib ketishining oldini olish uchun fan kabellarini fan sarlavhalariga ulashga ishonch hosil qiling. Haddan tashqari qizib ketish protsessorga zarar yetkazishi yoki tizim osilib qolishiga olib kelishi mumkin.
• Ushbu fan sarlavhalari konfiguratsiya jumper bloklari emas. Sarlavhalarga jumper qopqog'ini qo'ymang.

5. SATA3 0/1/2/3 (SATA 6Gb/s ulagichlari)
   SATA ulagichlari SATA 6Gb/s standartiga mos keladi va SATA 3Gb/s va SATA 1.5Gb/s standarti bilan mos keladi. Har bir SATA ulagichi bitta SATA qurilmasini qo'llab-quvvatlaydi. SATA ulagichlari RAID 0, RAID 1 va RAID 10 ni qo'llab-quvvatlaydi. RAID massivini sozlash bo'yicha ko'rsatmalar uchun "RAID to'plamini sozlash" bo'limiga qarang.


   Pin raqami	Ta'rif
   1	GND
   2	TXP
   3	TXN
   4	GND
   5	RXN
   6	RXP
   7	GND

6. SPDIF_O (S/PDIF chiqish sarlavhasi)
   Ushbu sarlavha raqamli S/PDIF chiqishini qo'llab-quvvatlaydi va ona platangizdan grafik karta va ovoz kartalari kabi ma'lum kengaytirish kartalariga raqamli audio chiqishi uchun S/PDIF raqamli audio kabelini (kengaytirish kartalari tomonidan taqdim etiladi) ulaydi. Misol uchun, agar siz grafik kartaga HDMI displeyni ulashni istasangiz va bir vaqtning o'zida HDMI displeyidan raqamli audio chiqishini olishni istasangiz, ba'zi grafik kartalar ona platangizdan grafik kartangizga raqamli audio chiqishi uchun S/PDIF raqamli audio kabelidan foydalanishingizni talab qilishi mumkin. S/PDIF raqamli audio kabelini ulash haqida ma'lumot olish uchun kengaytirish kartangiz uchun qo'llanmani diqqat bilan o'qing.


   Pin raqami	Ta'rif
   1	SPDIFO
   2	GND

7. F_PANEL (Old panel sarlavhasi)
   Shassidagi quvvat tugmasi, qayta yuklash tugmasi va tizim holati indikatorini quyidagi pin topshiriqlariga muvofiq ushbu sarlavhaga ulang. Kabellarni ulashdan oldin musbat va manfiy pinlarga e'tibor bering.

   • PLED (Quvvat LEDi):

     Tizim holati	LED
     S0	Yonadi
     S3/S4/S5	O'chadi

     Shassi old panelidagi quvvat holati indikatoriga ulanadi. Tizim ishlayotganida LED yonadi. Tizim S3/S4 uyqu rejimida yoki o'chirilgan (S5) holatida bo'lganda LED o'chadi.
   • PW (Quvvat tugmasi): Shassi old panelidagi quvvat tugmasiga ulanadi. Quvvat tugmasi yordamida tizimingizni o'chirish usulini sozlashingiz mumkin (qo'shimcha ma'lumot uchun "BIOS sozlash", "Quvvat" bo'limiga qarang).
   • HD (Qattiq disk faolligi LEDi): Shassi old panelidagi qattiq disk faolligi LEDiga ulanadi. Qattiq disk ma'lumotlarni o'qiyotganda yoki yozayotganda LED yonadi.
   • RES (Qayta yuklash tugmasi): Shassi old panelidagi qayta yuklash tugmasiga ulanadi. Agar kompyuter muzlab qolsa va normal qayta yuklashni bajara olmasa, kompyuterni qayta ishga tushirish uchun qayta yuklash tugmasini bosing.
   • NC: Ulanish yo'q.

Old panel dizayni shassiga qarab farq qilishi mumkin. Old panel moduli asosan quvvat tugmasi, qayta yuklash tugmasi, quvvat LEDi, qattiq disk faolligi LEDi va boshqalardan iborat. Shassining old panel modulini ushbu sarlavhaga ulaganda, sim topshiriqlari va pin topshiriqlari to'g'ri kelishiga ishonch hosil qiling.

8. F_AUDIO (Old panel audio sarlavhasi)
   Old panel audio sarlavhasi Intel High Definition audioni (HD) va AC'97 audioni qo'llab-quvvatlaydi. Shassi old panel audio modulini ushbu sarlavhaga ulashingiz mumkin. Modul ulagichining sim topshiriqlari ona plata sarlavhasining pin topshiriqlariga mos kelishiga ishonch hosil qiling. Modul ulagichi va ona plata sarlavhasi o'rtasidagi noto'g'ri ulanish qurilmaning ishlamay qolishiga yoki hatto unga zarar yetkazishiga olib keladi.


   HD old panel audiosi uchun:

   Pin raqami	Ta'rif
   1	MIC2_L
   2	GND
   3	MIC2_R
   4	NC
   5	LINE2_R
   6	Sezish
   7	FAUDIO_JD
   8	Pin yo'q
   9	LINE2_L
   10	Sezish

   AC'97 Front Panel Audio uchun:

   Pin raqami.	Ta'rif
   1	MIC
   2	GND
   3	MIC quvvati
   4	NC
   5	Line Out (R)
   6	NC
   7	NC
   8	Pin yo'q
   9	Line Out (L)
   10	NC

   • Old panel audio sarlavhasi standart bo'yicha HD audioni qo'llab-quvvatlaydi.
   • Audio signallari bir vaqtning o'zida old va orqa panel audio ulanishlarida mavjud bo'ladi.
   • Ba'zi shassilar har bir simda alohida ulagichlarga ega bo'lgan old panel audio modulini taqdim etadi bitta vilka o'rniga. Turli sim topshiriqlariga ega bo'lgan old panel audio modulini ulash haqida ma'lumot olish uchun shassi ishlab chiqaruvchisiga murojaat qiling.

9. SPEAKER (Dinamik sarlavha)
   Shassi old panelidagi dinamikka ulanadi. Tizim ishga tushirish holati haqida signal kodini berish orqali xabar beradi. Tizim ishga tushirilganda muammo aniqlanmasa, bitta qisqa signal eshitiladi.


   Pin raqami.	Ta'rif
   1	VCC
   2	NC
   3	NC
   4	SPK-

10. CI (Shassi buzilishi sarlavhasi)
    Ushbu anakart shassi qopqog'i olib tashlanganligini aniqlaydigan shassi aniqlash funktsiyasini ta'minlaydi. Ushbu funktsiya shassi buzilishini aniqlash dizayniga ega shassini talab qiladi.


    Pin raqami.	Ta'rif
    1	Signal
    2	GND

11. F_USB30 (USB 3.1 Gen 1 sarlavhasi)
    Sarlavha USB 3.1 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi va ikkita USB portini ta'minlaydi. Ikkita USB 3.1 Gen 1 portini ta'minlaydigan ixtiyoriy 3,5 dyuymli old panelni sotib olish uchun mahalliy dilerga murojaat qiling.


    Pin raqami.	Ta'rif	Pin raqami.	Ta'rif
    1	VBUS	11	D2+
    2	SSRX1-	12	D2-
    3	SSRX1+	13	GND
    4	GND	14	SSTX2+
    5	SSTX1-	15	SSTX2-
    6	SSTX1+	16	GND
    7	GND	17	SSRX2+
    8	D1-	18	SSRX2-
    9	D1+	19	VBUS
    10	NC	20	Pin yo'q

12. F_USB1/F_USB2 (USB 2.0/1.1 sarlavhalari)
    Sarlavhalar USB 2.0/1.1 spetsifikatsiyasiga mos keladi. Har bir USB sarlavhasi ixtiyoriy USB qavsi orqali ikkita USB portini ta'minlashi mumkin. Ixtiyoriy USB qavsini sotib olish uchun mahalliy dilerga murojaat qiling.


    Pin raqami.	Ta'rif	Pin raqami.	Ta'rif
    1	Quvvat (5V)	6	USB DY+
    2	Quvvat (5V)	7	GND S
    3	USB DX-	8	GND
    4	USB DY-	9	Pin yo'q
    5	USB DX+	10	NC

• IEEE 1394 qavsi (2x5-pin) kabelini USB 2.0/1.1 sarlavhasiga ulamang.
• USB qavsini o'rnatishdan oldin, kompyuteringizni o'chiring va elektr shnurini uzib qo'ying USB qavsiga zarar yetkazmaslik uchun elektr rozetkasidan.

13. COM (Serial port sarlavhasi)
    COM sarlavhasi ixtiyoriy COM port kabeli orqali bir ketma-ket portni ta'minlashi mumkin. Ixtiyoriy COM port kabelini sotib olish uchun mahalliy dilerga murojaat qiling.


    Pin raqami.	Ta'rif	Pin raqami.	Ta'rif
    1	NDCD-	6	NDSR-
    2	NSIN	7	NRTS-
    3	NSOUT	8	NCTS-
    4	NDTR-	9	NRI-
    5	GND S F	10	Pin yo'q

14. TPM (Ishonchli platforma moduli sarlavhasi)
    Siz ushbu sarlavhaga TPM (Ishonchli platforma moduli) ni ulashingiz mumkin.


    Pin raqami.	Ta'rif	Pin raqami.	Ta'rif
    1	LCLK	11	LAD0
    2	GND	12	GND
    3	LFRAME	13	NC
    4	Pin yo'q	14	NC
    5	LRESET	15	SB3V
    6	NC	16	SERIRQ
    7	LAD3	17	GND
    8	LAD2	18	NC
    9	VCC3	19	NC
    10	LAD1	20	NC

15. BAT (Batareya)
    Batareya kompyuter o'chirilganda CMOSdagi qiymatlarni (BIOS konfiguratsiyalari, sana va vaqt ma'lumotlari kabi) saqlash uchun quvvat beradi. Batareya kuchlanishi past darajaga tushganda batareyani almashtiring, aks holda CMOS qiymatlari aniq bo'lmasligi yoki yo'qolishi mumkin.
    Batareyani olib tashlash orqali CMOS qiymatlarini tozalashingiz mumkin:

    1. Kompyuteringizni o'chiring va elektr shnurini uzib qo'ying.
    2. Batareyani batareya ushlagichidan ehtiyotkorlik bilan olib tashlang va bir daqiqa kuting. (Yoki shunga o'xshash metalldan foydalaning tornavida kabi batareya ushlagichining musbat va manfiy terminallariga teginib, ularni 5 soniya davomida qisqartiring.)
    3. Batareyani almashtiring.
    4. Elektr shnurini ulang va kompyuteringizni qayta ishga tushiring.

• Batareyani almashtirishdan oldin har doim kompyuteringizni o'chiring va elektr shnurini uzib qo'ying.
• Batareyani ekvivalentiga almashtiring. Batareya bilan almashtirilsa, portlash xavfi tug'iladi noto'g'ri model.
• Agar batareyani o'zingiz almashtira olmasangiz, sotib olish joyiga yoki mahalliy dilerga murojaat qiling yoki batareya modeli haqida ishonchingiz komil bo'lmasa.
• Batareyani o'rnatayotganda batareyaning musbat tomoni (+) va manfiy tomoni (-) yo'nalishiga e'tibor bering batareyaning (musbat tomoni yuqoriga qarashi kerak).
• Ishlatilgan batareyalar mahalliy ekologik qoidalarga muvofiq utilizatsiya qilinishi kerak.

16. CLR_CMOS (CMOS tozalash jumperi)
    BIOS konfiguratsiyasini tozalash va CMOS qiymatlarini zavod sozlamalariga qaytarish uchun ushbu jumperdan foydalaning. CMOS qiymatlarini tozalash uchun tornavida kabi metall buyumdan foydalanib, ikkita pinni bir necha soniya davomida tekkizing.

    	Ochiq: Oddiy
    	Qisqa: CMOS qiymatlarini tozalash

• CMOS qiymatlarini tozalashdan oldin har doim kompyuteringizni o'chiring va elektr shnurini rozetkadan uzing.
• Tizim qayta ishga tushirilgandan so'ng, zavod sozlamalarini yuklash uchun BIOS sozlamalariga o'ting (Load Optimized Defaults (Optimallashtirilgan standartlarni yuklash) ni tanlang) yoki BIOS sozlamalarini qo'lda sozlang (BIOS sozlamalari uchun "BIOS sozlamalari" bobiga qarang).

BIOS sozlamalari

BIOS (Basic Input and Output System) tizimning apparat parametrlarini ona platadagi CMOS xotirasida qayd etadi. Uning asosiy vazifalariga tizim ishga tushirilganda Power-On Self-Test (POST) o'tkazish, tizim parametrlarini saqlash va operatsion tizimni yuklash va boshqalar kiradi. BIOS tarkibiga foydalanuvchiga asosiy tizim konfiguratsiya sozlamalarini o'zgartirish yoki muayyan tizim funksiyalarini faollashtirish imkonini beruvchi BIOS sozlash dasturi kiradi. Quvvat o'chirilganda, ona platadagi batareya CMOS-dagi konfiguratsiya qiymatlarini saqlab qolish uchun CMOS-ga zarur quvvatni beradi. BIOS sozlash dasturiga kirish uchun quvvat yoqilganda POST paytida <Delete> tugmasini bosing. BIOS-ni yangilash uchun GIGABYTE Q-Flash yoki @BIOS utilitidan foydalaning.

• Q-Flash foydalanuvchiga operatsion tizimga kirmasdan BIOS-ni tez va oson yangilash yoki zaxiralash imkonini beradi.
• @BIOS - bu Internetdan BIOS-ning so'nggi versiyasini qidiradigan va yuklab oladigan va BIOS-ni yangilaydigan Windows-ga asoslangan utilita.

• BIOS-ni yangilash xavfli bo'lishi mumkinligi sababli, agar siz BIOS-ning joriy versiyasidan foydalanishda muammolarga duch kelmasangiz, BIOS-ni yangilamaslik tavsiya etiladi. BIOS-ni yangilash uchun ehtiyotkorlik bilan harakat qiling. BIOS-ni noto'g'ri yangilash tizimning noto'g'ri ishlashiga olib kelishi mumkin.
• Tizim beqarorligini yoki boshqa kutilmagan natijalarni oldini olish uchun sukut bo'yicha sozlamalarni o'zgartirmaslik tavsiya etiladi (agar kerak bo'lmasa). Sozlamalarni noto'g'ri o'zgartirish tizimning ishga tushishiga olib kelishi mumkin. Agar bu sodir bo'lsa, CMOS qiymatlarini tozalashga va platani sukut bo'yicha qiymatlarga qaytarishga harakat qiling. (CMOS qiymatlarini qanday tozalash haqida ushbu bobdagi "Load Optimized Defaults" ("Optimallashtirilgan sukut bo'yicha yuklash") bo'limiga yoki batareya/tozalash CMOS jumperlarining tavsiflariga qarang.)

Ishga tushirish ekrani

Kompyuter yuklanganda quyidagi ishga tushirish Logo ekrani paydo bo'ladi.
(BIOS versiyasi namunasi: F1b)

Quyidagi ikkita xil BIOS rejimi mavjud va siz ikkala rejim o'rtasida o'tish uchun <F2> tugmasidan foydalanishingiz mumkin. Classic Setup (Klassik sozlash) rejimi BIOS-ning batafsil sozlamalarini taqdim etadi. Elementlar orasida harakat qilish uchun klaviaturangizdagi strelka tugmalarini bosishingiz va pastki menyuni qabul qilish yoki kiritish uchun <Enter> tugmasini bosishingiz mumkin. Yoki siz xohlagan elementni tanlash uchun sichqonchangizdan foydalanishingiz mumkin. Easy Mode (Oson rejim) foydalanuvchilarga o'zlarining joriy tizim ma'lumotlarini tezda ko'rish yoki optimal ishlash uchun sozlash imkonini beradi. Easy Mode (Oson rejim)da konfiguratsiya elementlari bo'ylab harakat qilish uchun sichqonchangizdan foydalanishingiz mumkin.

• Tizim odatdagidek barqaror bo'lmaganda, tizimingizni sukut bo'yicha sozlash uchun Load Optimized Defaults (Optimallashtirilgan sukut bo'yicha yuklash) elementini tanlang.
• Ushbu bobda tavsiflangan BIOS sozlash menyulari faqat ma'lumot uchun mo'ljallangan va BIOS versiyasiga qarab farq qilishi mumkin.

M.I.T.

Tizim siz kiritgan tezlashtirish/kuchlanish sozlamalari bilan barqaror ishlashi sizning umumiy tizim konfiguratsiyangizga bog'liq. Noto'g'ri tezlashtirish/kuchlanish protsessor, chipset yoki xotiraga zarar yetkazishi va ushbu komponentlarning foydali xizmat muddatini qisqartirishi mumkin. Ushbu sahifa faqat ilg'or foydalanuvchilar uchun mo'ljallangan va tizim beqarorligining oldini olish yoki boshqa kutilmagan natijalarga olib kelmaslik uchun standart sozlamalarni o'zgartirmaslikni tavsiya qilamiz. (Sozlarni noto'g'ri o'zgartirish tizimning yuklanishiga olib kelishi mumkin. Agar bu sodir bo'lsa, CMOS qiymatlarini tozalang va platani standart qiymatlarga qaytaring.)

• Ilg'or chastota sozlamalari
  Xost soat qiymati
  Joriy ishlayotgan Xost soat chastotasini ko'rsatadi.
  CPU soat nisbati
  O'rnatilgan protsessor uchun soat nisbatini o'zgartirishga imkon beradi. Sozlanishi mumkin bo'lgan diapazon o'rnatilgan protsessorga bog'liq.
  CPU chastotasi
  Joriy ishlayotgan CPU chastotasini ko'rsatadi.
• CPU yadrosining ilg'or sozlamalari
  CPU soat nisbati, CPU chastotasi
  Yuqoridagi sozlamalar Ilg'or chastota sozlamalari menyusidagi bir xil elementlar bilan sinxron.
  Yadro unumdorligini oshirish ^(Eslatma)
  CPU unumdorligini oshirish texnologiyasi bo'lgan Yadro unumdorligini oshirish (CPB) texnologiyasini yoqish yoki yo'qligini aniqlashga imkon beradi. (Standart: Avtomatik)
  Yadro unumdorligini oshirish nisbati ^(Eslatma)
  CPB uchun nisbatni o'zgartirishga imkon beradi. Sozlanishi mumkin bo'lgan diapazon o'rnatilgan protsessorga bog'liq. (Standart: Avtomatik)
  Turbo unumdorligini oshirish nisbati ^(Eslatma)
  CPU unumdorligini yaxshilash yoki yo'qligini aniqlashga imkon beradi. (Standart: O'chirilgan)
  AMD Cool&Quiet funksiyasi

  Yoqilgan	AMD Cool'n'Quiet drayveriga kompyuteringizdan issiqlik chiqishini va uning quvvat sarfini kamaytirish uchun CPU soati va VIDni dinamik ravishda sozlashga imkon beradi. (Standart)
  O'chirilgan	Ushbu funksiyani o'chiradi.

  SVM rejimi
  Virtualizatsiya texnologiyasi bilan yaxshilangan virtualizatsiya platformaga bir nechta operatsion tizimlar va ilovalarni mustaqil qismlarda ishlatishga imkon beradi. Virtualizatsiya bilan bitta kompyuter tizimi bir nechta virtual tizimlar sifatida ishlashi mumkin. (Standart: O'chirilgan)
  C6 rejimi ^{(Eslatma 1)}
  Tizim to'xtash holatida CPUga C6 rejimiga kirishga ruxsat berish yoki bermasligini aniqlashga imkon beradi. Yoqilganda, quvvat sarfini kamaytirish uchun tizim to'xtash holatida CPU yadrosi chastotasi kamaytiriladi. C6 holati C1ga qaraganda quvvatni tejashning yanada yaxshilangan holati hisoblanadi. (Standart: Yoqilgan)
  Global C-holatni boshqarish _{^{(Eslatma 1)}}
  CPUga C holatlariga kirishga ruxsat berish yoki bermasligini aniqlashga imkon beradi. Yoqilganda, quvvat sarfini kamaytirish uchun tizim to'xtash holatida CPU yadrosi chastotasi kamaytiriladi. (Standart: Yoqilgan)
  SMT rejimi ^{(Eslatma 1)}
  CPU Simultaneous Multi-Threading texnologiyasini yoqish yoki o'chirishga imkon beradi. Ushbu funksiya faqat ko'p protsessorli rejimni qo'llab-quvvatlaydigan operatsion tizimlar uchun ishlaydi. Avtomatik BIOSga ushbu sozlamani avtomatik ravishda sozlashga imkon beradi. (Standart: Avtomatik)
  Downcore boshqaruvi ^{(Eslatma 1)}
  Yoqish uchun CPU yadrolari sonini tanlashga imkon beradi (CPU yadrolari soni CPUga qarab farq qilishi mumkin). Avtomatik BIOSga ushbu sozlamani avtomatik ravishda sozlashga imkon beradi. (Standart: Avtomatik)
  Extreme Memory Profile (X.M.P.) ^{(Eslatma 2)}
  Yoqilganda xotira unumdorligini oshirish uchun BIOSga XMP xotira modulidagi(lar) SPD ma'lumotlarini o'qishga imkon beradi.

  O'chirilgan	Ushbu funksiyani o'chiradi. (Standart)
  Profile1	1-profil sozlamalaridan foydalanadi.
  Profile2 (Eslatma 2)	2-profil sozlamalaridan foydalanadi.

  Tizim xotirasi multiplikatori
  Tizim xotirasi multiplikatorini o'rnatishga imkon beradi. Avtomatik xotira SPD ma'lumotlariga muvofiq xotira multiplikatorini o'rnatadi. (Standart: Avtomatik)
  Xotira chastotasi (MHz)
  Xotira chastotasining birinchi qiymati ishlatilayotgan xotiraning normal ish chastotasi; ikkinchisi - tizim xotirasi multiplikatori sozlamalariga muvofiq avtomatik ravishda sozlanadigan xotira chastotasi.

• Xotiraning ilg'or sozlamalari
  Extreme Memory Profile (X.M.P.) (Eslatma 2), Tizim xotirasi multiplikatori, Xotira chastotasi (MHz)
  Yuqoridagi sozlamalar Ilg'or chastota sozlamalari menyusidagi bir xil elementlar bilan sinxron.
  Xotira vaqt rejimi
  Qo'lda va Ilg'or qo'lda Channel Interleaving, Rank Interleaving va quyidagi xotira vaqti sozlamalarini sozlash imkonini beradi. Variantlar: Avtomatik (standart), Qo'lda, Ilg'or qo'lda.
  Profile DDR kuchlanishi
  XMP bo'lmagan xotira modulidan foydalanilganda yoki Extreme Memory Profile (X.M.P.) o'chirilgan holatga o'rnatilganda, qiymat sizning xotira spetsifikatsiyangizga muvofiq ko'rsatiladi. Extreme Memory Profile (X.M.P.) Profile1 yoki Profile2 ga o'rnatilganda, qiymat XMP xotirasidagi SPD ma'lumotlariga muvofiq ko'rsatiladi.
  Channel Interleaving
  Xotira kanali interleavingini yoqadi yoki o'chiradi. Yoqilgan tizimga xotira unumdorligi va barqarorligini oshirish uchun xotiraning turli kanallariga bir vaqtning o'zida kirishga imkon beradi. Avtomatik BIOSga ushbu sozlamani avtomatik ravishda sozlashga imkon beradi. (Standart: Avtomatik)
  Rank Interleaving
  Xotira darajasi interleavingini yoqadi yoki o'chiradi. Yoqilgan tizimga xotira unumdorligi va barqarorligini oshirish uchun xotiraning turli darajalariga bir vaqtning o'zida kirishga imkon beradi. Avtomatik BIOSga ushbu sozlamani avtomatik ravishda sozlashga imkon beradi. (Standart: Avtomatik)

• A/B kanal xotirasining subtaymlari
  Ushbu kichik menyu xotiraning har bir kanali uchun xotira vaqt sozlamalarini taqdim etadi. Tegishli vaqtni sozlash ekranlari faqat Xotira vaqt rejimi Qo'lda yoki Ilg'or qo'lda holatga o'rnatilganda sozlanishi mumkin. Eslatma: Xotira vaqtlariga o'zgartirishlar kiritganingizdan so'ng tizimingiz beqaror bo'lib qolishi yoki yuklanmay qolishi mumkin. Agar bu sodir bo'lsa, optimallashtirilgan standartlarni yuklab yoki CMOS qiymatlarini tozalash orqali platani standart qiymatlarga qaytaring.

• Kuchlanishning ilg'or sozlamalari
  Ushbu kichik menyu CPU, chipset va xotira kuchlanishlarini o'rnatishga imkon beradi.

• Kompyuterning sog'lik holati
  Korpusning ochilish holatini qayta o'rnatish

  O'chirilgan	Oldingi shassi buzilishi holati yozuvini saqlaydi yoki o'chiradi. (Standart)
  Yoqilgan	Oldingi shassi buzilishi holati yozuvini o'chiradi va Korpus ochiq maydoni keyingi yuklashda "Yo'q" ni ko'rsatadi.

  Korpus ochiq
  Ona plata CI sarlavhasiga biriktirilgan shassi buzilishini aniqlash moslamasining aniqlash holatini ko'rsatadi. Agar tizim shassi qopqog'i olib tashlansa, ushbu maydon "Ha" ni ko'rsatadi, aks holda u "Yo'q" ni ko'rsatadi. Shassi buzilishi holati yozuvini tozalash uchun Korpusning ochilish holatini qayta o'rnatishni Yoqilgan holatga o'rnating, sozlamalarni CMOSga saqlang va keyin tizimingizni qayta ishga tushiring.
  CPU Vcore/CPU VDDP/DRAM A/B kanal kuchlanishi/+3.3V/+5V/+12V/VCORE SOC
  Joriy tizim kuchlanishlarini ko'rsatadi.

• Turli sozlamalar
  PCIe uyasining konfiguratsiyasi
  PCI Express uyalarining ishlash rejimini Gen 1, Gen 2 yoki Gen 3 ga o'rnatishga imkon beradi. Haqiqiy ishlash rejimi har bir uyasining apparat spetsifikatsiyasiga bog'liq. Avtomatik BIOSga ushbu sozlamani avtomatik ravishda sozlashga imkon beradi. (Standart: Avtomatik)
  3DMark01 yaxshilanishi
  Ba'zi eski benchmark unumdorligini oshirish yoki yo'qligini aniqlashga imkon beradi. (Standart: O'chirilgan)

• Smart Fan 5 sozlamalari
  Monitor
  Kuzatuv uchun maqsadni tanlash va qo'shimcha sozlashlarni amalga oshirishga imkon beradi. (Standart: CPU FAN)
  Fan tezligini boshqarish
  Fan tezligini boshqarish funksiyasini yoqish yoki yo'qligini aniqlash va fan tezligini sozlashga imkon beradi.

  Normal	Fanga haroratga qarab turli tezliklarda ishlashiga imkon beradi. Tizim talablaringiz asosida System Information Viewer bilan fan tezligini sozlashingiz mumkin. (Standart)
  Jim	Fanga sekin tezlikda ishlashiga imkon beradi.
  Qo'lda	Egri chiziqli grafikte fan tezligini boshqarishga imkon beradi.
  To'liq tezlik	Fanga to'liq tezlikda ishlashiga imkon beradi.

  Fan boshqaruvi Harorat kiritishdan foydalanish
  Fan tezligini boshqarish uchun mos yozuvlar haroratini tanlashga imkon beradi.
  Harorat intervali
  Fan tezligini o'zgartirish uchun harorat intervalini tanlashga imkon beradi.
  Fan boshqaruv rejimi

  Avtomatik	BIOSga o'rnatilgan fanning turini avtomatik ravishda aniqlashga va optimal boshqaruv rejimini o'rnatishga imkon beradi. (Standart)
  Kuchlanish	3 pinli fan uchun kuchlanish rejimi tavsiya etiladi.
  PWM	4 pinli fan uchun PWM rejimi tavsiya etiladi.

  Harorat
  Tanlangan maqsadli hududning joriy haroratini ko'rsatadi.
  Fan tezligi
  Joriy fan tezligini ko'rsatadi.
  Harorat ogohlantirishini boshqarish
  Harorat uchun ogohlantirish chegarasini o'rnatadi. Harorat chegaradan oshib ketganda, BIOS ogohlantirish ovozini chiqaradi. Variantlar: O'chirilgan (standart), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F.
  Fan ishlamay qolishi haqida ogohlantirish
  Agar fan ulanmagan bo'lsa yoki ishlamay qolsa, tizimga ogohlantirish ovozini chiqarishga imkon beradi. Bu sodir bo'lganda, fan holatini yoki fan ulanishini tekshiring. (Standart: O'chirilgan)

^(Eslatma) Ushbu element faqat ushbu funksiyani qo'llab-quvvatlaydigan CPU o'rnatganingizda mavjud.
^{(Eslatma 1)} Ushbu element faqat ushbu funksiyani qo'llab-quvvatlaydigan CPU o'rnatganingizda mavjud.
^{(Eslatma 2)} Ushbu element faqat ushbu funksiyani qo'llab-quvvatlaydigan CPU va xotira modulini o'rnatganingizda mavjud.

Tizim

Ushbu bo'limda sizning anakart modeli va BIOS versiyasi haqida ma'lumot berilgan. Shuningdek, BIOS tomonidan ishlatiladigan standart tilni tanlashingiz va tizim vaqtini qo'lda sozlashingiz mumkin.
Tizim tili (System Language)
BIOS tomonidan ishlatiladigan standart tilni tanlaydi.
Tizim sanasi (System Date)
Tizim sanasini o'rnatadi. Sana formati hafta (faqat o'qish uchun), oy, sana va yil. Oy, Sana va Yil maydonlari o'rtasida o'tish uchun <Enter> tugmasidan foydalaning va kerakli qiymatni o'rnatish uchun <Page Up> yoki <Page Down> tugmasidan foydalaning.
Tizim vaqti (System Time)
Tizim vaqtini o'rnatadi. Vaqt formati soat, daqiqa va soniya. Misol uchun, soat 13:00:00 da. Soat, daqiqa va soniya maydonlari o'rtasida o'tish uchun <Enter> tugmasidan foydalaning va kerakli qiymatni o'rnatish uchun <Page Up> yoki <Page Down> tugmasidan foydalaning.
Kirish darajasi (Access Level)
Parolni himoya qilish turiga qarab, joriy kirish darajasini ko'rsatadi. (Agar parol o'rnatilmagan bo'lsa, standart Administrator sifatida ko'rsatiladi.) Administrator darajasi BIOS sozlamalariga o'zgartirishlar kiritishga imkon beradi; Foydalanuvchi darajasi faqat ma'lum BIOS sozlamalariga o'zgartirishlar kiritishga imkon beradi, lekin hammasiga emas.

BIOS

Yuklash opsiyasi ustuvorliklari (Boot Option Priorities)
Mavjud qurilmalardan umumiy yuklash tartibini belgilaydi. GPT formatini qo'llab-quvvatlaydigan olinadigan xotira qurilmalariga yuklash qurilmalari ro'yxatida "UEFI:" prefiksi qo'shiladi. GPT qismlarga bo'lishni qo'llab-quvvatlaydigan operatsion tizimdan yuklash uchun "UEFI:" prefiksi qo'shilgan qurilmani tanlang. Yoki Windows 7 64-bit kabi GPT qismlarga bo'lishni qo'llab-quvvatlaydigan operatsion tizimni o'rnatmoqchi bo'lsangiz, Windows 7 64-bit o'rnatish diskini o'z ichiga olgan va "UEFI:" prefiksi qo'shilgan optik diskni tanlang.
Qattiq disk/CD/DVD ROM disk/Floppy disk/Tarmoq qurilmasi BBS ustuvorliklari (Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities)
Qattiq disklar, optik disklar, disket disklar va LAN funktsiyasidan yuklashni qo'llab-quvvatlaydigan qurilmalar va boshqalar kabi muayyan turdagi qurilma uchun yuklash tartibini belgilaydi. Ulangan bir xil turdagi qurilmalarni taqdim etadigan pastki menyuga kirish uchun ushbu elementda <Enter> tugmasini bosing. Ushbu element faqat ushbu turdagi kamida bitta qurilma o'rnatilgan bo'lsa mavjud bo'ladi.
Yuklashda NumLock holati (Bootup NumLock State)
POSTdan so'ng klaviaturaning raqamli klavishidagi Numlock funksiyasini yoqadi yoki o'chiradi. (Standart: Yoqilgan)
Xavfsizlik opsiyasi (Security Option)
Parol har safar tizim yuklanganda yoki faqat BIOS sozlamalariga kirganingizda talab qilinishini belgilaydi.
Ushbu elementni sozlagandan so'ng, Administrator paroli/Foydalanuvchi paroli elementi ostida parolni(larni) o'rnating.

Sozlash (Setup)	Parol faqat BIOS sozlash dasturiga kirish uchun talab qilinadi.
Tizim (System)	Tizimni yuklash va BIOS sozlash dasturiga kirish uchun parol talab qilinadi. (Standart)

To'liq ekranli LOGO ko'rinishi (Full Screen LOGO Show)
Tizim ishga tushirilganda GIGABYTE logotipini ko'rsatish yoki ko'rsatmaslikni aniqlash imkonini beradi. O'chirilgan tizim ishga tushirilganda GIGABYTE logotipini o'tkazib yuboradi. (Standart: Yoqilgan)
Tez yuklash (Fast Boot)
OT yuklash jarayonini qisqartirish uchun Tez yuklashni yoqadi yoki o'chiradi. Ultra Tez eng tez yuklash tezligini ta'minlaydi. (Standart: O'chirilgan)
SATA qo'llab-quvvatlashi (SATA Support)

Barcha Sata qurilmalari (All Sata Devices)	Barcha SATA qurilmalari operatsion tizimda va POST paytida ishlaydi.
Faqat oxirgi yuklangan HDD (Last Boot HDD Only)	Oldingi yuklash diskidan tashqari, barcha SATA qurilmalari OT yuklash jarayoni tugashidan oldin o'chiriladi. (Standart)

Ushbu elementni faqat Tez yuklash Yoqilgan yoki Ultra Tez rejimiga o'rnatilganda sozlash mumkin.
VGA qo'llab-quvvatlashi (VGA Support)
Qaysi turdagi operatsion tizimni yuklashni tanlash imkonini beradi.

Avtomatik (Auto)	Faqat eski opsion ROMni yoqadi.
EFI drayveri (EFI Driver)	EFI opsion ROMni yoqadi. (Standart)

Ushbu elementni faqat Tez yuklash Yoqilgan yoki Ultra Tez rejimiga o'rnatilganda sozlash mumkin.

USB qo'llab-quvvatlashi (USB Support)

O'chirilgan (Disabled)	Barcha USB qurilmalari OT yuklash jarayoni tugashidan oldin o'chiriladi.
To'liq ishga tushirish (Full Initial)	Barcha USB qurilmalari operatsion tizimda va POST paytida ishlaydi. (Standart)
Qisman ishga tushirish (Partial Initial)	USB qurilmalarining bir qismi OT yuklash jarayoni tugashidan oldin o'chiriladi.

Ushbu elementni faqat Tez yuklash Yoqilgan rejimiga o'rnatilganda sozlash mumkin. Ushbu funktsiya Tez yuklash Ultra Tez rejimiga o'rnatilganda o'chiriladi.
PS2 qurilmalari qo'llab-quvvatlashi (PS2 Devices Support)

O'chirilgan (Disabled)	Barcha PS/2 qurilmalari OT yuklash jarayoni tugashidan oldin o'chiriladi.
Yoqilgan (Enabled)	Barcha PS/2 qurilmalari operatsion tizimda va POST paytida ishlaydi. (Standart)

Ushbu elementni faqat Tez yuklash Yoqilgan rejimiga o'rnatilganda sozlash mumkin. Ushbu funktsiya Tez yuklash Ultra Tez rejimiga o'rnatilganda o'chiriladi.
Tarmoq stek drayveri qo'llab-quvvatlashi (NetWork Stack Driver Support)

O'chirilgan (Disabled)	Tarmoqdan yuklashni o'chiradi. (Standart)
Yoqilgan (Enabled)	Tarmoqdan yuklashni yoqadi.

Ushbu elementni faqat Tez yuklash Yoqilgan yoki Ultra Tez rejimiga o'rnatilganda sozlash mumkin.
Windows 10 funksiyalari (Windows 10 Features)
O'rnatiladigan operatsion tizimni tanlash imkonini beradi. (Standart: Boshqa OT)
CSM qo'llab-quvvatlashi (CSM Support)
Eski kompyuter yuklash jarayonini qo'llab-quvvatlash uchun UEFI CSM (Moslikni qo'llab-quvvatlash moduli) ni yoqadi yoki o'chiradi.

Yoqilgan (Enabled)	UEFI CSMni yoqadi. (Standart)
O'chirilgan (Disabled)	UEFI CSMni o'chiradi va faqat UEFI BIOS yuklash jarayonini qo'llab-quvvatlaydi.

Ushbu elementni faqat Windows 10 funksiyalari Windows 10 yoki Windows 10 WHQL ga o'rnatilganda sozlash mumkin.
LAN PXE yuklash opsiyasi ROM (LAN PXE Boot Option ROM)
LAN kontrolleri uchun eski opsion ROMni yoqish yoki yo'qligini tanlash imkonini beradi. (Standart: O'chirilgan) Ushbu elementni faqat CSM Support Yoqilgan rejimiga o'rnatilganda sozlash mumkin.
Xotira yuklash opsiyasini boshqarish (Storage Boot Option Control)
Xotira qurilmasi kontrolleri uchun UEFI yoki eski opsion ROMni yoqish yoki yo'qligini tanlash imkonini beradi.

O'chirilgan (Disabled)	Opsion ROMni o'chiradi.
Faqat UEFI (UEFI Only)	Faqat UEFI opsion ROMni yoqadi.
Faqat eski (Legacy Only)	Faqat eski opsion ROMni yoqadi. (Standart)

Ushbu elementni faqat CSM Support Yoqilgan rejimiga o'rnatilganda sozlash mumkin.
Boshqa PCI qurilmasi ROM ustuvorligi (Other PCI Device ROM Priority)
LAN, xotira qurilmasi va grafik kontrollerlardan tashqari, PCI qurilmasi kontrolleri uchun UEFI yoki Legacy opsion ROMni yoqish yoki yo'qligini tanlash imkonini beradi.

O'chirilgan (Disabled)	Opsion ROMni o'chiradi.
Faqat UEFI (UEFI Only)	Faqat UEFI opsion ROMni yoqadi. (Standart)
Faqat eski (Legacy Only)	Faqat eski opsion ROMni yoqadi.

Ushbu elementni faqat CSM Support Yoqilgan rejimiga o'rnatilganda sozlash mumkin.
Tarmoq steki (Network Stack)
Windows Deployment Services serveridan OTni o'rnatish kabi GPT formatidagi OTni o'rnatish uchun tarmoqdan yuklashni o'chiradi yoki yoqadi. (Standart: O'chirilgan)
Ipv4 PXE qo'llab-quvvatlashi (Ipv4 PXE Support)
IPv4 PXE qo'llab-quvvatlashini yoqadi yoki o'chiradi. Ushbu elementni faqat Tarmoq steki yoqilgan bo'lsa sozlash mumkin.
Ipv4 HTTP qo'llab-quvvatlashi (Ipv4 HTTP Support)
IPv4 uchun HTTP yuklashni qo'llab-quvvatlashini yoqadi yoki o'chiradi. Ushbu elementni faqat Tarmoq steki yoqilgan bo'lsa sozlash mumkin.
Ipv6 PXE qo'llab-quvvatlashi (Ipv6 PXE Support)
IPv6 PXE qo'llab-quvvatlashini yoqadi yoki o'chiradi. Ushbu elementni faqat Tarmoq steki yoqilgan bo'lsa sozlash mumkin.
Ipv6 HTTP qo'llab-quvvatlashi (Ipv6 HTTP Support)
IPv6 uchun HTTP yuklashni qo'llab-quvvatlashini yoqadi yoki o'chiradi. Ushbu elementni faqat Tarmoq steki yoqilgan bo'lsa sozlash mumkin.
Administrator paroli (Administrator Password)
Administrator parolini sozlash imkonini beradi. Ushbu elementda <Enter> tugmasini bosing, parolni kiriting va keyin <Enter> tugmasini bosing. Sizdan parolni tasdiqlash so'raladi. Parolni yana kiriting va <Enter> tugmasini bosing. Administrator parolini (yoki foydalanuvchi parolini) tizim ishga tushirilganda va BIOS sozlamalariga kirishda kiritishingiz kerak. Foydalanuvchi parolidan farqli o'laroq, administrator paroli barcha BIOS sozlamalariga o'zgartirishlar kiritishga imkon beradi.
Foydalanuvchi paroli (User Password)
Foydalanuvchi parolini sozlash imkonini beradi. Ushbu elementda <Enter> tugmasini bosing, parolni kiriting va keyin <Enter> tugmasini bosing. Sizdan parolni tasdiqlash so'raladi. Parolni yana kiriting va <Enter> tugmasini bosing. Tizim ishga tushirilganda va BIOS sozlamalariga kirishda administrator parolini (yoki foydalanuvchi parolini) kiritishingiz kerak. Biroq, foydalanuvchi paroli faqat ma'lum BIOS sozlamalariga o'zgartirishlar kiritishga imkon beradi, lekin hammasiga emas. Parolni bekor qilish uchun parol elementida <Enter> tugmasini bosing va parolni so'raganda avval to'g'risini kiriting. Yangi parol so'ralganda, hech qanday parolni kiritmasdan <Enter> tugmasini bosing. Tasdiqlash so'ralganda yana <Enter> tugmasini bosing.
ESLATMA: Foydalanuvchi parolini o'rnatishdan oldin, avval Administrator parolini o'rnatganingizga ishonch hosil qiling.

Periferiya qurilmalari

AMD CPU fTPM
AMD CPUda integratsiyalashgan TPM 2.0 funksiyasini yoqadi yoki o'chiradi. (Standart: O'chirilgan)
Asosiy video qurilma ^(Izoh)
O'rnatilgan PCI Express grafik kartasidan yoki bortdagi grafikadan monitor displeyining birinchi ishga tushirilishini belgilaydi.

IGD Video	Bortdagi grafikani birinchi displey sifatida o'rnatadi.
NB PCIe Slot Video	Shimoliy ko'prik tomonidan boshqariladigan PCI Express slotidagi PCI Express grafik kartasini birinchi displey sifatida o'rnatadi. (Standart)

Atrof-muhit LED
Bortdagi audio LEDni yoqadi yoki o'chiradi. (Standart: Yoqilgan)
Legacy USB Support
MS-DOSda USB klaviatura/sichqonchadan foydalanishga imkon beradi. (Standart: Yoqilgan)
XHCI Hand-off
XHCI Hand-off qo'llab-quvvatlamaydigan operatsion tizim uchun XHCI Hand-off funksiyasini yoqish yoki yo'qligini aniqlaydi. (Standart: Yoqilgan)
EHCI Hand-off
EHCI Hand-off qo'llab-quvvatlamaydigan operatsion tizim uchun EHCI Hand-off funksiyasini yoqish yoki yo'qligini aniqlaydi. (Standart: O'chirilgan)
Port 60/64 Emulation
I/U portlari 64h va 60h emulyatsiyasini yoqadi yoki o'chiradi. Bu MS-DOSda yoki USB qurilmalarini mahalliy qo'llab-quvvatlamaydigan operatsion tizimda USB klaviatura/sichqonchalar uchun to'liq eski qo'llab-quvvatlash uchun yoqilishi kerak. (Standart: O'chirilgan)
USB Mass Storage Driver Support
USB xotira qurilmalari uchun qo'llab-quvvatlashni yoqadi yoki o'chiradi. (Standart: Yoqilgan)
USB Storage Devices
Ulanadigan USB ommaviy xotira qurilmalari ro'yxatini ko'rsatadi. Bu element faqat USB xotira qurilmasi o'rnatilganda paydo bo'ladi.

• Trusted Computing
  Ishonchli platforma modulini (TPM) yoqadi yoki o'chiradi.
• Super IO Configuration
  Serial Port 1
  Bortdagi ketma-ket portni yoqadi yoki o'chiradi. (Standart: Yoqilgan)
• NVMe Configuration
  Agar o'rnatilgan bo'lsa, NVME PCIe SSD haqida ma'lumotni ko'rsatadi.
• OffBoard SATA Controller Configuration
  Agar o'rnatilgan bo'lsa, PCIe SSD haqida ma'lumotni ko'rsatadi.

^(Izoh) Bu element faqat ushbu funksiyani qo'llab-quvvatlaydigan protsessorni o'rnatganingizda mavjud bo'ladi.

Chipset

IOMMU
AMD IOMMU-ni qo'llab-quvvatlashni yoqadi yoki o'chiradi. (Standart: Avto)
Integrated Graphics ^(Izoh)
Bortdagi grafik funksiyasini yoqadi yoki o'chiradi.

Avto	BIOS o'rnatilgan grafik kartasiga qarab, bortdagi grafikani avtomatik ravishda yoqadi yoki o'chiradi. (Standart)
O'chirilgan	Bortdagi grafikani o'chiradi.

UMA Frame Buffer Size ^(Izoh)
Frame buferining hajmi - bu faqat bortdagi grafik kontroller uchun ajratilgan tizim xotirasining umumiy miqdori. Masalan, MS-DOS displey uchun faqat ushbu xotiradan foydalanadi. Variantlar: Avto (standart), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA Mode
SATA kontrollerlari uchun RAID-ni yoqadi yoki o'chiradi yoki SATA kontrollerlarini AHCI rejimiga sozlaydi.

RAID	SATA kontrolleri uchun RAID-ni yoqadi.
AHCI	SATA kontrollerlarini AHCI rejimiga sozlaydi. Advanced Host Controller Interface (AHCI) - bu saqlash drayveriga Native Command Queuing va hot plug kabi ilg'or Serial ATA funksiyalarini yoqish imkonini beruvchi interfeys spetsifikatsiyasi. (Standart)

Chipset SATA Port Enable
Integratsiyalashgan SATA kontrollerlarini yoqadi yoki o'chiradi. (Standart: Yoqilgan)
Chipset SATA Port 0/1/2/3
Har bir SATA portini yoqadi yoki o'chiradi.

^(Izoh) Bu element faqat ushbu funksiyani qo'llab-quvvatlaydigan protsessorni o'rnatganingizda mavjud bo'ladi.

Quvvat

AC BACK
AC quvvati yo'qolganidan keyin quvvat qaytgach, tizim holatini aniqlaydi.

Xotira	Tizim AC quvvati qaytgandan so'ng, oxirgi ma'lum uyg'oq holatiga qaytadi.
Doimiy yoqilgan	AC quvvati qaytgandan so'ng tizim yoqiladi.
Doimiy o'chirilgan	AC quvvati qaytgandan so'ng tizim o'chirilgan holda qoladi. (Standart)

Power On By Keyboard
PS/2 klaviaturasi uyg'onish hodisasi bilan tizimni yoqishga imkon beradi.
Izoh: Ushbu funksiyadan foydalanish uchun sizga +5VSB simida kamida 1A ta'minlaydigan ATX quvvat manbai kerak.

O'chirilgan	Ushbu funksiyani o'chiradi. (Standart)
Parol	Tizimni yoqish uchun 1~5 belgidan iborat parol o'rnating.
Keyboard 98	Tizimni yoqish uchun Windows 98 klaviaturasidagi POWER tugmasini bosing.
Har qanday tugma	Tizimni yoqish uchun har qanday tugmani bosing.

Power On Password
Power On By Keyboard Parolga o'rnatilganda parol o'rnating. Ushbu elementda <Enter> ni bosing va 5 tagacha belgidan iborat parol o'rnating, so'ng qabul qilish uchun <Enter> ni bosing. Tizimni yoqish uchun parolni kiriting va <Enter> ni bosing.
Izoh: Parolni bekor qilish uchun ushbu elementda <Enter> ni bosing. Parol so'ralganda, parol sozlamalarini tozalash uchun parolni kiritmasdan <Enter> ni yana bosing.
Power On By Mouse
PS/2 sichqonchasi uyg'onish hodisasi bilan tizimni yoqishga imkon beradi.
Izoh: Ushbu funksiyadan foydalanish uchun sizga +5VSB simida kamida 1A ta'minlaydigan ATX quvvat manbai kerak.

O'chirilgan	Ushbu funksiyani o'chiradi. (Standart)
Harakat	Tizimni yoqish uchun sichqonchani harakatlantiring.
Ikki marta bosish	Tizimni yoqish uchun sichqonchaning chap tugmasini ikki marta bosing.

ErP
Tizimning S5 (o'chirish) holatida eng kam quvvat sarflashiga imkon berish yoki bermaslikni aniqlaydi. Izoh: Ushbu element Yoqilgan ga o'rnatilganda, quyidagi funksiyalar mavjud bo'lmaydi: Signal bo'yicha davom etish, PME hodisasi bilan uyg'otish, sichqoncha bilan yoqish, klaviatura bilan yoqish va LANda uyg'otish.
Soft-Off by PWR-BTTN
Quvvat tugmasi yordamida MS-DOS rejimida kompyuterni o'chirish usulini sozlaydi.

Tezkor o'chirish	Quvvat tugmasini bosing va keyin tizim bir zumda o'chadi. (Standart)
4 soniya kechikish.	Tizimni o'chirish uchun quvvat tugmasini 4 soniya bosib turing. Agar quvvat tugmasi 4 soniyadan kam bosilsa, tizim kutish rejimiga o'tadi.

Resume by Alarm
Tizimni istalgan vaqtda yoqish yoki yo'qligini aniqlaydi. (Standart: O'chirilgan) Agar yoqilgan bo'lsa, sanani va vaqtni quyidagicha o'rnating:
Uyg'onish kuni: Tizimni har kuni yoki oyning ma'lum bir kunida ma'lum bir vaqtda yoqing.
Uyg'onish soati/daqiqasi/soniyasi: Tizim avtomatik ravishda yoqiladigan vaqtni o'rnating.
Izoh: Ushbu funksiyadan foydalanganda, operatsion tizimdan etarli bo'lmagan o'chirish yoki AC quvvatini olib tashlashdan saqlaning, aks holda sozlamalar samarali bo'lmasligi mumkin.
Wake on LAN
LAN funksiyasida uyg'otishni yoqadi yoki o'chiradi. (Standart: Yoqilgan)
High Precision Event Timer
Operatsion tizimda High Precision Event Timer (HPET)ni yoqadi yoki o'chiradi. (Standart: Yoqilgan)

Saqlash & Chiqish

Save & Exit Setup
Ushbu elementda <Enter> ni bosing va Ha ni tanlang. Bu CMOSdagi o'zgarishlarni saqlaydi va BIOS Setup dasturidan chiqadi. BIOS Setup asosiy menyusiga qaytish uchun Yo'q ni tanlang yoki <Esc> ni bosing.
Exit Without Saving
Ushbu elementda <Enter> ni bosing va Ha ni tanlang. Bu BIOS Setupda CMOSga kiritilgan o'zgarishlarni saqlamasdan chiqadi. BIOS Setup asosiy menyusiga qaytish uchun Yo'q ni tanlang yoki <Esc> ni bosing.
Load Optimized Defaults
Optimal BIOS standart sozlamalarini yuklash uchun ushbu elementda <Enter> ni bosing va Ha ni tanlang. BIOS standart sozlamalari tizimga optimal holatda ishlashga yordam beradi. BIOSni yangilagandan so'ng yoki CMOS qiymatlarini tozalagandan so'ng har doim Optimallashtirilgan standartlarni yuklang.
Boot Override
Darhol yuklash uchun qurilmani tanlashga imkon beradi. Tanlagan qurilmangizda <Enter> ni bosing va tasdiqlash uchun Ha ni tanlang. Tizimingiz avtomatik ravishda qayta ishga tushadi va ushbu qurilmadan yuklanadi.
Save Profiles
Bu funksiya joriy BIOS sozlamalarini profilga saqlashga imkon beradi. Siz 8 tagacha profil yaratishingiz va Setup Profile 1~ Setup Profile 8 sifatida saqlashingiz mumkin. Tugatish uchun <Enter> ni bosing. Yoki profilni xotira qurilmangizga saqlash uchun HDD/FDD/USB-da Faylni tanlashni tanlashingiz mumkin.
Load Profiles
Agar tizimingiz beqaror bo'lib qolsa va siz BIOS standart sozlamalarini yuklagan bo'lsangiz, BIOS sozlamalarini qayta sozlash qiyinchiliklarisiz, oldin yaratilgan profildan BIOS sozlamalarini yuklash uchun ushbu funksiyadan foydalanishingiz mumkin. Avval yuklamoqchi bo'lgan profilni tanlang va keyin tugatish uchun <Enter> ni bosing. BIOS tomonidan avtomatik ravishda yaratilgan profilni, masalan, BIOS sozlamalarini to'g'ri ishlagan oxirgi sozlamalarga (oxirgi ma'lum yaxshi yozuv) qaytarish kabi, xotira qurilmangizdan oldin yaratilgan profilni kiritish yoki HDD/FDD/USB-da Faylni tanlashni tanlashingiz mumkin.

RAID to‘plamini sozlash

RAID darajalari

	RAID 0	RAID 1	RAID 10
Qattiq disklarining minimal soni	≥2	2	4
Massiv sig'imi	Qattiq disklar soni * Eng kichik disk hajmi	Eng kichik disk hajmi	(Qattiq disklar soni/2) * Eng kichik disk hajmi
Nosozliklarga bardoshlik	Yo'q	Ha	Ha

Boshlashdan oldin quyidagi narsalarni tayyorlang:

• Kamida ikkita SATA qattiq diski yoki SSD (optimal ishlashni ta'minlash uchun bir xil model va sig'imdagi ikkita qattiq diskdan foydalanish tavsiya etiladi).
• Windows o'rnatish diski.
• Motherboard drayver diski.
• USB flesh-disk.

SATA kontrollerlarini sozlash

1. Qattiq disklarni o'rnatish
   Qattiq disklarni motherboarddagi SATA ulagichlariga o'rnating. So'ngra quvvat manbaingizdan quvvat ulagichlarini qattiq disklarga ulang.
2. BIOS sozlamalarida SATA kontroller rejimini sozlash
   Tizim BIOS sozlamalarida SATA kontroller rejimini to'g'ri sozlashga ishonch hosil qiling.
   Qadamlar:
   1. Kompyuteringizni yoqing va POST (Power-On Self-Test) vaqtida BIOS sozlamalariga kirish uchun <Delete> tugmasini bosing. Chipset ostida Chipset SATA Port Enable yoqilganligiga ishonch hosil qiling. SATA Mode-ni RAID-ga o'rnating. Keyin sozlamalarni saqlang va kompyuteringizni qayta ishga tushiring.
   2. Agar siz UEFI RAID-ni sozlamoqchi bo'lsangiz, "C-1."dagi amallarni bajaring. Legacy RAID ROM-ga kirish uchun sozlamalarni saqlang va BIOS sozlamalaridan chiqing. Qo'shimcha ma'lumot olish uchun "C-2" ga qarang.

      Ushbu bo'limda tavsiflangan BIOS sozlash menyulari sizning motherboardingiz uchun aniq sozlamalardan farq qilishi mumkin. Siz ko'radigan haqiqiy BIOS sozlash menyusi variantlari sizda qanday motherboard va BIOS versiyasiga bog'liq bo'ladi.
3. 1. UEFI RAID konfiguratsiyasi
      Faqat Windows 10 64-bit UEFI RAID konfiguratsiyasini qo'llab-quvvatlaydi.
      Qadam:
      1. BIOS sozlamalarida BIOS-ga o'ting va Windows 10 Features-ni Windows 10 ga va CSM Support-ni Disabled ga o'rnating. O'zgarishlarni saqlang va BIOS sozlamalaridan chiqing.
      2. Tizim qayta yuklangandan so'ng, yana BIOS sozlamalariga kiring. Keyin Peripherals\RAIDXpert2 Configuration Utility (Periferiya\RAIDXpert2 konfiguratsiya) kichik menyusiga kiring.
      3. RAIDXpert2 Configuration Utility (RAIDXpert2 konfiguratsiya) ekranida Array Management-ga <Enter> tugmasini bosib Create Array (Massiv yaratish) ekraniga kiring. Keyin RAID darajasini tanlang. Qo'llab-quvvatlanadigan RAID darajalari RAID 0, RAID 1 va RAID 10 ni o'z ichiga oladi (mavjud tanlovlar o'rnatilayotgan qattiq disklarning soniga bog'liq). Keyin Select Physical Disks (Fizik disklarni tanlash) ekraniga kirish uchun Select Physical Disks-ga <Enter> tugmasini bosing.
      4. Select Physical Disks (Fizik disklarni tanlash) ekranida RAID massiviga kiritiladigan qattiq disklarni tanlang va ularni Enabled (Yoqilgan) ga o'rnating. Keyin Apply Changes (O'zgarishlarni qo'llash) ga o'tish uchun pastga yo'naltirilgan strelka tugmasidan foydalaning va <Enter> tugmasini bosing. Keyin oldingi ekranga qayting va Array Size (Massiv hajmi), Array Size Unit (Massiv hajmi birligi), Read Cache Policy (O'qish kesh siyosati) va Write Cache Policy (Yozish kesh siyosati) ni o'rnating.
      5. Sig'imni o'rnatgandan so'ng, Create Array (Massiv yaratish) ga o'ting va boshlash uchun <Enter> tugmasini bosing.
      6. Tugatgandan so'ng, siz Array Management (Massivni boshqarish) ekraniga qaytarilasiz. Manage Array Properties (Massiv xususiyatlarini boshqarish) ostida siz yangi RAID hajmini va RAID darajasi, massiv nomi, massiv sig'imi va boshqalar haqidagi ma'lumotlarni ko'rishingiz mumkin.
   2. Legacy RAID ROM-ni sozlash
      RAID massivini sozlash uchun legacy RAID BIOS sozlash yordam dasturiga kiring. Ushbu qadamni o'tkazib yuboring va RAID bo'lmagan konfiguratsiya uchun Windows operatsion tizimini o'rnatishni davom eting.
      Qadam:

1. POST xotira testi boshlangandan so'ng va operatsion tizim yuklanishi boshlanishidan oldin, "Press <Ctrl-R> to Configure" (Sozlash uchun <Ctrl-R> tugmasini bosing) degan xabarni qidiring. RAID BIOS sozlash yordam dasturiga kirish uchun <Ctrl> + <R> tugmasini bosing.
2. Yangi massiv yaratish uchun Create Array (Massiv yaratish) variantida <Enter> tugmasini bosing.
3. Tanlash paneli ekranning o'ng tomonidagi Disks (Disklar) bo'limiga o'tadi. RAID massiviga kiritiladigan qattiq disklarni tanlang. Qattiq diskni tanlash uchun yuqoriga yoki pastga yo'naltirilgan strelka tugmasidan foydalaning va <Insert> tugmasini bosing. Tanlangan qattiq disk yashil rangda ko'rsatiladi. Barcha qattiq disklardan foydalanish uchun shunchaki <A> tugmasini bosib, hammasini tanlang. Keyin <Enter> tugmasini bosing va tanlash paneli ekranning chap pastki qismidagi User Input (Foydalanuvchi kiritishi) bo'limiga o'tadi.
4. Avvalo, RAID rejimini tanlang va <Enter> tugmasini bosing. Mavjud tanlovlar o'rnatilayotgan qattiq disklarning soniga bog'liq. Keyin massiv hajmini belgilash uchun ekrandagi ko'rsatmalarga amal qiling. Siz ruxsat etilgan maksimal hajmdan foydalanish uchun All available space (Mavjud bo'sh joy) ni tanlashingiz yoki hajmni sozlash uchun yuqoriga yoki pastga yo'naltirilgan strelka tugmasidan foydalanishingiz va <Enter> tugmasini bosishingiz mumkin.
5. Kesh rejimini tanlang. Variantlar Read/Write (O'qish/Yozish), Read Only (Faqat o'qish) va None (Yo'q) ni o'z ichiga oladi. Keyin davom etish uchun <Enter> tugmasini bosing.
6. Nihoyat, "Confirm Creation of Array" (Massiv yaratilishini tasdiqlang) degan xabar paydo bo'ladi. Tasdiqlash uchun <C> tugmasini bosing yoki oldingi ekranga qaytish uchun <Esc> tugmasini bosing.
7. Tugatgandan so'ng, siz asosiy ekranda yangi massivni ko'rasiz. RAID BIOS yordam dasturidan chiqish uchun <Esc> tugmasini bosing va keyin tasdiqlash uchun <C> tugmasini bosing.

SATA RAID/AHCI drayverini va operatsion tizimini o'rnatish
To'g'ri BIOS sozlamalari bilan siz operatsion tizimini o'rnatishga tayyorsiz.

Operatsion tizimini o'rnatish
Ba'zi operatsion tizimlari allaqachon SATA RAID/AHCI drayverini o'z ichiga olganligi sababli, Windows-ni o'rnatish jarayonida alohida RAID/AHCI drayverini o'rnatishingiz shart emas. Operatsion tizim o'rnatilgandan so'ng, tizimning ishlashi va mosligini ta'minlash uchun "Xpress Install" dan foydalanib, motherboard drayver diskidan barcha kerakli drayverlarni o'rnatishni tavsiya etamiz. Agar o'rnatiladigan operatsion tizim sizdan OS-ni o'rnatish jarayonida qo'shimcha SATA RAID/AHCI drayverini taqdim etishingizni talab qilsa, quyidagi amallarga murojaat qiling:

1. Drayver diskidagi \Boot ostidagi Hw10 papkasini USB flesh-diskga nusxalang.
2. Windows o'rnatish diskidan yuklang va standart OS o'rnatish amallarini bajaring. Drayverni yuklashni so'ragan ekran paydo bo'lganda, Browse (Ko'rib chiqish) ni tanlang.
3. USB flesh-diskni joylashtiring va keyin drayver joylashgan joyga o'ting. Drayverning joylashuvi quyidagicha: \Hw10\RAID\x64
4. Avval AMD-RAID Bottom Device-ni tanlang va drayverni yuklash uchun Next (Keyingi) ni bosing. Keyin AMD-RAID Controller-ni tanlang va drayverni yuklash uchun Next (Keyingi) ni bosing. Nihoyat, OS-ni o'rnatishni davom eting.

RAID massivini sozlash haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.

Drayverlarni o'rnatish

• Drayverlarni o'rnatishdan oldin avval operatsion tizimini o'rnating. (Quyidagi ko'rsatmalar Windows 10 operatsion tizimi misolida keltirilgan.)
• Operatsion tizimini o'rnatgandan so'ng, motherboard drayver diskini optik drayvingizga joylashtiring. Ekranning yuqori o'ng burchagida "Tap to choose what happens with this disc" (Ushbu disk bilan nima sodir bo'lishini tanlash uchun bosing) xabarini bosing va "Run Run.exe" (Run.exe-ni ishga tushirish) ni tanlang. (Yoki My Computer-ga o'ting, optik drayvni ikki marta bosing va Run.exe dasturini ishga tushiring.)

"Xpress Install" avtomatik ravishda tizimingizni skanerlaydi va keyin o'rnatish tavsiya etilgan barcha drayverlarni ro'yxatga oladi. Siz Xpress Install tugmasini bosishingiz mumkin va "Xpress Install" tanlangan barcha drayverlarni o'rnatadi. Yoki strelka belgisini bosing kerakli drayverlarni alohida o'rnatish uchun.

Qo'shimcha dasturiy ta'minot ma'lumotlari uchun GIGABYTE veb-saytiga tashrif buyuring.

Audio dasturini sozlash haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.

Biz bilan bog'laning
GIGA-BYTE TECHNOLOGY CO., LTD.
Manzil: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Tayvan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Texnik va notexnik qo'llab-quvvatlash (Savdo/Marketing): http://esupport.gigabyte.com
WEB manzili (Inglizcha): http://www.gigabyte.com
WEB manzili (Xitoycha): http://www.gigabyte.tw

• GIGABYTE eSupport
  Texnik yoki notexnik (Savdo/Marketing) savolni yuborish uchun quyidagi havolaga o'ting: http://esupport.gigabyte.com


Motherboard versiyasini aniqlash
Motherboarddagi versiya raqami quyidagicha ko'rinadi: "REV: X.X." Misol uchun, "REV: 1.0" motherboard versiyasi 1.0 degan ma'noni anglatadi. Motherboard BIOS, drayverlarini yangilashdan oldin yoki texnik ma'lumotlarni qidirishda motherboard versiyasini tekshiring.
Misol:

Qo'shimcha mahsulot tafsilotlari uchun GIGABYTE veb-saytiga tashrif buyuring.

Mualliflik huquqi
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Barcha huquqlar himoyalangan. Ushbu qo'llanmada tilga olingan tovar belgilari o'z egalariga qonuniy ravishda ro'yxatdan o'tgan.

Manbalar

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

GIGABYTE GA-A320M-DS2 - Ona plata qo'llanmasi ni yuklab olish

Mavjud tillar
