GIGABYTE GA-A320M-DS2 - Manual de utilizare al plăcii de bază

Cuprins

1 Aspectul plăcii de bază GA-A320M-DS2
2 Instalarea hardware
3 Configurarea BIOS
4 Configurarea unui set RAID
5 Instalarea driverelor
6 Referințe
7 Descărcați manualul
8 În alte limbi

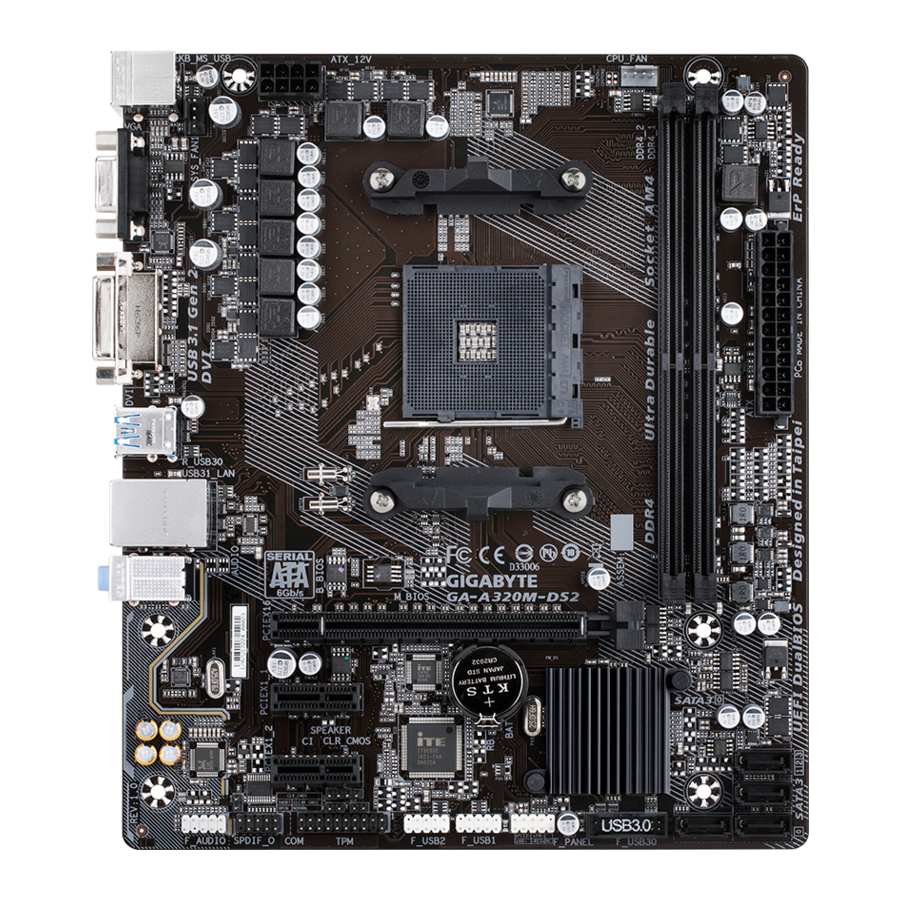

Aspectul plăcii de bază GA-A320M-DS2

Conținutul cutiei

Placa de bază GA-A320M-DS2
Discul cu drivere pentru placa de bază
Manualul de utilizare
Două cabluri SATA
Ecran I/O

* Conținutul cutiei de mai sus este doar pentru referință, iar elementele reale depind de pachetul de produs pe care îl obțineți.
Conținutul cutiei poate fi modificat fără notificare prealabilă.

Instalarea hardware

Precauții de instalare

Placa de bază conține numeroase circuite și componente electronice delicate care pot fi deteriorate ca urmare a descărcărilor electrostatice (ESD). Înainte de instalare, citiți cu atenție manualul de utilizare și urmați aceste proceduri:

Înainte de instalare, asigurați-vă că șasiul este adecvat pentru placa de bază.
Înainte de instalare, nu îndepărtați și nu rupeți eticheta S/N (număr de serie) a plăcii de bază sau eticheta de garanție furnizată de dealerul dvs. Aceste etichete sunt necesare pentru validarea garanției.
Întotdeauna deconectați alimentarea cu energie electrică scoțând cablul de alimentare din priză înainte de a instala sau scoate placa de bază sau alte componente hardware.
Când conectați componente hardware la conectorii interni de pe placa de bază, asigurați-vă că sunt conectate strâns și sigur.
Când manipulați placa de bază, evitați să atingeți orice conductori sau conectori metalici.
Cel mai bine este să purtați o brățară antistatică (ESD) atunci când manipulați componente electronice, cum ar fi o placă de bază, un CPU sau o memorie. Dacă nu aveți o brățară ESD, păstrați-vă mâinile uscate și atingeți mai întâi un obiect metalic pentru a elimina electricitatea statică.
Înainte de a instala placa de bază, vă rugăm să o așezați deasupra unui suport antistatic sau într-un recipient de protecție electrostatică.
Înainte de a conecta sau deconecta cablul de alimentare de la placa de bază, asigurați-vă că alimentarea a fost oprită.
Înainte de a porni alimentarea, asigurați-vă că tensiunea de alimentare a fost setată conform standardului local de tensiune.
Înainte de a utiliza produsul, vă rugăm să verificați dacă toate cablurile și conectorii de alimentare ai componentelor hardware sunt conectați.
Pentru a preveni deteriorarea plăcii de bază, nu permiteți șuruburilor să intre în contact cu circuitul plăcii de bază sau cu componentele sale.
Asigurați-vă că nu există șuruburi sau componente metalice rămase așezate pe placa de bază sau în interiorul carcasei computerului.
Nu așezați sistemul computerului pe o suprafață neuniformă.
Nu așezați sistemul computerului într-un mediu cu temperatură ridicată sau umed.
Pornirea alimentării computerului în timpul procesului de instalare poate duce la deteriorarea componentelor sistemului, precum și la vătămări corporale ale utilizatorului.
Dacă nu sunteți sigur cu privire la oricare dintre pașii de instalare sau aveți o problemă legată de utilizarea produsului, vă rugăm să consultați un tehnician de computere certificat.
Dacă utilizați un adaptor, un cablu de alimentare prelungitor sau o bandă de alimentare, asigurați-vă că consultați instrucțiunile de instalare și/sau împământare.

Specificații produs

CPU	Soclu AM4: Procesor AMD Ryzen ™ Procesoare AMD Seria A/Athlon ™ de generația a 7-a (Accesați site-ul web GIGABYTE pentru cea mai recentă listă de procesoare acceptate.)
Chipset	AMD A320
Memorie	2 x socluri DDR4 DIMM care acceptă până la 32 GB de memorie de sistem Arhitectură de memorie cu două canale Suport pentru module de memorie DDR4 2667 (Notă) /2400/2133 MHz Suport pentru module de memorie ECC Un-buffered DIMM 1Rx8/2Rx8 (funcționează în modul non-ECC) Suport pentru module de memorie non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Suport pentru module de memorie Extreme Memory Profile (XMP) (Accesați site-ul web GIGABYTE pentru cele mai recente viteze de memorie și module de memorie acceptate.)
Placă grafică integrată	Procesor grafic integrat: 1 x port D-Sub, care acceptă o rezoluție maximă de 1920x1200@60 Hz 1 x port DVI-D, care acceptă o rezoluție maximă de 1920x1200@60 Hz * Portul DVI-D nu acceptă conexiunea D-Sub prin adaptor. Memorie partajată maximă de 2 GB
Audio	Codec Realtek ® ALC887 High Definition Audio 2/4/5.1/7.1 canale * Pentru a configura sunetul pe 7.1 canale, trebuie să utilizați un modul audio HD pe panoul frontal și să activați funcția audio multicanal prin intermediul driverului audio. Suport pentru S/PDIF Out
LAN	Cip Realtek ® GbE LAN (10/100/1000 Mbit)
Sloturi de expansiune	1x slot PCI Express x16, care rulează la x16 (PCIEX16) ^(Notă) * Pentru o performanță optimă, dacă urmează să fie instalată o singură placă grafică PCI Express, asigurați-vă că o instalați în slotul PCIEX16. (Slotul PCIEX16 este conform cu standardul PCI Express 3.0.) 2x sloturi PCI Express x1 (Sloturile PCI Express x1 sunt conforme cu standardul PCI Express 2.0.)
Interfață de stocare	4 x conectori SATA 6Gb/s Suport pentru RAID 0, RAID 1 și RAID 10
USB	Chipset: 1 x port USB 3.1 Gen 2 Type-A (roșu) pe panoul din spate 2 x porturi USB 3.1 Gen 1 disponibile prin header-ul USB intern 6 x porturi USB 2.0/1.1 (2 porturi pe panoul din spate, 4 porturi disponibile prin header-ele USB interne) CPU: 3 x porturi USB 3.1 Gen 1 pe panoul din spate
Conectori interni	1 x conector principal de alimentare ATX cu 24 de pini 1 x conector de alimentare ATX 12V cu 8 pini 4 x conectori SATA 6Gb/s 1 x header pentru ventilatorul CPU 1 x header pentru ventilatorul de sistem 1 x header pentru panoul frontal 1 x header audio pentru panoul frontal 1 x header S/PDIF Out 1 x header USB 3.1 Gen 1 2 x headere USB 2.0/1.1 1 x header Trusted Platform Module (TPM) 1 x header pentru port serial 1 x header pentru difuzor 1 x header pentru detectarea intruziunilor în carcasă 1 x jumper Clear CMOS
Conectori panoului din spate	1 x port PS/2 pentru tastatură/mouse 1 x port D-Sub 1 x port DVI-D 3 x porturi USB 3.1 Gen 1 1 x port USB 3.1 Gen 2 Type-A (roșu) 2 x porturi USB 2.0/1.1 1 x port RJ-45 3 x mufe audio (Line In, Line Out, Mic In)
Controler I/O	Cip controler I/O iTE ®
Monitor hardware	Detectarea tensiunii Detectarea temperaturii Detectarea vitezei ventilatorului Avertizare de supraîncălzire Avertizare de defecțiune a ventilatorului Controlul vitezei ventilatorului * Dacă funcția de control al vitezei ventilatorului este acceptată va depinde de ventilatorul pe care îl instalați.
BIOS	2 x flash de 128 Mbit Utilizarea BIOS-ului AMI UEFI licențiat Suport pentru DualBIOS ™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Caracteristici unice	Suport pentru APP Center * Aplicațiile disponibile în APP Center pot varia în funcție de modelul plăcii de bază. Funcțiile acceptate ale fiecărei aplicații pot varia, de asemenea, în funcție de specificațiile plăcii de bază. @BIOS 3D OSD Ambient LED AutoGreen BIOS Setup Cloud Station Color Temperature EasyTune Fast Boot Game Boost ON/OFF Charge Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker V-Tuner Suport pentru Q-Flash Suport pentru Xpress Install
Software inclus	Norton ® Internet Security (versiunea OEM) cFosSpeed
Sistem de operare	Suport pentru Windows 10 pe 64 de biți Suport pentru Windows 7 pe 64 de biți * Vă rugăm să descărcați "Windows USB Installation Tool" de pe site-ul web GIGABYTE și să-l instalați înainte de a instala Windows 7.
Factor de formă	Factor de formă Micro ATX; 22,6 cm x 19,5 cm

* GIGABYTE își rezervă dreptul de a efectua orice modificare a specificațiilor produsului și a informațiilor legate de produs fără notificare prealabilă.

^(Notă)Suportul efectiv poate varia în funcție de CPU.

Vă rugăm să vizitați site-ul web GIGABYTE pentru listele de suport ale CPU-urilor, modulelor de memorie și dispozitivelor SSD.

Vă rugăm să vizitați pagina Support\Utility List de pe site-ul web GIGABYTE pentru a descărca cea mai recentă versiune a aplicațiilor.

Instalarea procesorului

Citiți următoarele instrucțiuni înainte de a începe instalarea procesorului:

Asigurați-vă că placa de bază acceptă procesorul. (Accesați site-ul web GIGABYTE pentru cea mai recentă listă de procesoare acceptate.)
Opriți întotdeauna computerul și deconectați cablul de alimentare de la priză înainte de a instala procesorul pentru a preveni deteriorarea hardware-ului.
Localizați pinul unu al procesorului. Procesorul nu poate fi introdus dacă este orientat incorect.
Aplicați un strat uniform și subțire de grăsime termică pe suprafața procesorului.
Nu porniți computerul dacă coolerul procesorului nu este instalat, altfel pot apărea supraîncălzirea și deteriorarea procesorului.
Setați frecvența gazdă a procesorului în conformitate cu specificațiile procesorului. Nu este recomandat ca frecvența magistralei de sistem să fie setată dincolo de specificațiile hardware, deoarece nu îndeplinește cerințele standard pentru periferice. Dacă doriți să setați frecvența dincolo de specificațiile standard, vă rugăm să faceți acest lucru în conformitate cu specificațiile hardware, inclusiv procesorul, placa grafică, memoria, hard disk-ul etc.

Instalarea procesorului
Localizați pinul unu (notat printr-un triunghi mic) al soclului procesorului și al procesorului.

Instalarea memoriei

Citiți următoarele instrucțiuni înainte de a începe instalarea memoriei:

Asigurați-vă că placa de bază acceptă memoria. Se recomandă utilizarea memoriei de aceeași capacitate, marcă, viteză și cipuri. (Accesați site-ul web GIGABYTE pentru cele mai recente viteze de memorie și module de memorie acceptate.)
Opriți întotdeauna computerul și deconectați cablul de alimentare de la priză înainte de a instala memoria pentru a preveni deteriorarea hardware-ului.
Modulele de memorie au un design sigur. Un modul de memorie poate fi instalat într-o singură direcție. Dacă nu puteți introduce memoria, schimbați direcția.

Configurația memoriei Dual Channel
Această placă de bază oferă două socluri de memorie și acceptă tehnologia Dual Channel. După instalarea memoriei, BIOS-ul va detecta automat specificațiile și capacitatea memoriei. Activarea modului de memorie Dual Channel va dubla lățimea de bandă originală a memoriei. Cele două socluri de memorie sunt împărțite în două canale și fiecare canal are un soclu de memorie după cum urmează:
Canalul A: DDR4_2
Canalul B: DDR4_1
Datorită limitărilor procesorului, citiți următoarele instrucțiuni înainte de a instala memoria în modul Dual Channel.

Modul Dual Channel nu poate fi activat dacă este instalat un singur modul de memorie.
Când activați modul Dual Channel cu două module de memorie, se recomandă utilizarea memoriei de aceeași capacitate, marcă, viteză și cipuri.

Vă rugăm să vizitați site-ul web GIGABYTE pentru detalii despre instalarea hardware-ului.

Instalarea unei plăci de expansiune

Citiți următoarele instrucțiuni înainte de a începe instalarea unei plăci de expansiune:

Asigurați-vă că placa de bază acceptă placa de expansiune. Citiți cu atenție manualul care a venit cu placa dvs. de expansiune.
Opriți întotdeauna computerul și deconectați cablul de alimentare de la priză înainte de a instala o placă de expansiune pentru a preveni deteriorarea hardware-ului.

Conectori panoului spate

Port USB 2.0/1.1
Portul USB acceptă specificația USB 2.0. Utilizați acest port pentru dispozitivele USB.
Port PS/2 pentru tastatură/mouse
Utilizați acest port pentru a conecta un mouse sau o tastatură PS/2.
Port D-Sub
Portul D-Sub acceptă un conector D-Sub cu 15 pini și acceptă o rezoluție maximă de 1920x1200@60 Hz (rezoluțiile reale acceptate depind de monitorul utilizat). Conectați un monitor care acceptă conexiunea D-Sub la acest port.
Port DVI-D^(Notă)
Portul DVI-D este conform cu specificația DVI-D și acceptă o rezoluție maximă de 1920x1200@60 Hz (rezoluțiile reale acceptate depind de monitorul utilizat). Conectați un monitor care acceptă conexiunea DVI-D la acest port.
Port USB 3.1 Gen 1
Portul USB 3.1 Gen 1 acceptă specificația USB 3.1 Gen 1 și este compatibil cu specificația USB 2.0. Utilizați acest port pentru dispozitivele USB.
Port RJ-45 LAN
Portul Gigabit Ethernet LAN oferă conexiune la internet la o rată de date de până la 1 Gbps. Următoarele descriu stările LED-urilor portului LAN.

LED de conexiune/viteză:

Stare Descriere

Portocaliu Rată de date de 1 Gbps

Verde Rată de date de 100 Mbps

Oprit Rată de date de 10 Mbps

LED de activitate:

Stare Descriere

Clipește Transmisia sau recepția de date este în curs

Oprit Nu are loc nicio transmisie sau recepție de date
Port USB 3.1 Gen 2 Type-A (Roșu)
Portul USB 3.1 Gen 2 Type-A acceptă specificația USB 3.1 Gen 2 și este compatibil cu specificațiile USB 3.1 Gen 1 și USB 2.0. Utilizați acest port pentru dispozitivele USB.
Line In (Albastru)
Mufa de intrare linie. Utilizați această mufă audio pentru dispozitive de intrare linie, cum ar fi o unitate optică, un walkman etc.
Line Out (Verde)
Mufa de ieșire linie. Utilizați această mufă audio pentru căști sau difuzoare cu 2 canale. Această mufă poate fi utilizată pentru a conecta difuzoarele frontale într-o configurație audio cu 4/5.1/7.1 canale.
Mic In (Roz)
Mufa de intrare microfon.

Pentru a configura sunetul cu 7.1 canale, trebuie să utilizați un modul audio HD al panoului frontal și să activați funcția audio multicanal prin intermediul driverului audio. Vă rugăm să vizitați site-ul web GIGABYTE pentru mai multe informații despre software.

Când scoateți cablul conectat la un conector al panoului spate, mai întâi scoateți cablul de la dvs. dispozitiv și apoi scoateți-l de la placa de bază.
Când scoateți cablul, trageți-l drept afară din conector. Nu-l balansați dintr-o parte în alta pentru a preveni un scurtcircuit electric în interiorul conectorului cablului.

^(Notă)Portul DVI-D nu acceptă conexiunea D-Sub prin adaptor.

Conectori interni

ATX_12V
ATX
CPU_FAN
SYS_FAN1
SATA3 0/1/2/3
SPDIF_O
F_PANEL
F_AUDIO

SPEAKER
CI
F_USB30
F_USB1/F_USB2
COM
TPM
BAT
CLR_CMOS

Citiți următoarele instrucțiuni înainte de a conecta dispozitive externe:

Mai întâi, asigurați-vă că dispozitivele dvs. sunt conforme cu conectorii pe care doriți să-i conectați.
Înainte de a instala dispozitivele, asigurați-vă că opriți dispozitivele și computerul. Deconectați cablul de alimentare de la priză pentru a preveni deteriorarea dispozitivelor.
După instalarea dispozitivului și înainte de a porni computerul, asigurați-vă că cablul dispozitivului a fost atașat în siguranță la conectorul de pe placa de bază.

1/2) ATX_12V/ATX (conector de alimentare 2x4 12V și conector de alimentare principal 2x12)
Cu ajutorul conectorului de alimentare, sursa de alimentare poate furniza suficientă energie stabilă tuturor componentelor de pe placa de bază. Înainte de a conecta conectorul de alimentare, asigurați-vă mai întâi că sursa de alimentare este oprită și că toate dispozitivele sunt instalate corect. Conectorul de alimentare are un design sigur. Conectați cablul de alimentare la conectorul de alimentare în orientarea corectă. Conectorul de alimentare de 12 V furnizează în principal energie către CPU. Dacă conectorul de alimentare de 12 V nu este conectat, computerul nu va porni.

Pentru a satisface cerințele de extindere, se recomandă utilizarea unei surse de alimentare care să poată rezista la un consum mare de energie (500 W sau mai mare). Dacă se utilizează o sursă de alimentare care nu furnizează puterea necesară, rezultatul poate duce la un sistem instabil sau care nu poate fi pornit.

Nr. pinului	Definiție	Nr. pinului	Definiție
1	GND (numai pentru 2x4 pini 12V)	5	+12V (numai pentru 2x4 pini 12V)
2	GND (numai pentru 2x4 pini 12V)	6	+12V (numai pentru 2x4 pini 12V)
3	GND	7	+12V
4	GND	8	+12V

Nr. pinului	Definiție	Nr. pinului	Definiție
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (Pornire/Oprire ușoară)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (numai pentru ATX 2x12 pini)	23	+5V (numai pentru ATX 2x12 pini)
12	3.3V (numai pentru ATX 2x12 pini)	24	GND (numai pentru ATX 2x12 pini)

3/4) CPU_FAN/SYS_FAN1 (conectori pentru ventilator)
Toți conectorii pentru ventilator de pe această placă de bază au 4 pini. Majoritatea conectorilor pentru ventilator au un design de inserare sigur. Când conectați un cablu de ventilator, asigurați-vă că îl conectați în orientarea corectă (firul conectorului negru este firul de împământare). Funcția de control al vitezei necesită utilizarea unui ventilator cu design de control al vitezei ventilatorului. Pentru o disipare optimă a căldurii, se recomandă instalarea unui ventilator de sistem în interiorul carcasei.

Nr. pinului	Definiție
1	GND
2	Controlul vitezei tensiunii
3	Senzor
4	Controlul vitezei PWM

Asigurați-vă că conectați cablurile ventilatorului la conectorii pentru ventilator pentru a preveni supraîncălzirea CPU-ului și a sistemului. Supraîncălzirea poate duce la deteriorarea CPU-ului sau sistemul se poate bloca.
Acești conectori pentru ventilator nu sunt blocuri jumper de configurare. Nu puneți un capac jumper pe conectori.

SATA3 0/1/2/3 (conectori SATA 6Gb/s)
Conectorii SATA sunt conformi cu standardul SATA 6Gb/s și sunt compatibili cu standardul SATA 3Gb/s și SATA 1.5Gb/s. Fiecare conector SATA acceptă un singur dispozitiv SATA. Conectorii SATA acceptă RAID 0, RAID 1 și RAID 10. Consultați capitolul „Configurarea unui set RAID” pentru instrucțiuni despre configurarea unui array RAID.

Nr. pinului Definiție

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND

SPDIF_O (conector de ieșire S/PDIF)
Acest conector acceptă ieșirea digitală S/PDIF și conectează un cablu audio digital S/PDIF (furnizat de plăcile de expansiune) pentru ieșire audio digitală de la placa de bază la anumite plăci de expansiune, cum ar fi plăci grafice și plăci de sunet. De exemplu, unele plăci grafice vă pot cere să utilizați un cablu audio digital S/PDIF pentru ieșirea audio digitală de la placa de bază la placa grafică, dacă doriți să conectați un ecran HDMI la placa grafică și să aveți ieșire audio digitală de la ecranul HDMI în același timp. Pentru informații despre conectarea cablului audio digital S/PDIF, citiți cu atenție manualul plăcii dvs. de expansiune.

Nr. pinului Definiție

1 SPDIFO

2 GND

F_PANEL (conector panou frontal)
Conectați comutatorul de alimentare, comutatorul de resetare și indicatorul de stare a sistemului de pe carcasă la acest conector în funcție de atribuirile pinilor de mai jos. Rețineți pinii pozitivi și negativi înainte de a conecta cablurile.
- PLED (LED de alimentare):

  Starea sistemului LED

  S0 Pornit

  S3/S4/S5 Oprit

  Se conectează la indicatorul de stare a alimentării de pe panoul frontal al carcasei. LED-ul este aprins când sistemul funcționează. LED-ul este stins când sistemul este în starea de repaus S3/S4/S5 sau este oprit (S5).
- PW (Comutator de alimentare): Se conectează la comutatorul de alimentare de pe panoul frontal al carcasei. Puteți configura modul de oprire a sistemului folosind comutatorul de alimentare (consultați capitolul „Configurare BIOS”, „Alimentare” pentru mai multe informații).
- HD (LED de activitate a hard diskului): Se conectează la LED-ul de activitate a hard diskului de pe panoul frontal al carcasei. LED-ul este aprins când hard diskul citește sau scrie date.
- RES (Comutator de resetare): Se conectează la comutatorul de resetare de pe panoul frontal al carcasei. Apăsați comutatorul de resetare pentru a reporni computerul dacă computerul se blochează și nu reușește să efectueze o repornire normală.
- NC: Fără conexiune.

Designul panoului frontal poate diferi în funcție de carcasă. Un modul de panou frontal constă în principal din comutator de alimentare, comutator de resetare, LED de alimentare, LED de activitate a hard diskului etc. Când conectați modulul panoului frontal al carcasei la acest conector, asigurați-vă că atribuirile firelor și atribuirile pinilor sunt potrivite corect.

F_AUDIO (conector audio panou frontal)
Conectorul audio al panoului frontal acceptă audio Intel High Definition (HD) și audio AC'97. Puteți conecta modulul audio al panoului frontal al carcasei la acest conector. Asigurați-vă că atribuirile firelor conectorului modulului se potrivesc cu atribuirile pinilor conectorului plăcii de bază. Conectarea incorectă între conectorul modulului și conectorul plăcii de bază va face ca dispozitivul să nu funcționeze sau chiar să îl deterioreze.

Pentru audio HD panou frontal:

Nr. pinului Definiție

1 MIC2_L

2 GND

3 MIC2_R

4 NC

5 LINE2_R

6 Senzor

7 FAUDIO_JD

8 Fără pin

9 LINE2_L

10 Senzor

Pentru panoul frontal audio AC'97:

Nr. pinului Definiție

1 MIC

2 GND

3 Alimentare MIC

4 NC

5 Ieșire linie (R)

6 NC

7 NC

8 Fără pin

9 Ieșire linie (L)

10 NC
- Antetul audio al panoului frontal acceptă audio HD în mod implicit.
- Semnalele audio vor fi prezente simultan pe ambele conexiuni audio ale panoului frontal și din spate.
- Unele carcase oferă un modul audio pentru panoul frontal care are conectori separați pe fiecare fir în loc de o singură mufă. Pentru informații despre conectarea modulului audio al panoului frontal care are atribuiri diferite ale firelor, vă rugăm să contactați producătorul carcasei.

SPEAKER (Antet difuzor)
Se conectează la difuzorul de pe panoul frontal al carcasei. Sistemul raportează starea de pornire a sistemului prin emiterea unui cod sonor. Un singur bip scurt va fi auzit dacă nu este detectată nicio problemă la pornirea sistemului.

Nr. pinului Definiție

1 VCC

2 NC

3 NC

4 SPK-

CI (Antet intruziune carcasă)
Această placă de bază oferă o funcție de detectare a carcasei care detectează dacă capacul carcasei a fost îndepărtat. Această funcție necesită o carcasă cu design de detectare a intruziunii în carcasă.

Nr. pinului Definiție

1 Semnal

2 GND

F_USB30 (Antet USB 3.1 Gen 1)
Antetul este conform cu specificațiile USB 3.1 Gen 1 și USB 2.0 și poate oferi două porturi USB. Pentru achiziționarea panoului frontal opțional de 3,5" care oferă două porturi USB 3.1 Gen 1, vă rugăm să contactați distribuitorul local.

Nr. pinului	Definiție	Nr. pinului	Definiție
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Fără pin

F_USB1/F_USB2 (Antete USB 2.0/1.1)
Antetele sunt conforme cu specificațiile USB 2.0/1.1. Fiecare antet USB poate oferi două porturi USB printr-o consolă USB opțională. Pentru achiziționarea consolei USB opționale, vă rugăm să contactați distribuitorul local.

Nr. pinului Definiție Nr. pinului Definiție

1 Alimentare (5V) 6 USB DY+

2 Alimentare (5V) 7 GND S

3 USB DX- 8 GND

4 USB DY- 9 Fără pin

5 USB DX+ 10 NC

Nu conectați cablul consolei IEEE 1394 (2x5 pini) la antetul USB 2.0/1.1.
Înainte de a instala consola USB, asigurați-vă că opriți computerul și deconectați cablul de alimentare de la priză pentru a preveni deteriorarea consolei USB.

COM (Antet port serial)
Antetul COM poate oferi un port serial printr-un cablu de port COM opțional. Pentru achiziționarea cablului de port COM opțional, vă rugăm să contactați distribuitorul local.

Nr. pinului Definiție Nr. pinului Definiție

1 NDCD- 6 NDSR-

2 NSIN 7 NRTS-

3 NSOUT 8 NCTS-

4 NDTR- 9 NRI-

5 GND S F 10 Fără pin

TPM (Antet modul platformă securizată)
Puteți conecta un TPM (modul platformă securizată) la acest antet.

Nr. pinului	Definiție	Nr. pinului	Definiție
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	Fără pin	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

BAT (Baterie)
Bateria asigură energie pentru a păstra valorile (cum ar fi configurațiile BIOS, informațiile despre dată și oră) în CMOS când computerul este oprit. Înlocuiți bateria când tensiunea bateriei scade la un nivel scăzut, altfel valorile CMOS pot fi inexacte sau pot fi pierdute.
Puteți șterge valorile CMOS prin scoaterea bateriei:
1. Opriți computerul și deconectați cablul de alimentare.
2. Scoateți cu grijă bateria din suportul bateriei și așteptați un minut. (Sau folosiți un obiect metalic, cum ar fi o șurubelniță, pentru a atinge bornele pozitive și negative ale suportului bateriei, scurtcircuitându-le timp de 5 secunde.)
3. Înlocuiți bateria.
4. Conectați cablul de alimentare și reporniți computerul.

Opriți întotdeauna computerul și deconectați cablul de alimentare înainte de a înlocui bateria.
Înlocuiți bateria cu una echivalentă. Pericol de explozie dacă bateria este înlocuită cu un model incorect.
Contactați locul de achiziție sau distribuitorul local dacă nu puteți înlocui singur bateria sau nu sunteți sigur de modelul bateriei.
Când instalați bateria, rețineți orientarea părții pozitive (+) și a părții negative (-) a bateriei (partea pozitivă trebuie să fie orientată în sus).
Bateriile uzate trebuie manipulate în conformitate cu reglementările locale de mediu.

CLR_CMOS (Jumper ștergere CMOS)
Utilizați acest jumper pentru a șterge configurația BIOS și pentru a reseta valorile CMOS la setările implicite din fabrică. Pentru a șterge valorile CMOS, utilizați un obiect metalic, cum ar fi o șurubelniță, pentru a atinge cei doi pini timp de câteva secunde.

	Deschis: Normal
	Scurt: Șterge valorile CMOS

Întotdeauna opriți computerul și scoateți cablul de alimentare din priză înainte de a șterge valorile CMOS.
După repornirea sistemului, accesați BIOS Setup pentru a încărca setările implicite din fabrică (selectați Load Optimized Defaults (Încărcați valorile implicite optimizate)) sau configurați manual setările BIOS (consultați capitolul "BIOS Setup" (Configurare BIOS), pentru configurații BIOS).

Configurarea BIOS

BIOS (Basic Input and Output System) înregistrează parametrii hardware ai sistemului în CMOS-ul de pe placa de bază. Funcțiile sale principale includ efectuarea testului Power-On Self-Test (POST) în timpul pornirii sistemului, salvarea parametrilor sistemului și încărcarea sistemului de operare, etc. BIOS include un program de configurare BIOS care permite utilizatorului să modifice setările de bază ale configurației sistemului sau să activeze anumite caracteristici ale sistemului. Când alimentarea este oprită, bateria de pe placa de bază furnizează energia necesară CMOS-ului pentru a păstra valorile de configurare în CMOS. Pentru a accesa programul de configurare BIOS, apăsați tasta <Delete> în timpul POST când alimentarea este pornită. Pentru a actualiza BIOS-ul, utilizați utilitarul GIGABYTE Q-Flash sau @BIOS.

Q-Flash permite utilizatorului să actualizeze sau să facă backup rapid și ușor BIOS-ului fără a intra în sistemul de operare.
@BIOS este un utilitar bazat pe Windows care caută și descarcă cea mai recentă versiune de BIOS de pe Internet și actualizează BIOS-ul.

Deoarece flash-uirea BIOS-ului este potențial riscantă, dacă nu întâmpinați probleme folosind versiunea curentă a BIOS-ului, se recomandă să nu flash-uiți BIOS-ul. Pentru a flash-ui BIOS-ul, faceți-o cu precauție. O flash-uire inadecvată a BIOS-ului poate duce la funcționarea defectuoasă a sistemului.
Se recomandă să nu modificați setările implicite (decât dacă este necesar) pentru a preveni instabilitatea sistemului sau alte rezultate neașteptate. Modificarea inadecvată a setărilor poate duce la eșecul de pornire al sistemului. Dacă se întâmplă acest lucru, încercați să ștergeți valorile CMOS și să resetați placa la valorile implicite. (Consultați secțiunea "Load Optimized Defaults" din acest capitol sau introducerile jumperului baterie/ștergere CMOS pentru modul de ștergere a valorilor CMOS.)

Ecranul de pornire

Următorul ecran cu logo-ul de pornire va apărea când computerul pornește.
(Exemplu de versiune BIOS: F1b)

Există două moduri BIOS diferite, după cum urmează, și puteți utiliza tasta <F2> pentru a comuta între cele două moduri. Modul Classic Setup oferă setări BIOS detaliate. Puteți apăsa tastele săgeată de pe tastatură pentru a vă deplasa printre elemente și apăsați <Enter> pentru a accepta sau a intra într-un sub-meniu. Sau puteți utiliza mouse-ul pentru a selecta elementul dorit. Easy Mode permite utilizatorilor să vizualizeze rapid informațiile curente ale sistemului sau să facă ajustări pentru performanțe optime. În Easy Mode, puteți utiliza mouse-ul pentru a vă deplasa prin elementele de configurare.

Când sistemul nu este stabil ca de obicei, selectați elementul Load Optimized Defaults pentru a seta sistemul la valorile sale implicite.
Meniurile de configurare BIOS descrise în acest capitol sunt doar pentru referință și pot diferi în funcție de versiunea BIOS-ului.

M.I.T.

Dacă sistemul va funcționa stabil cu setările de overclock/supratensiune pe care le-ați făcut depinde de configurațiile generale ale sistemului dumneavoastră. Efectuarea incorectă a overclock-ului/supratensiunii poate duce la deteriorarea procesorului, chipset-ului sau a memoriei și reduce durata de viață utilă a acestor componente. Această pagină este destinată numai utilizatorilor avansați și vă recomandăm să nu modificați setările implicite pentru a preveni instabilitatea sistemului sau alte rezultate neașteptate. (Modificarea inadecvată a setărilor poate duce la eșecul de pornire a sistemului. Dacă se întâmplă acest lucru, ștergeți valorile CMOS și resetați placa la valorile implicite.)

Setări avansate de frecvență
Valoarea ceasului gazdă
Afișează frecvența curentă de funcționare a ceasului gazdă.
Raportul ceasului procesorului
Vă permite să modificați raportul ceasului pentru procesorul instalat. Intervalul reglabil depinde de procesorul instalat.
Frecvența procesorului
Afișează frecvența curentă de funcționare a procesorului.

Setări avansate ale nucleului CPU
Raportul ceasului procesorului, Frecvența procesorului
Setările de mai sus sunt sincronizate cu cele de sub aceleași elemente din meniul Setări avansate de frecvență.

Îmbunătățirea performanței nucleului^(Notă)
Vă permite să determinați dacă să activați tehnologia Core Performance Boost (CPB), o tehnologie de îmbunătățire a performanței procesorului. (Implicit: Auto)

Raportul de îmbunătățire a performanței nucleului^(Notă)
Vă permite să modificați raportul pentru CPB. Intervalul reglabil depinde de procesorul instalat. (Implicit: Auto)

Raportul de îmbunătățire a performanței Turbo^(Notă)
Vă permite să determinați dacă să îmbunătățiți performanța procesorului. (Implicit: Dezactivat)

Funcția AMD Cool&Quiet

Activat	Permite driverului AMD Cool'n'Quiet să regleze dinamic ceasul CPU și VID pentru a reduce căldura degajată de computer și consumul său de energie. (Implicit)
Dezactivat	Dezactivează această funcție.

Modul SVM
Virtualizarea îmbunătățită de tehnologia de virtualizare va permite unei platforme să ruleze mai multe sisteme de operare și aplicații în partiții independente. Cu virtualizarea, un sistem computerizat poate funcționa ca mai multe sisteme virtuale. (Implicit: Dezactivat)
Modul C6 ^{(Nota 1)}
Vă permite să determinați dacă să permiteți procesorului să intre în modul C6 în starea de oprire a sistemului. Când este activat, frecvența nucleului CPU va fi redusă în timpul stării de oprire a sistemului pentru a reduce consumul de energie. Starea C6 este o stare de economisire a energiei mai îmbunătățită decât C1. (Implicit: Activat)
Control global al stării C ^{_{(Nota 1)}}
Vă permite să determinați dacă să permiteți procesorului să intre în stările C. Când este activat, frecvența nucleului CPU va fi redusă în timpul stării de oprire a sistemului pentru a reduce consumul de energie. (Implicit: Activat)
Modul SMT ^{(Nota 1)}
Vă permite să activați sau să dezactivați tehnologia CPU Simultaneous Multi-Threading. Această funcție funcționează numai pentru sistemele de operare care acceptă modul multi-procesor. Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
Control Downcore ^{(Nota 1)}
Vă permite să selectați numărul de nuclee CPU de activat (numărul de nuclee CPU poate varia în funcție de CPU). Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
Profil de memorie extremă (X.M.P.) ^{(Nota 2)}
Permite BIOS-ului să citească datele SPD de pe modulul(modulele) de memorie XMP pentru a îmbunătăți performanța memoriei atunci când este activat.

Dezactivat	Dezactivează această funcție. (Implicit)
Profil1	Utilizează setările Profilului 1.
Profil2 ^{(Nota 2)}	Utilizează setările Profilului 2.

Multiplicatorul memoriei sistemului
Vă permite să setați multiplicatorul memoriei sistemului. Auto setează multiplicatorul memoriei în funcție de datele SPD ale memoriei. (Implicit: Auto)
Frecvența memoriei (MHz)
Prima valoare a frecvenței memoriei este frecvența normală de funcționare a memoriei utilizate; a doua este frecvența memoriei care este ajustată automat în funcție de setările Multiplicatorului memoriei sistemului.

Setări avansate ale memoriei
Profil de memorie extremă (X.M.P.) (Nota 2), Multiplicatorul memoriei sistemului, Frecvența memoriei (MHz)
Setările de mai sus sunt sincronizate cu cele de sub aceleași elemente din meniul Setări avansate de frecvență.
Modul de sincronizare a memoriei
Manual și Manual avansat permit ca setările Channel Interleaving, Rank Interleaving și de sincronizare a memoriei de mai jos să fie configurabile. Opțiunile sunt: Auto (implicit), Manual, Manual avansat.
Tensiunea Profile DDR
Când utilizați un modul de memorie non-XMP sau Profilul de memorie extremă (X.M.P.) este setat la Dezactivat, valoarea este afișată conform specificațiilor memoriei dumneavoastră. Când Profilul de memorie extremă (X.M.P.) este setat la Profilul1 sau Profilul2, valoarea este afișată conform datelor SPD de pe memoria XMP.
Întrețeserea canalelor
Activează sau dezactivează întrețeserea canalelor de memorie. Activat permite sistemului să acceseze simultan diferite canale ale memoriei pentru a crește performanța și stabilitatea memoriei. Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
Întrețeserea rangurilor
Activează sau dezactivează întrețeserea rangurilor de memorie. Activat permite sistemului să acceseze simultan diferite ranguri ale memoriei pentru a crește performanța și stabilitatea memoriei. Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
Sub-sincronizări ale memoriei canalului A/B
Acest submeniu oferă setări de sincronizare a memoriei pentru fiecare canal de memorie. Ecranele de setare a sincronizării respective sunt configurabile numai atunci când Modul de sincronizare a memoriei este setat la Manual sau Manual avansat. Notă: Sistemul dumneavoastră poate deveni instabil sau nu va reuși să pornească după ce efectuați modificări la sincronizarea memoriei. Dacă se întâmplă acest lucru, vă rugăm să resetați placa la valorile implicite încărcând valorile implicite optimizate sau ștergând valorile CMOS.
Setări avansate de tensiune
Acest submeniu vă permite să setați tensiunile CPU, chipset și memorie.

Starea de sănătate a PC-ului
Resetează starea de carcasă deschisă

Dezactivat	Păstrează sau șterge înregistrarea stării anterioare de intruziune în șasiu. (Implicit)
Activat	Șterge înregistrarea stării anterioare de intruziune în șasiu, iar câmpul Carcasă deschisă va afișa „Nu” la următoarea pornire.

Carcasă deschisă
Afișează starea de detecție a dispozitivului de detecție a intruziunii în șasiu atașat la header-ul CI al plăcii de bază. Dacă capacul șasiului sistemului este îndepărtat, acest câmp va afișa „Da”, altfel va afișa „Nu”. Pentru a șterge înregistrarea stării de intruziune în șasiu, setați Resetează starea de carcasă deschisă la Activat, salvați setările în CMOS și apoi reporniți sistemul.
CPU Vcore/CPU VDDP/Tensiune canal DRAM A/B/+3.3V/+5V/+12V/VCORE SOC
Afișează tensiunile curente ale sistemului.

Setări diverse
Configurația slotului PCIe
Vă permite să setați modul de funcționare al sloturilor PCI Express la Gen 1, Gen 2 sau Gen 3. Modul de funcționare efectiv este supus specificațiilor hardware ale fiecărui slot. Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
Îmbunătățirea 3DMark01
Vă permite să determinați dacă să îmbunătățiți unele performanțe de referință moștenite. (Implicit: Dezactivat)

Setări Smart Fan 5
Monitor
Vă permite să selectați o țintă de monitorizat și să faceți ajustări suplimentare. (Implicit: CPU FAN)
Controlul vitezei ventilatorului
Vă permite să determinați dacă să activați funcția de control al vitezei ventilatorului și să reglați viteza ventilatorului.

Normal	Permite ventilatorului să funcționeze la viteze diferite în funcție de temperatură. Puteți ajusta viteza ventilatorului cu System Information Viewer în funcție de cerințele sistemului dumneavoastră. (Implicit)
Silențios	Permite ventilatorului să funcționeze la viteze mici.
Manual	Vă permite să controlați viteza ventilatorului în graficul curbei.
Viteză maximă	Permite ventilatorului să funcționeze la viteze maxime.

Ventilator utilizează intrarea de temperatură pentru control
Vă permite să selectați temperatura de referință pentru controlul vitezei ventilatorului.
Intervalul de temperatură
Vă permite să selectați intervalul de temperatură pentru modificarea vitezei ventilatorului.
Modul de control al ventilatorului

Auto	Permite BIOS-ului să detecteze automat tipul de ventilator instalat și setează modul de control optim. (Implicit)
Tensiune	Modul de tensiune este recomandat pentru un ventilator cu 3 pini.
PWM	Modul PWM este recomandat pentru un ventilator cu 4 pini.

Temperatura
Afișează temperatura curentă a zonei țintă selectate.
Viteza ventilatorului
Afișează vitezele curente ale ventilatorului.
Controlul avertismentului de temperatură
Setează pragul de avertizare pentru temperatură. Când temperatura depășește pragul, BIOS-ul va emite un sunet de avertizare. Opțiunile sunt: Dezactivat (implicit), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F.
Avertisment de defecțiune a ventilatorului
Permite sistemului să emită un sunet de avertizare dacă ventilatorul nu este conectat sau nu funcționează. Verificați starea ventilatorului sau conexiunea ventilatorului când se întâmplă acest lucru. (Implicit: Dezactivat)

^(Notă)Acest element este prezent numai atunci când instalați un CPU care acceptă această caracteristică.
^{(Nota 1)} Acest element este prezent numai atunci când instalați un CPU care acceptă această caracteristică.
^{(Nota 2)} Acest element este prezent numai atunci când instalați un CPU și un modul de memorie care acceptă această caracteristică.

Sistem

Sistem
Această secțiune oferă informații despre modelul plăcii de bază și versiunea BIOS-ului. De asemenea, puteți selecta limba implicită utilizată de BIOS și puteți seta manual ora sistemului.
Limba Sistemului
Selectează limba implicită utilizată de BIOS.
Data Sistemului
Setează data sistemului. Formatul datei este săptămâna (doar pentru citire), luna, ziua și anul. Utilizați <Enter> pentru a comuta între câmpurile Lună, Zi și An și utilizați tasta <Page Up> sau <Page Down> pentru a seta valoarea dorită.
Ora Sistemului
Setează ora sistemului. Formatul orei este oră, minut și secundă. De exemplu, ora 1 p.m. este 13:00:00. Utilizați <Enter> pentru a comuta între câmpurile Oră, Minut și Secundă și utilizați tasta <Page Up> sau <Page Down> pentru a seta valoarea dorită.
Nivelul de Acces
Afișează nivelul curent de acces în funcție de tipul de protecție prin parolă utilizat. (Dacă nu este setată nicio parolă, implicit va fi afișat Administrator.) Nivelul Administrator vă permite să faceți modificări la toate setările BIOS-ului; nivelul Utilizator vă permite să faceți modificări doar la anumite setări BIOS, dar nu la toate.

BIOS

BIOS
Priorități Opțiuni Bootare
Specifică ordinea generală de bootare de pe dispozitivele disponibile. Dispozitivele de stocare amovibile care acceptă formatul GPT vor avea prefixul "UEFI:" în lista de dispozitive de bootare. Pentru a boot-a de pe un sistem de operare care acceptă partiționarea GPT, selectați dispozitivul cu prefixul "UEFI:". Sau dacă doriți să instalați un sistem de operare care acceptă partiționarea GPT, cum ar fi Windows 7 pe 64 de biți, selectați unitatea optică ce conține discul de instalare Windows 7 pe 64 de biți și are prefixul "UEFI:".
Priorități BBS Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device
Specifică ordinea de bootare pentru un anumit tip de dispozitiv, cum ar fi hard disk-uri, unități optice, unități de dischetă și dispozitive care acceptă funcția Bootare de pe LAN etc. Apăsați <Enter> pe acest element pentru a accesa submeniul care prezintă dispozitivele de același tip care sunt conectate. Acest element este prezent doar dacă este instalat cel puțin un dispozitiv pentru acest tip.
Stare Bootare NumLock
Activează sau dezactivează funcția Numlock de pe tastatura numerică după POST. (Implicit: Activat)
Opțiune Securitate
Specifică dacă este necesară o parolă de fiecare dată când sistemul pornește sau doar când accesați BIOS Setup.
După configurarea acestui element, setați parola (parolele) sub elementul Parola Administrator/Parola Utilizator.

Setup	O parolă este necesară doar pentru a accesa programul BIOS Setup.
Sistem	O parolă este necesară pentru bootarea sistemului și pentru accesarea programului BIOS Setup. (Implicit)

Afișare LOGO pe Ecranul Întreg
Vă permite să determinați dacă să afișați sigla GIGABYTE la pornirea sistemului. Dezactivarea omite sigla GIGABYTE când sistemul pornește. (Implicit: Activat)
Bootare Rapidă
Activează sau dezactivează Bootarea Rapidă pentru a scurta procesul de bootare al sistemului de operare. Ultra Rapid oferă cea mai rapidă viteză de bootare. (Implicit: Dezactivat)
Suport SATA

Toate Dispozitivele Sata	Toate dispozitivele SATA sunt funcționale în sistemul de operare și în timpul POST.
Doar HDD-ul de Ultima Bootare	Cu excepția unității de bootare anterioare, toate dispozitivele SATA sunt dezactivate înainte de finalizarea procesului de bootare al sistemului de operare. (Implicit)

Acest element este configurabil doar când Bootarea Rapidă este setată pe Activat sau Ultra Rapid.
Suport VGA
Vă permite să selectați tipul de sistem de operare pe care să-l boot-ați.

Auto	Activează doar opțiunea ROM moștenită.
EFI Driver	Activează opțiunea ROM EFI. (Implicit)

Acest element este configurabil doar când Bootarea Rapidă este setată pe Activat sau Ultra Rapid.

Suport USB

Dezactivat	Toate dispozitivele USB sunt dezactivate înainte de finalizarea procesului de bootare al sistemului de operare.
Inițializare Completă	Toate dispozitivele USB sunt funcționale în sistemul de operare și în timpul POST. (Implicit)
Inițializare Parțială	O parte dintre dispozitivele USB sunt dezactivate înainte de finalizarea procesului de bootare al sistemului de operare.

Acest element este configurabil doar când Bootarea Rapidă este setată pe Activat. Această funcție este dezactivată când Bootarea Rapidă este setată pe Ultra Rapid.
Suport Dispozitive PS2

Dezactivat	Toate dispozitivele PS/2 sunt dezactivate înainte de finalizarea procesului de bootare al sistemului de operare.
Activat	Toate dispozitivele PS/2 sunt funcționale în sistemul de operare și în timpul POST. (Implicit)

Acest element este configurabil doar când Bootarea Rapidă este setată pe Activat. Această funcție este dezactivată când Bootarea Rapidă este setată pe Ultra Rapid.
Suport Driver Stivă Rețea

Dezactivat	Dezactivează bootarea de pe rețea. (Implicit)
Activat	Activează bootarea de pe rețea.

Acest element este configurabil doar când Bootarea Rapidă este setată pe Activat sau Ultra Rapid.
Caracteristici Windows 10
Vă permite să selectați sistemul de operare care va fi instalat. (Implicit: Alt Sistem de Operare)
Suport CSM
Activează sau dezactivează UEFI CSM (Modul de Suport Compatibilitate) pentru a suporta un proces de bootare PC moștenit.

Activat	Activează UEFI CSM. (Implicit)
Dezactivat	Dezactivează UEFI CSM și acceptă doar procesul de bootare UEFI BIOS.

Acest element este configurabil doar când Caracteristici Windows 10 este setat pe Windows 10 sau Windows 10 WHQL.
LAN PXE Boot Option ROM
Vă permite să selectați dacă să activați opțiunea ROM moștenită pentru controlerul LAN. (Implicit: Dezactivat) Acest element este configurabil doar când Suport CSM este setat pe Activat.
Control Opțiune Bootare Stocare
Vă permite să selectați dacă să activați UEFI sau opțiunea ROM moștenită pentru controlerul dispozitivului de stocare.

Dezactivat	Dezactivează opțiunea ROM.
Doar UEFI	Activează doar opțiunea ROM UEFI.
Doar Moștenit	Activează doar opțiunea ROM moștenită. (Implicit)

Acest element este configurabil doar când Suport CSM este setat pe Activat.
Prioritate ROM Alt Dispozitiv PCI
Vă permite să selectați dacă să activați UEFI sau opțiunea ROM Moștenită pentru controlerul dispozitivului PCI, altele decât controlerele LAN, dispozitiv de stocare și grafică.

Dezactivat	Dezactivează opțiunea ROM.
Doar UEFI	Activează doar opțiunea ROM UEFI. (Implicit)
Doar Moștenit	Activează doar opțiunea ROM moștenită.

Acest element este configurabil doar când Suport CSM este setat pe Activat.
Stivă de Rețea
Dezactivează sau activează bootarea de pe rețea pentru a instala un sistem de operare în format GPT, cum ar fi instalarea sistemului de operare de pe serverul Windows Deployment Services. (Implicit: Dezactivat)
Suport Ipv4 PXE
Activează sau dezactivează Suport IPv4 PXE. Acest element este configurabil doar când Stivă de Rețea este activată.
Suport Ipv4 HTTP
Activează sau dezactivează suportul HTTP boot pentru IPv4. Acest element este configurabil doar când Stivă de Rețea este activată.
Suport Ipv6 PXE
Activează sau dezactivează Suport IPv6 PXE. Acest element este configurabil doar când Stivă de Rețea este activată.
Suport Ipv6 HTTP
Activează sau dezactivează suportul HTTP boot pentru IPv6. Acest element este configurabil doar când Stivă de Rețea este activată.
Parola Administratorului
Vă permite să configurați o parolă de administrator. Apăsați <Enter> pe acest element, introduceți parola, apoi apăsați <Enter>. Vi se va solicita să confirmați parola. Introduceți din nou parola și apăsați <Enter>. Trebuie să introduceți parola de administrator (sau parola de utilizator) la pornirea sistemului și când accesați BIOS Setup. Spre deosebire de parola de utilizator, parola de administrator vă permite să faceți modificări la toate setările BIOS.
Parola Utilizatorului
Vă permite să configurați o parolă de utilizator. Apăsați <Enter> pe acest element, introduceți parola, apoi apăsați <Enter>. Vi se va solicita să confirmați parola. Introduceți din nou parola și apăsați <Enter>. Trebuie să introduceți parola de administrator (sau parola de utilizator) la pornirea sistemului și când accesați BIOS Setup. Cu toate acestea, parola de utilizator vă permite să faceți modificări doar la anumite setări BIOS, dar nu la toate. Pentru a anula parola, apăsați <Enter> pe elementul parolă și, când vi se solicită parola, introduceți-o mai întâi pe cea corectă. Când vi se solicită o parolă nouă, apăsați <Enter> fără a introduce nicio parolă. Apăsați <Enter> din nou când vi se solicită confirmarea.
NOTĂ: Înainte de a seta Parola Utilizatorului, asigurați-vă că ați setat mai întâi Parola Administratorului.

Periferice

AMD CPU fTPM
Activează sau dezactivează funcția TPM 2.0 integrată în procesorul AMD CPU. (Implicit: Dezactivat)
Primary Video Device ^(Notă)
Specifică prima inițiere a afișajului monitorului de pe placa grafică PCI Express instalată sau de pe placa grafică integrată.

IGD Video	Setează placa grafică integrată ca prim afișaj.
NB PCIe Slot Video	Setează placa grafică PCI Express de pe slotul PCI Express controlat de North Bridge ca prim afișaj. (Implicit)

Ambient LED
Activează sau dezactivează LED-ul audio integrat. (Implicit: Activat)
Legacy USB Support
Permite utilizarea tastaturii/mouse-ului USB în MS-DOS. (Implicit: Activat)
XHCI Hand-off
Determină dacă se activează funcția XHCI Hand-off pentru un sistem de operare fără suport XHCI Hand-off. (Implicit: Activat)
EHCI Hand-off
Determină dacă se activează funcția EHCI Hand-off pentru un sistem de operare fără suport EHCI Hand-off. (Implicit: Dezactivat)
Port 60/64 Emulation
Activează sau dezactivează emularea porturilor I/O 64h și 60h. Aceasta ar trebui activată pentru suportul complet al tastaturilor/mouse-urilor USB vechi în MS-DOS sau în sistemul de operare care nu acceptă nativ dispozitive USB. (Implicit: Dezactivat)
USB Mass Storage Driver Support
Activează sau dezactivează suportul pentru dispozitivele de stocare USB. (Implicit: Activat)
USB Storage Devices
Afișează o listă cu dispozitivele de stocare USB conectate. Acest element apare numai atunci când este instalat un dispozitiv de stocare USB.

Trusted Computing
Activează sau dezactivează Modulul de platformă securizată (TPM).
Super IO Configuration
Serial Port 1
Activează sau dezactivează portul serial integrat. (Implicit: Activat)
NVMe Configuration
Afișează informații despre SSD-ul dvs. NVME PCIe dacă este instalat.
OffBoard SATA Controller Configuration
Afișează informații despre SSD-ul dvs. PCIe dacă este instalat.

^(Notă)Acest element este prezent numai atunci când instalați un procesor care acceptă această funcție.

Chipset

IOMMU
Activează sau dezactivează suportul AMD IOMMU. (Implicit: Auto)
Integrated Graphics ^(Notă)
Activează sau dezactivează funcția grafică integrată.

Auto	BIOS-ul va activa sau dezactiva automat placa grafică integrată în funcție de placa grafică instalată. (Implicit)
Disabled	Dezactivează placa grafică integrată.

UMA Frame Buffer Size ^(Notă)
Dimensiunea buffer-ului de cadre este cantitatea totală de memorie de sistem alocată exclusiv controlerului grafic integrat. MS-DOS, de exemplu, va folosi doar această memorie pentru afișare. Opțiunile sunt: Auto (implicit), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA Mode
Activează sau dezactivează RAID pentru controlerele SATA sau configurează controlerele SATA în modul AHCI.

RAID	Activează RAID pentru controlerul SATA.
AHCI	Configurează controlerele SATA în modul AHCI. Advanced Host Controller Interface (AHCI) este o specificație de interfață care permite driverului de stocare să activeze funcții Serial ATA avansate, cum ar fi Native Command Queuing și hot plug. (Implicit)

Chipset SATA Port Enable
Activează sau dezactivează controlerele SATA integrate. (Implicit: Activat)
Chipset SATA Port 0/1/2/3
Activează sau dezactivează fiecare port SATA.

^(Notă)Acest element este prezent numai atunci când instalați un procesor care acceptă această funcție.

Alimentare

AC BACK
Determină starea sistemului după revenirea alimentării în urma unei pierderi de energie AC.

Memory	Sistemul revine la ultima sa stare de veghe cunoscută la revenirea alimentării AC.
Always On	Sistemul este pornit la revenirea alimentării AC.
Always Off	Sistemul rămâne oprit la revenirea alimentării AC. (Implicit)

Power On By Keyboard
Permite pornirea sistemului printr-un eveniment de trezire de la tastatura PS/2.
Notă: Pentru a utiliza această funcție, aveți nevoie de o sursă de alimentare ATX care să ofere cel puțin 1A pe firul +5VSB.

Disabled	Dezactivează această funcție. (Implicit)
Password	Setați o parolă cu 1~5 caractere pentru a porni sistemul.
Keyboard 98	Apăsați butonul POWER de pe tastatura Windows 98 pentru a porni sistemul.
Any key	Apăsați orice tastă pentru a porni sistemul.

Power On Password
Setați parola când Power On By Keyboard este setat la Password. Apăsați <Enter> pe acest element și setați o parolă cu până la 5 caractere și apoi apăsați <Enter> pentru a accepta. Pentru a porni sistemul, introduceți parola și apăsați <Enter>.
Notă: Pentru a anula parola, apăsați <Enter> pe acest element. Când vi se solicită parola, apăsați din nou <Enter> fără a introduce parola pentru a șterge setările parolei.
Power On By Mouse
Permite pornirea sistemului printr-un eveniment de trezire de la mouse-ul PS/2.
Notă: Pentru a utiliza această funcție, aveți nevoie de o sursă de alimentare ATX care să ofere cel puțin 1A pe firul +5VSB.

Disabled	Dezactivează această funcție. (Implicit)
Move	Mișcați mouse-ul pentru a porni sistemul.
Double Click	Faceți dublu clic pe butonul stâng al mouse-ului pentru a porni sistemul.

ErP
Determină dacă sistemul consumă cea mai mică energie în starea S5 (oprire). Notă: Când acest element este setat la Enabled, următoarele funcții vor deveni indisponibile: Resume by Alarm, PME event wake up, power on by mouse, power on by keyboard și wake on LAN.
Soft-Off by PWR-BTTN
Configurează modul de oprire a computerului în modul MS-DOS folosind butonul de alimentare.

Instant-Off	Apăsați butonul de alimentare și apoi sistemul va fi oprit instantaneu. (Implicit)
Delay 4 Sec.	Apăsați și mențineți apăsat butonul de alimentare timp de 4 secunde pentru a opri sistemul. Dacă butonul de alimentare este apăsat mai puțin de 4 secunde, sistemul va intra în modul de suspendare.

Resume by Alarm
Determină dacă se pornește sistemul la o oră dorită. (Implicit: Dezactivat) Dacă este activat, setați data și ora după cum urmează:
Wake up day: Porniți sistemul la o anumită oră în fiecare zi sau într-o anumită zi a lunii.
Wake up hour/minute/second: Setați ora la care sistemul va fi pornit automat.
Notă: Când utilizați această funcție, evitați oprirea inadecvată din sistemul de operare sau scoaterea alimentării AC, altfel setările pot să nu fie eficiente.
Wake on LAN
Activează sau dezactivează funcția wake on LAN. (Implicit: Activat)
High Precision Event Timer
Activează sau dezactivează High Precision Event Timer (HPET) în sistemul de operare. (Implicit: Activat)

Salvare & Ieșire

Save & Exit Setup
Apăsați <Enter> pe acest element și selectați Yes. Aceasta salvează modificările în CMOS și iese din programul BIOS Setup. Selectați No sau apăsați <Esc> pentru a reveni la meniul principal BIOS Setup.
Exit Without Saving
Apăsați <Enter> pe acest element și selectați Yes. Aceasta iese din BIOS Setup fără a salva modificările efectuate în BIOS Setup în CMOS. Selectați No sau apăsați <Esc> pentru a reveni la meniul principal BIOS Setup.
Load Optimized Defaults
Apăsați <Enter> pe acest element și selectați Yes pentru a încărca setările implicite optime ale BIOS-ului. Setările implicite ale BIOS-ului ajută sistemul să funcționeze în stare optimă. Încărcați întotdeauna setările implicite optime după actualizarea BIOS-ului sau după ștergerea valorilor CMOS.
Boot Override
Vă permite să selectați un dispozitiv pentru a porni imediat. Apăsați <Enter> pe dispozitivul pe care îl selectați și selectați Yes pentru a confirma. Sistemul dvs. va reporni automat și va porni de pe acel dispozitiv.
Save Profiles
Această funcție vă permite să salvați setările BIOS-ului curente într-un profil. Puteți crea până la 8 profiluri și salva ca Setup Profile 1~ Setup Profile 8. Apăsați <Enter> pentru a finaliza. Sau puteți selecta Select File in HDD/FDD/USB pentru a salva profilul pe dispozitivul dvs. de stocare.
Load Profiles
Dacă sistemul dvs. devine instabil și ați încărcat setările implicite ale BIOS-ului, puteți utiliza această funcție pentru a încărca setările BIOS-ului dintr-un profil creat anterior, fără bătăi de cap pentru reconfigurarea setărilor BIOS-ului. Mai întâi selectați profilul pe care doriți să îl încărcați și apoi apăsați <Enter> pentru a finaliza. Puteți selecta Select File in HDD/FDD/USB pentru a introduce profilul creat anterior de pe dispozitivul dvs. de stocare sau pentru a încărca profilul creat automat de BIOS, cum ar fi revenirea setărilor BIOS-ului la ultimele setări care au funcționat corect (ultima înregistrare bună cunoscută).

Configurarea unui set RAID

Niveluri RAID

	RAID 0	RAID 1	RAID 10
Numărul minim de hard disk-uri	≥2	2	4
Capacitatea matricei	Numărul de hard disk-uri * Dimensiunea celui mai mic disc	Dimensiunea celui mai mic disc	(Numărul de hard disk-uri/2) * Dimensiunea celui mai mic disc
Toleranță la erori	Nu	Da	Da

Înainte de a începe, vă rugăm să pregătiți următoarele elemente:

Cel puțin două hard disk-uri SATA sau SSD-uri (pentru a asigura performanțe optime, se recomandă utilizarea a două hard disk-uri cu model și capacitate identice).
Un disc de instalare Windows.
Disc cu drivere pentru placa de bază.
O unitate USB.

Configurarea controlerelor SATA

Instalarea hard disk-urilor
Instalați hard disk-urile în conectorii SATA de pe placa de bază. Apoi conectați conectorii de alimentare de la sursa de alimentare la hard disk-uri.
Configurarea modului controlerului SATA în BIOS Setup
Asigurați-vă că configurați corect modul controlerului SATA în BIOS Setup.
Pași:
1. Porniți computerul și apăsați <Delete> pentru a intra în BIOS Setup în timpul POST (Power-On Self-Test). Sub Chipset, asigurați-vă că Chipset SATA Port Enable sunt activate. Setați SATA Mode la RAID. Apoi salvați setările și reporniți computerul.
2. Dacă doriți să configurați UEFI RAID, urmați pașii din "C-1." Pentru a intra în vechiul RAID ROM, salvați setările și ieșiți din BIOS Setup. Consultați "C-2" pentru mai multe informații.

  Meniurile BIOS Setup descrise în această secțiune pot diferi de setările exacte pentru placa dvs. de bază. Opțiunile reale ale meniului BIOS Setup pe care le veți vedea vor depinde de placa de bază pe care o aveți și de versiunea BIOS.
1. Configurare UEFI RAID
  Numai Windows 10 pe 64 de biți acceptă configurarea UEFI RAID.
  Pas:
  1. În BIOS Setup, accesați BIOS și setați Windows 10 Features la Windows 10 și CSM Support la Disabled. Salvați modificările și ieșiți din BIOS Setup.
  2. După repornirea sistemului, intrați din nou în BIOS Setup. Apoi intrați în submeniul Peripherals\RAIDXpert2 Configuration Utility.
  3. Pe ecranul RAIDXpert2 Configuration Utility, apăsați <Enter> pe Array Management pentru a intra în Create Array screen. Apoi, selectați un nivel RAID. Nivelurile RAID acceptate includ RAID 0, RAID 1 și RAID 10 (selecțiile disponibile depind de numărul de hard disk-uri instalate). Apoi, apăsați <Enter> pe Select Physical Disks pentru a intra în ecranul Select Physical Disks.
  4. Pe ecranul Select Physical Disks, selectați hard disk-urile care vor fi incluse în matricea RAID și setați-le la Enabled. Apoi, utilizați tasta săgeată în jos pentru a vă deplasa la Apply Changes și apăsați <Enter>. Apoi reveniți la ecranul anterior și setați Array Size, Array Size Unit, Read Cache Policy și Write Cache Policy.
  5. După setarea capacității, deplasați-vă la Create Array și apăsați <Enter> pentru a începe.
  6. După finalizare, veți fi readus la ecranul Array Management. Sub Manage Array Properties puteți vedea noul volum RAID și informații despre nivelul RAID, numele matricei, capacitatea matricei etc.
2. Configurarea Legacy RAID ROM
  Intrați în utilitarul de configurare a BIOS-ului vechi RAID pentru a configura o matrice RAID. Omiteți acest pas și continuați cu instalarea sistemului de operare Windows pentru o configurație non-RAID.
  Pas:

După ce începe testul de memorie POST și înainte de a începe pornirea sistemului de operare, căutați un mesaj care spune "Press <Ctrl-R> to Configure" (Apăsați <Ctrl-R> pentru a configura). Apăsați <Ctrl> + <R> pentru a intra în utilitarul de configurare RAID BIOS.
Pentru a crea o matrice nouă, apăsați <Enter> pe opțiunea Create Array.
Bara de selecție se va muta în secțiunea Disks din partea dreaptă a ecranului. Selectați hard disk-urile care vor fi incluse în matricea RAID. Utilizați tasta săgeată în sus sau în jos pentru a selecta un hard disk și apăsați <Insert>. Hard disk-ul selectat va fi afișat cu verde. Pentru a utiliza toate hard disk-urile, pur și simplu apăsați <A> pentru a le selecta pe toate. Apoi apăsați <Enter> și bara de selecție se va muta în secțiunea User Input din partea stângă jos a ecranului.
În primul rând, selectați un mod RAID și apăsați <Enter>. Selecțiile disponibile depind de numărul de hard disk-uri instalate. Apoi urmați instrucțiunile de pe ecran pentru a specifica dimensiunea matricei. Puteți selecta All available space (Tot spațiul disponibil) pentru a utiliza dimensiunea maximă permisă sau puteți utiliza tasta săgeată în sus sau în jos pentru a ajusta dimensiunea și apăsați <Enter>.
Selectați un mod de caching. Opțiunile includ Read/Write, Read Only și None. Apoi apăsați <Enter> pentru a continua.
În cele din urmă, va apărea un mesaj care spune "Confirm Creation of Array" (Confirmați crearea matricei). Apăsați <C> pentru a confirma sau <Esc> pentru a reveni la ecranul anterior.
Când ați terminat, veți vedea noua matrice pe ecranul principal. Pentru a ieși din utilitarul RAID BIOS, apăsați <Esc> și apoi apăsați <C> pentru a confirma.

Instalarea driverului SATA RAID/AHCI și a sistemului de operare
Cu setările BIOS corecte, sunteți gata să instalați sistemul de operare.

Instalarea sistemului de operare
Deoarece unele sisteme de operare includ deja driverul SATA RAID/AHCI, nu trebuie să instalați un driver RAID/AHCI separat în timpul procesului de instalare Windows. După instalarea sistemului de operare, vă recomandăm să instalați toate driverele necesare de pe discul cu drivere al plăcii de bază folosind "Xpress Install" (Instalare Xpress) pentru a asigura performanța și compatibilitatea sistemului. Dacă sistemul de operare care urmează să fie instalat necesită să furnizați un driver SATA RAID/AHCI suplimentar în timpul procesului de instalare a sistemului de operare, vă rugăm să consultați pașii de mai jos:

Copiați folderul Hw10 din folderul \Boot de pe discul cu drivere pe unitatea USB.
Bootați de pe discul de instalare Windows și efectuați pașii standard de instalare a sistemului de operare. Când apare ecranul care solicită să încărcați driverul, selectați Browse (Răsfoire).
Introduceți unitatea USB și apoi navigați la locația driverului. Locația driverului este următoarea: \Hw10\RAID\x64
Selectați mai întâi AMD-RAID Bottom Device și faceți clic pe Next (Următorul) pentru a încărca driverul. Apoi selectați AMD-RAID Controller și faceți clic pe Next (Următorul) pentru a încărca driverul. În cele din urmă, continuați instalarea sistemului de operare.

Vă rugăm să vizitați site-ul web GIGABYTE pentru detalii despre configurarea unei matrice RAID.

Instalarea driverelor

Înainte de a instala driverele, instalați mai întâi sistemul de operare. (Următoarele instrucțiuni folosesc Windows 10 ca exemplu de sistem de operare.)
După instalarea sistemului de operare, introduceți discul cu drivere al plăcii de bază în unitatea optică. Faceți clic pe mesajul "Tap to choose what happens with this disc" (Atingeți pentru a alege ce se întâmplă cu acest disc) în colțul din dreapta sus al ecranului și selectați "Run Run.exe." (Rulați Run.exe.) (Sau accesați My Computer (Computerul meu), faceți dublu clic pe unitatea optică și executați programul Run.exe.)

"Xpress Install" (Instalare Xpress) va scana automat sistemul și apoi va afișa toate driverele care sunt recomandate pentru instalare. Puteți face clic pe butonul Xpress Install (Instalare Xpress) și "Xpress Install" (Instalare Xpress) va instala toate driverele selectate. Sau faceți clic pe pictograma săgeată pentru a instala individual driverele de care aveți nevoie.

Vă rugăm să vizitați site-ul web GIGABYTE pentru mai multe informații despre software.

Vă rugăm să vizitați site-ul web GIGABYTE pentru detalii despre configurarea software-ului audio.

Contactați-ne
GIGA-BYTE TECHNOLOGY CO., LTD.
Adresa: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Suport tehnic și non-tehnic (vânzări/marketing): http://esupport.gigabyte.com
Adresă WEB (engleză): http://www.gigabyte.com
Adresă WEB (chineză): http://www.gigabyte.tw

GIGABYTE eSupport
Pentru a trimite o întrebare tehnică sau non-tehnică (vânzări/marketing), vă rugăm să accesați: http://esupport.gigabyte.com

Identificarea revizuirii plăcii dvs. de bază
Numărul de revizuire de pe placa dvs. de bază arată astfel: "REV: X.X." De exemplu, "REV: 1.0" înseamnă că revizuirea plăcii de bază este 1.0. Verificați revizuirea plăcii de bază înainte de a actualiza BIOS-ul plăcii de bază, driverele sau când căutați informații tehnice.
Exemplu:

Pentru mai multe detalii despre produs, vă rugăm să vizitați site-ul web GIGABYTE.

Drepturi de autor
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Toate drepturile rezervate. Mărcile comerciale menționate în acest manual sunt înregistrate legal proprietarilor respectivi.

Referințe

Descărcați manualul

Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.

Descărcați GIGABYTE GA-A320M-DS2 - Manual de utilizare al plăcii de bază
