GIGABYTE GA-A320M-DS2 - Emolevyn käyttöohje

Sisältö

1 GA-A320M-DS2 -emolevyn asettelu
2 Laitteiston asennus
3 BIOS-asetukset
4 RAID-sarjan määrittäminen
5 Ohjainten asentaminen
6 Viitteet
7 Lataa käyttöohje
8 Muilla kielillä

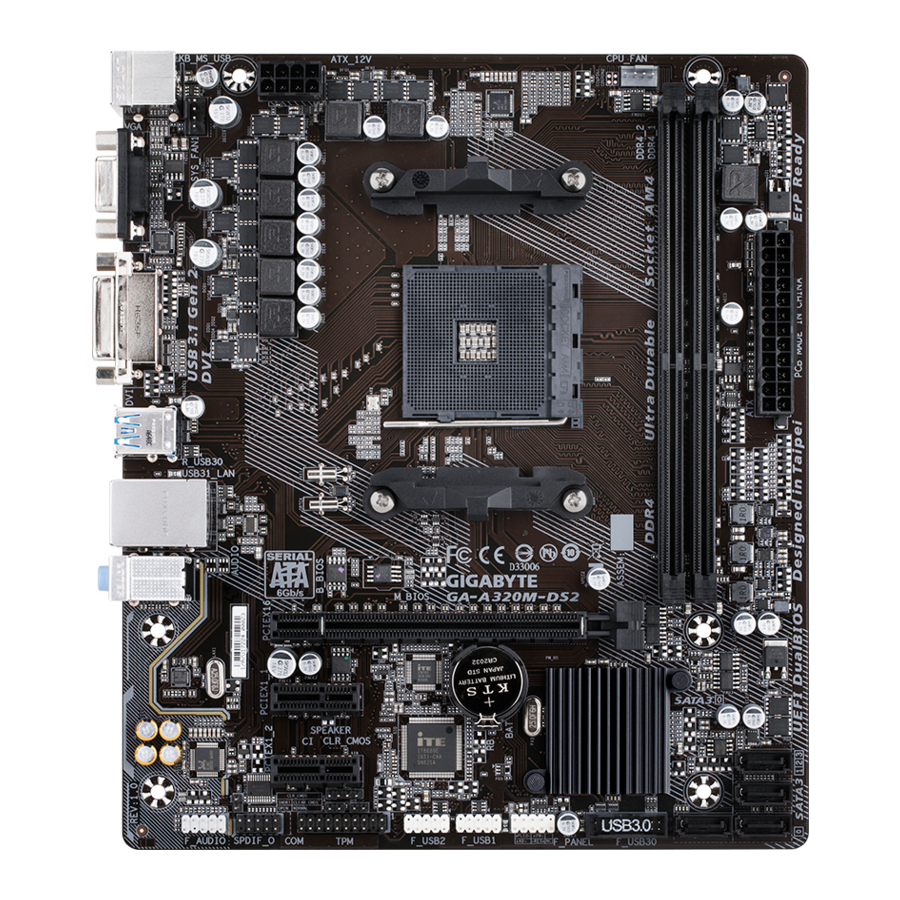

GA-A320M-DS2 -emolevyn asettelu

Pakkauksen sisältö

GA-A320M-DS2 -emolevy
Emolevyn ohjainlevy
Käyttöohje
Kaksi SATA-kaapelia
I/O-suoja

* Yllä oleva pakkauksen sisältö on vain viitteellinen, ja todelliset tuotteet riippuvat hankkimastasi tuotepakkauksesta.
Pakkauksen sisältöä voidaan muuttaa ilman erillistä ilmoitusta.

Laitteiston asennus

Asennusvarotoimet

Emolevy sisältää lukuisia herkkiä elektronisia piirejä ja komponentteja, jotka voivat vahingoittua sähköstaattisen purkauksen (ESD) seurauksena. Lue käyttöohje huolellisesti ennen asennusta ja noudata näitä ohjeita:

Varmista ennen asennusta, että kotelo sopii emolevylle.
Älä poista tai riko emolevyn S/N (sarjanumero) -tarraa tai takuutarratarrat, jonka jälleenmyyjä on toimittanut ennen asennusta. Näitä tarroja tarvitaan takuun vahvistamiseen.
Irrota aina vaihtovirta irrottamalla virtajohto pistorasiasta ennen emolevyn tai muiden laitteistokomponenttien asentamista tai poistamista.
Kun liität laitteistokomponentteja emolevyn sisäisiin liittimiin, varmista, että ne on liitetty tiukasti ja turvallisesti.
Kun käsittelet emolevyä, vältä koskettamasta metallisia johtimia tai liittimiä.
On parasta käyttää sähköstaattisen purkauksen (ESD) ranneketta käsiteltäessä elektronisia komponentteja, kuten emolevyä, CPU:ta tai muistia. Jos sinulla ei ole ESD-ranneketta, pidä kätesi kuivina ja kosketa ensin metalliesinettä staattisen sähkön poistamiseksi.
Ennen emolevyn asentamista aseta se antistaattisen alustan päälle tai sähköstaattisesti suojattuun säiliöön.
Ennen kuin liität tai irrotat virtalähteen kaapelin emolevystä, varmista, että virtalähde on kytketty pois päältä.
Ennen virran kytkemistä varmista, että virtalähteen jännite on asetettu paikallisen jännitetason mukaisesti.
Ennen tuotteen käyttöä varmista, että kaikki laitteistokomponenttien kaapelit ja virtaliittimet on kytketty.
Älä päästä ruuveja kosketuksiin emolevyn piirin tai sen komponenttien kanssa, jotta emolevy ei vahingoitu.
Varmista, ettei emolevylle tai tietokoneen koteloon ole jäänyt ylimääräisiä ruuveja tai metallikomponentteja.
Älä aseta tietokonejärjestelmää epätasaiselle alustalle.
Älä sijoita tietokonejärjestelmää korkeaan lämpötilaan tai kosteaan ympäristöön.
Tietokoneen virran kytkeminen asennusprosessin aikana voi vahingoittaa järjestelmän komponentteja ja aiheuttaa fyysisiä vammoja käyttäjälle.
Jos olet epävarma jostakin asennusvaiheesta tai sinulla on tuotteen käyttöön liittyvä ongelma, ota yhteyttä valtuutettuun tietokonealan ammattilaiseen.
Jos käytät sovitinta, jatkojohtoa tai jatkojohtoa, muista tutustua sen asennus- ja/tai maadoitusohjeisiin.

Tuotteen tekniset tiedot

CPU	AM4-kanta: AMD Ryzen ™ -prosessori AMD:n 7. sukupolven A-sarjan/Athlon ™ -prosessorit (Katso uusin CPU-tukiluettelo GIGABYTE:n verkkosivustolta.)
Piirisarja	AMD A320
Muisti	2 x DDR4 DIMM -liitäntää, jotka tukevat jopa 32 Gt järjestelmämuistia Kaksikanavainen muistiarkkitehtuuri Tuki DDR4 2667 (Huom.) /2400/2133 MHz -muistimoduuleille Tuki ECC Un-buffered DIMM 1Rx8/2Rx8 -muistimoduuleille (toimivat ei-ECC-tilassa) Tuki ei-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 -muistimoduuleille Tuki Extreme Memory Profile (XMP) -muistimoduuleille (Katso uusimmat tuetut muistinopeudet ja muistimoduulit GIGABYTE:n verkkosivustolta.)
Näytönohjain	Integroitu näytönohjain: 1 x D-Sub-portti, joka tukee enintään 1920x1200@60 Hz:n resoluutiota 1 x DVI-D-portti, joka tukee enintään 1920x1200@60 Hz:n resoluutiota * DVI-D-portti ei tue D-Sub-yhteyttä sovittimella. Suurin jaettu muisti 2 Gt
Ääni	Realtek ® ALC887 -äänikoodekki High Definition Audio 2/4/5.1/7.1-kanavainen * Jos haluat määrittää 7.1-kanavaisen äänen, sinun on käytettävä HD-etupaneelin äänimoduulia ja otettava monikanavaisen äänen ominaisuus käyttöön ääniohjaimen kautta. Tuki S/PDIF-ulostulolle
LAN	Realtek ® GbE LAN -siru (10/100/1000 Mbit)
Laajennuspaikat	1x PCI Express x16 -paikka, joka toimii nopeudella x16 (PCIEX16) ^(Huom.) * Jos asennetaan vain yksi PCI Express -näytönohjain, varmista optimaalisen suorituskyvyn saavuttamiseksi, että se asennetaan PCIEX16-paikkaan. (PCIEX16-paikka on PCI Express 3.0 -standardin mukainen.) 2x PCI Express x1 -paikkaa (PCI Express x1 -paikat ovat PCI Express 2.0 -standardin mukaisia.)
Tallennusliitäntä	4 x SATA 6Gb/s -liitintä RAID 0, RAID 1 ja RAID 10 -tuki
USB	Piirisarja: 1 x USB 3.1 Gen 2 Type-A -portti (punainen) takapaneelissa 2 x USB 3.1 Gen 1 -porttia käytettävissä sisäisen USB-otsikon kautta 6 x USB 2.0/1.1 -porttia (2 porttia takapaneelissa, 4 porttia käytettävissä sisäisten USB-otsikoiden kautta) CPU: 3 x USB 3.1 Gen 1 -porttia takapaneelissa
Sisäiset liittimet	1 x 24-nastainen ATX-päävirtaliitin 1 x 8-nastainen ATX 12V -virtaliitin 4 x SATA 6Gb/s -liitintä 1 x CPU-tuulettimen otsikko 1 x järjestelmätuulettimen otsikko 1 x etupaneelin otsikko 1 x etupaneelin ääniliitin 1 x S/PDIF Out -otsikko 1 x USB 3.1 Gen 1 -otsikko 2 x USB 2.0/1.1 -otsikkoa 1 x Trusted Platform Module (TPM) -otsikko 1 x sarjaportin otsikko 1 x kaiuttimen otsikko 1 x kotelon tunkeutumisen otsikko 1 x Clear CMOS -hyppyjohdin
Takapaneelin liittimet	1 x PS/2-näppäimistön/hiiren portti 1 x D-Sub-portti 1 x DVI-D-portti 3 x USB 3.1 Gen 1 -porttia 1 x USB 3.1 Gen 2 Type-A -portti (punainen) 2 x USB 2.0/1.1 -porttia 1 x RJ-45-portti 3 x ääniliitintä (Line In, Line Out, Mic In)
I/O-ohjain	iTE ® I/O Controller Chip
Laitteiston valvonta	Jännitteen tunnistus Lämpötilan tunnistus Tuulettimen nopeuden tunnistus Ylikuumenemisvaroitus Tuulettimen vikaantumisvaroitus Tuulettimen nopeuden säätö * Tuulettimen nopeuden säätötoiminnon tuki riippuu asentamastasi tuulettimesta.
BIOS	2 x 128 Mbit flash Lisensoidun AMI UEFI BIOS:n käyttö DualBIOS ™ -tuki PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Ainutlaatuiset ominaisuudet	APP Center -tuki * APP Centerissä saatavilla olevat sovellukset voivat vaihdella emolevyn mallin mukaan. Kunkin sovelluksen tuetut toiminnot voivat myös vaihdella emolevyn teknisten tietojen mukaan. @BIOS 3D OSD Ambient LED AutoGreen BIOS Setup Cloud Station Color Temperature EasyTune Fast Boot Game Boost ON/OFF Charge Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker V-Tuner Q-Flash-tuki Xpress Install -tuki
Mukana toimitettava ohjelmisto	Norton ® Internet Security (OEM-versio) cFosSpeed
Käyttöjärjestelmä	Windows 10 64-bit -tuki Windows 7 64-bit -tuki * Lataa "Windows USB Installation Tool" GIGABYTE:n verkkosivustolta ja asenna se ennen Windows 7:n asentamista.
Muotokerroin	Micro ATX -muotokerroin; 22,6 cm x 19,5 cm

* GIGABYTE pidättää oikeuden tehdä muutoksia tuotteen teknisiin tietoihin ja tuotteeseen liittyviin tietoihin ilman ennakkoilmoitusta.

^(Huom.)Todellinen tuki voi vaihdella CPU:n mukaan.

Vieraile GIGABYTE:n verkkosivustolla saadaksesi tukiluettelot CPU:lle, muistimoduuleille ja SSD-laitteille.

Vieraile GIGABYTE:n verkkosivuston Support\Utility List -sivulla ladataksesi sovellusten uusimman version.

CPU:n asentaminen

Lue seuraavat ohjeet ennen CPU:n asentamista:

Varmista, että emolevy tukee CPU:ta. (Uusimman CPU-tukiluettelon löydät GIGABYTEn verkkosivuilta.)
Katkaise aina virta tietokoneesta ja irrota virtajohto pistorasiasta ennen CPU:n asentamista laitteistovaurioiden välttämiseksi.
Paikanna CPU:n nasta yksi. CPU:ta ei voi asettaa, jos se on suunnattu väärin.
Levitä tasainen ja ohut kerros lämpötahnaa CPU:n pinnalle.
Älä käynnistä tietokonetta, jos CPU-jäähdytintä ei ole asennettu, muuten CPU voi ylikuumentua ja vaurioitua.
Aseta CPU:n isäntätaajuus CPU:n teknisten tietojen mukaisesti. Ei ole suositeltavaa asettaa järjestelmäväylän taajuutta laitteiston teknisten tietojen ulkopuolelle, koska se ei täytä oheislaitteiden vakiovaatimuksia. Jos haluat asettaa taajuuden vakiovaatimusten ulkopuolelle, tee se laitteistosi teknisten tietojen mukaisesti, mukaan lukien CPU, näytönohjain, muisti, kiintolevy jne.

CPU:n asentaminen
Paikanna CPU-kannan ja CPU:n nasta yksi (merkitty pienellä kolmiolla).

Muistin asentaminen

Lue seuraavat ohjeet ennen muistin asentamista:

Varmista, että emolevy tukee muistia. On suositeltavaa käyttää saman kapasiteetin, merkin, nopeuden ja sirujen muistia. (Uusimmat tuetut muistinopeudet ja muistimoduulit löydät GIGABYTEn verkkosivuilta.)
Katkaise aina virta tietokoneesta ja irrota virtajohto pistorasiasta ennen muistin asentamista laitteistovaurioiden välttämiseksi.
Muistimoduuleissa on idioottivarma rakenne. Muistimoduulin voi asentaa vain yhteen suuntaan. Jos et pysty asettamaan muistia, vaihda suuntaa.

Dual Channel -muistikokoonpano
Tässä emolevyssä on kaksi muistikantaa ja se tukee Dual Channel -tekniikkaa. Kun muisti on asennettu, BIOS tunnistaa automaattisesti muistin tekniset tiedot ja kapasiteetin. Dual Channel -muistitilan käyttöönotto kaksinkertaistaa alkuperäisen muistin kaistanleveyden. Kaksi muistikantaa on jaettu kahteen kanavaan, ja jokaisella kanavalla on yksi muistikanta seuraavasti:
Kanava A: DDR4_2
Kanava B: DDR4_1
CPU:n rajoituksista johtuen lue seuraavat ohjeet ennen muistin asentamista Dual Channel -tilassa.

Dual Channel -tilaa ei voi ottaa käyttöön, jos vain yksi muistimoduuli on asennettu.
Kun Dual Channel -tila otetaan käyttöön kahdella muistimoduulilla, on suositeltavaa käyttää saman kapasiteetin, merkin, nopeuden ja sirujen muistia.

Lisätietoja laitteiston asennuksesta on GIGABYTEn verkkosivuilla.

Laajennuskortin asentaminen

Lue seuraavat ohjeet ennen laajennuskortin asentamista:

Varmista, että emolevy tukee laajennuskorttia. Lue huolellisesti laajennuskortin mukana tullut ohjekirja.
Katkaise aina virta tietokoneesta ja irrota virtajohto pistorasiasta ennen laajennuskortin asentamista laitteistovaurioiden välttämiseksi.

Takapaneelin liittimet

USB 2.0/1.1 -portti
USB-portti tukee USB 2.0 -määritystä. Käytä tätä porttia USB-laitteille.
PS/2-näppäimistö-/hiiriportti
Käytä tätä porttia PS/2-hiiren tai -näppäimistön liittämiseen.
D-Sub-portti
D-Sub-portti tukee 15-nastaista D-Sub-liitintä ja tukee enimmäistarkkuutta 1920x1200@60 Hz (tuetut todelliset tarkkuudet riippuvat käytetystä näytöstä). Liitä tähän porttiin näyttö, joka tukee D-Sub-yhteyttä.
DVI-D-portti^(Huomautus)
DVI-D-portti on DVI-D-määrityksen mukainen ja tukee enimmäistarkkuutta 1920x1200@60 Hz (tuetut todelliset tarkkuudet riippuvat käytetystä näytöstä). Liitä tähän porttiin näyttö, joka tukee DVI-D-yhteyttä.
USB 3.1 Gen 1 -portti
USB 3.1 Gen 1 -portti tukee USB 3.1 Gen 1 -määritystä ja on yhteensopiva USB 2.0 -määrityksen kanssa. Käytä tätä porttia USB-laitteille.
RJ-45 LAN -portti
Gigabit Ethernet LAN -portti tarjoaa Internet-yhteyden jopa 1 Gbps:n datanopeudella. Seuraavassa kuvataan LAN-portin LEDien tilat.

Yhteys-/nopeus-LED:

Tila Kuvaus

Oranssi 1 Gbps:n datanopeus

Vihreä 100 Mbps:n datanopeus

Pois 10 Mbps:n datanopeus

Aktiivisuus-LED:

Tila Kuvaus

Vilkkuu Datan lähetys tai vastaanotto on käynnissä

Pois Datan lähetystä tai vastaanottoa ei ole käynnissä
USB 3.1 Gen 2 Type-A -portti (punainen)
USB 3.1 Gen 2 Type-A -portti tukee USB 3.1 Gen 2 -määritystä ja on yhteensopiva USB 3.1 Gen 1- ja USB 2.0 -määritysten kanssa. Käytä tätä porttia USB-laitteille.
Line In (sininen)
Linjatulo. Käytä tätä ääniliitäntää linjatulolaitteille, kuten optiselle asemalle, Walkmanille jne.
Line Out (vihreä)
Linjalähtö. Käytä tätä ääniliitäntää kuulokkeille tai 2-kanavaiselle kaiuttimelle. Tätä liitäntää voidaan käyttää etukaiuttimien liittämiseen 4/5.1/7.1-kanavaisessa äänikokoonpanossa.
Mic In (vaaleanpunainen)
Mikrofonitulo.

Jos haluat määrittää 7.1-kanavaisen äänen, sinun on käytettävä HD-etupaneelin äänimoduulia ja otettava monikanavaisen äänen ominaisuus käyttöön ääniohjaimen kautta. Lisätietoja ohjelmistosta on GIGABYTEn verkkosivuilla.

Kun irrotat takapaneelin liittimeen liitetyn kaapelin, irrota kaapeli ensin laitteesta ja sitten emolevystä.
Kun irrotat kaapelin, vedä se suoraan ulos liittimestä. Älä heiluta sitä sivulta toiselle, jotta kaapeliliittimen sisällä ei pääse syntymään oikosulkua.

^(Huomautus)DVI-D-portti ei tue D-Sub-yhteyttä sovittimella.

Sisäiset liittimet

ATX_12V
ATX
CPU_FAN
SYS_FAN1
SATA3 0/1/2/3
SPDIF_O
F_PANEL
F_AUDIO

SPEAKER
CI
F_USB30
F_USB1/F_USB2
COM
TPM
BAT
CLR_CMOS

Lue seuraavat ohjeet ennen ulkoisten laitteiden liittämistä:

Varmista ensin, että laitteesi ovat yhteensopivia liittimien kanssa, joihin haluat ne liittää.
Ennen laitteiden asentamista, muista sammuttaa laitteet ja tietokoneesi. Irrota virtajohto pistorasiasta, jotta laitteet eivät vahingoitu.
Kun olet asentanut laitteen ja ennen tietokoneen käynnistämistä, varmista, että laitteen kaapeli on kiinnitetty kunnolla emolevyn liittimeen.

1/2) ATX_12V/ATX (2x4 12 V:n virtaliitin ja 2x12 päävirtaliitin)
Virtaliittimen avulla virtalähde voi syöttää riittävästi vakaata virtaa kaikkiin emolevyn komponentteihin. Ennen virtaliittimen liittämistä, varmista ensin, että virtalähde on sammutettu ja kaikki laitteet on asennettu oikein. Virtaliittimessä on varma rakenne. Liitä virtalähteen kaapeli virtaliittimeen oikeassa asennossa. 12 V:n virtaliitin syöttää virtaa pääasiassa suorittimelle. Jos 12 V:n virtaliitintä ei ole liitetty, tietokone ei käynnisty.

Laajennusvaatimusten täyttämiseksi on suositeltavaa käyttää virtalähdettä, joka kestää suurta virrankulutusta (500 W tai enemmän). Jos käytetään virtalähdettä, joka ei tuota tarvittavaa virtaa, seurauksena voi olla epävakaa tai käynnistymätön järjestelmä.

Nastanumero	Määritelmä	Nastanumero	Määritelmä
1	GND (vain 2x4-nastaiselle 12 V:lle)	5	+12V (vain 2x4-nastaiselle 12 V:lle)
2	GND (vain 2x4-nastaiselle 12 V:lle)	6	+12V (vain 2x4-nastaiselle 12 V:lle)
3	GND	7	+12V
4	GND	8	+12V

Nastanumero	Määritelmä	Nastanumero	Määritelmä
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (pehmeä On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (valmiustila +5V)	21	+5V
10	+12V	22	+5V
11	+12V (vain 2x12-nastaiselle ATX:lle)	23	+5V (vain 2x12-nastaiselle ATX:lle)
12	3.3V (vain 2x12-nastaiselle ATX:lle)	24	GND (vain 2x12-nastaiselle ATX:lle)

3/4) CPU_FAN/SYS_FAN1 (tuulettimen liittimet)
Kaikki tämän emolevyn tuuletinliittimet ovat 4-nastaisia. Useimmissa tuuletinliittimissä on varma asennusrakenne. Kun liität tuulettimen kaapelin, muista liittää se oikeassa asennossa (musta liittimen johto on maadoitusjohto). Nopeudensäätötoiminto edellyttää tuulettimen käyttöä, jossa on tuulettimen nopeudensäätörakenne. Optimaalisen lämmönpoiston saavuttamiseksi on suositeltavaa asentaa järjestelmätuuletin kotelon sisään.

Nastanumero	Määritelmä
1	GND
2	Jännitteen nopeudensäätö
3	Tunnistus
4	PWM-nopeudensäätö

Muista liittää tuulettimen kaapelit tuuletinliittimiin, jotta suoritin ja järjestelmä eivät ylikuumene. Ylikuumeneminen voi vahingoittaa suoritinta tai järjestelmä voi jumittua.
Nämä tuuletinliittimet eivät ole määrityshypyblokkeja. Älä aseta hyppyjohdinta liittimiin.

SATA3 0/1/2/3 (SATA 6Gb/s -liittimet)
SATA-liittimet ovat SATA 6Gb/s -standardin mukaisia ja yhteensopivia SATA 3Gb/s- ja SATA 1.5Gb/s -standardien kanssa. Jokainen SATA-liitin tukee yhtä SATA-laitetta. SATA-liittimet tukevat RAID 0:aa, RAID 1:tä ja RAID 10:tä. Katso luku "RAID-sarjan määrittäminen" ohjeita RAID-järjestelmän määrittämiseen.

Nastanumero Määritelmä

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND

SPDIF_O (S/PDIF Out -liitin)
Tämä liitin tukee digitaalista S/PDIF Out -liitäntää ja liittää S/PDIF-digitaalisen äänikaapelin (toimitetaan laajennuskorttien mukana) emolevyn digitaalista äänilähtöä varten tiettyihin laajennuskortteihin, kuten näytönohjaimiin ja äänikortteihin. Esimerkiksi jotkin näytönohjaimet saattavat edellyttää, että käytät S/PDIF-digitaalista äänikaapelia emolevyn digitaalisen äänilähdön siirtämiseen näytönohjaimeen, jos haluat liittää HDMI-näytön näytönohjaimeen ja saada samalla digitaalisen äänilähdön HDMI-näytöstä. Lisätietoja S/PDIF-digitaalisen äänikaapelin liittämisestä on laajennuskortin käyttöohjeessa.

Nastanumero Määritelmä

1 SPDIFO

2 GND

F_PANEL (etupaneelin liitin)
Liitä kotelon virtakytkin, nollauskytkin ja järjestelmän tilan ilmaisin tähän liittimeen alla olevien nastamääritysten mukaisesti. Huomioi positiiviset ja negatiiviset nastat ennen kaapeleiden liittämistä.
- PLED (virran merkkivalo):

  Järjestelmän tila LED

  S0 Päällä

  S3/S4/S5 Pois päältä

  Liitetään kotelon etupaneelin virran tilan ilmaisin. Merkkivalo palaa, kun järjestelmä on toiminnassa. Merkkivalo on pois päältä, kun järjestelmä on S3/S4-lepotilassa tai sammutettu (S5).
- PW (virtakytkin): Liitetään kotelon etupaneelin virtakytkimeen. Voit määrittää, miten järjestelmä sammutetaan virtakytkimellä (katso lisätietoja luvusta "BIOS Setup", "Power").
- HD (kiintolevyn toiminnan merkkivalo): Liitetään kotelon etupaneelin kiintolevyn toiminnan merkkivaloon. Merkkivalo palaa, kun kiintolevy lukee tai kirjoittaa tietoja.
- RES (nollauskytkin): Liitetään kotelon etupaneelin nollauskytkimeen. Paina nollauskytkintä käynnistääksesi tietokoneen uudelleen, jos tietokone jäätyy eikä normaali uudelleenkäynnistys onnistu.
- NC: Ei yhteyttä.

Etupaneelin rakenne voi vaihdella kotelon mukaan. Etupaneelimoduuli koostuu pääasiassa virtakytkimestä, nollauskytkimestä, virran merkkivalosta, kiintolevyn toiminnan merkkivalosta jne. Kun liität kotelon etupaneelimoduulin tähän liittimeen, varmista, että johdinten ja nastojen määritykset vastaavat oikein.

F_AUDIO (etupaneelin ääniliitin)
Etupaneelin ääniliitin tukee Intel High Definition (HD) -ääntä ja AC'97-ääntä. Voit liittää kotelon etupaneelin äänimoduulin tähän liittimeen. Varmista, että moduulin liittimen johdinmääritykset vastaavat emolevyn liittimen nastamäärityksiä. Moduulin liittimen ja emolevyn liittimen virheellinen liitäntä estää laitteen toiminnan tai jopa vahingoittaa sitä.

HD-etupaneelin ääni:

Nastanumero Määritelmä

1 MIC2_L

2 GND

3 MIC2_R

4 NC

5 LINE2_R

6 Tunnistus

7 FAUDIO_JD

8 Ei nastaa

9 LINE2_L

10 Tunnistus

AC'97-etupaneelin ääniliitännälle:

Nastanumero Määritelmä

1 MIC

2 GND

3 MIC-virta

4 NC

5 Linjalähtö (R)

6 NC

7 NC

8 Ei nastaa

9 Linjalähtö (L)

10 NC
- Etupaneelin ääniliitin tukee oletusarvoisesti HD-ääntä.
- Äänisignaalit ovat samanaikaisesti sekä etu- että takapaneelin ääniliitännöissä.
- Joissakin koteloissa on etupaneelin äänimoduuli, jossa on erilliset liittimet jokaisessa johdossa yhden pistokkeen sijaan. Jos haluat tietoja sellaisen etupaneelin äänimoduulin liittämisestä, jossa on erilaiset johdinjärjestelyt, ota yhteyttä kotelon valmistajaan.

KAIUTIN (kaiutinliitin)
Liitetään kotelon etupaneelissa olevaan kaiuttimeen. Järjestelmä ilmoittaa järjestelmän käynnistystilan antamalla äänimerkin. Yksi lyhyt äänimerkki kuuluu, jos järjestelmän käynnistyksessä ei havaita ongelmia.

Nastanumero Määritelmä

1 VCC

2 NC

3 NC

4 SPK-

CI (kotelon tunkeutumisen liitin)
Tässä emolevyssä on kotelon tunnistusominaisuus, joka havaitsee, onko kotelon kansi poistettu. Tämä toiminto edellyttää koteloa, jossa on kotelon tunkeutumisen tunnistus.

Nastanumero Määritelmä

1 Signaali

2 GND

F_USB30 (USB 3.1 Gen 1 -liitin)
Liitin on USB 3.1 Gen 1- ja USB 2.0 -määritysten mukainen ja voi tarjota kaksi USB-porttia. Jos haluat ostaa valinnaisen 3,5 tuuman etupaneelin, joka tarjoaa kaksi USB 3.1 Gen 1 -porttia, ota yhteyttä paikalliseen jälleenmyyjään.

Nastanumero	Määritelmä	Nastanumero	Määritelmä
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Ei nastaa

F_USB1/F_USB2 (USB 2.0/1.1 -liittimet)
Liittimet ovat USB 2.0/1.1 -määritysten mukaisia. Jokainen USB-liitin voi tarjota kaksi USB-porttia valinnaisen USB-kiinnikkeen kautta. Jos haluat ostaa valinnaisen USB-kiinnikkeen, ota yhteyttä paikalliseen jälleenmyyjään.

Nastanumero Määritelmä Nastanumero Määritelmä

1 Virta (5 V) 6 USB DY+

2 Virta (5 V) 7 GND S

3 USB DX- 8 GND

4 USB DY- 9 Ei nastaa

5 USB DX+ 10 NC

Älä kytke IEEE 1394 -kiinnikkeen (2x5-nastainen) kaapelia USB 2.0/1.1 -liittimeen.
Ennen USB-kiinnikkeen asentamista varmista, että sammutat tietokoneen ja irrotat virtajohdon pistorasiasta, jotta USB-kiinnike ei vahingoitu.

COM (sarjaporttiliitin)
COM-liitin voi tarjota yhden sarjaportin valinnaisen COM-porttikaapelin kautta. Jos haluat ostaa valinnaisen COM-porttikaapelin, ota yhteyttä paikalliseen jälleenmyyjään.

Nastanumero Määritelmä Nastanumero Määritelmä

1 NDCD- 6 NDSR-

2 NSIN 7 NRTS-

3 NSOUT 8 NCTS-

4 NDTR- 9 NRI-

5 GND S F 10 Ei nastaa

TPM (Trusted Platform Module -liitin)
Voit liittää TPM:n (Trusted Platform Module) tähän liittimeen.

Nastanumero	Määritelmä	Nastanumero	Määritelmä
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	Ei nastaa	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

BAT (akku)
Akku antaa virtaa CMOS-muistissa olevien arvojen (kuten BIOS-kokoonpanojen, päivämäärän ja ajan) säilyttämiseksi, kun tietokone on sammutettu. Vaihda akku, kun akun jännite laskee alhaiselle tasolle, tai CMOS-arvot eivät välttämättä ole tarkkoja tai ne saattavat kadota.
Voit tyhjentää CMOS-arvot poistamalla akun:
1. Sammuta tietokone ja irrota virtajohto.
2. Irrota akku varovasti akkukotelosta ja odota yksi minuutti. (Tai käytä metalliesinettä, kuten ruuvimeisseliä, akun pidikkeen positiivisten ja negatiivisten napojen koskettamiseen, jolloin ne ovat oikosulussa 5 sekunnin ajan.)
3. Vaihda akku.
4. Kytke virtajohto ja käynnistä tietokone uudelleen.

Sammuta tietokone aina ja irrota virtajohto ennen akun vaihtamista.
Vaihda akku vastaavaan. Räjähdysvaara, jos akku vaihdetaan väärään malliin.
Ota yhteyttä ostopaikkaan tai paikalliseen jälleenmyyjään, jos et pysty vaihtamaan akkua itse tai olet epävarma akkumallista.
Kun asennat akkua, huomioi akun positiivisen (+) ja negatiivisen (-) puolen suunta (positiivisen puolen tulee olla ylöspäin).
Käytetyt akut on käsiteltävä paikallisten ympäristömääräysten mukaisesti.

CLR_CMOS (Tyhjennä CMOS-hyppyjohdin)
Tällä hyppyjohtimella voit tyhjentää BIOS-kokoonpanon ja palauttaa CMOS-arvot tehdasasetuksiin. Voit tyhjentää CMOS-arvot koskettamalla kahta nastaa metalliesineellä, kuten ruuvimeisselillä, muutaman sekunnin ajan.

	Auki: Normaali
	Oikosulku: Tyhjennä CMOS-arvot

Sammuta aina tietokone ja irrota virtajohto pistorasiasta ennen CMOS-arvojen tyhjentämistä.
Kun järjestelmä on käynnistetty uudelleen, siirry BIOS-asetuksiin lataamaan tehdasasetukset (valitse Load Optimized Defaults (Lataa optimoidut oletusarvot)) tai määritä BIOS-asetukset manuaalisesti (katso luku "BIOS Setup" (BIOS-asetukset) BIOS-määrityksiä varten).

BIOS-asetukset

BIOS (Basic Input and Output System) tallentaa järjestelmän laitteistoparametrit emolevyn CMOS-muistiin. Sen päätehtäviin kuuluu virran kytkemisen jälkeisen itsetestin (POST) suorittaminen järjestelmän käynnistyksen aikana, järjestelmäparametrien tallentaminen ja käyttöjärjestelmän lataaminen jne. BIOS sisältää BIOS-asetusohjelman, jonka avulla käyttäjä voi muokata järjestelmän peruskokoonpanoasetuksia tai aktivoida tiettyjä järjestelmäominaisuuksia. Kun virta katkaistaan, emolevyn akku syöttää CMOS-muistille tarvittavan virran, jotta kokoonpanoarvot säilyvät CMOS-muistissa. Pääset BIOS-asetusohjelmaan painamalla <Delete>-näppäintä POST-testin aikana, kun virta kytketään. BIOSin päivittämiseen voit käyttää joko GIGABYTE Q-Flash- tai @BIOS-työkalua.

Q-Flashin avulla käyttäjä voi nopeasti ja helposti päivittää tai varmuuskopioida BIOSin ilman käyttöjärjestelmään siirtymistä.
@BIOS on Windows-pohjainen työkalu, joka etsii ja lataa BIOSin uusimman version Internetistä ja päivittää BIOSin.

Koska BIOSin päivittäminen on mahdollisesti riskialtista, BIOSin päivittämistä ei suositella, jos et kohtaa ongelmia nykyisen BIOS-version kanssa. BIOSin päivittäminen on tehtävä varoen. Virheellinen BIOSin päivittäminen voi johtaa järjestelmän toimintahäiriöihin.
Oletusasetuksia ei suositella muuttamaan (ellei siihen ole tarvetta) järjestelmän epävakauden tai muiden odottamattomien tulosten välttämiseksi. Asetusten virheellinen muuttaminen voi johtaa siihen, että järjestelmä ei käynnisty. Jos näin tapahtuu, yritä tyhjentää CMOS-muistin arvot ja palauttaa emolevyn oletusarvot. (Katso tämän luvun "Lataa optimoidut oletusarvot" -osio tai akun/tyhjennä CMOS-hyppääjän esittelyt, kuinka CMOS-muistin arvot tyhjennetään.)

Käynnistysnäyttö

Seuraava käynnistyslogo-näyttö tulee näkyviin, kun tietokone käynnistyy.
(Esimerkki BIOS-versiosta: F1b)

On olemassa kaksi erilaista BIOS-tilaa, joita voit vaihdella <F2>-näppäimellä. Classic Setup -tila tarjoaa yksityiskohtaiset BIOS-asetukset. Voit siirtyä kohteiden välillä näppäimistön nuolinäppäimillä ja hyväksyä tai siirtyä alivalikkoon painamalla <Enter>-näppäintä. Tai voit valita haluamasi kohteen hiirellä. Easy Mode -tilan avulla käyttäjät voivat nopeasti tarkastella nykyisiä järjestelmätietoja tai tehdä säätöjä optimaalisen suorituskyvyn saavuttamiseksi. Easy Mode -tilassa voit siirtyä määrityskohteiden välillä hiirellä.

Kun järjestelmä ei ole vakaa tavalliseen tapaan, valitse Load Optimized Defaults (Lataa optimoidut oletusarvot) -kohde asettaaksesi järjestelmäsi oletusarvoihin.
Tässä luvussa kuvatut BIOS-asetusvalikot ovat vain viitteellisiä ja voivat vaihdella BIOS-version mukaan.

M.I.T.

Toimiiko järjestelmä vakaasti tekemilläsi ylikellotus-/ylijännitysasetuksilla, riippuu järjestelmän kokoonpanosta kokonaisuudessaan. Virheellinen ylikellotus/ylijännite voi vahingoittaa suoritinta, piirisarjaa tai muistia ja lyhentää näiden komponenttien käyttöikää. Tämä sivu on tarkoitettu vain edistyneille käyttäjille, ja suosittelemme, ettet muuta oletusasetuksia järjestelmän epävakauden tai muiden odottamattomien tulosten välttämiseksi. (Asetusten riittämätön muuttaminen voi johtaa järjestelmän käynnistymisen epäonnistumiseen. Jos näin tapahtuu, tyhjennä CMOS-arvot ja palauta levy oletusarvoihin.)

Lisätaajuusasetukset
Isäntäkellon arvo
Näyttää nykyisen isäntäkellon taajuuden.
Suorittimen kellosuhde
Mahdollistaa asennetun suorittimen kellosuhteen muuttamisen. Säädettävä alue riippuu asennetusta suorittimesta.
Suorittimen taajuus
Näyttää nykyisen suorittimen taajuuden.

Suorittimen lisäydinasetukset
Suorittimen kellosuhde, suorittimen taajuus
Yllä olevat asetukset ovat synkronisia samojen kohteiden kanssa Lisätaajuusasetukset-valikossa.

Ytimen suorituskyvyn parannus^(Huom.)
Voit määrittää, otetaanko käyttöön ytimen suorituskyvyn parannus (CPB) -tekniikka, suorittimen suorituskykyä parantava tekniikka. (Oletus: Auto)

Ytimen suorituskyvyn parannussuhde^(Huom.)
Mahdollistaa CPB:n suhteen muuttamisen. Säädettävä alue riippuu asennetusta suorittimesta. (Oletus: Auto)

Turbon suorituskyvyn parannussuhde^(Huom.)
Voit määrittää, parannetaanko suorittimen suorituskykyä. (Oletus: Poistettu käytöstä)

AMD Cool&Quiet -toiminto

Käytössä	Antaa AMD Cool'n'Quiet -ohjaimen säätää dynaamisesti suorittimen kellotaajuutta ja VID:tä vähentämään tietokoneen lämmöntuottoa ja virrankulutusta. (Oletus)
Poistettu käytöstä	Poistaa tämän toiminnon käytöstä.

SVM-tila
Virtualisointitekniikan parantama virtualisointi mahdollistaa sen, että alusta voi käyttää useita käyttöjärjestelmiä ja sovelluksia itsenäisissä osioissa. Virtualisoinnin avulla yksi tietokonejärjestelmä voi toimia useana virtuaalijärjestelmänä. (Oletus: Poistettu käytöstä)
C6-tila ^{(Huom. 1)}
Voit määrittää, annetaanko suorittimen siirtyä C6-tilaan järjestelmän pysäytystilassa. Kun tämä on käytössä, suorittimen ytimen taajuutta pienennetään järjestelmän pysäytystilan aikana virrankulutuksen vähentämiseksi. C6-tila on tehokkaampi virransäästötila kuin C1. (Oletus: Käytössä)
Globaali C-tilan hallinta ^{_{(Huom. 1)}}
Voit määrittää, annetaanko suorittimen siirtyä C-tiloihin. Kun tämä on käytössä, suorittimen ytimen taajuutta pienennetään järjestelmän pysäytystilan aikana virrankulutuksen vähentämiseksi. (Oletus: Käytössä)
SMT-tila ^{(Huom. 1)}
Voit ottaa käyttöön tai poistaa käytöstä suorittimen samanaikaisen monisäikeistyksen tekniikan. Tämä ominaisuus toimii vain käyttöjärjestelmissä, jotka tukevat moniprosessoritilaa. Auto antaa BIOS:in määrittää tämän asetuksen automaattisesti. (Oletus: Auto)
Alaydinten hallinta ^{(Huom. 1)}
Voit valita, kuinka monta suorittimen ydintä otetaan käyttöön (suorittimen ytimien määrä voi vaihdella suorittimen mukaan). Auto antaa BIOS:in määrittää tämän asetuksen automaattisesti. (Oletus: Auto)
Extreme Memory Profile (X.M.P.) ^{(Huom. 2)}
Kun tämä on käytössä, BIOS voi lukea SPD-tiedot XMP-muistimoduulista/-moduuleista parantaakseen muistin suorituskykyä.

Poistettu käytöstä	Poistaa tämän toiminnon käytöstä. (Oletus)
Profiili1	Käyttää profiilin 1 asetuksia.
Profiili2 ^{(Huom. 2)}	Käyttää profiilin 2 asetuksia.

Järjestelmämuistin kerroin
Voit asettaa järjestelmämuistin kertoimen. Auto asettaa muistin kertoimen muistin SPD-tietojen mukaan. (Oletus: Auto)
Muistin taajuus (MHz)
Ensimmäinen muistin taajuusarvo on käytössä olevan muistin normaali toimintataajuus. Toinen arvo on muistin taajuus, jota säädetään automaattisesti järjestelmämuistin kerroinasetusten mukaan.

Muistin lisäasetukset
Extreme Memory Profile (X.M.P.) (Huom. 2), järjestelmämuistin kerroin, muistin taajuus (MHz)
Yllä olevat asetukset ovat synkronisia samojen kohteiden kanssa Lisätaajuusasetukset-valikossa.
Muistin ajoitustila
Manuaalinen ja edistynyt manuaalinen mahdollistavat kanavan lomituksen, sijoituksen lomituksen ja alla olevien muistin ajoitusasetusten määrittämisen. Vaihtoehdot ovat: Auto (oletus), Manuaalinen, Edistynyt manuaalinen.
Profiilin DDR-jännite
Kun käytetään ei-XMP-muistimoduulia tai Extreme Memory Profile (X.M.P.) on asetettu Poistettu käytöstä -tilaan, arvo näytetään muistimäärityksen mukaisesti. Kun Extreme Memory Profile (X.M.P.) on asetettu tilaan Profiili1 tai Profiili2, arvo näytetään XMP-muistin SPD-tietojen mukaisesti.
Kanavan lomitus
Ottaa käyttöön tai poistaa käytöstä muistikanavan lomituksen. Käytössä-tila mahdollistaa järjestelmän samanaikaisen pääsyn muistin eri kanaviin muistin suorituskyvyn ja vakauden parantamiseksi. Auto antaa BIOS:in määrittää tämän asetuksen automaattisesti. (Oletus: Auto)
Sijoituksen lomitus
Ottaa käyttöön tai poistaa käytöstä muistin sijoituksen lomituksen. Käytössä-tila mahdollistaa järjestelmän samanaikaisen pääsyn muistin eri sijoituksiin muistin suorituskyvyn ja vakauden parantamiseksi. Auto antaa BIOS:in määrittää tämän asetuksen automaattisesti. (Oletus: Auto)
Kanavan A/B muistin alitukset
Tämä alivalikko tarjoaa muistin ajoitusasetukset kullekin muistikanavalle. Vastaavat ajoitusasetusnäytöt ovat määritettävissä vain, kun Muistin ajoitustila on asetettu tilaan Manuaalinen tai Edistynyt manuaalinen. Huomautus: Järjestelmäsi voi muuttua epävakaaksi tai epäonnistua käynnistymään, kun olet tehnyt muutoksia muistin ajoituksiin. Jos näin tapahtuu, palauta levy oletusarvoihin lataamalla optimoidut oletusarvot tai tyhjentämällä CMOS-arvot.
Jännitteen lisäasetukset
Tämän alivalikon avulla voit asettaa suorittimen, piirisarjan ja muistin jännitteet.

PC:n kunnon tila
Kotelon avaustilan palautus

Poistettu käytöstä	Säilyttää tai tyhjentää aiemman kotelon tunkeutumisen tilan tiedot. (Oletus)
Käytössä	Tyhjentää aiemman kotelon tunkeutumisen tilan tiedot, ja Kotelo auki -kentässä näkyy "Ei" seuraavassa käynnistyksessä.

Kotelo auki
Näyttää emolevyn CI-otsikkoon liitetyn kotelon tunkeutumisen havaitsemislaitteen tunnistustilan. Jos järjestelmän kotelon kansi poistetaan, tässä kentässä näkyy "Kyllä", muuten siinä näkyy "Ei". Voit tyhjentää kotelon tunkeutumisen tilan tiedot asettamalla Kotelon avaustilan palautus -asetukseksi Käytössä, tallentamalla asetukset CMOS:iin ja käynnistämällä sitten järjestelmän uudelleen.
Suorittimen Vcore/suorittimen VDDP/DRAM-kanavan A/B jännite/+3,3V/+5V/+12V/VCORE SOC
Näyttää nykyiset järjestelmän jännitteet.

Sekalaiset asetukset
PCIe-paikan määritys
Voit asettaa PCI Express -paikkojen toimintatilan arvoon Gen 1, Gen 2 tai Gen 3. Todellinen toimintatila riippuu kunkin paikan laitteistomäärityksistä. Auto antaa BIOS:in määrittää tämän asetuksen automaattisesti. (Oletus: Auto)
3DMark01-parannus
Voit määrittää, parannetaanko vanhempien vertailuarvojen suorituskykyä. (Oletus: Poistettu käytöstä)

Smart Fan 5 -asetukset
Näyttö
Voit valita valvottavan kohteen ja tehdä lisäsäätöjä. (Oletus: CPU FAN)
Tuulettimen nopeuden säätö
Voit määrittää, otetaanko tuulettimen nopeuden säätötoiminto käyttöön ja säädetäänkö tuulettimen nopeutta.

Normaali	Mahdollistaa tuulettimen pyörimisen eri nopeuksilla lämpötilan mukaan. Voit säätää tuulettimen nopeutta System Information Viewerin avulla järjestelmäsi vaatimusten perusteella. (Oletus)
Hiljainen	Mahdollistaa tuulettimen pyörimisen hitailla nopeuksilla.
Manuaalinen	Voit säätää tuulettimen nopeutta käyräkaaviossa.
Täysi nopeus	Mahdollistaa tuulettimen pyörimisen täydellä nopeudella.

Tuulettimen ohjauksen lämpötilatulo
Voit valita viitelämpötilan tuulettimen nopeuden säätöä varten.
Lämpötilaväli
Voit valita lämpötilavälin tuulettimen nopeuden muutosta varten.
Tuulettimen ohjaustila

Auto	Antaa BIOS:in automaattisesti tunnistaa asennetun tuulettimen tyypin ja asettaa optimaalisen ohjaustilan. (Oletus)
Jännite	Jännitetilaa suositellaan 3-nastaiselle tuulettimelle.
PWM	PWM-tilaa suositellaan 4-nastaiselle tuulettimelle.

Lämpötila
Näyttää valitun kohdealueen nykyisen lämpötilan.
Tuulettimen nopeus
Näyttää nykyiset tuulettimen nopeudet.
Lämpötilavaroituksen hallinta
Asettaa lämpötilan varoituskynnyksen. Kun lämpötila ylittää kynnyksen, BIOS antaa varoitusäänen. Vaihtoehdot ovat: Poistettu käytöstä (oletus), 60 ºC/140 ºF, 70 ºC/158 ºF, 80 ºC/176 ºF, 90 ºC/194 ºF.
Tuulettimen vikaantumisvaroitus
Mahdollistaa sen, että järjestelmä antaa varoitusäänen, jos tuuletinta ei ole kytketty tai se vioittuu. Tarkista tuulettimen kunto tai tuulettimen liitäntä, kun näin tapahtuu. (Oletus: Poistettu käytöstä)

^(Huom.)Tämä kohde on näkyvissä vain, kun asennat suorittimen, joka tukee tätä ominaisuutta.
^{(Huom. 1)} Tämä kohde on näkyvissä vain, kun asennat suorittimen, joka tukee tätä ominaisuutta.
^{(Huom. 2)} Tämä kohde on näkyvissä vain, kun asennat suorittimen ja muistimoduulin, jotka tukevat tätä ominaisuutta.

Järjestelmä

Tämä osio tarjoaa tietoa emolevymallista ja BIOS-versiosta. Voit myös valita BIOSin käyttämän oletuskielen ja asettaa järjestelmän ajan manuaalisesti.
Järjestelmän kieli
Valitsee BIOSin käyttämän oletuskielen.
Järjestelmän päivämäärä
Asettaa järjestelmän päivämäärän. Päivämäärän muoto on viikko (vain luku), kuukausi, päivä ja vuosi. Käytä <Enter> näppäintä vaihtaaksesi Kuukausi, Päivä ja Vuosi kenttien välillä ja käytä <Page Up> tai <Page Down> näppäimiä asettaaksesi halutun arvon.
Järjestelmän aika
Asettaa järjestelmän ajan. Ajan muoto on tunti, minuutti ja sekunti. Esimerkiksi 13:00 on 13:00:00. Käytä <Enter> näppäintä vaihtaaksesi Tunti, Minuutti ja Sekunti kenttien välillä ja käytä <Page Up> tai <Page Down> näppäimiä asettaaksesi halutun arvon.
Käyttötaso
Näyttää nykyisen käyttöoikeustason käytetyn salasanasuojauksen tyypin mukaan. (Jos salasanaa ei ole asetettu, oletusarvo näkyy järjestelmänvalvojana.) Järjestelmänvalvojan taso antaa sinun tehdä muutoksia kaikkiin BIOS-asetuksiin; käyttäjätaso antaa sinun tehdä muutoksia vain tiettyihin BIOS-asetuksiin, mutta ei kaikkiin.

BIOS

BIOS
Käynnistysvaihtoehtojen prioriteetit
Määrittää yleisen käynnistysjärjestyksen käytettävissä olevista laitteista. Siirrettävät tallennuslaitteet, jotka tukevat GPT-muotoa, etuliitetään "UEFI:" merkkijonolla käynnistyslaiteluettelossa. Voit käynnistää GPT-osiointia tukevasta käyttöjärjestelmästä valitsemalla laitteen, jonka etuliitteenä on "UEFI:" merkkijono. Tai jos haluat asentaa GPT-osiointia tukevan käyttöjärjestelmän, kuten Windows 7 64-bittisen, valitse optinen asema, joka sisältää Windows 7 64-bittisen asennuslevyn ja jonka etuliitteenä on "UEFI:" merkkijono.
Kiintolevy/CD/DVD ROM-asema/Levykeasema/Verkkolaite BBS-prioriteetit
Määrittää käynnistysjärjestyksen tietyntyyppiselle laitteelle, kuten kiintolevyille, optisille asemille, levykeasemille ja laitteille, jotka tukevat Boot from LAN (Käynnistys lähiverkosta) -toimintoa jne. Paina <Enter> tällä kohdalla päästäksesi alivalikkoon, jossa on esitetty samantyyppiset liitetyt laitteet. Tämä kohde on olemassa vain, jos vähintään yksi tämän tyyppinen laite on asennettu.
NumLockin käynnistystila
Ottaa käyttöön tai poistaa käytöstä Numlock-ominaisuuden näppäimistön numeronäppäimistössä POST-testin jälkeen. (Oletus: Päällä)
Suojausvaihtoehto
Määrittää, vaaditaanko salasana joka kerta, kun järjestelmä käynnistetään, vai vain kun siirryt BIOS Setupiin (BIOS-asetuksiin).
Kun olet määrittänyt tämän kohteen, aseta salasana(t) kohdan Järjestelmänvalvojan salasana/Käyttäjän salasana alle.

Setup	Salasana vaaditaan vain BIOS Setup -ohjelmaan siirtymiseen.
System	Salasana vaaditaan järjestelmän käynnistämiseen ja BIOS Setup -ohjelmaan siirtymiseen. (Oletus)

Koko näytön LOGO-näyttö
Voit määrittää, näytetäänkö GIGABYTE Logo järjestelmän käynnistyessä. Poistettu käytöstä ohittaa GIGABYTE Logon järjestelmän käynnistyessä. (Oletus: Käytössä)
Pikakäynnistys
Ottaa käyttöön tai poistaa käytöstä Pikakäynnistyksen (Fast Boot) lyhentääksesi käyttöjärjestelmän käynnistysprosessia. Ultra Fast (Erittäin nopea) tarjoaa nopeimman käynnistysnopeuden. (Oletus: Poistettu käytöstä)
SATA-tuki

All Sata Devices	Kaikki SATA-laitteet ovat toiminnassa käyttöjärjestelmässä ja POST-testin aikana.
Last Boot HDD Only	Paitsi edellinen käynnistysasema, kaikki SATA-laitteet on poistettu käytöstä, ennen kuin käyttöjärjestelmän käynnistysprosessi on valmis. (Oletus)

Tämä kohde on määritettävissä vain, kun Pikakäynnistys (Fast Boot) on asetettu tilaan Käytössä (Enabled) tai Erittäin nopea (Ultra Fast).
VGA-tuki
Voit valita käynnistettävän käyttöjärjestelmän tyypin.

Auto	Ottaa käyttöön vain vanhan legacy option ROMin.
EFI Driver	Ottaa käyttöön EFI option ROMin. (Oletus)

Tämä kohde on määritettävissä vain, kun Pikakäynnistys (Fast Boot) on asetettu tilaan Käytössä (Enabled) tai Erittäin nopea (Ultra Fast).

USB-tuki

Disabled	Kaikki USB-laitteet on poistettu käytöstä, ennen kuin käyttöjärjestelmän käynnistysprosessi on valmis.
Full Initial	Kaikki USB-laitteet ovat toiminnassa käyttöjärjestelmässä ja POST-testin aikana. (Oletus)
Partial Initial	Osa USB-laitteista on poistettu käytöstä, ennen kuin käyttöjärjestelmän käynnistysprosessi on valmis.

Tämä kohde on määritettävissä vain, kun Pikakäynnistys (Fast Boot) on asetettu tilaan Käytössä (Enabled). Tämä toiminto on poistettu käytöstä, kun Pikakäynnistys (Fast Boot) on asetettu tilaan Erittäin nopea (Ultra Fast).
PS2-laitteiden tuki

Disabled	Kaikki PS/2-laitteet on poistettu käytöstä, ennen kuin käyttöjärjestelmän käynnistysprosessi on valmis.
Enabled	Kaikki PS/2-laitteet ovat toiminnassa käyttöjärjestelmässä ja POST-testin aikana. (Oletus)

Disabled	Poistaa käynnistyksen verkosta käytöstä. (Oletus)
Enabled	Ottaa käynnistyksen verkosta käyttöön.

Tämä kohde on määritettävissä vain, kun Pikakäynnistys (Fast Boot) on asetettu tilaan Käytössä (Enabled) tai Erittäin nopea (Ultra Fast).
Windows 10 -ominaisuudet
Voit valita asennettavan käyttöjärjestelmän. (Oletus: Muu käyttöjärjestelmä)
CSM-tuki
Ottaa käyttöön tai poistaa käytöstä UEFI CSM:n (yhteensopivuustukimoduulin) tukemaan vanhaa PC-käynnistysprosessia.

Enabled	Ottaa UEFI CSM:n käyttöön. (Oletus)
Disabled	Poistaa UEFI CSM:n käytöstä ja tukee vain UEFI BIOS -käynnistysprosessia.

Tämä kohde on määritettävissä vain, kun Windows 10 -ominaisuudet on asetettu arvoon Windows 10 tai Windows 10 WHQL.
LAN PXE -käynnistysvaihtoehdon ROM
Voit valita, otetaanko LAN-ohjaimen legacy option ROM käyttöön. (Oletus: Poistettu käytöstä) Tämä kohde on määritettävissä vain, kun CSM-tuki on asetettu tilaan Käytössä (Enabled).
Tallennustilan käynnistysvaihtoehdon ohjaus
Voit valita, otetaanko käyttöön UEFI- vai legacy option ROM -tallennuslaiteohjaimelle.

Disabled	Poistaa option ROMin käytöstä.
UEFI Only	Ottaa käyttöön vain UEFI option ROMin.
Legacy Only	Ottaa käyttöön vain legacy option ROMin. (Oletus)

Tämä kohde on määritettävissä vain, kun CSM-tuki on asetettu tilaan Käytössä (Enabled).
Muu PCI-laitteen ROM-prioriteetti
Voit valita, otetaanko käyttöön UEFI- vai Legacy option ROM muulle PCI-laiteohjaimelle kuin LAN-, tallennuslaite- ja grafiikkaohjaimille.

Disabled	Poistaa option ROMin käytöstä.
UEFI Only	Ottaa käyttöön vain UEFI option ROMin. (Oletus)
Legacy Only	Ottaa käyttöön vain legacy option ROMin.

Tämä kohde on määritettävissä vain, kun CSM-tuki on asetettu tilaan Käytössä (Enabled).
Verkkopino
Poistaa käytöstä tai ottaa käyttöön käynnistyksen verkosta asentaaksesi GPT-muodossa olevan käyttöjärjestelmän, kuten käyttöjärjestelmän asentaminen Windows Deployment Services -palvelimelta. (Oletus: Poistettu käytöstä)
Ipv4 PXE -tuki
Ottaa käyttöön tai poistaa käytöstä IPv4 PXE -tuen. Tämä kohde on määritettävissä vain, kun Verkkopino (Network Stack) on käytössä.
Ipv4 HTTP -tuki
Ottaa käyttöön tai poistaa käytöstä HTTP-käynnistystuen IPv4:lle. Tämä kohde on määritettävissä vain, kun Verkkopino (Network Stack) on käytössä.
Ipv6 PXE -tuki
Ottaa käyttöön tai poistaa käytöstä IPv6 PXE -tuen. Tämä kohde on määritettävissä vain, kun Verkkopino (Network Stack) on käytössä.
Ipv6 HTTP -tuki
Ottaa käyttöön tai poistaa käytöstä HTTP-käynnistystuen IPv6:lle. Tämä kohde on määritettävissä vain, kun Verkkopino (Network Stack) on käytössä.
Järjestelmänvalvojan salasana
Voit määrittää järjestelmänvalvojan salasanan. Paina <Enter> tällä kohdalla, kirjoita salasana ja paina sitten <Enter>. Sinua pyydetään vahvistamaan salasana. Kirjoita salasana uudelleen ja paina <Enter>. Sinun on annettava järjestelmänvalvojan salasana (tai käyttäjän salasana) järjestelmän käynnistyessä ja BIOS Setupiin (BIOS-asetuksiin) siirryttäessä. Käyttäjän salasanasta poiketen järjestelmänvalvojan salasana antaa sinun tehdä muutoksia kaikkiin BIOS-asetuksiin.
Käyttäjän salasana
Voit määrittää käyttäjän salasanan. Paina <Enter> tällä kohdalla, kirjoita salasana ja paina sitten <Enter>. Sinua pyydetään vahvistamaan salasana. Kirjoita salasana uudelleen ja paina <Enter>. Sinun on annettava järjestelmänvalvojan salasana (tai käyttäjän salasana) järjestelmän käynnistyessä ja BIOS Setupiin (BIOS-asetuksiin) siirryttäessä. Käyttäjän salasana antaa sinun kuitenkin tehdä muutoksia vain tiettyihin BIOS-asetuksiin, mutta ei kaikkiin. Voit peruuttaa salasanan painamalla <Enter> salasanakohdassa ja kun sinua pyydetään antamaan salasana, anna ensin oikea salasana. Kun sinua pyydetään antamaan uusi salasana, paina <Enter> antamatta salasanaa. Paina <Enter> uudelleen, kun sinua pyydetään vahvistamaan salasana.
HUOMAUTUS: Ennen kuin asetat Käyttäjän salasanan (User Password), muista asettaa ensin Järjestelmänvalvojan salasana (Administrator Password).

Oheislaitteet

AMD CPU fTPM
Ottaa käyttöön tai poistaa käytöstä AMD CPU:hun integroidun TPM 2.0 -toiminnon. (Oletus: Poistettu käytöstä)
Ensisijainen videolaite ^(Huom)
Määrittää näytön ensimmäisen käynnistyksen asennetulta PCI Express -näytönohjaimelta tai integroidulta näytönohjaimelta.

IGD-video	Asettaa integroidun näytönohjaimen ensimmäiseksi näytöksi.
NB PCIe -paikan video	Asettaa North Bridge -sillan ohjaaman PCI Express -näytönohjaimen ensimmäiseksi näytöksi. (Oletus)

Ympäristön LED
Ottaa käyttöön tai poistaa käytöstä integroidun äänen LED-valon. (Oletus: Käytössä)
Vanhojen USB-laitteiden tuki
Mahdollistaa USB-näppäimistön/hiiren käytön MS-DOS:issa. (Oletus: Käytössä)
XHCI Hand-off
Määrittää, otetaanko XHCI Hand-off -ominaisuus käyttöön käyttöjärjestelmälle, jolla ei ole XHCI Hand-off -tukea. (Oletus: Käytössä)
EHCI Hand-off
Määrittää, otetaanko EHCI Hand-off -ominaisuus käyttöön käyttöjärjestelmälle, jolla ei ole EHCI Hand-off -tukea. (Oletus: Poistettu käytöstä)
Portin 60/64 emulointi
Ottaa käyttöön tai poistaa käytöstä I/O-porttien 64h ja 60h emuloinnin. Tämä tulisi ottaa käyttöön, jotta USB-näppäimistöjä/hiiriä tuetaan täysin vanhoissa MS-DOS- tai käyttöjärjestelmissä, jotka eivät natiivisti tue USB-laitteita. (Oletus: Poistettu käytöstä)
USB-massamuistiohjaimen tuki
Ottaa käyttöön tai poistaa käytöstä USB-tallennuslaitteiden tuen. (Oletus: Käytössä)
USB-tallennuslaitteet
Näyttää luettelon liitetyistä USB-massatallennuslaitteista. Tämä kohde näkyy vain, kun USB-tallennuslaite on asennettu.

Luotettava tietojenkäsittely
Ottaa käyttöön tai poistaa käytöstä Trusted Platform Module (TPM).
Super IO -määritys
Sarjaportti 1
Ottaa käyttöön tai poistaa käytöstä integroidun sarjaportin. (Oletus: Käytössä)
NVMe-määritys
Näyttää tietoja NVME PCIe SSD -levystäsi, jos se on asennettu.
OffBoard SATA -ohjaimen määritys
Näyttää tietoja PCIe SSD -levystäsi, jos se on asennettu.

^(Huom)Tämä kohde on näkyvissä vain, kun asennat suoritinta, joka tukee tätä ominaisuutta.

Piirisarja

IOMMU
Ottaa käyttöön tai poistaa käytöstä AMD IOMMU -tuen. (Oletus: Auto)
Integroitu näytönohjain ^(Huom)
Ottaa käyttöön tai poistaa käytöstä integroidun näytönohjaimen toiminnon.

Auto	BIOS ottaa integroidun näytönohjaimen automaattisesti käyttöön tai poistaa sen käytöstä asennetun näytönohjaimen mukaan. (Oletus)
Poistettu käytöstä	Poistaa integroidun näytönohjaimen käytöstä.

UMA-kehyspuskurin koko ^(Huom)
Kehyspuskurin koko on järjestelmän muistin kokonaismäärä, joka on varattu yksinomaan integroidulle näytönohjaimelle. Esimerkiksi MS-DOS käyttää vain tätä muistia näyttöön. Vaihtoehdot ovat: Auto (oletus), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA-tila
Ottaa RAID-toiminnon käyttöön tai poistaa sen käytöstä SATA-ohjaimille tai määrittää SATA-ohjaimet AHCI-tilaan.

RAID	Ottaa RAID-toiminnon käyttöön SATA-ohjaimelle.
AHCI	Määrittää SATA-ohjaimet AHCI-tilaan. Advanced Host Controller Interface (AHCI) on liitäntämäärittely, jonka avulla tallennusohjain voi ottaa käyttöön edistyneitä Serial ATA -ominaisuuksia, kuten Native Command Queuing ja hot plug. (Oletus)

Piirisarjan SATA-portin käyttöönotto
Ottaa integroidut SATA-ohjaimet käyttöön tai poistaa ne käytöstä. (Oletus: Käytössä)
Piirisarjan SATA-portti 0/1/2/3
Ottaa käyttöön tai poistaa käytöstä kunkin SATA-portin.

^(Huom)Tämä kohde on näkyvissä vain, kun asennat suoritinta, joka tukee tätä ominaisuutta.

Virta

Virta
AC BACK
Määrittää järjestelmän tilan, kun virta palautuu AC-virran katkeamisen jälkeen.

Muisti	Järjestelmä palaa viimeisimpään tunnettuun hereilläolotilaansa AC-virran palautuessa.
Aina päällä	Järjestelmä käynnistetään, kun AC-virta palautuu.
Aina pois päältä	Järjestelmä pysyy pois päältä, kun AC-virta palautuu. (Oletus)

Virta päälle näppäimistöllä
Mahdollistaa järjestelmän käynnistämisen PS/2-näppäimistön herätystapahtumalla.
Huomautus: Jotta voit käyttää tätä toimintoa, tarvitset ATX-virtalähteen, joka tuottaa vähintään 1 A +5VSB-johdossa.

Poistettu käytöstä	Poistaa tämän toiminnon käytöstä. (Oletus)
Salasana	Aseta 1–5 merkin salasana järjestelmän käynnistämiseksi.
Näppäimistö 98	Paina Windows 98 -näppäimistön virtapainiketta käynnistääksesi järjestelmän.
Mikä tahansa näppäin	Paina mitä tahansa näppäintä käynnistääksesi järjestelmän.

Virran kytkemisen salasana
Aseta salasana, kun Virta päälle näppäimistöllä on asetettu arvoon Salasana. Paina <Enter> tässä kohdassa ja aseta enintään 5 merkin salasana ja paina sitten <Enter> hyväksyäksesi. Käynnistä järjestelmä antamalla salasana ja painamalla <Enter>.
Huomautus: Peruuta salasana painamalla <Enter> tässä kohdassa. Kun sinua pyydetään antamaan salasana, paina <Enter> uudelleen antamatta salasanaa tyhjentääksesi salasana-asetukset.
Virta päälle hiirellä
Mahdollistaa järjestelmän käynnistämisen PS/2-hiiren herätystapahtumalla.
Huomautus: Jotta voit käyttää tätä toimintoa, tarvitset ATX-virtalähteen, joka tuottaa vähintään 1 A +5VSB-johdossa.

Poistettu käytöstä	Poistaa tämän toiminnon käytöstä. (Oletus)
Siirrä	Siirrä hiirtä käynnistääksesi järjestelmän.
Kaksoisnapsautus	Kaksoisnapsauta hiiren vasenta painiketta käynnistääksesi järjestelmän.

ErP
Määrittää, kuluttaako järjestelmä vähiten virtaa S5-tilassa (sammutus). Huomautus: Kun tämä kohde on asetettu arvoon Käytössä, seuraavat toiminnot eivät ole käytettävissä: Jatka hälytyksellä, PME-tapahtuman herätys, virran kytkeminen hiirellä, virran kytkeminen näppäimistöllä ja Wake on LAN.
Soft-Off PWR-BTTN -painikkeella
Määrittää tavan sammuttaa tietokone MS-DOS-tilassa virtapainikkeella.

Välitön sammutus	Paina virtapainiketta, jolloin järjestelmä sammuu välittömästi. (Oletus)
Viive 4 sekuntia	Paina virtapainiketta ja pidä sitä painettuna 4 sekuntia sammuttaaksesi järjestelmän. Jos virtapainiketta painetaan alle 4 sekuntia, järjestelmä siirtyy lepotilaan.

Jatka hälytyksellä
Määrittää, käynnistetäänkö järjestelmä haluttuna ajankohtana. (Oletus: Poistettu käytöstä) Jos käytössä, aseta päivämäärä ja aika seuraavasti:
Herätyspäivä: Käynnistä järjestelmä tiettyyn aikaan joka päivä tai tiettynä päivänä kuukaudessa.
Herätystunti/minuutti/sekunti: Aseta aika, jolloin järjestelmä käynnistetään automaattisesti.
Huomautus: Kun käytät tätä toimintoa, vältä käyttöjärjestelmän riittämätöntä sammuttamista tai AC-virran irrottamista, koska asetukset eivät välttämättä ole tehokkaita.
Wake on LAN
Ottaa käyttöön tai poistaa käytöstä Wake on LAN -toiminnon. (Oletus: Käytössä)
Erittäin tarkka tapahtuma-ajastin
Ottaa käyttöön tai poistaa käytöstä High Precision Event Timer (HPET) -toiminnon käyttöjärjestelmässä. (Oletus: Käytössä)

Tallenna ja poistu

Tallenna ja poistu asetuksista
Paina tässä kohdassa <Enter> ja valitse Kyllä. Tämä tallentaa muutokset CMOS-muistiin ja poistuu BIOS Setup -ohjelmasta. Valitse Ei tai paina <Esc> palataksesi BIOS Setup -päävalikkoon.
Poistu tallentamatta
Paina tässä kohdassa <Enter> ja valitse Kyllä. Tämä poistuu BIOS Setup -ohjelmasta tallentamatta BIOS Setupissa tehtyjä muutoksia CMOS-muistiin. Valitse Ei tai paina <Esc> palataksesi BIOS Setup -päävalikkoon.
Lataa optimoidut oletusasetukset
Paina tässä kohdassa <Enter> ja valitse Kyllä ladataksesi BIOSin parhaat oletusasetukset. BIOSin oletusasetukset auttavat järjestelmää toimimaan optimaalisessa tilassa. Lataa aina optimoidut oletusasetukset BIOSin päivittämisen tai CMOS-arvojen tyhjentämisen jälkeen.
Ohita käynnistys
Voit valita laitteen, josta käynnistetään välittömästi. Paina <Enter> valitsemassasi laitteessa ja valitse Kyllä vahvistaaksesi. Järjestelmäsi käynnistyy automaattisesti uudelleen ja käynnistyy kyseisestä laitteesta.
Tallenna profiilit
Tämän toiminnon avulla voit tallentaa nykyiset BIOS-asetukset profiiliin. Voit luoda enintään 8 profiilia ja tallentaa ne nimellä Setup Profile 1 ~ Setup Profile 8. Suorita loppuun painamalla <Enter>. Voit myös valita Valitse tiedosto HDD/FDD/USB-muistista tallentaaksesi profiilin tallennuslaitteeseen.
Lataa profiilit
Jos järjestelmäsi muuttuu epävakaaksi ja olet ladannut BIOSin oletusasetukset, voit käyttää tätä toimintoa ladataksesi BIOS-asetukset aiemmin luodusta profiilista ilman, että sinun tarvitsee määrittää BIOS-asetuksia uudelleen. Valitse ensin profiili, jonka haluat ladata, ja suorita sitten loppuun painamalla <Enter>. Voit valita Valitse tiedosto HDD/FDD/USB-muistista tuodaksesi aiemmin luodun profiilin tallennuslaitteesta tai ladata automaattisesti BIOSin luoman profiilin, kuten palauttaa BIOS-asetukset viimeisimpiin asetuksiin, jotka toimivat oikein (viimeinen tunnettu toimiva tietue).

RAID-sarjan määrittäminen

RAID-tasot

	RAID 0	RAID 1	RAID 10
Kiintolevyjen vähimmäismäärä	≥2	2	4
Levyjärjestelmän kapasiteetti	Kiintolevyjen määrä * Pienimmän aseman koko	Pienimmän aseman koko	(Kiintolevyjen määrä/2) * Pienimmän aseman koko
Virhetoleranssi	Ei	Kyllä	Kyllä

Ennen kuin aloitat, valmista seuraavat asiat:

Vähintään kaksi SATA-kiintolevyä tai SSD-levyä (optimaalisen suorituskyvyn varmistamiseksi on suositeltavaa käyttää kahta kiintolevyä, joilla on sama malli ja kapasiteetti).
Windows-asennuslevy.
Emolevyn ohjainlevy.
USB-muistitikku.

SATA-ohjainten määrittäminen

Kiintolevyjen asentaminen
Asenna kiintolevyt emolevyn SATA-liittimiin. Liitä sitten virtalähteen virtaliittimet kiintolevyihin.
SATA-ohjaimen tilan määrittäminen BIOS-asetuksissa
Varmista, että määrität SATA-ohjaimen tilan oikein järjestelmän BIOS-asetuksissa.
Vaiheet:
1. Käynnistä tietokoneesi ja paina <Delete>-näppäintä päästäksesi BIOS-asetuksiin POST-testin (Power-On Self-Test) aikana. Varmista piirisarjan alta, että Chipset SATA Port Enable on käytössä. Aseta SATA Mode (SATA-tila) -asetukseksi RAID. Tallenna sitten asetukset ja käynnistä tietokone uudelleen.
2. Jos haluat määrittää UEFI RAID:n, noudata kohdassa "C-1" annettuja ohjeita. Jos haluat siirtyä vanhaan RAID ROM -tilaan, tallenna asetukset ja poistu BIOS-asetuksista. Lisätietoja on kohdassa "C-2".

  Tässä osiossa kuvatut BIOS-asetusvalikot voivat poiketa emolevysi tarkista asetuksista. Näkemäsi BIOS-asetusvalikon todelliset asetukset riippuvat emolevystäsi ja BIOS-versiostasi.
1. UEFI RAID -määritys
  Vain Windows 10:n 64-bittinen versio tukee UEFI RAID -määritystä.
  Vaihe:
  1. Siirry BIOS-asetuksissa kohtaan BIOS ja aseta Windows 10 Features (Windows 10 -ominaisuudet) -asetukseksi Windows 10 ja CSM Support (CSM-tuki) -asetukseksi Disabled (Poistettu käytöstä). Tallenna muutokset ja poistu BIOS-asetuksista.
  2. Kun järjestelmä on käynnistynyt uudelleen, siirry uudelleen BIOS-asetuksiin. Siirry sitten Peripherals\RAIDXpert2 Configuration (Oheislaitteet\RAIDXpert2-määritys) -alivalikkoon.
  3. Paina RAIDXpert2 Configuration Utility (RAIDXpert2-määritysapuohjelma) -näytössä <Enter>-näppäintä kohdassa Array Management (Levyjärjestelmän hallinta) päästäksesi Create Array (Luo levyjärjestelmä) -näyttöön. Valitse sitten RAID-taso. Tuettuja RAID-tasoja ovat RAID 0, RAID 1 ja RAID 10 (valittavissa olevat kohteet riippuvat asennettujen kiintolevyjen määrästä). Paina seuraavaksi <Enter>-näppäintä kohdassa Select Physical Disks (Valitse fyysiset levyt) päästäksesi Select Physical Disks (Valitse fyysiset levyt) -näyttöön.
  4. Valitse Select Physical Disks (Valitse fyysiset levyt) -näytössä RAID-levyjärjestelmään sisällytettävät kiintolevyt ja aseta niiden asetukseksi Enabled (Käytössä). Siirry seuraavaksi alanuolinäppäimellä kohtaan Apply Changes (Ota muutokset käyttöön) ja paina <Enter>. Palaa sitten edelliseen näyttöön ja aseta Array Size (Levyjärjestelmän koko), Array Size Unit (Levyjärjestelmän koko -yksikkö), Read Cache Policy (Lukulohkon välimuistikäytäntö) ja Write Cache Policy (Kirjoituslohkon välimuistikäytäntö).
  5. Kun olet asettanut kapasiteetin, siirry kohtaan Create Array (Luo levyjärjestelmä) ja aloita painamalla <Enter>.
  6. Kun olet valmis, sinut palautetaan Array Management (Levyjärjestelmän hallinta) -näyttöön. Kohdassa Manage Array Properties (Hallitse levyjärjestelmän ominaisuuksia) näet uuden RAID-levyn ja tietoja RAID-tasosta, levyjärjestelmän nimestä, levyjärjestelmän kapasiteetista jne.
2. Vanhan RAID ROM -määrittäminen
  Määritä RAID-levyjärjestelmä siirtymällä vanhaan RAID BIOS -asetusapuohjelmaan. Ohita tämä vaihe ja jatka Windows-käyttöjärjestelmän asennusta, jos kyseessä on RAID-järjestelmään kuulumaton määritys.
  Vaihe:

Kun POST-muistitesti alkaa ja ennen kuin käyttöjärjestelmän käynnistys alkaa, etsi viesti, jossa sanotaan "Press <Ctrl-R> to Configure" (Määritä painamalla <Ctrl-R>). Paina <Ctrl> + <R> siirtyäksesi RAID BIOS -asetusapuohjelmaan.
Luo uusi levyjärjestelmä painamalla <Enter>-näppäintä Create Array (Luo levyjärjestelmä) -vaihtoehdon kohdalla.
Valintapalkki siirtyy Disks (Levyt) -osioon näytön oikealla puolella. Valitse RAID-levyjärjestelmään sisällytettävät kiintolevyt. Valitse kiintolevy ylä- tai alanuolinäppäimellä ja paina <Insert>. Valittu kiintolevy näkyy vihreänä. Jos haluat käyttää kaikkia kiintolevyjä, valitse kaikki yksinkertaisesti painamalla <A>. Paina sitten <Enter>, jolloin valintapalkki siirtyy User Input (Käyttäjän syöte) -osioon näytön vasemmassa alakulmassa.
Valitse ensin RAID-tila ja paina <Enter>. Valittavissa olevat kohteet riippuvat asennettujen kiintolevyjen määrästä. Määritä sitten levyjärjestelmän koko näytön ohjeiden mukaisesti. Voit valita All available space (Kaikki käytettävissä oleva tila) käyttääksesi suurinta sallittua kokoa tai säätää kokoa ylä- tai alanuolinäppäimellä ja painaa <Enter>.
Valitse välimuistitila. Vaihtoehtoja ovat Read/Write (Luku/kirjoitus), Read Only (Vain luku) ja None (Ei mitään). Jatka sitten painamalla <Enter>.
Lopuksi näkyviin tulee viesti "Confirm Creation of Array" (Vahvista levyjärjestelmän luominen). Vahvista painamalla <C> tai palaa edelliseen näyttöön painamalla <Esc>.
Kun olet valmis, näet uuden levyjärjestelmän päänäytössä. Poistu RAID BIOS -apuohjelmasta painamalla <Esc> ja vahvista sitten painamalla <C>.

SATA RAID/AHCI -ohjaimen ja käyttöjärjestelmän asentaminen
Kun BIOS-asetukset ovat oikein, voit asentaa käyttöjärjestelmän.

Käyttöjärjestelmän asentaminen
Koska jotkin käyttöjärjestelmät sisältävät jo SATA RAID/AHCI -ohjaimen, sinun ei tarvitse asentaa erillistä RAID/AHCI -ohjainta Windows-asennuksen aikana. Kun käyttöjärjestelmä on asennettu, on suositeltavaa asentaa kaikki tarvittavat ohjaimet emolevyn ohjainlevyltä "Xpress Install" -toiminnolla järjestelmän suorituskyvyn ja yhteensopivuuden varmistamiseksi. Jos asennettava käyttöjärjestelmä edellyttää, että annat lisäksi SATA RAID/AHCI -ohjaimen käyttöjärjestelmän asennuksen aikana, katso alla olevat ohjeet:

Kopioi Hw10-kansio ohjainlevyn \Boot-kansiosta USB-muistitikullesi.
Käynnistä Windows-asennuslevyltä ja suorita tavalliset käyttöjärjestelmän asennusvaiheet. Kun näyttö, jossa pyydetään lataamaan ohjain, tulee näkyviin, valitse Browse (Selaa).
Aseta USB-muistitikku ja selaa sitten ohjaimen sijaintiin. Ohjaimen sijainti on seuraava: \Hw10\RAID\x64
Valitse ensin AMD-RAID Bottom Device ja lataa ohjain napsauttamalla Next (Seuraava). Valitse sitten AMD-RAID Controller ja lataa ohjain napsauttamalla Next (Seuraava). Jatka lopuksi käyttöjärjestelmän asennusta.

Lisätietoja RAID-levyjärjestelmän määrittämisestä on GIGABYTE:n verkkosivustolla.

Ohjainten asentaminen

Ennen ohjainten asentamista asenna ensin käyttöjärjestelmä. (Seuraavissa ohjeissa käytetään esimerkkinä Windows 10 -käyttöjärjestelmää.)
Kun olet asentanut käyttöjärjestelmän, aseta emolevyn ohjainlevy optiseen asemaan. Napsauta näytön oikeassa yläkulmassa olevaa viestiä "Tap to choose what happens with this disc" (Napauta valitaksesi, mitä tällä levyllä tapahtuu) ja valitse "Run Run.exe" (Suorita Run.exe). (Tai siirry kohtaan Oma tietokone, kaksoisnapsauta optista asemaa ja suorita Run.exe-ohjelma.)

"Xpress Install" tarkistaa järjestelmäsi automaattisesti ja luetteloi sitten kaikki asennettavat ohjaimet. Voit napsauttaa Xpress Install -painiketta ja "Xpress Install" asentaa kaikki valitut ohjaimet. Tai napsauta nuolikuvakettaasentaaksesi tarvitsemasi ohjaimet yksitellen.

Lisätietoja ohjelmistoista on GIGABYTE:n verkkosivustolla.

Lisätietoja ääniohjelmiston määrittämisestä on GIGABYTE:n verkkosivustolla.

Ota yhteyttä
GIGA-BYTE TECHNOLOGY CO., LTD.
Osoite: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
Puhelin: +886-2-8912-4000, faksi: +886-2-8912-4005
Tekninen ja ei-tekninen tuki (myynti/markkinointi): http://esupport.gigabyte.com
Verkkosivun osoite (englanniksi): http://www.gigabyte.com
Verkkosivun osoite (kiinaksi): http://www.gigabyte.tw

GIGABYTE eSupport
Jos haluat esittää teknisen tai ei-teknisen (myynti/markkinointi) kysymyksen, siirry osoitteeseen: http://esupport.gigabyte.com

Emolevysi version tunnistaminen
Emolevysi versionumero on tämän näköinen: "REV: X.X." Esimerkiksi "REV: 1.0" tarkoittaa, että emolevyn versio on 1.0. Tarkista emolevysi versio ennen emolevyn BIOS-päivitystä, ohjaimia tai etsiessäsi teknisiä tietoja.
Esimerkki:

Lisätietoja tuotteesta on GIGABYTE:n verkkosivustolla.

Tekijänoikeus
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Kaikki oikeudet pidätetään. Tässä oppaassa mainitut tavaramerkit on laillisesti rekisteröity niiden omistajille.
