GIGABYTE GA-A320M-DS2 - Motherboard-Handbuch

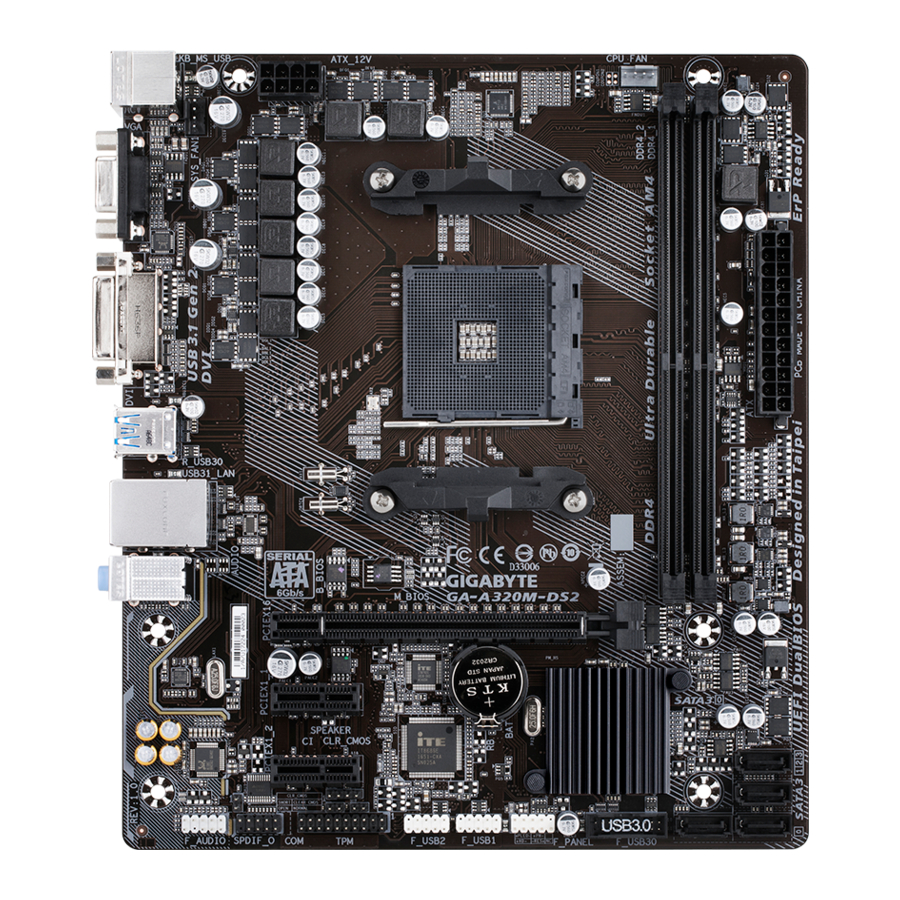

GA-A320M-DS2 Motherboard-Layout

Lieferumfang

• GA-A320M-DS2 Motherboard
• Motherboard-Treiberdiskette
• Benutzerhandbuch
• Zwei SATA-Kabel
• I/O-Blende

* Der oben genannte Lieferumfang dient nur als Referenz, die tatsächlichen Artikel hängen vom erhaltenen Produktpaket ab.
Der Lieferumfang kann ohne vorherige Ankündigung geändert werden.

Hardware-Installation

Vorsichtsmaßnahmen bei der Installation

Das Mainboard enthält zahlreiche empfindliche elektronische Schaltungen und Komponenten, die durch elektrostatische Entladung (ESD) beschädigt werden können. Lesen Sie vor der Installation das Benutzerhandbuch sorgfältig durch und befolgen Sie diese Anweisungen:

• Stellen Sie vor der Installation sicher, dass das Gehäuse für das Mainboard geeignet ist.
• Entfernen oder beschädigen Sie vor der Installation weder den S/N-Aufkleber (Seriennummer) des Mainboards noch den Garantieaufkleber, der von Ihrem Händler bereitgestellt wurde. Diese Aufkleber sind für die Garantieprüfung erforderlich.
• Trennen Sie immer die Netzstromversorgung, indem Sie das Netzkabel aus der Steckdose ziehen, bevor Sie das Mainboard oder andere Hardwarekomponenten installieren oder entfernen.
• Stellen Sie beim Anschließen von Hardwarekomponenten an die internen Anschlüsse des Mainboards sicher, dass diese fest und sicher verbunden sind.
• Vermeiden Sie beim Umgang mit dem Mainboard das Berühren von Metallkontakten oder Anschlüssen.
• Es ist am besten, ein Antistatik-Armband (ESD-Armband) zu tragen, wenn Sie elektronische Komponenten wie ein Mainboard, eine CPU oder Speicher handhaben. Wenn Sie kein ESD-Armband haben, halten Sie Ihre Hände trocken und berühren Sie zuerst ein Metallobjekt, um statische Elektrizität abzuleiten.
• Legen Sie das Mainboard vor der Installation auf eine Antistatikmatte oder in einen elektrostatisch abschirmenden Behälter.
• Vergewissern Sie sich, dass das Netzteil ausgeschaltet ist, bevor Sie das Netzteilkabel an das Mainboard anschließen oder davon trennen.
• Vergewissern Sie sich vor dem Einschalten, dass die Netzteilspannung entsprechend dem örtlichen Spannungsstandard eingestellt wurde.
• Vergewissern Sie sich vor der Verwendung des Produkts, dass alle Kabel und Stromanschlüsse Ihrer Hardwarekomponenten angeschlossen sind.
• Um Schäden am Mainboard zu vermeiden, dürfen Schrauben nicht mit der Mainboard-Schaltung oder ihren Komponenten in Berührung kommen.
• Stellen Sie sicher, dass sich keine übrig gebliebenen Schrauben oder Metallteile auf dem Mainboard oder im Computergehäuse befinden.
• Stellen Sie das Computersystem nicht auf eine unebene Oberfläche.
• Stellen Sie das Computersystem nicht in eine Umgebung mit hohen Temperaturen oder hoher Feuchtigkeit.
• Das Einschalten des Computers während des Installationsprozesses kann zu Schäden an Systemkomponenten sowie zu körperlichen Schäden für den Benutzer führen.
• Wenn Sie sich bei Installationsschritten unsicher sind oder ein Problem im Zusammenhang mit der Verwendung des Produkts haben, wenden Sie sich bitte an einen zertifizierten Computertechniker.
• Wenn Sie einen Adapter, ein Verlängerungs-Netzkabel oder eine Steckerleiste verwenden, stellen Sie sicher, dass Sie deren Installations- und/oder Erdungsanweisungen beachten.

Produktspezifikationen

CPU	AM4 Sockel: AMD Ryzen ™ Prozessor AMD A-Serie/Athlon ™ Prozessoren der 7. Generation (Besuchen Sie die GIGABYTE-Website für die aktuelle Liste der unterstützten CPUs.)
Chipsatz	AMD A320
Arbeitsspeicher	2 x DDR4 DIMM-Sockel, die bis zu 32 GB Systemspeicher unterstützen Dual-Channel-Speicherarchitektur Unterstützung für DDR4 2667 (Hinweis) /2400/2133 MHz Speichermodule Unterstützung für ECC Un-buffered DIMM 1Rx8/2Rx8 Speichermodule (funktionieren im Non-ECC-Modus) Unterstützung für Non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Speichermodule Unterstützung für Extreme Memory Profile (XMP) Speichermodule (Besuchen Sie die GIGABYTE-Website für die neuesten unterstützten Speichergeschwindigkeiten und Speichermodule.)
Integrierte Grafik	Integrierter Grafikprozessor: 1 x D-Sub-Anschluss, unterstützt eine maximale Auflösung von 1920x1200@60 Hz 1 x DVI-D-Anschluss, unterstützt eine maximale Auflösung von 1920x1200@60 Hz * Der DVI-D-Anschluss unterstützt keine D-Sub-Verbindung über einen Adapter. Maximaler gemeinsam genutzter Speicher von 2 GB
Audio	Realtek ® ALC887 Codec High Definition Audio 2/4/5.1/7.1-Kanal * Um 7.1-Kanal-Audio zu konfigurieren, müssen Sie ein HD-Frontpanel-Audiomodul verwenden und die Mehrkanal-Audiofunktion über den Audiotreiber aktivieren. Unterstützung für S/PDIF Out
LAN	Realtek ® GbE LAN-Chip (10/100/1000 Mbit)
Erweiterungssteckplätze	1x PCI Express x16 Steckplatz, mit x16 betrieben (PCIEX16) (Hinweis) * Für optimale Leistung stellen Sie sicher, dass die PCI Express Grafikkarte im PCIEX16 Steckplatz installiert wird, wenn nur eine Karte installiert werden soll. (Der PCIEX16 Steckplatz entspricht dem PCI Express 3.0 Standard.) 2x PCI Express x1 Steckplätze (Die PCI Express x1 Steckplätze entsprechen dem PCI Express 2.0 Standard.)
Speicherschnittstelle	4 x SATA 6Gb/s Anschlüsse Unterstützung für RAID 0, RAID 1 und RAID 10
USB	Chipsatz: 1 x USB 3.1 Gen 2 Typ-A Anschluss (rot) auf der Rückseite 2 x USB 3.1 Gen 1 Anschlüsse über den internen USB-Header verfügbar 6 x USB 2.0/1.1 Anschlüsse (2 Anschlüsse auf der Rückseite, 4 Anschlüsse über die internen USB-Header verfügbar) CPU: 3 x USB 3.1 Gen 1 Anschlüsse auf der Rückseite
Interne Anschlüsse	1 x 24-Pin ATX Hauptstromanschluss 1 x 8-Pin ATX 12V Stromanschluss 4 x SATA 6Gb/s Anschlüsse 1 x CPU-Lüfteranschluss 1 x Systemlüfteranschluss 1 x Frontpanel-Anschluss 1 x Frontpanel-Audioanschluss 1 x S/PDIF Out Anschluss 1 x USB 3.1 Gen 1 Anschluss 2 x USB 2.0/1.1 Anschlüsse 1 x Trusted Platform Module (TPM) Anschluss 1 x serieller Anschluss 1 x Lautsprecheranschluss 1 x Gehäuseeingriffsanschluss 1 x Clear CMOS Jumper
Anschlüsse auf der Rückseite	1 x PS/2 Tastatur/Maus-Anschluss 1 x D-Sub-Anschluss 1 x DVI-D-Anschluss 3 x USB 3.1 Gen 1 Anschlüsse 1 x USB 3.1 Gen 2 Typ-A Anschluss (rot) 2 x USB 2.0/1.1 Anschlüsse 1 x RJ-45-Anschluss 3 x Audiobuchsen (Line-In, Line-Out, Mikrofon-In)
I/O-Controller	iTE ® I/O Controller-Chip
Hardware-Monitor	Spannungserkennung Temperaturerkennung Lüftergeschwindigkeitserkennung Überhitzungswarnung Lüfterausfallwarnung Lüftergeschwindigkeitssteuerung * Ob die Lüftergeschwindigkeitssteuerungsfunktion unterstützt wird, hängt vom installierten Lüfter ab.
BIOS	2 x 128 Mbit Flash Verwendung von lizenziertem AMI UEFI BIOS Unterstützung für DualBIOS ™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Besondere Funktionen	Unterstützung für APP Center * Die im APP Center verfügbaren Anwendungen können je nach Motherboard-Modell variieren. Die unterstützten Funktionen jeder Anwendung können ebenfalls von den Motherboard-Spezifikationen abhängen. @BIOS 3D OSD Ambient LED AutoGreen BIOS Setup Cloud Station Farbtemperatur EasyTune Fast Boot Game Boost ON/OFF Charge Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker V-Tuner Unterstützung für Q-Flash Unterstützung für Xpress Install
Mitgelieferte Software	Norton ® Internet Security (OEM-Version) cFosSpeed
Betriebssystem	Unterstützung für Windows 10 64-Bit Unterstützung für Windows 7 64-Bit * Bitte laden Sie das "Windows USB Installation Tool" (Windows USB-Installationstool) von der GIGABYTE-Website herunter und installieren Sie es, bevor Sie Windows 7 installieren.
Formfaktor	Micro ATX Formfaktor; 22,6 cm x 19,5 cm

* GIGABYTE behält sich das Recht vor, Änderungen an den Produktspezifikationen und produktbezogenen Informationen ohne vorherige Ankündigung vorzunehmen.

^(Hinweis) Die tatsächliche Unterstützung kann je nach CPU variieren.

Bitte besuchen Sie die GIGABYTE-Website für Support-Listen von CPUs, Speichermodulen und SSDs.

Bitte besuchen Sie die Seite Support\Utility List auf der GIGABYTE-Website, um die neueste Version der Anwendungen herunterzuladen.

Installation der CPU

Lesen Sie die folgenden Richtlinien, bevor Sie mit der Installation der CPU beginnen:

• Stellen Sie sicher, dass das Motherboard die CPU unterstützt. (Besuchen Sie die Website von GIGABYTE für die neueste CPU-Kompatibilitätsliste.)
• Schalten Sie den Computer immer aus und ziehen Sie das Netzkabel aus der Steckdose, bevor Sie die CPU installieren, um Hardwareschäden zu vermeiden.
• Suchen Sie Pin 1 der CPU. Die CPU kann nicht eingesetzt werden, wenn sie falsch ausgerichtet ist.
• Tragen Sie eine gleichmäßige und dünne Schicht Wärmeleitpaste auf die Oberfläche der CPU auf.
• Schalten Sie den Computer nicht ein, wenn der CPU-Kühler nicht installiert ist, da sonst Überhitzung und Beschädigung der CPU auftreten können.
• Stellen Sie die CPU-Host-Frequenz gemäß den CPU-Spezifikationen ein. Es wird nicht empfohlen, die Systembus-Frequenz über die Hardwarespezifikationen hinaus einzustellen, da dies nicht den Standardanforderungen für Peripheriegeräte entspricht. Wenn Sie die Frequenz über die Standardspezifikationen hinaus einstellen möchten, tun Sie dies bitte gemäß Ihren Hardwarespezifikationen, einschließlich CPU, Grafikkarte, Arbeitsspeicher, Festplatte usw.

Installation der CPU
Suchen Sie Pin 1 (gekennzeichnet durch ein kleines Dreieck) des CPU-Sockels und der CPU.

Installation des Arbeitsspeichers

Lesen Sie die folgenden Richtlinien, bevor Sie mit der Installation des Arbeitsspeichers beginnen:

• Stellen Sie sicher, dass das Motherboard den Arbeitsspeicher unterstützt. Es wird empfohlen, Arbeitsspeicher mit der gleichen Kapazität, Marke, Geschwindigkeit und gleichen Chips zu verwenden. (Besuchen Sie die Website von GIGABYTE für die neuesten unterstützten Speichergeschwindigkeiten und Speichermodule.)
• Schalten Sie den Computer immer aus und ziehen Sie das Netzkabel aus der Steckdose, bevor Sie den Arbeitsspeicher installieren, um Hardwareschäden zu vermeiden.
• Speichermodule haben ein narrensicheres Design. Ein Speichermodul kann nur in einer Richtung installiert werden. Wenn Sie den Speicher nicht einsetzen können, ändern Sie die Richtung.

Dual-Channel-Speicherkonfiguration
Dieses Motherboard bietet zwei Speichersteckplätze und unterstützt die Dual-Channel-Technologie. Nach der Installation des Arbeitsspeichers erkennt das BIOS automatisch dessen Spezifikationen und Kapazität. Die Aktivierung des Dual-Channel-Speichermodus verdoppelt die ursprüngliche Speicherbandbreite. Die beiden Speichersteckplätze sind in zwei Kanäle unterteilt, und jeder Kanal verfügt über einen Speichersteckplatz wie folgt:
Kanal A: DDR4_2
Kanal B: DDR4_1
Aufgrund von CPU-Einschränkungen lesen Sie die folgenden Richtlinien, bevor Sie den Arbeitsspeicher im Dual-Channel-Modus installieren.

1. Der Dual-Channel-Modus kann nicht aktiviert werden, wenn nur ein Speichermodul installiert ist.
2. Wenn der Dual-Channel-Modus mit zwei Speichermodulen aktiviert wird, wird empfohlen, Arbeitsspeicher mit gleicher Kapazität, Marke, Geschwindigkeit und gleichen Chips zu verwenden.

Bitte besuchen Sie die Website von GIGABYTE für Details zur Hardware-Installation.

Installation einer Erweiterungskarte

Lesen Sie die folgenden Richtlinien, bevor Sie mit der Installation einer Erweiterungskarte beginnen:

• Stellen Sie sicher, dass das Motherboard die Erweiterungskarte unterstützt. Lesen Sie das Handbuch, das mit Ihrer Erweiterungskarte geliefert wurde, sorgfältig durch.
• Schalten Sie den Computer immer aus und ziehen Sie das Netzkabel aus der Steckdose, bevor Sie eine Erweiterungskarte installieren, um Hardwareschäden zu vermeiden.

Anschlüsse der Rückseite

1. USB 2.0/1.1-Anschluss
   Der USB-Anschluss unterstützt die USB 2.0-Spezifikation. Verwenden Sie diesen Anschluss für USB-Geräte.
2. PS/2 Tastatur/Maus-Anschluss
   Verwenden Sie diesen Anschluss zum Anschließen einer PS/2-Maus oder -Tastatur.
3. D-Sub-Anschluss
   Der D-Sub-Anschluss unterstützt einen 15-poligen D-Sub-Stecker und eine maximale Auflösung von 1920x1200@60 Hz (die tatsächlich unterstützten Auflösungen hängen vom verwendeten Monitor ab). Schließen Sie einen Monitor, der D-Sub-Verbindung unterstützt, an diesen Anschluss an.
4. DVI-D-Anschluss ^(Hinweis)
   Der DVI-D-Anschluss entspricht der DVI-D-Spezifikation und unterstützt eine maximale Auflösung von 1920x1200@60 Hz (die tatsächlich unterstützten Auflösungen hängen vom verwendeten Monitor ab). Schließen Sie einen Monitor, der DVI-D-Verbindung unterstützt, an diesen Anschluss an.
5. USB 3.1 Gen 1-Anschluss
   Der USB 3.1 Gen 1-Anschluss unterstützt die USB 3.1 Gen 1-Spezifikation und ist kompatibel zur USB 2.0-Spezifikation. Verwenden Sie diesen Anschluss für USB-Geräte.
6. RJ-45 LAN-Anschluss
   Der Gigabit-Ethernet-LAN-Anschluss bietet eine Internetverbindung mit einer Datenrate von bis zu 1 Gbit/s. Im Folgenden werden die Zustände der LAN-Port-LEDs beschrieben.

   Verbindungs-/Geschwindigkeits-LED:

   Zustand	Beschreibung
   Orange	1 Gbit/s Datenrate
   Grün	100 Mbit/s Datenrate
   Aus	10 Mbit/s Datenrate

   Aktivitäts-LED:

   Zustand	Beschreibung
   Blinkend	Datenübertragung oder -empfang findet statt
   Aus	Es findet keine Datenübertragung oder kein Datenempfang statt

7. USB 3.1 Gen 2 Typ-A Anschluss (Rot)
   Der USB 3.1 Gen 2 Typ-A Anschluss unterstützt die USB 3.1 Gen 2 Spezifikation und ist kompatibel zur USB 3.1 Gen 1 und USB 2.0 Spezifikation. Verwenden Sie diesen Anschluss für USB-Geräte.
8. Line-In (Blau)
   Der Line-In-Anschluss. Verwenden Sie diesen Audioanschluss für Line-In-Geräte wie ein optisches Laufwerk, Walkman usw.
9. Line-Out (Grün)
   Der Line-Out-Anschluss. Verwenden Sie diesen Audioanschluss für Kopfhörer oder 2-Kanal-Lautsprecher. Dieser Anschluss kann verwendet werden, um Frontlautsprecher in einer 4/5.1/7.1-Kanal-Audiokonfiguration anzuschließen.
10. Mic-In (Pink)
    Der Mic-In-Anschluss.

Um 7.1-Kanal-Audio zu konfigurieren, müssen Sie ein HD-Frontpanel-Audiomodul verwenden und die Mehrkanal-Audiofunktion über den Audio-Treiber aktivieren. Bitte besuchen Sie die Website von GIGABYTE für weitere Software-Informationen.

• Wenn Sie das Kabel von einem Rückseitenanschluss entfernen, ziehen Sie das Kabel zuerst von Ihrem Gerät und dann vom Motherboard ab.
• Ziehen Sie das Kabel beim Entfernen gerade aus dem Anschluss heraus. Wackeln Sie nicht von Seite zu Seite, um einen Kurzschluss im Kabelanschluss zu vermeiden.

^(Hinweis) Der DVI-D-Anschluss unterstützt keine D-Sub-Verbindung über einen Adapter.

Interne Anschlüsse

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1
5. SATA3 0/1/2/3
6. SPDIF_O
7. F_PANEL
8. F_AUDIO

9. SPEAKER
10. CI
11. F_USB30
12. F_USB1/F_USB2
13. COM
14. TPM
15. BAT
16. CLR_CMOS

Lesen Sie die folgenden Richtlinien, bevor Sie externe Geräte anschließen:

• Stellen Sie zunächst sicher, dass Ihre Geräte mit den Anschlüssen kompatibel sind, die Sie verbinden möchten.
• Schalten Sie vor der Installation der Geräte sowohl die Geräte als auch Ihren Computer aus. Ziehen Sie das Netzkabel aus der Steckdose, um Schäden an den Geräten zu vermeiden.
• Stellen Sie nach der Installation des Geräts und vor dem Einschalten des Computers sicher, dass das Gerätekabel fest mit dem Anschluss auf dem Motherboard verbunden ist.

1/2) ATX_12V/ATX (2x4 12V Stromanschluss und 2x12 Hauptstromanschluss)
Durch die Verwendung des Stromanschlusses kann das Netzteil alle Komponenten auf dem Motherboard mit ausreichend stabiler Leistung versorgen. Bevor Sie den Stromanschluss anschließen, stellen Sie zunächst sicher, dass das Netzteil ausgeschaltet und alle Geräte ordnungsgemäß installiert sind. Der Stromanschluss verfügt über ein verpolungssicheres Design. Verbinden Sie das Netzteilekabel in der richtigen Ausrichtung mit dem Stromanschluss. Der 12V-Stromanschluss versorgt hauptsächlich die CPU mit Strom. Wenn der 12V-Stromanschluss nicht verbunden ist, startet der Computer nicht.

Um Erweiterungsanforderungen zu erfüllen, wird die Verwendung eines Netzteils empfohlen, das einen hohen Stromverbrauch verträgt (500W oder mehr). Wird ein Netzteil verwendet, das nicht die erforderliche Leistung liefert, kann dies zu einem instabilen oder nicht bootfähigen System führen.

Pin-Nr.	Definition	Pin-Nr.	Definition
1	GND (Nur für 2x4-Pin 12V)	5	+12V (Nur für 2x4-Pin 12V)
2	GND (Nur für 2x4-Pin 12V)	6	+12V (Nur für 2x4-Pin 12V)
3	GND	7	+12V
4	GND	8	+12V

Pin-Nr.	Definition	Pin-Nr.	Definition
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (Soft Ein/Aus)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (Standby +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Nur für 2x12-Pin ATX)	23	+5V (Nur für 2x12-Pin ATX)
12	3.3V (Nur für 2x12-Pin ATX)	24	GND (Nur für 2x12-Pin ATX)

3/4) CPU_FAN/SYS_FAN1 (Lüfteranschlüsse)
Alle Lüfteranschlüsse auf diesem Motherboard sind 4-polig. Die meisten Lüfteranschlüsse verfügen über ein verpolungssicheres Design. Beim Anschließen eines Lüfterkabels stellen Sie sicher, dass es in der richtigen Ausrichtung angeschlossen wird (das schwarze Anschlusskabel ist das Erdungskabel). Die Geschwindigkeitssteuerungsfunktion erfordert die Verwendung eines Lüfters mit Drehzahlregelungsdesign. Für eine optimale Wärmeableitung wird empfohlen, einen Systemlüfter im Gehäuse zu installieren.

Pin-Nr.	Definition
1	GND
2	Spannungsgeschwindigkeitsregelung
3	Sense
4	PWM-Drehzahlregelung

• Stellen Sie sicher, dass die Lüfterkabel an die Lüfteranschlüsse angeschlossen werden, um eine Überhitzung Ihrer CPU und Ihres Systems zu verhindern. Überhitzung kann zu Schäden an der CPU führen oder das System zum Absturz bringen.
• Diese Lüfteranschlüsse sind keine Konfigurations-Jumperblöcke. Platzieren Sie keine Jumperkappe auf den Anschlüssen.

5. SATA3 0/1/2/3 (SATA 6Gb/s Anschlüsse)
   Die SATA-Anschlüsse entsprechen dem SATA 6Gb/s-Standard und sind kompatibel mit dem SATA 3Gb/s- und SATA 1.5Gb/s-Standard. Jeder SATA-Anschluss unterstützt ein einzelnes SATA-Gerät. Die SATA-Anschlüsse unterstützen RAID 0, RAID 1 und RAID 10. Siehe Kapitel "Configuring a RAID Set" (Ein RAID-Set konfigurieren) für Anweisungen zur Konfiguration eines RAID-Arrays.


   Pin-Nr.	Definition
   1	GND
   2	TXP
   3	TXN
   4	GND
   5	RXN
   6	RXP
   7	GND

6. SPDIF_O (S/PDIF-Ausgangs-Header)
   Dieser Header unterstützt digitalen S/PDIF-Ausgang und verbindet ein S/PDIF-Digitalaudiokabel (von Erweiterungskarten bereitgestellt) für die digitale Audioausgabe von Ihrem Motherboard an bestimmte Erweiterungskarten wie Grafikkarten und Soundkarten. Zum Beispiel kann es bei einigen Grafikkarten erforderlich sein, ein S/PDIF-Digitalaudiokabel für die digitale Audioausgabe von Ihrem Motherboard zu Ihrer Grafikkarte zu verwenden, wenn Sie ein HDMI-Display an die Grafikkarte anschließen und gleichzeitig eine digitale Audioausgabe vom HDMI-Display wünschen. Informationen zum Anschließen des S/PDIF-Digitalaudiokabels finden Sie im Handbuch Ihrer Erweiterungskarte.


   Pin-Nr.	Definition
   1	SPDIFO
   2	GND

7. F_PANEL (Frontpanel-Header)
   Verbinden Sie den Netzschalter, den Reset-Schalter und die Systemstatusanzeige am Gehäuse gemäß den untenstehenden Pin-Belegungen mit diesem Header. Beachten Sie die positiven und negativen Pins, bevor Sie die Kabel anschließen.

   • PLED (Betriebs-LED):

     Systemstatus	LED
     S0	Ein
     S3/S4/S5	Aus

     Wird mit der Stromstatusanzeige am Frontpanel des Gehäuses verbunden. Die LED leuchtet, wenn das System in Betrieb ist. Die LED ist aus, wenn sich das System im S3/S4-Ruhezustand befindet oder ausgeschaltet ist (S5).
   • PW (Netzschalter): Wird mit dem Netzschalter am Frontpanel des Gehäuses verbunden. Sie können die Methode zum Ausschalten Ihres Systems über den Netzschalter konfigurieren (weitere Informationen finden Sie im Kapitel "BIOS Setup" (BIOS-Einrichtung), "Power" (Stromversorgung)).
   • HD (Festplattenaktivitäts-LED): Wird mit der Festplattenaktivitäts-LED am Frontpanel des Gehäuses verbunden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.
   • RES (Reset-Schalter): Wird mit dem Reset-Schalter am Frontpanel des Gehäuses verbunden. Drücken Sie den Reset-Schalter, um den Computer neu zu starten, wenn der Computer einfriert und keinen normalen Neustart durchführen kann.
   • NC: Keine Verbindung.

Das Frontpanel-Design kann je nach Gehäuse variieren. Ein Frontpanel-Modul besteht hauptsächlich aus Netzschalter, Reset-Schalter, Power-LED, Festplattenaktivitäts-LED und so weiter. Beim Anschließen Ihres Gehäuse-Frontpanel-Moduls an diesen Header stellen Sie sicher, dass die Kabelbelegungen und Pin-Belegungen korrekt übereinstimmen.

8. F_AUDIO (Frontpanel-Audio-Header)
   Der Frontpanel-Audio-Header unterstützt Intel High Definition Audio (HD) und AC'97 Audio. Sie können Ihr Gehäuse-Frontpanel-Audiomodul an diesen Header anschließen. Stellen Sie sicher, dass die Kabelbelegungen des Modulanschlusses mit den Pin-Belegungen des Motherboard-Headers übereinstimmen. Eine falsche Verbindung zwischen dem Modulanschluss und dem Motherboard-Header führt dazu, dass das Gerät nicht funktioniert oder sogar beschädigt wird.


   Für HD Frontpanel Audio:

   Pin-Nr.	Definition
   1	MIC2_L
   2	GND
   3	MIC2_R
   4	NC
   5	LINE2_R
   6	Sense
   7	FAUDIO_JD
   8	Kein Pin
   9	LINE2_L
   10	Sense

Für AC'97 Frontpanel-Audio:

Pin-Nr.	Definition
1	MIC
2	GND
3	MIC-Stromversorgung
4	NC
5	Line Out (R)
6	NC
7	NC
8	Kein Pin
9	Line Out (L)
10	NC

• Der Frontpanel-Audio-Header unterstützt standardmäßig HD Audio.
• Audiosignale werden gleichzeitig an den Audioanschlüssen des Front- und Backpanels anliegen.
• Einige Gehäuse verfügen über ein Frontpanel-Audiomodul, das separate Anschlüsse an jedem Draht anstelle eines einzelnen Steckers aufweist. Für Informationen zum Anschließen des Frontpanel-Audiomoduls mit unterschiedlichen Kabelbelegungen wenden Sie sich bitte an den Gehäusehersteller.

9. SPEAKER (Lautsprecher-Header)
   Wird mit dem Lautsprecher an der Gehäusefrontplatte verbunden. Das System meldet den Systemstartstatus durch Ausgabe eines Piepcodes. Ein einzelner kurzer Piepton ist zu hören, wenn beim Systemstart kein Problem festgestellt wird.


   Pin-Nr.	Definition
   1	VCC
   2	NC
   3	NC
   4	SPK-

10. CI (Gehäuse-Intrusion-Header)
    Dieses Mainboard bietet eine Gehäuseerkennungsfunktion, die erkennt, ob die Gehäuseabdeckung entfernt wurde. Diese Funktion erfordert ein Gehäuse mit Gehäuse-Intrusion-Erkennungsdesign.


    Pin-Nr.	Definition
    1	Signal
    2	GND

11. F_USB30 (USB 3.1 Gen 1 Header)
    Der Header entspricht den USB 3.1 Gen 1 und USB 2.0 Spezifikationen und kann zwei USB-Ports bereitstellen. Für den Kauf des optionalen 3,5-Zoll-Frontpanels, das zwei USB 3.1 Gen 1 Ports bietet, wenden Sie sich bitte an den örtlichen Händler.


    Pin-Nr.	Definition	Pin-Nr.	Definition
    1	VBUS	11	D2+
    2	SSRX1-	12	D2-
    3	SSRX1+	13	GND
    4	GND	14	SSTX2+
    5	SSTX1-	15	SSTX2-
    6	SSTX1+	16	GND
    7	GND	17	SSRX2+
    8	D1-	18	SSRX2-
    9	D1+	19	VBUS
    10	NC	20	Kein Pin

12. F_USB1/F_USB2 (USB 2.0/1.1 Header)
    Die Header entsprechen den USB 2.0/1.1 Spezifikationen. Jeder USB-Header kann zwei USB-Ports über eine optionale USB-Blende bereitstellen. Für den Kauf der optionalen USB-Blende wenden Sie sich bitte an den örtlichen Händler.


    Pin-Nr.	Definition	Pin-Nr.	Definition
    1	Stromversorgung (5V)	6	USB DY+
    2	Stromversorgung (5V)	7	GND S
    3	USB DX-	8	GND
    4	USB DY-	9	Kein Pin
    5	USB DX+	10	NC

• Stecken Sie das IEEE 1394 Bracket (2x5-Pin) Kabel nicht in den USB 2.0/1.1 Header.
• Stellen Sie vor der Installation der USB-Blende sicher, dass Ihr Computer ausgeschaltet und das Netzkabel aus der Steckdose gezogen ist, um Schäden an der USB-Blende zu vermeiden.

13. COM (Serieller Port Header)
    Der COM-Header kann einen seriellen Port über ein optionales COM-Port-Kabel bereitstellen. Für den Kauf des optionalen COM-Port-Kabels wenden Sie sich bitte an den örtlichen Händler.


    Pin-Nr.	Definition	Pin-Nr.	Definition
    1	NDCD-	6	NDSR-
    2	NSIN	7	NRTS-
    3	NSOUT	8	NCTS-
    4	NDTR-	9	NRI-
    5	GND S F	10	Kein Pin

14. TPM (Trusted Platform Module Header)
    Sie können ein TPM (Trusted Platform Module) an diesen Header anschließen.


    Pin-Nr.	Definition	Pin-Nr.	Definition
    1	LCLK	11	LAD0
    2	GND	12	GND
    3	LFRAME	13	NC
    4	Kein Pin	14	NC
    5	LRESET	15	SB3V
    6	NC	16	SERIRQ
    7	LAD3	17	GND
    8	LAD2	18	NC
    9	VCC3	19	NC
    10	LAD1	20	NC

15. BAT (Batterie)
    Die Batterie versorgt den CMOS-Speicher mit Strom, um die Werte (wie BIOS-Konfigurationen, Datum und Uhrzeit) zu erhalten, wenn der Computer ausgeschaltet ist. Tauschen Sie die Batterie aus, wenn die Batteriespannung einen niedrigen Wert erreicht, da die CMOS-Werte sonst möglicherweise ungenau sind oder verloren gehen.
    Sie können die CMOS-Werte löschen, indem Sie die Batterie entfernen:

    1. Schalten Sie Ihren Computer aus und ziehen Sie das Netzkabel ab.
    2. Entfernen Sie die Batterie vorsichtig aus dem Batteriehalter und warten Sie eine Minute. (Oder verwenden Sie einen Metallgegenstand wie einen Schraubendreher, um die positiven und negativen Anschlüsse des Batteriehalters zu berühren und sie für 5 Sekunden kurzzuschließen.)
    3. Ersetzen Sie die Batterie.
    4. Stecken Sie das Netzkabel ein und starten Sie Ihren Computer neu.

• Schalten Sie Ihren Computer immer aus und ziehen Sie das Netzkabel ab, bevor Sie die Batterie ersetzen.
• Ersetzen Sie die Batterie durch eine gleichwertige. Explosionsgefahr, wenn die Batterie durch ein falsches Modell ersetzt wird.
• Wenden Sie sich an die Verkaufsstelle oder den örtlichen Händler, wenn Sie die Batterie nicht selbst ersetzen können oder unsicher bezüglich des Batteriemodells sind.
• Beachten Sie beim Einlegen der Batterie die Ausrichtung der Plusseite (+) und der Minusseite (-) der Batterie (die Plusseite sollte nach oben zeigen).
• Gebrauchte Batterien müssen gemäß den örtlichen Umweltvorschriften entsorgt werden.

16. CLR_CMOS (CMOS löschen Jumper)
    Verwenden Sie diesen Jumper, um die BIOS-Konfiguration zu löschen und die CMOS-Werte auf die Werkseinstellungen zurückzusetzen. Um die CMOS-Werte zu löschen, berühren Sie die beiden Pins für einige Sekunden mit einem Metallgegenstand wie einem Schraubendreher.

    	Offen: Normal
    	Kurzgeschlossen: CMOS-Werte löschen

• Schalten Sie den Computer immer aus und ziehen Sie das Netzkabel aus der Steckdose, bevor Sie die CMOS-Werte löschen.
• Nach dem Neustart des Systems rufen Sie das BIOS Setup auf, um die Werkseinstellungen zu laden (wählen Sie Load Optimized Defaults (Standardeinstellungen laden)) oder konfigurieren Sie die BIOS-Einstellungen manuell (siehe Kapitel "BIOS Setup" (BIOS-Einrichtung) für BIOS-Konfigurationen).

BIOS-Setup

BIOS (Basic Input and Output System) zeichnet Hardware-Parameter des Systems im CMOS auf dem Mainboard auf. Zu seinen Hauptfunktionen gehören die Durchführung des Power-On Self-Tests (POST) während des Systemstarts, das Speichern von Systemparametern und das Laden des Betriebssystems usw. BIOS enthält ein BIOS-Setup-Programm, das dem Benutzer ermöglicht, grundlegende Systemkonfigurationseinstellungen zu ändern oder bestimmte Systemfunktionen zu aktivieren. Wenn der Strom ausgeschaltet ist, liefert die Batterie auf dem Mainboard die notwendige Energie an das CMOS, um die Konfigurationswerte im CMOS zu erhalten. Um auf das BIOS-Setup-Programm zuzugreifen, drücken Sie die <Delete>-Taste während des POST, wenn das System eingeschaltet wird. Um das BIOS zu aktualisieren, verwenden Sie entweder das GIGABYTE Q-Flash oder das @BIOS Dienstprogramm.

• Q-Flash ermöglicht es dem Benutzer, das BIOS schnell und einfach zu aktualisieren oder zu sichern, ohne das Betriebssystem aufrufen zu müssen.
• @BIOS ist ein Windows-basiertes Dienstprogramm, das die neueste Version des BIOS aus dem Internet sucht und herunterlädt und das BIOS aktualisiert.

• Da das Flashen des BIOS potenziell riskant ist, wird empfohlen, das BIOS nicht zu flashen, wenn Sie keine Probleme mit der aktuellen BIOS-Version haben. Führen Sie das BIOS-Update mit Vorsicht durch. Ein unsachgemäßes BIOS-Flashen kann zu Systemfehlfunktionen führen.
• Es wird empfohlen, die Standardeinstellungen nicht zu ändern (es sei denn, dies ist unbedingt erforderlich), um Systeminstabilität oder andere unerwartete Ergebnisse zu vermeiden. Eine unsachgemäße Änderung der Einstellungen kann dazu führen, dass das System nicht mehr startet. Sollte dies geschehen, versuchen Sie, die CMOS-Werte zu löschen und das Board auf die Standardwerte zurückzusetzen. (Beziehen Sie sich auf den Abschnitt "Load Optimized Defaults" (Optimierte Standardeinstellungen laden) in diesem Kapitel oder auf die Anweisungen zum Jumper für die Batterie/CMOS-Löschung, um zu erfahren, wie die CMOS-Werte gelöscht werden.)

Startbildschirm

Der folgende Start-Logo-Bildschirm wird angezeigt, wenn der Computer hochfährt.
(Beispiel-BIOS-Version: F1b)

Es gibt zwei verschiedene BIOS-Modi wie folgt, und Sie können die <F2>-Taste verwenden, um zwischen den beiden Modi zu wechseln. Der Classic-Setup-Modus bietet detaillierte BIOS-Einstellungen. Sie können die Pfeiltasten auf Ihrer Tastatur verwenden, um zwischen den Elementen zu navigieren, und <Enter> drücken, um ein Untermenü zu bestätigen oder aufzurufen. Oder Sie können Ihre Maus verwenden, um das gewünschte Element auszuwählen. Der Easy Mode ermöglicht Benutzern, schnell ihre aktuellen Systeminformationen anzuzeigen oder Anpassungen für eine optimale Leistung vorzunehmen. Im Easy Mode können Sie Ihre Maus verwenden, um durch die Konfigurationselemente zu navigieren.

• Wenn das System nicht wie gewohnt stabil ist, wählen Sie den Eintrag "Load Optimized Defaults" (Optimierte Standardeinstellungen laden), um Ihr System auf die Standardwerte zurückzusetzen.
• Die in diesem Kapitel beschriebenen BIOS-Setup-Menüs dienen nur als Referenz und können je nach BIOS-Version variieren.

M.I.T.

Ob das System mit den von Ihnen vorgenommenen Übertaktungs-/Überspannungseinstellungen stabil funktioniert, hängt von Ihrer gesamten Systemkonfiguration ab. Eine unsachgemäße Übertaktung/Überspannung kann zu Schäden an CPU, Chipsatz oder Speicher führen und die Nutzungsdauer dieser Komponenten verkürzen. Diese Seite ist nur für fortgeschrittene Benutzer bestimmt, und wir empfehlen Ihnen, die Standardeinstellungen nicht zu ändern, um Systeminstabilität oder andere unerwartete Ergebnisse zu vermeiden. (Unsachgemäße Änderungen der Einstellungen können dazu führen, dass das System nicht mehr startet. Wenn dies der Fall ist, löschen Sie die CMOS-Werte und setzen Sie das Board auf die Standardwerte zurück.)

• Erweiterte Frequenzeinstellungen
  Host-Taktrate
  Zeigt die aktuelle Host-Taktfrequenz an.
  CPU-Taktratio
  Ermöglicht das Ändern des Taktratios für die installierte CPU. Der einstellbare Bereich hängt von der installierten CPU ab.
  CPU-Frequenz
  Zeigt die aktuelle Betriebsfrequenz der CPU an.
• Erweiterte CPU-Kerner-Einstellungen
  CPU-Taktratio, CPU-Frequenz
  Die oben genannten Einstellungen sind synchron zu denen unter denselben Elementen im Menü "Erweiterte Frequenzeinstellungen".
  Core Performance Boost ^(Hinweis)
  Ermöglicht die Aktivierung der Core Performance Boost (CPB)-Technologie, einer Technologie zur Leistungssteigerung der CPU. (Standard: Auto)
  Core Performance Boost Ratio ^(Hinweis)
  Ermöglicht das Ändern des Ratios für den CPB. Der einstellbare Bereich hängt von der installierten CPU ab. (Standard: Auto)
  Turbo Performance Boost Ratio ^(Hinweis)
  Ermöglicht die Entscheidung, ob die CPU-Leistung verbessert werden soll. (Standard: Deaktiviert)
  AMD Cool&Quiet Funktion

  Aktiviert	Lässt den AMD Cool'n'Quiet-Treiber die CPU-Taktung und VID dynamisch anpassen, um die Wärmeabgabe Ihres Computers und dessen Stromverbrauch zu reduzieren. (Standard)
  Deaktiviert	Deaktiviert diese Funktion.

  SVM-Modus
  Die durch Virtualization Technology verbesserte Virtualisierung ermöglicht einer Plattform, mehrere Betriebssysteme und Anwendungen in unabhängigen Partitionen auszuführen. Mit Virtualisierung kann ein Computersystem als mehrere virtuelle Systeme fungieren. (Standard: Deaktiviert)
  C6-Modus ^{(Hinweis 1)}
  Ermöglicht die Entscheidung, ob die CPU im System-Halt-Zustand in den C6-Modus wechseln soll. Bei Aktivierung wird die CPU-Kernfrequenz während des System-Halt-Zustands reduziert, um den Stromverbrauch zu senken. Der C6-Zustand ist ein verbesserter Energiesparzustand im Vergleich zu C1. (Standard: Aktiviert)
  Globale C-Zustands-Steuerung _{^{(Hinweis 1)}}
  Ermöglicht die Entscheidung, ob die CPU in C-Zustände wechseln soll. Bei Aktivierung wird die CPU-Kernfrequenz während des System-Halt-Zustands reduziert, um den Stromverbrauch zu senken. (Standard: Aktiviert)
  SMT-Modus ^{(Hinweis 1)}
  Ermöglicht die Aktivierung oder Deaktivierung der CPU Simultaneous Multi-Threading-Technologie. Diese Funktion funktioniert nur für Betriebssysteme, die den Multi-Prozessor-Modus unterstützen. Auto lässt das BIOS diese Einstellung automatisch konfigurieren. (Standard: Auto)
  Downcore-Steuerung ^{(Hinweis 1)}
  Ermöglicht die Auswahl der Anzahl der zu aktivierenden CPU-Kerne (die Anzahl der CPU-Kerne kann je nach CPU variieren). Auto lässt das BIOS diese Einstellung automatisch konfigurieren. (Standard: Auto)
  Extreme Memory Profile (X.M.P.) ^{(Hinweis 2)}
  Ermöglicht dem BIOS das Auslesen der SPD-Daten auf XMP-Speichermodulen, um die Speicherleistung bei Aktivierung zu verbessern.

  Deaktiviert	Deaktiviert diese Funktion. (Standard)
  Profil1	Verwendet die Einstellungen von Profil 1.
  Profil2 (Hinweis 2)	Verwendet die Einstellungen von Profil 2.

  System-Speicher-Multiplikator
  Ermöglicht die Einstellung des System-Speicher-Multiplikators. Auto setzt den Speicher-Multiplikator entsprechend den SPD-Daten des Speichers. (Standard: Auto)
  Speicherfrequenz (MHz)
  Der erste Speicherfrequenzwert ist die normale Betriebsfrequenz des verwendeten Speichers; der zweite ist die Speicherfrequenz, die automatisch entsprechend den Einstellungen des System-Speicher-Multiplikators angepasst wird.

• Erweiterte Speichereinstellungen
  Extreme Memory Profile (X.M.P.) (Hinweis 2), System-Speicher-Multiplikator, Speicherfrequenz (MHz)
  Die oben genannten Einstellungen sind synchron zu denen unter denselben Elementen im Menü "Erweiterte Frequenzeinstellungen".
  Speicher-Timing-Modus
  Manuell und Erweitert Manuell ermöglichen die Konfiguration der unten stehenden Einstellungen für Channel Interleaving, Rank Interleaving und Speicher-Timings. Optionen sind: Auto (Standard), Manuell, Erweitert Manuell.
  Profil-DDR-Spannung
  Bei Verwendung eines Nicht-XMP-Speichermoduls oder wenn Extreme Memory Profile (X.M.P.) auf "Deaktiviert" gesetzt ist, wird der Wert gemäß Ihrer Speicherspezifikation angezeigt. Wenn Extreme Memory Profile (X.M.P.) auf Profil1 oder Profil2 gesetzt ist, wird der Wert gemäß den SPD-Daten des XMP-Speichers angezeigt.
  Channel Interleaving
  Aktiviert oder deaktiviert das Channel Interleaving des Speichers. "Aktiviert" ermöglicht dem System den gleichzeitigen Zugriff auf verschiedene Kanäle des Speichers, um die Speicherleistung und -stabilität zu erhöhen. "Auto" lässt das BIOS diese Einstellung automatisch konfigurieren. (Standard: Auto)
  Rank Interleaving
  Aktiviert oder deaktiviert das Rank Interleaving des Speichers. "Aktiviert" ermöglicht dem System den gleichzeitigen Zugriff auf verschiedene Ränge des Speichers, um die Speicherleistung und -stabilität zu erhöhen. "Auto" lässt das BIOS diese Einstellung automatisch konfigurieren. (Standard: Auto)

• Kanal A/B Speicher-Subtimings
  Dieses Untermenü bietet Speicher-Timing-Einstellungen für jeden Speicherkanal. Die jeweiligen Timing-Einstellungsbildschirme sind nur konfigurierbar, wenn der Speicher-Timing-Modus auf "Manuell" oder "Erweitert Manuell" eingestellt ist. Hinweis: Ihr System kann instabil werden oder nicht starten, nachdem Sie Änderungen an den Speicher-Timings vorgenommen haben. Wenn dies geschieht, setzen Sie das Board bitte auf die Standardwerte zurück, indem Sie optimierte Standardwerte laden oder die CMOS-Werte löschen.

• Erweiterte Spannungseinstellungen
  Dieses Untermenü ermöglicht die Einstellung der CPU-, Chipsatz- und Speicher-Spannungen.

• PC-Zustandsanzeige
  Status "Gehäuse offen" zurücksetzen

  Deaktiviert	Behält den Datensatz des vorherigen Chassis-Intrusion-Status bei oder löscht ihn. (Standard)
  Aktiviert	Löscht den Datensatz des vorherigen Chassis-Intrusion-Status und das Feld "Gehäuse offen" zeigt beim nächsten Start "Nein" an.

  Gehäuse offen
  Zeigt den Erkennungsstatus des Chassis-Intrusion-Erkennungsgeräts an, das am CI-Header des Motherboards angeschlossen ist. Wenn die Systemgehäuseabdeckung entfernt wird, zeigt dieses Feld "Ja" an, andernfalls "Nein". Um den Datensatz des Chassis-Intrusion-Status zu löschen, setzen Sie "Status Gehäuse offen zurücksetzen" auf "Aktiviert", speichern Sie die Einstellungen im CMOS und starten Sie dann Ihr System neu.
  CPU Vcore/CPU VDDP/DRAM Kanal A/B Spannung/+3.3V/+5V/+12V/VCORE SOC
  Zeigt die aktuellen Systemspannungen an.

• Verschiedene Einstellungen
  PCIe-Steckplatz-Konfiguration
  Ermöglicht die Einstellung des Betriebsmodus der PCI Express-Steckplätze auf Gen 1, Gen 2 oder Gen 3. Der tatsächliche Betriebsmodus hängt von der Hardware-Spezifikation jedes Steckplatzes ab. "Auto" lässt das BIOS diese Einstellung automatisch konfigurieren. (Standard: Auto)
  3DMark01-Verbesserung
  Ermöglicht die Entscheidung, ob die Leistung einiger älterer Benchmarks verbessert werden soll. (Standard: Deaktiviert)

• Smart Fan 5 Einstellungen
  Überwachen
  Ermöglicht die Auswahl eines Ziels zur Überwachung und zur weiteren Anpassung. (Standard: CPU-Lüfter)
  Lüftergeschwindigkeitssteuerung
  Ermöglicht die Entscheidung, ob die Lüftergeschwindigkeitssteuerungsfunktion aktiviert und die Lüftergeschwindigkeit angepasst werden soll.

  Normal	Lässt den Lüfter je nach Temperatur mit unterschiedlichen Geschwindigkeiten laufen. Sie können die Lüftergeschwindigkeit mit dem System Information Viewer an Ihre Systemanforderungen anpassen. (Standard)
  Leise	Lässt den Lüfter mit langsamen Geschwindigkeiten laufen.
  Manuell	Ermöglicht die Steuerung der Lüftergeschwindigkeit im Kurvendiagramm.
  Volle Geschwindigkeit	Lässt den Lüfter mit voller Geschwindigkeit laufen.

  Lüftersteuerung über Temperatureingabe
  Ermöglicht die Auswahl der Referenztemperatur für die Lüftergeschwindigkeitssteuerung.
  Temperaturintervall
  Ermöglicht die Auswahl des Temperaturintervalls für die Änderung der Lüftergeschwindigkeit.
  Lüftersteuerungsmodus

  Auto	Lässt das BIOS den Typ des installierten Lüfters automatisch erkennen und den optimalen Steuerungsmodus einstellen. (Standard)
  Spannung	Der Spannungsmodus wird für 3-Pin-Lüfter empfohlen.
  PWM	Der PWM-Modus wird für 4-Pin-Lüfter empfohlen.

  Temperatur
  Zeigt die aktuelle Temperatur des ausgewählten Zielbereichs an.
  Lüftergeschwindigkeit
  Zeigt die aktuellen Lüftergeschwindigkeiten an.
  Temperaturwarnungssteuerung
  Legt den Warnschwellenwert für die Temperatur fest. Wenn die Temperatur den Schwellenwert überschreitet, gibt das BIOS einen Warnton aus. Optionen sind: Deaktiviert (Standard), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F.
  Lüfterfehlerwarnung
  Ermöglicht dem System, einen Warnton auszugeben, wenn der Lüfter nicht angeschlossen ist oder ausfällt. Überprüfen Sie in diesem Fall den Zustand des Lüfters oder die Lüfterverbindung. (Standard: Deaktiviert)

^(Hinweis) Dieser Eintrag ist nur vorhanden, wenn Sie eine CPU installieren, die diese Funktion unterstützt.
^{(Hinweis 1)} Dieser Eintrag ist nur vorhanden, wenn Sie eine CPU installieren, die diese Funktion unterstützt.
^{(Hinweis 2)} Dieser Eintrag ist nur vorhanden, wenn Sie eine CPU und ein Speichermodul installieren, die diese Funktion unterstützen.

System

Dieser Abschnitt enthält Informationen zu Ihrem Mainboard-Modell und Ihrer BIOS-Version. Sie können auch die Standardsprache des BIOS auswählen und die Systemzeit manuell einstellen.
Systemsprache
Wählt die vom BIOS verwendete Standardsprache aus.
Systemdatum
Legt das Systemdatum fest. Das Datumsformat ist Woche (schreibgeschützt), Monat, Tag und Jahr. Verwenden Sie <Enter>, um zwischen den Feldern Monat, Tag und Jahr zu wechseln, und die Tasten <Page Up> oder <Page Down>, um den gewünschten Wert einzustellen.
Systemzeit
Legt die Systemzeit fest. Das Zeitformat ist Stunde, Minute und Sekunde. Zum Beispiel ist 13 Uhr 13:00:00. Verwenden Sie <Enter>, um zwischen den Feldern Stunde, Minute und Sekunde zu wechseln, und die Tasten <Page Up> oder <Page Down>, um den gewünschten Wert einzustellen.
Zugriffsstufe
Zeigt die aktuelle Zugriffsstufe an, abhängig von der verwendeten Art des Passwortschutzes. (Wenn kein Passwort festgelegt ist, wird standardmäßig Administrator angezeigt.) Die Administratorstufe ermöglicht Ihnen, alle BIOS-Einstellungen zu ändern; die Benutzerstufe ermöglicht Ihnen nur, bestimmte BIOS-Einstellungen zu ändern, aber nicht alle.

BIOS

Startoptionen-Prioritäten
Legt die Gesamtstartreihenfolge der verfügbaren Geräte fest. Wechseldatenträger, die das GPT-Format unterstützen, werden in der Startgeräteliste mit dem Präfix "UEFI:" versehen. Um von einem Betriebssystem zu starten, das GPT-Partitionierung unterstützt, wählen Sie das Gerät aus, das mit dem Präfix "UEFI:" versehen ist. Oder wenn Sie ein Betriebssystem installieren möchten, das GPT-Partitionierung unterstützt, wie Windows 7 64-Bit, wählen Sie das optische Laufwerk aus, das die Windows 7 64-Bit-Installationsdisk enthält und mit dem Präfix "UEFI:" versehen ist.
Festplatten-/CD-/DVD-ROM-Laufwerk-/Diskettenlaufwerk-/Netzwerkgerät-BBS-Prioritäten
Legt die Startreihenfolge für einen bestimmten Gerätetyp fest, wie z. B. Festplatten, optische Laufwerke, Diskettenlaufwerke und Geräte, die die Funktion „Boot from LAN“ (Starten über LAN) unterstützen, usw. Drücken Sie <Enter> auf diesem Element, um das Untermenü aufzurufen, das die angeschlossenen Geräte desselben Typs anzeigt. Dieses Element ist nur vorhanden, wenn mindestens ein Gerät dieses Typs installiert ist.
NumLock-Status beim Start
Aktiviert oder deaktiviert die Numlock-Funktion auf dem Ziffernblock der Tastatur nach dem POST. (Standard: An)
Sicherheitsoption
Legt fest, ob jedes Mal, wenn das System startet, ein Passwort erforderlich ist, oder nur, wenn Sie das BIOS-Setup aufrufen.
Nachdem Sie dieses Element konfiguriert haben, legen Sie das/die Passwort(e) unter dem Element Administratorpasswort/Benutzerpasswort fest.

Setup	Ein Passwort ist nur für den Zugriff auf das BIOS-Setup-Programm erforderlich.
System	Ein Passwort ist für den Systemstart und den Zugriff auf das BIOS-Setup-Programm erforderlich. (Standard)

Vollbild-LOGO-Anzeige
Ermöglicht Ihnen festzulegen, ob das GIGABYTE-Logo beim Systemstart angezeigt werden soll. Bei Deaktivierung wird das GIGABYTE-Logo beim Systemstart übersprungen. (Standard: Aktiviert)
Schnellstart
Aktiviert oder deaktiviert den Schnellstart, um den Betriebssystemstartvorgang zu verkürzen. „Ultra Fast“ (Ultraschnell) bietet die schnellste Startgeschwindigkeit. (Standard: Deaktiviert)
SATA-Unterstützung

All Sata Devices	Alle SATA-Geräte sind im Betriebssystem und während des POST funktionsfähig.
Last Boot HDD Only	Außer dem vorherigen Startlaufwerk sind alle SATA-Geräte deaktiviert, bevor der Betriebssystemstartvorgang abgeschlossen ist. (Standard)

Dieses Element ist nur konfigurierbar, wenn Schnellstart auf „Enabled“ (Aktiviert) oder „Ultra Fast“ (Ultraschnell) eingestellt ist.
VGA-Unterstützung
Ermöglicht die Auswahl des zu startenden Betriebssystemtyps.

Auto	Aktiviert nur das Legacy-Option-ROM.
EFI Driver	Aktiviert das EFI-Option-ROM. (Standard)

Dieses Element ist nur konfigurierbar, wenn Schnellstart auf „Enabled“ (Aktiviert) oder „Ultra Fast“ (Ultraschnell) eingestellt ist.

USB-Unterstützung

Disabled	Alle USB-Geräte sind deaktiviert, bevor der Betriebssystemstartvorgang abgeschlossen ist.
Full Initial	Alle USB-Geräte sind im Betriebssystem und während des POST funktionsfähig. (Standard)
Partial Initial	Ein Teil der USB-Geräte ist deaktiviert, bevor der Betriebssystemstartvorgang abgeschlossen ist.

Dieses Element ist nur konfigurierbar, wenn Schnellstart auf „Enabled“ (Aktiviert) eingestellt ist. Diese Funktion ist deaktiviert, wenn Schnellstart auf „Ultra Fast“ (Ultraschnell) eingestellt ist.
PS/2-Geräteunterstützung

Disabled	Alle PS/2-Geräte sind deaktiviert, bevor der Betriebssystemstartvorgang abgeschlossen ist.
Enabled	Alle PS/2-Geräte sind im Betriebssystem und während des POST funktionsfähig. (Standard)

Dieses Element ist nur konfigurierbar, wenn Schnellstart auf „Enabled“ (Aktiviert) eingestellt ist. Diese Funktion ist deaktiviert, wenn Schnellstart auf „Ultra Fast“ (Ultraschnell) eingestellt ist.
Netzwerk-Stack-Treiberunterstützung

Disabled	Deaktiviert das Booten vom Netzwerk. (Standard)
Enabled	Aktiviert das Booten vom Netzwerk.

Dieses Element ist nur konfigurierbar, wenn Schnellstart auf „Enabled“ (Aktiviert) oder „Ultra Fast“ (Ultraschnell) eingestellt ist.
Windows 10 Funktionen
Ermöglicht die Auswahl des zu installierenden Betriebssystems. (Standard: Anderes Betriebssystem)
CSM-Unterstützung
Aktiviert oder deaktiviert UEFI CSM (Compatibility Support Module), um einen Legacy-PC-Startvorgang zu unterstützen.

Enabled	Aktiviert UEFI CSM. (Standard)
Disabled	Deaktiviert UEFI CSM und unterstützt nur den UEFI-BIOS-Startvorgang.

Dieses Element ist nur konfigurierbar, wenn Windows 10 Features auf „Windows 10“ oder „Windows 10 WHQL“ eingestellt ist.
LAN PXE Boot Option ROM
Ermöglicht die Auswahl, ob das Legacy-Option-ROM für den LAN-Controller aktiviert werden soll. (Standard: Deaktiviert) Dieses Element ist nur konfigurierbar, wenn CSM Support auf „Enabled“ (Aktiviert) eingestellt ist.
Speicher-Startoptionen-Steuerung
Ermöglicht die Auswahl, ob das UEFI- oder Legacy-Option-ROM für den Speichergeräte-Controller aktiviert werden soll.

Disabled	Deaktiviert das Option-ROM.
UEFI Only	Aktiviert nur das UEFI-Option-ROM.
Legacy Only	Aktiviert nur das Legacy-Option-ROM. (Standard)

Dieses Element ist nur konfigurierbar, wenn CSM Support auf „Enabled“ (Aktiviert) eingestellt ist.
Priorität für Option-ROMs anderer PCI-Geräte
Ermöglicht die Auswahl, ob das UEFI- oder Legacy-Option-ROM für den PCI-Geräte-Controller außer dem LAN-, Speicher- und Grafik-Controller aktiviert werden soll.

Disabled	Deaktiviert das Option-ROM.
UEFI Only	Aktiviert nur das UEFI-Option-ROM. (Standard)
Legacy Only	Aktiviert nur das Legacy-Option-ROM.

Dieses Element ist nur konfigurierbar, wenn CSM Support auf „Enabled“ (Aktiviert) eingestellt ist.
Netzwerk-Stack
Deaktiviert oder aktiviert das Booten vom Netzwerk, um ein Betriebssystem im GPT-Format zu installieren, z. B. die Installation des Betriebssystems von einem Windows Deployment Services-Server. (Standard: Deaktiviert)
IPv4 PXE-Unterstützung
Aktiviert oder deaktiviert die IPv4 PXE-Unterstützung. Dieses Element ist nur konfigurierbar, wenn der Netzwerk-Stack aktiviert ist.
IPv4 HTTP-Unterstützung
Aktiviert oder deaktiviert die HTTP-Boot-Unterstützung für IPv4. Dieses Element ist nur konfigurierbar, wenn der Netzwerk-Stack aktiviert ist.
IPv6 PXE-Unterstützung
Aktiviert oder deaktiviert die IPv6 PXE-Unterstützung. Dieses Element ist nur konfigurierbar, wenn der Netzwerk-Stack aktiviert ist.
IPv6 HTTP-Unterstützung
Aktiviert oder deaktiviert die HTTP-Boot-Unterstützung für IPv6. Dieses Element ist nur konfigurierbar, wenn der Netzwerk-Stack aktiviert ist.
Administratorpasswort
Ermöglicht Ihnen, ein Administratorpasswort zu konfigurieren. Drücken Sie <Enter> auf diesem Element, geben Sie das Passwort ein und drücken Sie dann <Enter>. Sie werden aufgefordert, das Passwort zu bestätigen. Geben Sie das Passwort erneut ein und drücken Sie <Enter>. Sie müssen das Administratorpasswort (oder Benutzerpasswort) beim Systemstart und beim Aufrufen des BIOS-Setups eingeben. Im Gegensatz zum Benutzerpasswort ermöglicht Ihnen das Administratorpasswort, alle BIOS-Einstellungen zu ändern.
Benutzerpasswort
Ermöglicht Ihnen, ein Benutzerpasswort zu konfigurieren. Drücken Sie <Enter> auf diesem Element, geben Sie das Passwort ein und drücken Sie dann <Enter>. Sie werden aufgefordert, das Passwort zu bestätigen. Geben Sie das Passwort erneut ein und drücken Sie <Enter>. Sie müssen das Administratorpasswort (oder Benutzerpasswort) beim Systemstart und beim Aufrufen des BIOS-Setups eingeben. Das Benutzerpasswort ermöglicht Ihnen jedoch nur, bestimmte BIOS-Einstellungen zu ändern, aber nicht alle. Um das Passwort zu löschen, drücken Sie <Enter> auf dem Passwortelement und geben Sie, wenn nach dem Passwort gefragt wird, zuerst das korrekte ein. Wenn Sie zur Eingabe eines neuen Passworts aufgefordert werden, drücken Sie <Enter>, ohne ein Passwort einzugeben. Drücken Sie erneut <Enter>, wenn Sie zur Bestätigung aufgefordert werden.
HINWEIS: Bevor Sie das Benutzerpasswort festlegen, stellen Sie sicher, dass Sie zuerst das Administratorpasswort festgelegt haben.

Peripherie

AMD CPU fTPM
Aktiviert oder deaktiviert die in der AMD CPU integrierte TPM 2.0-Funktion. (Standard: Deaktiviert)
Primäres Videogerät ^(Hinweis)
Gibt die erste Initialisierung der Monitoranzeige von der installierten PCI Express-Grafikkarte oder der Onboard-Grafik an.

IGD Video	Legt die Onboard-Grafik als erste Anzeige fest.
NB PCIe Slot Video	Legt die PCI Express-Grafikkarte auf dem vom North Bridge gesteuerten PCI Express-Steckplatz als erste Anzeige fest. (Standard)

Ambient LED
Aktiviert oder deaktiviert die Onboard-Audio-LED. (Standard: Ein)
Legacy USB Support
Ermöglicht die Verwendung von USB-Tastatur/Maus in MS-DOS. (Standard: Aktiviert)
XHCI Hand-off
Bestimmt, ob die XHCI Hand-off-Funktion für ein Betriebssystem ohne XHCI Hand-off-Unterstützung aktiviert werden soll. (Standard: Aktiviert)
EHCI Hand-off
Bestimmt, ob die EHCI Hand-off-Funktion für ein Betriebssystem ohne EHCI Hand-off-Unterstützung aktiviert werden soll. (Standard: Deaktiviert)
Port 60/64 Emulation
Aktiviert oder deaktiviert die Emulation der I/O-Ports 64h und 60h. Dies sollte für volle Legacy-Unterstützung für USB-Tastaturen/-Mäuse in MS-DOS oder in einem Betriebssystem, das USB-Geräte nicht nativ unterstützt, aktiviert werden. (Standard: Deaktiviert)
USB Mass Storage Driver Support
Aktiviert oder deaktiviert die Unterstützung für USB-Speichergeräte. (Standard: Aktiviert)
USB-Speichergeräte
Zeigt eine Liste der angeschlossenen USB-Massenspeichergeräte an. Dieser Eintrag wird nur angezeigt, wenn ein USB-Speichergerät installiert ist.

• Trusted Computing
  Aktiviert oder deaktiviert das Trusted Platform Module (TPM).
• Super IO Konfiguration
  Serieller Port 1
  Aktiviert oder deaktiviert den Onboard-Seriellen Port. (Standard: Aktiviert)
• NVMe Configuration
  Zeigt Informationen zu Ihrer NVME PCIe SSD an, falls installiert.
• OffBoard SATA Controller Configuration
  Zeigt Informationen zu Ihrer PCIe SSD an, falls installiert.

^(Hinweis)Dieser Eintrag ist nur vorhanden, wenn Sie eine CPU installieren, die diese Funktion unterstützt.

Chipsatz

IOMMU
Aktiviert oder deaktiviert die AMD IOMMU-Unterstützung. (Standard: Auto)
Integrierte Grafik ^(Hinweis)
Aktiviert oder deaktiviert die Onboard-Grafikfunktion.

Auto	Das BIOS aktiviert oder deaktiviert die Onboard-Grafik automatisch, je nach installierter Grafikkarte. (Standard)
Disabled	Deaktiviert die Onboard-Grafik.

UMA Frame Buffer Size ^(Hinweis)
Die Frame Buffer Size ist die Gesamtmenge des Systemspeichers, der ausschließlich für den Onboard-Grafikcontroller zugewiesen wird. MS-DOS zum Beispiel verwendet nur diesen Speicher für die Anzeige. Optionen sind: Auto (Standard), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA Mode
Aktiviert oder deaktiviert RAID für die SATA-Controller oder konfiguriert die SATA-Controller im AHCI-Modus.

RAID	Aktiviert RAID für den SATA-Controller.
AHCI	Konfiguriert die SATA-Controller im AHCI-Modus. Advanced Host Controller Interface (AHCI) ist eine Schnittstellenspezifikation, die es dem Speichertreiber ermöglicht, erweiterte Serial ATA-Funktionen wie Native Command Queuing und Hot-Plug zu aktivieren. (Standard)

Chipset SATA Port Enable
Aktiviert oder deaktiviert die integrierten SATA-Controller. (Standard: Aktiviert)
Chipset SATA Port 0/1/2/3
Aktiviert oder deaktiviert jeden SATA-Port.

^(Hinweis)Dieser Eintrag ist nur vorhanden, wenn Sie eine CPU installieren, die diese Funktion unterstützt.

Energie

AC BACK
Bestimmt den Systemzustand nach Wiederherstellung der Stromversorgung nach einem AC-Stromausfall.

Memory (Speicher)	Das System kehrt nach Wiederherstellung der AC-Stromversorgung in seinen letzten bekannten aktiven Zustand zurück.
Always On (Immer Ein)	Das System wird nach Wiederherstellung der AC-Stromversorgung eingeschaltet.
Always Off (Immer Aus)	Das System bleibt nach Wiederherstellung der AC-Stromversorgung ausgeschaltet. (Standard)

Power On By Keyboard (Einschalten über Tastatur)
Ermöglicht das Einschalten des Systems durch ein PS/2-Tastatur-Weckereignis.
Hinweis: Um diese Funktion nutzen zu können, benötigen Sie ein ATX-Netzteil, das mindestens 1A auf der +5VSB-Leitung liefert.

Disabled (Deaktiviert)	Deaktiviert diese Funktion. (Standard)
Password (Passwort)	Legen Sie ein Passwort mit 1 bis 5 Zeichen fest, um das System einzuschalten.
Keyboard 98 (Tastatur 98)	Drücken Sie die POWER-Taste auf der Windows 98-Tastatur, um das System einzuschalten.
Any key (Beliebige Taste)	Drücken Sie eine beliebige Taste, um das System einzuschalten.

Power On Password (Einschaltpasswort)
Legen Sie das Passwort fest, wenn "Power On By Keyboard" auf "Password" eingestellt ist. Drücken Sie <Enter> bei diesem Eintrag und legen Sie ein Passwort mit bis zu 5 Zeichen fest, und drücken Sie dann <Enter> zur Bestätigung. Um das System einzuschalten, geben Sie das Passwort ein und drücken Sie <Enter>.
Hinweis: Um das Passwort zu löschen, drücken Sie <Enter> bei diesem Eintrag. Wenn Sie zur Passworteingabe aufgefordert werden, drücken Sie erneut <Enter>, ohne ein Passwort einzugeben, um die Passworteinstellungen zu löschen.
Power On By Mouse (Einschalten über Maus)
Ermöglicht das Einschalten des Systems durch ein PS/2-Maus-Weckereignis.
Hinweis: Um diese Funktion nutzen zu können, benötigen Sie ein ATX-Netzteil, das mindestens 1A auf der +5VSB-Leitung liefert.

Disabled (Deaktiviert)	Deaktiviert diese Funktion. (Standard)
Move (Bewegen)	Bewegen Sie die Maus, um das System einzuschalten.
Double Click (Doppelklick)	Doppelklicken Sie mit der linken Maustaste, um das System einzuschalten.

ErP
Bestimmt, ob das System im S5 (Herunterfahren)-Zustand am wenigsten Strom verbraucht. Hinweis: Wenn dieser Eintrag auf "Enabled" gesetzt ist, werden die folgenden Funktionen nicht verfügbar sein: Resume by Alarm, PME event wake up, power on by mouse, power on by keyboard und wake on LAN.
Soft-Off by PWR-BTTN (Sanftes Ausschalten über PWR-Taste)
Konfiguriert die Art und Weise, wie der Computer im MS-DOS-Modus über den Netzschalter ausgeschaltet wird..

Instant-Off (Sofortiges Ausschalten)	Drücken Sie den Netzschalter, und das System wird sofort ausgeschaltet. (Standard)
Delay 4 Sec. (Verzögerung 4 Sek.)	Halten Sie den Netzschalter 4 Sekunden lang gedrückt, um das System auszuschalten. Wenn der Netzschalter weniger als 4 Sekunden lang gedrückt wird, wechselt das System in den Suspend-Modus.

Resume by Alarm (Fortsetzen durch Alarm)
Bestimmt, ob das System zu einer gewünschten Zeit eingeschaltet werden soll. (Standard: Deaktiviert) Wenn aktiviert, stellen Sie Datum und Uhrzeit wie folgt ein:
Wake up day (Wecktag): Schaltet das System zu einer bestimmten Uhrzeit an jedem Tag oder an einem bestimmten Tag im Monat ein.
Wake up hour/minute/second (Weckstunde/Minute/Sekunde): Stellen Sie die Zeit ein, zu der das System automatisch eingeschaltet wird.
Hinweis: Bei Verwendung dieser Funktion vermeiden Sie unzureichendes Herunterfahren vom Betriebssystem oder das Entfernen der AC-Stromversorgung, da die Einstellungen sonst möglicherweise nicht wirksam sind.
Wake on LAN
Aktiviert oder deaktiviert die Wake on LAN-Funktion. (Standard: Aktiviert)
High Precision Event Timer
Aktiviert oder deaktiviert den High Precision Event Timer (HPET) im Betriebssystem. (Standard: Aktiviert)

Speichern & Beenden

Save & Exit Setup (Setup speichern & beenden)
Drücken Sie <Enter> bei diesem Eintrag und wählen Sie "Yes". Dies speichert die Änderungen im CMOS und beendet das BIOS-Setup-Programm. Wählen Sie "No" oder drücken Sie <Esc>, um zum Hauptmenü des BIOS-Setups zurückzukehren.
Exit Without Saving (Ohne Speichern beenden)
Drücken Sie <Enter> bei diesem Eintrag und wählen Sie "Yes". Dies beendet das BIOS-Setup, ohne die im BIOS-Setup vorgenommenen Änderungen im CMOS zu speichern. Wählen Sie "No" oder drücken Sie <Esc>, um zum Hauptmenü des BIOS-Setups zurückzukehren.
Load Optimized Defaults (Optimierte Standardeinstellungen laden)
Drücken Sie <Enter> bei diesem Eintrag und wählen Sie "Yes", um die optimalen BIOS-Standardeinstellungen zu laden. Die BIOS-Standardeinstellungen helfen dem System, im optimalen Zustand zu arbeiten. Laden Sie immer die optimierten Standardeinstellungen, nachdem Sie das BIOS aktualisiert oder die CMOS-Werte gelöscht haben.
Boot Override
Ermöglicht Ihnen die Auswahl eines Geräts, von dem sofort gebootet werden soll. Drücken Sie <Enter> auf dem ausgewählten Gerät und wählen Sie "Yes" zur Bestätigung. Ihr System wird automatisch neu gestartet und von diesem Gerät booten.
Profile speichern
Diese Funktion ermöglicht es Ihnen, die aktuellen BIOS-Einstellungen in einem Profil zu speichern. Sie können bis zu 8 Profile erstellen und als Setup Profile 1~ Setup Profile 8 speichern. Drücken Sie <Enter> zum Abschluss. Oder Sie können "Select File in HDD/FDD/USB" wählen, um das Profil auf Ihrem Speichergerät zu speichern.
Profile laden
Wenn Ihr System instabil wird und Sie die BIOS-Standardeinstellungen geladen haben, können Sie diese Funktion verwenden, um die BIOS-Einstellungen aus einem zuvor erstellten Profil zu laden, ohne die Mühe der Neukonfiguration der BIOS-Einstellungen. Wählen Sie zuerst das Profil, das Sie laden möchten, und drücken Sie dann <Enter> zum Abschluss. Sie können "Select File in HDD/FDD/USB" wählen, um das zuvor von Ihrem Speichergerät erstellte Profil einzugeben, oder das vom BIOS automatisch erstellte Profil laden, z. B. die Wiederherstellung der BIOS-Einstellungen auf die letzten ordnungsgemäß funktionierenden Einstellungen (letzter bekannter guter Datensatz).

RAID-Set konfigurieren

RAID-Level

	RAID 0	RAID 1	RAID 10
Mindestanzahl an Festplatten	≥2	2	4
Array-Kapazität	Anzahl der Festplatten * Größe des kleinsten Laufwerks	Größe des kleinsten Laufwerks	(Anzahl der Festplatten/2) * Größe des kleinsten Laufwerks
Fehlertoleranz	Nein	Ja	Ja

Bevor Sie beginnen, bereiten Sie bitte die folgenden Elemente vor:

• Mindestens zwei SATA-Festplatten oder SSDs (um eine optimale Leistung zu gewährleisten, wird empfohlen, zwei Festplatten mit identischem Modell und identischer Kapazität zu verwenden).
• Eine Windows-Setup-Disk.
• Mainboard-Treiberdisk.
• Ein USB-Stick.

SATA-Controller konfigurieren

1. Festplatten installieren
   Installieren Sie die Festplatten in den SATA-Anschlüssen auf dem Mainboard. Verbinden Sie anschließend die Stromanschlüsse Ihres Netzteils mit den Festplatten.
2. SATA-Controller-Modus im BIOS-Setup konfigurieren
   Stellen Sie sicher, dass der SATA-Controller-Modus im System-BIOS-Setup korrekt konfiguriert ist.
   Schritte:
   1. Schalten Sie Ihren Computer ein und drücken Sie <Entf>, um während des POST (Power-On Self-Test) ins BIOS-Setup zu gelangen. Stellen Sie unter "Chipset" (Chipsatz) sicher, dass "Chipset SATA Port Enable" (Chipset SATA Port aktivieren) aktiviert ist. Setzen Sie den "SATA Mode" (SATA-Modus) auf "RAID" (RAID). Speichern Sie anschließend die Einstellungen und starten Sie Ihren Computer neu.
   2. Wenn Sie UEFI-RAID konfigurieren möchten, folgen Sie den Schritten unter "C-1". Um das Legacy-RAID-ROM aufzurufen, speichern Sie die Einstellungen und verlassen Sie das BIOS-Setup. Weitere Informationen finden Sie unter "C-2".

      Die in diesem Abschnitt beschriebenen BIOS-Setup-Menüs können von den genauen Einstellungen Ihres Mainboards abweichen. Die tatsächlich angezeigten BIOS-Setup-Menüoptionen hängen von Ihrem Mainboard und der BIOS-Version ab.
3. 1. UEFI-RAID-Konfiguration
      Nur Windows 10 64-Bit unterstützt die UEFI-RAID-Konfiguration.
      Schritt:
      1. Gehen Sie im BIOS-Setup zu "BIOS" (BIOS) und setzen Sie "Windows 10 Features" (Windows 10 Funktionen) auf "Windows 10" (Windows 10) und "CSM Support" (CSM-Unterstützung) auf "Disabled" (Deaktiviert). Speichern Sie die Änderungen und verlassen Sie das BIOS-Setup.
      2. Nach dem Neustart des Systems rufen Sie das BIOS-Setup erneut auf. Rufen Sie anschließend das Untermenü "Peripherals\RAIDXpert2 Configuration Utility" (Peripheriegeräte\RAIDXpert2 Konfigurationsdienstprogramm) auf.
      3. Drücken Sie auf dem Bildschirm "RAIDXpert2 Configuration Utility" (RAIDXpert2 Konfigurationsdienstprogramm) <Enter> bei "Array Management" (Array-Verwaltung), um den Bildschirm "Create Array" (Array erstellen) aufzurufen. Wählen Sie anschließend einen RAID-Level aus. Unterstützte RAID-Level sind "RAID 0" (RAID 0), "RAID 1" (RAID 1) und "RAID 10" (RAID 10) (die verfügbaren Optionen hängen von der Anzahl der installierten Festplatten ab). Drücken Sie als Nächstes <Enter> bei "Select Physical Disks" (Physische Datenträger auswählen), um den Bildschirm "Select Physical Disks" (Physische Datenträger auswählen) aufzurufen.
      4. Wählen Sie auf dem Bildschirm "Select Physical Disks" (Physische Datenträger auswählen) die Festplatten aus, die im RAID-Array enthalten sein sollen, und setzen Sie sie auf "Enabled" (Aktiviert). Verwenden Sie als Nächstes die Abwärtspfeiltaste, um zu "Apply Changes" (Änderungen übernehmen) zu navigieren, und drücken Sie <Enter>. Kehren Sie dann zum vorherigen Bildschirm zurück und legen Sie die "Array Size" (Array-Größe), "Array Size Unit" (Array-Größeneinheit), "Read Cache Policy" (Lese-Cache-Richtlinie) und "Write Cache Policy" (Schreib-Cache-Richtlinie) fest.
      5. Nachdem Sie die Kapazität eingestellt haben, navigieren Sie zu "Create Array" (Array erstellen) und drücken Sie <Enter>, um zu beginnen.
      6. Nach Abschluss werden Sie zum Bildschirm "Array Management" (Array-Verwaltung) zurückgebracht. Unter "Manage Array Properties" (Array-Eigenschaften verwalten) sehen Sie das neue RAID-Volume und Informationen zu RAID-Level, Array-Namen, Array-Kapazität usw.
   2. Legacy-RAID-ROM konfigurieren
      Rufen Sie das Legacy-RAID-BIOS-Setup-Dienstprogramm auf, um ein RAID-Array zu konfigurieren. Überspringen Sie diesen Schritt und fahren Sie mit der Installation des Windows-Betriebssystems für eine Nicht-RAID-Konfiguration fort.
      Schritt:

1. Nachdem der POST-Speichertest begonnen hat und bevor der Bootvorgang des Betriebssystems startet, suchen Sie nach einer Meldung, die besagt: "Press <Ctrl-R> to Configure" (Drücken Sie <Strg-R> zum Konfigurieren). Drücken Sie <Strg> + <R>, um das RAID-BIOS-Setup-Dienstprogramm aufzurufen.
2. Um ein neues Array zu erstellen, drücken Sie <Enter> bei der Option "Create Array" (Array erstellen).
3. Der Auswahlbalken bewegt sich zum Abschnitt "Disks" (Datenträger) auf der rechten Seite des Bildschirms. Wählen Sie die Festplatten aus, die im RAID-Array enthalten sein sollen. Verwenden Sie die Aufwärts- oder Abwärtspfeiltaste, um eine Festplatte auszuwählen, und drücken Sie <Einfg>. Die ausgewählte Festplatte wird grün angezeigt. Um alle Festplatten zu verwenden, drücken Sie einfach <A>, um alle auszuwählen. Drücken Sie dann <Enter>, und der Auswahlbalken bewegt sich zum Abschnitt "User Input" (Benutzereingabe) unten links auf dem Bildschirm.
4. Wählen Sie zuerst einen RAID-Modus aus und drücken Sie <Enter>. Die verfügbaren Auswahlmöglichkeiten hängen von der Anzahl der installierten Festplatten ab. Befolgen Sie dann die Anweisungen auf dem Bildschirm, um die Array-Größe festzulegen. Sie können "All available space" (Gesamter verfügbarer Speicherplatz) auswählen, um die maximal zulässige Größe zu verwenden, oder die Aufwärts- oder Abwärtspfeiltaste verwenden, um die Größe anzupassen und <Enter> zu drücken.
5. Wählen Sie einen Caching-Modus. Die Optionen umfassen "Read/Write" (Lesen/Schreiben), "Read Only" (Nur Lesen) und "None" (Keine). Drücken Sie dann <Enter>, um fortzufahren.
6. Schließlich erscheint eine Meldung: "Confirm Creation of Array" (Array-Erstellung bestätigen). Drücken Sie <C> zur Bestätigung oder <Esc>, um zum vorherigen Bildschirm zurückzukehren.
7. Nach Abschluss sehen Sie das neue Array auf dem Hauptbildschirm. Um das RAID-BIOS-Dienstprogramm zu beenden, drücken Sie <Esc> und dann <C> zur Bestätigung.

SATA RAID/AHCI-Treiber und Betriebssystem installieren
Mit den korrekten BIOS-Einstellungen sind Sie bereit, das Betriebssystem zu installieren.

Betriebssystem installieren
Da einige Betriebssysteme bereits SATA RAID/AHCI-Treiber enthalten, müssen Sie während des Windows-Installationsvorgangs keine separaten RAID/AHCI-Treiber installieren. Nach der Installation des Betriebssystems empfehlen wir Ihnen, alle erforderlichen Treiber von der Mainboard-Treiberdisk mithilfe von "Xpress Install" (Xpress-Installation) zu installieren, um die Systemleistung und -kompatibilität zu gewährleisten. Falls das zu installierende Betriebssystem erfordert, dass Sie während des BS-Installationsvorgangs zusätzliche SATA RAID/AHCI-Treiber bereitstellen, beachten Sie bitte die folgenden Schritte:

1. Kopieren Sie den Ordner Hw10 unter dem Ordner \Boot auf der Treiberdisk auf Ihren USB-Stick.
2. Booten Sie von der Windows-Setup-Disk und führen Sie die Standard-BS-Installationsschritte durch. Wenn der Bildschirm erscheint, der Sie auffordert, den Treiber zu laden, wählen Sie "Browse" (Durchsuchen).
3. Stecken Sie den USB-Stick ein und navigieren Sie dann zum Speicherort des Treibers. Der Speicherort des Treibers ist wie folgt: \Hw10\RAID\x64
4. Wählen Sie zuerst "AMD-RAID Bottom Device" (AMD-RAID Unteres Gerät) und klicken Sie auf "Next" (Weiter), um den Treiber zu laden. Wählen Sie dann "AMD-RAID Controller" (AMD-RAID Controller) und klicken Sie auf "Next" (Weiter), um den Treiber zu laden. Fahren Sie schließlich mit der BS-Installation fort.

Bitte besuchen Sie die GIGABYTE-Website für Details zur Konfiguration eines RAID-Arrays.

Treiberinstallation

• Installieren Sie zuerst das Betriebssystem, bevor Sie die Treiber installieren. (Die folgenden Anweisungen verwenden Windows 10 als Beispielbetriebssystem.)
• Nach der Installation des Betriebssystems legen Sie die Mainboard-Treiberdisk in Ihr optisches Laufwerk ein. Klicken Sie auf die Meldung "Tap to choose what happens with this disc" (Tippen Sie, um auszuwählen, was mit dieser Disc geschehen soll) in der oberen rechten Ecke des Bildschirms und wählen Sie "Run Run.exe" (Run Run.exe ausführen). (Oder gehen Sie zu "My Computer" (Dieser PC), doppelklicken Sie auf das optische Laufwerk und führen Sie das Programm Run.exe aus.)

"Xpress Install" (Xpress-Installation) scannt Ihr System automatisch und listet dann alle Treiber auf, deren Installation empfohlen wird. Sie können auf die Schaltfläche "Xpress Install" (Xpress-Installation) klicken, und "Xpress Install" (Xpress-Installation) installiert alle ausgewählten Treiber. Oder klicken Sie auf das Pfeilsymbol , um die benötigten Treiber einzeln zu installieren.

Bitte besuchen Sie die GIGABYTE-Website für weitere Softwareinformationen.

Bitte besuchen Sie die GIGABYTE-Website für Details zur Konfiguration der Audiosoftware.

Kontakt
GIGA-BYTE TECHNOLOGY CO., LTD.
Adresse: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Technischer und Nicht-Technischer Support (Vertrieb/Marketing): http://esupport.gigabyte.com
WEB-Adresse (Englisch): http://www.gigabyte.com
WEB-Adresse (Chinesisch): http://www.gigabyte.tw

• GIGABYTE eSupport
  Um eine technische oder nicht-technische (Vertrieb/Marketing) Frage einzureichen, folgen Sie bitte diesem Link: http://esupport.gigabyte.com


Mainboard-Revision identifizieren
Die Revisionsnummer auf Ihrem Mainboard sieht so aus: "REV: X.X." (REV: X.X.). Zum Beispiel bedeutet "REV: 1.0" (REV: 1.0), dass die Revision des Mainboards 1.0 ist. Überprüfen Sie Ihre Mainboard-Revision, bevor Sie das Mainboard-BIOS oder Treiber aktualisieren oder wenn Sie technische Informationen suchen.
Beispiel:

Für weitere Produktdetails besuchen Sie bitte die GIGABYTE-Website.

Urheberrecht
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Alle Rechte vorbehalten. Die in diesem Handbuch erwähnten Marken sind gesetzlich bei ihren jeweiligen Eigentümern eingetragen.

Referenzen

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

GIGABYTE GA-A320M-DS2 - Motherboard-Handbuch herunterladen

Verfügbare Sprachen
