GIGABYTE GA-A320M-DS2 - Manuale della scheda madre

Contenuti

1 Layout della scheda madre GA-A320M-DS2
2 Installazione hardware
3 Configurazione del BIOS
4 Configurazione di un set RAID
5 Installazione dei driver
6 Riferimenti
7 Scarica manuale
8 In altre lingue

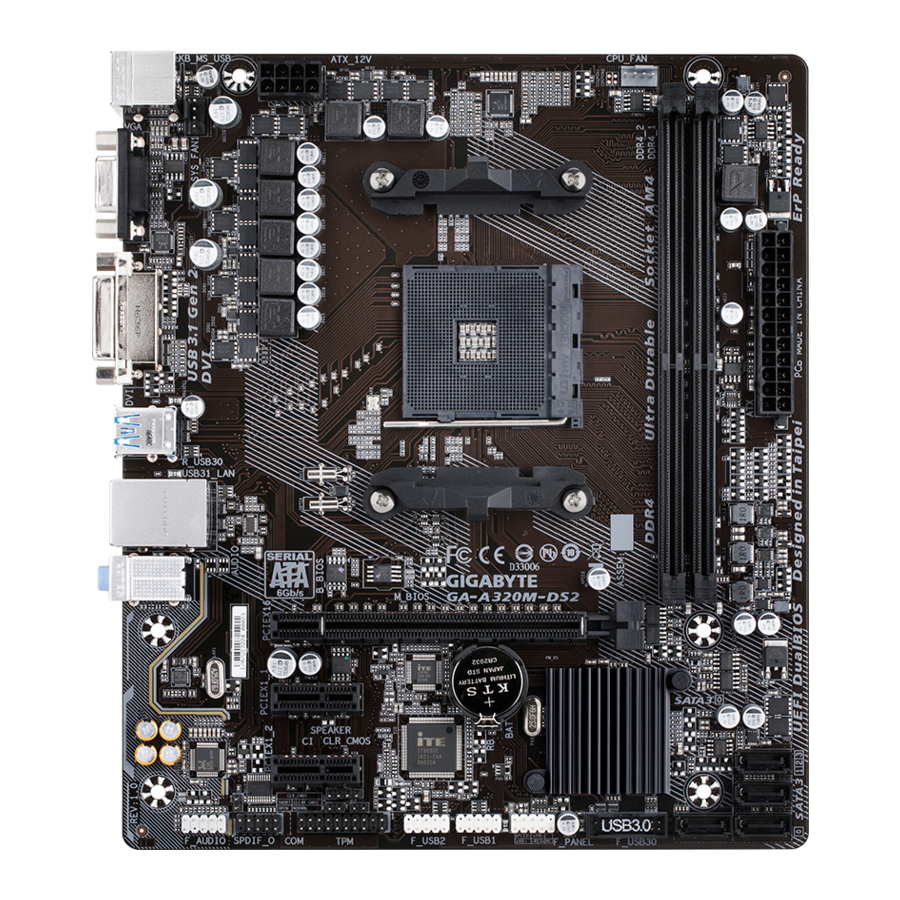

Layout della scheda madre GA-A320M-DS2

Contenuto della confezione

Scheda madre GA-A320M-DS2
Disco driver della scheda madre
Manuale utente
Due cavi SATA
Schermo I/O

* Il contenuto della confezione di cui sopra è solo a scopo di riferimento e gli articoli effettivi dipenderanno dalla confezione del prodotto che si ottiene.
Il contenuto della confezione è soggetto a modifiche senza preavviso.

Installazione hardware

Precauzioni per l'installazione

La scheda madre contiene numerosi circuiti e componenti elettronici delicati che possono danneggiarsi a causa di scariche elettrostatiche (ESD). Prima dell'installazione, leggere attentamente il manuale dell'utente e seguire queste procedure:

Prima dell'installazione, assicurarsi che lo chassis sia adatto alla scheda madre.
Prima dell'installazione, non rimuovere o rompere l'adesivo S/N (numero di serie) della scheda madre o l'adesivo di garanzia fornito dal rivenditore. Questi adesivi sono necessari per la convalida della garanzia.
Rimuovere sempre l'alimentazione CA scollegando il cavo di alimentazione dalla presa di corrente prima di installare o rimuovere la scheda madre o altri componenti hardware.
Quando si collegano componenti hardware ai connettori interni della scheda madre, assicurarsi che siano collegati saldamente e in modo sicuro.
Quando si maneggia la scheda madre, evitare di toccare i contatti o i connettori metallici.
È preferibile indossare un cinturino antistatico (ESD) quando si maneggiano componenti elettronici come una scheda madre, una CPU o una memoria. Se non si dispone di un cinturino ESD, mantenere le mani asciutte e toccare prima un oggetto metallico per eliminare l'elettricità statica.
Prima di installare la scheda madre, appoggiarla su un tappetino antistatico o all'interno di un contenitore schermante elettrostatico.
Prima di collegare o scollegare il cavo di alimentazione dalla scheda madre, assicurarsi che l'alimentatore sia spento.
Prima di accendere l'alimentazione, assicurarsi che la tensione dell'alimentatore sia stata impostata in base allo standard di tensione locale.
Prima di utilizzare il prodotto, verificare che tutti i cavi e i connettori di alimentazione dei componenti hardware siano collegati.
Per evitare danni alla scheda madre, non consentire alle viti di entrare in contatto con il circuito della scheda madre o i suoi componenti.
Assicurarsi che non vi siano viti o componenti metallici residui posizionati sulla scheda madre o all'interno del case del computer.
Non posizionare il sistema informatico su una superficie irregolare.
Non posizionare il sistema informatico in un ambiente umido o ad alta temperatura.
L'accensione del computer durante il processo di installazione può causare danni ai componenti del sistema e danni fisici all'utente.
In caso di dubbi su una qualsiasi fase dell'installazione o in caso di problemi relativi all'uso del prodotto, consultare un tecnico informatico certificato.
Se si utilizza un adattatore, una prolunga o una ciabatta, assicurarsi di consultare le istruzioni di installazione e/o di messa a terra.

Specifiche del prodotto

CPU	Socket AM4: Processore AMD Ryzen ™ Processori AMD serie A/Athlon ™ di settima generazione (consultare il sito Web di GIGABYTE per l'elenco di supporto CPU più recente.)
Chipset	AMD A320
Memory	2 x socket DDR4 DIMM che supportano fino a 32 GB di memoria di sistema Architettura di memoria a doppio canale Supporto per moduli di memoria DDR4 2667 (Nota) /2400/2133 MHz Supporto per moduli di memoria ECC Un-buffered DIMM 1Rx8/2Rx8 (funzionano in modalità non ECC) Supporto per moduli di memoria non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Supporto per moduli di memoria Extreme Memory Profile (XMP) (consultare il sito Web di GIGABYTE per le velocità di memoria e i moduli di memoria supportati più recenti.)
Onboard Graphics	Processore grafico integrato: 1 porta D-Sub, che supporta una risoluzione massima di 1920x1200@60 Hz 1 porta DVI-D, che supporta una risoluzione massima di 1920x1200@60 Hz * La porta DVI-D non supporta la connessione D-Sub tramite adattatore. Memoria condivisa massima di 2 GB
Audio	Codec Realtek ® ALC887 Audio ad alta definizione 2/4/5.1/7.1 canali * Per configurare l'audio a 7.1 canali, è necessario utilizzare un modulo audio del pannello frontale HD e abilitare la funzione audio multicanale tramite il driver audio. Supporto per uscita S/PDIF
LAN	Chip LAN Realtek ® GbE (10/100/1000 Mbit)
Expansion Slots	1x slot PCI Express x16, funzionante a x16 (PCIEX16) ^(Nota) * Per prestazioni ottimali, se si deve installare una sola scheda grafica PCI Express, assicurarsi di installarla nello slot PCIEX16. (Lo slot PCIEX16 è conforme allo standard PCI Express 3.0.) 2x slot PCI Express x1 (Gli slot PCI Express x1 sono conformi allo standard PCI Express 2.0.)
Storage Interface	4 connettori SATA 6Gb/s Supporto per RAID 0, RAID 1 e RAID 10
USB	Chipset: 1 porta USB 3.1 Gen 2 Type-A (rossa) sul pannello posteriore 2 porte USB 3.1 Gen 1 disponibili tramite l'header USB interno 6 porte USB 2.0/1.1 (2 porte sul pannello posteriore, 4 porte disponibili tramite gli header USB interni) CPU: 3 porte USB 3.1 Gen 1 sul pannello posteriore
Internal Connectors	1 connettore di alimentazione principale ATX a 24 pin 1 connettore di alimentazione ATX 12V a 8 pin 4 connettori SATA 6Gb/s 1 header per ventola CPU 1 header per ventola del sistema 1 header del pannello frontale 1 header audio del pannello frontale 1 header di uscita S/PDIF 1 header USB 3.1 Gen 1 2 header USB 2.0/1.1 1 header Trusted Platform Module (TPM) 1 header della porta seriale 1 header dell'altoparlante 1 header di intrusione nello chassis 1 ponticello Clear CMOS
Back Panel Connectors	1 porta per tastiera/mouse PS/2 1 porta D-Sub 1 porta DVI-D 3 porte USB 3.1 Gen 1 1 porta USB 3.1 Gen 2 Type-A (rossa) 2 porte USB 2.0/1.1 1 porta RJ-45 3 jack audio (Line In, Line Out, Mic In)
I/O Controller	Chip controller I/O iTE ®
Hardware Monitor	Rilevamento della tensione Rilevamento della temperatura Rilevamento della velocità della ventola Avviso di surriscaldamento Avviso di guasto della ventola Controllo della velocità della ventola * La compatibilità della funzione di controllo della velocità della ventola dipende dalla ventola installata.
BIOS	2 flash da 128 Mbit Uso del BIOS AMI UEFI con licenza Supporto per DualBIOS ™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features	Supporto per APP Center * Le applicazioni disponibili in APP Center possono variare in base al modello di scheda madre. Anche le funzioni supportate di ciascuna applicazione possono variare a seconda delle specifiche della scheda madre. @BIOS 3D OSD Ambient LED AutoGreen BIOS Setup Cloud Station Color Temperature EasyTune Fast Boot Game Boost ON/OFF Charge Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker V-Tuner Supporto per Q-Flash Supporto per Xpress Install
Bundled Software	Norton ® Internet Security (versione OEM) cFosSpeed
Operating System	Supporto per Windows 10 a 64 bit Supporto per Windows 7 a 64 bit * Scaricare lo "Strumento di installazione USB di Windows" dal sito Web di GIGABYTE e installarlo prima di installare Windows 7.
Form Factor	Fattore di forma Micro ATX; 22,6 cm x 19,5 cm

* GIGABYTE si riserva il diritto di apportare modifiche alle specifiche del prodotto e alle informazioni relative al prodotto senza preavviso.

^(Nota)Il supporto effettivo può variare in base alla CPU.

Visitare il sito Web di GIGABYTE per gli elenchi di supporto di CPU, moduli di memoria e dispositivi SSD.

Visitare la pagina Elenco Supporto\Utility sul sito Web di GIGABYTE per scaricare l'ultima versione delle app.

Installazione della CPU

Leggere le seguenti linee guida prima di iniziare a installare la CPU:

Assicurarsi che la scheda madre supporti la CPU. (Visitare il sito web di GIGABYTE per l'elenco di supporto CPU più recente.)
Spegnere sempre il computer e scollegare il cavo di alimentazione dalla presa di corrente prima di installare la CPU per evitare danni all'hardware.
Individuare il pin uno della CPU. La CPU non può essere inserita se orientata in modo errato.
Applicare uno strato uniforme e sottile di grasso termico sulla superficie della CPU.
Non accendere il computer se il dissipatore della CPU non è installato, altrimenti potrebbero verificarsi surriscaldamento e danni alla CPU.
Impostare la frequenza host della CPU in base alle specifiche della CPU. Non è raccomandato che la frequenza del bus di sistema sia impostata oltre le specifiche hardware poiché non soddisfa i requisiti standard per le periferiche. Se si desidera impostare la frequenza oltre le specifiche standard, farlo in base alle specifiche hardware, tra cui CPU, scheda grafica, memoria, disco rigido, ecc.

Installazione della CPU
Individuare il pin uno (indicato da un piccolo triangolo) del socket della CPU e della CPU.

Installazione della memoria

Leggere le seguenti linee guida prima di iniziare a installare la memoria:

Assicurarsi che la scheda madre supporti la memoria. Si consiglia di utilizzare memoria con la stessa capacità, marca, velocità e chip. (Visitare il sito web di GIGABYTE per le ultime velocità di memoria e moduli di memoria supportati.)
Spegnere sempre il computer e scollegare il cavo di alimentazione dalla presa di corrente prima di installare la memoria per evitare danni all'hardware.
I moduli di memoria hanno un design a prova di errore. Un modulo di memoria può essere installato in una sola direzione. Se non si riesce a inserire la memoria, invertire la direzione.

Configurazione della memoria Dual Channel
Questa scheda madre fornisce due socket di memoria e supporta la tecnologia Dual Channel. Dopo l'installazione della memoria, il BIOS rileverà automaticamente le specifiche e la capacità della memoria. L'abilitazione della modalità di memoria Dual Channel raddoppierà la larghezza di banda della memoria originale. I due socket di memoria sono divisi in due canali e ogni canale ha un socket di memoria come segue:
Canale A: DDR4_2
Canale B: DDR4_1
A causa delle limitazioni della CPU, leggere le seguenti linee guida prima di installare la memoria in modalità Dual Channel.

La modalità Dual Channel non può essere abilitata se è installato un solo modulo di memoria.
Quando si abilita la modalità Dual Channel con due moduli di memoria, si consiglia di utilizzare memoria con la stessa capacità, marca, velocità e chip.

Visitare il sito web di GIGABYTE per i dettagli sull'installazione hardware.

Installazione di una scheda di espansione

Leggere le seguenti linee guida prima di iniziare a installare una scheda di espansione:

Assicurarsi che la scheda madre supporti la scheda di espansione. Leggere attentamente il manuale fornito con la scheda di espansione.
Spegnere sempre il computer e scollegare il cavo di alimentazione dalla presa di corrente prima di installare una scheda di espansione per evitare danni all'hardware.

Connettori del pannello posteriore

Porta USB 2.0/1.1
La porta USB supporta la specifica USB 2.0. Utilizzare questa porta per dispositivi USB.
Porta PS/2 per tastiera/mouse
Utilizzare questa porta per collegare un mouse o una tastiera PS/2.
Porta D-Sub
La porta D-Sub supporta un connettore D-Sub a 15 pin e supporta una risoluzione massima di 1920x1200@60 Hz (le risoluzioni effettive supportate dipendono dal monitor utilizzato). Collegare a questa porta un monitor che supporta la connessione D-Sub.
Porta DVI-D^(Nota)
La porta DVI-D è conforme alla specifica DVI-D e supporta una risoluzione massima di 1920x1200@60 Hz (le risoluzioni effettive supportate dipendono dal monitor utilizzato). Collegare a questa porta un monitor che supporta la connessione DVI-D.
Porta USB 3.1 Gen 1
La porta USB 3.1 Gen 1 supporta la specifica USB 3.1 Gen 1 ed è compatibile con la specifica USB 2.0. Utilizzare questa porta per dispositivi USB.
Porta LAN RJ-45
La porta LAN Gigabit Ethernet fornisce la connessione Internet a una velocità dati fino a 1 Gbps. Di seguito sono descritti gli stati dei LED della porta LAN.

LED di connessione/velocità:

Stato Descrizione

Arancione Velocità dati di 1 Gbps

Verde Velocità dati di 100 Mbps

Spento Velocità dati di 10 Mbps

LED di attività:

Stato Descrizione

Lampeggiante Trasmissione o ricezione di dati in corso

Spento Nessuna trasmissione o ricezione di dati in corso
Porta USB 3.1 Gen 2 Type-A (Rossa)
La porta USB 3.1 Gen 2 Type-A supporta la specifica USB 3.1 Gen 2 ed è compatibile con la specifica USB 3.1 Gen 1 e USB 2.0. Utilizzare questa porta per dispositivi USB.
Ingresso linea (Blu)
Il jack di ingresso linea. Utilizzare questo jack audio per dispositivi di ingresso linea come un'unità ottica, un walkman, ecc.
Uscita linea (Verde)
Il jack di uscita linea. Utilizzare questo jack audio per cuffie o altoparlanti a 2 canali. Questo jack può essere utilizzato per collegare gli altoparlanti anteriori in una configurazione audio a 4/5.1/7.1 canali.
Ingresso microfono (Rosa)
Il jack di ingresso microfono.

Per configurare l'audio a 7.1 canali, è necessario utilizzare un modulo audio HD del pannello anteriore e abilitare la funzione audio multicanale tramite il driver audio. Visitare il sito web di GIGABYTE per ulteriori informazioni sul software.

Quando si rimuove il cavo collegato a un connettore del pannello posteriore, rimuovere prima il cavo dal dispositivo e quindi rimuoverlo dalla scheda madre.
Quando si rimuove il cavo, estrarlo direttamente dal connettore. Non oscillarlo lateralmente per evitare un cortocircuito elettrico all'interno del connettore del cavo.

^(Nota)La porta DVI-D non supporta la connessione D-Sub tramite adattatore.

Connettori interni

ATX_12V
ATX
CPU_FAN
SYS_FAN1
SATA3 0/1/2/3
SPDIF_O
F_PANEL
F_AUDIO

SPEAKER
CI
F_USB30
F_USB1/F_USB2
COM
TPM
BAT
CLR_CMOS

Leggere le seguenti linee guida prima di collegare dispositivi esterni:

Assicurarsi innanzitutto che i dispositivi siano conformi ai connettori che si desidera collegare.
Prima di installare i dispositivi, assicurarsi di spegnere i dispositivi e il computer. Scollegare l'alimentazione cavo dalla presa di corrente per evitare danni ai dispositivi.
Dopo aver installato il dispositivo e prima di accendere il computer, assicurarsi che il cavo del dispositivo sia è stato saldamente collegato al connettore sulla scheda madre.

1/2) ATX_12V/ATX (Connettore di alimentazione 12V 2x4 e connettore di alimentazione principale 2x12)
Con l'uso del connettore di alimentazione, l'alimentatore può fornire energia stabile sufficiente a tutti i componenti della scheda madre. Prima di collegare il connettore di alimentazione, assicurarsi innanzitutto che l'alimentatore sia spento e che tutti i dispositivi siano installati correttamente. Il connettore di alimentazione possiede un design a prova di errore. Collegare il cavo di alimentazione al connettore di alimentazione con l'orientamento corretto. Il connettore di alimentazione da 12 V fornisce principalmente alimentazione alla CPU. Se il connettore di alimentazione da 12 V non è collegato, il computer non si avvierà.

Per soddisfare i requisiti di espansione, si consiglia di utilizzare un alimentatore in grado di sopportare un elevato consumo energetico (500 W o superiore). Se si utilizza un alimentatore che non fornisce l'alimentazione richiesta, il risultato può portare a un sistema instabile o non avviabile.

N. pin	Definizione	N. pin	Definizione
1	GND (solo per 12V a 2x4 pin)	5	+12V (solo per 12V a 2x4 pin)
2	GND (solo per 12V a 2x4 pin)	6	+12V (solo per 12V a 2x4 pin)
3	GND	7	+12V
4	GND	8	+12V

N. pin	Definizione	N. pin	Definizione
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (On/Off software)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (solo per ATX a 2x12 pin)	23	+5V (solo per ATX a 2x12 pin)
12	3.3V (solo per ATX a 2x12 pin)	24	GND (solo per ATX a 2x12 pin)

3/4) CPU_FAN/SYS_FAN1 (Connettori ventola)
Tutti i connettori della ventola su questa scheda madre sono a 4 pin. La maggior parte dei connettori della ventola possiede un design di inserimento a prova di errore. Quando si collega un cavo della ventola, assicurarsi di collegarlo con l'orientamento corretto (il filo del connettore nero è il filo di terra). La funzione di controllo della velocità richiede l'uso di una ventola con design di controllo della velocità della ventola. Per una dissipazione ottimale del calore, si consiglia di installare una ventola di sistema all'interno dello chassis.

N. pin	Definizione
1	GND
2	Controllo velocità tensione
3	Rilevamento
4	Controllo velocità PWM

Assicurarsi di collegare i cavi della ventola ai connettori della ventola per evitare che la CPU e il sistema si surriscaldamento. Il surriscaldamento può causare danni alla CPU o il sistema potrebbe bloccarsi.
Questi connettori della ventola non sono blocchi ponticelli di configurazione. Non posizionare un cappuccio ponticello sui connettori.

SATA3 0/1/2/3 (Connettori SATA 6Gb/s)
I connettori SATA sono conformi allo standard SATA 6Gb/s e sono compatibili con gli standard SATA 3Gb/s e SATA 1.5Gb/s. Ogni connettore SATA supporta un singolo dispositivo SATA. I connettori SATA supportano RAID 0, RAID 1 e RAID 10. Fare riferimento al capitolo "Configurazione di un set RAID" per istruzioni sulla configurazione di un array RAID.

N. pin Definizione

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND

SPDIF_O (Connettore di uscita S/PDIF)
Questo connettore supporta l'uscita digitale S/PDIF e collega un cavo audio digitale S/PDIF (fornito dalle schede di espansione) per l'uscita audio digitale dalla scheda madre a determinate schede di espansione come schede grafiche e schede audio. Ad esempio, alcune schede grafiche potrebbero richiedere l'uso di un cavo audio digitale S/PDIF per l'uscita audio digitale dalla scheda madre alla scheda grafica se si desidera collegare un display HDMI alla scheda grafica e avere contemporaneamente l'uscita audio digitale dal display HDMI. Per informazioni sul collegamento del cavo audio digitale S/PDIF, leggere attentamente il manuale della scheda di espansione.

N. pin Definizione

1 SPDIFO

2 GND

F_PANEL (Connettore pannello frontale)
Collegare l'interruttore di alimentazione, l'interruttore di ripristino e l'indicatore di stato del sistema sullo chassis a questo connettore in base alle assegnazioni dei pin di seguito. Prendere nota dei pin positivi e negativi prima di collegare i cavi.
- PLED (LED di alimentazione):

  Stato del sistema LED

  S0 Acceso

  S3/S4/S5 Spento

  Si collega all'indicatore di stato dell'alimentazione sul pannello frontale dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED è spento quando il sistema è in stato di sospensione S3/S4 o spento (S5).
- PW (Interruttore di alimentazione): Si collega all'interruttore di alimentazione sul pannello frontale dello chassis. È possibile configurare il modo per spegnere il sistema utilizzando l'interruttore di alimentazione (fare riferimento al capitolo "Configurazione del BIOS", "Alimentazione" per maggiori informazioni).
- HD (LED di attività del disco rigido): Si collega al LED di attività del disco rigido sul pannello frontale dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.
- RES (Interruttore di ripristino): Si collega all'interruttore di ripristino sul pannello frontale dello chassis. Premere l'interruttore di ripristino per riavviare il computer se il computer si blocca e non riesce a eseguire un riavvio normale.
- NC: Nessuna connessione.

Il design del pannello frontale può variare a seconda dello chassis. Un modulo del pannello frontale è costituito principalmente da interruttore di alimentazione, interruttore di ripristino, LED di alimentazione, LED di attività del disco rigido e così via. Quando si collega il modulo del pannello frontale dello chassis a questo connettore, assicurarsi che le assegnazioni dei cavi e le assegnazioni dei pin corrispondano correttamente.

F_AUDIO (Connettore audio pannello frontale)
Il connettore audio del pannello frontale supporta l'audio Intel High Definition (HD) e l'audio AC'97. È possibile collegare il modulo audio del pannello frontale dello chassis a questo connettore. Assicurarsi che le assegnazioni dei cavi del connettore del modulo corrispondano alle assegnazioni dei pin del connettore della scheda madre. Un collegamento errato tra il connettore del modulo e il connettore della scheda madre renderà il dispositivo inutilizzabile o addirittura lo danneggerà.

Per audio HD del pannello frontale:

N. pin Definizione

1 MIC2_L

2 GND

3 MIC2_R

4 NC

5 LINE2_R

6 Rilevamento

7 FAUDIO_JD

8 Nessun pin

9 LINE2_L

10 Rilevamento

Per l'audio del pannello frontale AC'97:

N. pin Definizione

1 MIC

2 GND

3 Alimentazione MIC

4 NC

5 Uscita linea (R)

6 NC

7 NC

8 Nessun pin

9 Uscita linea (L)

10 NC
- L'header audio del pannello frontale supporta l'audio HD per impostazione predefinita.
- I segnali audio saranno presenti contemporaneamente sia sulle connessioni audio del pannello anteriore che posteriore.
- Alcuni chassis forniscono un modulo audio del pannello frontale con connettori separati su ciascun cavo invece di una singola spina. Per informazioni sul collegamento del modulo audio del pannello frontale con diverse assegnazioni dei cavi, contattare il produttore dello chassis.

SPEAKER (Header altoparlante)
Si collega all'altoparlante sul pannello frontale dello chassis. Il sistema segnala lo stato di avvio del sistema tramite l'emissione di un codice acustico. Si sentirà un singolo breve segnale acustico se non viene rilevato alcun problema all'avvio del sistema.

N. pin Definizione

1 VCC

2 NC

3 NC

4 SPK-

CI (Header intrusione chassis)
Questa scheda madre fornisce una funzione di rilevamento dello chassis che rileva se il coperchio dello chassis è stato rimosso. Questa funzione richiede uno chassis con un design di rilevamento dell'intrusione nello chassis.

N. pin Definizione

1 Segnale

2 GND

F_USB30 (Header USB 3.1 Gen 1)
L'header è conforme alle specifiche USB 3.1 Gen 1 e USB 2.0 e può fornire due porte USB. Per l'acquisto del pannello frontale opzionale da 3,5" che fornisce due porte USB 3.1 Gen 1, contattare il rivenditore locale.

N. pin	Definizione	N. pin	Definizione
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Nessun pin

F_USB1/F_USB2 (Header USB 2.0/1.1)
Gli header sono conformi alle specifiche USB 2.0/1.1. Ogni header USB può fornire due porte USB tramite una staffa USB opzionale. Per l'acquisto della staffa USB opzionale, contattare il rivenditore locale.

N. pin Definizione N. pin Definizione

1 Alimentazione (5V) 6 USB DY+

2 Alimentazione (5V) 7 GND S

3 USB DX- 8 GND

4 USB DY- 9 Nessun pin

5 USB DX+ 10 NC

Non collegare il cavo della staffa IEEE 1394 (2x5 pin) all'header USB 2.0/1.1.
Prima di installare la staffa USB, assicurarsi di spegnere il computer e scollegare il cavo di alimentazione dalla presa di corrente per evitare danni alla staffa USB.

COM (Header porta seriale)
L'header COM può fornire una porta seriale tramite un cavo porta COM opzionale. Per l'acquisto del cavo porta COM opzionale, contattare il rivenditore locale.

N. pin Definizione N. pin Definizione

1 NDCD- 6 NDSR-

2 NSIN 7 NRTS-

3 NSOUT 8 NCTS-

4 NDTR- 9 NRI-

5 GND S F 10 Nessun pin

TPM (Header Trusted Platform Module)
È possibile collegare un TPM (Trusted Platform Module) a questo header.

N. pin	Definizione	N. pin	Definizione
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	Nessun pin	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

BAT (Batteria)
La batteria fornisce alimentazione per conservare i valori (come le configurazioni del BIOS, le informazioni su data e ora) nella CMOS quando il computer è spento. Sostituire la batteria quando la tensione della batteria scende a un livello basso, altrimenti i valori della CMOS potrebbero non essere accurati o potrebbero andare persi.
È possibile cancellare i valori della CMOS rimuovendo la batteria:
1. Spegnere il computer e scollegare il cavo di alimentazione.
2. Rimuovere delicatamente la batteria dal supporto e attendere un minuto. (Oppure utilizzare un oggetto metallico come un cacciavite per toccare i terminali positivo e negativo del supporto della batteria, mettendoli in corto per 5 secondi.)
3. Sostituire la batteria.
4. Collegare il cavo di alimentazione e riavviare il computer.

Spegnere sempre il computer e scollegare il cavo di alimentazione prima di sostituire la batteria.
Sostituire la batteria con una equivalente. Pericolo di esplosione se la batteria viene sostituita con un modello errato.
Contattare il luogo di acquisto o il rivenditore locale se non si è in grado di sostituire la batteria da soli o se non si è sicuri del modello di batteria.
Quando si installa la batteria, notare l'orientamento del lato positivo (+) e del lato negativo (-) della batteria (il lato positivo deve essere rivolto verso l'alto).
Le batterie usate devono essere smaltite in conformità con le normative ambientali locali.

CLR_CMOS (Jumper Clear CMOS)
Utilizzare questo jumper per cancellare la configurazione del BIOS e ripristinare i valori della CMOS alle impostazioni di fabbrica. Per cancellare i valori della CMOS, utilizzare un oggetto metallico come un cacciavite per toccare i due pin per alcuni secondi.

	Aperto: Normale
	Corto: Cancella i valori della CMOS

Spegnere sempre il computer e scollegare il cavo di alimentazione dalla presa di corrente prima di cancellare i valori CMOS.
Dopo il riavvio del sistema, accedere al BIOS Setup per caricare le impostazioni predefinite di fabbrica (selezionare Load Optimized Defaults) o configurare manualmente le impostazioni del BIOS (fare riferimento al Capitolo "BIOS Setup" per le configurazioni del BIOS).

Configurazione del BIOS

Il BIOS (Basic Input and Output System) registra i parametri hardware del sistema nella CMOS sulla scheda madre. Le sue funzioni principali includono l'esecuzione del Power-On Self-Test (POST) durante l'avvio del sistema, il salvataggio dei parametri di sistema e il caricamento del sistema operativo, ecc. Il BIOS include un programma di configurazione del BIOS che consente all'utente di modificare le impostazioni di configurazione di base del sistema o di attivare determinate funzioni del sistema. Quando l'alimentazione è spenta, la batteria sulla scheda madre fornisce l'alimentazione necessaria alla CMOS per mantenere i valori di configurazione nella CMOS. Per accedere al programma di configurazione del BIOS, premere il tasto <Delete> durante il POST all'accensione. Per aggiornare il BIOS, utilizzare l'utility GIGABYTE Q-Flash o @BIOS.

Q-Flash consente all'utente di aggiornare o eseguire il backup del BIOS in modo rapido e semplice senza entrare nel sistema operativo.
@BIOS è un'utility basata su Windows che cerca e scarica l'ultima versione del BIOS da Internet e aggiorna il BIOS.

Poiché il flashing del BIOS è potenzialmente rischioso, se non si riscontrano problemi con la versione corrente del BIOS, si consiglia di non effettuare il flashing del BIOS. Per effettuare il flashing del BIOS, procedere con cautela. Un flashing inadeguato del BIOS può causare un malfunzionamento del sistema.
Si consiglia di non modificare le impostazioni predefinite (a meno che non sia necessario) per evitare instabilità del sistema o altri risultati imprevisti. Una modifica inadeguata delle impostazioni può causare il mancato avvio del sistema. In questo caso, provare a cancellare i valori della CMOS e a ripristinare i valori predefiniti della scheda. (Fare riferimento alla sezione "Load Optimized Defaults" (Carica impostazioni predefinite ottimizzate) in questo capitolo o alle introduzioni del ponticello della batteria/clear CMOS per sapere come cancellare i valori della CMOS).

Schermata di avvio

La seguente schermata del logo di avvio verrà visualizzata all'avvio del computer.
(Esempio di versione del BIOS: F1b)

Esistono due diverse modalità del BIOS, come segue, ed è possibile utilizzare il tasto <F2> per passare da una modalità all'altra. La modalità Classic Setup fornisce impostazioni dettagliate del BIOS. È possibile premere i tasti freccia sulla tastiera per spostarsi tra le voci e premere <Enter> per accettare o accedere a un sottomenu. Oppure è possibile utilizzare il mouse per selezionare la voce desiderata. La modalità Easy Mode consente agli utenti di visualizzare rapidamente le informazioni di sistema correnti o di apportare modifiche per ottenere prestazioni ottimali. Nella modalità Easy Mode, è possibile utilizzare il mouse per spostarsi tra le voci di configurazione.

Quando il sistema non è stabile come di consueto, selezionare la voce Load Optimized Defaults (Carica impostazioni predefinite ottimizzate) per impostare il sistema sui valori predefiniti.
I menu di configurazione del BIOS descritti in questo capitolo sono solo a scopo di riferimento e possono variare in base alla versione del BIOS.

M.I.T.

La stabilità del sistema con le impostazioni di overclock/sovratensione effettuate dipende dalle configurazioni generali del sistema. Un overclock/sovratensione eseguito in modo errato può danneggiare la CPU, il chipset o la memoria e ridurre la durata utile di questi componenti. Questa pagina è destinata solo agli utenti esperti e si consiglia di non modificare le impostazioni predefinite per evitare l'instabilità del sistema o altri risultati imprevisti. (Una modifica inadeguata delle impostazioni può causare il mancato avvio del sistema. In tal caso, cancellare i valori CMOS e ripristinare i valori predefiniti della scheda).

Impostazioni avanzate della frequenza
Valore clock host
Visualizza la frequenza operativa corrente del clock host.
Rapporto clock CPU
Consente di modificare il rapporto del clock per la CPU installata. L'intervallo regolabile dipende dalla CPU installata.
Frequenza CPU
Visualizza la frequenza operativa corrente della CPU.

Impostazioni avanzate del core della CPU
Rapporto clock CPU, frequenza CPU
Le impostazioni sopra riportate sono sincrone a quelle presenti alle stesse voci nel menu Impostazioni avanzate della frequenza.

Core Performance Boost^(Nota)
Consente di stabilire se abilitare la tecnologia Core Performance Boost (CPB), una tecnologia di potenziamento delle prestazioni della CPU. (Predefinito: Auto)

Rapporto Core Performance Boost^(Nota)
Consente di modificare il rapporto per il CPB. L'intervallo regolabile dipende dalla CPU installata. (Predefinito: Auto)

Rapporto Turbo Performance Boost^(Nota)
Consente di stabilire se migliorare le prestazioni della CPU. (Predefinito: Disabilitato)

Funzione AMD Cool&Quiet

Abilitato	Consente al driver AMD Cool'n'Quiet di regolare dinamicamente il clock della CPU e il VID per ridurre l'emissione di calore dal computer e il relativo consumo energetico. (Predefinito)
Disabilitato	Disabilita questa funzione.

Modalità SVM
La virtualizzazione migliorata dalla tecnologia di virtualizzazione consentirà a una piattaforma di eseguire più sistemi operativi e applicazioni in partizioni indipendenti. Con la virtualizzazione, un sistema informatico può funzionare come più sistemi virtuali. (Predefinito: Disabilitato)
Modalità C6 ^{(Nota 1)}
Consente di stabilire se consentire alla CPU di entrare in modalità C6 nello stato di arresto del sistema. Quando è abilitata, la frequenza del core della CPU verrà ridotta durante lo stato di arresto del sistema per ridurre il consumo energetico. Lo stato C6 è uno stato di risparmio energetico più avanzato rispetto a C1. (Predefinito: Abilitato)
Controllo C-state globale ^{_{(Nota 1)}}
Consente di stabilire se consentire alla CPU di entrare negli stati C. Quando è abilitata, la frequenza del core della CPU verrà ridotta durante lo stato di arresto del sistema per ridurre il consumo energetico. (Predefinito: Abilitato)
Modalità SMT ^{(Nota 1)}
Consente di abilitare o disabilitare la tecnologia Simultaneous Multi-Threading della CPU. Questa funzione funziona solo per i sistemi operativi che supportano la modalità multi-processore. Auto consente al BIOS di configurare automaticamente questa impostazione. (Predefinito: Auto)
Controllo Downcore ^{(Nota 1)}
Consente di selezionare il numero di core della CPU da abilitare (il numero di core della CPU può variare a seconda della CPU). Auto consente al BIOS di configurare automaticamente questa impostazione. (Predefinito: Auto)
Extreme Memory Profile (X.M.P.) ^{(Nota 2)}
Consente al BIOS di leggere i dati SPD sul/i modulo/i di memoria XMP per migliorare le prestazioni della memoria quando è abilitato.

Disabilitato	Disabilita questa funzione. (Predefinito)
Profilo1	Utilizza le impostazioni del Profilo 1.
Profilo2 ^{(Nota 2)}	Utilizza le impostazioni del Profilo 2.

Moltiplicatore memoria di sistema
Consente di impostare il moltiplicatore della memoria di sistema. Auto imposta il moltiplicatore della memoria in base ai dati SPD della memoria. (Predefinito: Auto)
Frequenza memoria (MHz)
Il primo valore di frequenza della memoria è la normale frequenza operativa della memoria utilizzata; il secondo è la frequenza della memoria che viene regolata automaticamente in base alle impostazioni del moltiplicatore della memoria di sistema.

Impostazioni avanzate della memoria
Extreme Memory Profile (X.M.P.) (Nota 2), Moltiplicatore memoria di sistema, Frequenza memoria (MHz)
Le impostazioni sopra riportate sono sincrone a quelle presenti alle stesse voci nel menu Impostazioni avanzate della frequenza.
Modalità temporizzazione memoria
Manuale e Manuale avanzato consentono di configurare le impostazioni di Interleaving canale, Interleaving rank e temporizzazione memoria di seguito. Le opzioni sono: Auto (predefinito), Manuale, Manuale avanzato.
Tensione DDR profilo
Quando si utilizza un modulo di memoria non XMP o Extreme Memory Profile (X.M.P.) è impostato su Disabilitato, il valore viene visualizzato in base alla specifica della memoria. Quando Extreme Memory Profile (X.M.P.) è impostato su Profilo1 o Profilo2, il valore viene visualizzato in base ai dati SPD sulla memoria XMP.
Interleaving canale
Abilita o disabilita l'interleaving del canale di memoria. Abilitato consente al sistema di accedere simultaneamente a diversi canali della memoria per aumentare le prestazioni e la stabilità della memoria. Auto consente al BIOS di configurare automaticamente questa impostazione. (Predefinito: Auto)
Interleaving rank
Abilita o disabilita l'interleaving rank della memoria. Abilitato consente al sistema di accedere simultaneamente a diversi rank della memoria per aumentare le prestazioni e la stabilità della memoria. Auto consente al BIOS di configurare automaticamente questa impostazione. (Predefinito: Auto)
Sotto-temporizzazioni memoria canale A/B
Questo sottomenu fornisce le impostazioni di temporizzazione della memoria per ciascun canale di memoria. Le rispettive schermate di impostazione della temporizzazione sono configurabili solo quando la modalità temporizzazione memoria è impostata su Manuale o Manuale avanzato. Nota: il sistema potrebbe diventare instabile o non avviarsi dopo aver apportato modifiche alle temporizzazioni della memoria. In tal caso, ripristinare i valori predefiniti della scheda caricando le impostazioni predefinite ottimizzate o cancellando i valori CMOS.
Impostazioni avanzate della tensione
Questo sottomenu consente di impostare le tensioni di CPU, chipset e memoria.

Stato di integrità del PC
Reimposta stato apertura case

Disabilitato	Mantiene o cancella la registrazione dello stato di intrusione del telaio precedente. (Predefinito)
Abilitato	Cancella la registrazione dello stato di intrusione del telaio precedente e il campo Apertura case mostrerà "No" al prossimo avvio.

Apertura case
Visualizza lo stato di rilevamento del dispositivo di rilevamento dell'intrusione del telaio collegato all'intestazione CI della scheda madre. Se il coperchio del telaio del sistema viene rimosso, questo campo mostrerà "Sì", altrimenti mostrerà "No". Per cancellare la registrazione dello stato di intrusione del telaio, impostare Reimposta stato apertura case su Abilitato, salvare le impostazioni nel CMOS e quindi riavviare il sistema.
CPU Vcore/CPU VDDP/Tensione canale A/B DRAM/+3.3V/+5V/+12V/VCORE SOC
Visualizza le tensioni correnti del sistema.

Impostazioni varie
Configurazione slot PCIe
Consente di impostare la modalità di funzionamento degli slot PCI Express su Gen 1, Gen 2 o Gen 3. La modalità di funzionamento effettiva è soggetta alle specifiche hardware di ciascuno slot. Auto consente al BIOS di configurare automaticamente questa impostazione. (Predefinito: Auto)
Miglioramento 3DMark01
Consente di stabilire se migliorare alcune prestazioni di benchmark legacy. (Predefinito: Disabilitato)

Impostazioni Smart Fan 5
Monitor
Consente di selezionare una destinazione da monitorare e di apportare ulteriori regolazioni. (Predefinito: VENTOLA CPU)
Controllo velocità ventola
Consente di stabilire se abilitare la funzione di controllo della velocità della ventola e di regolare la velocità della ventola.

Normale	Consente alla ventola di funzionare a velocità diverse in base alla temperatura. È possibile regolare la velocità della ventola con System Information Viewer in base ai requisiti del sistema. (Predefinito)
Silenzioso	Consente alla ventola di funzionare a basse velocità.
Manuale	Consente di controllare la velocità della ventola nel grafico della curva.
Massima velocità	Consente alla ventola di funzionare alla massima velocità.

Utilizza input temperatura controllo ventola
Consente di selezionare la temperatura di riferimento per il controllo della velocità della ventola.
Intervallo temperatura
Consente di selezionare l'intervallo di temperatura per la modifica della velocità della ventola.
Modalità controllo ventola

Auto	Consente al BIOS di rilevare automaticamente il tipo di ventola installata e imposta la modalità di controllo ottimale. (Predefinito)
Tensione	La modalità tensione è consigliata per una ventola a 3 pin.
PWM	La modalità PWM è consigliata per una ventola a 4 pin.

Temperatura
Visualizza la temperatura corrente dell'area di destinazione selezionata.
Velocità ventola
Visualizza le velocità correnti della ventola.
Controllo avviso temperatura
Imposta la soglia di avviso per la temperatura. Quando la temperatura supera la soglia, il BIOS emetterà un segnale acustico di avviso. Le opzioni sono: Disabilitato (predefinito), 60° C/140° F, 70° C/158° F, 80° C/176° F, 90° C/194° F.
Avviso guasto ventola
Consente al sistema di emettere un segnale acustico di avviso se la ventola non è collegata o non funziona. Controllare le condizioni della ventola o il collegamento della ventola quando ciò si verifica. (Predefinito: Disabilitato)

^(Nota)Questa voce è presente solo quando si installa una CPU che supporta questa funzione.
^{(Nota 1)} Questa voce è presente solo quando si installa una CPU che supporta questa funzione.
^{(Nota 2)} Questa voce è presente solo quando si installa una CPU e un modulo di memoria che supportano questa funzione.

Sistema

Sistema
Questa sezione fornisce informazioni sul modello della scheda madre e sulla versione del BIOS. È inoltre possibile selezionare la lingua predefinita utilizzata dal BIOS e impostare manualmente l'ora del sistema.
Lingua del sistema
Seleziona la lingua predefinita utilizzata dal BIOS.
Data del sistema
Imposta la data del sistema. Il formato della data è settimana (sola lettura), mese, data e anno. Utilizzare <Enter> per passare tra i campi Mese, Data e Anno e utilizzare il tasto <Page Up> o <Page Down> per impostare il valore desiderato.
Ora del sistema
Imposta l'ora del sistema. Il formato dell'ora è ora, minuti e secondi. Ad esempio, l'1 p.m. è 13:00:00. Utilizzare <Enter> per passare tra i campi Ora, Minuti e Secondi e utilizzare il tasto <Page Up> o <Page Down> per impostare il valore desiderato.
Livello di accesso
Visualizza il livello di accesso corrente a seconda del tipo di protezione tramite password utilizzata. (Se non è impostata alcuna password, l'impostazione predefinita verrà visualizzata come Amministratore.) Il livello Amministratore consente di apportare modifiche a tutte le impostazioni del BIOS; il livello Utente consente solo di apportare modifiche ad alcune impostazioni del BIOS, ma non a tutte.

BIOS

BIOS
Priorità opzioni di avvio
Specifica l'ordine di avvio complessivo dai dispositivi disponibili. I dispositivi di archiviazione rimovibili che supportano il formato GPT saranno preceduti dalla stringa "UEFI:" nell'elenco dei dispositivi di avvio. Per avviare da un sistema operativo che supporta il partizionamento GPT, selezionare il dispositivo preceduto dalla stringa "UEFI:". Oppure, se si desidera installare un sistema operativo che supporta il partizionamento GPT come Windows 7 a 64 bit, selezionare l'unità ottica che contiene il disco di installazione di Windows 7 a 64 bit ed è preceduta dalla stringa "UEFI:".
Priorità BBS unità disco rigido/CD/DVD ROM/unità floppy/dispositivo di rete
Specifica l'ordine di avvio per un tipo di dispositivo specifico, come dischi rigidi, unità ottiche, unità floppy disk e dispositivi che supportano la funzione Boot from LAN, ecc. Premere <Enter> su questa voce per accedere al sottomenu che presenta i dispositivi dello stesso tipo che sono collegati. Questa voce è presente solo se è installato almeno un dispositivo per questo tipo.
Stato NumLock all'avvio
Abilita o disabilita la funzione Numlock sul tastierino numerico della tastiera dopo il POST. (Impostazione predefinita: On)
Opzione di sicurezza
Specifica se è richiesta una password ogni volta che il sistema si avvia o solo quando si accede al BIOS Setup.
Dopo aver configurato questa voce, impostare le password nella voce Password amministratore/Password utente.

Setup	È richiesta una password solo per accedere al programma di impostazione del BIOS.
Sistema	È richiesta una password per l'avvio del sistema e per l'accesso al BIOS Setup programma. (Impostazione predefinita)

Mostra logo a schermo intero
Consente di stabilire se visualizzare il logo GIGABYTE all'avvio del sistema. Disabilitato salta il logo GIGABYTE all'avvio del sistema. (Impostazione predefinita: Abilitato)
Avvio rapido
Abilita o disabilita l'avvio rapido per abbreviare il processo di avvio del sistema operativo. Ultra Fast offre la velocità di avvio più elevata. (Impostazione predefinita: Disabilitato)
Supporto SATA

Tutti i dispositivi Sata	Tutti i dispositivi SATA sono funzionali nel sistema operativo e durante il POST.
Solo HDD ultimo avvio	Ad eccezione dell'unità di avvio precedente, tutti i dispositivi SATA vengono disabilitati prima che il processo di avvio del sistema operativo sia completato. (Impostazione predefinita)

Questa voce è configurabile solo quando Avvio rapido è impostato su Abilitato o Ultra Fast.
Supporto VGA
Consente di selezionare il tipo di sistema operativo da avviare.

Auto	Abilita solo la ROM opzionale legacy.
Driver EFI	Abilita la ROM opzionale EFI. (Impostazione predefinita)

Questa voce è configurabile solo quando Avvio rapido è impostato su Abilitato o Ultra Fast.

Supporto USB

Disabilitato	Tutti i dispositivi USB vengono disabilitati prima che il processo di avvio del sistema operativo sia completato.
Inizializzazione completa	Tutti i dispositivi USB sono funzionali nel sistema operativo e durante il POST. (Impostazione predefinita)
Inizializzazione parziale	Parte dei dispositivi USB vengono disabilitati prima che il processo di avvio del sistema operativo sia completato.

Questa voce è configurabile solo quando Avvio rapido è impostato su Abilitato. Questa funzione è disabilitata quando Avvio rapido è impostato su Ultra Fast.
Supporto dispositivi PS2

Disabilitato	Tutti i dispositivi PS/2 vengono disabilitati prima che il processo di avvio del sistema operativo sia completato.
Abilitato	Tutti i dispositivi PS/2 sono funzionali nel sistema operativo e durante il POST. (Impostazione predefinita)

Questa voce è configurabile solo quando Avvio rapido è impostato su Abilitato. Questa funzione è disabilitata quando Avvio rapido è impostato su Ultra Fast.
Supporto driver stack di rete

Disabilitato	Disabilita l'avvio dalla rete. (Impostazione predefinita)
Abilitato	Abilita l'avvio dalla rete.

Questa voce è configurabile solo quando Avvio rapido è impostato su Abilitato o Ultra Fast.
Funzionalità di Windows 10
Consente di selezionare il sistema operativo da installare. (Impostazione predefinita: Altro sistema operativo)
Supporto CSM
Abilita o disabilita UEFI CSM (Compatibility Support Module) per supportare un processo di avvio PC legacy.

Abilitato	Abilita UEFI CSM. (Impostazione predefinita)
Disabilitato	Disabilita UEFI CSM e supporta solo il processo di avvio UEFI BIOS.

Questa voce è configurabile solo quando Funzionalità di Windows 10 è impostato su Windows 10 o Windows 10 WHQL.
ROM opzionale di avvio LAN PXE
Consente di selezionare se abilitare la ROM opzionale legacy per il controller LAN. (Impostazione predefinita: Disabilitato) Questa voce è configurabile solo quando Supporto CSM è impostato su Abilitato.
Controllo opzione di avvio archiviazione
Consente di selezionare se abilitare la ROM opzionale UEFI o legacy per il controller del dispositivo di archiviazione.

Disabilitato	Disabilita la ROM opzionale.
Solo UEFI	Abilita solo la ROM opzionale UEFI.
Solo legacy	Abilita solo la ROM opzionale legacy. (Impostazione predefinita)

Questa voce è configurabile solo quando Supporto CSM è impostato su Abilitato.
Priorità ROM dispositivo PCI altro
Consente di selezionare se abilitare la ROM opzionale UEFI o Legacy per il controller del dispositivo PCI diverso dai controller LAN, dispositivo di archiviazione e grafica.

Disabilitato	Disabilita la ROM opzionale.
Solo UEFI	Abilita solo la ROM opzionale UEFI. (Impostazione predefinita)
Solo legacy	Abilita solo la ROM opzionale legacy.

Questa voce è configurabile solo quando Supporto CSM è impostato su Abilitato.
Stack di rete
Disabilita o abilita l'avvio dalla rete per installare un sistema operativo in formato GPT, ad esempio l'installazione del sistema operativo dal server Windows Deployment Services. (Impostazione predefinita: Disabilitato)
Supporto Ipv4 PXE
Abilita o disabilita il supporto IPv4 PXE. Questa voce è configurabile solo quando Stack di rete è abilitato.
Supporto Ipv4 HTTP
Abilita o disabilita il supporto di avvio HTTP per IPv4. Questa voce è configurabile solo quando Stack di rete è abilitato.
Supporto Ipv6 PXE
Abilita o disabilita il supporto IPv6 PXE. Questa voce è configurabile solo quando Stack di rete è abilitato.
Supporto Ipv6 HTTP
Abilita o disabilita il supporto di avvio HTTP per IPv6. Questa voce è configurabile solo quando Stack di rete è abilitato.
Password amministratore
Consente di configurare una password di amministratore. Premere <Enter> su questa voce, digitare la password e quindi premere <Enter>. Verrà richiesto di confermare la password. Digitare di nuovo la password e premere <Enter>. È necessario inserire la password di amministratore (o la password utente) all'avvio del sistema e quando si accede al BIOS Setup. A differenza della password utente, la password di amministratore consente di apportare modifiche a tutte le impostazioni del BIOS.
Password utente
Consente di configurare una password utente. Premere <Enter> su questa voce, digitare la password e quindi premere <Enter>. Verrà richiesto di confermare la password. Digitare di nuovo la password e premere <Enter>. È necessario inserire la password di amministratore (o la password utente) all'avvio del sistema e quando si accede al BIOS Setup. Tuttavia, la password utente consente solo di apportare modifiche ad alcune impostazioni del BIOS, ma non a tutte. Per annullare la password, premere <Enter> sulla voce della password e, quando viene richiesta la password, inserire prima quella corretta. Quando viene richiesta una nuova password, premere <Enter> senza inserire alcuna password. Premere di nuovo <Enter> quando viene richiesto di confermare.
NOTA: Prima di impostare la password utente, assicurarsi di impostare prima la password di amministratore.

Periferiche

AMD CPU fTPM
Abilita o disabilita la funzione TPM 2.0 integrata nella CPU AMD. (Predefinito: Disabilitato)
Primary Video Device ^(Nota)
Specifica la prima inizializzazione della visualizzazione del monitor dalla scheda grafica PCI Express installata o dalla scheda grafica integrata.

IGD Video	Imposta la scheda grafica integrata come prima visualizzazione.
NB PCIe Slot Video	Imposta la scheda grafica PCI Express sullo slot PCI Express controllato dal North Bridge come prima visualizzazione. (Predefinito)

Ambient LED
Abilita o disabilita il LED audio integrato. (Predefinito: On)
Legacy USB Support
Consente di utilizzare tastiera/mouse USB in MS-DOS. (Predefinito: Abilitato)
XHCI Hand-off
Determina se abilitare la funzione XHCI Hand-off per un sistema operativo senza supporto XHCI Hand-off. (Predefinito: Abilitato)
EHCI Hand-off
Determina se abilitare la funzione EHCI Hand-off per un sistema operativo senza supporto EHCI Hand-off. (Predefinito: Disabilitato)
Port 60/64 Emulation
Abilita o disabilita l'emulazione delle porte I/O 64h e 60h. Questa opzione deve essere abilitata per il supporto legacy completo per tastiere/mouse USB in MS-DOS o in sistemi operativi che non supportano nativamente i dispositivi USB. (Predefinito: Disabilitato)
USB Mass Storage Driver Support
Abilita o disabilita il supporto per i dispositivi di archiviazione USB. (Predefinito: Abilitato)
USB Storage Devices
Visualizza un elenco di dispositivi di archiviazione di massa USB collegati. Questa voce viene visualizzata solo quando è installato un dispositivo di archiviazione USB.

Trusted Computing
Abilita o disabilita il Trusted Platform Module (TPM).
Super IO Configuration
Serial Port 1
Abilita o disabilita la porta seriale integrata. (Predefinito: Abilitato)
NVMe Configuration
Visualizza informazioni sul tuo SSD PCIe NVME se installato.
OffBoard SATA Controller Configuration
Visualizza informazioni sul tuo SSD PCIe se installato.

^(Nota)Questa voce è presente solo quando si installa una CPU che supporta questa funzione.

Chipset

IOMMU
Abilita o disabilita il supporto AMD IOMMU. (Predefinito: Auto)
Integrated Graphics ^(Nota)
Abilita o disabilita la funzione grafica integrata.

Auto	Il BIOS abiliterà o disabiliterà automaticamente la grafica integrata a seconda della scheda grafica installata. (Predefinito)
Disabled	Disabilita la grafica integrata.

UMA Frame Buffer Size ^(Nota)
La dimensione del frame buffer è la quantità totale di memoria di sistema allocata esclusivamente per il controller grafico integrato. MS-DOS, ad esempio, utilizzerà solo questa memoria per la visualizzazione. Le opzioni sono: Auto (predefinito), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA Mode
Abilita o disabilita il RAID per i controller SATA o configura i controller SATA in modalità AHCI.

RAID	Abilita RAID per il controller SATA.
AHCI	Configura i controller SATA in modalità AHCI. Advanced Host Controller Interface (AHCI) è una specifica di interfaccia che consente al driver di archiviazione di abilitare funzionalità Serial ATA avanzate come Native Command Queuing e hot plug. (Predefinito)

Chipset SATA Port Enable
Abilita o disabilita i controller SATA integrati. (Predefinito: Abilitato)
Chipset SATA Port 0/1/2/3
Abilita o disabilita ciascuna porta SATA.

^(Nota)Questa voce è presente solo quando si installa una CPU che supporta questa funzione.

Alimentazione

AC BACK
Determina lo stato del sistema dopo il ripristino dell'alimentazione da un'interruzione di corrente CA.

Memory	Il sistema ritorna al suo ultimo stato di veglia conosciuto al ripristino dell'alimentazione CA.
Always On	Il sistema viene acceso al ripristino dell'alimentazione CA.
Always Off	Il sistema rimane spento al ripristino dell'alimentazione CA. (Predefinito)

Power On By Keyboard
Consente di accendere il sistema tramite un evento di riattivazione da tastiera PS/2.
Nota: per utilizzare questa funzione, è necessario un alimentatore ATX che fornisca almeno 1A sul cavo +5VSB.

Disabled	Disabilita questa funzione. (Predefinito)
Password	Imposta una password con 1~5 caratteri per accendere il sistema.
Keyboard 98	Premere il pulsante POWER sulla tastiera Windows 98 per accendere il sistema.
Any key	Premere un tasto qualsiasi per accendere il sistema.

Power On Password
Impostare la password quando Power On By Keyboard è impostato su Password. Premere <Enter> su questa voce e impostare una password con un massimo di 5 caratteri, quindi premere <Enter> per accettare. Per accendere il sistema, immettere la password e premere <Enter>.
Nota: per annullare la password, premere <Enter> su questa voce. Quando viene richiesta la password, premere di nuovo <Enter> senza immettere la password per cancellare le impostazioni della password.
Power On By Mouse
Consente di accendere il sistema tramite un evento di riattivazione del mouse PS/2.
Nota: per utilizzare questa funzione, è necessario un alimentatore ATX che fornisca almeno 1A sul cavo +5VSB.

Disabled	Disabilita questa funzione. (Predefinito)
Move	Muovere il mouse per accendere il sistema.
Double Click	Fare doppio clic sul pulsante sinistro del mouse per accendere il sistema.

ErP
Determina se consentire al sistema di consumare meno energia nello stato S5 (spegnimento). Nota: quando questa voce è impostata su Abilitato, le seguenti funzioni non saranno disponibili: Riprendi con avviso, riattivazione evento PME, accensione tramite mouse, accensione tramite tastiera e Wake on LAN.
Soft-Off by PWR-BTTN
Configura il modo per spegnere il computer in modalità MS-DOS utilizzando il pulsante di accensione.

Instant-Off	Premere il pulsante di accensione e il sistema si spegnerà immediatamente. (Predefinito)
Delay 4 Sec.	Tenere premuto il pulsante di accensione per 4 secondi per spegnere il sistema. Se il pulsante di accensione viene premuto per meno di 4 secondi, il sistema entrerà in modalità di sospensione.

Resume by Alarm
Determina se accendere il sistema a un'ora desiderata. (Predefinito: Disabilitato) Se abilitato, impostare la data e l'ora come segue:
Wake up day: accendere il sistema a un'ora specifica ogni giorno o in un giorno specifico del mese.
Wake up hour/minute/second: impostare l'ora in cui il sistema verrà acceso automaticamente.
Nota: quando si utilizza questa funzione, evitare lo spegnimento inadeguato dal sistema operativo o la rimozione dell'alimentazione CA, altrimenti le impostazioni potrebbero non essere efficaci.
Wake on LAN
Abilita o disabilita la funzione Wake on LAN. (Predefinito: Abilitato)
High Precision Event Timer
Abilita o disabilita High Precision Event Timer (HPET) nel sistema operativo. (Predefinito: Abilitato)

Salva ed esci

Save & Exit Setup
Premere <Enter> su questa voce e selezionare Sì. Ciò salva le modifiche nel CMOS ed esce dal programma di installazione del BIOS. Selezionare No o premere <Esc> per tornare al menu principale di installazione del BIOS.
Exit Without Saving
Premere <Enter> su questa voce e selezionare Sì. Ciò esce dall'installazione del BIOS senza salvare le modifiche apportate nell'installazione del BIOS nel CMOS. Selezionare No o premere <Esc> per tornare al menu principale di installazione del BIOS.
Load Optimized Defaults
Premere <Enter> su questa voce e selezionare Sì per caricare le impostazioni predefinite ottimali del BIOS. Le impostazioni predefinite del BIOS aiutano il sistema a funzionare in modo ottimale. Caricare sempre le impostazioni predefinite ottimizzate dopo aver aggiornato il BIOS o dopo aver cancellato i valori CMOS.
Boot Override
Consente di selezionare un dispositivo da cui avviare immediatamente il sistema. Premere <Enter> sul dispositivo selezionato e selezionare Sì per confermare. Il sistema si riavvierà automaticamente e si avvierà da quel dispositivo.
Save Profiles
Questa funzione consente di salvare le impostazioni del BIOS correnti in un profilo. È possibile creare fino a 8 profili e salvare come Setup Profile 1~ Setup Profile 8. Premere <Enter> per completare. Oppure è possibile selezionare Select File in HDD/FDD/USB per salvare il profilo sul dispositivo di archiviazione.
Load Profiles
Se il sistema diventa instabile e sono state caricate le impostazioni predefinite del BIOS, è possibile utilizzare questa funzione per caricare le impostazioni del BIOS da un profilo creato in precedenza, senza la seccatura di riconfigurare le impostazioni del BIOS. Innanzitutto, selezionare il profilo che si desidera caricare e quindi premere <Enter> per completare. È possibile selezionare Select File in HDD/FDD/USB per inserire il profilo creato in precedenza dal dispositivo di archiviazione o caricare il profilo creato automaticamente dal BIOS, ad esempio ripristinando le impostazioni del BIOS alle ultime impostazioni che funzionavano correttamente (ultimo record valido noto).

Configurazione di un set RAID

Livelli RAID

	RAID 0	RAID 1	RAID 10
Numero minimo di hard disk	≥2	2	4
Capacità array	Numero di hard disk * Dimensione dell'unità più piccola	Dimensione dell'unità più piccola	(Numero di hard disk/2) * Dimensione dell'unità più piccola
Tolleranza ai guasti	No	Sì	Sì

Prima di iniziare, preparare i seguenti elementi:

Almeno due hard disk SATA o SSD (per garantire prestazioni ottimali, si consiglia di utilizzare due hard disk con modello e capacità identici).
Un disco di installazione di Windows.
Disco dei driver della scheda madre.
Un'unità USB.

Configurazione dei controller SATA

Installazione degli hard disk
Installare gli hard disk nei connettori SATA sulla scheda madre. Quindi collegare i connettori di alimentazione dall'alimentatore agli hard disk.
Configurazione della modalità del controller SATA nel BIOS Setup
Assicurarsi di configurare correttamente la modalità del controller SATA nel BIOS Setup del sistema.
Passaggi:
1. Accendere il computer e premere <Delete> per accedere al BIOS Setup durante il POST (Power-On Self-Test). In Chipset, assicurarsi che Chipset SATA Port Enable siano abilitati. Impostare SATA Mode su RAID. Quindi salvare le impostazioni e riavviare il computer.
2. Se si desidera configurare UEFI RAID, seguire i passaggi in "C-1". Per accedere al RAID ROM legacy, salvare le impostazioni e uscire dal BIOS Setup. Fare riferimento a "C-2" per ulteriori informazioni.

  I menu del BIOS Setup descritti in questa sezione possono differire dalle impostazioni esatte per la scheda madre. Le opzioni del menu BIOS Setup effettive visualizzate dipenderanno dalla scheda madre in uso e dalla versione del BIOS.
1. Configurazione RAID UEFI
  Solo Windows 10 a 64 bit supporta la configurazione RAID UEFI.
  Passaggio:
  1. Nel BIOS Setup, andare su BIOS e impostare Windows 10 Features su Windows 10 e CSM Support su Disabled. Salvare le modifiche e uscire dal BIOS Setup.
  2. Dopo il riavvio del sistema, accedere nuovamente al BIOS Setup. Quindi accedere al sottomenu Peripherals\RAIDXpert2 Configuration Utility.
  3. Nella schermata RAIDXpert2 Configuration Utility, premere <Enter> su Array Management per accedere alla schermata Create Array. Quindi, selezionare un livello RAID. I livelli RAID supportati includono RAID 0, RAID 1 e RAID 10 (le selezioni disponibili dipendono dal numero di hard disk installati). Quindi, premere <Enter> su Select Physical Disks per accedere alla schermata Select Physical Disks.
  4. Nella schermata Select Physical Disks, selezionare gli hard disk da includere nell'array RAID e impostarli su Enabled. Quindi, utilizzare il tasto freccia giù per spostarsi su Apply Changes e premere <Enter>. Quindi tornare alla schermata precedente e impostare Array Size, Array Size Unit, Read Cache Policy e Write Cache Policy.
  5. Dopo aver impostato la capacità, spostarsi su Create Array e premere <Enter> per iniziare.
  6. Al termine, si verrà riportati alla schermata Array Management. In Manage Array Properties è possibile visualizzare il nuovo volume RAID e informazioni su livello RAID, nome array, capacità array, ecc.
2. Configurazione ROM RAID legacy
  Accedere all'utility di configurazione del BIOS RAID legacy per configurare un array RAID. Ignorare questo passaggio e procedere con l'installazione del sistema operativo Windows per una configurazione non RAID.
  Passaggio:

Dopo che il test della memoria POST è iniziato e prima che inizi l'avvio del sistema operativo, cercare un messaggio che dice "Press <Ctrl-R> to Configure" (Premere <Ctrl-R> per configurare). Premere <Ctrl> + <R> per accedere all'utility di configurazione del BIOS RAID.
Per creare un nuovo array, premere <Enter> sull'opzione Create Array (Crea array).
La barra di selezione si sposterà nella sezione Disks (Dischi) a destra dello schermo. Selezionare gli hard disk da includere nell'array RAID. Utilizzare il tasto freccia su o giù per selezionare un hard disk e premere <Insert>. L'hard disk selezionato verrà visualizzato in verde. Per utilizzare tutti gli hard disk, è sufficiente premere <A> per selezionare tutto. Quindi premere <Enter> e la barra di selezione si sposterà nella sezione User Input (Input utente) in basso a sinistra dello schermo.
Innanzitutto, selezionare una modalità RAID e premere <Enter>. Le selezioni disponibili dipendono dal numero di hard disk installati. Quindi seguire le istruzioni sullo schermo per specificare le dimensioni dell'array. È possibile selezionare All available space (Tutto lo spazio disponibile) per utilizzare la dimensione massima consentita oppure utilizzare il tasto freccia su o giù per regolare le dimensioni e premere <Enter>.
Selezionare una modalità di caching. Le opzioni includono Read/Write (Lettura/Scrittura), Read Only (Sola lettura) e None (Nessuno). Quindi premere <Enter> per procedere.
Infine, verrà visualizzato un messaggio che dice "Confirm Creation of Array" (Confermare la creazione dell'array). Premere <C> per confermare o <Esc> per tornare alla schermata precedente.
Al termine, verrà visualizzato il nuovo array nella schermata principale. Per uscire dall'utility BIOS RAID, premere <Esc> e quindi premere <C> per confermare.

Installazione del driver SATA RAID/AHCI e del sistema operativo
Con le impostazioni BIOS corrette, si è pronti per installare il sistema operativo.

Installazione del sistema operativo
Poiché alcuni sistemi operativi includono già il driver SATA RAID/AHCI, non è necessario installare driver RAID/AHCI separati durante il processo di installazione di Windows. Dopo aver installato il sistema operativo, si consiglia di installare tutti i driver necessari dal disco dei driver della scheda madre utilizzando "Xpress Install" per garantire prestazioni e compatibilità del sistema. Se il sistema operativo da installare richiede di fornire un driver SATA RAID/AHCI aggiuntivo durante il processo di installazione del sistema operativo, fare riferimento ai passaggi seguenti:

Copiare la cartella Hw10 nella cartella \Boot nel disco dei driver sull'unità USB.
Eseguire l'avvio dal disco di installazione di Windows ed eseguire i passaggi standard di installazione del sistema operativo. Quando viene visualizzata la schermata che richiede di caricare il driver, selezionare Browse (Sfoglia).
Inserire l'unità USB e quindi individuare la posizione del driver. La posizione del driver è la seguente: \Hw10\RAID\x64
Selezionare prima AMD-RAID Bottom Device e fare clic su Next (Avanti) per caricare il driver. Quindi selezionare AMD-RAID Controller e fare clic su Next (Avanti) per caricare il driver. Infine, continuare l'installazione del sistema operativo.

Visitare il sito Web di GIGABYTE per i dettagli sulla configurazione di un array RAID.

Installazione dei driver

Prima di installare i driver, installare prima il sistema operativo. (Le seguenti istruzioni utilizzano Windows 10 come sistema operativo di esempio.)
Dopo aver installato il sistema operativo, inserire il disco dei driver della scheda madre nell'unità ottica. Fare clic sul messaggio "Tap to choose what happens with this disc" (Toccare per scegliere cosa fare con questo disco) nell'angolo in alto a destra dello schermo e selezionare "Run Run.exe" (Esegui Run.exe). (Oppure andare su Computer, fare doppio clic sull'unità ottica ed eseguire il programma Run.exe.)

"Xpress Install" analizzerà automaticamente il sistema e quindi elencherà tutti i driver consigliati per l'installazione. È possibile fare clic sul pulsante Xpress Install e "Xpress Install" installerà tutti i driver selezionati. Oppure fare clic sull'icona a forma di freccia per installare singolarmente i driver necessari.

Visitare il sito Web di GIGABYTE per ulteriori informazioni sul software.

Visitare il sito Web di GIGABYTE per i dettagli sulla configurazione del software audio.

Contattaci
GIGA-BYTE TECHNOLOGY CO., LTD.
Address: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tech. and Non-Tech. Support (Sales/Marketing): http://esupport.gigabyte.com
WEB address (English): http://www.gigabyte.com
WEB address (Chinese): http://www.gigabyte.tw

GIGABYTE eSupport
To submit a technical or non-technical (Sales/Marketing) question, please link to: http://esupport.gigabyte.com

Identificazione della revisione della scheda madre
Il numero di revisione sulla scheda madre è simile a questo: "REV: X.X". Ad esempio, "REV: 1.0" significa che la revisione della scheda madre è 1.0. Controllare la revisione della scheda madre prima di aggiornare il BIOS, i driver o quando si cercano informazioni tecniche.
Esempio:

Per ulteriori dettagli sul prodotto, visitare il sito Web di GIGABYTE.

Riferimenti

Scarica manuale

Qui puoi scaricare la versione completa in PDF del manuale, può contenere ulteriori istruzioni di sicurezza, informazioni sulla garanzia, regole FCC, ecc.

Scarica GIGABYTE GA-A320M-DS2 - Manuale della scheda madre
