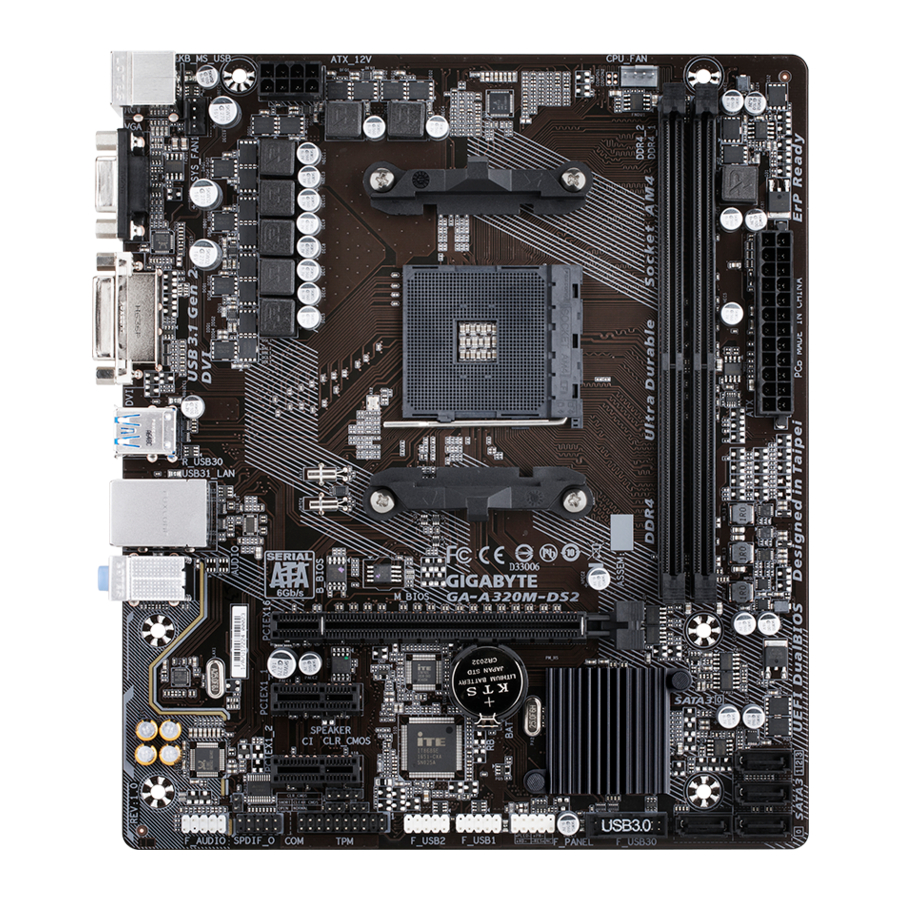

Układ płyty głównej GA-A320M-DS2

Zawartość pudełka

Płyta główna GA-A320M-DS2
Dysk ze sterownikami płyty głównej
Instrukcja obsługi
Dwa kable SATA
Osłona I/O

* Powyższa zawartość pudełka służy wyłącznie jako odniesienie, a rzeczywiste elementy zależą od zakupionego pakietu produktu.
Zawartość pudełka może ulec zmianie bez powiadomienia.

Instalacja sprzętu

Środki ostrożności podczas instalacji

Płyta główna zawiera liczne delikatne obwody elektroniczne i komponenty, które mogą ulec uszkodzeniu w wyniku wyładowań elektrostatycznych (ESD). Przed instalacją należy uważnie przeczytać instrukcję obsługi i postępować zgodnie z poniższymi procedurami:

Przed instalacją upewnij się, że obudowa jest odpowiednia dla płyty głównej.
Przed instalacją nie należy usuwać ani uszkadzać naklejki z numerem seryjnym (S/N) płyty głównej ani naklejki gwarancyjnej dostarczonej przez sprzedawcę. Naklejki te są wymagane do walidacji gwarancji.
Zawsze odłączaj zasilanie prądem zmiennym, wyjmując przewód zasilający z gniazdka przed zainstalowaniem lub wyjęciem płyty głównej lub innych elementów sprzętowych.
Podczas podłączania elementów sprzętowych do wewnętrznych złączy na płycie głównej, upewnij się, że są one mocno i bezpiecznie podłączone.
Podczas manipulowania płytą główną należy unikać dotykania metalowych wyprowadzeń lub złączy.
Najlepiej jest nosić pasek antystatyczny (ESD) podczas manipulowania elementami elektronicznymi, takimi jak płyta główna, procesor lub pamięć. Jeśli nie masz paska antystatycznego, utrzymuj ręce suche i dotknij najpierw metalowego przedmiotu, aby wyeliminować elektryczność statyczną.
Przed zainstalowaniem płyty głównej należy umieścić ją na podkładce antystatycznej lub wewnątrz pojemnika ekranującego przed wyładowaniami elektrostatycznymi.
Przed podłączeniem lub odłączeniem kabla zasilającego od płyty głównej upewnij się, że zasilacz został wyłączony.
Przed włączeniem zasilania upewnij się, że napięcie zasilania zostało ustawione zgodnie z lokalnym standardem napięcia.
Przed użyciem produktu sprawdź, czy wszystkie kable i złącza zasilania elementów sprzętowych są podłączone.
Aby zapobiec uszkodzeniu płyty głównej, nie dopuszczaj do kontaktu śrub z obwodem płyty głównej lub jej komponentami.
Upewnij się, że na płycie głównej lub w obudowie komputera nie znajdują się żadne pozostałe śruby ani elementy metalowe.
Nie umieszczaj systemu komputerowego na nierównej powierzchni.
Nie umieszczaj systemu komputerowego w środowisku o wysokiej temperaturze lub wilgotności.
Włączenie zasilania komputera podczas procesu instalacji może doprowadzić do uszkodzenia elementów systemu, a także do obrażeń ciała użytkownika.
Jeśli nie jesteś pewien co do jakichkolwiek kroków instalacji lub masz problem związany z użytkowaniem produktu, skonsultuj się z certyfikowanym technikiem komputerowym.
Jeśli używasz adaptera, przedłużacza lub listwy zasilającej, zapoznaj się z instrukcjami instalacji i/lub uziemienia.

Specyfikacje produktu

CPU	Gniazdo AM4: Procesor AMD Ryzen ™ Procesory AMD serii A 7. generacji/Athlon ™ (Przejdź na stronę GIGABYTE, aby uzyskać najnowszą listę obsługiwanych procesorów CPU.)
Chipset	AMD A320
Memory	2 x gniazda DDR4 DIMM obsługujące do 32 GB pamięci systemowej Dwukanałowa architektura pamięci Obsługa modułów pamięci DDR4 2667 (Uwaga) /2400/2133 MHz Obsługa modułów pamięci ECC Un-buffered DIMM 1Rx8/2Rx8 (działają w trybie non-ECC) Obsługa modułów pamięci non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Obsługa modułów pamięci Extreme Memory Profile (XMP) (Przejdź na stronę GIGABYTE, aby uzyskać najnowsze informacje o obsługiwanych prędkościach i modułach pamięci.)
Onboard Graphics	Zintegrowany procesor graficzny: 1 x port D-Sub, obsługujący maksymalną rozdzielczość 1920x1200 przy 60 Hz 1 x port DVI-D, obsługujący maksymalną rozdzielczość 1920x1200 przy 60 Hz * Port DVI-D nie obsługuje połączenia D-Sub przez adapter. Maksymalna współdzielona pamięć 2 GB
Audio	Kodek Realtek ® ALC887 High Definition Audio 2/4/5.1/7.1-kanałowy * Aby skonfigurować dźwięk 7.1-kanałowy, należy użyć modułu audio panelu przedniego HD i włączyć funkcję audio wielokanałowego za pomocą sterownika audio. Obsługa S/PDIF Out
LAN	Układ Realtek ® GbE LAN (10/100/1000 Mbit)
Expansion Slots	1x gniazdo PCI Express x16, działające z prędkością x16 (PCIEX16) ^(Uwaga) * Dla optymalnej wydajności, jeśli zainstalowana ma być tylko jedna karta graficzna PCI Express, należy ją zainstalować w gnieździe PCIEX16. (Gniazdo PCIEX16 jest zgodne ze standardem PCI Express 3.0.) 2x gniazda PCI Express x1 (Gniazda PCI Express x1 są zgodne ze standardem PCI Express 2.0.)
Storage Interface	4 x złącza SATA 6Gb/s Obsługa RAID 0, RAID 1 i RAID 10
USB	Chipset: 1 x port USB 3.1 Gen 2 Type-A (czerwony) na panelu tylnym 2 x porty USB 3.1 Gen 1 dostępne przez wewnętrzne złącze USB 6 x porty USB 2.0/1.1 (2 porty na panelu tylnym, 4 porty dostępne przez wewnętrzne złącza USB) CPU: 3 x porty USB 3.1 Gen 1 na panelu tylnym
Internal Connectors	1 x 24-pinowe złącze zasilania ATX 1 x 8-pinowe złącze zasilania ATX 12V 4 x złącza SATA 6Gb/s 1 x złącze wentylatora CPU 1 x złącze wentylatora systemowego 1 x złącze panelu przedniego 1 x złącze audio panelu przedniego 1 x złącze S/PDIF Out 1 x złącze USB 3.1 Gen 1 2 x złącza USB 2.0/1.1 1 x złącze Trusted Platform Module (TPM) 1 x złącze portu szeregowego 1 x złącze głośnika 1 x złącze czujnika otwarcia obudowy 1 x zworka Clear CMOS
Back Panel Connectors	1 x port klawiatury/myszy PS/2 1 x port D-Sub 1 x port DVI-D 3 x porty USB 3.1 Gen 1 1 x port USB 3.1 Gen 2 Type-A (czerwony) 2 x porty USB 2.0/1.1 1 x port RJ-45 3 x gniazda audio (Line In, Line Out, Mic In)
I/O Controller	Układ kontrolera I/O iTE ®
Hardware Monitor	Wykrywanie napięcia Wykrywanie temperatury Wykrywanie prędkości wentylatora Ostrzeżenie o przegrzaniu Ostrzeżenie o awarii wentylatora Regulacja prędkości wentylatora * To, czy funkcja regulacji prędkości wentylatora jest obsługiwana, zależy od zainstalowanego wentylatora.
BIOS	2 x 128 Mbit flash Korzystanie z licencjonowanego AMI UEFI BIOS Obsługa DualBIOS ™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features	Obsługa APP Center * Dostępność aplikacji w APP Center może się różnić w zależności od modelu płyty głównej. Obsługiwane funkcje każdej aplikacji mogą się również różnić w zależności od specyfikacji płyty głównej. @BIOS 3D OSD Ambient LED AutoGreen BIOS Setup Cloud Station Color Temperature EasyTune Fast Boot Game Boost ON/OFF Charge Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker V-Tuner Obsługa Q-Flash Obsługa Xpress Install
Bundled Software	Norton ® Internet Security (wersja OEM) cFosSpeed
Operating System	Obsługa Windows 10 64-bit Obsługa Windows 7 64-bit * Pobierz "Windows USB Installation Tool" ze strony GIGABYTE i zainstaluj go przed instalacją systemu Windows 7.
Form Factor	Micro ATX Form Factor; 22.6cm x 19.5cm

* GIGABYTE zastrzega sobie prawo do wprowadzania zmian w specyfikacjach produktu i informacjach związanych z produktem bez wcześniejszego powiadomienia.

^(Uwaga)Rzeczywista obsługa może się różnić w zależności od procesora CPU.

Odwiedź stronę GIGABYTE, aby uzyskać listy obsługiwanych procesorów CPU, modułów pamięci i urządzeń SSD.

Odwiedź stronę Support\Utility List na stronie GIGABYTE, aby pobrać najnowszą wersję aplikacji.

Instalacja procesora CPU

Przeczytaj poniższe wytyczne przed rozpoczęciem instalacji procesora CPU:

Upewnij się, że płyta główna obsługuje procesor CPU. (Odwiedź stronę internetową GIGABYTE, aby zapoznać się z najnowszą listą obsługiwanych procesorów CPU).
Zawsze wyłączaj komputer i odłączaj przewód zasilający od gniazdka elektrycznego przed instalacją procesora CPU, aby zapobiec uszkodzeniu sprzętu.
Zlokalizuj pin pierwszy procesora CPU. Procesora CPU nie można włożyć, jeśli jest nieprawidłowo zorientowany.
Nałóż równą i cienką warstwę pasty termoprzewodzącej na powierzchnię procesora CPU.
Nie włączaj komputera, jeśli nie jest zainstalowany cooler procesora CPU, w przeciwnym razie może dojść do przegrzania i uszkodzenia procesora CPU.
Ustaw częstotliwość hosta procesora CPU zgodnie ze specyfikacjami procesora CPU. Nie zaleca się, aby częstotliwość magistrali systemowej była ustawiana powyżej specyfikacji sprzętowych, ponieważ nie spełnia to standardowych wymagań dla urządzeń peryferyjnych. Jeśli chcesz ustawić częstotliwość powyżej standardowych specyfikacji, zrób to zgodnie ze specyfikacjami sprzętowymi, w tym procesorem CPU, kartą graficzną, pamięcią, dyskiem twardym itp.

Instalacja procesora CPU
Zlokalizuj pin pierwszy (oznaczony małym trójkątem) gniazda procesora CPU i procesora CPU.

Instalacja pamięci

Przeczytaj poniższe wytyczne przed rozpoczęciem instalacji pamięci:

Upewnij się, że płyta główna obsługuje pamięć. Zaleca się używanie pamięci o tej samej pojemności, marki, prędkości i chipach. (Odwiedź stronę internetową GIGABYTE, aby zapoznać się z najnowszymi obsługiwanymi prędkościami pamięci i modułami pamięci.)
Zawsze wyłączaj komputer i odłączaj przewód zasilający od gniazdka elektrycznego przed instalacją pamięci, aby zapobiec uszkodzeniu sprzętu.
Moduły pamięci mają konstrukcję zabezpieczającą przed błędami. Moduł pamięci można zainstalować tylko w jednym kierunku. Jeśli nie możesz włożyć pamięci, zmień kierunek.

Konfiguracja pamięci Dual Channel
Ta płyta główna posiada dwa gniazda pamięci i obsługuje technologię Dual Channel. Po zainstalowaniu pamięci, BIOS automatycznie wykryje specyfikacje i pojemność pamięci. Włączenie trybu pamięci Dual Channel podwoi oryginalną przepustowość pamięci. Dwa gniazda pamięci są podzielone na dwa kanały, a każdy kanał ma jedno gniazdo pamięci w następujący sposób:
Kanał A: DDR4_2
Kanał B: DDR4_1
Ze względu na ograniczenia procesora CPU, przeczytaj poniższe wytyczne przed zainstalowaniem pamięci w trybie Dual Channel.

Tryb Dual Channel nie może być włączony, jeśli zainstalowany jest tylko jeden moduł pamięci.
Podczas włączania trybu Dual Channel z dwoma modułami pamięci, zaleca się używanie pamięci o tej samej pojemności, marki, prędkości i chipach.

Odwiedź stronę internetową GIGABYTE, aby uzyskać szczegółowe informacje na temat instalacji sprzętu.

Instalacja karty rozszerzeń

Przeczytaj poniższe wytyczne przed rozpoczęciem instalacji karty rozszerzeń:

Upewnij się, że płyta główna obsługuje kartę rozszerzeń. Uważnie przeczytaj instrukcję, która została dołączona do karty rozszerzeń.
Zawsze wyłączaj komputer i odłączaj przewód zasilający od gniazdka elektrycznego przed instalacją karty rozszerzeń, aby zapobiec uszkodzeniu sprzętu.

Złącza panelu tylnego

Port USB 2.0/1.1
Port USB obsługuje specyfikację USB 2.0. Użyj tego portu dla urządzeń USB.
Port klawiatury/myszy PS/2
Użyj tego portu do podłączenia myszy lub klawiatury PS/2.
Port D-Sub
Port D-Sub obsługuje 15-pinowe złącze D-Sub i obsługuje maksymalną rozdzielczość 1920x1200@60 Hz (rzeczywiste obsługiwane rozdzielczości zależą od używanego monitora). Podłącz monitor, który obsługuje połączenie D-Sub, do tego portu.
Port DVI-D^(Uwaga)
Port DVI-D jest zgodny ze specyfikacją DVI-D i obsługuje maksymalną rozdzielczość 1920x1200@60 Hz (rzeczywiste obsługiwane rozdzielczości zależą od używanego monitora). Podłącz monitor, który obsługuje połączenie DVI-D, do tego portu.
Port USB 3.1 Gen 1
Port USB 3.1 Gen 1 obsługuje specyfikację USB 3.1 Gen 1 i jest kompatybilny ze specyfikacją USB 2.0. Użyj tego portu dla urządzeń USB.
Port LAN RJ-45
Port Gigabit Ethernet LAN zapewnia połączenie z Internetem z prędkością do 1 Gb/s. Poniżej opisano stany diod LED portu LAN.

Dioda LED połączenia/prędkości:

Stan Opis

Pomarańczowy Prędkość transmisji danych 1 Gb/s

Zielony Prędkość transmisji danych 100 Mb/s

Wyłączony Prędkość transmisji danych 10 Mb/s

Dioda LED aktywności:

Stan Opis

Miganie Trwa przesyłanie lub odbieranie danych

Wyłączony Nie trwa przesyłanie ani odbieranie danych
Port USB 3.1 Gen 2 Type-A (Czerwony)
Port USB 3.1 Gen 2 Type-A obsługuje specyfikację USB 3.1 Gen 2 i jest kompatybilny ze specyfikacją USB 3.1 Gen 1 i USB 2.0. Użyj tego portu dla urządzeń USB.
Wejście liniowe (Niebieski)
Gniazdo wejścia liniowego. Użyj tego gniazda audio dla urządzeń wejścia liniowego, takich jak napęd optyczny, walkman itp.
Wyjście liniowe (Zielony)
Gniazdo wyjścia liniowego. Użyj tego gniazda audio dla słuchawek lub głośnika 2-kanałowego. To gniazdo może być używane do podłączenia przednich głośników w konfiguracji audio 4/5.1/7.1-kanałowej.
Wejście mikrofonowe (Różowy)
Gniazdo wejścia mikrofonowego.

Aby skonfigurować dźwięk 7.1-kanałowy, musisz użyć modułu audio HD na panelu przednim i włączyć funkcję dźwięku wielokanałowego za pomocą sterownika audio. Odwiedź stronę internetową GIGABYTE, aby uzyskać więcej informacji na temat oprogramowania.

Podczas odłączania kabla podłączonego do złącza na panelu tylnym, najpierw odłącz kabel od urządzenia, a następnie odłącz go od płyty głównej.
Podczas odłączania kabla, wyciągnij go prosto ze złącza. Nie kołysz nim na boki, aby zapobiec zwarciu elektrycznemu wewnątrz złącza kabla.

^(Uwaga)Port DVI-D nie obsługuje połączenia D-Sub przez adapter.

Złącza wewnętrzne

ATX_12V
ATX
CPU_FAN
SYS_FAN1
SATA3 0/1/2/3
SPDIF_O
F_PANEL
F_AUDIO

SPEAKER
CI
F_USB30
F_USB1/F_USB2
COM
TPM
BAT
CLR_CMOS

Przeczytaj poniższe wytyczne przed podłączeniem urządzeń zewnętrznych:

Upewnij się, że twoje urządzenia są kompatybilne ze złączami, które chcesz podłączyć.
Przed zainstalowaniem urządzeń upewnij się, że urządzenia i komputer są wyłączone. Odłącz przewód zasilający od gniazdka, aby zapobiec uszkodzeniu urządzeń.
Po zainstalowaniu urządzenia i przed włączeniem komputera upewnij się, że kabel urządzenia został bezpiecznie przymocowany do złącza na płycie głównej.

1/2) ATX_12V/ATX (złącze zasilania 2x4 12 V i złącze zasilania głównego 2x12)
Dzięki zastosowaniu złącza zasilania zasilacz może dostarczyć wystarczającą ilość stabilnej energii do wszystkich komponentów na płycie głównej. Przed podłączeniem złącza zasilania upewnij się, że zasilacz jest wyłączony, a wszystkie urządzenia są prawidłowo zainstalowane. Złącze zasilania ma niezawodną konstrukcję. Podłącz kabel zasilający do złącza zasilania we właściwej orientacji. Złącze zasilania 12V zasila głównie procesor. Jeśli złącze zasilania 12V nie jest podłączone, komputer nie uruchomi się.

Aby spełnić wymagania dotyczące rozbudowy, zaleca się stosowanie zasilacza, który wytrzyma wysoki pobór mocy (500 W lub więcej). Jeśli używany jest zasilacz, który nie zapewnia wymaganego zasilania, może to prowadzić do niestabilnego lub nieuruchamialnego systemu.

Nr pinu	Definicja	Nr pinu	Definicja
1	GND (tylko dla 2x4-pin 12V)	5	+12V (tylko dla 2x4-pin 12V)
2	GND (tylko dla 2x4-pin 12V)	6	+12V (tylko dla 2x4-pin 12V)
3	GND	7	+12V
4	GND	8	+12V

Nr pinu	Definicja	Nr pinu	Definicja
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (miękkie wł./wył.)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (czuwanie +5V)	21	+5V
10	+12V	22	+5V
11	+12V (tylko dla 2x12-pin ATX)	23	+5V (tylko dla 2x12-pin ATX)
12	3.3V (tylko dla 2x12-pin ATX)	24	GND (tylko dla 2x12-pin ATX)

3/4) CPU_FAN/SYS_FAN1 (Nagłówki wentylatorów)
Wszystkie nagłówki wentylatorów na tej płycie głównej są 4-pinowe. Większość nagłówków wentylatorów ma niezawodną konstrukcję wkładania. Podczas podłączania kabla wentylatora należy go podłączyć we właściwej orientacji (czarny przewód złącza to przewód uziemiający). Funkcja kontroli prędkości wymaga użycia wentylatora z konstrukcją kontroli prędkości wentylatora. Dla optymalnego odprowadzania ciepła zaleca się zainstalowanie wentylatora systemowego wewnątrz obudowy.

Nr pinu	Definicja
1	GND
2	Regulacja prędkości napięcia
3	Sense
4	Regulacja prędkości PWM

Pamiętaj, aby podłączyć kable wentylatorów do nagłówków wentylatorów, aby zapobiec przegrzaniu procesora i systemu. Przegrzanie może spowodować uszkodzenie procesora lub zawieszenie się systemu.
Te nagłówki wentylatorów nie są blokami zworek konfiguracyjnych. Nie umieszczaj zworki na nagłówkach.

SATA3 0/1/2/3 (złącza SATA 6 Gb/s)
Złącza SATA są zgodne ze standardem SATA 6 Gb/s i są kompatybilne ze standardami SATA 3 Gb/s i SATA 1.5 Gb/s. Każde złącze SATA obsługuje jedno urządzenie SATA. Złącza SATA obsługują RAID 0, RAID 1 i RAID 10. Instrukcje dotyczące konfigurowania macierzy RAID znajdują się w rozdziale "Konfigurowanie zestawu RAID".

Nr pinu Definicja

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND

SPDIF_O (nagłówek wyjścia S/PDIF)
Ten nagłówek obsługuje cyfrowe wyjście S/PDIF i łączy cyfrowy kabel audio S/PDIF (dostarczany przez karty rozszerzeń) w celu cyfrowego wyjścia audio z płyty głównej do niektórych kart rozszerzeń, takich jak karty graficzne i karty dźwiękowe. Na przykład niektóre karty graficzne mogą wymagać użycia cyfrowego kabla audio S/PDIF do cyfrowego wyjścia audio z płyty głównej do karty graficznej, jeśli chcesz podłączyć wyświetlacz HDMI do karty graficznej i jednocześnie mieć cyfrowe wyjście audio z wyświetlacza HDMI. Informacje na temat podłączania cyfrowego kabla audio S/PDIF można znaleźć w instrukcji obsługi karty rozszerzeń.

Nr pinu Definicja

1 SPDIFO

2 GND

F_PANEL (nagłówek panelu przedniego)
Podłącz przełącznik zasilania, przełącznik resetowania i wskaźnik stanu systemu na obudowie do tego nagłówka zgodnie z poniższymi przypisaniami pinów. Zwróć uwagę na piny dodatnie i ujemne przed podłączeniem kabli.
- PLED (dioda LED zasilania):

  Stan systemu LED

  S0 Włączona

  S3/S4/S5 Wyłączona

  Podłącza się do wskaźnika stanu zasilania na panelu przednim obudowy. Dioda LED świeci się, gdy system działa. Dioda LED jest wyłączona, gdy system jest w stanie uśpienia S3/S4 lub jest wyłączony (S5).
- PW (włącznik zasilania): Podłącza się do włącznika zasilania na panelu przednim obudowy. Możesz skonfigurować sposób wyłączania systemu za pomocą włącznika zasilania (więcej informacji znajduje się w rozdziale "Konfiguracja BIOS", "Zasilanie").
- HD (dioda LED aktywności dysku twardego): Podłącza się do diody LED aktywności dysku twardego na panelu przednim obudowy. Dioda LED świeci się, gdy dysk twardy odczytuje lub zapisuje dane.
- RES (przełącznik resetowania): Podłącza się do przełącznika resetowania na panelu przednim obudowy. Naciśnij przełącznik resetowania, aby ponownie uruchomić komputer, jeśli komputer zawiesza się i nie można go normalnie uruchomić ponownie.
- NC: Brak połączenia.

Konstrukcja panelu przedniego może się różnić w zależności od obudowy. Moduł panelu przedniego składa się głównie z przełącznika zasilania, przełącznika resetowania, diody LED zasilania, diody LED aktywności dysku twardego itp. Podczas podłączania modułu panelu przedniego obudowy do tego nagłówka upewnij się, że przypisania przewodów i przypisania pinów są prawidłowo dopasowane.

F_AUDIO (nagłówek audio panelu przedniego)
Nagłówek audio panelu przedniego obsługuje audio Intel High Definition (HD) i audio AC'97. Możesz podłączyć moduł audio panelu przedniego obudowy do tego nagłówka. Upewnij się, że przypisania przewodów złącza modułu pasują do przypisań pinów nagłówka płyty głównej. Nieprawidłowe połączenie między złączem modułu a nagłówkiem płyty głównej spowoduje, że urządzenie nie będzie działać, a nawet może je uszkodzić.

Dla HD Audio Panelu Przedniego:

Nr pinu Definicja

1 MIC2_L

2 GND

3 MIC2_R

4 NC

5 LINE2_R

6 Sense

7 FAUDIO_JD

8 Brak pinu

9 LINE2_L

10 Sense

Dla AC'97 Audio Panelu Przedniego:

Nr pinu Definicja

1 MIC

2 GND

3 Moc MIC

4 NC

5 Wyjście liniowe (R)

6 NC

7 NC

8 Brak pinu

9 Wyjście liniowe (L)

10 NC
- Nagłówek audio panelu przedniego domyślnie obsługuje dźwięk HD.
- Sygnały audio będą obecne jednocześnie na złączach audio zarówno z przodu, jak i z tyłu panelu.
- Niektóre obudowy zapewniają moduł audio panelu przedniego, który ma oddzielne złącza na każdym przewodzie zamiast pojedynczej wtyczki. W celu uzyskania informacji o podłączeniu modułu audio panelu przedniego, który ma różne przypisania przewodów, należy skontaktować się z producentem obudowy.

GŁOŚNIK (Nagłówek głośnika)
Podłącza się do głośnika na panelu przednim obudowy. System zgłasza stan uruchomienia systemu, emitując kod dźwiękowy. Jeden krótki sygnał dźwiękowy zostanie usłyszany, jeśli podczas uruchamiania systemu nie zostanie wykryty żaden problem.

Nr pinu Definicja

1 VCC

2 NC

3 NC

4 SPK-

CI (Nagłówek wykrywania otwarcia obudowy)
Ta płyta główna zapewnia funkcję wykrywania obudowy, która wykrywa, czy pokrywa obudowy została zdjęta. Ta funkcja wymaga obudowy z konstrukcją wykrywania otwarcia obudowy.

Nr pinu Definicja

1 Sygnał

2 GND

F_USB30 (Nagłówek USB 3.1 Gen 1)
Nagłówek jest zgodny ze specyfikacją USB 3.1 Gen 1 i USB 2.0 i może zapewnić dwa porty USB. W celu zakupu opcjonalnego panelu przedniego 3,5", który zapewnia dwa porty USB 3.1 Gen 1, należy skontaktować się z lokalnym sprzedawcą.

Nr pinu	Definicja	Nr pinu	Definicja
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Brak pinu

F_USB1/F_USB2 (Nagłówki USB 2.0/1.1)
Nagłówki są zgodne ze specyfikacją USB 2.0/1.1. Każdy nagłówek USB może zapewnić dwa porty USB za pośrednictwem opcjonalnego wspornika USB. W celu zakupu opcjonalnego wspornika USB należy skontaktować się z lokalnym sprzedawcą.

Nr pinu Definicja Nr pinu Definicja

1 Zasilanie (5V) 6 USB DY+

2 Zasilanie (5V) 7 GND S

3 USB DX- 8 GND

4 USB DY- 9 Brak pinu

5 USB DX+ 10 NC

Nie podłączaj kabla wspornika IEEE 1394 (2x5-pin) do nagłówka USB 2.0/1.1.
Przed zainstalowaniem wspornika USB wyłącz komputer i odłącz przewód zasilający z gniazdka, aby zapobiec uszkodzeniu wspornika USB.

COM (Nagłówek portu szeregowego)
Nagłówek COM może zapewnić jeden port szeregowy za pośrednictwem opcjonalnego kabla portu COM. W celu zakupu opcjonalnego kabla portu COM należy skontaktować się z lokalnym sprzedawcą.

Nr pinu Definicja Nr pinu Definicja

1 NDCD- 6 NDSR-

2 NSIN 7 NRTS-

3 NSOUT 8 NCTS-

4 NDTR- 9 NRI-

5 GND S F 10 Brak pinu

TPM (Nagłówek modułu Trusted Platform)
Do tego nagłówka można podłączyć TPM (Trusted Platform Module).

Nr pinu	Definicja	Nr pinu	Definicja
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	Brak pinu	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

BAT (Bateria)
Bateria zapewnia zasilanie, aby zachować wartości (takie jak konfiguracje BIOS-u, data i godzina) w CMOS, gdy komputer jest wyłączony. Wymień baterię, gdy napięcie baterii spadnie do niskiego poziomu lub wartości CMOS mogą być niedokładne lub mogą zostać utracone.
Możesz wyczyścić wartości CMOS, wyjmując baterię:
1. Wyłącz komputer i odłącz przewód zasilający.
2. Delikatnie wyjmij baterię z uchwytu baterii i odczekaj jedną minutę. (Lub użyj metalowego przedmiotu, takiego jak śrubokręt, aby dotknąć dodatnich i ujemnych zacisków uchwytu baterii, zwierając je na 5 sekund).
3. Wymień baterię.
4. Podłącz przewód zasilający i uruchom ponownie komputer.

Zawsze wyłączaj komputer i odłączaj przewód zasilający przed wymianą baterii.
Wymień baterię na odpowiedni odpowiednik. Niebezpieczeństwo wybuchu w przypadku wymiany baterii na nieprawidłowy model.
Skontaktuj się z miejscem zakupu lub lokalnym sprzedawcą, jeśli nie możesz samodzielnie wymienić baterii lub nie masz pewności co do modelu baterii.
Podczas instalowania baterii zwróć uwagę na orientację strony dodatniej (+) i strony ujemnej (-) baterii (strona dodatnia powinna być skierowana do góry).
Zużyte baterie muszą być utylizowane zgodnie z lokalnymi przepisami dotyczącymi ochrony środowiska.

CLR_CMOS (Zworka czyszczenia CMOS)
Użyj tej zworki, aby wyczyścić konfigurację BIOS-u i zresetować wartości CMOS do ustawień fabrycznych. Aby wyczyścić wartości CMOS, użyj metalowego przedmiotu, takiego jak śrubokręt, aby dotknąć dwóch pinów przez kilka sekund.

	Otwarte: Normalne
	Krótkie: Wyczyść wartości CMOS

uwaga

Zawsze wyłącz komputer i odłącz przewód zasilający od gniazdka elektrycznego przed wyczyszczeniem wartości CMOS.
Po ponownym uruchomieniu systemu przejdź do BIOS Setup, aby załadować ustawienia fabryczne (wybierz Load Optimized Defaults) lub ręcznie skonfiguruj ustawienia BIOS (patrz rozdział "BIOS Setup," dotyczący konfiguracji BIOS).

Konfiguracja BIOS

BIOS (Basic Input and Output System) rejestruje parametry sprzętowe systemu w CMOS na płycie głównej. Jego główne funkcje obejmują przeprowadzanie testu Power-On Self-Test (POST) podczas uruchamiania systemu, zapisywanie parametrów systemu i ładowanie systemu operacyjnego itp. BIOS zawiera program BIOS Setup, który umożliwia użytkownikowi modyfikowanie podstawowych ustawień konfiguracji systemu lub aktywowanie niektórych funkcji systemu. Po wyłączeniu zasilania bateria na płycie głównej dostarcza niezbędną moc do CMOS, aby zachować wartości konfiguracyjne w CMOS. Aby uzyskać dostęp do programu BIOS Setup, naciśnij klawisz <Delete> podczas testu POST po włączeniu zasilania. Aby zaktualizować BIOS, użyj narzędzia GIGABYTE Q-Flash lub @BIOS.

Q-Flash umożliwia użytkownikowi szybką i łatwą aktualizację lub tworzenie kopii zapasowych BIOS bez wchodzenia do systemu operacyjnego.
@BIOS to narzędzie oparte na systemie Windows, które wyszukuje i pobiera najnowszą wersję BIOS z Internetu i aktualizuje BIOS.

Ponieważ flashowanie BIOS jest potencjalnie ryzykowne, jeśli nie napotkasz problemów podczas korzystania z bieżącej wersji BIOS, zaleca się, aby nie flashować BIOS. Aby flashować BIOS, rób to ostrożnie. Nieodpowiednie flashowanie BIOS może spowodować nieprawidłowe działanie systemu.
Zaleca się, aby nie zmieniać ustawień domyślnych (chyba że jest to konieczne), aby zapobiec niestabilności systemu lub innym nieoczekiwanym rezultatom. Nieodpowiednia zmiana ustawień może spowodować, że system nie uruchomi się. W takim przypadku spróbuj wyczyścić wartości CMOS i zresetować płytę do wartości domyślnych. (Zapoznaj się z sekcją "Load Optimized Defaults" w tym rozdziale lub wprowadzeniami dotyczącymi zworki baterii/clear CMOS, aby dowiedzieć się, jak wyczyścić wartości CMOS).

Ekran startowy

Podczas uruchamiania komputera pojawi się następujący ekran z logo startowym.
(Przykładowa wersja BIOS: F1b)

Dostępne są dwa różne tryby BIOS, jak poniżej, i możesz użyć klawisza <F2>, aby przełączać się między tymi dwoma trybami. Tryb Classic Setup zapewnia szczegółowe ustawienia BIOS. Możesz naciskać klawisze strzałek na klawiaturze, aby poruszać się między elementami, i nacisnąć <Enter>, aby zaakceptować lub wejść do podmenu. Możesz także użyć myszy, aby wybrać żądany element. Easy Mode umożliwia użytkownikom szybkie przeglądanie aktualnych informacji o systemie lub wprowadzanie korekt w celu uzyskania optymalnej wydajności. W Easy Mode możesz używać myszy do poruszania się po elementach konfiguracji.

Gdy system nie jest stabilny jak zwykle, wybierz element Load Optimized Defaults (Załaduj zoptymalizowane ustawienia domyślne), aby ustawić system na wartości domyślne.
Menu konfiguracji BIOS opisane w tym rozdziale służą wyłącznie jako odniesienie i mogą się różnić w zależności od wersji BIOS.

M.I.T.

To, czy system będzie działał stabilnie z wprowadzonymi ustawieniami podkręcania/podwyższania napięcia, zależy od ogólnej konfiguracji systemu. Nieprawidłowe podkręcanie/podwyższanie napięcia może spowodować uszkodzenie procesora, chipsetu lub pamięci i skrócić okres użytkowania tych komponentów. Ta strona jest przeznaczona tylko dla zaawansowanych użytkowników i zalecamy, aby nie zmieniać ustawień domyślnych, aby zapobiec niestabilności systemu lub innym nieoczekiwanym wynikom. (Niewłaściwa zmiana ustawień może spowodować niepowodzenie uruchomienia systemu. W takim przypadku wyczyść wartości CMOS i zresetuj płytę do wartości domyślnych).

Zaawansowane ustawienia częstotliwości
Wartość zegara hosta
Wyświetla bieżącą częstotliwość zegara hosta.
Współczynnik taktowania procesora
Umożliwia zmianę współczynnika taktowania zainstalowanego procesora. Zakres regulacji zależy od zainstalowanego procesora.
Częstotliwość procesora
Wyświetla bieżącą częstotliwość procesora.

Zaawansowane ustawienia rdzenia procesora
Współczynnik taktowania procesora, częstotliwość procesora
Powyższe ustawienia są synchroniczne z tymi samymi elementami w menu Zaawansowane ustawienia częstotliwości.

Core Performance Boost^(Uwaga)
Umożliwia określenie, czy włączyć technologię Core Performance Boost (CPB), technologię zwiększającą wydajność procesora. (Domyślnie: Auto)

Współczynnik Core Performance Boost^(Uwaga)
Umożliwia zmianę współczynnika dla CPB. Zakres regulacji zależy od zainstalowanego procesora. (Domyślnie: Auto)

Współczynnik Turbo Performance Boost^(Uwaga)
Umożliwia określenie, czy poprawić wydajność procesora. (Domyślnie: Wyłączone)

Funkcja AMD Cool&Quiet

Włączone	Umożliwia sterownikowi AMD Cool'n'Quiet dynamiczne dostosowywanie zegara procesora i VID, aby zmniejszyć emisję ciepła z komputera i jego zużycie energii. (Domyślnie)
Wyłączone	Wyłącza tę funkcję.

Tryb SVM
Wirtualizacja wzmocniona technologią wirtualizacji umożliwi platformie uruchamianie wielu systemów operacyjnych i aplikacji w niezależnych partycjach. Dzięki wirtualizacji jeden system komputerowy może funkcjonować jako wiele systemów wirtualnych. (Domyślnie: Wyłączone)
Tryb C6 ^{(Uwaga 1)}
Umożliwia określenie, czy procesor ma przechodzić w tryb C6 w stanie wstrzymania systemu. Po włączeniu częstotliwość rdzenia procesora zostanie zmniejszona w stanie wstrzymania systemu, aby zmniejszyć zużycie energii. Stan C6 to bardziej zaawansowany stan oszczędzania energii niż C1. (Domyślnie: Włączone)
Globalna kontrola stanu C ^{_{(Uwaga 1)}}
Umożliwia określenie, czy procesor ma przechodzić w stany C. Po włączeniu częstotliwość rdzenia procesora zostanie zmniejszona w stanie wstrzymania systemu, aby zmniejszyć zużycie energii. (Domyślnie: Włączone)
Tryb SMT ^{(Uwaga 1)}
Umożliwia włączenie lub wyłączenie technologii jednoczesnej wielowątkowości procesora. Ta funkcja działa tylko w przypadku systemów operacyjnych obsługujących tryb wieloprocesorowy. Auto umożliwia BIOS-owi automatyczną konfigurację tego ustawienia. (Domyślnie: Auto)
Kontrola Downcore ^{(Uwaga 1)}
Umożliwia wybór liczby rdzeni procesora do włączenia (liczba rdzeni procesora może się różnić w zależności od procesora). Auto umożliwia BIOS-owi automatyczną konfigurację tego ustawienia. (Domyślnie: Auto)
Extreme Memory Profile (X.M.P.) ^{(Uwaga 2)}
Umożliwia BIOS-owi odczyt danych SPD z modułów pamięci XMP w celu zwiększenia wydajności pamięci po włączeniu.

Wyłączone	Wyłącza tę funkcję. (Domyślnie)
Profil1	Używa ustawień Profilu 1.
Profil2 ^{(Uwaga 2)}	Używa ustawień Profilu 2.

Mnożnik pamięci systemowej
Umożliwia ustawienie mnożnika pamięci systemowej. Auto ustawia mnożnik pamięci zgodnie z danymi SPD pamięci. (Domyślnie: Auto)
Częstotliwość pamięci (MHz)
Pierwsza wartość częstotliwości pamięci to normalna częstotliwość robocza używanej pamięci; druga to częstotliwość pamięci, która jest automatycznie dostosowywana zgodnie z ustawieniami Mnożnika pamięci systemowej.

Zaawansowane ustawienia pamięci
Extreme Memory Profile (X.M.P.) (Uwaga 2), Mnożnik pamięci systemowej, Częstotliwość pamięci (MHz)
Powyższe ustawienia są synchroniczne z tymi samymi elementami w menu Zaawansowane ustawienia częstotliwości.
Tryb taktowania pamięci
Ręczny i Zaawansowany ręczny umożliwiają konfigurowanie przeplotu kanałów, przeplotu rang i ustawień taktowania pamięci poniżej. Opcje to: Auto (domyślnie), Ręczny, Zaawansowany ręczny.
Napięcie DDR profilu
W przypadku korzystania z modułu pamięci innego niż XMP lub gdy Extreme Memory Profile (X.M.P.) jest ustawiony na Wyłączony, wartość jest wyświetlana zgodnie ze specyfikacją pamięci. Gdy Extreme Memory Profile (X.M.P.) jest ustawiony na Profil1 lub Profil2, wartość jest wyświetlana zgodnie z danymi SPD w pamięci XMP.
Przeplot kanałów
Włącza lub wyłącza przeplot kanałów pamięci. Włączone umożliwia systemowi jednoczesny dostęp do różnych kanałów pamięci w celu zwiększenia wydajności i stabilności pamięci. Auto umożliwia BIOS-owi automatyczną konfigurację tego ustawienia. (Domyślnie: Auto)
Przeplot rang
Włącza lub wyłącza przeplot rang pamięci. Włączone umożliwia systemowi jednoczesny dostęp do różnych rang pamięci w celu zwiększenia wydajności i stabilności pamięci. Auto umożliwia BIOS-owi automatyczną konfigurację tego ustawienia. (Domyślnie: Auto)
Podrzędne ustawienia taktowania pamięci kanałów A/B
To podmenu udostępnia ustawienia taktowania pamięci dla każdego kanału pamięci. Ekrany ustawień taktowania są konfigurowalne tylko wtedy, gdy Tryb taktowania pamięci jest ustawiony na Ręczny lub Zaawansowany ręczny. Uwaga: System może stać się niestabilny lub nie uruchomić się po wprowadzeniu zmian w ustawieniach taktowania pamięci. W takim przypadku zresetuj płytę do wartości domyślnych, ładując zoptymalizowane wartości domyślne lub czyszcząc wartości CMOS.
Zaawansowane ustawienia napięcia
To podmenu umożliwia ustawienie napięć procesora, chipsetu i pamięci.

Stan zdrowia komputera
Zresetuj stan otwarcia obudowy

Wyłączone	Zachowuje lub czyści zapis poprzedniego stanu naruszenia obudowy. (Domyślnie)
Włączone	Czyści zapis poprzedniego stanu naruszenia obudowy, a pole Otwarcie obudowy pokaże „Nie” przy następnym uruchomieniu.

Otwarcie obudowy
Wyświetla stan wykrycia urządzenia wykrywającego naruszenie obudowy podłączonego do nagłówka CI płyty głównej. Jeśli pokrywa obudowy systemu zostanie zdjęta, to pole pokaże „Tak”, w przeciwnym razie pokaże „Nie”. Aby wyczyścić zapis stanu naruszenia obudowy, ustaw Resetuj stan otwarcia obudowy na Włączone, zapisz ustawienia w CMOS, a następnie ponownie uruchom system.
Napięcie Vcore procesora/CPU VDDP/DRAM kanału A/B/+3,3 V/+5 V/+12 V/VCORE SOC
Wyświetla bieżące napięcia systemu.

Ustawienia różne
Konfiguracja gniazda PCIe
Umożliwia ustawienie trybu pracy gniazd PCI Express na Gen 1, Gen 2 lub Gen 3. Rzeczywisty tryb pracy zależy od specyfikacji sprzętowej każdego gniazda. Auto umożliwia BIOS-owi automatyczną konfigurację tego ustawienia. (Domyślnie: Auto)
Ulepszenie 3DMark01
Umożliwia określenie, czy poprawić wydajność niektórych starszych testów porównawczych. (Domyślnie: Wyłączone)

Ustawienia Smart Fan 5
Monitor
Umożliwia wybór celu do monitorowania i dalszej regulacji. (Domyślnie: WENTYLATOR PROCESORA)
Regulacja prędkości wentylatora
Umożliwia określenie, czy włączyć funkcję regulacji prędkości wentylatora i dostosować prędkość wentylatora.

Normalny	Umożliwia wentylatorowi pracę z różnymi prędkościami w zależności od temperatury. Można dostosować prędkość wentylatora za pomocą programu System Information Viewer w oparciu o wymagania systemu. (Domyślnie)
Cichy	Umożliwia wentylatorowi pracę z niskimi prędkościami.
Ręczny	Umożliwia sterowanie prędkością wentylatora na wykresie krzywej.
Pełna prędkość	Umożliwia wentylatorowi pracę z pełną prędkością.

Wejście temperatury używane do sterowania wentylatorem
Umożliwia wybranie temperatury odniesienia do sterowania prędkością wentylatora.
Przedział temperatury
Umożliwia wybranie przedziału temperatury dla zmiany prędkości wentylatora.
Tryb sterowania wentylatorem

Auto	Umożliwia BIOS-owi automatyczne wykrycie typu zainstalowanego wentylatora i ustawienie optymalnego trybu sterowania. (Domyślnie)
Napięcie	Tryb napięciowy jest zalecany dla wentylatora 3-pinowego.
PWM	Tryb PWM jest zalecany dla wentylatora 4-pinowego.

Temperatura
Wyświetla bieżącą temperaturę wybranego obszaru docelowego.
Prędkość wentylatora
Wyświetla bieżące prędkości wentylatora.
Kontrola ostrzegania o temperaturze
Ustawia próg ostrzegawczy dla temperatury. Gdy temperatura przekroczy próg, BIOS wyemituje dźwięk ostrzegawczy. Opcje to: Wyłączone (domyślnie), 60°C/140°F, 70°C/158°F, 80°C/176°F, 90°C/194°F.
Ostrzeżenie o awarii wentylatora
Umożliwia systemowi emitowanie dźwięku ostrzegawczego, jeśli wentylator nie jest podłączony lub ulegnie awarii. W takim przypadku sprawdź stan wentylatora lub jego podłączenie. (Domyślnie: Wyłączone)

^(Uwaga)Ten element jest obecny tylko w przypadku zainstalowania procesora obsługującego tę funkcję.
^{(Uwaga 1)} Ten element jest obecny tylko w przypadku zainstalowania procesora obsługującego tę funkcję.
^{(Uwaga 2)} Ten element jest obecny tylko w przypadku zainstalowania procesora i modułu pamięci obsługujących tę funkcję.

System

System
Ta sekcja zawiera informacje o modelu płyty głównej i wersji BIOS-u. Możesz także wybrać domyślny język używany przez BIOS i ręcznie ustawić czas systemowy.
Język systemu
Wybiera domyślny język używany przez BIOS.
Data systemowa
Ustawia datę systemową. Format daty to tydzień (tylko do odczytu), miesiąc, dzień i rok. Użyj <Enter>, aby przełączać się między polami Miesiąc, Dzień i Rok, oraz użyj klawisza <Page Up> lub <Page Down>, aby ustawić żądaną wartość.
Czas systemowy
Ustawia czas systemowy. Format czasu to godzina, minuta i sekunda. Na przykład 13:00 to 13:00:00. Użyj <Enter>, aby przełączać się między polami Godzina, Minuta i Sekunda, oraz użyj klawisza <Page Up> lub <Page Down>, aby ustawić żądaną wartość.
Poziom dostępu
Wyświetla bieżący poziom dostępu w zależności od rodzaju zastosowanego zabezpieczenia hasłem. (Jeśli hasło nie jest ustawione, domyślnie wyświetlany jest Administrator). Poziom Administratora umożliwia wprowadzanie zmian we wszystkich ustawieniach BIOS-u; poziom Użytkownika pozwala tylko na wprowadzanie zmian w niektórych, ale nie we wszystkich ustawieniach BIOS-u.

BIOS

BIOS
Priorytety opcji rozruchu
Określa ogólną kolejność rozruchu z dostępnych urządzeń. Urządzenia pamięci masowej, które obsługują format GPT, będą poprzedzone ciągiem "UEFI:" na liście urządzeń rozruchowych. Aby uruchomić system operacyjny obsługujący partycjonowanie GPT, wybierz urządzenie poprzedzone ciągiem "UEFI:". Lub jeśli chcesz zainstalować system operacyjny obsługujący partycjonowanie GPT, taki jak Windows 7 64-bit, wybierz napęd optyczny, który zawiera dysk instalacyjny Windows 7 64-bit i jest poprzedzony ciągiem "UEFI:".
Priorytety BBS dysku twardego/CD/DVD ROM/stacji dyskietek/urządzenia sieciowego
Określa kolejność rozruchu dla określonego typu urządzenia, takiego jak dyski twarde, napędy optyczne, stacje dyskietek i urządzenia obsługujące funkcję Boot from LAN (rozruch z sieci LAN) itp. Naciśnij <Enter> na tej pozycji, aby wejść do podmenu, które wyświetla podłączone urządzenia tego samego typu. Ta pozycja jest obecna tylko wtedy, gdy zainstalowane jest co najmniej jedno urządzenie tego typu.
Stan NumLock przy rozruchu
Włącza lub wyłącza funkcję Numlock na klawiaturze numerycznej po POST. (Domyślnie: Włączone)
Opcja zabezpieczeń
Określa, czy hasło jest wymagane przy każdym uruchomieniu systemu, czy tylko przy wejściu do ustawień BIOS-u.
Po skonfigurowaniu tej pozycji ustaw hasła w pozycji Hasło administratora/Hasło użytkownika.

Setup	Hasło jest wymagane tylko do wejścia do programu konfiguracji BIOS-u.
System	Hasło jest wymagane do uruchomienia systemu i wejścia do programu konfiguracji BIOS-u. (Domyślnie)

Pokazuj LOGO na pełnym ekranie
Umożliwia określenie, czy logo GIGABYTE ma być wyświetlane podczas uruchamiania systemu. Wyłączenie pomija logo GIGABYTE podczas uruchamiania systemu. (Domyślnie: Włączone)
Szybki rozruch
Włącza lub wyłącza szybki rozruch (Fast Boot), aby skrócić proces uruchamiania systemu operacyjnego. Ultra Fast zapewnia najszybszą prędkość uruchamiania. (Domyślnie: Wyłączone)
Obsługa SATA

Wszystkie urządzenia Sata	Wszystkie urządzenia SATA są funkcjonalne w systemie operacyjnym i podczas POST.
Tylko ostatnio uruchomiony HDD	Z wyjątkiem poprzedniego dysku rozruchowego, wszystkie urządzenia SATA są wyłączone przed zakończeniem procesu uruchamiania systemu operacyjnego. (Domyślnie)

Ta pozycja jest konfigurowalna tylko wtedy, gdy opcja Szybki rozruch (Fast Boot) jest ustawiona na Włączone lub Ultra Fast.
Obsługa VGA
Umożliwia wybranie typu systemu operacyjnego do uruchomienia.

Auto	Włącza tylko starszy opcjonalny ROM.
Sterownik EFI	Włącza opcjonalny ROM EFI. (Domyślnie)

Ta pozycja jest konfigurowalna tylko wtedy, gdy opcja Szybki rozruch (Fast Boot) jest ustawiona na Włączone lub Ultra Fast.

Obsługa USB

Wyłączone	Wszystkie urządzenia USB są wyłączone przed zakończeniem procesu uruchamiania systemu operacyjnego.
Pełna inicjalizacja	Wszystkie urządzenia USB są funkcjonalne w systemie operacyjnym i podczas POST. (Domyślnie)
Częściowa inicjalizacja	Część urządzeń USB jest wyłączona przed zakończeniem procesu uruchamiania systemu operacyjnego.

Ta pozycja jest konfigurowalna tylko wtedy, gdy opcja Szybki rozruch (Fast Boot) jest ustawiona na Włączone. Ta funkcja jest wyłączona, gdy opcja Szybki rozruch (Fast Boot) jest ustawiona na Ultra Fast.
Obsługa urządzeń PS2

Wyłączone	Wszystkie urządzenia PS/2 są wyłączone przed zakończeniem procesu uruchamiania systemu operacyjnego.
Włączone	Wszystkie urządzenia PS/2 są funkcjonalne w systemie operacyjnym i podczas POST. (Domyślnie)

Wyłączone	Wyłącza uruchamianie z sieci. (Domyślnie)
Włączone	Włącza uruchamianie z sieci.

Ta pozycja jest konfigurowalna tylko wtedy, gdy opcja Szybki rozruch (Fast Boot) jest ustawiona na Włączone lub Ultra Fast.
Funkcje Windows 10
Umożliwia wybranie systemu operacyjnego do zainstalowania. (Domyślnie: Inny system operacyjny)
Obsługa CSM
Włącza lub wyłącza UEFI CSM (Compatibility Support Module), aby obsługiwać starszy proces rozruchu komputera PC.

Włączone	Włącza UEFI CSM. (Domyślnie)
Wyłączone	Wyłącza UEFI CSM i obsługuje tylko proces rozruchu UEFI BIOS.

Ta pozycja jest konfigurowalna tylko wtedy, gdy opcja Funkcje Windows 10 jest ustawiona na Windows 10 lub Windows 10 WHQL.
LAN PXE Boot Option ROM
Umożliwia wybranie, czy włączyć starszy opcjonalny ROM dla kontrolera LAN. (Domyślnie: Wyłączone) Ta pozycja jest konfigurowalna tylko wtedy, gdy opcja Obsługa CSM jest ustawiona na Włączone.
Sterowanie opcją rozruchu pamięci masowej
Umożliwia wybranie, czy włączyć UEFI, czy starszy opcjonalny ROM dla kontrolera urządzenia pamięci masowej.

Wyłączone	Wyłącza opcjonalny ROM.
Tylko UEFI	Włącza tylko opcjonalny ROM UEFI.
Tylko Legacy	Włącza tylko starszy opcjonalny ROM. (Domyślnie)

Ta pozycja jest konfigurowalna tylko wtedy, gdy opcja Obsługa CSM jest ustawiona na Włączone.
Inny priorytet ROM urządzenia PCI
Umożliwia wybranie, czy włączyć UEFI, czy starszy opcjonalny ROM dla kontrolera urządzenia PCI innego niż kontrolery LAN, urządzenia pamięci masowej i grafiki.

Wyłączone	Wyłącza opcjonalny ROM.
Tylko UEFI	Włącza tylko opcjonalny ROM UEFI. (Domyślnie)
Tylko Legacy	Włącza tylko starszy opcjonalny ROM.

Ta pozycja jest konfigurowalna tylko wtedy, gdy opcja Obsługa CSM jest ustawiona na Włączone.
Stos sieciowy
Wyłącza lub włącza rozruch z sieci, aby zainstalować system operacyjny w formacie GPT, np. instalując system operacyjny z serwera Windows Deployment Services. (Domyślnie: Wyłączone)
Obsługa Ipv4 PXE
Włącza lub wyłącza obsługę IPv4 PXE. Ta pozycja jest konfigurowalna tylko wtedy, gdy stos sieciowy (Network Stack) jest włączony.
Obsługa Ipv4 HTTP
Włącza lub wyłącza obsługę rozruchu HTTP dla IPv4. Ta pozycja jest konfigurowalna tylko wtedy, gdy stos sieciowy (Network Stack) jest włączony.
Obsługa Ipv6 PXE
Włącza lub wyłącza obsługę IPv6 PXE. Ta pozycja jest konfigurowalna tylko wtedy, gdy stos sieciowy (Network Stack) jest włączony.
Obsługa Ipv6 HTTP
Włącza lub wyłącza obsługę rozruchu HTTP dla IPv6. Ta pozycja jest konfigurowalna tylko wtedy, gdy stos sieciowy (Network Stack) jest włączony.
Hasło administratora
Umożliwia skonfigurowanie hasła administratora. Naciśnij <Enter> na tej pozycji, wpisz hasło, a następnie naciśnij <Enter>. Zostaniesz poproszony o potwierdzenie hasła. Wpisz hasło ponownie i naciśnij <Enter>. Musisz wprowadzić hasło administratora (lub hasło użytkownika) podczas uruchamiania systemu i przy wejściu do ustawień BIOS-u. W przeciwieństwie do hasła użytkownika, hasło administratora umożliwia wprowadzanie zmian we wszystkich ustawieniach BIOS-u.
Hasło użytkownika
Umożliwia skonfigurowanie hasła użytkownika. Naciśnij <Enter> na tej pozycji, wpisz hasło, a następnie naciśnij <Enter>. Zostaniesz poproszony o potwierdzenie hasła. Wpisz hasło ponownie i naciśnij <Enter>. Musisz wprowadzić hasło administratora (lub hasło użytkownika) podczas uruchamiania systemu i przy wejściu do ustawień BIOS-u. Jednak hasło użytkownika umożliwia wprowadzanie zmian tylko w niektórych, ale nie we wszystkich ustawieniach BIOS-u. Aby anulować hasło, naciśnij <Enter> na pozycji hasła, a gdy zostaniesz poproszony o hasło, wprowadź najpierw poprawne. Gdy zostaniesz poproszony o nowe hasło, naciśnij <Enter> bez wprowadzania żadnego hasła. Naciśnij <Enter> ponownie, gdy zostaniesz poproszony o potwierdzenie.
UWAGA: Przed ustawieniem hasła użytkownika, upewnij się, że najpierw ustawisz hasło administratora.

Urządzenia peryferyjne

AMD CPU fTPM
Włącza lub wyłącza funkcję TPM 2.0 zintegrowaną w procesorze AMD CPU. (Domyślnie: Wyłączone)
Primary Video Device ^(Uwaga)
Określa pierwsze uruchomienie wyświetlacza monitora z zainstalowanej karty graficznej PCI Express lub zintegrowanej karty graficznej.

IGD Video	Ustawia zintegrowaną kartę graficzną jako pierwszy wyświetlacz.
NB PCIe Slot Video	Ustawia kartę graficzną PCI Express w slocie PCI Express kontrolowanym przez mostek północny jako pierwszy wyświetlacz. (Domyślnie)

Ambient LED
Włącza lub wyłącza wbudowaną diodę LED audio. (Domyślnie: Włączone)
Legacy USB Support
Umożliwia korzystanie z klawiatury/myszy USB w systemie MS-DOS. (Domyślnie: Włączone)
XHCI Hand-off
Określa, czy włączyć funkcję XHCI Hand-off dla systemu operacyjnego bez obsługi XHCI Hand-off. (Domyślnie: Włączone)
EHCI Hand-off
Określa, czy włączyć funkcję EHCI Hand-off dla systemu operacyjnego bez obsługi EHCI Hand-off. (Domyślnie: Wyłączone)
Port 60/64 Emulation
Włącza lub wyłącza emulację portów I/O 64h i 60h. Należy to włączyć, aby zapewnić pełną obsługę starszych klawiatur/myszy USB w systemie MS-DOS lub w systemie operacyjnym, który natywnie nie obsługuje urządzeń USB. (Domyślnie: Wyłączone)
USB Mass Storage Driver Support
Włącza lub wyłącza obsługę urządzeń pamięci masowej USB. (Domyślnie: Włączone)
USB Storage Devices
Wyświetla listę podłączonych urządzeń pamięci masowej USB. Ta pozycja pojawia się tylko wtedy, gdy jest zainstalowane urządzenie pamięci masowej USB.

Trusted Computing
Włącza lub wyłącza moduł Trusted Platform Module (TPM).
Super IO Configuration
Serial Port 1
Włącza lub wyłącza wbudowany port szeregowy. (Domyślnie: Włączone)
NVMe Configuration
Wyświetla informacje o dysku NVME PCIe SSD, jeśli jest zainstalowany.
OffBoard SATA Controller Configuration
Wyświetla informacje o dysku PCIe SSD, jeśli jest zainstalowany.

^(Uwaga)Ta pozycja jest obecna tylko wtedy, gdy zainstalujesz procesor, który obsługuje tę funkcję.

Chipset

IOMMU
Włącza lub wyłącza obsługę AMD IOMMU. (Domyślnie: Auto)
Integrated Graphics ^(Uwaga)
Włącza lub wyłącza funkcję zintegrowanej karty graficznej.

Auto	BIOS automatycznie włączy lub wyłączy zintegrowaną kartę graficzną w zależności od zainstalowanej karty graficznej. (Domyślnie)
Disabled	Wyłącza zintegrowaną kartę graficzną.

UMA Frame Buffer Size ^(Uwaga)
Rozmiar bufora ramki to całkowita ilość pamięci systemowej przydzielona wyłącznie dla kontrolera zintegrowanej karty graficznej. Na przykład MS-DOS będzie używał tylko tej pamięci do wyświetlania. Opcje to: Auto (domyślnie), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA Mode
Włącza lub wyłącza RAID dla kontrolerów SATA lub konfiguruje kontrolery SATA do trybu AHCI.

RAID	Włącza RAID dla kontrolera SATA.
AHCI	Konfiguruje kontrolery SATA do trybu AHCI. Advanced Host Controller Interface (AHCI) to specyfikacja interfejsu, która umożliwia sterownikowi pamięci masowej włączenie zaawansowanych funkcji Serial ATA, takich jak Native Command Queuing i hot plug. (Domyślnie)

Chipset SATA Port Enable
Włącza lub wyłącza zintegrowane kontrolery SATA. (Domyślnie: Włączone)
Chipset SATA Port 0/1/2/3
Włącza lub wyłącza każdy port SATA.

^(Uwaga)Ta pozycja jest obecna tylko wtedy, gdy zainstalujesz procesor, który obsługuje tę funkcję.

Zasilanie

AC BACK
Określa stan systemu po powrocie zasilania po utracie zasilania prądem zmiennym.

Memory	System powraca do ostatniego znanego stanu aktywności po powrocie zasilania prądem zmiennym.
Always On	System włącza się po powrocie zasilania prądem zmiennym.
Always Off	System pozostaje wyłączony po powrocie zasilania prądem zmiennym. (Domyślnie)

Power On By Keyboard
Umożliwia włączenie systemu za pomocą zdarzenia wybudzenia klawiatury PS/2.
Uwaga: Aby użyć tej funkcji, potrzebujesz zasilacza ATX zapewniającego co najmniej 1 A na przewodzie +5VSB.

Disabled	Wyłącza tę funkcję. (Domyślnie)
Password	Ustaw hasło o długości od 1 do 5 znaków, aby włączyć system.
Keyboard 98	Naciśnij przycisk POWER na klawiaturze Windows 98, aby włączyć system.
Any key	Naciśnij dowolny klawisz, aby włączyć system.

Power On Password
Ustaw hasło, gdy opcja Power On By Keyboard jest ustawiona na Password. Naciśnij <Enter> na tej pozycji i ustaw hasło składające się z maksymalnie 5 znaków, a następnie naciśnij <Enter>, aby zaakceptować. Aby włączyć system, wprowadź hasło i naciśnij <Enter>.
Uwaga: Aby anulować hasło, naciśnij <Enter> na tej pozycji. Gdy pojawi się monit o podanie hasła, naciśnij ponownie <Enter> bez wprowadzania hasła, aby wyczyścić ustawienia hasła.
Power On By Mouse
Umożliwia włączenie systemu za pomocą zdarzenia wybudzenia myszy PS/2.
Uwaga: Aby użyć tej funkcji, potrzebujesz zasilacza ATX zapewniającego co najmniej 1 A na przewodzie +5VSB.

Disabled	Wyłącza tę funkcję. (Domyślnie)
Move	Porusz myszą, aby włączyć system.
Double Click	Kliknij dwukrotnie lewy przycisk myszy, aby włączyć system.

ErP
Określa, czy system ma zużywać najmniej energii w stanie S5 (wyłączenie). Uwaga: Gdy ta opcja jest ustawiona na Włączone, następujące funkcje staną się niedostępne: Wznów przez alarm, wybudzanie zdarzeniem PME, włączanie zasilania przez mysz, włączanie zasilania przez klawiaturę i Wake on LAN.
Soft-Off by PWR-BTTN
Konfiguruje sposób wyłączania komputera w trybie MS-DOS za pomocą przycisku zasilania.

Instant-Off	Naciśnij przycisk zasilania, a system zostanie natychmiast wyłączony. (Domyślnie)
Delay 4 Sec.	Naciśnij i przytrzymaj przycisk zasilania przez 4 sekundy, aby wyłączyć system. Jeśli przycisk zasilania zostanie naciśnięty krócej niż 4 sekundy, system przejdzie w tryb uśpienia.

Resume by Alarm
Określa, czy włączyć system o żądanej godzinie. (Domyślnie: Wyłączone) Jeśli włączone, ustaw datę i godzinę w następujący sposób:
Wake up day: Włącz system o określonej godzinie każdego dnia lub w określony dzień miesiąca.
Wake up hour/minute/second: Ustaw godzinę, o której system zostanie włączony automatycznie.
Uwaga: Podczas korzystania z tej funkcji unikaj nieprawidłowego wyłączania z systemu operacyjnego lub odłączania zasilania prądem zmiennym, ponieważ ustawienia mogą nie być skuteczne.
Wake on LAN
Włącza lub wyłącza funkcję Wake on LAN. (Domyślnie: Włączone)
High Precision Event Timer
Włącza lub wyłącza High Precision Event Timer (HPET) w systemie operacyjnym. (Domyślnie: Włączone)

Zapisz i wyjdź

Save & Exit Setup
Naciśnij <Enter> na tej pozycji i wybierz Yes (Tak). Spowoduje to zapisanie zmian w CMOS i zamknięcie programu BIOS Setup. Wybierz No (Nie) lub naciśnij <Esc>, aby powrócić do menu głównego BIOS Setup.
Exit Without Saving
Naciśnij <Enter> na tej pozycji i wybierz Yes (Tak). Spowoduje to zamknięcie BIOS Setup bez zapisywania zmian wprowadzonych w BIOS Setup do CMOS. Wybierz No (Nie) lub naciśnij <Esc>, aby powrócić do menu głównego BIOS Setup.
Load Optimized Defaults
Naciśnij <Enter> na tej pozycji i wybierz Yes (Tak), aby załadować optymalne ustawienia domyślne BIOS. Domyślne ustawienia BIOS pomagają systemowi działać w optymalnym stanie. Zawsze ładuj optymalne ustawienia domyślne po aktualizacji BIOS lub po wyczyszczeniu wartości CMOS.
Boot Override
Umożliwia wybranie urządzenia, z którego ma nastąpić natychmiastowe uruchomienie. Naciśnij <Enter> na wybranym urządzeniu i wybierz Yes (Tak), aby potwierdzić. System zostanie automatycznie uruchomiony ponownie i uruchomi się z tego urządzenia.
Save Profiles
Ta funkcja umożliwia zapisanie bieżących ustawień BIOS do profilu. Można utworzyć do 8 profili i zapisać je jako Setup Profile 1~ Setup Profile 8. Naciśnij <Enter>, aby zakończyć. Można również wybrać Select File in HDD/FDD/USB (Wybierz plik w HDD/FDD/USB), aby zapisać profil na urządzeniu pamięci masowej.
Load Profiles
Jeśli system stanie się niestabilny i załadowano domyślne ustawienia BIOS, można użyć tej funkcji, aby załadować ustawienia BIOS z wcześniej utworzonego profilu, bez kłopotów z ponowną konfiguracją ustawień BIOS. Najpierw wybierz profil, który chcesz załadować, a następnie naciśnij <Enter>, aby zakończyć. Można wybrać Select File in HDD/FDD/USB (Wybierz plik w HDD/FDD/USB), aby wprowadzić profil utworzony wcześniej z urządzenia pamięci masowej lub załadować profil utworzony automatycznie przez BIOS, na przykład przywracając ustawienia BIOS do ostatnich ustawień, które działały poprawnie (ostatni znany dobry rekord).

Konfiguracja zestawu RAID

Poziomy RAID

	RAID 0	RAID 1	RAID 10
Minimalna liczba dysków twardych	≥2	2	4
Pojemność macierzy	Liczba dysków twardych * Rozmiar najmniejszego dysku	Rozmiar najmniejszego dysku	(Liczba dysków twardych/2) * Rozmiar najmniejszego dysku
Odporność na uszkodzenia	Nie	Tak	Tak

Przed rozpoczęciem przygotuj następujące elementy:

Co najmniej dwa dyski twarde SATA lub dyski SSD (aby zapewnić optymalną wydajność, zaleca się użycie dwóch dysków twardych o identycznym modelu i pojemności).
Dysk instalacyjny systemu Windows.
Dysk ze sterownikami płyty głównej.
Pamięć USB.

Konfigurowanie kontrolerów SATA

Instalowanie dysków twardych
Zainstaluj dyski twarde w złączach SATA na płycie głównej. Następnie podłącz złącza zasilania z zasilacza do dysków twardych.
Konfigurowanie trybu kontrolera SATA w BIOS Setup
Upewnij się, że tryb kontrolera SATA jest poprawnie skonfigurowany w ustawieniach systemu BIOS.
Kroki:
1. Włącz komputer i naciśnij <Delete>, aby wejść do BIOS Setup podczas POST (Power-On Self-Test). W obszarze Chipset upewnij się, że opcja Chipset SATA Port Enable jest włączona. Ustaw SATA Mode na RAID. Następnie zapisz ustawienia i uruchom ponownie komputer.
2. Jeśli chcesz skonfigurować UEFI RAID, wykonaj kroki opisane w "C-1". Aby wejść do starszego RAID ROM, zapisz ustawienia i wyjdź z BIOS Setup. Więcej informacji można znaleźć w "C-2".

  Menu BIOS Setup opisane w tej sekcji mogą różnić się od dokładnych ustawień dla Twojej płyty głównej. Rzeczywiste opcje menu BIOS Setup, które zobaczysz, zależą od posiadanej płyty głównej i wersji BIOS.
1. Konfiguracja UEFI RAID
  Tylko 64-bitowy system Windows 10 obsługuje konfigurację UEFI RAID.
  Krok:
  1. W BIOS Setup przejdź do BIOS i ustaw Windows 10 Features na Windows 10, a CSM Support na Disabled. Zapisz zmiany i wyjdź z BIOS Setup.
  2. Po ponownym uruchomieniu systemu ponownie wejdź do BIOS Setup. Następnie wejdź do podmenu Peripherals\RAIDXpert2 Configuration Utility.
  3. Na ekranie RAIDXpert2 Configuration Utility naciśnij <Enter> na Array Management, aby wejść na ekran Create Array. Następnie wybierz poziom RAID. Obsługiwane poziomy RAID obejmują RAID 0, RAID 1 i RAID 10 (dostępne opcje zależą od liczby zainstalowanych dysków twardych). Następnie naciśnij <Enter> na Select Physical Disks, aby wejść na ekran Select Physical Disks.
  4. Na ekranie Select Physical Disks wybierz dyski twarde, które mają zostać uwzględnione w macierzy RAID i ustaw je na Enabled. Następnie użyj klawisza strzałki w dół, aby przejść do Apply Changes i naciśnij <Enter>. Następnie wróć do poprzedniego ekranu i ustaw Array Size, Array Size Unit, Read Cache Policy i Write Cache Policy.
  5. Po ustawieniu pojemności przejdź do Create Array i naciśnij <Enter>, aby rozpocząć.
  6. Po zakończeniu wrócisz do ekranu Array Management. W obszarze Manage Array Properties możesz zobaczyć nowy wolumin RAID i informacje o poziomie RAID, nazwie macierzy, pojemności macierzy itp.
2. Konfigurowanie Legacy RAID ROM
  Wejdź do starszego narzędzia konfiguracji RAID BIOS, aby skonfigurować macierz RAID. Pomiń ten krok i przejdź do instalacji systemu operacyjnego Windows dla konfiguracji innej niż RAID.
  Krok:

Po rozpoczęciu testu pamięci POST i przed rozpoczęciem uruchamiania systemu operacyjnego poszukaj komunikatu, który mówi "Press <Ctrl-R> to Configure" (Naciśnij <Ctrl-R>, aby skonfigurować). Naciśnij <Ctrl> + <R>, aby wejść do narzędzia konfiguracji RAID BIOS.
Aby utworzyć nową macierz, naciśnij <Enter> na opcji Create Array.
Pasek wyboru przesunie się do sekcji Disks po prawej stronie ekranu. Wybierz dyski twarde, które mają być zawarte w macierzy RAID. Użyj klawisza strzałki w górę lub w dół, aby wybrać dysk twardy i naciśnij <Insert>. Wybrany dysk twardy zostanie wyświetlony na zielono. Aby użyć wszystkich dysków twardych, po prostu naciśnij <A>, aby wybrać wszystkie. Następnie naciśnij <Enter>, a pasek wyboru przesunie się do sekcji User Input w lewym dolnym rogu ekranu.
Najpierw wybierz tryb RAID i naciśnij <Enter>. Dostępne opcje zależą od liczby dysków twardych , które są instalowane. Następnie postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby określić rozmiar macierzy. Możesz wybrać opcję All available space, aby użyć maksymalnego dopuszczalnego rozmiaru, lub użyć klawisza strzałki w górę lub w dół, aby dostosować rozmiar i nacisnąć <Enter>.
Wybierz tryb buforowania. Opcje obejmują Read/Write, Read Only i None. Następnie naciśnij <Enter>, aby kontynuować.
Na koniec pojawi się komunikat "Confirm Creation of Array". Naciśnij <C>, aby potwierdzić, lub <Esc>, aby powrócić do poprzedniego ekranu.
Po zakończeniu zobaczysz nową macierz na ekranie głównym. Aby wyjść z narzędzia RAID BIOS, naciśnij <Esc> , a następnie naciśnij <C>, aby potwierdzić.

Instalowanie sterownika SATA RAID/AHCI i systemu operacyjnego
Przy prawidłowych ustawieniach BIOS jesteś gotowy do zainstalowania systemu operacyjnego.

Instalowanie systemu operacyjnego
Ponieważ niektóre systemy operacyjne zawierają już sterownik SATA RAID/AHCI, nie musisz instalować oddzielnego sterownika RAID/AHCI podczas procesu instalacji systemu Windows. Po zainstalowaniu systemu operacyjnego zalecamy zainstalowanie wszystkich wymaganych sterowników z dysku ze sterownikami płyty głównej za pomocą "Xpress Install", aby zapewnić wydajność i kompatybilność systemu. Jeśli system operacyjny, który ma zostać zainstalowany, wymaga dostarczenia dodatkowego sterownika SATA RAID/AHCI podczas procesu instalacji systemu operacyjnego, zapoznaj się z poniższymi krokami:

Skopiuj folder Hw10 znajdujący się w folderze \Boot na dysku ze sterownikami na pamięć USB.
Uruchom system z dysku instalacyjnego systemu Windows i wykonaj standardowe kroki instalacji systemu operacyjnego. Gdy pojawi się ekran z prośbą o załadowanie sterownika, wybierz Browse (Przeglądaj).
Włóż pamięć USB, a następnie przejdź do lokalizacji sterownika. Lokalizacja sterownika jest następująca: \Hw10\RAID\x64
Najpierw wybierz AMD-RAID Bottom Device i kliknij Next, aby załadować sterownik. Następnie wybierz AMD-RAID Controller i kliknij Next, aby załadować sterownik. Na koniec kontynuuj instalację systemu operacyjnego.

Odwiedź witrynę internetową GIGABYTE, aby uzyskać szczegółowe informacje na temat konfigurowania macierzy RAID.

Instalacja sterowników

Przed zainstalowaniem sterowników najpierw zainstaluj system operacyjny. (Poniższe instrukcje używają Windows 10 jako przykładowego systemu operacyjnego.)
Po zainstalowaniu systemu operacyjnego włóż dysk ze sterownikami płyty głównej do napędu optycznego. Kliknij komunikat "Tap to choose what happens with this disc" (Dotknij, aby wybrać, co się stanie z tym dyskiem) w prawym górnym rogu ekranu i wybierz "Run Run.exe." (Uruchom Run.exe) (Lub przejdź do Mój komputer, kliknij dwukrotnie napęd optyczny i uruchom program Run.exe.)

"Xpress Install" automatycznie przeskanuje system, a następnie wyświetli listę wszystkich sterowników, które są zalecane do zainstalowania. Możesz kliknąć przycisk Xpress Install, a "Xpress Install" zainstaluje wszystkie wybrane sterowniki. Lub kliknij ikonę strzałki , aby zainstalować poszczególne sterowniki.

Odwiedź witrynę internetową GIGABYTE, aby uzyskać więcej informacji o oprogramowaniu.

Odwiedź witrynę internetową GIGABYTE, aby uzyskać szczegółowe informacje na temat konfigurowania oprogramowania audio.

Skontaktuj się z nami
GIGA-BYTE TECHNOLOGY CO., LTD.
Adres: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Wsparcie techniczne i nietechniczne (sprzedaż/marketing): http://esupport.gigabyte.com
Adres WEB (angielski): http://www.gigabyte.com
Adres WEB (chiński): http://www.gigabyte.tw

GIGABYTE eSupport
Aby zadać pytanie techniczne lub nietechniczne (sprzedaż/marketing), przejdź do: http://esupport.gigabyte.com

Identyfikacja wersji płyty głównej
Numer wersji na płycie głównej wygląda następująco: "REV: X.X." Na przykład "REV: 1.0" oznacza, że wersja płyty głównej to 1.0. Sprawdź wersję płyty głównej przed aktualizacją BIOS-u płyty głównej, sterowników lub podczas wyszukiwania informacji technicznych.
Przykład:

Aby uzyskać więcej szczegółów na temat produktu, odwiedź witrynę internetową GIGABYTE.

Prawa autorskie
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Wszelkie prawa zastrzeżone. Znaki towarowe wymienione w niniejszej instrukcji są prawnie zarejestrowane na rzecz ich odpowiednich właścicieli.

Referencje

Pobierz instrukcję

Tutaj możesz pobrać pełną wersję instrukcji w formacie pdf, może ona zawierać dodatkowe instrukcje bezpieczeństwa, informacje o gwarancji, przepisy FCC itp.

Pobierz GIGABYTE GA-A320M-DS2 - Instrukcja obsługi płyty głównej

Dostępne języki

EN
DE
FR
NL
IT
DA
NO
FI
PT
ES-419
RU
BG
CS
EL
EN-GB
ES-ES
ET
HR
HU
ID
KK
LT
PT-BR
RO
RO-MD
SK
SL
SQ
SW
TR
UZ
