GIGABYTE GA-A320M-DS2 - Manualul plăcii de bază

Cuprins

1 Aspectul plăcii de bază GA-A320M-DS2
2 Instalarea hardware
3 Configurarea BIOS-ului
4 Configurarea unui set RAID
5 Instalarea driverelor
6 Referințe
7 Descărcați manualul
8 În alte limbi

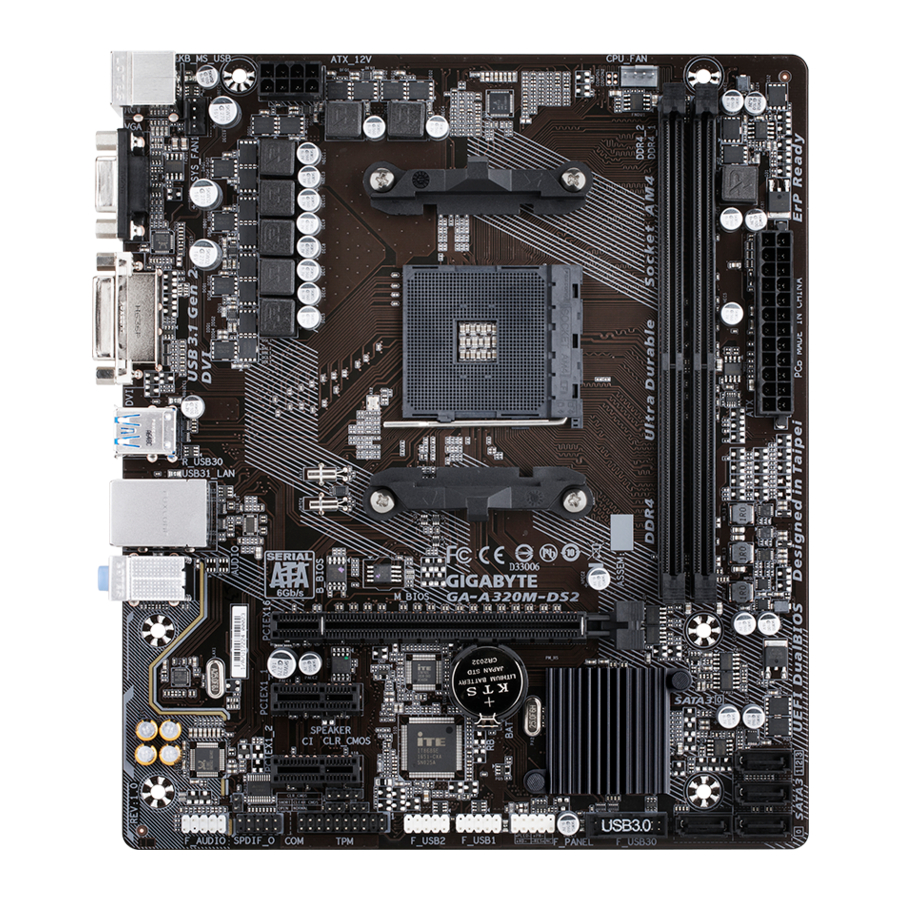

Aspectul plăcii de bază GA-A320M-DS2

Conținutul cutiei

Placa de bază GA-A320M-DS2
Discul cu drivere pentru placa de bază
Manualul utilizatorului
Două cabluri SATA
Scut I/O

* Conținutul cutiei de mai sus este doar pentru referință, iar elementele reale vor depinde de pachetul de produse pe care îl obțineți.
Conținutul cutiei poate fi modificat fără notificare.

Instalarea hardware

Precauții de instalare

Placa de bază conține numeroase circuite electronice și componente delicate care pot fi deteriorate ca urmare a descărcărilor electrostatice (ESD). Înainte de instalare, citiți cu atenție manualul de utilizare și urmați aceste proceduri:

Înainte de instalare, asigurați-vă că șasiul este adecvat pentru placa de bază.
Înainte de instalare, nu îndepărtați sau rupeți autocolantul cu S/N (numărul de serie) al plăcii de bază sau autocolantul de garanție furnizat de distribuitorul dvs. Aceste autocolante sunt necesare pentru validarea garanției.
Întotdeauna deconectați alimentarea cu curent alternativ, scoțând cablul de alimentare din priză, înainte de a instala sau scoate placa de bază sau alte componente hardware.
Când conectați componente hardware la conectorii interni de pe placa de bază, asigurați-vă că sunt conectate strâns și sigur.
Când manipulați placa de bază, evitați să atingeți conductorii sau conectorii metalici.
Cel mai bine este să purtați o brățară antistatică (ESD) atunci când manipulați componente electronice, cum ar fi o placă de bază, CPU sau memorie. Dacă nu aveți o brățară ESD, mențineți-vă mâinile uscate și atingeți mai întâi un obiect metalic pentru a elimina electricitatea statică.
Înainte de a instala placa de bază, vă rugăm să o așezați pe un suport antistatic sau într-un container de protecție electrostatică.
Înainte de a conecta sau deconecta cablul de alimentare de la placa de bază, asigurați-vă că alimentarea este oprită.
Înainte de a porni alimentarea, asigurați-vă că tensiunea de alimentare a fost setată conform standardului local de tensiune.
Înainte de a utiliza produsul, vă rugăm să verificați dacă toate cablurile și conectorii de alimentare ai componentelor dvs. hardware sunt conectate.
Pentru a preveni deteriorarea plăcii de bază, nu permiteți șuruburilor să intre în contact cu circuitul plăcii de bază sau cu componentele acesteia.
Asigurați-vă că nu există șuruburi sau componente metalice rămase pe placa de bază sau în interiorul carcasei computerului.
Nu așezați sistemul computerului pe o suprafață neuniformă.
Nu așezați sistemul computerului într-un mediu cu temperatură ridicată sau umed.
Pornirea alimentării computerului în timpul procesului de instalare poate duce la deteriorarea componentelor sistemului, precum și la vătămări fizice ale utilizatorului.
Dacă nu sunteți sigur de vreun pas de instalare sau aveți o problemă legată de utilizarea produsului, vă rugăm să consultați un tehnician de computere certificat.
Dacă utilizați un adaptor, un cablu prelungitor sau o bandă de alimentare, asigurați-vă că consultați instrucțiunile de instalare și/sau de împământare ale acestuia.

Specificații produs

CPU	Soclu AM4: Procesor AMD Ryzen ™ Procesoare AMD seria A/Athlon ™ de generația a 7-a (Accesați site-ul web GIGABYTE pentru cea mai recentă listă de procesoare acceptate.)
Chipset	AMD A320
Memorie	2 x socluri DDR4 DIMM care acceptă până la 32 GB memorie de sistem Arhitectură de memorie Dual channel Suport pentru module de memorie DDR4 2667 (Notă) /2400/2133 MHz S uport pentru module de memorie ECC Un-buffered DIMM 1Rx8/2Rx8 (funcționează în mod non-ECC) Suport pentru module de memorie non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Suport pentru module de memorie Extreme Memory Profile (XMP) (Accesați site-ul web GIGABYTE pentru cele mai recente viteze de memorie și module de memorie acceptate.)
Placă grafică integrată	Procesor grafic integrat: 1 x port D-Sub, care acceptă o rezoluție maximă de 1920x1200@60 Hz 1 x port DVI-D, care acceptă o rezoluție maximă de 1920x1200@60 Hz * Portul DVI-D nu acceptă conexiunea D-Sub prin adaptor. Memorie partajată maximă de 2 GB
Audio	Codec Realtek ® ALC887 High Definition Audio 2/4/5.1/7.1 canale * Pentru a configura sunetul pe 7.1 canale, trebuie să utilizați un modul audio HD pentru panoul frontal și să activați funcția audio multicanal prin intermediul driverului audio. Suport pentru S/PDIF Out
LAN	Cip Realtek ® GbE LAN (10/100/1000 Mbit)
Sloturi de expansiune	1x slot PCI Express x16, care rulează la x16 (PCIEX16) ^(Notă) * Pentru performanțe optime, dacă urmează să fie instalată o singură placă grafică PCI Express, asigurați-vă că o instalați în slotul PCIEX16. (Slotul PCIEX16 este conform cu standardul PCI Express 3.0.) 2x sloturi PCI Express x1 (Sloturile PCI Express x1 sunt conforme cu standardul PCI Express 2.0.)
Interfață de stocare	4 x conectori SATA 6Gb/s Suport pentru RAID 0, RAID 1 și RAID 10
USB	Chipset: 1 x port USB 3.1 Gen 2 Type-A (roșu) pe panoul din spate 2 x porturi USB 3.1 Gen 1 disponibile prin header-ul USB intern 6 x porturi USB 2.0/1.1 (2 porturi pe panoul din spate, 4 porturi disponibile prin header-ele USB interne) CPU: 3 x porturi USB 3.1 Gen 1 pe panoul din spate
Conectori interni	1 x conector de alimentare principală ATX cu 24 pini 1 x conector de alimentare ATX 12V cu 8 pini 4 x conectori SATA 6Gb/s 1 x header pentru ventilatorul CPU 1 x header pentru ventilatorul sistemului 1 x header pentru panoul frontal 1 x header audio pentru panoul frontal 1 x header S/PDIF Out 1 x header USB 3.1 Gen 1 2 x header-e USB 2.0/1.1 1 x header Trusted Platform Module (TPM) 1 x header pentru port serial 1 x header pentru difuzor 1 x header pentru detectarea intruziunii în șasiu 1 x jumper Clear CMOS
Conectori panou spate	1 x port PS/2 pentru tastatură/mouse 1 x port D-Sub 1 x port DVI-D 3 x porturi USB 3.1 Gen 1 1 x port USB 3.1 Gen 2 Type-A (roșu) 2 x porturi USB 2.0/1.1 1 x port RJ-45 3 x mufe audio (Line In, Line Out, Mic In)
Controler I/O	Cip controler iTE ® I/O
Monitorizare hardware	Detectarea tensiunii Detectarea temperaturii Detectarea vitezei ventilatorului Avertizare de supraîncălzire Avertizare defecțiune ventilator Controlul vitezei ventilatorului * Dacă funcția de control al vitezei ventilatorului este acceptată va depinde de ventilatorul pe care îl instalați.
BIOS	2 x 128 Mbit flash Utilizarea BIOS-ului AMI UEFI licențiat Suport pentru DualBIOS ™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Caracteristici unice	Suport pentru APP Center * Aplicațiile disponibile în APP Center pot varia în funcție de modelul plăcii de bază. Funcțiile acceptate ale fiecărei aplicații pot varia, de asemenea, în funcție de specificațiile plăcii de bază. @BIOS 3D OSD Ambient LED AutoGreen BIOS Setup Cloud Station Color Temperature EasyTune Fast Boot Game Boost ON/OFF Charge Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker V-Tuner Suport pentru Q-Flash Suport pentru Xpress Install
Software inclus	Norton ® Internet Security (versiunea OEM) cFosSpeed
Sistem de operare	Suport pentru Windows 10 pe 64 de biți Suport pentru Windows 7 pe 64 de biți * Vă rugăm să descărcați aplicația "Windows USB Installation Tool" de pe site-ul web GIGABYTE și să o instalați înainte de a instala Windows 7.
Factor de formă	Factor de formă Micro ATX; 22,6 cm x 19,5 cm

* GIGABYTE își rezervă dreptul de a efectua orice modificări ale specificațiilor produsului și ale informațiilor referitoare la produs fără notificare prealabilă.

^(Notă)Asistența reală poate varia în funcție de CPU.

Vă rugăm să vizitați site-ul web GIGABYTE pentru listele de suport pentru CPU, module de memorie și dispozitive SSD.

Vă rugăm să vizitați pagina Lista de suport\utilitare de pe site-ul web GIGABYTE pentru a descărca cea mai recentă versiune a aplicațiilor.

Instalarea procesorului

Citiți următoarele instrucțiuni înainte de a începe să instalați procesorul:

Asigurați-vă că placa de bază acceptă procesorul. (Accesați site-ul web al GIGABYTE pentru cea mai recentă listă de procesoare acceptate.)
Opriți întotdeauna computerul și deconectați cablul de alimentare de la priză înainte de a instala procesorul pentru a preveni deteriorarea hardware-ului.
Localizați pinul unu al procesorului. Procesorul nu poate fi introdus dacă este orientat incorect.
Aplicați un strat uniform și subțire de grăsime termică pe suprafața procesorului.
Nu porniți computerul dacă coolerul procesorului nu este instalat, altfel se pot produce supraîncălzirea și deteriorarea procesorului.
Setați frecvența gazdă a procesorului în conformitate cu specificațiile procesorului. Nu este recomandat ca frecvența magistralei de sistem să fie setată dincolo de specificațiile hardware, deoarece nu îndeplinește cerințele standard pentru periferice. Dacă doriți să setați frecvența dincolo de specificațiile standard, vă rugăm să faceți acest lucru în conformitate cu specificațiile hardware, inclusiv procesorul, placa grafică, memoria, hard diskul etc.

Instalarea procesorului
Localizați pinul unu (notat printr-un triunghi mic) al soclului procesorului și al procesorului.

Instalarea memoriei

Citiți următoarele instrucțiuni înainte de a începe să instalați memoria:

Asigurați-vă că placa de bază acceptă memoria. Se recomandă utilizarea memoriei cu aceeași capacitate, marcă, viteză și cipuri. (Accesați site-ul web al GIGABYTE pentru cele mai recente viteze de memorie acceptate și module de memorie.)
Opriți întotdeauna computerul și deconectați cablul de alimentare de la priză înainte de a instala memoria pentru a preveni deteriorarea hardware-ului.
Modulele de memorie au un design sigur. Un modul de memorie poate fi instalat într-o singură direcție. Dacă nu puteți introduce memoria, schimbați direcția.

Configurația memoriei Dual Channel
Această placă de bază oferă două socluri de memorie și acceptă tehnologia Dual Channel. După instalarea memoriei, BIOS-ul va detecta automat specificațiile și capacitatea memoriei. Activarea modului de memorie Dual Channel va dubla lățimea de bandă originală a memoriei. Cele două socluri de memorie sunt împărțite în două canale și fiecare canal are un soclu de memorie, după cum urmează:
Canalul A: DDR4_2
Canalul B: DDR4_1
Datorită limitărilor procesorului, citiți următoarele instrucțiuni înainte de a instala memoria în modul Dual Channel.

Modul Dual Channel nu poate fi activat dacă este instalat un singur modul de memorie.
Când activați modul Dual Channel cu două module de memorie, se recomandă utilizarea memoriei cu aceeași capacitate, marcă, viteză și cipuri.

Vă rugăm să vizitați site-ul web al GIGABYTE pentru detalii despre instalarea hardware.

Instalarea unei plăci de expansiune

Citiți următoarele instrucțiuni înainte de a începe să instalați o placă de expansiune:

Asigurați-vă că placa de bază acceptă placa de expansiune. Citiți cu atenție manualul care a venit cu placa de expansiune.
Opriți întotdeauna computerul și deconectați cablul de alimentare de la priză înainte de a instala o placă de expansiune pentru a preveni deteriorarea hardware-ului.

Conectori panou spate

Port USB 2.0/1.1
Portul USB acceptă specificația USB 2.0. Utilizați acest port pentru dispozitive USB.
Port tastatură/mouse PS/2
Utilizați acest port pentru a conecta un mouse sau o tastatură PS/2.
Port D-Sub
Portul D-Sub acceptă un conector D-Sub cu 15 pini și acceptă o rezoluție maximă de 1920x1200@60 Hz (rezoluțiile reale acceptate depind de monitorul utilizat). Conectați un monitor care acceptă conexiunea D-Sub la acest port.
Port DVI-D^(Notă)
Portul DVI-D este conform cu specificația DVI-D și acceptă o rezoluție maximă de 1920x1200@60 Hz (rezoluțiile reale acceptate depind de monitorul utilizat). Conectați un monitor care acceptă conexiunea DVI-D la acest port.
Port USB 3.1 Gen 1
Portul USB 3.1 Gen 1 acceptă specificația USB 3.1 Gen 1 și este compatibil cu specificația USB 2.0. Utilizați acest port pentru dispozitive USB.
Port LAN RJ-45
Portul Gigabit Ethernet LAN oferă conexiune la Internet la o rată de date de până la 1 Gbps. Următoarele descriu stările LED-urilor portului LAN.

LED conexiune/viteză:

Stare Descriere

Portocaliu Rată de date de 1 Gbps

Verde Rată de date de 100 Mbps

Oprit Rată de date de 10 Mbps

LED activitate:

Stare Descriere

Clipinind Are loc transmisia sau recepția de date

Oprit Nu are loc transmisia sau recepția de date
Port USB 3.1 Gen 2 Type-A (Roșu)
Portul USB 3.1 Gen 2 Type-A acceptă specificația USB 3.1 Gen 2 și este compatibil cu specificația USB 3.1 Gen 1 și USB 2.0. Utilizați acest port pentru dispozitive USB.
Line In (Albastru)
Mufa de intrare linie. Utilizați această mufă audio pentru dispozitive de intrare linie, cum ar fi o unitate optică, walkman etc.
Line Out (Verde)
Mufa de ieșire linie. Utilizați această mufă audio pentru o pereche de căști sau un difuzor cu 2 canale. Această mufă poate fi utilizată pentru a conecta difuzoarele frontale într-o configurație audio cu 4/5.1/7.1 canale.
Mic In (Roz)
Mufa de intrare microfon.

Pentru a configura audio cu 7.1 canale, trebuie să utilizați un modul audio HD pentru panoul frontal și să activați funcția audio multicanal prin intermediul driverului audio. Vă rugăm să vizitați site-ul web al GIGABYTE pentru mai multe informații despre software.

Când scoateți cablul conectat la un conector al panoului spate, scoateți mai întâi cablul de pe dispozitiv și apoi scoateți-l de pe placa de bază.
Când scoateți cablul, trageți-l drept afară din conector. Nu-l balansați dintr-o parte în alta pentru a preveni un scurtcircuit electric în interiorul conectorului cablului.

^(Notă)Portul DVI-D nu acceptă conexiunea D-Sub prin adaptor.

Conectori interni

ATX_12V
ATX
CPU_FAN
SYS_FAN1
SATA3 0/1/2/3
SPDIF_O
F_PANEL
F_AUDIO

SPEAKER
CI
F_USB30
F_USB1/F_USB2
COM
TPM
BAT
CLR_CMOS

Citiți următoarele instrucțiuni înainte de a conecta dispozitive externe:

Asigurați-vă mai întâi că dispozitivele dvs. sunt conforme cu conectorii pe care doriți să-i conectați.
Înainte de a instala dispozitivele, asigurați-vă că opriți dispozitivele și computerul. Deconectați cablul de alimentare de la priza de alimentare pentru a preveni deteriorarea dispozitivelor.
După instalarea dispozitivului și înainte de a porni computerul, asigurați-vă că cablul dispozitivului a fost atașat bine la conectorul de pe placa de bază.

1/2) ATX_12V/ATX (conector de alimentare 2x4 12V și conector de alimentare principal 2x12)
Cu ajutorul conectorului de alimentare, sursa de alimentare poate furniza suficientă energie stabilă tuturor componentelor de pe placa de bază. Înainte de a conecta conectorul de alimentare, asigurați-vă mai întâi că sursa de alimentare este oprită și toate dispozitivele sunt instalate corect. Conectorul de alimentare are un design sigur. Conectați cablul de alimentare la conectorul de alimentare în orientarea corectă. Conectorul de alimentare de 12 V furnizează în principal energie către procesor. Dacă conectorul de alimentare de 12 V nu este conectat, computerul nu va porni.

Pentru a satisface cerințele de expansiune, se recomandă utilizarea unei surse de alimentare care să poată rezista la un consum mare de energie (500 W sau mai mare). Dacă se utilizează o sursă de alimentare care nu furnizează puterea necesară, rezultatul poate duce la un sistem instabil sau care nu poate fi pornit.

Nr. pin	Definiție	Nr. pin	Definiție
1	GND (numai pentru 2x4 pini 12V)	5	+12V (numai pentru 2x4 pini 12V)
2	GND (numai pentru 2x4 pini 12V)	6	+12V (numai pentru 2x4 pini 12V)
3	GND	7	+12V
4	GND	8	+12V

Nr. pin	Definiție	Nr. pin	Definiție
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (Pornire/Oprire ușoară)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (numai pentru ATX 2x12 pini)	23	+5V (numai pentru ATX 2x12 pini)
12	3.3V (numai pentru ATX 2x12 pini)	24	GND (numai pentru ATX 2x12 pini)

3/4) CPU_FAN/SYS_FAN1 (Antete ventilator)
Toate antetele ventilatoarelor de pe această placă de bază au 4 pini. Majoritatea antetelor ventilatoarelor au un design de inserție sigur. Când conectați un cablu de ventilator, asigurați-vă că îl conectați în orientarea corectă (firul negru al conectorului este firul de împământare). Funcția de control al vitezei necesită utilizarea unui ventilator cu design de control al vitezei ventilatorului. Pentru o disipare optimă a căldurii, se recomandă instalarea unui ventilator de sistem în interiorul carcasei.

Nr. pin	Definiție
1	GND
2	Controlul vitezei tensiunii
3	Senzor
4	Controlul vitezei PWM

Asigurați-vă că conectați cablurile ventilatoarelor la antetele ventilatoarelor pentru a împiedica supraîncălzirea procesorului și a sistemului. Supraîncălzirea poate duce la deteriorarea procesorului sau sistemul se poate bloca.
Aceste antete ale ventilatoarelor nu sunt blocuri jumper de configurare. Nu puneți un capac jumper pe antete.

SATA3 0/1/2/3 (conectori SATA 6Gb/s)
Conectorii SATA sunt conformi cu standardul SATA 6Gb/s și sunt compatibili cu standardul SATA 3Gb/s și SATA 1,5Gb/s. Fiecare conector SATA acceptă un singur dispozitiv SATA. Conectorii SATA acceptă RAID 0, RAID 1 și RAID 10. Consultați capitolul "Configurarea unui set RAID" pentru instrucțiuni despre configurarea unei matrice RAID.

Nr. pin Definiție

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND

SPDIF_O (Antet ieșire S/PDIF)
Acest antet acceptă ieșirea digitală S/PDIF și conectează un cablu audio digital S/PDIF (furnizat de plăcile de expansiune) pentru ieșire audio digitală de la placa de bază la anumite plăci de expansiune, cum ar fi plăci grafice și plăci de sunet. De exemplu, unele plăci grafice vă pot solicita să utilizați un cablu audio digital S/PDIF pentru ieșirea audio digitală de la placa de bază la placa grafică dacă doriți să conectați un afișaj HDMI la placa grafică și să aveți în același timp o ieșire audio digitală de la afișajul HDMI. Pentru informații despre conectarea cablului audio digital S/PDIF, citiți cu atenție manualul plăcii dvs. de expansiune.

Nr. pin Definiție

1 SPDIFO

2 GND

F_PANEL (Antet panou frontal)
Conectați comutatorul de alimentare, comutatorul de resetare și indicatorul de stare a sistemului de pe carcasă la acest antet în conformitate cu atribuirile pinilor de mai jos. Rețineți pinii pozitivi și negativi înainte de a conecta cablurile.
- PLED (LED de alimentare):

  Starea sistemului LED

  S0 Pornit

  S3/S4/S5 Oprit

  Se conectează la indicatorul de stare a alimentării de pe panoul frontal al carcasei. LED-ul este aprins când sistemul funcționează. LED-ul este oprit când sistemul este în starea de repaus S3/S4/S5 sau oprit (S5).
- PW (Comutator de alimentare): Se conectează la comutatorul de alimentare de pe panoul frontal al carcasei. Puteți configura modul de oprire a sistemului folosind comutatorul de alimentare (consultați capitolul "Configurarea BIOS", "Alimentare" pentru mai multe informații).
- HD (LED activitate hard disk): Se conectează la LED-ul de activitate al hard disk-ului de pe panoul frontal al carcasei. LED-ul este aprins când hard disk-ul citește sau scrie date.
- RES (Comutator de resetare): Se conectează la comutatorul de resetare de pe panoul frontal al carcasei. Apăsați comutatorul de resetare pentru a reporni computerul dacă acesta se blochează și nu reușește să efectueze o repornire normală.
- NC: Fără conexiune.

Designul panoului frontal poate diferi în funcție de carcasă. Un modul de panou frontal constă în principal din comutator de alimentare, comutator de resetare, LED de alimentare, LED de activitate a hard disk-ului etc. Când conectați modulul panoului frontal al carcasei la acest antet, asigurați-vă că atribuirile firelor și atribuirile pinilor sunt corelate corect.

F_AUDIO (Antet audio panou frontal)
Antetul audio al panoului frontal acceptă audio Intel High Definition (HD) și audio AC'97. Puteți conecta modulul audio al panoului frontal al carcasei la acest antet. Asigurați-vă că atribuirile firelor conectorului modulului se potrivesc cu atribuirile pinilor antetului plăcii de bază. Conectarea incorectă între conectorul modulului și antetul plăcii de bază va face ca dispozitivul să nu funcționeze sau chiar să-l deterioreze.

Pentru audio HD panou frontal:

Nr. pin Definiție

1 MIC2_L

2 GND

3 MIC2_R

4 NC

5 LINE2_R

6 Senzor

7 FAUDIO_JD

8 Fără pin

9 LINE2_L

10 Senzor

Pentru audio panou frontal AC'97:

Nr. pin Definiție

1 MIC

2 GND

3 Alimentare MIC

4 NC

5 Ieșire linie (D)

6 NC

7 NC

8 Fără pin

9 Ieșire linie (S)

10 NC
- Conectorul audio al panoului frontal acceptă implicit audio HD.
- Semnalele audio vor fi prezente simultan atât pe conexiunile audio ale panoului frontal, cât și pe cele ale panoului spate.
- Unele carcase oferă un modul audio pentru panoul frontal care are conectori separați pe fiecare fir în loc de o singură mufă. Pentru informații despre conectarea modulului audio al panoului frontal care are atribuiri diferite ale firelor, vă rugăm să contactați producătorul carcasei.

DIFUZOR (Conector difuzor)
Se conectează la difuzorul de pe panoul frontal al carcasei. Sistemul raportează starea de pornire a sistemului prin emiterea unui cod sonor. Un singur bip scurt va fi auzit dacă nu este detectată nicio problemă la pornirea sistemului.

Nr. pin Definiție

1 VCC

2 NC

3 NC

4 SPK-

CI (Conector intruziune carcasă)
Această placă de bază oferă o funcție de detectare a carcasei care detectează dacă capacul carcasei a fost îndepărtat. Această funcție necesită o carcasă cu design de detectare a intruziunii în carcasă.

Nr. pin Definiție

1 Semnal

2 GND

F_USB30 (Conector USB 3.1 Gen 1)
Conectorul este conform cu specificațiile USB 3.1 Gen 1 și USB 2.0 și poate oferi două porturi USB. Pentru achiziționarea panoului frontal opțional de 3,5" care oferă două porturi USB 3.1 Gen 1, vă rugăm să contactați distribuitorul local.

Nr. pin	Definiție	Nr. pin	Definiție
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Fără pin

F_USB1/F_USB2 (Conectori USB 2.0/1.1)
Conectorii sunt conformi cu specificațiile USB 2.0/1.1. Fiecare conector USB poate oferi două porturi USB printr-un suport USB opțional. Pentru achiziționarea suportului USB opțional, vă rugăm să contactați distribuitorul local.

Nr. pin Definiție Nr. pin Definiție

1 Alimentare (5V) 6 USB DY+

2 Alimentare (5V) 7 GND S

3 USB DX- 8 GND

4 USB DY- 9 Fără pin

5 USB DX+ 10 NC

Nu conectați cablul suportului IEEE 1394 (2x5 pini) în conectorul USB 2.0/1.1.
Înainte de a instala suportul USB, asigurați-vă că opriți computerul și scoateți cablul de alimentare de la priză pentru a preveni deteriorarea suportului USB.

COM (Conector port serial)
Conectorul COM poate oferi un port serial printr-un cablu de port COM opțional. Pentru achiziționarea cablului de port COM opțional, vă rugăm să contactați distribuitorul local.

Nr. pin Definiție Nr. pin Definiție

1 NDCD- 6 NDSR-

2 NSIN 7 NRTS-

3 NSOUT 8 NCTS-

4 NDTR- 9 NRI-

5 GND S F 10 Fără pin

TPM (Conector modul platformă securizată)
Puteți conecta un modul TPM (Trusted Platform Module) la acest conector.

Nr. pin	Definiție	Nr. pin	Definiție
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	Fără pin	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

BAT (Baterie)
Bateria furnizează energie pentru a păstra valorile (cum ar fi configurațiile BIOS, data și ora) în CMOS când computerul este oprit. Înlocuiți bateria atunci când tensiunea bateriei scade la un nivel scăzut, altfel valorile CMOS pot fi inexacte sau pot fi pierdute.
Puteți șterge valorile CMOS scoțând bateria:
1. Opriți computerul și scoateți cablul de alimentare.
2. Scoateți ușor bateria din suportul bateriei și așteptați un minut. (Sau folosiți un obiect metalic, cum ar fi o șurubelniță, pentru a atinge bornele pozitive și negative ale suportului bateriei, scurtcircuitându-le timp de 5 secunde.)
3. Înlocuiți bateria.
4. Conectați cablul de alimentare și reporniți computerul.

Opriți întotdeauna computerul și scoateți cablul de alimentare înainte de a înlocui bateria.
Înlocuiți bateria cu una echivalentă. Pericol de explozie dacă bateria este înlocuită cu un model incorect.
Contactați locul de achiziție sau distribuitorul local dacă nu puteți înlocui bateria singur sau nu sunteți sigur de modelul bateriei.
Când instalați bateria, rețineți orientarea părții pozitive (+) și a părții negative (-) a bateriei (partea pozitivă trebuie să fie orientată în sus).
Bateriile uzate trebuie manipulate în conformitate cu reglementările locale de mediu.

CLR_CMOS (Jumper ștergere CMOS)
Utilizați acest jumper pentru a șterge configurația BIOS și a reseta valorile CMOS la setările implicite din fabrică. Pentru a șterge valorile CMOS, utilizați un obiect metalic, cum ar fi o șurubelniță, pentru a atinge cei doi pini timp de câteva secunde.

	Deschis: Normal
	Scurtcircuitat: Șterge valorile CMOS

Opriți întotdeauna computerul și scoateți cablul de alimentare din priză înainte de a șterge valorile CMOS.
După repornirea sistemului, accesați BIOS Setup pentru a încărca valorile implicite din fabrică (selectați Load Optimized Defaults (Încărcați valorile implicite optimizate)) sau configurați manual setările BIOS (consultați capitolul "Configurare BIOS" pentru configurații BIOS).

Configurarea BIOS-ului

BIOS (Basic Input and Output System) înregistrează parametrii hardware ai sistemului în CMOS-ul de pe placa de bază. Funcțiile sale majore includ efectuarea testului Power-On Self-Test (POST) în timpul pornirii sistemului, salvarea parametrilor sistemului și încărcarea sistemului de operare, etc. BIOS include un program de configurare BIOS care permite utilizatorului să modifice setările de bază ale configurației sistemului sau să activeze anumite funcții ale sistemului. Când alimentarea este oprită, bateria de pe placa de bază furnizează energia necesară CMOS-ului pentru a menține valorile de configurare în CMOS. Pentru a accesa programul de configurare BIOS, apăsați tasta <Delete> în timpul POST când alimentarea este pornită. Pentru a actualiza BIOS-ul, utilizați utilitarul GIGABYTE Q-Flash sau @BIOS.

Q-Flash permite utilizatorului să actualizeze sau să facă backup rapid și ușor BIOS-ului fără a intra în sistemul de operare.
@BIOS este un utilitar bazat pe Windows care caută și descarcă cea mai recentă versiune de BIOS de pe internet și actualizează BIOS-ul.

Deoarece flash-uirea BIOS-ului este potențial riscantă, dacă nu întâmpinați probleme cu versiunea actuală a BIOS-ului, se recomandă să nu flash-uiți BIOS-ul. Pentru a flash-ui BIOS-ul, faceți-o cu precauție. Flash-uirea inadecvată a BIOS-ului poate duce la funcționarea defectuoasă a sistemului.
Se recomandă să nu modificați setările implicite (cu excepția cazului în care este necesar) pentru a preveni instabilitatea sistemului sau alte rezultate neașteptate. Modificarea inadecvată a setărilor poate duce la eșecul sistemului de a porni. Dacă se întâmplă acest lucru, încercați să ștergeți valorile CMOS și să resetați placa la valorile implicite. (Consultați secțiunea "Load Optimized Defaults" din acest capitol sau introducerile jumperului bateriei/ștergerii CMOS pentru modul de ștergere a valorilor CMOS.)

Ecran de pornire

Următorul ecran cu sigla de pornire va apărea când computerul pornește.
(Exemplu de versiune BIOS: F1b)

Există două moduri BIOS diferite, după cum urmează, și puteți utiliza tasta <F2> pentru a comuta între cele două moduri. Modul Classic Setup oferă setări detaliate ale BIOS-ului. Puteți apăsa tastele săgeată de pe tastatură pentru a vă deplasa printre elemente și apăsați <Enter> pentru a accepta sau a intra într-un submeniu. Sau puteți utiliza mouse-ul pentru a selecta elementul dorit. Easy Mode permite utilizatorilor să vizualizeze rapid informațiile actuale ale sistemului sau să facă ajustări pentru performanțe optime. În Easy Mode, puteți utiliza mouse-ul pentru a vă deplasa prin elementele de configurare.

Când sistemul nu este stabil ca de obicei, selectați elementul Load Optimized Defaults pentru a seta sistemul la valorile sale implicite.
Meniurile de configurare BIOS descrise în acest capitol sunt doar pentru referință și pot diferi în funcție de versiunea BIOS-ului.

M.I.T.

Dacă sistemul va funcționa stabil cu setările de overclock/supratensiune pe care le-ați făcut depinde de configurațiile generale ale sistemului dvs. Efectuarea incorectă a overclock/supratensiune poate duce la deteriorarea procesorului, chipset-ului sau memoriei și poate reduce durata de viață utilă a acestor componente. Această pagină este destinată numai utilizatorilor avansați și vă recomandăm să nu modificați setările implicite pentru a preveni instabilitatea sistemului sau alte rezultate neașteptate. (Modificarea inadecvată a setărilor poate duce la eșecul sistemului de a porni. Dacă se întâmplă acest lucru, ștergeți valorile CMOS și resetați placa la valorile implicite.)

Setări avansate de frecvență
Valoare ceas gazdă
Afișează frecvența curentă de funcționare a ceasului gazdă.
Raport ceas CPU
Vă permite să modificați raportul de ceas pentru procesorul instalat. Intervalul reglabil depinde de procesorul instalat.
Frecvență CPU
Afișează frecvența curentă de funcționare a procesorului.

Setări avansate nucleu CPU
Raport ceas CPU, Frecvență CPU
Setările de mai sus sunt sincrone cu cele de sub aceleași elemente din meniul Setări avansate de frecvență.

Core Performance Boost^(Notă)
Vă permite să determinați dacă să activați tehnologia Core Performance Boost (CPB), o tehnologie de creștere a performanței CPU. (Implicit: Auto)

Raport Core Performance Boost^(Notă)
Vă permite să modificați raportul pentru CPB. Intervalul reglabil depinde de procesorul instalat. (Implicit: Auto)

Raport Turbo Performance Boost^(Notă)
Vă permite să determinați dacă să îmbunătățiți performanța CPU. (Implicit: Dezactivat)

Funcția AMD Cool&Quiet

Activat	Permite driverului AMD Cool'n'Quiet să ajusteze dinamic ceasul CPU și VID-ul pentru a reduce emisia de căldură de la computer și consumul de energie al acestuia. (Implicit)
Dezactivat	Dezactivează această funcție.

Mod SVM
Virtualizarea îmbunătățită de tehnologia de virtualizare va permite unei platforme să ruleze mai multe sisteme de operare și aplicații în partiții independente. Cu virtualizarea, un sistem informatic poate funcționa ca mai multe sisteme virtuale. (Implicit: Dezactivat)
Mod C6 ^{(Notă 1)}
Vă permite să determinați dacă să lăsați procesorul să intre în modul C6 în starea de oprire a sistemului. Când este activat, frecvența nucleului CPU va fi redusă în timpul stării de oprire a sistemului pentru a reduce consumul de energie. Starea C6 este o stare de economisire a energiei mai îmbunătățită decât C1. (Implicit: Activat)
Control global al stării C ^{_{(Notă 1)}}
Vă permite să determinați dacă să lăsați procesorul să intre în stările C. Când este activat, frecvența nucleului CPU va fi redusă în timpul stării de oprire a sistemului pentru a reduce consumul de energie. (Implicit: Activat)
Mod SMT ^{(Notă 1)}
Vă permite să activați sau să dezactivați tehnologia CPU Simultaneous Multi-Threading. Această funcție funcționează numai pentru sistemele de operare care acceptă modul multi-procesor. Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
Control Downcore ^{(Notă 1)}
Vă permite să selectați numărul de nuclee CPU de activat (numărul de nuclee CPU poate varia în funcție de CPU). Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
Profil de memorie extrem (X.M.P.) ^{(Notă 2)}
Permite BIOS-ului să citească datele SPD de pe modulul(ele) de memorie XMP pentru a îmbunătăți performanța memoriei atunci când este activat.

Dezactivat	Dezactivează această funcție. (Implicit)
Profil1	Utilizează setările Profilului 1.
Profil2 ^{(Notă 2)}	Utilizează setările Profilului 2.

Multiplicator de memorie de sistem
Vă permite să setați multiplicatorul de memorie de sistem. Auto setează multiplicatorul de memorie conform datelor SPD ale memoriei. (Implicit: Auto)
Frecvență memorie (MHz)
Prima valoare a frecvenței memoriei este frecvența normală de funcționare a memoriei utilizate; a doua este frecvența memoriei care este ajustată automat în funcție de setările Multiplicatorului de memorie de sistem.

Setări avansate de memorie
Profil de memorie extrem (X.M.P.) (Notă 2), Multiplicator de memorie de sistem, Frecvență memorie (MHz)
Setările de mai sus sunt sincrone cu cele de sub aceleași elemente din meniul Setări avansate de frecvență.
Mod de sincronizare a memoriei
Manual și Advanced Manual permit ca Channel Interleaving, Rank Interleaving și setările de sincronizare a memoriei de mai jos să fie configurabile. Opțiunile sunt: Auto (implicit), Manual, Advanced Manual.
Tensiune DDR profil
Când utilizați un modul de memorie non-XMP sau Profil de memorie extrem (X.M.P.) este setat la Dezactivat, valoarea este afișată conform specificațiilor memoriei dvs. Când Profil de memorie extrem (X.M.P.) este setat la Profil1 sau Profil2, valoarea este afișată conform datelor SPD de pe memoria XMP.
Channel Interleaving
Activează sau dezactivează intercalarea canalelor de memorie. Activat permite sistemului să acceseze simultan diferite canale ale memoriei pentru a crește performanța și stabilitatea memoriei. Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
Rank Interleaving
Activează sau dezactivează intercalarea rangurilor de memorie. Activat permite sistemului să acceseze simultan diferite ranguri ale memoriei pentru a crește performanța și stabilitatea memoriei. Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
Sub-sincronizări memorie canal A/B
Acest submeniu oferă setări de sincronizare a memoriei pentru fiecare canal de memorie. Ecranele de setare a sincronizării respective sunt configurabile numai atunci când Mod de sincronizare a memoriei este setat la Manual sau Advanced Manual. Notă: Sistemul dvs. poate deveni instabil sau nu va reuși să pornească după ce faceți modificări la sincronizările memoriei. Dacă se întâmplă acest lucru, vă rugăm să resetați placa la valorile implicite încărcând valorile implicite optimizate sau ștergând valorile CMOS.
Setări avansate de tensiune
Acest submeniu vă permite să setați tensiunile procesorului, chipset-ului și memoriei.

Stare de sănătate PC
Resetează starea carcasei deschise

Dezactivat	Păstrează sau șterge înregistrarea stării anterioare de intruziune în șasiu. (Implicit)
Activat	Șterge înregistrarea stării anterioare de intruziune în șasiu, iar câmpul Carcasă deschisă va afișa "Nu" la următoarea pornire.

Carcasă deschisă
Afișează starea de detectare a dispozitivului de detectare a intruziunii în șasiu atașat la antetul CI al plăcii de bază. Dacă capacul șasiului sistemului este îndepărtat, acest câmp va afișa "Da", altfel va afișa "Nu". Pentru a șterge înregistrarea stării de intruziune în șasiu, setați Resetează starea carcasei deschise la Activat, salvați setările în CMOS și apoi reporniți sistemul.
Tensiune CPU Vcore/CPU VDDP/Canal A/B DRAM/+3.3V/+5V/+12V/VCORE SOC
Afișează tensiunile curente ale sistemului.

Setări diverse
Configurație slot PCIe
Vă permite să setați modul de funcționare al sloturilor PCI Express la Gen 1, Gen 2 sau Gen 3. Modul de funcționare real este supus specificațiilor hardware ale fiecărui slot. Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
Îmbunătățire 3DMark01
Vă permite să determinați dacă să îmbunătățiți unele performanțe de benchmark moștenite. (Implicit: Dezactivat)

Setări Smart Fan 5
Monitor
Vă permite să selectați o țintă de monitorizat și să faceți ajustări suplimentare. (Implicit: Ventilator CPU)
Control viteză ventilator
Vă permite să determinați dacă să activați funcția de control al vitezei ventilatorului și să reglați viteza ventilatorului.

Normal	Permite ventilatorului să funcționeze la viteze diferite în funcție de temperatură. Puteți regla viteza ventilatorului cu System Information Viewer pe baza cerințelor sistemului dvs. (Implicit)
Silențios	Permite ventilatorului să funcționeze la viteze mici.
Manual	Vă permite să controlați viteza ventilatorului în graficul curbei.
Viteză maximă	Permite ventilatorului să funcționeze la viteze maxime.

Control ventilator Utilizare intrare temperatură
Vă permite să selectați temperatura de referință pentru controlul vitezei ventilatorului.
Interval de temperatură
Vă permite să selectați intervalul de temperatură pentru modificarea vitezei ventilatorului.
Mod de control al ventilatorului

Auto	Permite BIOS-ului să detecteze automat tipul de ventilator instalat și setează modul de control optim. (Implicit)
Tensiune	Modul de tensiune este recomandat pentru un ventilator cu 3 pini.
PWM	Modul PWM este recomandat pentru un ventilator cu 4 pini.

Temperatură
Afișează temperatura curentă a zonei țintă selectate.
Viteză ventilator
Afișează vitezele curente ale ventilatorului.
Control avertizare temperatură
Setează pragul de avertizare pentru temperatură. Când temperatura depășește pragul, BIOS-ul va emite un sunet de avertizare. Opțiunile sunt: Dezactivat (implicit), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F.
Avertizare defecțiune ventilator
Permite sistemului să emită un sunet de avertizare dacă ventilatorul nu este conectat sau nu funcționează. Verificați starea ventilatorului sau conexiunea ventilatorului când se întâmplă acest lucru. (Implicit: Dezactivat)

^(Notă)Acest element este prezent numai când instalați un CPU care acceptă această funcție.
^{(Notă 1)} Acest element este prezent numai când instalați un CPU care acceptă această funcție.
^{(Notă 2)} Acest element este prezent numai când instalați un CPU și un modul de memorie care acceptă această funcție.

Sistem

Sistem
Această secțiune oferă informații despre modelul plăcii de bază și versiunea BIOS-ului. De asemenea, puteți selecta limba implicită utilizată de BIOS și puteți seta manual ora sistemului.
Limba sistemului
Selectează limba implicită utilizată de BIOS.
Data sistemului
Setează data sistemului. Formatul datei este săptămâna (doar pentru citire), luna, ziua și anul. Utilizați <Enter> pentru a comuta între câmpurile Lună, Zi și An și utilizați tasta <Page Up> sau <Page Down> pentru a seta valoarea dorită.
Ora sistemului
Setează ora sistemului. Formatul orei este oră, minut și secundă. De exemplu, ora 1 p.m. este 13:00:00. Utilizați <Enter> pentru a comuta între câmpurile Oră, Minut și Secundă și utilizați tasta <Page Up> sau <Page Down> pentru a seta valoarea dorită.
Nivel de acces
Afișează nivelul de acces curent, în funcție de tipul de protecție prin parolă utilizată. (Dacă nu este setată nicio parolă, implicit va fi afișat Administrator.) Nivelul Administrator vă permite să efectuați modificări la toate setările BIOS; nivelul Utilizator vă permite să efectuați modificări doar la anumite setări BIOS, dar nu la toate.

BIOS

BIOS
Priorități opțiuni de boot
Specifică ordinea generală de bootare de pe dispozitivele disponibile. Dispozitivele de stocare amovibile care acceptă formatul GPT vor avea prefixul "UEFI:" pe lista de dispozitive de bootare. Pentru a boota de pe un sistem de operare care acceptă partiționarea GPT, selectați dispozitivul cu prefixul "UEFI:". Sau, dacă doriți să instalați un sistem de operare care acceptă partiționarea GPT, cum ar fi Windows 7 pe 64 de biți, selectați unitatea optică ce conține discul de instalare Windows 7 pe 64 de biți și are prefixul "UEFI:".
Priorități BBS unitate hard disk/CD/DVD ROM/unitate dischetă/dispozitiv de rețea
Specifică ordinea de bootare pentru un anumit tip de dispozitiv, cum ar fi unități hard disk, unități optice, unități de dischetă și dispozitive care acceptă funcția Boot from LAN, etc. Apăsați <Enter> pe acest element pentru a intra în submeniul care prezintă dispozitivele de același tip care sunt conectate. Acest element este prezent numai dacă este instalat cel puțin un dispozitiv pentru acest tip.
Stare Bootup NumLock
Activează sau dezactivează funcția Numlock pe tastatura numerică a tastaturii după POST. (Implicit: Activat)
Opțiune de securitate
Specifică dacă este necesară o parolă de fiecare dată când sistemul pornește sau doar când intrați în Configurare BIOS.
După configurarea acestui element, setați parola(ele) sub elementul Parolă administrator/Parolă utilizator.

Configurare	Este necesară o parolă doar pentru intrarea în programul de configurare BIOS.
Sistem	Este necesară o parolă pentru bootarea sistemului și pentru intrarea în programul de configurare BIOS. (Implicit)

Afișare LOGO pe ecran complet
Vă permite să determinați dacă să afișați sigla GIGABYTE la pornirea sistemului. Dezactivarea omite sigla GIGABYTE când sistemul pornește. (Implicit: Activat)
Bootare rapidă
Activează sau dezactivează Bootarea rapidă pentru a scurta procesul de bootare al sistemului de operare. Ultra Rapid oferă cea mai rapidă viteză de bootare. (Implicit: Dezactivat)
Suport SATA

Toate dispozitivele Sata	Toate dispozitivele SATA sunt funcționale în sistemul de operare și în timpul POST.
Doar HDD-ul de bootare anterioară	Cu excepția unității de bootare anterioară, toate dispozitivele SATA sunt dezactivate înainte de finalizarea procesului de bootare al sistemului de operare. (Implicit)

Acest element este configurabil doar când Bootarea rapidă este setată pe Activat sau Ultra Rapid.
Suport VGA
Vă permite să selectați tipul de sistem de operare pentru bootare.

Auto	Activează doar opțiunea ROM moștenită.
Driver EFI	Activează opțiunea ROM EFI. (Implicit)

Acest element este configurabil doar când Bootarea rapidă este setată pe Activat sau Ultra Rapid.

Suport USB

Dezactivat	Toate dispozitivele USB sunt dezactivate înainte de finalizarea procesului de bootare al sistemului de operare.
Inițializare completă	Toate dispozitivele USB sunt funcționale în sistemul de operare și în timpul POST. (Implicit)
Inițializare parțială	O parte din dispozitivele USB sunt dezactivate înainte de finalizarea procesului de bootare al sistemului de operare.

Acest element este configurabil doar când Bootarea rapidă este setată pe Activat. Această funcție este dezactivată când Bootarea rapidă este setată pe Ultra Rapid.
Suport dispozitive PS2

Dezactivat	Toate dispozitivele PS/2 sunt dezactivate înainte de finalizarea procesului de bootare al sistemului de operare.
Activat	Toate dispozitivele PS/2 sunt funcționale în sistemul de operare și în timpul POST. (Implicit)

Acest element este configurabil doar când Bootarea rapidă este setată pe Activat. Această funcție este dezactivată când Bootarea rapidă este setată pe Ultra Rapid.
Suport driver stivă de rețea

Dezactivat	Dezactivează bootarea de pe rețea. (Implicit)
Activat	Activează bootarea de pe rețea.

Acest element este configurabil doar când Bootarea rapidă este setată pe Activat sau Ultra Rapid.
Caracteristici Windows 10
Vă permite să selectați sistemul de operare care urmează să fie instalat. (Implicit: Alt sistem de operare)
Suport CSM
Activează sau dezactivează UEFI CSM (Compatibility Support Module - Modul de suport pentru compatibilitate) pentru a accepta un proces de bootare PC moștenit.

Activat	Activează UEFI CSM. (Implicit)
Dezactivat	Dezactivează UEFI CSM și acceptă doar procesul de bootare UEFI BIOS.

Acest element este configurabil doar când Caracteristici Windows 10 este setat pe Windows 10 sau Windows 10 WHQL.
LAN PXE Boot Option ROM
Vă permite să selectați dacă să activați opțiunea ROM moștenită pentru controlerul LAN. (Implicit: Dezactivat) Acest element este configurabil doar când Suport CSM este setat pe Activat.
Control opțiune bootare stocare
Vă permite să selectați dacă să activați UEFI sau opțiunea ROM moștenită pentru controlerul dispozitivului de stocare.

Dezactivat	Dezactivează opțiunea ROM.
Doar UEFI	Activează doar opțiunea ROM UEFI.
Doar moștenit	Activează doar opțiunea ROM moștenită. (Implicit)

Acest element este configurabil doar când Suport CSM este setat pe Activat.
Altă prioritate ROM dispozitiv PCI
Vă permite să selectați dacă să activați opțiunea ROM UEFI sau Moștenită pentru controlerul dispozitivului PCI, altul decât controlerele LAN, dispozitiv de stocare și grafică.

Dezactivat	Dezactivează opțiunea ROM.
Doar UEFI	Activează doar opțiunea ROM UEFI. (Implicit)
Doar moștenit	Activează doar opțiunea ROM moștenită.

Acest element este configurabil doar când Suport CSM este setat pe Activat.
Stivă de rețea
Dezactivează sau activează bootarea de pe rețea pentru a instala un sistem de operare în format GPT, cum ar fi instalarea sistemului de operare de pe serverul Windows Deployment Services. (Implicit: Dezactivat)
Suport Ipv4 PXE
Activează sau dezactivează Suport IPv4 PXE. Acest element este configurabil doar când Stiva de rețea este activată.
Suport Ipv4 HTTP
Activează sau dezactivează suportul de bootare HTTP pentru IPv4. Acest element este configurabil doar când Stiva de rețea este activată.
Suport Ipv6 PXE
Activează sau dezactivează Suport IPv6 PXE. Acest element este configurabil doar când Stiva de rețea este activată.
Suport Ipv6 HTTP
Activează sau dezactivează suportul de bootare HTTP pentru IPv6. Acest element este configurabil doar când Stiva de rețea este activată.
Parolă administrator
Vă permite să configurați o parolă de administrator. Apăsați <Enter> pe acest element, introduceți parola și apoi apăsați <Enter>. Vi se va solicita să confirmați parola. Introduceți din nou parola și apăsați <Enter>. Trebuie să introduceți parola de administrator (sau parola de utilizator) la pornirea sistemului și când intrați în Configurare BIOS. Spre deosebire de parola de utilizator, parola de administrator vă permite să efectuați modificări la toate setările BIOS.
Parolă utilizator
Vă permite să configurați o parolă de utilizator. Apăsați <Enter> pe acest element, introduceți parola și apoi apăsați <Enter>. Vi se va solicita să confirmați parola. Introduceți din nou parola și apăsați <Enter>. Trebuie să introduceți parola de administrator (sau parola de utilizator) la pornirea sistemului și când intrați în Configurare BIOS. Cu toate acestea, parola de utilizator vă permite doar să efectuați modificări la anumite setări BIOS, dar nu la toate. Pentru a anula parola, apăsați <Enter> pe elementul parolă și, când vi se solicită parola, introduceți-o pe cea corectă mai întâi. Când vi se solicită o parolă nouă, apăsați <Enter> fără a introduce nicio parolă. Apăsați din nou <Enter> când vi se solicită confirmarea.
NOTĂ: Înainte de a seta parola de utilizator, asigurați-vă că ați setat mai întâi parola de administrator.

Periferice

AMD CPU fTPM
Activează sau dezactivează funcția TPM 2.0 integrată în procesorul AMD CPU. (Implicit: Dezactivat)
Dispozitiv video principal ^(Notă)
Specifică inițierea inițială a afișajului monitorului de pe placa grafică PCI Express instalată sau de pe placa grafică integrată.

IGD Video	Setează grafica integrată ca prim afișaj.
NB PCIe Slot Video	Setează placa grafică PCI Express de pe slotul PCI Express controlat de North Bridge ca prim afișaj. (Implicit)

LED ambiental
Activează sau dezactivează LED-ul audio integrat. (Implicit: Activat)
Suport USB moștenit
Permite utilizarea tastaturii/mouse-ului USB în MS-DOS. (Implicit: Activat)
Predare XHCI
Determină dacă se activează caracteristica XHCI Hand-off pentru un sistem de operare fără suport XHCI Hand-off. (Implicit: Activat)
Predare EHCI
Determină dacă se activează caracteristica EHCI Hand-off pentru un sistem de operare fără suport EHCI Hand-off. (Implicit: Dezactivat)
Emulare port 60/64
Activează sau dezactivează emularea porturilor I/O 64h și 60h. Aceasta ar trebui activată pentru suport complet moștenit pentru tastaturi/mouse-uri USB în MS-DOS sau în sistemul de operare care nu acceptă nativ dispozitive USB. (Implicit: Dezactivat)
Suport driver stocare în masă USB
Activează sau dezactivează suportul pentru dispozitivele de stocare USB. (Implicit: Activat)
Dispozitive de stocare USB
Afișează o listă de dispozitive de stocare în masă USB conectate. Acest element apare numai când este instalat un dispozitiv de stocare USB.

Trusted Computing
Activează sau dezactivează Trusted Platform Module (TPM).
Configurație Super IO
Port serial 1
Activează sau dezactivează portul serial integrat. (Implicit: Activat)
Configurație NVMe
Afișează informații despre SSD-ul dvs. NVME PCIe dacă este instalat.
Configurație controler SATA OffBoard
Afișează informații despre SSD-ul dvs. PCIe dacă este instalat.

^(Notă)Acest element este prezent numai când instalați un procesor care acceptă această caracteristică.

Chipset

IOMMU
Activează sau dezactivează suportul AMD IOMMU. (Implicit: Automat)
Grafică integrată ^(Notă)
Activează sau dezactivează funcția grafică integrată.

Auto	BIOS-ul va activa sau dezactiva automat grafica integrată, în funcție de placa grafică instalată. (Implicit)
Dezactivat	Dezactivează grafica integrată.

Dimensiune buffer cadru UMA ^(Notă)
Dimensiunea bufferului de cadre este cantitatea totală de memorie de sistem alocată exclusiv controlerului grafic integrat. MS-DOS, de exemplu, va folosi doar această memorie pentru afișare. Opțiunile sunt: Auto (implicit), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
Mod SATA
Activează sau dezactivează RAID pentru controlerele SATA sau configurează controlerele SATA în modul AHCI.

RAID	Activează RAID pentru controlerul SATA.
AHCI	Configurează controlerele SATA în modul AHCI. Advanced Host Controller Interface (AHCI) este o specificație de interfață care permite driverului de stocare să activeze funcții Serial ATA avansate, cum ar fi Native Command Queuing și hot plug. (Implicit)

Activare port SATA chipset
Activează sau dezactivează controlerele SATA integrate. (Implicit: Activat)
Port SATA chipset 0/1/2/3
Activează sau dezactivează fiecare port SATA.

^(Notă)Acest element este prezent numai când instalați un procesor care acceptă această caracteristică.

Alimentare

AC BACK
Determină starea sistemului după revenirea alimentării de la o pierdere de energie AC.

Memorie	Sistemul revine la ultima sa stare de veghe cunoscută la revenirea alimentării AC.
Întotdeauna pornit	Sistemul este pornit la revenirea alimentării AC.
Întotdeauna oprit	Sistemul rămâne oprit la revenirea alimentării AC. (Implicit)

Pornire prin tastatură
Permite pornirea sistemului printr-un eveniment de trezire de la tastatura PS/2.
Notă: Pentru a utiliza această funcție, aveți nevoie de o sursă de alimentare ATX care să furnizeze cel puțin 1A pe cablul +5VSB.

Dezactivat	Dezactivează această funcție. (Implicit)
Parolă	Setați o parolă cu 1~5 caractere pentru a porni sistemul.
Tastatură 98	Apăsați butonul POWER de pe tastatura Windows 98 pentru a porni sistemul.
Orice tastă	Apăsați orice tastă pentru a porni sistemul.

Parolă pornire
Setați parola când Pornire prin tastatură este setată la Parolă. Apăsați <Enter> pe acest element și setați o parolă cu până la 5 caractere, apoi apăsați <Enter> pentru a accepta. Pentru a porni sistemul, introduceți parola și apăsați <Enter>.
Notă: Pentru a anula parola, apăsați <Enter> pe acest element. Când vi se solicită parola, apăsați din nou <Enter> fără a introduce parola pentru a șterge setările parolei.
Pornire prin mouse
Permite pornirea sistemului printr-un eveniment de trezire de la mouse-ul PS/2.
Notă: Pentru a utiliza această funcție, aveți nevoie de o sursă de alimentare ATX care să furnizeze cel puțin 1A pe cablul +5VSB.

Dezactivat	Dezactivează această funcție. (Implicit)
Mutare	Mutați mouse-ul pentru a porni sistemul.
Dublu clic	Faceți dublu clic pe butonul stânga al mouse-ului pentru a porni sistemul.

ErP
Determină dacă sistemul consumă cel mai puțin energie în starea S5 (oprire). Notă: Când acest element este setat la Activat, următoarele funcții vor deveni indisponibile: Reluare prin alarmă, trezire eveniment PME, pornire prin mouse, pornire prin tastatură și trezire pe LAN.
Oprire ușoară prin PWR-BTTN
Configurează modul de oprire a computerului în modul MS-DOS folosind butonul de alimentare.

Oprire instantanee	Apăsați butonul de alimentare și apoi sistemul va fi oprit instantaneu. (Implicit)
Întârziere 4 sec.	Apăsați și mențineți apăsat butonul de alimentare timp de 4 secunde pentru a opri sistemul. Dacă butonul de alimentare este apăsat mai puțin de 4 secunde, sistemul va intra în modul de suspendare.

Reluare prin alarmă
Determină dacă se pornește sistemul la o oră dorită. (Implicit: Dezactivat) Dacă este activat, setați data și ora după cum urmează:
Zi de trezire: Porniți sistemul la o anumită oră în fiecare zi sau într-o anumită zi dintr-o lună.
Ora/minutul/secunda de trezire: Setați ora la care sistemul va fi pornit automat.
Notă: Când utilizați această funcție, evitați oprirea inadecvată din sistemul de operare sau scoaterea alimentării AC, altfel setările pot fi ineficiente.
Wake on LAN
Activează sau dezactivează funcția Wake on LAN. (Implicit: Activat)
Temporizator eveniment de înaltă precizie
Activează sau dezactivează High Precision Event Timer (HPET) în sistemul de operare. (Implicit: Activat)

Salvare și ieșire

Salvare și ieșire din configurare
Apăsați <Enter> pe acest element și selectați Da. Aceasta salvează modificările în CMOS și iese din programul de configurare BIOS. Selectați Nu sau apăsați <Esc> pentru a reveni la meniul principal de configurare BIOS.
Ieșire fără salvare
Apăsați <Enter> pe acest element și selectați Da. Aceasta iese din configurarea BIOS fără a salva modificările efectuate în configurarea BIOS în CMOS. Selectați Nu sau apăsați <Esc> pentru a reveni la meniul principal de configurare BIOS.
Încărcare valori implicite optimizate
Apăsați <Enter> pe acest element și selectați Da pentru a încărca setările implicite optime ale BIOS-ului. Setările implicite ale BIOS-ului ajută sistemul să funcționeze în stare optimă. Încărcați întotdeauna valorile implicite optimizate după actualizarea BIOS-ului sau după ștergerea valorilor CMOS.
Suprascriere boot
Vă permite să selectați un dispozitiv pentru a boota imediat. Apăsați <Enter> pe dispozitivul pe care îl selectați și selectați Da pentru a confirma. Sistemul dvs. va reporni automat și va boota de pe acel dispozitiv.
Salvare profiluri
Această funcție vă permite să salvați setările curente ale BIOS-ului într-un profil. Puteți crea până la 8 profiluri și salvați ca Profil de configurare 1~ Profil de configurare 8. Apăsați <Enter> pentru a finaliza. Sau puteți selecta Selectare fișier în HDD/FDD/USB pentru a salva profilul pe dispozitivul dvs. de stocare.
Încărcare profiluri
Dacă sistemul dvs. devine instabil și ați încărcat setările implicite ale BIOS-ului, puteți utiliza această funcție pentru a încărca setările BIOS-ului dintr-un profil creat anterior, fără dificultățile de reconfigurare a setărilor BIOS-ului. Mai întâi selectați profilul pe care doriți să îl încărcați și apoi apăsați <Enter> pentru a finaliza. Puteți selecta Selectare fișier în HDD/FDD/USB pentru a introduce profilul creat anterior de pe dispozitivul dvs. de stocare sau pentru a încărca profilul creat automat de BIOS, cum ar fi revenirea setărilor BIOS-ului la ultimele setări care au funcționat corect (ultima înregistrare bună cunoscută).

Configurarea unui set RAID

Niveluri RAID

	RAID 0	RAID 1	RAID 10
Numărul minim de hard disk-uri	≥2	2	4
Capacitate matrice	Numărul de hard disk-uri * Dimensiunea celui mai mic disc	Dimensiunea celui mai mic disc	(Numărul de hard disk-uri/2) * Dimensiunea celui mai mic disc
Toleranță la erori	Nu	Da	Da

Înainte de a începe, vă rugăm să pregătiți următoarele elemente:

Cel puțin două hard disk-uri SATA sau SSD-uri (pentru a asigura o performanță optimă, se recomandă să utilizați două hard disk-uri cu model și capacitate identice).
Un disc de instalare Windows.
Disc cu drivere pentru placa de bază.
O unitate USB.

Configurarea controlerelor SATA

Instalarea hard disk-urilor
Instalați hard disk-urile în conectorii SATA de pe placa de bază. Apoi conectați conectorii de alimentare de la sursa de alimentare la hard disk-uri.
Configurarea modului controlerului SATA în BIOS Setup
Asigurați-vă că configurați corect modul controlerului SATA în configurarea BIOS-ului sistemului.
Pași:
1. Porniți computerul și apăsați <Delete> pentru a intra în BIOS Setup în timpul POST (Power-On Self-Test). Sub Chipset, asigurați-vă că Chipset SATA Port Enable sunt activate. Setați SATA Mode la RAID. Apoi salvați setările și reporniți computerul.
2. Dacă doriți să configurați UEFI RAID, urmați pașii din "C-1." Pentru a intra în RAID ROM-ul vechi, salvați setările și ieșiți din BIOS Setup. Consultați "C-2" pentru mai multe informații.

  Meniurile de configurare BIOS descrise în această secțiune pot diferi de setările exacte pentru placa dvs. de bază. Opțiunile reale din meniul de configurare BIOS pe care le veți vedea vor depinde de placa de bază pe care o aveți și de versiunea BIOS.
1. Configurare UEFI RAID
  Doar Windows 10 pe 64 de biți acceptă configurarea UEFI RAID.
  Pas:
  1. În BIOS Setup, accesați BIOS și setați Windows 10 Features la Windows 10 și CSM Support la Disabled. Salvați modificările și ieșiți din BIOS Setup.
  2. După repornirea sistemului, intrați din nou în BIOS Setup. Apoi intrați în submeniul Peripherals\RAIDXpert2 Configuration Utility.
  3. Pe ecranul RAIDXpert2 Configuration Utility, apăsați <Enter> pe Array Management pentru a intra în ecranul Create Array. Apoi, selectați un nivel RAID. Nivelurile RAID acceptate includ RAID 0, RAID 1 și RAID 10 (selecțiile disponibile depind de numărul de hard disk-uri instalate). Apoi, apăsați <Enter> pe Select Physical Disks pentru a intra în ecranul Select Physical Disks.
  4. Pe ecranul Select Physical Disks, selectați hard disk-urile care vor fi incluse în matricea RAID și setați-le la Enabled. Apoi, utilizați tasta săgeată în jos pentru a vă deplasa la Apply Changes și apăsați <Enter>. Apoi reveniți la ecranul anterior și setați Array Size, Array Size Unit, Read Cache Policy și Write Cache Policy.
  5. După setarea capacității, deplasați-vă la Create Array și apăsați <Enter> pentru a începe.
  6. După finalizare, veți fi readus la ecranul Array Management. Sub Manage Array Properties puteți vedea noul volum RAID și informații despre nivelul RAID, numele matricei, capacitatea matricei etc.
2. Configurarea ROM-ului RAID vechi
  Intrați în utilitarul de configurare RAID BIOS vechi pentru a configura o matrice RAID. Omiteți acest pas și continuați cu instalarea sistemului de operare Windows pentru o configurație non-RAID.
  Pas:

După ce începe testul de memorie POST și înainte de a începe încărcarea sistemului de operare, căutați un mesaj care spune "Press <Ctrl-R> to Configure" (Apăsați <Ctrl-R> pentru a configura). Apăsați <Ctrl> + <R> pentru a intra în utilitarul de configurare RAID BIOS.
Pentru a crea o matrice nouă, apăsați <Enter> pe opțiunea Create Array.
Bara de selecție se va deplasa la secțiunea Disks din partea dreaptă a ecranului. Selectați hard disk-urile care vor fi incluse în matricea RAID. Utilizați tasta săgeată în sus sau în jos pentru a selecta un hard disk și apăsați <Insert>. Hard disk-ul selectat va fi afișat în verde. Pentru a utiliza toate hard disk-urile, pur și simplu apăsați <A> pentru a le selecta pe toate. Apoi apăsați <Enter> și bara de selecție se va deplasa la secțiunea User Input din partea stângă jos a ecranului.
În primul rând, selectați un mod RAID și apăsați <Enter>. Selecțiile disponibile depind de numărul de hard disk-uri instalate. Apoi urmați instrucțiunile de pe ecran pentru a specifica dimensiunea matricei. Puteți selecta All available space pentru a utiliza dimensiunea maximă permisă sau utilizați tasta săgeată în sus sau în jos pentru a ajusta dimensiunea și apăsați <Enter>.
Selectați un mod de caching. Opțiunile includ Read/Write, Read Only și None. Apoi apăsați <Enter> pentru a continua.
În cele din urmă, va apărea un mesaj care spune "Confirm Creation of Array" (Confirmați crearea matricei). Apăsați <C> pentru a confirma sau <Esc> pentru a reveni la ecranul anterior.
Când ați terminat, veți vedea noua matrice pe ecranul principal. Pentru a ieși din utilitarul RAID BIOS, apăsați <Esc> și apoi apăsați <C> pentru a confirma.

Instalarea driverului SATA RAID/AHCI și a sistemului de operare
Cu setările BIOS corecte, sunteți gata să instalați sistemul de operare.

Instalarea sistemului de operare
Deoarece unele sisteme de operare includ deja driverul SATA RAID/AHCI, nu trebuie să instalați un driver RAID/AHCI separat în timpul procesului de instalare Windows. După ce sistemul de operare este instalat, vă recomandăm să instalați toate driverele necesare de pe discul cu drivere al plăcii de bază folosind "Xpress Install" pentru a asigura performanța și compatibilitatea sistemului. Dacă sistemul de operare care urmează să fie instalat necesită furnizarea unui driver SATA RAID/AHCI suplimentar în timpul procesului de instalare a sistemului de operare, vă rugăm să consultați pașii de mai jos:

Copiați folderul Hw10 din folderul \Boot din discul cu drivere pe unitatea USB.
Bootați de pe discul de instalare Windows și efectuați pașii standard de instalare a sistemului de operare. Când apare ecranul care vă solicită să încărcați driverul, selectați Browse.
Introduceți unitatea USB și apoi navigați la locația driverului. Locația driverului este următoarea: \Hw10\RAID\x64
Selectați mai întâi AMD-RAID Bottom Device și faceți clic pe Next pentru a încărca driverul. Apoi selectați AMD-RAID Controller și faceți clic pe Next pentru a încărca driverul. În cele din urmă, continuați instalarea sistemului de operare.

Vă rugăm să vizitați site-ul web al GIGABYTE pentru detalii despre configurarea unei matrice RAID.

Instalarea driverelor

Înainte de a instala driverele, instalați mai întâi sistemul de operare. (Următoarele instrucțiuni utilizează Windows 10 ca sistem de operare exemplu.)
După instalarea sistemului de operare, introduceți discul cu drivere al plăcii de bază în unitatea optică. Faceți clic pe mesajul "Tap to choose what happens with this disc" (Atingeți pentru a alege ce se întâmplă cu acest disc) din colțul din dreapta sus al ecranului și selectați "Run Run.exe." (Sau accesați My Computer, faceți dublu clic pe unitatea optică și executați programul Run.exe.)

"Xpress Install" va scana automat sistemul și apoi va lista toate driverele care sunt recomandate pentru instalare. Puteți face clic pe butonul Xpress Install și "Xpress Install" va instala toate driverele selectate. Sau faceți clic pe pictograma săgeatăpentru a instala individual driverele de care aveți nevoie.

Vă rugăm să vizitați site-ul web al GIGABYTE pentru mai multe informații despre software.

Vă rugăm să vizitați site-ul web al GIGABYTE pentru detalii despre configurarea software-ului audio.

Contactați-ne
GIGA-BYTE TECHNOLOGY CO., LTD.
Adresa: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Asistență tehnică și non-tehnică (Vânzări/Marketing): http://esupport.gigabyte.com
Adresă WEB (engleză): http://www.gigabyte.com
Adresă WEB (chineză): http://www.gigabyte.tw

GIGABYTE eSupport
Pentru a trimite o întrebare tehnică sau non-tehnică (Vânzări/Marketing), vă rugăm să accesați: http://esupport.gigabyte.com

Identificarea versiunii plăcii dvs. de bază
Numărul de versiune de pe placa dvs. de bază arată astfel: "REV: X.X." De exemplu, "REV: 1.0" înseamnă că versiunea plăcii de bază este 1.0. Verificați versiunea plăcii dvs. de bază înainte de a actualiza BIOS-ul plăcii de bază, driverele sau când căutați informații tehnice.
Exemplu:

Pentru mai multe detalii despre produs, vă rugăm să vizitați site-ul web al GIGABYTE.

Drepturi de autor
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Toate drepturile rezervate. Mărcile comerciale menționate în acest manual sunt înregistrate legal de către proprietarii respectivi.

Referințe

Descărcați manualul

Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.

Descărcați GIGABYTE GA-A320M-DS2 - Manualul plăcii de bază
