GIGABYTE GA-A320M-DS2 - Εγχειρίδιο μητρικής πλακέτας

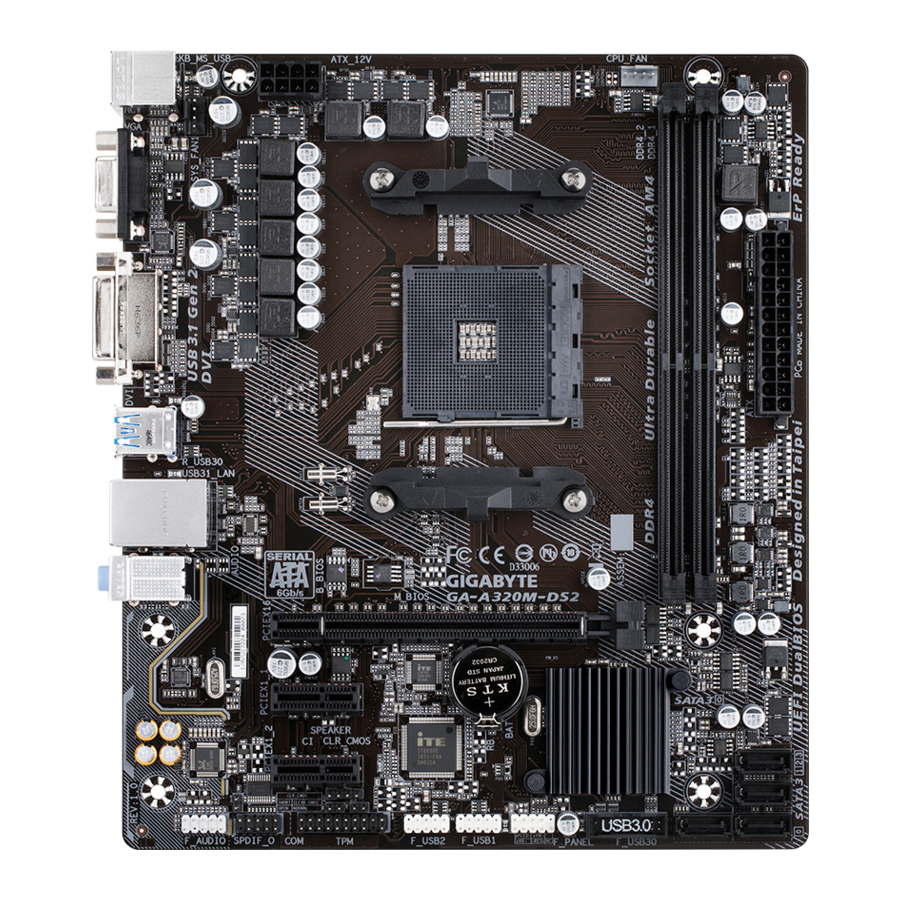

Διάταξη μητρικής πλακέτας GA-A320M-DS2

Περιεχόμενα κουτιού

• Μητρική πλακέτα GA-A320M-DS2
• Δίσκος οδηγού μητρικής πλακέτας
• Εγχειρίδιο χρήστη
• Δύο καλώδια SATA
• Θωράκιση I/O

* Τα παραπάνω περιεχόμενα του κουτιού είναι μόνο για αναφορά και τα πραγματικά αντικείμενα εξαρτώνται από το πακέτο προϊόντος που λαμβάνετε.
Τα περιεχόμενα του κουτιού υπόκεινται σε αλλαγές χωρίς προειδοποίηση.

Εγκατάσταση Υλικού

Προφυλάξεις Εγκατάστασης

Η μητρική πλακέτα περιέχει πολλά ευαίσθητα ηλεκτρονικά κυκλώματα και εξαρτήματα που μπορεί να υποστούν ζημιά ως αποτέλεσμα ηλεκτροστατικής εκκένωσης (ESD). Πριν από την εγκατάσταση, διαβάστε προσεκτικά το εγχειρίδιο χρήσης και ακολουθήστε αυτές τις διαδικασίες:

• Πριν από την εγκατάσταση, βεβαιωθείτε ότι το σασί είναι κατάλληλο για τη μητρική πλακέτα.
• Πριν από την εγκατάσταση, μην αφαιρέσετε ή σπάσετε το αυτοκόλλητο S/N (Serial Number) της μητρικής πλακέτας ή το αυτοκόλλητο εγγύησης που παρέχεται από τον αντιπρόσωπό σας. Αυτά τα αυτοκόλλητα απαιτούνται για την επικύρωση της εγγύησης.
• Να αφαιρείτε πάντα την τροφοδοσία AC αποσυνδέοντας το καλώδιο ρεύματος από την πρίζα πριν από την εγκατάσταση ή την αφαίρεση της μητρικής πλακέτας ή άλλων στοιχείων υλικού.
• Όταν συνδέετε στοιχεία υλικού στις εσωτερικές υποδοχές της μητρικής πλακέτας, βεβαιωθείτε ότι είναι συνδεδεμένα σφιχτά και με ασφάλεια.
• Όταν χειρίζεστε τη μητρική πλακέτα, αποφύγετε να αγγίζετε οποιουσδήποτε μεταλλικούς ακροδέκτες ή υποδοχές.
• Είναι καλύτερο να φοράτε ένα λουράκι καρπού ηλεκτροστατικής εκκένωσης (ESD) όταν χειρίζεστε ηλεκτρονικά εξαρτήματα όπως μια μητρική πλακέτα, CPU ή μνήμη. Εάν δεν έχετε λουράκι καρπού ESD, κρατήστε τα χέρια σας στεγνά και αγγίξτε πρώτα ένα μεταλλικό αντικείμενο για να εξαλείψετε τον στατικό ηλεκτρισμό.
• Πριν εγκαταστήσετε τη μητρική πλακέτα, τοποθετήστε την πάνω από ένα αντιστατικό μαξιλάρι ή μέσα σε ένα ηλεκτροστατικό δοχείο θωράκισης.
• Πριν συνδέσετε ή αποσυνδέσετε το καλώδιο τροφοδοσίας από τη μητρική πλακέτα, βεβαιωθείτε ότι το τροφοδοτικό έχει απενεργοποιηθεί.
• Πριν ενεργοποιήσετε την τροφοδοσία, βεβαιωθείτε ότι η τάση του τροφοδοτικού έχει ρυθμιστεί σύμφωνα με το τοπικό πρότυπο τάσης.
• Πριν χρησιμοποιήσετε το προϊόν, βεβαιωθείτε ότι όλα τα καλώδια και οι υποδοχές τροφοδοσίας των στοιχείων υλικού είναι συνδεδεμένα.
• Για να αποφύγετε ζημιά στη μητρική πλακέτα, μην επιτρέψετε στις βίδες να έρθουν σε επαφή με το κύκλωμα της μητρικής πλακέτας ή τα εξαρτήματά της.
• Βεβαιωθείτε ότι δεν υπάρχουν βίδες ή μεταλλικά εξαρτήματα που έχουν απομείνει και είναι τοποθετημένα στη μητρική πλακέτα ή μέσα στο περίβλημα του υπολογιστή.
• Μην τοποθετείτε το σύστημα υπολογιστή σε μια ανώμαλη επιφάνεια.
• Μην τοποθετείτε το σύστημα υπολογιστή σε περιβάλλον υψηλής θερμοκρασίας ή υγρό.
• Η ενεργοποίηση του υπολογιστή κατά τη διάρκεια της διαδικασίας εγκατάστασης μπορεί να οδηγήσει σε ζημιά στα εξαρτήματα του συστήματος καθώς και σε σωματική βλάβη στον χρήστη.
• Εάν δεν είστε βέβαιοι για κάποιο βήμα εγκατάστασης ή έχετε πρόβλημα σχετικά με τη χρήση του προϊόντος, συμβουλευτείτε έναν πιστοποιημένο τεχνικό υπολογιστών.
• Εάν χρησιμοποιείτε έναν προσαρμογέα, ένα καλώδιο επέκτασης ρεύματος ή ένα πολύμπριζο, φροντίστε να συμβουλευτείτε τις οδηγίες εγκατάστασης και/ή γείωσης.

Προδιαγραφές προϊόντος

CPU	Υποδοχή AM4: Επεξεργαστής AMD Ryzen ™ Επεξεργαστές AMD 7ης γενιάς A-series/Athlon ™ (Επισκεφθείτε τον ιστότοπο της GIGABYTE για την πιο πρόσφατη λίστα υποστήριξης CPU.)
Chipset	AMD A320
Memory	2 x υποδοχές DDR4 DIMM που υποστηρίζουν έως και 32 GB μνήμης συστήματος Αρχιτεκτονική μνήμης διπλού καναλιού Υποστήριξη για μονάδες μνήμης DDR4 2667 (Σημείωση) /2400/2133 MHz Υποστήριξη για μονάδες μνήμης ECC Un-buffered DIMM 1Rx8/2Rx8 (λειτουργία σε λειτουργία μη ECC) Υποστήριξη για μονάδες μνήμης non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Υποστήριξη για μονάδες μνήμης Extreme Memory Profile (XMP) (Επισκεφθείτε τον ιστότοπο της GIGABYTE για τις πιο πρόσφατες υποστηριζόμενες ταχύτητες μνήμης και μονάδες μνήμης.)
Onboard Graphics	Ενσωματωμένος επεξεργαστής γραφικών: 1 x θύρα D-Sub, που υποστηρίζει μέγιστη ανάλυση 1920x1200@60 Hz 1 x θύρα DVI-D, που υποστηρίζει μέγιστη ανάλυση 1920x1200@60 Hz * Η θύρα DVI-D δεν υποστηρίζει σύνδεση D-Sub μέσω προσαρμογέα. Μέγιστη κοινόχρηστη μνήμη 2 GB
Audio	Realtek ® κωδικοποιητής ALC887 Ήχος υψηλής ευκρίνειας 2/4/5.1/7.1-κάναλος * Για να διαμορφώσετε ήχο 7.1 καναλιών, πρέπει να χρησιμοποιήσετε μια μονάδα ήχου HD μπροστινού πίνακα και να ενεργοποιήσετε τη δυνατότητα ήχου πολλαπλών καναλιών μέσω του προγράμματος οδήγησης ήχου. Υποστήριξη για έξοδο S/PDIF
LAN	Realtek ® GbE LAN chip (10/100/1000 Mbit)
Expansion Slots	1x υποδοχή PCI Express x16, που λειτουργεί στο x16 (PCIEX16) (Σημείωση) * Για βέλτιστη απόδοση, εάν πρόκειται να εγκατασταθεί μόνο μία κάρτα γραφικών PCI Express, φροντίστε να την εγκαταστήσετε στην υποδοχή PCIEX16. (Η υποδοχή PCIEX16 συμμορφώνεται με το πρότυπο PCI Express 3.0.) 2x υποδοχές PCI Express x1 (Οι υποδοχές PCI Express x1 συμμορφώνονται με το πρότυπο PCI Express 2.0.)
Storage Interface	4 x υποδοχές SATA 6Gb/s Υποστήριξη για RAID 0, RAID 1 και RAID 10
USB	Chipset: 1 x θύρα USB 3.1 Gen 2 Type-A (κόκκινη) στην πίσω πλακέτα 2 x θύρες USB 3.1 Gen 1 διαθέσιμες μέσω της εσωτερικής κεφαλίδας USB 6 x θύρες USB 2.0/1.1 (2 θύρες στην πίσω πλακέτα, 4 θύρες διαθέσιμες μέσω των εσωτερικών κεφαλίδων USB) CPU: 3 x θύρες USB 3.1 Gen 1 στην πίσω πλακέτα
Internal Connectors	1 x υποδοχή τροφοδοσίας ATX 24 ακίδων 1 x υποδοχή τροφοδοσίας ATX 12V 8 ακίδων 4 x υποδοχές SATA 6Gb/s 1 x κεφαλίδα ανεμιστήρα CPU 1 x κεφαλίδα ανεμιστήρα συστήματος 1 x κεφαλίδα μπροστινού πίνακα 1 x κεφαλίδα ήχου μπροστινού πίνακα 1 x κεφαλίδα εξόδου S/PDIF 1 x κεφαλίδα USB 3.1 Gen 1 2 x κεφαλίδες USB 2.0/1.1 1 x κεφαλίδα Trusted Platform Module (TPM) 1 x κεφαλίδα σειριακής θύρας 1 x κεφαλίδα ηχείου 1 x κεφαλίδα εισβολής πλαισίου 1 x βραχυκυκλωτήρας Clear CMOS
Back Panel Connectors	1 x θύρα πληκτρολογίου/ποντικιού PS/2 1 x θύρα D-Sub 1 x θύρα DVI-D 3 x θύρες USB 3.1 Gen 1 1 x θύρα USB 3.1 Gen 2 Type-A (κόκκινη) 2 x θύρες USB 2.0/1.1 1 x θύρα RJ-45 3 x υποδοχές ήχου (Είσοδος γραμμής, Έξοδος γραμμής, Είσοδος μικροφώνου)
I/O Controller	iTE ® Chip ελεγκτή I/O
Hardware Monitor	Ανίχνευση τάσης Ανίχνευση θερμοκρασίας Ανίχνευση ταχύτητας ανεμιστήρα Προειδοποίηση υπερθέρμανσης Προειδοποίηση αποτυχίας ανεμιστήρα Έλεγχος ταχύτητας ανεμιστήρα * Το εάν υποστηρίζεται η λειτουργία ελέγχου ταχύτητας ανεμιστήρα θα εξαρτηθεί από τον ανεμιστήρα που θα εγκαταστήσετε.
BIOS	2 x 128 Mbit flash Χρήση αδειοδοτημένου AMI UEFI BIOS Υποστήριξη για DualBIOS ™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features	Υποστήριξη για APP Center * Οι διαθέσιμες εφαρμογές στο APP Center ενδέχεται να διαφέρουν ανάλογα με το μοντέλο μητρικής πλακέτας. Οι υποστηριζόμενες λειτουργίες κάθε εφαρμογής ενδέχεται επίσης να διαφέρουν ανάλογα με τις προδιαγραφές της μητρικής πλακέτας. @BIOS 3D OSD Ambient LED AutoGreen BIOS Setup Cloud Station Color Temperature EasyTune Fast Boot Game Boost ON/OFF Charge Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker V-Tuner Υποστήριξη για Q-Flash Υποστήριξη για Xpress Install
Bundled Software	Norton ® Internet Security (έκδοση OEM) cFosSpeed
Operating System	Υποστήριξη για Windows 10 64-bit Υποστήριξη για Windows 7 64-bit * Κατεβάστε το "Windows USB Installation Tool" από τον ιστότοπο της GIGABYTE και εγκαταστήστε το πριν εγκαταστήσετε τα Windows 7.
Form Factor	Micro ATX Form Factor; 22,6cm x 19,5cm

* Η GIGABYTE διατηρεί το δικαίωμα να προβεί σε οποιεσδήποτε αλλαγές στις προδιαγραφές του προϊόντος και στις πληροφορίες που σχετίζονται με το προϊόν χωρίς προηγούμενη ειδοποίηση.

^{(Σημείωση)} Η πραγματική υποστήριξη ενδέχεται να διαφέρει ανάλογα με την CPU.

Επισκεφθείτε τον ιστότοπο της GIGABYTE για λίστες υποστήριξης CPU, μονάδων μνήμης και συσκευών SSD.

Επισκεφθείτε τη σελίδα Support\Utility List (Λίστα υποστήριξης\βοηθητικών προγραμμάτων) στον ιστότοπο της GIGABYTE για να κατεβάσετε την πιο πρόσφατη έκδοση των εφαρμογών.

Εγκατάσταση της CPU

Διαβάστε τις ακόλουθες οδηγίες πριν ξεκινήσετε την εγκατάσταση της CPU:

• Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την CPU. (Επισκεφθείτε την ιστοσελίδα της GIGABYTE για την πιο πρόσφατη λίστα υποστηριζόμενων CPU.)
• Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε την CPU για να αποφύγετε ζημιά στο υλικό.
• Εντοπίστε το pin ένα της CPU. Η CPU δεν μπορεί να τοποθετηθεί εάν δεν είναι σωστά προσανατολισμένη.
• Εφαρμόστε μια ομοιόμορφη και λεπτή στρώση θερμικής πάστας στην επιφάνεια της CPU.
• Μην ενεργοποιείτε τον υπολογιστή εάν δεν είναι εγκατεστημένο το ψυγείο της CPU, διαφορετικά ενδέχεται να προκληθεί υπερθέρμανση και ζημιά στην CPU.
• Ορίστε τη συχνότητα κεντρικού υπολογιστή της CPU σύμφωνα με τις προδιαγραφές της CPU. Δεν συνιστάται η ρύθμιση της συχνότητας του διαύλου συστήματος πέρα από τις προδιαγραφές του υλικού, καθώς δεν πληροί τις τυπικές απαιτήσεις για τα περιφερειακά. Εάν θέλετε να ρυθμίσετε τη συχνότητα πέρα από τις τυπικές προδιαγραφές, κάντε το σύμφωνα με τις προδιαγραφές του υλικού σας, συμπεριλαμβανομένης της CPU, της κάρτας γραφικών, της μνήμης, του σκληρού δίσκου κ.λπ.

Εγκατάσταση της CPU
Εντοπίστε το pin ένα (που υποδεικνύεται από ένα μικρό τρίγωνο) της υποδοχής CPU και της CPU.

Εγκατάσταση της μνήμης

Διαβάστε τις ακόλουθες οδηγίες πριν ξεκινήσετε την εγκατάσταση της μνήμης:

• Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει τη μνήμη. Συνιστάται η χρήση μνήμης της ίδιας χωρητικότητας, μάρκας, ταχύτητας και chip. (Επισκεφθείτε την ιστοσελίδα της GIGABYTE για τις πιο πρόσφατες υποστηριζόμενες ταχύτητες μνήμης και τις μονάδες μνήμης.)
• Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε τη μνήμη για να αποφύγετε ζημιά στο υλικό.
• Οι μονάδες μνήμης έχουν αλάνθαστο σχεδιασμό. Μια μονάδα μνήμης μπορεί να εγκατασταθεί μόνο σε μία κατεύθυνση. Εάν δεν μπορείτε να τοποθετήσετε τη μνήμη, αλλάξτε την κατεύθυνση.

Διαμόρφωση μνήμης διπλού καναλιού
Αυτή η μητρική πλακέτα παρέχει δύο υποδοχές μνήμης και υποστηρίζει τεχνολογία διπλού καναλιού. Μετά την εγκατάσταση της μνήμης, το BIOS θα ανιχνεύσει αυτόματα τις προδιαγραφές και τη χωρητικότητα της μνήμης. Η ενεργοποίηση της λειτουργίας μνήμης διπλού καναλιού θα διπλασιάσει το αρχικό εύρος ζώνης της μνήμης. Οι δύο υποδοχές μνήμης χωρίζονται σε δύο κανάλια και κάθε κανάλι έχει μία υποδοχή μνήμης ως εξής:
Κανάλι A: DDR4_2
Κανάλι B: DDR4_1
Λόγω των περιορισμών της CPU, διαβάστε τις ακόλουθες οδηγίες πριν εγκαταστήσετε τη μνήμη σε λειτουργία διπλού καναλιού.

1. Η λειτουργία διπλού καναλιού δεν μπορεί να ενεργοποιηθεί εάν είναι εγκατεστημένη μόνο μία μονάδα μνήμης.
2. Κατά την ενεργοποίηση της λειτουργίας διπλού καναλιού με δύο μονάδες μνήμης, συνιστάται η χρήση μνήμης της ίδιας χωρητικότητας, μάρκας, ταχύτητας και chip.

Επισκεφθείτε την ιστοσελίδα της GIGABYTE για λεπτομέρειες σχετικά με την εγκατάσταση υλικού.

Εγκατάσταση μιας κάρτας επέκτασης

Διαβάστε τις ακόλουθες οδηγίες πριν ξεκινήσετε την εγκατάσταση μιας κάρτας επέκτασης:

• Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την κάρτα επέκτασης. Διαβάστε προσεκτικά το εγχειρίδιο που συνόδευε την κάρτα επέκτασης.
• Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε μια κάρτα επέκτασης για να αποφύγετε ζημιά στο υλικό.

Συνδέσεις πίσω πλαισίου

1. Θύρα USB 2.0/1.1
   Η θύρα USB υποστηρίζει την προδιαγραφή USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
2. Θύρα πληκτρολογίου/ποντικιού PS/2
   Χρησιμοποιήστε αυτήν τη θύρα για να συνδέσετε ένα ποντίκι ή πληκτρολόγιο PS/2.
3. Θύρα D-Sub
   Η θύρα D-Sub υποστηρίζει μια υποδοχή D-Sub 15 ακίδων και υποστηρίζει μέγιστη ανάλυση 1920x1200@60 Hz (οι πραγματικές υποστηριζόμενες αναλύσεις εξαρτώνται από την οθόνη που χρησιμοποιείται). Συνδέστε μια οθόνη που υποστηρίζει σύνδεση D-Sub σε αυτήν τη θύρα.
4. Θύρα DVI-D ^{(Σημείωση)}
   Η θύρα DVI-D συμμορφώνεται με την προδιαγραφή DVI-D και υποστηρίζει μέγιστη ανάλυση 1920x1200@60 Hz (οι πραγματικές υποστηριζόμενες αναλύσεις εξαρτώνται από την οθόνη που χρησιμοποιείται). Συνδέστε μια οθόνη που υποστηρίζει σύνδεση DVI-D σε αυτήν τη θύρα.
5. Θύρα USB 3.1 Gen 1
   Η θύρα USB 3.1 Gen 1 υποστηρίζει την προδιαγραφή USB 3.1 Gen 1 και είναι συμβατή με την προδιαγραφή USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
6. Θύρα RJ-45 LAN
   Η θύρα Gigabit Ethernet LAN παρέχει σύνδεση στο Internet με ρυθμό δεδομένων έως 1 Gbps. Τα παρακάτω περιγράφουν τις καταστάσεις των LED της θύρας LAN.

   LED σύνδεσης/ταχύτητας:

   Κατάσταση	Περιγραφή
   Πορτοκαλί	Ρυθμός δεδομένων 1 Gbps
   Πράσινο	Ρυθμός δεδομένων 100 Mbps
   Απενεργοποίηση	Ρυθμός δεδομένων 10 Mbps

   LED δραστηριότητας:

   Κατάσταση	Περιγραφή
   Αναβοσβήνει	Γίνεται μετάδοση ή λήψη δεδομένων
   Απενεργοποίηση	Δεν γίνεται μετάδοση ή λήψη δεδομένων

7. Θύρα USB 3.1 Gen 2 Type-A (Κόκκινο)
   Η θύρα USB 3.1 Gen 2 Type-A υποστηρίζει την προδιαγραφή USB 3.1 Gen 2 και είναι συμβατή με τις προδιαγραφές USB 3.1 Gen 1 και USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
8. Line In (Μπλε)
   Η υποδοχή εισόδου γραμμής. Χρησιμοποιήστε αυτήν την υποδοχή ήχου για συσκευές εισόδου γραμμής, όπως μια μονάδα οπτικού δίσκου, ένα walkman κ.λπ.
9. Line Out (Πράσινο)
   Η υποδοχή εξόδου γραμμής. Χρησιμοποιήστε αυτήν την υποδοχή ήχου για ακουστικά ή ηχείο 2 καναλιών. Αυτή η υποδοχή μπορεί να χρησιμοποιηθεί για τη σύνδεση μπροστινών ηχείων σε διαμόρφωση ήχου 4/5.1/7.1 καναλιών.
10. Mic In (Ροζ)
    Η υποδοχή εισόδου μικροφώνου.

Για να διαμορφώσετε ήχο 7.1 καναλιών, πρέπει να χρησιμοποιήσετε μια μονάδα ήχου HD μπροστινού πίνακα και να ενεργοποιήσετε τη δυνατότητα ήχου πολλαπλών καναλιών μέσω του προγράμματος οδήγησης ήχου. Επισκεφθείτε την ιστοσελίδα της GIGABYTE για περισσότερες πληροφορίες σχετικά με το λογισμικό.

• Κατά την αφαίρεση του καλωδίου που είναι συνδεδεμένο σε μια υποδοχή πίσω πλαισίου, αφαιρέστε πρώτα το καλώδιο από τη συσκευή σας και, στη συνέχεια, αφαιρέστε το από τη μητρική πλακέτα.
• Κατά την αφαίρεση του καλωδίου, τραβήξτε το ευθεία έξω από την υποδοχή. Μην το κουνάτε από τη μια πλευρά στην άλλη για να αποφύγετε ένα ηλεκτρικό βραχυκύκλωμα μέσα στην υποδοχή του καλωδίου.

^{(Σημείωση)} Η θύρα DVI-D δεν υποστηρίζει σύνδεση D-Sub μέσω προσαρμογέα.

Εσωτερικοί σύνδεσμοι

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1
5. SATA3 0/1/2/3
6. SPDIF_O
7. F_PANEL
8. F_AUDIO

9. SPEAKER
10. CI
11. F_USB30
12. F_USB1/F_USB2
13. COM
14. TPM
15. BAT
16. CLR_CMOS

Διαβάστε τις ακόλουθες οδηγίες πριν συνδέσετε εξωτερικές συσκευές:

• Πρώτα βεβαιωθείτε ότι οι συσκευές σας είναι συμβατές με τους συνδέσμους που θέλετε να συνδέσετε.
• Πριν εγκαταστήσετε τις συσκευές, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στις συσκευές.
• Μετά την εγκατάσταση της συσκευής και πριν ενεργοποιήσετε τον υπολογιστή, βεβαιωθείτε ότι το καλώδιο της συσκευής έχει συνδεθεί με ασφάλεια στον σύνδεσμο της μητρικής πλακέτας.

1/2) ATX_12V/ATX (Σύνδεσμος τροφοδοσίας 2x4 12V και σύνδεσμος κύριας τροφοδοσίας 2x12)
Με τη χρήση του συνδέσμου τροφοδοσίας, το τροφοδοτικό μπορεί να παρέχει αρκετή σταθερή τροφοδοσία σε όλα τα εξαρτήματα της μητρικής πλακέτας. Πριν συνδέσετε τον σύνδεσμο τροφοδοσίας, βεβαιωθείτε πρώτα ότι το τροφοδοτικό είναι απενεργοποιημένο και ότι όλες οι συσκευές είναι σωστά εγκατεστημένες. Ο σύνδεσμος τροφοδοσίας διαθέτει έναν αλάνθαστο σχεδιασμό. Συνδέστε το καλώδιο τροφοδοσίας στον σύνδεσμο τροφοδοσίας στη σωστή κατεύθυνση. Ο σύνδεσμος τροφοδοσίας 12V τροφοδοτεί κυρίως την CPU. Εάν ο σύνδεσμος τροφοδοσίας 12V δεν είναι συνδεδεμένος, ο υπολογιστής δεν θα ξεκινήσει.

Για να ικανοποιηθούν οι απαιτήσεις επέκτασης, συνιστάται η χρήση τροφοδοτικού που μπορεί να αντέξει υψηλή κατανάλωση ενέργειας (500W ή μεγαλύτερη). Εάν χρησιμοποιηθεί τροφοδοτικό που δεν παρέχει την απαιτούμενη ισχύ, το αποτέλεσμα μπορεί να οδηγήσει σε ένα ασταθές ή μη εκκινήσιμο σύστημα.

Αριθμός ακροδέκτη	Ορισμός	Αριθμός ακροδέκτη	Ορισμός
1	GND (Μόνο για 2x4 ακίδες 12V)	5	+12V (Μόνο για 2x4 ακίδες 12V)
2	GND (Μόνο για 2x4 ακίδες 12V)	6	+12V (Μόνο για 2x4 ακίδες 12V)
3	GND	7	+12V
4	GND	8	+12V

Αριθμός ακροδέκτη	Ορισμός	Αριθμός ακροδέκτη	Ορισμός
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (μαλακό On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (σε αναμονή +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Μόνο για 2x12 ακίδες ATX)	23	+5V (Μόνο για 2x12 ακίδες ATX)
12	3.3V (Μόνο για 2x12 ακίδες ATX)	24	GND (Μόνο για 2x12 ακίδες ATX)

3/4) CPU_FAN/SYS_FAN1 (Κεφαλίδες ανεμιστήρα)
Όλες οι κεφαλίδες ανεμιστήρα σε αυτήν τη μητρική πλακέτα είναι 4 ακίδων. Οι περισσότερες κεφαλίδες ανεμιστήρα διαθέτουν αλάνθαστο σχεδιασμό εισαγωγής. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε στη σωστή κατεύθυνση (το μαύρο καλώδιο του συνδέσμου είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ενός ανεμιστήρα με σχεδιασμό ελέγχου ταχύτητας ανεμιστήρα. Για βέλτιστη απαγωγή θερμότητας, συνιστάται να εγκατασταθεί ένας ανεμιστήρας συστήματος μέσα στο πλαίσιο.

Αριθμός ακροδέκτη	Ορισμός
1	GND
2	Έλεγχος ταχύτητας τάσης
3	Αίσθηση
4	Έλεγχος ταχύτητας PWM

• Βεβαιωθείτε ότι έχετε συνδέσει τα καλώδια του ανεμιστήρα στις κεφαλίδες του ανεμιστήρα για να αποτρέψετε την υπερθέρμανση της CPU και του συστήματός σας. Η υπερθέρμανση μπορεί να προκαλέσει ζημιά στην CPU ή το σύστημα μπορεί να κολλήσει.
• Αυτές οι κεφαλίδες ανεμιστήρα δεν είναι μπλοκ βραχυκυκλωτήρα διαμόρφωσης. Μην τοποθετείτε ένα καπάκι βραχυκυκλωτήρα στις κεφαλίδες.

5. SATA3 0/1/2/3 (Σύνδεσμοι SATA 6Gb/s)
   Οι σύνδεσμοι SATA συμμορφώνονται με το πρότυπο SATA 6Gb/s και είναι συμβατοί με το πρότυπο SATA 3Gb/s και SATA 1.5Gb/s. Κάθε σύνδεσμος SATA υποστηρίζει μία μόνο συσκευή SATA. Οι σύνδεσμοι SATA υποστηρίζουν RAID 0, RAID 1 και RAID 10. Ανατρέξτε στο κεφάλαιο "Διαμόρφωση ενός συνόλου RAID" για οδηγίες σχετικά με τη διαμόρφωση μιας συστοιχίας RAID.


   Αριθμός ακροδέκτη	Ορισμός
   1	GND
   2	TXP
   3	TXN
   4	GND
   5	RXN
   6	RXP
   7	GND

6. SPDIF_O (Κεφαλίδα εξόδου S/PDIF)
   Αυτή η κεφαλίδα υποστηρίζει ψηφιακή έξοδο S/PDIF και συνδέει ένα ψηφιακό καλώδιο ήχου S/PDIF (παρέχεται από κάρτες επέκτασης) για ψηφιακή έξοδο ήχου από τη μητρική πλακέτα σε ορισμένες κάρτες επέκτασης, όπως κάρτες γραφικών και κάρτες ήχου. Για παράδειγμα, ορισμένες κάρτες γραφικών ενδέχεται να απαιτούν τη χρήση ενός ψηφιακού καλωδίου ήχου S/PDIF για ψηφιακή έξοδο ήχου από τη μητρική πλακέτα στην κάρτα γραφικών, εάν επιθυμείτε να συνδέσετε μια οθόνη HDMI στην κάρτα γραφικών και να έχετε ταυτόχρονα ψηφιακή έξοδο ήχου από την οθόνη HDMI. Για πληροφορίες σχετικά με τη σύνδεση του ψηφιακού καλωδίου ήχου S/PDIF, διαβάστε προσεκτικά το εγχειρίδιο της κάρτας επέκτασής σας.


   Αριθμός ακροδέκτη	Ορισμός
   1	SPDIFO
   2	GND

7. F_PANEL (Κεφαλίδα μπροστινού πίνακα)
   Συνδέστε τον διακόπτη λειτουργίας, τον διακόπτη επαναφοράς και την ένδειξη κατάστασης συστήματος στο πλαίσιο σε αυτήν την κεφαλίδα σύμφωνα με τις παρακάτω αντιστοιχίσεις ακίδων. Σημειώστε τις θετικές και αρνητικές ακίδες πριν συνδέσετε τα καλώδια.

   • PLED (Power LED):

     Κατάσταση συστήματος	LED
     S0	Ενεργοποιημένο
     S3/S4/S5	Απενεργοποιημένο

     Συνδέεται στην ένδειξη κατάστασης λειτουργίας στην μπροστινή όψη του πλαισίου. Η λυχνία LED είναι αναμμένη όταν το σύστημα λειτουργεί. Η λυχνία LED είναι σβηστή όταν το σύστημα βρίσκεται σε κατάσταση αναστολής λειτουργίας S3/S4 ή είναι απενεργοποιημένο (S5).
   • PW (Διακόπτης λειτουργίας): Συνδέεται στον διακόπτη λειτουργίας στην μπροστινή όψη του πλαισίου. Μπορείτε να διαμορφώσετε τον τρόπο απενεργοποίησης του συστήματός σας χρησιμοποιώντας τον διακόπτη λειτουργίας (ανατρέξτε στο κεφάλαιο "BIOS Setup", "Power", για περισσότερες πληροφορίες).
   • HD (Λυχνία LED δραστηριότητας σκληρού δίσκου): Συνδέεται στη λυχνία LED δραστηριότητας σκληρού δίσκου στην μπροστινή όψη του πλαισίου. Η λυχνία LED είναι αναμμένη όταν ο σκληρός δίσκος διαβάζει ή γράφει δεδομένα.
   • RES (Διακόπτης επαναφοράς): Συνδέεται στον διακόπτη επαναφοράς στην μπροστινή όψη του πλαισίου. Πατήστε τον διακόπτη επαναφοράς για να επανεκκινήσετε τον υπολογιστή εάν ο υπολογιστής παγώσει και αποτύχει να εκτελέσει μια κανονική επανεκκίνηση.
   • NC: Καμία σύνδεση.

Ο σχεδιασμός του μπροστινού πίνακα ενδέχεται να διαφέρει ανάλογα με το πλαίσιο. Μια μονάδα μπροστινού πίνακα αποτελείται κυρίως από διακόπτη λειτουργίας, διακόπτη επαναφοράς, λυχνία LED λειτουργίας, λυχνία LED δραστηριότητας σκληρού δίσκου κ.λπ. Όταν συνδέετε τη μονάδα μπροστινού πίνακα του πλαισίου σας σε αυτήν την κεφαλίδα, βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων και οι αντιστοιχίσεις ακίδων ταιριάζουν σωστά.

8. F_AUDIO (Κεφαλίδα ήχου μπροστινού πίνακα)
   Η κεφαλίδα ήχου μπροστινού πίνακα υποστηρίζει ήχο Intel High Definition (HD) και ήχο AC'97. Μπορείτε να συνδέσετε τη μονάδα ήχου μπροστινού πίνακα του πλαισίου σας σε αυτήν την κεφαλίδα. Βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων του συνδέσμου της μονάδας ταιριάζουν με τις αντιστοιχίσεις ακίδων της κεφαλίδας της μητρικής πλακέτας. Η εσφαλμένη σύνδεση μεταξύ του συνδέσμου της μονάδας και της κεφαλίδας της μητρικής πλακέτας θα καταστήσει τη συσκευή ανίκανη να λειτουργήσει ή ακόμη και να την καταστρέψει.


   Για ήχο HD μπροστινού πίνακα:

   Αριθμός ακροδέκτη	Ορισμός
   1	MIC2_L
   2	GND
   3	MIC2_R
   4	NC
   5	LINE2_R
   6	Αίσθηση
   7	FAUDIO_JD
   8	Χωρίς ακίδα
   9	LINE2_L
   10	Αίσθηση

   Για AC'97 Ήχος μπροστινού πάνελ:

   Αρ. ακροδέκτη	Ορισμός
   1	MIC
   2	GND
   3	Τροφοδοσία MIC
   4	NC
   5	Έξοδος γραμμής (R)
   6	NC
   7	NC
   8	Χωρίς ακροδέκτη
   9	Έξοδος γραμμής (L)
   10	NC

   • Η κεφαλίδα ήχου του μπροστινού πάνελ υποστηρίζει ήχο HD από προεπιλογή.
   • Τα ηχητικά σήματα θα είναι παρόντα τόσο στις συνδέσεις ήχου του μπροστινού όσο και του πίσω πάνελ ταυτόχρονα.
   • Ορισμένα σασί παρέχουν μια μονάδα ήχου μπροστινού πάνελ που έχει ξεχωριστούς συνδέσμους σε κάθε καλώδιο αντί για ένα μόνο βύσμα. Για πληροφορίες σχετικά με τη σύνδεση της μονάδας ήχου μπροστινού πάνελ που έχει διαφορετικές αντιστοιχίσεις καλωδίων, επικοινωνήστε με τον κατασκευαστή του σασί.

9. ΗΧΕΙΟ (Κεφαλίδα ηχείου)
   Συνδέεται στο ηχείο στο μπροστινό πλαίσιο του σασί. Το σύστημα αναφέρει την κατάσταση εκκίνησης του συστήματος εκδίδοντας έναν κωδικό ηχητικού σήματος. Ένα μόνο σύντομο ηχητικό σήμα θα ακουστεί εάν δεν εντοπιστεί κανένα πρόβλημα κατά την εκκίνηση του συστήματος.


   Αρ. ακροδέκτη	Ορισμός
   1	VCC
   2	NC
   3	NC
   4	SPK-

10. CI (Κεφαλίδα παραβίασης σασί)
    Αυτή η μητρική πλακέτα παρέχει μια λειτουργία ανίχνευσης σασί που ανιχνεύει εάν έχει αφαιρεθεί το κάλυμμα του σασί. Αυτή η λειτουργία απαιτεί ένα σασί με σχεδιασμό ανίχνευσης παραβίασης σασί.


    Αρ. ακροδέκτη	Ορισμός
    1	Σήμα
    2	GND

11. F_USB30 (Κεφαλίδα USB 3.1 Gen 1)
    Η κεφαλίδα συμμορφώνεται με τις προδιαγραφές USB 3.1 Gen 1 και USB 2.0 και μπορεί να παρέχει δύο θύρες USB. Για την αγορά του προαιρετικού μπροστινού πάνελ 3,5" που παρέχει δύο θύρες USB 3.1 Gen 1, επικοινωνήστε με τον τοπικό αντιπρόσωπο.


    Αρ. ακροδέκτη	Ορισμός	Αρ. ακροδέκτη	Ορισμός
    1	VBUS	11	D2+
    2	SSRX1-	12	D2-
    3	SSRX1+	13	GND
    4	GND	14	SSTX2+
    5	SSTX1-	15	SSTX2-
    6	SSTX1+	16	GND
    7	GND	17	SSRX2+
    8	D1-	18	SSRX2-
    9	D1+	19	VBUS
    10	NC	20	Χωρίς ακροδέκτη

12. F_USB1/F_USB2 (Κεφαλίδες USB 2.0/1.1)
    Οι κεφαλίδες συμμορφώνονται με τις προδιαγραφές USB 2.0/1.1. Κάθε κεφαλίδα USB μπορεί να παρέχει δύο θύρες USB μέσω ενός προαιρετικού βραχίονα USB. Για την αγορά του προαιρετικού βραχίονα USB, επικοινωνήστε με τον τοπικό αντιπρόσωπο.


    Αρ. ακροδέκτη	Ορισμός	Αρ. ακροδέκτη	Ορισμός
    1	Τροφοδοσία (5V)	6	USB DY+
    2	Τροφοδοσία (5V)	7	GND S
    3	USB DX-	8	GND
    4	USB DY-	9	Χωρίς ακροδέκτη
    5	USB DX+	10	NC

• Μην συνδέετε το καλώδιο του βραχίονα IEEE 1394 (2x5 ακίδων) στην κεφαλίδα USB 2.0/1.1.
• Πριν εγκαταστήσετε το βραχίονα USB, φροντίστε να απενεργοποιήσετε τον υπολογιστή σας και να αποσυνδέσετε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στο βραχίονα USB.

13. COM (Κεφαλίδα σειριακής θύρας)
    Η κεφαλίδα COM μπορεί να παρέχει μία σειριακή θύρα μέσω ενός προαιρετικού καλωδίου θύρας COM. Για την αγορά του προαιρετικού καλωδίου θύρας COM, επικοινωνήστε με τον τοπικό αντιπρόσωπο.


    Αρ. ακροδέκτη	Ορισμός	Αρ. ακροδέκτη	Ορισμός
    1	NDCD-	6	NDSR-
    2	NSIN	7	NRTS-
    3	NSOUT	8	NCTS-
    4	NDTR-	9	NRI-
    5	GND S F	10	Χωρίς ακροδέκτη

14. TPM (Κεφαλίδα Trusted Platform Module)
    Μπορείτε να συνδέσετε ένα TPM (Trusted Platform Module) σε αυτήν την κεφαλίδα.


    Αρ. ακροδέκτη	Ορισμός	Αρ. ακροδέκτη	Ορισμός
    1	LCLK	11	LAD0
    2	GND	12	GND
    3	LFRAME	13	NC
    4	Χωρίς ακροδέκτη	14	NC
    5	LRESET	15	SB3V
    6	NC	16	SERIRQ
    7	LAD3	17	GND
    8	LAD2	18	NC
    9	VCC3	19	NC
    10	LAD1	20	NC

15. BAT (Μπαταρία)
    Η μπαταρία παρέχει ρεύμα για να διατηρεί τις τιμές (όπως οι διαμορφώσεις BIOS, πληροφορίες ημερομηνίας και ώρας) στο CMOS όταν ο υπολογιστής είναι απενεργοποιημένος. Αντικαταστήστε την μπαταρία όταν η τάση της μπαταρίας πέσει σε χαμηλό επίπεδο, διαφορετικά οι τιμές CMOS ενδέχεται να μην είναι ακριβείς ή ενδέχεται να χαθούν.
    Μπορείτε να διαγράψετε τις τιμές CMOS αφαιρώντας την μπαταρία:

    1. Απενεργοποιήστε τον υπολογιστή σας και αποσυνδέστε το καλώδιο τροφοδοσίας.
    2. Αφαιρέστε απαλά την μπαταρία από τη θήκη της μπαταρίας και περιμένετε ένα λεπτό. (Ή χρησιμοποιήστε ένα μεταλλικό αντικείμενο, όπως ένα κατσαβίδι, για να αγγίξετε τους θετικούς και αρνητικούς ακροδέκτες της θήκης της μπαταρίας, βραχυκυκλώνοντάς τους για 5 δευτερόλεπτα.)
    3. Αντικαταστήστε την μπαταρία.
    4. Συνδέστε το καλώδιο τροφοδοσίας και επανεκκινήστε τον υπολογιστή σας.

• Πάντα να απενεργοποιείτε τον υπολογιστή σας και να αποσυνδέετε το καλώδιο τροφοδοσίας πριν αντικαταστήσετε την μπαταρία.
• Αντικαταστήστε την μπαταρία με μια ισοδύναμη. Κίνδυνος έκρηξης εάν η μπαταρία αντικατασταθεί με ένα λανθασμένο μοντέλο.
• Επικοινωνήστε με το μέρος αγοράς ή τον τοπικό αντιπρόσωπο εάν δεν μπορείτε να αντικαταστήσετε την μπαταρία μόνοι σας ή δεν είστε σίγουροι για το μοντέλο της μπαταρίας.
• Κατά την εγκατάσταση της μπαταρίας, σημειώστε τον προσανατολισμό της θετικής πλευράς (+) και της αρνητικής πλευράς (-) της μπαταρίας (η θετική πλευρά πρέπει να είναι στραμμένη προς τα πάνω).
• Οι χρησιμοποιημένες μπαταρίες πρέπει να τύχουν χειρισμού σύμφωνα με τους τοπικούς περιβαλλοντικούς κανονισμούς.

16. CLR_CMOS (βραχυκυκλωτήρας Clear CMOS)
    Χρησιμοποιήστε αυτόν τον βραχυκυκλωτήρα για να διαγράψετε τη διαμόρφωση του BIOS και να επαναφέρετε τις τιμές CMOS στις εργοστασιακές προεπιλογές. Για να διαγράψετε τις τιμές CMOS, χρησιμοποιήστε ένα μεταλλικό αντικείμενο, όπως ένα κατσαβίδι, για να αγγίξετε τις δύο ακίδες για λίγα δευτερόλεπτα.

    	Άνοιγμα: Κανονικό
    	Βραχυκύκλωμα: Εκκαθάριση τιμών CMOS

• Να απενεργοποιείτε πάντα τον υπολογιστή σας και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν από την εκκαθάριση των τιμών CMOS.
• Μετά την επανεκκίνηση του συστήματος, μεταβείτε στο BIOS Setup για να φορτώσετε τις εργοστασιακές προεπιλογές (επιλέξτε Load Optimized Defaults (Φόρτωση Βελτιστοποιημένων Προεπιλογών)) ή ρυθμίστε χειροκίνητα τις ρυθμίσεις του BIOS (ανατρέξτε στο Κεφάλαιο "BIOS Setup," για τις διαμορφώσεις του BIOS).

Ρύθμιση BIOS

Το BIOS (Basic Input and Output System) καταγράφει τις παραμέτρους υλικού του συστήματος στο CMOS στη μητρική πλακέτα. Οι κύριες λειτουργίες του περιλαμβάνουν τη διεξαγωγή του Power-On Self-Test (POST) κατά την εκκίνηση του συστήματος, την αποθήκευση των παραμέτρων του συστήματος και τη φόρτωση του λειτουργικού συστήματος κ.λπ. Το BIOS περιλαμβάνει ένα πρόγραμμα BIOS Setup που επιτρέπει στον χρήστη να τροποποιήσει τις βασικές ρυθμίσεις διαμόρφωσης του συστήματος ή να ενεργοποιήσει ορισμένες λειτουργίες του συστήματος. Όταν απενεργοποιείται η τροφοδοσία, η μπαταρία στη μητρική πλακέτα παρέχει την απαραίτητη ισχύ στο CMOS για να διατηρήσει τις τιμές διαμόρφωσης στο CMOS. Για να αποκτήσετε πρόσβαση στο πρόγραμμα BIOS Setup, πατήστε το πλήκτρο <Delete> κατά τη διάρκεια του POST όταν ενεργοποιείται η τροφοδοσία. Για να αναβαθμίσετε το BIOS, χρησιμοποιήστε είτε το βοηθητικό πρόγραμμα GIGABYTE Q-Flash είτε το @BIOS.

• Το Q-Flash επιτρέπει στον χρήστη να αναβαθμίσει ή να δημιουργήσει αντίγραφα ασφαλείας του BIOS γρήγορα και εύκολα χωρίς να εισέλθει στο λειτουργικό σύστημα.
• Το @BIOS είναι ένα βοηθητικό πρόγραμμα που βασίζεται στα Windows, το οποίο αναζητά και κατεβάζει την τελευταία έκδοση του BIOS από το Διαδίκτυο και ενημερώνει το BIOS.

• Επειδή η αναβάθμιση του BIOS είναι δυνητικά επικίνδυνη, εάν δεν αντιμετωπίζετε προβλήματα χρησιμοποιώντας την τρέχουσα έκδοση του BIOS, συνιστάται να μην κάνετε αναβάθμιση του BIOS. Για να κάνετε αναβάθμιση του BIOS, κάντε το με προσοχή. Η ακατάλληλη αναβάθμιση του BIOS μπορεί να οδηγήσει σε δυσλειτουργία του συστήματος.
• Συνιστάται να μην αλλάξετε τις προεπιλεγμένες ρυθμίσεις (εκτός εάν χρειάζεται) για να αποφύγετε την αστάθεια του συστήματος ή άλλα απροσδόκητα αποτελέσματα. Η ακατάλληλη τροποποίηση των ρυθμίσεων μπορεί να οδηγήσει σε αποτυχία εκκίνησης του συστήματος. Εάν συμβεί αυτό, προσπαθήστε να διαγράψετε τις τιμές CMOS και να επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές. (Ανατρέξτε στην ενότητα "Load Optimized Defaults" σε αυτό το κεφάλαιο ή στις εισαγωγές του βραχυκυκλωτήρα μπαταρίας/εκκαθάρισης CMOS για τον τρόπο εκκαθάρισης των τιμών CMOS.)

Οθόνη εκκίνησης

Η ακόλουθη οθόνη λογοτύπου εκκίνησης θα εμφανιστεί όταν εκκινείται ο υπολογιστής.
(Δείγμα έκδοσης BIOS: F1b)

Υπάρχουν δύο διαφορετικές λειτουργίες BIOS ως εξής και μπορείτε να χρησιμοποιήσετε το πλήκτρο <F2> για να κάνετε εναλλαγή μεταξύ των δύο λειτουργιών. Η λειτουργία Classic Setup παρέχει λεπτομερείς ρυθμίσεις BIOS. Μπορείτε να πατήσετε τα πλήκτρα βέλους στο πληκτρολόγιό σας για να μετακινηθείτε μεταξύ των στοιχείων και να πατήσετε το <Enter> για να αποδεχτείτε ή να εισέλθετε σε ένα υπομενού. Ή μπορείτε να χρησιμοποιήσετε το ποντίκι σας για να επιλέξετε το στοιχείο που θέλετε. Η Easy Mode επιτρέπει στους χρήστες να προβάλουν γρήγορα τις τρέχουσες πληροφορίες του συστήματός τους ή να κάνουν προσαρμογές για βέλτιστη απόδοση. Στην Easy Mode, μπορείτε να χρησιμοποιήσετε το ποντίκι σας για να μετακινηθείτε στα στοιχεία διαμόρφωσης.

• Όταν το σύστημα δεν είναι σταθερό ως συνήθως, επιλέξτε το στοιχείο Load Optimized Defaults (Φόρτωση βελτιστοποιημένων προεπιλογών) για να ορίσετε το σύστημά σας στις προεπιλογές του.
• Τα μενού BIOS Setup που περιγράφονται σε αυτό το κεφάλαιο προορίζονται μόνο για αναφορά και ενδέχεται να διαφέρουν ανάλογα με την έκδοση του BIOS.

M.I.T.

Το αν το σύστημα θα λειτουργήσει σταθερά με τις ρυθμίσεις υπερχρονισμού/υπερφόρτωσης που κάνατε εξαρτάται από τις συνολικές διαμορφώσεις του συστήματός σας. Η εσφαλμένη εκτέλεση υπερχρονισμού/υπερφόρτωσης μπορεί να προκαλέσει ζημιά στην CPU, στο chipset ή στη μνήμη και να μειώσει τη ωφέλιμη διάρκεια ζωής αυτών των εξαρτημάτων. Αυτή η σελίδα είναι μόνο για προχωρημένους χρήστες και συνιστούμε να μην αλλάξετε τις προεπιλεγμένες ρυθμίσεις για να αποτρέψετε την αστάθεια του συστήματος ή άλλα απροσδόκητα αποτελέσματα. (Η ακατάλληλη τροποποίηση των ρυθμίσεων μπορεί να οδηγήσει σε αποτυχία εκκίνησης του συστήματος. Εάν συμβεί αυτό, διαγράψτε τις τιμές CMOS και επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές.)

• Advanced Frequency Settings (Ρυθμίσεις προχωρημένης συχνότητας)
  Host Clock Value (Τιμή ρολογιού κεντρικού υπολογιστή)
  Εμφανίζει την τρέχουσα συχνότητα ρολογιού κεντρικού υπολογιστή.
  CPU Clock Ratio (Αναλογία ρολογιού CPU)
  Σας επιτρέπει να αλλάξετε την αναλογία ρολογιού για την εγκατεστημένη CPU. Το ρυθμιζόμενο εύρος εξαρτάται από την CPU που είναι εγκατεστημένη.
  CPU Frequency (Συχνότητα CPU)
  Εμφανίζει την τρέχουσα συχνότητα CPU.
• Advanced CPU Core Settings (Ρυθμίσεις προχωρημένου πυρήνα CPU)
  CPU Clock Ratio (Αναλογία ρολογιού CPU), CPU Frequency (Συχνότητα CPU)
  Οι παραπάνω ρυθμίσεις είναι σύγχρονες με αυτές στα ίδια στοιχεία στο μενού Advanced Frequency Settings (Ρυθμίσεις προχωρημένης συχνότητας).
  Core Performance Boost (Ενίσχυση απόδοσης πυρήνα) ^{(Σημείωση)}
  Σας επιτρέπει να καθορίσετε εάν θα ενεργοποιήσετε την τεχνολογία Core Performance Boost (CPB) (Ενίσχυση απόδοσης πυρήνα), μια τεχνολογία ενίσχυσης της απόδοσης της CPU. (Προεπιλογή: Auto (Αυτόματα))
  Core Performance Boost Ratio (Αναλογία ενίσχυσης απόδοσης πυρήνα) ^{(Σημείωση)}
  Σας επιτρέπει να αλλάξετε την αναλογία για το CPB (Ενίσχυση απόδοσης πυρήνα). Το ρυθμιζόμενο εύρος εξαρτάται από την CPU που είναι εγκατεστημένη. (Προεπιλογή: Auto (Αυτόματα))
  Turbo Performance Boost Ratio (Αναλογία ενίσχυσης απόδοσης Turbo) ^{(Σημείωση)}
  Σας επιτρέπει να καθορίσετε εάν θα βελτιώσετε την απόδοση της CPU. (Προεπιλογή: Disabled (Απενεργοποιημένο))
  AMD Cool&Quiet function (Λειτουργία AMD Cool&Quiet)

  Enabled (Ενεργοποιημένο)	Επιτρέπει στο πρόγραμμα οδήγησης AMD Cool'n'Quiet να προσαρμόζει δυναμικά το ρολόι της CPU και το VID για να μειώσει την παραγωγή θερμότητας από τον υπολογιστή σας και την κατανάλωση ενέργειας. (Προεπιλογή)
  Disabled (Απενεργοποιημένο)	Απενεργοποιεί αυτήν τη λειτουργία.

  SVM Mode (Λειτουργία SVM)
  Η βελτιωμένη εικονικοποίηση μέσω της τεχνολογίας εικονικοποίησης θα επιτρέψει σε μια πλατφόρμα να εκτελεί πολλαπλά λειτουργικά συστήματα και εφαρμογές σε ανεξάρτητες κατατμήσεις. Με την εικονικοποίηση, ένα σύστημα υπολογιστή μπορεί να λειτουργήσει ως πολλαπλά εικονικά συστήματα. (Προεπιλογή: Disabled (Απενεργοποιημένο))
  C6 Mode (Λειτουργία C6) ^{(Σημείωση 1)}
  Σας επιτρέπει να καθορίσετε εάν θα επιτρέψετε στην CPU να εισέλθει σε λειτουργία C6 σε κατάσταση διακοπής του συστήματος. Όταν είναι ενεργοποιημένη, η συχνότητα του πυρήνα της CPU θα μειωθεί κατά τη διάρκεια της κατάστασης διακοπής του συστήματος για να μειωθεί η κατανάλωση ενέργειας. Η κατάσταση C6 είναι μια πιο βελτιωμένη κατάσταση εξοικονόμησης ενέργειας από την C1. (Προεπιλογή: Enabled (Ενεργοποιημένο))
  Global C-state Control (Καθολικός έλεγχος C-state) _{^{(Σημείωση 1)}}
  Σας επιτρέπει να καθορίσετε εάν θα επιτρέψετε στην CPU να εισέλθει σε καταστάσεις C. Όταν είναι ενεργοποιημένη, η συχνότητα του πυρήνα της CPU θα μειωθεί κατά τη διάρκεια της κατάστασης διακοπής του συστήματος για να μειωθεί η κατανάλωση ενέργειας. (Προεπιλογή: Enabled (Ενεργοποιημένο))
  SMT Mode (Λειτουργία SMT) ^{(Σημείωση 1)}
  Σας επιτρέπει να ενεργοποιήσετε ή να απενεργοποιήσετε την τεχνολογία Simultaneous Multi-Threading (ταυτόχρονης πολλαπλής επεξεργασίας) της CPU. Αυτή η λειτουργία λειτουργεί μόνο για λειτουργικά συστήματα που υποστηρίζουν λειτουργία πολλαπλών επεξεργαστών. Το Auto (Αυτόματα) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτή τη ρύθμιση. (Προεπιλογή: Auto (Αυτόματα))
  Downcore Control (Έλεγχος Downcore) ^{(Σημείωση 1)}
  Σας επιτρέπει να επιλέξετε τον αριθμό των πυρήνων CPU που θα ενεργοποιήσετε (ο αριθμός των πυρήνων CPU μπορεί να διαφέρει ανά CPU). Το Auto (Αυτόματα) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτή τη ρύθμιση. (Προεπιλογή: Auto (Αυτόματα))
  Extreme Memory Profile (X.M.P.) (Προφίλ ακραίας μνήμης (X.M.P.)) ^{(Σημείωση 2)}
  Επιτρέπει στο BIOS να διαβάζει τα δεδομένα SPD στην(ις) μονάδα(ες) μνήμης XMP για να βελτιώσει την απόδοση της μνήμης όταν είναι ενεργοποιημένο.

  Disabled (Απενεργοποιημένο)	Απενεργοποιεί αυτήν τη λειτουργία. (Προεπιλογή)
  Profile1 (Προφίλ 1)	Χρησιμοποιεί τις ρυθμίσεις του Profile 1 (Προφίλ 1).
  Profile2 (Προφίλ 2) (Σημείωση 2)	Χρησιμοποιεί τις ρυθμίσεις του Profile 2 (Προφίλ 2).

  System Memory Multiplier (Πολλαπλασιαστής μνήμης συστήματος)
  Σας επιτρέπει να ορίσετε τον πολλαπλασιαστή μνήμης συστήματος. Το Auto (Αυτόματα) ορίζει τον πολλαπλασιαστή μνήμης σύμφωνα με τα δεδομένα SPD της μνήμης. (Προεπιλογή: Auto (Αυτόματα))
  Memory Frequency (MHz) (Συχνότητα μνήμης (MHz))
  Η πρώτη τιμή συχνότητας μνήμης είναι η κανονική συχνότητα λειτουργίας της μνήμης που χρησιμοποιείται. η δεύτερη είναι η συχνότητα μνήμης που προσαρμόζεται αυτόματα σύμφωνα με τις ρυθμίσεις System Memory Multiplier (Πολλαπλασιαστής μνήμης συστήματος).

• Advanced Memory Settings (Ρυθμίσεις προχωρημένης μνήμης)
  Extreme Memory Profile (X.M.P.) (Προφίλ ακραίας μνήμης (X.M.P.)) (Σημείωση 2), System Memory Multiplier (Πολλαπλασιαστής μνήμης συστήματος), Memory Frequency (MHz) (Συχνότητα μνήμης (MHz))
  Οι παραπάνω ρυθμίσεις είναι σύγχρονες με αυτές στα ίδια στοιχεία στο μενού Advanced Frequency Settings (Ρυθμίσεις προχωρημένης συχνότητας).
  Memory Timing Mode (Λειτουργία χρονισμού μνήμης)
  Το Manual (Μη αυτόματα) και το Advanced Manual (Προχωρημένο μη αυτόματα) επιτρέπουν τη διαμόρφωση των ρυθμίσεων Channel Interleaving (Παρεμβολή καναλιών), Rank Interleaving (Παρεμβολή τάξης) και χρονισμού μνήμης παρακάτω. Οι επιλογές είναι: Auto (Αυτόματα) (προεπιλογή), Manual (Μη αυτόματα), Advanced Manual (Προχωρημένο μη αυτόματα).
  Profile DDR Voltage (Τάση DDR προφίλ)
  Όταν χρησιμοποιείτε μια μονάδα μνήμης μη XMP ή το Extreme Memory Profile (X.M.P.) (Προφίλ ακραίας μνήμης (X.M.P.)) έχει οριστεί σε Disabled (Απενεργοποιημένο), η τιμή εμφανίζεται σύμφωνα με τις προδιαγραφές της μνήμης σας. Όταν το Extreme Memory Profile (X.M.P.) (Προφίλ ακραίας μνήμης (X.M.P.)) έχει οριστεί σε Profile1 (Προφίλ 1) ή Profile2 (Προφίλ 2), η τιμή εμφανίζεται σύμφωνα με τα δεδομένα SPD στη μνήμη XMP.
  Channel Interleaving (Παρεμβολή καναλιών)
  Ενεργοποιεί ή απενεργοποιεί την παρεμβολή καναλιών μνήμης. Το Enabled (Ενεργοποιημένο) επιτρέπει στο σύστημα να έχει ταυτόχρονη πρόσβαση σε διαφορετικά κανάλια της μνήμης για να αυξήσει την απόδοση και τη σταθερότητα της μνήμης. Το Auto (Αυτόματα) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτή τη ρύθμιση. (Προεπιλογή: Auto (Αυτόματα))
  Rank Interleaving (Παρεμβολή τάξης)
  Ενεργοποιεί ή απενεργοποιεί την παρεμβολή τάξης μνήμης. Το Enabled (Ενεργοποιημένο) επιτρέπει στο σύστημα να έχει ταυτόχρονη πρόσβαση σε διαφορετικές τάξεις της μνήμης για να αυξήσει την απόδοση και τη σταθερότητα της μνήμης. Το Auto (Αυτόματα) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτή τη ρύθμιση. (Προεπιλογή: Auto (Αυτόματα))

• Channel A/B Memory Sub Timings (Δευτερεύοντες χρονισμοί μνήμης καναλιού A/B)
  Αυτό το υπομενού παρέχει ρυθμίσεις χρονισμού μνήμης για κάθε κανάλι μνήμης. Οι αντίστοιχες οθόνες ρύθμισης χρονισμού είναι διαμορφώσιμες μόνο όταν το Memory Timing Mode (Λειτουργία χρονισμού μνήμης) έχει οριστεί σε Manual (Μη αυτόματα) ή Advanced Manual (Προχωρημένο μη αυτόματα). Σημείωση: Το σύστημά σας μπορεί να γίνει ασταθές ή να αποτύχει να εκκινηθεί αφού κάνετε αλλαγές στους χρονισμούς μνήμης. Εάν συμβεί αυτό, επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές φορτώνοντας βελτιστοποιημένες προεπιλογές ή διαγράφοντας τις τιμές CMOS.

• Advanced Voltage Settings (Ρυθμίσεις προχωρημένης τάσης)
  Αυτό το υπομενού σάς επιτρέπει να ορίσετε τις τάσεις CPU, chipset και μνήμης.

• PC Health Status (Κατάσταση υγείας υπολογιστή)
  Reset Case Open Status (Επαναφορά κατάστασης ανοίγματος θήκης)

  Disabled (Απενεργοποιημένο)	Διατηρεί ή διαγράφει την εγγραφή της προηγούμενης κατάστασης εισβολής στο πλαίσιο. (Προεπιλογή)
  Enabled (Ενεργοποιημένο)	Διαγράφει την εγγραφή της προηγούμενης κατάστασης εισβολής στο πλαίσιο και το πεδίο Case Open (Άνοιγμα θήκης) θα εμφανίζει "No" (Όχι) στην επόμενη εκκίνηση.

  Case Open (Άνοιγμα θήκης)
  Εμφανίζει την κατάσταση ανίχνευσης της συσκευής ανίχνευσης εισβολής στο πλαίσιο που είναι συνδεδεμένη στην κεφαλίδα CI της μητρικής πλακέτας. Εάν αφαιρεθεί το κάλυμμα του πλαισίου του συστήματος, αυτό το πεδίο θα εμφανίζει "Yes" (Ναι), διαφορετικά θα εμφανίζει "No" (Όχι). Για να διαγράψετε την εγγραφή κατάστασης εισβολής στο πλαίσιο, ορίστε το Reset Case Open Status (Επαναφορά κατάστασης ανοίγματος θήκης) σε Enabled (Ενεργοποιημένο), αποθηκεύστε τις ρυθμίσεις στο CMOS και, στη συνέχεια, επανεκκινήστε το σύστημά σας.
  CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
  Εμφανίζει τις τρέχουσες τάσεις του συστήματος.

• Miscellaneous Settings (Διάφορες ρυθμίσεις)
  PCIe Slot Configuration (Διαμόρφωση υποδοχής PCIe)
  Σας επιτρέπει να ορίσετε τη λειτουργία των υποδοχών PCI Express σε Gen 1, Gen 2 ή Gen 3. Η πραγματική λειτουργία υπόκειται στις προδιαγραφές υλικού κάθε υποδοχής. Το Auto (Αυτόματα) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτή τη ρύθμιση. (Προεπιλογή: Auto (Αυτόματα))
  3DMark01 Enhancement (Βελτίωση 3DMark01)
  Σας επιτρέπει να καθορίσετε εάν θα βελτιώσετε την απόδοση ορισμένων παλαιότερων σημείων αναφοράς. (Προεπιλογή: Disabled (Απενεργοποιημένο))

• Smart Fan 5 Settings (Ρυθμίσεις Smart Fan 5)
  Monitor (Οθόνη)
  Σας επιτρέπει να επιλέξετε έναν στόχο για παρακολούθηση και να κάνετε περαιτέρω προσαρμογές. (Προεπιλογή: CPU FAN (Ανεμιστήρας CPU))
  Fan Speed Control (Έλεγχος ταχύτητας ανεμιστήρα)
  Σας επιτρέπει να καθορίσετε εάν θα ενεργοποιήσετε τη λειτουργία ελέγχου ταχύτητας ανεμιστήρα και να ρυθμίσετε την ταχύτητα του ανεμιστήρα.

  Normal (Κανονική)	Επιτρέπει στον ανεμιστήρα να λειτουργεί σε διαφορετικές ταχύτητες ανάλογα με τη θερμοκρασία. Μπορείτε να ρυθμίσετε την ταχύτητα του ανεμιστήρα με το System Information Viewer (Πρόγραμμα προβολής πληροφοριών συστήματος) με βάση τις απαιτήσεις του συστήματός σας. (Προεπιλογή)
  Silent (Αθόρυβη)	Επιτρέπει στον ανεμιστήρα να λειτουργεί σε χαμηλές ταχύτητες.
  Manual (Μη αυτόματα)	Σας επιτρέπει να ελέγχετε την ταχύτητα του ανεμιστήρα στο γράφημα καμπύλης.
  Full Speed (Πλήρης ταχύτητα)	Επιτρέπει στον ανεμιστήρα να λειτουργεί σε πλήρεις ταχύτητες.

  Fan Control Use Temperature Input (Έλεγχος ανεμιστήρα Χρήση εισόδου θερμοκρασίας)
  Σας επιτρέπει να επιλέξετε τη θερμοκρασία αναφοράς για τον έλεγχο της ταχύτητας του ανεμιστήρα.
  Temperature Interval (Διάστημα θερμοκρασίας)
  Σας επιτρέπει να επιλέξετε το διάστημα θερμοκρασίας για την αλλαγή της ταχύτητας του ανεμιστήρα.
  Fan Control Mode (Λειτουργία ελέγχου ανεμιστήρα)

  Auto (Αυτόματα)	Επιτρέπει στο BIOS να εντοπίσει αυτόματα τον τύπο του εγκατεστημένου ανεμιστήρα και να ορίσει τη βέλτιστη λειτουργία ελέγχου. (Προεπιλογή)
  Voltage (Τάση)	Η λειτουργία Voltage (Τάση) συνιστάται για έναν ανεμιστήρα 3 ακίδων.
  PWM	Η λειτουργία PWM συνιστάται για έναν ανεμιστήρα 4 ακίδων.

  Temperature (Θερμοκρασία)
  Εμφανίζει την τρέχουσα θερμοκρασία της επιλεγμένης περιοχής προορισμού.
  Fan Speed (Ταχύτητα ανεμιστήρα)
  Εμφανίζει τις τρέχουσες ταχύτητες του ανεμιστήρα.
  Temperature Warning Control (Έλεγχος προειδοποίησης θερμοκρασίας)
  Ορίζει το όριο προειδοποίησης για τη θερμοκρασία. Όταν η θερμοκρασία υπερβεί το όριο, το BIOS θα εκπέμψει προειδοποιητικό ήχο. Οι επιλογές είναι: Disabled (Απενεργοποιημένο) (προεπιλογή), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F.
  Σύστημα


  Αυτή η ενότητα παρέχει πληροφορίες σχετικά με το μοντέλο μητρικής πλακέτας και την έκδοση του BIOS. Μπορείτε επίσης να επιλέξετε την προεπιλεγμένη γλώσσα που χρησιμοποιείται από το BIOS και να ορίσετε χειροκίνητα την ώρα του συστήματος.
  Γλώσσα Συστήματος
  Επιλέγει την προεπιλεγμένη γλώσσα που χρησιμοποιείται από το BIOS.
  Ημερομηνία Συστήματος
  Ορίζει την ημερομηνία του συστήματος. Η μορφή ημερομηνίας είναι εβδομάδα (μόνο για ανάγνωση), μήνας, ημέρα και έτος. Χρησιμοποιήστε το <Enter> για εναλλαγή μεταξύ των πεδίων Μήνας, Ημέρα και Έτος και χρησιμοποιήστε το πλήκτρο <Page Up> ή <Page Down> για να ορίσετε την επιθυμητή τιμή.
  Ώρα Συστήματος
  Ορίζει την ώρα του συστήματος. Η μορφή ώρας είναι ώρα, λεπτό και δευτερόλεπτο. Για παράδειγμα, 1 μ.μ. είναι 13:00:00. Χρησιμοποιήστε το <Enter> για εναλλαγή μεταξύ των πεδίων Ώρα, Λεπτό και Δευτερόλεπτο και χρησιμοποιήστε το πλήκτρο <Page Up> ή <Page Down> για να ορίσετε την επιθυμητή τιμή.
  Επίπεδο Πρόσβασης
  Εμφανίζει το τρέχον επίπεδο πρόσβασης ανάλογα με τον τύπο προστασίας με κωδικό πρόσβασης που χρησιμοποιείται. (Εάν δεν έχει οριστεί κωδικός πρόσβασης, η προεπιλογή θα εμφανίζεται ως Διαχειριστής.) Το επίπεδο Διαχειριστή σάς επιτρέπει να κάνετε αλλαγές σε όλες τις ρυθμίσεις του BIOS. το επίπεδο Χρήστη σάς επιτρέπει να κάνετε αλλαγές μόνο σε ορισμένες ρυθμίσεις του BIOS, αλλά όχι σε όλες.

  BIOS


  Προτεραιότητες Επιλογών Εκκίνησης
  Καθορίζει τη συνολική σειρά εκκίνησης από τις διαθέσιμες συσκευές. Οι αφαιρούμενες συσκευές αποθήκευσης που υποστηρίζουν μορφή GPT θα έχουν το πρόθεμα "UEFI:" στη λίστα συσκευών εκκίνησης. Για εκκίνηση από ένα λειτουργικό σύστημα που υποστηρίζει διαμερισμό GPT, επιλέξτε τη συσκευή με πρόθεμα "UEFI:". Ή εάν θέλετε να εγκαταστήσετε ένα λειτουργικό σύστημα που υποστηρίζει διαμερισμό GPT, όπως τα Windows 7 64-bit, επιλέξτε τη μονάδα οπτικού δίσκου που περιέχει τον δίσκο εγκατάστασης των Windows 7 64-bit και έχει το πρόθεμα "UEFI:".
  Προτεραιότητες BBS Μονάδας Σκληρού Δίσκου/CD/DVD ROM/Μονάδας Δισκέτας/Συσκευής Δικτύου
  Καθορίζει τη σειρά εκκίνησης για έναν συγκεκριμένο τύπο συσκευής, όπως σκληρούς δίσκους, μονάδες οπτικών δίσκων, μονάδες δισκέτας και συσκευές που υποστηρίζουν τη λειτουργία Εκκίνηση από LAN, κ.λπ. Πατήστε <Enter> σε αυτό το στοιχείο για να εισέλθετε στο υπομενού που παρουσιάζει τις συσκευές του ίδιου τύπου που είναι συνδεδεμένες. Αυτό το στοιχείο υπάρχει μόνο εάν είναι εγκατεστημένη τουλάχιστον μία συσκευή για αυτόν τον τύπο.
  Κατάσταση NumLock κατά την Εκκίνηση
  Ενεργοποιεί ή απενεργοποιεί τη λειτουργία Numlock στο αριθμητικό πληκτρολόγιο του πληκτρολογίου μετά το POST (έλεγχος αυτοδιάγνωσης κατά την εκκίνηση). (Προεπιλογή: Ενεργοποιημένο)
  Επιλογή Ασφαλείας
  Καθορίζει εάν απαιτείται κωδικός πρόσβασης κάθε φορά που εκκινείται το σύστημα ή μόνο όταν εισέρχεστε στο BIOS Setup (ρύθμιση BIOS).
  Αφού διαμορφώσετε αυτό το στοιχείο, ορίστε τους κωδικούς πρόσβασης στο στοιχείο Κωδικός Πρόσβασης Διαχειριστή/Κωδικός Πρόσβασης Χρήστη.

  Setup	Απαιτείται κωδικός πρόσβασης μόνο για την είσοδο στο πρόγραμμα BIOS Setup (ρύθμιση BIOS).
  System	Απαιτείται κωδικός πρόσβασης για την εκκίνηση του συστήματος και για την είσοδο στο πρόγραμμα BIOS Setup (ρύθμιση BIOS). (Προεπιλογή)

  Εμφάνιση Λογοτύπου σε Πλήρη Οθόνη
  Σας επιτρέπει να καθορίσετε εάν θα εμφανίζεται το λογότυπο GIGABYTE κατά την εκκίνηση του συστήματος. Η απενεργοποίηση παραλείπει το λογότυπο GIGABYTE όταν ξεκινά το σύστημα. (Προεπιλογή: Ενεργοποιημένο)
  Γρήγορη Εκκίνηση
  Ενεργοποιεί ή απενεργοποιεί τη Γρήγορη Εκκίνηση (Fast Boot) για να συντομεύσει τη διαδικασία εκκίνησης του λειτουργικού συστήματος. Η Υπερβολικά Γρήγορη (Ultra Fast) παρέχει την ταχύτερη ταχύτητα εκκίνησης. (Προεπιλογή: Απενεργοποιημένο)
  Υποστήριξη SATA

  Όλες οι Συσκευές Sata	Όλες οι συσκευές SATA είναι λειτουργικές στο λειτουργικό σύστημα και κατά τη διάρκεια του POST (ελέγχου αυτοδιάγνωσης κατά την εκκίνηση).
  Μόνο ο Τελευταίος Σκληρός Δίσκος Εκκίνησης	Εκτός από την προηγούμενη μονάδα εκκίνησης, όλες οι συσκευές SATA απενεργοποιούνται πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος. (Προεπιλογή)

  Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Γρήγορη Εκκίνηση (Fast Boot) έχει οριστεί σε Ενεργοποιημένη (Enabled) ή Υπερβολικά Γρήγορη (Ultra Fast).
  Υποστήριξη VGA
  Σας επιτρέπει να επιλέξετε τον τύπο του λειτουργικού συστήματος για εκκίνηση.

  Αυτόματα	Ενεργοποιεί μόνο το legacy option ROM.
  Πρόγραμμα Οδήγησης EFI	Ενεργοποιεί το EFI option ROM. (Προεπιλογή)

  Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Γρήγορη Εκκίνηση (Fast Boot) έχει οριστεί σε Ενεργοποιημένη (Enabled) ή Υπερβολικά Γρήγορη (Ultra Fast).

  Υποστήριξη USB

  Απενεργοποιημένο	Όλες οι συσκευές USB απενεργοποιούνται πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος.
  Πλήρης Αρχικοποίηση	Όλες οι συσκευές USB είναι λειτουργικές στο λειτουργικό σύστημα και κατά τη διάρκεια του POST (ελέγχου αυτοδιάγνωσης κατά την εκκίνηση). (Προεπιλογή)
  Μερική Αρχικοποίηση	Μέρος των συσκευών USB απενεργοποιούνται πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος.

  Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Γρήγορη Εκκίνηση (Fast Boot) έχει οριστεί σε Ενεργοποιημένη (Enabled). Αυτή η λειτουργία απενεργοποιείται όταν η Γρήγορη Εκκίνηση (Fast Boot) έχει οριστεί σε Υπερβολικά Γρήγορη (Ultra Fast).
  Υποστήριξη Συσκευών PS2

  Απενεργοποιημένο	Όλες οι συσκευές PS/2 απενεργοποιούνται πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος.
  Ενεργοποιημένο	Όλες οι συσκευές PS/2 είναι λειτουργικές στο λειτουργικό σύστημα και κατά τη διάρκεια του POST (ελέγχου αυτοδιάγνωσης κατά την εκκίνηση). (Προεπιλογή)

  Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Γρήγορη Εκκίνηση (Fast Boot) έχει οριστεί σε Ενεργοποιημένη (Enabled). Αυτή η λειτουργία απενεργοποιείται όταν η Γρήγορη Εκκίνηση (Fast Boot) έχει οριστεί σε Υπερβολικά Γρήγορη (Ultra Fast).
  Υποστήριξη Προγράμματος Οδήγησης Στοίβας Δικτύου

  Απενεργοποιημένο	Απενεργοποιεί την εκκίνηση από το δίκτυο. (Προεπιλογή)
  Ενεργοποιημένο	Ενεργοποιεί την εκκίνηση από το δίκτυο.

  Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Γρήγορη Εκκίνηση (Fast Boot) έχει οριστεί σε Ενεργοποιημένη (Enabled) ή Υπερβολικά Γρήγορη (Ultra Fast).
  Δυνατότητες Windows 10
  Σας επιτρέπει να επιλέξετε το λειτουργικό σύστημα που θα εγκατασταθεί. (Προεπιλογή: Άλλο λειτουργικό σύστημα)
  Υποστήριξη CSM
  Ενεργοποιεί ή απενεργοποιεί το UEFI CSM (Μονάδα Υποστήριξης Συμβατότητας) για την υποστήριξη μιας παλαιού τύπου διαδικασίας εκκίνησης υπολογιστή.

  Ενεργοποιημένο	Ενεργοποιεί το UEFI CSM. (Προεπιλογή)
  Απενεργοποιημένο	Απενεργοποιεί το UEFI CSM και υποστηρίζει μόνο τη διαδικασία εκκίνησης UEFI BIOS.

  Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν οι Δυνατότητες Windows 10 έχουν οριστεί σε Windows 10 ή Windows 10 WHQL.
  LAN PXE Boot Option ROM
  Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε το legacy option ROM για τον ελεγκτή LAN. (Προεπιλογή: Απενεργοποιημένο) Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Υποστήριξη CSM (CSM Support) έχει οριστεί σε Ενεργοποιημένη (Enabled).
  Έλεγχος Επιλογής Εκκίνησης Αποθήκευσης
  Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε το UEFI ή το legacy option ROM για τον ελεγκτή συσκευής αποθήκευσης.

  Απενεργοποιημένο	Απενεργοποιεί το option ROM.
  Μόνο UEFI	Ενεργοποιεί μόνο το UEFI option ROM.
  Μόνο Legacy	Ενεργοποιεί μόνο το legacy option ROM. (Προεπιλογή)

  Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Υποστήριξη CSM (CSM Support) έχει οριστεί σε Ενεργοποιημένη (Enabled).
  Άλλη Προτεραιότητα PCI Device ROM
  Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε το UEFI ή το Legacy option ROM για τον ελεγκτή συσκευής PCI διαφορετικό από τους ελεγκτές LAN, συσκευής αποθήκευσης και γραφικών.

  Απενεργοποιημένο	Απενεργοποιεί το option ROM.
  Μόνο UEFI	Ενεργοποιεί μόνο το UEFI option ROM. (Προεπιλογή)
  Μόνο Legacy	Ενεργοποιεί μόνο το legacy option ROM.

  Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Υποστήριξη CSM (CSM Support) έχει οριστεί σε Ενεργοποιημένη (Enabled).
  Δίκτυο Stack
  Απενεργοποιεί ή ενεργοποιεί την εκκίνηση από το δίκτυο για την εγκατάσταση ενός λειτουργικού συστήματος μορφής GPT, όπως η εγκατάσταση του λειτουργικού συστήματος από τον διακομιστή Windows Deployment Services. (Προεπιλογή: Απενεργοποιημένο)
  Υποστήριξη Ipv4 PXE
  Ενεργοποιεί ή απενεργοποιεί την Υποστήριξη IPv4 PXE. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν το Δίκτυο Stack (Network Stack) είναι ενεργοποιημένο.
  Υποστήριξη Ipv4 HTTP
  Ενεργοποιεί ή απενεργοποιεί την υποστήριξη εκκίνησης HTTP για IPv4. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν το Δίκτυο Stack (Network Stack) είναι ενεργοποιημένο.
  Υποστήριξη Ipv6 PXE
  Ενεργοποιεί ή απενεργοποιεί την Υποστήριξη IPv6 PXE. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν το Δίκτυο Stack (Network Stack) είναι ενεργοποιημένο.
  Υποστήριξη Ipv6 HTTP
  Ενεργοποιεί ή απενεργοποιεί την υποστήριξη εκκίνησης HTTP για IPv6. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν το Δίκτυο Stack (Network Stack) είναι ενεργοποιημένο.
  Κωδικός Πρόσβασης Διαχειριστή
  Σας επιτρέπει να διαμορφώσετε έναν κωδικό πρόσβασης διαχειριστή. Πατήστε <Enter> σε αυτό το στοιχείο, πληκτρολογήστε τον κωδικό πρόσβασης και, στη συνέχεια, πατήστε <Enter>. Θα σας ζητηθεί να επιβεβαιώσετε τον κωδικό πρόσβασης. Πληκτρολογήστε ξανά τον κωδικό πρόσβασης και πατήστε <Enter>. Πρέπει να εισαγάγετε τον κωδικό πρόσβασης διαχειριστή (ή τον κωδικό πρόσβασης χρήστη) κατά την εκκίνηση του συστήματος και κατά την είσοδο στο BIOS Setup (ρύθμιση BIOS). Σε αντίθεση με τον κωδικό πρόσβασης χρήστη, ο κωδικός πρόσβασης διαχειριστή σάς επιτρέπει να κάνετε αλλαγές σε όλες τις ρυθμίσεις του BIOS.
  Κωδικός Πρόσβασης Χρήστη
  Σας επιτρέπει να διαμορφώσετε έναν κωδικό πρόσβασης χρήστη. Πατήστε <Enter> σε αυτό το στοιχείο, πληκτρολογήστε τον κωδικό πρόσβασης και, στη συνέχεια, πατήστε <Enter>. Θα σας ζητηθεί να επιβεβαιώσετε τον κωδικό πρόσβασης. Πληκτρολογήστε ξανά τον κωδικό πρόσβασης και πατήστε <Enter>. Πρέπει να εισαγάγετε τον κωδικό πρόσβασης διαχειριστή (ή τον κωδικό πρόσβασης χρήστη) κατά την εκκίνηση του συστήματος και κατά την είσοδο στο BIOS Setup (ρύθμιση BIOS). Ωστόσο, ο κωδικός πρόσβασης χρήστη σάς επιτρέπει να κάνετε αλλαγές μόνο σε ορισμένες ρυθμίσεις του BIOS, αλλά όχι σε όλες. Για να ακυρώσετε τον κωδικό πρόσβασης, πατήστε <Enter> στο στοιχείο κωδικού πρόσβασης και όταν σας ζητηθεί ο κωδικός πρόσβασης, εισαγάγετε πρώτα τον σωστό. Όταν σας ζητηθεί ένας νέος κωδικός πρόσβασης, πατήστε <Enter> χωρίς να εισαγάγετε κανέναν κωδικό πρόσβασης. Πατήστε <Enter> ξανά όταν σας ζητηθεί να επιβεβαιώσετε.
  ΣΗΜΕΙΩΣΗ: Πριν ορίσετε τον Κωδικό Πρόσβασης Χρήστη (User Password), φροντίστε να ορίσετε πρώτα τον Κωδικό Πρόσβασης Διαχειριστή (Administrator Password).

  Περιφερειακά


  AMD CPU fTPM
  Ενεργοποιεί ή απενεργοποιεί τη λειτουργία TPM 2.0 που είναι ενσωματωμένη στην AMD CPU. (Προεπιλογή: Απενεργοποιημένο)
  Primary Video Device ^{(Σημείωση)}
  Καθορίζει την πρώτη έναρξη της οθόνης από την εγκατεστημένη κάρτα γραφικών PCI Express ή τις ενσωματωμένες κάρτες γραφικών.

  IGD Video	Ορίζει τα ενσωματωμένα γραφικά ως την πρώτη οθόνη.
  NB PCIe Slot Video	Ορίζει την κάρτα γραφικών PCI Express στην υποδοχή PCI Express που ελέγχεται από το North Bridge ως την πρώτη οθόνη. (Προεπιλογή)

  Ambient LED
  Ενεργοποιεί ή απενεργοποιεί το ενσωματωμένο ηχητικό LED. (Προεπιλογή: Ενεργοποιημένο)
  Legacy USB Support
  Επιτρέπει τη χρήση πληκτρολογίου/ποντικιού USB στο MS-DOS. (Προεπιλογή: Ενεργοποιημένο)
  XHCI Hand-off
  Καθορίζει εάν θα ενεργοποιηθεί η λειτουργία XHCI Hand-off για ένα λειτουργικό σύστημα χωρίς υποστήριξη XHCI Hand-off. (Προεπιλογή: Ενεργοποιημένο)
  EHCI Hand-off
  Καθορίζει εάν θα ενεργοποιηθεί η λειτουργία EHCI Hand-off για ένα λειτουργικό σύστημα χωρίς υποστήριξη EHCI Hand-off. (Προεπιλογή: Απενεργοποιημένο)
  Port 60/64 Emulation
  Ενεργοποιεί ή απενεργοποιεί την εξομοίωση των θυρών εισόδου/εξόδου 64h και 60h. Αυτό θα πρέπει να είναι ενεργοποιημένο για πλήρη υποστήριξη παλαιού τύπου για πληκτρολόγια/ποντίκια USB στο MS-DOS ή σε λειτουργικό σύστημα που δεν υποστηρίζει εγγενώς συσκευές USB. (Προεπιλογή: Απενεργοποιημένο)
  USB Mass Storage Driver Support
  Ενεργοποιεί ή απενεργοποιεί την υποστήριξη για συσκευές αποθήκευσης USB. (Προεπιλογή: Ενεργοποιημένο)
  USB Storage Devices
  Εμφανίζει μια λίστα με συνδεδεμένες συσκευές μαζικής αποθήκευσης USB. Αυτό το στοιχείο εμφανίζεται μόνο όταν είναι εγκατεστημένη μια συσκευή αποθήκευσης USB.

  • Trusted Computing
    Ενεργοποιεί ή απενεργοποιεί την Ενότητα Αξιόπιστης Πλατφόρμας (TPM).
  • Super IO Configuration
    Serial Port 1
    Ενεργοποιεί ή απενεργοποιεί τη σειριακή θύρα επί της πλακέτας. (Προεπιλογή: Ενεργοποιημένο)
  • NVMe Configuration
    Εμφανίζει πληροφορίες σχετικά με το NVME PCIe SSD σας, εάν είναι εγκατεστημένο.
  • OffBoard SATA Controller Configuration
    Εμφανίζει πληροφορίες σχετικά με το PCIe SSD σας, εάν είναι εγκατεστημένο.

  ^{(Σημείωση)} Αυτό το στοιχείο υπάρχει μόνο όταν εγκαθιστάτε μια CPU που υποστηρίζει αυτήν τη λειτουργία.

  Chipset

  IOMMU
  Ενεργοποιεί ή απενεργοποιεί την υποστήριξη AMD IOMMU. (Προεπιλογή: Αυτόματο)
  Integrated Graphics ^{(Σημείωση)}
  Ενεργοποιεί ή απενεργοποιεί τη λειτουργία των ενσωματωμένων γραφικών.

  Auto	Το BIOS θα ενεργοποιήσει ή θα απενεργοποιήσει αυτόματα τα ενσωματωμένα γραφικά ανάλογα με την κάρτα γραφικών που είναι εγκατεστημένη. (Προεπιλογή)
  Disabled	Απενεργοποιεί τα ενσωματωμένα γραφικά.

  UMA Frame Buffer Size ^{(Σημείωση)}
  Το μέγεθος του buffer πλαισίου είναι η συνολική ποσότητα μνήμης συστήματος που διατίθεται αποκλειστικά για τον ενσωματωμένο ελεγκτή γραφικών. Το MS-DOS, για παράδειγμα, θα χρησιμοποιήσει μόνο αυτή τη μνήμη για την οθόνη. Οι επιλογές είναι: Αυτόματο (προεπιλογή), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
  SATA Mode
  Ενεργοποιεί ή απενεργοποιεί το RAID για τους ελεγκτές SATA ή διαμορφώνει τους ελεγκτές SATA σε λειτουργία AHCI.

  RAID	Ενεργοποιεί το RAID για τον ελεγκτή SATA.
  AHCI	Διαμορφώνει τους ελεγκτές SATA σε λειτουργία AHCI. Το Advanced Host Controller Interface (AHCI) είναι μια προδιαγραφή διασύνδεσης που επιτρέπει στο πρόγραμμα οδήγησης αποθήκευσης να ενεργοποιήσει προηγμένες λειτουργίες Serial ATA, όπως το Native Command Queuing και το hot plug. (Προεπιλογή)

  Chipset SATA Port Enable
  Ενεργοποιεί ή απενεργοποιεί τους ενσωματωμένους ελεγκτές SATA. (Προεπιλογή: Ενεργοποιημένο)
  Chipset SATA Port 0/1/2/3
  Ενεργοποιεί ή απενεργοποιεί κάθε θύρα SATA.

  ^{(Σημείωση)} Αυτό το στοιχείο υπάρχει μόνο όταν εγκαθιστάτε μια CPU που υποστηρίζει αυτήν τη λειτουργία.

  Τροφοδοσία


  AC BACK
  Καθορίζει την κατάσταση του συστήματος μετά την επιστροφή ρεύματος από απώλεια ρεύματος AC.

  Memory	Το σύστημα επιστρέφει στην τελευταία γνωστή κατάσταση αφύπνισης κατά την επιστροφή του ρεύματος AC.
  Always On	Το σύστημα ενεργοποιείται κατά την επιστροφή του ρεύματος AC.
  Always Off	Το σύστημα παραμένει απενεργοποιημένο κατά την επιστροφή του ρεύματος AC. (Προεπιλογή)

  Power On By Keyboard
  Επιτρέπει την ενεργοποίηση του συστήματος από ένα συμβάν αφύπνισης πληκτρολογίου PS/2.
  Σημείωση: Για να χρησιμοποιήσετε αυτήν τη λειτουργία, χρειάζεστε ένα τροφοδοτικό ATX που να παρέχει τουλάχιστον 1A στο καλώδιο +5VSB.

  Disabled	Απενεργοποιεί αυτήν τη λειτουργία. (Προεπιλογή)
  Password	Ορίστε έναν κωδικό πρόσβασης με 1~5 χαρακτήρες για να ενεργοποιήσετε το σύστημα.
  Keyboard 98	Πατήστε το κουμπί POWER στο πληκτρολόγιο Windows 98 για να ενεργοποιήσετε το σύστημα.
  Any key	Πατήστε οποιοδήποτε πλήκτρο για να ενεργοποιήσετε το σύστημα.

  Power On Password
  Ορίστε τον κωδικό πρόσβασης όταν το Power On By Keyboard έχει οριστεί σε Password. Πατήστε <Enter> σε αυτό το στοιχείο και ορίστε έναν κωδικό πρόσβασης με έως και 5 χαρακτήρες και, στη συνέχεια, πατήστε <Enter> για να αποδεχτείτε. Για να ενεργοποιήσετε το σύστημα, εισαγάγετε τον κωδικό πρόσβασης και πατήστε <Enter>.
  Σημείωση: Για να ακυρώσετε τον κωδικό πρόσβασης, πατήστε <Enter> σε αυτό το στοιχείο. Όταν σας ζητηθεί ο κωδικός πρόσβασης, πατήστε ξανά <Enter> χωρίς να εισαγάγετε τον κωδικό πρόσβασης για να καταργήσετε τις ρυθμίσεις κωδικού πρόσβασης.
  Power On By Mouse
  Επιτρέπει την ενεργοποίηση του συστήματος από ένα συμβάν αφύπνισης ποντικιού PS/2.
  Σημείωση: Για να χρησιμοποιήσετε αυτήν τη λειτουργία, χρειάζεστε ένα τροφοδοτικό ATX που να παρέχει τουλάχιστον 1A στο καλώδιο +5VSB.

  Disabled	Απενεργοποιεί αυτήν τη λειτουργία. (Προεπιλογή)
  Move	Μετακινήστε το ποντίκι για να ενεργοποιήσετε το σύστημα.
  Double Click	Κάντε διπλό κλικ στο αριστερό κουμπί του ποντικιού για να ενεργοποιήσετε το σύστημα.

  ErP
  Καθορίζει εάν θα αφήσει το σύστημα να καταναλώσει τη λιγότερη ισχύ στην κατάσταση S5 (τερματισμός λειτουργίας). Σημείωση: Όταν αυτό το στοιχείο έχει οριστεί σε Ενεργοποιημένο, οι ακόλουθες λειτουργίες θα είναι μη διαθέσιμες: Επαναφορά με ειδοποίηση, αφύπνιση συμβάντος PME, ενεργοποίηση με ποντίκι, ενεργοποίηση με πληκτρολόγιο και αφύπνιση στο LAN.
  Soft-Off by PWR-BTTN
  Διαμορφώνει τον τρόπο απενεργοποίησης του υπολογιστή σε λειτουργία MS-DOS χρησιμοποιώντας το κουμπί λειτουργίας.

  Instant-Off	Πατήστε το κουμπί λειτουργίας και, στη συνέχεια, το σύστημα θα απενεργοποιηθεί αμέσως. (Προεπιλογή)
  Delay 4 Sec.	Πατήστε και κρατήστε πατημένο το κουμπί λειτουργίας για 4 δευτερόλεπτα για να απενεργοποιήσετε το σύστημα. Εάν πατηθεί το κουμπί λειτουργίας για λιγότερο από 4 δευτερόλεπτα, το σύστημα θα εισέλθει σε λειτουργία αναστολής.

  Resume by Alarm
  Καθορίζει εάν θα ενεργοποιηθεί το σύστημα σε μια επιθυμητή ώρα. (Προεπιλογή: Απενεργοποιημένο) Εάν είναι ενεργοποιημένο, ορίστε την ημερομηνία και την ώρα ως εξής:
  Wake up day: Ενεργοποιήστε το σύστημα σε μια συγκεκριμένη ώρα κάθε ημέρα ή σε μια συγκεκριμένη ημέρα του μήνα.
  Wake up hour/minute/second: Ορίστε την ώρα κατά την οποία το σύστημα θα ενεργοποιηθεί αυτόματα.
  Σημείωση: Όταν χρησιμοποιείτε αυτήν τη λειτουργία, αποφύγετε τον ακατάλληλο τερματισμό λειτουργίας από το λειτουργικό σύστημα ή την αφαίρεση της τροφοδοσίας AC, διαφορετικά οι ρυθμίσεις ενδέχεται να μην είναι αποτελεσματικές.
  Wake on LAN
  Ενεργοποιεί ή απενεργοποιεί τη λειτουργία αφύπνισης στο LAN. (Προεπιλογή: Ενεργοποιημένο)
  High Precision Event Timer
  Ενεργοποιεί ή απενεργοποιεί το High Precision Event Timer (HPET) στο λειτουργικό σύστημα. (Προεπιλογή: Ενεργοποιημένο)

  Αποθήκευση & Έξοδος


  Save & Exit Setup
  Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Yes. Αυτό αποθηκεύει τις αλλαγές στο CMOS και εξέρχεται από το πρόγραμμα BIOS Setup. Επιλέξτε No ή πατήστε <Esc> για να επιστρέψετε στο Κύριο Μενού του BIOS Setup.
  Exit Without Saving
  Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Yes. Αυτό εξέρχεται από το BIOS Setup χωρίς να αποθηκεύσει τις αλλαγές που έγιναν στο BIOS Setup στο CMOS. Επιλέξτε No ή πατήστε <Esc> για να επιστρέψετε στο Κύριο Μενού του BIOS Setup.
  Load Optimized Defaults
  Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Yes για να φορτώσετε τις βέλτιστες προεπιλεγμένες ρυθμίσεις του BIOS. Οι προεπιλεγμένες ρυθμίσεις του BIOS βοηθούν το σύστημα να λειτουργεί σε βέλτιστη κατάσταση. Να φορτώνετε πάντα τις Βελτιστοποιημένες προεπιλογές μετά την ενημέρωση του BIOS ή μετά την εκκαθάριση των τιμών CMOS.
  Boot Override
  Σας επιτρέπει να επιλέξετε μια συσκευή για άμεση εκκίνηση. Πατήστε <Enter> στη συσκευή που επιλέγετε και επιλέξτε Yes για επιβεβαίωση. Το σύστημά σας θα επανεκκινηθεί αυτόματα και θα εκκινηθεί από αυτήν τη συσκευή.
  Save Profiles
  Αυτή η λειτουργία σάς επιτρέπει να αποθηκεύσετε τις τρέχουσες ρυθμίσεις του BIOS σε ένα προφίλ. Μπορείτε να δημιουργήσετε έως και 8 προφίλ και να αποθηκεύσετε ως Setup Profile 1~ Setup Profile 8. Πατήστε <Enter> για να ολοκληρώσετε. Ή μπορείτε να επιλέξετε Select File in HDD/FDD/USB (Επιλέξτε Αρχείο σε HDD/FDD/USB) για να αποθηκεύσετε το προφίλ στη συσκευή αποθήκευσης.
  Load Profiles
  Εάν το σύστημά σας καταστεί ασταθές και έχετε φορτώσει τις προεπιλεγμένες ρυθμίσεις του BIOS, μπορείτε να χρησιμοποιήσετε αυτήν τη λειτουργία για να φορτώσετε τις ρυθμίσεις του BIOS από ένα προφίλ που δημιουργήθηκε πριν, χωρίς την ταλαιπωρία της εκ νέου διαμόρφωσης των ρυθμίσεων του BIOS. Αρχικά, επιλέξτε το προφίλ που θέλετε να φορτώσετε και, στη συνέχεια, πατήστε <Enter> για να ολοκληρώσετε. Μπορείτε να επιλέξετε Select File in HDD/FDD/USB (Επιλέξτε Αρχείο σε HDD/FDD/USB) για να εισαγάγετε το προφίλ που δημιουργήθηκε προηγουμένως από τη συσκευή αποθήκευσης ή να φορτώσετε το προφίλ που δημιουργήθηκε αυτόματα από το BIOS, όπως η επαναφορά των ρυθμίσεων του BIOS στις τελευταίες ρυθμίσεις που λειτούργησαν σωστά (τελευταία γνωστή καλή εγγραφή).

  Διαμόρφωση ενός συνόλου RAID

  Επίπεδα RAID

  	RAID 0	RAID 1	RAID 10
  Ελάχιστος αριθμός σκληρών δίσκων	≥2	2	4
  Χωρητικότητα πίνακα	Αριθμός σκληρών δίσκων * Μέγεθος του μικρότερου δίσκου	Μέγεθος του μικρότερου δίσκου	(Αριθμός σκληρών δίσκων/2) * Μέγεθος του μικρότερου δίσκου
  Ανοχή σφαλμάτων	Όχι	Ναι	Ναι

  Πριν ξεκινήσετε, ετοιμάστε τα ακόλουθα στοιχεία:

  • Τουλάχιστον δύο σκληρούς δίσκους SATA ή SSD (για να διασφαλίσετε τη βέλτιστη απόδοση, συνιστάται να χρησιμοποιείτε δύο σκληρούς δίσκους με πανομοιότυπο μοντέλο και χωρητικότητα).
  • Ένας δίσκος εγκατάστασης Windows.
  • Δίσκος προγραμμάτων οδήγησης μητρικής πλακέτας.
  • Μια μονάδα USB flash.

  Διαμόρφωση ελεγκτών SATA

  1. Εγκατάσταση σκληρών δίσκων
     Εγκαταστήστε τους σκληρούς δίσκους στους συνδέσμους SATA στη μητρική πλακέτα. Στη συνέχεια, συνδέστε τους συνδέσμους τροφοδοσίας από το τροφοδοτικό σας στους σκληρούς δίσκους.
  2. Διαμόρφωση της λειτουργίας ελεγκτή SATA στο BIOS Setup
     Βεβαιωθείτε ότι έχετε διαμορφώσει σωστά τη λειτουργία ελεγκτή SATA στο system BIOS Setup.
     Βήματα:
     1. Ενεργοποιήστε τον υπολογιστή σας και πατήστε <Delete> για να μπείτε στο BIOS Setup κατά τη διάρκεια του POST (Power-On Self-Test). Στην ενότητα Chipset, βεβαιωθείτε ότι το Chipset SATA Port Enable είναι ενεργοποιημένο. Ορίστε το SATA Mode σε RAID. Στη συνέχεια, αποθηκεύστε τις ρυθμίσεις και επανεκκινήστε τον υπολογιστή σας.
     2. Εάν θέλετε να διαμορφώσετε το UEFI RAID, ακολουθήστε τα βήματα στο "C-1". Για να μπείτε στο legacy RAID ROM, αποθηκεύστε τις ρυθμίσεις και βγείτε από το BIOS Setup. Ανατρέξτε στο "C-2" για περισσότερες πληροφορίες.

        Τα μενού BIOS Setup που περιγράφονται σε αυτήν την ενότητα ενδέχεται να διαφέρουν από τις ακριβείς ρυθμίσεις για τη μητρική σας πλακέτα. Οι πραγματικές επιλογές μενού BIOS Setup που θα δείτε εξαρτώνται από τη μητρική πλακέτα που έχετε και την έκδοση BIOS.
  3. 1. Διαμόρφωση UEFI RAID
        Μόνο τα Windows 10 64-bit υποστηρίζουν διαμόρφωση UEFI RAID.
        Βήμα:
        1. Στο BIOS Setup, μεταβείτε στο BIOS και ορίστε το Windows 10 Features σε Windows 10 και το CSM Support σε Disabled. Αποθηκεύστε τις αλλαγές και βγείτε από το BIOS Setup.
        2. Αφού γίνει επανεκκίνηση του συστήματος, μπείτε ξανά στο BIOS Setup. Στη συνέχεια, μπείτε στο υπομενού Peripherals\RAIDXpert2 Configuration Utility.
        3. Στην οθόνη RAIDXpert2 Configuration Utility, πατήστε <Enter> στο Array Management για να μπείτε στην οθόνη Create Array. Στη συνέχεια, επιλέξτε ένα επίπεδο RAID. Τα υποστηριζόμενα επίπεδα RAID περιλαμβάνουν τα RAID 0, RAID 1 και RAID 10 (οι διαθέσιμες επιλογές εξαρτώνται από τον αριθμό των σκληρών δίσκων που είναι εγκατεστημένοι). Στη συνέχεια, πατήστε <Enter> στο Select Physical Disks για να μπείτε στην οθόνη Select Physical Disks.
        4. Στην οθόνη Select Physical Disks, επιλέξτε τους σκληρούς δίσκους που θα συμπεριληφθούν στον πίνακα RAID και ορίστε τους σε Enabled. Στη συνέχεια, χρησιμοποιήστε το πλήκτρο κάτω βέλους για να μετακινηθείτε στο Apply Changes και πατήστε <Enter>. Στη συνέχεια, επιστρέψτε στην προηγούμενη οθόνη και ορίστε τα Array Size, Array Size Unit, Read Cache Policy και Write Cache Policy.
        5. Αφού ορίσετε τη χωρητικότητα, μετακινηθείτε στο Create Array και πατήστε <Enter> για να ξεκινήσετε.
        6. Μετά την ολοκλήρωση, θα επιστρέψετε στην οθόνη Array Management. Στην ενότητα Manage Array Properties μπορείτε να δείτε τον νέο τόμο RAID και πληροφορίες σχετικά με το επίπεδο RAID, το όνομα πίνακα, τη χωρητικότητα πίνακα κ.λπ.
     2. Διαμόρφωση Legacy RAID ROM
        Μπείτε στο βοηθητικό πρόγραμμα εγκατάστασης legacy RAID BIOS για να διαμορφώσετε έναν πίνακα RAID. Παραλείψτε αυτό το βήμα και προχωρήστε με την εγκατάσταση του λειτουργικού συστήματος Windows για μια διαμόρφωση μη RAID.
        Βήμα:
  1. Αφού ξεκινήσει ο έλεγχος μνήμης POST και πριν ξεκινήσει η εκκίνηση του λειτουργικού συστήματος, αναζητήστε ένα μήνυμα που να λέει "Press <Ctrl-R> to Configure" (Πατήστε <Ctrl-R> για να διαμορφώσετε). Πατήστε <Ctrl> + <R> για να μπείτε στο βοηθητικό πρόγραμμα εγκατάστασης RAID BIOS.
  2. Για να δημιουργήσετε έναν νέο πίνακα, πατήστε <Enter> στην επιλογή Create Array (Δημιουργία πίνακα).
  3. Η γραμμή επιλογής θα μετακινηθεί στην ενότητα Disks (Δίσκοι) στα δεξιά της οθόνης. Επιλέξτε τους σκληρούς δίσκους που θα συμπεριληφθούν στον πίνακα RAID. Χρησιμοποιήστε το πλήκτρο επάνω ή κάτω βέλους για να επιλέξετε έναν σκληρό δίσκο και πατήστε <Insert>. Ο επιλεγμένος σκληρός δίσκος θα εμφανίζεται με πράσινο χρώμα. Για να χρησιμοποιήσετε όλους τους σκληρούς δίσκους, απλώς πατήστε <A> για να επιλέξετε όλους. Στη συνέχεια, πατήστε <Enter> και η γραμμή επιλογής θα μετακινηθεί στην ενότητα User Input (Είσοδος χρήστη) στο κάτω αριστερό μέρος της οθόνης.
  4. Πρώτα, επιλέξτε μια λειτουργία RAID και πατήστε <Enter>. Οι διαθέσιμες επιλογές εξαρτώνται από τον αριθμό των σκληρών δίσκων που είναι εγκατεστημένοι. Στη συνέχεια, ακολουθήστε τις οδηγίες στην οθόνη για να καθορίσετε το μέγεθος του πίνακα. Μπορείτε να επιλέξετε All available space (Όλος ο διαθέσιμος χώρος) για να χρησιμοποιήσετε το μέγιστο επιτρεπόμενο μέγεθος ή να χρησιμοποιήσετε το πλήκτρο επάνω ή κάτω βέλους για να προσαρμόσετε το μέγεθος και να πατήσετε <Enter>.
  5. Επιλέξτε μια λειτουργία προσωρινής αποθήκευσης. Οι επιλογές περιλαμβάνουν Read/Write (Ανάγνωση/Εγγραφή), Read Only (Μόνο ανάγνωση) και None (Κανένα). Στη συνέχεια, πατήστε <Enter> για να συνεχίσετε.
  6. Τέλος, θα εμφανιστεί ένα μήνυμα που λέει "Confirm Creation of Array" (Επιβεβαίωση δημιουργίας πίνακα). Πατήστε <C> για να επιβεβαιώσετε ή <Esc> για να επιστρέψετε στην προηγούμενη οθόνη.
  7. Όταν ολοκληρωθεί, θα δείτε τον νέο πίνακα στην κύρια οθόνη. Για να βγείτε από το βοηθητικό πρόγραμμα RAID BIOS, πατήστε <Esc> και, στη συνέχεια, πατήστε <C> για να επιβεβαιώσετε.

  Εγκατάσταση του προγράμματος οδήγησης SATA RAID/AHCI και του λειτουργικού συστήματος
  Με τις σωστές ρυθμίσεις BIOS, είστε έτοιμοι να εγκαταστήσετε το λειτουργικό σύστημα.

  Εγκατάσταση του λειτουργικού συστήματος
  Καθώς ορισμένα λειτουργικά συστήματα περιλαμβάνουν ήδη το πρόγραμμα οδήγησης SATA RAID/AHCI, δεν χρειάζεται να εγκαταστήσετε ξεχωριστό πρόγραμμα οδήγησης RAID/AHCI κατά τη διαδικασία εγκατάστασης των Windows. Αφού εγκατασταθεί το λειτουργικό σύστημα, συνιστούμε να εγκαταστήσετε όλα τα απαιτούμενα προγράμματα οδήγησης από τον δίσκο προγραμμάτων οδήγησης της μητρικής πλακέτας χρησιμοποιώντας το "Xpress Install" για να διασφαλίσετε την απόδοση και τη συμβατότητα του συστήματος. Εάν το λειτουργικό σύστημα που πρόκειται να εγκατασταθεί απαιτεί να παρέχετε ένα πρόσθετο πρόγραμμα οδήγησης SATA RAID/AHCI κατά τη διαδικασία εγκατάστασης του λειτουργικού συστήματος, ανατρέξτε στα παρακάτω βήματα:

  1. Αντιγράψτε τον φάκελο Hw10 στον φάκελο \Boot στον δίσκο προγραμμάτων οδήγησης στη μονάδα USB flash σας.
  2. Κάντε εκκίνηση από τον δίσκο εγκατάστασης των Windows και εκτελέστε τα τυπικά βήματα εγκατάστασης του λειτουργικού συστήματος. Όταν εμφανιστεί η οθόνη που ζητά να φορτώσετε το πρόγραμμα οδήγησης, επιλέξτε Browse (Αναζήτηση).
  3. Εισαγάγετε τη μονάδα USB flash και, στη συνέχεια, μεταβείτε στη θέση του προγράμματος οδήγησης. Η θέση του προγράμματος οδήγησης είναι η εξής: \Hw10\RAID\x64
  4. Επιλέξτε πρώτα το AMD-RAID Bottom Device και κάντε κλικ στο Next (Επόμενο) για να φορτώσετε το πρόγραμμα οδήγησης. Στη συνέχεια, επιλέξτε το AMD-RAID Controller και κάντε κλικ στο Next (Επόμενο) για να φορτώσετε το πρόγραμμα οδήγησης. Τέλος, συνεχίστε την εγκατάσταση του λειτουργικού συστήματος.

  Επισκεφθείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση ενός πίνακα RAID.


  Εγκατάσταση προγραμμάτων οδήγησης

  • Πριν εγκαταστήσετε τα προγράμματα οδήγησης, εγκαταστήστε πρώτα το λειτουργικό σύστημα. (Οι παρακάτω οδηγίες χρησιμοποιούν τα Windows 10 ως παράδειγμα λειτουργικού συστήματος.)
  • Αφού εγκαταστήσετε το λειτουργικό σύστημα, εισαγάγετε τον δίσκο προγραμμάτων οδήγησης μητρικής πλακέτας στην οπτική σας μονάδα. Κάντε κλικ στο μήνυμα "Tap to choose what happens with this disc" (Πατήστε για να επιλέξετε τι θα συμβεί με αυτόν τον δίσκο) στην επάνω δεξιά γωνία της οθόνης και επιλέξτε "Run Run.exe" (Εκτέλεση Run.exe). (Ή μεταβείτε στον Υπολογιστή μου, κάντε διπλό κλικ στην οπτική μονάδα και εκτελέστε το πρόγραμμα Run.exe.)

  Το "Xpress Install" θα σαρώσει αυτόματα το σύστημά σας και, στη συνέχεια, θα παραθέσει όλα τα προγράμματα οδήγησης που συνιστάται να εγκαταστήσετε. Μπορείτε να κάνετε κλικ στο κουμπί Xpress Install και το "Xpress Install" θα εγκαταστήσει όλα τα επιλεγμένα προγράμματα οδήγησης. Ή κάντε κλικ στο εικονίδιο βέλους για να εγκαταστήσετε μεμονωμένα τα προγράμματα οδήγησης που χρειάζεστε.


  Επισκεφθείτε τον ιστότοπο της GIGABYTE για περισσότερες πληροφορίες σχετικά με το λογισμικό.

  Επισκεφθείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση του λογισμικού ήχου.



  Επικοινωνήστε μαζί μας
  GIGA-BYTE TECHNOLOGY CO., LTD.
  Διεύθυνση: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
  ΤΗΛ.: +886-2-8912-4000, ΦΑΞ: +886-2-8912-4005
  Tech. and Non-Tech. Support (Sales/Marketing): http://esupport.gigabyte.com
  WEB address (English): http://www.gigabyte.com
  WEB address (Chinese): http://www.gigabyte.tw

  • GIGABYTE eSupport
    Για να υποβάλετε μια τεχνική ή μη τεχνική (Πωλήσεις/Μάρκετινγκ) ερώτηση, συνδεθείτε στο: http://esupport.gigabyte.com


  Προσδιορισμός της αναθεώρησης της μητρικής σας πλακέτας
  Ο αριθμός αναθεώρησης στη μητρική σας πλακέτα μοιάζει με αυτόν: "REV: X.X." Για παράδειγμα, "REV: 1.0" σημαίνει ότι η αναθεώρηση της μητρικής πλακέτας είναι 1.0. Ελέγξτε την αναθεώρηση της μητρικής πλακέτας σας πριν ενημερώσετε το BIOS, τα προγράμματα οδήγησης της μητρικής πλακέτας ή όταν αναζητάτε τεχνικές πληροφορίες.
  Παράδειγμα:


  Για περισσότερες λεπτομέρειες προϊόντος, επισκεφθείτε τον ιστότοπο της GIGABYTE.


  Πνευματικά δικαιώματα
  © 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Με επιφύλαξη παντός δικαιώματος. Τα εμπορικά σήματα που αναφέρονται σε αυτό το εγχειρίδιο είναι νόμιμα κατοχυρωμένα στους αντίστοιχους κατόχους τους.

  Αναφορές

  • GIGABYTE - eSupport
  • GIGABYTE Global
  • GIGABYTE 技嘉科技

Λήψη εγχειριδίου

Εδώ μπορείτε να κατεβάσετε την πλήρη έκδοση pdf του εγχειριδίου, μπορεί να περιέχει πρόσθετες οδηγίες ασφαλείας, πληροφορίες εγγύησης, κανόνες FCC κ.λπ.

Λήψη GIGABYTE GA-A320M-DS2 - Εγχειρίδιο μητρικής πλακέτας

Διαθέσιμες γλώσσες
