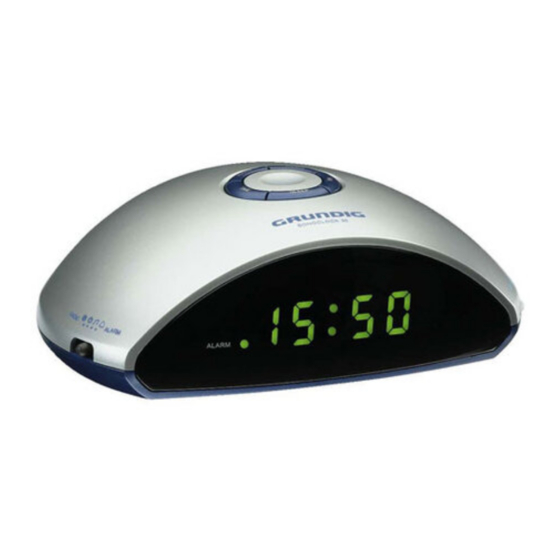

Manual do Rádio Portátil Grundig Sonoclock 30

SEGURANÇA, INFORMAÇÃO

Segurança

Este dispositivo foi concebido para a reprodução de sinais de áudio. Qualquer outra utilização é expressamente proibida.

Proteja o dispositivo da humidade (gotas de água ou salpicos). Não coloque recipientes como vasos sobre o dispositivo. Estes podem ser derrubados e derramar líquido sobre os componentes elétricos, apresentando assim um risco de segurança.

Ao decidir onde colocar o dispositivo, tenha em atenção que as superfícies dos móveis são cobertas por vários tipos de verniz e plástico, a maioria dos quais contém aditivos químicos. Estes aditivos podem corroer os suportes do dispositivo, deixando resíduos nas superfícies dos móveis que podem ser difíceis ou impossíveis de remover.

Não utilize qualquer agente de limpeza, pois pode danificar a caixa. Limpe o dispositivo com um pano de couro limpo e húmido. Nunca abra a caixa do dispositivo. O fabricante não aceitará qualquer responsabilidade por danos resultantes de manuseamento inadequado.

A placa de identificação está localizada na parte inferior do dispositivo.

Informação

Este dispositivo tem supressão de ruído de acordo com as diretivas da UE aplicáveis. Este produto cumpre as diretivas europeias 89/336/CEE, 73/23/CEE e 93/68/CEE.
Este dispositivo está em conformidade com a norma de segurança VDE 0860 e, portanto, com a norma de segurança internacional IEC 65.

Dados técnicos

Nota ambiental

Foi utilizada a menor quantidade de material possível na embalagem do seu dispositivo.
É composta por dois materiais separados: cartão (caixa) e polietileno (saco). Por favor, observe os regulamentos locais para a eliminação do material de embalagem.

Modificações técnicas e de design reservadas.

VISÃO GERAL

Controlos na parte superior

• SNOOZE Interrompe a função de alarme. Para o temporizador de sono.
• TIME (TEMPO) Prima sem soltar para ativar a definição da hora.
• ALARM (ALARME) Prima sem soltar para ativar a definição do alarme. Prima brevemente para cancelar o modo de espera do alarme. Mostra a hora do alarme (no modo de espera).
• HOUR (HORA) Para definir as horas. Prima brevemente para alterar a hora passo a passo. Prima sem soltar para alterar a hora continuamente.
• MIN (MINUTO) Para definir os minutos. Prima brevemente para alterar os minutos passo a passo. Prima sem soltar para alterar os minutos continuamente.
• SLEEP (DORMIR) Ativa o temporizador de sono.

Controlos nas laterais

RADIO ALARM (ALARME): O interruptor de correr no lado esquerdo do dispositivo liga o rádio ou coloca-o em modo de espera.
No modo de alarme, alterna entre o sinal sonoro e a estação de rádio.

VOLUME Ajusta o volume (no lado direito do dispositivo).

Botão de controlo: Para sintonizar estações de rádio (no lado direito do dispositivo).

MW FM: Interruptor de banda de frequência FM e MW (para SC 3300), no lado direito do dispositivo.

LW FM: Interruptor de banda de frequência FM e LW (para SC 3340 LW), no lado direito do dispositivo.

Controlos na parte traseira

Cabo de alimentação

Antena de fio para receção de FM. O dispositivo tem uma antena incorporada para receção de MW (SC 3300) ou receção de LW (SC 3340 LW). Rode o dispositivo para direcionar a antena.

Controlos na parte inferior

Compartimento da bateria para bateria de reserva.

O ecrã

ALARM LED. Indica que a definição de alarme está ativada.

10:00 Mostra a hora, a hora do alarme e o tempo do temporizador de sono.

FONTE DE ALIMENTAÇÃO

Funcionamento com corrente elétrica

Nota:
Verifique se a tensão de rede na placa de identificação (na parte inferior do dispositivo) corresponde à sua fonte de alimentação local. Se não for o caso, contacte o seu revendedor especializado.

1. Ligue o cabo de alimentação à tomada (230V~, 50 Hz).


Nota:
A única forma de desligar o dispositivo da fonte de alimentação é retirar a ficha.

Inserir a bateria de reserva

Durante o funcionamento com corrente elétrica, a bateria de reserva garante que as definições armazenadas não se perdem em caso de falha de energia ou quando o dispositivo é brevemente desligado da corrente elétrica.

1. Abra o compartimento da bateria premindo a área marcada com setas no desenho e empurrando a tampa para baixo.


2. Ao inserir a bateria (9 V, 6LF 22), observe a polaridade marcada na base do compartimento da bateria.

Nota:
Remova a bateria de reserva quando estiver descarregada ou quando souber que o dispositivo não será utilizado por um longo período de tempo.

Informações adicionais para unidades vendidas no Reino Unido.

As unidades vendidas no Reino Unido são adequadas para funcionamento com uma fonte de alimentação de 240V CA, 50Hz.
A gama de recetores multi-sistema foi construída para funcionar na maioria dos países europeus. No entanto, o sistema de ficha e tomada de corrente para o Reino Unido difere de muitos países europeus.
Este aparelho foi fornecido com uma ficha conversora aprovada, não removível, para utilização no Reino Unido. Esta ficha conversora está equipada com um fusível de 5A.

Caso este aparelho seja fornecido apenas com uma ficha Euro moldada de 2 pinos, que não é adequada para funcionamento no Reino Unido, esta deve ser cortada e eliminada imediatamente. Uma ficha UK aprovada de 13A e 3 pinos deve então ser instalada por um eletricista qualificado.

Nota:
A ficha Euro cortada deve ser destruída para evitar um possível risco de choque caso seja inserida numa tomada noutro local.

Se for utilizada uma ficha de 3 pinos não recarregável ou uma ficha de 3 pinos recarregável de 13A (BS1363), esta deve ser equipada com um fusível BS1362 aprovado pela ASTA ou BSI de 5A. Se for utilizado qualquer outro tipo de ficha, esta deve ser protegida por um fusível de 5A na ficha ou na placa de distribuição. Se este tipo de ficha ficar defeituoso, certifique-se de que o fusível é removido antes da eliminação, para eliminar o potencial risco de choque.

Se for necessário substituir o fusível na ficha não recarregável, deve ser utilizado o tipo e a classificação corretos (5A ASTA ou BS1362 aprovado pela BSI) e a tampa do fusível deve ser recolocada. Se a tampa do fusível for perdida ou danificada, o cabo e a ficha não devem ser utilizados até que seja obtida uma substituição. As tampas de fusível de substituição devem ser obtidas junto do seu revendedor.

Os fios do cabo de alimentação são codificados por cores de acordo com o seguinte código:
AZUL – NEUTRO
CASTANHO – FASE
Como as cores dos fios do cabo de alimentação do seu aparelho podem não corresponder à marcação colorida que identifica os terminais na sua ficha, proceda da seguinte forma:

Ligue o fio de cor AZUL ao terminal da ficha marcado com a letra "N" ou com a cor preta.
Ligue o fio de cor CASTANHA ao terminal da ficha marcado com a letra "L" ou com a cor vermelha.
Em nenhuma circunstância, nenhum dos fios deve ser ligado ao terminal marcado com a letra "E", símbolo de terra "", cor verde ou verde e amarelo.

Os conjuntos de cabos de alimentação de substituição podem ser obtidos junto do seu revendedor local ou contactando a Grundig Consumer Relations (01788 570088) Conjunto de cabos moldados de 3 pinos, adequado para utilização no Reino Unido:
Ref: Conjunto de cabos UK: 8290-991-224
Conjunto de cabos Euro moldados de 2 pinos, não adequado para utilização no Reino Unido:
Ref: Conjunto de cabos Euro: 8290-991-316

DEFINIÇÕES

Definir o relógio

Quando liga o dispositivo pela primeira vez, a hora pisca no ecrã para indicar que deve definir o relógio. O mesmo se aplica após uma falha de energia ou se o dispositivo tiver sido desligado e não tiver sido inserida uma bateria de reserva.

1. Prima sem soltar »TIME« (TEMPO).
2. Prima »HOUR« (HORA) brevemente para definir as horas passo a passo ou prima sem soltar para percorrer as horas rapidamente.
3. Prima »MIN« (MINUTO) brevemente para definir os minutos passo a passo ou prima sem soltar para percorrer os minutos rapidamente.
   Nota:
   Quando o visor dos minutos muda de »59« para »00«, isso não afeta o visor das horas.
4. Solte »TIME« (TEMPO) para concluir a definição.
   • Ecrã: a hora atual.

Definir a hora do alarme

1. Prima sem soltar »ALARM« (ALARME).
   • Ecrã: a última hora do alarme definida.
2. Prima »HOUR« (HORA) brevemente para definir as horas passo a passo ou prima sem soltar para percorrer as horas rapidamente.
3. Prima »MIN« (MINUTO) brevemente para definir as horas passo a passo ou prima sem soltar para percorrer os minutos rapidamente.
4. Solte »ALARM« (ALARME) para concluir a definição.
5. Utilize o interruptor de correr »RADIO ALARM« (ALARME) (lado esquerdo do dispositivo) para definir o sinal de alarme que pretende (»« = estação de rádio, »« = sinal sonoro).
   • Ecrã: o LED »ALARM « acende-se, ou seja, a definição de alarme está ativada.
   • O dispositivo liga-se na hora do alarme definida com o sinal de alarme selecionado.

FUNCIONAMENTO

Ligar e desligar

1 Utilize »RADIO ALARM« (ALARME) para ligar e desligar o dispositivo.

Funcionamento do rádio

Para a melhor receção de FM (VHF), é suficiente direcionar a antena de fio em conformidade.

Sintonizar estações de rádio

1. Defina a banda de frequência com »MW FM« (SC 3300) ou »LW FM« (SC 3340 LW) no lado direito do dispositivo.
2. Encontre e sintonize a estação utilizando o botão de controlo (lado direito do dispositivo).

Ajustar o volume

1. Ajuste o volume utilizando » VOLUME« (lado direito do dispositivo).

Modo de alarme

Mostrar a hora do alarme

1. Prima sem soltar »ALARM« (ALARME).
   • Ecrã: a última hora do alarme definida.
2. Solte »ALARM« (ALARME).
   • Ecrã: a hora atual.

Alarme com estação de rádio

1. Utilize »RADIO ALARM« (ALARME) para ligar o dispositivo.
2. Encontre e sintonize a estação utilizando o botão de controlo (lado direito do dispositivo).
3. Defina o volume do alarme utilizando » VOLUME«.
4. Selecione o alarme de rádio (»«) com »RADIO ALARM« (ALARME) (lado esquerdo do dispositivo).
   • O rádio liga-se na hora do alarme definida (duração do alarme 1 hora e 59 minutos).

Alarme com sinal sonoro

1. Selecione o alarme de sinal sonoro (»«) com »RADIO ALARM« (ALARME) (lado esquerdo do dispositivo).
   • O sinal sonoro liga-se na hora do alarme definida (duração do alarme 1 hora e 59 minutos).

Interromper o alarme

1. Prima »SNOOZE« enquanto o alarme está a tocar.
   • O alarme (sinal sonoro ou rádio) para.
   • O alarme volta a tocar em intervalos de 9 minutos (o tempo total do alarme é de 1 hora e 59 minutos).

Cancelar o alarme para o dia

1. Prima »ALARM« (ALARME) enquanto o alarme está a tocar.
   • O alarme (sinal sonoro ou rádio) para, mas a função de alarme permanece ativada para o dia seguinte à hora definida.

Cancelar/ativar o modo de espera do alarme

1. Mude »RADIO ALARM« (ALARME) (lado esquerdo do dispositivo) para »« (modo de espera) para cancelar a função de alarme.
   • Ecrã: O LED »ALARM « apaga-se.
   • A hora do alarme definida é guardada.
2. 2 Mude »RADIO ALARM« (ALARME) (lado esquerdo do dispositivo) de »« (modo de espera) para »« ou »« para ativar a função de alarme.
3. – Ecrã: O LED »ALARM « acende-se.

Modo de temporizador

O dispositivo possui um temporizador de sono, que desliga o dispositivo no modo de rádio a uma hora predefinida. É possível definir a hora de desligar entre 1 minuto e 1 hora e 59 minutos.

Ligar o temporizador de sono

1. Prima »SLEEP« (DORMIR) para ligar o dispositivo.
   • Ecrã: A hora de desligar » 0: 59 « (59 minutos). – Ouvirá a estação de rádio selecionada.
2. Para definir a hora de desligar, prima sem soltar »SLEEP« (DORMIR).
3. Prima »HOUR« (HORA) brevemente para prolongar a hora de desligar para 1 hora e 59 minutos (» 1:59 «).
4. Prima »MIN« (MINUTO) passo a passo ou prima sem soltar para definir os minutos (entre » 59 « e » 00 «).
5. Solte »SLEEP« (DORMIR) para concluir a definição.
   • Após o tempo de desligar selecionado ter decorrido, o dispositivo desliga-se automaticamente.

Desligar o temporizador de sono

1. Para desligar o temporizador de sono antes da hora definida, prima »SNOOZE«.
   • O dispositivo desliga-se.
