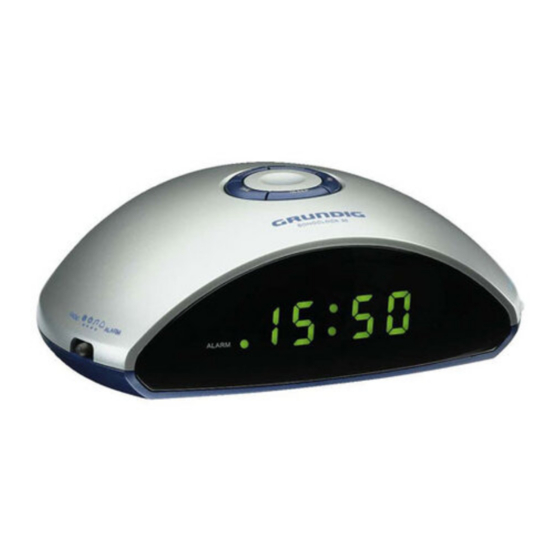

Manuali i Radios Portative Grundig Sonoclock 30

SIGURIA, INFORMACION

Siguria

Kjo pajisje është projektuar për riprodhimin e sinjaleve audio. Çdo përdorim tjetër është shprehimisht i ndaluar.

Mbroni pajisjen nga lagështia (pikat e ujit ose spërkatjet). Mos vendosni asnjë enë si vazo mbi pajisje. Ato mund të rrëzohen dhe të derdhin lëngje mbi komponentët elektrikë, duke paraqitur kështu një rrezik sigurie.

Kur vendosni se ku ta vendosni pajisjen, ju lutemi vini re se sipërfaqet e mobiljeve janë të mbuluara nga lloje të ndryshme verniku dhe plastike, shumica e të cilave përmbajnë aditivë kimikë. Këta aditivë mund të gërryejnë mbështetëset e pajisjes, duke lënë mbetje në sipërfaqet e mobiljeve që mund të jenë të vështira ose të pamundura për t'u hequr.

Mos përdorni asnjë agjent pastrimi, pasi kjo mund të dëmtojë kasën. Pastroni pajisjen me një leckë lëkure të pastër dhe të lagur. Mos e hapni kurrë kasën e pajisjes. Prodhuesi nuk do të pranojë asnjë përgjegjësi për dëmet që rezultojnë nga trajtimi i pahijshëm.

Plaka e tipit ndodhet në fund të pajisjes.

Informacion

Kjo pajisje është e shtypur nga zhurma sipas direktivave të zbatueshme të BE-së. Ky produkt përmbush direktivat evropiane 89/336/EEC, 73/23/EEC dhe 93/68/EEC.
Kjo pajisje përputhet me rregulloren e sigurisë VDE 0860 dhe për rrjedhojë rregulloren ndërkombëtare të sigurisë IEC 65.

Të dhëna teknike

Shënim mjedisor

Sa më pak material të jetë e mundur është përdorur në paketimin e pajisjes suaj.
Ai përbëhet nga dy materiale të ndara: kartoni (kutia) dhe polietileni (qese). Ju lutemi respektoni rregulloret lokale për asgjësimin e materialit të paketimit.

Modifikimet teknike dhe të dizajnit të rezervuara.

PËRMBLEDHJE

Kontrollet në pjesën e sipërme

• SNOOZE (shtyj) Ndërpret funksionin e alarmit. Ndalon kohëmatësin e gjumit.
• TIME (kohë) Shtypni dhe mbani shtypur për të aktivizuar cilësimin e kohës.
• ALARM (alarm) Shtypni dhe mbani shtypur për të aktivizuar cilësimin e alarmit. Shtypni shkurtimisht për të anuluar gatishmërinë e alarmit. Shfaq kohën e alarmit (në modalitetin e gatishmërisë).
• HOUR (orë) Për vendosjen e orëve. Shtypni shkurtimisht për të ndryshuar orën hap pas hapi. Mbajeni shtypur për të ndryshuar orën vazhdimisht.
• MIN (minutë) Për vendosjen e minutave. Shtypni shkurtimisht për të ndryshuar minutat hap pas hapi. Mbajeni shtypur për të ndryshuar minutat vazhdimisht.
• SLEEP (gjumë) Aktivizon kohëmatësin e gjumit.

Kontrollet në anët

RADIO ALARM: (radio alarm) Çelësi rrëshqitës në anën e majtë të pajisjes e ndez radion ose e vendos në gatishmëri.
Në modalitetin e alarmit, ai kalon midis tonit të sinjalit dhe stacionit radiofonik.

VOLUME (volumi) Rregullon volumin (në anën e djathtë të pajisjes).

Butoni i kontrollit: Për akordimin e stacioneve radiofonike (në anën e djathtë të pajisjes).

MW FM: (FM dhe MW) Çelësi i bandës së frekuencës FM dhe MW (për SC 3300), në anën e djathtë të pajisjes.

LW FM: (FM dhe LW) Çelësi i bandës së frekuencës FM dhe LW (për SC 3340 LW), në anën e djathtë të pajisjes.

Kontrollet në pjesën e pasme

Kablloja e rrymës

Antena me tel për marrjen e FM. Pajisja ka një antenë të integruar për marrjen e MW (SC 3300) ose marrjen e LW (SC 3340 LW). Kthejeni pajisjen për të drejtuar antenën.

Kontrollet në pjesën e poshtme

Ndërkompartimenti i baterisë për baterinë rezervë.

Ekrani

ALARM (alarm) LED. Tregon se cilësimi i alarmit është aktivizuar.

10:00 Shfaq kohën, kohën e alarmit dhe kohën e kohëmatësit të gjumit.

FURNIZIMI ME ENERGJI

Funksionimi me rrymë

Shënim:
Kontrolloni që tensioni i rrymës në pllakën e tipit (në fund të pajisjes) korrespondon me furnizimin tuaj lokal të rrymës. Nëse nuk është kështu, kontaktoni shitësin tuaj specialist.

1. Futeni kabllon e rrymës në prizë (230V~, 50 Hz).


Shënim:
Mënyra e vetme për të shkëputur pajisjen nga furnizimi me rrymë është të hiqni spinën.

Futja e baterisë rezervë

Gjatë funksionimit me rrymë, bateria rezervë siguron që cilësimet e ruajtura të mos humbasin në rast të një ndërprerjeje të energjisë ose kur pajisja shkëputet shkurtimisht nga rryma.

1. Hapni ndërkompartimentin e baterisë duke shtypur zonën e tregut me shigjeta në vizatim dhe duke shtyrë poshtë kapakun.


2. Kur futni baterinë (9 V, 6LF 22), respektoni polaritetin e shënuar në bazën e ndërkompartimentit të baterisë.

Shënim:
Hiqeni baterinë rezervë kur është e zbrazët ose kur e dini që pajisja nuk do të përdoret për një periudhë të gjatë kohore.

Informacion shtesë për njësitë e shitura në Mbretërinë e Bashkuar.

Njësitë e shitura në Mbretërinë e Bashkuar janë të përshtatshme për funksionim nga një furnizim me rrymë 240V ac, 50Hz.
Gama e marrësve multi-sistem është ndërtuar për të punuar në shumicën e vendeve evropiane. Megjithatë, sistemi i spinës dhe prizës së rrymës për Mbretërinë e Bashkuar ndryshon nga shumë vende evropiane.
Kjo pajisje është furnizuar me një spinë konvertuese të aprovuar, jo të lëvizshme, për përdorim në Mbretërinë e Bashkuar. Kjo spinë konvertuese është e pajisur me një siguresë të vlerësuar 5A.

Në rast se kjo pajisje furnizohet vetëm me një spinë Euro të derdhur me 2 kunja, e cila është e papërshtatshme për funksionimin në Mbretërinë e Bashkuar, kjo duhet të pritet dhe të hidhet menjëherë. Një spinë e aprovuar 13A, 3-kunja e Mbretërisë së Bashkuar duhet të vendoset më pas nga një elektricist i kualifikuar.

Shënim:
Spina Euro e prerë duhet të shkatërrohet për të shmangur një rrezik të mundshëm shoku nëse futet në një prizë diku tjetër.

Nëse përdoret një spinë 3-kunja jo e ri-telëzueshme ose një spinë 3-kunja e ri-telëzueshme 13A (BS1363), ajo duhet të jetë e pajisur me një siguresë 5A ASTA ose BSI të aprovuar BS1362. Nëse përdoret ndonjë lloj tjetër spine, ajo duhet të mbrohet nga një siguresë 5A ose në spinë, ose në tabelën e shpërndarjes. Nëse ky lloj spine dëmtohet, sigurohuni që siguresa të hiqet para asgjësimit, për të eliminuar rrezikun e mundshëm të shokut.

Nëse është e nevojshme të ndryshoni siguresën në spinën jo të ri-telëzueshme, duhet të përdoret lloji dhe vlerësimi i saktë (5A ASTA ose BSI i aprovuar BS1362) dhe kapaku i siguresës duhet të rivendoset. Nëse kapaku i siguresës humbet ose dëmtohet, tela dhe spina nuk duhet të përdoren derisa të merret një zëvendësim. Kapakët zëvendësues të siguresave duhet të merren nga shitësi juaj.

Telat në telin e rrymës janë të koduara me ngjyra në përputhje me kodin e mëposhtëm:
BLU – ASNJANËS
KAFE – NË TENSION
Pasi ngjyrat e telave në telin e rrymës së pajisjes suaj mund të mos korrespondojnë me shënjimin me ngjyra që identifikon terminalet në spinën tuaj, vazhdoni si më poshtë:

Lidheni telin me ngjyrë BLU me terminalin e spinës të shënuar me shkronjën "N" ose me ngjyrë të zezë.
Lidheni telin me ngjyrë KAFE me terminalin e spinës të shënuar me shkronjën "L" ose me ngjyrë të kuqe.
Në asnjë rrethanë nuk duhet që ndonjë nga telat të lidhet me terminalin e shënuar me shkronjën "E", simbolin e tokëzimit "", me ngjyrë jeshile, ose jeshile dhe e verdhë.

Setet zëvendësuese të telave të rrymës mund të merren nga shitësi juaj lokal, ose duke kontaktuar me Marrëdhëniet me Konsumatorët e Grundig (01788 570088) Set teli i derdhur me 3 kunja, i përshtatshëm për përdorim në Mbretërinë e Bashkuar:
Ref: Set teli UK: 8290-991-224
Set teli Euro i derdhur me 2 kunja, jo i përshtatshëm për përdorim në Mbretërinë e Bashkuar:
Ref: Set teli Euro: 8290-991-316

CILËSIMET

Vendosja e orës

Kur e ndizni pajisjen për herë të parë, koha pulson në ekran për të treguar se duhet të vendosni orën. E njëjta gjë vlen pas një ndërprerjeje të energjisë, ose nëse pajisja është shkëputur dhe nuk është futur asnjë bateri rezervë.

1. Shtypni dhe mbani shtypur »TIME« (kohë).
2. Shtypni »HOUR« (orë) shkurtimisht për të vendosur orët hap pas hapi ose mbajeni shtypur për të kaluar shpejt nëpër orë.
3. Shtypni »MIN« (minutë) shkurtimisht për të vendosur minutat hap pas hapi ose mbajeni shtypur për të kaluar shpejt nëpër minuta.
   Shënim:
   Kur ekrani i minutave ndryshon nga »59« në »00«, kjo nuk ndikon në ekranin e orës.
4. Lëshojeni »TIME« (kohë) për të përfunduar cilësimin.
   • Ekrani: koha aktuale.

Vendosja e kohës së alarmit

1. Shtypni dhe mbani shtypur »ALARM« (alarm).
   • Ekrani: koha e fundit e alarmit e vendosur.
2. Shtypni »HOUR« (orë) shkurtimisht për të vendosur orët hap pas hapi ose mbajeni shtypur për të kaluar shpejt nëpër orë.
3. Shtypni »MIN« (minutë) shkurtimisht për të vendosur orët hap pas hapi ose mbajeni shtypur për të kaluar shpejt nëpër minuta.
4. Lëshojeni »ALARM« (alarm) për të përfunduar cilësimin.
5. Përdorni çelësin rrëshqitës »RADIO ALARM« (radio alarm) (në anën e majtë të pajisjes) për të vendosur sinjalin e alarmit që ju nevojitet (»« = stacion radiofonik, »« = ton sinjali).
   • Ekrani: LED »ALARM « (alarm) ndizet, d.m.th. cilësimi i alarmit është aktivizuar.
   • Pajisja ndizet në kohën e caktuar të alarmit me sinjalin e zgjedhur të alarmit.

FUNKSIONIMI

Ndezja dhe fikja

1 Përdorni »RADIO ALARM« (radio alarm) për të ndezur dhe fikur pajisjen.

Funksionimi i radios

Për marrjen më të mirë të FM (VHF), mjafton të drejtoni antenën me tel në përputhje me rrethanat.

Akordimi i stacioneve radiofonike

1. Vendosni bandën e frekuencës me »MW FM« (FM dhe MW) (SC 3300) ose »LW FM« (FM dhe LW) (SC 3340 LW) në anën e djathtë të pajisjes.
2. Gjeni dhe akordoni stacionin duke përdorur butonin e kontrollit (në anën e djathtë të pajisjes).

Rregullimi i volumit

1. Rregulloni volumin duke përdorur »VOLUME« (volumi) (në anën e djathtë të pajisjes).

Modaliteti i alarmit

Shfaqja e kohës së alarmit

1. Shtypni dhe mbani shtypur »ALARM« (alarm).
   • Ekrani: koha e fundit e alarmit e vendosur.
2. Lëshojeni »ALARM« (alarm).
   • Ekrani: koha aktuale.

Alarm me stacion radiofonik

1. Përdorni »RADIO ALARM« (radio alarm) për të ndezur pajisjen.
2. Gjeni dhe akordoni stacionin duke përdorur butonin e kontrollit (në anën e djathtë të pajisjes).
3. Vendosni volumin e alarmit duke përdorur » VOLUME« (volumi).
4. Zgjidhni alarmin e radios (»«) me »RADIO ALARM« (radio alarm) (në anën e majtë të pajisjes).
   • Radio ndizet në kohën e caktuar të alarmit (kohëzgjatja e alarmit 1 orë 59 minuta).

Alarm me ton sinjali

1. Zgjidhni alarmin e tonit të sinjalit (»«) me »RADIO ALARM« (radio alarm) (në anën e majtë të pajisjes).
   • Toni i sinjalit ndizet në kohën e caktuar të alarmit (kohëzgjatja e alarmit 1 orë 59 minuta).

Ndërprerja e alarmit

1. Shtypni »SNOOZE« (shtyj) ndërsa alarmi po bie.
   • Alarmi (toni i sinjalit ose radio) ndalon.
   • Alarmi ndizet përsëri në intervale 9-minutëshe (koha totale e alarmit është 1 orë dhe 59 minuta).

Anulimi i alarmit për ditën

1. Shtypni »ALARM« (alarm) ndërsa alarmi po bie.
   • Alarmi (toni i sinjalit ose radio) ndalon, por funksioni i alarmit mbetet i aktivizuar për ditën e nesërme në kohën e caktuar.

Anulimi/aktivizimi i gatishmërisë së alarmit

1. Kthejeni »RADIO ALARM« (radio alarm) (në anën e majtë të pajisjes) në »« (gatishmëri) për të anuluar funksionin e alarmit.
   • Ekrani: LED »ALARM « (alarm) fiket.
   • Koha e caktuar e alarmit ruhet.
2. 2 Kthejeni »RADIO ALARM« (radio alarm) (në anën e majtë të pajisjes) nga »« (gatishmëri) në »« ose »« për të aktivizuar funksionin e alarmit.
3. – Ekrani: LED »ALARM « (alarm) ndizet.

Modaliteti i kohëmatësit

Pajisja posedon një kohëmatës gjumi, të cilin e fik në modalitetin radio në një kohë të paracaktuar. Është e mundur të vendosni kohën e fikjes midis 1 minute dhe 1 orë 59 minuta.

Ndezja e kohëmatësit të gjumit

1. Shtypni »SLEEP« (gjumë) për të ndezur pajisjen.
   • Ekrani: Koha e fikjes »0: 59« (59 minuta). – Do të dëgjoni stacionin radiofonik të zgjedhur.
2. Për të vendosur kohën e fikjes, shtypni dhe mbani shtypur »SLEEP« (gjumë).
3. Shtypni »HOUR« (orë) shkurtimisht për të zgjatur kohën e fikjes në 1 orë 59 minuta (»1:59«).
4. Shtypni »MIN« (minutë) hap pas hapi ose mbajeni shtypur për të vendosur minutat (midis »59« dhe »00«).
5. Lëshojeni »SLEEP« (gjumë) për të përfunduar cilësimin.
   • Pasi të ketë kaluar koha e zgjedhur e fikjes, pajisja fiket automatikisht.

Fikja e kohëmatësit të gjumit

1. Për të fikur kohëmatësin e gjumit para kohës së caktuar, shtypni »SNOOZE« (shtyj).
   • Pajisja fiket.
