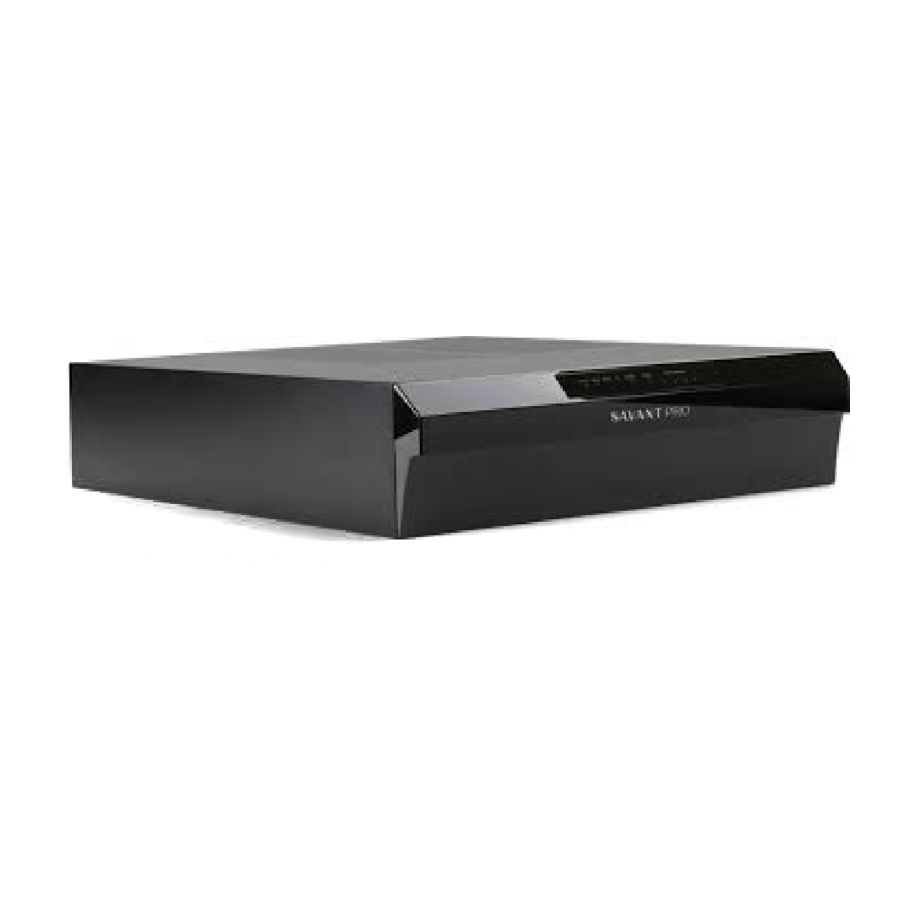

Mwongozo wa Marejeleo ya Haraka ya Savant PAV-SIPA50SM - IP Audio 50

Yaliyomo kwenye Sanduku

• (1) Savant IP Audio 50 (PAV-SIPA50SM)
• (2) Mabano ya Uzio (071-1103-xx)
  1. (1) Mabano ya Rack ya 2U (071-1102-xx)
     1. (1) Kebo ya Umeme (064-0079-xx)
     2. (4) #10x½ Screw (Parafujo) (039-0405-xx)
     3. (4) Push Rivet (039-0406-xx)
     4. (6) M4 Screw (Parafujo) (039-0403-xx)
     5. (4) Kiunganishi cha Spika cha pini 4 (028-0702-xx)
  2. (2) Kiunganishi cha IR cha pini 4 (028-0703-xx)
  3. (4) Miguu ya Mpira (074-0655-xx)
  4. (4) M3 Feet Screw (Parafujo) (039-0407-xx)
     1. (1) Mwongozo wa Marejeleo ya Haraka (hati hii)

Vipimo

Kimazingira
Halijoto	32° hadi 104°F (0° hadi 40°C)
Unyevu	10% hadi 80% Unyevu Husika (usiofupisha)
Kiwango cha Juu cha BTU	750 BTU/HR
Vipimo
Urefu	Upana	Kina	Uzito
3.03 in (77 mm)	12.00 in (305 mm)	14.17 in (360 mm)	10.6 lb (4.81kg)
Nafasi ya Rack: 2U
Nguvu
Nguvu ya Kuingiza	100/240V AC (50/60 Hz) 5.7A
Kiwango cha Juu cha Nguvu	225W
Vigezo vya Uendeshaji
Nguvu Iliyokadiriwa (Pato la Spika)	50 WPC kwa ohmi 8 (THD+N < 0.1%) 70 WPC kwa ohmi 8 (THD+N < 1.0%
Mwitikio wa Mzunguko	20 Hz - 20 kHz +/- 0.5 dB, pato la spika
Uwiano wa Mawimbi kwa Kelele (SNR)	>95 dB, pato la spika
Miundo ya Ingizo Dijitali Inayotumika	44.1 kHz / 48 kHz / 96 kHz kwa azimio la biti 16 / biti 20 / biti 24
Mitandao
Kiwango Kinachotumika	swichi za IEEE 802.1 AVB/TSN IEEE 802.3 Ethernet
Udhibiti
Usalama na Utoaji	Sehemu ya 15B ya FCC	Alama ya CE	C-Tick	UL
RoHS	Inatii
Mahitaji ya Chini ya Usaidizi
Toleo la Programu	da Vinci 8.8
Utiririshaji wa Muziki
Savant IP Audio 50 ina mtiririko mmoja uliojengewa ndani wa Savant Music kwa ufikiaji rahisi wa huduma maarufu za utiririshaji wa muziki. (Ada za huduma ya utiririshaji zinaweza kutumika.)

Paneli ya Mbele

LED ya Nguvu	Kijani: Mfumo una nguvu na unafanya kazi kawaida. Nyekundu: Mfumo uko katika hali ya kusubiri na saketi nyingi za kidhibiti zimezimwa. Imezimwa: Mfumo haupokei nguvu.
LED ya Hali	Inayomulika Kijani: Mfumo uliopachikwa uko tayari, lakini hakuna mawasiliano yoyote yaliyoanzishwa na mwenyeji. Kijani: Mwenyeji ameanzisha mawasiliano na mfumo uliopachikwa. Inayomulika Nyekundu: Programu dhibiti iliyopachikwa inafanya kazi, lakini haijapokea Anwani ya IP ya DHCP. Nyekundu: Mwenyeji ameamua kuwa programu dhibiti inahitaji kusasishwa, lakini tatizo lilitokea wakati wa mchakato ambao utaanza kuweka upya. Inayomulika Kaharabu: Mfumo uliopachikwa una anwani halali ya IP ya eneo la kiungo na unaunganisha kwa mwenyeji. Kaharabu: Mwenyeji anasasisha programu dhibiti iliyopachikwa. Imezimwa: Kichakataji kilichopachikwa kinaweka upya, au kimewashwa, na kinaanzisha programu dhibiti iliyopachikwa. Kushindwa kwa Vifaa: Ikiwa kushindwa kwa vifaa kutatokea, dalili ya LED ya hali itakatizwa kila baada ya sekunde tatu na dalili nyekundu iliyo imara. Kwa mfano, ikiwa LED inamulika kijani wakati kushindwa kwa vifaa kunatokea, LED itabadilika kati ya kumulika kijani na nyekundu iliyo imara kwa vipindi vya sekunde tatu.
LED ya RS232	Kijani: Shughuli ya bandari ya serial ya RS-232. Imezimwa: Hakuna shughuli ya bandari ya serial ya RS-232.
LED ya IR	Kijani: Shughuli ya mawimbi ya bandari ya IR. Imezimwa: Hakuna shughuli ya bandari ya IR.
Kitufe cha Washa/Zima (On/Off)	Washa (On): Huwezesha kikamilifu reli zote za nguvu za ndani na kichakataji. Zima (Off): Hulemaza reli nyingi za nguvu za ndani na kichakataji, lakini si usambazaji wa nguvu wa AC/DC wa ndani. Shikilia kitufe cha Washa/Zima (On/Off) kwa takriban sekunde 5 ili kuweka katika hali ya kusubiri. LED ya Nguvu inageuka nyekundu. Shikilia kitufe cha Washa/Zima (On/Off) kwa takriban sekunde 1 ili kutoa mfumo kutoka kwa hali ya kusubiri. Swichi ya nguvu ya I/O iliyo nyuma ya kitengo lazima iwe Imewashwa (On) (I) ili kuwezesha kazi hii. Ili kuzima nguvu kwa mfumo mzima, bonyeza swichi ya nguvu ya I/O kwenye paneli ya nyuma hadi Imezimwa [O].
Kitufe cha Weka Upya (Reset)	Huweka upya mtandao. Shikilia Kitufe cha Weka Upya (Reset) kwa sekunde 5 ukiwa umewashwa ili kufuta mipangilio ya mtandao. LED ya Hali itamulika nyekundu haraka wakati uwekaji upya umekamilika.
Ulinzi wa Eneo	Nyekundu: Hali ya ulinzi imewezeshwa kulinda eneo/chaneli; kwa kawaida huonyesha ulinzi wa joto, kukata au kupita kiasi cha sasa. Imezimwa: Eneo limezimwa na hali ya ulinzi haijawashwa

Paneli ya Nyuma

Miunganisho ya Spika	(4) Kanda za pato la spika. Hutumia Viunganishi vya Spika vya pini 4. KUMBUKA: Inaendana na spika za 8 ohm au 4 ohm.
Pato la Awali la Analogi	(1) Pato la mstari wa stereo ya analogi (Kushoto & Kulia). Kiwango cha Mstari wa Moja kwa Moja 2.1-V RMS Pato.
Ingizo la Analogi	(2) Ingizo za stereo ya analogi (Kushoto & Kulia), ingizo za kiwango cha mstari wa RCA; 22 kΩ impedance ya ingizo.
Pato la Sauti Dijitali	(1) Pato la awali la macho la dijitali (TOSLINK), pato la kiwango cha mstari 96kHz/24-bit, sauti iliyowekwa.
Ingizo la Sauti Dijitali	(2) Ingizo za sauti za macho za dijitali (TOSLINK). Inaauni hadi sauti ya dijitali ya 96kHz/24-bit; umbizo la stereo la PCM pekee.
IR	(4) Bandari za IR Hutumia Viunganishi vya IR vya pini 4 kutuma mawimbi ya IR kudhibiti vifaa vilivyo na ingizo la IR au kipokezi cha IR kupitia kiwashi cha IR (5V kinavumiliwa pekee). Tazama sehemu ya Wiring ya IR kwa tahadhari muhimu kuhusu utendakazi wa IR kabla ya kufanya miunganisho yoyote.
RS-232	Bandari ya RJ-45 ya pini 8 inayotumika kusambaza na kupokea data ya binary ya mfululizo kwenda na kutoka kwa vifaa vinavyoweza kudhibitiwa vya mfululizo. Upatikanaji wa kushikana mikono kwa CTS/RTS kulingana na profaili ya sehemu. Tazama sehemu ya Miunganisho ya RS-232 kwa pini-nje.
Ethernet	Bandari ya RJ-45 ya pini 8 10/100/1000 Base-T bandari inayojadiliana kiotomatiki. Inaauni Audio Video Bridging (AVB).
LED ya Shughuli ya Ethernet	Inayowaka Kijani: Shughuli (Rx/Tx) Imezimwa: Hakuna Shughuli
LED ya Kiungo cha Ethernet	Kijani Imara: Kiungo cha Ethernet kimeanzishwa (kasi yoyote). Imezimwa: Kiungo cha Ethernet hakijanzishwa.
USB	USB 2.0 Aina A (imehifadhiwa kwa matumizi ya baadaye)
Ingizo la Nguvu	100/240V AC (50/60 Hz) 2.7A Fuse: Fuse ya 250V 3A inayopuliza polepole; inayoweza kubadilishwa shambani I/O (swichi ya nguvu): I (Imewashwa): Huwasha chasi. O (Imezimwa): Huzima chasi.

Mahitaji ya Mtandao

Unganisha vifaa vyote vya Savant kwenye mtandao wa eneo lako (LAN) au subnet sawa na mwenyeji. Savant inapendekeza kutotekeleza aina yoyote ya uundaji wa traffi c au pakiti katika topolojia ya mtandao wako kwa vifaa vya Savant kwani hii inaweza kuingilia utendaji.

Upanuzi

Hadi vifaa kumi na sita vya Savant IP Audio vinaweza kuunganishwa katika mfumo mmoja, kutoa swichi ya sauti pepe ambayo inaweza kusanidiwa ili kukidhi karibu hitaji lolote.

Miunganisho ya RS-232

Kiunganishi cha RJ-45 (pini za dhahabu zimeelekezwa juu)

Pini 7 na 8 zinahitajika tu kwa kushikana mikono kwa CTS/RTS.

Unapoweka waya kwenye bandari hii, usiunganishe waya zozote ndani ya kebo ambazo hazihitajiki kwa mawasiliano.

VIDOKEZO:

• Kushikana mikono kwa CTS/RTS kunaungwa mkono kwa udhibiti wa fl ow kulingana na profaili inayotumika katika usanidi.
• Uwekaji rangi wa waya umejumuishwa ili kutambua pini zinazotumika kwa muunganisho huu. Rangi zilizoonyeshwa hazionyeshi kiwango chochote cha wiring.
• IP Audio 125 haiauni RS-422/485

Adapta ya RJ-45 hadi DB9: Savant hutoa adapta za RJ-45 hadi DB9 katika aina mbalimbali za usanidi ambazo zinaweza kutumika kwa udhibiti wa RS-232. Rejelea Ubadilishaji wa RS-232 hadi DB9 na Noti ya Maombi ya Pini iliyo kwenye Jumuiya ya Wateja ya Savant kwa maelezo zaidi kuhusu adapta za RJ-45 hadi DB9.

Wiring ya IR

Miunganisho ya IR hufanywa kwa kutumia Viunganishi vya IR vya pini 4 vilivyotolewa na kifaa. Waya huteleza kwenye shimo na kufunga na skrubu iliyo juu ya kiunganishi.

Tahadhari za Wiring za IR
Hakikisha kwamba vitoa vyote vya IR viko ndani ya futi 15 (mita 4.6) kutoka eneo la kidhibiti.

Matumizi ya vitoa vya IR vya wahusika wengine vinavyowaka na Talk Back haipendekezwi. Aina hizi za vitoa zinaweza kutoa voltage mbali na mawimbi ya IR ambayo yanaweza kuharibu utendaji wa IR.

KUMBUKA: Ingawa haijaonyeshwa kwenye mchoro hapo juu, miunganisho ya IR 3 hadi 4 hufuata wiring sawa na 1 hadi 2.

Miunganisho ya Spika

Miunganisho ya wiring ya spika hufanywa kwa kutumia Viunganishi vya Spika vya pini 4 vilivyotolewa na kifaa. Waya huteleza kwenye shimo na kufunga na skrubu iliyo juu ya kiunganishi. Viunganishi vya spika vinakubali hadi kebo ya spika ya 12AWG

VIDOKEZO:

• Mpangilio wa waya ulioonyeshwa hauwakilishi kiwango chochote cha wiring. Inaweza kuwa tofauti na mifano mingine.
• Ingawa haijaonyeshwa kwenye mchoro hapo juu, Kanda 2 hadi 4 hufuata wiring sawa na Kanda 1.

Usanidi wa Mtandao

Ili kuhakikisha kuwa Anwani ya IP haitabadilika kwa sababu ya kukatika kwa umeme, Anwani tuli ya IP au uhifadhi wa DHCP unapaswa kusanidiwa. Savant inapendekeza kutumia uhifadhi wa DHCP ndani ya router. Kwa kutumia njia hii, Anwani tuli za IP kwa vifaa vyote zinaweza kudhibitiwa kutoka kwa UI moja, kuepuka hitaji la kufikia vifaa kibinafsi.

Kuweka uhifadhi wa DHCP hutofautiana kutoka kwa router hadi router. Rejelea nyaraka za router ili kusanidi uhifadhi wa DHCP. Rejelea Mwongozo wa Usambazaji wa Sauti wa Savant IP (009-1571-xx) ulio kwenye Jumuiya ya Wateja ya Savant kwa maelezo zaidi.

Badilisha Fuse

HATARI YA MSHTUKO WA UMEME: Tenganisha kitengo kutoka kwa nguvu ya AC kwa kuondoa kamba ya nguvu kutoka kwa plagi ya AC na kitengo kabla ya kubadilisha fuse.

Mwelekeo wa cartridge ndani ya kitengo na eneo la fuse ndani ya cartridge ni muhimu kwa uendeshaji sahihi. Angalia mwelekeo wa cartridge na eneo la fuse ndani ya cartridge kabla ya kuondoa.

1. Tenganisha kitengo kutoka kwa nguvu ya AC kwa kuondoa kamba ya nguvu.
2. Fungua kifuniko cha fuse kwenye ingizo la nguvu ya AC kwa kutumia bisibisi ya kichwa fl ati au zana nyembamba sawa ya kichwa fl ati. Hii itaruhusu ufikiaji wa cartridge ya fuse.
3. Kwa kutumia bisibisi ya kichwa fl ati au zana nyembamba sawa ya kichwa fl ati, legeza kwa upole cartridge na uvute cartridge nje ya kitengo polepole. Cartridge inapoondolewa, angalia mwelekeo, kwani ni muhimu kwa uendeshaji sahihi.

Kidokezo: Weka alama kwenye chasi na kishikilia fuse na alama ili kupanga wakati wa kubadilisha.

4. Ondoa fuse ya zamani kutoka kwa cartridge na uitupe.
5. Weka kwa upole fuse mpya kwenye cartridge na uweke cartridge sehemu ya njia ndani ya chombo kinacholingana kama defi ned katika mchoro.
6. Bonyeza kwa upole kwenye cartridge njia yote hadi ikae kwenye vituo nyuma ya slot.

KUMBUKA: Ikiwa upinzani wowote unakutana wakati wa kuketi cartridge, USIWEKE shinikizo zaidi. Acha kubonyeza cartridge, iondoe, thibitisha mwelekeo, na urudia hatua.

Usakinishaji

Usakinishaji wa Rack

Kifaa cha Savant IP Audio 50 kinaweza kuwekwa kwenye eneo la mtindo wa rack ya 2U na kinaendana na milima yote ya kawaida ya rack ya Shirika la Kitaifa la Watengenezaji wa Umeme (NEMA) la inchi 19. Bracket ya Rack ya 2U inahitaji kuunganishwa kabla ya kupachika. Tazama Mwongozo wa Usambazaji wa Sauti ya IP ya Savant kwa habari zaidi.

Usakinishaji wa Eneo Lililofungwa

Kifaa cha Savant IP Audio 50 kinaweza kuwekwa kwenye Eneo Lililofungwa la Media Iliyopangwa. Mabano ya Eneo Lililofungwa yanahitaji kuunganishwa kabla ya kupachika. Kwa uingizaji hewa mzuri, milango ya eneo lililofungwa iliyo na louver inapendekezwa. Tazama Mwongozo wa Usambazaji wa Sauti ya IP ya Savant kwa habari zaidi.

Hati za Ziada

Rejelea hati zifuatazo zinazopatikana kwenye Jumuiya ya Wateja ya Savant kwa habari ya ziada.

• Mwongozo wa Usambazaji wa Sauti ya IP ya Savant (009-1571-xx)
• Kumbuka ya Maombi ya Seva ya Media ya Savant/Huduma za Utiririshaji Zinazotumika za Muziki za Savant

Habari Muhimu ya Usalama t

Kabla ya kusakinisha, kusanidi, na kuendesha vifaa vya Savant na vifaa vingine vya muuzaji, Savant anapendekeza kwamba kila muuzaji, mshirikishi, kisakinishi, n.k. afikie na asome hati zote za kiufundi zinazohitajika. Hati za kiufundi za Savant zinaweza kupatikana kwa kutembelea Savant.com. Hati za muuzaji hutolewa na vifaa.

Soma na uelewe maagizo yote ya usalama, tahadhari, na maonyo katika hati hii na lebo kwenye vifaa.

Taarifa za Usalama

Fuata maagizo yote ya usalama yaliyoorodheshwa hapa chini na utumie inapohitajika. Habari ya ziada ya usalama itajumuishwa inapohitajika.

1. Soma maagizo haya.
2. Weka maagizo haya.
3. Sikiza maonyo yote.
4. Fuata maagizo yote.
5. Usitumie kifaa hiki karibu na maji.
6. Safi sha tu kwa kitambaa kikavu.
7. Usizuie fursa zozote za uingizaji hewa. Sakinisha kulingana na maagizo ya mtengenezaji.
8. Usisakinishe karibu na vyanzo vyovyote vya joto kama vile radiators, rejista za joto, majiko, au vifaa vingine (pamoja na amplifi ers) ambavyo hutoa joto.
9. Usishinde kusudi la usalama la plagi iliyo na polarized au ya aina ya kutuliza. Plagi iliyo na polarized ina blade mbili na moja pana kuliko nyingine. Plagi ya aina ya kutuliza ina blade mbili na prong ya tatu ya kutuliza. Blade pana au prong ya tatu imetolewa kwa usalama wako. Ikiwa plagi iliyotolewa haifai ndani ya plagi yako, wasiliana na fundi umeme kwa uingizwaji wa plagi iliyopitwa na wakati.
10. Linda kamba ya umeme isitembezwe au kubanwa haswa kwenye plagi, vyombo vya urahisi, na mahali ambapo hutoka kwenye kifaa.
11. Tumia tu viambatisho/vifaa vilivyoainishwa na mtengenezaji.
12. Tumia tu na gari, stendi, tripod, bracket, au meza iliyoainishwa na mtengenezaji, au kuuzwa na kifaa. Gari linapotumiwa, tumia tahadhari wakati wa kusogeza mchanganyiko wa gari/kifaa ili kuepuka kuumia kutokana na kupinduka.
13. Chomoa kifaa hiki wakati wa dhoruba za umeme au wakati hakitumiki kwa muda mrefu.
14. Rejelea huduma zote kwa wafanyikazi wa huduma waliohitimu. Huduma inahitajika wakati kifaa kimeharibiwa kwa njia yoyote, kama vile kamba ya usambazaji wa umeme au plagi imeharibiwa, kioevu kimemwagika au vitu vimeanguka kwenye kifaa, kifaa kimefunuliwa na mvua au unyevu, hakifanyi kazi kawaida, au kimeangushwa.
15. Ili kukata kabisa kifaa hiki kutoka kwa mains za AC, kata plagi ya kamba ya usambazaji wa umeme kutoka kwa chombo cha AC.
16. Tumia kamba ya umeme iliyojumuishwa na prong ya kutuliza ikiwa sawa ili kuhakikisha kutuliza sahihi kwa kifaa.

Pakua mwongozo

Hapa unaweza kupakua toleo kamili la pdf la mwongozo, linaweza kujumuisha maelekezo ya ziada ya usalama, taarifa za udhamini, sheria za FCC, n.k.
