GIGABYTE GA-A320M-S2H - Anakart Kılavuzu

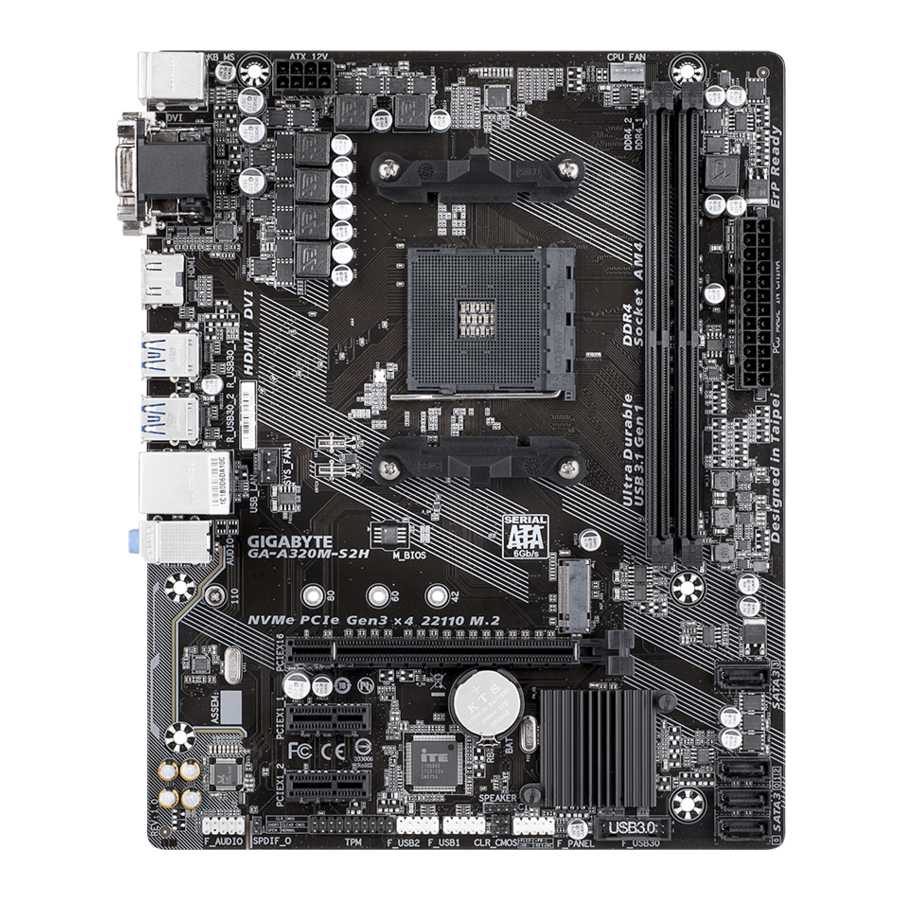

GA-A320M-S2H Anakart Yerleşimi

Kutu İçeriği

• GA-A320M-S2H anakart
• Anakart sürücü diski
• Kullanım Kılavuzu
• İki SATA kablosu
• G/Ç Kalkanı

* Yukarıdaki kutu içeriği yalnızca referans amaçlıdır ve asıl öğeler elde ettiğiniz ürün paketine bağlı olacaktır.
Kutu içeriği önceden haber verilmeksizin değiştirilebilir.

Donanım Kurulumu

Kurulum Önlemleri

Anakart, elektrostatik deşarj (ESD) sonucu hasar görebilecek çok sayıda hassas elektronik devre ve bileşen içerir. Kurulumdan önce, kullanım kılavuzunu dikkatlice okuyun ve şu prosedürleri izleyin:

• Kurulumdan önce, kasanın anakart için uygun olduğundan emin olun.
• Kurulumdan önce, anakart S/N (Seri Numarası) etiketini veya satıcınız tarafından sağlanan garanti etiketini çıkarmayın veya kırmayın. Bu etiketler, garanti doğrulaması için gereklidir.
• Anakartı veya diğer donanım bileşenlerini takmadan veya çıkarmadan önce daima güç kablosunu prizden çekerek AC gücünü kesin.
• Donanım bileşenlerini anakart üzerindeki dahili konektörlere bağlarken, sıkıca ve güvenli bir şekilde bağlandıklarından emin olun.
• Anakartı tutarken, herhangi bir metal kabloya veya konektöre dokunmaktan kaçının.
• Anakart, CPU veya bellek gibi elektronik bileşenleri tutarken bir elektrostatik deşarj (ESD) bilekliği takmak en iyisidir. ESD bilekliğiniz yoksa, ellerinizi kuru tutun ve önce statik elektriği gidermek için metal bir nesneye dokunun.
• Anakartı takmadan önce, lütfen antistatik bir pedin üzerinde veya elektrostatik koruyucu bir kap içinde bulundurun.
• Güç kaynağı kablosunu anakarttan bağlamadan veya çıkarmadan önce, güç kaynağının kapatıldığından emin olun.
• Gücü açmadan önce, güç kaynağı voltajının yerel voltaj standardına göre ayarlandığından emin olun.
• Ürünü kullanmadan önce, donanım bileşenlerinizin tüm kablolarının ve güç konektörlerinin bağlı olduğunu doğrulayın.
• Anakartın zarar görmesini önlemek için, vidaların anakart devresine veya bileşenlerine temas etmesine izin vermeyin.
• Anakart üzerinde veya bilgisayar kasasının içinde kalan vida veya metal bileşen olmadığından emin olun.
• Bilgisayar sistemini düz olmayan bir yüzeye yerleştirmeyin.
• Bilgisayar sistemini yüksek sıcaklıklı veya ıslak bir ortama yerleştirmeyin.
• Kurulum işlemi sırasında bilgisayar gücünün açılması, sistem bileşenlerine zarar verebileceği gibi kullanıcıya da fiziksel zarar verebilir.
• Herhangi bir kurulum adımından emin değilseniz veya ürünün kullanımıyla ilgili bir sorununuz varsa, lütfen sertifikalı bir bilgisayar teknisyenine danışın.
• Bir adaptör, uzatma güç kablosu veya güç şeridi kullanıyorsanız, kurulum ve/veya topraklama talimatlarına danışmayı unutmayın.

Ürün Özellikleri

CPU	AM4 Soketi: AMD Ryzen ™ işlemci AMD 7. Nesil A serisi/Athlon ™ işlemciler (En güncel CPU destek listesi için GIGABYTE'ın web sitesine gidin.)
Yonga Seti	AMD A320
Hafıza	64 GB'a kadar (32 GB tek DIMM kapasitesi) sistem belleğini destekleyen 2 x DDR4 DIMM soketi Çift kanal bellek mimarisi DDR4 2667 (Not 1) /2400/2133 MHz bellek modülleri için destek ECC Olmayan arabellekli DIMM 1Rx8/2Rx8 bellek modülleri için destek (ECC olmayan modda çalışır) ECC Olmayan arabellekli DIMM 1Rx8/2Rx8/1Rx16 bellek modülleri için destek Extreme Memory Profile (XMP) bellek modülleri için destek (En güncel desteklenen bellek hızları ve bellek modülleri için GIGABYTE'ın web sitesine gidin.)
Yerleşik Grafikler	Tümleşik Grafik İşlemcisi: Maksimum 1920x1200@60 Hz çözünürlüğü destekleyen 1 x D-Sub portu Maksimum 1920x1200@60 Hz çözünürlüğü destekleyen 1 x DVI-D portu * DVI-D portu, adaptör ile D-Sub bağlantısını desteklemez. Maksimum 4096x2160@24 Hz çözünürlüğü destekleyen 1 x HDMI portu * HDMI 1.4 sürümü için destek. Maksimum 2 GB paylaşımlı bellek
Ses	Realtek ® Ses CODEC'i Yüksek Tanımlı Ses 2/4/5.1/7.1 kanallı * 7.1 kanallı sesi yapılandırmak için, önce ses yazılımını açmanız ve varsayılan ayarı değiştirmek için Aygıt gelişmiş ayarları > Yürütme Aygıtı'nı seçmeniz gerekir. Ses yazılımını yapılandırma hakkında ayrıntılı bilgi için GIGABYTE'ın web sitesini ziyaret edin. S/PDIF Çıkışı için destek
LAN	Realtek ® GbE LAN çipi (10/100/1000 Mbit)
Genişletme Yuvaları	x16'da çalışan 1x PCI Express x16 yuvası (Not 1) (PCIEX16 yuvası, PCI Express 3.0 standardına uygundur.) 2x PCI Express x1 yuvası (PCI Express x1 yuvaları, PCI Express 2.0 standardına uygundur.)
Depolama Arayüzü	1 x M.2 konektörü (Soket 3, M anahtarı, tip 2242/2260/2280/22110 SATA ve PCIe x4/x2 (Not 2) SSD desteği) 4 x SATA 6Gb/s konektörü RAID 0, RAID 1 ve RAID 10 için destek * M.2 konektörü için kurulum uyarıları için "Dahili Konektörler" bölümüne bakın.
USB	Yonga Seti: Dahili USB başlığı aracılığıyla kullanılabilen 2 x USB 3.1 Gen 1 portu 6 x USB 2.0/1.1 portu (arka panelde 2 port, dahili USB başlıkları aracılığıyla kullanılabilen 4 port) CPU: Arka panelde 4 x USB 3.1 Gen 1 portu
Dahili Konektörler	1 x 24 pimli ATX ana güç konektörü 1 x 8 pimli ATX 12V güç konektörü 1 x CPU fan başlığı 1 x sistem fan başlığı 1 x M.2 Soket 3 konektörü 4 x SATA 6Gb/s konektörü 1 x ön panel başlığı 1 x ön panel ses başlığı 1 x S/PDIF Çıkış başlığı 1 x USB 3.1 Gen 1 başlığı 2 x USB 2.0/1.1 başlığı 1 x Güvenilir Platform Modülü (TPM) başlığı (yalnızca GC-TPM2.0 modülü için 2x10 pim) 1 x hoparlör başlığı 1 x Clear CMOS atlama teli 1 x kasa izinsiz giriş başlığı
Arka Panel Konektörleri	1 x PS/2 klavye portu 1 x PS/2 fare portu 1 x D-Sub portu 1 x DVI-D portu 1 x HDMI portu 4 x USB 3.1 Gen 1 portu 2 x USB 2.0/1.1 portu 1 x RJ-45 portu 3 x ses jakı (Hat Girişi, Hat Çıkışı, Mikrofon Girişi)
G/Ç Denetleyicisi	iTE ® G/Ç Denetleyici Çipi
Donanım Monitörü	Voltaj algılama Sıcaklık algılama Fan hızı algılama Aşırı ısınma uyarısı Fan arızası uyarısı Fan hızı kontrolü * Fan hızı kontrol fonksiyonunun desteklenip desteklenmediği, taktığınız soğutucuya bağlı olacaktır.
BIOS	1 x 128 Mbit flash Lisanslı AMI UEFI BIOS kullanımı PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Benzersiz Özellikler	APP Center için destek * APP Center'daki mevcut uygulamalar, anakart modeline göre değişebilir. Her uygulamanın desteklenen işlevleri de anakart özelliklerine bağlı olarak değişebilir. @BIOS EasyTune Fast Boot Game Boost ON/OFF Charge Smart Backup System Information Viewer Q-Flash için destek Xpress Install için destek
Birlikte Verilen Yazılım	Norton ® Internet Security (OEM sürümü) cFosSpeed
İşletim sistemi	Windows 10 64-bit için destek Windows 7 64-bit için destek * Lütfen "Windows USB Installation Tool" aracını GIGABYTE'ın web sitesinden indirin ve Windows 7'yi kurmadan önce kurun.
Form Faktörü	Micro ATX Form Faktörü; 24,4cm x 19,5cm

^{(Not 1)} Gerçek destek, CPU'ya göre değişebilir.
^{(Not 2)} Yalnızca bir AMD 7. Nesil A serisi veya Athlon kullanıldığında M.2 SATA SSD'leri destekler

* GIGABYTE, ürün özelliklerinde ve ürünle ilgili bilgilerde önceden haber vermeksizin herhangi bir değişiklik yapma hakkını saklı tutar.

CPU, bellek modülleri, SSD'ler ve M.2 cihazlarının destek listeleri için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Uygulamaların en son sürümünü indirmek için lütfen GIGABYTE'ın web sitesindeki Destek\Yardımcı Program Listesi sayfasını ziyaret edin.

CPU'yu Takma

CPU'yu takmaya başlamadan önce aşağıdaki kılavuzları okuyun:

• Anakartın CPU'yu desteklediğinden emin olun. (En son CPU destek listesi için GIGABYTE'ın web sitesine gidin.)
• Donanım hasarını önlemek için CPU'yu takmadan önce daima bilgisayarı kapatın ve güç kablosunu prizden çekin.
• CPU'nun bir numaralı pinini bulun. CPU yanlış yönde yerleştirilirse takılamaz.
• CPU yüzeyine eşit ve ince bir termal gres tabakası uygulayın.
• CPU soğutucusu takılı değilse bilgisayarı açmayın, aksi takdirde CPU aşırı ısınabilir ve hasar görebilir.
• CPU ana frekansını CPU özelliklerine göre ayarlayın. Çevre birimleri için standart gereksinimleri karşılamadığı için sistem yolu frekansının donanım özelliklerinin ötesinde ayarlanması önerilmez. Frekansı standart özelliklerin ötesinde ayarlamak istiyorsanız, lütfen CPU, ekran kartı, bellek, sabit sürücü vb. dahil olmak üzere donanım özelliklerinize göre yapın.

CPU'yu Takma
CPU soketi kilitleme kolunu tamamen kaldırın. CPU soketinin ve CPU'nun bir numaralı pinini (küçük bir üçgenle gösterilir) bulun. CPU yuvasına yerleştirildikten sonra, bir parmağınızı CPU'nun ortasına koyarak kilitleme kolunu indirin ve tamamen kilitli konuma getirin.

Belleği Takma

Belleği takmaya başlamadan önce aşağıdaki kılavuzları okuyun:

• Anakartın belleği desteklediğinden emin olun. Aynı kapasite, marka, hız ve çiplerde bellek kullanılması önerilir. (En son desteklenen bellek hızları ve bellek modülleri için GIGABYTE'ın web sitesine gidin.)
• Donanım hasarını önlemek için belleği takmadan önce daima bilgisayarı kapatın ve güç kablosunu prizden çekin.
• Bellek modüllerinin hatasız bir tasarımı vardır. Bir bellek modülü yalnızca bir yönde takılabilir. Belleği takamıyorsanız yönünü değiştirin.

Donanım kurulumuyla ilgili ayrıntılar için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Çift Kanallı Bellek Yapılandırması
Bu anakart iki bellek yuvası sağlar ve Çift Kanal Teknolojisini destekler. Bellek takıldıktan sonra BIOS, belleğin özelliklerini ve kapasitesini otomatik olarak algılayacaktır. Çift Kanal bellek modunun etkinleştirilmesi, orijinal bellek bant genişliğini iki katına çıkaracaktır. İki DDR4 bellek yuvası iki kanala bölünmüştür ve her kanalda aşağıdaki gibi bir bellek yuvası vardır:
Kanal A: DDR4_2
Kanal B: DDR4_1
CPU sınırlamaları nedeniyle, belleği Çift Kanal modunda takmadan önce aşağıdaki kılavuzları okuyun.

1. Yalnızca bir bellek modülü takılıysa Çift Kanal modu etkinleştirilemez.
2. İki bellek modülüyle Çift Kanal modunu etkinleştirirken, aynı kapasite, marka, hız ve çiplerde bellek kullanılması önerilir.

Bir Genişleme Kartı Takma

Bir genişleme kartı takmaya başlamadan önce aşağıdaki kılavuzları okuyun:

• Anakartın genişleme kartını desteklediğinden emin olun. Genişleme kartınızla birlikte gelen kılavuzu dikkatlice okuyun.
• Donanım hasarını önlemek için bir genişleme kartı takmadan önce daima bilgisayarı kapatın ve güç kablosunu prizden çekin.

Arka Panel Konnektörleri

1. PS/2 Klavye ve PS/2 Fare Bağlantı Noktası
   Bir PS/2 fare bağlamak için üst bağlantı noktasını (yeşil) ve bir PS/2 klavye bağlamak için alt bağlantı noktasını (mor) kullanın.
2. D-Sub Bağlantı Noktası
   D-Sub bağlantı noktası 15 pimli bir D-Sub konektörünü destekler ve maksimum 1920x1200@60 Hz çözünürlüğü destekler (desteklenen gerçek çözünürlükler kullanılan monitöre bağlıdır). Bu bağlantı noktasına D-Sub bağlantısını destekleyen bir monitör bağlayın.
3. DVI-D Bağlantı Noktası ^(Not)
   DVI-D bağlantı noktası DVI-D spesifikasyonuna uygundur ve maksimum 1920x1200@60 Hz çözünürlüğü destekler (desteklenen gerçek çözünürlükler kullanılan monitöre bağlıdır). Bu bağlantı noktasına DVI-D bağlantısını destekleyen bir monitör bağlayın.
4. HDMI Bağlantı Noktası

   HDMI bağlantı noktası HDCP uyumludur ve Dolby TrueHD ve DTS HD Master Audio formatlarını destekler. Ayrıca 192 KHz/24 bit 7.1 kanallı LPCM ses çıkışını da destekler. HDMI destekli monitörünüzü bağlamak için bu bağlantı noktasını kullanabilirsiniz. Desteklenen maksimum çözünürlük 4096x2160@24 Hz'dir, ancak desteklenen gerçek çözünürlükler kullanılan monitöre bağlıdır.

   HDMI cihazını kurduktan sonra, varsayılan ses çalma cihazını HDMI olarak ayarladığınızdan emin olun. (Öğe adı, işletim sisteminize bağlı olarak farklılık gösterebilir.)
5. USB 3.1 Gen 1 Bağlantı Noktası
   USB 3.1 Gen 1 bağlantı noktası USB 3.1 Gen 1 spesifikasyonunu destekler ve USB 2.0 spesifikasyonuyla uyumludur. Bu bağlantı noktasını USB cihazları için kullanın.
6. RJ-45 LAN Bağlantı Noktası
   Gigabit Ethernet LAN bağlantı noktası, 1 Gbps'ye kadar veri hızında İnternet bağlantısı sağlar. Aşağıda LAN bağlantı noktası LED'lerinin durumları açıklanmaktadır.

   Bağlantı/Hız LED'i:

   Durum	Açıklama
   Turuncu	1 Gbps veri hızı
   Yeşil	100 Mbps veri hızı
   Kapalı	10 Mbps veri hızı

   Etkinlik LED'i:

   Durum	Açıklama
   Yanıp sönüyor	Veri iletimi veya alımı gerçekleşiyor
   Kapalı	Veri iletimi veya alımı gerçekleşmiyor

7. USB 2.0/1.1 Bağlantı Noktası
   USB bağlantı noktası USB 2.0/1.1 spesifikasyonunu destekler. Bu bağlantı noktasını USB cihazları için kullanın.
8. Hat Girişi (Mavi)
   Hat girişi jakı. Bu ses jakını optik sürücü, walkman vb. gibi hat girişi cihazları için kullanın.
9. Hat Çıkışı (Yeşil)
   Hat çıkışı jakı. Bu ses jakını bir kulaklık veya 2 kanallı hoparlör için kullanın. Bu jak, 4/5.1/7.1 kanallı bir ses yapılandırmasında ön hoparlörleri bağlamak için kullanılabilir.
10. Mikrofon Girişi (Pembe)
    Mikrofon girişi jakı.

7.1 kanallı sesi yapılandırmak için, önce varsayılan ayarı değiştirmek üzere ses yazılımını açmanız ve Cihaz gelişmiş ayarları > Çalma Aygıtı'nı seçmeniz gerekir.

• Bir arka panel konektörüne bağlı kabloyu çıkarırken, önce kabloyu cihazınızdan ve ardından anakarttan çıkarın.
• Kabloyu çıkarırken, konektörden düz bir şekilde çekin. Kablo konektörünün içinde elektriksel bir kısa devre olmasını önlemek için yana doğru sallamayın.

^(Not) DVI-D bağlantı noktası, adaptörle D-Sub bağlantısını desteklemez.

Ses yazılımını yapılandırma hakkında ayrıntılı bilgi için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Dahili Bağlantılar

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1
5. SATA3 0/1/2/3
6. M2F_32G
7. SPDIF_O
8. F_PANEL

9. F_AUDIO
10. SPEAKER
11. F_USB30
12. F_USB1/F_USB2
13. TPM
14. BAT
15. CI
16. CLR_CMOS

Harici cihazları bağlamadan önce aşağıdaki yönergeleri okuyun:

• İlk olarak cihazlarınızın bağlamak istediğiniz konektörlerle uyumlu olduğundan emin olun.
• Cihazları kurmadan önce cihazları ve bilgisayarınızı kapattığınızdan emin olun. Cihazlara zarar gelmesini önlemek için güç kablosunu prizden çekin.
• Cihazı kurduktan ve bilgisayarı açmadan önce cihaz kablosunun anakart üzerindeki konektöre güvenli bir şekilde bağlandığından emin olun.

1/2) ATX_12V/ATX (2x4 12V Güç Konektörü ve 2x12 Ana Güç Konektörü)
Güç konektörünün kullanımıyla, güç kaynağı anakart üzerindeki tüm bileşenlere yeterli düzeyde kararlı güç sağlayabilir. Güç konektörünü bağlamadan önce güç kaynağının kapalı olduğundan ve tüm cihazların düzgün şekilde takıldığından emin olun. Güç konektöründe hatasız bir tasarım bulunur. Güç kaynağı kablosunu doğru yönde güç konektörüne bağlayın. 12V güç konektörü esas olarak CPU'ya güç sağlar. 12V güç konektörü bağlı değilse bilgisayar başlamaz.

Genişletme gereksinimlerini karşılamak için yüksek güç tüketimine dayanabilen bir güç kaynağı (500W veya daha yüksek) kullanılması önerilir. Gerekli gücü sağlamayan bir güç kaynağı kullanılırsa sonuç, kararsız veya başlatılamayan bir sisteme yol açabilir.

Pin No.	Tanım	Pin No.	Tanım
1	GND (Yalnızca 2x4 pinli 12V için)	5	+12V (Yalnızca 2x4 pinli 12V için)
2	GND (Yalnızca 2x4 pinli 12V için)	6	+12V (Yalnızca 2x4 pinli 12V için)
3	GND	7	+12V
4	GND	8	+12V

Pin No.	Tanım	Pin No.	Tanım
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (yumuşak Açma/Kapama)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Güç İyi	20	NC
9	5VSB (bekleme +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Yalnızca 2x12 pinli ATX için)	23	+5V (Yalnızca 2x12 pinli ATX için)
12	3.3V (Yalnızca 2x12 pinli ATX için)	24	GND (Yalnızca 2x12 pinli ATX için)

3/4) CPU_FAN/SYS_FAN1 (Fan Başlıkları)
Bu anakart üzerindeki tüm fan başlıkları 4 pinlidir. Çoğu fan başlığında hatasız bir yerleştirme tasarımı bulunur. Bir fan kablosunu bağlarken doğru yönde bağladığınızdan emin olun (siyah konektör kablosu toprak kablosudur). Anakart, fan hızı kontrol tasarımına sahip bir CPU fanı kullanımını gerektiren CPU fan hızı kontrolünü destekler. Optimum ısı dağılımı için kasanın içine bir sistem fanı takılması önerilir.

Pin No.	Tanım
1	GND
2	Voltaj Hız Kontrolü
3	Algılama
4	PWM Hız Kontrolü

• CPU'nuzun ve sisteminizin aşırı ısınmasını önlemek için fan kablolarını fan başlıklarına bağladığınızdan emin olun. Aşırı ısınma, CPU'ya zarar verebilir veya sistem kilitlenebilir.
• Bu fan başlıkları yapılandırma jumper blokları değildir. Başlıklara bir jumper başlığı yerleştirmeyin.

5. SATA3 0/1/2/3 (SATA 6Gb/s Konektörleri)
   SATA konektörleri SATA 6Gb/s standardına uygundur ve SATA 3Gb/s ve SATA 1.5Gb/s standardıyla uyumludur. Her SATA konektörü tek bir SATA cihazını destekler. SATA konektörleri RAID 0, RAID 1 ve RAID 10'u destekler. Bir RAID dizisi yapılandırma talimatları için "RAID Kümesi Yapılandırma" bölümüne bakın.


   Pin No.	Tanım
   1	GND
   2	TXP
   3	TXN
   4	GND
   5	RXN
   6	RXP
   7	GND

6. M2F_32G (M.2 Yuva 3 Konektörü)
   M.2 konektörü, M.2 SATA SSD'leri veya M.2 PCIe SSD'leri destekler ve SATA RAID yapılandırmasını destekler. Lütfen bir RAID dizisi oluşturmak için bir M.2 PCIe SSD'nin kullanılamayacağını unutmayın. Bir RAID dizisini yapılandırma talimatları için "RAID Kümesi Yapılandırma" bölümüne bakın.

   M.2 SSD'yi M.2 konektörüne doğru şekilde takmak için aşağıdaki adımları izleyin.
   1. Anakarttan vidayı ve somunu sökmek için bir tornavida kullanın. Takılacak M.2 SSD için uygun montaj deliğini bulun ve ardından önce somunu vidalayın.
   2. M.2 SSD'yi açılı bir şekilde konektöre kaydırın.
   3. M.2 SSD'yi aşağı doğru bastırın ve ardından vidayla sabitleyin.

      Takılacak M.2 SSD için uygun deliği seçin ve vidayı ve somunu tekrar sıkın.

M.2 Konektörü için Kurulum Uyarıları:
Yalnızca bir AMD 7. Nesil A serisi veya Athlon ™ işlemci kullanırken M.2 SATA SSD'leri destekler. Ayrıntılar için aşağıdaki tabloya bakın.

CPU / M.2 SSD Türü	M.2 PCIe SSD	M.2 SATA SSD
Ryzen ™ işlemci
7. Nesil A serisi/Athlon ™ işlemciler

: Kullanılabilir,
: Kullanılamaz

7. SPDIF_O (S/PDIF Çıkış Başlığı)
   Bu başlık, S/PDIF dijital çıkışını destekler ve bu da anakartınızdan desteklenen ses cihazlarına dijital ses çıkışı yapmak için bir S/PDIF dijital ses kablosu bağlamanıza olanak tanır. Dijital ses kablosunu bağlama hakkında bilgi için ses cihazlarınızın kılavuzunu dikkatlice okuyun.


   Pin No.	Tanım
   1	SPDIFO
   2	GND

8. F_PANEL (Ön Panel Başlığı)
   Kasa üzerindeki güç anahtarını, sıfırlama anahtarını ve sistem durumu göstergesini aşağıdaki pin atamalarına göre bu başlığa bağlayın. Kabloları bağlamadan önce pozitif ve negatif pinlere dikkat edin.

   • PLED (Güç LED'i):

     Sistem Durumu	LED
     S0	Açık
     S3/S4/S5	Kapalı

     Kasa ön panelindeki güç durumu göstergesine bağlanır. Sistem çalışırken LED yanar. Sistem S3/S4 uyku durumundayken veya kapatıldığında (S5) LED kapalıdır.
   • PW (Güç Anahtarı): Kasa ön panelindeki güç anahtarına bağlanır. Güç anahtarını kullanarak sisteminizi kapatma şeklini yapılandırabilirsiniz (daha fazla bilgi için "BIOS Kurulumu", "Güç" bölümüne bakın).
   • HD (Sabit Sürücü Etkinlik LED'i): Kasa ön panelindeki sabit sürücü etkinlik LED'ine bağlanır. Sabit sürücü veri okuduğunda veya yazdığında LED yanar.
   • RES (Sıfırlama Anahtarı): Kasa ön panelindeki sıfırlama anahtarına bağlanır. Bilgisayar donarsa ve normal bir yeniden başlatma gerçekleştiremezse bilgisayarı yeniden başlatmak için sıfırlama anahtarına basın.
   • NC: Bağlantı yok.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü temel olarak güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü etkinliği LED'i vb. bileşenlerden oluşur. Kasa ön panel modülünüzü bu başlığa bağlarken, kablo atamalarının ve pin atamalarının doğru şekilde eşleştiğinden emin olun.

9. F_AUDIO (Ön Panel Ses Başlığı)
   Ön panel ses başlığı, Yüksek Çözünürlüklü sesi (HD) destekler. Kasa ön panel ses modülünüzü bu başlığa bağlayabilirsiniz. Modül konektörünün kablo atamalarının anakart başlığının pin atamalarıyla eşleştiğinden emin olun. Modül konektörü ve anakart başlığı arasındaki yanlış bağlantı, cihazın çalışmamasına ve hatta hasar görmesine neden olabilir.


   Pin No.	Tanım	Pin No.	Tanım
   1	MIC2_L	6	Sense
   2	GND	7	FAUDIO_JD
   3	MIC2_R	8	No Pin
   4	NC	9	LINE2_L
   5	LINE2_R	10	Sense

Bazı kasalar, tek bir fiş yerine her kabloda ayrı konektörlere sahip bir ön panel ses modülü sağlar. Farklı kablo atamalarına sahip ön panel ses modülünü bağlama hakkında bilgi için lütfen kasa üreticisine başvurun.

10. SPEAKER (Hoparlör Başlığı)
    Kasa ön panelindeki hoparlöre bağlanır. Sistem, bir bip sesi kodu vererek sistem başlatma durumunu bildirir. Sistem başlatılırken herhangi bir sorun tespit edilmezse tek bir kısa bip sesi duyulacaktır.


    Pin No.	Tanım
    1	VCC
    2	NC
    3	NC
    4	SPK-

11. F_USB30 (USB 3.1 Gen 1 Başlığı)
    Başlık, USB 3.1 Gen 1 ve USB 2.0 spesifikasyonlarına uygundur ve iki USB bağlantı noktası sağlayabilir. İki USB 3.1 Gen 1 bağlantı noktası sağlayan isteğe bağlı 3,5" ön paneli satın almak için lütfen yerel satıcınıza başvurun.


    Pin No.	Tanım	Pin No.	Tanım
    1	VBUS	11	D2+
    2	SSRX1-	12	D2-
    3	SSRX1+	13	GND
    4	GND	14	SSTX2+
    5	SSTX1-	15	SSTX2-
    6	SSTX1+	16	GND
    7	GND	17	SSRX2+
    8	D1-	18	SSRX2-
    9	D1+	19	VBUS
    10	NC	20	No Pin

    USB ön panelini takmadan önce, USB ön panelinde hasar oluşmasını önlemek için bilgisayarınızı kapattığınızdan ve güç kablosunu elektrik prizinden çıkardığınızdan emin olun.

12. F_USB1/F_USB2 (USB 2.0/1.1 Başlıkları)
    Başlıklar, USB 2.0/1.1 spesifikasyonlarına uygundur. Her bir USB başlığı, isteğe bağlı bir USB braketi aracılığıyla iki USB bağlantı noktası sağlayabilir. İsteğe bağlı USB braketini satın almak için lütfen yerel satıcınıza başvurun.


    Pin No.	Tanım	Pin No.	Tanım
    1	Power (5V)	6	USB DY+ 1 2 3
    2	Power (5V) S	7	GND
    3	USB DX-	8	GND
    4	USB DY-	9	No Pin
    5	USB DX+	10	NC

• IEEE 1394 braketi (2x5 pin) kablosunu USB 2.0/1.1 başlığına takmayın.
• USB braketini takmadan önce, USB braketinde hasar oluşmasını önlemek için bilgisayarınızı kapattığınızdan ve güç kablosunu elektrik prizinden çıkardığınızdan emin olun.

13. TPM (Güvenilir Platform Modülü Başlığı)
    Bu başlığa bir TPM (Güvenilir Platform Modülü) bağlayabilirsiniz.


    Pin No.	Tanım	Pin No.	Tanım
    1	LCLK	11	LAD0
    2	GND	12	GND
    3	LFRAME	13	NC
    4	No Pin	14	NC
    5	LRESET	15	SB3V
    6	NC	16	SERIRQ
    7	LAD3	17	GND
    8	LAD2	18	NC
    9	VCC3	19	NC
    10	LAD1	20	NC

14. BAT (Pil)
    Pil, bilgisayar kapalıyken CMOS'daki değerleri (BIOS yapılandırmaları, tarih ve saat bilgileri gibi) saklamak için güç sağlar. Pil voltajı düşük bir seviyeye düştüğünde pili değiştirin, aksi takdirde CMOS değerleri doğru olmayabilir veya kaybolabilir.
    Pili çıkararak CMOS değerlerini temizleyebilirsiniz:

    1. Bilgisayarınızı kapatın ve güç kablosunu çıkarın.
    2. Pili pil yuvasından nazikçe çıkarın ve bir dakika bekleyin. (Veya bir tornavida gibi metal bir nesne kullanarak pil yuvasının artı ve eksi uçlarına dokunarak 5 saniye boyunca kısa devre yapın.)
    3. Pili değiştirin.
    4. Güç kablosunu takın ve bilgisayarınızı yeniden başlatın.

• Pili değiştirmeden önce daima bilgisayarınızı kapatın ve güç kablosunu çıkarın.
• Pili eşdeğer bir pille değiştirin. Pilin yanlış bir modelle değiştirilmesi cihazlarınızda hasara neden olabilir.
• Pili kendiniz değiştiremiyorsanız veya pil modelinden emin değilseniz, satın aldığınız yerle veya yerel satıcınızla iletişime geçin.
• Pili takarken pilin artı (+) ve eksi (-) yönüne dikkat edin (artı tarafı yukarı bakmalıdır).
• Kullanılmış piller yerel çevre düzenlemelerine uygun olarak işlenmelidir.

15. CI (Kasa İzinsiz Giriş Başlığı)
    Bu anakart, kasa kapağının çıkarılıp çıkarılmadığını algılayan bir kasa algılama özelliği sağlar. Bu işlev, kasa izinsiz giriş algılama tasarımına sahip bir kasa gerektirir.


    Pin No.	Tanım
    1	Signal
    2	GND

16. CLR_CMOS (CMOS Temizleme Jumper'ı)
    BIOS yapılandırmasını temizlemek ve CMOS değerlerini fabrika varsayılanlarına sıfırlamak için bu jumper'ı kullanın. CMOS değerlerini temizlemek için, bir tornavida gibi metal bir nesne kullanarak iki pine birkaç saniye dokunun.

    	Açık: Normal
    	Kısa: CMOS Değerlerini Temizle

• CMOS değerlerini temizlemeden önce daima bilgisayarınızı kapatın ve güç kablosunu elektrik prizinden çekin.
• Sistem yeniden başlatıldıktan sonra, fabrika varsayılanlarını yüklemek için BIOS Kurulumuna gidin (Optimize Edilmiş Varsayılanları Yükle'yi seçin) veya BIOS ayarlarını manuel olarak yapılandırın (BIOS yapılandırmaları için "BIOS Kurulumu" bölümüne bakın).

BIOS Kurulumu

BIOS (Temel Giriş ve Çıkış Sistemi), sistemin donanım parametrelerini anakart üzerindeki CMOS'a kaydeder. Başlıca işlevleri arasında sistem başlatılırken Açılış Sırasında Kendi Kendini Test Etme (POST) işlemini gerçekleştirmek, sistem parametrelerini kaydetmek ve işletim sistemini yüklemek vb. yer alır. BIOS, kullanıcının temel sistem yapılandırma ayarlarını değiştirmesine veya belirli sistem özelliklerini etkinleştirmesine olanak tanıyan bir BIOS Kurulum programı içerir. Güç kapatıldığında, anakart üzerindeki pil, CMOS'daki yapılandırma değerlerini korumak için CMOS'a gerekli gücü sağlar. BIOS Kurulum programına erişmek için, güç açıldığında POST sırasında <Delete> tuşuna basın.
BIOS'u yükseltmek için GIGABYTE Q-Flash veya @BIOS yardımcı programını kullanın.

• Q-Flash, kullanıcının işletim sistemine girmeden BIOS'u hızlı ve kolay bir şekilde yükseltmesine veya yedeklemesine olanak tanır.
• @BIOS, İnternet'ten BIOS'un en son sürümünü arayan ve indiren ve BIOS'u güncelleyen Windows tabanlı bir yardımcı programdır.

• BIOS güncellemesi potansiyel olarak riskli olduğundan, mevcut BIOS sürümünü kullanırken sorunlarla karşılaşmıyorsanız, BIOS'u güncellemeniz önerilmez. BIOS'u güncellemek için dikkatli olun. Yetersiz BIOS güncellemesi, sistem arızasına neden olabilir.
• Sistem kararlılığını veya diğer beklenmedik sonuçları önlemek için varsayılan ayarları değiştirmemeniz (gerekmedikçe) önerilir. Ayarların yetersiz bir şekilde değiştirilmesi, sistemin başlatılamamasına neden olabilir. Bu meydana gelirse, CMOS değerlerini temizlemeyi ve kartı varsayılan değerlere sıfırlamayı deneyin. (CMOS değerlerinin nasıl temizleneceğiyle ilgili olarak bu bölümdeki "Optimize Edilmiş Varsayılanları Yükle" bölümüne veya pil/CMOS atlama kablosu açıklamalarına bakın.)

Başlangıç Ekranı

Bilgisayar başlatıldığında aşağıdaki başlangıç Logo ekranı görünecektir.

Aşağıda iki farklı BIOS modu bulunmaktadır ve iki mod arasında geçiş yapmak için <F2> tuşunu kullanabilirsiniz. Klasik Kurulum modu, ayrıntılı BIOS ayarları sağlar. Öğeler arasında hareket etmek için klavyenizdeki ok tuşlarına basabilir ve bir alt menüyü kabul etmek veya girmek için <Enter> tuşuna basabilirsiniz. Veya istediğiniz öğeyi seçmek için farenizi kullanabilirsiniz. Kolay Mod, kullanıcıların mevcut sistem bilgilerini hızlı bir şekilde görüntülemesine veya optimum performans için ayarlamalar yapmasına olanak tanır. Kolay Modda, yapılandırma öğeleri arasında gezinmek için farenizi kullanabilirsiniz.

• Sistem her zamanki gibi kararlı olmadığında, sisteminizi varsayılan ayarlarına ayarlamak için Optimize Edilmiş Varsayılanları Yükle öğesini seçin.
• Bu bölümde açıklanan BIOS Kurulum menüleri yalnızca referans amaçlıdır ve BIOS sürümüne göre farklılık gösterebilir.

M.I.T.

Sistemin yaptığınız hız aşırtma/aşırı voltaj ayarlarıyla kararlı bir şekilde çalışıp çalışmayacağı, genel sistem yapılandırmalarınıza bağlıdır. Hız aşırtma/aşırı voltajı yanlış yapmak, CPU, yonga seti veya bellekte hasara neden olabilir ve bu bileşenlerin kullanım ömrünü kısaltabilir. Bu sayfa yalnızca ileri düzey kullanıcılar içindir ve sistem kararsızlığını veya diğer beklenmedik sonuçları önlemek için varsayılan ayarları değiştirmemenizi öneririz. (Ayarların yetersiz bir şekilde değiştirilmesi, sistemin başlatılamamasına neden olabilir. Bu meydana gelirse, CMOS değerlerini temizleyin ve kartı varsayılan değerlere sıfırlayın.)

• Gelişmiş Frekans Ayarları
  Ana Saat Değeri
  Geçerli çalışma Ana Saat frekansını görüntüler.
  CPU Saat Oranı
  Takılı CPU için saat oranını değiştirmenize olanak tanır. Ayarlanabilir aralık, takılan CPU'ya bağlıdır.
  CPU Frekansı
  Geçerli çalışma CPU frekansını görüntüler.
• Gelişmiş CPU Çekirdek Ayarları
  CPU Saat Oranı, CPU Frekansı
  Yukarıdaki ayarlar, Gelişmiş Frekans Ayarları menüsündeki aynı öğelerle eşzamanlıdır.
  Çekirdek Performans Artışı ^(Not)
  Bir CPU performans artışı teknolojisi olan Çekirdek Performans Artışı (CPB) teknolojisinin etkinleştirilip etkinleştirilmeyeceğini belirlemenize olanak tanır. (Varsayılan: Otomatik)
  Çekirdek Performans Artışı Oranı ^(Not)
  CPB için oranı değiştirmenize olanak tanır. Ayarlanabilir aralık, takılan CPU'ya bağlıdır. (Varsayılan: Otomatik)
  Turbo Performans Artışı Oranı ^(Not)
  CPU performansını iyileştirip iyileştirmeyeceğinizi belirlemenize olanak tanır. (Varsayılan: Devre Dışı)
  AMD Cool&Quiet işlevi

  Etkin	AMD Cool'n'Quiet sürücüsünün, bilgisayarınızdan ısı çıkışını ve güç tüketimini azaltmak için CPU saatini ve VID'yi dinamik olarak ayarlamasına olanak tanır. (Varsayılan)
  Devre Dışı	Bu işlevi devre dışı bırakır.

  SVM Modu
  Sanallaştırma Teknolojisi ile geliştirilen sanallaştırma, bir platformun bağımsız bölümlerde birden fazla işletim sistemi ve uygulama çalıştırmasına olanak tanır. Sanallaştırma ile bir bilgisayar sistemi birden fazla sanal sistem olarak işlev görebilir. (Varsayılan: Devre Dışı)
  C6 Modu ^{(Not 1)}
  Sistem durma durumunda CPU'nun C6 moduna girmesine izin verip vermeyeceğinizi belirlemenize olanak tanır. Etkinleştirildiğinde, güç tüketimini azaltmak için sistem durma durumunda CPU çekirdek frekansı azaltılır. C6 durumu, C1'den daha gelişmiş bir güç tasarrufu durumudur. (Varsayılan: Etkin)
  Global C-durumu Kontrolü ^{(Not 1)}
  CPU'nun C durumlarına girip girmeyeceğini belirlemenize olanak tanır. Etkinleştirildiğinde, güç tüketimini azaltmak için sistem durma durumunda CPU çekirdek frekansı azaltılır. (Varsayılan: Etkin)
  SMT Modu ^{(Not 1)}
  CPU Eş Zamanlı Çoklu İş Parçacığı teknolojisini etkinleştirmenize veya devre dışı bırakmanıza olanak tanır. Bu özellik yalnızca çok işlemcili modu destekleyen işletim sistemlerinde çalışır. Otomatik, BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. (Varsayılan: Otomatik)
  Çekirdek Azaltma Kontrolü ^{(Not 1)}
  Etkinleştirilecek CPU çekirdeklerinin sayısını seçmenize olanak tanır (CPU çekirdeklerinin sayısı CPU'ya göre değişebilir). Otomatik, BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. (Varsayılan: Otomatik)
  Extreme Memory Profile (X.M.P.) ^{(Not 2)}
  Etkinleştirildiğinde, BIOS'un bellek performansını artırmak için XMP bellek modülündeki SPD verilerini okumasını sağlar.

  Devre Dışı	Bu işlevi devre dışı bırakır. (Varsayılan)
  Profile1	Profil 1 ayarlarını kullanır.
  Profile2 (Not 2)	Profil 2 ayarlarını kullanır.

  Sistem Belleği Çarpanı
  Sistem bellek çarpanını ayarlamanıza olanak tanır. Otomatik, bellek çarpanını bellek SPD verilerine göre ayarlar. (Varsayılan: Otomatik)
  Bellek Frekansı (MHz)
  İlk bellek frekansı değeri, kullanılan belleğin normal çalışma frekansıdır; ikincisi, Sistem Belleği Çarpanı ayarlarına göre otomatik olarak ayarlanan bellek frekansıdır.

• Gelişmiş Bellek Ayarları
  Extreme Memory Profile (X.M.P.) (Not 2), Sistem Belleği Çarpanı, Bellek Frekansı(Mhz)
  Yukarıdaki ayarlar, Gelişmiş Frekans Ayarları menüsündeki aynı öğelerle eşzamanlıdır.
  Bellek Zamanlama Modu
  Manuel ve Gelişmiş Manuel, Kanal Aralaması, Sıra Aralaması ve aşağıdaki bellek zamanlama ayarlarının yapılandırılabilir olmasını sağlar. Seçenekler şunlardır: Otomatik (varsayılan), Manuel, Gelişmiş Manuel.
  Profil DDR Voltajı
  XMP olmayan bir bellek modülü kullanıldığında veya Extreme Memory Profile (X.M.P.) Devre Dışı olarak ayarlandığında, değer bellek spesifikasyonunuza göre görüntülenir. Extreme Memory Profile (X.M.P.) Profile1 veya Profile2 olarak ayarlandığında, değer XMP belleğindeki SPD verilerine göre görüntülenir.
  Kanal Aralaması
  Bellek kanalı aralamasını etkinleştirir veya devre dışı bırakır. Etkinleştirildiğinde, sistemin bellek performansını ve kararlılığını artırmak için belleğin farklı kanallarına aynı anda erişmesine olanak tanır. Otomatik, BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. (Varsayılan: Otomatik)
  Sıra Aralaması
  Bellek sırası aralamasını etkinleştirir veya devre dışı bırakır. Etkinleştirildiğinde, sistemin bellek performansını ve kararlılığını artırmak için belleğin farklı sıralarına aynı anda erişmesine olanak tanır. Otomatik, BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. (Varsayılan: Otomatik)

• Kanal A/B Bellek Alt Zamanlamaları
  Bu alt menü, her bellek kanalı için bellek zamanlama ayarları sağlar. İlgili zamanlama ayarı ekranları, yalnızca Bellek Zamanlama Modu Manuel veya Gelişmiş Manuel olarak ayarlandığında yapılandırılabilir. Not: Bellek zamanlamalarında değişiklik yaptıktan sonra sisteminiz kararsız hale gelebilir veya başlatılamayabilir. Bu meydana gelirse, lütfen optimize edilmiş varsayılanları yükleyerek veya CMOS değerlerini temizleyerek kartı varsayılan değerlere sıfırlayın.

• Gelişmiş Voltaj Ayarları
  Bu alt menü, CPU, yonga seti ve bellek voltajlarını ayarlamanıza olanak tanır.

• PC Sağlık Durumu
  Kasa Açık Durumunu Sıfırla

  Devre Dışı	Önceki kasa izinsiz giriş durumunun kaydını tutar veya temizler. (Varsayılan)
  Etkin	Önceki kasa izinsiz giriş durumunun kaydını temizler ve Kasa Açık alanı bir sonraki önyüklemede "Hayır" gösterecektir.

  Kasa Açık
  Anakart CI başlığına bağlı kasa izinsiz giriş algılama cihazının algılama durumunu görüntüler. Sistem kasası kapağı çıkarılırsa, bu alan "Evet"i gösterir, aksi takdirde "Hayır"ı gösterir. Kasa izinsiz giriş durumu kaydını temizlemek için Kasa Açık Durumunu Sıfırla'yı Etkin olarak ayarlayın, ayarları CMOS'a kaydedin ve ardından sisteminizi yeniden başlatın.
  CPU Vcore/CPU VDDP/DRAM Kanalı A/B Voltajı/+3.3V/+5V/+12V/VCORE SOC
  Geçerli sistem voltajlarını görüntüler.

• Çeşitli Ayarlar
  PCIe Yuvası Yapılandırması
  PCI Express yuvalarının çalışma modunu Gen 1, Gen 2 veya Gen 3 olarak ayarlamanıza olanak tanır. Gerçek çalışma modu, her yuvanın donanım spesifikasyonuna tabidir. Otomatik, BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. (Varsayılan: Otomatik)
  3DMark01 Geliştirmesi
  Bazı eski kıyaslama performanslarını iyileştirip iyileştirmeyeceğinizi belirlemenize olanak tanır. (Varsayılan: Devre Dışı)

• Smart Fan 5 Ayarları
  Monitör
  İzlenecek bir hedef seçmenize ve daha fazla ayarlama yapmanıza olanak tanır. (Varsayılan: CPU FAN)
  Fan Hızı Kontrolü
  Fan hızı kontrol işlevini etkinleştirip etkinleştirmeyeceğinizi ve fan hızını ayarlamanıza olanak tanır.

  Normal	Fanın sıcaklığa göre farklı hızlarda çalışmasını sağlar. Sistem gereksinimlerinize göre fan hızını Sistem Bilgisi Görüntüleyici ile ayarlayabilirsiniz. (Varsayılan)
  Sessiz	Fanın düşük hızlarda çalışmasını sağlar.
  Manuel	Eğri grafiğinde fan hızını kontrol etmenize olanak tanır.
  Tam Hız	Fanın tam hızda çalışmasını sağlar.

  Fan Kontrolü Sıcaklık Girişini Kullan
  Fan hızı kontrolü için referans sıcaklığı seçmenize olanak tanır.
  Sıcaklık Aralığı
  Fan hızı değişimi için sıcaklık aralığını seçmenize olanak tanır.
  Fan Kontrol Modu

  Otomatik	BIOS'un takılan fan/pompa türünü otomatik olarak algılamasını ve optimum kontrol modunu ayarlamasını sağlar. (Varsayılan)
  Voltaj	Voltaj modu, 3 pinli bir fan için önerilir.
  PWM	PWM modu, 4 pinli bir fan için önerilir.

  Sıcaklık
  Seçilen hedef alanın geçerli sıcaklığını görüntüler.
  Fan Hızı
  Geçerli fan hızlarını görüntüler.
  Akış Hızı
  Su soğutma sisteminizin akış hızını görüntüler.
  Sıcaklık Uyarısı
  Sıcaklık için uyarı eşiğini ayarlar. Sıcaklık eşiği aştığında, BIOS uyarı sesi çıkarır. Seçenekler şunlardır: Devre Dışı (varsayılan), 60 o C/140 o F, 70 o C/158 o F, 80 o C/176 o F, 90 o C/194 o F.
  Fan Arızası Uyarısı
  Fan bağlı değilse veya arızalıysa sistemin uyarı sesi çıkarmasına olanak tanır. Bu meydana geldiğinde fan durumunu veya fan bağlantısını kontrol edin. (Varsayılan: Devre Dışı)

^(Not) Bu öğe, yalnızca bu özelliği destekleyen bir CPU taktığınızda bulunur.
^{(Not 1)} Bu öğe, yalnızca bu özelliği destekleyen bir CPU taktığınızda bulunur.
^{(Not 2)} Bu öğe, yalnızca bu özelliği destekleyen bir CPU ve bellek modülü taktığınızda bulunur.

Sistem

Bu bölüm, anakart modeliniz ve BIOS sürümünüz hakkında bilgi sağlar. Ayrıca BIOS tarafından kullanılan varsayılan dili seçebilir ve sistem saatini manuel olarak ayarlayabilirsiniz.
Sistem Dili
BIOS tarafından kullanılan varsayılan dili seçer.
Sistem Tarihi
Sistem tarihini ayarlar. Tarih biçimi hafta (salt okunur), ay, gün ve yıldır. Ay, Gün ve Yıl alanları arasında geçiş yapmak için <Enter> tuşunu kullanın ve istenen değeri ayarlamak için <Page Up> veya <Page Down> tuşunu kullanın.
Sistem Saati
Sistem saatini ayarlar. Saat biçimi saat, dakika ve saniyedir. Örneğin, öğleden sonra 1, 13:00:00'dır. Saat, Dakika ve Saniye alanları arasında geçiş yapmak için <Enter> tuşunu kullanın ve istenen değeri ayarlamak için <Page Up> veya <Page Down> tuşunu kullanın.
Erişim Düzeyi
Kullanılan parola koruma türüne bağlı olarak mevcut erişim düzeyini görüntüler. (Hiçbir parola ayarlanmamışsa, varsayılan olarak Yönetici olarak görüntülenir.) Yönetici düzeyi, tüm BIOS ayarlarında değişiklik yapmanıza olanak tanır; Kullanıcı düzeyi yalnızca belirli BIOS ayarlarında değişiklik yapmanıza olanak tanır, ancak tümünde değil.

BIOS

Önyükleme Seçeneği Öncelikleri
Kullanılabilir aygıtlardan genel önyükleme sırasını belirtir. GPT biçimini destekleyen çıkarılabilir depolama aygıtlarına, önyükleme aygıtı listesinde "UEFI:" dizesi ön ek olarak eklenir. GPT bölümlemeyi destekleyen bir işletim sisteminden önyükleme yapmak için, "UEFI:" dizesiyle ön eklenmiş aygıtı seçin. Veya Windows 10 64-bit gibi GPT bölümlemeyi destekleyen bir işletim sistemi yüklemek istiyorsanız, Windows 10 64-bit yükleme diskini içeren ve "UEFI:" dizesiyle ön eklenmiş optik sürücüyü seçin.
Sabit Sürücü/CD/DVD ROM Sürücüsü/Disket Sürücüsü/Ağ Aygıtı BBS Öncelikleri
Sabit sürücüler, optik sürücüler, disket sürücüleri ve LAN işlevinden Önyüklemeyi destekleyen aygıtlar vb. gibi belirli bir aygıt türü için önyükleme sırasını belirtir. Bağlı aynı türdeki aygıtları sunan alt menüye girmek için bu öğede <Enter> tuşuna basın. Bu öğe, yalnızca bu tür için en az bir aygıt takılıysa bulunur.
Başlangıç NumLock Durumu
POST'tan sonra klavyenin sayısal tuş takımında Numlock özelliğini etkinleştirir veya devre dışı bırakır. (Varsayılan: Açık)
Güvenlik Seçeneği
Sistemin her önyüklendiğinde mi, yoksa yalnızca BIOS Kurulumuna girdiğinizde mi bir parola gerekip gerekmediğini belirtir. Bu öğeyi yapılandırdıktan sonra, Yönetici Parolası/Kullanıcı Parolası öğesi altında parolaları ayarlayın.

Kurulum	Yalnızca BIOS Kurulum programına girmek için bir parola gereklidir.
Sistem	Sistemi önyüklemek ve BIOS Kurulum programına girmek için bir parola gereklidir. (Varsayılan)

Tam Ekran LOGO Gösterisi
Sistem başlangıcında GIGABYTE Logosunu görüntüleyip görüntülemeyeceğinizi belirlemenizi sağlar. Devre dışı bırakıldığında, sistem başlatıldığında GIGABYTE Logosu atlanır. (Varsayılan: Etkin)
Hızlı Önyükleme
İşletim sistemi önyükleme sürecini kısaltmak için Hızlı Önyüklemeyi etkinleştirir veya devre dışı bırakır. Ultra Hızlı, en hızlı önyükleme hızını sağlar. (Varsayılan: Devre Dışı)
SATA Desteği

Tüm Sata Aygıtları	Tüm SATA aygıtları, işletim sisteminde ve POST sırasında işlevseldir.
Yalnızca Son Önyükleme HDD'si	Önceki önyükleme sürücüsü hariç, tüm SATA aygıtları işletim sistemi önyükleme işlemi tamamlanmadan önce devre dışı bırakılır. (Varsayılan)

Bu öğe yalnızca Hızlı Önyükleme Etkin veya Ultra Hızlı olarak ayarlandığında yapılandırılabilir.
VGA Desteği
Hangi tür işletim sisteminin önyükleneceğini seçmenizi sağlar.

Otomatik	Eski seçenek ROM'unu etkinleştirir.
EFI Sürücüsü	EFI seçenek ROM'unu etkinleştirir. (Varsayılan)

Bu öğe yalnızca Hızlı Önyükleme Etkin veya Ultra Hızlı olarak ayarlandığında yapılandırılabilir.
USB Desteği

Devre Dışı	İşletim sistemi önyükleme işlemi tamamlanmadan önce tüm USB aygıtları devre dışı bırakılır.
Tam Başlangıç	Tüm USB aygıtları, işletim sisteminde ve POST sırasında işlevseldir. (Varsayılan)
Kısmi Başlangıç	İşletim sistemi önyükleme işlemi tamamlanmadan önce USB aygıtlarının bir kısmı devre dışı bırakılır.

Bu öğe yalnızca Hızlı Önyükleme Etkin olarak ayarlandığında yapılandırılabilir. Hızlı Önyükleme Ultra Hızlı olarak ayarlandığında bu işlev devre dışı bırakılır.
PS2 Aygıtları Desteği

Devre Dışı	İşletim sistemi önyükleme işlemi tamamlanmadan önce tüm PS/2 aygıtları devre dışı bırakılır.
Etkin	Tüm PS/2 aygıtları, işletim sisteminde ve POST sırasında işlevseldir. (Varsayılan)

Bu öğe yalnızca Hızlı Önyükleme Etkin olarak ayarlandığında yapılandırılabilir. Hızlı Önyükleme Ultra Hızlı olarak ayarlandığında bu işlev devre dışı bırakılır.
Ağ Yığını Sürücüsü Desteği

Devre Dışı	Ağdan önyüklemeyi devre dışı bırakır. (Varsayılan)
Etkin	Ağdan önyüklemeyi etkinleştirir.

Bu öğe yalnızca Hızlı Önyükleme Etkin veya Ultra Hızlı olarak ayarlandığında yapılandırılabilir.
CSM Desteği
Eski bir bilgisayar önyükleme sürecini desteklemek için UEFI CSM'yi (Uyumluluk Destek Modülü) etkinleştirir veya devre dışı bırakır.

Etkin	UEFI CSM'yi etkinleştirir. (Varsayılan)
Devre Dışı	UEFI CSM'yi devre dışı bırakır ve yalnızca UEFI BIOS önyükleme sürecini destekler.

LAN PXE Önyükleme Seçeneği ROM'u
LAN denetleyicisi için eski seçenek ROM'unu etkinleştirip etkinleştirmeyeceğinizi seçmenizi sağlar. (Varsayılan: Devre Dışı) Bu öğe yalnızca CSM Desteği Etkin olarak ayarlandığında yapılandırılabilir.
Depolama Önyükleme Seçeneği Denetimi
Depolama aygıtı denetleyicisi için UEFI veya eski seçenek ROM'unu etkinleştirip etkinleştirmeyeceğinizi seçmenizi sağlar.

Devre Dışı	Seçenek ROM'unu devre dışı bırakır.
Yalnızca UEFI	Yalnızca UEFI seçenek ROM'unu etkinleştirir.
Yalnızca Eski	Yalnızca eski seçenek ROM'unu etkinleştirir. (Varsayılan)

Bu öğe yalnızca CSM Desteği Etkin olarak ayarlandığında yapılandırılabilir.
Diğer PCI Aygıtı ROM Önceliği
LAN, depolama aygıtı ve grafik denetleyicileri dışındaki PCI aygıtı denetleyicisi için UEFI veya Eski seçenek ROM'unu etkinleştirip etkinleştirmeyeceğinizi seçmenizi sağlar.

Devre Dışı	Seçenek ROM'unu devre dışı bırakır.
Yalnızca UEFI	Yalnızca UEFI seçenek ROM'unu etkinleştirir. (Varsayılan)
Yalnızca Eski	Yalnızca eski seçenek ROM'unu etkinleştirir.

Bu öğe yalnızca CSM Desteği Etkin olarak ayarlandığında yapılandırılabilir.
Ağ Yığını
Windows Dağıtım Hizmetleri sunucusundan işletim sistemi yüklemek gibi, GPT biçiminde bir işletim sistemi yüklemek için ağdan önyüklemeyi devre dışı bırakır veya etkinleştirir. (Varsayılan: Devre Dışı)
IPv4 PXE Desteği
IPv4 PXE Desteğini etkinleştirir veya devre dışı bırakır. Bu öğe yalnızca Ağ Yığını etkinleştirildiğinde yapılandırılabilir.
IPv4 HTTP Desteği
IPv4 için HTTP önyükleme desteğini etkinleştirir veya devre dışı bırakır. Bu öğe yalnızca Ağ Yığını etkinleştirildiğinde yapılandırılabilir.
IPv6 PXE Desteği
IPv6 PXE Desteğini etkinleştirir veya devre dışı bırakır. Bu öğe yalnızca Ağ Yığını etkinleştirildiğinde yapılandırılabilir.
IPv6 HTTP Desteği
IPv6 için HTTP önyükleme desteğini etkinleştirir veya devre dışı bırakır. Bu öğe yalnızca Ağ Yığını etkinleştirildiğinde yapılandırılabilir.
Yönetici Parolası
Bir yönetici parolası yapılandırmanıza olanak tanır. Bu öğede <Enter> tuşuna basın, parolayı yazın ve ardından <Enter> tuşuna basın. Parolayı onaylamanız istenecektir. Parolayı tekrar yazın ve <Enter> tuşuna basın. Sistem başlatılırken ve BIOS Kurulumuna girerken yönetici parolasını (veya kullanıcı parolasını) girmelisiniz. Kullanıcı parolasından farklı olarak, yönetici parolası tüm BIOS ayarlarında değişiklik yapmanıza olanak tanır.
Kullanıcı Parolası
Bir kullanıcı parolası yapılandırmanıza olanak tanır. Bu öğede <Enter> tuşuna basın, parolayı yazın ve ardından <Enter> tuşuna basın. Parolayı onaylamanız istenecektir. Parolayı tekrar yazın ve <Enter> tuşuna basın. Sistem başlatılırken ve BIOS Kurulumuna girerken yönetici parolasını (veya kullanıcı parolasını) girmelisiniz. Ancak, kullanıcı parolası yalnızca belirli BIOS ayarlarında değişiklik yapmanıza olanak tanır, ancak tümünde değil. Parolayı iptal etmek için, parola öğesinde <Enter> tuşuna basın ve parola istendiğinde önce doğru olanı girin. Yeni bir parola istendiğinde, herhangi bir parola girmeden <Enter> tuşuna basın. Onaylamanız istendiğinde tekrar <Enter> tuşuna basın.
NOT: Kullanıcı Parolasını ayarlamadan önce, Yönetici Parolasını ayarladığınızdan emin olun.

Çevre Birimleri

AMD CPU fTPM
AMD CPU'suna entegre TPM 2.0 fonksiyonunu etkinleştirir veya devre dışı bırakır. (Varsayılan: Devre Dışı)
İlk Ekran Çıkışı ^(Not)
Takılı PCI Express grafik kartından veya yerleşik grafiklerden monitör ekranının ilk başlatılmasını belirtir.

IGD Video	Yerleşik grafikleri ilk ekran olarak ayarlar.
PCIe 1 Yuvası	PCIEX16 yuvasındaki grafik kartını ilk ekran olarak ayarlar. (Varsayılan)

Eski USB Desteği
MS-DOS'ta USB klavye/farenin kullanılmasına izin verir. (Varsayılan: Etkin)
XHCI Hand-off
XHCI Hand-off desteği olmayan bir işletim sistemi için XHCI Hand-off özelliğinin etkinleştirilip etkinleştirilmeyeceğini belirler. (Varsayılan: Etkin) & EHCI Hand-off
EHCI Hand-off desteği olmayan bir işletim sistemi için EHCI Hand-off özelliğinin etkinleştirilip etkinleştirilmeyeceğini belirler. (Varsayılan: Devre Dışı)
60/64 Port Emülasyonu
I/O portları 64h ve 60h'nin emülasyonunu etkinleştirir veya devre dışı bırakır. Bu, MS-DOS'ta veya USB cihazlarını yerel olarak desteklemeyen işletim sisteminde USB klavyeler/fareler için tam eski destek için etkinleştirilmelidir. (Varsayılan: Devre Dışı)
USB Yığın Depolama Sürücüsü Desteği
USB depolama cihazları için desteği etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
USB Depolama Cihazları
Bağlı USB yığın depolama cihazlarının bir listesini görüntüler. Bu öğe yalnızca bir USB depolama cihazı takıldığında görünür.
HD Ses Denetleyicisi
Yerleşik ses fonksiyonunu etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin) Yerleşik ses yerine 3. taraf bir eklenti ses kartı takmak isterseniz, bu öğeyi Devre Dışı olarak ayarlayın.

• Güvenilir Bilgi İşlem
  Güvenilir Platform Modülünü (TPM) etkinleştirir veya devre dışı bırakır.
• NVMe Yapılandırması
  Takılıysa M.2 NVME PCIe SSD'niz hakkında bilgi görüntüler.
• OffBoard SATA Denetleyicisi Yapılandırması
  Takılıysa M.2 PCIe SSD'niz hakkında bilgi görüntüler.

^(Not) Bu öğe yalnızca bu özelliği destekleyen bir CPU taktığınızda bulunur.

Yonga Seti

IOMMU
AMD IOMMU desteğini etkinleştirir veya devre dışı bırakır. (Varsayılan: Otomatik)
Tümleşik Grafik ^(Not)
Yerleşik grafik fonksiyonunu etkinleştirir veya devre dışı bırakır.

Otomatik	BIOS, takılan grafik kartına bağlı olarak yerleşik grafikleri otomatik olarak etkinleştirir veya devre dışı bırakır. (Varsayılan)
Devre Dışı	Yerleşik grafikleri devre dışı bırakır.

UMA Çerçeve Tampon Boyutu ^(Not)
Çerçeve tampon boyutu, tamamen yerleşik grafik denetleyicisi için ayrılan toplam sistem belleği miktarıdır. Örneğin, MS-DOS, ekran için yalnızca bu belleği kullanacaktır. Seçenekler şunlardır: Otomatik (varsayılan), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA Modu
Yonga Setine entegre SATA denetleyicileri için RAID'i etkinleştirir veya devre dışı bırakır ya da SATA denetleyicilerini AHCI moduna yapılandırır.

RAID	SATA denetleyicisi için RAID'i etkinleştirir.
AHCI	SATA denetleyicilerini AHCI moduna yapılandırır. Gelişmiş Ana Bilgisayar Denetleyicisi Arabirimi (AHCI), depolama sürücüsünün Yerel Komut Sıralaması ve çalışırken takma gibi gelişmiş Seri ATA özelliklerini etkinleştirmesine olanak tanıyan bir arabirim belirtimidir. (Varsayılan)

APU SATA Portu Etkinleştirme (M2F_32G Bağlayıcısı)
CPU'ya entegre SATA denetleyicisini etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
Yonga Seti SATA Portu Etkinleştirme (SATA3 0, 1, 2, 3 Bağlayıcıları)
Yonga Setine entegre SATA denetleyicisini etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
APU SATA Portu 0 (M2F_32G Bağlayıcısı)
Bağlı M.2 SATA cihazının bilgilerini görüntüler. Bilgiler yalnızca bir M.2 SATA cihazı takıldığında görünür.
Yonga Seti SATA Portu 0/1/2/3 (SATA3 0, 1, 2, 3 Bağlayıcıları)
Bağlı SATA cihaz(lar)ının bilgilerini görüntüler.

^(Not) Bu öğe yalnızca bu özelliği destekleyen bir CPU taktığınızda bulunur.

Güç

AC GERİ
Bir AC güç kaybından sonra gücün geri dönüşünde sistemin durumunu belirler.

Bellek	AC gücün geri gelmesiyle sistem, bilinen son uyanık durumuna geri döner.
Her Zaman Açık	AC gücün geri gelmesiyle sistem açılır.
Her Zaman Kapalı	AC gücün geri gelmesiyle sistem kapalı kalır. (Varsayılan)

Klavye ile Açma
Sistemin bir PS/2 klavye uyandırma olayıyla açılmasına izin verir.
Not: Bu fonksiyonu kullanmak için, +5VSB kablosunda en az 1A sağlayan bir ATX güç kaynağına ihtiyacınız vardır.

Devre Dışı	Bu fonksiyonu devre dışı bırakır. (Varsayılan)
Şifre	Sistemi açmak için 1~5 karakterli bir şifre ayarlayın.
Klavye 98	Sistemi açmak için Windows 98 klavyesindeki GÜÇ düğmesine basın.
Herhangi bir tuş	Sistemi açmak için herhangi bir tuşa basın.

Açılış Parolası
Klavye ile Açma Parolaya ayarlandığında parolayı ayarlayın. Bu öğede <Enter>'a basın ve 5 karaktere kadar bir parola ayarlayın ve ardından kabul etmek için <Enter>'a basın. Sistemi açmak için parolayı girin ve <Enter>'a basın.
Not: Parolayı iptal etmek için bu öğede <Enter>'a basın. Parola istendiğinde, parola ayarlarını temizlemek için parola girmeden tekrar <Enter>'a basın.
Fare ile Açma
Sistemin bir PS/2 fare uyandırma olayıyla açılmasına izin verir.
Not: Bu fonksiyonu kullanmak için, +5VSB kablosunda en az 1A sağlayan bir ATX güç kaynağına ihtiyacınız vardır.

Devre Dışı	Bu fonksiyonu devre dışı bırakır. (Varsayılan)
Hareket	Sistemi açmak için fareyi hareket ettirin.
Çift Tıklama	Sistemi açmak için farenin sol düğmesine çift tıklayın.

ErP
Sistemin S5 (kapanma) durumunda en az gücü tüketip tüketmeyeceğini belirler. Not: Bu öğe Etkin olarak ayarlandığında, aşağıdaki fonksiyonlar kullanılamaz hale gelir: Alarm ile devam etme, fare ile açma ve klavye ile açma.
PWR-BTTN ile Yumuşak Kapanma
MS-DOS modunda bilgisayarı güç düğmesini kullanarak kapatma yöntemini yapılandırır.

Anında Kapanma	Güç düğmesine basın ve ardından sistem anında kapanacaktır. (Varsayılan)
4 Sn. Gecikme	Sistemi kapatmak için güç düğmesini 4 saniye basılı tutun. Güç düğmesine 4 saniyeden daha kısa süre basılırsa, sistem askıya alma moduna girecektir.

Alarm ile Devam Etme
Sistemin istenilen bir zamanda açılıp açılmayacağını belirler. (Varsayılan: Devre Dışı) Etkinleştirilirse, tarih ve saati aşağıdaki gibi ayarlayın:
Uyanma günü: Sistemi her gün belirli bir saatte veya ayda belirli bir günde açın.
Uyanma saati/dakikası/saniyesi: Sistemin otomatik olarak açılacağı saati ayarlayın.
Not: Bu fonksiyonu kullanırken, işletim sisteminden yetersiz kapanmaktan veya AC gücünün çıkarılmasından kaçının, aksi takdirde ayarlar etkili olmayabilir.
LAN'da Uyandırma
LAN'da uyandırma fonksiyonunu etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
Yüksek Hassasiyetli Olay Zamanlayıcısı
İşletim sisteminde Yüksek Hassasiyetli Olay Zamanlayıcısını (HPET) etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)

Kaydet & Çık

Kurulumu Kaydet ve Çık
Bu öğede <Enter>'a basın ve Evet'i seçin. Bu, CMOS'deki değişiklikleri kaydeder ve BIOS Kurulum programından çıkar. BIOS Kurulum Ana Menüsüne dönmek için Hayır'ı seçin veya <Esc>'e basın.
Kaydetmeden Çık
Bu öğede <Enter>'a basın ve Evet'i seçin. Bu, BIOS Kurulum'da yapılan değişiklikleri CMOS'ye kaydetmeden BIOS Kurulumundan çıkar. BIOS Kurulum Ana Menüsüne dönmek için Hayır'ı seçin veya <Esc>'e basın.
Optimize Edilmiş Varsayılanları Yükle
En uygun BIOS varsayılan ayarlarını yüklemek için bu öğede <Enter>'a basın ve Evet'i seçin. BIOS varsayılan ayarları, sistemin optimum durumda çalışmasına yardımcı olur. BIOS'u güncelledikten veya CMOS değerlerini temizledikten sonra her zaman Optimize edilmiş varsayılanları yükleyin.
Önyüklemeyi Geçersiz Kıl
Hemen önyüklemek için bir cihaz seçmenizi sağlar. Seçtiğiniz cihazda <Enter>'a basın ve onaylamak için Evet'i seçin. Sisteminiz otomatik olarak yeniden başlayacak ve o cihazdan önyüklenecektir.
Profilleri Kaydet
Bu işlev, mevcut BIOS ayarlarını bir profile kaydetmenizi sağlar. En fazla 8 profil oluşturabilir ve Kurulum Profili 1~ Kurulum Profili 8 olarak kaydedebilirsiniz. Tamamlamak için <Enter>'a basın. Veya profili depolama cihazınıza kaydetmek için HDD/FDD/USB'de Dosya Seç'i seçebilirsiniz.
Profilleri Yükle
Sisteminiz kararsız hale gelirse ve BIOS varsayılan ayarlarını yüklediyseniz, BIOS ayarlarını yeniden yapılandırma zahmetine girmeden, daha önce oluşturulmuş bir profilden BIOS ayarlarını yüklemek için bu işlevi kullanabilirsiniz. Önce yüklemek istediğiniz profili seçin ve ardından tamamlamak için <Enter>'a basın. Depolama cihazınızdan daha önce oluşturulmuş profili girmek için HDD/FDD/USB'de Dosya Seç'i seçebilir veya BIOS ayarlarını düzgün çalışan son ayarlara (bilinen son iyi kayıt) döndürmek gibi BIOS tarafından otomatik olarak oluşturulan profili yükleyebilirsiniz.

Bir RAID Seti Yapılandırma

RAID Düzeyleri

	RAID 0	RAID 1	RAID 10
Minimum Sabit Sürücü Sayısı	≥2 Sabit sürücü sayısı *	2	4 (Sabit sürücü sayısı/2) *
Dizi Kapasitesi	Sabit sürücü sayısı * En küçük sürücünün boyutu	En küçük sürücünün boyutu	(Sabit sürücü sayısı/2) * En küçük sürücünün boyutu
Hata Toleransı	Hayır	Evet	Evet

Başlamadan önce lütfen aşağıdaki öğeleri hazırlayın:

• En az iki SATA sabit sürücüsü veya M.2 SATA SSD. (Optimum performansı sağlamak için, aynı model ve kapasiteye sahip iki sabit sürücü kullanmanız önerilir).
• Windows kurulum diski.
• Anakart sürücü diski.
• Bir USB bellek.

Yerleşik SATA Denetleyicisini Yapılandırma

1. SATA sabit sürücüsünü(lerini) bilgisayarınıza takma
   Sabit sürücüleri/SSD'leri anakart üzerindeki SATA/M.2 konektörlerine takın. Ardından güç kaynağınızdan gelen güç konektörlerini sabit sürücülere bağlayın.
2. BIOS Kurulumunda SATA denetleyici modunu yapılandırma
   Sistem BIOS Kurulumunda SATA denetleyici modunu doğru şekilde yapılandırdığınızdan emin olun. Adımlar:
   1. Bilgisayarınızı açın ve POST (Açılış Kendi Kendine Test) sırasında BIOS Kurulumuna girmek için <Delete>'e basın. Yonga Seti altında, APU SATA Bağlantı Noktası Etkin ve Yonga Seti SATA Bağlantı Noktası Etkin'in etkin olduğundan emin olun. SATA Modunu RAID olarak ayarlayın. Ardından ayarları kaydedin ve bilgisayarınızı yeniden başlatın.
   2. UEFI RAID'i yapılandırmak istiyorsanız, "C-1." bölümündeki adımları izleyin. Eski RAID ROM'una girmek için ayarları kaydedin ve BIOS Kurulumundan çıkın. Daha fazla bilgi için "C-2"ye bakın.

      Bu bölümde açıklanan BIOS Kurulum menüleri, anakartınızın kesin ayarlarından farklı olabilir. Göreceğiniz gerçek BIOS Kurulum menüsü seçenekleri, sahip olduğunuz anakarta ve BIOS sürümüne bağlı olacaktır.
3. 1. UEFI RAID Yapılandırması
      Yalnızca Windows 10 64-bit, UEFI RAID yapılandırmasını destekler.
      Adımlar:
      1. BIOS Kurulumunda, BIOS'a gidin ve CSM Desteği'ni Devre Dışı olarak ayarlayın. Değişiklikleri kaydedin ve BIOS Kurulumundan çıkın.
      2. Sistem yeniden başlatıldıktan sonra, tekrar BIOS Kurulumuna girin. Ardından Çevre Birimleri\RAIDXpert2 Yapılandırma Yardımcı Programı alt menüsüne girin.
      3. RAIDXpert2 Yapılandırma Yardımcı Programı ekranında, Dizi Oluştur ekranına girmek için Dizi Yönetimi'nde <Enter>'a basın. Ardından, bir RAID düzeyi seçin. Desteklenen RAID düzeyleri arasında RAID 0(Şerit), RAID 1(Ayna) ve RAID 10 (kullanılabilir seçimler, takılan sabit sürücülerin sayısına bağlıdır) bulunur. Ardından, Fiziksel Diskleri Seç ekranına girmek için Fiziksel Diskleri Seç'te <Enter>'a basın.
      4. Fiziksel Diskleri Seç ekranında, RAID dizisine dahil edilecek sabit sürücüleri seçin ve bunları Etkin olarak ayarlayın. Ardından, aşağı ok tuşunu kullanarak Değişiklikleri Uygula'ya gidin ve <Enter>'a basın. Ardından önceki ekrana dönün ve Dizi Boyutu, Dizi Boyutu Birimi, Okuma Önbelleği İlkesi ve Yazma Önbelleği İlkesi'ni ayarlayın.
      5. Kapasiteyi ayarladıktan sonra, Dizi Oluştur'a gidin ve başlamak için <Enter>'a basın.
      6. Tamamlandıktan sonra, Dizi Yönetimi ekranına geri döneceksiniz. Dizi Özelliklerini Yönet altında yeni RAID birimini ve RAID düzeyi, dizi adı, dizi kapasitesi vb. hakkında bilgileri görebilirsiniz.
   2. Eski RAID ROM'unu Yapılandırma
      Bir RAID dizisi yapılandırmak için eski RAID BIOS kurulum yardımcı programına girin. Bu adımı atlayın ve RAID olmayan bir yapılandırma için Windows işletim sisteminin kurulumuna devam edin.
      Adımlar:

1. POST bellek testi başladıktan sonra ve işletim sistemi önyüklemesi başlamadan önce, bir ileti arayın "RAID Seçenek ROM Yardımcı Programına girmek için <Ctrl-F>'ye basın" yazıyor. RAID BIOS kurulum yardımcı programına girmek için <Ctrl> + <R>'ye basın.
2. Yeni bir dizi oluşturmak için Dizi Oluştur seçeneğinde <Enter>'a basın.
3. Seçim çubuğu ekranın sağ tarafındaki Diskler bölümüne gidecektir. RAID dizisine dahil edilecek sabit sürücüleri seçin. Bir sabit sürücü seçmek için yukarı veya aşağı ok tuşunu kullanın ve <Insert>'e basın. Seçilen sabit sürücü yeşil renkte gösterilecektir. Tüm sabit sürücüleri kullanmak için, tümünü seçmek için <A>'ya basmanız yeterlidir. Ardından <Enter>'a basın ve seçim çubuğu ekranın sol alt köşesindeki Kullanıcı Girişi bölümüne gidecektir.
4. İlk olarak, bir RAID modu seçin ve <Enter>'a basın. Kullanılabilir seçimler, takılan sabit sürücülerin sayısına bağlıdır. Ardından, dizi boyutunu belirtmek için ekrandaki talimatları izleyin. İzin verilen maksimum boyutu kullanmak için Tüm kullanılabilir alanı seçebilir veya boyutu ayarlamak için yukarı veya aşağı ok tuşunu kullanabilir ve <Enter>'a basabilirsiniz.
5. Bir önbelleğe alma modu seçin. Seçenekler arasında Okuma/Yazma, Yalnızca Okuma ve Yok bulunur. Ardından devam etmek için <Enter>'a basın.
6. Son olarak, "Dizi Oluşturmayı Onayla" diyen bir mesaj görünecektir. Onaylamak için <C>'ye veya <Esc>'ye basarak önceki ekrana dönün.
7. Tamamlandığında, ana ekranda yeni diziyi göreceksiniz. RAID BIOS yardımcı programından çıkmak için <Esc>'e ve ardından onaylamak için <C>'ye basın.

RAID/AHCI Sürücüsünü ve İşletim Sistemini Yükleme
Doğru BIOS ayarlarıyla, işletim sistemini yüklemeye hazırsınız.

İşletim Sistemini Yükleme
Bazı işletim sistemleri zaten RAID/AHCI sürücüsü içerdiğinden, Windows kurulum işlemi sırasında ayrı bir RAID/AHCI sürücüsü yüklemeniz gerekmez. İşletim sistemi yüklendikten sonra, sistem performansı ve uyumluluğu sağlamak için "Xpress Install"ı kullanarak anakart sürücü diskinden gerekli tüm sürücüleri yüklemenizi öneririz. Yüklenecek işletim sistemi, işletim sistemi kurulum işlemi sırasında ek RAID/AHCI sürücüsü sağlamanızı gerektiriyorsa, lütfen aşağıdaki adımlara bakın:

1. Sürücü diskindeki \Boot klasöründeki Hw10 klasörünü USB belleğinize kopyalayın.
2. Windows kurulum diskinden önyükleme yapın ve standart işletim sistemi kurulum adımlarını gerçekleştirin. Sürücüyü yüklemenizi isteyen ekran göründüğünde, Gözat'ı seçin.
3. USB belleği takın ve ardından sürücünün konumuna göz atın. Sürücünün konumu aşağıdaki gibidir: \Hw10\RAID\x64
4. Önce AMD-RAID Alt Cihazı'nı seçin ve sürücüyü yüklemek için İleri'ye tıklayın. Ardından AMD-RAID Denetleyicisi'ni seçin ve sürücüyü yüklemek için İleri'ye tıklayın. Son olarak, işletim sistemi kurulumuna devam edin.

RAID dizisi yapılandırma hakkında ayrıntılı bilgi için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Sürücü Yüklemesi

• Sürücüleri yüklemeden önce, önce işletim sistemini yükleyin. (Aşağıdaki talimatlarda örnek işletim sistemi olarak Windows 10 kullanılmıştır.)
• İşletim sistemini yükledikten sonra, anakart sürücü diskini optik sürücünüze takın. Ekranın sağ üst köşesindeki "Bu diskle ne olacağını seçmek için dokunun" mesajına tıklayın ve "Run.exe'yi çalıştır"ı seçin. (Veya Bilgisayarım'a gidin, optik sürücüye çift tıklayın ve Run.exe programını çalıştırın.)

"Xpress Install" sisteminizi otomatik olarak tarayacak ve ardından yüklenmesi önerilen tüm sürücüleri listeleyecektir. Xpress Install düğmesine tıklayabilir ve "Xpress Install" seçilen tüm sürücüleri yükleyecektir. Veya oku tıklayın ihtiyacınız olan sürücüleri ayrı ayrı yüklemek için simge.

Daha fazla yazılım bilgisi için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Ses yazılımını yapılandırma hakkında ayrıntılı bilgi için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Bize Ulaşın
GIGA-BYTE TECHNOLOGY CO., LTD.
Adres: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Tayvan
TEL: +886-2-8912-4000, FAKS: +886-2-8912-4005
Teknik ve Teknik Olmayan Destek (Satış/Pazarlama): http://esupport.gigabyte.com
WEB adresi (İngilizce): http://www.gigabyte.com
WEB adresi (Çince): http://www.gigabyte.tw

• GIGABYTE eDestek
  Teknik veya teknik olmayan (Satış/Pazarlama) bir soru göndermek için lütfen şu adrese bağlanın: http://esupport.gigabyte.com


Anakart Revizyonunuzu Belirleme
Anakartınızdaki revizyon numarası şu şekilde görünür: "REV: X.X." Örneğin, "REV: 1.0", anakartın revizyonunun 1.0 olduğu anlamına gelir. Anakart BIOS'unu, sürücülerini güncelmeden veya teknik bilgi ararken anakart revizyonunuzu kontrol edin.
Örnek:

Daha fazla ürün detayı için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Telif Hakkı
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Tüm hakları saklıdır. Bu kılavuzda bahsedilen ticari markalar, ilgili sahiplerine yasal olarak tescillidir.

Referanslar

• GIGABYTE - eDestek
• GIGABYTE Global
• GIGABYTE 技嘉科技

Kılavuzu indir

Burada kılavuzun tam PDF sürümünü indirebilirsiniz, ek güvenlik talimatları, garanti bilgileri, FCC kuralları vb. içerebilir.

GIGABYTE GA-A320M-S2H - Anakart Kılavuzu indir

Mevcut diller
