GIGABYTE GA-A320M-S2H - Emolevyn käyttöohje

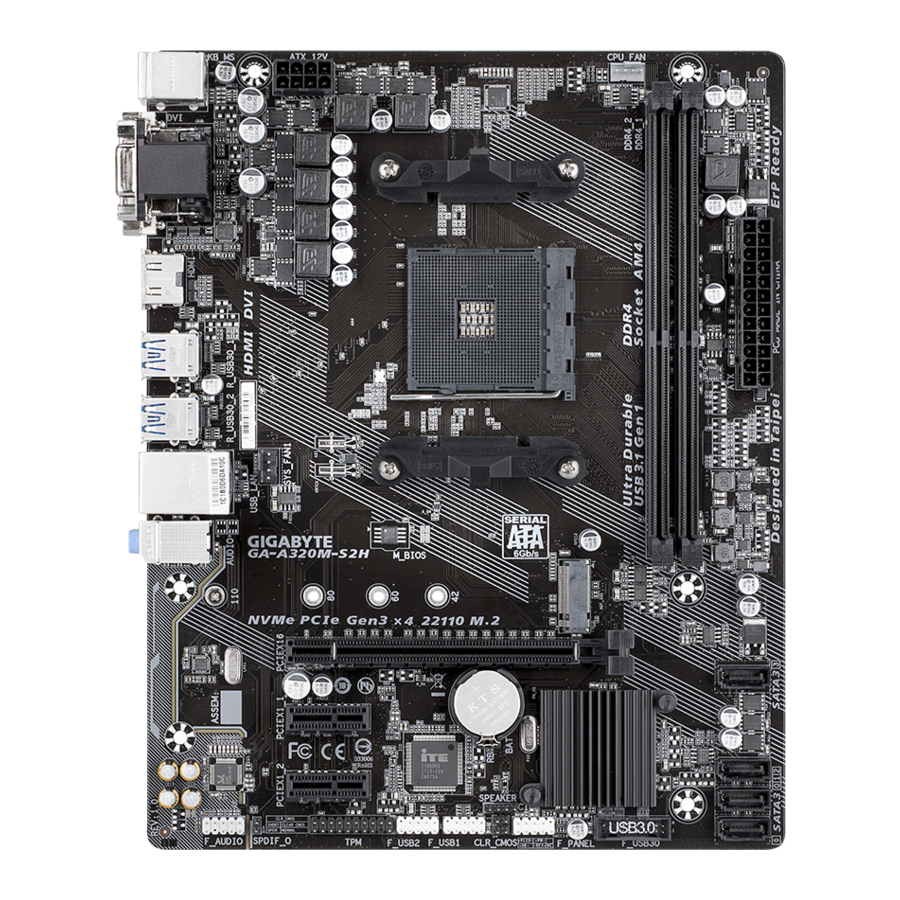

GA-A320M-S2H Emolevyn asettelu

Pakkauksen sisältö

• GA-A320M-S2H emolevy
• Emolevyn ohjainlevy
• Käyttöohje
• Kaksi SATA-kaapelia
• I/O-suojus

* Yllä oleva pakkauksen sisältö on vain viitteellinen, ja todelliset tuotteet riippuvat hankkimastasi tuotepakkauksesta.
Pakkauksen sisältöä voidaan muuttaa ilman erillistä ilmoitusta.

Laitteiston asennus

Asennusvarotoimet

Emolevy sisältää lukuisia herkkiä elektronisia piirejä ja komponentteja, jotka voivat vaurioitua sähköstaattisen purkauksen (ESD) seurauksena. Ennen asennusta lue huolellisesti käyttöohje ja noudata näitä ohjeita:

• Varmista ennen asennusta, että kotelo sopii emolevylle.
• Älä poista tai riko emolevyn S/N (sarjanumero) -tarraa tai takuutarran, jonka jälleenmyyjä on toimittanut, ennen asennusta. Näitä tarroja tarvitaan takuun vahvistamiseen.
• Irrota aina vaihtovirtajohto pistorasiasta ennen emolevyn tai muiden laitteistokomponenttien asentamista tai irrottamista.
• Kun liität laitteistokomponentteja emolevyn sisäisiin liittimiin, varmista, että ne on liitetty tiukasti ja turvallisesti.
• Kun käsittelet emolevyä, vältä koskettamasta metallijohtoja tai -liittimiä.
• On parasta käyttää sähköstaattista purkausta (ESD) estävää ranneketta, kun käsittelet elektronisia komponentteja, kuten emolevyä, CPU:ta tai muistia. Jos sinulla ei ole ESD-ranneketta, pidä kätesi kuivina ja kosketa ensin metalliesinettä staattisen sähkön poistamiseksi.
• Aseta emolevy ennen asennusta antistaattiselle alustalle tai sähköstaattisesti suojattuun säiliöön.
• Varmista ennen virtajohdon liittämistä tai irrottamista emolevystä, että virtalähde on kytketty pois päältä.
• Varmista ennen virran kytkemistä, että virtalähteen jännite on asetettu paikallisen jännitestandardin mukaisesti.
• Varmista ennen tuotteen käyttöä, että kaikki laitteistokomponenttien kaapelit ja virtaliittimet on liitetty.
• Älä anna ruuvien koskettaa emolevyn piiriä tai sen komponentteja, jotta emolevy ei vaurioidu.
• Varmista, ettei emolevylle tai tietokoneen koteloon ole jäänyt ylimääräisiä ruuveja tai metallikomponentteja.
• Älä aseta tietokonejärjestelmää epätasaiselle alustalle.
• Älä aseta tietokonejärjestelmää korkean lämpötilan tai kosteaan ympäristöön.
• Tietokoneen virran kytkeminen asennuksen aikana voi johtaa järjestelmän komponenttien vaurioitumiseen sekä fyysiseen vahinkoon käyttäjälle.
• Jos olet epävarma jostakin asennusvaiheesta tai sinulla on tuotteen käyttöön liittyvä ongelma, ota yhteyttä valtuutettuun tietokneteknikkoon.
• Jos käytät sovitinta, jatkojohtoa tai jatkojohtoa, muista tutustua sen asennus- ja/tai maadoitusohjeisiin.

^{(Note 1)} Actual support may vary by CPU. (^{(Huomautus 1)} Todellinen tuki voi vaihdella CPU:n mukaan.)
^{(Note 2)} Supports only M.2 SATA SSDs when using an AMD 7th Generation A-series or Athlon (^{(Huomautus 2)} Tukee vain M.2 SATA SSD -levyjä käytettäessä AMD 7th Generation A-sarjan tai Athlon -suoritinta)

* GIGABYTE reserves the right to make any changes to the product specifications and product-related information without prior notice. (* GIGABYTE pidättää oikeuden tehdä muutoksia tuotteen teknisiin tietoihin ja tuotteeseen liittyviin tietoihin ilman ennakkoilmoitusta.)

Suorittimen asentaminen

Lue seuraavat ohjeet ennen suorittimen asentamista:

• Varmista, että emolevy tukee suoritinta. (Katso GIGABYTE:n verkkosivuilta uusin suoritintukiluettelo.)
• Sammuta aina tietokone ja irrota virtajohto pistorasiasta ennen suorittimen asentamista laitteistovaurioiden välttämiseksi.
• Paikanna suorittimen nasta yksi. Suoritinta ei voi asentaa, jos se on suunnattu väärin.
• Levitä tasainen ja ohut kerros lämpötahnaa suorittimen pinnalle.
• Älä käynnistä tietokonetta, jos suorittimen jäähdytintä ei ole asennettu, muuten ylikuumeneminen ja vaurioituminen suorittimessa voi tapahtua.
• Aseta suorittimen isäntätaajuus suorittimen teknisten tietojen mukaisesti. Ei ole suositeltavaa, että järjestelmäväylän taajuutta asetetaan laitteiston teknisten tietojen ulkopuolelle, koska se ei täytä oheislaitteiden standardivaatimuksia. Jos haluat asettaa taajuuden standardin teknisten tietojen ulkopuolelle, tee se laitteistosi teknisten tietojen mukaisesti, mukaan lukien suoritin, näytönohjain, muisti, kiintolevy jne.

Suorittimen asentaminen
Nosta suorittimen kannan lukitusvipu kokonaan ylös. Paikanna suorittimen kannan nasta yksi (merkitty pienellä kolmiolla) ja suoritin. Kun suoritin on asetettu kantaansa, aseta yksi sormi suorittimen keskelle, laske lukitusvipua ja lukitse se täysin lukittuun asentoon.

Muistin asentaminen

Lue seuraavat ohjeet ennen muistin asentamista:

• Varmista, että emolevy tukee muistia. On suositeltavaa, että käytetään muistia, jolla on sama kapasiteetti, merkki, nopeus ja sirut. (Katso GIGABYTE:n verkkosivuilta uusimmat tuetut muistinopeudet ja muistimoduulit.)
• Sammuta aina tietokone ja irrota virtajohto pistorasiasta ennen muistin asentamista laitteistovaurioiden välttämiseksi.
• Muistimoduuleissa on idioottivarma rakenne. Muistimoduulin voi asentaa vain yhteen suuntaan. Jos et pysty asettamaan muistia, vaihda suuntaa.

Katso GIGABYTE:n verkkosivuilta lisätietoja laitteiston asennuksesta.

Dual Channel -muistikokoonpano
Tässä emolevyssä on kaksi muistikantaa ja se tukee Dual Channel -tekniikkaa. Kun muisti on asennettu, BIOS tunnistaa automaattisesti muistin tekniset tiedot ja kapasiteetin. Dual Channel -muistitilan käyttöönotto kaksinkertaistaa alkuperäisen muistikaistanleveyden. Kaksi DDR4-muistikantaa on jaettu kahteen kanavaan, ja jokaisella kanavalla on yksi muistikanta seuraavasti:
Kanava A: DDR4_2
Kanava B: DDR4_1
Suorittimen rajoitusten vuoksi lue seuraavat ohjeet ennen muistin asentamista Dual Channel -tilaan.

1. Dual Channel -tilaa ei voi ottaa käyttöön, jos vain yksi muistimoduuli on asennettu.
2. Kun Dual Channel -tila otetaan käyttöön kahdella muistimoduulilla, on suositeltavaa käyttää muistia, jolla on sama kapasiteetti, merkki, nopeus ja sirut.

Laajennuskortin asentaminen

Lue seuraavat ohjeet ennen laajennuskortin asentamista:

• Varmista, että emolevy tukee laajennuskorttia. Lue huolellisesti laajennuskortin mukana tullut käyttöohje.
• Sammuta aina tietokone ja irrota virtajohto pistorasiasta ennen laajennuskortin asentamista laitteistovaurioiden välttämiseksi.

Takapaneelin liittimet

1. PS/2-näppäimistö- ja PS/2-hiiriportti
   Käytä ylempää porttia (vihreä) PS/2-hiiren liittämiseen ja alempaa porttia (violetti) PS/2-näppäimistön liittämiseen.
2. D-Sub-portti
   D-Sub-portti tukee 15-nastaista D-Sub-liitintä ja tukee enimmäistarkkuutta 1920x1200@60 Hz (todelliset tuetut tarkkuudet riippuvat käytettävästä näytöstä). Liitä näyttö, joka tukee D-Sub-yhteyttä tähän porttiin.
3. DVI-D-portti ^(Huom.)
   DVI-D-portti on DVI-D-määrityksen mukainen ja tukee enimmäistarkkuutta 1920x1200@60 Hz (todelliset tuetut tarkkuudet riippuvat käytettävästä näytöstä). Liitä näyttö, joka tukee DVI-D-yhteyttä tähän porttiin.
4. HDMI-portti

   HDMI-portti on HDCP-yhteensopiva ja tukee Dolby TrueHD- ja DTS HD Master Audio -muotoja. Se tukee myös jopa 192 kHz/24 bitin 7.1-kanavaista LPCM-äänilähtöä. Voit käyttää tätä porttia HDMI-tuetun näytön liittämiseen. Suurin tuettu tarkkuus on 4096x2160@24 Hz, mutta todelliset tuetut tarkkuudet riippuvat käytettävästä näytöstä.

   Kun olet asentanut HDMI-laitteen, varmista, että asetat oletusäänentoistolaitteeksi HDMI:n. (Kohteen nimi voi vaihdella käyttöjärjestelmästäsi riippuen.)
5. USB 3.1 Gen 1 -portti
   USB 3.1 Gen 1 -portti tukee USB 3.1 Gen 1 -määritystä ja on yhteensopiva USB 2.0 -määrityksen kanssa. Käytä tätä porttia USB-laitteille.
6. RJ-45 LAN-portti
   Gigabit Ethernet LAN -portti tarjoaa Internet-yhteyden jopa 1 Gbps:n tiedonsiirtonopeudella. Seuraavassa kuvataan LAN-portin LEDien tilat.

   Yhteys-/nopeus-LED:

   Tila	Kuvaus
   Oranssi	1 Gbps:n tiedonsiirtonopeus
   Vihreä	100 Mbps:n tiedonsiirtonopeus
   Pois päältä	10 Mbps:n tiedonsiirtonopeus

   Aktiivisuus-LED:

   Tila	Kuvaus
   Vilkkuu	Tiedonsiirto tai -vastaanotto on käynnissä
   Pois päältä	Tiedonsiirtoa tai -vastaanottoa ei ole käynnissä

7. USB 2.0/1.1 -portti
   USB-portti tukee USB 2.0/1.1 -määritystä. Käytä tätä porttia USB-laitteille.
8. Linjatulo (sininen)
   Linjatuloliitäntä. Käytä tätä ääniliitäntää linjatulolaitteille, kuten optiselle asemalle, Walkmanille jne.
9. Linjalähtö (vihreä)
   Linjalähtöliitäntä. Käytä tätä ääniliitäntää kuulokkeille tai 2-kanavaiselle kaiuttimelle. Tätä liitäntää voidaan käyttää etukaiuttimien liittämiseen 4/5.1/7.1-kanavaiseen äänikokoonpanoon.
10. Mikrofonitulo (vaaleanpunainen)
    Mikrofonituloliitäntä.

Jos haluat määrittää 7.1-kanavaisen äänen, sinun on avattava ääniohjelmisto ja valittava Laiteasetukset > Toistolaite muuttaaksesi ensin oletusasetusta.

• Kun irrotat kaapelia, joka on liitetty takapaneelin liittimeen, irrota ensin kaapeli laitteestasi ja irrota se sitten emolevystä.
• Kun irrotat kaapelia, vedä se suoraan ulos liittimestä. Älä keinuta sitä sivulta toiselle estääksesi oikosulun kaapelin liittimen sisällä.

^(Huom.) DVI-D-portti ei tue D-Sub-yhteyttä sovittimella.

Katso GIGABYTE:n verkkosivuilta lisätietoja ääniohjelmiston määrittämisestä.

Internal Connectors (Sisäiset liittimet)

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1
5. SATA3 0/1/2/3
6. M2F_32G
7. SPDIF_O
8. F_PANEL

9. F_AUDIO
10. SPEAKER
11. F_USB30
12. F_USB1/F_USB2
13. TPM
14. BAT
15. CI
16. CLR_CMOS

Lue seuraavat ohjeet ennen ulkoisten laitteiden liittämistä:

• Varmista ensin, että laitteesi ovat yhteensopivia liittimien kanssa, joihin haluat ne liittää.
• Ennen laitteiden asentamista, muista sammuttaa laitteet ja tietokoneesi. Irrota virtajohto pistorasiasta, jotta laitteet eivät vahingoitu.
• Kun olet asentanut laitteen ja ennen tietokoneen käynnistämistä, varmista, että laitteen kaapeli on kiinnitetty kunnolla emolevyn liittimeen.

1/2) ATX_12V/ATX (2x4 12V virtaliitin ja 2x12 päävirtaliitin)
Virtaliittimen avulla virtalähde voi syöttää riittävän vakaan virran kaikkiin emolevyn komponentteihin. Ennen virtaliittimen liittämistä, varmista ensin, että virtalähde on sammutettu ja kaikki laitteet on asennettu oikein. Virtaliittimessä on varma rakenne. Liitä virtalähteen kaapeli virtaliittimeen oikeassa asennossa. 12 V:n virtaliitin syöttää pääasiassa virtaa suorittimelle. Jos 12 V:n virtaliitintä ei ole liitetty, tietokone ei käynnisty.

Laajennusvaatimusten täyttämiseksi on suositeltavaa käyttää virtalähdettä, joka kestää suuren virrankulutuksen (500 W tai enemmän). Jos käytetään virtalähdettä, joka ei tuota vaadittavaa tehoa, seurauksena voi olla epävakaa tai käynnistymätön järjestelmä.

Pin No.	Määritelmä	Pin No.	Määritelmä
1	GND (Vain 2x4-nastaiselle 12 V:lle)	5	+12V (Vain 2x4-nastaiselle 12 V:lle)
2	GND (Vain 2x4-nastaiselle 12 V:lle)	6	+12V (Vain 2x4-nastaiselle 12 V:lle)
3	GND	7	+12V
4	GND	8	+12V

Pin No.	Määritelmä	Pin No.	Määritelmä
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Vain 2x12-nastaiselle ATX:lle)	23	+5V (Vain 2x12-nastaiselle ATX:lle)
12	3.3V (Vain 2x12-nastaiselle ATX:lle)	24	GND (Vain 2x12-nastaiselle ATX:lle)

3/4) CPU_FAN/SYS_FAN1 (Tuulettimen liittimet)
Kaikki tämän emolevyn tuulettimen liittimet ovat 4-nastaisia. Useimmissa tuulettimen liittimissä on varma asennusrakenne. Kun liität tuulettimen kaapelia, muista liittää se oikeassa asennossa (musta liittimen johto on maadoitusjohto). Emolevy tukee suorittimen tuulettimen nopeuden säätöä, mikä edellyttää suorittimen tuulettimen käyttöä tuulettimen nopeuden säätörakenteella. Optimaalisen lämmönpoiston saavuttamiseksi on suositeltavaa asentaa järjestelmätuuletin kotelon sisään.

Pin No.	Määritelmä
1	GND
2	Jännitteen nopeuden säätö
3	Tunnistus
4	PWM-nopeuden säätö

• Muista liittää tuulettimen kaapelit tuulettimen liittimiin, jotta suoritin ja järjestelmä eivät ylikuumene. Ylikuumeneminen voi vahingoittaa suoritinta tai järjestelmä voi jumittua.
• Nämä tuulettimen liittimet eivät ole konfigurointihyppylohkoja. Älä aseta hyppykorkkia liittimiin.

5. SATA3 0/1/2/3 (SATA 6Gb/s -liittimet)
   SATA-liittimet ovat SATA 6Gb/s -standardin mukaisia ja yhteensopivia SATA 3Gb/s- ja SATA 1.5Gb/s -standardien kanssa. Jokainen SATA-liitin tukee yhtä SATA-laitetta. SATA-liittimet tukevat RAID 0-, RAID 1- ja RAID 10 -tiloja. Katso luvusta "RAID-sarjan määrittäminen" ohjeet RAID-kokoonpanon määrittämiseen.


   Pin No.	Määritelmä
   1	GND
   2	TXP
   3	TXN
   4	GND
   5	RXN
   6	RXP
   7	GND

6. M2F_32G (M.2 Socket 3 -liitin)
   M.2 -liitin tukee M.2 SATA SSD- tai M.2 PCIe SSD -levyjä ja SATA RAID -kokoonpanoa. Huomaa, että M.2 PCIe SSD -levyä ei voi käyttää RAID-sarjan luomiseen. Katso luvusta "RAID-sarjan määrittäminen" ohjeet RAID-kokoonpanon määrittämiseen.

   Noudata alla olevia ohjeita asentaaksesi M.2 SSD oikein M.2 -liittimeen.
   1. Käytä ruuvimeisseliä irrottaaksesi ruuvin ja mutterin emolevystä. Etsi oikea asennusreikä asennettavalle M.2 SSD -levylle ja ruuvaa sitten mutteri ensin.
   2. Liu'uta M.2 SSD -levy liittimeen kulmassa.
   3. Paina M.2 SSD -levy alas ja kiinnitä se sitten ruuvilla.

      Valitse oikea reikä asennettavalle M.2 SSD -levylle ja kiinnitä ruuvi ja mutteri uudelleen.

M.2 -liittimen asennusohjeet:
Tukee vain M.2 SATA SSD -levyjä, kun käytetään AMD:n 7. sukupolven A-sarjan tai Athlon ™ -suoritinta. Katso lisätietoja seuraavasta taulukosta.

CPU / M.2 SSD:n tyyppi	M.2 PCIe SSD	M.2 SATA SSD
Ryzen ™ -suoritin
7. sukupolven A-sarjan / Athlon ™ -suorittimet

: Käytettävissä,
: Ei saatavilla

7. SPDIF_O (S/PDIF Out -liitin)
   Tämä liitin tukee S/PDIF-digitaalista lähtöä, jonka avulla voit liittää S/PDIF-digitaalisen audiokaapelin emolevystä tuettuihin audiolaitteisiin. Lisätietoja digitaalisen audiokaapelin liittämisestä on audiolaitteiden käyttöoppaassa.


   Pin No.	Määritelmä
   1	SPDIFO
   2	GND

8. F_PANEL (Etupaneelin liitin)
   Liitä kotelon virtakytkin, nollauskytkin ja järjestelmän tilan ilmaisin tähän liittimeen alla olevien pin-määritysten mukaisesti. Huomioi positiiviset ja negatiiviset pinnit ennen kaapeleiden liittämistä.

   • PLED (Virran merkkivalo):

     Järjestelmän tila	LED
     S0	Päällä
     S3/S4/S5	Pois päältä

     Liitetään kotelon etupaneelin virran tilan ilmaisimeen. LED palaa, kun järjestelmä on käynnissä. LED on pois päältä, kun järjestelmä on S3/S4-lepotilassa tai sammutettu (S5).
   • PW (Virtakytkin): Liitetään kotelon etupaneelin virtakytkimeen. Voit määrittää tavan sammuttaa järjestelmä virtakytkimellä (katso lisätietoja luvusta "BIOS Setup" (BIOS-asetukset), "Power" (Virta)).
   • HD (Kiintolevyn toiminnan merkkivalo): Liitetään kotelon etupaneelin kiintolevyn toiminnan merkkivaloon. LED palaa, kun kiintolevy lukee tai kirjoittaa tietoja.
   • RES (Nollauskytkin): Liitetään kotelon etupaneelin nollauskytkimeen. Paina nollauskytkintä käynnistääksesi tietokone uudelleen, jos tietokone jäätyy eikä normaali uudelleenkäynnistys onnistu.
   • NC: Ei yhteyttä.

Etupaneelin muotoilu voi vaihdella kotelon mukaan. Etupaneelimoduuli koostuu pääasiassa virtakytkimestä, nollauskytkimestä, virran merkkivalosta, kiintolevyn toiminnan merkkivalosta jne. Kun liität kotelon etupaneelimoduulin tähän liittimeen, varmista, että johdinten ja nastojen määritykset täsmäävät oikein.

9. F_AUDIO (Front Panel Audio Header) (Etupaneelin ääniliitin)
   Etupaneelin ääniliitin tukee High Definition -ääntä (HD). Voit liittää kotelon etupaneelin äänimoduulin tähän liittimeen. Varmista, että moduulin liittimen johdinmääritykset vastaavat emolevyn liittimen nastamäärityksiä. Moduulin liittimen ja emolevyn liittimen väärä liitäntä voi estää laitteen toiminnan tai jopa vahingoittaa sitä.


   Pin No. (Nastanumero)	Definition (Määritelmä)	Pin No. (Nastanumero)	Definition (Määritelmä)
   1	MIC2_L	6	Sense
   2	GND	7	FAUDIO_JD
   3	MIC2_R	8	No Pin (Ei nastaa)
   4	NC	9	LINE2_L
   5	LINE2_R	10	Sense

Joissakin koteloissa on etupaneelin äänimoduuli, jossa on erilliset liittimet jokaisessa johdossa yhden pistokkeen sijaan. Jos haluat tietoja etupaneelin äänimoduulin liittämisestä, jossa on erilaiset johdinmääritykset, ota yhteyttä kotelon valmistajaan.

10. SPEAKER (Speaker Header) (Kaiutinliitin)
    Liitetään kotelon etupaneelin kaiuttimeen. Järjestelmä ilmoittaa järjestelmän käynnistystilan antamalla äänimerkin. Yksi lyhyt äänimerkki kuuluu, jos järjestelmän käynnistyksessä ei havaita ongelmia.


    Pin No. (Nastanumero)	Definition (Määritelmä)
    1	VCC
    2	NC
    3	NC
    4	SPK-

11. F_USB30 (USB 3.1 Gen 1 Header) (USB 3.1 Gen 1 -liitin)
    Liitin on USB 3.1 Gen 1- ja USB 2.0 -määritysten mukainen ja voi tarjota kaksi USB-porttia. Jos haluat ostaa valinnaisen 3,5 tuuman etupaneelin, joka tarjoaa kaksi USB 3.1 Gen 1 -porttia, ota yhteyttä paikalliseen jälleenmyyjään.


    Pin No. (Nastanumero)	Definition (Määritelmä)	Pin No. (Nastanumero)	Definition (Määritelmä)
    1	VBUS	11	D2+
    2	SSRX1-	12	D2-
    3	SSRX1+	13	GND
    4	GND	14	SSTX2+
    5	SSTX1-	15	SSTX2-
    6	SSTX1+	16	GND
    7	GND	17	SSRX2+
    8	D1-	18	SSRX2-
    9	D1+	19	VBUS
    10	NC	20	No Pin (Ei nastaa)

    Ennen USB-etupaneelin asentamista, muista sammuttaa tietokone ja irrottaa virtajohto pistorasiasta, jotta USB-etupaneeli ei vahingoitu.

12. F_USB1/F_USB2 (USB 2.0/1.1 Headers) (USB 2.0/1.1 -liittimet)
    Liittimet ovat USB 2.0/1.1 -määritysten mukaisia. Jokainen USB-liitin voi tarjota kaksi USB-porttia valinnaisen USB-kiinnikkeen kautta. Jos haluat ostaa valinnaisen USB-kiinnikkeen, ota yhteyttä paikalliseen jälleenmyyjään.


    Pin No. (Nastanumero)	Definition (Määritelmä)	Pin No. (Nastanumero)	Definition (Määritelmä)
    1	Power (5V) (Virta (5V))	6	USB DY+ 1 2 3
    2	Power (5V) S (Virta (5V) S)	7	GND
    3	USB DX-	8	GND
    4	USB DY-	9	No Pin (Ei nastaa)
    5	USB DX+	10	NC

• Älä kytke IEEE 1394 -kiinnikkeen (2x5-nastainen) kaapelia USB 2.0/1.1 -liittimeen.
• Ennen USB-kiinnikkeen asentamista, muista sammuttaa tietokone ja irrottaa virtajohto pistorasiasta, jotta USB-kiinnike ei vahingoitu.

13. TPM (Trusted Platform Module Header) (Trusted Platform Module -liitin)
    Voit liittää TPM:n (Trusted Platform Module) tähän liittimeen.


    Pin No. (Nastanumero)	Definition (Määritelmä)	Pin No. (Nastanumero)	Definition (Määritelmä)
    1	LCLK	11	LAD0
    2	GND	12	GND
    3	LFRAME	13	NC
    4	No Pin (Ei nastaa)	14	NC
    5	LRESET	15	SB3V
    6	NC	16	SERIRQ
    7	LAD3	17	GND
    8	LAD2	18	NC
    9	VCC3	19	NC
    10	LAD1	20	NC

15. CI (Chassis Intrusion Header) (Kotelon tunkeutumisen tunnistusliitin)
    Tämä emolevy tarjoaa kotelon tunnistusominaisuuden, joka havaitsee, onko kotelon kansi poistettu. Tämä toiminto edellyttää koteloa, jossa on kotelon tunkeutumisen tunnistus.


    Pin No. (Nastanumero)	Definition (Määritelmä)
    1	Signal (Signaali)
    2	GND

16. CLR_CMOS (Clear CMOS Jumper) (Tyhjennä CMOS-jumpperi)
    Käytä tätä jumpperia BIOS-määritysten tyhjentämiseen ja CMOS-arvojen palauttamiseen tehdasasetuksiin. Voit tyhjentää CMOS-arvot koskettamalla kahta nastaa metalliesineellä, kuten ruuvimeisselillä, muutaman sekunnin ajan.

    	Open (Avoin): Normal (Normaali)
    	Short (Oikosulku): Clear CMOS Values (Tyhjennä CMOS-arvot)

BIOS-asetukset

BIOS (Basic Input and Output System) tallentaa järjestelmän laitteistoparametrit emolevyn CMOS-muistiin. Sen päätehtäviin kuuluu virran kytkemisen jälkeisen itsetestin (POST) suorittaminen järjestelmän käynnistyksen aikana, järjestelmäparametrien tallentaminen ja käyttöjärjestelmän lataaminen jne. BIOS sisältää BIOS-asetusohjelman, jonka avulla käyttäjä voi muokata järjestelmän peruskokoonpanoasetuksia tai aktivoida tiettyjä järjestelmäominaisuuksia. Kun virta katkaistaan, emolevyn akku syöttää tarvittavan virran CMOS-muistiin pitääkseen konfiguraatioarvot CMOS-muistissa. Pääset BIOS-asetusohjelmaan painamalla <Delete>-näppäintä POST-testin aikana, kun virta kytketään.
Päivitä BIOS käyttämällä joko GIGABYTE Q-Flash- tai @BIOS-apuohjelmaa.

• Q-Flashin avulla käyttäjä voi nopeasti ja helposti päivittää tai varmuuskopioida BIOSin ilman käyttöjärjestelmään siirtymistä.
• @BIOS on Windows-pohjainen apuohjelma, joka etsii ja lataa BIOSin uusimman version Internetistä ja päivittää BIOSin.

• Koska BIOSin päivittäminen on mahdollisesti riskialtista, on suositeltavaa olla päivittämättä BIOSia, jos et kohtaa ongelmia nykyisen BIOS-version kanssa. BIOSin päivittäminen on tehtävä varoen. Virheellinen BIOSin päivitys voi johtaa järjestelmän toimintahäiriöön.
• On suositeltavaa, että et muuta oletusasetuksia (ellei sinun ole pakko), jotta vältät järjestelmän epävakautta tai muita odottamattomia tuloksia. Asetusten virheellinen muuttaminen voi johtaa siihen, että järjestelmä ei käynnisty. Jos näin tapahtuu, yritä tyhjentää CMOS-arvot ja palauttaa emolevy oletusarvoihin. (Katso tämän luvun "Lataa optimoidut oletusarvot" -osio tai akun/CMOS-hyppyjohdon tyhjentämisen ohjeet siitä, miten CMOS-arvot tyhjennetään.)

Käynnistysnäyttö

Seuraava käynnistyslogonäyttö tulee näkyviin, kun tietokone käynnistyy.

BIOS-tiloja on kaksi erilaista, ja voit vaihtaa tilojen välillä <F2>-näppäimellä. Classic Setup -tila tarjoaa yksityiskohtaiset BIOS-asetukset. Voit siirtyä kohteiden välillä näppäimistön nuolinäppäimillä ja hyväksyä tai siirtyä alivalikkoon painamalla <Enter>-näppäintä. Tai voit valita haluamasi kohteen hiirellä. Easy Mode (helppo tila) antaa käyttäjille mahdollisuuden tarkastella nopeasti nykyisiä järjestelmätietojaan tai tehdä säätöjä optimaalisen suorituskyvyn saavuttamiseksi. Easy Mode -tilassa voit siirtyä konfiguraatioiden välillä hiirellä.

• Kun järjestelmä ei ole vakaa tavalliseen tapaan, valitse Lataa optimoidut oletusarvot -kohde asettaaksesi järjestelmäsi oletusarvoihin.
• Tässä luvussa kuvatut BIOS-asetusvalikot ovat vain viitteellisiä ja voivat vaihdella BIOS-version mukaan.

M.I.T.

Toimiiko järjestelmä vakaasti tekemilläsi ylikellotus-/ylijännitteen asetuksilla, riippuu järjestelmäsi kokoonpanosta. Virheellinen ylikellotus/ylijännite voi vahingoittaa suoritinta, piirisarjaa tai muistia ja lyhentää näiden komponenttien käyttöikää. Tämä sivu on tarkoitettu vain edistyneille käyttäjille, ja suosittelemme, että et muuta oletusasetuksia järjestelmän epävakauden tai muiden odottamattomien tulosten välttämiseksi. (Asetusten riittämätön muuttaminen voi johtaa siihen, että järjestelmä ei käynnisty. Jos näin tapahtuu, tyhjennä CMOS-arvot ja palauta emolevy oletusarvoihin.)

• Advanced Frequency Settings (Lisätaajuusasetukset)
  Host Clock Value (Isäntäkellon arvo)
  Näyttää nykyisen isäntäkellon toimintataajuuden.
  CPU Clock Ratio (Suorittimen kellosuhde)
  Mahdollistaa asennetun suorittimen kellosuhteen muuttamisen. Säädettävä alue riippuu asennetusta suorittimesta.
  CPU Frequency (Suorittimen taajuus)
  Näyttää nykyisen suorittimen toimintataajuuden.
• Advanced CPU Core Settings (Suorittimen ytimen lisäasetukset)
  CPU Clock Ratio (Suorittimen kellosuhde), CPU Frequency (Suorittimen taajuus)
  Yllä olevat asetukset ovat synkronisia samojen kohteiden kanssa Advanced Frequency Settings (Lisätaajuusasetukset) -valikossa.
  Core Performance Boost (Ytimen suorituskyvyn tehostus) ^(Huom.)
  Voit määrittää, otetaanko Core Performance Boost (CPB) -tekniikka käyttöön, joka on suorittimen suorituskykyä parantava tekniikka. (Oletus: Auto)
  Core Performance Boost Ratio (Ytimen suorituskyvyn tehostussuhde) ^(Huom.)
  Voit muuttaa CPB:n suhdetta. Säädettävä alue riippuu asennetusta suorittimesta. (Oletus: Auto)
  Turbo Performance Boost Ratio (Turbosuorituskyvyn tehostussuhde) ^(Huom.)
  Voit määrittää, parannetaanko suorittimen suorituskykyä. (Oletus: Poistettu käytöstä)
  AMD Cool&Quiet function (AMD Cool&Quiet -toiminto)

  Enabled (Käytössä)	Antaa AMD Cool'n'Quiet -ohjaimen säätää dynaamisesti suorittimen kellotaajuutta ja VID:tä vähentääkseen tietokoneen lämpötehoa ja sen virrankulutusta. (Oletus)
  Disabled (Poistettu käytöstä)	Poistaa tämän toiminnon käytöstä.

  SVM Mode (SVM-tila)
  Virtualisointitekniikan parantama virtualisointi mahdollistaa alustan suorittamaan useita käyttöjärjestelmiä ja sovelluksia itsenäisissä osioissa. Virtualisoinnin avulla yksi tietokonejärjestelmä voi toimia useana virtuaalijärjestelmänä. (Oletus: Poistettu käytöstä)
  C6 Mode (C6-tila) ^{(Huom. 1)}
  Voit määrittää, päästetäänkö suoritin C6-tilaan järjestelmän pysäytystilassa. Kun tämä on käytössä, suorittimen ytimen taajuutta pienennetään järjestelmän pysäytystilan aikana virrankulutuksen vähentämiseksi. C6-tila on tehokkaampi virransäästötila kuin C1. (Oletus: Käytössä)
  Global C-state Control (Globaali C-tilan ohjaus) ^{(Huom. 1)}
  Voit määrittää, päästetäänkö suoritin C-tiloihin. Kun tämä on käytössä, suorittimen ytimen taajuutta pienennetään järjestelmän pysäytystilan aikana virrankulutuksen vähentämiseksi. (Oletus: Käytössä)
  SMT Mode (SMT-tila) ^{(Huom. 1)}
  Voit ottaa käyttöön tai poistaa käytöstä suorittimen Simultaneous Multi-Threading -tekniikan. Tämä ominaisuus toimii vain käyttöjärjestelmissä, jotka tukevat moniprosessoritilaa. Auto antaa BIOS:in määrittää tämän asetuksen automaattisesti. (Oletus: Auto)
  Downcore Control (Ytimen vähennyksen ohjaus) ^{(Huom. 1)}
  Voit valita käytettävien suorittimen ytimien määrän (suorittimen ytimien määrä voi vaihdella suorittimen mukaan). Auto antaa BIOS:in määrittää tämän asetuksen automaattisesti. (Oletus: Auto)
  Extreme Memory Profile (X.M.P.) (Äärimmäinen muistiprofiili (X.M.P.)) ^{(Huom. 2)}
  Mahdollistaa BIOS:in lukea XMP-muistimoduulin/moduulien SPD-tiedot parantaakseen muistin suorituskykyä, kun se on käytössä.

  Disabled (Poistettu käytöstä)	Poistaa tämän toiminnon käytöstä. (Oletus)
  Profile1 (Profiili 1)	Käyttää Profiili 1:n asetuksia.
  Profile2 (Profiili 2) (Huom. 2)	Käyttää Profiili 2:n asetuksia.

  System Memory Multiplier (Järjestelmän muistin kerroin)
  Voit asettaa järjestelmän muistin kertoimen. Auto asettaa muistin kertoimen muistin SPD-tietojen mukaan. (Oletus: Auto)
  Memory Frequency (MHz) (Muistin taajuus (MHz))
  Ensimmäinen muistin taajuusarvo on käytetyn muistin normaali toimintataajuus; toinen on muistin taajuus, jota säädetään automaattisesti System Memory Multiplier (Järjestelmän muistin kerroin) -asetusten mukaan.

• Advanced Memory Settings (Muistin lisäasetukset)
  Extreme Memory Profile (X.M.P.) (Äärimmäinen muistiprofiili (X.M.P.)) (Huom. 2), System Memory Multiplier (Järjestelmän muistin kerroin), Memory Frequency(Mhz) (Muistin taajuus (Mhz))
  Yllä olevat asetukset ovat synkronisia samojen kohteiden kanssa Advanced Frequency Settings (Lisätaajuusasetukset) -valikossa.
  Memory Timing Mode (Muistin ajoitustila)
  Manual (Manuaalinen) ja Advanced Manual (Edistynyt manuaalinen) mahdollistavat Channel Interleaving (Kanavien lomituksen), Rank Interleaving (Arvojen lomituksen) ja alla olevien muistin ajoitusasetusten määrittämisen. Vaihtoehdot ovat: Auto (oletus), Manual (Manuaalinen), Advanced Manual (Edistynyt manuaalinen).
  Profile DDR Voltage (Profiilin DDR-jännite)
  Kun käytetään ei-XMP-muistimoduulia tai Extreme Memory Profile (X.M.P.) (Äärimmäinen muistiprofiili (X.M.P.)) on asetettu arvoon Disabled (Poistettu käytöstä), arvo näytetään muistimäärityksesi mukaan. Kun Extreme Memory Profile (X.M.P.) (Äärimmäinen muistiprofiili (X.M.P.)) on asetettu arvoon Profile1 (Profiili 1) tai Profile2 (Profiili 2), arvo näytetään XMP-muistin SPD-tietojen mukaan.
  Channel Interleaving (Kanavien lomitus)
  Ottaa käyttöön tai poistaa käytöstä muistikanavien lomituksen. Enabled (Käytössä) mahdollistaa järjestelmän samanaikaisen pääsyn muistin eri kanaviin muistin suorituskyvyn ja vakauden parantamiseksi. Auto antaa BIOS:in määrittää tämän asetuksen automaattisesti. (Oletus: Auto)
  Rank Interleaving (Arvojen lomitus)
  Ottaa käyttöön tai poistaa käytöstä muistin arvojen lomituksen. Enabled (Käytössä) mahdollistaa järjestelmän samanaikaisen pääsyn muistin eri arvoihin muistin suorituskyvyn ja vakauden parantamiseksi. Auto antaa BIOS:in määrittää tämän asetuksen automaattisesti. (Oletus: Auto)

• Channel A/B Memory Sub Timings (Kanavan A/B muistin ala-ajoitukset)
  Tämä alivalikko tarjoaa muistin ajoitusasetukset kullekin muistikanavalle. Vastaavat ajoitusasetusnäytöt ovat määritettävissä vain, kun Memory Timing Mode (Muistin ajoitustila) on asetettu arvoon Manual (Manuaalinen) tai Advanced Manual (Edistynyt manuaalinen). Huomautus: Järjestelmäsi voi muuttua epävakaaksi tai epäonnistua käynnistymään, kun olet tehnyt muutoksia muistin ajoituksiin. Jos näin tapahtuu, palauta emolevy oletusarvoihin lataamalla optimoidut oletusarvot tai tyhjentämällä CMOS-arvot.

• Advanced Voltage Settings (Jännitteen lisäasetukset)
  Tämän alivalikon avulla voit asettaa suorittimen, piirisarjan ja muistin jännitteet.

• PC Health Status (PC:n kunnon tila)
  Reset Case Open Status (Kotelon avaustilan nollaus)

  Disabled (Poistettu käytöstä)	Säilyttää tai poistaa edellisen kotelon tunkeutumistilan tietueen. (Oletus)
  Enabled (Käytössä)	Tyhjentää edellisen kotelon tunkeutumistilan tietueen, ja Case Open (Kotelo auki) -kentässä näkyy "No" (Ei) seuraavassa käynnistyksessä.

  Case Open (Kotelo auki)
  Näyttää emolevyn CI-otsikkoon liitetyn kotelon tunkeutumisen tunnistuslaitteen tunnistustilan. Jos järjestelmän kotelon kansi poistetaan, tässä kentässä näkyy "Yes" (Kyllä), muuten siinä näkyy "No" (Ei). Jos haluat tyhjentää kotelon tunkeutumistilan tietueen, aseta Reset Case Open Status (Kotelon avaustilan nollaus) -asetukseksi Enabled (Käytössä), tallenna asetukset CMOS:ään ja käynnistä järjestelmä uudelleen.
  CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
  Näyttää nykyiset järjestelmän jännitteet.

• Miscellaneous Settings (Sekalaiset asetukset)
  PCIe Slot Configuration (PCIe-paikan määritys)
  Voit asettaa PCI Express -paikkojen toimintatilan Gen 1:ksi, Gen 2:ksi tai Gen 3:ksi. Todellinen toimintatila riippuu kunkin paikan laitteistomäärityksistä. Auto antaa BIOS:in määrittää tämän asetuksen automaattisesti. (Oletus: Auto)
  3DMark01 Enhancement (3DMark01:n parannus)
  Voit määrittää, parannetaanko joidenkin vanhojen benchmark-testien suorituskykyä. (Oletus: Poistettu käytöstä)

• Smart Fan 5 Settings (Smart Fan 5 -asetukset)
  Monitor (Valvonta)
  Voit valita valvottavan kohteen ja tehdä lisäsäätöjä. (Oletus: CPU FAN (Suorittimen tuuletin))
  Fan Speed Control (Tuulettimen nopeuden säätö)
  Voit määrittää, otetaanko tuulettimen nopeuden säätötoiminto käyttöön ja säädetäänkö tuulettimen nopeutta.

  Normal (Normaali)	Mahdollistaa tuulettimen toimimisen eri nopeuksilla lämpötilan mukaan. Voit säätää tuulettimen nopeutta System Information Viewerin avulla järjestelmävaatimustesi perusteella. (Oletus)
  Silent (Hiljainen)	Mahdollistaa tuulettimen toimimisen hitailla nopeuksilla.
  Manual (Manuaalinen)	Voit ohjata tuulettimen nopeutta käyräkaaviossa.
  Full Speed (Täysi nopeus)	Mahdollistaa tuulettimen toimimisen täydellä nopeudella.

  Fan Control Use Temperature Input (Tuulettimen ohjauksen lämpötilatulo)
  Voit valita viitelämpötilan tuulettimen nopeuden säätöä varten.
  Temperature Interval (Lämpötilaväli)
  Voit valita lämpötilavälin tuulettimen nopeuden muutosta varten.
  Fan Control Mode (Tuulettimen ohjaustila)

  Auto	Antaa BIOS:in automaattisesti tunnistaa asennetun tuulettimen/pumpun tyypin ja asettaa optimaalisen ohjaustilan. (Oletus)
  Voltage (Jännite)	Jännitetilaa suositellaan 3-nastaiselle tuulettimelle.
  PWM	PWM-tilaa suositellaan 4-nastaiselle tuulettimelle.

  Temperature (Lämpötila)
  Näyttää valitun kohdealueen nykyisen lämpötilan.
  Fan Speed (Tuulettimen nopeus)
  Näyttää nykyiset tuulettimen nopeudet.
  Flow Rate (Virtausnopeus)
  Näyttää vesijäähdytysjärjestelmäsi virtausnopeuden.
  Temperature Warning (Lämpötilavaroitus)
  Asettaa lämpötilan varoituskynnyksen. Kun lämpötila ylittää kynnyksen, BIOS antaa varoitusäänen. Vaihtoehdot ovat: Disabled (Poistettu käytöstä) (oletus), 60 o C/140 o F, 70 o C/158 o F, 80 o C/176 o F, 90 o C/194 o F.
  Fan Fail Warning (Tuulettimen vikaantumisvaroitus)
  Mahdollistaa järjestelmän antamaan varoitusäänen, jos tuuletin ei ole kytketty tai se vikaantuu. Tarkista tuulettimen kunto tai tuulettimen liitäntä, kun näin tapahtuu. (Oletus: Poistettu käytöstä)

^(Huom.) Tämä kohde on näkyvissä vain, kun asennat suorittimen, joka tukee tätä ominaisuutta.
^{(Huom. 1)} Tämä kohde on näkyvissä vain, kun asennat suorittimen, joka tukee tätä ominaisuutta.
^{(Huom. 2)} Tämä kohde on näkyvissä vain, kun asennat suorittimen ja muistimoduulin, jotka tukevat tätä ominaisuutta.

Järjestelmä

Tämä osio tarjoaa tietoa emolevymallista ja BIOS-versiosta. Voit myös valita BIOSin käyttämän oletuskielen ja asettaa järjestelmän ajan manuaalisesti.
Järjestelmän kieli (System Language)
Valitsee BIOSin käyttämän oletuskielen.
Järjestelmän päivämäärä (System Date)
Asettaa järjestelmän päivämäärän. Päivämäärän muoto on viikko (vain luku), kuukausi, päivä ja vuosi. Käytä <Enter> vaihtaaksesi kuukauden, päivän ja vuoden välillä ja käytä <Page Up> tai <Page Down> näppäimiä asettaaksesi halutun arvon.
Järjestelmän aika (System Time)
Asettaa järjestelmän ajan. Ajan muoto on tunti, minuutti ja sekunti. Esimerkiksi kello 13 on 13:00:00. Käytä <Enter> vaihtaaksesi tunnin, minuutin ja sekunnin välillä ja käytä <Page Up> tai <Page Down> näppäimiä asettaaksesi halutun arvon.
Pääsytaso (Access Level)
Näyttää nykyisen pääsytason käytetyn salasanasuojauksen tyypin mukaan. (Jos salasanaa ei ole asetettu, oletusarvo näkyy järjestelmänvalvojana.) Järjestelmänvalvojan taso sallii sinun tehdä muutoksia kaikkiin BIOS-asetuksiin; käyttäjätaso sallii sinun tehdä muutoksia vain tiettyihin BIOS-asetuksiin, mutta ei kaikkiin.

BIOS

Käynnistysvaihtoehtojen prioriteetit (Boot Option Priorities)
Määrittää yleisen käynnistysjärjestyksen käytettävissä olevista laitteista. Siirrettävät tallennuslaitteet, jotka tukevat GPT-muotoa, on merkitty etuliitteellä "UEFI:" käynnistyslaiteluettelossa. Käynnistääksesi GPT-osiointia tukevan käyttöjärjestelmän, valitse laite, jonka edessä on "UEFI:"-merkkijono. Tai jos haluat asentaa GPT-osiointia tukevan käyttöjärjestelmän, kuten Windows 10 64-bit, valitse optinen asema, joka sisältää Windows 10 64-bit asennuslevyn ja jonka edessä on "UEFI:"-merkkijono.
Kiintolevy/CD/DVD ROM-asema/Levykeasema/Verkkolaite BBS-prioriteetit (Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities)
Määrittää käynnistysjärjestyksen tietylle laitetyypille, kuten kiintolevyille, optisille asemille, levykeasemille ja laitteille, jotka tukevat Boot from LAN -toimintoa jne. Paina <Enter> tällä kohdalla päästäksesi alivalikkoon, joka esittää samantyyppiset liitetyt laitteet. Tämä kohde on olemassa vain, jos vähintään yksi tämän tyyppinen laite on asennettu.
Bootup NumLock -tila (Bootup NumLock State)
Ottaa käyttöön tai poistaa käytöstä Numlock-ominaisuuden näppäimistön numeronäppäimistössä POSTin jälkeen. (Oletus: Päällä (On))
Suojausasetus (Security Option)
Määrittää, vaaditaanko salasana joka kerta, kun järjestelmä käynnistyy, vai vain kun menet BIOS-asetuksiin. Kun olet määrittänyt tämän kohdan, aseta salasanat Järjestelmänvalvojan salasana/Käyttäjän salasana -kohdassa.

Setup	Salasana vaaditaan vain BIOS-asetusohjelmaan pääsyyn.
System	Salasana vaaditaan järjestelmän käynnistämiseen ja BIOS-asetusohjelmaan pääsyyn. (Oletus)

Koko näytön LOGO-näyttö (Full Screen LOGO Show)
Mahdollistaa sen, näytetäänkö GIGABYTE-logo järjestelmän käynnistyessä. Poistettu käytöstä jättää GIGABYTE-logon väliin, kun järjestelmä käynnistyy. (Oletus: Käytössä (Enabled))
Nopea käynnistys (Fast Boot)
Ottaa käyttöön tai poistaa käytöstä nopean käynnistyksen (Fast Boot) lyhentääkseen käyttöjärjestelmän käynnistysprosessia. Ultra Nopea (Ultra Fast) tarjoaa nopeimman käynnistysnopeuden. (Oletus: Poistettu käytöstä (Disabled))
SATA-tuki (SATA Support)

Kaikki Sata-laitteet (All Sata Devices)	Kaikki SATA-laitteet ovat toiminnassa käyttöjärjestelmässä ja POSTin aikana.
Vain viimeinen käynnistys HDD (Last Boot HDD Only)	Lukuun ottamatta edellistä käynnistysasemaa, kaikki SATA-laitteet on poistettu käytöstä ennen käyttöjärjestelmän käynnistysprosessin päättymistä. (Oletus)

Tämä kohde on määritettävissä vain, kun Nopea käynnistys (Fast Boot) on asetettu arvoon Käytössä (Enabled) tai Ultra Nopea (Ultra Fast).
VGA-tuki (VGA Support)
Mahdollistaa sen, että voit valita, minkä tyyppisen käyttöjärjestelmän käynnistät.

Auto	Ottaa käyttöön vain vanhan option ROMin.
EFI-ohjain (EFI Driver)	Ottaa käyttöön EFI-option ROMin. (Oletus)

Tämä kohde on määritettävissä vain, kun Nopea käynnistys (Fast Boot) on asetettu arvoon Käytössä (Enabled) tai Ultra Nopea (Ultra Fast).
USB-tuki (USB Support)

Poistettu käytöstä (Disabled)	Kaikki USB-laitteet on poistettu käytöstä ennen käyttöjärjestelmän käynnistysprosessin päättymistä.
Täysi alustus (Full Initial)	Kaikki USB-laitteet ovat toiminnassa käyttöjärjestelmässä ja POSTin aikana. (Oletus)
Osittainen alustus (Partial Initial)	Osa USB-laitteista on poistettu käytöstä ennen käyttöjärjestelmän käynnistysprosessin päättymistä.

Tämä kohde on määritettävissä vain, kun Nopea käynnistys (Fast Boot) on asetettu arvoon Käytössä (Enabled). Tämä toiminto on poistettu käytöstä, kun Nopea käynnistys (Fast Boot) on asetettu arvoon Ultra Nopea (Ultra Fast).
PS2-laitteiden tuki (PS2 Devices Support)

Poistettu käytöstä (Disabled)	Kaikki PS/2-laitteet on poistettu käytöstä ennen käyttöjärjestelmän käynnistysprosessin päättymistä.
Käytössä (Enabled)	Kaikki PS/2-laitteet ovat toiminnassa käyttöjärjestelmässä ja POSTin aikana. (Oletus)

Tämä kohde on määritettävissä vain, kun Nopea käynnistys (Fast Boot) on asetettu arvoon Käytössä (Enabled). Tämä toiminto on poistettu käytöstä, kun Nopea käynnistys (Fast Boot) on asetettu arvoon Ultra Nopea (Ultra Fast).
Verkkopinon ohjaintuki (NetWork Stack Driver Support)

Poistettu käytöstä (Disabled)	Poistaa käynnistyksen verkosta käytöstä. (Oletus)
Käytössä (Enabled)	Mahdollistaa käynnistyksen verkosta.

Tämä kohde on määritettävissä vain, kun Nopea käynnistys (Fast Boot) on asetettu arvoon Käytössä (Enabled) tai Ultra Nopea (Ultra Fast).
CSM-tuki (CSM Support)
Ottaa käyttöön tai poistaa käytöstä UEFI CSM:n (Compatibility Support Module) tukeakseen vanhaa PC-käynnistysprosessia.

Käytössä (Enabled)	Ottaa UEFI CSM:n käyttöön. (Oletus)
Poistettu käytöstä (Disabled)	Poistaa UEFI CSM:n käytöstä ja tukee vain UEFI BIOS -käynnistysprosessia.

LAN PXE -käynnistysvaihtoehto ROM (LAN PXE Boot Option ROM)
Mahdollistaa sen, että voit valita, otetaanko vanha option ROM käyttöön LAN-ohjaimelle. (Oletus: Poistettu käytöstä (Disabled)) Tämä kohde on määritettävissä vain, kun CSM-tuki (CSM Support) on asetettu arvoon Käytössä (Enabled).
Tallennustilan käynnistysvaihtoehdon hallinta (Storage Boot Option Control)
Mahdollistaa sen, että voit valita, otetaanko UEFI- tai vanha option ROM käyttöön tallennuslaitteen ohjaimelle.

Poistettu käytöstä (Disabled)	Poistaa option ROMin käytöstä.
Vain UEFI (UEFI Only)	Ottaa käyttöön vain UEFI-option ROMin.
Vain vanha (Legacy Only)	Ottaa käyttöön vain vanhan option ROMin. (Oletus)

Tämä kohde on määritettävissä vain, kun CSM-tuki (CSM Support) on asetettu arvoon Käytössä (Enabled).
Muu PCI-laitteen ROM-prioriteetti (Other PCI Device ROM Priority)
Mahdollistaa sen, että voit valita, otetaanko UEFI- tai vanha option ROM käyttöön muulle PCI-laiteohjaimelle kuin LAN-, tallennuslaite- ja grafiikkaohjaimille.

Poistettu käytöstä (Disabled)	Poistaa option ROMin käytöstä.
Vain UEFI (UEFI Only)	Ottaa käyttöön vain UEFI-option ROMin. (Oletus)
Vain vanha (Legacy Only)	Ottaa käyttöön vain vanhan option ROMin.

Tämä kohde on määritettävissä vain, kun CSM-tuki (CSM Support) on asetettu arvoon Käytössä (Enabled).
Verkkopino (Network Stack)
Poistaa käytöstä tai ottaa käyttöön käynnistyksen verkosta GPT-muotoisen käyttöjärjestelmän asentamiseksi, kuten käyttöjärjestelmän asentaminen Windows Deployment Services -palvelimelta. (Oletus: Poistettu käytöstä (Disabled))
Ipv4 PXE -tuki (Ipv4 PXE Support)
Ottaa käyttöön tai poistaa käytöstä IPv4 PXE -tuen. Tämä kohde on määritettävissä vain, kun Verkkopino (Network Stack) on käytössä.
Ipv4 HTTP -tuki (Ipv4 HTTP Support)
Ottaa käyttöön tai poistaa käytöstä HTTP-käynnistystuen IPv4:lle. Tämä kohde on määritettävissä vain, kun Verkkopino (Network Stack) on käytössä.
Ipv6 PXE -tuki (Ipv6 PXE Support)
Ottaa käyttöön tai poistaa käytöstä IPv6 PXE -tuen. Tämä kohde on määritettävissä vain, kun Verkkopino (Network Stack) on käytössä.
Ipv6 HTTP -tuki (Ipv6 HTTP Support)
Ottaa käyttöön tai poistaa käytöstä HTTP-käynnistystuen IPv6:lle. Tämä kohde on määritettävissä vain, kun Verkkopino (Network Stack) on käytössä.
Järjestelmänvalvojan salasana (Administrator Password)
Mahdollistaa järjestelmänvalvojan salasanan määrittämisen. Paina <Enter> tällä kohdalla, kirjoita salasana ja paina sitten <Enter>. Sinua pyydetään vahvistamaan salasana. Kirjoita salasana uudelleen ja paina <Enter>. Sinun on annettava järjestelmänvalvojan salasana (tai käyttäjän salasana) järjestelmän käynnistyessä ja BIOS-asetuksiin mentäessä. Käyttäjän salasanasta poiketen järjestelmänvalvojan salasana mahdollistaa muutosten tekemisen kaikkiin BIOS-asetuksiin.
Käyttäjän salasana (User Password)
Mahdollistaa käyttäjän salasanan määrittämisen. Paina <Enter> tällä kohdalla, kirjoita salasana ja paina sitten <Enter>. Sinua pyydetään vahvistamaan salasana. Kirjoita salasana uudelleen ja paina <Enter>. Sinun on annettava järjestelmänvalvojan salasana (tai käyttäjän salasana) järjestelmän käynnistyessä ja BIOS-asetuksiin mentäessä. Käyttäjän salasana mahdollistaa kuitenkin muutosten tekemisen vain tiettyihin BIOS-asetuksiin, mutta ei kaikkiin. Voit peruuttaa salasanan painamalla <Enter> salasanakohdassa ja kun sinua pyydetään antamaan salasana, anna ensin oikea salasana. Kun sinua pyydetään antamaan uusi salasana, paina <Enter> antamatta salasanaa. Paina <Enter> uudelleen, kun sinua pyydetään vahvistamaan.
HUOMAUTUS: Ennen kuin asetat Käyttäjän salasanan (User Password), muista asettaa ensin Järjestelmänvalvojan salasana (Administrator Password).

• Trusted Computing (Luotettu laskenta)
  Ottaa käyttöön tai poistaa käytöstä Trusted Platform Module (TPM).
• NVMe Configuration (NVMe-määritys)
  Näyttää tietoja M.2 NVME PCIe SSD -levystäsi, jos se on asennettu.
• OffBoard SATA Controller Configuration (Erillisen SATA-ohjaimen määritys)
  Näyttää tietoja M.2 PCIe SSD -levystäsi, jos se on asennettu.

^(Huom.) Tämä kohde on näkyvissä vain, kun asennat suoritinta, joka tukee tätä ominaisuutta.

^(Huom.) Tämä kohde on näkyvissä vain, kun asennat suoritinta, joka tukee tätä ominaisuutta.

ErP
Määrittää, kuluttaako järjestelmä vähiten virtaa S5-tilassa (sammutus). Huomautus: Kun tämä kohde on asetettu tilaan "Enabled" (Käytössä), seuraavat toiminnot eivät ole käytettävissä: "Resume by Alarm" (Herätys hälytyksellä), "power on by mouse" (käynnistys hiirellä) ja "power on by keyboard" (käynnistys näppäimistöllä).
Soft-Off by PWR-BTTN
Määrittää tavan sammuttaa tietokone MS-DOS-tilassa virtapainikkeella.

Instant-Off (Välitön sammutus)	Paina virtapainiketta, jolloin järjestelmä sammuu välittömästi. (Oletus)
Delay 4 Sec. (Viive 4 sekuntia)	Paina virtapainiketta ja pidä sitä painettuna 4 sekuntia sammuttaaksesi järjestelmän. Jos virtapainiketta painetaan alle 4 sekuntia, järjestelmä siirtyy lepotilaan.

Resume by Alarm (Herätys hälytyksellä)
Määrittää, käynnistetäänkö järjestelmä haluttuna ajankohtana. (Oletus: Poistettu käytöstä) Jos käytössä, aseta päivämäärä ja aika seuraavasti:
Wake up day (Herätyspäivä): Käynnistä järjestelmä tiettyyn aikaan joka päivä tai tiettynä päivänä kuukaudessa.
Wake up hour/minute/second (Herätystunti/minuutti/sekunti): Aseta aika, jolloin järjestelmä käynnistetään automaattisesti.
Huom.: Kun käytät tätä toimintoa, vältä käyttöjärjestelmän riittämätöntä sammutusta tai vaihtovirran irrottamista, muuten asetukset eivät välttämättä ole tehokkaita.
Wake on LAN
Ottaa käyttöön tai poistaa käytöstä Wake on LAN -toiminnon. (Oletus: Käytössä)
High Precision Event Timer (Suurtarkkuustapahtuma-ajastin)
Ottaa käyttöön tai poistaa käytöstä High Precision Event Timer (HPET) -ajastimen käyttöjärjestelmässä. (Oletus: Käytössä)

Identifying Your Motherboard Revision (Emolevyn version tunnistaminen)
The revision number on your motherboard looks like this: "REV: X.X." For example, "REV: 1.0" means the revision of the motherboard is 1.0. Check your motherboard revision before updating motherboard BIOS, drivers, or when looking for technical information. (Emolevyn versionumero näytt

Lataa käyttöohje

Täältä voit ladata täydellisen pdf-version käyttöohjeesta, se voi sisältää lisäturvallisuusohjeita, takuutietoja, FCC-sääntöjä jne.

Lataa GIGABYTE GA-A320M-S2H - Emolevyn käyttöohje

Saatavilla olevat kielet
