GIGABYTE GA-A320M-S2H - Manuali i pllakës amë

Përmbajtja

1 Paraqitja e pllakës amë GA-A320M-S2H
2 Instalimi i Hardware-it
3 Konfigurimi i BIOS-it
4 Ruaj dhe Dil
5 Konfigurimi i një Seti RAID
6 Instalimi i Drejtuesve
7 Referencat
8 Shkarko manual
9 Në Gjuhë të Tjera

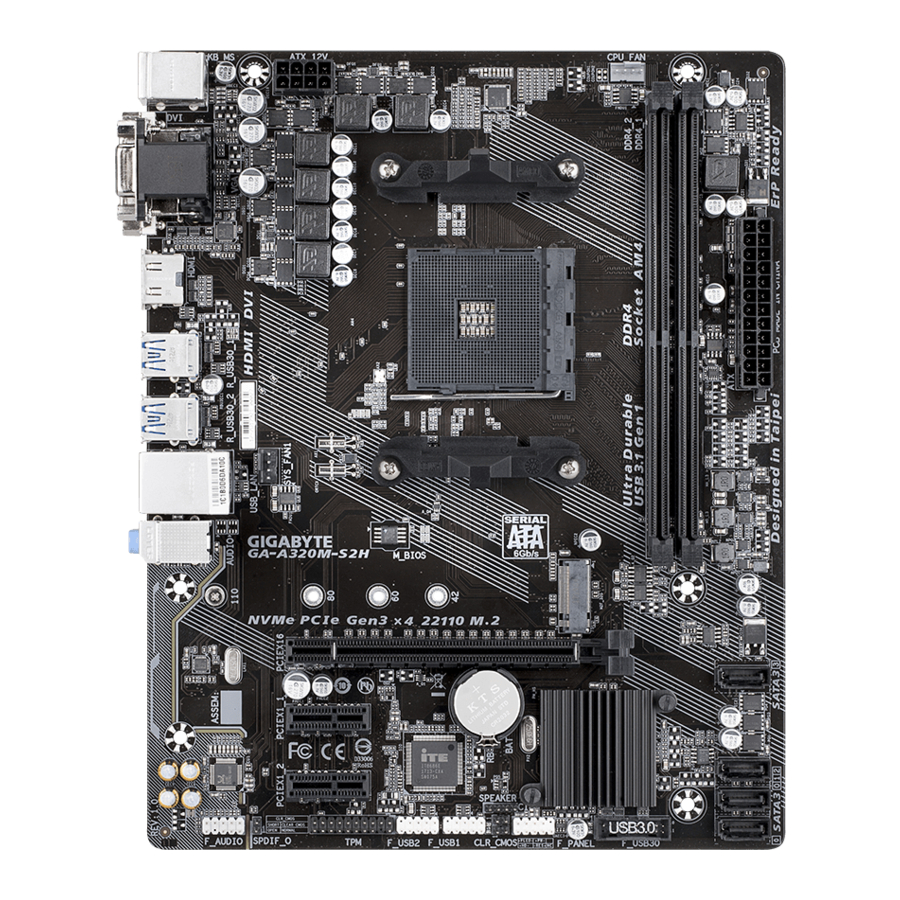

Paraqitja e pllakës amë GA-A320M-S2H

Përmbajtja e kutisë

Pllaka amë GA-A320M-S2H
Disk me drejtues të pllakës amë
Manuali i përdoruesit
Dy kabllo SATA
Mburoja I/O

* Përmbajtja e kutisë së sipërme është vetëm për referencë dhe artikujt aktualë do të varen nga paketa e produktit që merrni.
Përmbajtja e kutisë mund të ndryshojë pa paralajmërim.

Instalimi i Hardware-it

Masa paraprake për instalim

Pllaka amë përmban qark elektronik dhe komponentë të shumtë delikatë që mund të dëmtohen si pasojë e shkarkimit elektrostatik (ESD). Para instalimit, lexoni me kujdes manualin e përdoruesit dhe ndiqni këto procedura:

Para instalimit, sigurohuni që kutia të jetë e përshtatshme për pllakën amë.
Para instalimit, mos e hiqni ose thyeni ngjitësen e S/N (Numri Serial) të pllakës amë ose ngjitësen e garancisë të ofruar nga shitësi juaj. Këto ngjitëse kërkohen për vërtetimin e garancisë.
Gjithmonë hiqni energjinë AC duke shkëputur kordonin e rrymës nga priza përpara instalimit ose heqjes së pllakës amë ose komponentëve të tjerë të hardware-it.
Kur lidhni komponentët e hardware-it me lidhësit e brendshëm në pllakën amë, sigurohuni që ato të jenë të lidhura fort dhe në mënyrë të sigurt.
Kur trajtoni pllakën amë, shmangni prekjen e ndonjë plumbi ose lidhësi metalik.
Më së miri është të mbani një rrip dore për shkarkim elektrostatik (ESD) kur trajtoni komponentë elektronikë siç janë pllaka amë, CPU ose memorja. Nëse nuk keni një rrip dore ESD, mbani duart tuaja të thata dhe prekni së pari një objekt metalik për të eliminuar elektricitetin statik.
Para instalimit të pllakës amë, ju lutemi ta mbani atë sipër një jastëku antistatik ose brenda një ene mbrojtëse elektrostatike.
Para se të lidhni ose shkëputni kabllon e furnizimit me energji nga pllaka amë, sigurohuni që furnizimi me energji të jetë fikur.
Para se të ndizni energjinë, sigurohuni që tensioni i furnizimit me energji të jetë vendosur sipas standardit lokal të tensionit.
Para se të përdorni produktin, ju lutemi verifikoni që të gjitha kabllot dhe lidhësit e energjisë së hardware-it të jenë të lidhura.
Për të parandaluar dëmtimin e pllakës amë, mos lejoni që vidhat të bien në kontakt me qarkun e pllakës amë ose komponentët e saj.
Sigurohuni që të mos ketë vida të mbetura ose komponentë metalikë të vendosur në pllakën amë ose brenda kasës së kompjuterit.
Mos e vendosni sistemin kompjuterik në një sipërfaqe të pabarabartë.
Mos e vendosni sistemin kompjuterik në një ambient me temperaturë të lartë ose të lagësht.
Ndizja e energjisë së kompjuterit gjatë procesit të instalimit mund të çojë në dëmtimin e komponentëve të sistemit, si dhe në dëmtim fizik të përdoruesit.
Nëse nuk jeni i sigurt për ndonjë hap instalimi ose keni një problem që lidhet me përdorimin e produktit, ju lutemi konsultohuni me një teknik kompjuteri të certifikuar.
Nëse përdorni një përshtatës, kabllo zgjatuese të energjisë ose shirit energjie, sigurohuni që të konsultoheni me instalimin e tij dhe/ose udhëzimet e tokëzimit.

Specifikimet e produktit

CPU	Fole AM4: Procesor AMD Ryzen ™ Procesorët AMD të gjeneratës së 7-të A-series/Athlon ™ (Shkoni në faqen e internetit të GIGABYTE për listën më të fundit të mbështetjes së CPU.)
Çipset	AMD A320
Memoria	2 x fole DDR4 DIMM që mbështesin deri në 64 GB (32 GB kapacitet DIMM të vetëm) të memories së sistemit Arkitektura e memories me dy kanale Mbështetje për module memorie DDR4 2667 (Shënim 1) /2400/2133 MHz Mbështetje për module memorie ECC Un-buffered DIMM 1Rx8/2Rx8 (punojnë në modalitetin jo-ECC) Mbështetje për module memorie jo-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Mbështetje për module memorie Extreme Memory Profile (XMP) (Shkoni në faqen e internetit të GIGABYTE për shpejtësitë dhe modulet e memories më të fundit të mbështetura.)
Grafika e integruar	Procesori i integruar grafik: 1 x port D-Sub, që mbështet një rezolucion maksimal prej 1920x1200@60 Hz 1 x port DVI-D, që mbështet një rezolucion maksimal prej 1920x1200@60 Hz * Porti DVI-D nuk mbështet lidhjen D-Sub nga adaptori. 1 x port HDMI, që mbështet një rezolucion maksimal prej 4096x2160@24 Hz * Mbështetje për versionin HDMI 1.4. Memorie maksimale e përbashkët prej 2 GB
Audio	Realtek ® Audio CODEC Audio me definicion të lartë 2/4/5.1/7.1-kanal * Për të konfiguruar audio me 7.1 kanale, duhet të hapni softuerin audio dhe të zgjidhni Cilësimet e avancuara të pajisjes > Pajisja e riprodhimit për të ndryshuar fillimisht cilësimin e parazgjedhur. Ju lutemi vizitoni faqen e internetit të GIGABYTE për detaje mbi konfigurimin e softuerit audio. Mbështetje për S/PDIF Out
LAN	Çip Realtek ® GbE LAN (10/100/1000 Mbit)
Fole zgjerimi	1x fole PCI Express x16, që punon me x16 ^{(Shënim 1)} (Foleja PCIEX16 përputhet me standardin PCI Express 3.0.) 2x fole PCI Express x1 (Foletë PCI Express x1 përputhen me standardin PCI Express 2.0.)
Ndërfaqja e ruajtjes	1 x lidhës M.2 (Fole 3, çelësi M, tipi 2242/2260/2280/22110 SATA dhe PCIe x4/x2 (Shënim 2) Mbështetje SSD) 4 x lidhës SATA 6Gb/s Mbështetje për RAID 0, RAID 1 dhe RAID 10 * Referojuni "Lidhësve të brendshëm" për njoftimet e instalimit për lidhësin M.2.
USB	Çipset: 2 x porte USB 3.1 Gen 1 të disponueshme përmes kokës së brendshme USB 6 x porte USB 2.0/1.1 (2 porte në panelin e pasmë, 4 porte të disponueshme përmes kokave të brendshme USB) CPU: 4 x porte USB 3.1 Gen 1 në panelin e pasmë
Lidhës të brendshëm	1 x lidhës kryesor i energjisë ATX me 24 pinë 1 x lidhës i energjisë ATX 12V me 8 pinë 1 x kokë ventilatori CPU 1 x kokë ventilatori të sistemit 1 x lidhës M.2 Fole 3 4 x lidhës SATA 6Gb/s 1 x kokë paneli e përparme 1 x kokë audio e panelit të përparmë 1 x kokë S/PDIF Out 1 x kokë USB 3.1 Gen 1 2 x koka USB 2.0/1.1 1 x kokë Trusted Platform Module (TPM) (2x10 pinë, vetëm për modulin GC-TPM2.0) 1 x kokë altoparlanti 1 x kërcyes Clear CMOS 1 x kokë e ndërhyrjes së shasisë
Lidhës të panelit të pasmë	1 x port tastiere PS/2 1 x port miu PS/2 1 x port D-Sub 1 x port DVI-D 1 x port HDMI 4 x porte USB 3.1 Gen 1 2 x porte USB 2.0/1.1 1 x port RJ-45 3 x fole audio (Hyrja e linjës, Dalja e linjës, Hyrja e mikrofonit)
Kontrollues I/O	Çipi i kontrolluesit iTE ® I/O
Monitorues hardware	Zbulimi i tensionit Zbulimi i temperaturës Zbulimi i shpejtësisë së ventilatorit Paralajmërimi i mbinxehjes Paralajmërimi i dështimit të ventilatorit Kontrolli i shpejtësisë së ventilatorit * Nëse funksioni i kontrollit të shpejtësisë së ventilatorit mbështetet, do të varet nga ftohësi që instaloni.
BIOS	1 x flash 128 Mbit Përdorimi i AMI UEFI BIOS me licencë PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Veçori unike	Mbështetje për APP Center * Aplikacionet e disponueshme në APP Center mund të ndryshojnë sipas modelit të pllakës amë. Funksionet e mbështetura të secilit aplikacion mund të ndryshojnë gjithashtu në varësi të specifikimeve të pllakës amë. @BIOS EasyTune Fast Boot Game Boost ON/OFF Charge Smart Backup System Information Viewer Mbështetje për Q-Flash Mbështetje për Xpress Install
Softuer i paketuar	Norton ® Internet Security (versioni OEM) cFosSpeed
Sistemi operativ	Mbështetje për Windows 10 64-bit Mbështetje për Windows 7 64-bit * Ju lutemi shkarkoni "Mjetin e instalimit USB të Windows" nga faqja e internetit e GIGABYTE dhe instalojeni atë përpara se të instaloni Windows 7.
Faktor forme	Faktor forme Micro ATX; 24.4cm x 19.5cm

^{(Shënim 1)} Mbështetja aktuale mund të ndryshojë sipas CPU.
^{(Shënim 2)}Mbështet vetëm SSD M.2 SATA kur përdorni një AMD të gjeneratës së 7-të A-series ose Athlon

* GIGABYTE rezervon të drejtën të bëjë ndryshime në specifikimet e produktit dhe informacionin e lidhur me produktin pa njoftim paraprak.

Ju lutemi vizitoni faqen e internetit të GIGABYTE për listat e mbështetjes të CPU, moduleve të memories, SSD-ve dhe pajisjeve M.2.

Ju lutemi vizitoni faqen e listës së mbështetjes\utiliteteve në faqen e internetit të GIGABYTE për të shkarkuar versionin më të fundit të aplikacioneve.

Instalimi i CPU-së

kujdes Lexoni udhëzimet e mëposhtme para se të filloni instalimin e CPU-së:

Sigurohuni që pllaka amë të mbështesë CPU-në. (Shkoni në faqen e internetit të GIGABYTE për listën më të fundit të mbështetjes së CPU-së.)
Gjithmonë fikeni kompjuterin dhe shkëputeni kordonin e energjisë nga priza përpara se të instaloni CPU-në për të parandaluar dëmtimin e pajisjeve.
Gjeni kunjën një të CPU-së. CPU-ja nuk mund të futet nëse orientohet gabimisht.
Aplikoni një shtresë të barabartë dhe të hollë yndyre termike në sipërfaqen e CPU-së.
Mos e ndizni kompjuterin nëse ftohësi i CPU-së nuk është instaluar, përndryshe mund të ndodhë mbinxehje dhe dëmtim i CPU-së.
Vendoseni frekuencën e hostit të CPU-së në përputhje me specifikimet e CPU-së. Nuk rekomandohet që frekuenca e busit të sistemit të vendoset përtej specifikimeve të harduerit pasi nuk i plotëson kërkesat standarde për periferikët. Nëse dëshironi të vendosni frekuencën përtej specifikimeve standarde, ju lutemi ta bëni këtë sipas specifikimeve të harduerit tuaj, duke përfshirë CPU-në, kartën grafike, memorien, hard diskun, etj.

Instalimi i CPU-së
Ngrini plotësisht levën e kyçjes së folesë së CPU-së. Gjeni kunjën një (të shënuar me një trekëndësh të vogël) të folesë së CPU-së dhe CPU-së. Pasi CPU-ja të jetë pozicionuar në folenë e saj, vendosni një gisht poshtë në mes të CPU-së, duke ulur levën e kyçjes dhe duke e kapur atë në pozicionin plotësisht të kyçur.

Instalimi i memories

kujdes Lexoni udhëzimet e mëposhtme para se të filloni instalimin e memories:

Sigurohuni që pllaka amë të mbështesë memorien. Rekomandohet që memoria e së njëjtës kapacitet, markë, shpejtësi dhe çipa të përdoren. (Shkoni në faqen e internetit të GIGABYTE për shpejtësitë më të fundit të memories dhe modulet e memories të mbështetura.)
Gjithmonë fikeni kompjuterin dhe shkëputeni kordonin e energjisë nga priza përpara se të instaloni memorien për të parandaluar dëmtimin e pajisjeve.
Modulet e memories kanë një dizajn të sigurt. Një modul memorie mund të instalohet vetëm në një drejtim. Nëse nuk jeni në gjendje të futni memorien, ndryshoni drejtimin.

Ju lutemi vizitoni faqen e internetit të GIGABYTE për detaje mbi instalimin e harduerit.

Konfigurimi i memories me kanal të dyfishtë
Kjo pllakë amë ofron dy fole memorieje dhe mbështet teknologjinë e kanalit të dyfishtë. Pasi të jetë instaluar memoria, BIOS-i do të zbulojë automatikisht specifikimet dhe kapacitetin e memories. Aktivizimi i modalitetit të memories me kanal të dyfishtë do të dyfishojë gjerësinë e brezit origjinal të memories. Dy foletë e memories DDR4 janë të ndara në dy kanale dhe secili kanal ka një fole memorieje si më poshtë:
Kanali A: DDR4_2
Kanali B: DDR4_1
Për shkak të kufizimeve të CPU-së, lexoni udhëzimet e mëposhtme përpara se të instaloni memorien në modalitetin e kanalit të dyfishtë.

Modaliteti i kanalit të dyfishtë nuk mund të aktivizohet nëse është instaluar vetëm një modul memorieje.
Kur aktivizoni modalitetin e kanalit të dyfishtë me dy module memorieje, rekomandohet që të përdoret memorie me të njëjtën kapacitet, markë, shpejtësi dhe çipa.

Instalimi i një karte zgjerimi

kujdes Lexoni udhëzimet e mëposhtme para se të filloni instalimin e një karte zgjerimi:

Sigurohuni që pllaka amë të mbështesë kartën e zgjerimit. Lexoni me kujdes manualin që erdhi me kartën tuaj të zgjerimit.
Gjithmonë fikeni kompjuterin dhe shkëputeni kordonin e energjisë nga priza përpara se të instaloni një kartë zgjerimi për të parandaluar dëmtimin e pajisjeve.

Lidhësit e panelit të pasmë

Porti i tastierës PS/2 dhe miut PS/2
Përdorni portin e sipërm (jeshil) për të lidhur një maus PS/2 dhe portin e poshtëm (vjollcë) për të lidhur një tastierë PS/2.
Porti D-Sub
Porti D-Sub mbështet një lidhës D-Sub me 15 kunja dhe mbështet një rezolucion maksimal prej 1920x1200@60 Hz (rezolucionet aktuale të mbështetura varen nga monitori që përdoret). Lidhni një monitor që mbështet lidhjen D-Sub në këtë port.
Porti DVI-D ^(Shënim)
Porti DVI-D përputhet me specifikimin DVI-D dhe mbështet një rezolucion maksimal prej 1920x1200@60 Hz (rezolucionet aktuale të mbështetura varen nga monitori që përdoret). Lidhni një monitor që mbështet lidhjen DVI-D në këtë port.
Porti HDMI

Porti HDMI është në përputhje me HDCP dhe mbështet formatet audio Dolby TrueHD dhe DTS HD Master. Ai mbështet gjithashtu deri në 192 KHz/24 bit dalje audio LPCM 7.1 kanalesh. Ju mund ta përdorni këtë port për të lidhur monitorin tuaj të mbështetur nga HDMI. Rezolucioni maksimal i mbështetur është 4096x2160@24 Hz, por rezolucionet aktuale të mbështetura varen nga monitori që përdoret.

Pasi të instaloni pajisjen HDMI, sigurohuni që ta vendosni pajisjen e parazgjedhur të riprodhimit të zërit në HDMI. (Emri i artikullit mund të ndryshojë në varësi të sistemit tuaj operativ.)
Porti USB 3.1 Gen 1
Porti USB 3.1 Gen 1 mbështet specifikimin USB 3.1 Gen 1 dhe është i pajtueshëm me specifikimin USB 2.0. Përdorni këtë port për pajisjet USB.
Porti LAN RJ-45
Porti Gigabit Ethernet LAN ofron lidhje interneti me një shpejtësi të dhënash deri në 1 Gbps. Më poshtë përshkruhen gjendjet e LED-ve të portit LAN.

LED i lidhjes/shpejtësisë:

Gjendja Përshkrimi

Portokalli Shpejtësia e të dhënave 1 Gbps

Jeshile Shpejtësia e të dhënave 100 Mbps

Fikur Shpejtësia e të dhënave 10 Mbps

LED i aktivitetit:

Gjendja Përshkrimi

Po pulson Po ndodh transmetimi ose marrja e të dhënave

Fikur Nuk po ndodh transmetim ose marrje e të dhënave
Porti USB 2.0/1.1
Porti USB mbështet specifikimin USB 2.0/1.1. Përdorni këtë port për pajisjet USB.
Hyrja e linjës (Blu)
Foleja e hyrjes së linjës. Përdorni këtë fole audioje për pajisjet e hyrjes së linjës siç është një njësi optike, walkman, etj.
Dalja e linjës (Jeshile)
Foleja e daljes së linjës. Përdorni këtë fole audioje për kufje ose altoparlant 2-kanalësh. Kjo fole mund të përdoret për të lidhur altoparlantët e përparmë në një konfigurim audio 4/5.1/7.1-kanalësh.
Hyrja e mikrofonit (Rozë)
Foleja e hyrjes së mikrofonit.

Për të konfiguruar audio 7.1-kanalësh, duhet të hapni softuerin audio dhe të zgjidhni Cilësimet e avancuara të pajisjes > Pajisja e riprodhimit për të ndryshuar fillimisht cilësimin e parazgjedhur.

kujdes

Kur hiqni kabllon e lidhur me një lidhës të panelit të pasmë, hiqeni fillimisht kabllon nga pajisja juaj dhe më pas hiqeni atë nga pllaka amë.
Kur hiqni kabllon, tërhiqeni atë drejt nga lidhësi. Mos e lëkundni nga njëra anë në tjetrën për të parandaluar një qark të shkurtër elektrik brenda lidhësit të kabllit.

^(Shënim)Porti DVI-D nuk mbështet lidhjen D-Sub nga adaptori.

Ju lutemi vizitoni faqen e internetit të GIGABYTE për detaje mbi konfigurimin e softuerit audio.

Lidhësit e brendshëm

ATX_12V
ATX
CPU_FAN
SYS_FAN1
SATA3 0/1/2/3
M2F_32G
SPDIF_O
F_PANEL

F_AUDIO
SPEAKER
F_USB30
F_USB1/F_USB2
TPM
BAT
CI
CLR_CMOS

kujdes Lexoni udhëzimet e mëposhtme përpara se të lidhni pajisje të jashtme:

Së pari, sigurohuni që pajisjet tuaja të jenë në përputhje me lidhësit që dëshironi të lidhni.
Përpara se të instaloni pajisjet, sigurohuni që të fikni pajisjet dhe kompjuterin tuaj. Shkëputeni kordonin e rrymës nga priza për të parandaluar dëmtimin e pajisjeve.
Pasi të instaloni pajisjen dhe përpara se të ndizni kompjuterin, sigurohuni që kablloja e pajisjes të jetë lidhur mirë me lidhësin në pllakën amë.

1/2) ATX_12V/ATX (Lidhës i energjisë 2x4 12V dhe Lidhës i energjisë kryesore 2x12)
Me përdorimin e lidhësit të energjisë, furnizimi me energji mund të furnizojë energji të mjaftueshme të qëndrueshme për të gjithë komponentët në pllakën amë. Përpara se të lidhni lidhësin e energjisë, sigurohuni që furnizimi me energji të jetë i fikur dhe të gjitha pajisjet të jenë instaluar siç duhet. Lidhësi i energjisë posedon një dizajn të pagabueshëm. Lidhni kabllon e furnizimit me energji në lidhësin e energjisë në orientimin e duhur. Lidhësi i energjisë 12V kryesisht furnizon energji për CPU-në. Nëse lidhësi i energjisë 12V nuk është i lidhur, kompjuteri nuk do të ndizet.

Për të përmbushur kërkesat e zgjerimit, rekomandohet të përdoret një furnizim me energji që mund t'i rezistojë konsumit të lartë të energjisë (500 W ose më i madh). Nëse përdoret një furnizim me energji që nuk siguron energjinë e nevojshme, rezultati mund të çojë në një sistem të paqëndrueshëm ose që nuk mund të ndizet.

Nr. i kunjit	Përkufizimi	Nr. i kunjit	Përkufizimi
1	GND (Vetëm për 2x4-pin 12V)	5	+12V (Vetëm për 2x4-pin 12V)
2	GND (Vetëm për 2x4-pin 12V)	6	+12V (Vetëm për 2x4-pin 12V)
3	GND	7	+12V
4	GND	8	+12V

Nr. i kunjit	Përkufizimi	Nr. i kunjit	Përkufizimi
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (ndezje/fikje e butë)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (gatishmëri +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Vetëm për 2x12-pin ATX)	23	+5V (Vetëm për 2x12-pin ATX)
12	3.3V (Vetëm për 2x12-pin ATX)	24	GND (Vetëm për 2x12-pin ATX)

3/4) CPU_FAN/SYS_FAN1 (Koka e ventilatorit)
Të gjitha kokat e ventilatorit në këtë pllakë amë janë 4-pin. Shumica e kokave të ventilatorit posedojnë një dizajn futjeje të pagabueshme. Kur lidhni një kabllo ventilatori, sigurohuni që ta lidhni në orientimin e duhur (tel i zi i lidhësit është teli tokëzues). Pllaka amë mbështet kontrollin e shpejtësisë së ventilatorit të CPU-së, që kërkon përdorimin e një ventilatori CPU me dizajn kontrolli të shpejtësisë së ventilatorit. Për shpërndarje optimale të nxehtësisë, rekomandohet që një ventilator sistemi të instalohet brenda shasisë.

Nr. i kunjit	Përkufizimi
1	GND
2	Kontroll i shpejtësisë së tensionit
3	Ndjeshmëria
4	Kontroll i shpejtësisë PWM

kujdes

Sigurohuni që të lidhni kabllot e ventilatorit në kokat e ventilatorit për të parandaluar mbinxehjen e CPU-së dhe sistemit tuaj. Mbinxehja mund të rezultojë në dëmtimin e CPU-së ose sistemi mund të ngecë.
Këto koka ventilatori nuk janë blloqe konfigurimi me xhamper. Mos vendosni një kapak xhamperi në koka.

SATA3 0/1/2/3 (Lidhës SATA 6Gb/s)
Lidhësit SATA pajtohen me standardin SATA 6Gb/s dhe janë të pajtueshëm me standardin SATA 3Gb/s dhe SATA 1.5Gb/s. Secili lidhës SATA mbështet një pajisje të vetme SATA. Lidhësit SATA mbështesin RAID 0, RAID 1 dhe RAID 10. Shihni kapitullin "Konfigurimi i një grupi RAID" për udhëzime mbi konfigurimin e një vargu RAID.

Nr. i kunjit Përkufizimi

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND

M2F_32G (Lidhës M.2 Socket 3)
Lidhësi M.2 mbështet M.2 SATA SSD ose M.2 PCIe SSD dhe mbështet konfigurimin SATA RAID. Ju lutemi vini re se një M.2 PCIe SSD nuk mund të përdoret për të krijuar një varg RAID. Shihni kapitullin "Konfigurimi i një grupi RAID" për udhëzime mbi konfigurimin e një vargu RAID.

Ndiqni hapat e mëposhtëm për të instaluar saktë një M.2 SSD në lidhësin M.2.
1. Përdorni një kaçavidë për të zhvidhosur vidhën dhe dadon nga pllaka amë. Gjeni vrimën e duhur të montimit për t'u instaluar M.2 SSD dhe më pas vidhosni dadon së pari.
2. Rrëshqisni M.2 SSD në lidhës në një kënd.
3. Shtypni M.2 SSD poshtë dhe më pas sigurojeni atë me vidhën.

  Zgjidhni vrimën e duhur që do të instalohet M.2 SSD dhe rividhni vidhën dhe dadon.

Njoftimet e instalimit për lidhësin M.2:
Mbështet vetëm M.2 SATA SSD kur përdorni një procesor AMD të gjeneratës së 7-të A-series ose Athlon ™. Shihni tabelën e mëposhtme për detaje.

CPU / Lloji i M.2 SSD	M.2 PCIe SSD	M.2 SATA SSD
Procesori Ryzen ™
Procesorët e gjeneratës së 7-të A-series/Athlon ™

: I disponueshëm,
: Nuk disponohet

SPDIF_O (Koka dalëse S/PDIF)
Kjo kokë mbështet daljen dixhitale S/PDIF, që ju lejon të lidhni një kabllo audio dixhitale S/PDIF për të nxjerrë audio dixhitale nga pllaka juaj amë në pajisjet audio të mbështetura. Për informacione rreth lidhjes së kabllos audio dixhitale, lexoni me kujdes manualin për pajisjet tuaja audio.

Nr. i kunjit Përkufizimi

1 SPDIFO

2 GND

F_PANEL (Koka e panelit të përparmë)
Lidhni çelësin e energjisë, çelësin e rivendosjes dhe treguesin e statusit të sistemit në shasi në këtë kokë sipas caktimit të kunjit më poshtë. Vini re kunjat pozitive dhe negative përpara se të lidhni kabllot.
- PLED (LED i energjisë):

  Statusi i sistemit LED

  S0 Ndizet

  S3/S4/S5 Fiket

  Lidhet me treguesin e statusit të energjisë në panelin e përparmë të shasisë. LED-i është i ndezur kur sistemi po funksionon. LED-i është i fikur kur sistemi është në gjendje gjumi S3/S4 ose i fikur (S5).
- PW (Çelësi i energjisë): Lidhet me çelësin e energjisë në panelin e përparmë të shasisë. Ju mund të konfiguroni mënyrën për të fikur sistemin tuaj duke përdorur çelësin e energjisë (shihni kapitullin "Konfigurimi i BIOS-it", "Energjia" për më shumë informacione).
- HD (LED i aktivitetit të hard diskut): Lidhet me LED-in e aktivitetit të hard diskut në panelin e përparmë të shasisë. LED-i është i ndezur kur hard disku po lexon ose shkruan të dhëna.
- RES (Çelësi i rivendosjes): Lidhet me çelësin e rivendosjes në panelin e përparmë të shasisë. Shtypni çelësin e rivendosjes për të rindezur kompjuterin nëse kompjuteri ngrin dhe nuk arrin të kryejë një rindezje normale.
- NC: Nuk ka lidhje.

Dizajni i panelit të përparmë mund të ndryshojë sipas shasisë. Një modul i panelit të përparmë përbëhet kryesisht nga çelësi i energjisë, çelësi i rivendosjes, LED-i i energjisë, LED-i i aktivitetit të diskut të ngurtë etj. Kur lidhni modulin e panelit të përparmë të shasisë tuaj me këtë header, sigurohuni që caktimet e telave dhe caktimet e kunjeve të përputhen saktë.

F_AUDIO (Koka audio e panelit të përparmë)
Koka audio e panelit të përparmë mbështet audion me definicion të lartë (HD). Mund të lidhni modulin audio të panelit të përparmë të shasisë tuaj me këtë kokë. Sigurohuni që caktimet e telave të lidhësit të modulit të përputhen me caktimet e kunjeve të kokës së pllakës amë. Lidhja e gabuar midis lidhësit të modulit dhe kokës së pllakës amë do ta bëjë pajisjen të paaftë për të punuar ose madje do ta dëmtojë atë.

Nr. i kunjit Përkufizimi Nr. i kunjit Përkufizimi

1 MIC2_L 6 Sense

2 GND 7 FAUDIO_JD

3 MIC2_R 8 No Pin

4 NC 9 LINE2_L

5 LINE2_R 10 Sense

Disa shasi ofrojnë një modul audio të panelit të përparmë që ka lidhës të ndarë në secilin tel në vend të një prize të vetme. Për informacione rreth lidhjes së modulit audio të panelit të përparmë që ka caktimet e ndryshme të telave, ju lutemi kontaktoni prodhuesin e shasisë.

SPEAKER (Koka e altoparlantit)
Lidhet me altoparlantin në panelin e përparmë të shasisë. Sistemi raporton statusin e nisjes së sistemit duke lëshuar një kod bip. Një bip i vetëm i shkurtër do të dëgjohet nëse nuk zbulohet asnjë problem gjatë nisjes së sistemit.

Nr. i kunjit Përkufizimi

1 VCC

2 NC

3 NC

4 SPK-

F_USB30 (Koka USB 3.1 Gen 1)
Koka i përmbahet specifikimeve USB 3.1 Gen 1 dhe USB 2.0 dhe mund të sigurojë dy porta USB. Për blerjen e panelit të përparmë opsional 3,5" që siguron dy porta USB 3.1 Gen 1, ju lutemi kontaktoni shitësin lokal.

Nr. i kunjit	Përkufizimi	Nr. i kunjit	Përkufizimi
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	No Pin

kujdes Përpara instalimit të panelit të përparmë USB, sigurohuni që të fikni kompjuterin tuaj dhe të shkëputni kordonin e rrymës nga priza e rrymës për të parandaluar dëmtimin e panelit të përparmë USB.

F_USB1/F_USB2 (Koka USB 2.0/1.1)
Kokat i përmbahen specifikimeve USB 2.0/1.1. Çdo kokë USB mund të sigurojë dy porta USB nëpërmjet një mbajtëseje opsionale USB. Për blerjen e mbajtëses opsionale USB, ju lutemi kontaktoni shitësin lokal.

Nr. i kunjit Përkufizimi Nr. i kunjit Përkufizimi

1 Power (5V) 6 USB DY+ 1 2 3

2 Power (5V) S 7 GND

3 USB DX- 8 GND

4 USB DY- 9 No Pin

5 USB DX+ 10 NC

Mos e futni kabllon e mbajtëses IEEE 1394 (2x5-pin) në kokën USB 2.0/1.1.
Përpara instalimit të mbajtëses USB, sigurohuni që të fikni kompjuterin tuaj dhe të shkëputni kordonin e rrymës nga priza e rrymës për të parandaluar dëmtimin e mbajtëses USB.

TPM (Koka e modulit të platformës së besuar)
Mund të lidhni një TPM (Modul i platformës së besuar) me këtë kokë.

Nr. i kunjit	Përkufizimi	Nr. i kunjit	Përkufizimi
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	No Pin	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

BAT (Bateria)
Bateria siguron energji për të mbajtur vlerat (të tilla si konfigurimet e BIOS-it, informacioni i datës dhe orës) në CMOS kur kompjuteri është i fikur. Zëvendësoni baterinë kur tensioni i baterisë bie në një nivel të ulët, ose vlerat e CMOS mund të mos jenë të sakta ose mund të humbasin.
Mund t'i fshini vlerat e CMOS duke hequr baterinë:
1. Fikeni kompjuterin tuaj dhe shkëputeni kordonin e rrymës.
2. Hiqeni butësisht baterinë nga mbajtësja e baterisë dhe prisni një minutë. (Ose përdorni një objekt metalik si një kaçavidë për të prekur terminalet pozitive dhe negative të mbajtëses së baterisë, duke i shkurtuar ato për 5 sekonda.)
3. Zëvendësoni baterinë.
4. Futeni kordonin e rrymës dhe rindizni kompjuterin tuaj.

kujdes

Gjithmonë fikeni kompjuterin tuaj dhe shkëputeni kordonin e rrymës përpara se të zëvendësoni baterinë.
Zëvendësoni baterinë me një ekuivalente. Dëmtimi i pajisjeve tuaja mund të ndodhë nëse bateria është zëvendësuar me një model të gabuar.
Kontaktoni vendin e blerjes ose shitësin lokal nëse nuk jeni në gjendje ta zëvendësoni vetë baterinë ose nuk jeni i sigurt për modelin e baterisë.
Kur instaloni baterinë, vini re orientimin e anës pozitive (+) dhe anës negative (-) të baterisë (ana pozitive duhet të jetë lart).
Bateritë e përdorura duhet të trajtohen në përputhje me rregulloret lokale mjedisore.

CI (Koka e ndërhyrjes në shasi)
Kjo pllakë amë ofron një veçori zbulimi të shasisë që zbulon nëse kapaku i shasisë është hequr. Ky funksion kërkon një shasi me dizajn për zbulimin e ndërhyrjes në shasi.

Nr. i kunjit Përkufizimi

1 Signal

2 GND

CLR_CMOS (Kërcyesi i pastrimit të CMOS)
Përdorni këtë kërcyes për të fshirë konfigurimin e BIOS-it dhe për të rivendosur vlerat e CMOS në vlerat e paracaktuara të fabrikës. Për të fshirë vlerat e CMOS, përdorni një objekt metalik si një kaçavidë për të prekur dy kunjet për disa sekonda.

	Hapur: Normale
	I shkurtër: Fshini vlerat e CMOS

kujdes

Gjithmonë fikeni kompjuterin tuaj dhe shkëputeni kordonin e rrymës nga priza e rrymës para se të fshini vlerat CMOS.
Pas rindezjes së sistemit, shkoni te konfigurimi i BIOS-it për të ngarkuar vlerat e paracaktuara të fabrikës (zgjidhni Ngarko Parazgjedhjet e Optimizuara) ose konfiguroni manualisht cilësimet e BIOS-it (referojuni Kapitullit "Konfigurimi i BIOS-it," për konfigurimet e BIOS-it).

Konfigurimi i BIOS-it

BIOS (Sistemi Bazë i Hyrjes dhe Daljes) regjistron parametrat e harduerit të sistemit në CMOS në pllakën amë. Funksionet e tij kryesore përfshijnë kryerjen e Vetë-Testimit të Ndezjes (POST) gjatë nisjes së sistemit, ruajtjen e parametrave të sistemit dhe ngarkimin e sistemit operativ, etj. BIOS përfshin një program Konfigurimi BIOS-i që i lejon përdoruesit të modifikojë cilësimet bazë të konfigurimit të sistemit ose të aktivizojë disa veçori të sistemit. Kur fiket energjia, bateria në pllakën amë furnizon energjinë e nevojshme për CMOS për të mbajtur vlerat e konfigurimit në CMOS. Për të hyrë në programin e Konfigurimit të BIOS-it, shtypni tastin <Delete> gjatë POST-it kur ndizet energjia.
Për të përmirësuar BIOS-in, përdorni ose GIGABYTE Q-Flash ose shërbimin @BIOS.

Q-Flash i lejon përdoruesit të përmirësojë ose të ruajë shpejt dhe lehtë BIOS-in pa hyrë në sistemin operativ.
@BIOS është një shërbim i bazuar në Windows që kërkon dhe shkarkon versionin më të fundit të BIOS-it nga interneti dhe përditëson BIOS-in.

kujdes

Për shkak se ndezja e BIOS-it është potencialisht e rrezikshme, nëse nuk hasni probleme duke përdorur versionin aktual të BIOS-it, rekomandohet që të mos ndizni BIOS-in. Për të ndezur BIOS-in, bëjeni me kujdes. Ndezja e papërshtatshme e BIOS-it mund të rezultojë në mosfunksionim të sistemit.
Rekomandohet që të mos i ndryshoni cilësimet e parazgjedhura (përveç nëse keni nevojë) për të parandaluar paqëndrueshmërinë e sistemit ose rezultate të papritura. Ndryshimi i papërshtatshëm i cilësimeve mund të rezultojë në dështimin e nisjes së sistemit. Nëse kjo ndodh, provoni të pastroni vlerat CMOS dhe rivendosni tabelën në vlerat e parazgjedhura. (Referojuni seksionit "Ngarko Defaultet e Optimizuara" në këtë kapitull ose hyrjeve të baterisë/kërcyesit të qartë CMOS për mënyrën e pastrimit të vlerave CMOS.)

Ekrani i nisjes

Ekrani i mëposhtëm i logos së nisjes do të shfaqet kur kompjuteri të niset.

Ekzistojnë dy mënyra të ndryshme të BIOS-it si më poshtë dhe mund të përdorni tastin <F2> për të kaluar midis dy mënyrave. Mënyra Klasike e Konfigurimit ofron cilësime të detajuara të BIOS-it. Mund të shtypni tastet me shigjeta në tastierën tuaj për të lëvizur midis artikujve dhe të shtypni <Enter> për të pranuar ose për të hyrë në një nën-menu. Ose mund të përdorni miun tuaj për të zgjedhur artikullin që dëshironi. Mënyra e Lehtë u lejon përdoruesve të shohin shpejt informacionin aktual të sistemit të tyre ose të bëjnë rregullime për performancë optimale. Në Mënyrën e Lehtë, mund të përdorni miun tuaj për të lëvizur nëpër artikujt e konfigurimit.

kujdes

Kur sistemi nuk është i qëndrueshëm si zakonisht, zgjidhni artikullin Load Optimized Defaults (Ngarko Defaultet e Optimizuara) për ta vendosur sistemin tuaj në vlerat e tij të parazgjedhura.
Menutë e Konfigurimit të BIOS-it të përshkruara në këtë kapitull janë vetëm për referencë dhe mund të ndryshojnë sipas versionit të BIOS-it.

M.I.T.

M.I.T.
kujdes Nëse sistemi do të funksionojë në mënyrë të qëndrueshme me cilësimet e mbingarkesës/mbivoltazhit që keni bërë varet nga konfigurimet e përgjithshme të sistemit tuaj. Kryerja e gabuar e mbingarkesës/mbivoltazhit mund të rezultojë në dëmtim të CPU-së, chipset-it ose memories dhe të zvogëlojë jetën e dobishme të këtyre komponentëve. Kjo faqe është vetëm për përdoruesit e avancuar dhe ne ju rekomandojmë që të mos ndryshoni cilësimet e paracaktuara për të parandaluar paqëndrueshmërinë e sistemit ose rezultate të tjera të papritura. (Ndryshimi i papërshtatshëm i cilësimeve mund të rezultojë në dështimin e sistemit për t'u nisur. Nëse kjo ndodh, pastroni vlerat e CMOS dhe rivendosni tabelën në vlerat e paracaktuara.)

Cilësimet e Avancuara të Frekuencës
Vlera e Orës së Hostit
Shfaq frekuencën aktuale të funksionimit të Orës së Hostit.
Raporti i Orës së CPU-së
Ju lejon të ndryshoni raportin e orës për CPU-në e instaluar. Gama e rregullueshme varet nga CPU-ja që po instalohet.
Frekuenca e CPU-së
Shfaq frekuencën aktuale të funksionimit të CPU-së.

Cilësimet e Avancuara të Bërthamës së CPU-së

Raporti i Orës së CPU-së, Frekuenca e CPU-së
Cilësimet e mësipërme janë sinkrone me ato nën të njëjtat artikuj në menunë Cilësimet e Avancuara të Frekuencës.

Rritja e Performancës së Bërthamës ^(Shënim)
Ju lejon të përcaktoni nëse do të aktivizoni teknologjinë e Rritjes së Performancës së Bërthamës (CPB), një teknologji për rritjen e performancës së CPU-së. (Parazgjedhur: Automatike)

Raporti i Rritjes së Performancës së Bërthamës ^(Shënim)
Ju lejon të ndryshoni raportin për CPB. Gama e rregullueshme varet nga CPU-ja që po instalohet. (Parazgjedhur: Automatike)

Raporti i Rritjes së Performancës Turbo ^(Shënim)
Ju lejon të përcaktoni nëse do të përmirësoni performancën e CPU-së. (Parazgjedhur: E çaktivizuar)

Funksioni AMD Cool&Quiet

Aktivizuar	L e lejon drejtuesit AMD Cool'n'Quiet të rregullojë dinamikisht orën e CPU-së dhe VID për të reduktuar nxehtësinë dalëse nga kompjuteri juaj dhe konsumin e tij të energjisë. (Parazgjedhur)
E çaktivizuar	Çaktivizon këtë funksion.

Modaliteti SVM
Virtualizimi i përmirësuar nga Teknologjia e Virtualizimit do të lejojë një platformë të ekzekutojë sisteme dhe aplikacione të shumta operative në ndarje të pavarura. Me virtualizimin, një sistem kompjuterik mund të funksionojë si sisteme të shumta virtuale. (Parazgjedhur: E çaktivizuar)
Modaliteti C6 ^{(Shënim 1)}
Ju lejon të përcaktoni nëse do ta lini CPU-në të hyjë në modalitetin C6 në gjendje ndalimi të sistemit. Kur aktivizohet, frekuenca e bërthamës së CPU-së do të reduktohet gjatë gjendjes së ndalimit të sistemit për të ulur konsumin e energjisë. Gjendja C6 është një gjendje më e përmirësuar e kursimit të energjisë sesa C1. (Parazgjedhur: E aktivizuar)
Kontrolli Global i Gjendjes C^{(Shënim 1)}
Ju lejon të përcaktoni nëse do ta lini CPU-në të hyjë në gjendjet C. Kur aktivizohet, frekuenca e bërthamës së CPU-së do të reduktohet gjatë gjendjes së ndalimit të sistemit për të ulur konsumin e energjisë. (Parazgjedhur: E aktivizuar)
Modaliteti SMT^{(Shënim 1)}
Ju lejon të aktivizoni ose çaktivizoni teknologjinë e Multi-Threading të Njëkohshëm të CPU-së. Kjo veçori funksionon vetëm për sistemet operative që mbështesin modalitetin me shumë procesorë. Automatike e lejon BIOS-in të konfigurojë automatikisht këtë cilësim. (Parazgjedhur: Automatike)
Kontrolli Downcore^{(Shënim 1)}
Ju lejon të zgjidhni numrin e bërthamave të CPU-së për t'u aktivizuar (numri i bërthamave të CPU-së mund të ndryshojë sipas CPU-së). Automatike e lejon BIOS-in të konfigurojë automatikisht këtë cilësim. (Parazgjedhur: Automatike)
Profili Ekstrem i Memories (X.M.P.) ^{(Shënim 2)}
E lejon BIOS-in të lexojë të dhënat SPD në modulin(et) e memories XMP për të përmirësuar performancën e memories kur aktivizohet.

E çaktivizuar	Çaktivizon këtë funksion. (Parazgjedhur)
Profili 1	Përdor cilësimet e Profilit 1.
Profili 2 ^{(Shënim 2)}	Përdor cilësimet e Profilit 2.

Shumëzuesi i Memories së Sistemit
Ju lejon të vendosni shumëzuesin e memories së sistemit. Automatike vendos shumëzuesin e memories sipas të dhënave SPD të memories. (Parazgjedhur: Automatike)
Frekuenca e Memories (MHz)
Vlera e parë e frekuencës së memories është frekuenca normale e funksionimit të memories që po përdoret; e dyta është frekuenca e memories që rregullohet automatikisht sipas cilësimeve të Shumëzuesit të Memories së Sistemit.

Cilësimet e Avancuara të Memories
Profili Ekstrem i Memories (X.M.P.) (Shënim 2), Shumëzuesi i Memories së Sistemit, Frekuenca e Memories(Mhz)
Cilësimet e mësipërme janë sinkrone me ato nën të njëjtat artikuj në menunë Cilësimet e Avancuara të Frekuencës.
Modaliteti i Kohës së Memories
Manuali dhe Manuali i Avancuar lejojnë që Ndërthurja e Kanalit, Ndërthurja e Rangut dhe cilësimet e kohës së memories më poshtë të jenë të konfigurueshme. Opsionet janë: Automatike (parazgjedhur), Manual, Manual i Avancuar.
Tensioni DDR i Profilit
Kur përdorni një modul memorie jo-XMP ose Profili Ekstrem i Memories (X.M.P.) është vendosur në E çaktivizuar, vlera shfaqet sipas specifikimit të memories tuaj. Kur Profili Ekstrem i Memories (X.M.P.) është vendosur në Profilin 1 ose Profilin 2, vlera shfaqet sipas të dhënave SPD në memorien XMP.
Ndërthurja e Kanalit
Aktivizon ose çaktivizon ndërthurjen e kanalit të memories. E aktivizuar i lejon sistemit të hyjë njëkohësisht në kanale të ndryshme të memories për të rritur performancën dhe stabilitetin e memories. Automatike e lejon BIOS-in të konfigurojë automatikisht këtë cilësim. (Parazgjedhur: Automatike)
Ndërthurja e Rangut
Aktivizon ose çaktivizon ndërthurjen e rangut të memories. E aktivizuar i lejon sistemit të hyjë njëkohësisht në rangje të ndryshme të memories për të rritur performancën dhe stabilitetin e memories. Automatike e lejon BIOS-in të konfigurojë automatikisht këtë cilësim. (Parazgjedhur: Automatike)
Nën-Kohët e Memories të Kanalit A/B
Kjo nën-menu ofron cilësimet e kohës së memories për secilin kanal të memories. Ekranet përkatëse të cilësimeve të kohës janë të konfigurueshme vetëm kur Modaliteti i Kohës së Memories është vendosur në Manual ose Manual i Avancuar. Shënim: Sistemi juaj mund të bëhet i paqëndrueshëm ose të mos niset pasi të keni bërë ndryshime në kohët e memories. Nëse kjo ndodh, ju lutemi rivendosni tabelën në vlerat e paracaktuara duke ngarkuar parazgjedhjet e optimizuara ose duke pastruar vlerat e CMOS.
Cilësimet e Avancuara të Tensionit
Kjo nën-menu ju lejon të vendosni tensionet e CPU-së, chipset-it dhe memories.

Statusi i Shëndetit të PC-së
Rivendos Statusin e Hapur të Kutisë

E çaktivizuar	Mban ose pastron regjistrin e statusit të mëparshëm të ndërhyrjes në shasi. (Parazgjedhur)
E aktivizuar	Pastrohet regjistri i statusit të mëparshëm të ndërhyrjes në shasi dhe fusha Kutia e Hapur do të shfaqë "Jo" në nisjen e ardhshme.

Kutia e Hapur
Shfaq statusin e zbulimit të pajisjes së zbulimit të ndërhyrjes në shasi të bashkangjitur në kokën CI të pllakës amë. Nëse mbulesa e shasisë së sistemit hiqet, kjo fushë do të shfaqë "Po", përndryshe do të shfaqë "Jo". Për të pastruar regjistrin e statusit të ndërhyrjes në shasi, vendosni Rivendos Statusin e Hapur të Kutisë në E aktivizuar, ruani cilësimet në CMOS dhe më pas rindizni sistemin tuaj.
Tensioni i CPU Vcore/CPU VDDP/Kanalit A/B DRAM/+3.3V/+5V/+12V/VCORE SOC
Shfaq tensionet aktuale të sistemit.

Cilësimet e Ndryshme
Konfigurimi i Foleve PCIe
Ju lejon të vendosni modalitetin e funksionimit të foleve PCI Express në Gen 1, Gen 2 ose Gen 3. Modaliteti aktual i funksionimit i nënshtrohet specifikimit harduerik të secilës fole. Automatike e lejon BIOS-in të konfigurojë automatikisht këtë cilësim. (Parazgjedhur: Automatike)
Përmirësimi 3DMark01
Ju lejon të përcaktoni nëse do të përmirësoni disa performanca të vjetra të pikëreferimit. (Parazgjedhur: E çaktivizuar)

Cilësimet e Smart Fan 5
Monitor
Ju lejon të zgjidhni një objektiv për të monitoruar dhe për të bërë rregullime të mëtejshme. (Parazgjedhur: CPU FAN)
Kontrolli i Shpejtësisë së Ventilatorit
Ju lejon të përcaktoni nëse do të aktivizoni funksionin e kontrollit të shpejtësisë së ventilatorit dhe të rregulloni shpejtësinë e ventilatorit.

Normal	A llows the fan to run at different speeds according to the temperature. You can adjust the fan speed with System Information Viewer based on your system requirements. (Default)
Silent	Lejon ventilatorin të funksionojë me shpejtësi të ulët.
Manual	Ju lejon të kontrolloni shpejtësinë e ventilatorit në grafikun e kurbës.
Shpejtësi e Plotë	Lejon ventilatorin të funksionojë me shpejtësi të plotë.

Kontrolli i Ventilatorit Përdor Hyrjen e Temperaturës
Ju lejon të zgjidhni temperaturën e referencës për kontrollin e shpejtësisë së ventilatorit.
Intervali i Temperaturës
Ju lejon të zgjidhni intervalin e temperaturës për ndryshimin e shpejtësisë së ventilatorit.
Modaliteti i Kontrollit të Ventilatorit

Auto	E lejon BIOS-in të zbulojë automatikisht llojin e ventilatorit/pompës së instaluar dhe vendos modalitetin optimal të kontrollit. (Parazgjedhur)
Tensioni	Modaliteti i tensionit rekomandohet për një ventilator me 3 kunja.
PWM	Modaliteti PWM rekomandohet për një ventilator me 4 kunja.

Temperatura
Shfaq temperaturën aktuale të zonës së zgjedhur të objektivit.
Shpejtësia e Ventilatorit
Shfaq shpejtësitë aktuale të ventilatorit.
Shkalla e Rrjedhës
Shfaq shkallën e rrjedhës së sistemit tuaj të ftohjes me ujë.
Paralajmërimi i Temperaturës
Vendos pragun e paralajmërimit për temperaturën. Kur temperatura e kalon pragun, BIOS-i do të lëshojë tingull paralajmërimi. Opsionet janë: E çaktivizuar (parazgjedhur), 60 o C/140 o F, 70 o C/158 o F, 80 o C/176 o F, 90 o C/194 o F.
Paralajmërimi i Dështimit të Ventilatorit
E lejon sistemin të lëshojë tingull paralajmërimi nëse ventilatori nuk është i lidhur ose dështon. Kontrolloni gjendjen e ventilatorit ose lidhjen e ventilatorit kur ndodh kjo. (Parazgjedhur: E çaktivizuar)

^(Shënim) Ky artikull është i pranishëm vetëm kur instaloni një CPU që mbështet këtë veçori.
^{(Shënim 1)} Ky artikull është i pranishëm vetëm kur instaloni një CPU që mbështet këtë veçori.
^{(Shënim 2)}Ky artikull është i pranishëm vetëm kur instaloni një CPU dhe një modul memorie që e mbështesin këtë veçori.

Sistemi

Sistemi
Ky seksion ofron informacione mbi modelin e pllakës amë dhe versionin e BIOS-it. Ju gjithashtu mund të zgjidhni gjuhën e paracaktuar të përdorur nga BIOS-i dhe të vendosni manualisht kohën e sistemit.
Gjuha e sistemit
Zgjedh gjuhën e paracaktuar të përdorur nga BIOS-i.
Data e sistemit
Vendos datën e sistemit. Formati i datës është java (vetëm për lexim), muaji, data dhe viti. Përdorni <Enter> për të kaluar midis fushave Muaji, Data dhe Viti dhe përdorni tastin <Page Up> ose <Page Down> për të vendosur vlerën e dëshiruar.
Ora e sistemit
Vendos kohën e sistemit. Formati i orës është ora, minuta dhe sekonda. Për shembull, ora 1 pasdite është 13:00:00. Përdorni <Enter> për të kaluar midis fushave Ora, Minuta dhe Sekonda dhe përdorni tastin <Page Up> ose <Page Down> për të vendosur vlerën e dëshiruar.
Niveli i aksesit
Shfaq nivelin aktual të aksesit në varësi të llojit të mbrojtjes me fjalëkalim të përdorur. (Nëse nuk është vendosur asnjë fjalëkalim, parazgjedhja do të shfaqet si Administrator.) Niveli i Administratorit ju lejon të bëni ndryshime në të gjitha cilësimet e BIOS-it; niveli i Përdoruesit ju lejon vetëm të bëni ndryshime në disa cilësime të BIOS-it, por jo në të gjitha.

BIOS

BIOS
Prioritetet e opsionit të nisjes
Specifikon rendin e përgjithshëm të nisjes nga pajisjet e disponueshme. Pajisjet e ruajtjes së lëvizshme që mbështesin formatin GPT do të kenë parashtesën "UEFI:" në listën e pajisjeve të nisjes. Për të nisur nga një sistem operativ që mbështet ndarjen GPT, zgjidhni pajisjen me parashtesën "UEFI:". Ose nëse dëshironi të instaloni një sistem operativ që mbështet ndarjen GPT, siç është Windows 10 64-bit, zgjidhni diskun optik që përmban diskun e instalimit Windows 10 64-bit dhe ka parashtesën "UEFI:".
Prioritetet BBS të hard diskut/CD/DVD ROM Drive/Floppy Drive/Pajisja e rrjetit
Specifikon rendin e nisjes për një lloj specifik pajisjeje, siç janë hard disqet, disqet optike, disqet diskete dhe pajisjet që mbështesin funksionin Boot nga LAN, etj. Shtypni <Enter> në këtë artikull për të hyrë në nënmenunë që paraqet pajisjet e të njëjtit lloj që janë të lidhura. Ky artikull është i pranishëm vetëm nëse është instaluar të paktën një pajisje për këtë lloj.
Gjendja NumLock gjatë nisjes
Aktivizon ose çaktivizon veçorinë Numlock në tastierën numerike të tastierës pas POST-it. (Parazgjedhja: Ndezur)
Opsioni i sigurisë
Specifikon nëse kërkohet një fjalëkalim sa herë që sistemi niset, ose vetëm kur hyni në konfigurimin e BIOS-it. Pasi të keni konfiguruar këtë artikull, vendosni fjalëkalimet nën artikullin Fjalëkalimi i administratorit/Fjalëkalimi i përdoruesit.

Konfigurimi	Një fjalëkalim kërkohet vetëm për hyrjen në programin e konfigurimit të BIOS-it.
Sistemi	Një fjalëkalim kërkohet për nisjen e sistemit dhe për hyrjen në konfigurimin e BIOS-it. program. (Parazgjedhja)

Shfaqja e plotë e logos
Ju lejon të përcaktoni nëse do të shfaqet Logoja GIGABYTE gjatë fillimit të sistemit. Çaktivizuar anashkalon logon GIGABYTE kur sistemi fillon. (Parazgjedhja: Aktivizuar)
Nisje e shpejtë
Aktivizon ose çaktivizon nisjen e shpejtë për të shkurtuar procesin e nisjes së OS-it. Ultra e shpejtë ofron shpejtësinë më të shpejtë të nisjes. (Parazgjedhja: Çaktivizuar)
Mbështetja SATA

Të gjitha pajisjet Sata	Të gjitha pajisjet SATA janë funksionale në sistemin operativ dhe gjatë POST-it.
Vetëm HDD e nisjes së fundit	Përveç diskut të nisjes së mëparshme, të gjitha pajisjet SATA janë të çaktivizuara përpara se të përfundojë procesi i nisjes së OS. (Parazgjedhja)

Ky artikull mund të konfigurohet vetëm kur nisja e shpejtë është vendosur në Aktivizuar ose Ultra e shpejtë.
Mbështetja VGA
Ju lejon të zgjidhni se cilin lloj sistemi operativ do të nisni.

Auto	Aktivizon vetëm ROM-in e opsionit trashëgues.
Drejtuesi EFI	Aktivizon ROM-in e opsionit EFI. (Parazgjedhja)

Ky artikull mund të konfigurohet vetëm kur nisja e shpejtë është vendosur në Aktivizuar ose Ultra e shpejtë.
Mbështetja USB

Çaktivizuar	Të gjitha pajisjet USB janë të çaktivizuara përpara se të përfundojë procesi i nisjes së OS.
Fillimi i plotë	Të gjitha pajisjet USB janë funksionale në sistemin operativ dhe gjatë POST-it. (Parazgjedhja)
Fillimi i pjesshëm	Një pjesë e pajisjeve USB janë të çaktivizuara përpara se të përfundojë procesi i nisjes së OS.

Ky artikull mund të konfigurohet vetëm kur nisja e shpejtë është vendosur në Aktivizuar. Ky funksion është i çaktivizuar kur nisja e shpejtë është vendosur në Ultra e shpejtë.
Mbështetja e pajisjeve PS2

Çaktivizuar	Të gjitha pajisjet PS/2 janë të çaktivizuara përpara se të përfundojë procesi i nisjes së OS.
Aktivizuar	Të gjitha pajisjet PS/2 janë funksionale në sistemin operativ dhe gjatë POST-it. (Parazgjedhja)

Çaktivizuar	Çaktivizon nisjen nga rrjeti. (Parazgjedhja)
Aktivizuar	Aktivizon nisjen nga rrjeti.

Ky artikull mund të konfigurohet vetëm kur nisja e shpejtë është vendosur në Aktivizuar ose Ultra e shpejtë.
Mbështetja CSM
Aktivizon ose çaktivizon UEFI CSM (Moduli i mbështetjes së përputhshmërisë) për të mbështetur një proces nisjeje të trashëguar të PC-së.

Aktivizuar	Aktivizon UEFI CSM. (Parazgjedhja)
Çaktivizuar	Çaktivizon UEFI CSM dhe mbështet vetëm procesin e nisjes së UEFI BIOS.

LAN PXE Boot Option ROM
Ju lejon të zgjidhni nëse do të aktivizoni ROM-in e opsionit trashëgues për kontrolluesin LAN. (Parazgjedhja: Çaktivizuar) Ky artikull mund të konfigurohet vetëm kur mbështetja CSM është vendosur në Aktivizuar.
Kontrolli i opsionit të nisjes së ruajtjes
Ju lejon të zgjidhni nëse do të aktivizoni UEFI ose ROM-in e opsionit trashëgues për kontrolluesin e pajisjes së ruajtjes.

Çaktivizuar	Çaktivizon ROM-in e opsionit.
Vetëm UEFI	Aktivizon vetëm ROM-in e opsionit UEFI.
Vetëm trashëgues	Aktivizon vetëm ROM-in e opsionit trashëgues. (Parazgjedhja)

Ky artikull mund të konfigurohet vetëm kur mbështetja CSM është vendosur në Aktivizuar.
Prioriteti ROM i pajisjes së tjera PCI
Ju lejon të zgjidhni nëse do të aktivizoni UEFI ose ROM-in e opsionit trashëgues për kontrolluesin e pajisjes PCI përveç kontrolluesve LAN, pajisjes së ruajtjes dhe grafikës.

Çaktivizuar	Çaktivizon ROM-in e opsionit.
Vetëm UEFI	Aktivizon vetëm ROM-in e opsionit UEFI. (Parazgjedhja)
Vetëm trashëgues	Aktivizon vetëm ROM-in e opsionit trashëgues.

Ky artikull mund të konfigurohet vetëm kur mbështetja CSM është vendosur në Aktivizuar.
Pirgu i rrjetit
Çaktivizon ose aktivizon nisjen nga rrjeti për të instaluar një OS me format GPT, siç është instalimi i OS nga serveri i Shërbimeve të Vendosjes së Windows. (Parazgjedhja: Çaktivizuar)
Mbështetja Ipv4 PXE
Aktivizon ose çaktivizon mbështetjen IPv4 PXE. Ky artikull mund të konfigurohet vetëm kur pirgu i rrjetit është aktivizuar.
Mbështetja Ipv4 HTTP
Aktivizon ose çaktivizon mbështetjen e nisjes HTTP për IPv4. Ky artikull mund të konfigurohet vetëm kur pirgu i rrjetit është aktivizuar.
Mbështetja Ipv6 PXE
Aktivizon ose çaktivizon mbështetjen IPv6 PXE. Ky artikull mund të konfigurohet vetëm kur pirgu i rrjetit është aktivizuar.
Mbështetja Ipv6 HTTP
Aktivizon ose çaktivizon mbështetjen e nisjes HTTP për IPv6. Ky artikull mund të konfigurohet vetëm kur pirgu i rrjetit është aktivizuar.
Fjalëkalimi i administratorit
Ju lejon të konfiguroni një fjalëkalim administratori. Shtypni <Enter> në këtë artikull, shtypni fjalëkalimin dhe më pas shtypni <Enter>. Do t'ju kërkohet të konfirmoni fjalëkalimin. Shtypni përsëri fjalëkalimin dhe shtypni <Enter>. Ju duhet të futni fjalëkalimin e administratorit (ose fjalëkalimin e përdoruesit) gjatë fillimit të sistemit dhe kur hyni në konfigurimin e BIOS-it. Duke qenë i ndryshëm nga fjalëkalimi i përdoruesit, fjalëkalimi i administratorit ju lejon të bëni ndryshime në të gjitha cilësimet e BIOS-it.
Fjalëkalimi i përdoruesit
Ju lejon të konfiguroni një fjalëkalim përdoruesi. Shtypni <Enter> në këtë artikull, shtypni fjalëkalimin dhe më pas shtypni <Enter>. Do t'ju kërkohet të konfirmoni fjalëkalimin. Shtypni përsëri fjalëkalimin dhe shtypni <Enter>. Ju duhet të futni fjalëkalimin e administratorit (ose fjalëkalimin e përdoruesit) gjatë fillimit të sistemit dhe kur hyni në konfigurimin e BIOS-it. Megjithatë, fjalëkalimi i përdoruesit ju lejon vetëm të bëni ndryshime në disa cilësime të BIOS-it, por jo në të gjitha. Për të anuluar fjalëkalimin, shtypni <Enter> në artikullin e fjalëkalimit dhe kur të kërkohet fjalëkalimi, futeni fillimisht atë të saktë. Kur t'ju kërkohet një fjalëkalim i ri, shtypni <Enter> pa futur asnjë fjalëkalim. Shtypni përsëri <Enter> kur t'ju kërkohet të konfirmoni.
SHËNIM: Përpara se të vendosni fjalëkalimin e përdoruesit, sigurohuni që të vendosni fillimisht fjalëkalimin e administratorit.

Periferikët

AMD CPU fTPM
Aktivizon ose çaktivizon funksionin TPM 2.0 të integruar në procesorin AMD. (Parazgjedhur: Çaktivizuar)
Dalja Fillestare e Ekranit^(Shënim)
Specifikon iniciimin e parë të ekranit të monitorit nga karta grafike PCI Express e instaluar ose grafika në bord.

IGD Video	Vendos grafikën në bord si ekranin e parë.
PCIe 1 Slot	Vendos kartën grafike në folenë PCIEX16 si ekranin e parë. (Parazgjedhur)

Mbështetja e USB-së së Vjetër
Lejon përdorimin e tastierës/miut USB në MS-DOS. (Parazgjedhur: Aktivizuar)
Dorëzimi XHCI
Përcakton nëse do të aktivizohet funksioni i dorëzimit XHCI për një sistem operativ pa mbështetje për dorëzimin XHCI. (Parazgjedhur: Aktivizuar) & Dorëzimi EHCI
Përcakton nëse do të aktivizohet funksioni i dorëzimit EHCI për një sistem operativ pa mbështetje për dorëzimin EHCI. (Parazgjedhur: Çaktivizuar)
Port 60/64 Emulimi
Aktivizon ose çaktivizon emulimin e porteve I/O 64h dhe 60h. Kjo duhet të aktivizohet për mbështetje të plotë të trashëguar për tastierat/minjtë USB në MS-DOS ose në sistemin operativ që nuk i mbështet pajisjet USB në mënyrë të natyrshme. (Parazgjedhur: Çaktivizuar)
Mbështetja e Drejtuesit të Ruajtjes Masive USB
Aktivizon ose çaktivizon mbështetjen për pajisjet e ruajtjes USB. (Parazgjedhur: Aktivizuar)
Pajisjet e Ruajtjes USB
Shfaq një listë të pajisjeve të ruajtjes masive USB të lidhura. Kjo artikull shfaqet vetëm kur është instaluar një pajisje ruajtëse USB.
Kontrolluesi Audio HD
Aktivizon ose çaktivizon funksionin audio në bord. (Parazgjedhur: Aktivizuar) Nëse dëshironi të instaloni një kartë audio shtesë të palës së tretë në vend të përdorimit të audios në bord, vendoseni këtë artikull në Çaktivizuar.

Llogaritja e Besuar
Aktivizon ose çaktivizon Modulin e Platformës së Besuar (TPM).
Konfigurimi NVMe
Shfaq informacion mbi SSD-në tuaj M.2 NVME PCIe nëse është instaluar.
Konfigurimi i Kontrolluesit SATA Jashtë Bordit
Shfaq informacion mbi SSD-në tuaj M.2 PCIe nëse është instaluar.

^(Shënim)Ky artikull është i pranishëm vetëm kur instaloni një CPU që e mbështet këtë funksion.

Çip

Çip
IOMMU
Aktivizon ose çaktivizon mbështetjen AMD IOMMU. (Parazgjedhur: Automatike)
Grafika e Integruar ^(Shënim)
Aktivizon ose çaktivizon funksionin e grafikës në bord.

Auto	BIOS-i do të aktivizojë ose çaktivizojë automatikisht grafikën në bord në varësi të kartës grafike që po instalohet. (Parazgjedhur)
Çaktivizuar	Çaktivizon grafikën në bord.

Madhësia e Bufferit të Kornizës UMA ^(Shënim)
Madhësia e bufferit të kornizës është sasia totale e memories së sistemit e alokuar vetëm për kontrolluesin e grafikës në bord. Për shembull, MS-DOS, do të përdorë vetëm këtë memorie për ekran. Opsionet janë: Automatike (parazgjedhur), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
Modaliteti SATA
Aktivizon ose çaktivizon RAID për kontrolluesit SATA të integruar në Çip ose konfiguron kontrolluesit SATA në modalitetin AHCI.

RAID	Aktivizon RAID për kontrolluesin SATA.
AHCI	Konfiguron kontrolluesit SATA në modalitetin AHCI. Advanced Host Controller Interface (AHCI) është një specifikim ndërfaqeje që lejon drejtuesin e ruajtjes të aktivizojë veçoritë e avancuara Serial ATA si Native Command Queuing dhe hot plug. (Parazgjedhur)

Aktivizimi i Portit SATA APU (Lidhësi M2F_32G)
Aktivizon ose çaktivizon kontrolluesin SATA të integruar në CPU. (Parazgjedhur: Aktivizuar)
Aktivizimi i Portit SATA të Çipit (Lidhësit SATA3 0, 1, 2, 3)
Aktivizon ose çaktivizon kontrolluesin SATA të integruar në Çip. (Parazgjedhur: Aktivizuar)
Porti SATA APU 0 (Lidhësi M2F_32G)
Shfaq informacionin e pajisjes M.2 SATA të lidhur. Informacioni shfaqet vetëm kur është instaluar një pajisje M.2 SATA.
Porti SATA i Çipit 0/1/2/3 (Lidhësit SATA3 0, 1, 2, 3)
Shfaq informacionin e pajisjes(ve) SATA të lidhur(a) SATA.

^(Shënim)Ky artikull është i pranishëm vetëm kur instaloni një CPU që e mbështet këtë funksion.

Energjia

AC BACK
Përcakton gjendjen e sistemit pas kthimit të energjisë nga një humbje e energjisë AC.

Kujtesa	Sistemi kthehet në gjendjen e tij të fundit të njohur të zgjuar pas kthimit të energjisë AC.
Gjithmonë Ndezur	Sistemi ndizet pas kthimit të energjisë AC.
Gjithmonë Fikur	Sistemi qëndron i fikur pas kthimit të energjisë AC. (Parazgjedhur)

Ndezja me Tastierë
Lejon që sistemi të ndizet nga një ngjarje zgjimi e tastierës PS/2.
Shënim: Për të përdorur këtë funksion, ju nevojitet një furnizim me energji ATX që siguron të paktën 1A në plumbin +5VSB.

Çaktivizuar	Çaktivizon këtë funksion. (Parazgjedhur)
Fjalëkalimi	Vendosni një fjalëkalim me 1~5 karaktere për të ndezur sistemin.
Tastiera 98	Shtypni butonin POWER në tastierën Windows 98 për të ndezur sistemin.
Çdo Çelës	Shtypni çdo çelës për të ndezur sistemin.

Fjalëkalimi i Ndezjes
Vendosni fjalëkalimin kur Ndezja me Tastierë është vendosur në Fjalëkalimi. Shtypni <Enter> në këtë artikull dhe vendosni një fjalëkalim me deri në 5 karaktere dhe më pas shtypni <Enter> për të pranuar. Për të ndezur sistemin, futni fjalëkalimin dhe shtypni <Enter>.
Shënim: Për të anuluar fjalëkalimin, shtypni <Enter> në këtë artikull. Kur ju kërkohet fjalëkalimi, shtypni përsëri <Enter> pa futur fjalëkalimin për të pastruar cilësimet e fjalëkalimit.
Ndezja me Mi
Lejon që sistemi të ndizet nga një ngjarje zgjimi e miut PS/2.
Shënim: Për të përdorur këtë funksion, ju nevojitet një furnizim me energji ATX që siguron të paktën 1A në plumbin +5VSB.

Çaktivizuar	Çaktivizon këtë funksion. (Parazgjedhur)
Lëviz	Lëvizni miun për të ndezur sistemin.
Klik i Dyfishtë	Klikoni dy herë butonin e majtë në mi për të ndezur sistemin.

ErP
Përcakton nëse të lejojë sistemin të konsumojë më pak energji në gjendjen S5 (fikje). Shënim: Kur ky artikull është vendosur në Aktivizuar, funksionet e mëposhtme do të bëhen të padisponueshme: Rifillimi me Alarm, ndezja me mi dhe ndezja me tastierë.
Fikja e Butë nga PWR-BTTN
Konfiguron mënyrën për të fikur kompjuterin në modalitetin MS-DOS duke përdorur butonin e energjisë.

Fikje e Menjëhershme	Shtypni butonin e energjisë dhe sistemi do të fiket menjëherë. (Parazgjedhur)
Vonesa 4 Sek.	Shtypni dhe mbani butonin e energjisë për 4 sekonda për të fikur sistemin. Nëse butoni i energjisë shtypet për më pak se 4 sekonda, sistemi do të hyjë në modalitetin e pezullimit.

Rifillimi me Alarm
Përcakton nëse të ndizet sistemi në një kohë të dëshiruar. (Parazgjedhur: Çaktivizuar) Nëse aktivizohet, vendosni datën dhe orën si më poshtë:
Dita e zgjimit: Ndezni sistemin në një kohë specifike në çdo ditë ose në një ditë specifike në një muaj.
Ora/minuta/sekonda e zgjimit: Vendosni kohën kur sistemi do të ndizet automatikisht.
Shënim: Kur përdorni këtë funksion, shmangni fikjen e papërshtatshme nga sistemi operativ ose heqjen e energjisë AC, ose cilësimet mund të mos jenë efektive.
Zgjimi në LAN
Aktivizon ose çaktivizon funksionin e zgjimit në LAN. (Parazgjedhur: Aktivizuar)
Kohëmatësi i Ngjarjeve me Saktësi të Lartë
Aktivizon ose çaktivizon Kohëmatësin e Ngjarjeve me Saktësi të Lartë (HPET) në sistemin operativ. (Parazgjedhur: Aktivizuar)

Ruaj dhe Dil

Ruaj dhe Dil nga Konfigurimi
Shtyp <Enter> në këtë artikull dhe zgjidh Po. Kjo i ruan ndryshimet në CMOS dhe del nga programi i Konfigurimit BIOS. Zgjidh Jo ose shtyp <Esc> për t'u kthyer në Menunë Kryesore të Konfigurimit BIOS.
Dil pa Ruajtur
Shtyp <Enter> në këtë artikull dhe zgjidh Po. Kjo del nga Konfigurimi BIOS pa i ruajtur ndryshimet e bëra në Konfigurimin BIOS në CMOS. Zgjidh Jo ose shtyp <Esc> për t'u kthyer në Menunë Kryesore të Konfigurimit BIOS.
Ngarko Parazgjedhjet e Optimizuara
Shtyp <Enter> në këtë artikull dhe zgjidh Po për të ngarkuar cilësimet optimale të parazgjedhura të BIOS-it. Cilësimet e parazgjedhura të BIOS-it e ndihmojnë sistemin të funksionojë në gjendje optimale. Ngarko gjithmonë parazgjedhjet e Optimizuara pas përditësimit të BIOS-it ose pas pastrimit të vlerave të CMOS-it.
Anashkalimi i Nisjes
Të lejon të zgjedhësh një pajisje për t'u nisur menjëherë. Shtyp <Enter> në pajisjen që zgjedh dhe zgjidh Po për të konfirmuar. Sistemi yt do të rindizet automatikisht dhe do të niset nga ajo pajisje.
Ruaj Profile
Kjo funksion të lejon t'i ruash cilësimet aktuale të BIOS-it në një profil. Mund të krijosh deri në 8 profile dhe t'i ruash si Profil Konfigurimi 1~ Profil Konfigurimi 8. Shtyp <Enter> për të përfunduar. Ose mund të zgjedhësh Zgjidh Skedarin në HDD/FDD/USB për ta ruajtur profilin në pajisjen tënde të ruajtjes.
Ngarko Profile
Nëse sistemi yt bëhet i paqëndrueshëm dhe ke ngarkuar cilësimet e parazgjedhura të BIOS-it, mund ta përdorësh këtë funksion për të ngarkuar cilësimet e BIOS-it nga një profil i krijuar më parë, pa pasur nevojë të rikonfigurosh cilësimet e BIOS-it. Zgjidh fillimisht profilin që dëshiron të ngarkosh dhe më pas shtyp <Enter> për të përfunduar. Mund të zgjedhësh Zgjidh Skedarin në HDD/FDD/USB për të futur profilin e krijuar më parë nga pajisja jote e ruajtjes ose për të ngarkuar profilin e krijuar automatikisht nga BIOS-i, si p.sh. kthimi i cilësimeve të BIOS-it në cilësimet e fundit që funksionuan siç duhet (regjistri i fundit i mirënjohur).

Konfigurimi i një Seti RAID

Nivelet RAID

	RAID 0	RAID 1	RAID 10
Numri Minimal i Hard Disqeve	≥2 Numri i hard disqeve *	2	4 (Numri i hard disqeve/2) *
Kapaciteti i Vargut	Numri i hard disqeve * Madhësia e diskut më të vogël	Madhësia e diskut më të vogël	(Numri i hard disqeve/2) * Madhësia e diskut më të vogël
Toleranca e Gabimeve	Jo	Po	Po

Përpara se të fillosh, përgatit artikujt e mëposhtëm:

Të paktën dy hard disqe SATA ose SSD M.2 SATA. (Për të siguruar performancë optimale, rekomandohet që të përdorësh dy hard disqe me model dhe kapacitet identik).
Disk instalimi i Windows-it.
Disku i drejtuesit të pllakës amë.
Një disk USB.

Konfigurimi i Kontrolluesit Onboard SATA

Instalimi i hard disk(eve) SATA në kompjuterin tënd
Instalo hard disqet/SSD-të në lidhësit SATA/M.2 në pllakën amë. Më pas lidh lidhësit e energjisë nga furnizimi yt i energjisë në hard disqe.
Konfigurimi i modalitetit të kontrolluesit SATA në Konfigurimin BIOS
Sigurohu që të konfiguroni modalitetin e kontrolluesit SATA saktë në Konfigurimin BIOS të sistemit. Hapat:
1. Ndiz kompjuterin tënd dhe shtyp <Delete> për të hyrë në Konfigurimin BIOS gjatë POST-it (Vetë-Testimi me Ndezje). Nën Çipset, sigurohu që Aktivizimi i Portit SATA të APU-së dhe Aktivizimi i Portit SATA të Çipsetit të jenë të aktivizuara. Vendos Modalitetin SATA në RAID. Më pas ruaj cilësimet dhe rindiz kompjuterin tënd.
2. Nëse dëshiron të konfiguroni UEFI RAID, ndiq hapat në "C-1." Për të hyrë në ROM-in RAID trashëgues, ruaj cilësimet dhe dil nga Konfigurimi BIOS. Referoju "C-2" për më shumë informacion.

  Menutë e Konfigurimit BIOS të përshkruara në këtë seksion mund të ndryshojnë nga cilësimet e sakta për pllakën tënde amë. Opsionet aktuale të menusë së Konfigurimit BIOS që do të shohësh do të varen nga pllaka amë që ke dhe nga versioni i BIOS-it.
1. Konfigurimi UEFI RAID
  Vetëm Windows 10 64-bit mbështet konfigurimin UEFI RAID.
  Hapat:
  1. Në Konfigurimin BIOS, shko te BIOS dhe vendos Mbështetjen CSM në E Çaktivizuar. Ruaj ndryshimet dhe dil nga Konfigurimi BIOS.
  2. Pasi sistemi të rindizet, futu përsëri në Konfigurimin BIOS. Më pas futu në nën-menunë Peripherals\RAIDXpert2 Configuration Utility.
  3. Në ekranin RAIDXpert2 Configuration Utility, shtyp <Enter> në Array Management për të hyrë në ekranin Krijo Varg. Më pas, zgjidh një nivel RAID. Nivelet RAID të mbështetura përfshijnë RAID 0(Stripe), RAID 1(Mirror) dhe RAID 10 (përzgjedhjet e disponueshme varen nga numri i hard disqeve që po instalohen). Më pas, shtyp <Enter> në Zgjidh Disqe Fizike për të hyrë në ekranin Zgjidh Disqe Fizike.
  4. Në ekranin Zgjidh Disqe Fizike, zgjidh hard disqet që do të përfshihen në vargun RAID dhe vendosi ata në Të Aktivizuar. Më pas, përdor tastin e shigjetës poshtë për të lëvizur te Apliko Ndryshimet dhe shtyp <Enter>. Më pas kthehu në ekranin e mëparshëm dhe vendos Madhësinë e Vargut, Njësinë e Madhësisë së Vargut, Politikën e Cache të Leximit dhe Politikën e Cache të Shkrimit.
  5. Pasi të kesh vendosur kapacitetin, lëviz te Krijo Varg dhe shtyp <Enter> për të filluar.
  6. Pasi të përfundosh, do të të kthehet në ekranin e Menaxhimit të Vargut. Nën Manage Array Properties mund të shohësh volumin e ri RAID dhe informacion mbi nivelin RAID, emrin e vargut, kapacitetin e vargut, etj.
2. Konfigurimi i ROM-it RAID Trashëgues
  Hyr në programin e konfigurimit të BIOS-it RAID trashëgues për të konfiguruar një varg RAID. Kalo këtë hap dhe vazhdo me instalimin e sistemit operativ Windows për një konfigurim jo-RAID.
  Hapat:

Pasi të fillojë testi i memories POST dhe përpara se të fillojë nisja e sistemit operativ, kërko një mesazh që thotë "Shtyp <Ctrl-F> për të hyrë në RAID Option ROM Utility". Shtyp <Ctrl> + <R> për të hyrë në programin e konfigurimit të BIOS-it RAID.
Për të krijuar një varg të ri, shtyp <Enter> në opsionin Krijo Varg.
Shiriti i zgjedhjes do të lëvizë te seksioni Disqe në të djathtën e ekranit. Zgjidh hard disqet që do të përfshihen në vargun RAID. Përdor tastin e shigjetës lart ose poshtë për të zgjedhur një hard disk dhe shtyp <Insert>. Hard disku i zgjedhur do të shfaqet me ngjyrë jeshile. Për të përdorur të gjithë hard disqet, thjesht shtyp <A> për t'i zgjedhur të gjithë. Më pas shtyp <Enter> dhe shiriti i zgjedhjes do të lëvizë te seksioni Hyrja e Përdoruesit në fundin e majtë të ekranit.
Së pari, zgjidh një modalitet RAID dhe shtyp <Enter>. Përzgjedhjet e disponueshme varen nga numri i hard disqeve që po instalohen. Më pas ndiq udhëzimet në ekran për të specifikuar madhësinë e vargut. Mund të zgjedhësh Të gjithë hapësirën e disponueshme për të përdorur madhësinë maksimale të lejuar ose të përdorësh tastin e shigjetës lart ose poshtë për të rregulluar madhësinë dhe shtyp <Enter>.
Zgjidh një modalitet të cache-imit. Opsionet përfshijnë Lexo/Shkruaj, Vetëm Lexo dhe Asnjë. Më pas shtyp <Enter> për të vazhduar.
Së fundi, do të shfaqet një mesazh që thotë "Konfirmo Krijimin e Vargut". Shtyp <C> për të konfirmuar ose <Esc> për t'u kthyer në ekranin e mëparshëm.
Kur të përfundosh, do të shohësh vargun e ri në ekranin kryesor. Për të dalë nga programi i BIOS-it RAID, shtyp <Esc> dhe më pas shtyp <C> për të konfirmuar.

Instalimi i Drejtuesit RAID/AHCI dhe Sistemit Operativ
Me cilësimet e sakta të BIOS-it, je gati të instalosh sistemin operativ.

Instalimi i Sistemit Operativ
Pasi disa sisteme operative tashmë përfshijnë drejtuesin RAID/AHCI, nuk ke nevojë të instalosh drejtues të veçantë RAID/AHCI gjatë procesit të instalimit të Windows-it. Pasi të jetë instaluar sistemi operativ, rekomandojmë që të instalosh të gjithë drejtuesit e kërkuar nga disku i drejtuesit të pllakës amë duke përdorur "Xpress Install" për të siguruar performancën dhe përputhshmërinë e sistemit. Nëse sistemi operativ që do të instalohet kërkon që të sigurosh drejtues shtesë RAID/AHCI gjatë procesit të instalimit të OS-it, referoju hapave të mëposhtëm:

Kopjo dosjen Hw10 nën dosjen \Boot në diskun e drejtuesit në diskun tënd USB.
Nisu nga disku i instalimit të Windows-it dhe kryej hapat standardë të instalimit të OS-it. Kur të shfaqet ekrani që kërkon që të ngarkosh drejtuesin, zgjidh Shfleto.
Fut diskun USB dhe më pas shfleto te vendndodhja e drejtuesit. Vendndodhja e drejtuesit është si më poshtë: \Hw10\RAID\x64
Zgjidh fillimisht Pajisjen e Poshtme AMD-RAID dhe kliko Tjetër për të ngarkuar drejtuesin. Më pas zgjidh Kontrolluesin AMD-RAID dhe kliko Tjetër për të ngarkuar drejtuesin. Së fundi, vazhdo instalimin e OS-it.

Ju lutemi vizitoni faqen e internetit të GIGABYTE-it për detaje mbi konfigurimin e një vargu RAID.

Instalimi i Drejtuesve

Përpara instalimit të drejtuesve, instalo fillimisht sistemin operativ. (Udhëzimet e mëposhtme përdorin Windows 10 si shembull të sistemit operativ.)
Pasi të kesh instaluar sistemin operativ, fut diskun e drejtuesit të pllakës amë në diskun tënd optik. Kliko në mesazhin "Trokit për të zgjedhur atë që ndodh me këtë disk" në cepin e sipërm djathtas të ekranit dhe zgjidh "Run Run.exe." (Ose shko te Kompjuteri Im, kliko dy herë diskun optik dhe ekzekuto programin Run.exe.)

"Xpress Install" do të skanojë automatikisht sistemin tënd dhe më pas do të listojë të gjithë drejtuesit që rekomandohen të instalohen. Mund të klikosh butonin Xpress Install dhe "Xpress Install" do të instalojë të gjithë drejtuesit e zgjedhur. Ose kliko shigjetën ikonë për të instaluar individualisht drejtuesit që të nevojiten.

Ju lutemi vizitoni faqen e internetit të GIGABYTE-it për më shumë informacion mbi softuerin.

Ju lutemi vizitoni faqen e internetit të GIGABYTE-it për detaje mbi konfigurimin e softuerit audio.

Na Kontaktoni
GIGA-BYTE TECHNOLOGY CO., LTD.
Adresa: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Mbështetje Teknike dhe Jo-Teknike (Shitje/Marketing): http://esupport.gigabyte.com
Adresa WEB (Anglisht): http://www.gigabyte.com
Adresa WEB (Kinezisht): http://www.gigabyte.tw

GIGABYTE eSupport
Për të paraqitur një pyetje teknike ose jo-teknike (Shitje/Marketing), ju lutemi lidhuni me: http://esupport.gigabyte.com

Identifikimi i Revizionit të Pllakës Tënde Amë
Numri i revizionit në pllakën tënde amë duket si ky: "REV: X.X." Për shembull, "REV: 1.0" do të thotë që revizioni i pllakës amë është 1.0. Kontrollo revizionin e pllakës tënde amë përpara se të përditësosh BIOS-in, drejtuesit ose kur kërkon informacion teknik.
Shembull:

Për më shumë detaje mbi produktin, ju lutemi vizitoni faqen e internetit të GIGABYTE-it.

E Drejta e Autorit
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Të gjitha të drejtat e rezervuara. Markat tregtare të përmendura në këtë manual janë ligjërisht të regjistruara në pronarët e tyre përkatës.
