GIGABYTE GA-A320M-S2H - Priručnik za matičnu ploču

Sadržaj

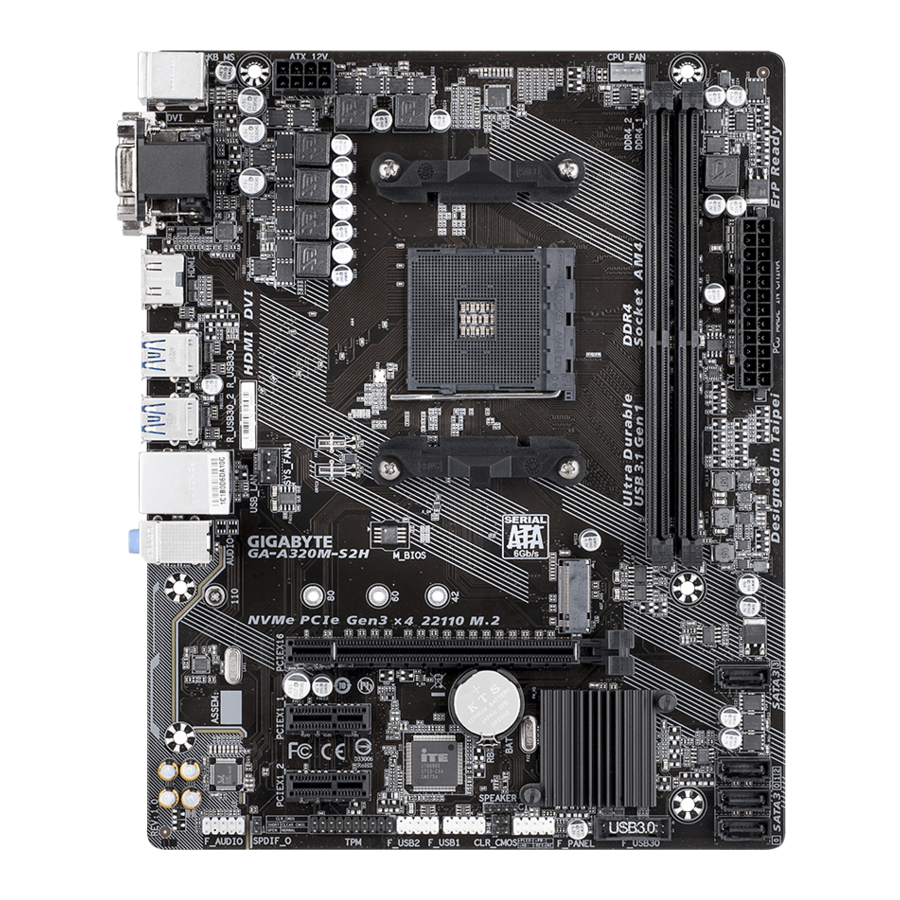

GA-A320M-S2H Izgled matične ploče

Izgled matične ploče

Sadržaj kutije

  • GA-A320M-S2H matična ploča
  • Disk s upravljačkim programima za matičnu ploču
  • Korisnički priručnik
  • Dva SATA kabela
  • I/O štitnik

* Gornji sadržaj kutije služi samo kao referenca, a stvarni predmeti ovise o paketu proizvoda koji dobijete.
Sadržaj kutije podložan je promjenama bez prethodne najave.

Instalacija hardvera

Mjere opreza pri instalaciji

Matična ploča sadrži brojne osjetljive elektroničke sklopove i komponente koje se mogu oštetiti uslijed elektrostatskog pražnjenja (ESD). Prije instalacije pažljivo pročitajte korisnički priručnik i slijedite ove postupke:

  • Prije instalacije provjerite je li kućište prikladno za matičnu ploču.
  • Prije instalacije nemojte uklanjati ili lomiti naljepnicu S/N (serijski broj) matične ploče ili jamstvenu naljepnicu koju vam je dao prodavač. Ove naljepnice su potrebne za provjeru valjanosti jamstva.
  • Uvijek isključite napajanje izmjeničnom strujom isključivanjem kabela za napajanje iz utičnice prije instaliranja ili uklanjanja matične ploče ili drugih hardverskih komponenti.
  • Kada spajate hardverske komponente na unutarnje konektore na matičnoj ploči, provjerite jesu li čvrsto i sigurno spojeni.
  • Kada rukujete matičnom pločom, izbjegavajte dodirivanje metalnih vodova ili konektora.
  • Najbolje je nositi narukvicu za zaštitu od elektrostatskog pražnjenja (ESD) pri rukovanju elektroničkim komponentama kao što su matična ploča, CPU ili memorija. Ako nemate ESD narukvicu, držite ruke suhima i prvo dodirnite metalni predmet kako biste uklonili statički elektricitet.
  • Prije instaliranja matične ploče, stavite je na antistatičku podlogu ili unutar spremnika za zaštitu od elektrostatskog pražnjenja.
  • Prije spajanja ili odspajanja kabela za napajanje s matične ploče, provjerite je li napajanje isključeno.
  • Prije uključivanja napajanja, provjerite je li napon napajanja postavljen u skladu s lokalnim standardom napona.
  • Prije korištenja proizvoda provjerite jesu li svi kabeli i konektori napajanja vaših hardverskih komponenti spojeni.
  • Kako biste spriječili oštećenje matične ploče, nemojte dopustiti da vijci dođu u kontakt s krugom matične ploče ili njezinim komponentama.
  • Provjerite da na matičnoj ploči ili unutar kućišta računala nema preostalih vijaka ili metalnih komponenti.
  • Ne postavljajte računalni sustav na neravnu površinu.
  • Ne postavljajte računalni sustav u okruženje visoke temperature ili vlažno okruženje.
  • Uključivanje napajanja računala tijekom procesa instalacije može dovesti do oštećenja komponenti sustava, kao i do fizičke štete za korisnika.
  • Ako niste sigurni u bilo koji korak instalacije ili imate problem vezan uz korištenje proizvoda, obratite se certificiranom računalnom tehničaru.
  • Ako koristite adapter, produžni kabel za napajanje ili produžni kabel s više utičnica, obavezno se posavjetujte s uputama za instalaciju i/ili uzemljenje.

Specifikacije proizvoda

CPU
  • AM4 Socket:
    • AMD Ryzen ™ procesor
    • AMD 7th Generation A-series/Athlon ™ procesori (Idite na GIGABYTE-ovu web-stranicu za najnoviji popis podržanih CPU-a.)
Čipset
  • AMD A320
Memorija
  • 2 x DDR4 DIMM utora koji podržavaju do 64 GB (kapacitet jednog DIMM-a od 32 GB) sistemske memorije
  • Arhitektura dvokanalne memorije
  • Podrška za DDR4 2667 (Napomena 1) /2400/2133 MHz memorijske module
  • Podrška za ECC Un-buffered DIMM 1Rx8/2Rx8 memorijske module (rade u non-ECC načinu rada)
  • Podrška za non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memorijske module
  • Podrška za Extreme Memory Profile (XMP) memorijske module (Idite na GIGABYTE-ovu web-stranicu za najnovije podržane brzine memorije i memorijske module.)
Ugrađena grafika
  • Integrirani grafički procesor:
    • 1 x D-Sub port, podržava maksimalnu rezoluciju od 1920x1200@60 Hz
    • 1 x DVI-D port, podržava maksimalnu rezoluciju od 1920x1200@60 Hz
      * DVI-D port ne podržava D-Sub vezu putem adaptera.
    • 1 x HDMI port, podržava maksimalnu rezoluciju od 4096x2160@24 Hz
      * Podrška za HDMI 1.4 verziju.
  • Maksimalna dijeljena memorija od 2 GB
Audio
  • Realtek ® Audio CODEC
  • High Definition Audio
  • 2/4/5.1/7.1-kanalni
    * Da biste konfigurirali 7.1-kanalni audio, morate otvoriti audio softver i odabrati Device advanced settings > Playback Device da biste prvo promijenili zadanu postavku. Posjetite GIGABYTE-ovu web-stranicu za detalje o konfiguriranju audio softvera.
  • Podrška za S/PDIF Out
LAN
  • Realtek ® GbE LAN čip (10/100/1000 Mbit)
Utori za proširenje
  • 1x PCI Express x16 utor, radi na x16 (Napomena 1)
    (PCIEX16 utor usklađen je sa standardom PCI Express 3.0.)
  • 2x PCI Express x1 utora
    (PCI Express x1 utori usklađeni su sa standardom PCI Express 2.0.)
Sučelje za pohranu
  • 1 x M.2 konektor (Socket 3, M key, tip 2242/2260/2280/22110 SATA i PCIe x4/x2 (Napomena 2) SSD podrška)
  • 4 x SATA 6Gb/s konektora
  • Podrška za RAID 0, RAID 1 i RAID 10
    * Pogledajte "Interne konektore" za obavijesti o instalaciji za M.2 konektor.
USB
  • Čipset:
    • 2 x USB 3.1 Gen 1 porta dostupna putem internog USB headera
    • 6 x USB 2.0/1.1 portova (2 porta na stražnjoj ploči, 4 porta dostupna putem internih USB headera)
  • CPU:
    • 4 x USB 3.1 Gen 1 porta na stražnjoj ploči
Interni konektori
  • 1 x 24-pinski ATX glavni konektor za napajanje
  • 1 x 8-pinski ATX 12V konektor za napajanje
  • 1 x header ventilatora CPU-a
  • 1 x header ventilatora sustava
  • 1 x M.2 Socket 3 konektor
  • 4 x SATA 6Gb/s konektora
  • 1 x header prednje ploče
  • 1 x audio header prednje ploče
  • 1 x S/PDIF Out header
  • 1 x USB 3.1 Gen 1 header
  • 2 x USB 2.0/1.1 headera
  • 1 x header Trusted Platform Module (TPM) (2x10 pinova, samo za GC-TPM2.0 modul)
  • 1 x header zvučnika
  • 1 x Clear CMOS kratkospojnik
  • 1 x header upada u kućište
Konektori stražnje ploče
  • 1 x PS/2 port za tipkovnicu
  • 1 x PS/2 port za miš
  • 1 x D-Sub port
  • 1 x DVI-D port
  • 1 x HDMI port
  • 4 x USB 3.1 Gen 1 porta
  • 2 x USB 2.0/1.1 porta
  • 1 x RJ-45 port
  • 3 x audio utičnice (Line In, Line Out, Mic In)
I/O kontroler
  • iTE ® I/O kontrolerski čip
Hardverski monitor
  • Detekcija napona
  • Detekcija temperature
  • Detekcija brzine ventilatora
  • Upozorenje o pregrijavanju
  • Upozorenje o kvaru ventilatora
  • Kontrola brzine ventilatora
    * Hoće li funkcija kontrole brzine ventilatora biti podržana, ovisit će o hladnjaku koji instalirate.
BIOS
  • 1 x 128 Mbit flash
  • Korištenje licenciranog AMI UEFI BIOS-a
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Jedinstvene značajke
  • Podrška za APP Center
    * Dostupne aplikacije u APP Centeru mogu se razlikovati ovisno o modelu matične ploče. Podržane funkcije svake aplikacije također se mogu razlikovati ovisno o specifikacijama matične ploče.
    • @BIOS
    • EasyTune
    • Fast Boot
    • Game Boost
    • ON/OFF Charge
    • Smart Backup
    • System Information Viewer
  • Podrška za Q-Flash
  • Podrška za Xpress Install
Priloženi softver
  • Norton ® Internet Security (OEM verzija)
  • cFosSpeed
Operativni sustav
  • Podrška za Windows 10 64-bitni
  • Podrška za Windows 7 64-bitni
    * Preuzmite "Windows USB Installation Tool" s GIGABYTE-ove web-stranice i instalirajte ga prije instaliranja sustava Windows 7.
Faktor oblika
  • Micro ATX faktor oblika; 24,4 cm x 19,5 cm

(Napomena 1) Stvarna podrška može se razlikovati ovisno o CPU-u.
(Napomena 2) Podržava samo M.2 SATA SSD-ove kada se koristi AMD 7th Generation A-series ili Athlon

* GIGABYTE zadržava pravo izmjene specifikacija proizvoda i informacija vezanih uz proizvod bez prethodne obavijesti.

Posjetite GIGABYTE-ovu web-stranicu za popise podrške za CPU-e, memorijske module, SSD-ove i M.2 uređaje.
Gumb za popis podrške
Posjetite stranicu Support\Utility List na GIGABYTE-ovoj web-stranici da biste preuzeli najnoviju verziju aplikacija.
Gumb za popis uslužnih programa

Instalacija CPU-a

OprezPročitajte sljedeće smjernice prije nego što počnete instalirati CPU:

  • Provjerite podržava li matična ploča CPU. (Posjetite web-mjesto tvrtke GIGABYTE za najnoviji popis podržanih CPU-a.)
  • Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije instaliranja CPU-a kako biste spriječili oštećenje hardvera.
  • Locirajte prvi pin CPU-a. CPU se ne može umetnuti ako je orijentiran pogrešno.
  • Nanesite ravnomjeran i tanak sloj toplinske paste na površinu CPU-a.
  • Nemojte uključivati računalo ako hladnjak CPU-a nije instaliran, inače može doći do pregrijavanja i oštećenja CPU-a.
  • Postavite glavnu frekvenciju CPU-a u skladu sa specifikacijama CPU-a. Ne preporučuje se postavljanje frekvencije sabirnice sustava iznad specifikacija hardvera jer ne ispunjava standardne zahtjeve za periferne uređaje. Ako želite postaviti frekvenciju iznad standardnih specifikacija, učinite to u skladu sa svojim specifikacijama hardvera, uključujući CPU, grafičku karticu, memoriju, tvrdi disk itd.

Instaliranje CPU-a
Potpuno podignite ručicu za zaključavanje utičnice CPU-a. Locirajte prvi pin (označen malim trokutom) utičnice CPU-a i CPU-a. Nakon što je CPU postavljen u utičnicu, stavite jedan prst na sredinu CPU-a, spuštajući ručicu za zaključavanje i pričvršćujući je u potpuno zaključani položaj.
Instaliranje CPU-a

Instaliranje memorije

OprezPročitajte sljedeće smjernice prije nego što počnete instalirati memoriju:

  • Provjerite podržava li matična ploča memoriju. Preporučuje se da se koristi memorija istog kapaciteta, marke, brzine i čipova. (Posjetite web-mjesto tvrtke GIGABYTE za najnovije podržane brzine memorije i memorijske module.)
  • Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije instaliranja memorije kako biste spriječili oštećenje hardvera.
  • Memorijski moduli imaju pouzdan dizajn. Memorijski modul može se instalirati samo u jednom smjeru. Ako ne možete umetnuti memoriju, promijenite smjer.

Posjetite web-mjesto tvrtke GIGABYTE za detalje o instalaciji hardvera.

Konfiguracija dvokanalne memorije
Ova matična ploča pruža dvije memorijske utičnice i podržava tehnologiju dvokanalne memorije. Nakon što je memorija instalirana, BIOS će automatski otkriti specifikacije i kapacitet memorije. Omogućavanje načina rada dvokanalne memorije udvostručit će izvornu propusnost memorije. Dvije DDR4 memorijske utičnice podijeljene su u dva kanala, a svaki kanal ima jednu memorijsku utičnicu kako slijedi:
Kanal A: DDR4_2
Kanal B: DDR4_1
Zbog ograničenja CPU-a, pročitajte sljedeće smjernice prije instaliranja memorije u načinu rada dvokanalne memorije.

  1. Način rada dvokanalne memorije ne može se omogućiti ako je instaliran samo jedan memorijski modul.
  2. Prilikom omogućavanja načina rada dvokanalne memorije s dva memorijska modula, preporučuje se korištenje memorije istog kapaciteta, marke, brzine i čipova.

Instaliranje kartice za proširenje

OprezPročitajte sljedeće smjernice prije nego što počnete instalirati karticu za proširenje:

  • Provjerite podržava li matična ploča karticu za proširenje. Pažljivo pročitajte priručnik koji ste dobili uz karticu za proširenje.
  • Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije instaliranja kartice za proširenje kako biste spriječili oštećenje hardvera.

Priključci na stražnjoj ploči

Priključci na stražnjoj ploči

  1. PS/2 priključak za tipkovnicu i PS/2 priključak za miš
    Koristite gornji priključak (zeleni) za povezivanje PS/2 miša, a donji priključak (ljubičasti) za povezivanje PS/2 tipkovnice.
  2. D-Sub priključak
    D-Sub priključak podržava 15-pinski D-Sub priključak i podržava maksimalnu razlučivost od 1920x1200@60 Hz (stvarne podržane razlučivosti ovise o monitoru koji se koristi). Povežite monitor koji podržava D-Sub vezu s ovim priključkom.
  3. DVI-D priključak (Napomena)
    DVI-D priključak u skladu je sa specifikacijom DVI-D i podržava maksimalnu razlučivost od 1920x1200@60 Hz (stvarne podržane razlučivosti ovise o monitoru koji se koristi). Povežite monitor koji podržava DVI-D vezu s ovim priključkom.
  4. HDMI priključak

    HDMI priključak usklađen je s HDCP-om i podržava Dolby TrueHD i DTS HD Master Audio formate. Također podržava do 192 KHz/24-bitni 7.1-kanalni LPCM audio izlaz. Možete koristiti ovaj priključak za povezivanje monitora koji podržava HDMI. Maksimalna podržana razlučivost je 4096x2160@24 Hz, ali stvarne podržane razlučivosti ovise o monitoru koji se koristi.

    Nakon instaliranja HDMI uređaja, svakako postavite zadani uređaj za reprodukciju zvuka na HDMI. (Naziv stavke može se razlikovati ovisno o vašem operativnom sustavu.)
  5. USB 3.1 Gen 1 priključak
    USB 3.1 Gen 1 priključak podržava specifikaciju USB 3.1 Gen 1 i kompatibilan je sa specifikacijom USB 2.0. Koristite ovaj priključak za USB uređaje.
  6. RJ-45 LAN priključak
    Gigabit Ethernet LAN priključak pruža internetsku vezu brzinom prijenosa podataka do 1 Gbps. U nastavku su opisana stanja LED dioda LAN priključka.

    LED dioda veze/brzine:
    Stanje Opis
    Narančasto Brzina prijenosa podataka od 1 Gbps
    Zeleno Brzina prijenosa podataka od 100 Mbps
    Isključeno Brzina prijenosa podataka od 10 Mbps
    LED dioda aktivnosti:
    Stanje Opis
    Treperi U tijeku je prijenos ili primanje podataka
    Isključeno Nema prijenosa ili primanja podataka
  7. USB 2.0/1.1 priključak
    USB priključak podržava specifikaciju USB 2.0/1.1. Koristite ovaj priključak za USB uređaje.
  8. Linijski ulaz (plavi)
    Linijski ulazni priključak. Koristite ovaj audio priključak za linijske ulazne uređaje kao što su optički pogon, walkman itd.
  9. Linijski izlaz (zeleni)
    Linijski izlazni priključak. Koristite ovaj audio priključak za slušalice ili 2-kanalni zvučnik. Ovaj se priključak može koristiti za povezivanje prednjih zvučnika u 4/5.1/7.1-kanalnoj audio konfiguraciji.
  10. Mikrofonski ulaz (ružičasti)
    Mikrofonski ulazni priključak.


Da biste konfigurirali 7.1-kanalni zvuk, morate otvoriti audio softver i odabrati Napredne postavke uređaja > Uređaj za reprodukciju da biste prvo promijenili zadanu postavku.

Oprez

  • Prilikom uklanjanja kabela spojenog na priključak na stražnjoj ploči, prvo uklonite kabel s uređaja, a zatim ga uklonite s matične ploče.
  • Prilikom uklanjanja kabela, povucite ga ravno iz priključka. Nemojte ga pomicati s jedne strane na drugu kako biste spriječili električni kratki spoj unutar priključka kabela.

(Napomena) DVI-D priključak ne podržava D-Sub vezu putem adaptera.

Posjetite web-mjesto tvrtke GIGABYTE za detalje o konfiguriranju audio softvera.

Interni priključci

Interni priključci

  1. ATX_12V
  2. ATX
  3. CPU_FAN
  4. SYS_FAN1
  5. SATA3 0/1/2/3
  6. M2F_32G
  7. SPDIF_O
  8. F_PANEL
  1. F_AUDIO
  2. SPEAKER
  3. F_USB30
  4. F_USB1/F_USB2
  5. TPM
  6. BAT
  7. CI
  8. CLR_CMOS

pažnjaPrije spajanja vanjskih uređaja pročitajte sljedeće smjernice:

  • Prvo provjerite jesu li vaši uređaji usklađeni s priključcima koje želite spojiti.
  • Prije instaliranja uređaja, obavezno isključite uređaje i računalo. Isključite kabel za napajanje iz utičnice kako biste spriječili oštećenje uređaja.
  • Nakon instaliranja uređaja i prije uključivanja računala, provjerite je li kabel uređaja sigurno pričvršćen na priključak na matičnoj ploči.

1/2) ATX_12V/ATX (2x4 12V priključak za napajanje i 2x12 glavni priključak za napajanje)
Korištenjem priključka za napajanje, napajanje može isporučiti dovoljno stabilnog napajanja svim komponentama na matičnoj ploči. Prije spajanja priključka za napajanje, prvo provjerite je li napajanje isključeno i jesu li svi uređaji pravilno instalirani. Priključak za napajanje ima pouzdan dizajn. Spojite kabel napajanja na priključak za napajanje u ispravnoj orijentaciji. 12V priključak za napajanje uglavnom napaja CPU. Ako 12V priključak za napajanje nije spojen, računalo se neće pokrenuti.

Kako bi se zadovoljili zahtjevi za proširenje, preporučuje se korištenje napajanja koje može izdržati veliku potrošnju energije (500 W ili više). Ako se koristi napajanje koje ne osigurava potrebnu snagu, rezultat može dovesti do nestabilnog ili nepokrenutog sustava.

Broj pina Definicija Broj pina Definicija
1 GND (Samo za 2x4-pin 12V) 5 +12V (Samo za 2x4-pin 12V)
2 GND (Samo za 2x4-pin 12V) 6 +12V (Samo za 2x4-pin 12V)
3 GND 7 +12V
4 GND 8 +12V

Broj pina Definicija Broj pina Definicija
1 3.3V 13 3.3V
2 3.3V 14 -12V
3 GND 15 GND
4 +5V 16 PS_ON (soft On/Off)
5 GND 17 GND
6 +5V 18 GND
7 GND 19 GND
8 Power Good 20 NC
9 5VSB (stand by +5V) 21 +5V
10 +12V 22 +5V
11 +12V (Samo za 2x12-pin ATX) 23 +5V (Samo za 2x12-pin ATX)
12 3.3V (Samo za 2x12-pin ATX) 24 GND (Samo za 2x12-pin ATX)

3/4) CPU_FAN/SYS_FAN1 (Priključci ventilatora)
Svi priključci ventilatora na ovoj matičnoj ploči su 4-pinski. Većina priključaka ventilatora ima pouzdan dizajn umetanja. Prilikom spajanja kabela ventilatora, obavezno ga spojite u ispravnoj orijentaciji (crna žica priključka je žica za uzemljenje). Matična ploča podržava kontrolu brzine ventilatora CPU-a, što zahtijeva korištenje ventilatora CPU-a s dizajnom za kontrolu brzine ventilatora. Za optimalno odvođenje topline, preporučuje se ugradnja ventilatora sustava unutar kućišta.

Broj pina Definicija
1 GND
2 Kontrola brzine napona
3 Osjetilo
4 PWM kontrola brzine

pažnja

  • Obavezno spojite kabele ventilatora na priključke ventilatora kako biste spriječili pregrijavanje procesora i sustava. Pregrijavanje može dovesti do oštećenja procesora ili do zamrzavanja sustava.
  • Ovi priključci ventilatora nisu konfiguracijski blokovi kratkospojnika. Ne stavljajte poklopac kratkospojnika na priključke.
  1. SATA3 0/1/2/3 (SATA 6Gb/s priključci)
    SATA priključci su u skladu sa SATA 6Gb/s standardom i kompatibilni su sa SATA 3Gb/s i SATA 1.5Gb/s standardom. Svaki SATA priključak podržava jedan SATA uređaj. SATA priključci podržavaju RAID 0, RAID 1 i RAID 10. Pogledajte poglavlje "Konfiguriranje RAID seta" za upute o konfiguriranju RAID niza.
    Broj pina Definicija
    1 GND
    2 TXP
    3 TXN
    4 GND
    5 RXN
    6 RXP
    7 GND
  1. M2F_32G (M.2 Socket 3 priključak)
    M.2 priključak podržava M.2 SATA SSD-ove ili M.2 PCIe SSD-ove i podržava SATA RAID konfiguraciju. Imajte na umu da se M.2 PCIe SSD ne može koristiti za stvaranje RAID niza. Pogledajte poglavlje "Konfiguriranje RAID seta" za upute o konfiguriranju RAID niza.
    M2F_32G (M.2 Socket 3 priključak)
    Slijedite korake u nastavku kako biste ispravno instalirali M.2 SSD u M.2 priključak.
    1. Upotrijebite odvijač za otpuštanje vijka i matice s matične ploče. Pronađite odgovarajuću rupu za montažu M.2 SSD-a koji će se instalirati, a zatim prvo zavijte maticu.
    2. Gurnite M.2 SSD u priključak pod kutom.
    3. Pritisnite M.2 SSD prema dolje, a zatim ga učvrstite vijkom.

      Odaberite odgovarajuću rupu za M.2 SSD koji će se instalirati i ponovno pričvrstite vijak i maticu.

Obavijesti o instalaciji za M.2 priključak:
Podržava samo M.2 SATA SSD-ove kada se koristi AMD 7. generacija A-serije ili Athlon ™ procesor. Za detalje pogledajte sljedeću tablicu.

CPU / Vrsta M.2 SSD-a M.2 PCIe SSD M.2 SATA SSD
Ryzen ™ processor
7th Generation A-series/Athlon ™ processors

: Dostupno,
: Nije dostupno

  1. SPDIF_O (S/PDIF izlazni priključak)
    Ovaj priključak podržava S/PDIF digitalni izlaz, koji vam omogućuje spajanje S/PDIF digitalnog audio kabela za izlaz digitalnog zvuka s matične ploče na podržane audio uređaje. Za informacije o spajanju digitalnog audio kabela, pažljivo pročitajte priručnik za svoje audio uređaje.
    Broj pina Definicija
    1 SPDIFO
    2 GND
  1. F_PANEL (Priključak prednje ploče)
    Spojite prekidač za napajanje, prekidač za resetiranje i indikator statusa sustava na kućištu na ovaj priključak prema dolje navedenim dodjelama pinova. Prije spajanja kabela obratite pozornost na pozitivne i negativne pinove.
    • PLED (LED za napajanje):
      Status sustava LED
      S0 Uključeno
      S3/S4/S5 Isključeno
      Spaja se na indikator statusa napajanja na prednjoj ploči kućišta. LED dioda svijetli kada sustav radi. LED dioda je isključena kada je sustav u stanju mirovanja S3/S4 ili isključen (S5).
    • PW (Prekidač za napajanje): Spaja se na prekidač za napajanje na prednjoj ploči kućišta. Možete konfigurirati način isključivanja sustava pomoću prekidača za napajanje (pogledajte poglavlje "BIOS Setup," "Power," za više informacija).
    • HD (LED za aktivnost tvrdog diska): Spaja se na LED za aktivnost tvrdog diska na prednjoj ploči kućišta. LED dioda svijetli kada tvrdi disk čita ili zapisuje podatke.
    • RES (Prekidač za resetiranje): Spaja se na prekidač za resetiranje na prednjoj ploči kućišta. Pritisnite prekidač za resetiranje kako biste ponovno pokrenuli računalo ako se računalo zamrzne i ne uspije izvršiti normalno ponovno pokretanje.
    • NC: Nema veze.

Prednja ploča
Dizajn prednje ploče može se razlikovati ovisno o kućištu. Modul prednje ploče uglavnom se sastoji od prekidača za napajanje, prekidača za resetiranje, LED-a za napajanje, LED-a aktivnosti tvrdog diska itd. Kada spajate modul prednje ploče kućišta na ovaj priključak, provjerite jesu li dodjele žica i pinova ispravno usklađene.

  1. F_AUDIO (priključak za audio na prednjoj ploči)
    Priključak za audio na prednjoj ploči podržava High Definition audio (HD). Na ovaj priključak možete spojiti audio modul prednje ploče kućišta. Provjerite jesu li dodjele žica konektora modula usklađene s dodjelama pinova priključka matične ploče. Neispravno spajanje konektora modula i priključka matične ploče onemogućit će rad uređaja ili ga čak oštetiti.
    F_AUDIO
    Broj pina Definicija Broj pina Definicija
    1 MIC2_L 6 Sense
    2 GND 7 FAUDIO_JD
    3 MIC2_R 8 No Pin
    4 NC 9 LINE2_L
    5 LINE2_R 10 Sense


Neka kućišta imaju audio modul prednje ploče koji ima odvojene konektore na svakoj žici umjesto jednog utikača. Za informacije o spajanju audio modula prednje ploče koji ima različite dodjele žica, obratite se proizvođaču kućišta.

  1. SPEAKER (priključak za zvučnik)
    Spaja se na zvučnik na prednjoj ploči kućišta. Sustav izvješćuje o statusu pokretanja sustava izdavanjem koda zvučnog signala. Ako se pri pokretanju sustava ne otkrije problem, čut će se jedan kratki zvučni signal.
    ZVUČNIK
    Broj pina Definicija
    1 VCC
    2 NC
    3 NC
    4 SPK-
  1. F_USB30 (USB 3.1 Gen 1 priključak)
    Priključak je u skladu sa specifikacijama USB 3.1 Gen 1 i USB 2.0 i može osigurati dva USB priključka. Za kupnju dodatne prednje ploče od 3,5" koja osigurava dva USB 3.1 Gen 1 priključka, obratite se lokalnom prodavaču.
    F_USB30
    Broj pina Definicija Broj pina Definicija
    1 VBUS 11 D2+
    2 SSRX1- 12 D2-
    3 SSRX1+ 13 GND
    4 GND 14 SSTX2+
    5 SSTX1- 15 SSTX2-
    6 SSTX1+ 16 GND
    7 GND 17 SSRX2+
    8 D1- 18 SSRX2-
    9 D1+ 19 VBUS
    10 NC 20 No Pin

    OprezPrije instaliranja USB prednje ploče, obavezno isključite računalo i iskopčajte kabel za napajanje iz utičnice kako biste spriječili oštećenje USB prednje ploče.

  1. F_USB1/F_USB2 (USB 2.0/1.1 priključci)
    Priključci su u skladu sa specifikacijom USB 2.0/1.1. Svaki USB priključak može osigurati dva USB priključka putem dodatnog USB nosača. Za kupnju dodatnog USB nosača, obratite se lokalnom prodavaču.
    F_USB1/F_USB2
    Broj pina Definicija Broj pina Definicija
    1 Power (5V) 6 USB DY+ 1 2 3
    2 Power (5V) S 7 GND
    3 USB DX- 8 GND
    4 USB DY- 9 No Pin
    5 USB DX+ 10 NC

    Oprez

  • Nemojte priključivati kabel IEEE 1394 nosača (2x5-pinski) u USB 2.0/1.1 priključak.
  • Prije instaliranja USB nosača, obavezno isključite računalo i iskopčajte kabel za napajanje iz utičnice kako biste spriječili oštećenje USB nosača.
  1. TPM (priključak za Trusted Platform Module)
    Na ovaj priključak možete spojiti TPM (Trusted Platform Module).
    TPM
    Broj pina Definicija Broj pina Definicija
    1 LCLK 11 LAD0
    2 GND 12 GND
    3 LFRAME 13 NC
    4 No Pin 14 NC
    5 LRESET 15 SB3V
    6 NC 16 SERIRQ
    7 LAD3 17 GND
    8 LAD2 18 NC
    9 VCC3 19 NC
    10 LAD1 20 NC
  1. BAT (baterija)
    Baterija osigurava napajanje za čuvanje vrijednosti (kao što su konfiguracije BIOS-a, informacije o datumu i vremenu) u CMOS-u kada je računalo isključeno. Zamijenite bateriju kada napon baterije padne na nisku razinu ili CMOS vrijednosti možda neće biti točne ili se mogu izgubiti.
    CMOS vrijednosti možete izbrisati uklanjanjem baterije:
    Baterija
    1. Isključite računalo i iskopčajte kabel za napajanje.
    2. Pažljivo uklonite bateriju iz držača baterije i pričekajte jednu minutu. (Ili upotrijebite metalni predmet poput odvijača da dodirnete pozitivni i negativni terminal držača baterije, skraćujući ih na 5 sekundi.)
    3. Vratite bateriju.
    4. Uključite kabel za napajanje i ponovno pokrenite računalo.

Oprez

  • Uvijek isključite računalo i iskopčajte kabel za napajanje prije zamjene baterije.
  • Zamijenite bateriju ekvivalentnom. Može doći do oštećenja vaših uređaja ako se baterija zamijeni netočnim modelom.
  • Obratite se mjestu kupnje ili lokalnom prodavaču ako ne možete sami zamijeniti bateriju ili niste sigurni u model baterije.
  • Prilikom postavljanja baterije, obratite pozornost na orijentaciju pozitivne strane (+) i negativne strane (-) baterije (pozitivna strana treba biti okrenuta prema gore).
  • Istrošene baterije moraju se zbrinuti u skladu s lokalnim propisima o zaštiti okoliša.
  1. CI (priključak za upad u kućište)
    Ova matična ploča pruža značajku detekcije kućišta koja otkriva je li poklopac kućišta uklonjen. Ova funkcija zahtijeva kućište s dizajnom detekcije upada u kućište.
    CI
    Broj pina Definicija
    1 Signal
    2 GND
  1. CLR_CMOS ( kratkospojnik za brisanje CMOS-a)
    Koristite ovaj kratkospojnik za brisanje konfiguracije BIOS-a i vraćanje CMOS vrijednosti na tvorničke postavke. Da biste izbrisali CMOS vrijednosti, upotrijebite metalni predmet poput odvijača da dodirnete dva pina na nekoliko sekundi.
    Otvoreno: normalno
    Kratko: Obriši CMOS vrijednosti

    Oprez

  • Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije brisanja CMOS vrijednosti.
  • Nakon ponovnog pokretanja sustava, idite na BIOS Setup kako biste učitali tvorničke postavke (odaberite Load Optimized Defaults (Učitaj optimizirane zadane postavke)) ili ručno konfigurirajte BIOS postavke (pogledajte poglavlje "BIOS Setup" za konfiguracije BIOS-a).

Postavljanje BIOS-a

BIOS (Basic Input and Output System) bilježi hardverske parametre sustava u CMOS-u na matičnoj ploči. Njegove glavne funkcije uključuju provođenje samotestiranja pri uključivanju (Power-On Self-Test, POST) tijekom pokretanja sustava, spremanje parametara sustava i učitavanje operativnog sustava, itd. BIOS uključuje program za postavljanje BIOS-a koji korisniku omogućuje izmjenu osnovnih postavki konfiguracije sustava ili aktiviranje određenih značajki sustava. Kada je napajanje isključeno, baterija na matičnoj ploči osigurava potrebnu energiju za CMOS kako bi se vrijednosti konfiguracije zadržale u CMOS-u. Za pristup programu za postavljanje BIOS-a, pritisnite tipku <Delete> tijekom POST-a prilikom uključivanja napajanja.
Za nadogradnju BIOS-a, koristite GIGABYTE Q-Flash ili @BIOS alat.

  • Q-Flash omogućuje korisniku brzu i jednostavnu nadogradnju ili sigurnosnu kopiju BIOS-a bez ulaska u operativni sustav.
  • @BIOS je alat temeljen na sustavu Windows koji pretražuje i preuzima najnoviju verziju BIOS-a s interneta i ažurira BIOS.

oprez

  • Budući da je ažuriranje BIOS-a potencijalno rizično, ako ne nailazite na probleme pri korištenju trenutne verzije BIOS-a, preporučuje se da ne ažurirate BIOS. Ako ažurirate BIOS, učinite to oprezno. Neadekvatno ažuriranje BIOS-a može rezultirati neispravnim radom sustava.
  • Preporučuje se da ne mijenjate zadane postavke (osim ako to nije potrebno) kako biste spriječili nestabilnost sustava ili druge neočekivane rezultate. Neadekvatna promjena postavki može rezultirati neuspjehom pokretanja sustava. Ako se to dogodi, pokušajte očistiti CMOS vrijednosti i vratiti ploču na zadane vrijednosti. (Pogledajte odjeljak "Učitavanje optimiziranih zadanih postavki" u ovom poglavlju ili uvod u kratkospojnik za bateriju/čišćenje CMOS-a za način čišćenja CMOS vrijednosti.)

Zaslon za pokretanje

Sljedeći logotip zaslona za pokretanje pojavit će se prilikom pokretanja računala.
Zaslon za pokretanje
Postoje dva različita načina rada BIOS-a kao što slijedi i možete koristiti tipku <F2> za prebacivanje između dva načina rada. Klasični način rada za postavljanje pruža detaljne postavke BIOS-a. Možete pritisnuti tipke sa strelicama na tipkovnici za kretanje među stavkama i pritisnuti <Enter> za prihvaćanje ili ulazak u podizbornik. Ili možete koristiti miš za odabir stavke koju želite. Jednostavni način rada omogućuje korisnicima brz pregled trenutnih informacija o sustavu ili podešavanje za optimalne performanse. U jednostavnom načinu rada možete koristiti miš za kretanje kroz stavke konfiguracije.

oprez

  • Kada sustav nije stabilan kao inače, odaberite stavku Load Optimized Defaults (Učitaj optimizirane zadane postavke) da biste sustav postavili na zadane postavke.
  • Izbornici za postavljanje BIOS-a opisani u ovom poglavlju služe samo kao referenca i mogu se razlikovati ovisno o verziji BIOS-a.

M.I.T.

M.I.T.
oprezHoće li sustav raditi stabilno s postavkama overclockinga/prenapona koje ste napravili, ovisi o vašim ukupnim konfiguracijama sustava. Neispravno izvođenje overclockinga/prenapona može dovesti do oštećenja CPU-a, čipseta ili memorije i smanjiti vijek trajanja ovih komponenti. Ova je stranica namijenjena samo naprednim korisnicima i preporučujemo da ne mijenjate zadane postavke kako biste spriječili nestabilnost sustava ili druge neočekivane rezultate. (Neadekvatno mijenjanje postavki može rezultirati nemogućnošću pokretanja sustava. Ako se to dogodi, obrišite CMOS vrijednosti i vratite ploču na zadane vrijednosti.)

  • Napredne postavke frekvencije
    Vrijednost takta glavnog računala
    Prikazuje trenutnu radnu frekvenciju takta glavnog računala.
    Omjer takta CPU-a
    Omogućuje vam promjenu omjera takta za instalirani CPU. Podesivi raspon ovisi o CPU-u koji se instalira.
    Frekvencija CPU-a
    Prikazuje trenutnu radnu frekvenciju CPU-a.
  • Napredne postavke jezgre CPU-a
    Omjer takta CPU-a, Frekvencija CPU-a
    Gore navedene postavke sinkronizirane su s onima pod istim stavkama u izborniku Napredne postavke frekvencije.
    Povećanje performansi jezgre (Napomena)
    Omogućuje vam da odredite hoćete li omogućiti tehnologiju Core Performance Boost (CPB), tehnologiju za povećanje performansi CPU-a. (Zadano: Automatski)
    Omjer povećanja performansi jezgre (Napomena)
    Omogućuje vam promjenu omjera za CPB. Podesivi raspon ovisi o CPU-u koji se instalira. (Zadano: Automatski)
    Omjer povećanja performansi Turbo (Napomena)
    Omogućuje vam da odredite hoćete li poboljšati performanse CPU-a. (Zadano: Onemogućeno)
    Funkcija AMD Cool&Quiet
    Omogućeno Omogućuje upravljačkom programu AMD Cool'n'Quiet da dinamički prilagodi takt i VID CPU-a kako bi se smanjio izlaz topline iz vašeg računala i njegova potrošnja energije. (Zadano)
    Onemogućeno Onemogućuje ovu funkciju.

    SVM način rada
    Virtualizacija poboljšana tehnologijom virtualizacije omogućit će platformi pokretanje više operativnih sustava i aplikacija u neovisnim particijama. S virtualizacijom, jedan računalni sustav može funkcionirati kao više virtualnih sustava. (Zadano: Onemogućeno)
    C6 način rada (Napomena 1)
    Omogućuje vam da odredite hoćete li dopustiti CPU-u da uđe u C6 način rada u stanju zaustavljanja sustava. Kada je omogućeno, frekvencija jezgre CPU-a bit će smanjena tijekom stanja zaustavljanja sustava kako bi se smanjila potrošnja energije. C6 stanje je poboljšano stanje uštede energije od C1. (Zadano: Omogućeno)
    Globalna kontrola C-stanja (Napomena 1)
    Omogućuje vam da odredite hoćete li dopustiti CPU-u da uđe u C stanja. Kada je omogućeno, frekvencija jezgre CPU-a bit će smanjena tijekom stanja zaustavljanja sustava kako bi se smanjila potrošnja energije. (Zadano: Omogućeno)
    SMT način rada (Napomena 1)
    Omogućuje vam da omogućite ili onemogućite tehnologiju simultanog višestrukog navoja CPU-a. Ova značajka radi samo za operativne sustave koji podržavaju način rada s više procesora. Automatski dopušta BIOS-u da automatski konfigurira ovu postavku. (Zadano: Automatski)
    Kontrola smanjenog broja jezgri (Napomena 1)
    Omogućuje vam da odaberete broj jezgri CPU-a koje želite omogućiti (broj jezgri CPU-a može varirati ovisno o CPU-u). Automatski dopušta BIOS-u da automatski konfigurira ovu postavku. (Zadano: Automatski)
    Extreme Memory Profile (X.M.P.) (Napomena 2)
    Omogućuje BIOS-u da čita SPD podatke na XMP memorijskom modulu(ima) kako bi poboljšao performanse memorije kada je omogućeno.

    Onemogućeno Onemogućuje ovu funkciju. (Zadano)
    Profil1 Koristi postavke profila 1.
    Profil2 (Napomena 2) Koristi postavke profila 2.

    Multiplikator sistemske memorije
    Omogućuje vam da postavite množitelj sistemske memorije. Automatski postavlja množitelj memorije prema podacima SPD memorije. (Zadano: Automatski)
    Frekvencija memorije (MHz)
    Prva vrijednost frekvencije memorije je normalna radna frekvencija memorije koja se koristi; druga je frekvencija memorije koja se automatski podešava prema postavkama množitelja sistemske memorije.

  • Napredne postavke memorije
    Extreme Memory Profile (X.M.P.) (Napomena 2), Multiplikator sistemske memorije, Frekvencija memorije (Mhz)
    Gore navedene postavke sinkronizirane su s onima pod istim stavkama u izborniku Napredne postavke frekvencije.
    Način rada vremenskog određivanja memorije
    Ručno i Napredno ručno dopušta da se konfiguriraju postavke ispreplitanja kanala, ispreplitanja ranga i vremenskog određivanja memorije u nastavku. Opcije su: Automatski (zadano), Ručno, Napredno ručno.
    Napon DDR profila
    Kada koristite memorijski modul koji nije XMP ili je Extreme Memory Profile (X.M.P.) postavljen na Onemogućeno, vrijednost se prikazuje prema vašoj specifikaciji memorije. Kada je Extreme Memory Profile (X.M.P.) postavljen na Profil1 ili Profil2, vrijednost se prikazuje prema SPD podacima na XMP memoriji.
    Ispreplitanje kanala
    Omogućuje ili onemogućuje ispreplitanje memorijskih kanala. Omogućeno dopušta sustavu istovremeni pristup različitim kanalima memorije kako bi se povećale performanse i stabilnost memorije. Automatski dopušta BIOS-u da automatski konfigurira ovu postavku. (Zadano: Automatski)
    Ispreplitanje ranga
    Omogućuje ili onemogućuje ispreplitanje memorijskih rangova. Omogućeno dopušta sustavu istovremeni pristup različitim rangovima memorije kako bi se povećale performanse i stabilnost memorije. Automatski dopušta BIOS-u da automatski konfigurira ovu postavku. (Zadano: Automatski)

  • Pod vremenska određivanja memorije kanala A/B
    Ovaj podizbornik nudi postavke vremenskog određivanja memorije za svaki kanal memorije. Zasloni s odgovarajućim postavkama vremenskog određivanja mogu se konfigurirati samo kada je Način rada vremenskog određivanja memorije postavljen na Ručno ili Napredno ručno. Napomena: Vaš sustav može postati nestabilan ili se neće pokrenuti nakon što napravite promjene u vremenskom određivanju memorije. Ako se to dogodi, vratite ploču na zadane vrijednosti učitavanjem optimiziranih zadanih vrijednosti ili brisanjem CMOS vrijednosti.

  • Napredne postavke napona
    Ovaj podizbornik omogućuje vam postavljanje napona CPU-a, čipseta i memorije.

  • Status zdravlja računala
    Poništi status otvaranja kućišta

    Onemogućeno Čuva ili briše zapis prethodnog statusa upada u kućište. (Zadano)
    Omogućeno Briše zapis prethodnog statusa upada u kućište i polje Otvoreno kućište prikazat će "Ne" pri sljedećem pokretanju.

    Otvoreno kućište
    Prikazuje status detekcije uređaja za detekciju upada u kućište priključenog na CI zaglavlje matične ploče. Ako se poklopac kućišta sustava ukloni, ovo polje će prikazati "Da", inače će prikazati "Ne". Da biste izbrisali zapis statusa upada u kućište, postavite Poništi status otvaranja kućišta na Omogućeno, spremite postavke u CMOS, a zatim ponovno pokrenite sustav.
    CPU Vcore/CPU VDDP/DRAM Napon kanala A/B/+3,3V/+5V/+12V/VCORE SOC
    Prikazuje trenutne napone sustava.

  • Razne postavke
    Konfiguracija PCIe utora
    Omogućuje vam da postavite način rada PCI Express utora na Gen 1, Gen 2 ili Gen 3. Stvarni način rada ovisi o hardverskoj specifikaciji svakog utora. Automatski dopušta BIOS-u da automatski konfigurira ovu postavku. (Zadano: Automatski)
    Poboljšanje 3DMark01
    Omogućuje vam da odredite hoćete li poboljšati neke naslijeđene performanse mjerila. (Zadano: Onemogućeno)

  • Smart Fan 5 postavke
    Monitor
    Omogućuje vam da odaberete cilj za nadzor i daljnje prilagođavanje. (Zadano: CPU VENTILATOR)
    Kontrola brzine ventilatora
    Omogućuje vam da odredite hoćete li omogućiti funkciju kontrole brzine ventilatora i prilagoditi brzinu ventilatora.

    Normalno Omogućuje ventilatoru da radi različitim brzinama ovisno o temperaturi. Možete prilagoditi brzinu ventilatora pomoću programa System Information Viewer na temelju zahtjeva vašeg sustava. (Zadano)
    Tiho Omogućuje ventilatoru da radi malim brzinama.
    Ručno Omogućuje vam da kontrolirate brzinu ventilatora u krivulji.
    Puna brzina Omogućuje ventilatoru da radi punom brzinom.

    Ulaz temperature upotrebe kontrole ventilatora
    Omogućuje vam da odaberete referentnu temperaturu za kontrolu brzine ventilatora.
    Interval temperature
    Omogućuje vam da odaberete interval temperature za promjenu brzine ventilatora.
    Način rada kontrole ventilatora

    Automatski Dopušta BIOS-u da automatski detektira vrstu instaliranog ventilatora/pumpe i postavlja optimalni način rada kontrole. (Zadano)
    Napon Način rada napona preporučuje se za 3-pinski ventilator.
    PWM PWM način rada preporučuje se za 4-pinski ventilator.

    Temperatura
    Prikazuje trenutnu temperaturu odabranog ciljnog područja.
    Brzina ventilatora
    Prikazuje trenutne brzine ventilatora.
    Protok
    Prikazuje protok vašeg sustava vodenog hlađenja.
    Upozorenje o temperaturi
    Postavlja prag upozorenja za temperaturu. Kada temperatura prijeđe prag, BIOS će emitirati zvuk upozorenja. Opcije su: Onemogućeno (zadano), 60 o C/140 o F, 70 o C/158 o F, 80 o C/176 o F, 90 o C/194 o F.
    Upozorenje o kvaru ventilatora
    Omogućuje sustavu da emitira zvuk upozorenja ako ventilator nije spojen ili ne radi. Provjerite stanje ventilatora ili spoj ventilatora kada se to dogodi. (Zadano: Onemogućeno)

(Napomena) Ova stavka je prisutna samo kada instalirate CPU koji podržava ovu značajku.
(Napomena 1) Ova stavka je prisutna samo kada instalirate CPU koji podržava ovu značajku.
(Napomena 2) Ova stavka je prisutna samo kada instalirate CPU i memorijski modul koji podržavaju ovu značajku.

Sustav

Sustav
Ovaj odjeljak pruža informacije o modelu vaše matične ploče i verziji BIOS-a. Također možete odabrati zadani jezik koji koristi BIOS i ručno postaviti vrijeme sustava.
Jezik sustava
Odabire zadani jezik koji koristi BIOS.
Datum sustava
Postavlja datum sustava. Format datuma je tjedan (samo za čitanje), mjesec, dan i godina. Upotrijebite <Enter> za prebacivanje između polja Mjesec, Dan i Godina, a upotrijebite tipku <Page Up> ili <Page Down> za postavljanje željene vrijednosti.
Vrijeme sustava
Postavlja vrijeme sustava. Format vremena je sat, minuta i sekunda. Na primjer, 1 p.m. je 13:00:00. Upotrijebite <Enter> za prebacivanje između polja Sat, Minuta i Sekunda, a upotrijebite tipku <Page Up> ili <Page Down> za postavljanje željene vrijednosti.
Razina pristupa
Prikazuje trenutnu razinu pristupa ovisno o vrsti zaštite lozinkom koja se koristi. (Ako nije postavljena lozinka, zadana vrijednost prikazat će se kao Administrator.) Razina administratora omogućuje vam promjene svih postavki BIOS-a; razina korisnika omogućuje vam samo promjene određenih postavki BIOS-a, ali ne svih.

BIOS

BIOS
Prioriteti opcija pokretanja
Određuje cjelokupni redoslijed pokretanja s dostupnih uređaja. Uklonjivi uređaji za pohranu koji podržavaju GPT format bit će označeni prefiksom "UEFI:" na popisu uređaja za pokretanje. Za pokretanje s operativnog sustava koji podržava GPT particioniranje, odaberite uređaj s prefiksom "UEFI:". Ili ako želite instalirati operativni sustav koji podržava GPT particioniranje kao što je Windows 10 64-bitni, odaberite optički pogon koji sadrži instalacijski disk za Windows 10 64-bitni i ima prefiks "UEFI:".
Prioriteti tvrdog diska/CD/DVD ROM pogona/diskete/mrežnog uređaja BBS
Određuje redoslijed pokretanja za određenu vrstu uređaja, kao što su tvrdi diskovi, optički pogoni, pogoni disketa i uređaji koji podržavaju funkciju Boot from LAN, itd. Pritisnite <Enter> na ovoj stavci da biste ušli u podizbornik koji predstavlja uređaje iste vrste koji su povezani. Ova stavka je prisutna samo ako je instaliran barem jedan uređaj za ovu vrstu.
Stanje Bootup NumLock
Omogućuje ili onemogućuje značajku Numlock na numeričkoj tipkovnici nakon POST-a. (Zadano: Uključeno)
Sigurnosna opcija
Određuje je li potrebna lozinka svaki put kada se sustav pokrene ili samo kada uđete u BIOS Setup (Postavljanje BIOS-a). Nakon konfiguriranja ove stavke, postavite lozinke pod stavkom Lozinka administratora/Lozinka korisnika.

Setup Lozinka je potrebna samo za ulazak u program BIOS Setup (Postavljanje BIOS-a).
Sustav Lozinka je potrebna za pokretanje sustava i za ulazak u BIOS Setup (Postavljanje BIOS-a) program. (Zadano)

Full Screen LOGO Show
Omogućuje vam da odredite hoće li se logotip GIGABYTE prikazati pri pokretanju sustava. Onemogućeno preskače logotip GIGABYTE kada se sustav pokrene. (Zadano: Omogućeno)
Brzo pokretanje
Omogućuje ili onemogućuje brzo pokretanje kako bi se skratio postupak pokretanja OS-a. Ultra Fast pruža najbržu brzinu pokretanja. (Zadano: Onemogućeno)
SATA podrška

Svi Sata uređaji Svi SATA uređaji su funkcionalni u operativnom sustavu i tijekom POST-a.
Samo zadnji pokrenuti HDD Osim prethodnog pogona za pokretanje, svi SATA uređaji su onemogućeni prije dovršetka postupka pokretanja OS-a. (Zadano)

Ova stavka se može konfigurirati samo kada je brzo pokretanje postavljeno na Omogućeno ili Ultra Fast.
VGA podrška
Omogućuje vam da odaberete koju vrstu operativnog sustava želite pokrenuti.

Automatski Omogućuje samo naslijeđeni ROM opcija.
EFI Driver Omogućuje EFI ROM opcija. (Zadano)

Ova stavka se može konfigurirati samo kada je brzo pokretanje postavljeno na Omogućeno ili Ultra Fast.
USB podrška

Onemogućeno Svi USB uređaji su onemogućeni prije dovršetka postupka pokretanja OS-a.
Puno početno Svi USB uređaji su funkcionalni u operativnom sustavu i tijekom POST-a. (Zadano)
Djelomično početno Dio USB uređaja je onemogućen prije dovršetka postupka pokretanja OS-a.

Ova stavka se može konfigurirati samo kada je brzo pokretanje postavljeno na Omogućeno. Ova funkcija je onemogućena kada je brzo pokretanje postavljeno na Ultra Fast.
PS2 podrška za uređaje

Onemogućeno Svi PS/2 uređaji su onemogućeni prije dovršetka postupka pokretanja OS-a.
Omogućeno Svi PS/2 uređaji su funkcionalni u operativnom sustavu i tijekom POST-a. (Zadano)

Ova stavka se može konfigurirati samo kada je brzo pokretanje postavljeno na Omogućeno. Ova funkcija je onemogućena kada je brzo pokretanje postavljeno na Ultra Fast.
Podrška za upravljački program mrežnog stoga

Onemogućeno Onemogućuje pokretanje s mreže. (Zadano)
Omogućeno Omogućuje pokretanje s mreže.

Ova stavka se može konfigurirati samo kada je brzo pokretanje postavljeno na Omogućeno ili Ultra Fast.
CSM podrška
Omogućuje ili onemogućuje UEFI CSM (modul podrške kompatibilnosti) za podršku naslijeđenom postupku pokretanja računala.

Omogućeno Omogućuje UEFI CSM. (Zadano)
Onemogućeno Onemogućuje UEFI CSM i podržava samo UEFI BIOS postupak pokretanja.

LAN PXE Boot Option ROM
Omogućuje vam da odaberete hoćete li omogućiti naslijeđeni ROM opcija za LAN kontroler. (Zadano: Onemogućeno) Ova stavka se može konfigurirati samo kada je CSM podrška postavljena na Omogućeno.
Kontrola opcije pokretanja pohrane
Omogućuje vam da odaberete hoćete li omogućiti UEFI ili naslijeđeni ROM opcija za kontroler uređaja za pohranu.

Onemogućeno Onemogućuje ROM opcija.
Samo UEFI Omogućuje samo UEFI ROM opcija.
Samo naslijeđeno Omogućuje samo naslijeđeni ROM opcija. (Zadano)

Ova stavka se može konfigurirati samo kada je CSM podrška postavljena na Omogućeno.
Prioritet ROM-a ostalih PCI uređaja
Omogućuje vam da odaberete hoćete li omogućiti UEFI ili Legacy ROM opcija za PCI kontroler uređaja osim LAN, uređaja za pohranu i grafičkih kontrolera.

Onemogućeno Onemogućuje ROM opcija.
Samo UEFI Omogućuje samo UEFI ROM opcija. (Zadano)
Samo naslijeđeno Omogućuje samo naslijeđeni ROM opcija.

Ova stavka se može konfigurirati samo kada je CSM podrška postavljena na Omogućeno.
Mrežni stog
Onemogućuje ili omogućuje pokretanje s mreže za instalaciju OS-a u GPT formatu, kao što je instalacija OS-a s poslužitelja Windows Deployment Services. (Zadano: Onemogućeno)
Ipv4 PXE podrška
Omogućuje ili onemogućuje IPv4 PXE podršku. Ova stavka se može konfigurirati samo kada je Mrežni stog omogućen.
Ipv4 HTTP podrška
Omogućuje ili onemogućuje HTTP podršku za pokretanje za IPv4. Ova stavka se može konfigurirati samo kada je Mrežni stog omogućen.
Ipv6 PXE podrška
Omogućuje ili onemogućuje IPv6 PXE podršku. Ova stavka se može konfigurirati samo kada je Mrežni stog omogućen.
Ipv6 HTTP podrška
Omogućuje ili onemogućuje HTTP podršku za pokretanje za IPv6. Ova stavka se može konfigurirati samo kada je Mrežni stog omogućen.
Lozinka administratora
Omogućuje vam konfiguriranje lozinke administratora. Pritisnite <Enter> na ovoj stavci, upišite lozinku, a zatim pritisnite <Enter>. Bit će zatraženo da potvrdite lozinku. Ponovno upišite lozinku i pritisnite <Enter>. Morate unijeti lozinku administratora (ili lozinku korisnika) pri pokretanju sustava i pri ulasku u BIOS Setup (Postavljanje BIOS-a). Za razliku od korisničke lozinke, lozinka administratora omogućuje vam promjene svih postavki BIOS-a.
Korisnička lozinka
Omogućuje vam konfiguriranje korisničke lozinke. Pritisnite <Enter> na ovoj stavci, upišite lozinku, a zatim pritisnite <Enter>. Bit će zatraženo da potvrdite lozinku. Ponovno upišite lozinku i pritisnite <Enter>. Morate unijeti lozinku administratora (ili lozinku korisnika) pri pokretanju sustava i pri ulasku u BIOS Setup (Postavljanje BIOS-a). Međutim, korisnička lozinka omogućuje vam samo promjene određenih postavki BIOS-a, ali ne svih. Za poništavanje lozinke pritisnite <Enter> na stavci lozinke i kada se zatraži lozinka, prvo unesite ispravnu. Kada se zatraži nova lozinka, pritisnite <Enter> bez unosa lozinke. Ponovno pritisnite <Enter> kada se zatraži potvrda.
NAPOMENA: Prije postavljanja Korisničke lozinke, svakako prvo postavite Lozinku administratora.

Periferija

Periferija
AMD CPU fTPM
Omogućuje ili onemogućuje funkciju TPM 2.0 integriranu u AMD CPU. (Zadano: Onemogućeno)
Početni izlaz zaslona (Napomena)
Određuje prvo pokretanje monitora s instalirane PCI Express grafičke kartice ili ugrađene grafike.

IGD Video Postavlja ugrađenu grafiku kao prvi zaslon.
PCIe 1 utor Postavlja grafičku karticu na utor PCIEX16 kao prvi zaslon. (Zadano)

Legacy USB Support
Omogućuje korištenje USB tipkovnice/miša u MS-DOS-u. (Zadano: Omogućeno)
XHCI Hand-off
Određuje hoće li se omogućiti značajka XHCI Hand-off za operativni sustav bez podrške za XHCI Hand-off. (Zadano: Omogućeno) & EHCI Hand-off
Određuje hoće li se omogućiti značajka EHCI Hand-off za operativni sustav bez podrške za EHCI Hand-off. (Zadano: Onemogućeno)
Port 60/64 Emulation
Omogućuje ili onemogućuje emulaciju I/O portova 64h i 60h. Ovo bi trebalo biti omogućeno za potpunu podršku starijih verzija za USB tipkovnice/miševe u MS-DOS-u ili u operativnom sustavu koji izvorno ne podržava USB uređaje. (Zadano: Onemogućeno)
USB Mass Storage Driver Support
Omogućuje ili onemogućuje podršku za USB uređaje za pohranu. (Zadano: Omogućeno)
USB Storage Devices
Prikazuje popis povezanih USB uređaja za masovnu pohranu. Ova se stavka pojavljuje samo kada je instaliran USB uređaj za pohranu.
HD Audio Controller
Omogućuje ili onemogućuje ugrađenu audio funkciju. (Zadano: Omogućeno) Ako želite instalirati audio karticu treće strane umjesto korištenja ugrađenog zvuka, postavite ovu stavku na Onemogućeno.

  • Trusted Computing
    Omogućuje ili onemogućuje Trusted Platform Module (TPM).
  • NVMe Configuration
    Prikazuje informacije o vašem M.2 NVME PCIe SSD-u ako je instaliran.
  • OffBoard SATA Controller Configuration
    Prikazuje informacije o vašem M.2 PCIe SSD-u ako je instaliran.

(Napomena) Ova je stavka prisutna samo kada instalirate CPU koji podržava ovu značajku.

Čipset

Čipset
IOMMU
Omogućuje ili onemogućuje AMD IOMMU podršku. (Zadano: Automatski)
Integrirana grafika (Napomena)
Omogućuje ili onemogućuje ugrađenu grafičku funkciju.

Automatski BIOS će automatski omogućiti ili onemogućiti ugrađenu grafiku, ovisno o instaliranoj grafičkoj kartici. (Zadano)
Onemogućeno Onemogućuje ugrađenu grafiku.

Veličina međuspremnika UMA okvira (Napomena)
Veličina međuspremnika okvira je ukupan iznos sistemske memorije dodijeljen isključivo za ugrađeni grafički kontroler. MS-DOS će, na primjer, koristiti samo ovu memoriju za prikaz. Opcije su: Automatski (zadano), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA Mode
Omogućuje ili onemogućuje RAID za SATA kontrolere integrirane u čipset ili konfigurira SATA kontrolere u AHCI način rada.

RAID Omogućuje RAID za SATA kontroler.
AHCI Konfigurira SATA kontrolere u AHCI način rada. Advanced Host Controller Interface (AHCI) je specifikacija sučelja koja omogućuje upravljačkom programu za pohranu da omogući napredne značajke Serial ATA, kao što su Native Command Queuing i hot plug. (Zadano)

APU SATA Port Enable (M2F_32G Connector)
Omogućuje ili onemogućuje SATA kontroler integriran u CPU. (Zadano: Omogućeno)
Chipset SATA Port Enable (SATA3 0, 1, 2, 3 Connectors)
Omogućuje ili onemogućuje SATA kontroler integriran u čipset. (Zadano: Omogućeno)
APU SATA Port 0 (M2F_32G Connector)
Prikazuje informacije o povezanom M.2 SATA uređaju. Informacije se pojavljuju samo kada je instaliran M.2 SATA uređaj.
Chipset SATA Port 0/1/2/3 (SATA3 0, 1, 2, 3 Connectors)
Prikazuje informacije o povezanom SATA uređaju(ima).

(Napomena) Ova je stavka prisutna samo kada instalirate CPU koji podržava ovu značajku.

Napajanje

Napajanje
AC BACK
Određuje stanje sustava nakon povratka napajanja nakon gubitka AC napajanja.

Memorija Sustav se vraća u svoje zadnje poznato budno stanje nakon povratka AC napajanja.
Uvijek uključeno Sustav se uključuje nakon povratka AC napajanja.
Uvijek isključeno Sustav ostaje isključen nakon povratka AC napajanja. (Zadano)

Power On By Keyboard
Omogućuje uključivanje sustava pomoću događaja buđenja tipkovnice PS/2.
Napomena: Da biste koristili ovu funkciju, potrebno vam je ATX napajanje koje osigurava najmanje 1 A na +5VSB vodu.

Onemogućeno Onemogućuje ovu funkciju. (Zadano)
Lozinka Postavite lozinku s 1~5 znakova za uključivanje sustava.
Tipkovnica 98 Pritisnite gumb POWER na tipkovnici Windows 98 za uključivanje sustava.
Bilo koja tipka Pritisnite bilo koju tipku za uključivanje sustava.

Power On Password
Postavite lozinku kada je Power On By Keyboard postavljeno na Password. Pritisnite <Enter> na ovoj stavci i postavite lozinku s do 5 znakova, a zatim pritisnite <Enter> za prihvaćanje. Za uključivanje sustava unesite lozinku i pritisnite <Enter>.
Napomena: Da biste poništili lozinku, pritisnite <Enter> na ovoj stavci. Kada se zatraži lozinka, ponovno pritisnite <Enter> bez unosa lozinke da biste očistili postavke lozinke.
Power On By Mouse
Omogućuje uključivanje sustava pomoću događaja buđenja miša PS/2.
Napomena: Da biste koristili ovu funkciju, potrebno vam je ATX napajanje koje osigurava najmanje 1 A na +5VSB vodu.

Onemogućeno Onemogućuje ovu funkciju. (Zadano)
Pomicanje Pomaknite miša da biste uključili sustav.
Dvostruki klik Dvaput kliknite lijevu tipku miša za uključivanje sustava.

ErP
Određuje hoće li sustav trošiti najmanje energije u stanju S5 (gašenje). Napomena: Kada je ova stavka postavljena na Omogućeno, sljedeće funkcije neće biti dostupne: Nastavak pomoću alarma, uključivanje pomoću miša i uključivanje pomoću tipkovnice.
Soft-Off by PWR-BTTN
Konfigurira način isključivanja računala u MS-DOS načinu rada pomoću gumba za napajanje.

Trenutno isključivanje Pritisnite gumb za napajanje i sustav će se odmah isključiti. (Zadano)
Odgoda 4 sek. Pritisnite i držite gumb za napajanje 4 sekunde da biste isključili sustav. Ako se gumb za napajanje pritisne kraće od 4 sekunde, sustav će ući u stanje mirovanja.

Resume by Alarm
Određuje hoće li se sustav uključiti u željeno vrijeme. (Zadano: Onemogućeno) Ako je omogućeno, postavite datum i vrijeme na sljedeći način:
Dan buđenja: Uključite sustav u određeno vrijeme svakog dana ili određenog dana u mjesecu.
Sat/minuta/sekunda buđenja: Postavite vrijeme u koje će se sustav automatski uključiti.
Napomena: Kada koristite ovu funkciju, izbjegavajte neadekvatno gašenje iz operativnog sustava ili uklanjanje AC napajanja, inače postavke možda neće biti učinkovite.
Wake on LAN
Omogućuje ili onemogućuje funkciju Wake on LAN. (Zadano: Omogućeno)
High Precision Event Timer
Omogućuje ili onemogućuje High Precision Event Timer (HPET) u operativnom sustavu. (Zadano: Omogućeno)

Spremi i izađi

Spremi i izađi
Spremi i izađi iz postavki
Pritisnite <Enter> na ovoj stavci i odaberite Yes (Da). Time se spremaju promjene u CMOS i izlazi iz programa BIOS Setup. Odaberite No (Ne) ili pritisnite <Esc> za povratak u glavni izbornik BIOS Setup.
Izađi bez spremanja
Pritisnite <Enter> na ovoj stavci i odaberite Yes (Da). Time se izlazi iz BIOS Setup bez spremanja promjena napravljenih u BIOS Setup u CMOS. Odaberite No (Ne) ili pritisnite <Esc> za povratak u glavni izbornik BIOS Setup.
Učitaj optimizirane zadane postavke
Pritisnite <Enter> na ovoj stavci i odaberite Yes (Da) za učitavanje optimalnih zadanih postavki BIOS-a. Zadane postavke BIOS-a pomažu sustavu da radi u optimalnom stanju. Uvijek učitajte optimizirane zadane postavke nakon ažuriranja BIOS-a ili nakon brisanja CMOS vrijednosti.
Prepiši pokretanje
Omogućuje vam da odaberete uređaj za trenutno pokretanje. Pritisnite <Enter> na uređaju koji odaberete i odaberite Yes (Da) za potvrdu. Vaš sustav će se automatski ponovno pokrenuti i pokrenuti s tog uređaja.
Spremi profile
Ova funkcija vam omogućuje spremanje trenutnih postavki BIOS-a u profil. Možete stvoriti do 8 profila i spremiti ih kao Setup Profile 1~ Setup Profile 8. Pritisnite <Enter> za dovršetak. Ili možete odabrati Select File in HDD/FDD/USB (Odaberi datoteku u HDD/FDD/USB) za spremanje profila na svoj uređaj za pohranu.
Učitaj profile
Ako vaš sustav postane nestabilan i učitali ste zadane postavke BIOS-a, možete koristiti ovu funkciju za učitavanje postavki BIOS-a iz prethodno stvorenog profila, bez gnjavaže ponovnog konfiguriranja postavki BIOS-a. Prvo odaberite profil koji želite učitati, a zatim pritisnite <Enter> za dovršetak. Možete odabrati Select File in HDD/FDD/USB (Odaberi datoteku u HDD/FDD/USB) za unos profila prethodno stvorenog s vašeg uređaja za pohranu ili učitavanje profila automatski stvorenog od strane BIOS-a, kao što je vraćanje postavki BIOS-a na zadnje postavke koje su ispravno radile (zadnji poznati dobar zapis).

Konfiguriranje RAID seta

RAID razine

RAID 0 RAID 1 RAID 10
Minimalni broj tvrdih diskova ≥2 Broj tvrdih diskova * 2 4 (Broj tvrdih diskova/2) *
Kapacitet niza Broj tvrdih diskova * Veličina najmanjeg diska Veličina najmanjeg diska (Broj tvrdih diskova/2) * Veličina najmanjeg diska
Tolerancija grešaka Ne Da Da

Prije nego što počnete, pripremite sljedeće stavke:

  • Najmanje dva SATA tvrda diska ili M.2 SATA SSD-a. (Kako biste osigurali optimalne performanse, preporučuje se da koristite dva tvrda diska s identičnim modelom i kapacitetom).
  • Disk za postavljanje Windowsa.
  • Disk s upravljačkim programima matične ploče.
  • USB memorijski stick.

Konfiguriranje ugrađenog SATA kontrolera

  1. Instaliranje SATA tvrdog diska(ova) u vaše računalo
    Instalirajte tvrde diskove/SSD-ove u SATA/M.2 priključke na matičnoj ploči. Zatim spojite priključke za napajanje iz napajanja na tvrde diskove.
  2. Konfiguriranje načina rada SATA kontrolera u BIOS Setup
    Provjerite jeste li ispravno konfigurirali način rada SATA kontrolera u postavkama sustava BIOS. Koraci:
    1. Uključite računalo i pritisnite <Delete> za ulazak u BIOS Setup tijekom POST-a (Power-On Self-Test). Pod Chipset, provjerite jesu li APU SATA Port Enable i Chipset SATA Port Enable omogućeni. Postavite SATA Mode na RAID. Zatim spremite postavke i ponovno pokrenite računalo.
    2. Ako želite konfigurirati UEFI RAID, slijedite korake u "C-1." Za ulazak u legacy RAID ROM, spremite postavke i izađite iz BIOS Setup. Pogledajte "C-2" za više informacija.

      Izbornici BIOS Setup opisani u ovom odjeljku mogu se razlikovati od točnih postavki za vašu matičnu ploču. Stvarne opcije izbornika BIOS Setup koje ćete vidjeti ovisit će o matičnoj ploči koju imate i verziji BIOS-a.
    1. UEFI RAID konfiguracija
      Samo Windows 10 64-bit podržava UEFI RAID konfiguraciju.
      Koraci:
      1. U BIOS Setup, idite na BIOS i postavite CSM Support na Disabled. Spremi promjene i izađi iz BIOS Setup.
      2. Nakon ponovnog pokretanja sustava, ponovno uđite u BIOS Setup. Zatim uđite u podizbornik Peripherals\RAIDXpert2 Configuration Utility.
      3. Na zaslonu RAIDXpert2 Configuration Utility, pritisnite <Enter> na Array Management za ulazak na zaslon Create Array. Zatim odaberite RAID razinu. Podržane RAID razine uključuju RAID 0 (Stripe), RAID 1 (Mirror) i RAID 10 (dostupni odabiri ovise o broju instaliranih tvrdih diskova). Zatim pritisnite <Enter> na Select Physical Disks za ulazak na zaslon Select Physical Disks.
      4. Na zaslonu Select Physical Disks, odaberite tvrde diskove koje želite uključiti u RAID niz i postavite ih na Enabled. Zatim upotrijebite tipku sa strelicom prema dolje za prelazak na Apply Changes i pritisnite <Enter>. Zatim se vratite na prethodni zaslon i postavite Array Size, Array Size Unit, Read Cache Policy i Write Cache Policy.
      5. Nakon postavljanja kapaciteta, prijeđite na Create Array i pritisnite <Enter> za početak.
      6. Nakon dovršetka, bit ćete vraćeni na zaslon Array Management. Pod Manage Array Properties možete vidjeti novi RAID volumen i informacije o RAID razini, nazivu niza, kapacitetu niza, itd.
    2. Konfiguriranje Legacy RAID ROM
      Uđite u legacy RAID BIOS uslužni program za postavljanje za konfiguriranje RAID niza. Preskočite ovaj korak i nastavite s instalacijom Windows operativnog sustava za konfiguraciju koja nije RAID.
      Koraci:
  1. Nakon što započne POST test memorije i prije nego što započne pokretanje operativnog sustava, potražite poruku koja kaže "Press <Ctrl-F> to enter RAID Option ROM Utility" (Pritisnite <Ctrl-F> za ulazak u RAID Option ROM Utility). Pritisnite <Ctrl> + <R> za ulazak u RAID BIOS uslužni program za postavljanje.
  2. Za stvaranje novog niza, pritisnite <Enter> na opciji Create Array.
  3. Traka za odabir će se pomaknuti na odjeljak Disks s desne strane zaslona. Odaberite tvrde diskove koje želite uključiti u RAID niz. Upotrijebite tipku sa strelicom prema gore ili dolje za odabir tvrdog diska i pritisnite <Insert>. Odabrani tvrdi disk bit će prikazan zelenom bojom. Za korištenje svih tvrdih diskova, jednostavno pritisnite <A> za odabir svih. Zatim pritisnite <Enter> i traka za odabir će se pomaknuti na odjeljak User Input u donjem lijevom kutu zaslona.
  4. Prvo, odaberite RAID način rada i pritisnite <Enter>. Dostupni odabiri ovise o broju tvrdih diskova koji se instaliraju. Zatim slijedite upute na zaslonu za određivanje veličine niza. Možete odabrati All available space (Sav raspoloživi prostor) za korištenje maksimalne dopuštene veličine ili upotrijebiti tipku sa strelicom prema gore ili dolje za podešavanje veličine i pritisnite <Enter>.
  5. Odaberite način rada predmemoriranja. Opcije uključuju Read/Write, Read Only i None. Zatim pritisnite <Enter> za nastavak.
  6. Na kraju, pojavit će se poruka koja kaže "Confirm Creation of Array" (Potvrdite stvaranje niza). Pritisnite <C> za potvrdu ili <Esc> za povratak na prethodni zaslon.
  7. Kada završite, vidjet ćete novi niz na glavnom zaslonu. Za izlaz iz RAID BIOS uslužnog programa, pritisnite <Esc> i zatim pritisnite <C> za potvrdu.

Instaliranje RAID/AHCI upravljačkog programa i operativnog sustava
S ispravnim postavkama BIOS-a, spremni ste za instalaciju operativnog sustava.

Instaliranje operativnog sustava
Budući da neki operativni sustavi već uključuju RAID/AHCI upravljački program, ne morate instalirati zaseban RAID/AHCI upravljački program tijekom procesa instalacije Windowsa. Nakon što je operativni sustav instaliran, preporučujemo da instalirate sve potrebne upravljačke programe s diska s upravljačkim programima matične ploče pomoću "Xpress Install" kako biste osigurali performanse i kompatibilnost sustava. Ako operativni sustav koji se instalira zahtijeva da pružite dodatni RAID/AHCI upravljački program tijekom procesa instalacije OS-a, pogledajte korake u nastavku:

  1. Kopirajte mapu Hw10 pod \Boot mapu na disku s upravljačkim programima na svoj USB memorijski stick.
  2. Pokrenite sustav s diska za postavljanje Windowsa i izvršite standardne korake instalacije OS-a. Kada se pojavi zaslon koji zahtijeva da učitate upravljački program, odaberite Browse (Pregledaj).
  3. Umetnite USB memorijski stick i zatim pregledajte lokaciju upravljačkog programa. Lokacija upravljačkog programa je sljedeća: \Hw10\RAID\x64
  4. Prvo odaberite AMD-RAID Bottom Device i kliknite Next (Dalje) za učitavanje upravljačkog programa. Zatim odaberite AMD-RAID Controller i kliknite Next (Dalje) za učitavanje upravljačkog programa. Na kraju, nastavite s instalacijom OS-a.

Posjetite web stranicu GIGABYTE za detalje o konfiguriranju RAID niza.

Instalacija upravljačkih programa

  • Prije instaliranja upravljačkih programa, prvo instalirajte operativni sustav. (Sljedeće upute koriste Windows 10 kao primjer operativnog sustava.)
  • Nakon instaliranja operativnog sustava, umetnite disk s upravljačkim programima matične ploče u optički pogon. Kliknite na poruku "Tap to choose what happens with this disc" (Dodirnite za odabir što se događa s ovim diskom) u gornjem desnom kutu zaslona i odaberite "Run Run.exe." (Ili idite na My Computer (Moje računalo), dvaput kliknite na optički pogon i pokrenite program Run.exe.)

"Xpress Install" će automatski skenirati vaš sustav i zatim navesti sve upravljačke programe koje se preporučuje instalirati. Možete kliknuti gumb Xpress Install i "Xpress Install" će instalirati sve odabrane upravljačke programe. Ili kliknite strelicu ikonu za pojedinačno instaliranje upravljačkih programa koji su vam potrebni.
Instalacija upravljačkih programa

Posjetite web stranicu GIGABYTE za više informacija o softveru.

Posjetite web stranicu GIGABYTE za detalje o konfiguriranju audio softvera.


Kontaktirajte nas
GIGA-BYTE TECHNOLOGY CO., LTD.
Adresa: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Tajvan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tehnička i netehnička podrška (prodaja/marketing): http://esupport.gigabyte.com
WEB adresa (engleski): http://www.gigabyte.com
WEB adresa (kineski): http://www.gigabyte.tw

  • GIGABYTE eSupport
    Za postavljanje tehničkog ili netehničkog (prodaja/marketing) pitanja, molimo vas da se povežete na: http://esupport.gigabyte.com
    ePodrška

Identifikacija revizije vaše matične ploče
Broj revizije na vašoj matičnoj ploči izgleda ovako: "REV: X.X." Na primjer, "REV: 1.0" znači da je revizija matične ploče 1.0. Provjerite reviziju svoje matične ploče prije ažuriranja BIOS-a, upravljačkih programa ili kada tražite tehničke informacije.
Primjer:
Identifikacija revizije vaše matične ploče

Za više detalja o proizvodu, posjetite web stranicu GIGABYTE.

Autorska prava
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Sva prava pridržana. Zaštitni znakovi spomenuti u ovom priručniku zakonski su registrirani kod svojih vlasnika.

Reference

Preuzmi priručnik

Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.

Preuzmi GIGABYTE GA-A320M-S2H - Priručnik za matičnu ploču

Dostupni jezici

Povezani priručnici za Gigabyte GA-A320M-S2H

Sadržaj
