GIGABYTE GA-A320M-S2H - Priročnik za matično ploščo

Vsebina

1 Postavitev matične plošče GA-A320M-S2H
2 Namestitev strojne opreme
3 Nastavitev BIOS
4 Shrani in izstopi
5 Konfiguriranje nabora RAID
6 Namestitev gonilnikov
7 Reference
8 Prenesi navodilo
9 V drugih jezikih

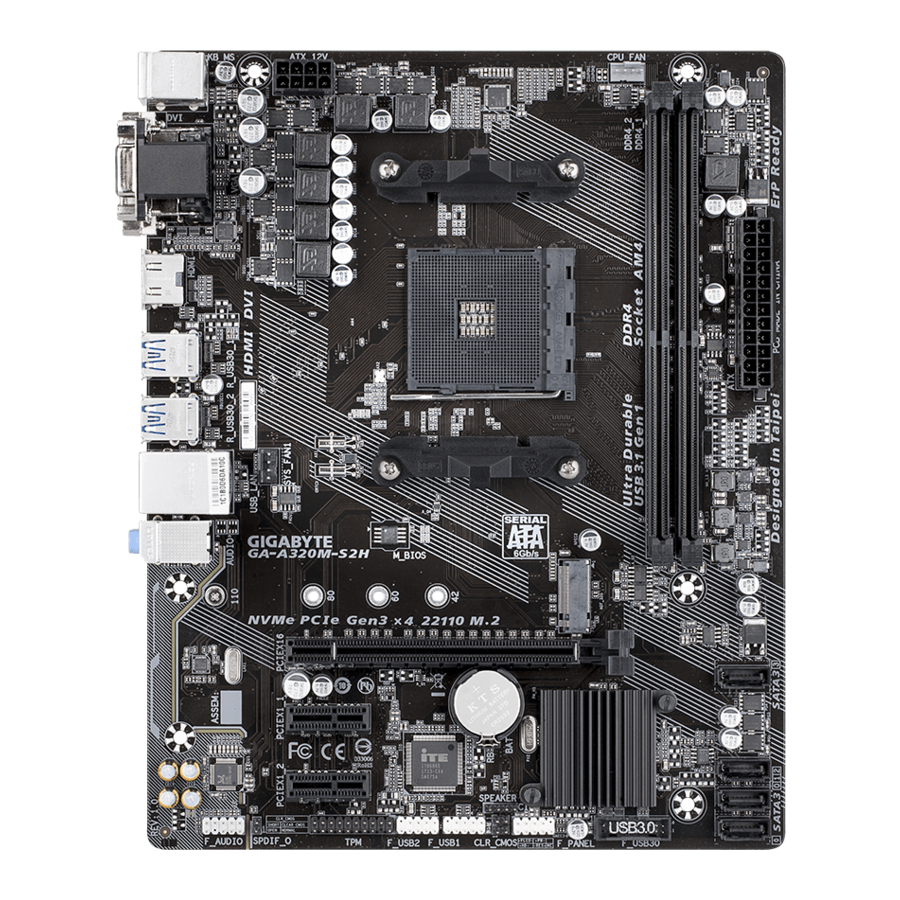

Postavitev matične plošče GA-A320M-S2H

Postavitev matične plošče

Vsebina škatle

Matična plošča GA-A320M-S2H
Disk z gonilniki za matično ploščo
Uporabniški priročnik
Dva kabla SATA
I/O ščitnik

* Zgornja vsebina škatle je zgolj informativne narave, dejanski predmeti pa so odvisni od paketa izdelka, ki ga prejmete.
Vsebina škatle se lahko spremeni brez predhodnega obvestila.

Namestitev strojne opreme

Varnostni ukrepi pri namestitvi

Matična plošča vsebuje številna občutljiva elektronska vezja in komponente, ki se lahko poškodujejo zaradi elektrostatične razelektritve (ESD). Pred namestitvijo natančno preberite uporabniški priročnik in upoštevajte naslednje postopke:

Pred namestitvijo se prepričajte, da je ohišje primerno za matično ploščo.
Pred namestitvijo ne odstranjujte ali pretrgajte nalepke S/N (serijske številke) matične plošče ali garancijske nalepke, ki jo zagotovi vaš prodajalec. Te nalepke so potrebne za potrditev garancije.
Vedno izključite napajanje iz električnega omrežja tako, da iztaknete napajalni kabel iz vtičnice, preden namestite ali odstranite matično ploščo ali druge strojne komponente.
Pri priključitvi strojnih komponent na notranje priključke na matični plošči se prepričajte, da so tesno in varno priključeni.
Pri ravnanju z matično ploščo se izogibajte dotikanju kovinskih vodnikov ali priključkov.
Najbolje je, da pri ravnanju z elektronskimi komponentami, kot so matična plošča, CPU ali pomnilnik, nosite zapestni pas za elektrostatično razelektritev (ESD). Če nimate zapestnega pasu za ESD, naj bodo vaše roke suhe in se najprej dotaknite kovinskega predmeta, da odstranite statično elektriko.
Pred namestitvijo matične plošče jo postavite na antistatično podlogo ali v posodo za elektrostatično zaščito.
Preden priključite ali izključite napajalni kabel iz matične plošče, se prepričajte, da je napajalnik izklopljen.
Preden vklopite napajanje, se prepričajte, da je bila napetost napajalnika nastavljena v skladu z lokalnim standardom napetosti.
Pred uporabo izdelka preverite, ali so vsi kabli in napajalni priključki vaše strojne opreme priključeni.
Da preprečite poškodbe matične plošče, ne dovolite, da bi vijaki prišli v stik z vezjem matične plošče ali njenimi komponentami.
Prepričajte se, da na matični plošči ali v ohišju računalnika ni ostankov vijakov ali kovinskih komponent.
Ne postavljajte računalniškega sistema na neravno površino.
Ne postavljajte računalniškega sistema v okolje z visoko temperaturo ali vlažnostjo.
Vklop računalnika med postopkom namestitve lahko povzroči poškodbe sistemskih komponent in fizične poškodbe uporabnika.
Če niste prepričani o katerem koli koraku namestitve ali imate težave v zvezi z uporabo izdelka, se posvetujte s certificiranim računalniškim tehnikom.
Če uporabljate adapter, podaljšek ali razdelilnik, se posvetujte z navodili za namestitev in/ali ozemljitev.

Specifikacije izdelka

CPU	Podnožje AM4: Procesor AMD Ryzen ™ Procesorji AMD 7th Generation A-series/Athlon ™ (za najnovejši seznam podprtih CPE obiščite spletno mesto GIGABYTE.)
Čipset	AMD A320
Spomin	2 x reži DDR4 DIMM, ki podpirata do 64 GB (32 GB zmogljivosti enojnega DIMM) sistemskega pomnilnika Dvokanalna pomnilniška arhitektura Podpora za pomnilniške module DDR4 2667 (opomba 1) /2400/2133 MHz Podpora za pomnilniške module ECC Un-buffered DIMM 1Rx8/2Rx8 (delujejo v načinu non-ECC) Podpora za pomnilniške module non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Podpora za pomnilniške module Extreme Memory Profile (XMP) (za najnovejše podprte hitrosti pomnilnika in pomnilniške module obiščite spletno mesto GIGABYTE.)
Vgrajena grafika	Integriran grafični procesor: 1 x vrata D-Sub, ki podpirajo največjo ločljivost 1920x1200 pri 60 Hz 1 x vrata DVI-D, ki podpirajo največjo ločljivost 1920x1200 pri 60 Hz * Vrata DVI-D ne podpirajo povezave D-Sub z adapterjem. 1 x vrata HDMI, ki podpirajo največjo ločljivost 4096x2160 pri 24 Hz * Podpora za različico HDMI 1.4. Največja količina deljenega pomnilnika 2 GB
Zvok	Realtek ® Audio CODEC Visoka ločljivost zvoka 2/4/5.1/7.1-kanalni * Če želite konfigurirati 7.1-kanalni zvok, morate odpreti zvočno programsko opremo in izbrati Device advanced settings > Playback Device (napredne nastavitve naprave > naprava za predvajanje), da najprej spremenite privzeto nastavitev. Za več informacij o konfiguriranju zvočne programske opreme obiščite spletno mesto GIGABYTE. Podpora za S/PDIF Out
LAN	Čip Realtek ® GbE LAN (10/100/1000 Mbit)
Razširitvene reže	1x reža PCI Express x16, ki deluje pri x16 ^{(Opomba 1)} (Reža PCIEX16 je skladna s standardom PCI Express 3.0.) 2x reži PCI Express x1 (Reži PCI Express x1 sta skladni s standardom PCI Express 2.0.)
Vmesnik za shranjevanje	1 x priključek M.2 (podnožje 3, ključ M, tip 2242/2260/2280/22110 SATA in PCIe x4/x2 (opomba 2) podpora za SSD) 4 x priključki SATA 6Gb/s Podpora za RAID 0, RAID 1 in RAID 10 * Glejte »Notranji priključki« za obvestila o namestitvi priključka M.2.
USB	Čipset: 2 x vrata USB 3.1 Gen 1, ki sta na voljo prek notranjega priključka USB 6 x vrata USB 2.0/1.1 (2 vrata na zadnji plošči, 4 vrata na voljo prek notranjih priključkov USB) CPU: 4 x vrata USB 3.1 Gen 1 na zadnji plošči
Notranji priključki	1 x 24-pinski glavni napajalni priključek ATX 1 x 8-pinski napajalni priključek ATX 12V 1 x glava ventilatorja CPE 1 x glava sistemskega ventilatorja 1 x priključek M.2 podnožja 3 4 x priključki SATA 6Gb/s 1 x glava sprednje plošče 1 x glava zvoka sprednje plošče 1 x glava S/PDIF Out 1 x glava USB 3.1 Gen 1 2 x glavi USB 2.0/1.1 1 x glava modula zaupanja vredne platforme (TPM) (2x10 pinov, samo za modul GC-TPM2.0) 1 x glava zvočnika 1 x skakalec Clear CMOS 1 x glava vdora v ohišje
Priključki zadnje plošče	1 x vrata PS/2 za tipkovnico 1 x vrata PS/2 za miško 1 x vrata D-Sub 1 x vrata DVI-D 1 x vrata HDMI 4 x vrata USB 3.1 Gen 1 2 x vrata USB 2.0/1.1 1 x vrata RJ-45 3 x avdio vtičnice (Line In, Line Out, Mic In)
Krmilnik I/O	Čip krmilnika iTE ® I/O
Strojni monitor	Zaznavanje napetosti Zaznavanje temperature Zaznavanje hitrosti ventilatorja Opozorilo o pregrevanju Opozorilo o okvari ventilatorja Nadzor hitrosti ventilatorja * Ali je funkcija nadzora hitrosti ventilatorja podprta, je odvisno od hladilnika, ki ga namestite.
BIOS	1 x 128 Mbit bliskavica Uporaba licenciranega AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Edinstvene lastnosti	Podpora za APP Center * Razpoložljive aplikacije v APP Center se lahko razlikujejo glede na model matične plošče. Podprte funkcije posamezne aplikacije se lahko razlikujejo tudi glede na specifikacije matične plošče. @BIOS EasyTune Fast Boot Game Boost ON/OFF Charge Smart Backup System Information Viewer Podpora za Q-Flash Podpora za Xpress Install
Priložena programska oprema	Norton ® Internet Security (različica OEM) cFosSpeed
Operacijski sistem	Podpora za Windows 10 64-bit Podpora za Windows 7 64-bit * Pred namestitvijo sistema Windows 7 prenesite »Windows USB Installation Tool« s spletnega mesta GIGABYTE in ga namestite.
Faktor oblike	Faktor oblike Micro ATX; 24,4 cm x 19,5 cm

^{(Opomba 1)} Dejanska podpora se lahko razlikuje glede na CPE.
^{(Opomba 2)}Podpira samo pogone M.2 SATA SSD pri uporabi AMD 7th Generation A-series ali Athlon

* GIGABYTE si pridržuje pravico do kakršnih koli sprememb specifikacij izdelka in informacij, povezanih z izdelkom, brez predhodnega obvestila.

Za sezname podpore za CPE, pomnilniške module, SSD-je in naprave M.2 obiščite spletno mesto GIGABYTE.

Za prenos najnovejše različice aplikacij obiščite stran Support\Utility List (seznam pripomočkov) na spletnem mestu GIGABYTE.

Namestitev CPU

pozor Preden začnete nameščati CPU, preberite naslednje smernice:

Prepričajte se, da matična plošča podpira CPU. (Za najnovejši seznam podpore za CPU obiščite spletno mesto GIGABYTE.)
Pred namestitvijo vedno izklopite računalnik in izključite napajalni kabel iz električne vtičnice, da preprečite poškodbe strojne opreme.
Poiščite prvo nožico CPU. CPU ni mogoče vstaviti, če je nepravilno usmerjen.
Nanesite enakomeren in tanek sloj termalne paste na površino CPU.
Ne vklapljajte računalnika, če hladilnik CPU ni nameščen, sicer lahko pride do pregrevanja in poškodb CPU.
Nastavite frekvenco gostitelja CPU v skladu s specifikacijami CPU. Ni priporočljivo, da se frekvenca sistemskega vodila nastavi prek specifikacij strojne opreme, saj ne izpolnjuje standardnih zahtev za zunanje naprave. Če želite nastaviti frekvenco prek standardnih specifikacij, to storite v skladu s specifikacijami vaše strojne opreme, vključno s CPU, grafično kartico, pomnilnikom, trdim diskom itd.

Namestitev CPU
Popolnoma dvignite zaklepno ročico podnožja CPU. Poiščite prvo nožico (označeno z majhnim trikotnikom) podnožja CPU in CPU. Ko je CPU nameščen v podnožje, položite en prst na sredino CPU, spustite zaklepno ročico in jo zaskočite v popolnoma zaklenjen položaj.

Namestitev pomnilnika

pozor Preden začnete nameščati pomnilnik, preberite naslednje smernice:

Prepričajte se, da matična plošča podpira pomnilnik. Priporočljivo je, da uporabljate pomnilnik enake zmogljivosti, znamke, hitrosti in čipov. (Za najnovejše podprte hitrosti pomnilnika in pomnilniške module obiščite spletno mesto GIGABYTE.)
Pred namestitvijo pomnilnika vedno izklopite računalnik in izključite napajalni kabel iz električne vtičnice, da preprečite poškodbe strojne opreme.
Pomnilniški moduli imajo zasnovo, ki preprečuje napake. Pomnilniški modul je mogoče namestiti samo v eno smer. Če pomnilnika ne morete vstaviti, zamenjajte smer.

Za podrobnosti o namestitvi strojne opreme obiščite spletno mesto GIGABYTE.

Konfiguracija pomnilnika z dvojnim kanalom
Ta matična plošča ponuja dve podnožji za pomnilnik in podpira tehnologijo dvojnega kanala. Po namestitvi pomnilnika bo BIOS samodejno zaznal specifikacije in zmogljivost pomnilnika. Omogočanje načina pomnilnika z dvojnim kanalom bo podvojilo prvotno pasovno širino pomnilnika. Dve podnožji za pomnilnik DDR4 sta razdeljeni na dva kanala in ima vsak kanal eno podnožje za pomnilnik, kot sledi:
Kanal A: DDR4_2
Kanal B: DDR4_1
Zaradi omejitev CPU preberite naslednje smernice, preden namestite pomnilnik v načinu dvojnega kanala.

Načina dvojnega kanala ni mogoče omogočiti, če je nameščen samo en pomnilniški modul.
Pri omogočanju načina dvojnega kanala z dvema pomnilniškima moduloma je priporočljivo uporabljati pomnilnik enake zmogljivosti, znamke, hitrosti in čipov.

Namestitev razširitvene kartice

pozor Preden začnete nameščati razširitveno kartico, preberite naslednje smernice:

Prepričajte se, da matična plošča podpira razširitveno kartico. Pazljivo preberite priročnik, ki je priložen vaši razširitveni kartici.
Preden namestite razširitveno kartico, vedno izklopite računalnik in izključite napajalni kabel iz električne vtičnice, da preprečite poškodbe strojne opreme.

Priključki na zadnji plošči

Vrata PS/2 za tipkovnico in miško PS/2
Uporabite zgornja vrata (zelena) za priključitev miške PS/2 in spodnja vrata (vijolična) za priključitev tipkovnice PS/2.
Vrata D-Sub
Vrata D-Sub podpirajo 15-pinske priključke D-Sub in največjo ločljivost 1920 x 1200 pri 60 Hz (dejanske podprte ločljivosti so odvisne od uporabljenega monitorja). Na ta vrata priključite monitor, ki podpira povezavo D-Sub.
Vrata DVI-D ^(Opomba)
Vrata DVI-D so skladna s specifikacijo DVI-D in podpirajo največjo ločljivost 1920 x 1200 pri 60 Hz (dejanske podprte ločljivosti so odvisne od uporabljenega monitorja). Na ta vrata priključite monitor, ki podpira povezavo DVI-D.
Vrata HDMI

Vrata HDMI so skladna s HDCP in podpirajo oblike zapisa Dolby TrueHD in DTS HD Master Audio. Podpirajo tudi do 192 KHz/24-bitni 7.1-kanalni zvočni izhod LPCM. Ta vrata lahko uporabite za priključitev monitorja, ki podpira HDMI. Največja podprta ločljivost je 4096 x 2160 pri 24 Hz, vendar so dejanske podprte ločljivosti odvisne od uporabljenega monitorja.

Po namestitvi naprave HDMI se prepričajte, da ste nastavili privzeto napravo za predvajanje zvoka na HDMI. (Ime elementa se lahko razlikuje glede na vaš operacijski sistem.)
Vrata USB 3.1 Gen 1
Vrata USB 3.1 Gen 1 podpirajo specifikacijo USB 3.1 Gen 1 in so združljiva s specifikacijo USB 2.0. Uporabite ta vrata za naprave USB.
Vrata RJ-45 LAN
Vrata Gigabit Ethernet LAN zagotavljajo internetno povezavo s hitrostjo prenosa podatkov do 1 Gbps. V nadaljevanju so opisana stanja LED diod vrat LAN.

LED za povezavo/hitrost:

Stanje Opis

Oranžna Hitrost prenosa podatkov 1 Gbps

Zelena Hitrost prenosa podatkov 100 Mbps

Izklopljena Hitrost prenosa podatkov 10 Mbps

LED za aktivnost:

Stanje Opis

Utripa Poteka prenos ali sprejem podatkov

Izklopljena Ne poteka prenos ali sprejem podatkov
Vrata USB 2.0/1.1
Vrata USB podpirajo specifikacijo USB 2.0/1.1. Uporabite ta vrata za naprave USB.
Linijski vhod (modra)
Vtičnica za linijski vhod. Uporabite to zvočno vtičnico za naprave z linijskim vhodom, kot so optični pogon, Walkman itd.
Linijski izhod (zelena)
Vtičnica za linijski izhod. Uporabite to zvočno vtičnico za slušalke ali 2-kanalni zvočnik. To vtičnico lahko uporabite za priključitev sprednjih zvočnikov v 4/5.1/7.1-kanalni zvočni konfiguraciji.
Mikrofonski vhod (roza)
Vtičnica za mikrofonski vhod.

Če želite konfigurirati 7.1-kanalni zvok, morate odpreti programsko opremo za zvok in izbrati Device advanced settings > Playback Device (Napredne nastavitve naprave > Naprava za predvajanje), da najprej spremenite privzeto nastavitev.

pozor

Ko odstranjujete kabel, priključen na priključek na zadnji plošči, najprej odstranite kabel iz vaše naprave in nato iz matične plošče.
Ko odstranjujete kabel, ga povlecite naravnost iz priključka. Ne premikajte ga bočno, da preprečite električni kratki stik znotraj priključka kabla.

^(Opomba)Vrata DVI-D ne podpirajo povezave D-Sub z adapterjem.

Za podrobnosti o konfiguriranju programske opreme za zvok obiščite spletno mesto GIGABYTE.

Notranji priključki

ATX_12V
ATX
CPU_FAN
SYS_FAN1
SATA3 0/1/2/3
M2F_32G
SPDIF_O
F_PANEL

F_AUDIO
SPEAKER
F_USB30
F_USB1/F_USB2
TPM
BAT
CI
CLR_CMOS

pozor Pred priključitvijo zunanjih naprav preberite naslednje smernice:

Najprej se prepričajte, da so vaše naprave združljive s priključki, ki jih želite priključiti.
Pred namestitvijo naprav se prepričajte, da ste izklopili naprave in računalnik. Odklopite napajalni kabel iz električne vtičnice, da preprečite poškodbe naprav.
Po namestitvi naprave in pred vklopom računalnika se prepričajte, da je kabel naprave varno pritrjen na priključek na matični plošči.

1/2) ATX_12V/ATX (2x4 12V napajalni priključek in 2x12 glavni napajalni priključek)
Z uporabo napajalnega priključka lahko napajalnik zagotovi dovolj stabilne moči za vse komponente na matični plošči. Pred priključitvijo napajalnega priključka se najprej prepričajte, da je napajalnik izklopljen in da so vse naprave pravilno nameščene. Napajalni priključek ima zanesljivo zasnovo. Priključite napajalni kabel na napajalni priključek v pravilni smeri. 12V napajalni priključek napaja predvsem procesor. Če 12V napajalni priključek ni priključen, se računalnik ne bo zagnal.

Za izpolnjevanje zahtev glede razširitve je priporočljivo uporabiti napajalnik, ki lahko prenese visoko porabo energije (500 W ali več). Če se uporablja napajalnik, ki ne zagotavlja zahtevane moči, lahko to povzroči nestabilen ali nezagonski sistem.

Št. pina	Definicija	Št. pina	Definicija
1	GND (samo za 2x4-pinski 12V)	5	+12V (samo za 2x4-pinski 12V)
2	GND (samo za 2x4-pinski 12V)	6	+12V (samo za 2x4-pinski 12V)
3	GND	7	+12V
4	GND	8	+12V

Št. pina	Definicija	Št. pina	Definicija
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (samo za 2x12-pinski ATX)	23	+5V (samo za 2x12-pinski ATX)
12	3.3V (samo za 2x12-pinski ATX)	24	GND (samo za 2x12-pinski ATX)

3/4) CPU_FAN/SYS_FAN1 (glavniki za ventilator)
Vsi glavniki za ventilator na tej matični plošči so 4-pinski. Večina glavnikov za ventilator ima zanesljivo zasnovo za vstavljanje. Pri priključitvi kabla ventilatorja ga priključite v pravilni smeri (črna žica priključka je ozemljitvena žica). Matična plošča podpira nadzor hitrosti ventilatorja procesorja, kar zahteva uporabo ventilatorja procesorja z zasnovo za nadzor hitrosti ventilatorja. Za optimalno odvajanje toplote je priporočljivo, da namestite sistemski ventilator v ohišje.

Št. pina	Definicija
1	GND
2	Nadzor hitrosti napetosti
3	Zaznavanje
4	Nadzor hitrosti PWM

pozor

Priključite kable ventilatorja na glavnike za ventilator, da preprečite pregrevanje procesorja in sistema. Pregrevanje lahko povzroči poškodbe procesorja ali pa se sistem obesi.
Ti glavniki za ventilator niso konfiguracijski preklopni bloki. Ne postavljajte preklopnega pokrovčka na glavnike.

SATA3 0/1/2/3 (priključki SATA 6Gb/s)
Priključki SATA so skladni s standardom SATA 6Gb/s in so združljivi s standardom SATA 3Gb/s in SATA 1,5Gb/s. Vsak priključek SATA podpira eno samo napravo SATA. Priključki SATA podpirajo RAID 0, RAID 1 in RAID 10. Glejte poglavje »Konfiguracija niza RAID« za navodila o konfiguraciji niza RAID.

Št. pina Definicija

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND

M2F_32G (priključek M.2 Socket 3)
Priključek M.2 podpira M.2 SATA SSD ali M.2 PCIe SSD in podpira konfiguracijo SATA RAID. Upoštevajte, da M.2 PCIe SSD ni mogoče uporabiti za ustvarjanje niza RAID. Glejte poglavje »Konfiguracija niza RAID« za navodila o konfiguraciji niza RAID.

Sledite spodnjim korakom za pravilno namestitev pogona M.2 SSD v priključek M.2.
1. Z izvijačem odvijte vijak in matico z matične plošče. Poiščite ustrezno montažno luknjo za namestitev pogona M.2 SSD in nato najprej privijte matico.
2. Potisnite pogon M.2 SSD v priključek pod kotom.
3. Pritisnite pogon M.2 SSD navzdol in ga nato pritrdite z vijakom.

  Izberite ustrezno luknjo za namestitev pogona M.2 SSD in ponovno pritrdite vijak in matico.

Obvestila o namestitvi za priključek M.2:
Podpira samo pogone M.2 SATA SSD pri uporabi procesorja AMD 7th Generation A-series ali Athlon ™. Za podrobnosti si oglejte naslednjo tabelo.

CPU / vrsta pogona M.2 SSD	M.2 PCIe SSD	M.2 SATA SSD
procesor Ryzen ™
procesorji 7th Generation A-series/Athlon ™

: Na voljo,
: Ni na voljo

SPDIF_O (glavnik za izhod S/PDIF)
Ta glavnik podpira digitalni izhod S/PDIF, ki vam omogoča priključitev digitalnega zvočnega kabla S/PDIF za izhod digitalnega zvoka iz matične plošče v podprte zvočne naprave. Za informacije o priključitvi digitalnega zvočnega kabla natančno preberite priročnik za svoje zvočne naprave.

Št. pina Definicija

1 SPDIFO

2 GND

F_PANEL (glavnik sprednje plošče)
Priključite stikalo za vklop, stikalo za ponastavitev in indikator stanja sistema na ohišju na ta glavnik v skladu s spodnjimi dodelitvami pinov. Pred priključitvijo kablov upoštevajte pozitivne in negativne pine.
- PLED (LED za vklop):

  Stanje sistema LED

  S0 Vklopljeno

  S3/S4/S5 Izklopljeno

  Povezuje se z indikatorjem stanja napajanja na sprednji plošči ohišja. LED dioda sveti, ko sistem deluje. LED dioda ne sveti, ko je sistem v stanju spanja S3/S4 ali izklopljen (S5).
- PW (stikalo za vklop): Povezuje se s stikalom za vklop na sprednji plošči ohišja. Način izklopa sistema lahko konfigurirate s stikalom za vklop (za več informacij glejte poglavje »Nastavitev BIOS«, »Napajanje«).
- HD (LED za aktivnost trdega diska): Povezuje se z LED za aktivnost trdega diska na sprednji plošči ohišja. LED dioda sveti, ko trdi disk bere ali zapisuje podatke.
- RES (stikalo za ponastavitev): Povezuje se s stikalom za ponastavitev na sprednji plošči ohišja. Pritisnite stikalo za ponastavitev, da znova zaženete računalnik, če se računalnik zamrzne in ne more izvesti običajnega ponovnega zagona.
- NC: Ni povezave.

Sprednja plošča
Oblika sprednje plošče se lahko razlikuje glede na ohišje. Modul sprednje plošče je večinoma sestavljen iz stikala za vklop, stikala za ponastavitev, LED-diode za vklop, LED-diode za aktivnost trdega diska itd. Pri priključitvi modula sprednje plošče ohišja na ta priključek se prepričajte, da se ujemanje žic in priključkov pravilno ujemata.

F_AUDIO (priključek za zvok na sprednji plošči)
Priključek za zvok na sprednji plošči podpira zvok visoke ločljivosti (HD). Na ta priključek lahko priključite zvočni modul sprednje plošče ohišja. Prepričajte se, da se razporeditev žic priključka modula ujema z razporeditvijo priključkov matične plošče. Nepravilna povezava med priključkom modula in priključkom matične plošče bo povzročila, da naprava ne bo mogla delovati ali pa jo celo poškodovala.

Št. priključka Definicija Št. priključka Definicija

1 MIC2_L 6 Sense

2 GND 7 FAUDIO_JD

3 MIC2_R 8 Brez priključka

4 NC 9 LINE2_L

5 LINE2_R 10 Sense

Sprednja plošča
Nekatera ohišja imajo zvočni modul sprednje plošče, ki ima ločene priključke na vsaki žici namesto enega samega vtiča. Za informacije o priključitvi zvočnega modula sprednje plošče, ki ima drugačno razporeditev žic, se obrnite na proizvajalca ohišja.

SPEAKER (priključek za zvočnik)
Povezuje se z zvočnikom na sprednji plošči ohišja. Sistem poroča o stanju ob zagonu sistema z izdajanjem kode piska. Če ob zagonu sistema ni zaznana nobena težava, se zasliši en kratek pisk.

Št. priključka Definicija

1 VCC

2 NC

3 NC

4 SPK-

F_USB30 (priključek USB 3.1 Gen 1)
Priključek je v skladu s specifikacijo USB 3.1 Gen 1 in USB 2.0 ter lahko zagotovi dve vrata USB. Za nakup dodatne 3,5-palčne sprednje plošče, ki zagotavlja dve vrata USB 3.1 Gen 1, se obrnite na lokalnega prodajalca.

Št. priključka	Definicija	Št. priključka	Definicija
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Brez priključka

pozor Pred namestitvijo sprednje plošče USB se prepričajte, da ste izklopili računalnik in iztaknili napajalni kabel iz električne vtičnice, da preprečite poškodbe sprednje plošče USB.

F_USB1/F_USB2 (priključki USB 2.0/1.1)
Priključki so v skladu s specifikacijo USB 2.0/1.1. Vsak priključek USB lahko zagotovi dve vrata USB prek dodatnega nosilca USB. Za nakup dodatnega nosilca USB se obrnite na lokalnega prodajalca.

Št. priključka	Definicija	Št. priključka	Definicija
1	Napajanje (5 V)	6	USB DY+ 1 2 3
2	Napajanje (5 V) S	7	GND
3	USB DX-	8	GND
4	USB DY-	9	Brez priključka
5	USB DX+	10	NC

pozor

Ne priključujte kabla nosilca IEEE 1394 (2x5-pin) v priključek USB 2.0/1.1.
Pred namestitvijo nosilca USB se prepričajte, da ste izklopili računalnik in iztaknili napajalni kabel iz električne vtičnice, da preprečite poškodbe nosilca USB.

TPM (priključek modula zaupanja vredne platforme)
Na ta priključek lahko priključite TPM (Trusted Platform Module).

Št. priključka	Definicija	Št. priključka	Definicija
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	Brez priključka	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

BAT (baterija)
Baterija zagotavlja napajanje, da se vrednosti (kot so konfiguracije BIOS-a, informacije o datumu in času) ohranijo v CMOS-u, ko je računalnik izklopljen. Zamenjajte baterijo, ko napetost baterije pade na nizko raven, sicer vrednosti CMOS-a morda ne bodo točne ali pa se bodo izgubile.
Vrednosti CMOS-a lahko izbrišete tako, da odstranite baterijo:
1. Izklopite računalnik in iztaknite napajalni kabel.
2. Nežno odstranite baterijo iz držala baterije in počakajte eno minuto. (Ali uporabite kovinski predmet, kot je izvijač, da se dotaknete pozitivnega in negativnega pola držala baterije in ju skrajšate za 5 sekund.)
3. Zamenjajte baterijo.
4. Priključite napajalni kabel in znova zaženite računalnik.

pozor

Pred zamenjavo baterije vedno izklopite računalnik in iztaknite napajalni kabel.
Zamenjajte baterijo z enakovredno. Če je baterija zamenjana z napačnim modelom, lahko pride do poškodb vaših naprav.
Če baterije ne morete zamenjati sami ali niste prepričani o modelu baterije, se obrnite na mesto nakupa ali lokalnega prodajalca.
Pri nameščanju baterije bodite pozorni na usmeritev pozitivne strani (+) in negativne strani (-) baterije (pozitivna stran mora biti obrnjena navzgor).
Z uporabljenimi baterijami je treba ravnati v skladu z lokalnimi okoljskimi predpisi.

CI (priključek za vdor v ohišje)
Ta matična plošča ima funkcijo zaznavanja ohišja, ki zazna, ali je bil pokrov ohišja odstranjen. Ta funkcija zahteva ohišje z zasnovo za zaznavanje vdora v ohišje.

Št. priključka Definicija

1 Signal

2 GND

CLR_CMOS (jumper za brisanje CMOS-a)
Uporabite ta jumper, da izbrišete konfiguracijo BIOS-a in ponastavite vrednosti CMOS-a na tovarniške privzete vrednosti. Če želite izbrisati vrednosti CMOS-a, se z metalnim predmetom, kot je izvijač, za nekaj sekund dotaknite obeh priključkov.

	Odprto: Normalno
	Kratek stik: Izbriši vrednosti CMOS-a

pozor

Preden izbrišete vrednosti CMOS, vedno izklopite računalnik in izključite napajalni kabel iz električne vtičnice.
Po ponovnem zagonu sistema pojdite v BIOS Setup, da naložite tovarniške nastavitve (izberite Load Optimized Defaults (Naloži optimizirane privzete nastavitve)) ali ročno konfigurirajte nastavitve BIOS-a (glejte poglavje "BIOS Setup" za konfiguracije BIOS-a).

Nastavitev BIOS

BIOS (osnovni vhodno-izhodni sistem) beleži parametre strojne opreme sistema v CMOS na matični plošči. Njegove glavne funkcije vključujejo izvajanje samodejnega testa ob vklopu (POST) med zagonom sistema, shranjevanje sistemskih parametrov in nalaganje operacijskega sistema itd. BIOS vključuje program za nastavitev BIOS, ki uporabniku omogoča spreminjanje osnovnih nastavitev sistemske konfiguracije ali aktiviranje določenih sistemskih funkcij. Ko je napajanje izklopljeno, baterija na matični plošči zagotavlja potrebno napajanje CMOS, da se vrednosti konfiguracije ohranijo v CMOS. Za dostop do programa za nastavitev BIOS pritisnite tipko <Delete> med POST, ko je napajanje vklopljeno.
Za nadgradnjo BIOS uporabite pripomoček GIGABYTE Q-Flash ali @BIOS.

Q-Flash uporabniku omogoča hitro in enostavno nadgradnjo ali varnostno kopiranje BIOS brez vstopa v operacijski sistem.
@BIOS je pripomoček za Windows, ki išče in prenaša najnovejšo različico BIOS iz interneta ter posodablja BIOS.

pozor

Ker je posodabljanje BIOS potencialno tvegano, je priporočljivo, da ne posodabljate BIOS, če ne naletite na težave z uporabo trenutne različice BIOS. Za posodobitev BIOS to storite previdno. Neustrezna posodobitev BIOS lahko povzroči okvaro sistema.
Priporočljivo je, da ne spreminjate privzetih nastavitev (razen če morate), da preprečite nestabilnost sistema ali druge nepričakovane rezultate. Neustrezna sprememba nastavitev lahko povzroči, da se sistem ne zažene. Če se to zgodi, poskusite počistiti vrednosti CMOS in ponastaviti ploščo na privzete vrednosti. (Za informacije o tem, kako počistiti vrednosti CMOS, glejte razdelek »Naloži optimizirane privzete vrednosti« v tem poglavju ali uvode v baterijo/Clear CMOS jumper.)

Začetni zaslon

Ko se računalnik zažene, se prikaže naslednji začetni logotip.

Obstajata dva različna načina BIOS, kot sledi, in s tipko <F2> lahko preklapljate med njima. Klasični način nastavitve ponuja podrobne nastavitve BIOS. S puščičnimi tipkami na tipkovnici se lahko premikate med elementi in pritisnete <Enter> za sprejem ali vstop v podmeni. Lahko pa uporabite miško za izbiro želene postavke. Enostavni način uporabnikom omogoča hiter ogled trenutnih sistemskih informacij ali prilagajanje za optimalno delovanje. V enostavnem načinu lahko z miško premikate elemente konfiguracije.

pozor

Ko sistem ni stabilen kot običajno, izberite element Naloži optimizirane privzete vrednosti, da nastavite sistem na privzete vrednosti.
Meniji za nastavitev BIOS, opisani v tem poglavju, so samo za referenco in se lahko razlikujejo glede na različico BIOS.

M.I.T.

M.I.T.
pozor Ali bo sistem stabilno deloval z nastavitvami pospeševanja/previsoke napetosti, ki ste jih nastavili, je odvisno od vaše celotne konfiguracije sistema. Nepravilno pospeševanje/previsoka napetost lahko povzročita poškodbe CPU, čipovja ali pomnilnika ter skrajšata življenjsko dobo teh komponent. Ta stran je samo za napredne uporabnike in priporočamo, da ne spreminjate privzetih nastavitev, da preprečite nestabilnost sistema ali druge nepričakovane rezultate. (Nepravilna sprememba nastavitev lahko povzroči, da se sistem ne bo zagnal. Če se to zgodi, počistite vrednosti CMOS in ponastavite ploščo na privzete vrednosti.)

Napredne nastavitve frekvence
Vrednost frekvence gostitelja
Prikaže trenutno delovno frekvenco gostitelja.
Razmerje frekvence CPU
Omogoča spreminjanje razmerja frekvence za nameščen CPU. Nastavljivo območje je odvisno od nameščenega CPU.
Frekvenca CPU
Prikaže trenutno delovno frekvenco CPU.

Napredne nastavitve jeder CPU

Razmerje frekvence CPU, Frekvenca CPU
Zgornje nastavitve so sinhronizirane s tistimi pod istimi elementi v meniju Napredne nastavitve frekvence.

Povečanje zmogljivosti jeder ^(Opomba)
Omogoča določitev, ali želite omogočiti tehnologijo Core Performance Boost (CPB), tehnologijo za povečanje zmogljivosti CPU. (Privzeto: Samodejno)

Razmerje povečanja zmogljivosti jeder ^(Opomba)
Omogoča spreminjanje razmerja za CPB. Nastavljivo območje je odvisno od nameščenega CPU. (Privzeto: Samodejno)

Razmerje povečanja turbo zmogljivosti ^(Opomba)
Omogoča določitev, ali želite izboljšati zmogljivost CPU. (Privzeto: Onemogočeno)

Funkcija AMD Cool&Quiet

Omogočeno	Omogoča, da gonilnik AMD Cool'n'Quiet dinamično prilagodi frekvenco CPU in VID, da zmanjša izhodno toploto iz vašega računalnika in njegovo porabo energije. (Privzeto)
Onemogočeno	Onemogoči to funkcijo.

Način SVM
Izboljšana virtualizacija s tehnologijo virtualizacije bo platformi omogočila izvajanje več operacijskih sistemov in aplikacij v neodvisnih particijah. Z virtualizacijo lahko en računalniški sistem deluje kot več virtualnih sistemov. (Privzeto: Onemogočeno)
Način C6 ^{(Opomba 1)}
Omogoča določitev, ali naj CPU preide v način C6 v stanju zaustavitve sistema. Ko je omogočeno, se bo frekvenca jedra CPU zmanjšala med stanjem zaustavitve sistema, da se zmanjša poraba energije. Stanje C6 je naprednejše stanje varčevanja z energijo kot C1. (Privzeto: Omogočeno)
Globalni nadzor stanja C^{(Opomba 1)}
Omogoča določitev, ali naj CPU preide v stanja C. Ko je omogočeno, se bo frekvenca jedra CPU zmanjšala med stanjem zaustavitve sistema, da se zmanjša poraba energije. (Privzeto: Omogočeno)
Način SMT^{(Opomba 1)}
Omogoča omogočanje ali onemogočanje tehnologije CPU Simultaneous Multi-Threading. Ta funkcija deluje samo za operacijske sisteme, ki podpirajo način več procesorjev. Samodejno omogoči BIOS-u samodejno konfiguriranje te nastavitve. (Privzeto: Samodejno)
Nadzor spodnjega jedra^{(Opomba 1)}
Omogoča izbiro števila jeder CPU, ki jih želite omogočiti (število jeder CPU se lahko razlikuje glede na CPU). Samodejno omogoči BIOS-u samodejno konfiguriranje te nastavitve. (Privzeto: Samodejno)
Extreme Memory Profile (X.M.P.) ^{(Opomba 2)}
Omogoča BIOS-u branje podatkov SPD na pomnilniškem modulu XMP za izboljšanje zmogljivosti pomnilnika, ko je omogočeno.

Onemogočeno	Onemogoči to funkcijo. (Privzeto)
Profil1	Uporablja nastavitve profila 1.
Profil2 ^{(Opomba 2)}	Uporablja nastavitve profila 2.

Množitelj sistemskega pomnilnika
Omogoča nastavitev množitelja sistemskega pomnilnika. Samodejno nastavi množitelj pomnilnika glede na podatke SPD pomnilnika. (Privzeto: Samodejno)
Frekvenca pomnilnika (MHz)
Prva vrednost frekvence pomnilnika je normalna delovna frekvenca uporabljenega pomnilnika; druga je frekvenca pomnilnika, ki se samodejno prilagodi glede na nastavitve množitelja sistemskega pomnilnika.

Napredne nastavitve pomnilnika
Extreme Memory Profile (X.M.P.) (Opomba 2), Množitelj sistemskega pomnilnika, Frekvenca pomnilnika (Mhz)
Zgornje nastavitve so sinhronizirane s tistimi pod istimi elementi v meniju Napredne nastavitve frekvence.
Način časovnega usklajevanja pomnilnika
Ročno in Napredno ročno omogočata, da se spodaj konfigurirajo prepletanje kanalov, prepletanje rangov in nastavitve časovnega usklajevanja pomnilnika. Možnosti so: Samodejno (privzeto), Ročno, Napredno ročno.
Napetost profila DDR
Ko uporabljate pomnilniški modul, ki ni XMP, ali je Extreme Memory Profile (X.M.P.) nastavljen na Onemogočeno, se vrednost prikaže glede na vašo specifikacijo pomnilnika. Ko je Extreme Memory Profile (X.M.P.) nastavljen na Profil1 ali Profil2, se vrednost prikaže glede na podatke SPD v pomnilniku XMP.
Prepletanje kanalov
Omogoča ali onemogoča prepletanje pomnilniških kanalov. Omogočeno omogoča sistemu, da istočasno dostopa do različnih kanalov pomnilnika za povečanje zmogljivosti in stabilnosti pomnilnika. Samodejno omogoči BIOS-u samodejno konfiguriranje te nastavitve. (Privzeto: Samodejno)
Prepletanje rangov
Omogoča ali onemogoča prepletanje pomnilniških rangov. Omogočeno omogoča sistemu, da istočasno dostopa do različnih rangov pomnilnika za povečanje zmogljivosti in stabilnosti pomnilnika. Samodejno omogoči BIOS-u samodejno konfiguriranje te nastavitve. (Privzeto: Samodejno)
Podčasovna usklajevanja pomnilnika kanala A/B
Ta podmeni omogoča nastavitve časovnega usklajevanja pomnilnika za vsak kanal pomnilnika. Ustrezni zasloni za nastavitev časovnega usklajevanja so konfigurirani samo, ko je Način časovnega usklajevanja pomnilnika nastavljen na Ročno ali Napredno ročno. Opomba: Vaš sistem lahko postane nestabilen ali se ne bo zagnal, potem ko spremenite časovna usklajevanja pomnilnika. Če se to zgodi, ponastavite ploščo na privzete vrednosti tako, da naložite optimizirane privzete vrednosti ali počistite vrednosti CMOS.
Napredne nastavitve napetosti
Ta podmeni omogoča nastavitev napetosti CPU, čipovja in pomnilnika.

Stanje zdravja računalnika
Ponastavi stanje odprtja ohišja

Onemogočeno	Ohranja ali počisti zapis prejšnjega stanja vdora v ohišje. (Privzeto)
Omogočeno	Počisti zapis prejšnjega stanja vdora v ohišje in polje Odprto ohišje bo ob naslednjem zagonu prikazalo »Ne«.

Odprto ohišje
Prikaže stanje zaznavanja naprave za zaznavanje vdora v ohišje, ki je pritrjena na glavo CI matične plošče. Če je pokrov ohišja sistema odstranjen, bo to polje prikazalo »Da«, sicer pa »Ne«. Če želite počistiti zapis stanja vdora v ohišje, nastavite Ponastavi stanje odprtja ohišja na Omogočeno, shranite nastavitve v CMOS in nato znova zaženite sistem.
CPU Vcore/CPU VDDP/Napetost kanala A/B DRAM/+3,3 V/+5 V/+12 V/VCORE SOC
Prikaže trenutne napetosti sistema.

Razne nastavitve
Konfiguracija reže PCIe
Omogoča nastavitev načina delovanja rež PCI Express na Gen 1, Gen 2 ali Gen 3. Dejanski način delovanja je odvisen od specifikacije strojne opreme vsake reže. Samodejno omogoči BIOS-u samodejno konfiguriranje te nastavitve. (Privzeto: Samodejno)
Izboljšava 3DMark01
Omogoča določitev, ali želite izboljšati nekatere stare zmogljivosti merilnih testov. (Privzeto: Onemogočeno)

Nastavitve Smart Fan 5
Spremljanje
Omogoča izbiro cilja za spremljanje in nadaljnje prilagajanje. (Privzeto: CPU FAN)
Nadzor hitrosti ventilatorja
Omogoča določitev, ali želite omogočiti funkcijo nadzora hitrosti ventilatorja in prilagoditi hitrost ventilatorja.

Normalno	Omogoča, da ventilator deluje pri različnih hitrostih glede na temperaturo. Hitrost ventilatorja lahko prilagodite s programom System Information Viewer glede na zahteve sistema. (Privzeto)
Tiho	Omogoča, da ventilator deluje pri nizkih hitrostih.
Ročno	Omogoča nadzor hitrosti ventilatorja v krivulji.
Polna hitrost	Omogoča, da ventilator deluje pri polni hitrosti.

Uporaba vnosa temperature za nadzor ventilatorja
Omogoča izbiro referenčne temperature za nadzor hitrosti ventilatorja.
Temperaturni interval
Omogoča izbiro temperaturnega intervala za spremembo hitrosti ventilatorja.
Način nadzora ventilatorja

Samodejno	Omogoča BIOS-u samodejno zaznavanje vrste nameščenega ventilatorja/črpalke in nastavi optimalni način nadzora. (Privzeto)
Napetost	Način napetosti je priporočljiv za 3-pinski ventilator.
PWM	Način PWM je priporočljiv za 4-pinski ventilator.

Temperatura
Prikaže trenutno temperaturo izbranega ciljnega območja.
Hitrost ventilatorja
Prikaže trenutne hitrosti ventilatorja.
Pretok
Prikaže pretok vašega sistema vodnega hlajenja.
Opozorilo o temperaturi
Nastavi opozorilni prag za temperaturo. Ko temperatura preseže prag, bo BIOS oddal opozorilni zvok. Možnosti so: Onemogočeno (privzeto), 60 o C/140 o F, 70 o C/158 o F, 80 o C/176 o F, 90 o C/194 o F.
Opozorilo o okvari ventilatorja
Omogoča sistemu, da odda opozorilni zvok, če ventilator ni priključen ali ne deluje. Preverite stanje ventilatorja ali priključek ventilatorja, ko se to zgodi. (Privzeto: Onemogočeno)

^(Opomba) Ta element je prisoten samo, ko namestite CPU, ki podpira to funkcijo.
^{(Opomba 1)} Ta element je prisoten samo, ko namestite CPU, ki podpira to funkcijo.
^{(Opomba 2)}Ta element je prisoten samo, ko namestite CPU in pomnilniški modul, ki podpirata to funkcijo.

Sistem

Sistem
Ta razdelek ponuja informacije o modelu vaše matične plošče in različici BIOS-a. Izberete lahko tudi privzeti jezik, ki ga uporablja BIOS, in ročno nastavite sistemski čas.
Sistemski jezik
Izbere privzeti jezik, ki ga uporablja BIOS.
Sistemski datum
Nastavi sistemski datum. Oblika datuma je teden (samo za branje), mesec, datum in leto. Uporabite <Enter> za preklapljanje med polji Mesec, Datum in Leto ter uporabite tipko <Page Up> ali <Page Down> za nastavitev želene vrednosti.
Sistemski čas
Nastavi sistemski čas. Oblika časa je ura, minuta in sekunda. Na primer, 1 popoldne je 13:00:00. Uporabite <Enter> za preklapljanje med polji Ura, Minuta in Sekunda ter uporabite tipko <Page Up> ali <Page Down> za nastavitev želene vrednosti.
Raven dostopa
Prikaže trenutno raven dostopa, odvisno od vrste uporabljene zaščite z geslom. (Če geslo ni nastavljeno, se privzeto prikaže kot Skrbnik.) Raven Skrbnika vam omogoča spreminjanje vseh nastavitev BIOS-a; raven Uporabnika vam omogoča spreminjanje samo določenih nastavitev BIOS-a, ne pa vseh.

BIOS

BIOS
Prioritete možnosti zagona
Določa splošni vrstni red zagona iz razpoložljivih naprav. Naprave za odstranljivo shranjevanje, ki podpirajo format GPT, bodo na seznamu zagonskih naprav imele predpono »UEFI:«. Za zagon iz operacijskega sistema, ki podpira particioniranje GPT, izberite napravo s predpono »UEFI:«. Če pa želite namestiti operacijski sistem, ki podpira particioniranje GPT, kot je Windows 10 64-bit, izberite optični pogon, ki vsebuje namestitveni disk Windows 10 64-bit in ima predpono »UEFI:«.
Prioritete trdega diska/CD/DVD ROM pogona/diskete/omrežne naprave BBS
Določa vrstni red zagona za določeno vrsto naprave, kot so trdi diski, optični pogoni, disketni pogoni in naprave, ki podpirajo funkcijo Boot from LAN (zagon iz LAN), itd. Pritisnite <Enter> na tej postavki za vstop v podmeni, ki predstavlja naprave iste vrste, ki so povezane. Ta postavka je prisotna samo, če je nameščena vsaj ena naprava za to vrsto.
Stanje Bootup NumLock
Omogoči ali onemogoči funkcijo Numlock na številski tipkovnici po POST-u. (Privzeto: Vklopljeno)
Varnostna možnost
Določa, ali je geslo potrebno vsakič, ko se sistem zažene, ali samo, ko vstopite v nastavitev BIOS-a (BIOS Setup). Po konfiguraciji te postavke nastavite gesla pod postavko Administrator Password/User Password.

Setup	Geslo je potrebno samo za vstop v program za nastavitev BIOS-a (BIOS Setup).
System	Geslo je potrebno za zagon sistema in za vstop v program za nastavitev BIOS-a (BIOS Setup). (Privzeto)

Prikaz logotipa na celotnem zaslonu
Omogoča vam, da določite, ali naj se ob zagonu sistema prikaže logotip GIGABYTE. Onemogočeno preskoči logotip GIGABYTE, ko se sistem zažene. (Privzeto: Omogočeno)
Hiter zagon
Omogoči ali onemogoči hiter zagon (Fast Boot) za skrajšanje postopka zagona OS. Ultra hiter (Ultra Fast) zagotavlja najhitrejšo hitrost zagona. (Privzeto: Onemogočeno)
Podpora za SATA

Vse naprave Sata	Vse naprave SATA delujejo v operacijskem sistemu in med POST-om.
Samo zadnji zagonski HDD	Razen prejšnjega zagonskega pogona so vse naprave SATA onemogočene, preden se postopek zagona OS konča. (Privzeto)

To postavko je mogoče konfigurirati samo, če je možnost Hiter zagon (Fast Boot) nastavljena na Omogočeno ali Ultra hiter (Ultra Fast).
Podpora za VGA
Omogoča vam, da izberete, katero vrsto operacijskega sistema želite zagnati.

Samodejno	Omogoči samo podedovani ROM možnosti (legacy option ROM).
Gonilnik EFI	Omogoči ROM možnosti EFI. (Privzeto)

To postavko je mogoče konfigurirati samo, če je možnost Hiter zagon (Fast Boot) nastavljena na Omogočeno ali Ultra hiter (Ultra Fast).
Podpora za USB

Onemogočeno	Vse naprave USB so onemogočene, preden se postopek zagona OS konča.
Popolna začetna nastavitev	Vse naprave USB delujejo v operacijskem sistemu in med POST-om. (Privzeto)
Delna začetna nastavitev	Del USB naprav je onemogočen, preden se postopek zagona OS konča.

To postavko je mogoče konfigurirati samo, če je možnost Hiter zagon (Fast Boot) nastavljena na Omogočeno. Ta funkcija je onemogočena, ko je možnost Hiter zagon (Fast Boot) nastavljena na Ultra hiter (Ultra Fast).
Podpora za naprave PS2

Onemogočeno	Vse naprave PS/2 so onemogočene, preden se postopek zagona OS konča.
Omogočeno	Vse naprave PS/2 delujejo v operacijskem sistemu in med POST-om. (Privzeto)

Onemogočeno	Onemogoči zagon iz omrežja. (Privzeto)
Omogočeno	Omogoči zagon iz omrežja.

To postavko je mogoče konfigurirati samo, če je možnost Hiter zagon (Fast Boot) nastavljena na Omogočeno ali Ultra hiter (Ultra Fast).
Podpora za CSM
Omogoči ali onemogoči UEFI CSM (Compatibility Support Module) za podporo podedovanemu postopku zagona računalnika.

Omogočeno	Omogoči UEFI CSM. (Privzeto)
Onemogočeno	Onemogoči UEFI CSM in podpira samo postopek zagona UEFI BIOS-a.

LAN PXE Boot Option ROM
Omogoča vam, da izberete, ali želite omogočiti podedovani ROM možnosti (legacy option ROM) za krmilnik LAN. (Privzeto: Onemogočeno) To postavko je mogoče konfigurirati samo, če je možnost Podpora za CSM (CSM Support) nastavljena na Omogočeno.
Nadzor zagonske možnosti shranjevanja
Omogoča vam, da izberete, ali želite omogočiti UEFI ali podedovani ROM možnosti (legacy option ROM) za krmilnik naprave za shranjevanje.

Onemogočeno	Onemogoči ROM možnosti.
Samo UEFI	Omogoči samo ROM možnosti UEFI.
Samo podedovano	Omogoči samo podedovani ROM možnosti (legacy option ROM). (Privzeto)

To postavko je mogoče konfigurirati samo, če je možnost Podpora za CSM (CSM Support) nastavljena na Omogočeno.
Prioriteta ROM-a druge naprave PCI
Omogoča vam, da izberete, ali želite omogočiti UEFI ali podedovani ROM možnosti (Legacy option ROM) za krmilnik naprave PCI, ki ni krmilnik LAN, naprave za shranjevanje in grafični krmilnik.

Onemogočeno	Onemogoči ROM možnosti.
Samo UEFI	Omogoči samo ROM možnosti UEFI. (Privzeto)
Samo podedovano	Omogoči samo podedovani ROM možnosti (legacy option ROM).

To postavko je mogoče konfigurirati samo, če je možnost Podpora za CSM (CSM Support) nastavljena na Omogočeno.
Omrežni sklad
Onemogoči ali omogoči zagon iz omrežja za namestitev operacijskega sistema v formatu GPT, na primer namestitev operacijskega sistema s strežnika Windows Deployment Services. (Privzeto: Onemogočeno)
Podpora za Ipv4 PXE
Omogoči ali onemogoči podporo za IPv4 PXE. To postavko je mogoče konfigurirati samo, če je omrežni sklad (Network Stack) omogočen.
Podpora za Ipv4 HTTP
Omogoči ali onemogoči podporo za zagon HTTP za IPv4. To postavko je mogoče konfigurirati samo, če je omrežni sklad (Network Stack) omogočen.
Podpora za Ipv6 PXE
Omogoči ali onemogoči podporo za IPv6 PXE. To postavko je mogoče konfigurirati samo, če je omrežni sklad (Network Stack) omogočen.
Podpora za Ipv6 HTTP
Omogoči ali onemogoči podporo za zagon HTTP za IPv6. To postavko je mogoče konfigurirati samo, če je omrežni sklad (Network Stack) omogočen.
Skrbniško geslo
Omogoča vam, da konfigurirate skrbniško geslo. Pritisnite <Enter> na tej postavki, vnesite geslo in nato pritisnite <Enter>. Zahtevano bo, da potrdite geslo. Ponovno vnesite geslo in pritisnite <Enter>. Skrbniško geslo (ali uporabniško geslo) morate vnesti ob zagonu sistema in pri vstopu v nastavitev BIOS-a (BIOS Setup). Za razliko od uporabniškega gesla vam skrbniško geslo omogoča spreminjanje vseh nastavitev BIOS-a.
Uporabniško geslo
Omogoča vam, da konfigurirate uporabniško geslo. Pritisnite <Enter> na tej postavki, vnesite geslo in nato pritisnite <Enter>. Zahtevano bo, da potrdite geslo. Ponovno vnesite geslo in pritisnite <Enter>. Skrbniško geslo (ali uporabniško geslo) morate vnesti ob zagonu sistema in pri vstopu v nastavitev BIOS-a (BIOS Setup). Vendar pa vam uporabniško geslo omogoča spreminjanje samo določenih nastavitev BIOS-a, ne pa vseh. Če želite preklicati geslo, pritisnite <Enter> na postavki za geslo in ko ste pozvani k vnosu gesla, najprej vnesite pravilno geslo. Ko ste pozvani k vnosu novega gesla, pritisnite <Enter> brez vnosa gesla. Ponovno pritisnite <Enter>, ko ste pozvani k potrditvi.
OPOMBA: Pred nastavitvijo uporabniškega gesla najprej nastavite skrbniško geslo.

Periferne naprave

AMD CPU fTPM
Omogoči ali onemogoči funkcijo TPM 2.0, ki je integrirana v procesor AMD. (Privzeto: Onemogočeno)
Initial Display Output^(Opomba)
Določa prvo inicializacijo prikaza monitorja iz nameščene grafične kartice PCI Express ali vgrajene grafike.

IGD Video	Nastavi vgrajeno grafiko kot prvi zaslon.
PCIe 1 Slot	Nastavi grafično kartico na reži PCIEX16 kot prvi zaslon. (Privzeto)

Legacy USB Support
Omogoča uporabo tipkovnice/miške USB v MS-DOS. (Privzeto: Omogočeno)
XHCI Hand-off
Določa, ali naj se omogoči funkcija XHCI Hand-off za operacijski sistem brez podpore za XHCI Hand-off. (Privzeto: Omogočeno) & EHCI Hand-off
Določa, ali naj se omogoči funkcija EHCI Hand-off za operacijski sistem brez podpore za EHCI Hand-off. (Privzeto: Onemogočeno)
Port 60/64 Emulation
Omogoči ali onemogoči emulacijo I/O vrat 64h in 60h. To mora biti omogočeno za popolno podporo starejšim napravam za tipkovnice/miške USB v MS-DOS ali v operacijskem sistemu, ki izvorno ne podpira naprav USB. (Privzeto: Onemogočeno)
USB Mass Storage Driver Support
Omogoči ali onemogoči podporo za naprave za shranjevanje USB. (Privzeto: Omogočeno)
USB Storage Devices
Prikaže seznam povezanih naprav za množično shranjevanje USB. Ta element se prikaže samo, ko je nameščena naprava za shranjevanje USB.
HD Audio Controller
Omogoči ali onemogoči vgrajeno zvočno funkcijo. (Privzeto: Omogočeno) Če želite namesto vgrajenega zvoka namestiti zvočno kartico drugega proizvajalca, nastavite to možnost na Onemogočeno.

Trusted Computing
Omogoči ali onemogoči Trusted Platform Module (TPM).
NVMe Configuration
Prikaže informacije o vašem M.2 NVME PCIe SSD, če je nameščen.
OffBoard SATA Controller Configuration
Prikaže informacije o vašem M.2 PCIe SSD, če je nameščen.

^(Opomba)Ta element je prisoten samo, če namestite procesor, ki podpira to funkcijo.

Nabor vezij

IOMMU
Omogoči ali onemogoči podporo za AMD IOMMU. (Privzeto: Samodejno)
Integrated Graphics ^(Note)
Omogoči ali onemogoči vgrajeno grafično funkcijo.

Auto	BIOS bo samodejno omogočil ali onemogočil vgrajeno grafiko, odvisno od nameščene grafične kartice. (Privzeto)
Disabled	Onemogoči vgrajeno grafiko.

UMA Frame Buffer Size ^(Note)
Velikost okvirnega pomnilnika je skupna količina sistemskega pomnilnika, ki je dodeljena izključno vgrajenemu grafičnemu krmilniku. MS-DOS bo na primer za prikaz uporabil samo ta pomnilnik. Možnosti so: Samodejno (privzeto), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA Mode
Omogoči ali onemogoči RAID za krmilnike SATA, integrirane v nabor vezij, ali konfigurira krmilnike SATA v način AHCI.

RAID	Omogoči RAID za krmilnik SATA.
AHCI	Konfigurira krmilnike SATA v način AHCI. Advanced Host Controller Interface (AHCI) je specifikacija vmesnika, ki omogoča gonilniku za shranjevanje, da omogoči napredne funkcije Serial ATA, kot sta Native Command Queuing in hot plug. (Privzeto)

APU SATA Port Enable (M2F_32G Connector)
Omogoči ali onemogoči krmilnik SATA, integriran v procesor. (Privzeto: Omogočeno)
Chipset SATA Port Enable (SATA3 0, 1, 2, 3 Connectors)
Omogoči ali onemogoči krmilnik SATA, integriran v nabor vezij. (Privzeto: Omogočeno)
APU SATA Port 0 (M2F_32G Connector)
Prikaže informacije o priključeni napravi M.2 SATA. Informacije se prikažejo samo, ko je nameščena naprava M.2 SATA.
Chipset SATA Port 0/1/2/3 (SATA3 0, 1, 2, 3 Connectors)
Prikaže informacije o povezanih napravah SATA.

^(Opomba)Ta element je prisoten samo, če namestite procesor, ki podpira to funkcijo.

Napajanje

AC BACK
Določa stanje sistema po vrnitvi napajanja po izgubi napajanja iz omrežja.

Memory	Sistem se ob vrnitvi napajanja vrne v zadnje znano budno stanje.
Always On	Sistem se ob vrnitvi napajanja vklopi.
Always Off	Sistem ob vrnitvi napajanja ostane izklopljen. (Privzeto)

Power On By Keyboard
Omogoča vklop sistema z dogodkom prebujanja tipkovnice PS/2.
Opomba: Za uporabo te funkcije potrebujete napajalnik ATX, ki zagotavlja vsaj 1 A na vodilu +5VSB.

Disabled	Onemogoči to funkcijo. (Privzeto)
Password	Nastavite geslo z 1~5 znaki za vklop sistema.
Keyboard 98	Pritisnite gumb POWER na tipkovnici Windows 98, da vklopite sistem.
Any key	Pritisnite katero koli tipko za vklop sistema.

Power On Password
Nastavite geslo, ko je možnost Power On By Keyboard nastavljena na Password. Pritisnite <Enter> na tem elementu in nastavite geslo z do 5 znaki, nato pa pritisnite <Enter> za sprejem. Za vklop sistema vnesite geslo in pritisnite <Enter>.
Opomba: Če želite preklicati geslo, pritisnite <Enter> na tem elementu. Ko ste pozvani, da vnesete geslo, ponovno pritisnite <Enter> brez vnosa gesla, da počistite nastavitve gesla.
Power On By Mouse
Omogoča vklop sistema z dogodkom prebujanja miške PS/2.
Opomba: Za uporabo te funkcije potrebujete napajalnik ATX, ki zagotavlja vsaj 1 A na vodilu +5VSB.

Disabled	Onemogoči to funkcijo. (Privzeto)
Move	Premaknite miško za vklop sistema.
Double Click	Dvokliknite levi gumb na miški za vklop sistema.

ErP
Določa, ali naj sistem porabi najmanj energije v stanju S5 (izklop). Opomba: Ko je ta element nastavljen na Enabled (Omogočeno), naslednje funkcije ne bodo na voljo: Resume by Alarm (nadaljevanje z alarmom), vklop z miško in vklop s tipkovnico.
Soft-Off by PWR-BTTN
Konfigurira način izklopa računalnika v načinu MS-DOS z gumbom za vklop.

Instant-Off	Pritisnite gumb za vklop in sistem se bo takoj izklopil. (Privzeto)
Delay 4 Sec.	Pritisnite in držite gumb za vklop 4 sekunde, da izklopite sistem. Če je gumb za vklop pritisnjen manj kot 4 sekunde, bo sistem prešel v stanje mirovanja.

Resume by Alarm
Določa, ali naj se sistem vklopi ob želenem času. (Privzeto: Onemogočeno) Če je omogočeno, nastavite datum in čas, kot sledi:
Wake up day: Vklopite sistem ob določenem času vsak dan ali na določen dan v mesecu.
Wake up hour/minute/second: Nastavite čas, ob katerem se bo sistem samodejno vklopil.
Opomba: Pri uporabi te funkcije se izogibajte neustreznemu izklopu iz operacijskega sistema ali odstranitvi napajanja iz omrežja, sicer nastavitve morda ne bodo učinkovite.
Wake on LAN
Omogoči ali onemogoči funkcijo Wake on LAN. (Privzeto: Omogočeno)
High Precision Event Timer
Omogoči ali onemogoči High Precision Event Timer (HPET) v operacijskem sistemu. (Privzeto: Omogočeno)

Shrani in izstopi

Shrani in izstopi iz nastavitev
Pritisnite <Enter> na tem elementu in izberite Yes (Da). To shrani spremembe v CMOS in zapre program BIOS Setup. Izberite No (Ne) ali pritisnite <Esc> za vrnitev v glavni meni BIOS Setup.
Izhod brez shranjevanja
Pritisnite <Enter> na tem elementu in izberite Yes (Da). To zapre BIOS Setup, ne da bi shranili spremembe, narejene v BIOS Setup, v CMOS. Izberite No (Ne) ali pritisnite <Esc> za vrnitev v glavni meni BIOS Setup.
Naloži optimizirane privzete nastavitve
Pritisnite <Enter> na tem elementu in izberite Yes (Da), da naložite optimalne privzete nastavitve BIOS-a. Privzete nastavitve BIOS-a pomagajo sistemu delovati v optimalnem stanju. Po posodobitvi BIOS-a ali po izbrisu vrednosti CMOS vedno naložite optimizirane privzete nastavitve.
Prekoračitev zagona
Omogoča vam, da izberete napravo za takojšnji zagon. Pritisnite <Enter> na napravi, ki jo izberete, in izberite Yes (Da) za potrditev. Vaš sistem se bo samodejno znova zagnal in zagnal iz te naprave.
Shrani profile
Ta funkcija vam omogoča, da shranite trenutne nastavitve BIOS-a v profil. Ustvarite lahko do 8 profilov in shranite kot Setup Profile 1 ~ Setup Profile 8. Pritisnite <Enter> za dokončanje. Lahko pa izberete Select File in HDD/FDD/USB (Izberite datoteko v HDD/FDD/USB), da shranite profil v svojo shranjevalno napravo.
Naloži profile
Če vaš sistem postane nestabilen in ste naložili privzete nastavitve BIOS-a, lahko s to funkcijo naložite nastavitve BIOS-a iz profila, ustvarjenega prej, brez težav z ponovnim konfiguriranjem nastavitev BIOS-a. Najprej izberite profil, ki ga želite naložiti, nato pritisnite <Enter> za dokončanje. Izberete lahko Select File in HDD/FDD/USB (Izberite datoteko v HDD/FDD/USB), da vnesete profil, ki ste ga ustvarili prej iz svoje shranjevalne naprave, ali naložite profil, ki ga samodejno ustvari BIOS, na primer povrnitev nastavitev BIOS-a na zadnje nastavitve, ki so pravilno delovale (zadnji znan dober zapis).

Konfiguriranje nabora RAID

Ravni RAID

	RAID 0	RAID 1	RAID 10
Minimalno število trdih diskov	≥2 Število trdih diskov *	2	4 (Število trdih diskov/2) *
Zmogljivost niza	Število trdih diskov * Velikost najmanjšega pogona	Velikost najmanjšega pogona	(Število trdih diskov/2) * Velikost najmanjšega pogona
Toleranca napak	Ne	Da	Da

Preden začnete, pripravite naslednje elemente:

Vsaj dva trda diska SATA ali M.2 SATA SSD-ja. (Za zagotovitev optimalne učinkovitosti priporočamo, da uporabljate dva trda diska z enakim modelom in zmogljivostjo).
Namestitveni disk Windows.
Disk z gonilniki matične plošče.
USB-ključ.

Konfiguriranje vgrajenega krmilnika SATA

Namestitev trdih diskov SATA v vaš računalnik
Namestite trde diske/SSD-je v priključke SATA/M.2 na matični plošči. Nato priključite napajalne priključke iz napajalnika na trde diske.
Konfiguriranje načina krmilnika SATA v BIOS Setup
Prepričajte se, da ste pravilno konfigurirali način krmilnika SATA v nastavitvah sistema BIOS. Koraki:
1. Vklopite računalnik in pritisnite <Delete> za vstop v BIOS Setup med POST (Power-On Self-Test). Pod Chipset se prepričajte, da sta APU SATA Port Enable in Chipset SATA Port Enable omogočena. Nastavite SATA Mode na RAID. Nato shranite nastavitve in znova zaženite računalnik.
2. Če želite konfigurirati UEFI RAID, sledite korakom v "C-1." Za vstop v starejši RAID ROM shranite nastavitve in zapustite BIOS Setup. Za več informacij glejte "C-2".

  Meniji BIOS Setup, opisani v tem razdelku, se lahko razlikujejo od natančnih nastavitev za vašo matično ploščo. Dejanske možnosti menija BIOS Setup, ki jih boste videli, so odvisne od matične plošče, ki jo imate, in različice BIOS-a.
1. Konfiguracija UEFI RAID
  Samo Windows 10 64-bit podpira konfiguracijo UEFI RAID.
  Koraki:
  1. V BIOS Setup pojdite v BIOS in nastavite CSM Support na Disabled (Onemogočeno). Shranite spremembe in zapustite BIOS Setup.
  2. Po ponovnem zagonu sistema znova vstopite v BIOS Setup. Nato vstopite v podmeni Peripherals\RAIDXpert2 Configuration Utility.
  3. Na zaslonu RAIDXpert2 Configuration Utility pritisnite <Enter> na Array Management za vstop na Create zaslon Array. Nato izberite raven RAID. Podprte ravni RAID vključujejo RAID 0 (Stripe), RAID 1 (Mirror) in RAID 10 (razpoložljive izbire so odvisne od števila nameščenih trdih diskov). Nato pritisnite <Enter> na Select Physical Disks za vstop na zaslon Select Physical Disks.
  4. Na zaslonu Select Physical Disks izberite trde diske, ki jih želite vključiti v niz RAID, in jih nastavite na Enabled (Omogočeno). Nato uporabite puščično tipko navzdol, da se premaknete na Apply Changes in pritisnite <Enter>. Nato se vrnite na prejšnji zaslon in nastavite Array Size, Array Size Unit, Read Cache Policy in Write Cache Policy.
  5. Po nastavitvi zmogljivosti se premaknite na Create Array in pritisnite <Enter> za začetek.
  6. Po dokončanju se boste vrnili na zaslon Array Management. Pod Manage Array Properties lahko vidite novo glasnost RAID in informacije o ravni RAID, imenu niza, zmogljivosti niza itd.
2. Konfiguriranje Legacy RAID ROM
  Vstopite v starejši program za nastavitev RAID BIOS-a za konfiguriranje niza RAID. Preskočite ta korak in nadaljujte z namestitvijo operacijskega sistema Windows za konfiguracijo, ki ni RAID.
  Koraki:

Po začetku testa pomnilnika POST in preden se začne zagon operacijskega sistema, poiščite sporočilo, ki pravi "Press <Ctrl-F> to enter RAID Option ROM Utility" (Pritisnite <Ctrl-F> za vstop v program RAID Option ROM Utility). Pritisnite <Ctrl> + <R> za vstop v program za nastavitev RAID BIOS-a.
Za ustvarjanje novega niza pritisnite <Enter> na možnosti Create Array.
Izbirna vrstica se bo premaknila na odsek Disks na desni strani zaslona. Izberite trde diske, ki jih želite vključiti v niz RAID. Uporabite puščično tipko navzgor ali navzdol za izbiro trdega diska in pritisnite <Insert>. Izbrani trdi disk bo prikazan zeleno. Za uporabo vseh trdih diskov preprosto pritisnite <A> za izbiro vseh. Nato pritisnite <Enter> in izbirna vrstica se bo premaknila na odsek User Input na spodnji levi strani zaslona.
Najprej izberite način RAID in pritisnite <Enter>. Razpoložljive izbire so odvisne od števila nameščenih trdih diskov. Nato sledite navodilom na zaslonu za določitev velikosti niza. Izberete lahko All available space (Ves razpoložljivi prostor) za uporabo največje dovoljene velikosti ali uporabite puščično tipko navzgor ali navzdol za prilagoditev velikosti in pritisnite <Enter>.
Izberite način predpomnjenja. Možnosti vključujejo Read/Write (Branje/Pisanje), Read Only (Samo branje) in None (Brez). Nato pritisnite <Enter> za nadaljevanje.
Končno se bo pojavilo sporočilo, ki pravi "Confirm Creation of Array" (Potrdite ustvarjanje niza). Pritisnite <C> za potrditev ali <Esc> za vrnitev na prejšnji zaslon.
Ko končate, boste videli nov niz na glavnem zaslonu. Za izhod iz programa RAID BIOS pritisnite <Esc> in nato pritisnite <C> za potrditev.

Namestitev gonilnika RAID/AHCI in operacijskega sistema
S pravilnimi nastavitvami BIOS-a ste pripravljeni na namestitev operacijskega sistema.

Namestitev operacijskega sistema
Ker nekateri operacijski sistemi že vključujejo gonilnik RAID/AHCI, vam ni treba namestiti ločenega gonilnika RAID/AHCI med postopkom namestitve Windows. Po namestitvi operacijskega sistema priporočamo, da namestite vse zahtevane gonilnike z diska z gonilniki matične plošče z uporabo "Xpress Install", da zagotovite učinkovitost in združljivost sistema. Če operacijski sistem, ki ga želite namestiti, zahteva, da zagotovite dodaten gonilnik RAID/AHCI med postopkom namestitve OS, glejte spodnje korake:

Kopirajte mapo Hw10 pod mapo \Boot na disku z gonilniki na svoj USB-ključ.
Zaženite z diska za namestitev Windows in izvedite standardne korake za namestitev OS. Ko se prikaže zaslon, ki zahteva, da naložite gonilnik, izberite Browse (Prebrskaj).
Vstavite USB-ključ in nato prebrskajte do lokacije gonilnika. Lokacija gonilnika je naslednja: \Hw10\RAID\x64
Najprej izberite AMD-RAID Bottom Device in kliknite Next (Naprej) za nalaganje gonilnika. Nato izberite AMD-RAID Controller in kliknite Next (Naprej) za nalaganje gonilnika. Na koncu nadaljujte z namestitvijo OS.

Za podrobnosti o konfiguriranju niza RAID obiščite spletno mesto GIGABYTE.

Namestitev gonilnikov

Pred namestitvijo gonilnikov najprej namestite operacijski sistem. (Naslednja navodila uporabljajo Windows 10 kot primer operacijskega sistema.)
Po namestitvi operacijskega sistema vstavite disk z gonilniki matične plošče v optični pogon. Kliknite na sporočilo "Tap to choose what happens with this disc" (Dotaknite se, da izberete, kaj se zgodi s tem diskom) v zgornjem desnem kotu zaslona in izberite "Run Run.exe." (Ali pojdite v My Computer (Moj računalnik), dvokliknite optični pogon in izvedite program Run.exe.)

"Xpress Install" bo samodejno pregledal vaš sistem in nato navedel vse gonilnike, ki jih priporočamo za namestitev. Lahko kliknete na gumb Xpress Install in "Xpress Install" bo namestil vse izbrane gonilnike. Ali kliknite na puščico ikona za posamezno namestitev gonilnikov, ki jih potrebujete.

Za več informacij o programski opremi obiščite spletno mesto GIGABYTE.

Za podrobnosti o konfiguriranju zvočne programske opreme obiščite spletno mesto GIGABYTE.

Kontaktirajte nas
GIGA-BYTE TECHNOLOGY CO., LTD.
Naslov: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tehnična in netehnična podpora (prodaja/marketing): http://esupport.gigabyte.com
Spletni naslov (angleščina): http://www.gigabyte.com
Spletni naslov (kitajščina): http://www.gigabyte.tw

GIGABYTE eSupport
Za oddajo tehničnega ali netehničnega (prodaja/marketing) vprašanja se povežite na: http://esupport.gigabyte.com

Identifikacija različice vaše matične plošče
Številka različice na vaši matični plošči izgleda takole: "REV: X.X." Na primer, "REV: 1.0" pomeni, da je različica matične plošče 1.0. Preverite različico matične plošče pred posodobitvijo BIOS-a matične plošče, gonilnikov ali pri iskanju tehničnih informacij.
Primer:
Identifikacija različice vaše matične plošče

Za več podrobnosti o izdelku obiščite spletno mesto GIGABYTE.

Avtorske pravice
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Vse pravice pridržane. Blagovne znamke, omenjene v tem priročniku, so zakonito registrirane pri njihovih lastnikih.
