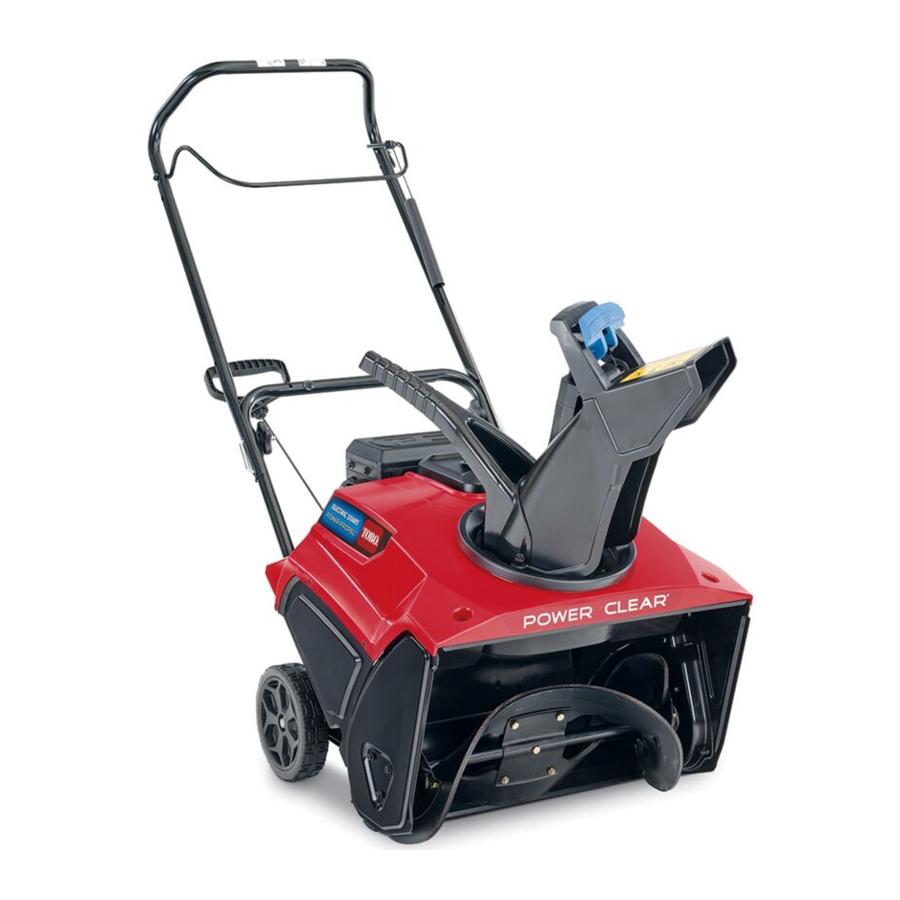

Toro Power Clear 721, 38751 Qo'llanma

Kirish

Ushbu mashina uy egalari tomonidan foydalanishga mo'ljallangan. U asosan turar-joy yoki tijorat mulklarida transport vositalari uchun yo'laklar va piyodalar yo'laklari kabi qoplamali sirtlardan qorni tozalash uchun mo'ljallangan. U qordan boshqa materiallarni tozalash uchun mo'ljallanmagan va shag'alli sirtlarni tozalash uchun ham mo'ljallanmagan.
Eslatma: Mashina yangi cho'tkalangan yoki och rangli betonda rezina izlarini qoldirishi mumkin. Ishlatishdan oldin ko'zga tashlanmaydigan joyda sinab ko'ring.
Mahsulotni to'g'ri ishlatish va texnik xizmat ko'rsatish, shuningdek, shikastlanish va mahsulotning shikastlanishiga yo'l qo'ymaslik uchun ushbu ma'lumotni diqqat bilan o'qing. Mahsulotni to'g'ri va xavfsiz ishlatish sizning mas'uliyatingizdir.
Mahsulot xavfsizligi va foydalanish bo'yicha o'quv materiallari, qo'shimcha ma'lumotlar, diler topishga yordam berish yoki mahsulotingizni ro'yxatdan o'tkazish uchun to'g'ridan-to'g'ri Toro bilan www.Toro.com orqali bog'lanishingiz mumkin.
Agar sizga xizmat ko'rsatish, original Toro qismlari yoki qo'shimcha ma'lumot kerak bo'lsa, vakolatli xizmat ko'rsatish dileri yoki Toro mijozlarga xizmat ko'rsatish markaziga murojaat qiling va mahsulotingizning modeli va seriya raqamlarini tayyorlang. 1-rasmda mahsulotdagi model va seriya raqamlari joylashgan joyi ko'rsatilgan. Raqamlarni ko'rsatilgan joyga yozing.

Smartfon yoki planshetingiz bilan seriya raqami yorlig'idagi QR kodini skanerlang, shunda kafolat, ehtiyot qismlar va boshqa mahsulot ma'lumotlariga kirishingiz mumkin.

1. Model va seriya raqami joylashgan joy

Ushbu qo'llanmada potentsial xavflar aniqlangan va xavfsizlik ogohlantirish belgisi (2-rasm) bilan aniqlangan xavfsizlik xabarlari mavjud bo'lib, ular tavsiya etilgan ehtiyot choralariga rioya qilmasangiz, jiddiy shikastlanishga yoki o'limga olib kelishi mumkin bo'lgan xavfni bildiradi.

2-rasm

1. Xavfsizlik ogohlantirish belgisi

Ushbu qo'llanma ma'lumotni ta'kidlash uchun 2 ta so'zdan foydalanadi. Muhim maxsus mexanik ma'lumotga e'tiborni qaratadi va Eslatma maxsus e'tiborga loyiq umumiy ma'lumotni ta'kidlaydi.

Agar siz ushbu mashinani 1500 m (5000 fut) dan yuqori balandlikda uzluksiz ravishda ishlatsangiz, dvigatel CARB/EPA emissiya qoidalariga javob berishi uchun yuqori balandlik to'plami o'rnatilganligiga ishonch hosil qiling. Yuqori balandlik to'plami shamning ifloslanishi, qiyin ishga tushirish va emissiyaning ko'payishini oldini olgan holda dvigatelning ish faoliyatini oshiradi. To'plamni o'rnatganingizdan so'ng, yuqori balandlik yorlig'ini mashinadagi seriya yorlig'i yoniga yopishtiring. Mashinangiz uchun tegishli yuqori balandlik to'plami va yuqori balandlik yorlig'ini olish uchun har qanday vakolatli Toro xizmat ko'rsatish dileriga murojaat qiling. Sizga qulay bo'lgan dilerni topish uchun www.Toro.com veb-saytimizga kiring yoki Emissiyani nazorat qilish kafolat bayonotida ko'rsatilgan raqamlarda Toro mijozlarga xizmat ko'rsatish bo'limiga murojaat qiling.
Dvigatelni 1500 m (5000 fut) dan pastda ishlatganda to'plamni dvigateldan olib tashlang va dvigatelni asl zavod konfiguratsiyasiga qaytaring. Yuqori balandlikda foydalanish uchun o'zgartirilgan dvigatelni pastroq balandliklarda ishlatmang; aks holda, siz dvigatelni qizdirib yuborishingiz va shikastlashingiz mumkin.
Agar mashinangiz yuqori balandlikda foydalanish uchun o'zgartirilganmi yoki yo'qmi, bilmasangiz, quyidagi yorliqni qidiring (3-rasm).

Agar dvigatel Kaliforniya jamoatchilik resurslari kodeksining 4442 yoki 4443-bo'limida belgilanganidek, samarali ish tartibida saqlanadigan uchqun ushlagichi bilan jihozlanmagan bo'lsa yoki dvigatel yong'inning oldini olish uchun qurilgan, jihozlangan va texnik xizmat ko'rsatilmasa, dvigatelni har qanday o'rmon bilan qoplangan, butalar bilan qoplangan yoki o't bilan qoplangan erlarda ishlatish yoki foydalanish Kaliforniya jamoatchilik resurslari kodeksining 4442 yoki 4443-bo'limini buzish hisoblanadi.

O'rnatish

Tutqichni ochish

Chiqarish trubasini o'rnatish

Dvigatelni moy bilan to'ldirish

Boshqaruv kabelini sozlash
Boshqaruv kabelini sozlash ga qarang.

Mahsulotga umumiy nuqtai

1. Chiqarish trubasi
2. Chiqarish trubasining tutqichi
3. Yoqilg'i baki qopqog'i
4. Boshqaruv paneli
5. Qaytarishni ishga tushirish tutqichi

6. Primer
7. O't oldirish kaliti
8. Bo'g'ish dastagi
9. Moyni to'kish vilkasi
10. Moy to'ldirish qopqog'i

Ishlash

Eslatma: Mashinaning chap va o‘ng tomonlarini normal ishlash holatidan aniqlang.

Ishlashdan oldin
Ishlashdan oldin xavfsizlik

• Faqat elektr starterli modellarga: Qo‘llanmada ko‘rsatilgan uzaytirgich simlar va rozetkalardan foydalaning. Elektr simini quvvat manbaiga ulashdan oldin yaxshilab tekshiring. Agar sim shikastlangan bo'lsa, undan foydalanmang. Shikastlangan simni almashtiring. Mashinani ishga tushirmayotganingizda quvvat simini uzib qo'ying.
• Mashinani ishlatishda har doim qishki kiyimlarni kiying. Sirpanchiq yuzalarda oyoqni mustahkamlaydigan, sirpanmaydigan poyabzal kiying. Harakatlanuvchi qismlarga tushib qolishi mumkin bo'lgan keng kiyimlardan saqlaning.
• Mashina otishi mumkin bo'lgan begona jismlardan ko'zlaringizni himoya qilish uchun har doim ishlash paytida yoki sozlash yoki ta'mirlash ishlarini bajarishda ko'zni himoya qiluvchi vositalarni taqing.
• Mashinani ishlatadigan joyni yaxshilab tekshiring va barcha eshik oldi gilamchalarini, chanalarni, taxtalarni, simlarni va boshqa begona narsalarni olib tashlang.
• Agar qalqon, xavfsizlik moslamasi yoki yorliq shikastlangan, o‘qib bo‘lmaydigan yoki yo‘q bo‘lsa, ishga tushirishdan oldin uni ta’mirlang yoki almashtiring. Shuningdek, bo'shashgan mahkamlagichlarni torting.

Yonilg'i juda tez yonuvchi va portlovchi hisoblanadi. Yonilg'idan chiqqan olov yoki portlash sizni va boshqalarni kuydirishi mumkin.

• Yonilg‘i yonishiga olib keladigan statik zaryadning oldini olish uchun, to‘ldirishdan oldin konteyner va/yoki mashinani transport vositasiga yoki biror narsaga emas, balki yerga qo‘ying.
• Dvigatel sovuq bo‘lganda, bakni tashqarida to‘ldiring. To‘kilganlarni arting.
• Chekayotganda yoki ochiq olov yoki uchqunlar yaqinida yonilg‘i bilan ishlamang.
• Yonilg'ini bolalar qo'li yetmaydigan joyda, tasdiqlangan yonilg'i idishida saqlang.
• Yonilg'i bakida yonilg'i bilan mashinani oldinga yoki orqaga ag'darmang; aks holda, yonilg'i mashinadan oqib chiqishi mumkin.

Yonilg'i bakini to'ldirish

• Eng yaxshi natijalarga erishish uchun faqat toza, yangi (30 kundan kamroq), oktani 87 yoki undan yuqori bo'lgan qo'rg'oshinsiz benzin ishlatiling ((R+M)/2 reyting usuli).
• Hajmi bo'yicha 10% gacha etanol yoki 15% MTBE bo'lgan kislorodli yonilg'i qabul qilinadi.
• Hajmi bo'yicha 10% dan ortiq etanolli benzinning etanol aralashmalaridan (masalan, E15 yoki E85) foydalanmang. Ishlash bilan bog'liq muammolar va/yoki dvigatelning shikastlanishi kafolat bilan qoplanmasligi mumkin.
• Metanolli benzinni ishlatmang.
• Yonilg'i stabilizatoridan foydalanmasangiz, yonilg'ini qishda yonilg'i bakida ham, yonilg'i idishlarida ham saqlamang.
• Benzinga moy qo'shmang.
  Yonilg'i bakining pastki qismidan yuqori to'ldirmang (8-rasm).

  8-rasm

Eslatma: Eng yaxshi natijalarga erishish uchun faqat 30 kun ichida ishlatmoqchi bo'lgan yonilg'i miqdorini sotib oling. Aks holda, yangi sotib olingan yonilg'iga 6 oygacha yangi saqlash uchun yonilg'i stabilizatorini qo'shishingiz mumkin.

Dvigatel moyi darajasini tekshirish
Xizmat ko'rsatish intervali: Har bir foydalanishdan oldin yoki har kuni—Dvigatel moyi darajasini tekshiring va zarur bo'lsa, moy qo'shing.

Ishlash vaqtida
Ishlash vaqtida xavfsizlik

• Mashinani tozalashdan oldin dvigatelni o'chiring va har doim tayoqdan yoki qorni tozalash vositasidan foydalaning (agar mavjud bo'lsa).
• Aylanadigan shnek qo'llar yoki oyoqlarga shikast yetkazishi mumkin. Mashinani ishlatishda dastaklar orqasida va chiqarish teshigidan uzoqda turing. Yuzingizni, qo'llaringizni, oyoqlaringizni va tanangizning boshqa qismlarini yoki kiyimingizni harakatlanuvchi yoki aylanuvchi qismlardan uzoqroq tuting.
• Hech qachon chiqarishni odamlarga yoki mulkka zarar yetkazishi mumkin bo'lgan joylarga yo'naltirmang.
• Sirtmoq yoki yiqilishdan saqlaning. Har doim oyoqlaringizga ishonch hosil qiling va dastaklarni mahkam ushlang. Yuring; hech qachon yugurmang.
• Qiyaliklarda ishlaganda juda ehtiyot bo'ling.
• Hech qachon yaxshi ko'rinmasdan yoki yorug'liksiz mashinani ishlatmang.
• Kasal, charchagan yoki alkogol yoki giyohvand moddalar ta'sirida bo'lgan holda mashinani ishlatmang.
• Orqaga qarab harakatlanayotganda orqaga qarang va ehtiyot bo'ling.
• Faol qor tozalamayotganingizda, shnekka quvvatni o'chiring.
• Toshli yo'laklarda, yo'laklarda yoki yo'llarda ishlaganda yoki kesib o'tayotganda juda ehtiyot bo'ling. Yashirin xavf yoki harakatga hushyor bo'ling.

• Dvigatel ishlayotgan paytda hech qanday sozlashga urinmang.

• Begona jismga urilgandan so'ng, dvigatelni o'chiring, ateşleme kalitini olib tashlang (faqat elektr starterli modellarda), mashinani har qanday shikastlanish uchun yaxshilab tekshiring va mashinani ishga tushirishdan va ishlatishdan oldin shikastlanishni ta'mirlang.
• Agar mashina g'ayritabiiy tarzda vibratsiya qila boshlasa, dvigatelni o'chiring va sababini tekshiring.
• Dvigatelni yaxshi havalandirish bo'lmasa, uy ichida ishlatmang (masalan, tashqi eshikni ochiq qoldiring); chiqindi gazlar xavfli.
• Qorni juda tez tozalashga urinib, mashina quvvatini ortiqcha yuklamang.
• Hech qachon issiq dvigatelga yoki glushitelga tegmang.

Dvigatelni ishga tushirish

1. Ateşleme kalitini soat yo'nalishi bo'yicha ON holatiga aylantiring (10-rasm).

2. Tiqma dastagini tortib oling (11-rasm va 12-rasm).

   1. Tiqma dastagi

      12-rasm
   2. Tiqmani faollashtirish uchun tiqma dastagini tortib olishni ko'rsatadigan tiqma dastagidagi belgilar.
3. Quyidagi jadvalda ko'rsatilganidek, primerga bosh barmog'ingiz bilan mahkam bosing, har safar primerga bir soniya ushlab turing (13-rasm).

   Harorat	Taklif etiladigan primerlar soni
   -23°C (-10°F) va undan yuqori	3
   -23°C dan past (-10°F)	6

   Eslatma: Primer teshigidan havo chiqib ketmasligi uchun primerga bosayotganda qo'lqopingizni yeching.

   Dvigatel ishlayotgan va issiq bo'lsa, primerdan yoki tiqmadan foydalanmang. Haddan tashqari primerlash dvigatelni suv bosishi va uni ishga tushirishga to'sqinlik qilishi mumkin.
4. Qaytarish-start dastagini torting (14-rasm).
   Eslatma: Agar qaytarish dastagini tortsangiz va hech qanday qarshilik sezmasangiz, starter muzlagan bo'lishi mumkin. Mashinani ishga tushirishga urinishdan oldin starterni eritib oling.

5. Dvigatel ishlayotgan paytda tiqma dastagini sekin suring.

Rotor pichoqlarini ulash
Rotor pichoqlarini ulash uchun boshqaruv panelini dastak ustiga ushlab turing (15-rasm).

Rotor pichoqlarini ajratish
Rotor pichoqlarini ajratish uchun boshqaruv panelini qo'yib yuboring (16-rasm).

16-rasm

Dvigatelni o'chirish
Dvigatelni o'chirish uchun ateşleme kalitini soat yo'nalishiga teskari yo'nalishda OFF holatiga aylantiring (17-rasm).

Chiqarish trubasini va truba deflektorini sozlash
Chiqarish trubasini sozlash uchun truba dastagini va truba deflektori dastagini ko'rsatilgandek harakatlantiring (18-rasm).

1. Truba dastagi
2. Truba deflektori dastagi

Tiqilib qolgan chiqarish trubasini tozalash
Trubani tozalash uchun:

• Dvigatelni o'chiring!
• Rotor pichoqlari aylanishni to'xtatganiga ishonch hosil qilish uchun 10 soniya kuting.
• Har doim tozalash vositasidan foydalaning; hech qachon qo'llaringizni ishlatmang.

Ishlash bo'yicha maslahatlar

Rotor pichoqlari toshlarni, o'yinchoqlarni va boshqa begona narsalarni otishi va sizga yoki atrofdagilarga jiddiy jarohat yetkazishi mumkin.

• Tozalash kerak bo'lgan joyni rotor pichoqlari olib, otishi mumkin bo'lgan barcha narsalardan tozalang.
• Barcha bolalar va uy hayvonlarini ishlash joyidan uzoqroq tuting.
• Qor yog'ishi bilanoq uni olib tashlang.
• Qorni to'liq olib tashlashni ta'minlash uchun har bir qatlamni bir-biriga yopishib o'ting.
• Iloji boricha qorni shamol yo'nalishi bo'yicha chiqarib tashlang.
• Agar mashina sirpanchiq yuzalarda yoki qalin qorda oldinga siljimasa, dastakni oldinga bosing, lekin mashinaning o'z tezligida ishlashiga ruxsat bering.

Ishlashdan keyin
Ishlashdan keyin xavfsizlik

• Hech qachon mashinani yonilg'i bakida yonilg'i bilan birga issiq suv isitgichlari, isitgichlar yoki kiyim quritgichlar kabi ateşleme manbalari mavjud bo'lgan binoda saqlamang. Har qanday qutida saqlashdan oldin dvigatelning sovishiga ruxsat bering.
• Mashinani 30 kundan ortiq saqlashda muhim tafsilotlar uchun Saqlashga murojaat qiling.

Foydalanishdan keyin muzlashning oldini olish

• Harakatlanuvchi qismlarning muzlashini oldini olish uchun dvigatelni bir necha daqiqa ishlating. Dvigatelni o'chiring, barcha harakatlanuvchi qismlar to'xtashini kuting va mashinadan muz va qorni olib tashlang.
• Trubaning asosidan qor va muzni tozalang.
• Muz yig'ilishidan xalos bo'lish uchun chiqarish trubasini chapga va o'ngga aylantiring.
• Ateşleme kaliti OFF holatida bo'lganda, qaytarish starteri va/yoki elektr starterining muzlashini oldini olish uchun qaytarish-start dastagini bir necha marta torting yoki elektr simini quvvat manbaiga va mashinaga ulang va elektr-start tugmasini bir marta bosing (faqat elektr starterli modellarda).
• Qorli va sovuq sharoitlarda ba'zi boshqaruv elementlari va harakatlanuvchi qismlar muzlashi mumkin. Muzlagan boshqaruv elementlarini ishlatishga urinayotganda haddan tashqari kuch ishlatmang. Agar biron bir boshqaruv elementi yoki qismini ishlatishda qiyinchilikka duch kelsangiz, dvigatelni ishga tushiring va uni bir necha daqiqa ishlating.

Texnik xizmat ko'rsatish

Tavsiya etilgan texnik xizmat ko'rsatish jadvali(lar)i

Texnik xizmat ko'rsatish intervali	Texnik xizmat ko'rsatish tartibi
Birinchi soatdan keyin	Boshqaruv kabelini tekshiring va agar kerak bo'lsa, uni sozlang. Bo'shashgan mahkamlagichlarni tekshiring va agar kerak bo'lsa, ularni torting.
Birinchi 2 soatdan keyin	Dvigatel moyini almashtiring.
Har bir ishlatishdan oldin yoki har kuni 25 soatda	Dvigatel moyi darajasini tekshiring va agar kerak bo'lsa, moy qo'shing. Rotor pichoqlarini tekshiring va agar kerak bo'lsa, vakolatli servis dileriga rotor pichoqlari va qirg'ichni almashtiring.
Har 50 soatda	Dvigatel moyini almashtiring. O't oldirish moslamasiga xizmat ko'rsating va agar kerak bo'lsa, uni almashtiring. Harakatlantiruvchi tasmani almashtiring.
Har yili	Boshqaruv kabelini tekshiring va agar kerak bo'lsa, uni sozlang. Rotor pichoqlarini tekshiring va agar kerak bo'lsa, vakolatli servis dileriga rotor pichoqlari va qirg'ichni almashtiring. Dvigatel moyini almashtiring. O't oldirish moslamasiga xizmat ko'rsating va agar kerak bo'lsa, uni almashtiring. Harakatlantiruvchi tasmani almashtiring. Bo'shashgan mahkamlagichlarni tekshiring va agar kerak bo'lsa, ularni torting. Vakolatli servis dileriga harakatlantiruvchi tasmani tekshirtiring va agar kerak bo'lsa, uni almashtiring.
Har yili yoki saqlashdan oldin	Mashinani saqlashga tayyorlang.

Texnik xizmat ko'rsatish xavfsizligi
Mashinaga texnik xizmat ko'rsatishdan oldin quyidagi xavfsizlik choralarini o'qing:

• Har qanday texnik xizmat ko'rsatish, xizmat ko'rsatish yoki sozlashni amalga oshirishdan oldin dvigatelni o'chiring va kalitni olib tashlang. Agar jiddiy ta'mirlash kerak bo'lsa, vakolatli servis dileriga murojaat qiling.

• Mashina xavfsiz ish holatida bo'lishini ta'minlash uchun barcha mahkamlagichlarni tez-tez tekshirib turing.
• Dvigateldagi boshqaruv sozlamalarini o'zgartirmang.
• Faqatgina haqiqiy Toro ehtiyot qismlari va aksessuarlarini sotib oling.

Boshqaruv kabelini sozlash
Boshqaruv kabelini tekshirish
Xizmat ko'rsatish intervali: Birinchi soatdan keyin — Boshqaruv kabelini tekshiring va agar kerak bo'lsa, uni sozlang.
Har yili — Boshqaruv kabelini tekshiring va agar kerak bo'lsa, uni sozlang.
Boshqaruv kabelidagi bo'shliqni yo'qotish uchun boshqaruv panelini dastagiga tomon orqaga harakatlantiring (19-rasm).

1. Boshqaruv paneli
2. 2 mm dan 3 mm gacha (1/16 dyuymdan 1/8 dyuymgacha) bo'shliq

Eslatma: Boshqaruv paneli va dastagi o'rtasida 2 dan 3 mm gacha (1/16 dan 1/8 dyuymgacha) bo'shliq mavjudligiga ishonch hosil qiling (19-rasm).

Rotor pichoqlari to'g'ri to'xtashi uchun boshqaruv panelini o'chirsangiz, boshqaruv kabelida biroz bo'sh joy bo'lishi kerak.

Boshqaruv kabelini sozlash

1. Prujina qopqog'ini yuqoriga suring va prujinani sozlagichdan uzing (20-rasm).

   1. Sozlagich
   2. Z-fitting
   3. Prujina qopqog'i
   4. Prujinani shu erda uzing.
      Eslatma: Prujinani uzishni osonlashtirish uchun sozlagichni va kabelni yuqoriga tortishingiz mumkin.
2. Boshqaruv paneli va dastagi o'rtasida 2 dan 3 mm gacha (1/16 dan 1/8 dyuymgacha) bo'shliqni olish uchun Z-fittingni sozlagichdagi yuqori yoki pastki teshikka o'tkazing (19-rasm).
   Eslatma: Z-fittingni yuqoriga ko'chirish boshqaruv paneli va dastagi o'rtasidagi bo'shliqni kamaytiradi; uni pastga ko'chirish bo'shliqni oshiradi.
3. Prujinani sozlagichga ulang va prujina qopqog'ini sozlagich ustiga suring.
4. Sozlashni tekshiring; Boshqaruv kabelini tekshirish bo'limiga murojaat qiling.
   Eslatma: Uzoq muddat foydalanishdan so'ng, harakatlantiruvchi tasma eskirishi va to'g'ri tarangligini yo'qotishi mumkin. Agar harakatlantiruvchi tasma og'ir yuk ostida sirpanib ketsa (doimiy ravishda g'ichirlasa), prujinani sozlagichdan uzing va prujinaning yuqori uchini boshqaruv panelidagi aylanma nuqtadan uzoqroq bo'lgan teshikka o'tkazing (21-rasm). Keyin prujinani sozlagichga ulang va boshqaruv kabelini sozlang.

   1. Prujinaning yuqori uchini ushbu teshikdan olib tashlang.
   2. Prujinaning yuqori uchini ushbu teshikka joylashtiring.
   3. Aylanma nuqta
   4. Prujinaning yuqori uchi
      Eslatma: Tasma ho'l sharoitda sirpanishi (g'ichirlashi) mumkin; haydash tizimini quritish uchun rotorni ishga tushiring va uni 30 soniya davomida yuklarsiz ishlating.

Rotor pichoqlarini tekshirish
Xizmat ko'rsatish intervali: Har 25 soatda — Rotor pichoqlarini tekshiring va agar kerak bo'lsa, vakolatli servis dileriga rotor pichoqlari va qirg'ichni almashtiring.
Har yili — Rotor pichoqlarini tekshiring va agar kerak bo'lsa, vakolatli servis dileriga rotor pichoqlari va qirg'ichni almashtiring.
Har bir mashg'ulotdan oldin rotor pichoqlarini eskirganligini tekshiring. Rotor pichog'ining qirrasi eskirish indikatori teshigigacha eskirganida, vakolatli servis dileriga rotor pichoqlari va qirg'ichni almashtiring (22-rasm).

1. Eskirish indikatori teshigi buzilmagan; rotor pichoqlarini almashtirishning hojati yo'q.

2. Eskirish indikatori teshigi ochilgan; rotor pichoqlari va qirg'ichni almashtiring.

Dvigatel moyini almashtirish
Xizmat ko'rsatish intervali: Birinchi 2 soatdan keyin
Har 50 soatda Har yili
Iloji bo'lsa, moyni almashtirishdan oldin dvigatelni bir necha daqiqa ishlating, shunda u isishi kerak. Iliq moy yaxshiroq oqadi va ko'proq ifloslantiruvchi moddalarni o'z ichiga oladi.

Dvigatel moyi spetsifikatsiyalari

Dvigatel moyining sig'imi	0,60 L (20 fl oz)
Moyning qovushqoqligi	25-rasmga qarang.
API xizmat ko'rsatish klassifikatsiyasi	SJ yoki undan yuqori

1. Yoqilg'i bakidan yoqilg'ini tasdiqlangan yoqilg'i idishiga so'rib oling yoki dvigatel o'chguncha ishlating.
2. Mashinani tekis yuzaga o'tkazing.
3. Moy to'kish teshigi ostiga moy to'plash idishini qo'ying, teshikni olib tashlang va mashinani orqaga burab, ishlatilgan moyni idishga to'kib tashlang (23-rasm).

4. Ishlatilgan moyni to'kib bo'lgandan so'ng, mashinani ish holatiga qaytaring.
5. Moy to'kish teshigini o'rnating va uni mahkam torting.
6. Moy quyish qopqog'i atrofini tozalang (24-rasm).

   1. Moy quyish qopqog'i
7. Moy quyish qopqog'ini burab oching va uni olib tashlang (24-rasm).
8. Mashina ish holatida bo'lgan holda, moyni ehtiyotkorlik bilan moy quyish teshigiga toshib ketguncha quying (26-rasm).
   Eslatma: Moyni qo'shishni osonlashtirish uchun mashinani oldinga (dastagini yuqoriga) burishingiz mumkin. Moy darajasini tekshirishdan oldin mashinani ish holatiga qaytarishni unutmang.

   Mashinani burniga to'liq ag'darmang, aks holda yoqilg'i mashinadan sizib chiqishi mumkin.
   Kutilayotgan tashqi harorat oralig'i uchun eng yaxshi moy qovushqoqligini tanlash uchun quyidagi 25-rasmdan foydalaning.

   25-rasm

9. Moyning cho'kishi uchun 3 daqiqa kuting va toshib ketguncha moy qo'shing.
10. Moy quyish qopqog'ini moy quyish teshigiga burab qo'ying va qo'l bilan mahkam torting.
11. To'kilgan moyni artib oling.
12. Ishlatilgan moyni mahalliy qayta ishlash markazida to'g'ri tashlang.

O't oldirish moslamasiga xizmat ko'rsatish
Xizmat ko'rsatish intervali: Har 50 soatda
Har yili — O't oldirish moslamasiga xizmat ko'rsating va agar kerak bo'lsa, uni almashtiring.
NGK BPR6ES yoki Champion RN9YC o't oldirish moslamasidan yoki unga tengidan foydalaning.

1. Dvigatelni o'chiring va barcha harakatlanuvchi qismlar to'xtashini kuting.
2. Chiqarish trubasini oldinga qaragan holda aylantiring.
3. Truba va truba qistirmasini ushlab turgan 3 ta vintni olib tashlab, chiqarish trubasini olib tashlang (27-rasm).

4. Qopqoqni mahkamlaydigan 4 ta vintni olib tashlang (28-rasm).


   1. Vint (4)
   2. Qopqoq
   3. O't oldirish moslamasi
   4. O't oldirish moslamasi simi
5. Yoqilg'i baki qopqog'ini olib tashlang.
6. Qopqoqni olib tashlang (28-rasm).
7. Yoqilg'i baki qopqog'ini o'rnating.
8. Simni o't oldirish moslamasidan uzing.
9. O't oldirish moslamasi atrofini tozalang.
10. O't oldirish moslamasini silindr kallagidan olib tashlang.

    Yorilgan, ifloslangan yoki kir o't oldirish moslamasini almashtiring. Silindrga kiradigan qum dvigatelga zarar etkazishi mumkin bo'lgani uchun elektrodlarni tozalamang.
11. 29-rasmda ko'rsatilganidek, moslamadagi bo'shliqni 0,030 dyuymga (0,76 mm) sozlang.


    1. Markaziy elektrod izolyatori
    2. Yon elektrod
    3. Havo oralig'i (masshtabda emas)
12. O't oldirish moslamasini o'rnating va uni 20 dan 22 ft-lb gacha (27 dan 30 N-m gacha) moment bilan torting.
13. Simni o't oldirish moslamasiga ulang.
    Eslatma: Nafas olish trubasi 30-rasmda ko'rsatilganidek, o't oldirish moslamasi simidan yuqorida yo'naltirilganligiga ishonch hosil qiling.

    1. Nafas olish trubasi
    2. Karbyurator to'kish murvati
14. Yoqilg'i baki qopqog'ini olib tashlang.
15. Qopqoqni 4-bosqichda olib tashlagan vintlar bilan o'rnating.
    Eslatma: Yuqori va pastki qopqoq yon oluklarda bir-biriga mos kelishiga ishonch hosil qiling.
16. Yoqilg'i baki qopqog'ini o'rnating.
17. 3-bosqichda olib tashlagan uskunadan foydalanib, truba qistirmasini, chiqarish trubasini va chiqarish trubasining dastagini mashinaga o'rnating.
    Eslatma: Kichik vint truba qistirmasidagi kichik teshikdan chiqarish trubasining old qismida o'tadi.

Harakatlantiruvchi tasmani almashtirish
Xizmat ko'rsatish intervali: Har 50 soatda
Har yili
Agar harakatlantiruvchi tasma eskirgan, moy singdirilgan, haddan tashqari yorilgan, yirtilgan yoki boshqa tarzda shikastlangan bo'lsa, tasmani almashtiring.

1. 31-rasmda ko'rsatilganidek, 3 ta boltni olib tashlab, harakatlantiruvchi tasma qopqog'ini olib tashlang.

   1. Harakatlantiruvchi tasma qopqog'i
   2. Bolt (3)
   3. Rotor g'ildirak bolt
   4. Egri шайба
   5. Rotor g'ildiragi
   6. Harakatlantiruvchi tasma
   7. Rotor mili
   8. Tormoz prujinasi (shu yerda bosim o'tkazgichidan uzing)
   9. Bosim o'tkazgich g'ildiragi
   10. Dvigatel g'ildiragi
2. Tasmaning tarangligini bo'shatish uchun tormoz prujinasini bosim o'tkazgichidan uzing (31-rasm).
3. Rotor g'ildiragini ushlab turgan vint va egri шайбани olib tashlang (31-rasm).
4. Rotor g'ildiragi va harakatlantiruvchi tasmani olib tashlang (31-rasm).
5. Yangi harakatlantiruvchi tasmani o'rnating, uni 32-rasmda ko'rsatilganidek yo'naltiring.

   1. Tormoz prujinasi (shu yerda bosim o'tkazgichiga o'rnating)
   2. Bosim o'tkazgich g'ildiragi
   3. Dvigatel g'ildiragi
   4. Rotor g'ildiragi
   Eslatma: Yangi harakatlantiruvchi tasmani avval dvigatel g'ildiragi, keyin bosim o'tkazgich g'ildiragi va nihoyat rotor milidan biroz yuqoriroqda joylashgan bo'shashgan rotor g'ildiragi atrofida yo'naltiring (31-rasm).
6. Rotor g'ildiragini rotor miliga o'rnating (31-rasm).
7. Egri шайба va rotor g'ildirak boltini o'rnating va ularni mahkam torting (31-rasm).
   Eslatma: Egri шайбанинг konkav tomoni g'ildirakning tashqi tomoniga tegib turadi.
8. Tormoz prujinasini bosim o'tkazgichiga o'rnating (32-rasm).
9. 1-bosqichda olib tashlagan boltlar bilan harakatlantiruvchi tasma qopqog'ini o'rnating.
   Eslatma: Harakatlantiruvchi tasma to'g'ri sozlanishi va ishlashiga ishonch hosil qiling; Boshqaruv kabelini tekshirish va Boshqaruv kabelini sozlash bo'limiga murojaat qiling.

Saqlash

Mashinani saqlashga tayyorlash

Yoqilg‘i bug‘lari juda o‘t oluvchan, portlovchi va nafas olinsa xavflidir. Agar mahsulotni ochiq olovli joyda saqlasangiz, yoqilg‘i bug‘lari alangalanishi va portlashga olib kelishi mumkin.

• Mashinani uyda (turar joyda), podvalda yoki olov manbalari bo‘lishi mumkin bo‘lgan boshqa joyda saqlamang, masalan, issiq suv va isitgichlar, kir yuvish mashinalari, pechlar va boshqa jihozlar.
• Yoqilg‘i bakida yoqilg‘i bilan mashinani oldinga yoki orqaga ag‘darmang, aks holda yoqilg‘i mashinadan sizib chiqishi mumkin.
• Mashinani dastagini yerga qaratib saqlamang, aks holda moy dvigatel silindriga va yerga sizib chiqadi va dvigatel ishga tushmaydi yoki ishlamaydi.

1. Mavsumning oxirgi yoqilg‘i quyishida, yoqilg‘i stabilizatori ishlab chiqaruvchisi ko‘rsatmasiga muvofiq yangi yoqilg‘iga yoqilg‘i stabilizatorini qo‘shing.

   Yoqilg‘ini yoqilg‘i stabilizatori ishlab chiqaruvchisi tavsiya qilganidan uzoqroq saqlamang.
2. Konditsionerlangan yoqilg‘ini yoqilg‘i tizimi orqali tarqatish uchun dvigatelni 10 daqiqa davomida ishga tushiring.
3. Dvigatelni o‘chiring, sovushiga ruxsat bering va yoqilg‘i bakini sifon bilan tozalang yoki dvigatel o‘chguncha ishga tushiring.
4. Dvigatelni ishga tushiring va u o‘chguncha ishlating.
5. Dvigatelni bo‘g‘ing yoki purkang, uni uchinchi marta ishga tushiring va dvigatel ishga tushmaguncha ishlating.
6. Karburatorni tozalash murvati orqali karburatordagi yoqilg‘ini tasdiqlangan benzin idishiga to‘kib tashlang.
7. Ishlatilmagan yoqilg‘ini to‘g‘ri tashlang. Uni mahalliy qonunlarga muvofiq qayta ishlang yoki avtomobilingizda foydalaning.
8. Dvigatel hali issiq bo‘lganida, dvigatel moyini almashtiring. Dvigatel moyini almashtirishga qarang.
9. Otash uchqunini chiqarib oling.
10. Otash uchquni teshigiga 10 ml (2 choy qoshiq) moy seping.
11. Otash uchqunini qo‘l bilan o‘rnating va keyin uni 27 dan 30 N∙m gacha (20 dan 22 ft-lb gacha) torting.
12. O‘t oldirish kaliti OFF holatida bo‘lganida, silindrning ichki qismida moyni tarqatish uchun qaytarishni ishga tushirish dastagini asta sekin torting.
13. Mashinani tozalang.
14. Avtorizatsiyalangan servis dileridan olingan bo‘yoq bilan bo‘yalgan yuzalarni tekkislang. Bo‘yashdan oldin ta’sirlangan joylarni qumlang va metall qismlarning zanglashini oldini olish uchun zangga qarshi vositadan foydalaning.
15. Bo‘shashgan mahkamlagichlarni torting. Har qanday shikastlangan qismlarni ta’mirlang yoki almashtiring.
16. Mashinani yoping va bolalar qo‘li yetmaydigan toza, quruq joyda saqlang. Mashinani har qanday korpusda saqlashdan oldin dvigatelning sovishiga ruxsat bering.

Xavfsizlik

Umumiy xavfsizlik
Ushbu mashina ANSI B71.3 spetsifikatsiyalariga mos keladi.

• Dvigatelni ishga tushirishdan oldin ushbu Operator qo‘llanmasining mazmunini o‘qing va tushuning. Ushbu mahsulotdan foydalanadigan har bir kishi mahsulotdan qanday foydalanishni bilishini va ogohlantirishlarni tushunishini ta’minlang.
• Qo‘llaringizni yoki oyoqlaringizni mashinadagi harakatlanuvchi qismlar yaqiniga qo‘ymang.
• Mashinani barcha himoya vositalari va boshqa xavfsizlik himoya moslamalari o‘rnatilmagan va ishlamayotgan holda ishlatmang.
• Har qanday chiqarish teshigidan uzoqroq turing. Atrofdagilarni mashinadan xavfsiz masofada saqlang.
• Bolalarni ish maydonidan uzoqroq tuting. Hech qachon bolalarga mashinani ishlatishga ruxsat bermang.
• Mashinani tozalash, unga xizmat ko‘rsatish yoki yoqilg‘i quyishdan oldin dvigatelni o‘chiring.
  Xavfsizlik ma’lumotlarining qo‘shimcha elementlarini ushbu qo‘llanma davomidagi tegishli bo‘limlarda topishingiz mumkin. decal94-2577

Xavfsizlik va yo‘riqnoma yorliqlari

Xavfsizlik yorliqlari va ko‘rsatmalari operatorga osongina ko‘rinadi va potentsial xavf joyi yaqinida joylashgan. Har qanday shikastlangan yoki yo‘qolgan yorliqni almashtiring.

94-2577

1. Rotor pichoqlarini ishga tushirish uchun boshqaruv panelini dastagiga qarshi ushlab turing.
2. Rotor pichoqlarini o‘chirish uchun boshqaruv panelini qo‘yib yuboring.

115-5660

1. Qo‘l yoki oyoqni kesish/qismlarga ajratish xavfi, pervanel va burg‘u—qo‘lingizni novga qo‘ymang; xizmat ko‘rsatish yoki texnik xizmat ko‘rsatishdan oldin o‘t oldirish kalitini chiqarib oling va ko‘rsatmalarni o‘qing.

117-9102 (faqat 38741 modeli)
117-6036 qism raqamiga buyurtma bering

1. Ogohlantirish—Operator qo‘llanmasini o‘qing.
2. Kesish/qismlarga ajratish xavfi, pervanel—mashinani tark etishdan oldin dvigatelni o‘chiring va burg‘u to‘xtashini kuting.
3. Otilgan narsa xavfi—atrofdagilarni mashinadan xavfsiz masofada saqlang.
4. Yoqilg‘i to‘kilishi xavfi—mashinani orqaga ag‘darmang.
5. Dvigatel yoqilgan

6. Dvigatel o‘chirilgan
7. Primer
8. Dvigatelni to‘ldirish uchun primerni 3 marta bosing.
9. Dvigatel moyi darajasini tekshirishdan oldin Operator qo‘llanmasini o‘qing.

Manbalar

• Gazon o‘roq mashinalari, golf uskunalari, landshaft uskunalari, irrigatsiya | Toro

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

Toro Power Clear 721, 38751 Qo'llanma ni yuklab olish

Mavjud tillar
