Toro SnowMaster 724 / 824 QXE Qo'llanmasi

Kirish

Ushbu mashina turar joy egalari tomonidan foydalanish uchun mo'ljallangan. U uylar va piyodalar yo'laklari kabi qoplamali sirtlardan, shuningdek, turar joy yoki tijorat mulklarida transport vositalari harakati uchun mo'ljallangan boshqa sirtlardan qorni tozalash uchun mo'ljallangan. U qordan boshqa materiallarni olib tashlash uchun mo'ljallanmagan va shag'alli sirtlarni tozalash uchun ham mo'ljallanmagan.

Mashinangizni to'g'ri ishlatish va texnik xizmat ko'rsatishni o'rganish hamda jarohatlar va mashinaga zarar yetkazmaslik uchun ushbu ma'lumotni diqqat bilan o'qing. Siz mashinani to'g'ri va xavfsiz ishlatish uchun javobgarsiz.

Mashina va aksessuarlar haqida ma'lumot olish, diler topish yoki mashinangizni ro'yxatdan o'tkazish uchun to'g'ridan-to'g'ri Toro bilan www.Toro.com saytida bog'lanishingiz mumkin.

Xizmat ko'rsatish, original Toro qismlari yoki qo'shimcha ma'lumot kerak bo'lganda, vakolatli xizmat ko'rsatish dileri yoki Toro mijozlarga xizmat ko'rsatish markaziga murojaat qiling va mashinangizning model va seriya raqamlarini tayyorlang. 1-rasmda mashinadagi model va seriya raqamlarining joylashuvi ko'rsatilgan. Raqamlarni ko'rsatilgan joyga yozing.

1-rasm

1. Model va seriya raqamining joylashuvi

Ushbu qo'llanma potentsial xavflarni aniqlaydi va xavfsizlik ogohlantirish belgisi bilan belgilangan xavfsizlik xabarlariga ega
(),
bu tavsiya etilgan ehtiyot choralariga rioya qilmasangiz, jiddiy jarohat yoki o'limga olib kelishi mumkin bo'lgan xavfni bildiradi.

Ushbu qo'llanma ma'lumotni ta'kidlash uchun 2 ta so'zdan foydalanadi.

Muhim maxsus mexanik ma'lumotlarga e'tiborni qaratadi va
Eslatma alohida e'tiborga loyiq umumiy ma'lumotlarni ta'kidlaydi.

Ko'rsatilgan quvvatga ega modellar uchun dvigatelning aniq quvvati dvigatel ishlab chiqaruvchisi tomonidan SAE J1940 ga muvofiq laboratoriya sharoitida baholangan. Xavfsizlik, emissiya va ish talablariga javob beradigan tarzda sozlanganda, ushbu sinfdagi qor tozalagichdagi dvigatelning haqiqiy ot kuchi ancha past bo'ladi.

KALIFORNIYA
65-sonli taklif bo'yicha ogohlantirish
Ushbu mahsulotdan chiqadigan dvigatel gazida Kaliforniya shtatida saraton kasalligini, tug'ma nuqsonlarni yoki boshqa reproduktiv zararni keltirib chiqarishi ma'lum bo'lgan kimyoviy moddalar mavjud.

Xavfsizlik

• Dvigatelni ishga tushirishdan oldin qo'llanmaning mazmunini o'qing va tushuning. Ushbu mahsulotdan foydalanadigan har bir kishi mahsulotdan qanday foydalanishni bilishiga va ogohlantirishlarni tushunishiga ishonch hosil qiling.
• Mashinadagi harakatlanuvchi qismlar yaqiniga qo'llaringizni yoki oyoqlaringizni qo'ymang.
• Mashinani barcha himoya vositalari va boshqa xavfsizlik moslamalari joyida va mashinada ishlamasdan ishlatmang.
• Chiqarish teshigidan uzoqroq turing. Tomoshabinlarni mashinadan xavfsiz masofada ushlab turing.
• Bolalarni ishlaydigan joydan uzoqroq tuting va operator bo'lmagan mas'uliyatli kattalar nazorati ostida ushlab turing. Hech qachon bolalarga mashinani ishlatishga ruxsat bermang.
• Xizmat ko'rsatish, yoqilg'i quyish yoki tiqilib qolishdan oldin mashinani o'chiring.

Xavfsizlik va ko'rsatma yorliqlari

Eslatma: Xavfsizlik va ko'rsatma yorliqlari potentsial xavf bo'lgan joylar yaqinida joylashgan. Shikastlangan yorliqlarni almashtiring.

1. Shnekning harakati—ulash uchun dastagini siqib oling; ajratish uchun dastagini bo'shating.
2. Ogohlantirish—foydalanuvchi qo'llanmasini o'qing.
3. Qo'l yoki oyoqni kesish/parchalash xavfi, shnek—harakatlanuvchi qismlardan uzoqroq turing; barcha himoya vositalari va qalqonlarni joyida saqlang; mashinani tark etishdan oldin dvigatelni o'chiring va shnek to'xtashini kuting; texnik xizmat ko'rsatishdan oldin kalitni olib tashlang va foydalanuvchi qo'llanmasini o'qing.
4. Otilgan narsa xavfi—tomoshabinlarni uzoqroq tuting.
5. O'ziyurar harakat—o'ziyurar harakatni yoqish uchun dastagiga bosing.

1. Qo'l yoki oyoqni kesish/parchalash xavfi, shnek—qo'lingizni trubaga qo'ymang; xizmat ko'rsatish yoki texnik xizmat ko'rsatishdan oldin ateşleme kalitini olib tashlang va ko'rsatmalarni o'qing.

1. Kalitni joylashtiring.
2. Dvigatelni 3 marta purkang.
3. Drosselni ulang.
4. Starter arqonini torting.
5. Dvigatel ishga tushgandan so'ng, drosselni uzing.

O'rnatish

Bo'sh qismlar
Barcha qismlar jo'natilganligini tekshirish uchun quyidagi jadvaldan foydalaning.

Jarayon	Tavsif	Soni.	Foydalanish
1	Hech qanday qism talab qilinmaydi	–	Dastagini oching.
2	Bolt (1/4–20 X 1–1/2 dyuym) Qulf gayka (1/4–20 dyuym) Kareka bolt (1/4–20 x 1 dyuym) Qulf gayka (1/4–20 dyuym) Vint (1/4–20 X 5/8 dyuym)	1 1 3 3 1	Chiqarish trubasini o'rnating.

Dastagini ochish

Hech qanday qism talab qilinmaydi

Jarayon

Dastagini ochishda kabellar siqilmaganligiga ishonch hosil qiling.

3-rasm

Chiqarish trubasini o'rnatish

Ushbu jarayon uchun zarur bo'lgan qismlar:

1	Bolt (1/4–20 X 1–1/2 dyuym)
1	Qulf gayka (1/4–20 dyuym)
3	Kareka bolt (1/4–20 x 1 dyuym)
3	Qulf gayka (1/4–20 dyuym)
1	Vint (1/4–20 X 5/8 dyuym)

Jarayon

1. Truba ustunini braket orqali mashinaning tagiga joylashtiring va bolt va qulf gayka bilan mahkamlang (4-rasm)

   4-rasm
   1. Truba ustuni
   2. Bolt (1/4–20 X 1–1/2 dyuym)
   3. Qulf gayka (1/4–20 dyuym)
   4. Braket
2. Truba rodini yig'ing va kabellarni mahkamlang (5-rasm).

   5-rasm
   1. Truba rodi
   2. Kareka bolt (1/4–20 x 1 dyuym)
   3. Qulf gayka (1/4–20 dyuym)
   4. Kabel qisqichi
   5. Vint (1/4–20 X 5/8 dyuym)

Dvigatelga moy quyish

Hech qanday qism talab qilinmaydi

Jarayon

Sizning mashinangiz dvigateldagi moy bilan birga keladi.

Model	Maksimal to'ldirish
36002	0,54 L (18 fl oz)
36003	0,7 L (24 fl oz)

Moy turi: API xizmat ko'rsatish klassifikatsiyasi SJ, SL yoki undan yuqori bo'lgan avtomobil yuvish vositasi moyi.

Kutilayotgan tashqi harorat diapazoni uchun eng yaxshi moy yopishqoqligini tanlash uchun quyidagi 6-rasmdan foydalaning:

6-rasm

1. Mashinani tekis yuzaga o'tkazing.
2. Moy to'ldirish qopqog'i atrofini tozalang.
3. Moy darajasini tekshiring va zarur bo'lsa, moy qo'shing.

Eslatma: Moy darajasini tekshirishda o'lchov tayoqchasini mahkamlamang.

7-rasm

1. Moy darajasi past—moy qo'shing
2. Moy darajasi to'g'ri

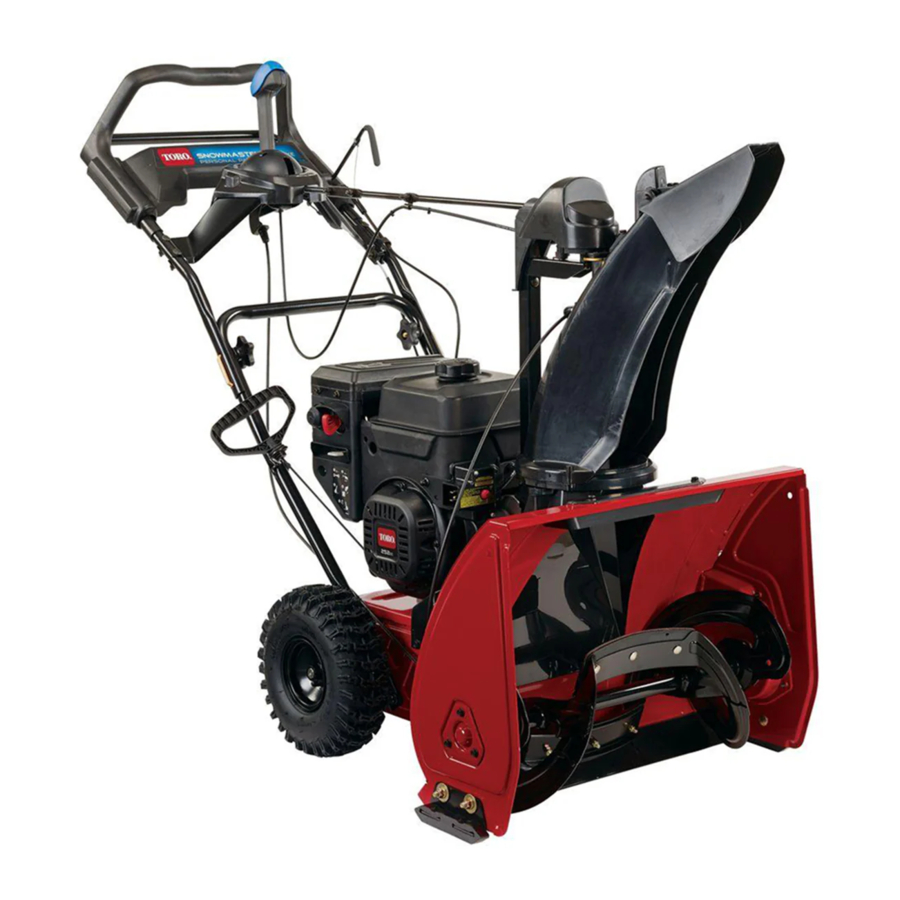

Mahsulotga umumiy nuqtai

8-rasm

1. Shnek dastagi
2. Yoqilg'i bakining qopqog'i
3. O'lchov tayoqchasi
4. Sirpanish
5. Shnek
6. Qirg'ich
7. Chiqarish trubasi
8. Truba deflektori
9. Quick Stick® chiqarish trubasini boshqarish
10. Yuqori dastak

9-rasm

1. Yoqilg'i bakining qopqog'i
2. Primer
3. Atesleme kaliti
4. Drossel
5. Qaytaruvchi starter
6. Elektr starter ulanishi
7. Elektr starter tugmasi

Ishlash

Ishlashdan oldin xavfsizlik

• Elektr starterli motorli barcha mashinalar uchun ishlab chiqaruvchi tomonidan belgilangan uzatma simlari va rozetkalardan foydalaning.
• Mashinani qishki kiyimsiz ishlatmang. Harakatlanuvchi qismlarga ilashib qolishi mumkin bo'lgan keng kiyimlardan saqlaning. Sirpanchiq yuzalarda oyoqlaringizni mustahkamlashga yordam beradigan sirpanishga chidamli poyabzal kiying.
• Mashina uloqtirishi mumkin bo'lgan begona jismlardan ko'zlaringizni himoya qilish uchun ishlayotganda yoki sozlash yoki ta'mirlash ishlarini bajarayotganda har doim ko'zoynak taqing.
• Mashinani ishlatadigan joyni diqqat bilan tekshiring va barcha eshik oldi gilamlari, chanalar, taxtalar, simlar va boshqa begona jismlarni olib tashlang.
• Agar qalqon, xavfsizlik moslamasi yoki stiker shikastlangan, o'qib bo'lmaydigan yoki yo'qolgan bo'lsa, ishni boshlashdan oldin uni ta'mirlang yoki almashtiring. Shuningdek, bo'shashgan mahkamlagichlarni torting.

Yoqilg'i bakini to'ldirish

10-rasm

1. Yoqilg'i baki bo'ynining pastki qismidan yuqori to'ldirmang.

• Eng yaxshi natijalarga erishish uchun faqat toza, yangi (30 kundan kamroq), oktani 87 yoki undan yuqori bo'lgan qo'rg'oshinsiz benzinni ((R+M)/2 reyting usuli) ishlating.
• Ethanol: Hajmi bo'yicha 10% gacha etanol (gazogol) yoki 15% MTBE (metil uchinchi butil efir) bo'lgan benzin qabul qilinadi. Etanol va MTBE bir xil emas. Hajmi bo'yicha 15% etanol (E15) bo'lgan benzin foydalanish uchun tasdiqlanmagan. Hech qachon hajmi bo'yicha 10% dan ortiq etanol bo'lgan benzinni, masalan, E15 (15% etanolni o'z ichiga oladi), E20 (20% etanolni o'z ichiga oladi) yoki E85 (85% etanolni o'z ichiga oladi) benzinni ishlatmang. Tasdiqlanmagan benzinni ishlatish ishlash muammolariga va/yoki dvigatelning shikastlanishiga olib kelishi mumkin, bu kafolat bilan qoplanmasligi mumkin.
• Metanol o'z ichiga olgan benzinni ishlatmang.
• Yoqilg'i stabilizatoridan foydalanmasangiz, qishda yoqilg'ini yoqilg'i bakida ham, yoqilg'i idishlarida ham saqlamang.
• Benzinga moy qo'shmang.

Ishga tushirish muammolarini kamaytirish uchun yoqilg'i stabilizatorini butun mavsum davomida yoqilg'iga qo'shing va uni 30 kundan kamroq muddatda benzin bilan aralashtiring.

Dvigatel moyi darajasini tekshirish

Dvigatelni moy bilan to'ldirishga murojaat qiling.

Ishlash vaqtida

Xavfsizlik

• Aylanadigan burg'u pichoqlari barmoqlarni yoki qo'llarni jarohatlashi mumkin. Mashinani ishlatayotganda dastaklar orqasida turing va chiqarish teshigidan uzoqroq turing. Yuzingizni, qo'llaringizni, oyoqlaringizni va tanangizning boshqa qismlarini yoki kiyimingizni harakatlanuvchi yoki aylanuvchi qismlardan uzoqroq tuting.
• Hech qachon chiqindilarni odamlarga yoki mulkka zarar yetkazishi mumkin bo'lgan joylarga yo'naltirmang.
• Sirpanish yoki yiqilishdan saqlaning. Har doim oyoqlaringizga ishonch hosil qiling va dastaklarni mahkam ushlang. Yuring; hech qachon yugurmang.
• Qiyaliklarda ishlayotganda juda ehtiyot bo'ling.
• Hech qachon mashinani yaxshi ko'rinmasdan yoki yorug'liksiz ishlatmang.
• Orqaga qarayotganda ehtiyot bo'ling va mashina bilan orqaga qaytayotganda ehtiyot bo'ling.
• Qorni faol ravishda tozalayotganda, rotor pichoqlariga quvvatni o'chiring.
• Elektr starterli motorli barcha mashinalar uchun ishlab chiqaruvchi tomonidan belgilangan uzatma simlari va rozetkalardan foydalaning.
• Hech qachon shag'al yoki maydalangan tosh yuzasidan qorni tozalashga urinmang. Ushbu mahsulot faqat asfaltlangan yuzalarda foydalanish uchun mo'ljallangan.
• Mashinani tomda ishlatmang.
• Hech qachon dvigatel ishlayotgan paytda hech qanday sozlashga urinmang (ishlab chiqaruvchi tomonidan tavsiya etilgan hollar bundan mustasno).
• Yashirin xavf yoki transport vositalariga e'tibor bering.
• Begona jismga urilgandan so'ng, dvigatelni o'chiring, o't oldirish kalitini chiqarib oling, mashinani shikastlanish uchun diqqat bilan tekshiring va mashinani ishga tushirishdan va ishlatishdan oldin shikastlanishni tuzating.
• Agar mashina g'ayritabiiy ravishda tebrana boshlasa, dvigatelni o'chiring va darhol sababini tekshiring.
• Dvigatelni bino ichida ishlatmang, dvigatelni ishga tushirishdan va mashinani binoga olib kirish yoki olib chiqishdan tashqari. Tashqi eshiklarni oching; egzoz gazlari xavflidir.
• Qorni juda tez tozalashga urinib, mashinaning sig'imini oshirmang.
• Hech qachon issiq dvigatelga yoki glushitelga tegmang.
• Uni quvvat manbaiga ulashdan oldin elektr simini diqqat bilan tekshiring. Agar sim shikastlangan bo'lsa, mashinani ishga tushirish uchun undan foydalanmang. Shikastlangan simni darhol almashtiring. Mashinani ishga tushirmayotganingizda har doim quvvat simini uzing.

Dvigatelni ishga tushirish

Eslatma: Dvigatelni ishga tushirish uchun kalitni to'liq kiriting. O'rta holat dvigatelni ishga tushirmaydi.

Recoil starterdan foydalanish

11-rasm

Elektr starterdan foydalanish

12-rasm

Burg'uni ishga tushirish

13-rasm

Burg'uni o'chirish

Burg'uni o'chirish uchun burg'u dastagini qo'yib yuboring.

Mashinani o'ziyurar qilish

O'ziyurar haydovchini ishlatish uchun shunchaki qo'llaringiz yuqori dastakda va tirsaklaringiz yon tomonida yuring va mashina avtomatik ravishda siz bilan birga yuradi (14-rasm).

14-rasm

Eslatma: Siz mashinani burg'u ishga tushirilgan yoki o'chirilgan holda o'ziyurar qila olasiz.

Dvigatelni o'chirish

Dvigatelni o'chirish uchun kalitni o't oldirish joyidan chiqarib oling yoki kalitni o'rta holatga o'tkazing.

Quick Stick®ni ishlatish

Eslatma: Mandichni bo'shatish va Quick Stick®ni ishlatish uchun ko'k tugmani to'liq bosish kerak.

15-rasm

Chiqarish trubasini tozalash

Agar burg'u/pervanel ishlayotgan bo'lsa, lekin chiqarish trubasidan qor chiqmasa, chiqarish trubasi tiqilib qolgan bo'lishi mumkin.
Hech qachon tiqilib qolgan chiqarish trubasini tozalash uchun qo'llaringizdan foydalanmang. Bu shaxsiy jarohatga olib kelishi mumkin.

1. Ishlash holatida qolib, o'ziyurar dastagini qo'yib yuboring.
2. Burg'uni ishga tushiring.
3. Mashinaning old qismini yo'lakdan bir necha santimetr (dyuym) ko'tarish uchun dastakni pastga bosing, so'ngra mashinaning old qismini yo'lakka urish uchun dastaklarni tezda ko'taring.
4. Burg'uni o'chiring.
5. Agar kerak bo'lsa, chiqarish trubasidan qor oqimi chiqqunga qadar 1-4-bosqichlarni takrorlang.

Eslatma: Agar siz mashinaning old qismini urib chiqarish trubasini tozalay olmasangiz, dvigatelni o'chiring, barcha harakatlanuvchi qismlarning to'xtashini kuting va qorni tozalash vositasidan foydalaning (qo'shilmagan); hech qachon qo'lingizni ishlatmang.

Mashinaning old qismini yo'lakka urib chiqarish trubasini tozalash skidlarning siljishiga olib kelishi mumkin. Skidlarni sozlang va skid murvatlarini mahkam torting; Skidlarni tekshirish va sozlashga murojaat qiling.

Ishlash bo'yicha maslahatlar

Burg'u toshlar, o'yinchoqlar va boshqa begona jismlarni uloqtirishi va operatorga yoki atrofdagilarga jiddiy jarohat etkazishi mumkin.

• Tozalanadigan joyni rotor pichoqlari olib, uloqtirishi mumkin bo'lgan barcha narsalardan tozalang.
• Barcha bolalar va uy hayvonlarini ishlaydigan joydan uzoqroq tuting.
• Qor yog'ishi bilanoq uni olib tashlang.
• Agar mashina sirpanchiq yuzalarda yoki qalin qorda oldinga siljimasa, dastakni oldinga bosing, lekin mashinaga o'z tezligida ishlashiga ruxsat bering.
• Qorni to'liq olib tashlashni ta'minlash uchun har bir chiziqni bir-biriga yopishtiring.
• Iloji boricha qorni shamol yo'nalishi bo'yicha chiqarib tashlang.

Ishlashdan keyin

Xavfsizlik

• Hech qachon mashinani yoqilg'i bakida yoqilg'i bilan yonish manbalari, masalan, issiq suv isitgichlari, kosmik isitgichlar yoki kiyim quritgichlari bo'lgan bino ichida saqlamang. Har qanday yopiq joyda saqlashdan oldin dvigatelning sovishiga ruxsat bering.
• Mashinani 30 kundan ortiq saqlashda muhim tafsilotlar uchun Saqlash bo'limiga murojaat qiling.

Foydalanishdan keyin muzlashning oldini olish

• Harakatlanuvchi qismlarning muzlashini oldini olish uchun dvigatelga bir necha daqiqa ishlashiga ruxsat bering. Dvigatelni o'chiring, barcha harakatlanuvchi qismlarning to'xtashini kuting va mashinadan muz va qorni olib tashlang.
• Trubaning tagidan barcha qor va muzni tozalang.
• Muz yig'ilishidan tozalash uchun chiqarish trubasini chapga va o'ngga aylantiring.
• O't oldirish kaliti OFF (O'chirilgan) holatida bo'lganda, qaytarish starterining va/yoki elektr starterining muzlashini oldini olish uchun qaytarish-start dastagini bir necha marta torting yoki elektr simini quvvat manbaiga va mashinaga ulang va elektr-start tugmasini bir marta bosing.
• Qorli va sovuq sharoitlarda ba'zi boshqaruv elementlari va harakatlanuvchi qismlar muzlashi mumkin. Muzlatilgan boshqaruv elementlarini ishlatishga urinayotganda haddan tashqari kuch ishlatmang. Agar biron bir boshqaruv elementi yoki qismni ishlatishda qiynalayotgan bo'lsangiz, dvigatelni ishga tushiring va unga bir necha daqiqa ishlashiga ruxsat bering.
• Muzlatilgan chiqarish trubasini harakatlantirishga urinish uchun truba boshqaruvidan foydalanmang. Ko'k tugmani pastga bosing va trubani aylantirish uchun qo'llaringizdan foydalaning.
• Mashinani ochiq treylerda yoki transport vositasida tashish boshqaruv elementlari yoki chiqarish trubasining muzlashiga olib kelishi mumkin.

Texnik xizmat ko'rsatish

Eslatma: Mashinaning chap va o'ng tomonlarini normal ishlash holatidan aniqlang.

Tavsiya etilgan texnik xizmat ko'rsatish jadvali(lari)

Texnik xizmat ko'rsatish oralig'i	Texnik xizmat ko'rsatish tartibi
Birinchi soatdan keyin	Bo'shashgan mahkamlagichlarni tekshiring va agar kerak bo'lsa, ularni torting.
Birinchi 2 soatdan keyin	Dvigatel moyini almashtiring. Shnek kabelini tekshiring va agar kerak bo'lsa, uni sozlang. Transmissiya kabelini tekshiring va agar kerak bo'lsa, uni sozlang.
Har bir ishlatishdan oldin yoki har kuni	Dvigatel moyi darajasini tekshiring va agar kerak bo'lsa, moy qo'shing.
Har 100 soatda	O't oldirish shamini almashtiring.
Har yili	Skidlarni tekshiring va agar kerak bo'lsa, ularni sozlang. Uzatish qirralarini tekshiring va agar kerak bo'lsa, vakolatli xizmat ko'rsatish dileriga uzatish qirralari va qirg'ichni almashtiring. Dvigatel moyini almashtiring. Shnek kabelini tekshiring va agar kerak bo'lsa, uni sozlang. Transmissiya kabelini tekshiring va agar kerak bo'lsa, uni sozlang. Shinalar bosimini tekshiring. Bo'shashgan mahkamlagichlarni tekshiring va agar kerak bo'lsa, ularni torting. Vakolatli xizmat ko'rsatish dileriga yetakchi tasmasini tekshirtiring va agar kerak bo'lsa, uni almashtiring.
Har yili yoki saqlashdan oldin	Mashinani saqlashga tayyorlang.

Texnik xizmat ko'rsatish xavfsizligi

Mashinaga har qanday texnik xizmat ko'rsatishdan oldin quyidagi xavfsizlik qoidalarini o'qing:

• Har qanday texnik xizmat ko'rsatish, xizmat ko'rsatish yoki sozlashni amalga oshirishdan oldin dvigatelni to'xtating va kalitni chiqarib oling. Agar katta ta'mirlash zarur bo'lsa, vakolatli xizmat ko'rsatish dileriga murojaat qiling.
• Mashina xavfsiz ish holatida bo'lishiga ishonch hosil qilish uchun barcha mahkamlagichlarni tez-tez tegishli zichlik uchun tekshiring.
• Xavfsizlik va ko'rsatma yorliqlarini kerak bo'lganda saqlang yoki almashtiring.
• Dvigateldagi gubernator sozlamalarini o'zgartirmang.
• Faqat haqiqiy Toro ehtiyot qismlari va aksessuarlarini sotib oling.

Dvigatel moyi darajasini tekshirish

Xizmat ko'rsatish oralig'i: Har bir ishlatishdan oldin yoki har kuni

1. O'lchov tayoqchasini chiqarib oling, uni tozalang, so'ngra o'lchov tayoqchasini ichiga kiritmasdan to'liq kiriting.
2. O'lchov tayoqchasini chiqarib oling va moy darajasini tekshiring.
   • Agar moy darajasi o'lchov tayoqchasidagi Qo'shish belgisidan past bo'lsa (16-rasm), moy qo'shing. Dvigatelni moy bilan to'ldirishga qarang.
   • Agar moy darajasi To'liq belgisidan yuqori bo'lsa (16-rasm), moy darajasi o'lchov tayoqchasidagi To'liq belgisida bo'lguncha ortiqcha moyni to'kib tashlang; Dvigatelni moy bilan to'ldirishga qarang.

     16-rasm
   1. Moy darajasi past—moy qo'shing
   2. To'g'ri moy darajasi

Skidlarni tekshirish va sozlash

Xizmat ko'rsatish oralig'i: Har yili

Shneklarning asfaltlangan yuzaga tegmasligiga ishonch hosil qilish uchun skidlarni tekshiring. Eskirishni qoplash uchun skidlarni kerak bo'lganda sozlang (17-rasm).

17-rasm

1. 5 mm (3/16 dyuym) taxta
2. Yer

1. Skid murvatlarini bo'shating.
2. Qirg'ich ostiga 5 mm (3/16 dyuym) taxtani suring.
   Eslatma: Yaxshiroq taxtadan foydalanish qirg'ichni yanada tajovuzkor qiladi. Qalinroq taxtadan foydalanish qirg'ichni kamroq tajovuzkor qiladi.
3. Skidlarni yerga tushiring.
   Eslatma: Skidlarning yerda tekis ekanligiga ishonch hosil qiling.
4. Skid murvatlarini torting.

Uzatish qirralarini tekshirish

Xizmat ko'rsatish oralig'i: Har yili—Uzatish qirralarini tekshiring va agar kerak bo'lsa, vakolatli xizmat ko'rsatish dileriga uzatish qirralari va qirg'ichni almashtiring.

Har bir seansdan oldin, uzatish qirralarini eskirish uchun tekshiring. Uzatish qirrasi eskirish indikatori teshigigacha eskirganda, vakolatli xizmat ko'rsatish dileriga uzatish qirralarini almashtiring (18-rasm).

18-rasm

1. Eskirish indikatori teshigi buzilmagan; uzatish qirralarini almashtirishingiz shart emas.
2. Eskirish indikatori teshigi ochiq; ikkala uzatish qirrasini ham almashtiring.

Dvigatel moyini almashtirish

Xizmat ko'rsatish oralig'i: Birinchi 2 soatdan keyin
Har yili

Moyni almashtirishdan oldin dvigatelni bir necha daqiqa isitib oling. Iliq moy yaxshiroq oqadi va ko'proq ifloslantiruvchi moddalarni olib yuradi.

1. Mashinani tekis yuzaga o'tkazing.
2. Moy to'kish patnisini moy to'kish tiqinining ostiga qo'ying, moy to'kish tiqinini chiqarib oling va mashinani orqaga egib, ishlatilgan moyni moy to'kish patnisiga to'kib tashlang (19-rasm).

   19-rasm
   1. Moy to'kish tiqini
3. Ishlatilgan moyni to'kib bo'lgandan so'ng, mashinani ish holatiga qaytaring.
4. Moy to'kish tiqinini o'rnating va uni mahkam torting.
5. Moy to'ldirish qopqog'i atrofini tozalang.
6. Quyidagi 20-rasmdan foydalanib, kutilayotgan tashqi harorat diapazoni uchun eng yaxshi moy viskozitesini tanlang:

   20-rasm

Model	Maksimal to'ldirish
36002	0,54 L (18 fl oz)
36003	0,7 L (24 fl oz)

Moy turi: API xizmat ko'rsatish tasnifi SJ, SL yoki undan yuqori bo'lgan avtomobil yuvish vositasi moyi.

21-rasm

1. Moy darajasi past—moy qo'shing
2. To'g'ri moy darajasi

O't oldirish shamini almashtirish

Xizmat ko'rsatish oralig'i: Har 100 soatda—O't oldirish shamini almashtiring.

Dvigatel issiq bo'lganda o't oldirish shamini almashtirish kuyishga olib kelishi mumkin.

O't oldirish shamini almashtirish uchun dvigatel sovishini kuting.

Toro o't oldirish shamidan yoki unga tengidan foydalaning (Champion® RN9YC yoki NGK BPR6ES).

1. Etikni chiqarib oling (22-rasm).

   22-rasm
2. O't oldirish shami tagining atrofini tozalang.
3. Eski o't oldirish shamini chiqarib tashlang.
   Eslatma: O't oldirish shamini olib tashlash uchun sizga ratchet kalitining uzaytirgichi kerak bo'ladi.
4. Yangi o't oldirish shamidagi elektrodlar orasidagi tirqishni 0,76 mm (0,030 dyuym) qilib o'rnating (23-rasm).

   23-rasm
   1. 0,76 mm (0,030 dyuym)

Shnek kabelini sozlash

Xizmat ko'rsatish oralig'i: Birinchi 2 soatdan keyin
Har yili

Agar og'ir yuk ostida yetakchi tasma sirg'alib ketsa yoki g'ichirlasa, shnek kabelini sozlang.

1. Pastki kabel qisqichidagi gaykani bo'shating, lekin uni olib tashlamang (24-rasm).

   24-rasm
   1. Gayka
   2. Kabel
   3. Ulagich
   4. Prujina

2. Bo'shashishni bartaraf etish uchun kabelni yuqoriga torting 24).

   Kabildagi barcha bo'shashishni olib tashlamang. Kabildagi barcha bo'shashishni olib tashlash shnekning to'g'ri to'xtashiga to'sqinlik qiladi.
3. Kabelni joyida ushlab turing va gaykani torting (24-rasm).

Transmissiya kabelini sozlash

Xizmat ko'rsatish oralig'i: Birinchi 2 soatdan keyin
Har yili

Agar g'ildiraklar osonlikcha to'xtab qolsa yoki g'ildiraklar o'ziyurar tutqichni ishga solmasdan harakatlansa, transmissiya kabelini sozlang.

1. Yuqori kabel qisqichidagi gaykani bo'shating, lekin uni olib tashlamang (25-rasm).

   2 5-rasm
   1. Gayka
   2. Kabel
2. Kabildagi bo'shashishning ko'p qismini bartaraf etish uchun kabelni pastga torting (25-rasm).

   Kabildagi barcha bo'shashishni olib tashlamang. Kabildagi barcha bo'shashishni olib tashlash g'ildiraklarning o'ziyurar tutqichni ishga solmasdan harakatlanishiga olib kelishi mumkin.
3. Gaykani torting (25-rasm).

Shinalar bosimini tekshirish

Xizmat ko'rsatish oralig'i: Har yili

Shinalar bosimini ikkala shinada ham bir xilda 103 dan 137 kPa gacha (15 va 20 psi) qilib o'rnating.

Saqlash

Qorni tozalagichni saqlash

• Benzin bug'lari juda tez yonuvchan, portlovchi va nafas olinsa xavflidir. Agar siz mashinani ochiq olovli joyda saqlasangiz, benzin bug'lari yonib ketishi va portlashga olib kelishi mumkin.
• Mashinani uyda (yashash joyida), yerto'lada yoki issiq suv va kosmik isitgichlar, kir yuvish mashinalari, pechlar va shunga o'xshash boshqa jihozlar kabi o't oldirish manbalari bo'lishi mumkin bo'lgan boshqa joylarda saqlamang.
• Mashinani yonilg'i bakida yonilg'i bilan orqaga ag'darmang; aks holda, yonilg'i mashinadan oqib chiqishi mumkin.

1. Mavsumning oxirgi yonilg'i quyishida, dvigatel ishlab chiqaruvchisi ko'rsatmasi bo'yicha toza yonilg'iga yonilg'i stabilizatorini qo'shing.
2. Shartlangan yonilg'ini yonilg'i tizimi orqali tarqatish uchun dvigatelni 10 daqiqa ishga tushiring.
3. Dvigatelni to'xtating, sovushini kuting va yonilg'i bakini sifon bilan tozalang yoki dvigatelni to'xtaguncha ishga tushiring.
4. Dvigatelni ishga tushiring va u to'xtaguncha ishlating.
5. Dvigatelni bo'g'ing yoki purkang, uni uchinchi marta ishga tushiring va dvigatelni ishga tushmaydigan bo'lgunga qadar ishlating.
6. Karbüratördagi yonilg'ini karbüratör to'kish murvati orqali tasdiqlangan benzin idishiga to'kib tashlang.
7. Ishlatilmagan yonilg'ini to'g'ri utilizatsiya qiling. Uni mahalliy qonunlarga muvofiq qayta ishlang yoki avtomobilingizda ishlating.
8. Dvigatel hali ham iliq bo'lsa, dvigatel moyini almashtiring. Dvigatel moyini almashtirishga qarang.
9. O't oldirish shamini chiqarib oling.
10. O't oldirish shami teshigiga 2 choy qoshiq moyni purkang.
11. O't oldirish shamini qo'l bilan o'rnating, so'ngra uni 27–30 N-m (20–22 ft-lb) gacha torting.
12. O't oldirish kaliti O'chirilgan holatida bo'lganda, tsilindrning ichki qismida moyni tarqatish uchun qaytarish starterini sekin torting.
13. Mashinani tozalang.
14. To'liq yuzalarni vakolatli xizmat ko'rsatish dileridan olingan bo'yoq bilan teging. Bo'yashdan oldin ta'sirlangan joylarni zımparalayın va metall qismlarning zanglashiga yo'l qo'ymaslik uchun zangga qarshi vositadan foydalaning.
15. Bo'shashgan mahkamlagichlarni torting. Shikastlangan qismlarni ta'mirlang yoki almashtiring.
16. Mashinani yoping va uni bolalar qo'li yetmaydigan toza, quruq joyda saqlang. Har qanday qutiga saqlashdan oldin dvigatel sovishini kuting.

www.Toro.com saytida ro'yxatdan o'ting.

Manbalar

• Maysazor o'roq mashinalari, golf uskunalari, landshaft uskunalari, irrigatsiya | Toro

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

Toro SnowMaster 724 / 824 QXE Qo'llanmasi ni yuklab olish

Mavjud tillar
