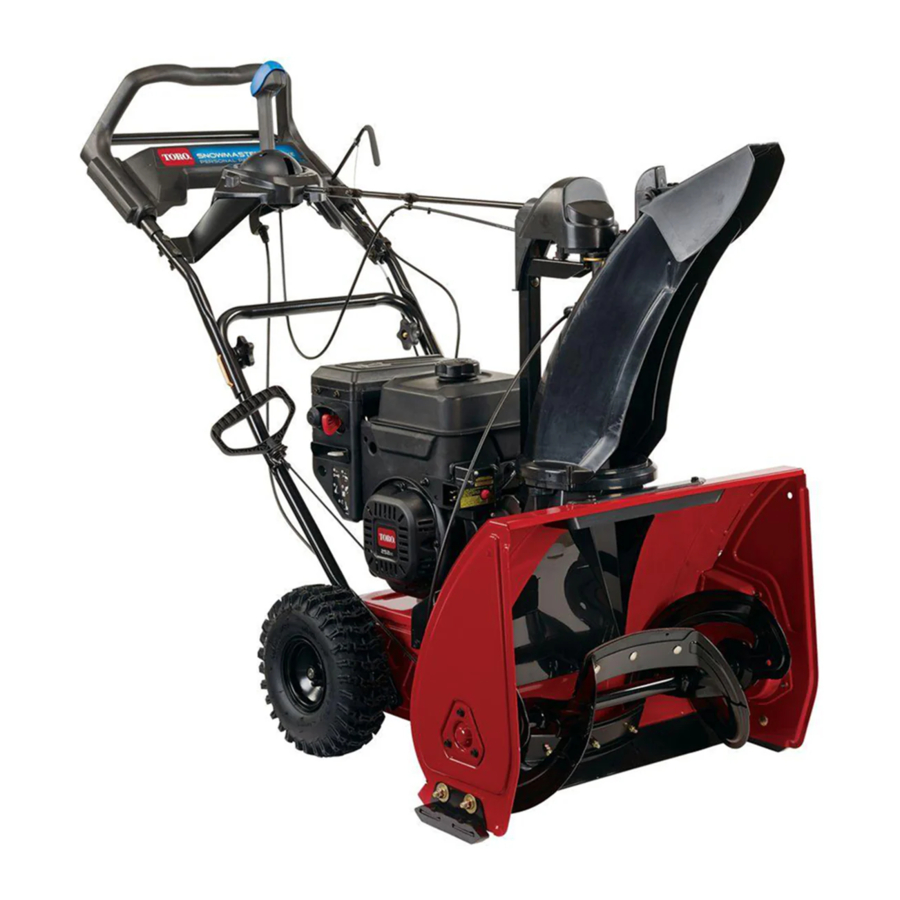

Toro SnowMaster 724 / 824 QXE kasutusjuhend

Sissejuhatus

See masin on mõeldud kasutamiseks elamuomanikele. See on mõeldud lume eemaldamiseks sillutatud pindadelt, nagu sissesõiduteed ja kõnniteed, ning muudelt pindadelt, millel on liiklus elamu- või äripindadel. See ei ole mõeldud muude materjalide kui lume eemaldamiseks ega kruusapindade puhastamiseks.

Lugege see teave hoolikalt läbi, et õppida, kuidas oma masinat õigesti kasutada ja hooldada ning vältida vigastusi ja masina kahjustamist. Teie vastutate masina õige ja ohutu kasutamise eest.

Masina ja tarvikute teabe saamiseks, edasimüüja leidmiseks või masina registreerimiseks võite Toro-ga otse ühendust võtta aadressil www.Toro.com.

Kui vajate teenindust, originaalseid Toro varuosi või lisateavet, võtke ühendust volitatud teenindusmüüjaga või Toro klienditeenindusega ning hoidke masina mudeli ja seerianumbrid valmis. Joonis 1 näitab mudeli ja seerianumbrite asukohta masinal. Kirjutage numbrid ettenähtud kohta.

Joonis 1

1. Mudeli ja seerianumbri asukoht

See kasutusjuhend tuvastab võimalikud ohud ja sisaldab ohutusteateid, mis on tähistatud ohutushoiatussümboliga
(),
mis signaliseerib ohtu, mis võib põhjustada tõsiseid vigastusi või surma, kui te ei järgi soovitatud ettevaatusabinõusid.

See kasutusjuhend kasutab teabe esiletõstmiseks kahte sõna.

Tähtis juhib tähelepanu spetsiaalsele mehaanilisele teabele ja
Märkus rõhutab üldist teavet, mis väärib erilist tähelepanu.

Nimetatud võimsusega mudelite puhul on mootori netovõimsuse laboratoorselt hinnanud mootoritootja vastavalt standardile SAE J1940. Ohutus-, heitgaasi- ja töönõuete täitmiseks konfigureerituna on tegelik mootori hobujõud selle klassi lumepuhuril oluliselt väiksem.

CALIFORNIA
Ettepanek 65 Hoiatus
Selle toote mootori heitgaas sisaldab kemikaale, mis California osariigi teada
põhjustavad vähki, sünnidefekte või muid reproduktiivkahjustusi.

Ohutus

• Enne mootori käivitamist lugege ja mõistke kasutusjuhendi sisu. Veenduge, et kõik selle toote kasutajad teavad, kuidas toodet kasutada, ja mõistavad hoiatusi.
• Ärge pange oma käsi ega jalgu masina liikuvate komponentide lähedusse.
• Ärge kasutage masinat ilma kõigi kaitsete ja muude ohutuskaitsevahenditeta, mis on masinal paigaldatud ja töötavad.
• Hoidke eemale igasugustest väljaviskeavadest. Hoidke kõrvalseisjaid masinast ohutus kauguses.
• Hoidke lapsed tööpiirkonnast eemal ja vastutustundliku täiskasvanu valvsa hoole all, kes ei ole operaator. Ärge kunagi lubage lastel masinat kasutada.
• Enne hooldamist, kütuse lisamist või ummistuste eemaldamist lülitage masin välja.

Ohutus- ja õpetussildid

Märkus: Ohutus- ja õpetussildid asuvad potentsiaalselt ohtlike piirkondade lähedal. Vahetage kahjustatud sildid välja.

1. Tiguülekanne – vajutage hooba, et haakida; vabastage hoob, et lahti haakida.
2. Hoiatus – lugege kasutusjuhendit.
3. Käe või jala lõikamis-/jäsemete kaotuse oht, tigu – hoidke liikuvatest osadest eemale; hoidke kõik kaitse- ja varjestusseadmed paigal; lülitage mootor välja ja oodake, kuni tigu seiskub, enne kui masina juurest lahkute; eemaldage võti ja lugege enne hooldustööde tegemist kasutusjuhendit.
4. Lennutatud eseme oht – hoidke kõrvalseisjad eemal.
5. Iseliikuv ülekanne – iseliikuva ülekande haakimiseks vajutage käepidet alla.

1. Käe või jala lõikamis-/jäsemete kaotuse oht, tigu – ärge pange oma kätt renni; eemaldage süütevõti ja lugege enne hooldustööde tegemist juhiseid.

1. Sisestage võti.
2. Pumpage mootorit 3 korda.
3. Haakige õhuklapp.
4. Tõmmake starterinööri.
5. Kui mootor töötab, vabastage õhuklapp.

Seadistamine

Lahtised osad
Kasutage allolevat tabelit, et veenduda, kas kõik osad on tarnitud.

Protseduur	Kirjeldus	Kogus	Kasutus
1	Osi pole vaja	–	Avage käepide.
2	Polt (1/4–20 X 1–1/2 tolli) Lukustusmutter (1/4–20 tolli) Kärupolt (1/4–20 x 1 tolli) Lukustusmutter (1/4–20 tolli) Kruvi (1/4–20 X 5/8 tolli)	1 1 3 3 1	Paigaldage väljalasketoru.

Käepideme avamine

Osi pole vaja

Protseduur

Veenduge, et kaablid ei jääks käepideme avamisel vahele.

Joonis 3

Väljalasketoru paigaldamine

Selle protseduuri jaoks vajalikud osad:

1	Polt (1/4–20 X 1–1/2 tolli)
1	Lukustusmutter (1/4–20 tolli)
3	Kärupolt (1/4–20 x 1 tolli)
3	Lukustusmutter (1/4–20 tolli)
1	Kruvi (1/4–20 X 5/8 tolli)

Protseduur

1. Sisestage rennipost läbi kronsteini masina alusesse ja kinnitage see poldi ja lukustusmutriga (Joonis 4)

   Joonis 4
   1. Rennipost
   2. Polt (1/4–20 X 1–1/2 tolli)
   3. Lukustusmutter (1/4–20 tolli)
   4. Kronstein
2. Pange kokku rennivarvas ja kinnitage kaablid (Joonis 5).

   Joonis 5
   1. Rennivarvas
   2. Kärupolt (1/4–20 x 1 tolli)
   3. Lukustusmutter (1/4–20 tolli)
   4. Kaabliklamber
   5. Kruvi (1/4–20 X 5/8 tolli)

Mootori õliga täitmine

Osi pole vaja

Protseduur

Teie masinaga on mootoris õli.

Mudel	Maksimaalne täitmine
36002	0,54 l (18 fl oz)
36003	0,7 l (24 fl oz)

Õli tüüp: API teenindusklassifikatsiooniga SJ, SL või kõrgem automootori pesuaineõli.

Kasutage allolevat joonist 6, et valida oodatava välistemperatuuri vahemiku jaoks parim õli viskoossus:

Joonis 6

1. Liigutage masin tasasele pinnale.
2. Puhastage õlitäiteava korgi ümbrus.
3. Kontrollige õlitaset ja lisage vajadusel õli.

Märkus: Õlitaseme kontrollimisel ärge pingutage õlimõõtevarrast.

Joonis 7

1. Madal õlitase – lisage õli
2. Õige õlitase

Toote ülevaade

Joonis 8

1. Tigukangi
2. Kütusepaagi kork
3. Õlimõõtevarras
4. Liugurid
5. Tigu
6. Kaabits
7. Väljalasketoru
8. Renni deflektor
9. Quick Stick® väljalasketoru juhtnupp
10. Ülemine käepide

Joonis 9

1. Kütusepaagi kork
2. Kruntnupp
3. Süütevõti
4. Õhuklapp
5. Tagasikäigu starter
6. Elektri käiviti pistik
7. Elektri käiviti nupp

Kasutamine

Ohutus enne kasutamist

• Kasutage pikendusjuhtmeid ja pistikupesasid vastavalt tootja poolt määratule kõigi elektrimootoriga masinate puhul.
• Ärge kasutage masinat, kui te ei kanna piisavaid talveriideid. Vältige avaraid riideid, mis võivad liikuvate osade vahele kinni jääda. Kandke libisemiskindlaid jalatseid, mis parandavad jalgealust libedatel pindadel.
• Kandke alati silmade kaitset töö ajal või reguleerimise või paranduse ajal, et kaitsta oma silmi võõrkehade eest, mida masin võib välja paisata.
• Kontrollige hoolikalt ala, kus masinat kasutate, ja eemaldage kõik uksematid, kelgud, lauad, juhtmed ja muud võõrkehad.
• Kui kaitse, ohutusseadis või kleebis on kahjustatud, loetamatu või kadunud, parandage või asendage see enne kasutamise alustamist. Samuti pingutage kõik lahtised kinnitusdetailid.

Kütusepaagi täitmine

Joonis 10

1. Ärge täitke üle kütusepaagi kaela alaosa.

• Parimate tulemuste saavutamiseks kasutage ainult puhast, värsket (alla 30 päeva vana) pliivaba bensiini oktaaniarvuga 87 või kõrgem ((R+M)/2 hindamismeetod).
• Etanool: Kuni 10% etanooli (gaashool) või 15% MTBE (metüül-tert-butüüleeter) sisaldusega bensiin on vastuvõetav. Etanool ja MTBE ei ole samad. 15% etanooli (E15) sisaldusega bensiin mahu järgi ei ole kasutamiseks heaks kiidetud. Ärge kunagi kasutage bensiini, mis sisaldab rohkem kui 10% etanooli mahu järgi, näiteks E15 (sisaldab 15% etanooli), E20 (sisaldab 20% etanooli) või E85 (sisaldab 85% etanooli). Heakskiitmata bensiini kasutamine võib põhjustada jõudlusprobleeme ja/või mootorikahjustusi, mida garantii ei pruugi katta.
• Ärge kasutage metanooli sisaldavat bensiini.
• Ärge hoidke kütust talvel kütusepaagis ega kütusemahutites, kui te ei kasuta kütuse stabilisaatorit.
• Ärge lisage bensiinile õli.

Käivitusprobleemide vähendamiseks lisage kütusele stabilisaatorit kogu hooaja vältel, segades seda alla 30 päeva vana bensiiniga.

Mootoriõli taseme kontrollimine

Vaadake Mootori õliga täitmist.

Kasutamise ajal

Ohutus

• Pöörlevad tigu terad võivad sõrmi või käsi vigastada. Seiske masina kasutamise ajal käepidemete taga ja eemal väljalaskeavast. Hoidke oma nägu, käsi, jalgu ja mis tahes muud kehaosa või riietust liikuvatest või pöörlevatest osadest eemal.
• Ärge kunagi suunake väljalasketoru inimeste või piirkondade suunas, kus võib tekkida varaline kahju.
• Olge ettevaatlik, et vältida libisemist või kukkumist. Olge alati kindel oma jalgealuses ja hoidke käepidemetest kindlalt kinni. Kõndige, ärge kunagi jookske.
• Olge kallakutel töötamisel äärmiselt ettevaatlik.
• Ärge kunagi kasutage masinat ilma hea nähtavuse või valguseta.
• Vaadake taha ja olge ettevaatlik, kui masinaga tagurdate.
• Kui te aktiivselt lund ei lükka, vabastage rootori terade toide.
• Kasutage pikendusjuhtmeid ja pistikupesasid vastavalt tootja poolt määratule kõigi elektrimootoriga masinate puhul.
• Ärge püüdke lund koristada kruusa- või purustatud kivipinnaselt. See toode on mõeldud kasutamiseks ainult sillutatud pindadel.
• Ärge kasutage masinat katusel.
• Ärge kunagi püüdke teha mingeid seadistusi, kui mootor töötab (välja arvatud juhul, kui tootja seda konkreetselt soovitab).
• Olge valvel varjatud ohtude või liikluse suhtes.
• Pärast võõrkeha tabamist lülitage mootor välja, eemaldage süütevõti, kontrollige põhjalikult masinat kahjustuste suhtes ja parandage kahjustused enne masina käivitamist ja kasutamist.
• Kui masin hakkab ebanormaalselt vibreerima, lülitage mootor välja ja kontrollige kohe põhjust.
• Ärge käitage mootorit siseruumides, välja arvatud mootori käivitamisel ja masina hoonesse või hoonest välja transportimisel. Avage välisuksed; heitgaasid on ohtlikud.
• Ärge koormake masina võimsust üle, püüdes lund liiga kiiresti puhastada.
• Ärge kunagi puudutage kuuma mootorit ega summutit.
• Kontrollige põhjalikult elektrikaablit enne selle vooluvõrku ühendamist. Kui juhe on kahjustatud, ärge kasutage seda masina käivitamiseks. Vahetage kahjustatud juhe kohe välja. Eemaldage toitejuhe alati, kui te masinat ei käivita.

Mootori käivitamine

Märkus: Mootori käivitamiseks sisestage võti täielikult. Keskmine asend ei käivita mootorit.

Kasutades tagasitõmbe starterit

Joonis 11

Kasutades elektrilist starterit

Joonis 12

Tigu sisselülitamine

Joonis 13

Tigu väljalülitamine

Tigu väljalülitamiseks vabastage tigu hoob.

Masina iseliikumine

Iseliikuva ajami kasutamiseks kõndige lihtsalt kätega ülemisel käepidemel ja küünarnukid külgedel ning masin hoiab automaatselt teiega sammu (Joonis 14).

Joonis 14

Märkus: Masinaga saate iseliikuda, kui tigu on sisse või välja lülitatud.

Mootori väljalülitamine

Mootori väljalülitamiseks eemaldage võti süütelukust või viige võti keskmisesse asendisse.

Quick Stick®-i kasutamine

Märkus: Riivi vabastamiseks ja Quick Stick®-i kasutamiseks tuleb sinist nuppu täielikult alla vajutada.

Joonis 15

Väljalasketoru ummistuse eemaldamine

Kui tigu/tiivik töötab, aga väljalasketorust lund ei tule, võib väljalasketoru olla ummistunud.
Ärge kunagi kasutage ummistunud väljalasketoru puhastamiseks oma käsi. See võib põhjustada kehavigastusi.

1. Jäädes tööasendisse, vabastage iseliikuva käepide.
2. Lülitage tigu sisse.
3. Vajutage käepidemele alla, et tõsta masina esiosa paar sentimeetrit (tolli) kõnniteelt, seejärel tõstke käepidemeid kiiresti, et põrutada masina esiosa kõnniteele.
4. Lülitage tigu välja.
5. Vajadusel korrake samme 1 kuni 4, kuni väljalasketorust tuleb lumevoog.

Märkus: Kui te ei saa väljalasketoru ummistust eemaldada, põrutades masina esiosa, lülitage mootor välja, oodake, kuni kõik liikuvad osad peatuvad, ja kasutage lume eemaldamise tööriista (ei kuulu komplekti); ärge kunagi kasutage oma kätt.

Väljalasketoru ummistuse eemaldamine, põrutades masina esiosa kõnniteele, võib põhjustada liuguste liikumist. Reguleerige liugureid ja pingutage liuguripoldid kindlalt; vaadake Liuguste kontrollimist ja reguleerimist.

Kasutamise näpunäited

Tigu võib visata kive, mänguasju ja muid võõrkehi ning põhjustada operaatorile või kõrvalseisjatele tõsiseid kehavigastusi.

• Hoidke puhastatav ala vaba kõikidest esemetest, mida rootori terad võivad üles korjata ja visata.
• Hoidke kõik lapsed ja lemmikloomad tööpiirkonnast eemal.
• Eemaldage lumi niipea kui võimalik pärast selle langemist.
• Kui masin ei liigu libedatel pindadel või paksu lume korral edasi, lükake käepidemele ettepoole, kuid laske masinal töötada omas tempos.
• Katke iga riba osaliselt, et tagada lume täielik eemaldamine.
• Võimaluse korral suunake lumi allatuult.

Pärast kasutamist

Ohutus

• Ärge kunagi hoidke masinat kütusepaagis oleva kütusega hoones, kus on süttimisallikaid, nagu boilerid, ruumisoojendid või riidekuivatid. Enne mis tahes ruumi hoidmist laske mootoril jahtuda.
• Kui masinat hoitakse kauem kui 30 päeva, vaadake olulisi üksikasju jaotist Hoiustamine.

Külmumise vältimine pärast kasutamist

• Laske mootoril paar minutit töötada, et vältida liikuvate osade külmumist. Lülitage mootor välja, oodake, kuni kõik liikuvad osad peatuvad, ja eemaldage masinalt jää ja lumi.
• Puhastage lumi ja jää väljalasketoru aluselt.
• Pöörake väljalasketoru vasakule ja paremale, et see vabastada jääkattest.
• Kui süütevõti on OFF-asendis, tõmmake mitu korda tagasitõmbe käepidet või ühendage elektrikaabel toiteallikaga ja masinaga ning vajutage üks kord elektrilise starteri nuppu, et vältida tagasitõmbe starteri ja/või elektrilise starteri külmumist.
• Lumistes ja külmades tingimustes võivad mõned juhtseadised ja liikuvad osad külmuda. Ärge kasutage külmunud juhtseadiste kasutamisel liigset jõudu. Kui teil on raskusi mõne juhtseadise või osa kasutamisega, käivitage mootor ja laske sellel paar minutit töötada.
• Ärge kasutage väljalasketoru juhtimist, et proovida külmunud väljalasketoru liigutada. Hoidke sinist nuppu all ja kasutage toru pööramiseks oma käsi.
• Masina transportimine avatud haagises või sõidukis võib põhjustada juhtseadiste või väljalasketoru külmumist.

Hooldus

Märkus: määrake masina vasak ja parem külg tavalisest tööasendist.

Soovituslikud hooldusgraafikud

Hooldusintervall	Hooldusprotseduur
Pärast esimest tundi	Kontrollige kinnitusdetailide lõtvust ja vajadusel pingutage neid.
Pärast esimesi 2 tundi	Vahetage mootoriõli. Kontrollige tigu kaablit ja reguleerige seda vajadusel. Kontrollige ülekandekaablit ja reguleerige seda vajadusel.
Enne iga kasutamist või iga päev	Kontrollige mootoriõli taset ja vajadusel lisage õli.
Iga 100 tunni järel	Vahetage süüteküünal.
Iga-aastaselt	Kontrollige tugijalaseid ja reguleerige neid vajadusel. Kontrollige heiteservi ja laske volitatud teeninduspartneril vajadusel heiteservad ja kaabits vahetada. Vahetage mootoriõli. Kontrollige tigu kaablit ja reguleerige seda vajadusel. Kontrollige ülekandekaablit ja reguleerige seda vajadusel. Kontrollige rehvirõhku. Kontrollige kinnitusdetailide lõtvust ja vajadusel pingutage neid. Laske volitatud teeninduspartneril ajamirihm üle vaadata ja vajadusel välja vahetada.
Iga-aastaselt või enne hoiulepanekut	Valmistage masin hoiulepanekuks ette.

Hoolduse ohutus

Enne masina hooldust lugege järgmisi ohutusabinõusid:

• Enne mis tahes hooldust, teenindust või reguleerimist seiske mootor ja eemaldage võti. Kui on vaja suuri remonte, võtke ühendust volitatud teeninduspartneriga.
• Kontrollige regulaarselt kõiki kinnitusvahendeid, et need oleksid korralikult pingutatud, et masin oleks ohutus töökorras.
• Hoolduse käigus säilitage või asendage vajadusel ohutus- ja juhendussildid.
• Ärge muutke mootori regulaatori seadeid.
• Ostke ainult ehtsaid Toro varuosi ja lisaseadmeid.

Mootoriõli taseme kontrollimine

Hooldusintervall: enne iga kasutamist või iga päev

1. Eemaldage õlimõõtevarras, pühkige see puhtaks, seejärel sisestage õlimõõtevarras täielikult ilma seda sisse keeramata.
2. Eemaldage õlimõõtevarras ja kontrollige õlitaset.
   • Kui õlitase on õlimõõtevarda märgisest Add (Joonis 16) madalam, lisage õli. Vaadake jaotist Mootori õliga täitmine.
   • Kui õlitase on üle märgisest Full (Joonis 16), laske liigne õli välja, kuni õlitase on õlimõõtevarda märgisega Full; vaadake jaotist Mootori õliga täitmine.

     Joonis 16
   1. Madal õlitase – lisage õli
   2. Õige õlitase

Tugijalaste kontrollimine ja reguleerimine

Hooldusintervall: iga-aastaselt

Kontrollige tugijalaseid, veendumaks, et tigu ei puutu vastu sillutatud pinda. Reguleerige tugijalaseid vastavalt vajadusele, et kompenseerida kulumist (Joonis 17).

Joonis 17

1. 5 mm (3/16 tolli) paksune plaat
2. Pind

1. Lõdvendage tugijalaspolte.
2. Libistage kaabitsa alla 5 mm (3/16 tolli) paksune plaat.
   Märkus: õhema plaadi kasutamine annab agressiivsema kaabitsa. Paksema plaadi kasutamine annab vähem agressiivse kaabitsa.
3. Langetage tugijalased maapinnale.
   Märkus: veenduge, et tugijalased on maapinnal tasased.
4. Pingutage tugijalaspolte.

Heiteservade kontrollimine

Hooldusintervall: iga-aastaselt – kontrollige heiteservi ja laske volitatud teeninduspartneril vajadusel heiteservad ja kaabits vahetada.

Enne iga seanssi kontrollige heiteservade kulumist. Kui heiteserv on kulunud kulumisindikaatori auguni, laske volitatud teeninduspartneril heiteservad välja vahetada (Joonis 18).

Joonis 18

1. Kulumisindikaatori auk on terve, te ei pea heiteservi vahetama.
2. Kulumisindikaatori auk on nähtav, vahetage mõlemad heiteservad välja.

Mootoriõli vahetamine

Hooldusintervall: pärast esimesi 2 tundi
Iga-aastaselt

Enne õli vahetamist laske mootoril mõni minut töötada, et seda soojendada. Soe õli voolab paremini ja kannab endaga rohkem saasteaineid.

1. Liigutage masin tasasele pinnale.
2. Asetage õlivalamispann õli väljalaskekorgi alla, eemaldage õli väljalaskekork ja kallutage masin tahapoole ning laske kasutatud õli õlivalamispanni (Joonis 19).

   Joonis 19
   1. Õli väljalaskekork
3. Pärast kasutatud õli väljalaskmist viige masin tagasi tööasendisse.
4. Paigaldage õli väljalaskekork ja pingutage see kindlalt.
5. Puhastage õlitäiteava ümbrust.
6. Kasutage allolevat joonist 20, et valida parim õli viskoossus oodatava välistemperatuuri vahemiku jaoks:

   Joonis 20

Mudel	Max fill
36002	0,54 l (18 fl oz)
36003	0,7 l (24 fl oz)

Õli tüüp: autotööstuse pesuvahendiõli API teenuse klassifikatsiooniga SJ, SL või kõrgem.

Joonis 21

1. Madal õlitase – lisage õli
2. Õige õlitase

Süüteküünla vahetamine

Hooldusintervall: iga 100 tunni järel – vahetage süüteküünal.

Süüteküünla vahetamine, kui mootor on kuum, võib põhjustada põletusi.

Enne süüteküünla vahetamist oodake, kuni mootor on jahtunud.

Kasutage Toro süüteküünalt või samaväärset (Champion® RN9YC või NGK BPR6ES).

1. Eemaldage saabas (Joonis 22).

   Joonis 22
2. Puhastage süüteküünla aluse ümbrust.
3. Eemaldage vana süüteküünal ja visake see ära.
   Märkus: süüteküünla eemaldamiseks on vaja põrkmehhanismiga mutrivõtme pikendust.
4. Seadke uue süüteküünla elektroodide vahe 0,76 mm (0,030 tolli) peale (Joonis 23).

   Joonis 23
   1. 0,76 mm (0,030 tolli)

Tigu kaabli reguleerimine

Hooldusintervall: pärast esimesi 2 tundi
Iga-aastaselt

Kui ajamirihm libiseb või kriuksub suure koormuse all, reguleerige tigu kaablit.

1. Lõdvendage alumise kaabliklapi mutrit, kuid ärge eemaldage seda (Joonis 24).

   Joonis 24
   1. Mutter
   2. Kaabel
   3. Pistik
   4. Vedru

2. Tõmmake kaabel üles, et eemaldada osa lõtku 24).

   Ärge eemaldage kaablilt kogu lõtku. Kogu lõtku eemaldamine kaablilt takistab tigu korralikult peatumist.
3. Hoidke kaablit paigal ja pingutage mutrit (Joonis 24).

Ülekandekaabli reguleerimine

Hooldusintervall: pärast esimesi 2 tundi
Iga-aastaselt

Kui rattad kergesti seiskuma jäävad või kui rattad sõidavad ilma iseliikuva käepidemeta, reguleerige ülekandekaablit.

1. Lõdvendage ülemise kaabliklapi mutrit, kuid ärge eemaldage seda (Joonis 25).

   Joonis 2 5
   1. Mutter
   2. Kaabel
2. Tõmmake kaabel alla, et eemaldada suurem osa lõtku kaablis (Joonis 25).

   Ärge eemaldage kaablilt kogu lõtku. Kogu lõtku eemaldamine kaablilt võib põhjustada rataste käivitumise ilma iseliikuva käepidemeta.
3. Pingutage mutrit (Joonis 25).

Rehvirõhu kontrollimine

Hooldusintervall: iga-aastaselt

Seadke mõlemas rehvis rehvirõhk võrdselt vahemikku 103 kuni 137 kPa (15 ja 20 psi).

Hoiustamine

Lumepuhuri hoiustamine

• Bensiiniaurud on väga tuleohtlikud, plahvatusohtlikud ja sissehingamisel ohtlikud. Kui hoiustate masinat lahtise leegiga piirkonnas, võivad bensiiniaurud süttida ja põhjustada plahvatuse.
• Ärge hoiustage masinat majas (eluruumis), keldris ega muus kohas, kus võib esineda süttimisallikaid, näiteks kuuma vee ja ruumisoojendeid, riidekuivateid, ahjusid ja muid sarnaseid seadmeid.
• Ärge kallutage masinat tagasi, kui kütusepaagis on kütus, vastasel juhul võib kütus masinast välja lekkida.

1. Lisage hooaja viimasel tankimisel värskele kütusele kütuse stabilisaatorit vastavalt mootoritootja juhistele.
2. Laske mootoril 10 minutit töötada, et jaotada konditsioneeritud kütus läbi kütusesüsteemi.
3. Seisake mootor, laske sellel jahtuda ja sifoonige kütusepaak või laske mootoril töötada, kuni see seiskub.
4. Käivitage mootor ja laske sellel töötada, kuni see seiskub.
5. Tooresutage või kruntige mootor, käivitage see kolmandat korda ja laske mootoril töötada, kuni see ei käivitu.
6. Laske kütus karburaatorist karburaatori tühjenduspoldi kaudu heakskiidetud bensiininõusse.
7. Kõrvaldage kasutamata kütus nõuetekohaselt. Taaskasutage seda vastavalt kohalikele seadustele või kasutage seda oma autos.
8. Kui mootor on veel soe, vahetage mootoriõli. Vaadake jaotist Mootoriõli vahetamine.
9. Eemaldage süüteküünal.
10. Pihustage süüteküünla auku 2 teelusikatäit õli.
11. Paigaldage süüteküünal käsitsi ja pingutage see seejärel pöördemomendiga 27–30 N-m (20–22 jala-naela).
12. Kui süütevõti on asendis Off (Väljas), tõmmake tagasilöögi starterit aeglaselt, et jaotada õli silindri siseküljele.
13. Puhastage masin.
14. Puudutage värvitud pindasid, mis on saadaval volitatud teeninduspartnerilt. Enne värvimist lihvige kahjustatud piirkondi ja kasutage roosteennetajat, et vältida metallosade roostetamist.
15. Pingutage lahtised kinnitusdetailid. Parandage või vahetage kahjustatud osad välja.
16. Katke masin kinni ja hoidke seda puhtas ja kuivas kohas lastele kättesaamatus kohas. Laske mootoril jahtuda, enne kui hoiustate seda mis tahes suletud kohas.

Registreeruge veebisaidil www.Toro.com.

Viited

• Muruniidukid, golfitarbed, maastikutarbed, niisutus | Toro

Laadi alla juhend

Siin saate alla laadida juhendi täieliku pdf-versiooni, mis võib sisaldada täiendavaid ohutusjuhiseid, garantiiteavet, FCC eeskirju jne.

Laadi alla Toro SnowMaster 724 / 824 QXE kasutusjuhend

Saadaolevad keeled
