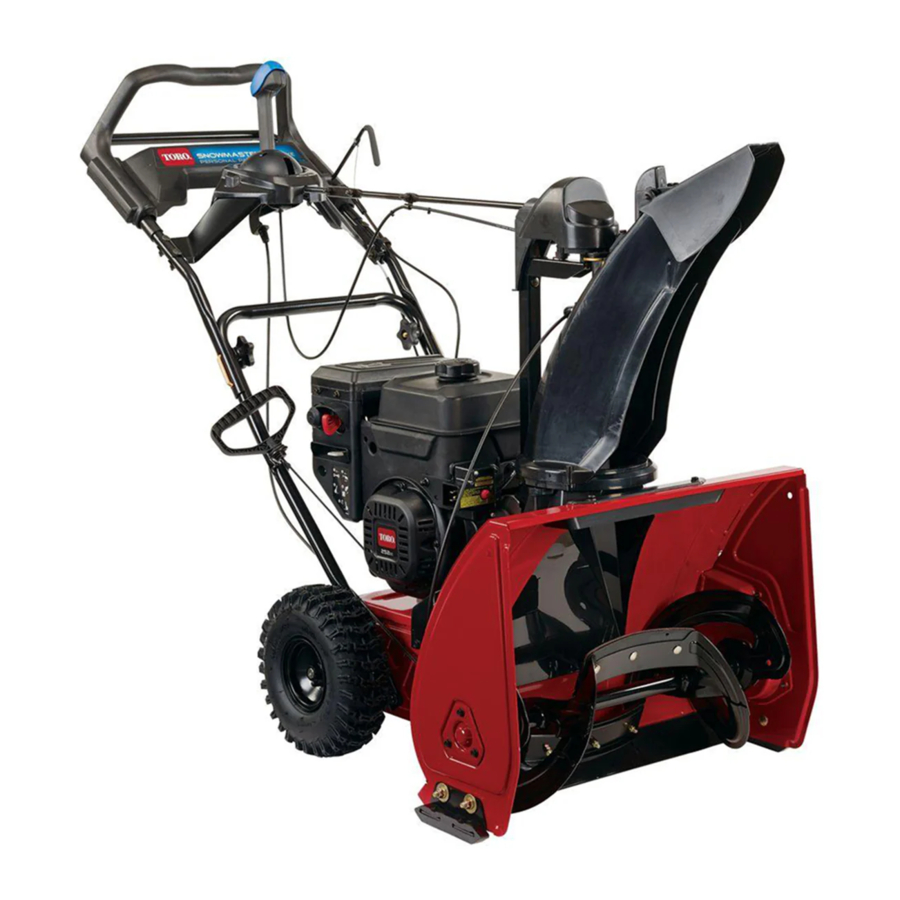

Příručka k stroji Toro SnowMaster 724 / 824 QXE

Úvod

Tento stroj je určen pro použití majiteli rodinných domů. Je určen k odstraňování sněhu z dlážděných povrchů, jako jsou příjezdové cesty a chodníky, a z jiných povrchů pro provoz na obytných nebo komerčních pozemcích. Není určen k odstraňování jiných materiálů než sněhu, ani není určen k čištění štěrkových povrchů.

Přečtěte si pozorně tyto informace, abyste se dozvěděli, jak správně obsluhovat a udržovat svůj stroj a jak předejít zranění a poškození stroje. Jste zodpovědní za správnou a bezpečnou obsluhu stroje.

Můžete se obrátit přímo na společnost Toro na adrese www.Toro.com, kde získáte informace o strojích a příslušenství, pomoc při hledání prodejce nebo registraci stroje.

Kdykoli budete potřebovat servis, originální díly Toro nebo další informace, kontaktujte autorizovaného servisního prodejce nebo zákaznický servis Toro a připravte si model a sériová čísla vašeho stroje. Obrázek 1 znázorňuje umístění modelu a sériových čísel na stroji. Zapište si čísla do vyznačeného prostoru.

Obrázek 1

1. Umístění modelu a sériového čísla

Tato příručka identifikuje potenciální nebezpečí a obsahuje bezpečnostní upozornění označená symbolem bezpečnostní výstrahy
(),
který signalizuje nebezpečí, které může způsobit vážné zranění nebo smrt, pokud nebudete dodržovat doporučená opatření.

Tato příručka používá 2 slova k zvýraznění informací.

Důležité upozorňuje na speciální mechanické informace a
Poznámka zdůrazňuje obecné informace, které si zaslouží zvláštní pozornost.

U modelů s uvedeným výkonem byl čistý výkon motoru laboratorně hodnocen výrobcem motoru v souladu s normou SAE J1940. V konfiguraci pro splnění bezpečnostních, emisních a provozních požadavků bude skutečný výkon motoru u této třídy sněhových fréz výrazně nižší.

KALIFORNIE
Upozornění podle nařízení 65
Výfukové plyny tohoto produktu obsahují chemikálie, o kterých je ve státě
Kalifornie známo, že způsobují rakovinu, vrozené vady nebo jiné reprodukční poškození.

Bezpečnost

• Před nastartováním motoru si přečtěte a pochopte obsah příručky. Ujistěte se, že každý, kdo tento výrobek používá, ví, jak jej používat, a rozumí varováním.
• Nepokládejte ruce ani nohy do blízkosti pohyblivých součástí stroje.
• Neprovozujte stroj bez všech krytů a dalších bezpečnostních ochranných zařízení, která jsou na stroji umístěna a fungují.
• Udržujte dostatečnou vzdálenost od jakéhokoli výstupního otvoru. Udržujte diváky v bezpečné vzdálenosti od stroje.
• Udržujte děti mimo provozní prostor a pod dohledem odpovědné dospělé osoby jiné než obsluhy. Nikdy nedovolte dětem obsluhovat stroj.
• Před prováděním servisu, doplňováním paliva nebo uvolňováním ucpání stroj vypněte.

Bezpečnostní a instruktážní štítky

Poznámka: Bezpečnostní a instruktážní štítky jsou umístěny v blízkosti oblastí s potenciálním nebezpečím. Poškozené štítky vyměňte.

1. Pohon šneku – stiskněte páku pro zapnutí, uvolněte páku pro vypnutí.
2. Varování – přečtěte si návod k obsluze.
3. Nebezpečí pořezání/roztrhání ruky nebo nohy, šnek – držte se dál od pohyblivých částí, udržujte všechny kryty a štíty na svém místě, vypněte motor a před opuštěním stroje počkejte, až se šnek zastaví, vyjměte klíč a před prováděním údržby si přečtěte návod k obsluze.
4. Nebezpečí odletujících předmětů – udržujte diváky v dostatečné vzdálenosti.
5. Samohybný pohon – stisknutím rukojeti dolů zapnete samohybný pohon.

1. Nebezpečí pořezání/roztrhání ruky nebo nohy, šnek – nevkládejte ruku do žlabu, vyjměte klíč zapalování a před servisem nebo údržbou si přečtěte pokyny.

1. Vložte klíč.
2. 3krát nastříkněte motor.
3. Zapněte sytič.
4. Zatáhněte za startovací šňůru.
5. Jakmile motor běží, vypněte sytič.

Sestavení

Volné díly
Pomocí níže uvedené tabulky ověřte, zda byly dodány všechny díly.

Postup	Popis	Množ.	Použití
1	Nejsou vyžadovány žádné díly	–	Rozložte rukojeť.
2	Šroub (1/4–20 X 1–1/2 palce) Pojistná matice (1/4–20 palce) Šroub se zaoblenou hlavou (1/4–20 x 1 palec) Pojistná matice (1/4–20 palce) Šroub (1/4–20 X 5/8 palce)	1 1 3 3 1	Nainstalujte vypouštěcí žlab.

Rozložení rukojeti

Nejsou vyžadovány žádné díly

Postup

Při rozkládání rukojeti se ujistěte, že nedošlo ke skřípnutí kabelů.

Obrázek 3

Instalace vypouštěcího žlabu

Díly potřebné pro tento postup:

1	Šroub (1/4–20 X 1–1/2 palce)
1	Pojistná matice (1/4–20 palce)
3	Šroub se zaoblenou hlavou (1/4–20 x 1 palec)
3	Pojistná matice (1/4–20 palce)
1	Šroub (1/4–20 X 5/8 palce)

Postup

1. Vložte sloupek žlabu skrz držák do základny stroje a zajistěte jej šroubem a pojistnou maticí (Obrázek 4)

   Obrázek 4
   1. Sloupek žlabu
   2. Šroub (1/4–20 X 1–1/2 palce)
   3. Pojistná matice (1/4–20 palce)
   4. Držák
2. Sestavte tyč žlabu a zajistěte kabely (Obrázek 5).

   Obrázek 5
   1. Tyč žlabu
   2. Šroub se zaoblenou hlavou (1/4–20 x 1 palec)
   3. Pojistná matice (1/4–20 palce)
   4. Kabelová spona
   5. Šroub (1/4–20 X 5/8 palce)

Naplnění motoru olejem

Nejsou vyžadovány žádné díly

Postup

Váš stroj je dodáván s olejem v motoru.

Model	Maximální náplň
36002	0,54 l (18 fl oz)
36003	0,7 l (24 fl oz)

Typ oleje: automobilový detergentní olej s klasifikací API SJ, SL nebo vyšší.

Pomocí obrázku 6 níže vyberte nejlepší viskozitu oleje pro očekávaný rozsah venkovních teplot:

Obrázek 6

1. Přesuňte stroj na rovnou plochu.
2. Očistěte okolí víčka pro plnění oleje.
3. Zkontrolujte hladinu oleje a v případě potřeby olej doplňte.

Poznámka: Při kontrole hladiny oleje neutahujte měrku.

Obrázek 7

1. Nízká hladina oleje – doplňte olej
2. Správná hladina oleje

Přehled produktu

Obrázek 8

1. Páka šneku
2. Víčko palivové nádrže
3. Měrka
4. Skluznice
5. Šnek
6. Škrabka
7. Vypouštěcí žlab
8. Deflektor žlabu
9. Ovládání vypouštěcího žlabu Quick Stick®
10. Horní rukojeť

Obrázek 9

1. Víčko palivové nádrže
2. Startovací stříkačka
3. Klíč zapalování
4. Sytič
5. Ruční startér
6. Zásuvka elektrického startéru
7. Tlačítko elektrického startéru

Obsluha

Bezpečnost před zahájením obsluhy

• Používejte prodlužovací kabely a zásuvky, které specifikoval výrobce pro všechny stroje s elektromotory se startováním.
• Nepoužívejte stroj bez adekvátního zimního oblečení. Vyhýbejte se volnému oblečení, které by se mohlo zachytit do pohyblivých částí. Noste protiskluzovou obuv, která zlepší stabilitu na kluzkém povrchu.
• Vždy používejte ochranu očí během obsluhy nebo při provádění úprav nebo oprav, abyste si chránili oči před cizími předměty, které by stroj mohl odhodit.
• Důkladně zkontrolujte oblast, kde budete stroj používat, a odstraňte všechny rohožky, sáně, desky, dráty a jiné cizí předměty.
• Pokud je štít, bezpečnostní zařízení nebo nálepka poškozena, nečitelná nebo ztracená, opravte ji nebo vyměňte, než začnete s obsluhou. Také utáhněte všechny uvolněné upevňovací prvky.

Plnění palivové nádrže

Obrázek 10

1. Neplňte nad spodní okraj hrdla palivové nádrže.

• Pro nejlepší výsledky používejte pouze čistý, čerstvý (méně než 30 dní starý) bezolovnatý benzín s oktanovým číslem 87 nebo vyšším (metoda hodnocení (R+M)/2).
• Ethanol: Je přijatelný benzín s obsahem až 10 % ethanolu (gasohol) nebo 15 % MTBE (methylterc-butylether) objemově. Ethanol a MTBE nejsou totéž. Benzín s 15 % ethanolu (E15) objemově není schválen pro použití. Nikdy nepoužívejte benzín, který obsahuje více než 10 % ethanolu objemově, jako je E15 (obsahuje 15 % ethanolu), E20 (obsahuje 20 % ethanolu) nebo E85 (obsahuje 85 % ethanolu). Použití neschváleného benzínu může způsobit problémy s výkonem a/nebo poškození motoru, na které se nemusí vztahovat záruka.
• Nepoužívejte benzín obsahující methanol.
• Neskladujte palivo v palivové nádrži nebo v palivových nádobách přes zimu, pokud nepoužíváte stabilizátor paliva.
• Nepřidávejte olej do benzínu.

Pro snížení problémů se startováním přidávejte stabilizátor paliva do paliva po celou sezónu, míchejte ho s benzínem starým méně než 30 dní.

Kontrola hladiny motorového oleje

Viz Plnění motoru olejem.

Během obsluhy

Bezpečnost

• Otáčející se lopatky šneku mohou poranit prsty nebo ruce. Zůstaňte za držadly a mimo výsypný otvor při obsluze stroje. Udržujte obličej, ruce, nohy a jakoukoli jinou část těla nebo oděvu mimo dosah pohyblivých nebo rotujících částí.
• Nikdy nesměřujte výsyp směrem k lidem nebo oblastem, kde může dojít k poškození majetku.
• Buďte opatrní, abyste neuklouzli nebo neupadli. Vždy si buďte jisti svým postojem a pevně se držte držadel. Choďte; nikdy neběhejte.
• Při obsluze na svazích buďte velmi opatrní.
• Nikdy neobsluhujte stroj bez dobré viditelnosti nebo světla.
• Při couvání se strojem se dívejte za sebe a buďte opatrní.
• Pokud aktivně neodklízíte sníh, odpojte napájení lopatek rotoru.
• Používejte prodlužovací kabely a zásuvky, které specifikoval výrobce pro všechny stroje s elektromotory se startováním.
• Nepokoušejte se odklízet sníh z povrchu štěrku nebo drceného kamene. Tento výrobek je určen pouze pro použití na zpevněných površích.
• Nepoužívejte stroj na střeše.
• Nikdy se nepokoušejte provádět žádné úpravy, když je motor v chodu (s výjimkou případů, kdy to výrobce výslovně doporučuje).
• Dávejte pozor na skrytá nebezpečí nebo dopravu.
• Po nárazu na cizí předmět vypněte motor, vyjměte klíč ze zapalování, důkladně zkontrolujte stroj, zda není poškozen, a poškození opravte před spuštěním a obsluhou stroje.
• Pokud by stroj začal abnormálně vibrovat, vypněte motor a okamžitě zkontrolujte příčinu.
• Nenechávejte motor běžet v interiéru, s výjimkou spouštění motoru a přepravy stroje dovnitř nebo ven z budovy. Otevřete vnější dveře; výfukové plyny jsou nebezpečné.
• Nepřetěžujte kapacitu stroje pokusem o odklízení sněhu příliš vysokou rychlostí.
• Nikdy se nedotýkejte horkého motoru nebo tlumiče.
• Důkladně zkontrolujte elektrický kabel před jeho zapojením do zdroje napájení. Pokud je kabel poškozen, nepoužívejte jej ke spuštění stroje. Poškozený kabel okamžitě vyměňte. Pokud stroj nespouštíte, odpojte napájecí kabel.

Spuštění motoru

Poznámka: Chcete-li spustit motor, zasuňte klíč úplně. Střední poloha motor nespustí.

Použití startovací šňůry

Obrázek 11

Použití elektrického startéru

Obrázek 12

Zapojení šneku

Obrázek 13

Odpojení šneku

Chcete-li odpojit šnek, uvolněte páku šneku.

Vlastní pohon stroje

Chcete-li ovládat samočinný pohon, jednoduše jděte s rukama na horní rukojeti a lokty u stran, a stroj bude automaticky držet krok s vámi (Obrázek 14).

Obrázek 14

Poznámka: Stroj můžete pohánět vlastním pohonem se zapnutým nebo vypnutým šnekem.

Vypnutí motoru

Chcete-li vypnout motor, vyjměte klíč ze zapalování nebo jej přesuňte do střední polohy.

Ovládání Quick Stick®

Poznámka: Modrý knoflík musí být plně stisknut, aby se uvolnila západka a ovládal Quick Stick®.

Obrázek 15

Uvolnění ucpaného výsypného žlabu

Pokud se šnek/oběžné kolo otáčí, ale z výsypného žlabu nevychází žádný sníh, může být výsypný žlab ucpaný.
Nikdy nepoužívejte ruce k uvolnění ucpaného výsypného žlabu. Mohlo by dojít ke zranění osob.

1. Zatímco zůstanete v provozní poloze, uvolněte rukojeť vlastního pohonu.
2. Zapojte šnek.
3. Stiskněte rukojeť dolů, abyste zvedli přední část stroje o několik centimetrů (palců) nad povrch, a poté rychle zvedněte rukojeti, abyste narazili přední částí stroje na povrch.
4. Odpojte šnek.
5. V případě potřeby opakujte kroky 1 až 4, dokud z výsypného žlabu nevyjde proud sněhu.

Poznámka: Pokud nemůžete uvolnit ucpaný výsypný žlab nárazem přední části stroje, vypněte motor, počkejte, až se všechny pohyblivé části zastaví, a použijte nástroj na čištění sněhu (není součástí dodávky); nikdy nepoužívejte ruku.

Uvolnění ucpaného výsypného žlabu nárazem přední části stroje na povrch může způsobit posunutí lyžin. Upravte lyžiny a bezpečně utáhněte šrouby lyžin; viz Kontrola a seřízení lyžin.

Provozní tipy

Šnek může odhodit kameny, hračky a jiné cizí předměty a způsobit vážné zranění obsluhy nebo přihlížejících.

• Udržujte oblast, která má být vyčištěna, bez všech předmětů, které by lopatky rotoru mohly zvednout a odhodit.
• Udržujte všechny děti a domácí zvířata mimo oblast obsluhy.
• Odstraňte sníh co nejdříve po jeho napadnutí.
• Pokud se stroj nepohybuje vpřed sám na kluzkém povrchu nebo v hustém sněhu, zatlačte na rukojeť dopředu, ale nechte stroj pracovat svým vlastním tempem.
• Překrývejte každý pruh, abyste zajistili úplné odstranění sněhu.
• Pokud je to možné, vyhazujte sníh po větru.

Po obsluze

Bezpečnost

• Nikdy neskladujte stroj s palivem v palivové nádrži uvnitř budovy, kde jsou přítomny zdroje zapálení, jako jsou ohřívače vody, ohřívače prostoru nebo sušičky prádla. Před uložením do jakéhokoli krytu nechte motor vychladnout.
• Pokud stroj skladujete déle než 30 dní, přečtěte si důležité podrobnosti v části Skladování.

Prevence zamrznutí po použití

• Nechte motor několik minut běžet, aby se zabránilo zamrznutí pohyblivých částí. Vypněte motor, počkejte, až se všechny pohyblivé části zastaví, a odstraňte ze stroje led a sníh.
• Očistěte veškerý sníh a led ze základny žlabu.
• Otočte výsypný žlab doleva a doprava, abyste jej uvolnili od případného nahromadění ledu.
• Se klíčem zapalování v poloze OFF (VYPNUTO) několikrát zatáhněte za rukojeť startovací šňůry nebo připojte elektrický kabel ke zdroji napájení a ke stroji a jednou stiskněte tlačítko elektrického startéru, abyste zabránili zamrznutí startovací šňůry a/nebo elektrického startéru.
• Ve sněhových a chladných podmínkách mohou některé ovládací prvky a pohyblivé části zamrznout. Nepoužívejte nadměrnou sílu při pokusu o ovládání zamrzlých ovládacích prvků. Pokud máte potíže s ovládáním jakéhokoli ovládacího prvku nebo dílu, nastartujte motor a nechte jej několik minut běžet.
• Nepoužívejte ovládání žlabu k pokusu o pohyb zamrzlého výsypného žlabu. Podržte modrý knoflík a otáčejte žlab rukama.
• Přeprava stroje v otevřeném přívěsu nebo vozidle může způsobit zamrznutí ovládacích prvků nebo výsypného žlabu.

Údržba

Poznámka: Určete levou a pravou stranu stroje z normální provozní polohy.

Doporučené plány údržby

Interval údržby	Postup údržby
Po první hodině	Zkontrolujte, zda nejsou uvolněné upevňovací prvky, a v případě potřeby je utáhněte.
Po prvních 2 hodinách	Vyměňte motorový olej. Zkontrolujte kabel šneku a v případě potřeby jej seřiďte. Zkontrolujte kabel převodovky a v případě potřeby jej seřiďte.
Před každým použitím nebo denně	Zkontrolujte hladinu motorového oleje a v případě potřeby olej doplňte.
Každých 100 hodin	Vyměňte zapalovací svíčku.
Ročně	Zkontrolujte lyžiny a v případě potřeby je seřiďte. Zkontrolujte odhazovací hrany a nechte autorizovaného servisního prodejce v případě potřeby vyměnit odhazovací hrany a škrabku. Vyměňte motorový olej. Zkontrolujte kabel šneku a v případě potřeby jej seřiďte. Zkontrolujte kabel převodovky a v případě potřeby jej seřiďte. Zkontrolujte tlak v pneumatikách. Zkontrolujte, zda nejsou uvolněné upevňovací prvky, a v případě potřeby je utáhněte. Nechte autorizovaného servisního prodejce zkontrolovat hnací řemen a v případě potřeby jej vyměnit.
Ročně nebo před uskladněním	Připravte stroj na uskladnění.

Bezpečnost při údržbě

Před prováděním jakékoli údržby stroje si přečtěte následující bezpečnostní opatření:

• Před prováděním jakékoli údržby, servisu nebo seřízení zastavte motor a vyjměte klíč. Pokud jsou někdy potřeba větší opravy, kontaktujte autorizovaného servisního prodejce.
• V pravidelných intervalech kontrolujte správné utažení všech upevňovacích prvků, abyste se ujistili, že je stroj v bezpečném provozním stavu.
• Udržujte nebo vyměňujte bezpečnostní a výstražné štítky podle potřeby.
• Neměňte nastavení regulátoru otáček motoru.
• Nakupujte pouze originální náhradní díly a příslušenství značky Toro.

Kontrola hladiny motorového oleje

Servisní interval: Před každým použitím nebo denně

1. Vyjměte měrku, otřete ji dočista a poté ji zcela zasuňte bez zašroubování.
2. Vyjměte měrku a zkontrolujte hladinu oleje.
   • Pokud je hladina oleje pod značkou Add na měrce (obrázek 16), doplňte olej. Viz. Doplňování motoru olejem.
   • Pokud je hladina oleje nad značkou Full (obrázek 16), vypusťte přebytečný olej, dokud nebude hladina oleje na značce Full na měrce; viz. Doplňování motoru olejem.

     Obrázek 16
   1. Nízká hladina oleje – doplňte olej
   2. Správná hladina oleje

Kontrola a seřízení lyžin

Servisní interval: Ročně

Zkontrolujte lyžiny, abyste se ujistili, že se šnek nedotýká zpevněného povrchu. V případě potřeby seřiďte lyžiny, abyste kompenzovali opotřebení (obrázek 17).

Obrázek 17

1. Deska o tloušťce 5 mm (3/16 palce)
2. Zem

1. Povolte šrouby lyžin.
2. Zasuňte desku o tloušťce 5 mm (3/16 palce) pod škrabku.
   Poznámka: Použití tenčí desky bude mít za následek agresivnější škrabku. Silnější deska bude mít za následek méně agresivní škrabku.
3. Spusťte lyžiny na zem.
   Poznámka: Ujistěte se, že lyžiny jsou položeny naplocho na zemi.
4. Utáhněte šrouby lyžin.

Kontrola odhazovacích hran

Servisní interval: Ročně – zkontrolujte odhazovací hrany a nechte autorizovaného servisního prodejce v případě potřeby vyměnit odhazovací hrany a škrabku.

Před každým použitím zkontrolujte odhazovací hrany, zda nejsou opotřebované. Když se odhazovací hrana opotřebuje až k otvoru indikátoru opotřebení, nechte autorizovaného servisního prodejce vyměnit odhazovací hrany (obrázek 18).

Obrázek 18

1. Otvor indikátoru opotřebení je neporušený; odhazovací hrany nemusíte vyměňovat.
2. Otvor indikátoru opotřebení je odkrytý; vyměňte obě odhazovací hrany.

Výměna motorového oleje

Servisní interval: Po prvních 2 hodinách
Ročně

Před výměnou oleje nechte motor několik minut běžet, aby se zahřál. Teplý olej lépe teče a unáší více nečistot.

1. Přesuňte stroj na rovnou plochu.
2. Umístěte pod vypouštěcí zátku oleje záchytnou misku na olej, odstraňte vypouštěcí zátku oleje a nakloňte stroj dozadu a vypusťte použitý olej do záchytné misky na olej (obrázek 19).

   Obrázek 19
   1. Vypouštěcí zátka oleje
3. Po vypuštění použitého oleje vraťte stroj do provozní polohy.
4. Nainstalujte vypouštěcí zátku oleje a pevně ji utáhněte.
5. Očistěte okolí víčka pro plnění oleje.
6. Použijte obrázek 20 níže a vyberte nejlepší viskozitu oleje pro očekávaný rozsah venkovních teplot:

   Obrázek 20

Model	Maximální plnění
36002	0,54 l (18 fl oz)
36003	0,7 l (24 fl oz)

Typ oleje: automobilový detergentní olej s klasifikací API SJ, SL nebo vyšší.

Obrázek 21

1. Nízká hladina oleje – doplňte olej
2. Správná hladina oleje

Výměna zapalovací svíčky

Servisní interval: Každých 100 hodin – Vyměňte zapalovací svíčku.

Výměna zapalovací svíčky, když je motor horký, může způsobit popáleniny.

Před výměnou zapalovací svíčky počkejte, dokud motor nevychladne.

Použijte zapalovací svíčku Toro nebo ekvivalent (Champion® RN9YC nebo NGK BPR6ES).

1. Sejměte botku (obrázek 22).

   Obrázek 22
2. Očistěte okolí základny zapalovací svíčky.
3. Vyjměte a zlikvidujte starou zapalovací svíčku.
   Poznámka: K vyjmutí zapalovací svíčky budete potřebovat nástavec ráčnového klíče.
4. Nastavte mezeru mezi elektrodami na nové zapalovací svíčce na 0,76 mm (0,030 palce) (obrázek 23).

   Obrázek 23
   1. 0,76 mm (0,030 palce)

Seřízení kabelu šneku

Servisní interval: Po prvních 2 hodinách
Ročně

Pokud hnací řemen prokluzuje nebo skřípe při velkém zatížení, seřiďte kabel šneku.

1. Povolte matici na spodní svorce kabelu, ale neodstraňujte ji (obrázek 24).

   Obrázek 24
   1. Matice
   2. Kabel
   3. Konektor
   4. Pružina

2. Vytáhněte kabel nahoru, abyste odstranili část prověšení 24).

   Neodstraňujte z kabelu veškeré prověšení. Odstranění veškerého prověšení z kabelu zabrání správnému zastavení šneku.
3. Podržte kabel na místě a utáhněte matici (obrázek 24).

Seřízení kabelu převodovky

Servisní interval: Po prvních 2 hodinách
Ročně

Pokud se kola snadno zastaví nebo pokud se kola otáčejí bez sepnutí rukojeti samohybného pohonu, seřiďte kabel převodovky.

1. Povolte matici na horní svorce kabelu, ale neodstraňujte ji (obrázek 25).

   Obrázek 2 5
   1. Matice
   2. Kabel
2. Stáhněte kabel dolů, abyste odstranili většinu prověšení v kabelu (obrázek 25).

   Neodstraňujte z kabelu veškeré prověšení. Odstranění veškerého prověšení z kabelu může způsobit sepnutí kol bez sepnutí rukojeti samohybného pohonu.
3. Utáhněte matici (obrázek 25).

Kontrola tlaku v pneumatikách

Servisní interval: Ročně

Nastavte tlak v obou pneumatikách rovnoměrně mezi 103 a 137 kPa (15 a 20 psi).

Skladování

Uskladnění sněhové frézy

• Výpary benzinu jsou vysoce hořlavé, výbušné a nebezpečné při vdechování. Pokud stroj uskladníte v prostoru s otevřeným ohněm, výpary benzinu se mohou vznítit a způsobit výbuch.
• Neuskladňujte stroj v domě (obývacím pokoji), sklepě nebo v jakémkoli jiném prostoru, kde se mohou nacházet zdroje vznícení, jako jsou ohřívače teplé vody a topidla, sušičky prádla, pece a další podobné spotřebiče.
• Nenaklánějte stroj dozadu s palivem v palivové nádrži; jinak může palivo ze stroje vytéct.

1. Při posledním tankování v sezóně přidejte do čerstvého paliva stabilizátor paliva podle pokynů výrobce motoru.
2. Nechte motor běžet 10 minut, aby se upravené palivo rozprostřelo do palivového systému.
3. Zastavte motor, nechte jej vychladnout a odčerpejte palivovou nádrž nebo nechte motor běžet, dokud se nezastaví.
4. Nastartujte motor a nechte jej běžet, dokud se nezastaví.
5. Zatáhněte za sytič nebo vstřikovač, nastartujte motor potřetí a nechte jej běžet, dokud se nerozběhne.
6. Vypusťte palivo v karburátoru vypouštěcím šroubem karburátoru do schválené nádoby na benzin.
7. Nepoužité palivo zlikvidujte řádným způsobem. Recyklujte jej podle místních předpisů nebo jej použijte ve svém automobilu.
8. Dokud je motor ještě teplý, vyměňte motorový olej. Viz. Výměna motorového oleje.
9. Vyjměte zapalovací svíčku.
10. Vstříkněte 2 čajové lžičky oleje do otvoru pro zapalovací svíčku.
11. Nainstalujte zapalovací svíčku ručně a poté ji utáhněte momentem 27–30 N-m (20–22 ft-lb).
12. S klíčkem zapalování v poloze Vypnuto pomalu zatáhněte za startér, abyste rozprostřeli olej na vnitřní straně válce.
13. Očistěte stroj.
14. Opravte otlučené povrchy barvou, která je k dispozici u autorizovaného servisního prodejce. Před natíráním obruste postižené oblasti a použijte ochranu proti korozi, abyste zabránili rezivění kovových částí.
15. Utáhněte všechny uvolněné upevňovací prvky. Opravte nebo vyměňte všechny poškozené díly.
16. Zakryjte stroj a uskladněte jej na čistém a suchém místě mimo dosah dětí. Před uskladněním motoru v jakémkoli krytu jej nechte vychladnout.

Zaregistrujte se na www.Toro.com.

Reference

• Sekačky na trávu, golfové vybavení, vybavení pro úpravu krajiny, zavlažování | Toro

Stáhnout návod

Zde si můžete stáhnout úplnou verzi návodu ve formátu pdf, může obsahovat další bezpečnostní pokyny, informace o záruce, pravidla FCC atd.

Stáhnout Příručka k stroji Toro SnowMaster 724 / 824 QXE

Dostupné jazyky
