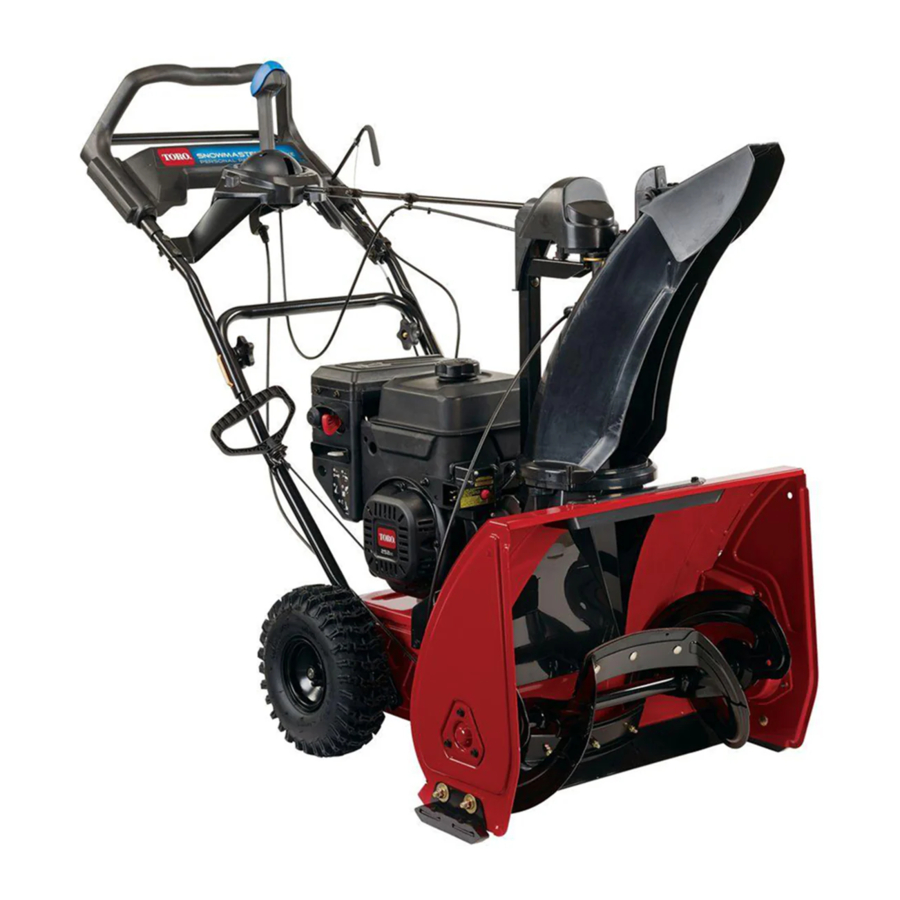

Toro SnowMaster 724 / 824 QXE -käyttöohje

Johdanto

Tämä kone on tarkoitettu kotitalouksien käyttöön. Se on suunniteltu lumen poistamiseen päällystetyiltä pinnoilta, kuten ajoteiltä ja jalkakäytäviltä, sekä muilta pinnoilta liikennöintiä varten asuin- tai liikekiinteistöissä. Sitä ei ole suunniteltu muiden materiaalien kuin lumen poistamiseen, eikä sitä ole suunniteltu sora-alueiden puhdistamiseen.

Lue nämä tiedot huolellisesti oppiaksesi käyttämään ja huoltamaan konettasi oikein ja välttämään loukkaantumisia ja koneen vaurioitumista. Olet vastuussa koneen oikeasta ja turvallisesta käytöstä.

Voit ottaa yhteyttä suoraan Toroon osoitteessa www.Toro.com saadaksesi lisätietoja koneesta ja lisävarusteista, apua jälleenmyyjän löytämiseen tai koneen rekisteröimiseen.

Aina kun tarvitset huoltoa, aitoja Toro-osia tai lisätietoja, ota yhteyttä valtuutettuun huoltoliikkeeseen tai Toron asiakaspalveluun ja pidä koneesi malli- ja sarjanumerot valmiina. Kuva 1 osoittaa malli- ja sarjanumeroiden sijainnin koneessa. Kirjoita numerot varattuun tilaan.

Kuva 1

1. Malli- ja sarjanumeron sijainti

Tämä ohje tunnistaa mahdolliset vaarat ja sisältää turvallisuusviestejä, jotka on merkitty turvamerkinnällä
(),
joka osoittaa vaaran, joka voi aiheuttaa vakavan loukkaantumisen tai kuoleman, jos et noudata suositeltuja varotoimia.

Tässä ohjeessa käytetään 2 sanaa korostamaan tietoja.

Tärkeää kiinnittää huomiota erityisiin mekaanisiin tietoihin ja
Huomautus korostaa yleistä tietoa, joka ansaitsee erityishuomiota.

Malleissa, joissa on ilmoitettu teho, moottorin valmistaja on mitannut moottorin nettotehon laboratoriossa SAE J1940 -standardin mukaisesti. Turvallisuus-, päästö- ja käyttövaatimusten täyttämiseksi konfiguroituna tämän luokan lumilingon todellinen moottorin hevosvoima on huomattavasti pienempi.

KALIFORNIA
Proposition 65 -varoitus
Tämän tuotteen moottorin pakokaasut sisältävät kemikaaleja, joiden Kalifornian osavaltio tietää aiheuttavan syöpää, synnynnäisiä vikoja tai muita lisääntymisvaurioita.

Turvallisuus

• Lue ja ymmärrä ohjeen sisältö ennen moottorin käynnistämistä. Varmista, että kaikki tätä tuotetta käyttävät tietävät, miten tuotetta käytetään, ja ymmärtävät varoitukset.
• Älä vie käsiäsi tai jalkojasi lähelle koneen liikkuvia osia.
• Älä käytä konetta ilman, että kaikki suojukset ja muut turvasuojalaitteet ovat paikoillaan ja toimivat koneessa.
• Pysy kaukana kaikista ulostuloaukoista. Pidä sivulliset turvallisen etäisyyden päässä koneesta.
• Pidä lapset poissa käyttöalueelta ja vastuullisen aikuisen valvonnassa, joka ei ole käyttäjä. Älä koskaan anna lasten käyttää konetta.
• Sammuta kone ennen huoltoa, tankkausta tai tukosten poistamista.

Turvallisuus- ja ohjetarrat

Huomautus: Turvallisuus- ja ohjetarrat sijaitsevat lähellä mahdollisia vaara-alueita. Vaihda vaurioituneet tarrat.

1. Syötinpyörän käyttö—purista vipua kytkeäksesi; vapauta vipu irrottaaksesi.
2. Varoitus—lue käyttöohje.
3. Käden tai jalan leikkaus-/silpomisvaara, syötinpyörä—pysy kaukana liikkuvista osista; pidä kaikki suojukset ja suojakilvet paikoillaan; sammuta moottori ja odota, että syötinpyörä pysähtyy, ennen kuin poistut koneen luota; irrota avain ja lue käyttöohje ennen huollon suorittamista.
4. Lentävien esineiden vaara—pidä sivulliset loitolla.
5. Itseliikkuva käyttö—paina kahvaa alas kytkeäksesi itseliikkuvan käytön.

1. Käden tai jalan leikkaus-/silpomisvaara, syötinpyörä—älä laita kättäsi syöttökouruun; irrota virta-avain ja lue ohjeet ennen huollon suorittamista.

1. Aseta avain paikalleen.
2. Pohjusta moottori 3 kertaa.
3. Kytke rikastin.
4. Vedä käynnistysnarusta.
5. Kun moottori on käynnissä, irrota rikastin.

Asennus

Irralliset osat
Varmista alla olevan taulukon avulla, että kaikki osat on toimitettu.

Menettely	Kuvaus	Määrä	Käyttö
1	Osia ei tarvita	–	Avaa kahva.
2	Pultti (1/4–20 X 1–1/2 tuumaa) Lukkomutteri (1/4–20 tuumaa) Kupuolkipultti (1/4–20 x 1 tuuma) Lukkomutteri (1/4–20 tuumaa) Ruuvi (1/4–20 X 5/8 tuumaa)	1 1 3 3 1	Asenna poistokouru.

Kahvan avaaminen

Osia ei tarvita

Menettely

Varmista, että kaapelit eivät ole puristuksissa, kun avaat kahvan.

Kuva 3

Poistokourun asennus

Tässä menettelyssä tarvittavat osat:

1	Pultti (1/4–20 X 1–1/2 tuumaa)
1	Lukkomutteri (1/4–20 tuumaa)
3	Kupuolkipultti (1/4–20 x 1 tuuma)
3	Lukkomutteri (1/4–20 tuumaa)
1	Ruuvi (1/4–20 X 5/8 tuumaa)

Menettely

1. Aseta kourun pylväs kannattimen läpi koneen pohjaan ja kiinnitä se pultilla ja lukkomutterilla (Kuva 4)

   Kuva 4
   1. Kourun pylväs
   2. Pultti (1/4–20 X 1–1/2 tuumaa)
   3. Lukkomutteri (1/4–20 tuumaa)
   4. Kannatin
2. Kokoa kourun tanko ja kiinnitä kaapelit (Kuva 5).

   Kuva 5
   1. Kourun tanko
   2. Kupuolkipultti (1/4–20 x 1 tuuma)
   3. Lukkomutteri (1/4–20 tuumaa)
   4. Kaapeliklipsi
   5. Ruuvi (1/4–20 X 5/8 tuumaa)

Moottorin täyttäminen öljyllä

Osia ei tarvita

Menettely

Koneessasi on öljyä moottorissa.

Malli	Suurin täyttömäärä
36002	0,54 l (18 fl oz)
36003	0,7 l (24 fl oz)

Öljytyyppi: autojen pesuaineöljy, jonka API-palveluluokitus on SJ, SL tai korkeampi.

Valitse parhaan öljyn viskositeetti odotetulle ulkolämpötila-alueelle käyttämällä alla olevaa Kuvaa 6:

Kuva 6

1. Siirrä kone tasaiselle alustalle.
2. Puhdista öljyntäyttökorkin ympäristö.
3. Tarkista öljymäärä ja lisää öljyä tarvittaessa.

Huomautus: Älä kiristä öljytikkua öljymäärää tarkistaessasi.

Kuva 7

1. Alhainen öljymäärä—lisää öljyä
2. Oikea öljymäärä

Tuotteen yleiskatsaus

Kuva 8

1. Syötinpyörän vipu
2. Polttoainesäiliön korkki
3. Öljytikku
4. Luisto-ohjain
5. Syötinpyörä
6. Kaavin
7. Poistokouru
8. Kourun ohjain
9. Quick Stick® -poistokourun ohjaus
10. Ylempi kahva

Kuva 9

1. Polttoainesäiliön korkki
2. Pohjustin
3. Virta-avain
4. Rikastin
5. Vetokäynnistin
6. Sähkökäynnistimen pistoke
7. Sähkökäynnistimen painike

Käyttö

Turvallisuus ennen käyttöä

• Käytä jatkojohtoja ja pistorasioita valmistajan määritysten mukaisesti kaikissa koneissa, joissa on sähkökäynnistysmoottorit.
• Älä käytä konetta ilman riittäviä talvivaatteita. Vältä löysiä vaatteita, jotka voivat tarttua liikkuviin osiin. Käytä liukastumista estäviä jalkineita, jotka parantavat jalansijaa liukkailla pinnoilla.
• Käytä aina suojalaseja käytön aikana tai säätöjä tai korjauksia tehdessäsi, jotta silmäsi eivät vahingoitu koneesta mahdollisesti lentävistä vieraista esineistä.
• Tarkasta huolellisesti alue, jolla aiot käyttää konetta, ja poista kaikki ovimatot, kelkat, laudat, johdot ja muut vieraat esineet.
• Jos suojus, turvalaite tai tarra on vaurioitunut, lukukelvoton tai kadonnut, korjaa tai vaihda se ennen käytön aloittamista. Kiristä myös kaikki löysät kiinnikkeet.

Polttoainesäiliön täyttäminen

Kuva 10

1. Älä täytä polttoainesäiliön kaulan alareunan yläpuolelle.

• Parhaan tuloksen saavuttamiseksi käytä vain puhdasta, tuoretta (alle 30 päivää vanhaa) lyijytöntä bensiiniä, jonka oktaaniluku on 87 tai korkeampi ((R+M)/2-luokitusmenetelmä).
• Etanoli: Bensiini, jossa on enintään 10 % etanolia (bensiini ja alkoholi) tai 15 % MTBE:tä (metyylitert-butyylieetteri) tilavuudesta, on hyväksyttävää. Etanoli ja MTBE eivät ole sama asia. Bensiini, jossa on 15 % etanolia (E15) tilavuudesta, ei ole hyväksytty käytettäväksi. Älä koskaan käytä bensiiniä, joka sisältää yli 10 % etanolia tilavuudesta, kuten E15 (sisältää 15 % etanolia), E20 (sisältää 20 % etanolia) tai E85 (sisältää 85 % etanolia). Hyväksymättömän bensiinin käyttö voi aiheuttaa suorituskykyongelmia ja/tai moottorivaurioita, joita takuu ei välttämättä kata.
• Älä käytä metanolia sisältävää bensiiniä.
• Älä säilytä polttoainetta polttoainesäiliössä tai polttoainesäiliöissä talven yli, ellei käytät polttoaineen stabilointiainetta.
• Älä lisää öljyä bensiiniin.

Käynnistysongelmien vähentämiseksi lisää polttoaineen stabilointiainetta polttoaineeseen koko kauden ajan sekoittamalla sitä alle 30 päivää vanhaan bensiiniin.

Moottoriöljyn tason tarkistaminen

Katso Moottorin öljyllä täyttäminen.

Käytön aikana

Turvallisuus

• Pyörivät kierukkaterät voivat vahingoittaa sormia tai käsiä. Pysy koneen käytön aikana kahvojen takana ja poistoaukon etäällä. Pidä kasvosi, kätesi, jalkasi ja muut kehonosasi tai vaatteesi etäällä liikkuvista tai pyörivistä osista.
• Älä koskaan suuntaa poistoa ihmisiin tai alueille, joissa omaisuus voi vahingoittua.
• Ole varovainen liukastumisen tai kaatumisen välttämiseksi. Varmista aina, että sinulla on hyvä jalansija, ja pidä kahvoista tiukasti kiinni. Kävele; älä koskaan juokse.
• Ole erityisen varovainen, kun käytät konetta rinteillä.
• Älä koskaan käytä konetta ilman hyvää näkyvyyttä tai valoa.
• Katso taaksesi ja ole varovainen, kun peruutat koneella.
• Kun et aktiivisesti puhdista lunta, kytke roottorin terien virta pois päältä.
• Käytä jatkojohtoja ja pistorasioita valmistajan määritysten mukaisesti kaikissa koneissa, joissa on sähkökäynnistysmoottorit.
• Älä yritä puhdistaa lunta sora- tai murskekivipinnalta. Tämä tuote on tarkoitettu käytettäväksi vain päällystetyillä pinnoilla.
• Älä käytä konetta katolla.
• Älä koskaan yritä tehdä mitään säätöjä moottorin ollessa käynnissä (paitsi silloin, kun valmistaja on erikseen suositellut sitä).
• Ole valpas piilevien vaarojen tai liikenteen varalta.
• Osuttuasi vieraaseen esineeseen sammuta moottori, irrota sytytysavain, tarkasta kone perusteellisesti vaurioiden varalta ja korjaa vauriot ennen koneen käynnistämistä ja käyttämistä.
• Jos kone alkaa täristä epänormaalisti, sammuta moottori ja tarkista välittömästi syy.
• Älä käytä moottoria sisätiloissa, paitsi moottorin käynnistämistä ja koneen kuljettamista varten rakennukseen tai sieltä ulos. Avaa ulko-ovet; pakokaasut ovat vaarallisia.
• Älä ylikuormita koneen kapasiteettia yrittämällä puhdistaa lunta liian nopeasti.
• Älä koskaan koske kuumaan moottoriin tai äänenvaimentimeen.
• Tarkasta sähköjohto huolellisesti ennen sen liittämistä virtalähteeseen. Jos johto on vaurioitunut, älä käytä sitä koneen käynnistämiseen. Vaihda vaurioitunut johto välittömästi. Irrota virtajohto aina, kun et käynnistä konetta.

Moottorin käynnistäminen

Huomaa: Työnnä avain kokonaan sisään moottorin käynnistämiseksi. Keskiasento ei käynnistä moottoria.

Käynnistäminen vetokäynnistimellä

Kuva 11

Käynnistäminen sähkökäynnistimellä

Kuva 12

Kierukan kytkeminen

Kuva 13

Kierukan vapauttaminen

Kierukan vapauttamiseksi vapauta kierukkavipu.

Koneen itsevetävä toiminto

Käyttääksesi itsevetävää järjestelmää, kävele yksinkertaisesti kädet yläkahvalla ja kyynärpäät sivuilla, jolloin kone pysyy automaattisesti tahdissa kanssasi (Kuva 14).

Kuva 14

Huomaa: Voit käyttää koneen itsevetävää toimintoa kierukan ollessa kytkettynä tai vapautettuna.

Moottorin sammuttaminen

Moottorin sammuttamiseksi poista avain virtalukosta tai siirrä avain keskiasentoon.

Quick Stick® -toiminnon käyttäminen

Huomaa: Sinisen nupin on oltava täysin painettuna, jotta salpa vapautuu ja Quick Stick® -toimintoa voidaan käyttää.

Kuva 15

Poistokourun tukoksen poistaminen

Jos kierukka/juoksupyörä pyörii, mutta poistokourusta ei tule lunta, poistokouru voi olla tukossa.
Älä koskaan käytä käsiäsi tukkeutuneen poistokourun puhdistamiseen. Tämä voi johtaa henkilövahinkoon.

1. Vapauta itsevetävä kahva pysyen käyttöasennossa.
2. Kytke kierukka.
3. Paina kahvaa alas nostaaksesi koneen etuosaa muutaman senttimetrin (tuuman) verran irti päällysteestä, ja nosta sitten kahvoja nopeasti, jotta koneen etuosa kolahtaa päällysteeseen.
4. Vapauta kierukka.
5. Toista vaiheet 1–4 tarvittaessa, kunnes poistokourusta tulee luntavirta.

Huomaa: Jos et voi poistaa poistokourun tukosta kolahtamalla koneen etuosaa, sammuta moottori, odota, että kaikki liikkuvat osat pysähtyvät, ja käytä lumenpuhdistustyökalua (ei sisälly toimitukseen); älä koskaan käytä kättäsi.

Poistokourun tukoksen poistaminen kolahtamalla koneen etuosaa päällysteeseen voi aiheuttaa liukuesteiden siirtymisen. Säädä liukuesteet ja kiristä liukuesteiden pultit kunnolla; katso Liukuesteiden tarkistaminen ja säätäminen.

Käyttövinkkejä

Kierukka voi heittää kiviä, leluja ja muita vieraita esineitä ja aiheuttaa vakavan henkilövahingon käyttäjälle tai sivullisille.

• Pidä puhdistettava alue vapaana kaikista esineistä, jotka roottorin terät voivat poimia ja heittää.
• Pidä kaikki lapset ja lemmikit etäällä käyttöalueelta.
• Poista lumi mahdollisimman pian sen satettua.
• Jos kone ei liiku eteenpäin liukkailla pinnoilla tai raskaassa lumessa, työnnä kahvaa eteenpäin, mutta anna koneen työskennellä omalla tahdillaan.
• Aseta jokainen kaistale limittäin, jotta lumi poistuu kokonaan.
• Poista lumi myötätuuleen aina kun mahdollista.

Käytön jälkeen

Turvallisuus

• Älä koskaan säilytä konetta polttoaineen ollessa polttoainesäiliössä sisätiloissa, joissa on syttymislähteitä, kuten kuumavesivaraajia, tilalämmittimiä tai vaatteiden kuivausrumpuja. Anna moottorin jäähtyä ennen säilyttämistä missään kotelossa.
• Kun konetta säilytetään yli 30 päivää, katso Säilytys-osa saadaksesi tärkeitä tietoja.

Jäätymisen estäminen käytön jälkeen

• Anna moottorin käydä muutaman minuutin ajan, jotta liikkuvat osat eivät jäätyisi. Sammuta moottori, odota, että kaikki liikkuvat osat pysähtyvät, ja poista jää ja lumi koneesta.
• Puhdista lumi ja jää kourun pohjasta.
• Kierrä poistokourua vasemmalle ja oikealle vapauttaaksesi sen mahdollisesta jään kertymisestä.
• Sytytysavaimen ollessa OFF-asennossa vedä vetokäynnistimen kahvasta useita kertoja tai kytke sähköjohto virtalähteeseen ja koneeseen ja paina sähkökäynnistyspainiketta kerran estääksesi vetokäynnistimen ja/tai sähkökäynnistimen jäätymisen.
• Lumessa ja kylmissä olosuhteissa jotkin säätimet ja liikkuvat osat voivat jäätyä. Älä käytä liiallista voimaa yrittäessäsi käyttää jäätyneitä säätimiä. Jos sinulla on vaikeuksia minkä tahansa säätimen tai osan käyttämisessä, käynnistä moottori ja anna sen käydä muutaman minuutin ajan.
• Älä yritä siirtää jäätynyttä poistokourua kourun säätimellä. Pidä sinistä nuppia painettuna ja kierrä kourua käsin.
• Koneen kuljettaminen avoimessa perävaunussa tai ajoneuvossa voi aiheuttaa säätimien tai poistokourun jäätymisen.

Huolto

Huomautus: Määritä koneen vasen ja oikea puoli normaalista käyttöasennosta.

Suositellut huoltovälit

Huoltoväli	Huoltotoimenpide
Ensimmäisen tunnin jälkeen	Tarkista, että kiinnikkeet ovat kunnolla kiinni, ja kiristä niitä tarvittaessa.
Ensimmäisen 2 tunnin jälkeen	Vaihda moottoriöljy. Tarkasta syöttöruuvin vaijeri ja säädä sitä tarvittaessa. Tarkasta voimansiirtovaijeri ja säädä sitä tarvittaessa.
Ennen jokaista käyttökertaa tai päivittäin	Tarkista moottoriöljyn taso ja lisää öljyä tarvittaessa.
Joka 100. tunti	Vaihda sytytystulppa.
Vuosittain	Tarkista liukukengät ja säädä niitä tarvittaessa. Tarkista heittoreunat ja pyydä valtuutettua huoltoliikettä vaihtamaan heittoreunat ja kaavin tarvittaessa. Vaihda moottoriöljy. Tarkasta syöttöruuvin vaijeri ja säädä sitä tarvittaessa. Tarkasta voimansiirtovaijeri ja säädä sitä tarvittaessa. Tarkista rengaspaine. Tarkista, että kiinnikkeet ovat kunnolla kiinni, ja kiristä niitä tarvittaessa. Pyydä valtuutettua huoltoliikettä tarkastamaan käyttöhihna ja vaihtamaan se tarvittaessa.
Vuosittain tai ennen varastointia	Valmistele kone varastointia varten.

Huoltovarmuus

Lue seuraavat turvallisuusohjeet, ennen kuin teet koneelle huoltotoimenpiteitä:

• Ennen minkään huolto-, korjaus- tai säätötoimenpiteen suorittamista, pysäytä moottori ja irrota avain. Jos tarvitaan suurempia korjauksia, ota yhteyttä valtuutettuun huoltoliikkeeseen.
• Tarkista säännöllisesti, että kaikki kiinnikkeet ovat riittävän tiukalla, jotta kone on turvallisessa työkunnossa.
• Huolla tai vaihda varoitus- ja ohjetarrat tarvittaessa.
• Älä muuta moottorin kierrosluvun säätöjä.
• Hanki vain aitoja Toron varaosia ja lisävarusteita.

Moottoriöljyn tason tarkistaminen

Huoltoväli: Ennen jokaista käyttökertaa tai päivittäin

1. Irrota öljytikku, pyyhi se puhtaaksi ja työnnä öljytikku kokonaan sisään kiertämättä sitä.
2. Irrota öljytikku ja tarkista öljyn taso.
   • Jos öljyn taso on öljytikun Lisää-merkin alapuolella (Kuva 16), lisää öljyä. Katso Moottorin täyttäminen öljyllä.
   • Jos öljyn taso on Täysi-merkin yläpuolella (Kuva 16), tyhjennä ylimääräinen öljy, kunnes öljyn taso on öljytikun Täysi-merkissä. Katso Moottorin täyttäminen öljyllä.

     Kuva 16
   1. Alhainen öljytaso – lisää öljyä
   2. Oikea öljytaso

Liukukenkien tarkistaminen ja säätäminen

Huoltoväli: Vuosittain

Tarkista liukukengät varmistaaksesi, että syöttöruuvi ei kosketa päällystettyä pintaa. Säädä liukukenkien korkeutta tarpeen mukaan kulumisen kompensoimiseksi (Kuva 17).

Kuva 17

1. 5 mm:n (3/16 tuuman) levy
2. Maa

1. Löysää liukukenkien pultteja.
2. Liu’uta 5 mm:n (3/16 tuuman) levy kaapimen alle.
   Huomautus: Ohuempi levy tekee kaapimesta aggressiivisemman. Paksumpi levy tekee kaapimesta vähemmän aggressiivisen.
3. Laske liukukengät maahan.
   Huomautus: Varmista, että liukukengät ovat tasaisesti maassa.
4. Kiristä liukukenkien pultit.

Heittoreunojen tarkastus

Huoltoväli: Vuosittain – Tarkista heittoreunat ja pyydä valtuutettua huoltoliikettä vaihtamaan heittoreunat ja kaavin tarvittaessa.

Tarkista heittoreunojen kulumisen varalta ennen jokaista käyttökertaa. Kun heittoreuna on kulunut kulumisen osoitinreikään asti, pyydä valtuutettua huoltoliikettä vaihtamaan heittoreunat (Kuva 18).

Kuva 18

1. Kulumisen osoitinreikä on ehjä; heittoreunoja ei tarvitse vaihtaa.
2. Kulumisen osoitinreikä on näkyvissä; vaihda molemmat heittoreunat.

Moottoriöljyn vaihto

Huoltoväli: Ensimmäisen 2 tunnin jälkeen
Vuosittain

Käytä moottoria muutaman minuutin ajan ennen öljyn vaihtamista, jotta se lämpenee. Lämmin öljy virtaa paremmin ja kuljettaa enemmän epäpuhtauksia.

1. Siirrä kone tasaiselle alustalle.
2. Aseta öljynkeräysastia öljyn tyhjennystulpan alle, irrota öljyn tyhjennystulppa ja kallista konetta taaksepäin ja tyhjennä käytetty öljy öljynkeräysastiaan (Kuva 19).

   Kuva 19
   1. Öljyn tyhjennystulppa
3. Kun olet tyhjentänyt käytetyn öljyn, palauta kone käyttöasentoon.
4. Asenna öljyn tyhjennystulppa ja kiristä se kunnolla.
5. Puhdista öljyntäyttökorkin ympäristö.
6. Valitse alla olevasta kuvasta 20 sopivin öljyn viskositeetti odotetulle ulkolämpötila-alueelle:

   Kuva 20

Malli	Enimmäistäyttö
36002	0,54 l (18 fl oz)
36003	0,7 l (24 fl oz)

Öljytyyppi: Autoteollisuuden pesuaineöljy, jonka API-luokitus on SJ, SL tai korkeampi.

Kuva 21

1. Alhainen öljytaso – lisää öljyä
2. Oikea öljytaso

Sytytystulpan vaihto

Huoltoväli: Joka 100. tunti – Vaihda sytytystulppa.

Sytytystulpan vaihtaminen moottorin ollessa kuuma voi aiheuttaa palovammoja.

Odota, kunnes moottori on jäähtynyt, ennen kuin vaihdat sytytystulpan.

Käytä Toron sytytystulppaa tai vastaavaa (Champion® RN9YC tai NGK BPR6ES).

1. Irrota suojus (Kuva 22).

   Kuva 22
2. Puhdista sytytystulpan pohjan ympäriltä.
3. Irrota ja hävitä vanha sytytystulppa.
   Huomautus: Sytytystulpan irrottamiseen tarvitset räikkäavaimen jatkokappaleen.
4. Aseta uuden sytytystulpan elektrodien välinen rako 0,76 mm:iin (0,030 tuumaa) (Kuva 23).

   Kuva 23
   1. 0,76 mm (0,030 tuumaa)

Syöttöruuvin vaijerin säätäminen

Huoltoväli: Ensimmäisen 2 tunnin jälkeen
Vuosittain

Jos käyttöhihna luistaa tai vinkuu raskaassa kuormituksessa, säädä syöttöruuvin vaijeria.

1. Löysää alemmassa vaijerin puristimessa olevaa mutteria, mutta älä irrota sitä (Kuva 24).

   Kuva 24
   1. Mutteri
   2. Vaijeri
   3. Liitin
   4. Jousi

2. Vedä vaijeria ylös poistaaksesi hieman löysyyttä 24).

   Älä poista kaikkea löysyyttä vaijerista. Kaiken löysyyden poistaminen vaijerista estää syöttöruuvin pysähtymisen kunnolla.
3. Pidä vaijeria paikallaan ja kiristä mutteri (Kuva 24).

Voimansiirtovaijerin säätäminen

Huoltoväli: Ensimmäisen 2 tunnin jälkeen
Vuosittain

Jos pyörät pysähtyvät helposti tai jos pyörät pyörivät ilman, että itsevetävää kahvaa on kytketty, säädä voimansiirtovaijeria.

1. Löysää ylemmässä vaijerin puristimessa olevaa mutteria, mutta älä irrota sitä (Kuva 25).

   Kuva 2 5
   1. Mutteri
   2. Vaijeri
2. Vedä vaijeria alas poistaaksesi suurimman osan vaijerin löysyydestä (Kuva 25).

   Älä poista kaikkea löysyyttä vaijerista. Kaiken löysyyden poistaminen vaijerista voi aiheuttaa pyörien kytkeytymisen ilman, että itsevetävää kahvaa on kytketty.
3. Kiristä mutteri (Kuva 25).

Rengaspaineen tarkistaminen

Huoltoväli: Vuosittain

Aseta rengaspaine molempiin renkaisiin tasaisesti välille 103–137 kPa (15–20 psi).

Varastointi

Lumilingon varastointi

• Bensiinihöyryt ovat erittäin helposti syttyviä, räjähtäviä ja vaarallisia hengitettynä. Jos säilytät konetta alueella, jossa on avotuli, bensiinihöyryt voivat syttyä ja aiheuttaa räjähdyksen.
• Älä säilytä konetta talossa (oleskelutilassa), kellarissa tai missään muussa tilassa, jossa voi olla syttymislähteitä, kuten kuumavesi- ja tilalämmittimiä, vaatteiden kuivausrumpuja, uuneja ja muita vastaavia laitteita.
• Älä kallista konetta taaksepäin, kun polttoainesäiliössä on polttoainetta, muuten polttoainetta voi vuotaa koneesta.

1. Lisää kauden viimeisen tankkauksen yhteydessä polttoaineen stabilointiainetta tuoreeseen polttoaineeseen moottorin valmistajan ohjeiden mukaisesti.
2. Käytä moottoria 10 minuutin ajan, jotta stabiloitu polttoaine leviää polttoainejärjestelmän läpi.
3. Pysäytä moottori, anna sen jäähtyä ja tyhjennä polttoainesäiliö tai käytä moottoria, kunnes se pysähtyy.
4. Käynnistä moottori ja käytä sitä, kunnes se pysähtyy.
5. Rikasta tai pohjusta moottori, käynnistä se kolmannen kerran ja käytä moottoria, kunnes se ei enää käynnisty.
6. Tyhjennä polttoaine kaasuttimessa kaasuttimen tyhjennyspultin kautta hyväksyttyyn bensiinisäiliöön.
7. Hävitä käyttämätön polttoaine asianmukaisesti. Kierrätä se paikallisten määräysten mukaisesti tai käytä sitä autossasi.
8. Kun moottori on vielä lämmin, vaihda moottoriöljy. Katso Moottoriöljyn vaihto.
9. Irrota sytytystulppa.
10. Ruiskuta 2 teelusikallista öljyä sytytystulpan reikään.
11. Asenna sytytystulppa käsin ja kiristä se sitten 27–30 N-m:n (20–22 ft-lb) momenttiin.
12. Kun virta-avain on Off (Pois) -asennossa, vedä hitaasti käynnistysnarusta, jotta öljy leviää sylinterin sisäpuolelle.
13. Puhdista kone.
14. Paikkaa lohkeilleet pinnat valtuutetulta huoltoliikkeeltä saatavilla maalilla. Hio vaurioituneet alueet ennen maalaamista ja käytä ruosteenestoainetta metalliosien ruostumisen estämiseksi.
15. Kiristä kaikki löysät kiinnikkeet. Korjaa tai vaihda vaurioituneet osat.
16. Peitä kone ja säilytä sitä puhtaassa, kuivassa paikassa lasten ulottumattomissa. Anna moottorin jäähtyä ennen kuin säilytät sitä missään kotelossa.

Rekisteröidy osoitteessa www.Toro.com.

References

• Lawn Mowers, Golf Equipment, Landscape Equipment, Irrigation | Toro

Lataa käyttöohje

Täältä voit ladata täydellisen pdf-version käyttöohjeesta, se voi sisältää lisäturvallisuusohjeita, takuutietoja, FCC-sääntöjä jne.

Lataa Toro SnowMaster 724 / 824 QXE -käyttöohje

Saatavilla olevat kielet
