Toro SnowMaster 724 / 824 QXE Kılavuzu

Giriş

Bu makine, konut sahipleri tarafından kullanılmak üzere tasarlanmıştır. Garaj yolları ve kaldırımlar gibi asfalt yüzeylerden ve konut veya ticari mülklerdeki trafik için diğer yüzeylerden karı temizlemek için tasarlanmıştır. Kar haricinde başka malzemeleri temizlemek veya çakıllı yüzeyleri temizlemek için tasarlanmamıştır.

Makinenizi doğru şekilde nasıl çalıştıracağınızı ve bakımını yapacağınızı öğrenmek ve yaralanma ve makine hasarını önlemek için bu bilgileri dikkatlice okuyun. Makineyi doğru ve güvenli bir şekilde çalıştırmak sizin sorumluluğunuzdadır.

Makine ve aksesuar bilgileri, bir bayi bulma konusunda yardım veya makinenizi kaydetmek için doğrudan www.Toro.com adresinden Toro ile iletişime geçebilirsiniz.

Servise, orijinal Toro parçalarına veya ek bilgilere ihtiyacınız olduğunda, Yetkili bir Servis Bayisi veya Toro Müşteri Hizmetleri ile iletişime geçin ve makinenizin model ve seri numaralarını hazır bulundurun. Şekil 1, makinedeki model ve seri numaralarının yerini gösterir. Numaraları belirtilen alana yazın.

Şekil 1

1. Model ve seri numarası konumu

Bu kılavuz potansiyel tehlikeleri tanımlar ve güvenlik uyarı sembolüyle tanımlanan güvenlik mesajları içerir
(),
bu sembol, önerilen önlemlere uymazsanız ciddi yaralanmaya veya ölüme neden olabilecek bir tehlikeyi işaret eder.

Bu kılavuz, bilgileri vurgulamak için 2 kelime kullanır.

Önemli özel mekanik bilgilere dikkat çeker ve
Not özel dikkat gerektiren genel bilgileri vurgular.

Belirtilen güce sahip modeller için, motorun net gücü, SAE J1940 uyarınca motor üreticisi tarafından laboratuvar ortamında derecelendirilmiştir. Güvenlik, emisyon ve çalıştırma gereksinimlerini karşılayacak şekilde yapılandırıldığından, bu sınıf kar püskürtücülerindeki gerçek motor beygir gücü önemli ölçüde daha düşük olacaktır.

KALİFORNİYA
65 Numaralı Teklif Uyarısı
Bu ürünün motor egzozu, Kaliforniya Eyaleti tarafından kansere, doğum kusurlarına veya diğer üreme sorunlarına neden olduğu bilinen kimyasallar içerir.

Güvenlik

• Motoru çalıştırmadan önce kılavuzun içeriğini okuyun ve anlayın. Bu ürünü kullanan herkesin ürünü nasıl kullanacağını ve uyarıları anladığından emin olun.
• Ellerinizi veya ayaklarınızı makinedeki hareketli parçaların yakınına koymayın.
• Tüm koruyucular ve diğer güvenlik koruma cihazları makinede takılı ve çalışır durumda olmadan makineyi çalıştırmayın.
• Herhangi bir boşaltma açıklığından uzak durun. Çevredeki kişileri makineden güvenli bir mesafede tutun.
• Çocukları çalışma alanının dışında tutun ve operatörden başka sorumlu bir yetişkinin gözetimi altında bulundurun. Çocukların makineyi çalıştırmasına asla izin vermeyin.
• Servis yapmadan, yakıt ikmali yapmadan veya tıkanıklığı gidermeden önce makineyi kapatın.

Güvenlik ve Talimat Etiketleri

Not: Güvenlik ve talimat etiketleri, potansiyel tehlike alanlarının yakınında bulunur. Hasarlı etiketleri değiştirin.

1. Helezon tahriki - devreye almak için kolu sıkın; devreden çıkarmak için kolu bırakın.
2. Uyarı - Kullanım Kılavuzunu okuyun.
3. El veya ayak kesme/parçalama tehlikesi, helezon - hareketli parçalardan uzak durun; tüm koruyucuları ve kalkanları yerinde tutun; makineden ayrılmadan önce motoru kapatın ve helezonun durmasını bekleyin; bakım yapmadan önce anahtarı çıkarın ve Kullanım Kılavuzunu okuyun.
4. Fırlatılan nesne tehlikesi - çevredeki kişileri uzak tutun.
5. Kendinden tahrikli tahrik - kendinden tahrikli tahriki devreye almak için kola bastırın.

1. El veya ayak kesme/parçalama tehlikesi, helezon - elinizi oluğa koymayın; servis yapmadan veya bakım yapmadan önce kontak anahtarını çıkarın ve talimatları okuyun.

1. Anahtarı takın.
2. Motora 3 kez basın.
3. Jikleyi devreye alın.
4. Çalıştırma ipini çekin.
5. Motor çalıştıktan sonra jikleyi devreden çıkarın.

Kurulum

Gevşek Parçalar
Tüm parçaların gönderildiğini doğrulamak için aşağıdaki tabloyu kullanın.

Prosedür	Açıklama	Miktar	Kullanım
1	Parça gerekmiyor	–	Kolu açın.
2	Cıvata (1/4–20 X 1–1/2 inç) Kilit somunu (1/4–20 inç) Otomotiv cıvatası (1/4–20 x 1 inç) Kilit somunu (1/4–20 inç) Vida (1/4–20 X 5/8 inç)	1 1 3 3 1	Boşaltma oluğunu takın.

Kolu Açma

Parça Gerekmiyor

Prosedür

Kolu açarken kabloların sıkışmadığından emin olun.

Şekil 3

Boşaltma Oluğu Takma

Bu prosedür için gereken parçalar:

1	Cıvata (1/4–20 X 1–1/2 inç)
1	Kilit somunu (1/4–20 inç)
3	Otomotiv cıvatası (1/4–20 x 1 inç)
3	Kilit somunu (1/4–20 inç)
1	Vida (1/4–20 X 5/8 inç)

Prosedür

1. Oluk direğini braketten makinenin tabanına geçirin ve bir cıvata ve bir kilit somunu kullanarak sabitleyin (Şekil 4)

   Şekil 4
   1. Oluk direği
   2. Cıvata (1/4–20 X 1–1/2 inç)
   3. Kilit somunu (1/4–20 inç)
   4. Braket
2. Oluk çubuğunu monte edin ve kabloları sabitleyin (Şekil 5).

   Şekil 5
   1. Oluk çubuğu
   2. Otomotiv cıvatası (1/4–20 x 1 inç)
   3. Kilit somunu (1/4–20 inç)
   4. Kablo klipsi
   5. Vida (1/4–20 X 5/8 inç)

Motoru Yağ ile Doldurma

Parça Gerekmiyor

Prosedür

Makineniz motorunda yağ ile birlikte gelir.

Model	Maks. dolum
36002	0,54 L (18 fl oz)
36003	0,7 L (24 fl oz)

Yağ türü: API servis sınıflandırması SJ, SL veya daha yüksek olan otomotiv deterjanlı yağı.

Beklenen dış ortam sıcaklık aralığı için en iyi yağ viskozitesini seçmek için aşağıdaki Şekil 6'yı kullanın:

Şekil 6

1. Makineyi düz bir yüzeye taşıyın.
2. Yağ doldurma kapağının etrafını temizleyin.
3. Yağ seviyesini kontrol edin ve gerekirse yağ ekleyin.

Not: Yağ seviyesini kontrol ederken yağ çubuğunu sıkmayın.

Şekil 7

1. Düşük yağ seviyesi - yağ ekleyin
2. Doğru yağ seviyesi

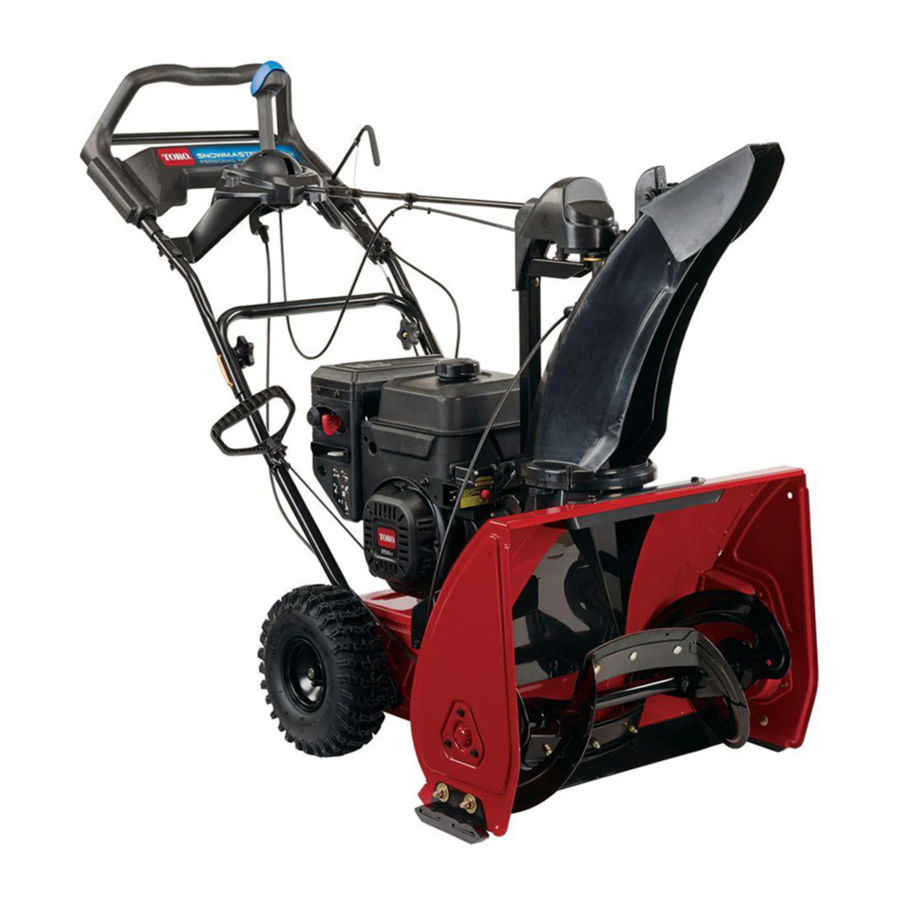

Ürüne Genel Bakış

Şekil 8

1. Helezon kolu
2. Yakıt deposu kapağı
3. Yağ çubuğu
4. Kızak
5. Helezon
6. Kazıyıcı
7. Boşaltma oluğu
8. Oluk deflektörü
9. Quick Stick® boşaltma oluğu kontrolü
10. Üst kol

Şekil 9

1. Yakıt deposu kapağı
2. Pompa
3. Kontak anahtarı
4. Jikle
5. Geri tepmeli marş motoru
6. Elektrikli marş motoru takma yeri
7. Elektrikli marş motoru düğmesi

Çalıştırma

Çalıştırmadan Önce Güvenlik

• Elektrikli marşlı motorlara sahip tüm makineler için üretici tarafından belirtilen uzatma kablolarını ve prizleri kullanın.
• Makineyi yeterli kışlık giysiler giymeden çalıştırmayın. Hareketli parçalara takılabilecek bol giysilerden kaçının. Kaygan yüzeylerde tutuşu iyileştirecek kaymaya dayanıklı ayakkabılar giyin.
• Makinenin fırlatabileceği yabancı cisimlerden gözlerinizi korumak için çalıştırma sırasında veya ayarlama veya onarım yaparken daima göz koruması kullanın.
• Makineyi kullanacağınız alanı iyice inceleyin ve tüm paspasları, kızakları, tahtaları, telleri ve diğer yabancı nesneleri kaldırın.
• Bir siper, güvenlik cihazı veya çıkartma hasar görmüş, okunaksız hale gelmiş veya kaybolmuşsa, çalıştırmaya başlamadan önce onarın veya değiştirin. Ayrıca, gevşek bağlantı elemanlarını sıkın.

Yakıt Deposu Dolumu

Şekil 10

1. Yakıt deposu boynunun altından yukarı doğru doldurmayın.

• En iyi sonuçlar için, yalnızca temiz, taze (30 günden eski olmayan), kurşunsuz ve oktan derecesi 87 veya daha yüksek ((R+M)/2 derecelendirme yöntemi) benzin kullanın.
• Etanol: Hacimce %10'a kadar etanol (gasohol) veya %15 MTBE (metil tersiyer bütil eter) içeren benzin kabul edilebilir. Etanol ve MTBE aynı şey değildir. Hacimce %15 etanol (E15) içeren benzinin kullanılması onaylanmamıştır. Asla E15 (içinde %15 etanol bulunur), E20 (içinde %20 etanol bulunur) veya E85 (içinde %85 etanol bulunur) gibi hacimce %10'dan fazla etanol içeren benzin kullanmayın. Onaylanmamış benzin kullanmak, performans sorunlarına ve/veya garanti kapsamında olmayabilecek motor hasarına neden olabilir.
• Metanol içeren benzin kullanmayın.
• Yakıt dengeleyici kullanmadığınız sürece, yakıtı kış boyunca yakıt deposunda veya yakıt kaplarında saklamayın.
• Benzine yağ eklemeyin.

Çalıştırma sorunlarını azaltmak için, tüm sezon boyunca yakıta yakıt dengeleyici ekleyin ve 30 günden eski olmayan benzinle karıştırın.

Motor Yağı Seviyesini Kontrol Etme

Motora Yağ Doldurma bölümüne bakın.

Çalışma Sırasında

Güvenlik

• Dönen burgu bıçakları parmaklara veya ellere zarar verebilir. Makineyi çalıştırırken kulpların arkasında durun ve tahliye açıklığından uzak durun. Yüzünüzü, ellerinizi, ayaklarınızı ve vücudunuzun veya giysilerinizin herhangi bir yerini hareketli veya dönen parçalardan uzak tutun.
• Tahliyeyi asla insanlara veya mülk hasarının meydana gelebileceği alanlara doğru yönlendirmeyin.
• Kaymayı veya düşmeyi önlemek için dikkatli olun. Daima yere sağlam bastığınızdan emin olun ve kulpları sıkıca tutun. Yürüyün; asla koşmayın.
• Yamaçlarda çalışırken çok dikkatli olun.
• Makineyi asla iyi görüş veya ışık olmadan çalıştırmayın.
• Makineyle geri geri giderken arkanıza bakın ve dikkatli olun.
• Aktif olarak kar temizlemediğiniz zaman, rotor bıçaklarına giden gücü ayırın.
• Elektrikli marşlı motorlara sahip tüm makineler için üretici tarafından belirtilen uzatma kablolarını ve prizleri kullanın.
• Çakıl veya kırık kaya yüzeyinden kar temizlemeye çalışmayın. Bu ürün yalnızca asfalt yüzeylerde kullanılmak üzere tasarlanmıştır.
• Makineyi bir çatıda kullanmayın.
• Motor çalışırken asla herhangi bir ayar yapmaya çalışmayın (özellikle üretici tarafından tavsiye edilmediği sürece).
• Gizli tehlikelere veya trafiğe karşı uyanık olun.
• Yabancı bir cisme çarptıktan sonra motoru kapatın, kontak anahtarını çıkarın, makineyi herhangi bir hasar olup olmadığını iyice inceleyin ve makineyi çalıştırmadan ve çalıştırmadan önce hasarı onarın.
• Makine anormal şekilde titremeye başlarsa, motoru kapatın ve derhal nedenini kontrol edin.
• Motoru, motoru çalıştırmak ve makineyi binaya getirip götürmek dışında kapalı alanda çalıştırmayın. Dış kapıları açın; egzoz dumanları tehlikelidir.
• Çok hızlı bir oranda kar temizlemeye çalışarak makine kapasitesini aşırı yüklemeyin.
• Asla sıcak bir motora veya susturucuya dokunmayın.
• Bir güç kaynağına takmadan önce elektrik kablosunu iyice inceleyin. Kablo hasar görmüşse, makineyi çalıştırmak için kullanmayın. Hasarlı kabloyu derhal değiştirin. Makineyi çalıştırmadığınız zamanlarda güç kablosunu fişten çekin.

Motoru Çalıştırma

Not: Motoru çalıştırmak için anahtarı tamamen takın. Orta konum motoru çalıştırmaz.

Geri Tepmeli Marş Motorunu Kullanma

Şekil 11

Elektrikli Marş Motorunu Kullanma

Şekil 12

Burguyu Devreye Alma

Şekil 13

Burguyu Devreden Çıkarma

Burguyu devreden çıkarmak için burgu kolunu bırakın.

Makineyi Kendinden Tahrikli Hale Getirme

Kendinden tahrikli tahriki çalıştırmak için, elleriniz üst koldayken ve dirsekleriniz yanlarınızdayken yürümeniz yeterlidir; makine otomatik olarak size ayak uyduracaktır (Şekil 14).

Şekil 14

Not: Burgu devredeyken veya devreden çıkarılmışken makineyi kendinden tahrikli hale getirebilirsiniz.

Motoru Kapatma

Motoru kapatmak için anahtarı ateşlemeden çıkarın veya anahtarı orta konuma getirin.

Quick Stick®'i Çalıştırma

Not: Mandalı serbest bırakmak ve Quick Stick®'i çalıştırmak için mavi düğmenin tamamen bastırılması gerekir.

Şekil 15

Tahliye Oluklarını Açma

Burgu/pervane çalışıyorsa ancak tahliye oluğundan kar gelmiyorsa, tahliye oluğu tıkanmış olabilir.
Tıkanmış bir tahliye oluğunu temizlemek için asla ellerinizi kullanmayın. Bu, kişisel yaralanmaya neden olabilir.

1. Çalışma pozisyonunda kalırken, kendinden tahrikli kolu bırakın.
2. Burguyu devreye alın.
3. Makinenin önünü kaldırımdan birkaç santimetre (inç) yukarı kaldırmak için kola bastırın, ardından makinenin önünü kaldırıma çarpmak için kolları hızla kaldırın.
4. Burguyu devreden çıkarın.
5. Tahliye oluğundan bir kar akışı gelene kadar gerekirse 1 ila 4 arasındaki adımları tekrarlayın.

Not: Makinenin önünü çarparak tahliye oluğunu açamıyorsanız, motoru kapatın, tüm hareketli parçaların durmasını bekleyin ve bir kar temizleme aracı (dahil değildir) kullanın; asla elinizi kullanmayın.

Makinenin önünü kaldırıma çarparak tahliye oluğunu açmak, kızakların hareket etmesine neden olabilir. Kızakları ayarlayın ve kızak cıvatalarını sıkıca sıkın; Kızakları Kontrol Etme ve Ayarlama bölümüne bakın.

Çalıştırma İpuçları

Burgu taşları, oyuncakları ve diğer yabancı nesneleri fırlatabilir ve operatöre veya çevredekilere ciddi kişisel yaralanmaya neden olabilir.

• Temizlenecek alanı rotor bıçaklarının alıp fırlatabileceği tüm nesnelerden uzak tutun.
• Tüm çocukları ve evcil hayvanları çalışma alanından uzak tutun.
• Kar yağdıktan sonra mümkün olan en kısa sürede temizleyin.
• Makine kaygan yüzeylerde veya yoğun karda kendiliğinden ilerlemiyorsa, kolu ileri doğru itin, ancak makinenin kendi hızında çalışmasına izin verin.
• Tam kar temizleme sağlamak için her bir şeridi üst üste bindirin.
• Mümkün olduğunca karı rüzgar yönünde boşaltın.

Çalışmadan Sonra

Güvenlik

• Makineyi asla yakıt deposunda yakıt varken, sıcak su ısıtıcıları, alan ısıtıcıları veya çamaşır kurutma makineleri gibi ateşleme kaynaklarının bulunduğu bir binanın içinde saklamayın. Herhangi bir muhafazaya koymadan önce motorun soğumasını bekleyin.
• Makineyi 30 günden fazla saklarken, önemli ayrıntılar için Saklama bölümüne bakın.

Kullanımdan Sonra Donmayı Önleme

• Hareketli parçaların donmasını önlemek için motorun birkaç dakika çalışmasına izin verin. Motoru kapatın, tüm hareketli parçaların durmasını bekleyin ve makineden buz ve karı temizleyin.
• Oluğun tabanındaki kar ve buzu temizleyin.
• Herhangi bir buz birikiminden kurtulmak için tahliye oluğunu sola ve sağa döndürün.
• Kontak anahtarı KAPALI konumundayken, geri tepmeli marş motorunun ve/veya elektrikli marş motorunun donmasını önlemek için geri tepmeli çalıştırma kolunu birkaç kez çekin veya elektrik kablosunu bir güç kaynağına ve makineye bağlayın ve elektrikli çalıştırma düğmesine bir kez basın.
• Karlı ve soğuk koşullarda, bazı kontroller ve hareketli parçalar donabilir. Donmuş kontrolleri çalıştırmaya çalışırken aşırı güç kullanmayın. Herhangi bir kontrolü veya parçayı çalıştırmakta zorluk çekiyorsanız, motoru çalıştırın ve birkaç dakika çalışmasına izin verin.
• Donmuş bir tahliye oluğunu hareket ettirmeye çalışmak için oluk kontrolünü kullanmayın. Mavi düğmeyi basılı tutun ve oluğu döndürmek için ellerinizi kullanın.
• Makinenin açık bir römorkta veya araçta taşınması, kontrollerin veya tahliye oluğunun donmasına neden olabilir.

Bakım

Not: Makinenin sol ve sağ taraflarını normal çalışma konumundan belirleyin.

Önerilen Bakım Programı(ları)

Bakım Servisi Aralığı	Bakım Prosedürü
İlk saatten sonra	Gevşek bağlantı elemanlarını kontrol edin ve gerekirse sıkın.
İlk 2 saatten sonra	Motor yağını değiştirin. Burgu kablosunu inceleyin ve gerekirse ayarlayın. Şanzıman kablosunu inceleyin ve gerekirse ayarlayın.
Her kullanımdan önce veya günlük	Motor yağı seviyesini kontrol edin ve gerekirse yağ ekleyin.
Her 100 saatte bir	Bujiyi değiştirin.
Yıllık	Kızakları kontrol edin ve gerekirse ayarlayın. Atma kenarlarını inceleyin ve yetkili bir Servis Bayisi'nin atma kenarlarını ve kazıyıcıyı değiştirmesini sağlayın. Motor yağını değiştirin. Burgu kablosunu inceleyin ve gerekirse ayarlayın. Şanzıman kablosunu inceleyin ve gerekirse ayarlayın. Lastik basıncını kontrol edin. Gevşek bağlantı elemanlarını kontrol edin ve gerekirse sıkın. Yetkili bir Servis Bayisi'nin tahrik kayışını incelemesini ve gerekirse değiştirmesini sağlayın.
Yıllık veya depolamadan önce	Makineyi depolama için hazırlayın.

Bakım Güvenliği

Makinede herhangi bir bakım yapmadan önce aşağıdaki güvenlik önlemlerini okuyun:

• Herhangi bir bakım, servis veya ayarlama yapmadan önce motoru durdurun ve anahtarı çıkarın. Büyük onarımlar gerekirse, Yetkili bir Servis Bayisi ile iletişime geçin.
• Makinenin güvenli çalışma koşulunda olduğundan emin olmak için tüm bağlantı elemanlarını sık sık aralıklarla uygun sıkılıkta olup olmadığını kontrol edin.
• Gerekirse güvenlik ve talimat etiketlerini koruyun veya değiştirin.
• Motordaki regülatör ayarlarını değiştirmeyin.
• Yalnızca orijinal Toro yedek parçaları ve aksesuarları satın alın.

Motor Yağı Seviyesini Kontrol Etme

Servis Aralığı: Her kullanımdan önce veya günlük

1. Yağ çubuğunu çıkarın, temizleyin, ardından yağ çubuğunu diş açmadan tamamen takın.
2. Yağ çubuğunu çıkarın ve yağ seviyesini kontrol edin.
   • Yağ seviyesi yağ çubuğundaki Ekle işaretinin altındaysa (Şekil 16), yağ ekleyin. Motoru Yağ ile Doldurma bölümüne bakın.
   • Yağ seviyesi Dolu işaretinin üzerindeyse (Şekil 16), yağ seviyesi yağ çubuğundaki Dolu işaretinde olana kadar fazla yağı boşaltın; Motoru Yağ ile Doldurma bölümüne bakın.

     Şekil 16
   1. Düşük yağ seviyesi—yağ ekleyin
   2. Doğru yağ seviyesi

Kızakları Kontrol Etme ve Ayarlama

Servis Aralığı: Yıllık

Burgunun asfalt yüzeye temas etmediğinden emin olmak için kızakları kontrol edin. Aşınmayı telafi etmek için gerektiği gibi kızakları ayarlayın (Şekil 17).

Şekil 17

1. 5 mm (3/16 inç) tahta
2. Zemin

1. Kızak cıvatalarını gevşetin.
2. Kazıyıcının altına 5 mm (3/16 inç) bir tahta kaydırın.
   Not: Daha ince bir tahta kullanmak daha agresif bir kazıyıcıyla sonuçlanacaktır. Daha kalın bir tahta daha az agresif bir kazıyıcıyla sonuçlanacaktır.
3. Kızakları yere indirin.
   Not: Kızakların yerde düz olduğundan emin olun.
4. Kızak cıvatalarını sıkın.

Atma Kenarlarını İnceleme

Servis Aralığı: Yıllık—Atma kenarlarını inceleyin ve yetkili bir Servis Bayisi'nin atma kenarlarını ve kazıyıcıyı değiştirmesini sağlayın.

Her seanstan önce, aşınma için atma kenarlarını inceleyin. Bir atma kenarı aşınma göstergesi deliğine kadar aşındığında, yetkili bir Servis Bayisi'nin atma kenarlarını değiştirmesini sağlayın (Şekil 18).

Şekil 18

1. Aşınma göstergesi deliği sağlam; atma kenarlarını değiştirmeniz gerekmiyor.
2. Aşınma göstergesi deliği açıkta; her iki atma kenarını da değiştirin.

Motor Yağını Değiştirme

Servis Aralığı: İlk 2 saatten sonra
Yıllık

Yağı değiştirmeden önce motoru ısıtmak için birkaç dakika çalıştırın. Sıcak yağ daha iyi akar ve daha fazla kirletici taşır.

1. Makineyi düz bir yüzeye taşıyın.
2. Yağ tahliye tapasının altına bir yağ tahliye kabı yerleştirin, yağ tahliye tapasını çıkarın ve makineyi geriye doğru eğerek kullanılmış yağı yağ tahliye kabına boşaltın (Şekil 19).

   Şekil 19
   1. Yağ tahliye tapası
3. Kullanılmış yağı boşalttıktan sonra makineyi çalışma konumuna getirin.
4. Yağ tahliye tapasını takın ve sıkıca sıkın.
5. Yağ doldurma kapağının etrafını temizleyin.
6. Beklenen dış sıcaklık aralığı için en iyi yağ viskozitesini seçmek için aşağıdaki Şekil 20'yi kullanın:

   Şekil 20

Model	Maksimum dolum
36002	0,54 L (18 fl oz)
36003	0,7 L (24 fl oz)

Yağ türü: API servis sınıflandırması SJ, SL veya daha yüksek olan otomotiv deterjan yağı.

Şekil 21

1. Düşük yağ seviyesi—yağ ekleyin
2. Doğru yağ seviyesi

Bujiyi Değiştirme

Servis Aralığı: Her 100 saatte bir—Bujiyi değiştirin.

Motor sıcakken bujiyi değiştirmek yanıklara neden olabilir.

Bujiyi değiştirmeden önce motorun soğumasını bekleyin.

Bir Toro bujisi veya eşdeğerini (Champion® RN9YC veya NGK BPR6ES) kullanın.

1. Çizmeyi çıkarın (Şekil 22).

   Şekil 22
2. Bujinin tabanının etrafını temizleyin.
3. Eski bujiyi çıkarın ve atın.
   Not: Bujiyi çıkarmak için bir cırcır anahtarı uzantısına ihtiyacınız olacaktır.
4. Yeni bir bujideki elektrotlar arasındaki boşluğu 0,76 mm'ye (0,030 inç) ayarlayın (Şekil 23).

   Şekil 23
   1. 0,76 mm (0,030 inç)

Burgu Kablosunu Ayarlama

Servis Aralığı: İlk 2 saatten sonra
Yıllık

Tahrik kayışı ağır yük altında kayarsa veya ciyaklarsa, burgu kablosunu ayarlayın.

1. Alt kablo kelepçesindeki somunu gevşetin, ancak çıkarmayın (Şekil 24).

   Şekil 24
   1. Somun
   2. Kablo
   3. Konnektör
   4. Yay

2. Kablonun bir kısmını gevşetmek için kabloyu yukarı çekin 24).

   Kablonun tüm gevşekliğini gidermeyin. Kablonun tüm gevşekliğini gidermek, burgunun düzgün şekilde durmasını engelleyecektir.
3. Kablonu yerinde tutun ve somunu sıkın (Şekil 24).

Şanzıman Kablosunu Ayarlama

Servis Aralığı: İlk 2 saatten sonra
Yıllık

Tekerlekler kolayca duruyorsa veya tekerlekler kendinden tahrikli kolu devreye sokmadan sürüyorsa, şanzıman kablosunu ayarlayın.

1. Üst kablo kelepçesindeki somunu gevşetin, ancak çıkarmayın (Şekil 25).

   Şekil 2 5
   1. Somun
   2. Kablo
2. Kablonun gevşekliğinin çoğunu gidermek için kabloyu aşağı çekin (Şekil 25).

   Kablonun tüm gevşekliğini gidermeyin. Kablonun tüm gevşekliğini gidermek, tekerleklerin kendinden tahrikli kolu devreye sokmadan devreye girmesine neden olabilir.
3. Somunu sıkın (Şekil 25).

Lastik Basıncını Kontrol Etme

Servis Aralığı: Yıllık

Lastik basıncını her iki lastikte de eşit olarak 103 ile 137 kPa (15 ile 20 psi) arasında ayarlayın.

Saklama

Kar Püskürtücüyü Saklama

• Benzin dumanları oldukça yanıcı, patlayıcıdır ve solunması tehlikelidir. Makineyi açık alev olan bir alanda saklarsanız, benzin dumanları tutuşabilir ve patlamaya neden olabilir.
• Makineyi bir evde (yaşam alanı), bodrum katında veya sıcak su ve alan ısıtıcıları, giysi kurutucuları, fırınlar ve benzeri diğer cihazlar gibi tutuşma kaynaklarının bulunabileceği herhangi bir alanda saklamayın.
• Yakıt deposunda yakıt varken makineyi geriye doğru eğmeyin; aksi takdirde yakıt makineden sızabilir.

1. Sezonun son yakıt ikmalinde, motor üreticisinin talimatlarına göre taze yakıta yakıt stabilizatörü ekleyin.
2. Koşullandırılmış yakıtı yakıt sistemine dağıtmak için motoru 10 dakika çalıştırın.
3. Motoru durdurun, soğumasını bekleyin ve yakıt deposunu sifonlayın veya motoru durana kadar çalıştırın.
4. Motoru çalıştırın ve durana kadar çalıştırın.
5. Motoru jikleleyin veya hazırlayın, üçüncü kez çalıştırın ve motoru çalışmayana kadar çalıştırın.
6. Karbüratördeki yakıtı, karbüratör tahliye cıvatası aracılığıyla onaylı bir benzin kabına boşaltın.
7. Kullanılmayan yakıtı uygun şekilde atın. Yerel yönetmeliklere göre geri dönüştürün veya otomobilinizde kullanın.
8. Motor hala sıcakken, motor yağını değiştirin. Motor Yağını Değiştirme bölümüne bakın.
9. Bujiyi çıkarın.
10. Buji deliğine 2 çay kaşığı yağ sıkın.
11. Bujiyi elle takın ve ardından 27–30 N-m (20–22 ft-lb) torkla sıkın.
12. Ateşleme anahtarı Kapalı konumundayken, silindirin içindeki yağı dağıtmak için geri tepme marşını yavaşça çekin.
13. Makineyi temizleyin.
14. Yetkili bir Servis Bayisi'nden temin edilebilen boya ile yontulmuş yüzeylere rötuş yapın. Boyamadan önce etkilenen alanları zımparalayın ve metal parçaların paslanmasını önlemek için pas önleyici kullanın.
15. Gevşek bağlantı elemanlarını sıkın. Hasarlı parçaları onarın veya değiştirin.
16. Makinenin üzerini örtün ve çocukların erişemeyeceği temiz, kuru bir yerde saklayın. Herhangi bir muhafazada saklamadan önce motorun soğumasını bekleyin.

www.Toro.com adresinden kayıt olun.

Referanslar

• Çim Biçme Makineleri, Golf Ekipmanları, Peyzaj Ekipmanları, Sulama | Toro

Kılavuzu indir

Burada kılavuzun tam PDF sürümünü indirebilirsiniz, ek güvenlik talimatları, garanti bilgileri, FCC kuralları vb. içerebilir.

Toro SnowMaster 724 / 824 QXE Kılavuzu indir

Mevcut diller
