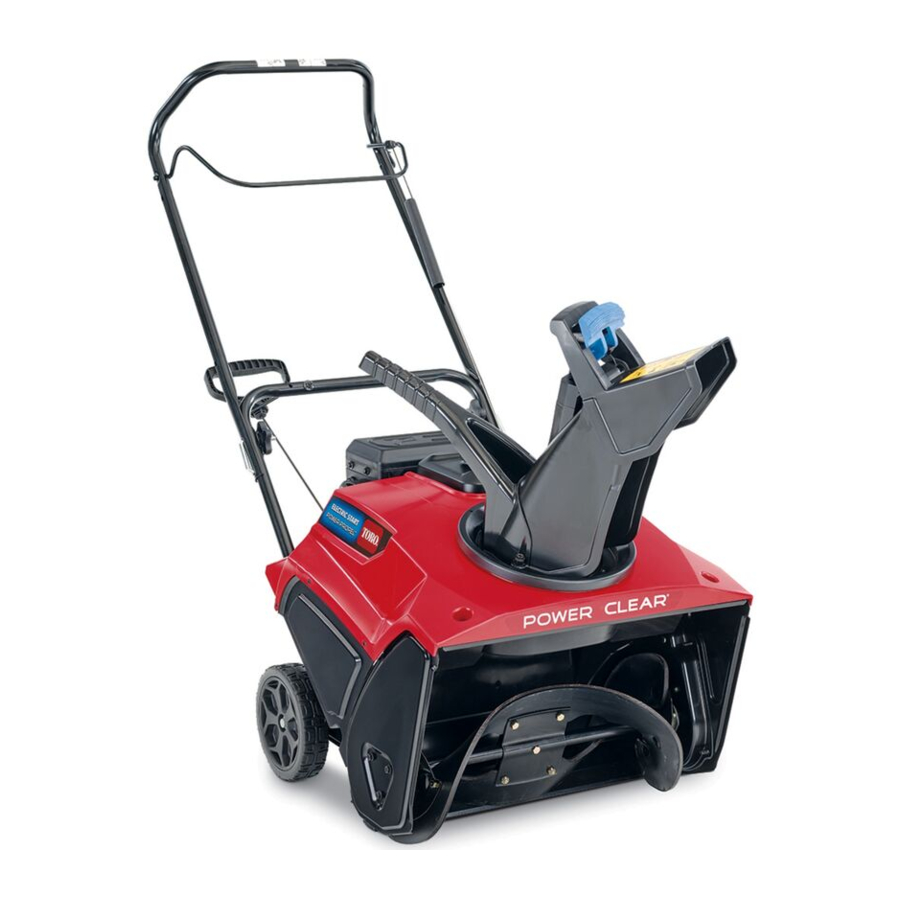

Toro Power Clear 721, 38751 Kılavuzu

İçerikler

1 Giriş
2 Kurulum
3 Ürüne Genel Bakış
4 Çalıştırma
5 Bakım
6 Saklama
7 Güvenlik
8 Referanslar
9 Kılavuzu indir
10 Diğer Dillerde

Giriş

Bu makine, ev sahibi olan kişiler tarafından kullanılmak üzere tasarlanmıştır. Öncelikle araba yolları ve kaldırımlar gibi asfalt yüzeylerden ve konut veya ticari mülklerdeki trafik için diğer yüzeylerden kar temizlemek için tasarlanmıştır. Kar dışındaki malzemeleri temizlemek veya çakıllı yüzeyleri temizlemek için tasarlanmamıştır.
Not: Makine, yeni fırçalanmış veya açık renkli beton üzerinde lastik izleri bırakabilir. Kullanmadan önce göze çarpmayan bir yerde test edin.
Ürününüzü nasıl doğru şekilde çalıştıracağınızı ve bakımını yapacağınızı öğrenmek ve yaralanmaları ve ürün hasarlarını önlemek için bu bilgileri dikkatlice okuyun. Ürünü doğru ve güvenli bir şekilde çalıştırmak sizin sorumluluğunuzdadır.
Ürün güvenliği ve çalıştırma eğitim materyalleri, aksesuar bilgileri, bir bayi bulma konusunda yardım veya ürününüzü kaydetmek için www.Toro.com adresinden doğrudan Toro ile iletişime geçebilirsiniz.
Servise, orijinal Toro parçalarına veya ek bilgilere ihtiyaç duyduğunuzda, Yetkili bir Servis Bayisi veya Toro Müşteri Hizmetleri ile iletişime geçin ve ürününüzün model ve seri numaralarını hazır bulundurun. Şekil 1, ürün üzerindeki model ve seri numaralarının yerini gösterir. Numaraları belirtilen alana yazın.

Akıllı telefonunuz veya tabletinizle, garantiye, parçalara ve diğer ürün bilgilerine erişmek için seri numarası etiketindeki QR kodunu tarayın.

Model ve seri numarası konumu

Bu kılavuz, potansiyel tehlikeleri tanımlar ve önerilen önlemlere uymazsanız ciddi yaralanmaya veya ölüme neden olabilecek bir tehlikeyi işaret eden güvenlik uyarı sembolü (Şekil 2) ile tanımlanan güvenlik mesajları içerir.
uyarı
Şekil 2

Güvenlik uyarı sembolü

Bu kılavuz, bilgileri vurgulamak için 2 kelime kullanır. Önemli, özel mekanik bilgilere dikkat çeker ve Not, özel dikkat gerektiren genel bilgileri vurgular.

Bu makineyi sürekli olarak 1500 m (5.000 ft) üzerinde kullanıyorsanız, motorun CARB/EPA emisyon düzenlemelerine uyması için Yüksek İrtifa Kitinin takıldığından emin olun. Yüksek İrtifa Kiti, buji kirlenmesini, zor çalıştırmayı ve artan emisyonları önlerken motor performansını artırır. Kiti taktıktan sonra, yüksek irtifa etiketini makinedeki seri etiketinin yanına yapıştırın. Makineniz için uygun Yüksek İrtifa Kitini ve yüksek irtifa etiketini almak için Yetkili bir Toro Servis Bayisi ile iletişime geçin. Size uygun bir bayi bulmak için, www.Toro.com adresindeki web sitemize erişin veya Emisyon Kontrolü Garanti Belgenizde listelenen numaralardan Toro Müşteri Hizmetleri Departmanımızla iletişime geçin.
Motoru 1500 m'nin (5.000 ft) altında çalıştırırken kiti motordan çıkarın ve motoru orijinal fabrika yapılandırmasına geri yükleyin. Yüksek irtifa kullanımı için dönüştürülmüş bir motoru daha düşük rakımlarda çalıştırmayın; aksi takdirde motor aşırı ısınabilir ve zarar görebilir.
Makinenizin yüksek irtifa kullanımı için dönüştürülüp dönüştürülmediğinden emin değilseniz, aşağıdaki etiketi (Şekil 3) arayın.

Motor, California Kamu Kaynakları Kanunu Bölüm 4442 veya 4443'ü ihlal ederek, motor Bölüm 4442'de tanımlandığı gibi bir kıvılcım tutucu ile donatılmadığı, etkili çalışma düzeninde tutulmadığı veya motor yangını önlemek için inşa edilmediği, donatılmadığı ve bakımı yapılmadığı sürece, motoru herhangi bir ormanlık, çalılık veya otluk arazide kullanmak veya çalıştırmak yasaktır.

Kurulum

Tutamağın Açılması

Tahliye Olukunun Takılması

Motora Yağ Doldurulması

Kontrol Kablosunun Ayarlanması
Kontrol Kablosunun Ayarlanmasına bakın,

Ürüne Genel Bakış

Tahliye oluğu
Tahliye oluğu kolu
Yakıt deposu kapağı
Kontrol çubuğu
Geri tepme başlangıç kolu

Primer
Ateşleme anahtarı
Jikle kolu
Yağ tahliye tapası
Yağ doldurma kapağı

Çalıştırma

Not: Makinenin sol ve sağ taraflarını normal çalışma pozisyonundan belirleyin.

Çalıştırmadan Önce
Çalıştırmadan Önce Güvenlik

Yalnızca elektrikli çalıştırma modelleri için: Uzatma kablolarını ve prizleri kılavuzda belirtildiği gibi kullanın. Fişi bir güç kaynağına takmadan önce elektrik kablosunu iyice inceleyin. Kablo hasarlıysa kullanmayın. Hasarlı kabloyu değiştirin. Makineyi çalıştırmadığınız zamanlarda elektrik kablosunu prizden çekin.
Makineyi her çalıştırdığınızda yeterli kışlık giysi giyin. Kaygan yüzeylerde tutuşu iyileştiren, kaymaya karşı dayanıklı, sağlam ayakkabılar giyin. Hareketli parçalara takılabilecek bol giysilerden kaçının.
Makinenin fırlatabileceği yabancı cisimlerden gözlerinizi korumak için çalışma sırasında veya bir ayarlama veya onarım yaparken daima göz koruması kullanın.
Makineyi kullanacağınız alanı iyice inceleyin ve tüm paspasları, kızakları, tahtaları, telleri ve diğer yabancı cisimleri temizleyin.
Bir siperlik, güvenlik cihazı veya etiket hasarlı, okunaksız veya eksikse, çalıştırmaya başlamadan önce onarın veya değiştirin. Ayrıca gevşek bağlantı elemanlarını da sıkın.

Tehlike
Yakıt son derece yanıcı ve patlayıcıdır. Yakıttan kaynaklanan bir yangın veya patlama sizi ve başkalarını yakabilir.

Yakıtın tutuşmasını önlemek için, doldurmadan önce kabı ve/veya makineyi bir aracın içine veya bir nesnenin üzerine değil, yere koyun.
Motor soğukken depoyu açık havada doldurun. Dökülenleri temizleyin.
Sigara içerken veya açık alev veya kıvılcımların yakınında yakıtla uğraşmayın.
Yakıtı onaylı bir yakıt kabında, çocukların erişemeyeceği bir yerde saklayın.
Yakıt deposunda yakıt varken makineyi öne veya arkaya doğru eğmeyin; aksi takdirde, yakıt makineden dışarı sızabilir.

Yakıt Deposunu Doldurma

En iyi sonuçlar için, oktan derecesi 87 veya daha yüksek olan ((R+M)/2 derecelendirme yöntemi) yalnızca temiz, taze (30 günden eski olmayan), kurşunsuz benzin kullanın.
Hacimce %10'a kadar etanol veya %15 MTBE içeren oksijenli yakıt kabul edilebilir.
Hacimce %10'dan fazla etanol içeren etanol benzin karışımlarını (E15 veya E85 gibi) kullanmayın. Garanti kapsamında olmayabilecek performans sorunları ve/veya motor hasarı meydana gelebilir.
Metanol içeren benzin kullanmayın.
Yakıt dengeleyici kullanmadığınız sürece yakıtı kış boyunca yakıt deposunda veya yakıt kaplarında saklamayın.
Benzine yağ eklemeyin.
Yakıt deposunun altından yukarıya doğru doldurmayın (Şekil 8).

Şekil 8

Not: En iyi sonuçlar için, yalnızca 30 gün içinde kullanmayı beklediğiniz yakıt miktarını satın alın. Aksi takdirde, yeni satın alınan yakıtı 6 aya kadar taze tutmak için yakıt dengeleyici ekleyebilirsiniz.

Motor Yağı Seviyesini Kontrol Etme
Servis Aralığı: Her kullanımdan önce veya günlük olarak motor yağı seviyesini kontrol edin ve gerekirse yağ ekleyin.

Çalışma Sırasında
Çalışma Sırasında Güvenlik

Makinenin tıkanıklığını gidermeden önce motoru kapatın ve daima bir çubuk veya kar temizleme aleti (verilmişse) kullanın.
Dönen bir burgu ellere veya ayaklara zarar verebilir. Makineyi çalıştırırken kolların arkasında ve tahliye açıklığından uzakta durun. Yüzünüzü, ellerinizi, ayaklarınızı ve vücudunuzun veya giysilerinizin herhangi bir parçasını hareketli veya dönen parçalardan uzak tutun.
Tahliyeyi asla insanlara veya mülk hasarının meydana gelebileceği alanlara doğru yönlendirmeyin.
Kaymayı veya düşmeyi önlemek için dikkatli olun. Daima ayaklarınızdan emin olun ve kolları sıkıca tutun. Yürüyün; asla koşmayın.
Eğimlerde çalışırken son derece dikkatli olun.
Asla iyi görüş mesafesi veya ışık olmadan makineyi çalıştırmayın.
Hasta, yorgun veya alkol veya uyuşturucu etkisi altındayken makineyi çalıştırmayın.
Makineyle geri geri giderken arkanıza bakın ve dikkatli olun.
Aktif olarak kar temizlemediğinizde, burguya giden gücü kesin.
Çakıllı yollarda, yürüme yollarında veya yollarda çalışırken veya geçerken son derece dikkatli olun. Gizli tehlikelere veya trafiğe karşı tetikte olun.

• Motor çalışırken asla herhangi bir ayar yapmaya çalışmayın.

Yabancı bir cisme çarptıktan sonra motoru kapatın, kontak anahtarını (yalnızca elektrikli çalıştırma modelleri) çıkarın, makineyi herhangi bir hasar olup olmadığını görmek için iyice inceleyin ve makineyi çalıştırmadan ve çalıştırmadan önce hasarı onarın.
Makine anormal şekilde titremeye başlarsa, motoru kapatın ve nedeni kontrol edin.
Yeterli havalandırma olmadığı sürece (örneğin, dış kapıyı açık bırakarak) motoru içeride çalıştırmayın; egzoz dumanları tehlikelidir.
Çok hızlı bir oranda kar temizlemeye çalışarak makine kapasitesini aşırı yüklemeyin.
Asla sıcak bir motora veya susturucuya dokunmayın.

Motoru Çalıştırma

Kontak anahtarını saat yönünde AÇIK konumuna getirin (Şekil 10).
Jikle kolunu çekin (Şekil 11 ve Şekil 12).
1. Jikle kolu

  Şekil 12
2. Jikleyi etkinleştirmek için jikle kolunu dışarı çekmeyi gösteren jikle kolundaki semboller.
Aşağıdaki tabloda belirtildiği gibi, başparmağınızla marş motorunu sıkıca itin, marş motorunu her seferinde serbest bırakmadan önce bir saniye basılı tutun (Şekil 13).

Sıcaklık Önerilen Marş Motoru Sayısı

-23°C (-10°F) ve üzeri 3

-23°C'nin (-10°F) altında 6

Not: Marş motoru deliğinden hava kaçmaması için marş motorunu iterken eldiveninizi çıkarın.

Motor çalışıyorsa ve sıcaksa marş motorunu veya jikleyi kullanmayın. Aşırı marş motoru kullanımı motoru boğabilir ve çalışmasını engelleyebilir.
Geri tepmeli çalıştırma kolunu çekin (Şekil 14).
Not: Geri tepmeli kolu çekerseniz ve herhangi bir direnç hissetmezseniz, marş motoru donmuş olabilir. Makineyi çalıştırmaya çalışmadan önce marş motorunu çözdürün.
Motor çalışırken jikle kolunu yavaşça itin.

Rotor Kanatlarını Devreye Alma
Rotor kanatlarını devreye almak için kontrol çubuğunu tutamağa doğru tutun (Şekil 15).

Rotor Kanatlarını Devreden Çıkarma
Rotor kanatlarını devreden çıkarmak için kontrol çubuğunu serbest bırakın (Şekil 16).

Şekil 16

Motoru Kapatma
Motoru kapatmak için kontak anahtarını saat yönünün tersine KAPALI konumuna getirin (Şekil 17).

Tahliye Olukunu ve Oluk Deflektörünü Ayarlama
Tahliye oluğunu ayarlamak için, oluk kolunu ve oluk deflektörü kolunu gösterildiği gibi hareket ettirin (Şekil 18).

Oluk kolu
Oluk deflektörü kolu

Tıkanmış Bir Tahliye Olukunu Temizleme
Oluğu temizlemek için:

Motoru kapatın!
Rotor kanatlarının dönmeyi durdurduğundan emin olmak için 10 saniye bekleyin.
Daima bir temizleme aleti kullanın; asla ellerinizi kullanmayın.

Çalıştırma İpuçları
Uyarı
Rotor kanatları taş, oyuncak ve diğer yabancı cisimleri fırlatabilir ve sizde veya çevredeki kişilere ciddi kişisel yaralanmalara neden olabilir.

Temizlenecek alanı, rotor kanatlarının alıp fırlatabileceği tüm nesnelerden uzak tutun.
Tüm çocukları ve evcil hayvanları çalışma alanından uzak tutun.
Kar yağdıktan sonra mümkün olan en kısa sürede karı temizleyin.
Tam kar temizliğini sağlamak için her bir şeridi örtüştürün.
Mümkün olduğunda karı rüzgar yönünde boşaltın.
Makine kaygan yüzeylerde veya yoğun karda kendini ileri doğru itmezse, kolu ileri doğru itin, ancak makinenin kendi hızında çalışmasına izin verin.

Çalıştırdıktan Sonra
Çalıştırdıktan Sonra Güvenlik

Makineyi asla, sıcak su ısıtıcıları, alan ısıtıcıları veya giysi kurutucuları gibi tutuşma kaynaklarının bulunduğu bir binanın içinde yakıt deposunda yakıt varken saklamayın. Herhangi bir muhafazada saklamadan önce motorun soğumasını bekleyin.
Makineyi 30 günden fazla saklarken, önemli ayrıntılar için Depolama bölümüne bakın.

Kullanımdan Sonra Donmayı Önleme

Hareketli parçaların donmasını önlemek için motorun birkaç dakika çalışmasına izin verin. Motoru kapatın, tüm hareketli parçaların durmasını bekleyin ve makineden buz ve karı temizleyin.
Oluğun tabanındaki kar ve buzu temizleyin.
Herhangi bir buz birikiminden kurtulmak için tahliye oluğunu sola ve sağa döndürün.
Kontak anahtarı KAPALI konumundayken, geri tepmeli çalıştırıcının ve/veya elektrikli çalıştırıcının donmasını önlemek için geri tepmeli çalıştırma kolunu birkaç kez çekin veya elektrik kablosunu bir güç kaynağına ve makineye bağlayın ve elektrikli çalıştırma düğmesine bir kez basın (yalnızca elektrikli çalıştırma modelleri).
Karlı ve soğuk koşullarda, bazı kontroller ve hareketli parçalar donabilir. Donmuş kontrolleri çalıştırmaya çalışırken aşırı güç kullanmayın. Herhangi bir kontrolü veya parçayı çalıştırmakta zorlanıyorsanız, motoru çalıştırın ve birkaç dakika çalışmasına izin verin.

Bakım

Önerilen Bakım Programları

Bakım Hizmeti Aralığı	Bakım Prosedürü
İlk saatten sonra	Kontrol kablosunu kontrol edin ve gerekirse ayarlayın. Gevşek bağlantı elemanlarını kontrol edin ve gerekirse sıkın.
İlk 2 saatten sonra	Motor yağını değiştirin.
Her kullanımdan önce veya günlük Her 25 saatte bir	Motor yağı seviyesini kontrol edin ve gerekirse yağ ekleyin. Rotor bıçaklarını inceleyin ve gerekirse yetkili bir Servis Bayisi'nin rotor bıçaklarını ve kazıyıcıyı değiştirmesini sağlayın.
Her 50 saatte bir	Motor yağını değiştirin. Bujiye bakım yapın ve gerekirse değiştirin. Tahrik kayışını değiştirin.
Yıllık	Kontrol kablosunu kontrol edin ve gerekirse ayarlayın. Rotor bıçaklarını inceleyin ve gerekirse yetkili bir Servis Bayisi'nin rotor bıçaklarını ve kazıyıcıyı değiştirmesini sağlayın. Motor yağını değiştirin. Bujiye bakım yapın ve gerekirse değiştirin. Tahrik kayışını değiştirin. Gevşek bağlantı elemanlarını kontrol edin ve gerekirse sıkın. Yetkili bir Servis Bayisi'nin tahrik kayışını incelemesini sağlayın ve gerekirse değiştirin.
Yıllık veya depolamadan önce	Makineyi depolama için hazırlayın.

Bakım Güvenliği
Makinede herhangi bir bakım yapmadan önce aşağıdaki güvenlik önlemlerini okuyun:

Herhangi bir bakım, servis veya ayarlama yapmadan önce motoru kapatın ve anahtarı çıkarın. Büyük onarımlar gerekirse, Yetkili bir Servis Bayisi ile iletişime geçin.

Makinenin güvenli çalışma koşulunda olduğundan emin olmak için tüm bağlantı elemanlarının uygun sıkılıkta olup olmadığını sık aralıklarla kontrol edin.
Motordaki regülatör ayarlarını değiştirmeyin.
Yalnızca orijinal Toro yedek parçaları ve aksesuarları satın alın.

Kontrol Kablosunun Ayarlanması
Kontrol Kablosunun Kontrol Edilmesi
Servis Aralığı: İlk saatten sonra—Kontrol kablosunu kontrol edin ve gerekirse ayarlayın.
Yıllık—Kontrol kablosunu kontrol edin ve gerekirse ayarlayın.
Kontrol kablosundaki boşluğu almak için kontrol çubuğunu geriye doğru tutamağa doğru hareket ettirin (Şekil 19).

Kontrol çubuğu
2 mm ila 3 mm (1/16 inç ila 1/8 inç) boşluk

Not: Kontrol çubuğu ile tutamak arasında 2 ila 3 mm (1/16 ila 1/8 inç) boşluk olduğundan emin olun (Şekil 19).

Rotor bıçaklarının düzgün şekilde durması için kontrol çubuğunu devre dışı bıraktığınızda kontrol kablosunda bir miktar boşluk olmalıdır.

Kontrol Kablosunun Ayarlanması

Yay kapağını yukarı kaydırın ve yayı ayarlayıcı bağlantısından çıkarın (Şekil 20).
1. Ayarlayıcı bağlantısı
2. Z bağlantısı
1. Yay kapağı
2. Yayı buradan çıkarın.
  Not: Yayı çıkarmayı kolaylaştırmak için ayarlayıcı bağlantısını ve kabloyu yukarı çekebilirsiniz.
Kontrol çubuğu ile tutamak arasında 2 ila 3 mm (1/16 ila 1/8 inç) boşluk elde etmek için Z bağlantısını gerektiği gibi ayarlayıcı bağlantısı üzerinde daha yüksek veya daha alçak bir deliğe hareket ettirin (Şekil 19).
Not: Z bağlantısını daha yükseğe hareket ettirmek, kontrol çubuğu ile tutamak arasındaki boşluğu azaltır; daha aşağıya hareket ettirmek boşluğu artırır.
Yayı ayarlayıcı bağlantısına takın ve yay kapağını ayarlayıcı bağlantısının üzerine kaydırın.
Ayarını kontrol edin; Kontrol Kablosunun Kontrol Edilmesi konusuna bakın.
Not: Uzun süreli kullanımdan sonra, tahrik kayışı aşınabilir ve uygun kayış gerginliğini kaybedebilir. Tahrik kayışı ağır yük altında kayarsa (sürekli ciyaklarsa), yayı ayarlayıcı bağlantısından ayırın ve yayın üst ucunu kontrol çubuğundaki pivot noktasından daha uzakta olan deliğe hareket ettirin (Şekil 21). Ardından yayı ayarlayıcı bağlantısına bağlayın ve kontrol kablosunu ayarlayın.
1. Yayın üst ucunu bu delikten çıkarın.
2. Yayın üst ucunu bu deliğe yerleştirin.
1. Pivot noktası
2. Yayın üst ucu
  Not: Kayış ıslak koşullarda kayabilir (cıyaklayabilir); tahrik sistemini kurutmak için rotoru çalıştırın ve 30 saniye boyunca yüksüz çalıştırın.

Rotor Bıçaklarının İncelenmesi
Servis Aralığı: Her 25 saatte bir—Rotor bıçaklarını inceleyin ve gerekirse yetkili bir Servis Bayisi'nin rotor bıçaklarını ve kazıyıcıyı değiştirmesini sağlayın.
Yıllık—Rotor bıçaklarını inceleyin ve gerekirse yetkili bir Servis Bayisi'nin rotor bıçaklarını ve kazıyıcıyı değiştirmesini sağlayın.
Her seanstan önce rotor bıçaklarında aşınma olup olmadığını inceleyin. Bir rotor bıçağı kenarı aşınma göstergesi deliğine kadar aşındığında, yetkili bir Servis Bayisi'nin rotor bıçaklarını ve kazıyıcıyı değiştirmesini sağlayın (Şekil 22).

Aşınma göstergesi deliği sağlam; rotor bıçaklarını değiştirmeniz gerekmez.

Aşınma göstergesi deliği açıkta; rotor bıçaklarını ve kazıyıcıyı değiştirin.

Motor Yağının Değiştirilmesi
Servis Aralığı: İlk 2 saatten sonra
Her 50 saatte bir Yıllık
Mümkünse, yağı değiştirmeden önce motoru birkaç dakika çalıştırarak ısıtın. Isınan yağ daha iyi akar ve daha fazla kirletici taşır.

Motor Yağı Özellikleri

Motor yağı kapasitesi	0,60 L (20 fl oz)
Yağ viskozitesi	Şekil 25'e bakın.
API servis sınıflandırması	SJ veya daha yüksek

Yakıtı yakıt deposundan onaylı bir yakıt kabına sifonlayın veya motor kapanana kadar çalıştırın.
Makineyi düz bir yüzeye taşıyın.
Yağ tahliye tapasının altına bir yağ tahliye kabı yerleştirin, tapayı çıkarın ve makineyi geriye doğru eğerek kullanılmış yağı kaba boşaltın (Şekil 23).
Kullanılmış yağı boşalttıktan sonra makineyi çalışma konumuna getirin.
Yağ tahliye tapasını takın ve sıkıca sıkın.
Yağ doldurma kapağının etrafını temizleyin (Şekil 24).
1. Yağ doldurma kapağı
Yağ doldurma kapağını sökün ve çıkarın (Şekil 24).
Makine çalışma konumundayken,dikkatlice yağ doldurma deliğinden taşma noktasına kadar yağ dökün (Şekil 26).
Not: Yağ eklemeyi kolaylaştırmak için makineyi öne doğru (tutamak yukarı) eğebilirsiniz. Yağ seviyesini kontrol etmeden önce makineyi çalışma konumuna getirmeyi unutmayın.

Makineyi burnunun üzerine kadar öne doğru eğmeyin, aksi takdirde makineden yakıt sızabilir.
Beklenen dış sıcaklık aralığı için en iyi yağ viskozitesini seçmek için aşağıdaki Şekil 25'i kullanın.

Şekil 25
Yağın oturması için 3 dakika bekleyin ve taşma noktasına getirmek için yeterli yağ ekleyin.
Yağ doldurma kapağını yağ doldurma deliğine vidalayın ve elle sıkıca sıkın.
Dökülen yağı silin.
Kullanılmış yağı yerel bir geri dönüşüm merkezinde uygun şekilde imha edin.

Bujiye Servis Yapılması
Servis Aralığı: Her 50 saatte bir
Yıllık—Bujiye servis yapın ve gerekirse değiştirin.
Bir NGK BPR6ES veya Champion RN9YC buji veya eşdeğeri kullanın.

Motoru kapatın ve tüm hareketli parçaların durmasını bekleyin.
Deşarj oluğunu öne bakacak şekilde döndürün.
Oluğu ve oluk contasını tutan vidaları çıkararak deşarj oluğunu çıkarın (Şekil 27).
Örtüyü sabitleyen 4 vidayı çıkarın (Şekil 28).
1. Vida (4)
2. Örtü
3. Buji
4. Buji kablosu
Yakıt deposu kapağını çıkarın.
Örtüyü çıkarın (Şekil 28).
Yakıt deposu kapağını takın.
Kablosu bujiden ayırın.
Bujinin etrafını temizleyin.
Bujiyi silindir kafasından çıkarın.

Çatlak, kirlenmiş veya kirli bir bujiyi değiştirin. Silindire giren kum motora zarar verebileceğinden elektrotları temizlemeyin.
Şekil 29'da gösterildiği gibi bujideki boşluğu 0,030 inç (0,76 mm) olarak ayarlayın.
1. Merkez elektrot yalıtkanı
2. Yan elektrot
3. Hava boşluğu (ölçekli değil)
Bujiyi takın ve 20 ila 22 ft-lb (27 ila 30 N-m) torka sıkın.
Kablosuyu bujiye bağlayın.
Not: Havalandırma borusunun Şekil 30'da gösterildiği gibi buji kablosunun üzerinde olduğundan emin olun.
1. Havalandırma borusu
2. Karbüratör tahliye cıvatası
Yakıt deposu kapağını çıkarın.
Örtüyü 4. adımda çıkardığınız vidalarla takın.
Not: Üst ve alt örtülerin yan oluklara oturduğundan emin olun.
Yakıt deposu kapağını takın.
3. adımda çıkardığınız donanımı kullanarak oluk contasını, deşarj oluğunu ve deşarj oluğu tutamağını makineye takın.
Not: Küçük vida, deşarj oluğu açıklığının önündeki oluk contasındaki küçük delikten geçer.

Tahrik Kayışının Değiştirilmesi
Servis Aralığı: Her 50 saatte bir
Yıllık
Tahrik kayışı aşınırsa, yağa batarsa, aşırı derecede çatlak olursa, yıpranırsa veya başka şekilde hasar görürse kayışı değiştirin.

Şekil 31'de gösterildiği gibi 3 cıvatayı çıkararak tahrik kayışı kapağını çıkarın.
1. Tahrik kayışı kapağı
2. Cıvata (3)
3. Rotor kasnağı cıvatası
4. Eğri rondela
5. Rotor kasnağı
1. Tahrik kayışı
2. Rotor mili
3. Fren yayı (buradan avare kolundan çıkarın)
4. Avare kasnak
5. Motor kasnağı
Kayış gerginliğini serbest bırakmak için fren yayını avare kolundan çıkarın (Şekil 31).
Rotor kasnağını tutan vidayı ve eğri rondelayı çıkarın (Şekil 31).
Rotor kasnağını ve tahrik kayışını çıkarın (Şekil 31).
Yeni tahrik kayışını takın, Şekil 32'de gösterildiği gibi yönlendirin.
1. Fren yayı (buraya avare koluna takın)
2. Avare kasnak
1. Motor kasnağı
2. Rotor kasnağı
Not: Yeni tahrik kayışını önce motor kasnağının etrafından, ardından avare kasnağının etrafından ve son olarak rotor milinin hemen üzerine yerleştirilmiş gevşek rotor kasnağının etrafından geçirin (Şekil 31).
Rotor kasnağını rotor miline takın (Şekil 31).
Eğri rondelayı ve rotor kasnağı cıvatasını takın ve sıkıca sıkın (Şekil 31).
Not: Eğri rondelanın içbükey tarafı kasnağın dış tarafına gelir.
Fren yayını avare koluna takın (Şekil 32).
Tahrik kayışı kapağını 1. adımda çıkardığınız cıvatalarla takın.
Not: Tahrik kayışının uygun şekilde ayarlandığından ve çalıştığından emin olun; Kontrol Kablosunun Kontrol Edilmesi ve Kontrol Kablosunun Ayarlanması konularına bakın.

Saklama

Makineyi Saklamaya Hazırlama
Uyarı
Yakıt dumanları son derece yanıcı, patlayıcı ve solunması halinde tehlikelidir. Ürünü açık alev bulunan bir alanda saklarsanız, yakıt dumanları alev alarak patlamaya neden olabilir.

Makineyi evde (yaşam alanı), bodrumda veya sıcak su ve ısıtıcılar, giysi kurutucuları, kazanlar ve diğer cihazlar gibi tutuşturucu kaynakların bulunabileceği başka herhangi bir alanda saklamayın.
Yakıt deposunda yakıt varken makineyi ileri veya geri doğru eğmeyin; aksi takdirde, yakıt makineden dışarı sızabilir.
Makineyi tutamağı yere doğru eğik şekilde saklamayın; aksi takdirde, yağ motor silindirine ve yere sızar ve motor çalışmaz veya çalışmaz.

Sezonun son yakıt ikmalinde, yakıt dengeleyici üreticisinin talimatlarına göre taze yakıta yakıt dengeleyici ekleyin.

Yakıtı, yakıt dengeleyici üreticisi tarafından önerilenden daha uzun süre saklamayın.
Şartlandırılmış yakıtı yakıt sistemine dağıtmak için motoru 10 dakika çalıştırın.
Motoru kapatın, soğumasını bekleyin ve yakıt deposunu sifonlayın veya motoru kapanana kadar çalıştırın.
Motoru çalıştırın ve kapanana kadar çalıştırın.
Motoru boğun veya hazırlayın, üçüncü kez çalıştırın ve motor çalışmayana kadar çalıştırın.
Karbüratördeki yakıtı, karbüratör tahliye cıvatası aracılığıyla onaylı bir benzin kabına boşaltın.
Kullanılmayan yakıtı uygun şekilde imha edin. Yerel kurallara göre geri dönüştürün veya otomobilinizde kullanın.
Motor hala sıcakken, motor yağını değiştirin. Motor Yağının Değiştirilmesi bölümüne bakın.
Bujiyi çıkarın.
Buji deliğine 10 ml (2 çay kaşığı) yağ sıkın.
Bujiyi elle takın ve ardından 27 ila 30 N∙m (20 ila 22 ft-lb) torkla sıkın.
Ateşleme anahtarı KAPALI konumundayken, yağı silindirin iç kısmına dağıtmak için geri tepme çalıştırma kolunu yavaşça çekin.
Makineyi temizleyin.
Yetkili bir Servis Bayisinden temin edilebilen boya ile yontulmuş yüzeyleri rötuşlayın. Boyamadan önce etkilenen alanları zımparalayın ve metal parçaların paslanmasını önlemek için bir pas önleyici kullanın.
Gevşek bağlantı elemanlarını sıkın. Hasarlı parçaları onarın veya değiştirin.
Makineyi örtün ve çocukların erişemeyeceği temiz, kuru bir yerde saklayın. Makineyi herhangi bir muhafazada saklamadan önce motorun soğumasını bekleyin.

Güvenlik

Genel Güvenlik
Bu makine, ANSI B71.3 spesifikasyonlarına uygundur.

Motoru çalıştırmadan önce bu Kullanım Kılavuzu'nun içeriğini okuyun ve anlayın. Bu ürünü kullanan herkesin ürünü nasıl kullanacağını bildiğinden ve uyarıları anladığından emin olun.
Ellerinizi veya ayaklarınızı makine üzerindeki hareketli parçaların yakınına koymayın.
Makine üzerindeki tüm koruyucular ve diğer güvenlik koruyucu cihazlar yerinde ve çalışır durumda olmadan makineyi çalıştırmayın.
Herhangi bir deşarj açıklığından uzak durun. Etraftaki kişileri makineden güvenli bir mesafede tutun.
Çocukları çalışma alanının dışında tutun. Çocukların makineyi çalıştırmasına asla izin vermeyin.
Makinenin tıkanıklığını açmadan, bakımını yapmadan veya yakıt ikmali yapmadan önce motoru kapatın.
Bu kılavuzun ilgili bölümlerinde ek güvenlik bilgileri bulabilirsiniz. etiket94-2577

Güvenlik ve Talimat Etiketleri

uyarı Güvenlik etiketleri ve talimatları operatör tarafından kolayca görülebilir ve olası tehlike alanlarının yakınında bulunur. Hasar görmüş veya eksik olan etiketleri değiştirin.

94-2577

Rotor bıçaklarını devreye almak için kontrol çubuğunu tutamağa doğru tutun.
Rotor bıçaklarını devreden çıkarmak için kontrol çubuğunu bırakın.

115-5660

El veya ayağın kesilmesi/parçalanması tehlikesi, pervane ve burgu—elinizi oluğa sokmayın; bakım veya onarım yapmadan önce ateşleme anahtarını çıkarın ve talimatları okuyun.

117-9102 (Yalnızca Model 38741)
Parça No. 117-6036 sipariş edin

Uyarı—Kullanım Kılavuzunu okuyun.
Kesme/parçalama tehlikesi, pervane—motoru kapatın ve makineden ayrılmadan önce burgunun durmasını bekleyin.
Fırlatılan nesne tehlikesi—çevredeki kişileri makineden güvenli bir mesafede tutun.
Yakıt dökülme tehlikesi—makineyi geriye doğru eğmeyin.
Motor anahtarı açık
