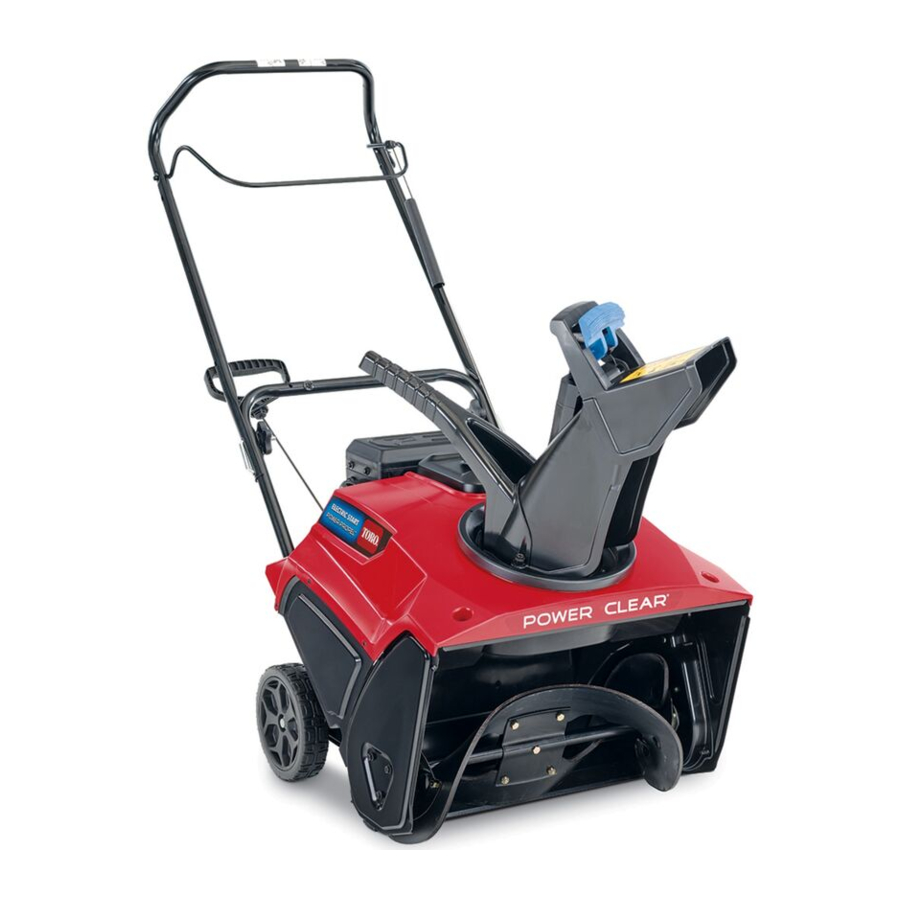

Toro Power Clear 721, 38751 Bruksanvisning

Innledning

Denne maskinen er beregnet for bruk av private boligeiere. Den er primært utviklet for å fjerne snø fra asfalterte overflater, som for eksempel innkjørsler og fortau, og andre overflater for trafikk på bolig- eller næringseiendommer. Den er ikke designet for å fjerne andre materialer enn snø, og den er heller ikke designet for å rydde grusoverflater.
Merk: Maskinen kan etterlate gummimerker på ny børstet eller lysebetong. Test på et lite synlig sted før bruk.
Les denne informasjonen nøye for å lære hvordan du bruker og vedlikeholder produktet riktig, og for å unngå personskade og produktskade. Du er ansvarlig for å bruke produktet riktig og trygt.
Du kan kontakte Toro direkte på www.Toro.com for opplæringsmateriell om produktsikkerhet og bruk, informasjon om tilbehør, hjelp til å finne en forhandler eller for å registrere produktet ditt.
Når du trenger service, originale Toro-deler eller ytterligere informasjon, kan du kontakte en autorisert serviceforhandler eller Toro-kundeservice og ha modell- og serienummeret på produktet ditt klart. Figur 1 viser plasseringen av modell- og serienummeret på produktet. Skriv ned numrene på stedet som er angitt.

Skann QR-koden på serienummeretiketten med smarttelefonen eller nettbrettet for å få tilgang til garanti, deler og annen produktinformasjon.

1. Plassering av modell- og serienummer

Denne håndboken identifiserer potensielle farer og har sikkerhetsmeldinger som er identifisert med sikkerhetsvarselsymbolet (Figur 2), som signaliserer en fare som kan forårsake alvorlig personskade eller død hvis du ikke følger de anbefalte forholdsreglene.

Figur 2

1. Sikkerhetsvarselsymbol

Denne håndboken bruker to ord for å fremheve informasjon. Viktig retter oppmerksomheten mot spesiell mekanisk informasjon, og Merk fremhever generell informasjon som er verdt spesiell oppmerksomhet.

Hvis du bruker denne maskinen over 1500 m (5000 fot) i en kontinuerlig periode, må du sørge for at høydesettet er installert slik at motoren oppfyller CARB/EPA-utslippsforskriftene. Høydesettet øker motorens ytelse samtidig som det forhindrer tilsmussing av tennplugger, vanskelig start og økte utslipp. Når du har installert settet, fester du høydetiketten ved siden av serienummeretiketten på maskinen. Kontakt en autorisert Toro-serviceforhandler for å få tak i riktig høydesett og høydetikett for maskinen din. For å finne en forhandler som er praktisk for deg, kan du gå til nettstedet vårt på www.Toro.com eller kontakte vår Toro-kundeserviceavdeling på nummeret/numrene som er oppført i din garantiuttalelse for utslippskontroll.
Fjern settet fra motoren og gjenopprett motoren til den opprinnelige fabrikkonfigurasjonen når du kjører motoren under 1500 m (5000 fot). Ikke bruk en motor som er konvertert for bruk i høyden i lavere høyder, ellers kan du overopphete og skade motoren.
Hvis du er usikker på om maskinen din er konvertert for bruk i høyden, se etter følgende etikett (Figur 3).

Det er et brudd på California Public Resource Code Section 4442 eller 4443 å bruke eller betjene motoren på skogdekt, krattdekt eller gressdekt land med mindre motoren er utstyrt med en gnistfanger, som definert i Section 4442, vedlikeholdt i effektiv driftstilstand, eller motoren er konstruert, utstyrt og vedlikeholdt for å forhindre brann.

Oppsett

Slå ut håndtaket

Installere utkasterkanalen

Fylle motoren med olje

Justere kontrollkabelen
Se Justere kontrollkabelen,

Produktoversikt

1. Utkasterkanal
2. Håndtak for utkasterkanal
3. Drivstofftanklokk
4. Kontrollstang
5. Håndtak for rekylstart

6. Primer
7. Tenningsnøkkel
8. Chokespak
9. Oljedrensplugg
10. Oljepåfyllingslokk

Bruk

Merk: Bestem venstre og høyre side av maskinen fra normal driftsposisjon.

Før bruk
Sikkerhet før bruk

• Kun for modeller med elektrisk start: Bruk skjøteledninger og stikkontakter som spesifisert i håndboken. Inspiser strømledningen grundig før du kobler den til en strømkilde. Hvis ledningen er skadet, må du ikke bruke den. Bytt ut den skadede ledningen. Koble fra strømledningen når du ikke starter maskinen.
• Bruk tilstrekkelig vinterbekledning når du bruker maskinen. Bruk solid, sklisikkert fottøy som forbedrer fotfestet på glatte overflater. Unngå løstsittende klær som kan sette seg fast i bevegelige deler.
• Bruk alltid øyebeskyttelse under bruk eller mens du utfører en justering eller reparasjon for å beskytte øynene dine mot fremmedlegemer som maskinen kan kaste ut.
• Inspiser området der du skal bruke maskinen grundig, og fjern alle dørmatter, kjelker, planker, ledninger og andre fremmedlegemer.
• Hvis et skjold, en sikkerhetsanordning eller et merke er skadet, uleselig eller mangler, må du reparere eller erstatte det før du begynner å bruke den. Stram også eventuelle løse fester.

Drivstoff er ekstremt brannfarlig og eksplosivt. Brann eller eksplosjon fra drivstoff kan brenne deg og andre.

• For å forhindre at statisk elektrisitet antenner drivstoffet, plasser du beholderen og/eller maskinen på bakken før du fyller, ikke i et kjøretøy eller på en gjenstand.
• Fyll tanken utendørs når motoren er kald. Tørk opp søl.
• Ikke håndter drivstoff når du røyker eller i nærheten av åpen flamme eller gnister.
• Oppbevar drivstoff i en godkjent drivstoffbeholder, utilgjengelig for barn.
• Ikke vipp maskinen fremover eller bakover med drivstoff i drivstofftanken; ellers kan det lekke drivstoff ut av maskinen.

Fylle drivstofftanken

• For best resultat, bruk bare ren, fersk (mindre enn 30 dager gammel) blyfri bensin med et oktantall på 87 eller høyere ((R+M)/2-klassifiseringsmetode).
• Oksygenert drivstoff med opptil 10 % etanol eller 15 % MTBE i volum er akseptabelt.
• Ikke bruk etanolblandinger av bensin (som E15 eller E85) med mer enn 10 % etanol i volum. Ytelsesproblemer og/eller motorskade kan oppstå, noe som kanskje ikke dekkes av garantien.
• Ikke bruk bensin som inneholder metanol.
• Ikke oppbevar drivstoff verken i drivstofftanken eller i drivstoffbeholdere over vinteren med mindre du bruker en drivstoffstabilisator.
• Ikke tilsett olje til bensin.
  Ikke fyll over bunnen av drivstofftanken (Figur 8).

  Figur 8

Merk: For best resultat, kjøp bare den mengden drivstoff du forventer å bruke på 30 dager. Ellers kan du tilsette drivstoffstabilisator til nyinnkjøpt drivstoff for å holde det ferskt i opptil 6 måneder.

Kontrollere motoroljenivået
Serviceintervall: Før hver bruk eller daglig – Kontroller motoroljenivået og fyll på olje om nødvendig.

Under bruk
Sikkerhet under bruk

• Slå av motoren før du fjerner blokkeringer i maskinen, og bruk alltid en pinne eller snøfjerningsverktøyet (hvis det følger med).
• En roterende mateskrue kan skade hender eller føtter. Stå bak håndtakene og unna utkaståpningen mens du bruker maskinen. Hold ansiktet, hendene, føttene og andre deler av kroppen eller klærne unna bevegelige eller roterende deler.
• Rett aldri utkastet mot folk eller områder der det kan oppstå skade på eiendom.
• Vær forsiktig for å unngå å skli eller falle. Vær alltid sikker på at du har godt fotfeste, og hold et fast grep om håndtakene. Gå, aldri løp.
• Vær ekstremt forsiktig når du kjører i skråninger.
• Bruk aldri maskinen uten godt syn eller lys.
• Ikke bruk maskinen når du er syk, trøtt eller påvirket av alkohol eller narkotika.
• Se deg bakover og vær forsiktig når du rygger med maskinen.
• Når du ikke aktivt rydder snø, må du koble fra strømmen til mateskruen.
• Vær ekstremt forsiktig når du kjører på eller krysser grusganger, fortau eller veier. Vær oppmerksom på skjulte farer eller trafikk.

• Forsøk aldri å gjøre justeringer mens motoren går.

• Hvis du treffer en fremmedgjenstand, må du slå av motoren, fjerne tenningsnøkkelen (kun modeller med elektrisk start), inspisere maskinen grundig for skader og reparere skaden før du starter og bruker maskinen.
• Hvis maskinen begynner å vibrere unormalt, må du slå av motoren og sjekke årsaken.
• Ikke kjør motoren innendørs med mindre det er tilstrekkelig ventilasjon (f.eks. å la en ytterdør stå åpen); eksosgasser er farlige.
• Ikke overbelast maskinens kapasitet ved å forsøke å fjerne snø for raskt.
• Berør aldri en varm motor eller lyddemper.

Starte motoren

1. Vri tenningsnøkkelen med klokken til PÅ-posisjon (Figur 10).

2. Trekk ut chokehendelen (Figur 11 og Figur 12).

   1. Chokehendel

      Figur 12
   2. Symboler på chokehendelen som indikerer at du skal trekke ut chokehendelen for å aktivere choken.
3. Trykk primeren godt inn med tommelen som angitt i tabellen nedenfor, og hold primeren inne i et sekund før du slipper den hver gang (Figur 13).

   Temperatur	Foreslått antall pump med primer
   -23°C (-10°F) og over	3
   Under -23°C (-10°F)	6

   Merk: Ta av deg hansken når du trykker inn primeren, slik at luft ikke kan unnslippe fra primerhullet.

   Ikke bruk primeren eller choken hvis motoren har gått og er varm. Overdreven bruk av primer kan oversvømme motoren og hindre den i å starte.
4. Trekk i startsnoren (Figur 14).
   Merk: Hvis du trekker i startsnoren og ikke kjenner noen motstand, kan det hende at starteren er frossen. Tin opp starteren før du forsøker å starte maskinen.

5. Mens motoren går, skyver du chokehendelen sakte inn.

Koble inn rotorbladene
For å koble inn rotorbladene, hold kontrollspaken mot håndtaket (Figur 15).

Koble fra rotorbladene
For å koble fra rotorbladene, slipp kontrollspaken (Figur 16).

Figur 16

Slå av motoren
For å slå av motoren, vri tenningsnøkkelen mot klokken til AV-posisjon (Figur 17).

Justere utkastrennen og utkastrenneavviseren
For å justere utkastrennen, flytt rennehåndtaket og renneavviserhåndtaket som vist (Figur 18).

1. Rennehåndtak
2. Renneavviserhåndtak

Fjerne en tett utkastrenne
Slik fjerner du blokkeringen i rennen:

• Slå av motoren!
• Vent i 10 sekunder for å sikre at rotorbladene har sluttet å rotere.
• Bruk alltid et rengjøringsverktøy; bruk aldri hendene.

Driftstips

Rotorbladene kan kaste steiner, leker og andre fremmedlegemer og forårsake alvorlig personskade på deg eller tilskuere.

• Hold området som skal ryddes, fritt for alle gjenstander som rotorbladene kan plukke opp og kaste.
• Hold alle barn og kjæledyr unna driftsområdet.
• Fjern snøen så snart som mulig etter at den har falt.
• Overlapp hver stripe for å sikre fullstendig snøfjerning.
• Kast snøen med vinden når det er mulig.
• Hvis maskinen ikke driver seg fremover på glatte overflater eller i tung snø, skyv fremover på håndtaket, men la maskinen arbeide i sitt eget tempo.

Etter bruk
Sikkerhet etter bruk

• Oppbevar aldri maskinen med drivstoff i drivstofftanken inne i en bygning der det finnes tennkilder, som varmtvannsberedere, romvarmere eller klesvaskemaskiner. La motoren kjøle seg ned før du oppbevarer den i et lukket rom.
• Når du oppbevarer maskinen i mer enn 30 dager, se Oppbevaring for viktig informasjon.

Forhindre fastfrysing etter bruk

• La motoren gå i noen minutter for å forhindre at bevegelige deler fryser fast. Slå av motoren, vent til alle bevegelige deler har stoppet, og fjern is og snø fra maskinen.
• Rengjør snø og is fra bunnen av utkastrennen.
• Roter utkastrennen til venstre og høyre for å frigjøre den fra isoppbygging.
• Med tenningsnøkkelen i AV-posisjon, trekk i startsnoren flere ganger, eller koble strømledningen til en strømkilde og maskinen, og trykk på den elektriske startknappen én gang for å forhindre at startsnoren og/eller den elektriske starteren fryser fast (kun modeller med elektrisk start).
• I snørike og kalde forhold kan enkelte kontroller og bevegelige deler fryse fast. Ikke bruk overdreven kraft når du prøver å betjene fastfryste kontroller. Hvis du har problemer med å betjene en kontroll eller del, start motoren og la den gå i noen minutter.

Vedlikehold

Anbefalt vedlikeholdsplan(er)

Serviceintervall for vedlikehold	Vedlikeholdsprosedyre
Etter første time	Kontroller kontrollkabelen og juster den om nødvendig. Se etter løse festemidler, og stram dem om nødvendig.
Etter de første 2 timene	Skift motorolje.
Før hver bruk eller daglig Hver 25. time	Kontroller motoroljenivået, og fyll på olje om nødvendig. Inspiser rotorbladene, og få en autorisert serviceforhandler til å bytte rotorbladene og skrapen om nødvendig.
Hver 50. time	Skift motorolje. Utfør service på tennpluggen, og bytt den om nødvendig. Bytt drivreim.
Årlig	Kontroller kontrollkabelen og juster den om nødvendig. Inspiser rotorbladene, og få en autorisert serviceforhandler til å bytte rotorbladene og skrapen om nødvendig. Skift motorolje. Utfør service på tennpluggen, og bytt den om nødvendig. Bytt drivreim. Se etter løse festemidler, og stram dem om nødvendig. Få en autorisert serviceforhandler til å inspisere drivreimen og bytte den om nødvendig.
Årlig eller før lagring	Klargjør maskinen for lagring.

Vedlikeholdssikkerhet
Les følgende sikkerhetsforholdsregler før du utfører vedlikehold på maskinen:

• Før du utfører vedlikehold, service eller justering, må du slå av motoren og ta ut nøkkelen. Hvis det er behov for større reparasjoner, kontakter du en autorisert serviceforhandler.

• Kontroller alle festemidler med jevne mellomrom for å sikre at de er tilstrekkelig stramme for å sikre at maskinen er i sikker driftstilstand.
• Ikke endre regulatorinnstillingene på motoren.
• Kjøp kun originale Toro-reservedeler og -tilbehør.

Justering av kontrollkabelen
Kontroll av kontrollkabelen
Serviceintervall: Etter første time – Kontroller kontrollkabelen og juster den om nødvendig.
Årlig – Kontroller kontrollkabelen og juster den om nødvendig.
Flytt kontrollspaken tilbake mot håndtaket for å fjerne slakken i kontrollkabelen (Figur 19).

1. Kontrollspak
2. 2 mm til 3 mm klaring

Merk: Sørg for at det er en klaring på 2 til 3 mm mellom kontrollspaken og håndtaket (Figur 19).

Kontrollkabelen må ha litt slakk når du kobler ut kontrollspaken for at rotorbladene skal stoppe ordentlig.

Justering av kontrollkabelen

1. Skyv fjærdekselet opp og koble fjæren fra justeringslenken (Figur 20).

   1. Justeringslenke
   2. Z-feste
   3. Fjærdeksel
   4. Koble fjæren fra her.
      Merk: Du kan trekke opp justeringslenken og kabelen for å gjøre det lettere å koble fra fjæren.
2. Flytt Z-festet til et høyere eller lavere hull på justeringslenken etter behov for å oppnå klaringen på 2 til 3 mm mellom kontrollspaken og håndtaket (Figur 19).
   Merk: Å flytte Z-festet høyere reduserer klaringen mellom kontrollspaken og håndtaket; å flytte det lavere øker klaringen.
3. Hekt fjæren til justeringslenken og skyv fjærdekselet over justeringslenken.
4. Kontroller justeringen; se Kontroll av kontrollkabelen.
   Merk: Etter langvarig bruk kan drivreimen slites og miste riktig reimstramming. Hvis drivreimen sklir (hyler kontinuerlig) under tung belastning, kobler du fjæren fra justeringslenken og flytter den øvre enden av fjæren til hullet som er lengst fra dreiepunktet i kontrollspaken (Figur 21). Koble deretter fjæren til justeringslenken og juster kontrollkabelen.

   1. Fjern den øvre enden av fjæren fra dette hullet.
   2. Sett den øvre enden av fjæren inn i dette hullet.
   3. Dreiepunkt
   4. Øvre ende av fjær
      Merk: Reimen kan skli (hyle) under våte forhold. For å tørke ut drivsystemet, start rotoren og kjør den uten belastning i 30 sekunder.

Inspeksjon av rotorbladene
Serviceintervall: Hver 25. time – Inspiser rotorbladene, og få en autorisert serviceforhandler til å bytte rotorbladene og skrapen om nødvendig.
Årlig – Inspiser rotorbladene, og få en autorisert serviceforhandler til å bytte rotorbladene og skrapen om nødvendig.
Før hver økt inspiserer du rotorbladene for slitasje. Når en rotorbladkant er slitt ned til slitasjeindikatorhullet, får du en autorisert serviceforhandler til å bytte rotorbladene og skrapen (Figur 22).

1. Slitasjeindikatorhullet er intakt; du trenger ikke å bytte rotorbladene.

2. Slitasjeindikatorhullet er eksponert; bytt rotorbladene og skrapen.

Skifte av motorolje
Serviceintervall: Etter de første 2 timene
Hver 50. time Årlig
Hvis mulig, kjør motoren i noen minutter før du skifter olje for å varme den opp. Varm olje flyter bedre og fører med seg flere forurensninger.

Spesifikasjoner for motorolje

Motoroljekapasitet	0,60 l
Oljeviskositet	Se Figur 25.
API-serviceklassifisering	SJ eller høyere

1. Sifon drivstoffet fra drivstofftanken over i en godkjent drivstoffbeholder, eller kjør motoren til den slår seg av.
2. Flytt maskinen til et jevnt underlag.
3. Plasser en oljeoppsamlingspanne under oljeavløpspluggen, fjern pluggen og vipp maskinen bakover og tøm den brukte oljen i pannen (Figur 23).

4. Når du har tappet ut den brukte oljen, setter du maskinen tilbake i driftsposisjon.
5. Monter oljeavløpspluggen og stram den godt til.
6. Rengjør rundt oljepåfyllingslokket (Figur 24).

   1. Oljepåfyllingslokk
7. Skru av oljepåfyllingslokket og fjern det (Figur 24).
8. Med maskinen i driftsposisjon, hell forsiktig olje i oljepåfyllingshullet til det renner over (Figur 26).
   Merk: Du kan vippe maskinen fremover (håndtaket opp) for å gjøre det lettere å fylle på olje. Husk å sette maskinen tilbake i driftsposisjon før du kontrollerer oljenivået.

   Ikke vipp maskinen helt fremover på nesen, da kan det lekke drivstoff ut av maskinen.
   Bruk Figur 25 nedenfor for å velge den beste oljeviskositeten for det forventede utendørstemperaturområdet.

   Figur 25

9. Vent i 3 minutter til oljen har lagt seg, og fyll på nok olje til å bringe den til punktet der den renner over.
10. Skru oljepåfyllingslokket inn i oljepåfyllingshullet, og stram det godt til for hånd.
11. Tørk opp sølt olje.
12. Kast den brukte oljen på riktig måte på et lokalt gjenvinningssenter.

Service på tennpluggen
Serviceintervall: Hver 50. time
Årlig – Utfør service på tennpluggen, og bytt den om nødvendig.
Bruk en NGK BPR6ES eller Champion RN9YC-tennplugg eller tilsvarende.

1. Slå av motoren og vent til alle bevegelige deler har stoppet.
2. Roter utkastrennen slik at den vender fremover.
3. Fjern utkastrennen ved å fjerne de 3 skruene som holder rennen og skruene som holder rennetetningen (Figur 27).

4. Fjern de 4 skruene som fester dekselet (Figur 28).


   1. Skrue (4)
   2. Deksel
   3. Tennplugg
   4. Tennpluggkabel
5. Fjern drivstofftanklokket.
6. Fjern dekselet (Figur 28).
7. Monter drivstofftanklokket.
8. Koble kabelen fra tennpluggen.
9. Rengjør rundt tennpluggen.
10. Fjern tennpluggen fra sylinderhodet.

    Bytt ut en sprukket, tilsmusset eller skitten tennplugg. Ikke rengjør elektrodene fordi sand som kommer inn i sylinderen kan skade motoren.
11. Still inn gapet på pluggen til 0,76 mm som vist i Figur 29.


    1. Senterelektrodeisolator
    2. Sideelektrode
    3. Luftspalte (ikke i målestokk)
12. Monter tennpluggen og stram den til med et dreiemoment på 27 til 30 N-m.
13. Koble kabelen til tennpluggen.
    Merk: Sørg for at ventilasjonsrøret er ført over tennpluggkabelen som vist i Figur 30.

    1. Ventilasjonsrør
    2. Forgasserens tømmebolt
14. Fjern drivstofftanklokket.
15. Monter dekselet med skruene du fjernet i trinn 4.
    Merk: Sørg for at de øvre og nedre dekslene passer sammen i sidesporene.
16. Monter drivstofftanklokket.
17. Monter rennetetningen, utkastrennen og utkastrennehåndtaket på maskinen ved hjelp av maskinvaren du fjernet i trinn 3.
    Merk: Den lille skruen går gjennom det lille hullet i rennetetningen foran på utkastrenneåpningen.

Bytte av drivreim
Serviceintervall: Hver 50. time
Årlig
Hvis drivreimen blir slitt, oljesølt, overdrevent sprukket, frynsete eller på annen måte skadet, må du bytte reimen.

1. Fjern drivreimdekslet ved å fjerne de 3 boltene som vist i Figur 31.

   1. Drivreimdeksel
   2. Bolt (3)
   3. Rotorhjulbolt
   4. Buet skive
   5. Rotorhjul
   6. Drivreim
   7. Rotorskaft
   8. Bremsfjær (koble fra tomgangsarmen her)
   9. Tomgangshjul
   10. Motorhjul
2. Koble bremsfjæren fra tomgangsarmen for å løsne reimspenningen (Figur 31).
3. Fjern skruen og den buede skiven som holder rotorhjulet (Figur 31).
4. Fjern rotorhjulet og drivreimen (Figur 31).
5. Monter den nye drivreimen, og før den som vist i Figur 32.

   1. Bremsfjær (monter på tomgangsarm her)
   2. Tomgangshjul
   3. Motorhjul
   4. Rotorhjul
   Merk: Før den nye drivreimen først rundt motorhjulet, deretter tomgangshjulet og til slutt rundt det løse rotorhjulet som er plassert rett over rotorskaftet (Figur 31).
6. Monter rotorhjulet på rotorskaftet (Figur 31).
7. Monter den buede skiven og rotorhjulbolten, og stram dem godt til (Figur 31).
   Merk: Den konkave siden av den buede skiven skal ligge mot utsiden av hjulet.
8. Monter bremsfjæren på tomgangsarmen (Figur 32).
9. Monter drivreimdekslet med boltene du fjernet i trinn 1.
   Merk: Sørg for at drivreimen er riktig justert og fungerer. Se Kontroll av kontrollkabelen og Justering av kontrollkabelen.

Oppbevaring

Klargjøre maskinen for oppbevaring

Bensindamp er svært brannfarlig, eksplosiv og farlig å inhalere. Hvis du oppbevarer produktet i et område med åpen flamme, kan bensindampen antennes og forårsake en eksplosjon.

• Ikke oppbevar maskinen i et hus (oppholdsrom), kjeller eller andre områder der tennkilder kan være til stede, som varmtvannsberedere og varmeovner, klesvaskemaskiner, ovner og andre apparater.
• Ikke vipp maskinen verken forover eller bakover med drivstoff i drivstofftanken, ellers kan drivstoff lekke ut av maskinen.
• Ikke oppbevar maskinen med håndtaket tippet ned på bakken, ellers lekker det olje inn i motorsylinderen og på bakken, og motoren starter eller går ikke.

1. Tilsett drivstoffstabilisator i fersk drivstoff som anvist av produsenten av drivstoffstabilisatoren ved siste fylling for sesongen.

   Ikke oppbevar drivstoff lenger enn det som er foreslått av produsenten av drivstoffstabilisatoren.
2. Kjør motoren i 10 minutter for å fordele det kondisjonerte drivstoffet gjennom drivstoffsystemet.
3. Slå av motoren, la den kjøle seg ned, og tapp drivstofftanken eller kjør motoren til den slår seg av.
4. Start motoren og kjør den til den slår seg av.
5. Choke eller prime motoren, start den en tredje gang, og kjør motoren til den ikke starter.
6. Tøm drivstoffet i forgasseren gjennom tappebolten for forgasseren i en godkjent bensinbeholder.
7. Kast ubrukt drivstoff på riktig måte. Resirkuler det i henhold til lokale forskrifter, eller bruk det i bilen din.
8. Mens motoren fortsatt er varm, skift motorolje. Se Bytte motorolje.
9. Fjern tennpluggen.
10. Sprøyt 10 ml (2 teskjeer) olje inn i tennplugghullet.
11. Monter tennpluggen for hånd og stram den deretter til 27 til 30 N∙m (20 til 22 ft-lb).
12. Med tenningsnøkkelen i AV-posisjon, trekk langsomt i startsnoren for å fordele oljen på innsiden av sylinderen.
13. Rengjør maskinen.
14. Fiks oppflisede overflater med maling som er tilgjengelig fra en autorisert serviceforhandler. Sand ned berørte områder før maling, og bruk et rustforebyggende middel for å forhindre at metalldelene ruster.
15. Stram eventuelle løse fester. Reparer eller bytt ut eventuelle skadede deler.
16. Dekk til maskinen og oppbevar den på et rent, tørt sted utilgjengelig for barn. La motoren kjøle seg ned før du oppbevarer maskinen i et lukket rom.

Sikkerhet

Generell sikkerhet
Denne maskinen overholder ANSI B71.3-spesifikasjonene.

• Les og forstå innholdet i denne bruksanvisningen før du starter motoren. Sørg for at alle som bruker dette produktet vet hvordan de skal bruke produktet, og forstår advarslene.
• Ikke plasser hender eller føtter i nærheten av bevegelige komponenter på maskinen.
• Ikke bruk maskinen uten at alle skjermer og andre sikkerhetsvernanordninger er på plass og fungerer på maskinen.
• Hold deg unna ethvert utslippsåpning. Hold tilskuere på trygg avstand fra maskinen.
• Hold barn utenfor driftsområdet. La aldri barn bruke maskinen.
• Slå av motoren før du fjerner tilstoppinger, utfører service eller fyller drivstoff på maskinen.
  Du finner flere sikkerhetsopplysninger i de respektive avsnittene i denne håndboken. decal94-2577

Sikkerhets- og instruksjonsdekaler

Sikkerhetsdekaler og instruksjoner er lett synlige for operatøren og er plassert i nærheten av områder med potensiell fare. Bytt ut alle dekaler som er skadet eller mangler.

94-2577

1. For å koble inn rotorbladene, hold kontrollstangen mot håndtaket.
2. For å koble ut rotorbladene, slipp kontrollstangen.

115-5660

1. Fare for kutting/lemlesting av hånd eller fot, pumpehjul og skrue – ikke plasser hånden i utkastet; ta ut tenningsnøkkelen og les instruksjonene før service eller vedlikehold utføres.

117-9102 (kun modell 38741)
Bestill delenummer 117-6036

1. Advarsel – les bruksanvisningen.
2. Fare for kutting/lemlesting, pumpehjul – slå av motoren og vent til skruen stopper før du forlater maskinen.
3. Fare for kastede gjenstander – hold tilskuere på trygg avstand fra maskinen.
4. Fare for drivstoffsøl – ikke vipp maskinen bakover.
5. Motorbryter på

6. Motorbryter av
7. Primer
8. Trykk på primeren 3 ganger for å prime motoren.
9. Les bruksanvisningen før du kontrollerer motoroljenivået.

Referanser

• Lawn Mowers, Golf Equipment, Landscape Equipment, Irrigation | Toro

Last ned manual

Her kan du laste ned fullstendig pdf-versjon av manualen, den kan inneholde ytterligere sikkerhetsinstruksjoner, garantiinformasjon, FCC-regler, etc.

Last ned Toro Power Clear 721, 38751 Bruksanvisning

Tilgjengelige språk
