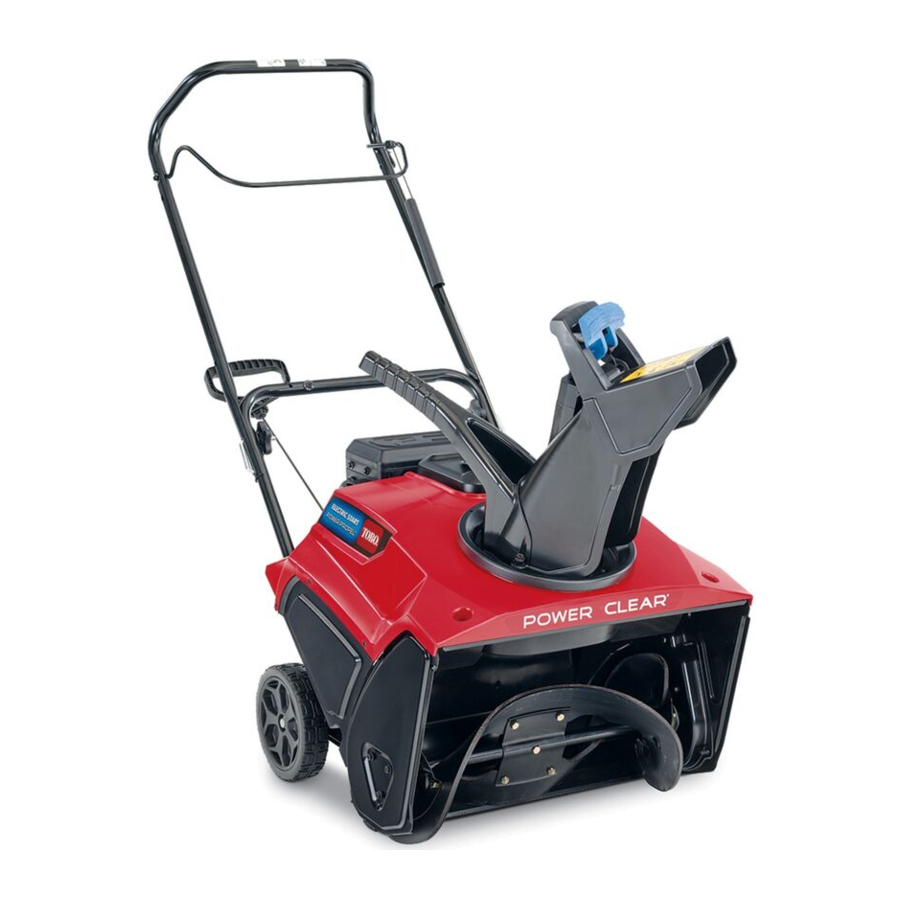

Příručka k stroji Toro Power Clear 721, 38751

Úvod

Tento stroj je určen pro použití majiteli rodinných domů. Je určen především k odklízení sněhu z dlážděných povrchů, jako jsou příjezdové cesty a chodníky, a dalších povrchů pro provoz na obytných nebo komerčních pozemcích. Není určen k odklízení jiných materiálů než sněhu ani k odklízení štěrkových povrchů.
Poznámka: Stroj může zanechávat gumové stopy na novém kartáčovaném nebo světlém betonu. Před použitím jej vyzkoušejte na nenápadném místě.
Přečtěte si pozorně tyto informace, abyste se dozvěděli, jak správně provozovat a udržovat váš výrobek a jak předejít zranění a poškození výrobku. Jste zodpovědní za správný a bezpečný provoz výrobku.
Můžete se obrátit přímo na společnost Toro na adrese www.Toro.com, kde najdete školicí materiály o bezpečnosti výrobku a jeho provozu, informace o příslušenství, pomoc při hledání prodejce nebo registraci výrobku.
Kdykoli budete potřebovat servis, originální díly Toro nebo další informace, obraťte se na autorizovaného servisního prodejce nebo zákaznický servis Toro a mějte připravena model a sériové číslo vašeho výrobku. Obrázek 1 uvádí umístění modelu a sériového čísla na výrobku. Zapište si čísla do uvedeného prostoru.

Pomocí smartphonu nebo tabletu naskenujte QR kód na štítku se sériovým číslem, abyste získali přístup k záruce, dílům a dalším informacím o produktu.

1. Umístění modelu a sériového čísla

Tato příručka identifikuje potenciální nebezpečí a obsahuje bezpečnostní upozornění označená symbolem bezpečnostní výstrahy (obrázek 2), který upozorňuje na nebezpečí, které může způsobit vážné zranění nebo smrt, pokud nebudete dodržovat doporučená opatření.

Obrázek 2

1. Symbol bezpečnostní výstrahy

Tato příručka používá 2 slova ke zvýraznění informací. Důležité upozorňuje na speciální mechanické informace a Poznámka zdůrazňuje obecné informace, které si zaslouží zvláštní pozornost.

Pokud tento stroj používáte trvale v nadmořské výšce nad 1500 m (5 000 stop), ujistěte se, že je nainstalována sada pro vysokou nadmořskou výšku, aby motor splňoval emisní předpisy CARB/EPA. Sada pro vysokou nadmořskou výšku zvyšuje výkon motoru a zároveň zabraňuje zanášení zapalovacích svíček, obtížnému startování a zvýšeným emisím. Po instalaci sady připevněte štítek pro vysokou nadmořskou výšku vedle sériového štítku na stroji. Obraťte se na kteréhokoli autorizovaného servisního prodejce Toro a získejte správnou sadu pro vysokou nadmořskou výšku a štítek pro vysokou nadmořskou výšku pro váš stroj. Chcete-li najít prodejce, který je pro vás vhodný, navštivte naše webové stránky na adrese www.Toro.com nebo se obraťte na naše oddělení péče o zákazníky Toro na číslech uvedených v prohlášení o záruce kontroly emisí.
Vyjměte sadu z motoru a uveďte motor do původní tovární konfigurace, pokud motor provozujete v nadmořské výšce pod 1500 m (5 000 stop). Neprovozujte motor, který byl upraven pro použití ve vysoké nadmořské výšce, v nižších nadmořských výškách; jinak by se mohl přehřát a poškodit.
Pokud si nejste jisti, zda byl váš stroj upraven pro použití ve vysoké nadmořské výšce, vyhledejte následující štítek (obrázek 3).

Používání nebo provozování motoru na pozemcích porostlých lesem, křovinami nebo trávou je porušením oddílu 4442 nebo 4443 kalifornského zákoníku veřejných zdrojů, pokud motor není vybaven lapačem jisker, jak je definováno v oddílu 4442, udržovaným v účinném provozním stavu, nebo pokud motor není zkonstruován, vybaven a udržován pro prevenci požáru.

Nastavení

Rozkládání rukojeti

Instalace výsypného žlabu

Naplnění motoru olejem

Seřízení ovládacího lanka
Viz Seřízení ovládacího lanka,

Přehled produktu

1. Výsypný žlab
2. Rukojeť výsypného žlabu
3. Víčko palivové nádrže
4. Ovládací lišta
5. Rukojeť reverzního startu

6. Primer
7. Klíček zapalování
8. Páčka sytiče
9. Vypouštěcí zátka oleje
10. Víčko plnicího hrdla oleje

Provoz

Poznámka: Určete levou a pravou stranu stroje z běžné provozní polohy.

Před provozem
Bezpečnostní opatření před provozem

• Pouze pro modely s elektrickým startováním: Používejte prodlužovací kabely a zásuvky podle specifikace v návodu. Důkladně zkontrolujte elektrický kabel před jeho zapojením do zdroje napájení. Pokud je kabel poškozen, nepoužívejte jej. Poškozený kabel vyměňte. Pokud stroj nestartujete, odpojte napájecí kabel.
• Při práci se strojem vždy používejte vhodné zimní oblečení. Noste pevnou, protiskluzovou obuv, která zlepšuje stabilitu na kluzkém povrchu. Vyvarujte se volnému oblečení, které by se mohlo zachytit do pohyblivých částí.
• Při provozu nebo při provádění úprav nebo oprav vždy používejte ochranu očí, abyste je chránili před cizími předměty, které by stroj mohl odhodit.
• Důkladně zkontrolujte oblast, kde budete stroj používat, a odstraňte veškeré rohožky, saně, desky, dráty a jiné cizí předměty.
• Pokud je kryt, bezpečnostní zařízení nebo štítek poškozený, nečitelný nebo chybí, opravte nebo vyměňte jej před zahájením provozu. Také utáhněte všechny uvolněné upevňovací prvky.

Palivo je extrémně hořlavé a výbušné. Požár nebo výbuch paliva může způsobit popáleniny vám i ostatním.

• Abyste zabránili vznícení paliva statickou elektřinou, položte nádobu a/nebo stroj na zem před plněním, ne do vozidla nebo na nějaký předmět.
• Plňte nádrž venku, když je motor studený. Rozlité palivo utřete.
• Nemanipulujte s palivem při kouření nebo v blízkosti otevřeného ohně nebo jisker.
• Palivo skladujte ve schválené nádobě na palivo, mimo dosah dětí.
• Nenaklánějte stroj dopředu ani dozadu, pokud je v palivové nádrži palivo; jinak může palivo ze stroje vytéct.

Plnění palivové nádrže

• Pro dosažení nejlepších výsledků používejte pouze čistý, čerstvý (méně než 30 dní starý), bezolovnatý benzín s oktanovým číslem 87 nebo vyšším (metoda hodnocení (R+M)/2).
• Je přijatelné okysličené palivo s obsahem až 10 % etanolu nebo 15 % MTBE objemově.
• Nepoužívejte benzinové směsi s etanolem (například E15 nebo E85) s obsahem více než 10 % etanolu objemově. Mohou se vyskytnout problémy s výkonem a/nebo poškození motoru, na které se nemusí vztahovat záruka.
• Nepoužívejte benzín obsahující metanol.
• Neskladujte palivo v palivové nádrži nebo v nádobách na palivo přes zimu, pokud nepoužíváte stabilizátor paliva.
• Nepřidávejte olej do benzínu.
  Neplňte nad spodní část palivové nádrže (obrázek 8).

  Obrázek 8

Poznámka: Pro dosažení nejlepších výsledků kupujte pouze takové množství paliva, které očekáváte, že spotřebujete do 30 dnů. V opačném případě můžete do nově zakoupeného paliva přidat stabilizátor paliva, aby zůstalo čerstvé až 6 měsíců.

Kontrola hladiny motorového oleje
Servisní interval: Před každým použitím nebo denně—Zkontrolujte hladinu motorového oleje a v případě potřeby doplňte olej.

Během provozu
Bezpečnostní opatření během provozu

• Před uvolněním stroje vypněte motor a vždy používejte tyč nebo nástroj na čištění sněhu (pokud je součástí dodávky).
• Otočný šnek může poranit ruce nebo nohy. Během provozu stroje se držte za rukojeti a mimo výsypný otvor. Udržujte obličej, ruce, nohy a jakoukoli jinou část těla nebo oblečení mimo dosah pohyblivých nebo rotujících částí.
• Nikdy nesměrujte výsyp směrem k lidem nebo do oblastí, kde může dojít k poškození majetku.
• Buďte opatrní, abyste neuklouzli nebo neupadli. Vždy si buďte jisti svou stabilitou a pevně se držte rukojetí. Choďte; nikdy neběhejte.
• Při práci na svazích buďte velmi opatrní.
• Nikdy nepracujte se strojem bez dobré viditelnosti nebo světla.
• Nepracujte se strojem, když jste nemocní, unavení nebo pod vlivem alkoholu nebo drog.
• Dívejte se dozadu a buďte opatrní při couvání se strojem.
• Když aktivně neodklízíte sníh, vypněte napájení šneku.
• Při práci na štěrkových cestách, chodnících nebo silnicích nebo při jejich přejíždění buďte velmi opatrní. Dávejte pozor na skrytá nebezpečí nebo provoz.

• Nikdy se nepokoušejte provádět žádné úpravy, když je motor v chodu.

• Po nárazu na cizí předmět vypněte motor, vyjměte klíč zapalování (pouze u modelů s elektrickým startováním), důkladně zkontrolujte, zda stroj není poškozen, a před spuštěním a provozem stroje poškození opravte.
• Pokud by stroj začal abnormálně vibrovat, vypněte motor a zkontrolujte příčinu.
• Nenechávejte motor běžet uvnitř budovy, pokud není zajištěno dostatečné větrání (např. ponechání otevřených venkovních dveří); výfukové plyny jsou nebezpečné.
• Nepřetěžujte kapacitu stroje tím, že se pokoušíte odklízet sníh příliš rychle.
• Nikdy se nedotýkejte horkého motoru nebo tlumiče výfuku.

Startování motoru

1. Otočte klíčkem zapalování ve směru hodinových ručiček do polohy ON (ZAPNUTO) (obrázek 10).

2. Vytáhněte páčku sytiče (obrázek 11 a obrázek 12).

   1. Páčka sytiče

      Obrázek 12
   2. Symboly na páčce sytiče, které označují vytažení páčky sytiče pro aktivaci sytiče.
3. Pevně zatlačte palec na primer, jak je uvedeno v tabulce níže, a podržte primer stisknutý na sekundu, než jej pokaždé uvolníte (obrázek 13).

   Teplota	Doporučený počet stisknutí primeru
   -23 °C (-10 °F) a výše	3
   Pod -23 °C (-10 °F)	6

   Poznámka: Sundejte si rukavici, když stisknete primer, aby nemohl unikat vzduch z otvoru primeru.

   Nepoužívejte primer nebo sytič, pokud byl motor v chodu a je horký. Nadměrné stisknutí primeru může motor zahltit a zabránit jeho nastartování.
4. Zatáhněte za rukojeť ručního startéru (obrázek 14).
   Poznámka: Pokud zatáhnete za rukojeť ručního startéru a necítíte žádný odpor, může být startér zamrzlý. Před pokusem o nastartování stroje startér rozmrazte.

5. Když je motor v chodu, pomalu zatlačte páčku sytiče.

Aktivace lopatek rotoru
Chcete-li aktivovat lopatky rotoru, podržte ovládací tyč proti rukojeti (obrázek 15).

Deaktivace lopatek rotoru
Chcete-li deaktivovat lopatky rotoru, uvolněte ovládací tyč (obrázek 16).

Obrázek 16

Vypnutí motoru
Chcete-li vypnout motor, otočte klíčkem zapalování proti směru hodinových ručiček do polohy OFF (VYPNUTO) (obrázek 17).

Nastavení výsypného žlabu a deflektoru žlabu
Chcete-li nastavit výsypný žlab, posuňte rukojeť žlabu a rukojeť deflektoru žlabu, jak je znázorněno (obrázek 18).

1. Rukojeť žlabu
2. Rukojeť deflektoru žlabu

Uvolnění ucpaného výsypného žlabu
Postup uvolnění žlabu:

• Vypněte motor!
• Počkejte 10 sekund, abyste se ujistili, že se lopatky rotoru přestaly otáčet.
• Vždy používejte nástroj na čištění; nikdy nepoužívejte ruce.

Provozní tipy

Lopatky rotoru mohou odhazovat kameny, hračky a jiné cizí předměty a způsobit vážné zranění vám nebo přihlížejícím.

• Udržujte oblast, která má být vyčištěna, bez všech předmětů, které by lopatky rotoru mohly zvednout a odhodit.
• Udržujte všechny děti a domácí zvířata mimo oblast provozu.
• Odstraňte sníh co nejdříve po jeho napadnutí.
• Překrývejte každý záběr, abyste zajistili úplné odstranění sněhu.
• Vždy, když je to možné, vyhazujte sníh po větru.
• Pokud se stroj nepohybuje sám vpřed na kluzkém povrchu nebo v silném sněhu, zatlačte na rukojeť dopředu, ale nechte stroj pracovat svým vlastním tempem.

Po provozu
Bezpečnostní opatření po provozu

• Nikdy neskladujte stroj s palivem v palivové nádrži uvnitř budovy, kde jsou přítomny zdroje vznícení, jako jsou ohřívače vody, topidla nebo sušičky prádla. Před uskladněním v jakémkoli prostoru nechte motor vychladnout.
• Při uskladnění stroje na dobu delší než 30 dnů si přečtěte část Skladování, kde najdete důležité podrobnosti.

Zabránění zamrznutí po použití

• Nechte motor několik minut běžet, abyste zabránili zamrznutí pohyblivých částí. Vypněte motor, počkejte, až se všechny pohyblivé části zastaví, a odstraňte ze stroje led a sníh.
• Očistěte veškerý sníh a led ze základny žlabu.
• Otáčejte výsypným žlabem doleva a doprava, abyste jej zbavili veškerého nahromaděného ledu.
• S klíčkem zapalování v poloze OFF (VYPNUTO) několikrát zatáhněte za rukojeť ručního startéru nebo připojte elektrický kabel ke zdroji napájení a stroji a jednou stiskněte tlačítko elektrického startéru, abyste zabránili zamrznutí ručního startéru a/nebo elektrického startéru (pouze u modelů s elektrickým startováním).
• Ve sněhových a chladných podmínkách mohou některé ovládací prvky a pohyblivé části zamrznout. Nepoužívejte nadměrnou sílu, když se snažíte ovládat zamrzlé ovládací prvky. Pokud máte potíže s ovládáním jakéhokoli ovládacího prvku nebo části, nastartujte motor a nechte jej několik minut běžet.

Údržba

Doporučený plán údržby

Interval údržby	Postup údržby
Po první hodině	Zkontrolujte ovládací lanko a v případě potřeby jej seřiďte. Zkontrolujte, zda nejsou uvolněné upevňovací prvky, a v případě potřeby je utáhněte.
Po prvních 2 hodinách	Vyměňte motorový olej.
Před každým použitím nebo denně Každých 25 hodin	Zkontrolujte hladinu motorového oleje a v případě potřeby doplňte olej. Zkontrolujte lopatky rotoru a v případě potřeby nechte lopatky rotoru a škrabku vyměnit u autorizovaného servisního prodejce.
Každých 50 hodin	Vyměňte motorový olej. Proveďte údržbu zapalovací svíčky a v případě potřeby ji vyměňte. Vyměňte hnací řemen.
Ročně	Zkontrolujte ovládací lanko a v případě potřeby jej seřiďte. Zkontrolujte lopatky rotoru a v případě potřeby nechte lopatky rotoru a škrabku vyměnit u autorizovaného servisního prodejce. Vyměňte motorový olej. Proveďte údržbu zapalovací svíčky a v případě potřeby ji vyměňte. Vyměňte hnací řemen. Zkontrolujte, zda nejsou uvolněné upevňovací prvky, a v případě potřeby je utáhněte. Nechte autorizovaného servisního prodejce zkontrolovat hnací řemen a v případě potřeby jej vyměnit.
Ročně nebo před uskladněním	Připravte stroj na uskladnění.

Bezpečnost při údržbě
Před prováděním jakékoli údržby stroje si přečtěte následující bezpečnostní opatření:

• Před prováděním jakékoli údržby, servisu nebo seřízení vypněte motor a vyjměte klíč. Pokud jsou nutné větší opravy, kontaktujte autorizovaného servisního prodejce.

• V pravidelných intervalech kontrolujte utažení všech upevňovacích prvků, abyste zajistili, že je stroj v bezpečném provozním stavu.
• Neměňte nastavení regulátoru na motoru.
• Zakupujte pouze originální náhradní díly a příslušenství Toro.

Seřízení ovládacího lanka
Kontrola ovládacího lanka
Interval údržby: Po první hodině – Zkontrolujte ovládací lanko a v případě potřeby jej seřiďte.
Ročně – Zkontrolujte ovládací lanko a v případě potřeby jej seřiďte.
Posuňte ovládací tyč zpět směrem k rukojeti, abyste odstranili prověšení v ovládacím lanku (obrázek 19).

1. Ovládací tyč
2. Mezera 2 mm až 3 mm (1/16 palce až 1/8 palce)

Poznámka: Ujistěte se, že mezi ovládací tyčí a rukojetí je mezera 2 až 3 mm (1/16 až 1/8 palce) (obrázek 19).

Ovládací lanko musí obsahovat určitou vůli, když uvolníte ovládací tyč, aby se lopatky rotoru správně zastavily.

Seřízení ovládacího lanka

1. Vysuňte pružinový kryt a odpojte pružinu od seřizovacího článku (obrázek 20).

   1. Seřizovací článek
   2. Z-kování
   3. Pružinový kryt
   4. Zde odpojte pružinu.
      Poznámka: Pro snadnější odpojení pružiny můžete vytáhnout seřizovací článek a lanko.
2. Přesuňte Z-kování do vyššího nebo nižšího otvoru na seřizovacím článku podle potřeby, abyste získali mezeru 2 až 3 mm (1/16 až 1/8 palce) mezi ovládací tyčí a rukojetí (obrázek 19).
   Poznámka: Přesunutím Z-kování výše se zmenší mezera mezi ovládací tyčí a rukojetí; přesunutím níže se mezera zvětší.
3. Zahákněte pružinu k seřizovacímu článku a posuňte pružinový kryt přes seřizovací článek.
4. Zkontrolujte seřízení; viz Kontrola ovládacího lanka.
   Poznámka: Po delším používání se hnací řemen může opotřebovat a ztratit správné napnutí. Pokud hnací řemen prokluzuje (nepřetržitě skřípe) při velkém zatížení, odpojte pružinu od seřizovacího článku a přesuňte horní konec pružiny do otvoru, který je dále od otočného bodu v ovládací tyči (obrázek 21). Poté připojte pružinu k seřizovacímu článku a seřiďte ovládací lanko.

   1. Vyjměte horní konec pružiny z tohoto otvoru.
   2. Vložte horní konec pružiny do tohoto otvoru.
   3. Otočný bod
   4. Horní konec pružiny
      Poznámka: Řemen může prokluzovat (skřípat) ve vlhkých podmínkách; pro vysušení hnacího systému spusťte rotor a nechte jej 30 sekund běžet bez zatížení.

Kontrola lopatek rotoru
Interval údržby: Každých 25 hodin – Zkontrolujte lopatky rotoru a v případě potřeby nechte lopatky rotoru a škrabku vyměnit u autorizovaného servisního prodejce.
Ročně – Zkontrolujte lopatky rotoru a v případě potřeby nechte lopatky rotoru a škrabku vyměnit u autorizovaného servisního prodejce.
Před každým použitím zkontrolujte opotřebení lopatek rotoru. Když se hrana lopatky rotoru opotřebuje až k otvoru indikátoru opotřebení, nechte lopatky rotoru a škrabku vyměnit u autorizovaného servisního prodejce (obrázek 22).

1. Otvor indikátoru opotřebení je neporušený; lopatky rotoru nemusíte vyměňovat.

2. Otvor indikátoru opotřebení je odkrytý; vyměňte lopatky rotoru a škrabku.

Výměna motorového oleje
Interval údržby: Po prvních 2 hodinách
Každých 50 hodin Ročně
Pokud je to možné, nechte motor několik minut běžet před výměnou oleje, aby se zahřál. Teplý olej lépe teče a unáší více nečistot.

Specifikace motorového oleje

Kapacita motorového oleje	0,60 l
Viskozita oleje	Viz obrázek 25.
Klasifikace API	SJ nebo vyšší

1. Odsajte palivo z palivové nádrže do schválené nádoby na palivo nebo nechte motor běžet, dokud se nevypne.
2. Přesuňte stroj na rovnou plochu.
3. Umístěte pod vypouštěcí zátku oleje vanu na vypouštění oleje, vyjměte zátku a nakloňte stroj dozadu a vypusťte použitý olej do vany (obrázek 23).

4. Po vypuštění použitého oleje vraťte stroj do provozní polohy.
5. Nainstalujte vypouštěcí zátku oleje a pevně ji utáhněte.
6. Očistěte okolí víčka pro plnění oleje (obrázek 24).

   1. Víčko pro plnění oleje
7. Odšroubujte víčko pro plnění oleje a vyjměte jej (obrázek 24).
8. Se strojem v provozní poloze,opatrně nalijte olej do otvoru pro plnění oleje až po bod přetečení (obrázek 26).
   Poznámka: Pro snadnější přidávání oleje můžete stroj naklonit dopředu (rukojetí nahoru). Nezapomeňte vrátit stroj do provozní polohy před kontrolou hladiny oleje.

   Nenaklánějte stroj úplně dopředu na jeho přední část, jinak může z stroje vytékat palivo.
   Použijte obrázek 25 níže pro výběr nejlepší viskozity oleje pro očekávaný rozsah venkovních teplot.

   Obrázek 25

9. Počkejte 3 minuty, než se olej usadí, a přidejte dostatek oleje, aby dosáhl bodu přetečení.
10. Zašroubujte víčko pro plnění oleje do otvoru pro plnění oleje a pevně jej utáhněte rukou.
11. Setřete veškerý rozlitý olej.
12. Použitý olej řádně zlikvidujte v místním recyklačním středisku.

Údržba zapalovací svíčky
Interval údržby: Každých 50 hodin
Ročně – Proveďte údržbu zapalovací svíčky a v případě potřeby ji vyměňte.
Použijte zapalovací svíčku NGK BPR6ES nebo Champion RN9YC nebo ekvivalentní.

1. Vypněte motor a počkejte, až se všechny pohyblivé části zastaví.
2. Otočte výsypný žlab tak, aby směřoval dopředu.
3. Demontujte výsypný žlab odstraněním 3 šroubů, které drží žlab, a šroubů, které drží těsnění žlabu (obrázek 27).

4. Odstraňte 4 šrouby, které zajišťují kryt (obrázek 28).


   1. Šroub (4)
   2. Kryt
   3. Zapalovací svíčka
   4. Vodič zapalovací svíčky
5. Sejměte víčko palivové nádrže.
6. Sejměte kryt (obrázek 28).
7. Nainstalujte víčko palivové nádrže.
8. Odpojte vodič od zapalovací svíčky.
9. Očistěte okolí zapalovací svíčky.
10. Vyjměte zapalovací svíčku z hlavy válců.

    Vyměňte prasklou, znečištěnou nebo špinavou zapalovací svíčku. Nečistěte elektrody, protože nečistoty vnikající do válce mohou poškodit motor.
11. Nastavte mezeru na svíčce na 0,030 palce (0,76 mm), jak je znázorněno na obrázku 29.


    1. Izolátor středové elektrody
    2. Boční elektroda
    3. Vzduchová mezera (není v měřítku)
12. Nainstalujte zapalovací svíčku a utáhněte ji momentem 27 až 30 N-m (20 až 22 ft-lb).
13. Připojte vodič k zapalovací svíčce.
    Poznámka: Ujistěte se, že je hadička odvzdušňovače vedena nad vodičem zapalovací svíčky, jak je znázorněno na obrázku 30.

    1. Hadička odvzdušňovače
    2. Vypouštěcí šroub karburátoru
14. Sejměte víčko palivové nádrže.
15. Nainstalujte kryt pomocí šroubů, které jste odstranili v kroku 4.
    Poznámka: Ujistěte se, že horní a dolní kryt do sebe zapadají v bočních drážkách.
16. Nainstalujte víčko palivové nádrže.
17. Nainstalujte těsnění žlabu, výsypný žlab a rukojeť výsypného žlabu na stroj pomocí hardwaru, který jste odstranili v kroku 3.
    Poznámka: Malý šroub prochází malým otvorem v těsnění žlabu v přední části otvoru výsypného žlabu.

Výměna hnacího řemene
Interval údržby: Každých 50 hodin
Ročně
Pokud je hnací řemen opotřebovaný, nasáklý olejem, nadměrně popraskaný, roztřepený nebo jinak poškozený, vyměňte jej.

1. Sejměte kryt hnacího řemene odstraněním 3 šroubů, jak je znázorněno na obrázku 31.

   1. Kryt hnacího řemene
   2. Šroub (3)
   3. Šroub řemenice rotoru
   4. Zakřivená podložka
   5. Řemenice rotoru
   6. Hnací řemen
   7. Hřídel rotoru
   8. Brzdová pružina (zde odpojte od ramene volnoběžky)
   9. Volnoběžná řemenice
   10. Řemenice motoru
2. Odpojte brzdovou pružinu od ramene volnoběžky, abyste uvolnili napnutí řemene (obrázek 31).
3. Odstraňte šroub a zakřivenou podložku, které drží řemenici rotoru (obrázek 31).
4. Sejměte řemenici rotoru a hnací řemen (obrázek 31).
5. Nainstalujte nový hnací řemen, veďte jej tak, jak je znázorněno na obrázku 32.

   1. Brzdová pružina (zde nainstalujte na rameno volnoběžky)
   2. Volnoběžná řemenice
   3. Řemenice motoru
   4. Řemenice rotoru
   Poznámka: Nový hnací řemen veďte nejprve kolem řemenice motoru, poté kolem volnoběžné řemenice a nakonec kolem uvolněné řemenice rotoru umístěné těsně nad hřídelem rotoru (obrázek 31).
6. Nainstalujte řemenici rotoru na hřídel rotoru (obrázek 31).
7. Nainstalujte zakřivenou podložku a šroub řemenice rotoru a pevně je utáhněte (obrázek 31).
   Poznámka: Konkávní strana zakřivené podložky směřuje proti vnější straně řemenice.
8. Nainstalujte brzdovou pružinu na rameno volnoběžky (obrázek 32).
9. Nainstalujte kryt hnacího řemene pomocí šroubů, které jste odstranili v kroku 1.
   Poznámka: Ujistěte se, že je hnací řemen správně seřízen a funguje; viz Kontrola ovládacího lanka a Seřízení ovládacího lanka.

Uskladnění

Příprava stroje k uskladnění

Výpary paliva jsou vysoce hořlavé, výbušné a nebezpečné při vdechování. Pokud produkt skladujete v oblasti s otevřeným ohněm, výpary paliva se mohou vznítit a způsobit výbuch.

• Nestorekujte stroj v domě (obytném prostoru), sklepě ani v jiných prostorách, kde mohou být přítomny zdroje zapálení, jako jsou ohřívače vody a topení, sušičky prádla, pece a další spotřebiče.
• Nenaklánějte stroj dopředu ani dozadu, pokud je v palivové nádrži palivo; jinak může palivo ze stroje unikat.
• Nestorekujte stroj s rukojetí sklopenou dolů k zemi; jinak dojde k úniku oleje do válce motoru a na zem a motor nebude startovat ani běžet.

1. Při posledním tankování v sezóně přidejte do čerstvého paliva stabilizátor paliva podle pokynů výrobce stabilizátoru paliva.

   Neskladujte palivo déle, než doporučuje výrobce stabilizátoru paliva.
2. Nechte motor běžet 10 minut, aby se upravené palivo rozptýlilo v palivovém systému.
3. Vypněte motor, nechte ho vychladnout a odsávejte palivovou nádrž nebo nechte motor běžet, dokud se nevypne.
4. Nastartujte motor a nechte ho běžet, dokud se nevypne.
5. Zatáhněte za sytič nebo vstříkněte palivo do motoru, nastartujte jej potřetí a nechte motor běžet, dokud nestartuje.
6. Vypusťte palivo v karburátoru přes vypouštěcí šroub karburátoru do schválené nádoby na benzín.
7. Nepoužité palivo řádně zlikvidujte. Recyklujte jej podle místních předpisů nebo jej použijte ve svém automobilu.
8. Dokud je motor ještě teplý, vyměňte motorový olej. Viz část Výměna motorového oleje.
9. Vyjměte zapalovací svíčku.
10. Vstříkněte 10 ml oleje do otvoru pro zapalovací svíčku.
11. Nainstalujte zapalovací svíčku ručně a poté ji utáhněte momentem 27 až 30 N∙m.
12. S klíčkem zapalování v poloze OFF (VYPNUTO) pomalu zatáhněte za rukojeť reverzního startu, aby se olej rozprostřel uvnitř válce.
13. Očistěte stroj.
14. Opravte odštípnuté povrchy barvou, kterou můžete získat od autorizovaného servisního prodejce. Před lakováním obruste postižená místa a použijte přípravek proti korozi, aby se zabránilo rezivění kovových dílů.
15. Utáhněte všechny uvolněné upevňovací prvky. Opravte nebo vyměňte všechny poškozené díly.
16. Zakryjte stroj a uskladněte jej na čistém a suchém místě mimo dosah dětí. Před uložením stroje do jakéhokoli prostoru nechte motor vychladnout.

Bezpečnost

Obecná bezpečnost
Tento stroj splňuje specifikace ANSI B71.3.

• Před nastartováním motoru si přečtěte a pochopte obsah této uživatelské příručky. Ujistěte se, že každý, kdo tento výrobek používá, ví, jak jej používat, a rozumí varováním.
• Nepřibližujte ruce ani nohy k pohyblivým součástem stroje.
• Nepoužívejte stroj bez všech krytů a jiných bezpečnostních ochranných zařízení na svém místě a funkčních na stroji.
• Udržujte volný prostor v blízkosti jakéhokoli výstupního otvoru. Udržujte diváky v bezpečné vzdálenosti od stroje.
• Udržujte děti mimo provozní oblast. Nikdy nedovolte dětem obsluhovat stroj.
• Před uvolněním ucpání, servisem nebo doplňováním paliva do stroje vypněte motor.
  Další informace o bezpečnosti naleznete v příslušných částech této příručky. decal94-2577

Bezpečnostní a instruktážní štítky

Bezpečnostní štítky a pokyny jsou pro obsluhu snadno viditelné a nacházejí se v blízkosti jakékoli oblasti potenciálního nebezpečí. Vyměňte jakýkoli štítek, který je poškozený nebo chybí.

94-2577

1. Pro aktivaci lopatek rotoru držte ovládací tyč proti rukojeti.
2. Chcete-li lopatky rotoru deaktivovat, uvolněte ovládací tyč.

115-5660

1. Nebezpečí pořezání/roztrhání ruky nebo nohy, oběžné kolo a šnek—nevkládejte ruku do žlabu; před prováděním servisu nebo údržby vyjměte klíč zapalování a přečtěte si pokyny.

117-9102 (pouze model 38741)
Objednací číslo dílu 117-6036

1. Varování—přečtěte si uživatelskou příručku.
2. Nebezpečí pořezání/roztrhání, oběžné kolo—vypněte motor a před opuštěním stroje počkejte, až se šnek zastaví.
3. Nebezpečí odhozených předmětů—udržujte diváky v bezpečné vzdálenosti od stroje.
4. Nebezpečí rozlití paliva—nenaklánějte stroj dozadu.
5. Spínač motoru zapnutý

6. Spínač motoru vypnutý
7. Sytič
8. Stiskněte sytič 3krát, abyste nastartovali motor.
9. Před kontrolou hladiny motorového oleje si přečtěte uživatelskou příručku.

Odkazy

• Sekačky na trávu, vybavení pro golf, vybavení pro úpravu krajiny, zavlažování | Toro

Stáhnout návod

Zde si můžete stáhnout úplnou verzi návodu ve formátu pdf, může obsahovat další bezpečnostní pokyny, informace o záruce, pravidla FCC atd.

Stáhnout Příručka k stroji Toro Power Clear 721, 38751

Dostupné jazyky
